WO2010108579A1 - Organische elektrolumineszenzvorrichtung - Google Patents

Organische elektrolumineszenzvorrichtung Download PDF

Info

Publication number
WO2010108579A1
WO2010108579A1 PCT/EP2010/001123 EP2010001123W WO2010108579A1 WO 2010108579 A1 WO2010108579 A1 WO 2010108579A1 EP 2010001123 W EP2010001123 W EP 2010001123W WO 2010108579 A1 WO2010108579 A1 WO 2010108579A1
Authority
WO
WIPO (PCT)
Prior art keywords
aromatic
formula
organic electroluminescent
atoms
electroluminescent device
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2010/001123
Other languages
English (en)
French (fr)
Inventor
Joachim Kaiser
Holger Heil
Philipp Stoessel
Dominik Joosten
Simone Leu
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Merck Patent GmbH
Original Assignee
Merck Patent GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Merck Patent GmbH filed Critical Merck Patent GmbH
Priority to JP2012501154A priority Critical patent/JP5670418B2/ja
Priority to DE112010001236.9T priority patent/DE112010001236B4/de
Priority to US13/258,214 priority patent/US9444064B2/en
Priority to KR1020117024815A priority patent/KR101704837B1/ko
Priority to CN201080013018.5A priority patent/CN102362367B/zh
Publication of WO2010108579A1 publication Critical patent/WO2010108579A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/321—Metal complexes comprising a group IIIA element, e.g. Tris (8-hydroxyquinoline) gallium [Gaq3]
    • H10K85/322—Metal complexes comprising a group IIIA element, e.g. Tris (8-hydroxyquinoline) gallium [Gaq3] comprising boron
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/346—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising platinum
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/658—Organoboranes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/30—Highest occupied molecular orbital [HOMO], lowest unoccupied molecular orbital [LUMO] or Fermi energy values

Definitions

  • the present invention relates to organic electroluminescent devices which contain at least one layer with at least one phosphorescent dopant and at least two matrix materials.
  • OLEDs organic electroluminescent devices
  • OLEDs organic electroluminescent devices
  • electron-conducting materials inter alia ketones (for example according to WO 2004/093207 or according to the unpublished application DE 102008033943.1) or triazine derivatives (for example according to the unpublished application DE 1002008036982.9) are used as matrix materials used for phosphorescent emitters.
  • ketones for example according to WO 2004/093207 or according to the unpublished application DE 102008033943.1
  • triazine derivatives for example according to the unpublished application DE 1002008036982.
  • Improvement needs especially with regard to the efficiency and the life of the device.
  • organic electroluminescent devices which contain a phosphorescent emitter doped in a mixture of two matrix materials are known from the prior art.
  • US 2007/0252516 discloses phosphorescent organic electroluminescent devices which have a mixture of a hole-conducting and an electron-conducting matrix material. For these OLEDs, improved efficiency is disclosed. An influence on the service life is not recognizable.
  • US 2007/0099026 discloses white-emitting organic electroluminescent devices, the green or red-emitting layer having a phosphorescent emitter and a mixture of a hole-conducting and an electron-conducting matrix material.
  • hole-conducting materials inter alia triarylamine and carbazole derivatives are given.
  • electron-conducting materials aluminum and zinc compounds, oxadiazole compounds and triazine or triazole compounds are mentioned, inter alia. Also for these OLEDs further improvements are desirable.
  • the invention thus relates to an organic electroluminescent device comprising anode, cathode and at least one emitting layer containing at least one phosphorescent compound which is doped in a mixture of two materials A and B, said materials defined low molecular weight compounds having a molecular weight of 2000 g / mol or less, characterized in that the material A is a charge-transporting material and that the material B is a material having a HOMO of -5.4 eV or less and a LUMO of -2.4 eV or more, and which has an energy gap of at least 3.5 eV.
  • the materials A and B are the matrix materials for the phosphorescent compound and are not involved in the emission of the electroluminescent device itself.
  • the charge-transporting matrix material A may be a hole-transporting material or an electron-transporting material.
  • a hole-transporting material in the sense of this application is characterized by a HOMO of more than -5.4 eV.
  • An electron-transporting material in the context of this application is characterized by a LUMO of less than -2.4 eV. The determination of the HOMO and LUMO layers and the energy gap are carried out as described in detail in the example section.
  • the organic electroluminescent device comprises, as described above, anode, cathode and at least one emitting layer, which is arranged between the anode and the cathode.
  • the emitting layer contains at least one phosphorescent compound and furthermore at least one charge transporting agent.
  • the organic electroluminescent device need not necessarily contain only layers which are composed of organic or organometallic materials. So it is also possible that anode, cathode and / or one or more
  • Layers contain inorganic materials or are constructed entirely of inorganic materials.
  • a phosphorescent compound in the context of this invention is a compound which exhibits luminescence at room temperature from an excited state with a higher spin multiplicity, ie a spin state> 1, in particular from an excited triplet state.

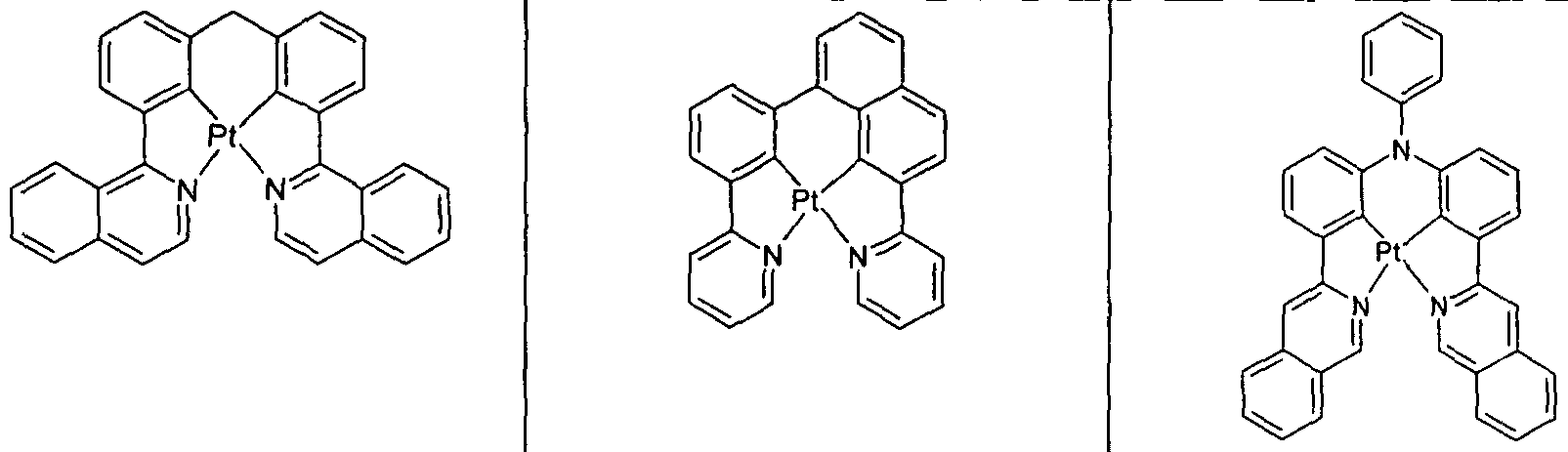

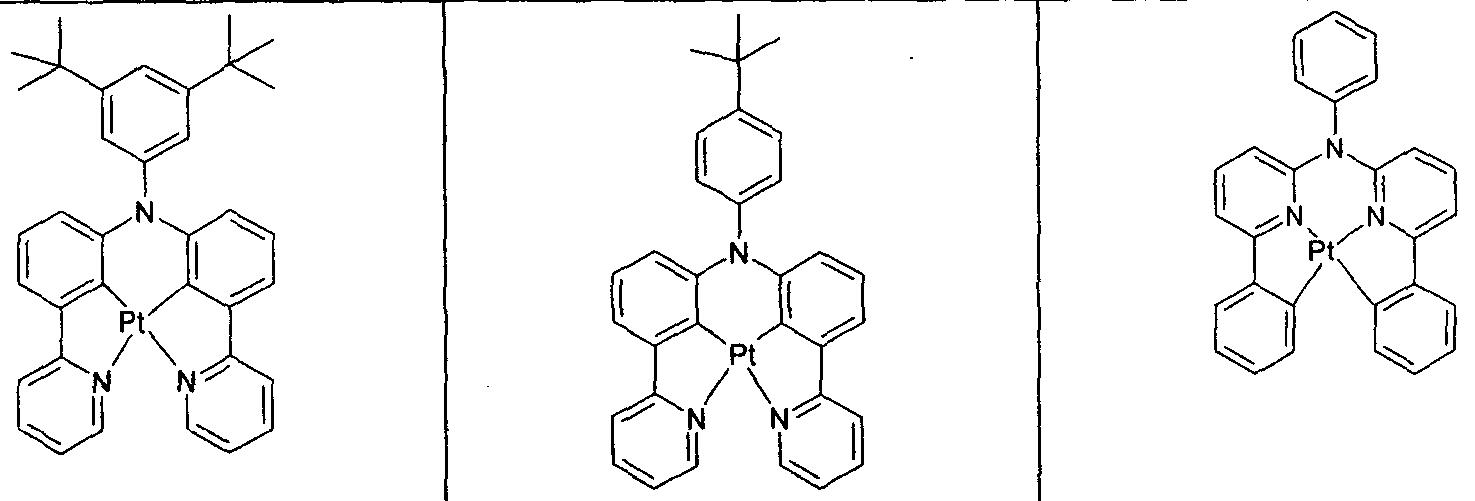

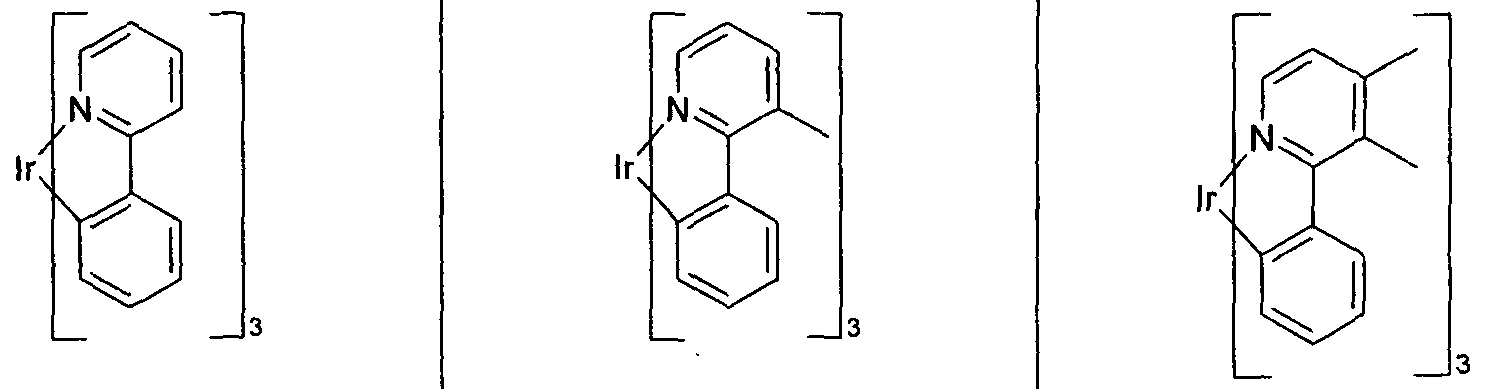

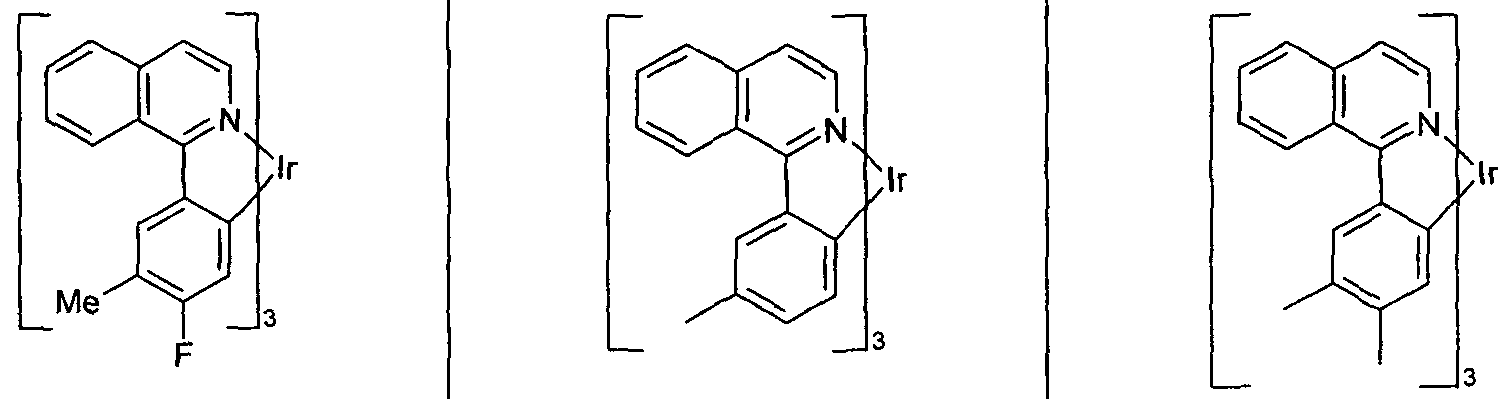

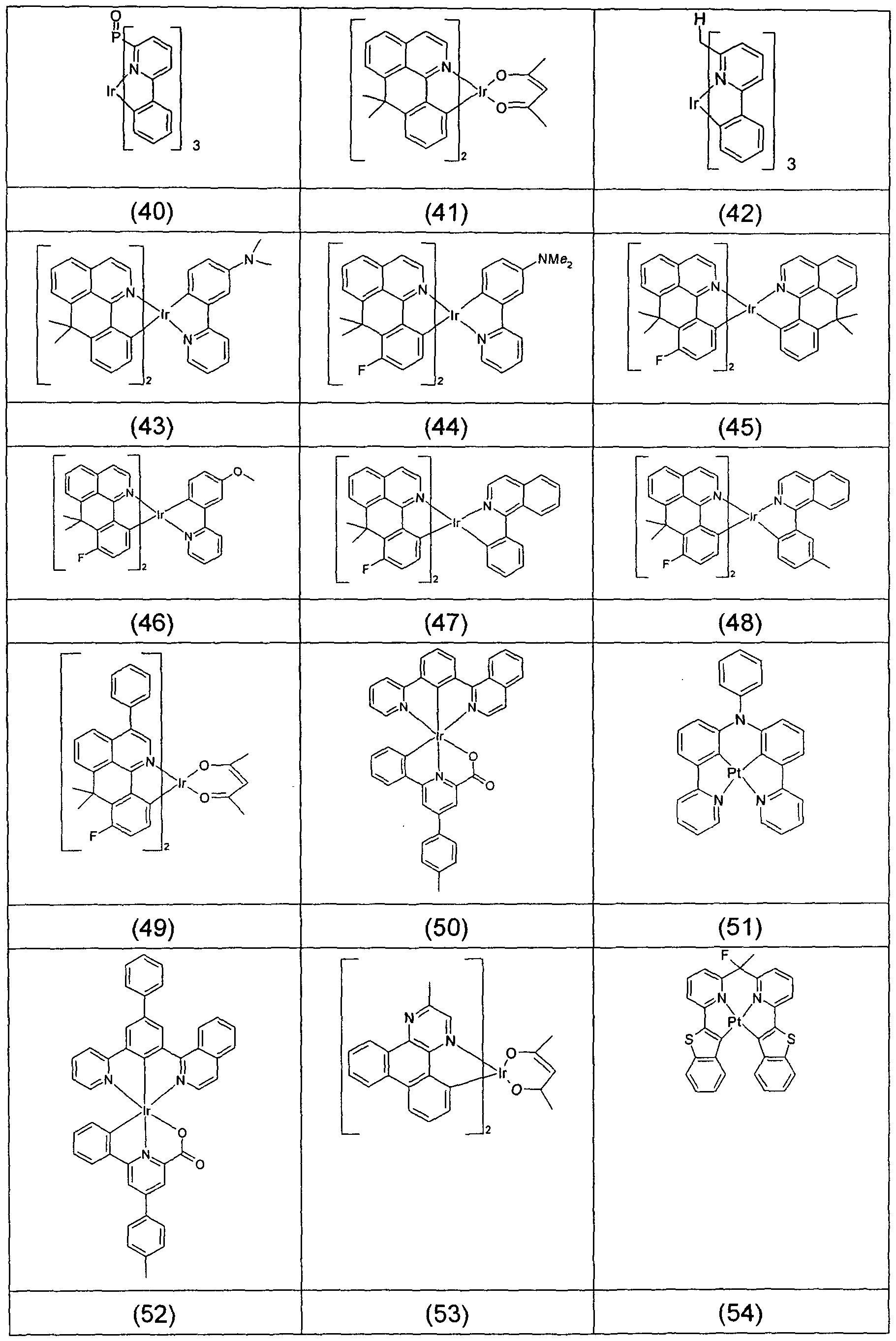

  • all luminescent transition metal complexes, in particular all luminescent iridium, platinum and copper compounds are to be regarded as phosphorescent compounds.
  • the phosphorescent compound is a red-phosphorescent compound or a green-phosphorescent compound.
  • the matrix materials A and B have a glass transition temperature T G of greater than 70 0 C, more preferably greater than 90 0 C, most preferably greater than 110 0 C.
  • the proportion of the phosphorescent compound in the emitting layer is preferably 1 to 50% by volume, particularly preferably 3 to 30% by volume, very particularly preferably 5 to 25% by volume, in particular 10 to 20% by volume.
  • the ratio between the matrix material A and the matrix material B may vary. In particular, by varying this ratio, the charge balance of the OLED can be adjusted easily and reproducibly. By adjusting the mixing ratio, it is thus easy to optimize the efficiency of the OLED.
  • the mixing ratio between the charge-transporting matrix material A is and the matrix material B in general from 10: 1 to 1:10, preferably from 7: 1 to 1: 7, particularly preferably from 4: 1 to 1: 4, in each case based on the volume.
  • the charge-transporting matrix material A is an electron-conducting compound.
  • Suitable preferred electron-transporting matrix materials are selected from the group consisting of aromatic ketones, aromatic phosphine oxides, aromatic sulfoxides, aromatic sulfones, triazine derivatives, zinc complexes and aluminum complexes.
  • an aromatic ketone is understood as meaning a carbonyl group to which two aromatic or heteroaromatic groups or aromatic or heteroaromatic ring systems are directly bonded.
  • Aromatic sulfones and sulfoxides are defined accordingly.
  • An aromatic phosphine oxide in the context of this application means a phosphine oxide group to which three aromatic or heteroaromatic groups or aromatic or heteroaromatic ring systems are directly bonded.
  • the aromatic ketone is a compound of the following formula (1a) and the aromatic phosphine oxide is a compound of the following formula (1b),
  • Ar is the same or different at each occurrence, an aromatic or heteroaromatic ring system having 5 to 60 aromatic ring atoms, which may be substituted in each case with one or more groups R 1 ;
  • R 1 is the same or different H, D, F, Cl 1 Br, I 1 at each occurrence
  • Ar 1 is the same or different at each occurrence, an aromatic or heteroaromatic ring system having 5 to 40 aromatic ring atoms, which may be substituted by one or more radicals R 2 ;
  • R 2 is the same or different at each occurrence, H, D, CN or an aliphatic, aromatic and / or heteroaromatic hydrocarbon radical having 1 to 20 carbon atoms, in which also H atoms may be replaced by F; It can have two or more adjacent Substituents R 2 also together form a mono- or polycyclic, aliphatic or aromatic ring system.
  • An aryl group in the sense of this invention contains at least 6 C atoms; a heteroaryl group in the context of this invention contains at least 2 C atoms and at least 1 heteroatom, with the proviso that the
  • the heteroatoms are preferably selected from N, O and / or S.
  • aryl group or heteroaryl either a simple aromatic cycle, ie benzene, or a simple heteroaromatic cycle, for example pyridine, pyrimidine, thiophene, etc., or a fused aryl or heteroaryl group, for example naphthalene, anthracene, pyrene, quinoline, isoquinoline, etc., understood.
  • An aromatic ring system in the context of this invention contains at least 6 C atoms in the ring system.
  • a heteroaromatic ring system in the sense of this invention contains at least 2 C atoms and at least one heteroatom in the ring system, with the proviso that the sum of C atoms and heteroatoms gives at least 5.
  • the heteroatoms are preferably selected from N, O and / or S.
  • An aromatic or heteroaromatic ring system in the sense of this invention is to be understood as meaning a system which does not necessarily contain only aryl or heteroaryl groups but in which also several aryl or heteroaryl groups a short, non-aromatic moiety (preferably less than 10% of the atoms other than H), e.g.
  • N or O atom or a carbonyl group may be interrupted.
  • systems such as 9,9'-spirobifluorene, 9,9-diarylfluorene, triarylamine, diaryl ether, stilbene, benzophenone, etc. are also to be understood as aromatic ring systems in the context of this invention.
  • aromatic or heteroaromatic ring system is understood as meaning systems in which a plurality of aryl or heteroaryl groups are linked together by single bonds, for example biphenyl, terphenyl or bipyridine.
  • a C 1 to C 40 -alkyl group in which individual H atoms or CH 2 groups are also substituted by The above groups may be substituted, particularly preferably the radicals methyl, ethyl, n-propyl, i-propyl, n-butyl, i-butyl, s-butyl, t-butyl, 2-methylbutyl, n-pentyl, s-pentyl , t-pentyl, 2-pentyl, neo-pentyl, cyclopentyl, n-hexyl, s -hexyl, t -hexyl, 2-hexyl, 3-hexyl, neo-hexyl, cyclohexyl, 2-methylpentyl, n-heptyl , 2-heptyl, 3-heptyl, 4-heptyl, cycloheptyl, 1-
  • Under a C 2 - to C 40 alkenyl group are preferably ethenyl, propenyl, butenyl, pentenyl, cyclopentenyl, hexenyl, cyclohexenyl, heptenyl, cycloheptenyl, octenyl and cyclooctenyl understood.
  • C 2 - to C 40 alkynyl are preferably ethynyl, propynyl, butynyl, pentynyl, hexynyl, heptynyl and octynyl understood.
  • a C 1 to C 40 alkoxy group is preferably understood to mean methoxy, trifluoromethoxy, ethoxy, n-propoxy, isopropoxy, n-butoxy, isobutoxy, s-butoxy, t-butoxy or 2-methylbutoxy.
  • aromatic or heteroaromatic ring system having 5-60 aromatic ring atoms, which may be substituted in each case with the abovementioned radicals R and which may be linked via any positions on the aromatic or heteroaromatic, are understood in particular groups which are derived from benzene, Naphthalene, anthracene, phenanthrene, benzanthracene, benzphenanthrene, pyrene, chrysene, perylene, fluoranthene, benzfluoranthene, naphthacene, pentacene, benzpyrene, biphenyl, biphenylene, terphenyl, terphenylene, fluorene, benzofluorene, dibenzofluorene, spirobifluorene, dihydrophenanthrene, dihydropyrene, Tetrahydropyrenes, cis- or trans-indenofluorene, cis- or trans-monobenzoinden
  • Triazine 1, 2,4-triazine, 1, 2,3-triazine, tetrazole, 1, 2,4,5-tetrazine, 1, 2,3,4-tetrazine, 1, 2,3,5-tetrazine, Purine, pteridine, indolizine and benzothiadiazole.
  • Suitable compounds of the formula (1a) are, in particular, the ketones disclosed in WO 04/093207 and in the unpublished DE 102008033943.1 and suitable compounds of the formula (1b) are the phosphine oxides disclosed in WO 05/003253. These are via quote part of the present invention.
  • the group Ar in compounds according to formulas (1a) and (1b) is preferably an aromatic ring system having 6 to 40 aromatic ring atoms, ie. H. it contains no heteroaryl groups.
  • the aromatic ring system need not necessarily have only aromatic groups, but also two aryl groups may be interrupted by a non-aromatic group, for example by another carbonyl group or phosphine oxide group.
  • the group Ar has no more than two condensed rings. It is therefore preferably composed only of phenyl and / or naphthyl groups, particularly preferably only of phenyl groups, but does not contain any larger condensed aromatics, such as, for example, anthracene.
  • Preferred groups Ar which are bonded to the carbonyl group are phenyl, 2-, 3- or 4-tolyl, 3- or 4-o-xylyl, 2- or 4-m-xylyl, 2-p-xylyl, , m- or p-tert-butylphenyl, o-, m- or p-fluorophenyl, benzophenone, 1-, 2- or 3-phenylmethanone, 2-, 3- or 4-biphenyl, 2-, 3- or 4-o-terphenyl, 2-, 3- or 4-m-terphenyl, 2-, 3- or 4-p-terphenyl, 2'-p-terphenyl, 2 '-, A - or 5' -m-terphenyl, 3 '- or 4' -o-terphenyl, p, m, p, o, p , m, m, o, m- or o, o-quaterphenyl, quinquephenyl, s
  • the groups Ar can, as described above, be substituted by one or more radicals R 1 .
  • the group Ar 1, identical or different at each occurrence is an aromatic ring system having 6 to 24 aromatic ring atoms which may be substituted by one or more radicals R 2 .
  • Ar 1 is more preferably identical or different at each occurrence, an aromatic ring system having 6 to 12 aromatic ring atoms.
  • aromatic ketones are benzophenone derivatives which are each substituted at the 3,5,3 ', 5'-positions by an aromatic or heteroaromatic ring system having 5 to 30 aromatic ring atoms, which in turn is replaced by one or more radicals R 1 according to the above definition can be substituted.

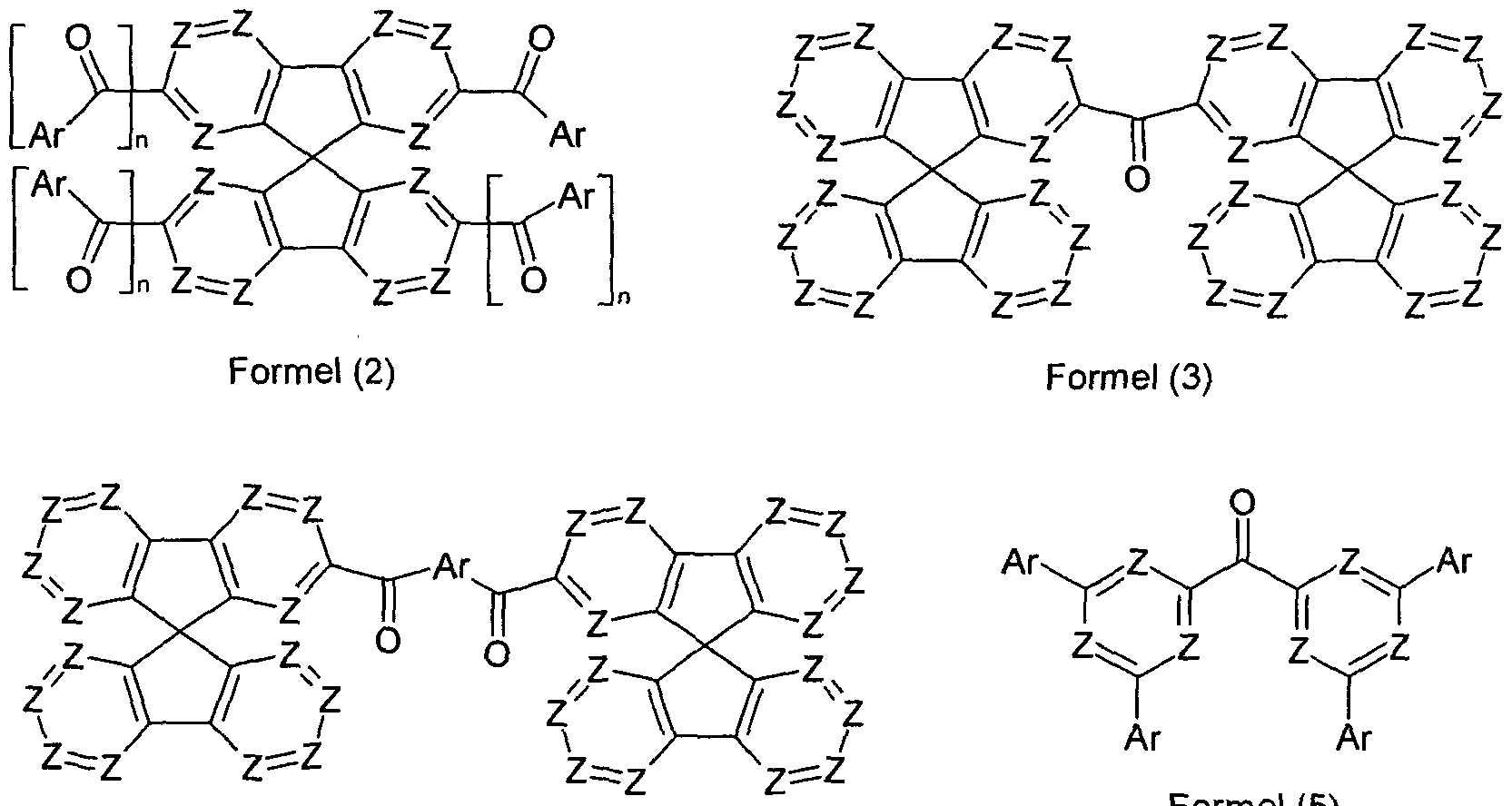

  • Preferred aromatic ketones are therefore the compounds of the following formulas (2) to (5),
  • z is the same or different every occurrence CR 1 or N; n is the same or different at every occurrence 0 or 1.
  • Ar in the abovementioned formula (2), (4) and (5) preferably represents an aromatic or heteroaromatic ring system having 1 to 30 aromatic ring atoms which may be substituted by one or more radicals R 1 .
  • Particularly preferred are the abovementioned groups Ar.

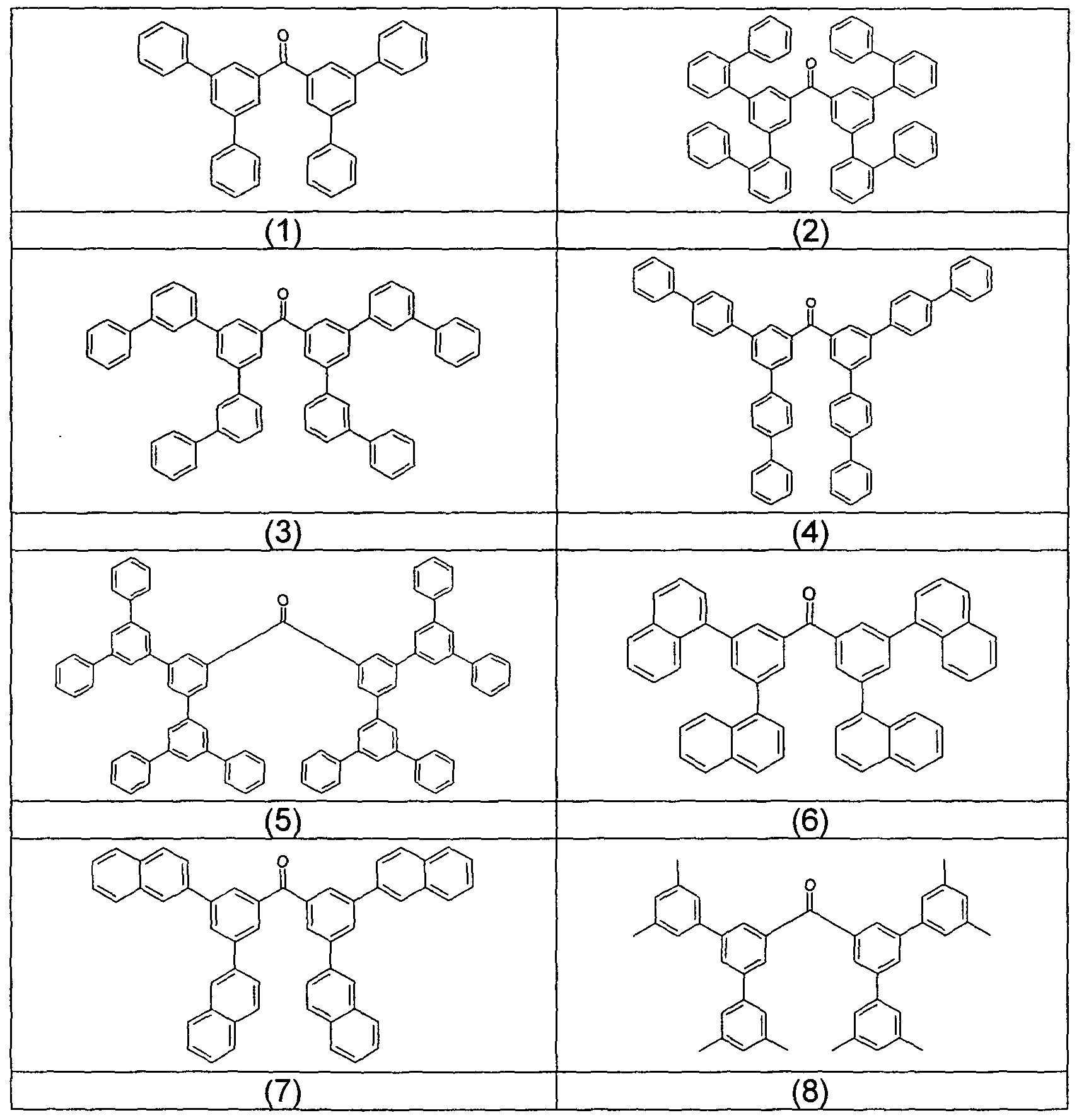

  • Examples of suitable compounds according to formula (1a) are the compounds (1) to (59) depicted below.

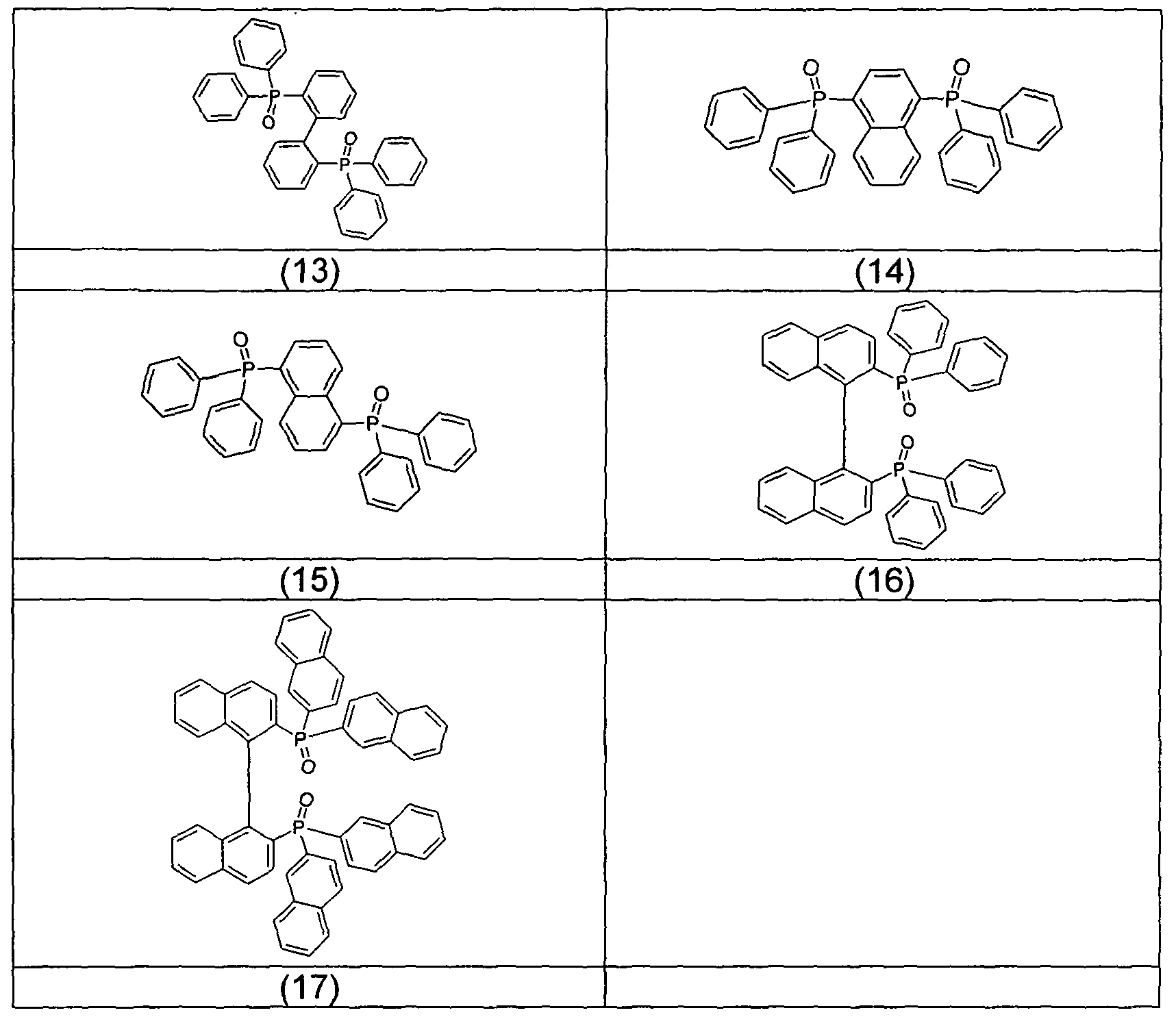

  • Suitable aromatic phosphine oxide derivatives are the compounds (1) to (17) depicted below.

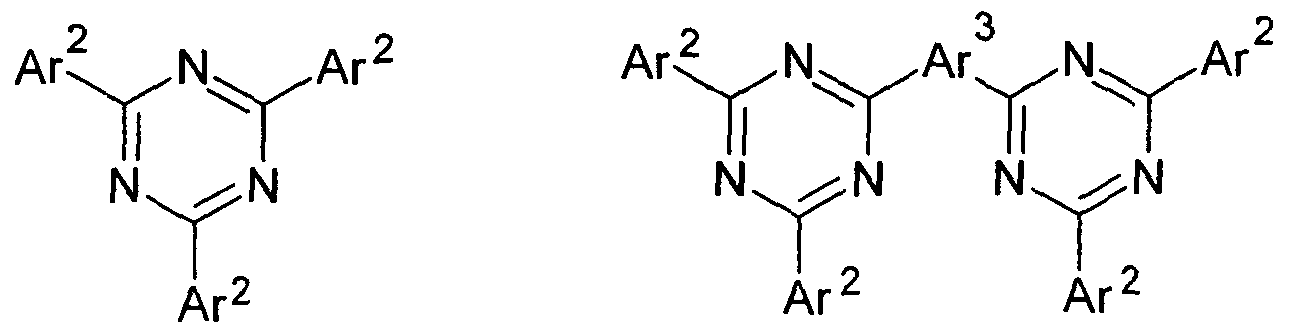

  • Suitable triazine derivatives which can be used as matrix material A are, in particular, 1,3,5-triazines which are substituted by at least one, preferably by at least two, more preferably by three aromatic or heteroaromatic ring systems. Particular preference is thus given to compounds of the following formula (6) or (7)
  • Ar 2 is identical or different at each occurrence, a monovalent aromatic or heteroaromatic ring system having 5 to 60 aromatic ring atoms, which may be substituted in each case with one or more radicals R 1 ;
  • Ar 3 is a bivalent aromatic or heteroaromatic ring system having 5 to 60 aromatic ring atoms, which may be substituted by one or more radicals R 1 .
  • R 1 has the same meaning as described above, the dashed bond represents the linkage with the triazine unit and furthermore:
  • n is the same or different at each occurrence 0, 1, 2 or 3;
  • o is the same or different 0, 1, 2, 3 or 4 at each occurrence.

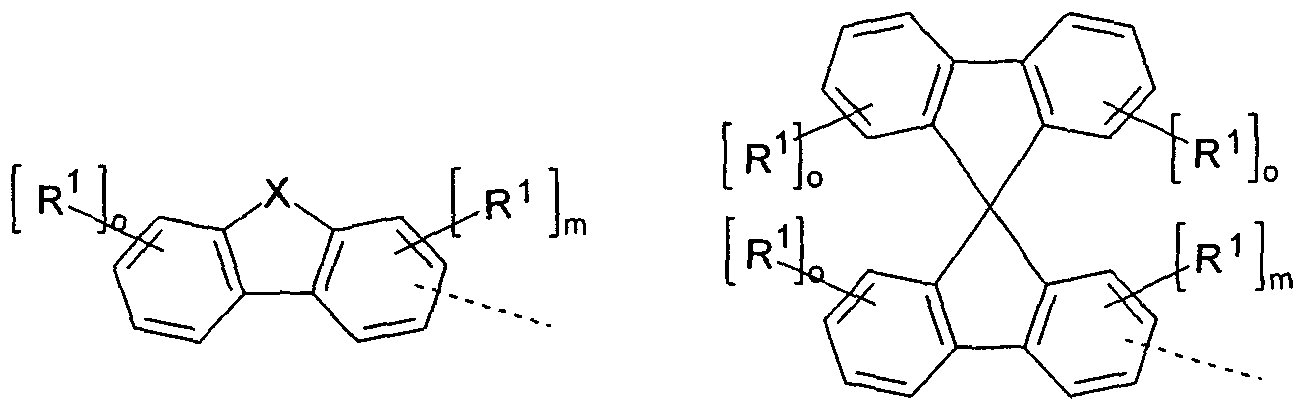

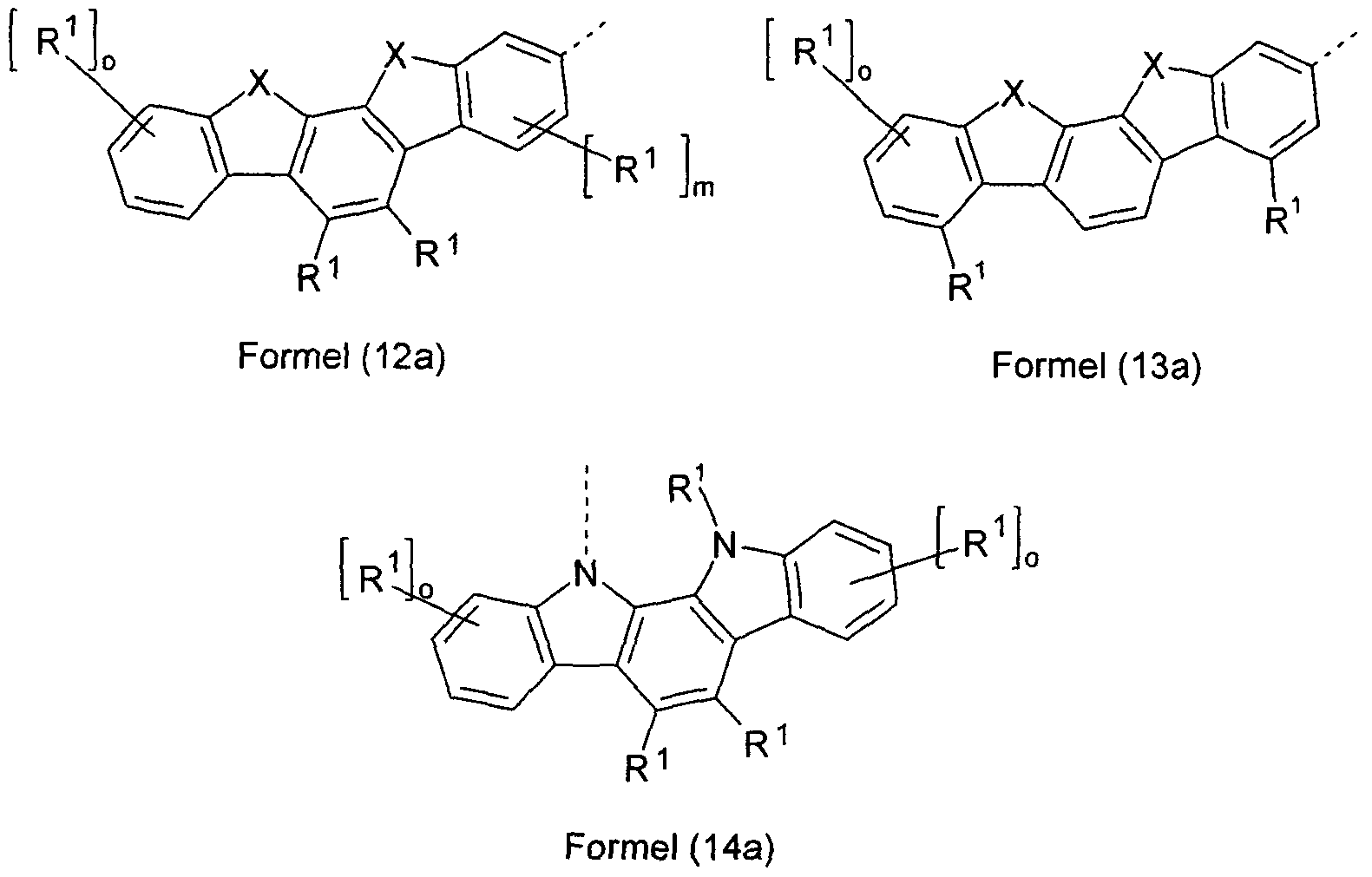

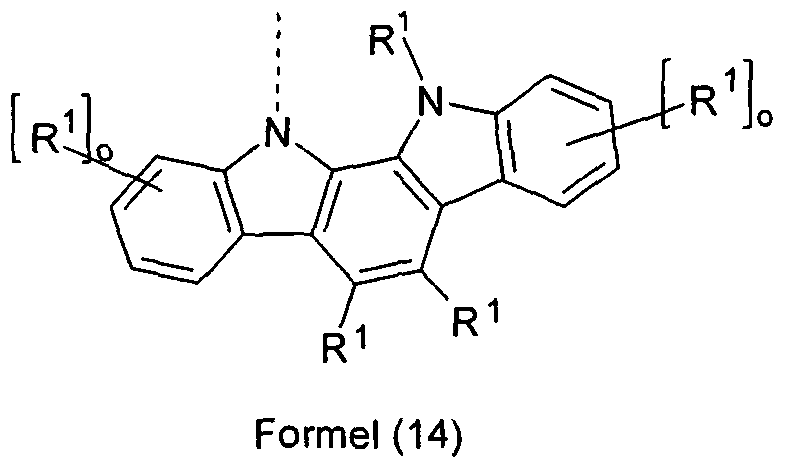

  • Particularly preferred groups Ar 2 are selected from the groups of the following formulas (8a) to (14a),
  • X is preferably identical or different selected from C (R 1 ) 2 , N (R 1 ), O and S, particularly preferably C (R 1 J 2 .

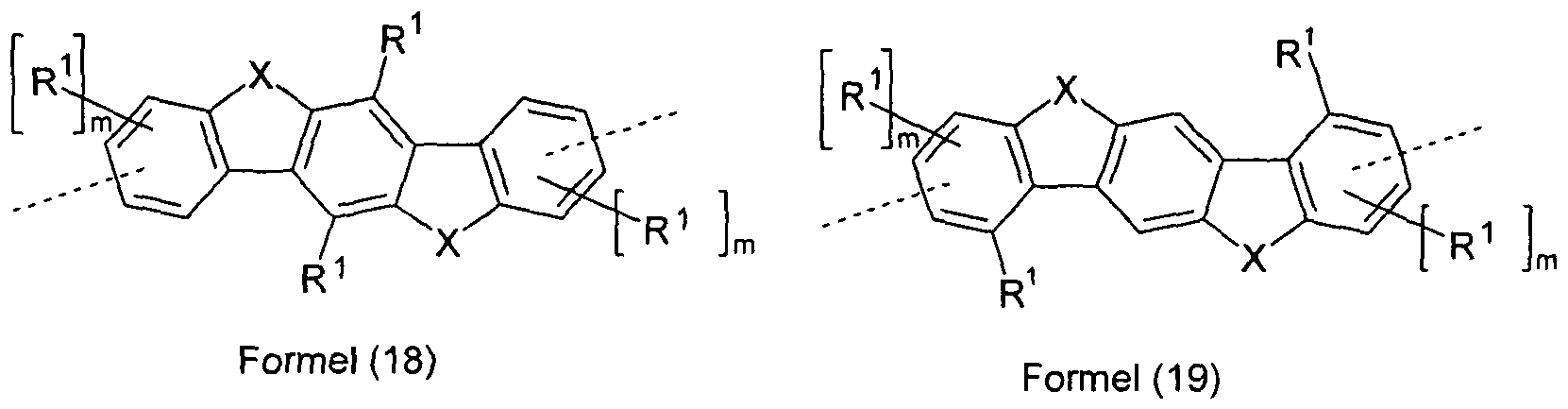

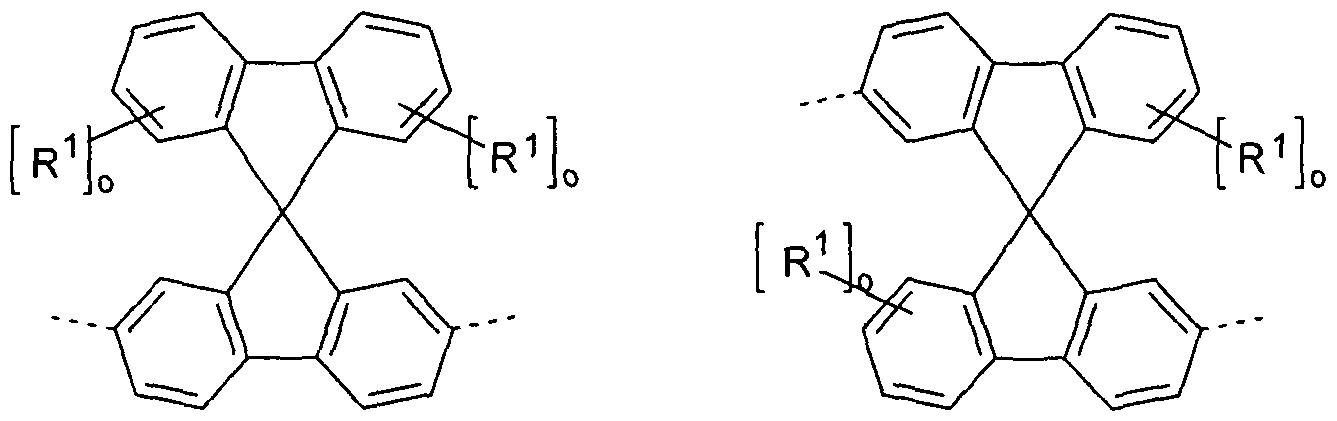

  • Preferred groups Ar 3 in compounds of the formula (7) are selected from the groups of the following formulas (15) to (21),

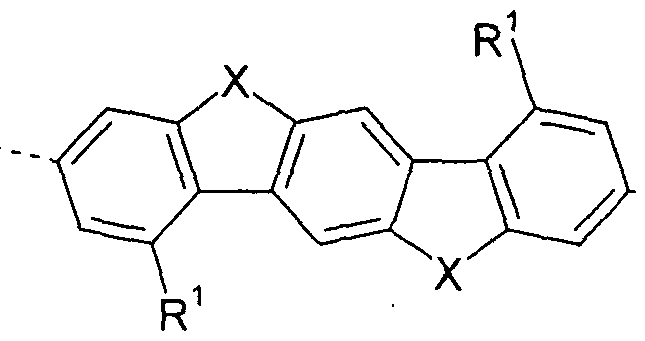

  • Particularly preferred groups Ar 3 are selected from the groups of the following formulas (15a) to (21a),
  • X is preferably identical or different selected from C (R 1 ) 2 , N (R 1 ), O and S, particularly preferably C (R 1 ) 2 .
  • the matrix material B is a material having a HOMO of -5.4 eV or less and having a LUMO of -2.4 eV or more and which further has an energy gap of
  • the matrix material B has a HOMO of -5.7 eV or less, more preferably -6.0 eV or less. Further preferably, the matrix material B has an energy gap of 3.7 eV or more, more preferably 3.9 eV or more.
  • the matrix material B has a LUMO of -2.2 eV or more, more preferably of -2.0 eV or more.

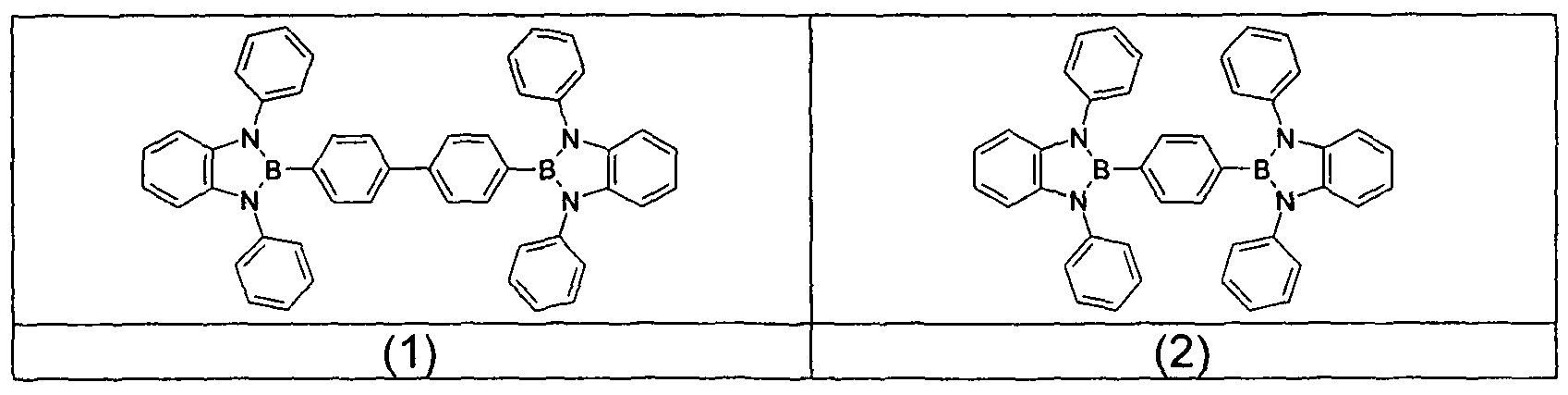

  • the matrix material B is a diazaborol derivative, in particular an aromatic diazaborolderivat.
  • the matrix material B is a pure hydrocarbon, ie a material which is composed only of the atoms carbon and hydrogen and which contains no atoms other than carbon or hydrogen.
  • the matrix material B is an aromatic hydrocarbon. This is characterized in that it contains aromatic groups. However, it may additionally contain non-aromatic carbon atoms, for example alkyl groups.
  • the matrix material B is selected from the group consisting of diarylmethane derivatives, fluorene derivatives, spirobifluorene derivatives or diazaborol derivatives.
  • Particularly suitable matrix materials B are therefore compounds of the following formulas (22), (23), (24) and (25),
  • Ar 4 is the same or different at each occurrence, an aromatic ring system having 6 to 60 aromatic carbon atoms, which does not contain non-aromatic groups other than carbon or hydrogen; Ar 4 may be substituted by one or more radicals R 4 ;
  • R 3 is the same or different at each occurrence as a straight-chain alkyl group having 1 to 20 C atoms or a branched or cyclic alkyl group having 3 to 20 C atoms, or an aromatic ring system having 6 to 60 aromatic C atoms, which does not have contains aromatic groups other than carbon or hydrogen and which may be substituted by one or more radicals R 4 ; two or more radicals R 3 may also together form a ring system;
  • R 4 is the same or different at each occurrence as a straight-chain alkyl group having 1 to 20 C atoms or a branched or cyclic alkyl group having 3 to 20 C atoms; two or more radicals R 4 may also together form a ring system;
  • q 1, 2, 3 or 4.
  • Examples of preferred matrix materials B according to the abovementioned formulas (22) to (25) are the compounds (1) to (19) depicted below.
  • Suitable phosphorescent compounds are, in particular, compounds which emit light, preferably in the visible range, when suitably excited, and also contain at least one atom of atomic number greater than 20.
  • Preferred phosphorescence emitters used are compounds containing copper, molybdenum, tungsten, rhenium, ruthenium, osmium, rhodium, iridium, palladium, platinum, silver, gold or europium, in particular compounds containing iridium, platinum or copper.
  • Particularly preferred organic electroluminescent devices comprise as phosphorescent compound at least one compound of the formulas (26) to (29),
  • DCy is, identically or differently on each occurrence, a cyclic group which contains at least one donor atom, preferably nitrogen, carbon in the form of a carbene or phosphorus, via which the cyclic group is bonded to the metal, and which in turn has one or more substituents R 1 can carry; the groups DCy and CCy are linked by a covalent bond;
  • CCy is the same or different at each occurrence a cyclic
  • A is the same or different at each occurrence as a mononionic, bidentate chelating ligand, preferably a diketonate ligand.
  • ring systems between a plurality of radicals R 1 there may also be a bridge between the groups DCy and CCy. Furthermore, by forming ring systems between a plurality of radicals R 1, there may also be a bridge between two or three ligands CCy-DCy or between one or two ligands CCy-DCy and the ligand A, so that it is a polydentate or polypodal ligand system ,
  • Suitable phosphorescent compounds are the structures (1) to (140) listed in the following table.
  • the organic electroluminescent device may also contain further layers. These are selected, for example, from one or more hole injection layers, hole transport layers, hole blocking layers, electron transport layers, electron injection layers, electron blocking layers, exciton blocking layers, charge generation layers (charge generation layers) and / or organic or inorganic p / n junctions.
  • interlayers may be present, which control, for example, the charge balance in the device.
  • such interlayers may be useful as an intermediate layer between two emitting layers, in particular as an intermediate layer between a fluorescent and a phosphorescent layer.
  • the layers, in particular the charge transport layers may also be doped.
  • the doping of the layers may be advantageous for improved charge transport. It should be noted, however, that not necessarily each of the above layers must be present and the choice of layers always depends on the compounds used. The use of such layers is known to the person skilled in the art, and he can use for this purpose, without inventive step, all materials known for such layers according to the prior art.
  • it is a white-emitting organic electroluminescent device. This is characterized by emitting light with CIE color coordinates in the range of 0.28 / 0.29 to 0.45 / 0.41.
  • the general structure of such a white-emitting electroluminescent device is disclosed, for example, in WO 05/011013.
  • metals having a low work function metals having a low work function, metal alloys or multilayer structures of various metals are preferable, such as alkaline earth metals, alkali metals, main group metals or lanthanides (e.g., Ca, Ba, Mg, Al, In, Mg, Yb, Sm, etc.).
  • alkaline earth metals alkali metals
  • main group metals or lanthanides e.g., Ca, Ba, Mg, Al, In, Mg, Yb, Sm, etc.
  • further metals which have a relatively high work function such as, for example, B. Ag, which then usually combinations of metals, such as Ca / Ag or Ba / Ag are used.
  • metal alloys in particular alloys of an alkali metal or
  • Alkaline earth metal and silver more preferably an alloy of Mg and Ag. It may also be preferred to introduce between a metallic cathode and the organic semiconductor a thin intermediate layer of a material with a high dielectric constant. Suitable examples of these are alkali metal or alkaline earth metal fluorides, but also the corresponding oxides or carbonates (eg LiF, Li 2 O, CsF, Cs 2 CO 3 , BaF 2 , MgO, NaF, etc.). The layer thickness of this layer is preferably between 0.5 and 5 nm.
  • the anode has a work function greater than 4.5 eV. Vacuum up.
  • metals with a high redox potential such as Ag, Pt or Au, are suitable for this purpose.
  • metal / metal oxide electrode z. B. AI / Ni / NiO ⁇ , AI / PtO x
  • At least one of the electrodes must be transparent in order to enable the extraction of light.
  • a preferred construction uses a transparent anode.
  • Preferred anode materials here are conductive mixed metal oxides. Particularly preferred are indium tin oxide (ITO) or indium zinc oxide (IZO). Preference is furthermore given to conductive, doped organic materials, in particular conductive doped polymers.
  • the device is structured accordingly (depending on the application), contacted and finally hermetically sealed because the life of such devices drastically shortened in the presence of water and / or air.
  • Suitable charge transport materials as used in Lochinjetechnische transport layer or in the electron transport layer of the organic electroluminescent device according to the invention are, for example, the compounds disclosed in Y. Shirota et al., Chem. Rev. 2007, 107 (4), 953-1010 or other materials as known from the prior art Technique can be used in these layers.
  • Examples of preferred hole transport materials which can be used in a hole transport or hole injection layer in the electroluminescent device according to the invention are indenofluorenamines and derivatives (for example according to WO 2006/122630 or WO 2006/100896), the amine derivatives disclosed in EP 1661888, Hexaazatriphenylene derivatives (for example according to WO 2001/049806), amine derivatives with condensed aromatics (for example according to US Pat. No. 5,061,569), the amine derivatives disclosed in WO 95/09147, monobenzoindofluorenamines (for example according to WO 2008 / 006449) or dibenzoindenofluoreneamines (eg according to WO 2007/140847).
  • indenofluorenamines and derivatives for example according to WO 2006/122630 or WO 2006/100896
  • the amine derivatives disclosed in EP 1661888 for example according to WO 2001/049806
  • amine derivatives with condensed aromatics for example
  • hole transport and hole injection materials are derivatives of the compounds depicted above, as described in JP 2001/226331, EP 676461, EP 650955, WO 2001/049806, US 4780536, WO 98/30071, EP 891121, EP 1661888, JP 2006/253445 , EP 650955, WO 2006/073054 and US 5061569 are disclosed.
  • Suitable hole transport or hole injection materials are, for example, the materials listed in the following table.
  • Suitable electron transport or electron injection materials for the electroluminescent device according to the invention are, for example, the materials listed in the following table. Further suitable electron transport and electron injection materials are derivatives of the compounds depicted above, as disclosed in JP 2000/053957, WO 2003/060956, WO 2004/028217 and WO 2004/080975, and generally benzimidazole derivatives and triazine derivatives.
  • an organic electroluminescent device characterized in that one or more layers are coated with a sublimation process.
  • the materials in vacuum sublimation are at an initial pressure below 10 -5 mbar, preferably below 10 "vapor-deposited 6 mbar. However, it should be noted that the initial pressure may be even lower, for example less than 10" 7 mbar.
  • an organic electroluminescent device characterized in that one or more layers are coated with the OVPD (Organic Vapor Phase Deposition) method or with the aid of a carrier gas sublimation.
  • the materials are applied at a pressure between 10 '5 mbar and 1 bar.
  • OVJP Organic Vapor Jet Printing
  • the materials are applied directly through a nozzle and thus structured (for example, BMS Arnold et al., Appl. Phys. Lett., 2008, 92, 053301).
  • an organic electroluminescent device characterized in that one or more layers of solution, such. B. by spin coating, or with any printing process, such.
  • any printing process such as screen printing, flexographic printing, offset printing, LITI (Light Induced Thermal Imaging, thermal transfer printing), ink-jet printing (inkjet printing) or Nozzle-Printing, are produced.
  • soluble compounds are needed. High solubility can be achieved by suitable substitution of the compounds. Not only solutions from individual can do this Materials are applied, but also solutions containing multiple compounds, such as matrix materials and dopants.
  • the organic electroluminescent device may also be fabricated as a hybrid system by applying one or more layers of solution and depositing one or more further layers.
  • the organic electroluminescent device can be used for various applications, in particular for display applications or as a light source, for example for lighting applications or for medical applications.
  • the organic electroluminescent device according to the invention has a very high efficiency. The efficiency is better than when using an electron-transporting matrix material in combination with a hole-transporting matrix material.
  • the organic electroluminescent device according to the invention simultaneously has an improved lifetime.
  • the lifetime is higher than when using an electron-transporting matrix material in combination with a hole-transporting matrix material.
  • the HOMO value results from the oxidation potential, which is measured by cyclic voltammetry (CV) at room temperature.
  • the measuring device used for this purpose is an ECO Autolab system with Metrohm 663 VA stand.
  • the working electrode is a gold electrode, the reference electrode Ag / AgCl, the intermediate electrolyte KCl (3 mol / l) and the auxiliary electrode platinum.
  • the Leitsalzates with 1 ml of the sample solution (10 mg of the substance to be measured in 1 ml of dichloromethane) is added and degassed again for 5 min. Subsequently, five further measuring cycles are run, of which the last 3 are recorded for evaluation. The same parameters are set as described above.
  • the solution is then treated with 0.1 ml of ferrocene solution (100 mg of ferrocene in 1 ml of dichloromethane), degassed for 1 minute, and a measuring cycle is carried out with the following parameters:
  • the mean value of the voltages of the first oxidation maximum from the curves and the associated reduction maximum are taken from the return curves for the sample solution and the solution mixed with ferrocene solution (V P and VF), the voltage used being in each case against ferrocene.
  • the HOMO value of the substance EH O MO to be investigated is given as
  • EHOMO - [e (Vp - VF) + 4.8 eV], where e represents the elementary charge.
  • HOMO values lower than -6 eV can not be measured reliably with the described CV method as well as with the described photoelectron spectroscopy.
  • the HOMO values are determined from quantum chemical calculations by density functional theory (DFT). This is done via the commercially available software Gaussian 03W (Gaussian Inc.) with the method B3PW91 / 6-
  • NPB (HOMO -5.16 eV, LUMO -2.28 eV); TCTA (HOMO -5.33 eV, LUMO -2.20 eV); TPBI (HOMO -6.26 eV, LUMO -2.48 eV). These values can be used to calibrate the calculation method.
  • the energy gap is determined from the absorption edge of the absorption spectrum measured on a film with a layer thickness of 50 nm.
  • the LUMO value is obtained by adding the energy gap to the HOMO value described above. Production and characterization of organic electroluminescent devices according to the invention
  • Electroluminescent devices according to the invention can be produced as generally described, for example, in WO 05/003253.
  • the structures of the materials used are shown below for the sake of clarity.
  • OLEDs are characterized by default; for this, the electroluminescence spectra and color coordinates (according to CIE 1931), the efficiency (measured in cd / A) as a function of the brightness, the operating voltage, calculated from current-voltage-luminance characteristics (IUL characteristics), and the lifetime are determined.
  • the results obtained are summarized in Table 2.
  • TMM 1 and TMM2 are electron-conducting matrix materials
  • CBP and TCTA are hole-conducting matrix materials
  • TMM3 to TMM6 are neither electron-conducting nor hole-conducting matrix materials
  • TMM7 is an electron-conducting matrix material.
  • Inventive examples 1a and 1b are realized by the following layer structure:
  • TMM1 20 nm HIM, 20 nm HTM, 30 nm mixed layer TMM1: TMM4 in the ratio 2: 1 (1a) or 1: 2 (1b) doped with 10% TEG-1, 10 nm TMM1, 20 nm ETM, 1 nm LiF, 100 nm AI.
  • TMM 1 is by definition an electron-conducting host and TMM4 is a neutral host.
  • the resulting OLEDs exhibit green emission with high efficiency, low operating voltage and long operating life.
  • Example 2 is realized by the same layer structure as Example 1a, wherein the material TMM3 was used as a neutral host instead of TMM4.
  • This OLED has similarly good emission properties as Examples 1a and 1b
  • Example 3 Inventive Example 3 is realized by the same layer structure as Example 2, wherein as a neutral host instead of TMM3 the material TMM5 was used. This OLED has similarly good emission properties as Example 2
  • Comparative Example 4 is realized by the same layer structure as Examples 1, 2 and 3, but here is dispensed with a mixed layer, the emission layer contains TMM1 alone, doped with 10% TEG-1.
  • the use of the electron-conducting host without admixing a neutral material allows slightly lower voltages, but the efficiency and service life are clearly below the data of the OLEDs shown in Examples 1, 2 and 3 with inventive mixed layer.
  • Comparative Example 5 is realized by the same layer structure as Example 4, but here the neutral host TMM4 is used as the sole host for the emission layer, again doped with 10% TEG-1. It turns out that this material, being the sole host due to its HOMO and LUMO layers, is unsuitable for obtaining a useful OLED emission characteristic. Alone at the very high operating voltage shows that this material does not lead to good charge transport in the OLED.
  • Comparative Examples 6a and 6b again contain a mixed layer as a host, but not erfindungeshunte, since they contain the hole-conducting materials CBP or TCTA according to the prior art in addition to the electron-conducting material TMM1. They are realized analogously to Example 1a by the following layer structure:
  • Inventive examples 7a and 7b are realized by the following layer construction:
  • TMM7 is by definition an electron-conducting host and TMM4 is a neutral host.
  • the resulting OLEDs are green
  • Example 8 Comparative Example 8 is realized by the same layer structure as Example 7, but omitting a mixed layer here, the emission layer contains TMM7 alone, doped with 10% TEG-1. Although the use of the electron-conducting host without admixing a neutral material allows somewhat lower voltages, but the efficiency and service life are but below the data of the OLED shown in Example 7 with inventive mixed layer.
  • Inventive Example 9 is realized by the following layer structure:
  • 1 1 doped with 10% TEG-1, 10 nm TMM2, 25 nm ETM, 1 nm LiF, 100 nm
  • TMM2 is by definition an electron-conducting host and TMM4 is a neutral host.
  • the resulting OLEDs are green
  • Example 10 Comparative Example 10 is realized by the same layer structure as Example 9, but here is dispensed with a mixed layer, the emission layer contains TMM2 alone, doped with 10% TEG-1.
  • Inventive electroluminescent devices can also be prepared from solution, which leads to much simpler devices with good properties.
  • the production of such components is based on the production of polymeric light-emitting diodes (PLEDs), which has already been described many times in the literature (eg in WO 2004/037887).
  • PLEDs polymeric light-emitting diodes
  • the corresponding compounds are dissolved in toluene or chlorobenzene.
  • the typical solids content of such solutions is between 16 and 25 g / L, if, as here, the typical for a device layer thickness of 80 nm is to be achieved by spin coating.
  • Fig. 1 shows the typical structure of such a device.
  • the jointly dissolved matrix materials and the emitter are present in the form of an amorphous layer.
  • ITO substrates and the material for the so-called buffer layer are commercially available (ITO from Technoprint and others, PEDOTPPS as aqueous dispersion Clevios P from HC Starck).
  • PEDOT actually PEDOTPSS
  • interlayer is used for hole injection; in this case, HIL-012 was used by Merck.
  • the emission layer is spin-coated in an inert gas atmosphere, in the present case argon, and baked at 160 ° C. or 180 ° C. for 10 minutes.
  • a cathode of barium and aluminum is evaporated in vacuo.
  • the interlayer can be replaced by one or more layers, which only have to fulfill the condition, by the downstream processing step Deposition of the emissive from solution to be replaced again.
  • the solution-processed devices are also characterized by default; the OLED examples mentioned above are not yet optimized.
  • Example 11 (comparative): 30 mg TEG2 and 150 mg TMM1 are dissolved together in 10 ml of dry and oxygen-free toluene. On the previously applied HIL-012 layer 80 nm EML (emission layer) are deposited in an argon-flooded glove box at a spin rate of 1000 rpm. The layer is baked at 120 ° C. for 10 minutes before the vapor deposition of the cathode.
  • TEG2 40 mg TEG2, 100 mg TMM1 and 100 mg TMM5 are dissolved together in 10 ml of dry and oxygen-free toluene.
  • 80 nm EML are deposited in an argon-flooded glove box at a spin rate of 2110 rpm. The layer is baked at 120 ° C. for 10 minutes before the cathode is vapor-deposited.
  • TEG2 and 200 mg TMM2 are dissolved together in 10 ml dry and oxygen-free chlorobenzene.
  • HIL 012 layer On the previously applied HIL 012 layer are deposited in an argon-flooded glove box at a spin rate of 1000 rpm 80 nm EML. The layer is baked at 180 ° C. for 10 minutes before the vapor deposition of the cathode.
  • TEG2 40 mg TEG2, 100 mg TMM2 and 100 mg TMM4 are dissolved together in 10 ml of dry and oxygen-free toluene.
  • 80 nm EML are deposited in an argon-flooded glove box at a spin rate of 3260 rpm.
  • the layer is baked at 160 ° C. for 10 minutes before the vapor deposition of the cathode.
  • TEG2 40 mg TEG2, 100 mg TMM2 and 100 mg TMM6 are dissolved together in 10 ml of dry and oxygen-free toluene.
  • 80 nm EML are deposited in an argon-flooded glove box at a spin rate of 2080 rpm.
  • the layer is baked at 160 ° C. for 10 minutes before the vapor deposition of the cathode.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Inorganic Chemistry (AREA)
  • Optics & Photonics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

Die vorliegende Erfindung betrifft phosphoreszierende organische Elektrolumineszenzvorrichtungen, welche in der emittierenden Schicht mindestens einen phosphoreszierenden Emitter und eine Mischung aus mindestens zwei Matrixmaterialien enthalten.

Description

Organische Elektrolumineszenzvorrichtung
Die vorliegende Erfindung betrifft organische Elektrolumineszenz- vorrichtungen, welche mindestens eine Schicht mit mindestens einem phosphoreszierenden Dotanden und mindestens zwei Matrixmaterialien enthalten.
Der Aufbau organischer Elektrolumineszenzvorrichtungen (OLEDs), in denen organische Halbleiter als funktionelle Materialien eingesetzt werden, ist beispielsweise in US 4539507, US 5151629, EP 0676461 und WO 98/27136 beschrieben. Eine Entwicklung im Bereich der organischen Elektrolumineszenzvorrichtungen sind phosphoreszierende OLEDs. Diese weisen aufgrund der höheren erreichbaren Effizienz im Vergleich zu fluoreszierenden OLEDs deutliche Vorteile auf.
Allerdings gibt es bei phosphoreszierenden OLEDs noch Verbesserungsbedarf. Dies gilt insbesondere für die Effizienz und die Lebensdauer der Vorrichtung.
Die der vorliegenden Erfindung zugrunde liegende technische Aufgabe besteht daher darin, eine phosphoreszierende organische Elektrolumineszenzvorrichtung bereitzustellen, welche eine verbesserte Lebensdauer aufweist. Eine weitere Aufgabe besteht darin, eine phosphoreszierende organische Elektrolumineszenzvorrichtung bereitzustellen, welche eine verbesserte Effizienz aufweist.
Gemäß dem Stand der Technik werden elektronenleitende Materialien, unter anderem Ketone (z. B. gemäß WO 2004/093207 oder gemäß der nicht offen gelegten Anmeldung DE 102008033943.1) oder Triazinderivate (z. B. gemäß der nicht offen gelegten Anmeldung DE 1002008036982.9) als Matrixmaterialien für phosphoreszierende Emitter verwendet. Insbesondere mit Ketonen werden niedrige Betriebsspannungen und lange Lebensdauern erzielt, was diese Verbindungsklasse zu einem sehr interessanten Matrixmaterial macht. Allerdings besteht bei Verwendung dieser Matrixmaterialien ebenso wie bei anderen Matrixmaterialien noch Verbesserungsbedarf, insbesondere in Bezug auf die Effizienz und die Lebensdauer der Vorrichtung.
Aus dem Stand der Technik sind weiterhin organische Elektrolumineszenz- vorrichtungen bekannt, welche einen phosphoreszierenden Emitter dotiert in eine Mischung aus zwei Matrixmaterialien enthalten.
In der US 2007/0252516 werden phosphoreszierende organische Elektro- lumineszenzvorrichtungen offenbart, welche eine Mischung aus einem loch- und einem elektronenleitenden Matrixmaterial aufweisen. Für diese OLEDs wird eine verbesserte Effizienz offenbart. Ein Einfluss auf die Lebensdauer ist nicht erkennbar.
In der US 2007/0099026 werden weiß emittierende organische Elektro- lumineszenzvorrichtungen offenbart, wobei die grün bzw. rot emittierende Schicht einen phosphoreszierenden Emitter und eine Mischung aus einem loch- und einem elektronenleitenden Matrixmaterial aufweist. Als lochleitende Materialien sind unter anderem Triarylamin- und Carbazolderivate angegeben. Als elektronenleitende Materialien sind unter anderem Aluminium- und Zinkverbindungen, Oxadiazolverbindungen und Triazin- bzw. Triazolverbindungen angegeben. Auch für diese OLEDs sind noch weitere Verbesserungen wünschenswert.
Überraschend wurde gefunden, dass sich sowohl die Effizienz wie auch die Lebensdauer einer phosphoreszierenden organischen Elektrolumines- zenzvorrichtung auf Basis niedermolekularer Moleküle (so genannte Small Molecules) deutlich verbessert, wenn in der emittierenden Schicht als Matrix für den phosphoreszierenden Emitter eine Mischung aus mindestens zwei Matrixmaterialien verwendet wird, wobei eines der beiden Matrixmaterialien ein Material ist, welches in der Lage ist, Ladungen zu transportieren, also ein Elektronen- oder Lochtransportmaterial, und das andere der beiden Matrixmaterialien ein Material ist, welches so gewählt ist, dass es nicht am Ladungstransport beteiligt ist. Dies erreicht man durch Materialien, in denen die Lage des HOMO (höchstes besetztes Molekülorbital) und des LUMO (niedrigstes unbesetztes Molekülorbital) sowie die Energielücke (Bandgap) entsprechend gewählt wird. Mit derartigen Elektrolumineszenzvorrichtungen werden bessere Ergebnisse, insbesondere in Bezug auf Effizienz und Lebensdauer, erzielt als mit Elektrolumineszenzvorrichtungen, welche als Matrix für den phosphoreszierenden Emitter eine Mischung aus einem elektronentransportierenden und einem lochtransportierenden Material enthalten.
Gegenstand der Erfindung ist somit eine organische Elektrolumineszenz- vorrichtung, enthaltend Anode, Kathode und mindestens eine emittierende Schicht, welche mindestens eine phosphoreszierende Verbindung enthält, welche in eine Mischung aus zwei Materialien A und B eindotiert ist, wobei diese Materialien definierte niedermolekulare Verbindungen mit einer Molmasse von 2000 g/mol oder weniger sind, dadurch gekennzeichnet, dass das Material A ein ladungstransportierendes Material ist und dass das Material B ein Material ist, welches ein HOMO von -5.4 eV oder weniger und ein LUMO von -2.4 eV oder mehr aufweist, und welches eine Energielücke von mindestens 3.5 eV aufweist.
Die Materialien A und B sind dabei die Matrixmaterialien für die phosphoreszierende Verbindung und sind selber nicht an der Emission der Elektrolumineszenzvorrichtung beteiligt.
Das ladungstransportierende Matrixmaterial A kann ein lochtransportierendes Material oder ein elektronentransportierendes Material sein.
Ein lochtransportierendes Material im Sinne dieser Anmeldung ist charakterisiert durch ein HOMO von mehr als -5.4 eV. Ein elektronentransportierendes Material im Sinne dieser Anmeldung ist charakterisiert durch ein LUMO von weniger als -2.4 eV. Dabei erfolgt die Bestimmung der HOMO- und LUMO-Lagen und der Energielücke so, wie im Beispielteil ausführlich allgemein beschrieben.
Die erfindungsgemäße organische Elektrolumineszenzvorrichtung enthält, wie oben beschrieben, Anode, Kathode und mindestens eine emittierende Schicht, welche zwischen der Anode und der Kathode angeordnet ist. Dabei enthält die emittierende Schicht mindestens eine phosphores- zierende Verbindung und weiterhin mindestens ein ladungstranspor- - A -
tierendes Matrixmaterial und ein weiteres Matrixmaterial mit einem HOMO von -5.4 eV oder weniger, einem LUMO von -2.4 eV oder mehr und einer Energielücke von 3.5 eV oder mehr. Die organische Elektrolumineszenz- vorrichtung muss nicht notwendigerweise nur Schichten enthalten, welche aus organischen oder metallorganischen Materialien aufgebaut sind. So ist es auch möglich, dass Anode, Kathode und/oder eine oder mehrere
Schichten anorganische Materialien enthalten oder ganz aus anorganischen Materialien aufgebaut sind.
Eine phosphoreszierende Verbindung im Sinne dieser Erfindung ist eine Verbindung, welche bei Raumtemperatur Lumineszenz aus einem angeregten Zustand mit höherer Spinmultiplizität zeigt, also einem Spinzustand > 1, insbesondere aus einem angeregten Triplettzustand. Im Sinne dieser Erfindung sollen alle lumineszierenden Übergangsmetallkomplexe, insbesondere alle lumineszierenden Iridium-, Platin- und Kupferverbindungen als phosphoreszierende Verbindungen angesehen werden.
In einer bevorzugten Ausführungsform der Erfindung handelt es sich bei der phosphoreszierenden Verbindung um eine rot phosphoreszierende Verbindung oder um eine grün phosphoreszierende Verbindung.
Bevorzugt weisen die Matrixmaterialien A und B eine Glasübergangstemperatur TG von größer als 70 0C auf, besonders bevorzugt größer als 90 0C, ganz besonders bevorzugt größer als 110 0C.
Der Anteil der phosphoreszierenden Verbindung in der emittierenden Schicht beträgt bevorzugt 1 bis 50 Vol.-%, besonders bevorzugt 3 bis 30 Vol.-%, ganz besonders bevorzugt 5 bis 25 Vol.-%, insbesondere 10 bis 20 Vol.-%.
Das Verhältnis zwischen dem Matrixmaterial A und dem Matrixmaterial B kann variieren. Insbesondere kann durch Variation dieses Verhältnisses die Ladungsbalance der OLED einfach und reproduzierbar eingestellt werden. Durch das Einstellen des Mischungsverhältnisses lässt sich somit leicht die Effizienz der OLED optimieren. Dabei beträgt das Mischungs- Verhältnis zwischen der dem ladungstransportierenden Matrixmaterial A und dem Matrixmaterial B im Allgmeinen von 10:1 bis 1 :10, bevorzugt von 7:1 bis 1 :7, besonders bevorzugt von 4:1 bis 1 :4, jeweils bezogen auf das Volumen.
Im Folgenden werden bevorzugte Ausführungsformen für das ladungs- transportierende Matrixmaterial A und das Matrixmaterial B sowie für die phosphoreszierende Verbindung, welche erfindungsgemäß in der emitterenden Schicht vorhanden sind, ausgeführt.
In einer bevorzugten Ausführungsform der Erfindung ist das ladungstrans- portierende Matrixmaterial A eine elektronenleitende Verbindung.
Geeignete bevorzugte elektronentransportierende Matrixmaterialien sind ausgewählt aus der Gruppe bestehend aus aromatischen Ketonen, aromatischen Phosphinoxiden, aromatischen Sulfoxiden, aromatischen Sulfonen, Triazinderivaten, Zink-Komplexen und Aluminium-Komplexen.
Unter einem aromatischen Keton im Sinne dieser Anmeldung wird eine Carbonylgruppe verstanden, an die zwei aromatische oder heteroaromatische Gruppen bzw. aromatische oder heteroaromatische Ringsysteme direkt gebunden sind. Aromatische Sulfone und Sulfoxide sind entsprechend definiert. Unter einem aromatischen Phosphinoxid im Sinne dieser Anmeldung wird eine Phosphinoxidgruppe verstanden, an die drei aromatische oder heteroaromatische Gruppen bzw. aromatische oder heteroaromatische Ringsysteme direkt gebunden sind.
in einer bevorzugten Ausführungsform der Erfindung ist das aromatische Keton eine Verbindung der folgenden Formel (1a) und das aromatische Phosphinoxid eine Verbindung der folgenden Formel (1b),
Figure imgf000006_0001
Formel (1a) Formel (1b)
wobei für die verwendeten Symbole gilt: Ar ist bei jedem Auftreten gleich oder verschieden ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, welches jeweils mit einer oder mehreren Gruppen R1 substituiert sein kann;
R1 ist bei jedem Auftreten gleich oder verschieden H, D, F, Cl1 Br, I1
CHO, C(=O)Ar\ P(=O)(Ar1)2, S(=O)Ar1, S(=O)2Ar1, CR2=CR2Ar1, CN, NO2, Si(R2H, B(OR2)2, B(R2)2, B(N(R2)2)2, OSO2R2, eine geradkettige Alkyl-, Alkoxy- oder Thioalkoxygruppe mit 1 bis 40 C-Atomen oder eine geradkettige Alkenyl- oder Alkinylgruppe mit 2 bis 40 C-Atomen oder eine verzweigte oder cyclische Alkyl-, Alkenyl-, Alkinyl-, Alkoxy- oder Thioalkoxygruppe mit 3 bis 40 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch R2C=CR2, C=C , Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S oder CONR2 ersetzt sein können und wobei ein oder mehrere H-Atome durch F, Cl, Br, I1 CN oder NO2 ersetzt sein können, oder ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, das jeweils durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Aryloxy- oder Heteroaryloxygruppe mit 5 bis 60 aromatischen Ringatomen, die durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Kombination dieser Systeme; dabei können zwei oder mehrere benachbarte Substituenten R1 auch miteinander ein mono- oder poly- cyclisches, aliphatisches oder aromatisches Ringsystem bilden;
Ar1 ist bei jedem Auftreten gleich oder verschieden ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 40 aromatischen Ringatomen, das mit einem oder mehreren Resten R2 substituiert sein kann;
R2 ist bei jedem Auftreten gleich oder verschieden H, D, CN oder ein aliphatischer, aromatischer und/oder heteroaromatischer Kohlenwasserstoffrest mit 1 bis 20 C-Atomen, in dem auch H-Atome durch F ersetzt sein können; dabei können zwei oder mehrere benachbarte Substituenten R2 auch miteinander ein mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem bilden.
Eine Arylgruppe im Sinne dieser Erfindung enthält mindestens 6 C-Atome; eine Heteroarylgruppe im Sinne dieser Erfindung enthält mindestens 2 C-Atome und mindestens 1 Heteroatom, mit der Maßgabe, dass die
Summe aus C-Atomen und Heteroatomen mindestens 5 ergibt. Die Heteroatome sind bevorzugt ausgewählt aus N, O und/oder S. Dabei wird unter einer Arylgruppe bzw. Heteroarylgruppe entweder ein einfacher aromatischer Cyclus, also Benzol, bzw. ein einfacher heteroaromatischer Cyclus, beispielsweise Pyridin, Pyrimidin, Thiophen, etc., oder eine kondensierte Aryl- oder Heteroarylgruppe, beispielsweise Naphthalin, Anthracen, Pyren, Chinolin, Isochinolin, etc., verstanden.
Ein aromatisches Ringsystem im Sinne dieser Erfindung enthält mindestens 6 C-Atome im Ringsystem. Ein heteroaromatisches Ringsystem im Sinne dieser Erfindung enthält mindestens 2 C-Atome und mindestens ein Heteroatom im Ringsystem, mit der Maßgabe, dass die Summe aus C-Atomen und Heteroatomen mindestens 5 ergibt. Die Heteroatome sind bevorzugt ausgewählt aus N, O und/oder S. Unter einem aromatischen oder heteroaromatischen Ringsystem im Sinne dieser Erfindung soll ein System verstanden werden, das nicht notwendigerweise nur Aryl- oder Heteroarylgruppen enthält, sondern in dem auch mehrere Aryl- oder Heteroarylgruppen durch eine kurze, nicht-aromatische Einheit (bevorzugt weniger als 10 % der von H verschiedenen Atome), wie z. B. ein sp3-hybridisiertes C-, N- oder O-Atom oder eine Carbonylgruppe, unterbrochen sein können. So sollen beispielsweise auch Systeme wie 9,9'- Spirobifluoren, 9,9-Diarylfluoren, Triarylamin, Diarylether, Stilben, Benzo- phenon, etc. als aromatische Ringsysteme im Sinne dieser Erfindung verstanden werden. Ebenso werden unter einem aromatischen bzw. heteroaromatischen Ringsystem Systeme verstanden, in denen mehrere Aryl- bzw. Heteroarylgruppen durch Einfachbindungen miteinander verknüpft sind, beispielsweise Biphenyl, Terphenyl oder Bipyridin.
Im Rahmen der vorliegenden Erfindung werden unter einer Cr bis C40- Alkylgruppe, in der auch einzelne H-Atome oder CH2-Gruppen durch die oben genannten Gruppen substituiert sein können, besonders bevorzugt die Reste Methyl, Ethyl, n-Propyl, i-Propyl, n-Butyl, i-Butyl, s-Butyl, t-Butyl, 2-Methylbutyl, n-Pentyl, s-Pentyl, t-Pentyl, 2-Pentyl, neo-Pentyl, Cyclo- pentyl, n-Hexyl, s-Hexyl, t-Hexyl, 2-Hexyl, 3-Hexyl, neo-Hexyl, Cyclohexyl, 2-Methylpentyl, n-Heptyl, 2-Heptyl, 3-Heptyl, 4-Heptyl, Cycloheptyl, 1- Methylcyclohexyl, n-Octyl, 2-Ethylhexyl, Cyclooctyl, 1-Bicyclo[2,2,2]octyl, 2-
Bicyclo[2,2,2]octyl, 2-(2,6-Dimethyl)octyl, 3-(3,7-Dimethyl)octyl, Trifluor- methyl, Pentafluorethyl und 2,2,2-Trifluorethyl verstanden. Unter einer unter einer C2- bis C40-Alkenylgruppe werden bevorzugt Ethenyl, Propenyl, Butenyl, Pentenyl, Cyclopentenyl, Hexenyl, Cyclohexenyl, Heptenyl, Cycloheptenyl, Octenyl und Cyclooctenyl verstanden. Unter einer unter einer C2- bis C40-Alkinylgruppe werden bevorzugt Ethinyl, Propinyl, Butinyl, Pentinyl, Hexinyl, Heptinyl und Octinyl verstanden. Unter einer Cr bis C40- Alkoxygruppe werden bevorzugt Methoxy, Trifluormethoxy, Ethoxy, n-Propoxy, i-Propoxy, n-Butoxy, i-Butoxy, s-Butoxy, t-Butoxy oder 2-Methylbutoxy verstanden. Unter einem aromatischen oder heteroaromatischen Ringsystem mit 5 - 60 aromatischen Ringatomen, welches noch jeweils mit den oben genannten Resten R substituiert sein kann und welches über beliebige Positionen am Aromaten bzw. Heteroaromaten verknüpft sein kann, werden insbesondere Gruppen verstanden, die abgeleitet sind von Benzol, Naphthalin, Anthracen, Phenanthren, Benz- anthracen, Benzphenanthren, Pyren, Chrysen, Perylen, Fluoranthen, Benzfluoranthen, Naphthacen, Pentacen, Benzpyren, Biphenyl, Biphenylen, Terphenyl, Terphenylen, Fluoren, Benzofluoren, Dibenzo- fluoren, Spirobifluoren, Dihydrophenanthren, Dihydropyren, Tetrahydro- pyren, eis- oder trans-lndenofluoren, eis- oder trans-Monobenzoindeno- fluoren, eis- oder trans-Dibenzoindenofluoren, Truxen, Isotruxen, Spiro- truxen, Spiroisotruxen, Furan, Benzofuran, Isobenzofuran, Dibenzofuran, Thiophen, Benzothiophen, Isobenzothiophen, Dibenzothiophen, Pyrrol, Indol, Isoindol, Carbazol, Pyridin, Chinolin, Isochinolin, Acridin, Phenanthridin, Benzo-5,6-chinolin, Benzo-6,7-chinolin, Benzo-7,8-chinolin, Phenothiazin, Phenoxazin, Pyrazol, Indazol, Imidazol, Benzimidazol, Naphthimidazol, Phenanthrimidazol, Pyridimidazol, Pyrazinimidazol, Chinoxalinimidazol, Oxazol, Benzoxazol, Naphthoxazol, Anthroxazol, Phenanthroxazol, Isoxazol, 1 ,2-Thiazol, 1 ,3-Thiazol, Benzothiazol, Pyridazin, Benzopyridazin, Pyrimidin, Benzpyrimidin, Chinoxalin, 1,5- Diazaanthracen, 2,7-Diazapyren, 2,3-Diazapyren, 1 ,6-Diazapyren, 1 ,8- Diazapyren, 4,5-Diazapyren, 4,5,9, 10-Tetraazaperylen, Pyrazin, Phenazin, Phenoxazin, Phenothiazin, Fluorubin, Naphthyridin, Azacarbazol, Benzo- carbolin, Phenanthrolin, 1,2,3-Triazol, 1 ,2,4-Triazol, Benzotriazol, 1 ,2,3- Oxadiazol, 1 ,2,4-Oxadiazol, 1 ,2,5-Oxadiazol, 1 ,3,4-Oxadiazol, 1 ,2,3- Thiadiazol, 1 ,2,4-Thiadiazol, 1 ,2,5-Thiadiazol, 1 ,3,4-Thiadiazol, 1 ,3,5-
Triazin, 1 ,2,4-Triazin, 1 ,2,3-Triazin, Tetrazol, 1 ,2,4,5-Tetrazin, 1 ,2,3,4- Tetrazin, 1 ,2,3,5-Tetrazin, Purin, Pteridin, Indolizin und Benzothiadiazol.
Geeignete Verbindungen gemäß Formel (1a) sind insbesondere die in WO 04/093207 und in der nicht offen gelegten DE 102008033943.1 offenbarten Ketone und geeignete Verbindungen gemäß Formel (1b) sind die in WO 05/003253 offenbarten Phosphinoxide. Diese sind via Zitat Bestandteil der vorliegenden Erfindung.
Aus der Definition der Verbindung gemäß Formel (1a) und (1b) geht hervor, dass diese nicht nur eine Carbonyl- bzw. Phosphinoxidgruppe enthalten muss, sondern auch mehrere dieser Gruppen enthalten kann.
Bevorzugt ist die Gruppe Ar in Verbindungen gemäß Formel (1a) und (1b) ein aromatisches Ringsystem mit 6 bis 40 aromatischen Ringatomen, d. h. sie enthält keine Heteroarylgruppen. Wie oben definiert, muss das aromatische Ringsystem nicht notwendigerweise nur aromatische Gruppen aufweisen, sondern es können auch zwei Arylgruppen durch eine nichtaromatische Gruppe, beispielsweise durch eine weitere Carbonylgruppe bzw. Phosphinoxidgruppe unterbrochen sein.
In einer weiteren bevorzugten Ausführungsform der Erfindung weist die Gruppe Ar nicht mehr als zwei kondensierte Ringe auf. Sie ist also bevorzugt nur aus Phenyl- und/oder Naphthylgruppen, besonders bevorzugt nur aus Phenylgruppen, aufgebaut, enthält aber keine größeren kondensierten Aromaten, wie beispielsweise Anthracen.
Bevorzugte Gruppen Ar, die an die Carbonylgruppe gebunden sind, sind Phenyl, 2-, 3- oder 4-ToIyI, 3- oder 4-o-Xylyl, 2- oder 4-m-Xylyl, 2-p-Xylyl, o-, m- oder p-tert-Butylphenyl, o-, m- oder p-Fluorphenyl, Benzophenon, 1-, 2- oder 3-Phenylmethanon, 2-, 3- oder 4-Biphenyl, 2-, 3- oder 4-o- Terphenyl, 2-, 3- oder 4-m-Terphenyl, 2-, 3- oder 4-p-Terphenyl, 2'-p- Terphenyl, 2'-, A - oder 5'-m-Terphenyl, 3'- oder 4'-o-Terphenyl, p-, m,p-, o,p-, m,m-, o,m- oder o,o-Quaterphenyl, Quinquephenyl, Sexiphenyl, 1-, 2-, 3- oder 4-Fluorenyl, 2-, 3- oder 4-Spiro-9,9'-bifluorenyl, 1-, 2-, 3- oder 4-(9,10-Dihydro)phenanthrenyl, 1- oder 2-Naphthyl, 2-, 3-, 4-, 5-, 6-, 7- oder 8-Chinolinyl, 1-, 3-, 4-, 5-, 6-, 7- oder 8-iso-Chinolinyl, 1- oder 2-(4- Methylnaphthyl), 1- oder 2-(4-Phenylnaphthyl), 1- oder 2-(4-naphthyl- naphthyl), 1-, 2- oder 3-(4-naphthyl-phenyl), 2-, 3- oder 4-Pyridyl, 2-, 4- oder 5-Pyrimidinyl, 2- oder 3-Pyrazinyl, 3- oder 4-Pyridanzinyl, 2-(1 ,3,5- Triazin)yl-, 2-, 3- oder 4-(Phenylpyridyl), 3-, 4-, 5- oder 6-(2,2'-Bipyridyl), 2-, 4-, 5- oder 6-(3,3'-Bipyridyl), 2- oder 3-(4,4'-Bipyridyl) und Kombinationen eines oder mehrerer dieser Reste.
Die Gruppen Ar können, wie oben beschrieben, durch einen oder mehrere Reste R1 substituiert sein. Diese Reste R1 sind bevorzugt gleich oder verschieden bei jedem Auftreten gewählt aus der Gruppe bestehend aus H, F, C(=O)Ar1, P(=O)(Ar1)2, S(=O)Ar1, S(=O)2Ar1, einer geradkettigen Alkylgruppe mit 1 bis 4 C-Atomen oder einer verzweigten oder cyclischen Alkylgruppe mit 3 bis 5 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder einem aromatischen Ringsystem mit 6 bis 24 aromatischen Ringatomen, das durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Kombination dieser Systeme; dabei können zwei oder mehrere benachbarte Substituenten R1 auch mitein- ander ein mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem bilden. Wenn die organische Elektrolumineszenzvorrichtung aus Lösung aufgebracht wird, sind auch geradkettige, verzweigte oder cyclische Alkylgruppen mit bis zu 10 C-Atomen als Substituenten R1 bevorzugt. Die Reste R1 sind besonders bevorzugt gleich oder verschieden bei jedem Auftreten gewählt aus der Gruppe bestehend aus H, C(=O)Ar1 oder einem aromatischen Ringsystem mit 6 bis 24 aromatischen Ringatomen, das durch einen oder mehrere Reste R2 substituiert sein kann, bevorzugt aber unsubstituiert ist. In nochmals einer bevorzugten Ausführungsform der Erfindung ist die Gruppe Ar1 gleich oder verschieden bei jedem Auftreten ein aromatisches Ringsystem mit 6 bis 24 aromatischen Ringatomen, das mit einem oder mehreren Resten R2 substituiert sein kann. Besonders bevorzugt ist Ar1 gleich oder verschieden bei jedem Auftreten ein aromatisches Ringsystem mit 6 bis 12 aromatischen Ringatomen.
Besonders bevorzugte aromatische Ketone sind Benzophenon-Derivate, die jeweils an den 3,5,3', 5'-Positionen durch ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 30 aromatischen Ringatomen substituiert sind, welche wiederum durch einen oder mehrere Reste R1 gemäß der obigen Definition substituiert sein kann. Weiterhin bevorzugt sind Ketone und Phosphinoxide, welche mit mindestens einer Spirobi- fluorengruppe substituiert sind.
Bevorzugte aromatische Ketone sind daher die Verbindungen der folgenden Formeln (2) bis (5),
Figure imgf000012_0001
Formel (5)
Formel (4)
wobei Ar und R1 dieselbe Bedeutung haben, wie oben beschrieben, und weiterhin gilt:
z ist gleich oder verschieden bei jedem Auftreten CR1 oder N; n ist gleich oder verschieden bei jedem Auftreten 0 oder 1.
Bevorzugt steht Ar in der oben genannten Formel (2), (4) und (5) für ein aromatisches oder heteroaromatisches Ringsystem mit 1 bis 30 aromatischen Ringatomen, welches mit einem oder mehreren Resten R1 substituiert sein kann. Besonders bevorzugt sind die oben genannten Gruppen Ar.
Beispiele für geeignete Verbindungen gemäß Formel (1a) sind die im Folgenden abgebildeten Verbindungen (1) bis (59).
Figure imgf000013_0001
Figure imgf000014_0001
35
Figure imgf000015_0001
Figure imgf000016_0001
Figure imgf000017_0001
Figure imgf000018_0001
Beispiele für geeignete aromatische Phosphinoxidderivate sind die im Folgenden abgebildeten Verbindungen (1) bis (17).
Figure imgf000019_0001
Figure imgf000020_0001
Geeignete Triazinderivate, die als Matrixmaterial A verwendet werden können, sind insbesondere 1 ,3,5-Triazine, welche mit mindestens einer, bevorzugt mindestens zwei, besonders bevorzugt mit drei aromatischen oder heteroaromatischen Ringsystemen substituiert sind. Besonders bevorzugt sind also Verbindungen der folgenden Formel (6) oder (7),
Figure imgf000020_0002
Formel (6) Formel (7)
wobei R1 die oben genannte Bedeutung hat und für die weiteren verwendeten Symbole gilt: Ar2 ist gleich oder verschieden bei jedem Auftreten ein monovalentes aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, welches jeweils mit einem oder mehreren Resten R1 substituiert sein kann;
Ar3 ist ein bivalentes aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, welches mit einem oder mehreren Resten R1 substituiert sein kann.
Bevorzugt ist in Verbindungen der Formel (6) und (7) mindestens eine Gruppe Ar2 gewählt aus den Gruppen der folgenden Formeln (8) bis (14), und die anderen Gruppen Ar2 haben die oben angegebene Bedeutung,
Figure imgf000021_0001
Formel (8)
Formel (9)
Figure imgf000021_0002
Figure imgf000022_0001
wobei R1 dieselbe Bedeutung hat, wie oben beschrieben, die gestrichelte Bindung die Verknüpfung mit der Triazineinheit darstellt und weiterhin gilt:
X ist gleich oder verschieden bei jedem Auftreten eine bivalente Brücke, ausgewählt aus B(R1), C(R1)2, Si(R1)2, C=O, C=NR1, C=C(R1)2, O1 S, S=O, SO2, N(R1), P(R1) und P(=O)R1;
m ist bei jedem Auftreten gleich oder verschieden 0, 1 , 2 oder 3;
o ist bei jedem Auftreten gleich oder verschieden 0, 1 , 2, 3 oder 4.
Besonders bevorzugte Gruppen Ar2 sind gewählt aus den Gruppen der folgenden Formeln (8a) bis (14a),
Figure imgf000022_0002
Formel (8a) Formel (9a)
Figure imgf000022_0003
Formel (10a) Formel (11a)
Figure imgf000023_0001
wobei die verwendeten Symbole und Indizes dieselbe Bedeutung haben, wie oben beschrieben. Dabei ist X bevorzugt gleich oder verschieden gewählt aus C(R1)2, N(R1), O und S, besonders bevorzugt C(R1J2.
Bevorzugte Gruppen Ar3 in Verbindungen der Formel (7) sind gewählt aus den Gruppen der folgenden Formeln (15) bis (21),
Figure imgf000023_0002
Formel (15)
Figure imgf000023_0003
Formel (16) Formel (17)
Figure imgf000024_0001
Figure imgf000024_0002
Figure imgf000024_0003
Formel (21)
wobei die verwendeten Symbole und Indizes dieselbe Bedeutung haben, wie oben beschrieben und die gestrichelte Bindung die Verknüpfung mit den beiden Triazineinheiten darstellt.
Besonders bevorzugte Gruppen Ar3 sind gewählt aus den Gruppen der folgenden Formeln (15a) bis (21a),
Figure imgf000024_0004
Formel (15a)
Figure imgf000024_0005
Formel (16a) Formel (17a)
Figure imgf000025_0001
Formel (19a)
Figure imgf000025_0003
Figure imgf000025_0002
Formel (21a)
■J5 wobei die verwendeten Symbole und Indizes dieselbe Bedeutung haben, wie oben beschrieben. Dabei ist X bevorzugt gleich oder verschieden gewählt aus C(R1)2, N(R1), O und S, besonders bevorzugt C(R1)2.
Bevorzugt sind weiterhin Verbindungen der oben aufgeführten Formel (7), 2o in der die Gruppe Ar3 aus den oben aufgeführten Formeln (15) bis (21) ausgewählt ist und Ar2 gleich oder verschieden bei jedem Auftreten ausgewählt ist aus den oben aufgeführten Formeln (8) bis (14) oder Phenyl, 1- oder 2-Naphthyl, ortho-, meta- oder para-Biphenyl, welche durch einen oder mehrere Reste R1 substituiert sein können, jedoch bevorzugt
25 unsubstituiert sind.
Wie oben beschrieben, ist das Matrixmaterial B ein Material, welches ein HOMO von -5.4 eV oder weniger aufweist und welches ein LUMO von -2.4 eV oder mehr aufweist und welches weiterhin eine Energielücke von
3Q 3.5 eV oder mehr aufweist. In einer bevorzugten Ausführungsform der
Erfindung weist das Matrixmaterial B ein HOMO von -5.7 eV oder weniger, besonders bevorzugt von -6.0 eV oder weniger auf. Weiterhin bevorzugt weist das Matrixmaterial B eine Energielücke von 3.7 eV oder mehr, besonders bevorzugt von 3.9 eV oder mehr auf. Durch die Wahl von
35 Materialien mit den oben genannten Bedingungen für HOMO, LUMO und Energielücke wird gewährleistet, dass dieses Material nicht bzw. nicht in einem wesentlichen Anteil am Ladungstransport in der Schicht teilnimmt. Weiterhin bevorzugt weist das Matrixmaterial B ein LUMO von -2.2 eV oder mehr, besonders bevorzugt von -2.0 eV oder mehr auf.
In einer bevorzugten Ausführungsform der Erfindung ist das Matrixmaterial B ein Diazaborolderivat, insbesondere ein aromatisches Diazaborolderivat.
In einer weiteren bevorzugten Ausführungsform der Erfindung ist das Matrixmaterial B ein reiner Kohlenwasserstoff, also ein Material, welches nur aus den Atomen Kohlenstoff und Wasserstoff aufgebaut ist und welches keine Atome ungleich Kohlenstoff oder Wasserstoff enthält. In einer besonders bevorzugten Ausführungsform der Erfindung handelt es sich bei dem Matrixmaterial B um einen aromatischen Kohlenwasserstoff. Dieser ist dadurch gekennzeichnet, dass er aromatische Gruppen enthält. Er kann aber zusätzlich auch nicht-aromatische Kohlenstoffatome enthalten, beispielsweise Alkylgruppen.
In einer besonders bevorzugten Ausführungsform der Erfindung ist das Matrixmaterial B ausgewählt aus der Gruppe bestehend aus Diarylmethan- Derivaten, Fluorenderivaten, Spirobifluorenderivaten oder Diazaborol- derivaten. Besonders geeignete Matrixmaterialien B sind also Verbindungen der folgenden Formeln (22), (23), (24) und (25),
Figure imgf000026_0001
Formel (22)
Formel (23)
Figure imgf000026_0002
Formel (24) Formel (25) wobei Ar, R1 und n die oben genannte Bedeutung haben und die weiteren verwendeten Symbole die folgenden Bedeutungen haben:
Ar4 ist bei jedem Auftreten gleich oder verschieden ein aromatisches Ringsystem mit 6 bis 60 aromatischen C-Atomen, welches keine nicht-aromatischen Gruppen ungleich Kohlenstoff oder Wasserstoff enthält; dabei kann Ar4 durch einen oder mehrere Reste R4 substituiert sein;
R3 ist bei jedem Auftreten gleich oder verschieden eine geradkettige Alkylgruppe mit 1 bis 20 C-Atomen oder eine verzweigte oder cyclische Alkylgruppe mit 3 bis 20 C-Atomen, oder ein aromatisches Ringsystem mit 6 bis 60 aromatischen C-Atomen, welches keine nicht-aromatischen Gruppen ungleich Kohlenstoff oder Wasserstoff enthält und welches durch einen oder mehrere Reste R4 substituiert sein kann; dabei können zwei oder mehrere Reste R3 auch miteinander ein Ringsystem bilden;
R4 ist bei jedem Auftreten gleich oder verschieden eine geradkettige Alkylgruppe mit 1 bis 20 C-Atomen oder eine verzweigte oder cyclische Alkylgruppe mit 3 bis 20 C-Atomen; dabei können zwei oder mehrere Reste R4 auch miteinander ein Ringsystem bilden;
q ist 1 , 2, 3 oder 4.
Beispiele für bevorzugte Matrixmaterialien B gemäß den oben genannten Formeln (22) bis (25) sind die im Folgenden abgebildeten Verbindungen (1) bis (19).
Figure imgf000027_0001
Figure imgf000028_0001
Figure imgf000029_0001
Als phosphoreszierende Verbindung eignen sich insbesondere Verbindungen, die bei geeigneter Anregung Licht, vorzugsweise im sichtbaren Bereich, emittieren und außerdem mindestens ein Atom der Ordnungszahl größer 20 enthalten. Bevorzugt werden als Phosphoreszenzemitter Verbindungen, die Kupfer, Molybdän, Wolfram, Rhenium, Ruthenium, Osmium, Rhodium, Iridium, Palladium, Platin, Silber, Gold oder Europium enthalten, verwendet, insbesondere Verbindungen, die Iridium, Platin oder Kupfer enthalten.
Besonders bevorzugte organische Elektrolumineszenzvorrichtungen enthalten als phosphoreszierende Verbindung mindestens eine Verbindung der Formeln (26) bis (29),
Figure imgf000029_0002
Formel (26) Formel (27)
Figure imgf000029_0003
Formel (28) Formel (29) wobei R1 dieselbe Bedeutung hat, wie oben für Formel (1) beschrieben, und für die weiteren verwendeten Symbole gilt:
DCy ist gleich oder verschieden bei jedem Auftreten eine cyclische Gruppe, die mindestens ein Donoratom, bevorzugt Stickstoff, Kohlenstoff in Form eines Carbens oder Phosphor, enthält, über welches die cyclische Gruppe an das Metall gebunden ist, und die wiederum einen oder mehrere Substituenten R1 tragen kann; die Gruppen DCy und CCy sind über eine kovalente Bindung miteinander verbunden;
CCy ist gleich oder verschieden bei jedem Auftreten eine cyclische
Gruppe, die ein Kohlenstoffatom enthält, über welches die cyclische Gruppe an das Metall gebunden ist und die wiederum einen oder mehrere Substituenten R1 tragen kann;
A ist gleich oder verschieden bei jedem Auftreten ein mono- anionischer, zweizähnig chelatisierender Ligand, bevorzugt ein Diketonatligand.
Dabei kann durch Bildung von Ringsystemen zwischen mehreren Resten R1 auch eine Brücke zwischen den Gruppen DCy und CCy vorliegen. Weiterhin kann durch Bildung von Ringsystemen zwischen mehreren Resten R1 auch eine Brücke zwischen zwei oder drei Liganden CCy-DCy bzw. zwischen ein oder zwei Liganden CCy-DCy und dem Liganden A vorliegen, so dass es sich um ein polydentates bzw. polypodales Ligandensystem handelt.
Beispiele der oben beschriebenen Emitter können den Anmeldungen WO 20/70655, WO 2001/41512, WO 2002/02714, WO 2002/15645, EP 1191613, EP 1191612, EP 1191614, WO 2004/081017, WO
2005/033244, WO 2005/042550, WO 2005/113563, WO 2006/008069, WO 2006/061182, WO 2006/081973, WO 2009/118087, WO 2009/146770 und der nicht offen gelegten Anmeldungen DE 102009007038.9 entnommen werden. Generell eignen sich alle phos- phoreszierenden Komplexe, wie sie gemäß dem Stand der Technik für phosphoreszierende OLEDs verwendet werden und wie sie dem Fachmann auf dem Gebiet der organischen Elektrolumineszenz bekannt sind, und der Fachmann kann ohne erfinderisches Zutun weitere phosphoreszierende Verbindungen verwenden. Insbesondere ist dem Fachmann bekannt, welche phosphoreszierenden Komplexe in welcher Emissionsfarbe emittieren.
Beispiele für geeignete phosphoreszierende Verbindungen sind die in der folgenden Tabelle aufgeführten Strukturen (1) bis (140).
Figure imgf000031_0001
(D (2) (3)
Figure imgf000031_0002
(4) (5) (6)
Figure imgf000031_0003
(7) (8) (9)
Figure imgf000032_0001
Figure imgf000033_0001
Figure imgf000034_0001
Figure imgf000035_0001
(55) (56) (57)
Figure imgf000035_0002
(58) (59) (60)
Figure imgf000035_0003
(61) (62) (63)
Figure imgf000035_0004
(64) (65) (66)
Figure imgf000035_0005
(67) (68) (69)
Figure imgf000036_0001
Figure imgf000037_0001
(82) (83) (84)
Figure imgf000037_0002
(85) (86) (87)
Figure imgf000037_0003
(88) (89) (90)
Figure imgf000037_0004
(91) (92) (93)
Figure imgf000037_0005
(94) (95) (96)
Figure imgf000038_0001
Figure imgf000039_0001
Figure imgf000040_0001
(127) (128) (129)
Figure imgf000040_0002
(130) (131) (132)
Figure imgf000040_0003
(133) (134) (135)
Figure imgf000040_0004
(136) (137) (138)
Figure imgf000040_0005
(139) (140) Außer Kathode, Anode und der mindestens einen emittierenden Schicht, die oben beschrieben wurde, kann die organische Elektrolumineszenz- vorrichtung noch weitere Schichten enthalten. Diese sind beispielsweise gewählt aus jeweils einer oder mehreren Lochinjektionsschichten, Lochtransportschichten, Lochblockierschichten, Elektronentransportschichten, Elektroneninjektionsschichten, Elektronenblockierschichten, Exzitonen- blockierschichten, Ladungserzeugungsschichten (Charge-Generation Layers) und/oder organischen oder anorganischen p/n-Übergängen. Außerdem können Interlayers vorhanden sein, welche beispielsweise die Ladungsbalance im Device steuern. Insbesondere können solche Inter- layers als Zwischenschicht zwischen zwei emittierenden Schichten sinnvoll sein, insbesondere als Zwischenschicht zwischen einer fluoreszierenden und einer phosphoreszierenden Schicht. Weiterhin können die Schichten, insbesondere die Ladungstransportschichten, auch dotiert sein. Die Dotierung der Schichten kann für einen verbesserten Ladungstransport vorteilhaft sein. Es sei aber darauf hingewiesen, dass nicht notwendigerweise jede der oben genannten Schichten vorhanden sein muss und die Wahl der Schichten immer von den verwendeten Verbindungen abhängt. Die Verwendung derartiger Schichten ist dem Fachmann bekannt, und er kann hierfür ohne erfinderisches Zutun alle für derartige Schichten bekannten Materialien gemäß dem Stand der Technik verwenden.
Weiterhin ist es möglich, mehr als eine emittierende Schicht zu verwenden, beispielsweise zwei oder drei emittierende Schichten, wobei diese bevorzugt unterschiedliche Emissionsfarben aufweisen. In einer besonders bevorzugten Auführungsform der Erfindung handelt es sich um eine weiß emittierende organische Elektrolumineszenzvorrichtung. Diese ist dadurch charakterisiert, dass sie Licht mit CIE-Farbkoordinaten im Bereich von 0.28/0.29 bis 0.45/0.41 emittiert. Der allgemeine Aufbau einer derartigen weiß emittierenden Elektrolumineszenzvorrichtung ist beispiels- weise in WO 05/011013 offenbart.
Als Kathode der erfindungsgemäßen Elektrolumineszenzvorrichtung sind Metalle mit geringer Austrittsarbeit, Metalllegierungen oder mehrlagige Strukturen aus verschiedenen Metallen bevorzugt, wie beispielsweise Erdalkalimetalle, Alkalimetalle, Hauptgruppenmetalle oder Lanthanoide (z. B. Ca, Ba, Mg, AI, In, Mg, Yb, Sm, etc.). Bei mehrlagigen Strukturen können auch zusätzlich zu den genannten Metallen weitere Metalle verwendet werden, die eine relativ hohe Austrittsarbeit aufweisen, wie z. B. Ag, wobei dann in der Regel Kombinationen der Metalle, wie beispielsweise Ca/Ag oder Ba/Ag verwendet werden. Ebenso bevorzugt sind Metalllegierungen, insbesondere Legierungen aus einem Alkalimetall oder
Erdalkalimetall und Silber, besonders bevorzugt eine Legierung aus Mg und Ag. Es kann auch bevorzugt sein, zwischen einer metallischen Kathode und dem organischen Halbleiter eine dünne Zwischenschicht eines Materials mit einer hohen Dielektrizitätskonstante einzubringen. Hierfür kommen beispielsweise Alkalimetall- oder Erdalkalimetallfluoride, aber auch die entsprechenden Oxide oder Carbonate in Frage (z. B. LiF, Li2O, CsF, Cs2CO3, BaF2, MgO, NaF, etc.). Die Schichtdicke dieser Schicht beträgt bevorzugt zwischen 0.5 und 5 nm.
Als Anode der erfϊndungsgemäßen Elektrolumineszenzvorrichtung sind
Materialien mit hoher Austrittsarbeit bevorzugt. Bevorzugt weist die Anode eine Austrittsarbeit größer 4.5 eV vs. Vakuum auf. Hierfür sind einerseits Metalle mit hohem Redoxpotential geeignet, wie beispielsweise Ag, Pt oder Au. Es können andererseits auch Metall/Metalloxid-Elektroden (z. B. AI/Ni/NiOχ, AI/PtOx) bevorzugt sein. Dabei muss mindestens eine der Elektroden transparent sein, um die Auskopplung von Licht zu ermöglichen. Ein bevorzugter Aufbau verwendet eine transparente Anode. Bevorzugte Anodenmaterialien sind hier leitfähige gemischte Metalloxide. Besonders bevorzugt sind Indium-Zinn-Oxid (ITO) oder Indium-Zink Oxid (IZO). Bevorzugt sind weiterhin leitfähige, dotierte organische Materialien, insbesondere leitfähige dotierte Polymere.
Die Vorrichtung wird entsprechend (je nach Anwendung) strukturiert, kontaktiert und schließlich hermetisch versiegelt, da sich die Lebensdauer derartiger Vorrichtungen bei Anwesenheit von Wasser und/oder Luft drastisch verkürzt.
Es können generell alle weiteren Materialien, wie sie gemäß dem Stand der Technik in organischen Elektrolumineszenzvσrrichtungen eingesetzt werden, in Kombination mit der erfindungsgemäßen emittierenden Schicht, welche mindestens einen phosphoreszierenden Emitter und die oben definierten Matrixmaterialien A und B enthält, eingesetzt werden.
Geeignete Ladungstransportmaterialien, wie sie in der Lochinjektionsbzw. Lochtransportschicht oder in der Elektronentransportschicht der erfindungsgemäßen organischen Elektrolumineszenzvorrichtung verwendet werden können, sind beispielsweise die in Y. Shirota et al., Chem. Rev. 2007, 107(4), 953-1010 offenbarten Verbindungen oder andere Materialien, wie sie gemäß dem Stand der Technik in diesen Schichten eingesetzt werden.
Beispiele für bevorzugte Lochtransportmaterialien, die in einer Lochtransport- oder Lochinjektionsschicht in der erfindungsgemäßen Elektrolumineszenzvorrichtung verwendet werden können, sind Indenofluoren- amine und Derivate (z. B. gemäß WO 2006/122630 oder WO 2006/100896), die in EP 1661888 offenbarten Aminderivate, Hexaazatri- phenylenderivate (z. B. gemäß WO 2001/049806), Aminderivate mit kondensierten Aromaten (z. B. gemäß US 5,061 ,569), die in WO 95/09147 offenbarten Aminderivate, Monobenzoindenofluorenamine (z. B. gemäß WO 2008/006449) oder Dibenzoindenofluorenamine (z. B. gemäß WO 2007/140847). Weiterhin geeignete Lochtransport- und Lochinjektionsmaterialien sind Derivate der oben abgebildeten Verbindungen, wie sie in JP 2001/226331, EP 676461, EP 650955, WO 2001/049806, US 4780536, WO 98/30071, EP 891121 , EP 1661888, JP 2006/253445, EP 650955, WO 2006/073054 und US 5061569 offenbart werden.
Geeignete Lochtransport- oder Lochinjektionsmaterialien sind weiterhin beispielsweise die in der folgenden Tabelle aufgeführten Materialien.
Figure imgf000043_0001
Figure imgf000044_0001
Geeignete Elektronentransport- oder Elektroneninjektionsmaterialien für die erfindungsgemäße Elektrolumineszenzvorrichtung sind beispielsweise die in der folgenden Tabelle aufgeführten Materialien. Weiterhin geeignete Elektronentransport- und Elektroneninjektionsmaterialien sind Derivate der oben abgebildeten Verbindungen, wie sie in JP 2000/053957, WO 2003/060956, WO 2004/028217 und WO 2004/080975 offenbart werden, sowie generall Benzimidazolderivate und Triazinderivate.
Figure imgf000045_0001
Weiterhin bevorzugt ist eine organische Elektrolumineszenzvorrichtung, dadurch gekennzeichnet, dass eine oder mehrere Schichten mit einem Sublimationsverfahren beschichtet werden. Dabei werden die Materialien in Vakuum-Sublimationsanlagen bei einem Anfangsdruck kleiner 10'5 mbar, bevorzugt kleiner 10"6 mbar aufgedampft. Es sei jedoch angemerkt, dass der Anfangsdruck auch noch geringer sein kann, beispielsweise kleiner 10"7 mbar.
Bevorzugt ist ebenfalls eine organische Elektrolumineszenzvorrichtung, dadurch gekennzeichnet, dass eine oder mehrere Schichten mit dem OVPD (Organic Vapour Phase Deposition) Verfahren oder mit Hilfe einer Trägergassublimation beschichtet werden. Dabei werden die Materialien bei einem Druck zwischen 10'5 mbar und 1 bar aufgebracht. Ein Spezialfall dieses Verfahrens ist das OVJP (Organic Vapour Jet Printing) Verfahren, bei dem die Materialien direkt durch eine Düse aufgebracht und so strukturiert werden (z. B. M. S. Arnold et ai, Appl. Phys. Lett. 2008, 92, 053301).
Weiterhin bevorzugt ist eine organische Elektrolumineszenzvorrichtung, dadurch gekennzeichnet, dass eine oder mehrere Schichten aus Lösung, wie z. B. durch Spincoating, oder mit einem beliebigen Druckverfahren, wie z. B. Siebdruck, Flexodruck, Offsetdruck, LITI (Light Induced Thermal Imaging, Thermotransferdruck), Ink-Jet Druck (Tintenstrahldruck) oder Nozzle-Printing, hergestellt werden. Hierfür sind lösliche Verbindungen nötig. Hohe Löslichkeit lässt sich durch geeignete Substitution der Verbindungen erreichen. Dabei können nicht nur Lösungen aus einzelnen Materialien aufgebracht werden, sondern auch Lösungen, die mehrere Verbindungen enthalten, beispielsweise Matrixmaterialien und Dotanden.
Die organische Elektrolumineszenzvorrichtung kann auch als Hybridsystem hergestellt werden, indem eine oder mehrere Schichten aus Lösung aufgebracht werden und eine oder mehrere weitere Schichten aufgedampft werden.
Die organische Elektrolumineszenzvorrichtung kann für verschiedene Anwendungen verwendet werden, insbesondere für Display-Anwendungen oder als Lichtquelle, beispielsweise für Beleuchtungsanwendungen oder für medizinische Anwendungen.
Diese Verfahren sind dem Fachmann generell bekannt und können von ihm ohne erfinderisches Zutun auf die erfindungsgemäßen organischen Elektrolumineszenzvorrichtungen angewandt werden.
Die erfindungsgemäßen organischen Elektrolumineszenzvorrichtungen weisen folgende überraschende Vorteile gegenüber dem Stand der Technik auf:
1. Die erfindungsgemäße organische Elektrolumineszenzvorrichtung weist eine sehr hohe Effizienz auf. Dabei ist die Effizienz besser als bei Verwendung eines elektronentransportierenden Matrixmaterials in Kombination mit einem lochtransportierenden Matrixmaterial.
2. Die erfindungsgemäße organische Elektrolumineszenzvorrichtung weist gleichzeitig eine verbesserte Lebensdauer auf. Dabei ist die Lebensdauer höher als bei Verwendung eines elektronentransportierenden Matrixmaterials in Kombination mit einem lochtransportierenden Matrixmaterial.
Die Erfindung wird durch die nachfolgenden Beispiele genauer beschrieben, ohne sie dadurch einschränken zu wollen. Der Fachmann kann, ohne erfinderisch tätig zu werden, weitere erfindungsgemäße organische Elektrolumineszenzvorrichtungen herstellen. Beispiele:
Bestimmung von HOMO, LUMO und Energielücke aus Cyclo- voltammetrie und Absortionsspektrum
Die Bestimmung der HOMO- und LUMO-Werte sowie der Energielücke im Sinne der vorliegenden Erfindung erfolgt nach den im Folgenden beschriebenen allgemeinen Verfahren:
Der HOMO-Wert ergibt sich aus dem Oxidationspotential, das mittels Cyclovoltammetrie (CV) bei Raumtemperatur gemessen wird. Als Mess- gerät hierzu wird ein ECO Autolab System mit Metrohm 663 VA Stand verwendet. Die Arbeitselektrode ist eine Goldelektrode, die Referenzelektrode Ag/AgCI, der Zwischenelektrolyt KCl (3 mol/l) und die Hilfs- elektrode Platin.
Für die Messung wird zunächst eine 0.11 M Leitsalzlösung aus Tetrabutyl- ammoniumhexafluorophosphat (NH4PF6) in Dichlormethan hergestellt, in die Messzelle eingefüllt und 5 min entgast. Anschließend werden zwei Messzyklen mit folgenden Parametern durchgeführt:
Messtechnik: CV
Initial purge time: 300 s
Cleaning Potential: -1 V
Cleaning Time: 10 s
Deposition Potential: -0.2 V Deposition Time: 10 s
Start Potential: -0.2 V
End Potential: 1.6 V
Voltage Step: 6 mV
Sweep Rate: 50 mV/s
Anschließend wird die Leitsalzlösung mit 1 ml der Probenlösung (10 mg der zu messenden Substanz in 1 ml Dichlormethan) versetzt und erneut 5 min entgast. Anschließend werden fünf weitere Messzyklen gefahren, von denen die letzten 3 zur Auswertung aufgezeichnet werden. Dabei werden dieselben Parameter eingestellt, wie oben beschrieben. Anschließend wird die Lösung mit 0.1 ml Ferrocenlösung (100 mg Ferrocen in 1 ml Dichlormethan) versetzt, 1 min entgast, und ein Messzyklus mit folgenden Parametern durchgeführt:
Messtechnik: CV Initial purge time: 60 s
Cleaning Potential: -1 V
Cleaning Time: 10 s
Deposition Potential: -0.2 V
Deposition Time: 10 s Start Potential: -0.2 V
End Potential: 1.6 V
Voltage Step: 6 mV
Sweep Rate: 50 mV/s
Zur Auswertung wird für die Probenlösung und die mit Ferrocenlösung versetzte Lösung jeweils der Mittelwert aus den Spannungen des ersten Oxidationsmaximums aus den Hinkurven und des zugehörigen Reduktionsmaximums aus den Rückkurven genommen (VP und VF), wobei als Spannung jeweils die Spannung gegen Ferrocen verwendet wird. Der HOMO-Wert der zu untersuchenden Substanz EHOMO ergibt sich als
EHOMO = -[e (Vp - VF) + 4.8 eV], wobei e die Elementarladung darstellt.
Es ist zu beachten, dass im Einzelfall gegebenenfalls sinnvolle Abwandlungen der Messmethode vorgenommen werden müssen, z. B. wenn sich die zu untersuchende Substanz in Dichlormethan nicht lösen lässt oder wenn es zu Zersetzung der Substanz während der Messung kommt. Sollte eine sinnvolle Messung mittels CV mit der oben genannten Methode nicht möglich sein, wird die HOMO-Energie über Photoelektronen-Spektroskopie mittels Model AC-2 Photoelectron Spectrometer von Riken Keiki Co. Ltd. (http://www.rikenkeiki.com/pages/AC2.htm) bestimmt werden, wobei zu beachten ist, dass die erhaltenen Werte dabei typischerweise um 0.3 eV tiefer liegen, als die mit CV gemessenen. Unter dem HOMO-Wert im Sinne dieses Patents ist dann der Wert aus Riken AC2 + 0.3 eV zu verstehen. Weiterhin lassen sich sowohl mit der beschriebenen CV Methode wie auch mit der beschriebenen Photoelektronen-Spektroskopie HOMO-Werte, die tiefer als -6 eV liegen, nicht verlässlich messen. In diesem Fall werden die HOMO-Werte aus quantenchemischer Rechnung mittels Dichtefunktional- Theorie (DFT) ermittelt. Dies erfolgt über die kommerziell erhältliche Software Gaussian 03W (Gaussian Inc.) mit der Methode B3PW91 / 6-
31G(d). Die Normierung der berechneten Werte auf CV-Werte wird über einen Abgleich mit aus CV messbaren Materialien erreicht. Hierzu werden die HOMO-Werte einer Reihe von Materialien mit der CV Methode gemessen und ebenso berechnet. Die berechneten Werte werden dann mittels der gemessenen kalibriert, dieser Kalibrierfaktor wird für alle weiteren Berechnungen verwendet. Auf diese Weise lassen sich HOMO- Werte berechnen, die sehr gut denen entsprechen, die man über CV messen würde. Sollte sich der HOMO-Wert einer bestimmten Substanz nicht über CV oder Riken AC2 wie oben beschrieben messen lassen, ist unter dem HOMO-Wert im Sinne dieses Patents daher der Wert zu verstehen, der entsprechend der Beschreibung durch eine auf CV kalibrierte DFT-Rechnung, wie oben beschrieben, erhalten wird. Beispiele für auf diese Weise berechnetete Werte einiger gäninger organischer Materialien sind: NPB = (HOMO -5.16 eV, LUMO -2.28 eV); TCTA (HOMO -5.33 eV, LUMO -2.20 eV); TPBI (HOMO -6.26 eV, LUMO -2.48 eV). Diese Werte können für die Kalibrierung der Rechenmethode verwendet werden.
Die Energielücke wird bestimmt aus der Absorptionskante des Absorptionsspektrums gemessen an einem Film mit Schichtdicke 50 nm. Die Absorptionskante ist dabei definiert als die Wellenlänge, die man erhält, wenn man im Absorptionsspektrum an die langwelligste abfallende Flanke an ihrer steilsten Stelle eine Gerade anfittet und den Wert ermittelt, bei dem diese Gerade die Wellenlängeachse, d. h.den Absorptionswert = o, schneidet
Der LUMO Wert wird durch Addition der Energielücke auf den oben beschriebenen HOMO-Wert erhalten. Herstellung und Charakterisierung von organischen Elektro- lumineszenzvorrichtungen gemäß der Erfindung
Erfindungsgemäße Elektrolumineszenzvorrichtungen können, wie beispielsweise in WO 05/003253 allgemein beschrieben, hergestellt werden. Die Strukturen der verwendeten Materialien sind der Übersichtlichkeit halber im Folgenden abgebildet.
Figure imgf000050_0001
TMM 1 TMM2
Figure imgf000050_0002
TMM3 TMM4
Figure imgf000051_0001
TMM5 TMM6
Figure imgf000051_0002
ETM TMM7
Diese noch nicht optimierten OLEDs werden standardmäßig charakterisiert; hierfür werden die Elektrolumineszenzspektren und Farbkoordinaten (gemäß CIE 1931), die Effizienz (gemessen in cd/A) in Abhängigkeit von der Helligkeit, die Betriebsspannung, berechnet aus Strom-Spannungs-Leuchtdichte-Kennlinien (IUL-Kennlinien), und die Lebensdauer bestimmt. Die erhaltenen Ergebnisse sind in Tabelle 2 zusammengefasst.
Im Folgenden werden die Ergebnisse verschiedener OLEDs gegenübergestellt. Für die verwendeten Matrixmaterialien werden dabei folgende Werte für HOMO, LUMO und Energielücke mit der oben beschriebenen allgemeinen Methode bestimmt (Tabelle 1). Tabelle 1
Figure imgf000052_0001
Dabei sind TMM 1 und TMM2 elektronenleitende Matrixmaterialien, CBP und TCTA sind lochleitende Matrixmaterialien und TMM3 bis TMM6 sind weder elektronenleitende noch lochleitende Matrixmaterialien. TMM7 ist ein elektronenleitendes Matrixmaterial.
Beispiel 1 :
Erfindungsgemäße Beispiele 1a und 1b werden durch folgenden Schichtaufbau realisiert:
20 nm HIM, 20 nm HTM, 30 nm Mischschicht TMM1 :TMM4 im Verhältnis 2:1 (1a) bzw. 1:2 (1b) dotiert mit 10% TEG-1, 10 nm TMM1, 20 nm ETM, 1 nm LiF, 100 nm AI.
TMM 1 stellt hierbei gemäß Definition einen elektronenleitenden Host dar und TMM4 einen Neutralhost. Die erhaltenen OLEDs weisen grüne Emission mit hoher Effizienz, niedriger Betriebsspannung und einer langen Betriebslebensdauer auf.
Beispiel 2:
Erfindungsgemäßes Beispiel 2 wird durch den gleichen Schichtaufbau realisiert wie Beispiel 1a, wobei als Neutralhost anstelle von TMM4 das Material TMM3 verwendet wurde. Auch diese OLED weist ähnlich gute Emissionseigenschaften auf wie Beispiele 1a und 1b
Beispiel 3: Erfindungsgemäßes Beispiel 3 wird durch den gleichen Schichtaufbau realisiert wie Beispiel 2, wobei als Neutralhost anstelle von TMM3 das Material TMM5 verwendet wurde. Auch diese OLED weist ähnlich gute Emissionseigenschaften auf wie Beispiel 2
Beispiel 4 (Vergleich):
Vergleichsbeispiel 4 wird durch den gleichen Schichtaufbau realisiert wie Beispiele 1 , 2 und 3 allerdings wird hier auf eine Mischschicht verzichtet, die Emissionsschicht enthält TMM1 alleine, dotiert mit 10% TEG-1. Die Verwendung des elektronenleitenden Hosts ohne Beimischung eines Neutralmaterials ermöglich zwar etwas geringere Spannungen, dafür liegen aber Effizienz und Betriebslebensdauer deutlich unter den Daten der in Beispielen 1 , 2 und 3 gezeigten OLEDs mit erfindungsgemäßer Mischschicht.
Beispiel 5 (Vergleich):
Vergleichsbeispiel 5 wird durch den gleichen Schichtaufbau realisiert wie Beispiel 4, allerdings wird hier der Neutralhost TMM4 als alleiniger Host für die Emissionsschicht verwendet, wieder dotiert mit 10% TEG-1. Es zeigt sich, dass dieses Material als alleiniger Host aufgrund seiner HOMO und LUMO Lagen ungeeignet ist, um eine brauchbare OLED Emissionscharakteristik zu erhalten. Schon alleine an der sehr hohen Betriebsspannung zeigt sich, dass dieses Material zu keinem guten Ladungstransport in der OLED führt.
Beispiel 6 (Vergleich):
Vergleichsbeispiele 6a und 6b enthalten wieder eine Mischschicht als Host, allerdings keine erfindungesgemäße, da sie entsprechend dem Stand der Technik neben dem elektronenleitenden Material TMM1 die lochleitenden Materialien CBP oder TCTA enthalten. Sie werden analog zu Beispiel 1a durch folgenden Schichtaufbau realisiert:
20 nm HIM, 20 nm HTM, 30 nm Mischschicht TMM1.CBP (6a) bzw. TMM1:TCTA (6b) im Verhältnis 2:1 dotiert mit 10% TEG-1 , 10 nm TMM1 , 20 nm ETM, 1 nm LiF, 100 nm AI. Es zeigt sich, dass die Spannung bei Verwendung von TCTA zwar etwas niedriger liegt als bei den erfindungsgemäßen Mischschichten in Beispielen 1 und 2. Die Effizienz und insbesondere die Betriebslebensdauer ist den erfindungsgemäßen Mischschichten aber deutlich unterlegen.
Beispiel 7:
Erfindungsgemäße Beispiele 7a und 7b werden durch folgenden Schicht- aufbau realisiert:
20 nm HIM, 20 nm HTM, 30 nm Mischschicht TMM7:TMM4 im Verhältnis
2:1 (1a) bzw. 1 :2 (1b) dotiert mit 10% TEG-1, 10 nm TMM1 , 20 nm ETM,
1 nm LiF, 100 nm AI.
TMM7 stellt hierbei gemäß Definition einen elektronenleitenden Host dar und TMM4 einen Neutralhost. Die erhaltenen OLEDs weisen grüne
Emission mit hoher Effizienz, niedriger Betriebsspannung und einer längen
Betriebslebensdauer als Vergleichsbeispiel 8 auf.
Beispiel 8 (Vergleich): Vergleichsbeispiel 8 wird durch den gleichen Schichtaufbau realisiert wie Beispiel 7 allerdings wird hier auf eine Mischschicht verzichtet, die Emissionsschicht enthält TMM7 alleine, dotiert mit 10% TEG-1. Die Verwendung des elektronenleitenden Hosts ohne Beimischung eines Neutralmaterials ermöglich zwar etwas geringere Spannungen, dafür liegen aber Effizienz und Betriebslebensdauer aber unter den Daten der in Beispiel 7 gezeigten OLED mit erfindungsgemäßer Mischschicht.
Beispiel 9:
Erfindungsgemäßes Beispiel 9 wird durch folgenden Schichtaufbau realisiert:
20 nm HIM, 20 nm HTM, 30 nm Mischschicht TMM2TMM4 im Verhältnis
1 :1 dotiert mit 10% TEG-1 , 10 nm TMM2, 25 nm ETM, 1 nm LiF, 100 nm
AI.
TMM2 stellt hierbei gemäß Definition einen elektronenleitenden Host dar und TMM4 einen Neutralhost. Die erhaltenen OLEDs weisen grüne
Emission mit hoher Effizienz und insbesondere einer längeren
Betriebslebensdauer als Vergleichsbeispiel 10 auf.
Beispiel 10 (Vergleich): Vergleichsbeispiel 10 wird durch den gleichen Schichtaufbau realisiert wie Beispiel 9 allerdings wird hier auf eine Mischschicht verzichtet, die Emissionsschicht enthält TMM2 alleine, dotiert mit 10% TEG-1.
Figure imgf000055_0001
Herstellung und Charakterisierungen von organischen Elektro- lumineszenzvorrichtungen aus Lösung
Erfindungsgemäße Elektrolumineszenzvorrichtungen können auch aus Lösung hergestellt werden, was zu wesentlich einfacheren Devices mit dennoch guten Eigenschaften führt. Die Herstellung solcher Bauteile lehnt sich an die Herstellung polymerer Leuchtdioden (PLEDs) an, die in der Literatur bereits vielfach beschrieben ist (z. B. in der WO 2004/037887). Im vorliegenden Fall werden die entsprechenden Verbindungen in Toluol bzw. Chlorbenzol gelöst. Der typische Feststoffgehalt solcher Lösungen liegt zwischen 16 und 25 g/L, wenn, wie hier, die für eine Device typische Schichtdicke von 80 nm mittels Spincoating erzielt werden soll. Fig. 1 zeigt den typischen Aufbau einer solchen Device. In der emittierenden Schicht liegen die gemeinsam gelösten Matrixmaterialien sowie der Emitter in Form einer amorphen Schicht vor. Strukturierte ITO-Substrate und das Material für die sogenannte Pufferschicht (PEDOT, eigentlich PEDOTPSS) sind käuflich erhältlich (ITO von Technoprint und anderen, PEDOTPPS als wässrige Dispersion Clevios P von H.C. Starck). Die W
- 55 -
verwendete Interlayer dient der Lochinjektion; in diesem Fall wurde HIL- 012 von Merck verwendet. Die Emissionsschicht wird in einer Inertgasatmosphäre, im vorliegenden Fall Argon, aufgeschleudert und 10 min bei 160 0C bzw. 180 0C ausgeheizt. Zuletzt wird eine Kathode aus Barium und Aluminium im Vakuum aufgedampft. Zwischen der emittierenden Schicht und der Kathode können auch die in den vorgenannten Beispielen verwendeten Lochblockier- und/oder Elektronentransportschichten per Bedampfung aufgebracht werden, auch kann die Interlayer durch eine oder mehrere Schichten ersetzt werden, die lediglich die Bedingung erfüllen müssen, durch den nachgelagerten Prozessierungsschritt der Abscheidung der emittierenden aus Lösung nicht wieder abgelöst zu werden. Auch die lösungsprozessierten Devices werden standardmäßig charakterisiert, die genannten OLED-Beispiele sind noch nicht optimiert. In Tabelle 3 werden die Deviceergebnisse gemäß dem Stand der Technik mit denen, die durch eine gemischte Schicht enthaltend die Matrix- materialien A und B erhalten wurden, verglichen. Auch im Bereich löslich prozessierter Devices zeigt sich hier, dass die erfindungsgemäßen Materialien die Bauteile in Effizienz und Lebensdauer deutlich verbessern.
Beispiel 11 (Vergleich): 30 mg TEG2 und 150 mg TMM1 werden gemeinsam in 10 ml trockenem und sauerstofffreiem Toluol gelöst. Auf der zuvor aufgebrachten HIL-012 Schicht werden in einer Argon-gefluteten Glovebox bei einer Spinrate von 1000 rpm 80 nm EML (emitting layer) abgeschieden. Die Schicht wird vor dem Aufdampfen der Kathode 10 min bei 120 °C ausgeheizt.
Beispiel 12:
40 mg TEG2, 100 mg TMM1 und 100 mg TMM5 werden gemeinsam in 10 ml trockenem und sauerstofffreiem Toluol gelöst. Auf der zuvor aufgebrachten HIL-012 Schicht werden in einer Argon-gefluteten Glovebox bei einer Spinrate von 2110 rpm 80 nm EML abgeschieden. Die Schicht wird vor dem Aufdampfen der Kathode 10 min bei 120 0C ausgeheizt.
Beispiel 13 (Vergleich):
40 mg TEG2 und 200 mg TMM2 werden gemeinsam in 10 ml trockenem und sauerstofffreiem Chlorbenzol gelöst. Auf der zuvor aufgebrachten HIL- 012 Schicht werden in einer Argon-gefluteten Glovebox bei einer Spinrate von 1000 rpm 80 nm EML abgeschieden. Die Schicht wird vor dem Aufdampfen der Kathode 10 min bei 180 0C ausgeheizt.
Beispiel 14:
40 mg TEG2, 100 mg TMM2 und 100 mg TMM4 werden gemeinsam in 10 ml trockenem und sauerstofffreiem Toluol gelöst. Auf der zuvor aufgebrachten HIL-012 Schicht werden in einer Argon-gefluteten Glovebox bei einer Spinrate von 3260 rpm 80 nm EML abgeschieden. Die Schicht wird vor dem Aufdampfen der Kathode 10 min bei 160 0C ausgeheizt.
Beispiel 15:
40 mg TEG2, 100 mg TMM2 und 100 mg TMM6 werden gemeinsam in 10 ml trockenem und sauerstofffreiem Toluol gelöst. Auf der zuvor aufgebrachten HIL-012 Schicht werden in einer Argon-gefluteten Glovebox bei einer Spinrate von 2080 rpm 80 nm EML abgeschieden. Die Schicht wird vor dem Aufdampfen der Kathode 10 min bei 160 0C ausgeheizt.
Figure imgf000057_0001

Claims

Patentansprüche
1. Organische Elektrolumineszenzvorrichtung, enthaltend Anode, Kathode und mindestens eine emittierende Schicht, welche mindestens eine phosphoreszierende Verbindung enthält, welche in eine Mischung aus zwei Materialien A und B eindotiert ist, wobei die
Materialien A und B definierte niedermolekulare Verbindungen mit einer Molmasse von 2000 g/mol oder weniger sind, dadurch gekennzeichnet, dass das Material A ein ladungstransportierendes Material ist und dass das Material B ein Material ist, welches ein HOMO von -5.4 eV oder weniger und ein LUMO von -2.4 eV oder mehr aufweist, und welches eine Energielücke von mindestens 3.5 eV aufweist.
2. Organische Elektrolumineszenzvorrichtung nach Anspruch 1 , dadurch gekennzeichnet, dass das ladungstransportierende Matrixmaterial A ein lochtransportierendes Material oder ein elektronentransportierendes Material ist.
3. Organische Elektrolumineszenzvorrichtung nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass der Anteil der phosphoreszierenden Verbindung in der emittierenden Schicht 1 bis 50 Vol.-%, bevorzugt 3 bis 30 Vol.-%, besonders bevorzugt 5 bis 25 Vol.-%, ganz besonders bevorzugt 10 bis 20 Vol.-% beträgt.
4. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 3, dadurch gekennzeichnet, dass das Mischungsverhältnis zwischen dem ladungstransportierenden Material A und dem Material B zwischen 10:1 und 1:10, bevorzugt zwischen 7:1 und 1:7, besonders bevorzugt zwischen 4:1 und 1 :4 liegt, jeweils bezogen auf das Volumen.
5. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 4, dadurch gekennzeichnet, dass das ladungstransportierende Material A eine elektronenleitende Verbindung ist, welche ausgewählt ist aus der Gruppe bestehend aus aromatischen Ketonen, aromatischen Phosphinoxiden, aromatischen Sulfoxiden, aromatischen Sulfonen, Triazinderivaten, Zink-Komplexen und Aluminium-Komplexen.
6. Organische Elektrolumineszenzvorrichtung nach Anspruch 5, dadurch gekennzeichnet, dass das aromatische Keton eine Verbindung der Formel (1a) ist und dass das aromatische Phosphinoxid eine
Verbindung der Formel (1b) ist,
Figure imgf000059_0001
Formel (1a) Formel (1b)
wobei für die verwendeten Symbole gilt:
Ar ist bei jedem Auftreten gleich oder verschieden ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, welches jeweils mit einer oder mehreren Gruppen R1 substituiert sein kann;
R1 jst bei jedem Auftreten gleich oder verschieden H1 D, F, Cl, Br, I,
CHO, C(=O)Ar1, P(=O)(Ar1)2, S(=O)Ar1, S(=O)2Ar1, CR2=CR2Ar\ CN, NO2, Si(R2)3l B(OR2)2, B(R2)2, B(N(R2)2)2, OSO2R2, eine geradkettige Alkyl-, Alkoxy- oder Thioalkoxygruppe mit 1 bis 40 C-Atomen oder eine geradkettige Alkenyl- oder Alkinylgruppe mit 2 bis 40 C-Atomen oder eine verzweigte oder cyclische Alkyl-,
Alkenyl-, Alkinyl-, Alkoxy- oder Thioalkoxygruppe mit 3 bis 40 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch R2C=CR2, C≡C , Si(R2)2, Ge(R2J2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S oder
CONR2 ersetzt sein können und wobei ein oder mehrere H-Atome durch F, Cl, Br, I, CN oder NO2 ersetzt sein können, oder ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, das jeweils durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Aryloxy- oder Hetero- aryloxygruppe mit 5 bis 60 aromatischen Ringatomen, die durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Kombination dieser Systeme; dabei können zwei oder mehrere benachbarte Substituenten R1 auch miteinander ein mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem bilden;
Ar1 ist bei jedem Auftreten gleich oder verschieden ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 40 aromatischen Ringatomen, das mit einem oder mehreren Resten R2 substituiert sein kann;
R ist bei jedem Auftreten gleich oder verschieden H, D, CN oder ein aliphatischer, aromatischer und/oder heteroaromatischer Kohlenwasserstoffrest mit 1 bis 20 C-Atomen, in dem auch H-Atome durch F ersetzt sein können; dabei können zwei oder mehrere benachbarte Substituenten R2 auch miteinander ein mono- oder polycyclisches, aliphatisches oder aromatisches Ringsystem bilden.
Organische Elektrolumineszenzvorrichtung nach Anspruch 5 oder 6, dadurch gekennzeichnet, dass das aromatische Keton eine Verbindung der Formel (2), (3), (4) oder (5) ist,
Figure imgf000060_0001
Formel (2) Formel (3)
Figure imgf000061_0001
Formel (4)
Figure imgf000061_0002
Formel (5)
wobei Ar und R1 dieselbe Bedeutung haben, wie in Anspruch 6 beschrieben, und weiterhin gilt:
Z ist gleich oder verschieden bei jedem Auftreten CR1 oder N;
n ist gleich oder verschieden bei jedem Auftreten 0 oder 1.
8. Organische Elektrolumineszenzvorrichtung nach Anspruch 5, dadurch gekennzeichnet, dass das Triazinderivat eine Verbindung der Formel (6) oder (7) ist,
Figure imgf000061_0003
Formel (6) Formel (7)
wobei R1 die in Anspruch 6 genannte Bedeutung hat und für die weiteren verwendeten Symbole gilt:
Ar2 ist gleich oder verschieden bei jedem Auftreten ein monovalentes aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 W
- 61 -
aromatischen Ringatomen, welches jeweils mit einem oder mehreren Resten R1 substituiert sein kann;
Ar3 ist ein bivalentes aromatisches oder heteroaromatisches Ringsystem mit 5 bis 60 aromatischen Ringatomen, welches mit 5 einem oder mehreren Resten R1 substituiert sein kann.
9. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass das Material B ein HOMO von -5.7 eV oder weniger, bevorzugt von -6.0 eV oder
10 weniger aufweist.
10. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 9, dadurch gekennzeichnet, dass das Material B eine Energielücke von 3.7 eV oder mehr, bevorzugt von 3.9 eV oder
15 mehr aufweist.
11. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 10, dadurch gekennzeichnet, dass das Material B ein LUMO von -2.2 eV oder mehr, bevorzugt von -2.0 eV oder mehr 0 aufweist.
12. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 11, dadurch gekennzeichnet, dass das Material B ein Diazaborol oder ein reiner Kohlenwasserstoff ist, insbesondere ein
25 aromatischer Kohlenwasserstoff.
13. Organische Elektrolumineszenzvorrichtung nach Anspruch 12, dadurch gekennzeichnet, dass das Matrixmaterial B ausgewählt ist aus Verbindungen der Formeln (22), (23), (24) und (25),
30
Figure imgf000062_0001
Formel (22) O C Forme! (23)
Figure imgf000063_0001
Formel (24) Formel (25)
wobei Ar, R1 und n die in den Ansprüchen 6 und 7 genannten Bedeutungen haben und die weiteren verwendeten Symbole die folgenden Bedeutungen haben:
Ar4 ist bei jedem Auftreten gleich oder verschieden ein aromatisches Ringsystem mit 6 bis 60 aromatischen C-Atomen, welches keine nicht-aromatischen Gruppen ungleich Kohlenstoff oder Wasserstoff enthält; dabei kann Ar4 durch einen oder mehrere Reste R4 substituiert sein;
R ist bei jedem Auftreten gleich oder verschieden eine geradkettige Alkylgruppe mit 1 bis 20 C-Atomen oder eine verzweigte oder cyclische Alkylgruppe mit 3 bis 20 C-Atomen, oder ein aromatisches Ringsystem mit 6 bis 60 aromatischen C-Atomen, welches keine nicht-aromatischen Gruppen ungleich Kohlenstoff oder Wasserstoff enthält und welches durch einen oder mehrere Reste R4 substituiert sein kann; dabei können zwei oder mehrere Reste R3 auch miteinander ein Ringsystem bilden;
R4 ist bei jedem Auftreten gleich oder verschieden eine geradkettige Alkylgruppe mit 1 bis 20 C-Atomen oder eine verzweigte oder cyclische Alkylgruppe mit 3 bis 20 C-Atomen; dabei können zwei oder mehrere Reste R4 auch miteinander ein Ringsystem bilden;
q ist 1 , 2, 3 oder 4.
14. Organische Elektrolumineszenzvorrichtung nach einem oder mehreren der Ansprüche 1 bis 13, dadurch gekennzeichnet, dass die phos- phoreszierende Verbindung eine Verbindung der Formeln (26) bis (29) ist,
Figure imgf000064_0001
Formel (26) Formel (27)
Figure imgf000064_0002
Formel (28) Formel (29)
wobei R1 dieselbe Bedeutung hat, wie in Anspruch 6 beschrieben, und für die*weiteren verwendeten Symbole gilt:
DCy ist gleich oder verschieden bei jedem Auftreten eine cyclische Gruppe, die mindestens ein Donoratom, bevorzugt Stickstoff, Kohlenstoff in Form eines Carbens oder Phosphor, enthält, über welches die cyclische Gruppe an das Metall gebunden ist, und die wiederum einen oder mehrere Substituenten R1 tragen kann; die Gruppen DCy und CCy sind über eine kovalente Bindung miteinander verbunden;
CCy ist gleich oder verschieden bei jedem Auftreten eine cyclische Gruppe, die ein Kohlenstoffatom enthält, über welches die cyclische Gruppe an das Metall gebunden ist und die wiederum einen oder mehrere Substituenten R1 tragen kann;
A ist gleich oder verschieden bei jedem Auftreten ein mono- anionischer, zweizähnig chelatisierender Ligand, bevorzugt ein Diketonatligand.
15. Verfahren zur Herstellung einer organischen Elektrolumineszenz- vorrichtung nach einem oder mehreren der Ansprüche 1 bis 14, dadurch gekennzeichnet, dass eine oder mehrere Schichten mit einem Sublimationsverfahren beschichtet werden oder dass eine oder mehrere Schichten mit dem OVPD (Organic Vapour Phase Deposition) Verfahren oder mit Hilfe einer Trägergassublimation beschichtet werden oder dass eine oder mehrere Schichten aus Lösung oder mit einem Druckverfahren beschichtet werden.
PCT/EP2010/001123 2009-03-23 2010-02-24 Organische elektrolumineszenzvorrichtung Ceased WO2010108579A1 (de)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2012501154A JP5670418B2 (ja) 2009-03-23 2010-02-24 有機エレクトロルミネセンスデバイス
DE112010001236.9T DE112010001236B4 (de) 2009-03-23 2010-02-24 Organische elektrolumineszenzvorrichtung
US13/258,214 US9444064B2 (en) 2009-03-23 2010-02-24 Organic electroluminescent device
KR1020117024815A KR101704837B1 (ko) 2009-03-23 2010-02-24 유기 전계발광 디바이스
CN201080013018.5A CN102362367B (zh) 2009-03-23 2010-02-24 有机电致发光器件

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102009014513.3 2009-03-23
DE102009014513A DE102009014513A1 (de) 2009-03-23 2009-03-23 Organische Elektrolumineszenzvorrichtung

Publications (1)

Publication Number Publication Date
WO2010108579A1 true WO2010108579A1 (de) 2010-09-30

Family

ID=42170826

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2010/001123 Ceased WO2010108579A1 (de) 2009-03-23 2010-02-24 Organische elektrolumineszenzvorrichtung

Country Status (7)

Country Link
US (1) US9444064B2 (de)
JP (1) JP5670418B2 (de)
KR (1) KR101704837B1 (de)
CN (1) CN102362367B (de)
DE (2) DE102009014513A1 (de)
TW (1) TWI510596B (de)
WO (1) WO2010108579A1 (de)

Cited By (308)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2011085781A1 (de) 2010-01-16 2011-07-21 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2011088877A1 (de) 2010-01-25 2011-07-28 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2011107186A2 (de) 2010-03-02 2011-09-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2011110262A1 (de) 2010-03-06 2011-09-15 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2011128017A1 (de) 2010-04-14 2011-10-20 Merck Patent Gmbh Überbrückte triarylamine und -phosphine als materialien für elektronische vorrichtungen
WO2011157339A1 (de) 2010-06-15 2011-12-22 Merck Patent Gmbh Metallkomplexe
WO2011157346A1 (de) 2010-06-18 2011-12-22 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2011160758A1 (de) 2010-06-24 2011-12-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2011160757A1 (de) 2010-06-22 2011-12-29 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2012007087A1 (de) 2010-07-16 2012-01-19 Merck Patent Gmbh Metallkomplexe
WO2012007086A1 (de) 2010-07-16 2012-01-19 Merck Patent Gmbh Metallkomplexe
WO2012034627A1 (de) 2010-09-15 2012-03-22 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2012048819A1 (en) * 2010-10-11 2012-04-19 Solvay (Societe Anonyme) Novel spirobifluorene compounds
WO2012079741A1 (de) 2010-12-15 2012-06-21 Merck Patent Gmbh Metallkomplexe
WO2012110182A1 (de) 2011-02-17 2012-08-23 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012136296A1 (de) 2011-04-04 2012-10-11 Merck Patent Gmbh Metallkomplexe
WO2012136295A1 (de) * 2011-04-05 2012-10-11 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2012139692A1 (de) 2011-04-13 2012-10-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2012139693A1 (de) 2011-04-13 2012-10-18 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012143079A1 (de) 2011-04-18 2012-10-26 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012149999A1 (de) 2011-05-05 2012-11-08 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012150001A1 (de) 2011-05-05 2012-11-08 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012149992A1 (de) 2011-05-04 2012-11-08 Merck Patent Gmbh Vorrichtung zur aufbewahrung von frischwaren
WO2012163471A1 (de) 2011-06-03 2012-12-06 Merck Patent Gmbh Metallkomplexe
WO2013000531A1 (de) 2011-06-28 2013-01-03 Merck Patent Gmbh Metallkomplexe
WO2013017189A1 (de) 2011-07-29 2013-02-07 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2013020631A1 (de) 2011-08-10 2013-02-14 Merck Patent Gmbh Metallkomplexe
WO2013026515A1 (de) 2011-08-22 2013-02-28 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2013060418A1 (en) 2011-10-27 2013-05-02 Merck Patent Gmbh Materials for electronic devices
WO2013091762A1 (de) * 2011-12-22 2013-06-27 Merck Patent Gmbh Verbindungen für organische elektrolumineszenzvorrichtungen
CN103228759A (zh) * 2010-10-14 2013-07-31 弗朗霍夫应用科学研究促进协会 用于有机电致发光器件的材料
WO2013120577A1 (en) 2012-02-14 2013-08-22 Merck Patent Gmbh Spirobifluorene compounds for organic electroluminescent devices
EP2629346A3 (de) * 2012-02-14 2013-09-04 Samsung Display Co., Ltd. Organische lichtemittierende Vorrichtung mit verbesserten Effizienzmerkmalen und organische lichtemittierende Anzeigevorrichtung damit
WO2013182263A1 (de) 2012-06-06 2013-12-12 Merck Patent Gmbh Phenanthrenverbindungen für organische elektronische vorrichtungen
WO2014008982A1 (de) 2012-07-13 2014-01-16 Merck Patent Gmbh Metallkomplexe
WO2014015937A1 (de) 2012-07-23 2014-01-30 Merck Patent Gmbh Verbindungen und organische elektrolumineszierende vorrichtungen
WO2014015935A2 (de) 2012-07-23 2014-01-30 Merck Patent Gmbh Verbindungen und organische elektronische vorrichtungen
WO2014015938A1 (de) 2012-07-23 2014-01-30 Merck Patent Gmbh Derivate von 2-diarylaminofluoren und diese enthaltnde organische elektronische verbindungen
WO2014023377A2 (de) 2012-08-07 2014-02-13 Merck Patent Gmbh Metallkomplexe
WO2014023388A1 (de) 2012-08-10 2014-02-13 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
US20140061545A1 (en) * 2010-12-08 2014-03-06 Georgia Tech Research Corporation Bis(sulfonyl)biaryl derivatives as electron transporting and/or host materials
WO2014044347A1 (de) 2012-09-20 2014-03-27 Merck Patent Gmbh Metallkomplexe
DE102012020167A1 (de) 2012-10-13 2014-04-17 Eberhard Karls Universität Tübingen Metallkomplexe
WO2014067614A1 (de) 2012-10-31 2014-05-08 Merck Patent Gmbh Elektronische vorrichtung
DE102012021650A1 (de) 2012-11-03 2014-05-08 Eberhard Karls Universität Tübingen Metallkomplexe
WO2014079532A1 (de) 2012-11-20 2014-05-30 Merck Patent Gmbh Formulierung in hochreinem l?sungsmittel zur herstellung elektronischer vorrichtungen
WO2014082705A1 (de) 2012-11-30 2014-06-05 Merck Patent Gmbh Elektronische vorrichtung
WO2014106522A1 (de) 2013-01-03 2014-07-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2014106524A2 (de) 2013-01-03 2014-07-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2014106521A1 (de) * 2013-01-03 2014-07-10 Merck Patent Gmbh Elektronische vorrichtung
DE102013008189A1 (de) 2013-05-14 2014-12-04 Eberhard Karls Universität Tübingen Metallkomplexe
DE102013013876A1 (de) 2013-08-20 2015-03-12 Merck Patent Gmbh Metallkomplexe
WO2015036074A1 (de) * 2013-09-11 2015-03-19 Merck Patent Gmbh Metallkomplexe
WO2015082046A2 (de) 2013-12-06 2015-06-11 Merck Patent Gmbh Substituierte oxepine
WO2015086108A1 (de) 2013-12-12 2015-06-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2015090504A2 (de) 2013-12-19 2015-06-25 Merck Patent Gmbh Heterocyclische spiroverbindungen
WO2015165563A1 (de) 2014-04-30 2015-11-05 Merck Patent Gmbh Materialien für elektronische vorrichtungen
DE102015006708A1 (de) 2014-06-12 2015-12-17 Merck Patent Gmbh Metallkomplexe
WO2015192941A1 (de) 2014-06-18 2015-12-23 Merck Patent Gmbh Zusammensetzungen für elektronische vorrichtungen
WO2015197156A1 (de) 2014-06-25 2015-12-30 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
DE102014012818A1 (de) 2014-08-28 2016-03-03 Eberhard Karls Universität Tübingen Metallkomplexe
WO2016034262A1 (de) 2014-09-05 2016-03-10 Merck Patent Gmbh Formulierungen und elektronische vorrichtungen
WO2016107663A1 (de) 2014-12-30 2016-07-07 Merck Patent Gmbh Formulierungen und elektronische vorrichtungen
WO2016119992A1 (en) 2015-01-30 2016-08-04 Merck Patent Gmbh Materials for electronic devices
WO2016124304A1 (de) 2015-02-03 2016-08-11 Merck Patent Gmbh Metallkomplexe
WO2016155866A1 (en) 2015-03-30 2016-10-06 Merck Patent Gmbh Formulation of an organic functional material comprising a siloxane solvent
WO2016198141A1 (en) 2015-06-12 2016-12-15 Merck Patent Gmbh Esters containing non-aromatic cycles as solvents for oled formulations
WO2016198144A1 (en) 2015-06-10 2016-12-15 Merck Patent Gmbh Materials for organic electroluminescent devices
JP2017011275A (ja) * 2010-10-14 2017-01-12 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセントデバイス用配合物
WO2017012687A1 (en) 2015-07-22 2017-01-26 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2017016630A1 (en) 2015-07-30 2017-02-02 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2017028940A1 (en) 2015-08-14 2017-02-23 Merck Patent Gmbh Phenoxazine derivatives for organic electroluminescent devices
WO2017036572A1 (en) 2015-08-28 2017-03-09 Merck Patent Gmbh Formulation of an organic functional material comprising an epoxy group containing solvent
DE102015013381A1 (de) 2015-10-14 2017-04-20 Eberhard Karls Universität Tübingen Metallkomplexe
WO2017071791A1 (en) 2015-10-27 2017-05-04 Merck Patent Gmbh Materials for organic electroluminescent devices
DE102015016016A1 (de) 2015-12-10 2017-06-14 Eberhard Karls Universität Tübingen Metallkomplexe
WO2017097391A1 (en) 2015-12-10 2017-06-15 Merck Patent Gmbh Formulations containing ketones comprising non-aromatic cycles
WO2017102052A1 (en) 2015-12-16 2017-06-22 Merck Patent Gmbh Formulations containing a solid solvent
WO2017102049A1 (en) 2015-12-16 2017-06-22 Merck Patent Gmbh Formulations containing a mixture of at least two different solvents
WO2017102048A1 (en) 2015-12-15 2017-06-22 Merck Patent Gmbh Esters containing aromatic groups as solvents for organic electronic formulations
WO2017133829A1 (de) 2016-02-05 2017-08-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2017140404A1 (en) 2016-02-17 2017-08-24 Merck Patent Gmbh Formulation of an organic functional material
WO2017157783A1 (de) 2016-03-15 2017-09-21 Merck Patent Gmbh Behälter umfassend eine formulierung enthaltend mindestens einen organischen halbleiter
WO2017157983A1 (de) 2016-03-17 2017-09-21 Merck Patent Gmbh Verbindungen mit spirobifluoren-strukturen
WO2017178311A1 (de) 2016-04-11 2017-10-19 Merck Patent Gmbh Heterocyclische verbindungen mit dibenzofuran- und/oder dibenzothiophen-strukturen
EP2715825B1 (de) 2011-05-27 2017-10-25 Universal Display Corporation Oled mit mehrkomponentiger emissiver schicht
US20170324038A1 (en) * 2014-11-21 2017-11-09 Merck Patent Gmbh Heterocyclic compounds for use in electronic devices
WO2017207596A1 (en) 2016-06-03 2017-12-07 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2017216129A1 (en) 2016-06-16 2017-12-21 Merck Patent Gmbh Formulation of an organic functional material
WO2017216128A1 (en) 2016-06-17 2017-12-21 Merck Patent Gmbh Formulation of an organic functional material
WO2018001928A1 (en) 2016-06-28 2018-01-04 Merck Patent Gmbh Formulation of an organic functional material
WO2018001990A1 (de) 2016-06-30 2018-01-04 Merck Patent Gmbh Verfahren zur auftrennung von enantiomerenmischungen von metallkomplexen
WO2018011186A1 (de) 2016-07-14 2018-01-18 Merck Patent Gmbh Metallkomplexe
WO2018019687A1 (de) 2016-07-25 2018-02-01 Merck Patent Gmbh Di- und oligonukleare metallkomplexe mit tripodalen bidentaten teilliganden sowie deren verwendung in elektronischen vorrichtungen
WO2018019688A1 (de) 2016-07-25 2018-02-01 Merck Patent Gmbh Metallkomplexe für den einsatz als emitter in organischen elektrolumineszenzvorrichtungen
WO2018024719A1 (en) 2016-08-04 2018-02-08 Merck Patent Gmbh Formulation of an organic functional material
WO2018041769A1 (de) 2016-08-30 2018-03-08 Merck Patent Gmbh Bl- und trinukleare metallkomplexe aufgebaut aus zwei miteinander verknüpften tripodalen hexadentaten liganden zur verwendung in elektrolumineszenzvorrichtungen
WO2018050584A1 (de) 2016-09-14 2018-03-22 Merck Patent Gmbh Verbindungen mit spirobifluoren-strukturen
WO2018050583A1 (de) 2016-09-14 2018-03-22 Merck Patent Gmbh Verbindungen mit carbazol-strukturen
WO2018054798A1 (de) 2016-09-21 2018-03-29 Merck Patent Gmbh Binukleare metallkomplexe für den einsatz als emitter in organischen elektrolumineszenzvorrichtungen
WO2018060307A1 (de) 2016-09-30 2018-04-05 Merck Patent Gmbh Verbindungen mit diazadibenzofuran- oder diazadibenzothiophen-strukturen
WO2018060218A1 (de) 2016-09-30 2018-04-05 Merck Patent Gmbh Carbazole mit diazadibenzofuran- oder diazadibenzothiophen-strukturen
WO2018069197A1 (de) 2016-10-12 2018-04-19 Merck Patent Gmbh Metallkomplexe
WO2018069273A1 (de) 2016-10-13 2018-04-19 Merck Patent Gmbh Metallkomplexe
DE102017008794A1 (de) 2016-10-17 2018-04-19 Merck Patent Gmbh Materialien zur Verwendung in elektronischen Vorrichtungen
WO2018069196A1 (de) 2016-10-12 2018-04-19 Merck Patent Gmbh Binukleare metallkomplexe sowie elektronische vorrichtungen, insbesondere organische elektrolumineszenzvorrichtungen, enthaltend diese metallkomplexe
WO2018077769A1 (de) 2016-10-25 2018-05-03 Merck Patent Gmbh Metallkomplexe
WO2018077662A1 (en) 2016-10-31 2018-05-03 Merck Patent Gmbh Formulation of an organic functional material
WO2018077660A1 (en) 2016-10-31 2018-05-03 Merck Patent Gmbh Formulation of an organic functional material
WO2018083053A1 (de) 2016-11-02 2018-05-11 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2018087346A1 (de) 2016-11-14 2018-05-17 Merck Patent Gmbh Verbindungen mit einer akzeptor- und einer donorgruppe
WO2018095839A1 (de) 2016-11-22 2018-05-31 Merck Patent Gmbh Verbrückte triarylamine für elektronische vorrichtungen
WO2018095888A1 (en) 2016-11-25 2018-05-31 Merck Patent Gmbh Bisbenzofuran-fused 2,8-diaminoindeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled)
WO2018095940A1 (en) 2016-11-25 2018-05-31 Merck Patent Gmbh Bisbenzofuran-fused indeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled)
WO2018099846A1 (de) 2016-11-30 2018-06-07 Merck Patent Gmbh Verbindungen mit valerolaktam-strukturen
WO2018104194A1 (de) 2016-12-05 2018-06-14 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018104195A1 (de) 2016-12-05 2018-06-14 Merck Patent Gmbh Stickstoffhaltige heterocyclen zur verwendung in oleds
WO2018104193A1 (de) 2016-12-05 2018-06-14 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018104202A1 (en) 2016-12-06 2018-06-14 Merck Patent Gmbh Preparation process for an electronic device
WO2018108760A1 (en) 2016-12-13 2018-06-21 Merck Patent Gmbh Formulation of an organic functional material
WO2018114883A1 (de) 2016-12-22 2018-06-28 Merck Patent Gmbh Mischungen umfassend mindestens zwei organisch funktionelle verbindungen
EP3345984A1 (de) 2013-12-06 2018-07-11 Merck Patent GmbH Verbindungen und organische elektronische vorrichtungen
WO2018127465A1 (de) 2017-01-04 2018-07-12 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018134392A1 (en) 2017-01-23 2018-07-26 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2018138318A1 (en) 2017-01-30 2018-08-02 Merck Patent Gmbh Method for forming an organic element of an electronic device
WO2018138319A1 (en) 2017-01-30 2018-08-02 Merck Patent Gmbh Method for forming an organic electroluminescence (el) element
WO2018138306A1 (de) 2017-01-30 2018-08-02 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018138039A1 (de) 2017-01-25 2018-08-02 Merck Patent Gmbh Carbazolderivate
WO2018141706A1 (de) 2017-02-02 2018-08-09 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2018149769A1 (de) 2017-02-14 2018-08-23 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018158232A1 (en) 2017-03-01 2018-09-07 Merck Patent Gmbh Organic electroluminescent device
WO2018157981A1 (de) 2017-03-02 2018-09-07 Merck Patent Gmbh Materialien für organische elektronische vorrichtungen
WO2018166932A1 (de) 2017-03-13 2018-09-20 Merck Patent Gmbh Verbindungen mit arylamin-strukturen
EP3378857A1 (de) 2012-11-12 2018-09-26 Merck Patent GmbH Materialien für elektronische vorrichtungen
WO2018177981A1 (de) 2017-03-29 2018-10-04 Merck Patent Gmbh Aromatische verbindungen
WO2018178136A1 (en) 2017-03-31 2018-10-04 Merck Patent Gmbh Printing method for an organic light emitting diode (oled)
WO2018189050A1 (en) 2017-04-10 2018-10-18 Merck Patent Gmbh Formulation of an organic functional material
WO2018189134A1 (de) 2017-04-13 2018-10-18 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2018197447A1 (de) 2017-04-25 2018-11-01 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2018202603A1 (en) 2017-05-03 2018-11-08 Merck Patent Gmbh Formulation of an organic functional material
WO2018215318A1 (de) 2017-05-22 2018-11-29 Merck Patent Gmbh Hexazyklische heteroaromatische verbindungen für elektronische vorrichtungen
WO2019002198A1 (en) 2017-06-26 2019-01-03 Merck Patent Gmbh HOMOGENEOUS MIXTURES
WO2019002190A1 (en) 2017-06-28 2019-01-03 Merck Patent Gmbh MATERIALS FOR ELECTRONIC DEVICES
WO2019007867A1 (de) 2017-07-05 2019-01-10 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2019007866A1 (de) 2017-07-05 2019-01-10 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2019016184A1 (en) 2017-07-18 2019-01-24 Merck Patent Gmbh FORMULATION OF AN ORGANIC FUNCTIONAL MATERIAL
WO2019020654A1 (en) 2017-07-28 2019-01-31 Merck Patent Gmbh SPIROBIFLUORENE DERIVATIVES FOR USE IN ELECTRONIC DEVICES
WO2019020538A1 (de) 2017-07-25 2019-01-31 Merck Patent Gmbh Metallkomplexe
WO2019048443A1 (de) 2017-09-08 2019-03-14 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2019076789A1 (en) 2017-10-17 2019-04-25 Merck Patent Gmbh MATERIALS FOR ORGANIC ELECTROLUMINESCENT DEVICES
WO2019081391A1 (de) 2017-10-24 2019-05-02 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2019096717A2 (de) 2017-11-14 2019-05-23 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2019101835A1 (en) 2017-11-24 2019-05-31 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019101719A1 (de) 2017-11-23 2019-05-31 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2019101833A1 (en) 2017-11-24 2019-05-31 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019115577A1 (en) 2017-12-15 2019-06-20 Merck Patent Gmbh Substituted aromatic amines for use in organic electroluminescent devices
WO2019115573A1 (en) 2017-12-15 2019-06-20 Merck Patent Gmbh Formulation of an organic functional material
WO2019115423A1 (de) 2017-12-13 2019-06-20 Merck Patent Gmbh Metallkomplexe
WO2019121458A1 (de) 2017-12-19 2019-06-27 Merck Patent Gmbh Heterocyclische verbindung zur verwendung in electronischen vorrichtungen
WO2019145316A1 (de) 2018-01-25 2019-08-01 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2019158453A1 (de) 2018-02-13 2019-08-22 Merck Patent Gmbh Metallkomplexe
WO2019162483A1 (en) 2018-02-26 2019-08-29 Merck Patent Gmbh Formulation of an organic functional material
WO2019170578A1 (en) 2018-03-06 2019-09-12 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019170572A1 (en) 2018-03-06 2019-09-12 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019179909A1 (de) 2018-03-19 2019-09-26 Merck Patent Gmbh Metallkomplexe
WO2019229011A1 (de) 2018-05-30 2019-12-05 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2019233904A1 (de) 2018-06-07 2019-12-12 Merck Patent Gmbh Organische elektrolumineszenzvorrichtungen
WO2019238782A1 (en) 2018-06-15 2019-12-19 Merck Patent Gmbh Formulation of an organic functional material
WO2020011686A1 (de) 2018-07-09 2020-01-16 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020043657A1 (en) 2018-08-28 2020-03-05 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020043646A1 (en) 2018-08-28 2020-03-05 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020043640A1 (en) 2018-08-28 2020-03-05 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020053150A1 (en) 2018-09-12 2020-03-19 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020064662A2 (de) 2018-09-27 2020-04-02 Merck Patent Gmbh Verfahren zur herstellung von sterisch gehinderten stickstoffhaltigen heteroaromatischen verbindungen
WO2020064666A1 (de) 2018-09-27 2020-04-02 Merck Patent Gmbh Verbindungen, die in einer organischen elektronischen vorrichtung als aktive verbindungen einsetzbar sind
WO2020064582A1 (de) 2018-09-24 2020-04-02 Merck Patent Gmbh Verfahren zur herstellung von granulat
EP3647393A1 (de) 2013-07-30 2020-05-06 Merck Patent GmbH Materialien für elektronische vorrichtungen
WO2020089138A1 (en) 2018-10-31 2020-05-07 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020094542A1 (de) 2018-11-06 2020-05-14 Merck Patent Gmbh 5,6-diphenyl-5,6-dihydro-dibenz[c,e][1,2]azaphosphorin- und 6-phenyl-6h-dibenzo[c,e][1,2]thiazin-5,5-dioxid-derivate und ähnliche verbindungen als organische elektrolumineszenzmaterialien für oleds
WO2020094538A1 (en) 2018-11-06 2020-05-14 Merck Patent Gmbh Method for forming an organic element of an electronic device
WO2020094539A1 (de) 2018-11-05 2020-05-14 Merck Patent Gmbh In einer organischen elektronischen vorrichtung einsetzbare verbindungen
WO2020099349A1 (de) 2018-11-14 2020-05-22 Merck Patent Gmbh Zur herstellung einer organischen elektronischen vorrichtung einsetzbare verbindungen
WO2020099307A1 (de) 2018-11-15 2020-05-22 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020127165A1 (de) 2018-12-19 2020-06-25 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020148303A1 (de) 2019-01-17 2020-07-23 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020165064A1 (de) 2019-02-11 2020-08-20 Merck Patent Gmbh Mononukleare iridiumkomplexe mit drei ortho-metallierten bidentaten liganden und optischer orientierungsanisotropie
WO2020169241A1 (de) 2019-02-18 2020-08-27 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2020178230A1 (en) 2019-03-04 2020-09-10 Merck Patent Gmbh Ligands for nano-sized materials
WO2020182779A1 (de) 2019-03-12 2020-09-17 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
EP3712229A1 (de) 2013-07-30 2020-09-23 Merck Patent GmbH Materialien für elektronische vorrichtungen
WO2020187865A1 (de) 2019-03-20 2020-09-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020193447A1 (de) 2019-03-25 2020-10-01 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020212296A1 (de) 2019-04-15 2020-10-22 Merck Patent Gmbh Metallkomplexe
WO2021037401A1 (de) 2019-08-26 2021-03-04 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021043755A1 (de) 2019-09-03 2021-03-11 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021043703A1 (de) 2019-09-02 2021-03-11 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021053046A1 (de) 2019-09-20 2021-03-25 Merck Patent Gmbh Peri-kondensierte heterozyklische verbindungen als materialien für elektronische vorrichtungen
WO2021052921A1 (de) 2019-09-19 2021-03-25 Merck Patent Gmbh Mischung von zwei hostmaterialien und organische elektrolumineszierende vorrichtung damit
US10978661B2 (en) 2011-03-23 2021-04-13 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
WO2021078710A1 (en) 2019-10-22 2021-04-29 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021078831A1 (de) 2019-10-25 2021-04-29 Merck Patent Gmbh In einer organischen elektronischen vorrichtung einsetzbare verbindungen
WO2021110720A1 (de) 2019-12-04 2021-06-10 Merck Patent Gmbh Metallkomplexe
US11038135B2 (en) 2011-02-16 2021-06-15 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
WO2021122740A1 (de) 2019-12-19 2021-06-24 Merck Patent Gmbh Polycyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021122535A1 (de) 2019-12-17 2021-06-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021122538A1 (de) 2019-12-18 2021-06-24 Merck Patent Gmbh Aromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021151922A1 (de) 2020-01-29 2021-08-05 Merck Patent Gmbh Benzimidazol-derivate
WO2021170522A1 (de) 2020-02-25 2021-09-02 Merck Patent Gmbh Verwendung von heterocyclischen verbindungen in einer organischen elektronischen vorrichtung
WO2021175706A1 (de) 2020-03-02 2021-09-10 Merck Patent Gmbh Verwendung von sulfonverbindungen in einer organischen elektronischen vorrichtung
WO2021185829A1 (de) 2020-03-17 2021-09-23 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021185712A1 (de) 2020-03-17 2021-09-23 Merck Patent Gmbh Heteroaromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021191117A1 (de) 2020-03-24 2021-09-30 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2021191183A1 (de) 2020-03-26 2021-09-30 Merck Patent Gmbh Cyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021198213A1 (de) 2020-04-02 2021-10-07 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021204646A1 (de) 2020-04-06 2021-10-14 Merck Patent Gmbh Polycyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021213918A1 (en) 2020-04-21 2021-10-28 Merck Patent Gmbh Formulation of an organic functional material
EP3904361A2 (de) 2013-10-02 2021-11-03 Merck Patent GmbH Borenthaltende verbindungen
WO2021254984A1 (de) 2020-06-18 2021-12-23 Merck Patent Gmbh Indenoazanaphthaline
WO2021259824A1 (de) 2020-06-23 2021-12-30 Merck Patent Gmbh Verfahren zur herstellung einer mischung
WO2022002771A1 (de) 2020-06-29 2022-01-06 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022002772A1 (de) 2020-06-29 2022-01-06 Merck Patent Gmbh Heteroaromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022017997A1 (en) 2020-07-22 2022-01-27 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2022029096A1 (de) 2020-08-06 2022-02-10 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022034046A1 (de) 2020-08-13 2022-02-17 Merck Patent Gmbh Metallkomplexe
WO2022038066A1 (de) 2020-08-19 2022-02-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022038065A1 (de) 2020-08-18 2022-02-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022069422A1 (de) 2020-09-30 2022-04-07 Merck Patent Gmbh Verbindungen zur strukturierung von funktionalen schichten organischer elektrolumineszenzvorrichtungen
WO2022069421A1 (de) 2020-09-30 2022-04-07 Merck Patent Gmbh Zur strukturierung von funktionalen schichten organischer elektrolumineszenzvorrichtungen einsetzbare verbindungen
WO2022069380A1 (de) 2020-09-29 2022-04-07 Merck Patent Gmbh Mononukleare tripodale hexadentate iridium komplexe zur verwendung in oleds
WO2022079068A1 (de) 2020-10-16 2022-04-21 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022079067A1 (de) 2020-10-16 2022-04-21 Merck Patent Gmbh Verbindungen mit heteroatomen für organische elektrolumineszenzvorrichtungen
WO2022090108A1 (de) 2020-10-27 2022-05-05 Merck Patent Gmbh Organische elektrolumineszierende vorrichtung
WO2022101171A1 (de) 2020-11-10 2022-05-19 Merck Patent Gmbh Schwefelhaltige verbindungen für organische elektrolumineszenzvorrichtungen
WO2022117473A1 (de) 2020-12-02 2022-06-09 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022122607A1 (en) 2020-12-08 2022-06-16 Merck Patent Gmbh An ink system and a method for inkjet printing
WO2022122682A2 (de) 2020-12-10 2022-06-16 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022129114A1 (de) 2020-12-18 2022-06-23 Merck Patent Gmbh Stickstoffhaltige verbindungen für organische elektrolumineszenzvorrichtungen
WO2022129116A1 (de) 2020-12-18 2022-06-23 Merck Patent Gmbh Indolo[3.2.1-jk]carbazole-6-carbonitril-derivate als blau fluoreszierende emitter zur verwendung in oleds
WO2022129113A1 (de) 2020-12-18 2022-06-23 Merck Patent Gmbh Stickstoffhaltige heteroaromaten für organische elektrolumineszenzvorrichtungen
WO2022148717A1 (de) 2021-01-05 2022-07-14 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022157343A1 (de) 2021-01-25 2022-07-28 Merck Patent Gmbh Stickstoffhaltige verbindungen für organische elektrolumineszenzvorrichtungen
EP4037000A1 (de) 2014-07-21 2022-08-03 Merck Patent GmbH Materialen für elektronische vorrichtungen
WO2022184601A1 (de) 2021-03-02 2022-09-09 Merck Patent Gmbh Verbindungen für organische elektrolumineszenzvorrichtungen
WO2022194799A1 (de) 2021-03-18 2022-09-22 Merck Patent Gmbh Heteroaromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022200638A1 (de) 2021-07-06 2022-09-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022207678A1 (de) 2021-03-30 2022-10-06 Merck Patent Gmbh Organische elektrolumineszierende vorrichtung
EP4079742A1 (de) 2021-04-14 2022-10-26 Merck Patent GmbH Metallkomplexe
WO2022223675A1 (en) 2021-04-23 2022-10-27 Merck Patent Gmbh Formulation of an organic functional material
WO2022229298A1 (de) 2021-04-29 2022-11-03 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022229126A1 (de) 2021-04-29 2022-11-03 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022229234A1 (de) 2021-04-30 2022-11-03 Merck Patent Gmbh Stickstoffhaltige, heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023041454A1 (de) 2021-09-14 2023-03-23 Merck Patent Gmbh Borhaltige, heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023052272A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023052313A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023052275A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023052314A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023057327A1 (en) 2021-10-05 2023-04-13 Merck Patent Gmbh Method for forming an organic element of an electronic device
WO2023072799A1 (de) 2021-10-27 2023-05-04 Merck Patent Gmbh Bor- und stickstoffhaltige, heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023094412A1 (de) 2021-11-25 2023-06-01 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023099543A1 (en) 2021-11-30 2023-06-08 Merck Patent Gmbh Compounds having fluorene structures
WO2023110742A1 (de) 2021-12-13 2023-06-22 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2023117837A1 (de) 2021-12-21 2023-06-29 Merck Patent Gmbh Verfahren zur herstellung von deuterierten organischen verbindungen
WO2023117836A1 (en) 2021-12-21 2023-06-29 Merck Patent Gmbh Electronic devices
WO2023152346A1 (de) 2022-02-14 2023-08-17 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023152063A1 (de) 2022-02-09 2023-08-17 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
EP4236652A2 (de) 2015-07-29 2023-08-30 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
WO2023161168A1 (de) 2022-02-23 2023-08-31 Merck Patent Gmbh Aromatische heterocyclen für organische elektrolumineszenzvorrichtungen
WO2023161167A1 (de) 2022-02-23 2023-08-31 Merck Patent Gmbh Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen
WO2023213837A1 (de) 2022-05-06 2023-11-09 Merck Patent Gmbh Cyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023222559A1 (de) 2022-05-18 2023-11-23 Merck Patent Gmbh Verfahren zur herstellung von deuterierten organischen verbindungen
WO2023247345A1 (de) 2022-06-20 2023-12-28 Merck Patent Gmbh Heterocyclen für photoelektrische vorrichtungen
WO2023247338A1 (de) 2022-06-20 2023-12-28 Merck Patent Gmbh Organische heterocyclen für photoelektrische vorrichtungen
WO2024013004A1 (de) 2022-07-11 2024-01-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
EP4311849A1 (de) 2022-07-27 2024-01-31 UDC Ireland Limited Metallkomplexe
WO2024061948A1 (de) 2022-09-22 2024-03-28 Merck Patent Gmbh Stickstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024061942A1 (de) 2022-09-22 2024-03-28 Merck Patent Gmbh Stickstoffenthaltende verbindungen für organische elektrolumineszenzvorrichtungen
WO2024094592A2 (de) 2022-11-01 2024-05-10 Merck Patent Gmbh Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024126635A1 (en) 2022-12-16 2024-06-20 Merck Patent Gmbh Formulation of an organic functional material
WO2024133048A1 (en) 2022-12-20 2024-06-27 Merck Patent Gmbh Method for preparing deuterated aromatic compounds
WO2024132993A1 (de) 2022-12-19 2024-06-27 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2024149694A1 (de) 2023-01-10 2024-07-18 Merck Patent Gmbh Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024153568A1 (de) 2023-01-17 2024-07-25 Merck Patent Gmbh Heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024170605A1 (en) 2023-02-17 2024-08-22 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2024184050A1 (de) 2023-03-07 2024-09-12 Merck Patent Gmbh Cyclische stickstoffverbindungen für organische elektrolumineszenzvorrichtungen
US12100795B2 (en) 2011-02-16 2024-09-24 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
WO2024194264A1 (de) 2023-03-20 2024-09-26 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2024218109A1 (de) 2023-04-20 2024-10-24 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2024240725A1 (de) 2023-05-25 2024-11-28 Merck Patent Gmbh Tris[1,2,4]triazolo[1,5-a:1',5'-c:1'',5''-e][1,3,5]triazin-derivate zur verwendung in organischen elektrolumineszenzvorrichtungen
EP4486099A1 (de) 2023-06-30 2025-01-01 Merck Patent GmbH Verbindungen für organische elektrolumineszenzvorrichtungen
WO2025003084A1 (de) 2023-06-28 2025-01-02 Merck Patent Gmbh Dicyanoarylverbindungen für organische elektrolumineszenzvorrichtungen
WO2025012253A1 (en) 2023-07-12 2025-01-16 Merck Patent Gmbh Materials for electronic devices
WO2025021855A1 (de) 2023-07-27 2025-01-30 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen und organische sensoren
WO2025032039A1 (en) 2023-08-07 2025-02-13 Merck Patent Gmbh Process for the preparation of an electronic device
WO2025045843A1 (de) 2023-08-30 2025-03-06 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen
WO2025045935A1 (de) 2023-08-31 2025-03-06 Merck Patent Gmbh Cyanogruppen-enthaltende aromaten für organische elektrolumineszenzvorrichtungen
WO2025045851A1 (de) 2023-08-30 2025-03-06 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen
WO2025045842A1 (de) 2023-08-30 2025-03-06 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen
WO2025109056A1 (de) 2023-11-24 2025-05-30 Merck Patent Gmbh Sauerstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen
WO2025119821A1 (en) 2023-12-05 2025-06-12 Merck Patent Gmbh Material composition for organic electroluminescent devices
WO2025132551A1 (de) 2023-12-22 2025-06-26 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2025132547A1 (en) 2023-12-21 2025-06-26 Merck Patent Gmbh Mechanochemical method for deuterating organic compounds
WO2025181124A1 (de) 2024-03-01 2025-09-04 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2025181097A1 (de) 2024-02-29 2025-09-04 Merck Patent Gmbh Stickstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen
WO2025181044A1 (de) 2024-02-29 2025-09-04 Merck Patent Gmbh Stickstoffenthaltende verbindungen für organische elektrolumineszenzvorrichtungen
WO2025196145A1 (en) 2024-03-22 2025-09-25 Merck Patent Gmbh Materials for organic light emitting devices
WO2025210013A1 (de) 2024-04-04 2025-10-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen, insbesondere verbindungen für oleds
WO2026008710A1 (de) 2024-07-05 2026-01-08 Merck Patent Gmbh Cyclische siliciumverbindungen für organische elektrolumineszenzvorrichtungen
WO2026022016A1 (de) 2024-07-22 2026-01-29 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen

Families Citing this family (39)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102009041414A1 (de) 2009-09-16 2011-03-17 Merck Patent Gmbh Metallkomplexe
DE102009041289A1 (de) * 2009-09-16 2011-03-17 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009057167A1 (de) 2009-12-05 2011-06-09 Merck Patent Gmbh Elektronische Vorrichtung enthaltend Metallkomplexe
WO2011076325A1 (en) * 2009-12-23 2011-06-30 Merck Patent Gmbh Compositions comprising polymeric binders
JP5238889B2 (ja) 2010-01-15 2013-07-17 出光興産株式会社 有機エレクトロルミネッセンス素子
DE102010020567A1 (de) 2010-05-14 2011-11-17 Merck Patent Gmbh Metallkomplexe
DE102010027218A1 (de) 2010-07-15 2012-01-19 Merck Patent Gmbh Organische Komplexe enthaltend Metalle
DE102010027319A1 (de) 2010-07-16 2012-01-19 Merck Patent Gmbh Metallkomplexe
DE102010046512A1 (de) 2010-09-24 2012-03-29 Merck Patent Gmbh Phosphorhaltige Metallkomplexe
DE102012016192A1 (de) 2011-08-19 2013-02-21 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
WO2013097920A1 (en) 2011-12-27 2013-07-04 Merck Patent Gmbh Metal complexes comprising 1,2,3-triazoles
KR102091393B1 (ko) 2012-01-16 2020-03-23 메르크 파텐트 게엠베하 유기 금속 착물
EP2856528B1 (de) 2012-05-24 2019-07-03 Merck Patent GmbH Metallkomplexe mit kondensierten heteroaromatischen kernen
WO2014006913A1 (ja) * 2012-07-06 2014-01-09 出光興産株式会社 ベンゾジアザボロール化合物及びそれを用いた有機エレクトロルミネッセンス素子用材料と有機エレクトロルミネッセンス素子
US8766531B1 (en) * 2012-12-14 2014-07-01 Universal Display Corporation Wearable display
WO2014094964A1 (de) * 2012-12-18 2014-06-26 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
US9390649B2 (en) 2013-11-27 2016-07-12 Universal Display Corporation Ruggedized wearable display
EP3158597B1 (de) * 2014-06-18 2020-09-23 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
KR20250005542A (ko) 2015-10-26 2025-01-09 오티아이 루미오닉스 인크. 표면 상에 코팅을 패턴화하는 방법 및 패턴화된 코팅을 포함하는 디바이스
CN110301053B (zh) 2016-12-02 2024-05-10 Oti照明公司 包括设置在发射区域上面的导电涂层的器件及其方法
JP2020518107A (ja) 2017-04-26 2020-06-18 オーティーアイ ルミオニクス インコーポレーテッドＯｔｉ Ｌｕｍｉｏｎｉｃｓ Ｉｎｃ． 表面上のコーティングをパターン化する方法およびパターン化されたコーティングを含むデバイス
CN116997204A (zh) 2017-05-17 2023-11-03 Oti照明公司 在图案化涂层上选择性沉积传导性涂层的方法和包括传导性涂层的装置
TWI637960B (zh) * 2017-12-01 2018-10-11 Yuan Ze University 苯並二氮雜硼雜環戊二烯化合物以及有機發光二極體元件
US11751415B2 (en) 2018-02-02 2023-09-05 Oti Lumionics Inc. Materials for forming a nucleation-inhibiting coating and devices incorporating same
KR102868464B1 (ko) 2018-05-07 2025-10-10 오티아이 루미오닉스 인크. 보조 전극을 제공하는 방법 및 보조 전극을 포함하는 장치
KR102316066B1 (ko) * 2018-07-27 2021-10-21 주식회사 엘지화학 잉크 조성물, 이를 이용한 유기 발광 소자 및 이의 제조방법
WO2020105015A1 (en) 2018-11-23 2020-05-28 Oti Lumionics Inc. Optoelectronic device including a light transmissive region
CN116456753A (zh) 2019-03-07 2023-07-18 Oti照明公司 一种光电子器件
WO2020212953A1 (en) 2019-04-18 2020-10-22 Oti Lumionics Inc. Materials for forming a nucleation-inhibiting coating and devices incorporating the same
JP7576337B2 (ja) 2019-05-08 2024-11-01 オーティーアイ ルミオニクス インコーポレーテッド 核生成抑制コーティングを形成するための材料およびそれを組み込んだデバイス
JP7618938B2 (ja) * 2019-05-21 2025-01-22 ユニバーサル ディスプレイ コーポレイション 有機エレクトロルミネセンス材料及びデバイス
CN117500334A (zh) 2019-06-26 2024-02-02 Oti照明公司 包括具有光衍射特征的光透射区域的光电设备
US11832473B2 (en) 2019-06-26 2023-11-28 Oti Lumionics Inc. Optoelectronic device including light transmissive regions, with light diffraction characteristics
KR102818817B1 (ko) 2019-08-09 2025-06-11 오티아이 루미오닉스 인크. 보조 전극 및 파티션을 포함하는 광전자 디바이스
CN115552643B (zh) 2019-12-24 2025-08-19 Oti照明公司 包含覆盖层的发光装置和其制造方法
KR102822247B1 (ko) * 2019-12-26 2025-06-20 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
WO2022123431A1 (en) 2020-12-07 2022-06-16 Oti Lumionics Inc. Patterning a conductive deposited layer using a nucleation inhibiting coating and an underlying metallic coating
JP7757154B2 (ja) * 2021-11-24 2025-10-21 キヤノン株式会社 有機化合物及び有機発光素子
JP2023118486A (ja) * 2022-02-15 2023-08-25 キヤノン株式会社 有機化合物及び有機発光素子

Citations (49)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4539507A (en) 1983-03-25 1985-09-03 Eastman Kodak Company Organic electroluminescent devices having improved power conversion efficiencies
US4780536A (en) 1986-09-05 1988-10-25 The Ohio State University Research Foundation Hexaazatriphenylene hexanitrile and its derivatives and their preparations
US5061569A (en) 1990-07-26 1991-10-29 Eastman Kodak Company Electroluminescent device with organic electroluminescent medium
US5151629A (en) 1991-08-01 1992-09-29 Eastman Kodak Company Blue emitting internal junction organic electroluminescent device (I)
WO1995009147A1 (en) 1993-09-29 1995-04-06 Idemitsu Kosan Co., Ltd. Organic electroluminescent element and arylenediamine derivative
EP0650955A1 (de) 1993-11-01 1995-05-03 Hodogaya Chemical Co., Ltd. Aminverbindung und sie enthaltende Elektrolumineszenzvorrichtung
EP0676461A2 (de) 1994-04-07 1995-10-11 Hoechst Aktiengesellschaft Spiroverbindungen und ihre Verwendung als Elektrolumineszenzmaterialien
WO1998027136A1 (de) 1996-12-16 1998-06-25 Aventis Research & Technologies Gmbh & Co Kg ARYLSUBSTITUIERTE POLY(p-ARYLENVINYLENE), VERFAHREN ZUR HERSTELLUNG UND DEREN VERWENDUNG IN ELEKTROLUMINESZENZBAUELEMENTEN
WO1998030071A1 (en) 1996-12-28 1998-07-09 Tdk Corporation Organic electroluminescent elements
JP2000053957A (ja) 1998-06-23 2000-02-22 Koto Gijutsu Kenkyuin Kenkyu Kumiai 新規な有機金属発光物質およびそれを含む有機電気発光素子
WO2000070655A2 (en) 1999-05-13 2000-11-23 The Trustees Of Princeton University Very high efficiency organic light emitting devices based on electrophosphorescence
WO2001041512A1 (en) 1999-12-01 2001-06-07 The Trustees Of Princeton University Complexes of form l2mx as phosphorescent dopants for organic leds
WO2001049806A1 (en) 1999-12-31 2001-07-12 Lg Chemical Co., Ltd Electronic device comprising organic compound having p-type semiconducting characteristics
JP2001226331A (ja) 2000-02-14 2001-08-21 Mitsui Chemicals Inc アミン化合物および該化合物を含有する有機電界発光素子
WO2002002714A2 (en) 2000-06-30 2002-01-10 E.I. Du Pont De Nemours And Company Electroluminescent iridium compounds with fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
WO2002015645A1 (en) 2000-08-11 2002-02-21 The Trustees Of Princeton University Organometallic compounds and emission-shifting organic electrophosphorescence
EP1191612A2 (de) 2000-09-26 2002-03-27 Canon Kabushiki Kaisha Lumineszente Vorrichtung, Bildanzeigevorrichtung und Metallkoordinationsverbindung
EP1191614A2 (de) 2000-09-26 2002-03-27 Canon Kabushiki Kaisha Lumineszente Vorrichtung und dafür verwendete Metallkoordinationsverbindung
EP1191613A2 (de) 2000-09-26 2002-03-27 Canon Kabushiki Kaisha Lumineszente Vorrichtung, Bildanzeigevorrichtung und Metallkoordinationsverbindung
WO2003060956A2 (en) 2002-01-18 2003-07-24 Lg Chem, Ltd. New material for transporting electrons and organic electroluminescent display using the same
WO2004028217A1 (ja) 2002-09-20 2004-04-01 Idemitsu Kosan Co., Ltd. 有機エレクトロルミネッセンス素子
WO2004037887A2 (de) 2002-10-25 2004-05-06 Covion Organic Semiconductors Gmbh Arylamin-einheiten enthaltende konjugierte polymere, deren darstellung und verwendung
WO2004080975A1 (ja) 2003-03-13 2004-09-23 Idemitsu Kosan Co., Ltd. 新規含窒素複素環誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2004081017A1 (de) 2003-03-11 2004-09-23 Covion Organic Semiconductors Gmbh Metallkomplexe
WO2004093207A2 (de) 2003-04-15 2004-10-28 Covion Organic Semiconductors Gmbh Mischungen von organischen zur emission befähigten halbleitern und matrixmaterialien, deren verwendung und elektronikbauteile enthaltend diese mischungen
WO2005003253A2 (de) 2003-07-07 2005-01-13 Covion Organic Semiconductors Gmbh Mischungen von organischen zur emission befähigten halbleitern und matrixmaterialen, deren verwendung und elektronikbauteile enthaltend diese
WO2005011013A1 (de) 2003-07-21 2005-02-03 Covion Organic Semiconductors Gmbh Organisches elektrolumineszenzelement
WO2005029923A1 (en) * 2003-09-24 2005-03-31 Fuji Photo Film Co., Ltd. Electroluminescent device
WO2005033244A1 (de) 2003-09-29 2005-04-14 Covion Organic Semiconductors Gmbh Metallkomplexe
WO2005042550A1 (de) 2003-10-30 2005-05-12 Merck Patent Gmbh Metallkomplexe mit bipodalen liganden
WO2005113563A1 (de) 2004-05-19 2005-12-01 Merck Patent Gmbh Metallkomplexe
WO2006008069A1 (de) 2004-07-16 2006-01-26 Merck Patent Gmbh Metallkomplexe
US20060068223A1 (en) * 2004-09-29 2006-03-30 Fuji Photo Film Co., Ltd. Organic electroluminescent element
EP1661888A1 (de) 2004-11-29 2006-05-31 Samsung SDI Co., Ltd. Phenylcarbazole basierte Verbindungen und deren Verwendung als organische Elektroluminiszierende Vorrichtung
WO2006061182A1 (de) 2004-12-09 2006-06-15 Merck Patent Gmbh Metallkomplexe und deren verwendung als die emittierende komponente in elektronischen bauteilen, besonders in elektrolumineszenten anzeigevorrichtungen
WO2006073054A1 (ja) 2005-01-05 2006-07-13 Idemitsu Kosan Co., Ltd. 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2006081973A1 (de) 2005-02-03 2006-08-10 Merck Patent Gmbh Metallkomplexe
JP2006253445A (ja) 2005-03-11 2006-09-21 Toyo Ink Mfg Co Ltd 有機エレクトロルミネッセンス素子
WO2006100896A1 (ja) 2005-03-18 2006-09-28 Idemitsu Kosan Co., Ltd. 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2006122630A1 (de) 2005-05-20 2006-11-23 Merck Patent Gmbh Verbindungen für organische elektronische vorrichtungen
US20070099026A1 (en) 2005-07-15 2007-05-03 Samsung Sdi Co., Ltd. White organic light emitting diode and method for manufacturing the same
US20070252516A1 (en) 2006-04-27 2007-11-01 Eastman Kodak Company Electroluminescent devices including organic EIL layer
WO2007140847A1 (de) 2006-06-02 2007-12-13 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2008006449A1 (de) 2006-07-11 2008-01-17 Merck Patent Gmbh Neue materialien für organische elektrolumineszenzvorrichtungen
US20080187748A1 (en) * 2007-02-07 2008-08-07 Masayuki Mishima Organic electroluminescence device
WO2009118087A1 (de) 2008-03-25 2009-10-01 Merck Patent Gmbh Metallkomplexe
WO2009146770A2 (de) 2008-06-05 2009-12-10 Merck Patent Gmbh Elektronische vorrichtung enthaltend metallkomplexe
WO2010006680A1 (de) * 2008-07-18 2010-01-21 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
DE102008036982A1 (de) * 2008-08-08 2010-02-11 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100669757B1 (ko) * 2004-11-12 2007-01-16 삼성에스디아이 주식회사 유기 전계 발광 소자
US20080069399A1 (en) 2004-12-24 2008-03-20 Tomoharu Nagao Image Processor
TWI304087B (en) 2005-07-07 2008-12-11 Chi Mei Optoelectronics Corp Organic electroluminescent device and host material of luminescent and hole-blocking material thereof
US8206839B2 (en) * 2005-10-04 2012-06-26 Fujifilm Corporation Organic electroluminescent element
JP5300255B2 (ja) 2007-02-07 2013-09-25 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子
JP5130001B2 (ja) * 2007-07-27 2013-01-30 富士フイルム株式会社 有機電界発光素子
DE102009007038A1 (de) 2009-02-02 2010-08-05 Merck Patent Gmbh Metallkomplexe

Patent Citations (50)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4539507A (en) 1983-03-25 1985-09-03 Eastman Kodak Company Organic electroluminescent devices having improved power conversion efficiencies
US4780536A (en) 1986-09-05 1988-10-25 The Ohio State University Research Foundation Hexaazatriphenylene hexanitrile and its derivatives and their preparations
US5061569A (en) 1990-07-26 1991-10-29 Eastman Kodak Company Electroluminescent device with organic electroluminescent medium
US5151629A (en) 1991-08-01 1992-09-29 Eastman Kodak Company Blue emitting internal junction organic electroluminescent device (I)
WO1995009147A1 (en) 1993-09-29 1995-04-06 Idemitsu Kosan Co., Ltd. Organic electroluminescent element and arylenediamine derivative
EP0650955A1 (de) 1993-11-01 1995-05-03 Hodogaya Chemical Co., Ltd. Aminverbindung und sie enthaltende Elektrolumineszenzvorrichtung
EP0676461A2 (de) 1994-04-07 1995-10-11 Hoechst Aktiengesellschaft Spiroverbindungen und ihre Verwendung als Elektrolumineszenzmaterialien
WO1998027136A1 (de) 1996-12-16 1998-06-25 Aventis Research & Technologies Gmbh & Co Kg ARYLSUBSTITUIERTE POLY(p-ARYLENVINYLENE), VERFAHREN ZUR HERSTELLUNG UND DEREN VERWENDUNG IN ELEKTROLUMINESZENZBAUELEMENTEN
WO1998030071A1 (en) 1996-12-28 1998-07-09 Tdk Corporation Organic electroluminescent elements
EP0891121A1 (de) 1996-12-28 1999-01-13 TDK Corporation Organische elektrolumineszente elementen
JP2000053957A (ja) 1998-06-23 2000-02-22 Koto Gijutsu Kenkyuin Kenkyu Kumiai 新規な有機金属発光物質およびそれを含む有機電気発光素子
WO2000070655A2 (en) 1999-05-13 2000-11-23 The Trustees Of Princeton University Very high efficiency organic light emitting devices based on electrophosphorescence
WO2001041512A1 (en) 1999-12-01 2001-06-07 The Trustees Of Princeton University Complexes of form l2mx as phosphorescent dopants for organic leds
WO2001049806A1 (en) 1999-12-31 2001-07-12 Lg Chemical Co., Ltd Electronic device comprising organic compound having p-type semiconducting characteristics
JP2001226331A (ja) 2000-02-14 2001-08-21 Mitsui Chemicals Inc アミン化合物および該化合物を含有する有機電界発光素子
WO2002002714A2 (en) 2000-06-30 2002-01-10 E.I. Du Pont De Nemours And Company Electroluminescent iridium compounds with fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
WO2002015645A1 (en) 2000-08-11 2002-02-21 The Trustees Of Princeton University Organometallic compounds and emission-shifting organic electrophosphorescence
EP1191612A2 (de) 2000-09-26 2002-03-27 Canon Kabushiki Kaisha Lumineszente Vorrichtung, Bildanzeigevorrichtung und Metallkoordinationsverbindung
EP1191614A2 (de) 2000-09-26 2002-03-27 Canon Kabushiki Kaisha Lumineszente Vorrichtung und dafür verwendete Metallkoordinationsverbindung
EP1191613A2 (de) 2000-09-26 2002-03-27 Canon Kabushiki Kaisha Lumineszente Vorrichtung, Bildanzeigevorrichtung und Metallkoordinationsverbindung
WO2003060956A2 (en) 2002-01-18 2003-07-24 Lg Chem, Ltd. New material for transporting electrons and organic electroluminescent display using the same
WO2004028217A1 (ja) 2002-09-20 2004-04-01 Idemitsu Kosan Co., Ltd. 有機エレクトロルミネッセンス素子
WO2004037887A2 (de) 2002-10-25 2004-05-06 Covion Organic Semiconductors Gmbh Arylamin-einheiten enthaltende konjugierte polymere, deren darstellung und verwendung
WO2004081017A1 (de) 2003-03-11 2004-09-23 Covion Organic Semiconductors Gmbh Metallkomplexe
WO2004080975A1 (ja) 2003-03-13 2004-09-23 Idemitsu Kosan Co., Ltd. 新規含窒素複素環誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2004093207A2 (de) 2003-04-15 2004-10-28 Covion Organic Semiconductors Gmbh Mischungen von organischen zur emission befähigten halbleitern und matrixmaterialien, deren verwendung und elektronikbauteile enthaltend diese mischungen
WO2005003253A2 (de) 2003-07-07 2005-01-13 Covion Organic Semiconductors Gmbh Mischungen von organischen zur emission befähigten halbleitern und matrixmaterialen, deren verwendung und elektronikbauteile enthaltend diese
WO2005011013A1 (de) 2003-07-21 2005-02-03 Covion Organic Semiconductors Gmbh Organisches elektrolumineszenzelement
WO2005029923A1 (en) * 2003-09-24 2005-03-31 Fuji Photo Film Co., Ltd. Electroluminescent device
WO2005033244A1 (de) 2003-09-29 2005-04-14 Covion Organic Semiconductors Gmbh Metallkomplexe
WO2005042550A1 (de) 2003-10-30 2005-05-12 Merck Patent Gmbh Metallkomplexe mit bipodalen liganden
WO2005113563A1 (de) 2004-05-19 2005-12-01 Merck Patent Gmbh Metallkomplexe
WO2006008069A1 (de) 2004-07-16 2006-01-26 Merck Patent Gmbh Metallkomplexe
US20060068223A1 (en) * 2004-09-29 2006-03-30 Fuji Photo Film Co., Ltd. Organic electroluminescent element
EP1661888A1 (de) 2004-11-29 2006-05-31 Samsung SDI Co., Ltd. Phenylcarbazole basierte Verbindungen und deren Verwendung als organische Elektroluminiszierende Vorrichtung
WO2006061182A1 (de) 2004-12-09 2006-06-15 Merck Patent Gmbh Metallkomplexe und deren verwendung als die emittierende komponente in elektronischen bauteilen, besonders in elektrolumineszenten anzeigevorrichtungen
WO2006073054A1 (ja) 2005-01-05 2006-07-13 Idemitsu Kosan Co., Ltd. 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2006081973A1 (de) 2005-02-03 2006-08-10 Merck Patent Gmbh Metallkomplexe
JP2006253445A (ja) 2005-03-11 2006-09-21 Toyo Ink Mfg Co Ltd 有機エレクトロルミネッセンス素子
WO2006100896A1 (ja) 2005-03-18 2006-09-28 Idemitsu Kosan Co., Ltd. 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2006122630A1 (de) 2005-05-20 2006-11-23 Merck Patent Gmbh Verbindungen für organische elektronische vorrichtungen
US20070099026A1 (en) 2005-07-15 2007-05-03 Samsung Sdi Co., Ltd. White organic light emitting diode and method for manufacturing the same
US20070252516A1 (en) 2006-04-27 2007-11-01 Eastman Kodak Company Electroluminescent devices including organic EIL layer
WO2007140847A1 (de) 2006-06-02 2007-12-13 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2008006449A1 (de) 2006-07-11 2008-01-17 Merck Patent Gmbh Neue materialien für organische elektrolumineszenzvorrichtungen
US20080187748A1 (en) * 2007-02-07 2008-08-07 Masayuki Mishima Organic electroluminescence device
WO2009118087A1 (de) 2008-03-25 2009-10-01 Merck Patent Gmbh Metallkomplexe
WO2009146770A2 (de) 2008-06-05 2009-12-10 Merck Patent Gmbh Elektronische vorrichtung enthaltend metallkomplexe
WO2010006680A1 (de) * 2008-07-18 2010-01-21 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
DE102008036982A1 (de) * 2008-08-08 2010-02-11 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
M. S. ARNOLD ET AL., APPL. PHYS. LETT., vol. 92, 2008, pages 053301
Y. SHIROTA ET AL., CHEM. REV., vol. 107, no. 4, 2007, pages 953 - 1010

Cited By (357)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2011085781A1 (de) 2010-01-16 2011-07-21 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2011088877A1 (de) 2010-01-25 2011-07-28 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2011107186A2 (de) 2010-03-02 2011-09-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2011110262A1 (de) 2010-03-06 2011-09-15 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2011128017A1 (de) 2010-04-14 2011-10-20 Merck Patent Gmbh Überbrückte triarylamine und -phosphine als materialien für elektronische vorrichtungen
WO2011157339A1 (de) 2010-06-15 2011-12-22 Merck Patent Gmbh Metallkomplexe
WO2011157346A1 (de) 2010-06-18 2011-12-22 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2011160757A1 (de) 2010-06-22 2011-12-29 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2011160758A1 (de) 2010-06-24 2011-12-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2012007087A1 (de) 2010-07-16 2012-01-19 Merck Patent Gmbh Metallkomplexe
WO2012007086A1 (de) 2010-07-16 2012-01-19 Merck Patent Gmbh Metallkomplexe
WO2012034627A1 (de) 2010-09-15 2012-03-22 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
US9076971B2 (en) 2010-10-11 2015-07-07 Solvay (Societe Anonyme) Spirobifluorene compounds
WO2012048819A1 (en) * 2010-10-11 2012-04-19 Solvay (Societe Anonyme) Novel spirobifluorene compounds
JP2014500239A (ja) * 2010-10-11 2014-01-09 ソルヴェイ（ソシエテ アノニム） 新規なスピロビフルオレン化合物
CN103228759A (zh) * 2010-10-14 2013-07-31 弗朗霍夫应用科学研究促进协会 用于有机电致发光器件的材料
JP2017011275A (ja) * 2010-10-14 2017-01-12 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセントデバイス用配合物
US20140061545A1 (en) * 2010-12-08 2014-03-06 Georgia Tech Research Corporation Bis(sulfonyl)biaryl derivatives as electron transporting and/or host materials
WO2012079741A1 (de) 2010-12-15 2012-06-21 Merck Patent Gmbh Metallkomplexe
US11038135B2 (en) 2011-02-16 2021-06-15 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
US11812626B2 (en) 2011-02-16 2023-11-07 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
US12100795B2 (en) 2011-02-16 2024-09-24 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
US12150325B2 (en) 2011-02-16 2024-11-19 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
DE102011011539A1 (de) 2011-02-17 2012-08-23 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
WO2012110182A1 (de) 2011-02-17 2012-08-23 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
US10978661B2 (en) 2011-03-23 2021-04-13 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
US11871592B2 (en) 2011-03-23 2024-01-09 Semiconductor Energy Laboratory Co., Ltd. Light-emitting element
WO2012136296A1 (de) 2011-04-04 2012-10-11 Merck Patent Gmbh Metallkomplexe
CN103477462B (zh) * 2011-04-05 2016-05-25 默克专利有限公司 有机电致发光器件
WO2012136295A1 (de) * 2011-04-05 2012-10-11 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
US9385335B2 (en) 2011-04-05 2016-07-05 Merck Patent Gmbh Organic electroluminescent device
JP2014513418A (ja) * 2011-04-05 2014-05-29 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセント素子
CN103477462A (zh) * 2011-04-05 2013-12-25 默克专利有限公司 有机电致发光器件
WO2012139692A1 (de) 2011-04-13 2012-10-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2012139693A1 (de) 2011-04-13 2012-10-18 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012143079A1 (de) 2011-04-18 2012-10-26 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012149992A1 (de) 2011-05-04 2012-11-08 Merck Patent Gmbh Vorrichtung zur aufbewahrung von frischwaren
WO2012149999A1 (de) 2011-05-05 2012-11-08 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2012150001A1 (de) 2011-05-05 2012-11-08 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
EP2715825B1 (de) 2011-05-27 2017-10-25 Universal Display Corporation Oled mit mehrkomponentiger emissiver schicht
WO2012163471A1 (de) 2011-06-03 2012-12-06 Merck Patent Gmbh Metallkomplexe
WO2013000531A1 (de) 2011-06-28 2013-01-03 Merck Patent Gmbh Metallkomplexe
WO2013017189A1 (de) 2011-07-29 2013-02-07 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2013020631A1 (de) 2011-08-10 2013-02-14 Merck Patent Gmbh Metallkomplexe
WO2013026515A1 (de) 2011-08-22 2013-02-28 Merck Patent Gmbh Organische elektrolumineszenzvorrichtung
WO2013060418A1 (en) 2011-10-27 2013-05-02 Merck Patent Gmbh Materials for electronic devices
JP2015508390A (ja) * 2011-12-22 2015-03-19 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセンス素子のための化合物
CN104011056B (zh) * 2011-12-22 2017-05-10 默克专利有限公司 用于有机电致发光器件的化合物
WO2013091762A1 (de) * 2011-12-22 2013-06-27 Merck Patent Gmbh Verbindungen für organische elektrolumineszenzvorrichtungen
JP2018035168A (ja) * 2011-12-22 2018-03-08 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセンス素子のための化合物
US10032992B2 (en) 2011-12-22 2018-07-24 Merck Patent Gmbh Compounds for organic electroluminescent devices
CN104011056A (zh) * 2011-12-22 2014-08-27 默克专利有限公司 用于有机电致发光器件的化合物
WO2013120577A1 (en) 2012-02-14 2013-08-22 Merck Patent Gmbh Spirobifluorene compounds for organic electroluminescent devices
EP3235892A1 (de) 2012-02-14 2017-10-25 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
EP3101088A1 (de) 2012-02-14 2016-12-07 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
EP2629346A3 (de) * 2012-02-14 2013-09-04 Samsung Display Co., Ltd. Organische lichtemittierende Vorrichtung mit verbesserten Effizienzmerkmalen und organische lichtemittierende Anzeigevorrichtung damit
WO2013182263A1 (de) 2012-06-06 2013-12-12 Merck Patent Gmbh Phenanthrenverbindungen für organische elektronische vorrichtungen
DE102012011335A1 (de) 2012-06-06 2013-12-12 Merck Patent Gmbh Verbindungen für Organische Elekronische Vorrichtungen
WO2014008982A1 (de) 2012-07-13 2014-01-16 Merck Patent Gmbh Metallkomplexe
DE202013012401U1 (de) 2012-07-23 2016-10-12 Merck Patent Gmbh Verbindungen und Organische Elektronische Vorrichtungen
EP3424907A2 (de) 2012-07-23 2019-01-09 Merck Patent GmbH Verbindungen und organische elektronische vorrichtungen
WO2014015938A1 (de) 2012-07-23 2014-01-30 Merck Patent Gmbh Derivate von 2-diarylaminofluoren und diese enthaltnde organische elektronische verbindungen
WO2014015937A1 (de) 2012-07-23 2014-01-30 Merck Patent Gmbh Verbindungen und organische elektrolumineszierende vorrichtungen
WO2014015935A2 (de) 2012-07-23 2014-01-30 Merck Patent Gmbh Verbindungen und organische elektronische vorrichtungen
WO2014023377A2 (de) 2012-08-07 2014-02-13 Merck Patent Gmbh Metallkomplexe
EP3424936A1 (de) 2012-08-07 2019-01-09 Merck Patent GmbH Metallkomplexe
WO2014023388A1 (de) 2012-08-10 2014-02-13 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2014044347A1 (de) 2012-09-20 2014-03-27 Merck Patent Gmbh Metallkomplexe
DE102012020167A1 (de) 2012-10-13 2014-04-17 Eberhard Karls Universität Tübingen Metallkomplexe
WO2014067614A1 (de) 2012-10-31 2014-05-08 Merck Patent Gmbh Elektronische vorrichtung
EP3806176A1 (de) 2012-10-31 2021-04-14 Merck Patent GmbH Elektronische vorrichtung
DE102012021650A1 (de) 2012-11-03 2014-05-08 Eberhard Karls Universität Tübingen Metallkomplexe
EP3378857A1 (de) 2012-11-12 2018-09-26 Merck Patent GmbH Materialien für elektronische vorrichtungen
WO2014079532A1 (de) 2012-11-20 2014-05-30 Merck Patent Gmbh Formulierung in hochreinem l?sungsmittel zur herstellung elektronischer vorrichtungen
WO2014082705A1 (de) 2012-11-30 2014-06-05 Merck Patent Gmbh Elektronische vorrichtung
WO2014106522A1 (de) 2013-01-03 2014-07-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2014106524A2 (de) 2013-01-03 2014-07-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2014106521A1 (de) * 2013-01-03 2014-07-10 Merck Patent Gmbh Elektronische vorrichtung
DE102013008189A1 (de) 2013-05-14 2014-12-04 Eberhard Karls Universität Tübingen Metallkomplexe
EP3712229A1 (de) 2013-07-30 2020-09-23 Merck Patent GmbH Materialien für elektronische vorrichtungen
EP3647393A1 (de) 2013-07-30 2020-05-06 Merck Patent GmbH Materialien für elektronische vorrichtungen
DE102013013876A1 (de) 2013-08-20 2015-03-12 Merck Patent Gmbh Metallkomplexe
US9831448B2 (en) 2013-09-11 2017-11-28 Merck Patent Gmbh Metal complexes
WO2015036074A1 (de) * 2013-09-11 2015-03-19 Merck Patent Gmbh Metallkomplexe
KR20160054557A (ko) * 2013-09-11 2016-05-16 메르크 파텐트 게엠베하 금속 착물
KR102218122B1 (ko) 2013-09-11 2021-02-19 메르크 파텐트 게엠베하 금속 착물
EP3904361A2 (de) 2013-10-02 2021-11-03 Merck Patent GmbH Borenthaltende verbindungen
EP3693437A1 (de) 2013-12-06 2020-08-12 Merck Patent GmbH Verbindungen und organische elektronische vorrichtungen
EP3345984A1 (de) 2013-12-06 2018-07-11 Merck Patent GmbH Verbindungen und organische elektronische vorrichtungen
WO2015082046A2 (de) 2013-12-06 2015-06-11 Merck Patent Gmbh Substituierte oxepine
WO2015086108A1 (de) 2013-12-12 2015-06-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
EP3708634A1 (de) 2013-12-19 2020-09-16 Merck Patent GmbH Heterocyclische spiroverbindungen
EP4438693A2 (de) 2013-12-19 2024-10-02 Merck Patent GmbH Heterocyclische spiroverbindungen
WO2015090504A2 (de) 2013-12-19 2015-06-25 Merck Patent Gmbh Heterocyclische spiroverbindungen
EP3533794A2 (de) 2014-04-30 2019-09-04 Merck Patent GmbH Materialien für elektronische vorrichtungen
WO2015165563A1 (de) 2014-04-30 2015-11-05 Merck Patent Gmbh Materialien für elektronische vorrichtungen
DE102015006708A1 (de) 2014-06-12 2015-12-17 Merck Patent Gmbh Metallkomplexe
DE102014008722A1 (de) 2014-06-18 2015-12-24 Merck Patent Gmbh Zusammensetzungen für elektronische Vorrichtungen
US10847727B2 (en) 2014-06-18 2020-11-24 Merck Patent Gmbh Compositions for electronic devices
WO2015192941A1 (de) 2014-06-18 2015-12-23 Merck Patent Gmbh Zusammensetzungen für elektronische vorrichtungen
WO2015197156A1 (de) 2014-06-25 2015-12-30 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
EP4037000A1 (de) 2014-07-21 2022-08-03 Merck Patent GmbH Materialen für elektronische vorrichtungen
DE102014012818A1 (de) 2014-08-28 2016-03-03 Eberhard Karls Universität Tübingen Metallkomplexe
WO2016034262A1 (de) 2014-09-05 2016-03-10 Merck Patent Gmbh Formulierungen und elektronische vorrichtungen
US20170324038A1 (en) * 2014-11-21 2017-11-09 Merck Patent Gmbh Heterocyclic compounds for use in electronic devices
US10957859B2 (en) * 2014-11-21 2021-03-23 Merck Patent Gmbh Heterocyclic compounds for use in electronic devices
WO2016107663A1 (de) 2014-12-30 2016-07-07 Merck Patent Gmbh Formulierungen und elektronische vorrichtungen
WO2016119992A1 (en) 2015-01-30 2016-08-04 Merck Patent Gmbh Materials for electronic devices
WO2016124304A1 (de) 2015-02-03 2016-08-11 Merck Patent Gmbh Metallkomplexe
WO2016155866A1 (en) 2015-03-30 2016-10-06 Merck Patent Gmbh Formulation of an organic functional material comprising a siloxane solvent
WO2016198144A1 (en) 2015-06-10 2016-12-15 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2016198141A1 (en) 2015-06-12 2016-12-15 Merck Patent Gmbh Esters containing non-aromatic cycles as solvents for oled formulations
EP3581633A1 (de) 2015-06-12 2019-12-18 Merck Patent GmbH Ester mit nichtaromatischen zyklen als lösungsmittel für oled-formulierungen
WO2017012687A1 (en) 2015-07-22 2017-01-26 Merck Patent Gmbh Materials for organic electroluminescent devices
EP4236652A2 (de) 2015-07-29 2023-08-30 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
WO2017016630A1 (en) 2015-07-30 2017-02-02 Merck Patent Gmbh Materials for organic electroluminescent devices
EP4301110A2 (de) 2015-07-30 2024-01-03 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
WO2017028940A1 (en) 2015-08-14 2017-02-23 Merck Patent Gmbh Phenoxazine derivatives for organic electroluminescent devices
WO2017036572A1 (en) 2015-08-28 2017-03-09 Merck Patent Gmbh Formulation of an organic functional material comprising an epoxy group containing solvent
DE102015013381A1 (de) 2015-10-14 2017-04-20 Eberhard Karls Universität Tübingen Metallkomplexe
WO2017071791A1 (en) 2015-10-27 2017-05-04 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2017097391A1 (en) 2015-12-10 2017-06-15 Merck Patent Gmbh Formulations containing ketones comprising non-aromatic cycles
DE102015016016A1 (de) 2015-12-10 2017-06-14 Eberhard Karls Universität Tübingen Metallkomplexe
WO2017097397A1 (de) 2015-12-10 2017-06-15 Merck Patent Gmbh Metallkomplexe
EP4084109A1 (de) 2015-12-15 2022-11-02 Merck Patent GmbH Ester mit aromatischen gruppen als lösungsmittel für organische elektronische formulierungen
WO2017102048A1 (en) 2015-12-15 2017-06-22 Merck Patent Gmbh Esters containing aromatic groups as solvents for organic electronic formulations
WO2017102052A1 (en) 2015-12-16 2017-06-22 Merck Patent Gmbh Formulations containing a solid solvent
WO2017102049A1 (en) 2015-12-16 2017-06-22 Merck Patent Gmbh Formulations containing a mixture of at least two different solvents
WO2017133829A1 (de) 2016-02-05 2017-08-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2017140404A1 (en) 2016-02-17 2017-08-24 Merck Patent Gmbh Formulation of an organic functional material
WO2017157783A1 (de) 2016-03-15 2017-09-21 Merck Patent Gmbh Behälter umfassend eine formulierung enthaltend mindestens einen organischen halbleiter
DE102016003104A1 (de) 2016-03-15 2017-09-21 Merck Patent Gmbh Behälter umfassend eine Formulierung enthaltend mindestens einen organischen Halbleiter
WO2017157983A1 (de) 2016-03-17 2017-09-21 Merck Patent Gmbh Verbindungen mit spirobifluoren-strukturen
WO2017178311A1 (de) 2016-04-11 2017-10-19 Merck Patent Gmbh Heterocyclische verbindungen mit dibenzofuran- und/oder dibenzothiophen-strukturen
WO2017207596A1 (en) 2016-06-03 2017-12-07 Merck Patent Gmbh Materials for organic electroluminescent devices
EP3978477A2 (de) 2016-06-03 2022-04-06 Merck Patent GmbH Materialien für organische elektrolumineszente vorrichtungen
WO2017216129A1 (en) 2016-06-16 2017-12-21 Merck Patent Gmbh Formulation of an organic functional material
WO2017216128A1 (en) 2016-06-17 2017-12-21 Merck Patent Gmbh Formulation of an organic functional material
WO2018001928A1 (en) 2016-06-28 2018-01-04 Merck Patent Gmbh Formulation of an organic functional material
WO2018001990A1 (de) 2016-06-30 2018-01-04 Merck Patent Gmbh Verfahren zur auftrennung von enantiomerenmischungen von metallkomplexen
WO2018011186A1 (de) 2016-07-14 2018-01-18 Merck Patent Gmbh Metallkomplexe
WO2018019687A1 (de) 2016-07-25 2018-02-01 Merck Patent Gmbh Di- und oligonukleare metallkomplexe mit tripodalen bidentaten teilliganden sowie deren verwendung in elektronischen vorrichtungen
WO2018019688A1 (de) 2016-07-25 2018-02-01 Merck Patent Gmbh Metallkomplexe für den einsatz als emitter in organischen elektrolumineszenzvorrichtungen
WO2018024719A1 (en) 2016-08-04 2018-02-08 Merck Patent Gmbh Formulation of an organic functional material
WO2018041769A1 (de) 2016-08-30 2018-03-08 Merck Patent Gmbh Bl- und trinukleare metallkomplexe aufgebaut aus zwei miteinander verknüpften tripodalen hexadentaten liganden zur verwendung in elektrolumineszenzvorrichtungen
WO2018050584A1 (de) 2016-09-14 2018-03-22 Merck Patent Gmbh Verbindungen mit spirobifluoren-strukturen
WO2018050583A1 (de) 2016-09-14 2018-03-22 Merck Patent Gmbh Verbindungen mit carbazol-strukturen
US11447464B2 (en) 2016-09-14 2022-09-20 Merck Patent Gmbh Compounds with spirobifluorene-structures
WO2018054798A1 (de) 2016-09-21 2018-03-29 Merck Patent Gmbh Binukleare metallkomplexe für den einsatz als emitter in organischen elektrolumineszenzvorrichtungen
WO2018060307A1 (de) 2016-09-30 2018-04-05 Merck Patent Gmbh Verbindungen mit diazadibenzofuran- oder diazadibenzothiophen-strukturen
WO2018060218A1 (de) 2016-09-30 2018-04-05 Merck Patent Gmbh Carbazole mit diazadibenzofuran- oder diazadibenzothiophen-strukturen
WO2018069196A1 (de) 2016-10-12 2018-04-19 Merck Patent Gmbh Binukleare metallkomplexe sowie elektronische vorrichtungen, insbesondere organische elektrolumineszenzvorrichtungen, enthaltend diese metallkomplexe
WO2018069197A1 (de) 2016-10-12 2018-04-19 Merck Patent Gmbh Metallkomplexe
WO2018069273A1 (de) 2016-10-13 2018-04-19 Merck Patent Gmbh Metallkomplexe
DE102017008794A1 (de) 2016-10-17 2018-04-19 Merck Patent Gmbh Materialien zur Verwendung in elektronischen Vorrichtungen
WO2018077769A1 (de) 2016-10-25 2018-05-03 Merck Patent Gmbh Metallkomplexe
WO2018077662A1 (en) 2016-10-31 2018-05-03 Merck Patent Gmbh Formulation of an organic functional material
WO2018077660A1 (en) 2016-10-31 2018-05-03 Merck Patent Gmbh Formulation of an organic functional material
WO2018083053A1 (de) 2016-11-02 2018-05-11 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2018087346A1 (de) 2016-11-14 2018-05-17 Merck Patent Gmbh Verbindungen mit einer akzeptor- und einer donorgruppe
EP4271163A2 (de) 2016-11-14 2023-11-01 Merck Patent GmbH Verbindungen mit einer akzeptor- und einer donorgruppe
WO2018095839A1 (de) 2016-11-22 2018-05-31 Merck Patent Gmbh Verbrückte triarylamine für elektronische vorrichtungen
WO2018095888A1 (en) 2016-11-25 2018-05-31 Merck Patent Gmbh Bisbenzofuran-fused 2,8-diaminoindeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled)
WO2018095940A1 (en) 2016-11-25 2018-05-31 Merck Patent Gmbh Bisbenzofuran-fused indeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled)
WO2018099846A1 (de) 2016-11-30 2018-06-07 Merck Patent Gmbh Verbindungen mit valerolaktam-strukturen
EP3978491A1 (de) 2016-12-05 2022-04-06 Merck Patent GmbH Stickstoffhaltige heterocyclen zur verwendung in oleds
WO2018104194A1 (de) 2016-12-05 2018-06-14 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018104193A1 (de) 2016-12-05 2018-06-14 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018104195A1 (de) 2016-12-05 2018-06-14 Merck Patent Gmbh Stickstoffhaltige heterocyclen zur verwendung in oleds
WO2018104202A1 (en) 2016-12-06 2018-06-14 Merck Patent Gmbh Preparation process for an electronic device
WO2018108760A1 (en) 2016-12-13 2018-06-21 Merck Patent Gmbh Formulation of an organic functional material
WO2018114883A1 (de) 2016-12-22 2018-06-28 Merck Patent Gmbh Mischungen umfassend mindestens zwei organisch funktionelle verbindungen
WO2018127465A1 (de) 2017-01-04 2018-07-12 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018134392A1 (en) 2017-01-23 2018-07-26 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2018138039A1 (de) 2017-01-25 2018-08-02 Merck Patent Gmbh Carbazolderivate
WO2018138318A1 (en) 2017-01-30 2018-08-02 Merck Patent Gmbh Method for forming an organic element of an electronic device
WO2018138319A1 (en) 2017-01-30 2018-08-02 Merck Patent Gmbh Method for forming an organic electroluminescence (el) element
WO2018138306A1 (de) 2017-01-30 2018-08-02 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018141706A1 (de) 2017-02-02 2018-08-09 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2018149769A1 (de) 2017-02-14 2018-08-23 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2018158232A1 (en) 2017-03-01 2018-09-07 Merck Patent Gmbh Organic electroluminescent device
WO2018157981A1 (de) 2017-03-02 2018-09-07 Merck Patent Gmbh Materialien für organische elektronische vorrichtungen
WO2018166932A1 (de) 2017-03-13 2018-09-20 Merck Patent Gmbh Verbindungen mit arylamin-strukturen
WO2018177981A1 (de) 2017-03-29 2018-10-04 Merck Patent Gmbh Aromatische verbindungen
WO2018178136A1 (en) 2017-03-31 2018-10-04 Merck Patent Gmbh Printing method for an organic light emitting diode (oled)
WO2018189050A1 (en) 2017-04-10 2018-10-18 Merck Patent Gmbh Formulation of an organic functional material
WO2018189134A1 (de) 2017-04-13 2018-10-18 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
US11778907B2 (en) 2017-04-13 2023-10-03 Merck Patent Gmbh Composition for organic electronic devices
WO2018197447A1 (de) 2017-04-25 2018-11-01 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
WO2018202603A1 (en) 2017-05-03 2018-11-08 Merck Patent Gmbh Formulation of an organic functional material
WO2018215318A1 (de) 2017-05-22 2018-11-29 Merck Patent Gmbh Hexazyklische heteroaromatische verbindungen für elektronische vorrichtungen
WO2019002198A1 (en) 2017-06-26 2019-01-03 Merck Patent Gmbh HOMOGENEOUS MIXTURES
WO2019002190A1 (en) 2017-06-28 2019-01-03 Merck Patent Gmbh MATERIALS FOR ELECTRONIC DEVICES
WO2019007867A1 (de) 2017-07-05 2019-01-10 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
EP4186898A1 (de) 2017-07-05 2023-05-31 Merck Patent GmbH Zusammensetzung für organische elektronische verbindungen
WO2019007866A1 (de) 2017-07-05 2019-01-10 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2019016184A1 (en) 2017-07-18 2019-01-24 Merck Patent Gmbh FORMULATION OF AN ORGANIC FUNCTIONAL MATERIAL
WO2019020538A1 (de) 2017-07-25 2019-01-31 Merck Patent Gmbh Metallkomplexe
EP4603562A2 (de) 2017-07-28 2025-08-20 Merck Patent GmbH Spirobifluorenderivate zur verwendung in elektronischen vorrichtungen
WO2019020654A1 (en) 2017-07-28 2019-01-31 Merck Patent Gmbh SPIROBIFLUORENE DERIVATIVES FOR USE IN ELECTRONIC DEVICES
WO2019048443A1 (de) 2017-09-08 2019-03-14 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2019076789A1 (en) 2017-10-17 2019-04-25 Merck Patent Gmbh MATERIALS FOR ORGANIC ELECTROLUMINESCENT DEVICES
WO2019081391A1 (de) 2017-10-24 2019-05-02 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2019096717A2 (de) 2017-11-14 2019-05-23 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
EP4242286A2 (de) 2017-11-23 2023-09-13 Merck Patent GmbH Materialien für elektronische vorrichtungen
WO2019101719A1 (de) 2017-11-23 2019-05-31 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2019101835A1 (en) 2017-11-24 2019-05-31 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019101833A1 (en) 2017-11-24 2019-05-31 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019115423A1 (de) 2017-12-13 2019-06-20 Merck Patent Gmbh Metallkomplexe
WO2019115577A1 (en) 2017-12-15 2019-06-20 Merck Patent Gmbh Substituted aromatic amines for use in organic electroluminescent devices
WO2019115573A1 (en) 2017-12-15 2019-06-20 Merck Patent Gmbh Formulation of an organic functional material
WO2019121458A1 (de) 2017-12-19 2019-06-27 Merck Patent Gmbh Heterocyclische verbindung zur verwendung in electronischen vorrichtungen
WO2019145316A1 (de) 2018-01-25 2019-08-01 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2019158453A1 (de) 2018-02-13 2019-08-22 Merck Patent Gmbh Metallkomplexe
WO2019162483A1 (en) 2018-02-26 2019-08-29 Merck Patent Gmbh Formulation of an organic functional material
WO2019170578A1 (en) 2018-03-06 2019-09-12 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019170572A1 (en) 2018-03-06 2019-09-12 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2019179909A1 (de) 2018-03-19 2019-09-26 Merck Patent Gmbh Metallkomplexe
WO2019229011A1 (de) 2018-05-30 2019-12-05 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2019233904A1 (de) 2018-06-07 2019-12-12 Merck Patent Gmbh Organische elektrolumineszenzvorrichtungen
WO2019238782A1 (en) 2018-06-15 2019-12-19 Merck Patent Gmbh Formulation of an organic functional material
WO2020011686A1 (de) 2018-07-09 2020-01-16 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020043640A1 (en) 2018-08-28 2020-03-05 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020043646A1 (en) 2018-08-28 2020-03-05 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020043657A1 (en) 2018-08-28 2020-03-05 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020053150A1 (en) 2018-09-12 2020-03-19 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020064582A1 (de) 2018-09-24 2020-04-02 Merck Patent Gmbh Verfahren zur herstellung von granulat
WO2020064662A2 (de) 2018-09-27 2020-04-02 Merck Patent Gmbh Verfahren zur herstellung von sterisch gehinderten stickstoffhaltigen heteroaromatischen verbindungen
EP4190880A1 (de) 2018-09-27 2023-06-07 Merck Patent GmbH Verbindungen, die in einer organischen elektronischen vorrichtung als aktive verbindungen einsetzbar sind
EP4601449A2 (de) 2018-09-27 2025-08-13 Merck Patent GmbH Verbindungen, die in einer organischen elektronischen vorrichtung als aktive verbindungen einsetzbar sind
WO2020064666A1 (de) 2018-09-27 2020-04-02 Merck Patent Gmbh Verbindungen, die in einer organischen elektronischen vorrichtung als aktive verbindungen einsetzbar sind
WO2020089138A1 (en) 2018-10-31 2020-05-07 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020094539A1 (de) 2018-11-05 2020-05-14 Merck Patent Gmbh In einer organischen elektronischen vorrichtung einsetzbare verbindungen
WO2020094542A1 (de) 2018-11-06 2020-05-14 Merck Patent Gmbh 5,6-diphenyl-5,6-dihydro-dibenz[c,e][1,2]azaphosphorin- und 6-phenyl-6h-dibenzo[c,e][1,2]thiazin-5,5-dioxid-derivate und ähnliche verbindungen als organische elektrolumineszenzmaterialien für oleds
WO2020094538A1 (en) 2018-11-06 2020-05-14 Merck Patent Gmbh Method for forming an organic element of an electronic device
WO2020099349A1 (de) 2018-11-14 2020-05-22 Merck Patent Gmbh Zur herstellung einer organischen elektronischen vorrichtung einsetzbare verbindungen
WO2020099307A1 (de) 2018-11-15 2020-05-22 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020127165A1 (de) 2018-12-19 2020-06-25 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020148303A1 (de) 2019-01-17 2020-07-23 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
US12279521B2 (en) 2019-01-17 2025-04-15 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2020165064A1 (de) 2019-02-11 2020-08-20 Merck Patent Gmbh Mononukleare iridiumkomplexe mit drei ortho-metallierten bidentaten liganden und optischer orientierungsanisotropie
WO2020169241A1 (de) 2019-02-18 2020-08-27 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
WO2020178230A1 (en) 2019-03-04 2020-09-10 Merck Patent Gmbh Ligands for nano-sized materials
WO2020182779A1 (de) 2019-03-12 2020-09-17 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020187865A1 (de) 2019-03-20 2020-09-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020193447A1 (de) 2019-03-25 2020-10-01 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2020212296A1 (de) 2019-04-15 2020-10-22 Merck Patent Gmbh Metallkomplexe
WO2021037401A1 (de) 2019-08-26 2021-03-04 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021043703A1 (de) 2019-09-02 2021-03-11 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021043755A1 (de) 2019-09-03 2021-03-11 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021052921A1 (de) 2019-09-19 2021-03-25 Merck Patent Gmbh Mischung von zwei hostmaterialien und organische elektrolumineszierende vorrichtung damit
WO2021053046A1 (de) 2019-09-20 2021-03-25 Merck Patent Gmbh Peri-kondensierte heterozyklische verbindungen als materialien für elektronische vorrichtungen
WO2021078710A1 (en) 2019-10-22 2021-04-29 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2021078831A1 (de) 2019-10-25 2021-04-29 Merck Patent Gmbh In einer organischen elektronischen vorrichtung einsetzbare verbindungen
WO2021110720A1 (de) 2019-12-04 2021-06-10 Merck Patent Gmbh Metallkomplexe
WO2021122535A1 (de) 2019-12-17 2021-06-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021122538A1 (de) 2019-12-18 2021-06-24 Merck Patent Gmbh Aromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021122740A1 (de) 2019-12-19 2021-06-24 Merck Patent Gmbh Polycyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021151922A1 (de) 2020-01-29 2021-08-05 Merck Patent Gmbh Benzimidazol-derivate
WO2021170522A1 (de) 2020-02-25 2021-09-02 Merck Patent Gmbh Verwendung von heterocyclischen verbindungen in einer organischen elektronischen vorrichtung
WO2021175706A1 (de) 2020-03-02 2021-09-10 Merck Patent Gmbh Verwendung von sulfonverbindungen in einer organischen elektronischen vorrichtung
WO2021185829A1 (de) 2020-03-17 2021-09-23 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021185712A1 (de) 2020-03-17 2021-09-23 Merck Patent Gmbh Heteroaromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021191117A1 (de) 2020-03-24 2021-09-30 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2021191183A1 (de) 2020-03-26 2021-09-30 Merck Patent Gmbh Cyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021198213A1 (de) 2020-04-02 2021-10-07 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2021204646A1 (de) 2020-04-06 2021-10-14 Merck Patent Gmbh Polycyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2021213918A1 (en) 2020-04-21 2021-10-28 Merck Patent Gmbh Formulation of an organic functional material
WO2021254984A1 (de) 2020-06-18 2021-12-23 Merck Patent Gmbh Indenoazanaphthaline
WO2021259824A1 (de) 2020-06-23 2021-12-30 Merck Patent Gmbh Verfahren zur herstellung einer mischung
WO2022002772A1 (de) 2020-06-29 2022-01-06 Merck Patent Gmbh Heteroaromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022002771A1 (de) 2020-06-29 2022-01-06 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022017997A1 (en) 2020-07-22 2022-01-27 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2022029096A1 (de) 2020-08-06 2022-02-10 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022034046A1 (de) 2020-08-13 2022-02-17 Merck Patent Gmbh Metallkomplexe
WO2022038065A1 (de) 2020-08-18 2022-02-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022038066A1 (de) 2020-08-19 2022-02-24 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022069380A1 (de) 2020-09-29 2022-04-07 Merck Patent Gmbh Mononukleare tripodale hexadentate iridium komplexe zur verwendung in oleds
WO2022069422A1 (de) 2020-09-30 2022-04-07 Merck Patent Gmbh Verbindungen zur strukturierung von funktionalen schichten organischer elektrolumineszenzvorrichtungen
WO2022069421A1 (de) 2020-09-30 2022-04-07 Merck Patent Gmbh Zur strukturierung von funktionalen schichten organischer elektrolumineszenzvorrichtungen einsetzbare verbindungen
WO2022079068A1 (de) 2020-10-16 2022-04-21 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022079067A1 (de) 2020-10-16 2022-04-21 Merck Patent Gmbh Verbindungen mit heteroatomen für organische elektrolumineszenzvorrichtungen
WO2022090108A1 (de) 2020-10-27 2022-05-05 Merck Patent Gmbh Organische elektrolumineszierende vorrichtung
WO2022101171A1 (de) 2020-11-10 2022-05-19 Merck Patent Gmbh Schwefelhaltige verbindungen für organische elektrolumineszenzvorrichtungen
WO2022117473A1 (de) 2020-12-02 2022-06-09 Merck Patent Gmbh Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022122607A1 (en) 2020-12-08 2022-06-16 Merck Patent Gmbh An ink system and a method for inkjet printing
WO2022122682A2 (de) 2020-12-10 2022-06-16 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022129114A1 (de) 2020-12-18 2022-06-23 Merck Patent Gmbh Stickstoffhaltige verbindungen für organische elektrolumineszenzvorrichtungen
WO2022129116A1 (de) 2020-12-18 2022-06-23 Merck Patent Gmbh Indolo[3.2.1-jk]carbazole-6-carbonitril-derivate als blau fluoreszierende emitter zur verwendung in oleds
EP4676208A2 (de) 2020-12-18 2026-01-07 Merck Patent GmbH Stickstoffhaltige heteroaromaten für organische elektrolumineszenzvorrichtungen
WO2022129113A1 (de) 2020-12-18 2022-06-23 Merck Patent Gmbh Stickstoffhaltige heteroaromaten für organische elektrolumineszenzvorrichtungen
WO2022148717A1 (de) 2021-01-05 2022-07-14 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022157343A1 (de) 2021-01-25 2022-07-28 Merck Patent Gmbh Stickstoffhaltige verbindungen für organische elektrolumineszenzvorrichtungen
WO2022184601A1 (de) 2021-03-02 2022-09-09 Merck Patent Gmbh Verbindungen für organische elektrolumineszenzvorrichtungen
WO2022194799A1 (de) 2021-03-18 2022-09-22 Merck Patent Gmbh Heteroaromatische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022207678A1 (de) 2021-03-30 2022-10-06 Merck Patent Gmbh Organische elektrolumineszierende vorrichtung
EP4079742A1 (de) 2021-04-14 2022-10-26 Merck Patent GmbH Metallkomplexe
WO2022223675A1 (en) 2021-04-23 2022-10-27 Merck Patent Gmbh Formulation of an organic functional material
WO2022229126A1 (de) 2021-04-29 2022-11-03 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022229298A1 (de) 2021-04-29 2022-11-03 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2022229234A1 (de) 2021-04-30 2022-11-03 Merck Patent Gmbh Stickstoffhaltige, heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2022200638A1 (de) 2021-07-06 2022-09-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2023041454A1 (de) 2021-09-14 2023-03-23 Merck Patent Gmbh Borhaltige, heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023052314A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023052272A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023052313A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023052275A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023057327A1 (en) 2021-10-05 2023-04-13 Merck Patent Gmbh Method for forming an organic element of an electronic device
WO2023072799A1 (de) 2021-10-27 2023-05-04 Merck Patent Gmbh Bor- und stickstoffhaltige, heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023094412A1 (de) 2021-11-25 2023-06-01 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023099543A1 (en) 2021-11-30 2023-06-08 Merck Patent Gmbh Compounds having fluorene structures
WO2023110742A1 (de) 2021-12-13 2023-06-22 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2023117837A1 (de) 2021-12-21 2023-06-29 Merck Patent Gmbh Verfahren zur herstellung von deuterierten organischen verbindungen
WO2023117836A1 (en) 2021-12-21 2023-06-29 Merck Patent Gmbh Electronic devices
WO2023152063A1 (de) 2022-02-09 2023-08-17 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2023152346A1 (de) 2022-02-14 2023-08-17 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2023161168A1 (de) 2022-02-23 2023-08-31 Merck Patent Gmbh Aromatische heterocyclen für organische elektrolumineszenzvorrichtungen
WO2023161167A1 (de) 2022-02-23 2023-08-31 Merck Patent Gmbh Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen
WO2023213837A1 (de) 2022-05-06 2023-11-09 Merck Patent Gmbh Cyclische verbindungen für organische elektrolumineszenzvorrichtungen
WO2023222559A1 (de) 2022-05-18 2023-11-23 Merck Patent Gmbh Verfahren zur herstellung von deuterierten organischen verbindungen
WO2023247345A1 (de) 2022-06-20 2023-12-28 Merck Patent Gmbh Heterocyclen für photoelektrische vorrichtungen
WO2023247338A1 (de) 2022-06-20 2023-12-28 Merck Patent Gmbh Organische heterocyclen für photoelektrische vorrichtungen
WO2024013004A1 (de) 2022-07-11 2024-01-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
EP4311849A1 (de) 2022-07-27 2024-01-31 UDC Ireland Limited Metallkomplexe
WO2024061942A1 (de) 2022-09-22 2024-03-28 Merck Patent Gmbh Stickstoffenthaltende verbindungen für organische elektrolumineszenzvorrichtungen
WO2024061948A1 (de) 2022-09-22 2024-03-28 Merck Patent Gmbh Stickstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024094592A2 (de) 2022-11-01 2024-05-10 Merck Patent Gmbh Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024126635A1 (en) 2022-12-16 2024-06-20 Merck Patent Gmbh Formulation of an organic functional material
WO2024132993A1 (de) 2022-12-19 2024-06-27 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2024133048A1 (en) 2022-12-20 2024-06-27 Merck Patent Gmbh Method for preparing deuterated aromatic compounds
WO2024149694A1 (de) 2023-01-10 2024-07-18 Merck Patent Gmbh Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024153568A1 (de) 2023-01-17 2024-07-25 Merck Patent Gmbh Heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024170605A1 (en) 2023-02-17 2024-08-22 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2024184050A1 (de) 2023-03-07 2024-09-12 Merck Patent Gmbh Cyclische stickstoffverbindungen für organische elektrolumineszenzvorrichtungen
WO2024194264A1 (de) 2023-03-20 2024-09-26 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2024218109A1 (de) 2023-04-20 2024-10-24 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2024240725A1 (de) 2023-05-25 2024-11-28 Merck Patent Gmbh Tris[1,2,4]triazolo[1,5-a:1',5'-c:1'',5''-e][1,3,5]triazin-derivate zur verwendung in organischen elektrolumineszenzvorrichtungen
WO2025003084A1 (de) 2023-06-28 2025-01-02 Merck Patent Gmbh Dicyanoarylverbindungen für organische elektrolumineszenzvorrichtungen
EP4486099A1 (de) 2023-06-30 2025-01-01 Merck Patent GmbH Verbindungen für organische elektrolumineszenzvorrichtungen
WO2025012253A1 (en) 2023-07-12 2025-01-16 Merck Patent Gmbh Materials for electronic devices
WO2025021855A1 (de) 2023-07-27 2025-01-30 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen und organische sensoren
WO2025032039A1 (en) 2023-08-07 2025-02-13 Merck Patent Gmbh Process for the preparation of an electronic device
WO2025045842A1 (de) 2023-08-30 2025-03-06 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen
WO2025045851A1 (de) 2023-08-30 2025-03-06 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen
WO2025045843A1 (de) 2023-08-30 2025-03-06 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen
WO2025045935A1 (de) 2023-08-31 2025-03-06 Merck Patent Gmbh Cyanogruppen-enthaltende aromaten für organische elektrolumineszenzvorrichtungen
WO2025109056A1 (de) 2023-11-24 2025-05-30 Merck Patent Gmbh Sauerstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen
WO2025119821A1 (en) 2023-12-05 2025-06-12 Merck Patent Gmbh Material composition for organic electroluminescent devices
WO2025132547A1 (en) 2023-12-21 2025-06-26 Merck Patent Gmbh Mechanochemical method for deuterating organic compounds
WO2025132551A1 (de) 2023-12-22 2025-06-26 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2025181097A1 (de) 2024-02-29 2025-09-04 Merck Patent Gmbh Stickstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen
WO2025181044A1 (de) 2024-02-29 2025-09-04 Merck Patent Gmbh Stickstoffenthaltende verbindungen für organische elektrolumineszenzvorrichtungen
WO2025181124A1 (de) 2024-03-01 2025-09-04 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2025196145A1 (en) 2024-03-22 2025-09-25 Merck Patent Gmbh Materials for organic light emitting devices
WO2025210013A1 (de) 2024-04-04 2025-10-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen, insbesondere verbindungen für oleds
WO2026008710A1 (de) 2024-07-05 2026-01-08 Merck Patent Gmbh Cyclische siliciumverbindungen für organische elektrolumineszenzvorrichtungen
WO2026022016A1 (de) 2024-07-22 2026-01-29 Merck Patent Gmbh Materialien für organische lichtemittierende vorrichtungen

Also Published As

Publication number Publication date
TWI510596B (zh) 2015-12-01
KR20110135974A (ko) 2011-12-20
DE112010001236B4 (de) 2022-07-07
US9444064B2 (en) 2016-09-13
CN102362367A (zh) 2012-02-22
DE112010001236A5 (de) 2012-06-14
CN102362367B (zh) 2014-06-18
US20120056169A1 (en) 2012-03-08
TW201105769A (en) 2011-02-16
DE102009014513A1 (de) 2010-09-30
JP2012521643A (ja) 2012-09-13
JP5670418B2 (ja) 2015-02-18
KR101704837B1 (ko) 2017-02-08

Similar Documents

Publication Publication Date Title
DE112010001236B4 (de) Organische elektrolumineszenzvorrichtung
DE112011102558B4 (de) Organische Elektrolumineszenzvorrichtung
EP2303815B1 (de) Organische elektrolumineszenzvorrichtung
EP2695213B1 (de) Organische elektrolumineszenzvorrichtung
EP2984152B2 (de) Organische elektrolumineszenzvorrichtung
DE102009012346B4 (de) Organische Elektrolumineszenzvorrichtung und Verfahren zu deren Herstellung
DE112011101604B4 (de) Organische Elektrolumineszenzvorrichtung
EP2907173B1 (de) Elektronische vorrichtung
EP2984692B1 (de) Organische elektrolumineszenzvorrichtung mit thermisch aktiviertem verzögertem fluoreszenzmaterial
EP2984691B1 (de) Organische lichtemittierende vorrichtung mit verzögerter fluoreszenz
EP3120396B1 (de) Organische elektrolumineszenzvorrichtung
EP2764558B1 (de) Organische elektrolumineszenzvorrichtung
EP2627730A1 (de) Formulierungen für organische elektrolumineszenzvorrichtungen
WO2011110262A1 (de) Organische elektrolumineszenzvorrichtung
EP2358841A1 (de) Organische elektrolumineszenzvorrichtung
EP2748878A1 (de) Organische elektrolumineszenzvorrichtung
EP2358842A1 (de) Organische elektrolumineszenzvorrichtung
WO2014194971A1 (de) Organische elektrolumineszenzvorrichtung
WO2010115498A1 (de) Organische elektrolumineszenzvorrichtung
WO2021028513A1 (de) Elektronische vorrichtung
WO2021170886A2 (de) Elektronische vorrichtung
WO2011035835A1 (de) Organische elektrolumineszenzvorrichtung

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201080013018.5

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 10705558

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 13258214

Country of ref document: US

WWE Wipo information: entry into national phase

Ref document number: 1120100012369

Country of ref document: DE

Ref document number: 112010001236

Country of ref document: DE

WWE Wipo information: entry into national phase

Ref document number: 2012501154

Country of ref document: JP

ENP Entry into the national phase

Ref document number: 20117024815

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 10705558

Country of ref document: EP

Kind code of ref document: A1

REG Reference to national code

Ref country code: DE

Ref legal event code: R225

Ref document number: 112010001236

Country of ref document: DE

Effective date: 20120614
