[go: up one dir, main page]

KR102380808B1 - 치환 옥세핀 - Google Patents

치환 옥세핀 Download PDF

Info

Publication number
KR102380808B1
KR102380808B1 KR1020167017999A KR20167017999A KR102380808B1 KR 102380808 B1 KR102380808 B1 KR 102380808B1 KR 1020167017999 A KR1020167017999 A KR 1020167017999A KR 20167017999 A KR20167017999 A KR 20167017999A KR 102380808 B1 KR102380808 B1 KR 102380808B1
Authority
KR
South Korea
Prior art keywords
radicals
group
substituted
aromatic
compound
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
KR1020167017999A
Other languages
English (en)
Other versions
KR20160095081A (ko
Inventor
아미르 호싸인 파르함
아르네 뷔징
필립 슈퇴쎌
안야 게르하르트
크리슈토프 플룸
토마스 에베를레
안야 야치
요나스 팔렌틴 크뢰버
라르스 도벨만
Original Assignee
메르크 파텐트 게엠베하
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 메르크 파텐트 게엠베하 filed Critical 메르크 파텐트 게엠베하
Publication of KR20160095081A publication Critical patent/KR20160095081A/ko
Application granted granted Critical
Publication of KR102380808B1 publication Critical patent/KR102380808B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D313/00—Heterocyclic compounds containing rings of more than six members having one oxygen atom as the only ring hetero atom
    • C07D313/02—Seven-membered rings
    • C07D313/06—Seven-membered rings condensed with carbocyclic rings or ring systems
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/06—Radiation therapy using light
    • A61N5/0613—Apparatus adapted for a specific treatment
    • A61N5/0616—Skin treatment other than tanning
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D337/00—Heterocyclic compounds containing rings of more than six members having one sulfur atom as the only ring hetero atom
    • C07D337/02—Seven-membered rings
    • C07D337/06—Seven-membered rings condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/04—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/10—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/14—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D407/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00
    • C07D407/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings
    • C07D407/04—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D407/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00
    • C07D407/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings
    • C07D407/06—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings linked by a carbon chain containing only aliphatic carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D407/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00
    • C07D407/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings
    • C07D407/10—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D407/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00
    • C07D407/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings
    • C07D407/12—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing two hetero rings linked by a chain containing hetero atoms as chain links
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D407/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00
    • C07D407/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D409/04—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D413/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms
    • C07D413/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms containing two hetero rings
    • C07D413/04—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D417/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for by group C07D415/00
    • C07D417/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for by group C07D415/00 containing two hetero rings
    • C07D417/04—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for by group C07D415/00 containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D471/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, at least one ring being a six-membered ring with one nitrogen atom, not provided for by groups C07D451/00 - C07D463/00
    • C07D471/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, at least one ring being a six-membered ring with one nitrogen atom, not provided for by groups C07D451/00 - C07D463/00 in which the condensed system contains two hetero rings
    • C07D471/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains two hetero rings
    • C07D487/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/02—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains two hetero rings
    • C07D491/04—Ortho-condensed systems
    • C07D491/044—Ortho-condensed systems with only one oxygen atom as ring hetero atom in the oxygen-containing ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/12—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains three hetero rings
    • C07D491/14—Ortho-condensed systems
    • C07D491/147—Ortho-condensed systems the condensed system containing one ring with oxygen as ring hetero atom and two rings with nitrogen as ring hetero atom
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D493/00—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system
    • C07D493/02—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system in which the condensed system contains two hetero rings
    • C07D493/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains two hetero rings
    • C07D495/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/12—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains three hetero rings
    • C07D495/14—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/547—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom
    • C07F9/655—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having oxygen atoms, with or without sulfur, selenium, or tellurium atoms, as the only ring hetero atoms
    • C07F9/65525—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having oxygen atoms, with or without sulfur, selenium, or tellurium atoms, as the only ring hetero atoms the oxygen atom being part of a seven-(or more) membered ring
    • C07F9/65527—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having oxygen atoms, with or without sulfur, selenium, or tellurium atoms, as the only ring hetero atoms the oxygen atom being part of a seven-(or more) membered ring condensed with carbocyclic rings or carbocyclic ring systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
    • C09K11/02—Use of particular materials as binders, particle coatings or suspension media therefor
    • C09K11/025—Use of particular materials as binders, particle coatings or suspension media therefor non-luminescent particle coatings or suspension media
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
    • C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
    • H01L51/0052—
    • H01L51/0059—
    • H01L51/0067—
    • H01L51/0071—
    • H01L51/0072—
    • H01L51/5012—
    • H01L51/5016—
    • H01L51/5056—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/346—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising platinum
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/621—Aromatic anhydride or imide compounds, e.g. perylene tetra-carboxylic dianhydride or perylene tetracarboxylic di-imide
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/653—Aromatic compounds comprising a hetero atom comprising only oxygen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/655—Aromatic compounds comprising a hetero atom comprising only sulfur as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/656—Aromatic compounds comprising a hetero atom comprising two or more different heteroatoms per ring
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/06—Radiation therapy using light
    • A61N2005/065—Light sources therefor
    • A61N2005/0651—Diodes
    • A61N2005/0653—Organic light emitting diodes
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61N—ELECTROTHERAPY; MAGNETOTHERAPY; RADIATION THERAPY; ULTRASOUND THERAPY
    • A61N5/00—Radiation therapy
    • A61N5/06—Radiation therapy using light
    • A61N5/067—Radiation therapy using light using laser light
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1011—Condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1014—Carbocyclic compounds bridged by heteroatoms, e.g. N, P, Si or B
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1033—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1037—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1059—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/18—Metal complexes
    • C09K2211/185—Metal complexes of the platinum group, i.e. Os, Ir, Pt, Ru, Rh or Pd
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/90—Multiple hosts in the emissive layer
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H10K50/165—Electron transporting layers comprising dopants
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K71/00—Manufacture or treatment specially adapted for the organic devices covered by this subclass
    • H10K71/10—Deposition of organic active material
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K71/00—Manufacture or treatment specially adapted for the organic devices covered by this subclass
    • H10K71/10—Deposition of organic active material
    • H10K71/12—Deposition of organic active material using liquid deposition, e.g. spin coating
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/624—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing six or more rings
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/549—Organic PV cells
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
    • Y02P70/50—Manufacturing or production processes characterised by the final manufactured product

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Biomedical Technology (AREA)
  • General Health & Medical Sciences (AREA)
  • Inorganic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Optics & Photonics (AREA)
  • Veterinary Medicine (AREA)
  • Animal Behavior & Ethology (AREA)
  • Radiology & Medical Imaging (AREA)
  • Pathology (AREA)
  • Biophysics (AREA)
  • Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
  • Public Health (AREA)
  • Molecular Biology (AREA)
  • Biochemistry (AREA)
  • Electroluminescent Light Sources (AREA)
  • Nitrogen Condensed Heterocyclic Rings (AREA)
  • Pyrane Compounds (AREA)
  • Plural Heterocyclic Compounds (AREA)
  • Nitrogen And Oxygen Or Sulfur-Condensed Heterocyclic Ring Systems (AREA)

Abstract

본 발명은 물질, 상기 물질을 포함하는 전계발광 소자 및 이의 용도에 관한 것이다.

Description

치환 옥세핀 {SUBSTITUTED OXEPINES}
본 발명은 신규한 유기 화합물의 부류, 이를 포함하는 조성물 및 제형, 및 이의 제조 및 상기 화합물을 포함하는 광전자 소자에 관한 것이다.
광전자 소자는 수 년 동안 집중적 연구되었다. 광전자 소자 중에서, 유기 전계발광 소자는 특히 산업 및 대학에서 연구 및 개발의 흥미를 자극하였다. 이는 예를 들어 유기 발광 다이온드 (OLED 및 PLED) 및 유기 발광 전기화학 전지 (OLEC, LED 또는 LEEC) 를 포함한다.
유기 반도체가 기능성 물질로서 사용되는 유기 전계발광 소자 (예를 들어 OLED) 의 구조는 예를 들어 US 4539507, US 5151629, EP 0676461 및 WO 98/27136 에 기재되어 있다. 여기서 사용된 방사성 물질 및 형광 방사체는 점점 더, 인광을 나타내는 유기금속성 착물이다 (M. A. Baldo et al., Appl. Phys. Lett. 1999, 75, 4-6). 양자-역학적 이유로, 인광 방사체로서 유기금속성 화합물을 사용하여 에너지 효율 및 전력 효율의 4 배까지 가능하다. 일반적 용어로, 단일항 방사를 나타내는 OLED 의 경우 및 삼중항 방사를 나타내는 OLED 의 경우 모두에서, 특히 효율성, 작동 전압 및 수명과 관련한 개선이 여전히 필요하다. 이는 특히 단파 범위에서 방사하는 (즉, 녹색 및 특히 청색) OLED 에서 참이다.
OLED 의 특성은 단지 사용된 방사체에 의해서 결정되지 않는다. 또한 여기서 특히 유의한 것은 특히 사용된 기타 물질, 예컨대 매트릭스 물질, 정공 차단 물질, 전자 수송 물질, 정공 수송 물질 및 전자 또는 여기 차단 물질이다. 따라서 이러한 물질의 개선은 또한 OLED 특성의 뚜렷한 개선을 야기할 수 있다.
그러나, 특히 소자의 효율성 및 수명과 관련하여, 이러한 호스트 및 매트릭스 물질 및 또한 기타 매트릭스 물질의 사용의 경우에 개선이 여전히 필요하다.
심지어 소분자 기반의 OLED (SMOLED) 중 일부는 상당히 양호한 효율성, 수명 및/또는 작동 전압을 나타냄에도 불구하고, 감압 하의 열적 증착이 필요하고, 이는 특정 소자 크기에 대한 제한이다. 그러나, 대량 제조 및 더 큰 디스플레이의 경우, 예를 들어 스핀-코팅 또는 잉크젯 방법에 의해 용액으로부터 유기 물질을 적용하는 것이 바람직하다 (이에 의해 또한 제조 비용을 더 낮출 수 있음). 일반적으로 발광 중합체, 올리고머 및/또는 덴드리머는 용액으로부터 전계발광 소자를 가공하는데 사용된다. 이러한 화합물은 흔히 유기 방향족 용매에서 양호한 용해도를 나타내고 양호한 필름-형성 특성을 갖는다. 가공성을 개선하는 추가 방법은 예를 들어 긴 알킬 사슬을 용해도-부여 기로서 분자에 혼입하는 것이다. 유감스럽게도, 알킬 사슬을 갖는 중합체, 올리고머 및/또는 덴드리머를 사용하여 용액으로부터 가공된 소자는 일반적으로 효율성, 수명 및 작동 전압에 관하여 필적하는 소분자보다 불량한 성능을 갖는다.
본 발명의 목적은 예를 들어 매트릭스 물질 또는 정공 수송/전자 차단 물질 또는 여기자 차단 물질로서, 또는 전자 수송 또는 정공 차단 물질로서 형광 또는 인광 OLED 에서 사용하기에 적합하고, OLED 에서 사용될 때 양호한 소자 특성을 야기하는 화합물을 제공하고, 상응하는 전자 소자를 제공하는 것이다.
본 발명의 추가 목적은 개선된 용해도를 갖고 이에 따라 발광 소자의 제조에서 용액으로부터 가공될 수 있는 분자를 제공하는 것이다. 본 발명의 보다 추가적 목적은 기체 상으로부터 발광 소자의 제조에 특히 양호한 적합성의 분자를 제공하는 것, 즉 특히 효율적인 방식으로 증착에 의해 적용될 수 있는 분자를 제공하는 것이다.
놀랍게도, 아래 상세하게 기재되는 특정 화합물은 이러한 목적을 달성하고, 특히 수명, 효율성, 작동 전압 및 가공성과 관련한, 유기 전자 소자, 특히 유기 전계발광 소자의 양호한 특성을 야기한다는 것이 밝혀졌다. 따라서 상기 화합물 및 상응하는 바람직한 화합물을 함유하는 전자 소자, 특히 유기 전계발광 소자가 본 발명에 의해 제공된다.
본 발명은 하기 화학식 (1) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00001
[식 중, B 고리는 A 고리에 융합된 방향족 또는 헤테로방향족 고리 또는 고리계이고, 여기서 A 고리에 융합될 수 있는 추가 고리는 각 경우에 동일 또는 상이할 수 있는 하나 이상의 R1 라디칼에 의해 독립적으로 치환될 수 있고, 추가 기호 및 지수는 하기와 같음:
V 는 O, S 또는 C(R4)2 , 바람직하게는 O 또는 S, 매우 바람직하게는 O 이고;
X 는 각 경우에 동일 또는 상이하고, N 또는 CR1, 바람직하게는 CR1 이고;
m 은 0 (단량체), 1 (2량체) 또는 2 (3량체) 이고;
n 은 0 또는 1 이고, 여기서:
m = 0 인 경우 n = 0 이고,
m = 1 인 경우 또는 m = 2 인 경우 n = 1 이고;
LK 는
m = 1 인 경우에 단일 결합 또는 2관능성 링커 (여기서, 단일 결합의 경우 2 개의 B 고리는 단일 결합을 통해 결합됨) 이고; LK 는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, 여기서 R1 라디칼은 각 경우에 동일 또는 상이할 수 있고;
m = 2 인 경우에 3관능성 링커이고, 여기서 링커는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, R1 라디칼은 각 경우에 동일 또는 상이할 수 있고;
n = 0 인 경우 부재하고, 이에 따라 단량체가 존재하고;
R1 은 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R2)2, CN, NO2, Si(R2)3, B(OR2)2, C(=O)R2, P(=O)(R2)2, S(=O)R2, S(=O)2R2, OSO2R2, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R2 라디칼에 의해 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R2C=CR2, C≡C, Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S 또는 CONR2 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상 또는 가교성 Q 기의 조합이고; 동시에, 둘 이상의 인접한 R1 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있고, 여기서 둘 이상의 인접한 R1 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성하지 않는 경우가 바람직하고;
R2 는 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R3)2, CN, NO2, Si(R3)3, B(OR3)2, C(=O)R3, P(=O)(R3)2, S(=O)R3, S(=O)2R3, OSO2R3, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기, 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R3 라디칼로 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R3C=CR3, C≡C, Si(R3)2, Ge(R3)2, Sn(R3)2, C=O, C=S, C=Se, C=NR3, P(=O)(R3), SO, SO2, NR3, O, S 또는 CONR3 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상의 조합이고; 동시에, 둘 이상의 인접한 R2 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성할 수 있고, 여기서 둘 이상의 인접한 R2 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성하지 않는 경우가 바람직하고;
R3 은 각 경우에 동일 또는 상이하고, H, D, F 또는 탄소수 1 내지 40 의 지방족, 방향족 및/또는 헤테로방향족 히드로카르빌 라디칼 (여기서 하나 이상의 수소 원자는 F 로 또한 대체될 수 있음) 이고; 동시에, 둘 이상의 R3 치환기는 함께 또한 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성할 수 있고, 여기서 둘 이상의 인접한 R3 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성하지 않는 경우가 바람직하고;
R4 는 R1 에 대해 정의된 바와 같지만, 2 개의 R4 라디칼은 고리 폐쇄를 형성하지 않아야 하고;
단 A 고리는 융합된 방향족 또는 헤테로방향족 B 고리 이외에, 각각 화학식 (1) 의 7-원 A 고리에 직접 융합된 또다른 2 개 또는 또다른 3 개의 추가 방향족 또는 헤테로방향족 고리 또는 고리계를 함유하고, 여기서 A 고리에 융합된 추가 고리 또는 고리계는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, 여기서 R1 라디칼은 각 경우에 동일 또는 상이할 수 있고,
단 m = 0 인 경우 R1 라디칼 중 하나 이상은 H 가 아님].
m 이 0 인 경우, 또한 하기와 같은 R1 라디칼 중 하나 이상이 H 가 아닌 경우가 바람직하다:
R1 은 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R2)2, CN, NO2, Si(R2)3, B(OR2)2, C(=O)R2, P(=O)(R2)2, S(=O)R2, S(=O)2R2, OSO2R2, 탄소수 1 내지 40 의 직쇄 알킬 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R2 라디칼에 의해 치환될 수 있고, 여기서 하나 이상의 비인접 비인접 CH2 기는 R2C=CR2, C≡C, Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S 또는 CONR2 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상 또는 가교성 Q 기의 조합이고; 동시에, 둘 이상의 인접한 R1 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성하지 않을 수 있고;
R2 는 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R3)2, CN, NO2, Si(R3)3, B(OR3)2, C(=O)R3, P(=O)(R3)2, S(=O)R3, S(=O)2R3, OSO2R3, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기, 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기, 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R3 라디칼에 의해 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R3C=CR3, C≡C, Si(R3)2, Ge(R3)2, Sn(R3)2, C=O, C=S, C=Se, C=NR3, P(=O)(R3), SO, SO2, NR3, O, S 또는 CONR3 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상의 조합이고; 동시에, 둘 이상의 인접한 R2 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성하지 않을 수 있고;
R3 은 각 경우에 동일 또는 상이하고, 탄소수 1 내지 40 의 H, D, F 또는 지방족, 방향족 및/또는 헤테로방향족 히드로카르빌 라디칼 (여기서 하나 이상의 수소 원자는 또한 F 로 대체될 수 있음) 이고; 동시에, 둘 이상의 R3 치환기는 함께 또한 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성하지 않을 수 있음.
A 고리에 융합된 추가 고리(들) 이 방향족 고리 또는 헤테로방향족 고리 그 자체인 경우가 바람직하고, 이들이 방향족 고리인 경우가 매우 바람직하다. 이는 여기서 추가 고리(들) 이 단지 A 고리와 융합 고리계를 형성하지 않을 뿐만 아니라 동시에 또한 B 고리에 융합되지 않는 경우일 수 있다.
상기 기재된 바와 같이, 두 R4 라디칼 사이에 고리 폐쇄는 없다. R4 라디칼은 다르게는 R1 라디칼에 대해 정의된 바와 같고 R1 은 R2 에 의해 및 또한 R3 에 의해 치환될 수 있으므로, 또한 두 R4 라디칼은 R2 에 의해 및 또한 R3 에 의해 치환될 수 있고, 여기서 R2 라디칼 사이 또는 R3 라디칼 사이에 모두 고리 폐쇄가 없다.
m 이 0 또는 1 인 경우, 매우 바람직하게는 m 이 0 인 경우, 즉 본 발명의 화합물이 단량체의 형태인 경우가 바람직하다.
B 고리가 5 내지 60 개의 고리 원자를 갖는 방향족 또는 헤테로방향족 고리 또는 고리계인 경우가 바람직하고, B 가 탄소수 6 내지 60 의 방향족 고리 또는 방향족 고리계인 경우가 매우 바람직하다.
바람직한 구현예에서, m = n = 0 (단량체) 이다. 또한 바람직한 구현예에서, m = n = 1 (2량체) 이다. 보다 또한 바람직한 구현예에서, m = 2 및 n = 1 (3량체) 이다. 이러한 맥락에서 m = n = 0 이 가장 바람직하다.
본 발명은 바람직하게는 하기 화학식 (2) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00002
[식 중, 상기 정의 및 단서가 적용되고, 하기와 같음:
Y 는
m 이 0 이 아닌 경우 sp2-혼성화 탄소 원자이거나,
m = 0 인 경우 X 이고;
여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예가 또한 화학식 (2) 의 화합물에 대한 바람직한 구현예를 구성함].
본 발명은 매우 바람직하게는 하기 화학식 (3) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00003
[식 중, 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (3) 의 화합물에 대한 바람직한 구현예를 구성함].

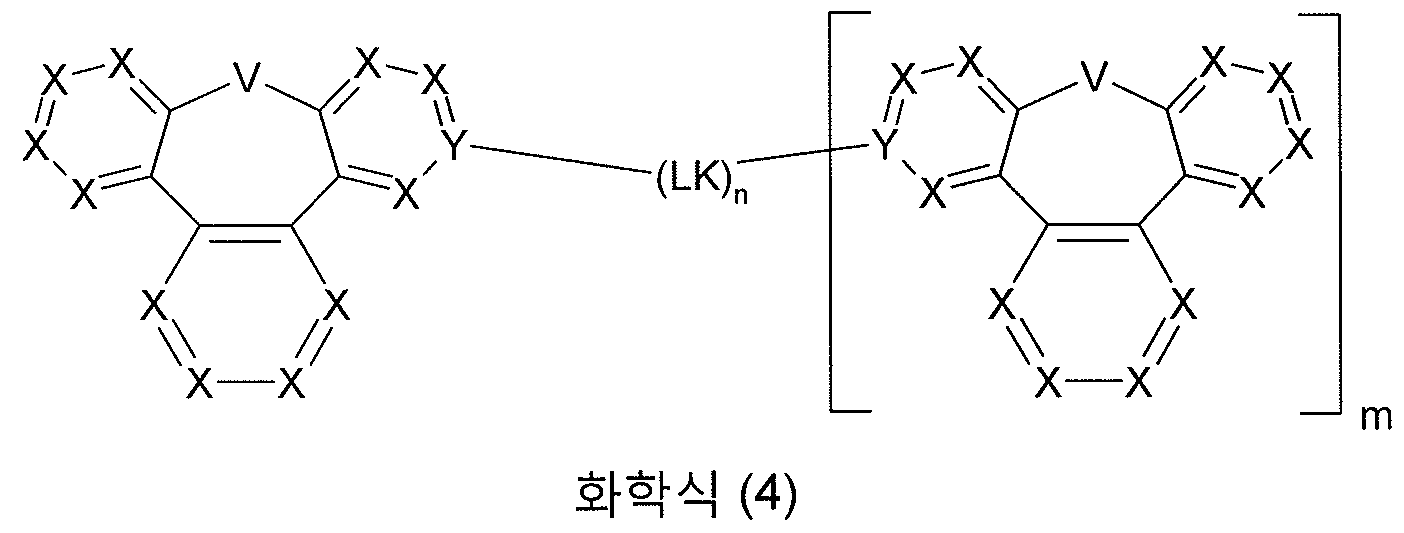

특히 바람직한 구현예에서, 본 발명은 화학식 (4) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (4) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00004
이미 상기 기재된 바와 같이, X 는 바람직하게는 CR1 이고, 즉 매우 바람직한 화합물은 이러한 맥락에서 화학식 (5) 의 화합물이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (5) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00005
또한 여기서 화학식 (5) 의 R1 라디칼 중 적어도 1 또는 2 개가 H 가 아닌 경우가 바람직하다.
매우 특히 바람직한 구현예에서, 본 발명은 화학식 (5) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (6) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00006
이미 상기 기재된 바와 같이, X 는 바람직하게는 CR1 이고, 즉 매우 바람직한 화합물은 이러한 맥락에서 화학식 (7) 의 화합물이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (7) 의 화합물에 대한 바람직한 구현예를 구성한다.

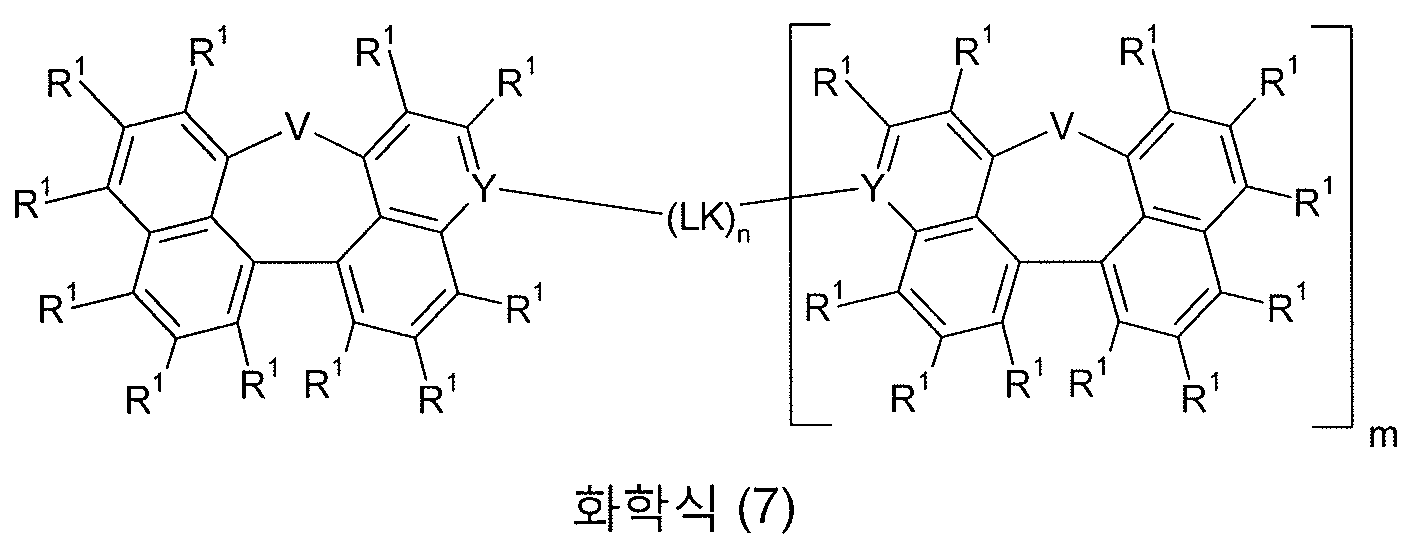

Figure 112016064911114-pct00007

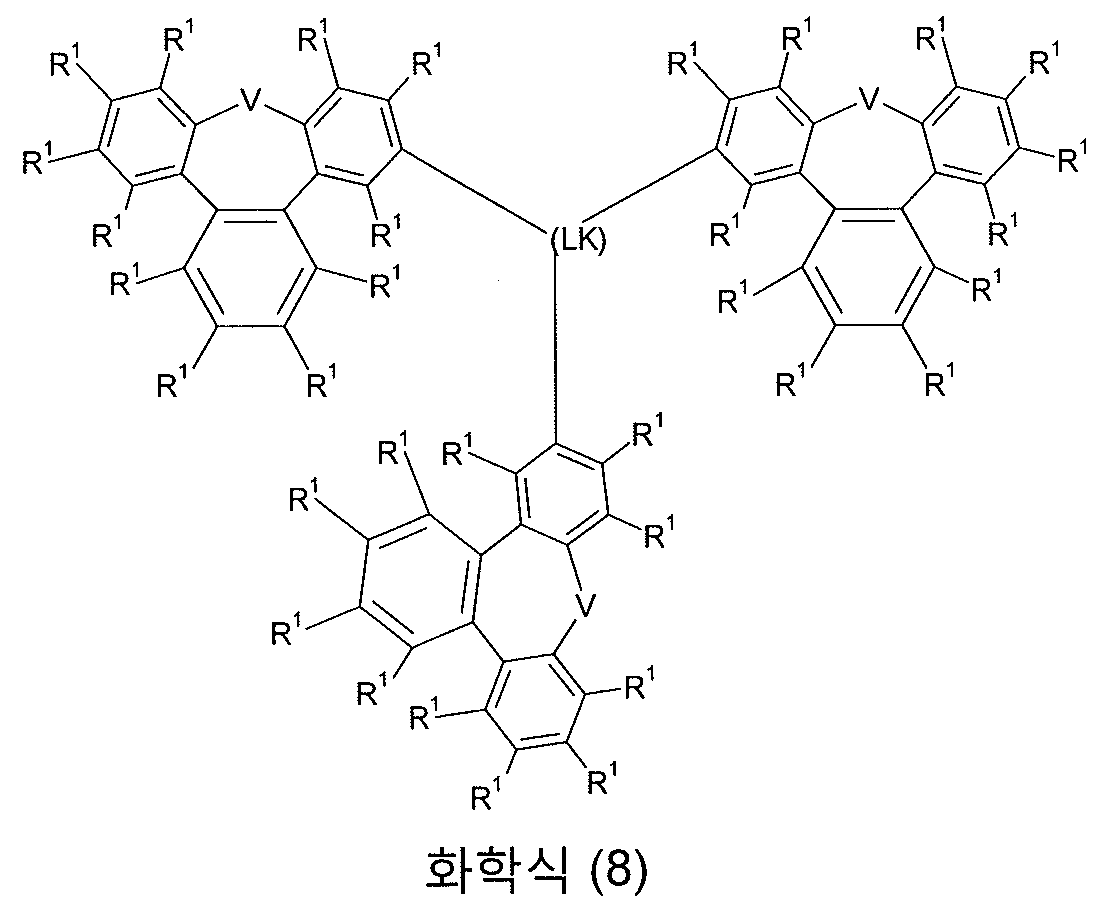

또한 바람직한 구현예에서, 본 발명은 화학식 (8) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (8) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00008
보다 또한 바람직한 구현예에서, 본 발명은 화학식 (9) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (9) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00009
매우 바람직한 구현예에서, 본 발명은 화학식 (10) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (10) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00010
또한 바람직한 구현예에서, 본 발명은 하기 화학식 (10a) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00011
[식 중, 이는 화학식 (10a) 의 화합물에 관하여 인접한 R1 라디칼이 고리 폐쇄되는 경우에 특히 바람직함].
또한 바람직한 구현예에서, 본 발명은 하기 화학식 (10b) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00012
.
이는 화학식 (10b) 의 화합물의 R1 라디칼이 H 인 경우에 바람직하다.
또한 바람직한 구현예에서, 본 발명은 화학식 (10c) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00013
.
또한 바람직한 구현예에서, 본 발명은 화학식 (10d) 의 화합물에 관한 것이다:
Figure 112016064911114-pct00014
.

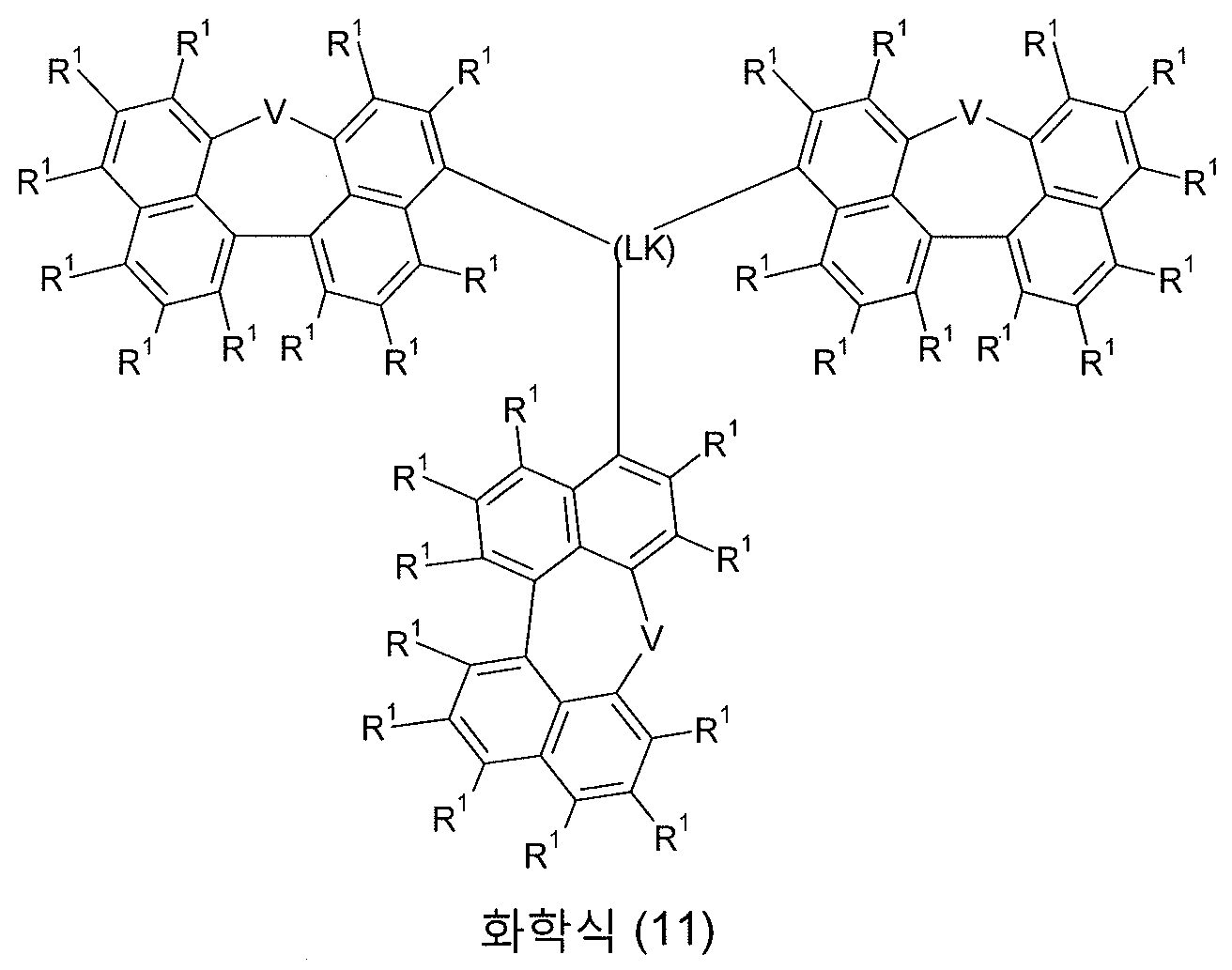

또한 바람직한 구현예에서, 본 발명은 화학식 (11) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (11) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00015
보다 또한 바람직한 구현예에서, 본 발명은 화학식 (12) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (12) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00016

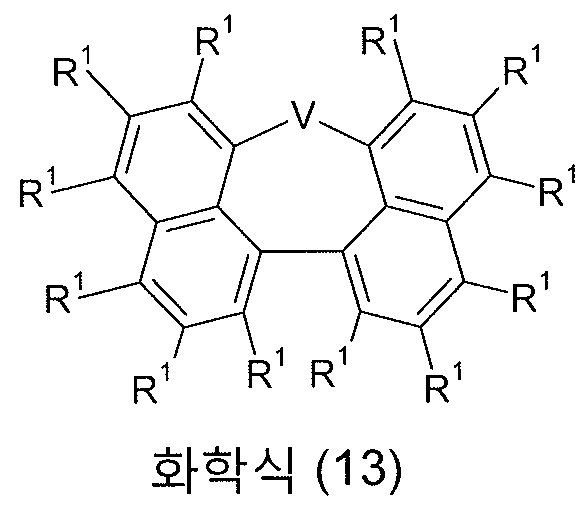

매우 바람직한 구현예에서, 본 발명은 화학식 (13) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (13) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00017
매우 특히 바람직한 구현예에서, 본 발명은 화학식 (14) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (14) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00018
또한 매우 특히 바람직한 구현예에서, 본 발명은 화학식 (15) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (15) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00019
또한 매우 특히 바람직한 구현예에서, 본 발명은 화학식 (16) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (16) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00020
또한 매우 특히 바람직한 구현예에서, 본 발명은 화학식 (17) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (17) 의 화합물에 대한 바람직한 구현예를 구성한다.

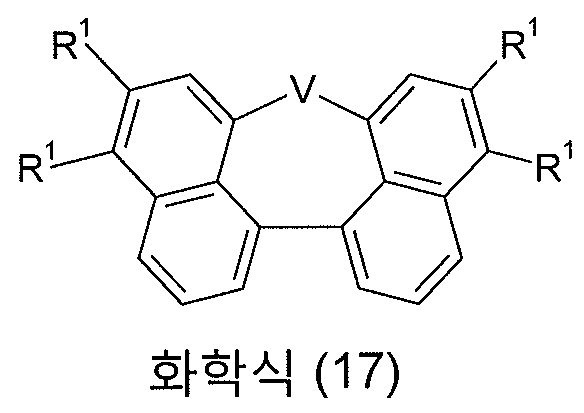

Figure 112016064911114-pct00021
특히 바람직한 구현예에서, 본 발명은 화학식 (18) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (18) 의 화합물에 대한 바람직한 구현예를 구성한다.
Figure 112016064911114-pct00022
또다른 특히 바람직한 구현예에서, 본 발명은 화학식 (19) 의 화합물에 관한 것이고, 여기서 다른 곳에서 명시되는 사용된 지수 및 기호의 바람직한 구현예는 또한 화학식 (19) 의 화합물에 대한 바람직한 구현예를 구성한다.

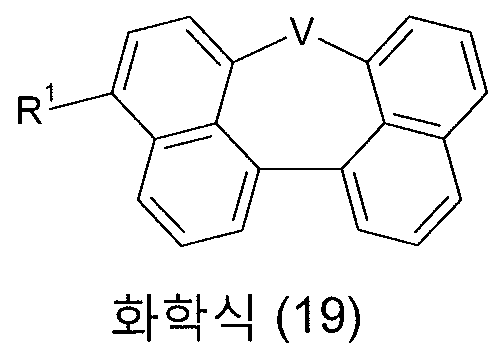

Figure 112016064911114-pct00023
본원에 명시된 화합물의 LK 는 단일 결합 또는 2관능성 또는 3관능성 링커이다. 당업자는 적합한 링커의 선택에서 전혀 어려움을 갖지 않을 것이다.
본 발명의 바람직한 구현예에서, 링커 LK 는 단일 결합 또는 2관능성 기이고, 즉 n = 1 및 m = 1 이다. LK 가 단일 결합인 경우, 화학식 (1) 의 화합물에 명시된 2 개의 B 고리는 서로 직접 공유 결합된다.
본 발명의 맥락에서 바람직한 2관능성 링커 LK 는 NR1, C(=O), P(=O), P(=O)R1, 탄소수 1 내지 10 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 10 의 직쇄 알케닐 또는 알키닐 기 또는 탄소수 3 내지 20 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R1 라디칼에 의해 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R1C=CR1, C≡C, Si(R1)2, Ge(R1)2, Sn(R1)2, C=O, C=S, C=Se, C=NR1, P(=O)(R1), SO, SO2, NR1, O, S 또는 CONR1 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 30 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R1 라디칼에 의해 치환될 수 있음), 또는 5 내지 30 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R1 라디칼에 의해 치환될 수 있음) 로부터 선택된다.
매우 특히 바람직한 2관능성 링커 LK 는 NR1, C(=O), P(=O), P(=O)R1 및 5 내지 30 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이들 각각은 하나 이상의 R1 라디칼에 의해 치환될 수 있음) 이다.
2관능성 LK 기로서 방향족 고리 및 헤테로방향족 고리 중에서, 매우 특히 바람직한 것은 페닐렌, 바이페닐렌, 터페닐렌, 나프틸렌, 안트라세닐렌, 피리딜렌, 피리다질렌, 피리미딜렌, 피라지닐렌, 트리아질렌, 플루오레닐렌, 인데노플루오레닐렌, 디벤조푸라닐렌, 디벤조티오페닐렌, 카르바조일렌, 인데노카르바조일렌 및 인돌로카르바졸릴렌 기 (이들 각각은 하나 이상의 독립적 R1 라디칼에 의해 치환될 수 있음) 이고, 여기서 페릴렌은 매우 특히 바람직한 2관능성 링커이다. 특히 바람직한 것은 페닐렌에 대한 메타 또는 파라 연결이다.
본 발명의 맥락에서 바람직한 3관능성 링커는 N, P(=O), 탄소수 3 내지 20 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R1 라디칼에 의해 치환될 수 있고, 하나 이상의 비인접 CH2 기는 R1C=CR1, C≡C, Si(R1)2, Ge(R1)2, Sn(R1)2, C=O, C=S, C=Se, C=NR1, P(=O)(R1), SO, SO2, NR1, O, S 또는 CONR1 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 30 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R1 라디칼에 의해 치환될 수 있음), 또는 5 내지 30 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 독립적인 R1 라디칼에 의해 치환될 수 있음) 로부터 선택된다.
매우 바람직한 3관능성 링커 LK 는 N, P(=O) 및 5 내지 30 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이들 각각은 하나 이상의 독립적인 R1 라디칼에 의해 치환될 수 있음) 로부터 선택된다.
2관능성 LK 기로서 방향족 고리 및 헤테로방향족 고리 중에서, 매우 특히 바람직한 것은 페닐렌, 바이페닐렌, 터페닐렌, 나프틸렌, 안트라세닐렌, 피리딜렌, 피리다질렌, 피리미딜렌, 피라지닐렌, 트리아질렌, 플루오레닐렌, 인데노플루오레닐렌, 디벤조푸라닐렌, 디벤조티오페닐렌, 카르바조일렌, 인데노카르바조일렌 및 인돌로카르바졸릴렌 기 (이들 각각은 하나 이상의 독립적인 R1 라디칼에 의해 치환될 수 있음) 이고, 여기서 페닐렌 및 트리아지닐렌은 매우 특히 바람직한 3관능성 링커이다. 특히 바람직한 것은 페닐렌에 대한 1,3,5 연결이다.
본 발명의 화합물에서, 명시된 R1 라디칼은 모두 또한 H 일 수 있다. 그러나, 바람직한 구현예에서 R1 라디칼 중 하나 이상은 H 가 아니다.
이는 R1 라디칼이 각 경우에 동일 또는 상이하고 H, D, N(R2)2, CN, B(OR2)2, C(=O)R2, P(=O)(R2)2, S(=O)R2, S(=O)2R2, OSO2R2, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기, 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상의 조합으로 이루어지는 군으로부터 선택되고; 동시에 둘 이상의 인접한 R1 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있는 경우에 바람직하다.
이는 R1 라디칼이 각 경우에 동일 또는 상이하고, H, D, N(R2)2, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기, 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상의 조합으로 이루어지는 군으로부터 선택되고; 동시에 둘 이상의 인접한 R1 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있는 경우에 매우 바람직하다.
이는 R1 라디칼이 각 경우에 동일 또는 상이하고, H, D, 탄소수 1 내지 40 의 직쇄 알킬, 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 로 이루어지는 군으로부터 선택되고; 동시에 둘 이상의 인접한 R1 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있는 경우에 특히 바람직하다.
이는 R1 라디칼이 각 경우에 동일 또는 상이하고, H, 탄소수 1 내지 40 의 직쇄 알킬 기, 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 로 이루어지는 군으로부터 선택되고; 동시에 둘 이상의 인접한 R1 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼을 형성할 수 있음) 를 형성할 수 있는 경우에 매우 특히 바람직하다.
이는 R1 라디칼이 각 경우에 동일 또는 상이하고, H, 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 로 이루어지는 군으로부터 선택되고; 동시에 둘 이상의 인접한 R1 라디칼이 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있는 경우에 특히 바람직하다.
하기 개괄은 일부 특히 바람직한 R1 라디칼을 나타내고, 여기서 나타낸 라디칼은 또한 각 경우에 동일 또는 상이할 수 있는 하나 이상의 R2 라디칼로 치환될 수 있다 (여기서 결합 선은 R1 라디칼의 결합 위치를 나타냄):
Figure 112016064911114-pct00024

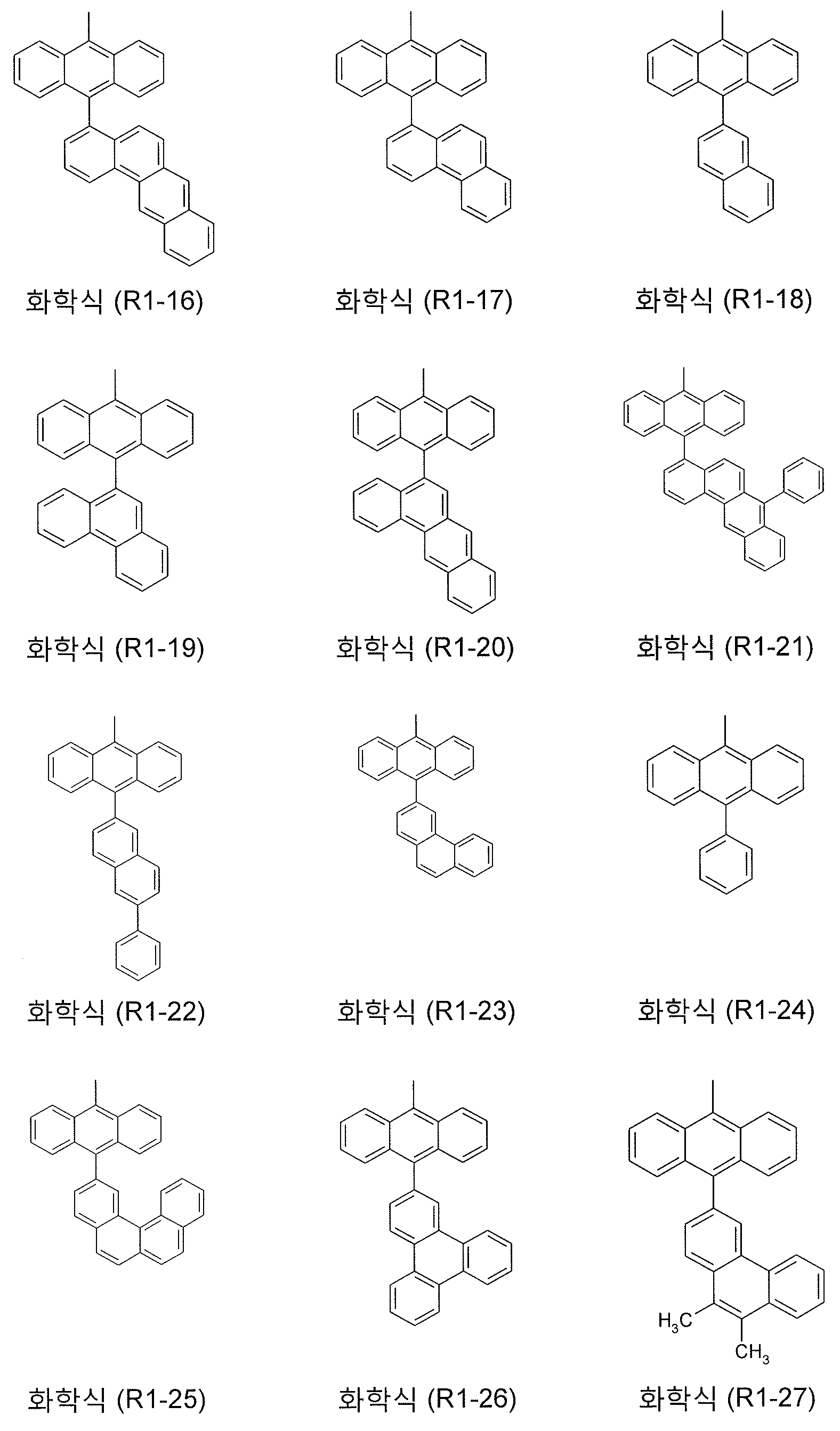

Figure 112016064911114-pct00025
Figure 112016064911114-pct00026
Figure 112016064911114-pct00027
Figure 112016064911114-pct00028

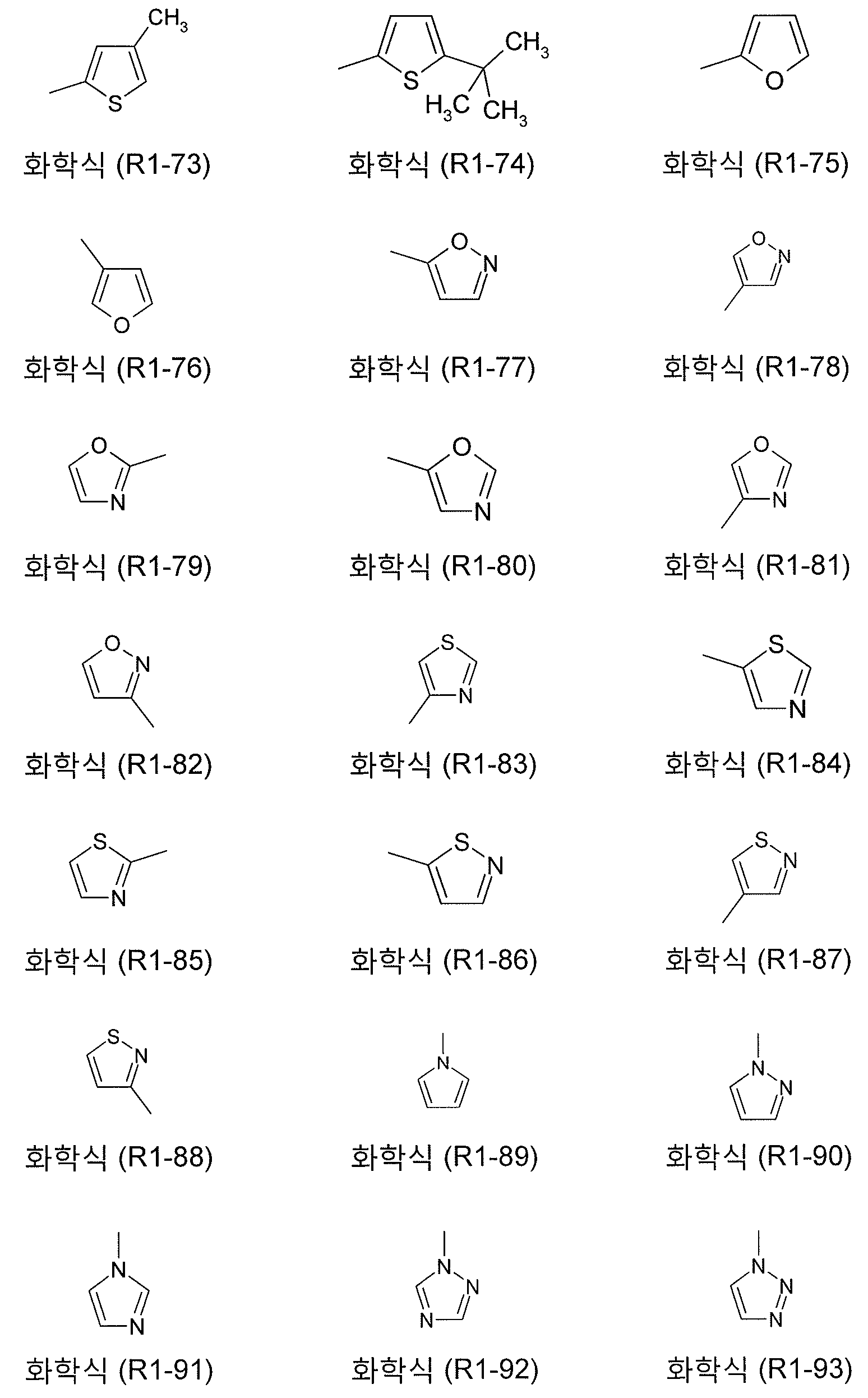

Figure 112016064911114-pct00029
Figure 112016064911114-pct00030
Figure 112016064911114-pct00031

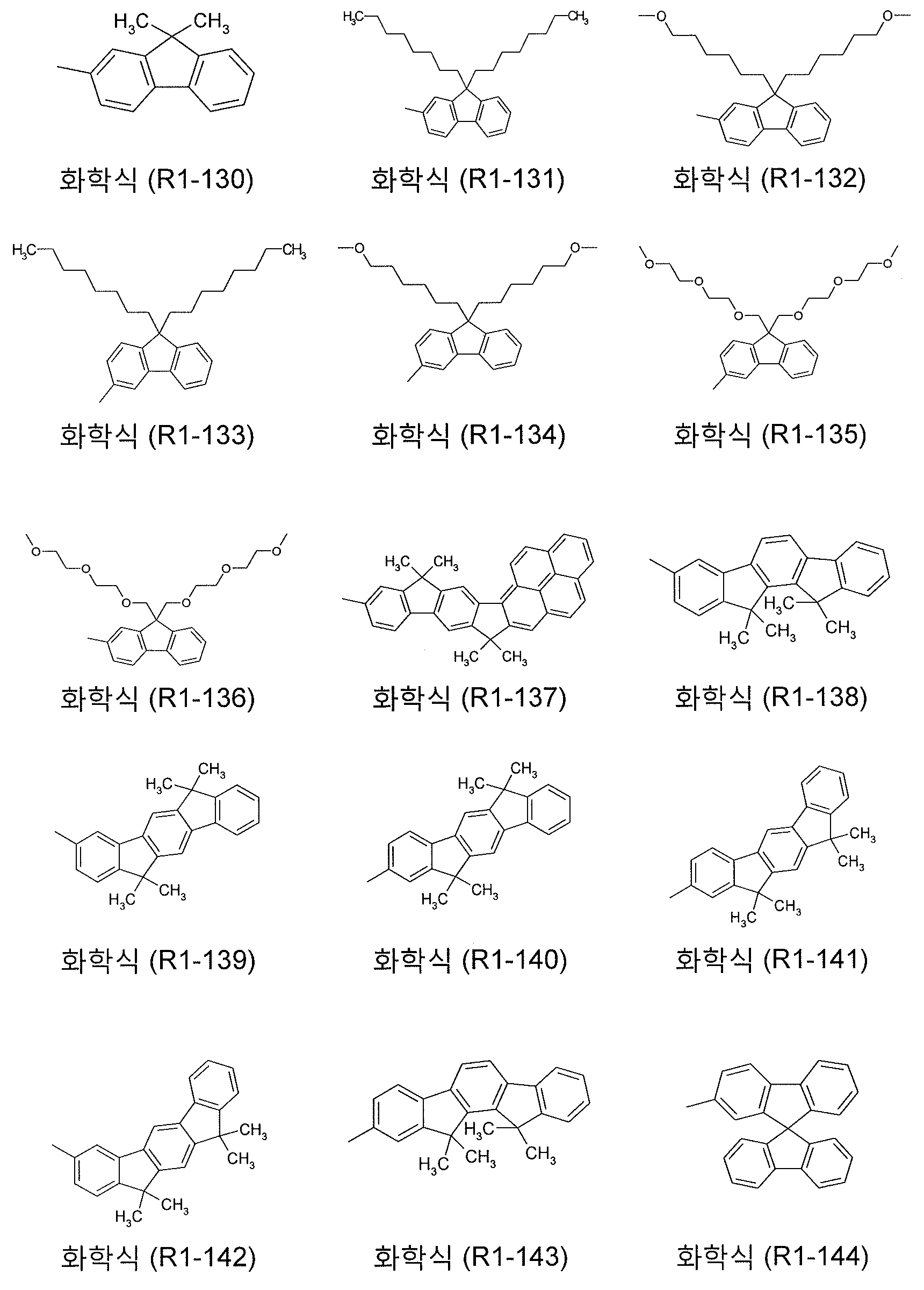

Figure 112016064911114-pct00032
Figure 112016064911114-pct00033
Figure 112016064911114-pct00034
Figure 112016064911114-pct00035

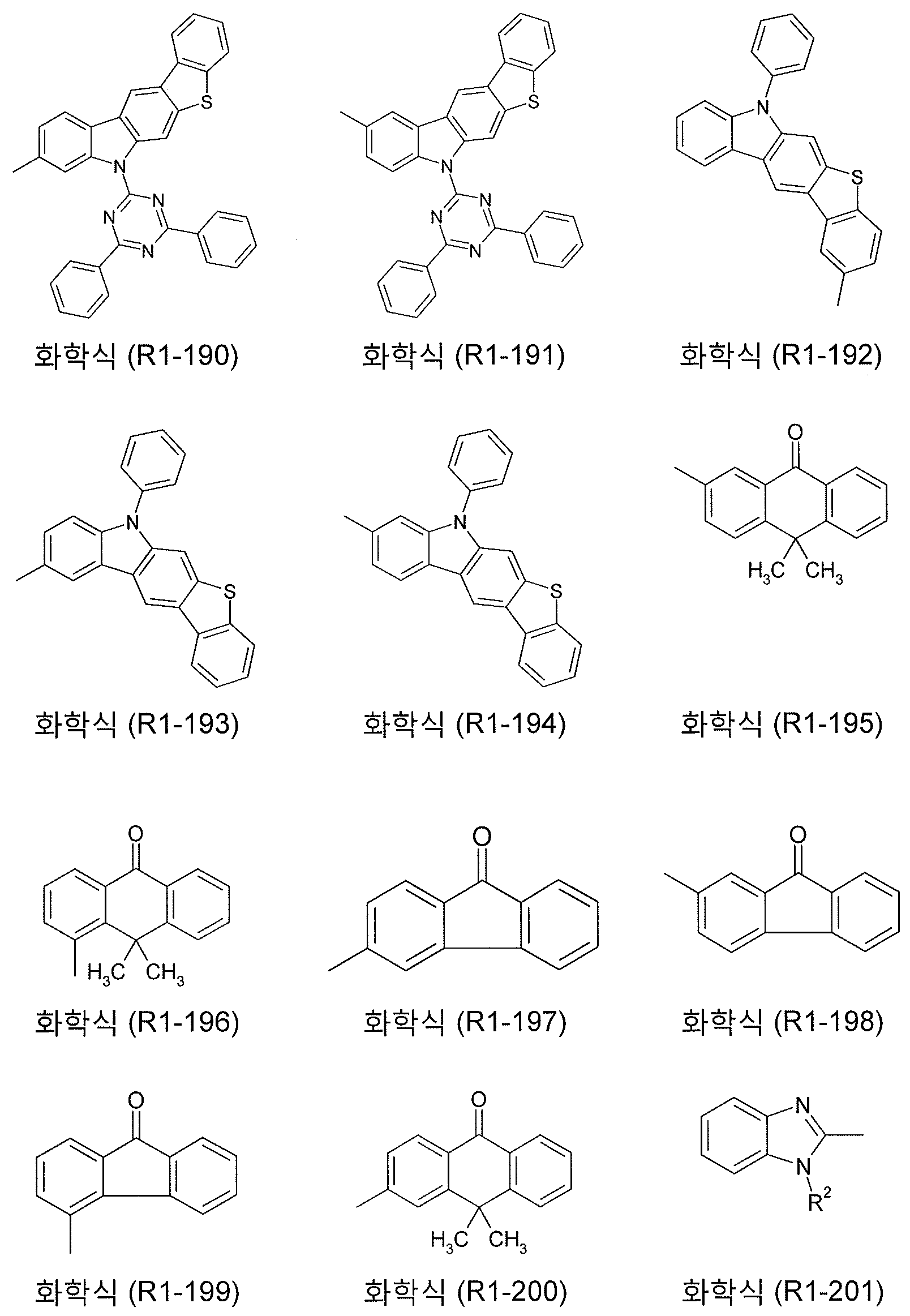

Figure 112016064911114-pct00036
Figure 112016064911114-pct00037
Figure 112016064911114-pct00038
특히 바람직한 라디칼은 화학식 (R1-211), (R1-219), (R1-227) 의 라디칼이다.
본 발명의 화학식 (1) 의 화합물은 유기 전자 소자에서의 상이한 기능을 가정할 수 있다. 화합물은 예를 들어 형광 방사체 또는 매트릭스 물질로서 방사층에서 사용될 수 있다. 또한, 본 발명의 화합물은 정공 차단층 (HBL) 에서 정공 차단 물질 (HBM) 로서 또는 전자 수송층 (ETL) 에서 전자 수송 물질 (ETM) 로서 사용될 수 있다. 또한, 화학식 (1) 의 화합물은 정공 주입 물질 (HIM), 정공 수송 물질 (HTM) 또는 전자 차단 물질 (EBM) 로서 사용될 수 있다. 본 발명의 화학식 (1) 의 화합물에 관한 추가 전형적인 용도는 형광, 더 바람직하게는 인광 방사층을 위한 혼합 매트릭스 시스템에서의 용도이다.
화학식 (1) 의 화합물은 순수한 물질로서 또는 기타 물질과의 조합으로 사용될 수 있다.
본 발명의 기술 분야에서 당업자의 통상적인 업계 지식을 기초로, 당업자는 본 발명의 화학식 (1) 의 화합물의 용도에 따라, R1 내지 R3 라디칼이 화합물의 광전자 특성이 특정 적용물에 맞춰지도록 선택되어야 함을 인식할 것이다.
화학식의 화합물이 예를 들어 ETM 에서 전자-수송 화합물로서 또는 방사층에서 전자-수송 매트릭스로서 사용되는 경우, R1 내지 R3 라디칼 중 하나 이상은 전자-수송 기 ETG 를 함유한다.
ETG 는 전자-결핍 헤테로방향족 기의 군으로부터의 유기 전자-수송 기 (ETG) 이고, ETG 는 바람직하게는 5 내지 60 개의 방향족 고리 원자를 갖는 헤테로아릴 기이고, 여기서 N 은 매우 바람직한 헤테로원자이고, 매우 특히 바람직한 ETG 는 트리아진, 피리미딘, 피라진, 피라졸, 피리다진, 퀴놀, 이소퀴놀린, 티아졸, 벤조티아졸, 옥사졸, 벤족사졸, 이미다졸, 벤지미다졸 및 피리딘의 군으로부터 선택된다.
바람직한 ETG 는 6 개의 방향족 고리 원자 (이 중 하나 이상, 바람직하게는 2 개 이상, 매우 바람직하게는 3 개 이상은 질소 원자임) 를 갖는 헤테로방향족 기, 또는 5 개의 방향족 고리 원자 (이 중 2 개 이상은 헤테로원자이고, 바람직하게는 이중 하나 이상은 질소 원자임) 를 갖는 헤테로방향족 기이고, 여기서 추가 아릴 또는 헤테로아릴 기는 또한 이러한 기 각각에 융합될 수 있다.
전자-결핍 헤테로방향족 기의 바람직한 예는 하기이다: 피리딘, 피라진, 피리미딘, 피리다진, 1,2,4-트리아진, 1,3,5-트리아진, 퀴놀린, 이소퀴놀린, 퀴녹살린, 피라졸, 이미다졸, 벤지미다졸, 티아졸, 벤조티아졸, 옥사졸 또는 벤족사졸 (이들 각각은 R1 에 의해 치환될 수 있음). 보다 더 바람직하게는, 전자-수송 기는 하나 이상의 R1 라디칼에 의해 치환된 피리딘, 피라진, 피리미딘, 피리다진 및 1,3,5-트리아진이다.
화학식 (1) 의 화합물이 전자-수송 화합물로서, 예를 들어 매트릭스 물질로서 또는 ETL 에서 사용되는 경우, 화학식 (1) 의 화합물이 -1.3 eV 미만, 매우 바람직하게는 -2.5 eV 미만, 가장 바람직하게는 -2.7 eV 미만의 LUMO (최저 비점유 분자 오비탈) 에너지를 갖는 경우가 또한 바람직하다.
화학식 (1) 의 화합물이 전자-수송 화합물로서, 예를 들어 매트릭스로서 또는 ETL 에서 사용되는 경우, 전자 이동성 μ 이 10-6 cm2/(Vs) 이상, 매우 바람직하게는 10-5 cm2/(Vs) 이상, 가장 바람직하게는 10-4 cm2/(Vs) 이상인 경우가 또한 바람직하다.
화학식의 화합물이 예를 들어 HTM 에서 정공-수송 화합물로서 또는 방사층에서 정공-수송 매트릭스로서 사용되는 경우, R1 내지 R3 라디칼 중 하나 이상은 정공-수송 기 HTG 를 함유한다.
HTG 는 전자-강화 유기 기의 군으로부터의 유기 정공-수송 기이고, HTG 는 바람직하게는 아릴아민, 트리아릴아민, 가교 아민 (바람직한 가교 아민은 디히드로아크리딘, 디히드로페나진, 페녹사진 및 페노티아진임), 카르바졸, 가교 카르바졸, 비스카르바졸, 인데노카르바졸 및 인돌로카르바졸의 군으로부터 선택된다.
화학식 (1) 의 화합물이 정공-수송 화합물인 경우, 화합물은 바람직하게는 사용된 애노드의 전자 일 함수의 범위 (φ애노드) + 1.5 eV 이하 이내에 있는 HOMO 에너지 (HOMOL) 를 갖고, 이는 하기를 의미한다:
HOMOL ≤ (φ애노드 +1.5 eV)
사용된 애노드가 -5 eV 의 전자 일 함수를 갖는 경우, HOMOL 는 -3.5 eV 이하 (즉, -3.5 eV 보다 더 음성) 이다. HOMOL 에너지가 애노드의 전자 일 함수 이하인 경우가 매우 바람직하고, 가장 바람직하게는 그 미만이다.
화학식 (1) 의 화합물이 정공-수송 화합물인 경우, 화합물은 정공 이동성 μ+ 가 10-6 cm2/(Vs) 이상, 매우 바람직하게는 10-5 cm2/(Vs) 이상, 가장 바람직하게는 10-4 cm2/(Vs) 이상이다.
분자 오비탈, 특히 또한 최고 점유 분자 오비탈 (HOMO) 및 최저 비점유 분자 오비탈 (LUMO), 이의 에너지 수준 및 물질의 최저 삼중항 상태의 에너지 T1 및 최저 여기 단일항 상태의 에너지 S1 은 양자-화학 계산을 통해 측정된다. 금속이 없는 유기 성분의 계산을 위하여, 기하학의 최적화가 먼저 "바닥 상태/반경험적/디폴트 스핀/AM1/전하 0/스핀 단일항" 방법에 의해 수행된다. 이후, 에너지 계산은 최적화된 기하학을 기초로 실행된다. 이는 "6-31G(d)" 기초 세트 (전하 0, 스핀 단일항) 를 갖는 "TD-SCF/DFT/디폴트 스핀/B3PW91" 방법을 사용하여 이루어진다. 금속-함유 화합물의 경우, 기하학은 "바닥 상태/하트리-포크 (Hartree-Fock)/디폴트 스핀/LanL2MB/전하 0/ 스핀 단일항" 방법을 통해 최적화된다. 에너지 계산은, "LanL2DZ" 기초 설정이 금속 원자에 대해 사용되고 "6-31G(d)" 기초 설정이 리간드에 대해 사용된 것을 제외하고는, 유기 성분에 대해 상기 기재된 방법과 유사하게 실행된다. HOMO 에너지 수준 HEh 또는 LUMO 에너지 수준 LEh 는 하트리 (Hartree) 단위로 에너지 계산으로부터 얻어진다. 이는 하기와 같이, 시클릭 전압전류법 측정에 의해 보정된, 전자 볼트로 HOMO 및 LUMO 에너지 수준을 측정하는데 사용된다:
HOMO(eV) = ((HEh*27.212)-0.9899)/1.1206
LUMO(eV) = ((LEh*27.212)-2.0041)/1.385
이러한 값은 본 출원의 맥락에서 물질의 HOMO 및 LUMO 에너지 수준으로 여겨진다.
최저 삼중항 상태 T1 은 최저 에너지를 갖는 삼중항 상태의 에너지로서 정의되고, 이는 기재된 양자-화학 계산으로부터 명백하다.
최저 여기 단일항 상태 S1 은 최저 에너지를 갖는 여기된 단일항 상태의 에너지로서 정의되고, 이는 기재된 양자-화학 계산으로부터 명백하다.
본원에 기재된 방법은 사용된 소프트웨어 패키지와 관계 없고, 항상 동일한 결과를 산출한다. 이러한 목적을 위해 흔히 이용되는 프로그램의 예는 "Gaussian09W" (Gaussian Inc.) 및 Q-Chem 4.1 (Q-Chem, Inc.) 이다.
본 발명의 내용에서 "가교성 기" 는 비가역적으로 반응될 수 있는 관능기를 의미한다. 이는 불용성인 가교 물질을 형성한다. 가교는 일반적으로 UV 방사선, 마이크로파 방사선, x-방사선 또는 전자 빔에 의해 또는 가열에 의해 증진될 수 있다. 본 발명의 중합체의 높은 안정성의 결과, 가교에서 더 적은 부산물 형성이 존재한다. 또한, 본 발명의 중합체의 가교성 기는 매우 쉽게 가교되어, 가교에 소량의 에너지가 요구된다 (예를 들어 열적 가교의 경우 200 ℃ 미만).
가교성 Q 기의 예는 이중 결합, 삼중 결합, 이중 또는 삼중 결합을 제자리에서 형성할 수 있는 전구체, 또는 헤테로시클릭 추가-중합성 라디칼을 함유하는 단위이다. 바람직한 Q 라디칼은 비닐, 알케닐, 바람직하게는 에테닐 및 프로페닐, C4-20-시클로알케닐, 아자이드, 옥시란, 옥세탄, 디(히드로카르빌)아미노, 시아네이트 에스테르, 히드록실, 글리시딜 에테르, C1-10-알킬 아크릴레이트, C1-10-알킬 메타크릴레이트, 알케닐옥시, 바람직하게는 에테닐옥시, 퍼플루오로알케닐옥시, 바람직하게는 퍼플루오로에테닐옥시, 알키닐, 바람직하게는 에티닐, 말레이미드, 트리(C1-4)-알킬실록시 및 트리(C1-4)-알킬실릴을 포함한다. 비닐 및 알케닐이 특히 바람직하다.
본 발명의 내용에서 아릴 기는 6 내지 40 개의 탄소 원자를 함유하고; 본 발명의 내용에서 헤테로아릴 기는 1 내지 39 개의 탄소 원자 및 하나 이상의 헤테로원자를 함유하고, 단 탄소 원자와 헤테로원자의 합계는 5 이상이다. 헤테로원자는 바람직하게는 N, O 및/또는 S 로부터 선택된다. 아릴 기 또는 헤테로아릴 기는 여기서 단순 방향족 사이클, 즉 벤젠, 또는 단순 헤테로방향족 사이클, 예를 들어 피리딘, 피리미딘, 티오펜, 등, 또는 융합 (어닐링) 아릴 또는 헤테로아릴 기, 예를 들어 나프탈렌, 안트라센, 페난트렌, 퀴놀린, 이소퀴놀린, 등을 의미하는 것으로 이해된다. 대조적으로, 단일 결합에 의해 서로 결합된 방향족 계, 예를 들어 바이페닐은 아릴 또는 헤테로아릴기로서 나타나지 않고 방향족 고리계로서 나타난다.
본 발명의 내용에서 방향족 고리계는 6 내지 60 개의 탄소 원자를 고리계에 함유한다. 본 발명의 내용에서 헤테로방향족 고리계는 1 내지 59 개의 탄소 원자 및 하나 이상의 헤테로원자를 고리계에 함유하고, 단 탄소 원자 및 헤테로원자의 합계는 5 이상이다. 헤테로원자는 바람직하게는 N, O 및/또는 S 로부터 선택된다. 방향족 또는 헤테로방향족 고리계는 본 발명의 내용에서 반드시 오로지 아릴 또는 헤테로아릴 기만을 함유할 필요는 없지만 또한 둘 이상의 아릴 또는 헤테로아릴 기가 비방향족 단위, 예를 들어 탄소, 질소 또는 산소 원자에 의해 결합될 수 있는 계를 의미하는 것을 이해될 것이다. 예를 들어 계 예컨대 플루오렌, 9,9'-스피로바이플루오렌, 9,9-디아릴플루오렌, 트리아릴아민, 디아릴 에테르, 스틸벤 등은 또한 본 발명의 내용에서 방향족 고리계, 및 또한 둘 이상의 아릴 기가 예를 들어 짧은 알킬 기에 의해서 개입되는 계로 여겨질 것이다. 또한, 둘 이상의 아릴 및/또는 헤테로아릴 기가 단일 결합에 의해 서로 결합되는 계, 예를 들어 바이페닐, 터페닐 또는 바이피리딘은 방향족 또는 헤테로방향족 고리계로 여겨질 것이다.
본 발명의 맥락에서, 전형적으로 1 내지 40 또는 그밖에 1 내지 20 개의 탄소 원자를 함유할 수 있고 개별적 수소 원자 또는 CH2 기가 또한 상기 언급된 기로 대체될 수 있는 지방족 히드로카르빌 라디칼 또는 알킬 기 또는 알케닐 또는 알키닐 기는 바람직하게는 메틸, 에틸, n-프로필, i-프로필, n-부틸, i-부틸, s-부틸, t-부틸, 2-메틸부틸, n-펜틸, s-펜틸, 시클로펜틸, n-헥실, 시클로헥실, n-헵틸, 시클로헵틸, n-옥틸, 시클로옥틸, 2-에틸헥실, 트리플루오로메틸, 펜타플루오로에틸, 2,2,2-트리플루오로에틸, 에테닐, 프로페닐, 부테닐, 펜테닐, 시클로펜테닐, 헥세닐, 시클로헥세닐, 헵테닐, 시클로헵테닐, 옥테닐, 시클로옥테닐, 에티닐, 프로피닐, 부티닐, 펜티닐, 헥시닐, 헵티닐 또는 옥티닐 라디칼을 의미하는 것으로 이해된다. 탄소수 1 내지 40 의 알콕시 기는 바람직하게는 메톡시, 트리플루오로메톡시, 에톡시, n-프로폭시, i-프로폭시, n-부톡시, i-부톡시, s-부톡시, t-부톡시, n-펜톡시, s-펜톡시, 2-메틸부톡시, n-헥속시, 시클로헥실옥시, n-헵톡시, 시클로헵틸옥시, n-옥틸옥시, 시클로옥틸옥시, 2-에틸헥실옥시, 펜타플루오로에톡시 및 2,2,2-트리플루오로에톡시를 의미하는 것으로 이해된다. 탄소수 1 내지 40 의 티오알킬기는 특히 메틸티오, 에틸티오, n-프로필티오, i-프로필티오, n-부틸티오, i-부틸티오, s-부틸티오, t-부틸티오, n-펜틸티오, s-펜틸티오, n-헥실티오, 시클로헥실티오, n-헵틸티오, 시클로헵틸티오, n-옥틸티오, 시클로옥틸티오, 2-에틸헥실티오, 트리플루오로메틸티오, 펜타플루오로에틸티오, 2,2,2-트리플루오로에틸티오, 에테닐티오, 프로페닐티오, 부테닐티오, 펜테닐티오, 시클로펜테닐티오, 헥세닐티오, 시클로헥세닐티오, 헵테닐티오, 시클로헵테닐티오, 옥테닐티오, 시클로옥테닐티오, 에티닐티오, 프로피닐티오, 부티닐티오, 펜티닐티오, 헥시닐티오, 헵티닐티오 또는 옥티닐티오를 의미하는 것으로 이해된다. 일반적으로 본 발명에 따른 알킬, 알콕시 또는 티오알킬 기는 직쇄, 분지형 또는 시클릭일 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R1C=CR1, C≡C, Si(R1)2, Ge(R1)2, Sn(R1)2, C=O, C=S, C=Se, C=NR1, P(=O)(R1), SO, SO2, NR1, O, S 또는 CONR1 로 대체될 수 있고; 또한, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2, 바람직하게는 F, Cl 또는 CN, 보다 바람직하게는 F 또는 CN, 특히 바람직하게는 CN 으로 또한 대체될 수 있다.
5 내지 60 개의 방향족 고리 원자를 갖고 또한 각 경우에 상기 언급된 R1 라디칼 또는 히드로카르빌 라디칼에 의해 치환될 수 있고 임의의 원하는 위치를 통해 방향족 또는 헤테로방향족 계에 결합될 수 있는 방향족 또는 헤테로방향족 고리계는 특히 벤젠, 나프탈렌, 안트라센, 벤즈안트라센, 페난트렌, 피렌, 크리센, 페릴렌, 플루오란텐, 나프타센, 펜타센, 벤조피렌, 바이페닐, 바이페닐렌, 터페닐, 트리페닐렌, 플루오렌, 스피로바이플루오렌, 디히드로페난트렌, 디히드로피렌, 테트라히드로피렌, 시스- 또는 트랜스-인데노플루오렌, 시스- 또는 트랜스-인데노카르바졸, 시스- 또는 트랜스-인돌로카르바졸, 트룩센, 이소트룩센, 스피로트룩센, 스피로이소트룩센, 푸란, 벤조푸란, 이소벤조푸란, 디벤조푸란, 티오펜, 벤조티오펜, 이소벤조티오펜, 디벤조티오펜, 피롤, 인돌, 이소인돌, 카르바졸, 피리딘, 퀴놀린, 이소퀴놀린, 아크리딘, 페난트리딘, 벤조-5,6-퀴놀린, 벤조-6,7-퀴놀린, 벤조-7,8-퀴놀린, 페노티아진, 페녹사진, 피라졸, 인다졸, 이미다졸, 벤지미다졸, 나프티미다졸, 페난트리미다졸, 피리디미다졸, 피라지니미다졸, 퀴녹살리니미다졸, 옥사졸, 벤족사졸, 나프톡사졸, 안트록사졸, 페난트록사졸, 이속사졸, 1,2-티아졸, 1,3-티아졸, 벤조티아졸, 피리다진, 헥사아자트리페닐렌, 벤조피리다진, 피리미딘, 벤조피리미딘, 퀴녹살린, 1,5-디아자안트라센, 2,7-디아자피렌, 2,3-디아자피렌, 1,6-디아자피렌, 1,8-디아자피렌, 4,5-디아자피렌, 4,5,9,10-테트라아자페릴렌, 피라진, 페나진, 페녹사진, 페노티아진, 플루오루빈, 나프티리딘, 아자카르바졸, 벤조카르볼린, 페난트롤린, 1,2,3-트리아졸, 1,2,4-트리아졸, 벤조트리아졸, 1,2,3-옥사디아졸, 1,2,4-옥사디아졸, 1,2,5-옥사디아졸, 1,3,4-옥사디아졸, 1,2,3-티아디아졸, 1,2,4-티아디아졸, 1,2,5-티아디아졸, 1,3,4-티아디아졸, 1,3,5-트리아진, 1,2,4-트리아진, 1,2,3-트리아진, 테트라졸, 1,2,4,5-테트라진, 1,2,3,4-테트라진, 1,2,3,5-테트라진, 푸린, 프테리딘, 인돌리진 및 벤조티아디아졸로부터 유래된 기를 의미하는 것으로 이해된다.
본 발명의 상세한 설명의 내용에서 둘 이상의 라디칼이 함께 고리를 형성할 수 있다는 말은, 특히 두 라디칼이 화학 결합에 의해 서로 결합됨을 의미하는 것으로 이해될 것이다. 이는 하기 도식에 의해 설명된다:

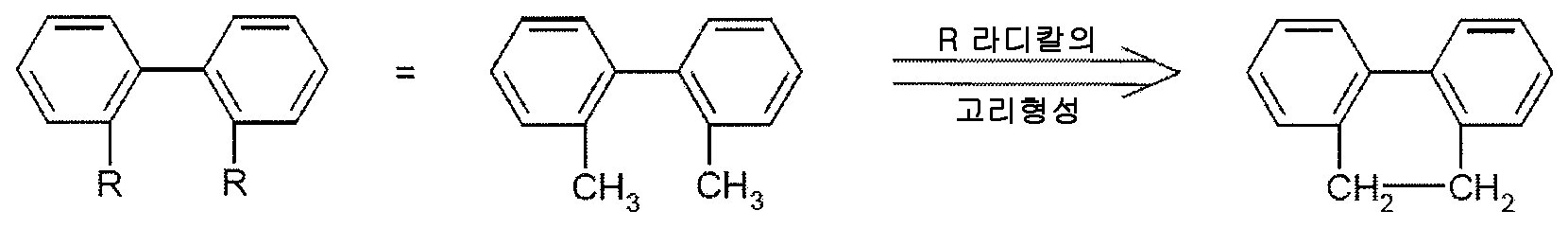

Figure 112016064911114-pct00039
또한, 그러나 상기 언급된 말은 또한 두 라디칼 중 하나가 수소인 경우 제 2 라디칼이 수소 원자가 결합되는 위치에 결합하여 고리를 형성함을 의미하는 것으로 이해될 것이다. 이는 하기 도식에 의해 설명될 것이다:
Figure 112016064911114-pct00040
본 발명의 화합물은 하기 도식 1 내지 7 에 따라 제조될 수 있고, 여기서 처음 3 개의 도식은 디나프톡세핀의 제조에 관한 것이고 도식 4 내지 6 은 트리벤족세핀의 제조에 관한 것이다. 당업자는 통상적인 업계 지식의 범주 내에서 본원에 명시된 합성 경로를 추가 유도체의 합성에 성공적으로 적용하는데 어려움이 없을 것이다.
상응하는 모노- 및 디브로마이드는 NBS 브롬화에 의해 제조될 수 있다. 적절한 아릴보론과의 스즈키 커플링 (Suzuki coupling) 을 통한 또는 적절한 아릴 할라이드와의 부흐발트 커플링 (Buchwald coupling) 또는 울만 커플링 (Ullmann coupling) 을 통한 이러한 모노- 및 디브로마이드의 반응은 원하는 표적 화합물을 산출한다.
브로마이드는 또한 상응하는 보론산을 제조하는데 사용될 수 있고, 이는 결국 추가 스즈키 커플링을 통해 전환될 수 있다.
도식 1
Figure 112016064911114-pct00041
추가 단계에서, 이에 따라 수득된 화합물은 또다시 NBS 에 의해 선택적으로 브롬화되고, 스즈키 또는 부흐발트 커플링 또는 울만 커플링을 통해 추가 원하는 표적 화합물로 전환될 수 있다 (도식 2 및 3).
도식 2
Figure 112016064911114-pct00042
도식 3

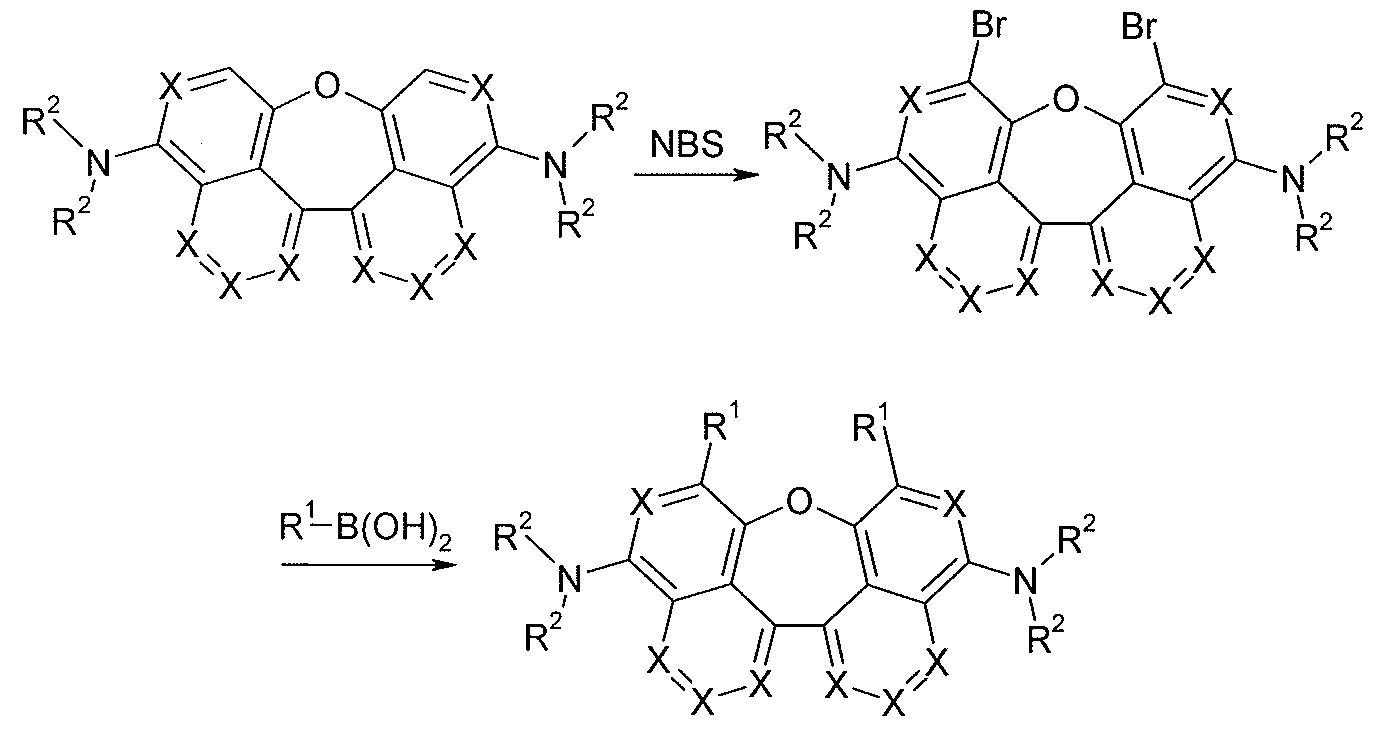

Figure 112016064911114-pct00043
본 발명의 트리벤즈[a,c,e]-옥세핀은 하기 도식에 의해 제조될 수 있다.
도식 4
Figure 112016064911114-pct00044
도식 5
추가 치환기의 관능화는 n-부틸리튬에 의한 오르토-금속화 및 N-브로모숙신이미드에 의한 브롬화에 의하여 실행된다.
Figure 112016064911114-pct00045
도식 6

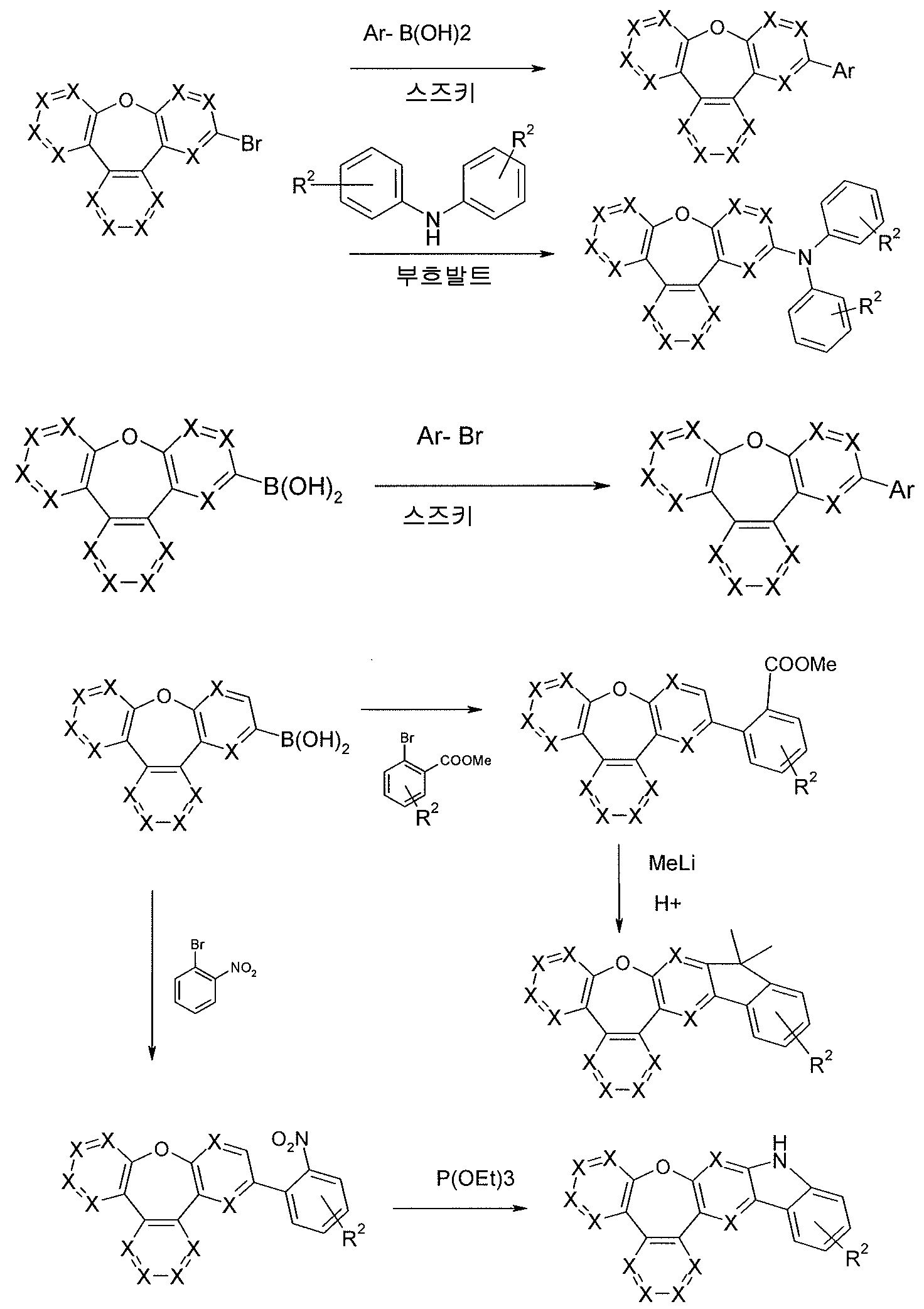

트리벤즈[a,c,e]옥세핀의 추가 유도체화는 하기와 같이 이루어질 수 있다.
Figure 112016064911114-pct00046
[식 중, Ar 은 R1 의 정의에 따른 방향족 또는 헤테로방향족 기임].
상응하는 디브로마이드 또는 디보론산의 제조는 하기 도식에 의해 나타내어진다.
도식 7

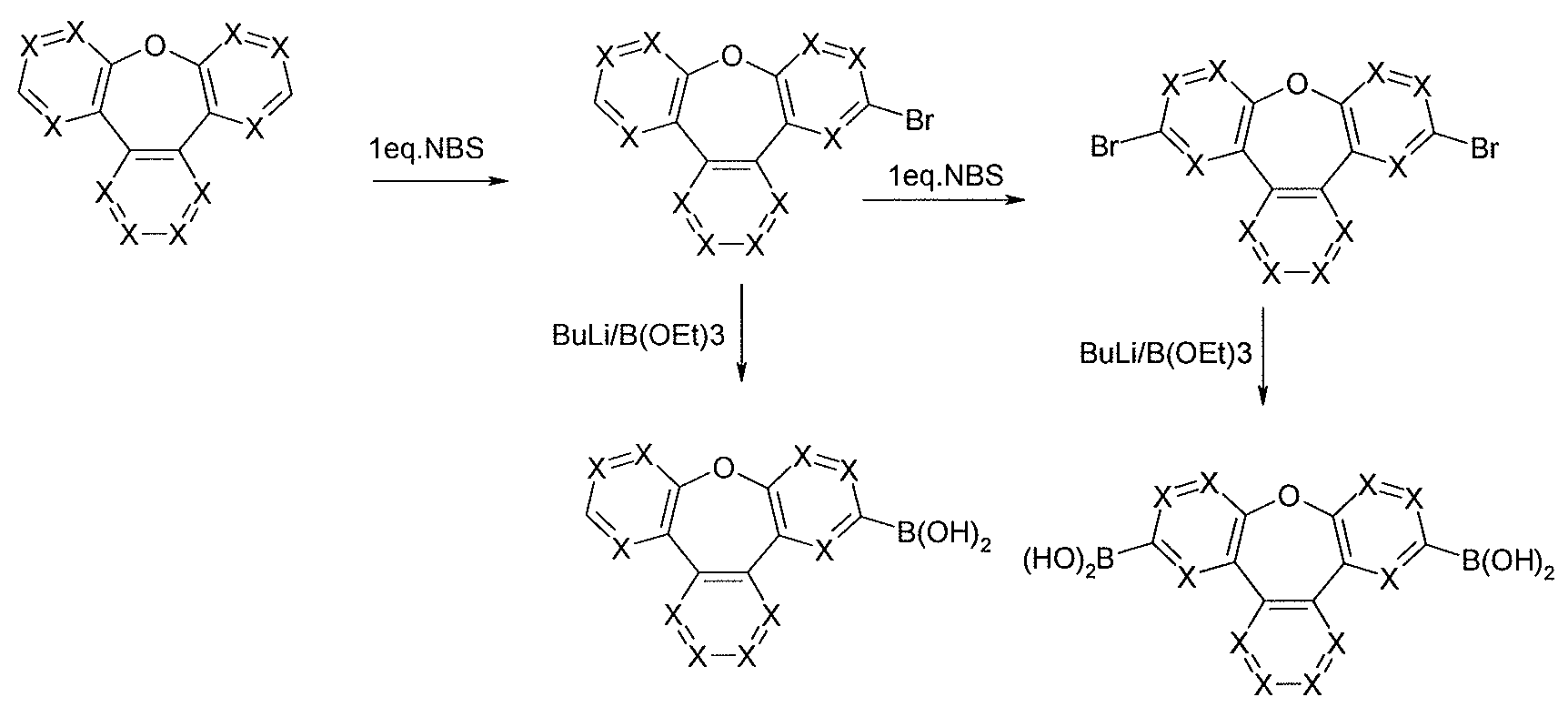

Figure 112016064911114-pct00047

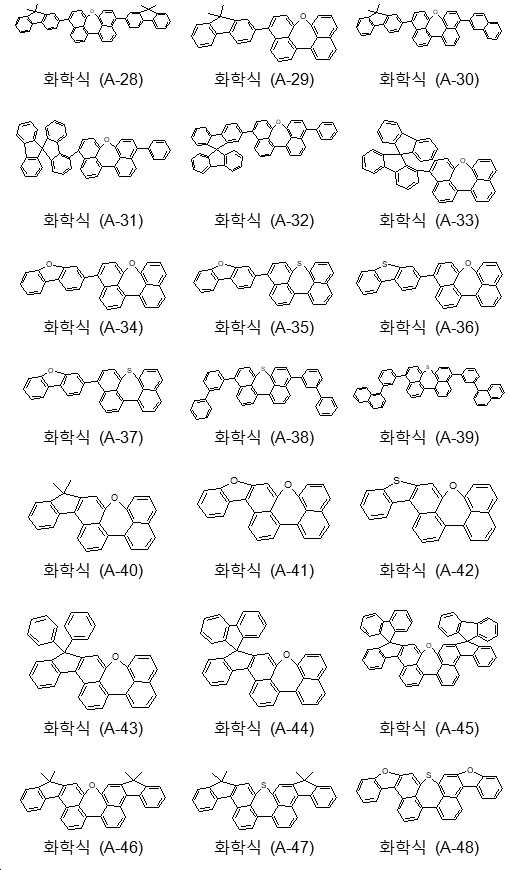

하기 개괄은 본원에 기재된 방법 중 하나에 의해 제조될 수 있는 본 발명의 화합물의 예시를 포함한다.
Figure 112016064911114-pct00048

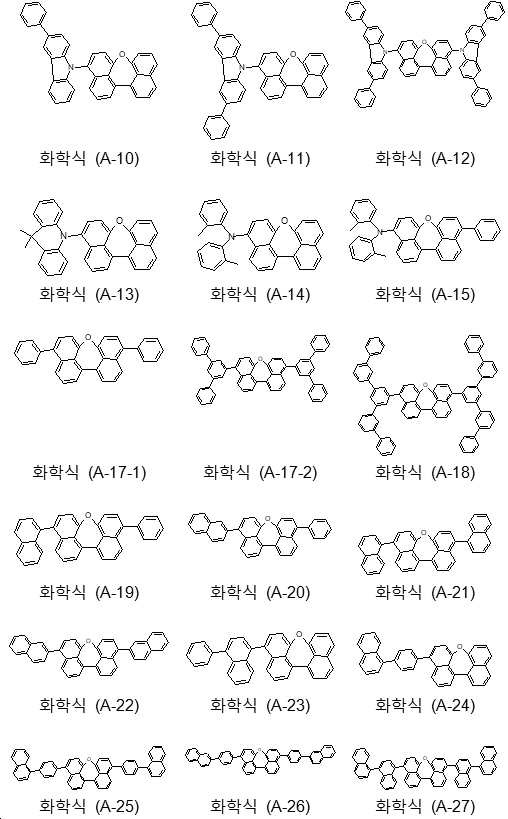

Figure 112021112712348-pct00145
Figure 112021112712348-pct00146
Figure 112021112712348-pct00147
Figure 112021112712348-pct00148
Figure 112021112712348-pct00149
Figure 112016064911114-pct00054
Figure 112016064911114-pct00055
Figure 112016064911114-pct00056
Figure 112016064911114-pct00057

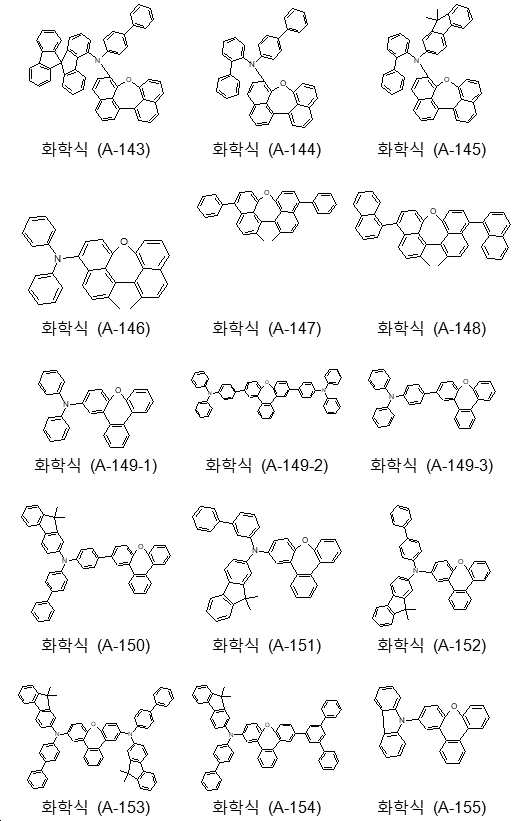

Figure 112021112712348-pct00150

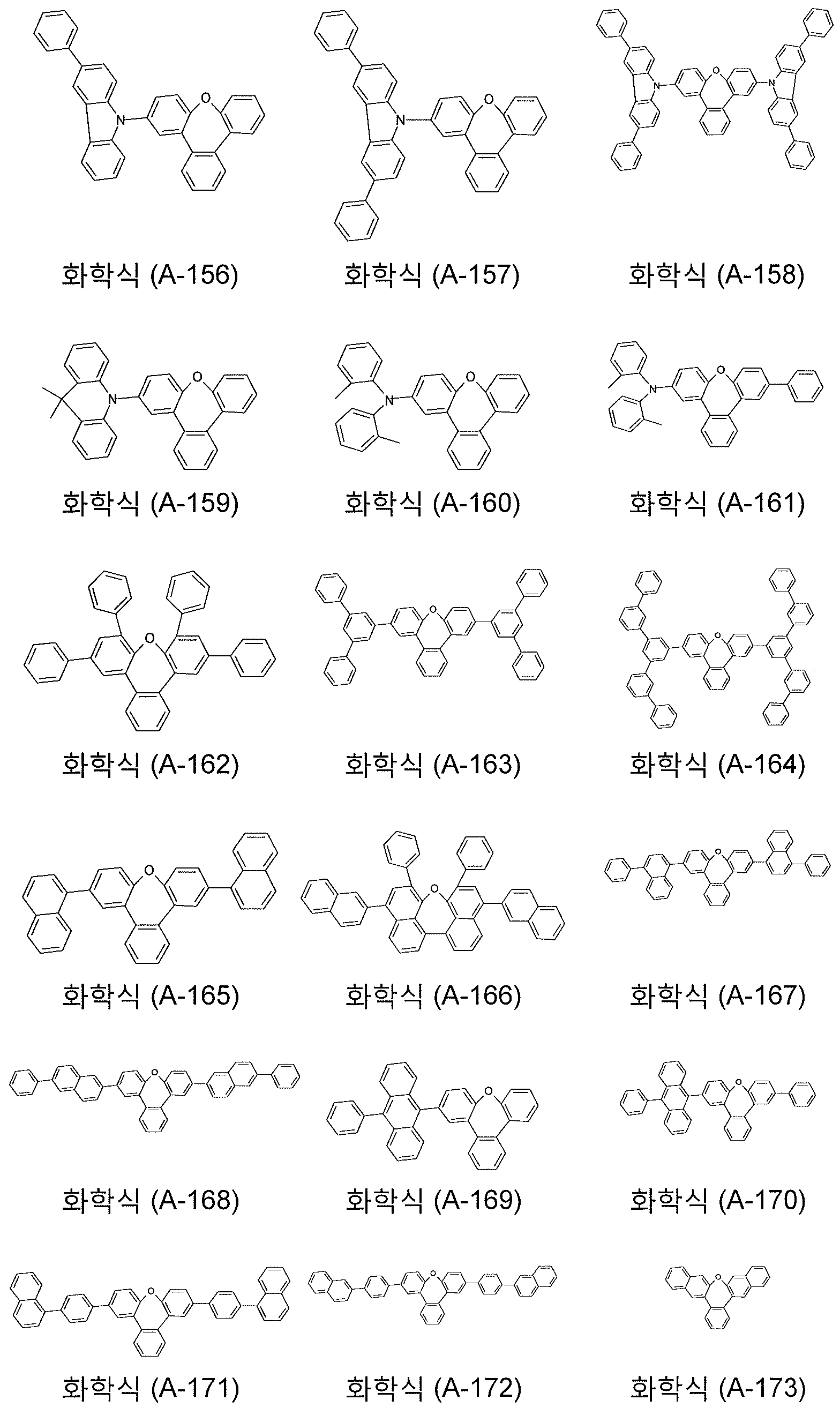

Figure 112016064911114-pct00059
Figure 112016064911114-pct00060
Figure 112016064911114-pct00061

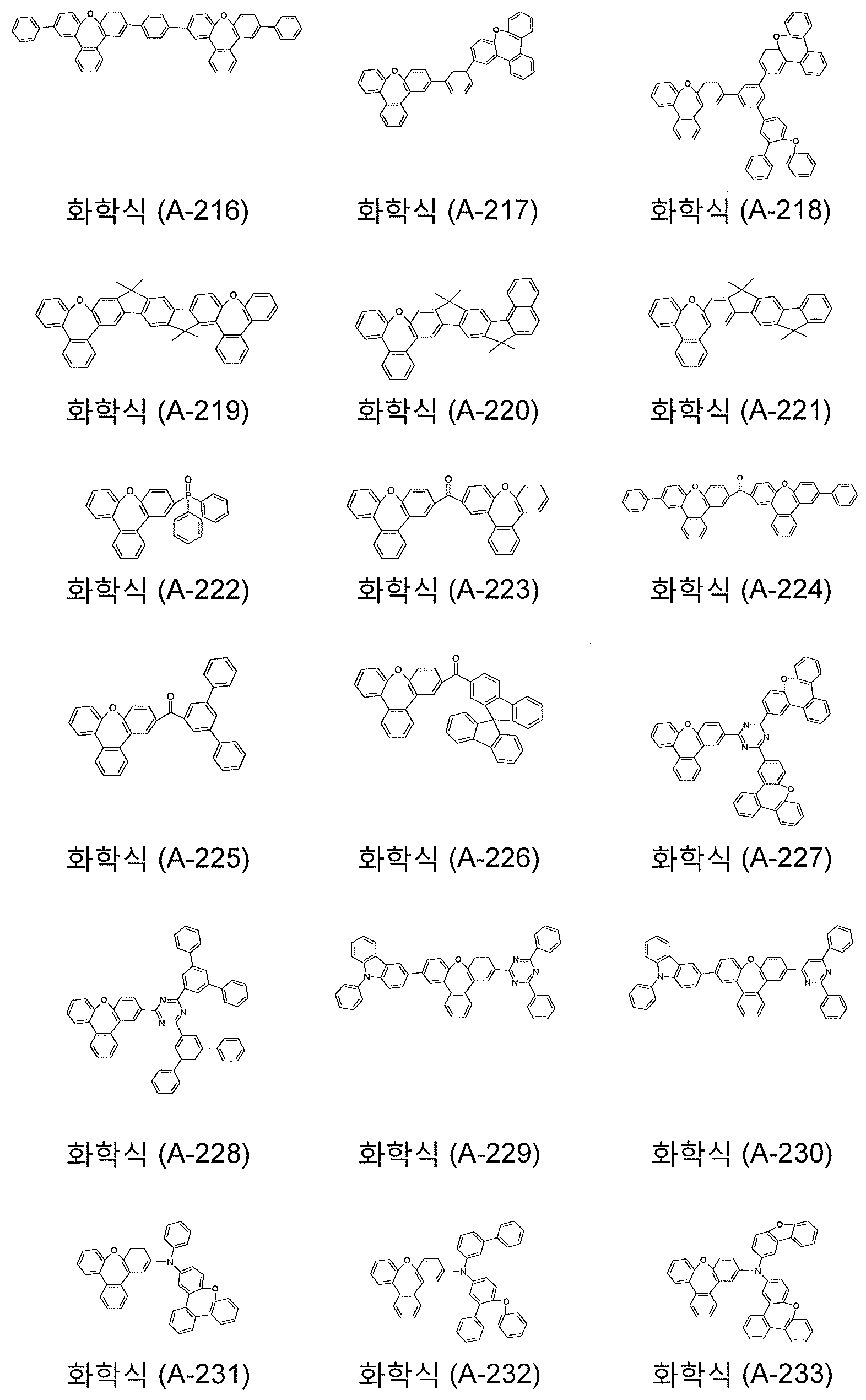

Figure 112016064911114-pct00062
Figure 112016064911114-pct00063
Figure 112016064911114-pct00064
Figure 112016064911114-pct00065
본 발명은 또한 유기 전자 소자, 바람직하게는 전하-수송층 및/또는 방사층에서 화학식 (1) 의 화합물의 용도를 제공한다.
따라서 본 발명은 또한 화학식 (1) 의 화합물 하나 이상을 포함하는 유기 전자 소자에 관한 것이다.
본 발명의 전자 소자는 바람직하게는 유기 집적 회로 (OIC), 유기 전계-효과 트랜지스터 (OFET), 유기 박막 트랜지스터 (OTFT), 유기 태양 전지 (OSC), 유기 광 검출기, 유기 광수용체, 유기 전계-켄치 소자 (OFQD), 유기 전계발광 소자로부터 선택되고, 유기 전계발광 소자가 매우 바람직하다.
유기 전계발광 소자는 특히 본원에서 바람직한 하기: 유기 발광 트랜지스터 (OLET), 유기 발광 전기화학 전지 (OLEC, LEC 또는 LEEC), 유기 레이저 다이오드 (O-레이저), 중합체성 발광 다이오드 (PLED) 및 유기 발광 다이오드 (OLED) 를 포함하고, OLEC, PLED 및 OLED 가 본 발명의 맥락에서 매우 바람직하고, PLED 및 OLED 가 특히 바람직하고, OLED 가 매우 특히 바람직하다.
화학식 (1) 의 화합물을 포함하는 유기층은 바람직하게는 전하-수송 기능을 갖는 층이다. 이는 더 바람직하게는 전자 주입층, 전자 수송층, 정공 차단 및 정공 수송층 또는 방사층이다.
화학식 (1) 의 화합물은 방사층의 방사체로서 사용될 수 있다. 따라서 본 발명은 형광 방사체로서 방사층에 화학식 (1) 의 화합물 하나 이상을 포함하는유기 전자 소자, 바람직하게는 유기 전계발광 소자에 관한 것이다. 방사층은 추가 물질을 포함할 수 있다. 이는 전형적으로는 매트릭스 또는 호스트 물질 또는 호스트 물질의 혼합물이다.
화학식 (1) 의 화합물이 유기 전계발광 소자의 방사층, 특히 형광층에서 방사체로서 사용되는 경우, 전체 층에서 이의 비율은 바람직하게는 0.1 부피% 내지 50 부피%, 매우 바람직하게는 0.5 부피% 내지 20 부피%, 특히 바람직하게는 1.0 부피% 내지 10 부피% 이다. 상응하여, 매트릭스 또는 호스트의 비율은 바람직하게는 50 부피% 내지 99.9 부피% 이다.
매우 바람직하게는 80 부피% 내지 99.5 부피%, 특히 바람직하게는 90 부피% 내지 99 부피% 이다.
또한, 본 발명은 또한 방사층의 매트릭스로서 화학식 (1) 의 화합물 하나 이상 및 하나 이상의 형광 방사체, 또한 소위 형광 도펀트를 포함하는 유기 전계발광 소자에 관한 것이다.
화학식 (1) 의 화합물이 유기 전계발광 소자의 방사층, 특히 형광층에서 매트릭스 또는 호스트로서 사용되는 경우, 전체 층에서 이의 비율은 바람직하게는 50 부피% 내지 99.9 부피%, 매우 바람직하게는 80 부피% 내지 99.5 부피%, 특히 바람직하게는 90 부피% 내지 99 부피% 이다. 상응하여, 방사체 (도펀트) 의 비율은 바람직하게는 0.01 부피% 내지 50 부피%, 매우 바람직하게는 0.1 부피% 내지 20 부피%, 특히 바람직하게는 0.5 부피% 내지 15 부피%, 매우 특히 바람직하게는 1 부피% 내지 10 부피% 이다.
또한, 본 발명은 또한 전자 수송층 (ETL) 에 하나 이상의 화학식 (1) 의 화합물을 포함하는 전자 소자, 특히 유기 전계발광 소자에 관한 것이다.
ETL 은 추가 물질을 포함할 수 있다. 여기서 특정 옵션은 추가 ETM 및 n-도펀트를 포함한다. n-도펀트는 본원에서 환원제, 즉 전자 공여체를 의미하는 것으로 이해된다. n-도펀트의 바람직한 예는 W(hpp)4 및 WO 2005/086251 A2 에 따른 추가 전자-풍부 금속 착물, P=N 화합물 (예를 들어, WO 2012/175535 A1, WO 2012/175219 A1), 나프틸렌카르보디이미드 (예를 들어, WO 2012/168358 A1), 플루오렌 (예를 들어, WO 2012/031735 A1), 라디칼 및 2라디칼 (예를 들어, EP 1837926 A1, WO 2007/107306 A1), 피리딘 (예를 들어, EP 2452946 A1, EP 2463927 A1), N-헤테로시클릭 화합물 (예를 들어, WO 2009/000237 A1) 및 아크리딘 및 페나진 (예를 들어, US 2007/145355 A1) 이다.
따라서 본 발명은 또한 전자 수송층 (ETL) 에 하나 이상의 화학식 (1) 의 화합물, 및 전자 수송 물질 및 n-도펀트로부터 바람직하게는 선택되는 하나 이상의 추가 화합물을 포함하는 전자 소자, 특히 유기 전계발광 소자에 관한 것이다.
또한, 본 발명은 정공 수송층 (HTL) 에 하나 이상의 화학식 (1) 의 화합물을 포함하는 전자 소자, 특히 유기 전계발광 소자에 관한 것이다.
HTL 은 추가 물질을 포함할 수 있다. 여기서 특정 옵션은 추가 HTM 및 p-도펀트를 포함한다.
p-도펀트는 본원에서 산화제, 즉 전자-수용체를 의미하는 것으로 이해된다. p-도펀트의 바람직한 예는 F4-TCNQ, F6-TNAP, NDP-2 (Novaled), NDP-9 (Novaled), 퀴논 (예를 들어, EP 1538684 A1, WO 2006/081780 A1, WO 2009/003455 A1, WO 2010/097433 A1), 라디알렌 (예를 들어, EP 1988587 A1, US 2010/102709 A1, EP 2180029 A1, WO 2011/131185 A1, WO 2011134458 A1, US 2012/223296 A1), S-함유 전이 금속 착물 (예를 들어, WO 2007/134873 A1, WO 2008/061517 A2, WO 2008/061518 A2, DE 102008051737 A1, WO 2009/089821 A1, US 2010/096600 A1), 비스이미다졸 (예를 들어, WO 2008/138580 A1), 프탈로시아닌 (예를 들어, WO 2008/058525 A2), 보라-테트라아자펜탈렌 (예를 들어, WO 2007/115540 A1), 풀러렌 (예를 들어, DE 102010046040 A1) 및 주족 할라이드 (예를 들어, WO 2008/128519 A2) 이다.
본 출원에 따른 정공 수송층은 애노드와 방사층 사이의 정공-수송 기능을 갖는 층이다.
본 발명에 따른 전자 수송층은 캐소드와 방사층 사이의 전자-수송 기능을 갖는 층이다.
정공 주입층 및 전자 차단층은 본 출원의 맥락에서 정공 수송층의 특정 구현예인 것으로 이해된다. 정공 주입층은, 애노드와 방사층 사이의 복수의 정공 수송층의 경우에, 애노드에 바로 인접하거나 오로지 애노드의 단일 코팅에 의해 이로부터 분리되는 정공 수송층이다. 전자 차단층은, 애노드와 방사층 사이의 복수의 정공 수송층의 경우, 애노드면에서 방사층에 바로 인접한 정공 수송층이다.
상기 이미 언급된 바와 같이, 바람직한 구현예에서 화학식 (1) 의 화합물은 유기 전자 소자, 특히 유기 전계발광 소자, 예를 들어 OLED, PLED 또는 OLEC 의 방사층에서 매트릭스 물질로서 사용된다. 이러한 경우, 화학식 (1) 의 매트릭스 물질은 하나 이상의 형광 또는 인광 도펀트와 함께 전자 소자에 존재한다.
화학식 (1) 의 화합물이 정공 수송성 매트릭스이고 방사층의 인광 방사체를 위한 혼합 매트릭스로서 또다른 매트릭스 물질과 함께 사용되는 경우가 특히 바람직하다. 화학식 (1) 의 정공-수송성 화합물은 목적에 특히 유리한 높은 T1 에너지 수준을 갖는다.
용어 "인광 도펀트" 는 전형적으로는 빛의 방사가 스핀-금지 전이, 예를 들어 여기된 삼중항 상태 또는 더 높은 스핀 양자 수, 예를 들어 오중항 상태를 갖는 상태로부터의 전이를 통해 실행되는 화합물을 포함한다.
적합한 인광 도펀트는 특히 적절히 여기되는 경우 바람직하게는 가시광 영역의 빛을 방사하고 또한 원자 번호가 20 초과, 바람직하게는 38 초과 및 84 미만, 더 바람직하게는 56 초과 및 80 미만인 원자 하나 이상을 함유하는 화합물이다. 인광 도펀트로서, 구리, 몰리브데늄, 텅스텐, 레늄, 루테늄, 오스뮴, 로듐, 이리듐, 팔라듐, 플라티늄, 은, 금 또는 유로퓸을 함유하는 화합물, 특히 이리듐, 플라티늄 또는 구리를 함유하는 화합물을 사용하는 것이 바람직하다.
본 출원의 맥락에서, 모든 발광성 이리듐, 플라티늄 또는 구리 착물은 인광 화합물로 고려된다. 인광 도펀트의 예는 뒤따르는 섹션에서 제시된다.
매트릭스 물질 및 도펀트를 포함하는 계에서 도펀트는 혼합물에서 더 적은 비율을 갖는 성분을 의미하는 것으로 이해된다. 상응하여, 매트릭스 물질 및 도펀트를 포함하는 계에서 매트릭스 물질은 혼합물에서 더 큰 비율을 갖는 성분을 의미하는 것으로 이해된다.
또한, 본 발명은 또한 방사층의 매트릭스로서 하나 이상의 화학식 (1) 의 화합물 및 하나 이상의 추가 매트릭스 또는 호스트 물질을 포함하는 유기 전계발광 소자에 관한 것이다.
또한, 본 발명은 또한 방사층의 매트릭스로서 하나 이상의 화학식 (1) 의 화합물, 및 또한 하나 이상의 형광 방사체 및 하나 이상의 추가 매트릭스 또는 호스트 물질을 포함하는 유기 전계발광 소자에 관한 것이다.
이미 나타낸 바와 같이, 유기 전계발광 소자의 방사층은 또한 복수의 매트릭스 물질 (혼합 매트릭스 시스템) 및/또는 복수의 도펀트를 포함하는 시스템을 포함할 수 있다. 이러한 경우에 또한, 도펀트는 일반적으로 시스템에서 더 적은 비율을 갖는 물질이고, 매트릭스 물질은 시스템에서 더 큰 비율을 갖는 물질이다. 그러나, 개별적 경우에 시스템에서 단일 매트릭스 물질의 비율은 단일 도펀트의 비율보다 더 적을 수 있다.
본 발명의 추가 바람직한 구현예에서, 화학식 (1) 의 화합물은 혼합 매트릭스 시스템의 성분으로서 사용된다. 혼합 매트릭스 시스템은 바람직하게는 2 또는 3 개의 상이한 매트릭스 물질, 더 바람직하게는 2 개의 상이한 매트릭스 물질을 포함한다. 바람직하게는, 이러한 경우에 두 물질 중 하나는 정공-수송 특성을 갖는 물질이고, 다른 물질은 전자-수송 특성을 갖는 물질이다. 그러나, 혼합 매트릭스 성분의 원하는 전자-수송 및 정공-수송 특성은 또한 주로 또는 완전히 단일 혼합 매트릭스 성분에 조합될 수 있고, 이 경우에 추가 혼합 매트릭스 성분(들)은 다른 기능을 충족시킨다. 두 상이한 매트릭스 물질은 1:50 내지 1:1, 바람직하게는 1:20 내지 1:1, 더 바람직하게는 1:10 내지 1:1, 가장 바람직하게는 1:4 내지 1:1 의 비율로 존재할 수 있다. 인광 유기 전계발광 소자에서 혼합 매트릭스 시스템을 사용하는 것이 바람직하다. 혼합 매트릭스 시스템에 대한 더 상세한 정보의 한 출처는 출원 WO 2010/108579 이다.
혼합 매트릭스 시스템의 매트릭스 성분으로서 본 발명의 화합물과의 조합으로 사용될 수 있는 특히 적합한 매트릭스 물질은 어떤 유형의 도펀트가 혼합 매트릭스 시스템에서 사용되는지에 따라, 인광 도펀트를 위한 아래 명시되는 바람직한 매트릭스 물질 또는 형광 도펀트를 위한 바람직한 매트릭스 물질로부터 선택된다.
본 발명은 또한 형광 방사체, 인광 방사체, 호스트 물질, 매트릭스 물질, 전자 수송 물질, 전자 주입 물질, 정공 전도체 물질, 정공 주입 물질, 전자 차단 물질 및 정공 차단 물질, n-도펀트 및 p-도펀트로 이루어지는 군으로부터 선택되는 하나 이상의 추가 유기 반도체 물질 및 하나 이상의 화학식 (1) 의 화합물을 포함하는 조성물에 관한 것이다.
여기서 n-도펀트는 이미 상기 기재된 바와 같이 환원제를 의미하는 것으로 이해된다. 바람직한 n-도펀트는 추가로 열거된 화합물이다.
여기서 p-도펀트는 이미 상기 기재된 바와 같이 산화제를 의미하는 것으로 이해된다. 바람직한 p-도펀트는 추가로 열거된 화합물이다.
본 발명은 또한 하나 이상의 화학식 (1) 의 화합물 및 하나 이상의 추가 매트릭스 물질을 포함하는 조성물에 관한 것이다.
본 발명은 또한 하나 이상의 화학식 (1) 의 화합물 및 하나 이상의 넓은 밴드 갭 물질을 포함하는 조성물에 관한 것이고, 넓은 밴드 갭 물질은 US 7,294,849 의 개시물의 의미에서의 물질을 의미하는 것으로 이해된다. 이러한 시스템은 전계발광 소자에서 특히 유리한 성능 데이터를 나타낸다.
본 발명은 또한 하나 이상의 화학식 (1) 의 화합물 및 하나 이상의 추가 매트릭스 물질, 및 또한 하나 이상의 인광 방사체를 포함하는 조성물에 관한 것이다.
본 발명은 또한 하나 이상의 화학식 (1) 의 화합물 및 하나 이상의 넓은 밴드 갭 물질 및 또한 하나 이상의 인광 방사체를 포함하는 조성물에 관한 것이다.
혼합 매트릭스 시스템에서 사용하기에 바람직한 인광 도펀트는 이하 명시된 바람직한 인광 도펀트이다.
인광 도펀트의 예는 출원 WO 2000/70655, WO 2001/41512, WO 2002/02714, WO 2002/15645, EP 1191613, EP 1191612, EP 1191614, WO 2005/033244, WO 2005/019373 및 US 2005/0258742 에서 발견될 수 있다. 일반적으로, 선행 기술에 따르고 유기 전계발광 소자 분야의 당업자에 공지된 바와 같은 인광 OLED 에 사용된 모든 인광 착물은 본 발명의 소자에서 사용하기에 적합하다.

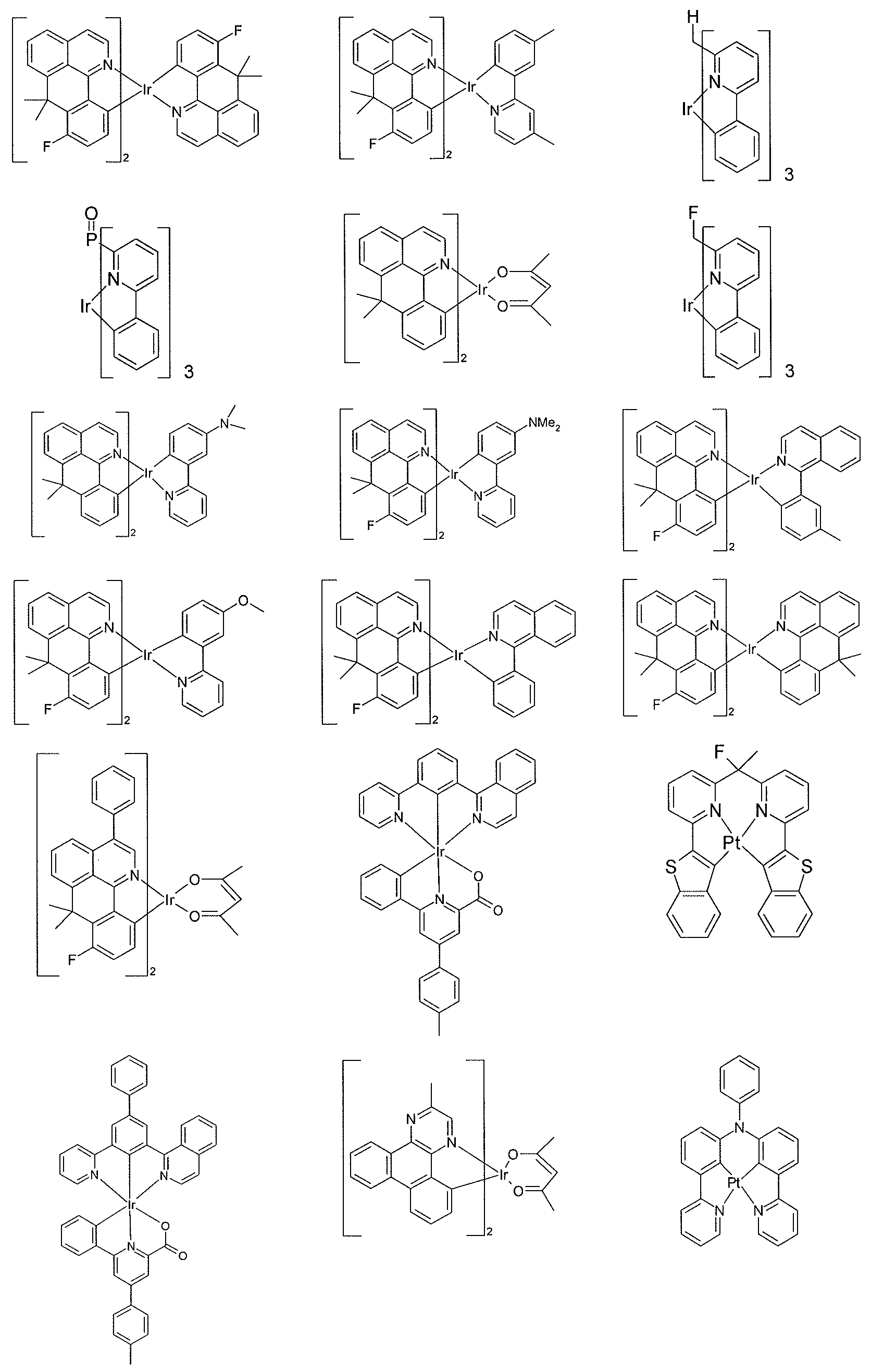

인광 도펀트의 명백한 예는 하기 표에서 제시된다:
Figure 112016064911114-pct00066

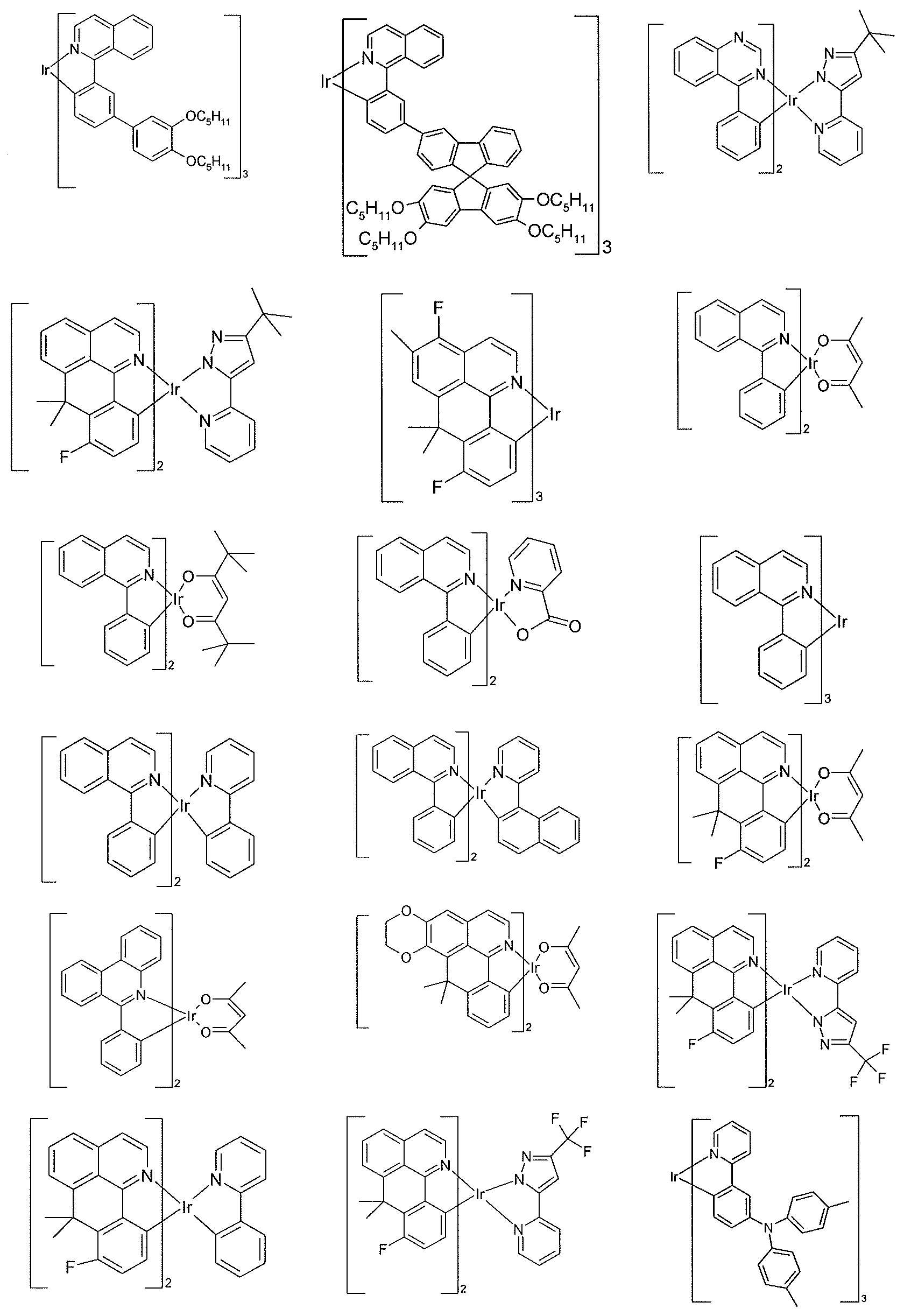

Figure 112016064911114-pct00067
Figure 112016064911114-pct00068
Figure 112016064911114-pct00069
Figure 112016064911114-pct00070

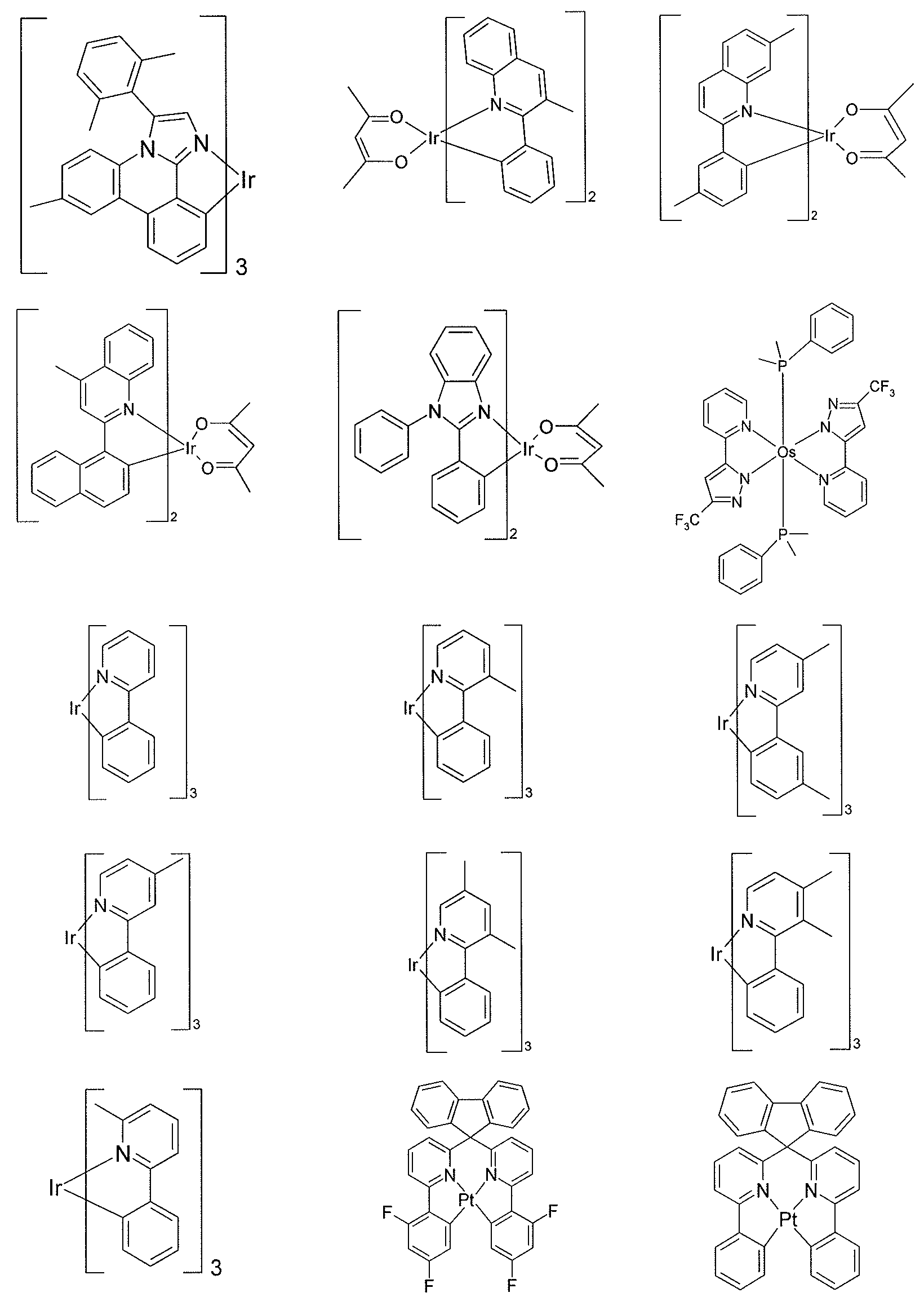

Figure 112016064911114-pct00071
Figure 112016064911114-pct00072
Figure 112016064911114-pct00073
Figure 112016064911114-pct00074
Figure 112016064911114-pct00075
바람직한 형광 도펀트는 아릴아민의 부류로부터 선택된다. 본 발명의 맥락에서 아릴아민 또는 방향족 아민은 질소에 직접 결합된 3 개의 치환 또는 비치환 방향족 또는 헤테로방향족 고리계를 함유하는 화합물을 의미하는 것으로 이해된다. 바람직하게는, 이러한 방향족 또는 헤테로방향족 고리계 중 하나 이상은 융합 고리계, 더 바람직하게는 14 개 이상의 방향족 고리 원자를 갖는 융합 고리계이다. 이의 바람직한 예는 방향족 안트라센아민, 방향족 안트라센디아민, 방향족 피렌아민, 방향족 피렌디아민, 방향족 크리센아민 또는 방향족 크리센디아민이다. 방향족 안트라센아민은 디아릴아미노 기가 안트라센 기에 바람직하게는 9 위치에서 직접 결합되는 화합물을 의미하는 것으로 이해된다. 방향족 안트라센디아민은 2 개의 디아릴아미노 기가 안트라센 기에 바람직하게는 9,10 위치에서 직접 결합되는 화합물을 의미하는 것으로 이해된다. 방향족 피렌아민, 피렌디아민, 크리센아민 및 크리센디아민은 유사하게 정의되고, 여기서 디아릴아미노 기는 피렌에 바람직하게는 1 위치 또는 1,6 위치에서 결합된다. 추가 바람직한 도펀트는 인데노플루오렌아민 또는 -플루오렌디아민 (예를 들어 WO 2006/108497 또는 WO 2006/122630 에 따름), 벤조인데노플루오렌아민 또는 -플루오렌디아민 (예를 들어 WO 2008/006449 에 따름), 디벤조인데노플루오렌아민 또는 -플루오렌디아민 (예를 들어 WO 2007/140847 에 따름), 및 융합 아릴 기를 갖는 인데노플루오렌 유도체 (WO 2010/012328 에 개시됨) 이다.
바람직하게는 형광 도펀트를 위한 유용한 매트릭스 물질, 및 화학식 (1) 의 화합물은 다양한 성분 부류로부터의 물질이다. 바람직한 매트릭스 물질은 올리고아릴렌 (예를 들어, 2,2',7,7'-테트라페닐스피로바이플루오렌 (EP 676461 에 따름) 또는 디나프틸안트라센), 특히 융합 방향족 기를 함유하는 올리고아릴렌, 올리고아릴렌비닐렌 (예를 들어 DPVBi 또는 스피로-DPVBi, EP 676461 에 따름), 폴리포달 금속 착물 (예를 들어 WO 2004/081017 에 따름), 정공-전도성 화합물 (예를 들어 WO 2004/058911 에 따름), 전자-전도성 화합물, 특히 케톤, 포스핀 옥시드, 술폭시드 등 (예를 들어 WO 2005/084081 및 WO 2005/084082 에 따름), 회전장애 이성질체 (예를 들어 WO 2006/048268 에 따름), 보론산 유도체 (예를 들어 WO 2006/117052 에 따름) 또는 벤즈안트라센 (예를 들어 WO 2008/145239 에 따름) 의 부류로부터 선택된다. 특히 바람직한 매트릭스 물질은 나프탈렌, 안트라센, 벤즈안트라센 및/또는 피렌을 포함하는 올리아릴렌 또는 이러한 화합물의 회전장애 이성질체, 올리고아릴렌비닐렌, 케톤, 포스핀 옥시드 및 술폭시드의 부류로부터 선택된다. 매우 특히 바람직한 매트릭스 물질은 안트라센, 벤즈안트라센, 벤조페난트렌 및/또는 피렌을 포함하는 올리고아릴렌 또는 이러한 화합물의 회전장애 이성질체의 부류로부터 선택된다. 본 발명의 맥락에서 올리고아릴렌은 3 개 이상의 아릴 또는 아릴렌 기가 서로 결합되는 화합물을 의미하는 것으로 이해될 것이다.
인광 도펀트를 위한 바람직한 매트릭스 물질 및 화학식 (1) 의 화합물은 방향족 아민, 특히 트리아릴아민 (예를 들어 US 2005/0069729 에 따름), 카르바졸 유도체 (예를 들어, CBP, N,N-비스카르바졸릴바이페닐) 또는 WO 2005/039246, US 2005/0069729, JP 2004/288381, EP 1205527 또는 WO 2008/086851 에 따른 화합물, 가교 카르바졸 유도체 (예를 들어 WO 2011/088877 및 WO 2011/128017 에 따름), 인데노카르바졸 유도체 (예를 들어 WO 2010/136109 및 WO 2011/000455 에 따름), 아자카르바졸 유도체 (예를 들어 EP 1617710, EP 1617711, EP 1731584, JP 2005/347160 에 따름), 인돌로카르바졸 유도체 (예를 들어 WO 2007/063754 또는 WO 2008/056746 에 따름), 케톤 (예를 들어 WO 2004/093207 또는 WO 2010/006680 에 따름), 포스핀 옥시드, 술폭시드 및 술폰 (예를 들어 WO 2005/003253 에 따름), 올리고페닐렌, 쌍극성 매트릭스 물질 (예를 들어 WO 2007/137725 에 따름), 실란 (예를 들어 WO 2005/111172 에 따름), 아자보롤 또는 보론산 에스테르 (예를 들어 WO 2006/117052 에 따름), 트리아진 유도체 (예를 들어 WO 2010/015306, WO 2007/063754 또는 WO 2008/056746 에 따름), 아연 착물 (예를 들어 EP 652273 또는 WO 2009/062578 에 따름), 알루미늄 착물, 예를 들어, BAlq, 디아자실롤 유도체 및 테트라아자실롤 유도체 (예를 들어 WO 2010/054729 에 따름), 디아자포스폴 유도체 (예를 들어 WO 2010/054730 에 따름), 및 알루미늄 착물, 예를 들어, BAlQ 이다.
캐소드, 애노드 및 화학식 (1) 의 화합물을 포함하는 층과 별개로, 전자 소자는 추가 층을 포함할 수 있다. 이는 예를 들어 각 경우에 하나 이상의 정공 주입층, 정공 수송층, 정공 차단층, 방사층, 전자 수송층, 전자 주입층, 전자 차단층, 여기자 차단층, 간층, 전하 생성층 (IDMC 2003, Taiwan; Session 21 OLED (5), T. Matsumoto, T. Nakada, J. Endo, K. Mori, N. Kawamura, A. Yokoi, J. Kido, Multiphoton Organic EL Device Having Charge Generation Layer) 및/또는 유기 또는 무기 p/n 접합으로부터 선택된다. 그러나, 이러한 층 모두가 반드시 존재할 필요가 있는 것은 아님에 유의해야 한다.
유기 전계발광 소자에서 층의 순서는 바람직하게는 하기와 같다: 애노드/정공 주입층/정공 수송층/방사층/전자 수송층/전자 주입층/캐소드.
동시에, 언급된 층 모두가 존재할 필요는 없고/없거나 추가 층이 추가적으로 존재할 수 있음에 또다시 유의해야 한다.
본 발명의 유기 전계발광 소자는 둘 이상의 방사층을 함유할 수 있다. 더 바람직하게는, 이러한 방사층은 이러한 경우에 전체적으로 380 nm 내지 750 nm 의 여러 방사 최대치를 가져, 전체적 결과는 백색 방사이며; 다른 말로는, 형광 또는 인광을 낼 수 있고 청색 또는 황색 또는 오렌지색 또는 적색 빛을 방사하는 다양한 방사성 화합물이 방사층에서 사용된다. 특히 바람직한 것은 3층 시스템, 즉 3 개의 방사층을 갖는 시스템이고, 여기서 3 개의 층은 청색, 녹색 및 오렌지색 또는 적색 방사를 나타낸다 (기본 구조에 관하여서는 예를 들어 WO 2005/011013 참조). 백색광의 생성의 경우, 복수의 색채-방사 방사체 화합물보다는, 넓은 파장 범위에 걸쳐 방사하는 개별적으로 사용된 방사체 화합물이 또한 적합함에 유의해야 한다.
본 발명의 유기 전계발광 소자의 정공 주입 또는 정공 수송층 또는 전자 차단층 또는 전자 수송층에서 이용가능한 적합한 전하 수송 물질은 예를 들어 [Y. Shirota et al., Chem. Rev. 2007, 107(4), 953-1010] 에 개시된 화합물, 또는 선행 기술에 따라 이러한 층에서 사용된 기타 물질이다.
전자 수송층에 사용된 물질은 전자 수송층에서 전자 수송 물질로서 선행 기술에 따라 사용된 임의의 물질일 수 있다. 특히 적합한 것은 알루미늄 착물, 예를 들어 Alq3, 지르코늄 착물, 예를 들어 Zrq4, 벤지미다졸 유도체, 트리아진 유도체, 피리미딘 유도체, 피리딘 유도체, 피라진 유도체, 퀴녹살린 유도체, 퀴놀린 유도체, 옥사디아졸 유도체, 방향족 케톤, 락탐, 보란, 디아자포스폴 유도체 및 포스핀 산화물 유도체이다. 또한 적합한 물질은 JP 2000/053957, WO 2003/060956, WO 2004/028217, WO 2004/080975 및 WO 2010/072300 에 개시된 바와 같은 상기 언급된 화합물의 유도체이다.
정공 수송 물질은 특히 바람직하게는 정공 수송, 정공 주입 또는 전자 차단 층에서 사용될 수 있는 물질, 인데노플루오렌아민 유도체 (예를 들어 WO 2006/122630 또는 WO 2006/100896 에 따름), EP 1661888 에 개시된 아민 유도체, 헥사아자트리페닐렌 유도체 (예를 들어 WO 01/049806 에 따름), 융합 방향족 계를 갖는 아민 유도체 (예를 들어 US 5,061,569 에 따름), WO 95/09147 에 개시된 아민 유도체, 모노벤조인데노플루오렌아민 (예를 들어 WO 08/006449 에 따름), 디벤조인데노플루오렌아민 (예를 들어 WO 2007/140847 에 따름), 스피로바이플루오렌아민 (예를 들어 WO 2012/034627 또는 아직 미공개된 EP 12000929.5 에 따름), 플루오렌아민 (예를 들어 아직 미공개된 출원 EP 12005369.9, EP 12005370.7 및 EP 12005371.5 에 따름), 스피로디벤조피란아민 (예를 들어 아직 미공개된 출원 EP 11009127.9 에 따름) 및 디히드로아크리딘 유도체 (예를 들어 아직 미공개된 출원 EP 11007067.9 에 따름) 이다.
전자 소자의 바람직한 캐소드는 낮은 일 함수를 갖는 금속, 금속 합금 또는 다양한 금속, 예를 들어 알칼리 토금속, 알칼리 금속, 주족 금속 또는 란탄족 (예를 들어, Ca, Ba, Mg, Al, In, Mg, Yb, Sm 등) 으로 구성된 다층 구조이다. 또한 적합한 것은 알칼리 금속 또는 알칼리 토금속 및 은으로 구성된 합금, 예를 들어 마그네슘 및 은으로 구성된 합금이다. 다층 구조의 경우, 언급된 금속 이외에, 또한 비교적 높은 일 함수를 갖는 추가 금속, 예를 들어 Ag 또는 Al 을 또한 사용할 수 있고, 이 경우에 금속의 조합 예컨대 Ca/Ag, Mg/Ag 또는 Ba/Ag 가 일반적으로 사용된다. 또한 금속성 캐소드와 유기 반도체 사이에 높은 유전 상수를 갖는 물질의 얇은 간층을 도입하는 것이 바람직할 수 있다. 이러한 목적에 유용한 물질의 예는 알칼리 금속 또는 알칼리 토금속 플루오라이드, 또한 상응하는 산화물 또는 카르보네이트 (예를 들어, LiF, Li2O, BaF2, MgO, NaF, CsF, Cs2CO3 등) 이다. 또한 이러한 목적으로 리튬 퀴놀리네이트 (LiQ) 를 사용할 수 있다. 이러한 층의 층 두께는 바람직하게는 0.5 내지 5 nm 이다.
바람직한 애노드는 높은 일 함수를 갖는 물질이다. 바람직하게는, 애노드는 진공에 대해 4.5 eV 초과의 일 함수를 갖는다. 첫 번째로, 높은 산화환원 전위를 갖는 금속, 예를 들어 Ag, Pt 또는 Au 는 이러한 목적에 적합하다. 두 번째로, 금속/금속 산화물 전극 (예를 들어, Al/Ni/NiOx, Al/PtOx) 이 또한 바람직할 수 있다. 일부 적용물의 경우, 전극 중 하나 이상은 유기 물질의 방사 (유기 태양 전지) 또는 발광 (OLED, O-레이저) 를 가능하게 하기 위해 투명 또는 일부 투명해야 한다. 바람직한 애노드 물질은 여기서 전도성 혼합 금속 산화물이다. 특히 바람직한 것은 인듐 주석 산화물 (ITO) 또는 인듐 아연 산화물 (IZO) 이다. 또한 바람직한 것은 전도성 도핑 유기 물질, 특히 전도성 도핑 중합체이다. 또한, 애노드는 또한 둘 이상의 층, 예를 들어 ITO 의 내부층 및 금속 산화물, 바람직하게는 텅스텐 산화물, 몰리브데늄 산화물 또는 바나듐 산화물의 외부층으로 이루어질 수 있다.
제조 과정에서 전자 소자는 (용도에 따라) 적절하게 구조화되고, 접촉-연결되고, 최종적으로 밀봉되는데, 이는 본 발명의 소자의 수명이 물 및/또는 공기의 존재 하에 단축되기 때문이다.
바람직한 구현예에서, 본 발명의 전자 소자는 하나 이상의 층이 승화 공정에 의해 코팅됨을 특징으로 한다. 이러한 경우, 물질은 10-5 mbar 미만, 바람직하게는 10-6 mbar 미만의 초기 압력에서 진공 승화 시스템에 증착에 의해 적용된다. 그러나, 이러한 경우 또한 초기 압력은 보다 낮을 수 있다 (예를 들어 10-7 mbar 미만).
하나 이상의 층이 OVPD (유기 증기 상 침착) 방법에 의해 또는 캐리어 가스 승화의 도움으로 코팅되는 것을 특징으로 하는, 유기 전계발광 소자가 또한 바람직하다. 이러한 경우, 물질은 10-5 mbar 내지 1 bar 범위의 압력에서 적용된다. 이러한 방법의 특수한 경우는 OVJP (유기 증기 제트 인쇄) 방법이고, 여기서 물질은 노즐에 의해 직접 적용되고, 이에 따라 구조화된다 (예를 들어, M. S. Arnold et al., Appl. Phys. Lett. 2008, 92, 053301).
또한 하나 이상의 층이 용액으로부터 예를 들어 스핀-코팅, 또는 임의의 인쇄 방법, 예를 들어 스크린 인쇄, 플렉소그래픽 인쇄, 노즐 인쇄 또는 오프셋 인쇄, 더 바람직하게는 LITI (광-유도 열 이미징, 열 전사 인쇄) 또는 잉크젯 인쇄에 의해 제조되는 것을 특징으로 하는 유기 전계발광 소자가 바람직하다. 이러한 목적의 경우, 화학식 (1) 의 가용성 화합물이 필요하다. 높은 용해도는 화합물의 적합한 치환에 의해 달성될 수 있다. 본 발명의 화합물은 또한 용액으로부터 적용될 수 있고, 중합체 네트워크에서 후속 가교 또는 고정화에 의해 각각의 층에 고정될 수 있다.
본 발명의 유기 전계발광 소자는 승화 방법에 의해 하나 이상의 층 및 용액으로부터 하나 이상의 층을 적용함으로써 제조된다.
따라서 본 발명은 하나 이상의 유기층이 기체 상 침착에 의해 또는 용액으로부터 적용되는 것을 특징으로 하는 본 발명의 전자 소자의 제조 방법을 제공한다.
본 발명에 따르면, 하나 이상의 화학식 (1) 의 화합물을 포함하는 전자 소자는 디스플레이에서, 조명 적용물에서의 광원으로서 및 의료 및/또는 미용 적용물 (예를 들어 광요법) 에서의 광원으로서 사용될 수 있다.
본 발명은 또한 하나 이상의 화학식 (1) 의 화합물 또는 하나 이상의 상기 언급된 조성물 및 하나 이상의 용매를 포함하는 제형에 관한 것이다.
적합하고 바람직한 용매는 예를 들어 톨루엔, 아니솔, o-, m- 또는 p-자일렌, 메틸 벤조에이트, 메시틸렌, 테트랄린, 베라트롤, THF, 메틸-THF, THP, 클로로벤젠, 디옥산, 페녹시톨루엔, 특히 3-페녹시톨루엔, (-)-펜콘, 1,2,3,5-테트라메틸벤젠, 1,2,4,5-테트라메틸벤젠, 1-메틸나프탈렌, 2-메틸벤조티아졸, 2-페녹시에탄올, 2-피롤리디논, 3-메틸아니솔, 4-메틸아니솔, 3,4-디메틸아니솔, 3,5-디메틸아니솔, 아세토페논, α-터피네올, 벤조티아졸, 부틸 벤조에이트, 큐멘, 시클로헥산올, 시클로헥사논, 시클로헥실벤젠, 데칼린, 도데실벤젠, 에틸 벤조에이트, 인단, 메틸 벤조에이트, NMP, p-시멘, 페네톨, 1,4-디이소프로필벤젠, 디벤질 에테르, 디에틸렌 글리콜 부틸 메틸 에테르, 트리에틸렌 글리콜 부틸 메틸 에테르, 디에틸렌 글리콜 디부틸 에테르, 트리에틸렌 글리콜 디메틸 에테르, 디에틸렌 글리콜 모노부틸 에테르, 트리프로필렌 글리콜 디메틸 에테르, 테트라틸렌 글리콜 디메틸 에테르, 2-이소프로필나프탈렌, 펜틸벤젠, 헥실벤젠, 헵틸벤젠, 옥틸벤젠, 1,1-비스(3,4-디메틸페닐)에탄 또는 이러한 용매의 혼합물이다.
화학식 (1) 의 화합물을 포함하는 소자는 다양한 방식으로 사용될 수 있다. 예를 들어, 텔레비전, 핸드폰, 컴퓨터 및 카메라를 위한 디스플레이에서 화학식 (1) 의 화합물 하나 이상을 포함하는 전계발광 소자를 사용할 수 있다. 소자는 대안적으로는 조명 적용물에서 사용될 수 있다. 또한, 전계발광 소자는 예를 들어 광요법을 위해 의료 또는 미용에서 화학식 (1) 의 화합물 중 하나 이상을 포함하는 OLED 또는 OLEC 에서 이용될 수 있다. 따라서 다수의 장애 (건선, 아토피성 피부염, 염증, 여드름, 피부암 등) 을 치료하거나 피부 주름, 피부 홍조 및 피부 노화의 형성을 회피 및 감소시킬 수 있다. 또한, 발광 소자는 음료 또는 식품 신선도를 유지하거나, 소자 (예를 들어 의료용 소자) 를 살균하기 위해 사용될 수 있다.
따라서 본 발명은 광요법을 위한 의료에서 사용하기 위해 하나 이상의 화학식 (1) 을 포함하는 전자 소자, 바람직하게는 유기 전계발광 소자, 매우 바람직하게는 OLED 또는 OLEC 를 제공한다.
본 발명은 또한 바람직하게는 피부 질환의 광요법 치료에 관한 사용을 위해 화학식 (1) 의 화합물 하나 이상을 포함하는 전자 소자, 바람직하게는 유기 전계발광 소자, 매우 바람직하게는 OLED 또는 OLEC, 가장 바람직하게는 OLED 에 관한 것이다.
본 발명은 또한 매우 바람직하게는 건선, 아토피성 피부염, 염증 장애, 백반, 상처 회복 및 피부암의 광요법 치료에 관한 사용을 위해 화학식 (1) 의 화합물 하나 이상을 포함하는, 전자 소자, 바람직하게는 유기 전계발광 소자, 매우 바람직하게는 OLED 또는 OLEC, 가장 바람직하게는 OLED 에 관한 것이다.
본 발명은 또한 바람직하게는 여드름, 피부 노화 및 셀룰라이트의 치료를 위해 미용에서, 화학식 (1) 의 화합물 하나 이상을 포함하는 전자 소자, 바람직하게는 유기 전계발광 소자, 매우 바람직하게는 OLED 또는 OLEC 의 용도에 관한 것이다.
본 발명의 화합물 및 본 발명의 유기 전계발광 소자는 하기와 같은 선행 기술을 뛰어넘는 놀라운 장점을 특징으로 한다:
1. 본 발명의 화합물은 방사층에서 사용하기에 매우 양호한 적합성의 화합물이고, 선행 기술로부터의 화합물보다 개선된 성능 데이터를 나타낸다.
2. 본 발명의 화합물은 비교적 낮은 승화 온도 및 높은 열 안정성을 갖고, 이에 따라 분해 또는 잔여물 없이 승화될 수 있다. 또한, 이는 높은 산화 안정성 및 높은 유리 전이 온도를 갖고, 이는 예를 들어 용액 또는 기체 상으로부터의 가공성 및 또한 전자 소자에서의 사용에 유리하다.
3. 특히 매트릭스 물질로서 또한 전자 수송, 전자 차단 또는 전자 주입 물질, 정공 수송 물질 또는 정공 차단 물질로서 사용된 전자 소자에서 본 발명의 화합물의 사용은 높은 효율성, 낮은 작동 전압 및 긴 수명을 산출한다.
본 발명에 기재된 구현예의 변형은 본 발명의 범주에 포함된다는 것에 유의하여야 한다. 본 발명에 개시된 임의의 특징은 이것이 명백하게 위반되지 않는 한, 동일한 목적 또는 동등한 또는 유사한 목적의 역할을 하는 대안적 특징으로 교환될 수 있다. 따라서, 본 발명에 개시된 임의의 특징은 달리 나타내지 않는 한, 포괄적 시리즈의 예로서 또는 동등한 또는 유사한 특징으로서 고려되어야 한다.
본 발명의 모든 특징은 특정 특징 및/또는 단계가 상호 배제되지 않는 한, 임의의 방식으로 서로 조합될 수 있다. 이는 특히 본 발명의 바람직한 특징이 그러하다. 동등하게, 비필수적 조합의 특징은 별도로 (및 조합되지 않음) 사용될 수 있다.
또한 많은 특징, 특히 본 발명의 바람직한 구현예의 특징은 본 발명 자체이고 단지 본 발명의 구현예 중 일부로서 여겨지지 않아야 함에 유의해야 한다. 이러한 특징의 경우, 독립적인 보호는 임의의 현재 청구된 발명에 추가로 또는 이에 대한 대안으로서 생각될 수 있다.
본 발명에 의해 개시된 기술적 교시는 생략될 수 있고 다른 실시예와 조합될 수 있다.
본 발명은 하기 실시예에 의해 상세하게 설명되나, 이에 의해 본 발명을 제한하는 어떠한 의도도 없다.
실시예
하기 합성은 달리 나타내지 않는 한, 건조 용매 중에 보호 기체 분위기 하에서 수행된다. 반응물질은 Aldrich 로부터 공급받을 수 있다 (p-톨루엔술폰산, N-브로모숙신이미드, 벤젠보론산, 트리(o-톨릴)포스핀, 칼륨 포스페이트, 팔라듐(lI) 아세테이트). 8,8'-디히드록시-1,1'-바이나프틸은 문헌 방법 [J. Org. Chem., 1985, 50, 1486-1496] 에 의해 제조될 수 있다. 문헌에 공지된 화학 화합물에 관한 꺾쇠괄호 안의 숫자는 CAS 넘버이다.
실시예 1
디나프트[1,8-bc:1',8'-ef]옥세핀의 합성
Figure 112016064911114-pct00076
500 mL 의 톨루엔 중 8,8'-디히드록시-1,1'-바이나프틸 (85.2 mmol) 의 비등 용액에, 17.8 g (190 mmol) 의 p-톨루엔술폰산을 2 시간에 걸쳐 소량의 분획으로 첨가하였다. 혼합물을 이후 1 h 동안 교반하였다. 반응 혼합물이 냉각된 이후, 25 mL 의 물 중 25.9 g (187.5 mmol) 의 K2CO3 의 용액을 첨가하고, 혼합물을 1 h 동안 교반하였다. 유기 상을 제거하고, 100 mL 의 물로 세척하고, Mg2SO4 로 건조시킨 후, 농축하였다. 수율: 19.8 g (73.8 mmol), 이론의 87%.
유사한 방식으로, 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00077
실시예 2
4,4'-디브로모디나프트[1,8-bc:1',8'-ef]옥세핀의 합성

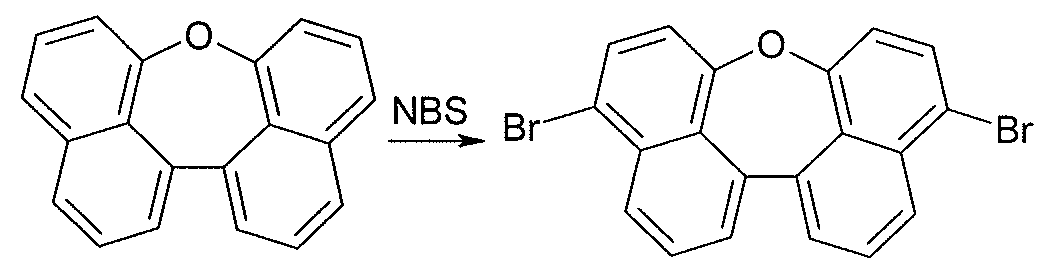

Figure 112016064911114-pct00078
19.6 g (73.0 mmol) 의 디나프트[1,8-bc:1',8'-ef]옥세핀을 200 mL 의 디메틸포름아미드에 용해시키고, 이에 27.3 g (178.0 mmol) 의 N-브로모숙신이미드를 첨가하고, 반응 혼합물을 40 ℃ 로 가열하였다. 30 분 이후, 혼합물을 냉각시키고, 침전된 황색 고체를 여과하고, 40 mL 의 에탄올로 2 회 세척하였다. 수율: 31.1 g (63.4 mmol), 이론의 87%; 1H NMR 에 의한 순도 약 99%.
유사한 방식으로, 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00079
실시예 3
4-브로모디나프트[1,8-bc:1',8'-ef]옥세핀의 합성
Figure 112016064911114-pct00080
30 mg (0.11 mmol) 의 디나프트[1,8-bc:1',8'-ef]옥세핀을 5 mL 의 클로로포름에 용해시키고, 40 mg (0.22 mmol) 의 N-브로모숙신이미드를 이에 첨가하고, 반응 혼합물을 6 h 동안 실온에서 교반하였다. 이후, 반응 혼합물을 5 mL 의 디클로로메탄에 의해 확장시키고, 물을 첨가하고, 유기 상을 분리하였다. 컬럼 크로마토그래피 정제는 25.3 mg (0.07 mmol, 이론의 65.2%) 의 수득을 산출하였다.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00081
실시예 4
디나프트[1,8-bc:1',8'-ef]옥세핀-4-보론산의 합성

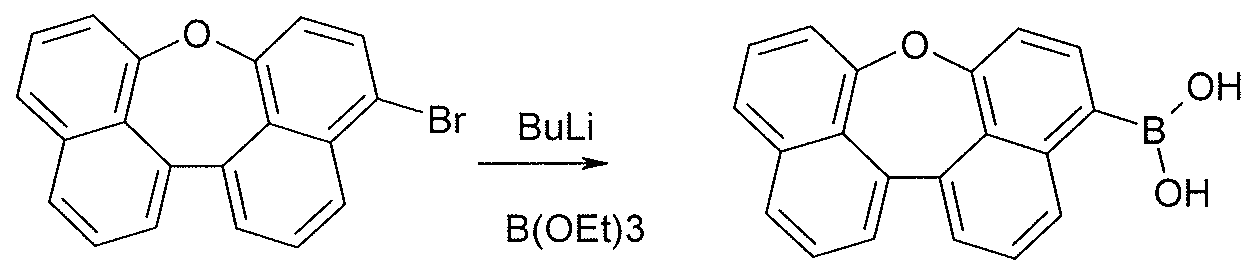

Figure 112016064911114-pct00082
-78 ℃ 로 냉각된, 1500 mL 의 디에틸 에테르 중 4-브로모디나프트[1,8-bc:1',8'-ef]옥세핀의 용액에 110 mL (276 mmol) 의 n-부틸리튬 (헥산 중 2.5 M) 을 적가하였다. 반응 혼합물을 30 분 동안 -78 ℃ 에서 교반하였다. 혼합물을 실온이 되게 하고, 또다시 -78 ℃ 로 냉각시킨 후, 50 mL 의 디에틸 에테르 중 40 mL (351 mmol) 의 트리메틸 보레이트의 혼합물을 빠르게 첨가하였다. -10 ℃ 로 가온한 후, 2 N 염산 135 mL 를 사용하여 가수분해를 실행하였다. 유기 상을 제거하고, 물로 세척하고, 나트륨 술페이트로 건조시키고, 농축하여 건조시켰다. 잔여물을 300 mL 의 n-헵탄에 용해시키고, 무색 고체를 흡입 여과하고, n-헵탄으로 세척하고, 감압 하에 건조하였다. 수율: 77.6 g (248 mmol), 이론의 92%.
유사한 방식으로, 0.5 eq. 의 브로마이드가 하기 화합물을 수득하는데 사용될 수 있다:
Figure 112016064911114-pct00083
실시예 5
4,4'-디페닐디나프트[1,8-bc:1',8'-ef]옥세핀의 합성
Figure 112016064911114-pct00084
35 g (82.1 mmol) 의 4,4'-디브로모디나프트[1,8-bc:1',8'-ef]옥세핀, 22.0 g (180.7 mmol) 의 벤젠보론산 및 38.3 g (180.7 mmol) 의 칼륨 포스페이트를 500 mL 의 톨루엔, 250 mL 의 1,4-디옥산 및 120 mL 의 물에 현탁시켰다. 혼합물에 첨가되는 것은 1.3 g (4.1 mmol) 의 트리(o-톨릴)포스핀 및 이후 461 mg (2 mmol) 의 팔라듐(II) 아세테이트이고, 반응 혼합물을 48 시간 동안 환류 하에 가열하였다. 냉각 이후, 유기 상을 제거하고, 매 회 100 mL 의 물로 3 회 세척하고 농축하였다. 컬럼 크로마토그래피에 의한 정제 (SiO2, n-헵탄/디클로로메탄 3:1) 이후, 수득된 발포체를 디클로로메탄에 용해시키고, 에탄올에 의해 침전시켰다. 잔여물을 톨루엔 및 디클로로메탄으로부터 재결정화하고, 최종적으로 높은 진공 (p = 5 x 10-5 mbar) 하에 승화시켰다. 수율: 18.2 g (43.2 mmol), 이론의 53%. 순도: HPLC 에 의해 약 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:

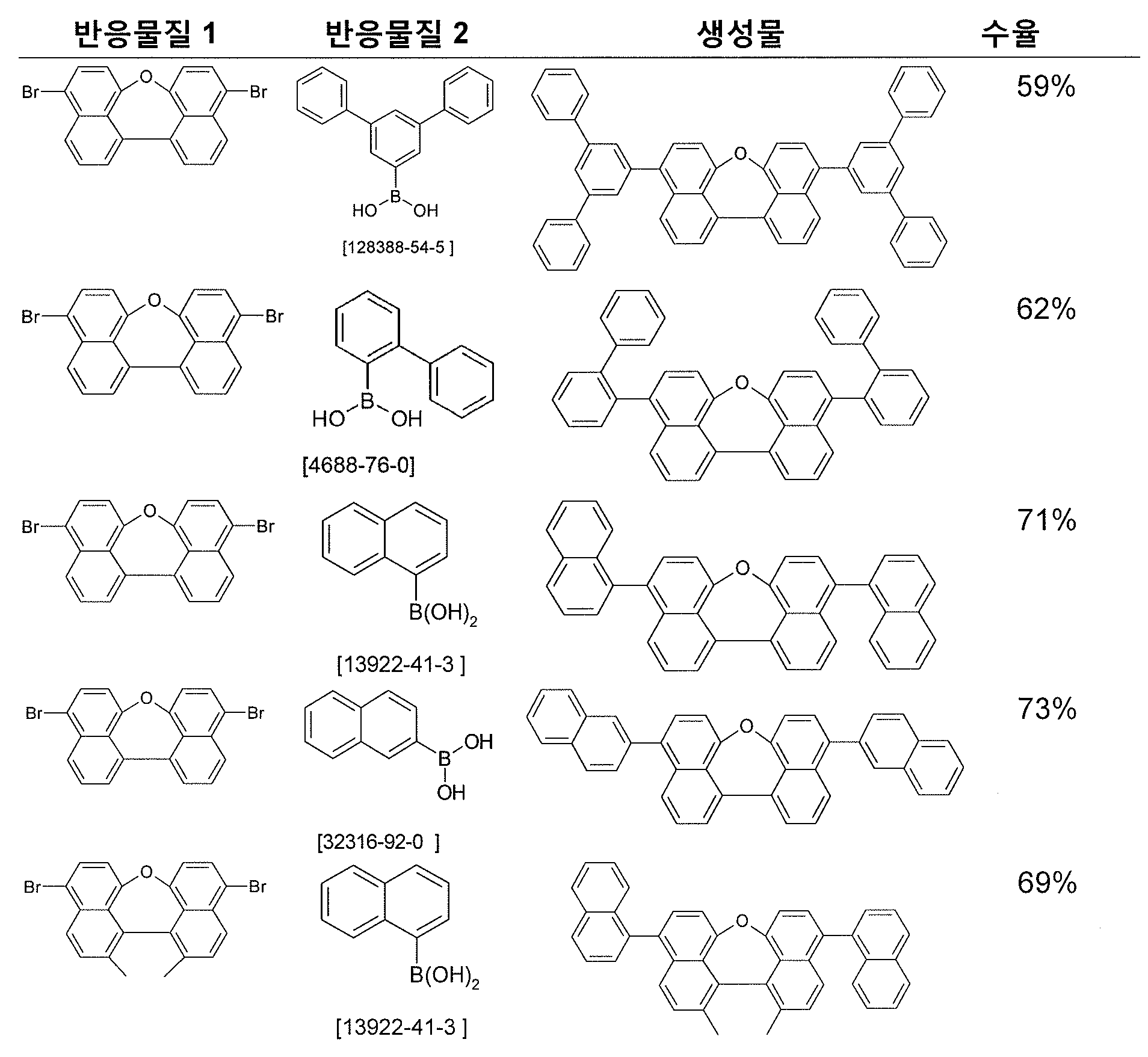

Figure 112016064911114-pct00085

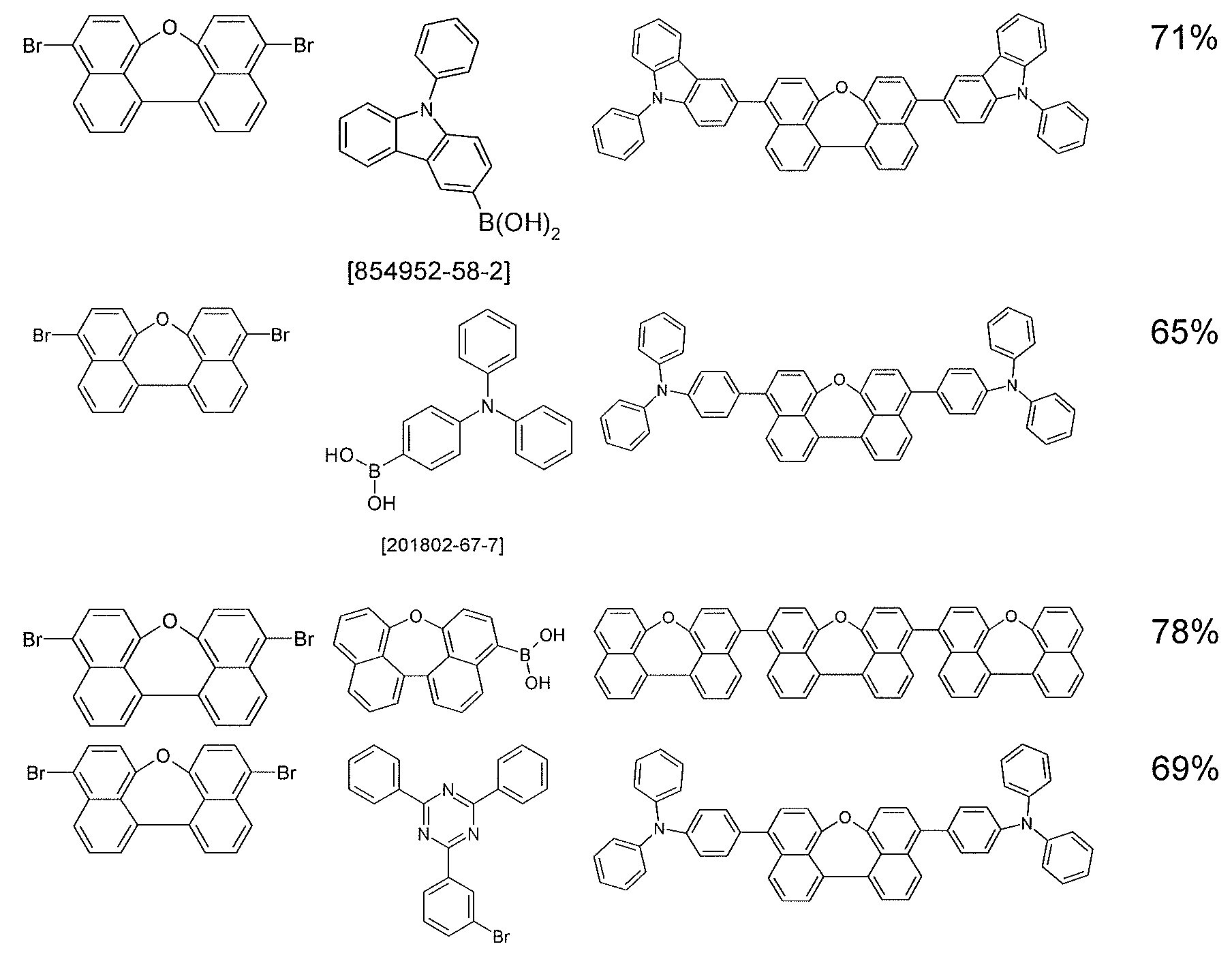

Figure 112016064911114-pct00086
실시예 6

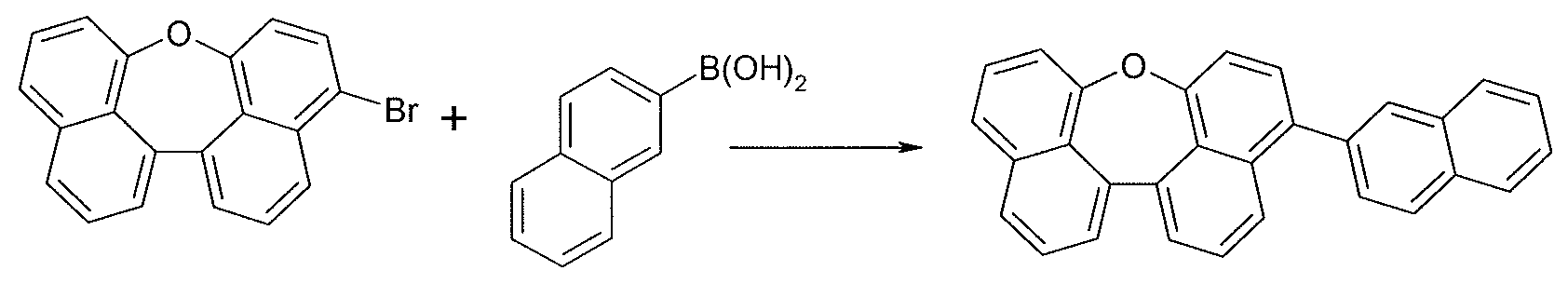

4 나프탈렌-2-일디페닐디나프트[1,8-bc:1',8'-ef]옥세핀의 합성
Figure 112016064911114-pct00087
61 g (177 mmol) 의 4-브로모디나프트[1,8-bc:1',8'-ef]옥세핀, 25.5 g (180.7 mmol) 의 2-나프틸보론산 및 38.3 g (180.7 mmol) 의 칼륨 포스페이트를, 500 mL 의 톨루엔, 250 mL 의 1,4-디옥산 및 120 mL 의 물에 현탁시켰다. 혼합물에 첨가되는 것은 1.3 g (4.1 mmol) 의 트리(o-톨릴)포스핀, 이후 461 mg (2 mmol) 의 팔라듐(II) 아세테이트이고, 반응 혼합물을 48 h 동안 환류 하에 가열하였다. 냉각 이후, 유기 상을 제거하고, 매 회 100 mL 의 물로 3 회 세척하고, 농축하였다. 컬럼 크로마토그래피 (SiO2, n-헵탄/디클로로메탄 3:1) 에 의한 정제 이후, 수득된 발포체를 디클로로메탄에 용해시키고, 에탄올에 의해 침전시켰다. 잔여물을 톨루엔 및 디클로로메탄으로부터 재결정화하고, 최종적으로 높은 진공 (p = 5 x 10-5 mbar) 하에 승화시켰다. 수율: 24 g (61.8 mmol), 이론의 59%. 순도: HPLC 에 의해 약 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00088

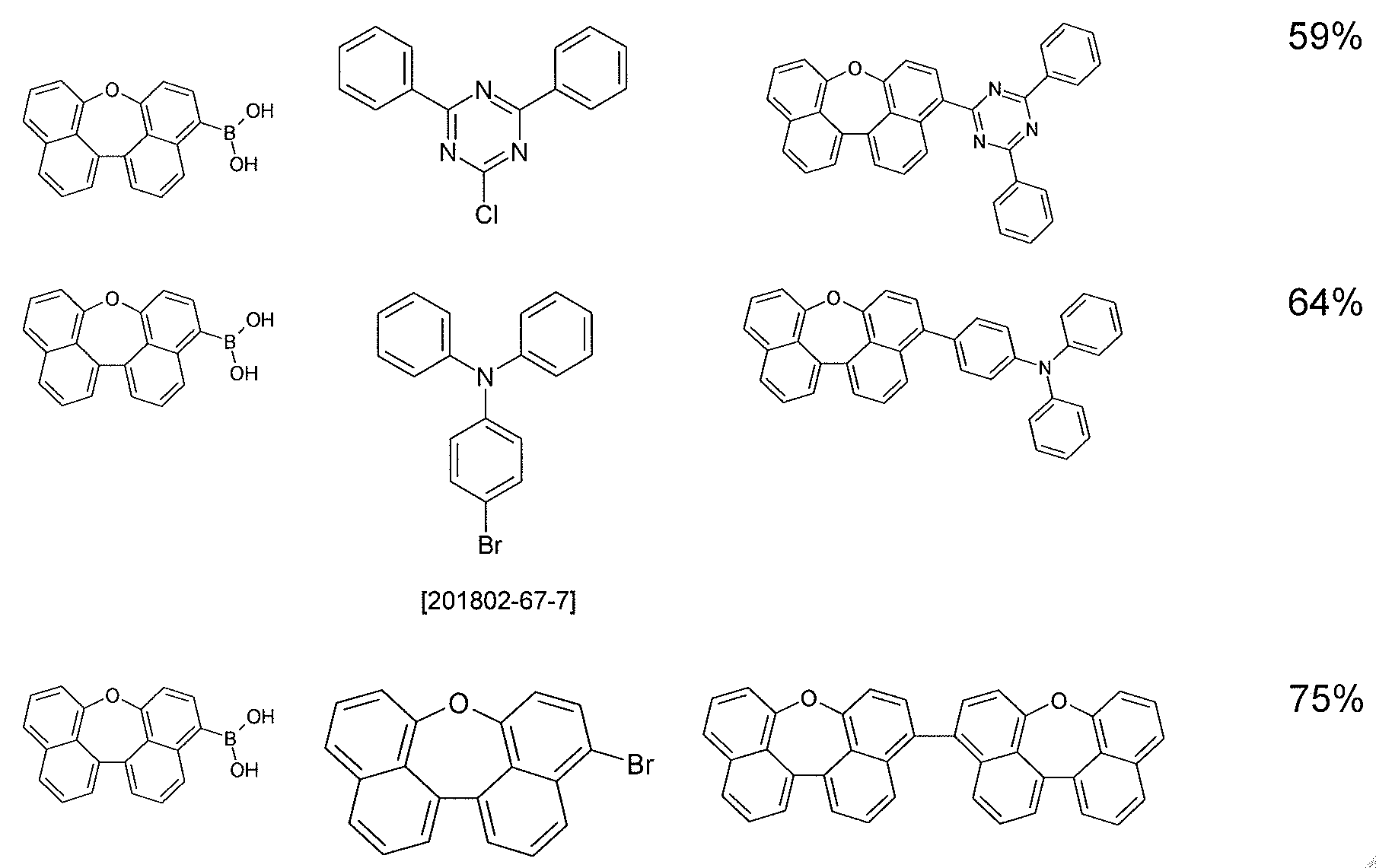

Figure 112016064911114-pct00089
실시예 7
2,2'-디브로모-4,4'-디페닐디나프트[1,8-bc:1',8'-ef]옥세핀의 합성
Figure 112016064911114-pct00090
2 g (4.8 mmol) 의 4,4'-디페닐디나프트[1,8-bc:1',8'-ef]옥세핀을 20 mL 의 디메틸포름아미드에 용해시키고, 1.8 g (10.0 mmol) 의 N-브로모숙신이미드를 이에 첨가하고, 반응 혼합물을 80 ℃ 로 가열하였다. 1 시간 이후, 혼합물을 냉각시키고, 침전된 녹색 고체를 여과하고 각각 5 mL 의 냉각 DMF 및 물로 세척하였다. 수율: 1.2 g (2.1 mmol), 이론의 44%; 1H NMR 에 의한 순도 약 96%.
실시예 8
2,2',4,4'-테트라페닐디나프트[1,8-bc:1',8'-ef]옥세핀의 합성

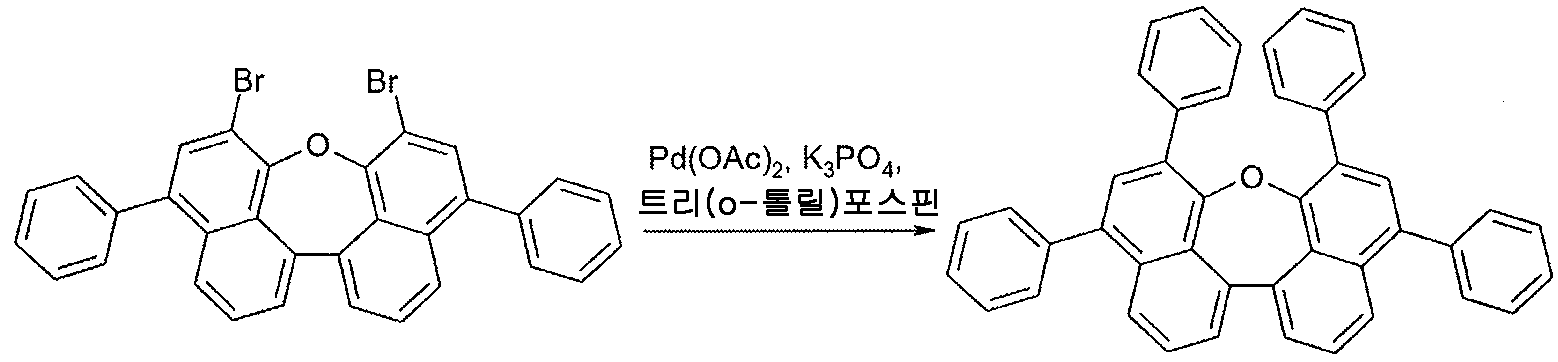

Figure 112016064911114-pct00091
5 g (8.6 mmol) 의 4,4'-디브로모디나프트[1,8-bc:1',8'-ef]옥세핀, 2.3 g (19.0 mmol) 의 벤젠보론산 및 4.0 g (19.0 mmol) 의 칼륨 포스페이트를 55 mL 의 톨루엔, 26 mL 의 1,4-디옥산 및 12.5 mL 의 물에 현탁시켰다. 혼합물에 130 mg (0.43 mmol) 의 트리(o-톨릴)포스핀 및 이후 48 mg (0.21 mmol) 의 팔라듐(II) 아세테이트를 첨가하고, 반응 혼합물을 48 시간 동안 환류 하에 가열하였다. 냉각 이후, 유기 상을 제거하고, 매 회 50 mL 의 물로 3 회 세척하고, 농축하였다. 컬럼 크로마토그래피 정제 (SiO2, n-헵탄/디클로로메탄 3:1) 이후, 잔여물을 톨루엔 및 디클로로메탄으로부터 재결정화하고, 이후 높은 진공 (p = 5 x 10-5 mbar) 하에 승화시켰다. 수율: 3.2 g (5.6 mmol), 이론의 65%. 순도: HPLC 에 의해 약 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00092
실시예 9
N,N,N',N'-테트라키스(바이페닐-4-일)디나프트[1,8-bc:1',8'-ef]옥세핀-4,4'-디아민의 합성

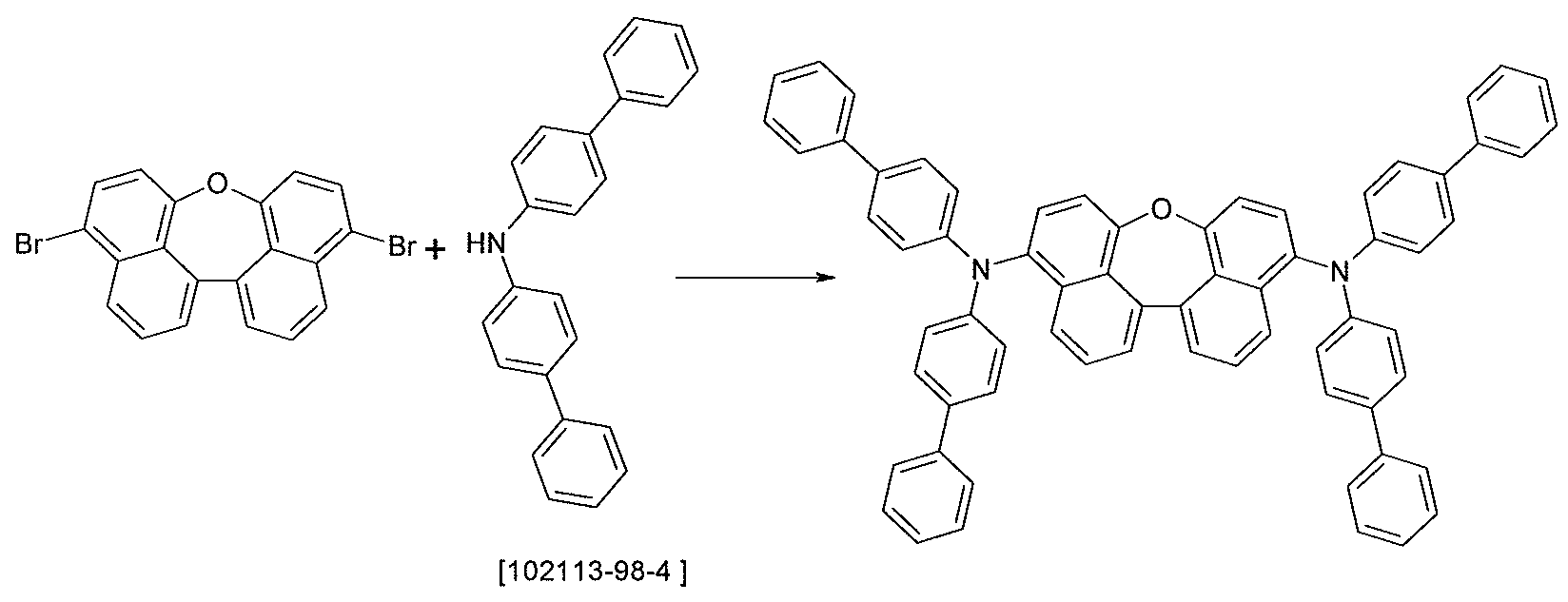

Figure 112016064911114-pct00093
12.3 g (50 mmol) 의 4,4'-디브로모디나프트[1,8-bc:1',8'-ef]옥세핀, 19.2 g (60 mmol) 의 비스(바이페닐-4-일)아민, 7.7 g (80 mmol) 의 나트륨 tert-부톡시드, 1.4 g (5 mmol) 의 트리시클로헥실아민, 561 mg (2.5 mmol) 의 팔라듐(II) 아세테이트 및 300 mL 의 메시틸렌의 혼합물을 24 시간 동안 환류 하에 가열하였다. 냉각 이후, 200 mL 의 물을 첨가하고, 혼합물을 추가 30 분 동안 교반하고, 유기 상을 제거하고, 후자를 짧은 셀라이트 (Celite) 층을 통해 여과한 후, 용매를 감압 하에 제거하였다. 잔여물을 DMF 로부터 5 회 재결정화하고, 최종적으로 2 회 분별 승화하였다 (p 약 10-6 mbar). 수율: 20.9 g (23 mmol), 이론의 80%; 순도: HPLC 에 의해 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00094
실시예 10
8-트리메틸실릴트리벤즈[a,c,e]옥세핀의 합성
Figure 112016064911114-pct00095
4.73 g (19.4 mmol) 의 트리벤즈[a,c,e]옥세핀 [2688-95-1] 및 5.86 mL (4.57 g, 39.3 mmol, 2 mol%) 의 테트라메틸에틸렌디아민 (TMEDA) 을 60 mL 의 건조 디에틸 에테르에 용해시켰다. 이후 18.7 mL 의 n-부틸리튬 (헥산 중 2.5 M, 46.9 mmol, 2.4 mol%) 을 첨가하고, 반응 혼합물을 이후 2 시간 동안 환류까지 가열하였다. 이후 반응 혼합물을 0 ℃ 로 냉각시키고, 클로로트리메틸실란 (6.0 mL, 47.4 mmol) 을 첨가하고, 혼합물을 밤새 교반하고, 그 동안 실온으로 가온시켰다. 60 mL 의 물을 반응 혼합물에 첨가하고, 유기 상을 분리하였다. 수성 상을 매 회 30 mL 의 디에틸 에테르로 2 회 추출하고, 합쳐진 유기 상을 MgSO4 로 건조시키고, 회전 증발기에서 농축하였다. 수득된 오일성 미정제 생성물을 컬럼 크로마토그래피 (SiO2, 헵탄) 에 의해 정제하고, 무색 오일의 형태로 94 % 수율 (5.76 g, 18.2 mmol) 로 8-트리메틸실릴트리벤즈[a,c,e]옥세핀을 산출하였다.
실시예 11
트리벤즈[a,c,e]옥세핀-1-보론산 (Int-4) 의 합성
Figure 112016064911114-pct00096
50 mL 의 건조 디클로로메탄 중 9.82 g (31.03 mmol) 의 8-트리메틸실릴트리벤즈[a,c,e]옥세핀의 초기 충전물에 이후 점차 37.2 mL 의 보론 트리브로마이드 (디클로로메탄 중 1 M (37.2 mmol, 1.2 mol%)) 를 첨가하였다. 반응 혼합물을 15 h 동안 교반한 후, 얼음에 첨가하였다. 황색 유기 상을 분리하고, 수성 상을 매 회 30 mL 의 에틸 아세테이트로 2 회 추출하였다. 합쳐진 유기 상을 각각 30 mL 의 물 및 포화 NaCl 용액으로 세척하고, 이후 Na2SO4 로 건조하고, 여과하고, 농축하였다. 생성된 Int-4 의 황색 오일 (8.4 g, 29.2 mmol, 94%) 을 추가 정제 없이 추가 전환하였다.
실시예 12
6-브로모트리벤즈[a,c,e]옥세핀 (Int-5) 의 합성
Figure 112016064911114-pct00097
10 g (41 mmol) 의 트리벤즈[a,c,e]옥세핀을 먼저 100 mL 의 건조 디메틸포름아미드 (DMF) 중 8 mg 의 N-브로모숙신이미드 (45 mmol, 1.1 mol%) 와 함께 충전하였다. 반응 혼합물을 24 h 동안 120 ℃ 로 가열한 후, 용매를 감압 하에 제거하였다. 잔여물을 용리액으로서 헵탄/DCM (2/1) 로 실리카 겔 상에서 컬럼 크로마토그래피에 의해 정제하였다. Int-5 를 76% 수율 (10 g, 31 mmol) 로 담황색 고체로서 수득하였다.
실시예 13

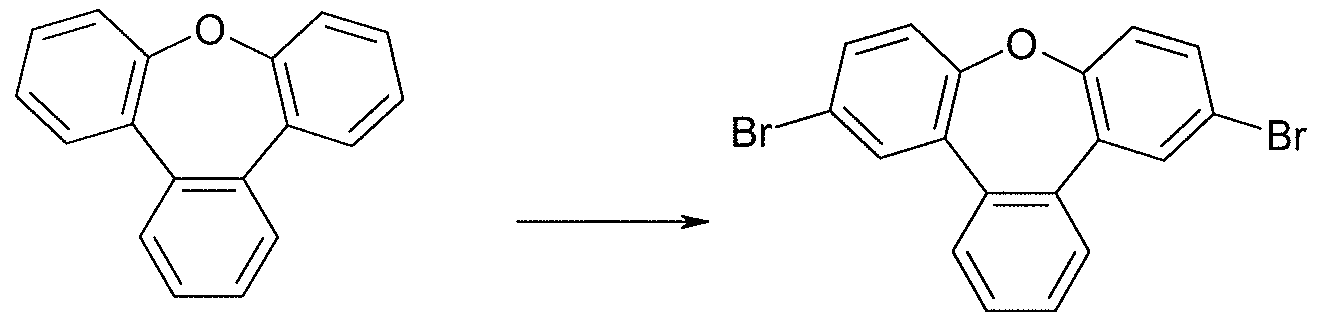

6,12-디브로모트리벤즈[a,c,e]옥세핀 (Int-6) 의 합성
Figure 112016064911114-pct00098
10 g (41 mmol) 의 트리벤즈[a,c,e]옥세핀을 먼저 150 mL 의 건조 디메틸포름아미드 (DMF) 중 16 g 의 N-브로모숙신이미드 (90 mmol, 2.2 mol%) 와 함께 충전하였다. 반응 혼합물을 24 h 동안 120 ℃ 로 가열한 후, 용매를 감압 하에 제거하였다. 잔여물을 용리액으로서 헵탄/DCM (2/1) 로 실리카 겔 상에서 컬럼 크로마토그래피에 의해 정제하였다. Int-6 을 91% 수율 (15 g, 37 mmol) 로 황색 고체로서 수득하였다.
실시예 14
2-(트리벤즈[a,c,e]옥세핀-8-일)-4,6-디페닐-[1,3,5]트리아진의 합성
Figure 112016064911114-pct00099
8.4 g (29.2 mmol) 의 트리벤즈[a,c,e]옥세핀-1-보론산, 10.2 g 의 2-클로로-4,6-디페닐-[1,3,5]트리아진 (37.9 mmol, 1.3 mol%) 및 6.8 g 의 Na2CO3 (64.1 mmol, 2.2 mol%) 을 먼저 122 mL 의 톨루엔, 60 mL 의 1,4-디옥산 및 30 mL 의 물의 혼합물에 충전하였다. 이후 1.68 g 의 Pd(PPh3)4 (1.46 mmol, 0.05 mol%) 을 첨가하고, 반응 혼합물을 15 h 동안 80 ℃ 로 가열하였다. 유기 상을 분리하고, 매 회 100 mL 의 물로 3 회 추출하고, Na2SO4 로 건조시키고, 감압 하에 농축하여 건조시켰다. 미정제 생성물을 컬럼 크로마토그래피 (SiO2, 헵탄/CH2Cl2 2/1) 에 의해 정제하였다. 옥세핀을 매우 미세한 담황색 결정 형태로 63% 수율 (8.74 g, 18.4 mmol) 로 수득하였다.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00100
Figure 112016064911114-pct00101
Figure 112016064911114-pct00102
Figure 112016064911114-pct00103
유사한 방식으로, 0.5 eq. 의 상응하는 보론산에 의해 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00104
실시예 15
3-(트리벤즈[a,c,e]옥세핀-6-일)-9-페닐-9H-카르바졸의 합성
Figure 112016064911114-pct00105
6-브로모트리벤즈[a,c,e]옥세핀 (Int-5) (132.3 mg; 0.41 mmol) 및 N-페닐카르바졸-3-보론산 (129.3 mg; 0.45 mmol; 1.1 mol%) 을 먼저 3.5 mL 의 에틸렌 글리콜 디메틸 에테르, 3.5 mL 의 톨루엔 및 2.5 mL 의 탈미네랄수의 혼합물 중 칼륨 카르보네이트 (124.5 mg; 0.90 mmol; 2.2 mol%) 와 함께 충전하였다. 혼합물에 30 분 동안 아르곤을 통과시켰다. 이후 혼합물에 트리(o-톨릴)포스핀 (3.37 mg; 0.011 mmol; 4 mol%) 및 Pd(OAc)2 (1.24 mg; 0.006 mmol; 2 mol%) 을 첨가하였다. 반응 혼합물을 밤새 85 ℃ 로 가열하였다. 냉각 이후, 유기 상을 분리하고, 수성 상을 50 mL 의 CH2Cl2 로 추출하였다. 합쳐진 유기 상을 50 mL 의 물로 추출하고, MgSO4 로 건조하였다. 용매를 감압 하에 제거하고, 오일성 잔여물을 용리액으로서 헵탄/DCM (2/1) 을 사용하여 실리카 겔 상에서 컬럼 크로마토그래피에 의해 정제하였다. 표적 생성물을 72% 수율 (100.5 mg, 0.31 mmol) 로 담황색 고체로서 수득하였다.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00106
Figure 112016064911114-pct00107
유사한 방식으로, 0.5 eq. 의 보론산이 사용될 때 하기 화합물을 수득할 수 있다:

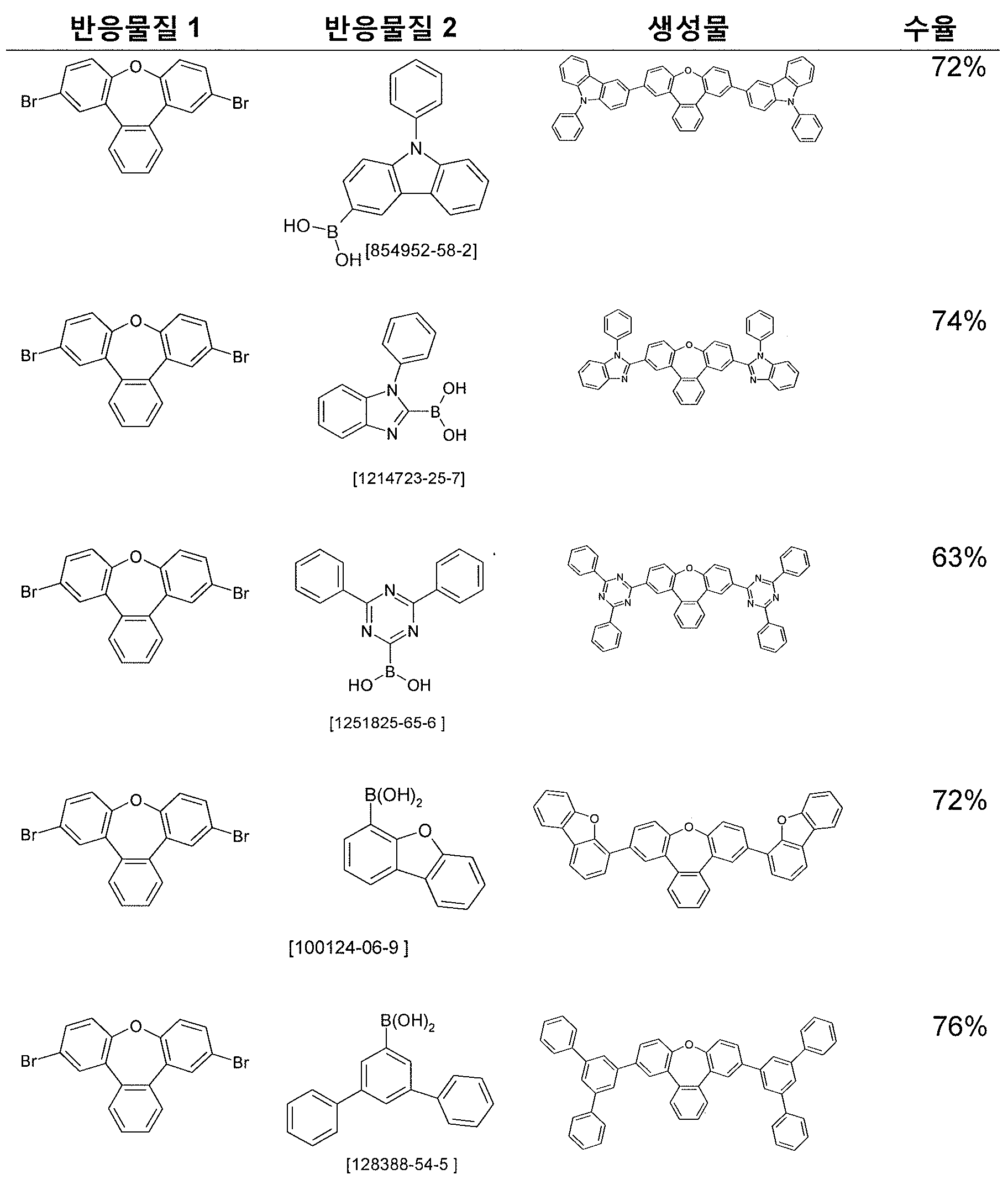

Figure 112016064911114-pct00108
실시예 16
2-(12-브로모트리벤즈[a,c,e]옥세핀-8-일)-4,6-디페닐-[1,3,5]트리아진의 합성
Figure 112016064911114-pct00109
5 g (10.5 mmol) 의 2-(트리벤즈[a,c,e]옥세핀-8-일)-4,6-디페닐-[1,3,5]트리아진을 먼저 100 mL 의 건조 디메틸포름아미드 (DMF) 중 2.06 g 의 N-브로모숙신이미드 (11.6 mmol, 110 mol%) 와 함께 충전하였다. 반응 혼합물을 48 h 동안 60 ℃ 로 가열한 후, 용매를 감압 하에 제거하였다. 잔여물을 용리액으로서 헵탄/DCM (2/1) 을 사용하여 실리카 겔 상에서 컬럼 크로마토그래피에 의해 정제하였다. 브로마이드를 74% 수율 (4.31 g; 7.78 mmol) 로 무색 고체로서 수득하였다.
유사한 방식으로, 2 eq. 의 NBS 에 의해 하기 상응하는 디브로마이드를 수득할 수 있다:
Figure 112016064911114-pct00110
실시예 17
3-[10-(4,6-디페닐-[1,3,5]트리아진-2-일)-트리벤즈[a,c,e]옥세핀-6-일]-9-페닐-9H-카르바졸의 합성
Figure 112016064911114-pct00111
5 g (9 mmol) 의 2-(12-브로모트리벤즈[a,c,e]옥세핀-8-일)-4,6-디페닐-[1,3,5]트리아진 및 N-페닐카르바졸-3-보론산 (2.85 g; 9.9 mmol; 110 mol%) 을 200 mL 의 에틸렌 글리콜 디메틸 에테르, 200 mL 의 톨루엔 및 150 mL 의 탈미네랄수의 혼합물 중에 칼륨 카르보네이트 (2.74 g; 19.8 mmol; 220 mol%) 와 함께 충전하였다. 아르곤을 30 분 동안 혼합물을 통해 통과시켰다. 이후 혼합물에 트리(o-톨릴)포스핀 (274 mg; 0.90 mmol; 10 mol%) 및 Pd(OAc)2 (101 mg; 0.45 mmol; 5 mol%) 를 첨가하였다. 반응 혼합물을 밤새 85 ℃ 로 가열하였다. 냉각 이후, 유기 상을 분리하고, 수성 상을 50 mL 의 CH2Cl2 로 추출하였다. 합쳐진 유기 상을 50 mL 의 물로 추출하고, MgSO4 로 건조시켰다. 용매를 감압 하에 제거하고, 오일성 잔여물을 용리액으로서 헵탄/DCM (2/1) 을 사용하여 실리카 겔 상에서 컬럼 크로마토그래피에 의해 정제하였다. 잔여물을 톨루엔으로부터 재결정화하고, 최종적으로 높은 진공 (p = 5 x 10-6 mbar) 하에 승화시켰다. 수율: 5.62 g (7.85 mmol), 87%; 순도: HPLC 에 의해 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:

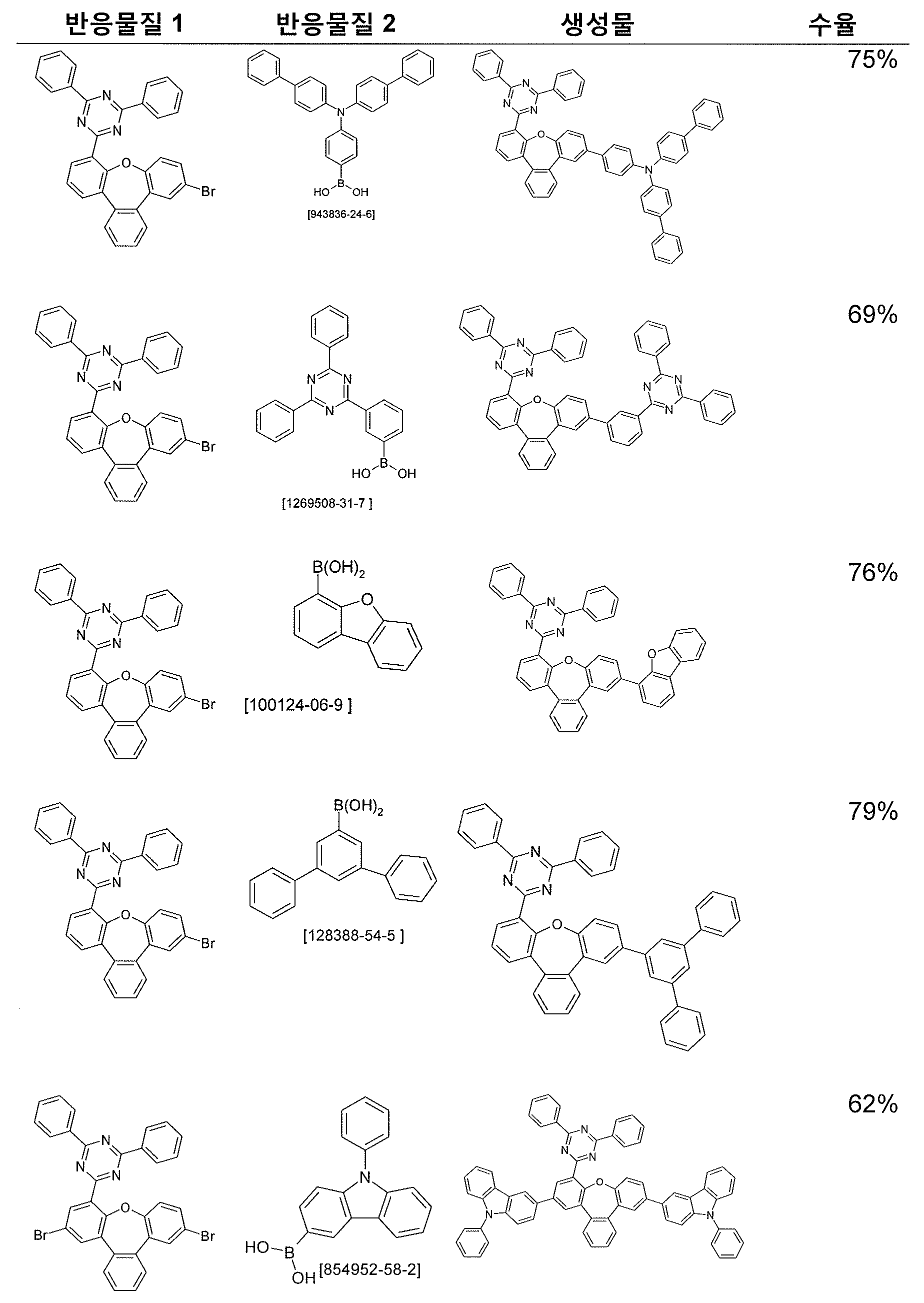

Figure 112016064911114-pct00112
실시예 18
바이페닐-4-일-(9,9-디메틸-9H-플루오렌-2-일)-(9-옥사트리벤조[a,c,e]시클로헵텐-6-일)-아민의 합성
Figure 112016064911114-pct00113
16 g (50 mmol) 의 6-브로모트리벤즈[a,c,e]옥세핀, 21.7 g (60　mmol) 의 4-바이페닐-2-(9,9'-디메틸플루오레닐)아민 [897671-69-1], 7.7　g (80 mmol) 의 나트륨 tert-부톡시드, 1.4 g (5 mmol) 의 트리시클로헥실아민, 561 mg (2.5 mmol) 의 팔라듐(II) 아세테이트 및 300 mL 의 메시틸렌의 혼합물을 24 h 동안 환류 하에 가열하였다. 냉각 이후, 200 mL 의 물을 첨가하고, 혼합물을 추가 30 분 동안 교반하고, 유기 상을 제거하고, 후자를 짧은 셀라이트 층을 통해 여과한 후, 용매를 감압 제거하였다. 잔여물을 DMF 로부터 5 회 재결정화하고, 최종적으로 2 회 분별 승화하였다 (p 약 10-6 mbar, T = 330-340 ℃). 수율: 21.7g (34 mmol), 72%; 순도: HPLC 에 의해 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00114
Figure 112016064911114-pct00115
유사한 방식으로, 0.5 eq. 의 디브로마이드를 사용하여 하기 화합물을 수득하였다:
Figure 112016064911114-pct00116
실시예 19
9-(9-옥사트리벤조[a,c,e]시클로헵텐-6-일)-9'-페닐-9H,9'H-[3,3']바이카르바졸릴의 합성
Figure 112016064911114-pct00117
18.7 g (46 mmol) 의 9-페닐-3,3'-바이카르바졸 및 14.8 g (46 mmol) 의 6-브로모트리벤즈[a,c,e]옥세핀을 450 mL 의 톨루엔에 용해시키고, 보호성 기체의 도입에 의해 탈기시켰다. 이후 7 mL (7 mmol, 톨루엔 중 1 M 용액) 의 트리-tert-부틸포스핀, 633.8 mg (2.82 mmol) 의 Pd(OAc)2 및 7 g (76 mmol) 의 NaOtBu 를 첨가하였다. 고체를 사전에 탈기시키고, 반응 혼합물을 후속-탈기시킨 후, 3 h 동안 환류 하에 교반하였다. 가온 반응 용액을 Alox B (활성 수준 1) 를 통해 여과하고, 물로 세척하고, 건조시키고, 농축하였다. 잔여물을 톨루엔으로부터 재결정화하고, 최종적으로 높은 진공 하에 승화시켰다 (p = 5 x 10-6 mbar). 수율: 24 g (38 mmol), 83%; 순도: HPLC 에 의해 99.9%.
유사한 방식으로 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00118
Figure 112016064911114-pct00119
유사한 방식으로, 0.5 eq. 의 상응하는 디브로마이드를 사용하여 하기 화합물을 수득할 수 있다:
Figure 112016064911114-pct00120
실시예 20

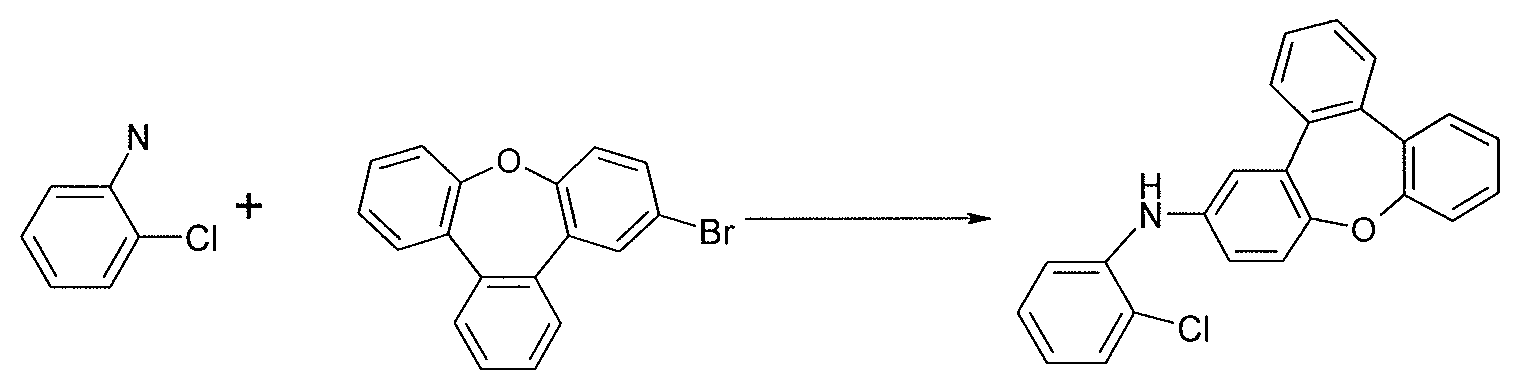

(2-클로로페닐)-(9-옥사트리벤조[a,c,e]시클로헵텐-6-일)아민의 합성
Figure 112016064911114-pct00121
25.5 g (79 mmol) 의 6-브로모트리벤즈[a,c,e]옥세핀, 10 mL (95 mmol) 의 2-클로로아닐린, 36.3 g (111 mmol) 의 세슘 카르보네이트, 0.89 g (3.9 mmol) 의 팔라듐(II) 아세테이트 및 3.9 g (6 mmol) 의 2,2'-비스(디페닐포스파닐)-[1,1']바이나프탈렌을 500 mL 의 톨루엔에 용해시키고, 5 h 동안 환류 하에 교반하였다. 반응 혼합물을 실온으로 냉각시키고, 톨루엔으로 확장시키고, 셀라이트를 통해 여과하였다. 여과액을 감압 하에 농축시키고, 잔여물을 톨루엔/헵탄으로부터 결정화하였다. 생성물을 무색 고체로서 단리하였다. 수율: 22 g (61 mmol), 이론의 78%.
실시예 21
고리화
Figure 112016064911114-pct00122
36.7 g (102 mmol) 의 (2-클로로페닐)-(9-옥사트리벤조[a,c,e]시클로헵텐-6-일)-아민, 32 g (268 mmol) 의 칼륨 카르보네이트, 0.6 g (2.7 mmol) 의 팔라듐(II) 아세테이트 및 4.2 mL (4.2 mmol) 의 트리-tert-부틸포스핀을 350 mL 의 디메틸아세트아미드에 현탁시키고, 6 h 동안 환류 하에 교반하였다. 반응 혼합물을 냉각시킨 후, 300 mL 의 물 및 400 mL 의 에틸 아세테이트를 첨가하였다. 혼합물을 추가 30 분 동안 교반하고, 유기 상을 분리하고, 짧은 셀라이트 층을 통해 여과한 후, 용매를 감압 하에 제거하였다. 미정제 생성물을 톨루엔에 의한 가열 추출하고, 톨루엔으로부터 재결정화하였다. 이성질체를 크로마토그래피에 의해 분리하였다. 수율: 30 g (91 mmol), 이론의 92%.
실시예 22
아릴화

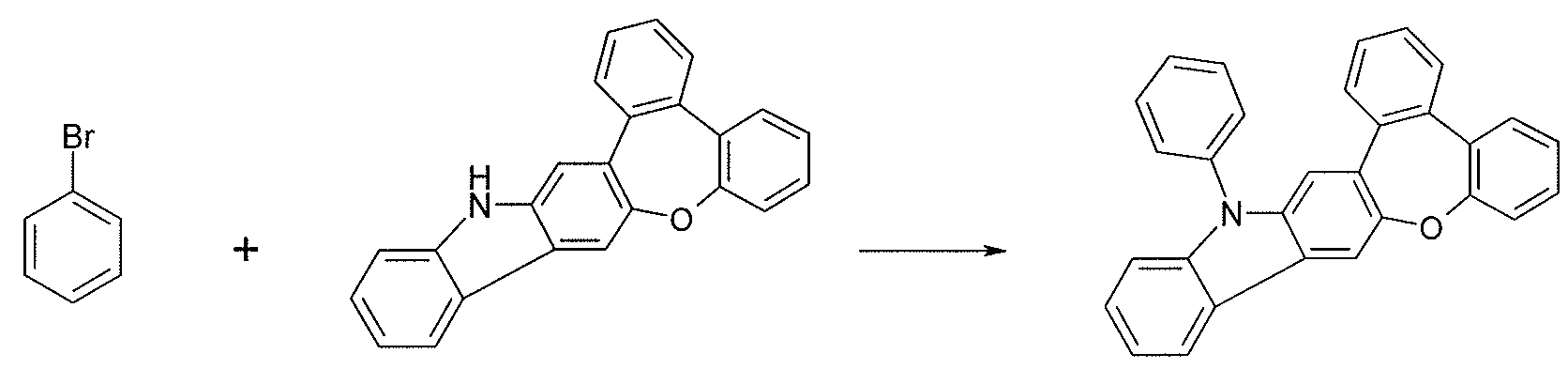

Figure 112016064911114-pct00123
35 g (106 mmol) 의 화합물 21a, 17.9 g (114 mmol) 의 브로모벤젠 및 30.5 g 의 NaOtBu 을 1.5 L 의 p-자일렌에 현탁시켰다. 이러한 현탁액에 0.5 g (2.11 mmol) 의 Pd(OAc)2 및 6 mL 의 1M 트리-tert-부틸포스핀 (톨루엔 중 1 M 용액) 을 첨가하였다. 반응 혼합물을 16 h 동안 환류 하에 가열하였다. 냉각 이후, 유기 상을 제거하고, 매 회 200 mL 의 물로 3 회 세척한 후, 농축하여 건조시켰다. 잔여물을 톨루엔에 의해 가열-추출하고, 톨루엔으로부터 재결정화하고, 최종적으로 높은 진공 하에 승화시켰고; 순도는 29 g (73 mmol; 69%) 의 수율에서 99.9 % 였다.

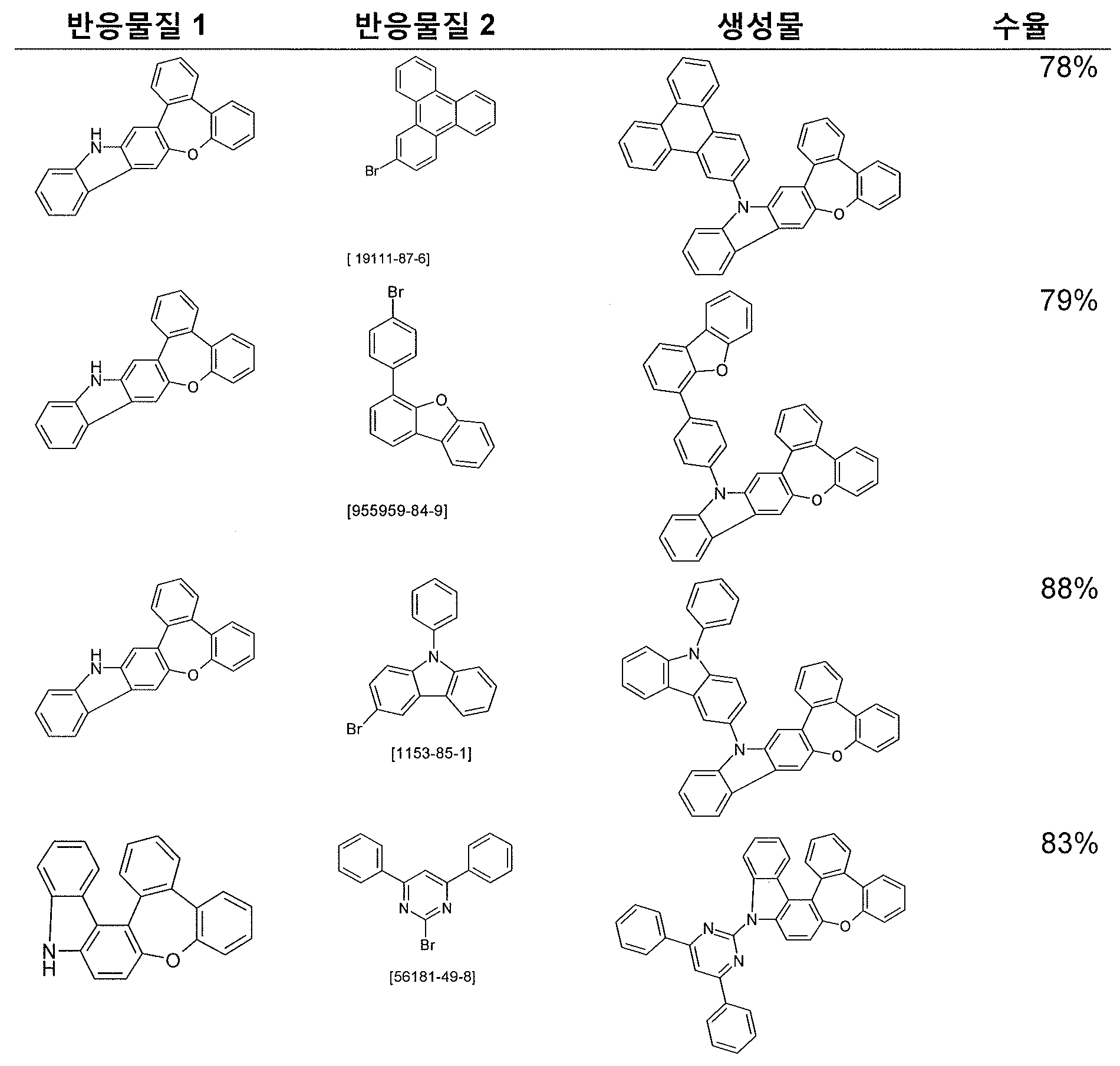

유사한 방식으로, 하기 화합물을 제조할 수 있다:
Figure 112016064911114-pct00124
실시예 23
OLED 의 제조
본 발명의 OLED 및 선행 기술에 따른 OLED 를 WO 04/058911 에 따른 방법에 의해 제조하고, 이를 여기서 기재된 환경에 적합화시켰다 (층 두께, 물질의 변화).
하기 실시예에서 (표 1 및 2 참조), 다양한 OLED 의 데이터가 나타난다. 사용된 기판은 두께 50 nm 의 구조화된 ITO (인듐 주석 산화물) 로 코팅된 유리 플레이트이다.
OLED 는 기본적으로 하기 층 구조를 갖는다: 기판 / 간층 (IL) / 정공 주입층 (HIL) / 전자 차단층 (EBL) / 방사층 (EML) / 전자 수송층 (ETL) / 전자 주입층 (EIL) 및 최종적으로 캐소드. EIL 을 Liq. 로 이루어지는 2 nm-두께 층의 증착에 의해 수득하였다. 캐소드를 두께 100 nm 의 알루미늄 층에 의해 형성하였다. OLED 의 추출 구조는 표 1 에서 찾을 수 있다. OLED 의 제조에 필요한 물질을 표 3 에 나타낸다.
모든 물질을 진공 챔버에서 열적 증착에 의해 적용하였다. 이러한 경우, 방사층은 항상 하나 이상의 매트릭스 물질 (호스트 물질) 및 공-증발에 의해 특정 부피비로 매트릭스 물질(들) 에 첨가되는 방사성 도펀트 (방사체) 및 매트릭스 물질 (호스트 물질) 하나 이상으로 이루어진다. H1:D1 (95%:5%) 로서의 형태로 주어진 상세한 사항은 여기서 물질 H1 이 95% 의 부피비로 층에 존재하고, SEB1 은 5 % 의 부피비로 존재함을 의미한다. 유사하게, 전자 수송층은 또한 두 물질의 혼합물로 이루어질 수 있다.
OLED 는 표준 방식으로 특징 지어진다. 이러한 목적으로, 전계발광 스펙트럼, 전류 효율 (cd/A 로 측정됨), 전력 효율 (lm/W 로 측정됨) 및 외부 양자 효율 (EQE, 백분율로 측정됨) (램버트 (Lambertian) 방사선 특징을 가정하여 전류-전압-발광 특징 (IUL 특징) 으로부터 계산된 발광의 함수로서임), 및 또한 수명이 측정된다. 전계발광 스펙트럼은 1000 cd/m2 의 발광에서 측정되고, CIE 1931 x 및 y 색채 좌표가 이로부터 계산된다. 매개변수 EQE @ 1000 cd/m2 는 1000 cd/m2 의 작동 발광에서 외부 양자 효율을 나타낸다. LD80 @ 100 mA/cm2 또는 60 mA/cm2 은 OLED 가 100 mA/cm2 또는 60 mA/cm2 의 전류에서 OLED 가 작동될 때 출발 세기의 80% 로 하락되는 수명이다. 녹색-방사성 OLED 의 경우 100 mA/cm2 의 출발 밝기가 선택되고, 청색-방사성 OLED 는 60 mA/cm2 의 출발 밝기가 선택된다. 다양한 OLED 의 데이터는 아래 표 2 에 수집되어 있다.
녹색- 또는 청색-형광 OLED 에서 매트릭스 물질, 방사체 및 전자 수송 물질로서 본 발명의 화합물의 용도
본 발명의 화합물은 OLED 에서 특히 매트릭스 물질, 도펀트 또는 그밖에 전자 수송 물질로서 적합하다. 이는 개별적 층으로서 적합하지만, 또한 EML 또는 ETL 내의 혼합 성분으로서 적합하다.
참조 성분 (C1 또는 C3) 에 비해, 본 발명의 화합물을 포함하는 모든 샘플은 녹색- 또는 청색- 또는 녹색-형광 OLED 에서 더 높은 효율, 더 낮은 작동 전압 및/또는 뚜렷한 개선 수명을 나타낸다. 본 발명의 화합물 INV-3 을 포함하는 성분 C5 는 참조 성분 C4 보다 더 많이 깊은 색채를 나타낸다.
Figure 112016064911114-pct00125
Figure 112016064911114-pct00126
Figure 112016064911114-pct00127
실시예 24
OLED 의 제조
뒤따르는 실시예 I1 내지 I27 (표 4 및 5) 에서, 다양한 OLED 의 데이터가 나타난다. 개선된 가공을 위하여, 두께 50 nm 의 구조화된 ITO (인듐 주석 산화물) 로 코팅된 세정된 유리 플레이트 (실험실 세척기에서 세정됨, Merck Extran 세제) 를 20 nm 의 PEDOT:PSS (폴리(3,4-에틸렌디옥시티오펜) 폴리(스티렌술포네이트) (Heraeus Precious Metals GmbH Deutschland 로부터 CLEVIOSPTM P VP AI 4083 로서 구입, 수용액으로부터 회전됨) 로 코팅하고, 10 분 동안 180 ℃ 에서 베이킹하였다. 이러한 코팅된 유리 플레이트는 OLED 가 적용되는 기판을 형성한다.
OLED 는 기본적으로 하기 층 구조를 갖는다: 기판 / 정공 수송층 (HTL) / 간층 (IL) / 전자 차단층 (EBL) / 방사층 (EML) / 임의의 정공 차단층 (HBL) / 전자 수송층 (ETL) / 임의의 전자 주입층 (EIL) 및 최종적으로 캐소드. 캐소드는 두께 100 nm 의 알루미늄 층에 의해 형성된다. OLED 의 정확한 구조는 표 4 에서 찾을 수 있다. 표 에서 "INV-10" 과 같은 표시는 본 발명의 물질에 관한 것이고, 이의 구조는 표 6 에 나타나 있다.
모든 물질은 진공 챔버에서 열적 증착에 의해 적용된다. 이러한 경우, 방사층은 항상 공-증발에 의해 특정 부피비로 매트릭스 물질(들) 에 첨가되는 방사성 도펀트 (방사체) 및 매트릭스 물질 (호스트 물질) 하나 이상으로 이루어진다. 상세하게 주어진 IC1:INV-7:TEG2 (59%:29%:12%) 로서의 형태는 여기서 물질 IC1 이 59% 의 부피비로 층에 존재하고 INV-7 이 29% 의 부피비로 존재하고, TEG2 가 12% 의 부피비로 존재함을 의미한다. 유사하게, 전자 수송층은 또한 두 물질의 혼합물로 이루어질 수 있다.
OLED 는 표준 방식으로 특징지어진다. 이러한 목적을 위하여, 전계발광 스펙트럼, 전류 효율성 (cd/A 로 측정됨), 전력 효율성 (lm/W 로 측정됨) 및 외부 양자 효율성 (EQE, 백분율로 측정됨) 은, 램버트 (Lambertian) 방사선 특징을 가정하여 전류-전압-발광 특징 (IUL 특징) 으로부터 계산된 발광의 함수로서 측정된다. 전계발광 스펙트럼은 1000 cd/m2 의 발광에서 측정되고, CIE 1931 x 및 y 색채 좌표는 이로부터 계산된다. 표 5 에서 매개변수 U1000 은 1000 cd/m2 의 발광에 필요한 전압을 나타낸다. CE1000 및 PE1000 은 각각 1000 cd/m2 에서 달성되는 전류 및 전력 효율을 나타낸다. 마지막으로, EQE1000 은 1000 cd/m2 의 작동 발광에서 외부 양자 효율을 나타낸다. 다양한 OLED 의 데이터는 표 5 에 수집되어 있다. 우수한 성능 데이터가 본 발명의 물질에 의해 이것이 정공 수송 물질로서, 인광방사체용 매트릭스 물질로서 사용될 때, 그리고 이것이 전자 수송 물질로서 사용될 때 달성될 수 있음이 관찰된다.
표 4: OLED 의 구조
Figure 112016064911114-pct00128
Figure 112016064911114-pct00129

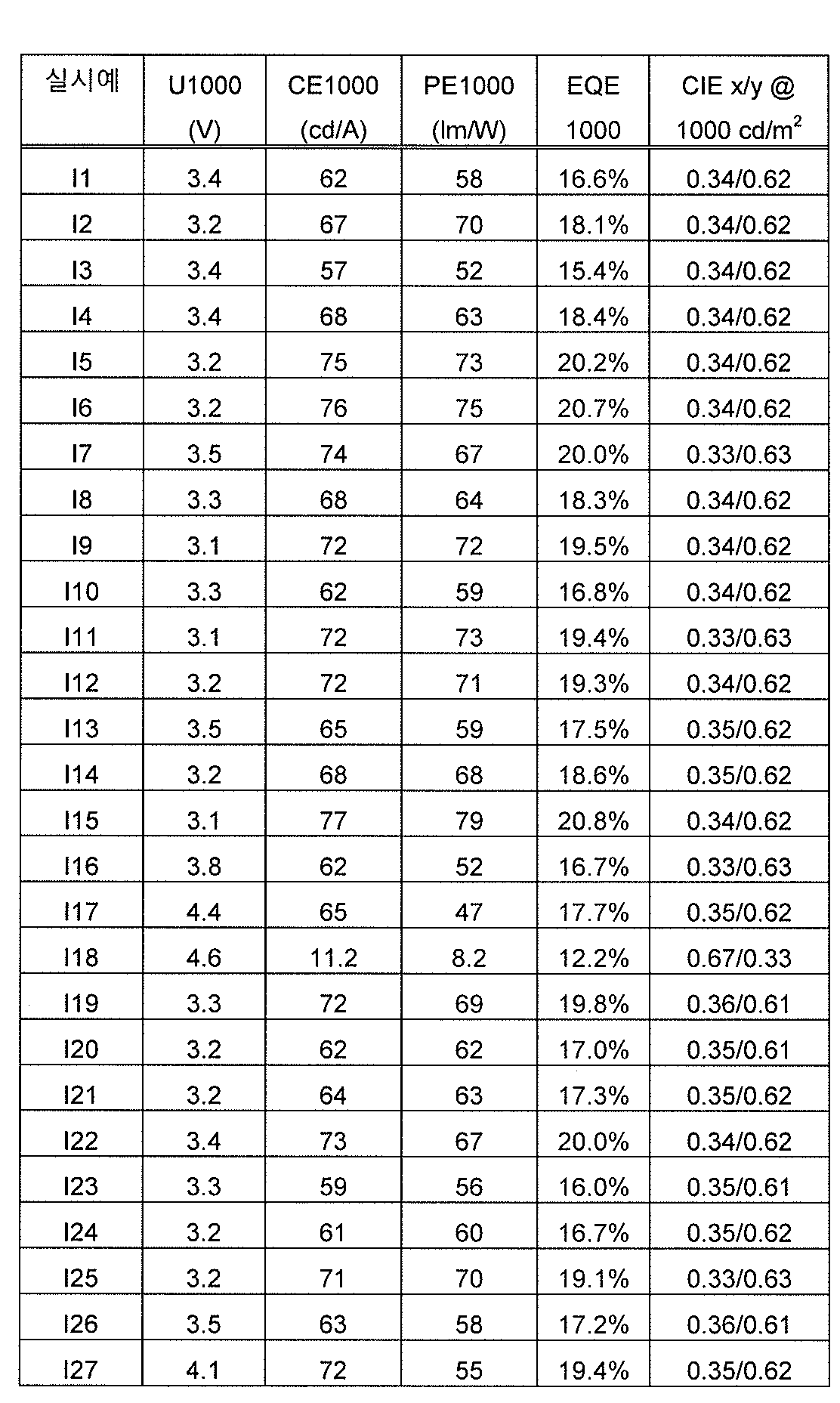

표 5: OLED 의 데이터
Figure 112016064911114-pct00130
표 6: OLED 를 위한 물질의 구조식
Figure 112016064911114-pct00131
Figure 112016064911114-pct00132
Figure 112016064911114-pct00133
Figure 112016064911114-pct00134

Claims (25)

  1. 하기 화학식 (5) 또는 (7)의 화합물을 적어도 하나 포함하는 전자 소자:
    Figure 112021112712348-pct00151

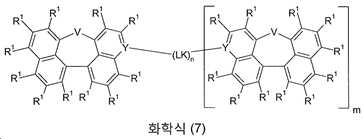

    Figure 112021112712348-pct00152

    [식 중, 기호 및 지수는 하기와 같음:
    V 는 O 이고;
    Y 는 m 이 0 이 아닌 경우 sp2-혼성 탄소 원자이고, m 이 0 인 경우 X 이고;
    X 는 각 경우에 동일 또는 상이하고, N 또는 CR1 이고;
    m 은 0 (단량체), 1 (2량체) 또는 2 (3량체) 이고;
    n 은 0 또는 1 이고, 여기서:
    m = 0 인 경우 n = 0 이고,
    m = 1 인 경우 또는 m = 2 인 경우 n = 1 이고;
    LK 는
    m = 1 인 경우에 단일 결합 또는 2관능성 링커이고; LK 는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, 여기서 R1 라디칼은 각 경우에 동일 또는 상이할 수 있고;
    m = 2 인 경우에 3관능성 링커이고, 여기서 링커는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, R1 라디칼은 각 경우에 동일 또는 상이할 수 있고;
    n = 0 인 경우 부재하고, 이에 따라 단량체가 존재하고;
    R1 은 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R2)2, CN, NO2, Si(R2)3, B(OR2)2, C(=O)R2, P(=O)(R2)2, S(=O)R2, S(=O)2R2, OSO2R2, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R2 라디칼에 의해 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R2C=CR2, C≡C, Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S 또는 CONR2 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상 또는 가교성 Q 기의 조합이고; 동시에, 둘 이상의 인접한 R1 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있고;
    R2 는 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R3)2, CN, NO2, Si(R3)3, B(OR3)2, C(=O)R3, P(=O)(R3)2, S(=O)R3, S(=O)2R3, OSO2R3, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기, 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R3 라디칼로 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R3C=CR3, C≡C, Si(R3)2, Ge(R3)2, Sn(R3)2, C=O, C=S, C=Se, C=NR3, P(=O)(R3), SO, SO2, NR3, O, S 또는 CONR3 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상의 조합이고; 동시에, 둘 이상의 인접한 R2 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성할 수 있고;
    R3 은 각 경우에 동일 또는 상이하고, H, D, F 또는 탄소수 1 내지 40 의 지방족, 방향족 및/또는 헤테로방향족 히드로카르빌 라디칼 (여기서 하나 이상의 수소 원자는 F 로 또한 대체될 수 있음) 이고; 동시에, 둘 이상의 R3 치환기는 함께 또한 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성할 수 있고;
    단 m = 0 인 경우 R1 라디칼 중 하나 이상은 H 가 아님].
  2. 제 1 항에 있어서, 적어도 하나의 하기 화학식 (10a)의 화합물을 포함하는 것을 특징으로 하는 전자 소자:
    Figure 112021112712348-pct00140

    [식 중, R1 및 V 는 제 1 항에 기재된 의미를 갖음].
  3. 제 1 항에 있어서, 적어도 하나의 하기 화학식 (17)의 화합물을 포함하는 것을 특징으로 하는 전자 소자:
    Figure 112021112712348-pct00143

    [식 중, R1 및 V 는 제 1 항에 기재된 의미를 갖음].
  4. 제 3 항에 있어서, 적어도 하나의 하기 화학식 (18)의 화합물을 포함하는 것을 특징으로 하는 전자 소자:
    Figure 112021112712348-pct00144

    [식 중, R1 및 V 는 제 1 항에 기재된 의미를 갖음].
  5. 제 1 항에 있어서, 적어도 하나의 하기 화학식 (10d)의 화합물을 포함하는 것을 특징으로 하는 전자 소자:
    Figure 112021112712348-pct00153

    [식 중, R1 및 V 는 제 1 항에 기재된 의미를 갖음].
  6. 하기 화학식 (5) 또는 (7)의 화합물 하나 이상 및
    형광 방사체, 인광 방사체, 호스트 물질, 매트릭스 물질, 전자 수송 물질, 전자 주입 물질, 정공 전도체 물질, 정공 주입 물질, 전자 차단 물질 및 정공 차단 물질, n-도펀트 또는 p-도펀트로 이루어지는 군으로부터 선택되는 하나 이상의 추가 화합물을 포함하는 조성물:
    Figure 112021112712348-pct00154

    Figure 112021112712348-pct00155

    [식 중, 기호 및 지수는 하기와 같음:
    V 는 O 이고;
    Y 는 m 이 0 이 아닌 경우 sp2-혼성 탄소 원자이고, m 이 0 인 경우 X 이고;
    X 는 각 경우에 동일 또는 상이하고, N 또는 CR1 이고;
    m 은 0 (단량체), 1 (2량체) 또는 2 (3량체) 이고;
    n 은 0 또는 1 이고, 여기서:
    m = 0 인 경우 n = 0 이고,
    m = 1 인 경우 또는 m = 2 인 경우 n = 1 이고;
    LK 는
    m = 1 인 경우에 단일 결합 또는 2관능성 링커이고; LK 는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, 여기서 R1 라디칼은 각 경우에 동일 또는 상이할 수 있고;
    m = 2 인 경우에 3관능성 링커이고, 여기서 링커는 하나 이상의 R1 라디칼에 의해 치환될 수 있고, R1 라디칼은 각 경우에 동일 또는 상이할 수 있고;
    n = 0 인 경우 부재하고, 이에 따라 단량체가 존재하고;
    R1 은 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R2)2, CN, NO2, Si(R2)3, B(OR2)2, C(=O)R2, P(=O)(R2)2, S(=O)R2, S(=O)2R2, OSO2R2, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R2 라디칼에 의해 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R2C=CR2, C≡C, Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S 또는 CONR2 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상 또는 가교성 Q 기의 조합이고; 동시에, 둘 이상의 인접한 R1 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계 (이는 하나 이상의 R2 라디칼에 의해 치환될 수 있음) 를 형성할 수 있고;
    R2 는 각 경우에 동일 또는 상이하고, H, D, F, Cl, Br, I, N(R3)2, CN, NO2, Si(R3)3, B(OR3)2, C(=O)R3, P(=O)(R3)2, S(=O)R3, S(=O)2R3, OSO2R3, 탄소수 1 내지 40 의 직쇄 알킬, 알콕시 또는 티오알콕시 기 또는 탄소수 2 내지 40 의 직쇄 알케닐 또는 알키닐 기, 또는 탄소수 3 내지 40 의 분지형 또는 시클릭 알킬, 알케닐, 알키닐, 알콕시, 알킬알콕시 또는 티오알콕시 기 (이들 각각은 하나 이상의 R3 라디칼로 치환될 수 있고, 여기서 하나 이상의 비인접 CH2 기는 R3C=CR3, C≡C, Si(R3)2, Ge(R3)2, Sn(R3)2, C=O, C=S, C=Se, C=NR3, P(=O)(R3), SO, SO2, NR3, O, S 또는 CONR3 로 대체될 수 있고, 하나 이상의 수소 원자는 D, F, Cl, Br, I, CN 또는 NO2 로 대체될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 방향족 또는 헤테로방향족 고리계 (이는 각 경우에 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 5 내지 60 개의 방향족 고리 원자를 갖는 아릴옥시, 아릴알콕시 또는 헤테로아릴옥시 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 10 내지 40 개의 방향족 고리 원자를 갖는 디아릴아미노 기, 디헤테로아릴아미노 기 또는 아릴헤테로아릴아미노 기 (이는 하나 이상의 R3 라디칼에 의해 치환될 수 있음), 또는 이러한 기 중 둘 이상의 조합이고; 동시에, 둘 이상의 인접한 R2 라디칼은 함께 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성할 수 있고;
    R3 은 각 경우에 동일 또는 상이하고, H, D, F 또는 탄소수 1 내지 40 의 지방족, 방향족 및/또는 헤테로방향족 히드로카르빌 라디칼 (여기서 하나 이상의 수소 원자는 F 로 또한 대체될 수 있음) 이고; 동시에, 둘 이상의 R3 치환기는 함께 또한 모노- 또는 폴리시클릭, 지방족 또는 방향족 또는 헤테로방향족 고리계를 형성할 수 있고;
    단 m = 0 인 경우 R1 라디칼 중 하나 이상은 H 가 아님].
  7. 제 6 항에 있어서, 추가 화합물이 인광 방사체인 것을 특징으로 하는 조성물.
  8. 제 6 항에 있어서, 추가 화합물이 호스트 또는 매트릭스 물질인 것을 특징으로 하는 조성물.
  9. 제 6 항에 있어서, 추가 화합물이 인광 방사체, 및 호스트 또는 매트릭스 물질인 것을 특징으로 하는 조성물.
  10. 제 6 항 내지 제 9 항 중 어느 한 항에 있어서, 추가 화합물이 2.5 eV 이상의 밴드 갭을 갖는 것을 특징으로 하는 조성물.
  11. 제 6 항 내지 제 9 항 중 어느 한 항에 따른 하나 이상의 조성물 및 하나 이상의 용매를 포함하는 제형.
  12. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서, 유기 전계발광 소자인, 전자 소자.
  13. 방사층 (EML), 전자 수송층 (ETL) 또는 정공 차단층 (HBL) 에, 제 1 항 내지 제 5 항 중 어느 한 항에 기재된 적어도 하나의 화합물 또는 제 6 항 내지 제 9 항 중 어느 한 항에 따른 적어도 하나의 조성물을 포함하는 전자 소자.
  14. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서, 유기 집적 회로 (OIC), 유기 전계-효과 트랜지스터 (OFET), 유기 박막 트랜지스터 (OTFT), 유기 태양 전지 (OSC), 유기 광 검출기, 유기 광수용체로부터 선택되는 것을 특징으로 하는 전자 소자.
  15. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서, 유기 발광 트랜지스터 (OLET), 유기 전계 켄치 소자 (OFQD), 유기 발광 전기화학 전지 (OLEC, LEC, LEEC), 유기 레이저 다이오드 (O-레이저) 및 유기 발광 다이오드 (OLED) 로 이루어지는 군으로부터 선택되는 유기 전계발광 소자인 것을 특징으로 하는 전자 소자.
  16. 하나 이상의 유기 층이 기체 상 침착에 의해 또는 용액으로부터 적용되는 것을 특징으로 하는, 제 1 항에 따른 전자 소자의 제조 방법.
  17. 하기로부터 선택되는 화합물:

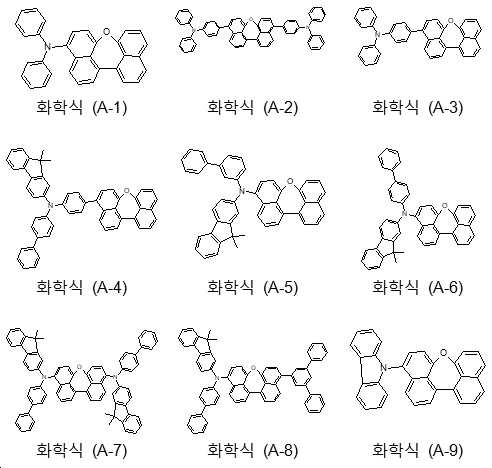

    Figure 112021112712348-pct00156

    Figure 112021112712348-pct00157

    Figure 112021112712348-pct00158

    Figure 112021112712348-pct00159

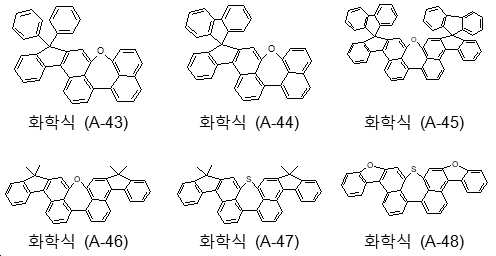

    Figure 112021112712348-pct00160

    Figure 112021112712348-pct00161

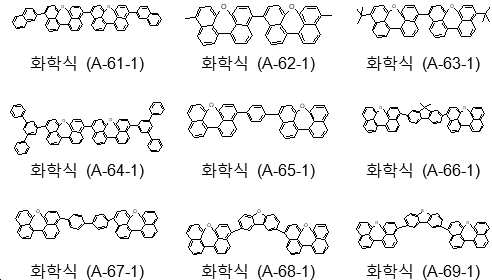

    Figure 112021112712348-pct00162

    Figure 112021112712348-pct00163

    Figure 112021112712348-pct00164

    Figure 112021112712348-pct00165

    Figure 112021112712348-pct00166

    Figure 112021112712348-pct00167

    Figure 112021112712348-pct00168

    Figure 112021112712348-pct00169

    Figure 112021112712348-pct00170

    Figure 112021112712348-pct00171

    Figure 112021112712348-pct00172

    Figure 112021112712348-pct00173

    Figure 112021112712348-pct00174

    Figure 112021112712348-pct00175

    Figure 112021112712348-pct00176

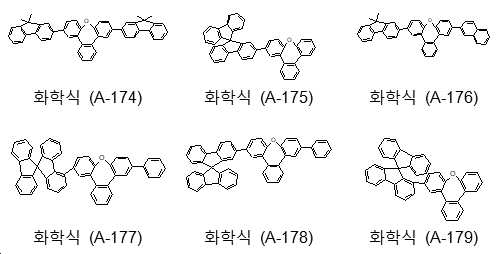

    Figure 112021112712348-pct00177

    Figure 112021112712348-pct00178

    Figure 112021112712348-pct00179

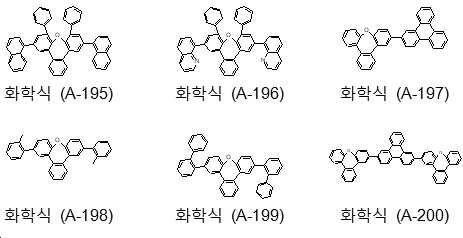

    Figure 112021112712348-pct00180

    Figure 112021112712348-pct00181


    Figure 112021112712348-pct00182

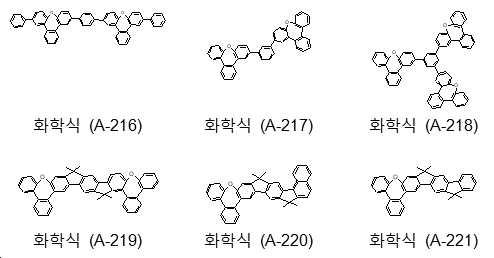

    Figure 112021112712348-pct00183

    Figure 112021112712348-pct00184

    Figure 112021112712348-pct00185

    Figure 112021112712348-pct00186

    Figure 112021112712348-pct00187


    Figure 112021112712348-pct00188

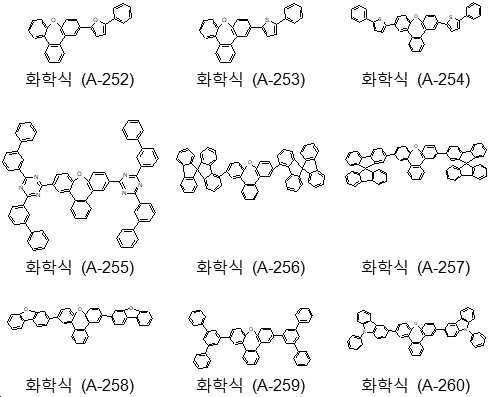

    Figure 112021112712348-pct00189

    Figure 112021112712348-pct00190

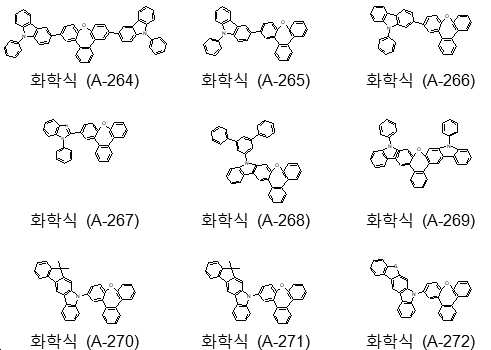

    Figure 112021112712348-pct00191

    Figure 112021112712348-pct00192

    Figure 112021112712348-pct00193

    Figure 112021112712348-pct00194

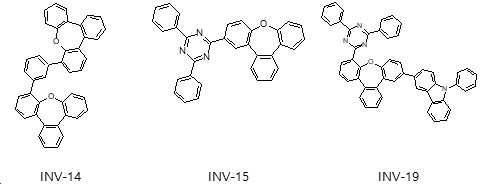

    Figure 112021112712348-pct00195

    Figure 112021112712348-pct00196






  18. 삭제
  19. 삭제
  20. 삭제
  21. 삭제
  22. 삭제
  23. 삭제
  24. 삭제
  25. 삭제
KR1020167017999A 2013-12-06 2014-11-18 치환 옥세핀 Active KR102380808B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP13005698 2013-12-06
EP13005698.9 2013-12-06
PCT/EP2014/003071 WO2015082046A2 (de) 2013-12-06 2014-11-18 Substituierte oxepine

Publications (2)

Publication Number Publication Date
KR20160095081A KR20160095081A (ko) 2016-08-10
KR102380808B1 true KR102380808B1 (ko) 2022-03-30

Family

ID=49752909

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020167017999A Active KR102380808B1 (ko) 2013-12-06 2014-11-18 치환 옥세핀

Country Status (6)

Country Link
US (2) US10374170B2 (ko)
EP (1) EP3077382B1 (ko)
JP (1) JP6585048B2 (ko)
KR (1) KR102380808B1 (ko)
CN (1) CN105793246B (ko)
WO (1) WO2015082046A2 (ko)

Families Citing this family (32)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102163721B1 (ko) * 2014-01-06 2020-10-08 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102357467B1 (ko) 2014-07-22 2022-02-04 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
KR20170019924A (ko) * 2015-08-13 2017-02-22 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102666615B1 (ko) 2015-12-08 2024-05-20 듀폰스페셜티머터리얼스코리아 유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2017099360A1 (en) * 2015-12-08 2017-06-15 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound and organic electroluminescent device comprising the same
KR102615637B1 (ko) * 2015-12-22 2023-12-20 삼성디스플레이 주식회사 유기 발광 소자
KR20170075114A (ko) * 2015-12-22 2017-07-03 삼성디스플레이 주식회사 유기 발광 소자
KR102617612B1 (ko) * 2015-12-22 2023-12-27 솔루스첨단소재 주식회사 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102579752B1 (ko) * 2015-12-22 2023-09-19 삼성디스플레이 주식회사 유기 발광 소자
KR102615638B1 (ko) * 2015-12-22 2023-12-20 삼성디스플레이 주식회사 유기 발광 소자
KR102384293B1 (ko) * 2015-12-22 2022-04-08 삼성디스플레이 주식회사 유기 발광 소자
KR20170075122A (ko) 2015-12-22 2017-07-03 삼성디스플레이 주식회사 유기 발광 소자
KR20170097820A (ko) * 2016-02-18 2017-08-29 삼성디스플레이 주식회사 유기 발광 소자
JP6498245B2 (ja) * 2016-08-19 2019-04-10 彩豐精技股▲分▼有限公司 化合物およびこれを用いた有機電子デバイス
TWI764984B (zh) * 2017-02-28 2022-05-21 南韓商羅門哈斯電子材料韓國公司 有機電致發光化合物及包含其之有機電致發光裝置
JP2018172349A (ja) * 2017-03-31 2018-11-08 株式会社ダイセル 新規縮合多環式化合物及びその製造方法
KR20180138267A (ko) * 2017-06-20 2018-12-31 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
CN109216565B (zh) * 2017-06-30 2021-05-18 昆山国显光电有限公司 有机电致发光器件及其制备方法
WO2019007867A1 (de) * 2017-07-05 2019-01-10 Merck Patent Gmbh Zusammensetzung für organische elektronische vorrichtungen
KR102690163B1 (ko) * 2018-07-02 2024-08-01 듀폰스페셜티머터리얼스코리아 유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
DE102018125307A1 (de) * 2018-10-12 2020-04-16 Novaled Gmbh Organische lichtemittierende Vorrichtung
KR101971926B1 (ko) * 2019-01-25 2019-04-25 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
US10847997B1 (en) * 2019-06-07 2020-11-24 Spark Connected LLC Wireless power transfer through low-e window
KR102663762B1 (ko) * 2019-06-24 2024-05-07 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR102814297B1 (ko) * 2020-03-23 2025-05-28 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
CN114763350A (zh) * 2021-01-13 2022-07-19 浙江光昊光电科技有限公司 一种含七元环咔唑的有机化合物及其用途
CN113121584B (zh) * 2021-03-30 2024-05-14 武汉尚赛光电科技有限公司 一种杂环化合物及包含其的有机电致发光器件
KR102821970B1 (ko) * 2021-08-24 2025-06-24 엘티소재주식회사 헤테로 고리 화합물 및 이를 포함하는 유기 발광 소자
CN113929691B (zh) * 2021-11-22 2024-02-02 烟台九目化学股份有限公司 一种含氧杂卓并咔唑结构化合物及其应用
CN114989128B (zh) * 2022-05-24 2025-12-02 上海钥熠电子科技有限公司 新型含螺化合物及其在有机电致发光器件中的应用
KR102873997B1 (ko) * 2022-12-12 2025-10-21 엘티소재주식회사 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
CN117603209A (zh) * 2023-05-17 2024-02-27 陕西莱特光电材料股份有限公司 有机化合物及包含其的有机电致发光器件和电子装置

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2010119274A1 (en) 2009-04-16 2010-10-21 Cambridge Display Technology Limited Monomer, polymer, and method of making it

Family Cites Families (100)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4539507A (en) 1983-03-25 1985-09-03 Eastman Kodak Company Organic electroluminescent devices having improved power conversion efficiencies
US5061569A (en) 1990-07-26 1991-10-29 Eastman Kodak Company Electroluminescent device with organic electroluminescent medium
US5151629A (en) 1991-08-01 1992-09-29 Eastman Kodak Company Blue emitting internal junction organic electroluminescent device (I)
DE69432054T2 (de) 1993-09-29 2003-10-09 Idemitsu Kosan Co Organische elektrolumineszenzelemente und arylendiaminderivate
JPH07133483A (ja) 1993-11-09 1995-05-23 Shinko Electric Ind Co Ltd Ｅｌ素子用有機発光材料及びｅｌ素子
EP0676461B1 (de) 1994-04-07 2002-08-14 Covion Organic Semiconductors GmbH Spiroverbindungen und ihre Verwendung als Elektrolumineszenzmaterialien
DE19652261A1 (de) 1996-12-16 1998-06-18 Hoechst Ag Arylsubstituierte Poly(p-arylenvinylene), Verfahren zur Herstellung und deren Verwendung in Elektroluminszenzbauelementen
JP3302945B2 (ja) 1998-06-23 2002-07-15 ネースディスプレイ・カンパニー・リミテッド 新規な有機金属発光物質およびそれを含む有機電気発光素子
WO2000070655A2 (en) 1999-05-13 2000-11-23 The Trustees Of Princeton University Very high efficiency organic light emitting devices based on electrophosphorescence
KR100946314B1 (ko) 1999-12-01 2010-03-09 더 트러스티즈 오브 프린스턴 유니버시티 인광성 유기금속화합물을 포함하는 유기 발광 장치
KR100377321B1 (ko) 1999-12-31 2003-03-26 주식회사 엘지화학 피-형 반도체 성질을 갖는 유기 화합물을 포함하는 전기소자
US6660410B2 (en) 2000-03-27 2003-12-09 Idemitsu Kosan Co., Ltd. Organic electroluminescence element
US20020121638A1 (en) 2000-06-30 2002-09-05 Vladimir Grushin Electroluminescent iridium compounds with fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
CN101924190B (zh) 2000-08-11 2012-07-04 普林斯顿大学理事会 有机金属化合物和发射转换有机电致磷光
JP4154140B2 (ja) 2000-09-26 2008-09-24 キヤノン株式会社 金属配位化合物
JP4154139B2 (ja) 2000-09-26 2008-09-24 キヤノン株式会社 発光素子
JP4154138B2 (ja) 2000-09-26 2008-09-24 キヤノン株式会社 発光素子、表示装置及び金属配位化合物
CN100379049C (zh) 2001-03-14 2008-04-02 普林斯顿大学理事会 用于蓝色磷光基有机发光二极管的材料与器件
KR100691543B1 (ko) 2002-01-18 2007-03-09 주식회사 엘지화학 새로운 전자 수송용 물질 및 이를 이용한 유기 발광 소자
EP1549112A4 (en) 2002-09-20 2009-01-07 Idemitsu Kosan Co ORGANIC ELECTROLUMINESCENCE ELEMENT
JP2006511939A (ja) 2002-12-23 2006-04-06 コビオン・オーガニック・セミコンダクターズ・ゲーエムベーハー 有機エレクトロルミネセンス素子
DE10310887A1 (de) 2003-03-11 2004-09-30 Covion Organic Semiconductors Gmbh Matallkomplexe
US7851071B2 (en) 2003-03-13 2010-12-14 Idemitsu Kosan Co., Ltd. Nitrogen-containing heterocycle derivative and organic electroluminescent element using the same
JP4411851B2 (ja) 2003-03-19 2010-02-10 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子
JP5318347B2 (ja) 2003-04-15 2013-10-16 メルク パテント ゲーエムベーハー 発光可能な、マトリックス材料と有機半導体との混合物、その使用、ならびに前記混合物を含む電子部品
EP2236579B1 (en) 2003-04-23 2014-04-09 Konica Minolta Holdings, Inc. Organic electroluminescent element and display
KR101105619B1 (ko) 2003-07-07 2012-01-18 메르크 파텐트 게엠베하 유기 방출형 반도체 및 매트릭스 물질의 혼합물, 이들의용도 및 상기 물질을 함유하는 전자 부품
DE10333232A1 (de) 2003-07-21 2007-10-11 Merck Patent Gmbh Organisches Elektrolumineszenzelement
DE10338550A1 (de) 2003-08-19 2005-03-31 Basf Ag Übergangsmetallkomplexe mit Carbenliganden als Emitter für organische Licht-emittierende Dioden (OLEDs)
DE10345572A1 (de) 2003-09-29 2005-05-19 Covion Organic Semiconductors Gmbh Metallkomplexe
US7795801B2 (en) 2003-09-30 2010-09-14 Konica Minolta Holdings, Inc. Organic electroluminescent element, illuminator, display and compound
DE10357044A1 (de) 2003-12-04 2005-07-14 Novaled Gmbh Verfahren zur Dotierung von organischen Halbleitern mit Chinondiiminderivaten
DE102004008304A1 (de) 2004-02-20 2005-09-08 Covion Organic Semiconductors Gmbh Organische elektronische Vorrichtungen
DE102004010954A1 (de) 2004-03-03 2005-10-06 Novaled Gmbh Verwendung eines Metallkomplexes als n-Dotand für ein organisches halbleitendes Matrixmaterial, organisches Halbleitermaterial und elektronisches Bauteil
US7790890B2 (en) 2004-03-31 2010-09-07 Konica Minolta Holdings, Inc. Organic electroluminescence element material, organic electroluminescence element, display device and illumination device
KR100787425B1 (ko) 2004-11-29 2007-12-26 삼성에스디아이 주식회사 페닐카바졸계 화합물 및 이를 이용한 유기 전계 발광 소자
DE102004023277A1 (de) 2004-05-11 2005-12-01 Covion Organic Semiconductors Gmbh Neue Materialmischungen für die Elektrolumineszenz
US7598388B2 (en) 2004-05-18 2009-10-06 The University Of Southern California Carbene containing metal complexes as OLEDs
JP4862248B2 (ja) 2004-06-04 2012-01-25 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
EP1655359A1 (de) 2004-11-06 2006-05-10 Covion Organic Semiconductors GmbH Organische Elektrolumineszenzvorrichtung
WO2006081780A1 (de) 2005-02-04 2006-08-10 Novaled Ag Dotanden für organische halbleiter
WO2006100896A1 (ja) 2005-03-18 2006-09-28 Idemitsu Kosan Co., Ltd. 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2006108497A1 (de) 2005-04-14 2006-10-19 Merck Patent Gmbh Verbindungen für organische elektronische vorrichtungen
CN101171320B (zh) 2005-05-03 2013-04-10 默克专利有限公司 有机电致发光器件
DE102005023437A1 (de) 2005-05-20 2006-11-30 Merck Patent Gmbh Verbindungen für organische elektronische Vorrichtungen
EP1956022B1 (en) 2005-12-01 2012-07-25 Nippon Steel Chemical Co., Ltd. Compound for organic electroluminescent element and organic electroluminescent element
US7919010B2 (en) 2005-12-22 2011-04-05 Novaled Ag Doped organic semiconductor material
ATE394800T1 (de) 2006-03-21 2008-05-15 Novaled Ag Heterocyclisches radikal oder diradikal, deren dimere, oligomere, polymere, dispiroverbindungen und polycyclen, deren verwendung, organisches halbleitendes material sowie elektronisches bauelement
EP1837927A1 (de) 2006-03-22 2007-09-26 Novaled AG Verwendung von heterocyclischen Radikalen zur Dotierung von organischen Halbleitern
WO2007115540A1 (de) 2006-03-30 2007-10-18 Novaled Ag Verwendung von bora-tetraazapentalenen
DE102006015183A1 (de) 2006-04-01 2007-10-04 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
EP1860709B1 (de) 2006-05-24 2012-08-08 Novaled AG Verwendung von quadratisch planaren Übergangsmetallkomplexen als Dotand
DE102006025777A1 (de) 2006-05-31 2007-12-06 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102006025846A1 (de) 2006-06-02 2007-12-06 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102006031990A1 (de) 2006-07-11 2008-01-17 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
JP2008074832A (ja) 2006-08-24 2008-04-03 Tokuyama Corp クロメン化合物
JP5332614B2 (ja) * 2006-09-08 2013-11-06 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
US8062769B2 (en) 2006-11-09 2011-11-22 Nippon Steel Chemical Co., Ltd. Indolocarbazole compound for use in organic electroluminescent device and organic electroluminescent device
DE102006053320B4 (de) 2006-11-13 2012-01-19 Novaled Ag Verwendung einer Koordinationsverbindung zur Dotierung organischer Halbleiter
DE102006054523B4 (de) 2006-11-20 2009-07-23 Novaled Ag Dithiolenübergangsmetallkomplexe und Selen-analoge Verbindungen, deren Verwendung als Dotand, organisches halbleitendes Material enthaltend die Komplexe, sowie elektronische oder optoelektronisches Bauelement enthaltend einen Komplex
DE102006054524B4 (de) 2006-11-20 2022-12-22 Novaled Gmbh Verwendung von Dithiolenübergangsmetallkomplexen und Selen- analoger Verbindungen als Dotand
DE102007002714A1 (de) 2007-01-18 2008-07-31 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102007018456B4 (de) 2007-04-19 2022-02-24 Novaled Gmbh Verwendung von Hauptgruppenelementhalogeniden und/oder -pseudohalogeniden, organisches halbleitendes Matrixmaterial, elektronische und optoelektronische Bauelemente
EP3457451B1 (de) 2007-04-30 2019-07-17 Novaled GmbH Die verwendung von oxokohlenstoff-, pseudooxokohlenstoff- und radialenverbindungen
EP1990847B1 (de) 2007-05-10 2018-06-20 Novaled GmbH Verwendung von chinoiden Bisimidazolen und deren Derivaten als Dotand zur Dotierung eines organischen halbleitenden Matrixmaterials
DE102007024850A1 (de) 2007-05-29 2008-12-04 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
EP2009014B1 (de) 2007-06-22 2018-10-24 Novaled GmbH Verwendung eines Precursors eines n-Dotanden zur Dotierung eines organischen halbleitenden Materials, Precursor und elektronisches oder optoelektronisches Bauelement
DE102007031220B4 (de) 2007-07-04 2022-04-28 Novaled Gmbh Chinoide Verbindungen und deren Verwendung in halbleitenden Matrixmaterialien, elektronischen und optoelektronischen Bauelementen
DE102008051737B4 (de) 2007-10-24 2022-10-06 Novaled Gmbh Quadratisch planare Übergangsmetallkomplexe, organische halbleitende Materialien sowie elektronische oder optoelektronische Bauelemente, die diese umfassen und Verwendung derselben
DE102007053771A1 (de) 2007-11-12 2009-05-14 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtungen
DE112009000621A5 (de) 2008-01-15 2010-12-16 Novaled Ag Dithiolenübergangsmetallkomplexe und elektronische oder optoelektronische Bauelemente
US8057712B2 (en) 2008-04-29 2011-11-15 Novaled Ag Radialene compounds and their use
DE102008033943A1 (de) 2008-07-18 2010-01-21 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008035413A1 (de) 2008-07-29 2010-02-04 Merck Patent Gmbh Verbindungen für organische elektronische Vorrichtungen
DE102008036982A1 (de) 2008-08-08 2010-02-11 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
US8119037B2 (en) 2008-10-16 2012-02-21 Novaled Ag Square planar transition metal complexes and organic semiconductive materials using them as well as electronic or optoelectric components
ES2370120T3 (es) 2008-10-23 2011-12-12 Novaled Ag Compuesto de radialeno y su utilización.
DE102008056688A1 (de) 2008-11-11 2010-05-12 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
KR20110097612A (ko) 2008-11-11 2011-08-31 메르크 파텐트 게엠베하 유기 전계발광 소자
DE102008064200A1 (de) 2008-12-22 2010-07-01 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
US8592806B2 (en) 2009-02-26 2013-11-26 Novaled Ag Quinone compounds as dopants in organic electronics
DE102009014513A1 (de) 2009-03-23 2010-09-30 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
JP5567656B2 (ja) * 2009-04-03 2014-08-06 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 電気活性材料
DE102009023155A1 (de) 2009-05-29 2010-12-02 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009031021A1 (de) 2009-06-30 2011-01-05 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102010005697A1 (de) 2010-01-25 2011-07-28 Merck Patent GmbH, 64293 Verbindungen für elektronische Vorrichtungen
DE102010014933A1 (de) 2010-04-14 2011-10-20 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
WO2011131185A1 (de) 2010-04-21 2011-10-27 Novaled Ag Mischung zur herstellung einer dotierten halbleiterschicht
CN102892859B (zh) 2010-04-27 2016-03-09 诺瓦莱德公开股份有限公司 有机半导体材料和电子构件
US20140144509A1 (en) 2010-09-10 2014-05-29 Novaled Ag Compounds for Organic Photovoltaic Devices
DE102010045405A1 (de) 2010-09-15 2012-03-15 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102010046040B4 (de) 2010-09-22 2021-11-11 Novaled Gmbh Verfahren zur Herstellung von Fulleren-Derivaten
EP2452946B1 (en) 2010-11-16 2014-05-07 Novaled AG Pyridylphosphinoxides for organic electronic device and organic electronic device
EP2463927B1 (en) 2010-12-08 2013-08-21 Novaled AG Material for organic electronic device and organic electronic device
TWI526418B (zh) 2011-03-01 2016-03-21 諾瓦發光二極體股份公司 有機半導體材料及有機組成物
US9142781B2 (en) 2011-06-09 2015-09-22 Novaled Ag Compound for organic electronic device
JP6461599B2 (ja) 2011-06-22 2019-01-30 ノヴァレッド ゲーエムベーハー 電子装置
WO2012175535A1 (de) 2011-06-22 2012-12-27 Novaled Ag Organisches elektronisches bauelement
KR101967014B1 (ko) * 2011-08-10 2019-04-08 메르크 파텐트 게엠베하 금속 착물
EP2856528B1 (en) * 2012-05-24 2019-07-03 Merck Patent GmbH Metal complexes comprising condensed heteroaromatic rings

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2010119274A1 (en) 2009-04-16 2010-10-21 Cambridge Display Technology Limited Monomer, polymer, and method of making it

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
J. AM. CHEM. SOC. vol. 131, pp 6698-6707(2009) 1부.*
J. Am. Chem. Soc. vol. 134, pp 13796-13803(2012) 1부.*
Tetrahedron Letters, vol. 42, pp 2493-2496(2001) 1부.*

Also Published As

Publication number Publication date
CN105793246B (zh) 2019-07-05
EP3077382B1 (de) 2018-12-26
JP6585048B2 (ja) 2019-10-02
US20190280218A1 (en) 2019-09-12
CN105793246A (zh) 2016-07-20
WO2015082046A2 (de) 2015-06-11
US20160308146A1 (en) 2016-10-20
EP3077382A2 (de) 2016-10-12
US10374170B2 (en) 2019-08-06
WO2015082046A3 (de) 2015-07-30
KR20160095081A (ko) 2016-08-10
US11917913B2 (en) 2024-02-27
JP2017501142A (ja) 2017-01-12

Similar Documents

Publication Publication Date Title
JP7719045B2 (ja) ２－ジアリールアミノフルオレン誘導体およびそれらを含む有機電子素子
JP7439031B2 (ja) 化合物および有機エレクトロルミッセンス素子
KR102380808B1 (ko) 치환 옥세핀
JP7114530B2 (ja) 化合物および有機電子素子
KR102599157B1 (ko) 유기 전계발광 소자용 페녹사진 유도체
KR102602818B1 (ko) 6,9,15,18-테트라히드로-s-인다세노[1,2-b:5,6-b']디플루오렌 유도체 및 전자 소자에서의 이의 용도
KR102202756B1 (ko) 전자 소자용 물질
KR102662806B1 (ko) 전자 소자용 화합물
KR102318974B1 (ko) 전자 소자용 재료
KR102268222B1 (ko) 플루오렌 및 이를 함유하는 전자 소자
KR102717935B1 (ko) 전자 소자용 물질
KR102452746B1 (ko) 유기 전자 소자용 페난트렌 화합물

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20160705

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20191115

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20210331

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220216

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20220328

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20220328

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20250108

Start annual number: 4

End annual number: 4
