JP7187097B2

JP7187097B2 - オレフィン系共重合体及びその製造方法

Info

Publication number: JP7187097B2
Application number: JP2020558935A
Authority: JP
Inventors: イン・スン・パク; ウン・ジュン・イ; ヒョン・チン・チュ; サン・ウン・パク; チョン・フン・イ; ジン・サム・ゴン; ジュン・ホ・ジュン; レ・クン・カク
Original assignee: LG Chem Ltd
Current assignee: LG Chem Ltd
Priority date: 2018-05-04
Filing date: 2019-05-03
Publication date: 2022-12-12
Anticipated expiration: 2039-05-03
Also published as: US20210095062A1; US11629208B2; EP3770188A4; KR20190127592A; KR102117623B1; JP2021518879A; EP3770188A1; CN112020521B; WO2019212302A1; CN112020521A

Description

［関連出願の相互参照］
本出願は、２０１８年５月４日付韓国特許出願第１０－２０１８－００５２０４２号に基づいた優先権の利益を主張し、当該韓国特許出願の文献に開示された全ての内容は本明細書の一部として含まれる。

本発明は、オレフィン系共重合体及びその製造方法に関し、具体的には、オレフィン系共重合体内の不飽和官能基の含量及び種類を調節することで、高流動性でありながらも硬度、屈曲強度、引張強度等の物性が向上された低密度オレフィン系共重合体及びその製造方法に関する。

オレフィン重合触媒系は、チーグラーナッタ及びメタロセン触媒系に分類でき、この二つの高活性触媒系はそれぞれの特徴に合わせて発展してきた。チーグラーナッタ触媒は、５０年代に発明されてから既存の商業プロセスに広く適用されてきたが、複数の活性点が混在する多活性点触媒（ｍｕｌｔｉ－ｓｉｔｅｃａｔａｌｙｓｔ）であるため、重合体の分子量分布が広いことが特徴であり、共単量体の組成分布が均一ではないため所望の物性確保に限界があるという問題点がある。

一方、メタロセン触媒は、遷移金属化合物が主成分である主触媒とアルミニウムが主成分である有機金属化合物である助触媒の組み合わせからなり、このような触媒は、均一系錯体触媒であって単一活性点触媒（ｓｉｎｇｌｅｓｉｔｅｃａｔａｌｙｓｔ）であり、単一活性点特性によって分子量分布が狭く、共単量体の組成分布の均一な高分子が得られ、触媒のリガンド構造変形及び重合条件の変更によって高分子の立体規則度、共重合特性、分子量、結晶化度等を変化させることができる特性を有している。

米国特許第５，９１４，２８９号には、それぞれの担体に担持されたメタロセン触媒を用いて高分子の分子量及び分子量分布を制御する方法が記載されているところ、担持触媒製造時に用いられた溶媒の量及び製造時間が多くかかり、用いられるメタロセン触媒を担体にそれぞれ担持させなければならないという煩わしさが伴われた。

韓国特許出願第１０－２００３－００１２３０８号には、担体に二重核メタロセン触媒と単一核メタロセン触媒を活性化剤とともに担持し、反応器内の触媒の組み合わせを変化させつつ重合することで分子量分布を制御する方案を開示している。しかし、このような方法は、それぞれの触媒の特性を同時に具現することに限界があり、また完成された触媒の担体成分でメタロセン触媒部分が遊離されて反応器に汚染（ファウリング：ｆｏｕｌｉｎｇ）を誘発するという短所がある。

一方、直鎖状低密度ポリエチレンは、重合触媒を用いて低圧でエチレンとアルファオレフィンを共重合して製造され、分子量分布が狭く一定長さの短鎖分枝を有し、長鎖分枝がない樹脂である。直鎖状低密度ポリエチレンフィルムは、一般のポリエチレンの特性とともに破断強度と伸び率が高く、引張強度、落錘衝撃強度等に優れるため、既存の低密度ポリエチレンや高密度ポリエチレンの適用が難しいストレッチフィルム、オーバーラップフィルム等への使用が増加している。

ところが、１－ブテン又は１－ヘキセンを共単量体として用いる直鎖状低密度ポリエチレンは、大部分が単一気相反応器又は単一ループスラリー反応器で製造され、１－オクテン共単量体を用いる工程に比べて生産性は高いが、このような製品もやはり使用触媒技術及び工程技術の限界で、物性が１－オクテン共単量体の使用時より大幅に劣り、分子量分布が狭いため、加工性が不良である問題がある。

米国特許第４，９３５，４７４号には、２種又はそれ以上のメタロセン化合物が用いられて広い分子量分布を有するポリエチレン製法に対し報告されている。米国特許第６，８２８，３９４号には、共単量体の結合性が良いものとそうではないものを混合して使用するので、加工性に優れ、特にフィルム用に適したポリエチレンの製造方法に対して報告されている。また、米国特許第６，８４１，６３１号、米国特許第６，８９４，１２８号には、少なくとも２種のメタルコンパウンドが用いられたメタロセン系触媒として二峰又は多峰分子量分布を有するポリエチレンを製造し、フィルム、ブローモールディング、パイプ等の用途に適用可能であると報告されている。しかし、このような製品は、加工性は改善されたものの、単位粒子内の分子量別の分散状態が均一でないため、比較的良好な押出条件においても押出の外観が粗くて物性が安定的でない問題がある。

このような背景の下、物性と加工性の間のバランスのとれた、より優れた製品の製造が絶えず要求されており、特に加工性に優れたポリエチレン共重合体の必要性がさらに要求される。

米国特許第５，９１４，２８９号韓国特許出願第１０－２００３－００１２３０８号米国特許第４，９３５，４７４号米国特許第６，８２８，３９４号米国特許第６，８４１，６３１号米国特許第６，８９４，１２８号

本発明の解決しようとする課題は、高流動性でありながらも硬度、屈曲強度、引張強度等の物性が向上された低密度オレフィン系共重合体を提供することである。

また、本発明の解決しようとする他の課題は、前記オレフィン系共重合体の製造方法を提供することである。

前記課題を解決するために、本発明は、（１）密度（ｄ）が０．８５から０．８９ｇ／ｃｃであり、（２）溶融指数（ＭｅｌｔＩｎｄｅｘ、ＭＩ、１９０℃、２．１６ｋｇの荷重条件）が１５ｇ／１０分から１００ｇ／１０分であり、（３）炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．８以下であり、（４）核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル、ｔｏｔａｌＶが以下の（ａ）及び（ｂ）を満たす、オレフィン系共重合体を提供する。
（ａ）ビニレン／ｔｏｔａｌＶ＝０．１から０．７
（ｂ）ビニレン／ビニル＝０．８から１．６

また、前記他の課題を解決するために、本発明は、下記化学式１の遷移金属化合物を含むオレフィン重合用触媒組成物の存在下で、水素を１０から１００ｃｃ／分で投入してオレフィン系単量体を重合する段階を含む、前記オレフィン系共重合体の製造方法を提供する。

前記化学式１において、
Ｒ_１は、水素；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数１から２０のアルコキシ；炭素数６から２０のアリール；炭素数７から２０のアリールアルコキシ；炭素数７から２０のアルキルアリール；又は炭素数７から２０のアリールアルキルであり、
Ｒ_２ａからＲ_２ｅは、それぞれ独立して、水素；ハロゲン；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数１から２０のアルコキシ；又は炭素数６から２０のアリールであり、
Ｒ_３は、水素；ハロゲン；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキル；炭素数１から２０のアルキルアミド；炭素数６から２０のアリールアミド；炭素数１から２０のアルキリデン；又はハロゲン、炭素数１から２０のアルキル、炭素数３から２０のシクロアルキル、炭素数２から２０のアルケニル、炭素数１から２０のアルコキシ及び炭素数６から２０のアリールでなる群から選択された１種以上で置換されたフェニルであり、
Ｒ_４からＲ_９は、それぞれ独立して、水素；シリル；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキル；又は炭素数１から２０のヒドロカルビルで置換された１４族金属のメタロイドラジカルであり；前記Ｒ_６からＲ_９のうち互いに隣接する２個以上は、互いに連結されて環を形成してよく、
Ｑは、Ｓｉ、Ｃ、Ｎ、Ｐ又はＳであり、
Ｍは、４族の遷移金属であり、
Ｘ_１及びＸ_２は、それぞれ独立して、水素；ハロゲン；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキル；炭素数１から２０のアルキルアミノ；炭素数６から２０のアリールアミノ；又は炭素数１から２０のアルキリデンである。

本発明によるオレフィン系共重合体は、オレフィン系共重合体内の不飽和官能基の含量及び種類が調節され、高流動性でありながらも硬度、屈曲強度、引張強度等において向上された物性を示し得る。

以下、本発明の理解を深めるために本発明をより詳しく説明する。

本明細書及び特許請求の範囲において用いられた用語や単語は、通常的又は辞書的な意味に限定して解釈されてはならず、発明者は自身の発明を最善の方法によって説明するために、用語の概念を適宜定義することができるという原則に即し、本発明の技術的思想に適合する意味と概念として解釈されなければならない。

本明細書において、用語「重合体」とは、同一であるか異なっている類型の単量体の重合によって製造される重合体化合物を意味する。「重合体」という総称は、「単独重合体」、「共重合体」、「三元共重合体」だけでなく「混成重合体」という用語を含む。また、前記「混成重合体」とは、二つ以上の異なっている類型の単量体の重合によって製造された重合体を意味する。「混成重合体」という総称は、（二つの異なっている単量体から製造された重合体を指称するのに通常用いられる）「共重合体」という用語だけでなく（三つの異なっている類型の単量体から製造された重合体を指称するのに通常用いられる）「三元共重合体」という用語を含む。これは、四つ以上の類型の単量体の重合によって製造された重合体を含む。

本発明によるオレフィン系共重合体は、下記（１）から（４）の要件を満たすものである。
（１）密度（ｄ）が０．８５から０．８９ｇ／ｃｃであり、
（２）溶融指数（ＭｅｌｔＩｎｄｅｘ、ＭＩ、１９０℃、２．１６ｋｇの荷重条件）が１５ｇ／１０分から１００ｇ／１０分であり、
（３）炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．８以下であり、
（４）核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル及びｔｏｔａｌＶが以下の（ａ）及び（ｂ）を満たす。
（ａ）ビニレン／ｔｏｔａｌＶ＝０．１から０．７
（ｂ）ビニレン／ビニル＝０．８から１．６

本発明によるオレフィン系共重合体は、ＡＳＴＭＤ－７９２による測定時０．８５ｇ／ｃｃから０．８９ｇ／ｃｃの密度を示し、具体的に０．８５５から０．８９ｇ／ｃｃ、より具体的に０．８６から０．８９ｇ／ｃｃの密度を有し得る。本発明によるオレフィン系共重合体は、前記範囲の低い密度を示すものである。

前記溶融指数（ＭＩ）は、オレフィン系共重合体を重合する過程で用いられる触媒の共単量体に対する使用量を調節することで調節され得、オレフィン系共重合体の機械的物性及び衝撃強度、そして成形性に影響を与える。本明細書において、前記溶融指数は、０．８５から０．８９ｇ／ｃｃの低密度条件でＡＳＴＭＤ１２３８によって１９０℃、２．１６ｋｇの荷重条件で測定したもので、１５ｇ／１０分から１００ｇ／１０分であってよく、具体的に１５ｇ／１０分から８０ｇ／１０分、より具体的に１６ｇ／１０分から７０ｇ／１０分であってよい。

前記オレフィン系共重合体は、（３）炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．８以下であり、炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０の場合は除く。また、炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）は、具体的に０．０１から０．８、より具体的に０．１５から０．７であってよい。

また、前記オレフィン系共重合体は、（４）核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル及びｔｏｔａｌＶが以下の（ａ）及び（ｂ）を満たす。
（ａ）ビニレン／ｔｏｔａｌＶ＝０．１から０．７
（ｂ）ビニレン／ビニル＝０．８から１．６

前記（ａ）及び（ｂ）は、それぞれ不飽和官能基中ビニレンの比率及びビニレンとビニルの比率を示す。

前記（ａ）ビニレン／ｔｏｔａｌＶは、０．１から０．７であってよく、具体的に０．２から０．６、より具体的に０．２５から０．５であってよい。

また、前記（ｂ）ビニレン／ビニルは、０．８から１．６であってよく、具体的に０．８から１．５、より具体的に０．９から１．４であってよい。

前記オレフィン系共重合体は、炭素原子１，０００個当たりのビニレン、ビニル及び不飽和官能基数（ｔｏｔａｌＶ）が、前記（３）及び（４）の条件を満たすため、オレフィン系共重合体の分子量分布が減少され、また、通常の従来のオレフィン系共重合体に比べて同一水準の密度及び溶融指数（ＭｅｌｔｉｎｇＩｎｄｅｘ）を有する時、より向上された引張強度、伸び率及び屈曲弾性率を示し得る。

前記オレフィン系共重合体は、共重合体内の炭素原子１０００個当たりのビニル含量が０．６未満であってよい。具体的に、前記ビニル含量は、共重合体を構成する炭素原子１０００個当り０．５以下であってよく、より具体的に０．３以下であってよい。

一方、前記オレフィン系共重合体は、共重合体内の炭素原子１０００個当たりのビニレン含量が０．５未満であってよい。具体的に、前記ビニル含量は、共重合体を構成する炭素原子１０００個当り０．４以下であってよく、より具体的に０．３以下であってよい。

共重合体内のビニル又はビニレンの含量は、製造時の重合温度及び水素投入量を介して制御可能であるが、本発明によるオレフィン系共重合体は、前記のように低いビニル及びビニレン含量を有することで分子量分布が減少される。

本発明において、共重合体内のビニル及びビニレン含量は、ＮＭＲ分析結果から計算されてよい。具体的には、共重合体をＴＣＥ－ｄ２溶媒に溶解させた後、ＢｒｕｋｅｒＡＶＡＮＣＥＩＩＩ５００ＭＨｚＮＭＲ装備を用いて常温で３秒の緩和時間、３０゜のパルス角度で２０４８回測定し、コモノマー含量を０．５～１．５ｐｐｍ領域のエチレン、１－ブテン、１－オクテンピークの積分値を用いて計算し、二重結合の個数は４．５～６．０ｐｐｍ領域の二重結合の積分値を基準に計算できる（文献Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ２０１４，４７，３７８２－３７９０）。

本発明の一例によるオレフィン系共重合体は、さらに（５）重量平均分子量（Ｍｗ）が１０，０００ｇ／ｍｏｌから８０，０００ｇ／ｍｏｌを満たしてよく、前記重量平均分子量（Ｍｗ）は、具体的に２０，０００ｇ／ｍｏｌから７０，０００ｇ／ｍｏｌであってよく、より具体的に３０，０００ｇ／ｍｏｌから６５，０００ｇ／ｍｏｌであってよい。

また、本発明の一例によるオレフィン系共重合体は、さらに重量平均分子量（Ｍｗ）と数平均分子量（Ｍｎ）の比（Ｍｗ／Ｍｎ）である（６）分子量分布（ＭＷＤ；ＭｏｌｅｃｕｌａｒＷｅｉｇｈｔＤｉｓｔｒｉｂｕｔｉｏｎ）が１．５から３．０である条件を満たしてよく、前記分子量分布（ＭＷＤ）は、具体的に１．５から２．５、より具体的に１．９から２．１５であってよい。

本発明において、重量平均分子量（Ｍｗ）及び数平均分子量（Ｍｎ）は、ゲル浸透クロマトグラフィー（ＧＰＣ：ｇｅｌｐｅｒｍｅａｔｉｏｎｃｈｒｏｍａｔｏｇｒａｐｈｙ）で分析されるポリスチレン換算分子量である。

通常オレフィン系重合体の密度は、重合時に用いられる単量体の種類と含量、重合度等の影響を受け、共重合体の場合、共単量体の含量による影響が大きい。本発明のオレフィン系共重合体は、特徴的構造を有する遷移金属化合物を含む触媒組成物に水素（Ｈ_２）を投入して共重合されたものであって、多量の共単量体導入が可能であるため、前記のような範囲の低密度を有し、同一密度を有する従来の共重合体と比較して硬度が増加し、その結果、従来の共重合体に比べてより向上された引裂強度、伸び率、屈曲弾性率等の物性を有し得る。

また、本発明によるオレフィン系共重合体は、これを製造するための重合反応時に最適含量の水素が投入されることで、分子量分布を調節して前記範囲の狭い分子量分布を示し得る。

前記オレフィン系共重合体は、オレフィン系単量体、具体的にはアルファ－オレフィン系単量体、環状オレフィン系単量体、ジエンオレフィン系単量体、トリエンオレフィン系単量体及びスチレン系単量体のうち選択される２種以上の共重合体であってよい。

前記アルファ－オレフィン単量体は、プロピレン、１－ブテン、１－ペンテン、４－メチル－１－ペンテン、１－ヘキセン、１－ヘプテン、１－オクテン、１－デセン、１－ウンデセン、１－ドデセン、１－テトラデセン、１－ヘキサデセン、１－エイコセン、ノルボルネン、ノルボルナジエン、エチリデンノルボルネン、フェニルノルボルネン、ビニルノルボルネン、ジシクロペンタジエン、１，４－ブタジエン、１，５－ペンタジエン、１，６－ヘキサジエン、スチレン、アルファ－メチルスチレン、ジビニルベンゼン及び３－クロロメチルスチレンでなる群から選択される何れか一つ又は二つ以上の混合物を含んでよい。

具体的に、前記オレフィン系共重合体は、エチレンと、炭素数３から１２のアルファ－オレフィン系単量体の共重合体であってよく、具体的に、エチレンと、炭素数３から１０のアルファ－オレフィン系単量体の共重合体であってよい。

より具体的に、本発明の一例によるオレフィン共重合体は、エチレンとプロピレン、エチレンと１－ブテン、エチレンと１－ヘキセン、エチレンと４－メチル－１－ペンテン又はエチレンと１－オクテンの共重合体であってよい。

前記オレフィン系共重合体がエチレンとアルファ－オレフィンの共重合体の場合、前記アルファ－オレフィンの量は共重合体全体重量に対して、１５重量％から４５重量％であり、具体的に２０重量％から４５重量％、より具体的に２０重量％から４０重量％であってよい。

前記の範囲に含まれる時、前述した物性的特性の具現が容易である。

本発明の一例において、前記オレフィン系共重合体は、エチレンと１－オクテンの共重合体であり、ＡＳＴＭＤ６３８（５０ｍｍ／分）に準じて測定した引張伸び率が５００％以上であり、引裂強度が２０ｋｇｆ／ｃｍ^２以上であり、ＡＳＴＭＤ７９０によって測定した屈曲弾性率（Ｓｅｃａｎｔ１％）が１０ｋｇｆ／ｃｍ^２以上のものであってよい。具体的に、前記オレフィン系共重合体は、エチレンと１－オクテンの共重合体であり、ＡＳＴＭＤ６３８（５０ｍｍ／分）に準じて測定した引張伸び率が１，０００％以上であり、引裂強度が２５ｋｇｆ／ｃｍ^２から４０ｋｇｆ／ｃｍ^２であり、ＡＳＴＭＤ７９０によって測定した屈曲弾性率（Ｓｅｃａｎｔ１％）が１０．０ｋｇｆ／ｃｍ^２から３０．０ｋｇｆ／ｃｍ^２のものであってよい。

また、本発明の一例において、前記オレフィン系共重合体は、エチレンと１－ブテンの共重合体であって、ＡＳＴＭＤ６３８（５０ｍｍ／分）に準じて測定した引張伸び率が５００％以上であり、引裂強度が２０ｋｇｆ／ｃｍ^２から５０ｋｇｆ／ｃｍ^２であり、ＡＳＴＭＤ７９０によって測定した屈曲弾性率（Ｓｅｃａｎｔ１％）が１０．０ｋｇｆ／ｃｍ^２以上のものであってよい。具体的に、前記オレフィン系共重合体は、エチレンと１－ブテンの共重合体であって、ＡＳＴＭＤ６３８（５０ｍｍ／分）に準じて測定した引張伸び率が５００％から１０００％であり、引裂強度が２０ｋｇｆ／ｃｍ^２から４０ｋｇｆ／ｃｍ^２であり、ＡＳＴＭＤ７９０によって測定した屈曲弾性率（Ｓｅｃａｎｔ１％）が１０．０ｋｇｆ／ｃｍ^２から３０．０ｋｇｆ／ｃｍ^２のものであってよい。

前記のような物性及び構成的特徴を有する本発明の一実施形態によるオレフィン系共重合体は、単一反応器において１種以上の遷移金属化合物を含むメタロセン触媒組成物の存在下で水素を連続的に投入し、オレフィン系単量体を重合させる連続溶液重合反応を介して製造され得る。

これにより、本発明の一実施形態によるオレフィン系共重合体は、重合体内の重合体を構成する単量体のうち何れか一つの単量体由来繰り返し単位が２個以上線状に連結され構成されたブロックが形成されない。すなわち、本発明によるオレフィン系共重合体は、ブロック共重合体（ｂｌｏｃｋｃｏｐｏｌｙｍｅｒ）を含まず、ランダム共重合体（ｒａｎｄｏｍｃｏｐｏｌｙｍｅｒ）、交互共重合体（ａｌｔｅｒｎａｔｉｎｇｃｏｐｏｌｙｍｅｒ）及びグラフト共重合体（ｇｒａｆｔｃｏｐｏｌｙｍｅｒ）でなる群から選択されるものであってよく、より具体的にはランダム共重合体であってよい。

具体的に、本発明のオレフィン系共重合体は、下記化学式１の遷移金属化合物を含むオレフィン重合用触媒組成物の存在下で、水素を１０から１００ｃｃ／分で投入してオレフィン系単量体を重合する段階を含む製造方法により得ることができる。

但し、本発明の一実施形態によるオレフィン系共重合体の製造において、下記遷移金属化合物の構造の範囲を特定の開示形態に限定せず、本発明の思想及び技術範囲に含まれる全ての変更、均等物乃至代替物を含むものとして理解されなければならない。

本発明の一例において、前記化学式１の遷移金属化合物において、
前記Ｒ_１は、水素；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数１から２０のアルコキシ；炭素数６から２０のアリール；炭素数７から２０のアリールアルコキシ；炭素数７から２０のアルキルアリール；又は炭素数７から２０のアリールアルキルであってよく、
前記Ｒ_２ａからＲ_２ｅは、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数１から１２のアルコキシ；又はフェニルであってよく、
前記Ｒ_３は、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数６から２０のアリール；炭素数７から１３のアルキルアリール；炭素数７から１３のアリールアルキル；又はハロゲン、炭素数１から１２のアルキル、炭素数３から１２のシクロアルキル、炭素数２から１２のアルケニル、炭素数１から１２のアルコキシ及びフェニルでなる群から選択された１種以上で置換されたフェニルであってよく、
前記Ｒ_４からＲ_９は、それぞれ独立して、水素；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキルであってよく、
前記Ｒ_６からＲ_９のうち互いに隣接する２個以上は、互いに連結されて炭素数５から２０の脂肪族環又は炭素数６から２０の芳香族環を形成してよく；前記脂肪族環又は芳香族環は、ハロゲン、炭素数１から２０のアルキル、炭素数２から１２のアルケニル、又は炭素数６から１２のアリールで置換されてよく、
前記ＱはＳｉであってよく、
前記ＭはＴｉであってよく、
前記Ｘ_１及びＸ_２は、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数６から１２のアリール；炭素数７から１３のアルキルアリール；炭素数７から１３のアリールアルキル；炭素数１から１３のアルキルアミノ；炭素数６から１２のアリールアミノ；又は炭素数１から１２のアルキリデンであってよい。

また、本発明の他の一例において、前記化学式１の遷移金属化合物において、
前記Ｒ_１は、水素；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数１から１２のアルコキシ；炭素数６から１２のアリール；炭素数７から１３のアリールアルコキシ；炭素数７から１３のアルキルアリール；又は炭素数７から１３のアリールアルキルであってよく、
前記Ｒ_２ａからＲ_２ｅは、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数１から１２のアルコキシ；又はフェニルであってよく、
前記Ｒ_３は、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数７から１３のアルキルアリール；炭素数７から１３のアリールアルキル；フェニル；又はハロゲン、炭素数１から１２のアルキル、炭素数３から１２のシクロアルキル、炭素数２から１２のアルケニル、炭素数１から１２のアルコキシ及びフェニルでなる群から選択された１種以上で置換されたフェニルであってよく、
前記Ｒ_４からＲ_９は、それぞれ独立して、水素；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数６から１２のアリール；炭素数７から１３のアルキルアリール；又は炭素数７から１３のアリールアルキルであってよく、
前記Ｒ_６からＲ_９のうち互いに隣接する２個以上は、互いに連結されて炭素数５から２０の脂肪族環又は炭素数６から２０の芳香族環を形成してよく；
前記脂肪族環又は芳香族環は、ハロゲン、炭素数１から１２のアルキル、炭素数２から１２のアルケニル、又は炭素数６から１２のアリールで置換されてよく、
前記ＱはＳｉであってよく、
前記ＭはＴｉであってよく、
前記Ｘ_１及びＸ_２は、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；又は炭素数２から１２のアルケニルであってよい。

また、本発明のまた他の一例において、前記化学式１の遷移金属化合物において、
前記Ｒ_１は、水素又は炭素数１から１２のアルキルであってよく、
前記Ｒ_２ａからＲ_２ｅは、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；又は炭素数１から１２のアルコキシであってよく、
前記Ｒ_３は、水素；炭素数１から１２のアルキル；又はフェニルであってよく、
前記Ｒ_４及びＲ_５は、それぞれ独立して、水素；又は炭素数１から１２のアルキルであってよく、
前記Ｒ_６からＲ_９は、それぞれ独立して、水素又はメチルであってよく、
前記ＱはＳｉであってよく、
前記ＭはＴｉであってよく、
前記Ｘ_１及びＸ_２は、それぞれ独立して、水素又は炭素数１から１２のアルキルであってよい。

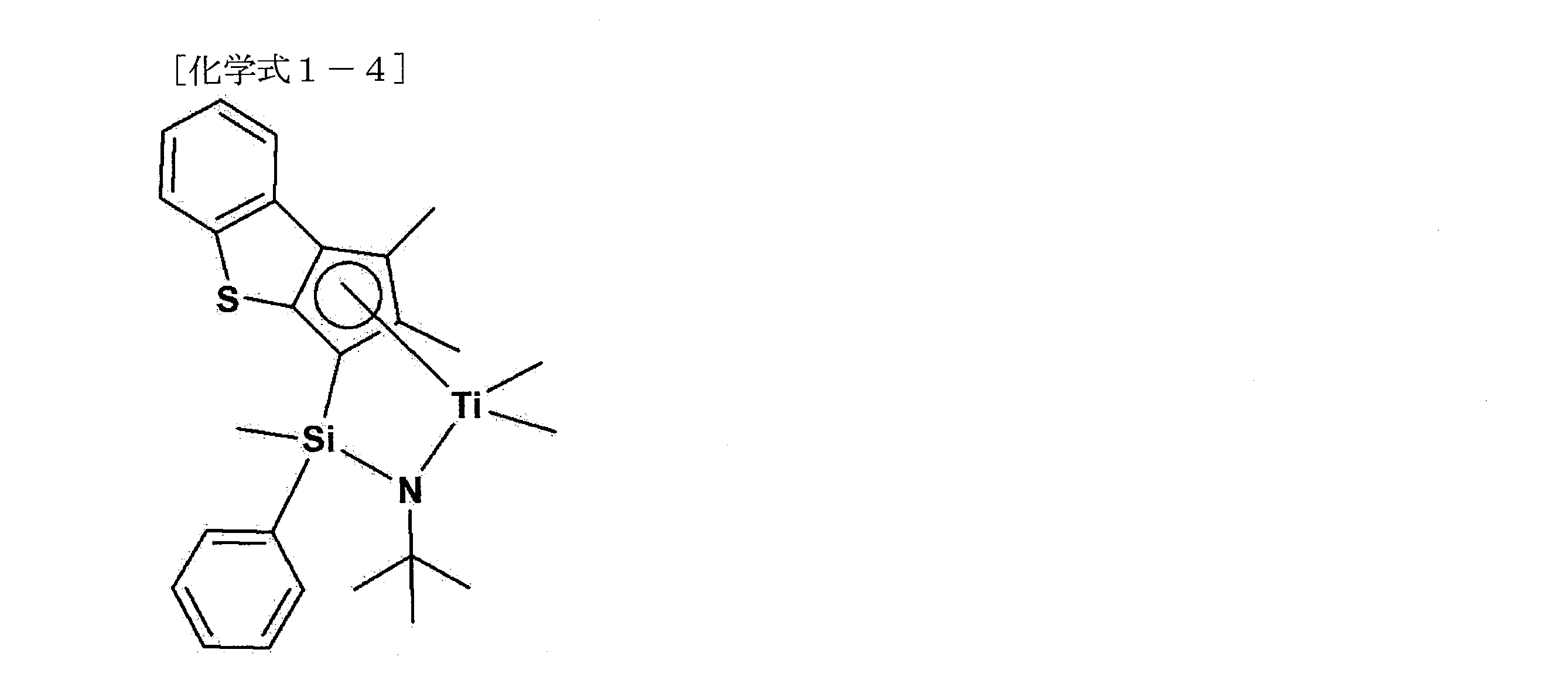

前記化学式１で表される化合物は、具体的に下記化学式１－１から１－１０で表される化合物のうち何れか一つであってよい。

以外にも、前記化学式１で定義された範囲において多様な構造を有する化合物であってよい。

前記化学式１で表される遷移金属化合物は、テトラヒドロキノリンが導入されたシクロペンタジエニルリガンドにより金属サイトが連結されているため、構造的にＣｐ－Ｍ－Ｎの角度は狭く、モノマーが接近するＱ_３－Ｍ－Ｑ_４の角度は広く維持する特徴を有する。また、環状の結合によりＣｐ、テトラヒドロキノリン、窒素及び金属サイトが順に連結され、さらに安定且つ固い５角形のリング構造を成す。したがって、このような化合物をメチルアルミノキサン又はＢ（Ｃ_６Ｆ_５）_３のような助触媒と反応させて活性化した後にオレフィン重合に適用時、高い重合温度でも高活性、高分子量及び高共重合性等の特徴を有するオレフィン系共重合体を重合することが可能である。

本明細書で定義された各置換基に対して詳しく説明する。

本明細書に用いられる用語「ヒドロカルビル（ｈｙｄｒｏｃａｒｂｙｌｇｒｏｕｐ）」は、他の言及がなければ、アルキル、アリール、アルケニル、アルキニル、シクロアルキル、アルキルアリール又はアリールアルキル等、その構造に構わずに炭素及び水素のみでなる炭素数１から２０の１価の炭化水素基を意味する。

本明細書に用いられる用語「ハロゲン」は、他の言及がなければ、フッ素、塩素、臭素又はヨウ素を意味する。

本明細書に用いられる用語「アルキル」は、他の言及がなければ、直鎖又は分枝鎖の炭化水素基を意味する。

本明細書に用いられる用語「アルケニル」は、他の言及がなければ、直鎖又は分枝鎖のアルケニル基を意味する。

前記分枝鎖は、炭素数１から２０のアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；又は炭素数７から２０のアリールアルキルであってよい。

本発明の一例によれば、前記アリール基は、炭素数６から２０のものが好ましく、具体的に、フェニル、ナフチル、アントラセニル、ピリジン、ジメチルアニリン、アニソール等があるが、これだけ例として限定されるのではない。

前記アルキルアリール基は、前記アルキル基によって置換されたアリール基を意味する。

前記アリールアルキル基は、前記アリール基によって置換されたアルキル基を意味する。

前記環（又はヘテロ環基）は、炭素数５から２０個の環原子を有して１個以上のヘテロ原子を含む１価の脂肪族又は芳香族の炭化水素基を意味し、単一環又は２以上の環の縮合環であってよい。また、前記ヘテロ環基は、アルキル基で置換されるか置換されなくてよい。これらの例としては、インドリン、テトラヒドロキノリン等が挙げられるが、本発明がこれだけに限定されるのではない。

前記アルキルアミノ基は、前記アルキル基によって置換されたアミノ基を意味し、ジメチルアミノ基、ジエチルアミノ基等があるが、これらだけに限定されるのではない。

本発明の一実施形態によれば、前記アリール基は、炭素数６から２０のものが好ましく、具体的に、フェニル、ナフチル、アントラセニル、ピリジン、ジメチルアニリン、アニソール等があるが、これだけ例として限定されるのではない。

前記化学式１の遷移金属化合物は、触媒の構造的な特徴上、低密度のポリエチレンだけでなく多量のアルファ－オレフィンが導入可能であるため、密度０．８９ｇ／ｃｃ以下、より具体的には密度０．８５から０．８９ｇ／ｃｃ水準の低密度ポリオレフィン共重合体の製造が可能である。

前記化学式１の遷移金属化合物は、単独で、又は前記化学式１の遷移金属化合物以外に下記化学式２、化学式３、及び化学式４で表される助触媒化合物のうち１種以上をさらに含む組成物の形態であって、重合反応の触媒として用いられてよい。前記助触媒化合物は、前記化学式１の遷移金属化合物の活性化を助けることができる。

［化学式２］
－［Ａｌ（Ｒ_１０）－Ｏ］_ａ－
［化学式３］
Ａ（Ｒ_１０）_３
［化学式４］
［Ｌ－Ｈ］^＋［Ｗ（Ｄ）_４］^－又は［Ｌ］^＋［Ｗ（Ｄ）_４］^－
前記化学式２から４において、
Ｒ_１０は、互いに同一か異なっていてよく、それぞれ独立して、ハロゲン、炭素数１から２０のヒドロカルビル、及びハロゲンで置換された炭素数１から２０のヒドロカルビルでなる群から選択され、
Ａは、アルミニウム又はホウ素であり、
Ｄは、それぞれ独立して１以上の水素原子が置換基で置換されてよい炭素数６から２０のアリール又は炭素数１から２０のアルキルであり、このとき、前記置換基は、ハロゲン、炭素数１から２０のヒドロカルビル、炭素数１から２０のアルコキシ及び炭素数６から２０のアリールオキシでなる群から選択される少なくとも何れか一つであり、
Ｈは、水素原子であり、
Ｌは、中性又は陽イオン性ルイス酸であり、
Ｗは、１３族元素であり、
ａは、２以上の整数である。

前記化学式２で表される化合物の例としては、メチルアルミノキサン（ＭＡＯ）、エチルアルミノキサン、イソブチルアルミノキサン、ブチルアルミノキサン等のアルキルアルミノキサンが挙げられ、また、前記アルキルアルミノキサンが２種以上混合された改質されたアルキルアルミノキサンが挙げられ、具体的にメチルアルミノキサン、改質メチルアルミノキサン（ＭＭＡＯ）であってよい。

前記化学式３で表される化合物例としては、トリメチルアルミニウム、トリエチルアルミニウム、トリイソブチルアルミニウム、トリプロピルアルミニウム、トリブチルアルミニウム、ジメチルクロロアルミニウム、トリイソプロピルアルミニウム、トリ－ｓ－ブチルアルミニウム、トリシクロペンチルアルミニウム、トリペンチルアルミニウム、トリイソペンチルアルミニウム、トリヘキシルアルミニウム、トリオクチルアルミニウム、エチルジメチルアルミニウム、メチルジエチルアルミニウム、トリフェニルアルミニウム、トリ－ｐ－トリルアルミニウム、ジメチルアルミニウムメトキシド、ジメチルアルミニウムエトキシド、トリメチルボロン、トリエチルボロン、トリイソブチルボロン、トリプロピルボロン、トリブチルボロン等が挙げられ、具体的に、トリメチルアルミニウム、トリエチルアルミニウム、トリイソブチルアルミニウムのうち選択されてよい。

前記化学式４で表される化合物例としては、トリエチルアンモニウムテトラフェニルボレート、トリブチルアンモニウムテトラフェニルボレート、トリメチルアンモニウムテトラフェニルボレート、トリプロピルアンモニウムテトラフェニルボレート、トリメチルアンモニウムテトラ（ｐ－トリル）ボレート、トリメチルアンモニウムテトラ（ｏ，ｐ－ジメチルフェニル）ボレート、トリブチルアンモニウムテトラ（ｐ－トリフルオロメチルフェニル）ボレート、トリメチルアンモニウムテトラ（ｐ－トリフルオロメチルフェニル）ボレート、トリブチルアンモニウムテトラペンタフルオロフェニルボレート、Ｎ，Ｎ－ジエチルアニリニウムテトラフェニルボレート、Ｎ，Ｎ－ジエチルアニリニウムテトラペンタフルオロフェニルボレート、ジエチルアンモニウムテトラペンタフルオロフェニルボレート、トリフェニルホスホニウムテトラフェニルボレート、トリメチルホスホニウムテトラフェニルボレート、ジメチルアニリニウムテトラキス（ペンタフルオロフェニル）ボレート、トリエチルアンモニウムテトラフェニルアルミニウム、トリブチルアンモニウムテトラフェニルアルミニウム、トリメチルアンモニウムテトラフェニルアルミニウム、トリプロピルアンモニウムテトラフェニルアルミニウム、トリメチルアンモニウムテトラ（ｐ－トリル）アルミニウム、トリプロピルアンモニウムテトラ（ｐ－トリル）アルミニウム、トリエチルアンモニウムテトラ（ｏ，ｐ－ジメチルフェニル）アルミニウム、トリブチルアンモニウムテトラ（ｐ－トリフルオロメチルフェニル）アルミニウム、トリメチルアンモニウムテトラ（ｐ－トリフルオロメチルフェニル）アルミニウム、トリブチルアンモニウムテトラペンタフルオロフェニルアルミニウム、Ｎ，Ｎ－ジエチルアニリニウムテトラフェニルアルミニウム、Ｎ，Ｎ－ジエチルアニリニウムテトラペンタフルオロフェニルアルミニウム、ジエチルアンモニウムテトラペンタテトラフェニルアルミニウム、トリフェニルホスホニウムテトラフェニルアルミニウム、トリメチルホスホニウムテトラフェニルアルミニウム、トリプロピルアンモニウムテトラ（ｐ－トリル）ボレート、トリエチルアンモニウムテトラ（ｏ，ｐ－ジメチルフェニル）ボレート、トリフェニルカルボニウムテトラ（ｐ－トリフルオロメチルフェニル）ボレートまたはトリフェニルカルボニウムテトラペンタフルオロフェニルボレート等が挙げられる。

前記触媒組成物は、第一の方法として１）前記化学式１で表される遷移金属化合物に前記化学式２又は化学式３で表される化合物を接触させて混合物を得る段階と、２）前記混合物に前記化学式４で表される化合物を添加する段階とを含む方法で製造されてよい。

また、前記触媒組成物は、第二の方法として前記化学式１で表される遷移金属化合物に前記化学式２で表される化合物を接触させる方法で製造されてよい。

前記触媒組成物の製造方法のうち第一の方法の場合に、前記化学式１で表される遷移金属化合物／前記化学式２又は化学式３で表される化合物のモル比率は、１／５，０００から１／２であってよく、具体的に１／１，０００から１／１０であってよく、より具体的に１／５００から１／２０であってよい。前記化学式１で表される遷移金属化合物／前記化学式２又は化学式３で表される化合物のモル比率が１／２を超過する場合には、アルキル化剤の量が非常に少ないため、金属化合物のアルキル化が完全に行われない問題があり、モル比率が１／５，０００未満の場合には、金属化合物のアルキル化は行われるが、残っている過量のアルキル化剤と前記化学式４の化合物である活性化剤間の副反応により、アルキル化された金属化合物の活性化が完全に行われない問題がある。また、前記化学式１で表される遷移金属化合物／前記化学式４で表される化合物のモル比率は１／２５から１であってよく、具体的に１／１０から１であってよく、より具体的に１／５から１であってよい。前記化学式１で表される遷移金属化合物／前記化学式４で表される化合物のモル比率が１を超過する場合には、活性化剤の量が相対的に少なくて金属化合物の活性化が完全に行われないため生成される触媒組成物の活性度が下がり、モル比率が１／２５未満の場合には、金属化合物の活性化が完全に行われるが、残っている過量の活性化剤で触媒組成物の単価が経済的でないか、生成される高分子の純度が低下する虞がある。

前記触媒組成物の製造方法のうち第二の方法の場合に、前記化学式１で表される遷移金属化合物／化学式２で表される化合物のモル比率は１／１０，０００から１／１０であってよく、具体的に１／５，０００から１／１００であってよく、より具体的に１／３，０００から１／５００であってよい。前記モル比率が１／１０を超過する場合には、活性化剤の量が相対的に少なくて金属化合物の活性化が完全に行われないため生成される触媒組成物の活性度が下がり、１／１０，０００未満の場合には、金属化合物の活性化が完全に行われるが、残っている過量の活性化剤で触媒組成物の単価が経済的でないか、生成される高分子の純度が低下する虞がある。

前記触媒組成物の製造時に反応溶媒として、ペンタン、ヘキサン、ヘプタン等のような炭化水素系溶媒、又はベンゼン、トルエン等のような芳香族系溶媒が用いられてよい。

また、前記触媒組成物は、前記遷移金属化合物と助触媒化合物を担体に担持された形態で含んでよい。

前記担体は、メタロセン系触媒において担体として用いられるものであれば特別な制限なく使用可能である。具体的に、前記担体は、シリカ、シリカ－アルミナ又はシリカ－マグネシア等であってよく、これらのうち何れか一つ又は二つ以上の混合物が用いられてよい。

この中でも前記担体がシリカの場合、シリカ担体と前記化学式１のメタロセン化合物の官能基が化学的に結合を形成するため、オレフィン重合過程で表面から遊離されて出る触媒が殆どない。その結果、オレフィン系共重合体の製造工程において反応器の壁面や重合体の粒子同士が凝集する汚染（ファウリング）の発生を防止できる。また、前記シリカ担体を含む触媒の存在下で製造されるオレフィン系共重合体は、重合体の粒子形態及び見掛け密度が優秀である。

より具体的に、前記担体は、高温乾燥等の方法を介して表面に反応性が大きいシロキサン基を含む、高温乾燥されたシリカ又はシリカ－アルミナ等であってよい。

前記担体は、Ｎａ_２Ｏ、Ｋ_２ＣＯ_３、ＢａＳＯ_４又はＭｇ（ＮＯ_３）_２等のような酸化物、炭酸塩、硫酸塩又は硝酸塩成分をさらに含んでよい。

前記担体の乾燥温度は、２００から８００℃が好ましく、３００から６００℃がより好ましく、３００から４００℃が最も好ましい。前記担体の乾燥温度が２００℃未満の場合、水分があまりにも多いため表面の水分と助触媒が反応するようになり、８００℃を超過する場合には、担体表面の気孔が結合して表面積が減り、また、表面にヒドロキシ基が多く除去され、シロキサン基だけ残るようになり助触媒との反応部位が減少するため好ましくない。

また、前記担体表面のヒドロキシ基の量は、０．１から１０ｍｍｏｌ／ｇが好ましく、０．５から５ｍｍｏｌ／ｇである時より好ましい。前記担体表面にあるヒドロキシ基の量は、担体の製造方法及び条件又は乾燥条件、例えば、温度、時間、真空又はスプレー乾燥等によって調節できる。

一方、前記オレフィン系共重合体の重合反応は、前記の触媒組成物の存在下で水素を連続して投入し、オレフィン系単量体を連続重合させることで行われてよい。

前記オレフィン単量体の重合反応は、不活性溶媒下で行われてよく、前記不活性溶媒としては、ベンゼン、トルエン、キシレン、クメン、ヘプタン、シクロヘキサン、メチルシクロヘキサン、メチルシクロペンタン、ｎ－ヘキサン、１－ヘキセン、１－オクテンが挙げられ、これに制限されない。

前記オレフィン系共重合体の重合は、約２５から約５００℃の温度及び約１から約１００ｋｇｆ／ｃｍ^２の圧力における反応を介して行われてよい。

具体的に、前記オレフィン系共重合体の重合は、約２５から約５００℃の温度で行われてよく、具体的に８０から２５０℃、より好ましくは１００から２００℃の温度で行われてよい。また、重合時の反応圧力は、１ｋｇｆ／ｃｍ^２から１５０ｋｇｆ／ｃｍ^２、好ましくは１ｋｇｆ／ｃｍ^２から１２０ｋｇｆ／ｃｍ^２、より好ましくは５ｋｇｆ／ｃｍ^２から１００ｋｇｆ／ｃｍ^２であってよい。

本発明のオレフィン系共重合体は、成形体の製造に有用に用いられる。

前記成形体は、具体的にブローモールディング成形体、インフレーション成形体、キャスト成形体、押出ラミネート成形体、押出成形体、発泡成形体、射出成形体、シート（ｓｈｅｅｔ）、フィルム（ｆｉｌｍ）、繊維、モノフィラメント、又は不織布等であってよい。

以下、本発明が属する技術分野で通常の知識を有する者が容易に実施できるよう、本発明の実施形態に対して詳しく説明する。しかし、本発明は、色々と異なる形態に具現されてよく、ここで説明する実施形態に限定されない。

製造例１：遷移金属化合物１の製造
［リガンド化合物の製造］
＜Ｎ－ｔｅｒｔ－ブチル－１－（１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン－３－イル）－１，１－（メチル）（フェニル）シランアミンの合成＞

クロロ－１－（１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン－３－イル）－１，１－（メチル）（フェニル）シランの製造
２５０ｍＬのシュレンクフラスコに１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン１０ｇ（１．０ｅｑ、４９．９２５ｍｍｏｌ）と１００ｍＬのＴＨＦを入れ、ｎ－ＢｕＬｉ２２ｍｌ（１．１ｅｑ、５４．９１８ｍｍｏｌ、２．５Ｍｉｎヘキサン）を－３０℃で滴加した後、常温で３時間撹拌した。撹拌したＬｉ－ｃｏｍｐｌｅｘＴＨＦ溶液をジクロロ（メチル）（フェニル）シラン８．１ｍｌ（１．０ｅｑ、４９．９２５ｍｍｏｌ）と７０ｍＬのＴＨＦが入っているシュレンクフラスコに－７８℃でカニュレーション後、常温で一晩中撹拌した。撹拌してから真空乾燥した後、ヘキサン１００ｍＬで抽出した。

［遷移金属化合物の製造］
Ｎ－ｔｅｒｔ－ブチル－１－（１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン－３－イル）－１，１－（メチル）（フェニル）シランアミンの製造
抽出したクロロ－１－（１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン－３－イル）－１，１－（メチル）（フェニル）シランヘキサン溶液１００ｍｌにｔ－ＢｕＮＨ_２４２ｍｌ（８ｅｑ、３９９．４ｍｍｏｌ）を常温で投入した後、常温で一晩中撹拌した。撹拌してから真空乾燥した後、ヘキサン１５０ｍｌで抽出した。溶媒の乾燥後に黄色い固体１３．３６ｇ（６８％、ｄｒ＝１：１）を得た。

^１ＨＮＭＲ（ＣＤＣｌ_３，５００ＭＨｚ）：δ７．９３（ｔ，２Ｈ），７．７９（ｄ，１Ｈ），７．７１（ｄ，１Ｈ），７．６０（ｄ，２Ｈ），７．４８（ｄ，２Ｈ），７．４０～７．１０（ｍ，１０Ｈ，ａｒｏｍａｔｉｃ），３．６２（ｓ，１Ｈ），３．６０（ｓ，１Ｈ），２．２８（ｓ，６Ｈ），２．０９（ｓ，３Ｈ），１．７６（ｓ，３Ｈ），１．１２（ｓ，１８Ｈ），０．２３（ｓ，３Ｈ），０．１３（ｓ，３Ｈ）

１００ｍＬのシュレンクフラスコに前記化学式２－４のリガンド化合物４．９３ｇ（１２．５７５ｍｍｏｌ、１．０ｅｑ）とトルエン５０ｍｌ（０．２Ｍ）を入れ、ｎ－ＢｕＬｉ１０．３ｍｌ（２５．７７９ｍｍｏｌ、２．０５ｅｑ、２．５Ｍｉｎヘキサン）を－３０℃で滴加した後、常温で一晩中撹拌した。撹拌後にＭｅＭｇＢｒ１２．６ｍｌ（３７．７２５ｍｍｏｌ、３．０ｅｑ、３．０Ｍｉｎジエチルエーテル）を滴加した後、ＴｉＣｌ_４１３．２ｍｌ（１３．２０４ｍｍｏｌ、１．０５ｅｑ、１．０Ｍｉｎトルエン）を順に入れて常温で一晩中撹拌した。撹拌してから真空乾燥した後、ヘキサン１５０ｍｌで抽出し、５０ｍｌまで溶媒を除去してからＤＭＥ４ｍｌ（３７．７２５ｍｍｏｌ、３．０ｅｑ）を滴加した後、常温で一晩中撹拌した。再び真空乾燥した後、ヘキサン１５０ｍｌで抽出した。溶媒を乾燥してから茶色の固体２．２３ｇ（３８％、ｄｒ＝１：０．５）を得た。

^１ＨＮＭＲ（ＣＤＣｌ_３，５００ＭＨｚ）：δ７．９８（ｄ，１Ｈ），７．９４（ｄ，１Ｈ），７．７１（ｔ，６Ｈ），７．５０～７．３０（１０Ｈ），２．６６（ｓ，３Ｈ），２．６１（ｓ，３Ｈ），２．１５（ｓ，３Ｈ），１．６２（ｓ，９Ｈ），１．５６（ｓ，９Ｈ），１．５３（ｓ，３Ｈ），０．９３（ｓ，３Ｈ），０．３１（ｓ，３Ｈ），０．５８（ｓ，３Ｈ），０．５１（ｓ，３Ｈ），－０．２６（ｓ，３Ｈ），－０．３９（ｓ，３Ｈ）

製造例２：遷移金属化合物２の製造
［リガンド化合物の製造］

１００ｍＬのシュレンクフラスコにクロロ－１－（１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン－３－イル）－１，１－ジメチルシラン４．６５ｇ（１５．８８ｍｍｏｌ）を定量して添加した後、ここに８０ｍＬのＴＨＦを投入した。常温でｔＢｕＮＨ_２（４ｅｑ、６．６８ｍＬ）を投入した後、常温で３日間反応させた。反応後、ＴＨＦを除去した後、ヘキサンで濾過した。溶媒を乾燥してから黄色い液体を４．５０ｇ（８６％）の収率で得た。

^１Ｈ－ＮＭＲ（ｉｎＣＤＣｌ_３，５００ＭＨｚ）：７．９９（ｄ，１Ｈ），７．８３（ｄ，１Ｈ），７．３５（ｄｄ，１Ｈ），７．２４（ｄｄ，１Ｈ），３．４９（ｓ，１Ｈ），２．３７（ｓ，３Ｈ），２．１７（ｓ，３Ｈ），１．２７（ｓ，９Ｈ），０．１９（ｓ，３Ｈ），－０．１７（ｓ，３Ｈ）．

［遷移金属化合物の製造］

５０ｍＬのシュレンクフラスコに前記で製造されたＮ－ｔｅｒｔ－ブチル－１－（１，２－ジメチル－３Ｈ－ベンゾ［ｂ］シクロペンタ［ｄ］チオフェン－３－イル）－１，１－ジメチルシルランアミン（１．０６ｇ、３．２２ｍｍｏｌ／１．０ｅｑ）及びＭＴＢＥ１６．０ｍＬ（０．２Ｍ）を入れ、先に撹拌させた。－４０℃でｎ－ＢｕＬｉ（２．６４ｍＬ、６．６０ｍｍｏｌ／２．０５ｅｑ、２．５ＭｉｎＴＨＦ）を入れ、常温で一晩中反応させた。その後、－４０℃でＭｅＭｇＢｒ（２．６８ｍＬ、８．０５ｍｍｏｌ／２．５ｅｑ、３．０Ｍｉｎジエチルエーテル）をゆっくり滴加した後、ＴｉＣｌ_４（２．６８ｍＬ、３．２２ｍｍｏｌ／１．０ｅｑ、１．０Ｍｉｎトルエン）を順に入れて常温で一晩中反応させた。その後、反応混合物を、ヘキサンを用いてセライト（Ｃｅｌｉｔｅ）を通過し濾過した。溶媒を乾燥してから茶色の固体を１．０７ｇ（８２％）の収率で得た。

^１Ｈ－ＮＭＲ（ｉｎＣＤＣｌ_３，５００ＭＨｚ）：７．９９（ｄ，１Ｈ），７．６８（ｄ，１Ｈ），７．４０（ｄｄ，１Ｈ），７．３０（ｄｄ，１Ｈ），３．２２（ｓ，１Ｈ），２．６７（ｓ，３Ｈ），２．０５（ｓ，３Ｈ），１．５４（ｓ，９Ｈ），０．５８（ｓ，３Ｈ），０．５７（ｓ，３Ｈ），０．４０（ｓ，３Ｈ），－０．４５（ｓ，３Ｈ）．

実施例１
１．５Ｌのオートクレーブ連続工程反応器にヘキサン溶媒（５ｋｇ／時間）と１－オクテン（２ｋｇ／時間）を満たした後、反応器上部の温度を１３６℃に予熱した。トリイソブチルアルミニウム化合物（０．０５ｍｍｏｌ／分）、触媒として前記製造例１で得た遷移金属化合物（０．４５μｍｏｌ／分）、及びジメチルアニリニウムテトラキス（ペンタフルオロフェニル）ボレート助触媒（１．３５μｍｏｌ／分）を同時に反応器へ投入した。次いで、前記オートクレーブ反応器の中にエチレン（０．８７ｋｇ／ｈ）及び水素ガス（２８ｃｃ／分）を投入し、８９ｂａｒの圧力で連続工程において１３６℃で３０分以上維持させて共重合反応を行い、共重合体を得た。その後、１２時間以上乾燥してから物性を測定した。

実施例２から８
下記表１に示した通り、各物質の含量を変化させたことを除いては、実施例１と同一の方法で共重合体を製造した。

比較例１から７
比較例１にはＳｏｌｕｍｅｒ８７３０Ｌ（ＳＫイノベーション社製）を購入して用い、比較例３にはＤＦ７３５０（三井社製）を購入して用い、比較例４にはＬＣ８７５（ＬＧ化学製）を購入して用いた。

比較例２、５及び６は、触媒として前記製造例２で得た遷移金属化合物を用い、下記表１に示した通り各物質の含量を変化させたことを除いては、実施例１と同一の方法で共重合体を製造した。

比較例７は、触媒として前記製造例１で得た遷移金属化合物を用い、下記表１に示した通り水素ガスを投入せず、各物質の含量を変化させたことを除いては、実施例１と同一の方法で共重合体を製造した。

実験例１
前記実施例１から８、及び比較例１から７の共重合体に対して下記方法によって物性を評価し、下記表２に示した。

１）重合体の密度（Ｄｅｎｓｉｔｙ）
ＡＳＴＭＤ－７９２で測定した。

２）重合体の溶融指数（ＭｅｌｔＩｎｄｅｘ、ＭＩ）
ＡＳＴＭＤ－１２３８（条件Ｅ、１９０℃、２．１６Ｋｇの荷重）で測定した。

３）重量平均分子量（ｇ／ｍｏｌ）及び分子量分布（ＭＷＤ）
ゲル浸透クロマトグラフィー（ＧＰＣ：ｇｅｌｐｅｒｍｅａｔｉｏｎｃｈｒｏｍａｔｏｇｒａｐｈｙ）を用いて数平均分子量（Ｍｎ）及び重量平均分子量（Ｍｗ）をそれぞれ測定し、また、重量平均分子量を数平均分子量で分けて分子量分布を計算した。
－カラム：ＰＬＯｌｅｘｉｓ
－溶媒：トリクロロベンゼン（ＴＣＢ：Ｔｒｉｃｈｌｏｒｏｂｅｎｚｅｎｅ）
－流速：１．０ｍｌ／分
－試料濃度：１．０ｍｇ／ｍｌ
－注入量：２００μｌ
－カラム温度：１６０℃
－検出器（Ｄｅｔｅｃｔｏｒ）：ＡｇｉｌｅｎｔＨｉｇｈＴｅｍｐｅｒａｔｕｒｅＲＩｄｅｔｅｃｔｏｒ
－標準（Ｓｔａｎｄａｒｄ）：ポリスチレン（Ｐｏｌｙｓｔｙｒｅｎｅ）（３次関数で補正）

実験例２
前記実施例１から８、及び比較例１から４の共重合体に対し、下記方法により炭素原子１，０００個当たりのビニレン、ビニル、ビニリデン、全ての不飽和官能基数を測定して下記表３に示した。

先ず、試料に存在し得る残留１－オクテン又は１－ブテンを除去ためにＮＭＲ分析前に重合体を再沈殿して準備した。詳しくは、重合体１ｇを７０℃のクロロホルムに完全に溶解させ、その結果として収得した重合体溶液を３００ｍｌのメタノールに撹拌してゆっくり入れ、重合体を再沈殿させた後、再沈殿された重合体を常温で真空乾燥した。前記過程をもう１回繰り返して残留１－オクテン又は１－ブテンが除去された重合体を収得した。

前記で収得した重合体の試料５０ｍｇを１ｍｌのＴＣＥ－ｄ２溶媒に溶解させた。ＢｒｕｋｅｒＡＶＡＮＣＥＩＩＩ５００ＭＨｚＮＭＲ装備を用いて常温で３秒の緩和時間、３０゜のパルス角度で２０４８回測定した。コモノマーの含量は０．５～１．５ｐｐｍ領域のエチレン、１－ブテン、１－オクテンピークの積分値を用いて計算した。二重結合の個数は４．５～６．０ｐｐｍ領域の二重結合の積分値を基準に計算した。Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ２０１４，４７，３７８２－３７９０を参考にした。

実験例３
また、前記実施例１、５、７及び比較例１から６のオレフィン系共重合体に対し、下記方法により引張強度、伸び率、屈曲弾性率を測定して下記表４に示した。

１）重合体の引張強度、伸び率
前記実施例１、５、７及び比較例１から６のオレフィン系共重合体をそれぞれ押出してペレット状に製造した後、ＡＳＴＭＤ６３８（５０ｍｍ／分）に準じて破砕時の引張強度及び引張伸び率を測定した。

２）重合体の屈曲弾性率
屈曲弾性率（ｆｌｅｘｕｒａｌｍｏｄｕｌｕｓ）（Ｓｅｃａｎｔ１％）は、ＡＳＴＭＤ７９０によって測定した。

本発明によるオレフィン系共重合体は低密度オレフィン系共重合体であって、従来のオレフィン系共重合体と同等な密度及び溶融指数で増加した引裂強度、伸び率及び屈曲弾性率を示し得る。具体的に、前記表３において同一の共単量体（アルファ－オレフィン単量体）を用いて製造され、同等な密度とＭＩを示すオレフィン系共重合体に対にして比較すると、実施例のオレフィン系共重合体は、炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．８以下であり、核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル、ｔｏｔａｌＶが以下の（ａ）及び（ｂ）を全て満たす一方、比較例のオレフィン系共重合体は、これを満たしていないことが確認できる。
（ａ）ビニレン／ｔｏｔａｌＶ＝０．１から０．７
（ｂ）ビニレン／ビニル＝０．８から１．６

その結果、実施例のオレフィン系共重合体は、比較例のオレフィン系共重合体に比べ同等であるか優れた伸び率とともに、より高い引裂強度及び屈曲弾性率を示すことが確認できる。例えば、実施例１のオレフィン系共重合体は、比較例１及び比較例２のオレフィン系共重合体に比べ高い引裂強度及び屈曲弾性率を示しており、また、分子量分布（ＭＷＤ）も実施例１のオレフィン系共重合体が比較例１及び比較例２のオレフィン系共重合体に比べ小さい値を示している。また、実施例５のオレフィン系共重合体は、比較例４から５のオレフィン系共重合体に比べ高い引裂強度及び屈曲弾性率を示している。また、実施例７のオレフィン系共重合体を比較例６のオレフィン系共重合体と比べると、より優れた伸び率、引裂強度、屈曲強度を有することが確認できる。

このような実験を介し、本発明によるオレフィン系共重合体は、炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．８以下であり、核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル、ｔｏｔａｌＶが前記（ａ）及び（ｂ）を全て満たすので、比較例１、比較例３及び比較例４のような従来のオレフィン系共重合体に比べ高い引裂強度、伸び率及び屈曲弾性率を示すことが確認できた。

特に、実施例８と比較例７のオレフィン系共重合体は、同一の触媒組成物の存在下で各物質の含量を同一に用いたとしても、水素の投入可否によって物性に差異が表われ、具体的に比較例７のオレフィン系共重合体は、低いＭＩを示し、核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル、ｔｏｔａｌＶの値を介して計算したビニレン／ｔｏｔａｌＶとビニレン／ビニルの値がそれぞれ０．０９１と０．３８９で前記（ａ）及び（ｂ）を満たすことができなかった。

すなわち、本発明によるオレフィン系共重合体は、化学式１の遷移金属化合物を含むオレフィン重合用触媒組成物の存在下で、水素を１０から１００ｃｃ／分で投入し、オレフィン系単量体を重合して製造されたものであるため、前記水素がオレフィン系共重合体内の不飽和官能基数を調節して、（ａ）ビニレン／ｔｏｔａｌＶ及び（ｂ）ビニレン／ビニルの含量比を全て満たすことができるが、比較例２及び５から７のオレフィン系共重合体は、（ｂ）ビニレン／ビニルの含量比を満たすことができず、これにより本発明の実施例によるオレフィン系共重合体は、引張強度、屈曲弾性率及び伸び率においてより優れた特性を示すことができた。

Claims

（１）密度（ｄ）が０．８５から０．８９ｇ／ｃｃであり、
（２）溶融指数（ＭｅｌｔＩｎｄｅｘ、ＭＩ、１９０℃、２．１６ｋｇの荷重条件）が１５ｇ／１０分から１００ｇ／１０分であり、
（３）炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．８以下であり、
（４）核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル及びｔｏｔａｌＶが以下の（ａ）及び（ｂ）を満たし、
（ａ）ビニレン／ｔｏｔａｌＶ＝０．１から０．７
（ｂ）ビニレン／ビニル＝０．８から１．６
（６）分子量分布（ＭＷＤ）が１．５から３．０を満たす、オレフィン系共重合体。
前記オレフィン系共重合体は、さらに（５）重量平均分子量（Ｍｗ）が１０，０００ｇ／ｍｏｌから８０，０００ｇ／ｍｏｌを満たす、請求項１に記載のオレフィン系共重合体。
前記オレフィン系共重合体は、（３）炭素原子１，０００個当たりの不飽和官能基数（ｔｏｔａｌＶ）が０．１５から０．７である、請求項１又は２に記載のオレフィン系共重合体。
前記オレフィン系共重合体は、（４）核磁気共鳴分光分析を介して測定された炭素原子１，０００個当たりのビニレン、ビニル及びｔｏｔａｌＶが以下の（ａ）及び（ｂ）を満たす、請求項１～３のいずれか一項に記載のオレフィン系共重合体。
（ａ）ビニレン／ｔｏｔａｌＶ＝０．２から０．６
（ｂ）ビニレン／ビニル＝０．８から１．５
前記オレフィン系共重合体は、エチレンと、炭素数３から１２のアルファ－オレフィン共単量体との共重合体である、請求項１～４のいずれか一項に記載のオレフィン系共重合体。
前記オレフィン系共重合体は、エチレンと、アルファ－オレフィン共単量体との共重合体であり、前記アルファ－オレフィン共単量体は、プロピレン、１－ブテン、１－ペンテン、４－メチル－１－ペンテン、１－ヘキセン、１－ヘプテン、１－オクテン、１－デセン、１－ウンデセン、１－ドデセン、１－テトラデセン、１－ヘキサデセン、１－エイコセン、ノルボルネン、ノルボルナジエン、エチリデンノルボルネン、フェニルノルボルネン、ビニルノルボルネン、ジシクロペンタジエン、１，４－ブタジエン、１，５－ペンタジエン、１，６－ヘキサジエン、スチレン、アルファ－メチルスチレン、ジビニルベンゼン及び３－クロロメチルスチレンでなる群から選択される何れか一つ又は二つ以上の混合物を含む、請求項１～４のいずれか一項に記載のオレフィン系共重合体。
下記化学式１の遷移金属化合物を含むオレフィン重合用触媒組成物の存在下で、水素を１０から１００ｃｃ／分で投入してオレフィン系単量体を重合する段階を含む、請求項１～６のいずれか一項に記載のオレフィン系共重合体の製造方法：

前記化学式１において、
Ｒ_１は、水素；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数１から２０のアルコキシ；炭素数６から２０のアリール；炭素数７から２０のアリールアルコキシ；炭素数７から２０のアルキルアリール；又は炭素数７から２０のアリールアルキルであり、
Ｒ_２ａからＲ_２ｅは、それぞれ独立して、水素；ハロゲン；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数１から２０のアルコキシ；又は炭素数６から２０のアリールであり、
Ｒ_３は、水素；ハロゲン；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキル；炭素数１から２０のアルキルアミド；炭素数６から２０のアリールアミド；炭素数１から２０のアルキリデン；又はハロゲン、炭素数１から２０のアルキル、炭素数３から２０のシクロアルキル、炭素数２から２０のアルケニル、炭素数１から２０のアルコキシ及び炭素数６から２０のアリールでなる群から選択された１種以上で置換されたフェニルであり、
Ｒ_４からＲ_９は、それぞれ独立して、水素；シリル；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキル；又は炭素数１から２０のヒドロカルビルで置換された１４族金属のメタロイドラジカルであり；前記Ｒ_６からＲ_９のうち互いに隣接する２個以上は、互いに連結されて環を形成してよく、
Ｑは、Ｓｉ、Ｃ、Ｎ、Ｐ又はＳであり、
Ｍは、４族の遷移金属であり、
Ｘ_１及びＸ_２は、それぞれ独立して、水素；ハロゲン；炭素数１から２０のアルキル；炭素数３から２０のシクロアルキル；炭素数２から２０のアルケニル；炭素数６から２０のアリール；炭素数７から２０のアルキルアリール；炭素数７から２０のアリールアルキル；炭素数１から２０のアルキルアミノ；炭素数６から２０のアリールアミノ；又は炭素数１から２０のアルキリデンである。
前記Ｒ_１は、水素；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数１から１２のアルコキシ；炭素数６から１２のアリール；炭素数７から１３のアリールアルコキシ；炭素数７から１３のアルキルアリール；又は炭素数７から１３のアリールアルキルであり、
前記Ｒ_２ａからＲ_２ｅは、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数１から１２のアルコキシ；又はフェニルであり、
前記Ｒ_３は、水素；ハロゲン；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数２から１２のアルケニル；炭素数７から１３のアルキルアリール；炭素数７から１３のアリールアルキル；フェニル；又はハロゲン、炭素数１から１２のアルキル、炭素数３から１２のシクロアルキル、炭素数２から１２のアルケニル、炭素数１から１２のアルコキシ及びフェニルでなる群から選択された１種以上で置換されたフェニルであり、
前記Ｒ_４からＲ_９は、それぞれ独立して、水素；炭素数１から１２のアルキル；炭素数３から１２のシクロアルキル；炭素数６から１２のアリール；炭素数７から１３のアルキルアリール；又は炭素数７から１３のアリールアルキルであり、
前記Ｒ_６からＲ_９のうち互いに隣接する２個以上は、互いに連結されて炭素数５から２０の脂肪族環又は炭素数６から２０の芳香族環を形成してよく；
前記脂肪族環又は芳香族環は、ハロゲン、炭素数１から１２のアルキル、炭素数２から１２のアルケニル、又は炭素数６から１２のアリールで置換されてよく、
前記ＱはＳｉであり、
前記ＭはＴｉであり、
前記Ｘ_１及びＸ_２は、それぞれ独立して、水素；ハロゲン；炭素数１から１２のアルキル；又は炭素数２から１２のアルケニルである、請求項７に記載のオレフィン系共重合体の製造方法。
前記遷移金属化合物は、下記化学式１－１から１－１０の化合物でなる群から選択される１種である、請求項７に記載のオレフィン系共重合体の製造方法。
前記重合は、１１０℃から１６０℃で行われる、請求項７～９のいずれか一項に記載のオレフィン系共重合体の製造方法。
