RU2376234C2 - Подъемная система для обслуживания высотных сооружений - Google Patents

Подъемная система для обслуживания высотных сооружений Download PDF

Info

Publication number
RU2376234C2
RU2376234C2 RU2005123483/11A RU2005123483A RU2376234C2 RU 2376234 C2 RU2376234 C2 RU 2376234C2 RU 2005123483/11 A RU2005123483/11 A RU 2005123483/11A RU 2005123483 A RU2005123483 A RU 2005123483A RU 2376234 C2 RU2376234 C2 RU 2376234C2
Authority
RU
Russia
Prior art keywords
rail
lifting device
section
frame
plane
Prior art date
Application number
RU2005123483/11A
Other languages
English (en)
Other versions
RU2005123483A (ru
Inventor
Павел Владимирович Корчагин (RU)
Павел Владимирович Корчагин
Марина Евгеньевна Корчагина (RU)
Марина Евгеньевна Корчагина
Андрей Григорьевич Тирский (RU)
Андрей Григорьевич Тирский
Original Assignee
Павел Владимирович Корчагин
Марина Евгеньевна Корчагина
Андрей Григорьевич Тирский
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Павел Владимирович Корчагин, Марина Евгеньевна Корчагина, Андрей Григорьевич Тирский filed Critical Павел Владимирович Корчагин
Priority to RU2005123483/11A priority Critical patent/RU2376234C2/ru
Priority to RU2006104888/11A priority patent/RU2006104888A/ru
Priority to GB0902983A priority patent/GB2456635B/en
Priority to GB0821221A priority patent/GB2453453B/en
Priority to PCT/EA2006/000010 priority patent/WO2007012336A1/ru
Priority to GB0821218A priority patent/GB2453060B/en
Priority to JP2008523125A priority patent/JP2009507146A/ja
Priority to GB0702117A priority patent/GB2432574B/en
Priority to US11/567,596 priority patent/US20070119331A1/en
Publication of RU2005123483A publication Critical patent/RU2005123483A/ru
Application granted granted Critical
Publication of RU2376234C2 publication Critical patent/RU2376234C2/ru
Priority to US13/101,105 priority patent/US20110250043A1/en

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66C—CRANES; LOAD-ENGAGING ELEMENTS OR DEVICES FOR CRANES, CAPSTANS, WINCHES, OR TACKLES
    • B66C23/00—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes
    • B66C23/18—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes
    • B66C23/26—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes for use on building sites; constructed, e.g. with separable parts, to facilitate rapid assembly or dismantling, for operation at successively higher levels, for transport by road or rail
    • B66C23/28—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes for use on building sites; constructed, e.g. with separable parts, to facilitate rapid assembly or dismantling, for operation at successively higher levels, for transport by road or rail constructed to operate at successively higher levels
    • B66C23/283—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes for use on building sites; constructed, e.g. with separable parts, to facilitate rapid assembly or dismantling, for operation at successively higher levels, for transport by road or rail constructed to operate at successively higher levels with frameworks composed of assembled elements
    • A—HUMAN NECESSITIES
    • A62—LIFE-SAVING; FIRE-FIGHTING
    • A62B—DEVICES, APPARATUS OR METHODS FOR LIFE-SAVING
    • A62B1/00—Devices for lowering persons from buildings or the like
    • A62B1/02—Devices for lowering persons from buildings or the like by making use of rescue cages, bags, or the like
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B7/00—Other common features of elevators
    • B66B7/02—Guideways; Guides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B7/00—Other common features of elevators
    • B66B7/02—Guideways; Guides
    • B66B7/022—Guideways; Guides with a special shape
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B9/00—Kinds or types of lifts in, or associated with, buildings or other structures
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B9/00—Kinds or types of lifts in, or associated with, buildings or other structures
    • B66B9/02—Kinds or types of lifts in, or associated with, buildings or other structures actuated mechanically otherwise than by rope or cable
    • B66B9/022—Kinds or types of lifts in, or associated with, buildings or other structures actuated mechanically otherwise than by rope or cable by rack and pinion drives
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B9/00—Kinds or types of lifts in, or associated with, buildings or other structures
    • B66B9/16—Mobile or transportable lifts specially adapted to be shifted from one part of a building or other structure to another part or to another building or structure
    • B66B9/187—Mobile or transportable lifts specially adapted to be shifted from one part of a building or other structure to another part or to another building or structure with a liftway specially adapted for temporary connection to a building or other structure
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66C—CRANES; LOAD-ENGAGING ELEMENTS OR DEVICES FOR CRANES, CAPSTANS, WINCHES, OR TACKLES
    • B66C23/00—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes
    • B66C23/18—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes
    • B66C23/20—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes with supporting couples provided by walls of buildings or like structures
    • B66C23/24—Mobile wall cranes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66C—CRANES; LOAD-ENGAGING ELEMENTS OR DEVICES FOR CRANES, CAPSTANS, WINCHES, OR TACKLES
    • B66C23/00—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes
    • B66C23/18—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes
    • B66C23/26—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes for use on building sites; constructed, e.g. with separable parts, to facilitate rapid assembly or dismantling, for operation at successively higher levels, for transport by road or rail
    • B66C23/28—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes for use on building sites; constructed, e.g. with separable parts, to facilitate rapid assembly or dismantling, for operation at successively higher levels, for transport by road or rail constructed to operate at successively higher levels
    • B66C23/32—Self-hoisting cranes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66C—CRANES; LOAD-ENGAGING ELEMENTS OR DEVICES FOR CRANES, CAPSTANS, WINCHES, OR TACKLES
    • B66C23/00—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes
    • B66C23/18—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes
    • B66C23/26—Cranes comprising essentially a beam, boom, or triangular structure acting as a cantilever and mounted for translatory of swinging movements in vertical or horizontal planes or a combination of such movements, e.g. jib-cranes, derricks, tower cranes specially adapted for use in particular purposes for use on building sites; constructed, e.g. with separable parts, to facilitate rapid assembly or dismantling, for operation at successively higher levels, for transport by road or rail
    • B66C23/34—Self-erecting cranes, i.e. with hoisting gear adapted for crane erection purposes
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04G—SCAFFOLDING; FORMS; SHUTTERING; BUILDING IMPLEMENTS OR AIDS, OR THEIR USE; HANDLING BUILDING MATERIALS ON THE SITE; REPAIRING, BREAKING-UP OR OTHER WORK ON EXISTING BUILDINGS
    • E04G3/00—Scaffolds essentially supported by building constructions, e.g. adjustable in height
    • E04G3/28—Mobile scaffolds; Scaffolds with mobile platforms

Landscapes

  • Engineering & Computer Science (AREA)
  • Structural Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Civil Engineering (AREA)
  • Transportation (AREA)
  • Architecture (AREA)
  • Automation & Control Theory (AREA)
  • Business, Economics & Management (AREA)
  • General Health & Medical Sciences (AREA)
  • Emergency Management (AREA)
  • Health & Medical Sciences (AREA)
  • Types And Forms Of Lifts (AREA)
  • Conveying And Assembling Of Building Elements In Situ (AREA)
  • Buildings Adapted To Withstand Abnormal External Influences (AREA)
  • Working Measures On Existing Buildindgs (AREA)
  • Jib Cranes (AREA)

Abstract

Изобретение относится к подъемно-транспортному машиностроению. Подъемная система для обслуживания высотных сооружений содержит подъемную установку, выполненную в виде смонтированного на первом участке вертикально расположенного по стене здания Н-образного в сечении первого рельса и смонтированного на втором участке вертикально расположенного по стене здания Н-образного в сечении второго рельса, основного и дополнительного подъемных устройств. Система содержит оборудованный на карнизе сооружения перегрузочный узел для соответствующего подъемного устройства, выполненный в виде третьего Н-образного в сечении рельса, размещенного между первым и вторым рельсами. Перегрузочный узел выполнен со средством перемещения третьего рельса между его двумя крайними положениями. Изобретение обеспечивает повышение эффективности обслуживания высотных объектов при транспортировке грузов и людей по внешней стороне этого объекта. 43 з.п. ф-лы, 70 ил.

Description

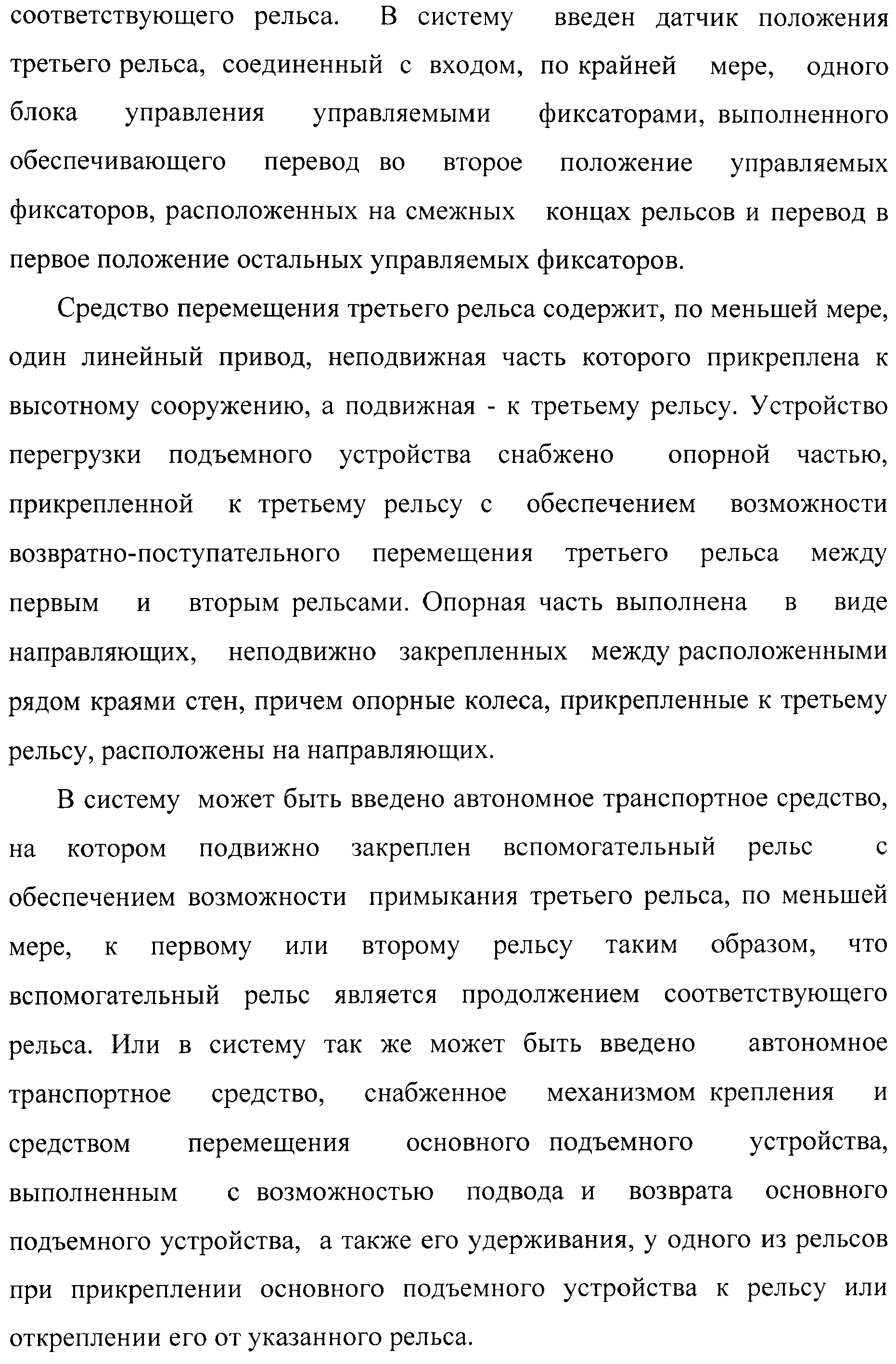

Текст описания приведен в факсимильном виде.
Figure 00000001
Figure 00000002
Figure 00000003
Figure 00000004
Figure 00000005
Figure 00000006
Figure 00000007
Figure 00000008
Figure 00000009
Figure 00000010
Figure 00000011
Figure 00000012
Figure 00000013
Figure 00000014
Figure 00000015
Figure 00000016
Figure 00000017
Figure 00000018
Figure 00000019
Figure 00000020
Figure 00000021
Figure 00000022
Figure 00000023
Figure 00000024
Figure 00000025
Figure 00000026
Figure 00000027
Figure 00000028
Figure 00000029
Figure 00000030
Figure 00000031
Figure 00000032
Figure 00000033
Figure 00000034
Figure 00000035
Figure 00000036
Figure 00000037
Figure 00000038
Figure 00000039
Figure 00000040
Figure 00000041
Figure 00000042
Figure 00000043
Figure 00000044
Figure 00000045
Figure 00000046
Figure 00000047
Figure 00000048
Figure 00000049
Figure 00000050
Figure 00000051
Figure 00000052
Figure 00000053
Figure 00000054
Figure 00000055
Figure 00000056
Figure 00000057
Figure 00000058
Figure 00000059
Figure 00000060
Figure 00000061
Figure 00000062
Figure 00000063
Figure 00000064
Figure 00000065
Figure 00000066
Figure 00000067
Figure 00000068
Figure 00000069
Figure 00000070
Figure 00000071
Figure 00000072
Figure 00000073
Figure 00000074
Figure 00000075
Figure 00000076
Figure 00000077
Figure 00000078
Figure 00000079
Figure 00000080
Figure 00000081
Figure 00000082

Claims (44)

1. Подъемная система для обслуживания высотных сооружений, содержащая подъемную установку, выполненную в виде смонтированного на первом участке вертикально расположенного по стене здания Н-образного в сечении первого рельса и смонтированного на втором участке вертикально расположенного по стене здания Н-образного в сечении второго рельса, расположенного дистантно от первого рельса, и разделенного карнизом высотного сооружения, основное и дополнительное подъемные устройства, выполненные каждое со средством прикрепления к Н-образному в сечении рельсу и со средством перемещения относительно этого рельса, отличающаяся тем, что она содержит оборудованный на карнизе сооружения перегрузочный узел для соответствующего подъемного устройства, выполненный в виде третьего Н-образного в сечении рельса, размещенного между первым и вторым рельсами, со средством перемещения третьего рельса между его двумя крайними положениями, в первом из которых третий рельс состыкован по длине с первым рельсом и является продолжением первого рельса для перемещения подъемного устройства с первого рельса на третий, а во втором положении третий рельс состыкован по длине с вторым рельсом и является продолжением второго рельса для перемещения подъемного устройства с третьего рельса на второй рельс, при этом вблизи, по меньшей мере, одних концов рельсов установлены управляемые выдвижные фиксаторы на два положения, в первом из которых управляемый фиксатор препятствует перемещению основного и дополнительного подъемных устройств за пределы соответствующего рельса, а во втором - обеспечивает перемещение указанных подъемных устройств за пределы соответствующего рельса, в систему введен датчик положения третьего рельса, соединенный с входом, по меньшей мере, одного блока управления управляемыми фиксаторами, выполненного обеспечивающим перевод во второе положение управляемых фиксаторов, расположенных на смежных концах рельсов, и перевод в первое положение остальных управляемых фиксаторов, перегрузочный узел имеет опорную часть, прикрепленную к третьему рельсу для возвратно-поступательного перемещения третьего рельса между первым и вторым рельсами и установленную посредством опорных колес на направляющих, неподвижно закрепленных между расположенными рядом краями стен высотного сооружения, а средство перемещения третьего рельса содержит, по меньшей мере, один линейный привод, неподвижная часть которого прикреплена к высотному сооружению.
2. Система по п.1, отличающаяся тем, что средство прикрепления подъемной части к рельсу выполнено в виде двух групп опорных колес, каждая из которых содержит, по меньшей мере, одно колесо, причем оси вращения опорных колес перпендикулярны, по меньшей мере, одной плоскости, в которой расположена, по меньшей мере, одна продольная ось рельса, колеса первой группы выполнены с возможностью контакта с первой опорной поверхностью рельса, противолежащей, по меньшей мере, одной второй опорной поверхности рельса, а колеса второй группы выполнены с возможностью контакта со второй опорной поверхностью рельса.
3. Система по п.2, отличающаяся тем, что в средство прикрепления подъемной части к рельсу введена третья группа опорных колес, оси вращения которых перпендикулярны, по меньшей мере, одной плоскости, в которой расположена, по меньшей мере, одна продольная ось рельса, причем опорные колеса третьей группы выполнены с возможностью контакта, по меньшей мере, с одной третьей опорной поверхностью рельса, сопряженной с одной из вторых опорных поверхностей рельса и расположенной под углом к указанной второй опорной поверхности рельса.
4. Система по п.2, отличающаяся тем, что средство перемещения основного подъемного устройства выполнено в виде, по меньшей мере, одного из опорных колес и состоит из соединенного с приводом зубчатого колеса, расположение зубьев которого соответствует расположению зубьев, сформированных на рельсе по его длине.
5. Система по п.1, отличающаяся тем, что средство перемещения основного подъемного устройства выполнено в виде соединенного с приводом зубчатого колеса, расположение зубьев которого соответствует расположению зубьев, сформированных на каждом из указанных рельсов по его длине.
6. Система по п.1, отличающаяся тем, что средство перемещения основного подъемного устройства выполнено в виде соединенного с приводом обрезиненного колеса, прижатого к рельсу с усилием, достаточным для исключения проскальзывания колеса относительно рельса.
7. Система по п.5 или 6, отличающаяся тем, что каждый рельс выполнен в виде основной части постоянного поперечного сечения, к которой жестко прикреплена зубчатая рейка, на которой сформированы зубья по ее длине.
8. Система по п.1, отличающаяся тем, что средство перемещения основного подъемного устройства выполнено в виде троса с механизмом его перемещения.
9. Система по п.8, отличающаяся тем, что механизм перемещения троса выполнен в виде лебедки.
10. Система по п.1, отличающаяся тем, что основное подъемное устройство снабжено предохранительным тормозом, выполненным с обеспечением замедления или остановки подъемной части при аварии средства перемещения основного подъемного устройства.
11. Система по п.1, отличающаяся тем, что дополнительное подъемное устройство выполнено аналогично основному подъемному устройству.
12. Система по п.1, отличающаяся тем, что основное подъемное устройство выполнено в виде платформы.
13. Система по п.1, отличающаяся тем, что каждый указанный рельс жестко закреплен на несущем металлическом каркасе, образующем вертикальную конструкцию башенного типа.
14. Система по п.13, отличающаяся тем, что несущий металлический каркас соединен с несущими элементами здания через демпферные стяжки.
15. Система по п.13, отличающаяся тем, что рельс прикреплен к несущему металлическому каркасу через металлический кожух.
16. Система по п.13, отличающаяся тем, что между стенами несущего металлического каркаса и здания выполнено свободное пространство, выполняющее функцию «воздушной подушки».
17. Система по п.13, отличающаяся тем, что внешний контур щели между стенами несущего металлического каркаса и здания закрыт герметичным эластичным профилем, который выполнен из термостойкого материала.
18. Система по п.13, отличающаяся тем, что в качестве автономных помещений для безопасного укрытия и эвакуации людей используют автономные секции, на которые разделен несущий металлический каркас.
19. Система по п.18, отличающаяся тем, что данные секции связаны между собою лестницами или эвакуационными межэтажными площадками или промежуточными лестничными площадками.
20. Система по п.13, отличающаяся тем, что в стенах несущего металлического каркаса выполнены дверные проемы.
21. Система по п.20, отличающаяся тем, что по периметру дверных проемов проложен герметичный эластичный профиль.
22. Система по п.21, отличающаяся тем, что дверные проемы оборудованы герметично закрывающимися дверями, выполненными из термостойкого материала.
23. Система по п.19, отличающаяся тем, что межэтажные площадки автономных секций расположены в зонах выполнения эвакуационных выходов сооружения, снабженных герметично закрывающимися дверями, выполненными из термостойкого материала.
24. Система по п.19, отличающаяся тем, что автономные секции разделены между собой герметичными термостойкими стеновыми перекрытиями и межлестничными стенами.
25. Система по п.24, отличающаяся тем, что стеновые перекрытия оборудованы герметично закрывающимися дверями.
26. Система по п.1, отличающаяся тем, что она имеет опорные элементы, размещенные на сооружении, которые взаимодействуют с принимающими кожухами основного подъемного устройства, или основное подъемное устройство оборудовано опорными элементами, которые взаимодействуют с принимающими кожухами автономной секции сооружения.
27. Система по п.26, отличающаяся тем, что опорные элементы расположены в направляющих кожухах автономной секции сооружения и выдвигаются в принимающие кожухи подъемного устройства, выполненного в виде самоходного блока, или опорные элементы расположены в направляющих кожухах основного подъемного устройства и выдвигаются в принимающие кожухи автономной секции сооружения вручную или с помощью домкратных устройств.
28. Система по п.26, отличающаяся тем, что направляющие кожухи с расположенными в них опорными элементами оборудованы на каждом уровне здания вдоль по всей длине рельса или принимающие кожухи оборудованы на каждом уровне здания по всей длине вертикально расположенного рельса.
29. Система по п.1, отличающаяся тем, что на верхнюю горизонтальную плоскость основного подъемного устройства установлена вертикальная ферма башенного типа, на верхнем окончании которой смонтированы поворотная площадка, крановая стрела, кабина машиниста, тяговые органы и механизмы подъема.
30. Система по п.1, отличающаяся тем, что подъемные устройства жестко соединены друг с другом с помощью дополнительной вертикальной фермы башенного типа и образуют самоходную конструкцию.
31. Система по п.30, отличающаяся тем, что вертикальная ферма башенного типа состоит из разборных секций, которые собираются друг с другом за счет монтажных штырей, пазов, отверстий, а также винтовых стяжек, при этом подъемное устройство имеет на своих внешних горизонтальных плоскостях монтажные площадки, с которыми взаимодействуют монтажные рамы разборных секций.
32. Система по п.1, отличающаяся тем, что основное подъемное устройство имеет внутри себя помещение, разделенное межуровневой площадкой на верхний и нижний уровни, первый из которых имеет сообщение с монтажной площадкой верхней горизонтальной плоскости через проем и люк, а второй - имеет сообщение с монтажной площадкой нижней горизонтальной плоскости через проем и люк.
33. Система по п.32, отличающаяся тем, что данные уровни соединены между собой лестницей через проем в межуровневой площадке.
34. Система по п.1, отличающаяся тем, что на его боковой не примыкающей к стене здания плоскости основного подъемного устройства оборудована дополнительная герметично закрывающаяся дверь.
35. Система по п.1, отличающаяся тем, что она имеет стыковочный узел, который оборудован в нижней части здания для механизированной установки съемной секции рельса на стену высотного сооружения.
36. Система по п.35, отличающаяся тем, что стыковочный узел представляет собой отсек здания, в котором установлен выдвижной каркас, соединенный с домкратными устройствами, с помощью которых выдвижной каркас имеет возможность перемещения за пределы внешних габаритов сооружения.
37. Система по п.36, отличающаяся тем, что выдвижной каркас оснащен опорными колесами, которые взаимодействуют с направляющими, оборудованными в плоскостях упомянутого отсека.
38. Система по п.36, отличающаяся тем, что выдвижной каркас имеет в своей фронтальной части приемную панель с оборудованными на ее правой и левой сторонах накладными направляющими.
39. Система по п.38, отличающаяся тем, что съемная секция рельса оборудована монтажной панелью, повторяющей конструкцию приемной панели, при этом толщина монтажной панели меньше ширины зазора между накладными направляющими и внешней плоскостью приемной панели для обеспечения соединения этих панелей.
40. Система по п.1, отличающаяся тем, что она снабжена дополнительными перегрузочными узлами, которые оборудованы на соответствующих карнизах высотного сооружения.
41. Система по п.1 или 40, отличающаяся тем, что перегрузочный узел представляет установленный в отсеке сооружения выдвижной каркас, образующий опорную часть для третьего рельса и соединенный с домкратными устройствами, с помощью которых выдвижной каркас имеет возможность перемещения из упомянутого отсека за пределы внешних габаритов плоскости сооружения, упомянутые опорные колеса установлены на выдвижном каркасе, а упомянутые направляющие выполнены во внешней плоскости карниза и в верхней части функционального отсека, причем выдвижной каркас имеет на своей фронтальной части внешнюю панель для передвижной секцией третьего Н-образного рельса.
42. Система по п.1 или 40, отличающаяся тем, что перегрузочный узел представляет собой установленный в отсеке сооружения самоходный модуль, образующий опорную часть для третьего рельса и оборудованный двигательной установкой для привода ведущих зубчатых колес, взаимодействующих с реечными направляющими, причем самоходный модуль имеет возможность перемещения из упомянутого отсека за пределы внешних габаритов плоскости здания на упомянутых опорных колесах, которые взаимодействуют с направляющими, выполненными во внешней плоскости карниза обслуживаемого здания.
43. Система по п.42, отличающаяся тем, что самоходный модуль имеет в своей фронтальной части внешнюю панель с оборудованной на ней передвижной секцией третьего Н-образного рельса.
44. Система по п.1, отличающаяся тем, что подъемное устройство, выполненное в виде самоходного блока, снабжено монтажной поворотной площадкой, которая оборудована поворотной рамой, подвижно соединенной через поворотный блок с тяговым органом механизма подъема, расположенного в верхней части съемной рамы, при этом монтажная поворотная площадка через свою нижнюю плоскость подвижно соединена с тяговыми органами механизмов подъема, расположенных в опорных штангах.
RU2005123483/11A 2005-07-25 2005-07-25 Подъемная система для обслуживания высотных сооружений RU2376234C2 (ru)

Priority Applications (10)

Application Number Priority Date Filing Date Title
RU2005123483/11A RU2376234C2 (ru) 2005-07-25 2005-07-25 Подъемная система для обслуживания высотных сооружений
RU2006104888/11A RU2006104888A (ru) 2005-07-25 2006-02-17 Подъемная система для обслуживания высотных сооружений
GB0821221A GB2453453B (en) 2005-07-25 2006-06-19 Lifting systems for high-rise buildings
PCT/EA2006/000010 WO2007012336A1 (fr) 2005-07-25 2006-06-19 Systemes de levage pour entretien de structures elevees
GB0902983A GB2456635B (en) 2005-07-25 2006-06-19 Lifting systems for high-rise buildings
GB0821218A GB2453060B (en) 2005-07-25 2006-06-19 Lifting systems for high-rise buildings
JP2008523125A JP2009507146A (ja) 2005-07-25 2006-06-19 高層建築物用リフティング・システム
GB0702117A GB2432574B (en) 2005-07-25 2006-06-19 Lifting systems for high-rise buildings
US11/567,596 US20070119331A1 (en) 2005-07-25 2006-12-06 Lifting systems for high-rise buildings
US13/101,105 US20110250043A1 (en) 2005-07-25 2011-05-04 Lifting systems for high-rise buildings

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
RU2005123483/11A RU2376234C2 (ru) 2005-07-25 2005-07-25 Подъемная система для обслуживания высотных сооружений
RU2006104888/11A RU2006104888A (ru) 2005-07-25 2006-02-17 Подъемная система для обслуживания высотных сооружений

Publications (2)

Publication Number Publication Date
RU2005123483A RU2005123483A (ru) 2007-01-27
RU2376234C2 true RU2376234C2 (ru) 2009-12-20

Family

ID=37682994

Family Applications (2)

Application Number Title Priority Date Filing Date
RU2005123483/11A RU2376234C2 (ru) 2005-07-25 2005-07-25 Подъемная система для обслуживания высотных сооружений
RU2006104888/11A RU2006104888A (ru) 2005-07-25 2006-02-17 Подъемная система для обслуживания высотных сооружений

Family Applications After (1)

Application Number Title Priority Date Filing Date
RU2006104888/11A RU2006104888A (ru) 2005-07-25 2006-02-17 Подъемная система для обслуживания высотных сооружений

Country Status (5)

Country Link
US (2) US20070119331A1 (ru)
JP (1) JP2009507146A (ru)
GB (4) GB2453060B (ru)
RU (2) RU2376234C2 (ru)
WO (1) WO2007012336A1 (ru)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
RU2656204C1 (ru) * 2017-04-20 2018-05-31 Федеральное государственное бюджетное образовательное учреждение высшего образования "Поволжский государственный технологический университет" Спасательная система для высотных зданий

Families Citing this family (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
NO325802B1 (no) * 2006-09-04 2008-07-21 Jan Martin Kleppe Anordning ved lopeskinne
EP2432952A4 (en) * 2009-05-21 2015-12-09 Consep Pty Ltd AUTOPROPULSED LIFTING DEVICE OF MATERIAL
RU2418735C1 (ru) * 2010-01-12 2011-05-20 Павел Владимирович Корчагин Подъемная крановая система
US9150397B2 (en) * 2011-09-27 2015-10-06 Chicago Bridge & Iron Company Freestanding elevator platform system
EP2639193B1 (fr) * 2012-03-15 2014-10-15 Manitowoc Crane Group France Dispositif d'accès en hauteur pour grue à tour
US8534370B1 (en) 2013-01-28 2013-09-17 Wasmeyyah M. A. S. Al Azemi Roof mounted remotely controlled fire fighting tower
CN103193137B (zh) * 2013-04-17 2016-04-06 北京联合大学 高空全自动升降机及其使用方法
CN103342322B (zh) * 2013-07-24 2015-08-12 中国二十二冶集团有限公司 超大重量超大体型物件翻转的设备及翻转方法
CN104229601A (zh) * 2014-09-03 2014-12-24 张立 塔吊司机全自动永磁性滚轮轨道限位式安全升降舱
CN105810271B (zh) * 2014-12-30 2017-09-29 中核武汉核电运行技术股份有限公司 Vver堆芯吊篮外表面视频检验装置
DE102015002237A1 (de) * 2015-02-20 2016-08-25 Liebherr-Werk Biberach Gmbh Klettersystem für einen Kran
RU2579376C1 (ru) * 2015-04-03 2016-04-10 Общество с ограниченной ответственностью "Единая фасадная компания" Подъемно-транспортная система для обслуживания фасадов зданий
CN106507051B (zh) * 2016-11-21 2019-06-14 日立楼宇技术（广州）有限公司 一种综采工作面电液控集成视频传输系统及方法
TWM551933U (zh) * 2017-08-18 2017-11-21 zhen-xin Lin 防火升降移動設備
FR3073235B1 (fr) * 2017-11-06 2019-11-01 Feugier Environnement Dispositif de levage d'une partie mobile d'obturation d'un ouvrage hydraulique de type barrage ou ecluse et systeme associe
US11999592B2 (en) * 2018-12-20 2024-06-04 Inventio Ag Elevator system having a derailment protection device
CA3121416A1 (en) * 2018-12-20 2020-06-25 Inventio Ag Elevator rail
CN112282339A (zh) * 2020-09-25 2021-01-29 陕西开友实业有限公司 锥台形建筑脚手架施工方法
CN115095179B (zh) * 2022-07-07 2024-04-19 黄河水利职业技术学院 一种建筑外立面清洁机器人的使用方法

Family Cites Families (32)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3153486A (en) * 1961-06-13 1964-10-20 Link Belt Co Tower crane
US3207263A (en) * 1961-07-24 1965-09-21 Civil & Civic Pty Ltd Self-climbing formwork hoist
US3366251A (en) * 1965-10-23 1968-01-30 Link Belt Co Climbing crane
US3485384A (en) * 1966-08-16 1969-12-23 Kaiima Construction Co Ltd Method of climbing a tower crane for constructing high buildings
US3656631A (en) * 1970-03-25 1972-04-18 Hydro Tower Co Self-lifting crane
DE2146689A1 (de) * 1970-09-25 1972-03-30 Ragnar O. Lindholm AB, Karlstad (Schweden) Verfahren und Anordnung zum Errichten von Turmkonstruktionen
DE2203864A1 (de) * 1972-01-27 1973-08-02 Adolf H Borst Foerdereinrichtung mit haengebahnkabinen
SU469652A1 (ru) * 1973-06-07 1975-05-05 Специальное Конструкторское Бюро "Мосгидросталь" Строительный грузопассажирский подъемник
US3944021A (en) * 1975-02-18 1976-03-16 Melvin F. Smith, Jr. Emergency escape mechanism
SU616217A1 (ru) * 1977-01-07 1978-07-25 Предприятие П/Я М-5903 Подъемник
SU745849A1 (ru) * 1978-10-10 1980-07-07 Горьковский Автомобильный Завод (Производственное Объединение Газ) Строительный подъемник
US4469198A (en) * 1982-04-16 1984-09-04 Crump Robert F Outside rescue elevator system for high-rise buildings
SU1498698A1 (ru) * 1984-09-24 1989-08-07 Московское научно-производственное объединение по строительному и дорожному машиностроению "ВНИИстройдормаш" Самомонтируемый башенный кран
SU1350107A1 (ru) * 1986-01-02 1987-11-07 Ленинградский горный институт им.Г.В.Плеханова Подъемник дл перемещени по коническим опорам
JPH01261188A (ja) * 1988-04-08 1989-10-18 Mitsubishi Electric Corp 小形エレベーターの巻上機装置
US4865155A (en) * 1988-07-21 1989-09-12 Pegasus International, Inc. High-rise fire fighting and rescue system
JP2852951B2 (ja) * 1990-01-31 1999-02-03 東急建設株式会社 昇降クレーン
GB2250731B (en) * 1990-08-09 1994-06-01 Mitsubishi Heavy Ind Ltd Apparatus and method for constructing a building
DE69516938T2 (de) * 1994-06-09 2000-11-09 Aldo Loiodice Selbsttragendes Aufzugsystem und Einbaueinrichtung für dessen Hauptmotor
EP0771916A4 (en) * 1995-05-15 1997-07-23 Ohbayashi Corp PROVISIONAL FRAMEWORK STRUCTURE FOR BUILDING A BUILDING
US5645395A (en) * 1995-06-06 1997-07-08 Huang; Hsin-Tsung Building crane apparatus climbable on building walls
JPH09188495A (ja) * 1995-11-10 1997-07-22 Hitachi Zosen Corp クレーン装置および構造物の構築工法
RU2091290C1 (ru) * 1995-12-29 1997-09-27 Товарищество с ограниченной ответственностью фирма "Димлэн" Лифт
NL1015938C1 (nl) * 2000-08-15 2002-02-18 Adrianus Cornelis Johannes Mar Gevel- en dakkom voor hijsinstallatie.
US7290672B2 (en) * 2001-03-21 2007-11-06 Federated Equipment Co. Llc Tower crane device
EP1422185B1 (en) * 2001-08-28 2015-10-21 Mitsubishi Denki Kabushiki Kaisha Cage and elevator
RU2218298C1 (ru) * 2002-05-31 2003-12-10 Тарасов Александр Владимирович Подъемный комплекс
US7290640B2 (en) * 2002-07-26 2007-11-06 Korchagin Pavel V High-rise, fire-fighting, rescue and construction equipment
DE10257993A1 (de) * 2002-12-12 2004-07-15 Seiz, Rudolf, Dipl.-Ing. Treppenlift für behinderte Personen
JP4203336B2 (ja) * 2003-02-25 2008-12-24 株式会社フジタ 中間層免震建物のエレベーター支持構造
RU2004122569A (ru) * 2004-07-26 2006-01-20 Павел Владимирович Корчагин (RU) Система для обслуживания высотных сооружений
WO2007038935A1 (fr) * 2005-10-05 2007-04-12 Pavel Vladimirovich Korchagin Systeme de levage destine a la maintenance d'installations de grande hauteur

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
RU2656204C1 (ru) * 2017-04-20 2018-05-31 Федеральное государственное бюджетное образовательное учреждение высшего образования "Поволжский государственный технологический университет" Спасательная система для высотных зданий

Also Published As

Publication number Publication date
RU2005123483A (ru) 2007-01-27
GB2453453B (en) 2009-09-23
GB2432574B (en) 2009-02-18
US20110250043A1 (en) 2011-10-13
GB2456635A (en) 2009-07-22
GB2453453A (en) 2009-04-08
GB2453060A (en) 2009-03-25
RU2006104888A (ru) 2007-09-27
GB0821221D0 (en) 2008-12-31
GB2453060B (en) 2009-09-02
GB0902983D0 (en) 2009-04-08
US20070119331A1 (en) 2007-05-31
JP2009507146A (ja) 2009-02-19
WO2007012336A1 (fr) 2007-02-01
GB2432574A (en) 2007-05-30
GB0702117D0 (en) 2007-03-14
GB2456635B (en) 2009-10-14
GB0821218D0 (en) 2008-12-31

Similar Documents

Publication Publication Date Title
RU2376234C2 (ru) Подъемная система для обслуживания высотных сооружений
RU2341441C2 (ru) Лифт
US7191873B2 (en) High-rise fire-fighting, rescue and construction equipment
CZ154396A3 (en) Additional building elevator
JP6586490B2 (ja) 人荷昇降装置付き移動昇降式足場並びにこれらを用いた施工方法及びこれらの設置方法
RU157312U1 (ru) Подъемно - трансформируемое устройство
CN112340569B (zh) 垂直升降及水平移动的无绳电梯系统及控制方法
CN105217420A (zh) 一种用于短距离运输的装置
US10822817B2 (en) Lifting and carrying system for maintaining building facades
CN114555508A (zh) 在建筑物建造期间使用的自爬式机房
WO2024033415A1 (en) Method for constructing a building and installing an elevator unit in the building
JP2000072355A (ja) 自走式のエレベータ装置
CN205114771U (zh) 一种用于短距离运输的装置
KR102219660B1 (ko) 사장교 주탑부 케이블 설치를 위한 승강 작업대 및 이를 이용한 사장교 주탑부의 케이블 시공방법
RU2355623C2 (ru) Подъемная система для обслуживания высотных сооружений (варианты)
RU2737940C1 (ru) Устройство для экстренной эвакуации людей из высотных зданий
CA2528319C (en) Elevator with a cable-driven car
RU2005130534A (ru) Тушение пожара в высотных зданиях, спасательное и строительное оборудование
EP1380532B1 (de) Verfahren zum nachträglichen Einbau eines Personenaufzugs
JPH09263375A (ja) 少人数用昇降装置
RU2349532C2 (ru) Подъемная система для обслуживания многоэтажных сооружений
JP3001389B2 (ja) 建築構造物及びその建築工法
RU49866U1 (ru) Шахта панорамного гидравлического лифта
CN2851211Y (zh) 模块化自体承载高楼逃生的升降装置
RU2004122569A (ru) Система для обслуживания высотных сооружений

Legal Events

Date Code Title Description
FA92 Acknowledgement of application withdrawn (lack of supplementary materials submitted)

Effective date: 20070228

FZ9A Application not withdrawn (correction of the notice of withdrawal)

Effective date: 20070313

FZ9A Application not withdrawn (correction of the notice of withdrawal)

Effective date: 20070313

FA92 Acknowledgement of application withdrawn (lack of supplementary materials submitted)

Effective date: 20081119

FZ9A Application not withdrawn (correction of the notice of withdrawal)

Effective date: 20090302

MM4A The patent is invalid due to non-payment of fees

Effective date: 20120726
