KR101849747B1 - 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자 - Google Patents

신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자 Download PDF

Info

Publication number
KR101849747B1
KR101849747B1 KR1020170075029A KR20170075029A KR101849747B1 KR 101849747 B1 KR101849747 B1 KR 101849747B1 KR 1020170075029 A KR1020170075029 A KR 1020170075029A KR 20170075029 A KR20170075029 A KR 20170075029A KR 101849747 B1 KR101849747 B1 KR 101849747B1
Authority
KR
South Korea
Prior art keywords
compound
mmol
group
substituted
unsubstituted
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
KR1020170075029A
Other languages
English (en)
Other versions
KR20180010130A (ko
Inventor
정민우
이동훈
박태윤
조성미
문정욱
이정하
채미영
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=61070679&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=KR101849747(B1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to JP2019502221A priority Critical patent/JP7210856B2/ja
Priority to EP17831215.3A priority patent/EP3480194B1/en
Priority to US15/771,066 priority patent/US11903311B2/en
Priority to PCT/KR2017/006274 priority patent/WO2018016742A1/ko
Priority to CN201780004123.4A priority patent/CN108368078B/zh
Priority to TW106121583A priority patent/TWI653233B/zh
Publication of KR20180010130A publication Critical patent/KR20180010130A/ko
Publication of KR101849747B1 publication Critical patent/KR101849747B1/ko
Application granted granted Critical
Priority to JP2020210801A priority patent/JP7205037B2/ja
Priority to US17/842,520 priority patent/US12167689B2/en
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/91—Dibenzofurans; Hydrogenated dibenzofurans
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/14—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/76—Dibenzothiophenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/04—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/10—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D409/04—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D409/10—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C07F7/0812—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
    • C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
    • H01L51/0073—
    • H01L51/0074—
    • H01L51/5012—
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
    • H05B33/00—Electroluminescent light sources
    • H05B33/12—Light sources with substantially two-dimensional radiating surfaces
    • H05B33/20—Light sources with substantially two-dimensional radiating surfaces characterised by the chemical or physical composition or the arrangement of the material in which the electroluminescent material is embedded
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H10K50/12—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers comprising dopants
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/40—Organosilicon compounds, e.g. TIPS pentacene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/90—Multiple hosts in the emissive layer
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/17—Carrier injection layers
    • H10K50/171—Electron injection layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/80—Constructional details
    • H10K50/805—Electrodes
    • H10K50/81—Anodes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/80—Constructional details
    • H10K50/805—Electrodes
    • H10K50/82—Cathodes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/549—Organic PV cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Plural Heterocyclic Compounds (AREA)

Abstract

본 발명은 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자를 제공한다.

Description

신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자{Novel hetero-cyclic compound and organic light emitting device comprising the same}
본 발명은 신규한 헤테로 고리 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
일반적으로 유기 발광 현상이란 유기 물질을 이용하여 전기에너지를 빛에너지로 전환시켜주는 현상을 말한다. 유기 발광 현상을 이용하는 유기 발광 소자는 넓은 시야각, 우수한 콘트라스트, 빠른 응답 시간을 가지며, 휘도, 구동 전압 및 응답 속도 특성이 우수하여 많은 연구가 진행되고 있다.
유기 발광 소자는 일반적으로 양극과 음극 및 상기 양극과 음극 사이에 유기물 층을 포함하는 구조를 가진다. 상기 유기물 층은 유기 발광 소자의 효율과 안정성을 높이기 위하여 각기 다른 물질로 구성된 다층의 구조로 이루어진 경우가 많으며, 예컨대 정공 주입층, 정공 수송층, 발광층, 전자수송층, 전자 주입층 등으로 이루어질 수 있다. 이러한 유기 발광 소자의 구조에서 두 전극 사이에 전압을 걸어주게 되면 양극에서는 정공이, 음극에서는 전자가 유기물 층에 주입되게 되고, 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 다시 바닥상태로 떨어질 때 빛이 나게 된다.
상기와 같은 유기 발광 소자에 사용되는 유기물에 대하여 새로운 재료의 개발이 지속적으로 요구되고 있다.
한국특허 공개번호 제10-2000-0051826호
본 발명은 신규한 헤테로고리 화합물 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
본 발명은 하기 화학식 1로 표시되는 화합물을 제공한다.
[화학식 1]
Figure 112017056875643-pat00001
상기 화학식 1에서,
X1은 O 또는 S이고,
L1 및 L2는 각각 독립적으로, 단일 결합; 치환 또는 비치환된 C6-60 아릴렌; 또는 치환 또는 비치환된 O, N, Si 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 이상 포함하는 C1-60 헤테로아릴렌이고,
Y1 내지 Y3는 각각 독립적으로, N 또는 CR3이되, Y1 내지 Y3 중 적어도 하나는 N이고,
Ar1a 및 Ar1b는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 내지 3개 포함하는 C1-60 헤테로아릴이고,
Ar2는 치환 또는 비치환된 C6-60 아릴이고,
R1 내지 R3는 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C1-60 할로알킬; 치환 또는 비치환된 C1-60 알콕시; 치환 또는 비치환된 C1-60 할로알콕시; 치환 또는 비치환된 C3-60 사이클로알킬; 치환 또는 비치환된 C2-60 알케닐; 치환 또는 비치환된 C6-60 아릴; 치환 또는 비치환된 C6-60 아릴옥시; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 이상 포함하는 C1-60 헤테로아릴이고,
n1 및 n2는 각각 독립적으로, 0 내지 3의 정수이다.
또한, 본 발명은 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물 층을 포함하는 유기 발광 소자로서, 상기 유기물 층 중 1층 이상은 상기 화학식 1로 표시되는 화합물을 포함하는, 유기 발광 소자를 제공한다.
상술한 화학식 1로 표시되는 화합물은 유기 발광 소자의 유기물 층의 재료로서 사용될 수 있으며, 유기 발광 소자에서 효율의 향상, 낮은 구동전압 및/또는 수명 특성을 향상시킬 수 있다. 특히, 상술한 화학식 1로 표시되는 화합물은 발광층의 호스트 재료로 사용될 수 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
도 2는 기판(1), 양극(2), 정공 주입층(5), 정공 수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)로 이루어진 유기 발광 소자의 예를 도시한 것이다.
이하, 본 발명의 이해를 돕기 위하여 보다 상세히 설명한다.
본 명세서에서,
Figure 112017056875643-pat00002
는 다른 치환기에 연결되는 결합을 의미하고, 단일 결합은 L1 및 L2로 표시되는 부분에 별도의 원자가 존재하지 않은 경우를 의미한다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 시아노기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 사이클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 또는 N, O 및 S 원자 중 1개 이상을 포함하는 헤테로아릴로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 바이페닐기일 수 있다. 즉, 바이페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수도 있다.
본 명세서에서 카보닐기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 40인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112017056875643-pat00003
본 명세서에 있어서, 에스테르기는 에스테르기의 산소가 탄소수 1 내지 25의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 25의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112017056875643-pat00004

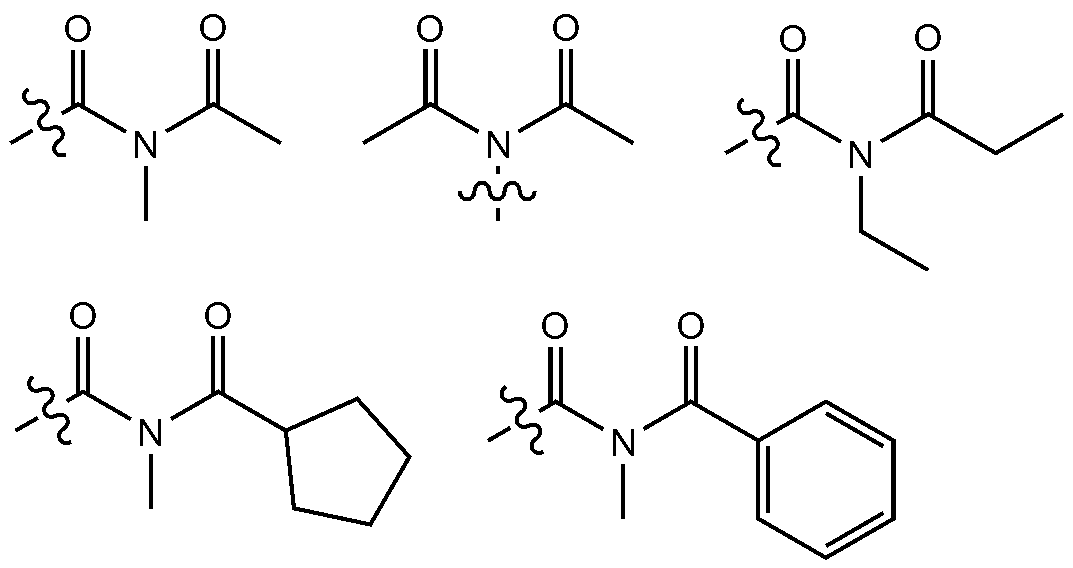

본 명세서에 있어서, 이미드기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 25인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112017056875643-pat00005
본 명세서에 있어서, 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 붕소기는 구체적으로 트리메틸붕소기, 트리에틸붕소기, t-부틸디메틸붕소기, 트리페닐붕소기, 페닐붕소기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
본 명세서에 있어서, 상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 6이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 사이클로펜틸메틸, 사이클로헥틸메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이들에 한정되지 않는다.
본 명세서에 있어서, 상기 알케닐기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나, 2 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 6이다. 구체적인 예로는 비닐, 1-프로페닐, 이소프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 1-펜테닐, 2-펜테닐, 3-펜테닐, 3-메틸-1-부테닐, 1,3-부타디에닐, 알릴, 1-페닐비닐-1-일, 2-페닐비닐-1-일, 2,2-디페닐비닐-1-일, 2-페닐-2-(나프틸-1-일)비닐-1-일, 2,2-비스(디페닐-1-일)비닐-1-일, 스틸베닐기, 스티레닐기 등이 있으나 이들에 한정되지 않는다.
본 명세서에 있어서, 사이클로알킬기는 특별히 한정되지 않으나, 탄소수 3 내지 60인 것이 바람직하며, 일 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 30이다. 또 하나의 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 20이다. 또 하나의 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 6이다. 구체적으로 사이클로프로필, 사이클로부틸, 사이클로펜틸, 3-메틸사이클로펜틸, 2,3-디메틸사이클로펜틸, 사이클로헥실, 3-메틸사이클로헥실, 4-메틸사이클로헥실, 2,3-디메틸사이클로헥실, 3,4,5-트리메틸사이클로헥실, 4-tert-부틸사이클로헥실, 사이클로헵틸, 사이클로옥틸 등이 있으나, 이에 한정되지 않는다.
본 명세서에 있어서, 아릴기는 특별히 한정되지 않으나 탄소수 6 내지 60인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 30이다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 20이다. 상기 아릴기가 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수 있다. 상기 플루오레닐기가 치환되는 경우,

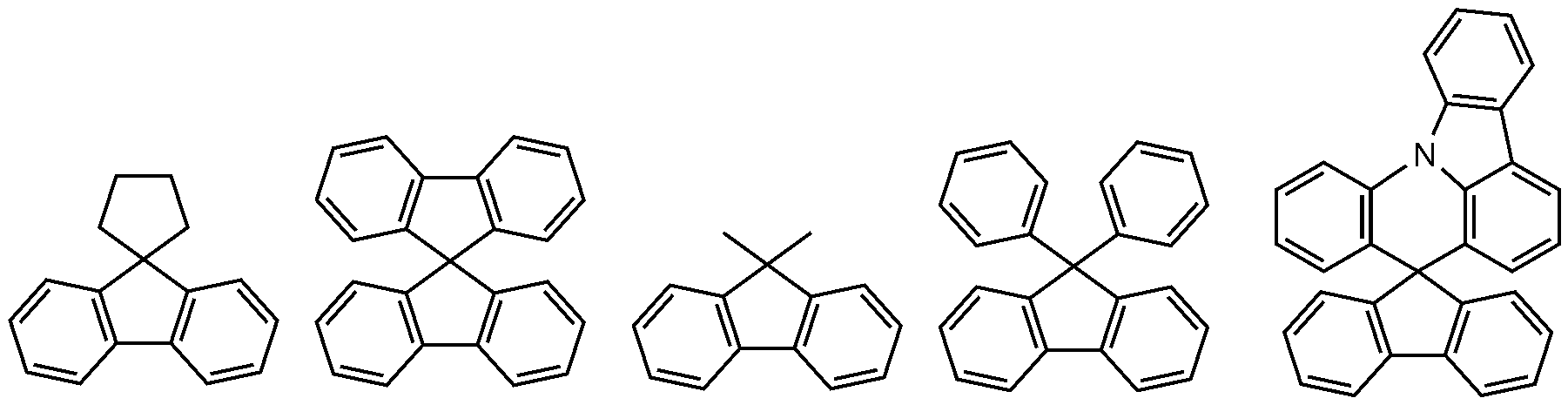

Figure 112017056875643-pat00006
등이 될 수 있다. 다만, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로고리기는 이종 원소로 O, N, Si 및 S 중 1개 이상을 포함하는 헤테로고리기로서, 탄소수는 특별히 한정되지 않으나, 탄소수 2 내지 60인 것이 바람직하다. 헤테로고리기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, 벤조옥사졸기, 벤조이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤린기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이들에만 한정되는 것은 아니다.
본 명세서에 있어서, 아르알킬기, 아르알케닐기, 알킬아릴기, 아릴아민기 중의 아릴기는 전술한 아릴기의 예시와 같다. 본 명세서에 있어서, 아르알킬기, 알킬아릴기, 알킬아민기 중 알킬기는 전술한 알킬기의 예시와 같다. 본 명세서에 있어서, 헤테로아릴아민 중 헤테로아릴은 전술한 헤테로고리기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 아르알케닐기 중 알케닐기는 전술한 알케닐기의 예시와 같다. 본 명세서에 있어서, 아릴렌은 2가기인 것을 제외하고는 전술한 아릴기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 헤테로아릴렌은 2가기인 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 탄화수소 고리는 1가기가 아니고, 2개의 치환기가 결합하여 형성한 것을 제외하고는 전술한 아릴기 또는 사이클로알킬기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 헤테로고리는 1가기가 아니고, 2개의 치환기가 결합하여 형성한 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
한편, 본 발명은 상기 화학식 1로 표시되는 화합물을 제공한다.
구체적으로, 상기 화학식 1로 표시되는 화합물은 하기 화학식 1-1 내지 1-4로 표시된다:
[화학식 1-1]
Figure 112017056875643-pat00007
[화학식 1-2]
Figure 112017056875643-pat00008
[화학식 1-3]
Figure 112017056875643-pat00009

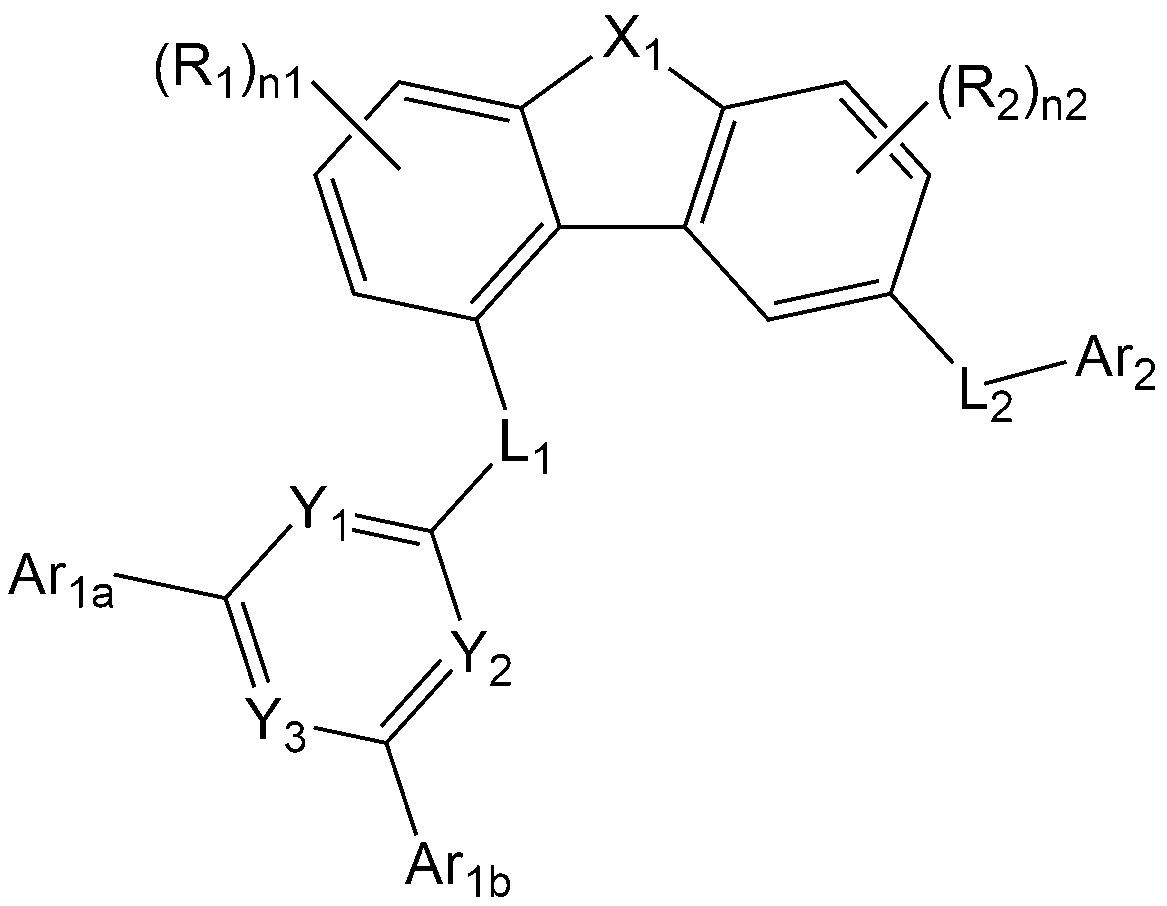

[화학식 1-4]
Figure 112017056875643-pat00010
상기 화학식 1-1 내지 1-4에서, L1, L2, Y1 내지 Y3, Ar1a, Ar1b, Ar2, R1, R2, n1 및 n2에 대한 설명은 상기 화학식 1에서 정의한 바와 같다.
바람직하게는, 상기 화학식 1에서, L1 및 L2는 각각 독립적으로, 단일 결합; 또는 치환 또는 비치환된 C6-20 아릴렌일 수 있다.
예를 들어, L1 및 L2는 각각 독립적으로, 단일 결합; 치환 또는 비치환된 페닐렌; 치환 또는 비치환된 나프틸렌; 또는 치환 또는 비치환된 바이페닐릴렌일 수 있다.

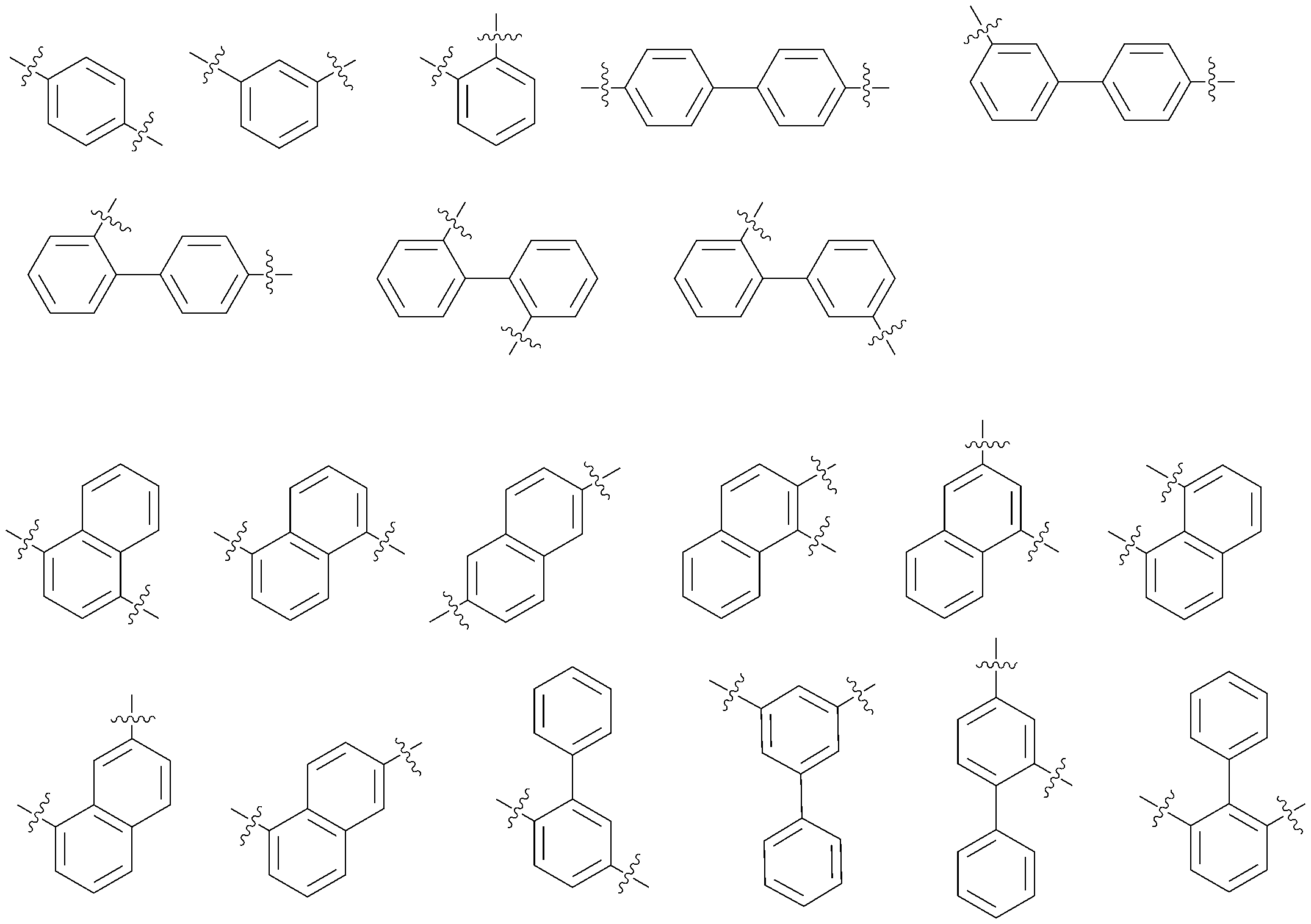

구체적으로 예를 들어, L1 및 L2는 각각 독립적으로, 단일 결합, 또는 하기로 구성되는 군으로부터 선택되는 어느 하나일 수 있다:
Figure 112017056875643-pat00011
바람직하게는, 상기 화학식 1에서,
Y1은 N이고, Y2는 N이고, Y3는 N이거나;
Y1은 N이고, Y2는 N이고, Y3는 CR3이거나;
Y1은 N이고, Y2는 CR3이고, Y3는 N이거나;
Y1은 N이고, Y2는 CR3이고, Y3는 CR3이거나; 또는
Y1은 CR3이고, Y2는 CR3이고, Y3는 N일 수 있다.
바람직하게는, 상기 화학식 1에서,
Y1은 N이고, Y2는 N이고, Y3는 N이거나;
Y1은 N이고, Y2는 N이고, Y3는 CH이거나;
Y1은 N이고, Y2는 CH이고, Y3는 N이거나;
Y1은 N이고, Y2는 CH이고, Y3는 CH이거나; 또는
Y1은 CH이고, Y2는 CH이고, Y3는 N일 수 있다.
바람직하게는, 상기 화학식 1에서, Ar1a 및 Ar1b는 각각 독립적으로, 치환 또는 비치환된 C6-20 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 포함하는 C1-20 헤테로아릴일 수 있다.
예를 들어, Ar1a 및 Ar1b는 각각 독립적으로, 하기로 구성되는 군으로부터 선택되는 어느 하나일 수 있다:

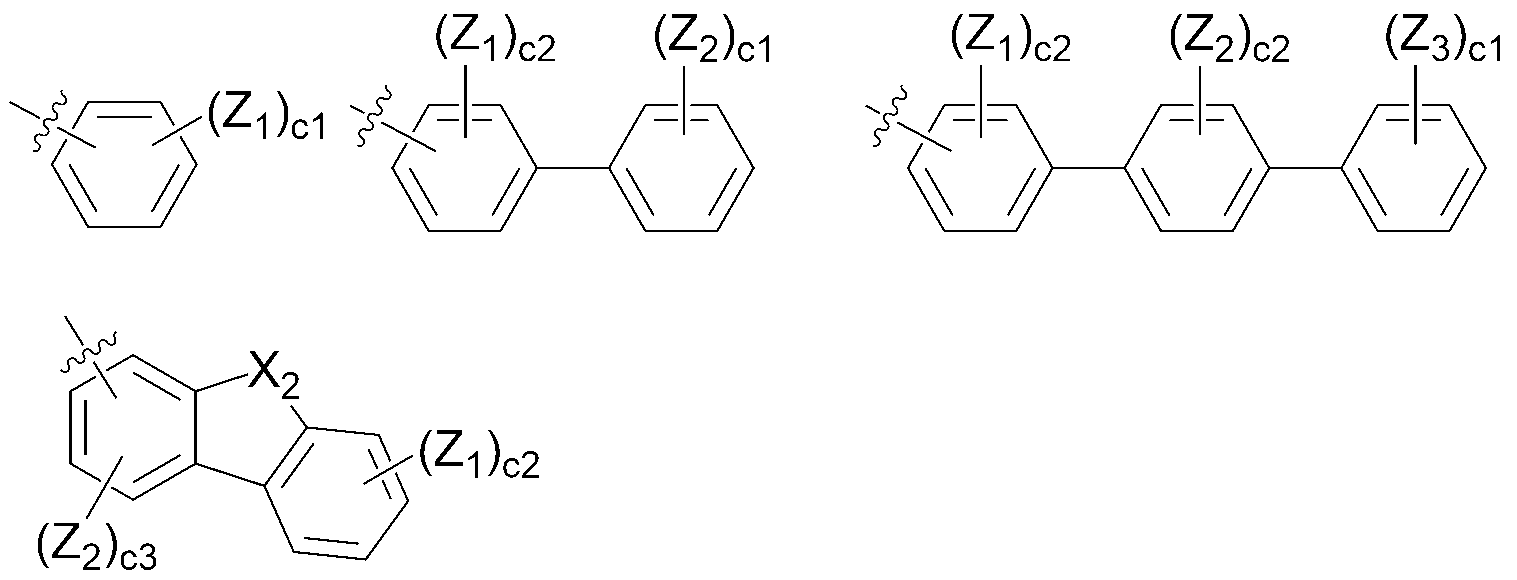

Figure 112017056875643-pat00012
상기에서,
X2는 O, S, NZ4, 또는 CZ5Z6이고,
Z1 내지 Z6은 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-20 알킬; 치환 또는 비치환된 C1-20 할로알킬; 치환 또는 비치환된 C6-20 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 이상 포함하는 C1-20 헤테로아릴이고,
c1은 0 내지 5의 정수이고,
c2는 0 내지 4의 정수이고,
c3는 0 내지 3의 정수이다.
이때, c1은 Z1의 개수를 나타낸 것으로서, c1이 2 이상일 경우, 2 이상의 Z1은 서로 동일하거나 상이할 수 있다. c2 및 c3에 대한 설명은 상기 c1에 대한 설명 및 상기 화학식의 구조를 참조하여 이해될 수 있다.

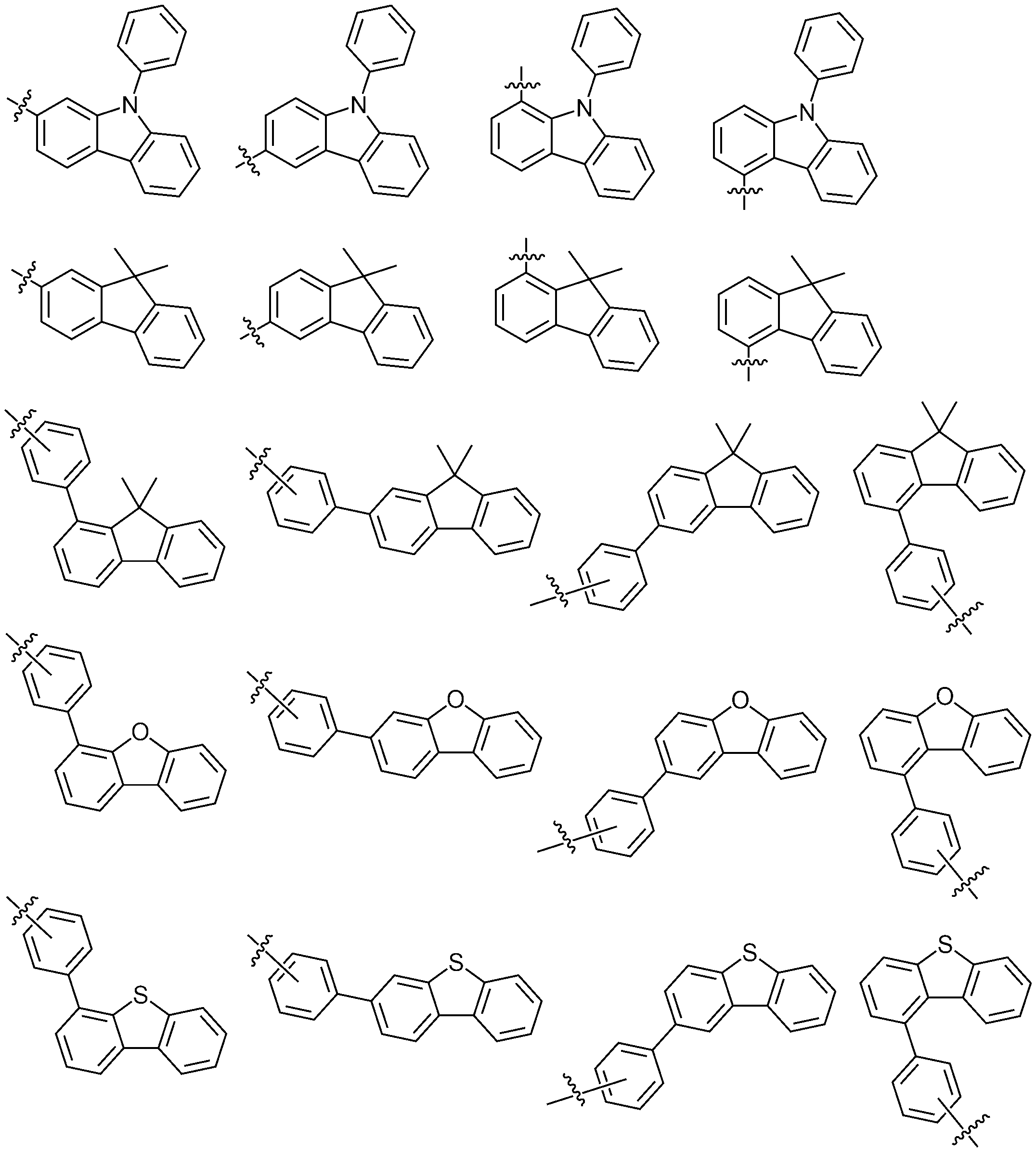

구체적으로 예를 들어, Ar1a 및 Ar1b는 각각 독립적으로, 하기로 구성되는 군으로부터 선택되는 어느 하나일 수 있다:

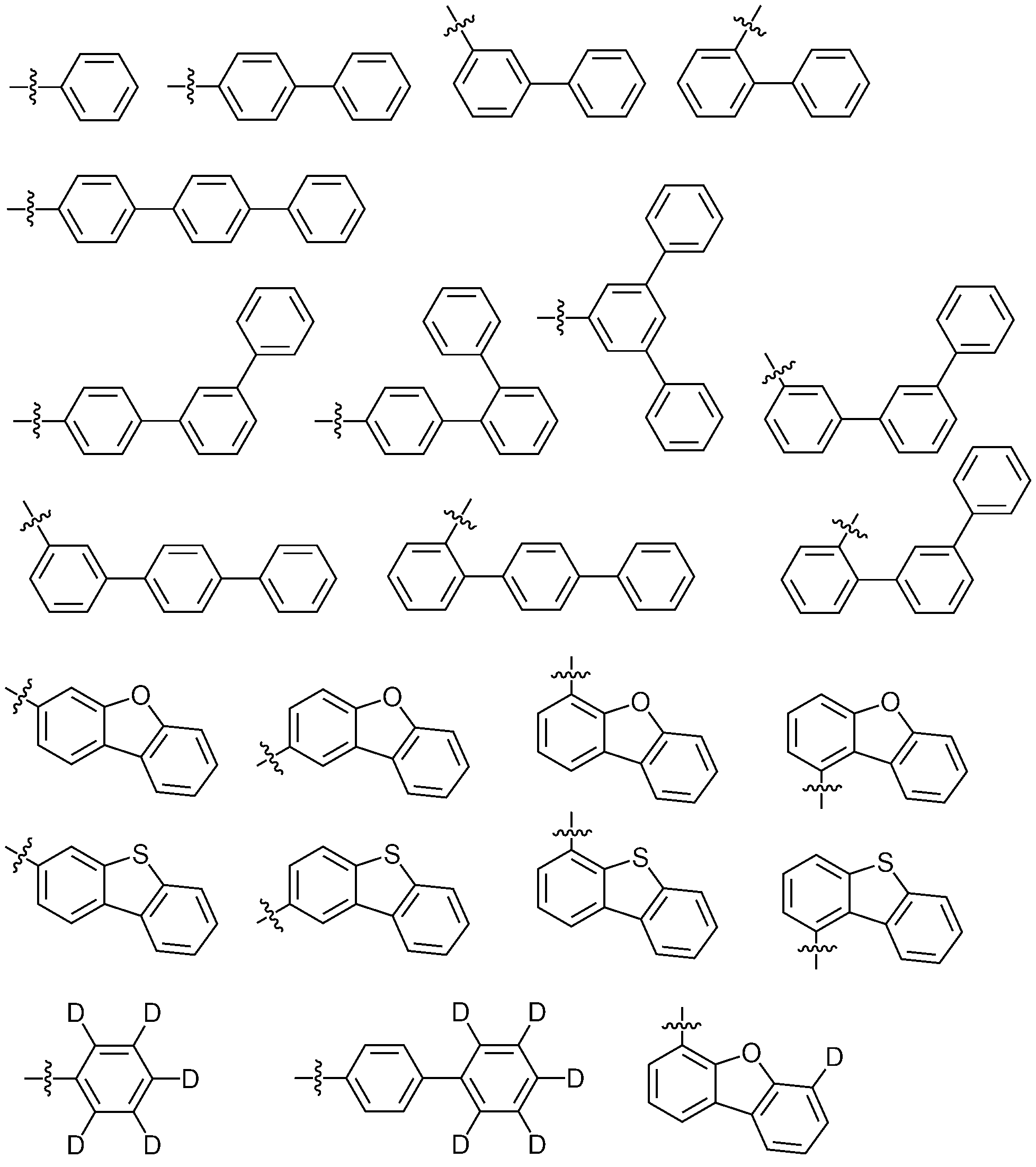

Figure 112017056875643-pat00013
Figure 112017056875643-pat00014
또한, 상기 화학식 1에서, Ar2는 치환 또는 비치환된 C6-60 아릴이다. 이때, 아릴은 비방향족 축합환을 포함하지 않는다. 구체적으로, 치환 또는 비치환된 플루오레닐기는 본 발명의 Ar2에서 제외된다.
바람직하게는, Ar2는 비치환되거나, 또는 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C1-60 할로알킬; Si(Q1)(Q2)(Q3); C(Q4)(Q5)(Q6) 및 C6-60 아릴로 구성되는 군으로부터 각각 독립적으로 선택되는 치환기로 치환된 C6-60 아릴이고,
여기서, Q1 내지 Q6은 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-20 알킬; 또는 치환 또는 비치환된 C6-20 아릴일 수 있다.

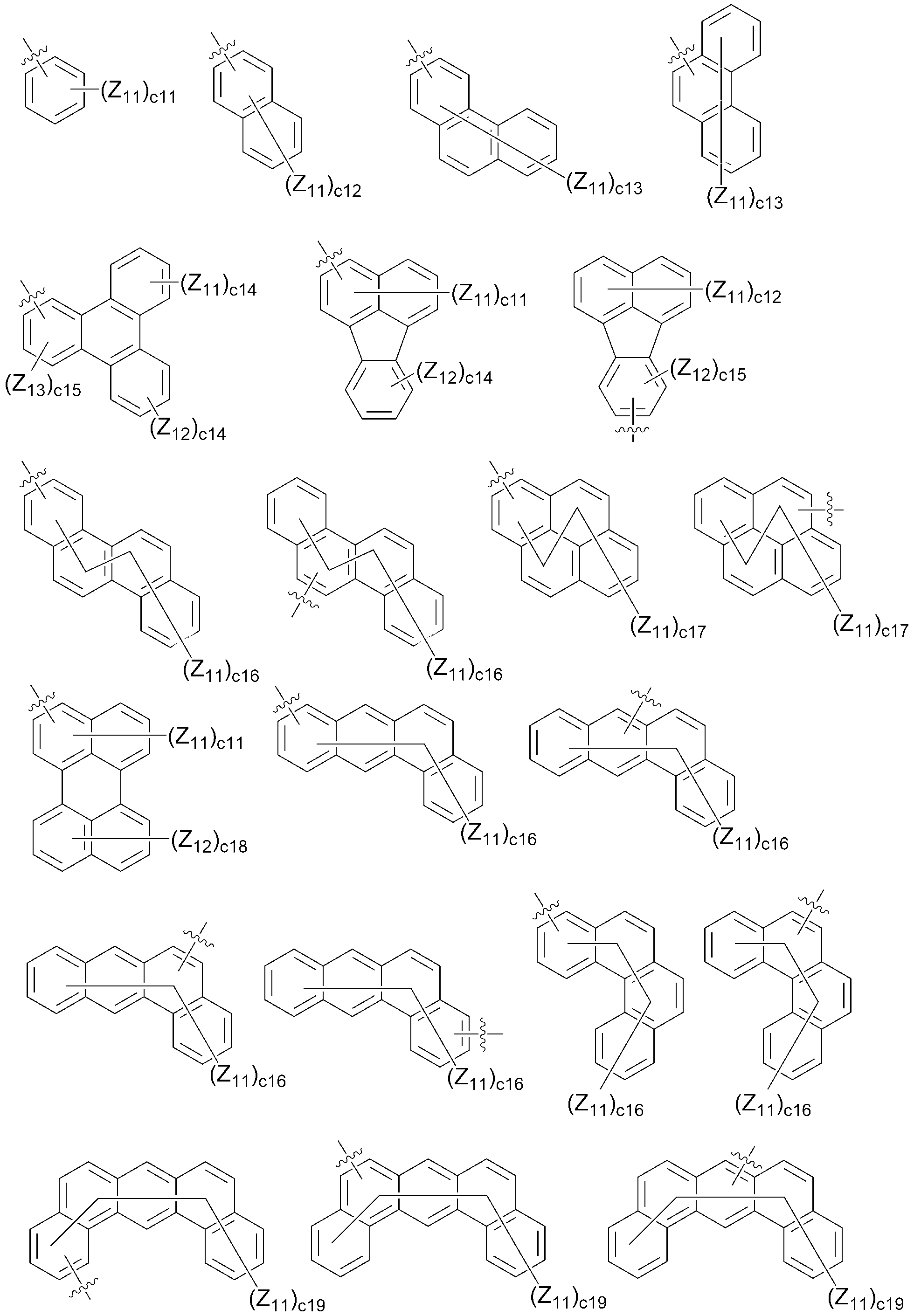

예를 들어, Ar2는 하기로 구성되는 군으로부터 선택되는 어느 하나일 수있다:
Figure 112017056875643-pat00015
Figure 112017056875643-pat00016
상기에서,
Z11 내지 Z14는 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C1-60 할로알킬; Si(Q1)(Q2)(Q3); C(Q4)(Q5)(Q6) 및 C6-60 아릴이고,
여기서, Q1 내지 Q6은 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-20 알킬; 또는 치환 또는 비치환된 C6-20 아릴이고,
c11은 0 내지 5의 정수이고,
c12는 0 내지 7의 정수이고,
c13는 0 내지 9의 정수이고,
c14는 0 내지 4의 정수이고,
c15는 0 내지 3의 정수이고,
c16은 0 내지 11의 정수이고,
c17은 0 내지 9의 정수이고,
c18은 0 내지 6의 정수이고,
c19는 0 내지 13의 정수이다.

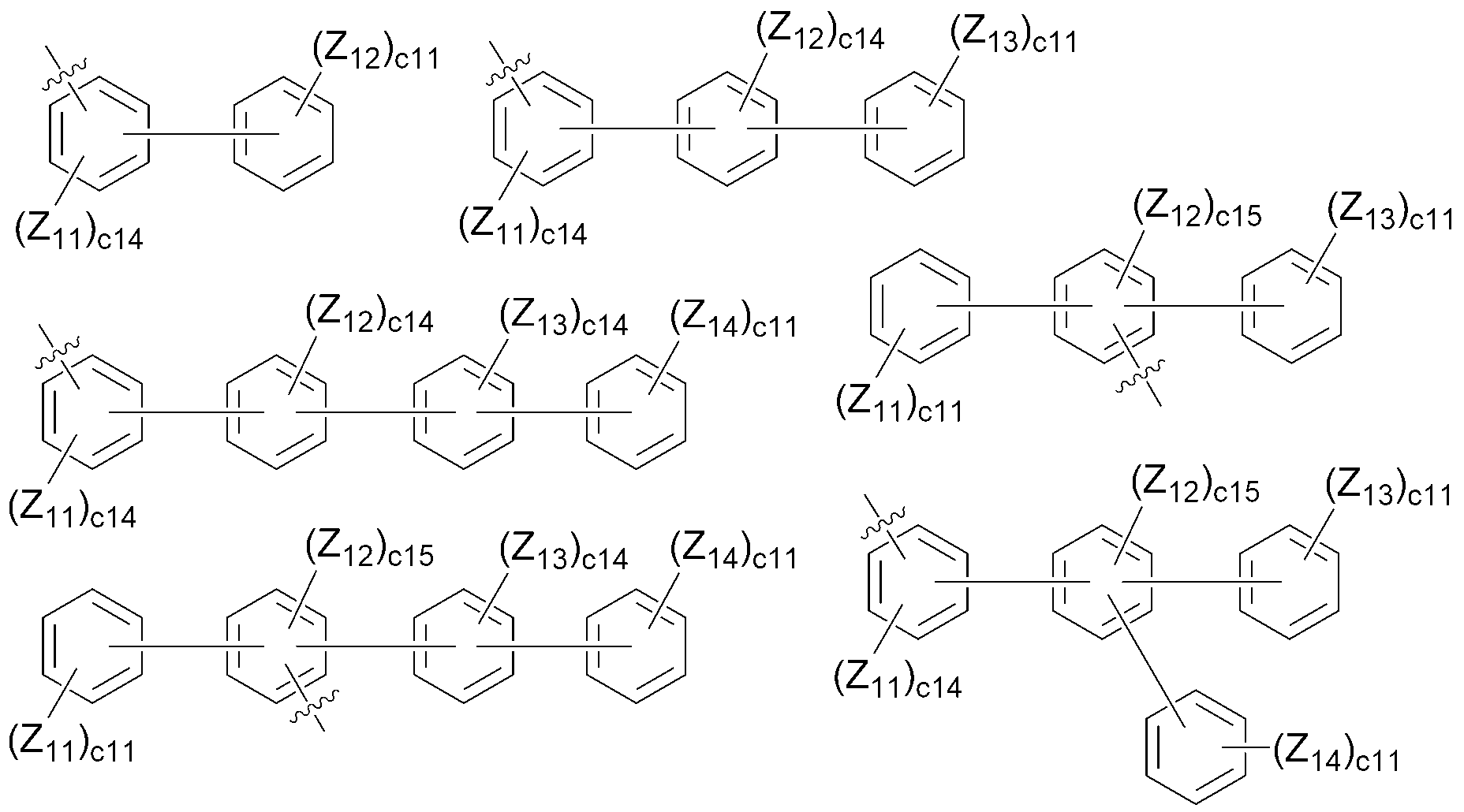

이때, c11은 Z11의 개수를 나타낸 것으로서, c11이 2 이상일 경우, 2 이상의 Z11은 서로 동일하거나 상이할 수 있다. c12 내지 c19에 대한 설명은 상기 c11에 대한 설명 및 상기 화학식의 구조를 참조하여 이해될 수 있다.
바람직하게는, 상기에서 Q1 내지 Q6은 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 메틸; 또는 페닐일 수 있다.
구체적으로 예를 들어, Ar2는 하기로 구성되는 군으로부터 선택되는 어느 하나일 수 있다:
Figure 112017056875643-pat00017
Figure 112017056875643-pat00018
Figure 112017056875643-pat00019
또한, 상기 화학식 1에서, R1 내지 R3는 각각 독립적으로, 수소; 중수소; 시아노; 또는 치환 또는 비치환된 C1-10 알킬일 수 있다.
예를 들어, R1 및 R2는 각각 독립적으로, 수소, 중수소, 시아노, 메틸, 또는 중수소로 치환된 메틸일 수 있고, R3는 수소일 수 있다.
상기 화학식 1에서, n1은 R1의 개수를 나타낸 것으로서, n1이 2 이상일 경우, 2 이상의 R1은 서로 동일하거나 상이할 수 있다. n2에 대한 설명은 상기 n1에 대한 설명 및 화학식 1의 구조를 참조하여 이해될 수 있다.

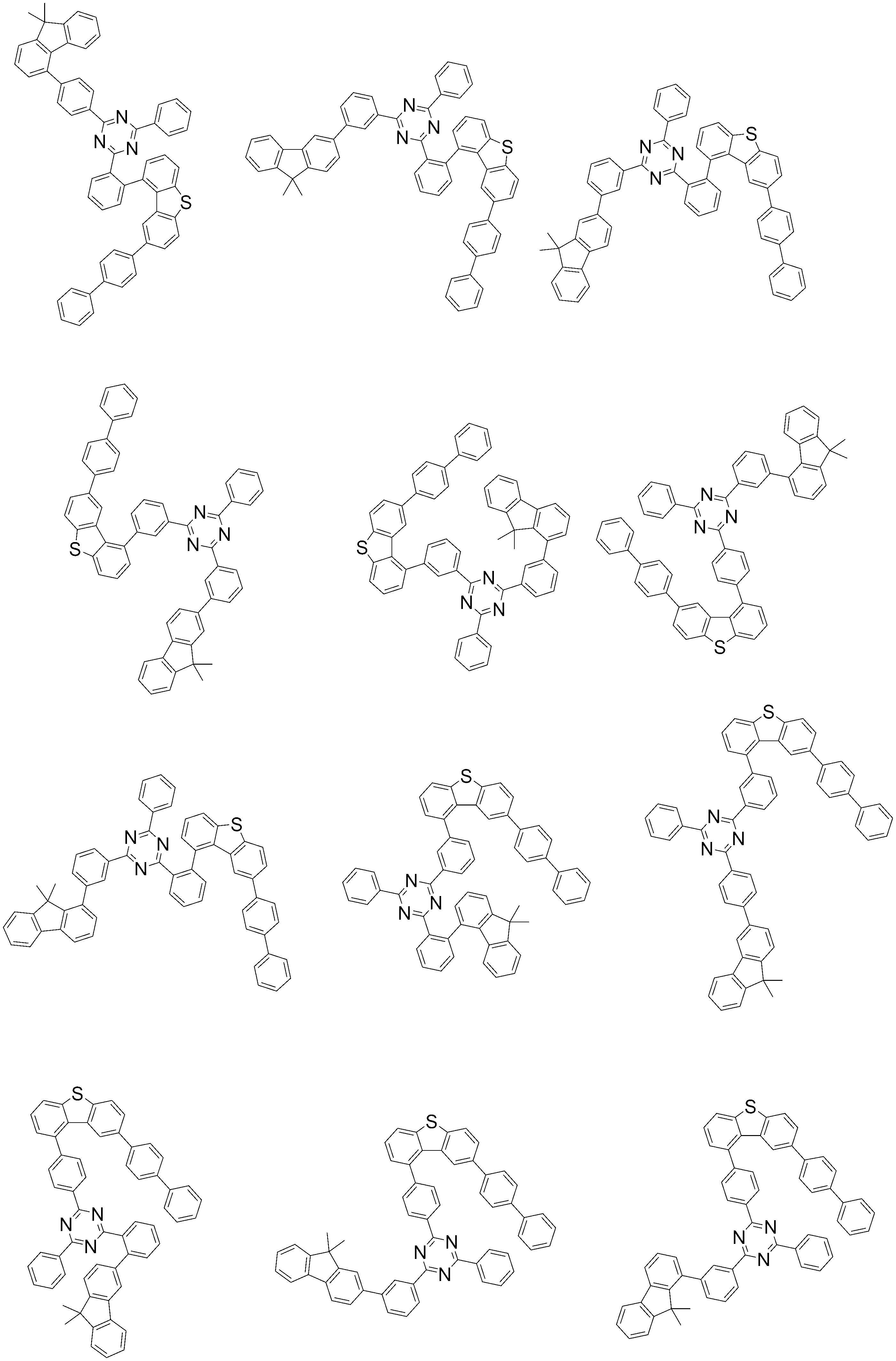

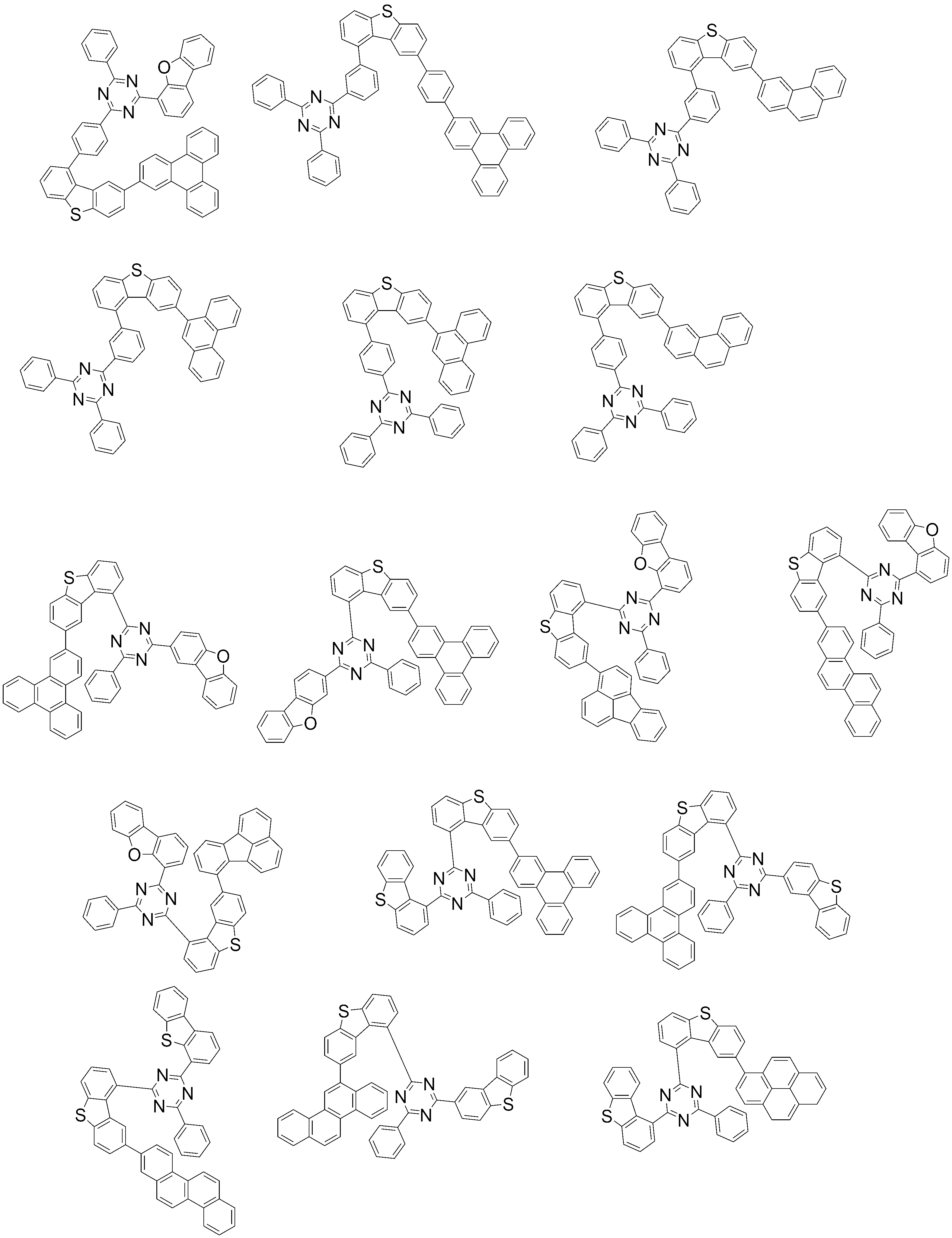

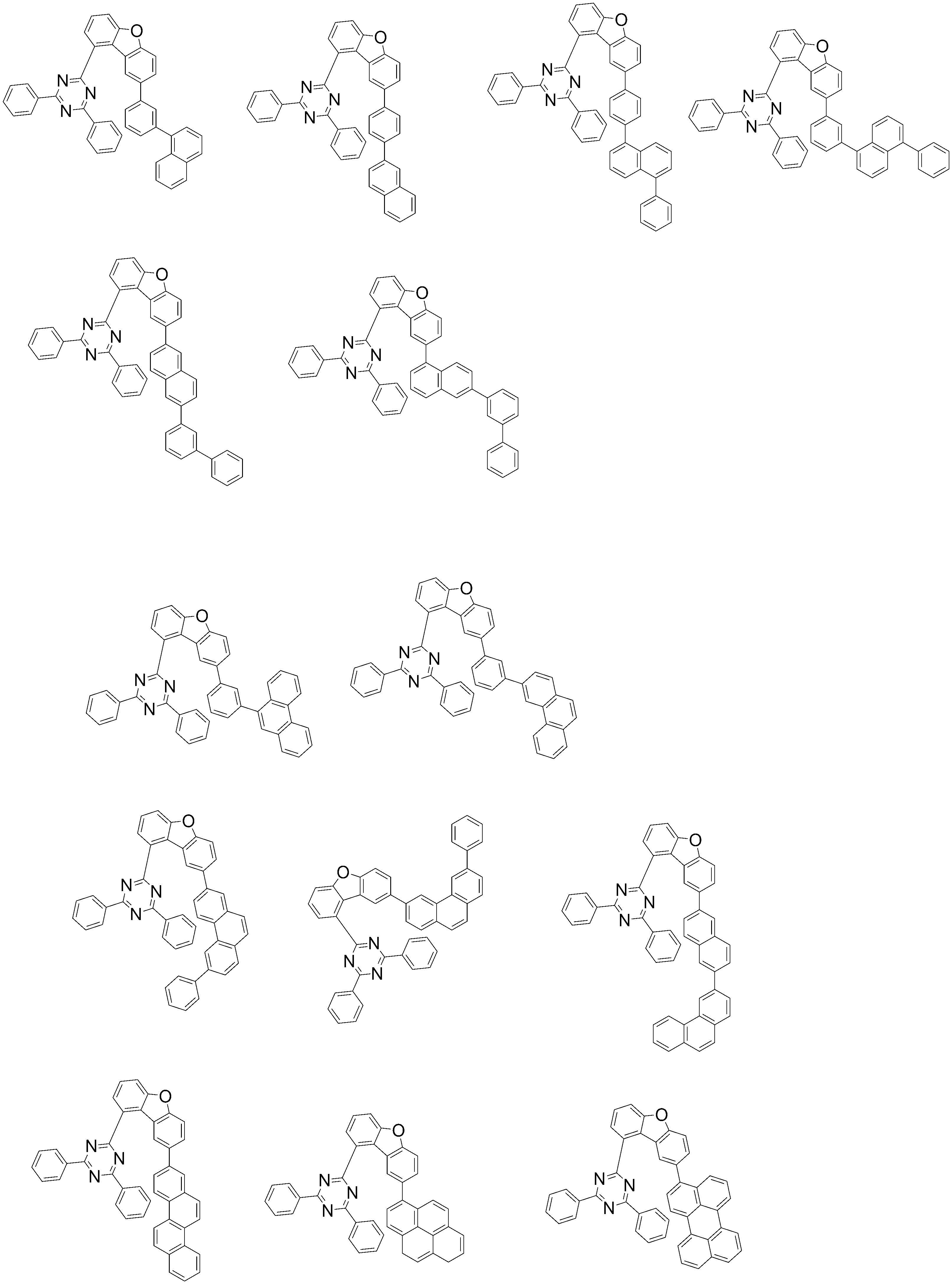

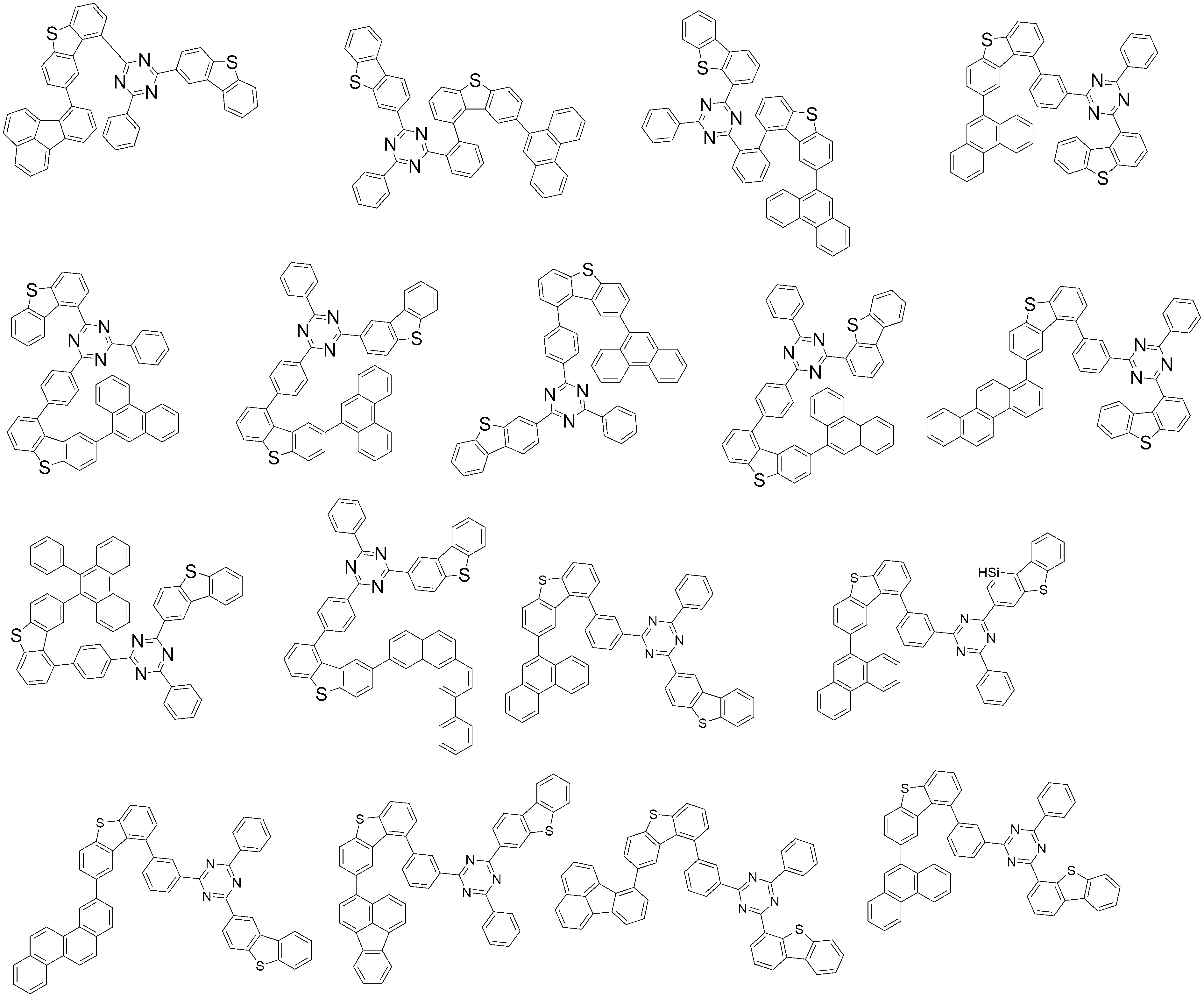

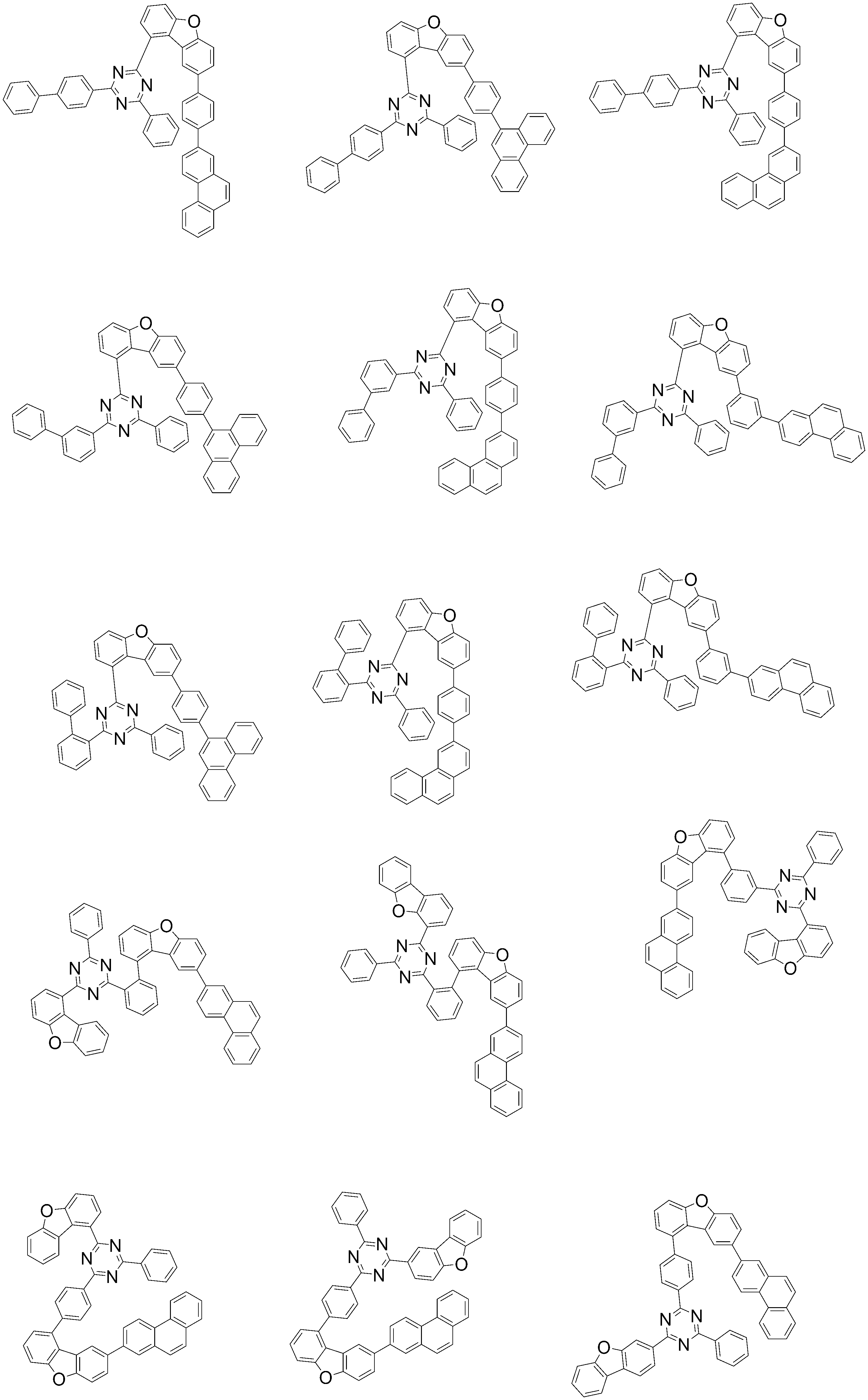

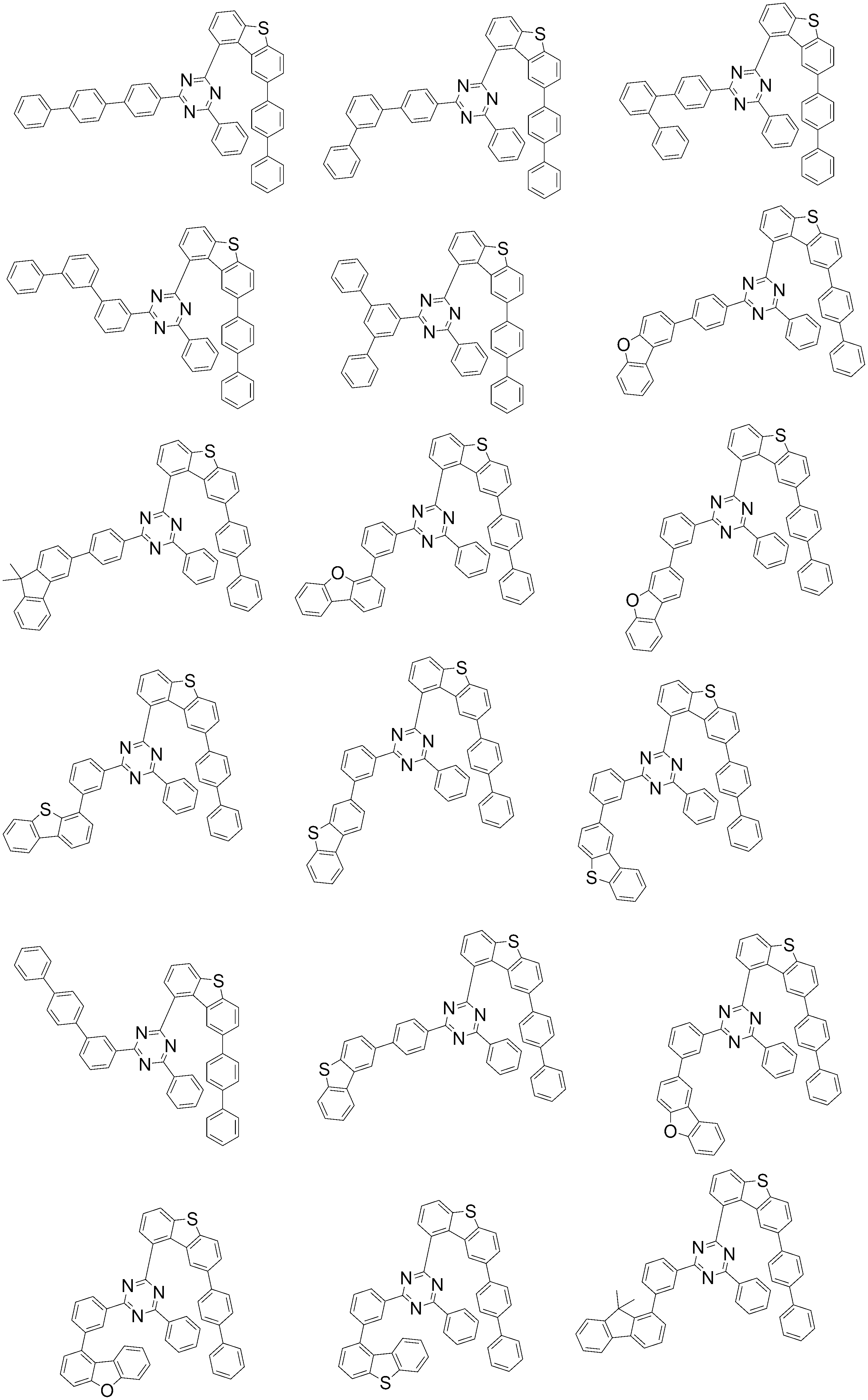

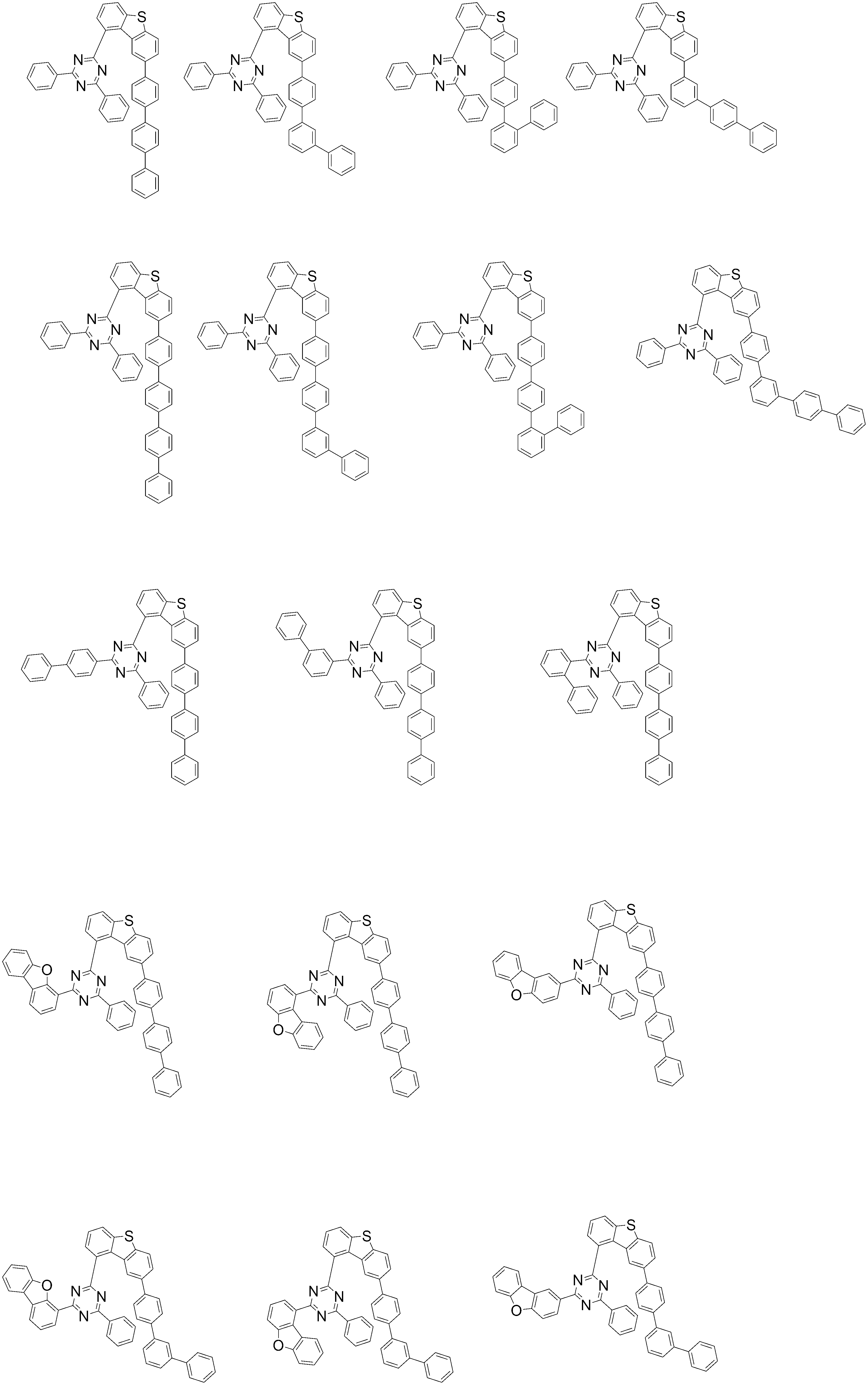

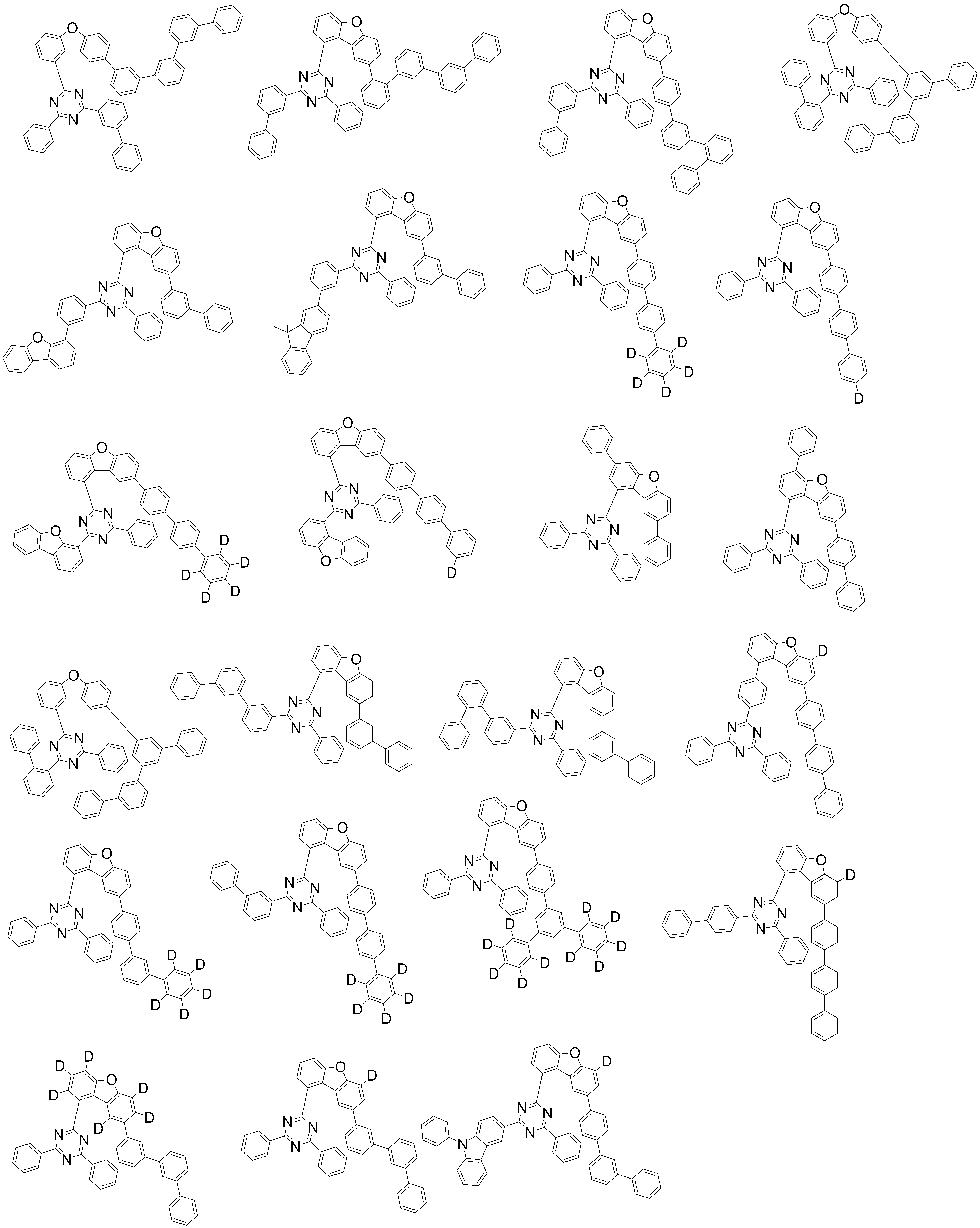

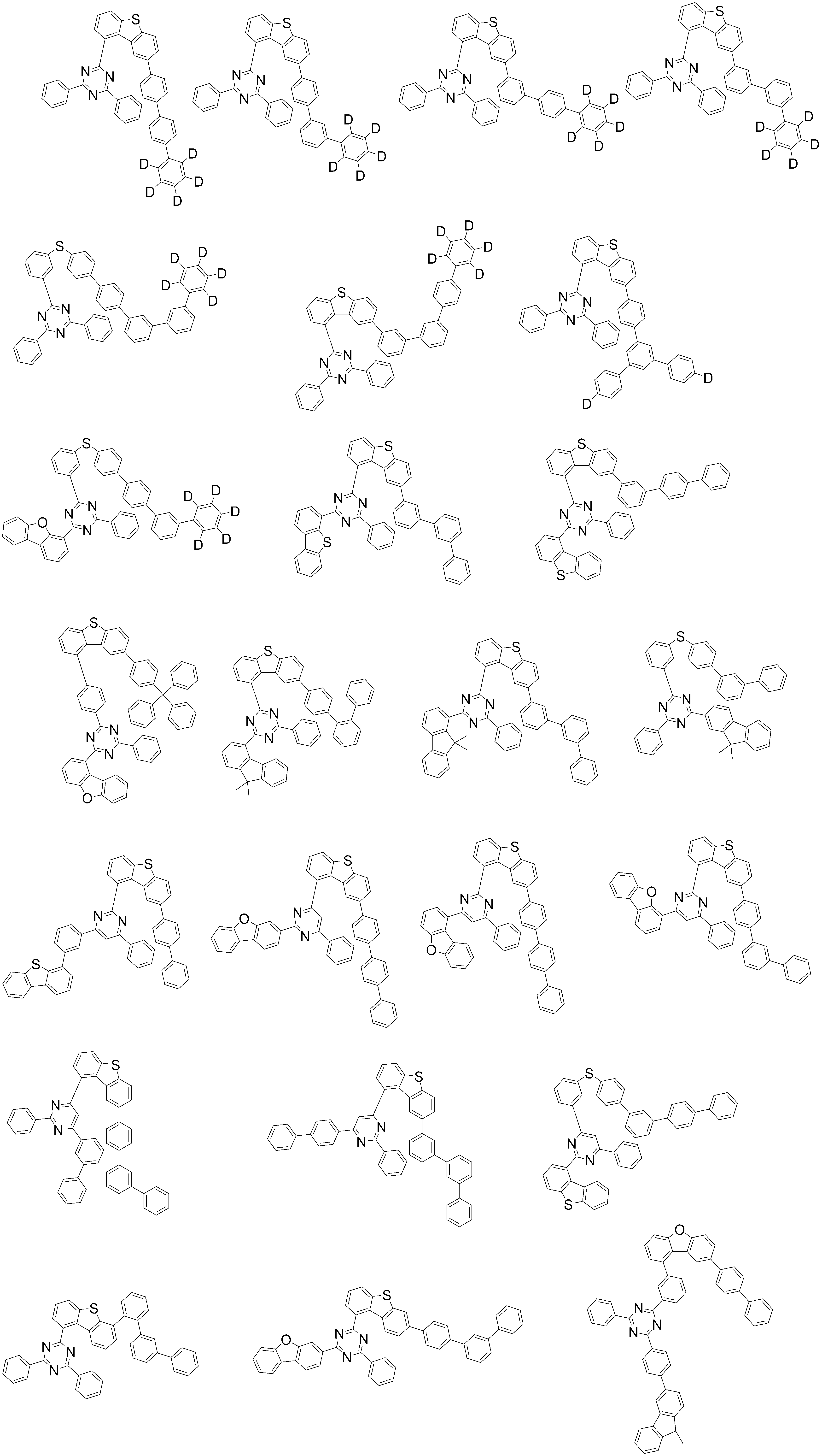

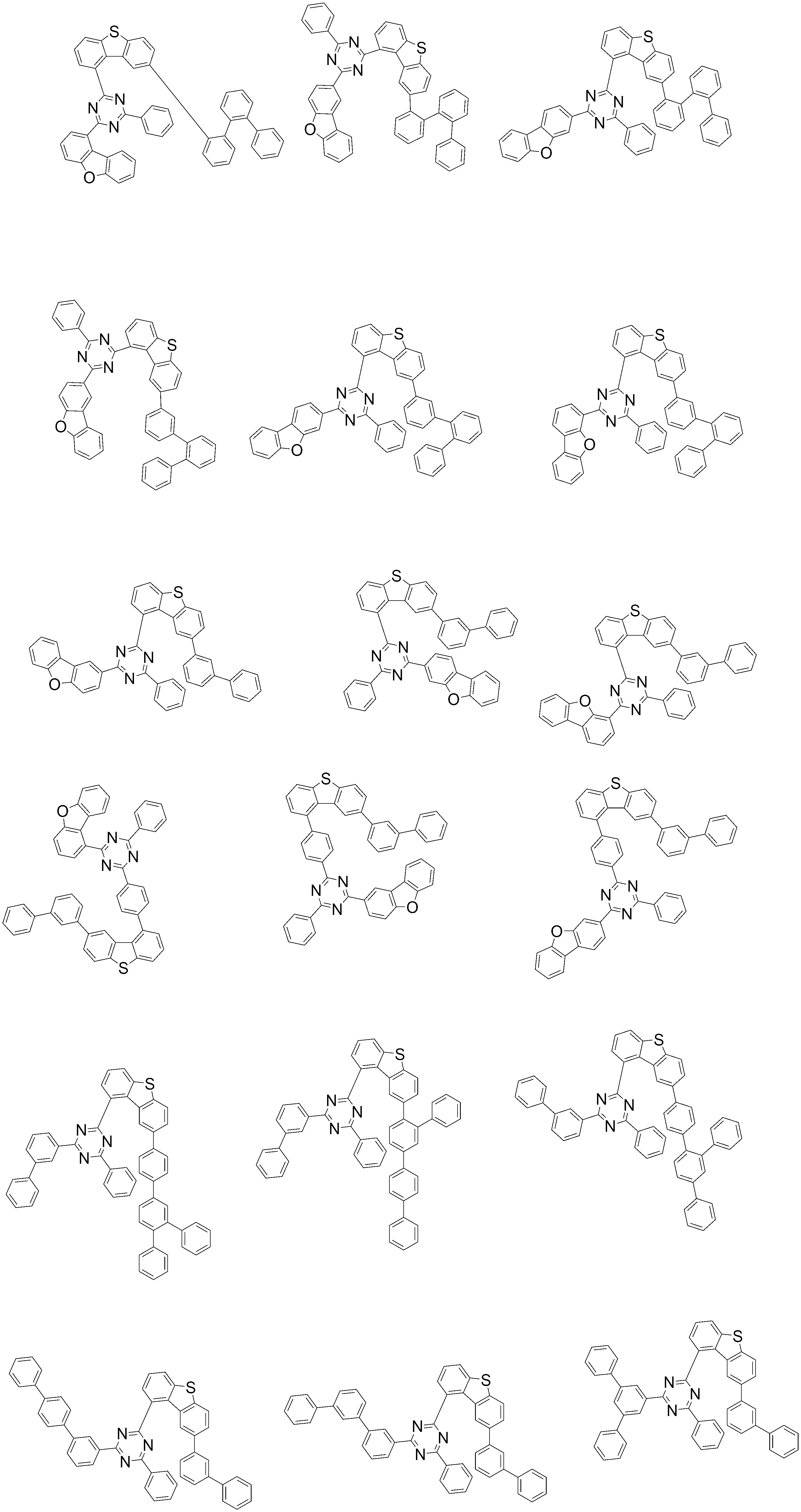

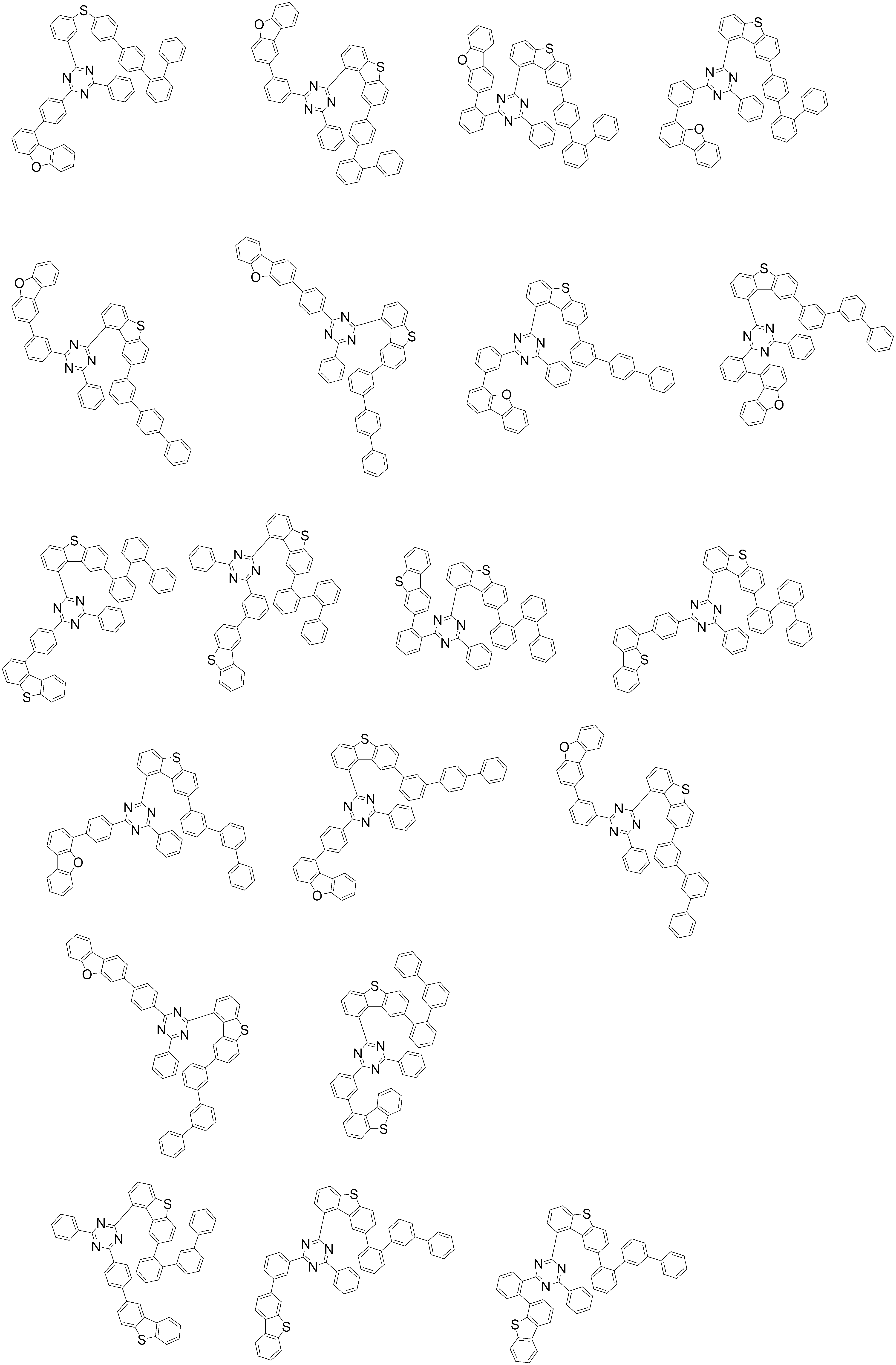

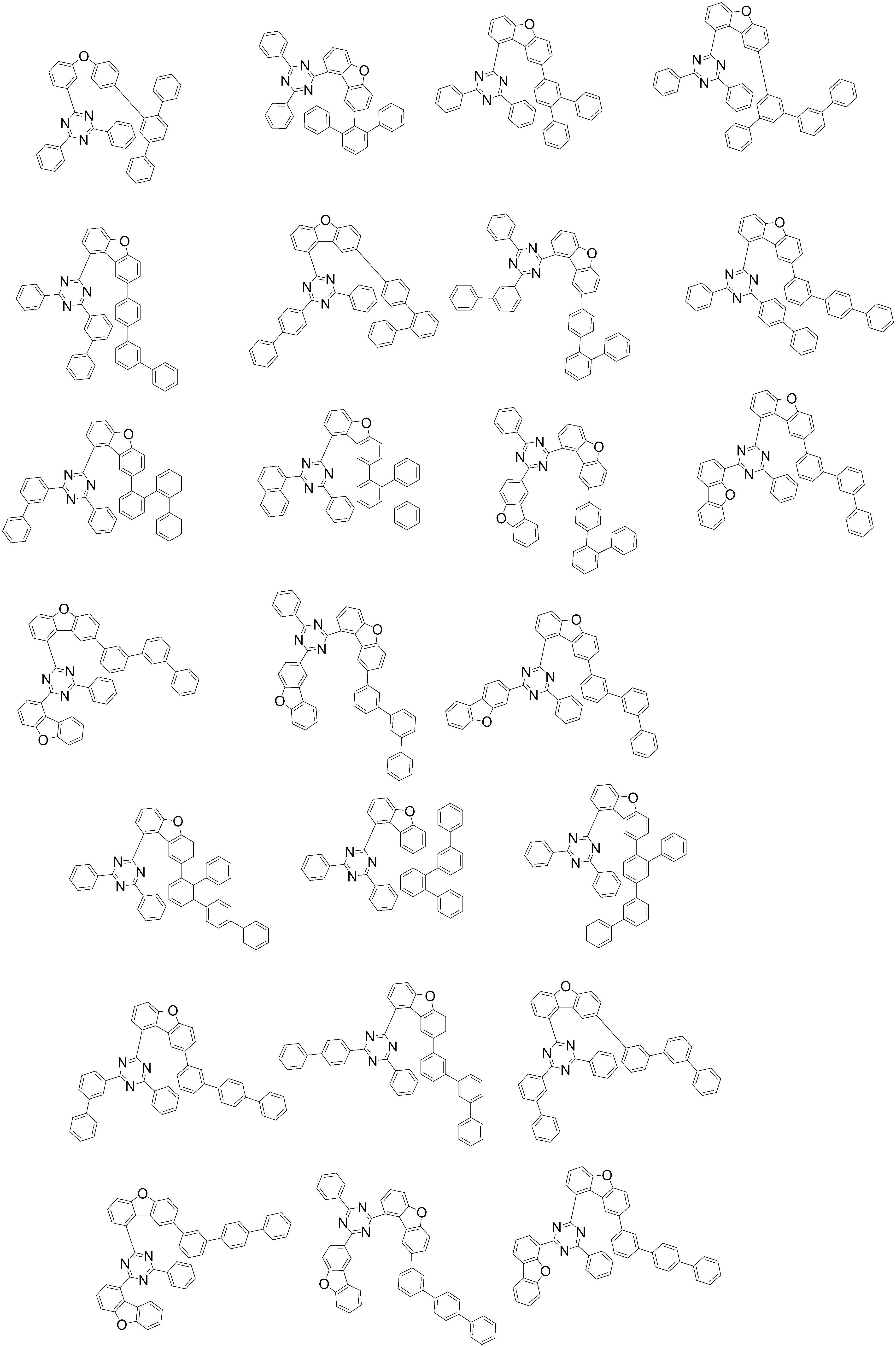

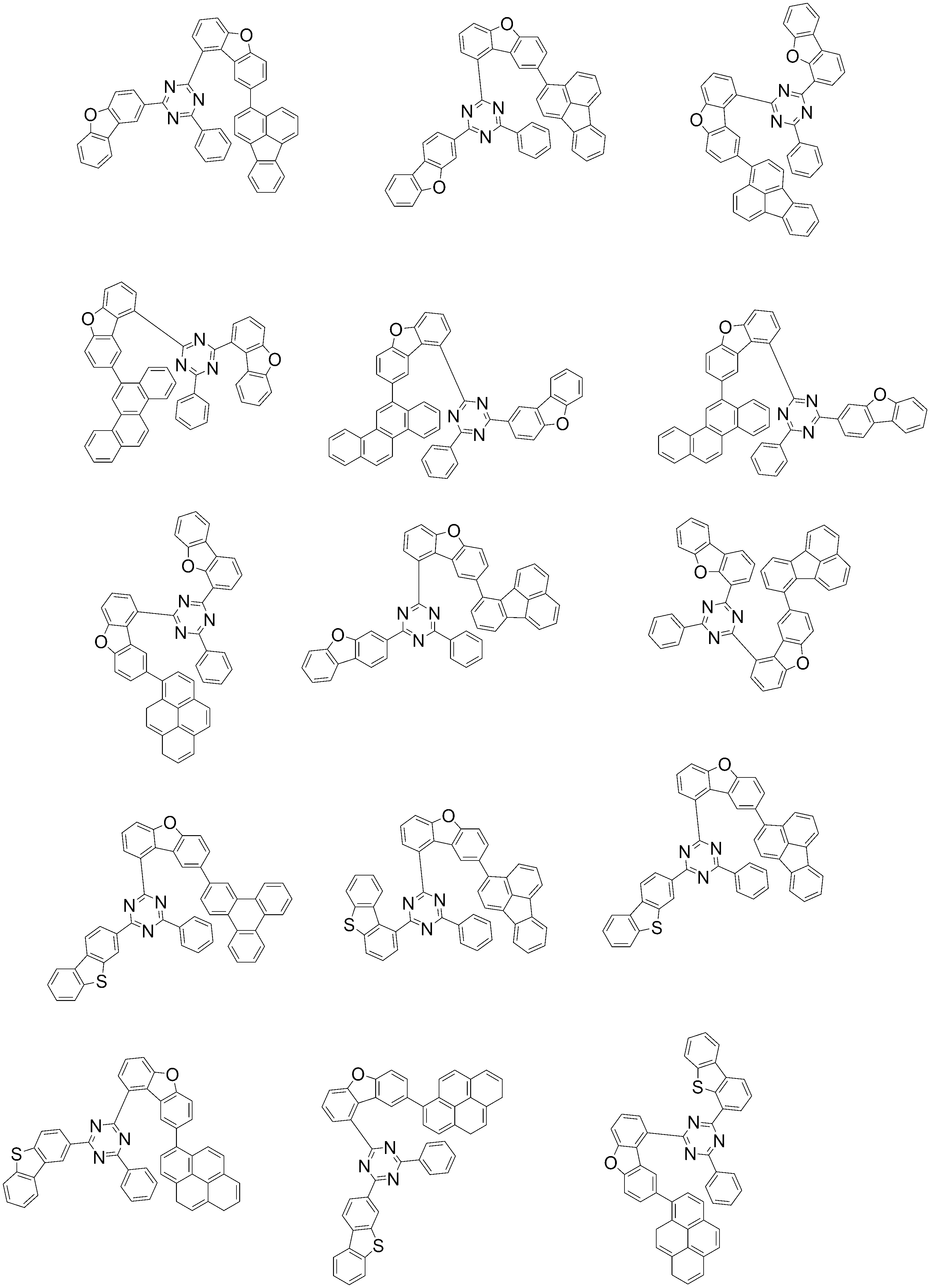

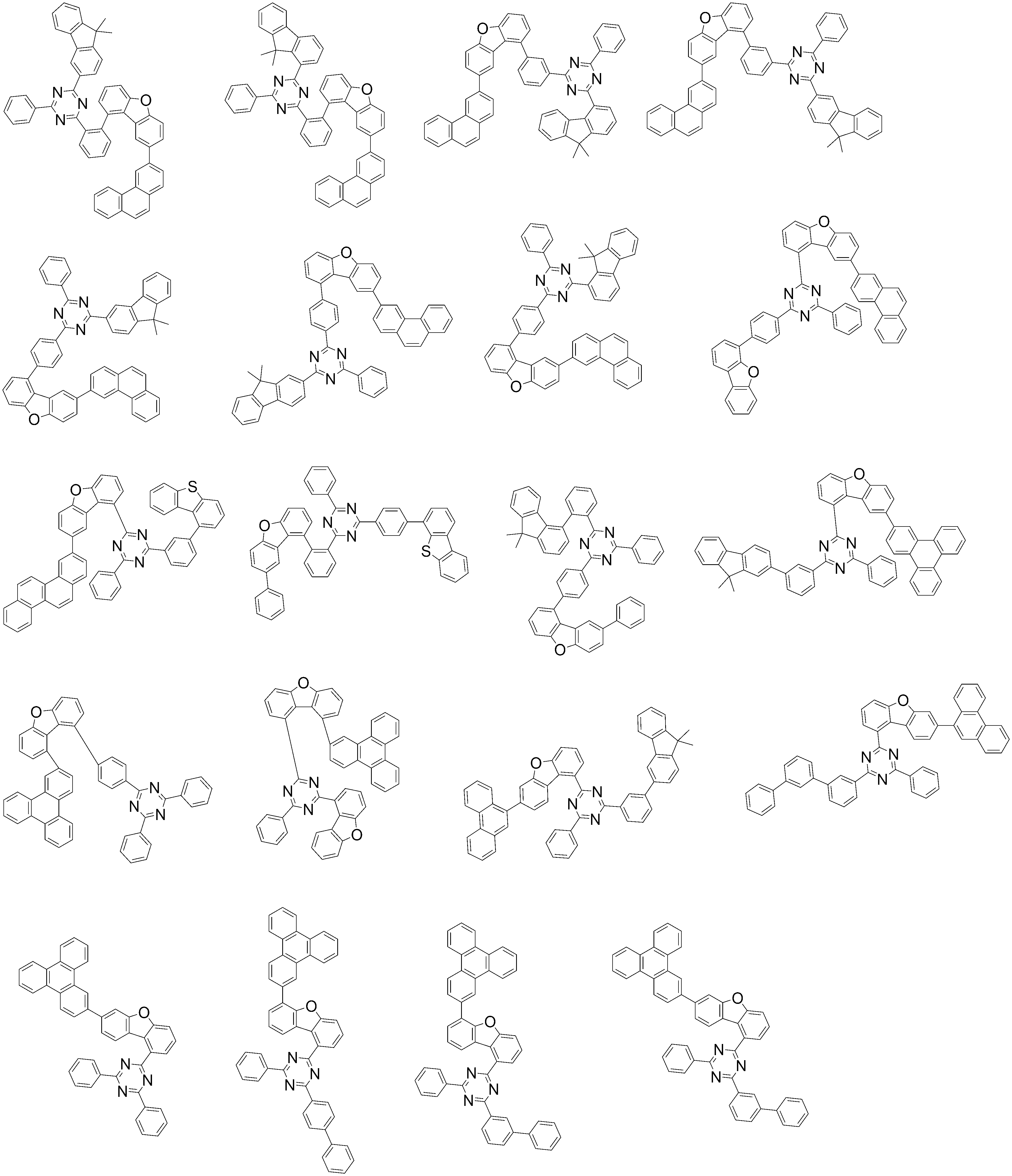

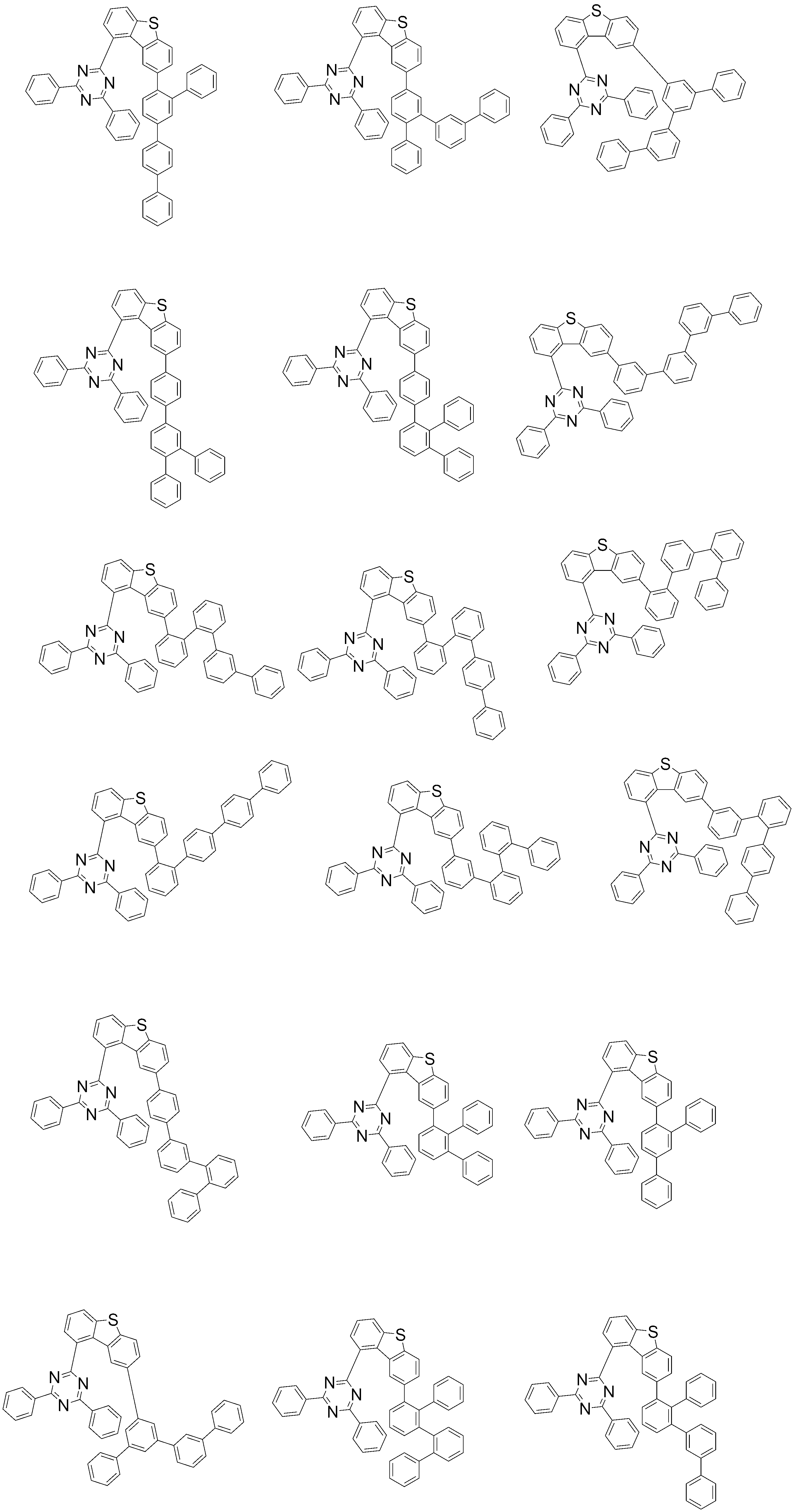

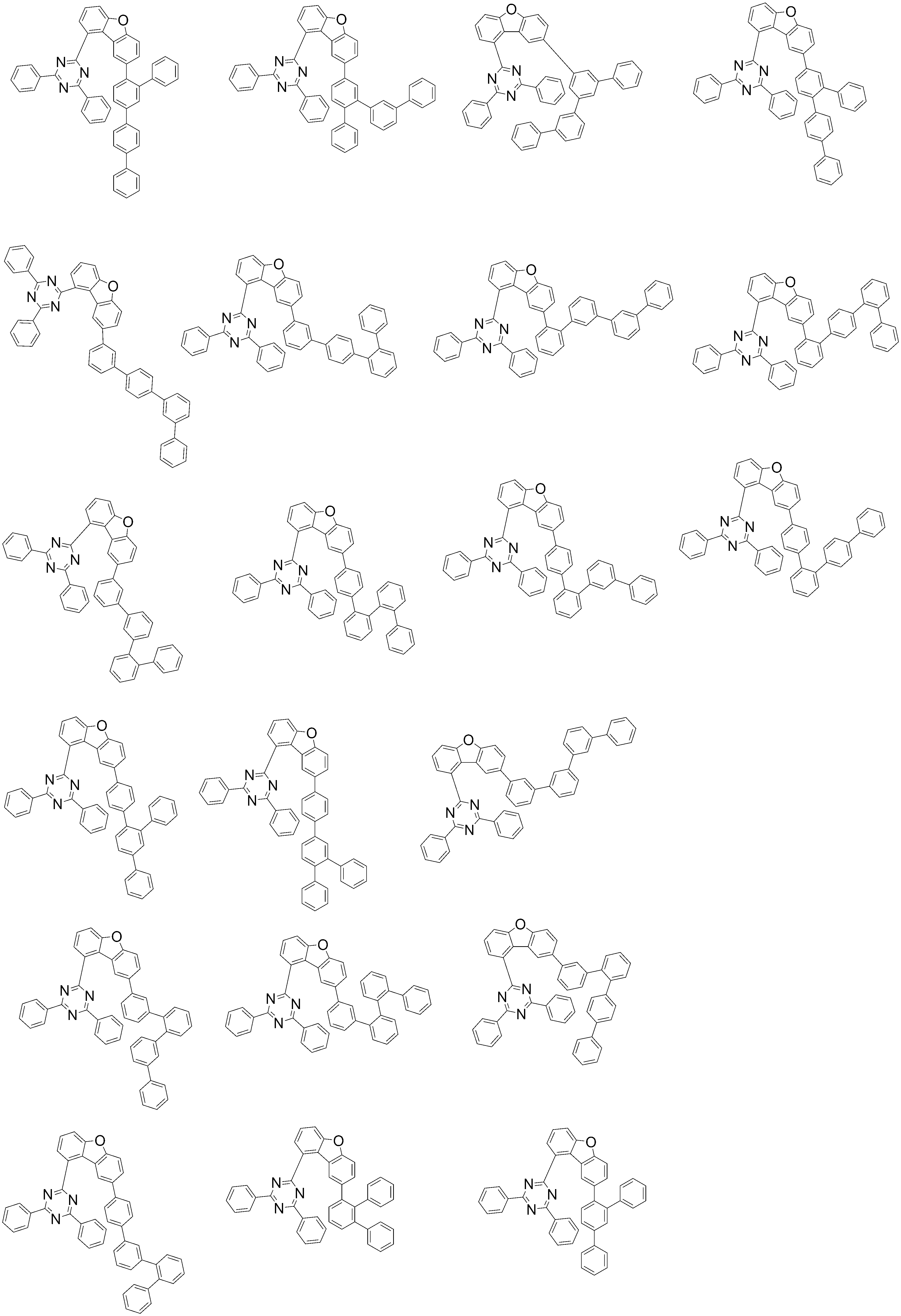

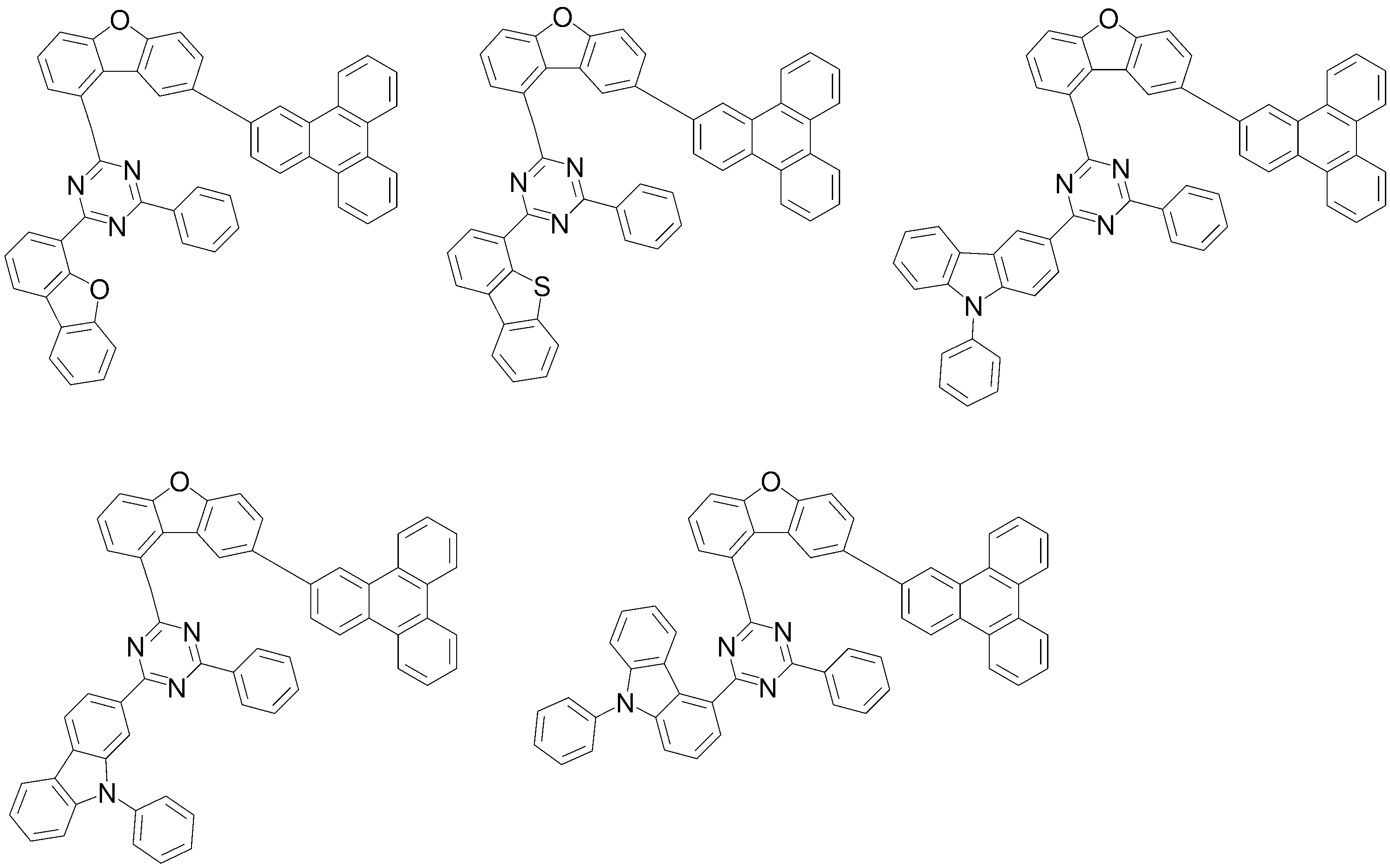

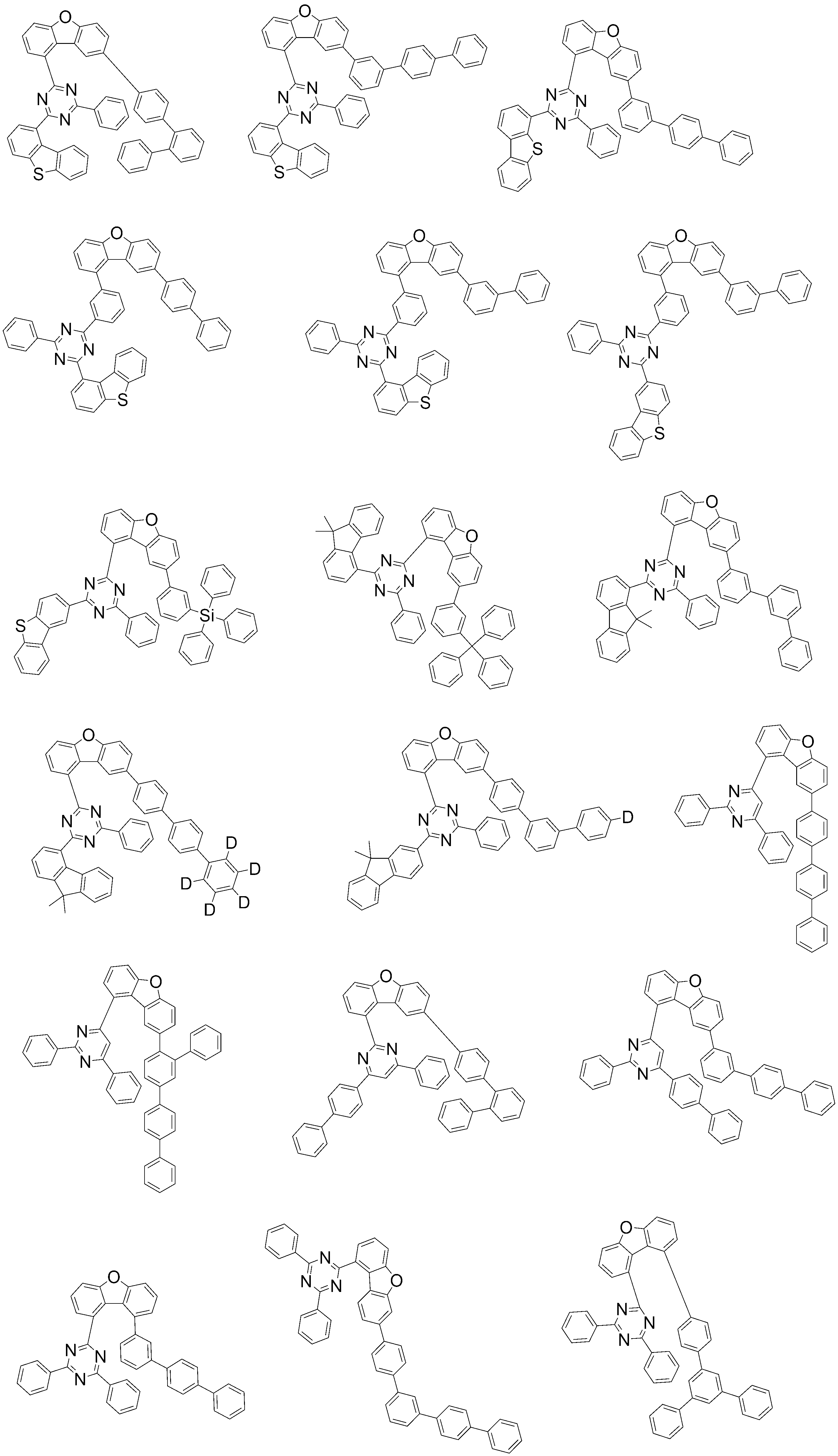

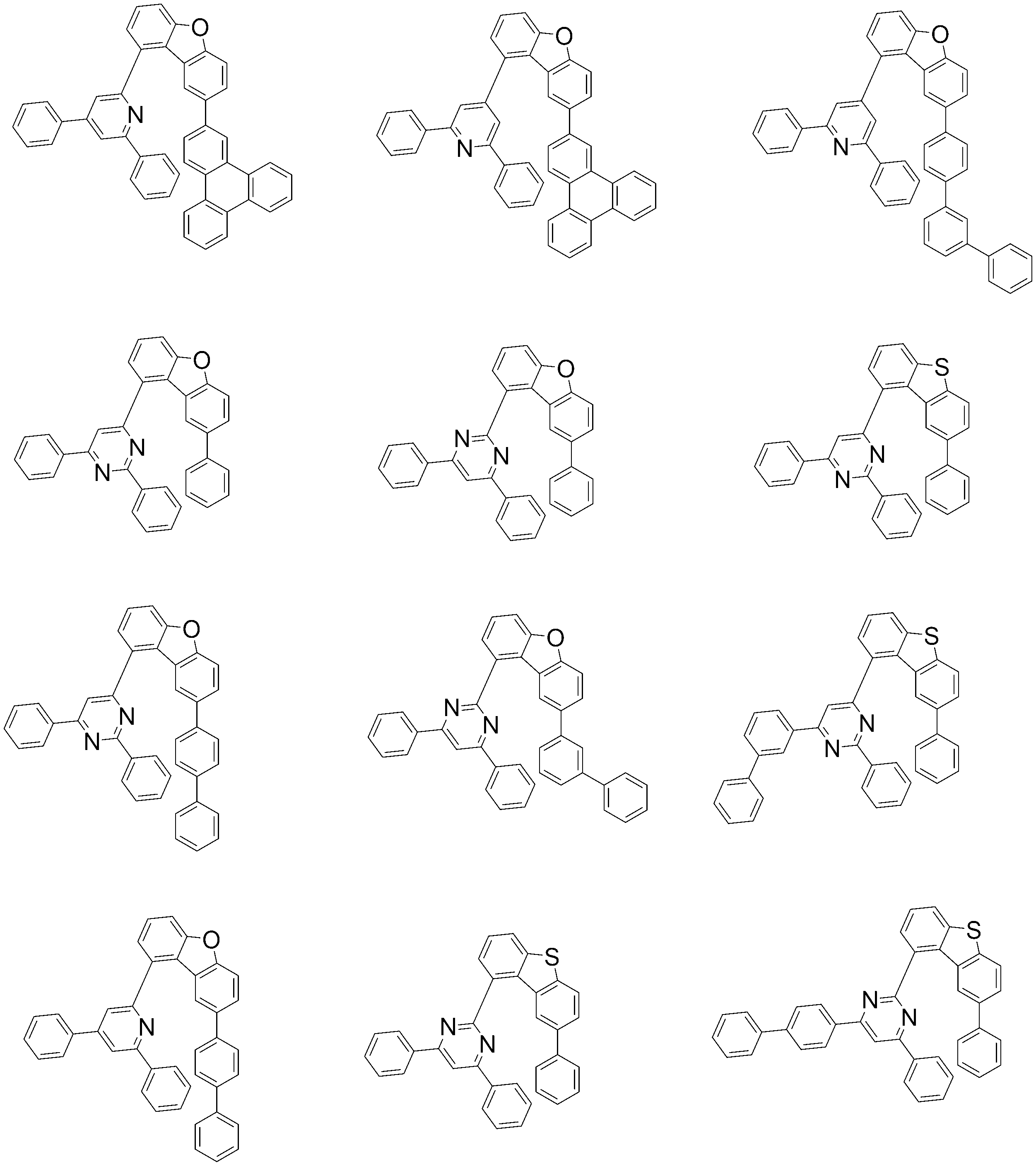

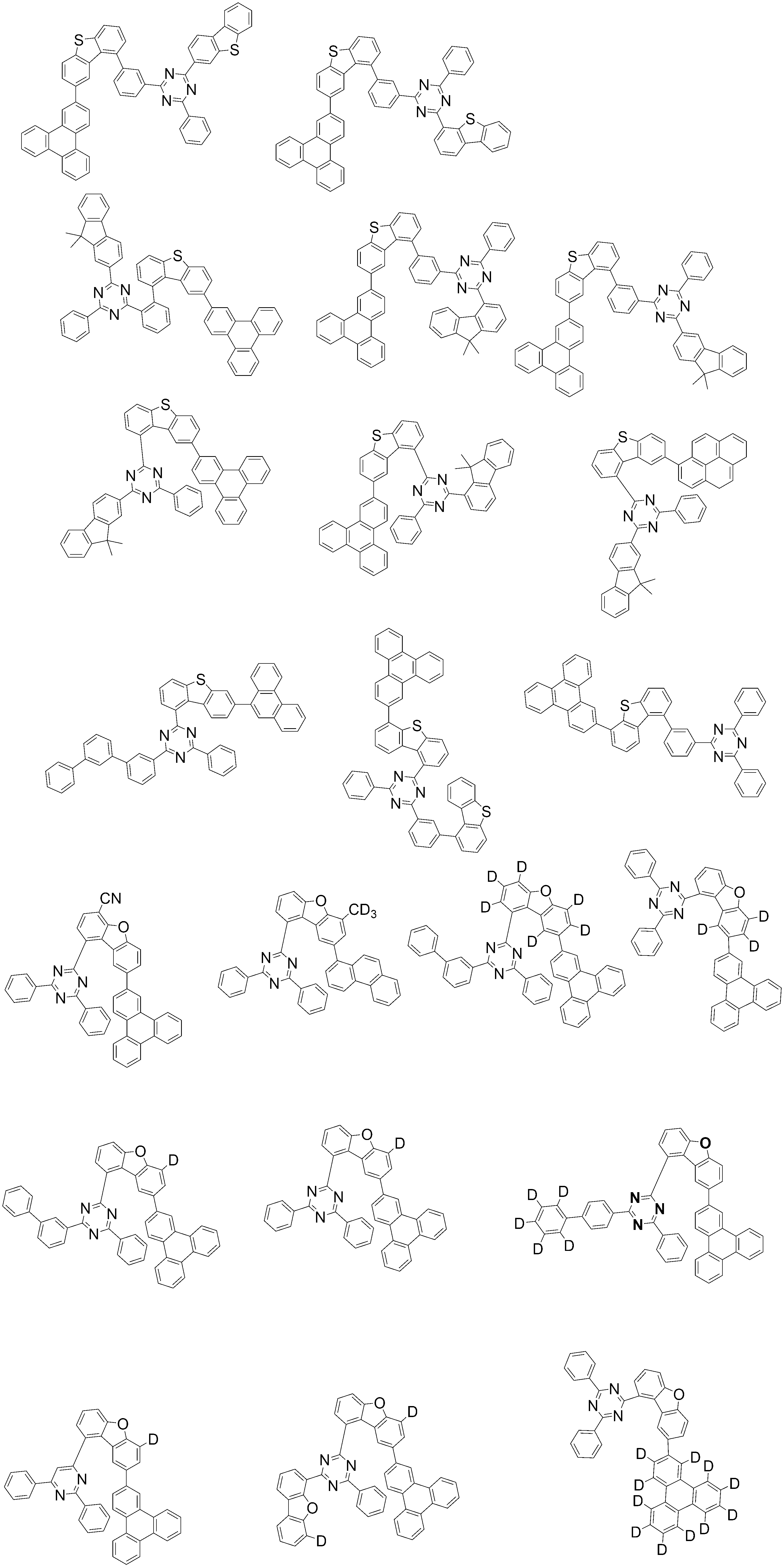

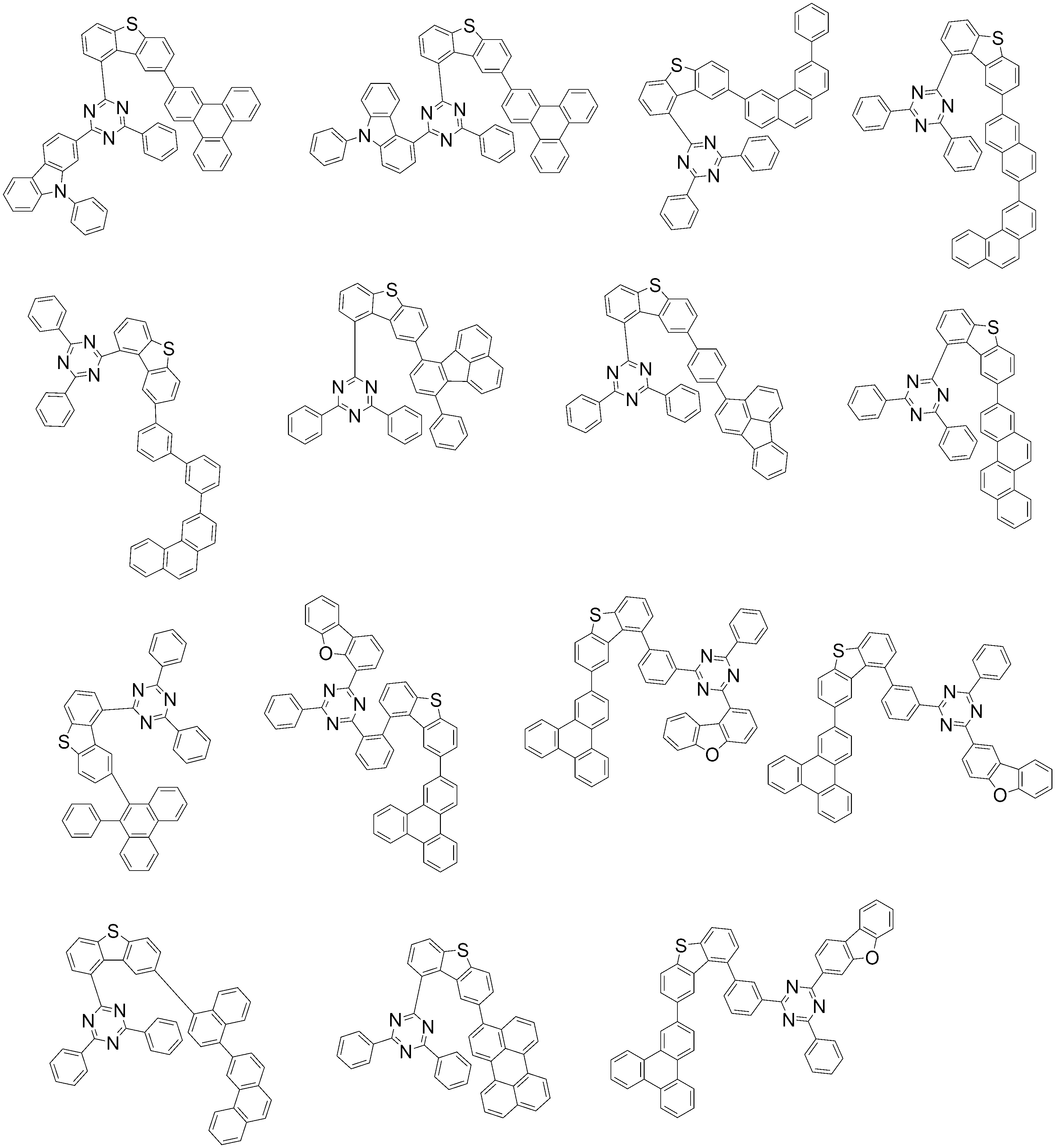

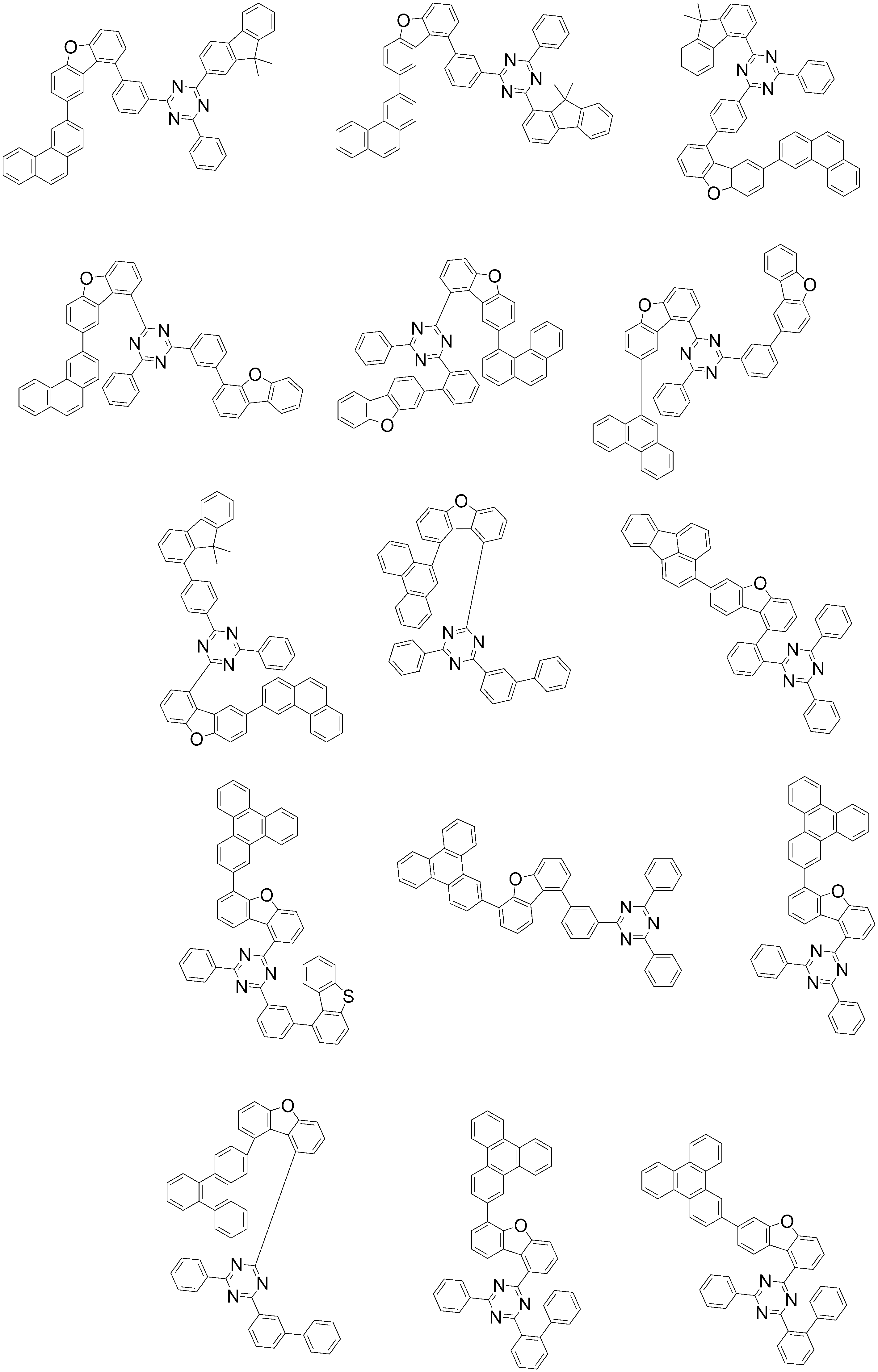

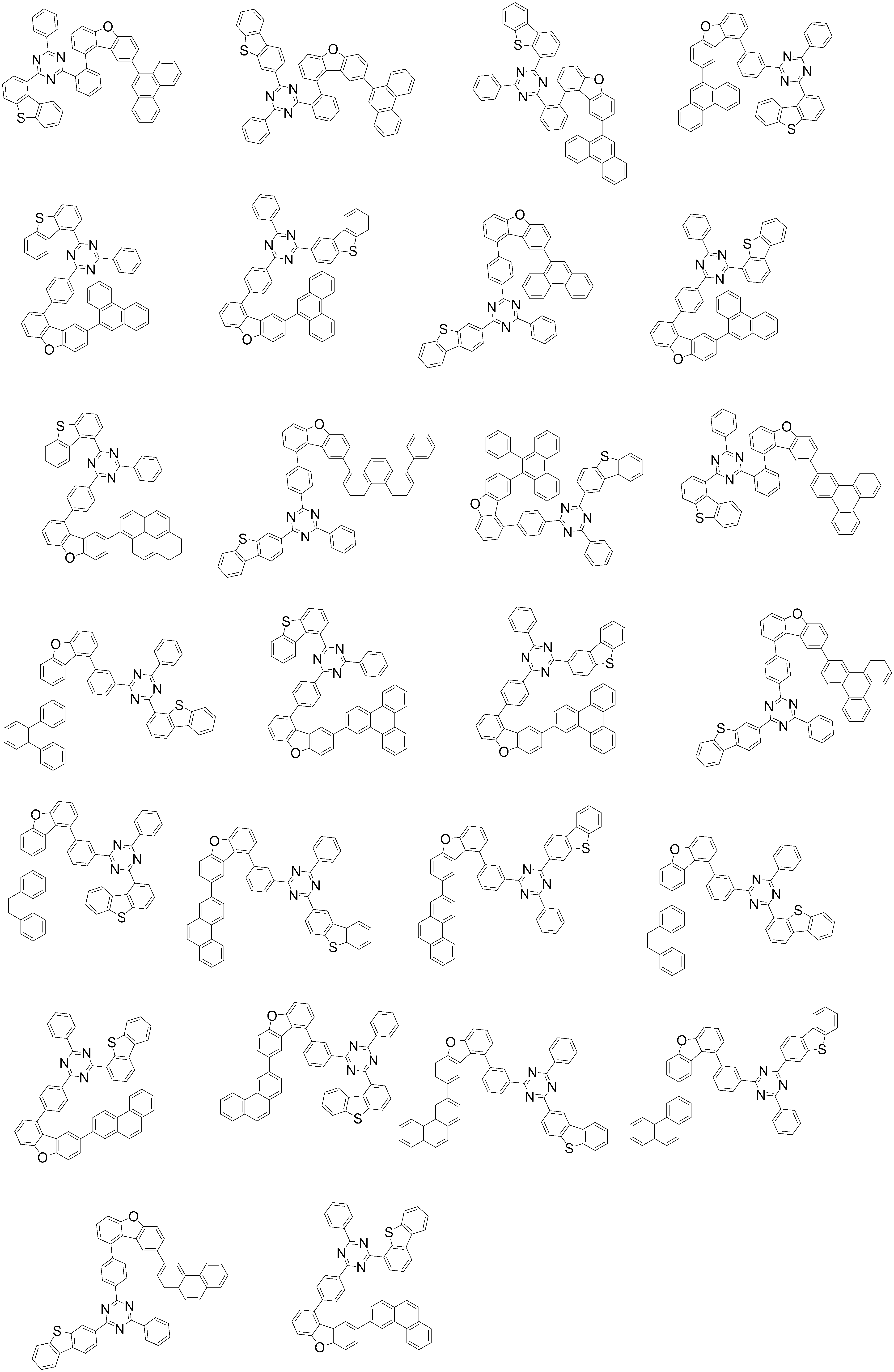

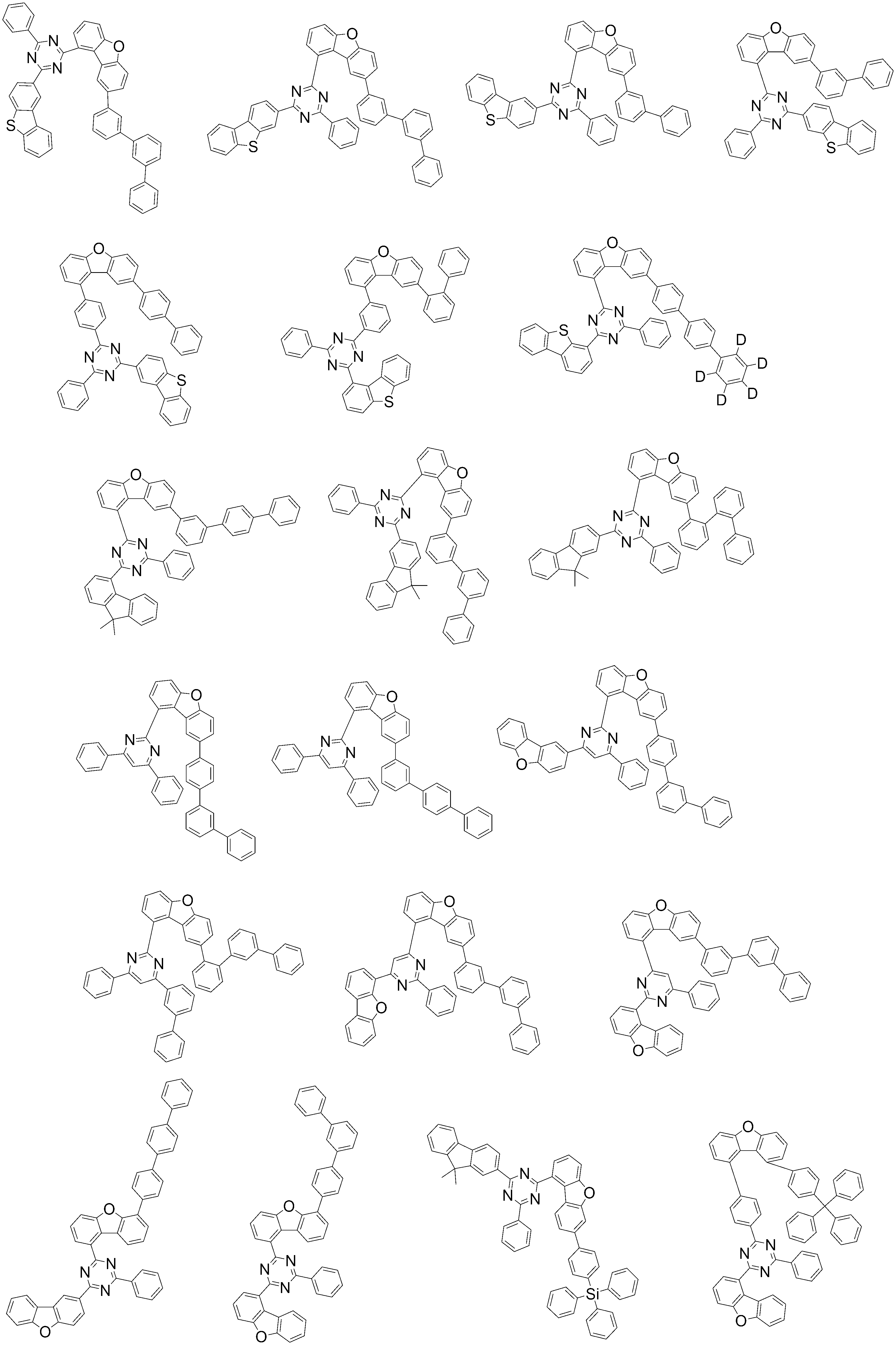

예를 들어, 상기 화합물은, 하기 화합물로 구성되는 군으로부터 선택될 수 있다:
Figure 112017056875643-pat00020
Figure 112017056875643-pat00021
Figure 112017056875643-pat00022
Figure 112017056875643-pat00023
Figure 112017056875643-pat00024
Figure 112017056875643-pat00025
Figure 112017056875643-pat00026
Figure 112017056875643-pat00027
Figure 112017056875643-pat00028
Figure 112017056875643-pat00029
Figure 112017056875643-pat00030
Figure 112017056875643-pat00031
Figure 112017056875643-pat00032
Figure 112017056875643-pat00033

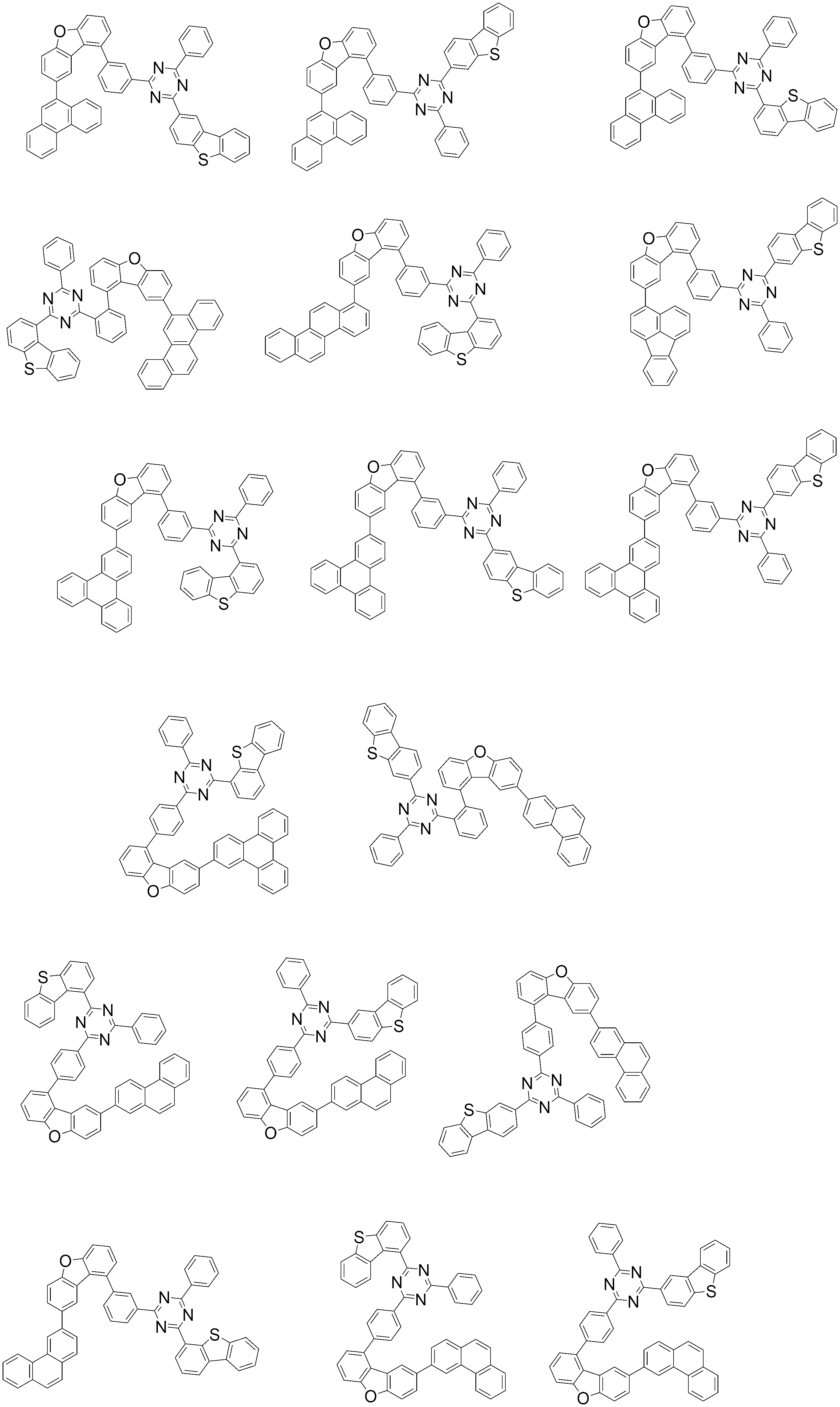

Figure 112017056875643-pat00034
Figure 112017056875643-pat00035
Figure 112017056875643-pat00036
Figure 112017056875643-pat00037
Figure 112017056875643-pat00038
Figure 112017056875643-pat00039
Figure 112017056875643-pat00040
Figure 112017056875643-pat00041
Figure 112017056875643-pat00042
Figure 112017056875643-pat00043
Figure 112017056875643-pat00044
Figure 112017056875643-pat00045
Figure 112017056875643-pat00046
Figure 112017056875643-pat00047
Figure 112017056875643-pat00048
Figure 112017056875643-pat00049
Figure 112017056875643-pat00050
Figure 112017056875643-pat00051
Figure 112017056875643-pat00052
Figure 112017056875643-pat00053
Figure 112017056875643-pat00054
Figure 112017056875643-pat00055
Figure 112017056875643-pat00056
Figure 112017056875643-pat00057
Figure 112017056875643-pat00058
Figure 112017056875643-pat00059
Figure 112017056875643-pat00060
Figure 112017056875643-pat00061
Figure 112017056875643-pat00062
Figure 112017056875643-pat00063
Figure 112017056875643-pat00064
Figure 112017056875643-pat00065
Figure 112017056875643-pat00066
Figure 112017056875643-pat00067
Figure 112017056875643-pat00068
Figure 112017056875643-pat00069
Figure 112017056875643-pat00070
Figure 112017056875643-pat00071
Figure 112017056875643-pat00072
Figure 112017056875643-pat00073
상기 화학식 1로 표시되는 화합물은, 디벤조퓨란 또는 디벤조티오펜 코어의 특정 위치에 피리디닐기, 피리미디닐기, 또는 트리아지닐기와 같은 N 원자 함유 헤테로아릴 치환기가 연결된 구조를 가지고, 디벤조퓨란 또는 디벤조티오펜 코어의 특정 위치에 방향족인 아릴 치환기가 연결됨으로써, 이를 이용한 유기 발광 소자는 플루오레닐기와 같은 비방향족 축합환기가 연결된 화합물을 이용한 유기 발광 소자에 비하여 고효율, 저 구동 전압 및 장수명 등을 나타낼 수 있다.
한편, 상기 화학식 1로 표시되는 화합물은 일례로 하기 반응식 1과 같은 제조 방법으로 제조할 수 있다:
[반응식 1]
Figure 112017056875643-pat00074
상기 반응식 1에서, L1, L2, Y1 내지 Y3, Ar1a, Ar1b 및 Ar2 에 대한 설명은 상기 화학식 1에서 정의한 바와 같다.
상기 화학식 1로 표시되는 화합물은 상기 반응식 1을 참고하여 제조하고자 하는 화합물의 구조에 맞추어 출발 물질을 적절히 대체하여 제조할 수 있다.
또한, 본 발명은 상기 화학식 1로 표시되는 화합물을 포함하는 유기 발광 소자를 제공한다. 일례로, 본 발명은 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물 층을 포함하는 유기 발광 소자로서, 상기 유기물 층 중 1층 이상은 상기 화학식 1로 표시되는 화합물을 포함하는, 유기 발광 소자를 제공한다.
본 발명의 유기 발광 소자의 유기물 층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물 층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 본 발명의 유기 발광 소자는 유기물 층으로서 정공 주입층, 정공 수송층, 발광층, 전자수송층, 전자 주입층 등을 포함하는 구조를 가질 수 있다. 그러나 유기 발광 소자의 구조는 이에 한정되지 않고 더 적은 수의 유기층을 포함할 수 있다.
구체적으로, 상기 유기물층은 발광층을 포함할 수 있고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 포함할 수 있다.
이때, 상기 화학식 1로 표시되는 화합물은 발광층에서 호스트 물질로 사용될 수 있다.
또한, 본 발명에 따른 유기 발광 소자는, 기판 상에 양극, 1층 이상의 유기물 층 및 음극이 순차적으로 적층된 구조(normal type)의 유기 발광 소자일 수 있다. 또한, 본 발명에 따른 유기 발광 소자는 기판 상에 음극, 1층 이상의 유기물 층 및 양극이 순차적으로 적층된 역방향 구조(inverted type)의 유기 발광 소자일 수 있다. 예컨대, 본 발명의 일실시예에 따른 유기 발광 소자의 구조는 도 1 및 2에 예시되어 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화학식 1로 표시되는 화합물은 상기 발광층에 포함될 수 있다.
도 2는 기판(1), 양극(2), 정공 주입층(5), 정공 수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화학식 1로 표시되는 화합물은 상기 정공 주입층, 정공 수송층, 발광층 및 전자수송층 중 1층 이상에 포함될 수 있다.
본 발명에 따른 유기 발광 소자는, 상기 유기물 층 중 1층 이상이 상기 화학식 1로 표시되는 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다. 또한, 상기 유기 발광 소자가 복수개의 유기물 층을 포함하는 경우, 상기 유기물 층은 동일한 물질 또는 다른 물질로 형성될 수 있다.
예컨대, 본 발명에 따른 유기 발광 소자는 기판 상에 제1 전극, 유기물 층 및 제2 전극을 순차적으로 적층시켜 제조할 수 있다. 이때, 스퍼터링법(sputtering)이나 전자빔 증발법(e-beam evaporation)과 같은 PVD(physical Vapor Deposition)방법을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 양극을 형성하고, 그 위에 정공 주입층, 정공 수송층, 발광층 및 전자 수송층을 포함하는 유기물 층을 형성한 후, 그 위에 음극으로 사용할 수 있는 물질을 증착시켜 제조할 수 있다. 이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물 층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수 있다.
또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물 층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯 프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
이와 같은 방법 외에도, 기판 상에 음극 물질로부터 유기물 층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 제조할 수 있다(WO 2003/012890). 다만, 제조 방법이 이에 한정되는 것은 아니다.
일례로, 상기 제1 전극은 양극이고, 상기 제2 전극은 음극이거나, 또는 상기 제1 전극은 음극이고, 상기 제2 전극은 양극이다.
상기 양극 물질로는 통상 유기물 층으로 정공 주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 상기 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SNO2:Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDOT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 음극 물질로는 통상 유기물 층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 상기 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 정공 주입층은 전극으로부터 정공을 주입하는 층으로, 정공 주입 물질로는 정공을 수송하는 능력을 가져 양극에서의 정공 주입효과, 발광층 또는 발광재료에 대하여 우수한 정공 주입 효과를 갖고, 발광층에서 생성된 여기자의 전자 주입층 또는 전자주입재료에의 이동을 방지하며, 또한, 박막 형성 능력이 우수한 화합물이 바람직하다. 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물 층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrin), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴헥사아자트리페닐렌 계열의 유기물, 퀴나크리돈(quinacridone)계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정 되는 것은 아니다.
상기 정공 수송층은 정공 주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층으로, 정공 수송 물질로 양극이나 정공 주입층으로부터 정공을 수송받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광 물질로는 정공 수송층과 전자 수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자 효율이 좋은 물질이 바람직하다. 구체적인 예로 8-히드록시-퀴놀린 알루미늄 착물(Alq3); 카르바졸 계열 화합물; 이량체화 스티릴(dimerized styryl) 화합물; BAlq; 10-히드록시벤조 퀴놀린-금속 화합물; 벤족사졸, 벤즈티아졸 및 벤즈이미다졸 계열의 화합물; 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자; 스피로(spiro) 화합물; 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광층은 호스트 재료 및 도펀트 재료를 포함할 수 있다. 호스트 재료로는 상술한 화학식 1로 표시되는 화합물을 포함할 수 있다. 그 외 추가적으로, 축합 방향족환 유도체 또는 헤테로환 함유 화합물 등을 더 포함할 수 있다. 구체적으로 축합 방향족환 유도체로는 안트라센 유도체, 피렌 유도체, 나프탈렌 유도체, 펜타센 유도체, 페난트렌 화합물, 플루오란텐 화합물 등이 있고, 헤테로환 함유 화합물로는 카바졸 유도체, 디벤조퓨란 유도체, 래더형 퓨란 화합물, 피리미딘 유도체 등이 있으나, 이에 한정되지 않는다.
도펀트 재료로는 방향족 아민 유도체, 스트릴아민 화합물, 붕소 착체, 플루오란텐 화합물, 금속 착체 등이 있다. 구체적으로 방향족 아민 유도체로는 치환 또는 비치환된 아릴아미노기를 갖는 축합 방향족환 유도체로서, 아릴아미노기를 갖는 피렌, 안트라센, 크리센, 페리플란텐 등이 있으며, 스티릴아민 화합물로는 치환 또는 비치환된 아릴아민에 적어도 1개의 아릴비닐기가 치환되어 있는 화합물로, 아릴기, 실릴기, 알킬기, 사이클로알킬기 및 아릴아미노기로 이루어진 군에서 1 또는 2 이상 선택되는 치환기가 치환 또는 비치환된다. 구체적으로 스티릴아민, 스티릴디아민, 스티릴트리아민, 스티릴테트라아민 등이 있으나, 이에 한정되지 않는다. 또한, 금속 착체로는 이리듐 착체, 백금 착체 등이 있으나, 이에 한정되지 않는다.
상기 전자 수송층은 전자 주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층으로 전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al 착물; Alq3를 포함한 착물; 유기 라디칼 화합물; 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다. 전자 수송층은 종래기술에 따라 사용된 바와 같이 임의의 원하는 캐소드 물질과 함께 사용할 수 있다. 특히, 적절한 캐소드 물질의 예는 낮은 일함수를 가지고 알루미늄층 또는 실버층이 뒤따르는 통상적인 물질이다. 구체적으로 세슘, 바륨, 칼슘, 이테르븀 및 사마륨이고, 각 경우 알루미늄 층 또는 실버층이 뒤따른다.
상기 전자 주입층은 전극으로부터 전자를 주입하는 층으로, 전자를 수송하는 능력을 갖고, 음극으로부터의 전자 주입 효과, 발광층 또는 발광 재료에 대하여 우수한 전자주입 효과를 가지며, 발광층에서 생성된 여기자의 정공 주입층에의 이동을 방지하고, 또한, 박막형성능력이 우수한 화합물이 바람직하다. 구체적으로는 플루오레논, 안트라퀴노다이메탄, 다이페노퀴논, 티오피란 다이옥사이드, 옥사졸, 옥사다이아졸, 트리아졸, 이미다졸, 페릴렌테트라카복실산, 프레오레닐리덴 메탄, 안트론 등과 그들의 유도체, 금속 착체 화합물 및 질소 함유 5원환 유도체 등이 있으나, 이에 한정되지 않는다.
상기 금속 착체 화합물로서는 8-하이드록시퀴놀리나토 리튬, 비스(8-하이드록시퀴놀리나토)아연, 비스(8-하이드록시퀴놀리나토)구리, 비스(8-하이드록시퀴놀리나토)망간, 트리스(8-하이드록시퀴놀리나토)알루미늄, 트리스(2-메틸-8-하이드록시퀴놀리나토)알루미늄, 트리스(8-하이드록시퀴놀리나토)갈륨, 비스(10-하이드록시벤조[h]퀴놀리나토)베릴륨, 비스(10-하이드록시벤조[h]퀴놀리나토)아연, 비스(2-메틸-8-퀴놀리나토)클로로갈륨, 비스(2-메틸-8-퀴놀리나토)(o-크레졸라토)갈륨, 비스(2-메틸-8-퀴놀리나토)(1-나프톨라토)알루미늄, 비스(2-메틸-8-퀴놀리나토)(2-나프톨라토)갈륨 등이 있으나, 이에 한정되지 않는다.
본 발명에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자 외에도 유기 태양 전지 또는 유기 트랜지스터에 포함될 수 있다.
상기 화학식 1로 표시되는 화합물 및 이를 포함하는 유기 발광 소자의 제조는 이하 실시예에서 구체적으로 설명한다. 그러나 하기 실시예는 본 발명을 예시하기 위한 것이며, 본 발명의 범위가 이들에 의하여 한정되는 것은 아니다.

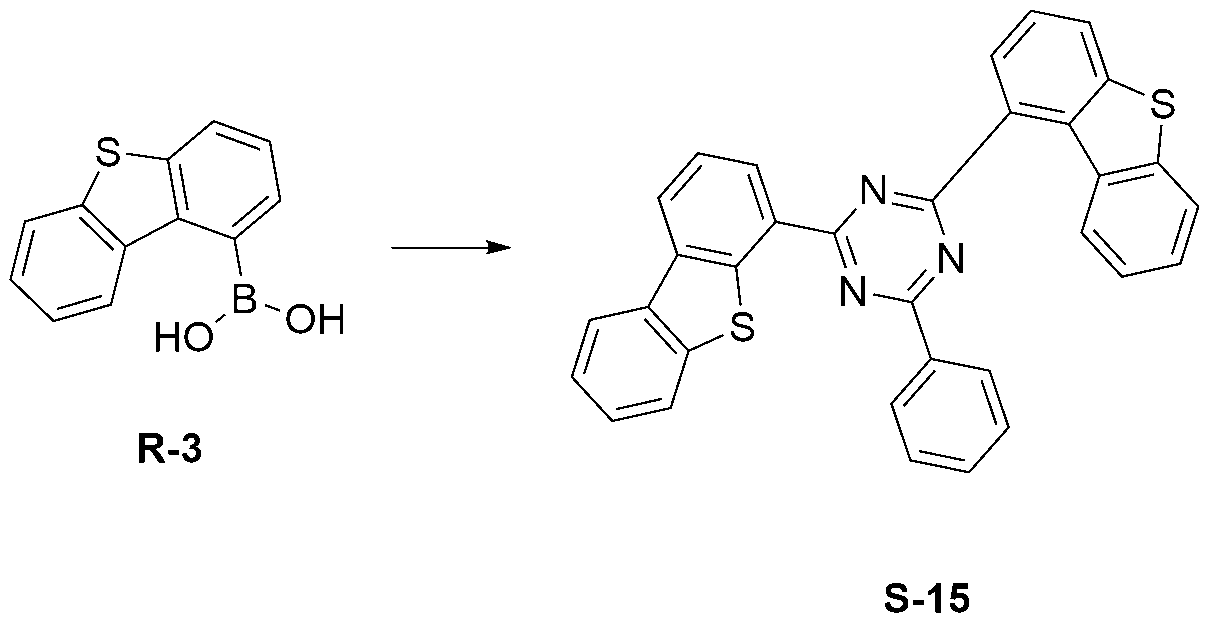

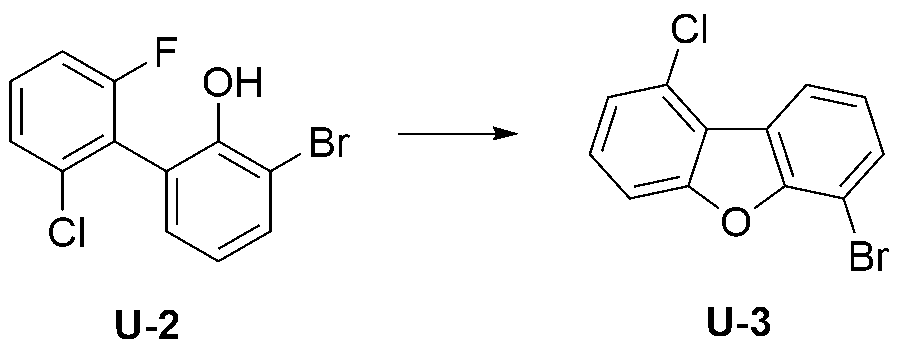

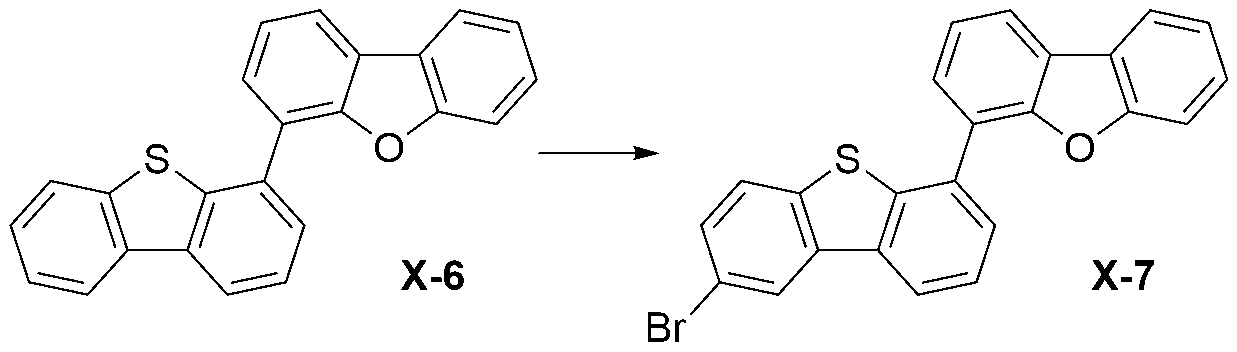

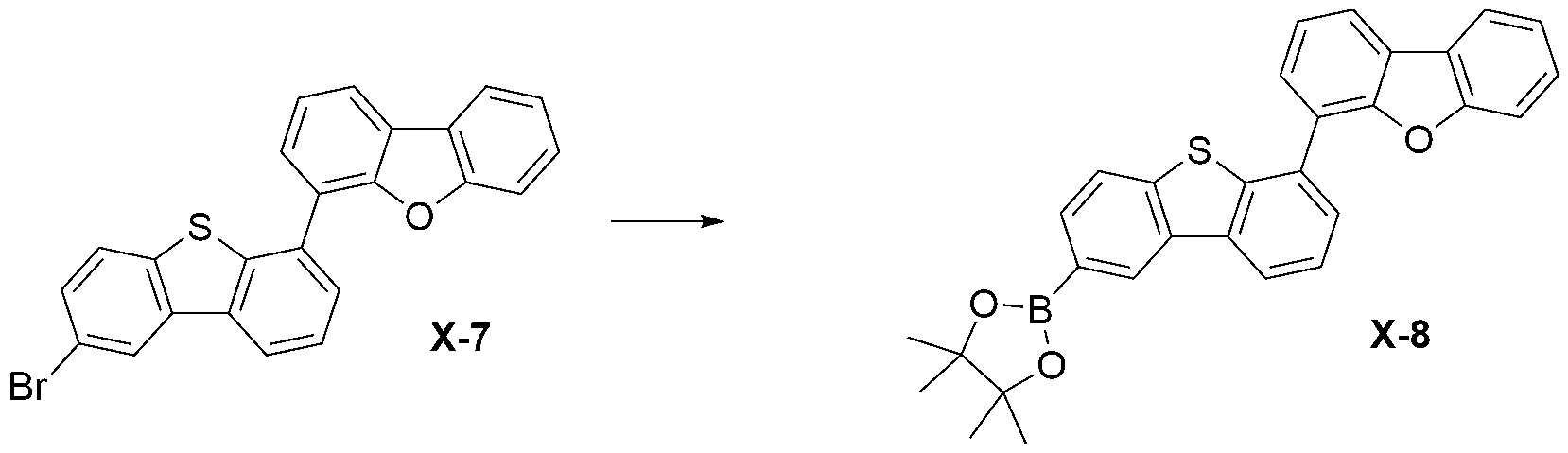

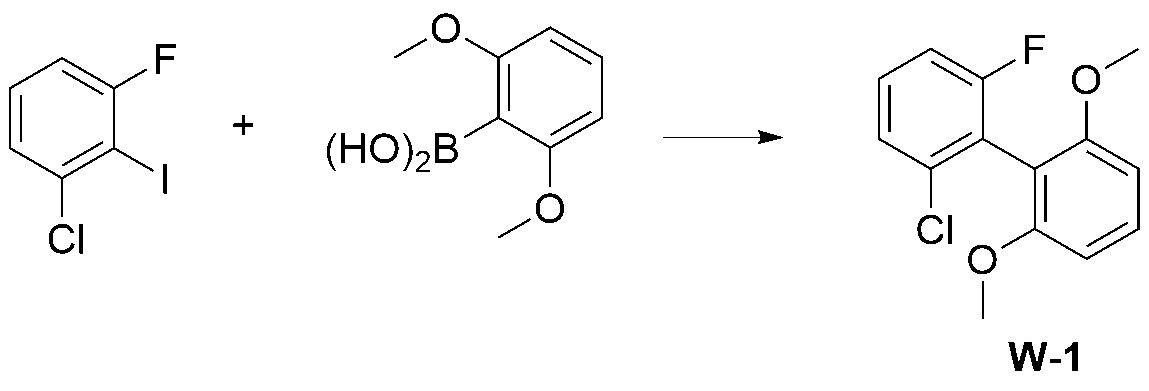

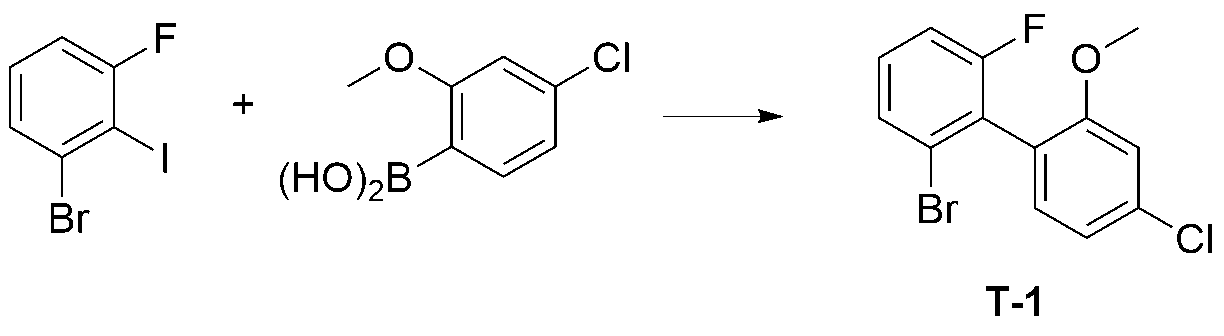

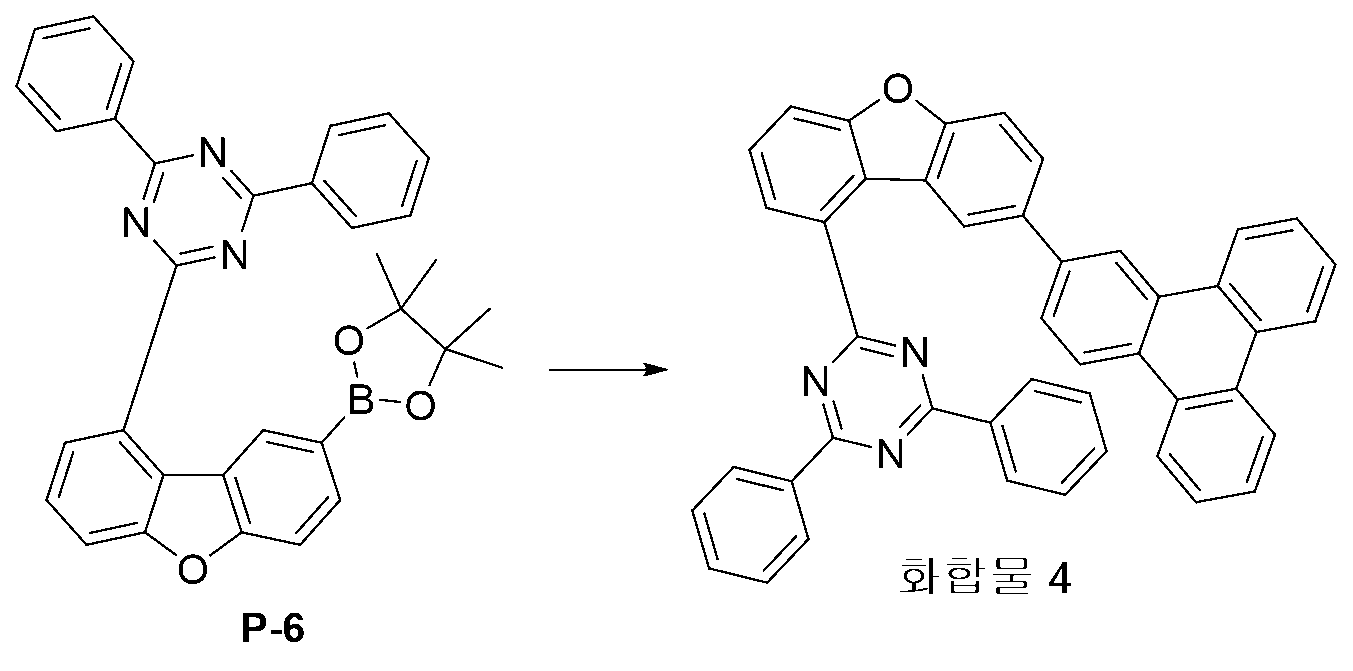

합성예 1: 중간체 화합물 P-6의 제조

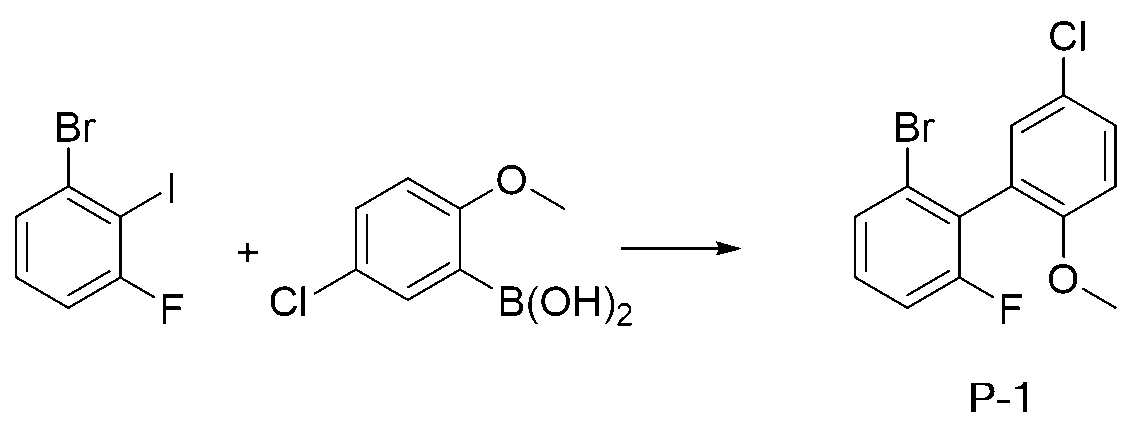

Figure 112017056875643-pat00075
브로모-3-플루오로-2-요오드벤젠(1-bromo-3-fluoro-2-iodobenzene)(100 g, 333.5 mmol), 5-클로로-2-메톡시페닐보론산((5-chloro-2-methoxyphenyl)boronic acid)(62.2 g, 333.5 mmol)를 테트라하이드로퓨란(THF)800 ml에 녹였다. 여기에 탄산나트륨(Na2CO3) 2 M 용액(500 mL), 테트라키스(트리페닐포스핀)팔라듐(0) [Pd(PPh3)4](7.7 g, 6.7 mmol)을 넣고 12 시간 환류시켰다. 반응이 끝난 후 상온으로 냉각시키고, 생성된 혼합물을 물과 톨루엔으로 3회 추출하였다. 톨루엔층을 분리한 뒤 황산마그네슘(magnesium sulfate)으로 건조하여 여과한 여액을 감압증류하여 얻은 혼합물을 클로로폼, 에탄올을 이용해 3회 재결정 하여 화합물 P-1(53.7 g, 수율 51 %;MS:[M+H]+=314)을 얻었다.
Figure 112017056875643-pat00076
화합물 P-1(50.0 g, 158.5 mmol)을 디클로로메탄(Dichlorometahne)(600 ml)에 녹인 뒤 0℃로 냉각시킨다. 보론트리브로마이드(boron tribromide)(15.8 ml, 166.4 mmol)를 천천히 적가한 뒤 12시간동안 교반하였다. 반응이 종료된 후 물로 3회 세척하고, 황산마그네슘(magnesium sulfate)으로 건조하여 여과한 여액을 감압증류하고 컬럼크로마토크래피로 정제하여 화합물 P-2(47.4 g, 수율 99 %;MS:[M+H]+=300)을 얻었다.

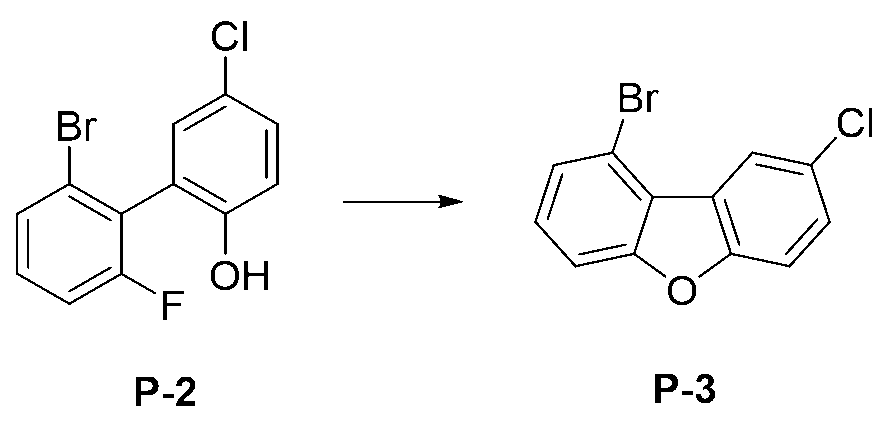

Figure 112017056875643-pat00077
화합물 P-2(40.0 g, 132.7 mmol)을 증류된 다이메틸포름아마이드(DMF)(400ml)에 녹인다. 이를 0℃로 냉각시키고, 여기에 나트륨 하이드리드(sodium hydride)(3.5 g, 145.9 mmol) 를 천천히 적가하였다. 20분동안 교반한 뒤 100℃에서 1시간동안 교반하였다. 반응이 종료된 후 상온으로 냉각하고, 에탄올(Ethanol) 100 ml을 천천히 넣었다. 위 혼합물을 감압증류 하여 얻은 혼합물을 클로로포름, 에틸아세테이트로 재결정하여 화합물 P-3(30.3 g, 수율 81 %;MS:[M+H]+=280)을 얻었다.

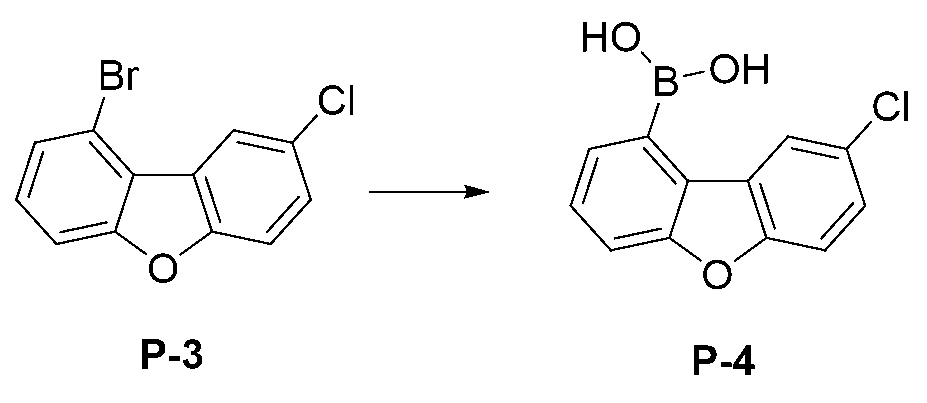

Figure 112017056875643-pat00078
화합물 P-3(30.0 g, 106.6 mmol)을 테트라하이드로퓨란(300 ml)에 녹인 후, -78℃로 온도를 낮추고 1.7 M 터셔리-부틸리튬(t-BuLi)(62.7 ml, 106.6 mmol)을 천천히 가하였다. 동일 온도에서 한 시간 동안 교반한 후 트리아이소프로필보레이트(B(OiPr)3)(28.3 ml, 213.1 mmol)을 가하고, 상온으로 온도를 서서히 올리면서 3시간동안 교반하였다. 반응 혼합물에 2 N 염산수용액(200 ml)을 가하고 1.5 시간 동안 상온에서 교반하였다. 생성된 침전물을 거르고 물과 에틸에테르(ethyl ether)로 차례로 씻은 후 진공 건조하였다. 건조후 에틸에테르에 분산시켜 두 시간 동안 교반한 후 여과하고 건조하여 화합물 P-4(24.4 g, 수율 93 %; MS:[M+H]+=247)을 제조하였다.

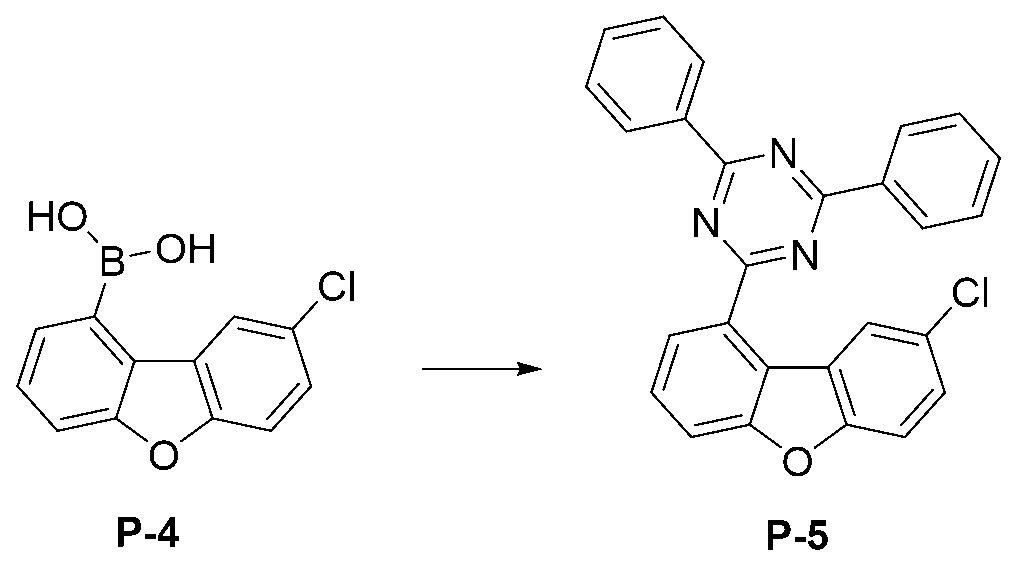

Figure 112017056875643-pat00079
화합물 P-4(20.0 g, 81.2 mmol)과 2-chloro-4,6-diphenyl-1,3,5-triazine(21.8 g, 81.2 mmol)을 테트라하이드로퓨란(250 ml)에 분산시킨 후, 2M 탄산칼륨수용액(aq. K2CO3)(33.6 ml, 243.5 mmol)을 첨가하고 테트라키스트리페닐포스피노팔라듐[Pd(PPh3)4](1.9 g, 2 mol%)을 넣은 후 4시간 동안 교반 환류하였다. 상온으로 온도를 낮추고 생성된 고체를 여과하였다. 여과된 고체를 테트라하이드로퓨란과 에틸아세테이트로 재결정하고 여과한 뒤, 건조하여 화합물 P-5(32.4 g, 수율 92 %; MS:[M+H]+=434)를 제조하였다.
Figure 112017056875643-pat00080
화합물 P-5(30 g, 69.2 mmol) 비스(피나콜라토)디보론(Bis(pinacolato)diborone)(19.3 g, 76.1 mmol) 포타슘아세테이트(potassium acetate)(20.4 g, 207.5 mmol), 테트라키스트리페닐포스피노팔라듐(0) [Pd(PPh3)4](1.6 g, 2 mol%)을 테트라하이드로퓨란(300 ml) 에 넣고 12시간 동안 환류시켰다. 반응이 종료된 후 상온으로 식힌 뒤 감압 증류하여 용매를 제거하였다. 이것을 클로로포름(Chloroform)에 녹이고 물로 3회 씻어낸 뒤 유기층을 분리하여 황산 마그네슘(Magnesium sulfate)으로 건조하였다. 이를 감압 증류하여 화합물 P-6(34.5 g, 수율 95 %; MS:[M+H]+=526)을 제조하였다.
합성예 1-1: 화합물 1의 제조
Figure 112017056875643-pat00081
화합물 P-6(20.0 g, 38.1 mmol)과 2-브로모페난트렌(2-bromophenanthrene)(9.8 g, 38.1 mmol)을 테트라하이드로퓨란(250 ml)에 분산시킨 후, 2M 탄산칼륨수용액(aq. K2CO3)(57.2 ml, 114.3 mmol)을 첨가하고 테트라키스트리페닐포스피노팔라듐[Pd(PPh3)4](1.4 g, 2 mol%)을 넣은 후 5시간 동안 교반 환류하였다. 상온으로 온도를 낮추고 생성된 고체를 여과하였다. 여과된 고체를 클로로포름과 에틸아세테이트로 재결정하고 여과한 뒤, 건조하여 화합물 1(17.8 g, 수율 81 %; MS:[M+H]+=576)을 제조하였다.
합성예 1-2: 화합물 2의 제조
Figure 112017056875643-pat00082
2-브로모페난트렌(2-bromophenanthrene) 대신 9-브로모페난트렌(9-bromophenanthrene)(9.8 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 2(18.4g, 수율 84 %; MS:[M+H]+=576) 을 제조하였다.
합성예 1-3: 화합물 3의 제조

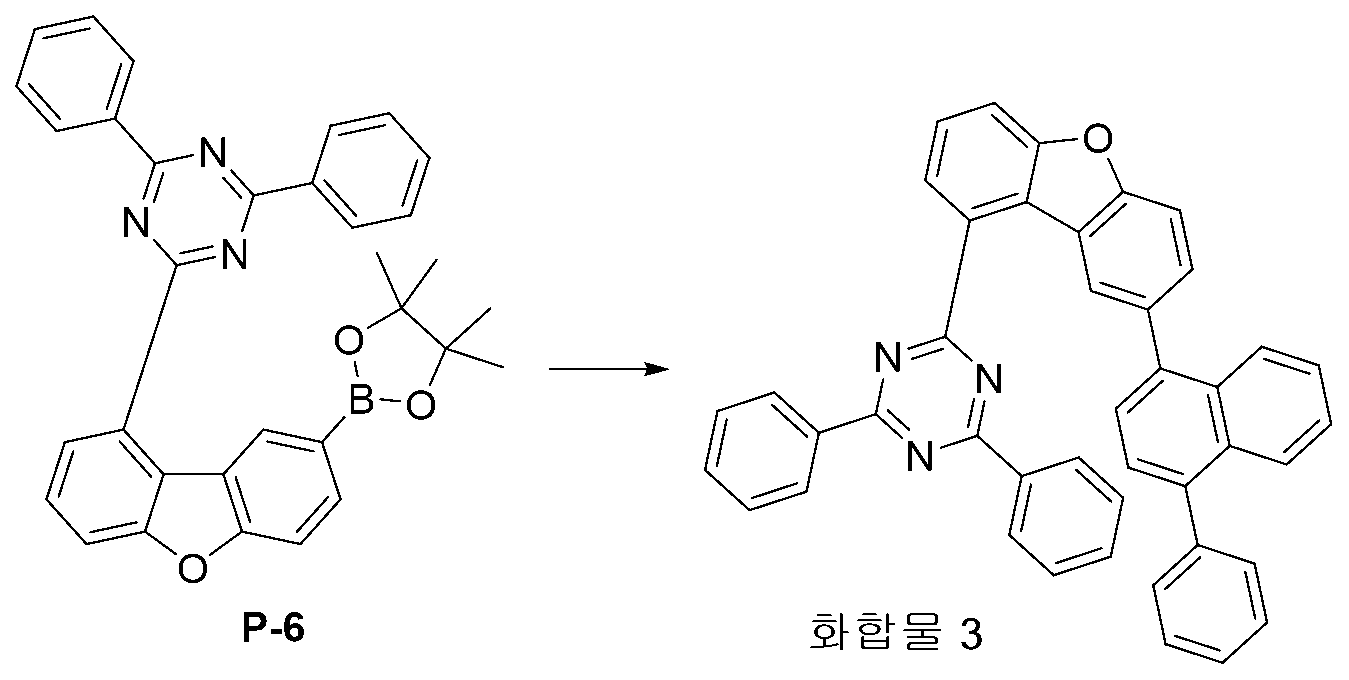

Figure 112017056875643-pat00083
2-브로모페난트렌(2-bromophenanthrene) 대신 1-브로모-4-페닐나프탈렌(1-bromo-4-phenylnaphthalene)(10.8 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 3(18.8 g, 수율 82 %; MS:[M+H]+=602) 을 제조하였다.
합성예 1-4: 화합물 4의 제조
Figure 112017056875643-pat00084
2-브로모페난트렌(2-bromophenanthrene) 대신 2-브로모트리페닐렌(2-bromotriphenylene)(11.7 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 4(21.0 g, 수율 88 %; MS:[M+H]+=626) 을 제조하였다.
합성예 1-5: 화합물 11의 제조
Figure 112017056875643-pat00085
2-브로모페난트렌(2-bromophenanthrene) 대신 9-(4-브로모페닐)페난트렌(9-(4-bromophenyl)phenanthrene)(12.7 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 11(19.9 g, 수율 80 %; MS:[M+H]+=652) 을 제조하였다.
합성예 1-6: 화합물 12의 제조
Figure 112017056875643-pat00086
2-브로모페난트렌(2-bromophenanthrene) 대신 9-(2-브로모-[1,1'-바이페닐]-2-일)페난트렌(9-(2'-bromo-[1,1'-biphenyl]-2-yl)phenanthrene)(15.6 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 12(22.5 g, 수율 81 %; MS:[M+H]+=728) 을 제조하였다.
합성예 1-7: 화합물 13의 제조
Figure 112017056875643-pat00087
2-브로모페난트렌(2-bromophenanthrene) 대신 7-(4-브로모페닐)-10-페닐플로란텐(7-(4-bromophenyl)-10-phenylfluoranthene)(16.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 13(21.8 g, 수율 76 %; MS:[M+H]+=752) 을 제조하였다.

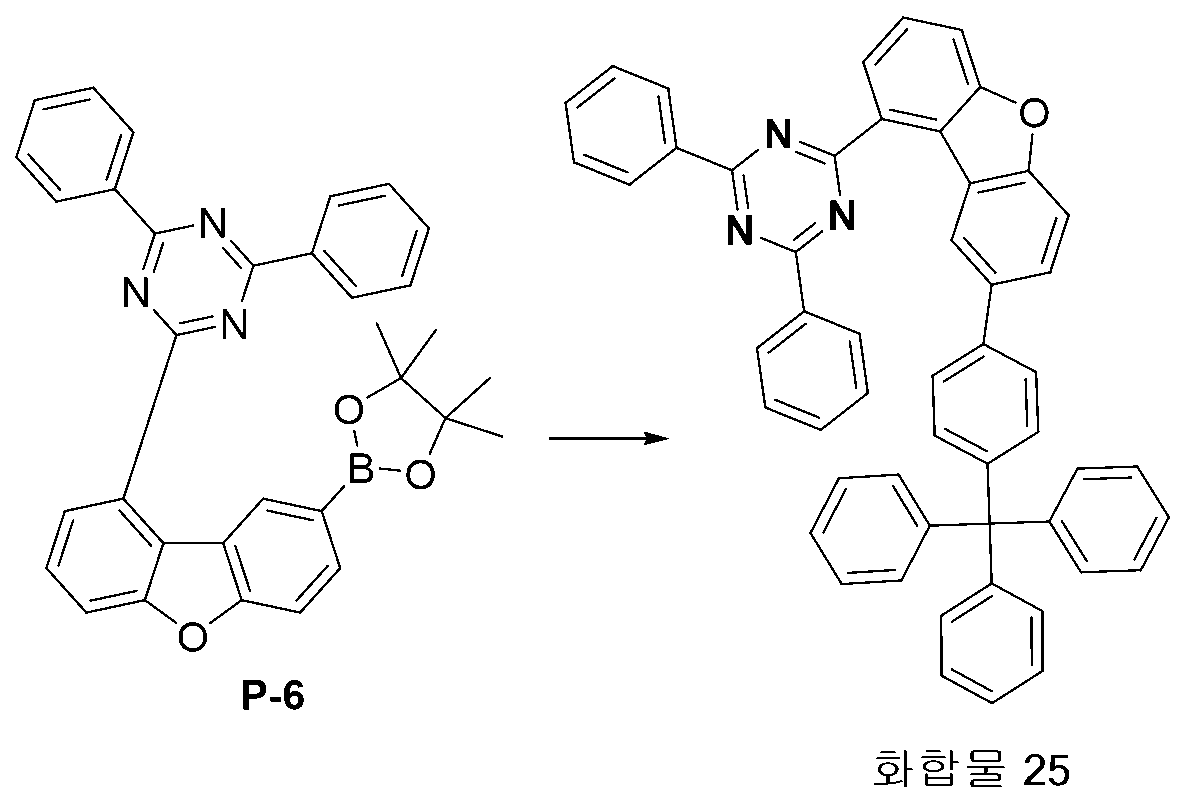

합성예 1-8: 화합물 25의 제조
Figure 112017056875643-pat00088
2-브로모페난트렌(2-bromophenanthrene) 대신((4-브로모페닐)메탄트리일)트리벤젠(((4-bromophenyl)methanetriyl)tribenzene)(15.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 25(24.3 g, 수율 89 %; MS:[M+H]+=718) 을 제조하였다.

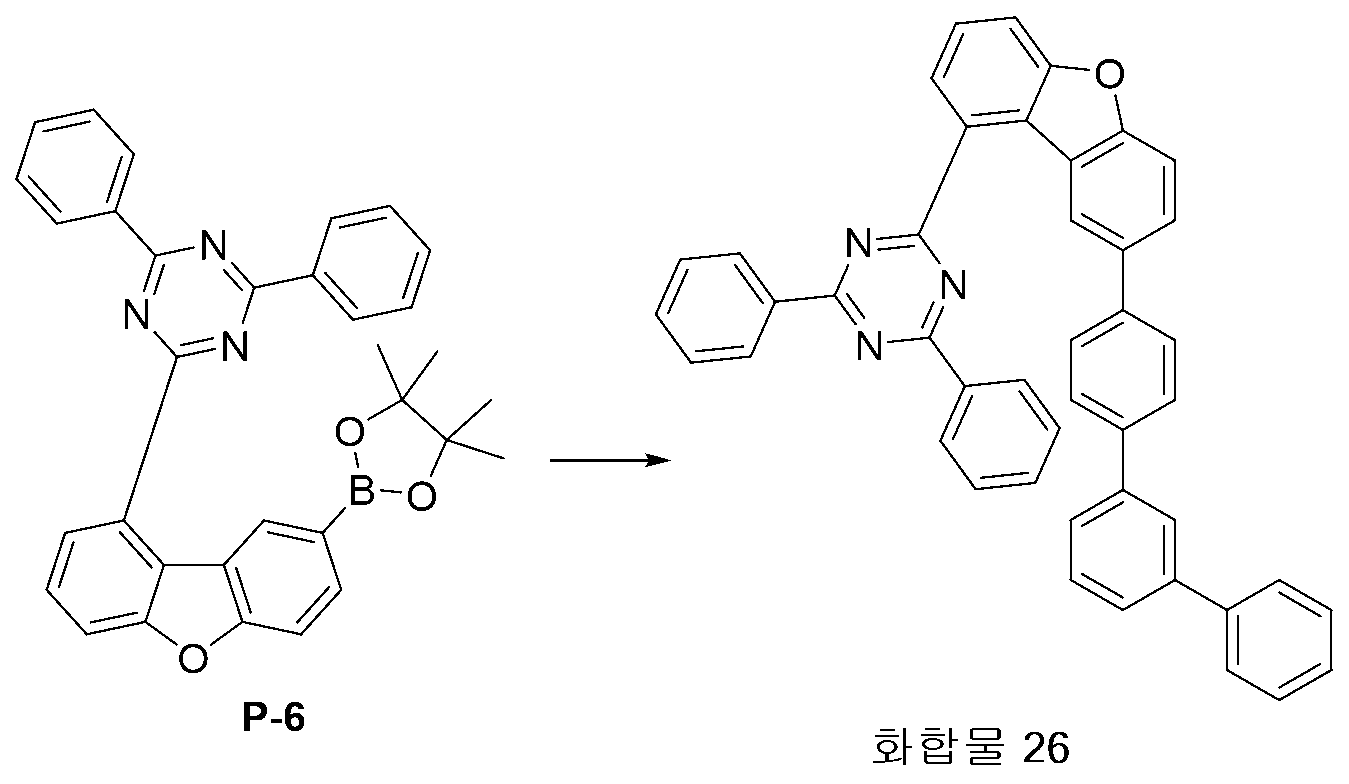

합성예 1-9: 화합물 26의 제조
Figure 112017056875643-pat00089
2-브로모페난트렌(2-bromophenanthrene) 대신 4-브로모-1,1':3',1"-터페닐(4-bromo-1,1':3',1''-terphenyl)(11.8 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 26(19.9 g, 수율 83 %; MS:[M+H]+=628) 을 제조하였다.
합성예 1-10: 화합물 28의 제조

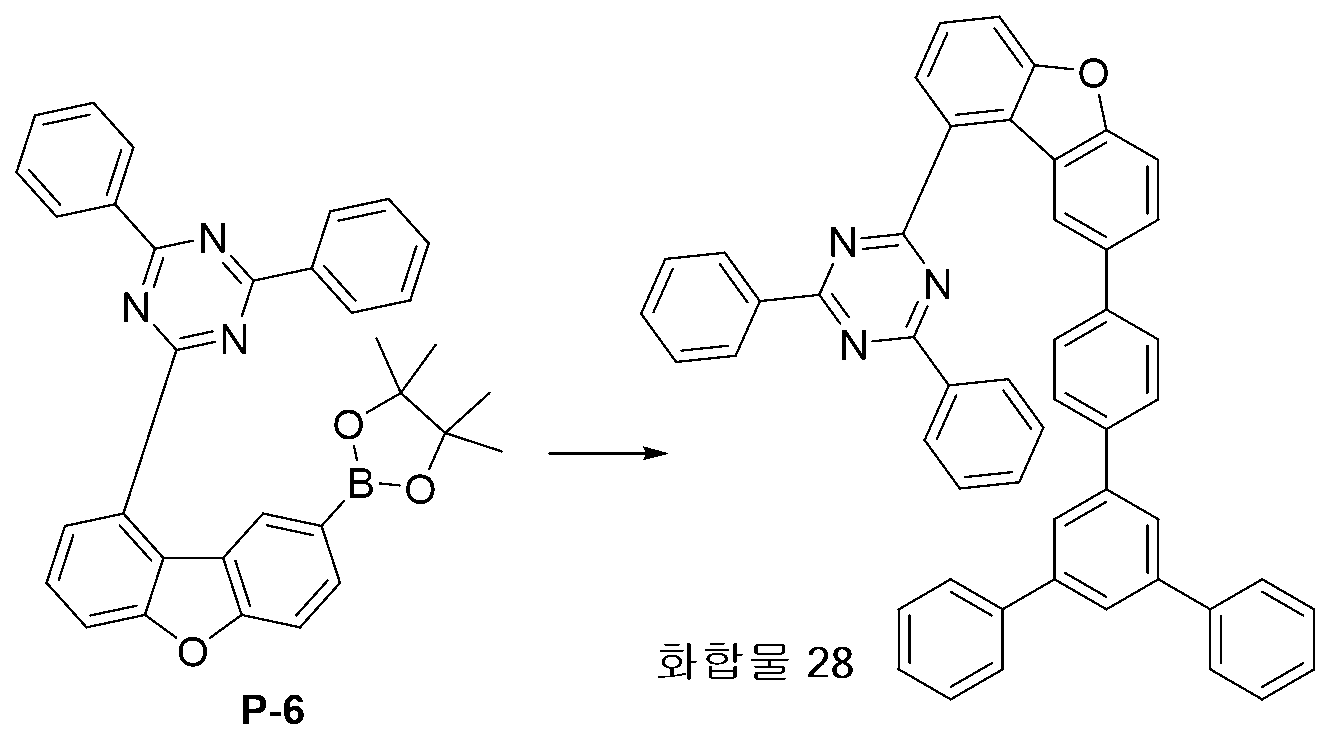

Figure 112017056875643-pat00090
2-브로모페난트렌(2-bromophenanthrene) 대신 4-브로모-5'-페닐-1,1':3',1''-터페닐(4-bromo-5'-phenyl-1,1':3',1''-terphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 28(21.7 g, 수율 81 %; MS:[M+H]+=704) 을 제조하였다.

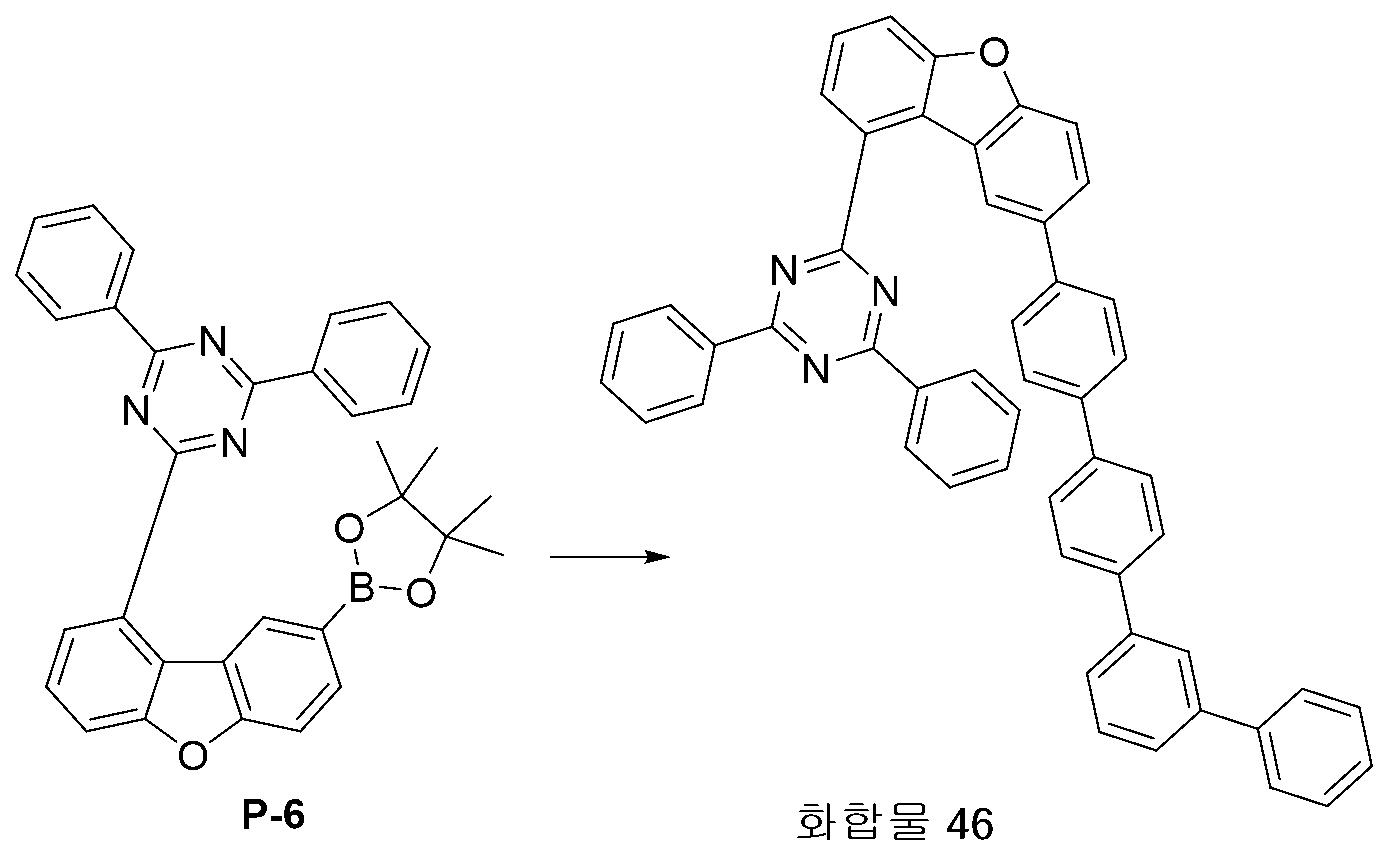

합성예 1-11: 화합물 46의 제조
Figure 112017056875643-pat00091
2-브로모페난트렌(2-bromophenanthrene) 대신 4'''-브로모-1,1':3',1'':4'',1'''-쿼터페닐(4'''-bromo-1,1':3',1'':4'',1'''-quaterphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 46(22.3 g, 수율 83 %; MS:[M+H]+=704) 을 제조하였다.
합성예 1-12: 화합물 55의 제조
Figure 112017056875643-pat00092
2-브로모페난트렌(2-bromophenanthrene) 대신 3-브로모-1,1':4',1''-터페닐(3-bromo-1,1':4',1''-terphenyl)(11.8 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 55(20.6 g, 수율 86 %; MS:[M+H]+= 628) 을 제조하였다.
합성예 1-13: 화합물 57의 제조
Figure 112017056875643-pat00093
2-브로모페난트렌(2-bromophenanthrene) 대신 9-(3-브로모페닐)페난트렌(9-(3-bromophenyl)phenanthrene)(12.7 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 57(20.4 g, 수율 82 %; MS:[M+H]+=652) 을 제조하였다.
합성예 1-14: 화합물 62의 제조
Figure 112017056875643-pat00094
2-브로모페난트렌(2-bromophenanthrene) 대신 3-브로모-5'-페닐-1,1':3',1''-터페닐(3-bromo-5'-phenyl-1,1':3',1''-terphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 62(22.3 g, 수율 83 %; MS:[M+H]+=704) 을 제조하였다.
합성예 1-15: 화합물 65의 제조
Figure 112017056875643-pat00095
2-브로모페난트렌(2-bromophenanthrene) 대신 5'-브로모-1,1':3',1'':3'',1'''-쿼터페닐(5'-bromo-1,1':3',1'':3'',1'''-quaterphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 65(21.7 g, 수율 81 %; MS:[M+H]+=704) 을 제조하였다.
합성예 1-16: 화합물 66의 제조
Figure 112017056875643-pat00096
2-브로모페난트렌(2-bromophenanthrene) 대신 2-브로모-1,1':3',1'':3'',1'''-쿼터페닐(2-bromo-1,1':3',1'':3'',1'''-quaterphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 66(20.6 g, 수율 77 %; MS:[M+H]+=704) 을 제조하였다.
합성예 1-17: 화합물 68의 제조

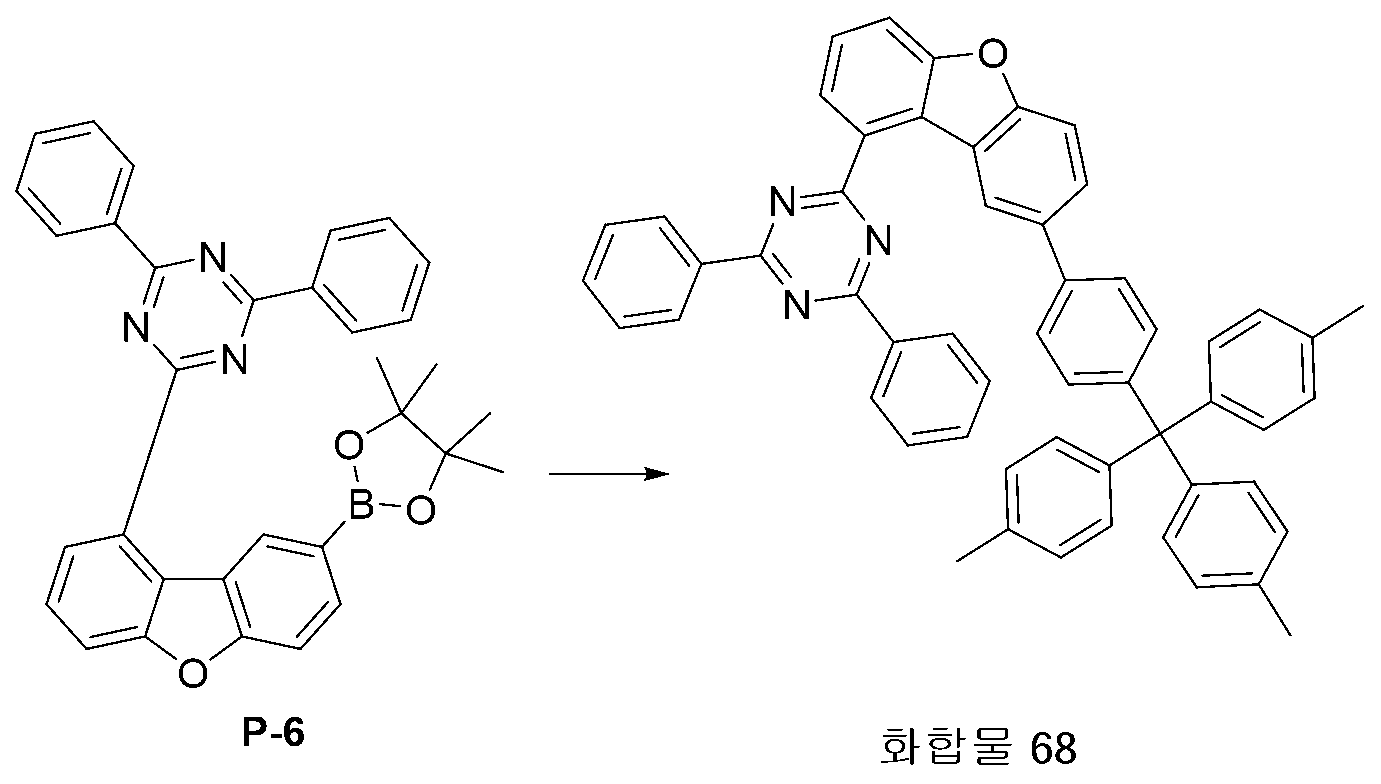

Figure 112017056875643-pat00097
2-브로모페난트렌(2-bromophenanthrene) 대신 4,4',4''-((4- 브로모페닐)메탄트리일)트리스(메틸벤젠)(4,4',4''-((4-bromophenyl)methanetriyl)tris(methylbenzene))(16.9 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 68(22.9 g, 수율 79 %; MS:[M+H]+=760) 을 제조하였다.
합성예 1-18: 화합물 72의 제조
Figure 112017056875643-pat00098
2-브로모페난트렌(2-bromophenanthrene) 대신 5'-(4-브로모페닐) )-1,1':3',1''-터페닐-2,2'',3,3'',4,4'',5,5'',6,6''-디10
(5'-(4-bromophenyl)-1,1':3',1''-terphenyl-2,2'',3,3'',4,4'',5,5'',6,6''-d10)(15.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 72(20.7 g, 수율 76 %; MS:[M+H]+=714) 을 제조하였다.
합성예 1-19: 화합물 81의 제조
Figure 112017056875643-pat00099
2-브로모페난트렌(2-bromophenanthrene) 대신 3-(3-브로모페닐)페난트렌(3-(3-bromophenyl)phenanthrene)(12.7 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 81(18.9 g, 수율 76 %; MS:[M+H]+=652) 을 제조하였다.
합성예 1-20: 화합물 59의 제조
Figure 112017056875643-pat00100
2-브로모페난트렌(2-bromophenanthrene) 대신 2-(3-브로모페닐)트리페닐렌(3-(2-(3-bromophenyl)triphenylene)(14.6 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 59(19.5 g, 수율 73 %; MS:[M+H]+=702) 을 제조하였다.
합성예 1-21: 화합물 45의 제조

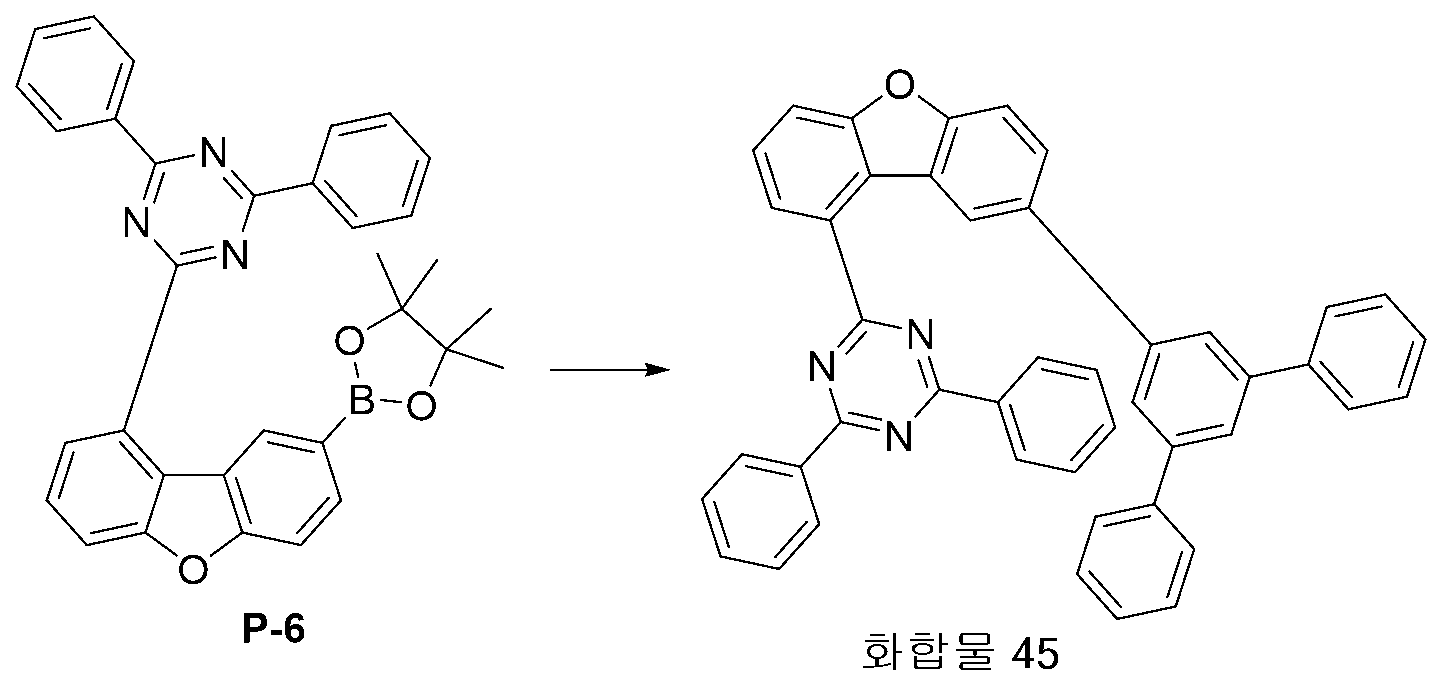

Figure 112017056875643-pat00101
2-브로모페난트렌(2-bromophenanthrene) 대신 5'-브로모-1,1':3',1''-터페닐(5'-bromo-1,1':3',1''-terphenyl)(11.8 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 45(19.4 g, 수율 81 %; MS:[M+H]+= 628) 을 제조하였다.
합성예 1-22: 화합물 54의 제조
Figure 112017056875643-pat00102
2-브로모페난트렌(2-bromophenanthrene) 대신 5'-브로모-1,1':3',1'':4'',1'''-쿼터페닐(5'-bromo-1,1':3',1'':4'',1'''-quaterphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 54(21.2 g, 수율 79 %; MS:[M+H]+=704) 을 제조하였다.
합성예 1-23: 화합물 29의 제조
Figure 112017056875643-pat00103
2-브로모페난트렌(2-bromophenanthrene) 대신 2-브로모-1,1'-비페닐(2-bromo-1,1'-biphenyl)(8.9 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 29(15.6 g, 수율 74 %; MS:[M+H]+=552) 을 제조하였다.
합성예 2: 중간체 화합물 P-8의 제조
Figure 112017056875643-pat00104
화합물 P-4(40.0 g, 162.3 mmol)과 2-([1,1'-biphenyl]-4-yl)-4-chloro-6-phenyl-1,3,5-triazine(55.8 g, 162.3 mmol)을 테트라하이드로퓨란(500 ml)에 분산시킨 후, 2M 탄산칼륨수용액(aq. K2CO3)(67.2 ml, 486.9 mmol)을 첨가하고 테트라키스트리페닐포스피노팔라듐[Pd(PPh3)4](3.8 g, 2 mol%)을 넣은 후 4시간 동안 교반 환류하였다. 상온으로 온도를 낮추고 생성된 고체를 여과하였다. 여과된 고체를 테트라하이드로퓨란과 에틸아세테이트로 재결정하고 여과한 뒤, 건조하여 화합물 P-7(73.7 g, 수율 89 %; MS:[M+H]+=510)를 제조하였다.
Figure 112017056875643-pat00105
화합물 P-7(70.5 g, 138.3 mmol) 비스(피나콜라토)디보론(Bis(pinacolato)diborone)(38.6 g, 152.13 mmol) 포타슘아세테이트(potassium acetate)(40.7 g, 414.9 mmol), 테트라키스트리페닐포스피노팔라듐(0) [Pd(PPh3)4](3.2 g, 2 mol%)을 테트라하이드로퓨란(600 ml) 에 넣고 12시간 동안 환류시켰다. 반응이 종료된 후 상온으로 식힌 뒤 감압 증류하여 용매를 제거하였다. 이것을 클로로포름(Chloroform)에 녹이고 물로 3회 씻어낸 뒤 유기층을 분리하여 황산 마그네슘(Magnesium sulfate)으로 건조하였다. 이를 감압 증류하여 화합물 P-8(75.7 g, 수율 91 %; MS:[M+H]+=602)을 제조하였다.
합성예 2-1: 화합물 9의 제조
Figure 112017056875643-pat00106
화합물 P-6 대신 화합물 P-8(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(3-브로모페닐)나프탈렌(2-(3-bromophenyl)naphthalene)(10.8 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 9(19.9 g, 수율 77 %; MS:[M+H]+= 678) 을 제조하였다.
합성예 2-2: 화합물 27의 제조
Figure 112017056875643-pat00107
화합물 P-6 대신 화합물 P-8(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4-브로모-1,1':4',1''-터페닐(4-bromo-1,1':4',1''-terphenyl)(11.8 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 27(21.2 g, 수율 79 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 3: 중간체 화합물 P-10의 제조
Figure 112017056875643-pat00108
화합물 P-4(40.0 g, 162.3 mmol)과 2-([1,1'-biphenyl]-3-yl)-4-chloro-6-phenyl-1,3,5-triazine(55.8 g, 162.3 mmol)을 테트라하이드로퓨란(500 ml)에 분산시킨 후, 2M 탄산칼륨수용액(aq. K2CO3)(67.2 ml, 486.9 mmol)을 첨가하고 테트라키스트리페닐포스피노팔라듐[Pd(PPh3)4](3.8 g, 2 mol%)을 넣은 후 4시간 동안 교반 환류하였다. 상온으로 온도를 낮추고 생성된 고체를 여과하였다. 여과된 고체를 테트라하이드로퓨란과 에틸아세테이트로 재결정하고 여과한 뒤, 건조하여 화합물 P-9(69.5 g, 수율 84 %; MS:[M+H]+=510)를 제조하였다.
Figure 112017056875643-pat00109
화합물 P-9(70.5 g, 138.3 mmol) 비스(피나콜라토)디보론(Bis(pinacolato)diborone)(38.6 g, 152.13 mmol) 포타슘아세테이트(potassium acetate)(40.7 g, 414.9 mmol), 테트라키스트리페닐포스피노팔라듐(0) [Pd(PPh3)4](3.2 g, 2 mol%)을 테트라하이드로퓨란(600 ml) 에 넣고 12시간 동안 환류시켰다. 반응이 종료된 후 상온으로 식힌 뒤 감압 증류하여 용매를 제거하였다. 이것을 클로로포름(Chloroform)에 녹이고 물로 3회 씻어낸 뒤 유기층을 분리하여 황산 마그네슘(Magnesium sulfate)으로 건조하였다. 이를 감압 증류하여 화합물 P-10(73.5 g, 수율 88 %; MS:[M+H]+=602)을 제조하였다.
합성예 3-1: 화합물 6의 제조
Figure 112017056875643-pat00110
화합물 P-6 대신 화합물 P-10(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-브로모트리페닐렌(2-bromotriphenylene)(11.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 6(20.3 g, 수율 76 %; MS:[M+H]+= 702) 을 제조하였다.
합성예 3-2: 화합물 36의 제조
Figure 112017056875643-pat00111
화합물 P-6 대신 화합물 P-10(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4-브로모-1,1':4',1''-터페닐-2'',3'',4'',5'',6''-디5(4-bromo-1,1':4',1''-terphenyl-2'',3'',4'',5'',6''-d5)(12.0 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 36(21.1 g, 수율 78 %; MS:[M+H]+= 709) 을 제조하였다.
합성예 3-3: 화합물 49의 제조
Figure 112017056875643-pat00112
화합물 P-6 대신 화합물 P-10(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신(1-[1,1'비페닐]-2-일)-4-브로모니프탈렌(1-([1,1'-biphenyl]-2-yl)-4-bromonaphthalene)(13.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 49(20.4 g, 수율 71 %; MS:[M+H]+= 754) 을 제조하였다.
합성예 3-4: 화합물 61의 제조
Figure 112017056875643-pat00113
화합물 P-6 대신 화합물 P-10(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4-브로모-1,1':4',1''-터페닐(4-bromo-1,1':4',1''-terphenyl)(11.8 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 61(19.8 g, 수율 74 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 3-5: 화합물 70의 제조
Figure 112017056875643-pat00114
화합물 P-6 대신 화합물 P-10(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 6'-브로모-1,1':3',1'':4'',1'''-쿼터페닐(6'-bromo-1,1':3',1'':4'',1'''-quaterphenyl)(14.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 70(20.2 g, 수율 68 %; MS:[M+H]+= 780) 을 제조하였다.
합성예 4: 중간체 화합물 Q-4의 제조
Figure 112017056875643-pat00115
5-클로로-2-메톡시페닐보론산((5-chloro-2-methoxyphenyl)boronic acid)(62.2 g, 333.5 mmol) 대신(2-메톡시페닐)보론산((2-methoxyphenyl)boronic acid)(50.7 g, 333.5 mmol)을 사용한 것 외에는 합성예 1과 동일한 방법으로 화합물 Q-1(81.6 g, 수율 87 %;MS:[M+H]+=280)을 얻었다.

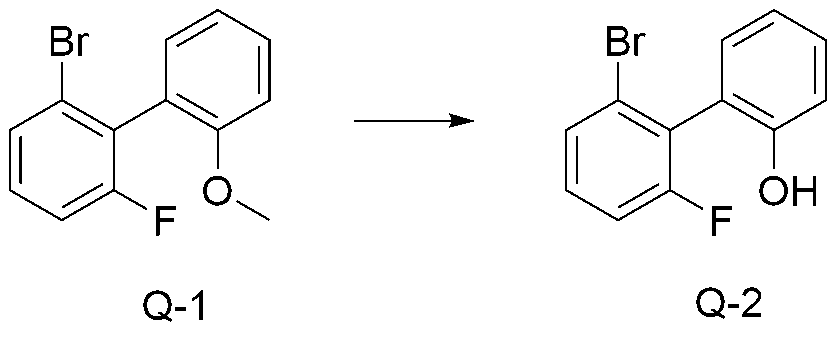

Figure 112017056875643-pat00116
화합물 P-1(85.0 g, 269.4 mmol) 대신 화합물 Q-1(75.7 g, 269.4 mmol) 을 사용한 것 외에는 합성예 1과 동일한 방법으로 화합물 Q-2(71.2 g, 수율 99 %;MS:[M+H]+=266)을 얻었다.

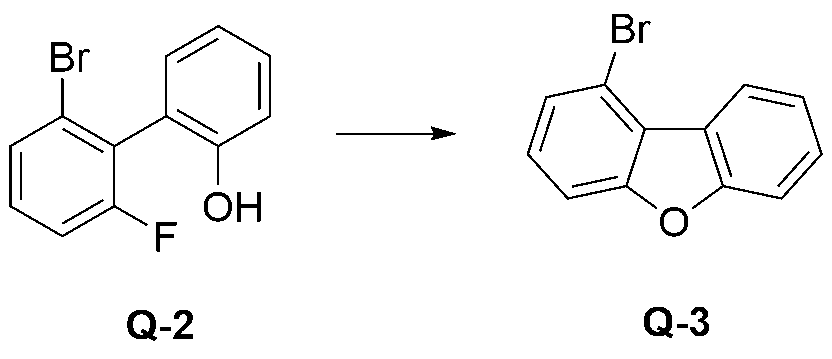

Figure 112017056875643-pat00117
화합물 P-2(80.0 g, 265.3 mmol) 대신 화합물 Q-2(70.9 g, 265.3 mmol) 을 사용한 것 외에는 합성예 1과 동일한 방법으로 화합물 Q-3(62.3 g, 수율 95 %;MS:[M+H]+=246)을 얻었다.
Figure 112017056875643-pat00118

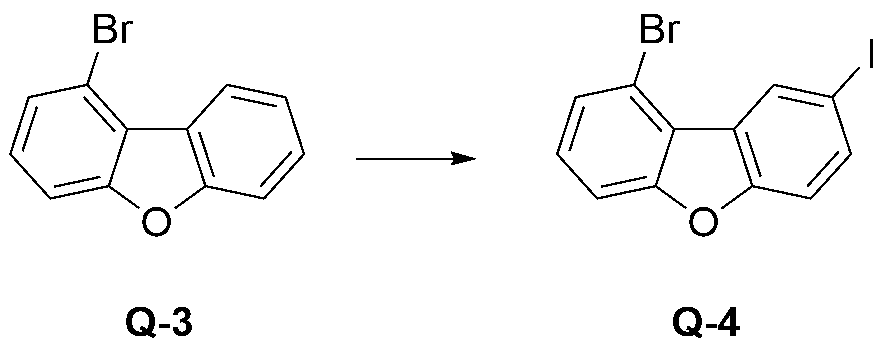

화합물 Q-3(40 g,161.9 mmol)를 아세트산(acetic acid) 200 ml에 용해시킨다. 여기에 요오드(4.16 g, 81.0 mmol), 요오드산(6.3 g, 36.0 mmol), 황산(10 ml)을 넣고 65℃에서 3 h 동안 교반하였다. 반응이 종료된 후 상온으로 식히고, 물을 첨가한다. 생성된 고체를 필터하고 물로 세척한 뒤 톨루엔과 에틸아세테이트로 재결정하여 화합물 Q-4(50.1 g, 수율 83 %;MS:[M+H]+=372)을 얻었다.
합성예 4-1: 중간체 화합물 Q-5의 제조
Figure 112017056875643-pat00119
화합물 Q-4(30 g, 80.4 mmol), 4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 를 테트라하이드로퓨란(THF)300 ml에 녹였다. 여기에 탄산나트륨(Na2CO3) 2 M 용액(120 mL), 테트라키스(트리페닐포스핀)팔라듐(0) [Pd(PPh3)4](1.9 g, 2 mol%)을 넣고 6 시간 환류시켰다. 반응이 끝난 후 상온으로 냉각시키고, 생성된 혼합물을 물과 톨루엔으로 3회 추출하였다. 톨루엔층을 분리한 뒤 황산마그네슘(magnesium sulfate)으로 건조하여 여과한 여액을 감압증류하여 얻은 혼합물을 클로로폼, 에틸아세테이트를 이용해 재결정 하여 화합물 Q-5(28.9 g, 수율 76 %;MS:[M+H]+=473)을 얻었다.
합성예 4-2: 중간체 화합물 Q-6의 제조
Figure 112017056875643-pat00120
화합물 Q-5(25 g, 52.8 mmol) 비스(피나콜라토)디보론(Bis(pinacolato)diborone)(14.9 g, 58.1 mmol) 포타슘아세테이트(potassium acetate)(15.5 g, 158.4 mmol), 테트라키스트리페닐포스피노팔라듐(0) [Pd(PPh3)4] (1.2 g, 2 mol%)을 테트라하이드로퓨란(300 ml) 에 넣고 12시간 동안 환류시켰다. 반응이 종료된 후 상온으로 식힌 뒤 감압 증류하여 용매를 제거하였다. 이것을 클로로포름(Chloroform)에 녹이고 물로 3회 씻어낸 뒤 유기층을 분리하여 황산 마그네슘(Magnesium sulfate)으로 건조하였다. 이를 감압 증류하여 화합물 Q-6(25.0 g, 수율 91 %; MS:[M+H]+=521)을 제조하였다.
합성예 4-3: 화합물 7의 제조
Figure 112017056875643-pat00121
화합물 P-6 대신 2,4-diphenyl-6-(3-(4,4,5,5-tetramethyl-1,3,2-dioxaborolan-2-yl)phenyl)-1,3,5-triazine(16.6 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 화합물 Q-5(18.0 g, 38.1 mmol) 을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 7(19.0 g, 수율 71 %; MS:[M+H]+= 702) 을 제조하였다.

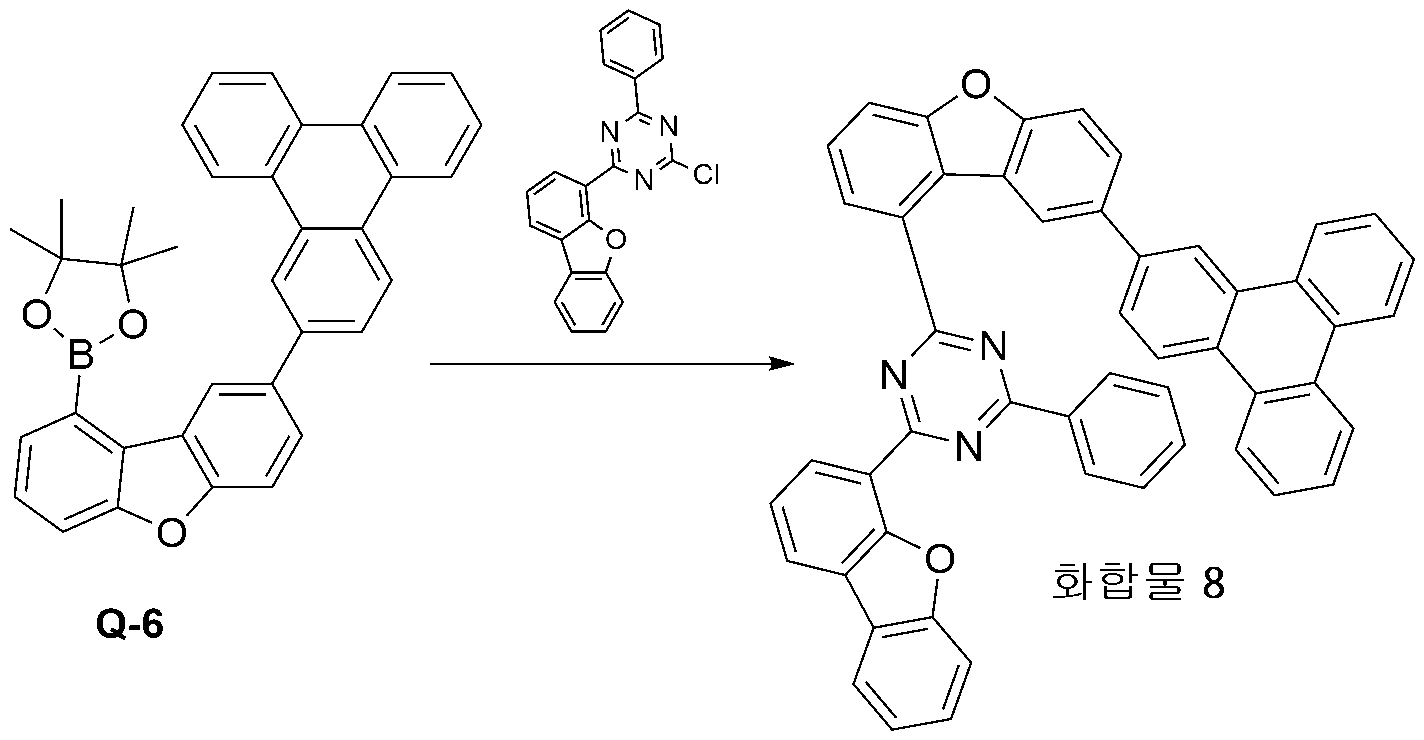

합성예 4-4: 화합물 8의 제조
Figure 112017056875643-pat00122
화합물 P-6 대신 화합물 Q-6(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]furan-4-yl)-6-phenyl-1,3,5-triazine(13.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 8(19.9 g, 수율 73 %; MS:[M+H]+= 716) 을 제조하였다.

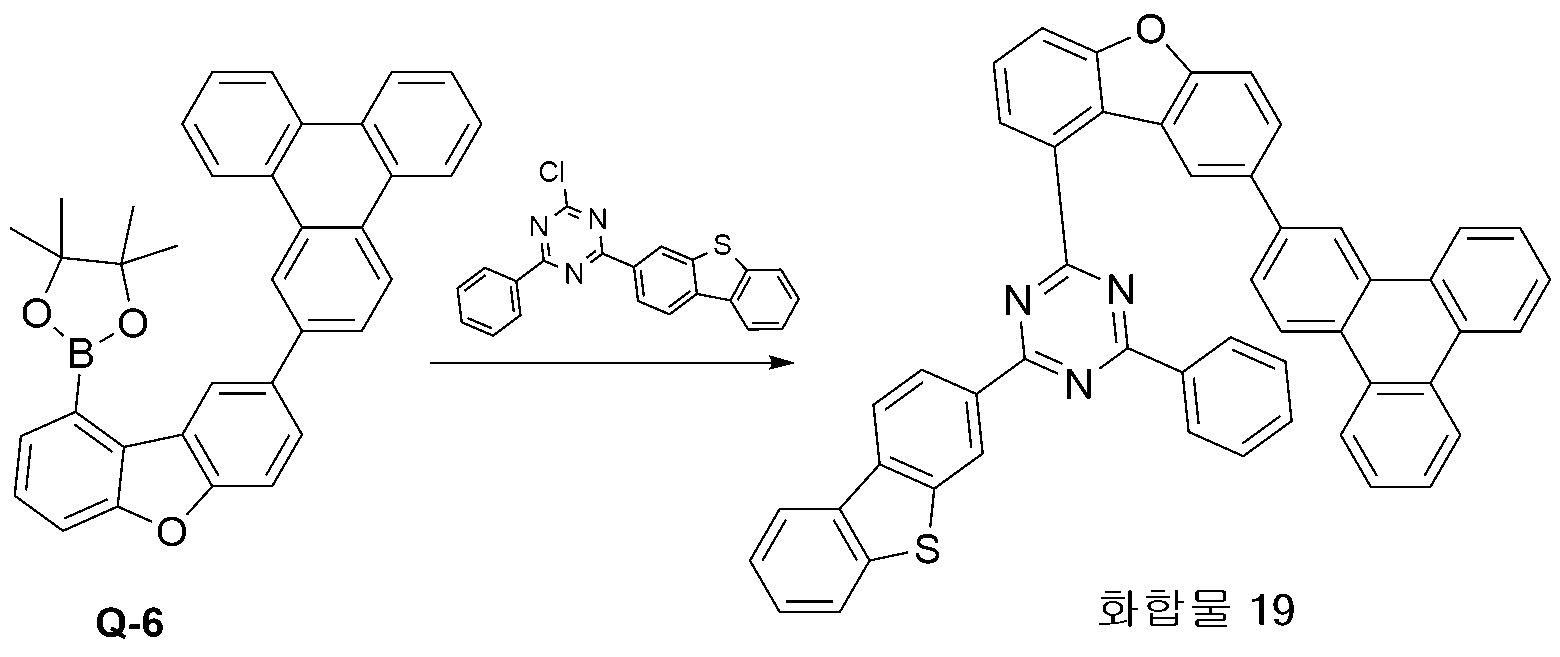

합성예 4-5: 화합물 19의 제조
Figure 112017056875643-pat00123
화합물 P-6 대신 화합물 Q-6(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]thiophen-3-yl)-6-phenyl-1,3,5-triazine(14.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 19(19.5 g, 수율 70 %; MS:[M+H]+= 732) 을 제조하였다.
합성예 4-6: 화합물 48의 제조
Figure 112017056875643-pat00124
화합물 P-6 대신 화합물 Q-6(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4-(4-chloro-6-phenyl-1,3,5-triazin-2-yl)-9-phenyl-9H-carbazole(16.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 48(22.3 g, 수율 74 %; MS:[M+H]+= 791) 을 제조하였다.
합성예 4-7: 화합물 58의 제조
Figure 112017056875643-pat00125
화합물 P-6 대신 화합물 Q-6(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(2-bromophenyl)-4-(dibenzo[b,d]furan-4-yl)-6-phenyl-1,3,5-triazine(18.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 58(18.7 g, 수율 62 %; MS:[M+H]+= 792) 을 제조하였다.
합성예 5-1: 중간체 화합물 Q-7의 제조
Figure 112017056875643-pat00126
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 4,4,5,5-tetramethyl-2-(phenanthren-2-yl)-1,3,2-dioxaborolane(24.5 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-7(20.0 g, 수율 59 %; MS:[M+H]+= 423) 을 제조하였다.
합성예 5-2: 중간체 화합물 Q-8의 제조
Figure 112017056875643-pat00127
화합물 Q-5(25 g, 52.8 mmol) 대신 화합물 Q-7(22.4 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-8(21.6 g, 수율 87 %; MS:[M+H]+= 471) 을 제조하였다.
합성예 5-3: 화합물 10의 제조
Figure 112017056875643-pat00128
화합물 P-6 대신 화합물 Q-8(17.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(4-chlorophenyl)-4-(dibenzo[b,d]furan-4-yl)-6-phenyl-1,3,5-triazine(16.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 10(18.4 g, 수율 65 %; MS:[M+H]+= 742) 을 제조하였다.
합성예 5-4: 화합물 15의 제조
Figure 112017056875643-pat00129
화합물 P-6 대신 화합물 Q-8(17.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(4-(9,9-dimethyl-9H-fluoren-1-yl)phenyl)-6-phenyl-1,3,5-triazine(17.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 15(15.8 g, 수율 54 %; MS:[M+H]+= 768) 을 제조하였다.
합성예 6-1: 중간체 화합물 Q-9의 제조
Figure 112017056875643-pat00130
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 4,4,5,5-tetramethyl-2-(phenanthren-9-yl)-1,3,2-dioxaborolane(24.5 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-9(20.8 g, 수율 61 %; MS:[M+H]+= 423) 을 제조하였다.
합성예 6-2: 중간체 화합물 Q-10의 제조
Figure 112017056875643-pat00131
화합물 Q-5(25 g, 52.8 mmol) 대신 화합물 Q-7(22.4 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-10(21.1 g, 수율 85 %; MS:[M+H]+= 471) 을 제조하였다.
합성예 6-3: 화합물 50의 제조
Figure 112017056875643-pat00132
화합물 P-6 대신 화합물 Q-8(17.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(3-chlorophenyl)-4-(dibenzo[b,d]furan-3-yl)-6-phenyl-1,3,5-triazine(16.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 50(14.4 g, 수율 51 %; MS:[M+H]+= 742) 을 제조하였다.

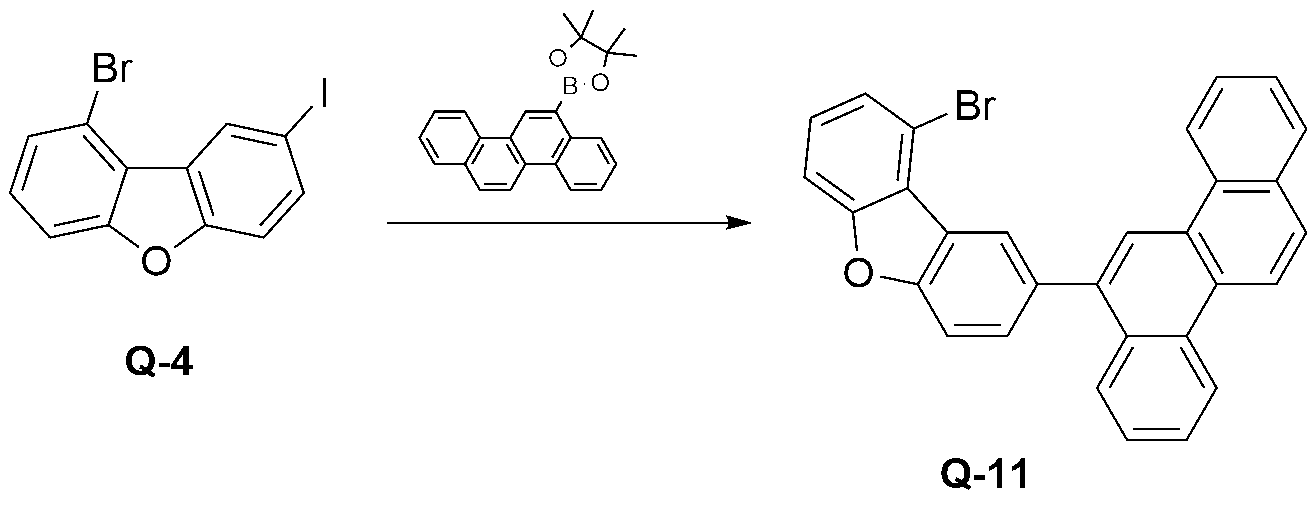

합성예 7-1: 중간체 화합물 Q-11의 제조
Figure 112017056875643-pat00133
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 2-(chrysen-6-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane(28.4 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-11(23.6 g, 수율 62 %; MS:[M+H]+= 473) 을 제조하였다.
합성예 7-2: 중간체 화합물 Q-12의 제조

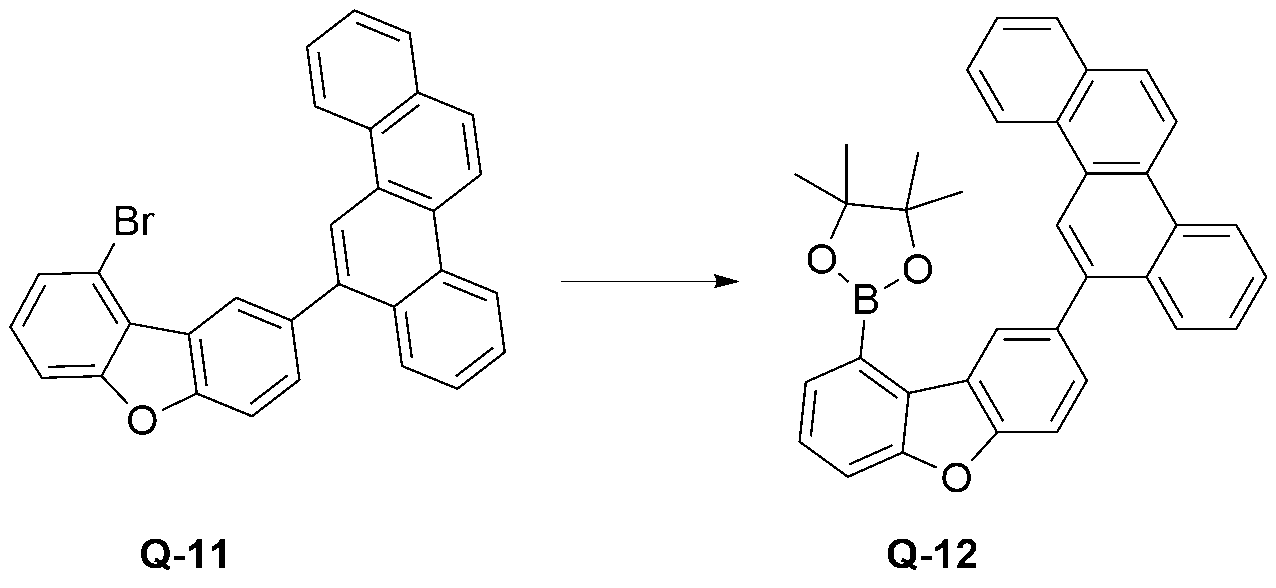

Figure 112017056875643-pat00134
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-11(25.0 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-12(22.5 g, 수율 82 %; MS:[M+H]+= 521) 을 제조하였다.

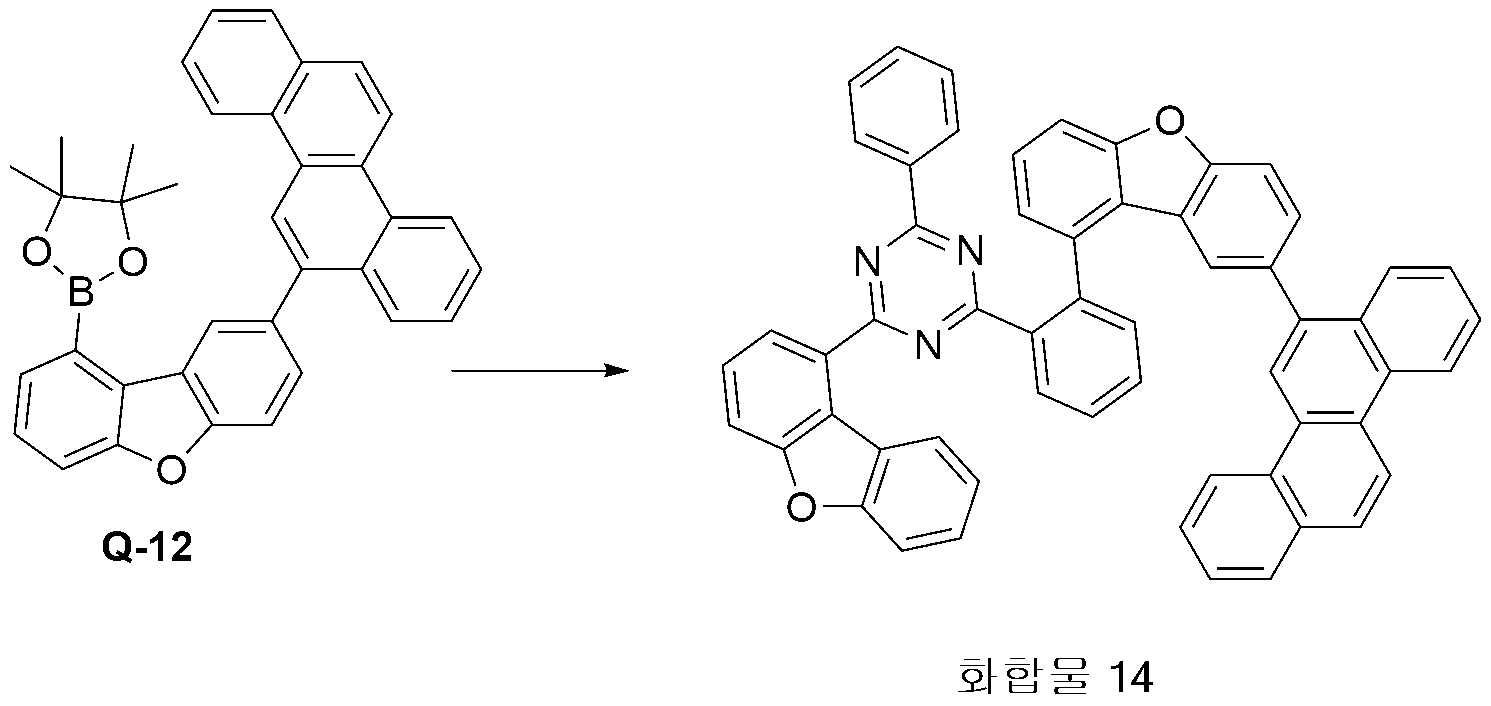

합성예 7-3: 화합물 14의 제조
Figure 112017056875643-pat00135
화합물 P-6 대신 화합물 Q-12(17.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(2-chlorophenyl)-4-(dibenzo[b,d]furan-1-yl)-6-phenyl-1,3,5-triazine(16.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 14(14.5 g, 수율 48 %; MS:[M+H]+= 792) 을 제조하였다.

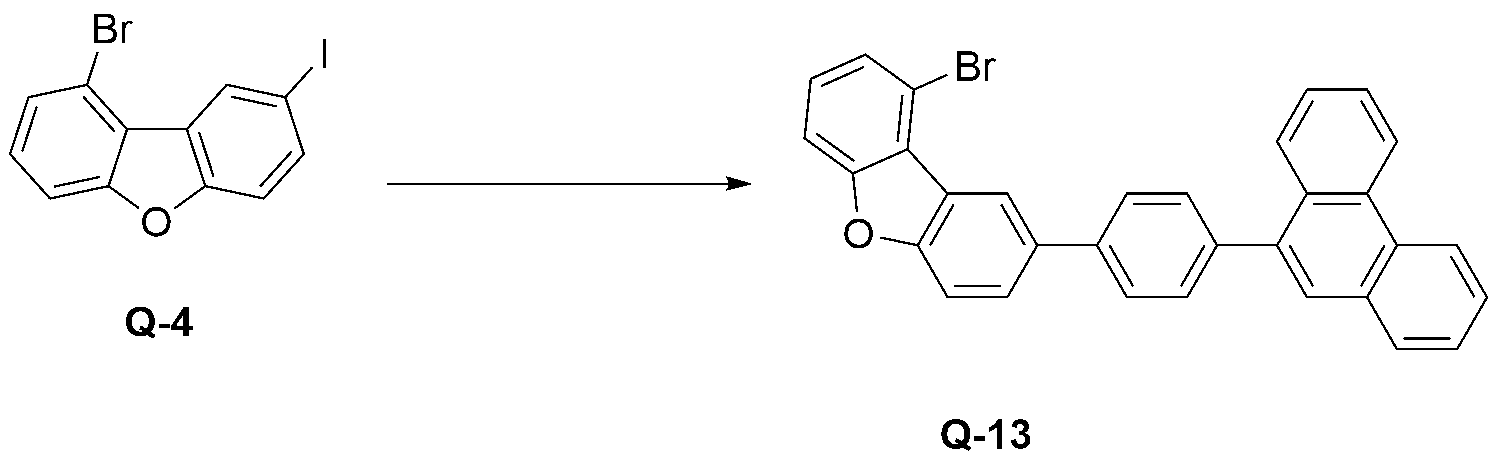

합성예 8-1: 중간체 화합물 Q-13의 제조
Figure 112017056875643-pat00136
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 4,4,5,5-tetramethyl-2-(4-(phenanthren-9-yl)phenyl)-1,3,2-dioxaborolane(30.6 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-13(29.3 g, 수율 73 %; MS:[M+H]+= 499) 을 제조하였다.
합성예 8-2: 중간체 화합물 Q-14의 제조
Figure 112017056875643-pat00137
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-13(26.4 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-14(24.5 g, 수율 85 %; MS:[M+H]+= 547) 을 제조하였다.
합성예 8-3: 화합물 17의 제조
Figure 112017056875643-pat00138
화합물 P-6 대신 화합물 Q-14(20.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-([1,1'-biphenyl]-2-yl)-4-chloro-6-phenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 17(18.9 g, 수율 68 %; MS:[M+H]+= 728) 을 제조하였다.

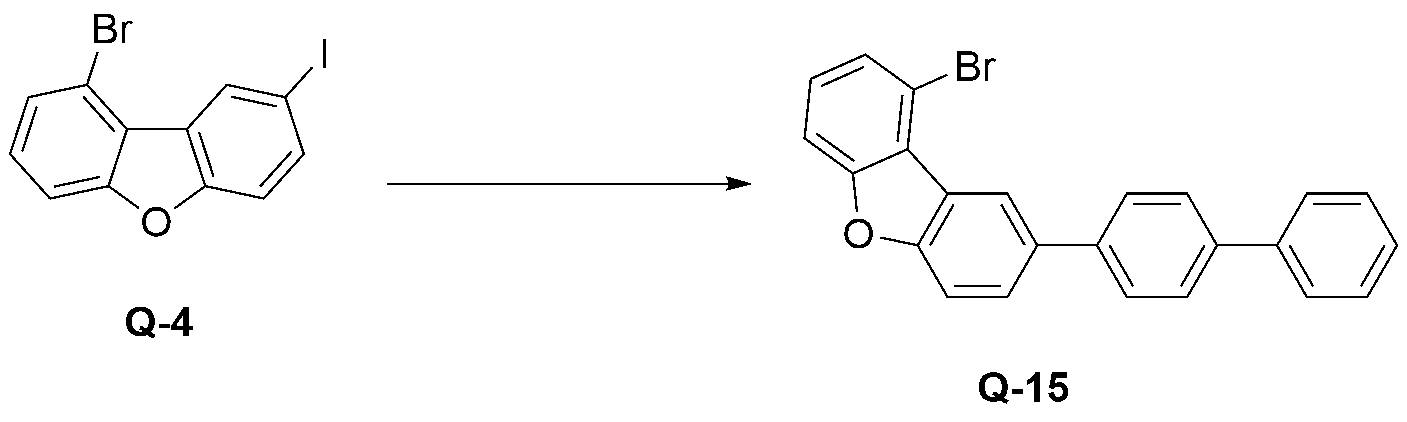

합성예 9-1: 중간체 화합물 Q-15의 제조
Figure 112017056875643-pat00139
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 2-([1,1'-biphenyl]-4-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane(22.5 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-15(25.7 g, 수율 80 %; MS:[M+H]+= 399) 을 제조하였다.

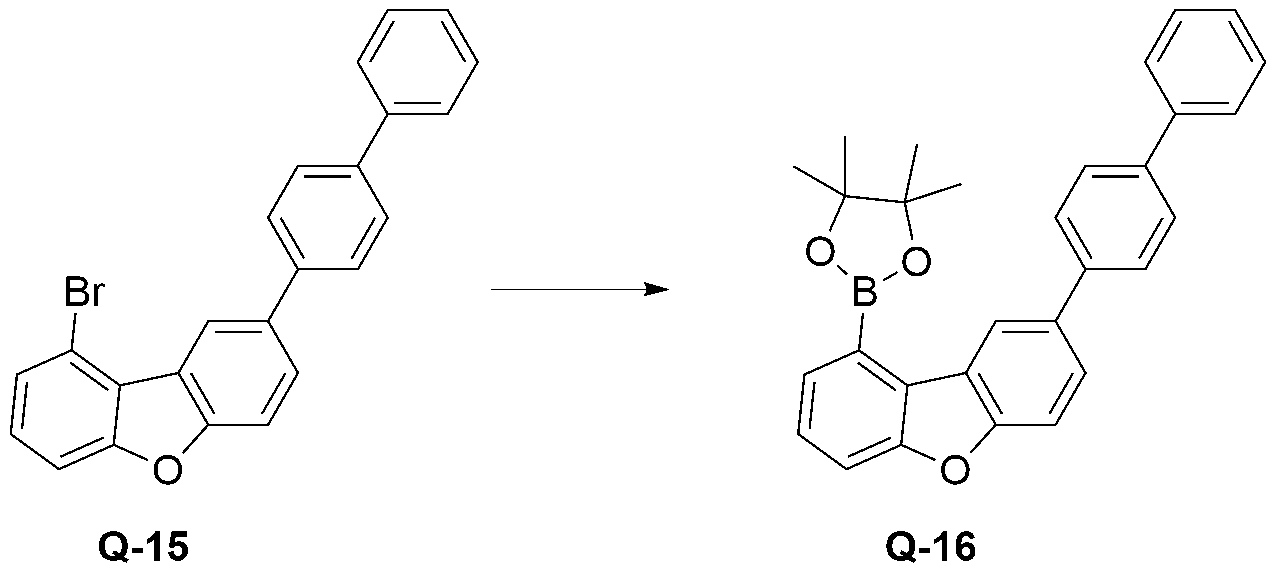

합성예 9-2: 중간체 화합물 Q-16의 제조
Figure 112017056875643-pat00140
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-13(21.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-16(20.3 g, 수율 86 %; MS:[M+H]+= 447) 을 제조하였다.
합성예 9-3: 화합물 30의 제조
Figure 112017056875643-pat00141
화합물 P-6 대신 화합물 Q-16(17.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(3-(dibenzo[b,d]furan-1-yl)phenyl)-6-phenyl-1,3,5-triazine(16.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 30(18.9 g, 수율 69 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 9-4: 화합물 39의 제조
Figure 112017056875643-pat00142
화합물 P-6 대신 화합물 Q-16(17.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-([1,1':3',1''-terphenyl]-5'-yl)-4-chloro-6-phenyl-1,3,5-triazine(16.0 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 39(17.4 g, 수율 65 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 9-5: 화합물 44의 제조
Figure 112017056875643-pat00143
화합물 P-6 대신 화합물 Q-16(17.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(3-chlorophenyl)-4-(4-(9,9-dimethyl-9H-fluoren-3-yl)phenyl)-6-phenyl-1,3,5-triazine(20.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 44(19.4 g, 수율 62 %; MS:[M+H]+= 820) 을 제조하였다.
합성예 9-6: 화합물 63의 제조
Figure 112017056875643-pat00144
화합물 P-6 대신 화합물 Q-16(17.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-([1,1':3',1''-terphenyl]-4-yl)-4-chloro-6-phenyl-1,3,5-triazine(16.0 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 63(17.4 g, 수율 65 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 9-7: 화합물 64의 제조

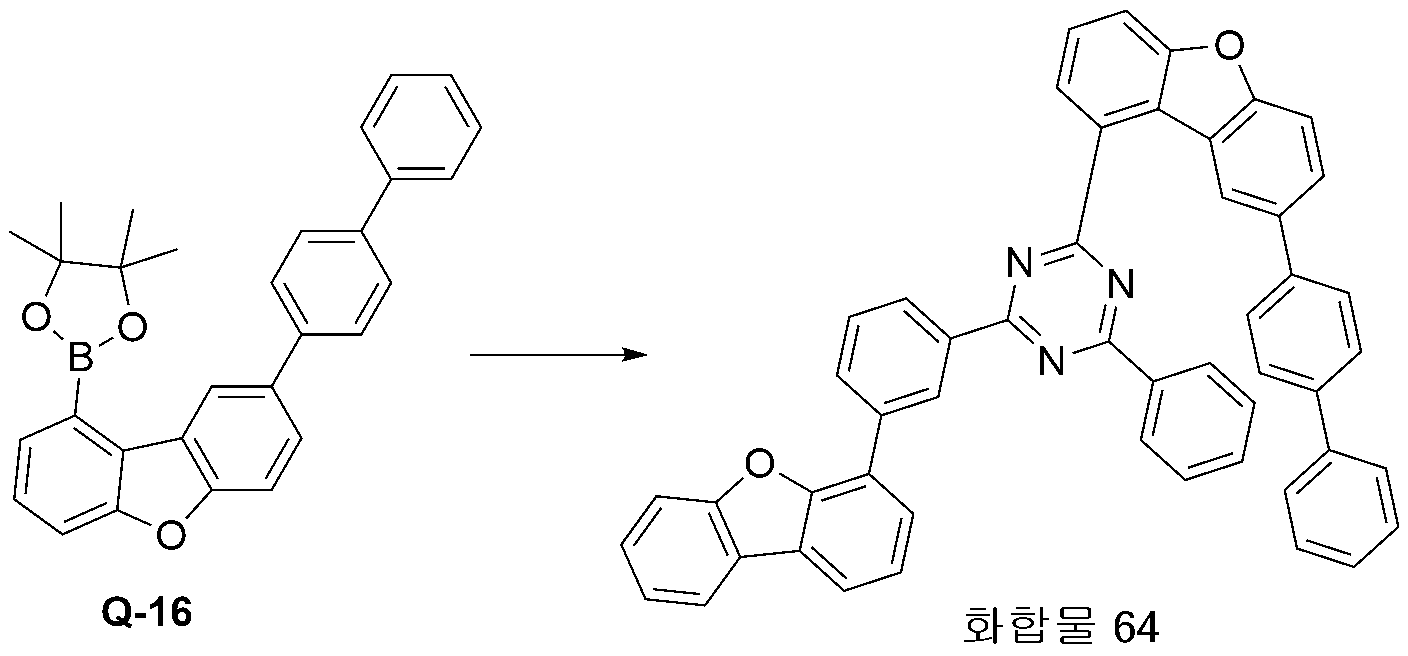

Figure 112017056875643-pat00145
화합물 P-6 대신 화합물 Q-16(17.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(3-(dibenzo[b,d]furan-4-yl)phenyl)-6-phenyl-1,3,5-triazine (16.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 64(17.5 g, 수율 64 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 9-8: 화합물 74의 제조
Figure 112017056875643-pat00146
화합물 P-6 대신 화합물 Q-16(17.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(4-chlorophenyl)-4-(dibenzo[b,d]thiophen-2-yl)-6-phenyl-1,3,5-triazine (17.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 74(17.3 g, 수율 62 %; MS:[M+H]+= 734) 을 제조하였다.
합성예 10-1: 중간체 화합물 Q-17의 제조
Figure 112017056875643-pat00147
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 6'-chloro-1,1':3',1'':4'',1'''-quaterphenyl(27.4 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-17(28.0 g, 수율 63 %; MS:[M+H]+= 551) 을 제조하였다.
합성예 10-2: 중간체 화합물 Q-18의 제조
Figure 112017056875643-pat00148
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-17(29.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-18(25.9 g, 수율 82 %; MS:[M+H]+= 599) 을 제조하였다.

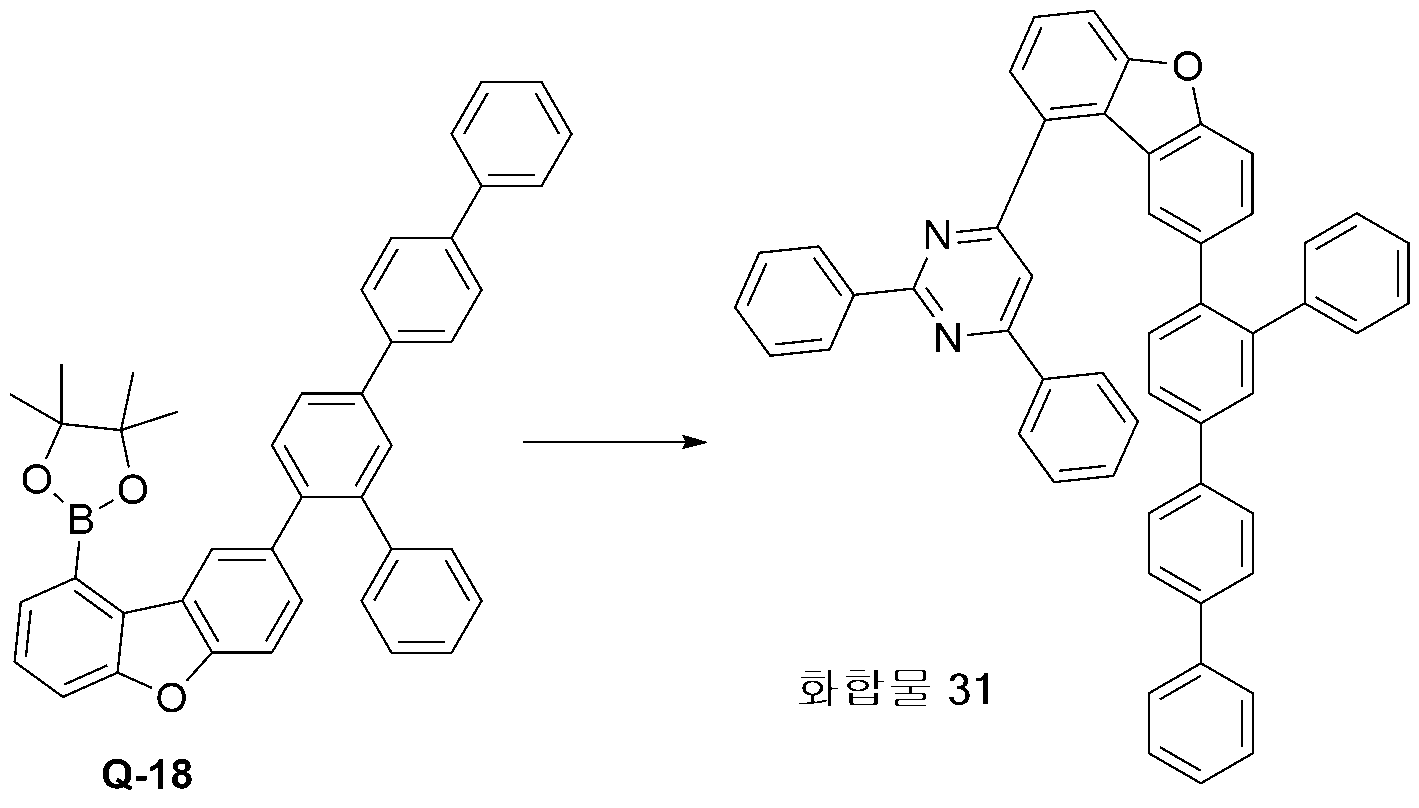

합성예 10-3: 화합물 31의 제조
Figure 112017056875643-pat00149
화합물 P-6 대신 화합물 Q-18(22.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4-chloro-2,6-diphenylpyrimidine(10.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 31(18.2 g, 수율 68 %; MS:[M+H]+= 703) 을 제조하였다.
합성예 11-1: 중간체 화합물 Q-19의 제조
Figure 112017056875643-pat00150
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 2-([1,1':2',1''-terphenyl]-2-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane(28.6 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-19(25.2 g, 수율 66 %; MS:[M+H]+= 475) 을 제조하였다.
합성예 11-2: 중간체 화합물 Q-20의 제조
Figure 112017056875643-pat00151
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-19(25.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-20(22.1 g, 수율 80 %; MS:[M+H]+= 523) 을 제조하였다.
합성예 11-3: 화합물 32의 제조
Figure 112017056875643-pat00152
화합물 P-6 대신 화합물 Q-20(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(naphthalen-1-yl)-6-phenyl-1,3,5-triazine(12.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 32(15.8 g, 수율 61 %; MS:[M+H]+= 678) 을 제조하였다.
합성예 12-1: 중간체 화합물 Q-21의 제조
Figure 112017056875643-pat00153
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 [1,1':4',1''-terphenyl]-3-ylboronic acid(22.0 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-21(27.1 g, 수율 71 %; MS:[M+H]+= 475) 을 제조하였다.
합성예 12- 2:중간체 화합물 Q-22의 제조

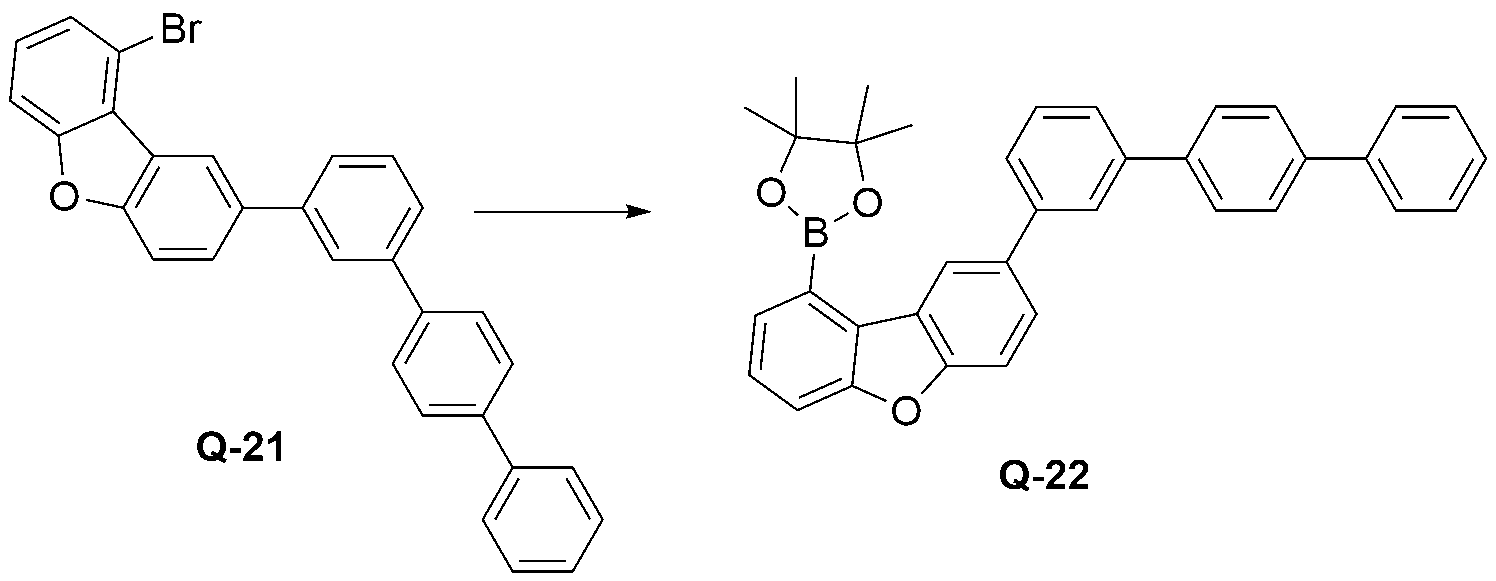

Figure 112017056875643-pat00154
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-21(25.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-22(21.5 g, 수율 78 %; MS:[M+H]+= 523) 을 제조하였다.

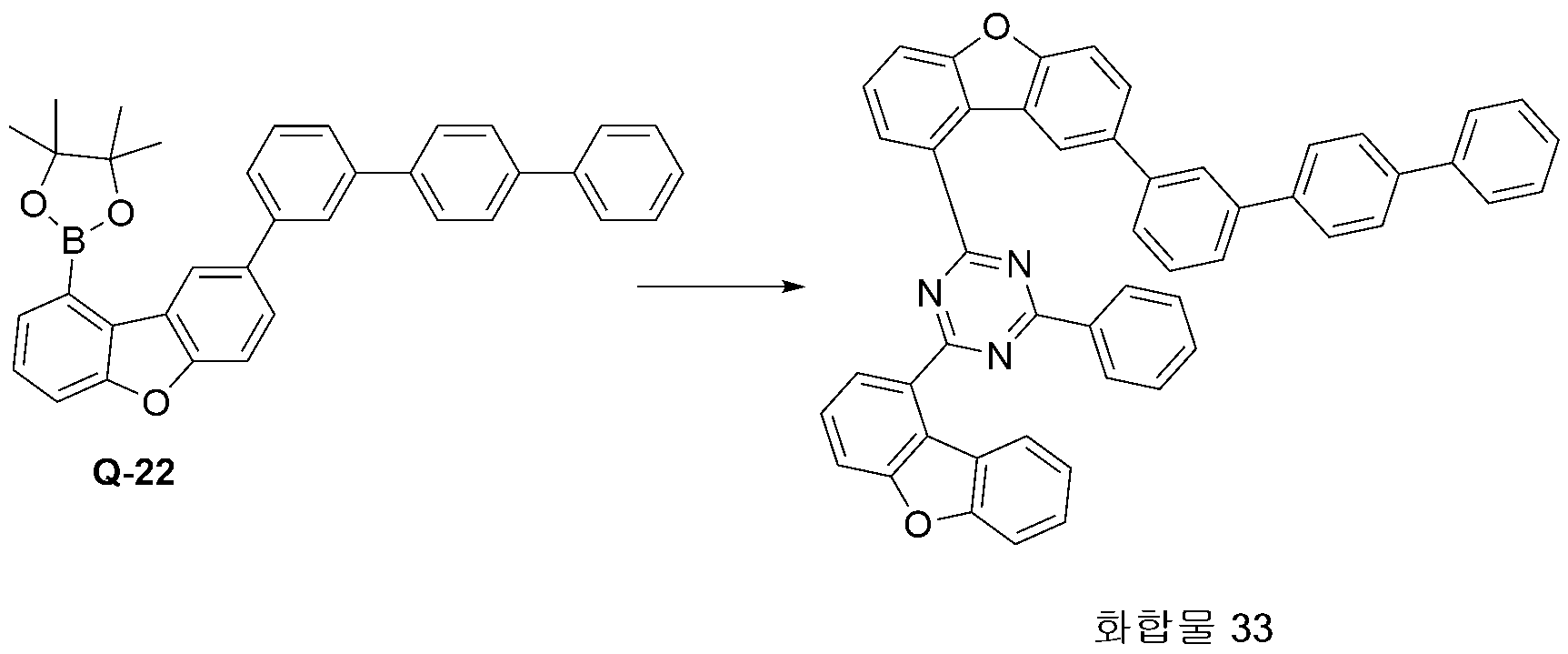

합성예 12-3: 화합물 33의 제조
Figure 112017056875643-pat00155
화합물 P-6 대신 화합물 Q-22(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]furan-1-yl)-6-phenyl-1,3,5-triazine(13.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 33(18.8 g, 수율 69 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 12-4: 화합물 67의 제조
Figure 112017056875643-pat00156
화합물 P-6 대신 화합물 Q-22(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]furan-2-yl)-6-phenyl-1,3,5-triazine(13.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 67(17.2 g, 수율 63 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 13-1: 중간체 화합물 Q-23의 제조
Figure 112017056875643-pat00157
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 [1,1':3',1''-terphenyl]-3-ylboronic acid(22.0 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-23(24.5 g, 수율 64 %; MS:[M+H]+= 475) 을 제조하였다.
합성예 13-2: 중간체 화합물 Q-24의 제조
Figure 112017056875643-pat00158
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-23(25.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-24(20.7 g, 수율 75 %; MS:[M+H]+= 523) 을 제조하였다.
합성예 13-3: 화합물 34의 제조
Figure 112017056875643-pat00159
화합물 P-6 대신 화합물 Q-24(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(4-chlorophenyl)-4,6-diphenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 34(19.6 g, 수율 73 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 13-4: 화합물 69의 제조
Figure 112017056875643-pat00160
화합물 P-6 대신 화합물 Q-24(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(3-chlorophenyl)-4,6-diphenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 69(18.8 g, 수율 70 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 14-1: 중간체 화합물 Q-25의 제조
Figure 112017056875643-pat00161
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 [1,1'-biphenyl]-3-ylboronic acid(15.9 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-25(21.8 g, 수율 68 %; MS:[M+H]+= 399) 을 제조하였다.
합성예 14-2: 중간체 화합물 Q-26의 제조
Figure 112017056875643-pat00162
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-25(21.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-26(16.5 g, 수율 70 %; MS:[M+H]+= 447) 을 제조하였다.
합성예 14-3: 화합물 35의 제조
Figure 112017056875643-pat00163
화합물 P-6 대신 화합물 Q-26(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-([1,1':2',1''-terphenyl]-3-yl)-4-chloro-6-phenyl-1,3,5-triazine(16.0 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 35(17.4 g, 수율65 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 14-4: 화합물 71의 제조
Figure 112017056875643-pat00164
화합물 P-6 대신 화합물 Q-26(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-([1,1':3',1''-terphenyl]-3-yl)-4-chloro-6-phenyl-1,3,5-triazine(16.0 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 71(15.8 g, 수율 59 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 15-1: 중간체 화합물 Q-27의 제조
Figure 112017056875643-pat00165
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신(4-(triphenylen-2-yl)phenyl)boronic acid(28.0 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-27(27.4 g, 수율 62 %; MS:[M+H]+= 549) 을 제조하였다.
합성예 15-2: 중간체 화합물 Q-28의 제조
Figure 112017056875643-pat00166
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-27(29.0 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-28(26.1 g, 수율 83 %; MS:[M+H]+= 597) 을 제조하였다.
합성예 15-3: 화합물 47의 제조
Figure 112017056875643-pat00167
화합물 P-6 대신 화합물 Q-28(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(4-chlorophenyl)-4,6-diphenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 47(20.2 g, 수율68 %; MS:[M+H]+= 778) 을 제조하였다.
합성예 16-1: 중간체 화합물 Q-29의 제조
Figure 112017056875643-pat00168
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 chrysen-2-ylboronic acid(21.9 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-29(22.5 g, 수율 59 %; MS:[M+H]+= 473) 을 제조하였다.
합성예 16-2: 중간체 화합물 Q-30의 제조
Figure 112017056875643-pat00169
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-29(25.0 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-30(23.9 g, 수율 87 %; MS:[M+H]+= 521) 을 제조하였다.

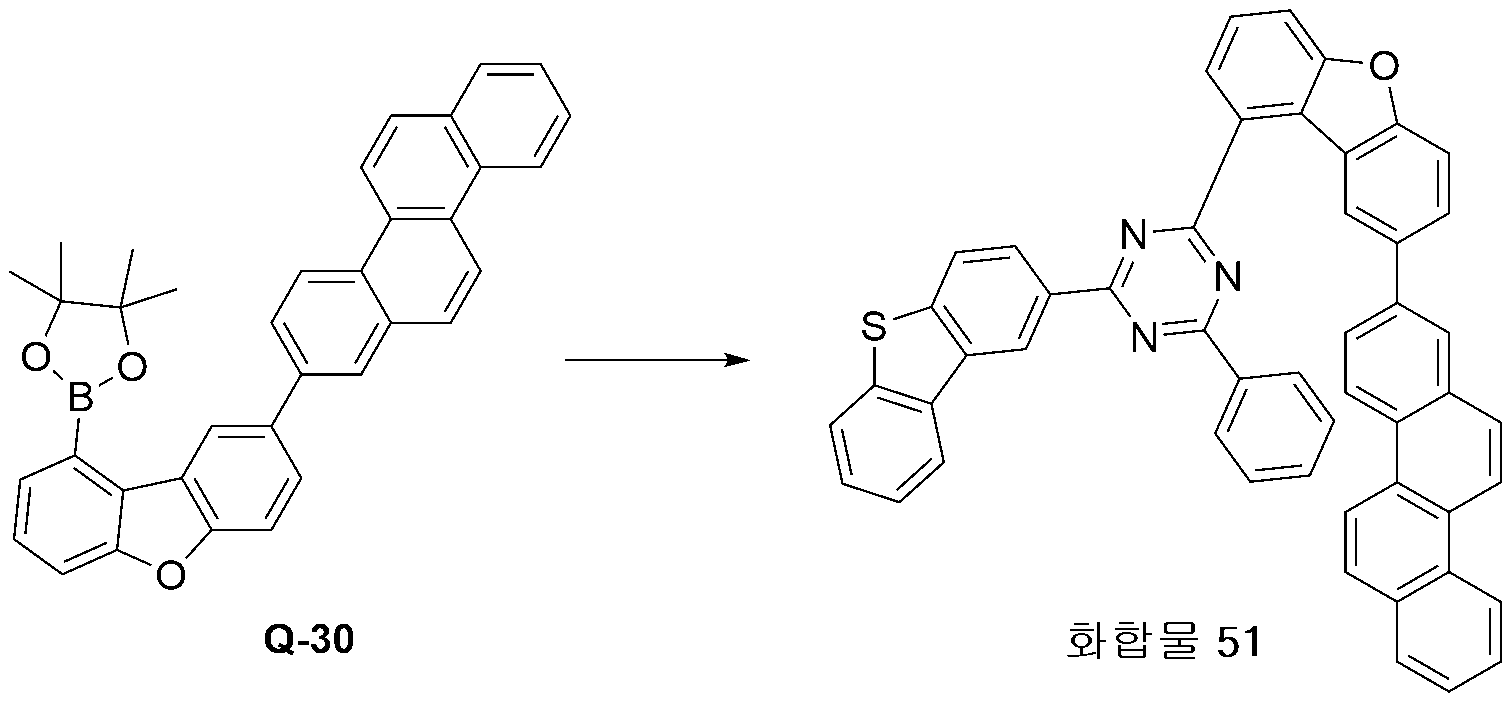

합성예 16-3: 화합물 51의 제조
Figure 112017056875643-pat00170
화합물 P-6 대신 화합물 Q-30(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]thiophen-2-yl)-6-phenyl-1,3,5-triazine(14.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 51(17.0 g, 수율 61 %; MS:[M+H]+= 732) 을 제조하였다.
합성예 17-1: 중간체 화합물 Q-31의 제조
Figure 112017056875643-pat00171
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신(3a1,5a1-dihydropyren-1-yl)boronic acid(19.9 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-31(22.8 g, 수율 63 %; MS:[M+H]+= 449) 을 제조하였다.
합성예 17-2: 중간체 화합물 Q-32의 제조
Figure 112017056875643-pat00172
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-31(23.7 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-32(22.3 g, 수율 85 %; MS:[M+H]+= 497) 을 제조하였다.
합성예 17-3: 화합물 52의 제조
Figure 112017056875643-pat00173
화합물 P-6 대신 화합물 Q-32(18.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(9,9-dimethyl-9H-fluoren-1-yl)-6-phenyl-1,3,5-triazine(14.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 52(17.0 g, 수율 62 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 18-1: 중간체 화합물 Q-33의 제조
Figure 112017056875643-pat00174
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신(3-tritylphenyl)boronic acid(29.3 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-33(27.3 g, 수율 60 %; MS:[M+H]+= 565) 을 제조하였다.

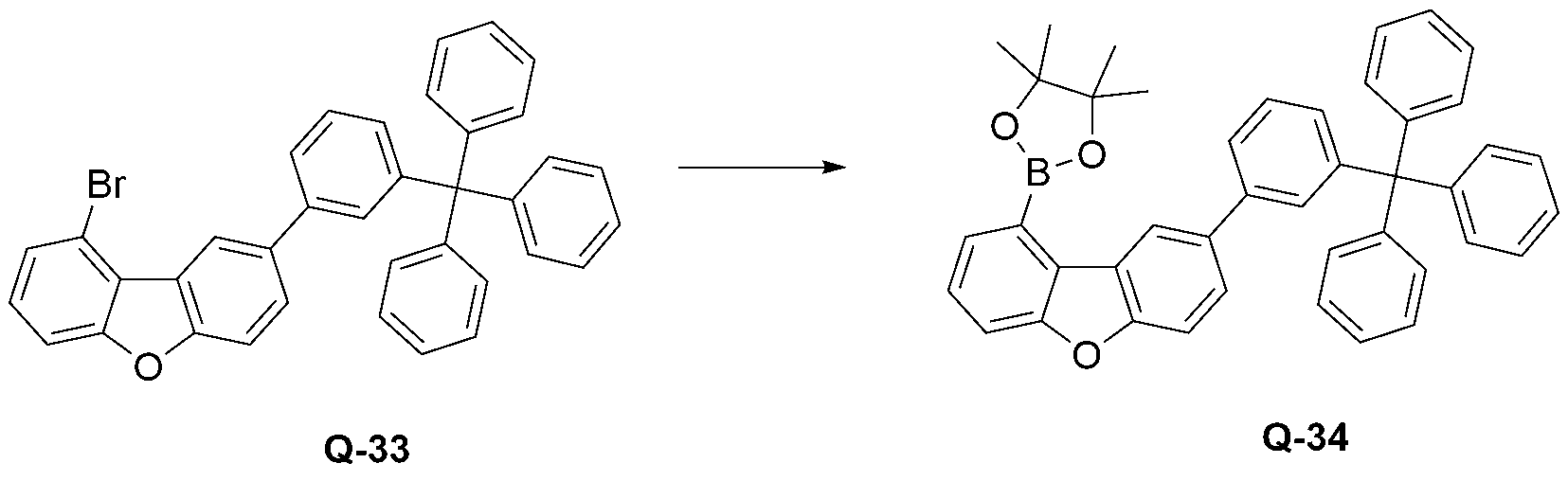

합성예 18-2: 중간체 화합물 Q-34의 제조
Figure 112017056875643-pat00175
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-33(13.4 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-34(28.1 g, 수율 87 %; MS:[M+H]+= 613) 을 제조하였다.
합성예 18-3: 화합물 56의 제조

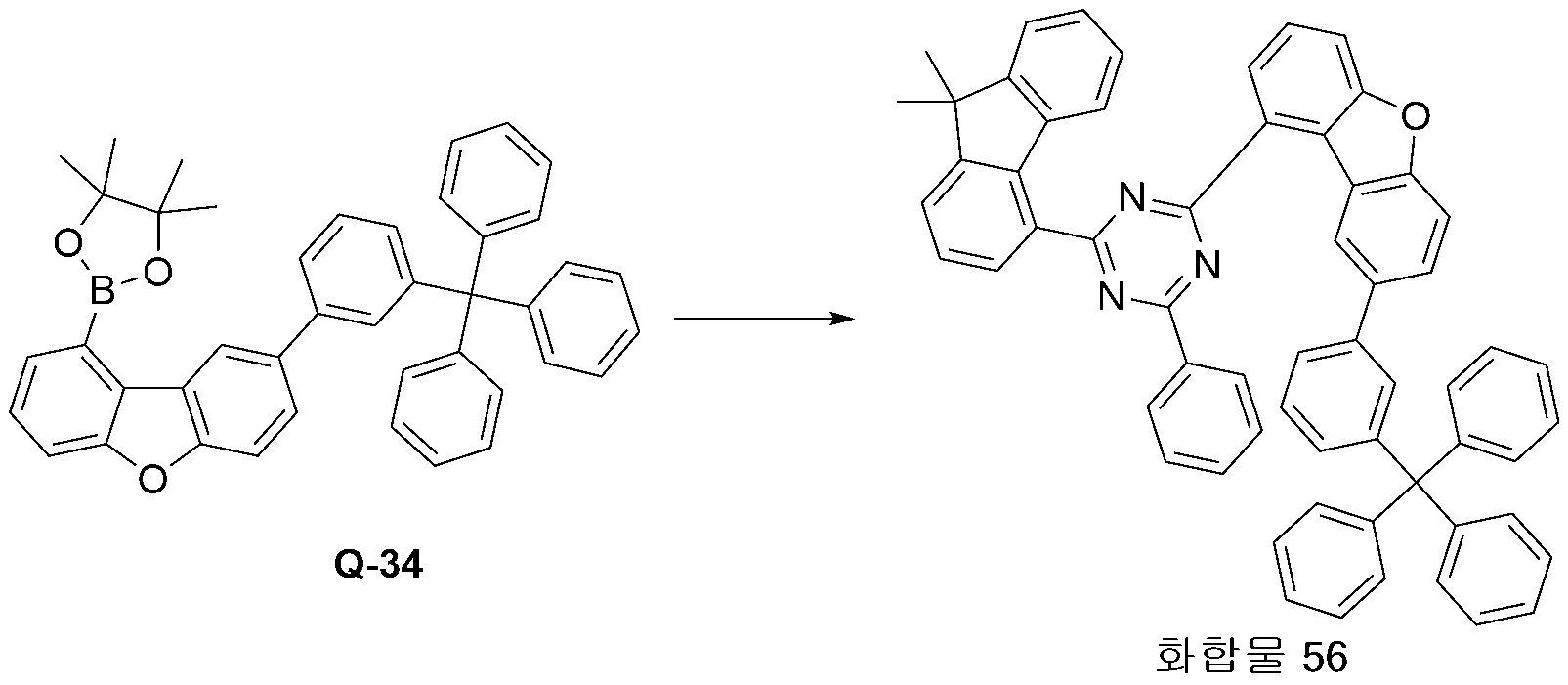

Figure 112017056875643-pat00176
화합물 P-6 대신 화합물 Q-34(23.3 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(9,9-dimethyl-9H-fluoren-4-yl)-6-phenyl-1,3,5-triazine(14.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 56(20.3 g, 수율 64 %; MS:[M+H]+= 834) 을 제조하였다.
합성예 19-1: 중간체 화합물 Q-35의 제조
Figure 112017056875643-pat00177
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신 [1,1':4',1''-terphenyl]-4-ylboronic acid(22.0 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-35(21.0 g, 수율 55 %; MS:[M+H]+= 475) 을 제조하였다.
합성예 19-2: 중간체 화합물 Q-36의 제조
Figure 112017056875643-pat00178
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-35(25.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-36(24.6 g, 수율 89 %; MS:[M+H]+= 523) 을 제조하였다.
합성예 19-3: 화합물 75의 제조
Figure 112017056875643-pat00179
화합물 P-6 대신 화합물 Q-36(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4-chloro-2,6-diphenylpyrimidine(10.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 75(16.0 g, 수율 67 %; MS:[M+H]+= 627) 을 제조하였다.
합성예 20: 중간체 화합물 R-6의 제조
Figure 112017056875643-pat00180
1-브로모-3-아이오도벤젠(1-bromo-3-iodobenzene)(50 g, 176.7 mmol), 2-브로모싸이오페놀(2-Bromothiophenol)(40.1 g, 212.0 mmol) 을 에탄올(EtOH) 500ml에 분산시키고 NaOH(9.2g, 229.7 mmol) 을 넣은 뒤, 6시간동안 환류시켰다. 반응이 종료된 후 상온으로 식히고, 물을 넣고 추출하여 얻은 유기층을 감압증류한 혼합물을 시리카겔에 필터하여 화합물 R-1(48.6 g, 수율 80 %; MS:[M+H]+= 342) 을 제조하였다.

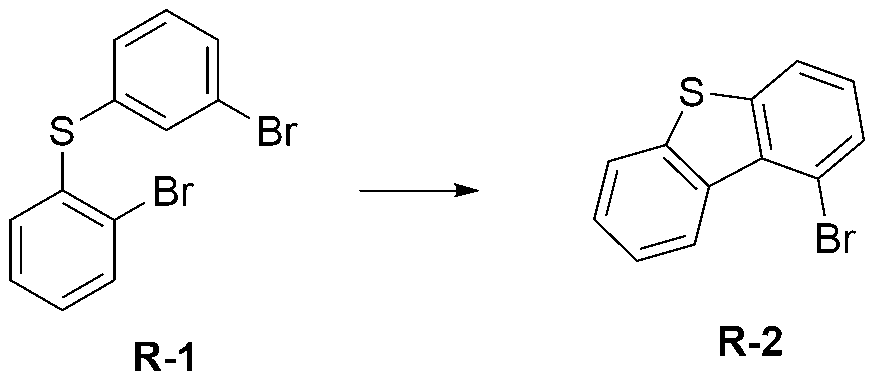

Figure 112017056875643-pat00181
화합물 R-1(40.0 g, 116.3 mmol)을 다이클로로메탄(DCM) 500 ml에 녹인 뒤, DDQ(2,3-dichloro-5,6-dicyano-1,4-benzoquinone)(31.6 g, 140.0 mmol)을 넣고 상온에서 24시간동안 교반하였다. 반응이 종료된 후 과량의 물을 이용하여 3회 추출한다. 유기층을 황산마그네슘(magnesium sulfate)로 건조한 뒤 감압증류하여 얻은 혼합물을 숏컬럼으로 정제하여 화합물 R-2(21.7 g, 수율 71 %; MS:[M+H]+= 262) 을 제조하였다.
Figure 112017056875643-pat00182
화합물 R-2(20 g, 76.0 mmol)을 테트라하이드로퓨란(250 ml)에 녹인 후, -78℃로 온도를 낮추고 1.7 M 터셔리-부틸리튬(t-BuLi)(44.7 ml, 76.0 mmol)을 천천히 가하였다. 동일 온도에서 한 시간 동안 교반한 후 트리아이소프로필보레이트(B(OiPr)3)(20.1 ml, 152.0 mmol)을 가하고, 상온으로 온도를 서서히 올리면서 3시간동안 교반하였다. 반응 혼합물에 2 N 염산수용액(100 ml)을 가하고 1.5 시간 동안 상온에서 교반하였다. 생성된 침전물을 거르고 물과 에틸에테르(ethyl ether)로 차례로 씻은 후 진공 건조하였다. 건조 후 에틸에테르에 분산시켜 두 시간 동안 교반한 후 여과하고 건조하여 화합물 R-3(15.1 g, 수율 87 %; MS:[M+H]+=229)을 제조하였다.

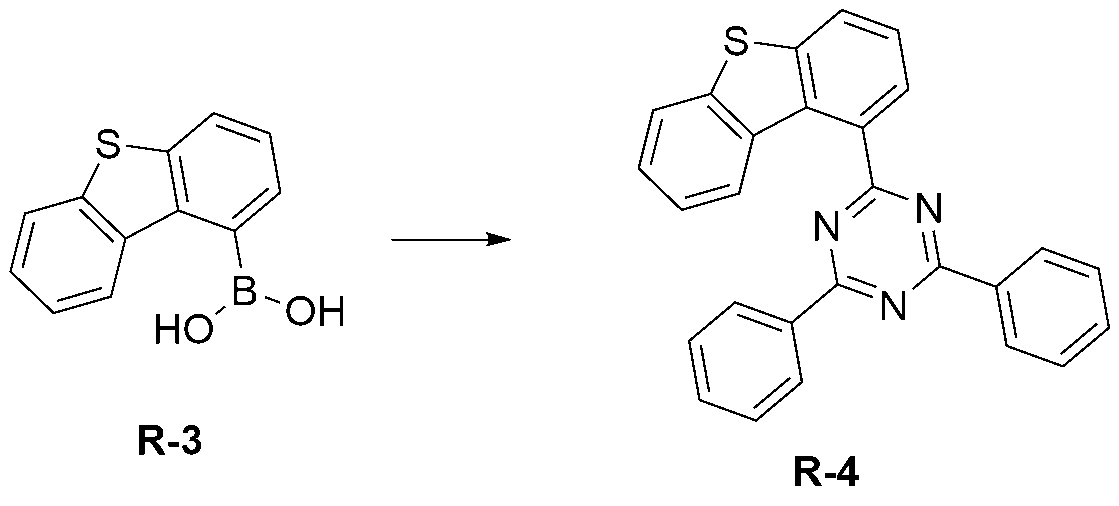

Figure 112017056875643-pat00183
화합물 R-3(15.0 g, 65.8 mmol)과 2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol)을 테트라하이드로퓨란(200 ml)에 분산시킨 후, 2M 탄산칼륨수용액(aq. K2CO3)(98.7 ml, 197.4 mmol)을 첨가하고 테트라키스트리페닐포스피노팔라듐[Pd(PPh3)4](1.5 g, 2 mol%)을 넣은 후 5시간 동안 교반 환류하였다. 상온으로 온도를 낮추고 생성된 고체를 여과하였다. 여과된 고체를 테트라하이드로퓨란과 에틸아세테이트로 재결정하고 여과한 뒤, 건조하여 화합물 R-4(24.1 g, 수율 88 %; MS:[M+H]+=416)를 제조하였다.
Figure 112017056875643-pat00184
화합물 R-4(40 g, 96.3 mmol)을 클로로포름(350mL)에 녹이고, 아세트산(350mL)을 첨가한 후, 0℃하에서 Br2(5.2 mL, 101.1 mmol)을 적가하였다. 얻어진 혼합물을 상온으로 올려 5시간 동안 교반시킨다. 반응이 종료 된 후 반응액을 농축시키고 에탄올로 재결정하여 화합물 R-5(34.3 g, 수율 72 %; MS:[M+H]+=494)를 제조하였다.
Figure 112017056875643-pat00185
화합물 R-5(40 g, 80.9 mmol) 비스(피나콜라토)디보론(Bis(pinacolato)diborone)(24.7 g,97.1 mmol) 포타슘아세테이트(potassium acetate)(33.5 g, 242.7 mmol), 테트라키스트리페닐포스피노팔라듐(0) [Pd(PPh3)4](1.9 g, 2 mol%)을 테트라하이드로퓨란(500 ml) 에 넣고 12시간 동안 환류시켰다. 반응이 종료된 후 상온으로 식힌 뒤 감압 증류하여 용매를 제거하였다. 이것을 클로로포름(Chloroform)에 녹이고 물로 3회 씻어낸 뒤 유기층을 분리하여 황산 마그네슘(Magnesium sulfate)으로 건조하였다. 이를 감압 증류하여 화합물 R-6(39.9 g, 수율 91 %; MS:[M+H]+=542)을 제조하였다.
합성예 20-1: 화합물 5의 제조
Figure 112017056875643-pat00186
화합물 P-6 대신 화합물 R-6(20.6 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 3-bromofluoranthene(10.7 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 5(17.9 g, 수율 76 %; MS:[M+H]+= 616) 을 제조하였다.
합성예 20-2: 화합물 53의 제조

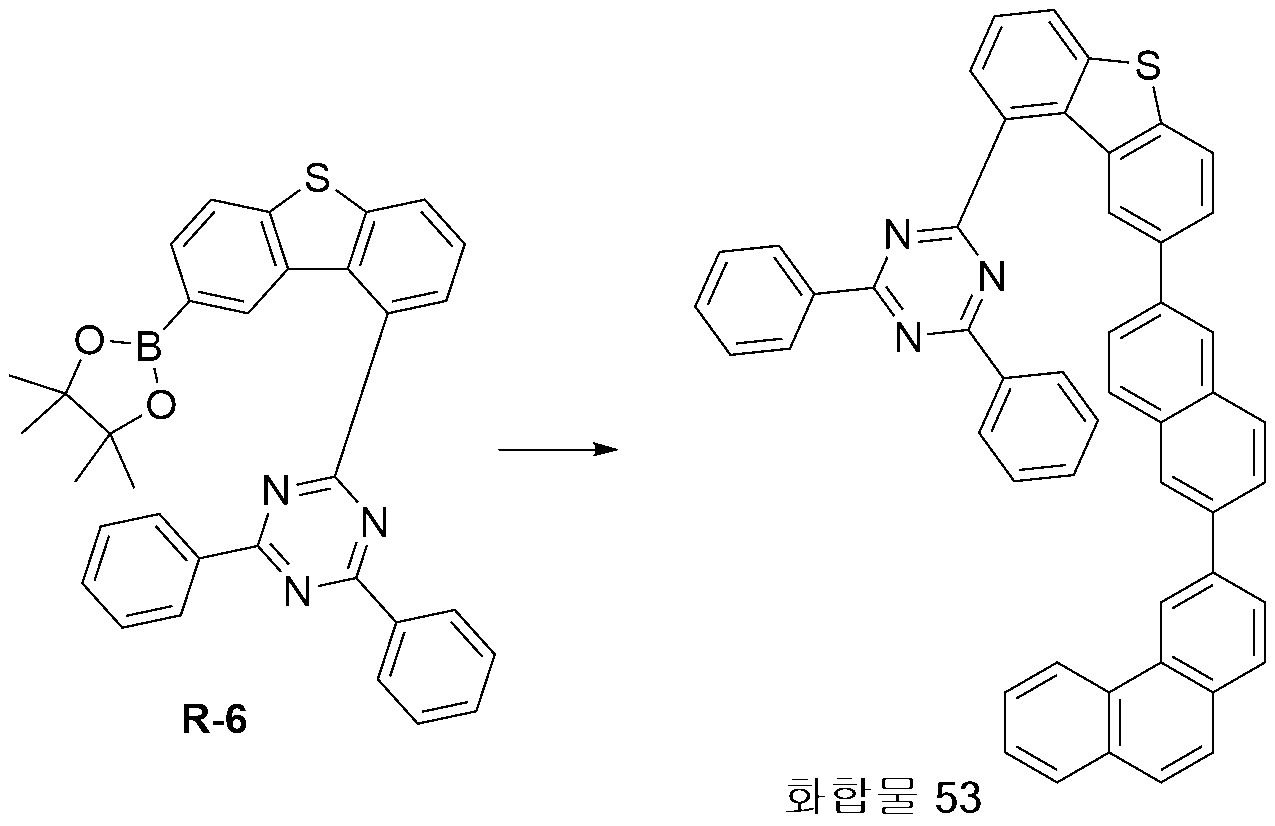

Figure 112017056875643-pat00187
화합물 P-6 대신 화합물 R-6(20.6 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 3-(6-bromonaphthalen-2-yl)phenanthrene(14.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 53(18.9 g, 수율 69 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 21: 중간체 화합물 S-2의 제조
Figure 112017056875643-pat00188

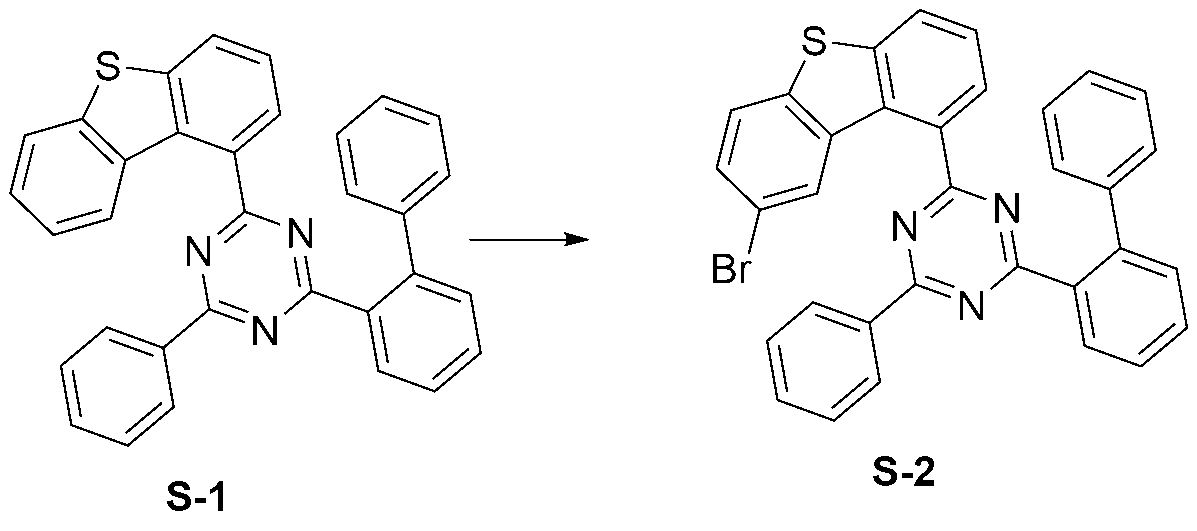

2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-([1,1'-biphenyl]-2-yl)-4-chloro-6-phenyl-1,3,5-triazine(55.8 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-1(68.6 g, 수율 86 %; MS:[M+H]+= 492) 을 제조하였다.
Figure 112017056875643-pat00189
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-1(47.3 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-2(50.5 g, 수율 92 %; MS:[M+H]+= 492) 을 제조하였다.
합성예 21-1: 화합물 78의 제조
Figure 112017056875643-pat00190
화합물 P-6 대신 화합물 S-2(20.6 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1':4',1''-terphenyl]-2'-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 78(14.8 g, 수율 54 %; MS:[M+H]+= 720) 을 제조하였다.
합성예 22: 중간체 화합물 S-4의 제조
Figure 112017056875643-pat00191
2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-([1,1'-biphenyl]-3-yl)-4-chloro-6-phenyl-1,3,5-triazine(55.8 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-3(71.0 g, 수율 89 %; MS:[M+H]+= 492) 을 제조하였다.
Figure 112017056875643-pat00192
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-3(47.3 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-4(49.4 g, 수율 90 %; MS:[M+H]+= 570) 을 제조하였다.
합성예 22-1: 화합물 79의 제조
Figure 112017056875643-pat00193
화합물 P-6 대신 화합물 S-4(21.7 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신(4'-phenyl-[1,1':3',1''-terphenyl]-4-yl)boronic acid(13.3 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 79(20.6 g, 수율 68 %; MS:[M+H]+= 796) 을 제조하였다.
합성예 23: 중간체 화합물 S-6의 제조
Figure 112017056875643-pat00194
2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-chloro-4,6-diphenylpyrimidine(43.3 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-5(57.9 g, 수율 86 %; MS:[M+H]+= 415) 을 제조하였다.
Figure 112017056875643-pat00195
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-3(39.9 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-6(41.3 g, 수율 87 %; MS:[M+H]+= 493) 을 제조하였다.
합성예 23-1: 화합물 43의 제조
Figure 112017056875643-pat00196
화합물 P-6 대신 화합물 S-6(18.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1':3',1'':3'',1'''-quaterphenyl]-4-ylboronic acid(13.3 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 43(18.4 g, 수율 67 %; MS:[M+H]+= 719) 을 제조하였다.
합성예 23-2: 화합물 80의 제조
Figure 112017056875643-pat00197
화합물 P-6 대신 화합물 S-6(18.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1':2',1'':4'',1'''-quaterphenyl]-4'''-ylboronic acid(13.3 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 80(17.8 g, 수율 65 %; MS:[M+H]+= 719) 을 제조하였다.

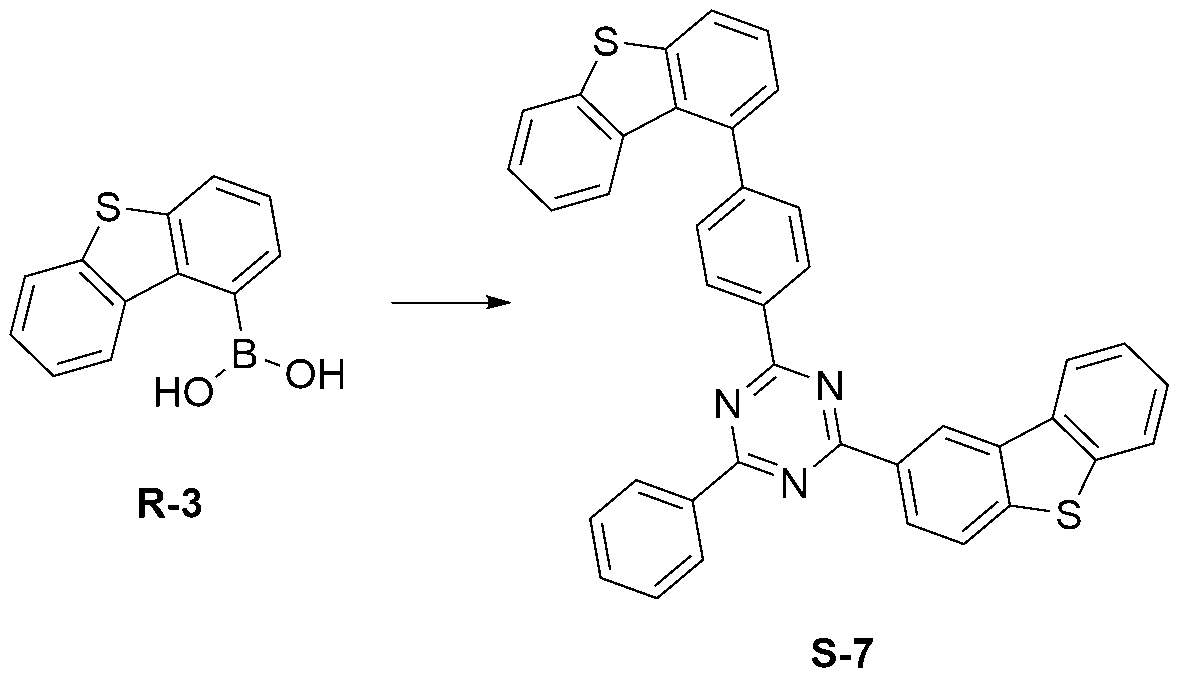

합성예 24: 중간체 화합물 S-8의 제조
Figure 112017056875643-pat00198
2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-(4-chlorophenyl)-4-(dibenzo[b,d]thiophen-2-yl)-6-phenyl-1,3,5-triazine(73.0 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-7(80.5 g, 수율 83 %; MS:[M+H]+= 598) 을 제조하였다.
Figure 112017056875643-pat00199
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-7(57.6 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-8(52.8 g, 수율 81 %; MS:[M+H]+= 676) 을 제조하였다.
합성예 24-1: 화합물 18의 제조
Figure 112017056875643-pat00200
화합물 P-6 대신 화합물 S-8(18.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 4,4,5,5-tetramethyl-2-(10-phenylphenanthren-9-yl)-1,3,2-dioxaborolane(14.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 18(17.5 g, 수율 54 %; MS:[M+H]+= 850) 을 제조하였다.
합성예 25: 중간체 화합물 S-10의 제조
Figure 112017056875643-pat00201
2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-chloro-4-(dibenzo[b,d]furan-1-yl)-6-phenyl-1,3,5-triazine(58.1 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-9(71.4 g, 수율 87 %; MS:[M+H]+= 506) 을 제조하였다.
Figure 112017056875643-pat00202
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-9(48.7 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-10(46.2 g, 수율 82 %; MS:[M+H]+= 584) 을 제조하였다.
합성예 25-1: 화합물 20의 제조
Figure 112017056875643-pat00203
화합물 P-6 대신 화합물 S-10(34.5 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 triphenylen-2-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 20(18.7 g, 수율 67 %; MS:[M+H]+= 732) 을 제조하였다.
합성예 26: 중간체 화합물 S-12의 제조
Figure 112017056875643-pat00204

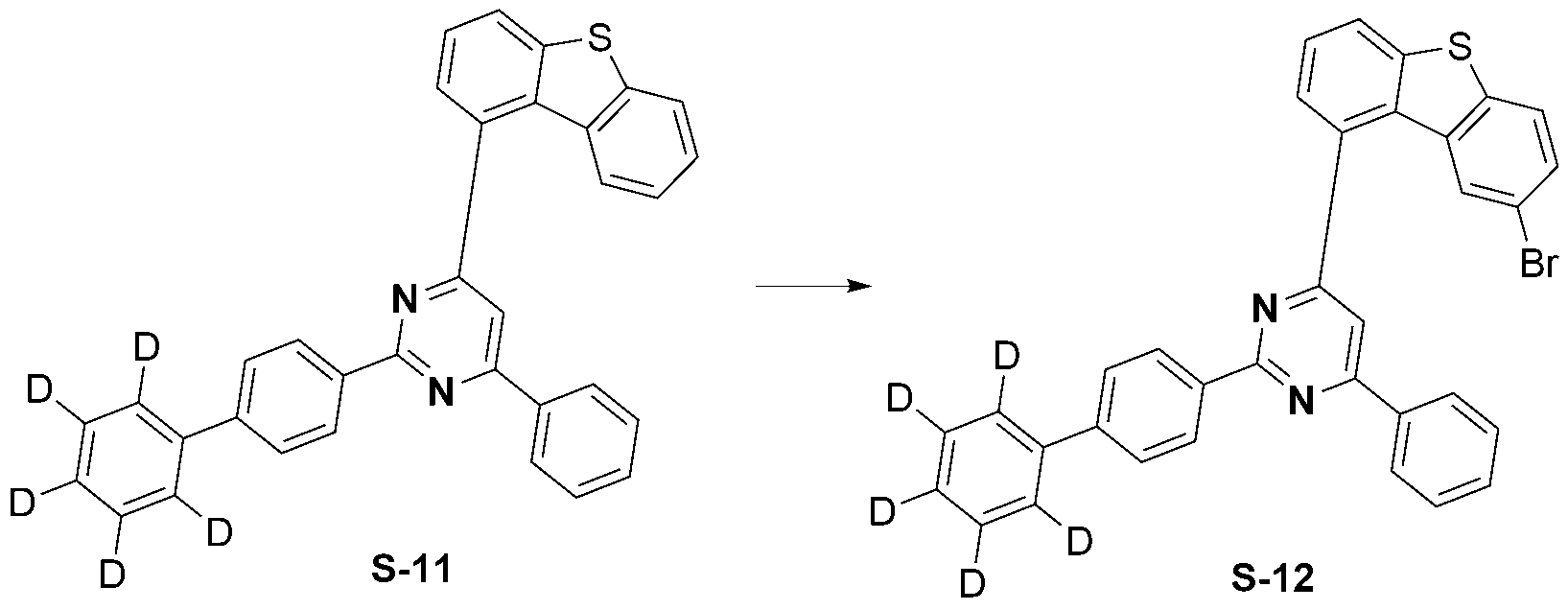

2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-([1,1'-biphenyl]-4-yl-2',3',4',5',6'-d5)-4-chloro-6-phenylpyrimidine(56.5 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-11(71.6 g, 수율 89 %; MS:[M+H]+= 496) 을 제조하였다.
Figure 112017056875643-pat00205
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-11(47.7 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-12(47.0 g, 수율 85 %; MS:[M+H]+= 574) 을 제조하였다.
합성예 26-1: 화합물 24의 제조
Figure 112017056875643-pat00206
화합물 P-6 대신 화합물 S-12(21.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 triphenylen-2-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 24(19.5 g, 수율 71 %; MS:[M+H]+= 722) 을 제조하였다.
합성예 27-1: 중간체 화합물 Q-37의 제조
Figure 112017056875643-pat00207
4,4,5,5-tetramethyl-2-(triphenylen-2-yl)-1,3,2-dioxaborolane(28.5 g, 80.4 mmol) 대신(3-(triphenylsilyl)phenyl)boronic acid(30.6 g, 80.4 mmol) 를 사용한 것 외에는 합성예 4-1과 동일한 방법으로 화합물 Q-37(30.6 g, 수율 60 %; MS:[M+H]+= 581) 을 제조하였다.
합성예 27-2: 중간체 화합물 Q-38의 제조
Figure 112017056875643-pat00208
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 Q-37(30.7 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 Q-38(28.5 g, 수율 86 %; MS:[M+H]+= 629) 을 제조하였다.
합성예 27-3: 화합물 38의 제조
Figure 112017056875643-pat00209
화합물 P-6 대신 화합물 Q-38(24.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]thiophen-2-yl)-6-phenyl-1,3,5-triazine(14.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 38(19.2 g, 수율 60 %; MS:[M+H]+= 840) 을 제조하였다.
합성예 28: 중간체 화합물 S-14의 제조
Figure 112017056875643-pat00210
2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-chloro-4-(dibenzo[b,d]furan-3-yl)-6-phenyl-1,3,5-triazine(58.1 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-13(71.4 g, 수율 87 %; MS:[M+H]+= 506) 을 제조하였다.
Figure 112017056875643-pat00211
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-13(48.7 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-14(50.1 g, 수율 89 %; MS:[M+H]+= 584) 을 제조하였다.
합성예 28-1: 화합물 41의 제조
Figure 112017056875643-pat00212
화합물 P-6 대신 화합물 S-14(21.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1':2',1''-terphenyl]-3-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 41(19.3 g, 수율 69 %; MS:[M+H]+= 734) 을 제조하였다.
합성예 29: 중간체 화합물 S-16의 제조
Figure 112017056875643-pat00213
2-chloro-4,6-diphenyl-1,3,5-triazine(17.6 g, 162.3 mmol) 대신 2-chloro-4-(dibenzo[b,d]thiophen-4-yl)-6-phenyl-1,3,5-triazine(60.7 g, 162.3 mmol) 을 사용한 것 외에는 합성예 20 의 화합물 R-4의 제조법과 동일한 방법으로 화합물 S-15(78.7 g, 수율 93 %; MS:[M+H]+= 522) 을 제조하였다.
Figure 112017056875643-pat00214
화합물 R-4(40 g, 96.3 mmol) 대신 화합물 S-15(50.2 g, 96.3 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 화합물 S-16(50.3 g, 수율 87 %; MS:[M+H]+= 600) 을 제조하였다.
합성예 29-1: 화합물 42의 제조
Figure 112017056875643-pat00215
화합물 P-6 대신 화합물 S-16(22.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1':3',1''-terphenyl]-3-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 42(20.6 g, 수율 72 %; MS:[M+H]+= 750) 을 제조하였다.
합성예 30: 화합물 23의 제조
Figure 112017056875643-pat00216
화합물 6(20 g, 28.5 mmol)을 테트라하이드로퓨란(500 ml)에 녹인 후, -78℃ 로 온도를 낮추고 1.7 M 터셔리-부틸리튬(t-BuLi)(16.8 ml, 28.5 mmol)을 천천히 가하였다. 동일 온도에서 한 시간 동안 교반한 후 과량의 D2O를 적가하여 반응을 종료시킨다. 상온으로 온도를 서서히 올리고, 유기층을 분리한 뒤 황산마그네슘으로 건조하여 감압증류한다. 얻어진 혼합물을 컬럼크로마토그래피를 이용하여 헥산/에틸아세테이트(10:1)로 정제하여 화합물 23(9.6 g, 수율 48 %; MS:[M+H]+= 703)을 제조하였다.
합성예 31: 화합물 60의 제조
Figure 112017056875643-pat00217
화합물 6 대신 화합물 8(20.4 g, 28.5 mmol), 1.7 M 터셔리-부틸리튬(t-BuLi)(33.5 ml, 57.0 mmol) 을 사용한 것 외에는 합성예 30과 동일한 방법으로 화합물 60(8.6 g, 수율 42 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 32-1: 중간체 화합물 Q-39의 제조
Figure 112017056875643-pat00218
화합물 P-6 대신 화합물 Q-36(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(4-chlorophenyl)-4,6-diphenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 Q-39(22.0 g, 수율 82 %; MS:[M+H]+= 704) 을 제조하였다.
합성예 32-2: 화합물 73의 제조
Figure 112017056875643-pat00219
화합물 6 대신 화합물 Q-39(20.1 g, 28.5 mmol) 를 사용한 것 외에는 합성예 30과 동일한 방법으로 화합물 73(9.9 g, 수율 49 %; MS:[M+H]+= 705) 을 제조하였다.
합성예 33: 중간체 화합물 T-7의 제조
Figure 112017056875643-pat00220
5-클로로-2-메톡시페닐보론산((5-chloro-2-methoxyphenyl)boronic acid)(62.2 g, 333.5 mmol) 대신 4-클로로-2-메톡시페닐보론산((4-chloro-2-methoxyphenyl)boronic acid)(62.2 g, 333.5 mmol) 을 사용한 것 외에는 합성예 1의 P-1의 제조와 동일한 방법으로 화합물 T-1(65.3 g, 수율 62 %; MS:[M+H]+=314) 을 제조하였다.

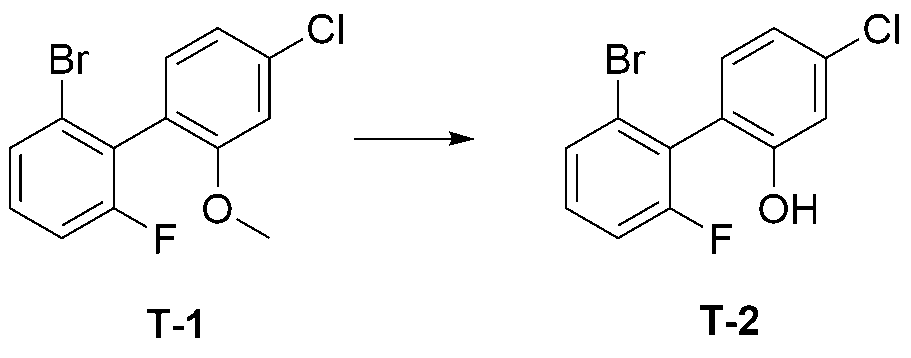

Figure 112017056875643-pat00221
화합물 P-1(50.0 g, 158.5 mmol)대신 화합물 T-1(50.0 g, 158.5 mmol) 을 사용한 것 외에는 합성예 1의 P-2의 제조와 동일한 방법으로 화합물 T-2(43.0 g, 수율 90 %; MS:[M+H]+=300) 을 제조하였다.
Figure 112017056875643-pat00222
화합물 P-2(40.0 g, 132.7 mmol) 대신 화합물 T-2(40.0 g, 132.7 mmol) 을 사용한 것 외에는 합성예 1의 P-3의 제조와 동일한 방법으로 화합물 T-3(30.6 g, 수율 82 %;MS:[M+H]+=280) 을 제조하였다.
Figure 112017056875643-pat00223

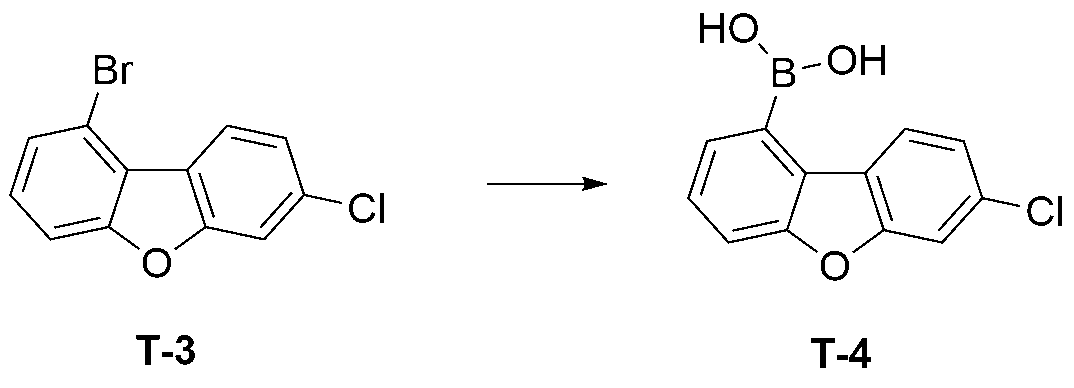

화합물 P-3(30.0 g, 106.6 mmol) 대신 화합물 T-3(30.0 g, 106.6 mmol) 을 사용한 것 외에는 합성예 1의 P-4의 제조와 동일한 방법으로 화합물 T-4(25.0 g, 수율 95 %; MS:[M+H]+=247)을 제조하였다.
Figure 112017056875643-pat00224
화합물 P-4(20.0 g, 81.2 mmol) 대신 화합물 T-4(20.0 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 T-5(31.7 g, 수율 90 %; MS:[M+H]+=434)를 제조하였다.
Figure 112017056875643-pat00225
화합물 P-4(20.0 g, 81.2 mmol) 대신 화합물 T-4(20.0 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 2-chloro-4-(9,9-dimethyl-9H-fluoren-2-yl)-6-phenyl-1,3,5-triazine(31.1 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 T-6(37.1 g, 수율 83 %; MS:[M+H]+=550)를 제조하였다.
Figure 112017056875643-pat00226
화합물 P-4(20.0 g, 81.2 mmol) 대신 화합물 T-4(20.0 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 2-(2-chlorophenyl)-4,6-diphenyl-1,3,5-triazine(27.9 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 T-7(29.4 g, 수율 71 %; MS:[M+H]+=510)를 제조하였다.
합성예 33-1: 화합물 76의 제조
Figure 112017056875643-pat00227
화합물 P-6 대신 화합물 T-5(16.5 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1':3',1'':4'',1'''-quaterphenyl]-4-ylboronic acid(13.3 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 76(23.9 g, 수율 89 %; MS:[M+H]+= 704) 을 제조하였다.

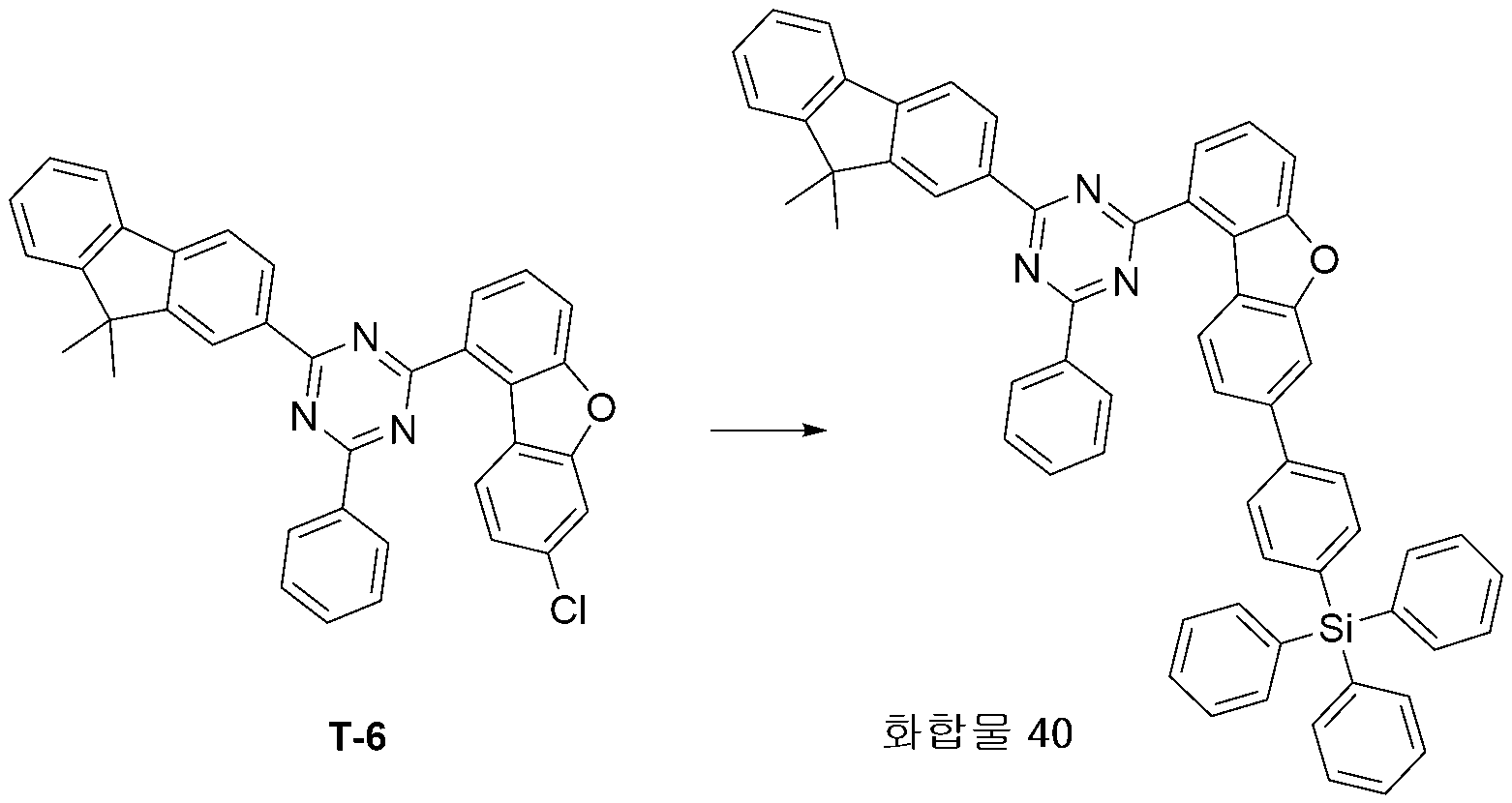

합성예 33-2: 화합물 40의 제조
Figure 112017056875643-pat00228
화합물 P-6 대신 화합물 T-6(21.0 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신(4-(triphenylsilyl)phenyl)boronic acid(14.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 40(26.6 g, 수율 82 %; MS:[M+H]+= 850) 을 제조하였다.
합성예 33-3: 화합물 21의 제조
Figure 112017056875643-pat00229
화합물 P-6 대신 화합물 T-7(19.4 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 fluoranthen-3-ylboronic acid(9.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 21(22.1 g, 수율 86 %; MS:[M+H]+= 676) 을 제조하였다.
합성예 34: 중간체 화합물 U-8의 제조
Figure 112017056875643-pat00230
1,3-dibromo-2-methoxybenzene(113.2 g, 426.4 mmol)을 테트라하이드로퓨란(1000 ml)에 녹인 후, -78℃로 온도를 낮추고 1.7 M 터셔리-부틸리튬(t-BuLi)(251.7 ml, 426.4 mmol)을 천천히 가하였다. 동일 온도에서 한 시간 동안 교반한 후 트리아이소프로필보레이트(B(OiPr)3)(113.2 ml, 852.4 mmol)을 가하고, 상온으로 온도를 서서히 올리면서 3시간동안 교반하였다. 반응 혼합물에 2 N 염산수용액(800 ml)을 가하고 1.5 시간 동안 상온에서 교반하였다. 생성된 침전물을 거르고 물과 에틸에테르(ethyl ether)로 차례로 씻은 후 진공 건조하였다. 건조 후 클로로포름과 에틸아세테이트로 재결정하고 건조하여(3-bromo-2-methoxyphenyl)boronic acid(89.6 g, 수율 91 %; MS:[M+H]+=230)을 제조하였다.
Figure 112017056875643-pat00231
브로모-3-플루오로-2-요오드벤젠(1-bromo-3-fluoro-2-iodobenzene) 대신 1-클로로-3-플루오로-2-요오드벤젠(1-chloro-3-fluoro-2-iodobenzene)(85.5 g, 333.5 mmol), 5-클로로-2-메톡시페닐보론산((5-chloro-2-methoxyphenyl)boronic acid) 대신 3-브로모-2-메톡시페닐보론산(3-bromo-2-methoxyphenyl)boronic acid)(77.0 g, 333.5 mmol) 을 사용한 것 외에는 합성예 1의 P-1의 제조와 동일한 방법으로 화합물 U-1(55.8 g, 수율 53 %; MS:[M+H]+=314) 을 제조하였다.
Figure 112017056875643-pat00232
화합물 P-1(50.0 g, 158.5 mmol)대신 화합물 U-1(50.0 g, 158.5 mmol) 을 사용한 것 외에는 합성예 1의 P-2의 제조와 동일한 방법으로 화합물 U-2(39.7 g, 수율 83 %; MS:[M+H]+=300) 을 제조하였다.
Figure 112017056875643-pat00233
화합물 P-2(40.0 g, 132.7 mmol) 대신 화합물 U-2(40.0 g, 132.7 mmol) 을 사용한 것 외에는 합성예 1의 P-3의 제조와 동일한 방법으로 화합물 U-3(31.4 g, 수율 84 %;MS:[M+H]+=280) 을 제조하였다.
Figure 112017056875643-pat00234
화합물 P-3(30.0 g, 106.6 mmol) 대신 화합물 U-3(30.0 g, 106.6 mmol) 을 사용한 것 외에는 합성예 1의 P-4의 제조와 동일한 방법으로 화합물 U-4(25.5 g, 수율 97 %; MS:[M+H]+=247)을 제조하였다.
Figure 112017056875643-pat00235
화합물 P-4(20.0 g, 81.2 mmol) 대신 화합물 U-4(20.0 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 triphenylen-2-ylboronic acid(22.1 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 U-5(31.1 g, 수율 86 %; MS:[M+H]+=445)를 제조하였다.

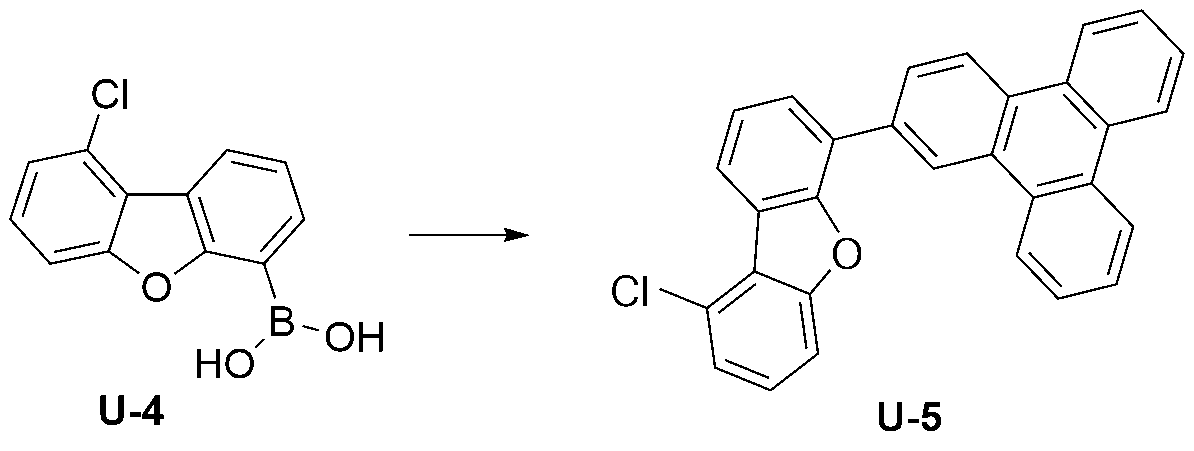

Figure 112017056875643-pat00236
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 U-5(22.6 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 U-6(24.7 g, 수율 90 %; MS:[M+H]+= 521) 을 제조하였다.

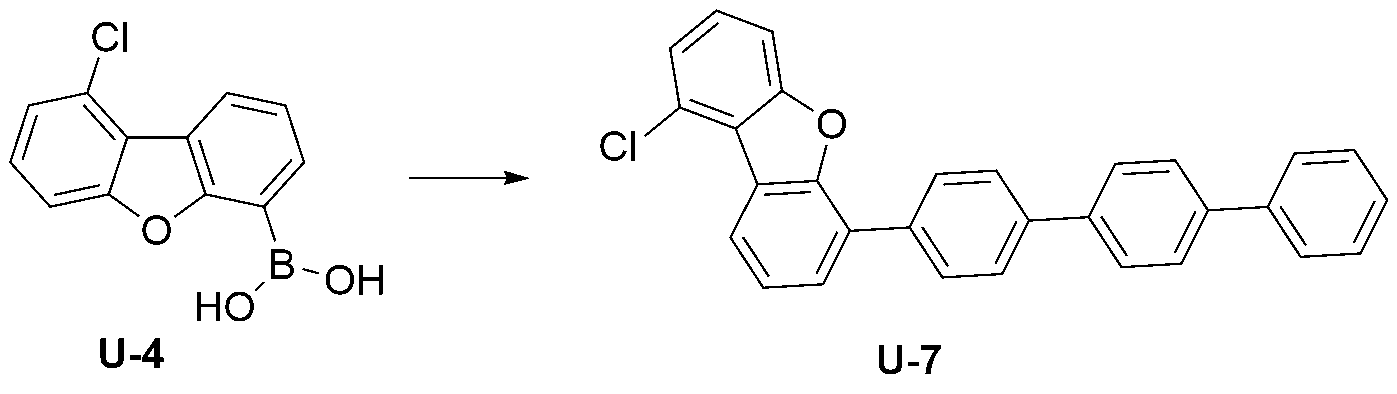

Figure 112017056875643-pat00237
화합물 P-4 대신 화합물 U-4(20.0 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 [1,1':4',1''-terphenyl]-4-ylboronic acid(22.3 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 U-7(30.8 g, 수율 88 %; MS:[M+H]+=431)를 제조하였다.
Figure 112017056875643-pat00238
화합물 Q-5 대신 화합물 U-7(22.8 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 U-8(24.3 g, 수율 88 %; MS:[M+H]+= 523) 을 제조하였다.
합성예 34-1: 화합물 22의 제조
Figure 112017056875643-pat00239
화합물 P-6 대신 화합물 U-6(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-([1,1'-biphenyl]-4-yl)-4-chloro-6-phenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 22(35.4 g, 수율 93 %; MS:[M+H]+= 702) 을 제조하였다.
합성예 34-2: 화합물 77의 제조
Figure 112017056875643-pat00240
화합물 P-6 대신 화합물 U-8(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4-(dibenzo[b,d]furan-2-yl)-6-phenyl-1,3,5-triazine(13.6 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 77(24.9 g, 수율 91 %; MS:[M+H]+= 718) 을 제조하였다.
합성예 35: 중간체 화합물 W-8의 제조
Figure 112017056875643-pat00241
2-bromo-1,3-dimethoxybenzene(92.6 g, 426.4 mmol)을 테트라하이드로퓨란(1000 ml)에 녹인 후, -78℃로 온도를 낮추고 1.7 M 터셔리-부틸리튬(t-BuLi)(251.7 ml, 426.4 mmol)을 천천히 가하였다. 동일 온도에서 한 시간 동안 교반한 후 트리아이소프로필보레이트(B(OiPr)3)(113.2 ml, 852.4 mmol)을 가하고, 상온으로 온도를 서서히 올리면서 3시간동안 교반하였다. 반응 혼합물에 2 N 염산수용액(800 ml)을 가하고 1.5 시간 동안 상온에서 교반하였다. 생성된 침전물을 거르고 물과 에틸에테르(ethyl ether)로 차례로 씻은 후 진공 건조하였다. 건조 후 클로로포름과 에틸아세테이트로 재결정하고 건조하여(2,6-dimethoxyphenyl)boronic acid(63.6 g, 수율 82 %; MS:[M+H]+=183)을 제조하였다.
Figure 112017056875643-pat00242
브로모-3-플루오로-2-요오드벤젠(1-bromo-3-fluoro-2-iodobenzene) 대신 1-클로로-3-플루오로-2-요오드벤젠(1-chloro-3-fluoro-2-iodobenzene)(85.5 g, 333.5 mmol), 5-클로로-2-메톡시페닐보론산((5-chloro-2-methoxyphenyl)boronic acid) 대신(2,6-dimethoxyphenyl)boronic acid(60.7 g, 333.5 mmol) 을 사용한 것 외에는 합성예 1의 P-1의 제조와 동일한 방법으로 화합물 W-1(35.6 g, 수율 40 %; MS:[M+H]+=267) 을 제조하였다.
Figure 112017056875643-pat00243
화합물 P-1(50.0 g, 158.5 mmol)대신 화합물 W-1(42.3 g, 158.5 mmol), 보론트리브로마이드(boron tribromide)(31.6 ml, 332.9 mmol) 을 사용한 것 외에는 합성예 1의 P-2의 제조와 동일한 방법으로 화합물 W-2(33.3 g, 수율 88 %; MS:[M+H]+=239) 을 제조하였다.
Figure 112017056875643-pat00244
화합물 P-2(40.0 g, 132.7 mmol) 대신 화합물 W-2(31.7 g, 132.7 mmol) 을 사용한 것 외에는 합성예 1의 P-3의 제조와 동일한 방법으로 화합물 W-3(23.5 g, 수율 81 %;MS:[M+H]+=219) 을 제조하였다.
Figure 112017056875643-pat00245
화합물 W-3 (20.0 g, 91.5 mmol)을 아세토나이트릴(250 ml)에 분산 시킨뒤 칼슘카보네이트(51.2 g, 109.8 mmol)와 Nonafluorobutanesulfonyl fluoride(41.6 g, 137.3 mmol)을 넣었다. 위 혼합물을 80℃에서 1시간 동안 교반하였다. 반응물을 상온으로 식힌 뒤 필터하여 에탄올과 물로 씻어준뒤 건조하여 화합물 W-4(38.9 g, 수율 85 %; MS:[M+H]+=500)을 얻었다.
Figure 112017056875643-pat00246
화합물 P-4 대신 화합물 W-4(40.7 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 triphenylen-2-ylboronic acid(22.1 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 W-5(21.6 g, 수율 62 %; MS:[M+H]+=429)를 제조하였다.
Figure 112017056875643-pat00247
화합물 Q-5 대신 화합물 W-5(22.6 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 W-6(23.4 g, 수율 85 %; MS:[M+H]+= 521) 을 제조하였다.
Figure 112017056875643-pat00248

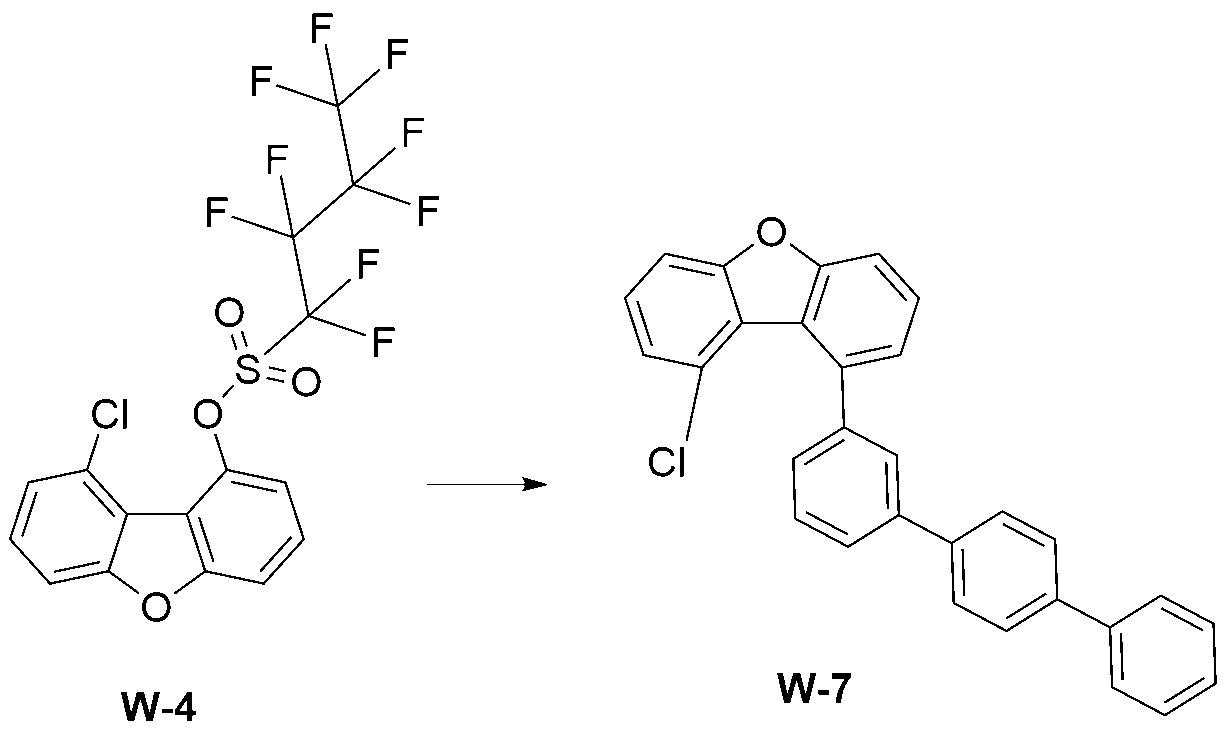

화합물 P-4 대신 화합물 W-4(40.7 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 [1,1':4',1''-terphenyl]-3-ylboronic acid(22.3 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 W-7(22.0 g, 수율 63 %; MS:[M+H]+=431)를 제조하였다.
Figure 112017056875643-pat00249
화합물 Q-5 대신 화합물 W-7(22.8 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 W-8(22.1 g, 수율 80 %; MS:[M+H]+= 523) 을 제조하였다.

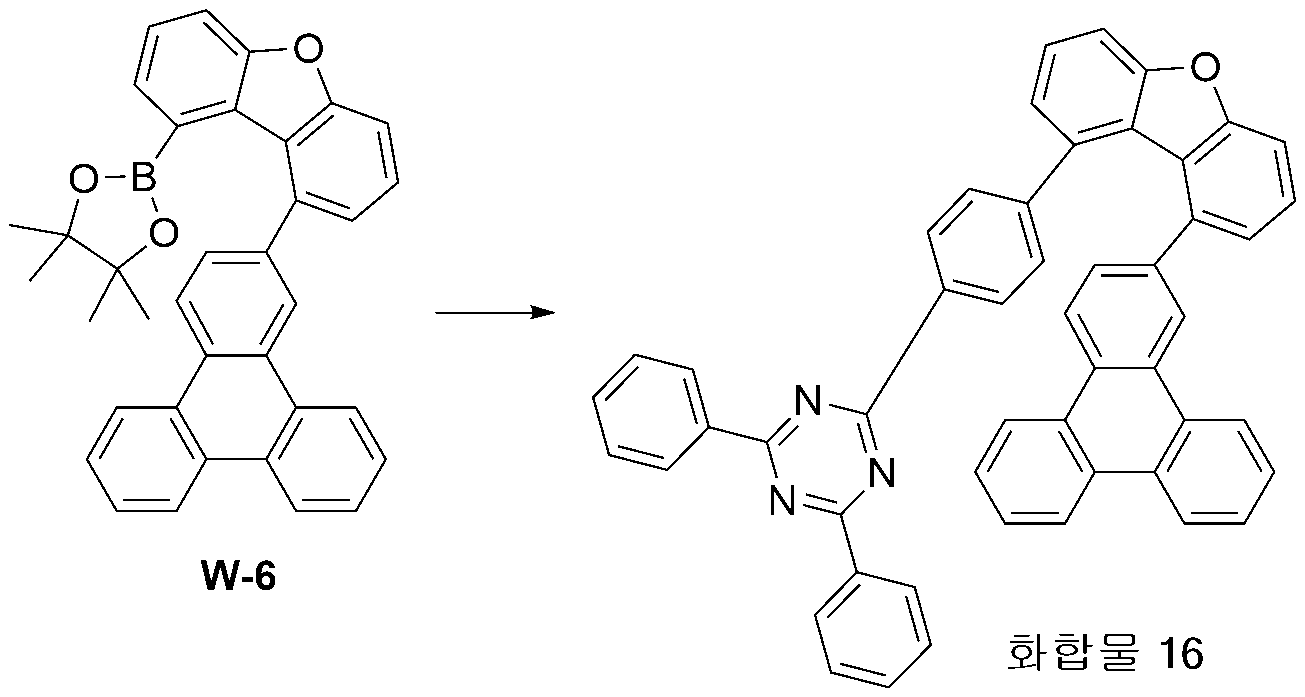

합성예 35-1: 화합물 16의 제조
Figure 112017056875643-pat00250
화합물 P-6 대신 화합물 W-6(19.8 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-(4-chlorophenyl)-4,6-diphenyl-1,3,5-triazine(13.1 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 16(19.5 g, 수율 73 %; MS:[M+H]+= 702) 을 제조하였다.
합성예 35-2: 화합물 37의 제조
Figure 112017056875643-pat00251
화합물 P-6 대신 화합물 W-8(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4,6-diphenyl-1,3,5-triazine(10.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 37(15.5 g, 수율 65 %; MS:[M+H]+ = 628) 을 제조하였다.
합성예 36: 화합물 A의 제조
Figure 112017056875643-pat00252
2-클로로디벤조티오펜 50g(23.0 mmol)을 클로로포름 300mL 에 희석한 후 브로민 18mL(0.34mol)를 서서히 투입하여 실온에서 12시간 교반시켰다. 반응이 종결된 후 석출된 고체를 여과하고, 이를 다시 과량의 클로로포름에 가온하여 녹인 후 20%의 소듐티오설페이트 수용액으로 세척하여 유기층을 분리하였다. 이를 다시 탄산수소나트륨 포화 수용액으로 세척하여 유기층을 분리하고, 무수황산마그네슘으로 수분을 건조하여 감압 농축하였다. 농축한 화합물에 에틸아세테이트 300mL을 넣고 환류 교반하여 슬러리하고 이를 실온으로 식혀서 여과하였다. 질소하에 건조하여 연한 갈색의 화합물 X-1을(32 g, 수율 47%; MS:[M+H]+ = 296) 을 제조하였다.
Figure 112017056875643-pat00253
화합물 X-1 48 g(0.16mol)을 1,4-다이옥산 500mL에 녹인 후 Bis(pinacolato)diboron 49 g(0.19mol)을 투입하였다. 혼합물을 교반 하면서 포타슘아세테이트 31.4 g(0.32mol)를 첨가하고 가온 하여 환류 시켰다. 환류 교반 상태에서 디벤질리덴아세톤팔라듐 2.7 g(0.005mol) 과 트리시클로헥실포스핀 2.7 g(0.01mol)을 첨가하고 12시간 환류 교반시켰다. 반응 종결 후 반응물을 실온으로 냉각하여 물로 세척 후 클로로포름으로 2회 추출하였다. 모아진 유기층을 다시 한번 물로 세척 후 무수황산마그네슘으로 수분을 제거하고 여과하여 농축하였다. 농축한 물질을 소량의 에틸아세테이트와 과량의 헥산 혼합용액으로 가열 교반 하고 여과하여 흰색의 화합물 X-2를(43 g, 수율 78%; MS:[M+H]+ = 345) 을 제조하였다.

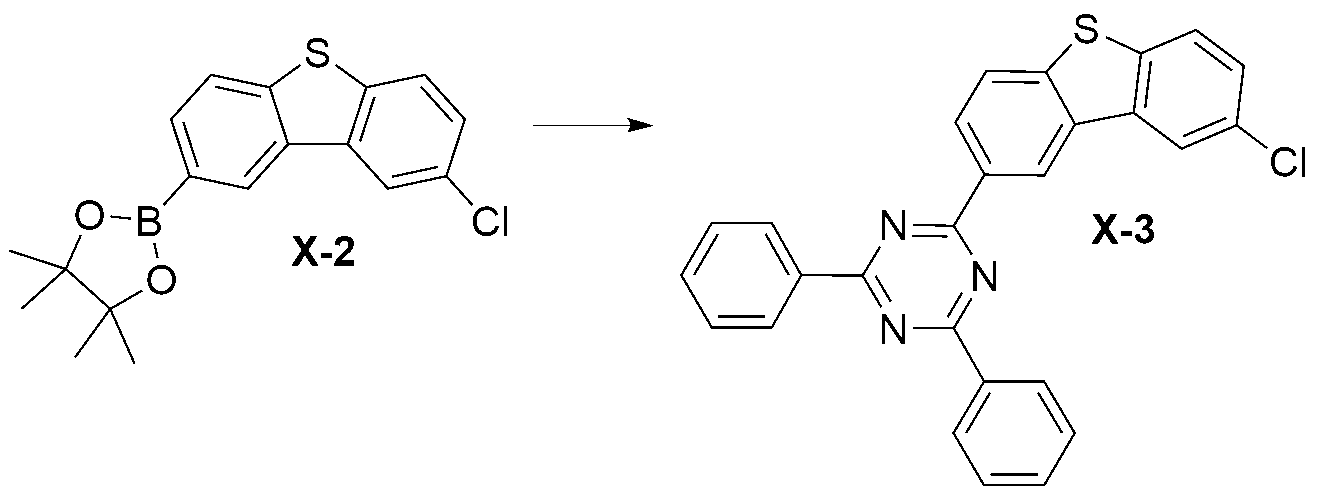

Figure 112017056875643-pat00254
화합물 X-2 10g(0.03mol)과 2-chloro-4,6-diphenyl-1,3,5-triazine 8.4 g(0.03mol)을 1,4-dioxane 100 mL에투입하여 녹인 후 K3PO4 19g(0.09mol)을 투입하여 환류 상태에서 교반 시켰다. 이 혼합물에 디벤질리덴아세톤팔라듐 570mg(0.001mol) 과 트리시클로헥실포스핀 560mg(0.002mol)을 첨가하고 12시간 환류 교반시켰다. 반응 종결 후 반응물을 실온으로 냉각하여 물로 세척하고 에틸아세테이트로 2회 추출하여 무수황산마그네슘으로 수분을 제거하고 여과하여 소량의 에틸아세테이트가 남도록 감압 농축하였다. 농축한 화합물에 아세톤을 과량 투입하여 슬러리 후 여과하여 흰색의 화합물 X-3을(11 g, 수율 83%; MS:[M+H]+ = 150) 을 제조하였다.
Figure 112017056875643-pat00255
화합물 1-3 10g(0.022mol)과 triphenylen-2-ylboronic acid 6.0g(0.022mol)을 1,4-dioxane 80mL에 희석하고 K3PO4 13.9g(0.066mol))을 혼합용액에 투입 후 가온하여 환류 상태에서 교반시켰다. 이 혼합물에 디벤질리덴아세
톤팔라듐 380mg(0.66mmol)과 트리시클로헥실포스핀 370mg(1.3mmol)을 첨가하고 12시간 환류 교반시켰다. 반응 종결 후 반응물을 실온으로 냉각하여 석출된 고체를 여과하고, 이를 클로로포름에 녹인 후 물로 2회 세척하고 모아진 유기층을 무수황산마그네슘으로 수분을 제거하고 여과하여 클로로포름과 에틸아세테이트를 혼합액으로 사용하여 재결정하는 방법으로 정제하여 흰색의 화합물 A를(9.6 g, 수율 68%; MS:[M+H]+ = 642) 을 제조하였다.
합성예 37: 화합물 B의 제조
Figure 112017056875643-pat00256
화합물 P-4 대신 화합물 Q-3(20.1 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신(4-(4,6-diphenyl-1,3,5-triazin-2-yl)phenyl)boronic acid(28.7 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 B(35.5 g, 수율 92 %; MS:[M+H]+=476)를 제조하였다.
합성예 38: 화합물 C의 제조
Figure 112017056875643-pat00257
4,6-Dibromodibenzofuran(20 g, 61.4 mmol), [1,1':4',1''-terphenyl]-3-ylboronic acid(17.6 g, 61.4 mmol)을 테트라하이드로퓨란(400 ml)에 분산시킨 후, 2M 탄산칼륨수용액(aq. K2CO3)(92.1 ml, 184.2 mmol)을 첨가하고 테트라키스트리페닐포스피노팔라듐[Pd(PPh3)4](1.4 g, 2 mol%)을 넣은 후 3시간 동안 교반 환류하였다. 상온으로 온도를 낮추고 생성된 혼합물을 물과 톨루엔으로 추출한 뒤 유기층을 황산마그네슘(MgSO4)로 건조한 뒤 감압증류 하였다. 얻어진 혼합물을 컬럼크로마토그피로 실리카겔에서 헥산:에틸아세테이트(15:1)로 정제하여 화합물 X-4(54.3 g, 수율 62 %; MS:[M+H]+=475)를 제조하였다.
Figure 112017056875643-pat00258
화합물 Q-5(25.0 g, 52.8 mmol) 대신 화합물 X-4(25.1 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 X-5(25.4 g, 수율 92 %; MS:[M+H]+= 523) 을 제조하였다.

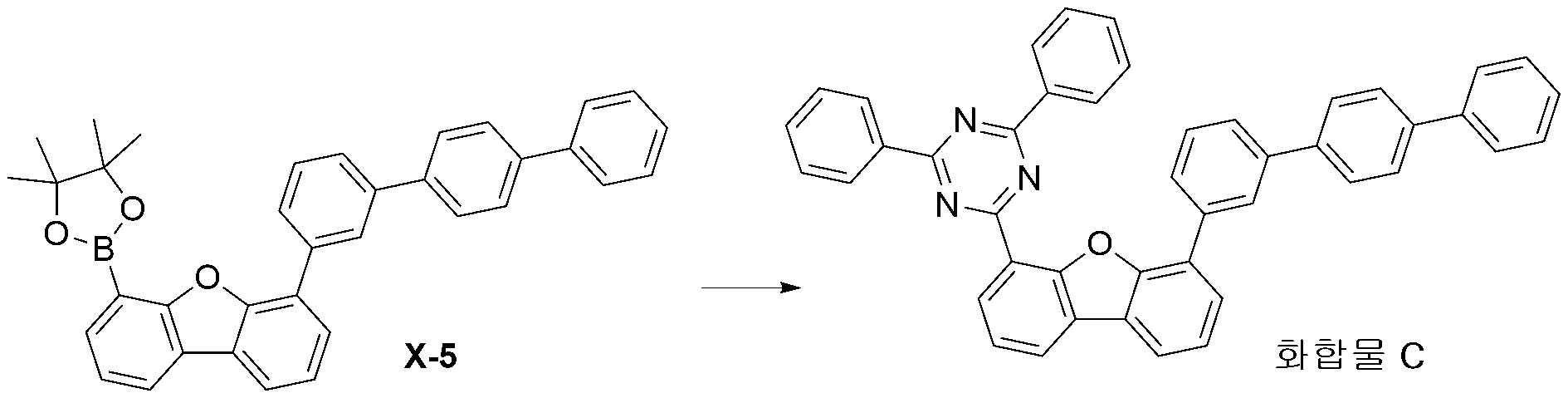

Figure 112017056875643-pat00259
화합물 P-6 대신 화합물 X-5(19.9 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4,6-diphenyl-1,3,5-triazine(10.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 C(19.9 g, 수율83 %; MS:[M+H]+= 628) 을 제조하였다.
합성예 39: 화합물 D의 제조
Figure 112017056875643-pat00260
화합물 P-3 대신 4-bromodibenzo[b,d]furan(26.3 g, 106.6 mmol) 을 사용한 것 외에는 합성예 1의 P-4의 제조와 동일한 방법으로 dibenzo[b,d]furan-4-ylboronic acid(21.2 g, 수율 94 %; MS:[M+H]+= 213)을 제조하였다.

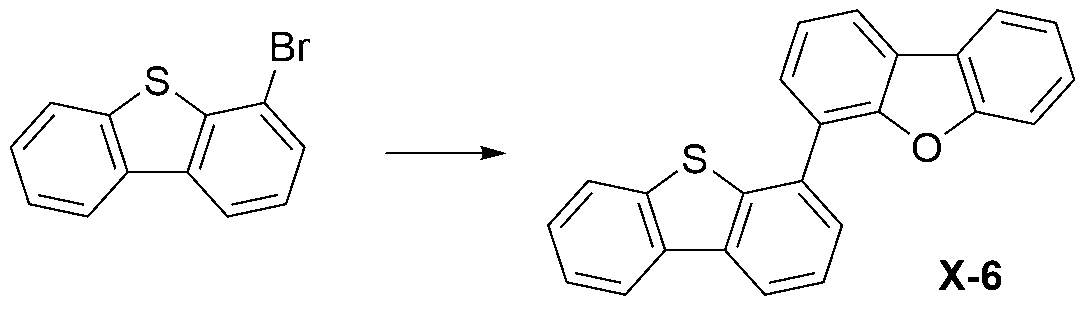

Figure 112017056875643-pat00261
화합물 P-4 대신 4-bromodibenzo[b,d]thiophene(21.4 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 dibenzo[b,d]furan-4-ylboronic acid(17.2 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 X-6(25.3 g, 수율 89 %; MS:[M+H]+=351)를 제조하였다.
Figure 112017056875643-pat00262
화합물 R-4 대신 화합물 X-6(25.0 g, 71.3 mmol), 클로로포름(200 ml), 아세트산(200 ml), Br2(3.8 mL, 74.9 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 얻은 혼합물을 컬럼크로마토그래피로 실리카겔에서 헥산:에틸아세테이트(10:1)로 정제하여 화합물 X-7(14.4 g, 수율 47 %; MS:[M+H]+= 428) 을 제조하였다.
Figure 112017056875643-pat00263
화합물 Q-5 대신 화합물 X-7(22.7 g, 52.8 mmol)을 사용한 것 외에는 합성예 4-2와 동일한 방법으로 화합물 X-8(23.9 g, 수율 95 %; MS:[M+H]+= 477) 을 제조하였다.

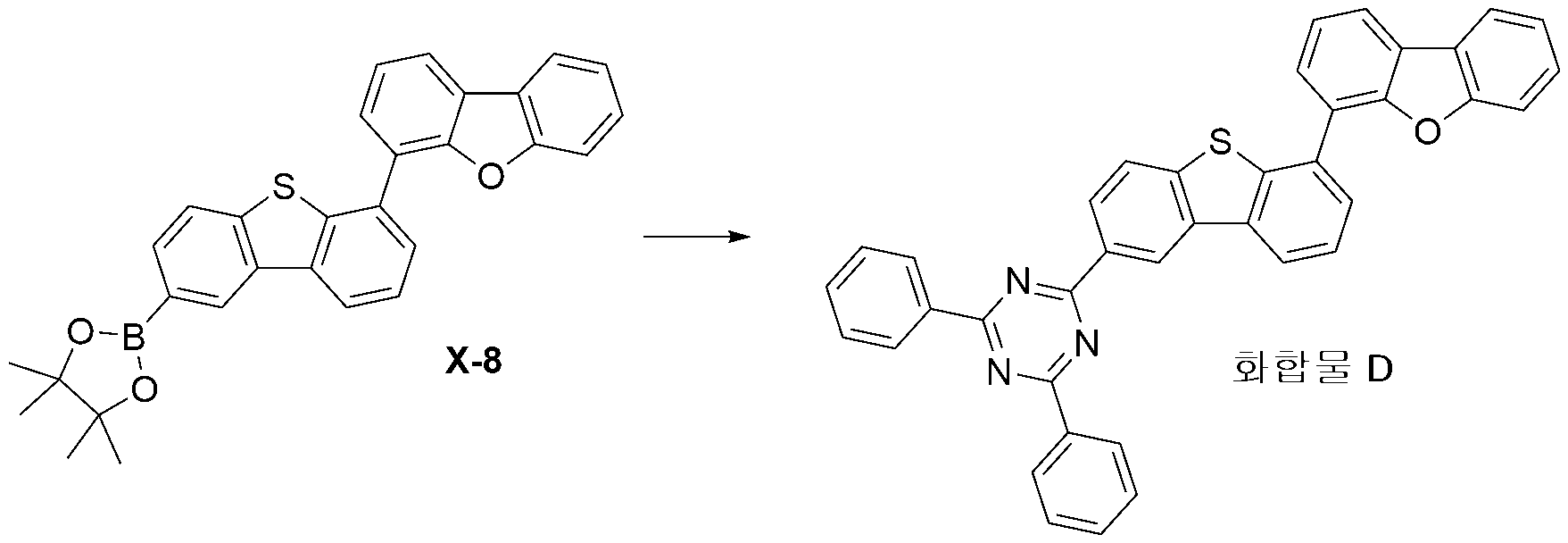

Figure 112017056875643-pat00264
화합물 P-6 대신 화합물 X-8(18.2 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 2-chloro-4,6-diphenyl-1,3,5-triazine(10.2 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 D(19.7 g, 수율 89 %; MS:[M+H]+= 582) 을 제조하였다.
합성예 40: 화합물 E의 제조
Figure 112017056875643-pat00265
2-클로로디벤조티오펜 대신 2-클로로디벤조퓨란(46.6 g, 230.0 mmol)을 사용한 것 외에는 합성예 36 의 X-1의 제조법과 동일한 방법으로 화합물 X-9(56.3 g, 수율 87 %; MS:[M+H]+= 280) 을 제조하였다.
Figure 112017056875643-pat00266
화합물 P-4 대신 화합물 X-9(22.9 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 phenylboronic acid(17.3 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 X-10(21.7 g, 수율 96 %; MS:[M+H]+=279)를 제조하였다.
Figure 112017056875643-pat00267
화합물 P-6 대신 화합물 X-10(10.6 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 triphenylen-2-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 E(15.6 g, 수율 87 %; MS:[M+H]+= 471) 을 제조하였다.
합성예 41: 화합물 F의 제조
Figure 112017056875643-pat00268
화합물 P-4 대신 dibenzo[b,d]furan-4-ylboronic acid(17.2 g, 81.2 mmol), 2-chloro-4,6-diphenyl-1,3,5-triazine 대신 2-chloro-4,6-diphenyl-1,3,5-triazine(21.7 g, 81.2 mmol) 을 사용한 것 외에는 합성예 1의 P-5의 제조와 동일한 방법으로 화합물 X-11(29.0 g, 수율 89 %; MS:[M+H]+=400)를 제조하였다.
Figure 112017056875643-pat00269
화합물 R-4 대신 화합물 X-12(28.5 g, 71.3 mmol), 클로로포름(200 ml), 아세트산(200 ml), Br2(3.8 mL, 74.9 mmol)을 사용한 것 외에는 합성예 20 의 화합물 R-5의 제조법과 동일한 방법으로 얻은 혼합물을 컬럼크로마토그래피로 실리카겔에서 헥산:에틸아세테이트(10:1)로 정제하여 화합물 X-12(23.5 g, 수율 69 %; MS:[M+H]+= 478) 을 제조하였다.
Figure 112017056875643-pat00270
화합물 P-6 대신 화합물 X-12(18.2 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 triphenylen-2-ylboronic acid(10.4 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 F(21.7 g, 수율 91 %; MS:[M+H]+= 626) 을 제조하였다.
합성예 42: 화합물 G의 제조
Figure 112017056875643-pat00271
화합물 P-6 대신 화합물 X-12(18.2 g, 38.1 mmol), 2-브로모페난트렌(2-bromophenanthrene) 대신 [1,1'-biphenyl]-4-ylboronic acid(7.5 g, 38.1 mmol)을 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 G(19.8 g, 수율 94 %; MS:[M+H]+= 552) 을 제조하였다.
합성예 43: 화합물 H의 제조
Figure 112017056875643-pat00272
2-브로모페난트렌(2-bromophenanthrene) 대신 2-브로모-9,9-다이메틸-9H-플루오렌(2-bromo-9,9-dimethyl-9H-fluorene)(10.4 g, 38.1 mmol)를 사용한 것 외에는 합성예 1-1과 동일한 방법으로 화합물 H(16.2 g, 수율 72 %; MS:[M+H]+=560) 을 제조하였다.
실시예 1
ITO(indium tin oxide)가 1,300 Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀리포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알콜, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5분간 세정한 후 진공 증착기로 기판을 수송시켰다.
상기와 같이 준비된 ITO 투명 전극 위에 하기와 같은 HI-1 화합물을 50Å의 두께로 열 진공 증착하여 정공 주입층을 형성하였다.
상기 정공 주입층 위에 HT-1 화합물을 250Å의 두께로 열 진공 증착하여 정공 수송층을 형성하고, HT-1 증착막 위에 HT-2 화합물을 50Å 두께로 진공 증착하여 전자 저지층을 형성하였다.
이어서, 상기 HT-2 증착막 위에 상기 합성예 1-1에서 제조한 화합물 1과 12%의 중량비로 인광 도펀트 YGD-1을 공증착하여 400Å 두께의 발광층을 형성하였다.
상기 발광층 위에 ET-1 물질을 250Å의 두께로 진공 증착하고, 추가로 ET-2 물질을 100Å 두께로 2% 중량비의 Li과 공증착하여 전자 수송층 및 전자 주입층을 형성하였다. 상기 전자 주입층 위에 1000Å 두께로 알루미늄을 증착하여 음극을 형성하였다.
상기의 과정에서 유기물의 증착속도는 0.4 ~ 0.7 Å/sec를 유지하였고, 알루미늄은 2 Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 1 × 10-7 ~ 5 × 10-8 torr를 유지하였다.
Figure 112017056875643-pat00273
실시예 2 내지 실시예 49
발광층 형성시 인광 호스트 물질 및 도펀트 함량을 하기 표 1 내지 3과 같이 변경하였다는 점을 제외하고는, 상기 실시예 1과 동일한 방법을 이용하여 실시예 2 내지 49의 유기 발광 소자를 각각 제작하였다.
비교예 1 내지 비교예 10
발광층 형성시 인광 호스트 물질 및 도펀트 함량을 하기 표 3과 같이 변경하였다는 점을 제외하고는, 상기 실시예 1과 동일한 방법을 이용하여 비교예 1 내지 10의 유기 발광 소자를 각각 제작하였다. 이때 비교예에 사용된 호스트 물질 A 내지 I는 하기와 같다.
Figure 112017056875643-pat00274
실험예 1
상기 실시예 1 내지 49 및 비교예 1 내지 10에서 제작된 유기 발광 소자에 전류를 인가하여, 전압, 효율, 휘도, 색좌표 및 수명을 측정하고 그 결과를 하기 표 1 내지 3에 나타내었다. 이때, T95은 광밀도 50 mA/cm2에서의 초기 휘도를 100%로 하였을 때, 휘도가 95%로 감소되는데 소요되는 시간을 의미한다.
No. 호스트: 도펀트
(두께, Å)도펀트함량 		전압(V)
(@10mA/cm2)		 효율(Cd/A)
(@10mA/cm2)		 색좌표
(x,y)		 수명(T95, h)
(@50mA/cm2)
실시예 1 화합물1:YGD-1
(400)12%		 2.99 62.8 (0.46,0.54) 47.5
실시예 2 화합물2:YGD-1
(400)12%		 2.99 64.1 (0.46,0.53) 50.5
실시예 3 화합물3:YGD-1
(400)16%		 2.97 65.0 (0.46,0.52) 47.0
실시예 4 화합물4:YGD-1
(400)12%		 3.15 62.8 (0.46,0.53) 78.6
실시예 5 화합물5:YGD-1
(400)14%		 3.11 53.8 (0.47,0.52) 46.4
실시예 6 화합물6:YGD-1
(400)12%		 3.23 62.7 (0.47,0.53) 49.9
실시예 7 화합물7:YGD-1
(400)12%		 3.20 63.1 (0.46,0.53) 50.3
실시예 8 화합물8:YGD-1
(400)16%		 3.30 55.7 (0.47,0.52) 87.9
실시예 9 화합물9:YGD-1
(400)16%		 2.97 64.2 (0.46,0.54) 70.5
실시예 10 화합물10:YGD-1
(400)16%		 3.12 60.3 (0.47,0.53) 47.7
실시예 11 화합물11:YGD-1
(400)16%		 2.89 63.0 (0.46,0.53) 69.8
실시예 12 화합물14:YGD-1
(400)16%		 3.08 56.1 (0.45,0.54) 47.6
실시예 13 화합물15:YGD-1
(400)12%		 3.00 63.0 (0.46,0.53) 47.1
실시예 14 화합물16:YGD-1
(400)12%		 3.28 63.2 (0.46,0.53) 41.8
실시예 15 화합물12:YGD-1
(200:200)16%		 3.55 65.9 (0.46,0.52) 126.2
실시예 16 화합물13:PH-1:YGD-1
(160:240)16%		 3.51 67.2 (0.46,0.53) 116.0
실시예 17 화합물4:PH-2:YGD-1
(160:240)12%		 3.57 67.7 (0.46,0.53) 191.9
실시예 18 화합물17:PH-2:YGD-1
(200:200)16%		 3.53 67.8 (0.47,0.53) 125.1
실시예 19 화합물18:PH-2:YGD-1
(160:240)12%		 3.56 70.2 (0.45,0.53) 132.8
실시예 20 화합물19:PH-2:YGD-1
(200:200)15%		 3.50 68.9 (0.46,0.53) 352.0
No. 호스트: 도펀트
(두께, Å)도펀트함량 		전압(V)
(@10mA/cm2)		 효율(Cd/A)
(@10mA/cm2)		 색좌표
(x,y)		 수명(T95, h)
(@50mA/cm2)
실시예 21 화합물20:PH-3:YGD-1
(160:240)12%		 3.64 65.4 (0.45,0.54) 155.7
실시예 22 화합물21:PH-2:YGD-1
(200:200)14%		 3.58 64.1 (0.46,0.54) 100.3
실시예 23 화합물22:PH-3:YGD-1
(200:200)16%		 3.60 66.5 (0.46,0.54) 115.6
실시예 24 화합물23:PH-2:YGD-1
(160:240)12%		 3.71 66.8 (0.46,0.53) 180.3
실시예 25 화합물24:PH-2:YGD-1
(160:240)12%		 3.48 67.1 (0.46,0.53) 230.7
실시예 26 화합물25:YGD-1
(400)16%		 3.12 60.3 (0.46,0.52) 48.3
실시예 27 화합물26:YGD-1
(400)12%		 3.01 61.7 (0.48,0.51) 84.9
실시예 28 화합물27:YGD-1
(400)16%		 2.98 58.5 (0.48,0.51) 76.1
실시예 29 화합물28:YGD-1
(400)16%		 3.00 67.1 (0.47,0.52) 87.2
실시예 30 화합물29:YGD-1
(400)16%		 3.04 65.4 (0.46,0.53) 68.1
실시예 31 화합물30:YGD-1
(400)16%		 3.01 66.1 (0.46,0.52) 73.6
실시예 32 화합물31:YGD-1
(400)12%		 3.12 60.2 (0.46,0.53) 77.2
실시예 33 화합물32:YGD-1
(400)12%		 3.08 64.2 (0.45,0.53) 76.8
실시예 34 화합물33:YGD-1
(400)16%		 3.11 52.6 (0.45,0.53) 46.2
실시예 35 화합물34:YGD-1
(400)16%		 2.97 59.9 (0.46,0.54) 74.3
실시예 36 화합물35:YGD-1
(400)12%		 3.04 62.4 (0.45,0.53) 79.8
실시예 37 화합물36:YGD-1
(400)16%		 3.10 59.15 (0.45,0.55) 48.4
실시예 38 화합물37:YGD-1
(400)14%		 3.01 59.2 (0.45,0.53) 44.1
실시예 39 화합물38:PH-1:YGD-1
(200:200)12%		 3.52 67.2 (0.46,0.53) 160.3
실시예 40 화합물39:PH-2:YGD-1
(160:240)16%		 3.49 72.4 (0.45,0.54) 265.8
No. 호스트: 도펀트
(두께, Å)도펀트함량 		전압(V)
(@10mA/cm2)		 효율(Cd/A)
(@10mA/cm2)		 색좌표
(x,y)		 수명(T95, h)
(@50mA/cm2)
실시예 41 화합물40:PH-3:YGD-1
(200:200)16%		 3.61 62.6 (0.44,0.54) 102.8
실시예 42 화합물41:PH-2:YGD-1
(160:240)16%		 3.48 65.1 (0.47,0.53) 272.1
실시예 43 화합물42:PH-2:YGD-1
(160:240)12%		 3.52 67.7 (0.45,0.54) 326.1
실시예 44 화합물43:PH-3:YGD-1
(160:240)12%		 3.55 62.4 (0.45,0.53) 239.8
실시예 45 화합물44:PH-3:YGD-1
(200:200)16%		 3.60 60.0 (0.46,0.52) 154.2
실시예 46 화합물46:PH-1:YGD-1
(160:240)16%		 3.62 64.68 (0.45,0.53) 175.3
실시예 47 화합물28:PH-2:YGD-1
(160:240)16%		 3.51 67.9 (0.45,0.54) 330.2
실시예 48 화합물81:PH-2:YGD-1
(160:240)12%		 3.53 65.3 (0.47,0.54) 289.6
실시예 49 화합물45:PH-2:YGD-1
(160:240)12%		 3.50 68.1 (0.45,0.52) 349.8
비교예 1 화합물A:YGD-1
(400)12%		 3.21 61.9 (0.46,0.53) 25.9
비교예 2 화합물B:YGD-1
(400)12%		 3.17 56.2 (0.47,0.52) 27.3
비교예 3 화합물C:YGD-1
(400)12%		 2.92 62.2 (0.48,0.50) 20.3
비교예 4 화합물D:YGD-1
(400)12%		 3.11 67.3 (0.48,0.53) 26.2
비교예 5 화합물E:YGD-1
(400)12%		 4.73 28.11 (0.47,0.51) 22.2
비교예 6 화합물F:YGD-1
(400)12%		 3.15 53.2 (0.48,0.50) 27.5
비교예 7 화합물G:YGD-1
(400)12%		 3.14 52.7 (0.49,0.50) 26.9
비교예 8 화합물H:YGD-1
(400)12%		 3.14 56.8 (0.49,0.50) 28.9
비교예 9 화합물I:YGD-1
(400)12%		 3.0 60 (0.46,0.53) 31.5
비교예 10 화합물A:PH-1:YGD-1
(160:240)16%		 3.63 64.3 (0.47,0.53) 63.2
실시예 50
상기 실시예 1과 같이 준비된 ITO 투명 전극 위에 하기와 같은 HI-1 화합물을 150Å의 두께로 열 진공 증착하여 정공 주입층을 형성하였다.
상기 정공 주입층 위에 HT-1 화합물을 1150Å의 두께로 열 진공증착하고, 순차적으로 HT-3 화합물을 500Å 두께로 진공 증착하여 정공 수송층을 형성하였다.
이어서, 상기 정공수송층 위에 상기 합성예 15-3에서 제조한 화합물 47과 5%의 중량비로 인광 도펀트 GD-1을 공증착하여 400Å 두께의 발광층을 형성하였다.
상기 발광층 위에 ET-3 물질을 50Å의 두께로 진공 증착하여 정공저지층을 형성하고, 상기 정공저지층 위에 ET-4 물질 및 LiQ를 1:1의 중량비로 진공증착하여 250Å의 전자 수송층을 형성하였다. 상기 전자 수송층 위에 순차적으로 10Å 두께의 리튬 프루라이드(LiF)를 증착하고, Mg을 10%의 중량비로 Ag와 증착하여 200 Å 두께로 전자주입층을 형성하였다. 이 위에 1000Å 두께로 알루미늄을 증착하여 음극을 형성하였다.
상기의 과정에서 유기물의 증착속도는 0.4 ~ 0.7 Å/sec를 유지하였고, 음극의 리튬플루오라이드는 0.3 Å/sec, 알루미늄은 2 Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 1 × 10-7 ~ 5 × 10-8 torr를 유지하였다.
Figure 112017056875643-pat00275
실시예 51 내지 실시예 90
발광층 형성시 인광 호스트 물질 및 도펀트 함량을 하기 표 4 및 5와 같이 변경하였다는 점을 제외하고는, 상기 실시예 50과 동일한 방법을 이용하여 실시예 51 내지 90의 유기 발광 소자를 각각 제작하였다.
비교예 11 내지 비교예 19
발광층 형성시 인광 호스트 물질 및 도펀트 함량을 하기 표 6과 같이 변경하였다는 점을 제외하고는, 상기 실시예 50과 동일한 방법을 이용하여 비교예 11 내지 19의 유기 발광 소자를 각각 제작하였다. 이때 비교예에 사용된 호스트 물질 A 내지 I는 상술한 바와 같다.
실험예 2
상기 실시예 50 내지 90 및 비교예 11 내지 19에서 제작된 유기 발광 소자에 전류를 인가하여, 전압, 효율, 휘도, 색좌표 및 수명을 측정하고 그 결과를 하기 표 4 내지 6에 나타내었다. 이때, T95은 광밀도 20 mA/cm2에서의 초기 휘도를 100%로 하였을 때, 휘도가 95%로 감소되는데 소요되는 시간을 의미한다.
No. 호스트: 도펀트
(두께, Å)도펀트함량 		전압(V)
(@10mA/cm2)		 효율(Cd/A)
(@10mA/cm2)		 색좌표
(x,y)		 수명(T95, h)
(@20mA/cm2)
실시예 50 화합물47:GD-1
(400)5%		 4 50.8 (0.349,0.612) 52.9
실시예 51 화합물48:GD-1
(400)5%		 4.01 51.1 (0.350,0.610) 66.4
실시예 52 화합물49:GD-1
(400)7%		 3.98 51.2 (0.350,0.611) 59.65
실시예 53 화합물50:GD-1
(400)5%		 4.11 51.8 (0.348,0.612) 51.8
실시예 54 화합물51:GD-1
(400)5%		 4.09 50.2 (0.345,0.612) 51.4
실시예 55 화합물52:GD-1
(400)7%		 4.1 50.8 (0.348.0.610) 51.5
실시예 56 화합물16:GD-1
(400)5%		 4.08 49.1 (0.349,0.610) 46.7
실시예 57 화합물53:GD-1
(400)7%		 4.02 51.8 (0.348,0.612) 55.5
실시예 58 화합물20:GD-1
(400)5%		 3.97 52.8 (0.349,0.611) 67.7
실시예 59 화합물54:GD-1
(400)5%		 4.01 52.4 (0.350,0.613) 66.2
실시예 60 화합물46:GD-1
(400)5%		 4.0 52.9 (0.349,0.612) 65.6
실시예 61 화합물55:GD-1
(400)5%		 3.99 52.7 (0.350,0.611) 65.8
실시예 62 화합물56:GD-1
(400)10%		 3.99 52.4 (0.347,0.612) 51.3
실시예 63 화합물4:PH-2:GD-1
(200:200)5%		 3.71 55.1 (0.351,0.609) 110.2
실시예 64 화합물57:PH-3:GD-1
(200:200)5%		 4.07 52.9 (0.348,0.612) 79.9
실시예 65 화합물58:PH-1:GD-1
(200:200)5%		 4.2 51.7 (0.347,0.610) 88.7
실시예 66 화합물6:PH-2:GD-1
(200:200)5%		 4.21 53.4 (0.347,0.613) 100.1
실시예 67 화합물50:PH-2:GD-1
(160:240)7%		 4.17 58.1 (0.348,0.612) 78.9
실시예 68 화합물60:PH-2:GD-1
(160:240)5%		 4.23 51.7 (0.347,0.611) 89.2
실시예 69 화합물61:PH-3:GD-1
(200:200)5%		 4.11 54.2 (0.351,0.613) 106.2
실시예 70 화합물62:PH-2:GD-1
(160:240)5%		 4.22 51.9 (0.351,0.613) 170.7
No. 호스트: 도펀트
(두께, Å)도펀트함량 		전압(V)
(@10mA/cm2)		 효율(Cd/A)
(@10mA/cm2)		 색좌표
(x,y)		 수명(T95, h)
(@20mA/cm2)
실시예 71 화합물63:PH-3:GD-1
(200:200)5%		 4.31 54.2 (0.349,0.613) 134.9
실시예 72 화합물64:PH-1:GD-1
(160:240)7%		 4.30 54.3 (0.347,0.612) 135.4
실시예 73 화합물65:PH-2:GD-1
(200:200)5%		 4.19 52.9 (0.351,0.613) 170.9
실시예 74 화합물66:PH-1:GD-1
(160:240)10%		 3.92 52.3 (0.351,0.613) 171.4
실시예 75 화합물67:PH-2:GD-1
(200:200)5%		 4.12 54.9 (0.350,0.611) 128.2
실시예 76 화합물68:PH-1:GD-1
(160:240)5%		 3.76 56.8 (0.352,0.609) 104
실시예 77 화합물69:PH-2:GD-1
(160:240)7%		 4.10 55.1 (0.351,0.613) 103.2
실시예 78 화합물70:PH-1:GD-1
(160:240)5%		 4.17 56.53 (0.351,0.613) 104.5
실시예 79 화합물71:PH-3:GD-1
(200:200)7%		 4.24 54.6 (0.346,0.612) 137.9
실시예 80 화합물72:PH-2:GD-1
(200:200)5%		 4.32 56.1 (0.350,0.612) 158.8
실시예 81 화합물73:PH-2:GD-1
(160:240)5%		 4.42 51.24 (0.346,0.611) 102.5
실시예 82 화합물74:PH-2:GD-1
(160:240)10%		 4.13 54.7 (0.350,0.611) 119.9
실시예 83 화합물75:PH-3:GD-1
(200:200)7%		 4.43 50.35 (0.346,0.613) 95.2
실시예 84 화합물76:PH-3:GD-1
(160:240)10%		 4.14 52.8 (0.346,0.612) 105.7
실시예 85 화합물77:PH-1:GD-1
(200:200)5%		 4.35 56.4 (0.347,0.611) 62.9
실시예 86 화합물78:PH-1:GD-1
(200:200)5%		 3.92 54 (0.352,0.609) 81.2
실시예 87 화합물79:PH-3:GD-1
(160:240)5%		 4.16 56.13 (0.351,0.613) 104.3
실시예 88 화합물80:PH-1:GD-1
(160:240)5%		 4.32 50.89 (0.346,0.611) 100.4
실시예 89 화합물59:PH-1:GD-1
(160:240)6%		 4.29 53.7 (0.347,0.614) 92.6
실시예 90 화합물45:PH-1:GD-1
(160:240)7%		 4.31 57.3 (0.350,0.611) 168.1
No. 호스트: 도펀트
(두께, Å)도펀트함량 		전압(V)
(@10mA/cm2)		 효율(Cd/A)
(@10mA/cm2)		 색좌표
(x,y)		 수명(T95, h)
(@20mA/cm2)
비교예 11 화합물A:GD-1
(400)5%		 4.18 51.2 (0.351,0.609) 18.3
비교예 12 화합물B:GD-1
(400)5%		 4.16 46.1 (0.352,0.611) 23.1
비교예 13 화합물C:GD-1
(400)5%		 4.10 61.8 (0.351,0.610) 16.3
비교예 14 화합물D:GD-1
(400)5%		 4.21 62.4 (0.351,0.609) 19.8
비교예 15 화합물E:GD-1
(400)5%		 5.80 37.1 (0.350,0.611) 14.7
비교예 16 화합물F:GD-1
(400)5%		 4.08 44.0 (0.352,0.609) 22.8
비교예 17 화합물G:GD-1
(400)5%		 4.09 43.2 (0.352,0.609) 22.0
비교예 18 화합물H:GD-1
(400)5%		 4.19 51.0 (0.352,0.610) 27.1
비교예 19 화합물I:GD-1
(400)5%		 4.1 47 (0.349,0.611) 32.2
상기 표 1 내지 6에서 보는 바와 같이, 본 발명에 따른 화합물을 인광 호스트 물질로 사용하여 제조된 유기 발광 소자의 경우에 비교예의 유기 발광 소자에 비하여 구동전압, 전류효율 및 수명 측면에서 우수한 성능을 나타냄을 확인할 수 있다.
특히, 실시예에 따른 유기 발광 소자는 통상적으로 사용되는 인광 호스트 물질인 화합물 I를 사용한 비교예 9 및 19에 따른 유기 발광 소자에 비하여 최소 150% 이상의 수명증가를 나타내었다. 또한, 실시예 4, 8 및 50에 따른 유기 발광 소자는 본 발명에 따른 화합물과 트리아지닐기의 치환 위치가 상이한 화합물 A 및 F를 각각 사용한 비교예 1, 6, 11 및 16에 따른 유기 발광 소자에 비하여 약 250% 이상의 수명 증가를 나타내었다. 그리고, 실시예 28에 따른 유기 발광 소자 또한, 화합물 C를 사용한 비교예 3에 따른 유기 발광 소자에 비하여 약 370% 이상의 수명 증가를 나타내었으며, 실시예 30 및 31에 따른 유기 발광 소자 또한, 화합물 G를 사용한 비교예 7에 따른 유기 발광 소자에 비하여 약 250% 이상의 수명 증가를 나타내었다.
추가적으로, 트리아지닐기가 포함되지 않은 화합물 E를 사용한 비교예 5에 따른 유기 발광 소자의 구동전압, 전류효율 및 수명은 실시예에 따른 유기 발광 소자에 비해 현저히 낮음을 알 수 있었다. 또한, 디메틸플루오레닐기가 치환된 화합물 H를 사용한 비교예 8 및 18에 따른 유기 발광 소자도 실시예에 따른 유기 발광 소자에 비하여 현저히 낮은 수명을 나타냄을 알 수 있는 데, 이는 소자 제작 시 또는 구동 중에 디메틸플루오레닐에 의한 라디칼이 형성됨에 따라 생성되는 불순물의 발생으로 인한 것으로 여겨진다.
1: 기판 2: 양극
3: 발광층 4: 음극
5: 정공 주입층 6: 정공 수송층
7: 발광층 8: 전자 수송층

Claims (13)

  1. 하기 화학식 1로 표시되는 화합물:
    [화학식 1]
    Figure 112018005354280-pat00276

    상기 화학식 1에서,
    X1은 O 또는 S이고,
    L1 및 L2는 각각 독립적으로, 단일 결합; 치환 또는 비치환된 C6-60 아릴렌; 또는 치환 또는 비치환된 O, N, Si 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 이상 포함하는 C1-60 헤테로아릴렌이고,
    Y1 내지 Y3는 각각 독립적으로, N 또는 CR3이되, Y1 내지 Y3 중 적어도 하나는 N이고,
    Ar1a 및 Ar1b는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 내지 3개 포함하는 C1-60 헤테로아릴이고,
    R1 내지 R3는 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C1-60 할로알킬; 치환 또는 비치환된 C1-60 알콕시; 치환 또는 비치환된 C1-60 할로알콕시; 치환 또는 비치환된 C3-60 사이클로알킬; 치환 또는 비치환된 C2-60 알케닐; 치환 또는 비치환된 C6-60 아릴; 치환 또는 비치환된 C6-60 아릴옥시; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 이상 포함하는 C1-60 헤테로아릴이고,
    n1 및 n2는 각각 독립적으로, 0 내지 3의 정수이고,
    Ar2는 하기로 구성되는 군으로부터 선택되는 어느 하나이다:
    Figure 112018005354280-pat00342

    Figure 112018005354280-pat00343

    상기에서,
    Z11 내지 Z14는 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C1-60 할로알킬; Si(Q1)(Q2)(Q3); C(Q4)(Q5)(Q6) 및 C6-60 아릴이고,
    여기서, Q1 내지 Q6은 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-20 알킬; 또는 치환 또는 비치환된 C6-20 아릴이고,
    c11은 0 내지 5의 정수이고,
    c12는 0 내지 7의 정수이고,
    c13는 0 내지 9의 정수이고,
    c14는 0 내지 4의 정수이고,
    c15는 0 내지 3의 정수이고,
    c16은 0 내지 11의 정수이고,
    c17은 0 내지 9의 정수이고,
    c18은 0 내지 6의 정수이고,
    c19는 0 내지 13의 정수이다.
  2. 제1항에 있어서,
    L1 및 L2는 각각 독립적으로, 단일 결합; 치환 또는 비치환된 페닐렌; 치환 또는 비치환된 나프틸렌; 또는 치환 또는 비치환된 바이페닐릴렌인, 화합물.
  3. 제1항에 있어서,
    L1 및 L2는 각각 독립적으로, 단일 결합, 또는 하기로 구성되는 군으로부터 선택되는 어느 하나인, 화합물:
    Figure 112017056875643-pat00277
    .
  4. 제1항에 있어서,
    Y1은 N이고, Y2는 N이고, Y3는 N이거나;
    Y1은 N이고, Y2는 N이고, Y3는 CH이거나;
    Y1은 N이고, Y2는 CH이고, Y3는 N이거나;
    Y1은 N이고, Y2는 CH이고, Y3는 CH이거나; 또는
    Y1은 CH이고, Y2는 CH이고, Y3는 N인, 화합물.
  5. 제1항에 있어서,
    Ar1a 및 Ar1b는 각각 독립적으로, 하기로 구성되는 군으로부터 선택되는 어느 하나인, 화합물:
    Figure 112017056875643-pat00278

    상기에서,
    X2는 O, S, NZ4, 또는 CZ5Z6이고,
    Z1 내지 Z6은 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-20 알킬; 치환 또는 비치환된 C1-20 할로알킬; 치환 또는 비치환된 C6-20 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 헤테로원자를 1개 이상 포함하는 C1-20 헤테로아릴이고,
    c1은 0 내지 5의 정수이고,
    c2는 0 내지 4의 정수이고,
    c3는 0 내지 3의 정수이다.
  6. 제5항에 있어서,
    Ar1a 및 Ar1b는 각각 독립적으로, 하기로 구성되는 군으로부터 선택되는 어느 하나인, 화합물:
    Figure 112017056875643-pat00279

    Figure 112017056875643-pat00280

  7. 삭제
  8. 제1항에 있어서,
    Ar2는 하기로 구성되는 군으로부터 선택되는 어느 하나인, 화합물:
    Figure 112018005354280-pat00283

    Figure 112018005354280-pat00284

    Figure 112018005354280-pat00285

  9. 제1항에 있어서,
    R1 및 R2는 각각 독립적으로, 수소; 중수소; 시아노; 또는 치환 또는 비치환된 C1-10 알킬인, 화합물.
  10. 제1항에 있어서,
    상기 화합물은 하기 화합물로 구성되는 군으로부터 선택되는 어느 하나인, 화합물:
    Figure 112017056875643-pat00286

    Figure 112017056875643-pat00287

    Figure 112017056875643-pat00288

    Figure 112017056875643-pat00289

    Figure 112017056875643-pat00290

    Figure 112017056875643-pat00291

    Figure 112017056875643-pat00292

    Figure 112017056875643-pat00293

    Figure 112017056875643-pat00294

    Figure 112017056875643-pat00295

    Figure 112017056875643-pat00296

    Figure 112017056875643-pat00297

    Figure 112017056875643-pat00298

    Figure 112017056875643-pat00299

    Figure 112017056875643-pat00300

    Figure 112017056875643-pat00301

    Figure 112017056875643-pat00302

    Figure 112017056875643-pat00303

    Figure 112017056875643-pat00304

    Figure 112017056875643-pat00305

    Figure 112017056875643-pat00306

    Figure 112017056875643-pat00307

    Figure 112017056875643-pat00308

    Figure 112017056875643-pat00309

    Figure 112017056875643-pat00310

    Figure 112017056875643-pat00311

    Figure 112017056875643-pat00312

    Figure 112017056875643-pat00313

    Figure 112017056875643-pat00314

    Figure 112017056875643-pat00315

    Figure 112017056875643-pat00316

    Figure 112017056875643-pat00317

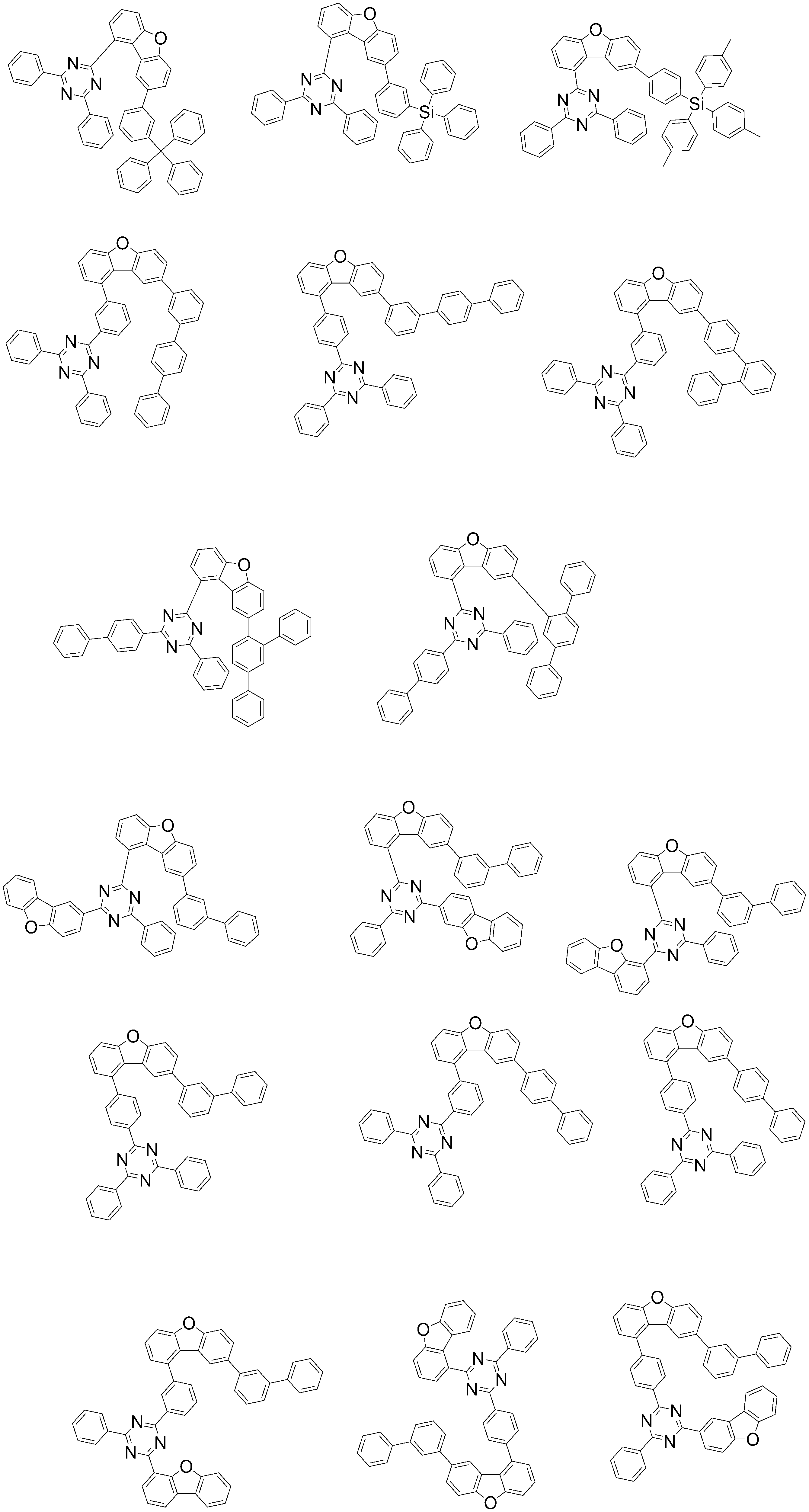

    Figure 112017056875643-pat00318

    Figure 112017056875643-pat00319

    Figure 112017056875643-pat00320

    Figure 112017056875643-pat00321

    Figure 112017056875643-pat00322

    Figure 112017056875643-pat00323

    Figure 112017056875643-pat00324

    Figure 112017056875643-pat00325

    Figure 112017056875643-pat00326

    Figure 112017056875643-pat00327

    Figure 112017056875643-pat00328

    Figure 112017056875643-pat00329

    Figure 112017056875643-pat00330

    Figure 112017056875643-pat00331

    Figure 112017056875643-pat00332

    Figure 112017056875643-pat00333

    Figure 112017056875643-pat00334

    Figure 112017056875643-pat00335

    Figure 112017056875643-pat00336

    Figure 112017056875643-pat00337

    Figure 112017056875643-pat00338

    Figure 112017056875643-pat00339

  11. 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물 층을 포함하는 유기 발광 소자로서, 상기 유기물 층 중 1층 이상은 제1항 내지 제6항 및 제8항 내지 제10항 중 어느 하나의 항에 따른 화합물을 포함하는 것인, 유기 발광 소자.
  12. 제11항에 있어서,
    상기 화합물을 포함하는 유기물층은 발광층인, 유기 발광 소자.
  13. 제12항에 있어서,
    상기 화합물은 호스트 물질로 사용되는, 유기 발광 소자.
KR1020170075029A 2016-07-20 2017-06-14 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자 Active KR101849747B1 (ko)

Priority Applications (8)

Application Number Priority Date Filing Date Title
CN201780004123.4A CN108368078B (zh) 2016-07-20 2017-06-15 杂环化合物和包含其的有机发光器件
EP17831215.3A EP3480194B1 (en) 2016-07-20 2017-06-15 Heterocyclic compounds and organic light-emitting devices using same
US15/771,066 US11903311B2 (en) 2016-07-20 2017-06-15 Heterocyclic compound and organic light emitting device comprising the same
PCT/KR2017/006274 WO2018016742A1 (ko) 2016-07-20 2017-06-15 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
JP2019502221A JP7210856B2 (ja) 2016-07-20 2017-06-15 新規なヘテロ環式化合物およびこれを利用した有機発光素子
TW106121583A TWI653233B (zh) 2016-07-20 2017-06-28 新式雜環化合物以及包含此化合物的有機發光裝置
JP2020210801A JP7205037B2 (ja) 2016-07-20 2020-12-18 新規なヘテロ環式化合物およびこれを利用した有機発光素子
US17/842,520 US12167689B2 (en) 2016-07-20 2022-06-16 Heterocyclic compound and organic light emitting device comprising the same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20160092202 2016-07-20
KR1020160092202 2016-07-20

Publications (2)

Publication Number Publication Date
KR20180010130A KR20180010130A (ko) 2018-01-30
KR101849747B1 true KR101849747B1 (ko) 2018-05-31

Family

ID=61070679

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020170075029A Active KR101849747B1 (ko) 2016-07-20 2017-06-14 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자

Country Status (6)

Country Link
US (2) US11903311B2 (ko)
EP (1) EP3480194B1 (ko)
JP (2) JP7210856B2 (ko)
KR (1) KR101849747B1 (ko)
CN (1) CN108368078B (ko)
TW (1) TWI653233B (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11453659B2 (en) 2019-06-28 2022-09-27 Samsung Sdi Co., Ltd. Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device and display device
US12522591B2 (en) 2019-08-26 2026-01-13 Merck Patent Gmbh Materials for organic electroluminescent devices

Families Citing this family (60)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101849747B1 (ko) * 2016-07-20 2018-05-31 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
TWI789025B (zh) * 2016-08-19 2023-01-01 日商九州有機光材股份有限公司 電荷輸送材料、化合物、延遲螢光材料及有機發光元件
KR102003351B1 (ko) * 2017-01-20 2019-07-23 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
KR102232510B1 (ko) * 2017-05-26 2021-03-26 삼성에스디아이 주식회사 인광 호스트용 조성물, 유기 광전자 소자 및 표시 장치
KR102107085B1 (ko) * 2017-07-14 2020-05-06 주식회사 엘지화학 유기 발광 소자
KR102418440B1 (ko) 2017-09-29 2022-07-07 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
WO2019066242A1 (ko) * 2017-09-29 2019-04-04 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
CN108424420B (zh) * 2017-09-30 2021-01-12 北京绿人科技有限责任公司 含有硅原子的三嗪化合物及其应用和一种有机电致发光器件
KR102134383B1 (ko) * 2017-12-12 2020-07-15 주식회사 엘지화학 유기 발광 소자
KR102154083B1 (ko) * 2017-12-29 2020-09-09 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
JP7551273B2 (ja) * 2018-01-11 2024-09-17 三星電子株式会社 化合物、有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子用組成物、及び有機エレクトロルミネッセンス素子
US11706977B2 (en) * 2018-01-11 2023-07-18 Samsung Electronics Co., Ltd. Heterocyclic compound, composition including the same, and organic light-emitting device including the heterocyclic compound
KR102125962B1 (ko) * 2018-01-17 2020-06-23 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR101857632B1 (ko) * 2018-02-02 2018-05-14 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
CN111712938B (zh) 2018-02-20 2025-01-14 出光兴产株式会社 有机电致发光元件和电子设备
WO2019163826A1 (ja) * 2018-02-20 2019-08-29 出光興産株式会社 新規化合物及びそれを用いた有機エレクトロルミネッセンス素子
KR102123015B1 (ko) * 2018-03-06 2020-06-15 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
US12063855B2 (en) 2018-03-29 2024-08-13 Duk San Neolux Co., Ltd. Compound for organic electric element, organic electric element using the same, and electronic device therefor
KR102720177B1 (ko) * 2018-03-29 2024-10-21 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
WO2019190101A1 (ko) * 2018-03-29 2019-10-03 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR102206482B1 (ko) * 2018-04-24 2021-01-22 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
WO2019209031A1 (ko) * 2018-04-24 2019-10-31 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102202771B1 (ko) 2018-04-25 2021-01-14 주식회사 엘지화학 화합물 및 이를 포함한 유기 발광 소자
KR20190127272A (ko) * 2018-05-04 2019-11-13 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
WO2019231210A1 (ko) * 2018-05-29 2019-12-05 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
WO2019235845A1 (ko) * 2018-06-05 2019-12-12 주식회사 엘지화학 화합물 및 이를 포함한 유기 발광 소자
KR102217250B1 (ko) * 2018-06-12 2021-02-18 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102288989B1 (ko) 2018-08-22 2021-08-11 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
KR102701149B1 (ko) 2018-09-07 2024-09-03 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 축합 다환 화합물
KR102611314B1 (ko) * 2018-09-11 2023-12-07 솔루스첨단소재 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자
KR102495276B1 (ko) * 2018-11-07 2023-02-01 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
KR102638577B1 (ko) 2018-11-15 2024-02-20 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
CN111909213B (zh) * 2019-05-09 2024-02-27 北京夏禾科技有限公司 一种含有三个不同配体的金属配合物
CN110156777A (zh) * 2019-05-21 2019-08-23 吉林工程技术师范学院 一种三嗪衍生物及其有机电致发光器件
CN110256412B (zh) * 2019-06-27 2022-04-05 武汉天马微电子有限公司 一种化合物、有机电致发光器件及显示装置
US12435073B2 (en) 2019-08-19 2025-10-07 Idemitsu Kosan Co., Ltd. Compound, material for organic electroluminescent element, organic electroluminescent element, and electronic device
CN112679548B (zh) 2019-10-18 2023-07-28 北京夏禾科技有限公司 具有部分氟取代的取代基的辅助配体的有机发光材料
TW202130783A (zh) 2019-11-04 2021-08-16 德商麥克專利有限公司 有機電致發光裝置
TW202136471A (zh) * 2019-12-17 2021-10-01 德商麥克專利有限公司 有機電致發光裝置用的材料
CN118084980A (zh) 2020-01-10 2024-05-28 北京夏禾科技有限公司 有机发光材料
CN113121609B (zh) 2020-01-16 2024-03-29 北京夏禾科技有限公司 一种金属配合物、包含其的电致发光器件及其用途
CN113939508B (zh) * 2020-03-09 2024-10-29 株式会社Lg化学 新型化合物及包含其的有机发光器件
KR20220151192A (ko) 2020-03-11 2022-11-14 메르크 파텐트 게엠베하 유기 전계 발광 장치
JP7293565B2 (ja) * 2020-03-11 2023-06-20 エルジー・ケム・リミテッド 有機発光素子
KR102787035B1 (ko) * 2020-09-09 2025-03-25 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
US20230232717A1 (en) * 2020-09-28 2023-07-20 Lt Materials Co., Ltd. Organic light-emitting device, composition for organic layer of organic lightemitting device, and method for manufacturing organic light-emitting device
CN114621198B (zh) * 2020-12-11 2025-01-21 北京夏禾科技有限公司 有机电致发光材料及其器件
CN114835686B (zh) * 2021-02-02 2024-10-11 江苏三月科技股份有限公司 一种含有菲与三嗪结构的化合物及其应用
US20240107884A1 (en) * 2021-02-19 2024-03-28 Lg Chem, Ltd. Organic light emitting device
CN115148914B (zh) * 2021-03-30 2025-02-25 北京夏禾科技有限公司 一种电致发光器件
WO2022216019A1 (ko) * 2021-04-05 2022-10-13 주식회사 엘지화학 유기 발광 소자
US20240138256A1 (en) * 2021-04-05 2024-04-25 Lg Chem, Ltd. Organic light emitting device
CN116491244A (zh) * 2021-04-27 2023-07-25 株式会社Lg化学 有机发光器件
CN113549059B (zh) * 2021-06-18 2023-04-28 陕西莱特光电材料股份有限公司 有机化合物及包含其的电子器件和电子装置
KR20230013465A (ko) * 2021-07-19 2023-01-26 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102746268B1 (ko) * 2021-12-03 2024-12-26 엘티소재주식회사 헤테로고리 화합물, 이를 포함하는 유기 발광 소자, 및 유기물층용 조성물
CN114213373B (zh) * 2021-12-17 2023-06-16 江苏广域化学有限公司 二苯并呋喃类衍生物的合成方法
US20240365660A1 (en) * 2021-12-22 2024-10-31 Lg Chem, Ltd. Novel compound and organic light emitting device comprising the same
CN116751177B (zh) * 2022-03-03 2025-12-16 阜阳欣奕华新材料科技股份有限公司 一种蒽类化合物、中间体、蒽类混合物、有机电致发光器件和显示装置
WO2025143781A1 (ko) * 2023-12-27 2025-07-03 솔루스첨단소재 주식회사 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Family Cites Families (39)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5831654B2 (ja) * 1977-11-26 1983-07-07 富士通株式会社 磁気デイスク塗膜組成物
JPS5831654U (ja) 1981-08-26 1983-03-01 三菱電機株式会社 操作コイルリ−ド
JPS607467U (ja) 1983-06-27 1985-01-19 松下電工株式会社 水栓の弁構造
KR100430549B1 (ko) 1999-01-27 2004-05-10 주식회사 엘지화학 신규한 착물 및 그의 제조 방법과 이를 이용한 유기 발광 소자 및 그의 제조 방법
DE10135513B4 (de) 2001-07-20 2005-02-24 Novaled Gmbh Lichtemittierendes Bauelement mit organischen Schichten
US20060088728A1 (en) * 2004-10-22 2006-04-27 Raymond Kwong Arylcarbazoles as hosts in PHOLEDs
EP2185532B1 (en) 2007-08-08 2016-11-09 Universal Display Corporation Benzo-fused thiophene compounds comprising a triphenylene group
KR101431644B1 (ko) 2009-08-10 2014-08-21 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
DE102009053382A1 (de) 2009-11-14 2011-05-19 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
JP6007467B2 (ja) 2010-07-27 2016-10-12 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、
KR101600453B1 (ko) 2013-09-13 2016-03-08 주식회사 엠비케이 신규한 유기발광화합물 및 이를 포함하는 유기전기발광소자
KR102140018B1 (ko) * 2013-12-17 2020-07-31 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20150074603A (ko) * 2013-12-24 2015-07-02 희성소재 (주) 플루오렌계 화합물 및 이를 이용한 유기발광소자
KR101788094B1 (ko) 2014-01-09 2017-10-19 제일모직 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
KR102280686B1 (ko) 2014-02-11 2021-07-22 삼성전자주식회사 카바졸계 화합물 및 이를 포함한 유기 발광 소자
US9190620B2 (en) 2014-03-01 2015-11-17 Universal Display Corporation Organic electroluminescent materials and devices
EP3140302B1 (de) 2014-05-05 2019-08-21 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
KR101764969B1 (ko) 2014-05-26 2017-08-04 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
US9997716B2 (en) 2014-05-27 2018-06-12 Universal Display Corporation Organic electroluminescent materials and devices
KR101579289B1 (ko) 2014-06-30 2015-12-22 희성소재 (주) 헤테로고리 화합물 및 이를 이용한 유기발광소자
US10297762B2 (en) 2014-07-09 2019-05-21 Universal Display Corporation Organic electroluminescent materials and devices
CN106661006B (zh) 2014-07-29 2019-11-08 默克专利有限公司 用于有机电致发光器件的材料
EP3180411B1 (de) 2014-08-13 2018-08-29 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
EP2991128B1 (en) 2014-08-29 2017-04-12 Samsung Electronics Co., Ltd. Organic light-emitting device
US10749113B2 (en) * 2014-09-29 2020-08-18 Universal Display Corporation Organic electroluminescent materials and devices
CN112480089A (zh) 2014-12-29 2021-03-12 东进世美肯株式会社 新颖化合物及包含其的有机发光器件
WO2016108596A2 (ko) 2014-12-29 2016-07-07 주식회사 동진쎄미켐 신규한 화합물 및 이를 포함하는 유기발광소자
US9406892B2 (en) 2015-01-07 2016-08-02 Universal Display Corporation Organic electroluminescent materials and devices
JP5831654B1 (ja) * 2015-02-13 2015-12-09 コニカミノルタ株式会社 芳香族複素環誘導体、それを用いた有機エレクトロルミネッセンス素子、照明装置及び表示装置
US11522140B2 (en) 2015-08-17 2022-12-06 Universal Display Corporation Organic electroluminescent materials and devices
CN108350352B (zh) 2015-11-02 2021-03-30 默克专利有限公司 用于有机电致发光器件的材料
JP6754185B2 (ja) 2015-12-10 2020-09-09 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置、照明装置及び電子デバイス用有機機能性材料
CN108884087A (zh) 2016-04-11 2018-11-23 默克专利有限公司 包含二苯并呋喃和/或二苯并噻吩结构的杂环化合物
KR101849747B1 (ko) 2016-07-20 2018-05-31 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR20180038834A (ko) * 2016-10-07 2018-04-17 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR101885898B1 (ko) * 2016-11-16 2018-08-06 주식회사 엘지화학 유기 발광 소자
KR102022689B1 (ko) * 2017-03-30 2019-09-18 주식회사 엘지화학 유기 발광 소자
KR102107085B1 (ko) * 2017-07-14 2020-05-06 주식회사 엘지화학 유기 발광 소자
KR102134383B1 (ko) * 2017-12-12 2020-07-15 주식회사 엘지화학 유기 발광 소자

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11453659B2 (en) 2019-06-28 2022-09-27 Samsung Sdi Co., Ltd. Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device and display device
US12522591B2 (en) 2019-08-26 2026-01-13 Merck Patent Gmbh Materials for organic electroluminescent devices

Also Published As

Publication number Publication date
CN108368078A (zh) 2018-08-03
EP3480194A1 (en) 2019-05-08
JP7210856B2 (ja) 2023-01-24
CN108368078B (zh) 2019-05-21
TWI653233B (zh) 2019-03-11
US12167689B2 (en) 2024-12-10
US20220336757A1 (en) 2022-10-20
EP3480194B1 (en) 2021-09-08
TW201811773A (zh) 2018-04-01
JP7205037B2 (ja) 2023-01-17
KR20180010130A (ko) 2018-01-30
US20180337348A1 (en) 2018-11-22
JP2019524741A (ja) 2019-09-05
JP2021073177A (ja) 2021-05-13
US11903311B2 (en) 2024-02-13
EP3480194A4 (en) 2019-05-08

Similar Documents

Publication Publication Date Title
KR101849747B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102447008B1 (ko) 유기 발광 소자
KR102446400B1 (ko) 유기 발광 소자
JP7187752B2 (ja) 新規な化合物およびこれを利用した有機発光素子
KR20200085232A (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
WO2018016742A1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR101929448B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102123015B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20190079571A (ko) 유기 발광 소자
KR102235480B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102278532B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
JP7680140B2 (ja) 新規な化合物およびこれを利用した有機発光素子
KR102278531B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR101983340B1 (ko) 헤테로고리 화합물 및 이를 이용하는 유기발광소자
KR102521059B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR101964437B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR20180131412A (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20170614

PA0201 Request for examination
A302 Request for accelerated examination
PA0302 Request for accelerated examination

Patent event date: 20171026

Patent event code: PA03022R01D

Comment text: Request for Accelerated Examination

Patent event date: 20170614

Patent event code: PA03021R01I

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20171116

Patent event code: PE09021S01D

PG1501 Laying open of application
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20180330

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20180411

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20180411

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20210322

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20240320

Start annual number: 7

End annual number: 7
