Abstract

본원은 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다. 본원에 따른 유기 전계 발광 화합물을 포함함으로써 구동전압, 발광효율, 수명 특성 및/또는 전력효율이 개선된 유기 전계 발광 소자를 제공할 수 있다.

Description

유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자{ORGANIC ELECTROLUMINESCENT COMPOUND AND ORGANIC ELECTROLUMINESCENT DEVICE COMPRISING THE SAME}
본원은 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다.
전계 발광 소자(electroluminescent device; EL 소자)는 자체 발광형 표시 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라 응답속도가 빠르다는 장점을 가지고 있다. 1987년 이스트만 코닥(Eastman Kodak)사는 발광층 형성용 재료로서 저분자인 방향족 디아민과 알루미늄 착물을 이용하고 있는 유기 EL 소자를 처음으로 개발하였다[Appl. Phys. Lett. 51, 913, 1987].
유기 전계 발광 소자에서 발광 효율을 결정하는 가장 중요한 요인은 발광 재료이다. 발광 재료로는 현재까지 형광 재료가 널리 사용되고 있으나, 전계 발광의 메커니즘상 형광 발광 재료에 비해 인광 발광 재료가 이론적으로 4배까지 발광 효율을 개선시킬 수 있다는 점에서 인광 발광 재료의 개발 연구가 널리 수행되고 있다. 현재까지 이리듐(III)착물 계열이 인광 발광 재료로 널리 알려져 있으며, 각 RGB 별로는 비스(2-(2'-벤조티에닐)-피리디네이토-N,C-3')이리듐(아세틸아세토네이트) [(acac)Ir(btp)2], 트리스(2-페닐피리딘)이리듐 [Ir(ppy)3] 및 비스(4,6-디플루오로페닐피리디네이토-N,C2)피콜리네이토이리듐 (Firpic) 등의 재료가 알려져 있다.
종래 기술에서, 인광용 호스트 재료로는 4,4'-N,N'-디카르바졸-비페닐(CBP)가 가장 널리 알려져 있었다. 최근에는, 일본의 파이오니어 등이 정공 차단층의 재료로 사용되던 바토큐프로인(Bathocuproine, BCP) 및 알루미늄(III)비스(2-메틸-8-퀴놀리네이트)(4-페닐페놀레이트) (Balq) 등을 호스트 재료로 이용해 고성능의 유기 전계 발광 소자를 개발한 바 있다.
그러나 기존의 재료들은 발광 특성 측면에서는 유리한 면이 있으나, 다음과 같은 단점이 있다: (1) 유리 전이 온도가 낮고 열적 안정성이 낮아서, 진공 하에서 고온 증착 공정시 열화되며, 소자의 수명이 저하된다. (2) 유기 전계 발광 소자에서 전력효율 = [(π/전압) × 전류효율]의 관계에 있으므로 전력 효율은 전압에 반비례하는데, 인광용 호스트 재료를 사용한 유기 전계 발광 소자는 형광 재료를 사용한 유기 전계 발광 소자에 비해 전류 효율(cd/A)은 높으나, 구동 전압 역시 상당히 높기 때문에 전력 효율(lm/w) 면에서 큰 이점이 없다. (3) 또한, 유기 전계 발광 소자에 사용할 경우, 작동 수명 측면에서도 만족스럽지 못하며, 발광 효율도 여전히 개선이 요구된다.
발광 효율, 구동 전압 및/또는 수명을 개선시키기 위하여 유기 전계 발광 소자의 유기층에 여러 재료들 또는 컨셉들이 제안되어 왔으나, 현실적으로 사용하기에는 만족스럽지 못하였다. 한국 등록특허 제10-1982792호는 일 군의 유기 전계 발광 화합물을 개시하고 있으나, 본원에서 청구하는 유기 전계 발광 화합물을 구체적으로 개시하고 있지는 않다. 또한, 상기 특허문헌에 개시된 유기 전계 발광 화합물에 비해, 단독으로 또는 다른 호스트 재료와 조합하였을 때 보다 개선된 성능, 예컨대 종래의 발광 재료에 비해 구동전압, 발광효율, 수명 특성 및/또는 전력효율이 개선된 발광 재료를 개발할 필요성이 있다.
한국 등록특허 제10-1982792호 (2019. 5. 27. 공고)
본원의 목적은, 첫째로 구동전압, 발광효율, 수명 특성 및/또는 전력효율이 개선된 유기 전계 발광 소자를 제조하는데 효과적인 유기 전계 발광 화합물을 제공하는 것이며, 둘째로 상기 유기 전계 발광 화합물을 포함하는 유기 전계 발광 소자를 제공하는 것이다.
본 발명자들은 하기 화학식 1로 표시되는 유기 전계 발광 화합물이 상술한 목적을 달성함을 발견하여 본 발명을 완성하였다.
[화학식 1]
Figure 112019126524363-pat00001
상기 화학식 1에서,
X 및 X1 은 각각 독립적으로 O 또는 S이며;
HAr은 치환 또는 비치환된 (3-30원)헤테로아릴이고;
L1은 단일결합, 치환 또는 비치환된 (C6-C30)아릴렌, 또는 치환 또는 비치환된 (3-30원)헤테로아릴렌이며;
R1 은 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 또는 치환 또는 비치환된 (C3-C30)시클로알킬이고;
R2 및 R3 은 각각 독립적으로, 수소, 중수소, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 또는 치환 또는 비치환된 (C3-C30)시클로알킬이거나, 인접한 치환기와 연결되어 고리를 형성할 수 있으며;
n 및 m은 1 내지 3의 정수이고, n 및 m이 각각 2 이상의 정수인 경우, 각각의 R2 및 R3은 서로 동일하거나 상이할 수 있다.
본원에 따른 유기 전계 발광 화합물을 이용하면 구동전압, 발광효율, 수명 특성 및/또는 전력효율이 개선된 유기 전계 발광 소자를 제조할 수 있다.
도 1은, 본원에 따른 유기 전계 발광 화합물의 대표적인 화학식이다.
이하에서 본원을 더욱 상세히 설명하나, 이는 설명을 위한 것으로 본원의 범위를 제한하도록 해석되어서는 안 된다.
본원에서 "유기 전계 발광 화합물"은 유기 전계 발광 소자에 사용될 수 있는 화합물을 의미하며, 필요에 따라 유기 전계 발광 소자를 구성하는 임의의 층에 포함될 수 있다.
본원에서 "유기 전계 발광 재료"는 유기 전계 발광 소자에 사용될 수 있는 재료를 의미하고, 1종 이상의 화합물을 포함할 수 있으며, 필요에 따라 유기 전계 발광 소자를 구성하는 임의의 층에 포함될 수 있다. 예를 들면, 상기 유기 전계 발광 재료는 정공 주입 재료, 정공 전달 재료, 정공 보조 재료, 발광 보조 재료, 전자 차단 재료, 발광 재료, 전자 버퍼 재료, 정공 차단 재료, 전자 전달 재료, 전자 주입 재료일 수 있다.
본원에서 "복수 종의 호스트 재료"는 유기 전계 발광 소자를 구성하는 임의의 발광층에 포함될 수 있는 2종 이상의 화합물의 조합을 포함하는 호스트 재료를 의미하고, 유기 전계 발광 소자에 포함되기 전 (예를 들면, 증착 전) 및 포함된 후 (예를 들면, 증착 후)의 재료를 모두 의미할 수 있다. 일례로, 본원의 복수 종의 호스트 재료는 2종 이상의 호스트 재료가 조합된 것으로서, 선택적으로, 유기 전계 발광 재료에 포함되는 통상의 물질을 추가로 포함한 것일 수 있다. 본원의 복수 종의 호스트 재료에 포함된 2종 이상의 화합물은 하나의 발광층에 함께 포함될 수도 있고, 각각 다른 발광층에 포함될 수도 있다. 예를 들어, 상기 2종 이상의 호스트 재료는 혼합증착 또는 공증착되거나, 개별적으로 증착될 수 있다.
본원의 유기 전계 발광 재료는 상기 화학식 1로 표시되는 1종 이상의 화합물을 포함할 수 있다. 이에 한정되는 것은 아니지만, 상기 화학식 1의 화합물은 발광층, 전자 전달층 및/또는 전자 버퍼층에 포함될 수 있다. 발광층에 포함되는 경우 화학식 1의 화합물은 호스트 재료로 포함될 수 있다. 여기서, 호스트 재료는 녹색 또는 적색 발광 유기 전계 발광 소자의 호스트 재료일 수 있다. 또한, 전자 전달층에 포함되는 경우 화학식 1의 화합물은 전자 전달 재료로 포함될 수 있고, 전자 버퍼층에 포함되는 경우 화학식 1의 화합물은 전자 버퍼 재료로 포함될 수 있다.
본원에서 "(C1-C30)알킬"은 쇄를 구성하는 탄소수가 1 내지 30개인 직쇄 또는 분지쇄 알킬을 의미하고, 여기에서 탄소수는 바람직하게는 1 내지 20개, 더 바람직하게는 1 내지 10개이다. 상기 알킬의 구체적인 예로서, 메틸, 에틸, n-프로필, 이소프로필, n-부틸, 이소부틸 및 tert-부틸 등이 있다. 본원에서 "(C2-C30)알케닐"은 쇄를 구성하는 탄소수가 2 내지 30개인 직쇄 또는 분지쇄 알케닐을 의미하고, 여기에서 탄소수는 바람직하게는 2 내지 20개, 더 바람직하게는 2 내지 10개이다. 상기 알케닐의 구체적인 예로서, 비닐, 1-프로페닐, 2-프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 2-메틸부트-2-에닐 등이 있다. 본원에서 "(C2-C30)알키닐"은 쇄를 구성하는 탄소수가 2 내지 30개인 직쇄 또는 분지쇄 알키닐을 의미하고, 여기에서 탄소수는 바람직하게는 2 내지 20개, 더 바람직하게는 2 내지 10개이다. 상기 알키닐의 예로서, 에티닐, 1-프로피닐, 2-프로피닐, 1-부티닐, 2-부티닐, 3-부티닐, 1-메틸펜트-2-이닐 등이 있다. 본원에서 "(C3-C30)시클로알킬"은 환 골격 탄소수가 3 내지 30개인 단일환 또는 다환 탄화수소를 의미하고, 상기 탄소수는 바람직하게는 3 내지 20개, 더 바람직하게는 3 내지 7개이다. 상기 시클로알킬의 예로서, 시클로프로필, 시클로부틸, 시클로펜틸, 시클로헥실 등이 있다. 본원에서 "(3-7원)헤테로시클로알킬"은 환 골격 원자수가 3 내지 7개, 바람직하게는 5 내지 7개이고, B, N, O, S, Si 및 P로 이루어진 군, 바람직하게는 O, S 및 N로 이루어진 군에서 선택되는 하나 이상의 헤테로원자를 포함하는 시클로알킬을 의미하고, 예를 들어, 테트라하이드로푸란, 피롤리딘, 티올란, 테트라하이드로피란 등이 있다. 본원에서 "(C6-C30)아릴(렌)"은 환 골격 탄소수가 6 내지 30개인 방향족 탄화수소에서 유래된 단일환 또는 융합환계 라디칼을 의미하고, 부분적으로 포화될 수도 있다. 상기 환 골격 탄소수는 바람직하게는 6 내지 25개, 더 바람직하게는 6 내지 18개이다. 상기 아릴은 스피로 구조를 가진 것을 포함한다. 상기 아릴의 예로서, 페닐, 비페닐, 터페닐, 나프틸, 비나프틸, 페닐나프틸, 나프틸페닐, 페닐터페닐, 플루오레닐, 페닐플루오레닐, 디페닐플루오레닐, 벤조플루오레닐, 디벤조플루오레닐, 페난트레닐, 페닐페난트레닐, 안트라세닐, 인데닐, 트리페닐레닐, 피레닐, 테트라세닐, 페릴레닐, 크라이세닐, 나프타세닐, 플루오란테닐, 스피로비플루오레닐, 아쥴레닐 등이 있다. 더욱 구체적으로, 상기 아릴의 예로는 페닐, 1-나프틸, 2-나프틸, 1-안트릴, 2-안트릴, 9-안트릴, 벤즈안트릴, 1-페난트릴, 2-페난트릴, 3-페난트릴, 4-페난트릴, 9-페난트릴, 나프타세닐, 피레닐, 1-크리세닐, 2-크리세닐, 3-크리세닐, 4-크리세닐, 5-크리세닐, 6-크리세닐, 벤조[c]페난트릴, 벤조[g]크리세닐, 1-트리페닐레닐, 2-트리페닐레닐, 3-트리페닐레닐, 4-트리페닐레닐, 1-플루오레닐, 2-플루오레닐, 3-플루오레닐, 4-플루오레닐, 9-플루오레닐, 벤조플루오레닐, 디벤조플루오레닐, 2-비페닐일, 3-비페닐일, 4-비페닐일, o-터페닐, m-터페닐-4-일, m-터페닐-3-일, m-터페닐-2-일, p-터페닐-4-일, p-터페닐-3-일, p-터페닐-2-일, m-쿼터페닐, 3-플루오란테닐, 4-플루오란테닐, 8-플루오란테닐, 9-플루오란테닐, 벤조플루오란테닐, o-톨릴, m-톨릴, p-톨릴, 2,3-자일릴, 3,4-자일릴, 2,5-자일릴, 메시틸, o-쿠멘일, m-쿠멘일, p-쿠멘일, p-tert-부틸페닐, p-(2-페닐프로필)페닐, 4'-메틸비페닐일, 4"-tert-부틸-p-터페닐-4-일, 9,9-디메틸-1-플루오레닐, 9,9-디메틸-2-플루오레닐, 9,9-디메틸-3-플루오레닐, 9,9-디메틸-4-플루오레닐, 9,9-디페닐-1-플루오레닐, 9,9-디페닐-2-플루오레닐, 9,9-디페닐-3-플루오레닐, 9,9-디페닐-4-플루오레닐 등을 들 수 있다.
본원에서 "(3-30원)헤테로아릴(렌)"은 환 골격 원자수가 3 내지 30개이고, B, N, O, S, Si 및 P로 이루어진 군에서 선택된 하나 이상의 헤테로원자를 포함하는 아릴기를 의미한다. 헤테로원자수는 바람직하게는 1 내지 4개이고, 단일 환계이거나 하나 이상의 벤젠환과 축합된 융합환계일 수 있으며, 부분적으로 포화될 수도 있다. 또한, 본원에서 상기 헤테로아릴은 하나 이상의 헤테로아릴 또는 아릴기가 단일 결합에 의해 헤테로아릴기와 연결된 형태도 포함하며, 스피로 구조를 가진 것도 포함한다. 상기 헤테로아릴의 예로서, 푸릴, 티오펜일, 피롤릴, 이미다졸릴, 피라졸릴, 티아졸릴, 티아디아졸릴, 이소티아졸릴, 이속사졸릴, 옥사졸릴, 옥사디아졸릴, 트리아진일, 테트라진일, 트리아졸릴, 테트라졸릴, 푸라잔일, 피리딜, 피라진일, 피리미딘일, 피리다진일 등의 단일 환계 헤테로아릴, 벤조푸란일, 벤조티오펜일, 이소벤조푸란일, 디벤조푸란일, 디벤조티오펜일, 벤조이미다졸릴, 벤조티아졸릴, 벤조이소티아졸릴, 벤조이속사졸릴, 벤조옥사졸릴, 이소인돌릴, 인돌릴, 벤조인돌릴, 인다졸릴, 벤조티아디아졸릴, 퀴놀릴, 이소퀴놀릴, 신놀리닐, 퀴나졸리닐, 벤조퀴나졸리닐, 퀴녹살리닐, 벤조퀴녹살리닐, 나프티리디닐, 카바졸릴, 벤조카바졸릴, 디벤조카바졸릴, 페녹사진일, 페노티아진일, 페난트리딘일, 벤조디옥솔릴, 디하이드로아크리디닐 등의 융합 환계 헤테로아릴 등이 있다. 더욱 구체적으로, 상기 헤테로아릴의 예로는, 1-피롤릴, 2-피롤릴, 3-피롤릴, 피라지닐, 2-피리디닐, 2-피리미디닐, 4-피리미디닐, 5-피리미디닐, 6-피리미디닐, 1,2,3-트리아진-4-일, 1,2,4-트리아진-3-일, 1,3,5-트리아진-2-일, 1-이미다졸릴, 2-이미다졸릴, 1-피라졸릴, 1-인돌리디닐, 2-인돌리디닐, 3-인돌리디닐, 5-인돌리디닐, 6-인돌리디닐, 7-인돌리디닐, 8-인돌리디닐, 2-이미다조피리디닐, 3-이미다조피리디닐, 5-이미다조피리디닐, 6-이미다조피리디닐, 7-이미다조피리디닐, 8-이미다조피리디닐, 3-피리디닐, 4-피리디닐, 1-인돌릴, 2-인돌릴, 3-인돌릴, 4-인돌릴, 5-인돌릴, 6-인돌릴, 7-인돌릴, 1-이소인돌릴, 2-이소인돌릴, 3-이소인돌릴, 4-이소인돌릴, 5-이소인돌릴, 6-이소인돌릴, 7-이소인돌릴, 2-푸릴, 3-푸릴, 2-벤조푸라닐, 3-벤조푸라닐, 4-벤조푸라닐, 5-벤조푸라닐, 6-벤조푸라닐, 7-벤조푸라닐, 1-이소벤조푸라닐, 3-이소벤조푸라닐, 4-이소벤조푸라닐, 5-이소벤조푸라닐, 6-이소벤조푸라닐, 7-이소벤조푸라닐, 2-퀴놀릴, 3-퀴놀릴, 4-퀴놀릴, 5-퀴놀릴, 6-퀴놀릴, 7-퀴놀릴, 8-퀴놀릴, 1-이소퀴놀릴, 3-이소퀴놀릴, 4-이소퀴놀릴, 5-이소퀴놀릴, 6-이소퀴놀릴, 7-이소퀴놀릴, 8-이소퀴놀릴, 2-퀴녹살리닐, 5-퀴녹살리닐, 6-퀴녹살리닐, 1-카르바졸릴, 2-카르바졸릴, 3-카르바졸릴, 4-카르바졸릴, 9-카르바졸릴, 아자카르바졸릴-1-일, 아자카르바졸릴-2-일, 아자카르바졸릴-3-일, 아자카르바졸릴-4-일, 아자카르바졸릴-5-일, 아자카르바졸릴-6-일, 아자카르바졸릴-7-일, 아자카르바졸릴-8-일, 아자카르바졸릴-9-일, 1-페난트리디닐, 2-페난트리디닐, 3-페난트리디닐, 4-페난트리디닐, 6-페난트리디닐, 7-페난트리디닐, 8-페난트리디닐, 9-페난트리디닐, 10-페난트리디닐, 1-아크리디닐, 2-아크리디닐, 3-아크리디닐, 4-아크리디닐, 9-아크리디닐, 2-옥사졸릴, 4-옥사졸릴, 5-옥사졸릴, 2-옥사디아졸릴, 5-옥사디아졸릴, 3-푸라자닐, 2-티에닐, 3-티에닐, 2-메틸피롤-1-일, 2-메틸피롤-3-일, 2-메틸피롤-4-일, 2-메틸피롤-5-일, 3-메틸피롤-1-일, 3-메틸피롤-2-일, 3-메틸피롤-4-일, 3-메틸피롤-5-일, 2-tert-부틸피롤-4-일, 3-(2-페닐프로필)피롤-1-일, 2-메틸-1-인돌릴, 4-메틸-1-인돌릴, 2-메틸-3-인돌릴, 4-메틸-3-인돌릴, 2-tert-부틸-1-인돌릴, 4-tert-부틸-1-인돌릴, 2-tert-부틸-3-인돌릴, 4-tert-부틸-3-인돌릴, 1-디벤조푸라닐, 2-디벤조푸라닐, 3-디벤조푸라닐, 4-디벤조푸라닐, 1-디벤조티오페닐, 2-디벤조티오페닐, 3-디벤조티오페닐, 4-디벤조티오페닐, 1-실라플루오레닐, 2-실라플루오레닐, 3-실라플루오레닐, 4-실라플루오레닐, 1-게르마플루오레닐, 2-게르마플루오레닐, 3-게르마플루오레닐, 4-게르마플루오레닐 등을 들 수 있다. 본원에서 "할로겐"은 F, Cl, Br 및 I 원자를 포함한다.
또한, "오르토(ortho; o-)", "메타(meta; m-)", 및 "파라(para; p-)"는 각각 치환기의 상대적인 위치를 나타내는 접두어이다. 오르토(ortho)는 2개의 치환기가 서로 이웃하는 것을 나타내고, 일 예로 벤젠치환체에서 치환기가 1, 2 위치에 있을 때, 오르토 위치라고 한다. 메타(meta)는 2개의 치환기가 1, 3 위치에 있는 것을 나타내며, 일 예로 벤젠치환체에서 치환기가 1, 3 위치에 있을 때 메타 위치라고 한다. 파라(para)는 2개의 치환기가 1, 4 위치에 있는 것을 나타내며, 일 예로 벤젠치환체에서 치환기가 1, 4 위치에 있을 때 파라 위치라고 한다.
또한, 본원에 기재되어 있는 "치환 또는 비치환"이라는 기재에서 "치환"은 어떤 작용기에서 수소 원자가 다른 원자 또는 다른 작용기 (즉, 치환체)로 대체되는 것을 뜻한다. 본원에서, 치환된 알킬, 치환된 아릴(렌), 치환된 헤테로아릴(렌), 치환된 시클로알킬, 치환된 알케닐, 치환된 알키닐, 치환된 알콕시, 치환된 트리알킬실릴, 치환된 디알킬아릴실릴, 치환된 알킬디아릴실릴, 치환된 트리아릴실릴, 치환된 모노- 또는 디- 알킬아미노, 치환된 모노- 또는 디- 아릴아미노, 및 치환된 알킬아릴아미노의 치환체는 각각 독립적으로 중수소; 할로겐; 시아노; 카르복실; 니트로; 히드록시; (C1-C30)알킬; 할로(C1-C30)알킬; (C2-C30)알케닐; (C2-C30)알키닐; (C1-C30)알콕시; (C1-C30)알킬티오; (C3-C30)시클로알킬; (C3-C30)시클로알케닐; (3-7원)헤테로시클로알킬; (C6-C30)아릴옥시; (C6-C30)아릴티오; (C6-C30)아릴로 치환 또는 비치환된 (3-30원)헤테로아릴; (3-30원)헤테로아릴로 치환 또는 비치환된 (C6-C30)아릴; 트리(C1-C30)알킬실릴; 트리(C6-C30)아릴실릴; 디(C1-C30)알킬(C6-C30)아릴실릴; (C1-C30)알킬디(C6-C30)아릴실릴; 아미노; 모노- 또는 디- (C1-C30)알킬아미노; (C1-C30)알킬로 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노; (C1-C30)알킬(C6-C30)아릴아미노; (C1-C30)알킬카보닐; (C1-C30)알콕시카보닐; (C6-C30)아릴카보닐; 디(C6-C30)아릴보로닐; 디(C1-C30)알킬보로닐; (C1-C30)알킬(C6-C30)아릴보로닐; (C6-C30)아르(C1-C30)알킬; 및 (C1-C30)알킬(C6-C30)아릴로 이루어진 군으로부터 선택되는 하나 이상이다. 본원의 일 양태에 따르면, 상기 치환기는 각각 독립적으로 (C1-C20)알킬; (C6-C25)아릴로 치환 또는 비치환된 (5-30원)헤테로아릴; 비치환된 (C6-C25)아릴; 및 트리(C6-C25)아릴실릴로 이루어진 군으로부터 선택되는 하나 이상이다. 본원의 다른 일 양태에 따르면, 상기 치환기는 각각 독립적으로 (C1-C10)알킬; (C6-C18)아릴로 치환 또는 비치환된 (5-20원)헤테로아릴; 비치환된 (C6-C20)아릴; 및 트리(C6-C18)아릴실릴로 이루어진 군으로부터 선택되는 하나 이상이다. 예를 들면, 상기 치환기는 각각 독립적으로 메틸, 페닐, 나프닐, 비페닐, 페닐플루오레닐, 페닐로 치환 또는 비치환된 피리딜, 페닐로 치환된 카바졸릴, 및 트리페닐실릴 중 하나 이상일 수 있다.
본원 화학식에서, 인접한 치환기끼리 서로 연결되어 고리를 형성하는 경우, 상기 고리는 치환 또는 비치환된 (3-30원) 단일환 또는 다환의 지환족, 방향족 또는 이들의 조합의 고리일 수 있다. 또한, 형성된 고리는 질소, 산소 및 황으로부터 선택되는 하나 이상의 헤테로원자를 포함할 수 있다. 상기 고리는 바람직하게는 치환 또는 비치환된 (3-26원)의 단일환 또는 다환의 지환족, 방향족 또는 이들의 조합의 고리일 수 있고, 더욱 더 바람직하게는 비치환된 (5-20원)의 단일환 또는 다환의 방향족 고리일 수 있다. 예를 들면, 상기 고리는 치환 또는 비치환된 디벤조티오펜 고리, 치환 또는 비치환된 디벤조푸란 고리, 치환 또는 비치환된 나프탈렌 고리, 치환 또는 비치환된 페난트렌 고리, 치환 또는 비환된 플루오렌 고리, 치환 또는 비치환된 벤조티오펜 고리, 치환 또는 비치환된 벤조푸란 고리, 치환 또는 비치환된 인돌 고리, 치환 또는 비치환된 인덴 고리, 치환 또는 비치환된 벤젠 고리, 치환 또는 비치환된 카바졸 고리 등일 수 있다.
본원 화학식에서, 헤테로아릴(렌) 및 헤테로시클로알킬은 각각 독립적으로, B, N, O, S, Si 및 P로부터 선택된 하나 이상의 헤테로원자를 포함할 수 있다. 또한, 상기 헤테로원자는 수소, 중수소, 할로겐, 시아노, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (5-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 및 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노로 이루어진 군으로부터 선택되는 하나 이상이 결합될 수 있다.
상기 화학식 1로 표시되는 화합물에 대해 보다 구체적으로 설명하면 다음과 같다.
상기 화학식 1에서, X 및 X1 은 각각 독립적으로 O 또는 S이다.
상기 화학식 1에서, HAr은 치환 또는 비치환된 (3-30원)헤테로아릴이고, 본원의 일 양태에 따르면, HAr은 치환 또는 비치환된 (5-30원)헤테로아릴이며, 본원의 다른 일 양태에 따르면, HAr은 치환 또는 비치환된 (5-25원)헤테로아릴이다. 구체적으로, HAr은 하기 그룹 1에서 선택된 어느 하나일 수 있다.
[그룹 1]
Figure 112019126524363-pat00002
Figure 112019126524363-pat00003
Figure 112019126524363-pat00004
Figure 112019126524363-pat00005
Figure 112019126524363-pat00006
Figure 112019126524363-pat00007
Figure 112019126524363-pat00008
Figure 112019126524363-pat00009
Figure 112019126524363-pat00010
Figure 112019126524363-pat00011
Figure 112019126524363-pat00012
Figure 112019126524363-pat00013
Figure 112019126524363-pat00014
상기 화학식 1에서, L1은 단일결합, 치환 또는 비치환된 (C6-C30)아릴렌, 또는 치환 또는 비치환된 (3-30원)헤테로아릴렌이다. 본원의 일 양태에 따르면, L1은 단일결합, 또는 치환 또는 비치환된 (C6-C25)아릴렌이다. 본원의 다른 일 양태에 따르면, L1은 단일결합 또는 비치환된 (C6-C18)아릴렌이다. 예를 들면, L1은 단일결합 또는 페닐렌일 수 있다.
상기 화학식 1에서, R1 은 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 또는 치환 또는 비치환된 (C3-C30)시클로알킬이다. 본원의 일 양태에 따르면, R1 은 치환 또는 비치환된 (C6-C25)아릴, 또는 치환 또는 비치환된 (5-25원)헤테로아릴이다. 본원의 다른 일 양태에 따르면, R1 은 (C1-C6)알킬로 치환 또는 비치환된 (C6-C18)아릴, 또는 (C6-C18)아릴로 치환 또는 비치환된 (5-20원)헤테로아릴이다. 예를 들면, R1 은 페닐, 나프틸, 비페닐, 터페닐, 페닐나프틸, 나프틸페닐, 디메틸플루오레닐, 페닐로 치환 또는 비치환된 디벤조푸란일, 페닐로 치환 또는 비치환된 디벤조티오펜일, 또는 페닐로 치환 또는 비치환된 피리딜일 수 있다.
상기 화학식 1에서, R2 및 R3 은 각각 독립적으로, 수소, 중수소, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 또는 치환 또는 비치환된 (C3-C30)시클로알킬이거나, 인접한 치환기와 연결되어 고리를 형성할 수 있다. 상기 고리는 인접한 둘 이상의 R2가 서로 연결되어 형성되고/되거나, 인접한 둘 이상의 R3이 서로 연결되어 형성될 수 있다. 예를 들면, R2 및 R3 은 수소일 수 있다.
상기 화학식 1에서, n 및 m은 1 내지 3의 정수이고, n 및 m이 각각 2 이상의 정수인 경우, 각각의 R2 및 R3은 서로 동일하거나 상이할 수 있다. 예를 들면, n 및 m은 각각 1일 수 있다.
상기 화학식 1은 하기 화학식 1-1 내지 1-8 중 하나 이상으로 표시될 수 있다.
[화학식 1-1] [화학식 1-2]
Figure 112019126524363-pat00015
[화학식 1-3] [화학식 1-4]
Figure 112019126524363-pat00016
[화학식 1-5] [화학식 1-6]
Figure 112019126524363-pat00017
[화학식 1-7] [화학식 1-8]
Figure 112019126524363-pat00018
상기 화학식 1-1 내지 1-8에서, X, X1, HAr, L1, R1 내지 R3, n 및 m은 상기 화학식 1에서의 정의와 동일하다.

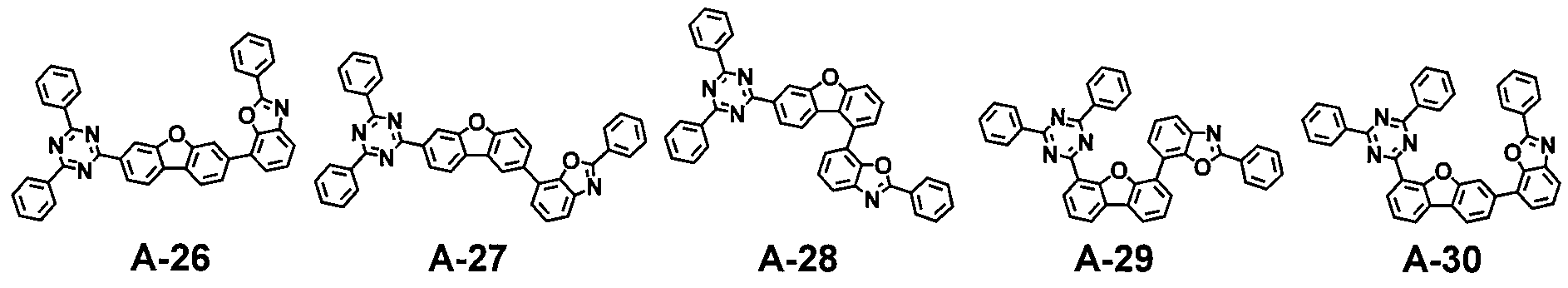

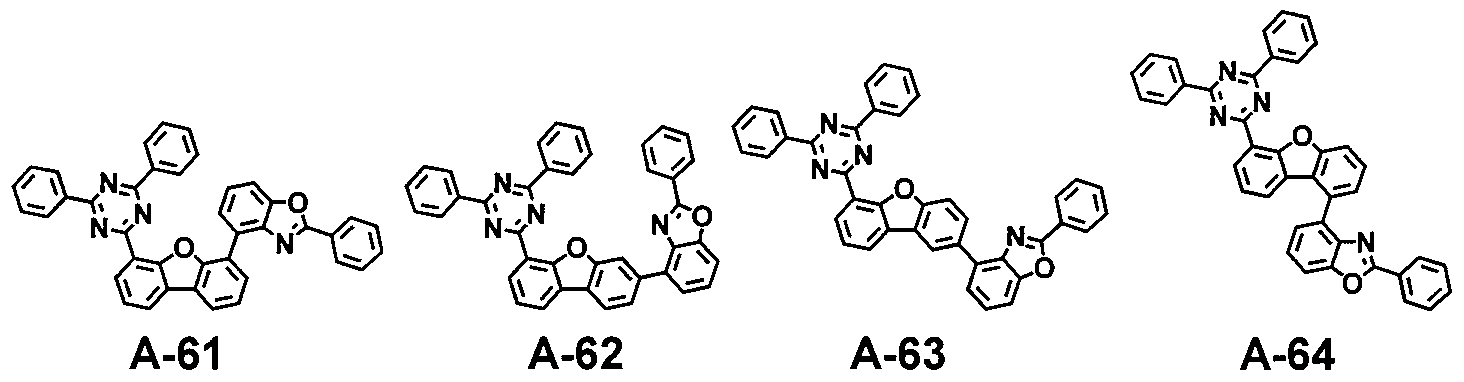

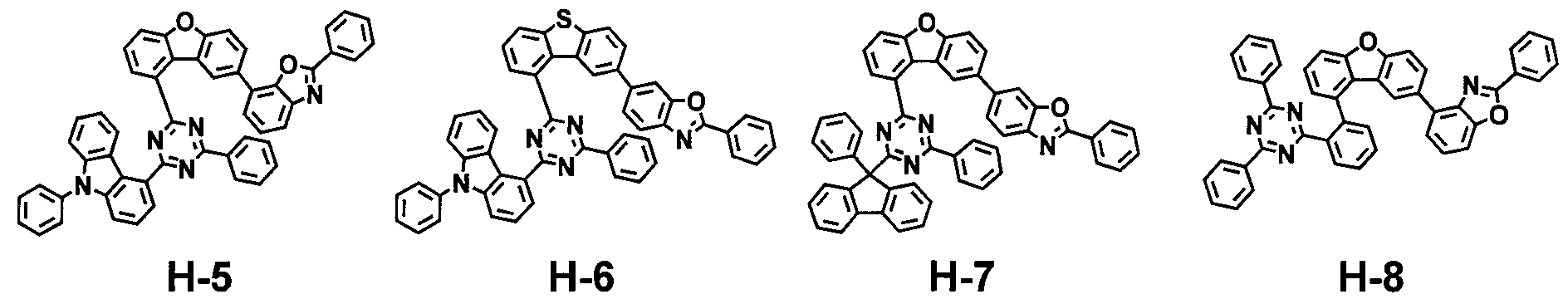

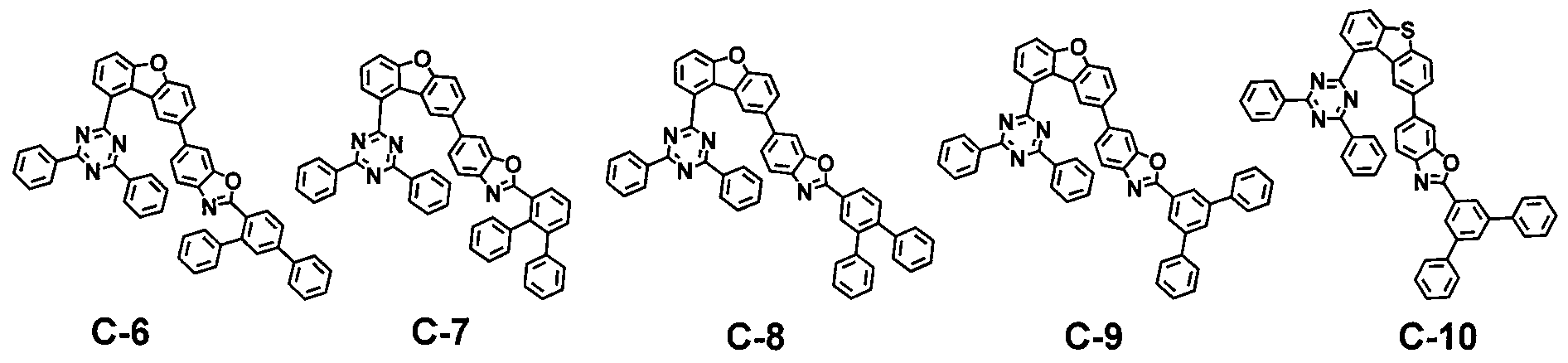

상기 화학식 1로 표시되는 화합물은 구체적으로 하기의 화합물로서 예시될 수 있으나, 이에 한정되지는 않는다.
Figure 112019126524363-pat00019
Figure 112019126524363-pat00020
Figure 112019126524363-pat00021
Figure 112019126524363-pat00022
Figure 112019126524363-pat00023
Figure 112019126524363-pat00024
Figure 112019126524363-pat00025
Figure 112019126524363-pat00026
Figure 112019126524363-pat00027
Figure 112019126524363-pat00028
Figure 112019126524363-pat00029
Figure 112019126524363-pat00030
Figure 112019126524363-pat00031
Figure 112019126524363-pat00032
Figure 112019126524363-pat00033
Figure 112019126524363-pat00034
Figure 112019126524363-pat00035
Figure 112019126524363-pat00036
Figure 112019126524363-pat00037
Figure 112019126524363-pat00038
Figure 112019126524363-pat00039
Figure 112019126524363-pat00040
Figure 112019126524363-pat00041
Figure 112019126524363-pat00042
Figure 112019126524363-pat00043
Figure 112019126524363-pat00044
Figure 112019126524363-pat00045
Figure 112019126524363-pat00046
Figure 112019126524363-pat00047
Figure 112019126524363-pat00048
Figure 112019126524363-pat00049
Figure 112019126524363-pat00050
Figure 112019126524363-pat00051
Figure 112019126524363-pat00052
Figure 112019126524363-pat00053
Figure 112019126524363-pat00054
Figure 112019126524363-pat00055
Figure 112019126524363-pat00056
Figure 112019126524363-pat00057
Figure 112019126524363-pat00058
Figure 112019126524363-pat00059
Figure 112019126524363-pat00060
Figure 112019126524363-pat00061
Figure 112019126524363-pat00062
Figure 112019126524363-pat00063
Figure 112019126524363-pat00064
Figure 112019126524363-pat00065
Figure 112019126524363-pat00066
Figure 112019126524363-pat00067
Figure 112019126524363-pat00068
Figure 112019126524363-pat00069
Figure 112019126524363-pat00070
Figure 112019126524363-pat00071
Figure 112019126524363-pat00072
Figure 112019126524363-pat00073
Figure 112019126524363-pat00074
Figure 112019126524363-pat00075
본원에 따른 화학식 1의 화합물은 당업자에게 공지된 합성 방법으로 제조될 수 있다. 예를 들면, 화학식 1의 화합물은 하기 반응식 1을 참조하여 합성될 수 있으나, 이들에 제한되는 것은 아니다.
[반응식 1]
Figure 112019126524363-pat00076
상기 반응식 1에서, X, X1, HAr, L1, R1 내지 R3, n 및 m은 화학식 1에서 정의한 바와 같다.
상기에서 화학식 1로 표시되는 화합물의 합성들은 모두 Buchwald-Hartwig cross coupling 반응, N-arylation 반응, H-mont-mediated etherification 반응, Miyaura borylation 반응, Suzuki cross-coupling 반응, Intramolecular acid-induced cyclization 반응, Pd(II)-catalyzed oxidative cyclization 반응, Grignard 반응, Heck reaction, Cyclic Dehydration 반응, SN1 치환 반응, SN2 치환 반응, 및 Phosphine-mediated reductive cyclization 반응 등에 기초한 것으로 구체적 합성예에 명시된 치환기 이외에 화학식 1에 정의된 다른 치환기가 결합되더라도 상기 반응이 진행된다는 것을 당업자라면 쉽게 이해할 수 있을 것이다.
본원은 화학식 1의 유기 전계 발광 화합물을 포함하는 유기 전계 발광 재료 및 상기 재료를 포함하는 유기 전계 발광 소자를 제공한다. 상기 재료는 본원의 유기 전계 발광 화합물 단독으로 이루어질 수 있고, 유기 전계 발광 재료에 포함되는 통상의 물질들을 추가로 포함할 수도 있다.
본원의 화학식 1의 유기 전계 발광 화합물은 발광층, 정공 주입층, 정공 전달층, 정공 보조층, 발광 보조층, 전자 전달층, 전자 버퍼층, 전자 주입층, 계면층(interlayer), 정공 차단층 및 전자 차단층 중 어느 하나의 층 이상에 포함될 수 있다. 경우에 따라 바람직하게는, 발광층에 포함될 수 있다. 발광층에 사용될 경우, 본원의 화학식 1의 유기 전계 발광 화합물은 호스트 재료로서 포함될 수 있다. 바람직하게는, 상기 발광층은 하나 이상의 도판트를 추가로 더 포함할 수 있다. 필요한 경우, 본원의 유기 전계 발광 화합물은 코호스트(co-host) 재료로 사용될 수 있다. 즉, 발광층은 본원의 화학식 1 의 유기 전계 발광 화합물(제1 호스트 재료) 이외의 다른 유기 전계 발광 화합물을 제2 호스트 재료로 추가로 포함할 수 있다. 이 때, 제1 호스트 재료와 제 2호스트 재료의 중량비는 약 1:99 내지 약 99:1, 바람직하게는 약 10:90 내지 약 90:10의 비, 더욱 바람직하게는 약 30:70 내지 약 70:30의 비일 수 있다. 또한, 제1 호스트 재료 및 제2 호스트 재료를 원하는 비율의 양으로, 쉐이커에 넣은 뒤 섞는 방법, 유리 튜브에 넣은 뒤 열을 가하여 녹인 후 수거하는 방법, 또는 용매에 녹이는 방법 등으로 배합할 수 있다. 2종 이상의 재료가 하나의 층에 포함되는 경우, 혼합 증착되어 층을 형성할 수도 있고, 별도로 동시에 공증착되어 층을 형성할 수 있다.
예를 들어, 본원의 유기 전계 발광 소자용 복수 종의 호스트 재료는 화학식 1로 표시되는 하나 이상의 화합물 및 하기 화학식 11로 표시되는 하나 이상의 화합물을 포함할 수 있다.
[화학식 11]
Figure 112019126524363-pat00077
상기 화학식 11에서,
A1 및 A2는 각각 독립적으로 치환 또는 비치환된 (C6-C30)아릴이고;
L1은 단일결합, 또는 치환 또는 비치환된 (C6-C30)아릴렌이며;
X11 내지 X26은 각각 독립적으로 수소, 중수소, 할로겐, 시아노, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C2-C30)알케닐, 치환 또는 비치환된 (C2-C30)알키닐, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C6-C60)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 또는 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노이거나; 인접한 치환기끼리 서로 연결되어 고리를 형성할 수 있다.
상기 화학식 11의 화합물은 하기 화학식 12 내지 14 중 어느 하나로 표시될 수 있다.
[화학식 12] [화학식 13]
Figure 112019126524363-pat00078
[화학식 14]
Figure 112019126524363-pat00079
상기 화학식 12 내지 14에서, A1, A2, L1 및 X11 내지 X26은 화학식 11에서 정의된 것과 동일하다.
상기 화학식 11 내지 14에서, A1 및 A2는 바람직하게는 각각 독립적으로 치환 또는 비치환된 (C6-C25)아릴이며; 더욱 바람직하게는 각각 독립적으로 (C1-C6)알킬, (C6-C18)아릴, (5-20원)헤테로아릴 및 트리(C6-C12)아릴실릴 중 하나 이상으로 치환 또는 비치환된 (C6-C18)아릴이다. 구체적으로, A1 및 A2는 각각 독립적으로 치환 또는 비치환된 페닐, 치환 또는 비치환된 비페닐, 치환 또는 비치환된 터페닐, 치환 또는 비치환된 나프틸, 치환 또는 비치환된 플루오레닐, 치환 또는 비치환된 벤조플루오레닐, 치환 또는 비치환된 페난트레닐, 치환 또는 비치환된 안트라세닐, 치환 또는 비치환된 인데닐, 치환 또는 비치환된 트리페닐레닐, 치환 또는 비치환된 피레닐, 치환 또는 비치환된 테트라세닐, 치환 또는 비치환된 페릴레닐, 치환 또는 비치환된 크라이세닐, 치환 또는 비치환된 페닐나프틸, 치환 또는 비치환된 나프틸페닐, 및 치환 또는 비치환된 플루오란테닐로 이루어진 군으로부터 선택될 수 있다. 예를 들면, A1 및 A2는 각각 독립적으로 치환 또는 비치환된 페닐, 나프틸, 비페닐, 나프틸페닐, 디메틸플루오레닐, 디페닐플루오레닐 또는 디메틸벤조플루오레닐일 수 있으며, 상기 치환된 페닐의 치환기는 메틸, 피리딜, 페닐로 치환된 피리딜, 및 트리페닐실릴 중 하나 이상일 수 있다.
상기 화학식 11 내지 14에서, L1은 바람직하게는 단일결합, 또는 치환 또는 비치환된 (C6-C18)아릴렌이며; 더욱 바람직하게는 단일결합, 또는 비치환된 (C6-C18)아릴렌이다. 구체적으로, L1은 단일결합, 치환 또는 비치환된 페닐렌, 치환 또는 비치환된 나프틸렌, 또는 치환 또는 비치환된 비페닐렌일수 있다.
상기 화학식 11 내지 14에서, X11 내지 X26은 바람직하게는 각각 독립적으로 수소, 또는 치환 또는 비치환된 (5-20원)헤테로아릴이거나, 인접한 치환기끼리 서로 연결되어 치환 또는 비치환된 (C6-C12)의 단일환 또는 다환의 지환족 또는 방향족 고리를 형성할 수 있으며; 더욱 바람직하게는 각각 독립적으로 수소, 또는 비치환된 (5-20원)헤테로아릴이거나, 인접한 치환기끼리 서로 연결되어 비치환된 (C6-C12)의 단일환 또는 다환의 방향족 고리를 형성할 수 있다. 예를 들면, X11 내지 X26은 각각 독립적으로 수소, 디벤조티오페닐, 또는 디벤조푸란일이거나, 인접한 둘 이상이 서로 연결되어 벤젠 고리를 형성할 수 있다.
상기 화학식 11로 표시되는 화합물은 하기의 화합물로서 예시될 수 있으나, 이들에 한정되는 것은 아니다.
Figure 112019126524363-pat00080
Figure 112019126524363-pat00081
Figure 112019126524363-pat00082
Figure 112019126524363-pat00083
Figure 112019126524363-pat00084
Figure 112019126524363-pat00085
본원의 화학식 11로 표시되는 유기 전계 발광 화합물은 당업자에게 공지된 합성 방법을 이용하여 제조할 수 있다. 예를 들면, 화학식 11로 표시되는 화합물은 일본 특허공보 JP 3139321 B (2001. 2. 26. 발행) 및 국제공개공보 WO 2011/162162 A (2011. 12. 29. 공개)에 개시된 방법을 참조하여 합성될 수 있으나, 이들에 제한되는 것은 아니다.
본원의 유기 전계 발광 소자에 포함되는 도판트로는 하나 이상의 인광 또는 형광 도판트를 사용할 수 있고, 인광 도판트가 바람직하다. 본원의 유기 전계 발광 소자에 적용되는 인광 도판트 재료는 특별히 제한되지는 않으나, 이리듐(Ir), 오스뮴(Os), 구리(Cu) 및 백금(Pt)으로부터 선택되는 금속 원자의 착체 화합물일 수 있고, 경우에 따라 바람직하게는, 이리듐(Ir), 오스뮴(Os), 구리(Cu) 및 백금(Pt)으로부터 선택되는 금속 원자의 오르토 메탈화 착체 화합물일 수 있으며, 경우에 따라 더 바람직하게는, 오르토 메탈화 이리듐 착체 화합물일 수 있다.
본원의 유기 전계 발광 소자에 포함되는 도판트로 하기 화학식 101로 표시되는 화합물을 예로 들 수 있으나, 이에 한정되지는 않는다.
[화학식 101]
Figure 112019126524363-pat00086
상기 화학식 101에서,
L은 하기 구조 1 내지 3에서 선택되는 어느 하나이고;
[구조 1] [구조 2] [구조 3]
Figure 112019126524363-pat00087
R100 내지 R103은 각각 독립적으로 수소, 중수소, 할로겐, 중수소 또는 할로겐으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C6-C30)아릴, 시아노, 치환 또는 비치환된 (3-30원) 헤테로아릴, 또는 치환 또는 비치환된 (C1-C30)알콕시이거나; R100 내지 R103은 인접 치환기가 서로 연결되어 피리딘과 함께 치환 또는 비치환된 융합고리를 형성할 수 있고, 예를 들면 치환 또는 비치환된 퀴놀린, 치환 또는 비치환된 이소퀴놀린, 치환 또는 비치환된 벤조푸로피리딘, 치환 또는 비치환된 벤조티에노피리딘, 치환 또는 비치환된 인데노피리딘, 치환 또는 비치환된 벤조푸로퀴놀린, 치환 또는 비치환된 벤조티에노퀴놀린, 또는 치환 또는 비치환된 인데노퀴놀린 형성이 가능하며;
R104 내지 R107은 각각 독립적으로 수소, 중수소, 할로겐, 중수소 또는 할로겐으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 시아노, 또는 치환 또는 비치환된 (C1-C30)알콕시이거나; R104 내지 R107은 인접 치환기가 서로 연결되어 벤젠과 함께 치환 또는 비치환된 융합고리를 형성할 수 있고, 예를 들면 치환 또는 비치환된 나프탈렌, 치환 또는 비치환된 플루오렌, 치환 또는 비치환된 디벤조티오펜, 치환 또는 비치환된 디벤조푸란, 치환 또는 비치환된 인데노피리딘, 치환 또는 비치환된 벤조푸로피리딘, 또는 치환 또는 비치환된 벤조티에노피리딘 형성이 가능하며;
R201 내지 R220은 각각 독립적으로 수소, 중수소, 할로겐, 중수소 또는 할로겐으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 또는 치환 또는 비치환된 (C6-C30)아릴이거나; R201 내지 R220은 인접 치환기가 서로 연결되어 치환 또는 비치환된 융합고리를 형성할 수 있으며;
n은 1 내지 3의 정수이다.

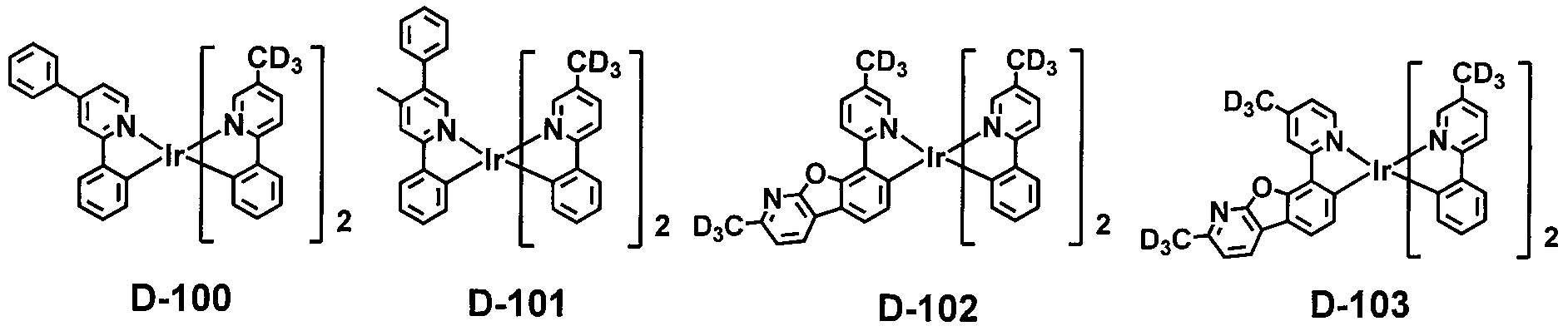

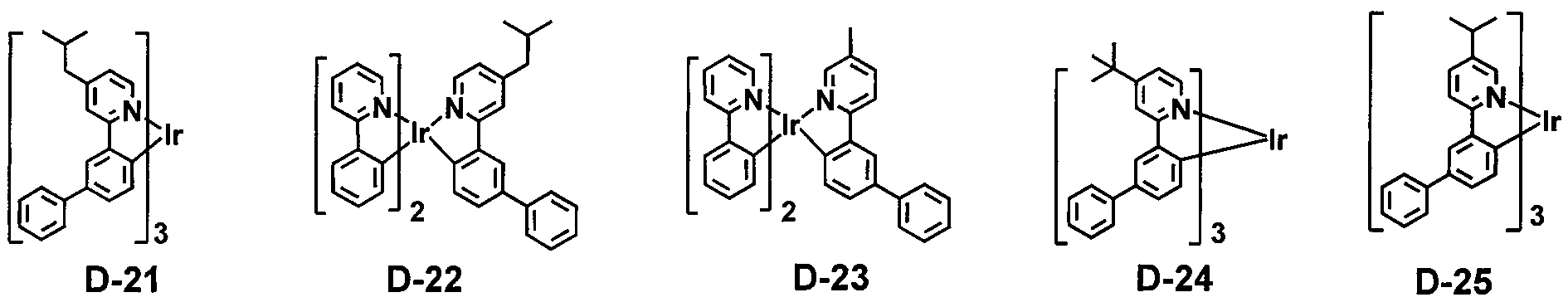

구체적으로, 상기 도판드 화합물의 구체적인 예는 다음과 같으나, 이에 한정되지는 않는다.
Figure 112019126524363-pat00089
Figure 112019126524363-pat00090
Figure 112019126524363-pat00091
Figure 112019126524363-pat00092
Figure 112019126524363-pat00093
Figure 112019126524363-pat00094
Figure 112019126524363-pat00095
Figure 112019126524363-pat00096
Figure 112019126524363-pat00097
Figure 112019126524363-pat00098
Figure 112019126524363-pat00099
Figure 112019126524363-pat00100
Figure 112019126524363-pat00101
Figure 112019126524363-pat00102
Figure 112019126524363-pat00103
Figure 112019126524363-pat00104
Figure 112019126524363-pat00105
Figure 112019126524363-pat00106
Figure 112019126524363-pat00107
Figure 112019126524363-pat00108
Figure 112019126524363-pat00109
Figure 112019126524363-pat00110
Figure 112019126524363-pat00111
Figure 112019126524363-pat00112
Figure 112019126524363-pat00113
Figure 112019126524363-pat00114
Figure 112019126524363-pat00115
Figure 112019126524363-pat00116
본원에 따른 유기 전계 발광 소자는 제1 전극; 제2 전극; 및 상기 제1 전극 및 제2 전극 사이에 개재되는 1층 이상의 유기물층을 갖는다. 상기 제1 전극과 제2 전극 중 하나는 애노드이고 다른 하나는 캐소드일 수 있다. 상기 유기물층은 발광층을 포함하고, 정공 주입층, 정공 전달층, 정공 보조층, 발광 보조층, 전자 전달층, 전자 버퍼층, 전자 주입층, 계면층(interlayer), 정공 차단층 및 전자 차단층에서 선택되는 1층 이상을 더 포함할 수 있다. 상기 각각의 층은 여러 층으로 추가 구성될 수 있다.
상기 제1 전극 및 제2 전극은 각각 투명한 도전성 물질로 형성되거나, 반투과형 또는 반사형 도전성 물질로 형성될 수 있다. 상기 제1 전극 및 제2 전극을 형성하는 물질의 종류에 따라, 유기 전계 발광 소자는 전면 발광형, 배면 발광형 또는 양면 발광형일 수 있다. 또한, 상기 정공 주입층은 P-도판트로 추가로 도핑될 수 있으며, 전자 주입층은 n-도판트로 추가로 도핑될 수 있다.
상기 유기물층에 아릴아민계 화합물 및 스티릴아릴아민계 화합물로 이루어진 군으로부터 선택된 하나 이상의 화합물을 추가로 포함할 수도 있다. 또한, 본원의 유기 전계 발광 소자에 있어서, 유기물층은 1족, 2족, 4주기 전이금속, 5주기 전이금속, 란탄계열금속 및 d-전이원소의 유기금속으로 이루어진 군으로부터 선택되는 하나 이상의 금속, 또는 이러한 금속을 포함하는 하나 이상의 착체화합물을 추가로 포함할 수도 있다.
또한, 본원의 상기 유기 전계 발광 소자는 본원의 화합물 이외에 당업계에 알려진 청색, 적색 또는 녹색 발광 화합물을 포함하는 발광층 하나 이상을 더 포함함으로써 백색 발광을 할 수 있다. 또한, 필요에 따라, 황색 또는 오렌지색 발광층을 더 포함할 수도 있다.
본원의 유기 전계 발광 소자에 있어서, 한 쌍의 전극의 적어도 한쪽의 내측표면에, 칼코제나이드(chalcogenide)층, 할로겐화 금속층 및 금속 산화물층으로부터 선택되는 하나 이상의 층(이하, 이들을 "표면층"이라고 지칭함)을 배치하는 것이 바람직하다. 구체적으로는, 발광 매체층 측의 애노드 표면에 규소 및 알루미늄의 칼코제나이드(산화물을 포함한다)층을, 또한 발광 매체층 측의 캐소드 표면에 할로겐화 금속층 또는 금속 산화물층을 배치하는 것이 바람직하다. 상기 표면층에 의해 유기 전계 발광 소자의 구동 안정화를 얻을 수 있다. 상기 칼코제나이드의 바람직한 예로는 SiOX(1≤X≤2), AlOX(1≤X≤1.5), SiON, SiAlON 등이 있고, 할로겐화 금속의 바람직한 예로는 LiF, MgF2, CaF2, 불화 희토류 금속 등이 있으며, 금속 산화물의 바람직한 예로는 Cs2O, Li2O, MgO, SrO, BaO, CaO 등이 있다.
애노드와 발광층 사이에 정공 주입층, 정공 전달층 또는 전자 차단층, 또는 이들의 조합이 사용될 수 있다. 정공 주입층은 애노드에서 정공 전달층 또는 전자 차단층으로의 정공 주입 장벽(또는 정공 주입 전압)을 낮출 목적으로 복수의 층이 사용될 수 있으며, 각 층은 2개의 화합물이 동시에 사용될 수 있다. 정공 전달층 또는 전자 차단층도 복수의 층이 사용될 수 있다.
발광층과 캐소드 사이에 전자 버퍼층, 정공 차단층, 전자 전달층 또는 전자 주입층, 또는 이들의 조합이 사용될 수 있다. 전자 버퍼층은 전자 주입을 조절하고 발광층과 전자 주입층 사이의 계면 특성을 향상시킬 목적으로 복수의 층이 사용될 수 있으며, 각 층은 2개의 화합물이 동시에 사용될 수 있다. 정공 차단층 또는 전자 전달층도 복수의 층이 사용될 수 있고, 각 층에 복수의 화합물이 사용될 수 있다.
발광 보조층은 애노드와 발광층 사이에 위치하거나, 캐소드와 발광층 사이에 위치하는 층으로서, 상기 애노드와 발광층 사이에 위치할 경우, 정공의 주입 및/또는 전달을 원활하게 하거나 전자의 오버플로우를 차단하는 용도로 사용되거나, 상기 캐소드와 발광층 사이에 위치할 경우, 전자의 주입 및/또는 전달을 원활하게 하거나 정공의 오버플로우를 차단하는 용도로 사용될 수 있다. 또한, 상기 정공 보조층은 정공 전달층(또는 정공 주입층)과 발광층 사이에 위치하고, 정공의 전달 속도(또는 주입 속도)를 원활하게 하거나 블록킹하는 효과를 나타낼 수 있으며, 이에 따라 전하 밸런스(charge balance)를 조절할 수 있는 층이다. 또한, 상기 전자 차단층은 정공 전달층(또는 정공 주입층)과 발광층 사이에 위치하고, 발광층으로부터의 전자의 오버플로우를 차단하여 엑시톤을 발광층 내에 가두어 발광 누수를 방지하는 층이다. 상기 정공 전달층을 2층 이상 포함할 경우, 추가로 포함되는 층을 상기 정공 보조층 또는 상기 전자 차단층의 용도로 사용할 수 있다. 상기 정공 보조층과 전자 차단층은 유기 전계 발광 소자의 효율 및/또는 수명의 개선효과를 갖는다.
또한, 본원의 유기 전계 발광 소자에 있어서, 한 쌍의 전극의 적어도 한쪽의 표면에 전자 전달 화합물과 환원성 도판트의 혼합 영역 또는 정공 전달 화합물과 산화성 도판트의 혼합 영역을 배치하는 것도 바람직하다. 이러한 방식에 의해 전자 전달 화합물이 음이온으로 환원되므로 혼합 영역으로부터 발광 매체에 전자를 주입 및 전달하기 용이해진다. 또한, 정공 전달 화합물은 산화되어 양이온으로 되므로 혼합 영역으로부터 발광 매체에 정공을 주입 및 전달하기 용이해진다. 바람직한 산화성 도판트로서는 각종 루이스산 및 억셉터(acceptor) 화합물을 들 수 있고, 바람직한 환원성 도판트로는 알칼리 금속, 알칼리 금속 화합물, 알칼리 토류 금속, 희토류 금속 및 이들의 혼합물을 들 수 있다. 또한 환원성 도판트층을 전하생성층으로 사용하여 두 개 이상의 발광층을 가진 백색 발광을 하는 유기 전계 발광 소자를 제조할 수 있다.
본원의 일 예에 따른 유기 전계 발광 재료는 백색 유기 전계 발광 소자(White Organic Light Emitting Device)를 위한 발광 재료로서 사용될 수 있다. 상기 백색 유기 전계 발광 소자는 R(적색), G(녹색) 또는 YG(황녹색), B(청색) 발광부들의 배열 형태에 따라 병렬 배치(side-by-side) 방식, 적층(stacking) 방식, 또는 색 변환 물질(color conversion material, CCM) 방식 등 다양한 구조들이 제안되고 있다. 또한, 본원의 일 예에 따른 유기 전계 발광 물질은 양자점(QD)을 포함하는 유기 전계 발광 소자에도 사용 될 수 있다.
본원의 유기 전계 발광 소자의 각층의 형성은 진공증착, 스퍼터링, 플라즈마, 이온플레이팅 등의 건식 성막법이나 스핀 코팅, 침지 코팅(dip coating), 플로우 코팅 등의 습식 성막법 중의 어느 하나의 방법을 적용할 수 있다. 본원의 제1 호스트 화합물과 제2 호스트 화합물을 성막할 때, 공증착 또는 혼합증착으로 공정한다.
습식 성막법의 경우, 각 층을 형성하는 재료를 에탄올, 클로로포름, 테트라하이드로푸란, 디옥산 등의 적절한 용매에 용해 또는 분산시켜 박막을 형성하는데, 그 용매는 각 층을 형성하는 재료가 용해 또는 분산될 수 있고, 성막성에 문제가 없는 것이라면 어느 것이어도 된다.
또한, 본원의 유기 전계 발광 소자를 이용하여 디스플레이 장치, 예를 들면, 스마트폰, 태블릿, 노트북, PC, TV 또는 차량용의 디스플레이 장치, 또는 조명 장치, 예를 들면, 옥외 또는 옥내용 조명 장치를 제조하는 것이 가능하다.
이하에서, 본원의 상세한 이해를 위하여 본원의 대표 화합물을 들어 본원에 따른 화합물의 제조방법 및 이의 물성을 나타내었다. 그러나, 본 발명은 하기의 예들에 한정되는 것은 아니다.
[실시예 1] 화합물 A-1 의 제조
Figure 112019126524363-pat00117
1) 화합물 2 의 제조
반응용기에 화합물 1 (7.3 g, 18.2 mmol), N-브로모숙신이미드(NBS) (3.9 g, 21.8 mmol), 황산 180 mL, 및 아세트산 180 mL 를 첨가한 후 상온에서 18 시간 동안 교반하였다. 반응이 끝나면 물을 넣어 중화시켰다. 생성된 고체를 수득하고 건조시켰다. 이 후 컬럼 크로마토그래피로 정제하여 화합물 2 (5.7 g, 수율: 66%)을 얻었다.
2) 화합물 4 의 제조
반응용기에 화합물 3 (10 g, 36.4 mmol), 비스(피나콜라토)다이보론 (11 g, 43.6 mmol), 비스(트리페닐포스핀)팔라듐(Ⅱ) 염화물 (0.32 g, 1.82 mmol), 아세트산칼륨 (10 g, 109.2 mmol), 및 1,4-다이옥세인 180 mL 를 첨가한 후 130℃에서 2 시간 동안 교반하였다. 반응이 끝나면 상온으로 냉각한 후 에틸아세테이트로 추출하고, 추출한 유기층을 황산마그네슘으로 건조시킨 후 회전증발기로 용매를 제거하였다. 이 후 컬럼 크로마토그래피로 정제하여 화합물 4 (11.5 g, 수율: 98%)를 얻었다.
3) 화합물 A- 1 의 제조
반응용기에 화합물 2 (5.7 g, 11.9 mmol), 화합물 4 (4.2 g, 13.0 mmol), 테트라키스(트라이페닐포스핀)팔라듐 (0.69 g, 0.6 mmol), 탄산칼륨 (4.1 g, 29.8 mmol), 톨루엔 60 mL, 에탄올 15 mL, 및 증류수 15 mL 를 첨가한 후 140℃에서 3 시간 동안 교반하였다. 반응이 끝나면 상온으로 냉각한 후 에틸아세테이트로 추출하고, 추출한 유기층을 황산마그네슘으로 건조시킨 후 회전증발기로 용매를 제거하였다. 이 후 컬럼 크로마토그래피로 정제하여 화합물 A-1 (3.2 g, 수율: 46%)를 얻었다.
Figure 112019126524363-pat00118
Figure 112019126524363-pat00119
이하에서, 본 발명의 상세한 이해를 위하여 본원의 화합물을 포함하는 유기 전계 발광 소자의 특성을 설명한다. 그러나, 이하의 실시예는 본원의 상세한 이해를 위하여 본원에 따른 OLED의 특성을 설명한 것일 뿐, 본원은 하기의 예들에 한정되는 것은 아니다.
[소자 제조예 1] 본원에 따르는 화합물을 호스트로 포함하는 OLED의 제조
본 발명에 따르는 OLED 를 제조하였다. 우선, OLED용 글래스 (지오마텍사 제조) 기판 상의 투명 전극 ITO 박막(10Ω／□)을 아세톤 및 이소프로필알코올을 순차적으로 사용하여 초음파 세척을 실시한 후, 이소프로판올에 넣어 보관한 후 사용하였다. 다음으로 진공 증착 장비의 기판 홀더에 ITO 기판을 장착한 후, 진공 증착 장비 내의 셀에 제1 정공 주입 화합물로서 표 2에 기재된 화합물 HI-1을 넣고, 또 다른 셀에는 제1 정공 전달 화합물로서 화합물 HT-1을 넣은 후, 두 물질을 다른 속도로 증발시켜 제1 정공 주입 화합물과 제1 정공 전달 화합물의 합계량에 대해 제1 정공 주입 화합물을 3 중량%의 양으로 10 nm 두께로 도핑하여 제1 정공 주입층을 증착하였다. 이어서, 제1 정공 전달층으로 화합물 HT-1을 상기 제1 정공 주입층 위에 80 nm 두께로 증착하였다. 이어서, 진공 증착 장비 내의 다른 셀에 화합물 HT-2를 넣고, 셀에 전류를 인가하여 증발시켜 제1 정공 전달층 위에 30 nm 두께의 제2 정공 전달층을 증착하였다. 정공 주입층과 정공 전달층을 형성시킨 후, 그 위에 발광층을 다음과 같이 증착시켰다. 진공 증착 장비 내의 셀에 호스트로서 하기 표 1에 기재된 호스트를 넣고, 또 다른 셀에는 도판트로서 화합물 D-50을 넣은 후, 두 물질을 다른 속도로 증발시켜 호스트와 도판트의 합계량에 대해 도판트를 10 중량%의 양으로 도핑함으로써 상기 제2 정공 전달층 위에 40 nm 두께의 발광층을 증착하였다. 이어서 상기 발광층 위에 전자 전달 재료로서 화합물 ETL-1:EIL-1을 40:60 중량비로 35 nm 증착하였다. 이어서 전자 주입층으로 화합물 EIL-1을 상기 전자 전달층 위에 2 nm 두께로 증착한 후, 다른 진공 증착 장비를 이용하여 Al 음극을 상기 전자 주입층 위에 80 nm의 두께로 증착하여 OLED 를 제조하였다. 재료 별로 각 화합물은 10-6 torr 하에서 진공 승화 정제하여 사용하였다.
[비교예 1] 호스트로서 종래의 화합물을 포함하는 OLED의 제조
발광층의 호스트로서 화합물 Com.1을 사용한 것 외에는 소자 제조예 1과 동일한 방법으로 OLED 를 제조하였다.
상기 소자 제조예 1 및 비교예 1에서 제조된 OLED의 1,000 nit 휘도 기준의 구동 전압, 발광색, 및 20,000 nit 휘도 기준의 빛의 세기가 100%에서 95%로 떨어지는 데 걸리는 시간(수명; T95)을 하기 표 1에 나타내었다.
[표 1]
Figure 112019126524363-pat00120
[소자 제조예 2] 본원에 따르는 화합물을 제2 호스트로 포함하는 OLED의 제조
진공 증착 장비 내의 셀 두 군데에 호스트로서 하기 표 2에 기재된 각각의 호스트를 넣고, 또 다른 셀에는 도판트로서 화합물 D-50을 넣은 후, 두 호스트 물질을 2:1의 다른 속도로 증발시키고 동시에 도판트 물질을 다른 속도로 증발시켜 호스트와 도판트의 합계량에 대해 도판트를 10 중량%의 양으로 도핑함으로써 상기 제2 정공 전달층 위에 40 nm 두께의 발광층을 증착한 것 외에는 소자 제조예 1과 동일한 방법으로 OLED 를 제조하였다.
[비교예 2] 제2 호스트로서 종래의 화합물을 포함하는 OLED의 제조
발광층의 제2 호스트로서 화합물 Com.1을 사용한 것 외에는 소자 제조예 2와 동일한 방법으로 OLED를 제조하였다.
상기 소자 제조예 2 및 비교예 2에서 제조된 OLED의 1,000 nit 휘도 기준의 구동 전압, 발광 효율, 발광색, 및 20,000 nit 휘도 기준의 빛의 세기가 100%에서 95%로 떨어지는 데 걸리는 시간(수명; T95)을 하기 표 2에 나타내었다.
[표 2]
Figure 112019126524363-pat00121
상기 표 1 및 2로부터, 본 발명에서 개발한 유기 전계 발광 화합물들의 발광 특성이 종래의 재료 대비 우수한 특성을 보이는 것을 확인할 수 있다. 또한, 본 발명에 따른 화합물을 발광용 호스트 재료로 사용한 소자는 발광특성이 뛰어날 뿐만 아니라 특히 수명특성이 개선된 뛰어난 특성을 보였다.
비교예에서 사용된 화합물 Com.1은 벤조옥사졸의 2번 위치에서 디벤조푸란과 연결된 구조를 가지는데, 이러한 화합물은 빠른 전자이동도 특성을 가진다. 이에 반해, 본원에 따른 화합물은 벤조옥사졸의 a, b, c 또는 d 위치에 디벤조푸란 또는 디벤조티오펜과 연결됨으로써 전자 이동도를 감소시킬 수 있다. 이로 인해, 본원의 화합물을 포함하는 유기 전계 발광 소자는 종래의 유기 전계 발광 소자에 비해 동등하거나 개선된 수준의 전력 효율을 가지면서 수명 특성을 개선시킬 수 있는 것으로 생각된다.
Figure 112019126524363-pat00122
상기 소자 제조예 및 비교예에 사용된 화합물을 하기 표 3에 나타내었다.
[표 3]
Figure 112019126524363-pat00123

Claims (11)

  1. 하기 화학식 1로 표시되는 유기 전계 발광 화합물:
    [화학식 1]
    Figure 112024117490204-pat00124

    상기 화학식 1에서,
    X는 O이고;
    X1은 O 또는 S이며;
    HAr은 치환 또는 비치환된 (3-30원)헤테로아릴이고;
    L1은 단일결합, 치환 또는 비치환된 (C6-C30)아릴렌, 또는 치환 또는 비치환된 (3-30원)헤테로아릴렌이며;
    R1은 치환 또는 비치환된 (C6-C30)아릴, 또는 치환 또는 비치환된 (3-30원)헤테로아릴이고;
    R2 및 R3 은 각각 독립적으로, 수소, 또는 중수소이며;
    n 및 m은 1 내지 3의 정수이고, n 및 m이 각각 2 이상의 정수인 경우, 각각의 R2 및 R3은 서로 동일하거나 상이할 수 있다.
  2. 제1항에 있어서, 상기 화학식 1은 하기 화학식 1-1 내지 1-8 중 하나 이상으로 표시되는, 유기 전계 발광 화합물:
    [화학식 1-1] [화학식 1-2]

    [화학식 1-3] [화학식 1-4]

    [화학식 1-5] [화학식 1-6]

    [화학식 1-7] [화학식 1-8]

    상기 화학식 1-1 내지 1-8에서, X, X1, HAr, L1, R1 내지 R3, n 및 m은 제1항에서의 정의와 동일하다.
  3. 제1항에 있어서, 치환된 아릴(렌), 및 치환된 헤테로아릴(렌)의 치환기는 각각 독립적으로 중수소; 할로겐; 시아노; 카르복실; 니트로; 히드록시; (C1-C30)알킬; 할로(C1-C30)알킬; (C2-C30)알케닐; (C2-C30)알키닐; (C1-C30)알콕시; (C1-C30)알킬티오; (C3-C30)시클로알킬; (C3-C30)시클로알케닐; (3-7원)헤테로시클로알킬; (C6-C30)아릴옥시; (C6-C30)아릴티오; (C6-C30)아릴로 치환 또는 비치환된 (3-30원)헤테로아릴; (3-30원)헤테로아릴로 치환 또는 비치환된 (C6-C30)아릴; 트리(C1-C30)알킬실릴; 트리(C6-C30)아릴실릴; 디(C1-C30)알킬(C6-C30)아릴실릴; (C1-C30)알킬디(C6-C30)아릴실릴; 아미노; 모노- 또는 디- (C1-C30)알킬아미노; (C1-C30)알킬로 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노; (C1-C30)알킬(C6-C30)아릴아미노; (C1-C30)알킬카보닐; (C1-C30)알콕시카보닐; (C6-C30)아릴카보닐; 디(C6-C30)아릴보로닐; 디(C1-C30)알킬보로닐; (C1-C30)알킬(C6-C30)아릴보로닐; (C6-C30)아르(C1-C30)알킬; 및 (C1-C30)알킬(C6-C30)아릴로 이루어진 군으로부터 선택되는 하나 이상인, 유기 전계 발광 화합물.
  4. 제1항에 있어서, 상기 HAr 이 하기 그룹 1에서 선택된 어느 하나인 것인, 유기 전계 발광 화합물.
    [그룹 1]












  5. 제1항에 있어서, 상기 화학식 1로 표시되는 화합물은 하기 화합물들로부터 선택되는 것인, 유기 전계 발광 화합물.























































  6. 제1항에 기재된 유기 전계 발광 화합물을 포함하는, 유기 전계 발광 재료.
  7. 제6항에 기재된 유기 전계 발광 재료를 제1 호스트 재료로 포함하고, 1종 이상의 유기 전계 발광 화합물을 제2 호스트 재료로 포함하며, 상기 제1 호스트 재료와 상기 제2 호스트 재료는 서로 상이한 것인, 복수 종의 호스트 재료.
  8. 제7항에 있어서, 상기 1종 이상의 유기 전계 발광 화합물은 하기 화학식 11로 표시되는 화합물 중 1종 이상인, 복수 종의 호스트 재료:
    [화학식 11]

    상기 화학식 11에서,
    A1 및 A2는 각각 독립적으로 치환 또는 비치환된 (C6-C25)아릴이고;
    L1은 단일결합, 또는 치환 또는 비치환된 (C6-C18)아릴렌이며;
    X11 내지 X26은 각각 독립적으로 수소, 중수소, 할로겐, 또는 치환 또는 비치환된 (5-20원)헤테로아릴이거나, 인접한 치환기끼리 서로 연결되어 치환 또는 비치환된 (C6-C12)의 단일환 또는 다환의 지환족 또는 방향족 고리를 형성할 수 있다.
  9. 제8항에 있어서, 상기 화학식 11로 표시되는 화합물은 하기 화합물들로부터 선택되는 것인, 복수 종의 호스트 재료.





  10. 제1항에 기재된 유기 전계 발광 화합물을 포함하는, 유기 전계 발광 소자.
  11. 제7항에 기재된 복수 종의 호스트 재료를 포함하는, 유기 전계 발광 소자.
KR1020190161950A 2019-12-06 2019-12-06 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자 Active KR102833526B1 (ko)

Priority Applications (5)

Application Number Priority Date Filing Date Title
KR1020190161950A KR102833526B1 (ko) 2019-12-06 2019-12-06 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
CN202011245242.9A CN112920179A (zh) 2019-12-06 2020-11-10 有机电致发光化合物以及包含其的有机电致发光装置
DE102020129949.4A DE102020129949A1 (de) 2019-12-06 2020-11-12 Organische elektrolumineszierende verbindung und diese umfassende organische elektrolumineszierende vorrichtung
JP2020190106A JP2021093526A (ja) 2019-12-06 2020-11-16 有機エレクトロルミネセント化合物及びこれを含む有機エレクトロルミネセントデバイス
US17/111,339 US11725138B2 (en) 2019-12-06 2020-12-03 Organic electroluminescent compound and organic electroluminescent device comprising the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020190161950A KR102833526B1 (ko) 2019-12-06 2019-12-06 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자

Publications (2)

Publication Number Publication Date
KR20210071602A KR20210071602A (ko) 2021-06-16
KR102833526B1 true KR102833526B1 (ko) 2025-07-14

Family

ID=75962929

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190161950A Active KR102833526B1 (ko) 2019-12-06 2019-12-06 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자

Country Status (5)

Country Link
US (1) US11725138B2 (ko)
JP (1) JP2021093526A (ko)
KR (1) KR102833526B1 (ko)
CN (1) CN112920179A (ko)
DE (1) DE102020129949A1 (ko)

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11810761B2 (en) 2018-07-27 2023-11-07 Eagle Harbor Technologies, Inc. Nanosecond pulser ADC system
US11967484B2 (en) 2020-07-09 2024-04-23 Eagle Harbor Technologies, Inc. Ion current droop compensation
US20220231229A1 (en) * 2020-12-28 2022-07-21 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound, a plurality of host materials, and organic electroluminescent device comprising the same
CN116023372B (zh) * 2021-10-22 2024-12-31 烟台显华化工科技有限公司 一种苯并噁唑联吸电片段的化合物和电子传输材料
US11824542B1 (en) 2022-06-29 2023-11-21 Eagle Harbor Technologies, Inc. Bipolar high voltage pulser
KR20240015360A (ko) 2022-07-27 2024-02-05 롬엔드하스전자재료코리아유한회사 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
WO2024073582A2 (en) 2022-09-29 2024-04-04 Eagle Harbor Technologies, Inc. High voltage plasma control

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105753849A (zh) 2016-02-03 2016-07-13 上海道亦化工科技有限公司 含有喹喔啉和吡啶基团的化合物及其有机电致发光器件
WO2017178311A1 (de) 2016-04-11 2017-10-19 Merck Patent Gmbh Heterocyclische verbindungen mit dibenzofuran- und/oder dibenzothiophen-strukturen
WO2019132545A1 (ko) 2017-12-27 2019-07-04 주식회사 엘지화학 유기 발광 소자

Family Cites Families (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN106255687B (zh) * 2014-04-30 2020-06-05 默克专利有限公司 用于电子器件的材料
CN107534092B (zh) * 2015-04-27 2020-04-28 柯尼卡美能达株式会社 有机电致发光元件用材料、有机电致发光元件、显示装置及照明装置
KR102095001B1 (ko) * 2016-09-19 2020-03-30 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR101967381B1 (ko) * 2016-12-27 2019-04-10 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
CN107021956B (zh) * 2017-04-28 2020-12-01 石家庄诚志永华显示材料有限公司 苯并恶唑衍生物及其应用
KR102360108B1 (ko) * 2017-05-23 2022-02-09 솔루스첨단소재 주식회사 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102577731B1 (ko) * 2017-06-30 2023-09-14 솔루스첨단소재 주식회사 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102107085B1 (ko) * 2017-07-14 2020-05-06 주식회사 엘지화학 유기 발광 소자
KR102132350B1 (ko) 2017-07-20 2020-07-09 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
WO2019017734A1 (ko) * 2017-07-20 2019-01-24 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
CN109206420B (zh) * 2017-12-14 2022-08-02 江苏三月科技股份有限公司 一种基于三嗪的有机化合物及其在有机电致发光器件上的应用
KR102790454B1 (ko) * 2018-01-25 2025-04-08 듀폰스페셜티머터리얼스코리아 유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102216773B1 (ko) * 2018-05-29 2021-02-17 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105753849A (zh) 2016-02-03 2016-07-13 上海道亦化工科技有限公司 含有喹喔啉和吡啶基团的化合物及其有机电致发光器件
WO2017178311A1 (de) 2016-04-11 2017-10-19 Merck Patent Gmbh Heterocyclische verbindungen mit dibenzofuran- und/oder dibenzothiophen-strukturen
WO2019132545A1 (ko) 2017-12-27 2019-07-04 주식회사 엘지화학 유기 발광 소자

Also Published As

Publication number Publication date
US11725138B2 (en) 2023-08-15
JP2021093526A (ja) 2021-06-17
KR20210071602A (ko) 2021-06-16
CN112920179A (zh) 2021-06-08
DE102020129949A1 (de) 2021-06-10
US20210175433A1 (en) 2021-06-10

Similar Documents

Publication Publication Date Title
KR102849046B1 (ko) 유기 전계 발광 소자용 복합 재료, 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR102824772B1 (ko) 복수 종의 발광 재료, 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102245910B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102833526B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102834034B1 (ko) 복수 종의 유기 전계 발광 재료 및 이를 포함하는 유기 전계 발광 소자
KR102240988B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20250158719A (ko) 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR20200103524A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102888006B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102816266B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200115148A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102870948B1 (ko) 유기 전계 발광 화합물, 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR20210082068A (ko) 유기 전계 발광 화합물, 이를 포함하는 유기 전계 발광 재료, 및 유기 전계 발광 소자
KR20210116819A (ko) 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
JP2026002875A (ja) 有機エレクトロルミネセント化合物及びそれを含む有機エレクトロルミネセントデバイス
CN116396281A (zh) 多种主体材料、有机电致发光化合物及包含其的有机电致发光装置
KR102804796B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20210143521A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102850886B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
CN113336712A (zh) 有机电致发光化合物、包含其的有机电致发光材料、以及有机电致发光装置
KR20220021651A (ko) 유기 전계 발광 화합물, 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR102918841B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 재료, 및 유기 전계 발광 소자
KR102918839B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102784141B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20240121153A (ko) 유기 전계 발광 화합물, 유기 전계 발광 재료, 및 이를 포함하는 유기 전계 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

F11 Ip right granted following substantive examination

Free format text: ST27 STATUS EVENT CODE: A-2-4-F10-F11-EXM-PR0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-2-2-U10-U11-OTH-PR1002 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)
