Abstract

화학식 1로 표현되는 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 이를 적용한 유기 광전자 소자 및 표시 장치에 관한 것이다.
상기 화학식 1에 대한 상세 내용은 명세서에서 정의한 바와 같다.

Description

유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치{COMPOUND FOR ORGANIC OPTOELECTRONIC DEVICE, COMPOSITION FOR ORGANIC OPTOELECTRONIC DEVICE AND ORGANIC OPTOELECTRONIC DEVICE AND DISPLAY DEVICE}
유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치에 관한 것이다.
유기 광전자 소자(organic optoelectronic diode)는 전기 에너지와 광 에너지를 상호 전환할 수 있는 소자이다.
유기 광전자 소자는 동작 원리에 따라 크게 두 가지로 나눌 수 있다. 하나는 광 에너지에 의해 형성된 엑시톤(exciton)이 전자와 정공으로 분리되고 상기 전자와 정공이 각각 다른 전극으로 전달되면서 전기 에너지를 발생하는 광전 소자이고, 다른 하나는 전극에 전압 또는 전류를 공급하여 전기 에너지로부터 광 에너지를 발생하는 발광 소자이다.
유기 광전자 소자의 예로는 유기 광전 소자, 유기 발광 소자, 유기 태양 전지 및 유기 감광체 드럼(organic photo conductor drum) 등을 들 수 있다.
이 중, 유기 발광 소자(organic light emitting diode, OLED)는 근래 평판 표시 장치(flat panel display device)의 수요 증가에 따라 크게 주목받고 있다. 상기 유기 발광 소자는 유기 발광 재료에 전류를 가하여 전기 에너지를 빛으로 전환시키는 소자로서, 통상 양극(anode)과 음극(cathode) 사이에 유기 층이 삽입된 구조로 이루어져 있다. 여기서 유기 층은 발광층과 선택적으로 보조층을 포함할 수 있으며, 상기 보조층은 예컨대 유기발광소자의 효율과 안정성을 높이기 위한 정공 주입 층, 정공 수송 층, 전자 차단 층, 전자 수송 층, 전자 주입 층 및 정공 차단 층에서 선택된 적어도 1층을 포함할 수 있다.
유기 발광 소자의 성능은 상기 유기 층의 특성에 의해 영향을 많이 받으며, 그 중에서도 상기 유기 층에 포함된 유기 재료에 의해 영향을 많이 받는다.
특히 상기 유기 발광 소자가 대형 평판 표시 장치에 적용되기 위해서는 정공 및 전자의 이동성을 높이는 동시에 전기화학적 안정성을 높일 수 있는 유기 재료의 개발이 필요하다.
일 구현예는 고효율 및 장수명 유기 광전자 소자를 구현할 수 있는 유기 광전자 소자용 화합물을 제공한다.
다른 구현예는 상기 유기 광전자 소자용 화합물을 포함하는 유기 광전자 소자용 조성물을 제공한다.
또 다른 구현예는 상기 화합물을 포함하는 유기 광전자 소자를 제공한다.
또 다른 구현예는 상기 유기 광전자 소자를 포함하는 표시 장치를 제공한다.
일 구현예에 따르면, 하기 화학식 1로 표현되는 유기 광전자 소자용 화합물을 제공한다.

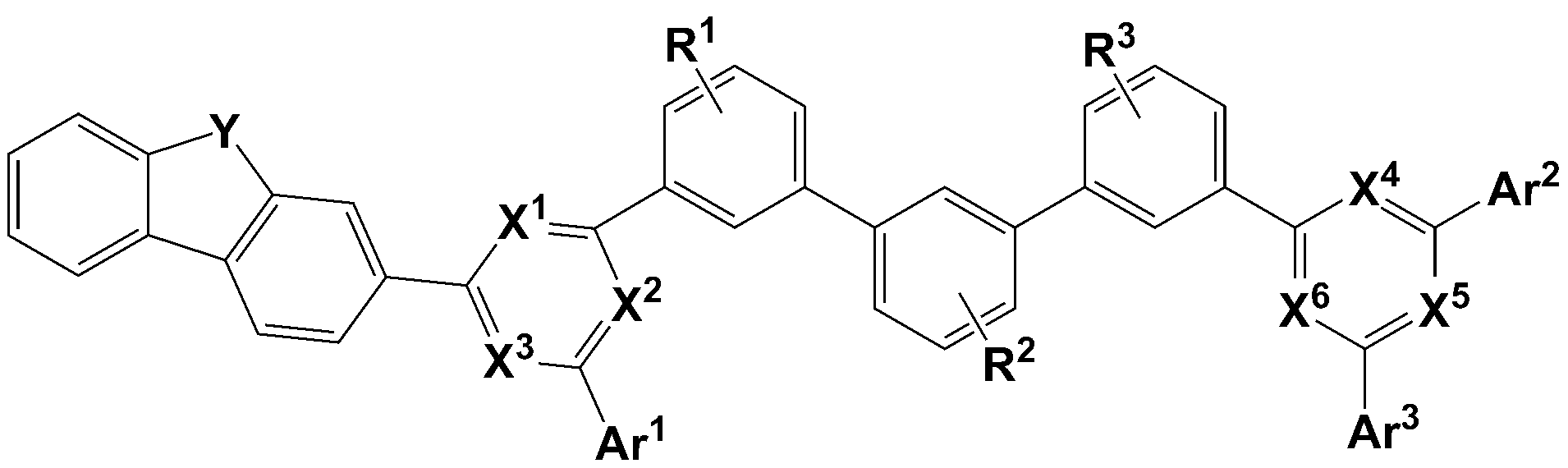

[화학식 1]

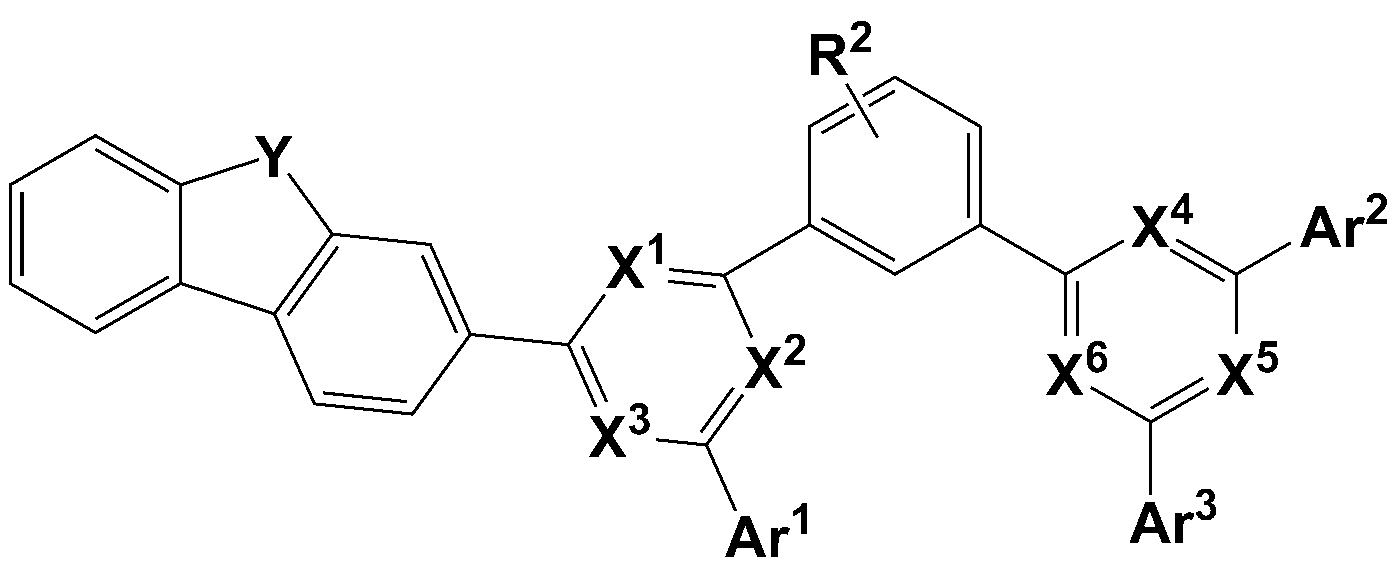

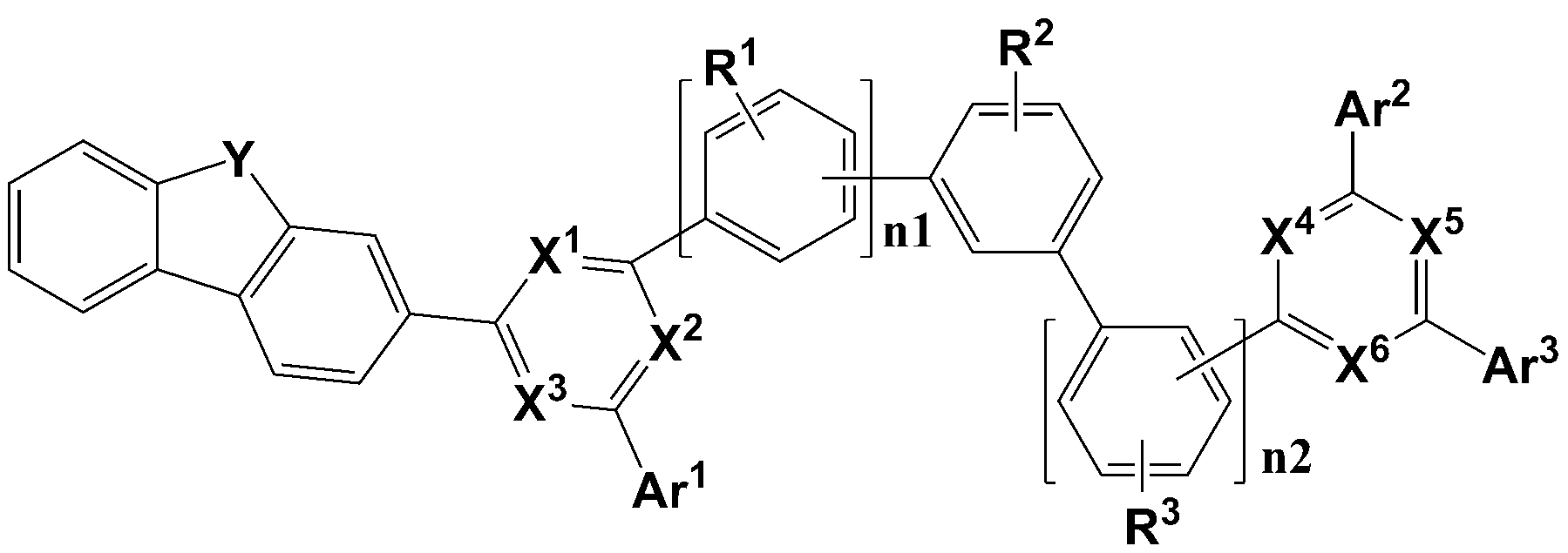

Figure 112016067496418-pat00001
상기 화학식 1에서,
X1 내지 X6은 각각 독립적으로 N 또는 CRa이고,
X1 내지 X3 중 적어도 둘은 N이고,
X4 내지 X6 중 적어도 둘은 N이고,
Y은 O 또는 S이고,
Ar1 내지 Ar3은 각각 독립적으로 치환 또는 비치환된 C6 내지 C30 아릴기이고,
Ra 및 R1 내지 R3은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C10 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 또는 이들의 조합이고,
n1 및 n2은 각각 독립적으로 0 내지 2의 정수 중 하나이고,
상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C20 알킬기, C6 내지 C30 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다.
다른 구현예에 따르면, 전술한 제1 유기 광전자 소자용 화합물; 및 하기 화학식 2로 표현되는 제2 유기 광전자 소자용 화합물을 포함하는 유기 광전자 소자용 조성물을 제공한다.
[화학식 2]
Figure 112016067496418-pat00002
상기 화학식 2에서,
L1 및 L2는 각각 독립적으로 단일 결합, 치환 또는 비치환된 C6 내지 C30 아릴렌기, 치환 또는 비치환된 C2 내지 C30 헤테로아릴렌기, 또는 이들의 조합이고,
Z1 및 Z2은 각각 독립적으로 치환 또는 비치환된 C6 내지 C30 아릴기, 치환 또는 비치환된 C2 내지 C30 헤테로고리기, 또는 이들의 조합이고,
R4 내지 R9은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C20 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 치환 또는 비치환된 C2 내지 C30 헤테로고리기, 또는 이들의 조합이고,
m은 0 내지 2의 정수 중 하나이고;
상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C4 알킬기, C6 내지 C18 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다.
또 다른 구현예에 따르면, 서로 마주하는 양극과 음극, 그리고 상기 양극과 상기 음극 사이에 위치하는 적어도 한 층의 유기층을 포함하고, 상기 유기층은 전술한 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물을 포함하는 유기 광전자 소자를 제공한다.
또 다른 구현예에 따르면 상기 유기 광전자 소자를 포함하는 표시 장치를 제공한다.
고효율 장수명 유기 광전자 소자를 구현할 수 있다.
도 1 및 도 2는 일 구현예에 따른 유기 발광 소자를 도시한 단면도이다.
이하, 본 발명의 구현예를 상세히 설명하기로 한다. 다만, 이는 예시로서 제시되는 것으로, 이에 의해 본 발명이 제한되지는 않으며 본 발명은 후술할 청구범위의 범주에 의해 정의될 뿐이다.
본 명세서에서 "치환"이란 별도의 정의가 없는 한, 치환기 또는 화합물 중의 적어도 하나의 수소가 중수소, 할로겐기, 히드록실기, 아미노기, 치환 또는 비치환된 C1 내지 C30 아민기, 니트로기, 치환 또는 비치환된 C1 내지 C40 실릴기, C1 내지 C30 알킬기, C1 내지 C10 알킬실릴기, C6 내지 C30 아릴실릴기, C3 내지 C30 시클로알킬기, C3 내지 C30 헤테로시클로알킬기, C6 내지 C30 아릴기, C2 내지 C30 헤테로아릴기, C1 내지 C20 알콕시기, C1 내지 C10 트리플루오로알킬기, 시아노기, 또는 이들의 조합으로 치환된 것을 의미한다.
본 발명의 일 예에서, "치환"은 치환기 또는 화합물 중의 적어도 하나의 수소가 중수소, C1 내지 C30 알킬기, C1 내지 C10 알킬실릴기, C6 내지 C30 아릴실릴기, C3 내지 C30 시클로알킬기, C3 내지 C30 헤테로시클로알킬기, C6 내지 C30 아릴기, C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다. 또한, 본 발명의 구체적인 일 예에서, "치환"은 치환기 또는 화합물 중의 적어도 하나의 수소가 중수소, C1 내지 C20 알킬기, C6 내지 C30 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다. 또한, 본 발명의 구체적인 일 예에서, "치환"은 치환기 또는 화합물 중의 적어도 하나의 수소가 중수소, C1 내지 C5 알킬기, C6 내지 C18 아릴기, 피리디닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조퓨란일기, 디벤조티오펜일기 또는 카바졸일기로 치환된 것을 의미한다. 또한, 본 발명의 구체적인 일 예에서, "치환"은 치환기 또는 화합물 중의 적어도 하나의 수소가 중수소, C1 내지 C5 알킬기, C6 내지 C18 아릴기, 디벤조퓨란일기 또는 디벤조티오펜일기로 치환된 것을 의미한다. 또한, 본 발명의 구체적인 일 예에서, "치환"은 치환기 또는 화합물 중의 적어도 하나의 수소가 중수소, 메틸기, 에틸기, 프로판일기, 부틸기, 페닐기, 바이페닐기, 터페닐기, 나프틸기, 트리페닐기, 디벤조퓨란일기 또는 디벤조티오펜일기로 치환된 것을 의미한다.
본 명세서에서 "헤테로"란 별도의 정의가 없는 한, 하나의 작용기 내에 N, O, S, P 및 Si로 이루어진 군에서 선택되는 헤테로 원자를 1 내지 3개 함유하고, 나머지는 탄소인 것을 의미한다.
본 명세서에서 "알킬(alkyl)기"이란 별도의 정의가 없는 한, 지방족 탄화수소기를 의미한다. 알킬기는 어떠한 이중결합이나 삼중결합을 포함하고 있지 않은 "포화 알킬(saturated alkyl)기"일 수 있다.
상기 알킬기는 C1 내지 C30인 알킬기일 수 있다. 보다 구체적으로 알킬기는 C1 내지 C20 알킬기 또는 C1 내지 C10 알킬기일 수도 있다. 예를 들어, C1 내지 C4 알킬기는 알킬쇄에 1 내지 4 개의 탄소원자가 포함되는 것을 의미하며, 메틸, 에틸, 프로필, 이소-프로필, n-부틸, 이소-부틸, sec-부틸 및 t-부틸로 이루어진 군에서 선택됨을 나타낸다.
상기 알킬기는 구체적인 예를 들어 메틸기, 에틸기, 프로필기, 이소프로필기, 부틸기, 이소부틸기, t-부틸기, 펜틸기, 헥실기, 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기 등을 의미한다.
본 명세서에서 "아릴(aryl)기"는 탄화수소 방향족 모이어티를 하나 이상 갖는 그룹을 총괄하는 개념으로서,
탄화수소 방향족 모이어티의 모든 원소가 p-오비탈을 가지면서, 이들 p-오비탈이 공액(conjugation)을 형성하고 있는 형태, 예컨대 페닐기, 나프틸기 등을 포함하고,
2 이상의 탄화수소 방향족 모이어티들이 시그마 결합을 통하여 연결된 형태, 예컨대 바이페닐기, 터페닐기, 쿼터페닐기 등을 포함하며,
2 이상의 탄화수소 방향족 모이어티들이 직접 또는 간접적으로 융합된 비방향족 융합 고리도 포함할 수 있다. 예컨대, 플루오레닐기 등을 들 수 있다.
아릴기는 모노시클릭, 폴리시클릭 또는 융합 고리 폴리시클릭(즉, 탄소원자들의 인접한 쌍들을 나눠 가지는 고리) 작용기를 포함한다.
본 명세서에서 "헤테로고리기(heterocyclic group)"는 헤테로아릴기를 포함하는 상위 개념으로서, 아릴기, 시클로알킬기, 이들의 융합고리 또는 이들의 조합과 같은 고리 화합물 내에 탄소 (C) 대신 N, O, S, P 및 Si로 이루어진 군에서 선택되는 헤테로 원자를 적어도 한 개를 함유하는 것을 의미한다. 상기 헤테로고리기가 융합고리인 경우, 상기 헤테로고리기 전체 또는 각각의 고리마다 헤테로 원자를 한 개 이상 포함할 수 있다.
일 예로 "헤테로아릴(heteroaryl)기"는 아릴기 내에 N, O, S, P 및 Si로 이루어진 군에서 선택되는 헤테로 원자를 적어도 한 개를 함유하는 것을 의미한다. 2 이상의 헤테로아릴기는 시그마 결합을 통하여 직접 연결되거나, 상기 헤테로아릴기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다. 상기 헤테로아릴기가 융합고리인 경우, 각각의 고리마다 상기 헤테로 원자를 1 내지 3개 포함할 수 있다.
상기 헤테로고리기는 구체적인 예를 들어, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등을 포함할 수 있다.
보다 구체적으로, 치환 또는 비치환된 C6 내지 C30 아릴기 및/또는 치환 또는 비치환된 C2 내지 C30 헤테로고리기는, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 페난트레닐기, 치환 또는 비치환된 나프타세닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 p-터페닐기, 치환 또는 비치환된 m-터페닐기, 치환 또는 비치환된 o-터페닐기, 치환 또는 비치환된 크리세닐기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 페릴레닐기, 치환 또는 비치환된 플루오레닐기, 치환 또는 비치환된 인데닐기, 치환 또는 비치환된 퓨라닐기, 치환 또는 비치환된 티오페닐기, 치환 또는 비치환된 피롤릴기, 치환 또는 비치환된 피라졸릴기, 치환 또는 비치환된 이미다졸일기, 치환 또는 비치환된 트리아졸일기, 치환 또는 비치환된 옥사졸일기, 치환 또는 비치환된 티아졸일기, 치환 또는 비치환된 옥사디아졸일기, 치환 또는 비치환된 티아디아졸일기, 치환 또는 비치환된 피리딜기, 치환 또는 비치환된 피리미디닐기, 치환 또는 비치환된 피라지닐기, 치환 또는 비치환된 트리아지닐기, 치환 또는 비치환된 벤조퓨라닐기, 치환 또는 비치환된 벤조티오페닐기, 치환 또는 비치환된 벤즈이미다졸일기, 치환 또는 비치환된 인돌일기, 치환 또는 비치환된 퀴놀리닐기, 치환 또는 비치환된 이소퀴놀리닐기, 치환 또는 비치환된 퀴나졸리닐기, 치환 또는 비치환된 퀴녹살리닐기, 치환 또는 비치환된 나프티리디닐기, 치환 또는 비치환된 벤즈옥사진일기, 치환 또는 비치환된 벤즈티아진일기, 치환 또는 비치환된 아크리디닐기, 치환 또는 비치환된 페나진일기, 치환 또는 비치환된 페노티아진일기, 치환 또는 비치환된 페녹사진일기, 치환 또는 비치환된 디벤조퓨란일기, 또는 치환 또는 비치환된 디벤조티오펜일기, 또는 이들의 조합일 수 있으나, 이에 제한되지는 않는다.
본 명세서에서, 정공 특성이란, 전기장(electric field)을 가했을 때 전자를 공여하여 정공을 형성할 수 있는 특성을 말하는 것으로, HOMO 준위를 따라 전도 특성을 가져 양극에서 형성된 정공의 발광층으로의 주입, 발광층에서 형성된 정공의 양극으로의 이동 및 발광층에서의 이동을 용이하게 하는 특성을 의미한다.
또한 전자 특성이란, 전기장을 가했을 때 전자를 받을 수 있는 특성을 말하는 것으로, LUMO 준위를 따라 전도 특성을 가져 음극에서 형성된 전자의 발광층으로의 주입, 발광층에서 형성된 전자의 음극으로의 이동 및 발광층에서의 이동을 용이하게 하는 특성을 의미한다.
이하 일 구현예에 따른 유기 광전자 소자용 화합물을 설명한다.
일 구현예에 따른 유기 광전자 소자용 화합물은 하기 화학식 1로 표현된다.
[화학식 1]
Figure 112016067496418-pat00003
상기 화학식 1에서,
X1 내지 X6은 각각 독립적으로 N 또는 CRa이고,
X1 내지 X3 중 적어도 둘은 N이고,
X4 내지 X6 중 적어도 둘은 N이고,
Y은 O 또는 S이고,
Ar1 내지 Ar3은 각각 독립적으로 치환 또는 비치환된 C6 내지 C30 아릴기이고,
Ra 및 R1 내지 R3은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C10 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 또는 이들의 조합이고,
n1 및 n2은 각각 독립적으로 0 내지 2의 정수 중 하나이고,
상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C20 알킬기, C6 내지 C30 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다. 본 발명의 구체적인 일예에서, 상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C20 알킬기, C6 내지 C30 아릴기, 피리디닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조퓨란일기, 또는 디벤조티오펜일기로 치환된 것을 의미한다.
본 발명의 일 예에서, 상기 "치환"이란, 적어도 하나의 수소가 중수소, 페닐기, 바이페닐기, 또는 나프틸기로 치환된 것을 의미한다.
본 발명에 따른 유기 광전자 소자용 화합물은 N 함유 6원환을 포함하는 ET 코어가 디벤조퓨란 또는 디벤조티오펜의 3번 위치에서 연결기 없이 직접 연결된 치환기를 포함함으로써 LUMO 에너지 밴드가 효과적으로 확장되고 분자 구조의 평면성이 증가되어, 전기장 인가 시 전자를 받기 쉬운 구조가 될 수 있고, 이에 따라 상기 유기 광전자 소자용 화합물을 적용한 유기 광전자 소자의 구동 전압을 낮출 수 있다. 또한 이러한 LUMO의 확장과 고리의 융합은 ET 코어의 전자에 대한 안정성을 증가시켜 소자 수명 향상에도 효과적이다.
또한, 적어도 하나의 메타(meta) 결합된 아릴렌을 포함함으로써 입체 장해 특성으로 인하여 이웃한 분자와의 상호 작용을 억제하여 결정화를 줄일 수 있고 이에 따라 상기 유기 광전자 소자용 화합물을 적용한 유기 광전자 소자의 효율 및 수명 특성을 개선할 수 있다.
뿐만 아니라, 메타(meta) 결합된 아릴렌과 같은 꺽임 부분이 포함되는 경우, 화합물의 유리전이온도(Tg)가 높아져 소자에 적용 시 공정 중 화합물의 안정성을 높이고 열화를 방지할 수 있다.
유리전이온도(Tg)는 화합물 및 이를 적용한 소자의 열안정성과 관련될 수 있다. 즉 높은 유리전이온도(Tg)를 가지는 유기 광전자 소자용 화합물은, 유기발광소자에 박막 형태로 적용되었을 때, 상기 유기 광전자 소자용 화합물을 증착한 후에 이루어지는 후속 공정, 예컨대 봉지(encapsulation) 공정에서 온도에 의해 열화되는 것이 방지되어 유기 화합물 및 소자의 수명 특성을 확보할 수 있다.
특히, 치환체의 한쪽 방향에 링커를 포함하는 ET기(triazine, pyrimidine)가 추가로 도입된 ET-dimer를 통해 구동전압을 더욱 낮출 수 있고, 이러한 구조는 전자수송능력을 증가시켜 빠른 전자수송층 또는 저구동의 호스트 소자 구현에 매우 효과적이다.
본 발명의 일 실시예에서, 상기 Ar1 내지 Ar3은 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 치환 또는 비치환된 나프틸기, 또는 치환 또는 비치환된 플루오레닐기일 수 있다. 구체적으로, 상기 Ar1 내지 Ar3은 각각 독립적으로 페닐기, 또는 바이페닐기일 수 있고, 더욱 구체적으로, 상기 Ar1은 페닐기일 수 있으며, Ar2 및 Ar3은 각각 독립적으로 페닐기, 또는 바이페닐기일 수 있다. 예컨대 Ar2 및 Ar3은 페닐기이거나 Ar2 및 Ar3 중 어느 하나는 페닐기이고, 나머지는 바이페닐기일 수 있다. 상기 바이페닐기는 더욱 구체적으로 ortho-바이페닐기, meta-바이페닐기이거나 para-바이페닐기일 수 있다.
본 발명의 일 실시예에서, 상기 Ra 및 R1 내지 R3은 각각 독립적으로 수소, 중수소, 메틸기, 에틸기, n-프로필기, iso-프로필기, 치환 또는 비치환된 페닐기, 또는 치환 또는 비치환된 나프틸기일 수 있고, 구체적으로 상기 Ra 및 R1 내지 R3은 각각 독립적으로 수소, 메틸기, 에틸기, 또는 페닐기일 수 있으며, 본 발명의 가장 구체적인 일 실시예에서, 상기 Ra는 수소이고, R1 내지 R3은 수소 또는 페닐기일 수 있으며, 더욱 구체적으로 상기 Ra, R1 및 R3은 수소이고, R2는 수소 또는 페닐기일 수 있다. 예컨대, 상기 Ra 및 R1 내지 R3은 모두 수소일 수 있다.
일 예로, R2가 수소 이외의 치환기인 경우, 상기 화학식 1은 꺽임 터페닐(kinked terphenyl)을 포함하는 하기 화학식 1a로 표현될 수 있다.
[화학식 1a]
Figure 112016067496418-pat00004
상기 화학식 1a에서, Y, X1 내지 X6, R1 내지 R3, Ar1 내지 Ar3, 그리고 n1 및 n2는 전술한 바와 같다.
상기 꺽임 터페닐(kinked terphenyl)기를 포함하는 경우, 매우 효과적으로 유리전이온도(Tg)를 높일 수 있고, 저분자량의 높은 유리전이온도(Tg) 화합물을 설계 및 이를 통한 열적 특성을 개선 및 안정성 확보 등의 효과를 얻을 수 있다.
본 발명의 일 실시예에서, 상기 X1 내지 X3으로 형성되는 ET 코어, 및 추가로 도입되는 X4 내지 X6으로 형성되는 ET기는 피리미딘 또는 트리아진일 수 있고, 예컨대 하기 화학식 1-Ⅰ, 화학식 1-Ⅱ, 화학식 1-Ⅲ, 화학식 1-Ⅳ, 화학식 1-Ⅴ 및 화학식 1-Ⅵ 중 어느 하나로 표현될 수 있으며, 구체적으로 하기 화학식 1-Ⅰ, 화학식 1-Ⅱ, 화학식 1-Ⅳ, 및 화학식 1-Ⅵ 중 어느 하나로 표현될 수 있다. 가장 구체적으로 하기 화학식 1-Ⅵ로 표현될 수 있다.

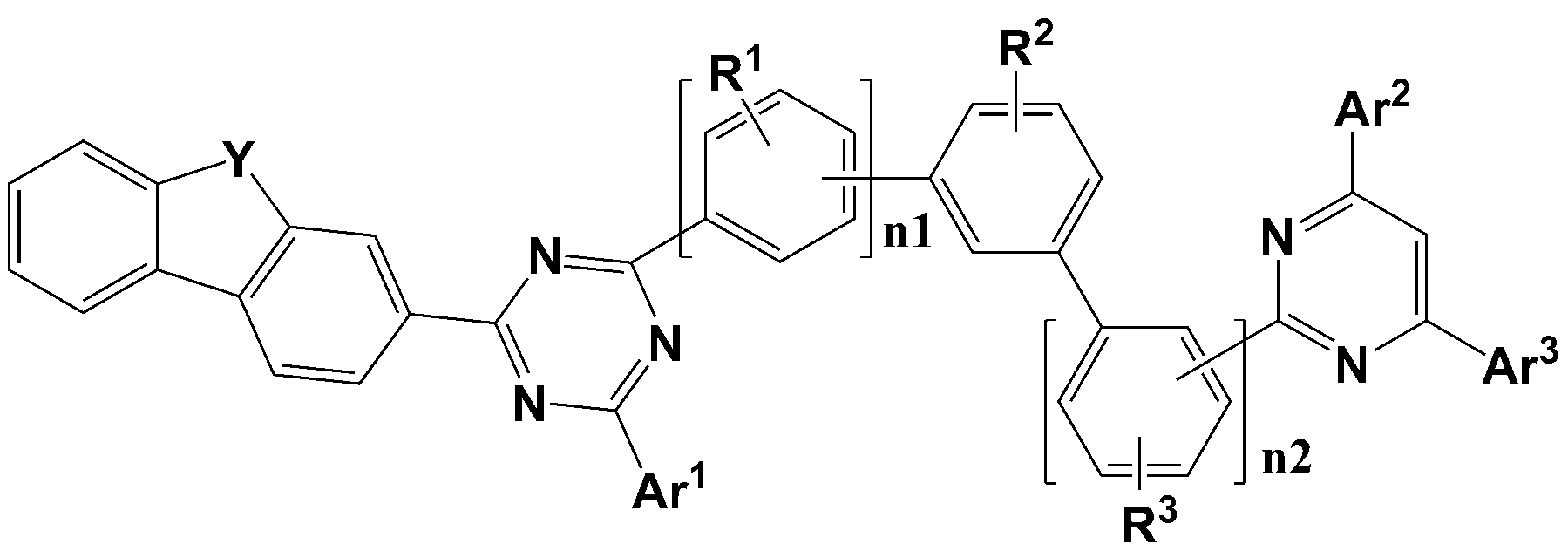

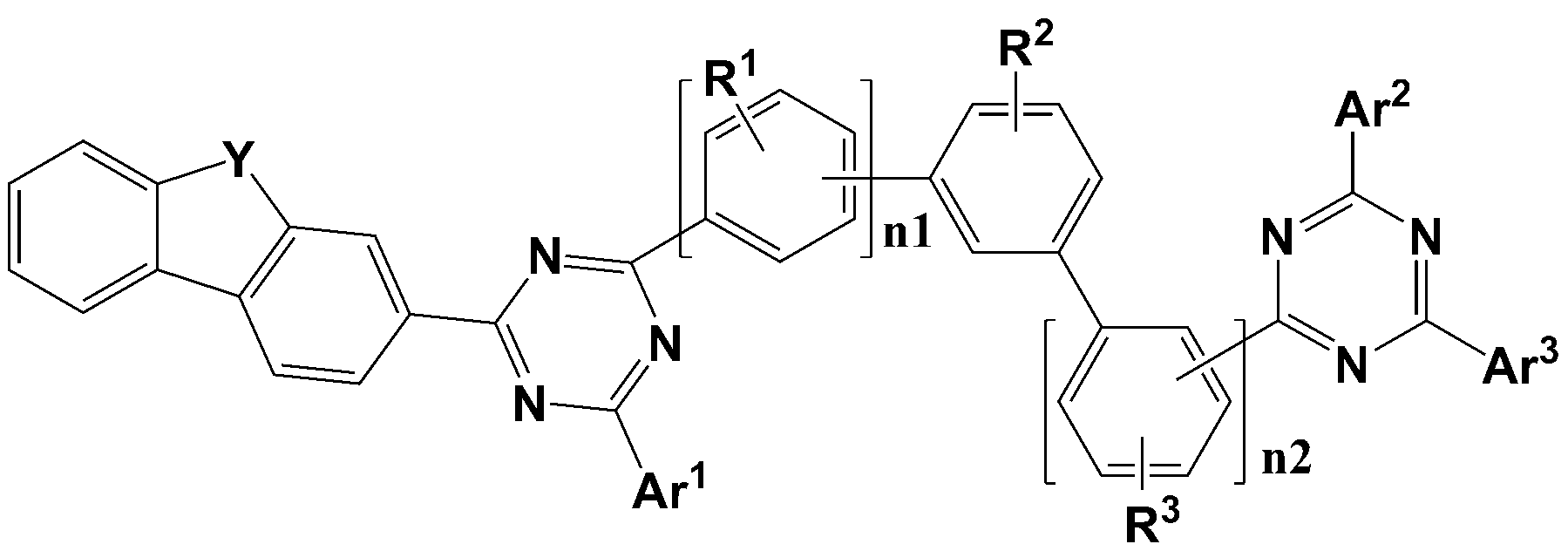

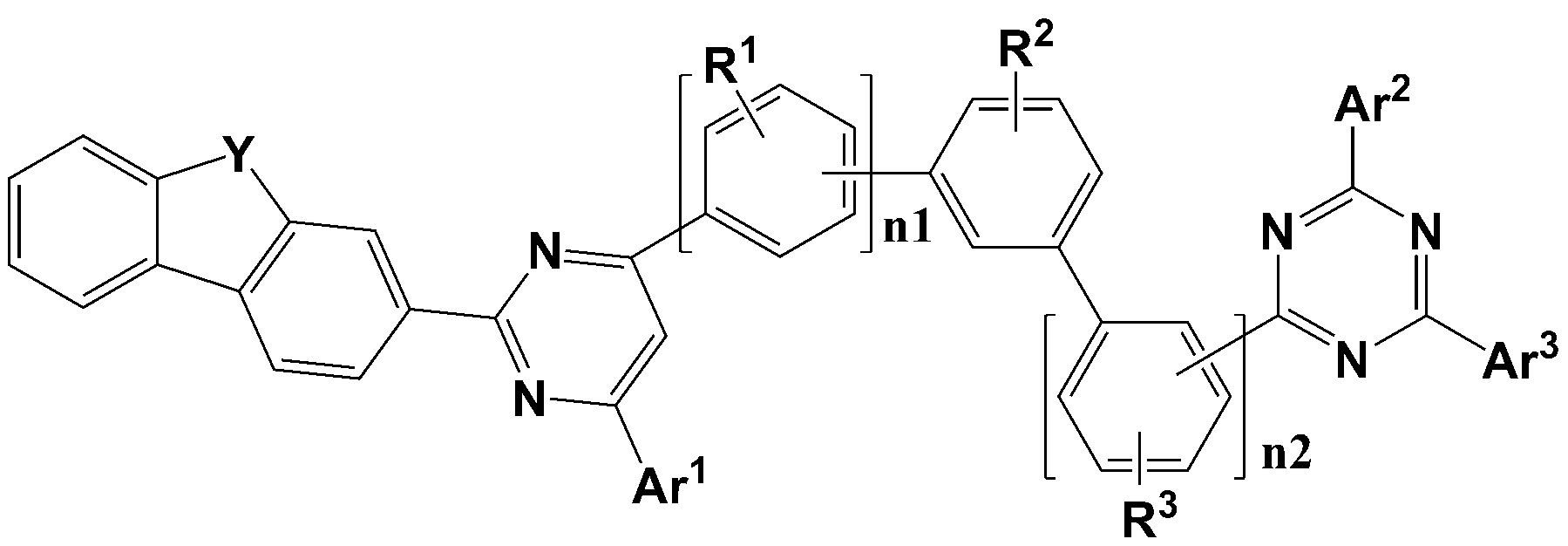

[화학식 1-Ⅰ] [화학식 1-Ⅱ]
Figure 112016067496418-pat00005
Figure 112016067496418-pat00006
[화학식 1-Ⅲ] [화학식 1-Ⅳ]
Figure 112016067496418-pat00007
Figure 112016067496418-pat00008
[화학식 1-Ⅴ] [화학식 1-Ⅵ]
Figure 112016067496418-pat00009
Figure 112016067496418-pat00010
상기 화학식 1-Ⅰ, 화학식 1-Ⅱ, 화학식 1-Ⅲ, 화학식 1-Ⅳ, 화학식 1-Ⅴ 및 화학식 1-Ⅵ에서, Y, Ar1 내지 Ar3, R1 내지 R3, n1 및 n2는 전술한 바와 같다.
본 발명의 일 실시예에서, n1은 0 내지 2의 정수이고, n2는 0 또는 1의 정수일 수 있다. n1이 2인 경우, 각각의 R1은 동일할 수도 있고, 서로 상이할 수도 있다. 구체적으로, n1은 0 또는 1의 정수일 수 있다.
본 발명의 다른 일 실시예에서, n2는 0 내지 2의 정수이고, n1은 0 또는 1의 정수일 수 있다. n2가 2인 경우, 각각의 R3은 동일할 수도 있고, 서로 상이할 수도 있다. 구체적으로, n2은 0 또는 1의 정수일 수 있다.
본 발명의 구체적인 일 실시예에서, 상기 n1 및 n2는 각각 독립적으로 0 또는 1의 정수일 수 있으며, 예컨대 n1 및 n2가 모두 0이거나 n1 및 n2 중 적어도 하나가 1일 수 있다.
구체적으로, 상기
Figure 112016067496418-pat00011
및
Figure 112016067496418-pat00012

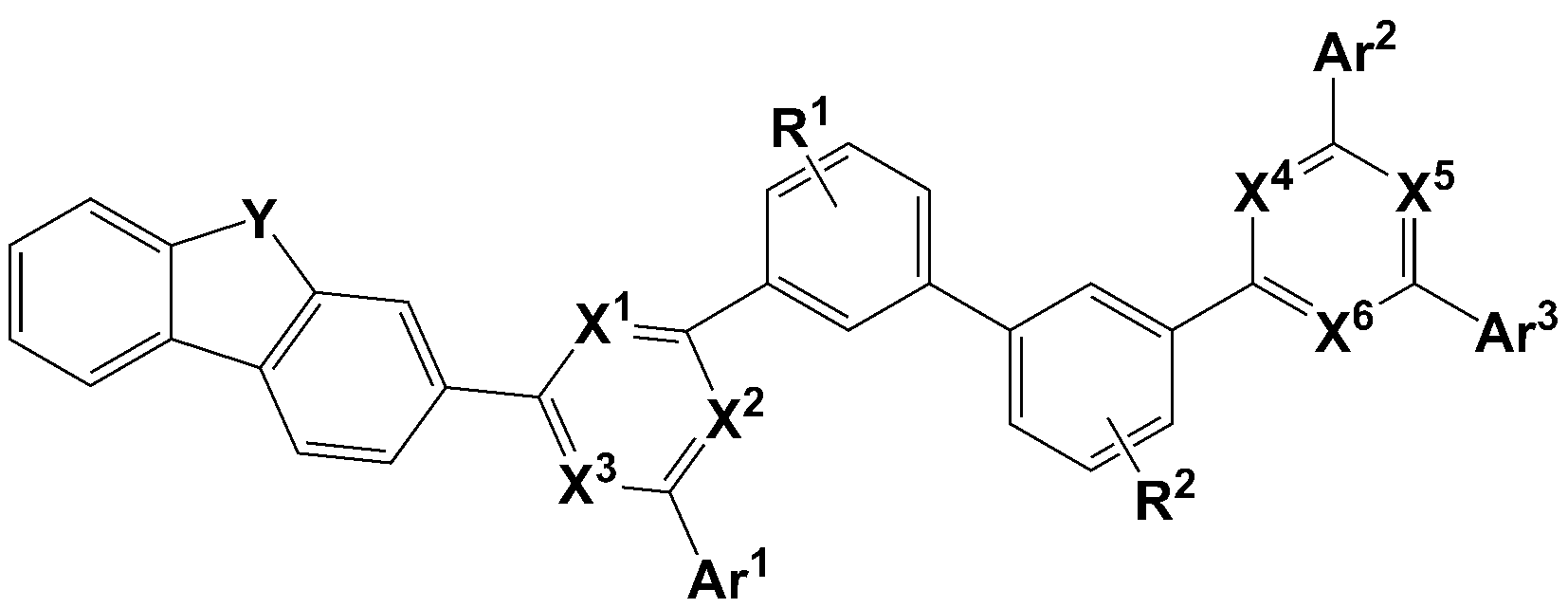

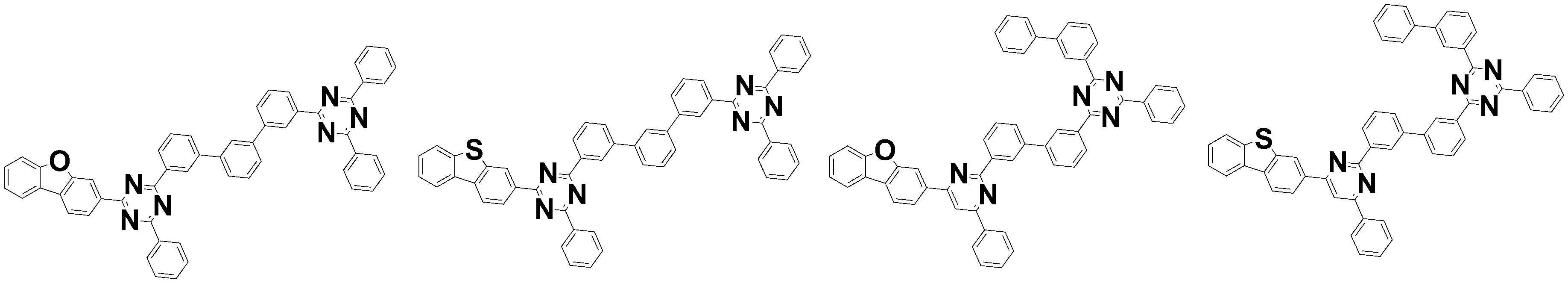

로 표시되는 연결기는 각각 메타(meta) 결합 또는 파라(para)결합일 수 있고, 예컨대, 하기 화학식 1-1 내지 1-3 중 어느 하나로 표현될 수 있다.
[화학식 1-1] [화학식 1-2]
Figure 112016067496418-pat00013
Figure 112016067496418-pat00014
[화학식 1-3]
Figure 112016067496418-pat00015
상기 화학식 1-1 내지 1-3에서, Y, X1 내지 X6, Ar1 내지 Ar3, 및 R1 내지 R3은 전술한 바와 같다.
X1 내지 X6은 각각 독립적으로 N 또는 CH이고, X1 내지 X3, 그리고 X4 내지 X6 중 적어도 둘은 N일 수 있다.
본 발명의 구체적인 일 실시예는 상기 화학식 1-1 또는 화학식 1-2로 표현될 수 있고, 예컨대 화학식 1-1로 표현될 수 있다.
상기 화학식 1로 표현되는 유기 광전자 소자용 화합물은 예컨대 하기 그룹 1에 나열된 화합물에서 선택될 수 있으나, 이에 한정되는 것은 아니다.

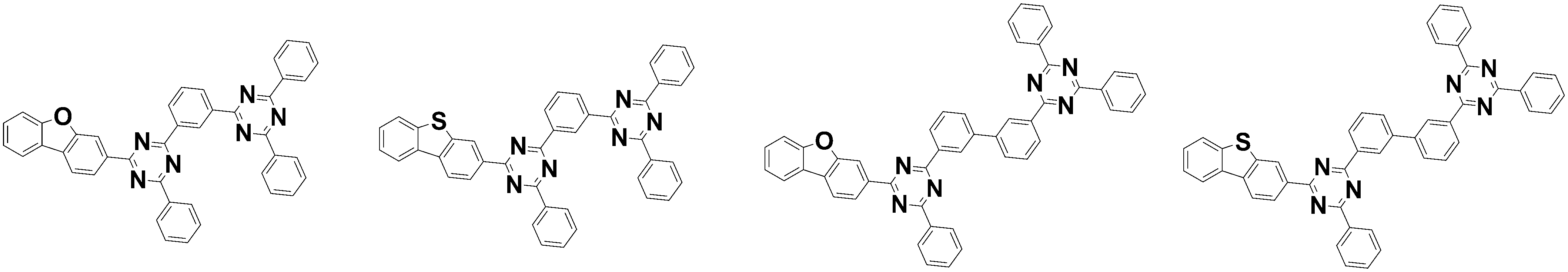

[그룹 1]

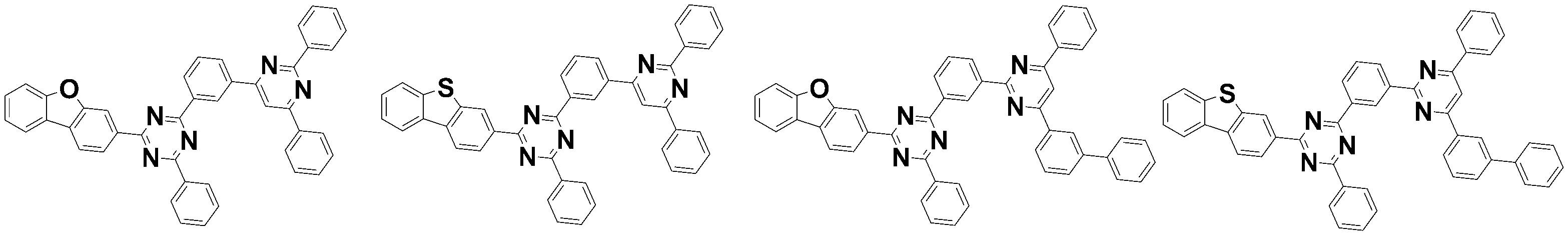

[A-1][A-2][A-3][A-4]
Figure 112016067496418-pat00016
[A-5][A-6][A-7][A-8]
Figure 112016067496418-pat00017
[A-9][A-10][A-11][A-12]

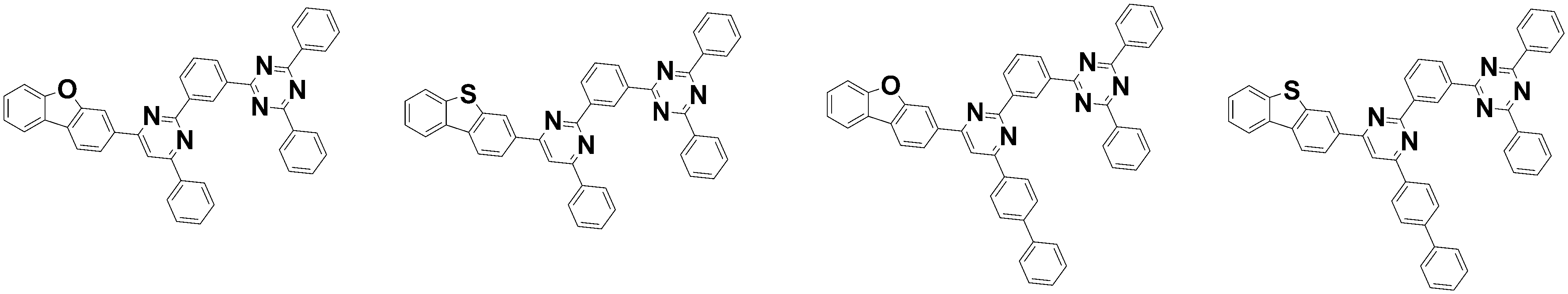

Figure 112016067496418-pat00018

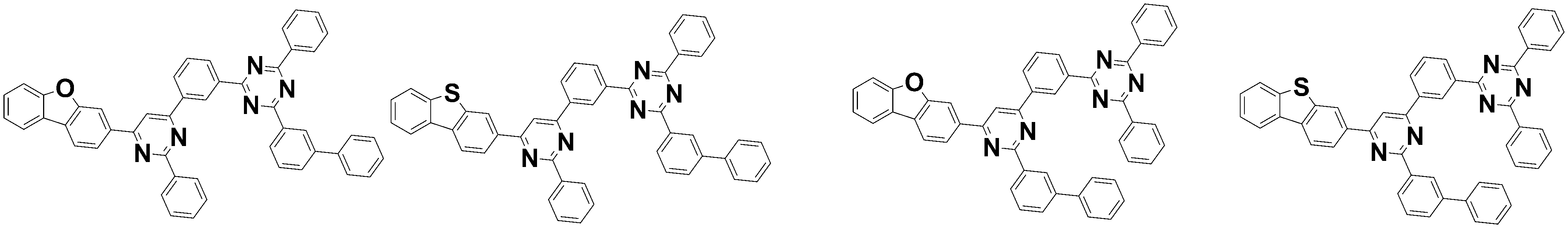

[A-13][A-14][A-15][A-16]
Figure 112016067496418-pat00019
[A-17][A-18][A-19][A-20]
Figure 112016067496418-pat00020
[A-21][A-22][A-23][A-24]
Figure 112016067496418-pat00021
[A-25][A-26][A-27][A-28]
Figure 112016067496418-pat00022
[A-29][A-30][A-31][A-32]
Figure 112016067496418-pat00023
[A-33][A-34][A-35][A-36]
Figure 112016067496418-pat00024
[A-37][A-38][A-39][A-40]

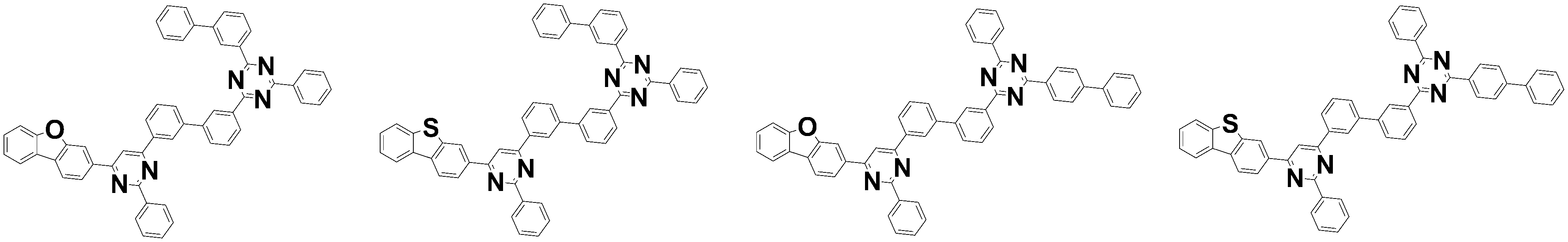

Figure 112016067496418-pat00025
[A-41][A-42][A-43][A-44]

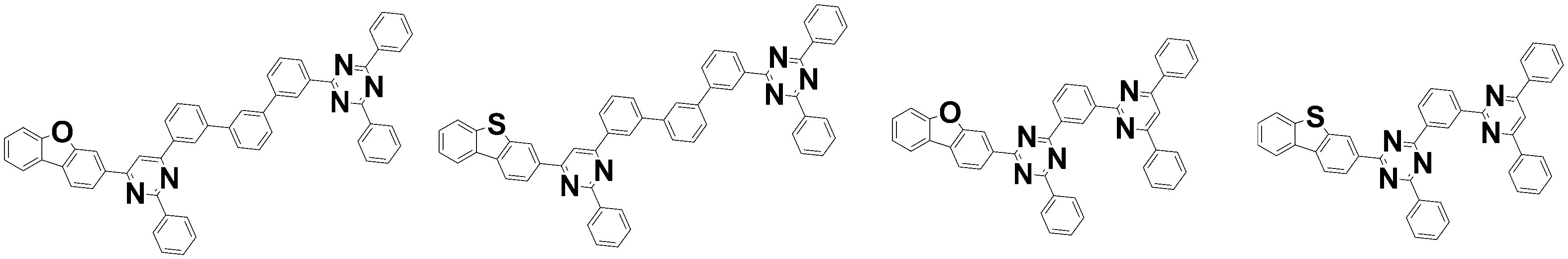

Figure 112016067496418-pat00026
[A-45][A-46][A-47][A-48]
Figure 112016067496418-pat00027
[A-49][A-50][A-51][A-52]

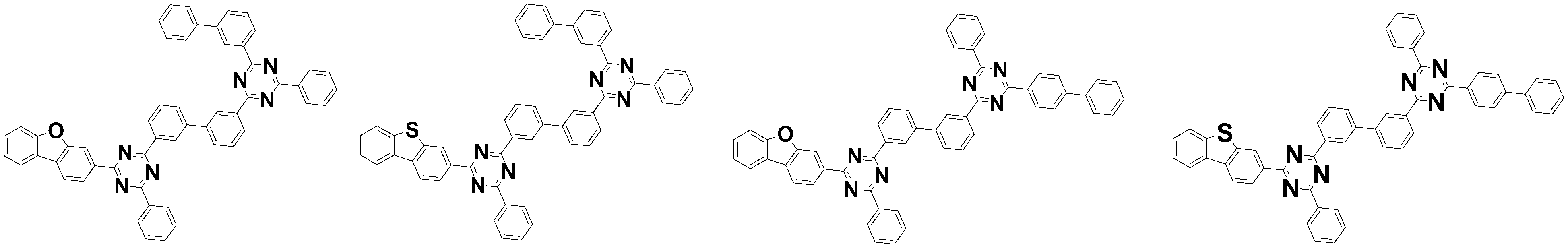

Figure 112016067496418-pat00028
[A-53][A-54][A-55][A-56]

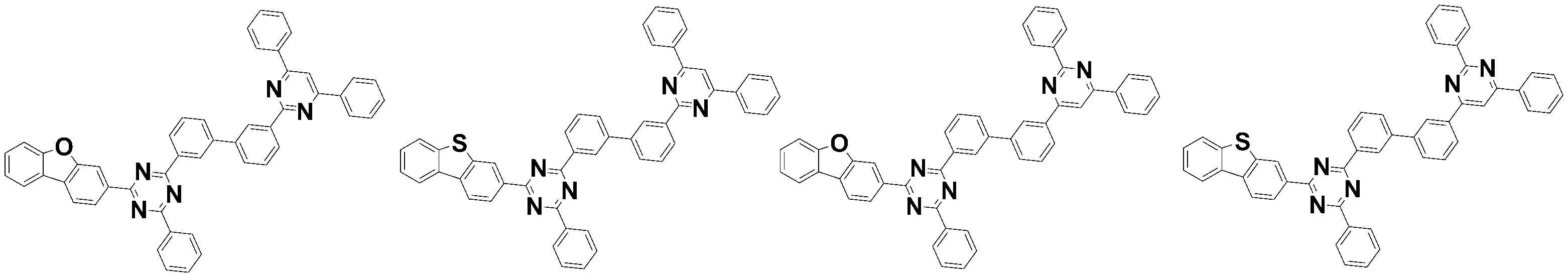

Figure 112016067496418-pat00029
.
전술한 제1 유기 광전자 소자용 화합물은 유기 광전자 소자에 적용될 수 있고, 단독으로 또는 다른 유기 광전자 소자용 화합물과 함께 유기 광전자 소자에 적용될 수 있다. 전술한 유기 광전자 소자용 화합물이 다른 유기 광전자 소자용 화합물과 함께 사용되는 경우, 조성물의 형태로 적용될 수 있다.
이하, 전술한 제1 유기 광전자 소자용 화합물을 포함하는 유기 광전자 소자용 조성물의 일 예를 설명한다.
본 발명의 다른 일 구현예에 따른 유기 광전자 소자용 조성물은 전술한 제1 유기 광전자 소자용 화합물; 및 하기 화학식 2로 표현되는 제2 유기 광전자 소자용 화합물을 포함한다.
[화학식 2]
Figure 112016067496418-pat00030
상기 화학식 2에서,
L1 및 L2는 각각 독립적으로 단일 결합, 치환 또는 비치환된 C6 내지 C30 아릴렌기, 치환 또는 비치환된 C2 내지 C30 헤테로아릴렌기, 또는 이들의 조합이고,
Z1 및 Z2은 각각 독립적으로 치환 또는 비치환된 C6 내지 C30 아릴기, 치환 또는 비치환된 C2 내지 C30 헤테로고리기, 또는 이들의 조합이고,
R4 내지 R9은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C20 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 치환 또는 비치환된 C2 내지 C30 헤테로고리기, 또는 이들의 조합이고,
m은 0 내지 2의 정수 중 하나이고;
상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C4 알킬기, C6 내지 C18 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다. 본 발명의 구체적인 일 실시예에서, 상기 "치환"이란, 적어도 하나의 수소가 중수소, 페닐기, ortho-바이페닐기, meta-바이페닐기, para-바이페닐기, 터페닐기, 나프틸기, 디벤조퓨란일기 또는 디벤조티오펜일기로 치환된 것을 의미한다.
본 발명의 일 실시예에서, 상기 화학식 2의 L1 및 L2는 각각 독립적으로 단일 결합, 또는 치환 또는 비치환된 C6 내지 C18 아릴렌기일 수 있다. 구체적으로, 단일 결합, meta-페닐렌기, 또는 para-페닐렌기일 수 있다.
본 발명의 일 실시예에서, 상기 화학식 2의 Z1 및 Z2은 각각 독립적으로, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 피리디닐기, 치환 또는 비치환된 피리미디닐기, 치환 또는 비치환된 퀴나졸일기, 치환 또는 비치환된 디벤조티오펜일기, 치환 또는 비치환된 디벤조퓨란일기, 치환 또는 비치환된 트리아진일기, 치환 또는 비치환된 퀴놀리닐기, 치환 또는 비치환된 이소퀴놀리닐기, 치환 또는 비치환된 카바졸일기, 치환 또는 비치환된 플루오레닐기, 또는 이들의 조합일 수 있다. 구체적으로, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 디벤조티오펜일기, 또는 치환 또는 비치환된 디벤조퓨란일기일 수 있다.
본 발명의 일 실시예에서, 상기 화학식 2의 R4 내지 R9은 각각 독립적으로 수소, 중수소, 또는 치환 또는 비치환된 C6 내지 C12 아릴기일 수 있다. 구체적으로, 수소, 또는 페닐기일 수 있으며, 예컨대 R4 내지 R9 중 하나가 페닐기이고, 나머지는 수소일 수 있다.
본 발명의 일 실시예에서, 상기 화학식 2의 m은 0 또는 1일 수 있다.

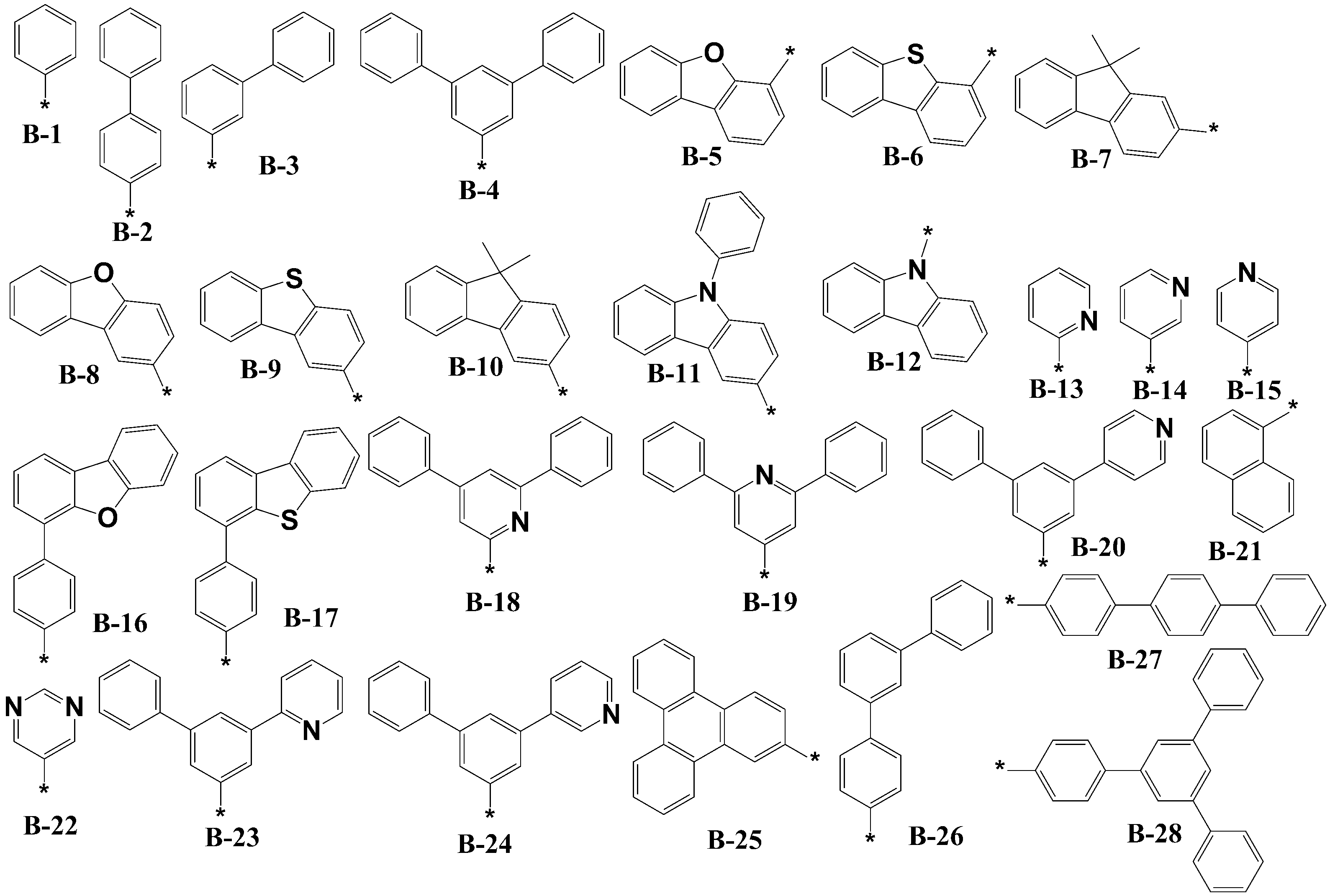

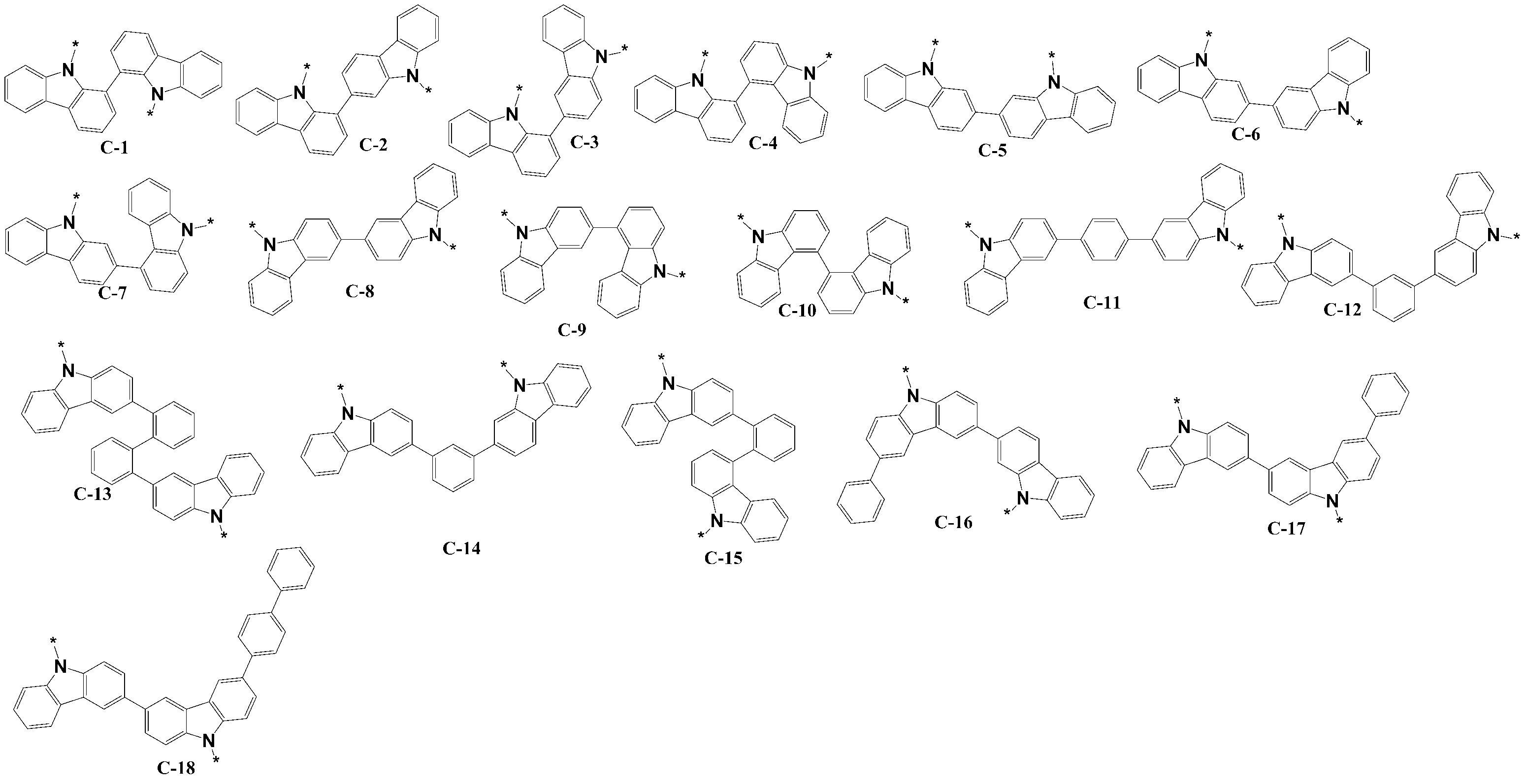

본 발명의 구체적인 일 실시예에서, 상기 화학식 2는 하기 그룹 Ⅰ에 나열된 구조 중 하나이고, 상기 *-L1-Z1 및 *-L2-Z2는 하기 그룹 Ⅱ에 나열된 치환기 중 하나일 수 있다.
[그룹 Ⅰ]
Figure 112016067496418-pat00031
[그룹 Ⅱ]

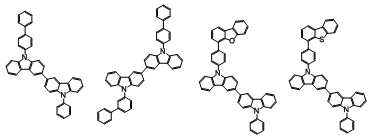

Figure 112016067496418-pat00032
상기 그룹 Ⅰ 및 Ⅱ에서, *은 연결 지점이다.
상기 화학식 2로 표시되는 제2 유기 광전자 소자용 화합물은 예컨대 하기 그룹 2에 나열된 화합물에서 선택될 수 있다.
[그룹 2]

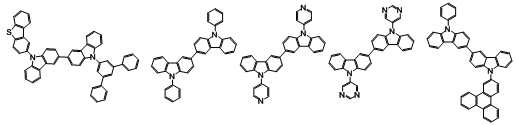

[E-1] [E-2] [E-3] [E-4] [E-5]
Figure 112016067496418-pat00033
[E-6] [E-7] [E-8] [E-9] [E-10]
Figure 112016067496418-pat00034
[E-11] [E-12] [E-13] [E-14] [E-15]
Figure 112016067496418-pat00035
[E-16] [E-17] [E-18] [E-19] [E-20]
Figure 112016067496418-pat00036
[E-21] [E-22] [E-23] [E-24] [E-25]
Figure 112016067496418-pat00037
[E-26] [E-27] [E-28] [E-29] [E-30]
Figure 112016067496418-pat00038

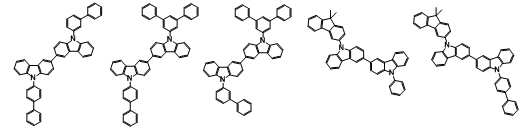

[E-31] [E-32] [E-33] [E-34] [E-35]
Figure 112016067496418-pat00039
[E-36] [E-37] [E-38] [E-39] [E-40]
Figure 112016067496418-pat00040
[E-41] [E-42] [E-43] [E-44] [E-45]
Figure 112016067496418-pat00041
[E-46] [E-47] [E-48] [E-49] [E-50]

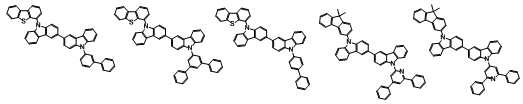

Figure 112016067496418-pat00042
[E-51] [E-52] [E-53] [E-54] [E-55]
Figure 112016067496418-pat00043
[E-56] [E-57] [E-58] [E-59] [E-60]

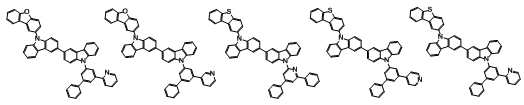

Figure 112016067496418-pat00044
[E-61] [E-62] [E-63] [E-64] [E-65]
Figure 112016067496418-pat00045
[E-66] [E-67] [E-68] [E-69] [E-70]
Figure 112016067496418-pat00046
[E-71] [E-72] [E-73] [E-74] [E-75]
Figure 112016067496418-pat00047
[E-76] [E-77] [E-78] [E-79] [E-80]
Figure 112016067496418-pat00048
[E-81] [E-82] [E-83] [E-84] [E-85]
Figure 112016067496418-pat00049
[E-86] [E-87] [E-88] [E-89] [E-90]
Figure 112016067496418-pat00050
[E-91] [E-92] [E-93] [E-94] [E-95]
Figure 112016067496418-pat00051
[E-96] [E-97] [E-98] [E-99] [E-100]
Figure 112016067496418-pat00052
[E-101] [E-102] [E-103] [E-104] [E-105]
Figure 112016067496418-pat00053
[E-106] [E-107] [E-108] [E-109] [E-110]
Figure 112016067496418-pat00054
[E-111] [E-112] [E-113] [E-114] [E-115]
Figure 112016067496418-pat00055

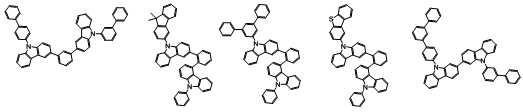

[E-116] [E-117] [E-118] [E-119] [E-120]
Figure 112016067496418-pat00056
[E-121] [E-122] [E-123] [E-124] [E-125]
Figure 112016067496418-pat00057
[E-126] [E-127] [E-128] [E-129] [E-130]
Figure 112016067496418-pat00058
[E-131] [E-132] [E-133] [E-134] [E-135]

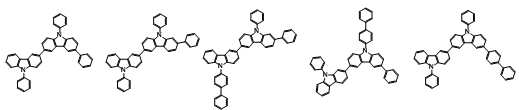

Figure 112016067496418-pat00059
[E-136] [E-137] [E-138] [E-139]
Figure 112016067496418-pat00060
.
상술한 제1 호스트 화합물과 제2 호스트 화합물은 다양한 조합에 의해 다양한 조성물을 준비할 수 있다.
본 발명의 일 실시예에 따른 조성물은 화학식 1-Ⅰ, 화학식 1-Ⅱ, 화학식 1-Ⅳ, 또는 화학식 1-Ⅵ로 표현되는 화합물을 제1 호스트로서 포함하고, 상기 그룹 Ⅰ의 C-8 또는 화학식 C-17로 표현되는 화합물을 제2 호스트로서 포함할 수 있다.
본 발명의 일 실시예에 따른 조성물은 상기 화학식 1-1, 또는 화학식 1-2로 표현되는 화합물을 제1 호스트로서 포함하고, 상기 그룹 Ⅰ의 화학식 C-8 또는 화학식 C-17로 표현되는 화합물을 제2 호스트로서 포함할 수 있다.
예컨대, 상기 화학식 2의 *-L1-Z1, 및 *-L2-Z2은 상기 그룹 Ⅱ의 B-1, B-2, B-3, B-16 및 B-17에서 선택될 수 있다.
상기 제2 유기 광전자 소자용 화합물은 상기 제1 유기 광전자 소자용 화합물과 함께 발광층에 사용되어 전하의 이동성을 높이고 안정성을 높임으로써 발광 효율 및 수명 특성을 개선시킬 수 있다. 또한 상기 제2 유기 광전자 소자용 화합물과 상기 제1 유기 광전자 소자용 화합물의 비율을 조절함으로써 전하의 이동성을 조절할 수 있다.
예컨대 약 1:9 내지 9:1의 중량비로 포함될 수 있고, 구체적으로 2:8 내지 8:2, 3:7 내지 7:3, 4:6 내지 6:4, 그리고 5:5의 중량비로 포함될 수 있으며, 예컨대 제1 유기 광전자 소자용 화합물 및 제2 유기 광전자 소자용 화합물이 3:7의 범위로 포함될 수 있다. 상기 범위로 포함됨으로써 효율과 수명을 동시에 개선할 수 있다.
상기 조성물은 전술한 제1 유기 광전자 소자용 화합물과 제2 유기 광전자 소자용 화합물 외에 1종 이상의 유기 화합물을 더 포함할 수 있다.
상기 유기 광전자 소자용 화합물은 도펀트를 더 포함할 수 있다. 상기 도펀트는 적색, 녹색 또는 청색의 도펀트일 수 있다.
상기 도펀트는 미량 혼합되어 발광을 일으키는 물질로, 일반적으로 삼중항 상태 이상으로 여기시키는 다중항 여기(multiple excitation)에 의해 발광하는 금속 착체(metal complex)와 같은 물질이 사용될 수 있다. 상기 도펀트는 예컨대 무기, 유기, 유무기 화합물일 수 있으며, 1종 또는 2종 이상 포함될 수 있다.
상기 도펀트의 일 예로 인광 도펀트를 들 수 있으며, 인광 도펀트의 예로는 Ir, Pt, Os, Ti, Zr, Hf, Eu, Tb, Tm, Fe, Co, Ni, Ru, Rh, Pd 또는 이들의 조합을 포함하는 유기 금속화합물을 들 수 있다. 상기 인광 도펀트는 예컨대 하기 화학식 Z로 표현되는 화합물을 사용할 수 있으나, 이에 한정되는 것은 아니다.
[화학식 Z]
L2MX
상기 화학식 Z에서, M은 금속이고, L 및 X는 서로 같거나 다르며 M과 착화합물을 형성하는 리간드이다.
상기 M은 예컨대 Ir, Pt, Os, Ti, Zr, Hf, Eu, Tb, Tm, Fe, Co, Ni, Ru, Rh, Pd 또는 이들의 조합일 수 있고, 상기 L 및 X는 예컨대 바이덴테이트 리간드일 수 있다.
이하 전술한 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물을 적용한 유기 광전자 소자를 설명한다.
또 다른 구현예에 따른 유기 광전자 소자는 서로 마주하는 양극과 음극, 그리고 상기 양극과 상기 음극 사이에 위치하는 적어도 한 층의 유기층을 포함하고, 상기 유기층은 전술한 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물을 포함할 수 있다.
일 예로 상기 유기층은 발광층을 포함하고, 상기 발광층은 본 발명의 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물을 포함할 수 있다.
구체적으로, 상기 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물은 상기 발광층의 호스트, 예컨대 그린 호스트로서 포함될 수 있다.
또한, 상기 유기층은 발광층, 및 정공주입층, 정공수송층, 전자차단층, 전자수송층, 전자주입층 및 정공차단층에서 선택된 적어도 하나의 보조층을 포함하고, 상기 보조층은 상기 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물을 포함할 수 있다.
상기 보조층은 발광층에 인접한 전자수송보조층을 더 포함하고, 상기 전자수송보조층은 상기 유기 광전자 소자용 화합물, 또는 유기 광전자 소자용 조성물을 포함할 수 있다.
본 발명의 일 실시예에서, 상기 전자수송보조층에 포함되는 유기 광전자 소자용 화합물은 상기 화학식 1-Ⅵ로 표현될 수 있다.
본 발명의 다른 일 실시예에서, 상기 전자수송보조층에 포함되는 유기 광전자 소자용 화합물은 상기 화학식 1-1 또는 화학식 1-2로 표현될 수 있다.
상기 유기 광전자 소자는 전기 에너지와 광 에너지를 상호 전환할 수 있는 소자이면 특별히 한정되지 않으며, 예컨대 유기 광전 소자, 유기 발광 소자, 유기 태양 전지 및 유기 감광체 드럼 등을 들 수 있다.
여기서는 유기 광전자 소자의 일 예인 유기 발광 소자를 도면을 참고하여 설명한다.
도 1 및 도 2는 일 구현예에 따른 유기 발광 소자를 보여주는 단면도이다.
도 1을 참고하면, 일 구현예에 따른 유기 광전자 소자(100)는 서로 마주하는 양극(120)과 음극(110), 그리고 양극(120)과 음극(110) 사이에 위치하는 유기층(105)을 포함한다.
양극(120)은 예컨대 정공 주입이 원활하도록 일 함수가 높은 도전체로 만들어질 수 있으며, 예컨대 금속, 금속 산화물 및/또는 도전성 고분자로 만들어질 수 있다. 양극(120)은 예컨대 니켈, 백금, 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연산화물, 인듐산화물, 인듐주석산화물(ITO), 인듐아연산화물(IZO)과 같은 금속 산화물; ZnO와 Al 또는 SnO2와 Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리(3,4-(에틸렌-1,2-디옥시)티오펜)(polyehtylenedioxythiophene: PEDT), 폴리피롤 및 폴리아닐린과 같은 도전성 고분자 등을 들 수 있으나, 이에 한정되는 것은 아니다.
음극(110)은 예컨대 전자 주입이 원활하도록 일 함수가 낮은 도전체로 만들어질 수 있으며, 예컨대 금속, 금속 산화물 및/또는 도전성 고분자로 만들어질 수 있다. 음극(110)은 예컨대 마그네슘, 칼슘, 나트륨, 칼륨, 타이타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석, 납, 세슘, 바륨 등과 같은 금속 또는 이들의 합금; LiF/Al, LiO2/Al, LiF/Ca, LiF/Al 및 BaF2/Ca과 같은 다층 구조 물질을 들 수 있으나, 이에 한정되는 것은 아니다.
유기층(105)은 전술한 유기 광전자 소자용 화합물을 포함하는 발광층(130)을 포함한다.
도 2는 다른 구현예에 따른 유기 발광 소자를 보여주는 단면도이다.
도 2를 참고하면, 유기 발광 소자(200)는 발광층(130) 외에 정공 보조층(140)을 더 포함한다. 정공 보조층(140)은 양극(120)과 발광층(130) 사이의 정공 주입 및/또는 정공 이동성을 더욱 높이고 전자를 차단할 수 있다. 정공 보조층(140)은 예컨대 정공 수송층, 정공 주입층 및/또는 전자 차단층일 수 있으며, 적어도 1층을 포함할 수 있다.
도 1 또는 도 2의 유기층(105)은 도시하지는 않았지만, 전자주입층, 전자수송층, 전자수송보조층, 정공수송층, 정공수송보조층, 정공주입층 또는 이들의 조합층을 추가로 더 포함할 수 있다. 본 발명의 유기 광전자 소자용 화합물은 이들 유기층에 포함될 수 있다. 유기 발광 소자(100, 200)는 기판 위에 양극 또는 음극을 형성한 후, 진공증착법(evaporation), 스퍼터링(sputtering), 플라즈마 도금 및 이온도금과 같은 건식성막법; 또는 스핀코팅(spin coating), 침지법(dipping), 유동코팅법(flow coating)과 같은 습식성막법 등으로 유기층을 형성한 후, 그 위에 음극 또는 양극을 형성하여 제조할 수 있다.
전술한 유기 발광 소자는 유기 발광 표시 장치에 적용될 수 있다.
이하에서는 본 발명의 구체적인 실시예들을 제시한다. 다만, 하기에 기재된 실시예들은 본 발명을 구체적으로 예시하거나 설명하기 위한 것에 불과하며, 이로서 본 발명이 제한되어서는 아니된다.
이하, 실시예 및 합성예에서 사용된 출발물질 및 반응물질은 특별한 언급이 없는 한, Sigma-Aldrich 社 또는 TCI 社에서 구입하였거나, 공지된 방법을 통해 합성하였다.
(유기 광전자 소자용 화합물의 제조)
본 발명의 화합물의 보다 구체적인 예로서 제시된 화합물을 하기 단계를 통해 합성하였다.
(제1 유기 광전자 소자용 화합물)
합성예 1: 화합물 A-1의 합성
[반응식 1]

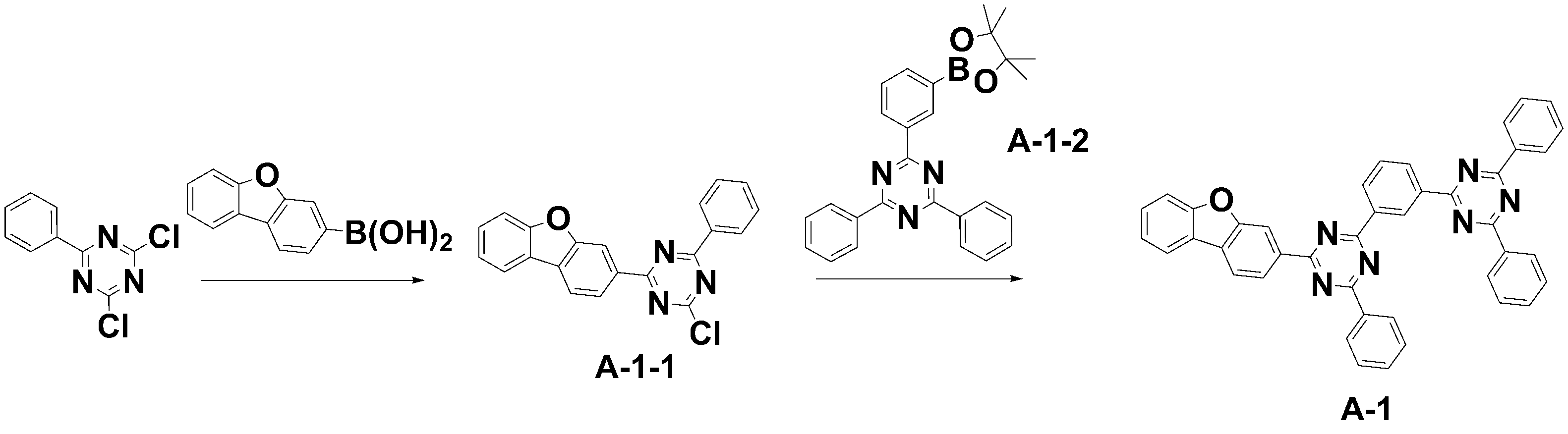

Figure 112016067496418-pat00061
a) 중간체 A-1-1의 합성
500 mL의 둥근 바닥 플라스크에 2,4-디클로로-6-페닐트리아진 22.6g (100 mmol)을 테트라하이드로퓨란 100 mL, 톨루엔 100 mL, 증류수 100 mL에 넣고, 디벤조퓨란-3-보론산 0.9 당량, 테트라키스트리페닐포스핀 팔라듐 0.03 당량, 탄산칼륨 2 당량을 넣고 질소 대기하에서 가열 환류하였다. 6 시간 후 반응액을 냉각시키고, 물층을 제거한 후, 유기층을 감압하에서 건조시켰다. 얻어진 고체를 물과 헥산으로 씻어준 후, 고체를 톨루엔 200 mL로 재결정하여 중간체 A-1-1을 21.4 g(60% 수율) 얻었다.
b) 화합물 A-1의 합성
500 mL의 둥근 바닥 플라스크에 상기 합성된 중간체 A-1-1 20g (55.9 mmol)을 테트라하이드로퓨란 200 mL, 증류수 100 mL에 넣고, 트리아진 보론산 피나콜에스터 화합물 A-1-2 1.1 당량, 테트라키스트리페닐포스핀 팔라듐 0.03 당량, 탄산칼륨 2 당량을 넣고 질소 대기하에서 가열 환류하였다. 18 시간 후 반응액을 냉각시키고, 석출된 고체를 여과하고, 물 500 mL로 씻었다. 고체를 모노클로로벤젠 500 mL로 재결정하여 화합물 A-1을 26 g 얻었다.
LC/MS calculated for: C42H26N6O Exact Mass: 630.2168 found for: 631.22 [M+H]
합성예 2: 화합물의 A-2 합성
[반응식 2]

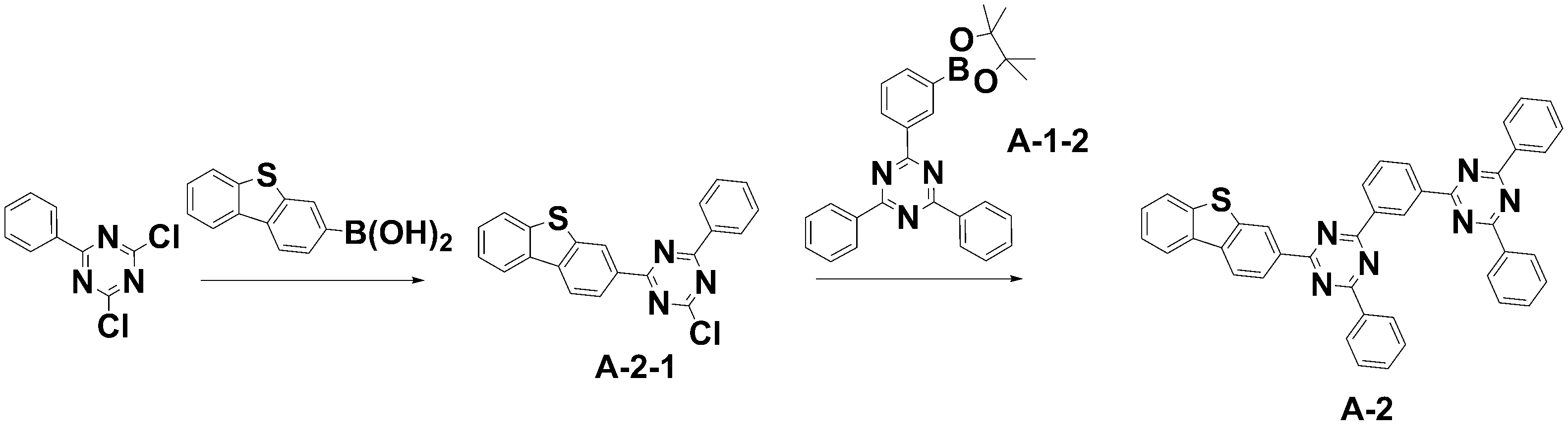

Figure 112016067496418-pat00062
a) 중간체 A-2-1의 합성
다이벤조퓨란 3-보론산 대신 다이벤조티오펜 3-보론산을 사용하여 상기 합성예 1의 a)와 같은 방법으로 중간체 A-2-1을 합성하였다.
b) 화합물 A-2의 합성
중간체 A-2-1과 1.1 당량의 중간체 A-1-2를 사용하여 상기 합성예 1의 b)와 같은 방법으로 화합물 A-2을 합성하였다.
LC/MS calculated for: C42H26N6S Exact Mass: 646.1940 found for: 647.20 [M+H]
합성예 3: 화합물의 A-3 합성
[반응식 3]
Figure 112016067496418-pat00063
a) 중간체 A-3-1의 합성
1당량의 중간체 A-1-1과 1.1 당량의 3-클로로페닐보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 중간체 A-3-1을 합성하였다.
b) 화합물 A-3의 합성
중간체 A-3-1과 1.1 당량의 중간체 A-1-2를 사용하여 상기 합성예 1의 b)와 같은 방법으로 화합물 A-3을 합성하였다.
LC/MS calculated for: C48H30N6S Exact Mass: 706.2481 found for: 707.25 [M+H]
합성예 4: 화합물의 A-10 합성
[반응식 4]

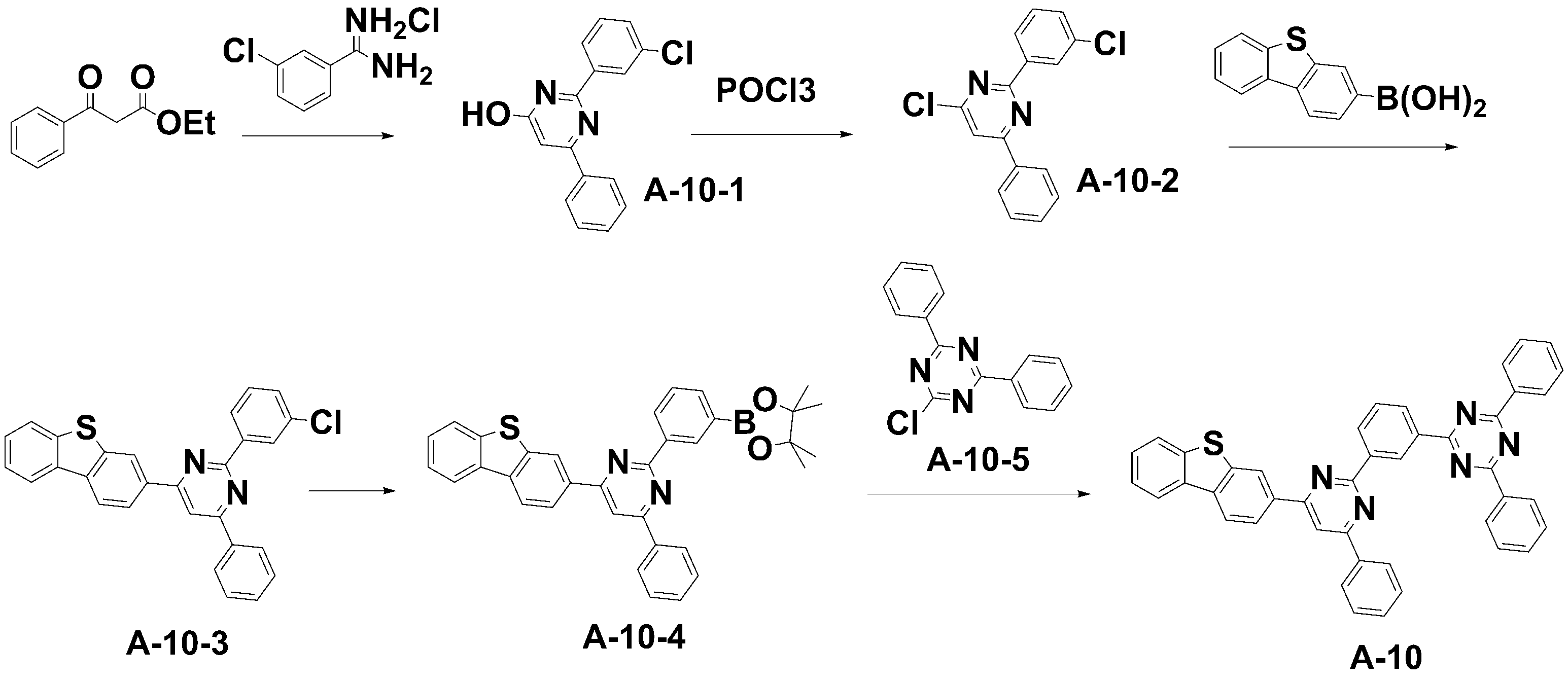

Figure 112016067496418-pat00064
a) 중간체 A-10-1의 합성
1당량의 에틸벤조일아세테이트와 1당량의 3-클로로페닐아미딘-하이드로클로라이드를 1당량의 소듐메톡사이드와 함께 메탄올(0.5M)하에서 가열환류하였다. 생성물의 pH를 ~6 정도로 조절한 후, 얻어진 고체를 filter하고, 소량의 물로 씻어주었다. 얻어진 고체를 건조하여 중간체 A-10-1을 약 50%의 수율로 합성하였다.
b) 중간체 A-10-2의 합성
1 당량의 중간체 A-10-1을 7 당량의 포스포러스옥시클로라이드를 사용하여 90℃까지 가열하여 6시간 동안 반응시켰다. 생성물을 식힌 후, 얼음 배스에 부어서 반응을 종결시켰다. 얻어진 고체를 디클로로메탄에 용해시킨 후 추출을 통해 유기층을 분리한 후, 감압 하에서 건조하여 중간체 A-10-2을 합성하였다.
c) 중간체 A-10-3의 합성
1 당량의 중간체 A-10-2와 1.1 당량의 디벤조티오펜-3-보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 중간체 A-10-3을 합성하였다.
d) 중간체 A-10-4의 합성
500 mL 둥근 바닥 플라스크에 상기 합성된 중간체 A-10-3 10 g (20.45 mmol)을 디엠에프 100 mL에 넣고, 다이클로로다이페닐포스피노페로센 팔라듐 0.05 당량, 비스피나콜라도 다이보론 1.2 당량, 초산칼륨 2 당량을 넣고 질소 대기하에서 18 시간 동안 가열 환류시켰다. 반응액을 냉각시키고, 물 1 L에 적하시켜 고체를 잡는다. 얻어진 고체를 끓는 톨루엔에 녹여 활성탄소를 처리 후 실리카겔에서 여과한 후 여액을 농축하였다. 농축된 고체를 소량의 헥산과 교반 후, 고체를 여과하여 중간체 A-10-4를 80%의 수율로 얻었다.
e) 화합물 A-10의 합성
1당량의 중간체 A-10-4과 1.1 당량의 2-클로로-4,6-디페닐-1,3,5-트리아진 A-10-5를 사용하여 상기 합성예 1의 b)와 같은 방법으로 화합물 A-10을 합성하였다.
LC/MS calculated for: C43H27N5S Exact Mass: 645.1987 found for: 646.20 [M+H]
합성예 5: 화합물의 A-49 합성

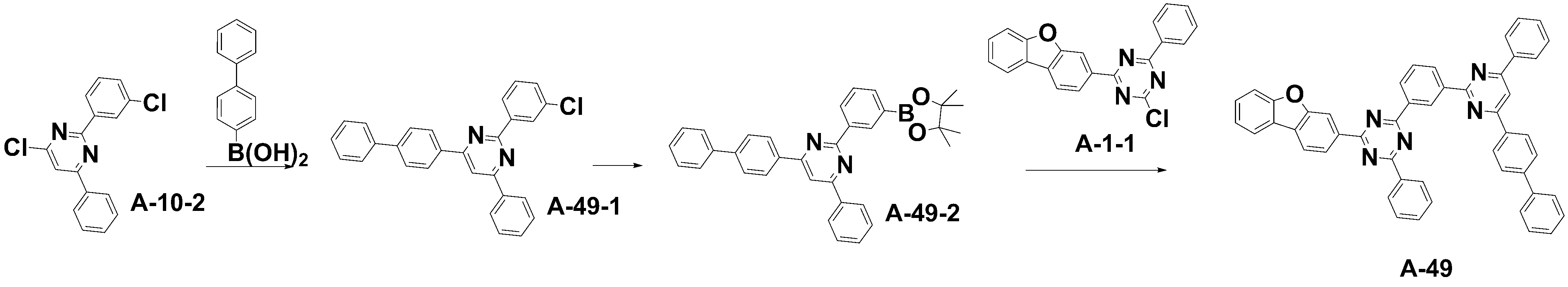

[반응식 5]
Figure 112016067496418-pat00065
a) 중간체 A-49-1의 합성
1당량의 중간체 A-10-2와 1.1 당량의 4-페닐벤젠-보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 중간체 A-49-1을 합성하였다.
b) 중간체 A-49-2의 합성
1 당량의 중간체 A-49-1을 합성예 4의 d)와 같은 방법을 통해 중간체 A-49-2를 합성하였다.
c) 화합물 A-49의 합성
1당량의 중간체 A-49-2와 1.1 당량의 중간체 A-1-1을 사용하여 상기 합성예 1의 b)와 같은 방법으로 화합물 A-49을 합성하였다.
LC/MS calculated for: C49H31N5O Exact Mass: 705.2529 found for: 706.26 [M+H]

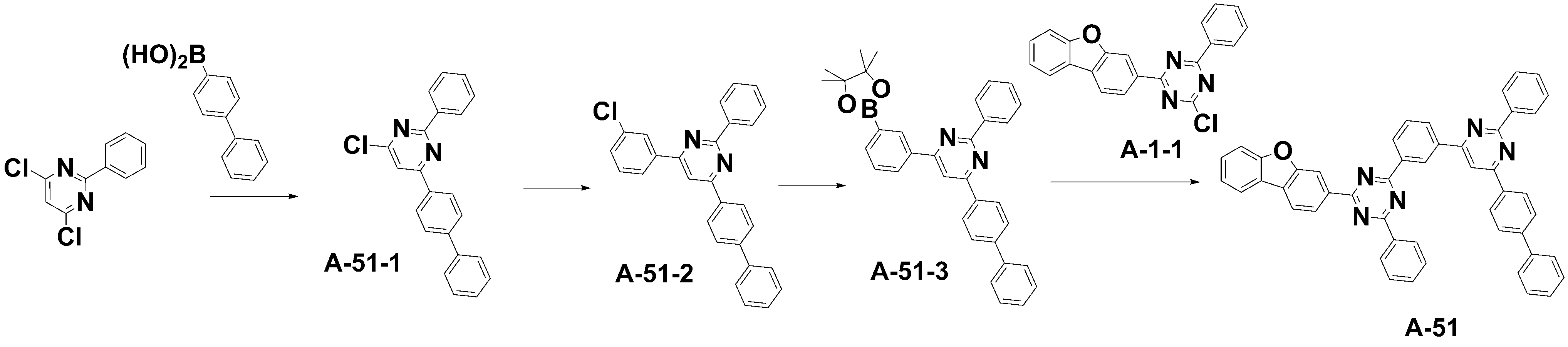

합성예 6: 화합물의 A-51 합성
[반응식 6]
Figure 112016067496418-pat00066
a) 중간체 A-51-1의 합성
1당량의 중간체 3,5-디클로로-1-페닐-2,6-피리미딘과 1.1 당량의 4-페닐벤젠-보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 중간체 A-51-1을 합성하였다.
b) 중간체 A-51-2의 합성
1당량의 중간체 A-51-1과 1.1 당량의 3-클로로페닐보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 화합물 A-51-2을 합성하였다.
c) 중간체 A-51-3의 합성
1당량의 중간체 A-51-2을 합성예 4의 d)와 같은 방법을 통해 화합물 A-51-3를 합성하였다.
d) 화합물 A-51의 합성
1당량의 중간체 A-51-3와 1.1 당량의 중간체 A-1-1을 사용하여 상기 합성예 1의 b)와 같은 방법으로 화합물 A-51을 합성하였다.
LC/MS calculated for: C49H31N5O Exact Mass: 705.2529 found for: 706.26 [M+H]
(제2 유기 광전자 소자용 화합물의 합성)
합성예 7: 화합물 E-138의 합성
[반응식 7]

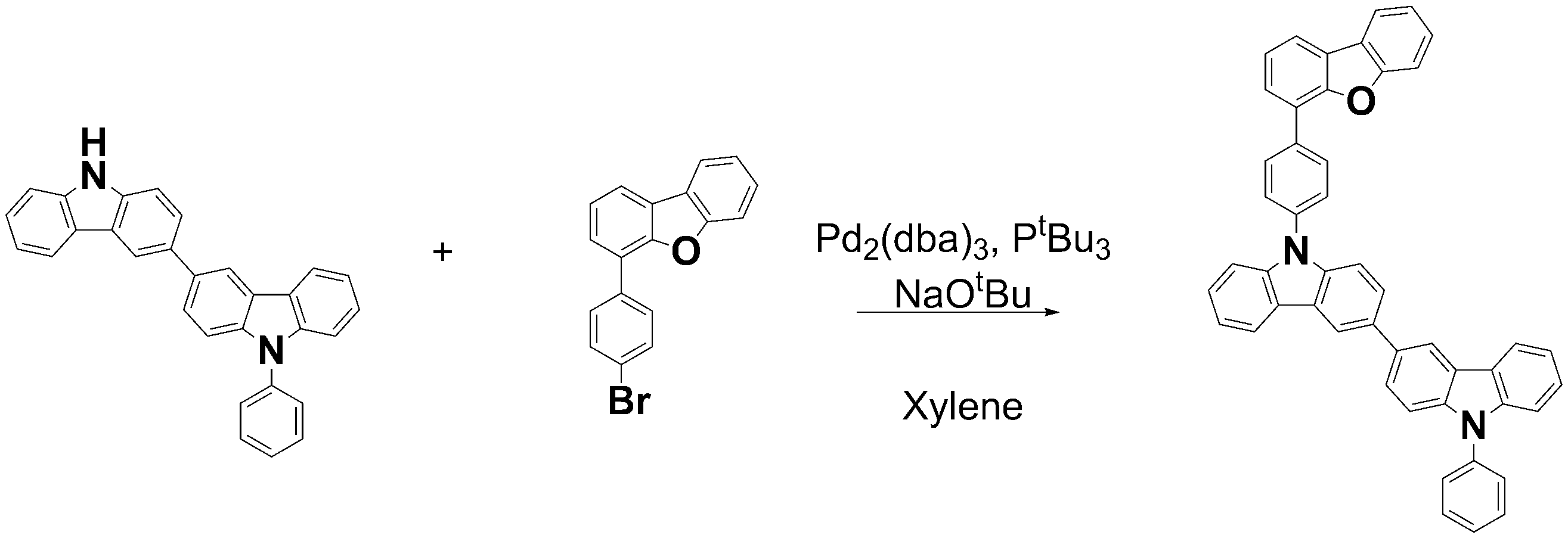

Figure 112016067496418-pat00067
N-페닐-3,3-바이카바졸 1eq와 4-(4-브로모페닐)다이벤조[b,d]퓨란 1eq를 사용하여 화합물 E-138을 합성하였다.
calcd. C48H30N2O : C, 88.59; H, 4.65; N, 4.30; O, 2.46; found : C, 88.56; H, 4.62; N, 4.20; O, 2.43

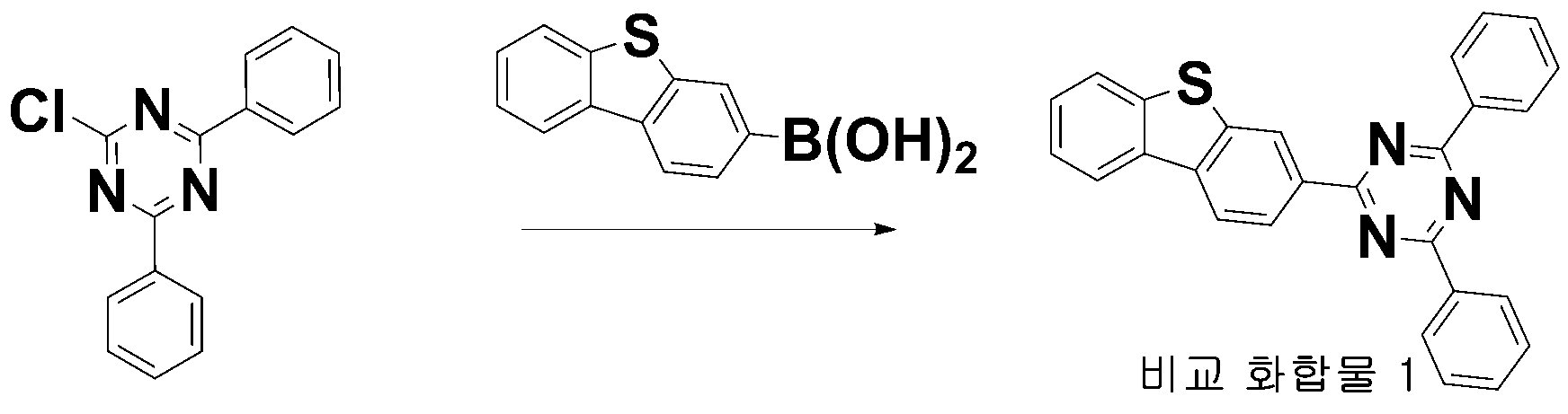

비교 합성예 1: 비교 화합물 1의 합성
[반응식 8]
Figure 112016067496418-pat00068
a) 비교 화합물 1의 합성
2-클로로-4,6-디페닐트리아진과 디벤조티오펜-3-보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 비교 화합물 1을 합성하였다.
LC/MS calculated for: C27H17N3S Exact Mass: 415.1143 found for 416.11 [M+H]

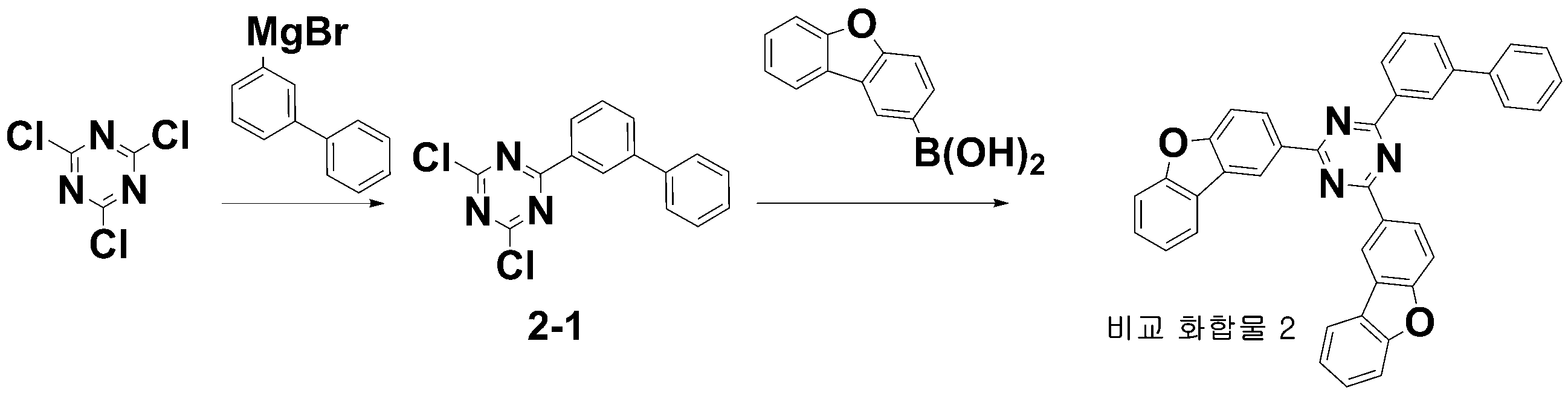

비교 합성예 2: 비교 화합물 2의 합성
[반응식 9]
Figure 112016067496418-pat00069
a) 중간체 2-1의 합성
500 mL 둥근바닥플라스크에 시아누릭클로라이드 15 g(81.34 mmol)을 무수 테트라하이드로퓨란 200 mL에 녹이고, 질소대기하에서 3-바이페닐 마그네슘브로마이드 용액 (0.5M 테트라하이드로퓨란) 1 당량을 0℃에서 적가하고 서서히 상온으로 올렸다. 상온에서 1 시간 동안 교반한 후, 반응액을 얼음물 500 mL에 넣고 층분리시킨다. 유기층을 분리하고 무수 황산마그네슘을 처리하고 농축하였다. 농축된 잔사를 테트라하이드로퓨란과 메탄올로 재결정하여 중간체 2-1을 17.2 g 얻었다.
b) 비교 화합물 2의 합성
중간체 2-1과 디벤조퓨란-2-보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 비교 화합물 2를 합성하였다.
LC/MS calculated for: C39H23N3O Exact Mass: 565.1790 found for 566.18 [M+H]
비교 합성예 3: 비교 화합물 3의 합성
[반응식 10]
Figure 112016067496418-pat00070
a) 비교 화합물 3의 합성
2,4-dichloro-6-phenyl-1,3,5-Triazine과 디벤조퓨란-2-일-3-페닐보론산(3-1)을 사용하여 상기 합성예 1의 b)와 같은 방법으로 비교 화합물 3를 합성하였다.
LC/MS calculated for: C39H23N3O Exact Mass: 565.1790 found for 566.18 [M+H]

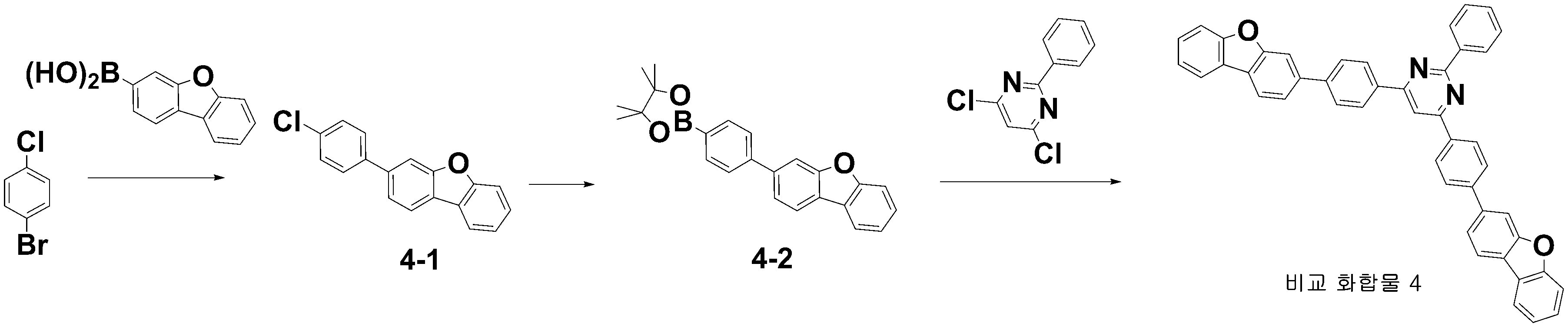

비교 합성예 4: 비교 화합물 4의 합성
[반응식 11]
Figure 112016067496418-pat00071
a) 중간체 4-1의 합성
1-브로모-4-클로로벤젠과 디벤조퓨란-3-보론산을 사용하여 상기 합성예 1의 b)와 같은 방법으로 중간체 4-1을 합성하였다.
b) 중간체 4-2의 합성
중간체 4-1을 사용하여 상기 합성예 4의 d)와 같은 조건으로 반응을 진행하여 중간체 4-2을 합성하였다.
c) 비교 화합물 4의 합성
중간체 4-2와 4,6-dichloro-2-phenyl-1,3-pyrimidine를 사용하여 상기 합성예 1의 b)와 같은 방법으로 비교 화합물 4를 합성하였다.
LC/MS calculated for: C46H28N2O2 Exact Mass: 640.2151 found for 641.22 [M+H]
(유기 발광 소자의 제작)
실시예 1
ITO (Indium tin oxide)가 1500Å 두께로 박막 코팅된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 이소프로필 알코올, 아세톤, 메탄올 등의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 이송 시킨 다음 산소 플라즈마를 이용하여 상기 기판을 10분간 세정 한 후 진공 증착기로 기판을 이송하였다. 이렇게 준비된 ITO 투명 전극을 양극으로 사용하여 ITO 기판 상부에 화합물 A을 진공 증착하여 700Å 두께의 정공 주입층을 형성하고 상기 주입층 상부에 화합물 B를 50Å의 두께로 증착한 후, 화합물 C를 1020Å의 두께로 증착하여 정공수송층을 형성하였다. 정공수송층 상부에 합성예 1의 화합물 A-1 및 화합물 E-130을 동시에 호스트로 사용하고 도판트로 트리스(2-페닐피리딘)이리듐(Ⅲ) [Ir(ppy)3]를 10wt%로 도핑하여 진공 증착으로 400Å 두께의 발광층을 형성하였다. 여기서 화합물 A-1과 화합물 E-130은 3:7 중량비로 사용되었으며, 하기 실시예의 경우 별도로 비율을 기술하였다. 이어서 상기 발광층 상부에 화합물 D와 Liq를 동시에 1:1 비율로 진공 증착하여 300Å 두께의 전자수송층을 형성하고 상기 전자수송층 상부에 Liq 15Å과 Al 1200Å을 순차적으로 진공 증착 하여 음극을 형성함으로써 유기발광소자를 제작하였다.
상기 유기발광소자는 5층의 유기 박막층을 가지는 구조로 되어 있으며, 구체적으로 다음과 같다.
ITO/화합물A(700Å)/화합물B(50Å)/화합물C(1020Å)/EML[화합물 A-1:E-130:Ir(ppy)3　= 27wt%:63wt%:10wt%](400Å)/화합물D:Liq(300Å)/Liq(15Å)/Al(1200Å)의 구조로 제작하였다.
화합물 A: N4,N4'-diphenyl-N4,N4'-bis(9-phenyl-9H-carbazol-3-yl)biphenyl-4,4'-diamine
화합물 B: 1,4,5,8,9,11-hexaazatriphenylene-hexacarbonitrile (HAT-CN),
화합물 C:N-(biphenyl-4-yl)-9,9-dimethyl-N-(4-(9-phenyl-9H-carbazol-3-yl)phenyl)-9H-fluoren-2-amine
화합물 D: 8-(4-(4,6-di(naphthalen-2-yl)-1,3,5-triazin-2-yl)phenyl)quinoline
실시예 2 및 실시예 3
화합물 A-1, 화합물 A-2를 각각 단독으로 사용하여 실시예 1과 동일한 방법으로 실시예 2 및 실시예 3의 소자를 제작하였다.
실시예 4 내지 실시예 11
하기 표 2에 기재된 바와 같이 제1 호스트 및 제2 호스트를 각각 사용하여 실시예 1과 동일한 방법으로 실시예 4 내지 실시예 11의 소자를 제작하였다.
비교예 1 및 비교예 2
비교 화합물 1, 비교 화합물 2를 각각 단독으로 사용하여 실시예 1과 동일한 방법으로 비교예 1 및 비교예 2의 소자를 제작하였다.
비교예 3 내지 비교예 6
실시예 1에서 화합물 A-1 대신 비교 화합물 1 내지 비교 화합물 4를 각각 사용하여 실시예 1과 동일한 방법으로 비교예 3 내지 비교예 6의 소자를 제작하였다.
평가 1
상기 실시예 1 내지 11, 및 비교예 1 내지 6에 따른 유기발광소자의 발광효율 및 수명 특성을 평가하였다. 구체적인 측정방법은 하기와 같고, 그 결과는 표 1 및 표 2와 같다.
(1) 전압변화에 따른 전류밀도의 변화 측정
제조된 유기발광소자에 대해, 전압을 0V 부터 10V까지 상승시키면서 전류-전압계(Keithley 2400)를 이용하여 단위소자에 흐르는 전류값을 측정하고, 측정된 전류값을 면적으로 나누어 결과를 얻었다.
(2) 전압변화에 따른 휘도변화 측정
제조된 유기발광소자에 대해, 전압을 0V 부터 10V까지 상승시키면서 휘도계(Minolta Cs-1000A)를 이용하여 그 때의 휘도를 측정하여 결과를 얻었다.
(3) 발광효율 측정
상기(1) 및 (2)로부터 측정된 휘도와 전류밀도 및 전압을 이용하여 동일 전류밀도(10 mA/cm2)의 전류 효율(cd/A) 을 계산하였다.
(4) 수명 측정
제조된 유기발광소자에 대해 폴라로닉스 수명측정 시스템을 사용하여 실시예 1 내지 12 및 비교예 1 내지 비교예 7의 소자를 초기휘도(cd/m2)를 5000cd/m2로 발광시키고 시간경과에 따른 휘도의 감소를 측정하여 초기 휘도 대비 90%로 휘도가 감소된 시점을 T90 수명으로 측정하였다.
단독 호스트 소자
호스트 색 효율
Cd/A		 구동
(Vd)
실시예 2 화합물 A-1 녹색 42 3.5
실시예 3 화합물 A-2 녹색 39 3.5
비교예 1 비교 화합물 1 녹색 32 3.7
비교예 2 비교 화합물 2 녹색 28 4.0
표 1을 참고하면, 단독 호스트인 경우 실시예 2, 및 실시예 3과 비교예 1 및 2을 비교해보면, 트리아진에 연결되는 디벤조퓨란의 연결위치가 3번으로 동일함에도 불구하고 다이머 형태로 구성할 경우, 낮은 구동전압을 얻을 수 있음이 확인되었다.
Mixed host 소자 효과-트리아진일기 포함 구조 경우
제1 호스트 제2 호스트 제1호스트+제2호스트
비율		 색 효율
Cd/A		 수명
(T90)		 구동
(Vd)
실시예 1 화합물 A-1 화합물 E-130 3:7 녹색 52 550 3.6
실시예 4 화합물 A-1 화합물 E-99 3:7 녹색 51 600 3.4
실시예 5 화합물 A-1 화합물 E-137 3:7 녹색 51 650 3.6
실시예 6 화합물 A-1 화합물 E-138 3:7 녹색 52 570 3.7
실시예 7 화합물 A-2 화합물 E-137 3:7 녹색 50 470 3.7
실시예 8 화합물 A-3 화합물 E-137 3:7 녹색 50 640 3.7
비교예 3 비교 화합물 1 화합물 E-137 3:7 녹색 48 360 4.0
비교예 4 비교 화합물 2 화합물 E-137 3:7 녹색 46 240 4.4
비교예 5 비교 화합물 3 화합물 E-137 3:7 녹색 46 230 4.7
Mixed host 소자 효과-피리미딘일기 포함 구조 경우
제1 호스트 제2 호스트 제1호스트+제2호스트
비율		 색 효율
Cd/A		 수명
(T90)		 구동
(Vd)
실시예 9 화합물 A-10 화합물 E-137 3:7 녹색 52 590 3.6
실시예 10 화합물 A-49 화합물 E-137 3:7 녹색 51 530 3.6
실시예 11 화합물 A-51 화합물 E-137 3:7 녹색 50 510 3.7
비교예 6 비교 화합물 4 화합물 E-137 3:7 녹색 52 190 4.5
표 2 및 3을 참고하면, 본 발명에 따른 제1 호스트와 제2 호스트를 사용한 경우 동일한 제2 호스트를 사용한 mixed host의 비교예에 비해, 트리아진에 연결되는 디벤조퓨란의 연결위치가 3번인 구조적 특이성 및/또는 또 다른 트리아진과의 dimer 형태로 디자인할 경우, 비교예의 화합물에 비해 수명이 우수하고 구동 감소의 효과를 얻을 수 있음이 확인되었다.
이러한 효과는 트리아진 코어뿐만이 아니라 피리미딘 코어에서도 동일하게 나타났다. 따라서, 해당 소자데이터로부터 디벤조퓨란 또는 디벤조티오펜이 ET core 그룹과 직접 연결될 경우 효과적인 LUMO 확장과 고리의 융합 효과를 통해 해당 재료의 소자 내 수명이 향상되며 dimer 구성을 통해 추가로 구동전압의 저하효과를 확인할 수 있다.
실시예 12 ( 전자수송보조층 )
ITO (Indium tin oxide)가 1500Å의 두께로 박막 코팅된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 이소프로필 알코올, 아세톤, 메탄올 등의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 이송 시킨 다음 산소 플라즈마를 이용하여 상기 기판을 10분간 세정한 후 진공 증착기로 기판을 이송하였다. 이렇게 준비된 ITO 투명 전극을 양극으로 사용하여 ITO 기판 상부에 화합물 A을 진공 증착하여 700Å 두께의 정공 주입층을 형성하고 상기 주입층 상부에 화합물 B를 50Å의 두께로 증착한 후, 화합물 C를 1020Å의 두께로 증착하여 정공수송층을 형성하였다. 그 위에 청색 형광 발광 호스트 및 도판트로 BH113 및 BD370 (구입처: SFC社)을 도판트 농도 5wt%로 도핑하여 진공 증착으로 200 Å 두께의 발광층을 형성하였다. 이후 상기 발광층 상부에 화합물 A-1을 진공증착하여 50Å 두께의 전자수송보조층을 형성하였다. 상기 전자수송보조층 상부에 화합물 D와 Liq를 동시에 1:1 중량 비율로 진공 증착하여 300Å 두께의 전자수송층을 형성하고 상기 전자수송층 상부에 Liq 15Å과 Al 1200Å을 순차적으로 진공 증착 하여 음극을 형성함으로써 유기발광소자를 제작하였다. 상기 유기발광소자는 5층의 유기 박막층을 가지는 구조로 되어 있으며, 구체적으로 ITO/화합물 A(700Å)/화합물 B(50Å)/ 화합물 C(1020 Å)/EML[BH113:BD370 = 95:5(wt:wt)](200Å)/화합물 A-1(50Å)/ 화합물D:Liq(300Å) = 1:1/Liq(15Å)/Al(1200Å)의 구조로 제작하였다.
(화합물 A, B, C, D는 위 실시예 1에서 사용한 화합물과 동일하다.)
실시예 13 및 실시예 14
화합물 A-2, 화합물 A-3를 각각 단독으로 사용하여 실시예 12과 동일한 방법으로 실시예 13 및 실시예 14의 유기발광소자를 제작하였다.
비교예 7
비교 화합물 1을 사용한 것을 제외하고는 실시예 12와 동일한 방법으로 유기발광소자를 제작하였다.
평가 2
실시예 12 내지 14 및 비교예 7에서 제작된 유기발광소자에 대하여 전압에 따른 전류밀도 변화, 휘도변화 및 발광효율을 측정하였다.
구체적인 측정방법은 상기 평가 1에서와 같고, 수명 측정 방법은 하기와 같으며, 그 결과는 표 4와 같다.
[수명 측정]
제조된 유기발광소자에 대해 폴라로닉스 수명측정 시스템을 사용하여 실시예 12 내지 실시예 14, 및 비교예 7의 소자를 초기휘도(cd/m2)를 750 cd/m2 로 발광시키고 시간경과에 따른 휘도의 감소를 측정하여 초기 휘도 대비 97%로 휘도가 감소된 시점을 T97 수명으로 측정하였다.
소자 전자수송보조층 발광 효율
(cd/A)		 색좌표
(x, y)		 T97(h)
@750nit
실시예 12 화합물 A-1 6.2 (0.132, 0.149) 95
실시예 13 화합물 A-2 6.1 (0.131, 0.148) 85
실시예 14 화합물 A-3 6.4 (0.132, 0.150) 110
비교예 7 비교 화합물 1 5.9 (0.133, 0.149) 48
표 4를 참고하면, 실시예 12 내지 14에 따른 유기발광소자는 비교예 7에 따른 유기발광소자와 비교하여 발광 효율 및 수명 특성이 동시에 개선된 것을 확인할 수 있다.
본 발명은 상기 실시예들에 한정되는 것이 아니라 서로 다른 다양한 형태로 제조될 수 있으며, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다.
100, 200: 유기 발광 소자
105: 유기층
110: 음극
120: 양극
130: 발광층
140: 정공 보조층

Claims (15)

  1. 하기 화학식 1로 표현되는 유기 광전자 소자용 화합물:
    [화학식 1]
    Figure 112019057999766-pat00072

    상기 화학식 1에서,
    X1 내지 X6은 각각 독립적으로 N 또는 CRa이고,
    X1 내지 X3 중 적어도 둘은 N이고,
    X4 내지 X6 중 적어도 둘은 N이고,
    Y은 O 또는 S이고,
    Ar1 내지 Ar3은 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 또는 치환 또는 비치환된 나프틸기이고,
    Ra 및 R1 내지 R3은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C10 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 또는 이들의 조합이고,
    n1 및 n2은 각각 독립적으로 0 내지 2의 정수 중 하나이고,
    상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C20 알킬기, C6 내지 C30 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다.
  2. 제1항에 있어서,
    하기 화학식 1-Ⅰ, 화학식 1-Ⅱ, 화학식 1-Ⅲ, 화학식 1-Ⅳ, 화학식 1-Ⅴ 및 화학식 1-Ⅵ 중 어느 하나로 표현되는 유기 광전자 소자용 화합물:
    [화학식 1-Ⅰ] [화학식 1-Ⅱ]

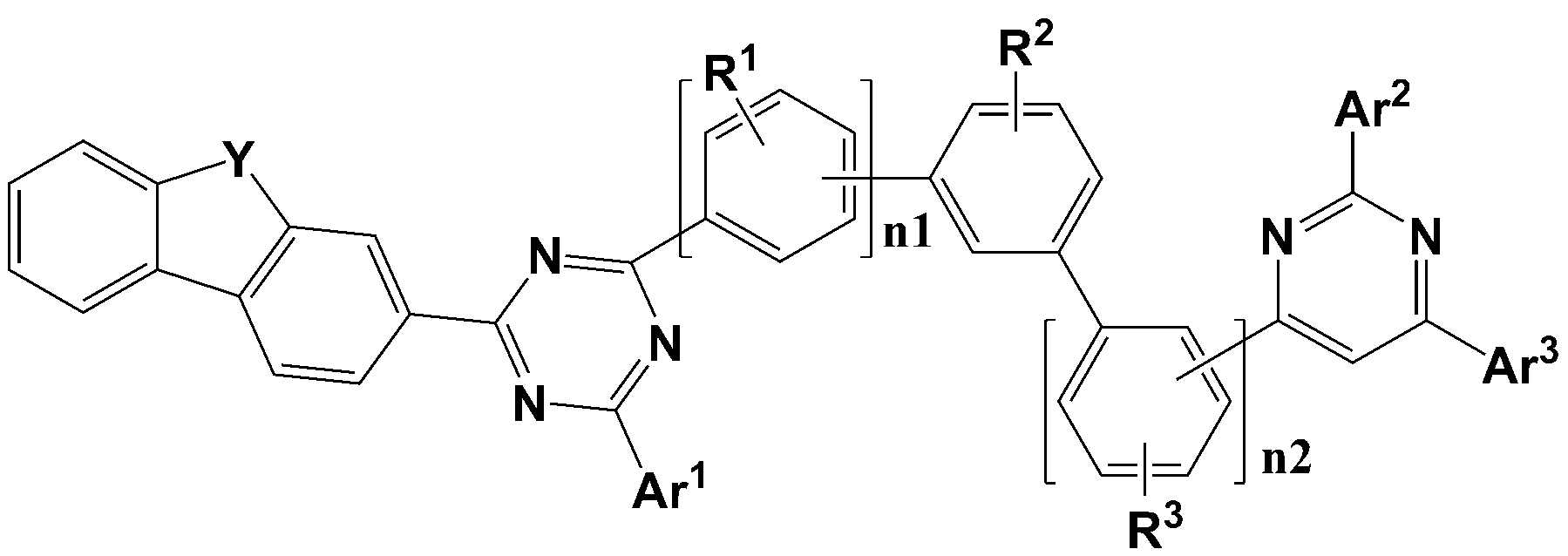

    Figure 112019057999766-pat00073
    Figure 112019057999766-pat00074

    [화학식 1-Ⅲ] [화학식 1-Ⅳ]
    Figure 112019057999766-pat00075
    Figure 112019057999766-pat00076

    [화학식 1-Ⅴ] [화학식 1-Ⅵ]
    Figure 112019057999766-pat00077
    Figure 112019057999766-pat00078

    상기 화학식 1-Ⅰ, 화학식 1-Ⅱ, 화학식 1-Ⅲ, 화학식 1-Ⅳ, 화학식 1-Ⅴ 및 화학식 1-Ⅵ에서,
    Y은 O 또는 S이고,
    Ar1 내지 Ar3은 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 또는 치환 또는 비치환된 나프틸기이고,
    R1 내지 R3은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C10 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 또는 이들의 조합이고,
    n1 및 n2은 각각 독립적으로 0 내지 2의 정수 중 하나이다.
  3. 제1항에 있어서,
    하기 화학식 1-1 내지 1-3 중 어느 하나로 표현되는 유기 광전자 소자용 화합물:
    [화학식 1-1] [화학식 1-2]
    Figure 112019057999766-pat00079
    Figure 112019057999766-pat00080

    [화학식 1-3]
    Figure 112019057999766-pat00081

    상기 화학식 1-1 내지 1-3에서,
    X1 내지 X6은 각각 독립적으로 N 또는 CH이고,
    X1 내지 X3 중 적어도 둘은 N이고,
    X4 내지 X6 중 적어도 둘은 N이고,
    Y은 O 또는 S이고,
    Ar1 내지 Ar3은 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 또는 치환 또는 비치환된 나프틸기이고,
    R1 내지 R3은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C10 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 또는 이들의 조합이고,
    n1 및 n2은 각각 독립적으로 0 내지 2의 정수 중 하나이다.
  4. 삭제
  5. 제1항에 있어서,
    상기 R1 내지 R3은 각각 독립적으로 수소, 중수소, 메틸기, 에틸기, n-프로필기, iso-프로필기, 치환 또는 비치환된 페닐기, 또는 치환 또는 비치환된 나프틸기인 유기 광전자 소자용 화합물.
  6. 제1항에 있어서,
    하기 그룹 1에 나열된 화합물에서 선택되는 하나인 유기 광전자 소자용 화합물:
    [그룹 1]
    [A-1][A-2][A-3][A-4]
    Figure 112019057999766-pat00082

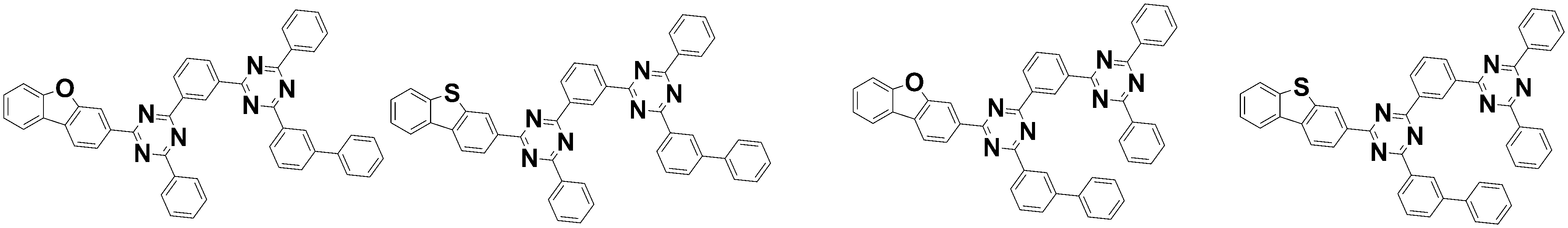

    [A-5][A-6][A-7][A-8]
    Figure 112019057999766-pat00083

    [A-9][A-10][A-11][A-12]
    Figure 112019057999766-pat00084

    [A-13][A-14][A-15][A-16]
    Figure 112019057999766-pat00085

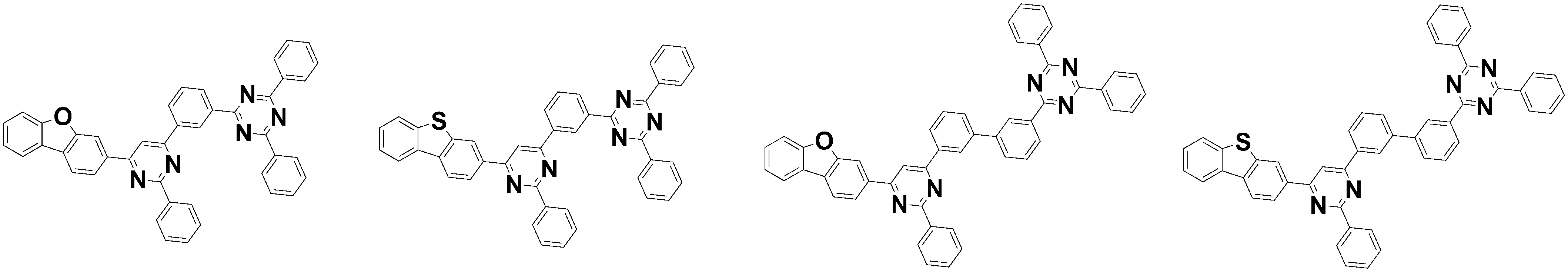

    [A-17][A-18][A-19][A-20]
    Figure 112019057999766-pat00086

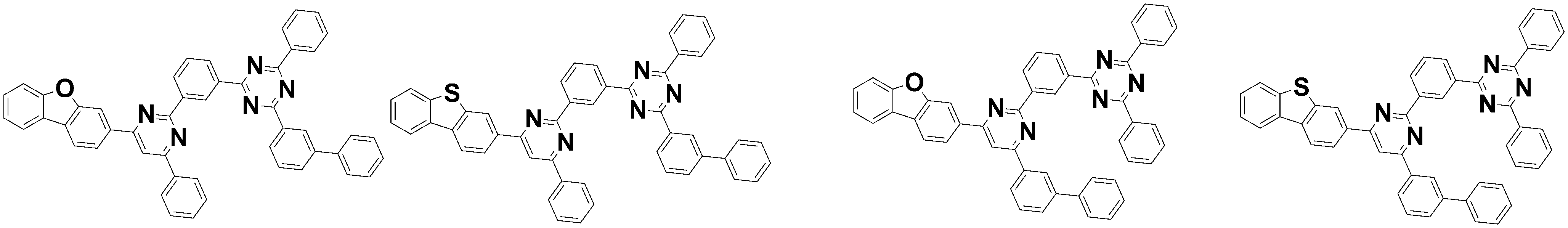

    [A-21][A-22][A-23][A-24]
    Figure 112019057999766-pat00087

    [A-25][A-26][A-27][A-28]
    Figure 112019057999766-pat00088

    [A-29][A-30][A-31][A-32]
    Figure 112019057999766-pat00089

    [A-33][A-34][A-35][A-36]

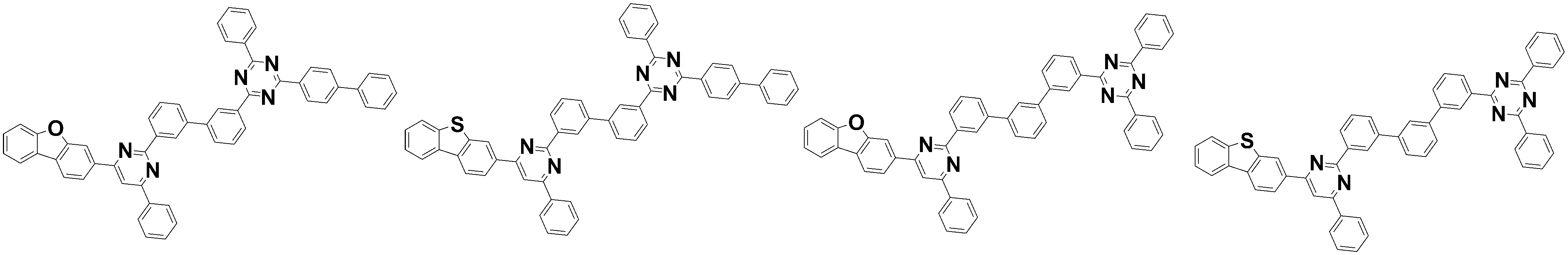

    Figure 112019057999766-pat00090

    [A-37][A-38][A-39][A-40]
    Figure 112019057999766-pat00091

    [A-41][A-42][A-43][A-44]
    Figure 112019057999766-pat00092

    [A-45][A-46][A-47][A-48]
    Figure 112019057999766-pat00093

    [A-49][A-50][A-51][A-52]
    Figure 112019057999766-pat00094

    [A-53][A-54][A-55][A-56]
    Figure 112019057999766-pat00095
    .
  7. 상기 제1항에 따른 제1 유기 광전자 소자용 화합물; 및
    하기 화학식 2로 표현되는 제2 유기 광전자 소자용 화합물을 포함하는 유기 광전자 소자용 조성물:
    [화학식 2]
    Figure 112019057999766-pat00101

    상기 화학식 2에서,
    L1 및 L2는 각각 독립적으로 단일 결합, 또는 치환 또는 비치환된 C6 내지 C30 아릴렌기이고,
    Z1 및 Z2은 각각 독립적으로 치환 또는 비치환된 C6 내지 C30 아릴기, 치환 또는 비치환된 C2 내지 C30 헤테로고리기, 또는 이들의 조합이고,
    R4 내지 R9은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 C1 내지 C20 알킬기, 치환 또는 비치환된 C6 내지 C30 아릴기, 치환 또는 비치환된 C2 내지 C30 헤테로고리기, 또는 이들의 조합이고,
    상기 "치환"이란, 적어도 하나의 수소가 중수소, C1 내지 C4 알킬기, C6 내지 C18 아릴기, 또는 C2 내지 C30 헤테로아릴기로 치환된 것을 의미한다.
  8. 제7항에 있어서,
    상기 화학식 2의 Z1 및 Z2은 각각 독립적으로, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 바이페닐기, 치환 또는 비치환된 터페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 피리디닐기, 치환 또는 비치환된 피리미디닐기, 치환 또는 비치환된 트리아지닐기, 치환 또는 비치환된 퀴놀리닐기, 치환 또는 비치환된 이소퀴놀리닐기, 치환 또는 비치환된 퀴나졸일기, 치환 또는 비치환된 디벤조티오펜일기, 치환 또는 비치환된 디벤조퓨란일기, 치환 또는 비치환된 카바졸일기, 치환 또는 비치환된 플루오레닐기, 또는 이들의 조합인 유기 광전자 소자용 조성물.
  9. 제7항에 있어서,
    상기 *-L1-Z1 및 *-L2-Z2은 하기 그룹 Ⅱ에 나열된 치환기 중 하나인 유기 광전자 소자용 조성물:
    [그룹 Ⅱ]
    Figure 112019057999766-pat00098

    상기 그룹 Ⅱ에서, *은 연결 지점이다.
  10. 제9항에 있어서,
    상기 *-L1-Z1 및 *-L2-Z2은 상기 그룹 Ⅱ의 B-1, B-2, B-3, B-16 및 B-17에서 선택되는 치환기 중 하나인 유기 광전자 소자용 조성물.
  11. 서로 마주하는 양극과 음극, 그리고
    상기 양극과 상기 음극 사이에 위치하는 적어도 한 층의 유기층을 포함하고,
    상기 유기층은 제1항 내지 제3항, 제5항 및 제6항 중 어느 한 항에 따른 유기 광전자 소자용 화합물; 또는
    상기 제7항 내지 제10항 중 어느 한 항에 따른 유기 광전자 소자용 조성물을 포함하는 유기 광전자 소자.
  12. 제11항에 있어서,
    상기 유기층은 발광층을 포함하고,
    상기 발광층은 상기 유기 광전자 소자용 화합물 또는 상기 유기 광전자 소자용 조성물을 포함하는 유기 광전자 소자.
  13. 제12항에 있어서,
    상기 유기 광전자 소자용 화합물 또는 상기 유기 광전자 소자용 조성물은 상기 발광층의 호스트로서 포함되는 유기 광전자 소자.
  14. 제12항에 있어서,
    상기 유기층은 정공주입층, 정공수송층, 전자차단층, 전자수송층, 전자주입층 및 정공차단층에서 선택된 적어도 하나의 보조층을 더 포함하고,
    상기 보조층은 상기 발광층에 인접한 전자수송보조층을 더 포함하고,
    상기 전자수송보조층은 상기 유기 광전자 소자용 화합물; 또는 상기 유기 광전자 소자용 조성물을 포함하는 유기 광전자 소자.
  15. 제11항에 따른 유기 광전자 소자를 포함하는 표시장치.
KR1020160088232A 2016-07-12 2016-07-12 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치 Active KR102050000B1 (ko)

Priority Applications (7)

Application Number Priority Date Filing Date Title
KR1020160088232A KR102050000B1 (ko) 2016-07-12 2016-07-12 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
CN201780036346.9A CN109312230B (zh) 2016-07-12 2017-05-10 用于有机光电装置的化合物、用于有机光电装置的组成物以及有机光电装置及显示装置
EP17827792.7A EP3486299B1 (en) 2016-07-12 2017-05-10 Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device, and display device
PCT/KR2017/004834 WO2018012718A1 (ko) 2016-07-12 2017-05-10 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
US16/097,657 US11084806B2 (en) 2016-07-12 2017-05-10 Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device, and display device
JP2019501478A JP6781327B2 (ja) 2016-07-12 2017-05-10 有機光電子素子用化合物、有機光電子素子用組成物、有機光電子素子および表示装置
TW106118179A TWI641605B (zh) 2016-07-12 2017-06-02 用於有機光電裝置的化合物、用於有機光電裝置的組成物以及有機光電裝置及顯示裝置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160088232A KR102050000B1 (ko) 2016-07-12 2016-07-12 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치

Publications (2)

Publication Number Publication Date
KR20180007243A KR20180007243A (ko) 2018-01-22
KR102050000B1 true KR102050000B1 (ko) 2019-11-28

Family

ID=60951832

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160088232A Active KR102050000B1 (ko) 2016-07-12 2016-07-12 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치

Country Status (7)

Country Link
US (1) US11084806B2 (ko)
EP (1) EP3486299B1 (ko)
JP (1) JP6781327B2 (ko)
KR (1) KR102050000B1 (ko)
CN (1) CN109312230B (ko)
TW (1) TWI641605B (ko)
WO (1) WO2018012718A1 (ko)

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101847347B1 (ko) * 2017-06-30 2018-04-09 주식회사 두산 유기 화합물 및 이를 이용한 유기 전계 발광 소자
KR101884130B1 (ko) * 2017-08-29 2018-07-31 주식회사 두산 유기 전계 발광 소자
KR102147908B1 (ko) * 2018-05-11 2020-08-25 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
WO2019216743A1 (ko) * 2018-05-11 2019-11-14 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102044943B1 (ko) 2018-05-28 2019-11-14 삼성에스디아이 주식회사 화합물, 조성물, 유기 광전자 소자 및 표시 장치
KR102569556B1 (ko) * 2018-06-26 2023-08-23 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 헤테로환 화합물
CN112566908A (zh) * 2018-08-13 2021-03-26 辛诺拉有限公司 用于光电器件的有机分子
JP7631663B2 (ja) * 2018-10-22 2025-02-19 東ソー株式会社 環状アジン化合物、有機電界発光素子用材料、有機電界発光素子用電子輸送材料、及び有機電界発光素子
WO2020085319A1 (ja) * 2018-10-22 2020-04-30 東ソー株式会社 環状アジン化合物、有機電界発光素子用材料、有機電界発光素子用電子輸送材料、及び有機電界発光素子
KR102808267B1 (ko) * 2019-09-16 2025-05-20 솔루스첨단소재 주식회사 유기 전계 발광 소자
CN111116562A (zh) * 2019-12-24 2020-05-08 吉林奥来德光电材料股份有限公司 一种有机发光化合物及其制备方法和应用
KR102902621B1 (ko) * 2019-12-31 2025-12-22 엘지디스플레이 주식회사 유기전기소자, 이를 포함하는 표시패널 및 이를 포함하는 표시장치
CN114057706B (zh) * 2020-07-31 2023-12-01 江苏三月科技股份有限公司 一种含有三嗪结构的有机化合物及其应用
CN115340531B (zh) * 2021-05-12 2024-02-13 江苏三月科技股份有限公司 一种含三嗪和嘧啶结构的化合物及其在有机电致发光器件上的应用

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016506414A (ja) 2013-01-03 2016-03-03 メルク パテント ゲーエムベーハー 電子素子のための材料
US20160329502A1 (en) 2015-05-07 2016-11-10 Universal Display Corporation Organic Electroluminescent Materials and Devices

Family Cites Families (77)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6229012B1 (en) * 1998-10-01 2001-05-08 Xerox Corporation Triazine compositions
US6900458B2 (en) 2003-02-21 2005-05-31 Universal Display Corporation Transflective display having an OLED backlight
US7306970B2 (en) 2004-08-30 2007-12-11 International Business Machines Corporation Method and apparatus for manufacturing an optoelectronic device
US7651791B2 (en) 2005-12-15 2010-01-26 Idemitsu Kosan Co., Ltd. Material for organic electroluminescence device and electroluminescence device employing the same
WO2010044342A1 (ja) 2008-10-15 2010-04-22 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子、有機エレクトロルミネッセンス素子の製造方法、白色有機エレクトロルミネッセンス素子、表示装置及び照明装置
EP3046156A1 (en) 2009-02-06 2016-07-20 Konica Minolta Holdings, Inc. Organic electroluminescent element, and illumination device and display device each comprising the element
KR101741415B1 (ko) * 2009-04-29 2017-05-30 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR101297158B1 (ko) * 2010-02-22 2013-08-21 제일모직주식회사 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
KR20120057561A (ko) 2010-04-20 2012-06-05 이데미쓰 고산 가부시키가이샤 비스카르바졸 유도체, 유기 일렉트로루미네선스 소자용 재료 및 그것을 사용한 유기 일렉트로루미네선스 소자
JP5990515B2 (ja) 2010-06-18 2016-09-14 ビーエーエスエフ ソシエタス・ヨーロピアＢａｓｆ Ｓｅ ジベンゾフラン化合物と８−ヒドロキシキノリノラトアルカリ土類金属錯体または８−ヒドロキシキノリノラトアルカリ金属錯体との層を含む、有機電子デバイス
JP5847420B2 (ja) 2010-09-08 2016-01-20 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子及び化合物
WO2012087960A1 (en) 2010-12-20 2012-06-28 E. I. Du Pont De Nemours And Company Triazine derivatives for electronic applications
TWI557116B (zh) 2011-04-07 2016-11-11 三菱化學股份有限公司 有機化合物，電荷輸送材料，含有該化合物之組成物，有機電致發光元件，顯示裝置及照明裝置
KR20120129733A (ko) 2011-05-20 2012-11-28 (주)씨에스엘쏠라 유기발광화합물 및 이를 이용한 유기 광소자
CN103380508B (zh) 2011-11-22 2017-09-08 出光兴产株式会社 芳香族杂环衍生物、有机电致发光元件用材料以及有机电致发光元件
KR20130061371A (ko) * 2011-12-01 2013-06-11 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
US9876189B2 (en) 2012-04-24 2018-01-23 Konica Minolta, Inc. Transparent electrode, electronic device, and transparent electrode manufacturing method
KR101686076B1 (ko) 2012-07-04 2016-12-13 제일모직주식회사 유기발광소자용 조성물, 이를 포함하는 유기발광층 및 유기발광소자
KR102125199B1 (ko) 2012-07-23 2020-06-22 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료
CN102850329A (zh) 2012-08-28 2013-01-02 李崇 一种三嗪基衍生物化合物及其在oled上的应用
KR101423067B1 (ko) 2012-10-04 2014-07-29 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20140144550A (ko) * 2013-06-11 2014-12-19 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
CN104812750A (zh) 2012-10-04 2015-07-29 罗门哈斯电子材料韩国有限公司 有机电致发光化合物和包含其的有机电致发光装置
JP6357422B2 (ja) 2012-12-17 2018-07-11 新日鉄住金化学株式会社 有機電界発光素子
JP6335428B2 (ja) 2012-12-21 2018-05-30 出光興産株式会社 有機エレクトロルミネッセンス素子および電子機器
WO2014123369A1 (ko) * 2013-02-06 2014-08-14 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 전자 소자
JP6317544B2 (ja) * 2013-02-15 2018-04-25 出光興産株式会社 有機エレクトロルミネッセンス素子および電子機器
CN103232843B (zh) 2013-04-18 2015-02-25 烟台万润精细化工股份有限公司 一种电致发光材料及其应用
KR102117610B1 (ko) 2013-06-10 2020-06-02 삼성디스플레이 주식회사 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
JP6421474B2 (ja) 2013-06-28 2018-11-14 東ソー株式会社 環状アジン化合物、その製造方法、及びそれを用いた有機電界発光素子
KR101593465B1 (ko) 2013-06-28 2016-02-12 (주)피엔에이치테크 새로운 유기전계발광소자용 화합물 및 그를 포함하는 유기전계발광소자
EP2821459B1 (en) 2013-07-01 2017-10-04 Cheil Industries Inc. Composition and organic optoelectric device and display device
KR102167199B1 (ko) 2013-07-02 2020-10-19 메르크 파텐트 게엠베하 유기 전계발광 소자
JP6495259B2 (ja) 2013-07-02 2019-04-03 メルク パテント ゲーエムベーハー 電子素子のための材料
JP6010508B2 (ja) 2013-07-03 2016-10-19 ボーグワーナー インコーポレーテッド 摺動部材の製造方法、ならびにチェーン用リンクの製造方法および当該リンクを備えたチェーンの製造方法
WO2015014434A1 (de) 2013-07-30 2015-02-05 Merck Patent Gmbh Materialien für elektronische vorrichtungen
KR101686078B1 (ko) 2013-08-12 2016-12-13 제일모직 주식회사 조성물, 유기 광전자 소자 및 표시 장치
KR101618409B1 (ko) 2013-10-10 2016-05-04 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102145888B1 (ko) 2013-12-13 2020-08-20 삼성디스플레이 주식회사 트리아진계 화합물 및 이를 포함하는 유기 발광 소자
KR102140018B1 (ko) 2013-12-17 2020-07-31 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
US9755159B2 (en) 2014-01-23 2017-09-05 Universal Display Corporation Organic materials for OLEDs
KR101542714B1 (ko) 2014-04-04 2015-08-12 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
WO2015156587A1 (en) 2014-04-08 2015-10-15 Rohm And Haas Electronic Materials Korea Ltd. Multi-component host material and organic electroluminescent device comprising the same
KR101754715B1 (ko) 2014-04-08 2017-07-10 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료와 이를 포함하는 유기 전계 발광 소자
KR101502316B1 (ko) 2014-04-18 2015-03-13 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
EP3140302B1 (de) 2014-05-05 2019-08-21 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
KR101729660B1 (ko) * 2014-05-09 2017-04-26 (주)씨엠디엘 신규한 유기 전계 발광 소자용 화합물, 이를 포함하는 유기 전계 발광 소자 및 전자 기기
KR101770463B1 (ko) 2014-05-15 2017-08-23 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
US9997716B2 (en) 2014-05-27 2018-06-12 Universal Display Corporation Organic electroluminescent materials and devices
KR102287012B1 (ko) 2014-05-28 2021-08-09 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
US10297762B2 (en) 2014-07-09 2019-05-21 Universal Display Corporation Organic electroluminescent materials and devices
CN106661006B (zh) 2014-07-29 2019-11-08 默克专利有限公司 用于有机电致发光器件的材料
KR20160034528A (ko) 2014-09-19 2016-03-30 삼성디스플레이 주식회사 유기 발광 소자
KR102384649B1 (ko) 2014-11-10 2022-04-11 삼성디스플레이 주식회사 유기 발광 소자
WO2016076384A1 (ja) 2014-11-14 2016-05-19 保土谷化学工業株式会社 有機エレクトロルミネッセンス素子
WO2016084962A1 (ja) 2014-11-28 2016-06-02 出光興産株式会社 化合物、有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子および電子機器
CN112480089A (zh) * 2014-12-29 2021-03-12 东进世美肯株式会社 新颖化合物及包含其的有机发光器件
KR102613166B1 (ko) 2015-03-13 2023-12-14 롬엔드하스전자재료코리아유한회사 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
WO2016148390A1 (en) 2015-03-13 2016-09-22 Rohm And Haas Electronic Materials Korea Ltd. A plurality of host materials and organic electroluminescent device comprising the same
US11495749B2 (en) 2015-04-06 2022-11-08 Universal Display Corporation Organic electroluminescent materials and devices
US9972792B2 (en) 2015-04-22 2018-05-15 Rohm And Haas Electronic Materials Llc Electron transport layer and film having improved thermal stability
CN107922359A (zh) 2015-07-30 2018-04-17 默克专利有限公司 用于有机电致发光器件的材料
CN105153130B (zh) 2015-08-03 2019-01-15 上海道亦化工科技有限公司 三嗪类衍生物电子传输化合物及其有机电致发光器件
KR102112786B1 (ko) * 2015-08-19 2020-05-20 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102639370B1 (ko) 2016-01-27 2024-02-22 에스에프씨 주식회사 신규한 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR20170097820A (ko) 2016-02-18 2017-08-29 삼성디스플레이 주식회사 유기 발광 소자
KR101755986B1 (ko) 2016-02-23 2017-07-07 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
WO2017171420A1 (ko) 2016-03-30 2017-10-05 주식회사 엘지화학 화합물 및 이를 이용하는 유기 발광 소자
KR101916572B1 (ko) 2016-04-12 2018-11-07 주식회사 엘지화학 화합물 및 이를 포함하는 유기 전자 소자
WO2017179911A1 (ko) 2016-04-12 2017-10-19 주식회사 엘지화학 화합물 및 이를 포함하는 유기 전자 소자
KR101857704B1 (ko) 2016-06-14 2018-05-14 주식회사 엘지화학 신규한 화합물 및 이를 포함하는 유기발광 소자
WO2018016742A1 (ko) 2016-07-20 2018-01-25 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102054277B1 (ko) 2016-07-29 2019-12-10 삼성에스디아이 주식회사 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102041588B1 (ko) 2016-09-29 2019-11-06 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102037816B1 (ko) 2016-11-16 2019-10-29 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
KR102037817B1 (ko) 2016-11-24 2019-10-29 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
WO2018128255A1 (ko) 2017-01-05 2018-07-12 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016506414A (ja) 2013-01-03 2016-03-03 メルク パテント ゲーエムベーハー 電子素子のための材料
US20160329502A1 (en) 2015-05-07 2016-11-10 Universal Display Corporation Organic Electroluminescent Materials and Devices

Also Published As

Publication number Publication date
KR20180007243A (ko) 2018-01-22
CN109312230B (zh) 2021-12-14
EP3486299B1 (en) 2023-02-15
US20200317654A1 (en) 2020-10-08
TW201802082A (zh) 2018-01-16
JP2019527930A (ja) 2019-10-03
TWI641605B (zh) 2018-11-21
EP3486299A1 (en) 2019-05-22
CN109312230A (zh) 2019-02-05
US11084806B2 (en) 2021-08-10
EP3486299A4 (en) 2020-03-18
WO2018012718A1 (ko) 2018-01-18
JP6781327B2 (ja) 2020-11-04

Similar Documents

Publication Publication Date Title
KR102027961B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102050000B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
JP7113070B2 (ja) 有機光電子素子用化合物、有機光電子素子および表示装置
JP7007455B2 (ja) 有機光電子素子および表示装置
KR102122340B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102041588B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
JP6786702B2 (ja) 有機光電子素子用組成物、有機光電子素子および表示装置
KR102054276B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
CN111148738B (zh) 有机化合物、组合物、有机光电装置和显示装置
KR102037817B1 (ko) 유기 광전자 소자 및 표시 장치
CN116669455A (zh) 用于光电器件的组合物和有机光电器件及显示装置
KR20180007617A (ko) 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102037816B1 (ko) 유기 광전자 소자 및 표시 장치
KR102199076B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102129510B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102308643B1 (ko) 유기 화합물, 조성물, 유기 광전자 소자 및 표시 장치
KR20180010533A (ko) 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102171073B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102129952B1 (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102015405B1 (ko) 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR20250134429A (ko) 유기광전자소자용 조성물, 유기광전자소자 및 표시 장치
KR20250134428A (ko) 유기광전자소자용 조성물, 유기광전자소자 및 표시 장치
KR20250107641A (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR20190001820A (ko) 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20160712

A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20170731

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20160712

Comment text: Patent Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20190405

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20191021

PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20191122

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20191122

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20221101

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20231102

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20241028

Start annual number: 6

End annual number: 6
