KR101994837B1 - 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자 - Google Patents

신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자 Download PDF

Info

Publication number
KR101994837B1
KR101994837B1 KR1020120081965A KR20120081965A KR101994837B1 KR 101994837 B1 KR101994837 B1 KR 101994837B1 KR 1020120081965 A KR1020120081965 A KR 1020120081965A KR 20120081965 A KR20120081965 A KR 20120081965A KR 101994837 B1 KR101994837 B1 KR 101994837B1
Authority
KR
South Korea
Prior art keywords
group
layer
substituted
light emitting
compound
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
KR1020120081965A
Other languages
English (en)
Other versions
KR20140019082A (ko
Inventor
이선영
곽윤현
박범우
최종원
최화일
김소연
이지연
이보라
Original Assignee
삼성디스플레이 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 삼성디스플레이 주식회사 filed Critical 삼성디스플레이 주식회사
Priority to KR1020120081965A priority Critical patent/KR101994837B1/ko
Priority to US13/690,600 priority patent/US9118021B2/en
Priority to CN201310043667.5A priority patent/CN103570735B/zh
Priority to DE102013202562.9A priority patent/DE102013202562B4/de
Priority to TW102105712A priority patent/TWI592414B/zh
Publication of KR20140019082A publication Critical patent/KR20140019082A/ko
Application granted granted Critical
Publication of KR101994837B1 publication Critical patent/KR101994837B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/02—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains two hetero rings
    • C07D491/04—Ortho-condensed systems
    • C07D491/044—Ortho-condensed systems with only one oxygen atom as ring hetero atom in the oxygen-containing ring
    • C07D491/048—Ortho-condensed systems with only one oxygen atom as ring hetero atom in the oxygen-containing ring the oxygen-containing ring being five-membered
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/02—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains two hetero rings
    • C07D491/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains two hetero rings
    • C07D487/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/12—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains three hetero rings
    • C07D491/14—Ortho-condensed systems
    • C07D491/153—Ortho-condensed systems the condensed system containing two rings with oxygen as ring hetero atom and one ring with nitrogen as ring hetero atom
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D493/00—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system
    • C07D493/02—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system in which the condensed system contains two hetero rings
    • C07D493/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains two hetero rings
    • C07D495/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/12—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains three hetero rings
    • C07D495/14—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
    • C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
    • H05B33/00—Electroluminescent light sources
    • H05B33/12—Light sources with substantially two-dimensional radiating surfaces
    • H05B33/14—Light sources with substantially two-dimensional radiating surfaces characterised by the chemical or physical composition or the arrangement of the electroluminescent material, or by the simultaneous addition of the electroluminescent material in or onto the light source
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1011—Condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1022—Heterocyclic compounds bridged by heteroatoms, e.g. N, P, Si or B
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1033—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1037—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H10K50/155—Hole transporting layers comprising dopants

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

본 발명은 화학식 1 ~ 화학식 4로 표시되는 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다:
(상기 화학식 1~4에 대해서는 발명의 상세한 설명을 참조한다).

Description

신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자{Novel heterocycle compound and organic light emitting device comprising the same}
신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자에 관한 것이다.
유기 발광 소자(organic light emitting diode)는 자발광형 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다는 장점을 가지고 있다.
일반적인 유기 발광 소자는 기판 상부에 애노드가 형성되어 있고, 이 애노드 상부에 정공수송층, 발광층, 전자수송층 및 캐소드가 순차적으로 형성되어 있는 구조를 가질 수 있다. 여기에서 정공수송층, 발광층 및 전자수송층은 유기화합물로 이루어진 유기 박막들이다.
상술한 바와 같은 구조를 갖는 유기 발광 소자의 구동 원리는 다음과 같다.
상기 애노드 및 캐소드간에 전압을 인가하면, 애노드로부터 주입된 정공은 정공수송층을 경유하여 발광층으로 이동하고, 캐소드로부터 주입된 전자는 전자수송층을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exiton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
OLED에서 발광 효율을 결정하는 가장 중요한 요인은 발광 재료이다. 발광 재료로는 현재까지 형광 재료 또는 인광 재료가 사용되고 있으나, 효율, 구동 전압, 소자 수명 측면에서 만족할만한 수준이 되질 못하여 더욱 안정되고, 더욱 성능이 뛰어난 재료의 개발이 요구되고 있다.
우수한 전기적 특성, 높은 전하수송능력 및 발광능력을 가지며 유리 전이온도가 높고 결정화를 방지할 수 있는 재료로서 적색, 녹색, 청색, 흰색 등의 모든 칼라의 형광과 인광 소자에 적합한 전자 수송 재료 또는 녹색, 청색, 흰색의 발광 재료로서 유용 기존의 재료보다 발광 효율 및 소자 수명이 좋으며, 적절한 색좌표를 갖는 우수한 신규 헤테로고리 화합물 및 이를 포함하는 고효율, 저전압, 고휘도, 장수명의 유기 발광 소자를 제공하는 것이다.
본 발명의 일 측면에 따라, 하기 화학식 1 내지 화학식 4로 표시되는 헤테로고리 화합물이 제공된다:
<화학식 1>
Figure 112012060016729-pat00001
<화학식 2>
Figure 112012060016729-pat00002

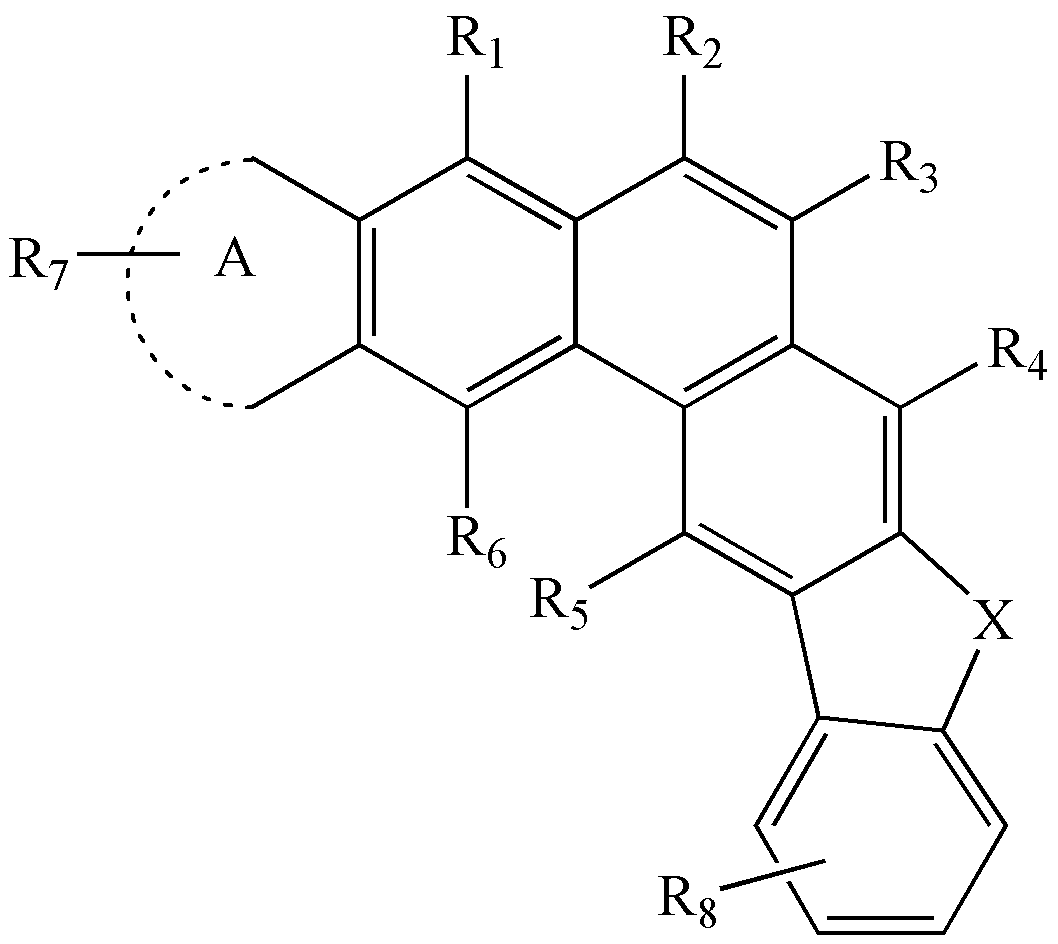

<화학식 3>
Figure 112012060016729-pat00003
<화학식 4>
Figure 112012060016729-pat00004
상기 식 중, R1 내지 R8은 각각 독립적으로 수소, 중수소, 할로겐기, 시아노기, 치환 또는 비치환된 탄소수 1 내지 60의 알킬기, 치환 또는 비치환된 탄소수 5 내지 60의 아릴기, 치환 또는 비치환된 탄소수 3 내지 60의 헤테로아릴기, 또는 치환 또는 비치환된 탄소수 6 내지 60의 축합다환기를 나타내고,
X는 -O-, -S- 또는 -NR20-을 나타내며, R20은 치환 또는 비치환된 탄소수 1 내지 30의 알킬기, 치환 또는 비치환된 탄소수 5 내지 30의 아릴기를 나타내고,
A는 치환 또는 비치환된 퓨란기, 치환 또는 비치환된 사이오펜기, 치환 또는 비치환된 피롤기, 치환 또는 비치환된 벤조퓨란기, 치환 또는 비치환된 벤조사이오펜기, 또는 치환 또는 비치환된 벤조피롤기가 상기 화학식 1의 골격에 융합된 것을 나타낸다.
본 발명의 다른 측면에 따라, 제 1 전극; 제 2 전극; 및 상기 제 1 전극 및 제 2 전극 사이에 개재된 유기층을 구비한 유기 발광 소자로서, 상기 유기층이 상기 헤테로고리 화합물을 포함하는 유기 발광 소자가 제공된다.
본 발명의 또 다른 측면에 따라, 상기 유기 발광 소자를 구비하고, 상기 유기 발광 소자의 제 1 전극이 박막 트랜지스터의 소스 전극 또는 드레인 전극과 전기적으로 연결된 평판 표시 장치가 제공된다.
상기 화학식 1로 표현되는 헤테로고리 화합물은 우수한 발광, 특히 청색 형광, 녹색 인광에 유용하다. 이를 이용하면 고효율, 저전압, 고휘도, 장수명의 유기 발광 소자를 제작할 수 있다.
도 1은 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
도 2는 일 구현예를 따르는 화학식 1 내지 4의 구조를 나타낸 도면이다.
본 발명의 일 측면에 따른 상기 화합물은 하기 화학식 1 내지 화학식 4로 표시된다:
<화학식 1>
Figure 112012060016729-pat00005
<화학식 2>
Figure 112012060016729-pat00006
<화학식 3>
Figure 112012060016729-pat00007
<화학식 4>
Figure 112012060016729-pat00008
상기 식 중, R1 내지 R8은 각각 독립적으로 수소, 중수소, 할로겐기, 시아노기, 치환 또는 비치환된 탄소수 1 내지 60의 알킬기, 치환 또는 비치환된 탄소수 5 내지 60의 아릴기, 치환 또는 비치환된 탄소수 3 내지 60의 헤테로아릴기, 또는 치환 또는 비치환된 탄소수 6 내지 60의 축합다환기를 나타내고,
X는 -O-, -S- 또는 -NR20-을 나타내며, R20은 치환 또는 비치환된 탄소수 1 내지 30의 알킬기, 치환 또는 비치환된 탄소수 5 내지 30의 아릴기를 나타내고,
A는 치환 또는 비치환된 퓨란기, 치환 또는 비치환된 사이오펜기, 치환 또는 비치환된 피롤기, 치환 또는 비치환된 벤조퓨란기, 치환 또는 비치환된 벤조사이오펜기, 또는 치환 또는 비치환된 벤조피롤기가 상기 화학식 1의 골격에 융합된 것을 나타낸다.
본 발명에 일 구현에 따른 상기 화합물은 유기 발광 소자용 발광재료 및/또는 정공수송 재료 또는 정공주입 재료로서의 기능을 가진다. 또한 화학식 1의 분자 내 헤테로고리를 함유하는 화합물들은 헤테로환의 도입으로 유리전이온도(Tg)나 융점이 높다. 따라서 전계 발광시에 있어서의 유기층 중, 유기층 사이 내지는, 유기층과 금속전극간에서 발생하는 줄 열에 대한 내열성 및 고온 환경 하에서의 내성이 증가된다. 상기 화합물을 이용하여 제조된 유기 발광 소자는 보존 시 및 구동 시의 내구성이 높다.
상기 화학식 1 내지 화학식 4의 화합물에서 치환기에 대해 좀 더 구체적으로 서술한다.
본 발명의 다른 일 구현예에 따르면, 상기 화학식 1 내지 화학식 4 중, R1, R4, R6 및 R8은 각각 독립적으로 수소 또는 중수소일 수 있다.
본 발명의 또다른 일 구현예에 따르면, 상기 화학식 1 내지 화학식 4 중, 치환 또는 비치환된 퓨란기, 치환 또는 비치환된 사이오펜기, 치환 또는 비치환된 피롤기, 치환 또는 비치환된 벤조퓨란기, 치환 또는 비치환된 벤조사이오펜기, 치환 또는 비치환된 벤조피롤기인 A는 하기 화학식 11 의 2 위치 및 3 위치 또는 하기 화학식 12의 2 위치 및 3 위치(치환기는 생략하였음)에서 상기 화학식 1 내지 화학식 4의 골격과 융합할 수 있다:
<화학식 11>
Figure 112012060016729-pat00009
<화학식 12>
Figure 112012060016729-pat00010
상기 화학식 11 및 12에서 Q1은 -O-, -NR30- 또는 -S-를 나타내며,
R30은 수소, 중수소, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 5 내지 20의 아릴기, 치환 또는 비치환된 탄소수 3 내지 20의 헤테로아릴기, 또는 치환 또는 비치환된 탄소수 6 내지 20의 축합다환기를 나타낸다.
상기 화학식 11, 12는 A 가 화학식 1 내지 화학식 4의 골격과 융합하는 위치를 설명하기 위한 것으로서, 상기 화학식 11, 12에서 치환기 표시는 생략하였다.
본 발명의 또다른 일 구현예에 따르면, 상기 화학식 1 내지 화학식 4 중, R2 및 R3은 각각 독립적으로 하기 화학식 2a 내지 2f 중 어느 하나일 수 있다:
Figure 112012060016729-pat00011
상기 화학식 2a 내지 2f 중,
Q2는 -N(R30)-, -CR31R32-, -S- 또는 -O-로 표시되는 연결기들이고;
Q3는 -S- 또는 -O-로 표시되는 연결기들이고;
Y1 및 Y2는 각각 독립적으로 -N=, -N(R30)- 또는 -C=이고;
Z1, R30 , R31 및 R32는 서로 독립적으로, 수소 원자, 중수소, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 5 내지 20의 아릴기, 치환 또는 비치환된 탄소수 3 내지 20의 헤테로아릴기, 치환 또는 비치환된 탄소수 6 내지 20의 축합 다환기, 탄소수 5 내지 20의 아릴기 또는 탄소수 3 내지 20의 헤테로아릴기로 치환된 아미노기, 할로겐기, 시아노기, 니트로기, 하이드록시기 또는 카르복시기이고;
p는 1 내지 9의 정수이고; *는 결합을 나타낸다.
이하, 본 명세서에서 사용되는 치환기들 중 대표적인 치환기의 정의를 살펴보면 다음과 같다 (치환기를 한정하는 탄소 수는 비제한적인 것으로서 치환기의 특성을 제한하지는 않는다).
비치환된 탄소수 1 내지 60의 알킬기는 선형 및 분지형일 수 있으며, 이의 비제한적인 예로는 메틸, 에틸, 프로필, 이소부틸, sec-부틸, 펜틸, iso-아밀, 헥실, 헵틸, 옥틸, 노나닐, 도데실 등을 들 수 있고, 상기 알킬기 중 하나 이상의 수소 원자는 중수소 원자, 할로겐 원자, 히드록시기, 니트로기, 시아노기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 그의 염, 술폰산기나 그의 염, 인산이나 그의 염, 또는 탄소수 1 내지 10의 알킬기, 탄소수 1 내지 10의 알콕시기, 탄소수 2 내지 10의 알케닐기, 탄소수 2 내지 10의 알키닐기, 탄소수 6 내지 16의 아릴기, 또는 탄소수 4 내지 16의 헤테로아릴기로 치환될 수 있다.
본 명세서에서 "치환된"이라는 용어는 상기 알킬기가 치환된 경우에 준하여 해석된다.
비치환된 탄소수 2 내지 60의 알케닐기는 상기 비치환된 알킬기의 중간이나 맨 끝단에 하나 이상의 탄소 이중결합을 함유하고 있는 것을 의미한다. 예로서는 에테닐, 프로페닐, 부테닐 등이 있다. 이들 비치환된 알케닐기 중 적어도 하나 이상의 수소원자는 상술한 치환된 알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
비치환된 탄소수 2 내지 60의 알키닐기는 상기 정의된 바와 같은 알킬기의 중간이나 맨 끝단에 하나 이상의 탄소 삼중결합을 함유하고 있는 것을 의미한다. 예로서는 아세틸렌, 프로필렌, 페닐아세틸렌, 나프틸아세틸렌, 이소프로필아세틸렌, t-부틸아세틸렌, 디페닐아세틸렌 등이 있다. 이들 알키닐기 중 적어도 하나 이상의 수소원자는 상술한 치환된 알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
비치환된 탄소수 3 내지 60의 사이클로알킬기는 탄소 수 3 내지 60의 고리 형태의 알킬기를 의미하며, 상기 사이클로알킬기 중 하나 이상의 수소 원자는 상술한 탄소수 1 내지 60의 알킬기의 치환기와 동일한 치환기로 치환 가능하다.
비치환된 탄소수 1 내지 60의 알콕시기란 -OA(여기서, A는 상술한 바와 같은 비치환된 탄소수 1 내지 60의 알킬기임)의 구조를 갖는 그룹으로서, 이의 비제한적인 예로서, 메톡시, 에톡시, 프로폭시, 이소프로필옥시, 부톡시, 펜톡시, 등을 들 수 있다. 이들 알콕시기 중 적어도 하나 이상의 수소원자는 상술한 알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
비치환된 탄소수 5 내지 60의 아릴기는 하나 이상의 고리를 포함하는 카보사이클 방향족 시스템을 의미하며, 2 이상의 고리를 가질 수 경우, 서로 융합되거나, 단일 결합 등을 통하여 연결될 수 있다. 아릴이라는 용어는 페닐, 나프틸, 안트라세닐과 같은 방향족 시스템을 포함한다.　 또한, 상기 아릴기 중 하나 이상의 수소 원자는 상술한 탄소수 1 내지 60의 알킬기의 치환기와 동일한 치환기로 치환 가능하다.
치환 또는 비치환된 탄소수 5 내지 60의 아릴기의 예로는 페닐기, 탄소수 1 내지 10의 알킬페닐기(예를 들면, 에틸페닐기), 할로페닐기(예를 들면, o-, m- 및 p-플루오로페닐기, 디클로로페닐기), 시아노페닐기, 디시아노페닐기, 트리플루오로메톡시페닐기, 비페닐기, 할로비페닐기, 시아노비페닐기, 탄소수 1 내지 10의 알킬비페닐기, 탄소수 1 내지 10의 알콕시비페닐기, o-, m-, 및 p-토릴기, o-, m- 및 p-쿠메닐기, 메시틸기, 페녹시페닐기, (α,α-디메틸벤젠)페닐기, (N,N'-디메틸)아미노페닐기, (N,N'-디페닐)아미노페닐기, 펜타레닐기, 인데닐기, 나프틸기, 할로나프틸기(예를 들면, 플루오로나프틸기), 탄소수 1 내지 10의 알킬나프틸기(예를 들면, 메틸나프틸기), 탄소수 1 내지 10의 알콕시나프틸기(예를 들면, 메톡시나프틸기), 시아노나프틸기, 안트라세닐기, 아즈레닐기, 헵타레닐기, 아세나프틸레닐기, 페나레닐기, 플루오레닐기, 안트라퀴놀일기, 메틸안트릴기, 페난트릴기, 트리페닐렌기, 피레닐기, 크리세닐기, 에틸-크리세닐기, 피세닐기, 페릴레닐기, 클로로페릴레닐기, 펜타페닐기, 펜타세닐기, 테트라페닐레닐기, 헥사페닐기, 헥사세닐기, 루비세닐기, 코로네릴기, 트리나프틸레닐기, 헵타페닐기, 헵타세닐기, 피란트레닐기, 오바레닐기 등을 들 수 있다.
비치환된 탄소수 3 내지 60의 헤테로아릴기는 N, O, P 또는 S 중에서 선택된 1, 2 또는 3개의 헤테로원자를 포함하고, 2 이상의 고리를 가질 경우, 이들은 서로 융합되거나, 단일 결합 등을 통하여 연결될 수 있다. 비치환된 탄소수 4 내지 60의 헤테로아릴기의 예에는, 피라졸일기, 이미다졸일기, 옥사졸일기, 티아졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 피리디닐기, 피리다지닐기, 피리미디닐기, 트리아지닐기, 카바졸일기, 인돌일기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조싸이오펜기 등을 들 수 있다.　 또한 상기 헤테로아릴기 중 하나 이상의 수소 원자는 상술한 탄소수 1 내지 60의 알킬기의 치환기와 동일한 치환기로 치환 가능하다.
비치환된 탄소수 5 내지 60의 아릴옥시기란 -OA1으로 표시되는 그룹으로서, 이 때 A1은 상기 탄소수 5 내지 60의 아릴기이다.　 상기 아릴옥시기의 예로는 페녹시기 등을 들 수 있다. 상기 아릴 옥시기 중 하나 이상의 수소 원자는 상술한 탄소수 1 내지 60의 알킬기의 치환기와 동일한 치환기로 치환 가능하다.
비치환된 탄소수 5 내지 60의 아릴싸이오기는 -SA1으로 표시되는 그룹으로서, 이 때 A1은 상기 탄소수 5 내지 60의 아릴기이다.　 상기 아릴싸이오기의 예로는 벤젠싸이오기, 나프틸싸이오기 등을 들 수 있다. 상기 아릴싸이오기 중 하나 이상의 수소 원자는 상술한 탄소수 1 내지 60의 알킬기의 치환기와 동일한 치환기로 치환 가능하다.
비치환된 탄소수 6 내지 60의 축합 다환기란, 하나 이상의 방향족 고리 및 하나 이상의 비방향족 고리가 서로 융합된 2 이상의 고리를 포함한 치환기 또는 고리내에 불포화기를 가지나 공액 구조를 가지지 못하는 치환기를 가리키는 것으로서, 상기 축합 다환기는 전체적으로는 방향성을 가지지 못한다는 점에서 아릴기 또는 헤테로아릴기와 구별된다.

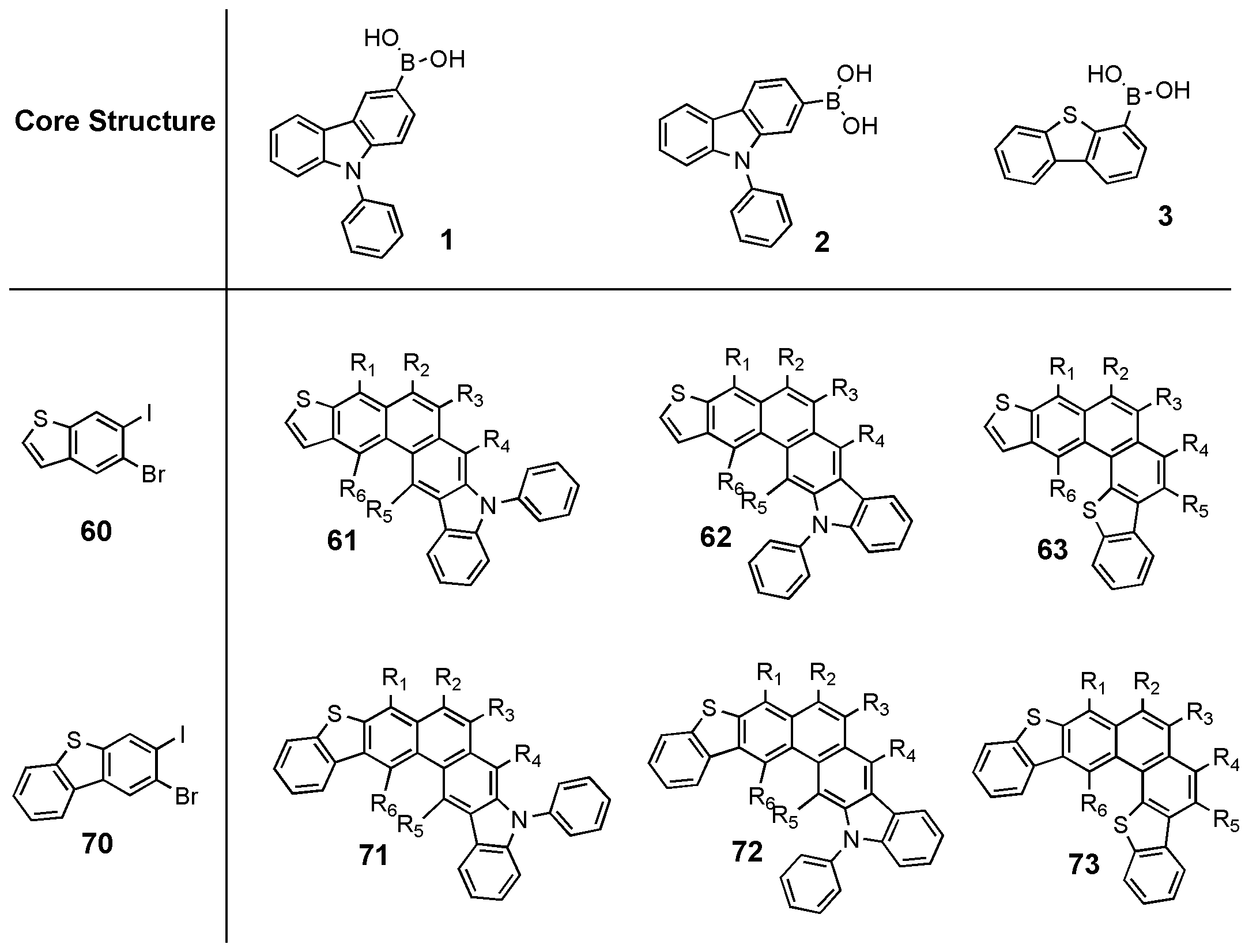

본 발명의 상기 화학식 1 내지 화학식 4로 표현되는 화합물의 코어를 이루는 대표적인 화합물 군을 하기 표로 나타내었다.
Figure 112012060016729-pat00012
Figure 112012060016729-pat00013
Figure 112012060016729-pat00014
Figure 112012060016729-pat00015

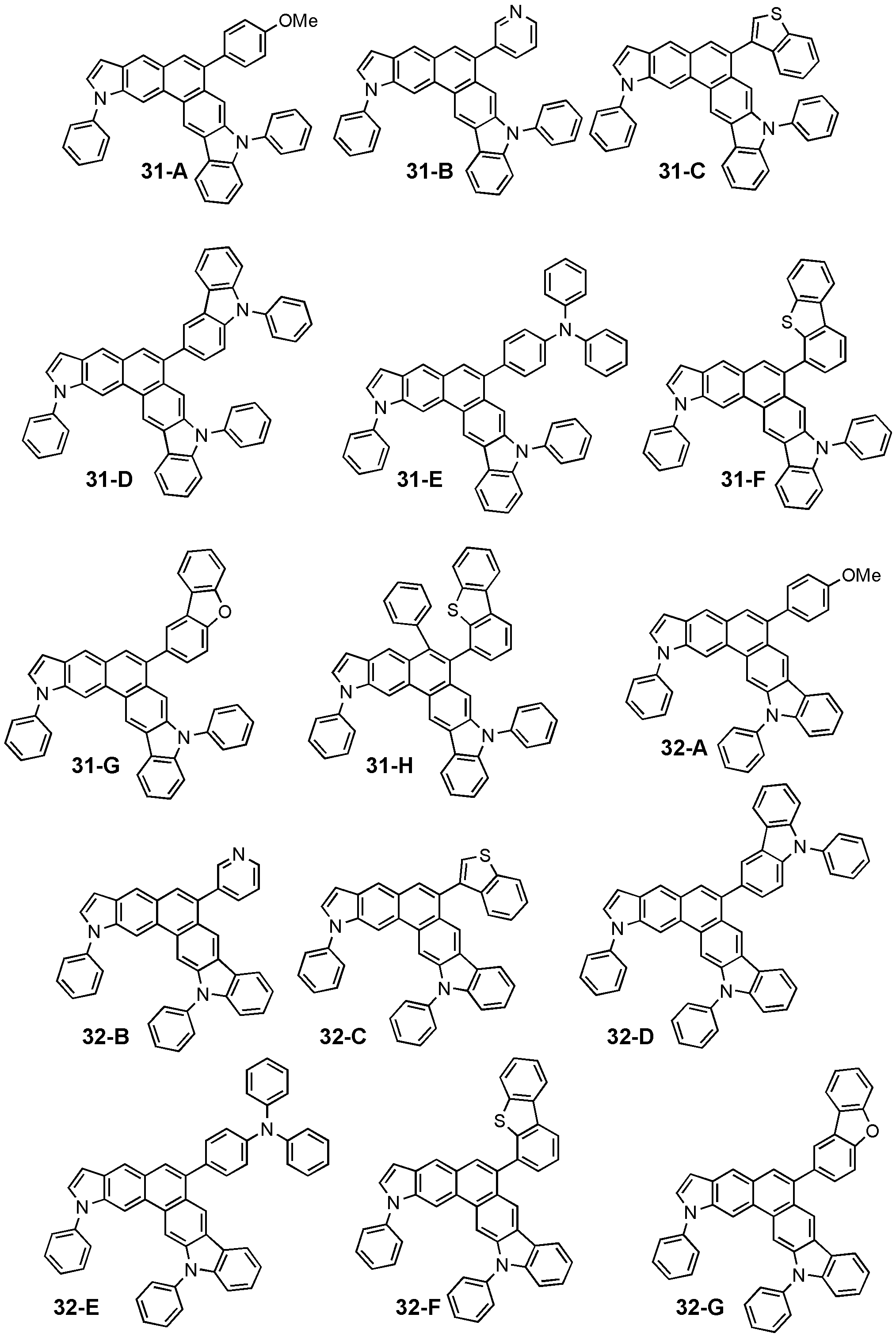

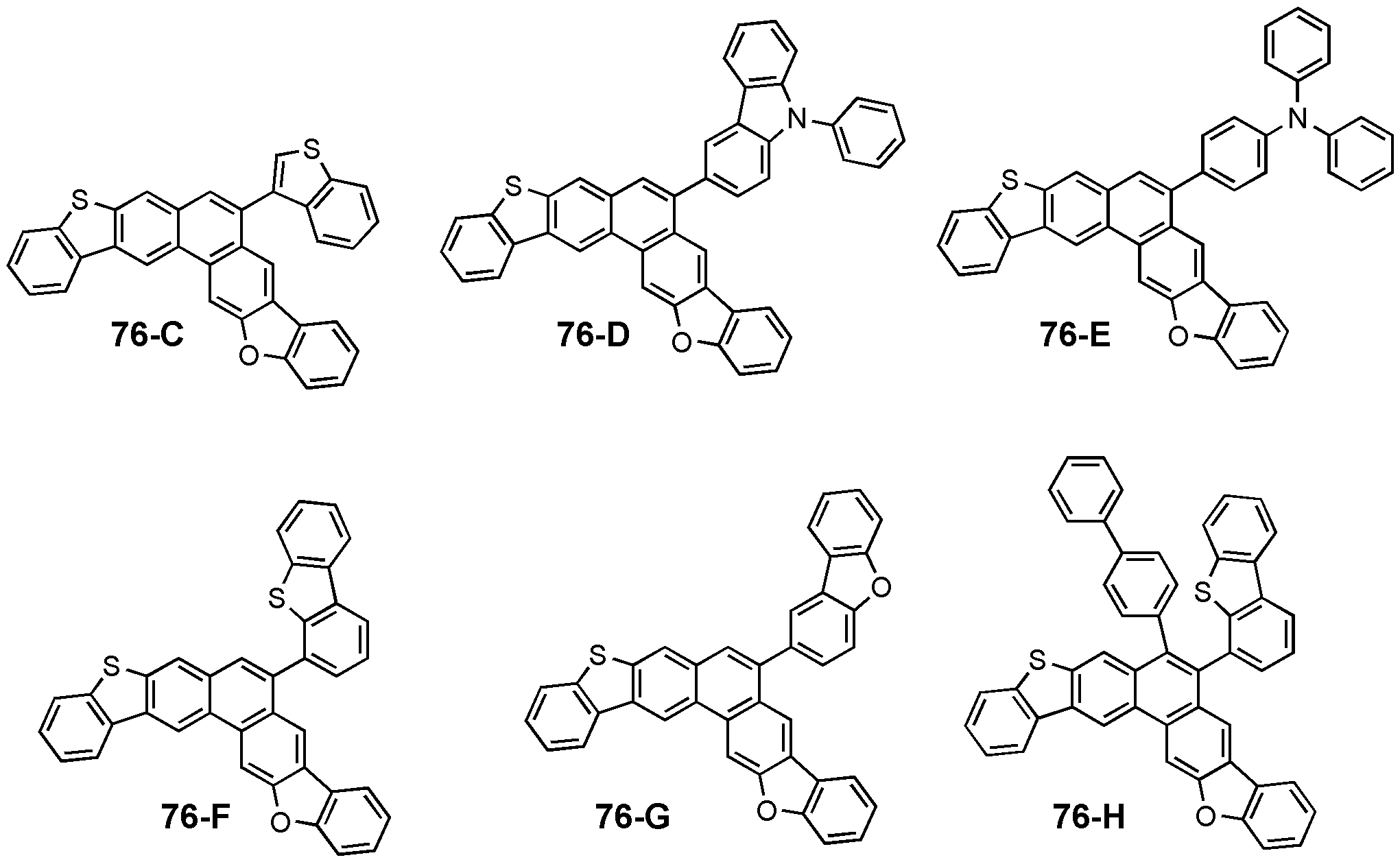

본 발명의 상기 화학식 1 내지 화학식 4로 표현되는 화합물의 구체적인 예로서, 하기 화합물들을 들 수 있으나, 이에 제한되지는 않는다.
Figure 112012060016729-pat00016
Figure 112012060016729-pat00017
Figure 112012060016729-pat00018
Figure 112012060016729-pat00019
Figure 112012060016729-pat00020
Figure 112012060016729-pat00021
Figure 112012060016729-pat00022
Figure 112012060016729-pat00023
Figure 112012060016729-pat00024
Figure 112012060016729-pat00025
Figure 112012060016729-pat00026
Figure 112012060016729-pat00027
Figure 112012060016729-pat00028
Figure 112012060016729-pat00029
Figure 112012060016729-pat00030
Figure 112012060016729-pat00031
Figure 112012060016729-pat00032
Figure 112012060016729-pat00033
Figure 112012060016729-pat00034
Figure 112012060016729-pat00035
Figure 112012060016729-pat00036
Figure 112012060016729-pat00037
Figure 112012060016729-pat00038
Figure 112012060016729-pat00039
본 발명의 다른 일 측면에 따른 유기 발광 소자는, 제 1 전극; 제 2 전극; 및 상기 제 1 전극 및 제 2 전극 사이에 개재된 유기층을 구비한 유기 발광 소자로서, 상기 유기층은 상기 화학식 1로 표현되는 헤테로고리 화합물을 포함한다.
상기 유기층은 정공 주입층, 정공 수송층, 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층(이하, "H-기능층(H-functional layer)"이라 함), 버퍼층, 전자 저지층, 발광층, 정공 저지층, 전자 수송층, 전자 주입층 및 전자 수송 기능 및 전자 주입 기능을 동시에 갖는 기능층(이하, "E-기능층(E-functional layer)"이라 함) 중 적어도 하나를 포함할 수 있다.
보다 구체적으로 상기 유기층은 발광층일 수 있으며, 예를 들어, 청색 발광층, 녹색 발광층 또는 정공 수송층일 수 있으며, 상기 화합물은 형광 호스트, 인광 호스트 또는 형광 도펀트로 사용될 수 있다.
본 발명의 일 구현예에 따르면, 상기 유기 발광 소자는 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층을 포함하고, 상기 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층은 상기 헤테로고리 화합물을 포함하며, 상기 발광층은 공지의 안트라센계 화합물, 아릴아민계 화합물 또는 스티릴계 화합물을 더 포함할 수 있다.
본 발명의 다른 일 구현예에 따르면, 상기 유기 발광 소자는 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층을 포함하고, 상기 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층은 상기 헤테로고리 화합물을 포함하며, 상기 발광층의 적색층, 녹색층, 청색층 또는 흰색층의 어느 한 층은 인광 화합물을 포함할 수 있으며, 상기 정공 주입층, 정공 수송층, 또는 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층은 전하 생성 물질을 포함할 수 있다. 한편, 상기 전하 생성 물질은 p-도펀트이고, 상기 p-도펀트는 퀴논 유도체, 금속 산화물 또는 시아노기-함유 화합물일 수 있다.
본 발명의 또다른 일 구현예에 따르면, 상기 유기층은 전자 수송층을 포함하고, 상기 전자 수송층은 전자 수송성 유기 화합물 및 금속 착체를 포함할 수 있다. 상기 금속 착제는 Li 착제일 수 있다.
본 명세서 중 "유기층"은 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 층을 가리키는 용어이다.
상기 유기층은 발광층을 포함하고, 상기 발광층에 상기 화합물이 포함되어 있을 수 있다. 또는 상기 유기층은 정공 주입층, 정공 수송층, 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층(이하, "H-기능층(H-functional layer)"이라 함) 중 적어도 하나를 포함하고, 상기 정공 주입층, 정공 수송층, 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층(이하, "H-기능층(H-functional layer)"이라 함) 중 적어도 하나에 상기 화합물이 포함되어 있을 수 있다.
상기 발광층에 포함된 상기 헤테로고리 화합물은 형광 도펀트 또는 인광 호스트의 역할을 할 수 있다. 예를 들면, 상기 화합물은 청색광을 방출하는 청색 형광 도펀트의 역할을 할 수 있다. 또는 상기 발광층에 포함된 상기 화합물은 적색광, 녹색광 또는 청색광을 방출하는 형광 또는 인광 호스트의 역할을 할 수 있다.
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자의 단면도를 개략적으로 도시한 것이다. 이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자의 구조 및 제조 방법을 설명하면 다음과 같다.
기판(미도시)으로는, 통상적인 유기 발광 소자에서 사용되는 기판을 사용할 수 있는데, 기계적 강도, 열적 안정성, 투명성, 표면 평활성, 취급용이성 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용할 수 있다.
상기 제1전극은 기판 상부에 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극이 애노드일 경우, 정공 주입이 용이하도록 제1전극용 물질은 높은 일함수를 갖는 물질 중에서 선택될 수 있다. 상기 제1전극은 반사형 전극 또는 투과형 전극일 수 있다. 제1전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 이용할 수 있다. 또는, 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag)등을 이용하면, 상기 제1전극을 반사형 전극으로 형성할 수도 있다.
상기 제1전극은 단일층 또는 2 이상의 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극 상부로는 유기층이 구비되어 있다.
상기 유기층은 정공 주입층, 정공 수송층, 버퍼층(미도시), 발광층, 전자 수송층 또는 전자 주입층 등을 포함할 수 있다.
정공 주입층(HIL)은 상기 제1전극 상부에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
진공 증착법에 의하여 정공 주입층을 형성하는 경우, 그 증착 조건은 정공 주입층의 재료로서 사용하는 화합물, 목적으로 하는 정공 주입층의 구조 및 열적 특성 등에 따라 다르지만, 예를 들면, 증착온도 약 100 내지 약 500?, 진공도 약 10-8 내지 약 10-3torr, 증착 속도 약 0.01 내지 약 100Å/sec의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
스핀 코팅법에 의하여 정공 주입층을 형성하는 경우, 그 코팅 조건은 정공주입층의 재료로서 사용하는 화합물, 목적하는 하는 정공 주입층의 구조 및 열적 특성에 따라 상이하지만, 약 2000rpm 내지 약 5000rpm의 코팅 속도, 코팅 후 용매 제거를 위한 열처리 온도는 약 80? 내지 200?의 온도 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
정공 주입 물질로는 공지된 정공 주입 물질을 사용할 수 있는데, 공지된 정공 주입 물질로는, 예를 들면, N,N'-디페닐-N,N'-비스-[4-(페닐-m-톨일-아미노)-페닐]-비페닐-4,4'-디아민(N,N'-diphenyl-N,N'-bis-[4-(phenyl-m-tolyl-amino)-phenyl]-biphenyl-4,4'-diamine: DNTPD), 구리프탈로시아닌 등의 프탈로시아닌 화합물, m-MTDATA [4,4',4''-tris (3-methylphenylphenylamino) triphenylamine], NPB(N,N'-디(1-나프틸)-N,N'-디페닐벤지딘(N,N'-di(1-naphthyl)-N,N'-diphenylbenzidine)), TDATA, 2-TNATA, Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid:폴리아닐린/도데실벤젠술폰산), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate):폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)), Pani/CSA (Polyaniline/Camphor sulfonicacid:폴리아닐린/캠퍼술폰산) 또는 PANI/PSS (Polyaniline)/Poly(4-styrenesulfonate):폴리아닐린)/폴리(4-스티렌술포네이트))등을 사용할 수 있으나, 이에 한정되는 것은 아니다:
Figure 112012060016729-pat00040
Figure 112012060016729-pat00041
Figure 112012060016729-pat00042
상기 정공 주입층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압의 상승없이 만족스러운 정도의 정공 주입 특성을 얻을 수 있다.
다음으로 상기 정공 주입층 상부에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 다양한 방법을 이용하여 정공 수송층(HTL)을 형성할 수 있다. 진공 증착법 및 스핀 팅법에 의하여 정공 수송층을 형성하는 경우, 그 증착 조건 및 코팅조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
정공 수송 물질로는 본 발명의 일 구현예에 따른 헤테로고리화합물 또는 공지된 정공 수송 물질을 사용할 수 있다. 공지된 정공 수송 재료로는, 예를 들어, N-페닐카바졸, 폴리비닐카바졸 등의 카바졸 유도체, N,N'-비스(3-메틸페닐)-N,N'-디페닐-[1,1-비페닐]-4,4'-디아민(TPD), TCTA(4,4',4"-트리스(N-카바졸일)트리페닐아민(4,4',4"-tris(N-carbazolyl)triphenylamine)), NPB(N,N'-디(1-나프틸)-N,N'-디페닐벤지딘(N,N'-di(1-naphthyl)-N,N'-diphenylbenzidine)) 등을 들 수 있으나, 이에 한정되는 것은 아니다.
Figure 112012060016729-pat00043
Figure 112012060016729-pat00044
상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 H-기능성(정공 수송 기능을 동시에 갖는 기능층)에는 상술한 바와 같은 정공 주입층 물질 및 정공 수송층 물질 중에서 1 이상의 물질이 포함될 수 있으며, 상기 H-기능층의 두께는 약 500Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 H-기능층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압의 상승없이 만족스러운 정도의 정공 주입 및 수성 특성을 얻을 수 있다.
한편, 상기 정공 주입층, 정공 수송층 및 H-기능층 중 적어도 한 층은 하기 화학식 300으로 표시되는 화합물 및 하기 화학식 350으로 표시되는 화합물 중 하나 이상을 포함할 수 있다:
<화학식 300>
Figure 112012060016729-pat00045
<화학식 350>
Figure 112012060016729-pat00046
상기 화학식 300 및 350 중, Ar11, Ar12, Ar21 및 Ar22는 서로 독립적으로, 치환 또는 비치환된 C5-C60아릴렌기이다. 상기 Ar11, Ar12, Ar21 및 Ar22에 대한 설명은 상기 L1에 대한 상세한 설명을 참조한다.
상기 화학식 300 중, 상기 e 및 f는 서로 독립적으로 0 내지 5의 정수, 또는 0, 1 또는 2일 수 있다. 예를 들어, 상기 e는 1이고, f는 0일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 300 및 350 중, R51 내지 R58, R61 내지 R69 및 R71 및 R72는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C60시클로알킬기, 치환 또는 비치환된 C5-C60아릴기, 치환 또는 비치환된 C5-C60아릴옥시기, 또는 치환 또는 비치환된 C5-C60아릴싸이오기일 수 있다. 예를 들어, 상기 R51 내지 R58, R61 내지 R69 및 R71 및 R72은 서로 독립적으로, 수소; 중수소; 할로겐 원자; 히드록실기; 시아노기; 니트로기; 아미노기; 아미디노기; 히드라진; 히드라존; 카르복실기나 이의 염; 술폰산기나 이의 염; 인산이나 이의 염; C1-C10알킬기(예를 들면, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기 등); C1-C10알콕시기(예를 들면, 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 펜톡시기 등); 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 하나 이상으로 치환된 C1-C10알킬기 및 C1-C10알콕시기; 페닐기; 나프틸기; 안트릴기; 플루오레닐기; 파이레닐기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C10알킬기 및 C1-C10알콕시기 중 하나 이상으로 치환된 페닐기, 나프틸기, 안트릴기, 플루오레닐기 및 파이레닐기; 중 하나일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 300 중, R59는, 페닐기; 나프틸기; 안트릴기; 바이페닐기; 피리딜기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C20알킬기, 및 치환 또는 비치환된 C1-C20알콕시기 중 하나 이상으로 치환된 페닐기, 나프틸기, 안트릴기, 바이페닐기 및 피리딜기; 중 하나일 수 있다.
일 구현예에 따르면, 상기 화학식 300으로 표시되는 화합물은 하기 화학식 300A로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 300A>
Figure 112012060016729-pat00047
상기 화학식 300A 중, R51, R60, R61 및 R59에 대한 상세한 설명은 상술한 바를 참조한다.
예를 들어, 상기 정공 주입층, 정공 수송층 및 H-기능층 중 적어도 한 층은 하기 화합물 301 내지 320 중 하나 이상을 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure 112012060016729-pat00048
Figure 112012060016729-pat00049
상기 정공 주입층, 정공 수송층 및 H-기능층 중 적어도 하나는, 상술한 바와 같은 공지된 정공 주입 물질, 공지된 정공 수송 물질 및/또는 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 물질 외에, 막의 도전성 등을 향상시키기 위하여 전하-생성 물질을 더 포함할 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다. 상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 p-도펀트의 비제한적인 예로는, 테트라사이아노퀴논다이메테인(TCNQ) 및 2,3,5,6-테트라플루오로-테트라사이아노-1,4-벤조퀴논다이메테인(F4-CTNQ) 등과 같은 퀴논 유도체; 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물; 및 하기 화합물 200 등과 같은 시아노기-함유 화합물 등을 들 수 있으나, 이에 한정되는 것은 아니다.
<화합물 200> <F4-CTNQ>
Figure 112012060016729-pat00050
Figure 112012060016729-pat00051
상기 정공 주입층, 상기 정공 수송층 또는 상기 H-기능층이 상기 전하-생성 물질을 더 포함할 경우, 상기 전하-생성 물질은 정공 주입층, 상기 정공 수송층 또는 상기 H-기능층 중에 균일하게(homogeneous) 분산되거나, 또는 불균일하게 분포될 수 있는 등, 다양한 변형이 가능하다.
상기 정공 주입층, 정공 수송층 및 H-기능층 중 적어도 하나와 상기 발광층 사이에는 버퍼층이 개재될 수 있다. 상기 버퍼층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 효율을 증가시키는 역할을 수 있다. 상기 버퍼층은 공지된 정공 주입 재료, 정공 수송 재료를 포함할 수 있다. 또는, 상기 버퍼층은 버퍼층 하부에 형성된 상기 정공 주입층, 정공 수송층 및 H-기능층에 포함된 물질 중 하나와 동일한 물질을 포함할 수 있다.
이어서, 정공 수송층, H-기능층 또는 버퍼층 상부에 진공 증착법, 스핀 코팅법, 캐스트법, LB법 등과 같은 방법을 이용하여 발광층(EML)을 형성할 수 있다. 진공증착법 및 스핀코팅법에 의해 발광층을 형성하는 경우, 그 증착조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 발광층은 본 발명의 일 구현예에 따른 화합물을 포함할 수 있다.
상기 발광층은 상기 화합물 이외에, 호스트를 더 포함할 수 있다.

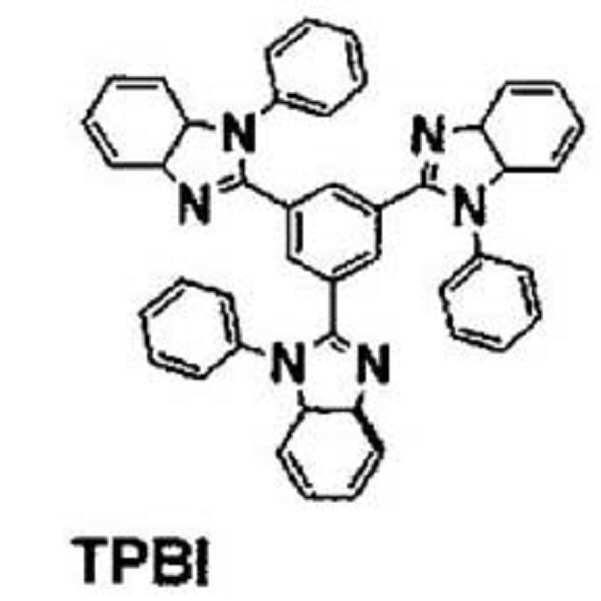

상기 호스트로서, Alq3, CBP(4,4'-N,N'-디카바졸-비페닐), PVK(폴리(n-비닐카바졸)), 9,10-디(나프탈렌-2-일)안트라센(ADN), TCTA, TPBI(1,3,5-트리스(N-페닐벤즈이미다졸-2-일)벤젠(1,3,5-tris(N-phenylbenzimidazole-2-yl)benzene)), TBADN(3-tert-부틸-9,10-디(나프트-2-일) 안트라센), E3, DSA(디스티릴아릴렌), dmCBP(하기 화학식 참조), 하기 화합물 501 내지 509 등을 사용할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112012060016729-pat00052
Figure 112012060016729-pat00053
Figure 112012060016729-pat00054
Figure 112012060016729-pat00055
Figure 112012060016729-pat00056
PVK ADN
Figure 112012060016729-pat00057
Figure 112012060016729-pat00058
Figure 112012060016729-pat00059
Figure 112012060016729-pat00060
또는, 상기 호스트로서, 하기 화학식 400으로 표시되는 안트라센계 화합물을 사용할 수 있다:
<화학식 400>
Figure 112012060016729-pat00061
상기 화학식 400 중, Ar111 및 Ar112는 서로 독립적으로, 치환 또는 비치환된 C5-C60아릴렌기이고; 상기 Ar113 내지 Ar116은 서로 독립적으로, 치환 또는 비치환된 C1-C10알킬기 또는 치환 또는 비치환된 C5-C60아릴기이고; g, h, i 및 j는 서로 독립적으로 0 내지 4의 정수일 수 있다.
예를 들어, 상기 화학식 400 중, Ar111 및 Ar112는 페닐렌기, 나프틸렌기, 페난트레닐렌기 또는 파이레닐렌기; 또는 페닐기, 나프틸기 및 안트릴기 중 하나 이상으로 치환된 페닐렌기, 나프틸렌기, 페난트레닐렌기, 플루오레닐기, 또는 파이레닐렌기일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 400 중 g, h, i 및 j는 서로 독립적으로, 0, 1 또는 2일 수 있다.
상기 화학식 400 중, Ar113 내지 Ar116은 서로 독립적으로, 페닐기, 나프틸기 및 안트릴기 중 하나 이상으로 치환된 C1-C10알킬기; 페닐기; 나프틸기; 안트릴기; 파이레닐기; 페난트레닐기; 플루오레닐기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 파이레닐기, 페난트레닐기 및 플루오레닐기 중 하나 이상으로 치환된 페닐기, 나프틸기, 안트릴기, 파이레닐기, 페난트레닐기 및 플루오레닐기; 및
Figure 112012060016729-pat00062
중 하나일 수 있으나, 이에 한정되는 것은 아니다.

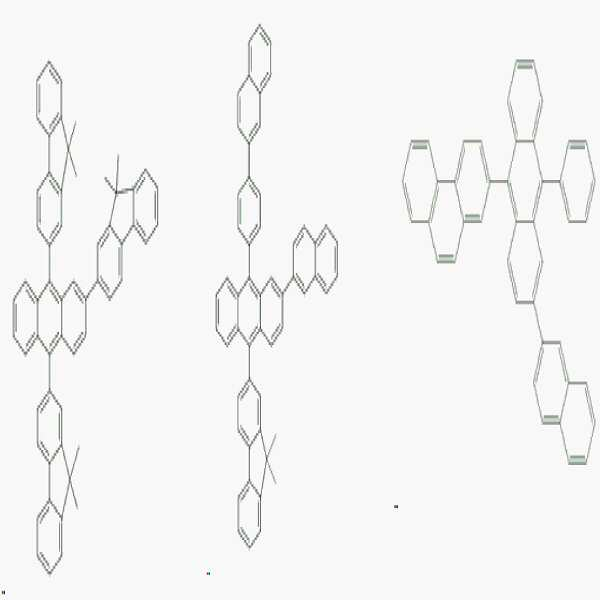

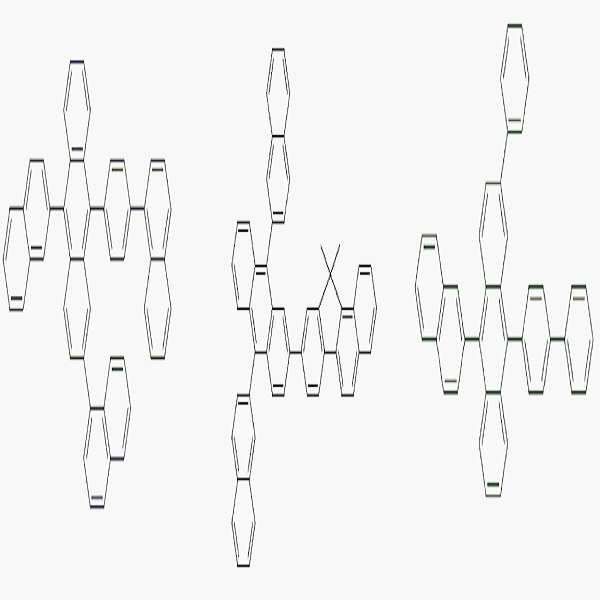

예를 들어, 상기 화학식 400으로 표시된 안트라센계 화합물은 하기 화합물들 중 하나일 수 있으나, 이에 한정되는 것은 아니다:
Figure 112012060016729-pat00063
Figure 112012060016729-pat00064
Figure 112012060016729-pat00065
Figure 112012060016729-pat00066
Figure 112012060016729-pat00067
또는, 상기 호스트로서, 하기 화학식 401으로 표시되는 안트라센계 화합물을 사용할 수 있다:
<화학식 401>
Figure 112012060016729-pat00068
상기 화학식 401 중 Ar122 내지 Ar125에 대한 상세한 설명은 상기 화학식 400의 Ar113에 대한 설명을 참조한다.
상기 화학식 401 중 Ar126 및 Ar127은 서로 독립적으로, C1-C10알킬기(예를 들면, 메틸기, 에틸기 또는 프로필기)일 수 있다.
상기 화학식 401 중 k 및 l은 서로 독립적으로 0 내지 4의 정수일 수 있다. 예를 들어, 상기 k 및 l은 0, 1 또는 2일 수 있다.
예를 들어, 상기 화학식 401로 표시된 안트라센계 화합물은 하기 화합물들 중 하나일 수 있으나, 이에 한정되는 것은 아니다:
Figure 112012060016729-pat00069
상기 유기 발광 소자가 풀 컬러 유기 발광 소자일 경우, 발광층은 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 이 때, 청색 발광층에 상술한 바와 같은 헤테로고리 화합물이 청색 형광 도펀트로서 포함될 수 있다. 한편, 녹색 발광층에 상술한 바와 같은 헤테로고리 화합물이 녹색 인광 호스트로서 포함될 수 있다.
한편, 상기 적색 발광층, 녹색 발광층 및 청색 발광층 중 적어도 하나는 하나는 하기 도펀트를 포함할 수 있다(ppy = 페닐피리딘)
예를 들어, 청색 도펀트로서는 본 발명의 일 구현예에 따른 화합물이외에, 하기 화합물들 사용할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112012060016729-pat00070
Figure 112012060016729-pat00071
Figure 112012060016729-pat00072
Figure 112012060016729-pat00073
Figure 112012060016729-pat00074
Figure 112012060016729-pat00075
DPAVBi
Figure 112012060016729-pat00076
TBPe
예를 들어, 적색 도펀트로서는 하기 화합물들 사용할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112012060016729-pat00077
Figure 112012060016729-pat00078
Figure 112012060016729-pat00079
Figure 112012060016729-pat00080
예를 들어, 녹색 도펀트로서는 하기 화합물들 사용할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112012060016729-pat00081
Figure 112012060016729-pat00082

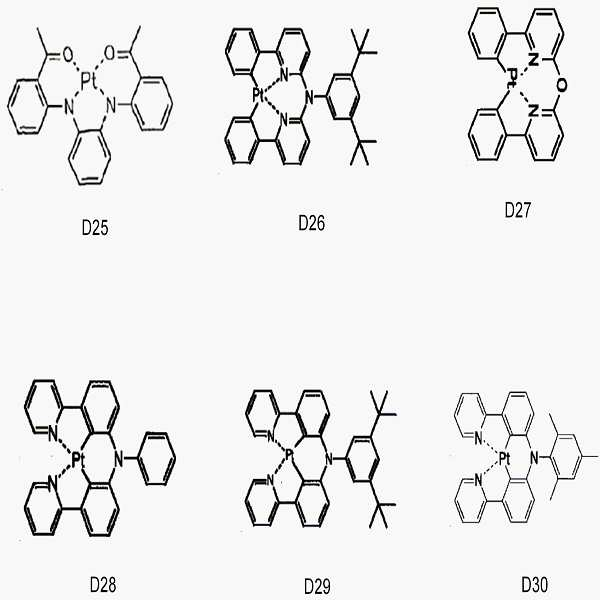

한편, 상기 발광층에 포함될 수 있는 도펀트는 후술하는 바와 같은 Pt-착체일 수 있으나, 이에 한정되는 것은 아니다:
Figure 112012060016729-pat00083
Figure 112012060016729-pat00084
Figure 112012060016729-pat00085
Figure 112012060016729-pat00086
Figure 112012060016729-pat00087
Figure 112012060016729-pat00088
Figure 112012060016729-pat00089
Figure 112012060016729-pat00090
Figure 112012060016729-pat00091
또한, 상기 발광층에 포함될 수 있는 도펀트는 후술하는 바와 같은 Os-착체일 수 있으나, 이에 한정되는 것은 아니다:
Figure 112012060016729-pat00092
상기 발광층이 호스트 및 도펀트를 포함할 경우, 도펀트의 함량은 통상적으로 호스트 약 100 중량부를 기준으로 하여 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
다음으로 발광층 상부에 전자 수송층(ETL)을 진공증착법, 또는 스핀코팅법, 캐스트법 등의 다양한 방법을 이용하여 형성한다. 진공증착법 및 스핀코팅법에 의해 전자 수송층을 형성하는 경우, 그 조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다. 상기 전자 수송층 재료로는 전자주입전극(Cathode)로부터 주입된 전자를 안정하게 수송하는 기능을 하는 것으로서 공지의 전자 수송 물질을 이용할 수 있다. 공지의 전자 수송 물질의 예로는, 퀴놀린 유도체, 특히 트리스(8-퀴놀리노레이트)알루미늄(Alq3), TAZ, Balq, 베릴륨 비스(벤조퀴놀리-10-노에이트)(beryllium bis(benzoquinolin-10-olate: Bebq2), ADN, 화합물 201, 화합물 202 등과 같은 재료를 사용할 수도 있으나, 이에 한정되는 것은 아니다.
Figure 112012060016729-pat00093
Figure 112012060016729-pat00094
<화합물 201> <화합물 202>

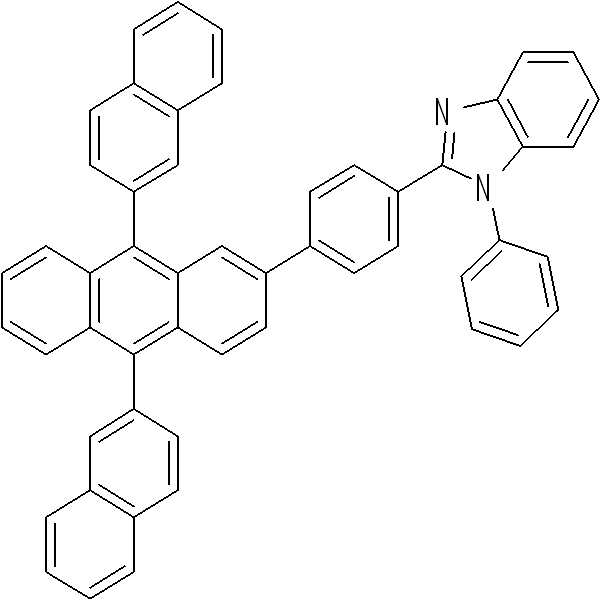

Figure 112012060016729-pat00095
Figure 112012060016729-pat00096
Figure 112012060016729-pat00097
BCP
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
또는, 상기 전자 수송층은 공지의 전자 수송성 유기 화합물 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체의 비제한적인 예로는, 리튬 퀴놀레이트(LiQ) 또는 하기 화합물 203 등을 들 수 있다:
<화합물 203>
Figure 112012060016729-pat00098
또한 전자 수송층 상부에 음극으로부터 전자의 주입을 용이하게 하는 기능을 가지는 물질인 전자 주입층(EIL)이 적층될 수 있으며 이는 특별히 재료를 제한하지 않는다.
상기 전자 주입층 형성 재료로는 LiF, NaCl, CsF, Li2O, BaO 등과 같은 전자주입층 형성 재료로서 공지된 임의의 물질을 이용할 수 있다. 상기 전자주입층의 증착조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
이와 같은 유기층 상부로는 제2전극이 구비되어 있다. 상기 제2전극은 전자 주입 전극인 캐소드(Cathode)일 수 있는데, 이 때, 상기 제2전극 형성용 금속으로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 혼합물을 사용할 수 있다. 구체적인 예로서는 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag)등을 박막으로 형성하여 투과형 전극을 얻을 수 있다. 한편, 전면 발광 소자를 얻기 위하여 ITO, IZO를 이용한 투과형 전극을 형성할 수 있는 등, 다양한 변형이 가능하다.
이상, 상기 유기 발광 소자를 도 1을 참조하여 설명하였으나, 이에 한정되는 것은 아니다.
또한, 발광층에 인광 도펀트를 사용할 경우에는 삼중항 여기자 또는 정공이 전자 수송층으로 확산되는 현상을 방지하기 위하여, 상기 정공 수송층과 발광층 사이 또는 H-기능층과 발광층 사이에에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 방법을 이용하여 정공 저지층(HBL)을 형성할 수 있다. 진공증착법 및 스핀코팅법에 의해 정공 저지층을 형성하는 경우, 그 조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 될 수 있다. 공지의 정공 저지 재료도 사용할 수 있는데, 이의 예로는, 옥사디아졸 유도체나 트리아졸 유도체, 페난트롤린 유도체 등을 들 수 있다. 예를 들면, 하기와 같은 BCP를 정공 저지층 재료로 사용할 수 있다.
Figure 112012060016729-pat00099
상기 정공 저지층의 두께는 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 정공저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
본 발명을 따르는 유기 발광 소자는 다양한 형태의 평판 표시 장치, 예를 들면 수동 매트릭스 유기 발광 표시 장치 및 능동 매트릭스 유기 발광 표시 장치에 구비될 수 있다. 특히, 능동 매트릭스 유기 발광 표시 장치에 구비되는 경우, 기판 측에 구비된 제 1 전극은 화소 전극으로서 박막 트랜지스터의 소스 전극 또는 드레인 전극와 전기적으로 연결될 수 있다. 또한, 상기 유기 발광 소자는 양면으로 화면을 표시할 수 있는 평판 표시 장치에 구비될 수 있다.
또한 본 발명의 일 구현예에 따른 유기 발광 소자의 유기층은 본 발명의 일 구현에에 따른 화합물을 사용하여 증착 방법으로 형성될 수 있거나, 또는 용액으로 제조된 본 발명의 일 구현에에 따른 화합물을 코팅하는 습식 방법으로도 형성될 수 있다.
이하에서, 합성예 및 실시예를 들어, 본 발명의 일 구현예를 따르는 유기 발광 소자에 대하여 보다 구체적으로 설명하나, 본 발명이 하기의 합성예 및 실시예로 한정되는 것은 아니다.
[실시예]
합성 scheme에서의 반응물의 예를 아래에 화학식으로 나타내었다.
Figure 112012060016729-pat00100
Figure 112012060016729-pat00101
Figure 112012060016729-pat00102
Figure 112012060016729-pat00103
[ 대표합성예 1: 화합물 15-D의 합성]
하기 반응식 1에 따라 화합물 1을 합성하였다:
Figure 112012060016729-pat00104
<반응식 1> 중간체 15- Da 의 합성
플라스크에 3-Iodo-9-phenyl-9H-carbazole 22g, Pd(PPh3)4 2.8g(0.04eq), CuI 914mg(0.08eq)를 넣고 진공환경 만들어준 뒤 N2 분위기를 만들어준다. 여기에 THF 200mL를 넣어 교반한다. 이 후 여기에 Triethylamine 10mL(1.2eq)와 TMS-acetylene 10.0g(1.2eq)을 천천히 적가한 후 N2, 실온조건에서 2시간 교반한다. 용매를 회전증발기를 이용하여 제거하고, Et2O 200mL와 물 150mL로 2회로 반응물을 추출하였다. 모아진 유기층을 마그네슘설페이트를 이용하여 건조하고, 용매를 증발시키고 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 15-Da 20g(수율 99%)를 얻었다. 생성된 화합물을 LC-MS로 확인하였다. C23H21N1Si1 : M+ 339.14
<반응식 2> 중간체 15- Db 의 합성
중간체 15-Da 4.2g을 THF 50mL에 녹이고 tetrabutylammonium fluoride in THF(1.0M) 30mL( 3eq)를 한방울씩 적가한 뒤 30분 교반한다. 반응액을 물 50mL를 가하고 에틸에테로 50mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트를 이용하여 건조하고 용매를 증발시키고 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 15-Db 3.5g(수율 95%)를 얻었다. 생성된 화합물을 LC-MS로 확인하였다. C20H13N1 : M+ 267.10
<반응식 3> 중간체 15- Dc 의 합성
5-Bromo-6-iodo-benzofuran 5.07g(1.2eq), Pd(PPh3)4 600mg(0.04eq), CuI 200mg(0.08eq) 를 넣고 진공환경 만들어준 뒤 N2 분위기를 만들어준다. THF 50mL를 넣어 교반한다. Triethylamine 2.2mL(1.2eq)와 중간체 15-Db 3.5g(1eq)을 천천히 적가한 후 N2, 실온조건에서 2시간 교반한다. 용매를 회전증발기를 이용하여 제거하고, 반응액을 물 50mL를 가하고 에틸에테로 50mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트를 이용하여 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 15-Dc 3.45 g(수율 57%)를 얻었다. 생성된 화합물을 LC-MS로 확인하였다. C23H16Br1N1O1 : M+ 461.04
<반응식 4> 중간체 15- Dd 의 합성
15-Dc 3.28g, 화합물 5 1.94g(1.2eq), Pd(PPh3)4 410mg(0.05eq), K2CO3 4.9g(5eq)를 THF 50mL와 증류수 15mL에 녹인다. 120도로 온도를 높여 환류하면서 24hr 교반한다. 반응액을 실온으로 식힌 뒤, 물 100mL와 디에틸에테르로 100mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트를 이용하여 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 15-Dd 2.85g(수율 73%)를 얻었다. 생성된 화합물을 LC-MS로 확인하였다. C40H23N1O2 : M+ 549.17
<반응식 5> 화합물 15-D의 합성
15-Dd 3.14 g을 MC 50mL에 녹이고 trifluoroacetic acid 8mL(20eq)를 천천히 적가하고 1hr 실온교반한다. 반응이 끝나면 물 100mL와 디에틸에테르로 100mL를 반응액에 첨가하여 3번 추출하였다. 모아진 유기층을 마그네슘설페이트를 이용하여 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 화합물 15-D 2.86g(수율 91%)를 얻었다. 생성된 화합물을 LC-MS로 확인하였다. C40H23N1O2 : M+ 549.17
1H NMR (CDCl3, 400MHz) δ (ppm) 8.93 (s, 1H), 8.12(m, 2H), 7.93(s, 1H), 7.82-7.77(m, 2H), 7.55-7.00(m, 16H), 6.66(d, 1H)
[중간체 A, B, C, D, E, F, G의 합성]
Figure 112012060016729-pat00105
Figure 112012060016729-pat00106
위의 대표합성예의 반응식 1, 반응식 2와 동일한 당량 및 방법으로 하여 중간체 A~G를 합성하였다.
Figure 112012060016729-pat00107
[화합물 11-A, 12-B, 13-D, 14-G, 15-F, 16-E, 21-B, 21-F, 22-C, 23-D, 24-E, 25-F, 26-G, 31-C, 32-D, 33-E, 34-F, 35-G, 36-A, 36-G, 41-D, 42-E, 43-D, 43-E, 44-G, 45-A, 46-E의 합성]
위의 대표합성예의 반응식 3, 반응식 4, 반응식 5와 동일한 당량 및 방법으로 하여 화합물 17종을 합성하였다.
Figure 112012060016729-pat00108
1H NMR (CDCl3, 400MHz) data
Figure 112012060016729-pat00109
Figure 112012060016729-pat00110
Figure 112012060016729-pat00111
[ 대표합성예 2: 화합물 16- H 의 합성]
Figure 112012060016729-pat00112
<반응식 6> 중간체 16- Ha 의 합성
화합물 10과 중간체 F를 이용하고, 반응식 3과 당량과 방법을 동일하게 하여 합성하였다. 수율은 58%이며, LC-MS로 확인하였다. C22H11Br1O1S1 : M+ 403.97
<반응식 7> 중간체 16- Hb 의 합성
중간체 16-Ha와 화합물 6을 이용하고, 반응식 4와 당량과 방법을 동일하게 하여 합성하였다. 수율은 72%이며, LC-MS로 확인하였다. C34H18O2S1 : M+ 490.10
<반응식 8> 중간체 16- Hc 의 합성
비스(피리딘)아이오도늄 테트라플루오로보레이트(Bis(pyridine)iodonium tetrafluoroborate) 7.9 g (2eq)와 디클로로메탄 80mL를 혼합하고, CF3SO3H 3.11 mL (0.002eq, d 1.696)를 첨가한 후 -40℃에서 교반하였다. 상기 반응액에 디클로로메탄 20mL와 중간체 16-Hb 3g (1eq)의 혼합물을 첨가한 후, 10℃로 승온하고 2시간 동안 교반하였다. 상기 반응액의 온도를 실온까지 올린 뒤, 물 100mL와 디에틸에테르 100mL로 3회 추출하여 수득한 유기층을 마그네슘설페이트를 이용하여 건조하고 용매를 증발시켜 수득한 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 중간체 16-Hc 3.62g(수율 96%)를 얻었다. 생성된 화합물을 LC-MS를 확인하였다. C34H17I1O2 S1 : M+ 616.00
<반응식 9> 화합물 16-H의 합성
중간체 16-Hc 3.0g, 화합물 R2-11 1.5g (1.5eq), Pd(PPh3)4 281mg(0.05eq) 및 K2CO3 3.36g(5eq)를 THF 100mL와 증류수 30mL와 혼합한 다음, 120℃까지 승온시켜 환류하면서 24시간 동안 교반한 후, 상기 반응액을 실온까지 냉각시킨 뒤, 물 100mL와 디에틸에테르 100mL로 3회 추출하였다. 이로부터 수득한 유기층을 마그네슘설페이트를 이용하여 건조하고 용매를 증발시켜 수득한 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 화합물 16-H 2.25g(수율 72%)를 수득하였다. 생성된 화합물을 LC-MS 및 NMR로 확인하였다.
C46H26O2S1 : M+ 642.17
1H NMR (CDCl3, 400MHz) δ (ppm) 8.93(s, 2H), 8.12(s, 2H), 7.86-7.74(m, 3H), 7.52-7.13(m, 18H), 6.66(d, 1H)
[화합물 23-H]의 합성
Figure 112012060016729-pat00113
<반응식 10> 중간체 23- Ha 의 합성
화합물 20과 중간체 B를 이용하고, 반응식 3과 당량과 방법을 동일하게 하여 합성하였다. 수율은 60%이며, LC-MS로 확인하였다. C21H13Br1N2 : M+ 372.03
<반응식 11> 중간체 23- Hb 의 합성
중간체 23-Ha와 화합물 3을 이용하고, 반응식 4와 당량과 방법을 동일하게 하여 합성하였다. 수율은 70%이며, LC-MS로 확인하였다. C33H20N2S1 : M+ 476.13
<반응식 12> 중간체 23- Hc 의 합성
중간체 23-Hb를 이용하고, 반응식 8와 당량과 방법을 동일하게 하여 합성하였다. 수율은 93%이며, LC-MS로 확인하였다. C33H19I1N2 S1 : M+ 602.03
<반응식 13> 화합물 23-H의 합성
중간체 23-Hc 3.0g, 화합물 R2-14를 이용하고, 반응식 9와 당량과 방법을 동일하게 하여 합성하였다. 수율은 68%이며, 생성된 화합물을 LC-MS 및 NMR로 확인하였다.
C51H33N3S1 : M+ 719.24
1H NMR (CDCl3, 400MHz) δ (ppm) 8.93(s, 1H), 8.81(s, 1H), 8.55(d, 1H), 8.12(s, 2H), 7.97(d, 1H), 7.86-7.78(m, 3H), 7.60(d, 1H), 7.44(t, 1H), 7.33-7.31(m, 2H), 7.30-7.23(m, 7H), 7.01(t, 4H), 6.62-6.46(m, 9H)
실시예 1
애노드는 코닝(corning) 15Ω/cm2 (1200Å) ITO 유리 기판을 50mm x 50mm x 0.7mm크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 5분 동안 초음파 세정한 후, 30분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공증착장치에 이 유리기판을 설치하였다.
상기 기판 상부에 우선 정공주입층으로서 공지의 물질인 2-TNATA를 진공 증착하여 600Å 두께로 형성한 후, 이어서 정공수송성 화합물로서 공지의 물질인 4,4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(이하, NPB)을 300Å의 두께로 진공 증착하여 정공수송층을 형성하였다.
Figure 112012060016729-pat00114
상기 정공수송층 상부에 공지의 청색 형광 호스트로 공지의 화합물인 9,10-di-naphthalene-2-yl-anthracene (이하, DNA) 를 사용하고, 도판트로 공지의 청색형광 도판트인 DPVBi 대신 본 발명의 화합물 46-E를 중량비 98 : 2로 동시 증착하여 300Å의 두께로 발광층을 형성하였다.
이어서 상기 발광층 상부에 전자수송층으로 Alq3를 300Å의 두께로 증착한 후, 이 전자수송층 상부에 할로겐화 알칼리금속인 LiF를 전자주입층으로 10Å의 두께로 증착하고, Al를 3000Å(음극 전극)의 두께로 진공 증착하여 LiF/Al 전극을 형성함으로써 유기 전계 발광 소자를 제조 하였다.
이 소자는 전류밀도 50mA/㎠에서 구동전압 V, 발광 휘도 cd/㎡이고, 발광 효율은 cd/A이고 반감 수명(hr @100㎃/㎠)은 시간을 나타내었다.
실시예 2
정공수송층 형성시 NPB 대신 본 발명의 화합물 15-D 를 사용하고, 발광층 형성시 청색 형광 호스트로 공지의 화합물인 9,10-di-naphthalene-2-yl-anthracene (이하, DNA) 를 사용하고, 도판트로 공지의 청색형광 도판트인 DPVBi 를 사용한 것을 제외하고는 실시예 1과 동일하게 하여 유기 발광 소자를 제작하였다.
실시예 3
정공수송층 형성시 NPB 대신 본 발명의 화합물 23-H 를 사용하고, 발광층 형성시 청색 형광 호스트로 공지의 화합물인 9,10-di-naphthalene-2-yl-anthracene (이하, DNA) 를 사용하고, 도판트로 공지의 청색형광 도판트인 DPVBi 를 사용한 것을 제외하고는 실시예 1과 동일하게 하여 유기 발광 소자를 제작하였다.
실시예 4
정공수송층 형성시 NPB 대신 본 발명의 화합물 43-E 를 사용하고, 발광층 형성시 청색 형광 호스트로 공지의 화합물인 9,10-di-naphthalene-2-yl-anthracene (이하, DNA) 를 사용하고, 도판트로 공지의 청색형광 도판트인 DPVBi 를 사용한 것을 제외하고는 실시예 1과 동일하게 하여 유기 발광 소자를 제작하였다.
실시예 5
실시예 1에서 발광층 형성시 녹색 인광 호스트로 공지의 화합물인 CBP 대신 본 발명의 화합물 15-F 를 사용하고, 녹색 인광 도판트로 공지의 화합물인 Irppy를 중량비 91 : 9로 동시 증착하여 300Å의 두께로 발광층을 형성하였다. 이어서 상기 발광층 상부에 정공 block 화합물로서 BCP 를 50Å의 두께로 진공 증착하여 정공 block 층을 형성하였다. 이를 제외하고는 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예 6
발광층 형성시 녹색 인광 호스트로 공지의 화합물 CBP 대신 본 발명의 화합물 32-D 를 사용한 것을 제외하고는 실시예 5와 동일하게 하여 유기 발광 소자를 제작하였다.
실시예 7
발광층 형성시 녹색 인광 호스트로 공지의 화합물 CBP 대신 본 발명의 화합물 43-D 를 사용한 것을 제외하고는 실시예 5와 동일하게 하여 유기 발광 소자를 제작하였다.
비교예 1
발광층 형성시 상기 화합물 46-E 대신 공지의 청색 형광 도판트인 DPVBi 를 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
비교예 2
발광층 형성시 상기 화합물 15-F 대신 공지의 녹색 인광 호스트인 CBP를 이용한 것을 제외하고는 실시예 5와 동일하게 하여 유기 EL 소자를 제작했다.
각 실시예의 소자 특성 및 수명 결과를 요약하여 표 1에 나타내었다.
도판트 또는 정공수송
또는 호스트		 구동전압
(V)		 전류밀도
(㎃/㎠)		 휘도
(cd/㎡)		 효율
(cd/A)		 발광색 LT97(hr)
실시예
1		 청색형광도판트 46-E 6.21 50 2,280 4.68 청색 32
실시예
2		 정공수송 15-D 6.18 50 2,183 4.37 청색 29
실시예
3		 정공수송 23-H 6.03 50 2,309 4.62 청색 27
실시예
4		 정공수송 43-E 6.32 50 2,366 4.73 청색 30
실시예
5		 녹색인광호스트 15-F 5.67 50 16,654 33.3 녹색 84
실시예
6		 녹색인광호스트 32-D 5.33 50 17,102 34.2 녹색 91
실시예
7		 녹색인광호스트 43-D 5.51 50 18,248 36.5 녹색 93
비교예
1		 DNA/DPBVi 7.35 50 1,522 3.04 청색 15
비교예
2		 CBP/Irppy 6.8 50 10,902 21.8 녹색 60
본 발명에 의한 화학식 1 의 구조를 가지는 화합물들을 청색형광도판트, 녹색인광호스트, 전자수송층 재료로 유기전계발광장치에 사용한 결과, 모두가 공지의 물질인 DPVBi 그리고 CBP와 비교해서 구동전압이 1.0 정도 낮아졌으며, 효율이 대폭 향상된 우수한 I-V-L 특성을 나타내었고 휘도 향상 및 수명 개선 효과가 탁월하다. 실시예 1의 경우 본 발명의 화합물을 청색 형광 도판트로 청색 형광 소자에 적용한 결과이며, 비교예 1 대비 구동전압, 효율 및 수명이 향상하는 결과를 얻었다. 실시예 2~4의 경우 본 발명의 화합물을 정공수송으로 청색 형광 소자에 적용한 결과 비교예 1 대비 구동전압, 효율, 수명이 향상되었다. 실시예 5~7의 경우 본 발명의 화합물을 녹색인광호스트로 녹색 인광 소자에 적용한 결과 비교예 2 대비 구동전압, 효율, 수명이 향상되었다.
본 발명에 대해 상기 합성예 및 실시예를 참고하여 설명하였으나, 이는 예시적인 것에 불과하며, 본 발명에 속하는 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.

Claims (20)

  1. 하기 화학식 1, 화학식 2, 화학식 3 또는 화학식 4로 표시되는 헤테로고리 화합물:
    <화학식 1>
    Figure 112019003796403-pat00115

    <화학식 2>
    Figure 112019003796403-pat00116

    <화학식 3>
    Figure 112019003796403-pat00117

    <화학식 4>
    Figure 112019003796403-pat00118

    상기 식 중, R1, R4, R5, R6 및 R8은 각각 독립적으로 수소 또는 중수소이고;
    R7은 수소, 중수소, 할로겐기, 시아노기, 치환 또는 비치환된 탄소수 1 내지 60의 알킬기, 치환 또는 비치환된 탄소수 5 내지 60의 아릴기, 치환 또는 비치환된 탄소수 3 내지 60의 헤테로아릴기, 또는 치환 또는 비치환된 탄소수 6 내지 60의 축합다환기를 나타내고,
    R2 및 R3은 각각 독립적으로 하기 화학식 2a 내지 2f 중 어느 하나이고;
    Figure 112019003796403-pat00127

    상기 화학식 2a 내지 2f 중,
    Q2는 -N(R30)-, -CR31R32-, -S- 또는 -O-로 표시되는 연결기들이고;
    Q3는 -S- 또는 -O-로 표시되는 연결기들이고;
    Y1 및 Y2는 각각 독립적으로 -N=, -N(R30)- 또는 -C=이고;
    Z1, R30, R31 및 R32는 서로 독립적으로, 수소 원자, 중수소, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 5 내지 20의 아릴기, 치환 또는 비치환된 탄소수 3 내지 20의 헤테로아릴기, 치환 또는 비치환된 탄소수 6 내지 20의 축합 다환기, 탄소수 5 내지 20의 아릴기 또는 탄소수 3 내지 20의 헤테로아릴기로 치환된 아미노기, 할로겐기, 시아노기, 니트로기, 하이드록시기 또는 카르복시기이고;
    p는 1 내지 9의 정수이고;
    *는 결합을 나타내며;
    X는 -O-, -S- 또는 -NR20-을 나타내며, R20은 치환 또는 비치환된 탄소수 1 내지 30의 알킬기, 치환 또는 비치환된 탄소수 5 내지 30의 아릴기를 나타내고,
    A는 치환 또는 비치환된 퓨란기, 치환 또는 비치환된 벤조퓨란기, 또는 치환 또는 비치환된 피롤기로서, 하기 화학식 11 의 2 위치 및 3 위치 또는 하기 화학식 12의 2 위치 및 3 위치에서 상기 화학식 1 내지 화학식 4의 골격과 융합하는 것을 나타낸다:
    <화학식 11>
    Figure 112019003796403-pat00128

    <화학식 12>
    Figure 112019003796403-pat00129

    상기 화학식 11 및 12에서 Q1은 -O- 또는 -NR30-를 나타내며,
    R30은 수소, 중수소, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 5 내지 20의 아릴기, 치환 또는 비치환된 탄소수 3 내지 20의 헤테로아릴기, 또는 치환 또는 비치환된 탄소수 6 내지 20의 축합다환기를 나타낸다.
  2. 삭제
  3. 삭제
  4. 삭제
  5. 삭제
  6. 삭제
  7. 제 1 항에 있어서,
    상기 화학식 1 내지 화학식 4의 화합물이 하기 화합물들 중 어느 하나인 헤테로고리화합물:
    Figure 112012060016729-pat00124
  8. 제 1 전극;
    제 2 전극; 및
    상기 제 1 전극 및 제 2 전극 사이에 개재된 유기층을 구비한 유기 발광 소자로서,
    상기 유기층이 제 1 항 또는 제 7 항 중 어느 한 항의 화합물을 포함하는 유기 발광 소자.
  9. 제 8 항에 있어서,
    상기 유기층이 발광층이며 상기 화합물이 형광 도펀트로 사용되는 유기 발광 소자.
  10. 제 8 항에 있어서,
    상기 유기층이 발광층이며 상기 화합물이 인광 호스트로 사용되는 유기 발광 소자.
  11. 제 8 항에 있어서,
    상기 유기층이 청색 발광층 또는 녹색 발광층인 유기 발광 소자.
  12. 제 8 항에 있어서,
    상기 유기 발광 소자가 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층을 포함하고,
    상기 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층은 제 1 항의 화합물을 포함하며,
    상기 발광층은 안트라센계 화합물, 아릴아민계 화합물 또는 스티릴계 화합물을 포함하는 유기 발광 소자.
  13. 제 8 항에 있어서,
    상기 유기 발광 소자가 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층을 포함하고,
    상기 발광층, 정공 주입층, 정공 수송층, 또는 정공 주입 및 정공 수송기능을 동시에 갖는 기능층은 제 1 항의 화합물을 포함하며,
    상기 발광층의 적색층, 녹색층, 청색층 또는 흰색층의 어느 한 층은 인광 화합물을 포함하는 유기 발광 소자.
  14. 제 13 항에 있어서,
    상기 정공 주입층, 정공 수송층, 또는 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층이 전하 생성 물질을 포함하는 유기 발광 소자.
  15. 제 14 항에 있어서,
    상기 전하 생성 물질이 p-도펀트이고, 상기 p-도펀트가 퀴논 유도체, 금속 산화물 또는 시아노기-함유 화합물인 유기 발광 소자.
  16. 제 8 항에 있어서,
    상기 유기층이 전자 수송층을 포함하고, 상기 전자 수송층이 전자 수송성 유기 화합물 및 금속 착체를 포함하는 유기 발광 소자.
  17. 제 16 항에 있어서,
    상기 금속 착체가 리튬 퀴놀레이트(LiQ)인 유기 발광 소자
  18. 제 16 항에 있어서,

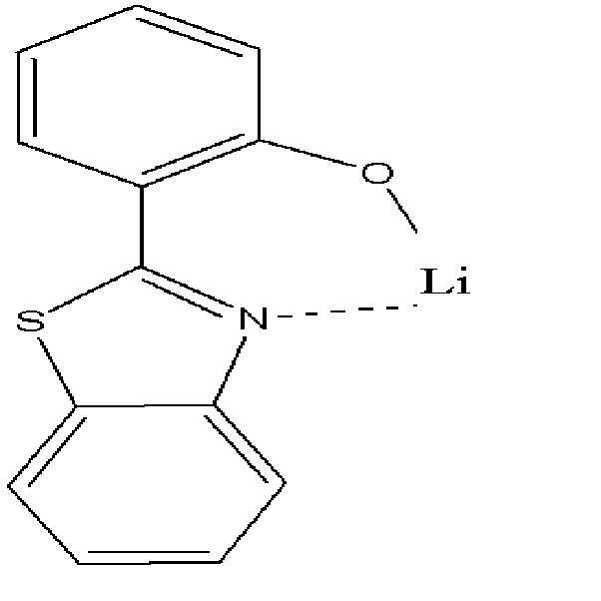

    상기 금속 착체가 하기 화합물 203인 유기 발광 소자:
    <203>
    Figure 112012060016729-pat00125
  19. 제 8 항에 있어서,
    상기 유기층이 제 1 항 또는 제 7 항 중 어느 한 항의 화합물을 사용하여 습식 공정으로 형성되는 유기 발광 소자.
  20. 제 8 항의 유기 발광 소자를 구비하고, 상기 유기 발광 소자의 제 1 전극이 박막 트랜지스터의 소스 전극 또는 드레인 전극과 전기적으로 연결된 평판 표시 장치.
KR1020120081965A 2012-07-26 2012-07-26 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자 Active KR101994837B1 (ko)

Priority Applications (5)

Application Number Priority Date Filing Date Title
KR1020120081965A KR101994837B1 (ko) 2012-07-26 2012-07-26 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
US13/690,600 US9118021B2 (en) 2012-07-26 2012-11-30 Heterocyclic compound and organic light-emitting device including the same
CN201310043667.5A CN103570735B (zh) 2012-07-26 2013-02-04 新型杂环化合物及包含该杂环化合物的有机发光元件
DE102013202562.9A DE102013202562B4 (de) 2012-07-26 2013-02-18 Neue heterocyclische verbindung und organische lichtemittierende vorrichtung, die diese aufweist
TW102105712A TWI592414B (zh) 2012-07-26 2013-02-19 新穎雜環化合物以及包含其之有機發光裝置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020120081965A KR101994837B1 (ko) 2012-07-26 2012-07-26 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자

Publications (2)

Publication Number Publication Date
KR20140019082A KR20140019082A (ko) 2014-02-14
KR101994837B1 true KR101994837B1 (ko) 2019-07-02

Family

ID=49912367

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020120081965A Active KR101994837B1 (ko) 2012-07-26 2012-07-26 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자

Country Status (5)

Country Link
US (1) US9118021B2 (ko)
KR (1) KR101994837B1 (ko)
CN (1) CN103570735B (ko)
DE (1) DE102013202562B4 (ko)
TW (1) TWI592414B (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210014859A (ko) 2019-07-31 2021-02-10 한국화학연구원 N-헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102098737B1 (ko) * 2012-10-30 2020-04-09 삼성디스플레이 주식회사 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR102162791B1 (ko) * 2013-09-17 2020-10-08 삼성디스플레이 주식회사 유기 발광 소자
WO2015174639A1 (ko) * 2014-05-12 2015-11-19 삼성에스디아이 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
KR101904299B1 (ko) 2014-05-12 2018-10-04 제일모직 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
KR102337550B1 (ko) 2015-04-16 2021-12-13 에스에프씨주식회사 신규한 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
TWI713625B (zh) * 2015-11-06 2020-12-21 Ｌｔ素材股份有限公司 雜環化合物及使用其之有機發光裝置
KR102419178B1 (ko) 2015-12-29 2022-07-11 삼성디스플레이 주식회사 유기 발광 소자
CN107880055B (zh) * 2016-09-30 2020-08-28 南京高光半导体材料有限公司 一种蓝色荧光掺杂物质以及包含此物质的有机电致发光器件
CN112552301A (zh) * 2019-09-26 2021-03-26 广州华睿光电材料有限公司 吲哚醌类有机化合物及其应用
CN113444100A (zh) * 2020-03-27 2021-09-28 苏州深通新材料有限公司 新型杂环化合物及包含该化合物的有机电子元件

Family Cites Families (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE69511755T2 (de) 1994-04-26 2000-01-13 Tdk Corp Phenylanthracenderivat und organisches EL-Element
JP3816969B2 (ja) 1994-04-26 2006-08-30 Ｔｄｋ株式会社 有機ｅｌ素子
US5645948A (en) 1996-08-20 1997-07-08 Eastman Kodak Company Blue organic electroluminescent devices
US5972247A (en) 1998-03-20 1999-10-26 Eastman Kodak Company Organic electroluminescent elements for stable blue electroluminescent devices
JP2000003782A (ja) 1998-06-12 2000-01-07 Casio Comput Co Ltd 電界発光素子
EP1009043A3 (en) 1998-12-09 2002-07-03 Eastman Kodak Company Electroluminescent device with polyphenyl hydrocarbon hole transport layer
US6465115B2 (en) 1998-12-09 2002-10-15 Eastman Kodak Company Electroluminescent device with anthracene derivatives hole transport layer
KR100787425B1 (ko) * 2004-11-29 2007-12-26 삼성에스디아이 주식회사 페닐카바졸계 화합물 및 이를 이용한 유기 전계 발광 소자
KR101359631B1 (ko) * 2006-11-10 2014-02-10 삼성디스플레이 주식회사 안트라센 유도체 화합물 및 이를 이용한 유기 발광 소자
CN101687837A (zh) 2007-08-06 2010-03-31 出光兴产株式会社 芳族胺衍生物以及使用该衍生物的有机电致发光元件
KR101026171B1 (ko) 2008-07-01 2011-04-05 덕산하이메탈(주) 신규의 축합 카바졸 유도체 및 이를 포함하는 유기전계발광 소자
KR20110043625A (ko) 2008-07-28 2011-04-27 이데미쓰 고산 가부시키가이샤 유기 발광 매체 및 유기 ｅｌ 소자
WO2010021524A2 (ko) 2008-08-22 2010-02-25 주식회사 엘지화학 유기 전자 소자 재료 및 이를 이용한 유기 전자 소자
DE102009005746A1 (de) 2009-01-23 2010-07-29 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
KR101108154B1 (ko) * 2009-08-10 2012-02-08 삼성모바일디스플레이주식회사 축합환 화합물 및 이를 포함한 유기층을 구비한 유기 발광 소자
KR101117722B1 (ko) * 2009-08-28 2012-03-07 삼성모바일디스플레이주식회사 유기 발광 소자
KR101117724B1 (ko) * 2009-09-04 2012-03-07 삼성모바일디스플레이주식회사 유기 발광 소자
KR20120081539A (ko) 2011-01-11 2012-07-19 (주)씨에스엘쏠라 유기발광화합물 및 이를 이용한 유기 광소자

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210014859A (ko) 2019-07-31 2021-02-10 한국화학연구원 N-헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Also Published As

Publication number Publication date
TW201404778A (zh) 2014-02-01
CN103570735B (zh) 2017-06-09
US20140103300A1 (en) 2014-04-17
CN103570735A (zh) 2014-02-12
DE102013202562B4 (de) 2023-08-10
US9118021B2 (en) 2015-08-25
DE102013202562A1 (de) 2014-01-30
KR20140019082A (ko) 2014-02-14
TWI592414B (zh) 2017-07-21

Similar Documents

Publication Publication Date Title
TWI602813B (zh) 雜環化合物、包含其之有機發光裝置以及包含有機發光裝置的有機發光顯示設備
KR101994837B1 (ko) 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR102098737B1 (ko) 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR102096047B1 (ko) 신규 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR102098736B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR20150106501A (ko) 화합물 및 이를 포함한 유기 발광 소자
KR20150014778A (ko) 유기 발광 소자
