KR101905982B1 - 아민 화합물 및 이를 포함하는 유기 발광 소자 - Google Patents

아민 화합물 및 이를 포함하는 유기 발광 소자 Download PDF

Info

Publication number
KR101905982B1
KR101905982B1 KR1020160130723A KR20160130723A KR101905982B1 KR 101905982 B1 KR101905982 B1 KR 101905982B1 KR 1020160130723 A KR1020160130723 A KR 1020160130723A KR 20160130723 A KR20160130723 A KR 20160130723A KR 101905982 B1 KR101905982 B1 KR 101905982B1
Authority
KR
South Korea
Prior art keywords
group
substituted
unsubstituted
compound
formula
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
KR1020160130723A
Other languages
English (en)
Other versions
KR20170048162A (ko
Inventor
차용범
홍성길
김진주
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to CN201680004443.5A priority Critical patent/CN107108498B/zh
Priority to EP16860116.9A priority patent/EP3369727B1/en
Priority to PCT/KR2016/011420 priority patent/WO2017073932A1/ko
Priority to US15/543,304 priority patent/US10193076B2/en
Priority to JP2017528773A priority patent/JP6494132B2/ja
Priority to TW105134205A priority patent/TWI647208B/zh
Publication of KR20170048162A publication Critical patent/KR20170048162A/ko
Application granted granted Critical
Publication of KR101905982B1 publication Critical patent/KR101905982B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C07D209/86—Carbazoles; Hydrogenated carbazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to carbon atoms of the ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/54—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with three condensed rings
    • C07C13/547—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with three condensed rings at least one ring not being six-membered, the other rings being at the most six-membered
    • C07C13/567—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with three condensed rings at least one ring not being six-membered, the other rings being at the most six-membered with a fluorene or hydrogenated fluorene ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/54—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to two or three six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings
    • C07D403/10—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/12—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings linked by a chain containing hetero atoms as chain links
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D409/12—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings linked by a chain containing hetero atoms as chain links
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B57/00—Other synthetic dyes of known constitution
    • C09B57/008—Triarylamine dyes containing no other chromophores
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
    • C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
    • H01L51/0059—
    • H01L51/0067—
    • H01L51/0072—
    • H01L51/50—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K99/00—Subject matter not provided for in other groups of this subclass
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H10K50/156—Hole transporting layers comprising a multilayered structure
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/17—Carrier injection layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/18—Carrier blocking layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/18—Carrier blocking layers
    • H10K50/181—Electron blocking layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Inorganic Chemistry (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Plural Heterocyclic Compounds (AREA)
  • Indole Compounds (AREA)

Abstract

본 명세서는 화학식 1의 아민 화합물 및 이를 포함하는 유기 발광 소자를 제공한다.

Description

아민 화합물 및 이를 포함하는 유기 발광 소자 {AMINE COMPOUND AND ORGANIC LIGHT EMITTING DEVICE COMPRISING THE SAME}
본 출원은 2015년 10월 26일 한국특허청에 제출된 한국 특허 출원 제10-2015-0149012호의 출원일의 이익을 주장하며, 그 내용 전부는 본 명세서에 포함된다.
본 명세서는 아민 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
일반적으로 유기 발광 현상이란 유기 물질을 이용하여 전기에너지를 빛에너지로 전환시켜주는 현상을 말한다. 유기 발광 현상을 이용하는 유기 발광 소자는 통상 양극과 음극 및 이 사이에 유기물층을 포함하는 구조를 가진다. 여기서 유기물층은 유기 발광 소자의 효율과 안정성을 높이기 위하여 각기 다른 물질로 구성된 다층의 구조로 이루어진 경우가 많으며, 예컨대 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등으로 이루어질 수 있다. 이러한 유기 발광 소자의 구조에서 두 전극 사이에 전압을 걸어주게 되면 양극에서는 정공이, 음극에서는 전자가 유기물층에 주입되게 되고, 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 다시 바닥상태로 떨어질 때 빛이 나게 된다.
상기와 같은 유기 발광 소자를 위한 새로운 재료의 개발이 계속 요구되고 있다.
한국 특허공개공보 2000-0051826
본 명세서에는 아민 화합물 및 이를 포함하는 유기 발광 소자가 기재된다.
본 명세서의 일 실시상태는 하기 화학식 1로 표시되는 화합물을 제공한다:
[화학식 1]

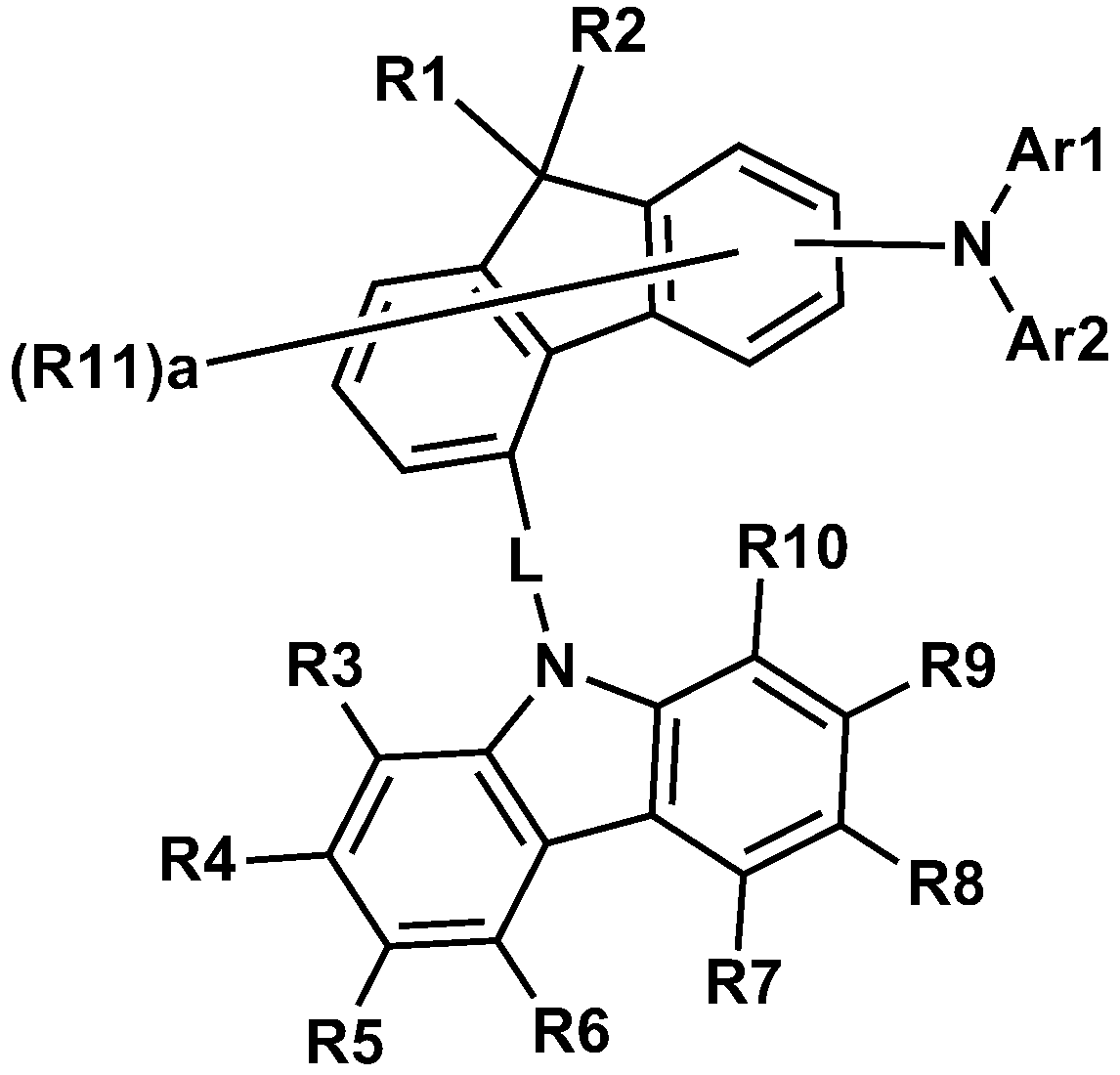

Figure 112016097934968-pat00001
상기 화학식 1에 있어서,
R1 및 R2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 알킬기; 또는 치환 또는 비치환된 아릴기이고,
Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이거나, 서로 결합하여 치환 또는 비치환된 고리를 형성하고,
L은 직접결합이거나, 치환 또는 비치환된 아릴렌기이고,
R3 내지 R11은 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이거나, 인접하는 기와 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있고,
a는 0 내지 6의 정수이고, a가 2 이상의 정수인 경우 R11은 서로 같거나 상이하다.
또한, 본 명세서의 일 실시상태는 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 상기 화학식 1의 화합물을 포함하는 것인 유기 발광 소자를 제공한다.
본 명세서에 기재된 화합물은 유기 발광 소자의 유기물층의 재료로서 사용될 수 있다. 적어도 하나의 실시상태에 따른 화합물은 유기 발광 소자에서 효율의 향상, 낮은 구동전압 및/또는 수명 특성을 향상시킬 수 있다. 특히, 본 명세서에 기재된 화합물은 정공주입, 정공수송, 정공주입과 정공수송, 발광, 전자수송, 또는 전자주입 재료로 사용될 수 있다. 또한, 본 명세서에 기재된 화합물은 바람직하게는 발광층, 전자수송 또는 전자주입 재료로 사용될 수 있다. 또한, 보다 바람직하게는 본 명세서에 기재된 화합물은 정공주입, 정공수송, 전자억제층의 재료로 사용하는 경우 저전압, 고효율 및/또는 장수명의 특성을 나타낸다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
이하 본 명세서에 대하여 더욱 상세히 설명한다.
본 명세서의 일 실시상태는 상기 화학식 1로 표시되는 화합물을 제공한다.
상기 치환기들의 예시들은 아래에서 설명하나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 알킬기로 치환 또는 비치환된 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 바이페닐기일 수 있다. 즉, 바이페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수 있다.
본 명세서에 있어서, "치환 또는 비치환된" 이라는 표현은 바람직하게는 중수소; 할로겐기; 니트릴기; 알킬기; 트리메틸실릴기; 아릴기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 것을 의미할 수 있다.
본 명세서에 있어서, "인접한" 기는 해당 치환기가 치환된 원자와 직접 연결된 원자에 치환된 치환기, 해당 치환기와 입체구조적으로 가장 가깝게 위치한 치환기, 또는 해당 치환기가 치환된 원자에 치환된 다른 치환기를 의미할 수 있다. 예컨대, 벤젠고리에서 오쏘(ortho)위치로 치환된 2개의 치환기 및 지방족 고리에서 동일 탄소에 치환된 2개의 치환기는 서로 "인접한"기로 해석될 수 있다.
본 명세서에서 카보닐기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 40인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112016097934968-pat00002
본 명세서에 있어서, 에스테르기는 에스테르기의 산소가 탄소수 1 내지 25의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 25의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112016097934968-pat00003
본 명세서에 있어서, 이미드기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 25인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112016097934968-pat00004
본 명세서에 있어서, 실릴기는 -SiRR'R''의 화학식으로 표시될 수 있고, 상기 R, R' 및 R''는 각각 수소; 치환 또는 비치환된 알킬기; 또는 치환 또는 비치환된 아릴기일 수 있다. 상기 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 붕소기는 -BRR'의 화학식으로 표시될 수 있고, 상기 R 및 R'는 각각 수소; 치환 또는 비치환된 알킬기; 또는 치환 또는 비치환된 아릴기일 수 있다. 상기 붕소기는 구체적으로 트리메틸붕소기, 트리에틸붕소기, t-부틸디메틸붕소기, 트리페닐붕소기, 페닐붕소기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
본 명세서에 있어서, 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 6이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸부틸, 1-에틸부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 시클로펜틸메틸, 시클로헥틸메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸프로필, 1,1-디메틸프로필, 이소헥실, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 알케닐기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나, 2 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 6이다. 구체적인 예로는 비닐, 1-프로페닐, 이소프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 1-펜테닐, 2-펜테닐, 3-펜테닐, 3-메틸-1-부테닐, 1,3-부타디에닐, 알릴, 1-페닐비닐-1-일, 2-페닐비닐-1-일, 2,2-디페닐비닐-1-일, 2-페닐-2-(나프틸-1-일)비닐-1-일, 2,2-비스(디페닐-1-일)비닐-1-일, 스틸베닐기, 스티레닐기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 시클로알킬기는 특별히 한정되지 않으나, 탄소수 3 내지 60인 것이 바람직하며, 일 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 30이다. 또 하나의 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 20이다. 또 하나의 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 6이다. 구체적으로 시클로프로필, 시클로부틸, 시클로펜틸, 3-메틸시클로펜틸, 2,3-디메틸시클로펜틸, 시클로헥실, 3-메틸시클로헥실, 4-메틸시클로헥실, 2,3-디메틸시클로헥실, 3,4,5-트리메틸시클로헥실, 4-tert-부틸시클로헥실, 시클로헵틸, 시클로옥틸 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 알콕시기는 특별히 한정되지는 않으나, 탄소수 1 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알콕시기의 탄소수는 1 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알콕시기의 탄소수는 1 내지 6이다. 상기 알콕시기의 구체적인 예로는 메톡시기, 에톡시기, 프로폭시기, 이소부틸옥시기, sec-부틸옥시기, 펜틸옥시기, iso-아밀옥시기, 헥실옥시기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 아민기는 탄소수는 특별히 한정되지 않으나, 1 내지 30인 것이 바람직하다. 아민기의 구체적인 예로는 메틸아민기, 디메틸아민기, 에틸아민기, 디에틸아민기, 페닐아민기, 나프틸아민기, 비페닐아민기, 안트라세닐아민기, 9-메틸안트라세닐아민기, 디페닐아민기, 페닐나프틸아민기, 디톨릴아민기, 페닐톨릴아민기, 트리페닐아민기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 아릴아민기의 예로는 치환 또는 비치환된 모노아릴아민기, 치환 또는 비치환된 디아릴아민기, 또는 치환 또는 비치환된 트리아릴아민기가 있다. 상기 아릴아민기 중의 아릴기는 단환식 아릴기일 수 있고, 다환식 아릴기일 수 있다. 상기 2 이상의 아릴기를 포함하는 아릴아민기는 단환식 아릴기, 다환식 아릴기, 또는 단환식 아릴기와 다환식 아릴기를 동시에 포함할 수 있다. 아릴 아민기의 구체적인 예로는 페닐아민, 나프틸아민, 비페닐아민, 안트라세닐아민, 3-메틸페닐아민, 4-메틸나프틸아민, 2-메틸비페닐아민, 9-메틸안트라세닐아민, 디페닐아민기, 페닐나프틸아민기, 디톨릴아민기, 페닐톨릴아민기, 카바졸 및 트리페닐아민기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로아릴아민기의 예로는 치환 또는 비치환된 모노헤테로아릴아민기, 치환 또는 비치환된 디헤테로아릴아민기, 또는 치환 또는 비치환된 트리헤테로아릴아민기가 있다. 상기 헤테로아릴아민기 중의 헤테로아릴기는 단환식 헤테로고리기일 수 있고, 다환식 헤테로고리기일 수 있다. 상기 2 이상의 헤테로고리기를 포함하는 헤테로아릴아민기는 단환식 헤테로고리기, 다환식 헤테로고리기, 또는 단환식 헤테로고리기와 다환식 헤테로고리기를 동시에 포함할 수 있다.
본 명세서에 있어서, 아릴헤테로아릴아민기는 아릴기 및 헤테로고리기로 치환된 아민기를 의미한다.
본 명세서에 있어서, 아릴포스핀기의 예로는 치환 또는 비치환된 모노아릴포스핀기, 치환 또는 비치환된 디아릴포스핀기, 또는 치환 또는 비치환된 트리아릴포스핀기가 있다. 상기 아릴포스핀기 중의 아릴기는 단환식 아릴기일 수 있고, 다환식 아릴기일 수 있다. 상기 아릴기가 2 이상을 포함하는 아릴포스핀기는 단환식 아릴기, 다환식 아릴기, 또는 단환식 아릴기와 다환식 아릴기를 동시에 포함할 수 있다.
본 명세서에 있어서, 아릴기는 특별히 한정되지 않으나 탄소수 6 내지 60인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 30이다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 20이다. 상기 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기, 트리페닐렌기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수 있다.

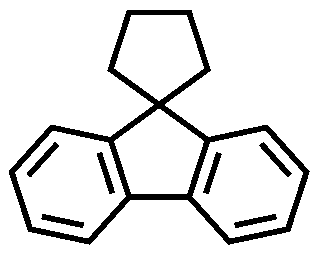

상기 플루오레닐기가 치환되는 경우,
Figure 112016097934968-pat00005
,
Figure 112016097934968-pat00006
,
Figure 112016097934968-pat00007
,

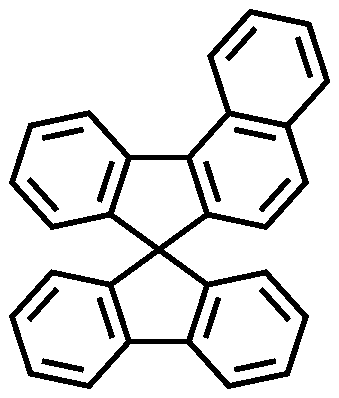

Figure 112016097934968-pat00008
,
Figure 112016097934968-pat00009
,

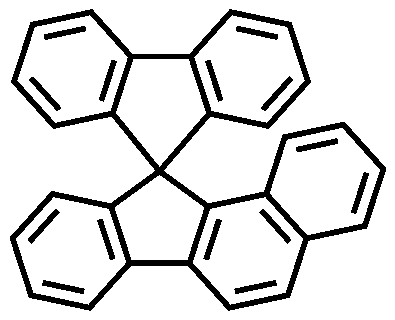

Figure 112016097934968-pat00010
,
Figure 112016097934968-pat00011
및
Figure 112016097934968-pat00012
등이 될 수 있다. 다만, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로고리기는 이종원자로 N, O, S, Si 및 Se 중 1개 이상을 포함하는 헤테로고리기로서, 탄소수는 특별히 한정되지 않으나 탄소수 2 내지 60인 것이 바람직하다. 헤테로고리기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, 벤즈옥사졸기, 벤즈이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤린기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페녹사지닐기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이들에만 한정되는 것은 아니다. 상기 헤테로고리기는 지방족 헤테로고리기와 방향족 헤테로고리기를 포함한다.
본 명세서에 있어서, 헤테로아릴기는 방향족인 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 아릴옥시기, 아릴티옥시기, 아릴술폭시기, 아릴포스핀기, 아르알킬기, 아랄킬아민기, 아르알케닐기, 알킬아릴기, 아릴아민기, 아릴헤테로아릴아민기 중의 아릴기는 전술한 아릴기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 알킬티옥시기, 알킬술폭시기, 아르알킬기, 아랄킬아민기, 알킬아릴기, 알킬아민기 중 알킬기는 전술한 알킬기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 헤테로아릴기, 헤테로아릴아민기, 아릴헤테로아릴아민기 중 헤테로아릴기는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 아르알케닐기 중 알케닐기는 전술한 알케닐기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 아릴렌기는 2가기인 것을 제외하고는 전술한 아릴기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 헤테로아릴렌기는 2가기인 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
본 명세서의 일 실시상태에 따르면, L은 직접결합이거나, 페닐렌기, 비페닐릴렌기, 터페닐릴렌기, 쿼터페닐릴렌기, 나프틸렌기, 알킬기 또는 아릴기로 치환 또는 비치환된 플루오레닐렌기, 페난트레닐렌기 등일 수 있다. L은 하기 구조식과 같이 표시될 수 있다.
Figure 112016097934968-pat00013
상기 구조식에 있어서,
A1 및 A2는 서로 같거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 알킬기; 또는 치환 또는 비치환된 아릴기이다.
본 명세서의 일 실시상태에 따르면, L은 직접결합이거나 페닐렌기이다.

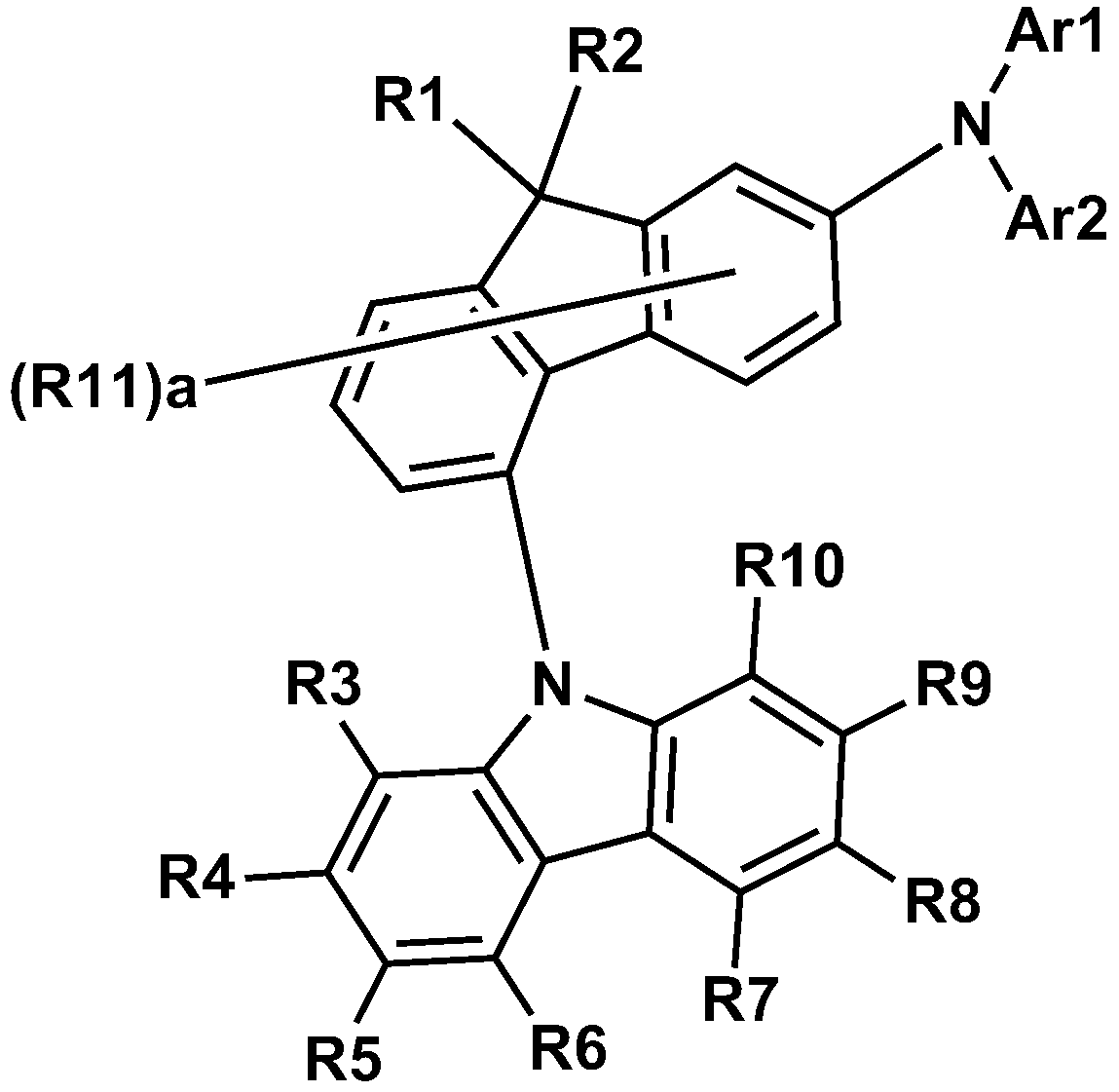

본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 2로 표시될 수 있다.
[화학식 2]
Figure 112016097934968-pat00014
상기 화학식 2에 있어서, 치환기는 화학식 1에서 정의한 바와 같다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 3으로 표시될 수 있다.
[화학식 3]

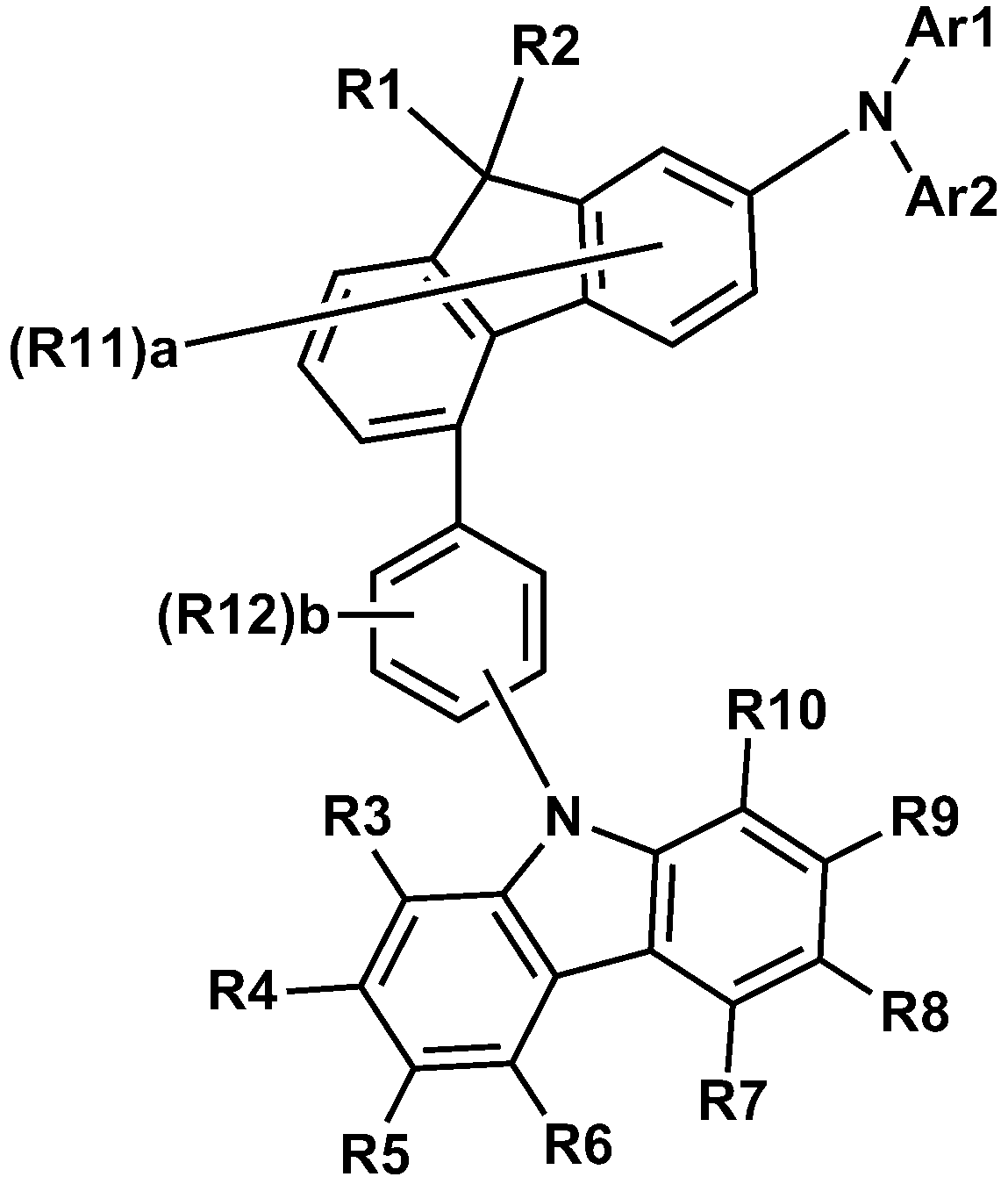

Figure 112016097934968-pat00015
상기 화학식 3에 있어서, R1 내지 R11, a, Ar1 및 Ar2는 화학식 1에서 정의한 바와 같고, R12는 R11와 같거나 상이하고, R11의 정의와 같고, b는 0 내지 4의 정수이고, b가 2 이상의 정수인 경우 R12는 서로 같거나 상이하다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 3은 하기 화학식 4로 표시될 수 있다.
[화학식 4]
Figure 112016097934968-pat00016
상기 화학식 4에 있어서, 치환기는 화학식 1에서 정의한 바와 같다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 비페닐기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 쿼터페닐기; 치환 또는 비치환된 나프틸기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 페난트레닐기; 치환 또는 비치환된 카바졸기; 치환 또는 비치환된 벤조카바졸기; 치환 또는 비치환된 디벤조퓨란기; 또는 치환 또는 비치환된 디벤조티오펜기이다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 중수소, 할로겐기, 니트릴기, 실릴기, 알킬기, 나프틸기, 디알킬플루오레닐기, 페난트레닐기, 카바졸기 또는 벤조카바졸기로 치환 또는 비치환된 페닐기; 비페닐기; 터페닐기; 쿼터페닐기; 나프틸기; 알킬기 또는 아릴기로 치환 또는 비치환된 플루오레닐기; 페난트레닐기; 아릴기로 치환 또는 비치환된 카바졸기; 아릴기로 치환 또는 비치환된 디벤조퓨란기; 또는 아릴기로 치환 또는 비치환된 디벤조티오펜기이다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 중수소, 나프틸기, 디알킬플루오레닐기 또는 페난트레닐기로 치환 또는 비치환된 페닐기; 비페닐기; 터페닐기; 쿼터페닐기; 나프틸기; 알킬기 또는 아릴기로 치환 또는 비치환된 플루오레닐기; 페난트레닐기; 아릴기로 치환 또는 비치환된 카바졸기; 디벤조퓨란기; 또는 디벤조티오펜기이다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 중수소, 나프틸기, 디메틸플루오레닐기 또는 페난트레닐기로 치환 또는 비치환된 페닐기; 비페닐기; 터페닐기; 쿼터페닐기; 나프틸기; 메틸기 또는 페닐기로 치환 또는 비치환된 플루오레닐기; 페난트레닐기; 페닐기 또는 바이페닐기로 치환 또는 비치환된 카바졸기; 디벤조퓨란기; 또는 디벤조티오펜기이다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 하기 구조식들에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112016097934968-pat00017

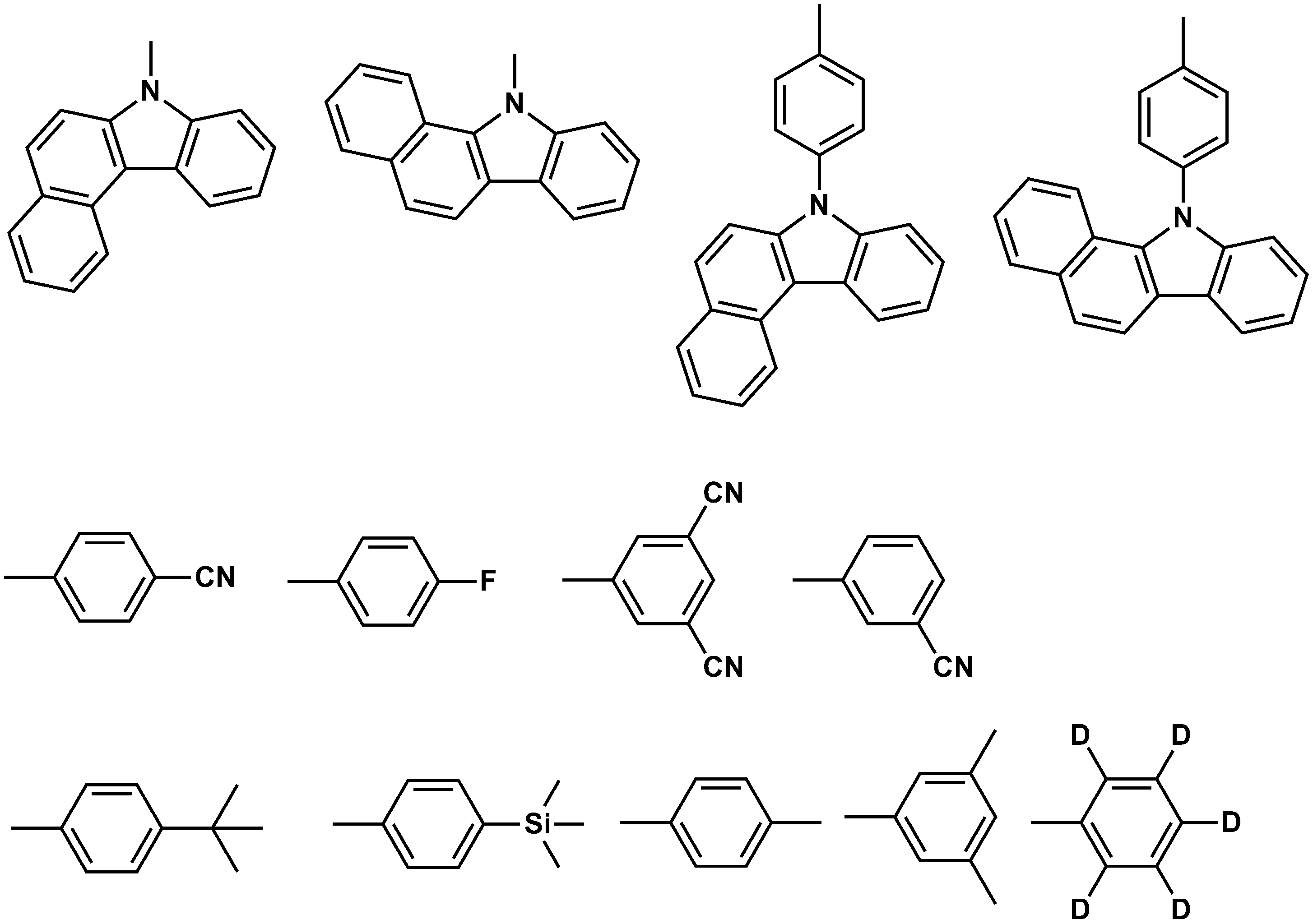

Figure 112016097934968-pat00018
Figure 112016097934968-pat00019

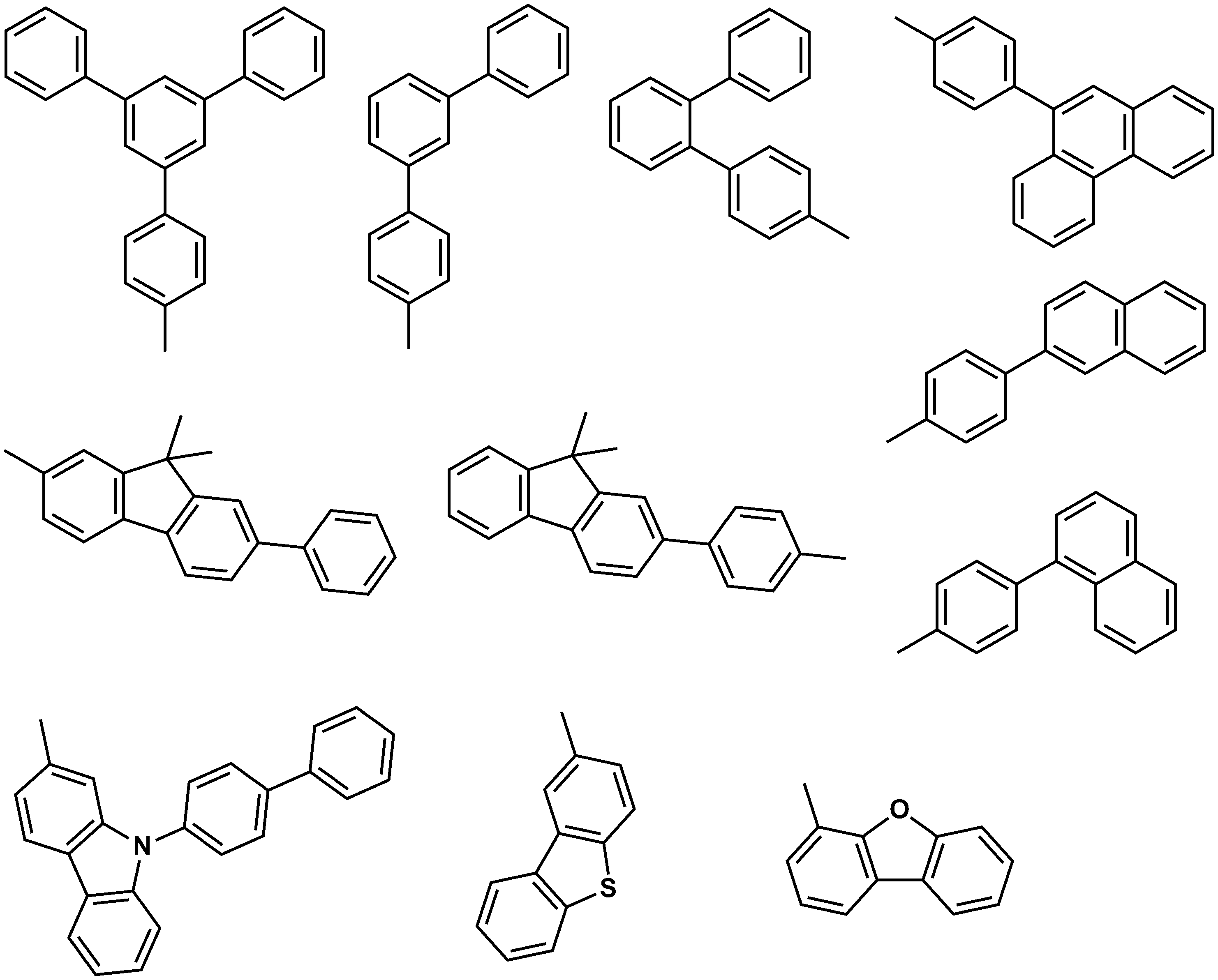

본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 하기 구조식들에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
Figure 112016097934968-pat00020
Figure 112016097934968-pat00021
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기이고, 서로 결합한다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 바이페닐릴기; 또는 치환 또는 비치환된 나프틸기이고, 서로 결합하여 치환 또는 비치환된 카바졸; 치환 또는 비치환된 벤조카바졸; 또는 치환 또는 비치환된 디벤조카바졸 구조를 형성한다.
본 명세서의 일 실시상태에 따르면, Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 페닐기; 바이페닐릴기; 또는 나프틸기이고, 서로 결합하여 카바졸; 벤조카바졸; 또는 디벤조카바졸 구조를 형성한다.
본 명세서의 일 실시상태에 따르면, R1 및 R2는 서로 같거나 상이하고, 각각 독립적으로 알킬기; 아릴기; 또는 알킬기로 치환된 아릴기이다.
본 명세서의 일 실시상태에 따르면, R1 및 R2는 서로 같거나 상이하고, 각각 독립적으로 메틸기; 페닐기; 또는 메틸기로 치환된 페닐기이다.
본 발명의 일 실시상태에 따르면, R3 내지 R10은 각각 수소이다.
본 발명의 일 실시상태에 따르면, R3과 R4는 서로 결합하여 치환 또는 비치환된 벤젠고리를 형성한다.
본 발명의 일 실시상태에 따르면, R3과 R4는 서로 결합하여 벤젠고리를 형성하고, R5 내지 R10은 수소이다.
본 발명의 일 실시상태에 따르면, R5와 R6은 서로 결합하여 치환 또는 비치환된 벤젠고리를 형성한다.
본 발명의 일 실시상태에 따르면, R5와 R6은 서로 결합하여 벤젠고리를 형성하고, R3, R4, R7 내지 R10은 각각 수소이다.

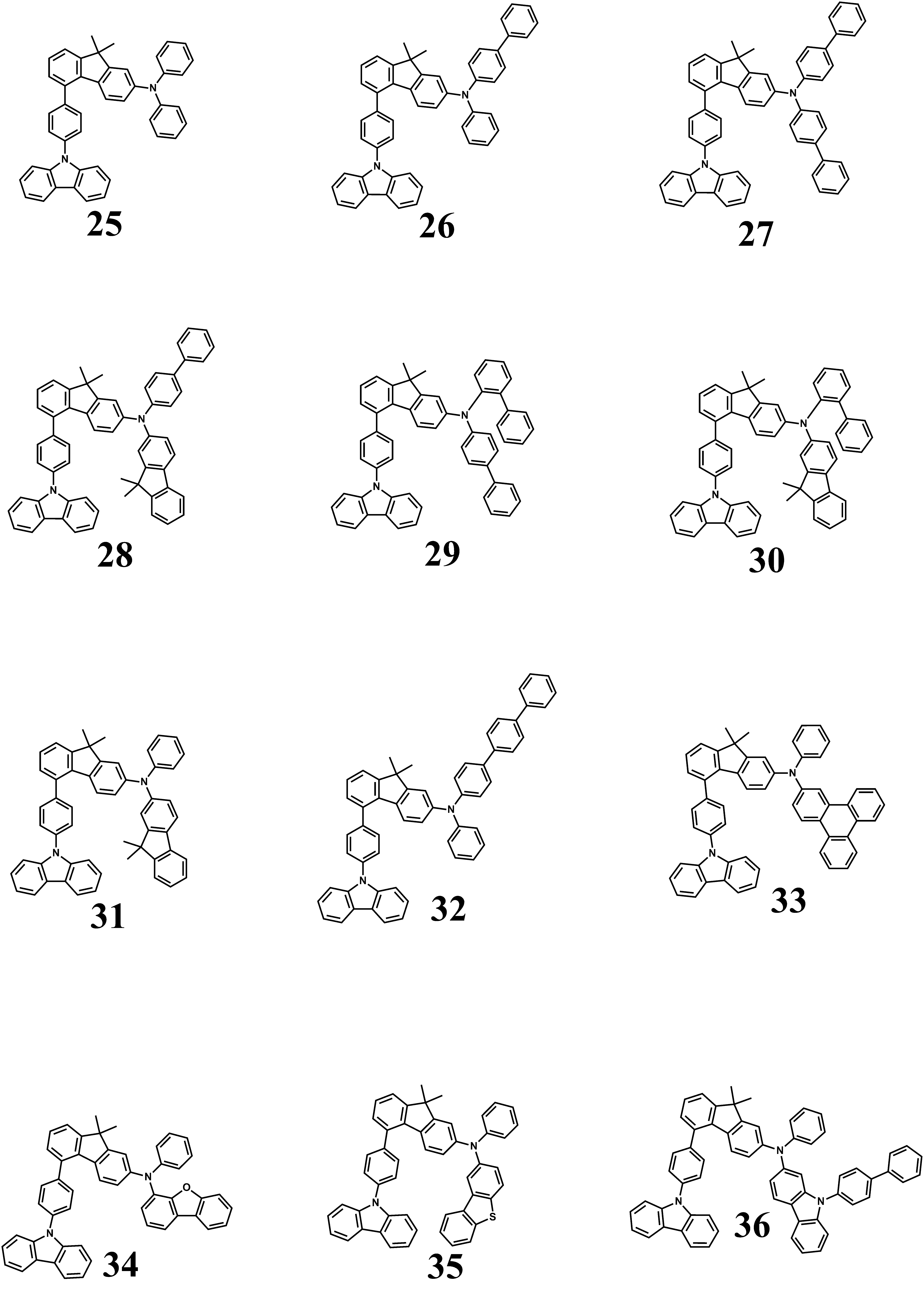

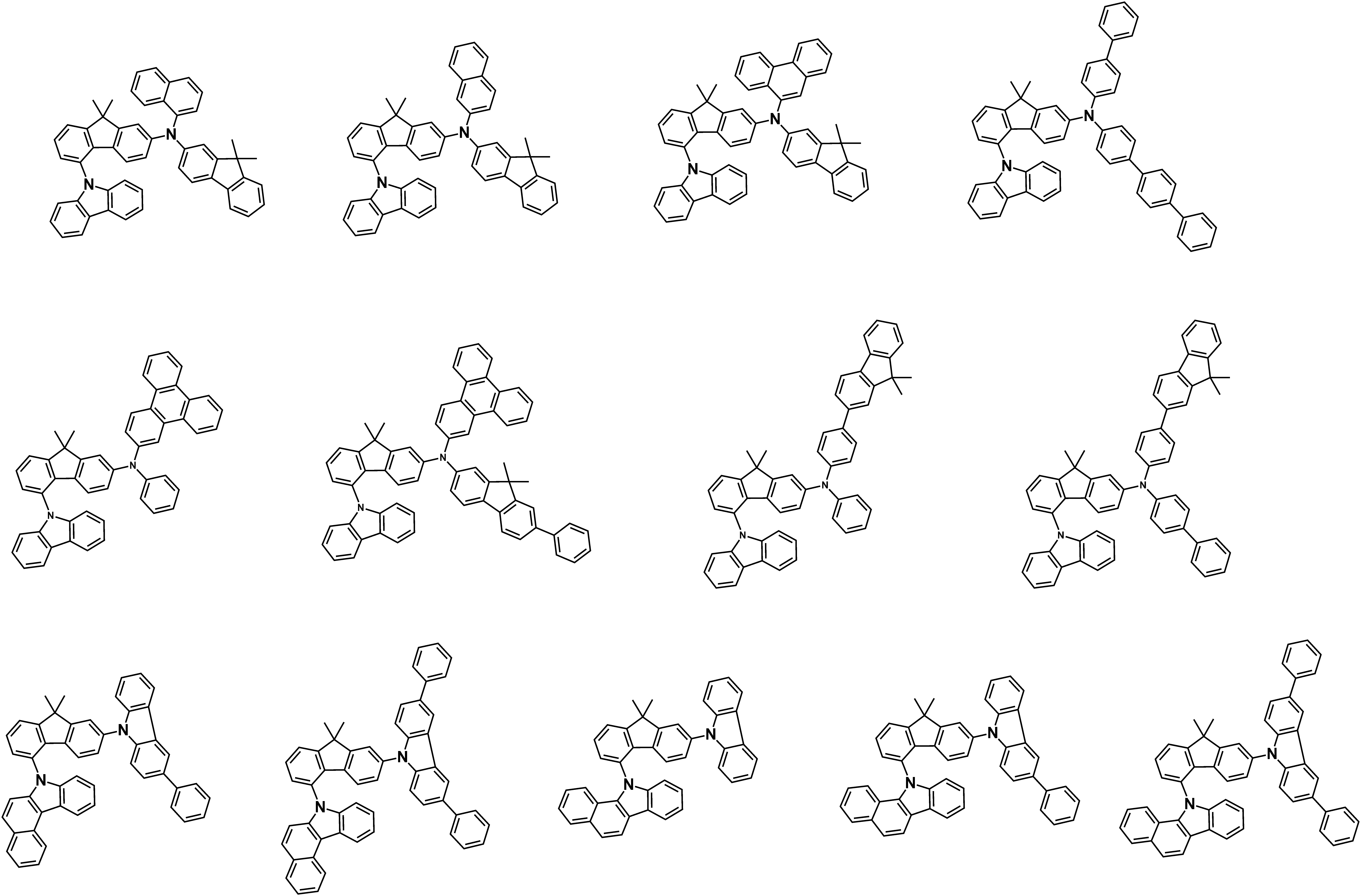

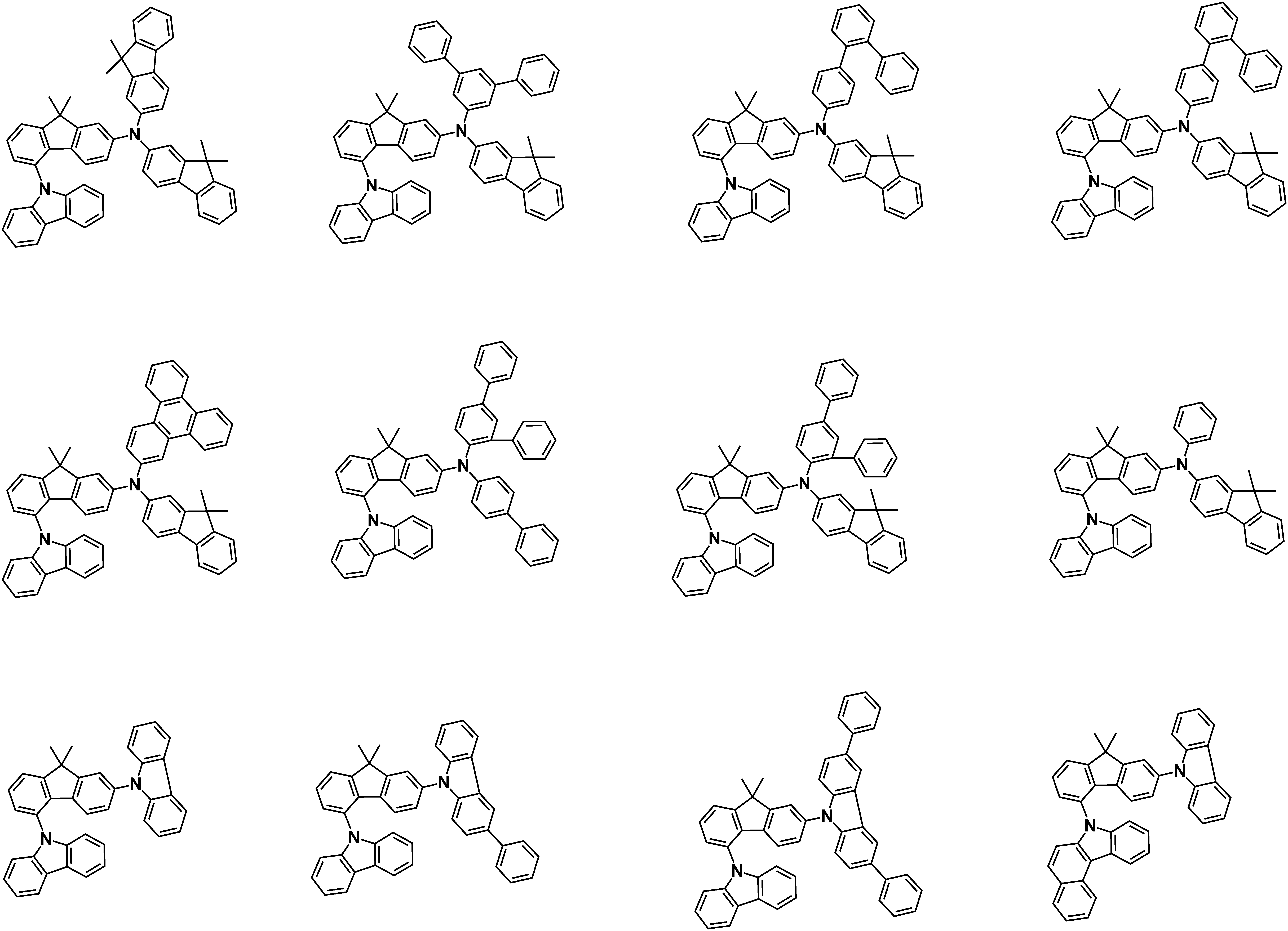

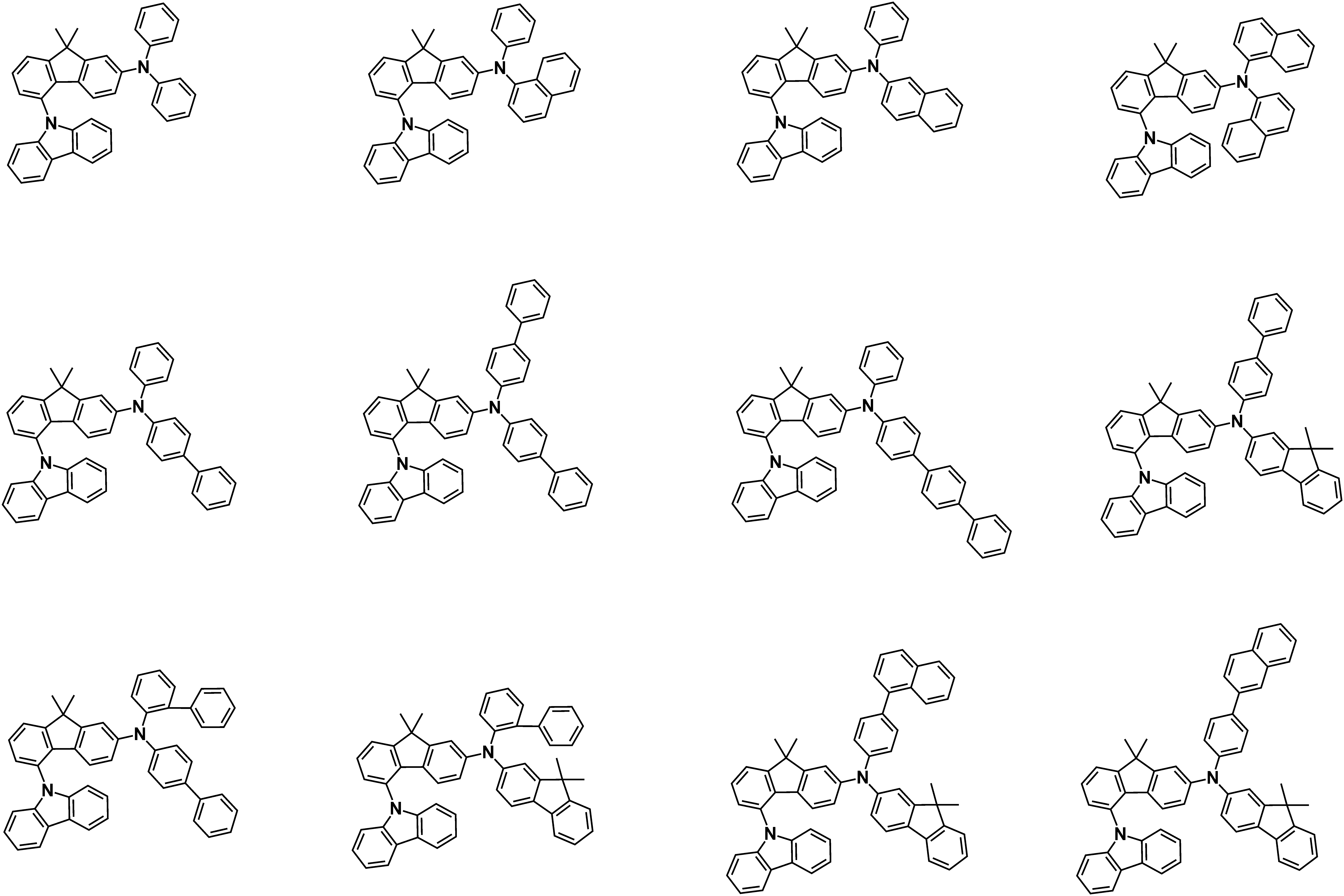

본 발명의 일 실시상태에 따르면, 상기 화학식 1의 화합물은 하기 화합물 중에서 선택된 어느 하나일 수 있다.
Figure 112016097934968-pat00022
Figure 112016097934968-pat00023
Figure 112016097934968-pat00024
Figure 112016097934968-pat00025
Figure 112016097934968-pat00026
Figure 112016097934968-pat00027
Figure 112016097934968-pat00028
Figure 112016097934968-pat00029

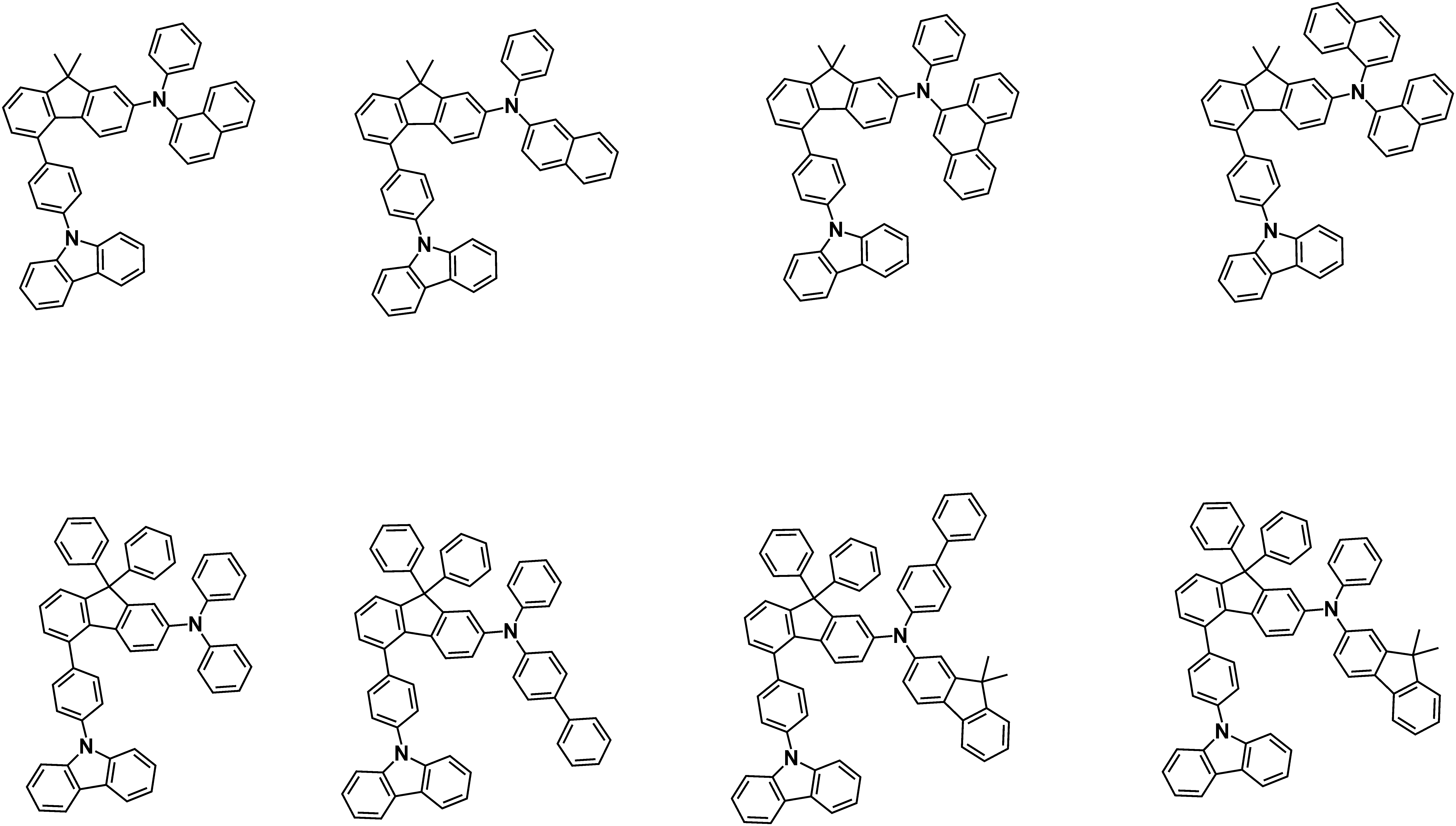

Figure 112016097934968-pat00030
Figure 112016097934968-pat00031
Figure 112016097934968-pat00032
Figure 112016097934968-pat00033
Figure 112016097934968-pat00034
Figure 112016097934968-pat00035
Figure 112016097934968-pat00036

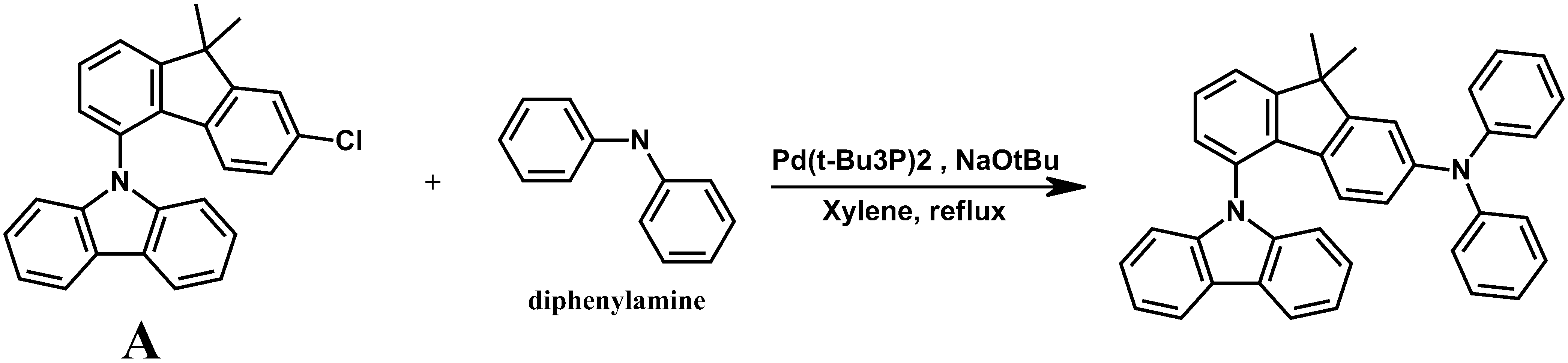

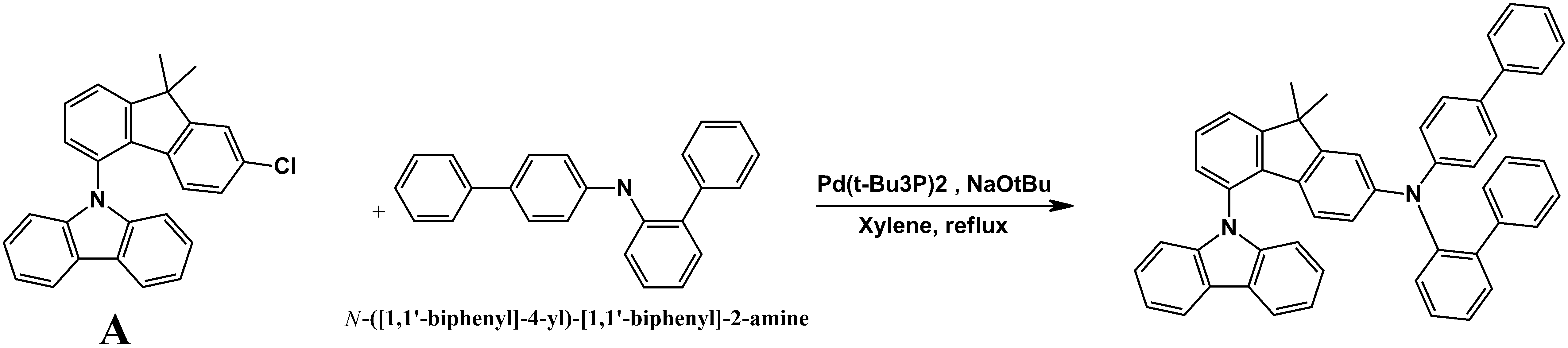

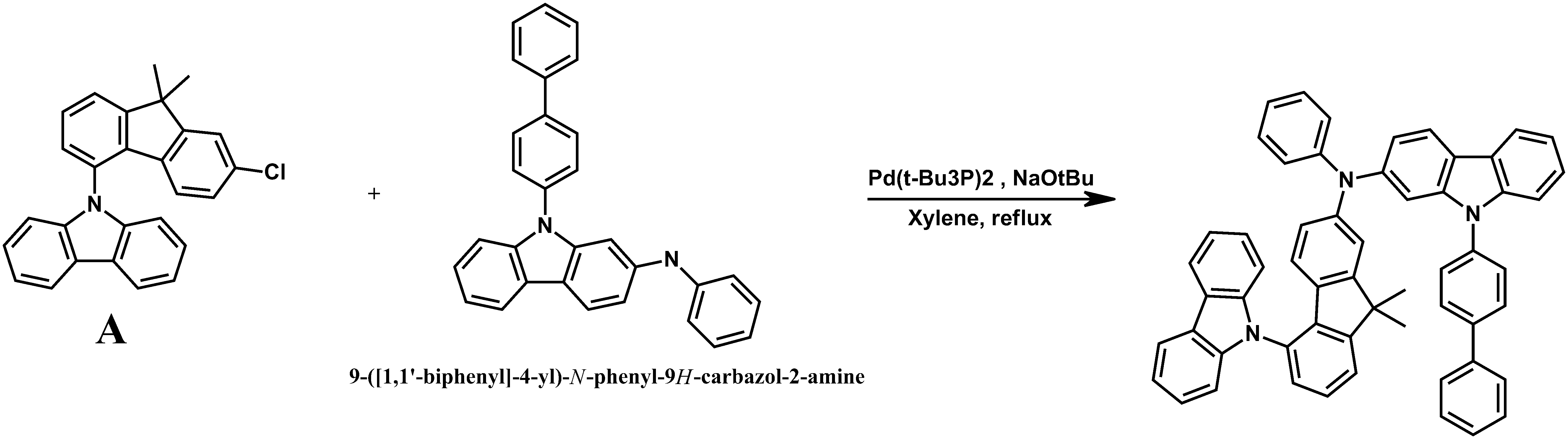

일 실시상태에 따르면, 전술한 화학식 1의 화합물은 하기 반응식 1 및 2에 따라 제조되거나, 반응식 3 및 4에 따라 제조될 수 있다. 반응조건은 필요에 따라 당기술분야에 알려져 있는 것들을 기초로 변경될 수 있다.
[반응식 1]
Figure 112016097934968-pat00037
[반응식 2]
Figure 112016097934968-pat00038
[반응식 3]
Figure 112016097934968-pat00039
[반응식 4]
Figure 112016097934968-pat00040
상기 반응식들에 있어서, 치환기들의 정의는 화학식 1에서 정의한 바와 같다. 예컨대, 상기 반응식 1 및 3에서는 하기와 같은 화합물 A, B, C 및 D가 제조될 수 있다.
Figure 112016097934968-pat00041
또한, 본 명세서는 상기 화학식 1로 표시되는 화합물을 포함하는 유기 발광 소자를 제공한다.
본 명세서의 일 실시상태에 있어서, 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 상기 화학식 1의 화합물을 포함하는 것인 유기 발광 소자를 제공한다.
본 명세서의 유기 발광 소자의 유기물층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 본 발명의 유기 발광 소자는 유기물층으로서 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등을 포함하는 구조를 가질 수 있다. 그러나 유기 발광 소자의 구조는 이에 한정되지 않고 더 적은 수의 유기물층을 포함할 수 있다.
본 명세서의 일 실시상태에 있어서, 상기 유기물층은 정공주입층, 정공수송층 또는 정공 주입과 수송을 동시에 하는 층을 포함하고, 상기 정공주입층, 정공수송층, 또는 정공 주입과 수송을 동시에 하는 층은 상기 화학식 1의 화합물을 포함한다.
또 하나의 실시상태에 있어서, 상기 유기물층은 전자억제층을 포함하고, 상기 전자억제층은 상기 화학식 1의 화합물을 포함한다.
또 하나의 실시상태에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1의 화합물을 포함한다.
또 하나의 실시상태에 있어서, 유기 발광 소자는 기판 상에 양극, 1층 이상의 유기물층 및 음극이 순차적으로 적층된 구조(normal type)의 유기 발광 소자일 수 있다.
또 하나의 실시상태에 있어서, 유기 발광 소자는 기판 상에 음극, 1층 이상의 유기물층 및 양극이 순차적으로 적층된 역방향 구조(inverted type)의 유기 발광 소자일 수 있다.
예컨대, 본 명세서의 일 실시상태에 따른 유기 발광 소자의 구조는 도 1 및 도 2에 예시되어 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화합물은 상기 발광층에 포함될 수 있다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화합물은 상기 정공주입층, 정공수송층, 발광층 및 전자수송층 중 1층 이상에 포함될 수 있다.

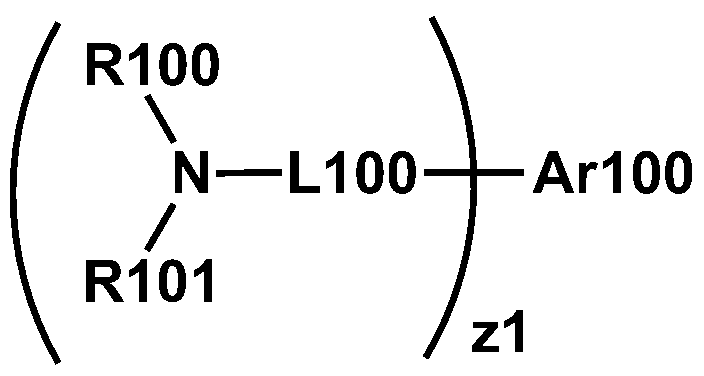

본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 5로 표시되는 화합물을 포함할 수 있다.
[화학식 5]
Figure 112016097934968-pat00042
상기 화학식 5에 있어서,
z1은 1 이상의 정수이고, z1이 2 이상의 정수인 경우 괄호 안의 구조는 서로 같거나 상이하고,
Ar100은 치환 또는 비치환된 1가 이상의 벤조플루오렌기; 치환 또는 비치환된 1가 이상의 플루오란텐기; 치환 또는 비치환된 1가 이상의 파이렌기; 또는 치환 또는 비치환된 1가 이상의 크라이센기이고,
L100은 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이고,
R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 아릴알킬기; 또는 치환 또는 비치환된 헤테로고리기이거나, 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 발광층은 상기 화학식 5로 표시되는 화합물을 발광층의 도펀트로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 L100은 직접결합이다.
본 명세서의 일 실시상태에 따르면, 상기 z1은 2이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar100은 중수소, 메틸기, 에틸기, iso-프로필기 또는 tert-부틸기로 치환 또는 비치환된 2가의 파이렌기; 또는 중수소, 메틸기, 에틸기, iso-프로필기 또는 tert-부틸기로 치환 또는 비치환된 2가의 크라이센기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar100은 중수소, 메틸기, 에틸기, iso-프로필기 또는 tert-부틸기로 치환 또는 비치환된 2가의 파이렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar100은 2가의 파이렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 60의 아릴기; 또는 치환 또는 비치환된 탄소수 2 내지 60의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 중수소, 알킬기, 니트릴기, 아릴기, 알킬실릴기, 또는 알킬게르마늄기로 치환 또는 비치환된 탄소수 6 내지 60의 아릴기; 또는 중수소, 알킬기, 니트릴기, 아릴기, 알킬실릴기 또는 알킬게르마늄기로 치환 또는 비치환된 탄소수 2 내지 60의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 중수소, 메틸기, 에틸기, iso-프로필기, tert-부틸기, 니트릴기, 페닐기, 트리메틸실릴기 또는 트리메틸게르마늄기로 치환 또는 비치환된 탄소수 6 내지 60의 아릴기; 또는 중수소, 메틸기, 에틸기, iso-프로필기, tert-부틸기, 니트릴기, 페닐기, 트리메틸실릴기 또는 트리메틸게르마늄기로 치환 또는 비치환된 탄소수 2 내지 60의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 중수소, 메틸기, 에틸기, iso-프로필기, tert-부틸기, 니트릴기, 페닐기, 트리메틸실릴기 또는 트리메틸게르마늄기로 치환 또는 비치환된 페닐기; 중수소, 메틸기, 에틸기, iso-프로필기, tert-부틸기, 니트릴기, 페닐기, 트리메틸실릴기 또는 트리메틸게르마늄기로 치환 또는 비치환된 비페닐기; 중수소, 메틸기, 에틸기, iso-프로필기, tert-부틸기, 니트릴기, 페닐기, 트리메틸실릴기 또는 트리메틸게르마늄기로 치환 또는 비치환된 터페닐기; 또는 중수소, 메틸기, 에틸기, iso-프로필기, tert-부틸기, 니트릴기, 페닐기, 트리메틸실릴기 또는 트리메틸게르마늄기로 치환 또는 비치환된 디벤조퓨란기이다.
본 명세서의 일 실시상태에 따르면, 상기 R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 트리메틸게르마늄기로 치환 또는 비치환된 페닐기이다.
본 명세서의 일 실시상태에 따르면, 상기 R100은 페닐기이다.
본 명세서의 일 실시상태에 따르면, 상기 R101은 트리메틸게르마늄기로 치환된 페닐기이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 5는 하기 화합물들 중에서 선택될 수 있다.
Figure 112016097934968-pat00043

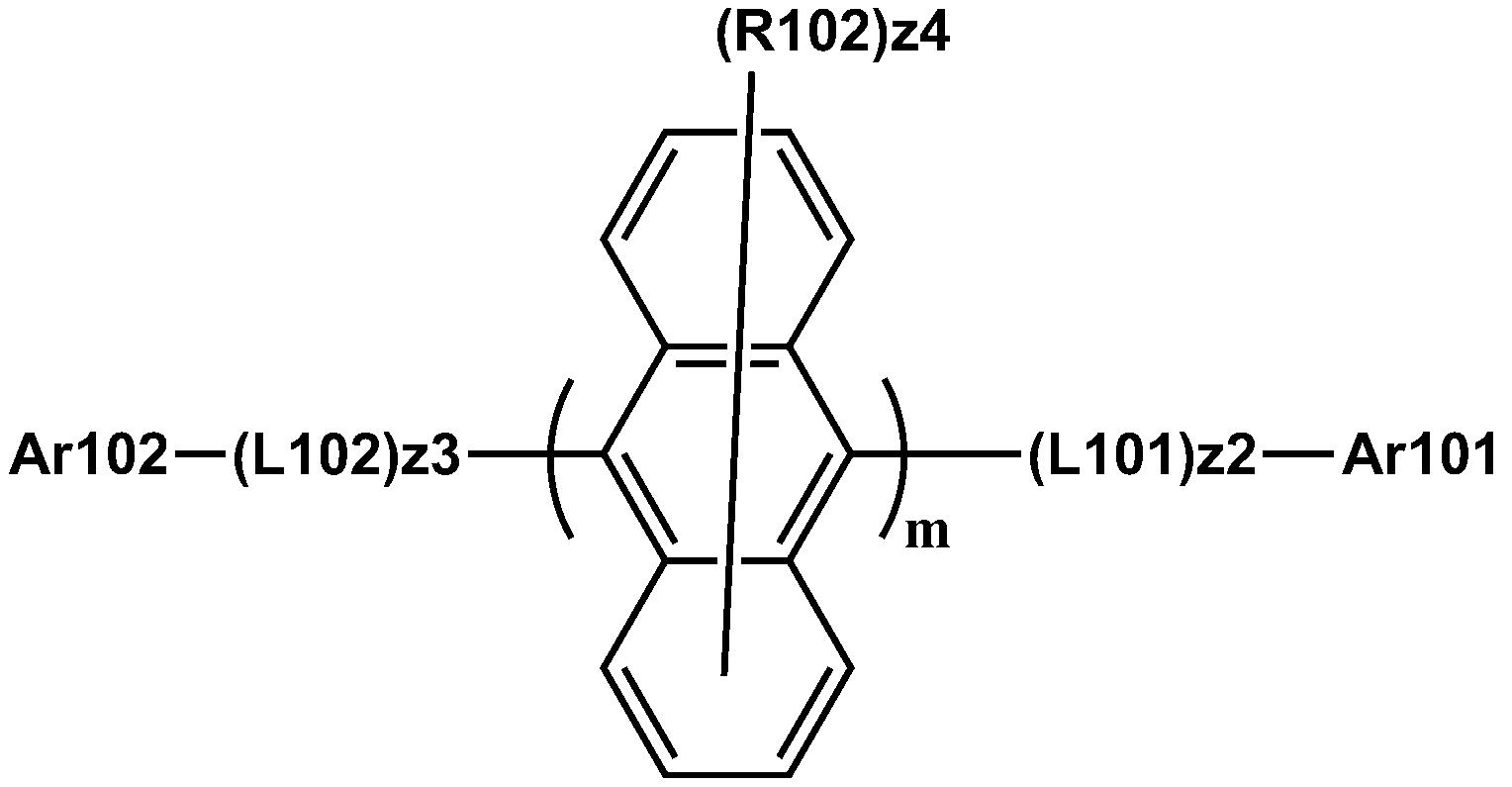

본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 6으로 표시되는 화합물을 포함할 수 있다.
[화학식 6]
Figure 112016097934968-pat00044
상기 화학식 6에 있어서,
Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
L101 및 L102는 서로 같거나 상이하고, 각각 독립적으로 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이고,
R102는 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
z2 및 z3은 서로 같거나 상이하고 각각 독립적으로 1 또는 2의 정수이고, z4는 0 내지 8의 정수이고, z2 내지 z4가 2 이상인 경우 괄호 안의 치환기는 서로 같거나 상이하고,
m은 1 이상의 정수이고, m이 2 이상의 정수인 경우 괄호 안의 치환기는 서로 같거나 상이하다.
본 명세서의 일 실시상태에 따르면, 상기 발광층은 상기 화학식 6으로 표시되는 화합물을 발광층의 호스트로서 포함한다.
본 명세서의 일 실시상태에 따르면, 상기 Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 60의 아릴기; 또는 치환 또는 비치환된 탄소수 2 내지 60의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 알킬기, 아릴기 또는 헤테로고리기로 치환 또는 비치환된 탄소수 6 내지 60의 아릴기; 또는 알킬기, 아릴기 또는 헤테로고리기로 치환 또는 비치환된 탄소수 2 내지 60의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 아릴기 또는 헤테로고리기로 치환 또는 비치환된 페닐기; 아릴기 또는 헤테로고리기로 치환 또는 비치환된 비페닐기; 아릴기 또는 헤테로고리기로 치환 또는 비치환된 터페닐기; 아릴기 또는 헤테로고리기로 치환 또는 비치환된 나프틸기; 알킬기, 아릴기 또는 헤테로고리기로 치환 또는 비치환된 플루오렌기; 아릴기 또는 헤테로고리기로 치환 또는 비치환된 페난트렌기; 또는 아릴기 또는 헤테로고리기로 치환 또는 비치환된 트리페닐렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 페닐기; 비페닐기; 터페닐기; 나프틸기; 메틸기 또는 페닐기로 치환 또는 비치환된 플루오렌기; 페난트렌기; 또는 트리페닐렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar101은 2-나프틸기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar102는 1-나프틸기이다.
본 명세서의 일 실시상태에 따르면, 상기 L101 및 L102는 서로 같거나 상이하고, 각각 독립적으로 직접결합; 페닐렌기; 또는 나프틸렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 L101은 페닐렌기이다.
본 명세서의 일 실시상태에 따르면, 상기 L102는 직접결합이다.
본 명세서의 일 실시상태에 따르면, 상기 R102는 수소이다.
본 명세서의 일 실시상태에 따르면, 상기 z2는 1이다.
본 명세서의 일 실시상태에 따르면, 상기 m은 1이다.
본 명세서의 일 실시상태에 따르면, 상기 m은 2이다.

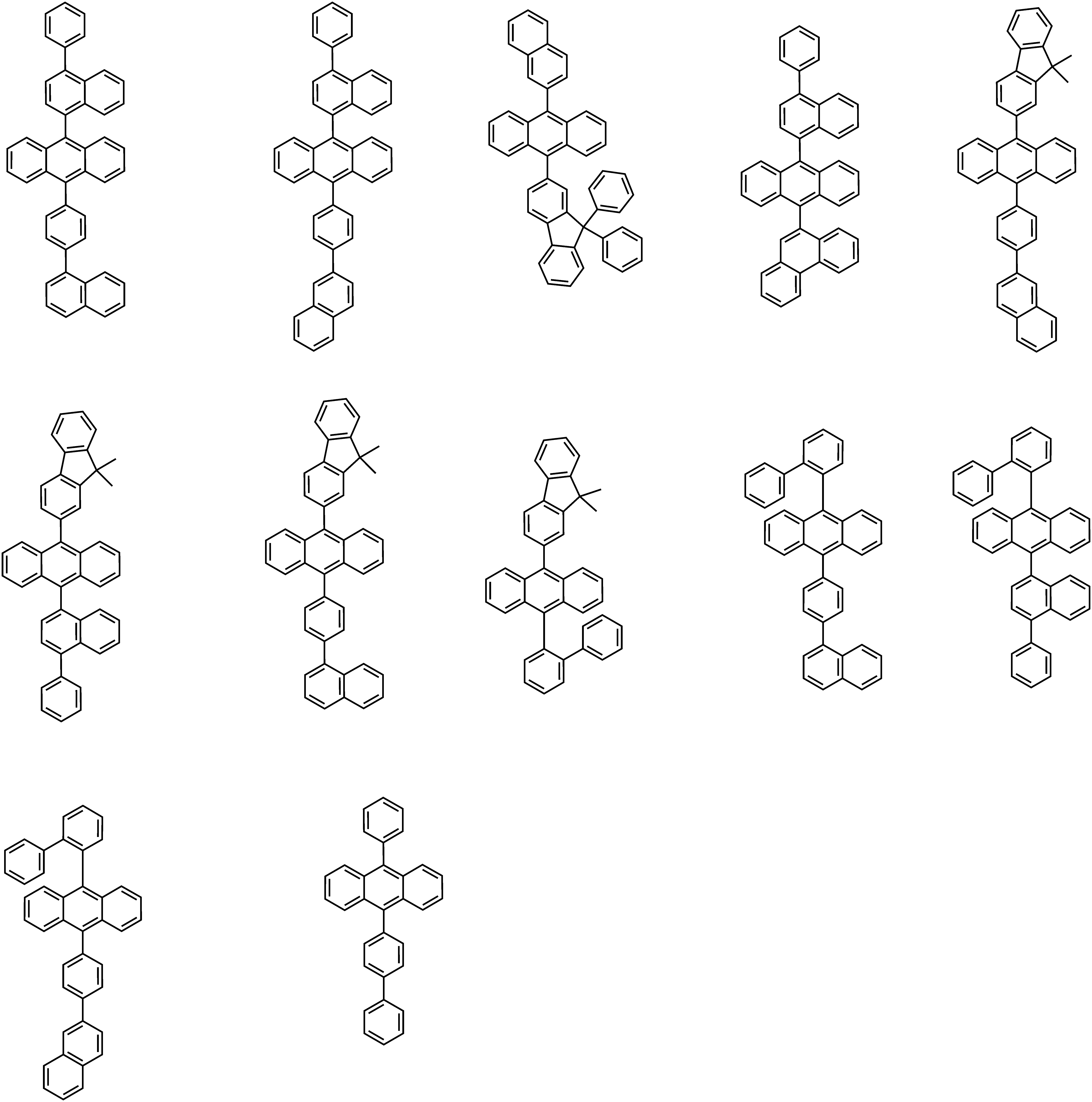

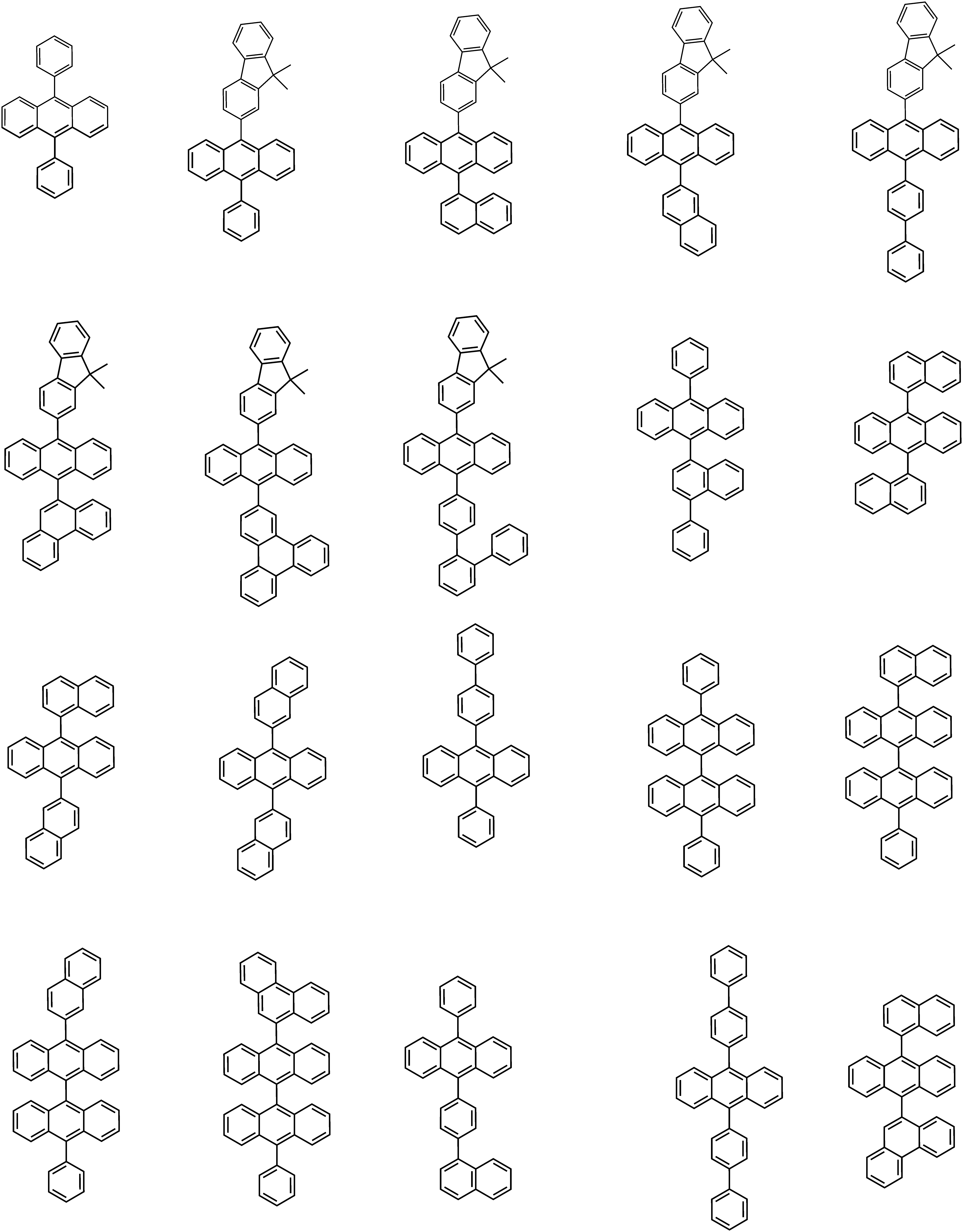

본 명세서의 일 실시상태에 따르면, 상기 화학식 6은 하기 화합물들 중에서 선택될 수 있다.
Figure 112016097934968-pat00045
Figure 112016097934968-pat00046
Figure 112016097934968-pat00047
Figure 112016097934968-pat00048
본 명세서의 일 실시상태에 따르면, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 5로 표시되는 화합물을 발광층의 도펀트로서 포함하며, 상기 화학식 6으로 표시되는 화합물을 발광층의 호스트로서 포함한다.
본 명세서의 유기 발광 소자는 유기물층 중 1층 이상이 본 명세서의 화합물, 즉 상기 화학식 1의 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다.
상기 유기 발광 소자가 복수개의 유기물층을 포함하는 경우, 상기 유기물층은 동일한 물질 또는 다른 물질로 형성될 수 있다.
예컨대, 본 명세서의 유기 발광 소자는 기판 상에 제1 전극, 유기물층 및 제2 전극을 순차적으로 적층시킴으로써 제조할 수 있다. 이 때 스퍼터링법(sputtering)이나 전자빔 증발법(e-beam evaporation)과 같은 PVD(Physical Vapor Deposition)방법을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 양극을 형성하고, 그 위에 정공주입층, 정공수송층, 발광층 및 전자수송층을 포함하는 유기물층을 형성한 후, 그 위에 음극으로 사용할 수 있는 물질을 증착시킴으로써 제조될 수 있다. 이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수 있다.
또한, 상기 화학식 1의 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
이와 같은 방법 외에도, 기판 상에 음극 물질로부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수도 있다 (국제 특허 출원 공개 제 2003/012890호). 다만, 제조 방법이 이에 한정되는 것은 아니다.
본 명세서의 일 실시상태에 있어서, 상기 제1 전극은 양극이고, 상기 제2 전극은 음극이다.
또 하나의 실시상태에 있어서, 상기 제1 전극은 음극이고, 상기 제2 전극은 양극이다.
상기 양극 물질로는 통상 유기물층으로 정공 주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 본 발명에서 사용될 수 있는 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SnO2:Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDOT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 음극 물질로는 통상 유기물층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 본 발명에서 사용될 수 있는 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 정공주입층은 전극으로부터 정공을 주입하는 층으로, 정공 주입 물질로는 정공을 수송하는 능력을 가져 양극에서의 정공 주입효과, 발광층 또는 발광재료에 대하여 우수한 정공 주입 효과를 갖고, 발광층에서 생성된 여기자의 전자주입층 또는 전자주입재료에의 이동을 방지하며, 또한, 박막 형성 능력이 우수한 화합물이 바람직하다. 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrin), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴헥사아자트리페닐렌 계열의 유기물, 퀴나크리돈(quinacridone)계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정 되는 것은 아니다.
상기 정공수송층은 정공주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층으로, 정공 수송 물질로는 양극이나 정공주입층으로부터 정공을 수송받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광 물질로는 정공수송층과 전자수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자 효율이 좋은 물질이 바람직하다. 구체적인 예로는 8-히드록시퀴놀린 알루미늄 착물(Alq3); 카바졸 계열 화합물; 이량체화 스티릴(dimerized styryl) 화합물; BAlq; 10-히드록시벤조 퀴놀린-금속 화합물; 벤즈옥사졸, 벤조티아졸 및 벤즈이미다졸 계열의 화합물; 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자; 스피로(spiro) 화합물; 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광층은 호스트 재료 및 도펀트 재료를 포함할 수 있다. 호스트 재료는 축합 방향족환 유도체 또는 헤테로환 함유 화합물 등이 있다. 구체적으로 축합 방향족환 유도체로는 안트라센 유도체, 피렌 유도체, 나프탈렌 유도체, 펜타센 유도체, 페난트렌 화합물, 플루오란텐 화합물 등이 있고, 헤테로환 함유 화합물로는 카바졸 유도체, 디벤조퓨란 유도체, 래더형 퓨란 화합물, 피리미딘 유도체 등이 있으나, 이에 한정되지 않는다.
도펀트 재료로는 방향족 아민 유도체, 스트릴아민 화합물, 붕소 착체, 플루오란텐 화합물, 금속 착체 등이 있다. 구체적으로 방향족 아민 유도체로는 치환 또는 비치환된 아릴아민기를 갖는 축합 방향족환 유도체로서, 아릴아민기를 갖는 피렌, 안트라센, 크라이센, 페리플란텐 등이 있으며, 스티릴아민 화합물로는 치환 또는 비치환된 아릴아민에 적어도 1개의 아릴비닐기가 치환되어 있는 화합물로, 아릴기, 실릴기, 알킬기, 시클로알킬기 및 아릴아민기로 이루어진 군에서 1 또는 2 이상 선택되는 치환기가 치환 또는 비치환된다. 구체적으로 스티릴아민, 스티릴디아민, 스티릴트리아민, 스티릴테트라아민 등이 있으나, 이에 한정되지 않는다. 또한, 금속 착체로는 이리듐 착체, 백금 착체 등이 있으나, 이에 한정되지 않는다.
상기 전자수송층은 전자주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층으로, 전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al착물; Alq3를 포함한 착물; 유기 라디칼 화합물; 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다. 전자수송층은 종래기술에 따라 사용된 바와 같이 임의의 원하는 캐소드 물질과 함께 사용할 수 있다. 특히, 적절한 캐소드 물질의 예는 낮은 일함수를 가지고 알루미늄층 또는 실버층이 뒤따르는 통상적인 물질이다. 구체적으로 세슘, 바륨, 칼슘, 이테르븀 및 사마륨이고, 각 경우 알루미늄층 또는 실버층이 뒤따른다.
상기 전자주입층은 전극으로부터 전자를 주입하는 층으로, 전자를 수송하는 능력을 갖고, 음극으로부터의 전자주입 효과, 발광층 또는 발광 재료에 대하여 우수한 전자주입 효과를 가지며, 발광층에서 생성된 여기자의 정공주입층에의 이동을 방지하고, 또한, 박막형성능력이 우수한 화합물이 바람직하다. 구체적으로는 플루오레논, 안트라퀴노다이메탄, 다이페노퀴논, 티오피란 다이옥사이드, 옥사졸, 옥사다이아졸, 트리아졸, 이미다졸, 페릴렌테트라카복실산, 프레오레닐리덴 메탄, 안트론 등과 그들의 유도체, 금속 착체 화합물 및 함질소 5원환 유도체 등이 있으나, 이에 한정되지 않는다.
상기 금속 착체 화합물로서는 8-하이드록시퀴놀리나토 리튬, 비스(8-하이드록시퀴놀리나토)아연, 비스(8-하이드록시퀴놀리나토)구리, 비스(8-하이드록시퀴놀리나토)망간, 트리스(8-하이드록시퀴놀리나토)알루미늄, 트리스(2-메틸-8-하이드록시퀴놀리나토)알루미늄, 트리스(8-하이드록시퀴놀리나토)갈륨, 비스(10-하이드록시벤조[h]퀴놀리나토)베릴륨, 비스(10-하이드록시벤조[h]퀴놀리나토)아연, 비스(2-메틸-8-퀴놀리나토)클로로갈륨, 비스(2-메틸-8-퀴놀리나토)(o-크레졸라토)갈륨, 비스(2-메틸-8-퀴놀리나토)(1-나프톨라토)알루미늄, 비스(2-메틸-8-퀴놀리나토)(2-나프톨라토)갈륨 등이 있으나, 이에 한정되지 않는다.
본 명세서에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
본 명세서의 일 실시상태에 있어서, 상기 화학식 1의 화합물은 유기 발광 소자 외에도 유기 태양 전지 또는 유기 트랜지스터에 포함될 수 있다.
상기 화학식 1로 표시되는 화합물 및 이를 포함하는 유기 발광 소자의 제조는 이하 실시예에서 구체적으로 설명한다. 그러나 하기 실시예는 본 명세서를 예시하기 위한 것이며, 본 명세서의 범위가 이들에 의하여 한정되는 것은 아니다.
< 제조예 1>
하기 화합물 1의 화합물 합성
[화합물 1]
Figure 112016097934968-pat00049
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), 디페닐아민 (7.10g, 41.98mmol)을 크실렌 160ml에 완전히 녹인 후 소디움 tert-부톡사이드(4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 3 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 250ml로 재결정하여 상기 화합물 1 (14.55g, 수율: 72%)을 제조하였다.
MS[M+H]+= 527
< 제조예 2>
하기 화합물 2 의 화합물 합성
[화합물 2]
Figure 112016097934968-pat00050
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-페닐-[1,1'-비페닐]-4-아민 (10.29g, 41.98mmol)을 크실렌 180ml에 완전히 녹인 후 소디움 tert-부톡사이드(4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 8 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 270ml로 재결정하여 상기 화합물 2 (16.17g, 수율: 70%)를 제조하였다.
MS[M+H]+= 603
< 제조예 3>
하기 화합물 3의 화합물 합성
[화합물 3]
Figure 112016097934968-pat00051
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), 디([1,1'-비페닐]-4-일)아민 (13.48g, 41.98mmol)을 크실렌 200ml에 완전히 녹인 후 소디움 tert-부톡사이드(4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 6시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 290ml로 재결정하여 상기 화합물 3 (21.45g, 수율: 83%)을 제조하였다.
MS[M+H]+= 679

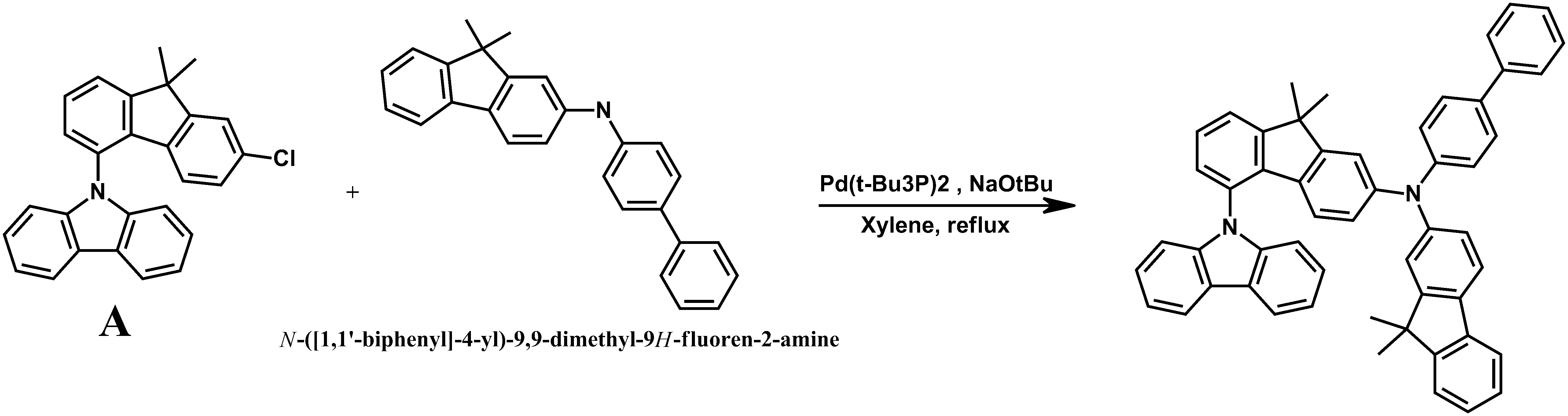

< 제조예 4>
하기 화합물 4의 화합물 합성
[화합물 4]
Figure 112016097934968-pat00052
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-([1,1'-비페닐]-4-일)-9,9-디메틸-9H-플루오렌-2-아민 (15.16g, 41.98mmol)을 크실렌 180ml에 완전히 녹인 후 소디움 tert-부톡사이드(4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 180ml로 재결정하여 상기 화합물 4 (24.56g, 수율: 89%)를 제조하였다.
MS[M+H]+= 719
< 제조예 5>
하기 화합물 5 의 화합물 합성
[화합물 5]
Figure 112016097934968-pat00053
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-([1,1'-비페닐]-4-일)-[1,1'-비페닐]-2-아민 (13.48g, 41.98mmol)을 크실렌 200ml에 완전히 녹인 후 소디움 tert-부톡사이드(4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 3시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 230ml로 재결정하여 상기 화합물 5 (18.86g, 수율: 73%)를 제조하였다.
MS[M+H]+= 679
< 제조예 6>
하기 화합물 6 의 화합물 합성
[화합물 6]
Figure 112016097934968-pat00054
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-([1,1'-비페닐]-2-일)-9,9-디메틸-9H-플루오렌-2-아민 (15.16g, 41.98mmol)을 크실렌 180ml에 완전히 녹인 후 소디움 tert-부톡사이드(4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 5 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 210ml로 재결정하여 상기 화합물 6 (23.22g, 수율: 85%)을 제조하였다.
MS[M+H]+= 719

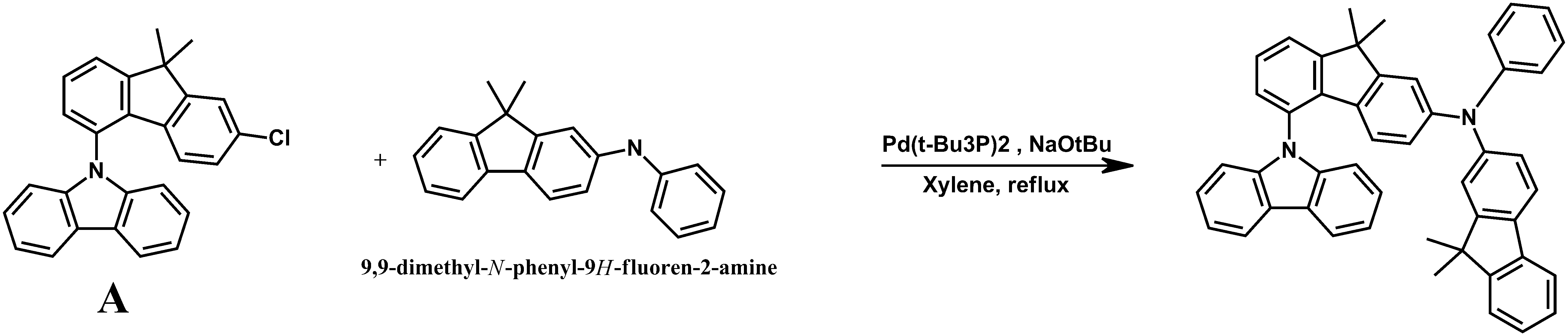

< 제조예 7>
하기 화합물 7 의 화합물 합성
[화합물 7]
Figure 112016097934968-pat00055
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), 9,9-디메틸-N-페닐-9H-플루오렌-2-아민 (15.16g, 41.98mmol)을 크실렌 180ml에 완전히 녹인 후 소디움 tert-부톡사이드 (4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 2 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 210ml로 재결정하여 상기 화합물 7 (21.01g, 수율: 86%)을 제조하였다.
MS[M+H]+= 643
< 제조예 8>
하기 화합물 8 의 화합물 합성
[화합물 8]
Figure 112016097934968-pat00056
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-페닐-[1,1':4',1''-터페닐]-4-아민 (13.48g, 41.98mmol)을 크실렌 200ml에 완전히 녹인 후 소디움 tert-부톡사이드 (4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 4시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 320ml로 재결정하여 상기 화합물 8 (22.76g, 수율: 88%)을 제조하였다.
MS[M+H]+= 679
< 제조예 9>
하기 화합물 9 의 화합물 합성
[화합물 9]
Figure 112016097934968-pat00057
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-페닐트리페닐렌-2-아민 (13.48g, 41.98mmol)을 크실렌 200ml에 완전히 녹인 후 소디움 tert-부톡사이드 (4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 4시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 320ml로 재결정하여 상기 화합물 9 (17.36g, 수율: 67%)를 제조하였다.
MS[M+H]+= 677
< 제조예 10>
하기 화합물 10 의 화합물 합성
[화합물 10]
Figure 112016097934968-pat00058
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-페닐디벤조[b,d]푸란-4-아민 (10.87g, 41.98mmol)을 크실렌 220ml에 완전히 녹인 후 소디움 tert-부톡사이드 (4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 5 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 250ml로 재결정하여 상기 화합물 10 (16.48g, 수율: 70%)을 제조하였다.
MS[M+H]+= 617

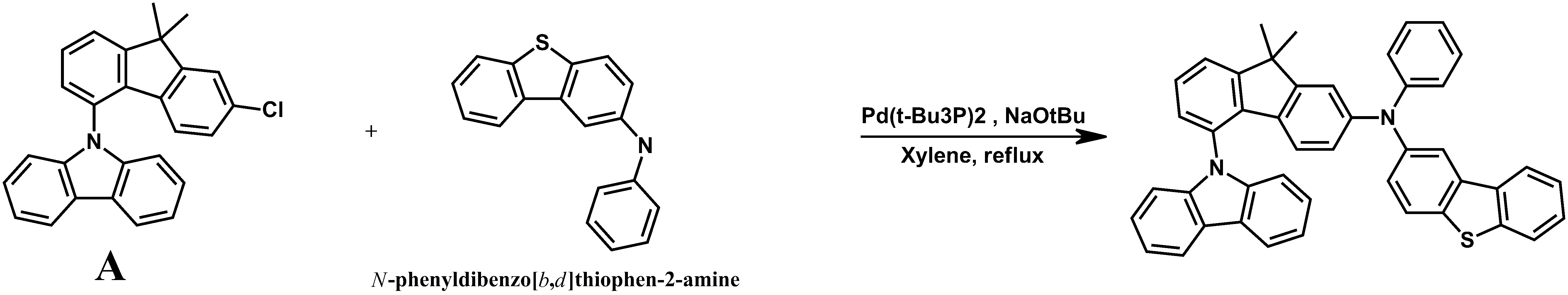

< 제조예 11>
하기 화합물 11 의 화합물 합성
[화합물 11]
Figure 112016097934968-pat00059
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), N-페닐디벤조[b,d]티오펜-2-아민 (11.55g, 41.98mmol)을 크실렌 230ml에 완전히 녹인 후 소디움 tert-부톡사이드 (4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 7 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 250ml로 재결정하여 상기 화합물 11 (17.72g, 수율: 73%)을 제조하였다.
MS[M+H]+= 633
< 제조예 12>
하기 화합물 12 의 화합물 합성
[화합물 12]
Figure 112016097934968-pat00060
질소 분위기에서 500ml 둥근 바닥 플라스크에 화합물 A (15.0g, 38.17mmol), 9-([1,1'-비페닐]-4-일)-N-페닐-9H-카바졸-2-아민 (17.21g, 41.98mmol)을 크실렌 230ml에 완전히 녹인 후 소디움 tert-부톡사이드 (4.40g, 45.80mmol)를 첨가하고, 비스(트리-tert-부틸포스핀) 팔라듐(0) (0.20g, 0.38mmol)을 넣은 후 4 시간 동안 가열 교반하였다. 상온으로 온도를 낮추고 여과하여 염을 제거한 후에 크실렌을 감압농축시키고 에틸아세테이트 230ml로 재결정하여 상기 화합물 12 (15.44g, 수율: 64%)를 제조하였다.
MS[M+H]+= 768

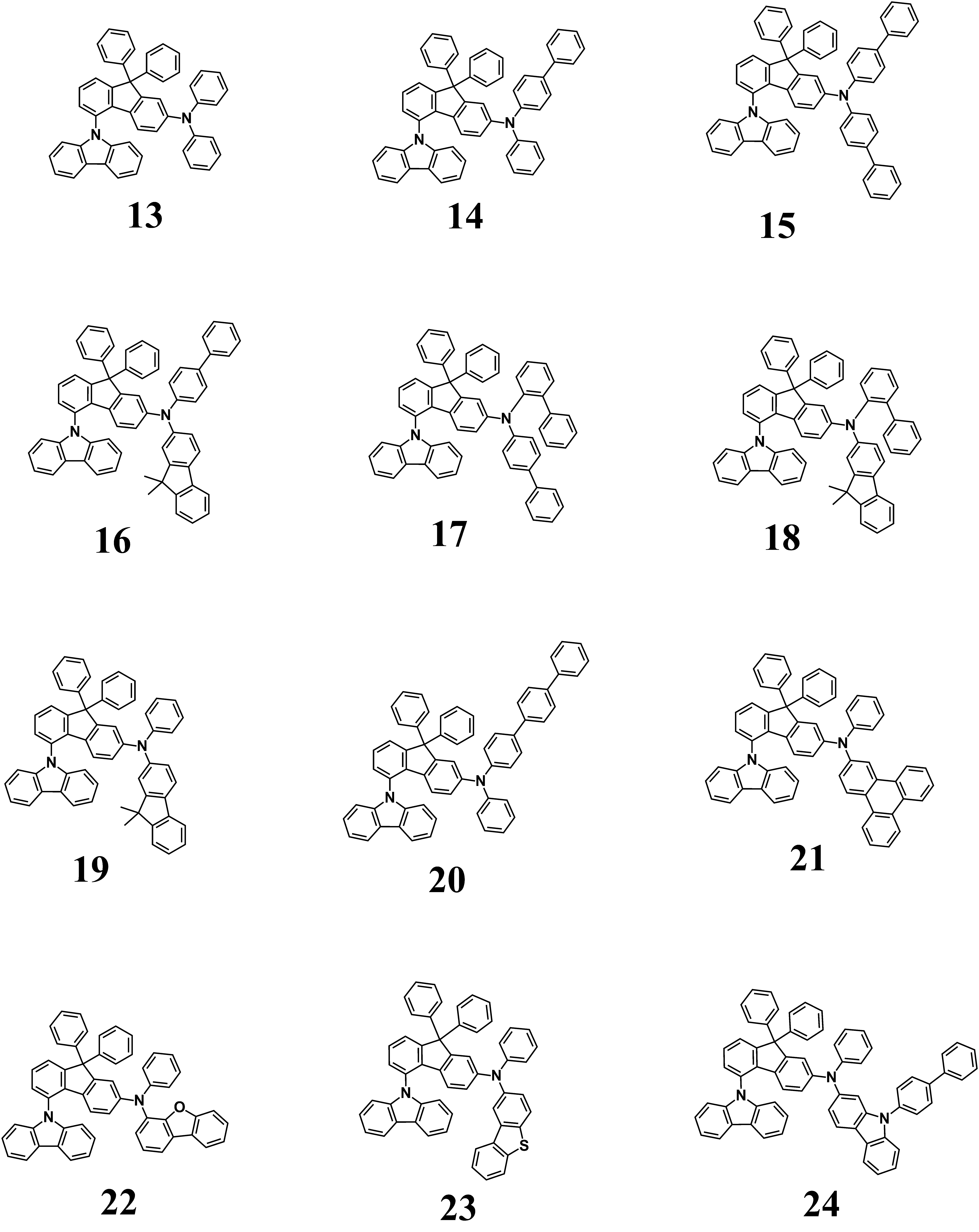

< 제조예 13> 내지 < 제조예 24>
Figure 112016097934968-pat00061
제조예 1 내지 제조예 12에서 출발물질을 화합물 A 대신 화합물 B를 사용한 것을 제외하고 제조예 1 내지 제조예 12와 동일한 방법으로 상기 화합물 13 내지 화합물 24를 제조하였다. 상기 화합물 13 내지 화합물 24의 MS 값을 하기 표 1에 기재하였다.
화합물 MS[M+H]+ 화합물 MS[M+H]+
13 651 19 767
14 727 20 804
15 804 21 802
16 844 22 841
17 804 23 757
18 844 24 893
< 제조예 25> 내지 < 제조예 36>
Figure 112016097934968-pat00062
제조예 1 내지 제조예 12에서 출발물질을 화합물 A 대신 화합물 C를 사용한 것을 제외하고 제조예 1 내지 제조예 12와 동일한 방법으로 상기 화합물 25 내지 화합물 36을 제조하였다. 상기 화합물 25 내지 화합물 36의 MS 값을 하기 표 2에 기재하였다.
화합물 MS[M+H]+ 화합물 MS[M+H]+
25 603 31 719
26 679 32 756
27 756 33 754
28 796 34 693
29 756 35 709
30 796 36 845
< 제조예 37> 내지 < 제조예 48>
Figure 112016097934968-pat00063
제조예 1 내지 제조예 12에서 출발물질을 화합물 A 대신 화합물 D를 사용한 것을 제외하고 제조예 1 내지 제조예 12와 동일한 방법으로 상기 화합물 37 내지 화합물 48을 제조하였다. 상기 화합물 37 내지 화합물 48의 MS 값을 하기 표 3에 기재하였다.
화합물 MS[M+H]+ 화합물 MS[M+H]+
37 727 43 844
38 804 44 880
39 880 45 878
40 920 46 818
41 880 47 834
42 920 48 969
< 실험예 1>
ITO(indium tin oxide)가 1,000Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이 때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀러포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알코올, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5분간 세정한 후 진공 증착기로 기판을 수송시켰다.
이렇게 준비된 ITO 투명 전극 위에 하기 화학식의 헥사니트릴 헥사아자트리페닐렌 (hexaazatriphenylene-hexanitrile; HAT)을 500Å의 두께로 열 진공 증착하여 정공주입층을 형성하였다.
[HAT]
Figure 112016097934968-pat00064
상기 정공주입층 위에 정공을 수송하는 물질인 하기 화합물 4-4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(NPB)(300Å)를 진공 증착하여 정공수송층을 형성하였다.
[NPB]
Figure 112016097934968-pat00065

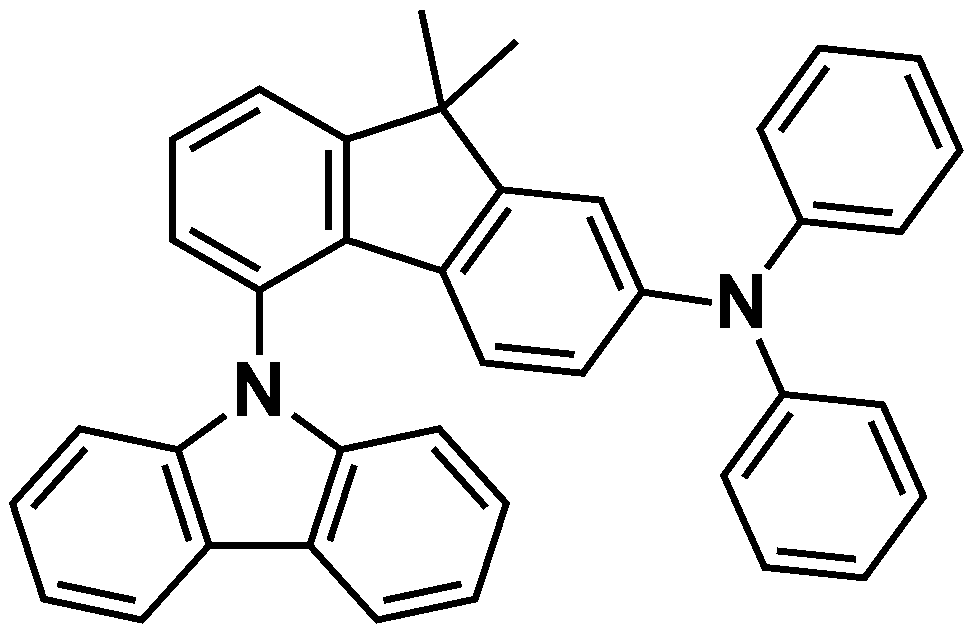

이어서, 상기 정공수송층 위에 막 두께 100Å으로 하기 화합물 1을 진공 증착하여 전자억제층을 형성하였다.
[화합물 1]
Figure 112016097934968-pat00066

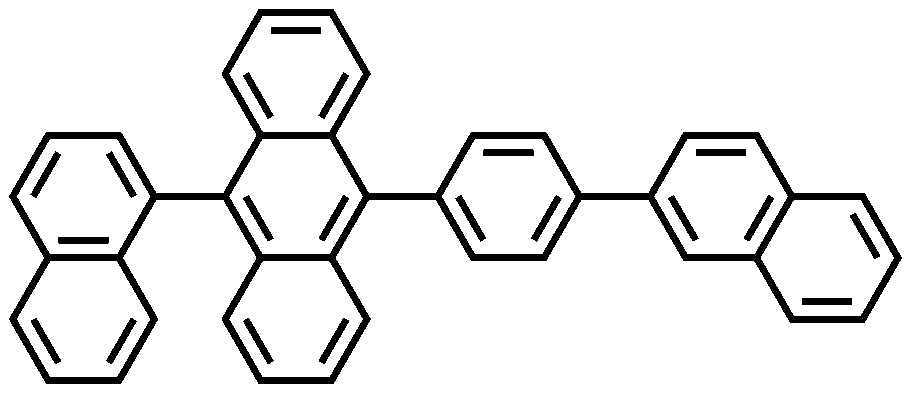

이어서, 상기 전자억제층 위에 막 두께 300Å으로 아래와 같은 BH와 BD를 25:1의 중량비로 진공증착하여 발광층을 형성하였다.
[BH]
Figure 112016097934968-pat00067
[BD]
Figure 112016097934968-pat00068
[ET1]
Figure 112016097934968-pat00069
[LiQ]
Figure 112016097934968-pat00070
상기 발광층 위에 상기 화합물 ET1과 상기 화합물 LiQ(Lithium Quinolate)를 1:1의 중량비로 진공증착하여 300Å의 두께로 전자 주입 및 수송층을 형성하였다. 상기 전자 주입 및 수송층 위에 순차적으로 12Å두께로 리튬플로라이드(LiF)와 2,000Å 두께로 알루미늄을 증착하여 음극을 형성하였다.
상기의 과정에서 유기물의 증착속도는 0.4 ~ 0.7Å/sec를 유지하였고, 음극의 리튬플로라이드는 0.3Å/sec, 알루미늄은 2Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 2 × 10-7 ~ 5 × 10-6 torr를 유지하여, 유기 발광 소자를 제작하였다.
<실험예 1-1>
상기 실험예 1에서 화합물 1 대신 상기 화합물 2를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-2>
상기 실험예 1에서 화합물 1 대신 상기 화합물 3을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-3>
상기 실험예 1에서 화합물 1 대신 상기 화합물 4를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-4>
상기 실험예 1에서 화합물 1 대신 상기 화합물 5를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-5>
상기 실험예 1에서 화합물 1 대신 상기 화합물 6을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-6>
상기 실험예 1에서 화합물 1 대신 상기 화합물 7을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-7>
상기 실험예 1에서 화합물 1 대신 상기 화합물 8을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-8>
상기 실험예 1에서 화합물 1 대신 상기 화합물 9를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-9>
상기 실험예 1에서 화합물 1 대신 상기 화합물 10을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-10>
상기 실험예 1에서 화합물 1 대신 상기 화합물 11을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-11>
상기 실험예 1에서 화합물 1 대신 상기 화합물 12를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-12>
상기 실험예 1에서 화합물 1 대신 상기 화합물 14를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-13>
상기 실험예 1에서 화합물 1 대신 상기 화합물 15를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-14>
상기 실험예 1에서 화합물 1 대신 상기 화합물 16을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-15>
상기 실험예 1에서 화합물 1 대신 상기 화합물 17을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-16>
상기 실험예 1에서 화합물 1 대신 상기 화합물 18을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-17>
상기 실험예 1에서 화합물 1 대신 상기 화합물 19를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-18>
상기 실험예 1에서 화합물 1 대신 상기 화합물 26을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-19>
상기 실험예 1에서 화합물 1 대신 상기 화합물 27을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-20>
상기 실험예 1에서 화합물 1 대신 상기 화합물 28을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-21>
상기 실험예 1에서 화합물 1 대신 상기 화합물 29를 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-22>
상기 실험예 1에서 화합물 1 대신 상기 화합물 30을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<실험예 1-23>
상기 실험예 1에서 화합물 1 대신 상기 화합물 31을 사용한 것을 제외하고는 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
<비교예 1>
상기 실험예 1에서 화합물 1 대신 하기 EB1의 화합물을 사용한 것을 제외하고는 상기 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
[EB1]
Figure 112016097934968-pat00071
<비교예 2>
상기 실험예 1에서 화합물 1 대신 하기 EB2의 화합물을 사용한 것을 제외하고는 상기 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
[EB2]
Figure 112016097934968-pat00072
<비교예 3>
상기 실험예 1에서 화합물 1 대신 하기 EB3의 화합물을 사용한 것을 제외하고는 상기 실험예 1과 동일한 방법으로 유기 발광 소자를 제작하였다.
[EB3]
Figure 112016097934968-pat00073
실험예 1 및 실험예 1-1 내지 1-23 및 비교예 1 내지 3에 의해 제작된 유기 발광 소자에 전류를 인가하였을 때, 하기 표 4의 결과를 얻었다.
화합물
(전자억제층)		 전압
(V@10mA/cm2)		 효율
(cd/A@10mA/cm2)		 색좌표
(x,y)
실험예 1 화합물 1 3.79 6.55 (0.138, 0.127)
실험예 1-1 화합물 2 3.84 6.45 (0.139, 0.122)
실험예 1-2 화합물 3 3.75 6.56 (0.138, 0.126)
실험예 1-3 화합물 4 3.86 6.41 (0.138, 0.127)
실험예 1-4 화합물 5 3.83 6.42 (0.137, 0.125)
실험예 1-5 화합물 6 3.72 6.57 (0.136, 0.125)
실험예 1-6 화합물 7 3.60 6.61 (0.136, 0.127)
실험예 1-7 화합물 8 3.77 6.55 (0.136, 0.125)
실험예 1-8 화합물 9 3.76 6.54 (0.137, 0.125)
실험예 1-9 화합물 10 3.75 6.51 (0.138, 0.125)
실험예 1-10 화합물 11 3.75 6.53 (0.136, 0.125)
실험예 1-11 화합물 12 3.61 6.62 (0.137, 0.125)
실험예 1-12 화합물 14 3.79 6.50 (0.136, 0.125)
실험예 1-13 화합물 15 3.79 6.50 (0.138, 0.126)
실험예 1-14 화합물 16 3.64 6.62 (0.137, 0.125)
실험예 1-15 화합물 17 3.60 6.60 (0.136, 0.127)
실험예 1-16 화합물 18 3.61 6.65 (0.135, 0.127)
실험예 1-17 화합물 19 3.64 6.61 (0.138, 0.127)
실험예 1-18 화합물 26 3.68 6.69 (0.137, 0.125)
실험예 1-19 화합물 27 3.64 6.66 (0.137, 0.125)
실험예 1-20 화합물 28 3.78 6.52 (0.136, 0.125)
실험예 1-21 화합물 29 3.79 6.56 (0.138, 0.126)
실험예 1-22 화합물 30 3.61 6.64 (0.137, 0.125)
실험예 1-23 화합물 31 3.75 6.50 (0.136, 0.127)
비교예 1 EB1 4.19 5.81 (0.136, 0.127)
비교예 2 EB2 4.23 5.97 (0.136, 0.127)
비교예 3 EB3 4.15 5.84 (0.135, 0.125)
상기 표 4에서 보는 바와 같이, 본원 발명의 화합물을 전자억제층으로 사용하여 제조된 유기 발광 소자는 플루오렌의 2번 또는 3번 위치에 치환기가 연결된 비교예 1 내지 3의 물질을 사용한 경우와 비교하였을 때, 본원 발명의 화합물은 전자 차단역할을 하므로 유기 발광 소자의 효율, 구동전압 및/또는 안정성 면에서 우수한 특성을 나타내었다.
실험예 1-1 내지 1-23은 이러한 비교예들보다 전압은 10% ~ 12% 감소하며, 효율 또한 10% 이상 높은 특성을 보였다.
상기 표 4의 결과와 같이, 본 발명에 따른 화합물은 전자 차단 능력이 우수하여 유기 발광 소자에 적용 가능함을 확인할 수 있었다.
< 실험예 2> 및 < 실험예 2-1> 내지 < 실험예 2-23>

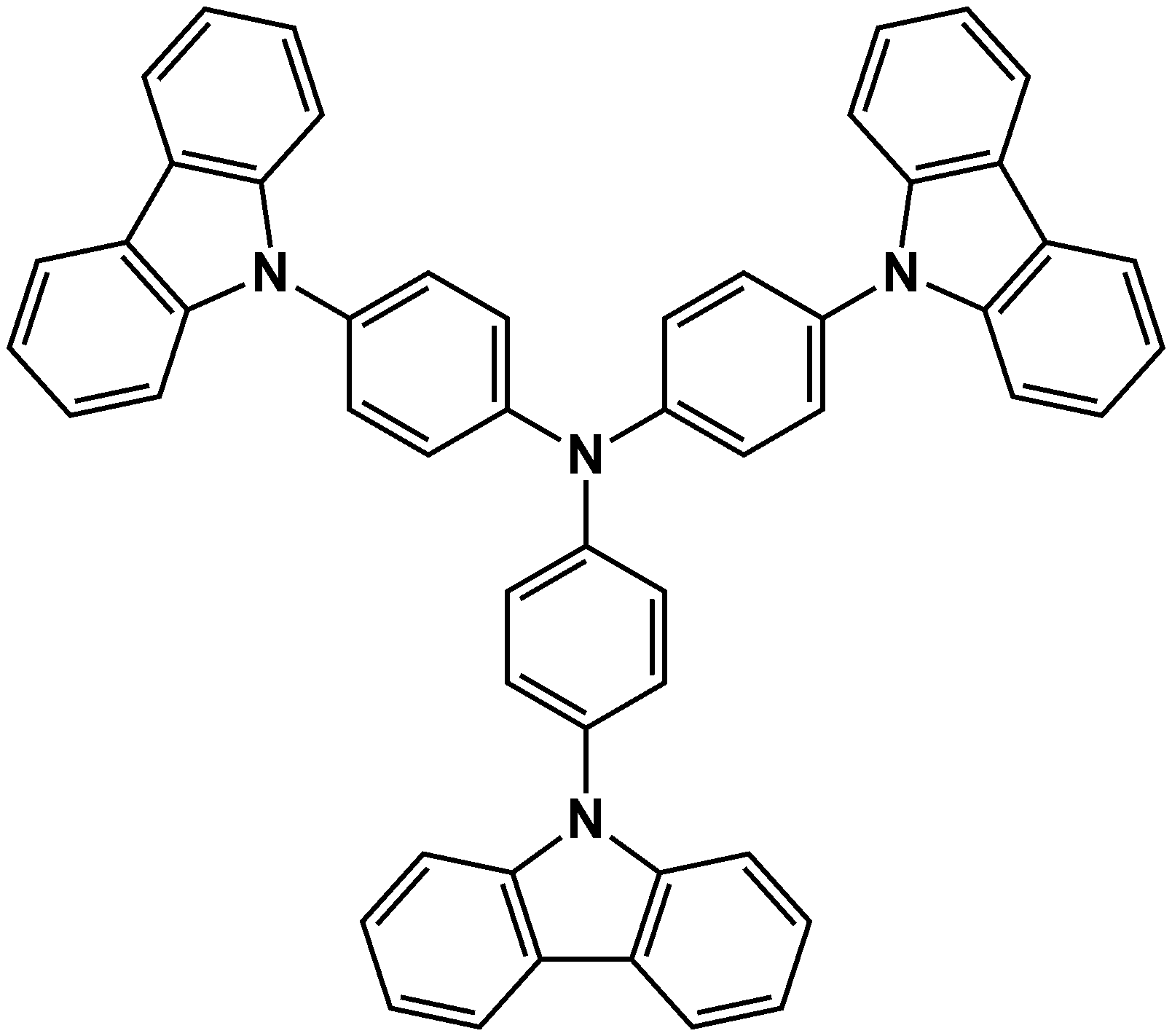

상기 실험예 1에서 전자억제층으로 하기 TCTA물질을 사용하고, 상기 정공수송층으로 NPB 대신 실험예 1, 실험예 1-1 내지 1-23에서 전자억제층으로 사용한 화합물들을 사용한 것을 제외하고는 동일하게 실험하였다.
[TCTA]
Figure 112016097934968-pat00074
<비교예 4> 내지 <비교예 6>
정공수송층 재료로서 화합물 1 대신 각각 하기의 HT1, HT2, HT3의 화합물을 사용한 것을 제외하고는 실험예 2와 동일하게 실험하였다.
[HT1]
Figure 112016097934968-pat00075
[HT2]
Figure 112016097934968-pat00076
[HT3]
Figure 112016097934968-pat00077
실험예 2 및 실험예 2-1 내지 2-23 및 비교예 4 내지 6에 의해 제작된 유기 발광 소자에 전류를 인가하였을 때, 하기 표 5의 결과를 얻었다.
화합물
(정공수송층)		 전압
(V@10mA/cm2)		 효율
(cd/A@10mA/cm2)		 색좌표
(x,y)
실험예 2 화합물 1 4.45 5.45 (0.138, 0.127)
실험예 2-1 화합물 2 4.52 5.35 (0.139, 0.122)
실험예 2-2 화합물 3 4.48 5.36 (0.138, 0.126)
실험예 2-3 화합물 4 4.59 5.39 (0.138, 0.127)
실험예 2-4 화합물 5 4.55 5.42 (0.137, 0.125)
실험예 2-5 화합물 6 4.46 5.47 (0.136, 0.125)
실험예 2-6 화합물 7 4.48 5.51 (0.136, 0.127)
실험예 2-7 화합물 8 4.53 5.35 (0.136, 0.125)
실험예 2-8 화합물 9 4.49 5.34 (0.137, 0.125)
실험예 2-9 화합물 10 4.52 5.38 (0.138, 0.125)
실험예 2-10 화합물 11 4.54 5.46 (0.136, 0.125)
실험예 2-11 화합물 12 4.46 5.36 (0.137, 0.125)
실험예 2-12 화합물 14 4.41 5.31 (0.136, 0.125)
실험예 2-13 화합물 15 4.50 5.50 (0.138, 0.126)
실험예 2-14 화합물 16 4.43 5.52 (0.137, 0.125)
실험예 2-15 화합물 17 4.57 5.58 (0.136, 0.127)
실험예 2-16 화합물 18 4.56 5.55 (0.135, 0.127)
실험예 2-17 화합물 19 4.44 5.51 (0.138, 0.127)
실험예 2-18 화합물 26 4.41 5.59 (0.137, 0.125)
실험예 2-19 화합물 27 4.58 5.46 (0.137, 0.125)
실험예 2-20 화합물 28 4.49 5.45 (0.136, 0.125)
실험예 2-21 화합물 29 4.57 5.46 (0.138, 0.126)
실험예 2-22 화합물 30 4.52 5.44 (0.137, 0.125)
실험예 2-23 화합물 31 4.43 5.40 (0.136, 0.127)
비교예 4 HT1 5.06 4.91 (0.136, 0.127)
비교예 5 HT2 5.11 4.95 (0.136, 0.127)
비교예 6 HT3 5.18 4.52 (0.135, 0.125)
상기 표 5에서 보는 바와 같이, 본원 발명의 화합물을 정공수송층으로 사용하여 제조된 유기 발광 소자는 플루오렌의 2번 또는 3번 위치에 치환기가 연결된 비교예 4 내지 6의 물질을 사용한 경우와 비교하였을 때, 본원 발명의 화합물은 정공 수송 역할을 하므로 유기 발광 소자의 효율, 구동전압 및/또는 안정성 면에서 우수한 특성을 나타내었다.
구체적으로 실험예 2 및 2-1 내지 2-23은 이러한 비교예보다 전압은 10% 이상 감소하고, 효율 또한 7% ~ 10% 높은 특성을 보였다.
상기 표 4 및 표 5의 결과와 같이, 본 발명에 다른 화합물은 전자 차단 능력뿐만 아니라 정공 수송 능력이 우수하여 유기 발광 소자에 적용 가능함을 확인할 수 있었다.
이상을 통해 본 발명의 바람직한 실시예(전자억제층, 정공수송층)에 대하여 설명하였지만, 본 발명은 이에 한정되는 것이 아니고 특허청구범위와 발명의 상세한 설명의 범위 안에서 여러 가지로 변형하여 실시하는 것이 가능하고 이 또한 발명의 범주에 속한다.
1: 기판
2: 양극
3: 발광층
4: 음극
5: 정공주입층
6: 정공수송층
7: 전자수송층

Claims (22)

  1. 하기 화학식 1의 화합물:
    [화학식 1]
    Figure 112018047160416-pat00078

    상기 화학식 1에 있어서,
    R1 및 R2는 서로 같거나 상이하고, 각각 독립적으로 탄소수 1 내지 3의 알킬기; 또는 탄소수 1 내지 3의 알킬기로 치환 또는 비치환된 탄소수 6 내지 12의 아릴기이고,
    Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 중수소, 탄소수 1 내지 3의 알킬기 또는 탄소수 6 내지 15의 아릴기로 치환 또는 비치환된 탄소수 6 내지 18의 아릴기; 또는 탄소수 6 내지 12의 아릴기로 치환 또는 비치환된 탄소수 2 내지 12의 헤테로고리기이고,
    L은 직접결합 또는 페닐렌기이고,
    R3 내지 R11은 각각 독립적으로 수소이고,
    a는 0 내지 6의 정수이고, a가 2 이상의 정수인 경우 R11은 서로 같거나 상이하다.
  2. 청구항 1에 있어서, 상기 화학식 1은 하기 화학식 2로 표시되는 것인 화합물:
    [화학식 2]
    Figure 112016097934968-pat00079

    상기 화학식 2에 있어서, 치환기는 화학식 1에서 정의한 바와 같다.
  3. 청구항 1에 있어서, 상기 화학식 1은 하기 화학식 3으로 표시되는 것인 화합물:
    [화학식 3]
    Figure 112016097934968-pat00080

    상기 화학식 3에 있어서, R1 내지 R11, a, Ar1 및 Ar2는 화학식 1에서 정의한 바와 같고, R12는 R11와 같거나 상이하고, R11의 정의와 같고, b는 0 내지 4의 정수이고, b가 2 이상의 정수인 경우 R12는 서로 같거나 상이하다.
  4. 청구항 3에 있어서, 상기 화학식 3은 하기 화학식 4로 표시되는 것인 화합물:
    [화학식 4]
    Figure 112016097934968-pat00081

    상기 화학식 4에 있어서, 치환기는 화학식 1에서 정의한 바와 같다.
  5. 청구항 1에 있어서, 상기 화학식 1의 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 비페닐기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 나프틸기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 페난트레닐기; 치환 또는 비치환된 카바졸기; 치환 또는 비치환된 디벤조퓨란기; 또는 치환 또는 비치환된 디벤조티오펜기이며,
    상기 "치환 또는 비치환된" 이라는 용어는 중수소, 탄소수 1 내지 3의 알킬기 또는 탄소수 6 내지 15의 아릴기로 치환 또는 비치환된 것을 의미하는 것인 화합물.
  6. 청구항 1에 있어서, 상기 화학식 1의 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 하기 구조식들에서 선택되는 것인 화합물:
    Figure 112018047160416-pat00105

    Figure 112018047160416-pat00106

    Figure 112018047160416-pat00084
    .
  7. 청구항 1에 있어서, 상기 화학식 1의 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 중수소, 탄소수 1 내지 3의 알킬기 또는 탄소수 6 내지 15의 아릴기로 치환 또는 비치환된 탄소수 6 내지 18의 아릴기인 것인 화합물.
  8. 청구항 1에 있어서, 상기 화학식 1의 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 중수소, 탄소수 1 내지 3의 알킬기 또는 탄소수 6 내지 15의 아릴기로 치환 또는 비치환된 페닐기; 중수소, 탄소수 1 내지 3의 알킬기 또는 탄소수 6 내지 15의 아릴기로 치환 또는 비치환된 바이페닐기; 또는 중수소, 탄소수 1 내지 3의 알킬기 또는 탄소수 6 내지 15의 아릴기로 치환 또는 비치환된 나프틸기인 것인 화합물.
  9. 삭제
  10. 삭제
  11. 삭제
  12. 청구항 1에 있어서, 상기 화학식 1은 하기 구조식들로부터 선택되는 것인 화합물:
    Figure 112018047160416-pat00085

    Figure 112018047160416-pat00107

    Figure 112018047160416-pat00087

    Figure 112018047160416-pat00108

    Figure 112018047160416-pat00089

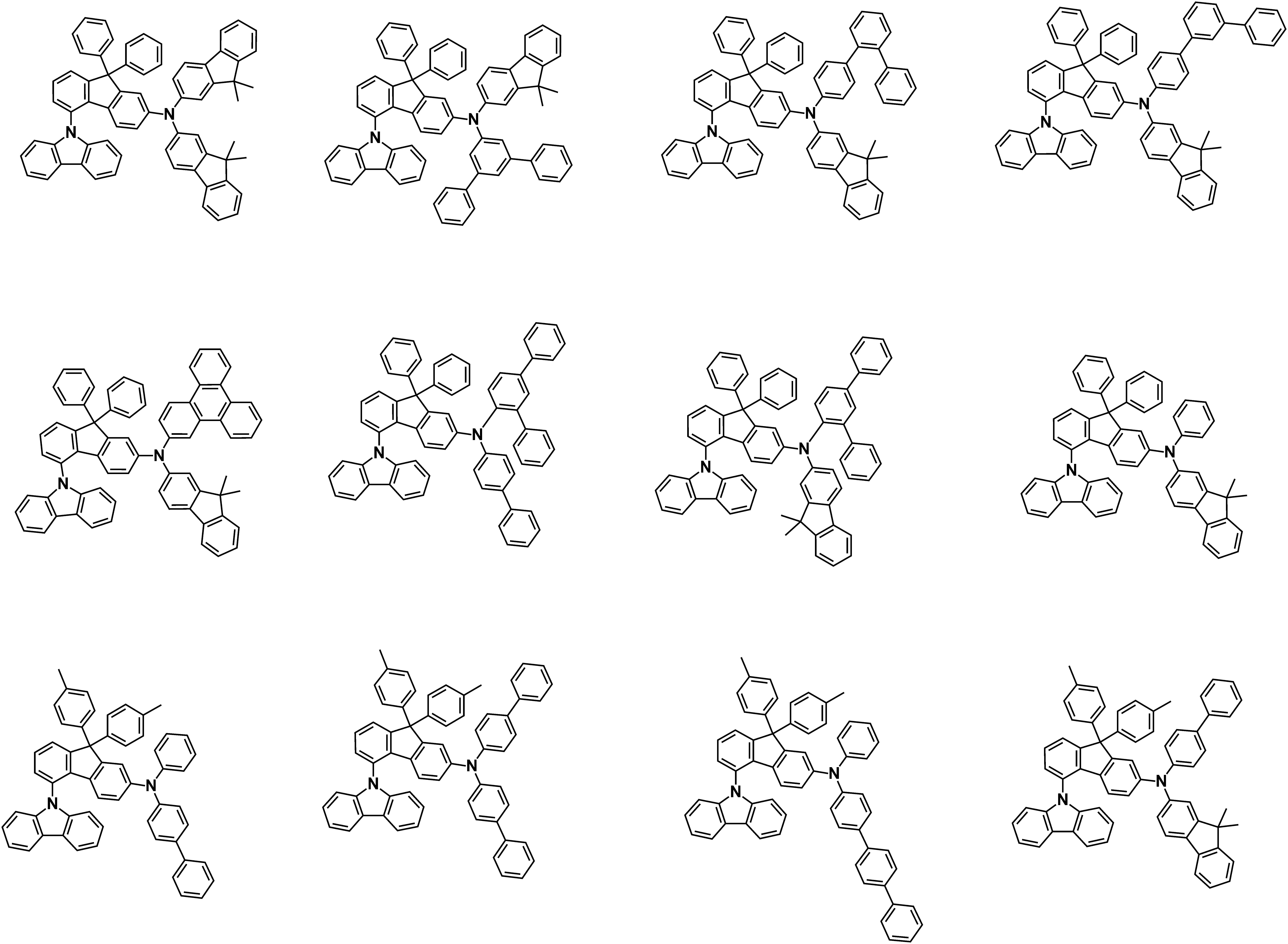

    Figure 112018047160416-pat00090

    Figure 112018047160416-pat00091

    Figure 112018047160416-pat00092

    Figure 112018047160416-pat00093

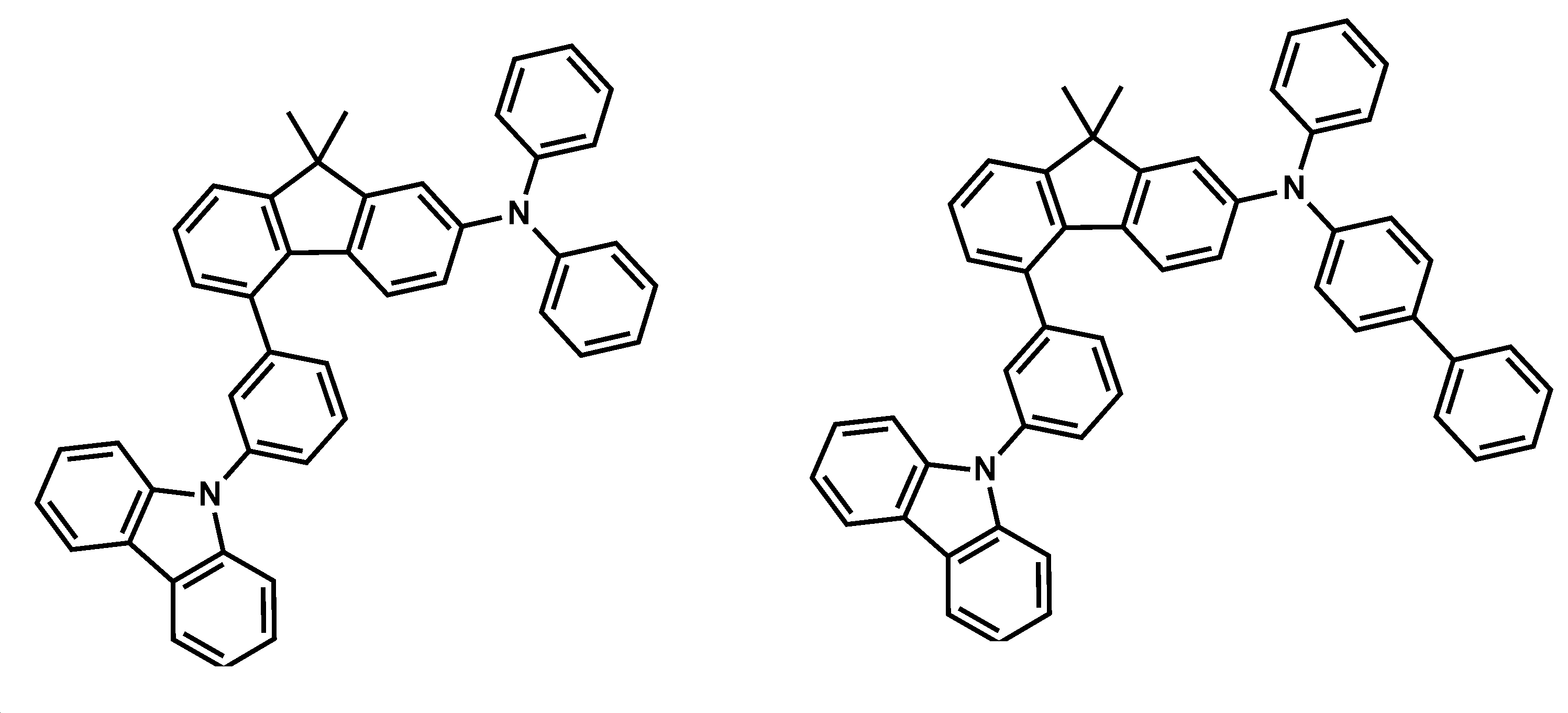

    Figure 112018047160416-pat00109

    Figure 112018047160416-pat00097

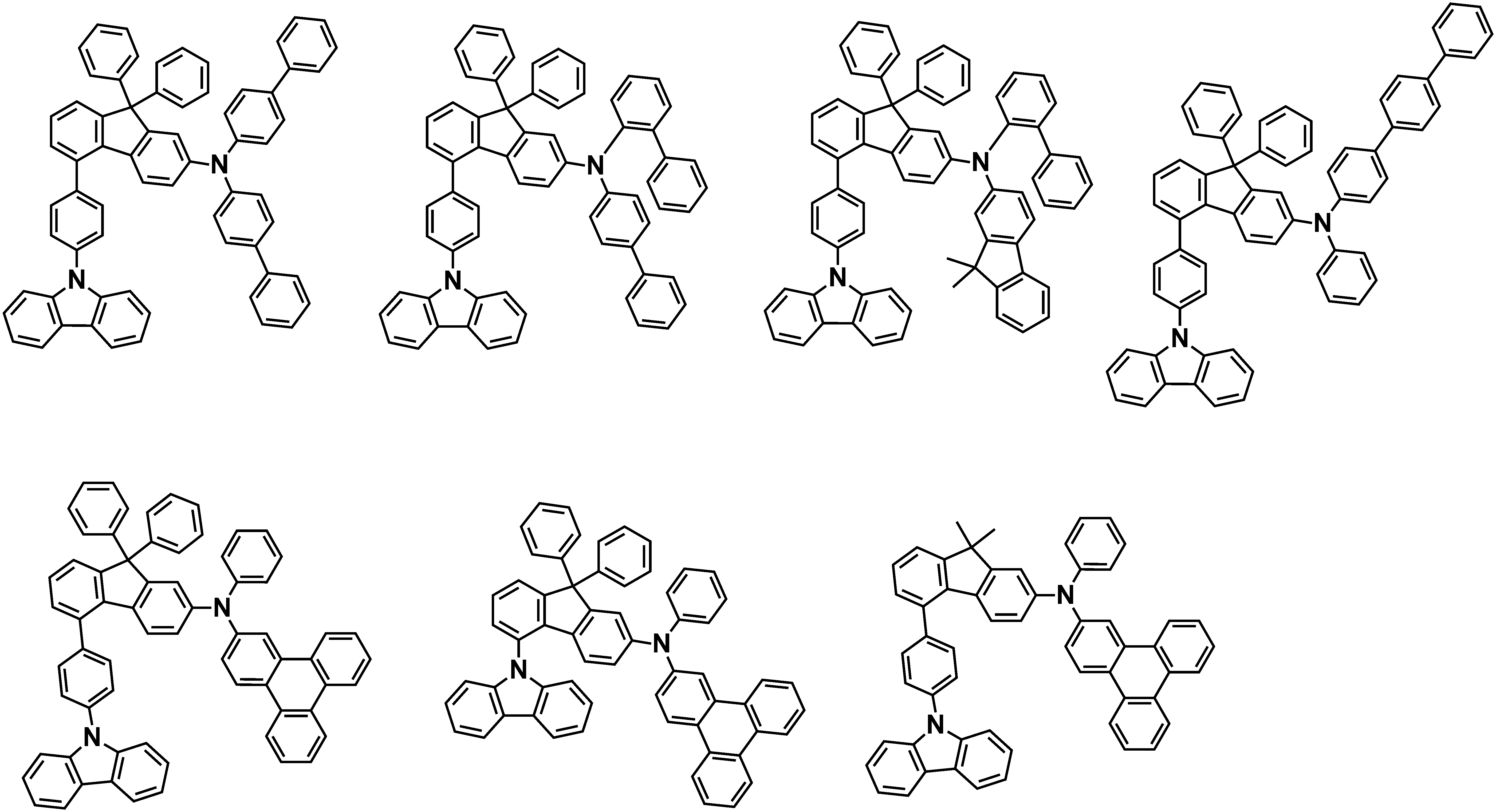

    Figure 112018047160416-pat00098

    Figure 112018047160416-pat00099
    .
  13. 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 청구항 1 내지 8 및 12 중 어느 하나의 항에 따른 화합물을 포함하는 것인 유기 발광 소자.
  14. 청구항 13에 있어서, 상기 유기물층은 정공수송층을 포함하고, 상기 정공수송층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  15. 청구항 13에 있어서, 상기 유기물층은 정공주입층을 포함하고, 상기 정공주입층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  16. 청구항 13에 있어서, 상기 유기물층은 전자억제층을 포함하고, 상기 전자억제층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  17. 청구항 13에 있어서, 상기 유기물층은 정공 주입과 정공 수송을 동시에 하는 층을 포함하고, 상기 정공 주입과 정공 수송을 동시에 하는 층은 상기 화합물을 포함하는 것인 유기 발광 소자.
  18. 청구항 13에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 5로 표시되는 화합물을 포함하는 것인 유기 발광 소자:
    [화학식 5]
    Figure 112018015556634-pat00100

    상기 화학식 5에 있어서,
    z1은 1 이상의 정수이고, z1이 2 이상의 정수인 경우 괄호 안의 구조는 서로 같거나 상이하고,
    Ar100은 치환 또는 비치환된 1가 이상의 벤조플루오렌기; 치환 또는 비치환된 1가 이상의 플루오란텐기; 치환 또는 비치환된 1가 이상의 파이렌기; 또는 치환 또는 비치환된 1가 이상의 크라이센기이고,
    L100은 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이고,
    R100 및 R101은 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 아릴알킬기; 또는 치환 또는 비치환된 헤테로고리기이거나, 서로 결합하여 치환 또는 비치환된 고리를 형성할 수 있으며,
    상기 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 알킬기로 치환 또는 비치환된 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다.
  19. 청구항 18에 있어서, 상기 z1은 2이고, Ar100은 2가의 파이렌기이며, L100은 직접결합이고, R100 및 R101은 서로 같거나 상이하고 각각 독립적으로 알킬게르마늄기로 치환 또는 비치환된 아릴기인 것인 유기 발광 소자.
  20. 청구항 13에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 하기 화학식 6으로 표시되는 화합물을 포함하는 것인 유기 발광 소자:
    [화학식 6]
    Figure 112018015556634-pat00101

    상기 화학식 6에 있어서,
    Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
    L101 및 L102는 서로 같거나 상이하고, 각각 독립적으로 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이고,
    R102는 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
    z2 및 z3은 서로 같거나 상이하고 각각 독립적으로 1 또는 2의 정수이고, z4는 0 내지 8의 정수이고, z2 내지 z4가 2 이상인 경우 괄호 안의 치환기는 서로 같거나 상이하고,
    m은 1 이상의 정수이고, m이 2 이상의 정수인 경우 괄호 안의 치환기는 서로 같거나 상이하며,
    상기 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 알킬기로 치환 또는 비치환된 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다.
  21. 청구항 20에 있어서, 상기 Ar101은 2-나프틸기이고, Ar102는 1-나프틸기이고, L101은 페닐렌기이고, L102는 직접결합이고, z2는 1이고, R102는 수소이고, m은 1인 것인 유기 발광 소자.
  22. 청구항 18에 있어서, 상기 발광층은 하기 화학식 6으로 표시되는 화합물을 포함하는 것인 유기 발광 소자:
    [화학식 6]
    Figure 112018015556634-pat00102

    상기 화학식 6에 있어서,
    Ar101 및 Ar102는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
    L101 및 L102는 서로 같거나 상이하고, 각각 독립적으로 직접결합; 치환 또는 비치환된 아릴렌기; 또는 치환 또는 비치환된 헤테로아릴렌기이고,
    R102는 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 치환 또는 비치환된 아민기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
    z2 및 z3은 서로 같거나 상이하고 각각 독립적으로 1 또는 2의 정수이고, z4는 0 내지 8의 정수이고, z2 내지 z4가 2 이상인 경우 괄호 안의 치환기는 서로 같거나 상이하고,
    m은 1 이상의 정수이고, m이 2 이상의 정수인 경우 괄호 안의 치환기는 서로 같거나 상이하며,
    상기 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 알킬기로 치환 또는 비치환된 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다.
KR1020160130723A 2015-10-26 2016-10-10 아민 화합물 및 이를 포함하는 유기 발광 소자 Active KR101905982B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
CN201680004443.5A CN107108498B (zh) 2015-10-26 2016-10-12 胺化合物和包含其的有机发光元件
EP16860116.9A EP3369727B1 (en) 2015-10-26 2016-10-12 Amine compound and organic light emitting element comprising same
PCT/KR2016/011420 WO2017073932A1 (ko) 2015-10-26 2016-10-12 아민 화합물 및 이를 포함하는 유기 발광 소자
US15/543,304 US10193076B2 (en) 2015-10-26 2016-10-12 Amine compound and organic light emitting element comprising same
JP2017528773A JP6494132B2 (ja) 2015-10-26 2016-10-12 アミン化合物およびこれを含む有機発光素子
TW105134205A TWI647208B (zh) 2015-10-26 2016-10-24 胺化合物及含有其的有機發光裝置

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020150149012 2015-10-26
KR20150149012 2015-10-26

Publications (2)

Publication Number Publication Date
KR20170048162A KR20170048162A (ko) 2017-05-08
KR101905982B1 true KR101905982B1 (ko) 2018-10-10

Family

ID=60164141

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160130723A Active KR101905982B1 (ko) 2015-10-26 2016-10-10 아민 화합물 및 이를 포함하는 유기 발광 소자

Country Status (5)

Country Link
US (1) US10193076B2 (ko)
EP (1) EP3369727B1 (ko)
JP (1) JP6494132B2 (ko)
KR (1) KR101905982B1 (ko)
TW (1) TWI647208B (ko)

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102134383B1 (ko) 2017-12-12 2020-07-15 주식회사 엘지화학 유기 발광 소자
KR102679423B1 (ko) * 2018-03-13 2024-07-02 삼성디스플레이 주식회사 유기 발광 소자
US20210094937A1 (en) * 2018-03-28 2021-04-01 Idemitsu Kosan Co.,Ltd. Compound, material for organic electroluminescent elements, organic electroluminescent element, and electronic device
WO2019221545A1 (ko) 2018-05-17 2019-11-21 주식회사 엘지화학 유기발광소자
KR102274796B1 (ko) * 2018-07-05 2021-07-08 주식회사 엘지화학 다환 화합물 및 이를 포함하는 유기 발광 소자
CN109734648A (zh) * 2018-11-29 2019-05-10 宇瑞(上海)化学有限公司 有机电致器件用化合物及其使用该化合物的有机电致器件
KR20230162933A (ko) * 2021-03-31 2023-11-29 이데미쓰 고산 가부시키가이샤 화합물, 유기 전기발광 소자용 재료, 유기 전기발광 소자 및 전자 기기

Family Cites Families (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10135513B4 (de) 2001-07-20 2005-02-24 Novaled Gmbh Lichtemittierendes Bauelement mit organischen Schichten
US6750608B2 (en) * 2001-11-09 2004-06-15 Konica Corporation Organic electroluminescence element and display
JP4464070B2 (ja) * 2003-05-15 2010-05-19 出光興産株式会社 アリールアミン化合物及びそれを用いた有機エレクトロルミネッセンス素子
WO2009084268A1 (ja) 2007-12-28 2009-07-09 Idemitsu Kosan Co., Ltd. 芳香族アミン誘導体及びそれらを用いた有機エレクトロルミネッセンス素子
JP5493333B2 (ja) * 2008-11-05 2014-05-14 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、白色有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR102357439B1 (ko) 2012-02-14 2022-02-08 메르크 파텐트 게엠베하 유기 전계발광 소자용 스피로비플루오렌 화합물
KR101680413B1 (ko) 2012-05-31 2016-11-28 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210076207A (ko) * 2012-07-23 2021-06-23 메르크 파텐트 게엠베하 플루오렌 및 이를 함유하는 전자 소자
US10020450B2 (en) 2012-11-23 2018-07-10 Merck Patent Gmbh Materials for electronic devices
KR102098093B1 (ko) 2012-12-06 2020-04-08 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR101576562B1 (ko) 2013-07-19 2015-12-10 주식회사 두산 유기발광 화합물 및 이를 이용한 유기 전계 발광 소자
WO2015022051A1 (de) 2013-08-15 2015-02-19 Merck Patent Gmbh Materialien für elektronische vorrichtungen
KR102121980B1 (ko) 2014-01-28 2020-06-11 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치

Also Published As

Publication number Publication date
KR20170048162A (ko) 2017-05-08
EP3369727A1 (en) 2018-09-05
JP6494132B2 (ja) 2019-04-03
EP3369727A4 (en) 2019-06-26
US20170365788A1 (en) 2017-12-21
JP2018505133A (ja) 2018-02-22
US10193076B2 (en) 2019-01-29
TW201731803A (zh) 2017-09-16
TWI647208B (zh) 2019-01-11
EP3369727B1 (en) 2021-12-22

Similar Documents

Publication Publication Date Title
KR101888249B1 (ko) 화합물 및 이를 포함하는 유기 전자 소자
KR102116161B1 (ko) 함질소 화합물 및 이를 포함하는 유기 발광 소자
KR101737199B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101770463B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101888252B1 (ko) 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR101774643B1 (ko) 함질소 헤테로환 화합물 및 이를 이용한 유기 발광 소자
KR101784562B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101905982B1 (ko) 아민 화합물 및 이를 포함하는 유기 발광 소자
KR101808403B1 (ko) 아민계 화합물 및 이를 포함하는 유기 발광 소자
KR20170057856A (ko) 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR101896151B1 (ko) 화합물 및 이를 포함하는 유기 전자 소자
KR101721772B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR101913458B1 (ko) 이중 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR102000171B1 (ko) 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR101981245B1 (ko) 고리 화합물 및 이를 포함하는 유기 발광 소자
KR101878544B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102081473B1 (ko) 함질소 화합물 및 이를 포함하는 유기 발광 소자
KR102000177B1 (ko) 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR101828653B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101726953B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102612008B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR101951378B1 (ko) 아민계 화합물 및 이를 포함하는 유기 발광 소자
KR101784606B1 (ko) 이중스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR101835210B1 (ko) 화합물 및 이를 포함하는 유기 전자 소자
KR20170075646A (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection
