[go: up one dir, main page]

KR20150000812A - 이핵 메탈로센 화합물, 및 이의 제조방법 - Google Patents

이핵 메탈로센 화합물, 및 이의 제조방법 Download PDF

Info

Publication number
KR20150000812A
KR20150000812A KR20130165067A KR20130165067A KR20150000812A KR 20150000812 A KR20150000812 A KR 20150000812A KR 20130165067 A KR20130165067 A KR 20130165067A KR 20130165067 A KR20130165067 A KR 20130165067A KR 20150000812 A KR20150000812 A KR 20150000812A
Authority
KR
South Korea
Prior art keywords
carbon atoms
radical
formula
compound represented
aromatic ring
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR20130165067A
Other languages
English (en)
Other versions
KR101600583B1 (ko
Inventor
도영실
이충훈
정승환
문지중
조윤희
박상은
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to US14/895,875 priority Critical patent/US9434752B2/en
Priority to PCT/KR2013/012320 priority patent/WO2014208852A1/ko
Publication of KR20150000812A publication Critical patent/KR20150000812A/ko
Application granted granted Critical
Publication of KR101600583B1 publication Critical patent/KR101600583B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/28—Titanium compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings
    • C07D401/10—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F17/00—Metallocenes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/72—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from metals not provided for in group C08F4/44
    • C08F4/74—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from metals not provided for in group C08F4/44 selected from refractory metals
    • C08F4/76—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from metals not provided for in group C08F4/44 selected from refractory metals selected from titanium, zirconium, hafnium, vanadium, niobium or tantalum

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)

Abstract

본 발명은 높은 분자량을 갖는 폴리올레핀을 제조할 수 있는 신규한 구조의 이핵 메탈로센 화합물, 및 이의 제조방법에 관한 것이다. 본 발명에 따른 이핵 메탈로센 화합물은 신규한 구조의 이핵성 메탈로센 화합물이며, 단일 활성점 촉매와는 달리 기질과의 접근성이 높아 높은 활성을 나타내는 다중 활성점의 촉매를 제공할 수 있다.

Description

이핵 메탈로센 화합물, 및 이의 제조방법 {Dinuclear metallocene compound, and method for preparing the same}
본 발명은 이핵 메탈로센 화합물, 및 이의 제조방법에 관한 것이다. 보다 상세하게는, 고분자량의 폴리올레핀을 제조할 수 있는 신규한 구조의 이핵 메탈로센 화합물, 및 이의 제조방법에 관한 것이다.
기존의 상업 프로세스에 널리 적용되는 지글러-나타 촉매는 다활성점 촉매이기 때문에 생성 고분자의 분자량 분포가 넓은 것이 특징이며 공단량체의 조성 분포가 균일하지 않아 원하는 물성 확보에 한계가 있다.
반면, 메탈로센 촉매는 하나의 종류의 활성점을 가진 단일 활성점 촉매로 생성 중합체의 분자량 분포가 좁고 촉매와 리간드의 구조에 따라 분자량, 입체 규칙도, 결정화도, 특히 공단량체의 반응성을 대폭 조절할 수 있는 장점이 있다. 그러나, 메탈로센 촉매로 중합한 폴리올레핀은 분자량 분포가 좁아 일부 제품에 응용할 경우, 압출부하 등의 영향으로 생산성이 현저히 떨어지는 등 현장적용이 어려운 문제가 있어 이와 관련된 폴리올레핀의 분자량 분포를 조절하려는 노력을 많이 해왔다.
이를 위해, 단핵 메탈로센 화합물과 이핵 메탈로센 화합물을 이용한 방법이 알려져 있다.
단핵 메탈로센 화합물에 대한 예를 들면, 미국 특허 제5,032,562호에는 두 개의 상이한 전이금속 촉매를 한 개의 담지 촉매 상에 지지시켜 중합 촉매를 제조하는 방법이 기재되어 있다. 이는 고분자량을 생성하는 티타늄(Ti) 계열의 지글러-나타 촉매와 저분자량을 생성하는 지르코늄(Zr) 계열의 메탈로센 촉매를 하나의 지지체에 담지시켜 이정 분산(bimodal distribution) 고분자를 생성하는 방법으로써, 담지 과정이 복잡하고, 조촉매로 인해 중합체의 형상(morphology)이 나빠지는 단점이 있다.
또한, 이핵 메탈로센 화합물을 이용하여 공중합시 촉매의 공중합체 선택성, 활성 등을 변화시키고자 하는 연구가 보고되어 있으며, 일부 메탈로센 촉매의 경우 공중합체 병합(incorporation) 및 활성이 높아지는 경우가 보고되어 있다.
예들 들어, 대한민국 특허출원 제2003-12308호에는 담체에 이중핵 메탈로센 촉매와 단일핵 메탈로센 촉매를 활성화제와 함께 담지하여 반응기 내 촉매의 조합을 변화시키며 중합함으로써 분자량 분포를 제어하는 방안을 개시하고 있다. 그러나, 이러한 방법은 각각의 촉매의 특성을 동시에 구현하기에 한계가 있으며, 또한 완성된 촉매의 담체 성분에서 메탈로센 촉매 부분이 유리되어 반응기에 파울링(fouling)을 유발하는 단점이 있다.
또한, 바이페닐렌 브릿지를 가지는 4족 금속 메탈로센 촉매의 합성법과 이 촉매를 이용한 에틸렌과 스타이렌의 중합에 대해 보고되고 있다 (Organometallics, 2005, 24, 3618). 상기 방법에 따르면, 단핵 메탈로센 촉매에 비해 촉매의 활성이 높고 얻어진 고분자의 분자량이 크다고 기재하고 있다. 또 다른 방법은 4족 이핵 메탈로센 촉매의 브릿지 구조를 변환하여 촉매의 반응성에 변화를 줄 수 있다는 보고가 된 바 있다(Eur. Polym, J. 2007, 43, 1436).
하지만, 상기 방법들을 이용하게 되면, 이전에 보고된 바이페닐렌 브릿지를 가지는 4족 금속 메탈로센 촉매의 경우 치환기의 첨가 및 구조의 변경에 문제가 있으므로, 올레핀 제조에 유용한 새로운 메탈로센 촉매의 개발이 필요한 실정이다.
상기와 같은 과제를 해결하고자, 본 발명은 고활성으로 고분자량의 폴리올레핀을 제조할 수 있는 새로운 구조의 이핵 메탈로센 화합물을 제공하는 것을 목적으로 한다.
또한 본 발명은 상기 이핵 메탈로센 화합물을의 제조방법을 제공하는 것을 목적으로 한다.
상기 목적을 달성하기 위한 본 발명의 일 측면은 하기 화학식 1로 표시되는 이핵 메탈로센 화합물을 제공한다:
[화학식 1]
Figure pat00001
상기 화학식 1에서,
R1 내지 R4는 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 실릴 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 또는 탄소수 7 내지 20의 아릴알킬 라디칼이고; 상기 R1 내지 R4 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리, 또는 방향족 고리를 형성할 수 있고;
R5 내지 R7은 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알콕시 라디칼; 탄소수 6 내지 20의 아릴옥시 라디칼; 또는 아미도 라디칼이고; 상기 R5 내지 R7 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리 또는 방향족 고리를 형성할 수 있으며;
CY는 질소를 포함하는 지방족 또는 방향족 고리이고, 할로겐, 탄소수 1 내지 20의 알킬 또는 아릴 라디칼로 치환되거나 비치환될 수 있고, 상기 치환기가 복수 개일 경우에는 상기 치환기 중에서 2개 이상의 치환기가 서로 연결되어 지방족 또는 방향족 고리를 형성할 수 있고;
M은 4족 전이금속이고;
X1 은 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알킬 아미도 라디칼; 탄소수 6 내지 20의 아릴 아미도 라디칼; 또는 탄소수 1 내지 20의 알킬리덴 라디칼이고;
n은 0 내지 10의 정수이다.
또한, 본 발명의 두 번째 측면은 상기 이핵 메탈로센 화합물의 제조방법을 제공한다.
본 발명에 따른 이핵 메탈로센 화합물은 신규한 구조의 이핵성 메탈로센 화합물이며, 단일 활성점 촉매와는 달리 기질과의 접근성이 높아 높은 활성을 나타내는 다중 활성점의 촉매를 제공할 수 있다.
또한 본 발명의 촉매를 이용하면 고분자량의 폴리올레핀을 생산할 수 있다.
본 발명에서, 제 1, 제 2 등의 용어는 다양한 구성요소들을 설명하는데 사용되며, 상기 용어들은 하나의 구성 요소를 다른 구성 요소로부터 구별하는 목적으로만 사용된다.
또한, 본 명세서에서 사용되는 용어는 단지 예시적인 실시예들을 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도는 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 명세서에서, "포함하다", "구비하다" 또는 "가지다" 등의 용어는 실시된 특징, 숫자, 단계, 구성 요소 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 구성 요소, 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
또한 본 발명에 있어서, 각 층 또는 요소가 각 층들 또는 요소들의 "상에" 또는 "위에" 형성되는 것으로 언급되는 경우에는 각 층 또는 요소가 직접 각 층들 또는 요소들의 위에 형성되는 것을 의미하거나, 다른 층 또는 요소가 각 층 사이, 대상체, 기재 상에 추가적으로 형성될 수 있음을 의미한다.
본 발명은 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있는 바, 특정 실시예들을 예시하고 하기에서 상세하게 설명하고자 한다. 그러나, 이는 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.
이하에서 본 발명을 상세하게 설명한다.
본 발명의 일 구현예에 따르면, 본 발명은 하기 화학식 1로 표시되는 이핵 메탈로센 화합물을 제공한다.
[화학식 1]
Figure pat00002
상기 화학식 1에서,
R1 내지 R4는 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 실릴 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 또는 탄소수 7 내지 20의 아릴알킬 라디칼이고; 상기 R1 내지 R4 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리, 또는 방향족 고리를 형성할 수 있고;
R5 내지 R7은 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알콕시 라디칼; 탄소수 6 내지 20의 아릴옥시 라디칼; 또는 아미도 라디칼이고; 상기 R5 내지 R7 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리 또는 방향족 고리를 형성할 수 있으며;
CY는 질소를 포함하는 지방족 또는 방향족 고리이고, 할로겐, 탄소수 1 내지 20의 알킬 또는 아릴 라디칼로 치환되거나 비치환될 수 있고, 상기 치환기가 복수 개일 경우에는 상기 치환기 중에서 2개 이상의 치환기가 서로 연결되어 지방족 또는 방향족 고리를 형성할 수 있고;
M은 4족 전이금속이고;
X1 은 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알킬 아미도 라디칼; 탄소수 6 내지 20의 아릴 아미도 라디칼; 또는 탄소수 1 내지 20의 알킬리덴 라디칼이고;
n은 0 내지 10의 정수이다.
본 발명의 일 실시예에 따르면, 상기 화학식 1의 이핵 메탈로센 화합물에서, 상기 R1 내지 R7은 각각 독립적으로 수소, 탄소수 1 내지 20의 알킬기, 탄소수 6 내지 20의 아릴기이거나, 상기 R1 내지 R7 중 인접하는 2개가 서로 연결되어 1개 이상의 지방족 고리, 또는 방향족 고리를 형성할 수 있으나, 본 발명이 이에 한정되는 것은 아니다.
또한, 상기 CY는 탄소수 1 내지 20의 알킬기로 치환되거나 비치환된 질소를 포함하는 5각형 또는 6각형의 지방족 또는 방향족 고리일 수 있으나, 본 발명이 이에 한정되는 것은 아니다.
또한, 상기 M은 티타늄(Ti), 지르코늄(Zr), 또는 하프늄(Hf)일 수 있고, 상기 X1은 할로겐 또는 탄소수 1 내지 20의 알킬기일 수 있으나, 본 발명이 이에 한정되는 것은 아니다.
상기 화학식 1로 표시되는 이핵 메탈로센 화합물은 고리형 아미도 그룹이 도입된 페닐렌기가 브릿지된 2개의 단일 메탈로센 화합물이 알킬렌디옥시(-O-(CH2)-(CH2)n-(CH2)-O-)로 가교된 구조를 포함한다. 따라서 2개의 금속 중심이 링커(linker)의 역할을 하는 디에테르 체인에 의해 연결되어 금속 사이의 불필요한 상호 작용을 줄일 수 있어 안정적인 촉매 활성을 가지며 구조의 변형이 용이한 특성을 가지게 되며 단일 활성점 촉매와는 달리 기질과의 접근성이 높아 높은 활성을 나타낸다. 이에 따라, 상기 이핵 메탈로센 화합물을 폴리올레핀 중합 또는 공중합시 촉매로 이용하면 고분자량 및 분자량 분포가 넓은 폴리올레핀을 고활성으로 생산할 수 있다. 또한, 시클로펜타디에닐 및 퀴놀린계 또는 인돌린계와 같은 고리형 아미도 고리에 다양한 치환체를 도입할 수 있는데, 이는 궁극적으로 금속 주위의 전자적, 입체적 환경을 쉽게 제어 가능하게 한다. 즉, 이러한 구조의 화합물을 촉매로 이용함으로써 제조되는 올레핀 중합체의 구조 및 물성 등의 조절을 용이하게 한다.
상기 화학식 1로 표시되는 이핵 메탈로센 화합물의 예로는 하기 화합물이 있으나, 이에 한정되는 것은 아니다.
Figure pat00003
Figure pat00004
본 발명의 다른 일 측면에 따르면, 본 발명은 하기 화학식 2로 표시되는 화합물과, 하기 화학식 3으로 표시되는 화합물을 반응시키는 단계를 포함하는, 하기 화학식 1로 표시되는 이핵 메탈로센 화합물의 제조방법을 제공한다.
[화학식 1]
Figure pat00005
[화학식 2]
Figure pat00006
[화학식 3]
Figure pat00007
상기 화학식 1, 2 및 3에서,
R1 내지 R4는 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 실릴 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 또는 탄소수 7 내지 20의 아릴알킬 라디칼이고; 상기 R1 내지 R4 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리, 또는 방향족 고리를 형성할 수 있고;
R5 내지 R7은 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알콕시 라디칼; 탄소수 6 내지 20의 아릴옥시 라디칼; 또는 아미도 라디칼이고; 상기 R5 내지 R7 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리 또는 방향족 고리를 형성할 수 있으며;
CY는 질소를 포함하는 지방족 또는 방향족 고리이고, 할로겐, 탄소수 1 내지 20의 알킬 또는 아릴 라디칼로 치환되거나 비치환될 수 있고, 상기 치환기가 복수 개일 경우에는 상기 치환기 중에서 2개 이상의 치환기가 서로 연결되어 지방족 또는 방향족 고리를 형성할 수 있고;
M은 4족 전이금속이고;
X1 및 X2는 서로 같거나 다를 수 있으며, 각각 독립적으로 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알킬 아미도 라디칼; 탄소수 6 내지 20의 아릴 아미도 라디칼; 또는 탄소수 1 내지 20의 알킬리덴 라디칼이고;
n은 0 내지 10의 정수이다.
본 발명의 이핵 메탈로센 화합물의 제조방법은, 상기 화학식 2로 표시되는 단일핵 메탈로센 화합물과, 상기 화학식 3으로 표시되는 디올(diol) 화합물을 혼합한 후 일정 시간 동안 교반시켜 수행될 수 있다. 교반 온도는 약 -30 내지 약 25℃, 바람직하게는 상온에서, 교반 시간은 12시간 이상, 예를 들어 약 12시간 내지 약 36시간 교반시켜 수행될 수 있으나, 본 발명이 이에 한정되는 것은 아니다. 또한 상기 교반은 MTBE(methyl tertiary-butyl ether), 또는 톨루엔 등과 같은 유기 용매에서 수행되고 n-Hexane에서 추출함으로써 이핵 메탈로센 화합물 형태로 수득될 수 있으나, 본 발명의 제조방법이 이에 한정되지 않는다.
상기 화학식 3으로 표시되는 디올 화합물은 상기 화학식 2로 표시되는 단일핵 메탈로센 화합물에 대하여 0.5 당량으로 반응할 수 있다.
또한, 상기 화학식 1로 표시되는 단일핵 메탈로센 화합물의 제조방법은 본 발명이 속하는 기술분야에 알려진 방법에 따라 제조할 수 있으며, 특별히 한정하지 않는다.
상기 화학식 1로 표시되는 이핵 메탈로센 화합물을 제조 방법은 후술하는 실시예에서 보다 구체화하여 설명한다.
본 발명의 제조방법에 따르면, 비교적 온화한 조건에서 간단한 공정으로 상기 화학식 1로 표시되는 이핵 메탈로센 화합물을 제조할 수 있으며, 디올 화합물의 알킬 체인 길이에 따라 이핵 활성점의 거리를 조절하여 불필요한 상호 작용을 줄이면서 활성을 용이하게 조절할 수 있다. 또한, 안정적인 촉매 활성을 가지며 구조의 변형이 용이한 특성을 가지게 되며 단일 활성점 촉매와는 달리 기질과의 접근성이 높아 높은 활성을 나타낸다.
상기 화학식 1로 표시되는 이핵 메탈로센 화합물은 단독으로 또는 조촉매와 함께 촉매 조성물로써 폴리올레핀 중합체를 제조하는데 사용할 수 있으며, 특히 고분자량의 폴리올레핀을 고활성으로 생산할 수 있다. 예를 들어, 상기 화학식 1로 표시되는 이핵 메탈로센 화합물을 포함하는 촉매 조성물과 단량체를 접촉시켜 중합 공정을 수행함으로써 올레핀 단일 중합체 또는 올레핀 공중합체를 제공할 수 있다.
이하, 발명의 구체적인 실시예를 통해, 발명의 작용 및 효과를 보다 상세히 상술하기로 한다. 다만, 이러한 실시예는 발명의 예시로 제시된 것에 불과하며, 이에 의해 발명의 권리범위가 정해지는 것은 아니다.
< 실시예 >
하기 실시예에 사용된 유기 시약 및 용매는 특별한 언급이 없으면 알드리치(Aldrich) 사에서 구입하여 표준 방법으로 정제하여 사용하였다. 합성의 모든 단계에서 공기와 수분의 접촉을 차단하여 실험의 재현성을 높였다.
이핵 메탈로센 화합물의 합성
실시예 1
Figure pat00008
([(1,2,3,4-tetrahydroquinolin-8-yl) tetramethylcyclopentadienyl-eta5, kappa-N] titanium dimethyl) (1 g, 3.04 mmol)을 methyl tertiary-butyl ether (40 mL) 용매 하에 녹였다. 다음에, -20℃에서 1,6-hexanediol (180 mg, 1.52 mmol)을 methyl tertiary-butyl ether (20 mL)에 녹인 용액에 서서히 적가하였다. 오렌지색을 띄는 용액을 서서히 승온시켜 상온(25℃)에서 36시간 동안 교반하였다.
methyl tertiary-butyl ether 용매 제거 후, n-hexane 30 mL를 넣고 필터한 뒤 오렌지색 고체 형태의 원하는 화합물을 얻었다. (1.0 g, 95%이상 수득률)
1H NMR (CDCl3): δ1.26 (s, 3H, Ti-CH3), 1.85 (m, 6H, Cp-CH3), 1.00 ~ 2.00 (br, 6H, diol aliphatic (CH2)2, quinoline-CH2), 2.13 (m, 6H, Cp-CH3 and CH3), 2.61 (m, 2H, quinoline-CH2), 3.77 (br, 2H, OCH2), 4.16 (m, 2H, quinoline-NCH2), 6.64 (m, 1H, aromatic), 6.91 (m, 2H, aromatic) ppm
실시예 2

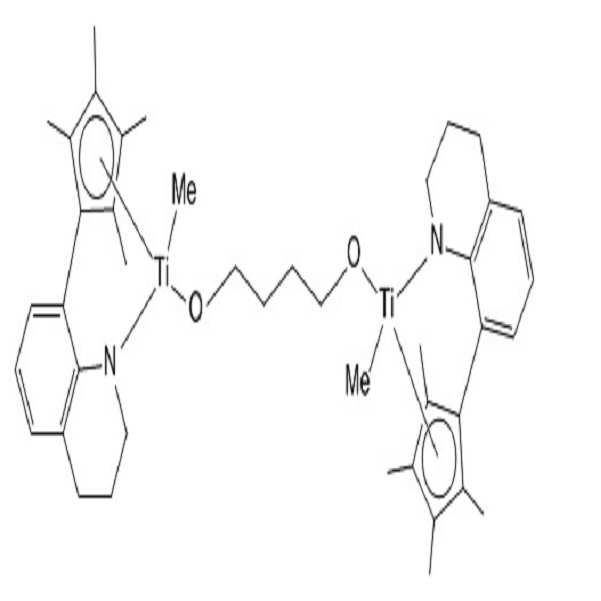

Figure pat00009
([(1,2,3,4-tetrahydroquinolin-8-yl) tetramethylcyclopentadienyl-eta5, kappa-N] titanium dimethyl) (1 g, 3.04 mmol)을 methyl tertiary-butyl ether (40 mL) 용매 하에 녹였다. 다음에, -20℃에서 1,4-butanediol (140 mg, 1.55 mmol)을 methyl tertiary-butyl ether (20 mL)에 녹인 용액에 서서히 적가하였다. 오렌지색을 띄는 용액을 서서히 승온시켜 상온(25℃)에서 36시간 동안 교반하였다.
methyl tertiary-butyl ether 용매 제거 후, n-hexane 30 mL를 넣고 필터한 뒤 오렌지색 고체 형태의 원하는 화합물을 얻었다. (1.0 g, 95%이상 수득률)
1H NMR (CDCl3): δ 1.26 (s, 3H, Ti-CH3), 1.85 (m, 6H, Cp-CH3), 1.00 ~ 2.00 (br, 4H, diol aliphatic (CH2), quinoline-CH2), 2.13 (m, 6H, Cp-CH3 and CH3), 2.62 (m, 2H, quinoline-CH2), 3.79 (br, 2H, OCH2), 4.17 (m, 2H, quinoline-NCH2), 6.64 (m, 1H, aromatic), 6.89 (m, 2H, aromatic) ppm
실시예 3
Figure pat00010
([(1,2,3,4-tetrahydroquinolin-8-yl) tetramethylcyclopentadienyl-eta5, kappa-N] titanium dimethyl) (1 g, 3.04 mmol)을 methyl tertiary-butyl ether (40 mL) 용매 하에 녹였다. 다음에, -20℃에서 1,3-propanediol (115 mg, 1.51 mmol)을 methyl tertiary-butyl ether (20 mL)에 녹인 용액에 서서히 적가하였다. 오렌지색을 띄는 용액을 서서히 승온시켜 상온(25℃)에서 36시간 동안 교반하였다.
methyl tertiary-butyl ether 용매 제거 후, n-hexane 30 mL를 넣고 필터한 뒤 오렌지색 고체 형태의 원하는 화합물을 얻었다. (1.0 g, 95%이상 수득률)
1H NMR (CDCl3): δ1.19 (s, 3H, Ti-CH3), 1.84 (m, 6H, Cp-CH3), 1.00 ~ 2.00 (br, 4H, diol aliphatic (CH2), quinoline-CH2), 2.01 (m, 6H, Cp-CH3 and CH3), 2.61 (m, 2H, quinoline-CH2), 3.97 (br, 2H, OCH2), 4.24 (m, 2H, quinoline-NCH2), 6.71 (m, 1H, aromatic), 6.90 (m, 2H, aromatic) ppm
비교예 1
Figure pat00011
상기 구조식의 화합물을 US 20070025158A1의 Example 7에 기재된 방법에 따라 제조하였다.
올레핀 공중합체의 제조
실험예 1
2 L 오토클레이브 반응기에 헥산 용매(1.0 L)와 1-옥텐 6.4 mmol을 가한 후, 반응기의 온도를 120℃로 예열하였다. 25 mL의 촉매 저장 탱크에 트리이소부틸알루미늄 화합물(10 μmol)로 처리된 상기 실시예 1의 화합물(0.5 μmol)과 디메틸아닐리늄 테트라키스(펜타플로로페닐) 보레이트 조촉매(10 μmol)을 차례로 첨가하여 채웠다(Al:Ti의 몰비 10). 이어서, 상기 오토클레이브 반응기 속으로 에틸렌 압력(35 bar)를 가하고, 고압의 아르곤 기체를 사용하여 촉매 조성물을 반응기에 주입하여 공중합 반응을 10분간 진행하였다. 다음으로, 남은 에틸렌 가스를 빼내고 고분자 용액을 과량의 에탄올에 가하여 침전을 유도하였다. 침전된 고분자를 에탄올 및 아세톤으로 각각 2 내지 3회 세척한 후, 80℃ 진공 오븐에서 12시간 이상 건조한 후 물성을 측정하였다.
실험예 2
2L 오토클레이브 연속 공정 반응기에 헥산 용매(4.53 kg/h)와 1-옥텐(0.8 kg/h)을 채운 후, 반응기 상단의 온도를 150℃로 예열하였다. 트리이소부틸알루미늄 화합물(0.05 mmol/min), 상기 실시예 1의 화합물(0.5 μmol/min), 및 디메틸아닐리늄 테트라키스(펜타플로로페닐) 보레이트 조촉매(1.5 μmol/min)을 동시에 반응기로 투입하였다.
이어서, 상기 오토클레이브 반응기 속으로 에틸렌(0.84 kg/h)를 투입하여 연속 공정에서 동일 온도로 30분 이상 유지된 후 8분간 공중합 반응을 진행하여 공중합체를 얻었다. 다음으로, 남은 에틸렌 가스를 빼내고 고분자 용액을 80℃ 진공 오븐에서 12시간 이상 건조한 후 물성을 측정하였다.
실험예 3
2 L 오토클레이브 연속 공정 반응기에 헥산 용매(5.4 kg/h)와 1-부텐(0.8 kg/h)을 채운 후, 반응기 상단의 온도를 150℃로 예열하였다. 트리이소부틸알루미늄 화합물(0.05 mmol/min), 상기 실시예 1의 화합물(0.5 μmol/min), 및 디메틸아닐리늄 테트라키스(펜타플로로페닐) 보레이트 조촉매(1.5 μmol/min)을 동시에 반응기로 투입하였다.
이어서, 상기 오토클레이브 반응기 속으로 에틸렌(0.83 kg/h)를 투입하여 연속 공정에서 동일 온도로 30분 이상 유지된 후 8분간 공중합 반응을 진행하여 공중합체를 얻었다. 다음으로, 남은 에틸렌 가스를 빼내고 고분자 용액을 80℃ 진공 오븐에서 12시간 이상 건조한 후 물성을 측정하였다.
실험예 4
실험예 1에서, 실시예 1의 화합물 대신 실시예 2의 화합물 0.5 μmol을 투입한 것을 제외하고는 상기 실험예 1과 동일한 방법으로 에틸렌-1-옥텐 공중합체를 제조하였다.
실험예 5
실험예 2에서, 실시예 1의 화합물 대신 실시예 2의 화합물 (0.5 μmol/min)을 투입한 것을 제외하고는 상기 실험예 2와 동일한 방법으로 에틸렌-1-옥텐 공중합체를 제조하였다.
실험예 6
실험예 3에서, 실시예 1의 화합물 대신 실시예 2의 화합물 (0.5 μmol/min)을 투입한 것을 제외하고는 상기 실험예 3과 동일한 방법으로 에틸렌-1-부텐 공중합체를 제조하였다.
실험예 7
실험예 1에서, 실시예 1의 화합물 대신 실시예 3의 화합물 0.5 μmol을 투입한 것을 제외하고는 상기 실험예 1과 동일한 방법으로 에틸렌-1-옥텐 공중합체를 제조하였다.
실험예 8
실험예 2에서, 실시예 1의 화합물 대신 실시예 3의 화합물 (0.5 μmol/min)을 투입한 것을 제외하고는 상기 실험예 2와 동일한 방법으로 에틸렌-1-옥텐 공중합체를 제조하였다.
실험예 9
실험예 3에서, 실시예 1의 화합물 대신 실시예 3의 화합물 (0.5 μmol/min)을 투입한 것을 제외하고는 상기 실험예 3과 동일한 방법으로 에틸렌-1-부텐 공중합체를 제조하였다.
비교 실험예 1
실험예 1에서, 실시예 1의 화합물 대신 비교예 1의 화합물 1.0 μmol을 투입한 것을 제외하고는 상기 실험예 1과 동일한 방법으로 에틸렌-1-옥텐 공중합체를 제조하였다.
비교 실험예 2
실험예 2에서, 실시예 1의 화합물 대신 비교예 1의 화합물(1.0 μmol/min)을 투입한 것을 제외하고는 상기 실험예 2와 동일한 방법으로 에틸렌-1-옥텐 공중합체를 제조하였다.
비교 실험예 3
실험예 3에서, 실시예 1의 화합물 대신 비교예 1의 화합물(1.0 μmol/min)을 투입한 것을 제외하고는 상기 실험예 3과 동일한 방법으로 에틸렌-1-부텐 공중합체를 제조하였다.
상기 실험예 1 및 비교 실험예 1에서 촉매활성 및 에틸렌-1-옥텐 공중합체의 물성을 하기 표 1에 나타내었다.
실험예 1 비교 실험예 1
촉매 화합물 실시예 1 비교예 1
반응온도(단위: ℃) 120 120
촉매화합물(단위: μmol) 0.5 1.0
Al(조촉매):Ti(촉매화합물) 몰비 10 10
1-octene 투입량
(단위: mmol)		 6.4 6.4
Activity
(단위: kgPOE/mmol Ti hr)		 76 75
용융지수 I2
(단위: g/10min)		 1.12 2.56
용융지수 I10
(단위: g/10min)		 11.2 29.9
I10/I2 10 11.7
밀도
(단위: g/ml)		 0.862 0.862
Tm
(단위: ℃)		 44.1 41.9
또한, 상기 실험예 2 및 비교 실험예 2에서 촉매활성 및 에틸렌-1-옥텐 공중합체의 물성을 하기 표 2에 나타내었다.
실험예 2 비교 실험예 2
촉매 화합물 실시예 1 비교예1
반응온도(단위: ℃) 150 150
촉매화합물(단위: μmol/min) 0.5 1.0
Al(조촉매):Ti(촉매화합물) 몰비 50 50
1-octene 투입량
(단위: mmol)		 760 760
Yield
(단위: g/h)		 1024.2 966.0
Activity
(단위: kgPE/mmol Ti hr)		 48.8 32.2
용융지수 I2
(단위: g/10min)		 4.21 3.34
밀도
(단위: g/ml)		 0.869 0.868
Tm
(단위: ℃)		 50.7 51.5
표 1 및 2를 참고하면, 본 발명의 이핵 메탈로센 화합물은 단일 메탈로센 화합물이 디에테르 체인에 의해 연결된 구조로, 금속 사이의 불필요한 상호작용을 최소화시켜 안정적인 촉매 활성을 가지게 되어 활성이 높고 단일핵의 메탈로센 촉매일 때보다 분자량이 높은 폴리올레핀을 제조할 수 있다.

Claims (6)

  1. 하기 화학식 1로 표시되는 이핵 메탈로센 화합물:
    [화학식 1]
    Figure pat00012

    상기 화학식 1에서,
    R1 내지 R4는 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 실릴 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 또는 탄소수 7 내지 20의 아릴알킬 라디칼이고; 상기 R1 내지 R4 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리, 또는 방향족 고리를 형성할 수 있고;
    R5 내지 R7은 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알콕시 라디칼; 탄소수 6 내지 20의 아릴옥시 라디칼; 또는 아미도 라디칼이고; 상기 R5 내지 R7 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리 또는 방향족 고리를 형성할 수 있으며;
    CY는 질소를 포함하는 지방족 또는 방향족 고리이고, 할로겐, 탄소수 1 내지 20의 알킬 또는 아릴 라디칼로 치환되거나 비치환될 수 있고, 상기 치환기가 복수 개일 경우에는 상기 치환기 중에서 2개 이상의 치환기가 서로 연결되어 지방족 또는 방향족 고리를 형성할 수 있고;
    M은 4족 전이금속이고;
    X1 은 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알킬 아미도 라디칼; 탄소수 6 내지 20의 아릴 아미도 라디칼; 또는 탄소수 1 내지 20의 알킬리덴 라디칼이고;
    n은 0 내지 10의 정수이다.
  2. 제1항에 있어서, 상기 R1 내지 R7은 각각 독립적으로 수소, 탄소수 1 내지 20의 알킬기, 또는 탄소수 6 내지 20의 아릴기이고, 상기 CY는 탄소수 1 내지 20의 알킬기로 치환되거나 비치환된, 질소를 포함하는 5각형 또는 6각형의 지방족 또는 방향족 고리이고, 상기 M은 티타늄(Ti), 지르코늄(Zr), 또는 하프늄(Hf)이고, 상기 X1 은 할로겐 또는 탄소수 1 내지 20의 알킬기인 이핵 메탈로센 화합물.
  3. 제1항에 있어서, 상기 화학식 1로 표시되는 화합물은 하기 구조식으로 표시되는 것인 이핵 메탈로센 화합물:
    Figure pat00013

    Figure pat00014

  4. 하기 화학식 2로 표시되는 화합물과 하기 화학식 3으로 표시되는 화합물을 반응시키는 단계를 포함하는, 하기 화학식 1로 표시되는 이핵 메탈로센 화합물의 제조방법:
    [화학식 1]
    Figure pat00015

    [화학식 2]
    Figure pat00016

    [화학식 3]
    Figure pat00017

    상기 화학식 1, 2 및 3에서,
    R1 내지 R4는 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 실릴 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 또는 탄소수 7 내지 20의 아릴알킬 라디칼이고; 상기 R1 내지 R4 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리, 또는 방향족 고리를 형성할 수 있고;
    R5 내지 R7은 서로 같거나 다를 수 있으며, 각각 독립적으로 수소; 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알콕시 라디칼; 탄소수 6 내지 20의 아릴옥시 라디칼; 또는 아미도 라디칼이고; 상기 R5 내지 R7 중에서 인접하는 2개 이상은 서로 연결되어 지방족 고리 또는 방향족 고리를 형성할 수 있으며;
    CY는 질소를 포함하는 지방족 또는 방향족 고리이고, 할로겐, 탄소수 1 내지 20의 알킬 또는 아릴 라디칼로 치환되거나 비치환될 수 있고, 상기 치환기가 복수 개일 경우에는 상기 치환기 중에서 2개 이상의 치환기가 서로 연결되어 지방족 또는 방향족 고리를 형성할 수 있고;
    M은 4족 전이금속이고;
    X1 및 X2는 서로 같거나 다를 수 있으며, 각각 독립적으로 할로겐 라디칼; 탄소수 1 내지 20의 알킬 라디칼; 탄소수 2 내지 20의 알케닐 라디칼; 탄소수 6 내지 20의 아릴 라디칼; 탄소수 7 내지 20의 알킬아릴 라디칼; 탄소수 7 내지 20의 아릴알킬 라디칼; 탄소수 1 내지 20의 알킬 아미도 라디칼; 탄소수 6 내지 20의 아릴 아미도 라디칼; 또는 탄소수 1 내지 20의 알킬리덴 라디칼이고;
    n은 0 내지 10의 정수이다.
  5. 제4항에 있어서, 상기 화학식 2로 표시되는 화합물과 상기 화학식 3으로 표시되는 화합물을 반응시키는 단계는 -30 내지 25℃의 온도에서 교반하여 수행되는, 이핵 메탈로센 화합물의 제조방법.
  6. 제4항에 있어서, 상기 화학식 2로 표시되는 화합물과 상기 화학식 3으로 표시되는 화합물을 반응시키는 단계는 MTBE(methyl tertiary-butyl ether), 또는 톨루엔 용매에서 수행되는 이핵 메탈로센 화합물의 제조방법.
KR1020130165067A 2013-06-25 2013-12-27 이핵 메탈로센 화합물, 및 이의 제조방법 Active KR101600583B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
US14/895,875 US9434752B2 (en) 2013-06-25 2013-12-27 Dinuclear metallocene compound, and a method for preparing the same
PCT/KR2013/012320 WO2014208852A1 (ko) 2013-06-25 2013-12-27 이핵 메탈로센 화합물, 및 이의 제조방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20130073043 2013-06-25
KR1020130073043 2013-06-25

Publications (2)

Publication Number Publication Date
KR20150000812A true KR20150000812A (ko) 2015-01-05
KR101600583B1 KR101600583B1 (ko) 2016-03-08

Family

ID=52474779

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020130165067A Active KR101600583B1 (ko) 2013-06-25 2013-12-27 이핵 메탈로센 화합물, 및 이의 제조방법

Country Status (5)

Country Link
US (1) US9434752B2 (ko)
EP (1) EP2998308B1 (ko)
KR (1) KR101600583B1 (ko)
CN (1) CN105308060B (ko)
WO (1) WO2014208852A1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20160096444A (ko) * 2015-02-05 2016-08-16 주식회사 엘지화학 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법
US9725531B2 (en) 2013-06-25 2017-08-08 Lg Chem, Ltd. Catalyst composition, a method for preparing the same, and a method for preparing polyolefin using the same

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3053954B1 (en) * 2013-10-30 2023-12-06 LG Chem, Ltd. Modified olefin resin
CN106543317B (zh) * 2015-09-18 2019-01-18 中国石油天然气股份有限公司 异双核杂环催化剂及其在乙烯聚合中的应用
CN106543302B (zh) * 2015-09-18 2019-02-15 中国石油天然气股份有限公司 双核杂环催化剂及其在丙烯均聚和共聚中的应用

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20000025587A (ko) * 1998-10-13 2000-05-06 유현식 올레핀 중합용 신규 메탈로센 촉매 및 제조방법
KR20070096465A (ko) * 2006-03-24 2007-10-02 주식회사 엘지화학 전이금속 화합물, 이를 포함하는 촉매 조성물 및 이를이용한 올레핀 중합
KR20080104562A (ko) * 2007-05-28 2008-12-03 주식회사 엘지화학 새로운 이핵 전이금속 화합물 및 이의 제조 방법

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5032562A (en) 1989-12-27 1991-07-16 Mobil Oil Corporation Catalyst composition and process for polymerizing polymers having multimodal molecular weight distribution
BR9812308A (pt) 1997-09-15 2000-09-05 Dow Chemical Co Complexos bimetálicos, catalisadores feitos destes
US6228790B1 (en) 1998-06-29 2001-05-08 Industrial Technology Research Institute Dinuclear metallocene catalyst for preparing high molecular weight olefin polymer
US6288254B1 (en) * 1999-06-17 2001-09-11 Industrial Technology Research Institute Bimetallic metallocene catalyst for preparing olefin polymer
KR20030012308A (ko) 2001-07-31 2003-02-12 주식회사 예스아이비 배팅형 복권 시스템 및 배팅 방법
KR20040076965A (ko) 2003-02-27 2004-09-04 호남석유화학 주식회사 올레핀 중합용 담지 다중핵 메탈로센 촉매 및 이의 제조방법
KR100706252B1 (ko) 2005-07-27 2007-04-12 삼성전자주식회사 노어 플래시 메모리 장치 및 그것의 프로그램 방법
KR100874032B1 (ko) 2006-02-01 2008-12-17 주식회사 엘지화학 전이 금속 화합물을 포함하는 촉매 조성물 및 이를 이용한올레핀 중합
KR100999592B1 (ko) 2007-02-15 2010-12-08 주식회사 엘지화학 새로운 시클로펜타디에닐 리간드를 갖는 4족 전이금속화합물, 이의 제조방법 및 이를 이용한 올레핀계 중합체의제조방법
KR101071400B1 (ko) 2007-12-14 2011-10-07 주식회사 엘지화학 혼성 담지 메탈로센 촉매, 이의 제조 방법 및 혼성 담지메탈로센 촉매를 이용한 폴리올레핀의 제조방법
EP2374822B1 (en) 2008-12-11 2014-10-15 LG Chem, Ltd. Hybrid supported metallocene catalyst, method for preparing the same, and method for preparing polyolefin polymers using same
KR101366215B1 (ko) 2010-09-16 2014-02-21 주식회사 엘지화학 폴리 올레핀의 제조방법
KR20120028269A (ko) 2010-09-14 2012-03-22 주식회사 엘지화학 이핵 메탈로센 화합물 및 이를 이용한 폴리올레핀의 제조방법
KR101588813B1 (ko) 2013-06-25 2016-01-27 주식회사 엘지화학 촉매 조성물, 이의 제조방법 및 이를 이용한 폴리올레핀의 제조방법

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20000025587A (ko) * 1998-10-13 2000-05-06 유현식 올레핀 중합용 신규 메탈로센 촉매 및 제조방법
KR20070096465A (ko) * 2006-03-24 2007-10-02 주식회사 엘지화학 전이금속 화합물, 이를 포함하는 촉매 조성물 및 이를이용한 올레핀 중합
KR20080104562A (ko) * 2007-05-28 2008-12-03 주식회사 엘지화학 새로운 이핵 전이금속 화합물 및 이의 제조 방법

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9725531B2 (en) 2013-06-25 2017-08-08 Lg Chem, Ltd. Catalyst composition, a method for preparing the same, and a method for preparing polyolefin using the same
KR20160096444A (ko) * 2015-02-05 2016-08-16 주식회사 엘지화학 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법

Also Published As

Publication number Publication date
US20160108069A1 (en) 2016-04-21
EP2998308A4 (en) 2017-02-15
US9434752B2 (en) 2016-09-06
CN105308060A (zh) 2016-02-03
CN105308060B (zh) 2018-04-24
WO2014208852A1 (ko) 2014-12-31
EP2998308A1 (en) 2016-03-23
KR101600583B1 (ko) 2016-03-08
EP2998308B1 (en) 2017-11-29

Similar Documents

Publication Publication Date Title
JP5671750B2 (ja) 担持メタロセン触媒の製造方法及びそれを用いたポリオレフィンの製造方法
KR101685664B1 (ko) 혼성 담지 촉매 및 이를 이용하는 올레핀계 중합체의 제조방법
EP3219718B1 (en) Ligand compound, transition metal compound, and catalyst composition containing compounds
KR101658172B1 (ko) 혼성 담지 메탈로센 촉매 및 이를 이용하는 올레핀계 중합체의 제조방법
KR101768193B1 (ko) 메탈로센 담지 촉매 및 이를 이용하는 폴리올레핀의 제조 방법
KR101725351B1 (ko) 혼성 담지 메탈로센 촉매의 제조방법 및 이를 이용하여 제조된 혼성 담지 메탈로센 촉매
KR101600583B1 (ko) 이핵 메탈로센 화합물, 및 이의 제조방법
KR101703274B1 (ko) 메탈로센 화합물, 이를 포함하는 촉매 조성물 및 이를 이용한 올레핀 중합체의 제조방법
KR101588813B1 (ko) 촉매 조성물, 이의 제조방법 및 이를 이용한 폴리올레핀의 제조방법
KR101785705B1 (ko) 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법
KR101601935B1 (ko) 이핵 메탈로센 화합물, 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법
KR101617871B1 (ko) 이핵 메탈로센 화합물, 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법
KR102024327B1 (ko) 메탈로센 화합물, 이를 포함하는 촉매 조성물 및 이를 이용한 올레핀 중합체의 제조방법
EP3330296B1 (en) Method for preparing supported metallocene catalyst
KR101727701B1 (ko) 이핵 메탈로센 화합물, 및 이의 제조방법
KR102022686B1 (ko) 메탈로센 화합물, 이를 포함하는 촉매 조성물 및 이를 이용한 올레핀 중합체의 제조방법
KR102011927B1 (ko) 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법
KR101703273B1 (ko) 안사-메탈로센 화합물 및 이를 이용한 담지 촉매의 제조방법
KR102251397B1 (ko) 전이 금속 화합물, 이를 포함하는 메탈로센 담지 촉매 및 이를 이용한 올레핀 중합체의 제조 방법
KR101684647B1 (ko) 이핵 메탈로센 화합물, 이를 포함하는 촉매 조성물, 및 이를 이용한 폴리올레핀의 제조방법
KR20230102135A (ko) 신규한 전이금속 화합물, 이를 포함하는 전이금속 촉매 조성물 및 이를 이용한 에틸렌 및 α-올레핀의 공중합체의 제조방법
KR20170073473A (ko) 바이메탈 메탈로센 화합물, 이의 제조방법, 촉매 조성물 및 이를 이용한 폴리올레핀의 제조방법
WO2019124805A1 (ko) 올레핀 중합체, 이의 제조 방법, 그리고 이를 이용한 필름

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20131227

PA0201 Request for examination
PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20150806

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20160128

PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20160229

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20160229

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20190116

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20190116

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20200116

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20210118

Start annual number: 6

End annual number: 6

PR1001 Payment of annual fee

Payment date: 20220120

Start annual number: 7

End annual number: 7

PR1001 Payment of annual fee

Payment date: 20221226

Start annual number: 8

End annual number: 8

PR1001 Payment of annual fee

Payment date: 20231226

Start annual number: 9

End annual number: 9

PR1001 Payment of annual fee

Payment date: 20241219

Start annual number: 10

End annual number: 10
