KR20140020208A - 아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자 - Google Patents

아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자 Download PDF

Info

Publication number
KR20140020208A
KR20140020208A KR1020130093633A KR20130093633A KR20140020208A KR 20140020208 A KR20140020208 A KR 20140020208A KR 1020130093633 A KR1020130093633 A KR 1020130093633A KR 20130093633 A KR20130093633 A KR 20130093633A KR 20140020208 A KR20140020208 A KR 20140020208A
Authority
KR
South Korea
Prior art keywords
light emitting
compound
substituted
layer
group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020130093633A
Other languages
English (en)
Other versions
KR102160946B1 (ko
Inventor
함호완
안현철
김동준
김근태
한정우
Original Assignee
주식회사 동진쎄미켐
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 동진쎄미켐 filed Critical 주식회사 동진쎄미켐
Publication of KR20140020208A publication Critical patent/KR20140020208A/ko
Application granted granted Critical
Publication of KR102160946B1 publication Critical patent/KR102160946B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
    • C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Organic Chemistry (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

아크리딘 유도체를 포함하는 본 발명의 유기발광 화합물은 아크리딘 유도체와 고리화합물의 적절한 조화를 통해 유기물층 내에서의 전하균형을 조절함으로써, 휘도, 전력효율, 내열성, 전하수송 성능 및 전하주입 성능이 우수하여 색순도 및 발광효율을 증가시킬 수 있으므로, 유기발광소자의 발광물질로 사용되어 유기발광소자에 낮은 구동전압과 높은 발광휘도 및 발광효율을 나타내며, 이에 따라 풀 칼라 유기 패널에서 성능 극대화 및 수명 향상을 제공할 수 있다.

Description

아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자 {ORGANIC ELECTROLUMINESCENT COMPOUND COMPRISING ACRIDINE DERIVATIVE AND ORGANIC ELECTROLUMINESCENT DEVICE COMPRISING SAME}
본 발명은 아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자에 관한 것이다.
최근, 자체 발광형으로 저전압 구동이 가능한 유기발광소자는, 평판 표시소자의 주류인 액정디스플레이(LCD, liquid crystal display)에 비해, 시야각, 대조비 등이 우수하고 백라이트가 불필요하여 경량 및 박형이 가능하며 소비전력 측면에서도 유리하고 색 재현 범위가 넓어, 차세대 표시소자로서 주목을 받고 있다.
일반적으로, 유기발광소자는 음극(전자주입전극)과 양극(정공주입전극), 및 상기 두 전극 사이에 유기물층을 포함하는 구조를 갖는다. 이때, 유기물층은 발광층(EML, light emitting layer) 이외에, 정공주입층(HIL, hole injection layer), 정공수송층(HTL, hole transport layer), 전자수송층(ETL, electron transport layer) 또는 전자주입층(EIL, electron injection layer)을 포함할 수 있으며, 발광층의 발광특성상 전자차단층(EBL, electron blocking layer) 또는 정공차단층(HBL, hole blocking layer)을 추가로 포함할 수 있다.
이러한 구조의 유기발광소자에 전기장이 가해지면, 양극으로부터 정공이 주입되고, 음극으로부터 전자가 주입되어, 정공과 전자는 각각 정공수송층과 전자수송층을 거쳐 발광층에서 재조합(recombination)하게 되어 발광여기자(엑시톤, exitons)를 형성한다. 형성된 발광여기자는 바닥상태(ground states)로 전이하면서 빛을 방출한다.
발광물질은 발광색에 따라 청색, 녹색, 적색 발광물질과 보다 나은 천연색을 구현하기 위해 필요한 노란색 및 주황색 발광물질로 구분될 수 있다. 또한, 발광상태의 효율과 안정성을 증가시키기 위하여, 발광 색소(도펀트)를 발광층(호스트)에 도핑하기도 한다. 그 원리는 발광층을 주로 구성하는 호스트보다 에너지 대역 간극이 작고 발광 효율이 우수한 도펀트를 발광층에 소량 혼합하면, 호스트에서 발생한 엑시톤이 도펀트로 수송되어 효율이 높은 빛을 내는 것이다. 이때 호스트의 파장이 도펀트의 파장대로 이동하므로, 이용하는 도펀트의 종류에 따라 원하는 파장의 빛을 얻을 수 있다.
현재까지 유기발광소자의 발광층에 사용되는 발광물질로서 다양한 화합물들이 알려져 있으나, 이제까지 알려진 발광물질을 이용한 유기발광소자의 경우 높은 구동전압, 낮은 효율 및 짧은 수명으로 인해 실용화하는 데에 많은 어려움이 있었다. 따라서, 우수한 발광특성을 갖는 물질을 이용하여 저전압 구동, 고휘도 및 장수명을 갖는 유기발광소자를 개발하려는 노력이 지속되어 왔다.
상기와 같은 문제점을 해결하기 위해, 본 발명은 색순도, 발광효율, 휘도, 전력효율, 내열성 등이 향상된 신규한 유기발광 화합물을 제공하는 것을 목적으로 한다.
본 발명은 또한 상기 화합물을 포함하여 낮은 구동전압과 높은 발광효율 및 발광휘도를 나타내며 장수명 구현이 가능한 유기발광소자를 제공하는 것을 목적으로 한다.

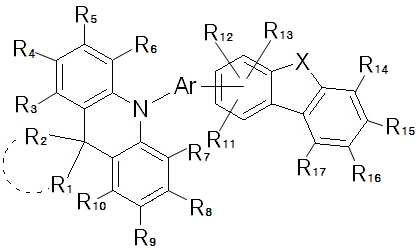

상기 목적을 달성하기 위해 본 발명은 하기 화학식 1로 표시되는 아크리딘 유도체를 포함하는 유기발광 화합물을 제공한다:
[화학식 1]
Figure pat00001
상기 식에서,
X는 치환 또는 비치환된 C, O, P, S, Se 또는 Si이고;
Ar은 치환 또는 비치환된 C6-30의 아릴기, 치환 또는 비치환된 C2-30의 헤테로아릴기이고;
R1 내지 R17은 각각 독립적으로, 수소; 중수소; 치환 또는 비치환된 C1-30의 알킬기; 치환 또는 비치환된 C2-30의 알케닐기; 치환 또는 비치환된 C2-30의 알키닐기; 치환 또는 비치환된 C1-30의 알콕시기; 치환 또는 비치환된 C6-30의 아릴옥시기; 치환 또는 비치환된 C6-30의 아릴기; 또는 치환 또는 비치환된 C2-30의 헤테로아릴기이고, 선택적으로, 상기 R1내지 R17 중 인접한 기가 서로 결합하여 포화 또는 불포화 탄소 고리를 형성할 수 있다.
또한, 본 발명은 상기 화학식 1로 표시되는 화합물을 발광물질로서 유기물층에 포함하는 유기발광소자를 제공한다.
본 발명의 유기발광 화합물은 아크리딘 유도체와 고리화합물의 적절한 조화를 통해 유기물층 내에서의 전하균형을 조절함으로써, 휘도, 전력효율, 내열성, 전하수송 성능 및 전하주입 성능이 우수하여 색순도 및 발광효율을 증가시킬 수 있으므로, 유기발광소자의 기능층 재료 및 발광층의 호스트나 도판트 중 하나 이상에 적용할 수 있다. 따라서, 본 발명의 화합물을 포함하는 유기발광소자는 낮은 구동전압과 높은 발광휘도 및 발광효율을 나타내며, 이에 따라 풀 칼라 유기 패널에서 성능 극대화 및 수명 향상을 제공할 수 있다.
도 1은 본 발명의 일실시예에 따른 유기발광소자의 모식도를 나타낸 것이다.
도면의 부호
10 : 기판
11 : 양극
12 : 정공주입층
13 : 정공전달층
14 : 발광층
15 : 전자전달층
16: 음극
하기 화학식 1로 표시되는 본 발명의 화합물은 아크리딘계 모이어티(moiety)와 아릴계 또는 헤테로아릴계 모이어티가 연결되는 것을 특징으로 한다:
[화학식 1]
Figure pat00002
상기 식에서,
X는 치환 또는 비치환된 C, O, P, S, Se 또는 Si이고;
Ar은 치환 또는 비치환된 C6-30의 아릴기, 치환 또는 비치환된 C2-30의 헤테로아릴기이고, 바람직하게는 페닐렌, 바이페닐렌, 터페닐렌, 나프틸렌, 안트라센닐렌, 페난트릴렌, 피레닐렌, 플루오레닐렌, 플루오란세닐렌, 페릴레닐렌, 카바조릴렌, N-카바졸페닐렌, 피리디닐렌, 퀴놀리닐렌 및 이소퀴놀리닐렌으로 이루어진 군에서 선택될 수 있으나, 이에 한정되지는 않고;
R1 내지 R17은 각각 독립적으로, 수소; 중수소; 치환 또는 비치환된 C1-30의 알킬기; 치환 또는 비치환된 C2-30의 알케닐기; 치환 또는 비치환된 C2-30의 알키닐기; 치환 또는 비치환된 C1-30의 알콕시기; 치환 또는 비치환된 C6-30의 아릴옥시기; 치환 또는 비치환된 C6-30의 아릴기; 또는 치환 또는 비치환된 C2-30의 헤테로아릴기이고, 선택적으로, 상기 R1내지 R17 중 인접한 기가 서로 결합하여 포화 또는 불포화 탄소 고리를 형성할 수 있다.

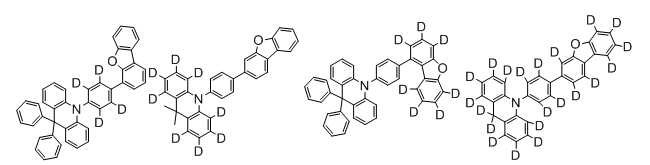

상기 R1 내지 R10는 각각 중수소로 치환되는 경우에는, R1 내지 R10 중 적어도 20%, 바람직하게는 적어도 40%, 더욱 바람직하게는 적어도 50%로 중수소화될 수 있다.
또한, 상기 화합물에서 Ar의 아릴기가 중수소로 치환되는 경우에는, 적어도 20%, 바람직하게는 적어도 40%, 더욱 바람직하게는 적어도 50% 중수소화될 수 있다.
또한, 상기 치환기는 중수소, 할로겐, 니트릴기, 니트로기, C1-30의 알킬기, C1-30의 알콕시기, C3-30의 시클로알킬기, C3-30의 헤테로시클로알킬기, C6-30의 아릴기, C5-30의 헤테로아릴기, C1-30의 알킬옥시기, C6-30의 아릴옥시기 및 C6-30의 아릴아민기로 이루어진 군에서 선택되는 하나 이상의 치환기인 것이 바람직하나, 이에 한정되지는 않으며, 인접한 기가 서로 결합하여 포화 또는 불포화 탄소 고리를 형성할 수 있다.

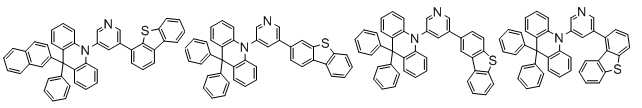

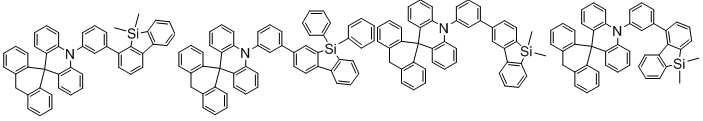

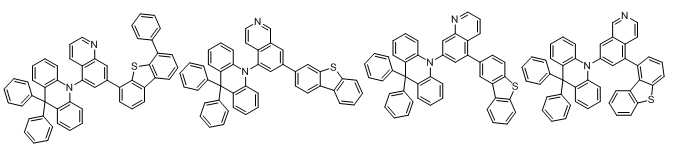

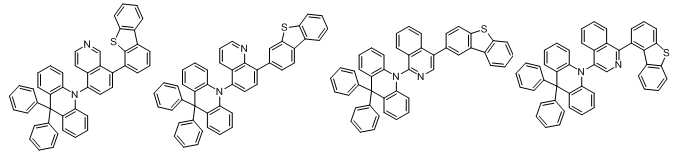

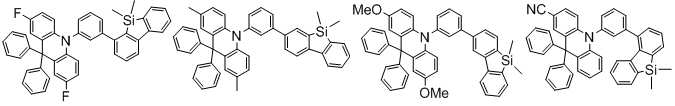

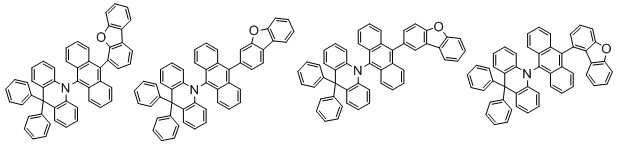

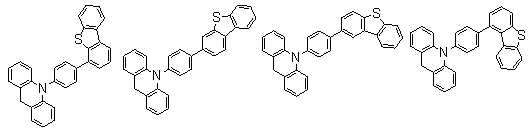

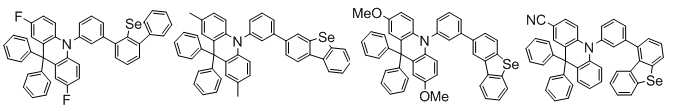

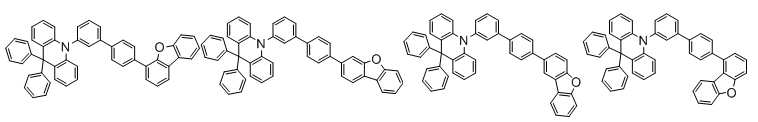

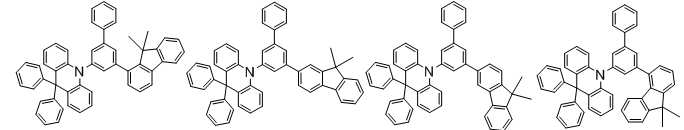

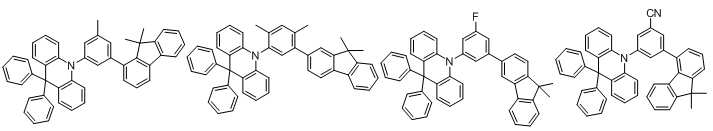

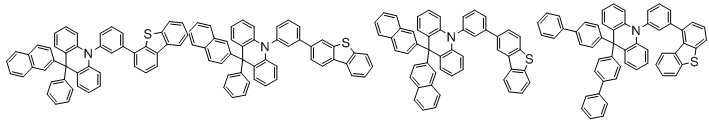

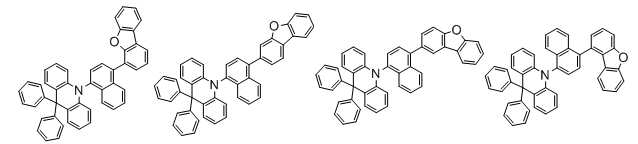

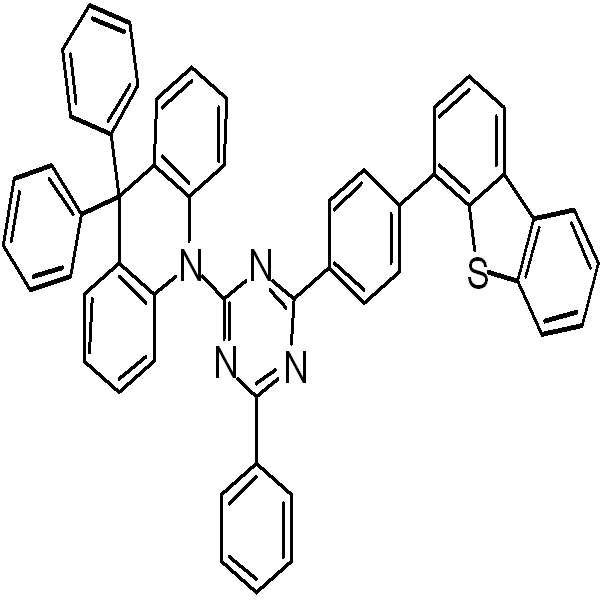

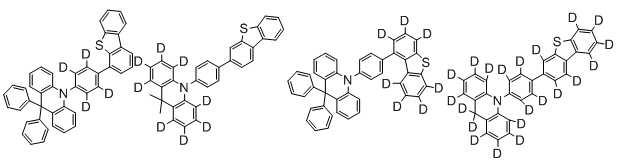

본 발명에 있어서, 상기 화학식 1로 표시되는 화합물의 바람직한 예는 다음과 같다:
Figure pat00003
Figure pat00004
Figure pat00005
Figure pat00006
Figure pat00007
Figure pat00008
Figure pat00009
Figure pat00010
Figure pat00011
Figure pat00012

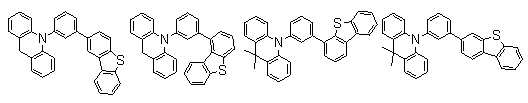

Figure pat00013
Figure pat00014
Figure pat00015
Figure pat00016
Figure pat00017
Figure pat00018
Figure pat00019
Figure pat00020
Figure pat00021
Figure pat00022
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
Figure pat00029
Figure pat00030
Figure pat00031
Figure pat00032
Figure pat00033
Figure pat00034
Figure pat00035
Figure pat00036
Figure pat00037
Figure pat00038
Figure pat00039
Figure pat00040
Figure pat00041
Figure pat00042
Figure pat00043

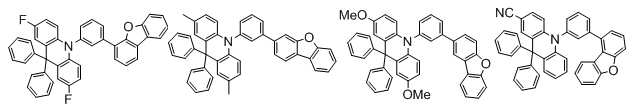

Figure pat00044
Figure pat00045
Figure pat00046
Figure pat00047

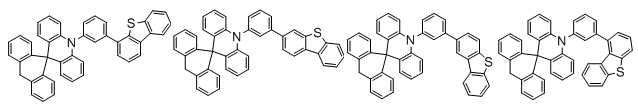

Figure pat00048
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053
Figure pat00054
Figure pat00055
Figure pat00056
Figure pat00057
Figure pat00058
Figure pat00059
Figure pat00060
Figure pat00061
Figure pat00062
Figure pat00063
Figure pat00064
Figure pat00065
Figure pat00066
Figure pat00067
Figure pat00068
Figure pat00069
Figure pat00070
Figure pat00071
Figure pat00072
Figure pat00073
Figure pat00074
Figure pat00075

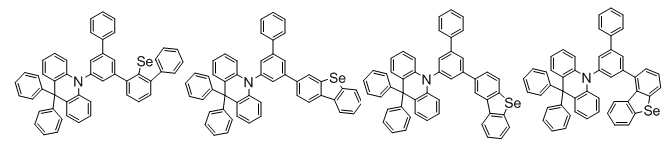

Figure pat00076
Figure pat00077
Figure pat00078
Figure pat00079
Figure pat00080
Figure pat00081
Figure pat00082
Figure pat00083
Figure pat00084
Figure pat00085
Figure pat00086
Figure pat00087
Figure pat00088

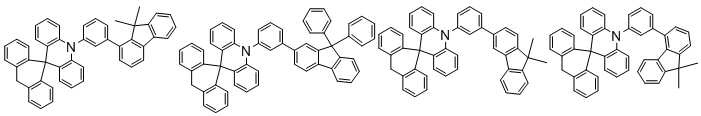

Figure pat00089
Figure pat00090
Figure pat00091
Figure pat00092
Figure pat00093
Figure pat00094
Figure pat00095
Figure pat00096
Figure pat00097
Figure pat00098
Figure pat00099
Figure pat00100
Figure pat00101
Figure pat00102
Figure pat00103
Figure pat00104
Figure pat00105
Figure pat00106
Figure pat00107
Figure pat00108
Figure pat00109
Figure pat00110
Figure pat00111

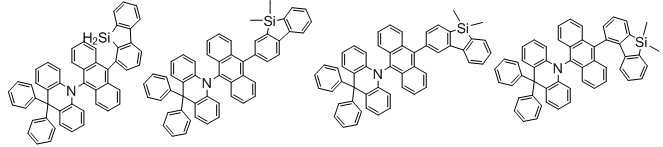

Figure pat00112
Figure pat00113
Figure pat00114
Figure pat00115
Figure pat00116
Figure pat00117
Figure pat00118
Figure pat00119
Figure pat00120
Figure pat00121
Figure pat00122
Figure pat00123
Figure pat00124
Figure pat00125
Figure pat00126
Figure pat00127
Figure pat00128
Figure pat00129
,
Figure pat00130
,
Figure pat00131
,
Figure pat00132
,
Figure pat00133
,
Figure pat00134
,
Figure pat00135
,
Figure pat00136
,
Figure pat00137
,
Figure pat00138
,
Figure pat00139
,
Figure pat00140
,
Figure pat00141
,
Figure pat00142
,
Figure pat00143
,
Figure pat00144
,

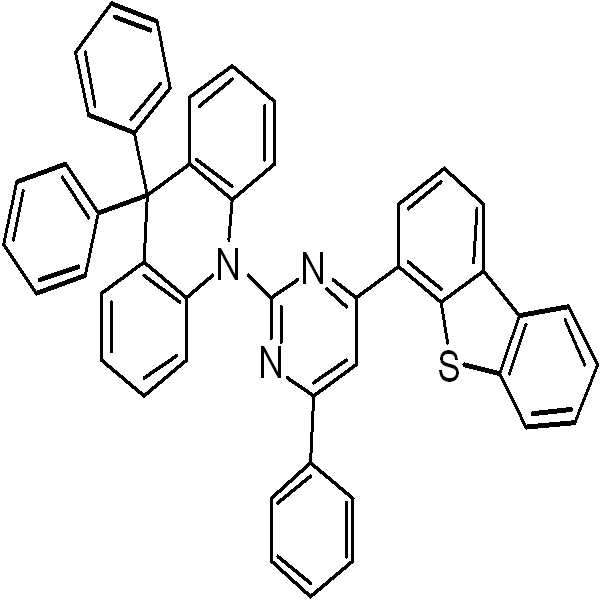

Figure pat00145
,
Figure pat00146
,
Figure pat00147
,
Figure pat00148
,
Figure pat00149
,
Figure pat00150

본 발명에 따른 화학식 1의 화합물은 아크리딘계 모이어티와 아릴계 및 헤테로아릴계 모이어티가 연결되고, 아크리딘 유도체와 고리화합물의 적절한 조화를 통해 유기물층 내에서의 전하균형을 조절한다. 이로 인해 휘도, 전력효율, 내열성, 전하수송 성능 및 전하주입 성능이 우수하여 색순도 및 발광효율을 증가시킬 수 있으므로, 유기발광소자의 기능층 재료 및 발광층의 호스트나 도판트 중 하나 이상에 적용할 수 있다.
따라서, 본 발명의 화합물을 유기발광소자에 적용하면, 발광소자의 구동전압 및 발광 효율 등의 특성을 향상 시킬 수 있다.
본 발명에 따른 화학식 1의 화합물은 예를 들어, 하기 반응식 1에 따른 방법에 따라 제조될 수 있으나, 이에 한정되지는 않는다.
[반응식 1]
Figure pat00151

또한, 본 발명은 발광물질로서 상기 화학식 1로 표시되는 화합물을 유기물층에 포함하는 유기발광소자를 제공한다. 이때, 본 발명의 화합물은 단독으로 사용되거나 공지의 유기발광 화합물과 함께 사용될 수 있다.
또한 본 발명의 유기발광소자는 상기 화학식 1로 표시되는 화합물을 포함하는 1층 이상의 유기물층을 포함하는 바, 상기 유기발광소자의 제조방법을 설명하면 다음과 같다.
상기 유기발광소자는 애노드(anode)와 캐소드(cathod) 사이에 정공주입층(HIL), 정공수송층(HTL), 발광층(EML), 전자수송층(ETL), 전자주입층(EIL) 등의 유기물층을 1 개 이상 포함할 수 있다.
먼저, 기판 상부에 높은 일함수를 갖는 애노드 전극용 물질을 증착시켜 애노드를 형성한다. 이때, 상기 기판은 통상의 유기발광소자에서 사용되는 기판을 사용할 수 있으며, 특히 기계적 강도, 열적 안정성, 투명성, 표면평활성, 취급용이성, 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용하는 것이 좋다. 또한, 애노드 전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 사용할 수 있다. 상기 애노드 전극용 물질은 통상의 애노드 형성방법에 의해 증착할 수 있으며, 구체적으로 증착법 또는 스퍼터링법에 의해 증착할 수 있다.
그 다음, 상기 애노드 전극 상부에 정공주입층 물질을 진공증착법, 스핀코팅법, 캐스트법, LB(Langmuir-Blodgett)법 등과 같은 방법에 의해 형성할 수 있지만, 균일한 막질을 얻기 쉽고, 또한 핀정공이 발생하기 어렵다는 등의 점에서 진공증착법에 의해 형성하는 것이 바람직하다. 상기 진공증착법에 의해 정공주입층을 형성하는 경우 그 증착조건은 정공주입층의 재료로서 사용하는 화합물, 목적하는 정공주입층의 구조 및 열적특성 등에 따라 다르지만, 일반적으로 50~500 ℃의 증착온도, 10-8 내지 10-3 torr의 진공도, 0.01 내지 100 Å/sec의 증착속도, 10 Å 내지 5 ㎛의 층 두께 범위에서 적절히 선택하는 것이 바람직하다.
상기 정공주입층 물질은 특별히 제한되지 않으며, 미국특허 제4,356,429호에 개시된 구리 프탈로시아닌 등의 프탈로시아닌 화합물 또는 스타버스트형 아민 유도체류인 TCTA(4,4',4"-트리(N-카바졸릴)트리페닐아민), m-MTDATA(4,4',4"-트리스(3-메틸페닐아미노)트리페닐아민), m-MTDAPB(4,4',4"-트리스(3-메틸페닐아미노)페녹시벤젠), HI-406(N1,N1'-(비페닐-4,4'-디일)비스(N1-(나프탈렌-1-일)-N4,N4-디페닐벤젠-1,4-디아민) 등을 정공주입층 물질로 사용할 수 있다.
다음으로 상기 정공주입층 상부에 정공수송층 물질을 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 방법에 의해 형성할 수 있지만, 균일한 막질을 얻기 쉽고, 핀정공이 발생하기 어렵다는 점에서 진공증착법에 의해 형성하는 것이 바람직하다. 상기 진공증착법에 의해 정공수송층을 형성하는 경우 그 증착조건은 사용하는 화합물에 따라 다르지만 일반적으로 정공주입층의 형성과 거의 동일한 조건 범위에서 선택하는 것이 좋다.
또한, 상기 정공수송층 물질은 특별히 제한되지는 않으며, 정공수송층에 사용되고 있는 통상의 공지 물질 중에서 임의로 선택하여 사용할 수 있다. 구체적으로, 상기 정공수송층 물질은 N-페닐카바졸, 폴리비닐카바졸 등의 카바졸 유도체, N,N'-비스(3-메틸페닐)-N,N'-디페닐-[1,1-비페닐]-4,4'-디아민(TPD), N.N'-디(나프탈렌-1-일)-N,N'-디페닐 벤지딘(α-NPD) 등의 방향족 축합환을 가지는 통상의 아민 유도체 등이 사용될 수 있다.
그 후, 상기 정공수송층 상부에 발광층 물질을 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 방법에 의해 형성할 수 있지만, 균일한 막질을 얻기 쉽고, 핀정공이 발생하기 어렵다는 점에서 진공증착법에 의해 형성하는 것이 바람직하다. 상기 진공증착법에 의해 발광층을 형성하는 경우 그 증착조건은 사용하는 화합물에 따라 다르지만 일반적으로 정공주입층의 형성과 거의 동일한 조건 범위에서 선택하는 것이 좋다. 또한, 상기 발광층 재료는 본 발명의 화학식 1로 표시되는 화합물을 호스트 또는 도펀트로 사용할 수 있다.
상기 화학식 1로 표시되는 화합물을 발광 호스트로 사용하는 경우, 인광 또는 형광 도펀트를 함께 사용하여 발광층을 형성할 수 있다. 이때, 형광 도펀트로는 이데미츠사(Idemitsu사)에서 구입 가능한 IDE102 또는 IDE105, 또는 BD142(N6,N12-비스(3,4-디메틸페닐)-N6,N12-디메시틸크리센-6,12-디아민)를 사용할 수 있으며, 인광 도펀트로는 녹색 인광 도펀트 Ir(ppy)3(트리스(2-페닐피리딘) 이리듐), 청색 인광 도펀트인 F2Irpic(이리듐(Ⅲ) 비스[4,6-다이플루오로페닐)-피리디나토-N,C2'] 피콜린산염), UDC사의 적색 인광 도펀트 RD61 등이 공동 진공증착(도핑)될 수 있다. 도펀트의 도핑농도는 특별히 제한되지 않으나, 호스트 100 중량부 대비 도펀트가 0.01 내지 15 중량부로 도핑되는 것이 바람직하다. 만약 도펀트의 함량이 0.01 중량부 미만일 경우에는 도펀트량이 충분치 못하여 발색이 제대로 이루어지지 않는다는 문제점이 있으며, 15 중량부를 초과할 경우에는 농도 소광 현상으로 인해 효율이 급격히 감소된다는 문제점이 있다.
또한, 발광층에 인광 도펀트와 함께 사용할 경우에는 삼중항 여기자 또는 정공이 전자수송층으로 확산되는 현상을 방지하기 위하여 정공억제재료(HBL)를 추가로 진공증착법 또는 스핀코팅법에 의해 적층시키는 것이 바람직하다. 이때 사용할 수 있는 정공억제물질은 특별히 제한되지는 않으나, 정공억제재료로 사용되고 있는 공지의 것에서 임의의 것을 선택해서 이용할 수 있다. 예를 들면, 옥사디아졸 유도체나 트리아졸 유도체, 페난트롤린 유도체, 또는 일본특개평 11-329734(A1)에 기재되어 있는 정공억제재료 등을 들 수 있으며, 대표적으로 Balq(비스(8-하이드록시-2-메틸퀴놀리놀나토)-알루미늄 비페녹사이드), 페난트롤린(phenanthrolines)계 화합물(예: UDC사 BCP(바쏘쿠프로인)) 등을 사용할 수 있다.
상기와 같이 형성된 발광층 상부에는 전자수송층이 형성되는데, 이때 상기 전자수송층은 진공증착법, 스핀코팅법, 캐스트법 등의 방법으로 형성되며, 특히 진공증착법에 의해 형성하는 것이 바람직하다.
상기 전자수송층 재료는 전자주입전극으로부터 주입된 전자를 안정하게 수송하는 기능을 하는 것으로서 그 종류가 특별히 제한되지는 않으며, 예를 들어 퀴놀린 유도체, 특히 트리스(8-퀴놀리놀라토)알루미늄(Alq3), 또는 ET4(6,6'-(3,4-디메시틸-1,1-디메틸-1H-실올-2,5-디일)디-2,2'-비피리딘)을 사용할 수 있다. 또한, 전자수송층 상부에 캐소드로부터 전자의 주입을 용이하게 하는 기능을 가지는 물질인 전자주입층(EIL)이 적층될 수 있으며, 전자주입층 물질로는 LiF, NaCl, CsF, Li2O, BaO 등의 물질을 이용할 수 있다.
또한, 상기 전자수송층의 증착조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공주입층의 형성과 거의 동일한 조건 범위에서 선택하는 것이 좋다.
그 뒤, 상기 전자수송층 상부에 전자주입층 물질을 형성할 수 있으며, 이때 상기 전자수송층은 통상의 전자주입층 물질을 진공증착법, 스핀코팅법, 캐스트법 등의 방법으로 형성되며, 특히 진공증착법에 의해 형성하는 것이 바람직하다.
마지막으로 전자주입층 상부에 캐소드 형성용 금속을 진공증착법이나 스퍼터링법 등의 방법에 의해 형성하고 캐소드로 사용한다. 여기서 캐소드 형성용 금속으로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물, 및 이들의 혼합물을 사용할 수 있다. 구체적인 예로는 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 등이 있다. 또한, 전면 발광소자를 얻기 위하여 ITO, IZO를 사용한 투과형 캐소드를 사용할 수도 있다.
본 발명의 유기발광소자는 애노드, 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층, 캐소드 구조의 유기발광소자 뿐만 아니라, 다양한 구조의 유기발광소자의 구조가 가능하며, 필요에 따라 1층 또는 2층의 중간층을 더 형성하는 것도 가능하다.
상기와 같이 본 발명에 따라 형성되는 각 유기물층의 두께는 요구되는 정도에 따라 조절할 수 있으며, 바람직하게는 10 내지 1,000 ㎚이며, 더욱 바람직하게는 20 내지 150 ㎚인 것이 좋다.
또한 본 발명은 상기 화학식 1로 표시되는 화합물을 포함하는 유기물층은 유기물층의 두께를 분자 단위로 조절할 수 있기 때문에 표면이 균일하며, 형태안정성이 뛰어난 장점이 있다.
본 발명의 유기발광 화합물은 휘도, 전력효율, 내열성, 전하수송 성능 및 전하주입 성능이 우수하여 색순도 및 발광효율을 증가시킬 수 있으므로, 유기발광소자의 발광물질로 사용되어 유기발광소자에 낮은 구동전압과 높은 발광휘도 및 발광효율을 나타내며, 이에 따라 풀 칼라 유기 패널에서 성능 극대화 및 수명 향상을 제공할 수 있다.
이하, 본 발명의 이해를 돕기 위하여 바람직한 실시예를 제시하나, 하기 실시예는 본 발명을 예시하는 것일 뿐 본 발명의 범위가 하기 실시예에 한정되는 것은 아니다.
[제조예 1: 화합물 1의 합성]
Figure pat00152

9,9-dimethyl-9,10-dihydroacridine 5 g, 1-bromo-3-iodobenzene 8.1 g, t-BuONa 3.5 g, Pd2(dba)3 0.9 g, (t-Bu)3P 1.2 ml를 톨루엔 100 ml에 녹인 후 환류 교반하였다. 반응이 종결되면 증류수와 EA로 추출한 후 컬럼정제하여 중간체 I1 5.0 g을 얻었다. (수율 58%)
상기 중간체 I1 5 g, dibenzo[b,d]furan-4-ylboronic acid 3.5 g, 2 M K2CO3 21 ml, Pd(PPh3)4 0.5 g을 톨루엔에 녹인 후 환류 교반하였다. 반응이 종결되면 증류수와 MC로 추출하여 컬럼정제하고 재결정하여 화합물 1을 4.5 g 얻었다. (수율 73%)
m/z: 451.19 (100.0%), 452.20 (36.0%), 453.20 (6.5%)
[제조예 2: 화합물 2의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 dibenzo[b,d]furan-1-ylboronic acid 으로 반응한 것을 제외하고는 화합물 1의 합성방법과 동일한 방법으로 화합물 2를 얻었다.
m/z: 451.19 (100.0%), 452.20 (36.0%), 453.20 (6.5%)
Figure pat00153

[제조예 3: 화합물 3의 합성]
Figure pat00154

2-bromo-N-phenylaniline 10 g을 THF 100 ml에 녹인후 반응 온도를 -78 ℃로 낮추고 BuLi 2.5 M을 20 ml 천천히 적가하고 1시간 동안 교반하였다. Benzophenone 11 g을 THF 100 ml에 녹인 후 천천히 적가한 후 실온으로 온도를 높이고 12시간 교반하였다. 반응이 종결된 후 증류수와 MC로 추출하고 무수황산마그네슘으로 물을 제거한 후 감압여과하여 얻은 고체를 더 이상의 정제 없이 Acetic acid 100 ml에 녹인 후 황산 7 ml를 적가하고 환류 교반하였다. 반응이 종결된 후 증류수와 MC로 추출하고 생성된 고체를 컬럼 정제하여 I2 7.1 g을 얻었다. (수율 53%)
상기 I2 7 g, 1-bromo-3-iodobenzene 7.2 g, t-BuONa 3.0 g, Pd2(dba)3 0.8 g, (t-Bu)3P 1.0 ml를 톨루엔 150 ml에 녹인 후 환류 교반하였다. 반응이 종결되면 증류수와 EA로 추출한 후 컬럼정제하여 중간체 I3 5.6 g을 얻었다. (수율 55%)
상기 중간체 I3 5.5 g, dibenzo[b,d]furan-4-ylboronic acid 2.9 g, 2 M K2CO3 17 ml, Pd(PPh3)4 0.4 g을 톨루엔에 녹인 후 환류 교반하였다. 반응이 종결되면 증류수와 MC로 추출하여 컬럼정제하고 재결정하여 화합물 3을 33.5 g 얻었다. (수율 70%)
m/z: 575.22 (100.0%), 576.23 (46.9%), 577.23 (11.1%), 578.23 (1.7%)
[제조예 4: 화합물 4의 합성]
1-bromo-3-iodobenzene을 2,6-dibromopyridine으로 반응한 것을 제외하고는 화합물 1의 합성방법과 동일한 방법으로 화합물 4를 얻었다.
m/z: 452.19 (100.0%), 453.19 (35.4%), 454.20 (5.9%)
Figure pat00155

[제조예 5: 화합물 5의 합성]
1-bromo-3-iodobenzene을 2,6-dibromopyridine으로 반응한 것을 제외하고는 화합물 3의 합성방법과 동일한 방법으로 화합물 5를 얻었다.
m/z: 576.22 (100.0%), 577.22 (46.2%), 578.23 (10.2%), 579.23 (1.6%)
Figure pat00156

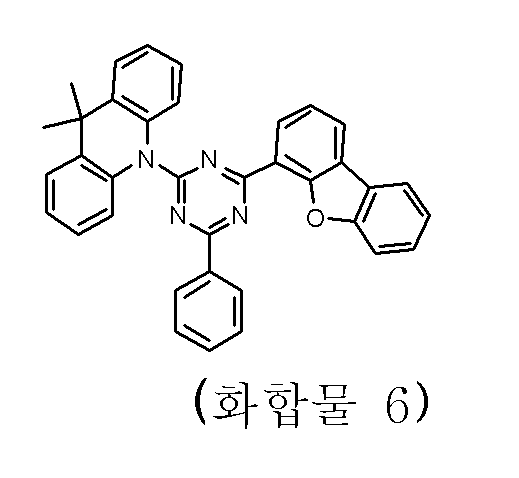

[제조예 6: 화합물 6의 합성]
1-bromo-3-iodobenzene을 2,4-dichloro-6-phenyl-1,3,5-triazine으로 반응한 것을 제외하고는 화합물 1의 합성방법과 동일한 방법으로 화합물 6을 얻었다.
m/z: 530.21 (100.0%), 531.21 (40.5%), 532.22 (7.5%), 533.22 (1.0%)
Figure pat00157

[제조예 7: 화합물 7의 합성]
1-bromo-3-iodobenzene을 2,4-dichloro-6-phenyl-1,3,5-triazine으로 반응한 것을 제외하고는 화합물 3의 합성방법과 동일한 방법으로 화합물 7을 얻었다.
m/z: 654.24 (100.0%), 655.25 (50.1%), 656.25 (12.5%), 657.25 (2.3%), 655.24 (1.5%)
Figure pat00158

[제조예 8: 화합물 8의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 (4-(dibenzo[b,d]furan-4-yl)phenyl)boronic acid으로 반응한 것을 제외하고는 화합물 1의 합성방법과 동일한 방법으로 화합물 8을 얻었다.
m/z: 606.24 (100.0%), 607.25 (45.8%), 608.25 (10.5%), 609.25 (1.7%), 607.24 (1.5%)
Figure pat00159

[제조예 9: 화합물 9의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 (4-(dibenzo[b,d]furan-4-yl)phenyl)boronic acid으로 반응한 것을 제외하고는 화합물 3의 합성방법과 동일한 방법으로 화합물 9을 얻었다.
m/z: 730.27 (100.0%), 731.28 (56.7%), 732.28 (16.0%), 733.28 (3.2%), 731.27 (1.5%)
Figure pat00160

[제조예 10: 화합물 10의 합성]
9,9-dimethyl-9,10-dihydroacridine을 (4-(9,9-dimethylacridin-10(9H)-yl)phenyl)boronic acid으로 반응한 것을 제외하고는 화합물 6의 합성방법과 동일한 방법으로 화합물 10을 얻었다.
m/z: 606.24 (100.0%), 607.25 (45.8%), 608.25 (10.5%), 609.25 (1.7%), 607.24 (1.5%)
Figure pat00161

[제조예 11: 화합물 11의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 dibenzo[b,d]thiophen-4-ylboronic acid으로 반응한 것을 제외하고는 화합물 1의 합성방법과 동일한 방법으로 화합물 11을 얻었다.
m/z: 467.17 (100.0%), 468.17 (36.9%), 469.18 (6.3%), 469.17 (4.9%), 470.17 (1.6%)
Figure pat00162

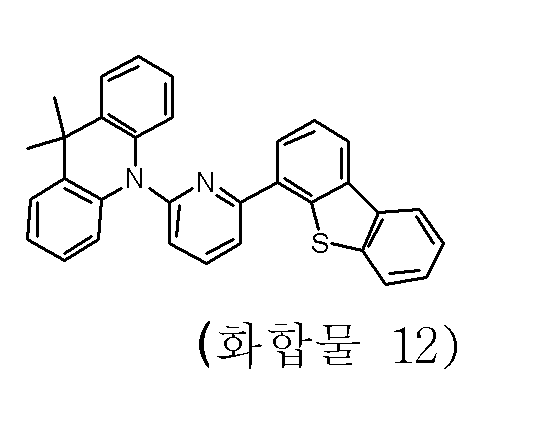

[제조예 12: 화합물 12의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 dibenzo[b,d]thiophen-4-ylboronic acid로 반응한 것을 제외하고는 화합물 4의 합성방법과 동일한 방법으로 화합물 12를 얻었다.
m/z: 468.17 (100.0%), 469.17 (35.7%), 470.17 (6.3%), 470.16 (4.5%), 471.17 (1.7%)
Figure pat00163

[제조예 13: 화합물 13의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 dibenzo[b,d]thiophen-4-ylboronic acid로 반응한 것을 제외하고는 화합물 6의 합성방법과 동일한 방법으로 화합물 13을 얻었다.
m/z: 546.19 (100.0%), 547.19 (40.0%), 548.19 (8.3%), 548.18 (4.5%), 549.19 (2.0%), 547.18 (1.5%)
Figure pat00164

[제조예 14: 화합물 14의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 dibenzo[b,d]thiophen-4-ylboronic acid로 반응한 것을 제외하고는 화합물 8의 합성방법과 동일한 방법으로 화합물 14를 얻었다.
m/z: 606.24 (100.0%), 607.25 (45.8%), 608.25 (10.5%), 609.25 (1.7%), 607.24 (1.5%)
Figure pat00165

[제조예 15: 화합물 15의 합성]
dibenzo[b,d]furan-4-ylboronic acid을 dibenzo[b,d]thiophen-4-ylboronic acid로 반응한 것을 제외하고는 화합물 10의 합성방법과 동일한 방법으로 화합물 15를 얻었다.
m/z:622.22 (100.0%), 623.22 (47.7%), 624.23 (10.2%), 624.21 (4.5%), 625.22 (2.2%), 625.23 (1.6%), 624.22 (1.1%)
Figure pat00166

실시예 : 호스트를 이용한 유기발광소자의 제조
상기 제조된 제조예 1 내지 15의 화합물을 사용하여 도 1과 같은 구조를 가지는 유기발광소자를 제조하였다. 구체적으로 설명하면 다음과 같다.
인듐틴옥사이드(ITO)가 1500 Å 두께가 박막 코팅된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 이소프로필 알코올, 아세톤, 메탄올 등의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 이송 시킨 다음 산소 플라즈마를 이용하여 상기 기판을 5분간 세정 한 후 ITO 기판 상부에 열 진공 증착기(thermal evaporator)를 이용하여 정공주입층으로 2-TNATA 600 Å, 정공전달층으로 NPB 200 Å를 제막하였다.
다음으로 상기 제조예 1 내지 15에서 제조한 호스트 물질을 Ir(ppy)3 7%로 도핑하여 300 Å 제막하였다. 다음으로 전자전달층으로 TPBi 300 Å 제막한 후 LiF 10 Å, 알루미늄(Al) 1000 Å 제막하고, 이 소자를 글로브 박스에서 밀봉(Encapsulation)함으로써 유기발광소자를 제작하였다. 실시예 16의 경우 화합물 1과 화합물 6을 1:1의 중량비로 혼합한 것을 사용하였다.
비교예의 유기발광소자는 상기 실시예의 유기발광소자와 비교하여 발광층 호스트를 mCP를 사용한 것을 제외하고는 동일한 방법으로 소자를 제작하였다.
상기에서 2-TNATA는
N1-(naphthalen-2-yl)-N4,N4-bis(4-(naphthalen-2-yl(phenyl)amino)phenyl)-N1-phenylbenzene-1,4-diamine이고, NPB는 N4,N4'-di(naphthalen-1-yl)-N4,N4'-diphenyl-[1,1'-biphenyl]-4,4'-diamine이고, mCP는 1,3-di(9H-carbazol-9-yl)benzene이고, TPBi는 1,3,5-tris(3-phenyl-3H-indol-2-yl)benzene이다.
유기발광소자의 성능평가
키슬리 2400 소스 메져먼트 유닛(Kiethley 2400 source measurement unit) 으로 전압을 인가하여 전자 및 정공을 주입하고 코니카 미놀타(Konica Minolta) 분광복사계(CS-2000)를 이용하여 빛이 방출될 때의 휘도를 측정함으로써, 실시예 및 비교예의 유기발광소자의 성능을 인가전압에 대한 전류 밀도 및 휘도를 대기압 조건하에 측정하여 평가하였으며, 그 결과를 표 1에 나타내었다.
소자구성 1000nit
LE(cd/A) EQE(%) PE(lm/w)
실시예1 ITO / 2-TNATA / NPB /
화합물1:Ir(ppy)3(7%) / TPBi / LiF / Al		 39 17.5 18
실시예2 ITO / 2-TNATA / NPB /
화합물2:Ir(ppy)3(7%) / TPBi / LiF / Al		 39.1 17.3 18.2
실시예3 ITO / 2-TNATA / NPB /
화합물3:Ir(ppy)3(7%) / TPBi / LiF / Al		 39.3 17.7 18.4
실시예4 ITO / 2-TNATA / NPB /
화합물4:Ir(ppy)3(7%) / TPBi / LiF / Al		 40.1 18.4 19.2
실시예5 ITO / 2-TNATA / NPB /
화합물5:Ir(ppy)3(7%) / TPBi / LiF / Al		 39.9 18.9 18.9
실시예6 ITO / 2-TNATA / NPB /
화합물6:Ir(ppy)3(7%) / TPBi / LiF / Al		 40.7 18.8 19.1
실시예7 ITO / 2-TNATA / NPB /
화합물7:Ir(ppy)3(7%) / TPBi / LiF / Al		 41.1 19 19.5
실시예8 ITO / 2-TNATA / NPB /
화합물8:Ir(ppy)3(7%) / TPBi / LiF / Al		 40.9 18.9 19.3
실시예9 ITO / 2-TNATA / NPB /
화합물9:Ir(ppy)3(7%) / TPBi / LiF / Al		 40.9 19.1 19.9
실시예10 ITO / 2-TNATA / NPB /
화합물10:Ir(ppy)3(7%) / TPBi / LiF / Al		 39.8 18.7 19
실시예11 ITO / 2-TNATA / NPB /
화합물11:Ir(ppy)3(7%) / TPBi / LiF / Al		 38.9 17.2 18
실시예12 ITO / 2-TNATA / NPB /
화합물12:Ir(ppy)3(7%) / TPBi / LiF / Al		 39.7 18.1 18.8
실시예13 ITO / 2-TNATA / NPB /
화합물13:Ir(ppy)3(7%) / TPBi / LiF / Al		 40.1 18.8 19
실시예14 ITO / 2-TNATA / NPB /
화합물14:Ir(ppy)3(7%) / TPBi / LiF / Al		 40.7 19 19.3
실시예15 ITO / 2-TNATA / NPB /
화합물15:Ir(ppy)3(7%) / TPBi / LiF / Al		 39.7 18.5 18.9
실시예16 ITO / 2-TNATA / NPB /
화합물1+6(1:1%):Ir(ppy)3(7%) / TPBi / LiF / Al		 42.1 19.6 20.5
비교예 ITO / 2-TNATA / NPB /
mCP:Ir(ppy)3(7%) / TPBi / LiF / Al		 38 16.6 15.2
상기 표 1에 나타나는 바와 같이 본 발명에 따른 유기발광소자는 비교예의 유기발광소자에 비하여 휘도, 발광효율이 모두 우수함을 확인할 수 있었으며, 특히 실시예 4, 6, 7, 9 및 16이 더욱 우수하였으며, 두 가지의 화합물을 혼합하여 사용한 실시예 16의 경우 가장 우수한 효과를 나타내었다.

Claims (11)

  1. 하기 화학식 1로 표시되는, 아크리딘 유도체를 포함하는 유기발광 화합물 :
    [화학식 1]
    Figure pat00167


    상기 식에서,
    X는 치환 또는 비치환된 C, O, P, S, Se 또는 Si이고;
    Ar은 치환 또는 비치환된 C6-30의 아릴기, 치환 또는 비치환된 C2-30의 헤테로아릴기이고;
    R1 내지 R17은 각각 독립적으로, 수소; 중수소; 치환 또는 비치환된 C1 -30의 알킬기; 치환 또는 비치환된 C2 -30의 알케닐기; 치환 또는 비치환된 C2 -30의 알키닐기; 치환 또는 비치환된 C1 -30의 알콕시기; 치환 또는 비치환된 C6 -30의 아릴옥시기; 치환 또는 비치환된 C6-30의 아릴기; 또는 치환 또는 비치환된 C2-30의 헤테로아릴기이고, 선택적으로, 상기 R1 내지 R17 중 인접한 기가 서로 결합하여 포화 또는 불포화 탄소 고리를 형성할 수 있다.
  2. 제1항에 있어서,
    상기 Ar이 페닐렌, 바이페닐렌, 터페닐렌, 나프틸렌, 안트라센닐렌, 페난트릴렌, 피레닐렌, 플루오레닐렌, 플루오란세닐렌, 페릴레닐렌, 카바조릴렌, N-카바졸페닐렌, 피리디닐렌, 퀴놀리닐렌 및 이소퀴놀리닐렌으로 이루어진 군에서 선택되는 것을 특징으로 하는 유기발광 화합물.
  3. 제1항에 있어서,
    상기 화학식 1의 화합물이 중수소로 치환되는 경우, 적어도 20%로 중수소화되는 것을 특징으로 하는 유기발광 화합물.
  4. 제1항에 있어서,
    상기 Ar의 아릴기가 중수소로 치환되는 경우, 적어도 20%로 중수소화되는 것을 특징으로 하는 유기발광 화합물.
  5. 제1항에 있어서,
    상기 치환이 각각 독립적으로, 중수소, 할로겐, 니트릴기, 니트로기, C1-30의 알킬기, C1-30의 알콕시기, C3-30의 시클로알킬기, C3-30의 헤테로시클로알킬기, C6-30의 아릴기, C5-30의 헤테로아릴기, C1-30의 알킬옥시기, C6-30의 아릴옥시기 및 C6-30의 아릴아민기로 이루어진 군에서 선택되는 하나 이상의 치환기로 치환되며, 인접한 기가 서로 결합하여 포화 또는 불포화 탄소 고리를 형성할 수 있는 것을 특징으로 하는 유기발광 화합물.
  6. 제1항에 있어서,

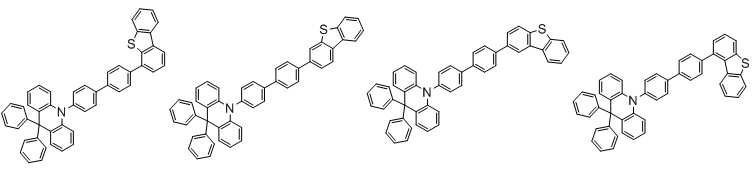

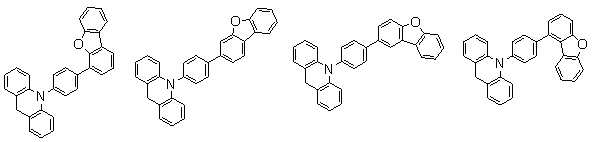

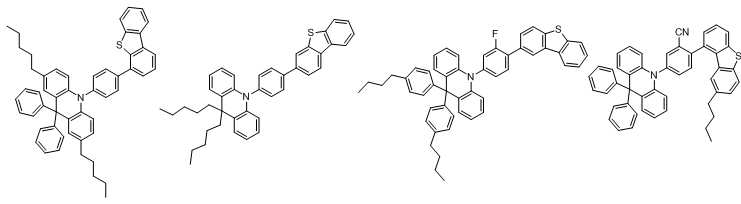

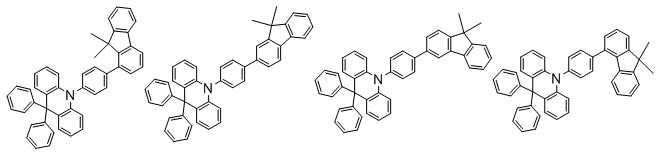

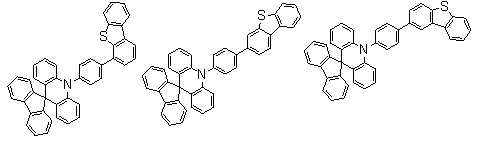

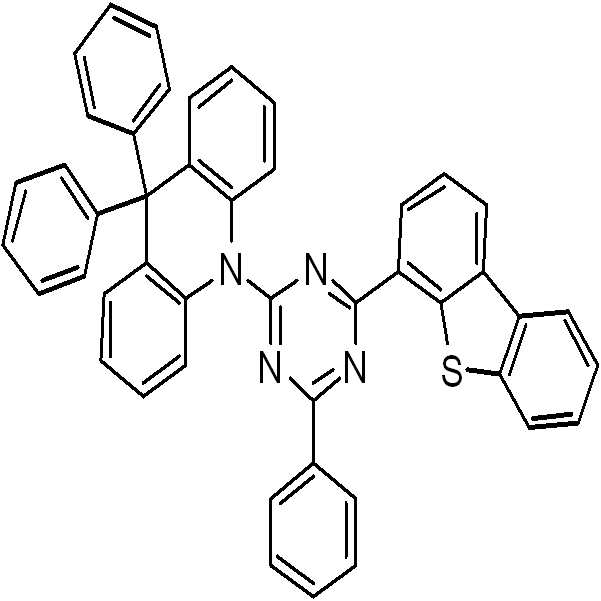

    하기 화학식들 중 어느 하나로 표시되는 것을 특징으로 하는 유기발광 화합물:과 같다:
    Figure pat00168

    Figure pat00169

    Figure pat00170

    Figure pat00171

    Figure pat00172

    Figure pat00173

    Figure pat00174

    Figure pat00175

    Figure pat00176

    Figure pat00177

    Figure pat00178

    Figure pat00179

    Figure pat00180

    Figure pat00181

    Figure pat00182

    Figure pat00183

    Figure pat00184

    Figure pat00185

    Figure pat00186

    Figure pat00187

    Figure pat00188

    Figure pat00189

    Figure pat00190

    Figure pat00191

    Figure pat00192

    Figure pat00193

    Figure pat00194

    Figure pat00195

    Figure pat00196

    Figure pat00197

    Figure pat00198

    Figure pat00199

    Figure pat00200

    Figure pat00201

    Figure pat00202

    Figure pat00203

    Figure pat00204

    Figure pat00205

    Figure pat00206

    Figure pat00207

    Figure pat00208

    Figure pat00209

    Figure pat00210

    Figure pat00211

    Figure pat00212

    Figure pat00213

    Figure pat00214

    Figure pat00215

    Figure pat00216

    Figure pat00217

    Figure pat00218

    Figure pat00219

    Figure pat00220

    Figure pat00221

    Figure pat00222

    Figure pat00223

    Figure pat00224

    Figure pat00225
    Figure pat00226

    Figure pat00227

    Figure pat00228

    Figure pat00229

    Figure pat00230

    Figure pat00231

    Figure pat00232

    Figure pat00233

    Figure pat00234

    Figure pat00235

    Figure pat00236

    Figure pat00237

    Figure pat00238

    Figure pat00239

    Figure pat00240

    Figure pat00241

    Figure pat00242

    Figure pat00243

    Figure pat00244
    Figure pat00245

    Figure pat00246

    Figure pat00247

    Figure pat00248

    Figure pat00249

    Figure pat00250

    Figure pat00251
    Figure pat00252

    Figure pat00253

    Figure pat00254

    Figure pat00255

    Figure pat00256

    Figure pat00257

    Figure pat00258

    Figure pat00259

    Figure pat00260

    Figure pat00261

    Figure pat00262

    Figure pat00263

    Figure pat00264

    Figure pat00265

    Figure pat00266

    Figure pat00267

    Figure pat00268

    Figure pat00269

    Figure pat00270

    Figure pat00271

    Figure pat00272

    Figure pat00273

    Figure pat00274

    Figure pat00275

    Figure pat00276

    Figure pat00277

    Figure pat00278

    Figure pat00279

    Figure pat00280
    Figure pat00281

    Figure pat00282

    Figure pat00283

    Figure pat00284

    Figure pat00285

    Figure pat00286

    Figure pat00287

    Figure pat00288

    Figure pat00289

    Figure pat00290

    Figure pat00291

    Figure pat00292

    Figure pat00293

    Figure pat00294
    ,
    Figure pat00295
    ,
    Figure pat00296
    ,
    Figure pat00297
    ,
    Figure pat00298
    ,
    Figure pat00299
    ,
    Figure pat00300
    ,
    Figure pat00301
    ,
    Figure pat00302
    ,
    Figure pat00303
    ,
    Figure pat00304
    ,
    Figure pat00305
    ,
    Figure pat00306
    ,
    Figure pat00307
    ,
    Figure pat00308
    ,
    Figure pat00309
    ,
    Figure pat00310
    ,
    Figure pat00311
    ,
    Figure pat00312
    ,
    Figure pat00313
    ,
    Figure pat00314
    ,
    Figure pat00315
  7. 애노드(anode), 캐소드(cathode) 및 두 전극 사이에 제1항의 화합물을 함유하는 1층 이상의 유기물층을 포함하는 유기발광소자.
  8. 제7항에 있어서,
    상기 유기물층이 정공주입층, 정공수송층, 발광층, 전자수송층 및 전자주입층으로 이루어진 군에서 선택되는 하나 이상인 것을 특징으로 하는 유기발광소자.
  9. 제8항에 있어서,
    상기 정공주입층, 정공수송층, 발광층, 전자수송층 및 전자주입층이 각각 10 내지 1,000 ㎚의 두께를 갖는 것을 특징으로 하는 유기발광소자.
  10. 제7항에 있어서,
    상기 유기물층이 제1항의 화합물을 발광 호스트 또는 도펀트로서 함유하는 것을 특징으로 하는 유기발광소자.
  11. 제10항에 있어서,
    상기 도펀트가 호스트 100 중량부 대비 0.01 내지 15 중량부의 양으로 첨가되는 것을 특징으로 하는 유기발광소자.
KR1020130093633A 2012-08-07 2013-08-07 아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자 Active KR102160946B1 (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020120086461 2012-08-07
KR20120086461 2012-08-07

Publications (2)

Publication Number Publication Date
KR20140020208A true KR20140020208A (ko) 2014-02-18
KR102160946B1 KR102160946B1 (ko) 2020-09-29

Family

ID=50267344

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020130093633A Active KR102160946B1 (ko) 2012-08-07 2013-08-07 아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자

Country Status (1)

Country Link
KR (1) KR102160946B1 (ko)

Cited By (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105254561A (zh) * 2015-11-10 2016-01-20 江苏三月光电科技有限公司 一种用于oled的含芴有机化合物及其应用
KR20160064961A (ko) * 2014-11-28 2016-06-08 엘지디스플레이 주식회사 지연 형광 화합물 이를 포함하는 유기발광다이오드소자 및 표시장치
WO2016089080A1 (ko) * 2014-12-02 2016-06-09 주식회사 두산 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2016111196A1 (ja) * 2015-01-08 2016-07-14 国立大学法人九州大学 化合物、混合物、発光層、有機発光素子およびアシストドーパント
JP2016130231A (ja) * 2015-01-08 2016-07-21 国立大学法人九州大学 化合物、混合物、発光層、有機発光素子およびアシストドーパント
WO2017016667A1 (de) * 2015-07-29 2017-02-02 Merck Patent Gmbh Verbindungen mit fluoren-strukturen
CN106467551A (zh) * 2016-08-30 2017-03-01 江苏三月光电科技有限公司 一种以均苯为核心的光电材料及其应用
WO2017057976A1 (ko) * 2015-09-30 2017-04-06 주식회사 엘지화학 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR20170041886A (ko) * 2014-08-13 2017-04-17 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료
WO2017155102A1 (ja) * 2016-03-11 2017-09-14 国立大学法人九州大学 発光材料、有機発光素子および化合物
KR20180020108A (ko) * 2016-08-17 2018-02-27 주식회사 엘지화학 안트라센계 화합물 및 이를 포함하는 유기 발광 소자
WO2018038938A1 (en) 2016-08-26 2018-03-01 Dow Global Technologies Llc Spiroacridine derivatives useful as oleds
CN108218860A (zh) * 2018-01-18 2018-06-29 长春海谱润斯科技有限公司 一种杂蒽衍生物及其制备方法和有机发光器件
US10249829B2 (en) 2015-11-24 2019-04-02 Samsung Display Co., Ltd. Compound and organic light-emitting device including the same
US10367152B2 (en) 2015-11-26 2019-07-30 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
EP3132478B1 (de) * 2014-04-15 2019-11-27 cynora GmbH Hostmaterialien für oleds
WO2020244259A1 (zh) * 2019-06-04 2020-12-10 武汉华星光电半导体显示技术有限公司 有机化合物及其制备方法、有机发光二极管电致发光器件
US10886476B2 (en) 2017-10-24 2021-01-05 Samsung Display Co., Ltd. Polycyclic compound and organic electroluminescence device including the same
JP2021006523A (ja) * 2019-06-27 2021-01-21 関東化学株式会社 スピロアクリダン系化合物、該化合物を含有する正孔輸送材料および該化合物を正孔輸送層に含む有機電子デバイス
KR102209237B1 (ko) * 2020-08-25 2021-02-01 최돈수 유기 전기 발광 소자용 발광 재료, 이를 이용한 유기 전기 발광 소자 및 유기 전기 발광 소자용 재료
KR20210093284A (ko) * 2018-11-16 2021-07-27 가부시키가이샤 한도오따이 에네루기 켄큐쇼 유기 화합물, el 디바이스, 발광 장치, 전자 기기, 조명 장치, 및 전자 디바이스
US11289657B2 (en) 2018-03-26 2022-03-29 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same
US11440925B2 (en) * 2016-11-08 2022-09-13 Merck Patent Gmbh Compounds for electronic devices
US11700767B2 (en) 2017-12-20 2023-07-11 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the condensed cyclic compound, and organic light-emitting device including the composition
US11925113B2 (en) 2018-04-24 2024-03-05 Lg Chem, Ltd. Heterocyclic compound and organic light emitting device comprising the same
WO2024147321A1 (ja) * 2023-01-06 2024-07-11 出光興産株式会社 化合物、有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子及び電子機器

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100910150B1 (ko) * 2008-04-02 2009-08-03 (주)그라쎌 신규한 유기 발광 화합물 및 이를 발광재료로서 채용하고있는 유기 발광 소자
EP2141214A2 (en) * 2008-06-25 2010-01-06 Gracel Display Inc. Novel organic electroluminescent compounds and organic electroluminescent device using the same
WO2011107186A2 (de) * 2010-03-02 2011-09-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100910150B1 (ko) * 2008-04-02 2009-08-03 (주)그라쎌 신규한 유기 발광 화합물 및 이를 발광재료로서 채용하고있는 유기 발광 소자
EP2141214A2 (en) * 2008-06-25 2010-01-06 Gracel Display Inc. Novel organic electroluminescent compounds and organic electroluminescent device using the same
WO2011107186A2 (de) * 2010-03-02 2011-09-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen

Cited By (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3132478B1 (de) * 2014-04-15 2019-11-27 cynora GmbH Hostmaterialien für oleds
KR20170041886A (ko) * 2014-08-13 2017-04-17 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료
JP2017530945A (ja) * 2014-08-13 2017-10-19 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセンス素子のための材料
KR20160064961A (ko) * 2014-11-28 2016-06-08 엘지디스플레이 주식회사 지연 형광 화합물 이를 포함하는 유기발광다이오드소자 및 표시장치
WO2016089080A1 (ko) * 2014-12-02 2016-06-09 주식회사 두산 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20160066339A (ko) * 2014-12-02 2016-06-10 주식회사 두산 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
JP2016130231A (ja) * 2015-01-08 2016-07-21 国立大学法人九州大学 化合物、混合物、発光層、有機発光素子およびアシストドーパント
WO2016111196A1 (ja) * 2015-01-08 2016-07-14 国立大学法人九州大学 化合物、混合物、発光層、有機発光素子およびアシストドーパント
JP2018528936A (ja) * 2015-07-29 2018-10-04 メルク、パテント、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ ＧｍｂＨ フルオレン構造を有する化合物
WO2017016667A1 (de) * 2015-07-29 2017-02-02 Merck Patent Gmbh Verbindungen mit fluoren-strukturen
CN107849016A (zh) * 2015-07-29 2018-03-27 默克专利有限公司 具有芴结构的化合物
CN107849016B (zh) * 2015-07-29 2021-10-22 默克专利有限公司 具有芴结构的化合物
KR20180030914A (ko) * 2015-07-29 2018-03-26 메르크 파텐트 게엠베하 플루오렌 구조를 갖는 화합물
US11201296B2 (en) 2015-07-29 2021-12-14 Merck Patent Gmbh Compounds having fluorene structures
CN107406391A (zh) * 2015-09-30 2017-11-28 株式会社Lg化学 螺环化合物和包含其的有机发光元件
US10981876B2 (en) 2015-09-30 2021-04-20 Lg Chem, Ltd. Spiro compound and organic light emitting element comprising same
TWI629271B (zh) * 2015-09-30 2018-07-11 Ｌｇ化學股份有限公司 具有螺環接結構的化合物、含有其的有機發光裝置、顯示裝置及照明裝置
JP2018522813A (ja) * 2015-09-30 2018-08-16 エルジー・ケム・リミテッド スピロ型化合物およびこれを含む有機発光素子
WO2017057976A1 (ko) * 2015-09-30 2017-04-06 주식회사 엘지화학 스피로형 화합물 및 이를 포함하는 유기 발광 소자
CN105254561A (zh) * 2015-11-10 2016-01-20 江苏三月光电科技有限公司 一种用于oled的含芴有机化合物及其应用
US10249829B2 (en) 2015-11-24 2019-04-02 Samsung Display Co., Ltd. Compound and organic light-emitting device including the same
US10367152B2 (en) 2015-11-26 2019-07-30 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
WO2017155102A1 (ja) * 2016-03-11 2017-09-14 国立大学法人九州大学 発光材料、有機発光素子および化合物
JP2017163075A (ja) * 2016-03-11 2017-09-14 国立大学法人九州大学 発光材料、有機発光素子および化合物
KR20180020108A (ko) * 2016-08-17 2018-02-27 주식회사 엘지화학 안트라센계 화합물 및 이를 포함하는 유기 발광 소자
WO2018038938A1 (en) 2016-08-26 2018-03-01 Dow Global Technologies Llc Spiroacridine derivatives useful as oleds
CN106467551A (zh) * 2016-08-30 2017-03-01 江苏三月光电科技有限公司 一种以均苯为核心的光电材料及其应用
US11440925B2 (en) * 2016-11-08 2022-09-13 Merck Patent Gmbh Compounds for electronic devices
US10886476B2 (en) 2017-10-24 2021-01-05 Samsung Display Co., Ltd. Polycyclic compound and organic electroluminescence device including the same
US11700767B2 (en) 2017-12-20 2023-07-11 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the condensed cyclic compound, and organic light-emitting device including the composition
CN108218860A (zh) * 2018-01-18 2018-06-29 长春海谱润斯科技有限公司 一种杂蒽衍生物及其制备方法和有机发光器件
US11289657B2 (en) 2018-03-26 2022-03-29 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same
US11925113B2 (en) 2018-04-24 2024-03-05 Lg Chem, Ltd. Heterocyclic compound and organic light emitting device comprising the same
KR20210093284A (ko) * 2018-11-16 2021-07-27 가부시키가이샤 한도오따이 에네루기 켄큐쇼 유기 화합물, el 디바이스, 발광 장치, 전자 기기, 조명 장치, 및 전자 디바이스
US20210395245A1 (en) * 2018-11-16 2021-12-23 Semiconductor Energy Laboratory Co., Ltd. Organic compound, el device, light-emitting apparatus, electronic appliance, lighting device, and electronic device
US12344602B2 (en) * 2018-11-16 2025-07-01 Semiconductor Energy Laboratory Co., Ltd. Organic compound, EL device, light-emitting apparatus, electronic appliance, lighting device, and electronic device
US11545638B2 (en) 2019-06-04 2023-01-03 Wuhan China Star Optoelectronics Semiconductor Display Technology Co., Ltd. Organic compound and manufacturing method thereof, and organic light emitting diode electroluminescent device
WO2020244259A1 (zh) * 2019-06-04 2020-12-10 武汉华星光电半导体显示技术有限公司 有机化合物及其制备方法、有机发光二极管电致发光器件
JP2021006523A (ja) * 2019-06-27 2021-01-21 関東化学株式会社 スピロアクリダン系化合物、該化合物を含有する正孔輸送材料および該化合物を正孔輸送層に含む有機電子デバイス
WO2022045658A1 (ko) * 2020-08-25 2022-03-03 최돈수 유기 전기 발광 소자용 발광 재료, 이를 이용한 유기 전기 발광 소자 및 유기 전기 발광 소자용 재료
KR102209237B1 (ko) * 2020-08-25 2021-02-01 최돈수 유기 전기 발광 소자용 발광 재료, 이를 이용한 유기 전기 발광 소자 및 유기 전기 발광 소자용 재료
WO2024147321A1 (ja) * 2023-01-06 2024-07-11 出光興産株式会社 化合物、有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子及び電子機器

Also Published As

Publication number Publication date
KR102160946B1 (ko) 2020-09-29

Similar Documents

Publication Publication Date Title
KR102160946B1 (ko) 아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자
KR102559622B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR102169273B1 (ko) 아크리딘 유도체를 포함하는 유기발광 화합물 및 이를 포함하는 유기발광소자
KR101983991B1 (ko) 축합아릴 화합물 및 이를 포함하는 유기전계발광소자
KR102671576B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR102423699B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR20120098694A (ko) 유기 전계 발광 소자
KR20140086880A (ko) 신규한 유기 화합물 및 이를 포함하는 유기발광소자
KR20160068683A (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR102402220B1 (ko) 신규한 청색 형광 호스트 화합물 및 이를 포함하는 유기발광소자
KR102387855B1 (ko) 신규한 발광 화합물 및 이를 포함하는 유기발광소자
KR102448875B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR20180020577A (ko) 신규 화합물 및 이를 포함하는 유기발광소자
KR102394380B1 (ko) 신규한 발광 화합물 및 이를 포함하는 유기발광소자
KR20150058082A (ko) 신규한 발광 화합물 및 이를 포함하는 유기발광소자
KR102429520B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR20150058083A (ko) 신규한 발광 화합물 및 이를 포함하는 유기발광소자
KR102630325B1 (ko) 신규 화합물 및 이를 포함하는 유기발광소자
KR102630946B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR102447718B1 (ko) 신규한 발광 화합물 및 이를 포함하는 유기발광소자
KR102437956B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR102245921B1 (ko) 신규한 유기 화합물 및 이를 포함하는 유기발광소자
KR20170052777A (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR20160045019A (ko) 신규한 화합물 및 이를 포함하는 유기발광소자
KR102390954B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20130807

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20180806

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20130807

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20191128

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20200526

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20191128

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20200526

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20200330

Comment text: Amendment to Specification, etc.

PX0701 Decision of registration after re-examination

Patent event date: 20200701

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20200619

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20200526

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20200330

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20200923

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20200924

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20250610

Start annual number: 6

End annual number: 6
