Abstract

(과제) 본 발명의 목적은 고효율, 고내구성의 유기 EL 소자용 재료로서, 전자 주입·수송 성능이 우수하고, 정공 저지 능력을 갖고, 박막 상태에서의 안정성이 높은 우수한 특성을 갖는 유기 화합물을 제공하고, 또한 이 화합물을 사용하여, 고효율, 고내구성의 유기 EL 소자를 제공하는 것에 있다.
(해결 수단) 하기 일반식 (1) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.
Figure 112020029202157-pct00070

(식 중, A1 은 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. Ar1 은 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. Ar2 는 중수소 원자, 트리메틸실릴기, 트리페닐실릴기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. m 은 1 ∼ 3 의 정수를 나타내고, n 은 0 ∼ 2 의 정수를 나타내고, o 는 1 ∼ 2 의 정수를 나타낸다. m 이 2 이상의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 Ar1 은 서로 동일해도 되고 상이해도 된다. n 이 2 의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 Ar2 는 서로 동일해도 되고 상이해도 된다. o 가 2 의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 A1 은 서로 동일해도 되고 상이해도 된다. 단, m 과 n 과 o 의 정수의 합을 4 이내로 한다. 또한, n 이 0 인 경우, Ar2 는 수소 원자를 나타내는 것으로 한다.)

Description

피리미딘 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자
본 발명은 각종 표시 장치에 바람직한 자발광 소자인 유기 일렉트로 루미네선스 소자 (이하, 유기 EL 소자라고 약칭한다) 에 적합한 화합물과 소자에 관한 것으로, 상세하게는 피리미딘 고리 구조를 갖는 화합물과, 그 화합물을 사용한 유기 EL 소자에 관한 것이다.
유기 EL 소자는 자기 발광성 소자이기 때문에, 액정 소자에 비해 밝아 시인성이 우수하고, 선명한 표시가 가능하므로, 활발한 연구가 이루어져 왔다.
1987년에 이스트만·코닥사의 C. W. Tang 들은 각종 역할을 각 재료에 분담한 적층 구조 소자를 개발함으로써, 유기 재료를 사용한 유기 EL 소자를 실용적인 것으로 하였다. 그들은 전자를 수송할 수 있는 형광체와 정공을 수송할 수 있는 유기물을 적층하고, 양방의 전하를 형광체층 중에 주입하여 발광시킴으로써, 10 V 이하의 전압으로 1000 cd/㎡ 이상의 고휘도가 얻어지게 되었다 (예를 들어, 특허문헌 1 및 특허문헌 2 참조).
현재까지, 유기 EL 소자의 실용화를 위해서 많은 개량이 이루어지고, 적층 구조의 각종 역할을 더욱 세분화하여, 기판 상에 순차적으로, 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 주입층, 음극을 형성한 전계 발광 소자에 의해 고효율과 내구성이 달성되게 되었다 (예를 들어, 비특허문헌 1 참조).
또, 발광 효율의 추가적인 향상을 목적으로 하여 삼중항 여기자의 이용이 시도되고, 인광 발광성 화합물의 이용이 검토되고 있다 (예를 들어, 비특허문헌 2 참조).
그리고, 열활성화 지연 형광 (TADF) 에 의한 발광을 이용하는 소자도 개발되어 있고, 2011년에 큐슈 대학의 아다치들은, 열활성화 지연 형광 재료를 사용한 소자에 의해 5.3 ％ 의 외부 양자 효율을 실현시켰다. (예를 들어, 비특허문헌 3 참조)
발광층은, 일반적으로 호스트 재료라고 칭해지는 전하 수송성의 화합물에, 형광성 화합물이나 인광 발광성 화합물 또는 지연 형광을 방사하는 재료를 도프하여 제조할 수도 있다. 상기 비특허문헌에 기재되어 있는 바와 같이, 유기 EL 소자에 있어서의 유기 재료의 선택은, 그 소자의 효율이나 내구성 등 여러 특성에 큰 영향을 미친다. (예를 들어, 비특허문헌 2 참조)
유기 EL 소자에 있어서는, 양 전극으로부터 주입된 전하가 발광층에서 재결합하여 발광이 얻어지지만, 정공, 전자의 양 전하를 어떻게 효율적으로 발광층에 수수할지가 중요하다. 그러기 위해서는, 전자 주입성을 높이고, 그 이동도를 크게 함으로써, 정공과 전자가 발광층 내에서 재결합하는 확률을 향상시키는 것이고, 나아가서는, 양극측으로부터 수송된 정공을 발광층에 가두는 것, 전자 수송층의 열화를 방지하는 것, 또, 발광층 내에서 생성한 여기자를 가두는 것에 의해, 보다 재결합하는 환경을 만들어내어, 고효율 발광을 얻을 수 있다. 따라서, 전자 수송 재료가 하는 역할은 중요하고, 전자 주입성이 높고, 전자 이동도가 크고, 정공 저지성이 높고, 나아가서는 정공에 대한 내구성이 높은 전자 수송 재료가 요구되고 있다.
또, 소자의 수명에 관해서는 재료의 내열성이나 아모르퍼스성도 중요하다. 내열성이 낮은 재료에서는, 소자 구동시에 발생하는 열에 의해, 낮은 온도에서도 열분해가 일어나, 재료가 열화된다. 아모르퍼스성이 낮은 재료에서는, 짧은 시간이라도 박막의 결정화가 일어나, 소자가 열화되어 버린다. 그 때문에 사용하는 재료에는 내열성이 높고, 아모르퍼스성이 양호한 성질이 요구된다.
대표적인 발광 재료인 트리스(8-하이드록시퀴놀린)알루미늄 (이후, Alq3 이라고 약칭한다) 은 전자 수송 재료로서도 일반적으로 사용되지만, 전자 이동이 느리고, 또 일함수가 5.6 eV 이므로 정공 저지 성능이 충분하다고는 할 수 없다.
전자 주입성이나 이동도 등의 특성을 개량한 화합물로서, 벤조트리아졸 구조를 갖는 화합물이 제안되어 있지만 (예를 들어, 특허문헌 3), 이들 화합물을 또는 전자 수송층에 사용한 소자에서는, 발광 효율 등의 개량은 되어 있지만, 여전히 충분하다고는 할 수 없고, 추가적인 저구동 전압화나, 추가적인 고발광 효율화가 요구되고 있다.
또, 정공 저지성이 우수한 전자 수송 재료로서, 3-(4-비페닐릴)-4-페닐-5-(4-t-부틸페닐)-1,2,4-트리아졸 (이후, TAZ 라고 약칭한다) 이 제안되어 있다 (예를 들어, 특허문헌 4 참조).
TAZ 는 일함수가 6.6 eV 로 커 정공 저지 능력이 높기 때문에, 진공 증착이나 도포 등에 의해 제조되는 형광 발광층이나 인광 발광층의, 음극측에 적층하는 전자 수송성의 정공 저지층으로서 사용되고, 유기 EL 소자의 고효율화에 기여하고 있다 (예를 들어, 비특허문헌 4 참조).
그러나 전자 수송성이 낮은 것이 TAZ 에 있어서의 큰 과제이고, 보다 전자 수송성이 높은 전자 수송 재료와 조합하여, 유기 EL 소자를 제조하는 것이 필요하였다 (예를 들어, 비특허문헌 5 참조).
또, BCP 에 있어서도 일함수가 6.7 eV 로 커 정공 저지 능력이 높지만, 유리 전이점 (Tg) 이 83 ℃ 로 낮으므로, 박막의 안정성이 부족하여, 정공 저지층으로서 충분히 기능하고 있다고는 할 수 없다.
어느 재료도 막 안정성이 부족하고, 혹은 정공을 저지하는 기능이 불충분하다. 유기 EL 소자의 소자 특성을 개선시키기 위해, 전자의 주입·수송 성능과 정공 저지 능력이 우수하고, 박막 상태에서의 안정성이 높은 유기 화합물이 요구되고 있다.
일본 공개특허공보 평8-048656호 일본 특허 제3194657호 국제 공개 제2013/054764호 일본 특허등록 제2734341호 국제 공개 제2015/190400호 국제 공개 제2010/074422호 국제 공개 제2014/009310호 국제 공개 제2003/060956호
응용 물리학회 제 9 회 강습회 예고집 55 ∼ 61 페이지 (2001) 응용 물리학회 제 9 회 강습회 예고집 23 ∼ 31 페이지 (2001) Appl. Phys. Let., 98, 083302 (2011) 제 50 회 응용 물리학 관계 연합 강연회 28p-A-6 강연 예고집 1413 페이지 (2003) 응용 물리학회 유기 분자·바이오 일렉트로닉스 분과회 회지 11권 1호 13 ∼ 19 페이지 (2000) J. Org. Chem. 2001, 66, 7125-7128
본 발명의 목적은 고효율, 고내구성의 유기 EL 소자용 재료로서, 전자 주입·수송 성능이 우수하고, 정공 저지 능력을 갖고, 박막 상태에서의 안정성이 높은 우수한 특성을 갖는 유기 화합물을 제공하고, 또한 이 화합물을 사용하여, 고효율, 고내구성의 유기 EL 소자를 제공하는 것에 있다.
본 발명이 제공하고자 하는 유기 화합물이 구비해야 할 물리적인 특성으로는, (1) 전자의 주입 특성이 양호한 것, (2) 전자의 이동도가 큰 것, (3) 정공 저지 능력이 우수한 것, (4) 박막 상태가 안정적인 것, (5) 내열성이 우수한 것을 들 수 있다. 또, 본 발명이 제공하고자 하는 유기 EL 소자가 구비해야 할 물리적인 특성으로는, (1) 발광 효율 및 전력 효율이 높은 것, (2) 발광 개시 전압이 낮은 것, (3) 실용 구동 전압이 낮은 것, (4) 장수명인 것을 들 수 있다.
그래서 본 발명자들은 상기의 목적을 달성하기 위해, 전자 친화성인 피리미딘 고리의 질소 원자가 금속에 배위하는 능력을 가지고 있는 것과, 내열성이 우수하다는 것에 주목하여, 피리미딘 고리 구조를 갖는 화합물을 설계하여 화학 합성하고, 그 화합물을 사용하여 여러 가지 유기 EL 소자를 시작 (試作) 하여, 소자의 특성 평가를 예의 실시한 결과, 본 발명을 완성하기에 이르렀다.

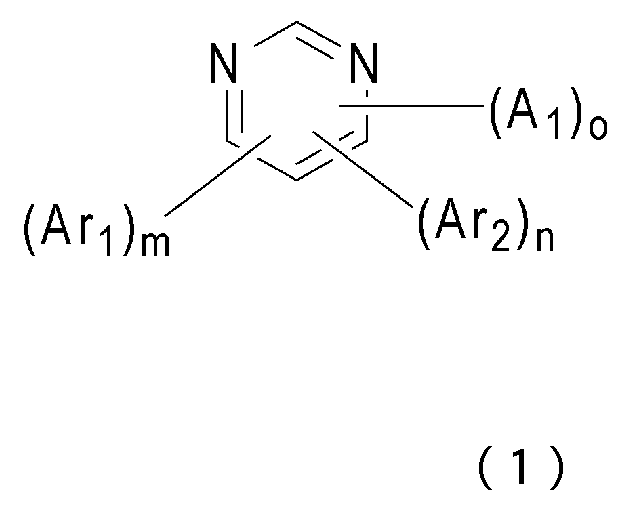

[1] 즉 본 발명은, 하기 일반식 (1) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물이다.
[화학식 1]
Figure 112020029202157-pct00001
(식 중, A1 은 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. Ar1 은 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. Ar2 는 중수소 원자, 트리메틸실릴기, 트리페닐실릴기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. m 은 1 ∼ 3 의 정수 (整數) 를 나타내고, n 은 0 ∼ 2 의 정수를 나타내고, o 는 1 ∼ 2 의 정수를 나타낸다. m 이 2 이상의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 Ar1 은 서로 동일해도 되고 상이해도 된다. n 이 2 의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 Ar2 는 서로 동일해도 되고 상이해도 된다. o 가 2 의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 A1 은 서로 동일해도 되고 상이해도 된다. 단, m 과 n 과 o 의 정수의 합을 4 이내로 한다. 또한, n 이 0 인 경우, Ar2 는 수소 원자를 나타내는 것으로 한다.)
[2] 또 본 발명은, 상기 [1] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 하기 일반식 (2) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.
[화학식 2]

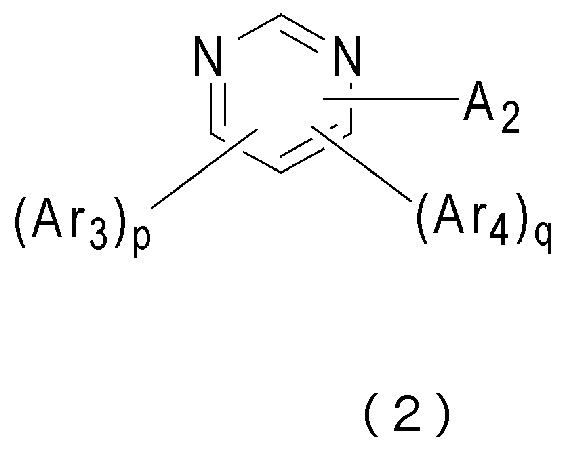

Figure 112020029202157-pct00002
(식 중, A2 는 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. Ar3 은 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. Ar4 는 중수소 원자, 트리메틸실릴기, 트리페닐실릴기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. p 는 1 ∼ 3 의 정수를 나타내고, q 는 0 ∼ 2 의 정수를 나타낸다. p 가 2 이상의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 Ar3 은 서로 동일해도 되고 상이해도 된다. q 가 2 의 정수인 경우, 동일한 피리미딘 고리에 복수개 결합하는 Ar4 는 서로 동일해도 되고 상이해도 된다. 단, p 와 q 의 정수의 합을 3 이내로 한다.)
[3] 또 본 발명은, 상기 [1] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 하기 일반식 (3) 으로 나타내는, 피리미딘 고리 구조를 갖는 화합물.
[화학식 3]
Figure 112020029202157-pct00003
(식 중, A3 은 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. Ar5, Ar6 은 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. Ar7 은 수소 원자, 중수소 원자, 트리메틸실릴기, 트리페닐실릴기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다.)
[4] 또 본 발명은, 상기 [1] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 하기 일반식 (4) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.
[화학식 4]
Figure 112020029202157-pct00004
(식 중, A4 는 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. Ar8, Ar9 는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. Ar10 은 수소 원자, 중수소 원자, 트리메틸실릴기, 트리페닐실릴기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다.)
[5] 또 본 발명은, 상기 [1] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 하기 일반식 (5) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.
[화학식 5]
Figure 112020029202157-pct00005
(식 중, A5 는 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. Ar11, Ar12 는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. Ar13 은 수소 원자, 중수소 원자, 트리메틸실릴기, 트리페닐실릴기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다.)
[6] 또 본 발명은, 상기 [4] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 A4 의 방향족 복소 고리기가, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 또는 카르보닐기인, 상기 일반식 (4) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[7] 또 본 발명은, 상기 [5] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 A5 의 방향족 복소 고리기가, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기 또는 카르보닐기인, 상기 일반식 (5) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[8] 또 본 발명은, 상기 [4] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 Ar10 이 수소 원자인 상기 일반식 (4) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[9] 또 본 발명은, 상기 [5] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 Ar13 이 수소 원자인 상기 일반식 (5) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[10] 또 본 발명은, 상기 [4] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 A4 의 방향족 복소 고리기가, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 또는 카르보닐기이고, 또한 상기 Ar10 이 수소 원자인, 상기 일반식 (4) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[11] 또 본 발명은, 상기 [5] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 A5 의 방향족 복소 고리기가, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 또는 카르보닐기이고, 또한 상기 Ar13 이 수소 원자인, 상기 일반식 (5) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.
[12] 또 본 발명은, 상기 [4] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 Ar8, Ar9 중, 적어도 1 지점이 축합 다고리 방향족기, 방향족 복소 고리기 또는 치환기로서, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 또는 디벤조티에닐기이고, 또한 상기 Ar10 이 수소 원자인, 상기 일반식 (4) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[13] 또 본 발명은, 상기 [5] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 Ar11, Ar12 중, 적어도 1 지점이 축합 다고리 방향족기, 방향족 복소 고리기, 또는 치환기로서, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 또는 디벤조티에닐기이고, 또한 상기 Ar13 이 수소 원자인, 상기 일반식 (5) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[14] 또 본 발명은, 상기 [4] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 A4 의 방향족 복소 고리기가, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 또는 카르보닐기이고, 또한, 상기 Ar10 이 수소 원자이고, 또한 상기 Ar8, Ar9 중, 적어도 1 지점이 축합 다고리 방향족기, 방향족 복소 고리기 또는 치환기로서, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 또는 디벤조티에닐기인, 상기 일반식 (4) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[15] 또 본 발명은, 상기 [5] 에 기재된 피리미딘 고리 구조를 갖는 화합물로서, 상기 A5 의 방향족 복소 고리기가, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기 또는 카르볼리닐기이고, 또한 상기 Ar13 이 수소 원자이고, 또한 상기 Ar11, Ar12 중, 적어도 1 지점이 축합 다고리 방향족기, 방향족 복소 고리기 또는 치환기로서, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 또는 디벤조티에닐기인, 상기 일반식 (5) 로 나타내는 피리미딘 고리 구조를 갖는 화합물.
[16] 또, 본 발명은, 1 쌍의 전극과 그 사이에 끼워진 적어도 1 층의 유기층을 갖는 유기 EL 소자에 있어서, 상기 [1] ∼ [15] 중 어느 한 항에 기재된 피리미딘 고리 구조를 갖는 화합물이, 적어도 1 개의 유기층의 구성 재료로서 사용되고 있는 것을 특징으로 하는 유기 EL 소자이다.
[17] 또, 본 발명은, 상기 [16] 에 기재된 유기 EL 소자로서, 상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 전자 수송층인 유기 EL 소자이다.
[18] 또, 본 발명은, 상기 [16] 에 기재된 유기 EL 소자로서, 상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 정공 저지층인 유기 EL 소자이다.
[19] 또, 본 발명은, 상기 [16] 에 기재된 유기 EL 소자로서, 상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 발광층인 유기 EL 소자이다.
[20] 또, 본 발명은, 상기 [16] 에 기재된 유기 EL 소자로서, 상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 전자 주입층인 유기 EL 소자이다.
본 발명의 피리미딘 고리 구조를 갖는 화합물은, (1) 전자의 주입 특성이 양호하고, (2) 전자의 이동도가 빠르고, (3) 정공 저지 능력이 우수하고, (4) 박막 상태에서 안정적으로 존재하고, (5) 내열성이 우수하다는 등의 특성이 있고, 본 발명의 유기 EL 소자는, (6) 발광 효율이 높고, (7) 발광 개시 전압이 낮고, (8) 실용 구동 전압이 낮고, (9) 장수명 등의 특성을 가지고 있다.
도 1 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-1 ∼ 화합물-15 를 나타내는 도면이다.
도 2 는, 본 발명의 피리미딘 고리 구조를 갖는 화합물-16 ∼ 화합물-30 을 나타내는 도면이다.
도 3 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-31 ∼ 화합물-45 를 나타내는 도면이다.
도 4 는, 본 발명의 피리미딘 고리 구조를 갖는 화합물-46 ∼ 화합물-60 을 나타내는 도면이다.
도 5 는, 본 발명의 피리미딘 고리 구조를 갖는 화합물-61 ∼ 화합물-75 를 나타내는 도면이다.
도 6 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-76 ∼ 화합물-90 을 나타내는 도면이다.
도 7 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-91 ∼ 화합물-105 를 나타내는 도면이다.
도 8 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-106 ∼ 화합물-120 을 나타내는 도면이다.
도 9 는, 본 발명의 피리미딘 고리 구조를 갖는 화합물-121 ∼ 화합물-135 를 나타내는 도면이다.
도 10 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-136 ∼ 화합물-150 을 나타내는 도면이다.
도 11 은, 본 발명의 피리미딘 고리 구조를 갖는 화합물-151 ∼ 화합물-160 을 나타내는 도면이다.
도 12 는, 실시예 20 ∼ 36, 비교예 1, 2 의 유기 EL 소자 구성을 나타낸 도면이다.
일반식 (1) ∼ (5) 중의 A1 ∼ A5 로 나타내는 「치환 혹은 무치환의 방향족 복소 고리기」 에 있어서의 「방향족 복소 고리기」 로는, 구체적으로, 피리딜기, 피리미디닐기, 트리아지닐기, 푸릴기, 피롤릴기, 이미다졸릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 아자플루오레닐기, 디아자플루오레닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 및 카르볼리닐기 등 외에, 탄소수 2 ∼ 20 으로 이루어지는 헤테로아릴기에서 선택된다.
일반식 (1) ∼ (5) 중의 Ar1 ∼ Ar13 으로 나타내는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소 고리기」 또는 「치환 혹은 무치환의 축합 다고리 방향족기」 에 있어서의 「방향족 탄화수소기」, 「방향족 복소 고리기」 또는 「축합 다고리 방향족기」 로는, 구체적으로, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기, 피리딜기, 피리미디닐기, 트리아지닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 아자플루오레닐기, 디아자플루오레닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 및 카르볼리닐기 등 외에, 탄소수 6 ∼ 30 으로 이루어지는 아릴기, 또는 탄소수 2 ∼ 20 으로 이루어지는 헤테로아릴기에서 선택된다.
일반식 (1) ∼ (5) 중의 A1 ∼ A5 및 Ar1 ∼ Ar13 으로 나타내는 「치환 방향족 탄화수소기」, 「치환 방향족 복소 고리기」, 「치환 축합 다고리 방향족기」 에 있어서의 「치환기」 로는, 구체적으로, 중수소 원자, 시아노기, 니트로기 ; 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자 ; 트리메틸실릴기, 트리페닐실릴기 등의 실릴기 ; 메틸기, 에틸기, 프로필기 등의 탄소 원자수 1 내지 6 의 직사슬형 혹은 분기형의 알킬기 ; 메틸옥시기, 에틸옥시기, 프로필옥시기 등의 탄소 원자수 1 내지 6 의 직사슬형 혹은 분기형의 알킬옥시기 ; 비닐기, 알릴기 등의 알케닐기 ; 페닐옥시기, 톨릴옥시기 등의 아릴옥시기 ; 벤질옥시기, 페네틸옥시기 등의 아릴알킬옥시기 ; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다고리 방향족기 ; 피리딜기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카르볼리닐기 등의 방향족 복소 고리기와 같은 기를 들 수 있고, 이들 치환기는 추가로, 상기 예시한 치환기가 치환되어 있어도 된다. 또, 이들 치환기와 치환한 벤젠 고리 또는 동일한 벤젠 고리에 복수 치환된 치환기끼리가 단결합으로 고리를 형성해도 되고, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황 원자를 개재하여 서로 결합하여 고리를 형성하고 있어도 된다.
본 발명의 유기 EL 소자에 바람직하게 사용되는, 상기 일반식 (1) 로 나타내는 피리미딘 고리 구조를 갖는 화합물은, 유기 EL 소자의 전자 주입층, 전자 수송층 또는 정공 저지층의 구성 재료로서 사용할 수 있다. 전자의 이동도가 높고 전자 주입층 또는 전자 수송층의 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자는 전자의 주입·수송 성능, 박막의 안정성이나 내구성이 우수한 유기 EL 소자용의 재료를 사용하고 있기 때문에, 종래의 유기 EL 소자에 비해, 전자 수송층으로부터 발광층으로의 전자 수송 효율이 향상되고, 발광 효율이 향상됨과 함께, 구동 전압이 저하되어, 유기 EL 소자의 내구성을 향상시킬 수 있고, 고효율, 저구동 전압, 장수명의 유기 EL 소자를 실현하는 것이 가능해졌다.
본 발명의 피리미딘 고리 구조를 갖는 화합물은, (1) 전자의 주입 특성이 양호하고, (2) 전자의 이동도가 빠르고, (3) 정공 저지 능력이 우수하고, (4) 박막 상태에서 안정적으로 존재하고, (5) 내열성이 우수하다는 등의 특성이 있고, 본 발명의 유기 EL 소자는, (6) 발광 효율이 높고, (7) 발광 개시 전압이 낮고, (8) 실용 구동 전압이 낮고, (9) 장수명 등의 특성을 가지고 있다.
본 발명의 피리미딘 고리 구조를 갖는 화합물은, 전자의 주입·이동도가 빠르므로, 동 화합물을 전자 주입 재료 및/또는 전자 수송 재료로서 사용하여 제조된 전자 주입층 및/또는 전자 수송층을 갖는 유기 EL 소자는, 발광층으로의 전자 수송 효율이 향상되고, 발광 효율이 향상됨과 함께, 구동 전압이 저하되므로, 유기 EL 소자의 내구성이 향상된다.
본 발명의 피리미딘 고리 구조를 갖는 화합물은, 정공 저지 능력과 전자 수송성이 우수하고, 또한 박막 상태에 있어서도 안정적이고, 발광층 내에서 생성한 여기자를 가두는 특징이 있으므로, 동 화합물을 정공 저지 재료로서 사용하여 제조된 정공 저지층을 갖는 유기 EL 소자는, 정공과 전자가 재결합할 확률을 향상시키고, 열실활을 막고, 높은 발광 효율을 갖고, 구동 전압이 저하되고, 전류 내성이 개선됨으로써 최대 발광 휘도가 향상되어 있다.
본 발명의 피리미딘 고리 구조를 갖는 화합물은, 전자 수송성이 우수하고, 또한 밴드 갭이 넓음으로써, 동 화합물을 호스트 재료로서 사용하여 제조된 발광층을 갖는 유기 EL 소자는, 도펀트라고 불리는 형광 발광체나 인광 발광체, 지연 형광 발광체를 담지시켜 발광층을 형성함으로써 구동 전압이 저하되고, 발광 효율이 개선된다.
따라서, 본 발명의 피리미딘 고리 구조를 갖는 화합물은, 유기 EL 소자의 전자 주입층, 전자 수송층, 정공 저지층 또는 발광층의 재료로서 유용하고, 종래의 유기 EL 소자의 발광 효율 및 구동 전압, 그리고 내구성을 개량할 수 있다.
본 발명의 피리미딘 고리 구조를 갖는 화합물은 신규한 화합물이지만, 이들 화합물은, 그 자체 공지된 방법에 준하여 합성할 수 있다 (예를 들어, 특허문헌 5, 비특허문헌 6 참조).
본 발명의 유기 EL 소자에 바람직하게 사용되는, 상기 일반식 (1) 로 나타내는 피리미딘 화합물 중에서, 바람직한 화합물-1 ∼ 화합물-160 의 구체예로서 도 1 ∼ 11 에 나타내지만, 이들 화합물에 한정되는 것은 아니다.
일반식 (1) ∼ (5) 로 나타내는 피리미딘 고리 구조를 갖는 화합물의 정제는 칼럼 크로마토그래프에 의한 정제, 실리카 겔, 활성탄, 활성 백토 등에 의한 흡착 정제, 용매에 의한 재결정이나 정석법, 승화 정제법 등에 의해 실시하였다. 화합물의 동정은, NMR 분석에 의해 실시하였다. 물성값으로서, 융점, 유리 전이점 (Tg) 과 일함수의 측정을 실시하였다. 융점은 증착성의 지표가 되는 것이고, 유리 전이점 (Tg) 은 박막 상태의 안정성의 지표가 되고, 일함수는 정공 수송성이나 정공 저지성의 지표가 되는 것이다.
융점과 유리 전이점 (Tg) 은, 분체를 사용하여 고감도 시차 주사 열량계 (부르커·에이엑스에스 제조, DSC3100SA) 에 의해 측정하였다.
일함수는, ITO 기판 상에 100 ㎚ 의 박막을 제조하고, 이온화 포텐셜 측정 장치 (스미토모 중기계 공업 주식회사 제조, PYS-202) 에 의해 구하였다.
본 발명의 유기 EL 소자의 구조로는, 기판 상에 순차적으로, 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 주입층 및 음극으로 이루어지는 것, 또, 정공 수송층과 발광층 사이에 전자 저지층을 갖는 것, 발광층과 전자 수송층 사이에 정공 저지층을 갖는 것을 들 수 있다. 이들 다층 구조에 있어서는 유기층을 몇 층인가 생략 혹은 겸하는 것이 가능하고, 예를 들어 정공 주입층과 정공 수송층을 겸한 구성으로 하는 것, 전자 주입층과 전자 수송층을 겸한 구성으로 하는 것 등도 할 수 있다. 또, 동일한 기능을 갖는 유기층을 2 층 이상 적층한 구성으로 하는 것이 가능하고, 정공 수송층을 2 층 적층한 구성, 발광층을 2 층 적층한 구성, 전자 수송층을 2 층 적층한 구성 등도 할 수 있다.
본 발명의 유기 EL 소자의 양극으로는, ITO 나 금과 같은 일함수가 큰 전극 재료가 사용된다. 본 발명의 유기 EL 소자의 정공 주입층으로서, 구리 프탈로시아닌으로 대표되는 포르피린 화합물 외에, 스타 버스트형의 트리페닐아민 유도체, 분자 중에 트리페닐아민 구조 또는 카르바졸릴 구조를 2 개 이상 갖고, 각각이 단결합 또는 헤테로 원자를 포함하지 않는 2 가기로 연결된 구조를 갖는 아릴아민 화합물 등 외에, 헥사시아노아자트리페닐렌과 같은 억셉터성의 복소 고리 화합물이나 도포형의 고분자 재료를 사용할 수 있다. 이들 재료는 증착법 외에, 스핀 코트법이나 잉크젯법 등의 공지된 방법에 의해 박막 형성을 실시할 수 있다.
본 발명의 유기 EL 소자의 정공 수송층으로서, N,N'-디페닐-N,N'-디(m-톨릴)-벤지딘 (이후, TPD 로 약칭한다) 이나 N,N'-디페닐-N,N'-디(α-나프틸)-벤지딘 (이후, NPD 로 약칭한다), N,N,N',N'-테트라비페닐릴벤지딘 등의 벤지딘 유도체, 1,1-비스[(디-4-톨릴아미노)페닐]시클로헥산 (이후, TAPC 로 약칭한다), 분자 중에 트리페닐아민 구조 또는 카르바졸릴 구조를 2 개 이상 갖고, 각각이 단결합 또는 헤테로 원자를 포함하지 않는 2 가기로 연결된 구조를 갖는 아릴아민 화합물 등을 사용할 수 있다. 이들은, 단독으로 성막해도 되지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 되고, 상기 복수의 재료에 의한 단독으로 성막한 층끼리, 상기 복수의 재료에 의한 혼합하여 성막한 층끼리, 또는 상기 복수의 재료에 의한 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 된다. 또, 정공의 주입·수송층으로서, 폴리(3,4-에틸렌디옥시티오펜) (이후, PEDOT 로 약칭한다)/폴리(스티렌술포네이트) (이후, PSS 로 약칭한다) 등의 도포형의 고분자 재료를 사용할 수 있다. 이들 재료는 증착법 외에, 스핀 코트법이나 잉크젯법 등의 공지된 방법에 의해 박막 형성을 실시할 수 있다.
또, 정공 주입층 혹은 정공 수송층에 있어서, 그 층에 통상적으로 사용되는 재료에 대해, 또한 트리스브로모페닐아민헥사클로르안티몬, 라디알렌 유도체 (예를 들어, 특허문헌 7 참조) 를 P 도핑한 것이나, TPD 등의 벤지딘 유도체의 구조를 그 부분 구조에 갖는 고분자 화합물 등을 사용할 수 있다.
본 발명의 유기 EL 소자의 전자 저지층으로서, 4,4',4''-트리(N-카르바졸릴)트리페닐아민 (이후, TCTA 로 약칭한다), 9,9-비스[4-(카르바졸-9-일)페닐]플루오렌, 1,3-비스(카르바졸-9-일)벤젠 (이후, mCP 로 약칭한다), 2,2-비스(4-카르바졸-9-일페닐)아다만탄 (이후, Ad-Cz 로 약칭한다) 등의 카르바졸 유도체, 9-[4-(카르바졸-9-일)페닐]-9-[4-(트리페닐실릴)페닐]-9H-플루오렌으로 대표되는 트리페닐실릴기와 트리아릴아민 구조를 갖는 화합물 등의 전자 저지 작용을 갖는 화합물을 사용할 수 있다. 이들은, 단독으로 성막해도 되지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 되고, 상기 복수의 재료에 의한 단독으로 성막한 층끼리, 상기 복수의 재료에 의한 혼합하여 성막한 층끼리, 또는 상기 복수의 재료에 의한 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 된다. 이들 재료는 증착법 외에, 스핀 코트법이나 잉크젯법 등의 공지된 방법에 의해 박막 형성을 실시할 수 있다.
본 발명의 유기 EL 소자의 발광층으로서, 본 발명의 피리미딘 고리 구조를 갖는 화합물 외에, Alq3 을 비롯한 퀴놀리놀 유도체의 금속 착물 외에, 각종 금속 착물, 안트라센 유도체, 비스스티릴벤젠 유도체, 피렌 유도체, 옥사졸 유도체, 폴리파라페닐렌비닐렌 유도체 등을 사용할 수 있다. 또, 발광층을 호스트 재료와 도펀트 재료로 구성해도 되고, 호스트 재료로서, 안트라센 유도체가 바람직하게 사용되지만, 그 밖에, 본 발명의 피리미딘 고리 구조를 갖는 화합물을 비롯한 상기 발광 재료에 더하여, 인돌 고리를 축합 고리의 부분 구조로서 갖는 복소 고리 화합물, 카르바졸 고리를 축합 고리의 부분 구조로서 갖는 복소 고리 화합물, 카르바졸 유도체, 티아졸 유도체, 벤즈이미다졸 유도체, 폴리디알킬플루오렌 유도체 등을 사용할 수 있다. 또 도펀트 재료로는, 퀴나크리돈, 쿠마린, 루브렌, 페릴렌 및 그들의 유도체, 벤조피란 유도체, 로다민 유도체, 아미노스티릴 유도체 등을 사용할 수 있다. 이들은, 단독으로 성막해도 되지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 되고, 상기 복수의 재료에 의한 단독으로 성막한 층끼리, 상기 복수의 재료에 의한 혼합하여 성막한 층끼리, 또는 상기 복수의 재료에 의한 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 된다.
또, 발광 재료로서 인광 발광체를 사용할 수도 있다. 인광 발광체로는, 이리듐이나 백금 등의 금속 착물의 인광 발광체를 사용할 수 있다. Ir(ppy)3 등의 녹색의 인광 발광체, FIrpic, FIr6 등의 청색의 인광 발광체, Btp2Ir(acac) 등의 적색의 인광 발광체 등이 사용되고, 이 때의 호스트 재료로는 정공 주입·수송성의 호스트 재료로서 4,4'-디(N-카르바졸릴)비페닐 (이후, CBP 로 약칭한다) 이나 TCTA, mCP 등의 카르바졸 유도체 등에 더하여, 본 발명의 피리미딘 고리 구조를 갖는 화합물을 사용할 수 있다. 전자 수송성의 호스트 재료로서, p-비스(트리페닐실릴)벤젠 (이후, UGH2 로 약칭한다) 이나 2,2',2''-(1,3,5-페닐렌)-트리스(1-페닐-1H-벤즈이미다졸) (이후, TPBI 로 약칭한다) 등을 사용할 수 있고, 고성능의 유기 EL 소자를 제조할 수 있다.
인광성의 발광 재료의 호스트 재료에 대한 도프는 농도 소광을 피하기 위해, 발광층 전체에 대하여 1 ∼ 30 중량퍼센트의 범위에서, 공증착에 의해 도프하는 것이 바람직하다.
또, 발광 재료로서 PIC-TRZ, CC2TA, PXZ-TRZ, 4CzIPN 등의 CDCB 유도체 등의 지연 형광을 방사하는 재료를 사용할 수도 있다. (예를 들어, 비특허문헌 3 참조) 이들 재료는 증착법 외에, 스핀 코트법이나 잉크젯법 등의 공지된 방법에 의해 박막 형성을 실시할 수 있다.
본 발명의 유기 EL 소자의 정공 저지층으로서, 본 발명의 피리미딘 고리 구조를 갖는 화합물 외에, 바소쿠프로인 (이후, BCP 로 약칭한다) 등의 페난트롤린 유도체나, BAlq 등의 퀴놀리놀 유도체의 금속 착물 외에, 각종 희토류 착물, 옥사졸 유도체, 트리아졸 유도체, 트리아진 유도체 등, 정공 저지 작용을 갖는 화합물을 사용할 수 있다. 이들 재료는 전자 수송층의 재료를 겸해도 된다. 이들은, 단독으로 성막해도 되지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 되고, 상기 복수의 재료에 의한 단독으로 성막한 층끼리, 상기 복수의 재료에 의한 혼합하여 성막한 층끼리, 또는 상기 복수의 재료에 의한 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 된다. 이들 재료는 증착법 외에, 스핀 코트법이나 잉크젯법 등의 공지된 방법에 의해 박막 형성을 실시할 수 있다.
본 발명의 유기 EL 소자의 전자 수송층으로서, 본 발명의 피리미딘 고리 구조를 갖는 화합물 외에, Alq3, BAlq 를 비롯한 퀴놀리놀 유도체의 금속 착물 외에, 각종 금속 착물, 트리아졸 유도체, 트리아진 유도체, 옥사디아졸 유도체, 피리딘 유도체, 벤즈이미다졸 유도체, 티아디아졸 유도체, 안트라센 유도체, 카르보디이미드 유도체, 퀴녹살린 유도체, 피리도인돌 유도체, 페난트롤린 유도체, 실롤 유도체 등을 사용할 수 있다. 이들은, 단독으로 성막해도 되지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 되고, 상기 복수의 재료에 의한 단독으로 성막한 층끼리, 상기 복수의 재료에 의한 혼합하여 성막한 층끼리, 또는 상기 복수의 재료에 의한 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 된다. 이들 재료는 증착법 외에, 스핀 코트법이나 잉크젯법 등의 공지된 방법에 의해 박막 형성을 실시할 수 있다.
본 발명의 유기 EL 소자의 전자 주입층으로서, 본 발명의 피리미딘 고리 구조를 갖는 화합물 외에, 불화리튬, 불화세슘 등의 알칼리 금속염, 불화마그네슘 등의 알칼리 토금속염, 리튬퀴놀리놀 등의 퀴놀리놀 유도체의 금속 착물, 산화알루미늄 등의 금속 산화물, 혹은 이테르븀 (Yb), 사마륨 (Sm), 칼슘 (Ca), 스트론튬 (Sr), 세슘 (Cs) 등의 금속 등을 사용할 수 있지만, 전자 수송층과 음극의 바람직한 선택에 있어서는, 이것을 생략할 수 있다.
또한, 전자 주입층 혹은 전자 수송층에 있어서, 그 층에 통상적으로 사용되는 재료에 대해, 추가로 세슘 등의 금속을 N 도핑한 것을 사용할 수 있다.
본 발명의 유기 EL 소자의 음극으로서, 알루미늄과 같은 일함수가 낮은 전극 재료나, 마그네슘은 합금, 마그네슘인듐 합금, 알루미늄마그네슘 합금과 같은, 보다 일함수가 낮은 합금이 전극 재료로서 사용된다.
이하, 본 발명의 실시형태에 대해, 실시예에 의해 구체적으로 설명하지만, 본 발명은 그 요지를 벗어나지 않는 한, 이하의 실시예에 한정되는 것은 아니다.
실시예 1

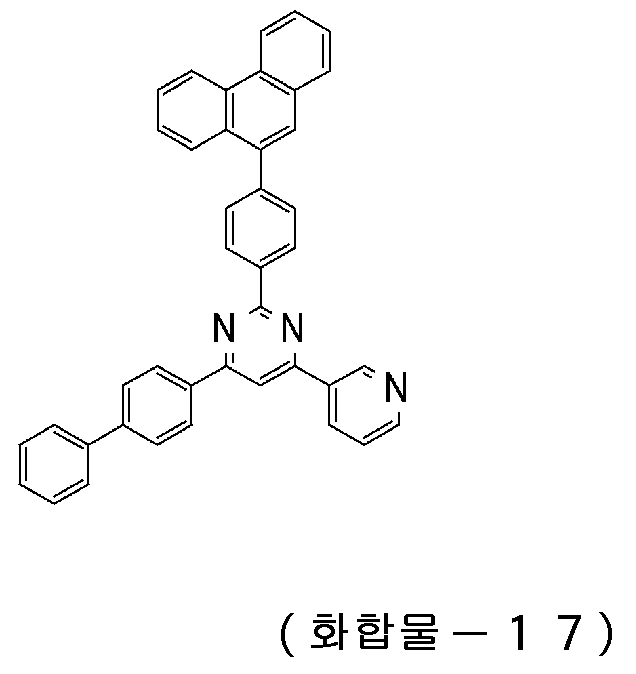

<6-(비페닐-4-일)-2-{4-(페난트렌-9-일)-페닐}-4-(피리딘-3-일)-피리미딘 (화합물-17) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(피리딘-3-일)-피리미딘 : 7.5 g, 4-(페난트렌-9-일)-페닐보론산 : 7.2 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.5 g, 탄산칼륨 : 6.0 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 분액 조작으로 유기층을 추출한 후, 감압하 농축하였다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 톨루엔/아세트산에틸) 에 의해 정제를 실시함으로써, 6-(비페닐-4-일)-2-{4-(페난트렌-9-일)-페닐}-4-(피리딘-3-일)-피리미딘 (화합물-17) 의 백색 분체 : 1.5 g (수율 12 ％) 을 얻었다.
[화학식 6]
Figure 112020029202157-pct00006
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

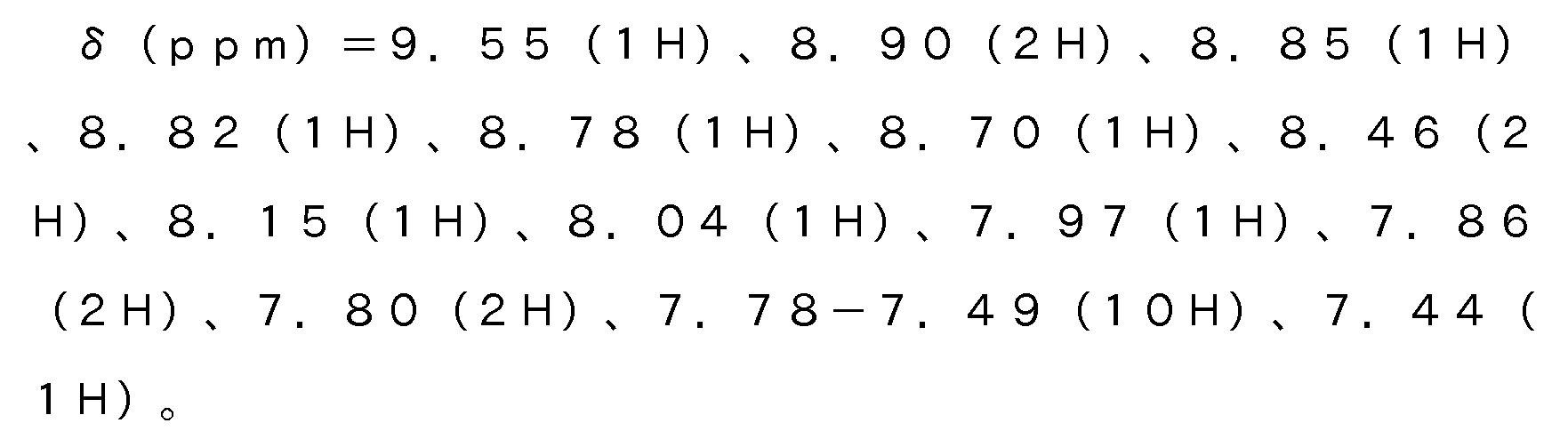

1H-NMR (CDCl3) 로 이하의 27 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00007
실시예 2

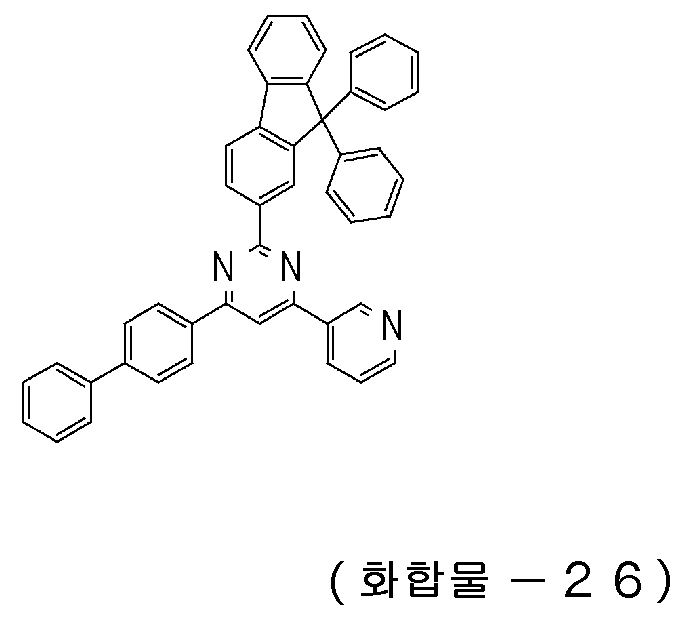

<6-(비페닐-4-일)-2-(9,9-디페닐[9H]플루오렌-2-일)-4-(피리딘-3-일)-피리미딘 (화합물-26) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(피리딘-3-일)-피리미딘 : 5.0 g, 2-(9,9-디페닐[9H]플루오렌)보론산 : 6.8 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.3 g, 탄산칼륨 : 2.4 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 분액 조작으로 유기층을 추출한 후, 감압하 농축하였다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 톨루엔/아세트산에틸) 에 의해 정제를 실시함으로써, 6-(비페닐-4-일)-2-(9,9-디페닐[9H]플루오렌-2-일)-4-(피리딘-3-일)-피리미딘 (화합물-26) 의 담회갈색 분체 : 6.6 g (수율 73 ％) 을 얻었다.
[화학식 7]
Figure 112020029202157-pct00008
얻어진 담회갈색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (DMSO-d6) 로 이하의 31 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00009
실시예 3

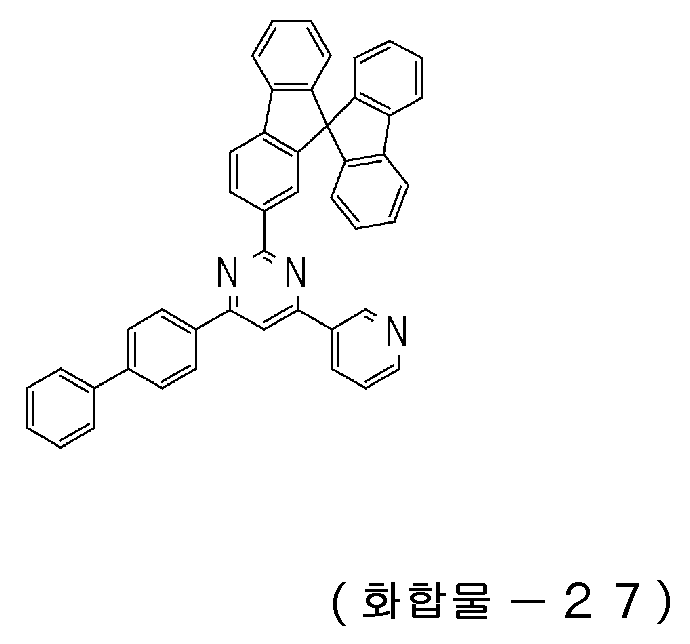

<6-(비페닐-4-일)-4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-피리미딘 (화합물-27) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(피리딘-3-일)-피리미딘 : 7.0 g, 2-(9,9'-스피로비[9H]플루오렌)보론산 : 8.1 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.5 g, 탄산칼륨 : 3.4 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 분액 조작으로 유기층을 추출한 후, 감압하 농축하였다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 6-(비페닐-4-일)-4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-피리미딘 (화합물-27) 의 백색 분체 : 5.5 g (수율 43 ％) 을 얻었다.
[화학식 8]
Figure 112020029202157-pct00010
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 29 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00011
실시예 4

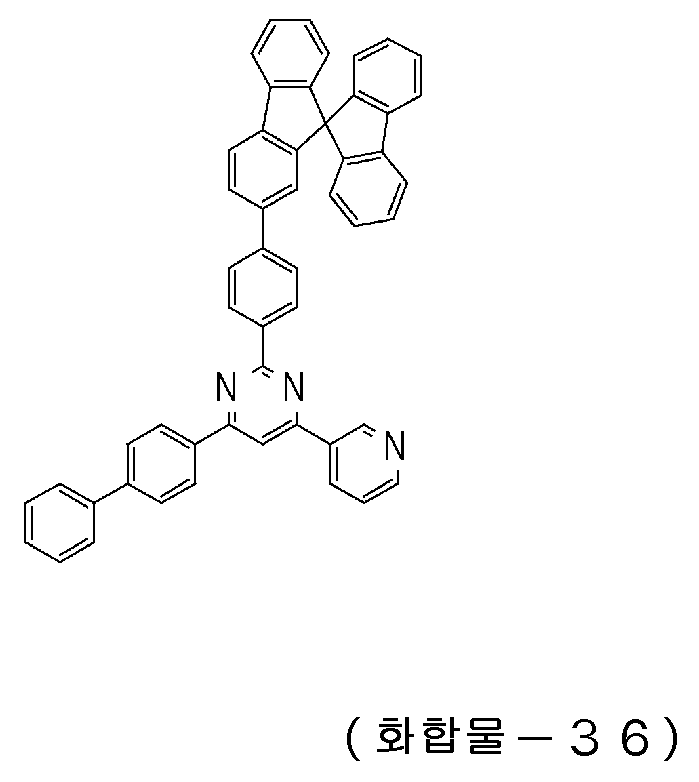

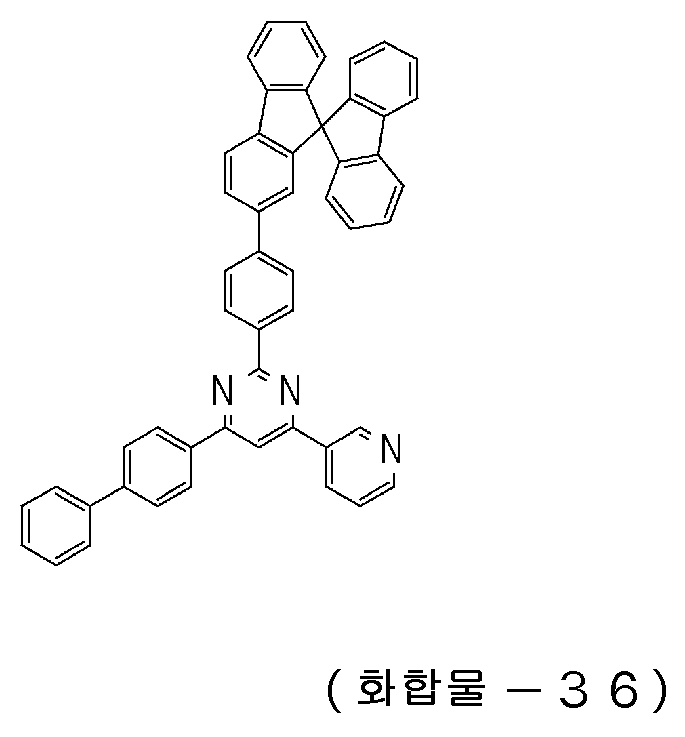

<6-(비페닐-4-일)-4-(피리딘-3-일)-2-{4-(9,9'-스피로비[9H]플루오렌-2-일)-페닐}-피리미딘 (화합물-36) 의 합성>
실시예 3 에 있어서, 2-(9,9'-스피로비[9H]플루오렌)보론산 대신에, 4-(9,9'-스피로비[9H]플루오렌-2-일)-페닐보론산을 사용하여, 동 조건하에서 반응을 실시함으로써, 6-(비페닐-4-일)-4-(피리딘-3-일)-2-{4-(9,9'-스피로비[9H]플루오렌-2-일)-페닐}-피리미딘 (화합물-36) 의 백색 분체 : 6.4 g (수율 45 ％) 을 얻었다.
[화학식 9]
Figure 112020029202157-pct00012
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

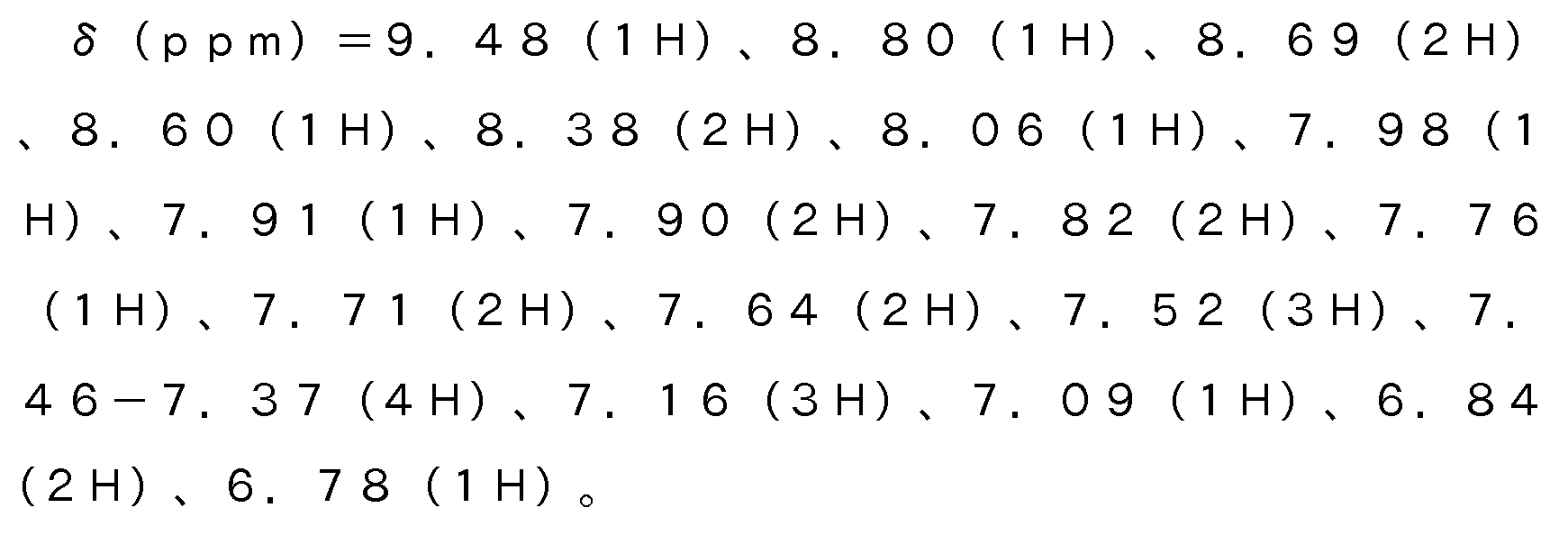

1H-NMR (CDCl3) 로 이하의 33 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00013
실시예 5

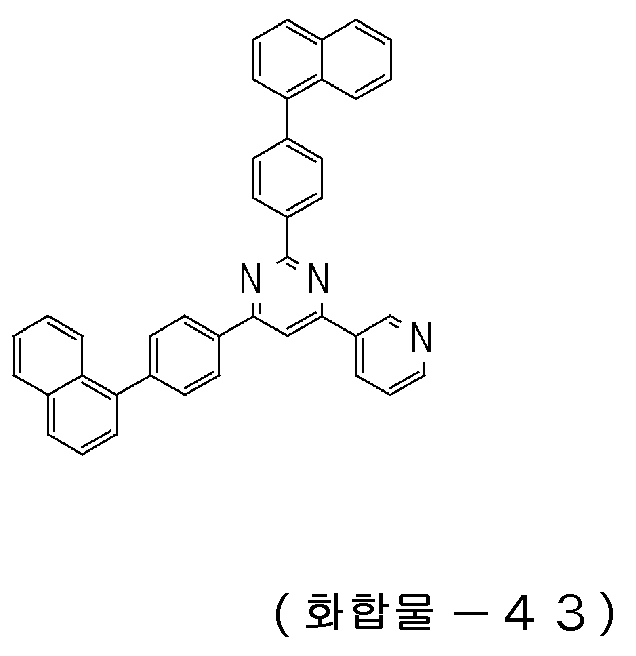

<2,6-비스{4-(나프탈렌-1-일)-페닐}-4-(피리딘-3-일)-피리미딘 (화합물-43) 의 합성>
반응 용기에 2-클로로-6-{4-(나프탈렌-1-일)-페닐}-4-(피리딘-3-일)-피리미딘 : 8.0 g, 4-(나프탈렌-1-일)-페닐보론산 : 5.5 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.5 g, 탄산칼륨 : 3.4 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 메탄올을 첨가하고 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 모노클로로벤젠 용매에 의해 재결정 정제를 실시함으로써, 2,6-비스{4-(나프탈렌-1-일)-페닐}-4-(피리딘-3-일)-피리미딘 (화합물-43) 의 백색 분체 : 6.8 g (수율 60 ％) 을 얻었다.
[화학식 10]
Figure 112020029202157-pct00014
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

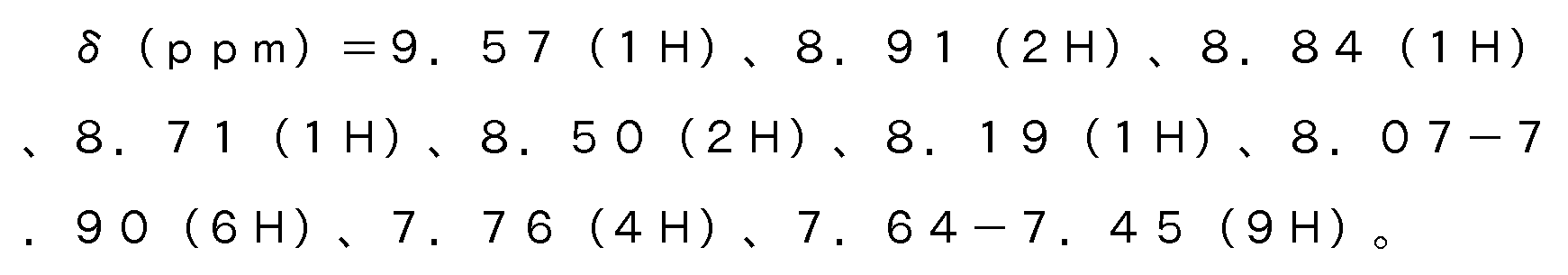

1H-NMR (CDCl3) 로 이하의 27 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00015
실시예 6
<6-{4-(나프탈렌-1-일)-페닐}-4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-피리미딘 (화합물-46) 의 합성>
반응 용기에 2-클로로-6-{4-(나프탈렌-1-일)-페닐}-4-(피리딘-3-일)-피리미딘 : 8.0 g, 2-(9,9'-스피로비[9H]플루오렌)보론산 : 8.1 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.5 g, 탄산칼륨 : 3.4 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 메탄올을 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 모노클로로벤젠/아세톤 혼합 용매에 의해 정석 정제를 실시함으로써, 6-{4-(나프탈렌-1-일)-페닐}-4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-피리미딘 (화합물-46) 의 백색 분체 : 6.2 g (수율 45 ％) 을 얻었다.
[화학식 11]
Figure 112020029202157-pct00016
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 31 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00017
실시예 7
<6-(비페닐-4-일)-2-{3-(10-페닐-안트라센-9-일)-페닐}-4-(피리딘-3-일)-피리미딘 (화합물-149) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(피리딘-3-일)-피리미딘 : 6.0 g, 3-(10-페닐-안트라센-9-일)페닐보론산 : 7.8 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 4.8 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O 를 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 모노클로로벤젠 용매에 의해 재결정 정제를 실시함으로써, 6-(비페닐-4-일)-2-{3-(10-페닐-안트라센-9-일)-페닐}-4-(피리딘-3-일)-피리미딘 (화합물-149) 의 백색 분체 : 6.2 g (수율 56 ％) 을 얻었다.
[화학식 12]
Figure 112020029202157-pct00018
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 31 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00019
실시예 8

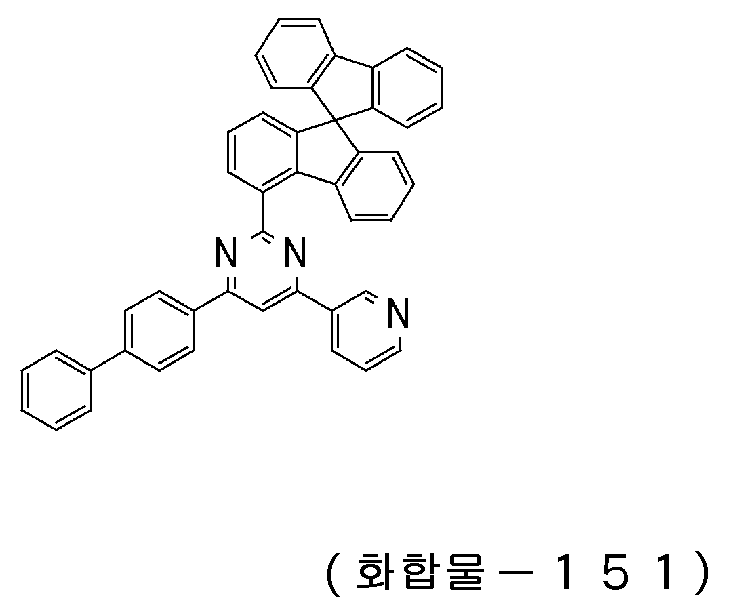

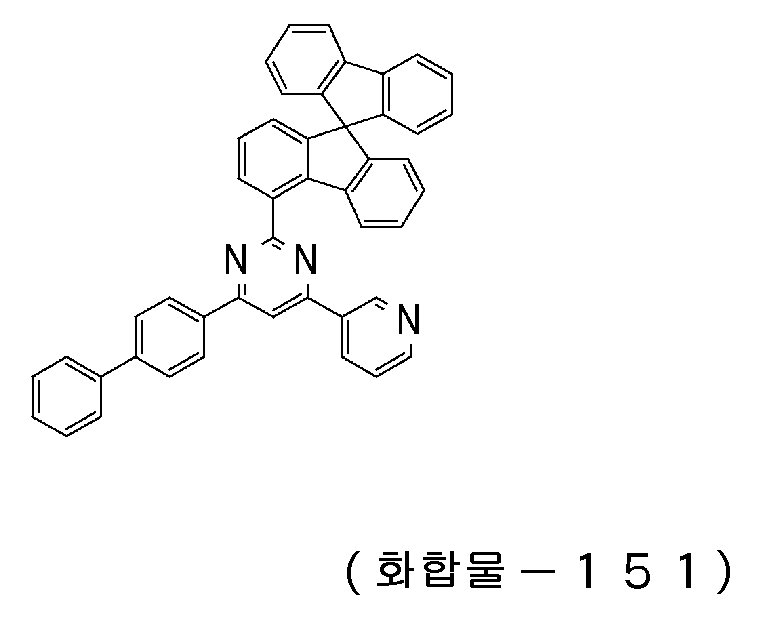

<6-(비페닐-4-일)-4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-피리미딘 (화합물-151) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(피리딘-3-일)-피리미딘 : 5.0 g, 4-(9,9'-스피로비[9H]플루오렌)보론산 : 5.8 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.3 g, 탄산칼륨 : 2.4 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 분액 조작으로 유기층을 추출한 후, 감압하 농축하였다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 톨루엔) 에 의해 정제를 실시함으로써, 6-(비페닐-4-일)-4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-피리미딘 (화합물-151) 의 담회갈색 분체 : 4.0 g (수율 44 ％) 을 얻었다.
[화학식 13]
Figure 112020029202157-pct00020
얻어진 담회갈색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

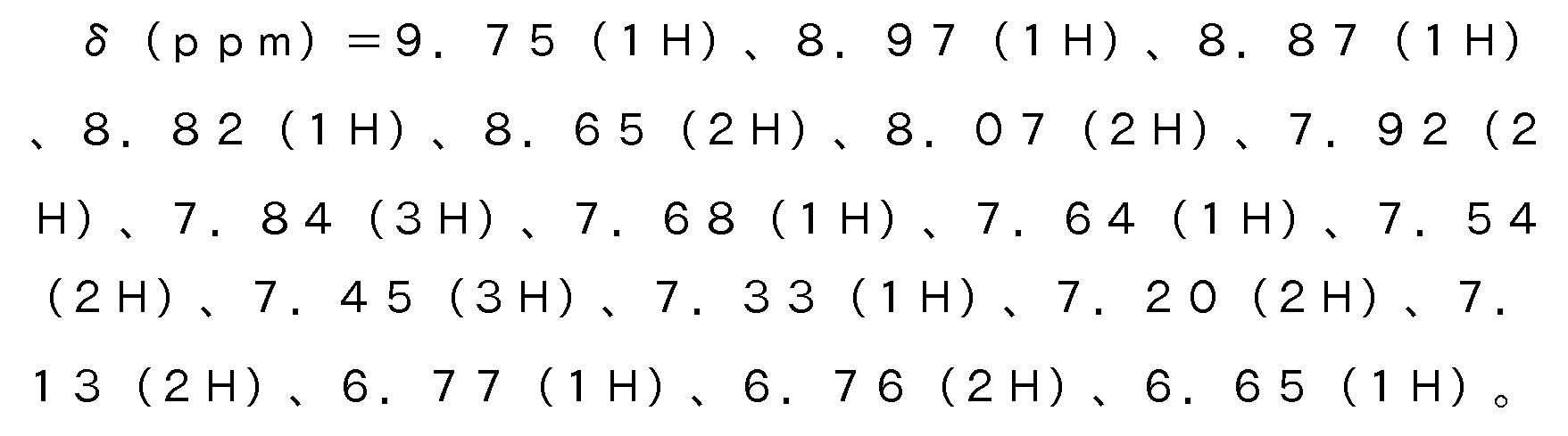

1H-NMR (DMSO-d6) 로 이하의 29 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00021
실시예 9
<6-(비페닐-4-일)-4-(퀴놀린-8-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-피리미딘 (화합물-152) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(퀴놀린-8-일)-피리미딘 : 6.0 g, 2-(9,9'-스피로비[9H]플루오렌)보론산 : 6.0 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 2.5 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 메탄올을 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 모노클로로벤젠 용매에 의해 재결정 정제를 실시함으로써, 6-(비페닐-4-일)-4-(퀴놀린-8-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-피리미딘 (화합물-152) 의 백색 분체 : 6.5 g (수율 63 ％) 을 얻었다.
[화학식 14]
Figure 112020029202157-pct00022
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

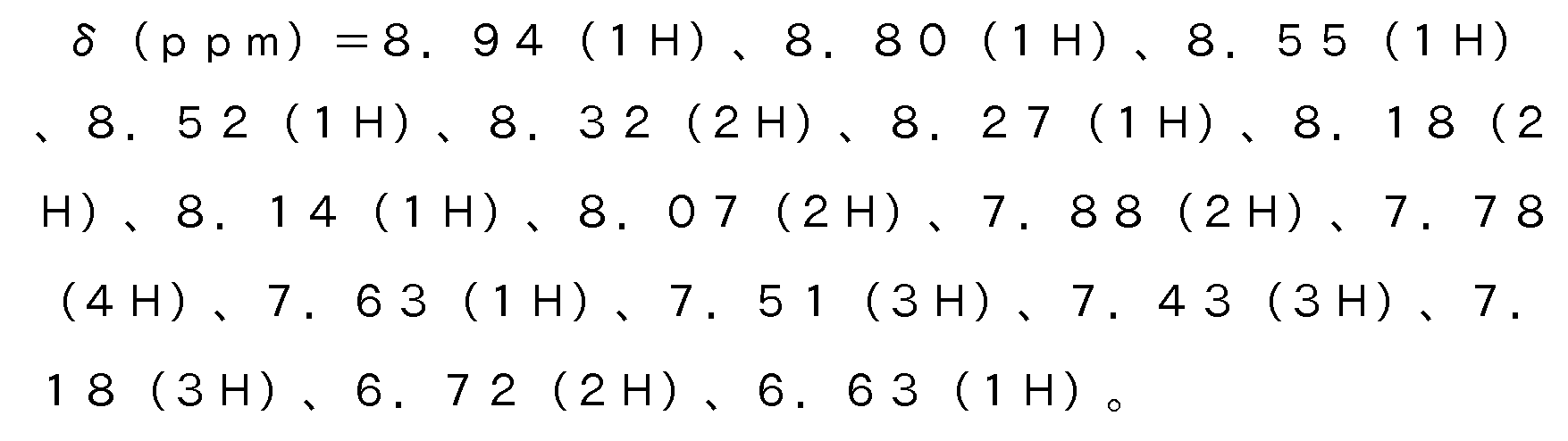

1H-NMR (DMSO-d6) 로 이하의 31 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00023
실시예 10

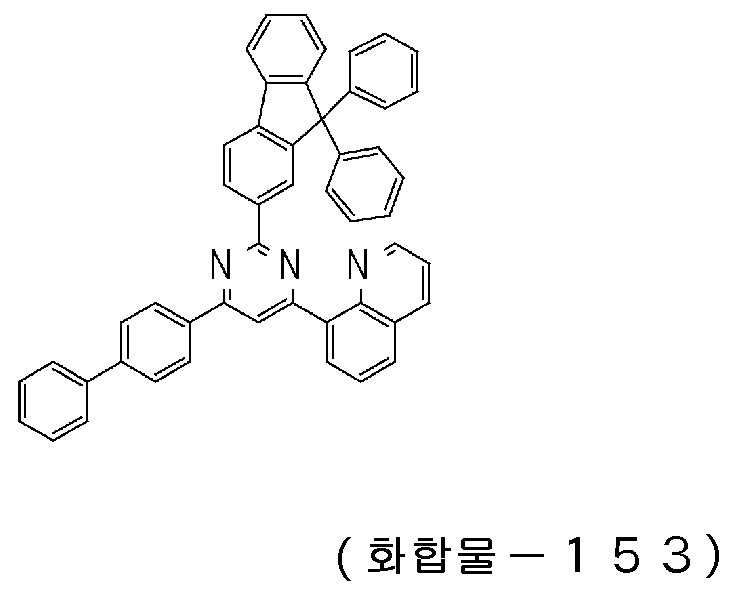

<6-(비페닐-4-일)-2-(9,9-디페닐[9H]플루오렌-2-일)-4-(퀴놀린-8-일)-피리미딘 (화합물-153) 의 합성>
반응 용기에 6-(비페닐-4-일)-2-클로로-4-(퀴놀린-8-일)-피리미딘 : 6.0 g, 2-(9,9-디페닐[9H]플루오렌)보론산 : 7.2 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 2.5 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 분액 조작으로 유기층을 추출한 후, 감압하 농축하였다. 얻어진 미정제 생성물을 아세톤 용매에 의해 재결정 정제를 실시함으로써, 6-(비페닐-4-일)-2-(9,9-디페닐[9H]플루오렌-2-일)-4-(퀴놀린-8-일)-피리미딘 (화합물-153) 의 백색 분체 : 8.5 g (수율 83 ％) 을 얻었다.
[화학식 15]
Figure 112020029202157-pct00024
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

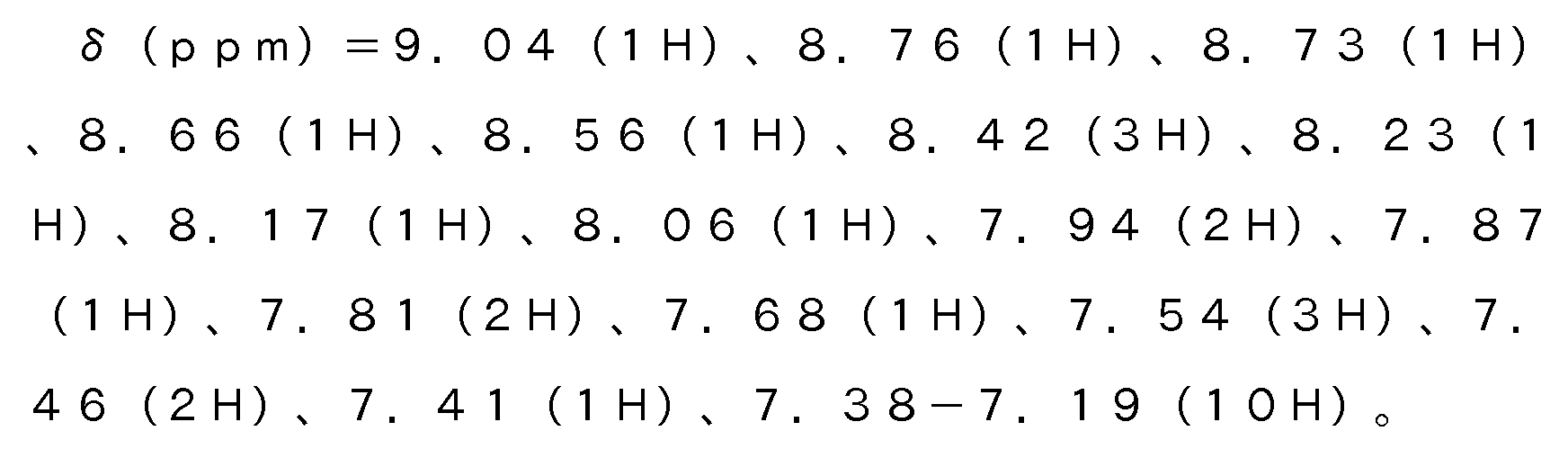

1H-NMR (CDCl3) 로 이하의 33 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00025
실시예 11

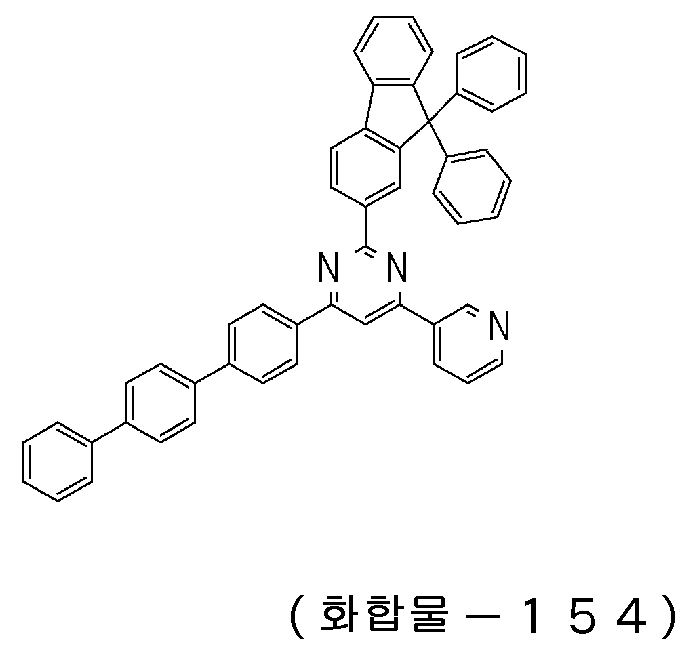

<2-(9,9-디페닐[9H]플루오렌-2-일)-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-154) 의 합성>
반응 용기에 2-클로로-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 : 8.0 g, 2-(9,9-디페닐[9H]플루오렌)보론산 : 7.6 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 5.4 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 메탄올을 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 2-(9,9-디페닐[9H]플루오렌-2-일)-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-154) 의 백색 분체 : 3.9 g (수율 29 ％) 을 얻었다.
[화학식 16]
Figure 112020029202157-pct00026
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.

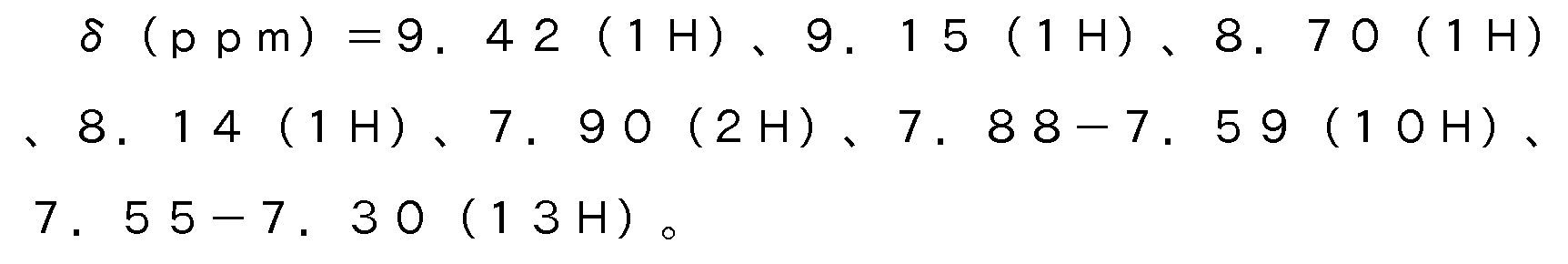

1H-NMR (CDCl3) 로 이하의 35 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00027
실시예 12
<4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-155) 의 합성>
반응 용기에 2-클로로-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 : 8.0 g, 2-(9,9'-스피로비[9H]플루오렌)보론산 : 6.9 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 3.2 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O 를 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-2-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-155) 의 백색 분체 : 4.2 g (수율 32 ％) 을 얻었다.
[화학식 17]
Figure 112020029202157-pct00028
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 33 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00029
실시예 13

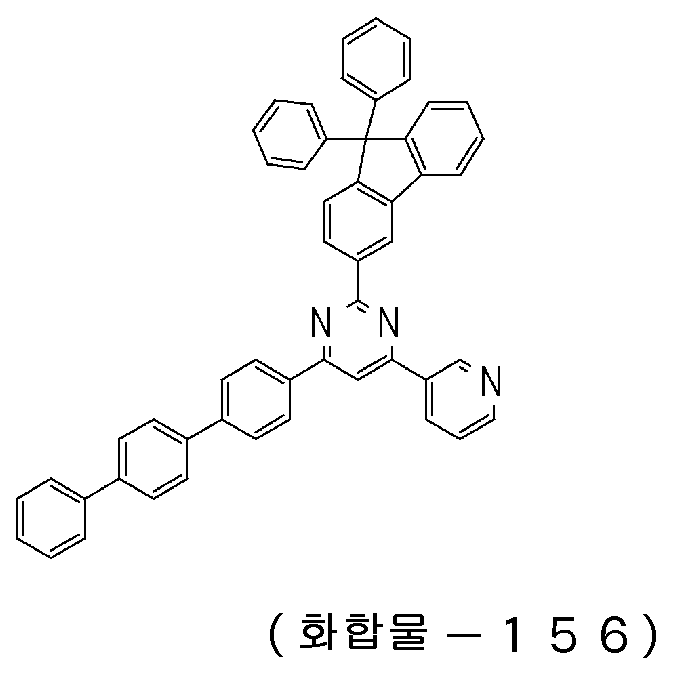

<2-(9,9-디페닐[9H]플루오렌-3-일)-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-156) 의 합성>
반응 용기에 2-클로로-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 : 8.0 g, 3-(9,9-디페닐[9H]플루오렌)보론산 : 7.6 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 5.3 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O 를 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 2-(9,9-디페닐[9H]플루오렌-3-일)-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-156) 의 백색 분체 : 3.4 g (수율 25 ％) 을 얻었다.
[화학식 18]
Figure 112020029202157-pct00030
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 35 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00031
실시예 14

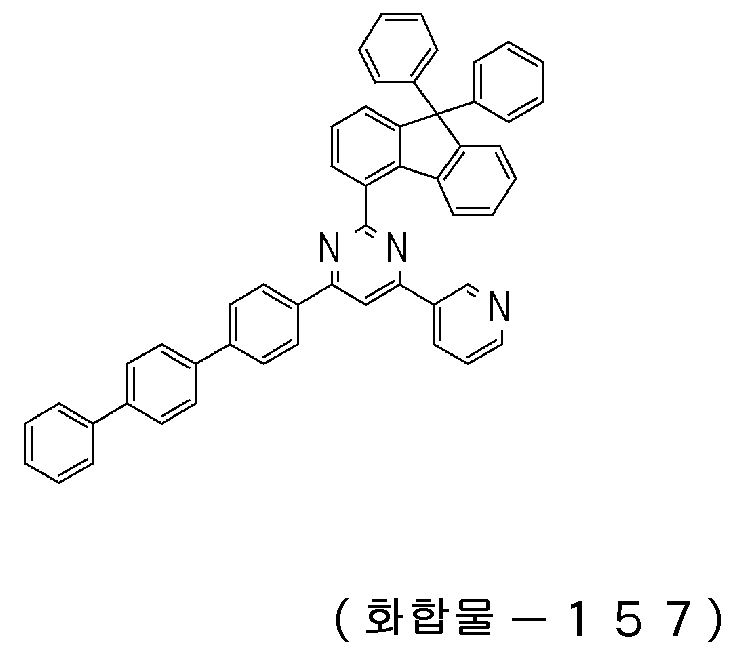

<2-(9,9-디페닐[9H]플루오렌-4-일)-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-157) 의 합성>
반응 용기에 2-클로로-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 : 5.5 g, 4-(9,9-디페닐[9H]플루오렌)보론산 : 4.7 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.3 g, 탄산칼륨 : 3.6 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O 를 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 2-(9,9-디페닐[9H]플루오렌-4-일)-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-157) 의 백색 분체 : 3.2 g (수율 35 ％) 을 얻었다.
[화학식 19]
Figure 112020029202157-pct00032
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 35 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00033
실시예 15
<4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-158) 의 합성>
반응 용기에 2-클로로-4-(피리딘-3-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 : 8.0 g, 4-(9,9'-스피로비[9H]플루오렌)보론산 : 6.9 g, 테트라키스(트리페닐포스핀)팔라듐 (0) : 0.4 g, 탄산칼륨 : 5.3 g 을 주입하고, 톨루엔, 에탄올, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O 를 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 4-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-6-([1,1';4',1'']터페닐-4-일)-피리미딘 (화합물-158) 의 백색 분체 : 3.7 g (수율 28 ％) 을 얻었다.
[화학식 20]
Figure 112020029202157-pct00034
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 33 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00035
실시예 16

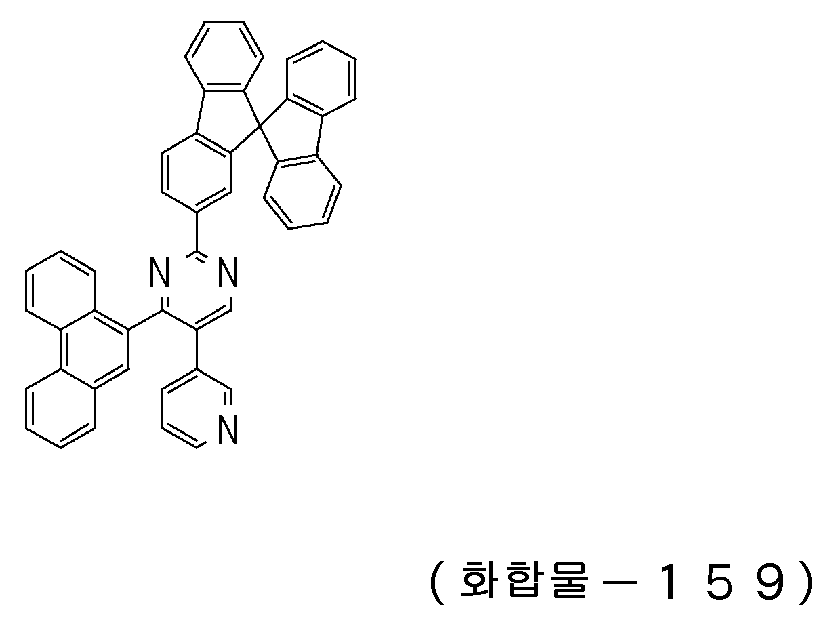

<4-(페난트렌-9-일)-5-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-피리미딘 (화합물-159) 의 합성>
반응 용기에 5-클로로-4-(페난트렌-9-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-피리미딘 : 5.0 g, 3-피리딜보론산 : 1.2 g, 트리스(디벤질리덴아세톤)디팔라듐 (0) : 0.4 g, 트리시클로헥실포스핀 : 0.5 g, 인산삼칼륨 : 5.3 g 을 주입하고, 1,4-디옥산, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O 를 첨가하고, 분액 조작으로 유기층을 추출한 후, 감압하 농축하였다. 얻어진 미정제 생성물을 칼럼 크로마토그래프 (담체 : 실리카 겔, 용리액 : 디클로로메탄/아세트산에틸) 에 의해 정제를 실시함으로써, 4-(페난트렌-9-일)-5-(피리딘-3-일)-2-(9,9'-스피로비[9H]플루오렌-4-일)-피리미딘 (화합물-159) 의 백색 분체 : 1.7 g (수율 32 ％) 을 얻었다.
[화학식 21]
Figure 112020029202157-pct00036
얻어진 백색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 29 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00037
실시예 17
<4-(비페닐-4-일)-2-(10-페닐-안트라센-9-일)-5-(퀴놀린-8-일)-피리미딘 (화합물-160) 의 합성>
반응 용기에 4-(비페닐-4-일)-5-클로로-2-(10-페닐-안트라센-9-일)-피리미딘 : 5.0 g, 8-퀴놀린보론산 : 2.0 g, 트리스(디벤질리덴아세톤)디팔라듐 (0) : 0.4 g, 트리시클로헥실포스핀 : 0.5 g, 인산삼칼륨 : 6.1 g 을 주입하고, 1,4-디옥산, H2O 혼합 용매하에서 하룻밤 환류 교반하였다. 방랭한 후, 계 내에 H2O, 메탄올을 첨가하고, 석출한 고체를 여과하여 미정제 생성물을 얻었다. 얻어진 미정제 생성물을 톨루엔/아세톤 혼합 용매에 의한 정석 정제를 실시함으로써, 4-(비페닐-4-일)-2-(10-페닐-안트라센-9-일)-5-(퀴놀린-8-일)-피리미딘 (화합물-160) 의 담황색 분체 : 3.0 g (수율 51 ％) 을 얻었다.
[화학식 22]
Figure 112020029202157-pct00038
얻어진 담황색 분체에 대해 NMR 을 사용하여 구조를 동정하였다.
1H-NMR (CDCl3) 로 이하의 29 개의 수소의 시그널을 검출하였다.
Figure 112020029202157-pct00039
실시예 18
일반식 (1) 로 나타내는 피리미딘 화합물에 대해, 고감도 시차 주사 열량계 (부르커·에이엑스에스 제조, DSC3100SA) 에 의해 융점과 유리 전이점을 측정하였다.
융점 유리 전이점
실시예 1 의 화합물 236 ℃ 115 ℃
실시예 2 의 화합물 267 ℃ 135 ℃
실시예 3 의 화합물 관측되지 않음 146 ℃
실시예 4 의 화합물 331 ℃ 164 ℃
실시예 5 의 화합물 257 ℃ 103 ℃
실시예 6 의 화합물 306 ℃ 157 ℃
실시예 7 의 화합물 303 ℃ 144 ℃
실시예 8 의 화합물 관측되지 않음 148 ℃
실시예 9 의 화합물 306 ℃ 151 ℃
실시예 10 의 화합물 관측되지 않음 137 ℃
실시예 11 의 화합물 282 ℃ 147 ℃
실시예 12 의 화합물 274 ℃ 159 ℃
실시예 13 의 화합물 326 ℃ 149 ℃
실시예 14 의 화합물 275 ℃ 148 ℃
실시예 15 의 화합물 관측되지 않음 161 ℃
실시예 16 의 화합물 관측되지 않음 164 ℃
실시예 17 의 화합물 관측되지 않음 141 ℃
일반식 (1) 로 나타내는 피리미딘 고리 구조를 갖는 화합물은 100 ℃ 이상의 유리 전이점을 가지고 있고, 박막 상태가 안정적인 것을 나타내는 것이다.
실시예 19
일반식 (1) 로 나타내는 피리미딘 고리 구조를 갖는 화합물을 사용하여, ITO 기판 상에 막두께 100 ㎚ 의 증착막을 제조하고, 이온화 포텐셜 측정 장치 (스미토모 중기계 공업 주식회사 제조, PYS-202) 에 의해 일함수를 측정하였다.
일함수
실시예 1 의 화합물 6.53 eV
실시예 2 의 화합물 6.57 eV
실시예 3 의 화합물 6.52 eV
실시예 4 의 화합물 6.40 eV
실시예 5 의 화합물 6.49 eV
실시예 6 의 화합물 6.53 eV
실시예 7 의 화합물 5.97 eV
실시예 8 의 화합물 6.43 eV
실시예 9 의 화합물 6.51 eV
실시예 10 의 화합물 6.51 eV
실시예 11 의 화합물 6.59 eV
실시예 12 의 화합물 6.58 eV
실시예 13 의 화합물 6.58 eV
실시예 14 의 화합물 6.51 eV
실시예 15 의 화합물 6.56 eV
실시예 16 의 화합물 6.59 eV
실시예 17 의 화합물 6.07 eV
일반식 (1) 로 나타내는 피리미딘 고리 구조를 갖는 화합물은 NPD, TPD 등의 일반적인 정공 수송 재료가 갖는 일함수 5.5 eV 보다 큰 값을 가지고 있고, 큰 정공 저지 능력을 가지고 있다.
실시예 20
유기 EL 소자는, 도 12 에 나타내는 바와 같이, 유리 기판 (1) 상에 투명 양극 (2) 으로서 ITO 전극을 미리 형성한 것의 위에, 정공 주입층 (3), 정공 수송층 (4), 발광층 (5), 정공 저지층 (6), 전자 수송층 (7), 전자 주입층 (8), 음극 (알루미늄 전극) (9) 의 순서로 증착하여 제조하였다.
구체적으로는, 막두께 50 ㎚ 의 ITO 를 성막한 유리 기판 (1) 을 이소프로필알코올 중에서 초음파 세정을 20 분간 실시한 후, 200 ℃ 로 가열한 핫 플레이트 상에서 10 분간 건조를 실시하였다. 그 후, UV 오존 처리를 15 분간 실시한 후, 이 ITO 부착 유리 기판을 진공 증착기 내에 장착하고, 0.001 ㎩ 이하까지 감압하였다. 계속해서, 투명 양극 (2) 을 덮도록 정공 주입층 (3) 으로서, 하기 구조식의 전자 억셉터 (Acceptor-1) 와 하기 구조식의 화합물 (HTM-1) 을, 증착 속도비가 Acceptor-1 : HTM-1 = 3 : 97 이 되는 증착 속도로 2 원 증착을 실시하여, 막두께 10 ㎚ 가 되도록 형성하였다. 이 정공 주입층 (3) 상에, 정공 수송층 (4) 으로서 하기 구조식의 화합물 (HTM-1) 을 막두께 60 ㎚ 가 되도록 형성하였다. 이 정공 수송층 (4) 상에, 발광층 (5) 으로서 하기 구조식의 화합물 (EMD-1) 과 하기 구조식의 화합물 (EMH-1) 을, 증착 속도비가 EMD-1 : EMH-1 = 5 : 95 가 되는 증착 속도로 2 원 증착을 실시하여, 막두께 20 ㎚ 가 되도록 형성하였다. 이 발광층 (5) 상에, 정공 저지층 겸 전자 수송층 (6 및 7) 으로서 본 발명 실시예 1 의 화합물 (화합물-17) 과 하기 구조식의 화합물 (ETM-1) 을, 증착 속도비가 화합물-17 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시하여, 막두께 30 ㎚ 가 되도록 형성하였다. 이 정공 저지층 겸 전자 수송층 (6 및 7) 상에, 전자 주입층 (8) 으로서 불화리튬을 막두께 1 ㎚ 가 되도록 형성하였다. 마지막으로, 알루미늄을 100 ㎚ 증착하여 음극 (9) 을 형성하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.

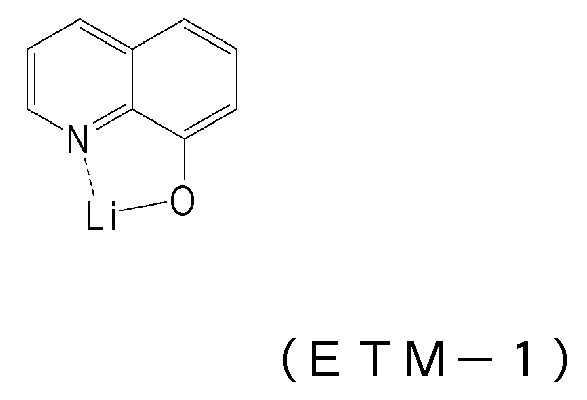

[화학식 23]
[화학식 24]
Figure 112020029202157-pct00041
[화학식 25]
Figure 112020029202157-pct00042
[화학식 26]
Figure 112020029202157-pct00043

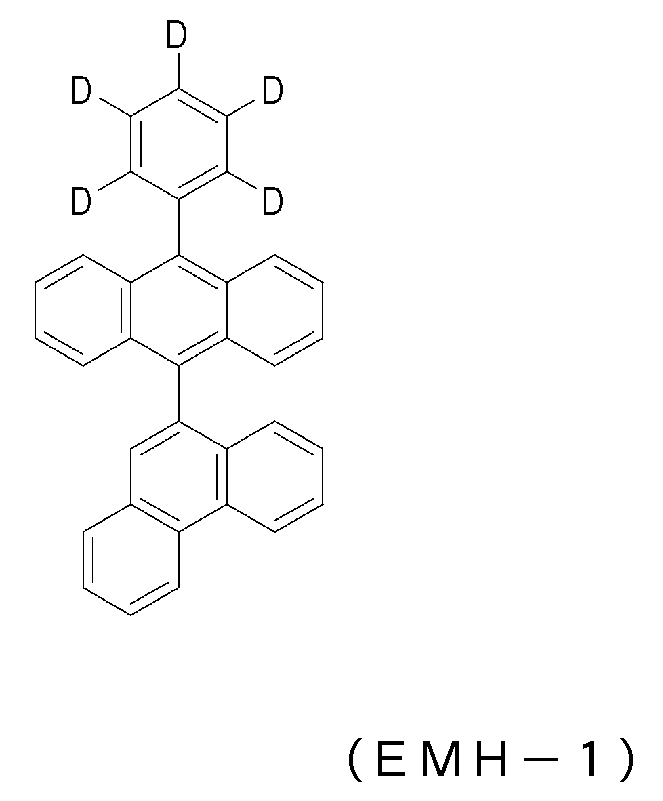

[화학식 27]
Figure 112020029202157-pct00044
[화학식 28]
Figure 112020029202157-pct00045

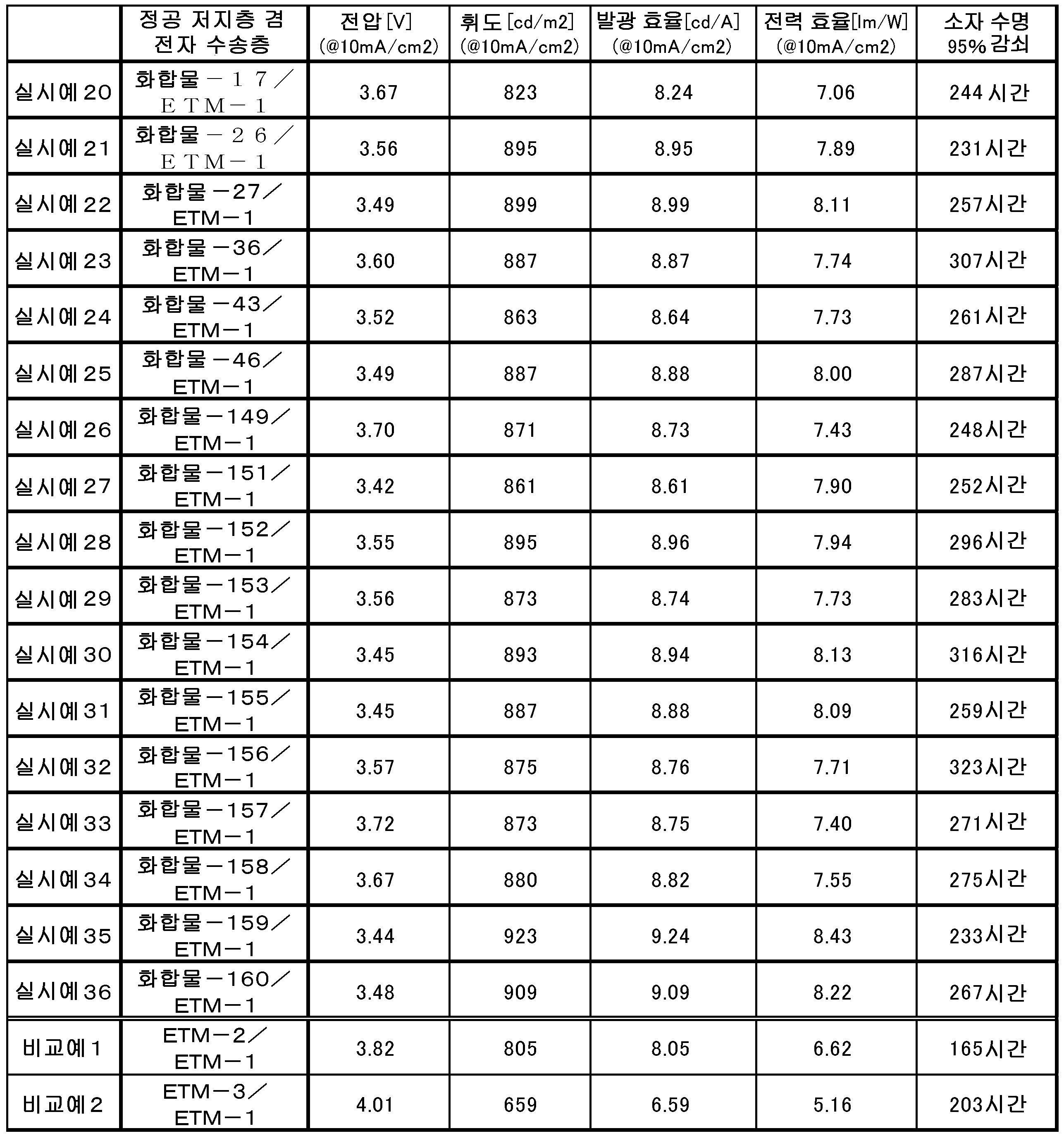

실시예 21
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 2 의 화합물 (화합물-26) 을 사용하고, 증착 속도비가 화합물-26 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 29]
Figure 112020029202157-pct00046
실시예 22
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 3 의 화합물 (화합물-27) 을 사용하고, 증착 속도비가 화합물-27 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 30]
Figure 112020029202157-pct00047
실시예 23
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 4 의 화합물 (화합물-36) 을 사용하고, 증착 속도비가 화합물-36 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 31]
Figure 112020029202157-pct00048
실시예 24
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 5 의 화합물 (화합물-43) 을 사용하고, 증착 속도비가 화합물-43 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 32]
Figure 112020029202157-pct00049
실시예 25
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 6 의 화합물 (화합물-46) 을 사용하고, 증착 속도비가 화합물-46 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 33]

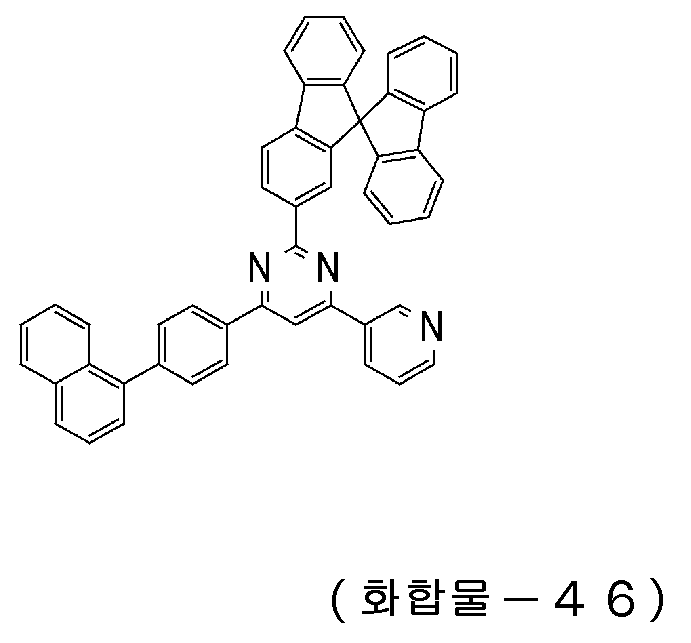

Figure 112020029202157-pct00050
실시예 26
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 7 의 화합물 (화합물-149) 을 사용하고, 증착 속도비가 화합물-149 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 34]
Figure 112020029202157-pct00051
실시예 27
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 8 의 화합물 (화합물-151) 을 사용하고, 증착 속도비가 화합물-151 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 35]
Figure 112020029202157-pct00052
실시예 28
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 9 의 화합물 (화합물-152) 을 사용하고, 증착 속도비가 화합물-152 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 36]
Figure 112020029202157-pct00053
실시예 29
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 10 의 화합물 (화합물-153) 을 사용하고, 증착 속도비가 화합물-153 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 37]
Figure 112020029202157-pct00054
실시예 30
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 11 의 화합물 (화합물-154) 을 사용하고, 증착 속도비가 화합물-154 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 38]
Figure 112020029202157-pct00055
실시예 31
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 12 의 화합물 (화합물-155) 을 사용하고, 증착 속도비가 화합물-155 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 39]
Figure 112020029202157-pct00056
실시예 32
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 13 의 화합물 (화합물-156) 을 사용하고, 증착 속도비가 화합물-156 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 40]
Figure 112020029202157-pct00057
실시예 33

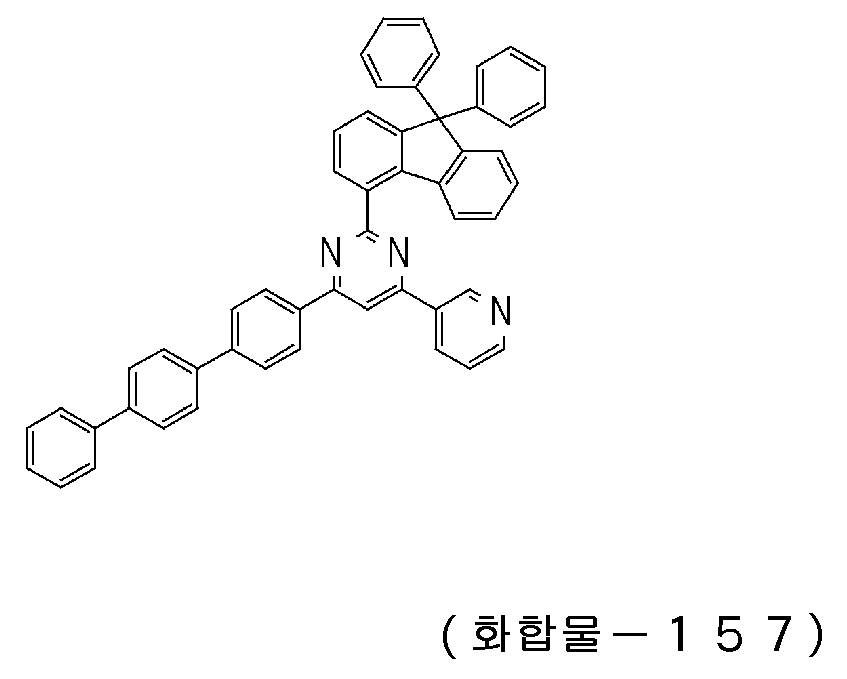

실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 14 의 화합물 (화합물-157) 을 사용하고, 증착 속도비가 화합물-157 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 41]
Figure 112020029202157-pct00058
실시예 34
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 15 의 화합물 (화합물-158) 을 사용하고, 증착 속도비가 화합물-158 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 42]
Figure 112020029202157-pct00059
실시예 35
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 16 의 화합물 (화합물-159) 을 사용하고, 증착 속도비가 화합물-159 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 43]
Figure 112020029202157-pct00060
실시예 36
실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 실시예 17 의 화합물 (화합물-160) 을 사용하고, 증착 속도비가 화합물-160 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 44]
Figure 112020029202157-pct00061
[비교예 1]
비교를 위해, 실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 하기 구조식의 화합물 (ETM-2) (예를 들어, 특허문헌 6 참조) 을 사용하고, 증착 속도비가 ETM-2 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 45]
Figure 112020029202157-pct00062
[비교예 2]

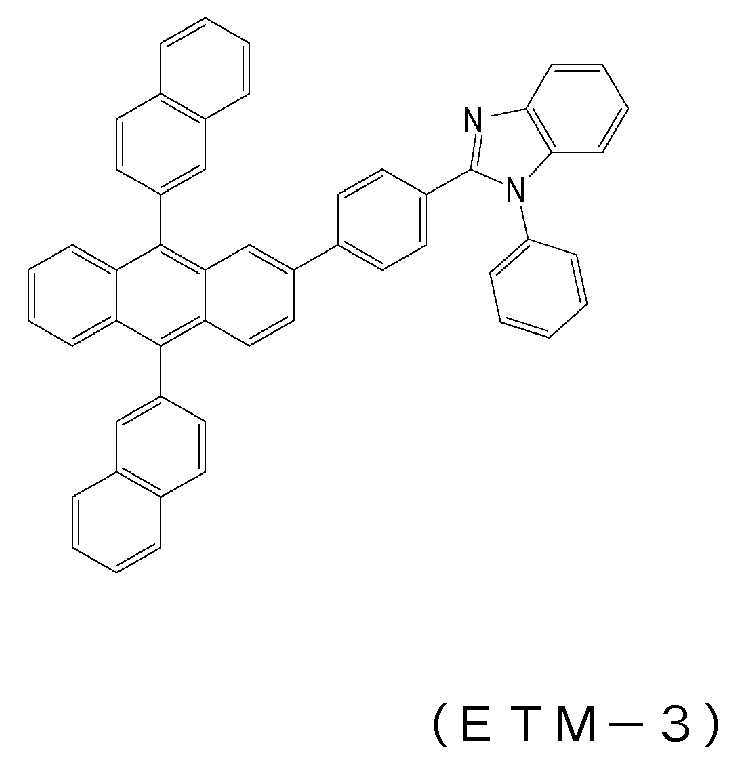

비교를 위해, 실시예 20 에 있어서, 정공 저지층 겸 전자 수송층 (6 및 7) 의 재료로서 본 발명 실시예 1 의 화합물 (화합물-17) 대신에, 하기 구조식의 화합물 (ETM-3) (예를 들어, 특허문헌 8 참조) 을 사용하고, 증착 속도비가 ETM-3 : ETM-1 = 50 : 50 이 되는 증착 속도로 2 원 증착을 실시한 것 이외에는, 동일한 조건으로 유기 EL 소자를 제조하였다. 제조한 유기 EL 소자에 대해, 대기 중, 상온에서 특성 측정을 실시하였다. 제조한 유기 EL 소자에 직류 전압을 인가했을 때의 발광 특성의 측정 결과를 표 1 에 정리하여 나타냈다.
[화학식 46]
Figure 112020029202157-pct00063
실시예 20 에서 실시예 36 및 비교예 1, 2 에서 제조한 유기 EL 소자를 사용하여, 소자 수명을 측정한 결과를 표 1 에 정리하여 나타냈다. 소자 수명은, 발광 개시시의 발광 휘도 (초기 휘도) 를 2000 cd/㎡ 로 하여 정전류 구동을 실시했을 때, 발광 휘도가 1900 cd/㎡ (초기 휘도를 100 ％ 로 했을 때의 95 ％ 에 상당 : 95 ％ 감쇠) 로 감쇠할 때까지의 시간으로 하여 측정하였다.
Figure 112020029202157-pct00064
표 1 에 나타내는 바와 같이, 전류 밀도 10 mA/㎠ 의 전류를 흘렸을 때의 구동 전압은, 상기 구조식의 화합물 ETM-2, 3 을 사용한 비교예 1, 2 의 유기 EL 소자의 3.82 ∼ 4.01 V 에 대해, 실시예 20 에서 실시예 36 까지의 유기 EL 소자에서는 3.42 ∼ 3.72 V 로 저전압화되었다. 또, 발광 효율에 있어서는, 비교예 1, 2 의 유기 EL 소자의 6.59 ∼ 8.05 cd/A 에 대해 실시예 20 에서 실시예 36 까지의 유기 EL 소자에서는 8.24 ∼ 9.24 cd/A 로 향상되고, 전력 효율에 있어서도, 비교예 1, 2 의 유기 EL 소자의 5.16 ∼ 6.62 lm/W 에 대해, 실시예 20 에서 실시예 36 까지의 유기 EL 소자에서는 7.06 ∼ 8.43 lm/W 로 크게 향상되었다. 특히, 소자 수명 (95 ％ 감쇠) 에 있어서는, 비교예 1, 2 의 유기 EL 소자에 있어서의 165 ∼ 203 시간에 대해, 실시예 20 에서 실시예 36 까지의 유기 EL 소자에서는 231 ∼ 323 시간으로, 크게 장수명화되어 있다.
이와 같이 본 발명의 유기 EL 소자는, 상기 구조식의 화합물 ETM-2, 3 을 사용한 소자와 비교하여, 발광 효율 및 전력 효율이 우수하고, 장수명의 유기 EL 소자를 실현할 수 있는 것을 알 수 있었다.
본 발명의 특정한 피리미딘 고리 구조를 갖는 화합물은, 전자의 주입 특성이 양호하고, 정공 저지 능력이 우수하고, 박막 상태가 안정적이기 때문에, 유기 EL 소자용의 화합물로서 우수하다. 그 화합물을 사용하여 유기 EL 소자를 제조함으로써, 높은 효율을 얻을 수 있음과 함께, 구동 전압을 저하시킬 수 있고, 내구성을 개선시킬 수 있다. 예를 들어, 가정 전화 제품이나 조명의 용도에 대한 전개가 가능해졌다.
1 유리 기판
2 투명 양극
3 정공 주입층
4 정공 수송층
5 발광층
6 정공 저지층
7 전자 수송층
8 전자 주입층
9 음극

Claims (20)

  1. 하기 일반식 (5) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.

    (식 중, A5 는 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. 상기 A5 의 방향족 복소 고리기는, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기 또는 카르볼리닐기이다. Ar11, Ar12 는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소 고리기, 또는 치환 혹은 무치환의 축합 다고리 방향족기를 나타낸다. 상기 Ar11, Ar12 중, 적어도 1 지점이 축합 다고리 방향족기, 방향족 복소 고리기, 또는 치환기로서, 페난트레닐기, 플루오레닐기, 스피로비플루오레닐기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카르바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤조이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 또는 디벤조티에닐기이다. Ar13 은 수소 원자를 나타낸다.)
  2. 하기 일반식 (5) 로 나타내는, 피리미딘 고리 구조를 갖는 화합물.

    (식 중, A5 는 치환 또는 무치환의 방향족 복소 고리기를 나타낸다. 상기 A5 의 방향족 복소 고리기는, 피리딜기, 피리미딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 아자플루오레닐기, 디아자플루오레닐기, 퀴녹살리닐기, 벤조이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 아자스피로비플루오레닐기, 디아자스피로비플루오레닐기, 또는 카르볼리닐기이다. Ar11 은 치환 혹은 무치환의 방향족 탄화수소기를 나타낸다. Ar12 는 치환 또는 무치환의 안트라세닐기를 나타낸다. Ar13 은 수소 원자를 나타낸다.)
  3. 1 쌍의 전극과 그 사이에 끼워진 적어도 1 층의 유기층을 갖는 유기 일렉트로 루미네선스 소자에 있어서, 제 1 항 또는 제 2 항에 기재된 피리미딘 고리 구조를 갖는 화합물이, 적어도 1 개의 유기층의 구성 재료로서 사용되고 있는 것을 특징으로 하는 유기 일렉트로 루미네선스 소자.
  4. 제 3 항에 있어서,
    상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 전자 수송층인 유기 일렉트로 루미네선스 소자.
  5. 제 3 항에 있어서,
    상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 정공 저지층인 유기 일렉트로 루미네선스 소자.
  6. 제 3 항에 있어서,
    상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 발광층인 유기 일렉트로 루미네선스 소자.
  7. 제 3 항에 있어서,
    상기 피리미딘 고리 구조를 갖는 화합물이 사용되고 있는 상기 유기층이 전자 주입층인 유기 일렉트로 루미네선스 소자.
  8. 삭제
  9. 삭제
  10. 삭제
  11. 삭제
  12. 삭제
  13. 삭제
  14. 삭제
  15. 삭제
  16. 삭제
  17. 삭제
  18. 삭제
  19. 삭제
  20. 삭제
KR1020207008115A 2017-09-11 2018-09-07 피리미딘 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자 Active KR102603365B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2017174340 2017-09-11
JPJP-P-2017-174340 2017-09-11
PCT/JP2018/033140 WO2019049965A1 (ja) 2017-09-11 2018-09-07 ピリミジン環構造を有する化合物および有機エレクトロルミネッセンス素子

Publications (2)

Publication Number Publication Date
KR20200051651A KR20200051651A (ko) 2020-05-13
KR102603365B1 true KR102603365B1 (ko) 2023-11-16

Family

ID=65634867

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207008115A Active KR102603365B1 (ko) 2017-09-11 2018-09-07 피리미딘 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자

Country Status (7)

Country Link
US (1) US12221430B2 (ko)
EP (1) EP3683212B1 (ko)
JP (1) JP7159173B2 (ko)
KR (1) KR102603365B1 (ko)
CN (1) CN111094264A (ko)
TW (2) TWI808095B (ko)
WO (1) WO2019049965A1 (ko)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112654611B (zh) * 2018-10-17 2024-04-30 保土谷化学工业株式会社 具有嘧啶环结构的化合物及有机电致发光元件

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20150263290A1 (en) * 2014-03-11 2015-09-17 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
CN106279103A (zh) * 2016-08-09 2017-01-04 长春海谱润斯科技有限公司 一种嘧啶类化合物及其应用和有机发光器件

Family Cites Families (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3319843A1 (de) * 1983-06-01 1984-12-06 Ali-Akbar Dipl.-Chem. Dr. 4300 Mülheim Pourzal Verfahren zur herstellung von pyrimidinen aus nitrilen und alkinen
JP2734341B2 (ja) 1993-03-26 1998-03-30 住友電気工業株式会社 有機エレクトロルミネッセンス素子
JP3194657B2 (ja) 1993-11-01 2001-07-30 松下電器産業株式会社 電界発光素子
JP3828595B2 (ja) 1994-02-08 2006-10-04 Ｔｄｋ株式会社 有機ｅｌ素子
KR100691543B1 (ko) 2002-01-18 2007-03-09 주식회사 엘지화학 새로운 전자 수송용 물질 및 이를 이용한 유기 발광 소자
US7867629B2 (en) 2003-01-10 2011-01-11 Idemitsu Kosan Co., Ltd. Nitrogenous heterocyclic derivative and organic electroluminescent element employing the same
KR101288557B1 (ko) 2008-12-24 2013-07-22 제일모직주식회사 신규한 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
WO2011005060A2 (ko) * 2009-07-10 2011-01-13 제일모직 주식회사 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
WO2012023947A1 (en) 2010-08-20 2012-02-23 Universal Display Corporation Bicarbazole compounds for oleds
DK2835131T3 (en) 2010-12-14 2017-12-04 Electrophoretics Ltd Casein kinase 1 delta inhibitors (CK1 delta)
KR102083691B1 (ko) 2011-10-14 2020-03-02 호도가야 가가쿠 고교 가부시키가이샤 신규 벤조트리아졸 유도체 및 그 유도체가 사용되는 유기 전계 발광 소자
KR20130062583A (ko) 2011-12-05 2013-06-13 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR101826730B1 (ko) * 2012-02-14 2018-02-08 덕산네오룩스 주식회사 오원자 헤테로 고리를 포함하는 유기전기소자용 화합물, 이를 포함하는 유기전기소자 및 그 전자 장치
KR102191778B1 (ko) * 2012-06-20 2020-12-16 에스에프씨 주식회사 이형고리 화합물 및 이를 포함하는 유기전계발광소자
EP2684932B8 (en) 2012-07-09 2016-12-21 Hodogaya Chemical Co., Ltd. Diarylamino matrix material doped with a mesomeric radialene compound
KR20150058625A (ko) * 2013-11-18 2015-05-29 희성소재 (주) 헤테로원자를 함유하는 다환 화합물 및 이를 이용한 유기발광소자
KR102227973B1 (ko) * 2014-03-19 2021-03-15 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
KR101773363B1 (ko) * 2014-04-09 2017-08-31 제일모직 주식회사 유기 화합물, 조성물, 유기 광전자 소자 및 표시 장치
KR102164031B1 (ko) 2014-05-22 2020-10-13 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR102287012B1 (ko) * 2014-05-28 2021-08-09 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
CN111205270B (zh) 2014-06-11 2023-04-28 保土谷化学工业株式会社 嘧啶衍生物和有机电致发光器件
WO2016064088A2 (ko) * 2014-10-21 2016-04-28 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR102359840B1 (ko) 2014-10-21 2022-02-09 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
CN107001321B (zh) * 2014-12-04 2021-01-08 东进世美肯株式会社 化合物及包含其的有机发光器件
WO2016089165A2 (ko) * 2014-12-04 2016-06-09 주식회사 동진쎄미켐 신규한 화합물 및 이를 포함하는 유기발광소자
CN112480089A (zh) * 2014-12-29 2021-03-12 东进世美肯株式会社 新颖化合物及包含其的有机发光器件
WO2016108596A2 (ko) * 2014-12-29 2016-07-07 주식회사 동진쎄미켐 신규한 화합물 및 이를 포함하는 유기발광소자
KR102295197B1 (ko) 2014-12-30 2021-09-01 엘티소재주식회사 화합물 및 이를 이용한 유기발광소자
KR102370155B1 (ko) 2015-09-09 2022-03-04 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR102394374B1 (ko) * 2016-01-18 2022-05-04 에스에프씨 주식회사 유기발광 화합물 및 이를 포함하는 유기발광소자
KR101837896B1 (ko) * 2016-04-12 2018-03-12 주식회사 엘지화학 화합물 및 이를 포함하는 유기 전자 소자
CN107021926B (zh) * 2017-06-12 2020-12-11 中节能万润股份有限公司 一种含有氮杂螺芴和含氮六元杂环的化合物及其在oled上的应用
KR20190009994A (ko) * 2017-07-20 2019-01-30 주식회사 두산 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20150263290A1 (en) * 2014-03-11 2015-09-17 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
CN106279103A (zh) * 2016-08-09 2017-01-04 长春海谱润斯科技有限公司 一种嘧啶类化合物及其应用和有机发光器件

Also Published As

Publication number Publication date
US20200277272A1 (en) 2020-09-03
JPWO2019049965A1 (ja) 2020-08-20
EP3683212A1 (en) 2020-07-22
EP3683212A4 (en) 2021-06-09
TWI808095B (zh) 2023-07-11
TW202304874A (zh) 2023-02-01
US12221430B2 (en) 2025-02-11
TWI824763B (zh) 2023-12-01
CN111094264A (zh) 2020-05-01
EP3683212B1 (en) 2025-11-05
KR20200051651A (ko) 2020-05-13
TW201918478A (zh) 2019-05-16
WO2019049965A1 (ja) 2019-03-14
JP7159173B2 (ja) 2022-10-24

Similar Documents

Publication Publication Date Title
JP6501771B2 (ja) ピリミジン誘導体および有機エレクトロルミネッセンス素子
KR102732187B1 (ko) 벤조아졸 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자
JPWO2016117429A1 (ja) ピリミジン誘導体および有機エレクトロルミネッセンス素子
KR102566080B1 (ko) 벤조아졸 고리 구조를 갖는 화합물을 함유하는 유기 일렉트로 루미네선스 소자
KR102724791B1 (ko) 유기 일렉트로 루미네선스 소자
KR102813014B1 (ko) 아자벤조옥사졸 고리 구조를 갖는 화합물 및 유기 일렉트로루미네선스 소자
KR102705588B1 (ko) 벤조이미다졸 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자
KR102603365B1 (ko) 피리미딘 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자
KR102817272B1 (ko) 피리미딘 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자
JP7573524B2 (ja) ベンゾトリアゾール環構造を有する化合物および有機エレクトロルミネッセンス素子
WO2019039402A1 (ja) インデノベンゾアゾール環構造を有する化合物および有機エレクトロルミネッセンス素子

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000
