제1전극; 상기 제1전극에 대향된 제2전극; 및
상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
상기 유기층이, 화학식 1의 화합물을 포함하는 유기 발광 소자가 개시된다:
<화학식 1>
Figure 112015097690449-pat00099

화학식 1에 대해서는 상세한 설명을 참조한다.

Description

유기 발광 소자{Organic light emitting device}
유기 발광 소자에 관한 것이다.
유기 발광 소자(organic light emitting device)는 자발광형 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다는 장점을 가지고 있다.
상기 유기 발광 소자는 기판 상부에 제1전극이 배치되어 있고, 상기 제1전극 상부에 정공 수송 영역(hole transport region), 발광층, 전자 수송 영역(electron transport region) 및 제2전극이 순차적으로 형성되어 있는 구조를 가질 수 있다. 상기 제1전극으로부터 주입된 정공은 정공 수송 영역을 경유하여 발광층으로 이동하고, 제2전극으로부터 주입된 전자는 전자 수송 영역을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exciton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
고효율, 저전압, 고휘도, 장수명 특성이 개선된 유기 발광 소자를 제공하는 것이다.
일 측면에 따르면, 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
상기 유기층이, i) 상기 제1전극과 상기 발광층 사이에 개재되며, 정공 수송층; 및 정공 주입층, 및 버퍼층 중 적어도 하나;를 포함한 정공 수송 영역; 및
ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 전자 수송층; 및 정공 저지층, 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함하며,
상기 전자 수송 영역이 화학식 1의 화합물을 포함하는 유기 발광 소자가 제공된다:
<화학식 1>
Figure 112015097690449-pat00001
상기 화학식 1에서, R1 및 R2는 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C6-C60아릴기, 및 치환 또는 비치환된 C1-C60헤테로아릴기 중에서 선택되고;
A는 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
L은 단일결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며;
l 및 m은 각각 독립적으로 1 내지 6의 정수이고;
n은 0 내지 3의 정수이며;
상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-PO(Q31)(Q32), -SO2(Q33) 및 -SO(Q34); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q34는 각각 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
다른 측면에 따라, 상기 유기 발광 소자를 구비하고, 상기 유기 발광 소자의 제 1 전극이 박막 트랜지스터의 소스 전극 또는 드레인 전극과 전기적으로 연결된 평판 표시 장치가 제공된다.
본 발명의 일 구현예에 유기 발광 소자는 고효율, 저전압, 고휘도, 장수명의 효과를 보인다.
도 1은 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
본 발명의 일 측면에 따른 유기 발광 소자는 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
상기 유기층이, i) 상기 제1전극과 상기 발광층 사이에 개재되며, 정공 수송층; 및 정공 주입층, 정공 수송층 및 버퍼층 중 적어도 하나;를 포함한 정공 수송 영역; 및
ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 전자 수송층; 및 정공 저지층, 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함하며,
상기 전자 수송 영역이 화학식 1의 화합물을 포함한다:
<화학식 1>
Figure 112015097690449-pat00002
상기 화학식 1에서, R1 및 R2는 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C6-C60아릴기, 및 치환 또는 비치환된 C1-C60헤테로아릴기 중에서 선택되고;
A는 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
L은 단일결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며;
l 및 m은 각각 독립적으로 1 내지 6의 정수이고;
n은 0 내지 3의 정수이며;
상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-PO(Q31)(Q32), -SO2(Q33) 및 -SO(Q34); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q34는 각각 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
상기 화학식 1에서 R1 및 R2가 복 수개인 경우, 각각의 R1 및 R2는 동일하거나 또는 다를 수 있다.
화학식 1에서 L은 디나프토퓨란 모이어티의 수소들 중 어느 하나에 치환되어 있는 것을 나타낸다.
본 발명에 따른 상기 화학식 1의 화합물들은 유기 발광 소자용 전자 수송 재료로서의 기능을 가진다. 또한 화학식 1로 표시되는 화합물들은 유리전이 온도(Tg)나 융점이 높다. 따라서 발광시에 있어서의 유기층 중, 유기층 사이 내지는, 유기층과 금속 전극간에서 발생하는 줄 열에 대한 내열성 및 고온 환경 하에서의 내성이 증가된다. 이러한 화합물을 이용하여 제조된 유기 발광 소자는 보존 시 및 구동시의 내구성이 높으며, 분자 내에 헤테로원소를 가지는 화합물의 도입으로 유기 발광 소자의 특성을 향상시키는 장점이 있다.
본 발명의 일 구현예에 따르면, 상기 전자 수송 영역의 전자 수송층이 화학식 1의 화합물을 포함할 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 1의 R1 및 R2는 각각 독립적으로 수소, 또는 중수소일 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 1의 L은 단일 결합, 또는 하기 화학식 2a 내지 2d중 어느 하나일 수 있다:
Figure 112015097690449-pat00003
상기 화학식 2a 내지 2d에서,
Y1 내지 Y3는 각각 독립적으로 CH, 또는 N을 나타내고;
H1은 CR11R12, 또는 NR13을 나타내고;
Z1, Z2, R11 내지 R13은 각각 독립적으로 결합 자리, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고;
선택적으로, R11 및 R12는 연결되어 고리를 형성하며;
*은 결합 자리이다.
본 발명의 일 구현예에 따르면, 상기 화학식 1의 A는 시아노, -PO(Q31)(Q32), -SO2(Q33), -SO(Q34), 또는 하기 화학식 3a 내지 3h중 어느 하나일 수 있다:
Figure 112015097690449-pat00004
상기 화학식 3a 내지 3h에서,
H1은 CR11R12, 또는 NR13을 나타내고;
Z1, Z2, R11 내지 R13은 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고;
선택적으로, R11 및 R12는 연결되어 고리를 형성하며;
p 및 q는 각각 독립적으로 1 내지 6의 정수 중 어느 하나이며;
*은 결합 자리이다.
본 발명의 일 구현예에 따르면, 상기 화학식 1은 하기 화학식 2일 수 있다:
<화학식 2>
Figure 112015097690449-pat00005
상기 화학식 2에서 m'는 1 내지 5의 정수이고, 다른 치환기 및 기호의 정의는 상술한 바와 같다.
본 발명의 일 구현예에 따르면, 상기 화학식 1의 화합물이 하기 화합물 중 어느 하나일 수 있다:
Figure 112015097690449-pat00006
Figure 112015097690449-pat00007
Figure 112015097690449-pat00008
Figure 112015097690449-pat00009
Figure 112015097690449-pat00010
Figure 112015097690449-pat00011
본 명세서 중 "유기층"은 상기 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 모든 층을 가리키는 용어이다. 상기 "유기층"의 층에 포함된 물질이 유기물로 한정되는 것은 아니다.
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 상기 유기 발광 소자(10)은 제1전극(110), 유기층(150) 및 제2전극(190)을 포함한다.
이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자의 구조 및 제조 방법을 설명하면 다음과 같다.
도 1의 제1전극(110)의 하부 또는 제2전극(190)의 상부에는 기판이 추가로 배치될 수 있다. 상기 기판은 기계적 강도, 열안정성, 투명성, 표면 평활성, 취급 용이성 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용할 수 있다.
상기 제1전극(110)은, 예를 들면, 기판 상부에, 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(110)이 애노드일 경우, 정공 주입이 용이하도록 제1전극용 물질은 높은 일함수를 갖는 물질 중에서 선택될 수 있다. 상기 제1전극(110)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다. 제1전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 이용할 수 있다. 또는, 반투과형 전극 또는 반사형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질로서, 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 중 적어도 하나를 선택할 수 있다.
상기 제1전극(110)은 단일층 또는 복수의 층을 갖는 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(110)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(110) 상부에는 유기층(150)이 배치되어 있다. 상기 유기층(150)은 발광층을 포함한다.
상기 유기층(150)은, 상기 제1전극과 상기 발광층 사이에 개재되는 정공 수송 영역(hole transport region) 및 상기 발광층과 상기 제2전극 사이에 개재되는 전자 수송 영역(electron transport region)을 더 포함할 수 있다.
상기 정공 수송 영역은, 정공 수송층(HTL); 및 정공 주입층(HIL), 버퍼층 및 전자 저지층 중 적어도 하나;를 포함할 수 있고, 상기 전자 수송 영역은 전자 수송층(ETL); 및 정공 저지층(HBL), 및 전자 주입층(EIL) 중 적어도 하나;를 포함할 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 상기 정공 수송 영역은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1전극(110)으로부터 차례로 적층된 정공 주입층/정공 수송층, 정공 주입층/정공 수송층/버퍼층, 정공 주입층/버퍼층, 정공 수송층/버퍼층, 또는 정공 주입층/정공 수송층/전자 저지층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역이 정공 주입층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 제1전극(110) 상부에 상기 정공 주입층을 형성할 수 있다.
진공 증착법에 의하여 정공 주입층을 형성할 경우, 증착 조건은, 예를 들면, 약 100 내지 약 500℃의 증착 온도, 약 10-8 내지 약 10-3torr의 진공도 및 약 0.01 내지 약 100Å/sec의 증착 속도 범위 내에서, 증착하고자 하는 정공 주입층용 화합물 및 형성하고자 하는 정공 주입층 구조를 고려하여 선택될 수 있다.
스핀 코팅법에 의하여 정공 주입층을 형성할 경우, 코팅 조건은 약 2000rpm 내지 약 5000rpm의 코팅 속도 및 약 80℃ 내지 200℃의 열처리 온도 범위 내에서, 증착하고자 하는 정공 주입층용 화합물 및 형성하고자 하는 정공 주입층 구조를 고려하여 선택될 수 있다.
상기 정공 수송 영역이 정공 수송층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 제1전극(110) 상부 또는 정공 주입층 상부에 상기 정공 수송층을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의하여 정공 수송층을 형성할 경우, 정공 수송층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 정공 수송 영역은, m-MTDATA, TDATA, 2-TNATA, NPB, β-NPB, TPD, Spiro-TPD, Spiro-NPB, α-NPB, TAPC, HMTPD, TCTA(4,4',4"-트리스(N-카바졸일)트리페닐아민(4,4',4"-tris(N-carbazolyl)triphenylamine)), Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid:폴리아닐린/도데실벤젠술폰산), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate):폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)), Pani/CSA (Polyaniline/Camphor sulfonicacid:폴리아닐린/캠퍼술폰산), PANI/PSS (Polyaniline)/Poly(4-styrenesulfonate):폴리아닐린)/폴리(4-스티렌술포네이트)), 하기 화학식 201로 표시되는 화합물 및 하기 화학식 202로 표시되는 화합물 중 적어도 하나를 포함할 수 있다:
Figure 112015097690449-pat00012
Figure 112015097690449-pat00013
<화학식 201>
Figure 112015097690449-pat00014
<화학식 202>
Figure 112015097690449-pat00015
상기 화학식 201 및 202 중,
L201 내지 L205에 대한 설명은 서로 독립적으로, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
xa1 내지 xa4는 서로 독립적으로, 0, 1, 2 및 3 중에서 선택되고;
xa5는 1, 2, 3, 4 및 5 중에서 선택되고;
R201 내지 R204은 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
예를 들어, 상기 화학식 201 및 202 중,
L201 내지 L205는 서로 독립적으로,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오렌기, 디벤조플루오렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 중에서 선택되고;
xa1 내지 xa4는 서로 독립적으로, 0, 1 또는 2이고;
xa5는 1, 2 또는 3이고;
R201 내지 R204는 서로 독립적으로,
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 아줄레닐기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 201로 표시되는 화합물은 하기 화학식 201A로 표시될 수 있다:
<화학식 201A>
Figure 112015097690449-pat00016
예를 들어, 상기 화학식 201로 표시되는 화합물은 하기 화학식 201A-1로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 201A-1>
Figure 112015097690449-pat00017
상기 화학식 202로 표시되는 화합물은 하기 화학식 202A로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 202A>
Figure 112015097690449-pat00018
상기 화학식 201A, 201A-1 및 202A 중 L201 내지 L203, xa1 내지 xa3, xa5 및 R202 내지 R204에 대한 설명은 본 명세서에 기재된 바를 참조하고, R211은 R203에 대한 설명을 참조하고, R213 내지 R216은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴기옥시기, C6-C60아릴기티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
예를 들어, 상기 화학식 201A, 201A-1 및 202A 중,
L201 내지 L203은 서로 독립적으로,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 중에서 선택되고;
xa1 내지 xa3은 서로 독립적으로, 0 또는 1이고;
R203, R211 및 R212는 서로 독립적으로,
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
R213 및 R214는 서로 독립적으로,
C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
R215 및 R216은 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
xa5는 1 또는 2이다.
상기 화학식 201A 및 201A-1 중 R213 및 R214는 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 201A의 R211이 치환 또는 비치환된 페닐기, 또는 치환 또는 비치환된 피리딜기일 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 201A의 R213 및 R214는 각각 독립적으로 메틸기, 또는 페닐기일 수 있다.
본 발명의 일 구현예에 따르면, 상기 정공 수송 영역의 정공 수송층이 화학식 201A를 포함할 수 있다.
상기 화학식 201A로 표시되는 화합물은 하기 화합물들을 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112015097690449-pat00019
Figure 112015097690449-pat00020
Figure 112015097690449-pat00021
상기 정공 수송 영역의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 수송 영역이 정공 주입층 및 정공 수송층을 모두 포함한다면, 상기 정공 주입층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å이고, 상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송 영역, 정공 주입층 및 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 정공 수송 영역은 상술한 바와 같은 물질 외에, 도전성 향상을 위하여 전하-생성 물질을 더 포함할 수 있다. 상기 전하-생성 물질은 상기 정공 수송 영역 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다. 상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 p-도펀트의 비제한적인 예로는, 테트라시아노퀴논다이메테인(TCNQ) 및 2,3,5,6-테트라플루오로-테트라시아노-1,4-벤조퀴논다이메테인(F4-TCNQ) 등과 같은 퀴논 유도체; 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물; 및 하기 화합물 HT-D1 등을 들 수 있으나, 이에 한정되는 것은 아니다.
<화합물 HT-D1> <F4-TCNQ>
Figure 112015097690449-pat00022
Figure 112015097690449-pat00023
상기 정공 수송 영역은 상술한 바와 같은 전자 저지층, 정공 주입층 및 정공 수송층 외에, 버퍼층을 더 포함할 수 있다. 상기 버퍼층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 광 방출 효율을 증가시키는 역할을 수 있다. 상기 버퍼층에 포함되는 물질로는 정공 수송 영역에 포함될 수 있는 물질을 사용할 수 있다. 전자 저지층은 전자 수송 영역으로부터의 전자 주입을 방지하는 역할을 하는 층이다.
상기 제1전극(110) 상부 또는 정공 수송 영역 상부에 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 발광층을 형성한다. 진공 증착법 및 스핀 코팅법에 의해 발광층을 형성할 경우, 발광층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 유기 발광 소자(10)가 풀 컬러 유기 발광 소자일 경우, 발광층, 개별 부화소별로, 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은, 적색 발광층, 녹색 발광층 및 청색 발광층이 적층된 구조를 갖거나, 적색광 발출 물질, 녹색광 발출 물질 및 청색광 방출 물질이 층구분없이 혼합된 구조를 가져, 백색광을 방출할 수 있다.
상기 발광층은 호스트 및 도펀트를 포함할 수 있다.
상기 호스트는, 본 발명의 일 구현예에 따른 화학식 3의 화합물을 포함할 수 있다.
<화학식 3>
Figure 112015097690449-pat00024
상시 화학식 3 중, R21 내지 R36은 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
상기 치환된 C1-C60알킬기, 치환된 C6-C60아릴기, 치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
-Si(Q23)(Q24)(Q25) 중에서 선택되고;
상기 Q11 내지 Q17, 및 Q21 내지 Q27는 각각 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
본 발명의 일 구현예에 따르면, 상기 화학식 3에서, R22, R24 내지 R29, R30, R33 내지 R36은 각각 독립적으로 수소, 또는 중수소일 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 3의 화합물이 하기 화합물 중 어느 하나일 수 있다:
Figure 112015097690449-pat00025
Figure 112015097690449-pat00026
Figure 112015097690449-pat00027
Figure 112015097690449-pat00028
상기 도펀트는 공지의 형광 도펀트 및 인광 도펀트 중 적어도 하나를 포함할 수 있다.
상기 인광 도펀트는 하기 화학식 401로 표시되는 유기금속 착체를 포함할 수 있다:
<화학식 401>
Figure 112015097690449-pat00029
상기 화학식 401 중,
M은 이리듐(Ir), 백금(Pt), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb) 및 톨륨(TM) 중에서 선택되고;
X401 내지 X404는 서로 독립적으로, 질소 또는 탄소이고;
A401 및 A402 고리는 서로 독립적으로, 치환 또는 비치환된 벤젠, 치환 또는 비치환된 나프탈렌, 치환 또는 비치환된 플루오렌, 치환 또는 비치환된 스파이로-플루오렌, 치환 또는 비치환된 인덴, 치환 또는 비치환된 피롤, 치환 또는 비치환된 티오펜, 치환 또는 비치환된 퓨란(furan), 치환 또는 비치환된 이미다졸, 치환 또는 비치환된 피라졸, 치환 또는 비치환된 티아졸, 치환 또는 비치환된 이소티아졸, 치환 또는 비치환된 옥사졸, 치환 또는 비치환된 이속사졸(isooxazole), 치환 또는 비치환된 피리딘, 치환 또는 비치환된 피라진, 치환 또는 비치환된 피리미딘, 치환 또는 비치환된 피리다진, 치환 또는 비치환된 퀴놀린, 치환 또는 비치환된 이소퀴놀린, 치환 또는 비치환된 벤조퀴놀린, 치환 또는 비치환된 퀴녹살린, 치환 또는 비치환된 퀴나졸린, 치환 또는 비치환된 카바졸, 치환 또는 비치환된 벤조이미다졸, 치환 또는 비치환된 벤조퓨란(benzofuran), 치환 또는 비치환된 벤조티오펜, 치환 또는 비치환된 이소벤조티오펜, 치환 또는 비치환된 벤조옥사졸, 치환 또는 비치환된 이소벤조옥사졸, 치환 또는 비치환된 트리아졸, 치환 또는 비치환된 옥사디아졸, 치환 또는 비치환된 트리아진, 치환 또는 비치환된 디벤조퓨란(dibenzofuran) 및 치환 또는 비치환된 디벤조티오펜 중에서 선택되고;
상기 치환된 벤젠, 치환된 나프탈렌, 치환된 플루오렌, 치환된 스파이로-플루오렌, 치환된 인덴, 치환된 피롤, 치환된 티오펜, 치환된 퓨란, 치환된 이미다졸, 치환된 피라졸, 치환된 티아졸, 치환된 이소티아졸, 치환된 옥사졸, 치환된 이속사졸, 치환된 피리딘, 치환된 피라진, 치환된 피리미딘, 치환된 피리다진, 치환된 퀴놀린, 치환된 이소퀴놀린, 치환된 벤조퀴놀린, 치환된 퀴녹살린, 치환된 퀴나졸린, 치환된 카바졸, 치환된 벤조이미다졸, 치환된 벤조퓨란, 치환된 벤조티오펜, 치환된 이소벤조티오펜, 치환된 벤조옥사졸, 치환된 이소벤조옥사졸, 치환된 트리아졸, 치환된 옥사디아졸, 치환된 트리아진, 치환된 디벤조퓨란 및 치환된 디벤조티오펜의 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group), 1가 비-방향족 헤테로축합다환 그룹, -N(Q401)(Q402), -Si(Q403)(Q404)(Q405) 및 -B(Q406)(Q407) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기 및 비-방향족 축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴기옥시기, C6-C60아릴기티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q411)(Q412), -Si(Q413)(Q414)(Q415) 및 -B(Q416)(Q417) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q421)(Q422), -Si(Q423)(Q424)(Q425) 및 -B(Q426)(Q427); 중에서 선택되고;
L401은 유기 리간드이고;
xc1은 1, 2 또는 3이고;
xc2는 0, 1, 2 또는 3이다.
상기 L401은 임의의 1가, 2가 또는 3가의 유기 리간드일 수 있다. 예를 들어, L401은 할로겐 리간드(예를 들면, Cl, F), 디케톤 리간드(예를 들면, 아세틸아세토네이트, 1,3-디페닐-1,3-프로판디오네이트, 2,2,6,6-테트라메틸-3,5-헵탄디오네이트, 헥사플루오로아세토네이트), 카르복실산 리간드(예를 들면, 피콜리네이트, 디메틸-3-피라졸카르복실레이트, 벤조에이트), 카본 모노옥사이드 리간드, 이소니트릴 리간드, 시아노 리간드 및 포스포러스 리간드(예를 들면, 포스핀(phosphine), 포스파이트(phosphite)) 중 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 401 중 A401가 2 이상의 치환기를 가질 경우, A401의 2 이상의 치환기를 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
상기 화학식 401 중 A402가 2 이상의 치환기를 가질 경우, A402의 2 이상의 치환기를 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
상기 화학식 401 중 xc1이 2 이상일 경우, 화학식 401 중 복수의 리간드
Figure 112015097690449-pat00030
는 서로 동일하거나 상이할 수 있다. 상기 화학식 401 중 xc1이 2 이상일 경우, A401 및 A402는 각각 이웃하는 다른 리간드의 A401 및 A402와 각각 직접(directly) 또는 연결기(예를 들면, C1-C5알킬렌기, -N(R')-(여기서, R'은 C1-C10알킬기 또는 C6-C20아릴기임) 또는 -C(=O)-)를 사이에 두고 연결될 수 있다.

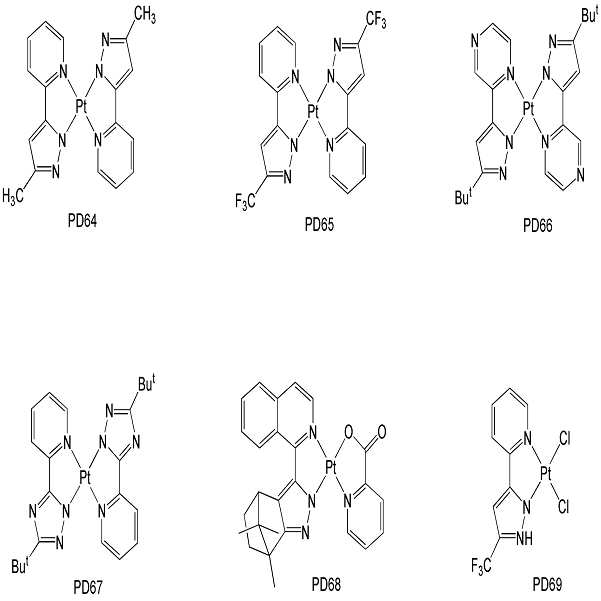

상기 인광 도펀트는 하기 화합물 PD1 내지 PD74 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure 112015097690449-pat00031
Figure 112015097690449-pat00032
Figure 112015097690449-pat00033
Figure 112015097690449-pat00034
Figure 112015097690449-pat00035
Figure 112015097690449-pat00036
Figure 112015097690449-pat00037
Figure 112015097690449-pat00038
Figure 112015097690449-pat00039
Figure 112015097690449-pat00040
Figure 112015097690449-pat00041
Figure 112015097690449-pat00042
Figure 112015097690449-pat00043
또는, 상기 인광 도펀트는 하기 PtOEP를 포함할 수 있다:
Figure 112015097690449-pat00044
상기 형광 도펀트는 하기 DPAVBi, BDAVBi, TBPe, DCM, DCJTB, Coumarin 6 및 C545T 중 적어도 하나를 포함할 수 있다.
Figure 112015097690449-pat00045
Figure 112015097690449-pat00046
또는, 상기 형광 도펀트는, 하기 화학식 501로 표시되는 화합물을 포함할 수 있다:
<화학식 501>
Figure 112015097690449-pat00047
상기 화학식 501 중,
Ar501은
나프탈렌(naphthalene), 헵탈렌(heptalene), 플루오렌(fluorenene), 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌(phenalene), 페난트렌(phenanthrene), 안트라센(anthracene), 플루오란텐(fluoranthene), 트리페닐렌(triphenylene), 파이렌(pyrene), 크라이센(chrysene), 나프타센(naphthacene), 피센(picene), 페릴렌(perylene), 펜타펜(pentaphene) 및 인데노안트라센(indenoanthracene);
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹 및 -Si(Q501)(Q502)(Q503) (상기 Q501 내지 Q503은 서로 독립적으로, 수소, C1-C60알킬기, C2-C60알케닐기, C6-C60아릴기 및 C1-C60헤테로아릴기 중에서 선택됨) 중에서 선택된 적어도 하나로 치환된, 나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센; 중에서 선택되고;
L501 내지 L503에 대한 설명은 각각 본 명세서 중 L203에 대한 설명을 참조하고;
R501 및 R502는 서로 독립적으로,
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸기, 트리아지닐기, 디벤조퓨라닐기 및 디벤조티오기페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기, 디벤조퓨라닐기 및 디벤조티오기페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기 및 디벤조퓨라닐기 및 디벤조티오기페닐기; 중에서 선택되고;
xd1 내지 xd3는 서로 독립적으로, 0, 1, 2 및 3 중에서 선택되고;
xb4는 1, 2, 3 및 4 중에서 선택된다.
상기 형광 도펀트는 하기 화합물 FD1 내지 FD8 중 적어도 하나를 포함할 수 있다:
Figure 112015097690449-pat00048
Figure 112015097690449-pat00049
Figure 112015097690449-pat00050
상기 발광층 중 도펀트의 함량은 통상적으로 호스트 약 100 중량부에 대하여, 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
다음으로 발광층 상부에 전자 수송 영역이 배치될 수 있다.
상기 전자 수송 영역은, 정공 저지층, 전자 수송층(ETL) 및 전자 주입층 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
상기 전자 수송 영역이 정공 저지층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 발광층 상부에 상기 정공 저지층을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의해 정공 저지층을 형성할 경우, 정공 저지층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 정공 저지층은 예를 들면, 하기 BCP 및 Bphen 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112015097690449-pat00051
상기 정공 저지층의 두께는 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 정공저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
상기 전자 수송 영역은, 발광층으로부터 차례로 적층된 전자 수송층/전자 주입층, 또는 정공 저지층/전자 수송층/전자 주입층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 유기 발광 소자의 유기층(150)은 발광층과 제2전극(190) 사이에 개재된 전자 수송 영역을 포함하고, 상기 전자 수송 영역은 전자 수송층을 포함한다. 상기 전자 수송층은 복수개의 층일 수 있다. 예를 들어, 상기 전자 수송 영역은 제1 전자 수송층 및 제 2 전자 수송층을 포함할 수 있다.
상기 전자 수송층은 본 발명의 일 구현예에 따른 화학식 1의 화합물 이외에, 상기 BCP, Bphen 및 하기 Alq3, Balq, TAZ 및 NTAZ 중 적어도 하나를 더 포함할 수 있다.
Figure 112015097690449-pat00052
또는, 상기 전자 수송층은, 하기 화학식 601로 표시되는 화합물 및 하기 화학식 602로 표시되는 화합물 중에서 선택된 적어도 하나의 화합물을 포함할 수 있다:
<화학식 601>
Ar601-[(L601)xe1-E601]xe2
상기 화학식 601 중,
Ar601은
나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C3-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C3-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹 및 -Si(Q301)(Q302)(Q303) (상기 Q301 내지 Q303은 서로 독립적으로, 수소, C1-C60알킬기, C2-C60알케닐기, C6-C60아릴기 및 C1-C60헤테로아릴기 중에서 선택됨) 중에서 선택된 적어도 하나로 치환된, 나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센; 중에서 선택되고;
L601에 대한 설명은 본 명세서 중 L203에 대한 설명을 참조하고;
E601은,
피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기; 중에서 선택되고;
xe1은 0, 1, 2 및 3 중에서 선택되고;
xe2는 1, 2, 3 및 4 중에서 선택된다.
<화학식 602>
Figure 112015097690449-pat00053
상기 화학식 602 중,
X611은 N 또는 C-(L611)xe611-R611이고, X612는 N 또는 C-(L612)xe612-R612이고, X613은 N 또는 C-(L613)xe613-R613이고, X611 내지 X613 중 적어도 하나는 N이고;
L611 내지 L616 각각에 대한 설명은 본 명세서 중 L203에 대한 설명을 참조하고;
R611 내지 R616은 서로 독립적으로,
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
xe611 내지 xe616은 서로 독립적으로, 0, 1, 2 및 3 중에서 선택된다.

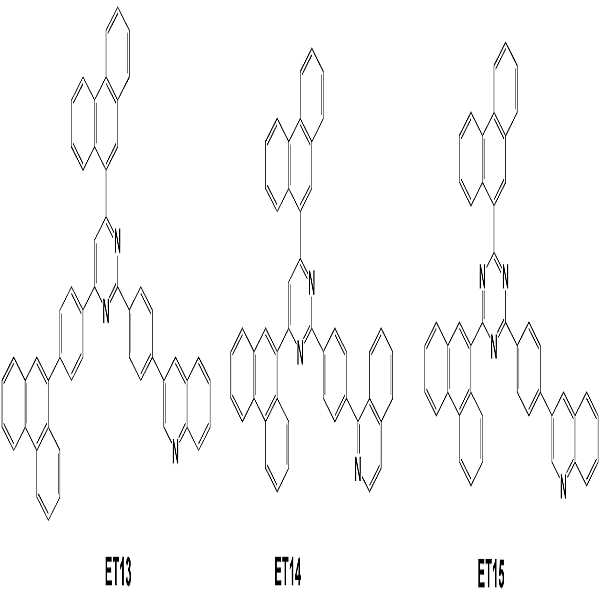

상기 화학식 601로 표시되는 화합물 및 602로 표시되는 화합물은 하기 화합물 ET1 내지 ET15 중에서 선택될 수 있다:
Figure 112015097690449-pat00054
Figure 112015097690449-pat00055
Figure 112015097690449-pat00056
Figure 112015097690449-pat00057
Figure 112015097690449-pat00058
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송층은 상술한 바와 같은 물질 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체는, 예를 들면, 하기 화합물 ET-D1(리튬 퀴놀레이트, LiQ) 또는 ET-D2을 포함할 수 있다.
Figure 112015097690449-pat00059
상기 전자 수송 영역은, 제2전극(190)으로부터의 전자 주입을 용이하게 하는 전자 주입층을 포함할 수 있다.
상기 전자 주입층은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 전자 수송층 상부에 형성될 수 있다. 진공 증착법 및 스핀 코팅법에 의해 전자 주입층을 형성할 경우, 전자 주입층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 전자 주입층은, LiF, NaCl, CsF, Li2O, BaO 및 LiQ 중에서 선택된 적어도 하나를 포함할 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
상술한 바와 같은 유기층(150) 상부에는 제2전극(190)이 배치되어 있다. 상기 제2전극(190)은 전자 주입 전극인 캐소드(Cathode)일 수 있는데, 이 때, 상기 제2전극(190)용 물질로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 혼합물을 사용할 수 있다. 제2전극(190)용 물질의 구체적인 예에는, 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 등이 포함될 수 있다. 또는, 상기 제2전극(190)용 물질로서 ITO 또는 IZO 등을 사용할 수 있다. 상기 제2전극(190)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다.
한편, 본 발명의 일 구현예에 따른 유기 발광 소자의 유기층은 본 발명의 일 구현에에 따른 화합물을 사용하여 증착 방법으로 형성될 수 있거나, 또는 용액으로 제조된 본 발명의 일 구현에에 따른 화합물을 코팅하는 습식 방법으로도 형성될 수 있다.
본 발명의 일 구현예에 의한 유기 발광 소자는 다양한 형태의 평판 표시 장치, 예를 들면 수동 매트릭스 유기 발광 표시 장치 및 능동 매트릭스 유기 발광 표시 장치에 구비될 수 있다. 특히, 능동 매트릭스 유기 발광 표시 장치에 구비되는 경우, 기판 측에 구비된 제 1 전극은 화소 전극으로서 박막 트랜지스터의 소스 전극 또는 드레인 전극와 전기적으로 연결될 수 있다. 또한, 상기 유기 발광 소자는 양면으로 화면을 표시할 수 있는 평판 표시 장치에 구비될 수 있다.
이상, 상기 유기 발광 소자를 도 1을 참조하여 설명하였으나, 이에 한정되는 것은 아니다.
이하, 본 명세서에서 사용되는 치환기들 중 대표적인 치환기의 정의를 살펴보면 다음과 같다 (치환기를 한정하는 탄소 수는 비제한적인 것으로서 치환기의 특성을 제한하지는 않으며, 본 명세서에서 정의하지 않은 치환기는 일반적인 정의에 따른다).
본 명세서 중 C1-C60알킬기는, 탄소수 1 내지 60의 선형 또는 분지형 지방족 탄화수소 1가(monovalent) 그룹을 의미하며, 구체적인 예에는, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기 등이 포함된다. 본 명세서 중 C1-C60알킬렌기는 상기 C1-C60알킬기와 동일한 구조를 갖는 2가(divalent) 그룹을 의미한다.
본 명세서 중 C1-C60알콕시기는, -OA101(여기서, A101은 상기 C1-C60알킬기임)의 화학식을 갖는 1가 그룹을 의미하며, 이의 구체적인 예에는, 메톡시기, 에톡시기, 이소프로필옥시기 등이 포함된다.
본 명세서 중 C2-C60알케닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 이중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에테닐기, 프로페닐기, 부테닐기 등이 포함된다. 본 명세서 중 C2-C60알케닐렌기는 상기 C2-C60알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C60알키닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 삼중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에티닐기(ethynyl), 프로피닐기(propynyl), 등이 포함된다. 본 명세서 중 C2-C60알키닐렌기는 상기 C2-C60알키닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알킬기는, 탄소수 3 내지 10의 1가 포화 탄화수소 모노시클릭 그룹을 의미하며, 이의 구체예는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등을 포함한다. 본 명세서 중 C3-C10시클로알킬렌기는 상기 C3-C10시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알킬기는, N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹을 의미하며, 이의 구체예는 테트라히드로퓨라닐기(tetrahydrofuranyl), 테트라히드로티오페닐기 등을 포함한다. 본 명세서 중 C2-C10헤테로시클로알킬렌기는 상기 C2-C10헤테로시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알케닐기는 탄소수 3 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 가지나, 방향족성(aromacity)을 갖지 않는 그룹을 의미하며, 이의 구체예는 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기 등을 포함한다. 본 명세서 중 C3-C10시클로알케닐렌기는 상기 C3-C10시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C10헤테로시클로알케닐기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 2 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 갖는다. 상기 C2-C10헤테로시클로알케닐기의 구체예는, 2,3-히드로퓨라닐기, 2,3-히드로티오페닐기 등을 포함한다. 본 명세서 중 C2-C10헤테로시클로알케닐렌기는 상기 C2-C10헤테로시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C6-C60아릴기는 탄 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, C6-C60아릴렌기는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 C6-C60아릴기의 구체예는, 페닐기, 비페닐기, 터페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 파이레닐기, 크라이세닐기 등을 포함한다. 상기 C6-C60아릴기 및 C6-C60아릴렌기가 2 이상의 고리를 포함할 경우, 상기 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C1-C60헤테로아릴기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가 그룹을 의미하고, C1-C60헤테로아릴렌기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가 그룹을 의미한다. 상기 C1-C60헤테로아릴기의 구체예는, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등을 포함한다. 상기 C1-C60헤테로아릴기 및 C1-C60헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C6-C60아릴옥시기는 -OA102(여기서, A102는 상기 C6-C60아릴기임)를 가리키고, 상기 C6-C60아릴티오기(arylthio)는 -SA103(여기서, A103은 상기 C6-C60아릴기기임)를 가리킨다.
본 명세서 중 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소만을 포함하고, 분자 전체가 비-방향족성(non-aromacity)를 갖는 1가 그룹(예를 들면, 탄소수 8 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 축합다환 그룹의 구체예는 플루오레닐기 등을 포함한다. 본 명세서 중 2가 비-방향족 축합다환 그룹은 상기 1가 비-방향족 축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 1가 비-방향족 헤테로축합다환 그룹(non-aromatic condensed heteropolycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소 외에 N, O, P 및 S 중에서 선택된 헤테로 원자를 포함하고, 분자 전체가 비-방향족성(non-aromacity)를 갖는 1가 그룹(예를 들면, 탄소수 2 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 헤테로축합다환 그룹은, 카바졸일기 등을 포함한다. 본 명세서 중 2가 비-방향족 헤테로축합다환 그룹은 상기 1가 비-방향족 헤테로축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중, 상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
예를 들어, 상기 상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 중에서 선택될 수 있다.
본 명세서 중 "Ph"은 페닐기를 의미하고, "Me"은 메틸기를 의미하고, "Et"은 에틸기를 의미하고, "ter-Bu" 또는 "But"은 tert-부틸기를 의미한다.
이하에서, 실시예를 들어, 본 발명의 일 구현예를 따르는 유기 발광 소자에 대하여 보다 구체적으로 설명한다.
합성예
[ 합성예 1: 화합물 2의 합성]
Figure 112015097690449-pat00060
중간체 I-1의 합성
(1,1'-비나프탈렌)-2,2'-디올 (5.73 g, 20 mmol), p-TsOH (4.10 g, 20 mmol)를 톨루엔 (150 mL)에 녹인 후, 100℃에서 12시간동안 교반하였다. 이로부터 수득한 결과물을 상온까지 식힌 후, 탄산칼륨 수용액을 가하고, 에틸아세테이트 60 mL로 3회 추출하였다. 이로부터 수득한 유기층을 마그네슘설페이트로 건조하고 용매를 증발시켜 수득한 잔류물을 실리카게관 크로마토그래피로 분리 정제하여 중간체 I-1 3.76 g (수율 70%)을 얻었다. 생성된 화합물은 LC-MS를 통해 확인하였다.
C20H12O cal. 268.09, found 268.07
중간체 I-2의 합성
중간체 I-1 (3.76g, 14mmol)을 THF (80 mL)에 녹인 후, -78? 에서 nBuLi (5.6 mL, 2.5M in Hexane)을 첨가하였다. 1시간 후 같은 온도에서 2-이소프로폭시-4,4,5,5-테트라메틸-1,3,2-디옥사보로레인 (3.64 mL, 18.2 mmol)을 첨가하고, 실온에서 5시간 동안 교반한 후 물을 첨가하고 디에틸에테르 (30 mL)로 3회 세척하였다. 세척된 디에틸에테르층을 MgSO4로 건조시킨 후 감압 건조하여 생성물을 얻은 다음, 실리카겔관 컬럼 크로마토그래피로 분리 정제하여 중간체 I-2 4.97 g (수율 90%) 얻었다. 생성된 화합물은 LC-MS를 통해 확인하였다.
C26H23BO3 cal. 394.17, found 394.16
화합물2의 합성
중간체 I-2 (4.97 g, 12.6 mmol), 2-클로로-4,6-디페닐-1,3,5-트리아진 (3.37 g, 12.6 mmol), Pd(PPh3)4 (0.73 g, 0.63 mmol) 및 K2CO3 (5.22 g, 37.8 mmol)을 THF/H2O (2/1 부피비) 혼합용액 80 mL에 녹이고 80℃ 에서 12시간 동안 교반하였다. 이로부터 수득한 결과물을 상온까지 식힌 후, 물 30 mL와 에틸아세테이트 30 mL로 3회 추출하였다. 이로부터 수득한 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 화합물 1 5.03 g (수율 80%)을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C35H21N3O 499.17, found 499.16
[ 합성예 2: 화합물 9의 합성]
Figure 112015097690449-pat00061
중간체 I-3의 합성
9H-카바졸 5.02 g (30 mmol), 브로모벤젠 4.71 g (30 mmol), copper power 1.14 g (18 mmol) 그리고 K2CO3 6.22 g (45 mmol)을 o-dichlorobenzene 80 mL에 녹인 후 180 oC 에서 24시간 동안 교반하였다. 상기 반응 용액을 실온으로 식힌 후 물 60 mL를 가하고 에틸아세테이트 50 mL 로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 5.47 g (수율 75%)을 얻었다. 생성된 화합물은 LC-MS를 통해 확인하였다. C18H13N cal. 243.10, found 243.13
중간체 I-4의 합성
중간체 I-3 5.47 g (22.5 mmol)을 CH2Cl2 80 mL에 완전히 녹인 용액에 N-bromosuccinimide 4.00 g (22.5 mmol)을 넣어준 후 상온에서 12시간 동안 교반하였다. 상기 반응용액에 물 60 mL를 가하고 CH2Cl2 50 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발한 후 메탄올로 재결정하여 6.16 g (수율 85%)을 얻었다. 생성된 화합물은 LC-MS를 통해 확인하였다. C18H12BrN cal. 321.02, found 321.05
중간체 I-5의 합성
중간체 I-4 6.16 g (19.1 mmol) 과 CuCN 2.57 g (28.7 mmol)을 DMF 70 mL에 녹인 후 150 oC에서 24시간 동안 교반하였다. 상기 반응 용액을 실온으로 식힌 후 암모니아수 60 mL와 물 60 mL를 가하고 CH2Cl2 50 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 4.71 g (수율 92%)을 얻었다. 생성된 화합물은 LC-MS를 통해 확인하였다. C19H12N2 cal. 268.10, found 268.12
중간체 I-6의 합성
중간체 I-5 4.71 g (17.6 mmol)을 CH2Cl2 80 mL에 완전히 녹인 용액에 N-bromosuccinimide 3.13 g (17.6 mmol)을 넣어준 후 상온에서 8시간 동안 교반하였다. 상기 반응용액에 물 60 mL를 가하고 CH2Cl2 50 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발한 후 메탄올로 재결정하여 5.81 g (수율 95%)을 얻었다. 생성된 화합물은 LC-MS를 통해 확인하였다. C19H11BrN2 cal. 346.01, found 346.03
화합물9의 합성
화합물2의 합성과 동일한 방법으로 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 중간체 I-6을 사용하여 화합물 9를 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다. C39H22N2O cal. 534.17, found 534.18
[ 합성예 3: 화합물 25의 합성]
Figure 112015097690449-pat00062
중간체 I-7의 합성
2-브로모-4,6-디페닐 피리미딘 6.22 g (20 mmol), 2-(4-브로모페닐)-4,4,5,5-테트라메틸-1,3,2-다이옥사보롤레인 4.24 g (15 mmol), Pd(PPh3)4 1.7 g (0.75 mmol) 그리고 K2CO3 6.3 g (45 mmol)을 THF/H2O (2/1 부피비) 혼합용액 300 mL에 녹이고 80 ℃ 에서 12시간 동안 교반하였다. 상기 반응액을 상온으로 식힌 후, 물 60 mL와 에틸아세테이트 60 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 I-7 4.4 g (수율 76%)을 얻었다. 생성된 화합물은 LC-MS로 확인하였다. C22H15BrN2 cal. 386.04 , found 386.06
화합물 25의 합성
화합물2의 합성과 동일한 방법으로 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 중간체 I-7을 사용하여 화합물 25를 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다. C42H26N2O cal. 574.20, found 574.24
[ 합성예 4: 화합물 34의 합성]
Figure 112015097690449-pat00063
중간체 I-8의 합성
1,3,5-트리브로모벤젠 12.6 g (40 mmol), 페닐보로닉에시드 3.66g (30 mmol), Pd(PPh3)4 3.4 g (1.5 mmol) 그리고 K2CO3 12.6 g (90 mmol)을 THF/H2O (2/1 부피비) 혼합용액 350 mL에 녹이고 80 ℃ 에서 12시간 동안 교반하였다. 상기 반응액을 상온으로 식힌 후, 물 60 mL와 에틸아세테이트 60 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 I-8 5.9 g (수율 63%)을 얻었다. 생성된 화합물은 LC-MS로 확인하였다
C12H8Br2 cal. 309.90. found 309.92
중간체 I-9의 합성
중간체 I-8 5.9g (19 mmol), 중간체 I-2 5.91g (15 mmol), Pd(PPh3)4 1.7 g (0.75 mmol) 그리고 K2CO3 6.3 g (45 mmol)을 THF/H2O (2/1 부피비) 혼합용액 200 mL에 녹이고 80 ℃ 에서 12시간 동안 교반하였다. 상기 반응액을 상온으로 식힌 후, 물 60 mL와 에틸아세테이트 60 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 I-9 5.24 g (수율 70%)을 얻었다. 생성된 화합물은 LC-MS로 확인하였다.
C32H19BrO cal. 498.06. found 498.08
중간체 I- 10 의 합성
중간체 I-9 5.24g (10.5 mmol), 4,4,4',4',5,5,5',5'-옥타메틸-2,2'-바이(1,3,2-다이옥사보롤레인) 2.93 g (11.6 mmol), Pd(PPh3)2Cl2 0.37 g (0.53 mmol) 그리고 KOAc 3.1 g (31.5 mmol)을 1,4-다이옥산 200 mL에 녹이고 95 ℃ 에서 12시간 동안 교반하였다. 상기 반응액을 상온으로 식힌 후, 물 60 mL와 에틸아세테이트 60 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 I-10 4.3 g (수율 70%)을 얻었다. 생성된 화합물은 LC-MS로 확인하였다.
C38H31BO3 cal. 546.24. found 546.25
화합물 34의 합성
화합물2의 합성과 동일한 방법으로 중간체 I-2 대신 중간체 I-10을 사용하여 화합물 34를 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C47H29N3O cal. 651.23. found 651.22
[ 합성예 5: 화합물 49의 합성]
Figure 112015097690449-pat00064
화합물49의 합성
화합물2의 합성과 동일한 방법으로 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 (3-브로모페닐)디페닐포스핀 옥사이드를 사용하여 화합물 49를 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C38H25O2P cal. 544.16, found 544.17
[ 합성예 6: 화합물 68의 합성]
Figure 112015097690449-pat00065
중간체 I- 11 의 합성
4-피리딘 보로닉산 4.91 g (40 mmol), 2,6-다이브로모피리딘 12.32 g (52 mmol), Pd(PPh3)4 2.3 g (2 mmol) 그리고 K2CO3 16.6g (120 mmol)을 THF/H2O (2/1 부피비) 혼합용액 350 mL에 녹이고 80 ℃ 에서 12시간 동안 교반하였다. 상기 반응액을 상온으로 식힌 후, 물 60 mL와 에틸아세테이트 60 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 I-11 3.77 g (수율 40%)을 얻었다. 생성된 화합물은 LC-MS 로 확인하였다.
C10H7BrN2 cal. 233.98, found 233.97
중간체 I- 12 의 합성
중간체 I-11 3.77 g (16 mmol), 2-(10-브로모안트라센-9-yl)-4,4,5,5-테트라메틸-1,3,2-다이옥사보롤레인 4.6 g (12 mmol), Pd(PPh3)4 0.7 g (0.6 mmol) 그리고 K2CO3 5g (36 mmol)을 THF/H2O (2/1 부피비) 혼합용액 200 mL에 녹이고 80 ℃ 에서 12시간 동안 교반하였다. 상기 반응액을 상온으로 식힌 후, 물 60 mL와 에틸아세테이트 60 mL로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 I-12 3 g (수율 60%)을 얻었다. 생성된 화합물은 LC-MS로 확인하였다.
C24H15BrN2 cal. 410.04, found 410.05
화합물68의 합성
화합물2의 합성과 동일한 방법으로 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 중간체 I-12를 사용하여 화합물 68을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C44H26N2O cal. 598.20, found 598.18
[ 합성예 7: 화합물 73의 합성]
Figure 112015097690449-pat00066
화합물73의 합성
화합물2의 합성과 동일한 방법으로 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 9-브로모-10-페닐안트라센을 사용하여 화합물 73을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C40H24O cal. 520.18, found 520.19
[ 합성예 8: 화합물 96의 합성]
Figure 112015097690449-pat00067
화합물96의 합성
화합물2의 합성과 동일한 방법으로 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-브로모-9,10-다이페닐안트라센을 사용하여 화합물 96을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C46H28O cal. 596.21, found 596.20
화합물 H- 9 의 합성
Figure 112015097690449-pat00068
10-(1-나프틸)안트라센-9-피나콜보레이트 4.3 g (10.0 mmol), 1-(4-브로모페닐)나프탈렌 3.1 g (11.0 mmol), Pd(PPh3)4 0.58 g (0.5 mmol) 그리고 K2CO3 4.1 g (30.0 mmol) 을 THF/H2O (2/1) 혼합용액 40 mL 에 녹인 후 80 oC 에서 5시간 동안 교반하였다. 상기 반응 용액을 실온으로 식힌 후 물 40 mL 를 가하고 디에틸에테르 40 mL 로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 화합물 H-9 4.3 g (수율 84 %)을 얻었다. 생성된 화합물은 LC-MS 및 1H NMR 을 통해 확인하였다. C40H26 : M+1 507.2
화합물 H- 45 의 합성
Figure 112015097690449-pat00069
화합물 H-9 의 합성과 동일한 방법으로 상기 화학식의 중간체를 사용하여 화합물 H-9 를 합성하였다. 생성된 화합물은 LC-MS 및 1H NMR 을 통해 확인하였다. C36H24 : M+1 457.2
화합물 H- 60 의 합성
Figure 112015097690449-pat00070
화합물 H-9 의 합성과 동일한 방법으로 상기 화학식의 중간체를 사용하여 화합물 H-60 를 81% 의 수율로 합성하였다. 생성된 화합물은 LC-MS 및 1H NMR 을 통해 확인하였다. C45H32 : M+1 573.3
화합물 HT1 의 합성
Figure 112015097690449-pat00071
중간체 I- 13 의 합성
3-아이오도-9-페닐-9H-카바졸(5g)과 (4-브로모페닐)보로닐 산 (2.7g)을 테트라하이드로퓨란(50ml)과 물(25ml)에 녹인후 포타슘카보네이트 (5.6g), Pd(PPh3)4 (780mg)을 넣고 65도에서 7시간 반응하였다. 반응혼합물을 상온으로 천천히 식힌 후 에틸아세테이트를 이용하여 추출 후 무수 황산마그네슘으로 건조시키고, 감압여과하여 얻은 잔사를 실리카겔관 크래마토그래피로 분리정제하여 중간체 I-13 (4.1g, 수율 76%)를 얻었다. 생성된 화합물은 LC-MS로 확인하였다.
C24H16BrN cal. 397.05, found 397.06
중간체 I- 14 의 합성
중간체 I-13(3g)과 [1,1'-바이페닐]-4-아민(3g), Pd2(dba)3 (360mg), P(t-Bu)3 (1M, 0.4ml) 및 KOtBu(2.7g)을 톨루엔(75mL)에 녹인 후 85도에서 2시간동안 교반하였다. 이 반응액을 상온으로 물로 반응을 종결시키고 에틸아세테이트를 이용하여 3회 추출 후 무수 황산마그네슘으로 건조시키고, 감압여과하여 얻은 잔사를 실리카겔관 크래마토그래피로 분리정제하여 중간체 I-14를 3.5g (수율 83%)을 얻었다. 생성된 화합물은 LC-MS 로 확인하였다.
C36H26N2 cal. 486.21, found 486.20
화합물 HT1 의 합성
중간체 I-13대신 2-브로모-9,9-다이메틸-9H-플루오렌을 사용하고, [1,1'-바이페닐]-4-아민 대신 중간체 I-14를 사용하는 것 이외는 중간체 I-14의 합성과 동일한 방법으로 화합물 HT1을 합성하였다. 생성된 화합물은 LC-MS 및 1H NMR 을 통해 확인하였다. C40H26 : M+1 507.2
C51H38N2 cal. 678.30 found 678.29
화합물 HT3 의 합성
Figure 112015097690449-pat00072
화합물 HT3 의 합성
화합물 HT1의 합성과 동일한 방법으로 2-브로모-9,9-다이메틸-9H-플루오렌 대신 2-브로모-9,9-다이페닐-9H-플루오렌을 사용하여 화합물 HT3을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C61H42N2 cal. 802.33 found 802.32
화합물 HT7 의 합성
Figure 112015097690449-pat00073
중간체 I-15의 합성
중간체 I-14의 합성과 동일한 방법으로 중간체 I-13대신 3-아이오도-9-페닐-9H-카바졸을 사용하여 화합물 HT3을 얻었다. 생성된 화합물은 LC-MS로 확인하였다.
C30H22N2 cal. 410.18 found 410.15
화합물 HT7 의 합성
화합물 HT1의 합성과 동일한 방법으로 중간체 I-14대신 중간체 I-15를 사용하여 화합물 HT7을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C45H34N2 cal. 602.27 found 602.25
화합물 HT28 의 합성
Figure 112015097690449-pat00074
화합물 HT28 의 합성
화합물 HT1의 합성과 동일한 방법으로 진행하였다. HT1의 합성 방법 중 [1,1'-바이페닐]-4-아민 대신 디벤조[b,d]퓨란-3-아민을 사용하여 사용하여 화합물 HT28을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C51H36N2O cal. 692.28 found 692.27
화합물 HT30 의 합성
Figure 112015097690449-pat00075
화합물 HT30 의 합성
화합물 HT1의 합성과 동일한 방법으로 진행하였다. HT1의 합성 방법 중 3-아이오도-9-페닐-9H-카바졸 대신 9-(4-플루오로페닐)-3-아이오도-9H-카바졸을 사용하고, 디벤조[b,d]퓨란-3-아민 대신 디벤조[b,d]퓨란-2-아민을 사용하여 사용하여 화합물 HT30을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C51H35FN2O cal. 710.27 found 710.26
화합물 HT33 의 합성
Figure 112015097690449-pat00076
화합물 HT33 의 합성
화합물 HT3의 합성과 동일한 방법으로 진행하였다. HT3의 합성 방법 중 [1,1'-바이페닐]-4-아민 대신 디벤조[b,d]퓨란-2-아민을 사용하여 화합물 HT33을 얻었다. 생성된 화합물은 LC-MS와 1H NMR을 통해 확인하였다.
C61H40N2O cal. 816.31 found 816.30
이하 합성된 화합물들의 NMR 및 Mass 데이터를 하기 표 1에 요약하였다.
화합물 1H NMR (CDCl3, 400MHz) LC-MS
Found Calc.
2 8.99-8.95(m,2H), 8.85-8.81(m,5H),　8.24-8.19(m,1H), 7.92-7.81(m,3H), 7.64-7.54(m,8H), 7.42-7.38(m,2H) 499.16 499.17
9 8.85-8.80(m,2H), 8.60(m,1H), 8.49(m,1H), 8.29(m,1H), 7.95-7.90(m,3H), 7.84-7.79(m,2H), 7.72-7.70(m,1H),　7.65-7.62(m,2H), 7.61-7.46(m,7H),　7.34-7.25(m,2H)　 534.18 534.17
25 8.85-8.81(m,2H), 8.61-8.57(m,2H), 8.36-8.17(m,7H), 7.96(s,1H), 7.92-7.89(m,3H), 7.72-7.70(m,1H), 7.64-7.58(m,2H), 7.58-7.47(m,6H),　　7.31-7.26(m,2H) 574.24 574.20
34 8.86-8.78(m,7H), 8.54-8.52(m,1H), 8.39(s,1H), 8.11-8.09(m,1H), 7.99-7.90(m,3H), 7.78-7.70(m,3H), 7.64-7.53(m,7H), 7.52-7.38(m,6H) 651.22 651.23
49 8.85-8.80(m,2H), 8.28(s,1H), 8.20-8.17(m,1H), 7.95-7.91(m,4H), 7.72-7.70(m,1H),　　7.69-7.47(m,12H), 7.45-7.39(m,4H) 544.17 544.16
68 8.92-8.82(m,2H), 8.65-8.63(m,2H), 8.37(S,1H), 8.07-8.02(m,3H), 7.96-7.82(m,6H), 7.78-7.73(m,4H), 7.64-7.51(m,6H), 7.14-7.09(m,2H) 598.18 598.20
73 8.92-8.90(m,1H), 8.85-8.82(m,1H), 8.37(s,1H), 8.07-8.05(m,1H), 7.92-7.83(m,6H), 7.81-7.73(m,3H), 7.64-7.46(m,6H), 7.41-7.29(m,5H) 520.19 520.18
96 8.85-8.80(m,2H), 8.51(s,1H), 8.25-8.23(m,1H), 8.10-8.09(m,1H),　7.95-7.86(m,4H), 7.82-7.77(m,4H), 7.72-7.69(m,2H),　7.64-7.46(m,9H), 7.41-7.28(m,4H) 596.20 596.21
H9 8.26 (d, 1H), 8.07 (d, H), 8.04-7.93 (m, 7H), 7.87 (d, 2H), 7.74-7.70 (m, 2H), 7.67 (dd, 1H), 7.61-7.49 (m, 4H), 7.47 (d, 2H), 7.38-7.34 (m, 2H), 7.27-7.19 (m, 4H) 507.2 506.2
H45 8.08 (d, 1H), 7.75 (d, 2H), 7.68 (d, 2H), 7.65-7.52 (m, 11H), 7.42 (dt, 1H), 7.40 (dt, 1H), 7.31 (dd, 2H), 7.24-7.20 (m, 4) 457.2 456.19
H60 8.05 (d, 2H), 7.76-7.55 (m, 12H), 7.45 (dt, 2H), 7.39-7.28 (m, 6H), 7.26-7.18 (m, 4H), 1.66 (s, 6H) 573.3 572.25
HT1 8.24-8.22(m,1H), 8.16-8.14(m,1H),　　7.78-7.73(m,2H), 7.67-7.61(m,3H), 7.58-7.54(m,3H), 7.53-7.47(m,6H), 7.46-7.26(m,7H), 7.21-7.09(m,3H), 6.71-6.68(m,1H), 6.58-6.50(m,4H), 6.42-6.40(m,1H), 1.61(s,6H) 678.29 678.30
HT3 8.24-8.22(m,1H), 8.16-8.14(m,1H), 7.86-7.84(m,1H), 7.76-7.73(m,1H), 7.67-7.61(m,3H),　7.58-7.54(m,3H), 7.53-7.48(m,6H), 7.47-7.43(m,3H), 7.42-7.35(m,2H), 7.33-7.26(m,2H), 7.21-7.15(m,6H), 7.14-7.06(m,6H),　 6.81-6.78(m,1H), 6.72-6.69(m,1H), 6.58-6.54(m,2H), 6.53-6.49(m,2H), 6.42-6.41(m,1H) 802.32 802.33
HT7 8.22-8.20(m,1H), 7.82-7.81(m,1H), 7.78-7.75(m,1H), 7.65-7.61(m,2H), 7.58-7.56(m,1H), 7.53-7.46(m,7H), 7.45-7.43(m,1H), 7.42-7.22(m,7H), 7.14-7.09(m,2H), 6.96-6.93(m,1H), 6.76-6.73(m,1H), 6.59-6.56(m,2H), 6.52-6.51(m,1H), 1.61(s,6H) 602.25 602.27
HT28 8.24-8.22(m,1H), 8.15-8.14(m,1H), 7.80-7.71(m,4H), 7.67-7.64(m,2H),　　7.59-7.46(m,8H), 7.45-7.41(m,1H), 7.39-7.26(m,4H),　　7.21-7.18(m,1H), 7.12-7.09(m,2H),　　7.05-7.04(m,1H), 6.99-6.97(m,1H), 6.89-6.87(m,1H), 6.70-6.66(m,2H),　6.53-6.52(m,1H), 1.61(s,6H) 692.27 692.28
HT30 8.24-8.22(m,1H), 8.15-8.14(m,1H), 7.84-7.81(m,1H), 7.78-7.71(m,4H), 7.67-7.64(m,1H), 7.59-7.55(m,3H), 7.54-7.52(m,1H), 7.51-7.50(m,1H), 7.44-7.40(m,1H), 7.39-7.27(m,5H), 7.20-7.18(m,1H), 7.14-7.04(m,4H), 7.00-6.97(m,1H), 6.76-6.73(m,1H), 6.63-6.60(m,2H), 6.52-6.51(m,1H), 1.61(s,6H) 710.26 710.27
HT33 8.24-8.22(m,1H), 8.15-8.14(m,1H),
7.87-7.81(m,2H), 7.76-7.71(m,2H), 7.67-7.64(m,1H), 7.59-7.56(m,2H), 7.55-7.52(m,1H), 7.51-7.45(m,6H), 7.44-7.39(m,3H), 7.35-7.25(m,3H), 7.23-7.20(m,1H), 7.19-7.15(m,5H), 7.14-7.09(m,4H), 7.09-7.06(m,2H), 7.01-6.97(m,1H), 6.81-6.78(m,1H), 6.71-6.68(m,1H), 6.63-6.62(m,1H), 6.61-6.60(m,1H), 6.58-6.57(m,1H)		 816.30 816.31
실시예 1
애노드는 코닝(corning) 15Ω/cm2 (1200Å) ITO 유리 기판을 50mm x 50mm x 0.7mm크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 5분 동안 초음파 세정한 후, 30분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공증착장치에 이 유리기판을 설치하였다.
상기 기판 상부에 우선 정공 주입층으로서 공지의 물질인 2-TNATA를 진공 증착하여 600Å 두께로 형성한 후, 이어서 정공수송성 화합물로서 공지의 물질인 4,4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(이하, NPB)을 300Å의 두께로 진공 증착하여 정공수송층을 형성하였다.　
Figure 112015097690449-pat00077
상기 정공 수송층 상부에 공지의　청색 형광 호스트로 화합물인 9,10-di-naphthalene-2-yl-anthracene (이하, ADN)를 사용하고, 청색 형광 도펀트로 공지의 화합물인 4,4'-bis[2-(4-(N,N-diphenylamino)phenyl)vinyl]biphenyl 이하, DPAVBi)를 중량비 98 : 2로 동시 증착하여 300Å의 두께로 발광층을 형성하였다.
이어서 상기 발광층 상부에 전자 수송층으로 본 발명의 화합물 2를　300Å의 두께로 증착한 후, 이 전자수 송층 상부에 할로겐화 알칼리금속인 LiF를 전자주입층으로 10Å의 두께로 증착하고, Al를 3000Å(음극 전극)의 두께로 진공 증착하여 LiF/Al 전극을 형성함으로써 유기 전계 발광 소자를 제조 하였다. 　
실시예 2
전자 수송층　형성시 상기 화합물 2 대신 화합물 9를　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 3
전자 수송층　형성시 상기 화합물 2 대신 화합물 25를　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 4
전자 수송층　형성시 상기 화합물 2 대신 화합물 34를　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 5
전자 수송층　형성시 상기 화합물 2 대신 화합물 49를　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　
실시예 6
전자 수송층　형성시 상기 화합물 2 대신 화합물 68를　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 7
전자 수송층　형성시 상기 화합물 2 대신 화합물 73를　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 8
전자 수송층　형성시 상기 화합물 2 대신 화합물96을　이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.　　
비교예 1
전자 수송층　 형성시 상기 화합물 2 대신 공지의 화합물인 Alq3를　이용한 것을 제외하고는, 실시예　1과 동일하게 하여 유기 EL 소자를 제작했다.　상기 발광소자는 전류밀도 50 mA/cm2에서 구동전압 7.35 V, 발광휘도 2,065 cd/m2, 전류효율 4.13 cd/A 의 청색발광을 나타냈으며, 전류밀도 100mA/cm2에서 소자의 휘도반감 수명은 145 hr 을 나타내었다.　
Figure 112015097690449-pat00078
Alq3
상기 실시예 및 비교예의 소자 결과를 하기 표 2에 나타내었다.
　 전자수송재료 구동전압
(V)		 전류밀도
(mA/cm2)		 휘도 (cd/m2) 효율
(cd/A)		 발광색 반감수명
(hr @ 100mA/cm2)
실시예1 화합물2 5.60 50 3,180 6.36 청색 283hr
실시예2 화합물9 5.93 50 3,030 6.06 청색 336hr
실시예3 화합물25 5.73 50 3,065 6.13 청색 305hr
실시예4 화합물34 5.68 50 3,160 6.32 청색 298hr
실시예5 화합물49 6.12 50 3,010 6.02 청색 359hr
실시예6 화합물68 5.54 50 3,220 6.44 청색 312hr
실시예7 화합물73 5.85 50 3,135 6.27 청색 291hr
실시예8 화합물96 6.07 50 3,105 6.21 청색 273hr
비교예1 Alq3 7.35 50 2,065 4.13 청색 145hr
실시예 　9
발광층　형성시 발광층의 호스트로 공지의 화합물인 ADN 대신에 본 발명의 화학식 3 의 화합물 H9 를 사용하고, 전자 수송층으로서는 본 발명 화합물 2를 사용한 것을 제외하고는 실시예 1과 동일하게 유기 EL 소자를 제작했다.　
실시예 　10
전자 수송층 형성시　상기 화합물 2 대신 화합물 49를　이용한 것을 제외하고는, 실시예　9와 동일하게 하여 유기 EL 소자를 제작했다.　
실시예 　11
전자 수송층 형성시　상기 화합물 2 대신 화합물 68를　이용한 것을 제외하고는, 실시예　9와 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 　12
발광층　형성시 발광층의 호스트로 상기 화합물 H9 대신 화합물 H45를 사용하고, 전자 수송층으로 상기 화합물9를　이용한 것을 제외하고는, 실시예　9와 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 　13
전자 수송층 형성시　상기 화합물 9 대신 화합물73을　이용한 것을 제외하고는, 실시예　12와　동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 　14
발광층　형성시 발광층의 호스트로 상기 화합물 H9 대신 화합물 H60을 사용하고, 전자 수송층으로 상기 화합물 68를　이용한 것을 제외하고는, 실시예　9와 동일하게 하여 유기 EL 소자를 제작했다.　　　
비교예 2
발광층　형성시 발광층의 호스트로 공지의 화합물인 ADN 대신에 본 발명의 화학식 3의 화합물 H9를 사용하고 전자 수송층으로 공지의 화합물인 Alq3를　이용한 것을 제외하고는, 실시예　1과 동일하게 하여 유기 EL 소자를 제작했다.　
상기 비교예 및 실시예의 결과를 표 3에 정리하여 나타내었다.
　 호스트
재료		 전자수송재료 구동전압
(V)		 전류밀도
(mA/cm2)		 휘도 (cd/m2) 효율
(cd/A)		 발광색 반감수명
(hr @ 100mA/cm2)
실시예9 화합물H9 화합물2 5.43 50 3,225 6.45 청색 308hr
실시예10 화합물H9 화합물49 6.01 50 3,055 6.11 청색 373hr
실시예11 화합물H9 화합물68 5.49 50 3,140 6.28 청색 321hr
실시예12 화합물H45 화합물9 5.75 50 3,105 6.21 청색 347hr
실시예13 화합물H45 화합물73 5.80 50 3,205 6.41 청색 311hr
실시예14 화합물H60 화합물68 5.50 50 3,255 6.51 청색 336hr
비교예2 화합물H9 Alq3 7.02 50 2,160 4.32 청색 183hr
실시예 　15
정공 수송층 형성 시 공지의 화합물인 NPB 대신에 본 발명의 화학식 201A 의 화합물 HT1 를 사용하고, 전자 수송층으로서는 본 발명 화합물 2를 사용한 것을 제외하고는 실시예 1와 동일하게 유기 EL 소자를 제작했다.　　
실시예 　16
전자 수송층 형성시　상기 화합물 2 대신 화합물 9를　이용한 것을 제외하고는, 실시예 15와 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 　17
정공 수송층　형성시 상기 화합물 HT1 대신 화합물 HT3를 사용하고, 전자 수송층으로 상기 화합물 20를　이용한 것을 제외하고는, 실시예15와 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 　18
정공 수송층　형성시 상기 화합물 HT1 대신 화합물 HT7를 사용하고, 전자 수송층으로 상기 화합물 35를　이용한 것을 제외하고는, 실시예　15와 동일하게 하여 유기 EL 소자를 제작했다.　
실시예 　19
정공 수송층　형성시 상기 화합물 HT1 대신 화합물 HT28를 사용하고, 전자 수송층으로 상기 화합물 65를　이용한 것을 제외하고는, 실시예 15와 동일하게 하여 유기 EL 소자를 제작했다.　　
실시예 　20
　　정공 수송층　형성시 상기 화합물 HT1 대신 화합물 HT30를 사용하고, 전자 수송층으로 상기 화합물 68을　이용한 것을 제외하고는, 실시예　15와 동일하게 하여 유기 EL 소자를 제작했다.　　
　　실시예 　21
　정공 수송층　형성시 상기 화합물 HT1 대신 화합물 HT33를 사용하고, 전자 수송층으로 상기 화합물 77을　이용한 것을 제외하고는, 실시예　15와 동일하게 하여 유기 EL 소자를 제작했다.　　
　　비교예 3
　　정공 수송층　형성시 공지의 화합물 NPB 대신에 본 발명의 화학식 4의 화합물 HT1를 사용하고, 전자 수송층으로 공지의 화합물인 Alq3를　이용한 것을 제외하고는, 실시예　15와 동일하게 하여 유기 EL 소자를 제작했다.　
상기 비교예 및 실시예의 결과를 표 4에 정리하여 나타내었다.
　 정공수송재료 전자수송재료 구동전압
(V)		 전류밀도
(mA/cm2)		 휘도 (cd/m2) 효율
(cd/A)		 발광색 반감수명
(hr @ 100mA/cm2)
실시예15 화합물
HT1		 화합물2 5.25 50 3320 6.64 청색 307hr
실시예16 화합물
HT1		 화합물9 5.45 50 3620 7.24 청색 340hr
실시예17 화합물
HT3		 화합물20 5.51 50 3327 6.65 청색 388hr
실시예18 화합물
HT7		 화합물35 5.38 50 3419 6.84 청색 355hr
실시예19 화합물
HT28		 화합물65 5.73 50 3398 6.80 청색 371hr
실시예20 화합물
HT30		 화합물68 5.42 50 3540 7.08 청색 369hr
실시예21 화합물
HT33		 화합물77 5.69 50 3503 7.01 청색 373hr
비교예3 화합물
HT1		 Alq3 6.92 50 2,482 5.4 청색 278hr
본 발명에 의한 화학식 1의 구조를 가지는 화합물들을 전자 수송 재료로 사용한 결과, 모두가 공지의 물질인 Alq3와 비교해서 구동전압이 1V 이상 낮아졌으며 효율이 대폭 향상된 우수한 I-V-L 특성을 나타내었고, 특히 수명개선 효과가 탁월한 결과를 나타내었다. 이와 같은 결과로 본 발명의 화합물들은 전자 수송 재료로써 그 효과가 탁월한 것을 알 수 있다.
또한, 화학실 1의 전자 수송재료와 함께 발광층의 호스트로 본 발명의 화합물인 화학식 3을 동시에 적용할 경우 효율 및 수명에서 향상된 결과를 보임을 알 수 있다.
또한, 화학식 1의 전자 수송재료와 함께 정공 수송층으로 본 발명의 화합물인 화학식 201A를 동시에 적용할 경우 효율 및 수명에서 향상된 결과를 보임을 알 수 있다.
본 발명에 대해 상기 실시예를 참고하여 설명하였으나, 이는 예시적인 것에 불과하며, 본 발명에 속하는 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.
10: 유기 발광 소자
110: 제1전극
150: 유기층
190: 제2전극

Claims (20)

  1. 제1전극;
    상기 제1전극에 대향된 제2전극; 및
    상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
    상기 유기층이, i) 상기 제1전극과 상기 발광층 사이에 개재되며, 정공 수송층; 및 정공 주입층, 및 버퍼층 중 적어도 하나;를 포함한 정공 수송 영역; 및
    ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 전자 수송층; 및 정공 저지층 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함하며,
    상기 전자 수송 영역이 화학식 2의 화합물을 포함하는 유기 발광 소자:
    <화학식 2>
    Figure 112022047557118-pat00101

    상기 화학식 2에서, R1 및 R2는 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C6-C60아릴기, 및 치환 또는 비치환된 C1-C60헤테로아릴기 중에서 선택되고;
    A는 시아노기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
    L은 단일결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며;
    l 및 m'은 각각 독립적으로 1 내지 5의 정수이고;
    n은 0 내지 3의 정수이며;
    상기 화학식 2는 피리딘 모이어티, 벤조이미다졸 모이어티, 퀴놀린 모이어티, 트리아진 모이어티 및 벤조페난트리닐 모이어티를 포함하지 않으며,
    상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C6-C60아릴기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 중에서 선택되고;
    상기 Q11 내지 Q17, Q21 내지 Q27는 각각 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
  2. 제1항에 있어서,
    상기 전자 수송층이 화학식 2의 화합물을 포함하는 유기 발광 소자.
  3. 제1항에 있어서,
    상기 화학식 2의 R1 및 R2는 각각 독립적으로 수소, 또는 중수소인 유기 발광 소자.
  4. 제1항에 있어서,
    상기 화학식 2의 L은 단일 결합, 또는 하기 화학식 2a 내지 2d중 어느 하나인 유기 발광 소자:
    Figure 112022047557118-pat00080

    상기 화학식 2a 내지 2d에서,
    Y1 내지 Y3는 각각 독립적으로 CH, 또는 N을 나타내고;
    H1은 CR11R12, 또는 NR13을 나타내고;
    Z1, Z2, R11 내지 R13은 각각 독립적으로 결합 자리, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고;
    선택적으로, R11 및 R12는 연결되어 고리를 형성하며;
    *은 결합 자리이다.
  5. 제1항에 있어서,
    상기 화학식 2의 A는 시아노, 또는 하기 화학식 3a, 3c, 3f 내지 3h중 어느 하나인 유기 발광 소자:
    Figure 112022047557118-pat00102

    상기 화학식 3a, 3c, 3f 내지 3h에서,
    H1은 CR11R12, 또는 NR13을 나타내고;
    Z1, Z2, R11 내지 R13은 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고;
    선택적으로, R11 및 R12는 연결되어 고리를 형성하며;
    p 및 q는 각각 독립적으로 1 내지 6의 정수 중 어느 하나이며;
    *은 결합 자리이다.
  6. 삭제
  7. 제1항에 있어서,
    상기 화학식 2의 화합물이 하기 화합물 중 어느 하나인 유기 발광 소자:
    Figure 112022047557118-pat00103

    Figure 112022047557118-pat00104

    Figure 112022047557118-pat00105

    Figure 112022047557118-pat00106

    Figure 112022047557118-pat00107

    Figure 112022047557118-pat00108
  8. 제1항에 있어서,
    상기 발광층이 하기 화학식 3을 포함하는 유기 발광 소자:
    <화학식 3>
    Figure 112015097690449-pat00089

    상시 화학식 3 중, R21 내지 R36은 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
    상기 치환된 C1-C60알킬기, 치환된 C6-C60아릴기, 치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
    -Si(Q23)(Q24)(Q25) 중에서 선택되고;
    상기 Q11 내지 Q17, 및 Q21 내지 Q27는 각각 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
  9. 제8항에 있어서,
    상기 화학식 3에서, R22, R24 내지 R29, R30, R33 내지 R36은 각각 독립적으로 수소, 또는 중수소인 유기 발광 소자.
  10. 제8항에 있어서,
    상기 화학식 3이 발광층에 호스트로 사용되는 유기 발광 소자.
  11. 제8항에 있어서,
    상기 화학식 3의 화합물이 하기 화합물 중 어느 하나인 유기 발광 소자:
    Figure 112015097690449-pat00090

    Figure 112015097690449-pat00091

    Figure 112015097690449-pat00092

    Figure 112015097690449-pat00093
  12. 제1항에 있어서,
    상기 정공 수송 영역이 하기 화학식 201A를 포함하는 유기 발광 소자:
    <화학식 201A>
    Figure 112015097690449-pat00094

    상기 화학식 201A 중,
    L201 내지 L203은 서로 독립적으로,
    페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 및
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 중에서 선택되고;
    xa1 내지 xa3은 서로 독립적으로, 0 또는 1이고;
    R203, 및 R211는 서로 독립적으로,
    페닐기, 비페닐기, 터페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 및
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
    R213 및 R214는 서로 독립적으로,
    C1-C20알킬기 및 C1-C20알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
    페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 및
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
    R215 및 R216은 서로 독립적으로,
    수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
    페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기 및 트리아지닐기; 및
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택된다.
  13. 제12항에 있어서,
    상기 화학식 201A의 R211이 치환 또는 비치환된 페닐기, 또는 치환 또는 비치환된 피리딜기인 유기 발광 소자.
  14. 제12항에 있어서,
    상기 화학식 201A의 R213 및 R214는 각각 독립적으로 메틸기, 또는 페닐기인 유기 발광 소자.
  15. 제12항에 있어서,
    상기 정공 수송 영역의 정공 수송층이 화학식 201A를 포함하는 유기 발광 소자.
  16. 제12항에 있어서,
    상기 화학식 201A의 화합물이 하기 화합물 중 어느 하나인 유기 발광 소자:
    Figure 112015097690449-pat00095

    Figure 112015097690449-pat00096

    Figure 112015097690449-pat00097
  17. 제1항에 있어서,
    상기 정공 수송 영역이 전하-생성 물질을 포함하는 유기 발광 소자.
  18. 제1항에 있어서,
    상기 전자 수송 영역이 금속 착체를 포함하는 유기 발광 소자.
  19. 제1항에 있어서,
    상기 전자 수송 영역이 ET-D1 또는 ET-D2을 포함하는 유기 발광 소자:
    Figure 112015097690449-pat00098
  20. 제 1 항의 유기 발광 소자를 구비하고, 상기 유기 발광 소자의 제 1 전극이 박막 트랜지스터의 소스 전극 또는 드레인 전극과 전기적으로 연결된 평판 표시 장치.
KR1020150141640A 2015-10-08 2015-10-08 유기 발광 소자 Active KR102458684B1 (ko)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020150141640A KR102458684B1 (ko) 2015-10-08 2015-10-08 유기 발광 소자
US15/162,450 US10714695B2 (en) 2015-10-08 2016-05-23 Organic light-emitting device
CN201610518511.1A CN106565689A (zh) 2015-10-08 2016-07-04 有机发光器件和包括该有机发光器件的平板显示装置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150141640A KR102458684B1 (ko) 2015-10-08 2015-10-08 유기 발광 소자

Publications (2)

Publication Number Publication Date
KR20170042414A KR20170042414A (ko) 2017-04-19
KR102458684B1 true KR102458684B1 (ko) 2022-10-26

Family

ID=58499979

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150141640A Active KR102458684B1 (ko) 2015-10-08 2015-10-08 유기 발광 소자

Country Status (3)

Country Link
US (1) US10714695B2 (ko)
KR (1) KR102458684B1 (ko)
CN (1) CN106565689A (ko)

Families Citing this family (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101780605B1 (ko) 2014-09-19 2017-09-21 이데미쓰 고산 가부시키가이샤 신규의 화합물
KR102364221B1 (ko) * 2015-03-23 2022-02-18 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102458684B1 (ko) 2015-10-08 2022-10-26 삼성디스플레이 주식회사 유기 발광 소자
CN109311904B (zh) * 2016-06-22 2022-03-29 出光兴产株式会社 用于有机发光二极管的特定取代的苯并呋喃并-和苯并噻吩并喹啉类
KR20180076832A (ko) * 2016-12-28 2018-07-06 엘지디스플레이 주식회사 전계 발광 표시 장치 및 그 제조 방법
KR102504131B1 (ko) * 2017-04-27 2023-02-28 삼성디스플레이 주식회사 헤테로시클릭 화합물 및 이를 포함한 유기 발광 소자
CN111279502B (zh) * 2018-01-17 2023-08-04 株式会社Lg化学 有机发光器件
WO2019163826A1 (ja) * 2018-02-20 2019-08-29 出光興産株式会社 新規化合物及びそれを用いた有機エレクトロルミネッセンス素子
CN111712938B (zh) 2018-02-20 2025-01-14 出光兴产株式会社 有机电致发光元件和电子设备
US11968892B2 (en) 2018-09-20 2024-04-23 Lg Chem, Ltd. Organic light emitting device containing a light emitting layer an anthracene derivative, and an organic material layer containing a compound including as sustituents a cyano group and a nitrogen-containing heteroring
CN110885320B (zh) * 2019-10-31 2020-11-10 陕西莱特光电材料股份有限公司 叔胺化合物的制备方法
KR102479341B1 (ko) * 2020-05-13 2022-12-20 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
US11063226B1 (en) * 2020-10-26 2021-07-13 Duk San Neolux Co., Ltd. Organic electronic element comprising compound for organic electronic element and an electronic device thereof
CN120641405A (zh) 2023-02-06 2025-09-12 出光兴产株式会社 化合物和使用其的有机电致发光元件
CN120641404A (zh) 2023-02-06 2025-09-12 出光兴产株式会社 化合物和使用其的有机电致发光元件

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20150243908A1 (en) * 2014-02-26 2015-08-27 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same

Family Cites Families (38)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3755196B2 (ja) 1996-06-28 2006-03-15 チッソ株式会社 シクロペンタジエン誘導体を用いることを特徴とする電界発光素子
US5645948A (en) 1996-08-20 1997-07-08 Eastman Kodak Company Blue organic electroluminescent devices
JP3834954B2 (ja) 1997-09-05 2006-10-18 チッソ株式会社 シラシクロペンタジエン環を有する正孔輸送材料
JP4344494B2 (ja) * 2000-08-24 2009-10-14 富士フイルム株式会社 発光素子及び新規重合体子
JP4060669B2 (ja) 2002-08-28 2008-03-12 富士フイルム株式会社 １，３，６，８−四置換ピレン化合物、有機ｅｌ素子及び有機ｅｌディスプレイ
EP1437395B2 (en) 2002-12-24 2015-08-26 LG Display Co., Ltd. Organic electroluminescent device
KR100525408B1 (ko) 2002-12-24 2005-11-02 엘지전자 주식회사 유기 전계 발광 소자
JP4725056B2 (ja) 2004-08-31 2011-07-13 東レ株式会社 発光素子材料および発光素子
DE602006011734D1 (de) * 2005-05-30 2010-03-04 Basf Se Elektrolumineszenz-gerät
DE102008033943A1 (de) * 2008-07-18 2010-01-21 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
US8242489B2 (en) * 2009-12-17 2012-08-14 Global Oled Technology, Llc. OLED with high efficiency blue light-emitting layer
EP2395571B1 (en) 2010-06-10 2013-12-04 Novaled AG Organic electronic device comprising an organic semiconducting material
US8637858B2 (en) * 2010-09-24 2014-01-28 Novaled Ag Tandem white OLED
JPWO2012070226A1 (ja) 2010-11-22 2014-05-19 出光興産株式会社 含酸素縮合環誘導体及びそれを含んでなる有機エレクトロルミネッセンス素子
US9972784B2 (en) 2011-06-13 2018-05-15 Lg Chem, Ltd. Compounds and organic electronic device using same
KR101908384B1 (ko) * 2011-06-17 2018-10-17 삼성디스플레이 주식회사 유기 발광 소자 및 이를 포함하는 평판 표시 장치
US9096578B2 (en) * 2011-11-04 2015-08-04 Semiconductor Energy Laboratory Co., Ltd. Dibenzol[f,h]quinoxaline compound, light-emitting element, light-emitting device, electronic device, and lighting device
JP5810847B2 (ja) 2011-11-08 2015-11-11 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR20130075982A (ko) * 2011-12-28 2013-07-08 주식회사 두산 안트라센계 화합물 및 이를 이용한 유기 전계 발광 소자
JP5867583B2 (ja) * 2012-02-22 2016-02-24 Jnc株式会社 新規なカルコゲン含有有機化合物およびその用途
US20150171351A1 (en) * 2012-07-10 2015-06-18 Cambridge Display Technology Limited Light-emitting compound
WO2014018919A1 (en) 2012-07-27 2014-01-30 The Regents Of The University Of California Seriniquinones, melanoma-specific anticancer agents
KR101695350B1 (ko) * 2012-08-01 2017-01-13 삼성디스플레이 주식회사 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101775188B1 (ko) * 2012-11-21 2017-09-05 주식회사 엘지화학 플루오란텐 화합물 및 이를 포함하는 유기 전자 소자
CN104884444B (zh) 2012-12-26 2018-07-03 出光兴产株式会社 含氧稠环胺化合物、含硫稠环胺化合物及有机电致发光元件
JP2014133713A (ja) 2013-01-10 2014-07-24 Ushio Chemix Kk ジナフトフラン化合物とこれを用いた有機半導体デバイス
CN103396386B (zh) 2013-07-04 2015-09-16 哈尔滨医科大学 双取代二萘并[2,1-b:1′,2′-d]呋喃类衍生物及其制备方法和应用
KR102018091B1 (ko) * 2013-07-26 2019-09-04 덕산네오룩스 주식회사 광효율 개선층을 포함하는 유기전기소자 및 이를 포함하는 전자 장치
EP3069392B1 (en) * 2013-11-15 2019-08-07 Merck Patent GmbH Compound with novel six-membered ring structure for use in organic electronic devices
CN106255687B (zh) * 2014-04-30 2020-06-05 默克专利有限公司 用于电子器件的材料
KR102212965B1 (ko) * 2014-06-18 2021-02-05 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR102270082B1 (ko) * 2014-09-05 2021-06-29 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
EP3093288A1 (en) * 2015-05-12 2016-11-16 Novaled GmbH Organic light-emitting diode comprising different matrix compounds in the first and second electron transport layer
TWI723007B (zh) * 2015-02-18 2021-04-01 德商諾瓦發光二極體有限公司 半導體材料及其萘并呋喃基質化合物
KR102364221B1 (ko) * 2015-03-23 2022-02-18 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
EP3333918B1 (en) 2015-08-04 2020-03-04 FUJIFILM Corporation Organic thin-film transistor and method for producing same, organic thin-film transistor material, organic thin-film transistor composition, compound, and organic semiconductor film
KR102399573B1 (ko) * 2015-08-04 2022-05-19 삼성디스플레이 주식회사 화합물 및 이를 포함하는 유기 발광 소자
KR102458684B1 (ko) 2015-10-08 2022-10-26 삼성디스플레이 주식회사 유기 발광 소자

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20150243908A1 (en) * 2014-02-26 2015-08-27 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same

Also Published As

Publication number Publication date
US10714695B2 (en) 2020-07-14
CN106565689A (zh) 2017-04-19
US20170104167A1 (en) 2017-04-13
KR20170042414A (ko) 2017-04-19

Similar Documents

Publication Publication Date Title
KR102458684B1 (ko) 유기 발광 소자
KR102321381B1 (ko) 유기 발광 소자
KR102385227B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102285381B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102500272B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102399573B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102547685B1 (ko) 유기 발광 소자
KR102516053B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102480084B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102317448B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102304723B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102625052B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR101885696B1 (ko) 헤테로고리 화합물, 이를 포함한 유기 전계 발광 소자 및 상기 유기 전계 발광 소자를 포함하는 평판 표시 장치
KR102378363B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102541452B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102369299B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102352281B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102510392B1 (ko) 카바졸계 화합물 및 이를 포함한 유기 발광 소자
KR20180021340A (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102151753B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20170053759A (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102441556B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102388727B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102022391B1 (ko) 아민계 화합물 및 이를 포함한 유기 발광 소자
KR102456075B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20151008

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200811

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20151008

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220307

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220721

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20221020

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20221021

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
