유기금속 화합물 및 이를 포함한 유기 발광 소자가 개시된다.

Description

유기금속 화합물 및 이를 포함한 유기 발광 소자{Organometallic compound and organic light emitting device comprising the same}
유기금속 화합물 및 이를 포함한 유기 발광 소자에 관한 것이다.
유기 발광 소자(organic light emitting device)는 자발광형 소자로서, 종래의 소자에 비하여, 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다.
상기 유기 발광 소자는 기판 상부에 제1전극이 배치되어 있고, 상기 제1전극 상부에 정공 수송 영역(hole transport region), 발광층, 전자 수송 영역(electron transport region) 및 제2전극이 순차적으로 형성되어 있는 구조를 가질 수 있다. 상기 제1전극으로부터 주입된 정공은 정공 수송 영역을 경유하여 발광층으로 이동하고, 제2전극으로부터 주입된 전자는 전자 수송 영역을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exciton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
(특허문헌 1) US 7846763
신규 유기금속 화합물 및 이를 포함한 유기 발광 소자를 제공하는 것이다.
일 측면에 따르면, 하기 화학식 1로 표시되는 유기금속 화합물이 제공된다:
<화학식 1>
M(L1)n1(L2)n2

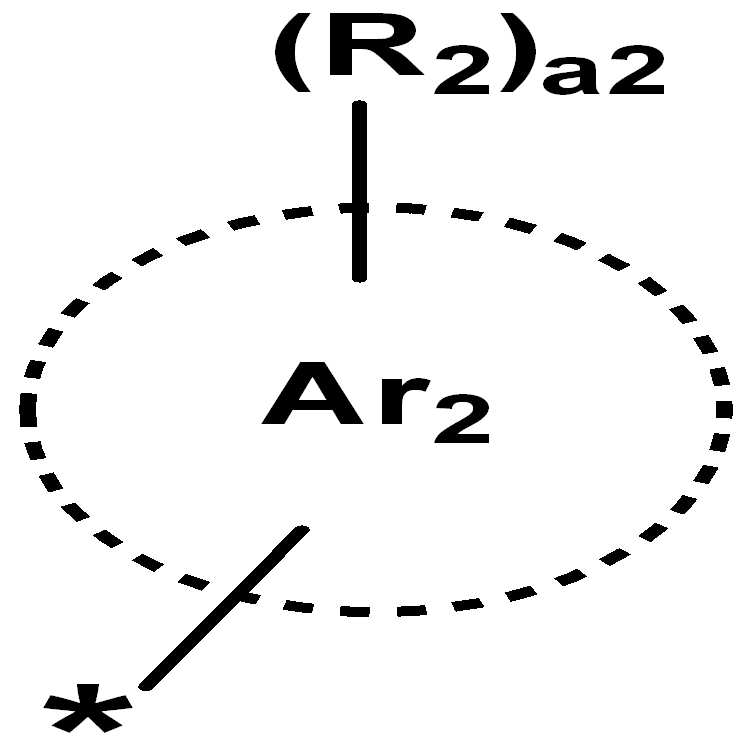

<화학식 2A>

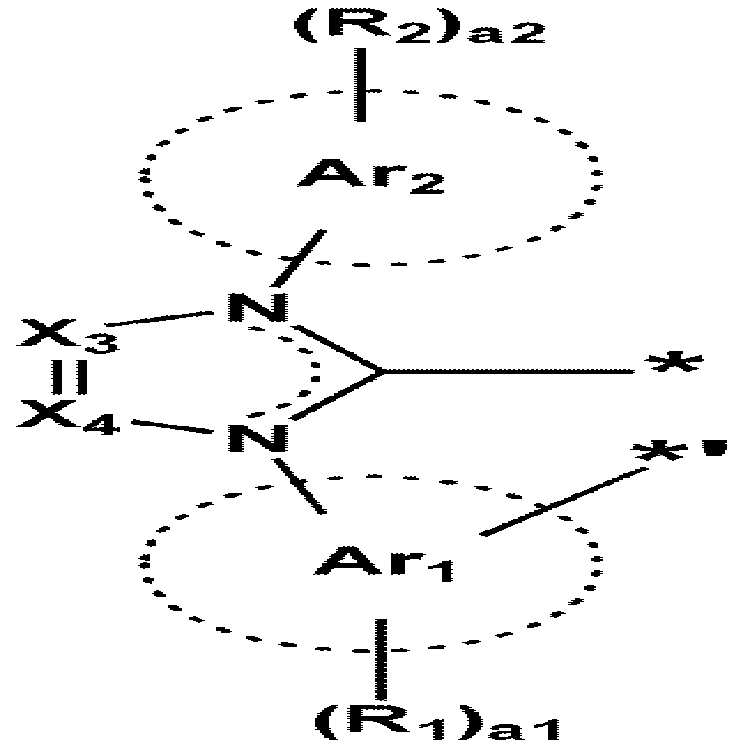

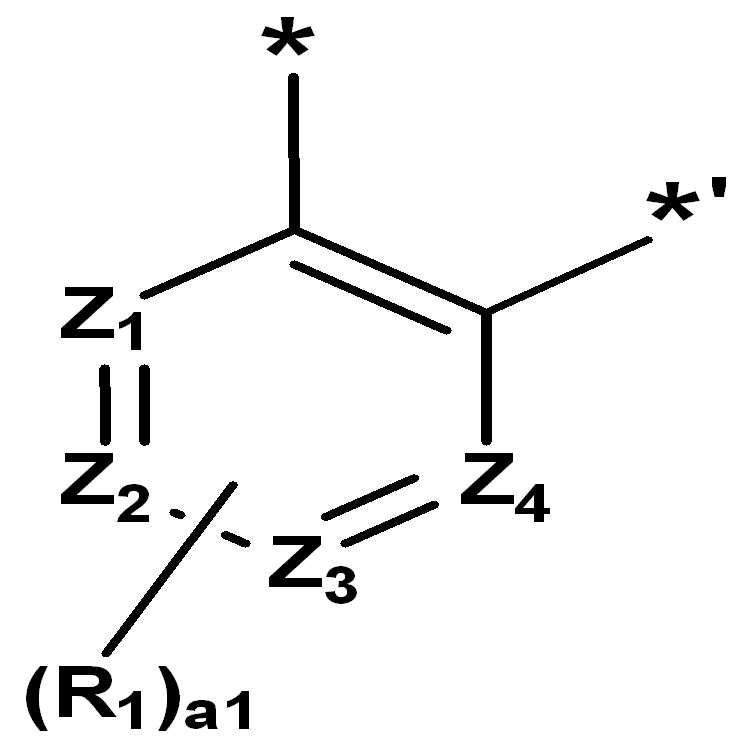

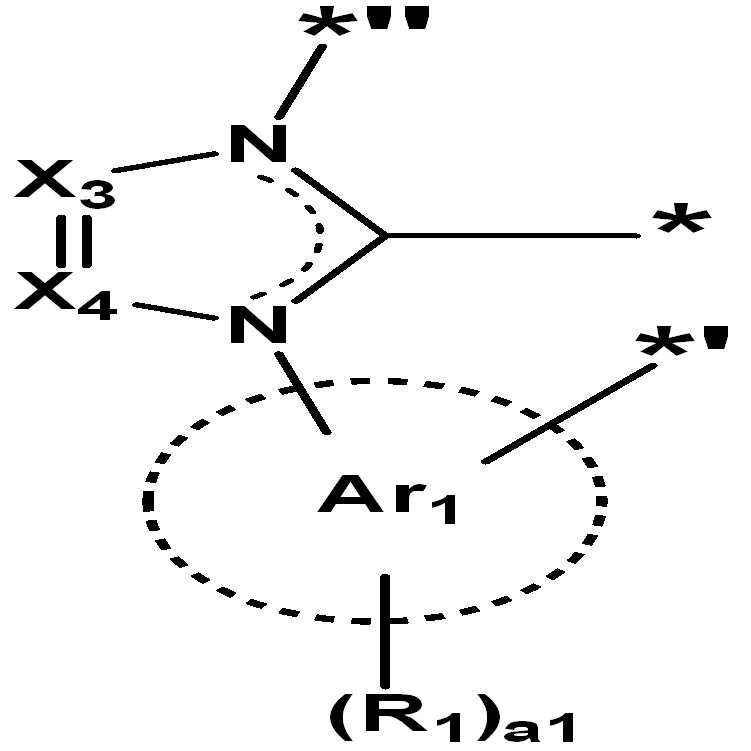

Figure 112017073230298-pat00001
<화학식 2B>

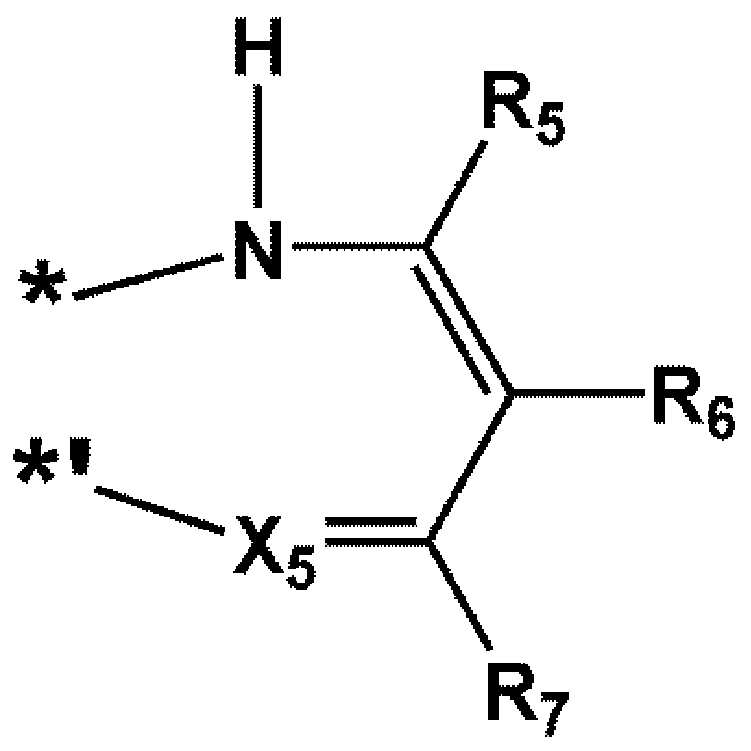

Figure 112017073230298-pat00002
상기 화학식 1, 2A 및 2B 중,
M은 Ir, Pt, Os, Ru, Pd, Rh, Fe, Co, Ni, Au, Ag 또는 Cu이고,
L1은 상기 화학식 2A로 표시된 리간드이고,
n1은 1 또는 2이고, n1이 2일 경우에 2 이상의 L1은 서로 동일하거나 상이하고,
L2는 상기 화학식 2B로 표시된 리간드이고,
n2는 1 또는 2이고, n2가 2일 경우에 2 이상의 L2는 서로 동일하거나 상이하고,
n1 + n2은 2 또는 3이고,
Ar1 고리는 C5-C30카보시클릭 그룹 또는 C2-C60헤테로시클릭 그룹이고,
Ar2 고리는 N-함유 C2-C60헤테로시클릭 그룹이고,
X3는 N 또는 C(R3)이고,
X4는 N 또는 C(R4)이고,
X5는 N, O 또는 S이고,
R1 내지 R7은 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
R3과 R4는 선택적으로, 서로 결합되어, 치환 또는 비치환된 C5-C30카보시클릭 그룹 또는 치환 또는 비치환된 C2-C60헤테로시클릭 그룹을 형성할 수 있고,
a1 및 a2는 서로 독립적으로, 0 내지 10의 정수 중에서 선택되고, a1이 2 이상인 경우에, R1은 서로 동일하거나 상이하고, a2가 2 이상인 경우에, R2는 서로 동일하거나 상이하고,
상기 * 및 *'은 각각 상기 화학식 1 중 M와의 결합 사이트이고,
상기 치환된 C4-C60카보시클릭 그룹, 치환된 C2-C60헤테로시클릭 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중에서 선택된 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q11)(Q12), -B(Q11)(Q12), -C(=O)(Q11), -S(=O)2(Q11) 및 -P(=O)(Q11)(Q12) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q21)(Q22), -B(Q21)(Q22), -C(=O)(Q21), -S(=O)2(Q21) 및 -P(=O)(Q21)(Q22) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32);
중에서 선택되고,
상기 Q1 내지 Q3, Q11 내지 Q13, Q21 내지 Q23 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C1-C60알킬기, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C6-C60아릴기, 비페닐기 및 터페닐기 중에서 선택된다.
다른 측면에 따르면, 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층이 상기 유기금속 화합물을 1종 이상 포함한, 유기 발광 소자가 제공된다.
상기 유기금속 화합물을 포함한 유기 발광 소자는 저구동 전압, 고효율, 고휘도 및 장수명을 가질 수 있다.
도 1은 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
상기 유기금속 화합물은 하기 화학식 1로 표시된다:
<화학식 1>
M(L1)n1(L2)n2
상기 화학식 1 중 M은 이리듐(Ir), 백금(Pt), 오스뮴(Os), 루테늄(Ru), 팔라듐(Pd), 레늄(Rh), 철(Fe), 코발트(Co), 니켈(Ni), 금(Au), 은(Ag) 또는 구리(Cu)일 수 있다.
일 구현예에 따르면, 상기 화학식 1 중 M은 이리듐 또는 백금일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 1 중, L1은 하기 화학식 2A로 표시된 리간드이고, n1은 1, 2 또는 3이고, n1이 2 이상일 경우, 2 이상의 L1은 서로 동일하거나 상이하고, L2는 상기 화학식 2B로 표시된 리간드이고, n2는 1, 2 또는 3이고, n2가 2 이상일 경우, 2 이상의 L2는 서로 동일하거나 상이할 수 있다:
<화학식 2A>
Figure 112017073230298-pat00003
<화학식 2B>
Figure 112017073230298-pat00004
상기 화학식 1 중 n1 + n2은 2 또는 3일 수 있다.
상기 화학식 1로 표시되는 유기금속 화합물은 양이온과 음이온으로 이루어진 염의 형태를 갖지 않고, 중성이다.
일 구현예에 따르면, 상기 화학식 1 중 M은 백금이고 n1 + n2은 2일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 화학식 1 중 M은 백금이고 n1은 1이고, n2는 1일 수 있다.
다른 구현예에 따르면, 상기 화학식 1 중 M은 이리듐이고 n1 + n2는 3일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 화학식 1 중 M은 이리듐이고 n1은 2이고, n2는 1일 수 있다. 또 다른 예를 들어, 상기 화학식 1 중 M은 이리듐이고, n1은 1이고, n2는 2일 수 있다.
상기 화학식 2A 중 Ar1 고리는 C5-C30카보시클릭 그룹 또는 C2-C60헤테로시클릭 그룹이다.
예를 들어, Ar1 고리는 벤젠 그룹, 나프탈렌 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 트리아진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 프탈라진 그룹, 나프티리딘 그룹, 퀴녹살린 그룹 또는 퀴나졸린 그룹일 수 있다.
일 구현예에 따르면, 상기 Ar1 고리는 벤젠 그룹, 피리딘 그룹, 피리미딘 그룹 또는 트리아진 그룹일 수 있다.
상기 화학식 2A 중 Ar2 고리는 N-함유 C2-C60헤테로시클릭 그룹이다.
예를 들어, 상기 Ar2 고리는 파이(π) 전자 결핍성 함질소 C2-C60헤테로시클릭 그룹일 수 있다.
상기 "π 전자 결핍성 함질소 고리"는, 고리-형성 모이어티로서, 적어도 하나의 *-N=*' 모이어티를 갖는 C1-C60헤테로시클릭 그룹을 의미한다.
예를 들어, 상기 "π 전자 결핍성 함질소 고리"는, i) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹이거나, ii) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹 중 2 이상이 서로 축합되어 있는 헤테로폴리시클릭 그룹이거나, 또는 iii) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹 중 적어도 하나와, 적어도 하나의 C5-C60카보시클릭 그룹이 서로 축합되어 있는 헤테로폴리시클릭 그룹일 수 있다.
상기 π 전자 결핍성 함질소 고리의 구체적인 예로는, 이미다졸, 피라졸, 티아졸, 이소티아졸, 옥사졸, 이속사졸, 피리딘, 피라진, 피리미딘, 피리다진, 인다졸, 푸린(purine), 퀴놀린, 이소퀴놀린, 벤조퀴놀린, 프탈라진, 나프티리딘, 퀴녹살린, 퀴나졸린, 시놀린, 페난트리딘, 아크리딘, 페난트롤린, 페나진, 벤조이미다졸, 이소벤조티아졸, 벤조옥사졸, 이소벤조옥사졸, 트리아졸, 테트라졸, 옥사디아졸, 트리아진, 티아디아졸, 이미다조피리딘, 이미다조피리미딘, 아자카바졸 등을 들 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 Ar2 고리는 피리딘 그룹, 피리미딘 그룹, 트리아진 그룹, 피라지닐기, 피리다진 그룹, 옥사진(oxazine) 그룹, 티아진(thiazine) 그룹, 이미다졸 그룹, 피라졸 그룹, 옥사졸 그룹, 이속사졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 트리아졸 그룹, 퓨라자닐(furazanyl) 그룹, 옥사디아졸 그룹, 티아디아졸 그룹, 디티아졸 그룹, 테트라졸 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 퀴나졸린 그룹, 퀴녹살린 그룹, 나프티리딘 그룹, 디아자나프탈렌 그룹, 아크리딘 그룹, 페난트리딘 그룹, 페난트롤린 그룹, 트리아자인덴 그룹, 벤즈이미다졸 그룹, 벤즈옥사졸 그룹 또는 벤조티아졸 그룹일 수 있다.
다른 구현에에 따르면, 상기 Ar2 고리는 피리딘 그룹, 피리미딘 그룹 또는 트리아진 그룹일 수 있고, 다만 이에 한정되는 것은 아니다.
일 구현예를 따르면, 상기 Ar2 고리는 2번 위치에 N을 함유하는 C2-C60헤테로시클릭 그룹일 수 있다. 즉, 상기 Ar2 고리는 상기 화학식 2A 중
Figure 112017073230298-pat00005
모이어티에 대하여 2번 위치가 N인 N-함유 C2-C60헤테로시클릭 그룹이고, 상기 *"는 상기 Ar2 고리와의 결합 사이트이다.
상기 화학식 2A 중 X3는 N 또는 C(R3)이다.
상기 화학식 2A 중 X4는 N 또는 C(R4)이다.
일 구현예에 따르면, 상기 X3는 C(R3)이고, 상기 X4는 C(R4)일 수 있고, 다만 이에 한정되는 것은 아니다.
다른 구현예에 따르면, 상기 X3는 N이고, 상기 X4는 C(R4)이거나; 상기 X3는 C(R3)이고, 상기 X4는 N일 수 있다.
또 하나의 구현예에 따르면, 상기 상기 X3 및 X4가 모두 N일 수 있다.
상기 화학식 2B 중 X5는 N, O 또는 S이다.
예를 들어, 상기 X5는 O일 수 있다.
또 하나의 예를 들어, 상기 X5는 N일 수 있다.
다른 예를 들어, 상기 X5는 S일 수 있다.
상기 화학식 2A 및 2B 중 R1 내지 R7은 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
R3과 R4는 선택적으로, 서로 결합되어, 치환 또는 비치환된 C5-C30카보시클릭 그룹 또는 치환 또는 비치환된 C2-C60헤테로시클릭 그룹을 형성할 수 있다.
일 구현예에 따르면, 상기 화학식 2A 중 R1 및 R2는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C6-C60아릴기, C1-C60헤테로아릴기 및 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, C1-C60알킬기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C6-C60아릴기, C1-C60헤테로아릴기 및 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 중에서 선택될 수 있다.
예를 들어, 상기 화학식 2A 중 R1 및 R2는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 스파이로-플루오렌-벤조플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 파이레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 스파이로-플루오렌-벤조플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 파이레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 중에서 선택될 수 있고, 다만 이에 한정되는 것은 아니다.
또 하나의 예를 들어, 상기 화학식 2A 중 R1 및 R2는 서로 독립적으로, 수소, 중수소, 메틸기 또는 페닐기일 수 있고, 다만 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 2A 중 R3 및 R4는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 스파이로-플루오렌-벤조플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 파이레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 스파이로-플루오렌-벤조플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 파이레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 중에서 선택되고,
상기 R3 및 R4는 선택적으로, 서로 결합되어, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-바이플루오렌 그룹, 인덴 그룹, 피롤 그룹, 티오펜 그룹, 퓨란(furan) 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸(isoxazole) 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 카바졸 그룹, 벤조이미다졸 그룹, 벤조퓨란(benzofuran) 그룹, 벤조티오펜 그룹, 이소벤조티오펜 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 디벤조퓨란(dibenzofuran) 그룹 및 디벤조티오펜 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-바이플루오렌 그룹, 인덴 그룹, 피롤 그룹, 티오펜 그룹, 퓨란(furan) 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸(isoxazole) 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 카바졸 그룹, 벤조이미다졸 그룹, 벤조퓨란(benzofuran) 그룹, 벤조티오펜 그룹, 이소벤조티오펜 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 디벤조퓨란(dibenzofuran) 그룹 및 디벤조티오펜 그룹; 중에서 선택된 어느 하나의 그룹을 형성할 수 있다.
예를 들어, 상기 화학식 2A 중 R3 및 R4는 선택적으로, 수소, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C2-C20알케닐기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 페닐기, 나프틸기, 플루오레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 중에서 선택되고,
상기 R3 및 R4는 선택적으로, 서로 결합되어, 벤젠 그룹 및 피라진 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 벤젠 그룹 및 피라진 그룹; 중에서 선택된 어느 하나의 그룹을 형성할 수 있다.
일 구현예에 따르면, 상기 화학식 2A 중 R3 및 R4는 서로 독립적으로, 수소, 중수소, 메틸기 또는 페닐기일 수 있고, 다만 이에 한정되지 않는다.
다른 구현예에 따르면, 상기 화학식 2A 중 R3 및 R4는 서로 결합되어, 벤젠 그룹 또는 피라진 그룹을 형성할 수 있고, 다만 이에 한정되지 않는다.
상기 화학식 2A 중 a1 및 a2는 서로 독립적으로, 0 내지 10의 정수 중에서 선택되고, a1이 2 이상인 경우에, R1은 서로 동일하거나 상이하고, a2가 2 이상인 경우에, R2는 서로 동일하거나 상이하다.
상기 화학식 2A 및 2B 중 * 및 *'은 상기 화학식 1 중 M과의 결합 사이트이다.
일 구현예에 따르면, 상기 화학식 2A 중
Figure 112017073230298-pat00006
모이어티는 하기 화학식 2A-1로 표시된 모이어티일 수 있다.
<화학식 2A-1>
Figure 112017073230298-pat00007
상기 화학식 2A-1 중 R1 및 a1은, 상기 화학식 2A 중 R1 및 a1에 대한 전술한 설명이 적용될 수 있다.
상기 화학식 2A-1 중, Z1 내지 Z4는 서로 독립적으로 C 또는 N이고, 상기 Z1 내지 Z4 중 적어도 하나가 N일 수 있다.
예를 들어, 상기 화학식 2A-1 중 Z1 내지 Z4는 모두 C일 수 있다.
예를 들어, 상기 화학식 2A-1 중 Z1이 N이고, Z2, Z3 및 Z4가 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z2가 N이고, Z1, Z3 및 Z4가 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z3이 N이고, Z1, Z2 및 Z4가 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z4가 N이고, Z1, Z2 및 Z3이 C일 수 있다.
예를 들어, 상기 화학식 2A-1 중 Z2 및 Z4가 N이고, Z1 및 Z3이 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z1 및 Z4가 N이고, Z2 및 Z3이 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z1 및 Z3이 N이고, Z2 및 Z4는 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z3 및 Z4이 N이고, Z1 및 Z2은 C일 수 있다.
예를 들어, 상기 화학식 2A-1 중 Z1이 C이고, Z2, Z3 및 Z4이 N일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z2가 C이고, Z1, Z3 및 Z4가 N일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z3이 C이고, Z1, Z2 및 Z4가 N일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-1 중 Z4가 C이고, Z1, Z2 및 Z3이 N일 수 있다.
예를 들어, 상기 화학식 2A-1 중 Z1 내지 Z4는 모두 N일 수 있다.
상기 화학식 2A-1 중, *는 이웃한 원자와의 결합 사이트이다.
상기 화학식 2A-1 중, *'는 상기 화학식 1 중 M과의 결합 사이트이다.
일 구현예에 따르면, 상기 화학식 2A 중
Figure 112017073230298-pat00008
모이어티는 하기 화학식 2A-2로 표시된 모이어티일 수 있다.
<화학식 2A-2>
Figure 112017073230298-pat00009
상기 화학식 2A-2 중 R2 및 a2는, 상기 화학식 2A 중 R2 및 a2에 대한 전술한 설명이 적용될 수 있다.
상기 화학식 2A-2 중 Z5 내지 Z8은 서로 독립적으로 C 또는 N일 수 있다.
예를 들어, 상기 화학식 2A-2 중 Z5 내지 Z8은 모두 C일 수 있다.
예를 들어, 상기 화학식 2A-2 중 Z5가 N이고, Z6, Z7 및 Z8이 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z6이 N이고, Z5, Z7 및 Z8이 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z7이 N이고, Z5, Z6 및 Z8이 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z8이 N이고, Z5, Z6 및 Z7이 C일 수 있다.
예를 들어, 상기 화학식 2A-2 중 Z6 및 Z8이 N이고, Z5 및 Z7이 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z5 및 Z8이 N이고, Z6 및 Z7은 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z5 및 Z7이 N이고, Z6 및 Z8은 C일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z7 및 Z8이 N이고, Z5 및 Z6은 C일 수 있다.
예를 들어, 상기 화학식 2A-2 중 Z5가 C이고, Z6, Z7 및 Z8이 N일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z6이 C이고, Z5, Z7 및 Z8이 N일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z7이 C이고, Z5, Z6 및 Z8이 N일 수 있다.
또 하나의 예를 들어, 상기 화학식 2A-2 중 Z8이 C이고, Z5, Z6 및 Z7이 N일 수 있다.
예를 들어, 상기 화학식 2A-2 중 Z5 내지 Z8은 모두 N일 수 있다.
상기 화학식 2A-2 중 *는 이웃한 원자와의 결합 사이트이다.
일 구현예에 따르면, 상기 화학식 2B 중 R5 및 R7이 서로 동일할 수 있고, 다만 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 2B 중 R5 및 R7이 서로 상이할 수 있고, 다만 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 2B 중 R5 내지 R7은 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C6-C60아릴기, C1-C60헤테로아릴기 및 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, C1-C60알킬기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C6-C60아릴기, C1-C60헤테로아릴기 및 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 중에서 선택될 수 있다.
다른 구현예에 따르면, 상기 화학식 2B 중 R5 내지 R7은 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C3-C10시클로알킬기 및 C6-C60아릴기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C3-C10시클로알킬기 및 C6-C60아릴기; 중에서 선택될 수 있다.
예를 들어, 상기 화학식 2B 중 R5 내지 R7은 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 트리페닐레닐기, 플루오란테닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기 및 오발레닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 트리페닐레닐기, 플루오란테닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기 및 오발레닐기; 중에서 선택될 수 있다.
또 하나의 예를 들어, 상기 화학식 2B 중 R5 내지 R7은 서로 독립적으로 수소; 메틸기; 페닐기; 또는 메틸기로 치환된 페닐기일 수 있고, 다만 이에 한정되는 것은 아니다.

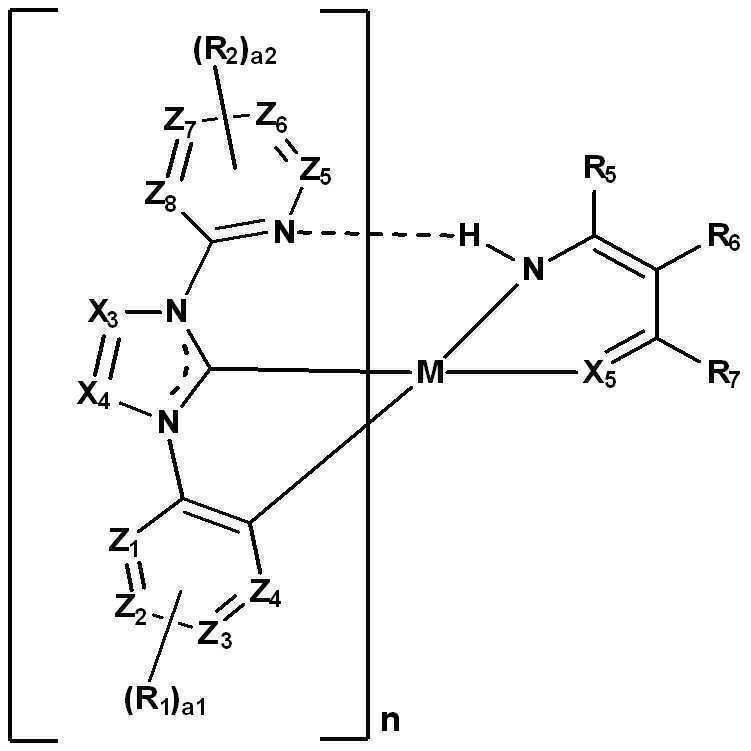

일 구현예에 따르면, 상기 화학식 1로 표시된 유기금속 화합물은, 하기 화학식 10으로 표시된 유기금속 화합물일 수 있다.
<화학식 10>
Figure 112017073230298-pat00010
상기 화학식 10 중 M, X3 내지 X5, R1 내지 R7, a1 및 a2는, 상기 화학식 1, 2A 및 2B 중 M, X3 내지 X5, R1 내지 R7, a1 및 a2에 대한 설명이 적용될 수 있다.
상기 화학식 10 중 Z1 내지 Z8은 서로 독립적으로 C 또는 N이고, Z1 내지 Z4 중 적어도 하나가 N일 수 있다.
상기 화학식 10 중 Z1 내지 Z8은, 상기 화학식 2A-1 및 2A-2 중 Z1 내지 Z8에 대한 설명이 적영될 수 있다.
상기 화학식 10 중 n은 1 또는 2이다.
일 구현예에 있어서, 상기 화학식 10 중 M은 백금이고, 상기 n은 1일 수 있다.
다른 구현예에 있어서, 상기 화학식 10 중 M은 이리듐이고, 상기 n은 2일 수 있다.

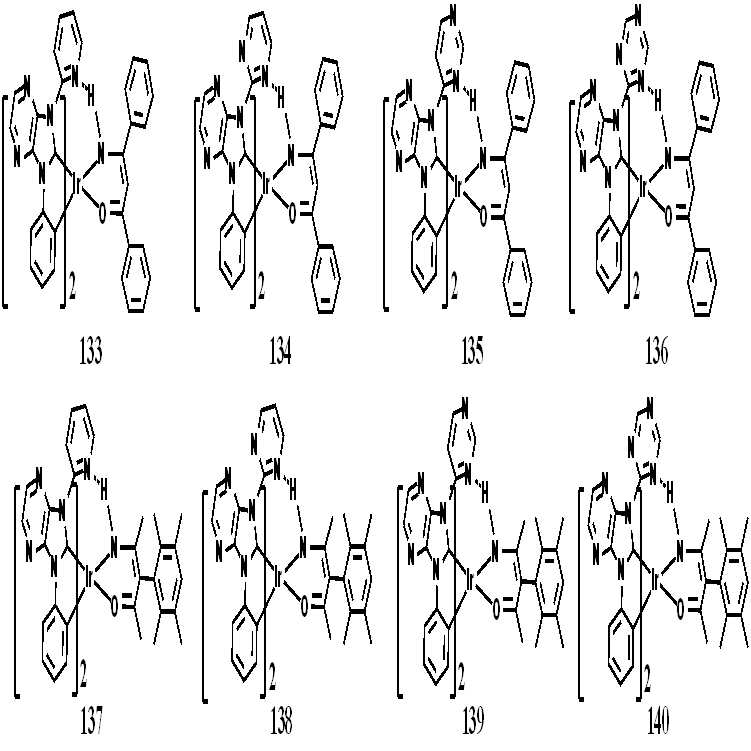

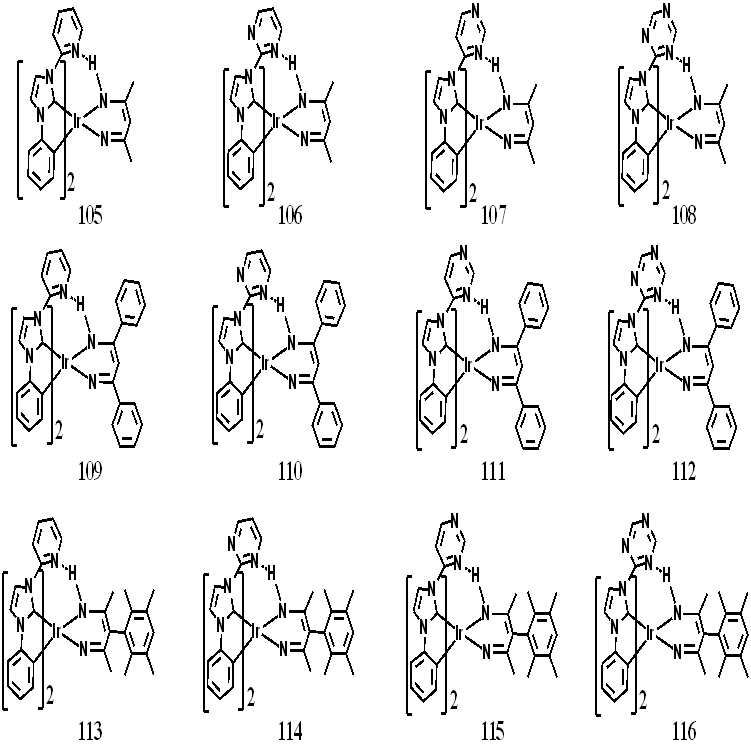

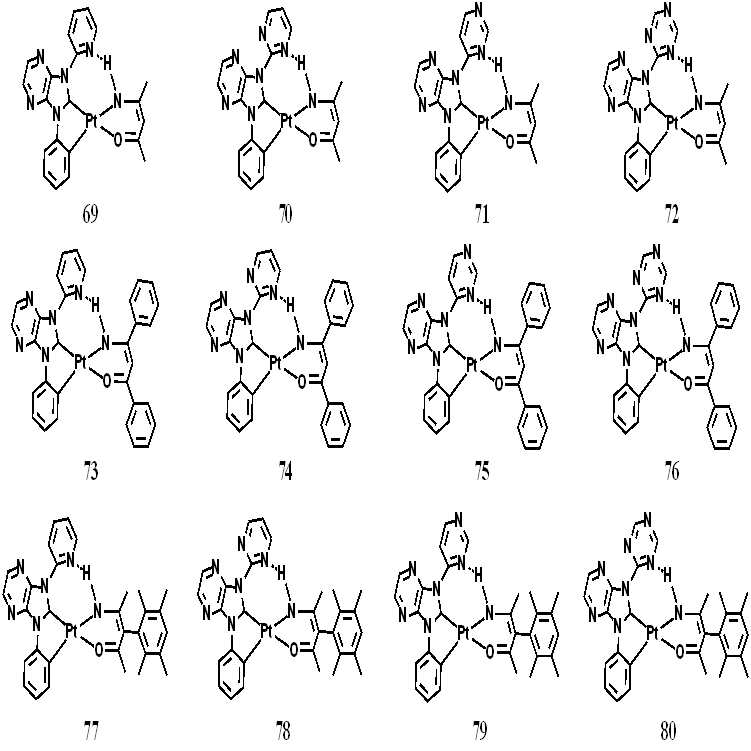

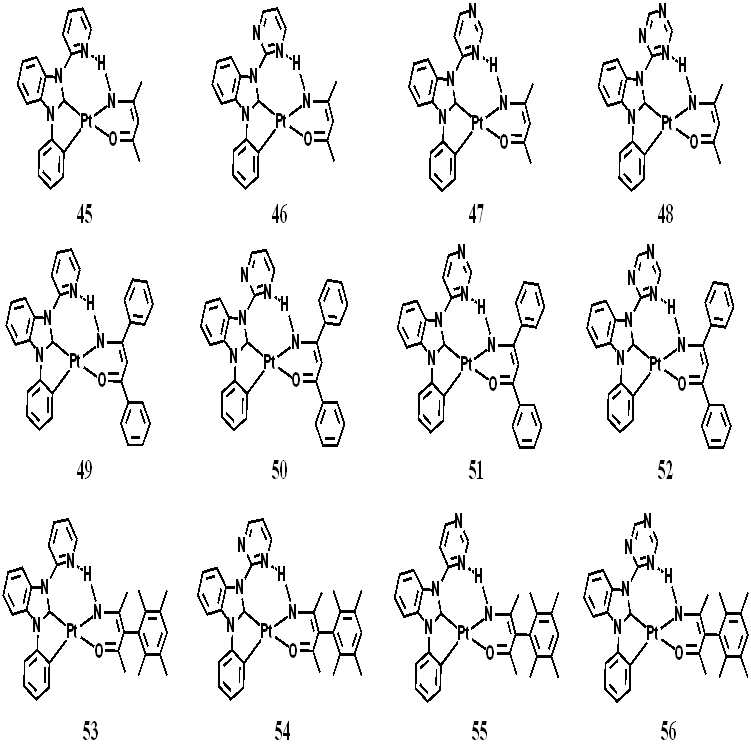

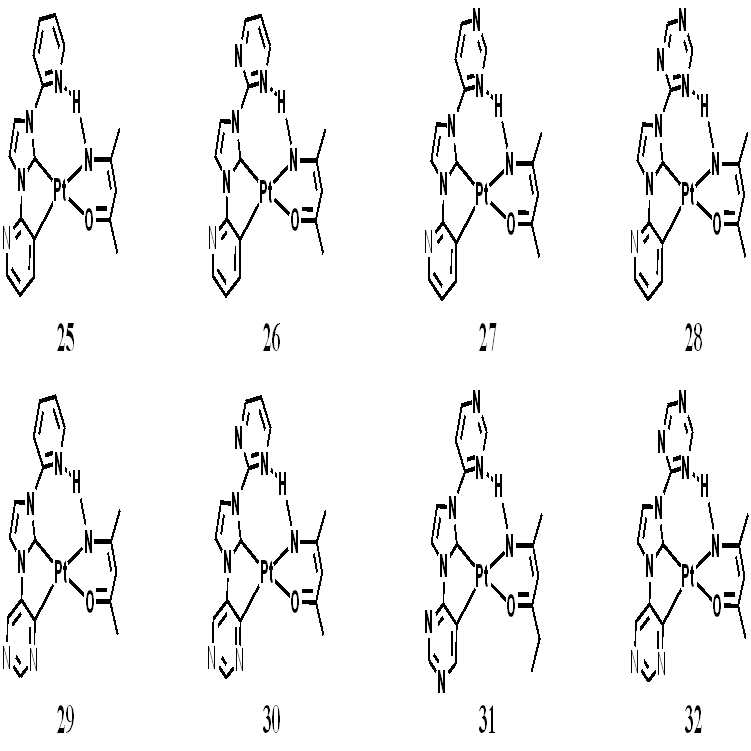

일 구현예에 다르면, 상기 유기금속 화합물은 하기 화합물 1 내지 140 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다:

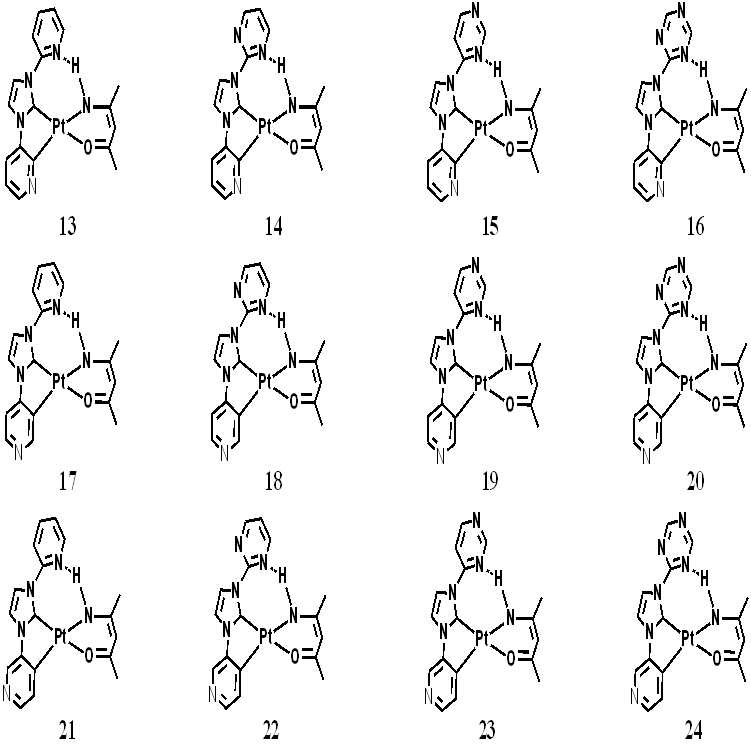

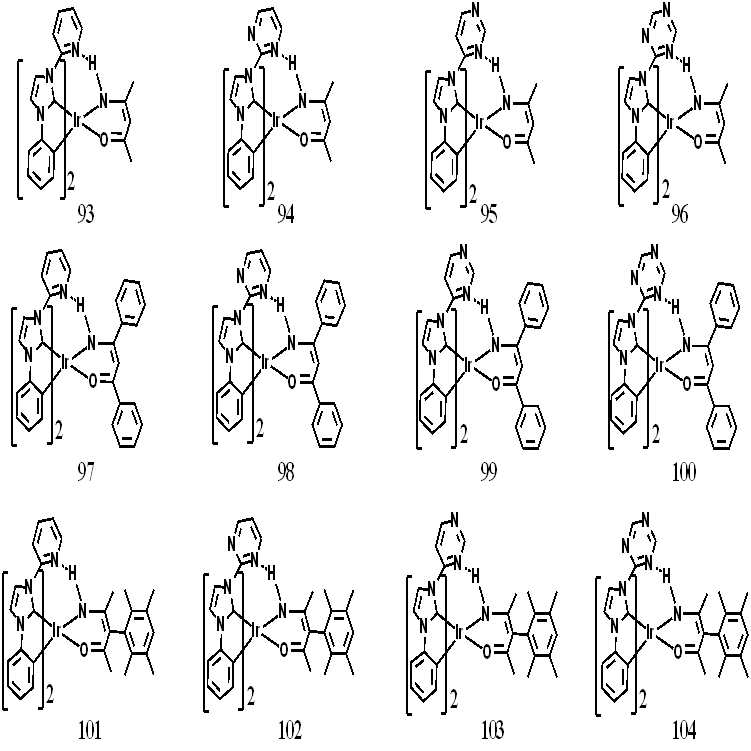

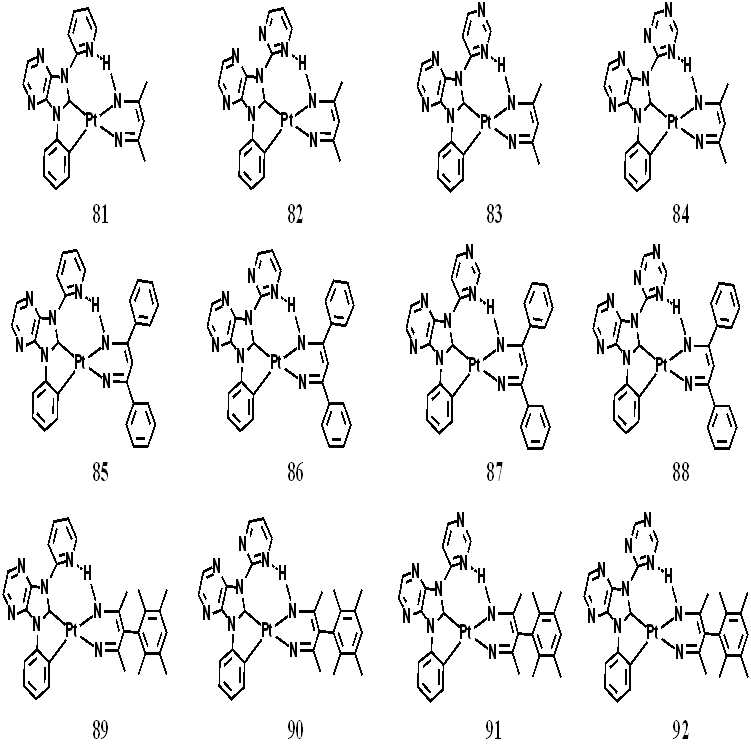

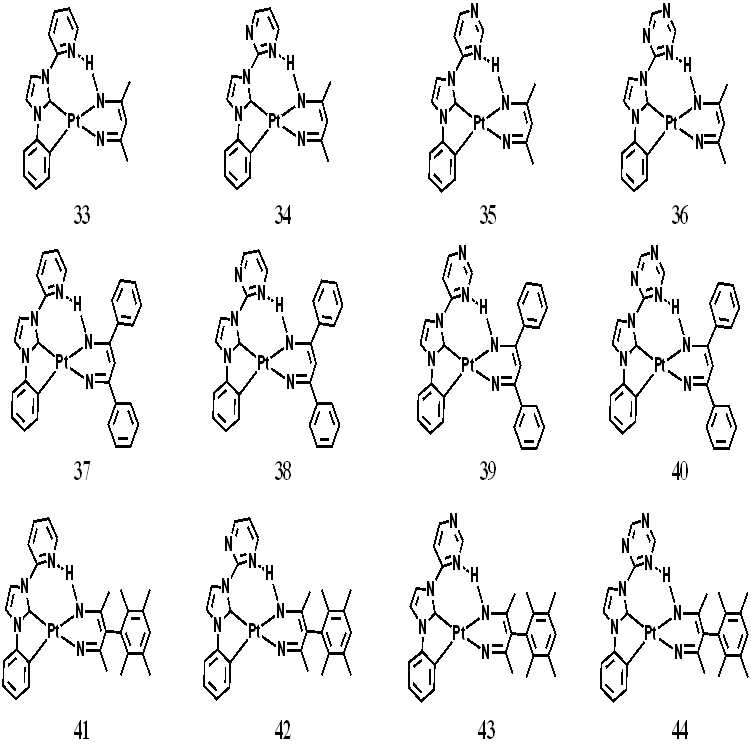

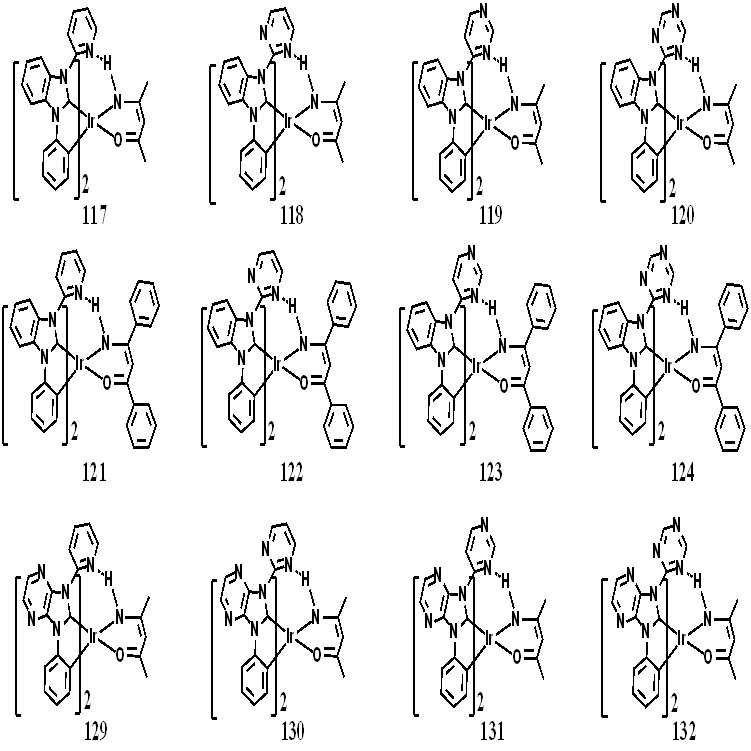

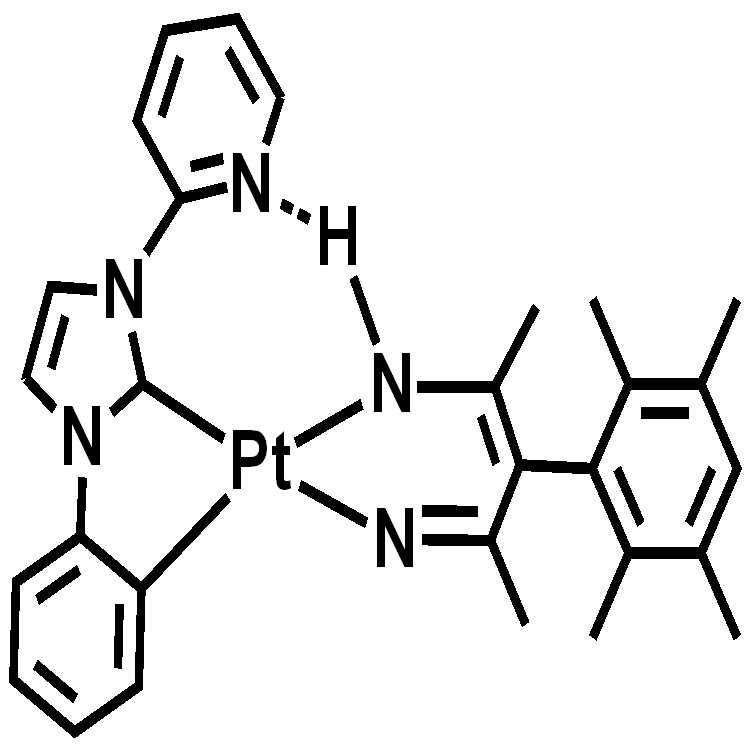

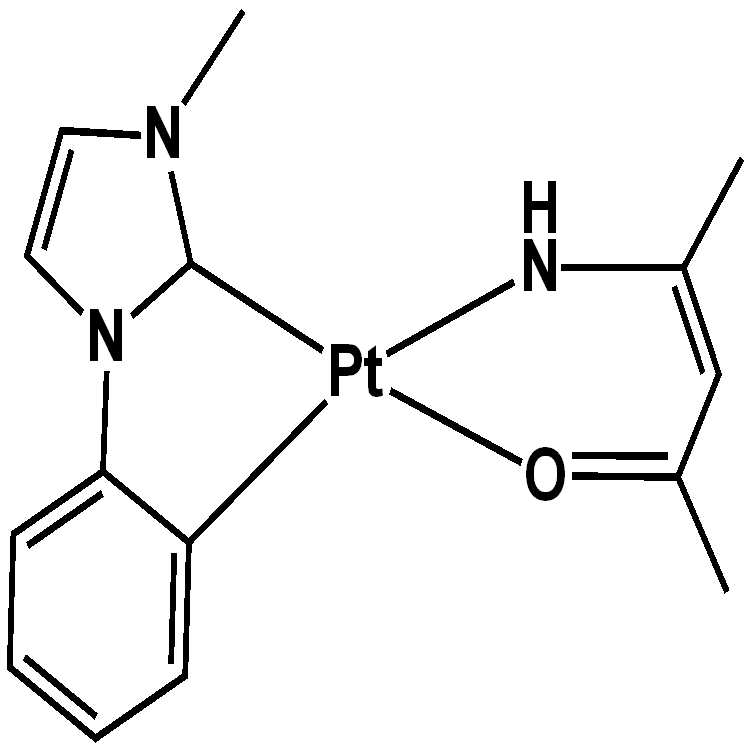

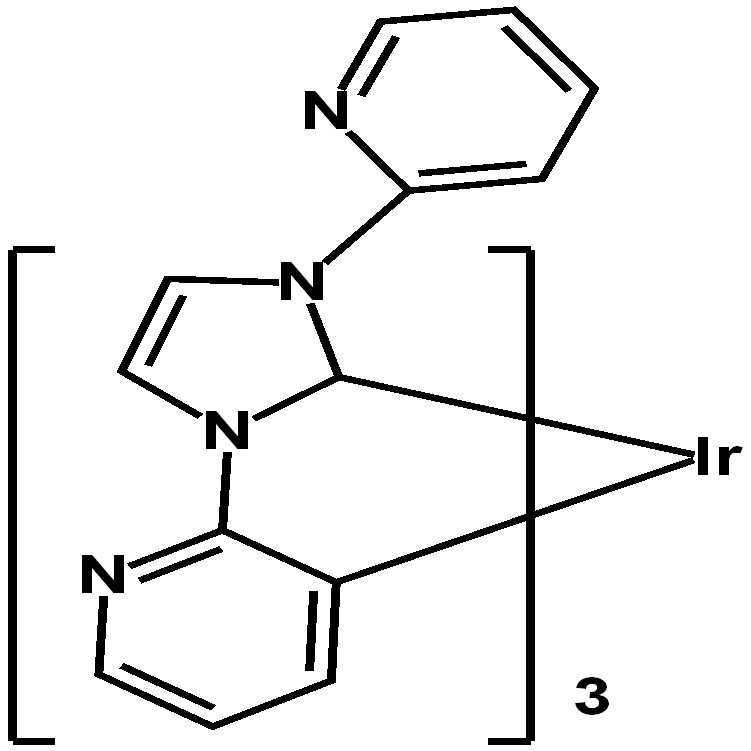

Figure 112017073230298-pat00011
Figure 112017073230298-pat00012
Figure 112017073230298-pat00013
Figure 112017073230298-pat00014
Figure 112017073230298-pat00015
Figure 112017073230298-pat00016
Figure 112017073230298-pat00017
Figure 112017073230298-pat00018
Figure 112017073230298-pat00019
Figure 112017073230298-pat00020
Figure 112017073230298-pat00021
Figure 112017073230298-pat00022
.
상기 화학식 1로 표시되는 유기금속 화합물은 상기 화학식 2A 및 2B로 표시된 리간드를 각각 적어도 하나 반드시 포함한다. 상기 화학식 2A로 표시된 리간드는 N함유 헤테로시클릭 그룹으로 치환된 카빈(carbene) 모이어티를 포함하고, 상기 화학식 2B로 표시된 리간드는 -NH기를 포함한다.
따라서, 상기 화학식 2A로 표시된 리간드 중 N, 예를 들어 N함유 헤테로시클릭 그룹의 일부를 이루는 =N- 모이어티에 포함된 N과, 상기 화학식 2B로 표시된 리간드 중 -NH가 분자내 수소 결합을 통해 서로 연결됨으로써, 분자 구조가 안정화되고, 유기발광소자에 적용시 재료의 효율 및 수명을 높이는 효과가 있다.
또한, 전술한 분자내 수소 결합에 의하여, 유기금속 화합물의 합성 단계에서 비대칭 보조 리간드에 의하여 발생할 수 있는 구조 이성질체에 대한 선택성을 높이는 효과가 있다.
상기 유기금속 화합물은 청색광을 방출할 수 있다. 예를 들어, 상기 유기금속 화합물은, 440nm 이상 및 495nm 미만의 최대 발광 파장, 예를 들면, 450nm 이상 및 471nm 이하의 최대 발광 파장을 갖는 청색광(배면 발광 CIEx,y 색좌표 0.14, 0.06 ~ 0.08) 을 방출할 수 있으나, 이에 한정되는 것은 아니다. 이로써, 상기 화학식 1로 표시되는 유기금속 화합물은, 진한 청색광(deep blue)을 방출하는 유기 발광 소자 제작에 유용하게 사용될 수 있다.
상기 화학식 1로 표시되는 유기금속 화합물의 합성 방법은 후술하는 실시예를 참조하여 당업자가 인식할 수 있다.
상기 화학식 1로 표시되는 유기금속 화합물 중 적어도 하나는 유기 발광 소자의 한 쌍의 전극 사이에 사용될 수 있다. 예를 들어, 상기 유기금속 화합물은 발광층에 포함될 수 있다. 상기 발광층에 포함된 유기금속 화합물은 도펀트로서의 역할을 수 있다.
따라서, 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층은 상기 상기 화학식 1로 표시되는 유기금속 화합물을 1종 이상 포함한, 유기 발광 소자가 제공된다.
본 명세서 중 "(유기층이) 유기금속 화합물을 1종 이상 포함한다"란, "(유기층이) 상기 화학식 1의 범주에 속하는 1종의 유기금속 화합물 또는 상기 화학식 1의 범주에 속하는 서로 다른 2종 이상의 유기금속 화합물을 포함할 수 있다"로 해석될 수 있다.
예를 들어, 상기 유기층은, 상기 유기금속 화합물로서, 상기 화합물 1만을 포함할 수 있다. 이 때, 상기 화합물 1은 상기 유기 발광 소자의 발광층에 존재할 수 있다. 또는, 상기 유기층은 상기 유기금속 화합물로서, 상기 화합물 1과 화합물 2를 포함할 수 있다. 이 때, 상기 화합물 1과 화합물 2는 동일한 층에 존재(예를 들면, 상기 화합물 1과 화합물 2는 모두 발광층에 존재할 수 있음)하거나, 서로 다른 층에 존재(예를 들면, 상기 화합물 1은 발광층에 존재하고 상기 화합물 2는 전자 수송 영역에 존재할 수 있음)할 수 있다.
일 구현예에 따르면,
상기 유기 발광 소자의 제1전극은 애노드이고,
상기 유기 발광 소자의 제2전극은 캐소드이고,
상기 유기층은 상기 제1전극과 상기 발광층 사이에 개재된 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이에 개재된 전자 수송 영역을 더 포함하고,
상기 정공 수송 영역은, 정공 주입층, 정공 수송층, 발광 보조층, 전자 저지층 또는 이의 임의의 조합을 포함하고,
상기 전자 수송 영역은, 정공 저지층, 전자 수송층, 전자 주입층 또는 이의 임의의 조합을 포함할 수 있다.
본 명세서 중 "유기층"은 상기 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 모든 층을 가리키는 용어이다. 상기 "유기층"의 층에 포함된 물질이 유기물로 한정되는 것은 아니다.
다른 구현예에 따르면, 상기 발광층에 상기 화학식 1로 표시되는 유기금속 화합물이 포함되어 있고, 상기 발광층은 호스트를 더 포함하고, 상기 발광층 중 호스트의 함량이 상기 발광층 중 상기 유기금속 화합물의 함량보다 클 수 있다.
예를 들어, 상기 호스트가 실리콘-함유 화합물 및 포스핀 옥사이드-함유 화합물 중 적어도 하나를 포함할 수 있다.
일 구현예에 따르면, 상기 상기 정공 수송 영역이 전자 저지층을 포함하고, 상기 전자 저지층에 상기 유기금속 화합물이 포함되어 있거나;
또는 상기 전자 수송 영역이 정공 저지층을 포함하고, 상기 정공 저지층에 상기 유기금속 화합물이 포함될 수 있다.
일 구현예에 따르면, 상기 정공 수송 영역이 LUMO 에너지 준위가 -3.5eV 보다 낮은 p-도펀트를 포함할 수 있다.
또 하나의 구현예에 따르면, 상기 전자 수송 영역이 정공 저지층을 포함하고, 상기 정공 저지층은 실리콘-함유 화합물 및 포스핀 옥사이드-함유 화합물 중 적어도 하나를 포함할 수 있다.
[도 1에 대한 설명]
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 상기 유기 발광 소자(10)는 제1전극(110), 유기층(150) 및 제2전극(190)을 포함한다.
이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 구조 및 제조 방법을 설명하면 다음과 같다.
[제1전극(110)]
도 1의 제1전극(110)의 하부 또는 제2전극(190)의 상부에는 기판이 추가로 배치될 수 있다. 상기 기판으로는, 기계적 강도, 열안정성, 투명성, 표면 평활성, 취급 용이성 및 방수성이 우수한 유리 기판 또는 플라스틱 기판을 사용할 수 있다.
상기 제1전극(110)은, 예를 들면, 기판 상부에, 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(110)이 애노드일 경우, 정공 주입이 용이하도록, 제1전극용 물질은, 높은 일함수를 갖는 물질 중에서 선택될 수 있다.
상기 제1전극(110)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다. 투과형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질은, 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 및 이의 임의의 조합 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다. 또는, 반투과형 전극 또는 반사형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질은, 마그네슘(Mg), 은(Ag), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 및 이의 임의의 조합 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(110)은 단일층인 단층 구조 또는 복수의 층을 갖는 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(110)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
[유기층(150)]
상기 제1전극(110) 상부에는 유기층(150)이 배치되어 있다. 상기 유기층(150)은 발광층을 포함한다.
상기 유기층(150)은, 상기 제1전극(110)과 상기 발광층 사이에 개재된 정공 수송 영역(hole transport region) 및 상기 발광층과 상기 제2전극(190) 사이에 개재된 전자 수송 영역(electron transport region)을 더 포함할 수 있다.
[유기층(150) 중 정공 수송 영역]
상기 정공 수송 영역은, i) 단일 물질로 이루어진 단일층으로 이루어진 단층 구조, ii) 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조 또는 iii) 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 정공 수송 영역은, 정공 주입층(HIL), 정공 수송층(HTL), 발광 보조층 및 전자 저지층(EBL) 중에서 선택된 적어도 하나의 층을 포함할 수 있다.
예를 들어, 상기 정공 수송 영역은, 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조를 갖거나, 제1전극(110)으로부터 차례로 적층된 정공 주입층/정공 수송층, 정공 주입층/정공 수송층/발광 보조층, 정공 주입층/발광 보조층, 정공 수송층/발광 보조층 또는 정공 주입층/정공 수송층/전자 저지층의 다층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.

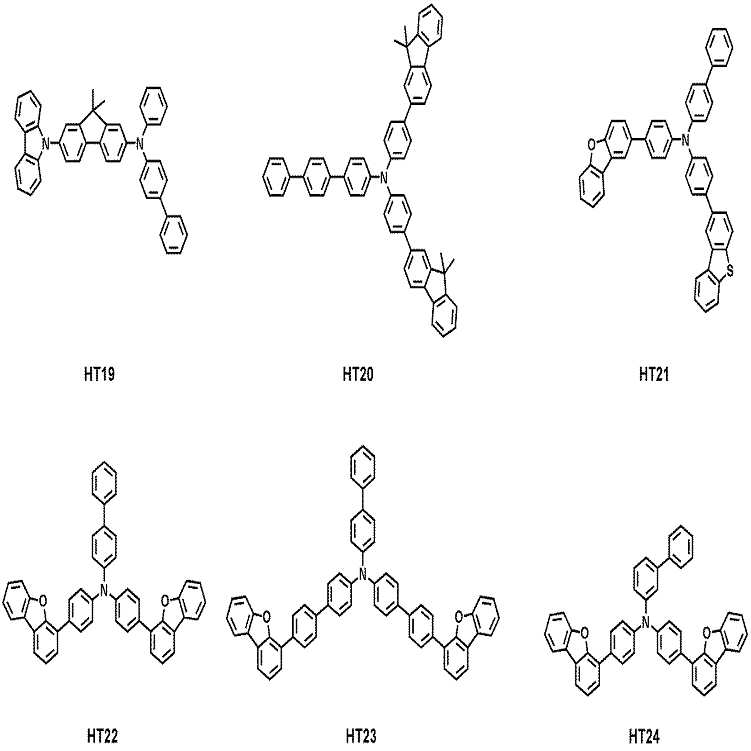

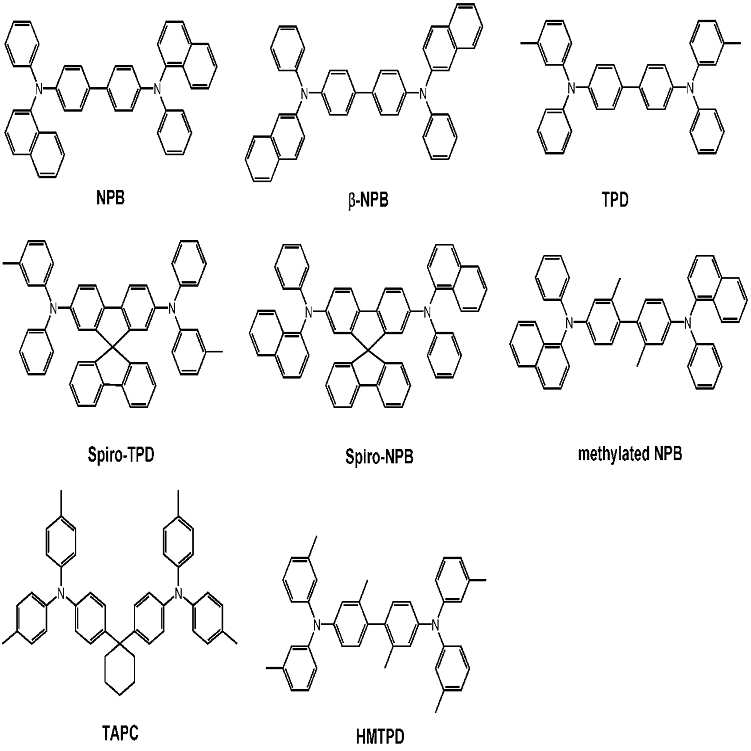

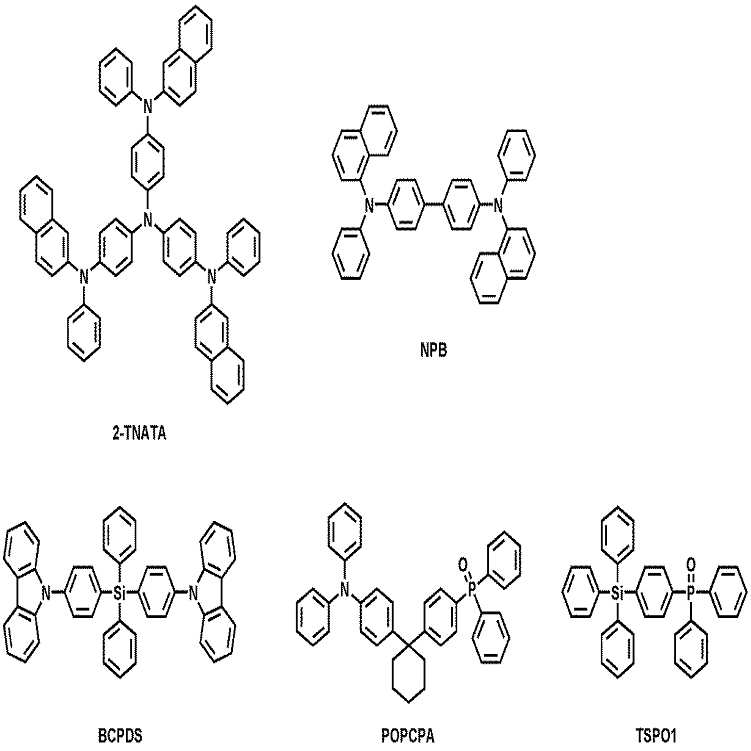

상기 정공 수송 영역은, m-MTDATA, TDATA, 2-TNATA, NPB(NPD), β-NPB, TPD, Spiro-TPD, Spiro-NPB, 메틸화된-NPB, TAPC, HMTPD, TCTA(4,4',4"-tris(N-carbazolyl)triphenylamine (4,4',4"-트리스(N-카바졸일)트리페닐아민)), Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid (폴리아닐린/도데실벤젠술폰산)), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate) (폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트))), Pani/CSA (Polyaniline/Camphor sulfonic acid (폴리아닐린/캠퍼술폰산)), PANI/PSS (Polyaniline/Poly(4-styrenesulfonate) (폴리아닐린/폴리(4-스티렌술포네이트)), 하기 화학식 201로 표시되는 화합물 및 하기 화학식 202로 표시되는 화합물 중에서 선택된 적어도 하나를 포함할 수 있다:
Figure 112017073230298-pat00023
Figure 112017073230298-pat00024
<화학식 201>
Figure 112017073230298-pat00025

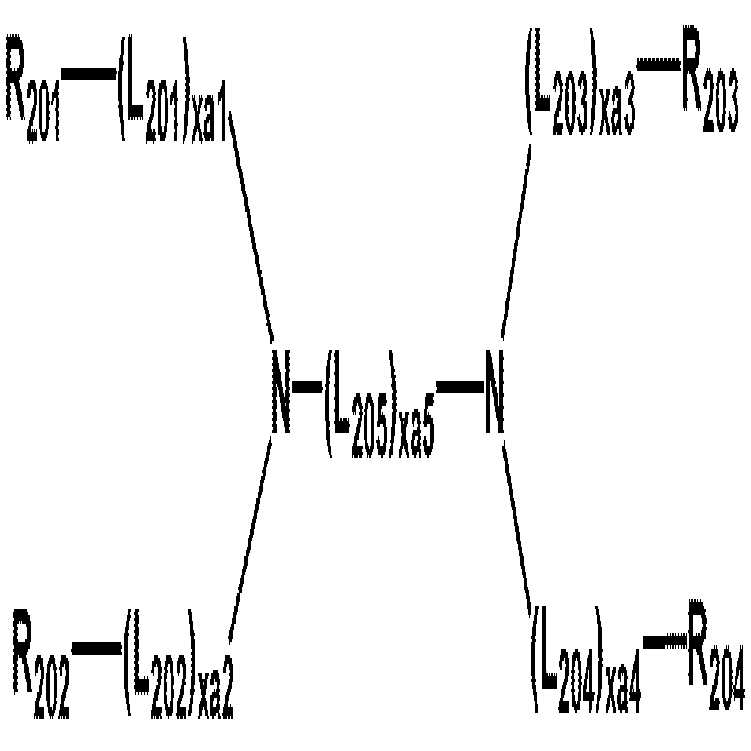

<화학식 202>
Figure 112017073230298-pat00026
상기 화학식 201 및 202 중,
L201 내지 L204는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
L205은, *-O-*', *-S-*', *-N(Q201)-*', 치환 또는 비치환된 C1-C20알킬렌기, 치환 또는 비치환된 C2-C20알케닐렌기, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
xa1 내지 xa4는 서로 독립적으로, 0 내지 3의 정수 중에서 선택되고,
xa5는 1 내지 10의 정수 중에서 선택되고,
R201 내지 R204 및 Q201은 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
예를 들어, 상기 화학식 202 중 R201과 R202는, 선택적으로(optionally), 단일 결합, 디메틸-메틸렌기 또는 디페닐-메틸렌기를 통하여 서로 연결될 수 있고, R203과 R204는, 선택적으로, 단일 결합, 디메틸-메틸렌기 또는 디페닐-메틸렌기를 통하여 서로 연결될 수 있다.
일 구현예에 따르면, 상기 화학식 201 및 202 중,
L201 내지 L205는 서로 독립적으로,
페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기 및 피리디닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, -Si(Q31)(Q32)(Q33) 및 -N(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기 및 피리디닐렌기;
중에서 선택되고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
다른 구현예에 따르면, xa1 내지 xa4는 서로 독립적으로, 0, 1 또는 2일 수 있다.
또 다른 구현예에 따르면, xa5는 1, 2, 3 또는 4일 수 있다.
또 다른 구현예에 따르면, R201 내지 R204 및 Q201은 서로 독립적으로, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기 및 피리디닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, -Si(Q31)(Q32)(Q33) 및 -N(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기 및 피리디닐기;
중에서 선택될 수 있고,
상기 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조한다.
또 다른 구현예에 따르면, 상기 화학식 201 중 R201 내지 R203 중 적어도 하나는, 서로 독립적으로,
플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택된 적어도 하나로 치환된, 플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
또 다른 구현예에 따르면, 상기 화학식 202 중 i) R201과 R202은 단일 결합을 통하여 서로 연결될 수 있거나, 및/또는 ii) R203과 R204은 단일 결합을 통하여 서로 연결될 수 있다.
또 다른 구현예에 따르면, 상기 화학식 202 중 R201 내지 R204 중 적어도 하나는,
카바졸일기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택된 적어도 하나로 치환된 카바졸일기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 201로 표시되는 화합물은 하기 화학식 201A로 표시될 수 있다:
<화학식 201A>

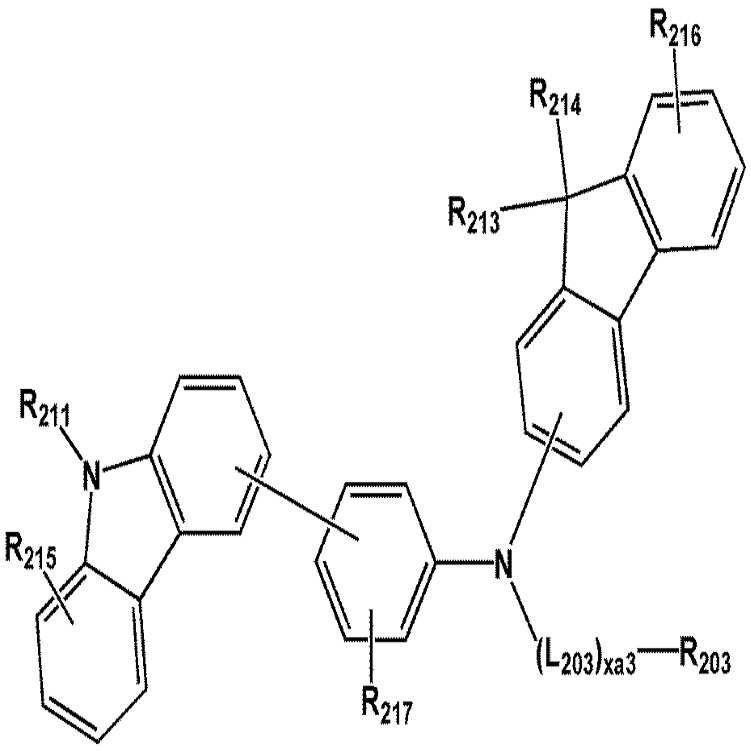

Figure 112017073230298-pat00027
예를 들어, 상기 화학식 201로 표시되는 화합물은 하기 화학식 201A(1)로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 201A(1)>
Figure 112017073230298-pat00028

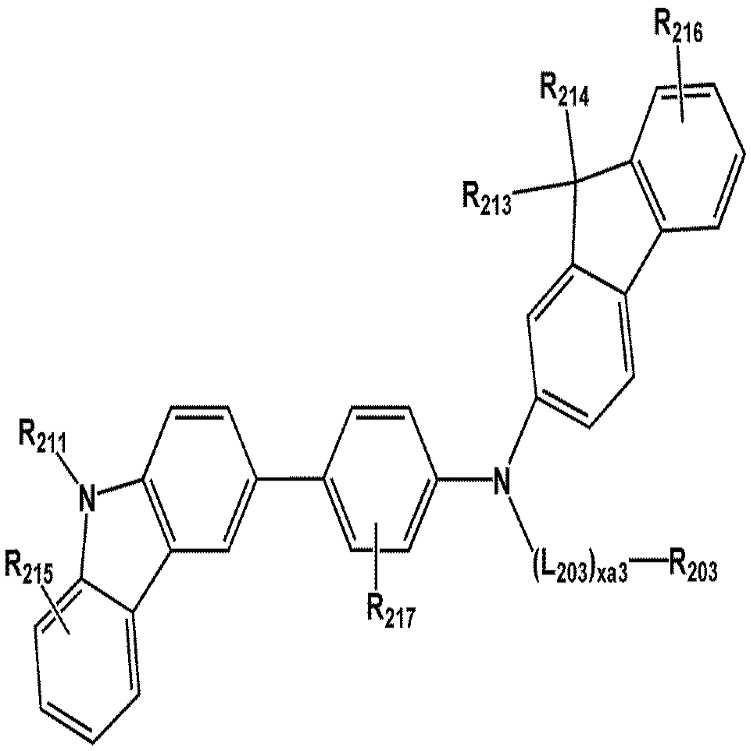

또 다른 예로서, 상기 화학식 201로 표시되는 화합물은 하기 화학식 201A-1로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 201A-1>
Figure 112017073230298-pat00029
한편, 상기 화학식 202로 표시되는 화합물은 하기 화학식 202A로 표시될 수 있다:

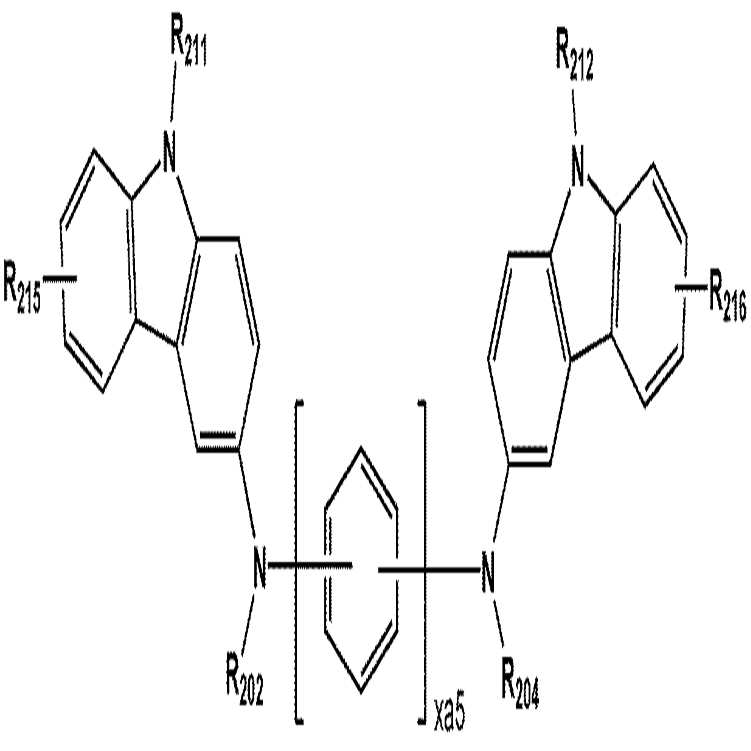

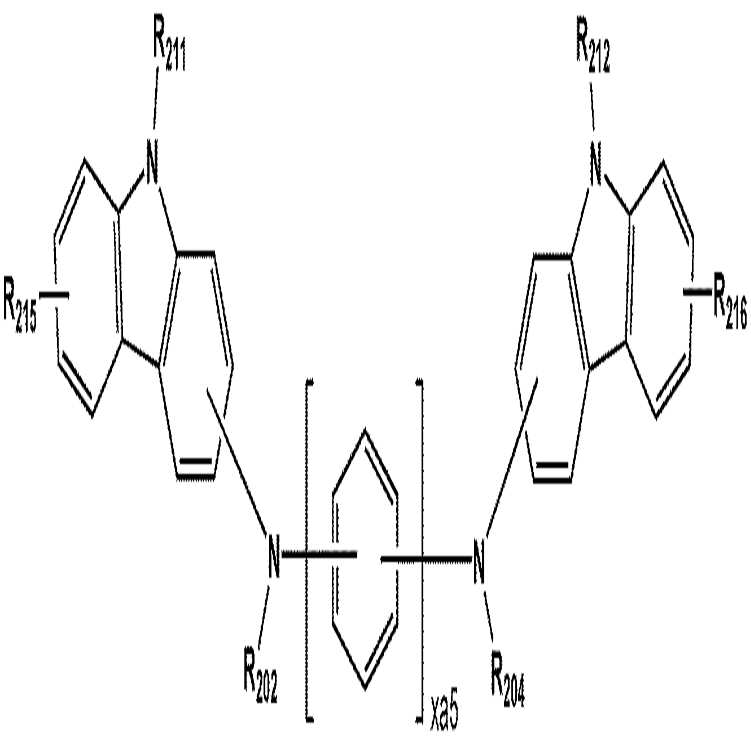

<화학식 202A>
Figure 112017073230298-pat00030
또 다른 구현예에 따르면, 상기 화학식 202로 표시되는 화합물은 하기 화학식 202A-1로 표시될 수 있다:
<화학식 202A-1>
Figure 112017073230298-pat00031
상기 화학식 201A, 201A(1), 201A-1, 202A 및 202A-1 중,
L201 내지 L203, xa1 내지 xa3, xa5 및 R202 내지 R204에 대한 설명은 본 명세서에 기재된 바를 참조하고,
R211 및 R212에 대한 설명은 본 명세서 중 R203에 대한 설명을 참조하고,
R213 내지 R217은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기 및 피리디닐기 중에서 선택될 수 있다.

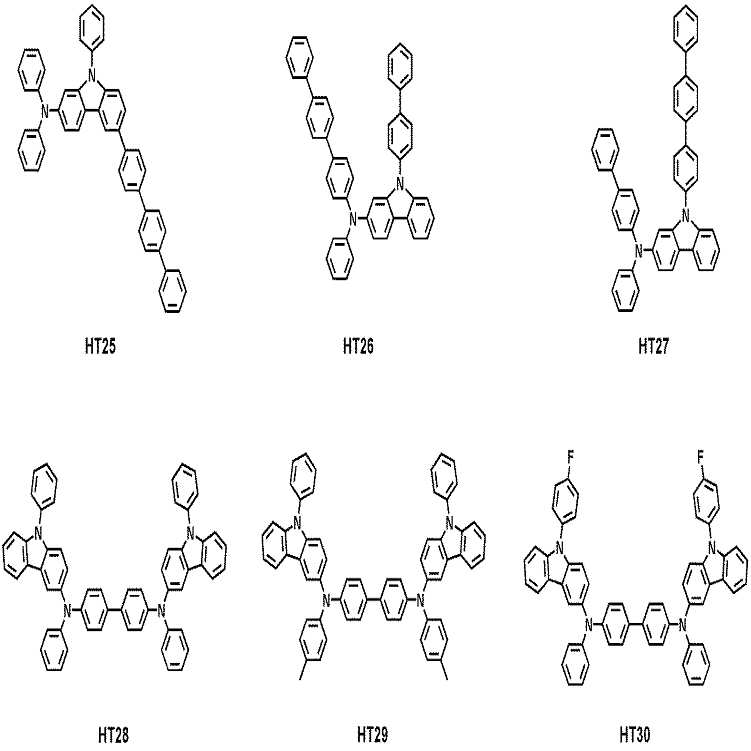

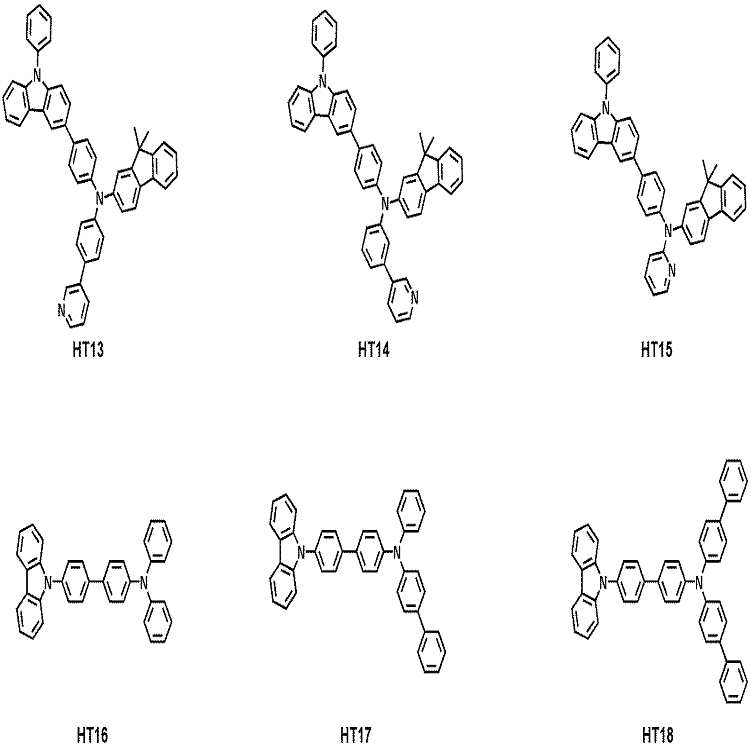

상기 정공 수송 영역은 하기 화합물 HT1 내지 HT39 중에서 선택된 적어도 하나의 화합물을 포함할 수 있으나, 이에 한정되는 것은 아니다:

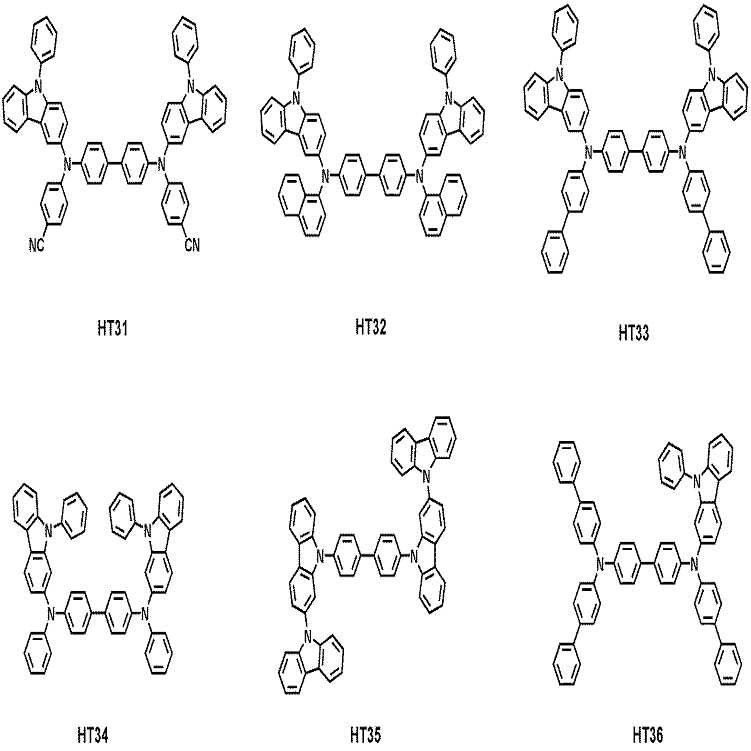

Figure 112017073230298-pat00032
Figure 112017073230298-pat00033
Figure 112017073230298-pat00034
Figure 112017073230298-pat00035
Figure 112017073230298-pat00036
Figure 112017073230298-pat00037
Figure 112017073230298-pat00038
상기 정공 수송 영역의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 수송 영역이 정공 주입층 및 정공 수송층 중 적어도 하나를 포함한다면, 상기 정공 주입층의 두께는 약 100Å 내지 약 9000Å, 예를 들면, 약 100Å 내지 약 1000Å이고, 상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송 영역, 정공 주입층 및 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 발광 보조층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 광 방출 효율을 증가시키는 역할을 하는 층이고, 상기 전자 저지층은 전자 수송 영역으로부터의 전자 주입을 방지하는 역할을 하는 층이다. 상기 발광 보조층 및 전자 저지층에는 상술한 바와 같은 물질이 포함될 수 있다.
[p-도펀트]
상기 정공 수송 영역은 상술한 바와 같은 물질 외에, 도전성 향상을 위하여 전하-생성 물질을 더 포함할 수 있다. 상기 전하-생성 물질은 상기 정공 수송 영역 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다.
일 구현예에 따르면, 상기 p-도펀트의 LUMO는 -3.5eV 보다 낮을 수 있다.
상기 p-도펀트는, 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 p-도펀트는,
TCNQ (Tetracyanoquinodimethane) 및 F4-TCNQ (2,3,5,6-Tetrafluoro-7,7,8,8-tetracyanoquinodimethane) 등과 같은 퀴논 유도체;
텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물;
HAT-CN (1,4,5,8,9,11-hexaazatriphenylene-hexacarbonitrile); 및
하기 화학식 221로 표시되는 화합물;
중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
<HAT-CN> <F4-TCNQ>
Figure 112017073230298-pat00039

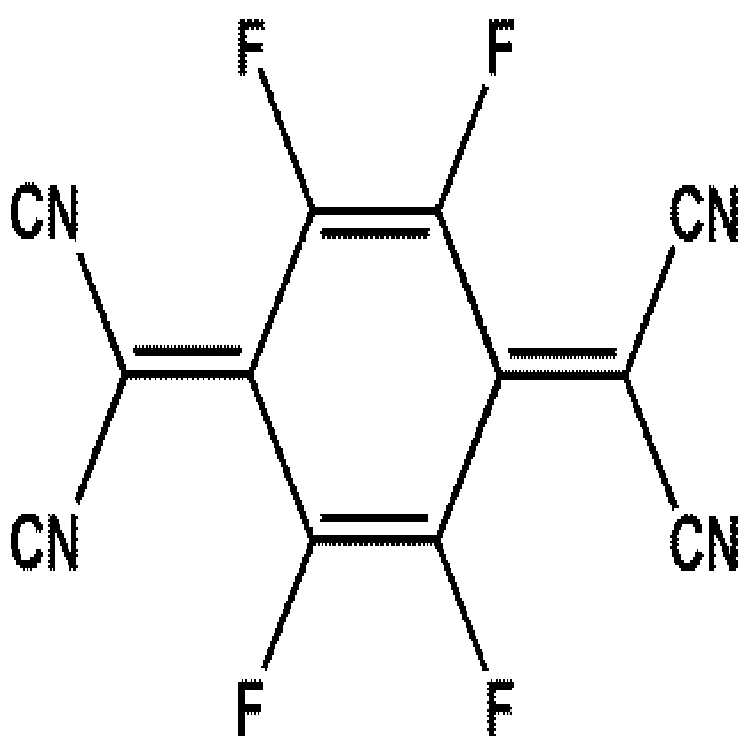

Figure 112017073230298-pat00040

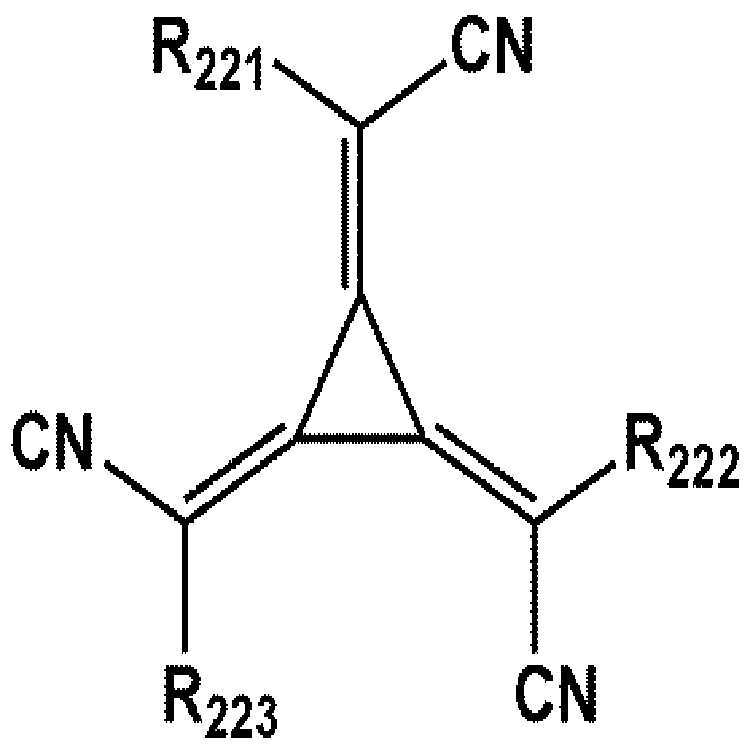

<화학식 221>
Figure 112017073230298-pat00041
상기 화학식 221 중,
R221 내지 R223은 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되되, 상기 R221 내지 R223 중 적어도 하나는 시아노기, -F, -Cl, -Br, -I, -F로 치환된 C1-C20알킬기, -Cl로 치환된 C1-C20알킬기, -Br로 치환된 C1-C20알킬기 및 -I로 치환된 C1-C20알킬기 중에서 선택된 적어도 하나의 치환기를 갖는다.
[유기층(150) 중 발광층]
상기 유기 발광 소자(10)가 풀 컬러 유기 발광 소자일 경우, 발광층은, 개별 부화소별로, 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은, 적색 발광층, 녹색 발광층 및 청색 발광층 중에서 선택된 2 이상의 층이 접촉 또는 이격되어 적층된 구조를 갖거나, 적색광 방출 물질, 녹색광 방출 물질 및 청색광 방출 물질 중에서 선택된 2 이상의 물질이 층구분없이 혼합된 구조를 가져, 백색광을 방출할 수 있다.
상기 발광층은 호스트 및 도펀트를 포함할 수 있다. 상기 도펀트는 인광 도펀트 및 형광 도펀트 중 적어도 하나를 포함할 수 있다.
상기 발광층 중 도펀트의 함량은 통상적으로 호스트 약 100 중량부에 대하여, 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
[발광층 중 호스트]
상기 호스트는 하기 화학식 301로 표시되는 화합물을 포함할 수 있다.
<화학식 301>
[Ar301]xb11-[(L301)xb1-R301]xb21
상기 화학식 301 중,
Ar301은 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹이고,
xb11은 1, 2 또는 3이고,
L301은, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
xb1는 0 내지 5의 정수 중에서 선택되고,
R301은, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q301)(Q302)(Q303), -N(Q301)(Q302), -B(Q301)(Q302), -C(=O)(Q301), -S(=O)2(Q301) 및 -P(=O)(Q301)(Q302) 중에서 선택되고,
xb21는 1 내지 5의 정수 중에서 선택되고,
Q301 내지 Q303는 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 301 중 Ar301은,
나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹 및 디벤조티오펜 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹 및 디벤조티오펜 그룹;
중에서 선택되고,
Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 301 중 xb11이 2 이상일 경우 2 이상의 Ar301은 단일 결합을 통하여 서로 연결될 수 있다.
다른 구현예에 따르면, 상기 화학식 301로 표시되는 화합물은 하기 화학식 301-1 또는 301-2로 표시될 수 있다:
<화학식 301-1>

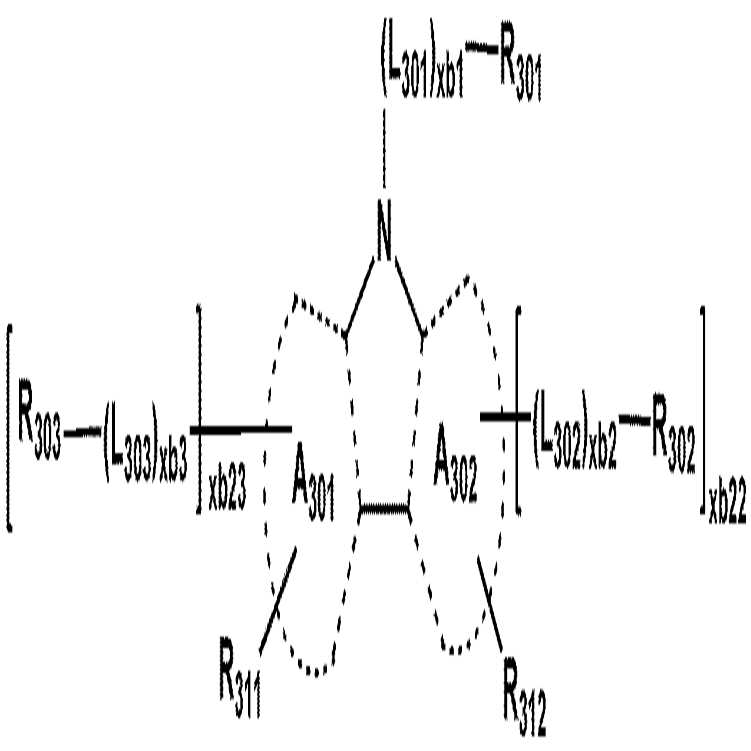

Figure 112017073230298-pat00042

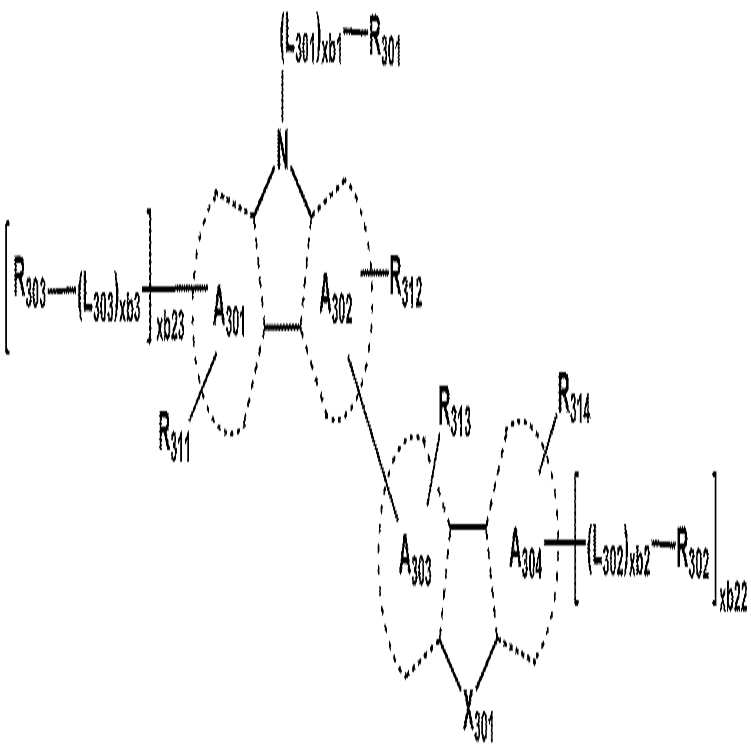

<화학식 301-2>
Figure 112017073230298-pat00043
상기 화학식 301-1 내지 301-2 중
A301 내지 A304는 서로 독립적으로, 벤젠, 나프탈렌, 페난트렌, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 피리딘, 피리미딘, 인덴, 플루오렌, 스파이로-비플루오렌, 벤조플루오렌, 디벤조플루오렌, 인돌, 카바졸, 벤조카바졸, 디벤조카바졸, 퓨란, 벤조퓨란, 디벤조퓨란, 나프토퓨란, 벤조나프토퓨란, 디나프토퓨란, 티오펜, 벤조티오펜, 디벤조티오펜, 나프토티오펜, 벤조나프토티오펜 및 디나프토티오펜 중에서 선택되고,
X301은 O, S 또는 N-[(L304)xb4-R304]이고,
R311 내지 R314는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택되고,
xb22 및 xb23은 서로 독립적으로, 0, 1 또는 2이고,
L301, xb1, R301 및 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조하고,
L302 내지 L304에 대한 설명은 서로 독립적으로, 상기 L301에 대한 설명을 참조하고,
xb2 내지 xb4에 대한 설명은 서로 독립적으로, 상기 xb1에 대한 설명을 참조하고,
R302 내지 R304에 대한 설명은 서로 독립적으로, 상기 R301에 대한 설명을 참조한다.
예를 들어, 상기 화학식 301, 301-1 및 301-2 중 L301 내지 L304는 서로 독립적으로,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, 아자카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기;
중에서 선택되고,
상기 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조할 수 있다.
다른 예로서, 상기 화학식 301, 301-1 및 301-2 중 R301 내지 R304는 서로 독립적으로,
페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, 아자카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기;
중에서 선택되고,
상기 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조할 수 있다.
또 다른 예로서, 상기 호스트는 알칼리토 금속 착체를 포함할 수 있다. 예를 들어, 상기 호스트는 Be 착체 (예를 들면, 하기 화합물 H55), Mg 착체 및 Zn 착체 중에서 선택될 수 있다.

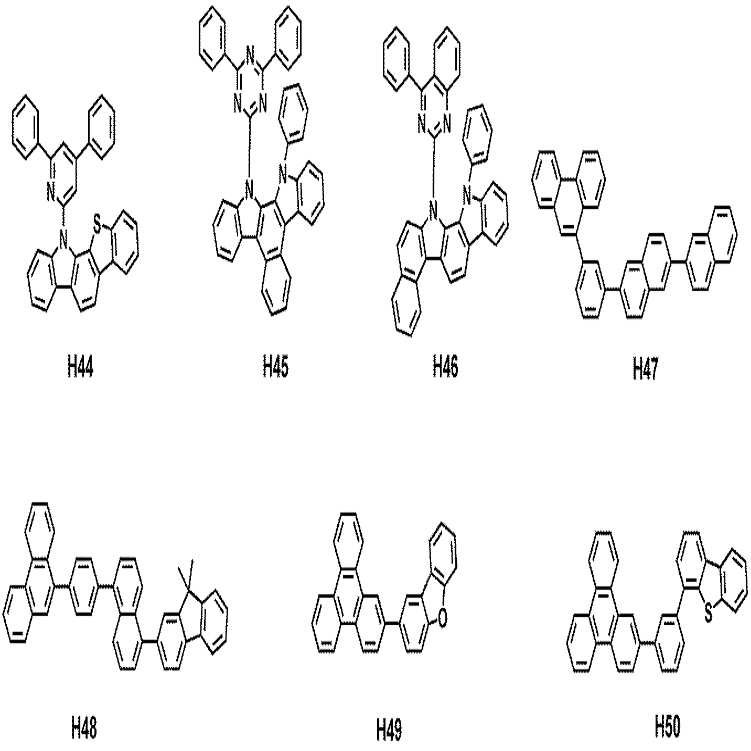

상기 호스트는 ADN (9,10-Di(2-naphthyl)anthracene), MADN (2-Methyl-9,10-bis(naphthalen-2-yl)anthracene), TBADN (9,10-di-(2-naphthyl)-2-t-butyl-anthracene), CBP (4,4'-bis(N-carbazolyl)-1,1'-biphenyl), mCP (1,3-di-9-carbazolylbenzene), TCP (1,3,5-tri(carbazol-9-yl)benzene) 및 하기 화합물 H1 내지 H55 중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:

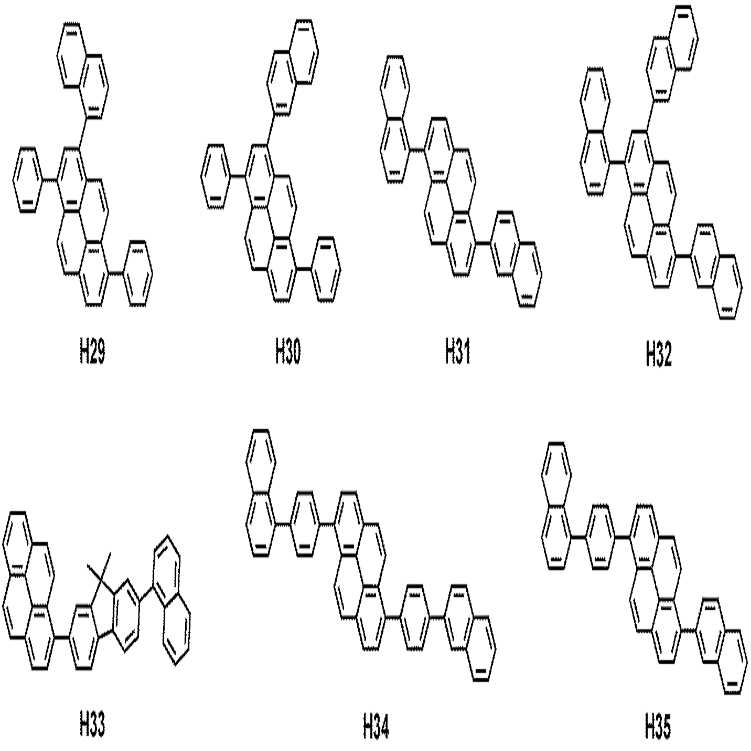

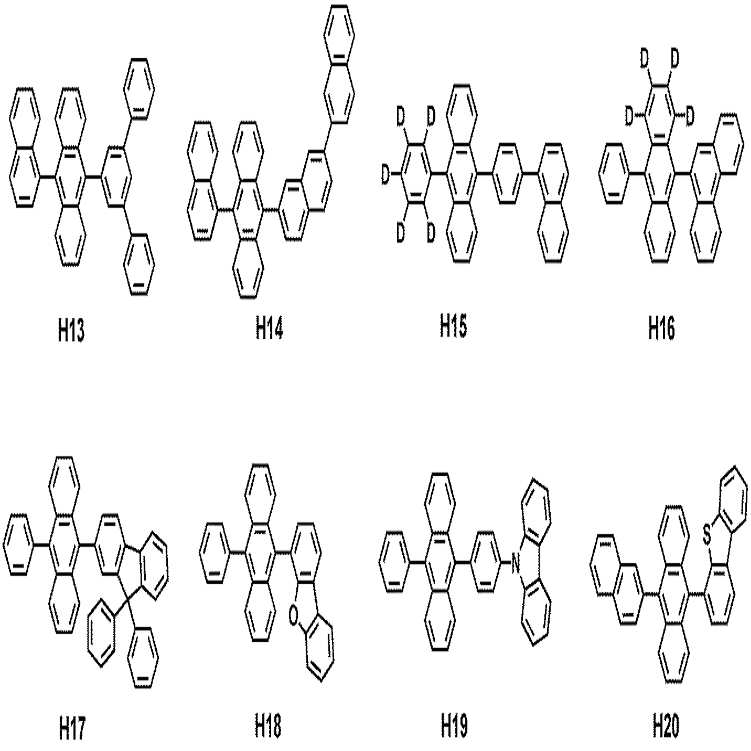

Figure 112017073230298-pat00044
Figure 112017073230298-pat00045
Figure 112017073230298-pat00046

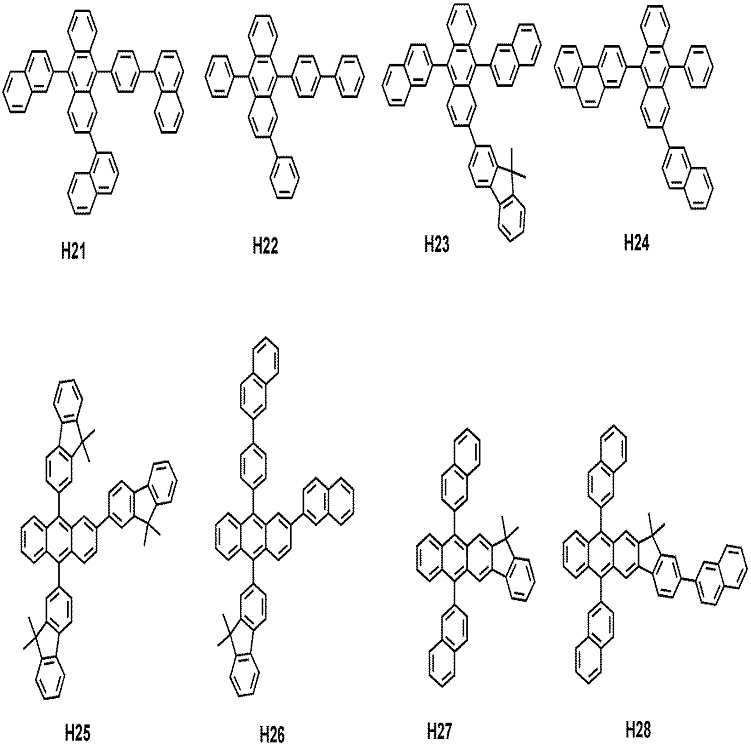

Figure 112017073230298-pat00047

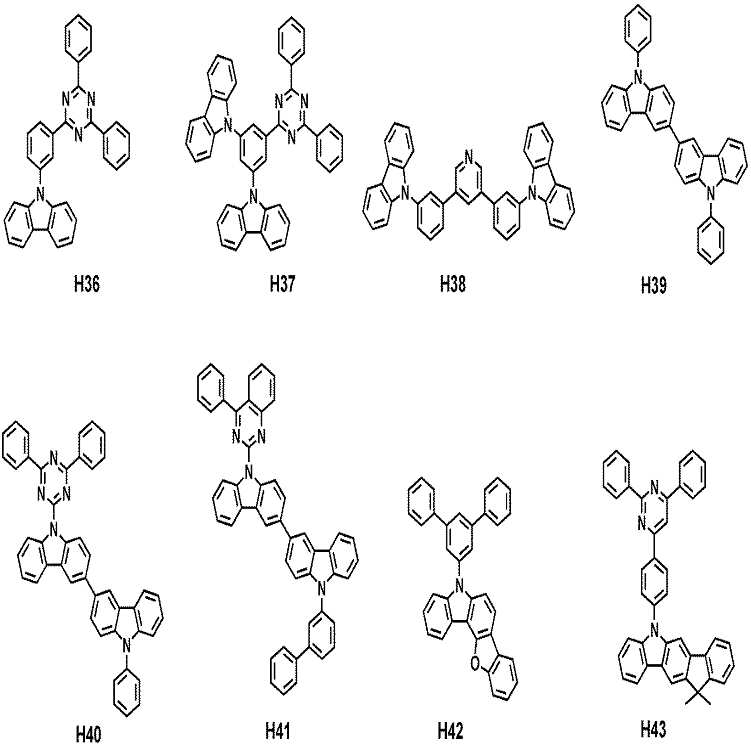

Figure 112017073230298-pat00048
Figure 112017073230298-pat00049
Figure 112017073230298-pat00050
또는, 상기 호스트는 실리콘-함유 화합물(예를 들면, 하기 실시예에서 사용된 BCPDS 등) 및 포스핀 옥사이드-함유 화합물(예를 들면, 하기 실시예에서 사용된 POPCPA 등) 중 적어도 하나를 포함할 수 있다.
상기 호스트는 1종의 화합물만을 포함하거나, 서로 상이한 2종 이상의 화합물을 포함할 수 있는 등(예를 들면, 하기 실시예의 호스트는 BCPDS 및 POPCPA로 이루어짐), 다양한 변형이 가능하다.
[유기층(150) 중 발광층에 포함된 인광 도펀트]

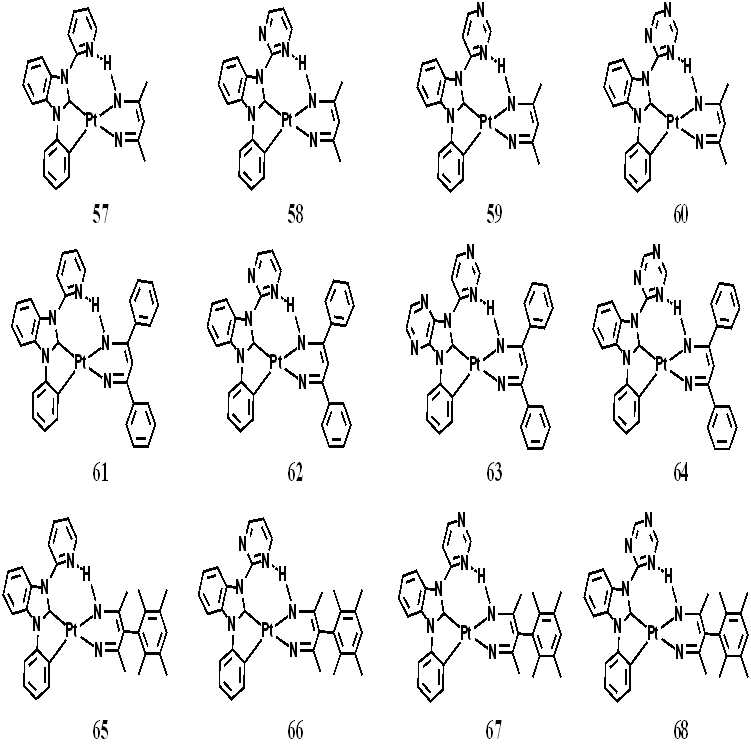

상기 인광 도펀트는 본 명세서 중 화학식 1로 표시되는 유기금속 화합물을 포함할 수 있다.
[유기층(150) 중 전자 수송 영역]
상기 전자 수송 영역은 i) 단일 물질로 이루어진 단일층으로 이루어진 단층 구조, ii) 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조 또는 iii) 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 전자 수송 영역은, 버퍼층, 정공 저지층, 전자 조절층, 전자 수송층(ETL) 및 전자 주입층 중에서 선택된 적어도 하나의 층을 포함할 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 전자 수송 영역은, 발광층으로부터 차례로 적층된 전자 수송층/전자 주입층, 정공 저지층/전자 수송층/전자 주입층, 전자 조절층/전자 수송층/전자 주입층, 또는 버퍼층/전자 수송층/전자 주입층 등의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 전자 수송 영역(예를 들면, 상기 전자 수송 영역 중 버퍼층, 정공 저지층, 전자 조절층 또는 전자 수송층)은, π 전자 결핍성 함질소 고리를 적어도 하나 포함한 금속-비함유 화합물을 포함할 수 있다.
상기 "π 전자 결핍성 함질소 고리"는, 고리-형성 모이어티로서, 적어도 하나의 *-N=*' 모이어티를 갖는 C1-C60헤테로시클릭 그룹을 의미한다.
예를 들어, 상기 "π 전자 결핍성 함질소 고리"는, i) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹이거나, ii) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹 중 2 이상이 서로 축합되어 있는 헤테로폴리시클릭 그룹이거나, 또는 iii) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹 중 적어도 하나와, 적어도 하나의 C5-C60카보시클릭 그룹이 서로 축합되어 있는 헤테로폴리시클릭 그룹일 수 있다.
상기 π 전자 결핍성 함질소 고리의 구체예로는, 이미다졸, 피라졸, 티아졸, 이소티아졸, 옥사졸, 이속사졸, 피리딘, 피라진, 피리미딘, 피리다진, 인다졸, 푸린(purine), 퀴놀린, 이소퀴놀린, 벤조퀴놀린, 프탈라진, 나프티리딘, 퀴녹살린, 퀴나졸린, 시놀린, 페난트리딘, 아크리딘, 페난트롤린, 페나진, 벤조이미다졸, 이소벤조티아졸, 벤조옥사졸, 이소벤조옥사졸, 트리아졸, 테트라졸, 옥사디아졸, 트리아진, 티아디아졸, 이미다조피리딘, 이미다조피리미딘, 아자카바졸 등을 들 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 전자 수송 영역은 하기 화학식 601로 표시되는 화합물을 포함할 수 있다.
<화학식 601>
[Ar601]xe11-[(L601)xe1-R601]xe21
상기 화학식 601 중,
Ar601은 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹이고,
xe11은 1, 2 또는 3이고,
L601은, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
xe1는 0 내지 5의 정수 중에서 선택되고,
R601은, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q601)(Q602)(Q603), -C(=O)(Q601), -S(=O)2(Q601) 및 -P(=O)(Q601)(Q602) 중에서 선택되고,
상기 Q601 내지 Q603은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 또는 나프틸기이고,
xe21는 1 내지 5의 정수 중에서 선택된다.
일 구현예에 따르면, 상기 xe11개의 Ar601 및 xe21개의 R601 중 적어도 하나는, 상술한 바와 같은 π 전자 결핍성 함질소 고리를 포함할 수 있다.
일 구현예에 따르면, 상기 화학식 601 중 고리 Ar601은,
벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹, 디벤조티오펜 그룹, 카바졸 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 인다졸 그룹, 푸린 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 프탈라진 그룹, 나프티리딘 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 시놀린 그룹, 페난트리딘 그룹, 아크리딘 그룹, 페난트롤린 그룹, 페나진 그룹, 벤조이미다졸 그룹, 이소벤조티아졸 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 티아디아졸 그룹, 이미다조피리딘 그룹, 이미다조피리미딘 그룹 및 아자카바졸 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, -Si(Q31)(Q32)(Q33), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹, 디벤조티오펜 그룹, 카바졸 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 인다졸 그룹, 푸린 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 프탈라진 그룹, 나프티리딘 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 시놀린 그룹, 페난트리딘 그룹, 아크리딘 그룹, 페난트롤린 그룹, 페나진 그룹, 벤조이미다졸 그룹, 이소벤조티아졸 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 티아디아졸 그룹, 이미다조피리딘 그룹, 이미다조피리미딘 그룹 및 아자카바졸 그룹;
중에서 선택될 수 있고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
상기 화학식 601 중 xe11이 2 이상일 경우 2 이상의 Ar601은 단일 결합을 통하여 서로 연결될 수 있다.
다른 구현예에 따르면, 상기 화학식 601 중 Ar601은 안트라센 그룹일 수 있다.
또 다른 구현예에 따르면, 상기 601로 표시되는 화합물은 하기 화학식 601-1로 표시될 수 있다:
<화학식 601-1>
Figure 112017073230298-pat00051
상기 화학식 601-1 중,
X614는 N 또는 C(R614)이고, X615는 N 또는 C(R615)이고, X616은 N 또는 C(R616)이고, X614 내지 X616 중 적어도 하나는 N이고,
L611 내지 L613은 서로 독립적으로, 상기 L601에 대한 설명을 참조하고,
xe611 내지 xe613은 서로 독립적으로, 상기 xe1에 대한 설명을 참조하고,
R611 내지 R613은 서로 독립적으로, 상기 R601에 대한 설명을 참조하고,
R614 내지 R616은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 601 및 601-1 중 L601 및 L611 내지 L613은 서로 독립적으로,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
다른 구현예에 따르면, 상기 화학식 601 및 601-1 중 xe1 및 xe611 내지 xe613은 서로 독립적으로, 0, 1 또는 2일 수 있다.
또 다른 구현예에 따르면, 상기 화학식 601 및 601-1 중 R601 및 R611 내지 R613은 서로 독립적으로,
페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기; 및
-S(=O)2(Q601) 및 -P(=O)(Q601)(Q602);
중에서 선택되고,
상기 Q601 및 Q602에 대한 설명은 본 명세서에 기재된 바를 참조한다.

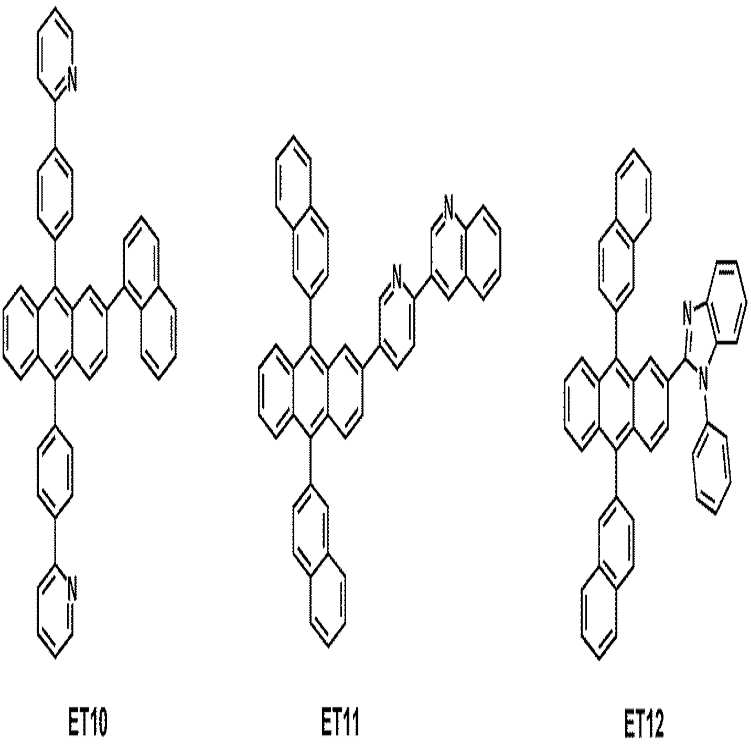

상기 전자 수송 영역은 하기 화합물 ET1 내지 ET36 중에서 선택된 적어도 하나의 화합물을 포함할 수 있으나, 이에 한정되는 것은 아니다:

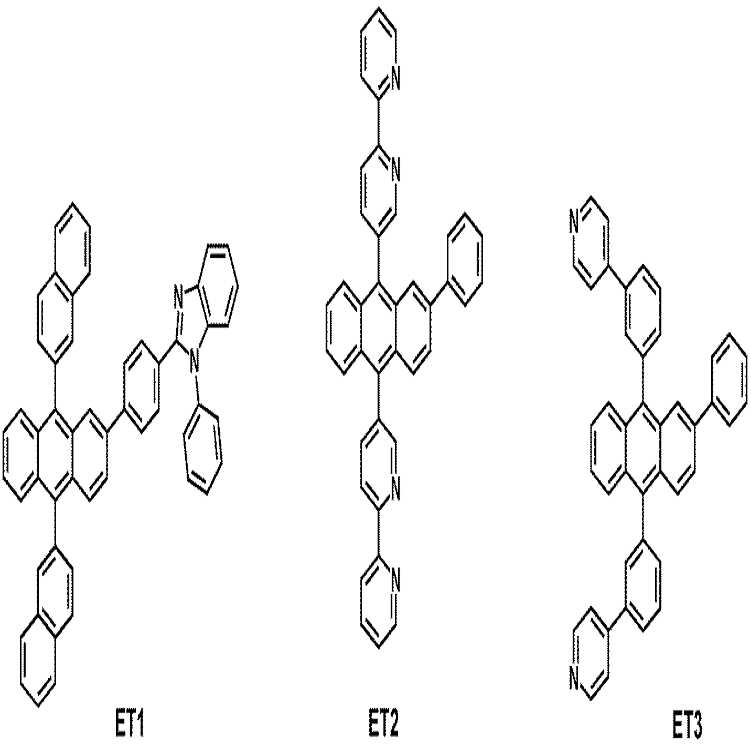

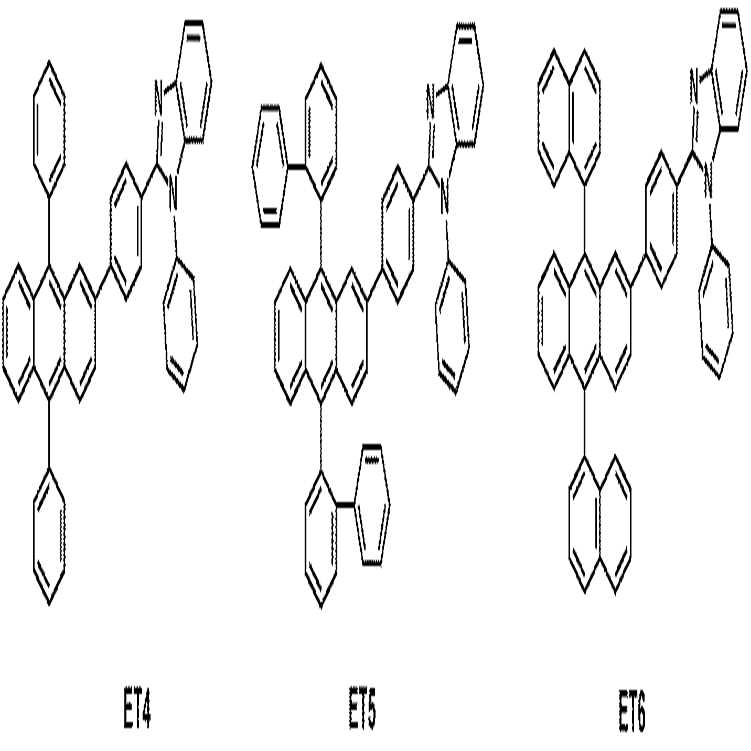

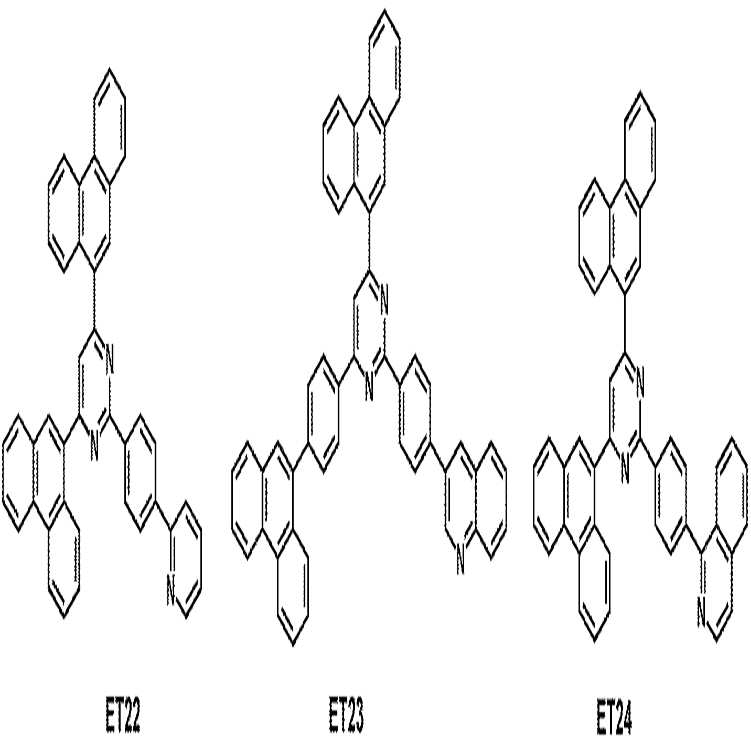

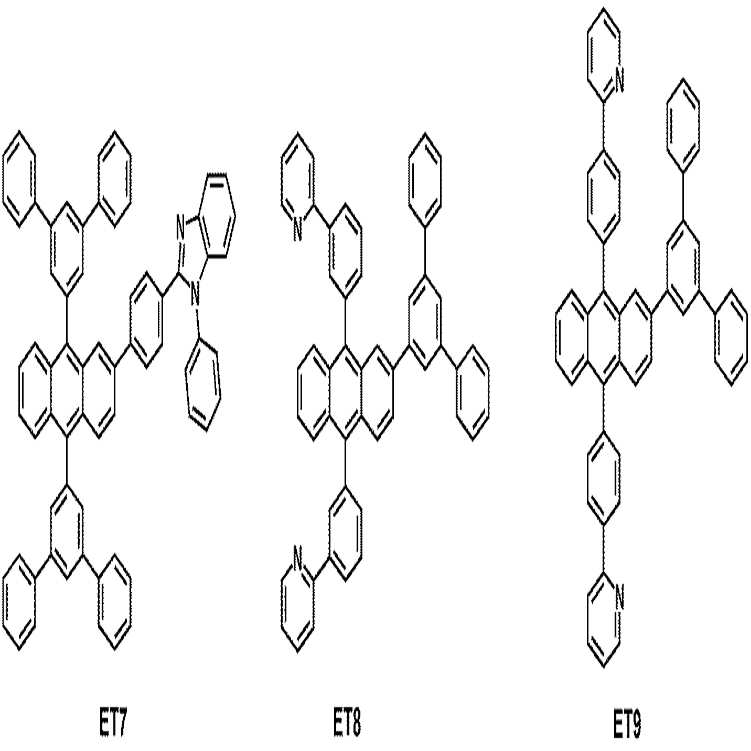

Figure 112017073230298-pat00052
Figure 112017073230298-pat00053
Figure 112017073230298-pat00054
Figure 112017073230298-pat00055
Figure 112017073230298-pat00056
Figure 112017073230298-pat00057
Figure 112017073230298-pat00058
Figure 112017073230298-pat00059
Figure 112017073230298-pat00060

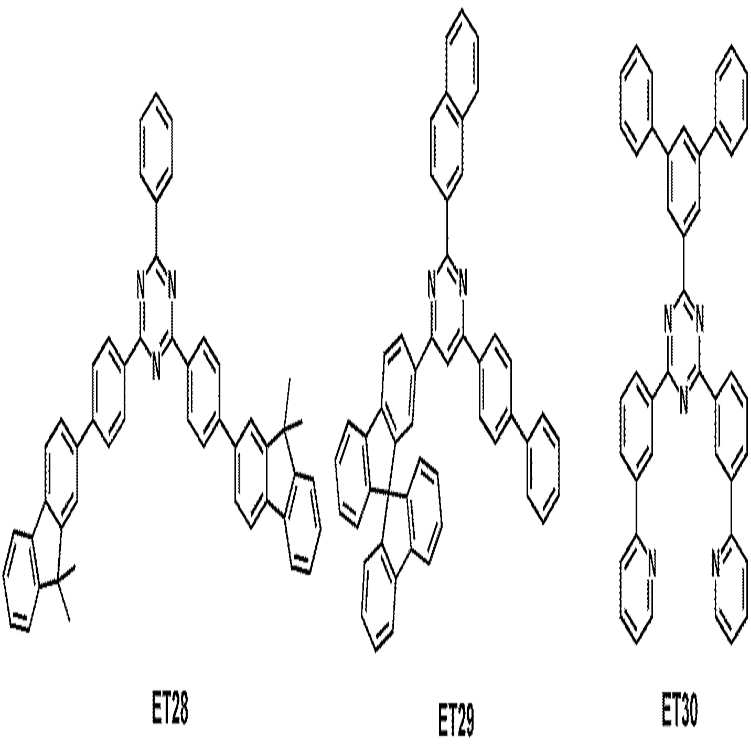

Figure 112017073230298-pat00061
Figure 112017073230298-pat00062

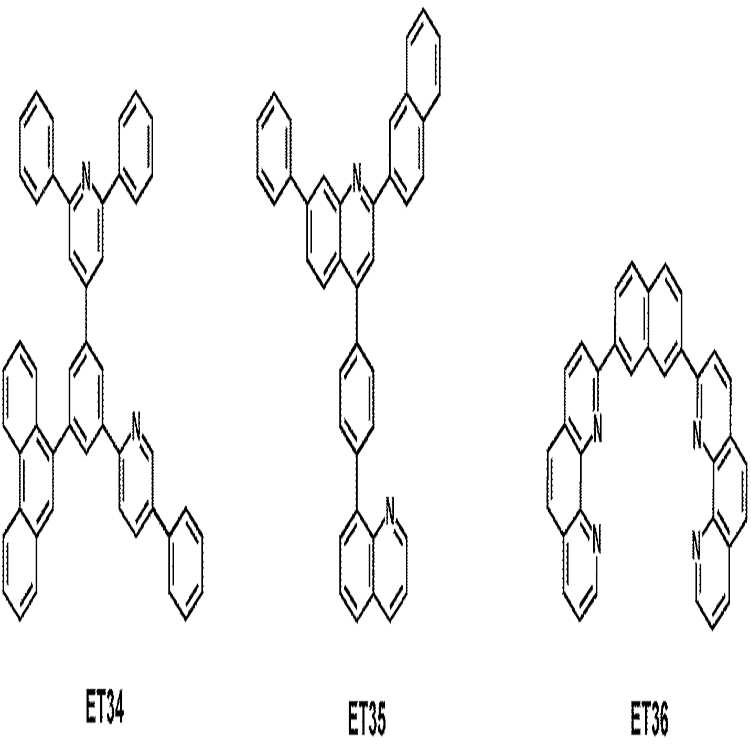

Figure 112017073230298-pat00063
또는, 상기 전자 수송 영역은 BCP(2,9- Dimethyl -4,7- diphenyl -1,10-phenanthroline), Bphen(4,7- Diphenyl -1,10- phenanthroline ), Alq3, BAlq, TAZ(3-(Biphenyl-4-yl)-5-(4-tert-butylphenyl)-4-phenyl-4H-1,2,4-triazole) 및 NTAZ 중에서 선택된 적어도 하나의 화합물을 포함할 수 있다.
Figure 112017073230298-pat00064
또 다른 예로서, 상기 전자 수송 영역은 포스핀 옥사이드-함유 화합물(예를 들면, 하기 실시예에서 사용된 TSPO1 등) 등을 사용할 수 있으나, 이에 한정되는 것은 아니다. 일 구현예에 따르면, 상기 포스핀 옥사이드-함유 화합물은 전자 수송 영역 중 정공 저지층에 사용될 수 있으나, 이에 한정되는 것은 아니다.
상기 버퍼층, 정공 저지층 또는 전자 조절층의 두께는 서로 독립적으로, 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 버퍼층, 정공 저지층 또는 전자 조절층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성 또는 전자 조절 특성을 얻을 수 있다.
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송 영역(예를 들면, 상기 전자 수송 영역 중 전자 수송층)은 상술한 바와 같은 물질 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 알칼리 금속 착체 및 알칼리 토금속 착체 중에서 선택된 적어도 하나를 포함할 수 있다. 상기 알칼리 금속 착체의 금속 이온은, Li 이온, Na 이온, K 이온, Rb 이온 및 Cs 이온 중에서 선택될 수 있고, 상기 알칼리 토금속 착체의 금속 이온은 Be 이온, Mg 이온, Ca 이온, Sr 이온 및 Ba 이온 중에서 선택될 수 있다. 상기 알칼리 금속 착체 및 알칼리 토금속 착체의 금속 이온에 배위된 리간드는, 서로 독립적으로, 히드록시퀴놀린, 히드록시이소퀴놀린, 히드록시벤조퀴놀린, 히드록시아크리딘, 히드록시페난트리딘, 히드록시페닐옥사졸, 히드록시페닐티아졸, 히드록시디페닐옥사디아졸, 히드록시디페닐티아디아졸, 히드록시페닐피리딘, 히드록시페닐벤조이미다졸, 히드록시페닐벤조티아졸, 비피리딘, 페난트롤린 및 시클로펜타다이엔 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
예를 들면, 상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체는, 예를 들면, 하기 화합물 ET-D1(리튬 퀴놀레이트, LiQ) 또는 ET-D2을 포함할 수 있다.

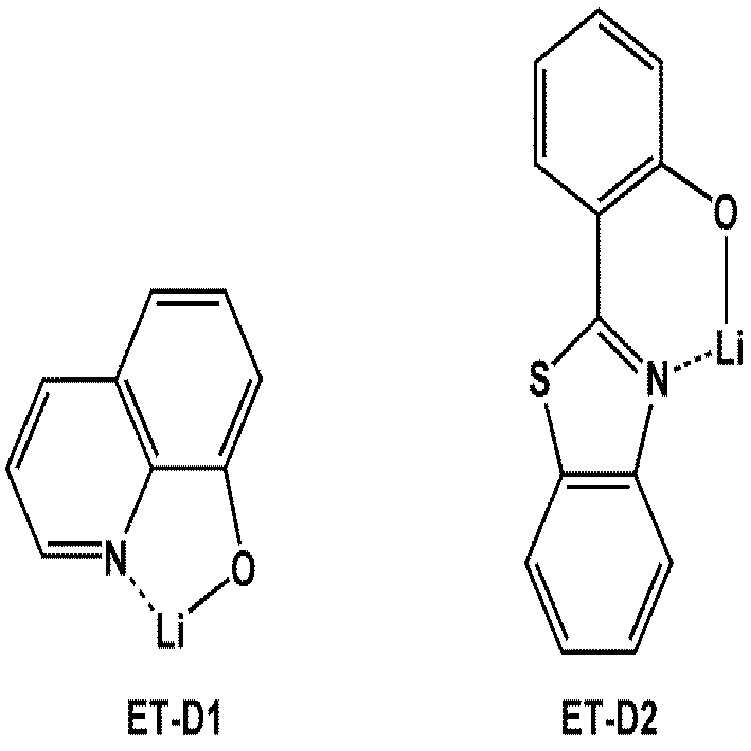

Figure 112017073230298-pat00065
상기 전자 수송 영역은, 제2전극(190)으로부터의 전자 주입을 용이하게 하는 전자 주입층을 포함할 수 있다. 상기 전자 주입층은 상기 제2전극(190)과 직접(directly) 접촉할 수 있다.
상기 전자 주입층은 i) 단일 물질로 이루어진 단일층으로 이루어진 단층 구조, ii) 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조 또는 iii) 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 전자 주입층은 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체 또는 이들 중 임의의 조합을 포함할 수 있다.
상기 알칼리 금속은, Li, Na, K, Rb 및 Cs 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 알칼리 금속은 Li, Na 또는 Cs일 수 있다. 다른 구현예에 따르면, 상기 알칼리 금속은 Li 또는 Cs일 수 있으나, 이에 한정되는 것은 아니다.
상기 알칼리 토금속은, Mg, Ca, Sr, 및 Ba 중에서 선택될 수 있다.
상기 희토류 금속은 Sc, Y, Ce, Tb, Yb 및 Gd 중에서 선택될 수 있다.
상기 알칼리 금속 화합물, 알칼리 토금속 화합물 및 상기 희토류 금속 화합물은, 상기 알칼리 금속, 상기 알칼리 토금속 및 희토류 금속의 산화물 및 할로겐화물(예를 들면, 불화물, 염화물, 브롬화물, 요오드화물 등) 중에서 선택될 수 있다.
상기 알칼리 금속 화합물은, Li2O, Cs2O, K2O 등과 같은 알칼리 금속 산화물 및 LiF, NaF, CsF, KF, LiI, NaI, CsI, KI 등과 같은 알칼리 금속 할로겐화물 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 알칼리 금속 화합물은, LiF, Li2O, NaF, LiI, NaI, CsI, KI 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 알칼리 토금속 화합물은, BaO, SrO, CaO, BaxSr1 - xO(0<x<1), BaxCa1 -xO(0<x<1) 등과 같은 알칼리 토금속 화합물 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 알칼리 토금속 화합물은, BaO, SrO 및 CaO 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 희토류 금속 화합물은, YbF3, ScF3, ScO3, Y2O3, Ce2O3, GdF3, 및 TbF3 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 희토류 금속 화합물은 YbF3, ScF3, TbF3, YbI3, ScI3, TbI3 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 알칼리 금속 착체, 알칼리 토금속 착체 및 희토류 금속 착체는, 상술한 바와 같은 알칼리 금속, 알칼리 토금속 및 희토류 금속의 이온을 포함하고, 상기 알칼리 금속 착체, 알칼리 토금속 착체 및 희토류 금속 착체의 금속 이온에 배위된 리간드는, 서로 독립적으로, 히드록시퀴놀린, 히드록시이소퀴놀린, 히드록시벤조퀴놀린, 히드록시아크리딘, 히드록시페난트리딘, 히드록시페닐옥사졸, 히드록시페닐티아졸, 히드록시디페닐옥사디아졸, 히드록시디페닐티아디아졸, 히드록시페닐피리딘, 히드록시페닐벤조이미다졸, 히드록시페닐벤조티아졸, 비피리딘, 페난트롤린 및 시클로펜타다이엔 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 전자 주입층은 상술한 바와 같은 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체 또는 이들 중 임의의 조합만으로 이루어져 있거나, 상기 유기물을 더 포함할 수 있다. 상기 전자 주입층이 유기물을 더 포함할 경우, 상기 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체 또는 이들 중 임의의 조합은 상기 유기물로 이루어진 매트릭스에 균일 또는 불균일하게 분산되어 있을 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
[제2전극(190)]
상술한 바와 같은 유기층(150) 상부에는 제2전극(190)이 배치되어 있다. 상기 제2전극(190)은 전자 주입 전극인 캐소드(cathode)일 수 있는데, 이 때, 상기 제2전극(190)용 물질로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 조합(combination)을 사용할 수 있다.
상기 제2전극(190)은, 리튬(Li), 은(Ag), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag), ITO 및 IZO 중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다. 상기 제2전극(190)은 투과형 전극, 반투과형 전극 또는 반사형 전극일 수 있다.
상기 제2전극(190)은 단일층인 단층 구조 또는 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 정공 수송 영역에 포함된 각 층, 발광층 및 전자 수송 영역에 포함된 각 층은 각각, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 소정 영역에 형성될 수 있다.
진공 증착법에 의하여 상기 정공 수송 영역에 포함된 각 층, 발광층 및 전자 수송 영역에 포함된 각 층을 각각 형성할 경우, 증착 조건은, 예를 들면, 약 100 내지 약 500℃의 증착 온도, 약 10-8 내지 약 10-3 torr의 진공도 및 약 0.01 내지 약 100Å/sec의 증착 속도 범위 내에서, 형성하고자 하는 층에 포함될 재료 및 형성하고자 하는 층의 구조를 고려하여 선택될 수 있다.
스핀 코팅법에 의하여 상기 정공 수송 영역에 포함된 각 층, 발광층 및 전자 수송 영역에 포함된 각 층을 각각 형성할 경우, 코팅 조건은, 예를 들면, 약 2000rpm 내지 약 5000rpm의 코팅 속도 및 약 80℃ 내지 200℃의 열처리 온도 범위 내에서, 형성하고자 하는 층에 포함될 재료 및 형성하고자 하는 층의 구조를 고려하여 선택될 수 있다.
[치환기의 일반적인 정의]
본 명세서 중 C1-C60알킬기는, 탄소수 1 내지 60의 선형 또는 분지형 지방족 탄화수소 1가(monovalent) 그룹을 의미하며, 구체적인 예에는, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기 등이 포함된다. 본 명세서 중 C1-C60알킬렌기는 상기 C1-C60알킬기와 동일한 구조를 갖는 2가(divalent) 그룹을 의미한다.
본 명세서 중 C2-C60알케닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 이중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에테닐기, 프로페닐기, 부테닐기 등이 포함된다. 본 명세서 중 C2-C60알케닐렌기는 상기 C2-C60알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C60알키닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 삼중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에티닐기, 프로피닐기, 등이 포함된다. 본 명세서 중 C2-C60알키닐렌기는 상기 C2-C60알키닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C60알콕시기는, -OA101(여기서, A101은 상기 C1-C60알킬기임)의 화학식을 갖는 1가 그룹을 의미하며, 이의 구체적인 예에는, 메톡시기, 에톡시기, 이소프로필옥시기 등이 포함된다.
본 명세서 중 C3-C10시클로알킬기는, 탄소수 3 내지 10의 1가 포화 탄화수소 모노시클릭 그룹을 의미하며, 이의 구체예에는는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등이 포함된다. 본 명세서 중 C3-C10시클로알킬렌기는 상기 C3-C10시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알킬기는, N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹을 의미하며, 이의 구체예에는 1,2,3,4-옥사트리아졸리디닐기(1,2,3,4-oxatriazolidinyl), 테트라히드로퓨라닐기(tetrahydrofuranyl), 테트라히드로티오페닐기 등이 포함된다. 본 명세서 중 C1-C10헤테로시클로알킬렌기는 상기 C1-C10헤테로시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알케닐기는 탄소수 3 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 가지나, 방향족성(aromaticity)을 갖지 않는 그룹을 의미하며, 이의 구체예에는 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기 등이 포함된다. 본 명세서 중 C3-C10시클로알케닐렌기는 상기 C3-C10시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알케닐기는 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 갖는다. 상기 C1-C10헤테로시클로알케닐기의 구체예에는, 4,5-디히드로-1,2,3,4-옥사트리아졸일기, 2,3-디히드로퓨라닐기, 2,3-디히드로티오페닐기 등이 포함된다. 본 명세서 중 C1-C10헤테로시클로알케닐렌기는 상기 C1-C10헤테로시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C6-C60아릴기는 탄소수 6 내지 60개의 카보시클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, C6-C60아릴렌기는 탄소수 6 내지 60개의 카보시클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 C6-C60아릴기의 구체예에는, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 파이레닐기, 크라이세닐기 등을 포함된다. 상기 C6-C60아릴기 및 C6-C60아릴렌기가 2 이상의 고리를 포함할 경우, 상기 2 이상의 고리들은 서로 축합될 수 있다.
본 명세서 중 C1-C60헤테로아릴기는 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 헤테로시클릭 방향족 시스템을 갖는 1가 그룹을 의미하고, C1-C60헤테로아릴렌기는 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 헤테로시클릭 방향족 시스템을 갖는 2가 그룹을 의미한다. 상기 C1-C60헤테로아릴기의 구체예에는, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등이 포함되다. 상기 C1-C60헤테로아릴기 및 C1-C60헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 축합될 수 있다.
본 명세서 중 C6-C60아릴옥시기는 -OA102(여기서, A102는 상기 C6-C60아릴기임)를 가리키고, 상기 C6-C60아릴티오기(arylthio)는 -SA103(여기서, A103은 상기 C6-C60아릴기기임)를 가리킨다.
본 명세서 중 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소만을 포함하고, 분자 전체가 비-방향족성(non-aromaticity)을 갖는 1가 그룹(예를 들면, 탄소수 8 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 축합다환 그룹의 구체예에는, 플루오레닐기 등이 포함되다. 본 명세서 중 2가 비-방향족 축합다환 그룹은 상기 1가 비-방향족 축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 1가 비-방향족 헤테로축합다환 그룹(non-aromatic condensed heteropolycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소 외에 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 포함하고, 분자 전체가 비-방향족성을 갖는 1가 그룹(예를 들면, 탄소수 1 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 헤테로축합다환 그룹의 구체예에는, 카바졸일기 등이 포함된다. 본 명세서 중 2가 비-방향족 헤테로축합다환 그룹은 상기 1가 비-방향족 헤테로축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C4-C60카보시클릭 그룹이란, 고리-형성 원자로서 탄소만을 포함한 탄소수 4 내지 60의 모노시클릭 또는 폴리시클릭 그룹을 의미한다. 상기 C4-C60카보시클릭 그룹은 방향족 카보시클릭 그룹 또는 비-방향족 카보시클릭 그룹일 수 있다. 상기 C4-C60카보시클릭 그룹은 벤젠과 같은 고리, 페닐기와 같은 1가 그룹 또는 페닐렌기와 같은 2가 그룹일 수 있다. 또는, 상기 C4-C60카보시클릭 그룹에 연결된 치환기에 개수에 따라, 상기 C4-C60카보시클릭 그룹은 3가 그룹 또는 4가 그룹일 수 있는 등 다양한 변형이 가능하다.
본 명세서 중 C2-C60헤테로시클릭 그룹이란, 상기 C4-C60카보시클릭 그룹과 동일한 구조를 갖되, 고리-형성 원자로서, 탄소(탄소수는 2 내지 60일 수 있음) 외에, N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 포함한 그룹을 의미한다.
본 명세서 중, 상기 치환된 C4-C60카보시클릭 그룹, 치환된 C2-C60헤테로시클릭 그룹, 치환된 C3-C10시클로알킬렌기, 치환된 C1-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C1-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
중수소(-D), -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q11)(Q12), -B(Q11)(Q12), -C(=O)(Q11), -S(=O)2(Q11) 및 -P(=O)(Q11)(Q12) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q21)(Q22), -B(Q21)(Q22), -C(=O)(Q21), -S(=O)2(Q21) 및 -P(=O)(Q21)(Q22) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32);
중에서 선택되고,
상기 Q11 내지 Q13, Q21 내지 Q23 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C1-C60알킬기, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C6-C60아릴기, 비페닐기 및 터페닐기 중에서 선택될 수 있다.
본 명세서 중 "Ph"은 페닐기를 의미하고, "Me"은 메틸기를 의미하고, "Et"은 에틸기를 의미하고, "ter-Bu" 또는 "But"은 tert-부틸기를 의미하고, "OMe"는 메톡시기를 의미한다.
본 명세서 중 "비페닐기"는 "페닐기로 치환된 페닐기"를 의미한다. 상기 "비페닐기"는, 치환기가 "C6-C60아릴기"인 "치환된 페닐기"에 속한다.
본 명세서 중 "터페닐기"는 "비페닐기로 치환된 페닐기"를 의미한다. 상기 "터페닐기"는, 치환기가 "C6-C60아릴기로 치환된 C6-C60아릴기"인 "치환된 페닐기"에 속한다.
본 명세서 중 * 및 *'은, 다른 정의가 없는 한, 해당 화학식 중 이웃한 원자와의 결합 사이트를 의미한다.
이하에서, 합성예 및 실시예를 들어, 본 발명의 일 구현예를 따르는 화합물 및 유기 발광 소자에 대하여 보다 구체적으로 설명한다. 하기 합성예 중 "A 대신 B를 사용하였다"란 표현 중 A의 몰당량과 B의 몰당량은 서로 동일하다.
[ 실시예 ]
합성예 1: 화합물 1의 합성
1) 중간체 A-1의 합성

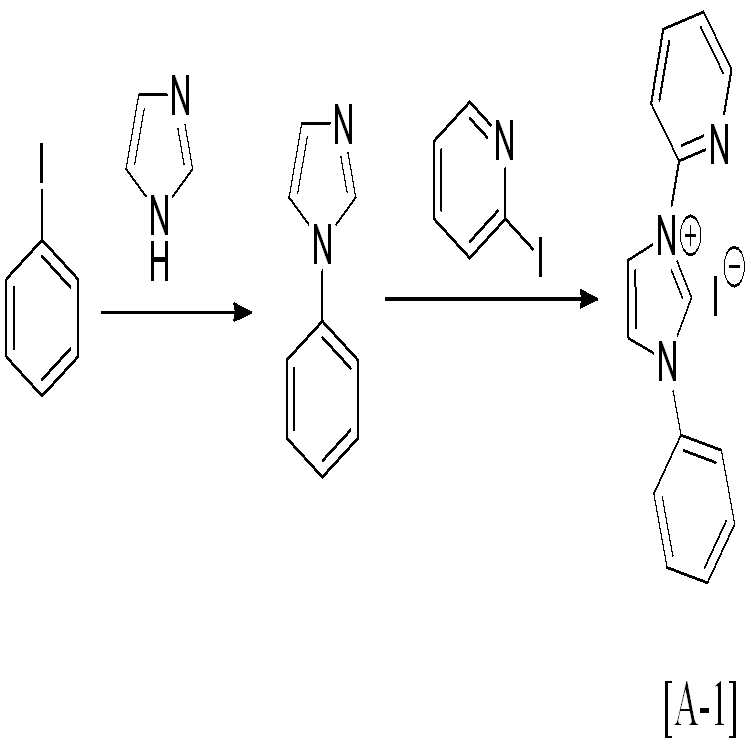

Figure 112017073230298-pat00066
Iodobenzene (1.0 eq), imidazole (1.2 eq), copper iodide (0.01 eq), potassium carbonate (2.0 eq), 그리고 L-Proline (0.02 eq)를 dimethylsulfonate (0.1M)에 용해시킨 후, 130 oC에서 24시간 교반하였다. 반응 혼합물을 상온으로 식힌 후, dichloromethane과 물을 이용하여 3회 추출하여 유기층을 수득하였다. 상기 수득한 유기층을 magnesium sulfate로 건조시킨 후, 농축하여 컬럼 크로마토그래피를 이용해 정제하였다. 이를 2-iodoopyridine (1.2 eq)와 함께 tetrahydrofuran (1.0 M)에 용해시킨 후, 50 oC에서 3시간 동안 환류 교반하였다. 반응물을 상온으로 식힌 후, 생성된 침전물을 감압여과를 통해 분리하고, diethyl ether로 세척하여 고체 화합물 [A-1] (수율 60 %)를 합성하였다.
2) 중간체 B-1의 합성
Figure 112017073230298-pat00067
Acetylacetone(1.0 eq)와 ammonium carbamate(1.05 eq)를 dichloromethane에 용해시킨 후, 상온에서 12시간 동안 교반하였다. 반응물을 감압 하에서 농축시켜 화합물 [B-1] (수율 99 %)을 합성하였다.

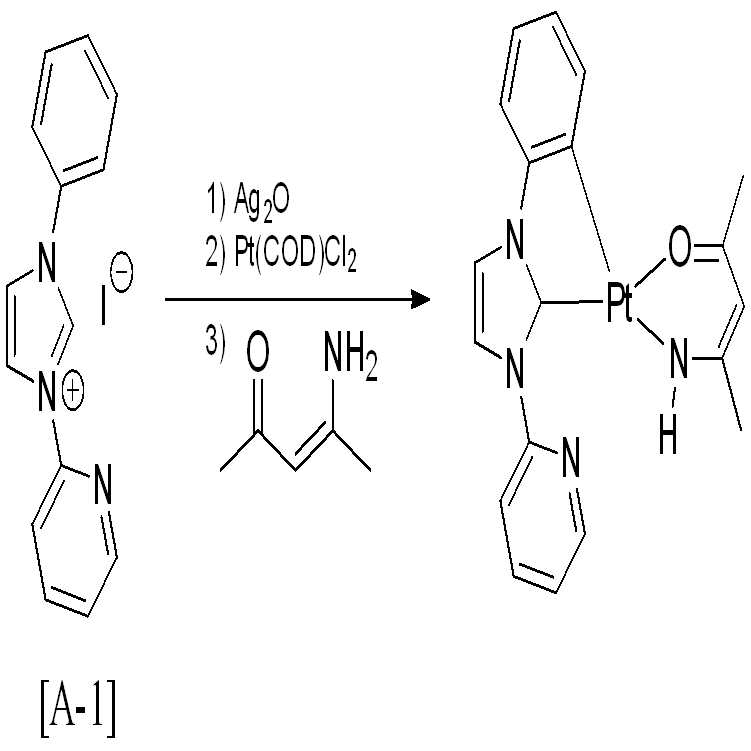

3) 화합물 1의 합성

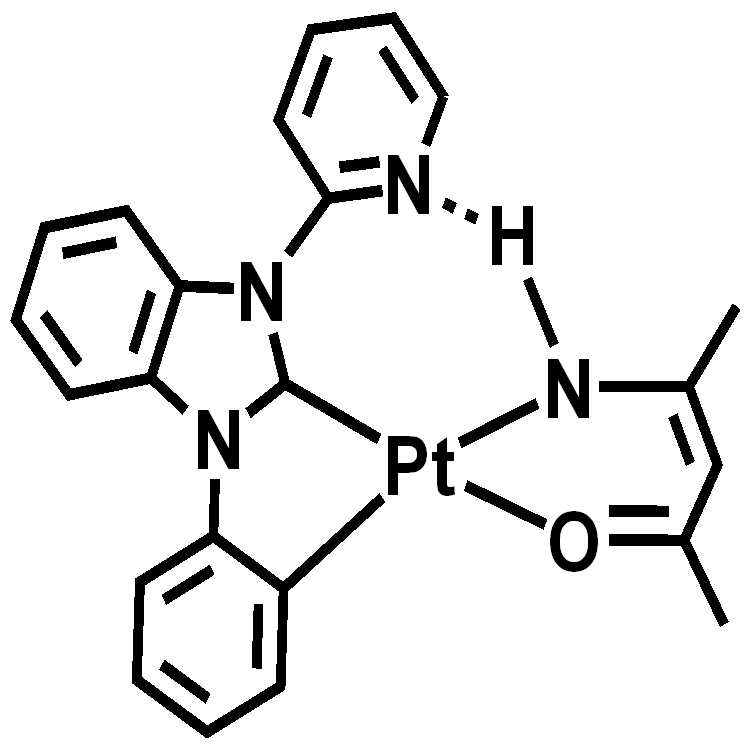

Figure 112017073230298-pat00068
중간체 화합물 [A-1]와 silver(I) oxide (1.2 eq)를 dichloromethane (1.0 M)에 용해시킨 후, 상온에서 6시간 동안 교반하였다. 반응 후 생성된 고체를 여과하고 여액의 용매를 제거하여 얻어진 silver-carbene 중간체를 cyclooctadienylplatinum chloride (1.1 eq)와 함께 2-ethoxyetnanol 용매 하에 120 oC에서 24시간 동안 승온 교반 한 후, 중간체 화합물 [B-1] (1.1 eq) 및 potassium tert-butoxide (2.0 eq)를 첨가하여 120 oC에서 12시간 승온교반 하였다. 반응 혼합물을 상온으로 식힌 후, dichloromethane과 물을 이용하여 3회 추출하여 유기층을 수득하였다. 상기 수득한 유기층을 magnesium sulfate로 건조시킨 후, 농축하여 컬럼 크로마토그래피를 이용해 정제하였다. 이를 diethyl ether를 이용해 재결정하여 화합물 1(수율 23%)을 수득하였다.
합성예 2: 화합물 5의 합성

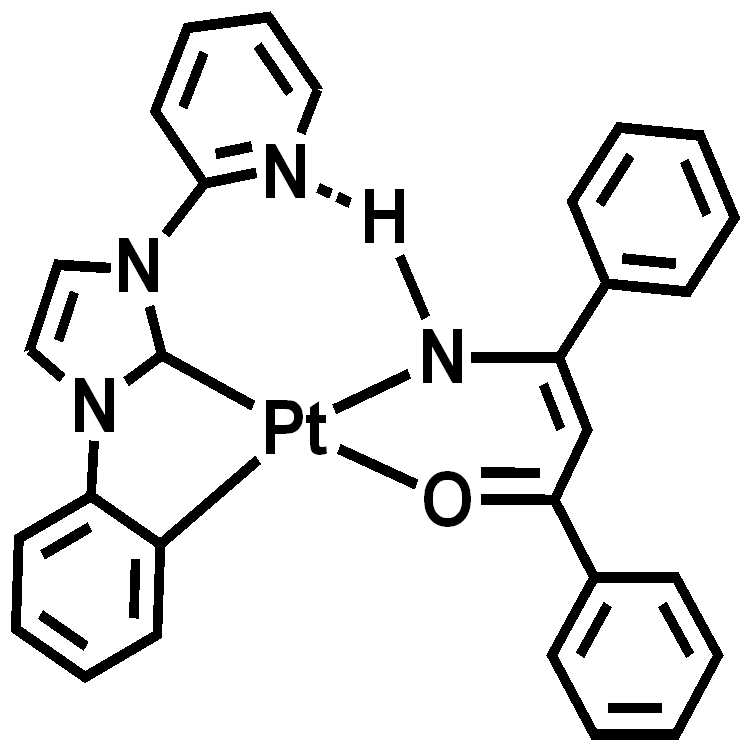

Figure 112017073230298-pat00069
중간체 화합물 [B-2] 합성 시 acetyl acetone 대신 1,3-Diphenyl-1,3-propanedione을 사용한 것을 제외하고 합성예 1과 동일한 방법으로 화합물 5를 합성하였다(수율 19%).
합성예 3: 화합물 41의 합성
Figure 112017073230298-pat00070
중간체 화합물 [B-3] 합성 시 acetyl acetone 대신 3-(2,3,5,6-tetramethylphenyl)pentane-2,4-dione을 사용한 것을 제외하고 합성예 1과 동일한 방법으로 화합물 41을 합성하였다(수율 21%).
합성예 4: 화합물 45의 합성
Figure 112017073230298-pat00071
중간체 화합물 [A-4] 합성 시 imidazole 대신 benzimidazole을 사용한 것을 제외하고 합성예 1과 동일한 방법으로 화합물 45를 합성하였다(수율 18%).
합성예 5: 화합물 69의 합성
Figure 112017073230298-pat00072
중간체 화합물 [A-5] 합성 시 imidazole 대신 1H-imidazo[4,5-b]pyrazine을 사용한 것을 제외하고 합성예 1과 동일한 방법으로 화합물 69를 합성하였다(수율 22%).
상기 합성예1 내지 5에서 합성된 화합물들의 1H NMR 및 FAB-MS을 나타내었다.
표 1에 나타낸 화합물 이외의 다른 화합물들도 위의 합성 경로 및 원료 물질을 참조하여 기술 분야에 숙련된 이들이 그 합성 방법을 용이하게 인식할 수 있다.
화합물
 1H NMR (CDCl3 , 500 MHz) FAB-MS [M+]
found calc.
1 9.54 (d, 1H), 7.66(t, 1H), 7.23 (m, 2H), 7.11 (t,1H), 7.01(d, 1H), 6.77(t, 1H), 6.67(d, 1H), 5.43(m, 2H), 4.98(s, 1H), 2.26 (s, 3H), 1.93 (s, 3H), 1.62 (s, 1H) ppm. 513.11 513.11
5 9.73 (d, 1H), 7.80-7.70(m, 4H), 7.58-7.48 (m, 6H), 7.25-7.20 (m,2H), 6.78(t, 1H), 6.65(d, 1H), 6.35(s, 1H), 5.42(m, 2H), 3.80(s, 1H), 1.54 (s, 3H) ppm. 638.15 638.15
41 9.59 (d, 1H), 7.86-7.82(m, 3H), 7.24-7.21 (m, 2H), 6.81-6.66 (m, 3H), 5.43 (m, 2H), 3.86 (s, 1H), 2.26-2.07 (m, 6H), 1.46 (s, 1H) ppm. 644.22 644.21
45 9.68 (d, 1H), 7.83-7.80(m, 3H), 7.30-7.27 (m, 2H), 7.20-7.13 (m, 3H), 6.94-7.02 (m, 3H), 4.98 (s, 1H), 3.84(s, 1H), 2.23 (s, 3H), 1.97 (s, 3H), 1.41 (s, 1H) ppm. 564.14 564.14
69 9.71 (d, 1H), 8.41-8.34 (m, 3H), 7.83-7.80 (m, 3H), 7.30-7.05 (m, 3H), 4.94 (s, 1H), 3.86 (s, 1H), 2.28 (s, 3H), 1.95 (s, 3H), 1.71 (s, 1H) ppm. 566.13 566.13
실시예 1
기판 및 애노드로서 코닝(corning)사의 15 Ω/cm2 (1200Å) ITO가 형성된 유리 기판을 50mm x 50mm x 0.7mm 크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 5분 동안 초음파 세정한 후, 30분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공 증착 장치에 상기 유리 기판을 설치하였다.
상기 유리 기판 상부에 공지의 화합물 2-TNATA를 진공 증착하여 600Å 두께의 정공 주입층을 형성한 후, 이어서 정공 수송성 화합물로서 4,4'-비스[N-(1-나프틸)-N-페닐 아미노비페닐(이하, NPB)을 300Å의 두께로 진공 증착하여 정공 수송층을 형성하였다.
상기 정공 수송층 상부에 코-호스트인 (bis(4-(9H-carbazol-9-yl)phenyl)diphenylsilane) (BCPDS) 및 (4-(1-(4-(diphenylamino)phenyl)cyclohexyl)phenyl)diphenyl-phosphine oxide (POPCPA)(중량비 1:1)와 도펀트인 본 발명의 화합물 1을 코-호스트와 도펀트의 중량비가 90 : 10이 되도록 공증착하여 300Å의 두께의 청색 형광 발광층을 형성하였다.
이어서 (diphenyl(4-(triphenylsilyl)phenyl)-phosphine oxide) (TSPO1)를 50Å의 두께로 진공 증착하여 정공 저지층을 형성하였다. 이어서 상기 발광층 상부에 전자 수송층으로 Alq3를 300Å의 두께로 증착한 후, 상기 전자 수송층 상부에 할로겐화 알칼리금속인 LiF를 전자주입층으로 10Å의 두께로 증착하고, Al를 3000Å(음극 전극)의 두께로 진공 증착하여 LiF/Al 전극을 형성함으로써 유기 발광 소자를 제조 하였다.
Figure 112017073230298-pat00073
실시예 2 내지 5 및 비교예 1 내지 4
발광층 형성시 도펀트로서 화합물 1 대신 표 1에 기재된 화합물을 각각 사용하였다는 점을 제외하고는, 상기 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
평가예 1
상기 실시예 1 내지 5 및 비교예 1 내지 4에서 제작된 유기 발광 소자의 구동전압, 전류밀도, 휘도, 발광 효율 및 최대 발광 파장을 Keithley SMU 236 및 휘도계 PR650을 이용하여 측정하여, 그 결과를 표 2에 나타내었다.
도펀트 화합물 구동 전압
(V)		 전류밀도
(mA/cm2)		 휘도
(cd/m2)		 발광 효율 (cd/A) 발광색 최대 발광 파장(nm)
실시예 1 1 5.32 50 4125 8.25 청색 470
실시예 2 5 5.42 50 4025 8.05 청색 462
실시예 3 41 5.48 50 4033 8.07 청색 463
실시예 4 45 5.46 50 4024 8.05 청색 458
실시예 5 69 5.42 50 4055 8.11 청색 460
비교예 1 FIrpic 6.56 50 3870 7.74 청색 475
비교예 2 C 6.27 50 4021 8.04 청색 464
비교예 3 A 6.44 50 3805 7.61 청색 462
비교예 4 B 5.83 50 3720 7.44 청색 473
<FIrpic> <화합물 C>
Figure 112017073230298-pat00074
Figure 112017073230298-pat00075
<화합물 A> <화합물 B>
Figure 112017073230298-pat00076
Figure 112017073230298-pat00077
상기 표 1으로부터, 실시예 1 내지 5의 유기 발광 소자는 비교예 1 내지 4의 유기 발광 소자에 비하여, 낮은 구동전압, 높은 휘도 및 높은 발광 효율을 가지면서도 진한 청색광 발광에 적합함을 확인할 수 있다.
10: 유기 발광 소자
110: 제1전극
150: 유기층
190: 제2전극

Claims (20)

  1. 하기 화학식 10으로 표시된 유기금속 화합물:
    <화학식 10>
    Figure 112022029108187-pat00098

    상기 화학식 10 중,
    M은 이리듐(Ir), 백금(Pt), 오스뮴(Os) 또는 팔라듐(Pd)이고,
    Z1 내지 Z8은 서로 독립적으로 C 또는 N이고,
    n은 1 또는 2이고,
    X3는 N 또는 C(R3)이고,
    X4는 N 또는 C(R4)이고,
    X5는 N, O 또는 S이고,
    R1 내지 R7은 서로 독립적으로 수소, 중수소, -F, 시아노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
    R3과 R4는 선택적으로, 서로 결합되어, 치환 또는 비치환된 C4-C30카보시클릭 그룹 또는 치환 또는 비치환된 C2-C60헤테로시클릭 그룹을 형성할 수 있고,
    a1 및 a2는 서로 독립적으로, 0 내지 10의 정수 중에서 선택되고, a1이 2 이상인 경우에, R1은 서로 동일하거나 상이하고, a2가 2 이상인 경우에, R2는 서로 동일하거나 상이하고,
    상기 * 및 *'은 각각 상기 화학식 1 중 M와의 결합 사이트이고,
    상기 치환된 C4-C30카보시클릭 그룹, 치환된 C2-C60헤테로시클릭 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기는,
    중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    중수소, -F, 시아노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q11)(Q12), -B(Q11)(Q12), -C(=O)(Q11), -S(=O)2(Q11) 및 -P(=O)(Q11)(Q12) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
    중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q21)(Q22), -B(Q21)(Q22), -C(=O)(Q21), -S(=O)2(Q21) 및 -P(=O)(Q21)(Q22) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
    -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32);
    중에서 선택되고,
    상기 Q1 내지 Q3, Q11 내지 Q13, Q21 내지 Q23 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C1-C60알킬기, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C6-C60아릴기, 비페닐기 및 터페닐기 중에서 선택된다.
  2. 제1항에 있어서,
    상기 M은 Pt 또는 Ir인, 유기금속 화합물.
  3. 삭제
  4. 삭제
  5. 삭제
  6. 제1항에 있어서,
    상기 X3는 C(R3)이고, 상기 X4는 C(R4)인, 유기금속 화합물.
  7. 제1항에 있어서,
    상기 R1 및 R2는 서로 독립적으로 수소, 중수소, -F, 시아노기, C1-C60알킬기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C6-C60아릴기, C1-C60헤테로아릴기 및 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 및
    중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, C1-C60알킬기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C6-C60아릴기, C1-C60헤테로아릴기 및 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 중에서 선택된, 유기금속 화합물.
  8. 제1항에 있어서,
    상기 R3 및 R4는 서로 독립적으로, 수소, 중수소, -F, 시아노기, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 스파이로-플루오렌-벤조플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 파이레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 및
    중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 스파이로-플루오렌-벤조플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 파이레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 피리디닐기, 피리미딜기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기; 중에서 선택되고,
    상기 R3 및 R4는 선택적으로, 서로 결합되어, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-바이플루오렌 그룹, 인덴 그룹, 피롤 그룹, 티오펜 그룹, 퓨란(furan) 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸(isoxazole) 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 카바졸 그룹, 벤조이미다졸 그룹, 벤조퓨란(benzofuran) 그룹, 벤조티오펜 그룹, 이소벤조티오펜 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 디벤조퓨란(dibenzofuran) 그룹 및 디벤조티오펜 그룹; 및
    중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-바이플루오렌 그룹, 인덴 그룹, 피롤 그룹, 티오펜 그룹, 퓨란(furan) 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸(isoxazole) 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 카바졸 그룹, 벤조이미다졸 그룹, 벤조퓨란(benzofuran) 그룹, 벤조티오펜 그룹, 이소벤조티오펜 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 디벤조퓨란(dibenzofuran) 그룹 및 디벤조티오펜 그룹; 중에서 선택된 어느 하나의 그룹을 형성하는, 유기금속 화합물.
  9. 삭제
  10. 삭제
  11. 제1항에 있어서,
    상기 R5 내지 R7은 서로 독립적으로 수소, 중수소, -F, 시아노기, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 트리페닐레닐기, 플루오란테닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기 및 오발레닐기; 및
    중수소, -F, 시아노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기 및 C1-C60헤테로아릴기 중에서 선택된 적어도 하나의 치환기로 치환된, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 트리페닐레닐기, 플루오란테닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기 및 오발레닐기; 중에서 선택된, 유기금속 화합물.
  12. 삭제
  13. 제1항에 있어서, 상기 화학식 1로 표시된 유기금속 화합물은, 하기 화합물 1 내지 140 중에서 선택된, 유기금속 화합물:
    Figure 112017073230298-pat00085

    Figure 112017073230298-pat00086

    Figure 112017073230298-pat00087

    Figure 112017073230298-pat00088

    Figure 112017073230298-pat00089

    Figure 112017073230298-pat00090

    Figure 112017073230298-pat00091

    Figure 112017073230298-pat00092

    Figure 112017073230298-pat00093

    Figure 112017073230298-pat00094

    Figure 112017073230298-pat00095

    Figure 112017073230298-pat00096
    .
  14. 제1전극;
    상기 제1전극에 대향된 제2전극; 및
    상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;
    을 포함하고,
    상기 유기층은 상기 제1항, 제2항, 제6항 내지 제8항, 제11항 또는 제13항 중 어느 한 항의 유기금속 화합물을 1종 이상 포함한, 유기 발광 소자.
  15. 제14항에 있어서,
    상기 제1전극이 애노드이고,
    상기 제2전극이 캐소드이고,
    상기 유기층은 상기 제1전극과 상기 발광층 사이에 개재된 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이에 개재된 전자 수송 영역을 더 포함하고,
    상기 정공 수송 영역은, 정공 주입층, 정공 수송층, 발광 보조층, 전자 저지층 또는 이의 임의의 조합을 포함하고,
    상기 전자 수송 영역은, 정공 저지층, 전자 수송층, 전자 주입층 또는 이의 임의의 조합을 포함한, 유기 발광 소자.
  16. 제14항에 있어서,
    상기 발광층에 상기 유기금속 화합물이 포함되어 있는, 유기 발광 소자.
  17. 제16항에 있어서,
    상기 발광층은 호스트를 더 포함하고, 상기 발광층 중 호스트의 질량이 상기 발광층 중 상기 유기금속 화합물의 질량보다 큰, 유기 발광 소자.
  18. 제17항에 있어서,
    상기 호스트가 실리콘-함유 화합물 및 포스핀 옥사이드-함유 화합물 중 적어도 하나를 포함한, 유기 발광 소자.
  19. 제15항에 있어서,
    상기 정공 수송 영역이 전자 저지층을 포함하고, 상기 전자 저지층에 상기 유기금속 화합물이 포함되어 있거나;
    또는 상기 전자 수송 영역이 정공 저지층을 포함하고, 상기 정공 저지층에 상기 유기금속 화합물이 포함되어 있는, 유기 발광 소자.
  20. 제15항에 있어서,
    상기 전자 수송 영역이 정공 저지층을 포함하고, 상기 정공 저지층은 실리콘-함유 화합물 및 포스핀 옥사이드-함유 화합물 중 적어도 하나를 포함한, 유기 발광 소자.
KR1020170096378A 2017-07-28 2017-07-28 유기금속 화합물 및 이를 포함한 유기 발광 소자 Active KR102456073B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020170096378A KR102456073B1 (ko) 2017-07-28 2017-07-28 유기금속 화합물 및 이를 포함한 유기 발광 소자
US15/952,587 US10873040B2 (en) 2017-07-28 2018-04-13 Organometallic compound and organic light emitting device including the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020170096378A KR102456073B1 (ko) 2017-07-28 2017-07-28 유기금속 화합물 및 이를 포함한 유기 발광 소자

Publications (2)

Publication Number Publication Date
KR20190014218A KR20190014218A (ko) 2019-02-12
KR102456073B1 true KR102456073B1 (ko) 2022-10-19

Family

ID=65138382

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020170096378A Active KR102456073B1 (ko) 2017-07-28 2017-07-28 유기금속 화합물 및 이를 포함한 유기 발광 소자

Country Status (2)

Country Link
US (1) US10873040B2 (ko)
KR (1) KR102456073B1 (ko)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20220007827A (ko) * 2020-07-10 2022-01-19 삼성디스플레이 주식회사 발광 소자 재료의 정제 방법 및 상기 방법으로 정제된 재료를 포함하는 발광 소자
KR20220078357A (ko) * 2020-12-03 2022-06-10 삼성전자주식회사 유기금속 화합물 및 이를 포함한 조성물, 유기 발광 소자 및 전자 장치

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008521946A (ja) 2004-11-25 2008-06-26 ビーエーエスエフ ソシエタス・ヨーロピア 有機発光ダイオード（ｏｌｅｄ）における遷移金属−カルベン錯体の使用

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6939624B2 (en) 2000-08-11 2005-09-06 Universal Display Corporation Organometallic compounds and emission-shifting organic electrophosphorescence
DE10338550A1 (de) 2003-08-19 2005-03-31 Basf Ag Übergangsmetallkomplexe mit Carbenliganden als Emitter für organische Licht-emittierende Dioden (OLEDs)
US7393599B2 (en) 2004-05-18 2008-07-01 The University Of Southern California Luminescent compounds with carbene ligands
US9051344B2 (en) 2005-05-06 2015-06-09 Universal Display Corporation Stability OLED materials and devices
ATE550342T1 (de) * 2006-04-05 2012-04-15 Basf Se Heteroleptische übergangsmetall-carben-komplexe und deren verwendung in organischen leuchtdioden (oleds)
US8883322B2 (en) 2011-03-08 2014-11-11 Universal Display Corporation Pyridyl carbene phosphorescent emitters
US9461254B2 (en) 2012-01-03 2016-10-04 Universal Display Corporation Organic electroluminescent materials and devices
WO2013130483A1 (en) 2012-02-27 2013-09-06 Jian Li Microcavity oled device with narrow band phosphorescent emitters
WO2014147006A1 (en) * 2013-03-20 2014-09-25 Basf Se White organic light-emitting device
KR102349659B1 (ko) 2013-06-10 2022-01-11 아리조나 보드 오브 리젠츠 온 비하프 오브 아리조나 스테이트 유니버시티 개질된 방출 스펙트럼을 갖는 인광성 네자리 금속 착물
JP6506272B2 (ja) 2013-07-02 2019-04-24 ユー・ディー・シー アイルランド リミテッド 有機発光ダイオードにおいて使用するための一置換されたジアザベンゾイミダゾールカルベン金属錯体
JP6486353B2 (ja) 2013-07-31 2019-03-20 ユー・ディー・シー アイルランド リミテッド 発光性ジアザベンゾイミダゾールカルベン金属錯体

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008521946A (ja) 2004-11-25 2008-06-26 ビーエーエスエフ ソシエタス・ヨーロピア 有機発光ダイオード（ｏｌｅｄ）における遷移金属−カルベン錯体の使用

Also Published As

Publication number Publication date
US10873040B2 (en) 2020-12-22
US20190036044A1 (en) 2019-01-31
KR20190014218A (ko) 2019-02-12

Similar Documents

Publication Publication Date Title
KR102504132B1 (ko) 유기금속 화합물, 이를 포함한 유기 발광 소자 및 상기 유기 발광 소자를 포함한 발광 장치
KR102414108B1 (ko) 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR102504130B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102458681B1 (ko) 헤테로시클릭 화합물 및 이를 포함한 유기 발광 소자
KR102676045B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20230064592A (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102673241B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102518722B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR102707563B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102568783B1 (ko) 유기금속 화합물, 이를 포함한 유기 발광 소자 및 상기 유기 발광 소자를 포함한 유기 발광 장치
KR102635543B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR102600472B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20200113057A (ko) 아민계 화합물 및 이를 포함한 유기 발광 소자
KR20180097807A (ko) 다환 화합물 및 이를 포함한 유기 발광 소자
KR102783339B1 (ko) 헤테로시클릭 화합물 및 이를 포함한 유기 발광 소자
KR102875649B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20210091862A (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR102755526B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR102527229B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20200133138A (ko) 아릴아민 화합물 및 이를 포함한 유기 발광 소자
KR102456073B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
EP3854795B1 (en) Condensed cyclic compound and organic light emitting diode comprising same
KR102462420B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102536247B1 (ko) 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR20210132291A (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20170728

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200715

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20170728

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220127

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220713

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20221013

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20221014

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
