KR102283457B1 - 유기 발광 소자 - Google Patents
유기 발광 소자 Download PDFInfo
- Publication number
- KR102283457B1 KR102283457B1 KR1020140067790A KR20140067790A KR102283457B1 KR 102283457 B1 KR102283457 B1 KR 102283457B1 KR 1020140067790 A KR1020140067790 A KR 1020140067790A KR 20140067790 A KR20140067790 A KR 20140067790A KR 102283457 B1 KR102283457 B1 KR 102283457B1
- Authority
- KR
- South Korea
- Prior art keywords
- group
- substituted
- unsubstituted
- salt
- aromatic condensed
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 230000000903 blocking effect Effects 0.000 claims abstract description 80
- 239000000463 material Substances 0.000 claims abstract description 47
- -1 pentalenyl group Chemical group 0.000 claims description 285
- 239000010410 layer Substances 0.000 claims description 232
- 150000003839 salts Chemical class 0.000 claims description 177
- 125000003118 aryl group Chemical group 0.000 claims description 171
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 claims description 118
- 125000003367 polycyclic group Chemical group 0.000 claims description 106
- YZCKVEUIGOORGS-OUBTZVSYSA-N Deuterium Chemical compound [2H] YZCKVEUIGOORGS-OUBTZVSYSA-N 0.000 claims description 63
- 229910052805 deuterium Inorganic materials 0.000 claims description 63
- 150000001875 compounds Chemical class 0.000 claims description 61
- LSNNMFCWUKXFEE-UHFFFAOYSA-M Bisulfite Chemical compound OS([O-])=O LSNNMFCWUKXFEE-UHFFFAOYSA-M 0.000 claims description 60
- 150000001732 carboxylic acid derivatives Chemical class 0.000 claims description 60
- 229910000147 aluminium phosphate Inorganic materials 0.000 claims description 59
- 125000003277 amino group Chemical group 0.000 claims description 59
- 125000003739 carbamimidoyl group Chemical group C(N)(=N)* 0.000 claims description 59
- 125000004093 cyano group Chemical group *C#N 0.000 claims description 59
- OAKJQQAXSVQMHS-UHFFFAOYSA-N hydrazine group Chemical group NN OAKJQQAXSVQMHS-UHFFFAOYSA-N 0.000 claims description 59
- 125000005597 hydrazone group Chemical group 0.000 claims description 59
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 59
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 claims description 59
- 125000001072 heteroaryl group Chemical group 0.000 claims description 54
- 238000002347 injection Methods 0.000 claims description 50
- 239000007924 injection Substances 0.000 claims description 50
- 125000006743 (C1-C60) alkyl group Chemical group 0.000 claims description 48
- 125000006749 (C6-C60) aryl group Chemical group 0.000 claims description 46
- 125000006747 (C2-C10) heterocycloalkyl group Chemical group 0.000 claims description 43
- 125000006717 (C3-C10) cycloalkenyl group Chemical group 0.000 claims description 43
- 125000006376 (C3-C10) cycloalkyl group Chemical group 0.000 claims description 43
- 230000005525 hole transport Effects 0.000 claims description 43
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 42
- 125000006748 (C2-C10) heterocycloalkenyl group Chemical group 0.000 claims description 38
- 125000001624 naphthyl group Chemical group 0.000 claims description 38
- 125000001792 phenanthrenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3C=CC12)* 0.000 claims description 38
- 125000002676 chrysenyl group Chemical group C1(=CC=CC=2C3=CC=C4C=CC=CC4=C3C=CC12)* 0.000 claims description 37
- 125000004585 polycyclic heterocycle group Chemical group 0.000 claims description 37
- 125000001725 pyrenyl group Chemical group 0.000 claims description 37
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 claims description 34
- 125000006745 (C2-C60) alkynyl group Chemical group 0.000 claims description 33
- 125000000609 carbazolyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3NC12)* 0.000 claims description 33
- 125000004076 pyridyl group Chemical group 0.000 claims description 33
- 125000006746 (C1-C60) alkoxy group Chemical group 0.000 claims description 32
- 125000002178 anthracenyl group Chemical group C1(=CC=CC2=CC3=CC=CC=C3C=C12)* 0.000 claims description 32
- 125000005299 dibenzofluorenyl group Chemical group C1(=CC=CC2=C3C(=C4C=5C=CC=CC5CC4=C21)C=CC=C3)* 0.000 claims description 32
- 125000002183 isoquinolinyl group Chemical group C1(=NC=CC2=CC=CC=C12)* 0.000 claims description 31
- 125000002098 pyridazinyl group Chemical group 0.000 claims description 30
- 125000000714 pyrimidinyl group Chemical group 0.000 claims description 30
- 125000002294 quinazolinyl group Chemical group N1=C(N=CC2=CC=CC=C12)* 0.000 claims description 30
- 125000001567 quinoxalinyl group Chemical group N1=C(C=NC2=CC=CC=C12)* 0.000 claims description 30
- 125000006744 (C2-C60) alkenyl group Chemical group 0.000 claims description 29
- 125000003373 pyrazinyl group Chemical group 0.000 claims description 29
- 125000002943 quinolinyl group Chemical group N1=C(C=CC2=CC=CC=C12)* 0.000 claims description 29
- 229910052739 hydrogen Inorganic materials 0.000 claims description 28
- 239000001257 hydrogen Substances 0.000 claims description 28
- 125000001424 substituent group Chemical group 0.000 claims description 27
- 125000004306 triazinyl group Chemical group 0.000 claims description 27
- 125000002080 perylenyl group Chemical group C1(=CC=C2C=CC=C3C4=CC=CC5=CC=CC(C1=C23)=C45)* 0.000 claims description 25
- 125000001828 phenalenyl group Chemical group C1(C=CC2=CC=CC3=CC=CC1=C23)* 0.000 claims description 25
- 125000001935 tetracenyl group Chemical group C1(=CC=CC2=CC3=CC4=CC=CC=C4C=C3C=C12)* 0.000 claims description 25
- 125000003336 coronenyl group Chemical group C1(=CC2=CC=C3C=CC4=CC=C5C=CC6=CC=C1C1=C6C5=C4C3=C21)* 0.000 claims description 24
- 150000002431 hydrogen Chemical class 0.000 claims description 24
- 239000012044 organic layer Substances 0.000 claims description 24
- JQQSUOJIMKJQHS-UHFFFAOYSA-N pentaphenyl group Chemical group C1=CC=CC2=CC3=CC=C4C=C5C=CC=CC5=CC4=C3C=C12 JQQSUOJIMKJQHS-UHFFFAOYSA-N 0.000 claims description 24
- 125000003454 indenyl group Chemical group C1(C=CC2=CC=CC=C12)* 0.000 claims description 23
- GBXQPDCOMJJCMJ-UHFFFAOYSA-M trimethyl-[6-(trimethylazaniumyl)hexyl]azanium;bromide Chemical compound [Br-].C[N+](C)(C)CCCCCC[N+](C)(C)C GBXQPDCOMJJCMJ-UHFFFAOYSA-M 0.000 claims description 23
- 125000003837 (C1-C20) alkyl group Chemical group 0.000 claims description 22
- 125000000499 benzofuranyl group Chemical group O1C(=CC2=C1C=CC=C2)* 0.000 claims description 22
- 125000005509 dibenzothiophenyl group Chemical group 0.000 claims description 22
- 125000001633 hexacenyl group Chemical group C1(=CC=CC2=CC3=CC4=CC5=CC6=CC=CC=C6C=C5C=C4C=C3C=C12)* 0.000 claims description 22
- 125000003453 indazolyl group Chemical group N1N=C(C2=C1C=CC=C2)* 0.000 claims description 22
- 125000001041 indolyl group Chemical group 0.000 claims description 22
- 125000003933 pentacenyl group Chemical group C1(=CC=CC2=CC3=CC4=CC5=CC=CC=C5C=C4C=C3C=C12)* 0.000 claims description 22
- 125000000168 pyrrolyl group Chemical group 0.000 claims description 22
- 125000000641 acridinyl group Chemical group C1(=CC=CC2=NC3=CC=CC=C3C=C12)* 0.000 claims description 21
- 125000003828 azulenyl group Chemical group 0.000 claims description 21
- 125000004196 benzothienyl group Chemical group S1C(=CC2=C1C=CC=C2)* 0.000 claims description 21
- 125000002541 furyl group Chemical group 0.000 claims description 21
- 125000002192 heptalenyl group Chemical group 0.000 claims description 21
- 125000003427 indacenyl group Chemical group 0.000 claims description 21
- 125000001786 isothiazolyl group Chemical group 0.000 claims description 21
- 125000000842 isoxazolyl group Chemical group 0.000 claims description 21
- 125000004593 naphthyridinyl group Chemical group N1=C(C=CC2=CC=CN=C12)* 0.000 claims description 21
- 125000001715 oxadiazolyl group Chemical group 0.000 claims description 21
- 125000002971 oxazolyl group Chemical group 0.000 claims description 21
- 125000004934 phenanthridinyl group Chemical group C1(=CC=CC2=NC=C3C=CC=CC3=C12)* 0.000 claims description 21
- 125000001791 phenazinyl group Chemical group C1(=CC=CC2=NC3=CC=CC=C3N=C12)* 0.000 claims description 21
- 125000001388 picenyl group Chemical group C1(=CC=CC2=CC=C3C4=CC=C5C=CC=CC5=C4C=CC3=C21)* 0.000 claims description 21
- 125000000561 purinyl group Chemical group N1=C(N=C2N=CNC2=C1)* 0.000 claims description 21
- 125000003226 pyrazolyl group Chemical group 0.000 claims description 21
- 125000003831 tetrazolyl group Chemical group 0.000 claims description 21
- 125000001544 thienyl group Chemical group 0.000 claims description 21
- 125000001425 triazolyl group Chemical group 0.000 claims description 21
- 125000003960 triphenylenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3C3=CC=CC=C3C12)* 0.000 claims description 21
- 125000006751 (C6-C60) aryloxy group Chemical group 0.000 claims description 20
- 125000003860 C1-C20 alkoxy group Chemical group 0.000 claims description 20
- 125000003914 fluoranthenyl group Chemical group C1(=CC=C2C=CC=C3C4=CC=CC=C4C1=C23)* 0.000 claims description 20
- 125000002883 imidazolyl group Chemical group 0.000 claims description 20
- 125000004625 phenanthrolinyl group Chemical group N1=C(C=CC2=CC=C3C=CC=NC3=C12)* 0.000 claims description 20
- 125000004592 phthalazinyl group Chemical group C1(=NN=CC2=CC=CC=C12)* 0.000 claims description 20
- 125000000335 thiazolyl group Chemical group 0.000 claims description 20
- 125000000904 isoindolyl group Chemical group C=1(NC=C2C=CC=CC12)* 0.000 claims description 19
- 125000001113 thiadiazolyl group Chemical group 0.000 claims description 17
- 239000000126 substance Substances 0.000 claims description 16
- 125000006752 (C6-C60) arylthio group Chemical group 0.000 claims description 15
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical group C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 claims description 14
- 125000004429 atom Chemical group 0.000 claims description 14
- 125000000596 cyclohexenyl group Chemical group C1(=CCCCC1)* 0.000 claims description 14
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 claims description 14
- 125000002433 cyclopentenyl group Chemical group C1(=CCCC1)* 0.000 claims description 14
- 125000001511 cyclopentyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 claims description 14
- 125000000582 cycloheptyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 claims description 13
- 125000005549 heteroarylene group Chemical group 0.000 claims description 13
- 125000004857 imidazopyridinyl group Chemical group N1C(=NC2=C1C=CC=N2)* 0.000 claims description 13
- 125000005576 pyrimidinylene group Chemical group 0.000 claims description 13
- 125000006761 (C6-C60) arylene group Chemical group 0.000 claims description 12
- 241001122767 Theaceae Species 0.000 claims description 12
- 125000004541 benzoxazolyl group Chemical group O1C(=NC2=C1C=CC=C2)* 0.000 claims description 12
- 125000004957 naphthylene group Chemical group 0.000 claims description 12
- 125000005724 cycloalkenylene group Chemical group 0.000 claims description 11
- 125000002993 cycloalkylene group Chemical group 0.000 claims description 11
- 125000006588 heterocycloalkylene group Chemical group 0.000 claims description 11
- 125000000843 phenylene group Chemical group C1(=C(C=CC=C1)*)* 0.000 claims description 11
- 125000004653 anthracenylene group Chemical group 0.000 claims description 10
- 239000000872 buffer Substances 0.000 claims description 10
- 125000005584 chrysenylene group Chemical group 0.000 claims description 10
- 125000005560 phenanthrenylene group Chemical group 0.000 claims description 10
- 125000005550 pyrazinylene group Chemical group 0.000 claims description 10
- 125000005548 pyrenylene group Chemical group 0.000 claims description 10
- 125000005730 thiophenylene group Chemical group 0.000 claims description 10
- 125000005872 benzooxazolyl group Chemical group 0.000 claims description 9
- 229910052760 oxygen Inorganic materials 0.000 claims description 9
- 229910052698 phosphorus Inorganic materials 0.000 claims description 9
- 125000005551 pyridylene group Chemical group 0.000 claims description 9
- 229910052717 sulfur Inorganic materials 0.000 claims description 9
- 125000005558 triazinylene group Chemical group 0.000 claims description 9
- 125000005559 triazolylene group Chemical group 0.000 claims description 9
- 125000004054 acenaphthylenyl group Chemical group C1(=CC2=CC=CC3=CC=CC1=C23)* 0.000 claims description 8
- 125000005566 carbazolylene group Chemical group 0.000 claims description 8
- 125000005565 oxadiazolylene group Chemical group 0.000 claims description 8
- 125000005564 oxazolylene group Chemical group 0.000 claims description 8
- MHAUGLFOVCQYNR-UHFFFAOYSA-N pentaphenylene Chemical group C1=CC=C2C3=CC=CC=C3C3=CC=CC=C3C3=CC=CC=C3C3=CC=CC=C3C2=C1 MHAUGLFOVCQYNR-UHFFFAOYSA-N 0.000 claims description 8
- 125000005563 perylenylene group Chemical group 0.000 claims description 8
- 125000005557 thiazolylene group Chemical group 0.000 claims description 8
- 125000005567 fluorenylene group Chemical group 0.000 claims description 6
- 125000001820 oxy group Chemical group [*:1]O[*:2] 0.000 claims description 6
- 125000003342 alkenyl group Chemical group 0.000 claims description 5
- XNKVIGSNRYAOQZ-UHFFFAOYSA-N dibenzofluorene Chemical compound C12=CC=CC=C2C2=CC=CC=C2C2=C1CC1=CC=CC=C12 XNKVIGSNRYAOQZ-UHFFFAOYSA-N 0.000 claims description 5
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 claims description 4
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims description 4
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 claims description 4
- HXGDTGSAIMULJN-UHFFFAOYSA-N acetnaphthylene Natural products C1=CC(C=C2)=C3C2=CC=CC3=C1 HXGDTGSAIMULJN-UHFFFAOYSA-N 0.000 claims description 4
- 125000000259 cinnolinyl group Chemical group N1=NC(=CC2=CC=CC=C12)* 0.000 claims description 4
- 125000001153 fluoro group Chemical group F* 0.000 claims description 4
- IJGRMHOSHXDMSA-UHFFFAOYSA-N nitrogen Substances N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims description 4
- 239000011574 phosphorus Substances 0.000 claims description 4
- 125000006736 (C6-C20) aryl group Chemical group 0.000 claims description 3
- 229910052757 nitrogen Inorganic materials 0.000 claims description 3
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 2
- 229910052796 boron Inorganic materials 0.000 claims description 2
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 claims description 2
- 150000002391 heterocyclic compounds Chemical class 0.000 claims 1
- 238000000034 method Methods 0.000 description 46
- 239000000543 intermediate Substances 0.000 description 25
- 229940125904 compound 1 Drugs 0.000 description 17
- 238000000151 deposition Methods 0.000 description 16
- 239000002019 doping agent Substances 0.000 description 16
- 238000003786 synthesis reaction Methods 0.000 description 16
- 230000015572 biosynthetic process Effects 0.000 description 15
- 238000001771 vacuum deposition Methods 0.000 description 15
- 239000011248 coating agent Substances 0.000 description 13
- 238000000576 coating method Methods 0.000 description 13
- 230000008021 deposition Effects 0.000 description 13
- 238000000921 elemental analysis Methods 0.000 description 13
- UHOVQNZJYSORNB-UHFFFAOYSA-N monobenzene Natural products C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 13
- 238000004528 spin coating Methods 0.000 description 12
- 239000000758 substrate Substances 0.000 description 12
- CSNNHWWHGAXBCP-UHFFFAOYSA-L Magnesium sulfate Chemical compound [Mg+2].[O-][S+2]([O-])([O-])[O-] CSNNHWWHGAXBCP-UHFFFAOYSA-L 0.000 description 10
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 10
- 125000004432 carbon atom Chemical group C* 0.000 description 10
- NIHNNTQXNPWCJQ-UHFFFAOYSA-N fluorene Chemical compound C1=CC=C2CC3=CC=CC=C3C2=C1 NIHNNTQXNPWCJQ-UHFFFAOYSA-N 0.000 description 10
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 description 9
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 9
- 230000000052 comparative effect Effects 0.000 description 9
- 239000003446 ligand Substances 0.000 description 9
- 238000001931 thermography Methods 0.000 description 9
- MWPLVEDNUUSJAV-UHFFFAOYSA-N anthracene Chemical compound C1=CC=CC2=CC3=CC=CC=C3C=C21 MWPLVEDNUUSJAV-UHFFFAOYSA-N 0.000 description 8
- WDECIBYCCFPHNR-UHFFFAOYSA-N chrysene Chemical compound C1=CC=CC2=CC=C3C4=CC=CC=C4C=CC3=C21 WDECIBYCCFPHNR-UHFFFAOYSA-N 0.000 description 8
- GVEPBJHOBDJJJI-UHFFFAOYSA-N fluoranthrene Natural products C1=CC(C2=CC=CC=C22)=C3C2=CC=CC3=C1 GVEPBJHOBDJJJI-UHFFFAOYSA-N 0.000 description 8
- 239000000203 mixture Substances 0.000 description 8
- YNPNZTXNASCQKK-UHFFFAOYSA-N phenanthrene Chemical compound C1=CC=C2C3=CC=CC=C3C=CC2=C1 YNPNZTXNASCQKK-UHFFFAOYSA-N 0.000 description 8
- GBROPGWFBFCKAG-UHFFFAOYSA-N picene Chemical compound C1=CC2=C3C=CC=CC3=CC=C2C2=C1C1=CC=CC=C1C=C2 GBROPGWFBFCKAG-UHFFFAOYSA-N 0.000 description 8
- BBEAQIROQSPTKN-UHFFFAOYSA-N pyrene Chemical compound C1=CC=C2C=CC3=CC=CC4=CC=C1C2=C43 BBEAQIROQSPTKN-UHFFFAOYSA-N 0.000 description 8
- 229910052799 carbon Inorganic materials 0.000 description 7
- RAXXELZNTBOGNW-UHFFFAOYSA-N imidazole Natural products C1=CNC=N1 RAXXELZNTBOGNW-UHFFFAOYSA-N 0.000 description 7
- 229920000767 polyaniline Polymers 0.000 description 7
- QTBSBXVTEAMEQO-UHFFFAOYSA-N Acetic acid Chemical compound CC(O)=O QTBSBXVTEAMEQO-UHFFFAOYSA-N 0.000 description 6
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 6
- HEDRZPFGACZZDS-MICDWDOJSA-N Trichloro(2H)methane Chemical compound [2H]C(Cl)(Cl)Cl HEDRZPFGACZZDS-MICDWDOJSA-N 0.000 description 6
- 238000007641 inkjet printing Methods 0.000 description 6
- 238000007648 laser printing Methods 0.000 description 6
- 239000007787 solid Substances 0.000 description 6
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Chemical compound O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 6
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 5
- 238000005266 casting Methods 0.000 description 5
- 238000001704 evaporation Methods 0.000 description 5
- 239000011521 glass Substances 0.000 description 5
- 125000005842 heteroatom Chemical group 0.000 description 5
- 229910052943 magnesium sulfate Inorganic materials 0.000 description 5
- 235000019341 magnesium sulphate Nutrition 0.000 description 5
- 238000010898 silica gel chromatography Methods 0.000 description 5
- 239000000243 solution Substances 0.000 description 5
- 239000002904 solvent Substances 0.000 description 5
- FCEHBMOGCRZNNI-UHFFFAOYSA-N 1-benzothiophene Chemical class C1=CC=C2SC=CC2=C1 FCEHBMOGCRZNNI-UHFFFAOYSA-N 0.000 description 4
- 238000005160 1H NMR spectroscopy Methods 0.000 description 4
- HKMTVMBEALTRRR-UHFFFAOYSA-N Benzo[a]fluorene Chemical compound C1=CC=CC2=C3CC4=CC=CC=C4C3=CC=C21 HKMTVMBEALTRRR-UHFFFAOYSA-N 0.000 description 4
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 4
- SLGBZMMZGDRARJ-UHFFFAOYSA-N Triphenylene Natural products C1=CC=C2C3=CC=CC=C3C3=CC=CC=C3C2=C1 SLGBZMMZGDRARJ-UHFFFAOYSA-N 0.000 description 4
- WZJYKHNJTSNBHV-UHFFFAOYSA-N benzo[h]quinoline Chemical class C1=CN=C2C3=CC=CC=C3C=CC2=C1 WZJYKHNJTSNBHV-UHFFFAOYSA-N 0.000 description 4
- 239000011575 calcium Substances 0.000 description 4
- 238000006243 chemical reaction Methods 0.000 description 4
- 239000012153 distilled water Substances 0.000 description 4
- DDTGNKBZWQHIEH-UHFFFAOYSA-N heptalene Chemical compound C1=CC=CC=C2C=CC=CC=C21 DDTGNKBZWQHIEH-UHFFFAOYSA-N 0.000 description 4
- 239000011777 magnesium Substances 0.000 description 4
- 125000002950 monocyclic group Chemical group 0.000 description 4
- CSHWQDPOILHKBI-UHFFFAOYSA-N peryrene Natural products C1=CC(C2=CC=CC=3C2=C2C=CC=3)=C3C2=CC=CC3=C1 CSHWQDPOILHKBI-UHFFFAOYSA-N 0.000 description 4
- XDJOIMJURHQYDW-UHFFFAOYSA-N phenalene Chemical compound C1=CC(CC=C2)=C3C2=CC=CC3=C1 XDJOIMJURHQYDW-UHFFFAOYSA-N 0.000 description 4
- 239000002356 single layer Substances 0.000 description 4
- IFLREYGFSNHWGE-UHFFFAOYSA-N tetracene Chemical compound C1=CC=CC2=CC3=CC4=CC=CC=C4C=C3C=C21 IFLREYGFSNHWGE-UHFFFAOYSA-N 0.000 description 4
- 125000005580 triphenylene group Chemical group 0.000 description 4
- BCMCBBGGLRIHSE-UHFFFAOYSA-N 1,3-benzoxazole Chemical class C1=CC=C2OC=NC2=C1 BCMCBBGGLRIHSE-UHFFFAOYSA-N 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- MZRVEZGGRBJDDB-UHFFFAOYSA-N N-Butyllithium Chemical compound [Li]CCCC MZRVEZGGRBJDDB-UHFFFAOYSA-N 0.000 description 3
- 229920001609 Poly(3,4-ethylenedioxythiophene) Polymers 0.000 description 3
- 239000007864 aqueous solution Substances 0.000 description 3
- 230000000694 effects Effects 0.000 description 3
- 239000011159 matrix material Substances 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Chemical compound [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 3
- 229920006395 saturated elastomer Polymers 0.000 description 3
- 238000003756 stirring Methods 0.000 description 3
- 125000006758 (C2-C60) alkyl group Chemical group 0.000 description 2
- HYZJCKYKOHLVJF-UHFFFAOYSA-N 1H-benzimidazole Chemical class C1=CC=C2NC=NC2=C1 HYZJCKYKOHLVJF-UHFFFAOYSA-N 0.000 description 2
- YBYIRNPNPLQARY-UHFFFAOYSA-N 1H-indene Natural products C1=CC=C2CC=CC2=C1 YBYIRNPNPLQARY-UHFFFAOYSA-N 0.000 description 2
- KAESVJOAVNADME-UHFFFAOYSA-N 1H-pyrrole Natural products C=1C=CNC=1 KAESVJOAVNADME-UHFFFAOYSA-N 0.000 description 2
- IXHWGNYCZPISET-UHFFFAOYSA-N 2-[4-(dicyanomethylidene)-2,3,5,6-tetrafluorocyclohexa-2,5-dien-1-ylidene]propanedinitrile Chemical compound FC1=C(F)C(=C(C#N)C#N)C(F)=C(F)C1=C(C#N)C#N IXHWGNYCZPISET-UHFFFAOYSA-N 0.000 description 2
- LYTMVABTDYMBQK-UHFFFAOYSA-N 2-benzothiophene Chemical class C1=CC=CC2=CSC=C21 LYTMVABTDYMBQK-UHFFFAOYSA-N 0.000 description 2
- ZSLUVFAKFWKJRC-IGMARMGPSA-N 232Th Chemical compound [232Th] ZSLUVFAKFWKJRC-IGMARMGPSA-N 0.000 description 2
- OSQXTXTYKAEHQV-WXUKJITCSA-N 4-methyl-n-[4-[(e)-2-[4-[4-[(e)-2-[4-(4-methyl-n-(4-methylphenyl)anilino)phenyl]ethenyl]phenyl]phenyl]ethenyl]phenyl]-n-(4-methylphenyl)aniline Chemical compound C1=CC(C)=CC=C1N(C=1C=CC(\C=C\C=2C=CC(=CC=2)C=2C=CC(\C=C\C=3C=CC(=CC=3)N(C=3C=CC(C)=CC=3)C=3C=CC(C)=CC=3)=CC=2)=CC=1)C1=CC=C(C)C=C1 OSQXTXTYKAEHQV-WXUKJITCSA-N 0.000 description 2
- ZCYVEMRRCGMTRW-UHFFFAOYSA-N 7553-56-2 Chemical compound [I] ZCYVEMRRCGMTRW-UHFFFAOYSA-N 0.000 description 2
- KXZQISAMEOLCJR-UHFFFAOYSA-N 7H-indeno[2,1-a]anthracene Chemical compound C1=CC=C2C=C3C4=CC5=CC=CC=C5CC4=CC=C3C2=C1 KXZQISAMEOLCJR-UHFFFAOYSA-N 0.000 description 2
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- 229910001148 Al-Li alloy Inorganic materials 0.000 description 2
- NLXLAEXVIDQMFP-UHFFFAOYSA-N Ammonia chloride Chemical compound [NH4+].[Cl-] NLXLAEXVIDQMFP-UHFFFAOYSA-N 0.000 description 2
- VWXNPOMFDZSCQR-UHFFFAOYSA-N C1=CC=C2C=CC=C3C4=CC=CC=C4C1=C23.[F] Chemical compound C1=CC=C2C=CC=C3C4=CC=CC=C4C1=C23.[F] VWXNPOMFDZSCQR-UHFFFAOYSA-N 0.000 description 2
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 2
- 0 Cc1nc(c(*)c(-c(c([Si]2(C)C)c3*)c(*)c4c3[s]c(C)n4)c2c2*)c2[s]1 Chemical compound Cc1nc(c(*)c(-c(c([Si]2(C)C)c3*)c(*)c4c3[s]c(C)n4)c2c2*)c2[s]1 0.000 description 2
- TXCDCPKCNAJMEE-UHFFFAOYSA-N Dibenzofuran Natural products C1=CC=C2C3=CC=CC=C3OC2=C1 TXCDCPKCNAJMEE-UHFFFAOYSA-N 0.000 description 2
- YTPLMLYBLZKORZ-UHFFFAOYSA-N Divinylene sulfide Natural products C=1C=CSC=1 YTPLMLYBLZKORZ-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- FYYHWMGAXLPEAU-UHFFFAOYSA-N Magnesium Chemical compound [Mg] FYYHWMGAXLPEAU-UHFFFAOYSA-N 0.000 description 2
- CBENFWSGALASAD-UHFFFAOYSA-N Ozone Chemical compound [O-][O+]=O CBENFWSGALASAD-UHFFFAOYSA-N 0.000 description 2
- PCNDJXKNXGMECE-UHFFFAOYSA-N Phenazine Natural products C1=CC=CC2=NC3=CC=CC=C3N=C21 PCNDJXKNXGMECE-UHFFFAOYSA-N 0.000 description 2
- XYFCBTPGUUZFHI-UHFFFAOYSA-N Phosphine Chemical compound P XYFCBTPGUUZFHI-UHFFFAOYSA-N 0.000 description 2
- KYQCOXFCLRTKLS-UHFFFAOYSA-N Pyrazine Natural products C1=CN=CC=N1 KYQCOXFCLRTKLS-UHFFFAOYSA-N 0.000 description 2
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 2
- 229910052776 Thorium Inorganic materials 0.000 description 2
- JHYLKGDXMUDNEO-UHFFFAOYSA-N [Mg].[In] Chemical compound [Mg].[In] JHYLKGDXMUDNEO-UHFFFAOYSA-N 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- SMWDFEZZVXVKRB-UHFFFAOYSA-N anhydrous quinoline Natural products N1=CC=CC2=CC=CC=C21 SMWDFEZZVXVKRB-UHFFFAOYSA-N 0.000 description 2
- RFRXIWQYSOIBDI-UHFFFAOYSA-N benzarone Chemical group CCC=1OC2=CC=CC=C2C=1C(=O)C1=CC=C(O)C=C1 RFRXIWQYSOIBDI-UHFFFAOYSA-N 0.000 description 2
- 150000001555 benzenes Chemical class 0.000 description 2
- LPTWEDZIPSKWDG-UHFFFAOYSA-N benzenesulfonic acid;dodecane Chemical compound OS(=O)(=O)C1=CC=CC=C1.CCCCCCCCCCCC LPTWEDZIPSKWDG-UHFFFAOYSA-N 0.000 description 2
- XSCHRSMBECNVNS-UHFFFAOYSA-N benzopyrazine Natural products N1=CC=NC2=CC=CC=C21 XSCHRSMBECNVNS-UHFFFAOYSA-N 0.000 description 2
- 229910052791 calcium Inorganic materials 0.000 description 2
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 2
- 230000008859 change Effects 0.000 description 2
- 229940125898 compound 5 Drugs 0.000 description 2
- 238000001816 cooling Methods 0.000 description 2
- 150000001923 cyclic compounds Chemical class 0.000 description 2
- 150000004826 dibenzofurans Chemical class 0.000 description 2
- IYYZUPMFVPLQIF-UHFFFAOYSA-N dibenzothiophene Chemical class C1=CC=C2C3=CC=CC=C3SC2=C1 IYYZUPMFVPLQIF-UHFFFAOYSA-N 0.000 description 2
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N diphenyl Chemical compound C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 description 2
- 229940060296 dodecylbenzenesulfonic acid Drugs 0.000 description 2
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 2
- 238000000605 extraction Methods 0.000 description 2
- 150000002220 fluorenes Chemical class 0.000 description 2
- 150000002240 furans Chemical class 0.000 description 2
- 150000002430 hydrocarbons Chemical group 0.000 description 2
- 150000002460 imidazoles Chemical class 0.000 description 2
- 230000008676 import Effects 0.000 description 2
- AWJUIBRHMBBTKR-UHFFFAOYSA-N iso-quinoline Natural products C1=NC=CC2=CC=CC=C21 AWJUIBRHMBBTKR-UHFFFAOYSA-N 0.000 description 2
- 150000003854 isothiazoles Chemical class 0.000 description 2
- 150000002545 isoxazoles Chemical class 0.000 description 2
- 229910052749 magnesium Inorganic materials 0.000 description 2
- SJCKRGFTWFGHGZ-UHFFFAOYSA-N magnesium silver Chemical compound [Mg].[Ag] SJCKRGFTWFGHGZ-UHFFFAOYSA-N 0.000 description 2
- 229910044991 metal oxide Inorganic materials 0.000 description 2
- 150000004706 metal oxides Chemical class 0.000 description 2
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 2
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 2
- 150000002790 naphthalenes Chemical class 0.000 description 2
- 239000013110 organic ligand Substances 0.000 description 2
- 150000004866 oxadiazoles Chemical class 0.000 description 2
- 150000002916 oxazoles Chemical class 0.000 description 2
- NRZWYNLTFLDQQX-UHFFFAOYSA-N p-tert-Amylphenol Chemical compound CCC(C)(C)C1=CC=C(O)C=C1 NRZWYNLTFLDQQX-UHFFFAOYSA-N 0.000 description 2
- BWHMMNNQKKPAPP-UHFFFAOYSA-L potassium carbonate Chemical compound [K+].[K+].[O-]C([O-])=O BWHMMNNQKKPAPP-UHFFFAOYSA-L 0.000 description 2
- 125000002568 propynyl group Chemical group [*]C#CC([H])([H])[H] 0.000 description 2
- 150000003216 pyrazines Chemical class 0.000 description 2
- 150000004892 pyridazines Chemical class 0.000 description 2
- JUJWROOIHBZHMG-UHFFFAOYSA-N pyridine Substances C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 2
- UMJSCPRVCHMLSP-UHFFFAOYSA-N pyridine Natural products COC1=CC=CN=C1 UMJSCPRVCHMLSP-UHFFFAOYSA-N 0.000 description 2
- 150000003222 pyridines Chemical class 0.000 description 2
- 150000003230 pyrimidines Chemical class 0.000 description 2
- 150000003233 pyrroles Chemical class 0.000 description 2
- 150000003248 quinolines Chemical class 0.000 description 2
- 150000004059 quinone derivatives Chemical class 0.000 description 2
- 230000004044 response Effects 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- 150000003557 thiazoles Chemical class 0.000 description 2
- 229930192474 thiophene Natural products 0.000 description 2
- 150000003577 thiophenes Chemical class 0.000 description 2
- 239000010936 titanium Substances 0.000 description 2
- TVIVIEFSHFOWTE-UHFFFAOYSA-K tri(quinolin-8-yloxy)alumane Chemical compound [Al+3].C1=CN=C2C([O-])=CC=CC2=C1.C1=CN=C2C([O-])=CC=CC2=C1.C1=CN=C2C([O-])=CC=CC2=C1 TVIVIEFSHFOWTE-UHFFFAOYSA-K 0.000 description 2
- 150000003918 triazines Chemical class 0.000 description 2
- 150000003852 triazoles Chemical class 0.000 description 2
- 238000009281 ultraviolet germicidal irradiation Methods 0.000 description 2
- 125000000008 (C1-C10) alkyl group Chemical group 0.000 description 1
- 125000006833 (C1-C5) alkylene group Chemical group 0.000 description 1
- 125000006759 (C2-C60) alkenylene group Chemical group 0.000 description 1
- 125000006760 (C2-C60) alkynylene group Chemical group 0.000 description 1
- DSSYKIVIOFKYAU-XCBNKYQSSA-N (R)-camphor Chemical compound C1C[C@@]2(C)C(=O)C[C@@H]1C2(C)C DSSYKIVIOFKYAU-XCBNKYQSSA-N 0.000 description 1
- MIOPJNTWMNEORI-GMSGAONNSA-N (S)-camphorsulfonic acid Chemical compound C1C[C@@]2(CS(O)(=O)=O)C(=O)C[C@@H]1C2(C)C MIOPJNTWMNEORI-GMSGAONNSA-N 0.000 description 1
- POILWHVDKZOXJZ-ARJAWSKDSA-M (z)-4-oxopent-2-en-2-olate Chemical compound C\C([O-])=C\C(C)=O POILWHVDKZOXJZ-ARJAWSKDSA-M 0.000 description 1
- SWJPEBQEEAHIGZ-UHFFFAOYSA-N 1,4-dibromobenzene Chemical compound BrC1=CC=C(Br)C=C1 SWJPEBQEEAHIGZ-UHFFFAOYSA-N 0.000 description 1
- IYZMXHQDXZKNCY-UHFFFAOYSA-N 1-n,1-n-diphenyl-4-n,4-n-bis[4-(n-phenylanilino)phenyl]benzene-1,4-diamine Chemical compound C1=CC=CC=C1N(C=1C=CC(=CC=1)N(C=1C=CC(=CC=1)N(C=1C=CC=CC=1)C=1C=CC=CC=1)C=1C=CC(=CC=1)N(C=1C=CC=CC=1)C=1C=CC=CC=1)C1=CC=CC=C1 IYZMXHQDXZKNCY-UHFFFAOYSA-N 0.000 description 1
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- NOIXNOMHHWGUTG-UHFFFAOYSA-N 2-[[4-[4-pyridin-4-yl-1-(2,2,2-trifluoroethyl)pyrazol-3-yl]phenoxy]methyl]quinoline Chemical class C=1C=C(OCC=2N=C3C=CC=CC3=CC=2)C=CC=1C1=NN(CC(F)(F)F)C=C1C1=CC=NC=C1 NOIXNOMHHWGUTG-UHFFFAOYSA-N 0.000 description 1
- FXSCJZNMWILAJO-UHFFFAOYSA-N 2-bromo-9h-fluorene Chemical compound C1=CC=C2C3=CC=C(Br)C=C3CC2=C1 FXSCJZNMWILAJO-UHFFFAOYSA-N 0.000 description 1
- JHWIEAWILPSRMU-UHFFFAOYSA-N 2-methyl-3-pyrimidin-4-ylpropanoic acid Chemical compound OC(=O)C(C)CC1=CC=NC=N1 JHWIEAWILPSRMU-UHFFFAOYSA-N 0.000 description 1
- QZTQQBIGSZWRGI-UHFFFAOYSA-N 2-n',7-n'-bis(3-methylphenyl)-2-n',7-n'-diphenyl-9,9'-spirobi[fluorene]-2',7'-diamine Chemical compound CC1=CC=CC(N(C=2C=CC=CC=2)C=2C=C3C4(C5=CC=CC=C5C5=CC=CC=C54)C4=CC(=CC=C4C3=CC=2)N(C=2C=CC=CC=2)C=2C=C(C)C=CC=2)=C1 QZTQQBIGSZWRGI-UHFFFAOYSA-N 0.000 description 1
- ZDAWFMCVTXSZTC-UHFFFAOYSA-N 2-n',7-n'-dinaphthalen-1-yl-2-n',7-n'-diphenyl-9,9'-spirobi[fluorene]-2',7'-diamine Chemical compound C1=CC=CC=C1N(C=1C2=CC=CC=C2C=CC=1)C1=CC=C(C=2C(=CC(=CC=2)N(C=2C=CC=CC=2)C=2C3=CC=CC=C3C=CC=2)C23C4=CC=CC=C4C4=CC=CC=C43)C2=C1 ZDAWFMCVTXSZTC-UHFFFAOYSA-N 0.000 description 1
- VQGHOUODWALEFC-UHFFFAOYSA-N 2-phenylpyridine Chemical compound C1=CC=CC=C1C1=CC=CC=N1 VQGHOUODWALEFC-UHFFFAOYSA-N 0.000 description 1
- OBAJPWYDYFEBTF-UHFFFAOYSA-N 2-tert-butyl-9,10-dinaphthalen-2-ylanthracene Chemical compound C1=CC=CC2=CC(C3=C4C=CC=CC4=C(C=4C=C5C=CC=CC5=CC=4)C4=CC=C(C=C43)C(C)(C)C)=CC=C21 OBAJPWYDYFEBTF-UHFFFAOYSA-N 0.000 description 1
- URZZLPLGTZFNST-UHFFFAOYSA-N 4,5-dimethyl-1h-pyrazole-3-carboxylic acid Chemical compound CC=1NN=C(C(O)=O)C=1C URZZLPLGTZFNST-UHFFFAOYSA-N 0.000 description 1
- HXWWMGJBPGRWRS-CMDGGOBGSA-N 4- -2-tert-butyl-6- -4h-pyran Chemical compound O1C(C(C)(C)C)=CC(=C(C#N)C#N)C=C1\C=C\C1=CC(C(CCN2CCC3(C)C)(C)C)=C2C3=C1 HXWWMGJBPGRWRS-CMDGGOBGSA-N 0.000 description 1
- AWXGSYPUMWKTBR-UHFFFAOYSA-N 4-carbazol-9-yl-n,n-bis(4-carbazol-9-ylphenyl)aniline Chemical compound C12=CC=CC=C2C2=CC=CC=C2N1C1=CC=C(N(C=2C=CC(=CC=2)N2C3=CC=CC=C3C3=CC=CC=C32)C=2C=CC(=CC=2)N2C3=CC=CC=C3C3=CC=CC=C32)C=C1 AWXGSYPUMWKTBR-UHFFFAOYSA-N 0.000 description 1
- AZFHXIBNMPIGOD-UHFFFAOYSA-N 4-hydroxypent-3-en-2-one iridium Chemical compound [Ir].CC(O)=CC(C)=O.CC(O)=CC(C)=O.CC(O)=CC(C)=O AZFHXIBNMPIGOD-UHFFFAOYSA-N 0.000 description 1
- ZOKIJILZFXPFTO-UHFFFAOYSA-N 4-methyl-n-[4-[1-[4-(4-methyl-n-(4-methylphenyl)anilino)phenyl]cyclohexyl]phenyl]-n-(4-methylphenyl)aniline Chemical compound C1=CC(C)=CC=C1N(C=1C=CC(=CC=1)C1(CCCCC1)C=1C=CC(=CC=1)N(C=1C=CC(C)=CC=1)C=1C=CC(C)=CC=1)C1=CC=C(C)C=C1 ZOKIJILZFXPFTO-UHFFFAOYSA-N 0.000 description 1
- DIVZFUBWFAOMCW-UHFFFAOYSA-N 4-n-(3-methylphenyl)-1-n,1-n-bis[4-(n-(3-methylphenyl)anilino)phenyl]-4-n-phenylbenzene-1,4-diamine Chemical compound CC1=CC=CC(N(C=2C=CC=CC=2)C=2C=CC(=CC=2)N(C=2C=CC(=CC=2)N(C=2C=CC=CC=2)C=2C=C(C)C=CC=2)C=2C=CC(=CC=2)N(C=2C=CC=CC=2)C=2C=C(C)C=CC=2)=C1 DIVZFUBWFAOMCW-UHFFFAOYSA-N 0.000 description 1
- AOQKGYRILLEVJV-UHFFFAOYSA-N 4-naphthalen-1-yl-3,5-diphenyl-1,2,4-triazole Chemical compound C1=CC=CC=C1C(N1C=2C3=CC=CC=C3C=CC=2)=NN=C1C1=CC=CC=C1 AOQKGYRILLEVJV-UHFFFAOYSA-N 0.000 description 1
- LTUJKAYZIMMJEP-UHFFFAOYSA-N 9-[4-(4-carbazol-9-yl-2-methylphenyl)-3-methylphenyl]carbazole Chemical compound C12=CC=CC=C2C2=CC=CC=C2N1C1=CC=C(C=2C(=CC(=CC=2)N2C3=CC=CC=C3C3=CC=CC=C32)C)C(C)=C1 LTUJKAYZIMMJEP-UHFFFAOYSA-N 0.000 description 1
- MSDMPJCOOXURQD-UHFFFAOYSA-N C545T Chemical compound C1=CC=C2SC(C3=CC=4C=C5C6=C(C=4OC3=O)C(C)(C)CCN6CCC5(C)C)=NC2=C1 MSDMPJCOOXURQD-UHFFFAOYSA-N 0.000 description 1
- UJOBWOGCFQCDNV-UHFFFAOYSA-N Carbazole Natural products C1=CC=C2C3=CC=CC=C3NC2=C1 UJOBWOGCFQCDNV-UHFFFAOYSA-N 0.000 description 1
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 1
- UGFAIRIUMAVXCW-UHFFFAOYSA-N Carbon monoxide Chemical compound [O+]#[C-] UGFAIRIUMAVXCW-UHFFFAOYSA-N 0.000 description 1
- 241000723346 Cinnamomum camphora Species 0.000 description 1
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 1
- 229910052693 Europium Inorganic materials 0.000 description 1
- 229910004003 H5IO6 Inorganic materials 0.000 description 1
- 101000837344 Homo sapiens T-cell leukemia translocation-altered gene protein Proteins 0.000 description 1
- SIKJAQJRHWYJAI-UHFFFAOYSA-N Indole Chemical compound C1=CC=C2NC=CC2=C1 SIKJAQJRHWYJAI-UHFFFAOYSA-N 0.000 description 1
- 229910018068 Li 2 O Inorganic materials 0.000 description 1
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 1
- 229910006404 SnO 2 Inorganic materials 0.000 description 1
- 102100028692 T-cell leukemia translocation-altered gene protein Human genes 0.000 description 1
- 229910052771 Terbium Inorganic materials 0.000 description 1
- FZWLAAWBMGSTSO-UHFFFAOYSA-N Thiazole Chemical compound C1=CSC=N1 FZWLAAWBMGSTSO-UHFFFAOYSA-N 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 1
- 150000001338 aliphatic hydrocarbons Chemical class 0.000 description 1
- 125000004450 alkenylene group Chemical group 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- 125000002947 alkylene group Chemical group 0.000 description 1
- 229910045601 alloy Inorganic materials 0.000 description 1
- 239000000956 alloy Substances 0.000 description 1
- 235000019270 ammonium chloride Nutrition 0.000 description 1
- 125000005110 aryl thio group Chemical group 0.000 description 1
- 125000000732 arylene group Chemical group 0.000 description 1
- QVQLCTNNEUAWMS-UHFFFAOYSA-N barium oxide Inorganic materials [Ba]=O QVQLCTNNEUAWMS-UHFFFAOYSA-N 0.000 description 1
- WPYMKLBDIGXBTP-UHFFFAOYSA-N benzoic acid Chemical compound OC(=O)C1=CC=CC=C1 WPYMKLBDIGXBTP-UHFFFAOYSA-N 0.000 description 1
- 239000004305 biphenyl Substances 0.000 description 1
- 235000010290 biphenyl Nutrition 0.000 description 1
- 125000004369 butenyl group Chemical group C(=CCC)* 0.000 description 1
- XJHCXCQVJFPJIK-UHFFFAOYSA-M caesium fluoride Inorganic materials [F-].[Cs+] XJHCXCQVJFPJIK-UHFFFAOYSA-M 0.000 description 1
- 229960000846 camphor Drugs 0.000 description 1
- 229930008380 camphor Natural products 0.000 description 1
- 150000001716 carbazoles Chemical class 0.000 description 1
- 150000001721 carbon Chemical group 0.000 description 1
- 235000011089 carbon dioxide Nutrition 0.000 description 1
- 239000000969 carrier Substances 0.000 description 1
- 229910052801 chlorine Inorganic materials 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 238000004440 column chromatography Methods 0.000 description 1
- 229940125773 compound 10 Drugs 0.000 description 1
- VBVAVBCYMYWNOU-UHFFFAOYSA-N coumarin 6 Chemical compound C1=CC=C2SC(C3=CC4=CC=C(C=C4OC3=O)N(CC)CC)=NC2=C1 VBVAVBCYMYWNOU-UHFFFAOYSA-N 0.000 description 1
- 238000005859 coupling reaction Methods 0.000 description 1
- 125000001995 cyclobutyl group Chemical group [H]C1([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 1
- 125000001162 cycloheptenyl group Chemical group C1(=CCCCCC1)* 0.000 description 1
- 125000001559 cyclopropyl group Chemical group [H]C1([H])C([H])([H])C1([H])* 0.000 description 1
- 238000010586 diagram Methods 0.000 description 1
- IYYZUPMFVPLQIF-ALWQSETLSA-N dibenzothiophene Chemical class C1=CC=CC=2[34S]C3=C(C=21)C=CC=C3 IYYZUPMFVPLQIF-ALWQSETLSA-N 0.000 description 1
- 238000009792 diffusion process Methods 0.000 description 1
- 125000005594 diketone group Chemical group 0.000 description 1
- 238000010790 dilution Methods 0.000 description 1
- 239000012895 dilution Substances 0.000 description 1
- 125000001301 ethoxy group Chemical group [H]C([H])([H])C([H])([H])O* 0.000 description 1
- 125000002534 ethynyl group Chemical group [H]C#C* 0.000 description 1
- OGPBJKLSAFTDLK-UHFFFAOYSA-N europium atom Chemical compound [Eu] OGPBJKLSAFTDLK-UHFFFAOYSA-N 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 230000005281 excited state Effects 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 229910052731 fluorine Inorganic materials 0.000 description 1
- 230000005283 ground state Effects 0.000 description 1
- 229910052735 hafnium Inorganic materials 0.000 description 1
- VBJZVLUMGGDVMO-UHFFFAOYSA-N hafnium atom Chemical compound [Hf] VBJZVLUMGGDVMO-UHFFFAOYSA-N 0.000 description 1
- 229910052736 halogen Inorganic materials 0.000 description 1
- 150000002367 halogens Chemical class 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 125000003187 heptyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- AMGQUBHHOARCQH-UHFFFAOYSA-N indium;oxotin Chemical compound [In].[Sn]=O AMGQUBHHOARCQH-UHFFFAOYSA-N 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- 239000011630 iodine Substances 0.000 description 1
- 229910052741 iridium Inorganic materials 0.000 description 1
- GKOZUEZYRPOHIO-UHFFFAOYSA-N iridium atom Chemical group [Ir] GKOZUEZYRPOHIO-UHFFFAOYSA-N 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 150000002527 isonitriles Chemical class 0.000 description 1
- 125000001972 isopentyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])C([H])([H])* 0.000 description 1
- ZLVXBBHTMQJRSX-VMGNSXQWSA-N jdtic Chemical compound C1([C@]2(C)CCN(C[C@@H]2C)C[C@H](C(C)C)NC(=O)[C@@H]2NCC3=CC(O)=CC=C3C2)=CC=CC(O)=C1 ZLVXBBHTMQJRSX-VMGNSXQWSA-N 0.000 description 1
- 125000005647 linker group Chemical group 0.000 description 1
- 229910052744 lithium Inorganic materials 0.000 description 1
- DLEDOFVPSDKWEF-UHFFFAOYSA-N lithium butane Chemical compound [Li+].CCC[CH2-] DLEDOFVPSDKWEF-UHFFFAOYSA-N 0.000 description 1
- PQXKHYXIUOZZFA-UHFFFAOYSA-M lithium fluoride Inorganic materials [Li+].[F-] PQXKHYXIUOZZFA-UHFFFAOYSA-M 0.000 description 1
- IMKMFBIYHXBKRX-UHFFFAOYSA-M lithium;quinoline-2-carboxylate Chemical compound [Li+].C1=CC=CC2=NC(C(=O)[O-])=CC=C21 IMKMFBIYHXBKRX-UHFFFAOYSA-M 0.000 description 1
- 238000004519 manufacturing process Methods 0.000 description 1
- 125000000956 methoxy group Chemical group [H]C([H])([H])O* 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 229910000476 molybdenum oxide Inorganic materials 0.000 description 1
- IBHBKWKFFTZAHE-UHFFFAOYSA-N n-[4-[4-(n-naphthalen-1-ylanilino)phenyl]phenyl]-n-phenylnaphthalen-1-amine Chemical compound C1=CC=CC=C1N(C=1C2=CC=CC=C2C=CC=1)C1=CC=C(C=2C=CC(=CC=2)N(C=2C=CC=CC=2)C=2C3=CC=CC=C3C=CC=2)C=C1 IBHBKWKFFTZAHE-UHFFFAOYSA-N 0.000 description 1
- BLFVVZKSHYCRDR-UHFFFAOYSA-N n-[4-[4-(n-naphthalen-2-ylanilino)phenyl]phenyl]-n-phenylnaphthalen-2-amine Chemical compound C1=CC=CC=C1N(C=1C=C2C=CC=CC2=CC=1)C1=CC=C(C=2C=CC(=CC=2)N(C=2C=CC=CC=2)C=2C=C3C=CC=CC3=CC=2)C=C1 BLFVVZKSHYCRDR-UHFFFAOYSA-N 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- 239000012299 nitrogen atmosphere Substances 0.000 description 1
- QGLKJKCYBOYXKC-UHFFFAOYSA-N nonaoxidotritungsten Chemical compound O=[W]1(=O)O[W](=O)(=O)O[W](=O)(=O)O1 QGLKJKCYBOYXKC-UHFFFAOYSA-N 0.000 description 1
- 230000003287 optical effect Effects 0.000 description 1
- 239000011368 organic material Substances 0.000 description 1
- 125000002524 organometallic group Chemical group 0.000 description 1
- TWLXDPFBEPBAQB-UHFFFAOYSA-N orthoperiodic acid Chemical compound OI(O)(O)(O)(O)=O TWLXDPFBEPBAQB-UHFFFAOYSA-N 0.000 description 1
- 229910052762 osmium Inorganic materials 0.000 description 1
- SYQBFIAQOQZEGI-UHFFFAOYSA-N osmium atom Chemical compound [Os] SYQBFIAQOQZEGI-UHFFFAOYSA-N 0.000 description 1
- PQQKPALAQIIWST-UHFFFAOYSA-N oxomolybdenum Chemical compound [Mo]=O PQQKPALAQIIWST-UHFFFAOYSA-N 0.000 description 1
- NFHFRUOZVGFOOS-UHFFFAOYSA-N palladium;triphenylphosphane Chemical compound [Pd].C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 NFHFRUOZVGFOOS-UHFFFAOYSA-N 0.000 description 1
- 125000001147 pentyl group Chemical group C(CCCC)* 0.000 description 1
- ANRQGKOBLBYXFM-UHFFFAOYSA-M phenylmagnesium bromide Chemical compound Br[Mg]C1=CC=CC=C1 ANRQGKOBLBYXFM-UHFFFAOYSA-M 0.000 description 1
- OJMIONKXNSYLSR-UHFFFAOYSA-N phosphorous acid Chemical compound OP(O)O OJMIONKXNSYLSR-UHFFFAOYSA-N 0.000 description 1
- 229910000073 phosphorus hydride Inorganic materials 0.000 description 1
- SIOXPEMLGUPBBT-UHFFFAOYSA-M picolinate Chemical compound [O-]C(=O)C1=CC=CC=N1 SIOXPEMLGUPBBT-UHFFFAOYSA-M 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 229910052697 platinum Inorganic materials 0.000 description 1
- 229920000137 polyphosphoric acid Polymers 0.000 description 1
- 235000015320 potassium carbonate Nutrition 0.000 description 1
- 229910000027 potassium carbonate Inorganic materials 0.000 description 1
- 125000004368 propenyl group Chemical group C(=CC)* 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 150000003217 pyrazoles Chemical class 0.000 description 1
- 239000011541 reaction mixture Substances 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 229930195734 saturated hydrocarbon Natural products 0.000 description 1
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- VSZWPYCFIRKVQL-UHFFFAOYSA-N selanylidenegallium;selenium Chemical compound [Se].[Se]=[Ga].[Se]=[Ga] VSZWPYCFIRKVQL-UHFFFAOYSA-N 0.000 description 1
- 239000011780 sodium chloride Substances 0.000 description 1
- 125000003003 spiro group Chemical group 0.000 description 1
- 238000004544 sputter deposition Methods 0.000 description 1
- QAOWNCQODCNURD-UHFFFAOYSA-N sulfuric acid Substances OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 1
- 230000002194 synthesizing effect Effects 0.000 description 1
- GZCRRIHWUXGPOV-UHFFFAOYSA-N terbium atom Chemical compound [Tb] GZCRRIHWUXGPOV-UHFFFAOYSA-N 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 125000003718 tetrahydrofuranyl group Chemical group 0.000 description 1
- 125000003507 tetrahydrothiofenyl group Chemical group 0.000 description 1
- 239000010409 thin film Substances 0.000 description 1
- XOLBLPGZBRYERU-UHFFFAOYSA-N tin dioxide Chemical compound O=[Sn]=O XOLBLPGZBRYERU-UHFFFAOYSA-N 0.000 description 1
- 229910001887 tin oxide Inorganic materials 0.000 description 1
- 229910052719 titanium Inorganic materials 0.000 description 1
- WRECIMRULFAWHA-UHFFFAOYSA-N trimethyl borate Chemical compound COB(OC)OC WRECIMRULFAWHA-UHFFFAOYSA-N 0.000 description 1
- 229910001930 tungsten oxide Inorganic materials 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 238000005406 washing Methods 0.000 description 1
- YVTHLONGBIQYBO-UHFFFAOYSA-N zinc indium(3+) oxygen(2-) Chemical compound [O--].[Zn++].[In+3] YVTHLONGBIQYBO-UHFFFAOYSA-N 0.000 description 1
Images
Classifications
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
- H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K50/00—Organic light-emitting devices
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
- C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
- H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/649—Aromatic compounds comprising a hetero atom
- H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
- H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/658—Organoboranes
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K50/00—Organic light-emitting devices
- H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
- H10K50/18—Carrier blocking layers
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K50/00—Organic light-emitting devices
- H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
- H10K50/18—Carrier blocking layers
- H10K50/181—Electron blocking layers
Landscapes
- Chemical & Material Sciences (AREA)
- Physics & Mathematics (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Spectroscopy & Molecular Physics (AREA)
- Organic Chemistry (AREA)
- Optics & Photonics (AREA)
- Electroluminescent Light Sources (AREA)
Abstract
유기 발광 소자의 전자 저지층(EBL) 물질의 삼중항 에너지(EBL T1), 정공 저지층(HBL) 물질의 삼중항 에너지(HBL T1), 및 발광층의 호스트의 삼중항 에너지(Host T1)가 다음 관계를 만족하는 유기 발광 소자가 개시된다:
HBL T1 > EBL T1 ≥ Host T1 (1)
HBL T1 - EBL T1 ≥ 0.2 eV (2)
HBL T1 > EBL T1 ≥ Host T1 (1)
HBL T1 - EBL T1 ≥ 0.2 eV (2)
Description
유기 발광 소자에 관한 것이다.
유기 발광 소자(organic light emitting device)는 자발광형 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다는 장점을 가지고 있다.
상기 유기 발광 소자는 기판 상부에 제1전극이 배치되어 있고, 상기 제1전극 상부에 정공 수송 영역(hole transport region), 발광층, 전자 수송 영역(electron transport region) 및 제2전극이 순차적으로 형성되어 있는 구조를 가질 수 있다. 상기 제1전극으로부터 주입된 정공은 정공 수송 영역을 경유하여 발광층으로 이동하고, 제2전극으로부터 주입된 전자는 전자 수송 영역을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exciton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
효율 및 수명을 동시에 향상시킬 수 있는 유기 발광 소자를 제공하는 것이다.
일 측면에 따르면, 제1전극; 상기 제1전극에 대향된 제2전극; 및
상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
상기 유기층이, i) 상기 제1전극과 상기 발광층 사이에 개재되며, 전자 저지층(EBL); 및 정공 주입층, 정공 수송층 및 버퍼층 중 적어도 하나;를 포함한 정공 수송 영역 및 ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 정공 저지층(HBL); 및 전자 수송층 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함하며,
상기 전자 저지층(EBL) 물질의 삼중항 에너지(EBL T1) 및 정공 저지층(HBL) 물질의 삼중항 에너지(HBL T1)가 다음 관계를 만족하는 유기 발광 소자가 제공된다:
EBL T1 > HBL T1 (1)
EBL T1 - HBL T1 ≥ 0.2 eV (2)
본 발명의 일 구현예에 따른 유기 발광 소자는 소자 전체에서의 전자와 정공의 밸런스를 조절하여 수명 및 효율을 동시에 향상시키는 효과가 있다.
도 1은 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
본 발명의 일 측면에 따른 유기 발광 소자는
제1전극;
상기 제1전극에 대향된 제2전극; 및
상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
상기 유기층이, i) 상기 제1전극과 상기 발광층 사이에 개재되며, 전자 저지층(EBL); 및 정공 주입층, 정공 수송층 및 버퍼층 중 적어도 하나;를 포함한 정공 수송 영역 및 ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 정공 저지층(HBL); 및 전자 수송층 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함하며,
상기 전자 저지층(EBL) 물질의 삼중항 에너지(EBL T1) 및 정공 저지층(HBL) 물질의 삼중항 에너지(HBL T1)가 다음 관계를 만족한다:
EBL T1 > HBL T1 (1)
EBL T1 - HBL T1 ≥ 0.2 eV (2)
정공 저지층(HBL) 또는 전자 저지층(EBL)을 각각 한 층만 도입한 경우에는 각 층으로 들어오는 Electron이나 Hole 각각을 저지하는 역할만 할 뿐 전체 소자에서의 전자와 전공의 발란스를 맞쳐주는 역할을 하지는 못한다. 이로 인해 정공 주입층, 정공 수송층, 전자 주입층, 전자 수송층 또는 발광층의 약간의 변화에도 수명 및 효율이 변화되는 특성을 보인다.
홀을 효과적으로 블록킹하지 못하면 정공이 전자 수송층으로 넘어가 엑시톤을 발광층 내에 효율적으로 제한시킬 수 없으며 잉여 정공으로 인해 전자 수송층이 전기적 데미지를 입으면서 수명에도 영향을 미치게 된다.
이는 전자 입장에서도 마찬가지 결과를 초래한다. 이를 극복하기 위해 본 발명에서는 상기 수학식 (1), (2)를 만족하는 각각의 재료를 도입하여 엑시톤 블록킹을 통해 효율을 향상 시키고 또한 반대되는 전하에 의한 재료 데미지를 방지하여 수명 향상을 꾀할 수 있다.
상기 식을 만족하지 못하는 경우, 전자 및 정공를 효과적으로 블록킹하지 못하며 전자[정공]가 정공 수송층[정자 수송층]으로 흘러들어가 엑시톤을 발광층 내에 효율적으로 제한시킬 수 없으며 발광 효율의 저하가 일어날 수 있다.
상기 식 (1), (2)를 만족하는 재료의 조합이면 본 발명의 효과를 가져오므로 전자 저지층 및 정공 저지층에 사용되는 재료의 화학 구조에 특별한 제한이 있는 것은 아니다. 이후 비제한적인 예시적인 재료의 조합을 설명한다.

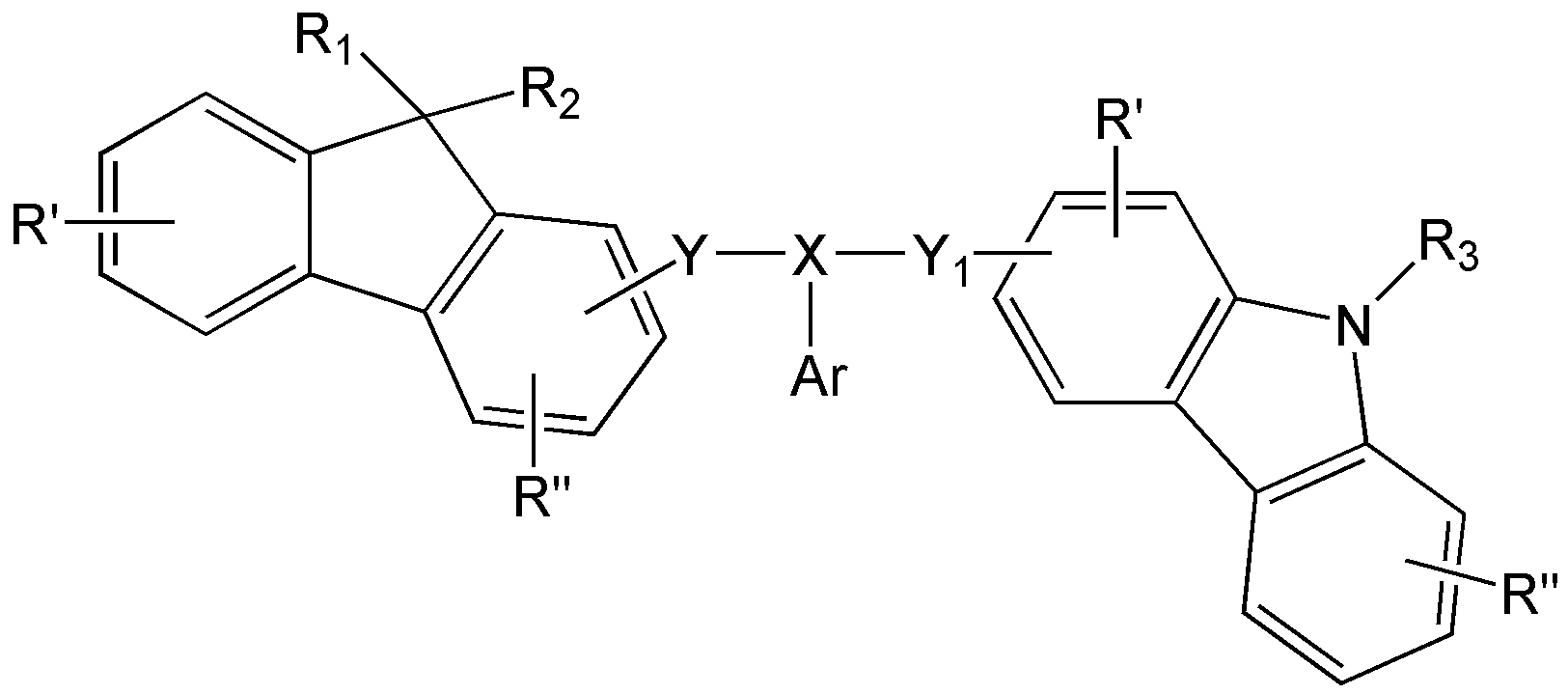

본 발명의 일 구현예에 따르면, 상기 전자 저지층(EBL) 물질은 하기 화학식 1로 나타내지는 화합물일 수 있다:

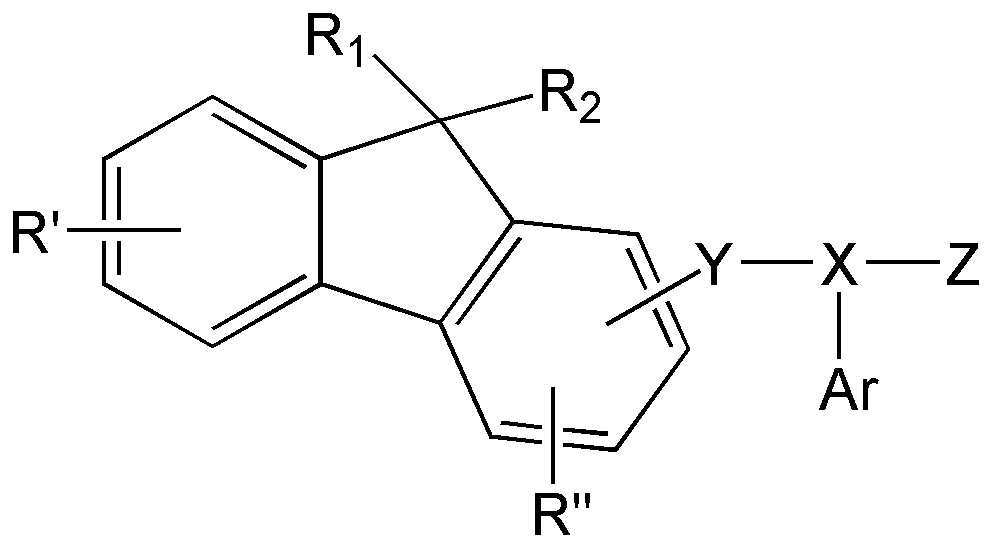

<화학식 1>
상기 화학식 1 중,
Ar, Z, R1, R2, R' 및 R"은 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C2-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
X는 질소(N), 붕소(B) 또는 인(P)을 나타내고,
Y는 단일결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C2-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며,
선택적으로, 상기 치환기 Y는 상술한 치환기들 중 2 이상이 연결된 것이며, 예를 들어, 상기 아릴렌기, 상기 헤테로아릴렌기, 상기 2가 비-방향족 축합다환 그룹 또는 상기 2가 비-방향족 헤테로축합다환 그룹이 2 이상 연결된 것일 수 있으며;
상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C2-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
본 발명의 다른 일 구현예에 따르면, Ar, Z, R1, R2, R' 및 R"은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 또는 1가 비-방향족 헤테로축합다환 그룹일 수 있다.
본 발명의 다른 일 구현예에 따르면, Ar, Z, R1, R2, R' 및 R"은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 및 이의 염, C1-C60알킬기;
페닐기(phenyl), 펜탈레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphthyl), 아줄레닐기(azulenyl), 헵탈레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphthyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트라세닐기(anthracenyl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐기(triphenylenyl), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 펜타세닐기(pentacenyl), 루비세닐기(rubicenyl), 코로네닐기(coronenyl), 오발레닐기(ovalenyl), 피롤일기(pyrrolyl), 티오페닐기(thiophenyl), 퓨라닐기(furanyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 옥사졸일기(oxazolyl), 이속사졸일기(isooxazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 이소퀴놀리닐기(isoquinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조이미다졸일기(benzoimidazolyl), 벤조퓨라닐기(benzofuranyl), 벤조티오페닐기(benzothiophenyl), 이소벤조티아졸일기(isobenzothiazolyl), 벤조옥사졸일기(benzooxazolyl), 이소벤조옥사졸일기(isobenzooxazolyl), 트리아졸일기(triazolyl), 테트라졸일기(tetrazolyl), 옥사디아졸일기(oxadiazolyl), 트리아지닐기(triazinyl), 디벤조퓨라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기 및 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오기페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
Si(Q3)(Q4)(Q5) (여기서, Q3 내지 Q5는 서로 독립적으로, C1-C20알킬기, C1-C20알콕시기, 페닐기 및 나프틸기 중에서 선택됨) 중에서 선택될 수 있다.
본 발명의 다른 일 구현예에 따르면, R' 및 R"은 서로 독립적으로 수소, 또는 중수소일 수 있다.
본 발명의 다른 일 구현예에 따르면, R1 및 R2는 서로 독립적으로 C1-C60알킬기, 또는 C6-C60아릴기일 수 있다.

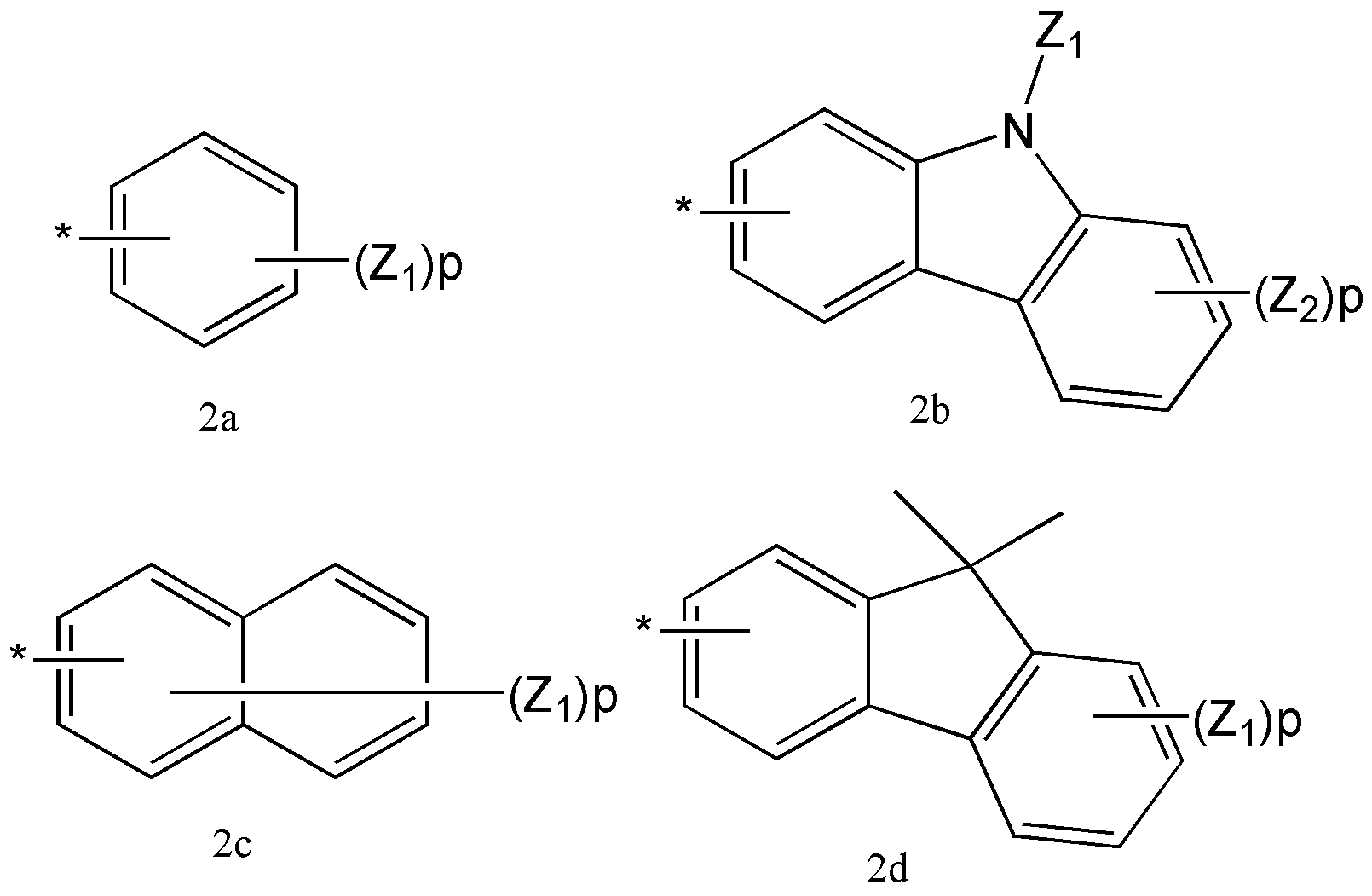

본 발명의 다른 일 구현예에 따르면, Ar 및 Z는 하기 화학식 중 어느 하나일 수 있다:
상기 화학식 중, Z1 및 Z2는 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고;
p는 1 내지 7의 정수이고;
p가 2 이상인 경우, 복수개의 Z1 및 Z2는 서로 다르거나 같을 수 있고;
*은 이웃한 원자와의 결합 사이트이다.
본 발명의 다른 일 구현예에 따르면, Y는 단일 결합, 페닐렌기(phenylene), 펜탈레닐렌기(pentalenylene), 인데닐렌기(indenylene), 나프틸렌기(naphthylene), 아줄레닐렌기(azulenylene), 헵탈레닐렌기(heptalenylene), 인다세닐렌기(indacenylene), 아세나프틸렌기(acenaphthylene), 플루오레닐렌기(fluorenylene), 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기(phenalenylene), 페난트레닐렌기(phenanthrenylene), 안트라세닐렌기(anthracenylene), 플루오란테닐렌기(fluoranthenylene), 트리페닐레닐렌기(triphenylenylene), 파이레닐렌기(pyrenylene), 크라이세닐렌기(chrysenylene), 나프타세닐렌기(naphthacenylene), 피세닐렌기(picenylene), 페릴레닐렌기(perylenylene), 펜타페닐렌기(pentaphenylene), 헥사세닐렌기(hexacenylene), 펜타세닐렌기(pentacenylene), 루비세닐렌기(rubicenylene), 코로네닐기렌기(coronenylene), 오발레닐기렌기(ovalenylene), 피롤일렌기(pyrrolylene), 티오페닐렌기(thiophenylene), 퓨라닐렌기(furanylene), 이미다졸일렌기(imidazolylene), 피라졸일렌기(pyrazolylene), 티아졸일렌기(thiazolylene), 이소티아졸일렌기(isothiazolylene), 옥사졸일렌기(oxazolylene), 이속사졸일렌기(isooxazolylene), 피리디닐렌기(pyridinylene), 피라지닐렌기(pyrazinylene), 피리미디닐렌기(pyrimidinylene), 피리다지닐렌기(pyridazinylene), 이소인돌일렌기(isoindolylene), 인돌일렌기(indolylene), 인다졸일렌기(indazolylene), 푸리닐렌기(purinylene), 퀴놀리닐렌기(quinolinylene), 이소퀴놀리닐렌기(isoquinolinylene), 벤조퀴놀리닐렌기(benzoquinolinylene), 프탈라지닐렌기(phthalazinylene), 나프티리디닐렌기(naphthyridinylene), 퀴녹살리닐렌기(quinoxalinylene), 퀴나졸리닐렌기(quinazolinylene), 시놀리닐렌기(cinnolinylene), 카바졸일렌기(carbazolylene), 페난트리디닐렌기(phenanthridinylene), 아크리디닐렌기(acridinylene), 페난트롤리닐렌기(phenanthrolinylene), 페나지닐렌기(phenazinylene), 벤조이미다졸일렌기(benzoimidazolylene), 벤조퓨라닐렌기(benzofuranylene), 벤조티오페닐렌기(benzothiophenylene), 이소벤조티아졸일렌기(isobenzothiazolylene), 벤조옥사졸일렌기(benzooxazolylene), 이소벤조옥사졸일렌기(isobenzooxazolylene), 트리아졸일렌기(triazolylene), 테트라졸일렌기(tetrazolylene), 옥사디아졸일렌기(oxadiazolylene), 트리아지닐렌기(triazinylene), 디벤조퓨라닐렌기(dibenzofuranylene), 디벤조티오페닐렌기(dibenzothiophenylene), 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐기레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴기레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 피롤일렌기, 티오페닐렌기, 퓨라닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 이소인돌일렌기, 인돌일렌기, 인다졸일렌기, 푸리닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 카바졸일렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기, 트리아지닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 중에서 선택되며,
선택적으로, 상술한 치환기들 중 2 이상이 연결된 것일 수 있다.
본 발명의 다른 일 구현예에 따르면, Y는 단일 결합, 또는 하기 화학식 중 어느 하나일 수 있다:
상기 화학식 중, *은 이웃한 원자와의 결합 사이트를 나타낸다.

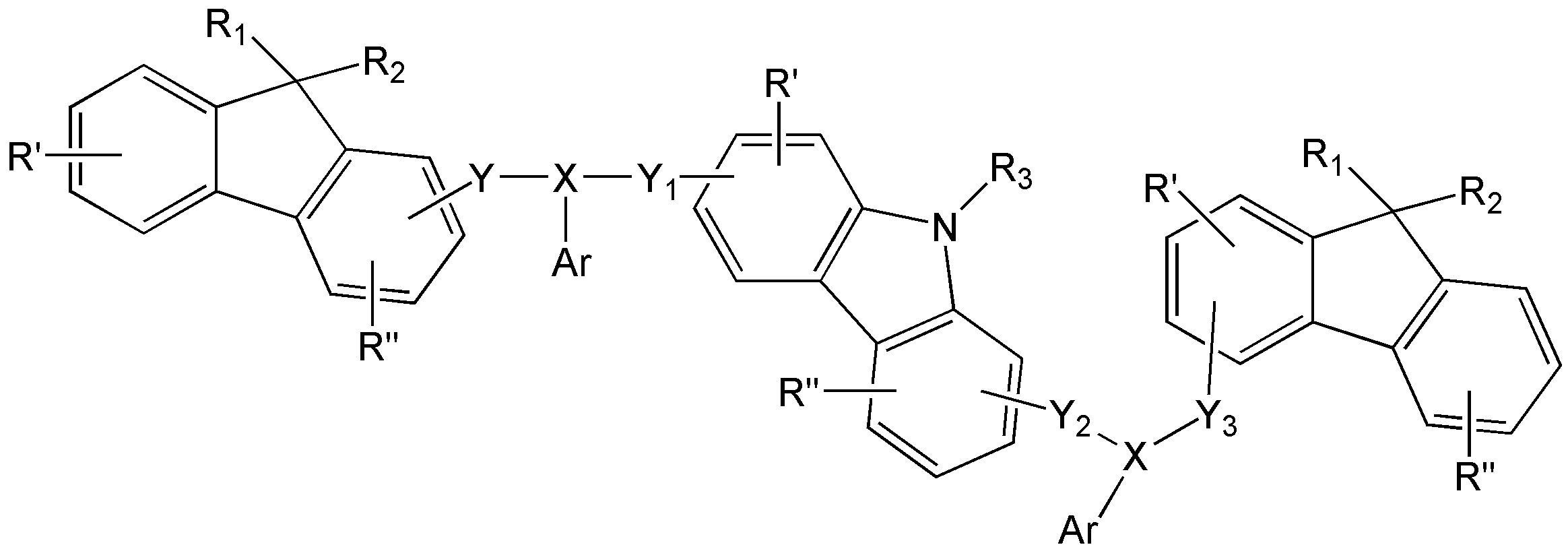

본 발명의 다른 일 구현예에 따르면, 상기 화학식 1은 하기 화학식 2 내지 4 중 어느 하나일 수 있다:
<화학식 2>
<화학식 3>
<화학식 4>
상기 화학식 2 내지 4 중, Y1 내지 Y3의 정의는 각각 독립적으로 상술한 Y의 정의와 동일하고, R3에 대한 정의는 상술한 R1, R2, R', R"에 대한 정의와 동일하다.

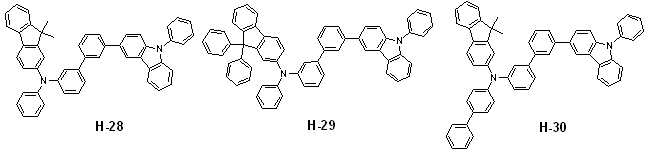

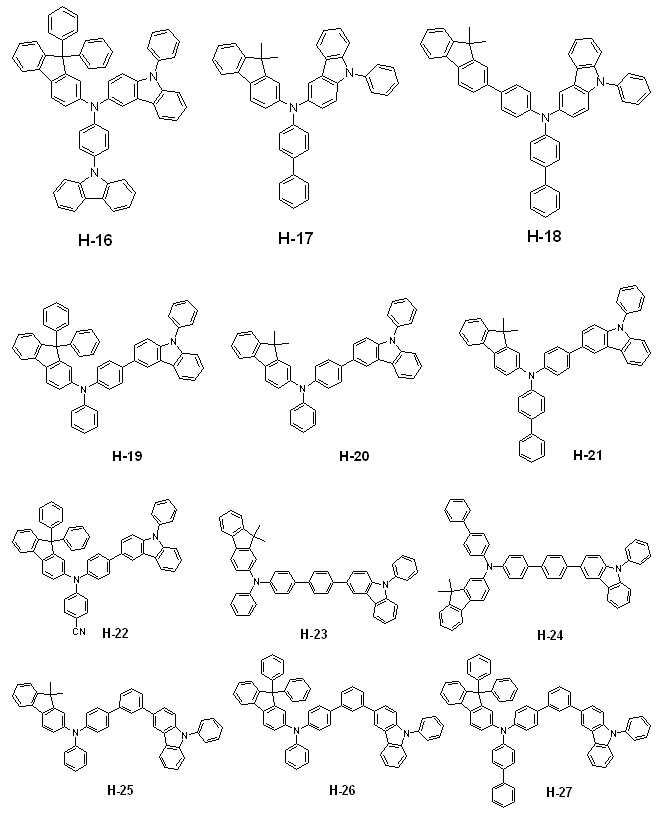

본 발명의 다른 일 구현예에 따르면, 상기 화학식 1의 화합물은 하기 화합물 중 어느 하나일 수 있다:

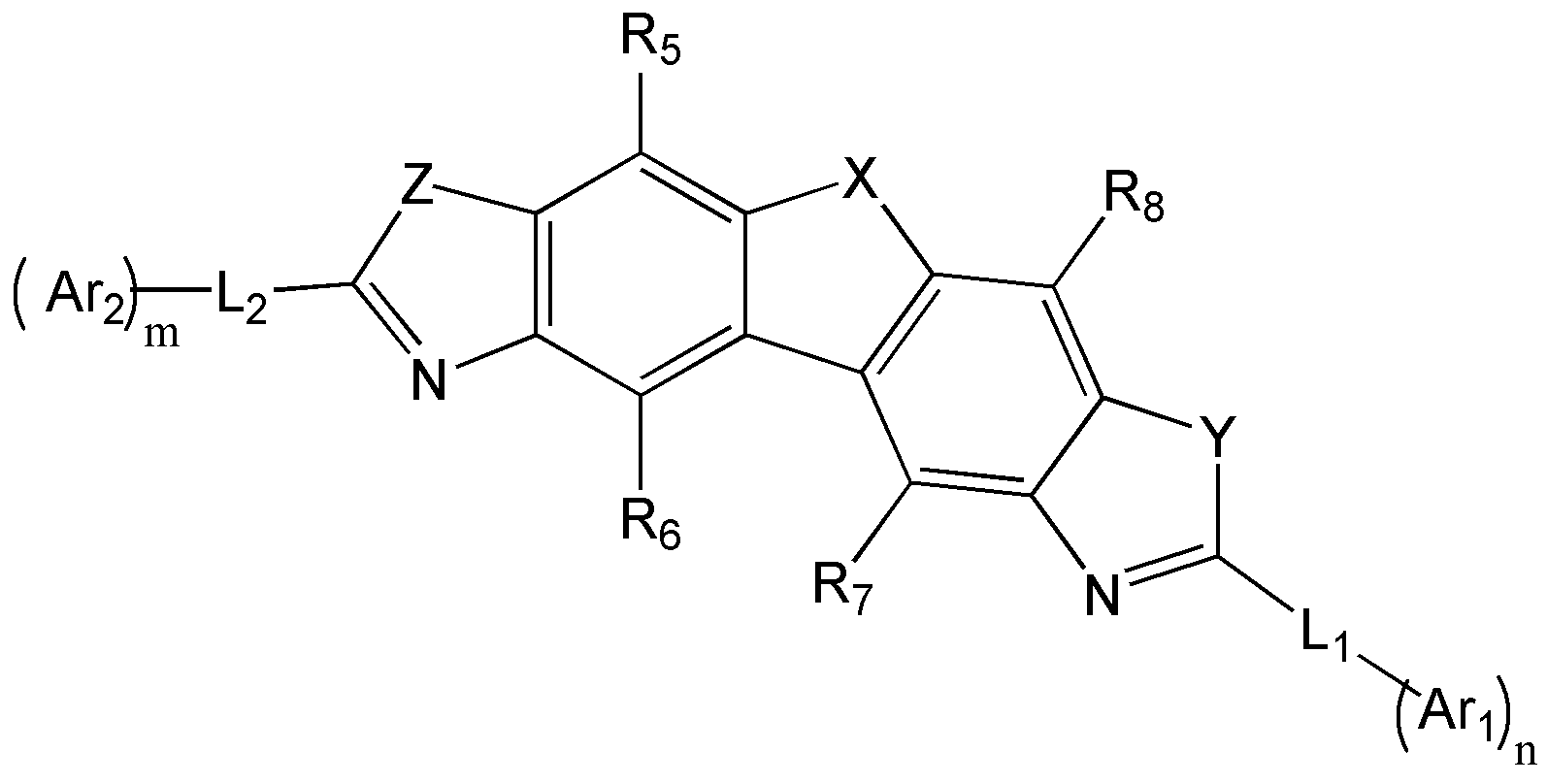

본 발명의 다른 일 구현예에 따르면, 상기 정공 저지층(HBL) 물질은 하기 화학식 5로 나타내지는 화합물일 수 있다:
<화학식 5>
상기 화학식 5 중,
X는 CR1R2, SiR3R4, S 또는 O 이고;
Y, Z는 NAr3, S 또는 O 이며;
R1 내지 R8, Ar1 내지 Ar3는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C2-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
L1 및 L2는 서로 독립적으로 단일 결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C2-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며;
m 및 n은 각각 독립적으로 0 내지 3의 정수이며(단, m 및 n이 동시에 0인 경우는 제외한다);
상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C2-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
본 발명의 다른 일 구현예에 따르면, 상기 화학식 5 중, R5 내지 R8은 각각 독립적으로 수소, 또는 중수소일 수 있다.
본 발명의 다른 일 구현예에 따르면, 상기 화학식 5 중, R1 내지 R4, Ar1 내지 Ar3는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 또는 1가 비-방향족 헤테로축합다환 그룹일 수 있다.
본 발명의 다른 일 구현예에 따르면, 상기 화학식 5 중, R1 내지 R4, Ar1 내지 Ar3는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 및 이의 염, C1-C60알킬기;
페닐기(phenyl), 펜탈레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphthyl), 아줄레닐기(azulenyl), 헵탈레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphthyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트라세닐기(anthracenyl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐기(triphenylenyl), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 펜타세닐기(pentacenyl), 루비세닐기(rubicenyl), 코로네닐기(coronenyl), 오발레닐기(ovalenyl), 피롤일기(pyrrolyl), 티오페닐기(thiophenyl), 퓨라닐기(furanyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 옥사졸일기(oxazolyl), 이속사졸일기(isooxazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 이소퀴놀리닐기(isoquinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조이미다졸일기(benzoimidazolyl), 벤조퓨라닐기(benzofuranyl), 벤조티오페닐기(benzothiophenyl), 이소벤조티아졸일기(isobenzothiazolyl), 벤조옥사졸일기(benzooxazolyl), 이소벤조옥사졸일기(isobenzooxazolyl), 트리아졸일기(triazolyl), 테트라졸일기(tetrazolyl), 옥사디아졸일기(oxadiazolyl), 트리아지닐기(triazinyl), 디벤조퓨라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기 및 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오기페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
Si(Q3)(Q4)(Q5) (여기서, Q3 내지 Q5는 서로 독립적으로, C1-C20알킬기, C1-C20알콕시기, 페닐기 및 나프틸기 중에서 선택됨) 중에서 선택될 수 있다.
본 발명의 다른 일 구현예에 따르면, 상기 화학식 5 중, Ar1 및 Ar2는 각각 독립적으로 하기 화학식 중 어느 하나일 수 있다:
상기 화학식 중,
Y1 내지 Y3는 각각 독립적으로 CH, 또는 N을 나타내고;
Q1은 SiR50R51를 나타내고;
Q2는 S 또는 NR60를 나타내고;
R50, R51, R60 및 Z1은 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고, Z1이 복수 개인 경우 각각의 Z1은 서로 다르거나 또는 동일하며;
p는 1 내지 7의 정수이고;
*은 이웃한 원자와의 결합 사이트이다.
본 발명의 다른 일 구현예에 따르면, 상기 화학식 5 중, L1 및 L2는 서로 독립적으로 단일 결합, 페닐렌기(phenylene), 펜탈레닐렌기(pentalenylene), 인데닐렌기(indenylene), 나프틸렌기(naphthylene), 아줄레닐렌기(azulenylene), 헵탈레닐렌기(heptalenylene), 인다세닐렌기(indacenylene), 아세나프틸렌기(acenaphthylene), 플루오레닐렌기(fluorenylene), 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기(phenalenylene), 페난트레닐렌기(phenanthrenylene), 안트라세닐렌기(anthracenylene), 플루오란테닐렌기(fluoranthenylene), 트리페닐레닐렌기(triphenylenylene), 파이레닐렌기(pyrenylene), 크라이세닐렌기(chrysenylene), 나프타세닐렌기(naphthacenylene), 피세닐렌기(picenylene), 페릴레닐렌기(perylenylene), 펜타페닐렌기(pentaphenylene), 헥사세닐렌기(hexacenylene), 펜타세닐렌기(pentacenylene), 루비세닐렌기(rubicenylene), 코로네닐기렌기(coronenylene), 오발레닐기렌기(ovalenylene), 피롤일렌기(pyrrolylene), 티오페닐렌기(thiophenylene), 퓨라닐렌기(furanylene), 이미다졸일렌기(imidazolylene), 피라졸일렌기(pyrazolylene), 티아졸일렌기(thiazolylene), 이소티아졸일렌기(isothiazolylene), 옥사졸일렌기(oxazolylene), 이속사졸일렌기(isooxazolylene), 피리디닐렌기(pyridinylene), 피라지닐렌기(pyrazinylene), 피리미디닐렌기(pyrimidinylene), 피리다지닐렌기(pyridazinylene), 이소인돌일렌기(isoindolylene), 인돌일렌기(indolylene), 인다졸일렌기(indazolylene), 푸리닐렌기(purinylene), 퀴놀리닐렌기(quinolinylene), 이소퀴놀리닐렌기(isoquinolinylene), 벤조퀴놀리닐렌기(benzoquinolinylene), 프탈라지닐렌기(phthalazinylene), 나프티리디닐렌기(naphthyridinylene), 퀴녹살리닐렌기(quinoxalinylene), 퀴나졸리닐렌기(quinazolinylene), 시놀리닐렌기(cinnolinylene), 카바졸일렌기(carbazolylene), 페난트리디닐렌기(phenanthridinylene), 아크리디닐렌기(acridinylene), 페난트롤리닐렌기(phenanthrolinylene), 페나지닐렌기(phenazinylene), 벤조이미다졸일렌기(benzoimidazolylene), 벤조퓨라닐렌기(benzofuranylene), 벤조티오페닐렌기(benzothiophenylene), 이소벤조티아졸일렌기(isobenzothiazolylene), 벤조옥사졸일렌기(benzooxazolylene), 이소벤조옥사졸일렌기(isobenzooxazolylene), 트리아졸일렌기(triazolylene), 테트라졸일렌기(tetrazolylene), 옥사디아졸일렌기(oxadiazolylene), 트리아지닐렌기(triazinylene), 디벤조퓨라닐렌기(dibenzofuranylene), 디벤조티오페닐렌기(dibenzothiophenylene), 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐기레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴기레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 피롤일렌기, 티오페닐렌기, 퓨라닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 이소인돌일렌기, 인돌일렌기, 인다졸일렌기, 푸리닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 카바졸일렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기, 트리아지닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 중에서 선택되며,
선택적으로, 상술한 치환기들 중 2 이상이 연결된 것일 수 있다.
본 발명의 다른 일 구현예에 따르면, L1 및 L2는 서로 독립적으로 단일 결합, 또는 하기 화학식 중 어느 하나일 수 있다:
상기 화학식 중, Y1 내지 Y3는 각각 독립적으로 CH, 또는 N을 나타내며,
*은 이웃한 원자와의 결합 사이트를 나타낸다.

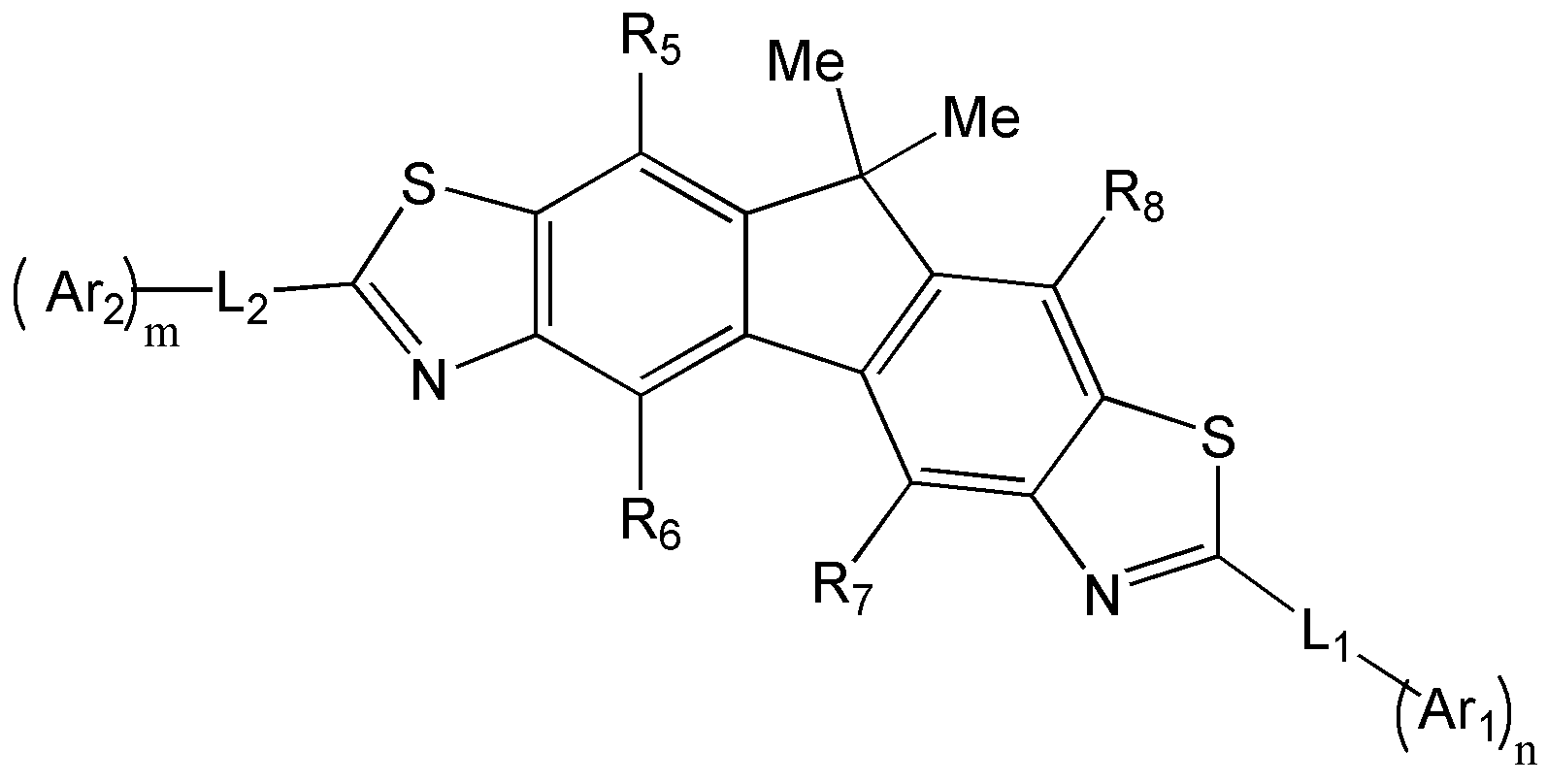

본 발명의 다른 일 구현예에 따르면, 상기 화학식 5는 하기 화학식 6 또는 7일 수 있다:
<화학식 6>
<화학식 7>
상기 화학식들 중, 치환기에 대한 정의는 상술한 바와 같다.

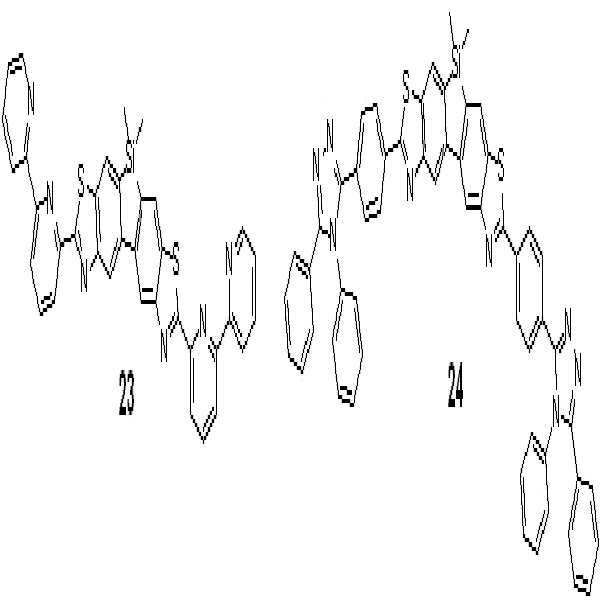

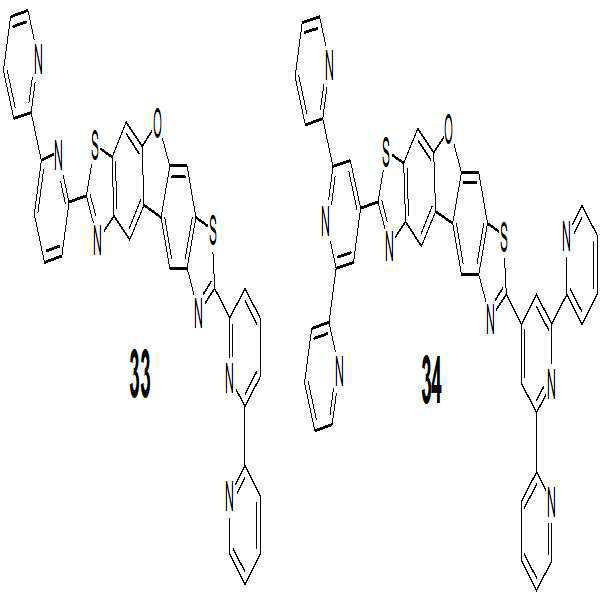

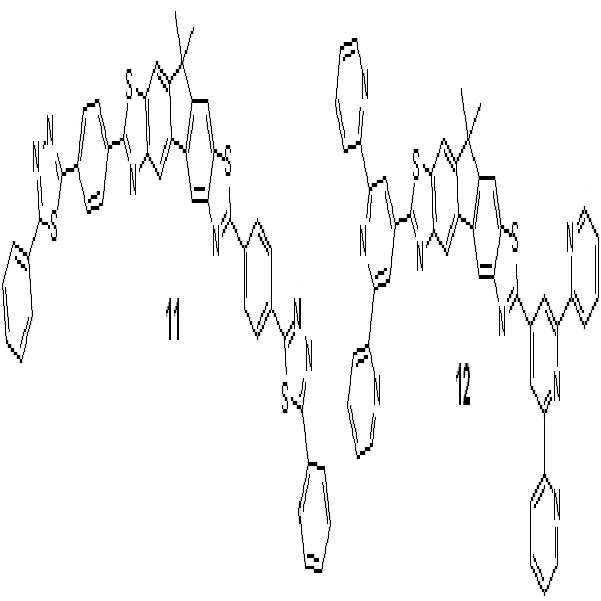

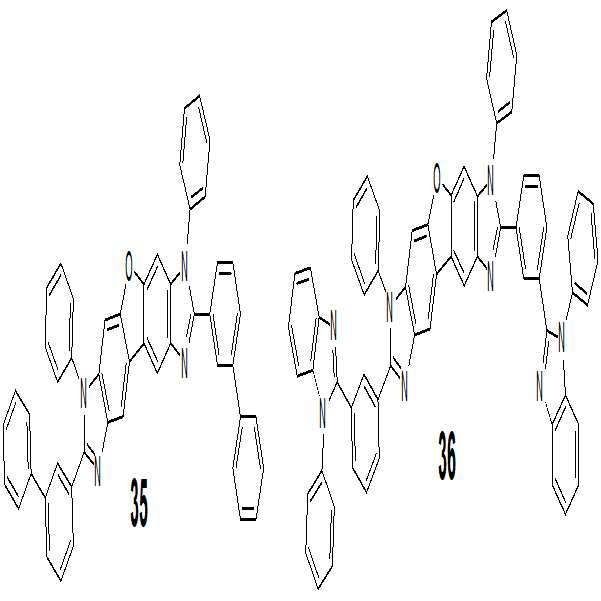

본 발명의 다른 일 구현예에 따르면, 상기 화학식 5의 화합물은 하기 화합물 중 어느 하나일 수 있다:

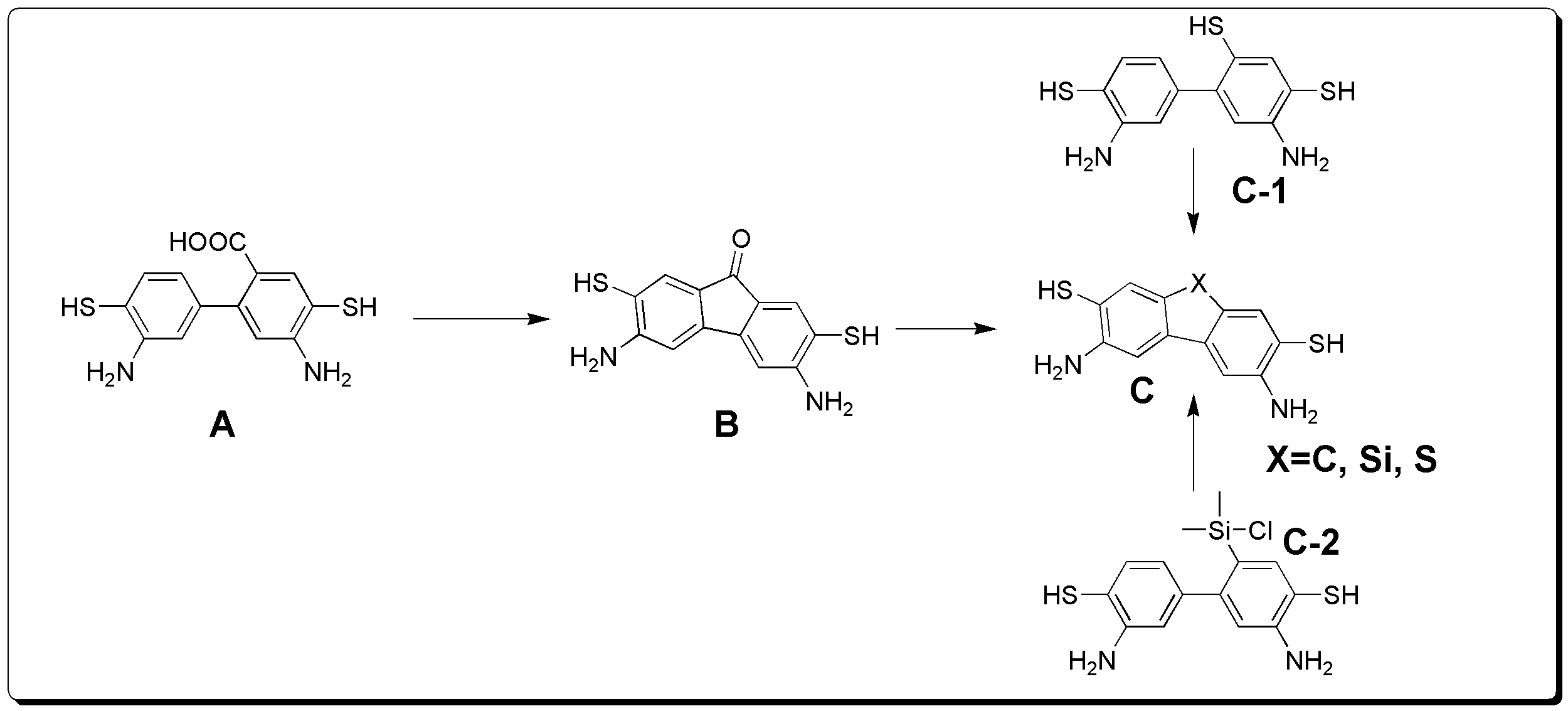

상기 화학식 1 내지 7로 표시되는 화합물은 공지의 유기 합성 방법을 이용하여 합성될 수 있다. 상기 화합물의 합성 방법은 후술하는 실시예를 참조하여 당업자가 인식할 수 있다.
본 명세서 중 "(유기층이) 화합물을 1종 이상 포함한다"란, "(유기층이) 상기 화학식 1의 범주에 속하는 1종의 축합환 화합물 또는 상기 화학식 1의 범주에 속하는 서로 다른 2종 이상의 축합환 화합물을 포함할 수 있다"로 해석될 수 있다.
본 명세서 중 "유기층"은 상기 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 모든 층을 가리키는 용어이다. 상기 "유기층"의 층에 포함된 물질이 유기물로 한정되는 것은 아니다.
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 상기 유기 발광 소자(10)은 제1전극(110), 유기층(150) 및 제2전극(190)을 포함한다.
이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자의 구조 및 제조 방법을 설명하면 다음과 같다.
도 1의 제1전극(110)의 하부 또는 제2전극(190)의 상부에는 기판이 추가로 배치될 수 있다. 상기 기판은 기계적 강도, 열안정성, 투명성, 표면 평활성, 취급 용이성 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용할 수 있다.
상기 제1전극(110)은, 예를 들면, 기판 상부에, 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(110)이 애노드일 경우, 정공 주입이 용이하도록 제1전극용 물질은 높은 일함수를 갖는 물질 중에서 선택될 수 있다. 상기 제1전극(110)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다. 제1전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 이용할 수 있다. 또는, 반투과형 전극 또는 반사형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질로서, 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 중 적어도 하나를 선택할 수 있다.
상기 제1전극(110)은 단일층 또는 복수의 층을 갖는 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(110)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(110) 상부에는 유기층(150)이 배치되어 있다. 상기 유기층(150)은 발광층을 포함한다.
상기 유기층(150)은, 상기 제1전극과 상기 발광층 사이에 개재되는 정공 수송 영역(hole transport region) 및 상기 발광층과 상기 제2전극 사이에 개재되는 전자 수송 영역(electron transport region)을 더 포함할 수 있다.
상기 정공 수송 영역은, 전자 저지층(EBL); 및 정공 주입층(HIL), 정공 수송층(HTL), 버퍼층 및 중 적어도 하나;를 포함할 수 있고, 상기 전자 수송 영역은 정공 저지층(HBL); 및 전자 수송층(ETL) 및 전자 주입층(EIL) 중 적어도 하나;를 포함할 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 상기 정공 수송 영역은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1전극(110)으로부터 차례로 적층된 정공 주입층/정공 수송층, 정공 주입층/정공 수송층/버퍼층, 정공 주입층/버퍼층, 정공 수송층/버퍼층 또는 정공 주입층/정공 수송층/전자 저지층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역이 정공 주입층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 제1전극(110) 상부에 상기 정공 주입층을 형성할 수 있다.
진공 증착법에 의하여 정공 주입층을 형성할 경우, 증착 조건은, 예를 들면, 약 100 내지 약 500℃의 증착 온도, 약 10-8 내지 약 10-3torr의 진공도 및 약 0.01 내지 약 100Å/sec의 증착 속도 범위 내에서, 증착하고자 하는 정공 주입층용 화합물 및 형성하고자 하는 정공 주입층 구조를 고려하여 선택될 수 있다.
스핀 코팅법에 의하여 정공 주입층을 형성할 경우, 코팅 조건은 약 2000rpm 내지 약 5000rpm의 코팅 속도 및 약 80℃ 내지 200℃의 열처리 온도 범위 내에서, 증착하고자 하는 정공 주입층용 화합물 및 형성하고자 하는 정공 주입층 구조를 고려하여 선택될 수 있다.
상기 정공 수송 영역이 정공 수송층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 제1전극(110) 상부 또는 정공 주입층 상부에 상기 정공 수송층을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의하여 정공 수송층을 형성할 경우, 정공 수송층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.

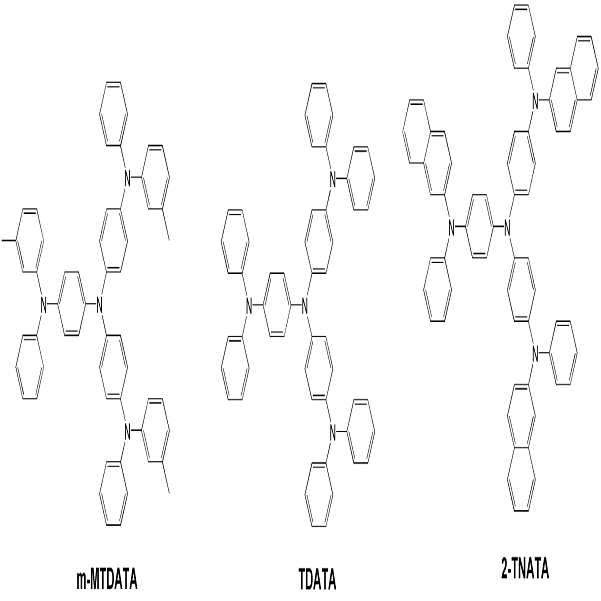

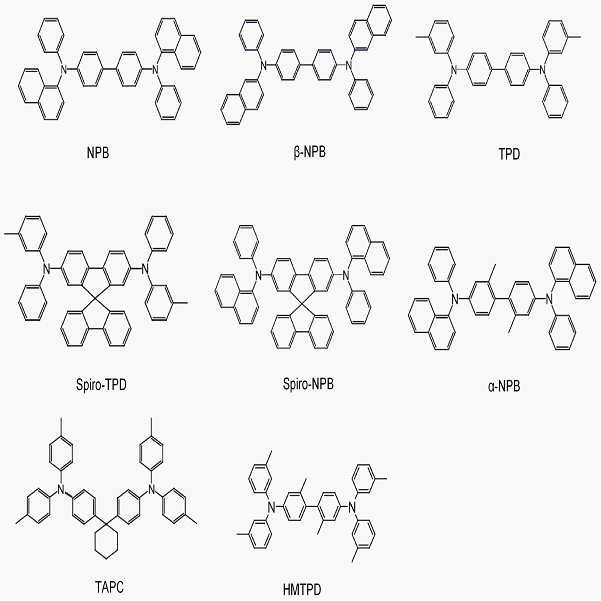

상기 정공 수송 영역은, m-MTDATA, TDATA, 2-TNATA, NPB, β-NPB, TPD, Spiro-TPD, Spiro-NPB, α-NPB, TAPC, HMTPD, TCTA(4,4',4"-트리스(N-카바졸일)트리페닐아민(4,4',4"-tris(N-carbazolyl)triphenylamine)), Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid:폴리아닐린/도데실벤젠술폰산), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate):폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)), Pani/CSA (Polyaniline/Camphor sulfonicacid:폴리아닐린/캠퍼술폰산), PANI/PSS (Polyaniline)/Poly(4-styrenesulfonate):폴리아닐린)/폴리(4-스티렌술포네이트)), 중 적어도 하나를 포함할 수 있다:
상기 정공 수송 영역의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 수송 영역이 정공 주입층 및 정공 수송층을 모두 포함한다면, 상기 정공 주입층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å이고, 상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송 영역, 정공 주입층 및 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 정공 수송 영역은 상술한 바와 같은 물질 외에, 도전성 향상을 위하여 전하-생성 물질을 더 포함할 수 있다. 상기 전하-생성 물질은 상기 정공 수송 영역 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다. 상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 p-도펀트의 비제한적인 예로는, 테트라시아노퀴논다이메테인(TCNQ) 및 2,3,5,6-테트라플루오로-테트라시아노-1,4-벤조퀴논다이메테인(F4-TCNQ) 등과 같은 퀴논 유도체; 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물; 및 하기 화합물 HT-D1 등을 들 수 있으나, 이에 한정되는 것은 아니다.
<화합물 HT-D1> <F4-TCNQ>
상기 정공 수송 영역은 상술한 바와 같은 전자 저지층, 정공 주입층 및 정공 수송층 외에, 버퍼층을 더 포함할 수 있다. 상기 버퍼층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 광 방출 효율을 증가시키는 역할을 수 있다. 상기 버퍼층에 포함되는 물질로는 정공 수송 영역에 포함될 수 있는 물질을 사용할 수 있다. 전자 저지층은 전자 수송 영역으로부터의 전자 주입을 방지하는 역할을 하는 층으로서, 상술한 수학식 (1), (2)를 만족하는 화합물로서 예를 들어 화학식 1의 화합물일 수 있다.
상기 전자 저지층의 두께는 약 10 Å 내지 약 200 Å, 예를 들면 약 30 Å 내지 약 150 Å일 수 있다. 상기 전자 저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
상기 제1전극(110) 상부 또는 정공 수송 영역 상부에 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 발광층을 형성한다. 진공 증착법 및 스핀 코팅법에 의해 발광층을 형성할 경우, 발광층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 유기 발광 소자(10)가 풀 컬러 유기 발광 소자일 경우, 발광층, 개별 부화소별로, 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은, 적색 발광층, 녹색 발광층 및 청색 발광층이 적층된 구조를 갖거나, 적색광 발출 물질, 녹색광 발출 물질 및 청색광 방출 물질이 층구분없이 혼합된 구조를 가져, 백색광을 방출할 수 있다.
상기 발광층은 호스트 및 도펀트를 포함할 수 있다.

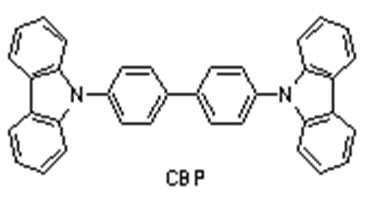

상기 호스트는 상술한 수학식 (1), (2)를 만족하는 화합물이외에 공지 물질, 예를 들어, 하기 TPBi, TBADN, ADN("DNA"라고도 함), CBP, CDBP 및 TCP 중 적어도 하나를 더 포함할 수 있다:
또는, 상기 호스트는 하기 화학식 301로 표시되는 화합물을 포함할 수 있다.
<화학식 301>
Ar301-[(L301)xb1-R301]xb2
상기 화학식 301 중,
Ar301은
나프탈렌(naphthalene), 헵탈렌(heptalene), 플루오렌(fluorenene), 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌(phenalene), 페난트렌(phenanthrene), 안트라센(anthracene), 플루오란텐(fluoranthene), 트리페닐렌(triphenylene), 파이렌(pyrene), 크라이센(chrysene), 나프타센(naphthacene), 피센(picene), 페릴렌(perylene), 펜타펜(pentaphene) 및 인데노안트라센(indenoanthracene);
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴기옥시기, C6-C60아릴기티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹 및 -Si(Q301)(Q302)(Q303) (상기 Q301 내지 Q303은 서로 독립적으로, 수소, C1-C60알킬기, C2-C60알케닐기, C6-C60아릴기 및 C2-C60헤테로아릴기 중에서 선택됨) 중에서 선택된 적어도 하나로 치환된, 나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센; 중에서 선택되고;
L301에 대한 설명은 본 명세서 중 L201에 대한 설명을 참조하고;
R301은
C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
xb1은 0, 1, 2 및 3 중에서 선택되고;
xb2는 1, 2, 3 및 4 중에서 선택된다.
예를 들어, 상기 화학식 301 중,
L301은,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기 및 크라이세닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기 및 크라이세닐렌기; 중에서 선택되고;
R301은
C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기; 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.

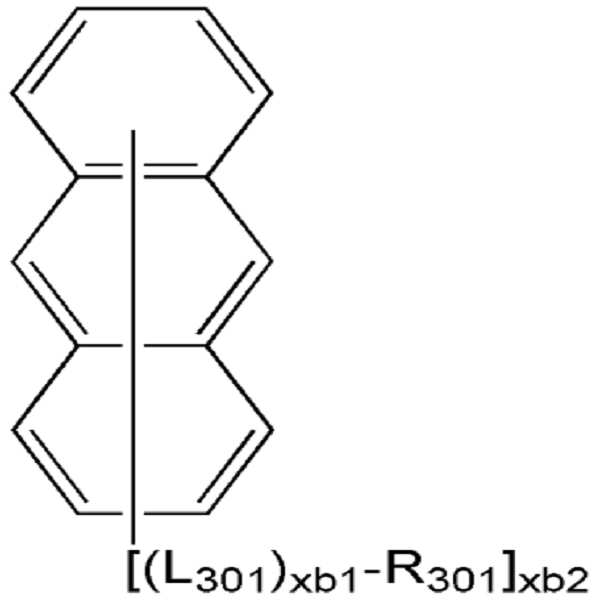

예를 들어, 상기 호스트는 하기 화학식 301A로 표시되는 화합물을 포함할 수 있다:
<화학식 301A>
상기 화학식 301A 중 치환기에 대한 설명은 본 명세서에 기재된 바를 참조한다.

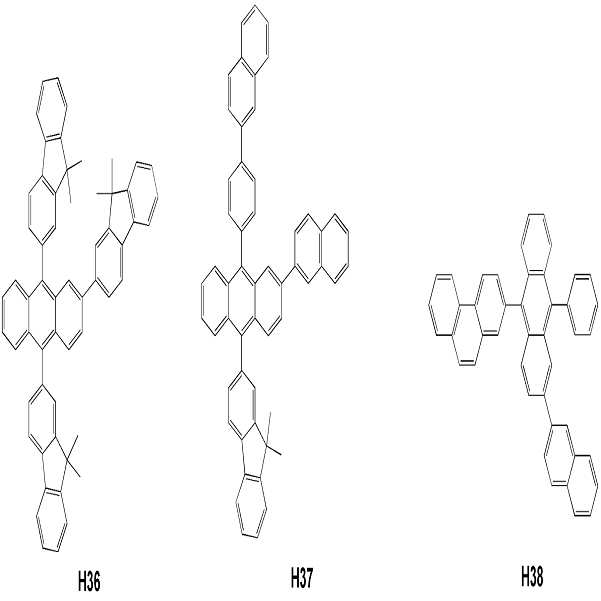

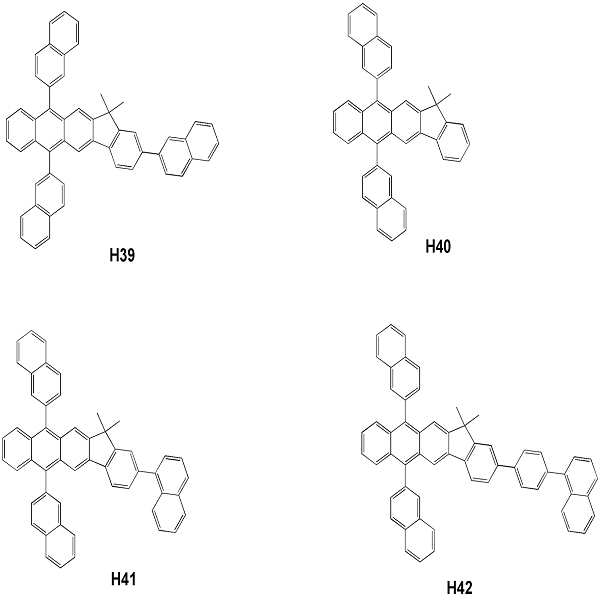

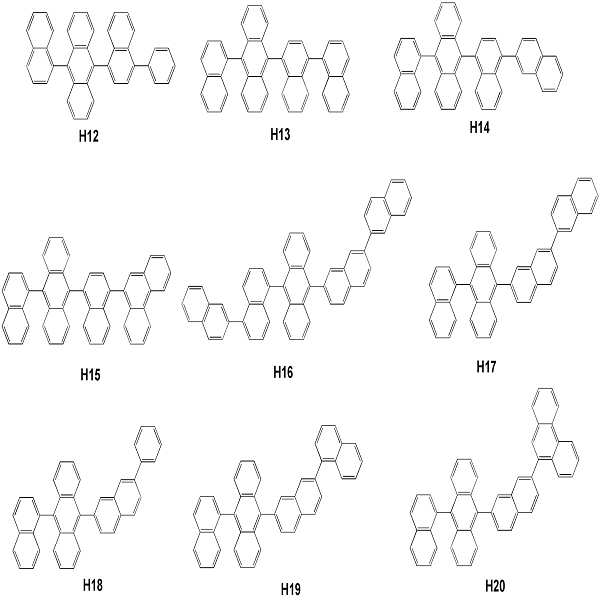

상기 화학식 301로 표시되는 화합물은 하기 화합물 H1 내지 H42 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
또는, 상기 호스트는 하기 화합물 H43 내지 H49 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
상기 도펀트는 공지의 형광 도펀트 및 인광 도펀트 중 적어도 하나를 포함할 수 있다.
상기 인광 도펀트는 하기 화학식 401로 표시되는 유기금속 착체를 포함할 수 있다:
<화학식 401>
상기 화학식 401 중,
M은 이리듐(Ir), 백금(Pt), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb) 및 톨륨(TM) 중에서 선택되고;
X401 내지 X404는 서로 독립적으로, 질소 또는 탄소이고;
A401 및 A402 고리는 서로 독립적으로, 치환 또는 비치환된 벤젠, 치환 또는 비치환된 나프탈렌, 치환 또는 비치환된 플루오렌, 치환 또는 비치환된 스파이로-플루오렌, 치환 또는 비치환된 인덴, 치환 또는 비치환된 피롤, 치환 또는 비치환된 티오펜, 치환 또는 비치환된 퓨란(furan), 치환 또는 비치환된 이미다졸, 치환 또는 비치환된 피라졸, 치환 또는 비치환된 티아졸, 치환 또는 비치환된 이소티아졸, 치환 또는 비치환된 옥사졸, 치환 또는 비치환된 이속사졸(isooxazole), 치환 또는 비치환된 피리딘, 치환 또는 비치환된 피라진, 치환 또는 비치환된 피리미딘, 치환 또는 비치환된 피리다진, 치환 또는 비치환된 퀴놀린, 치환 또는 비치환된 이소퀴놀린, 치환 또는 비치환된 벤조퀴놀린, 치환 또는 비치환된 퀴녹살린, 치환 또는 비치환된 퀴나졸린, 치환 또는 비치환된 카바졸, 치환 또는 비치환된 벤조이미다졸, 치환 또는 비치환된 벤조퓨란(benzofuran), 치환 또는 비치환된 벤조티오펜, 치환 또는 비치환된 이소벤조티오펜, 치환 또는 비치환된 벤조옥사졸, 치환 또는 비치환된 이소벤조옥사졸, 치환 또는 비치환된 트리아졸, 치환 또는 비치환된 옥사디아졸, 치환 또는 비치환된 트리아진, 치환 또는 비치환된 디벤조퓨란(dibenzofuran) 및 치환 또는 비치환된 디벤조티오펜 중에서 선택되고;
상기 치환된 벤젠, 치환된 나프탈렌, 치환된 플루오렌, 치환된 스파이로-플루오렌, 치환된 인덴, 치환된 피롤, 치환된 티오펜, 치환된 퓨란, 치환된 이미다졸, 치환된 피라졸, 치환된 티아졸, 치환된 이소티아졸, 치환된 옥사졸, 치환된 이속사졸, 치환된 피리딘, 치환된 피라진, 치환된 피리미딘, 치환된 피리다진, 치환된 퀴놀린, 치환된 이소퀴놀린, 치환된 벤조퀴놀린, 치환된 퀴녹살린, 치환된 퀴나졸린, 치환된 카바졸, 치환된 벤조이미다졸, 치환된 벤조퓨란, 치환된 벤조티오펜, 치환된 이소벤조티오펜, 치환된 벤조옥사졸, 치환된 이소벤조옥사졸, 치환된 트리아졸, 치환된 옥사디아졸, 치환된 트리아진, 치환된 디벤조퓨란 및 치환된 디벤조티오펜의 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group), 1가 비-방향족 헤테로축합다환 그룹, -N(Q401)(Q402), -Si(Q403)(Q404)(Q405) 및 -B(Q406)(Q407) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기 및 비-방향족 축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴기옥시기, C6-C60아릴기티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q411)(Q412), -Si(Q413)(Q414)(Q415) 및 -B(Q416)(Q417) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q421)(Q422), -Si(Q423)(Q424)(Q425) 및 -B(Q426)(Q427); 중에서 선택되고;
L401은 유기 리간드이고;
xc1은 1, 2 또는 3이고;
xc2는 0, 1, 2 또는 3이다.
상기 L401은 임의의 1가, 2가 또는 3가의 유기 리간드일 수 있다. 예를 들어, L401은 할로겐 리간드(예를 들면, Cl, F), 디케톤 리간드(예를 들면, 아세틸아세토네이트, 1,3-디페닐-1,3-프로판디오네이트, 2,2,6,6-테트라메틸-3,5-헵탄디오네이트, 헥사플루오로아세토네이트), 카르복실산 리간드(예를 들면, 피콜리네이트, 디메틸-3-피라졸카르복실레이트, 벤조에이트), 카본 모노옥사이드 리간드, 이소니트릴 리간드, 시아노 리간드 및 포스포러스 리간드(예를 들면, 포스핀(phosphine), 포스파이트(phosphite)) 중 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 401 중 A401가 2 이상의 치환기를 가질 경우, A401의 2 이상의 치환기를 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
상기 화학식 401 중 A402가 2 이상의 치환기를 가질 경우, A402의 2 이상의 치환기를 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
상기 화학식 401 중 xc1이 2 이상일 경우, 화학식 401 중 복수의 리간드
는 서로 동일하거나 상이할 수 있다. 상기 화학식 401 중 xc1이 2 이상일 경우, A401 및 A402는 각각 이웃하는 다른 리간드의 A401 및 A402와 각각 직접(directly) 또는 연결기(예를 들면, C1-C5알킬렌기, -N(R')-(여기서, R'은 C1-C10알킬기 또는 C6-C20아릴기임) 또는 -C(=O)-)를 사이에 두고 연결될 수 있다.

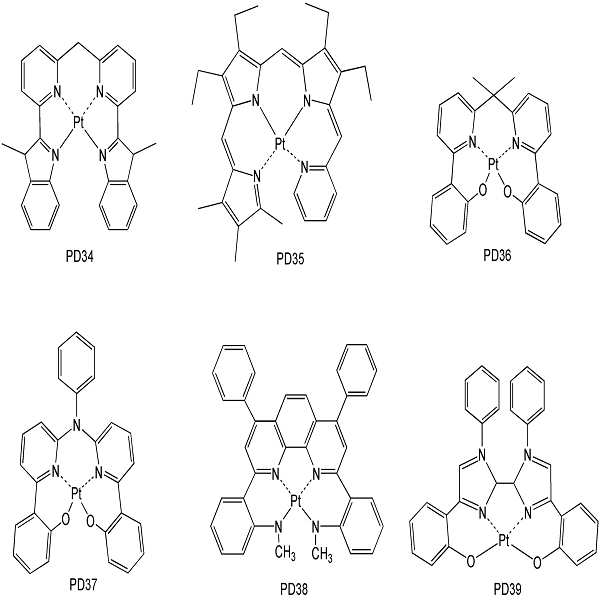

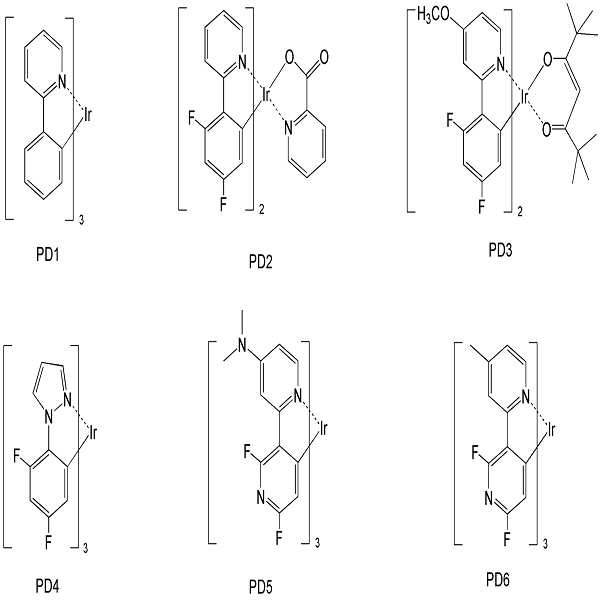

상기 인광 도펀트는 하기 화합물 PD1 내지 PD74 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:

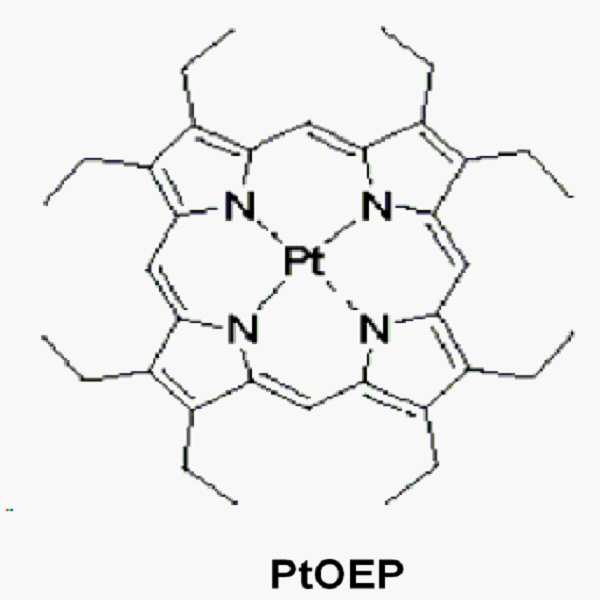

또는, 상기 인광 도펀트는 하기 PtOEP를 포함할 수 있다:
상기 형광 도펀트는 하기 DPAVBi, BDAVBi, TBPe, DCM, DCJTB, Coumarin 6 및 C545T 중 적어도 하나를 포함할 수 있다.
또는, 상기 형광 도펀트는, 하기 화학식 501로 표시되는 화합물을 포함할 수 있다:
<화학식 501>
상기 화학식 501 중,
Ar501은
나프탈렌(naphthalene), 헵탈렌(heptalene), 플루오렌(fluorenene), 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌(phenalene), 페난트렌(phenanthrene), 안트라센(anthracene), 플루오란텐(fluoranthene), 트리페닐렌(triphenylene), 파이렌(pyrene), 크라이센(chrysene), 나프타센(naphthacene), 피센(picene), 페릴렌(perylene), 펜타펜(pentaphene) 및 인데노안트라센(indenoanthracene);
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹 및 -Si(Q501)(Q502)(Q503) (상기 Q501 내지 Q503은 서로 독립적으로, 수소, C1-C60알킬기, C2-C60알케닐기, C6-C60아릴기 및 C2-C60헤테로아릴기 중에서 선택됨) 중에서 선택된 적어도 하나로 치환된, 나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센; 중에서 선택되고;
L501 내지 L503에 대한 설명은 각각 본 명세서 중 L201에 대한 설명을 참조하고;
R501 및 R502는 서로 독립적으로,
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸기, 트리아지닐기, 디벤조퓨라닐기 및 디벤조티오기페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기, 디벤조퓨라닐기 및 디벤조티오기페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기 및 디벤조퓨라닐기 및 디벤조티오기페닐기; 중에서 선택되고;
xd1 내지 xd3는 서로 독립적으로, 0, 1, 2 및 3 중에서 선택되고;
xb4는 1, 2, 3 및 4 중에서 선택된다.

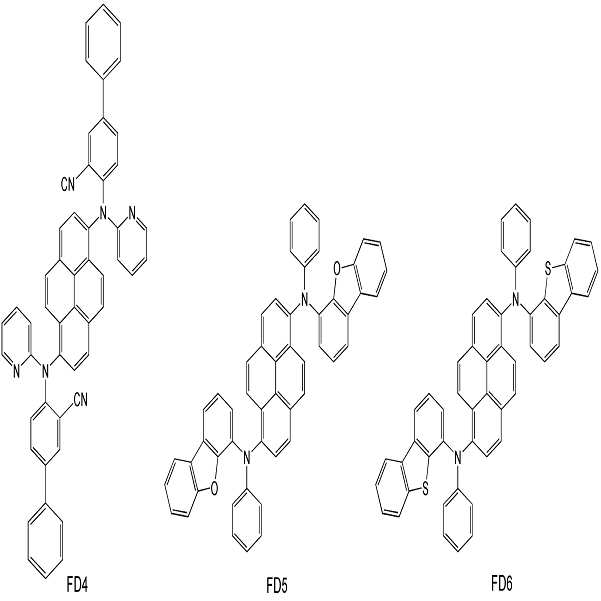

상기 형광 호스트는 하기 화합물 FD1 내지 FD8 중 적어도 하나를 포함할 수 있다:
상기 발광층 중 도펀트의 함량은 통상적으로 호스트 약 100 중량부에 대하여, 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
다음으로 발광층 상부에 전자 수송 영역이 배치될 수 있다.
상기 전자 수송 영역은, 정공 저지층, 전자 수송층(ETL) 및 전자 주입층 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 전자 수송 영역은, 발광층으로부터 차례로 적층된 전자 수송층/전자 주입층 또는 정공 저지층/전자 수송층/전자 주입층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 유기 발광 소자의 유기층(150)은 발광층과 제2전극(190) 사이에 개재된 전자 수송 영역을 포함하고, 상기 전자 수송 영역에, 상기 화학식 1로 표시되는 축합환 화합물이 존재한다.
상기 전자 수송 영역은 정공 저지층을 포함할 수 있다. 상기 정공 저지층은, 발광층이 인광 도펀트를 사용할 경우, 삼중항 여기자 또는 정공이 전자 수송층으로 확산되는 현상을 방지하기 위하여, 형성할 수 있다.
상기 전자 수송 영역이 정공 저지층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 발광층 상부에 상기 정공 저지층을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의해 정공 저지층을 형성할 경우, 정공 저지층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 정공 저지층은 상술한 수학식 (1), (2)를 만족하는 화합물로서, 예를 들어, 화학식 5의 화합물 이외에도 공지 물질 예를 들면, 하기 BCP 및 Bphen 중 적어도 하나를 더 포함할 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 저지층의 두께는 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 정공저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
상기 전자 수송 영역은 전자 수송층을 포함할 수 있다. 상기 전자 수송층은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 발광층 상부 또는 정공 저지층 상부에 형성될 수 있다. 진공 증착법 및 스핀 코팅법에 의해 전자 수송층을 형성할 경우, 전자 수송층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
일 구현예에 따르면, 상기 유기 발광 소자의 유기층(150)은 상기 발광층과 상기 제2전극(190) 사이에 개재된 전자 수송 영역을 포함하고, 상기 전자 수송 영역은 전자 수송층을 포함한다.

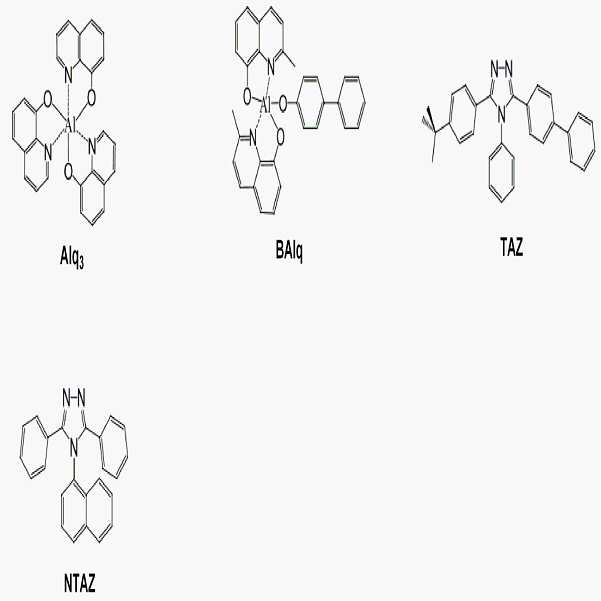

상기 전자 수송층은 상기 BCP, Bphen 및 하기 Alq3, Balq, TAZ 및 NTAZ 중 적어도 하나를 더 포함할 수 있다.
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송층은 상술한 바와 같은 물질 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체는, 예를 들면, 하기 화합물 ET-D1(리튬 퀴놀레이트, LiQ) 또는 ET-D2을 포함할 수 있다.
상기 전자 수송 영역은, 제2전극(190)으로부터의 전자 주입을 용이하게 하는 전자 주입층을 포함할 수 있다.
상기 전자 주입층은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 전자 수송층 상부에 형성될 수 있다. 진공 증착법 및 스핀 코팅법에 의해 전자 주입층을 형성할 경우, 전자 주입층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 전자 주입층은, LiF, NaCl, CsF, Li2O, BaO 및 LiQ 중에서 선택된 적어도 하나를 포함할 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
상술한 바와 같은 유기층(150) 상부에는 제2전극(190)이 배치되어 있다. 상기 제2전극(190)은 전자 주입 전극인 캐소드(Cathode)일 수 있는데, 이 때, 상기 제2전극(190)용 물질로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 혼합물을 사용할 수 있다. 제2전극(190)용 물질의 구체적인 예에는, 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 등이 포함될 수 있다. 또는, 상기 제2전극(190)용 물질로서 ITO 또는 IZO 등을 사용할 수 있다. 상기 제2전극(190)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다.
한편, 본 발명의 일 구현예에 따른 유기 발광 소자의 유기층은 본 발명의 일 구현에에 따른 화합물을 사용하여 증착 방법으로 형성될 수 있거나, 또는 용액으로 제조된 본 발명의 일 구현에에 따른 화합물을 코팅하는 습식 방법으로도 형성될 수 있다.
본 발명의 일 구현예에 의한 유기 발광 소자는 다양한 형태의 평판 표시 장치, 예를 들면 수동 매트릭스 유기 발광 표시 장치 및 능동 매트릭스 유기 발광 표시 장치에 구비될 수 있다. 특히, 능동 매트릭스 유기 발광 표시 장치에 구비되는 경우, 기판 측에 구비된 제 1 전극은 화소 전극으로서 박막 트랜지스터의 소스 전극 또는 드레인 전극와 전기적으로 연결될 수 있다. 또한, 상기 유기 발광 소자는 양면으로 화면을 표시할 수 있는 평판 표시 장치에 구비될 수 있다.
이상, 상기 유기 발광 소자를 도 1을 참조하여 설명하였으나, 이에 한정되는 것은 아니다.
이하, 본 명세서에서 사용되는 치환기들 중 대표적인 치환기의 정의를 살펴보면 다음과 같다 (치환기를 한정하는 탄소 수는 비제한적인 것으로서 치환기의 특성을 제한하지는 않으며, 본 명세서에서 정의하지 않은 치환기의 정의는 일반적인 정의에 따른다).
본 명세서 중 C1-C60알킬기는, 탄소수 1 내지 60의 선형 또는 분지형 지방족 탄화수소 1가(monovalent) 그룹을 의미하며, 구체적인 예에는, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기 등이 포함된다. 본 명세서 중 C1-C60알킬렌기는 상기 C1-C60알킬기와 동일한 구조를 갖는 2가(divalent) 그룹을 의미한다.
본 명세서 중 C1-C60알콕시기는, -OA101(여기서, A101은 상기 C1-C60알킬기임)의 화학식을 갖는 1가 그룹을 의미하며, 이의 구체적인 예에는, 메톡시기, 에톡시기, 이소프로필옥시기 등이 포함된다.
본 명세서 중 C2-C60알케닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 이중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에테닐기, 프로페닐기, 부테닐기 등이 포함된다. 본 명세서 중 C2-C60알케닐렌기는 상기 C2-C60알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C60알키닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 삼중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에티닐기(ethynyl), 프로피닐기(propynyl), 등이 포함된다. 본 명세서 중 C2-C60알키닐렌기는 상기 C2-C60알키닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알킬기는, 탄소수 3 내지 10의 1가 포화 탄화수소 모노시클릭 그룹을 의미하며, 이의 구체예는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등을 포함한다. 본 명세서 중 C3-C10시클로알킬렌기는 상기 C3-C10시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C10헤테로시클로알킬기는, N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 2 내지 10의 1가 모노시클릭 그룹을 의미하며, 이의 구체예는 테트라히드로퓨라닐기(tetrahydrofuranyl), 테트라히드로티오페닐기 등을 포함한다. 본 명세서 중 C2-C10헤테로시클로알킬렌기는 상기 C2-C10헤테로시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알케닐기는 탄소수 3 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 가지나, 방향족성(aromacity)을 갖지 않는 그룹을 의미하며, 이의 구체예는 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기 등을 포함한다. 본 명세서 중 C3-C10시클로알케닐렌기는 상기 C3-C10시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C10헤테로시클로알케닐기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 2 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 갖는다. 상기 C2-C10헤테로시클로알케닐기의 구체예는, 2,3-히드로퓨라닐기, 2,3-히드로티오페닐기 등을 포함한다. 본 명세서 중 C2-C10헤테로시클로알케닐렌기는 상기 C2-C10헤테로시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C6-C60아릴기는 탄 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, C6-C60아릴렌기는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 C6-C60아릴기의 구체예는, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 파이레닐기, 크라이세닐기 등을 포함한다. 상기 C6-C60아릴기 및 C6-C60아릴렌기가 2 이상의 고리를 포함할 경우, 상기 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C2-C60헤테로아릴기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 2 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가 그룹을 의미하고, C2-C60헤테로아릴렌기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 2 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가 그룹을 의미한다. 상기 C2-C60헤테로아릴기의 구체예는, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등을 포함한다. 상기 C2-C60헤테로아릴기 및 C2-C60헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C6-C60아릴옥시기는 -OA102(여기서, A102는 상기 C6-C60아릴기임)를 가리키고, 상기 C6-C60아릴티오기(arylthio)는 -SA103(여기서, A103은 상기 C6-C60아릴기기임)를 가리킨다.
본 명세서 중 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소만을 포함하고, 분자 전체가 비-방향족성(non-aromacity)를 갖는 1가 그룹(예를 들면, 탄소수 8 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 축합다환 그룹의 구체예는 플루오레닐기 등을 포함한다. 본 명세서 중 2가 비-방향족 축합다환 그룹은 상기 1가 비-방향족 축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 1가 비-방향족 헤테로축합다환 그룹(non-aromatic condensed heteropolycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소 외에 N, O, P 및 S 중에서 선택된 헤테로 원자를 포함하고, 분자 전체가 비-방향족성(non-aromacity)를 갖는 1가 그룹(예를 들면, 탄소수 2 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 헤테로축합다환 그룹은, 카바졸일기 등을 포함한다. 본 명세서 중 2가 비-방향족 헤테로축합다환 그룹은 상기 1가 비-방향족 헤테로축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중, 상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C2-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q1 내지 Q7, Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
예를 들어, 상기 상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C2-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q1 내지 Q7, Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 중에서 선택될 수 있다.
본 명세서 중 "Ph"은 페닐기를 의미하고, "Me"은 메틸기를 의미하고, "Et"은 에틸기를 의미하고, "ter-Bu" 또는 "But"은 tert-부틸기를 의미한다.
이하에서, 합성예 및 실시예를 들어, 본 발명의 일 구현예를 따르는 유기 발광 소자에 대하여 보다 구체적으로 설명한다. 하기 합성예 중 "A 대신 B를 사용하였다"란 표현 중 A의 몰당량과 B의 몰당량은 서로 동일하다.
합성예
[
Scheme
-1]
중간체 A의 합성
중간체 A 2.433g(10mmol)을 80% 아세트산 100mL에 넣은 후, 여기에 요오드(I2) 1.357g(5.35mmol)과 오르토-페리오디닉산(H5IO6) 0.333g(1.46mmol)을 고체상태에서 가한 후, 질소분위기에서 80℃, 2시간 교반하였다. 반응종료후, 에틸에테르(50mL)으로 세번 추출한 다음, 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 B를 3.23g(수율 87%)을 얻었다.
[
Scheme
-2]
중간체 C의 합성
2-브로모플루오렌 13g(53mmol)을 아세트산 60mL에 녹이고 중크롬산 나트륨 60g(200mmol)을 0℃에서 천천히 첨가하였다. 12시간 후에 혼합물에 증류수 200mL 를 첨가하고 충분히 교반하였다. 생성된 노란색 고체를 여과하고 건조하여 중간체 C 10g을 얻었다(수율 78%).
중간체 D의 합성
중간체 C 8g(31.6 mmol)을 THF 60mL에 녹이고 -78 oC에서 1M 페닐마그네슘 브로마이드 38mL(38 mmol)를 천천히 첨가하였다. 2시간 후에 온도를 상온으로 유지하고 5시간 동안 교반하였다. 암모늄클로라이드 수용액 50mL로 묽힌 후 에틸아세테이트(40mL)로 세 번 추출하였다. 모아진 유기층을 마그네슘설페 이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 D 10g(수율 95%)을 얻었다. 중간체 D의 구조는 1H-NMR로 확인하였다.
1H-NMR (CDCl3, 400MHz) δ (ppm) 7.64 (d, 1H), 7.54-7.47 (m, 2H), 7.44 (d, 1H), 7.39-7.33 (m, 3H), 7.30-7.23
(m, 5H), 2.46 (s, 1H)
중간체 E의 합성
중간체 D 10g(30mmol)을 벤젠 60mL에 녹이고 진한 황산 2.4mL(45 mmol) 을 소량의 벤젠에 희석하여 첨가하였다. 80℃ 에서 5시간 동안 교반한 후 벤젠을 증발시키고 남은 여액에 1N 수산화나트륨 수용액을 첨가하여 PH~7로 만든 후 에틸아세테이트(40 mL)로 세 번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 E를 6g(수율 50%) 얻었다.
중간체 F의 합성
중간체 E 460mg(1.16mmol)을 THF 5mL에 녹인 후 -78oC에서 노르말헥산에 녹아 있는 2.5몰 노르말부틸리튬 0.61mL (1.5 mmol)을 방울씩 적하한 후 2시간 교반하였다. 트리메틸 보레이트 0.33mL(2.9 mmol)를 위의 반응액에 넣은 다음 같은 온도에서 3시간, 상온에서 12시간 교반하였다. 12몰 염산 수용액으로 혼합물의 pH를 1로 맞추고 상온에서 2시간 교반하고, 4몰 NaOH 수용액으로 pH 14로 맞춘 후 디에틸 에테르(10mL)로 3번 추출하였다. 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 F를 흰색 고체로 345mg(수율 82%) 얻었다.
중간체 G의 합성
중간체 F 344mg(0.95mmol) 과 1,4-디브로모벤젠 560mg(2.37mmol)을 THF 10mL에 녹인 후 테트라키스트리페닐포스핀팔라듐 22mg (0.02mmol)을 가하고 K2CO3 660mg(4.8mmol)를 8mL의 증류수에 녹인 수용액을 부가하고 75℃에서 12시간 교반하였다. 반응 혼합물을 에틸아세테이트 15mL로 3번 추출한 다음, 모아진 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카젤관 크로마토그래피로 분리 정제하여 중간체 G를2 90mg(수율 65%) 얻었다. 구조는 1H NMR로 확인 하였다.
1H-NMR (CDCl3, 400MHz) δ (ppm) 7.79 (dd, 1H), 7.77 (dd, 1H), 7.57 (d, 1H), 7.54 (dd, 1H), 7.49 (dd, 2H), 7.42-
7.37 (m, 3H), 7.35 (dd, 1H), 7.27 (dt, 1H), 7.25-7.19 (m, 10H);
13C-NMR (CDCl3, 100MHz) δ (ppm) 152.0, 151.8, 145.8, 140.2, 139.8, 139.6, 139.5, 131.8, 128.7, 128.3, 128.1,
127.9, 127.6, 126.7, 126.5, 126.3, 124.7, 120.5, 120.3, 65.6
합성예
2
중간체 A~G까지를 이용하여 suzuki & Negishi, Miyaura coupling 반응을 통해 각각의 다음 화합물을 합성 하였다.
화합물 H-01
Elemental Analysis for C39H30N2 : calcd C, 88.94; H, 5.74; N, 5.32
HRMS for C41H28N2S2 [M]+: calcd 526.67, found 525.
T1 Level : 2.51
화합물 H-03
Elemental Analysis for C39H30NP : calcd C, 86.16; H, 5.56; N, 2.58; P, 5.70
HRMS for C39H30NP [M]+: calcd 543.64, found 542
T1 Level : 2.49
화합물 H-06
Elemental Analysis for C43H32N2 : calcd C, 78.17; H, 4.29; N, 9.95; S, 7.59
HRMS for C43H32N2 [M]+: calcd 576.73, found 575
T1 Level : 2.53
화합물 H-17
Elemental Analysis for C45H34N2 : calcd C, 89.67; H, 5.69; N, 4.65
HRMS for C45H34N2 [M]+: calcd 602.76, found 601
T1 Level : 2.61
화합물 H-18
Elemental Analysis for C51H38N2 : calcd C, 90.23; H, 5.64; N, 4.13
HRMS for C51H38N2 [M]+: calcd 678.86, found 677
T1 Level : 2.65
화합물 H-21
Elemental Analysis for C51H38N2 : calcd C, 76.14; H, 4.26; N, 12.46; S, 7.13
HRMS for C51H38N2 [M]+: calcd 678.86, found 677
T1 Level : 2.63
화합물 H-27
Elemental Analysis for C67H46N2 : calcd C, 91.54; H, 5.27; N, 3.19
HRMS for C67H46N2 [M]+: calcd 879.4, found 878
T1 Level : 2.64
[
Scheme
-3]
합성예
3:
중간체 B 합성
A 중간체 플라스크에 넣고 Polyphosphoric acid g당 10ml 넣는다. 2시간 동안 140℃ 가열한다. 50℃이하까지 식힌 후 증류수를 서서히 첨가한다. 생성된 고체를 Filter한 다음 소량의 Methanol로 씻어 주고 건조 시켜 중간체 B 얻었다
중간체 C 합성
A 또는 C-1, C-2를 플라스크에 THF g당 20ml 첨가 후 -78도로 낮춘다 (acetone+ dry ice) 여기에 n-BuLi 2eq 서서히 첨가한다. 상온으로 온도 상승 후 증류수를 서서히 첨가한다. 반응 종료 후 MC로 추출한 후 다음 컬럼크로마토그래피를 통하여 중간체 C를 얻었다.
[
Scheme
-4]
합성예
4
중간체 C와 D를 넣은 플라스크에 PPA 500ml을 넣고 140℃에서 24시간동안 환류 교반하였다. 반응이 완료되면 실온으로 식힌 후, 포화 수산화나트륨 수용액을 천천히 첨가하여 pH를 중성으로 맞춤. 생성된 감압 여과하여 고체를 얻었다. 얻어진 고체를 에탄올로 세척, 건조 후 컬럼을 통해 실시예 화합물을 합성 하였다.
화합물 1
Elemental Analysis for C41H28N2S2 : calcd C, 80.36; H, 4.61; N, 4.57; S, 10.47
HRMS for C41H28N2S2 [M]+: calcd 612.17, found 611.
T1 Level : 2.37
화합물 4
Elemental Analysis for C57H40N6S2 : calcd C, 78.41; H, 4.62; N, 9.63; S, 7.35
HRMS for C57H40N6S2 [M]+: calcd 872.28, found 871
T1 Level : 2.47
화합물 5
Elemental Analysis for C55H36N6S2 : calcd C, 78.17; H, 4.29; N, 9.95; S, 7.59
HRMS for C55H36N6S2 [M]+: calcd 844.24, found 843
T1 Level : 2.41
화합물 6
Elemental Analysis for C65H48N2S2Si2 : calcd C, 79.88; H, 4.95; N, 2.87; S, 6.56; Si, 5.75
HRMS for C65H48N2S2Si2 [M]+: calcd 976.28, found 975
T1 Level : 2.33
화합물 8
Elemental Analysis for C45H36N2S2Si2 : calcd C, 74.54; H, 5.00; N, 3.86; S, 8.84; Si, 7.75
HRMS for C45H36N2S2Si2 [M]+: calcd 725.08, found 724
T1 Level : 2.35
화합물 10
Elemental Analysis for C57H38N8S2 : calcd C, 76.14; H, 4.26; N, 12.46; S, 7.13
HRMS for C57H38N8S2 [M]+: calcd 898.27, found 897
T1 Level : 2.45
실시예
1
애노드로서 코닝 15Ω/cm2 (1200Å) ITO 유리 기판을 50mm x 50mm x 0.7mm크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 10분 동안 초음파 세정한 후, 10분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공증착장치에 이 유리기판을 설치하였다.
상기 ITO층(애노드) 상부에 2-TNATA를 증착하여 600Å 두께의 정공 주입층을 형성한 후, 상기 정공 주입층 상부에 NPB를 증착하여300Å 두께의 정공 수송층을 형성하였다.
정공수송층 상부에 전자 저지층 물질로서 상기 H-01을 100Å의 두께로 진공 증착하였다.
상기 전자 저지층(EBL) 상부에 녹색 인광 Dopant인 Ir(ppy)3 [bis-(1-phenylisoquinolyl) iridium(III)acetylacetonate] 와 CBP을 중량비 15 : 85으로 동시 증착하여 300Å의 두께로 발광층을 형성하였다.
이어서 발광층 상부에 정공 저지층 물질로서 화합물 1을 50Å의 두꼐로 형성 후 전자 수송층으로 Alq3를 300Å의 두께로 증착하고, 이후 Al를 1200Å(음극 전극)의 두께로 진공 증착하여 Al 전극을 형성함으로써 유기 발광 소자를 제조 하였다.
실시예
2
전자 저지층(EBL) 형성시 화합물 H-01 대신 H-03 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예
3
전자 저지층(EBL) 형성시 H-01 대신 H-06 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예
4
전자 저지층(EBL) 형성시 H-01 대신 H-09 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예5
전자 저지층(EBL) 형성시 H-01 대신 H-17 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예6
전자 저지층(EBL) 형성시 H-01 대신 H-18 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예7
전자 저지층(EBL) 형성시 H-01 대신 H-21 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예8
전자 저지층(EBL) 형성시 H-01 대신 H-27 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예9
정공 저지층(HBL) 형성시 화합물 1 대신 화합물 4 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예10
정공 저지층(HBL) 형성시 화합물 1 대신 화합물 5 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예11
정공 저지층(HBL) 형성시 화합물 1 대신 화합물 6 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예12
정공 저지층(HBL) 형성시 화합물 1 대신 화합물 8 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예13
정공 저지층(HBL) 형성시 화합물 1 대신 10 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예14
전자 저지층(EBL) 형성시 H-01 대신 H-18 이용한 것과, 정공 저지층(HBL) 형성시 화합물 1 대신 화합물 6 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예15
전자 저지층(EBL) 형성시 H-01 대신 H-21 이용한 것과, 정공 저지층(HBL) 형성시 화합물 1 대신 화합물 8 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작 했다.
실시예16
전자 저지층(EBL) 형성시 H-01 대신 H-27 이용한 것과, 정공 저지층(HBL) 형성시 화합물 1 대신 10 이용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 EL 소자를 제작했다.
실시예17
애노드는 코닝(corning) 15Ω/cm2 (500Å) ITO 유리 기판을 50mm x 50mm x 0.5mm크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 10분 동안 초음파 세정한 후, 10분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공증착장치에 이 유리기판을 설치하였다. 기판 상부에 우선 정공주입층으로서 공지된 물질인 2-TNATA를 진공 증착하여 600Å 두께로 형성한 후, 이어서 정공수송성 화합물로서 공지된 물질인 4,4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(이하, NPB)을 300Å의 두께로 진공 증착하여 정공수송층을 형성하였다.
정공 수송층 상부에 전자 저지층(EBL) 상기 H-01을 100Å의 두께로 진공 증착하였다. 이 전자 저지층(EBL) 상부에 청색 형광 Dopant인 DPAVBi와 a-ADN을 중량비 3 : 97으로 동시 증착하여 200Å의 두께로 발광층을 형성하였다.
이어서 발광층 상부에 정공 저지층 (HBL) 화합물 1을 50Å의 두꼐로 형성 후 전자 수송층으로 Alq3를 300Å의 두께로 증착한 후, Al를 1200Å(음극 전극)의 두께로 진공 증착 하여 Al 전극을 형성함으로써 유기 발광 소자를 제조 하였다.
실시예18
전자 저지층(EBL) 형성시 H-01 대신 H-18 이용한 것과, 정공 저지층(HBL) 형성시 화합물 1 대신 화합물 6 이용한 것을 제외하고는, 실시예 17과 동일하게 하여 유기 EL 소자를 제작했다.
실시예19
전자 저지층(EBL) 형성시 H-01 대신 H-21 이용한 것과, 정공 저지층(HBL) 형성시 화합물 1 대신 화합물 8 이용한 것을 제외하고는, 실시예 17과 동일하게 하여 유기 EL 소자를 제작했다.
실시예20
전자 저지층(EBL) 형성시 H-01 대신 H-27 이용한 것과, 정공 저지층(HBL) 형성시 화합물 1 대신 10 이용한 것을 제외하고는, 실시예 17과 동일하게 하여 유기 EL 소자를 제작했다.
비교예 1
실시예 1에서 화합물 H-01의 전자 저지층(EBL)은 형성하지 않고 나머지는 실시예 1과 동일하게 하여 유기 EL 소자를 제작하였다.
비교예 2
실시예 1에서 화합물 1의 정공 저지층(HBL)을 형성하지 않고 나머지는 실시예 1과 동일하게 하여 유기 EL 소자를 제작하였다.
비교예 3
실시예 1에서 전자 저지층(EBL) 형성시 H-01 대신 KR 20130009614에서 사용된 하기 분자(화학식 1-6)를 사용하고 정공 저지층(HBL) 화합물 1을 형성하지 않고 나머지는 실시예 1과 동일하게 하여 유기 EL 소자를 제작하였다.
비교예 4
실시예 1에서 정공 저지층(HBL) 형성시 화합물 1 대신 WO 2012070234 에서 사용된 하기 분자(TB-25)를 사용하고, 전자 저지층(EBL) H-01을 형성하지 않고 나머지는 실시예 1과 동일하게 하여 유기 EL 소자를 제작하였다.
[ 실시예와 비교예의 비교]
소자 특성을 확인한 결과 전자 보조층과 정공 보조층 모두 도입한 소자가 구동전압 & 효율 특히 수명개선 효과가 탁월한 것을 볼수 있으면 그 결과는 아래 표 1에 나타내었다. 색이 다른 Green과 Blue에서 평가에서도 대조군에 비해 구동& 효율, 수명 모두 우수한 것으로 증명되었다.
| 전압 | 효율 | T95 수명 (hr @100㎃/㎠) | |
| 실시예 1 | 7.22 | 18.2 | 761 |
| 실시예 2 | 7.26 | 18.3 | 791 |
| 실시예 3 | 7.30 | 19.0 | 743 |
| 실시예 4 | 7.43 | 19.2 | 699 |
| 실시예 5 | 7.32 | 21.9 | 804 |
| 실시예 6 | 7.84 | 22.0 | 821 |
| 실시예 7 | 6.93 | 17.9 | 897 |
| 실시예 8 | 7.21 | 18.8 | 853 |
| 실시예 9 | 7.37 | 20.1 | 821 |
| 실시예 10 | 7.45 | 20.4 | 882 |
| 실시예 11 | 7.52 | 22 | 823 |
| 실시예 12 | 7.02 | 21.4 | 822 |
| 실시예 13 | 7.26 | 19.8 | 861 |
| 실시예 14 | 6.1 | 22.4 | 943 |
| 실시예 15 | 6.42 | 26.1 | 937 |
| 실시예 16 | 5.95 | 25.7 | 912 |
| 실시예 17 | 5.5 | 2.1 | 104 |
| 실시예 18 | 5.1 | 2.5 | 115 |
| 실시예 19 | 4.9 | 2.8 | 214 |
| 실시예 20 | 4.8 | 2.7 | 205 |
| 비교예 1 | 7.9 | 12.7 | 559 |
| 비교예 2 | 7.23 | 15.8 | 601 |
| 비교예 3 | 6.5 | 1.8 | 54 |
| 비교예 4 | 5.9 | 2.1 | 64 |
본 발명의 일구현예에 의한 유기 발광 소자의 발광 특성이 종래의 소자 특성 대비 우수한 특성을 보이는 것을 확인할 수 있다.
본 발명에 대해 상기 합성예 및 실시예를 참고하여 설명하였으나, 이는 예시적인 것에 불과하며, 본 발명에 속하는 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.
10: 유기 발광 소자
110: 제1전극
150: 유기층
190: 제2전극
110: 제1전극
150: 유기층
190: 제2전극
Claims (20)
- 제1전극;
상기 제1전극에 대향된 제2전극; 및
상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층; 을 포함하고,
상기 유기층이, i) 상기 제1전극과 상기 발광층 사이에 개재되며, 전자 저지층(EBL); 및 정공 주입층, 정공 수송층 및 버퍼층 중 적어도 하나;를 포함한 정공 수송 영역 및 ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 정공 저지층(HBL); 및 전자 수송층 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함하며,
상기 전자 저지층(EBL) 물질의 삼중항 에너지(EBL T1) 및 정공 저지층(HBL) 물질의 삼중항 에너지(HBL T1)가 다음 관계를 만족하고,
EBL T1 > HBL T1 (1)
상기 전자 저지층(EBL) 물질이 하기 화학식 1로 나타내지는 화합물이고,
<화학식 1>
상기 화학식 1 중,
Ar, Z, R1, R2, R' 및 R"은 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C2-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
X는 질소(N), 붕소(B) 또는 인(P)을 나타내고,
Y는 단일결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C2-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며,
선택적으로, 상기 치환기 Y는 상술한 치환기들 중 2 이상이 연결된 것이며;
상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C2-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
상기 정공 저지층(HBL) 물질이 하기 화학식 5로 나타내지는 화합물인 유기 발광 소자:
<화학식 5>
상기 화학식 1 중,
X는 CR1R2, SiR3R4, S 또는 O 이고;
Y, Z는 NAr3, S 또는 O 이며;
R1 내지 R8, Ar1 내지 Ar3는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C2-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
L1 및 L2는 서로 독립적으로 단일 결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C2-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹(substituted or unsubstituted divalent non-aromatic condensed polycyclic group) 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted divalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되며;
m 및 n은 각각 독립적으로 0 내지 3의 정수이며(단, m 및 n이 동시에 0인 경우는 제외한다);
상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C2-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다. - 삭제
- 제1항에 있어서,
화학식 1의 Ar, Z, R1, R2, R' 및 R"은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 또는 1가 비-방향족 헤테로축합다환 그룹인 유기 발광 소자. - 제1항에 있어서,
화학식 1의 Ar, Z, R1, R2, R' 및 R"은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 및 이의 염, C1-C60알킬기;
페닐기(phenyl), 펜탈레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphthyl), 아줄레닐기(azulenyl), 헵탈레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphthyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트라세닐기(anthracenyl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐기(triphenylenyl), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 펜타세닐기(pentacenyl), 루비세닐기(rubicenyl), 코로네닐기(coronenyl), 오발레닐기(ovalenyl), 피롤일기(pyrrolyl), 티오페닐기(thiophenyl), 퓨라닐기(furanyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 옥사졸일기(oxazolyl), 이속사졸일기(isooxazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 이소퀴놀리닐기(isoquinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조이미다졸일기(benzoimidazolyl), 벤조퓨라닐기(benzofuranyl), 벤조티오페닐기(benzothiophenyl), 이소벤조티아졸일기(isobenzothiazolyl), 벤조옥사졸일기(benzooxazolyl), 이소벤조옥사졸일기(isobenzooxazolyl), 트리아졸일기(triazolyl), 테트라졸일기(tetrazolyl), 옥사디아졸일기(oxadiazolyl), 트리아지닐기(triazinyl), 디벤조퓨라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기 및 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오기페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
Si(Q3)(Q4)(Q5) (여기서, Q3 내지 Q5는 서로 독립적으로, C1-C20알킬기, C1-C20알콕시기, 페닐기 및 나프틸기 중에서 선택됨) 중에서 선택되는 유기 발광 소자. - 제1항에 있어서,
R' 및 R"은 서로 독립적으로 수소, 또는 중수소인 유기 발광 소자. - 제1항에 있어서,
R1 및 R2는 서로 독립적으로 C1-C60알킬기, 또는 C6-C60아릴기인 유기 발광 소자. - 제1항에 있어서,
화학식 1의 Ar 및 Z는 하기 화학식 중 어느 하나인 유기 발광 소자:
상기 화학식 중, Z1 및 Z2는 각각 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고;
p는 1 내지 7의 정수이고;
p가 2 이상인 경우, 복수개의 Z1 및 Z2는 서로 다르거나 같을 수 있고;
*은 이웃한 원자와의 결합 사이트이다. - 제1항에 있어서,
화학식 1의 Y는 단일 결합, 페닐렌기(phenylene), 펜탈레닐렌기(pentalenylene), 인데닐렌기(indenylene), 나프틸렌기(naphthylene), 아줄레닐렌기(azulenylene), 헵탈레닐렌기(heptalenylene), 인다세닐렌기(indacenylene), 아세나프틸렌기(acenaphthylene), 플루오레닐렌기(fluorenylene), 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기(phenalenylene), 페난트레닐렌기(phenanthrenylene), 안트라세닐렌기(anthracenylene), 플루오란테닐렌기(fluoranthenylene), 트리페닐레닐렌기(triphenylenylene), 파이레닐렌기(pyrenylene), 크라이세닐렌기(chrysenylene), 나프타세닐렌기(naphthacenylene), 피세닐렌기(picenylene), 페릴레닐렌기(perylenylene), 펜타페닐렌기(pentaphenylene), 헥사세닐렌기(hexacenylene), 펜타세닐렌기(pentacenylene), 루비세닐렌기(rubicenylene), 코로네닐기렌기(coronenylene), 오발레닐기렌기(ovalenylene), 피롤일렌기(pyrrolylene), 티오페닐렌기(thiophenylene), 퓨라닐렌기(furanylene), 이미다졸일렌기(imidazolylene), 피라졸일렌기(pyrazolylene), 티아졸일렌기(thiazolylene), 이소티아졸일렌기(isothiazolylene), 옥사졸일렌기(oxazolylene), 이속사졸일렌기(isooxazolylene), 피리디닐렌기(pyridinylene), 피라지닐렌기(pyrazinylene), 피리미디닐렌기(pyrimidinylene), 피리다지닐렌기(pyridazinylene), 이소인돌일렌기(isoindolylene), 인돌일렌기(indolylene), 인다졸일렌기(indazolylene), 푸리닐렌기(purinylene), 퀴놀리닐렌기(quinolinylene), 이소퀴놀리닐렌기(isoquinolinylene), 벤조퀴놀리닐렌기(benzoquinolinylene), 프탈라지닐렌기(phthalazinylene), 나프티리디닐렌기(naphthyridinylene), 퀴녹살리닐렌기(quinoxalinylene), 퀴나졸리닐렌기(quinazolinylene), 시놀리닐렌기(cinnolinylene), 카바졸일렌기(carbazolylene), 페난트리디닐렌기(phenanthridinylene), 아크리디닐렌기(acridinylene), 페난트롤리닐렌기(phenanthrolinylene), 페나지닐렌기(phenazinylene), 벤조이미다졸일렌기(benzoimidazolylene), 벤조퓨라닐렌기(benzofuranylene), 벤조티오페닐렌기(benzothiophenylene), 이소벤조티아졸일렌기(isobenzothiazolylene), 벤조옥사졸일렌기(benzooxazolylene), 이소벤조옥사졸일렌기(isobenzooxazolylene), 트리아졸일렌기(triazolylene), 테트라졸일렌기(tetrazolylene), 옥사디아졸일렌기(oxadiazolylene), 트리아지닐렌기(triazinylene), 디벤조퓨라닐렌기(dibenzofuranylene), 디벤조티오페닐렌기(dibenzothiophenylene), 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐기레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴기레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 피롤일렌기, 티오페닐렌기, 퓨라닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 이소인돌일렌기, 인돌일렌기, 인다졸일렌기, 푸리닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 카바졸일렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기, 트리아지닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 중에서 선택되며,
선택적으로, 상술한 치환기들 중 2 이상이 연결된 유기 발광 소자. - 제1항에 있어서,
화학식 1의 Y는 단일 결합, 또는 하기 화학식 중 어느 하나인 유기 발광 소자:
상기 화학식 중, *은 이웃한 원자와의 결합 사이트를 나타낸다. - 제1항에 있어서,
상기 화학식 1이 하기 화학식 2 내지 4 중 어느 하나인 유기 발광 소자:
<화학식 2>
<화학식 3>
<화학식 4>
상기 화학식 2 내지 4 중,
Y1 내지 Y3의 정의는 각각 독립적으로 제1항의 Y의 정의와 동일하고,
R3에 대한 정의는 제1항의 R1, R2, R', R"에 대한 정의와 동일하다. - 제1항에 있어서,
상기 화학식 1의 화합물이 하기 화합물 중 어느 하나인 유기 발광 소자:
- 삭제
- 제1항에 있어서,
상기 화학식 5 중, R5 내지 R8이 각각 독립적으로 수소, 또는 중수소인 유기 발광 소자. - 제1항에 있어서,
상기 화학식 5 중, R1 내지 R4, Ar1 내지 Ar3는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C6-C60아릴기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 또는 1가 비-방향족 헤테로축합다환 그룹인 유기 발광 소자. - 제1항에 있어서,
상기 화학식 5 중, R1 내지 R4, Ar1 내지 Ar3는 서로 독립적으로 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 및 이의 염, C1-C60알킬기;
페닐기(phenyl), 펜탈레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphthyl), 아줄레닐기(azulenyl), 헵탈레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphthyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트라세닐기(anthracenyl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐기(triphenylenyl), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 펜타세닐기(pentacenyl), 루비세닐기(rubicenyl), 코로네닐기(coronenyl), 오발레닐기(ovalenyl), 피롤일기(pyrrolyl), 티오페닐기(thiophenyl), 퓨라닐기(furanyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 옥사졸일기(oxazolyl), 이속사졸일기(isooxazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 이소퀴놀리닐기(isoquinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조이미다졸일기(benzoimidazolyl), 벤조퓨라닐기(benzofuranyl), 벤조티오페닐기(benzothiophenyl), 이소벤조티아졸일기(isobenzothiazolyl), 벤조옥사졸일기(benzooxazolyl), 이소벤조옥사졸일기(isobenzooxazolyl), 트리아졸일기(triazolyl), 테트라졸일기(tetrazolyl), 옥사디아졸일기(oxadiazolyl), 트리아지닐기(triazinyl), 디벤조퓨라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기 및 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오기페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
Si(Q3)(Q4)(Q5) (여기서, Q3 내지 Q5는 서로 독립적으로, C1-C20알킬기, C1-C20알콕시기, 페닐기 및 나프틸기 중에서 선택됨) 중에서 선택되는 유기 발광 소자. - 제1항에 있어서,
상기 화학식 5 중, Ar1 및 Ar2는 각각 독립적으로 하기 화학식 중 어느 하나인 헤테로고리 화합물:
상기 화학식 중,
Y1 내지 Y3는 각각 독립적으로 CH, 또는 N을 나타내고;
Q1은 SiR50R51를 나타내고;
Q2는 S 또는 NR60를 나타내고;
R50, R51, R60 및 Z1은 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹(substituted or unsubstituted monovalent non-aromatic condensed polycyclic group), 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹(substituted or unsubstituted moonovalent non-aromatic hetero-condensed polycyclic group) 중에서 선택되고, Z1이 복수 개인 경우 각각의 Z1은 서로 다르거나 또는 동일하며;
p는 1 내지 7의 정수이고;
*은 이웃한 원자와의 결합 사이트이다. - 제1항에 있어서,
상기 화학식 5 중, L1 및 L2는 서로 독립적으로 단일 결합, 페닐렌기(phenylene), 펜탈레닐렌기(pentalenylene), 인데닐렌기(indenylene), 나프틸렌기(naphthylene), 아줄레닐렌기(azulenylene), 헵탈레닐렌기(heptalenylene), 인다세닐렌기(indacenylene), 아세나프틸렌기(acenaphthylene), 플루오레닐렌기(fluorenylene), 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기(phenalenylene), 페난트레닐렌기(phenanthrenylene), 안트라세닐렌기(anthracenylene), 플루오란테닐렌기(fluoranthenylene), 트리페닐레닐렌기(triphenylenylene), 파이레닐렌기(pyrenylene), 크라이세닐렌기(chrysenylene), 나프타세닐렌기(naphthacenylene), 피세닐렌기(picenylene), 페릴레닐렌기(perylenylene), 펜타페닐렌기(pentaphenylene), 헥사세닐렌기(hexacenylene), 펜타세닐렌기(pentacenylene), 루비세닐렌기(rubicenylene), 코로네닐기렌기(coronenylene), 오발레닐기렌기(ovalenylene), 피롤일렌기(pyrrolylene), 티오페닐렌기(thiophenylene), 퓨라닐렌기(furanylene), 이미다졸일렌기(imidazolylene), 피라졸일렌기(pyrazolylene), 티아졸일렌기(thiazolylene), 이소티아졸일렌기(isothiazolylene), 옥사졸일렌기(oxazolylene), 이속사졸일렌기(isooxazolylene), 피리디닐렌기(pyridinylene), 피라지닐렌기(pyrazinylene), 피리미디닐렌기(pyrimidinylene), 피리다지닐렌기(pyridazinylene), 이소인돌일렌기(isoindolylene), 인돌일렌기(indolylene), 인다졸일렌기(indazolylene), 푸리닐렌기(purinylene), 퀴놀리닐렌기(quinolinylene), 이소퀴놀리닐렌기(isoquinolinylene), 벤조퀴놀리닐렌기(benzoquinolinylene), 프탈라지닐렌기(phthalazinylene), 나프티리디닐렌기(naphthyridinylene), 퀴녹살리닐렌기(quinoxalinylene), 퀴나졸리닐렌기(quinazolinylene), 시놀리닐렌기(cinnolinylene), 카바졸일렌기(carbazolylene), 페난트리디닐렌기(phenanthridinylene), 아크리디닐렌기(acridinylene), 페난트롤리닐렌기(phenanthrolinylene), 페나지닐렌기(phenazinylene), 벤조이미다졸일렌기(benzoimidazolylene), 벤조퓨라닐렌기(benzofuranylene), 벤조티오페닐렌기(benzothiophenylene), 이소벤조티아졸일렌기(isobenzothiazolylene), 벤조옥사졸일렌기(benzooxazolylene), 이소벤조옥사졸일렌기(isobenzooxazolylene), 트리아졸일렌기(triazolylene), 테트라졸일렌기(tetrazolylene), 옥사디아졸일렌기(oxadiazolylene), 트리아지닐렌기(triazinylene), 디벤조퓨라닐렌기(dibenzofuranylene), 디벤조티오페닐렌기(dibenzothiophenylene), 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐기레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴기레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기 중 적어도 하나로 치환된, 페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 피롤일렌기, 티오페닐렌기, 퓨라닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 이소인돌일렌기, 인돌일렌기, 인다졸일렌기, 푸리닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 카바졸일렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기, 트리아지닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 티아디아졸일렌기, 이미다조피리디닐렌기 및 이미다조피리미디닐렌기; 중에서 선택되며,
선택적으로, 상술한 치환기들 중 2 이상이 연결된 유기 발광 소자. - 제1항에 있어서,
L1 및 L2는 서로 독립적으로 단일 결합, 또는 하기 화학식 중 어느 하나인 유기 발광 소자:
상기 화학식 중, Y1 내지 Y3는 각각 독립적으로 CH, 또는 N을 나타내며,
*은 이웃한 원자와의 결합 사이트를 나타낸다. - 제1항에 있어서,
상기 화학식 5가 하기 화학식 6 또는 7인 유기 발광 소자:
<화학식 6>
<화학식 7>
상기 화학식들 중, 치환기에 대한 정의는 제1항에서와 동일하다. - 제1항에 있어서,
상기 화학식 5가 하기 화합물 중 어느 하나인 유기 발광 소자:
Priority Applications (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020140067790A KR102283457B1 (ko) | 2014-06-03 | 2014-06-03 | 유기 발광 소자 |
| US14/549,461 US9768392B2 (en) | 2014-06-03 | 2014-11-20 | Organic light-emitting device |
| US15/684,852 US10340463B2 (en) | 2014-06-03 | 2017-08-23 | Organic light-emitting device |
| KR1020210094460A KR102369677B1 (ko) | 2014-06-03 | 2021-07-19 | 유기 발광 소자 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020140067790A KR102283457B1 (ko) | 2014-06-03 | 2014-06-03 | 유기 발광 소자 |
Related Child Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020210094460A Division KR102369677B1 (ko) | 2014-06-03 | 2021-07-19 | 유기 발광 소자 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20150139709A KR20150139709A (ko) | 2015-12-14 |
| KR102283457B1 true KR102283457B1 (ko) | 2021-07-30 |
Family
ID=54702808
Family Applications (2)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020140067790A Active KR102283457B1 (ko) | 2014-06-03 | 2014-06-03 | 유기 발광 소자 |
| KR1020210094460A Active KR102369677B1 (ko) | 2014-06-03 | 2021-07-19 | 유기 발광 소자 |
Family Applications After (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020210094460A Active KR102369677B1 (ko) | 2014-06-03 | 2021-07-19 | 유기 발광 소자 |
Country Status (2)
| Country | Link |
|---|---|
| US (2) | US9768392B2 (ko) |
| KR (2) | KR102283457B1 (ko) |
Families Citing this family (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102398726B1 (ko) | 2014-07-11 | 2022-05-16 | 이데미쓰 고산 가부시키가이샤 | 화합물, 유기 전기발광 소자용 재료, 유기 전기발광 소자, 및 전자 기기 |
| CN105418515A (zh) * | 2015-12-09 | 2016-03-23 | 上海大学 | 芴并咪唑类衍生物及其制备方法 |
| US10573692B2 (en) | 2016-04-06 | 2020-02-25 | Samsung Display Co., Ltd. | Organic light-emitting device having a sealing thin film encapsulation portion |
| KR102606277B1 (ko) * | 2016-04-06 | 2023-11-27 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| US11056541B2 (en) | 2016-04-06 | 2021-07-06 | Samsung Display Co., Ltd. | Organic light-emitting device |
| KR102798572B1 (ko) * | 2017-01-02 | 2025-04-23 | 주식회사 동진쎄미켐 | 신규 화합물 및 이를 포함하는 유기 발광 소자 |
| KR102401011B1 (ko) * | 2017-08-16 | 2022-05-24 | 삼성디스플레이 주식회사 | 유기 발광 소자 및 이를 포함한 장치 |
| WO2019039402A1 (ja) * | 2017-08-23 | 2019-02-28 | 保土谷化学工業株式会社 | インデノベンゾアゾール環構造を有する化合物および有機エレクトロルミネッセンス素子 |
| KR102813012B1 (ko) * | 2018-06-25 | 2025-05-26 | 호도가야 가가쿠 고교 가부시키가이샤 | 트리아릴아민 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자 |
| KR102668688B1 (ko) * | 2018-07-23 | 2024-05-24 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| WO2020067823A1 (ko) | 2018-09-28 | 2020-04-02 | 주식회사 엘지화학 | 유기 전계 발광 소자 |
| CN110459688B (zh) * | 2019-07-29 | 2023-03-24 | 云谷（固安）科技有限公司 | 蓝光发光器件和显示装置 |
| CN111072674B (zh) * | 2019-12-06 | 2023-04-18 | 宁波卢米蓝新材料有限公司 | 一种有机化合物及其制备方法和应用 |
| US11818947B2 (en) | 2020-03-18 | 2023-11-14 | Samsung Display Co., Ltd. | Development of material for hole blocking layer with high efficiency and long lifespan, and organic light-emitting device and electronic apparatus utilizing the same |
| KR102743698B1 (ko) * | 2020-12-29 | 2024-12-17 | 엘지디스플레이 주식회사 | 유기 발광 다이오드 소자와 이를 이용한 표시장치 |
| CN113097400B (zh) * | 2021-04-06 | 2024-05-07 | 京东方科技集团股份有限公司 | 一种有机发光二极管结构和显示装置 |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2011110262A1 (de) | 2010-03-06 | 2011-09-15 | Merck Patent Gmbh | Organische elektrolumineszenzvorrichtung |
| US20140183486A1 (en) | 2011-05-11 | 2014-07-03 | Idemitsu Kosan Co., Ltd | Novel compound, material for organic electroluminescence device, and organic electroluminescence device |
Family Cites Families (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US6821643B1 (en) | 2000-01-21 | 2004-11-23 | Xerox Corporation | Electroluminescent (EL) devices |
| WO2010131855A2 (ko) | 2009-05-13 | 2010-11-18 | 덕산하이메탈(주) | 오원자 헤테로고리를 포함하는 화합물 및 이를 이용한 유기전기소자, 그 단말 |
| KR20110058248A (ko) | 2009-11-26 | 2011-06-01 | 덕산하이메탈(주) | 오원자 헤테로 고리를 포함하는 화합물 및 이를 이용한 유기전기소자, 그 단말 |
| JPWO2009041635A1 (ja) | 2007-09-28 | 2011-01-27 | 出光興産株式会社 | 有機ｅｌ素子 |
| KR101050459B1 (ko) * | 2008-09-03 | 2011-07-20 | 삼성모바일디스플레이주식회사 | 플루오렌 화합물 및 이를 이용한 유기 전계 발광 장치 |
| TWI477579B (zh) | 2010-02-12 | 2015-03-21 | Nippon Steel & Sumikin Chem Co | Organic electroluminescent elements |
| KR101423173B1 (ko) | 2010-11-04 | 2014-07-25 | 제일모직 주식회사 | 유기광전소자용 화합물 및 이를 포함하는 유기광전소자 |
| CN102668160B (zh) * | 2010-11-22 | 2016-06-22 | 出光兴产株式会社 | 有机电致发光器件 |
| KR101434018B1 (ko) | 2011-07-15 | 2014-08-25 | 주식회사 엘지화학 | 새로운 화합물 및 이를 이용한 유기 발광 소자 |
| KR101469484B1 (ko) * | 2011-09-20 | 2014-12-05 | 엘지디스플레이 주식회사 | 백색 유기 발광 소자 |
| KR101451586B1 (ko) * | 2011-09-20 | 2014-10-16 | 엘지디스플레이 주식회사 | 백색 유기 발광 소자 |
| KR102154705B1 (ko) | 2013-04-25 | 2020-09-11 | 삼성디스플레이 주식회사 | 헤테로고리 화합물 및 이를 포함한 유기 발광 소자 |
-
2014
- 2014-06-03 KR KR1020140067790A patent/KR102283457B1/ko active Active
- 2014-11-20 US US14/549,461 patent/US9768392B2/en active Active
-
2017
- 2017-08-23 US US15/684,852 patent/US10340463B2/en active Active
-
2021
- 2021-07-19 KR KR1020210094460A patent/KR102369677B1/ko active Active
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2011110262A1 (de) | 2010-03-06 | 2011-09-15 | Merck Patent Gmbh | Organische elektrolumineszenzvorrichtung |
| US20140183486A1 (en) | 2011-05-11 | 2014-07-03 | Idemitsu Kosan Co., Ltd | Novel compound, material for organic electroluminescence device, and organic electroluminescence device |
Also Published As
| Publication number | Publication date |
|---|---|
| US20170373254A1 (en) | 2017-12-28 |
| KR102369677B1 (ko) | 2022-03-04 |
| US10340463B2 (en) | 2019-07-02 |
| KR20150139709A (ko) | 2015-12-14 |
| KR20210095820A (ko) | 2021-08-03 |
| US20150349266A1 (en) | 2015-12-03 |
| US9768392B2 (en) | 2017-09-19 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102369677B1 (ko) | 유기 발광 소자 | |
| KR102244071B1 (ko) | 유기 발광 소자 | |
| KR20250072569A (ko) | 유기 발광 소자 | |
| KR102261640B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102552274B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102806395B1 (ko) | 유기 발광 소자 | |
