Abstract

화학식 1의 화합물 및 이를 포함하는 유기 발광 소자가 개시된다.
<화학식 1>
Figure 112015087287451-pat00068

화학식 1에 대해서는 상세한 설명을 참조한다.

Description

화합물 및 이를 포함하는 유기 발광 소자{Compound and Organic light emitting device comprising same}
화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
유기 발광 소자(organic light emitting device)는 자발광형 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다는 장점을 가지고 있다.
상기 유기 발광 소자는 기판 상부에 제1전극이 배치되어 있고, 상기 제1전극 상부에 정공 수송 영역(hole transport region), 발광층, 전자 수송 영역(electron transport region) 및 제2전극이 순차적으로 형성되어 있는 구조를 가질 수 있다. 상기 제1전극으로부터 주입된 정공은 정공 수송 영역을 경유하여 발광층으로 이동하고, 제2전극으로부터 주입된 전자는 전자 수송 영역을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exciton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
고효율, 장수명 특성이 개선된 유기 발광 소자용 화합물 및 이를 포함하는 유기 발광 소자를 제공하는 것이다.
일 측면에 따르면, 하기 화학식 1로 표시되는 화합물이 제공된다:
<화학식 1>
Figure 112015087287451-pat00001
상기 화학식 1 중,
X는 NR1, S, O 및 CR2R3 중 하나이며;
n은 0 ~ 2 사이의 정수이며;
Y는 O, S 및 Se 중 하나이며;
R1 내지 R3는 각각 독립적으로 수소, 중수소, 할로겐, 아미노기, 니트로기, 니트릴기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
L은 각각 독립적으로 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되며;
상기 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹, 치환된 1가 비-방향족 헤테로축합다환 그룹, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 및 치환된 2가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 중에서 선택되고;
상기 Q11 내지 Q17 및 Q21 내지 Q27은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
다른 일 측면에 따라, 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층이 상기 화학식 1의 화합물을 포함한 유기 발광 소자가 제공된다.
또 다른 측면에 따라, 상기 유기 발광 소자를 구비하고, 상기 유기 발광 소자의 제 1 전극이 박막 트랜지스터의 소스 전극 또는 드레인 전극과 전기적으로 연결된 평판 표시 장치가 제공된다.
본 발명의 일 구현예에 따른 화합물을 이용하면 고효율, 장수명의 유기 발광 소자를 제작할 수 있다.
도 1은 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
본 발명의 일 측면에 따른 화합물은 하기 화학식 1로 표시된다:

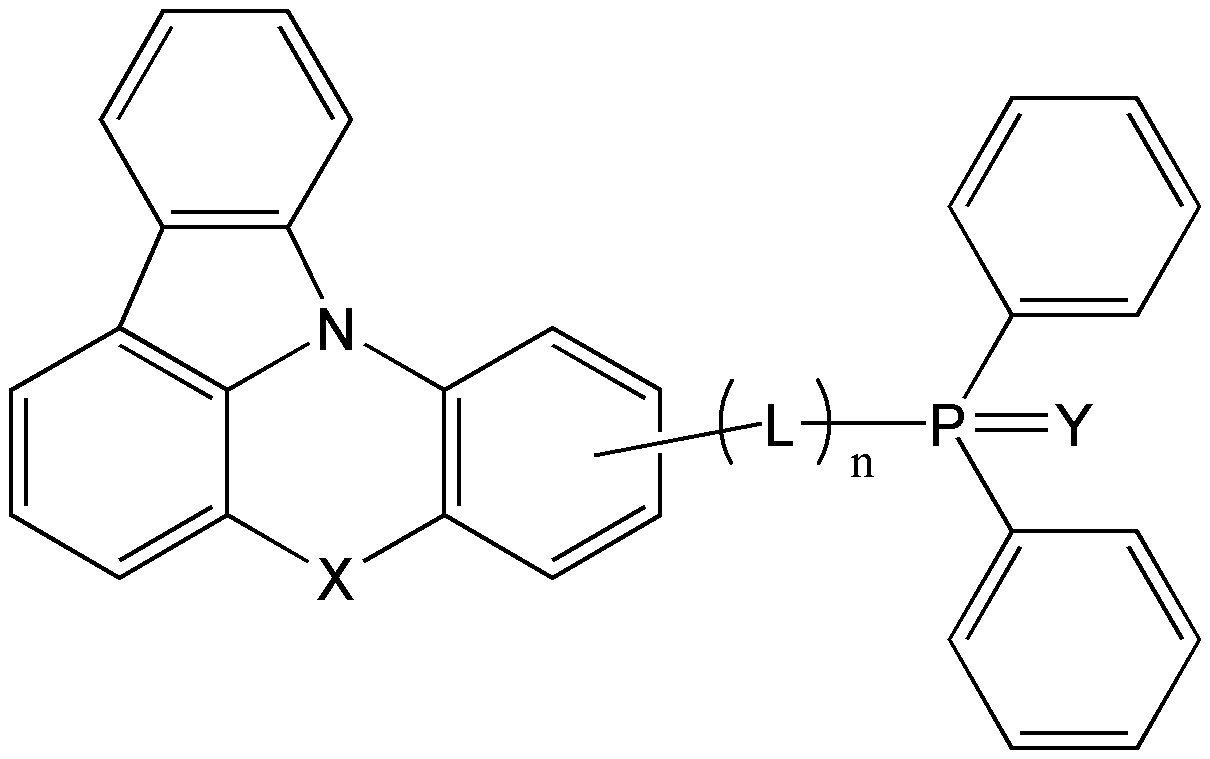

<화학식 1>
Figure 112015087287451-pat00002
상기 화학식 1 중,
X는 NR1, S, O 및 CR2R3 중 하나이며;
n은 0 ~ 2 사이의 정수이며;
Y는 O, S 및 Se 중 하나이며;
R1 내지 R3는 각각 독립적으로 수소, 중수소, 할로겐, 아미노기, 니트로기, 니트릴기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되고;
L은 각각 독립적으로 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹, 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되며;
상기 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C2-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹, 치환된 1가 비-방향족 헤테로축합다환 그룹, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 및 치환된 2가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 중에서 선택되고;
상기 Q11 내지 Q17 및 Q21 내지 Q27은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
전자 수송의 재료에 관한 최초의 보고는 옥사디아졸 유도체(PBD)를 들 수 있다. 이후 트리아졸 유도체(TAZ) 및 페난트로린 유도체(BCP)가 전자 수송성을 나타낸다고 보고 되었다.
전자 수송층은 유기 단분자 물질로는 전자에 대한 안정도와 전자 이동 속도가 상대적으로 우수한 유기 금속착제들이 좋은 후보들이며, 안정성이 우수하고 전자 친화도가 큰 Alq3가 가장 우수한 것으로 보고 되었으며, 현재에도 가장 기본적으로 사용되고 있다.
또한, 종래에 공지된 전자 수송용 물질로는 플라본(flavon)유도체 또는 게르마늄 및 실리콘시클로펜타디엔 유도체 등이 알려져 있다.　
종래의 전자 주입용 및 수송용 물질로는 이미다졸기, 옥사졸기, 티아졸기를 가진 유기 단분자 물질들이 많이 보고되었다. 그러나 이러한 물질들이 전자 수송용 물질로 보고되기 이전에, 이러한 물질들의 금속착체 화합물들이 유기 발광 소자의 청색 발광층 또는 청록색 발광층에 적용된 것이 이미 보고되었다.

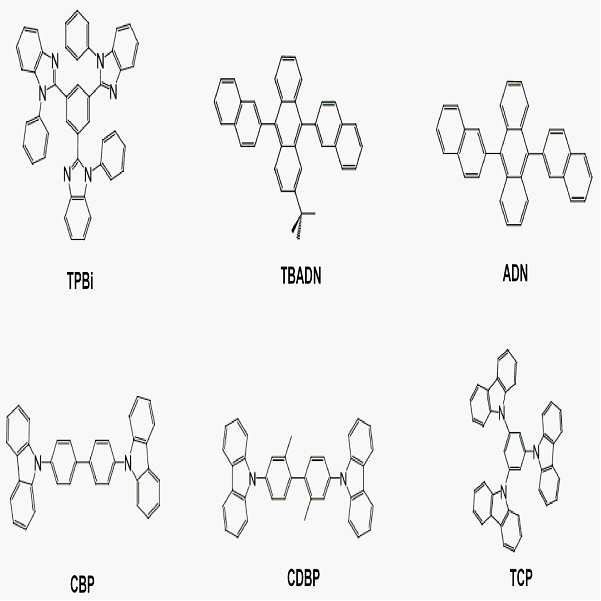

1996년도에 출현한 TPBI는 이미다졸기를 가진 대표적인 전자 수송용 물질로 알려져 있으며, 그 구조는 벤젠의 1,3,5 치환 위치에 세 개의 N-페닐 벤즈이미다졸기를 함유하고, 기능적으로는 전자를 전달하는 능력뿐 아니라 발광층에서 넘어오는 정공을 차단하는 기능도 있으나, 실제 소자에 적용하기에는 열적 안정성이 낮은 문제점을 가지고 있다.
또한, 다른 전자 수송용 물질들은 옥사졸기, 티아졸기를 함유하고 있고 발광층에도 적용할 수 있다고 보고하고 있으나, 구동전압, 휘도 및 소자의 수명 측면에서 실용화에 도달하지 못하고 있다.
이러한 문제점을 해결하기 위하여 본 발명은, 알려진 종래 기술과 다른 유도체를 적용하여 전기적인 안정성과 높은 전자 수송 능력을 가지며 유리 전이 온도가 높고 결정화를 방지 할 수 있는 재료로서, 적색, 녹색, 청색, 백색 등의 모든 칼라의 형광 및 인광 유기 발광 소자에 적합하며, 고효율, 저전압, 고휘도, 장수명을 갖는 유기 발광 소자를 제공하는 것을 목적으로 한다.
상기 화학식 1의 치환기에 대해 좀 더 구체적으로 서술한다.
본 발명의 일 구현예에 따르면, 상기 화학식 1에서, 상기 R1 내지 R3는 각각 독립적으로 치환 또는 비치환된 C1-C60알킬기, 또는 치환 또는 비치환된 C6-C60아릴기일 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 1에서, 상기 L이 각각 독립적으로 치환 또는 비치환된 C6-C60아릴렌기, 또는 치환 또는 비치환된 C1-C60헤테로아릴렌기일 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 1에서, 상기 R1 내지 R3는 각각 독립적으로 페닐기, 비페닐기, 터페닐기 또는 메틸기일 수 있다.
본 발명의 일 구현예에 따르면, 상기 화학식 1에서, 상기 L이 하기 화학식 중 어느 하나일 수 있다:
Figure 112015087287451-pat00003
상기 화학식 중, *는 결합 자리를 나타낸다.
본 발명의 일 구현예에 따르면, 상기 화학식 1이 하기 화학식 2일 수 있다:
<화학식 2>
Figure 112015087287451-pat00004
본 발명의 일 구현예에 따르면, 상기 화학식 1이 하기 화학식 3일 수 있다:
<화학식 3>
Figure 112015087287451-pat00005
본 발명의 일 구현예에 따르면, 상기 화학식 1이 하기 화학식 4일 수 있다:
<화학식 4>

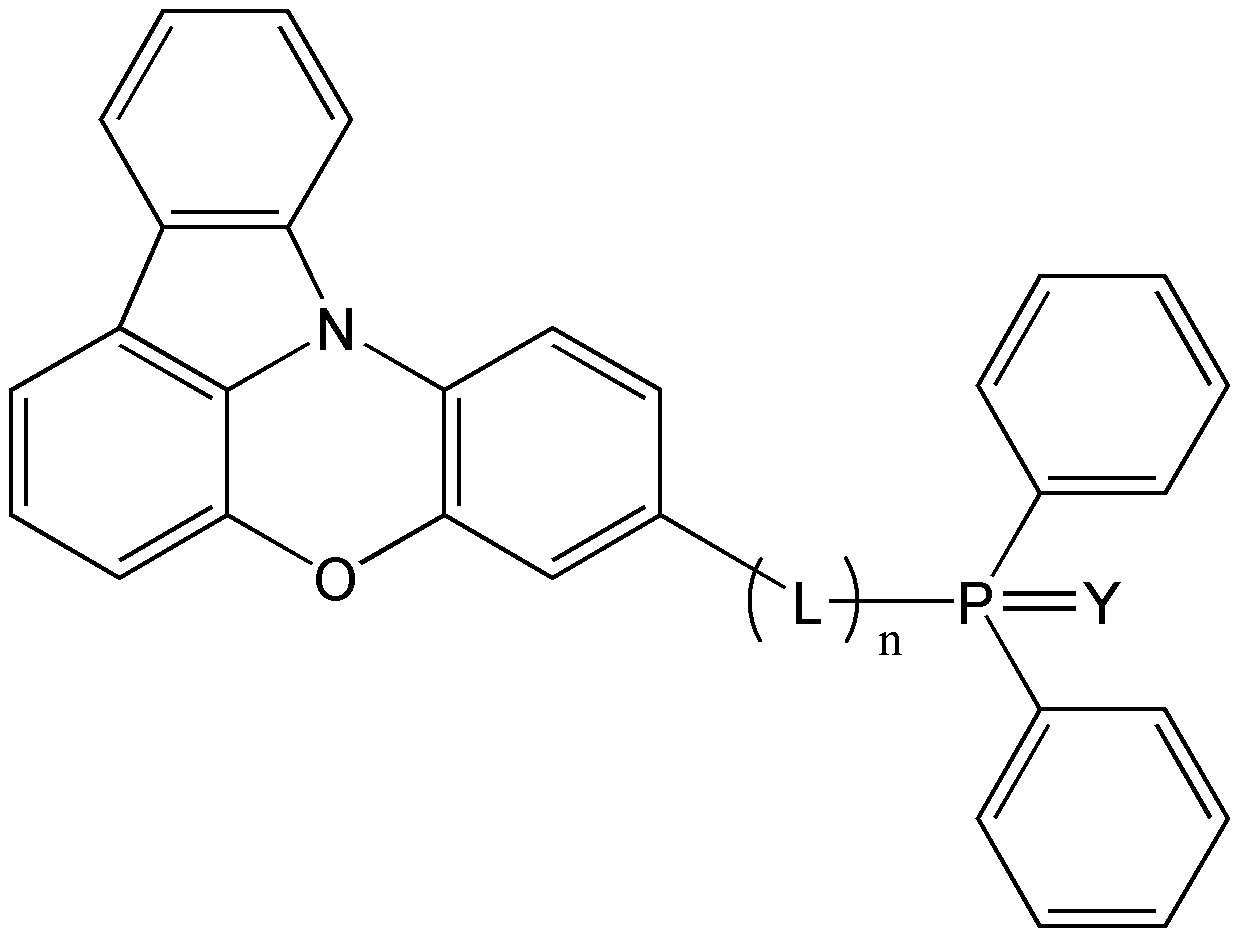

Figure 112015087287451-pat00006
본 발명의 일 구현예에 따르면, 상기 화학식 1이 하기 화학식 5일 수 있다:
<화학식 5>
Figure 112015087287451-pat00007
상기 화학식 2 내지 5에서, 치환기에 대한 정의는 상술한 바와 같다.
본 발명의 일 구현예에 따르면, 상기 화학식 1의 화합물은 하기 화합물들 중 어느 하나일 수 있다:
Figure 112015087287451-pat00008
Figure 112015087287451-pat00009
Figure 112015087287451-pat00010
Figure 112015087287451-pat00011
Figure 112015087287451-pat00012
본 명세서 중 "유기층"은 상기 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 모든 층을 가리키는 용어이다. 상기 "유기층"의 층에 포함된 물질이 유기물로 한정되는 것은 아니다.
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 상기 유기 발광 소자(10)은 제1전극(110), 유기층(150) 및 제2전극(190)을 포함한다.
이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자의 구조 및 제조 방법을 설명하면 다음과 같다.
도 1의 제1전극(110)의 하부 또는 제2전극(190)의 상부에는 기판이 추가로 배치될 수 있다. 상기 기판은 기계적 강도, 열안정성, 투명성, 표면 평활성, 취급 용이성 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용할 수 있다.
상기 제1전극(110)은, 예를 들면, 기판 상부에, 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(110)이 애노드일 경우, 정공 주입이 용이하도록 제1전극용 물질은 높은 일함수를 갖는 물질 중에서 선택될 수 있다. 상기 제1전극(110)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다. 제1전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 이용할 수 있다. 또는, 반투과형 전극 또는 반사형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질로서, 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 중 적어도 하나를 선택할 수 있다.
상기 제1전극(110)은 단일층 또는 복수의 층을 갖는 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(110)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(110) 상부에는 유기층(150)이 배치되어 있다. 상기 유기층(150)은 발광층을 포함한다.
상기 유기층(150)은, 상기 제1전극과 상기 발광층 사이에 개재되는 정공 수송 영역(hole transport region) 및 상기 발광층과 상기 제2전극 사이에 개재되는 전자 수송 영역(electron transport region)을 더 포함할 수 있다.
상기 정공 수송 영역은, 정공 수송층(HTL), 정공 주입층(HIL), 버퍼층 및 전자 저지층 중 적어도 하나;를 포함할 수 있고, 상기 전자 수송 영역은 정공 저지층(HBL), 전자 수송층(ETL) 및 전자 주입층(EIL) 중 적어도 하나;를 포함할 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 상기 정공 수송 영역은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1전극(110)으로부터 차례로 적층된 정공 주입층/정공 수송층, 정공 주입층/정공 수송층/버퍼층, 정공 주입층/버퍼층, 정공 수송층/버퍼층, 또는 정공 주입층/정공 수송층/전자 저지층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역이 정공 주입층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 제1전극(110) 상부에 상기 정공 주입층을 형성할 수 있다.
진공 증착법에 의하여 정공 주입층을 형성할 경우, 증착 조건은, 예를 들면, 약 100 내지 약 500℃의 증착 온도, 약 10-8 내지 약 10-3torr의 진공도 및 약 0.01 내지 약 100Å/sec의 증착 속도 범위 내에서, 증착하고자 하는 정공 주입층용 화합물 및 형성하고자 하는 정공 주입층 구조를 고려하여 선택될 수 있다.
스핀 코팅법에 의하여 정공 주입층을 형성할 경우, 코팅 조건은 약 2000rpm 내지 약 5000rpm의 코팅 속도 및 약 80℃ 내지 200℃의 열처리 온도 범위 내에서, 증착하고자 하는 정공 주입층용 화합물 및 형성하고자 하는 정공 주입층 구조를 고려하여 선택될 수 있다.
상기 정공 수송 영역이 정공 수송층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 제1전극(110) 상부 또는 정공 주입층 상부에 상기 정공 수송층을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의하여 정공 수송층을 형성할 경우, 정공 수송층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 정공 수송 영역은, m-MTDATA, TDATA, 2-TNATA, NPB, β-NPB, TPD, Spiro-TPD, Spiro-NPB, α-NPB, TAPC, HMTPD, TCTA(4,4',4"-트리스(N-카바졸일)트리페닐아민(4,4',4"-tris(N-carbazolyl)triphenylamine)), Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid:폴리아닐린/도데실벤젠술폰산), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate):폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)), Pani/CSA (Polyaniline/Camphor sulfonicacid:폴리아닐린/캠퍼술폰산), PANI/PSS (Polyaniline)/Poly(4-styrenesulfonate):폴리아닐린)/폴리(4-스티렌술포네이트)), 중 적어도 하나를 포함할 수 있다:
Figure 112015087287451-pat00013
Figure 112015087287451-pat00014
상기 정공 수송 영역의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 수송 영역이 정공 주입층 및 정공 수송층을 모두 포함한다면, 상기 정공 주입층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å이고, 상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송 영역, 정공 주입층 및 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 정공 수송 영역은 상술한 바와 같은 물질 외에, 도전성 향상을 위하여 전하-생성 물질을 더 포함할 수 있다. 상기 전하-생성 물질은 상기 정공 수송 영역 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다. 상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 p-도펀트의 비제한적인 예로는, 테트라시아노퀴논다이메테인(TCNQ) 및 2,3,5,6-테트라플루오로-테트라시아노-1,4-벤조퀴논다이메테인(F4-TCNQ) 등과 같은 퀴논 유도체; 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물; 및 하기 화합물 HT-D1 등을 들 수 있으나, 이에 한정되는 것은 아니다.
<화합물 HT-D1> <F4-TCNQ>
Figure 112015087287451-pat00015
Figure 112015087287451-pat00016
상기 정공 수송 영역은 상술한 바와 같은 전자 저지층, 정공 주입층 및 정공 수송층 외에, 버퍼층을 더 포함할 수 있다. 상기 버퍼층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 광 방출 효율을 증가시키는 역할을 수 있다. 상기 버퍼층에 포함되는 물질로는 정공 수송 영역에 포함될 수 있는 물질을 사용할 수 있다. 전자 저지층은 전자 수송 영역으로부터의 전자 주입을 방지하는 역할을 하는 층이다.
상기 제1전극(110) 상부 또는 정공 수송 영역 상부에 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 발광층을 형성한다. 진공 증착법 및 스핀 코팅법에 의해 발광층을 형성할 경우, 발광층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 유기 발광 소자(10)가 풀 컬러 유기 발광 소자일 경우, 발광층, 개별 부화소별로, 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은, 적색 발광층, 녹색 발광층 및 청색 발광층이 적층된 구조를 갖거나, 적색광 발출 물질, 녹색광 발출 물질 및 청색광 방출 물질이 층구분없이 혼합된 구조를 가져, 백색광을 방출할 수 있다.
상기 발광층은 호스트 및 도펀트를 포함할 수 있다.
상기 호스트는, 예를 들어, 하기 TPBi, TBADN, ADN("DNA"라고도 함), CBP, CDBP, TCP 및 본 발명의 일 구현에에 따른 화학식 1의 화합물 중 적어도 하나를 포함할 수 있다:
Figure 112015087287451-pat00017
또는, 상기 호스트는 하기 화학식 301로 표시되는 화합물을 포함할 수 있다.
<화학식 301>
Ar301-[(L301)xb1-R301]xb2
상기 화학식 301 중,
Ar301은
나프탈렌(naphthalene), 헵탈렌(heptalene), 플루오렌(fluorenene), 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌(phenalene), 페난트렌(phenanthrene), 안트라센(anthracene), 플루오란텐(fluoranthene), 트리페닐렌(triphenylene), 파이렌(pyrene), 크라이센(chrysene), 나프타센(naphthacene), 피센(picene), 페릴렌(perylene), 펜타펜(pentaphene) 및 인데노안트라센(indenoanthracene);
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴기옥시기, C6-C60아릴기티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹 및 -Si(Q301)(Q302)(Q303) (상기 Q301 내지 Q303은 서로 독립적으로, 수소, C1-C60알킬기, C2-C60알케닐기, C6-C60아릴기 및 C1-C60헤테로아릴기 중에서 선택됨) 중에서 선택된 적어도 하나로 치환된, 나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센; 중에서 선택되고;
L301은 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오렌기, 디벤조플루오렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기, 크라이세닐렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 카바졸일렌기 및 트리아지닐렌기; 중에서 선택되고;
R301은
C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸기 및 트리아지닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기 및 트리아지닐기; 중에서 선택되고;
xb1은 0, 1, 2 및 3 중에서 선택되고;
xb2는 1, 2, 3 및 4 중에서 선택된다.
예를 들어, 상기 화학식 301 중,
L301은 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기 및 크라이세닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 파이레닐렌기 및 크라이세닐렌기; 중에서 선택되고;
R301은
C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기 및 크라이세닐기; 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 호스트는 하기 화학식 301A로 표시되는 화합물을 포함할 수 있다:
<화학식 301A>
Figure 112015087287451-pat00018
상기 화학식 301A 중 치환기에 대한 설명은 본 명세서에 기재된 바를 참조한다.
상기 화학식 301로 표시되는 화합물은 하기 화합물 H1 내지 H42 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure 112015087287451-pat00019
Figure 112015087287451-pat00020
Figure 112015087287451-pat00021
Figure 112015087287451-pat00022
Figure 112015087287451-pat00023
Figure 112015087287451-pat00024
또는, 상기 호스트는 하기 화합물 H43 내지 H49 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure 112015087287451-pat00025
Figure 112015087287451-pat00026
상기 도펀트는 공지의 형광 도펀트 및 인광 도펀트 중 적어도 하나를 포함할 수 있다.
상기 인광 도펀트는 하기 화학식 401로 표시되는 유기금속 착체를 포함할 수 있다:
<화학식 401>
Figure 112015087287451-pat00027
상기 화학식 401 중,
M은 이리듐(Ir), 백금(Pt), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb) 및 톨륨(TM) 중에서 선택되고;
X401 내지 X404는 서로 독립적으로, 질소 또는 탄소이고;
A401 및 A402 고리는 서로 독립적으로, 치환 또는 비치환된 벤젠, 치환 또는 비치환된 나프탈렌, 치환 또는 비치환된 플루오렌, 치환 또는 비치환된 스파이로-플루오렌, 치환 또는 비치환된 인덴, 치환 또는 비치환된 피롤, 치환 또는 비치환된 티오펜, 치환 또는 비치환된 퓨란(furan), 치환 또는 비치환된 이미다졸, 치환 또는 비치환된 피라졸, 치환 또는 비치환된 티아졸, 치환 또는 비치환된 이소티아졸, 치환 또는 비치환된 옥사졸, 치환 또는 비치환된 이속사졸(isooxazole), 치환 또는 비치환된 피리딘, 치환 또는 비치환된 피라진, 치환 또는 비치환된 피리미딘, 치환 또는 비치환된 피리다진, 치환 또는 비치환된 퀴놀린, 치환 또는 비치환된 이소퀴놀린, 치환 또는 비치환된 벤조퀴놀린, 치환 또는 비치환된 퀴녹살린, 치환 또는 비치환된 퀴나졸린, 치환 또는 비치환된 카바졸, 치환 또는 비치환된 벤조이미다졸, 치환 또는 비치환된 벤조퓨란(benzofuran), 치환 또는 비치환된 벤조티오펜, 치환 또는 비치환된 이소벤조티오펜, 치환 또는 비치환된 벤조옥사졸, 치환 또는 비치환된 이소벤조옥사졸, 치환 또는 비치환된 트리아졸, 치환 또는 비치환된 옥사디아졸, 치환 또는 비치환된 트리아진, 치환 또는 비치환된 디벤조퓨란(dibenzofuran) 및 치환 또는 비치환된 디벤조티오펜 중에서 선택되고;
상기 치환된 벤젠, 치환된 나프탈렌, 치환된 플루오렌, 치환된 스파이로-플루오렌, 치환된 인덴, 치환된 피롤, 치환된 티오펜, 치환된 퓨란, 치환된 이미다졸, 치환된 피라졸, 치환된 티아졸, 치환된 이소티아졸, 치환된 옥사졸, 치환된 이속사졸, 치환된 피리딘, 치환된 피라진, 치환된 피리미딘, 치환된 피리다진, 치환된 퀴놀린, 치환된 이소퀴놀린, 치환된 벤조퀴놀린, 치환된 퀴녹살린, 치환된 퀴나졸린, 치환된 카바졸, 치환된 벤조이미다졸, 치환된 벤조퓨란, 치환된 벤조티오펜, 치환된 이소벤조티오펜, 치환된 벤조옥사졸, 치환된 이소벤조옥사졸, 치환된 트리아졸, 치환된 옥사디아졸, 치환된 트리아진, 치환된 디벤조퓨란 및 치환된 디벤조티오펜의 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group), 1가 비-방향족 헤테로축합다환 그룹, -N(Q401)(Q402), -Si(Q403)(Q404)(Q405) 및 -B(Q406)(Q407) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기 및 비-방향족 축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴기옥시기, C6-C60아릴기티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q411)(Q412), -Si(Q413)(Q414)(Q415) 및 -B(Q416)(Q417) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q421)(Q422), -Si(Q423)(Q424)(Q425) 및 -B(Q426)(Q427); 중에서 선택되고;
L401은 유기 리간드이고;
xc1은 1, 2 또는 3이고;
xc2는 0, 1, 2 또는 3이다.
상기 L401은 임의의 1가, 2가 또는 3가의 유기 리간드일 수 있다. 예를 들어, L401은 할로겐 리간드(예를 들면, Cl, F), 디케톤 리간드(예를 들면, 아세틸아세토네이트, 1,3-디페닐-1,3-프로판디오네이트, 2,2,6,6-테트라메틸-3,5-헵탄디오네이트, 헥사플루오로아세토네이트), 카르복실산 리간드(예를 들면, 피콜리네이트, 디메틸-3-피라졸카르복실레이트, 벤조에이트), 카본 모노옥사이드 리간드, 이소니트릴 리간드, 시아노 리간드 및 포스포러스 리간드(예를 들면, 포스핀(phosphine), 포스파이트(phosphite)) 중 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 401 중 A401가 2 이상의 치환기를 가질 경우, A401의 2 이상의 치환기를 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
상기 화학식 401 중 A402가 2 이상의 치환기를 가질 경우, A402의 2 이상의 치환기를 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
상기 화학식 401 중 xc1이 2 이상일 경우, 화학식 401 중 복수의 리간드
Figure 112015087287451-pat00028
는 서로 동일하거나 상이할 수 있다. 상기 화학식 401 중 xc1이 2 이상일 경우, A401 및 A402는 각각 이웃하는 다른 리간드의 A401 및 A402와 각각 직접(directly) 또는 연결기(예를 들면, C1-C5알킬렌기, -N(R')-(여기서, R'은 C1-C10알킬기 또는 C6-C20아릴기임) 또는 -C(=O)-)를 사이에 두고 연결될 수 있다.

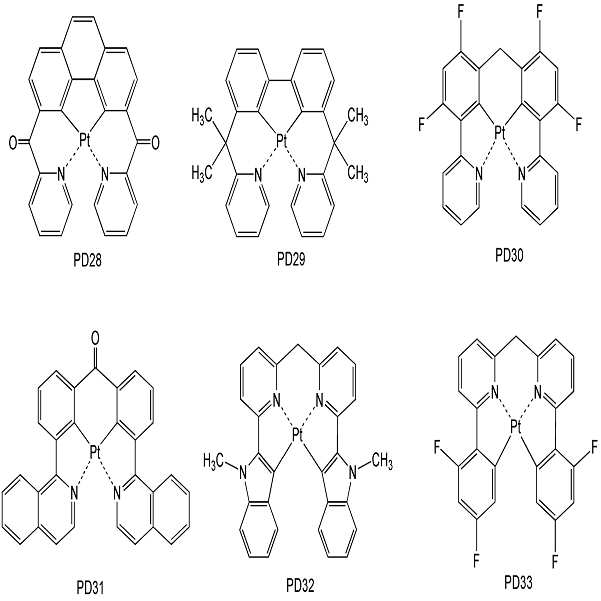

상기 인광 도펀트는 하기 화합물 PD1 내지 PD74 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure 112015087287451-pat00029
Figure 112015087287451-pat00030
Figure 112015087287451-pat00031
Figure 112015087287451-pat00032
Figure 112015087287451-pat00033
Figure 112015087287451-pat00034
Figure 112015087287451-pat00035
Figure 112015087287451-pat00036
Figure 112015087287451-pat00037
Figure 112015087287451-pat00038
Figure 112015087287451-pat00039
Figure 112015087287451-pat00040
Figure 112015087287451-pat00041
또는, 상기 인광 도펀트는 하기 PtOEP를 포함할 수 있다:
Figure 112015087287451-pat00042
상기 형광 도펀트는 하기 DPAVBi, BDAVBi, TBPe, DCM, DCJTB, Coumarin 6 및 C545T 중 적어도 하나를 포함할 수 있다.
Figure 112015087287451-pat00043
Figure 112015087287451-pat00044
또는, 상기 형광 도펀트는, 하기 화학식 501로 표시되는 화합물을 포함할 수 있다:
<화학식 501>
Figure 112015087287451-pat00045
상기 화학식 501 중,
Ar501은
나프탈렌(naphthalene), 헵탈렌(heptalene), 플루오렌(fluorenene), 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌(phenalene), 페난트렌(phenanthrene), 안트라센(anthracene), 플루오란텐(fluoranthene), 트리페닐렌(triphenylene), 파이렌(pyrene), 크라이센(chrysene), 나프타센(naphthacene), 피센(picene), 페릴렌(perylene), 펜타펜(pentaphene) 및 인데노안트라센(indenoanthracene);
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C2-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹 및 -Si(Q501)(Q502)(Q503) (상기 Q501 내지 Q503은 서로 독립적으로, 수소, C1-C60알킬기, C2-C60알케닐기, C6-C60아릴기 및 C2-C60헤테로아릴기 중에서 선택됨) 중에서 선택된 적어도 하나로 치환된, 나프탈렌, 헵탈렌, 플루오렌, 스파이로-플루오렌, 벤조플루오렌, 디벤조플루오렌, 페날렌, 페난트렌, 안트라센, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 나프타센, 피센, 페릴렌, 펜타펜 및 인데노안트라센; 중에서 선택되고;
L501 내지 L503에 대한 설명은 각각 본 명세서 중 L301에 대한 설명을 참조하고;
R501 및 R502는 서로 독립적으로,
페닐기, 나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸기, 트리아지닐기, 디벤조퓨라닐기 및 디벤조티오기페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기, 디벤조퓨라닐기 및 디벤조티오기페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 트리아지닐기 및 디벤조퓨라닐기 및 디벤조티오기페닐기; 중에서 선택되고;
xd1 내지 xd3는 서로 독립적으로, 0, 1, 2 및 3 중에서 선택되고;
xb4는 1, 2, 3 및 4 중에서 선택된다.
상기 형광 호스트는 하기 화합물 FD1 내지 FD8 중 적어도 하나를 포함할 수 있다:
Figure 112015087287451-pat00046
Figure 112015087287451-pat00047
Figure 112015087287451-pat00048
상기 발광층 중 도펀트의 함량은 통상적으로 호스트 약 100 중량부에 대하여, 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
다음으로 발광층 상부에 전자 수송 영역이 배치될 수 있다.
상기 전자 수송 영역은, 정공 저지층, 전자 수송층(ETL) 및 전자 주입층 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
상기 전자 수송 영역이 정공 저지층을 포함할 경우, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 발광층 상부에 상기 정공 저지층을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의해 정공 저지층을 형성할 경우, 정공 저지층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 정공 저지층은 예를 들면, 하기 BCP 및 Bphen 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure 112015087287451-pat00049
상기 정공 저지층의 두께는 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 정공저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
상기 전자 수송 영역은, 발광층으로부터 차례로 적층된 전자 수송층/전자 주입층, 또는 정공 저지층/전자 수송층/전자 주입층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 유기 발광 소자의 유기층(150)은 발광층과 제2전극(190) 사이에 개재된 전자 수송 영역을 포함하고, 상기 전자 수송 영역은 전자 수송층을 포함한다. 상기 전자 수송층은 복수개의 층일 수 있다. 예를 들어, 상기 전자 수송 영역은 제1 전자 수송층 및 제 2 전자 수송층을 포함할 수 있다.
상기 전자 수송층은 본 발명의 일 구현에 따른 화학식 1의 화합물을 포함할 수 있다.
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송층은 상술한 바와 같은 물질 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체는, 예를 들면, 하기 화합물 ET-D1(리튬 퀴놀레이트, LiQ) 또는 ET-D2을 포함할 수 있다.
Figure 112015087287451-pat00050
상기 전자 수송 영역은, 제2전극(190)으로부터의 전자 주입을 용이하게 하는 전자 주입층을 포함할 수 있다.
상기 전자 주입층은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 상기 전자 수송층 상부에 형성될 수 있다. 진공 증착법 및 스핀 코팅법에 의해 전자 주입층을 형성할 경우, 전자 주입층의 증착 조건 및 코팅 조건은 상기 정공 주입층의 증착 조건 및 코팅 조건을 참조한다.
상기 전자 주입층은, LiF, NaCl, CsF, Li2O, BaO 및 LiQ 중에서 선택된 적어도 하나를 포함할 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
상술한 바와 같은 유기층(150) 상부에는 제2전극(190)이 배치되어 있다. 상기 제2전극(190)은 전자 주입 전극인 캐소드(Cathode)일 수 있는데, 이 때, 상기 제2전극(190)용 물질로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 혼합물을 사용할 수 있다. 제2전극(190)용 물질의 구체적인 예에는, 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 등이 포함될 수 있다. 또는, 상기 제2전극(190)용 물질로서 ITO 또는 IZO 등을 사용할 수 있다. 상기 제2전극(190)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다.
한편, 본 발명의 일 구현예에 따른 유기 발광 소자의 유기층은 본 발명의 일 구현에에 따른 화합물을 사용하여 증착 방법으로 형성될 수 있거나, 또는 용액으로 제조된 본 발명의 일 구현에에 따른 화합물을 코팅하는 습식 방법으로도 형성될 수 있다.
본 발명의 일 구현예에 의한 유기 발광 소자는 다양한 형태의 평판 표시 장치, 예를 들면 수동 매트릭스 유기 발광 표시 장치 및 능동 매트릭스 유기 발광 표시 장치에 구비될 수 있다. 특히, 능동 매트릭스 유기 발광 표시 장치에 구비되는 경우, 기판 측에 구비된 제 1 전극은 화소 전극으로서 박막 트랜지스터의 소스 전극 또는 드레인 전극와 전기적으로 연결될 수 있다. 또한, 상기 유기 발광 소자는 양면으로 화면을 표시할 수 있는 평판 표시 장치에 구비될 수 있다.
이상, 상기 유기 발광 소자를 도 1을 참조하여 설명하였으나, 이에 한정되는 것은 아니다.
이하, 본 명세서에서 사용되는 치환기들 중 대표적인 치환기의 정의를 살펴보면 다음과 같다 (치환기를 한정하는 탄소 수는 비제한적인 것으로서 치환기의 특성을 제한하지는 않으며, 본 명세서에서 정의하지 않은 치환기는 일반적인 정의에 따른다).
본 명세서 중 C1-C60알킬기는, 탄소수 1 내지 60의 선형 또는 분지형 지방족 탄화수소 1가(monovalent) 그룹을 의미하며, 구체적인 예에는, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기 등이 포함된다. 본 명세서 중 C1-C60알킬렌기는 상기 C1-C60알킬기와 동일한 구조를 갖는 2가(divalent) 그룹을 의미한다.
본 명세서 중 C1-C60알콕시기는, -OA101(여기서, A101은 상기 C1-C60알킬기임)의 화학식을 갖는 1가 그룹을 의미하며, 이의 구체적인 예에는, 메톡시기, 에톡시기, 이소프로필옥시기 등이 포함된다.
본 명세서 중 C2-C60알케닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 이중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에테닐기, 프로페닐기, 부테닐기 등이 포함된다. 본 명세서 중 C2-C60알케닐렌기는 상기 C2-C60알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C60알키닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 삼중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에티닐기(ethynyl), 프로피닐기(propynyl), 등이 포함된다. 본 명세서 중 C2-C60알키닐렌기는 상기 C2-C60알키닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알킬기는, 탄소수 3 내지 10의 1가 포화 탄화수소 모노시클릭 그룹을 의미하며, 이의 구체예는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등을 포함한다. 본 명세서 중 C3-C10시클로알킬렌기는 상기 C3-C10시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알킬기는, N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹을 의미하며, 이의 구체예는 테트라히드로퓨라닐기(tetrahydrofuranyl), 테트라히드로티오페닐기 등을 포함한다. 본 명세서 중 C2-C10헤테로시클로알킬렌기는 상기 C2-C10헤테로시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알케닐기는 탄소수 3 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 가지나, 방향족성(aromacity)을 갖지 않는 그룹을 의미하며, 이의 구체예는 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기 등을 포함한다. 본 명세서 중 C3-C10시클로알케닐렌기는 상기 C3-C10시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C10헤테로시클로알케닐기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 2 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 갖는다. 상기 C2-C10헤테로시클로알케닐기의 구체예는, 2,3-히드로퓨라닐기, 2,3-히드로티오페닐기 등을 포함한다. 본 명세서 중 C2-C10헤테로시클로알케닐렌기는 상기 C2-C10헤테로시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C6-C60아릴기는 탄 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, C6-C60아릴렌기는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 C6-C60아릴기의 구체예는, 페닐기, 비페닐기, 터페닐기, 나프틸기 안트라세닐기, 페난트레닐기, 파이레닐기, 크라이세닐기 등을 포함한다. 상기 C6-C60아릴기 및 C6-C60아릴렌기가 2 이상의 고리를 포함할 경우, 상기 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C1-C60헤테로아릴기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 2 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가 그룹을 의미하고, C1-C60헤테로아릴렌기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 2 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가 그룹을 의미한다. 상기 C1-C60헤테로아릴기의 구체예는, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등을 포함한다. 상기 C1-C60헤테로아릴기 및 C1-C60헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C6-C60아릴옥시기는 -OA102(여기서, A102는 상기 C6-C60아릴기임)를 가리키고, 상기 C6-C60아릴티오기(arylthio)는 -SA103(여기서, A103은 상기 C6-C60아릴기기임)를 가리킨다.
본 명세서 중 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소만을 포함하고, 분자 전체가 비-방향족성(non-aromacity)를 갖는 1가 그룹(예를 들면, 탄소수 8 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 축합다환 그룹의 구체예는 플루오레닐기 등을 포함한다. 본 명세서 중 2가 비-방향족 축합다환 그룹은 상기 1가 비-방향족 축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 1가 비-방향족 헤테로축합다환 그룹(non-aromatic condensed heteropolycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소 외에 N, O, P 및 S 중에서 선택된 헤테로 원자를 포함하고, 분자 전체가 비-방향족성(non-aromacity)를 갖는 1가 그룹(예를 들면, 탄소수 2 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 헤테로축합다환 그룹은, 카바졸일기 등을 포함한다. 본 명세서 중 2가 비-방향족 헤테로축합다환 그룹은 상기 1가 비-방향족 헤테로축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중, 상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기(aryloxy), C6-C60아릴티오기(arylthio), C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C2-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C2-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
예를 들어, 상기 상기 치환된 C3-C10시클로알킬렌기, 치환된 C2-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C2-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C2-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C2-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹 중 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, -N(Q11)(Q12), -Si(Q13)(Q14)(Q15) 및 -B(Q16)(Q17) 중 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, -N(Q21)(Q22), -Si(Q23)(Q24)(Q25) 및 -B(Q26)(Q27) 중 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기 및 이미다조피리미디닐기; 및
-N(Q31)(Q32), -Si(Q33)(Q34)(Q35) 및 -B(Q36)(Q37); 중에서 선택되고;
상기 Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 피롤일기, 티오페닐기, 퓨라닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 티아디아졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 중에서 선택될 수 있다.
본 명세서 중 "Ph"은 페닐기를 의미하고, "Me"은 메틸기를 의미하고, "Et"은 에틸기를 의미하고, "ter-Bu" 또는 "But"은 tert-부틸기를 의미한다.
이하에서, 실시예를 들어, 본 발명의 일 구현예를 따르는 유기 발광 소자에 대하여 보다 구체적으로 설명한다.
합성예
Figure 112015087287451-pat00051
Int 1-1 합성
출발물질 Cz와 A-1을 넣은 플라스크에 Pd(dba)3 0.03eq, (t-Bu)3P 0.06eq, 톨루엔 (0.1M) 를 첨가한 후 12시간 후 상온으로 냉각하고 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int 1-1 (수율 68%) 을 얻었다.
HRMS for C18H13BN2O4 [M]+: calcd: 332.12, found: 331
Int 1-2 합성
기 합성 된 In 1-1 5g을 Triethylphosphite 15g에 용해 시킨 후 질소 하에서 12시간 환류 교반하였다. 반응 종료 후 Vacumm Distillation으로 미반응 Triethylphosphite를 제거 하고, Hexane : MC = 4 : 1 (v/v)으로 컬럼하여 목적 화합물인 In 1-2 (수율 46.5%)을 획득하였다.
HRMS for C18H13BN2O2 [M]+: calcd: 300.12, found: 299
Int A 합성
Int 1-2와 Bromobenzene을 넣은 플라스크에 Pd(dba)3 0.03eq, (t-Bu)3P 0.06eq, 톨루엔 (0.1M) 를 첨가한 후 12시간 후 상온으로 냉각하고 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int A (수율 82%) 을 얻었다.
HRMS for C18H13BN2O4 [M]+: calcd: 332.12, found: 331
Int 2-1 합성
출발물질 Cz와 B-1을 넣은 플라스크에 Pd(dba)3 0.03eq, (t-Bu)3P 0.06eq, 톨루엔 (0.1M) 를 첨가한 후 12시간 후 상온으로 냉각하고 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int 2-1 (수율 69%) 을 얻었다.
HRMS for C19H16BNO3S[M]+: calcd: 349.21, found: 348
Int B 합성
Int 2-1와 CF3SO3H(trifluoromethanesulfonic acid)을 넣은 플라스크에 24시간 후 상온으로 교반한 다음 물과 pyridine (8:1)을 넣고 30분가 환류 교반한다. 상온으로 식힌 후 MC로 추출 후 MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int B (수율 82%) 을 얻었다.
HRMS for C18H12BN2O2S[M]+: calcd: 317.17, found: 316
Int 3-1 합성
출발물질 Cz와 C-1을 넣은 플라스크에 Pd(dba)3 0.03eq, (t-Bu)3P 0.06eq, 톨루엔 (0.1M) 를 첨가한 후 12시간 후 상온으로 냉각하고 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int 3-1 (수율 72%) 을 얻었다.
HRMS for C22H20BNO4[M]+: calcd: 373.22, found: 372
Int C 합성
Int 3-1와 CF3SO3H(trifluoromethanesulfonic acid)을 넣은 플라스크에 24시간 후 상온으로 교반한 다음 물과 pyridine (8:1)을 넣고 30분가 환류 교반한다. 상온으로 식힌 후 MC로 추출 후 MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int C (수율 41%) 을 얻었다.
HRMS for C18H12BNO3[M]+: calcd: 301.11, found: 300
Int 4-1 합성
출발물질 Cz와 D-1을 넣은 플라스크에 Pd(dba)3 0.03eq, (t-Bu)3P 0.06eq, 톨루엔 (0.1M) 를 첨가한 후 12시간 후 상온으로 냉각하고 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 Int 4-1 (수율 61%) 을 얻었다.
HRMS for C20H16BNO4 [M]+: calcd: 345.16, found: 344
Int 4-2 합성
기 합성 된 In 4-1 5g(1eq)을 Ether 100ml 녹이고, -78℃로 냉각시킨 후 메틸리튬 (1.2eq) 넣고 1시간 동안 교반하였다 . 이를 서서히 실온으로 올려 4시간 동안 더 교반하였다. 반응이 완료되면 물 200 mL로 추출하여 유기층을 감압 건조시켰다. 이를 에탄올/아세톤(부피비 1:1)으로 재결정하여 화합물 4-2 (67%)를 얻었다.
HRMS for C21H20BNO3 [M]+: calcd: 345.21, found: 344
Int D 합성
Int 4-2를 150 mL의 진한 H3PO4에 녹인 후 5시간 반 동안 교반하였다. 이를 물 200 mL와 에틸 아세테이트 200 mL로 추출하고 유기층을 감압 건조시켰다. 이를 에탄올 150 mL로 재결정하여 Int D (72%)를 얻었다.
HRMS for C21H18BNO2 [M]+: calcd: 327.19, found: 326
화합물 A1의 합성
상기 중간체 Int A (1eq), (4-bromophenyl)diphenylphosphine oxide (1.2eq), Pd(PPh3)4 0.02eq, Na2CO3 1.2eq, 톨루엔, 증류수, 에탄올 (0.1M, 비율 5:3:2) 를 첨하한 후 12시간 환류 교반 후 상온은 냉각 시킨 후 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 화합물 A1 (수율 76%) 을 얻었다. 생성된 화합물은 원소 분석(Elemental Analysis) 및 HRMS를 통하여 확인하였다.
Elemental Analysis for C42H29N2OP calcd : C, 82.88; H, 4.80; N, 4.60; O, 2.63; P, 5.09
HRMS for C42H29N2OP [M]+: calcd: 608.68, found: 607
화합물 A3의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-(2-bromopyrimidin-5-yl)phenyl)diphenylphosphine oxide 을 이용하여 화합물 A1 합성과 동일하게 화합물 A3를 (yield 82%) 합성하였다.
Elemental Analysis for C46H31N4OP calcd : C, 80.45; H, 4.55; N, 8.16; O, 2.33; P, 4.51
HRMS for C46H31N4OP [M]+: calcd: 686.75, found: 685
화합물 A5의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-bromophenyl)diphenylphosphine sulfide을 이용하여 화합물 A1 합성과 동일하게 화합물 A3를 (yield 69%) 합성하였다.
Elemental Analysis for C42H29N2OS calcd : C, 80.75; H, 4.68; N, 4.48; P, 4.96; S, 5.13
HRMS for C42H29N2OS [M]+: calcd: 624.74, found: 623
화합물 A7의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-(2-bromopyrimidin-5-yl)phenyl)diphenylphosphine sulfide을 이용하여 화합물 A1 합성과 동일하게 화합물 A7를 (yield 71%) 합성하였다.
Elemental Analysis for C46H31N4PS calcd : C, 78.61; H, 4.45; N, 7.97; P, 4.41; S, 4.56
HRMS for C46H31N4PS [M]+: calcd: 702.82, found: 701
화합물 A9의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (6-bromonaphthalen-2-yl)diphenylphosphine oxide을 이용하여 화합물 A1 합성과 동일하게 화합물 A9를 (yield 63%) 합성하였다.
Elemental Analysis for C46H31N2OP calcd : C, 83.87; H, 4.74; N, 4.25; O, 2.43; P, 4.70
HRMS for C46H31N2OP [M]+: calcd: 658.74, found: 657
화합물 A20의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-(4-bromo-1,3,5-triazin-2-yl)phenyl)diphenylphosphine selenide을 이용하여 화합물 A1 합성과 동일하게 화합물 A20를 (yield 59%) 합성하였다.
Elemental Analysis for C45H30N5PSe calcd : C, 72.00; H, 4.03; N, 9.33; P, 4.13; Se, 10.52
HRMS for C45H30N5PSe [M]+: calcd: 750.7, found: 749
화합물 A22의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-bromophenyl)diphenylphosphine selenide을 이용하여 화합물 A1 합성과 동일하게 화합물 A22를 (yield 67%) 합성하였다.
Elemental Analysis for C42H29N2PSe calcd : C, 75.11; H, 4.35; N, 4.17; P, 4.61; Se, 11.76
HRMS for C42H29N2PSe [M]+: calcd: 671.64, found: 670
화합물 A24의 합성
A1합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-(2-bromopyrimidin-5-yl)phenyl)diphenylphosphine selenide을 이용하여 화합물 A1 합성과 동일하게 화합물 A24를 (yield 52%) 합성하였다.
Elemental Analysis for C46H31N4PSe calcd : C, 73.70; H, 4.17; N, 7.47; P, 4.13; Se, 10.53
HRMS for C46H31N4PSe [M]+: calcd: 749.72, found: 748
화합물 A26의 합성
상기 중간체 Int B (1eq), (4-bromophenyl)diphenylphosphine oxide (1.2eq), Pd(PPh3)4 0.02eq, Na2CO3 1.2eq, 톨루엔, 증류수, 에탄올 (0.1M, 비율 5:3:2) 를 첨하한 후 12시간 환류 교반 후 상온은 냉각 시킨 후 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 화합물 A26 (수율 77%) 을 얻었다. 생성된 화합물은 원소 분석(Elemental Analysis) 및 HRMS를 통하여 확인하였다.
Elemental Analysis for C36H24NOPS calcd : C, 78.67; H, 4.40; N, 2.55; O, 2.91; P, 5.64; S, 5.83
HRMS for C36H24NOPS [M]+: calcd: 549.63, found: 548
화합물 A28의 합성
A26합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-(2-bromopyrimidin-5-yl)phenyl)diphenylphosphine oxide을 이용하여 화합물 A26 합성과 동일하게 화합물 A28를 (yield 66%) 합성하였다.
Elemental Analysis for C40H26N3POS calcd : C, 76.54; H, 4.18; N, 6.69; O, 2.55; P, 4.93; S, 5.11
HRMS for C40H26N3POS [M]+: calcd: 627.70, found: 626
화합물 A29의 합성
A26합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (2-bromopyrimidin-5-yl)diphenylphosphine oxide을 이용하여 화합물 A26 합성과 동일하게 화합물 A29를 (yield 72%) 합성하였다.
Elemental Analysis for C34H22N3OPS calcd : C, 74.03; H, 4.02; N, 7.62; O, 2.90; P, 5.62; S, 5.81
HRMS for C34H22N3OPS [M]+: calcd: 551.60, found: 550
화합물 A30의 합성
상기 중간체 Int C (1eq), (4-bromophenyl)diphenylphosphine oxide (1.2eq), Pd(PPh3)4 0.02eq, Na2CO3 1.2eq, 톨루엔, 증류수, 에탄올 (0.1M, 비율 5:3:2) 를 첨하한 후 12시간 환류 교반 후 상온은 냉각 시킨 후 MC로 추출하고 증류수로 씻어주었다. MgSO4로 건조시키고 감압증류한 후 잔사를 컬럼으로 분리하여 화합물 A30 (수율 78.5%) 을 얻었다. 생성된 화합물은 원소 분석(Elemental Analysis) 및 HRMS를 통하여 확인하였다.
Elemental Analysis for C36H24NO2P calcd : C, 81.04; H, 4.53; N, 2.63; O, 6.00; P, 5.81
HRMS for C36H24NO2P [M]+: calcd: 533.57, found: 532
화합물 A35의 합성
A26합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (6-bromopyridin-3-yl)diphenylphosphine sulfide을 이용하여 화합물 A26 합성과 동일하게 화합물 A35를 (yield 76%) 합성하였다.
Elemental Analysis for C35H23N2PS2 calcd : C, 74.18; H, 4.09; N, 4.94; P, 5.47; S, 11.32
HRMS for C35H23N2PS2 [M]+: calcd: 566.68, found: 565
화합물 A37의 합성
A26합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (2-bromopyrimidin-5-yl)diphenylphosphine sulfide을 이용하여 화합물 A26 합성과 동일하게 화합물 A37를 (yield 64%) 합성하였다.
Elemental Analysis for C34H22N3PS2 calcd : C, 71.94; H, 3.91; N, 7.40; P, 5.46; S, 11.30
HRMS for C34H22N3PS2 [M]+: calcd: 567.66, found: 566
화합물 A38의 합성
A30합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (4-bromophenyl)diphenylphosphine sulfide 을 이용하여 화합물 A30 합성과 동일하게 화합물 A38를 (yield 67%) 합성하였다.
Elemental Analysis for C36H24NOPS calcd : C, 78.67; H, 4.40; N, 2.55; O, 2.91; P, 5.64; S, 5.83
HRMS for C36H24NOPS [M]+: calcd: 549.63, found: 548
화합물 A45의 합성
A26합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (3-bromophenyl)diphenylphosphine oxide을 이용하여 화합물 A26 합성과 동일하게 화합물 A45를 (yield 79%) 합성하였다.
Elemental Analysis for C34H22N3PS2 calcd : C, 71.94; H, 3.91; N, 7.40; P, 5.46; S, 11.30
HRMS for C34H22N3PS2 [M]+: calcd: 567.66, found: 566
화합물 A50의 합성
A26합성에서 사용한 (4-bromophenyl)diphenylphosphine oxide 대신 (6-bromonaphthalen-2-yl)diphenylphosphine selenide을 이용하여 화합물 A26 합성과 동일하게 화합물 A50를 (yield 74%) 합성하였다.
Elemental Analysis for C40H26NPSSe calcd : C, 72.50; H, 3.96; N, 2.11; P, 4.67; S, 4.84; Se, 11.92
HRMS for C40H26NPSSe [M]+: calcd: 662.65, found: 661
실시예
실시예 1-16
애노드는 코닝(corning) 15Ω/cm2 (500Å) ITO 유리 기판을 50mm x 50mm x 0.5mm크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 10분 동안 초음파 세정한 후, 10분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공증착장치에 이 유리기판을 설치하였다. 기판 상부에 우선 정공주입층으로서 공지된 물질인 2-TNATA를 진공 증착하여 600Å 두께로 형성한 후, 이어서 정공 수송성 화합물로서 공지된 물질인 4,4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(이하, NPB)을 300Å의 두께로 진공 증착하여 정공 수송층을 형성하였다. 　정공 수송층 상부에 녹색 인광 Dopant인 Ir(ppy)3 [bis-(1-phenylisoquinolyl) iridium(III)acetylacetonate] 와 CBP를 중량비 15 : 85으로 동시 증착하여 300Å의 께로 발광층을 형성하였다. 이어서 발광층 상부에 전자 수송층으로 하기 표 1의 화합물을 300Å의 두께로 증착한 후, Al를 1200Å(음극 전극)의 두께로 진공 증착하여 Al 전극을 형성함으로써 유기 전계 발광 소자를 제조 하였다.
Figure 112015087287451-pat00052
Figure 112015087287451-pat00053
Figure 112015087287451-pat00054
비교예 　1
전자 수송층 형성시 Alq3 (aluminum tris(8-hydroxyquinoline)) 를 사용한 것을 제외하고　상기 실시예와 동일하게 하여 유기 발광 소자를 제작했다.
비교예 　2

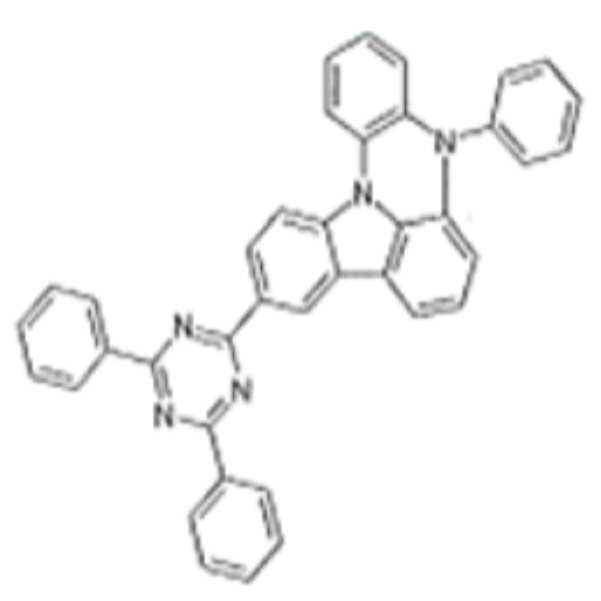

전자 수송층 형성시 화합물 100을 사용한 것을 제외하고　실험예와 동일하게 하여 유기 발광 소자를 제작했다.
Figure 112015087287451-pat00055
100
　 전자 수송층 효율(cd/A) T95 수명
(6000nit)
실시예 1 A1 47.3 970
실시예 2 A3 44.1 921
실시예 3 A5 45 943
실시예 4 A7 49.5 921
실시예 5 A9 50.2 991
실시예 6 A20 41.5 937
실시예 7 A22 46.8 897
실시예 8 A24 43.9 911
실시예 9 A26 46.1 956
실시예 10 A28 45.7 971
실시예 11 A29 48.2 923
실시예 12 A35 49.6 970
실시예 13 A37 48.5 921
실시예 14 A38 45.9 943
실시예 15 A45 47.2 937
실시예 16 A50 49.1 912
비교예 1 Alq3 39.8 456
비교예 2 100 43.9 799
실시예 17-21
하기 표 2의 화합물을 발광층 host로 사용하여 실험을 진행하였다.
이때 소자 구성은 2-TNATA/NPB/EML[실시예 17-21 화합물 + Ir(ppy)3 15% doping] /Alq3/Al 로 구성하여 실험을 진행하였고 그 결과는 다음과 같다.
　 발광층 효율(cd/A) T95 수명
(6000nit)
실시예 17 A1 56.1 726
실시예 18 A5 57.4 744
실시예 19 A26 49.1 710
실시예 20 A30 52.7 684
실시예 21 A50 59.3 749
비교예 3 CBP 39.8 456
상기 표 1 및 2를 참조하면, 본 발명에 따른 화합물을 사용한 유기 발광 소자가 비교예의 소자보다 수명 및 효율 면에서 월등한 성능을 나타내는 것을 확인할 수 있다.
본 발명에 대해 상기 실시예를 참고하여 설명하였으나, 이는 예시적인 것에 불과하며, 본 발명에 속하는 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.
10: 유기 발광 소자
110: 제1전극
150: 유기층
190: 제2전극

Claims (20)

  1. 하기 화학식 1로 표시되는 화합물:
    <화학식 1>
    Figure 112022003754760-pat00056

    상기 화학식 1 중,
    X는 NR1, S, O 및 CR2R3 중 하나이며;
    n은 1 또는 2의 정수이며;
    Y는 O, S 및 Se 중 하나이며;
    R1 내지 R3는 각각 독립적으로 비치환된 C1-C60알킬기 및 비치환된 C6-C60아릴기 중에서 선택되고;
    L은 각각 독립적으로 비치환된 C6-C60아릴렌기 및 비치환된 C1-C60헤테로아릴렌기 중에서 선택된다.
  2. 삭제
  3. 삭제
  4. 제1항에 있어서,
    상기 화학식 1에서, 상기 R1 내지 R3는 각각 독립적으로 페닐기, 비페닐기, 터페닐기 또는 메틸기인 화합물.
  5. 제1항에 있어서,
    상기 화학식 1에서, 상기 L이 하기 화학식 중 어느 하나인 화합물:
    Figure 112015087287451-pat00057

    상기 화학식 중, *는 결합 자리를 나타낸다.
  6. 제1항에 있어서,
    상기 화학식 1이 하기 화학식 2인 화합물:
    <화학식 2>
    Figure 112015087287451-pat00058
    .
  7. 제1항에 있어서,
    상기 화학식 1이 하기 화학식 3인 화합물:
    <화학식 3>
    Figure 112015087287451-pat00059
    .
  8. 제1항에 있어서,
    상기 화학식 1이 하기 화학식 4인 화합물:
    <화학식 4>
    Figure 112015087287451-pat00060
    .
  9. 제1항에 있어서,
    상기 화학식 1이 하기 화학식 5인 화합물:
    <화학식 5>
    Figure 112015087287451-pat00061
    .
  10. 제1항에 있어서,
    상기 화학식 1의 화합물이 하기 화합물들 중 어느 하나인 화합물:
    Figure 112015087287451-pat00062

    Figure 112015087287451-pat00063

    Figure 112015087287451-pat00064

    Figure 112015087287451-pat00065

    Figure 112015087287451-pat00066
  11. 제1전극;
    상기 제1전극에 대향된 제2전극; 및
    상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고,
    상기 유기층이 제1항의 화합물을 포함하는 유기 발광 소자.
  12. 제11항에 있어서,
    상기 제1전극이 애노드이고,
    상기 제2전극이 캐소드이고,
    상기 유기층이,
    i) 상기 제1전극과 상기 발광층 사이에 개재되며, 정공 주입층, 정공 수송층, 및 전자 저지층 중 적어도 하나를 포함한 정공 수송 영역 및
    ii) 상기 발광층과 상기 제2전극 사이에 개재되며, 전자 수송층; 및 정공 저지층, 및 전자 주입층 중 적어도 하나;를 포함한 전자 수송 영역을 포함한, 유기 발광 소자.
  13. 제12항에 있어서,
    상기 전자 수송 영역이 제1항의 상기 화합물을 포함하는 유기 발광 소자.
  14. 제12항에 있어서,
    상기 전자 수송층, 또는 발광층이 제1항의 상기 화합물을 포함하는 유기 발광 소자.
  15. 제12항에 있어서,
    상기 정공 수송 영역이 전하-생성 물질을 포함하는 유기 발광 소자.
  16. 제15항에 있어서,
    상기 전하-생성 물질이 p-도펀트인 유기 발광 소자.
  17. 제16항에 있어서,
    상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 어느 하나인 유기 발광 소자.
  18. 제12항에 있어서,
    상기 전자 수송 영역이 금속 착체를 포함하는 유기 발광 소자.
  19. 제12항에 있어서,
    상기 전자 수송 영역이 ET-D1, 또는 ET-D2을 포함하는 유기 발광 소자:
    Figure 112015087287451-pat00067
  20. 제11항의 유기 발광 소자를 구비하고, 상기 유기 발광 소자의 제 1 전극이 박막 트랜지스터의 소스 전극 또는 드레인 전극과 전기적으로 연결된 표시 장치.
KR1020150127032A 2015-09-08 2015-09-08 화합물 및 이를 포함하는 유기 발광 소자 Active KR102421581B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020150127032A KR102421581B1 (ko) 2015-09-08 2015-09-08 화합물 및 이를 포함하는 유기 발광 소자
US15/069,721 US9997722B2 (en) 2015-09-08 2016-03-14 Compound and organic light-emitting device including the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150127032A KR102421581B1 (ko) 2015-09-08 2015-09-08 화합물 및 이를 포함하는 유기 발광 소자

Publications (2)

Publication Number Publication Date
KR20170030130A KR20170030130A (ko) 2017-03-17
KR102421581B1 true KR102421581B1 (ko) 2022-07-18

Family

ID=58189834

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150127032A Active KR102421581B1 (ko) 2015-09-08 2015-09-08 화합물 및 이를 포함하는 유기 발광 소자

Country Status (2)

Country Link
US (1) US9997722B2 (ko)
KR (1) KR102421581B1 (ko)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102122340B1 (ko) * 2016-12-02 2020-06-12 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
US11329237B2 (en) * 2018-01-05 2022-05-10 Beijing Summer Sprout Technology Co., Ltd. Boron and nitrogen containing heterocyclic compounds
KR102810402B1 (ko) * 2019-09-30 2025-05-23 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
US12501829B2 (en) * 2020-11-04 2025-12-16 Samsung Sdi Co., Ltd. Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device, and display device

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012248663A (ja) * 2011-05-27 2012-12-13 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置、照明装置、並びに化合物

Family Cites Families (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3337545A (en) * 1965-06-24 1967-08-22 Smith Kline French Lab Pentacyclic fused ring amines
EP0700917B1 (en) 1994-09-12 2002-05-08 Motorola, Inc. Light emitting devices comprising organometallic complexes
JP3755196B2 (ja) 1996-06-28 2006-03-15 チッソ株式会社 シクロペンタジエン誘導体を用いることを特徴とする電界発光素子
US5645948A (en) 1996-08-20 1997-07-08 Eastman Kodak Company Blue organic electroluminescent devices
JPH11345686A (ja) 1997-08-07 1999-12-14 Fuji Photo Film Co Ltd 有機エレクトロルミネッセンス素子
US6171715B1 (en) 1997-08-07 2001-01-09 Fuji Photo Film Co., Ltd. Organic electroluminescent element
JP3834954B2 (ja) 1997-09-05 2006-10-18 チッソ株式会社 シラシクロペンタジエン環を有する正孔輸送材料
JP4876333B2 (ja) 2000-06-08 2012-02-15 東レ株式会社 発光素子
JP4254231B2 (ja) 2002-12-26 2009-04-15 東レ株式会社 発光素子用材料およびそれを用いた発光素子
EP1791929B1 (en) * 2004-09-24 2010-09-01 LG Chem, Ltd. New compound and organic light emitting device using the same(5)
US7862908B2 (en) * 2007-11-26 2011-01-04 National Tsing Hua University Conjugated compounds containing hydroindoloacridine structural elements, and their use
KR101092170B1 (ko) * 2009-05-27 2011-12-13 단국대학교 산학협력단 카바졸계 포스핀 옥사이드 화합물 및 이를 포함하는 유기 전계 발광 소자
DE102009048791A1 (de) 2009-10-08 2011-04-14 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
KR101640636B1 (ko) 2012-05-31 2016-07-18 주식회사 엘지화학 신규한 헤테로환 화합물 및 이를 이용한 유기 전자 소자
EP2960240B1 (en) * 2013-02-07 2017-05-03 LG Chem, Ltd. Heterocyclic compound and organic light-emitting element using same
KR101656560B1 (ko) 2013-04-29 2016-09-09 주식회사 엘지화학 방향족 화합물 및 이를 이용한 유기 전자 소자
KR102139781B1 (ko) 2013-06-03 2020-07-30 에스에프씨 주식회사 유기발광 화합물 및 이를 포함하는 유기전계발광소자
KR101627754B1 (ko) 2013-07-11 2016-06-07 제일모직 주식회사 화합물, 이를 포함하는 유기 광전자 소자 및 표시장치

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012248663A (ja) * 2011-05-27 2012-12-13 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置、照明装置、並びに化合物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
Journal of Applied Physics, Vol. 95, pp. 5773-5777(2004.05.06.)*

Also Published As

Publication number Publication date
KR20170030130A (ko) 2017-03-17
US20170069849A1 (en) 2017-03-09
US9997722B2 (en) 2018-06-12

Similar Documents

Publication Publication Date Title
KR102556017B1 (ko) 유기 발광 소자
KR102369677B1 (ko) 유기 발광 소자
KR102285381B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102244071B1 (ko) 유기 발광 소자
KR102385227B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102500272B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102399573B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102631261B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102317448B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102369299B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102378363B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102304723B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102352281B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102253441B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102388727B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102316681B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102421581B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102420082B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102273045B1 (ko) 유기 발광 소자
KR102283458B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102456078B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102625862B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102527223B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자
KR102285386B1 (ko) 화합물 및 이를 포함한 유기 발광 소자
KR102696803B1 (ko) 화합물 및 이를 포함하는 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20150908

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200713

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20150908

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20211206

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220425

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20220712

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20220713

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
