Abstract

본 발명은 유기 용매에 잘 용해되고, 적색에서 청색 파장까지의 형광 및 인광을 발생시킬 수 있어, 유기광전소자의 유기발광층의 호스트 재료로 응용될 수 있는 고분자 중합체를 제공한다. 본 발명의 일 구현예에 따른 고분자 중합체는 하기 화학식 1로 표시된다.
[화학식 1]
Figure 112007068884881-pat00001
상기 화학식 1에서, X1 내지 X16, Ar1 내지 Ar3, Z, 및 m에 관한 정의는 발명의 상세한 설명에 기재된 바와 같다. 상기 고분자 중합체는 유기 용매에 잘 용해되며, 적색 파장에서 청색 파장까지의 형광, 및 인광을 발생시킬 수 있어, 유기광전소자의 유기발광층의 호스트 재료로 응용될 수 있다.
플루오렌, 카바졸, 용액공정, 고분자호스트, 인광, OLED

Description

고분자 중합체, 및 이를 포함하는 유기광전소자{POLYMER, AND ORGANIC PHOTOELECTRIC DEVICE COMPRISING THE SAME}
본 발명은 고분자 중합체, 및 이를 포함하는 유기광전소자에 관한 것으로서, 보다 상세하게는 유기 용매에 잘 용해되며, 적색 파장에서 청색 파장까지의 형광, 및 인광을 발생시킬 수 있어, 유기광전소자의 발광층의 호스트 재료로 응용될 수 있는 고분자 중합체, 및 이를 포함하는 유기광전소자에 관한 것이다.
유기광전소자(organic photoelectric device)는 차세대 디스플레이 디바이스로 주목 받고 있다. 상기 유기광전소자는 낮은 전압에서 구동이 가능하고 박형화, 광시야각, 빠른 응답속도 등, 액정표시장치(LCD) 에서 문제로 지적되고 있는 결점을 해소할 수 있다. 또한, 다른 디스플레이 소자에 비해 중형 이하에서는 액정표시장치와 동등하거나 그 이상의 화질을 가질 수 있고, 제조 공정 또한, 단순하여 향후 가격 경쟁에서 유리할 것으로 평가되고 있다.
유기광전소자는 투명 유기 기판 상에 애노드로서 ITO 투명 전극 패턴이 형성되어 있는 형태를 가진 하판과 기판 상에 캐소드으로서 금속 전극이되어 있는 상판 사이의 공간에 유기 발광성 소재가 형성되어, 상기 투명 전극과 상기 금속 전극 사이에 소정의 전압이 인가될 때 유기 발광성 소재에 전류가 흐르면서 빛을 발광하는 성질을 이용하는 디스플레이 장치이다.
이와 같은 유기광전소자에 사용되는 유기 발광성 소재는 1987년 이스트만 코닥(Eastman Kodak)사에서는 발광층 형성용 재료로서 저분자인 방향족 디아민과 알루미늄 착물을 이용하고 있는 유기발광소자를 처음으로 개발하였고(Applied Physics Letters. 51, 913, 1987), 유기광전소자에 대해서는 1987년에 C. W. Tang 등이 최초로 실용적인 성능을 가진 소자를 보고하였다(Applied Physics Letters, 51(12), 913-915, 1987).
상기 문헌은 유기층으로서 디아민 유도체의 박막(정공수송층)과 트리스(8-하이드록시-퀴놀레이트)알루미늄(tris(8-hydroxy-quinolate)aluminum, Alq3)의 박막을 적층한 구조를 기재하고 있다. 상기 Alq3의 박막은 전자수송성 발광층으로 기능한다.
일반적으로, 유기광전소자는 투명전극으로 이루어진 애노드(anode), 발광영역을 포함하는 유기 박막층, 및 금속 캐소드(cathode)의 순으로 유리 기판 위에 형성되어 있는 구조를 가지고 있다. 이때, 상기 유기 박막층은 발광층, 정공주입층, 정공수송층, 전자수송층, 또는 전자주입층을 포함할 수 있으며, 발광층의 발광 특성상 전자차단층 또는 정공차단층을 추가로 포함할 수 있다.
이러한 구조의 유기광전소자에 전기장이 가해지면 애노드와 캐소드로부터 각각 정공과 전자가 주입되고, 주입된 정공과 전자는 각각의 정공수송층과 전자수 송층을 거쳐 발광층에서 재결합(recombination)하여 발광여기자(exciton)를 형성한다.
이와 같이 형성된 발광여기자는 바닥상태(ground states)로 전이하면서 빛을 방출한다.
빛의 발광은 그 메카니즘에 따라 일중항 상태의 엑시톤을 이용하는 형광과 삼중항 상태를 이용하는 인광으로 나뉜다.
최근에는, 형광 발광물질 뿐 아니라 인광 발광물질도 유기광전소자의 발광물질로 사용될 수 있음이 알려졌으며(D. F.O'Brien 등, Applied Physics Letters, 74(3), 442-444, 1999; M. A. Baldo 등, Applied Physics letters, 75(1), 4-6, 1999), 이러한 인광 발광은 바닥상태에서 여기상태로 전자가 전이한 후, 계간 전이 (intersystem crossing)를 통해 단일항 여기자가 삼중항 여기자로 비발광 전이된 다음, 삼중항 여기자가 바닥상태로 전이하면서 발광하는 메카니즘으로 이루어진다.
이때, 삼중항 여기자의 전이시 직접 바닥상태로 전이할 수 없어 전자 스핀의 뒤바뀜(flipping)이 진행된 이후에 바닥상태로 전이되는 과정을 거치기 때문에 형광보다 반감기(발광시간)(lifetime)가 길어지는 특성을 갖는다.
즉, 형광 발광의 발광 지속기간(emission duration)은 수 나노초(several nano seconds)에 불과하지만, 인광 발광의 경우는 상대적으로 긴 시간인 수 마이크로초(several micro seconds)에 해당한다.
또한, 양자역학적으로 살펴보면, 유기광전소자에서 애노드에서 주입된 정공과 캐소드에서 주입된 전자가 재결합하여 발광여기자를 형성할 경우, 단일항과 삼 중항의 생성 비율은 1:3으로 유기광전소자 내에서 삼중항 발광여기자가 단일항 발광여기자 보다 3배 가량 더 생성된다.
따라서 형광의 경우 일중항 여기상태의 확률이 25%(삼중항 상태 75%)이며 발광 효율의 한계가 있는 반면에 인광을 사용하면 삼중항 여기상태의 확률 75%와 일중항 여기상태의 확률 25%까지 이용할 수 있으므로, 이론적으로는 내부 양자 효율이 100%까지 가능하다. 따라서, 인광 발광물질을 사용하는 경우 형광 발광물질에 비해 4배 정도 높은 발광효율을 달성할 수 있다는 장점이 있다.
상술한 바와 같은 구조를 갖는 유기광전소자에 있어서, 발광 상태의 효율과 안정성을 증가시키기 위해 발광 색소(도펀트)를 발광층(호스트)에 첨가하기도 한다.
이러한 구조에 있어서는 발광층에 어떤 호스트 재료를 사용하느냐에 따라 발광소자의 효율과 성능이 달라지는데, 그간의 발광층(호스트) 연구를 통하여 나프탈렌, 안트라센, 페난트렌, 테트라센, 피렌, 벤조피렌, 크라이센, 피센, 카바졸, 플루오렌, 바이페닐, 터페닐, 트리페닐렌 옥사이드, 디할로바이페닐, 트랜스-스틸벤 및 1,4-디페닐부타디엔 등이 포함된 물질이 유기 호스트 물질의 예로서 제시되어 왔다.
호스트 재료로 4,4-N,N-디카바졸바이페닐(CBP)이 주로 사용되는데, 이 화합물은 유리전이온도가 110℃ 이하이며, 열분해온도가 400℃ 이하로 열안정성 낮고 대칭성이 지나치게 좋기 때문에, 결정화하기가 쉬우며, 소자의 내열 시험 결과, 단락이나 화소 결함이 생긴다는 등의 문제가 발견된다.
또한, CBP를 포함한 대부분의 호스트 재료들은 정공수송성이 전자수송성 보다 좋은 재료들로서, 주입된 정공의 이동이 주입된 전자의 이동보다 빠르기 때문에 발광층에서 엑시톤이 효과적으로 형성되지 못함에 따라 소자의 발광효율이 감소하는 현상이 나타난다.
따라서, 고효율·장수명의 인광 유기광전소자를 구현하기 위해서는, 전기적 및 열적 안정성이 높고 정공과 전자를 모두 잘 전달할 수 있는 바이폴라(bipolar) 특성을 갖고 있는 인광용 호스트 재료의 개발이 필요한 실정이다.
본 발명의 목적은 유기 용매에 잘 용해되고 적색에서 청색 파장까지의 형광 및 인광을 발생시킬 수 있어, 유기광전소자의 유기 발광층의 호스트 재료로 응용될 수 있는 고분자 중합체를 제공하는 것이다.
본 발명의 또 다른 목적은 상기 고분자 중합체를 포함하는 유기광전소자를 제공하는 것이다.
본 발명이 이루고자 하는 기술적 과제들은 이상에서 언급한 기술적 과제로 제한되지 않으며, 언급되지 않은 또 다른 기술적 과제들은 아래의 기재로부터 평균적 기술자에게 명확하게 이해될 수 있을 것이다.
상기의 기술적 과제를 해결하기 위하여, 본 발명의 일 구현예에 따르면, 하기 화학식 1로 표시되는 고분자 중합체를 제공한다.
[화학식 1]
Figure 112007068884881-pat00002
(상기 화학식 1에서,
상기 X1 내지 X16은 각각 독립적으로 CR', 및 N로 이루어진 군에서 선택되고,
상기 Ar1 내지 Ar3, 및 Z는 각각 독립적으로, 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴렌기로 이루어진 군에서 선택되고,
상기 R'는 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일(sulfamoyl) 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기(hetero cyclo alkyl thiol), 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기(ureide), 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
상기 m은 0 내지 4의 정수이다)
본 발명의 다른 일 구현예에 따르면, 하기 화학식 23 내지 28로 표시되는 고분자 중합체를 제공한다.
[화학식 23]
Figure 112007068884881-pat00003
[화학식 24]
Figure 112007068884881-pat00004
[화학식 25]
Figure 112007068884881-pat00005
[화학식 26]
Figure 112007068884881-pat00006
[화학식 27]
Figure 112007068884881-pat00007
[화학식 28]
Figure 112007068884881-pat00008
(상기 화학식 23 내지 28에서,
상기 X1 내지 X16은 각각 독립적으로 CR', 및 N로 이루어진 군에서 선택되고,
상기 Z는 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴렌기로 이루어진 군에서 선택되고,
상기 R5 내지 R7, 및 R'는 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또 는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
상기 n5 내지 n7은 각각 독립적으로 0 내지 5의 정수이고,
상기 m은 0 내지 4의 정수이다)
본 발명의 또 다른 일 구현예에 따르면, 한 쌍의 전극 사이에 위치하는 유기막을 포함하며, 상기 유기막은 상기 고분자 중합체를 포함하는 유기광전소자를 제공한다.
기타 본 발명의 구현예들의 구체적인 사항은 이하의 상세한 설명에 포함되어 있다.
본 발명의 고분자 중합체는 유기 용매에 잘 용해되며, 적색 파장에서 청색 파장까지의 형광, 및 인광을 발생시킬 수 있어, 유기광전소자의 유기발광층의 호스 트 재료로 응용될 수 있다.
이하, 본 발명의 구현예를 상세히 설명하기로 한다. 다만, 이는 예시로서 제시되는 것으로, 이에 의해 본 발명이 제한되지는 않으며 본 발명은 후술할 청구범위의 범주에 의해 정의될 뿐이다.
본 발명의 일 구현예에 따르면, 하기 화학식 1로 표시되는 고분자 중합체를 제공한다.
[화학식 1]
Figure 112007068884881-pat00009
(상기 화학식 1에서,
상기 X1 내지 X16은 각각 독립적으로 CR', 및 N로 이루어진 군에서 선택되고,
상기 Ar1 내지 Ar3, 및 Z는 각각 독립적으로, 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴렌기로 이루어진 군에서 선택되고,
상기 R'는 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트 로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
상기 m은 0 내지 4의 정수이다)
상기 Ar1 내지 Ar3는 각각 독립적으로 치환 또는 비치환된 카바졸기, 치환 또는 비치환된 아릴아민기, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 톨릴 기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 스틸벤기, 치환 또는 비치환된 플루오렌기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 터페닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 디페닐안트라세닐기, 치환 또는 비치환된 디나프틸안트라세닐기, 치환 또는 비치환된 펜타세닐기, 치환 또는 비치환된 브로모페닐기, 치환 또는 비치환된 히드록시페닐기, 치환 또는 비치환된 티에닐기, 치환 또는 비치환된 피리딜기, 치환 또는 비치환된 아조벤제닐기, 및 치환 또는 비치환된 페로세닐기로 이루어진 군에서 선택되는 것이 바람직하다.
상기 Z는 치환 또는 비치환된 페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 플루오렌기, 치환 또는 비치환된 티오펜기, 치환 또는 비치환된 피롤기, 치환 또는 비치환된 피리딘기, 치환 또는 비치환된 아릴옥사디아졸기, 치환 또는 비치환된 트리아졸기, 치환 또는 비치환된 카바졸기, 치환 또는 비치환된 아릴아민기, 및 치환 또는 비치환된 아릴실란기로 이루어진 군에서 선택되는 것이 바람직하다.
본 명세서에서 치환된 아릴렌기, 및 치환된 헤테로아릴렌기는, 각각 탄소수 1 내지 30의 알킬기, 할로겐기, 탄소수 1 내지 30의 할로알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 2 내지 30의 헤테로아릴기로 치환된 아릴렌기, 및 헤테로아릴렌기를 의미한다.
또한, 본 명세서에서 치환된 알킬기, 치환된 알케닐기, 치환된 아릴기, 치환된 헤테로아릴기, 치환된 알콕시기, 치환된 아릴 옥시기, 치환된 헤테로 옥시기, 치환된 실릴 옥시기, 치환된 아실기, 치환된 알콕시 카르보닐기, 치환된 아실 옥시 기, 치환된 아실 아미노기, 치환된 알콕시 카르보닐 아미노기, 치환된 아닐옥시카르보닐아미노기, 치환된 술파모일 아미노기, 치환된 술포닐기, 치환된 알킬티올기, 치환된 아릴 티올기, 치환된 헤테로 시클로 알킬 티올기, 치환된 우레이드기, 치환된 인산 아마이드기, 및 치환된 실릴기는, 각각 탄소수 1 내지 30의 알킬기, 할로겐기, 탄소수 1 내지 30의 할로알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 2 내지 30의 헤테로아릴기로 치환된 알킬기, 알케닐기, 아릴기, 헤테로아릴기, 알콕시기, 아릴 옥시기, 헤테로 옥시기, 실릴 옥시기, 아실기, 알콕시 카르보닐기, 아실 옥시기, 아실 아미노기, 알콕시 카르보닐 아미노기, 아닐옥시카르보닐아미노기, 술파모일 아미노기, 술포닐기, 알킬티올기, 아릴 티올기, 헤테로 시클로 알킬 티올기, 우레이드기, 인산 아마이드기, 및 실릴기를 의미한다.
또한, 본 발명의 명세서에서 치환된 카바졸기, 치환된 아릴아민기, 치환된 페닐기, 치환된 톨릴기, 치환된 나프틸기, 치환된 스틸벤기, 치환된 플루오렌기, 치환된 안트라세닐기, 치환된 터페닐기, 치환된 피레닐기, 치환된 디페닐안트라세닐기, 치환된 디나프틸안트라세닐기, 치환된 펜타세닐기, 치환된 브로모페닐기, 치환된 히드록시페닐기, 치환된 티에닐기, 치환된 피리딜기, 치환된 아조벤제닐기, 및 치환된 페로세닐기는, 각각 탄소수 1 내지 30의 알킬기, 할로겐기, 탄소수 1 내지 30의 할로알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 2 내지 30의 헤테로아릴기로 치환된 카바졸기, 아릴아민기, 페닐기, 톨릴기, 나프틸기, 스틸벤기, 플루오렌기, 안트라세닐기, 터페닐기, 피레닐기, 디페닐안트라세닐기, 디나프틸안트라세닐기, 펜타세닐기, 브로모페닐기, 히드록시페닐기, 티에닐기, 피리딜기, 아조 벤제닐기, 및 페로세닐기를 의미한다.
또한, 본 발명의 명세서에서 치환된 티오펜기, 치환된 피롤기, 치환된 피리딘기, 치환된 아릴옥사디아졸기, 치환된 트리아졸기, 및 치환된 아릴실란기는, 각각 탄소수 1 내지 30의 알킬기, 할로겐기, 탄소수 1 내지 30의 할로알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 2 내지 30의 헤테로아릴기로 치환된 티오펜기, 피롤기, 피리딘기, 아릴옥사디아졸기, 트리아졸기, 및 아릴실란기를 의미한다.
또한, 본 명세서에서 헤테로라 함은 N, O, S, 및 P로 이루어진 군에서 선택되는 헤테로 원자를 1 내지 3개 함유하고, 나머지는 탄소인 것을 의미한다.
상기 Z는 하기 화학식 2 내지 22로 표시되는 화합물로 이루어진 군에서 선택되는 것이 더욱 바람직하다.
[화학식 2] [화학식 3] [화학식 4]
Figure 112007068884881-pat00010
Figure 112007068884881-pat00011
Figure 112007068884881-pat00012
[화학식 5] [화학식 6] [화학식 7]
Figure 112007068884881-pat00013
Figure 112007068884881-pat00014
Figure 112007068884881-pat00015
[화학식 8] [화학식 9] [화학식 10]
Figure 112007068884881-pat00016
Figure 112007068884881-pat00017
Figure 112007068884881-pat00018
[화학식 11] [화학식 12] [화학식 13]
Figure 112007068884881-pat00019
Figure 112007068884881-pat00020
Figure 112007068884881-pat00021
[화학식 14] [화학식 15] [화학식 16]
Figure 112007068884881-pat00022
Figure 112007068884881-pat00023
Figure 112007068884881-pat00024
[화학식 17] [화학식 18] [화학식 19]
Figure 112007068884881-pat00025
Figure 112007068884881-pat00026
Figure 112007068884881-pat00027

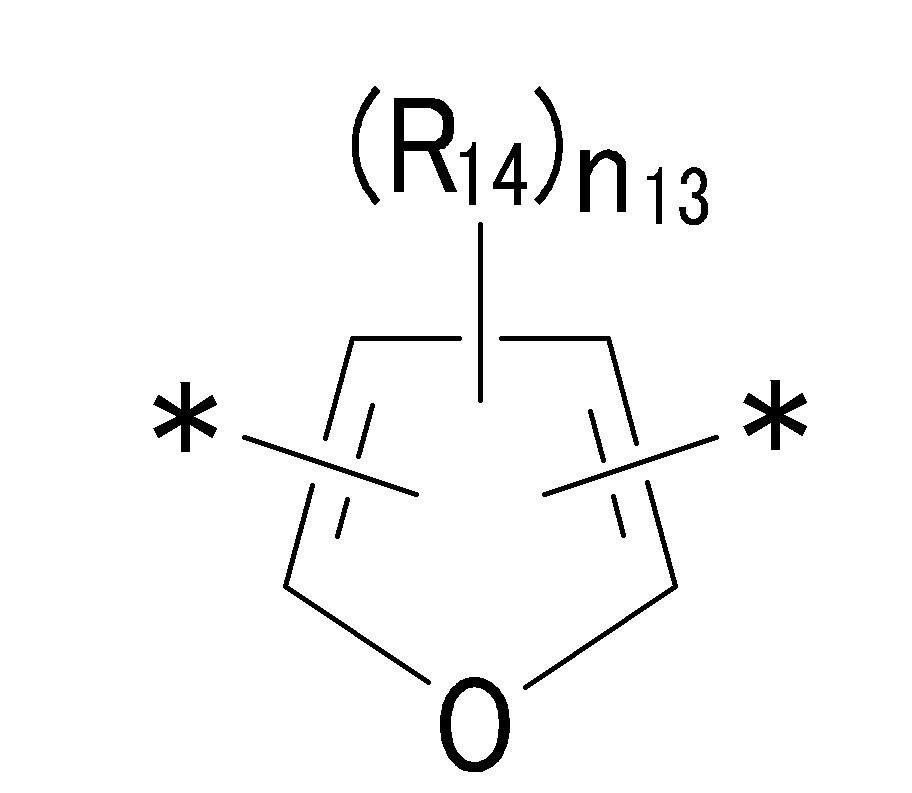

[화학식 20] [화학식 21] [화학식 22]
Figure 112007068884881-pat00028
Figure 112007068884881-pat00029
Figure 112007068884881-pat00030
(상기 화학식 2 내지 22에서,
상기 R1 내지 R48은 각각 독립적으로, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내 지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
상기 Y1은 단일결합, O, S, NR'', SiR''R''', 및 CR''R'''로 이루어진 군에서 선택되고,
상기 R'', 및 R'''는 각각 독립적으로 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기로 이루어진 군에서 선택되고,
상기 n42, 및 n43은 각각 독립적으로 0 내지 5의 정수이고,
상기 n1 내지 n3, n16, n17, n21, n22, n29, n30 내지 n32, n35 내지 n38, n39, 및 n40은 각각 독립적으로 0 내지 4의 정수이고,
상기 n5, n6, n7, n9, n10 내지 n12, n18, n20, n23 내지 n28, n33, n34, n41, 및 n44는 각각 독립적으로 0 내지 3의 정수이고,
상기 n8, n13 내지 n15, 및 n19는 각각 독립적으로 0 내지 2의 정수이고,
상기 n4는 0 또는 1이다)
상기 화학식 1로 표시되는 고분자 공중합체는 하기 화학식 23 내지 28로 표시되는 고분자 중합체인 것이 바람직하다.
[화학식 23]
Figure 112007068884881-pat00031
[화학식 24]
Figure 112007068884881-pat00032
[화학식 25]
Figure 112007068884881-pat00033
[화학식 26]
Figure 112007068884881-pat00034
[화학식 27]
Figure 112007068884881-pat00035
[화학식 28]
Figure 112007068884881-pat00036
(상기 화학식 23 내지 28에서,
상기 X1 내지 X16은 각각 독립적으로 CR', 및 N로 이루어진 군에서 선택되고,
상기 Z는 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴렌기로 이루어진 군에서 선택되고,
상기 R5 내지 R7, 및 R'는 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또 는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
상기 n5 내지 n7은 0 내지 5의 정수이고,
상기 m은 0 내지 4의 정수이다)
상기 화학식 23 내지 28에서 Z의 더욱 구체적인 예는 화학식 1에서와 같다.
상기 화학식 23 내지 28의 보다 구체적인 예를 들면 하기 화학식 29 내지 73과 같다.
[화학식 29]
Figure 112007068884881-pat00037
[화학식 30]
Figure 112007068884881-pat00038
[화학식 31]
Figure 112007068884881-pat00039
[화학식 32]
Figure 112007068884881-pat00040
[화학식 33]
Figure 112007068884881-pat00041
[화학식 34]
Figure 112007068884881-pat00042
[화학식 35]
Figure 112007068884881-pat00043
[화학식 36]
Figure 112007068884881-pat00044
[화학식 37]
Figure 112007068884881-pat00045
[화학식 38]
Figure 112007068884881-pat00046
[화학식 39]
Figure 112007068884881-pat00047
[화학식 40]
Figure 112007068884881-pat00048
[화학식 41]
Figure 112007068884881-pat00049
[화학식 42]
Figure 112007068884881-pat00050
[화학식 43]
Figure 112007068884881-pat00051
[화학식 44]
Figure 112007068884881-pat00052
[화학식 45]
Figure 112007068884881-pat00053
[화학식 46]
Figure 112007068884881-pat00054
[화학식 47]
Figure 112007068884881-pat00055
[화학식 48]
Figure 112007068884881-pat00056
[화학식 49]
Figure 112007068884881-pat00057
[화학식 50]
Figure 112007068884881-pat00058
[화학식 51]
Figure 112007068884881-pat00059
[화학식 52]
Figure 112007068884881-pat00060
[화학식 53]
Figure 112007068884881-pat00061
[화학식 54]
Figure 112007068884881-pat00062
[화학식 55]
Figure 112007068884881-pat00063
[화학식 56]
Figure 112007068884881-pat00064
[화학식 57]
Figure 112007068884881-pat00065
[화학식 58]
Figure 112007068884881-pat00066
[화학식 59]
Figure 112007068884881-pat00067
[화학식 60]
Figure 112007068884881-pat00068
[화학식 61]
Figure 112007068884881-pat00069
[화학식 62]
Figure 112007068884881-pat00070
[화학식 63]
Figure 112007068884881-pat00071
[화학식 64]
Figure 112007068884881-pat00072
[화학식 65]
Figure 112007068884881-pat00073
[화학식 66]
Figure 112007068884881-pat00074
[화학식 67]
Figure 112007068884881-pat00075
[화학식 68]
Figure 112007068884881-pat00076
[화학식 69]
Figure 112007068884881-pat00077
[화학식 70]
Figure 112007068884881-pat00078
[화학식 71]
Figure 112007068884881-pat00079
[화학식 72]
Figure 112007068884881-pat00080
[화학식 73]
Figure 112007068884881-pat00081
상기 고분자 중합체의 중합 방법은 특별히 제한되지 않고, 종래의 고분자 중합 방법이면 어느 것이나 바람직하게 이용할 수 있다. 다만, 야마토(Yamamoto) 반응, 스즈키(Suzuki) 반응, 스틸(Stille) 반응 등을 이용하는 것이 더욱 바람직하다.
상기 중합 방법을 이용하여, 반응 온도, 반응 용매, 또는 반응 시간 등을 적절히 바꾸어 상기 고분자 중합체를 제조할 수 있다.
상기 고분자 중합체의 분자량은 중합 방법, 및 조건에 따라서 달라지지만, 중량 평균 분자량은 1,000 내지 5,000,000인 것이 바람직하고, 2,000 내지 2,000,000인 것이 더욱 바람직하고, 3,000 내지 1,000,000인 것이 더더욱 바람직하다.
상기 고분자 중합체의 수평균 분자량은 500 내지 2,000,000인 것이 바람직하고, 1,000 내지 1,000,000인 것이 더욱 바람직하고, 2,000 내지 500,000인 것이 더더욱 바람직하다.
상기 고분자 중합체의 중량 평균 분자량이 1,000 내지 5,000,000이거나, 수평균 분자량은 500 내지 2,000,000인 경우, 상기 고분자 중합체를 박막으로 제조하였을 때 박막 특성이 우수하다.
또한, 중량 평균 분자랑/수평균 분자량은 1 내지 20인 것이 바람직하고, 1 내지 15인 것이 더욱 바람직하고, 1 내지 10인 것이 더더욱 바람직하다. 상기 중량 평균 분자랑/수평균 분자량이 1에 가까워 질 때 이론적으로 잘 합성된 고분자라 할 수 있다.
본 발명의 다른 일 구현예에 따르면, 한 쌍의 전극 사이에 위치하는 유기막을 포함하며, 상기 유기막은 상기 고분자 중합체를 포함하는 유기광전소자를 제공한다. 상기 유기광전소자는 유기발광소자(organic light emission diode)인 것이 바람직하다.
상기 유기막은 발광층, 정공주입층, 정공수송층, 전자수송층, 전자주입층, 계면층(interlayer), 정공차단층일 수 있고, 발광층인 것이 바람직하다.
상기 유기광전소자는 애노드, 발광층, 및 캐소드를 포함하는 가장 일반적인 소자 구성 뿐만 아니라, 인터레이어층, 정공수송층, 및 전자수송층을 선택적으로 더욱 포함하여 구성될 수 있다.
도 1은 본 발명의 일 구현예에 따른 유기광전소자의 단면도를 모식적으로 나타낸 도면이다. 도 1은 기판(11), 애노드(12), 정공수송층(13), 발광층(14), 전자수송층(15), 및 캐소드(16)로 구성된 유기광전소자의 구조를 나타낸다.
도 1을 참조하여 상기 고분자 중합체를 이용하여 유기광전소자를 제조하는 방법을 설명하면 다음과 같다.
먼저, 기판(11) 상부에 애노드(12) 전극용 물질을 코팅한다.
여기서, 기판(11)으로는 통상적인 유기광전소자에서 사용되는 기판을 사용하는데, 투명성, 표면 평활성, 취급용이성, 및 방수성이 우수한 유리기판, 또는 투명 플라스틱 기판이 사용될 수 있다.
또한, 상기 애노드(12) 전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화주석(SnO2), 산화아연(ZnO) 등이 사용될 수 있다.
다음으로, 정공수송층(13)이 애노드(12) 전극 상부에 진공증착, 스퍼터링, 또는 스핀코팅을 이용하여 형성될 수 있고, 상기 정공수송층(13) 위에 발광층(14)이 진공 증착, 스핀코팅, 잉크젯 프린팅 등의 용액코팅법을 이용해 형성될 수 있 다.
또한, 전자수송층(15)이 캐소드(16)이 형성되기 전에 발광층(14)의 상부에 형성된다.
이때, 상기 발광층(14)의 두께는 5㎚ 내지 1㎛인 것이 바람직하고, 10 내지 500㎚인 더욱 바람직하며, 상기 정공수송층(13), 및 전자수송층(15)의 두께는 각각 10 내지 10,000Å인 것이 바람직하다.
상기 전자수송층(15)에는 통상적인 전자수송층(15) 형성용 물질을 사용하여 진공증착, 스퍼터링, 또는 스핀코팅을 이용하여 형성될 수 있다.
상기 정공수송층(13) 및 전자수송층(15)은 운반자들을 발광층(14)으로 효율적으로 전달시켜 줌으로써, 발광층(14) 내에서 발광 결합의 확률을 높이는 역할을 한다.
본 발명에서 사용 가능한 정공수송층(13) 형성 물질은 특별히 제한되지는 않으나, 폴리(스티렌설포닉에시드)(PSS)층으로 도핑된 폴리(3,4-에틸렌디옥시-티오펜)(PEDOT)인 PEDOT:PSS, N,N'-비스(3-메틸페닐)-N,N-디페닐-[1,1'-비페닐]-4,4'-디아민(TPD)이 바람직하게 사용될 수 있다.
본 발명에서 사용 가능한 전자수송층(15) 형성 물질은 특별히 제한되지는 않으나, 알루미늄 트리하이드록시퀴놀린(aluminum trihydroxyquinoline, Alq3), 1,3,4-옥사디아졸 유도체인 2-(4-바이페닐일-5-페닐-1,3,4-옥사디아졸(2-(4-biphenylyl)-5-phenyl-1,3,4-oxadiazole, PBD), 퀴녹살린 유도체인 1,3,4-트리 스[(3-페닐-6-트리플루오로메틸)퀴녹살린-2-일] 벤젠(1,3,4-tris[(3-penyl-6-trifluoromethyl)quinoxaline-2-yl] benzene, TPQ), 및 트리아졸 유도체 등이 바람직하게 사용될 수 있다.
또한, 상기 고분자 중합체는 인광 발광 가능한 유기 화합물과 혼합하여 사용할 수 있다. 상기 인광 유기 화합물로는 3중항 상태로부터 인광 발광 가능한 유기 금속 착체이고, 적어도 멘델(Gregor Johann Mendel)의 주기율표 Ⅷ족 금속 이온을 포함하는 금속 착체를 바람직하게 사용할 수 있다. 상기 주기율표 Ⅷ족 금속 이온은 Fe, Co, Ni, Ru, Rh, Pd, Os, Ir, 및 Pt로 이루어진 군에서 선택되는 금속 이온이 바람직하게 사용될 수 있고, Ir 또는 Pt이 더욱 바람직하게 사용될 수 있다.
하기 화학식 74 내지 76에 구체적인 금속 착체의 예를 들지만 상기 금속 착체는 이것들로 한정되는 것은 아니다
[화학식 74] [화학식 75] [화학식 76]
Figure 112007068884881-pat00082
Figure 112007068884881-pat00083
Figure 112007068884881-pat00084
한편, 용액코팅법을 이용하여 상기 고분자 중합체로 상기 유기막을 형성하는 경우, 다른 저분자 호스트 재료와 혼합하여 사용될 수 있다. 하기 화학식 77 내지 80에 저분자 호스트 재료의 구체적인 예를 들지만 본 발명은 이것들로 한정되는 것이 아니다.
[화학식 77] [화학식 78] [화학식 79] [화학식 80]
Figure 112007068884881-pat00085
Figure 112007068884881-pat00086
Figure 112007068884881-pat00087
Figure 112007068884881-pat00088
또한, 상기 고분자 중합체는 플루오렌계 고분자, 폴리페닐렌비닐렌계, 폴리파라페닐렌계 등의 공액 이중결합을 갖는 고분자들과 블렌딩하여 사용할 수도 있고, 경우에 따라서는 바인더 수지들을 혼합하여 사용할 수도 있다.
상기 바인더 수지들의 예로는, 폴리비닐카바졸, 폴리카보네이트, 폴리에스테르, 폴리아릴레이트, 폴리스티렌, 아크릴 고분자, 메타크릴 고분자, 폴리부티랄, 폴리비닐아세탈, 디알릴프탈레이트 고분자, 페놀수지, 에폭시 수지, 실리콘 수지, 폴리설폰 수지, 또는 우레아 레진 등이 있으며, 이 수지들은 각각 또는 조합하여 사용될 수 있다.
선택적으로는, 정공차단층(hole-blocking layer)을 진공증착 등의 방법으로 형성시켜 발광층(14)에서의 정공의 전달속도를 제한하고, 전자-정공의 결합확률을 증가시킬 수 있다.
상기 전자수송층(15) 상에 캐소드(16) 전극용 물질을 코팅한다.
상기 캐소드 전극용 물질로는 일 함수(work function)가 작은 리튬(Li), 마그네슘(Mg), 칼슘(Ca), 알루미늄(Al), Al:Li, Ba:Li, 또는 Ca:Li 등이 사용된다.
이하에서는 본 발명의 구체적인 실시예들을 제시한다. 다만, 하기에 기재된 실시예들은 본 발명을 구체적으로 예시하거나 설명하기 위한 것에 불과하며, 이로써 본 발명이 제한되어서는 아니된다.
또한, 여기에 기재되지 않은 내용은 이 기술 분야에서 숙련된 자이면 충분히 기술적으로 유추할 수 있는 것이므로 그 설명을 생략한다.
하기 실시예 1 내지 5에서는 본 발명의 일 구현예에 따른 고분자 중합체를 제조하기 위한 단량체 M-1 내지 M-5를 각각 반응식 1 내지 5와 같이 제조하였다.
[실시예 1]: M-1의 합성
[반응식 1]
Figure 112007068884881-pat00089
질소 분위기 하에서 9-(3-브로모페닐)-9-H-플루오렌-9-올(9-(3-bromophenyl)-9-H-fluorene-9-ol)(A) 6.0 g(17.79 mmol)과 9-(4-터트-부틸페닐)9-H-카바졸(9-(4-tert-butylphenyl)9-H-carbazole)(B) 2.13 g(7.11 mmol)의 을 디클로로메탄 40 mL에 녹인 후, 보론 트리플로라이드 디에틸에테르 착물(BF3·OEt2) 3 mL을 서서히 적하하여 혼합물을 제조하였다. 상기 혼합물을 상온에서 12시간 동안 교반 시킨 다음 물 50 mL를 넣어 반응을 종결시켰다. 상기 반응물을 디클로로메탄으로 추출한 후, 물로 4회 씻어 준 다음 추출용액을 무수 황산마그네슘으로 건조시켰다. 상기 건조시킨 용액을 감압하에서 용매를 제거 한 다음 메틸렌클로라이드/헥산(1:3) 혼합용매에 의해 실리카겔 컬럼으로 정제하여 흰색의 M-1을 5.0 g(56.2%) 얻었다.
[실시예 2]: M-2의 합성
[반응식 2]
Figure 112007068884881-pat00090
질소 분위기 하에서 9-(4-브로모페닐)-9-H-플루오렌-9-올(9-(4-bromophenyl)-9-H-fluorene-9-ol)(C) 6.0 g(17.79 mmol)과 9-(4-터트-부틸페닐)-9-H-카바졸(9-(4-tert-butylphenyl)-9-H-carbazole)(B) 2.13 g(7.11 mmol)을 디클로로메탄 40 mL에 녹인 후, 보론 트리플로라이드 디에틸에테르 착물(BF3·OEt2) 3 mL을 서서히 적하하여 혼합물을 제조하였다. 이 혼합물을 상온에서 12시간 동안 교반 시킨 다음 물 50 mL를 넣어 반응을 종결시켰다. 상기 반응물을 디클로로메탄으로 추출한 후, 물로 4회 씻어 준 다음 추출용액을 무수 황산마그네슘으로 건조시킨다. 상기 건조시킨 용액을 감압하에서 용매를 제거 한 다음 메틸렌클로라이드/헥산(2:3) 혼합용매에 의해 실리카겔 컬럼으로 정제하여 하얀색의 M-2를 5.0 g(75%) 얻었다.
[실시예 3]: M-3의 합성
[반응식 3]
Figure 112007068884881-pat00091
질소 분위기 하에서 9-(3-브로모페닐)-9-H-플루오렌-9-올(9-(3-bromophenyl)-9-H-fluorene-9-ol)(A) 3.0 g(8.89 mmol)과 D 물질 1.77 g(4.04 mmol)을 디클로로메탄 50 mL에 녹인 후, 보론 트리플로라이드 디에틸에테르 착물 (BF3·OEt2) 1.5 mL을 서서히 적하하여 혼합물을 제조하였다. 상기 혼합물을 상온에서 12시간 동안 교반시킨 다음 물 50 mL를 넣어 반응을 종결시켰다. 상기 반응물을 디클로로메탄으로 추출 한 후 물로 4회 씻어 준 다음 추출용액을 무수 황산마그네슘으로 건조시켰다. 상기 건조시킨 용액을 감압하에서 용매를 제거 한 다음 메틸렌클로라이드/헥산(1:2) 혼합용매에 의해 실리카겔 컬럼으로 정제하여 하얀색의 M-3을 3.3 g(75.8%) 얻었다.
[실시예 4]: M-4의 합성
[반응식 4]
Figure 112007068884881-pat00092
질소 분위기 하에서 9-(4-브로모페닐)-9-H-플루오렌-9-올(9-(4-bromophenyl)-9-H-fluorene-9-ol) 3.0 g(8.89 mmol)과 D 물질 1.77 g(4.04 mmol)을 디클로로메탄 50 mL에 녹인 후, 보론 트리플로라이드 디에틸에테르 착물 (BF3·OEt2) 1.5 mL을 서서히 적하하여 혼합물을 제조하였다. 상기 혼합물을 상온에서 12시간 동안 교반시킨 다음 물 50 mL를 넣어 반응을 종결시켰다. 상기 반응물을 디클로로메탄으로 추출 한 후 물로 4회 씻어 준 다음 추출용액을 무수 황산마그네슘으로 건조시켰다. 상기 용액을 감압하에서 용매를 제거 한 다음 메틸렌클로라이드/헥산(1:2) 혼합용매에 의해 실리카겔 컬럼으로 정제하여 하얀색의 M-4을 3.0 g(69%) 얻었다.
[실시예 5]: M-5의 합성
[반응식 5]
Figure 112007068884881-pat00093
질소 분위기 하에서 E 물질 4.11 g(7.37 mmol)과 F 물질 2.0 g(3.35 mmol)을 디클로로메탄 40 mL에 녹인 후, 보론 트리플로라이드 디에틸에테르 착물(BF3·OEt2) 1.5 mL을 서서히 적하하여 혼합물을 제조하였다. 상기 혼합물을 상온에서 12시간 동안 교반시킨 다음 물 50 mL를 넣어 반응을 종결시켰다. 상기 반응물을 디클로로메탄으로 추출 한 후 물로 4회 씻어 준 다음 추출용액을 무수 황산마그네슘으로 건조시켰다. 상기 건조시킨 용액을 감압하에서 용매를 제거한 다음 메틸렌클로라이드/헥산(1:2) 혼합용매에 의해 실리카겔 컬럼으로 정제하여 하얀색의 M-5을 4.1 g(73%) 얻었다.
하기 실시예 6 내지 10에서는 본 발명의 일 구현예에 따른 고분자 중합체 CISH-1 내지 CISH-5를 각각 반응식 6 내지 10과 같이 제조하였다.
[실시예 6]: CISH-1의 고분자 합성
[반응식 6]
Figure 112007068884881-pat00094
온도계, 환류콘덴서, 및 교반기가 부착된 100밀리리터의 둥근 바닥 플라스크에 질소 분위기 하에서 상기 제조된 단량체 M-5 0.7 g(0.41mmol), 비스(1,5-사이클로옥타다이엔)-니켈(bis(1,5-cyclooctadiene)-nickel) 279.4 mg, 사이클로옥탄다이엔(cyclooctadiene) 0.12 mL, 및 2,2'-바이피리딘(2,2'-bipyridine) 158 mg을 DMF/돌루엔(8 mL/4 mL) 혼합 용매에 녹인 다음 70℃에서 48 시간 교반시켰다. 상기 교반시킨 반응물을 메탄올에 침전시켜 흰색의 고분자를 얻었다. 이를 거른 후 클로로포름에 다시 녹여 메탄올에 재침전을 시켰다.
상기 재침전시킨 고분자를 걸러 속슬렛(Soxhlet) 장치를 이용하여 아세톤으로 24시간 정제하여 흰색의 CISH-1 0.4g를 얻었다.
이 고분자의 클로로포름 용액 상태에서 광발광 최대 파장은 408 nm 였다.
[실시예 7]: CISH-2의 고분자 합성
[반응식 7]
Figure 112007068884881-pat00095
온도계, 환류콘덴서, 및 교반기가 부착된 100밀리리터의 둥근 바닥 플라스크에 아르곤 분위기 하에서 M-5 0.6 g(0.35 mmol), 9,9-디옥틸플로렌-2,7-디보로닉 에시드 0.17 g(0.35 mmol), 및 테트라키스트리페닐포스핀팔라듐 0.05 g(0.043 mmol)을 10 mL 테트라하이드로퓨란(tetrahydrofuran, THF)에 녹이고, 여기에 20% 테트라트리에틸암모늄하이드옥사이드 5 mL을 넣은 후, 75 oC에서 48시간 동안 교반시켰다. 상기 교반시킨 반응물을 메탄올에 침전시켜 연한 노란색의 고분자를 얻었다. 이를 거른 후 클로로포름에 다시 녹여 메탄올에 재침전을 시켰다.
상기 재침전시킨 고분자를 걸러 속슬렛 장치를 이용하여 메탄올로 24시간 정제하여 연한 노란색의 CISH-2 0.5g을 얻었다.
[실시예 8]: CISH-3의 고분자 합성
[반응식 8]
Figure 112007068884881-pat00096
온도계와 환류콘덴서, 교반기가 부착된 100밀리리터의 둥근 바닥 플라스크에 아르곤 분위기 하에서 M-5 0.6 g(0.35 mmol), 9-에틸헥실카바졸-3,6-디보로닉 에시드 0.128 g(0.35 mmol), 및 테트라키스트리페닐포스핀팔라듐 0.05 g(0.043 mmol)을 10 mL 테트라하이드로퓨란에 녹이고, 여기에 20% 테트라트리에틸암모늄하이드옥사이드 5 mL을 넣은 후 75 oC에서 48시간 동안 교반시켰다. 상기 교반시킨 반응물을 메탄올에 침전시켜 연한 노란색의 고분자를 얻었다. 이를 거른 후 클로로포름에 다시 녹여 메탄올에 재침전을 시켰다.
상기 재침전시킨 고분자를 걸러 속슬렛 장치를 이용하여 메탄올로 24시간 정제하여 연한 노란색의 CISH-3 0.44 g을 얻었다.
[실시예 9]: CISH-4의 고분자 합성
[반응식 9]
Figure 112007068884881-pat00097
온도계, 환류콘덴서, 및 교반기가 부착된 100밀리리터의 둥근 바닥 플라스크에 아르곤 분위기 하에서 M-5 0.6 g(0.35 mmol), 1,4-페닐렌 디보로닉 에시드 0.058 g(0.35 mmol), 및 테트라키스트리페닐포스핀팔라듐 0.05 g(0.043 mmol)을 10 mL 테트라하이드로퓨란에 녹이고, 여기에 20% 테트라트리에틸암모늄하이드옥사이드 5 mL을 넣은 후 75 oC에서 48시간 동안 교반시켰다. 상기 교반시킨 반응물을 메탄올에 침전시켜 연한 노란색의 고분자를 얻었다. 이를 거른 후 클로로포름에 다시 녹여 메탄올에 재침전을 시켰다.
상기 재침전시킨 고분자를 걸러 속슬렛 장치를 이용하여 메탄올로 24시간 정제하여 연한 노란색의 CISH-4 (0.35g)를 얻었다.
(제조된 고분자 중합체의 특성 측정)
상기 제조된 CISH-1 내지 CISH-4을 이용하여 유리 기판에 박막을 형성시킨 다음 HITACHI F-4500®을 이용하여 PL(photoluminescence) 파장을 측정하였다. 상기 CISH-1에 대한 PL 파장 측정 결과를 도 2에 나타내었다.
도 2를 참조하면, 박막 상태에서 CISH-1의 최대 발광 파장이 414nm임을 알 수 있다.
또한, 상기 실시예 6에서 제조된 CISH-1에 대하여 Bruker 300MHz®를 이용하여 1H-NMR을 측정하였고, 그 결과를 도 3에 나타내었다(1H-NMR(CD2Cl2, δ, ppm): 8.34-7.03(aromatic, 56H br, m); 1.5-1.12(t-butyl, 36H)). 도 3을 참조하면, 상기 실시예 6에서 제조된 고분자 중합체는 CISH-1임을 알 수 있다.
(유기광전소자의 제조)
에노드로는 ITO 기판을 사용 하였고, 상기 기판 상부에 스핀코팅하여 폴리(3,4-에틸렌디옥시-티오펜)(PEDOT)을 형성하였다.
이어서, 상기 PEDOT 상부에, CISH-1에 도펀트로 Ir(mppy)3을 6 내지 7% 도핑되게 하여 발광층을 스핀코팅에 의해서 형성하였다.
발광층위에 BAlq을 진공 증착하여 50Å 두께의 정공차단층을 형성하였다.
그 후 상기 발광층 상부에 Alq3를 진공 증착하여 200Å 두께의 전자수송층을 형성하였다.
상기 전자수송층 상부에 LiF 10Å과 Al 1000Å을 순차적으로 진공 증착하여 캐소드를 형성함으로써 유기광전소자를 완성하였다.
상기 유기광전소자는 5층 구조로 되어 있으며, 구체적으로 Al(1000Å)/ LiF(10Å)/ Alq3(200Å)/ BAlq(50Å)/ EML(CISH-1:CBP:Ir(mppy)3)/ PEDOT/ ITO(1500 Å)의 5층 구조로 제작하였다.
(유기광전소자의 성능 측정)
상기 제조된 각각의 유기광전소자에 대하여 전압의 변화에 따른 전류 밀도 변화, 및 전압의 변화에 따른 휘도 변화를 측정하였다. 구체적인 측정 방법은 다음과 같다.
1) 전압 변화에 따른 전류 밀도의 변화 측정
상기 제조된 각각의 유기광전소자에 대해, 전압을 0V 부터 14V 까지 상승시키면서 전류-전압계(Keithley 2400®)를 이용하여 단위소자에 흐르는 전류값을 측정하고, 측정된 전류값을 면적으로 나누어 전류 밀도를 측정하였다.
상기 CISH-1을 이용하여 제조된 유기광전소자의 전압 변화에 따른 전류 밀도의 변화 측정 결과를 도 4에 나타내었다.
2) 전압 변화에 따른 휘도 변화 측정
상기 제조된 각각의 유기광전소자에 대해, 전압을 0V 부터 14V 까지 상승시키면서 휘도계(Minolta Cs-1000A®)를 이용하여 휘도를 측정하였다.
상기 CISH-1을 이용하여 제조된 유기광전소자의 전압 변화에 따른 휘도 변화 측정 결과를 도 5에 나타내었다.
도 4, 및 도 5를 참조하면, 상기 CISH-1은 유기광전소자용 호스트 물질로 사용될 수 있음을 알 수 있다.
본 발명은 상기 실시예들에 한정되는 것이 아니라 서로 다른 다양한 형태로 제조될 수 있으며, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다.
도 1은 본 발명의 일 구현예에 따른 유기광전소자의 단면도.
도 2는 본 발명의 실시예 6에서 제조한 고분자 중합체의 PL(photoluminescence) 파장을 나타내는 그래프.
도 3은 본 발명의 실시예 6에서 제조한 고분자 중합체의 1H-NMR 스펙트럼을 나타내는 그래프.
도 4는 본 발명의 실시예 6에서 제조한 고분자 중합체를 포함하는 유기광전소자의 전류 밀도 그래프.
도 5는 본 발명의 실시예 6에서 제조한 고분자 중합체를 포함하는 유기광전소자의 전압에 따른 휘도 변화를 나타내는 그래프.
<도면의 주요 부분에 대한 부호의 설명>
11: 기판 12: 애노드
13: 정공수송층 14: 유기발광층
15: 전자수송층 16: 캐소드

Claims (13)

  1. 하기 화학식 1로 표시되는 고분자 중합체.
    [화학식 1]
    Figure 112007068884881-pat00098
    (상기 화학식 1에서,
    상기 X1 내지 X16은 각각 독립적으로 CR', 및 N로 이루어진 군에서 선택되고,
    상기 Ar1 내지 Ar3, 및 Z는 각각 독립적으로, 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴렌기로 이루어진 군에서 선택되고,
    상기 R'는 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시 기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일(sulfamoyl) 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기(hetero cyclo alkyl thiol), 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기(ureide), 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
    상기 m은 0 내지 4의 정수이다)
  2. 제1항에 있어서,
    상기 Ar1 내지 Ar3는 각각 독립적으로 치환 또는 비치환된 카바졸기, 치환 또는 비치환된 아릴아민기, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 톨릴기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 스틸벤기, 치환 또는 비치 환된 플루오렌기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 터페닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 디페닐안트라세닐기, 치환 또는 비치환된 디나프틸안트라세닐기, 치환 또는 비치환된 펜타세닐기, 치환 또는 비치환된 브로모페닐기, 치환 또는 비치환된 히드록시페닐기, 치환 또는 비치환된 티에닐기, 치환 또는 비치환된 피리딜기, 치환 또는 비치환된 아조벤제닐기, 및 치환 또는 비치환된 페로세닐기로 이루어진 군에서 선택되는 것인 고분자 중합체.
  3. 제1항에 있어서,
    상기 Z는 치환 또는 비치환된 페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 플루오렌기, 치환 또는 비치환된 티오펜기, 치환 또는 비치환된 피롤기, 치환 또는 비치환된 피리딘기, 치환 또는 비치환된 아릴옥사디아졸기, 치환 또는 비치환된 트리아졸기, 치환 또는 비치환된 카바졸기, 치환 또는 비치환된 아릴아민기, 및 치환 또는 비치환된 아릴실란기로 이루어진 군에서 선택되는 것인 고분자 중합체.
  4. 제1항에 있어서,
    상기 Z는 하기 화학식 2 내지 22로 표시되는 화합물로 이루어진 군에서 선택되는 것인 고분자 중합체.
    [화학식 2] [화학식 3] [화학식 4]
    Figure 112007068884881-pat00099
    Figure 112007068884881-pat00100
    Figure 112007068884881-pat00101
    [화학식 5] [화학식 6] [화학식 7]
    Figure 112007068884881-pat00102
    Figure 112007068884881-pat00103
    Figure 112007068884881-pat00104
    [화학식 8] [화학식 9] [화학식 10]
    Figure 112007068884881-pat00105
    Figure 112007068884881-pat00106
    Figure 112007068884881-pat00107
    [화학식 11] [화학식 12] [화학식 13]
    Figure 112007068884881-pat00108
    Figure 112007068884881-pat00109
    Figure 112007068884881-pat00110
    [화학식 14] [화학식 15] [화학식 16]
    Figure 112007068884881-pat00111
    Figure 112007068884881-pat00112
    Figure 112007068884881-pat00113
    [화학식 17] [화학식 18] [화학식 19]
    Figure 112007068884881-pat00114
    Figure 112007068884881-pat00115
    Figure 112007068884881-pat00116
    [화학식 20] [화학식 21] [화학식 22]
    Figure 112007068884881-pat00117
    Figure 112007068884881-pat00118
    Figure 112007068884881-pat00119
    (상기 화학식 2 내지 22에서,
    상기 R1 내지 R48은 각각 독립적으로, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
    상기 Y1은 단일결합, O, S, NR'', SiR''R''', 및 CR''R'''로 이루어진 군에서 선택되고,
    상기 R'', 및 R'''는 각각 독립적으로 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기로 이루어진 군에서 선택되고,
    상기 n42, 및 n43은 각각 독립적으로 0 내지 5의 정수이고,
    상기 n1 내지 n3, n16, n17, n21, n22, n29, n30 내지 n32, n35 내지 n38, n39, 및 n40은 각각 독립적으로 0 내지 4의 정수이고,
    상기 n5, n6, n7, n9, n10 내지 n12, n18, n20, n23 내지 n28, n33, n34, n41, 및 n44는 각각 독립적으로 0 내지 3의 정수이고,
    상기 n8, n13 내지 n15, 및 n19는 각각 독립적으로 0 내지 2의 정수이고,
    상기 n4는 0 또는 1이다)
  5. 하기 화학식 23 내지 28로 표시되는 고분자 중합체.
    [화학식 23]
    Figure 112007068884881-pat00120
    [화학식 24]
    Figure 112007068884881-pat00121
    [화학식 25]
    Figure 112007068884881-pat00122
    [화학식 26]
    Figure 112007068884881-pat00123
    [화학식 27]
    Figure 112007068884881-pat00124
    [화학식 28]
    Figure 112007068884881-pat00125
    (상기 화학식 23 내지 28에서,
    상기 X1 내지 X16은 각각 독립적으로 CR', 및 N로 이루어진 군에서 선택되고,
    상기 Z는 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴렌기로 이루어진 군에서 선택되고,
    상기 R5 내지 R7, 및 R'는 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
    상기 n5 내지 n7은 0 내지 5의 정수이고,
    상기 m은 0 내지 4의 정수이다)
  6. 제5항에 있어서,
    상기 Z는 치환 또는 비치환된 페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 플루오렌기, 치환 또는 비치환된 티오펜기, 치환 또는 비치환된 피롤기, 치환 또는 비치환된 피리딘기, 치환 또는 비치환된 아릴옥사디아졸기, 치환 또는 비치환된 트리아졸기, 치환 또는 비치환된 카바졸기, 치환 또는 비치환된 아릴아민기, 및 치환 또는 비치환된 아릴실란기로 이루어진 군에서 선택되는 것인 고분자 중합체.
  7. 제5항에 있어서,
    상기 Z는 하기 화학식 2 내지 22로 표시되는 화합물로 이루어진 군에서 선택되는 것인 고분자 중합체.
    [화학식 2] [화학식 3] [화학식 4]
    Figure 112007068884881-pat00126
    Figure 112007068884881-pat00127
    Figure 112007068884881-pat00128
    [화학식 5] [화학식 6] [화학식 7]
    Figure 112007068884881-pat00129
    Figure 112007068884881-pat00130
    Figure 112007068884881-pat00131
    [화학식 8] [화학식 9] [화학식 10]
    Figure 112007068884881-pat00132
    Figure 112007068884881-pat00133
    Figure 112007068884881-pat00134
    [화학식 11] [화학식 12] [화학식 13]
    Figure 112007068884881-pat00135
    Figure 112007068884881-pat00136
    Figure 112007068884881-pat00137
    [화학식 14] [화학식 15] [화학식 16]
    Figure 112007068884881-pat00138
    Figure 112007068884881-pat00139
    Figure 112007068884881-pat00140
    [화학식 17] [화학식 18] [화학식 19]
    Figure 112007068884881-pat00141
    Figure 112007068884881-pat00142
    Figure 112007068884881-pat00143
    [화학식 20] [화학식 21] [화학식 22]
    Figure 112007068884881-pat00144
    Figure 112007068884881-pat00145
    Figure 112007068884881-pat00146
    (상기 화학식 2 내지 22에서,
    상기 R1 내지 R46은 각각 독립적으로 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기, 치환 또는 비치환된 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로 옥시기, 치환 또는 비치환된 탄소수 3 내지 40의 실릴 옥시기, 치환 또는 비치환된 탄소수 1 내지 20의 아실기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 옥시기, 치환 또는 비치환된 탄소수 2 내지 20의 아실 아미노기, 치환 또는 비치환된 탄소수 2 내지 20의 알콕시 카르보닐 아미노기, 치환 또는 비치환된 탄소수 7 내지 20의 아닐옥시카르보닐아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술파모일 아미노기, 치환 또는 비치환된 탄소수 1 내지 20의 술포닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬티올기, 치환 또는 비치환된 탄소수 6 내지 20의 아릴 티올기, 치환 또는 비치환된 탄소수 1 내 지 20의 헤테로 시클로 알킬 티올기, 치환 또는 비치환된 탄소수 1 내지 20의 우레이드기, 치환 또는 비치환된 탄소수 1 내지 20의 인산 아마이드기, 및 치환 또는 비치환된 탄소수 3 내지 40의 실릴기로 이루어진 군에서 선택되고,
    상기 Y1은 단일결합, O, S, NR'', SiR''R''', 및 CR''R'''로 이루어진 군에서 선택되고,
    상기 R'', 및 R'''는 각각 독립적으로 수소 원자, 할로겐 원자, 시아노기, 히드록실기, 아미노기, 니트로기, 카르복실기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기, 및 치환 또는 비치환된 탄소수 2 내지 30의 헤테로아릴기로 이루어진 군에서 선택되고,
    상기 n42, 및 n43은 각각 독립적으로 0 내지 5의 정수이고,
    상기 n1 내지 n3, n16, n17, n21, n22, n29, n30 내지 n32, n35 내지 n38, n39, 및 n40은 각각 독립적으로 0 내지 4의 정수이고,
    상기 n5, n6, n7, n9, n10 내지 n12, n18, n20, n23 내지 n28, n33, n34, n41, 및 n44는 각각 독립적으로 0 내지 3의 정수이고,
    상기 n8, n13 내지 n15, 및 n19는 각각 독립적으로 0 내지 2의 정수이고,
    상기 n4는 0 또는 1이다)
  8. 제1항 내지 제7항 중 어느 한 항에 있어서,
    상기 고분자 중합체의 중량 평균 분자량은 1,000 내지 5,000,000인 것인 고분자 중합체.
  9. 제1항 내지 제7항 중 어느 한 항에 있어서,
    상기 고분자 중합체의 수 평균 분자량은 500 내지 2,000,000인 것인 고분자 중합체.
  10. 한 쌍의 전극 사이에 위치하는 유기막을 포함하며,
    상기 유기막은 상기 제1항 내지 제7항 중 어느 한 항에 따른 고분자 중합체를 포함하는 유기광전소자.
  11. 제10항에 있어서,
    상기 유기막은 발광층인 것인 유기광전소자.
  12. 제10항에 있어서,
    상기 유기막은 정공주입층, 정공수송층, 정공차단층, 및 이들의 조합으로 이루어진 군에서 선택되는 것인 유기광전소자.
  13. 제10항에 있어서,
    상기 유기막은 전자주입층, 전자수송층, 전자차단층, 및 이들의 조합으로 이 루어진 군에서 선택되는 것인 유기광전소자.
KR1020070096669A 2007-09-21 2007-09-21 고분자 중합체, 및 이를 포함하는 유기광전소자 KR100885519B1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020070096669A KR100885519B1 (ko) 2007-09-21 2007-09-21 고분자 중합체, 및 이를 포함하는 유기광전소자
PCT/KR2008/005596 WO2009038413A2 (en) 2007-09-21 2008-09-22 Polymer, and organic photoelectric device comprising the same
EP08832006.4A EP2207834B1 (en) 2007-09-21 2008-09-22 Polymer, and organic photoelectric device comprising the same
US12/659,798 US8377572B2 (en) 2007-09-21 2010-03-22 Polymer and organic photoelectric device including the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020070096669A KR100885519B1 (ko) 2007-09-21 2007-09-21 고분자 중합체, 및 이를 포함하는 유기광전소자

Publications (1)

Publication Number Publication Date
KR100885519B1 true KR100885519B1 (ko) 2009-02-26

Family

ID=40468636

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020070096669A KR100885519B1 (ko) 2007-09-21 2007-09-21 고분자 중합체, 및 이를 포함하는 유기광전소자

Country Status (4)

Country Link
US (1) US8377572B2 (ko)
EP (1) EP2207834B1 (ko)
KR (1) KR100885519B1 (ko)
WO (1) WO2009038413A2 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20130100786A (ko) * 2010-10-15 2013-09-11 캠브리지 디스플레이 테크놀로지 리미티드 중합체 및 유기 발광 장치
KR20150064878A (ko) * 2013-12-04 2015-06-12 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20160038015A (ko) * 2013-07-29 2016-04-06 메르크 파텐트 게엠베하 전계발광 디바이스
KR101815773B1 (ko) 2016-07-18 2018-01-05 건국대학교 산학협력단 전하수송층을 포함하는 유기 광전변환 소자 및 이의 제조방법

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102009023156A1 (de) * 2009-05-29 2010-12-02 Merck Patent Gmbh Polymere, die substituierte Indenofluorenderivate als Struktureinheit enthalten, Verfahren zu deren Herstellung sowie deren Verwendung
DE102009023154A1 (de) * 2009-05-29 2011-06-16 Merck Patent Gmbh Zusammensetzung, enthaltend mindestens eine Emitterverbindung und mindestens ein Polymer mit konjugationsunterbrechenden Einheiten
US10190043B2 (en) * 2010-05-27 2019-01-29 Merck Patent Gmbh Compositions comprising quantum dots
DE102010033777A1 (de) * 2010-08-09 2012-02-09 Merck Patent Gmbh Polymere mit Carbazol-Struktureinheiten
DE102010033778A1 (de) * 2010-08-09 2012-02-09 Merck Patent Gmbh Polymere mit Carbazol-Struktureinheiten
CN102146077B (zh) * 2011-01-13 2014-10-01 上海大学 芴并咪唑衍生物及其制备方法
KR102333620B1 (ko) 2011-02-16 2021-12-01 가부시키가이샤 한도오따이 에네루기 켄큐쇼 발광 엘리먼트
DE112016007310T5 (de) * 2016-10-03 2019-06-13 Hitachi Chemical Company, Ltd. Zusammensetzung, Lochtransportmaterialzusammensetzung und Tintenzusammensetzung
CN113387871B (zh) * 2021-06-11 2022-04-15 长春海谱润斯科技股份有限公司 三芳胺衍生物及其有机电致发光器件

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005171053A (ja) 2003-12-10 2005-06-30 Jsr Corp 重合体、有機エレクトロルミネッセンス素子形成用重合体および有機エレクトロルミネッセンス素子用重合体組成物、並びに有機エレクトロルミネッセンス素子
KR20050078211A (ko) * 2004-01-30 2005-08-04 에스케이 주식회사 9,9-디(플루오레닐)-2,7-플루오레닐 단위를 함유하는 유기전기발광고분자 및 이를 이용한 전기발광소자
JP2007091934A (ja) 2005-09-29 2007-04-12 Sanyo Electric Co Ltd 有機エレクトロルミネッセンス素子用ポリマー及び有機エレクトロルミネッセンス素子

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4048653B2 (ja) * 1998-07-27 2008-02-20 住友化学株式会社 高分子蛍光体および高分子発光素子
US6361887B1 (en) * 1999-10-20 2002-03-26 Eastman Kodak Company Electroluminescent devices having naphthylanthracene-based polymers
US6586120B2 (en) 2001-05-01 2003-07-01 Academia Sinica Electro luminescent device comprising fluorene compounds
GB2383036B (en) * 2001-12-12 2005-10-12 Univ Sheffield 2,7-substituted carbazoles and oligomers, polymers and co-polymers thereof
JP4506113B2 (ja) 2002-09-20 2010-07-21 東ソー株式会社 フルオレン骨格を有する新規アリールアミン誘導体、その合成中間体及びこれらの製造方法並びに有機ｅｌ素子
US20040202892A1 (en) * 2003-04-08 2004-10-14 Jsr Corporation Polymer, polymer for forming organic electroluminescence device, polymer composition for organic electroluminescence device and organic electroluminescence device
JP4013867B2 (ja) 2003-08-28 2007-11-28 富士電機リテイルシステムズ株式会社 自動販売機
TW200517469A (en) * 2003-10-30 2005-06-01 Nissan Chemical Ind Ltd Charge-transporting compound, charge-transporting material, charge-transporting varnish, charge-transporting thin film, and organic electroluminescent device
US7615289B2 (en) 2004-01-30 2009-11-10 Sk Energy Co., Ltd. Organic electroluminescent polymer having 9,9-di(fluorenyl)-2,7-fluorenyl unit and organic electroluminescent device manufactured using the same
JP2006056821A (ja) 2004-08-19 2006-03-02 Jsr Corp フルオレン化合物およびその製造方法、フルオレン重合体およびその製造方法並びに有機エレクトロルミネッセンス素子
KR20070017733A (ko) 2005-08-08 2007-02-13 에스케이 주식회사 플루오렌 유도체, 이로부터 제조된 유기 전기발광고분자 및유기 전기발광소자
JP4823730B2 (ja) 2006-03-20 2011-11-24 新日鐵化学株式会社 発光層化合物及び有機電界発光素子

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005171053A (ja) 2003-12-10 2005-06-30 Jsr Corp 重合体、有機エレクトロルミネッセンス素子形成用重合体および有機エレクトロルミネッセンス素子用重合体組成物、並びに有機エレクトロルミネッセンス素子
KR20050078211A (ko) * 2004-01-30 2005-08-04 에스케이 주식회사 9,9-디(플루오레닐)-2,7-플루오레닐 단위를 함유하는 유기전기발광고분자 및 이를 이용한 전기발광소자
JP2007091934A (ja) 2005-09-29 2007-04-12 Sanyo Electric Co Ltd 有機エレクトロルミネッセンス素子用ポリマー及び有機エレクトロルミネッセンス素子

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20130100786A (ko) * 2010-10-15 2013-09-11 캠브리지 디스플레이 테크놀로지 리미티드 중합체 및 유기 발광 장치
KR101947195B1 (ko) * 2010-10-15 2019-02-12 캠브리지 디스플레이 테크놀로지 리미티드 중합체 및 유기 발광 장치
KR20160038015A (ko) * 2013-07-29 2016-04-06 메르크 파텐트 게엠베하 전계발광 디바이스
KR102206694B1 (ko) * 2013-07-29 2021-01-22 메르크 파텐트 게엠베하 전계발광 디바이스
KR20150064878A (ko) * 2013-12-04 2015-06-12 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102184893B1 (ko) * 2013-12-04 2020-12-01 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101815773B1 (ko) 2016-07-18 2018-01-05 건국대학교 산학협력단 전하수송층을 포함하는 유기 광전변환 소자 및 이의 제조방법

Also Published As

Publication number Publication date
US20100176718A1 (en) 2010-07-15
EP2207834B1 (en) 2013-07-24
EP2207834A4 (en) 2011-10-26
WO2009038413A3 (en) 2009-05-07
EP2207834A2 (en) 2010-07-21
US8377572B2 (en) 2013-02-19
WO2009038413A2 (en) 2009-03-26

Similar Documents

Publication Publication Date Title
KR100885519B1 (ko) 고분자 중합체, 및 이를 포함하는 유기광전소자
KR101002733B1 (ko) 유기 화합물, 및 이를 포함하는 유기광전소자
KR100959189B1 (ko) 저분자 유기화합물, 및 이를 포함하는 유기광전소자
KR101333697B1 (ko) 벤즈이미다졸계 화합물 및 이를 포함하는 유기 광전 소자
KR20090028346A (ko) 유기 화합물, 및 이를 포함하는 유기광전소자
KR101030020B1 (ko) 피롤계 화합물 및 이를 포함하는 유기광전소자
KR101170168B1 (ko) 9,9-디(플루오레닐)-2,7-플루오레닐 단위를 함유하는 유기전기발광고분자 및 이를 이용한 전기발광소자
CN101641422B (zh) 具有硅和/或锡的乙烯基类聚合物及使用该聚合物的有机发光二极管
KR100730454B1 (ko) 9,10-디페닐안트라센을 갖는 청색발광 유기전기발광고분자 및 이를 이용한 전기발광소자
TW202334174A (zh) 銥錯合物化合物、有機電場發光元件用組成物、有機電場發光元件及其製造方法以及顯示裝置
KR101412887B1 (ko) 트리페닐 아민기를 포함하는 유기 전기발광고분자 및 이를이용한 유기 전기발광소자
KR101258701B1 (ko) 9&#39;-아릴-플루오렌-9&#39;-일기가 도입된 아릴아민 단위를함유하는 유기 전기발광고분자 및 이를 이용한전기발광소자
KR101179321B1 (ko) 9-플루오렌-2-일-2,7-플루오레닐 단위 함유 전기발광 고분자 및 이를 이용한 전기발광 소자
KR20090068193A (ko) 유기 화합물, 및 이를 포함하는 유기광전소자
KR101400472B1 (ko) 신규 청색 도판트를 포함하는 유기 전기발광고분자 및 이를이용한 유기 전기발광소자
KR101412813B1 (ko) 옥사디아졸기를 포함하는 유기 전기발광고분자 및 이를이용한 유기 전기발광소자
KR101249640B1 (ko) 9-플루오렌-2-일-9-아릴-2,7-플루오레닐 단위 함유전기발광고분자 및 이를 이용한 전기발광소자
KR20070017733A (ko) 플루오렌 유도체, 이로부터 제조된 유기 전기발광고분자 및유기 전기발광소자
KR100718793B1 (ko) 9,9-디(3,3&#39;-바이카바질)-2,7-플루오레닐 단위 함유 유기전기발광고분자 및 이를 이용한 전기발광소자
KR101174083B1 (ko) 고분자 중합체, 이를 포함하는 유기광전소자, 및 이를 포함하는 표시소자
KR101174084B1 (ko) 고분자 중합체, 이를 포함하는 유기광전소자, 및 이를 포함하는 표시소자
KR20040055236A (ko) 전자주개 및 전자받개 치환체를 포함한 청색유기발광고분자, 및 이를 이용한 전기발광소자
KR20070016594A (ko) 다이스트릴벤젠 유도체, 이로부터 제조되는유기전기발광고분자 및 유기전기발광소자

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20070921

PA0201 Request for examination
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20090212

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20090218

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20090219

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20120116

Start annual number: 4

End annual number: 4

FPAY Annual fee payment

Payment date: 20130104

Year of fee payment: 5

PR1001 Payment of annual fee

Payment date: 20130104

Start annual number: 5

End annual number: 5

FPAY Annual fee payment

Payment date: 20131217

Year of fee payment: 6

PR1001 Payment of annual fee

Payment date: 20131217

Start annual number: 6

End annual number: 6

FPAY Annual fee payment

Payment date: 20141223

Year of fee payment: 7

PR1001 Payment of annual fee

Payment date: 20141223

Start annual number: 7

End annual number: 7

FPAY Annual fee payment

Payment date: 20160119

Year of fee payment: 8

PR1001 Payment of annual fee

Payment date: 20160119

Start annual number: 8

End annual number: 8

FPAY Annual fee payment

Payment date: 20170119

Year of fee payment: 9

PR1001 Payment of annual fee

Payment date: 20170119

Start annual number: 9

End annual number: 9

FPAY Annual fee payment

Payment date: 20180122

Year of fee payment: 10

PR1001 Payment of annual fee

Payment date: 20180122

Start annual number: 10

End annual number: 10

FPAY Annual fee payment

Payment date: 20190117

Year of fee payment: 11

PR1001 Payment of annual fee

Payment date: 20190117

Start annual number: 11

End annual number: 11

FPAY Annual fee payment

Payment date: 20200129

Year of fee payment: 12

PR1001 Payment of annual fee

Payment date: 20200129

Start annual number: 12

End annual number: 12

PC1903 Unpaid annual fee

Termination category: Default of registration fee

Termination date: 20211201
