CN1941813A - 查看电话呼叫期间的内容的信息处理设备、方法和程序 - Google Patents

Abstract

当再次查看电话呼叫期间所查看的内容时，可以实现多种内容选择方法和查看方法。对于一种包括例如电视电话的电话呼叫单元、选择内容的内容选择单元和用于查看内容的内容查看单元的信息处理设备，该信息处理设备包括电话呼叫有关信息相关存储单元，以相关方式存储电话呼叫时查看的内容和电话呼叫有关信息。当在电话呼叫之后再次查看内容时，使用存储的电话呼叫有关信息，通过内容选择单元来向用户呈现多种内容选择方法和再现方法，从而可以高效地选择和查看内容。

Description

查看电话呼叫期间的内容的信息处理设备、方法和程序

技术领域

本发明涉及一种在保持电话呼叫的同时，使内容可视的信息处理设备、信息处理方法及程序。

背景技术

由于最近的信息处理设备性能方面的改善和通信技术的发展，可以利用大容量通信，来实现多种形式的通信和服务。

根据日本待审专利公开No.2003-223407，可以在继续通信的同时，享受诸如图像和音乐的内容。在该发明中，多个用户可以通过内容共享服务器，在查看相同内容时彼此通信。

由于信息处理设备性能方面的改善，也开发了与内容的查看和存储有关的技术。

根据日本待审专利公开No.2003-333529，可以通过将诸如内容创造人想要的再现或快进再现之类的特定再现控制信息，与内容(运动图像)一起记录，来实现内容制作人想要的再现控制。

根据日本待审专利公开No.2004-214708，通过存储针对运动图像(内容)而执行的用户操作的操作历史记录细节，可以在再次查看内容时，改善操作性。

根据日本待审专利公开No.2004-23197，可以通过针对运动图像(内容)，以相关的方式存储查看日期信息和场景切换信息，并针对每一个用户，创建过去查看状态的概要，事先检查要查看的运动图像的细节。

当在电话呼叫期间查看内容，并再次查看内容时，传统技术产生一些问题。

例如，如果存储电话呼叫期间所查看的内容，则不知道是与谁查看该内容的。

即使用户知道在查看内容时与谁在电话上交谈，也可能忘记内容的情节；可能不知道内容被查看多长时间了；并且可能难以记住查看内容期间的对话细节。

如果用户想要再次查看电话呼叫期间所查看的内容，则难以找到该内容。

发明内容

本发明的目的是提供一种信息处理设备，其可以通过以相关方式存储电话呼叫期间所查看的内容和电话呼叫有关信息，来在再次查看内容时，呈现多种选择方法和查看方法。

本发明的另一目的是提供一种信息处理设备，其包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；电话呼叫有关信息相关存储单元，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及电话呼叫有关信息输出单元，在查看所存储的、与电话呼叫有关信息相关存储单元中存储的电话呼叫有关信息相关的内容时，输出与该内容相关的电话呼叫有关信息。

使用呼叫来执行电话呼叫表示与对方建立了会话，来执行电话呼叫。当终止电话呼叫时，断开并终止该会话。电话呼叫(phone-call)指示使用呼叫来执行的一次电话呼叫(telephone call)。本发明应用于在电话呼叫期间查看内容的情况。

在本描述中，内容包括诸如运动图像和静止图像的图像、诸如音乐和语音的声音、文本、前述组合的复合文档、网页、游戏等。在本描述中，查看内容表示以适合每个内容的方法再现内容，用户经历该再现(内容的再现)，以及一些内容类型可能产生与用户的交互，例如游戏。

因此，当再次查看电话呼叫期间所查看的内容时，可以输出与内容有关的电话呼叫信息。

本发明的另一目的是提供一种信息处理设备，其特征在于电话呼叫有关信息是与对方有关的信息。

因此，当再次查看电话呼叫期间所查看的内容时，可以知道在电话呼叫期间，与谁查看了该内容。

本发明的另一目的是提供一种信息处理设备，其特征在于电话呼叫有关信息是与电话呼叫的时钟时间有关的信息。

电话呼叫的时钟时间是与电话呼叫有关的日期和时刻信息，是开始电话呼叫的时钟时间、结束电话呼叫的时钟时间、在电话呼叫期间开始查看内容的时钟时间、结束查看内容的时钟时间等。

因此，当再次查看电话呼叫期间所查看的内容时，可以知道在电话呼叫期间，什么时候查看了该内容。

本发明的另一目的是提供一种信息处理设备，其特征在于电话呼叫有关信息是与电话呼叫的细节有关的信息。

电话呼叫的细节是在电话呼叫中进行的对话的语音、对话的图像与语音、在电话呼叫中进行的所有对话、查看内容时的对话、查看内容前后的对话等。

因此，当再次查看电话呼叫期间所查看的内容时，可以知道哪些对话细节是在查看内容时进行的。

本发明的另一目的是提供一种信息处理设备，其包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；操作信息相关存储单元，以相关方式存储电话呼叫时所查看的内容和描述针对电话呼叫时所查看的内容而执行的操作细节的操作信息；以及内容再现单元，在查看所存储的、与在操作信息相关存储单元中存储的操作信息相关的内容时，根据与内容相关的操作信息，来再现内容。

因此，当再次查看电话呼叫期间所查看的内容时，可以再现电话呼叫时所执行的操作。

操作表示在查看内容时所执行的操作。

本发明的另一目的是提供一种信息处理设备，其特征在于，描述针对内容而执行的操作细节的操作信息包括在电话呼叫时、针对内容而执行的操作的历史，以在查看所存储的、与在操作信息相关存储单元中存储的操作信息相关的内容时，根据该操作历史，应用操作，来再现内容。

根据按照时间顺序的内容的再现位置，来记录查看内容时所执行的操作，从而形成操作历史。

因此，当再次查看电话呼叫期间所查看的内容时，可以按照执行顺序，再现针对电话呼叫期间的内容而执行的操作。

还可以执行特殊再现，从而根据电话呼叫历史，只再现电话呼叫期间所查看的部分。

本发明的另一目的是提供一种信息处理设备，其特征在于，描述在电话呼叫期间、针对内容而执行的操作细节的操作信息包括由信息处理设备的用户输入的操作，以向内容应用该操作，并将该操作信息通知给对方。

因此，当在电话呼叫期间与对方查看相同内容时，可以向对方传输针对内容而执行的操作，以允许对方以与其查看内容的方式相同的方式，来查看该内容。

本发明的另一目的是提供一种信息处理设备，其特征在于，描述在电话呼叫期间、针对内容而执行的操作细节的操作信息包括从对方通知的操作信息。

因此，当在电话呼叫期间查看内容时，再现可以反映由对方执行的操作，从而以与对方查看内容的方式相同的方式，来查看该内容。

当再次查看内容时，可以根据从对方通知(传输)的操作历史，以对方允许的方式，来再现内容。

本发明的另一目的是提供一种信息处理设备，其包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；相关存储单元，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取单元，根据电话呼叫有关信息，来提取与电话呼叫有关信息相对应的内容。

因此，在选择要再现的内容时，可以根据电话呼叫的信息来选择内容。

本发明的另一目的是提供一种信息处理设备，其包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；相关存储单元，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取单元，根据内容，来提取与内容相关的电话呼叫有关信息。

因此，在查看内容时，可以知道内容的信息，例如在哪个电话呼叫中查看了该内容，或与谁查看了该内容。

本发明的另一目的是提供一种信息处理设备，其包括：选择单元，选择由提取单元根据电话呼叫有关信息而提取的内容；以及再现单元，再现由选择单元选择的内容。

本发明的另一目的是提供一种信息处理设备，其特征在于电话呼叫有关信息是与对方有关的信息。

本发明的另一目的是提供一种信息处理设备，其特征在于电话呼叫有关信息是与电话呼叫的时钟时间有关的信息。

本发明的另一目的是提供一种信息处理设备，其特征在于电话呼叫有关信息是与电话呼叫的细节有关的信息。

本发明的另一目的是提供一种信息处理方法，包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；电话呼叫有关信息相关存储步骤，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及电话呼叫有关信息输出步骤，在查看所存储的、与在电话呼叫有关信息相关存储步骤存储的电话呼叫有关信息相关的内容时，输出与该内容相关的电话呼叫有关信息。

本发明的另一目的是提供一种信息处理方法，包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；操作信息相关存储步骤，以相关方式存储电话呼叫时所查看的内容和描述针对电话呼叫时所查看的内容而执行的操作细节的操作信息；以及内容再现步骤，在查看所存储的、与在操作信息相关存储步骤存储的操作信息相关的内容时，根据与内容相关的操作信息，来再现内容。

本发明的另一目的是提供一种信息处理方法，其包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；相关存储步骤，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取步骤，根据电话呼叫有关信息，来提取与电话呼叫有关信息相对应的内容。

本发明的另一目的是提供一种信息处理方法，其包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；相关存储步骤，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取步骤，根据内容，来提取与内容相关的电话呼叫有关信息。

本发明的另一目的是提供一种信息处理方法，其包括：选择步骤，选择在提取步骤根据电话呼叫有关信息而提取的内容；以及再现步骤，再现由选择单元选择的内容。

本发明的另一目的是提供一种程序，其使用计算机来执行所述信息处理方法。

附图说明

图1是用于描述应用本发明的系统的一个实施例的图。

图2是用于描述根据本发明的信息处理设备的一个实施例的相关概略配置的方框图。

图3是用于描述在根据本发明的信息处理设备中，在电话呼叫时查看内容时，所执行的处理的流程图。

图4是用于描述在根据本发明的信息处理设备中，选择和再现内容的处理的流程图。

图5是用于描述根据本发明的信息处理设备中，存储在电话呼叫有关信息相关存储单元中的数据的图。

图6是用于描述在图5所示的数据中，与操作历史有关的数据的图。

图7示出在根据本发明的信息处理设备中，当用户选择内容时所显示的屏幕的示例。

图8示出在根据本发明的信息处理设备中，当用户选择内容时所显示的屏幕的示例。

图9示出在根据本发明的信息处理设备中，当用户选择内容再现方法时所显示的屏幕的示例。

图10是用于描述根据用户所选的再现方法，所创建的再现日程表的图。

图11示出在根据本发明的信息处理设备中，当用户选择内容时所显示的屏幕的示例。

图12示出在根据本发明的信息处理设备中，当用户选择内容并在选择内容之后确定要执行的处理时所显示的屏幕的示例。

图13示出在根据本发明的信息处理设备中，当用户选择内容并在选择内容之后选择电话呼叫目的地时所显示的屏幕的示例。

图14示出在根据本发明的信息处理设备中，当用户选择内容并在选择内容之后选择再现处理时所显示的屏幕的示例。

图15A到15E是用于描述实现多种内容再现方法的方法的图。

图16是用于描述根据本发明的信息处理设备的一个实施例的相关概略配置的方框图。

图17是描述在根据本发明的信息处理设备中，在电话呼叫期间与对方共享内容的处理的流程图。

图18是描述在根据本发明的信息处理设备中，在电话呼叫期间与对方共享内容时，为查看内容而执行的处理的流程图。

图19是用于描述在根据本发明的信息处理设备中，选择与对方相关的内容的处理的流程图。

图20示出了用于选择与对方相关的内容的屏幕。

图21示出了用于在选择内容之后选择要执行的处理的屏幕。

图22示出了用于选择电话呼叫期间所共享和查看的内容的屏幕。

图23是用于描述电话呼叫有关信息的图。

具体实施方式

(第一实施例)

在本发明中，所希望的是多个用户在电话呼叫期间查看内容，以相关方式存储与电话呼叫有关的信息，并在以后根据所存储的有关信息，查看(再现)内容。

在以下描述中，为简明起见，在两个用户A和B针对电话呼叫，分别使用信息处理设备A和信息处理设备B，并且用户B在电话呼叫期间查看内容的情况下，假设与电话呼叫有关的信息存储在信息处理设备B中，并与其中的内容相关，以及在以后，当用户B再现在与用户A的电话呼叫期间所查看的内容时，将所存储的信息用于再现。

多个用户不限于两个用户，该实施例适用于三个或更多用户。

图1示出了在用户A和用户B分别使用信息处理设备A和信息处理设备B来执行电话呼叫和查看内容时的必需配置。

用户A所用的信息处理设备A和用户B所用的信息处理设备B通过网络C相连。

网络C可以是任何网络线路，例如电话线路、LAN和因特网线路。

图2是用于描述根据本发明的信息处理设备的一个实施例的相关概略配置的方框图，在图2中，参考数字1是根据本发明的信息处理设备。信息处理设备1包括电话呼叫单元11、电话呼叫有关信息提取单元12、电话呼叫有关信息相关存储单元13、电话呼叫有关信息读取单元14、内容选择单元15、内容存储单元16、内容再现单元17、内容查看单元18、操作输入单元19等。

电话呼叫单元11通过电话线路或VoIP(基于IP的语音)等，执行与连接到网络的其他信息处理设备的电话呼叫。即，电话呼叫单元11向指定呼叫目的地发送信号，并建立连接来传输和接收语音和图像。电话呼叫单元11响应从对方来的连接请求，接受电话呼叫信息，来传输和接收语音和图像。电话呼叫单元11包括用于登记呼叫目的地的存储单元、输入和输出语音和图像的照相机和麦克风、显示屏等。

电话呼叫有关信息提取单元12从电话呼叫单元11中提取与电话呼叫有关的信息，将该信息与用内容查看单元18查看的内容相互关联，并将该信息存入电话呼叫有关信息相关存储单元13。

电话呼叫有关信息可以是多条信息，例如与对方有关的信息、与时钟时间有关的信息、与对话有关的信息、与操作有关的信息、或者电话呼叫时的家庭网络信息或传感器信息。

与针对内容而执行的操作有关的信息，可以由内容再现单元17作为内容操作信息，连同内容再现信息一起传输，并可以作为与执行操作所在的再现位置相关的操作历史来存储。

电话呼叫有关信息相关存储单元13存储由电话呼叫有关信息提取单元12所提取的、与内容相关的电话呼叫有关信息。

电话呼叫有关信息读取单元14从电话呼叫有关信息相关存储单元13中提取与内容相关的电话呼叫有关信息。

内容选择单元15使用与内容相关的、由电话呼叫有关信息读取单元14读取的电话呼叫有关信息，提示用户选择内容存储单元16中存储的内容，并向内容再现单元17传递用于再现用户所选内容的必需信息。

内容选择单元15包括以下功能：创建向用户呈现的UI(用户接口)；在内容列表显示的情况下，根据电话呼叫有关信息中的任意信息，使用电话呼叫有关信息，对内容进行排序和显示；在用户选择内容时，显示多种内容选择方法；提供从呼入和呼出呼叫历史屏幕的链接，从而可以选择内容；使得能够选择在电话呼叫中和特定人(登记在地址簿中)查看的内容；以及可以使用操作历史，向用户呈现多种内容再现方法。

内容存储单元16存储内容实体或与内容位置有关的信息。

可以在信息处理设备内部或外部存储内容。外部存储的内容是存储在因特网上的服务器、或与家庭网络相连的设备中的内容。例如，可以使用DLNA(数字生活网络联盟)机制来查看家庭内容。如果内容存储在外部，则存储在内容存储单元16中的信息是URL(统一资源定位符)等。

如果内容存储在信息处理设备内，则存储在内容存储单元16中的信息是文件路径等。

内容再现单元17获取由内容选择单元15从内容存储单元16中选择的内容；根据从电话呼叫有关信息读取单元14获取的电话呼叫有关信息，获取或创建由内容选择单元15选择的再现方法；以及用内容查看单元18再现内容。内容再现单元17根据内容的再现，使用内容查看单元18来输出由电话呼叫有关信息读取单元14读取的电话呼叫有关信息。

内容再现单元17根据用户从操作输入单元19输入的操作，改变再现处理，并用内容查看单元18显示该处理。内容再现单元17将输入操作连同内容再现信息一起，通知给电话呼叫有关信息提取单元12。

内容再现方法包括：简单再现内容的再现方法，即，所谓的正常再现；以及特殊再现方法，根据用存储在电话呼叫有关信息中的操作信息而创建的再现日程表，再现内容。例如，特殊再现方法包括：复制再现，通过完全复制在电话呼叫时的查看方法来执行再现；摘要再现，只再现所再现的部分；只查看未查看的部分的再现方法；恢复再现，再现电话呼叫期间所查看的部分的接续部分；以及复制再现，再现在查看内容的同时所进行的对话的图像和语音。

图15A到15E是用于描述使用操作历史，来实现前述特殊再现方法的示例的图。

图15A连同内容位置一起，示出了在查看内容时的再现历史。图15A示出了查看者快进内容部分(1)、再现部分(2)、快进部分(3)、再现部分(4)、停止在(4)的末尾，以及没有在电话呼叫时查看部分(5)。

将参考图15B到15E，描述用户查看内容时的再现方法。

图15B是用于描述实现复制再现方法的图。复制再现快进内容(1)，再现(2)，快进(3)，再现(4)，并停止。复制再现忠实地复制电话呼叫时的再现方法，即，图15A中所示的再现历史。复制再现不再现未被查看的部分(5)。

复制再现可以直接复制在电话呼叫时是怎样查看内容的，从而用户可以容易地记住内容细节和与内容相关联的情节。

图15C是用于描述实现摘要再现方法的图。摘要再现只再现在电话呼叫期间所再现的部分。因此，如图15C所示，可以通过互相链接并且再现部分(2)和(4)，来实现摘要再现。

当用户只想查看在电话呼叫期间所查看的部分时，用户可以通过执行摘要再现，来容易地查看内容。

图15D是用于描述再现未查看部分的方法的图。为再现未查看的部分，针对除在电话呼叫时所再现的部分之外的部分，来执行再现。因此，互相链接并且再现在电话呼叫时被快进的部分(1)和(3)以及未查看的部分(5)。

通过查看在电话呼叫时未被查看的部分，可以在下一次电话呼叫时，只简单地查看先前未查看的部分。

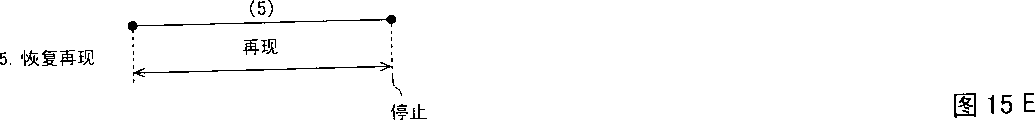

图15E是用于描述实现恢复再现方法的图。在恢复再现中，查看在电话呼叫时所查看的部分的接续部分。因为在电话呼叫时，将查看停止在(4)的末尾，所以恢复再现将再现部分(5)。

在恢复再现中，用户可以容易地查看在上一次电话呼叫时所查看的内容部分的接续部分。

内容查看单元18显示由内容再现单元17再现的内容。内容查看单元18包括诸如液晶显示器和CRT显示器的显示设备，以及诸如扬声器的音频输出设备。

显示设备和音频输出设备可以是由通信单元11使用来输出语音和图像的相同屏幕和扬声器。

将操作输入单元19用来从用户向设备输入操作。具体地，操作输入单元19是输入设备，例如附在设备上的按钮、遥控器或触摸板。

图3是用于描述在信息处理设备A和信息处理设备B中，在电话呼叫时查看内容，存储电话呼叫有关信息并使其与内容相互关联的处理的流程图。

首先，在电话呼叫期间，内容选择单元15选择内容，内容再现单元17开始再现(步骤S1)。

从内容查看单元18输出所再现的内容，用户可以享受该内容(步骤S2)。

与步骤S2的处理并行地，电话呼叫有关信息提取单元12从电话呼叫单元11提取电话呼叫有关信息，在电话呼叫有关信息相关存储单元13中存储(保存)该信息，并使其与内容相互关联(步骤13)。

当从操作输入单元19，针对再现期间的内容执行针对内容的操作时(在步骤S4，是)，内容再现单元17将输入操作反映到再现中(步骤S5)。

与步骤S4的处理(在步骤S4，是)并行地，内容再现单元17向电话呼叫有关信息提取单元12传输输入操作和内容的再现位置信息，电话呼叫有关信息提取单元12创建电话呼叫历史，并将其存储到电话呼叫有关信息相关存储单元13中。

图5是用于描述在电话呼叫有关信息相关存储单元13中存储的电话呼叫有关信息的图。

图5示出了在用户B所用的信息处理设备中，存储在电话呼叫有关信息相关存储单元13中的电话呼叫有关信息的示例，电话呼叫有关信息相关存储单元13以相关方式存储内容名称、对方、电话呼叫开始时间、电话呼叫结束时间、对话、操作历史和其他信息。

针对内容a.MPEG存储的信息指示对方是用户A，电话呼叫开始时间是2005年6月1日19:50，电话呼叫结束时间是2005年6月1日20:30，对话存储在音频文件200506011950.wav中，以及操作历史存储在xml文件200506011950.xml中。

虽然图5中以相关方式存储对方名称、电话呼叫开始时间、电话呼叫结束时间、对话、操作历史和其他信息，但是如上所述，存储的其他信息可以是多条信息，其可以是：与对方有关的信息，例如对方的地址和电话号码；与时钟时间有关的信息，例如开始内容查看或结束内容查看的时钟时间；与对话有关的信息，例如对话的图像和语音，以及对话前后所查看的内容；家庭网络信息，例如在电话呼叫期间，内部电话的使用时钟时间；查看者的体温或运动信息，通过使用温度传感器或运动传感器来获得，用作二者的使用状态传感器信息；或在电话呼叫的时钟时间的新闻标题。

存储的信息不必是信息实体，而可以是指示信息存储位置的信息。

虽然在本示例中，内容只是MPEG文件，但是内容可以是：运动图像，例如MPEG 1和2、AVI、H.264和DVI；静止图像，例如JPEG、BMP、GIF和PNG；声音，例如wav、mp3、aac和ac3；或多种内容，例如游戏数据、TV广播、网页和由因特网服务供应商提供的因特网内容。内容可以是存储在信息处理设备1的内容存储单元16中的累积(accumulated)内容或者是非累积内容，例如，流(streaming)内容。内容可以是这些内容的组合。

虽然将wav用作对话的存储格式，但是可以使用其他多种音频文件格式。

图6示出如何使用xml文件，在信息处理设备B中存储由用户B在与用户A的电话呼叫期间所查看的内容的操作历史。在如图6所示的xml格式中，描述了从内容再现单元17传递的内容的操作信息和所操作内容的再现位置。这个文件描述了内容名称(<内容类型＝“mpeg2”src＝“a.mpg”/>)和在再现时按照时间顺序所执行的操作。这个文件指示以下操作：再现，从0秒到2秒(<操作类型＝“再现”开始＝“0ms”结束＝“2000ms”/>)；快进，从2秒到35秒(<操作类型＝“快进”开始＝“2000ms”结束＝“35000ms”速度＝“2.0”/>)；倒带，从35秒到30秒(<操作类型＝“倒带”开始＝“35000ms”结束＝“30000ms”速度＝“2.0”/>)；再现，从30秒到100秒(<操作类型＝“再现”开始＝“30000ms”结束＝“100000ms”/>)；在100秒暂停，持续5秒(<操作类型＝“暂停”开始＝“100000ms”结束＝“100000ms”持续时间＝“5000ms”/>)；再现，从100秒到110秒(<操作类型＝“再现”开始＝“100000ms”结束＝“110000ms”)；快进，从110秒到200秒(<操作类型＝“快进”开始＝“110000ms”结束＝“200000ms”速度＝“2.0”/>)；再现，从200秒到210秒(<操作类型＝“再现”开始＝“200000ms”结束＝“210000ms”/>)；慢速再现，从210秒到212秒(<操作类型＝“再现”开始＝“210000ms”结束＝“212000ms”速度＝“0.5”/>)；再现，从212秒到220秒(<操作类型＝“再现”开始＝“212000ms”结束＝“220000ms”/>)；以及在220秒停止。

虽然在本示例中，由从内容开始的相对时间代表内容再现位置，但是再现位置在运动图像情况下可以是操作时的帧编号或ID，或者在静止图像情况下，可以是所显示文件的名称。

虽然将例如快进、再现、停止、慢放和倒带的一般操作作为本示例中的操作来描述，但是可以存储针对内容执行的任何操作，例如“帧进”(frame advance)；“缩放”；“指定”，指定屏幕上某处；“确定”，在跟随链接或选择菜单时使用；“下一个/前一个”，在静止图像的幻灯片放映等时执行；“打印”；“涂鸦(graffiti)”，在屏幕上写入图形；“设置”，用于音量调节和屏幕的亮度与位置；“快照”，将显示的屏幕存储为静止图像；“特殊效果”，向查看的图像添加效果，例如老照片效果(sepia)或马赛克；以及用于在切换屏幕时，选择幻灯片放映的BGM或过渡效果的操作。在这种情况下，图6所示的操作历史描述根据每一个操作的细节(操作信息)。

图4是用于描述在信息处理设备A和信息处理设备B中查看内容时的处理的流程图。

内容选择单元15向用户呈现用于选择在内容存储单元16中存储的内容的选择方法(步骤S11)。通过使用在电话呼叫有关信息相关存储单元13中存储的电话呼叫有关信息，可以向用户呈现多种选择方法。

当用户从操作输入单元19输入内容确定操作(用于确定用户想要查看的内容的操作)时(步骤S12)，内容再现单元17获取由内容选择单元15选择的内容(步骤S13)。内容再现单元17确定所选内容的再现方法是否是正常再现，如果该方法是正常再现(在步骤S14，是)，则内容再现单元17开始内容再现处理(步骤S15)。

如果该方法不是正常再现(在步骤S14，否)，则内容再现单元17根据由电话呼叫有关信息读取单元14读取的、与内容相关的操作历史信息，来创建所选内容再现方法(步骤S16)。

内容再现单元17根据所创建的内容再现方法，开始内容再现处理(步骤S17)。

图7、8和9是用于描述内容选择方法和内容再现方法的示例的图。图7、8和9描述如下情况：当如图5所示，在电话呼叫有关信息相关存储单元13中存储了电话呼叫有关信息时，用户B查阅电话呼叫历史，来选择和查看在2005年6月1日，与用户A的电话呼叫期间所查看的内容。

图7是电话呼叫历史的显示屏幕，该屏幕显示对方、电话呼叫的时间和日期，以及图标。如果电话呼叫有关信息相关存储单元13存储针对每一个电话呼叫的电话呼叫有关信息，则内容选择单元15使用图标31，来指示与对方(A，D)相关的内容存在。

图8示出了在显示图7的屏幕之后，用户B从电话呼叫历史中选择2005年6月1日与用户A进行的电话呼叫时的屏幕。

当选择了电话呼叫(针对A的电话呼叫历史)时，用户可以选择：(1)呼叫该电话呼叫的对方(A)；(2)删除该电话呼叫历史；或(3)再现与该电话呼叫相关的内容。

图9示出当用户B在图8中选择了“内容再现”时的屏幕。内容选择单元15使用在电话呼叫有关信息相关存储单元13中存储的电话呼叫有关信息，来显示可以实现的再现方法列表。

呈现给用户的选项是：(1)“再现”，正常再现内容；(2)“复制再现”，复制电话呼叫时的再现方法；(3)“摘要再现”，用于查看在电话呼叫时所查看的部分；(4)“恢复再现”，再现在所选的电话呼叫期间所查看的部分的接续部分；以及(5)“带有对话的复制再现”，在复制再现时，同时复制在电话呼叫期间与对方进行的对话。用户可以从这五种方法中进行选择。

当用户选择再现方法(图9中选择“摘要再现”)时，内容再现单元17向再现装置通知信息，例如，标识在内容存储单元16中存储的内容的文件路径、所选的再现方法和电话呼叫。内容再现单元17根据所通知的电话呼叫和标识内容的信息，从内容存储单元16中获取内容，并从电话呼叫有关信息相关存储单元13中获取操作历史。

在本示例中，内容再现单元17获取内容a.MPEG和操作历史200506011950.xml。内容再现单元17根据所选的再现方法，创建再现日程表。

图10示出了内容再现单元17针对从图9的再现方法选择屏幕列表中选择的摘要再现，创建的再现日程表的描述示例。

通过使用上述图15C的方法来实现摘要再现。在这种情况下，在图7中所选的电话呼叫中查看的情况下，从再现方法中选择摘要再现。摘要再现要收集并再现查看者注意并查看的部分，例如，再现的场景、暂停的场景和慢速再现的部分。

内容再现单元17从图6的操作历史中提取并相互链接再现的场景、暂停的场景和慢速再现的部分，来创建再现日程表。在这种情况下，通过从0秒到2秒和从30秒到100秒的再现，在100秒持续5秒的暂停，从100秒到110秒和200秒到210秒的再现，从210秒到212秒的慢速再现，从212秒到220秒的再现，以及在220秒的停止，来执行再现。

可以在再现位置之间跳变的时候，添加过渡效果等。

以这种方式创建再现日程表，并针对a.MPEG执行摘要再现。

图11、12、13和14是用于描述当用户从多种再现方法中选择再现方法时的处理的图，示出了从用户B查看内容a.MPEG，直到用户B执行在2005年6月1日与用户A的电话呼叫中所查看的内容(a.MPEG)的摘要再现时，所显示的一系列选择屏幕。

图11示出了当内容选择单元15显示在信息处理设备B的内容存储单元16中存储的内容的列表时的屏幕。

图12示出了当用户B从图11中的运动图像列表中选择a.MPEG时的屏幕。用户B可以选择：再现内容(图12的再现)；使用在电话呼叫有关信息相关存储单元13中存储并与该内容相关的电话呼叫有关信息，以再现内容(图12的电话呼叫指定再现)；或删除内容(图12的删除)。

图13示出了当用户B在图12中选择电话呼叫指定再现时的屏幕。内容选择单元15从电话呼叫有关信息相关存储单元13中提取与a.MPEG相关的电话呼叫。在这种情况下，在三个电话呼叫中查看该内容，并以列表显示这些电话呼叫的日期(电话呼叫的日期)和对方。

显示可以包括时间信息；如果相关的电话呼叫太多而无法显示在屏幕上，则可以只显示五个最近项；或者可以在显示了对方列表并选择了对方之后，显示对方的电话呼叫列表。

图14示出了当用户在图13中选择在2005年5月10日与用户A的电话呼叫时的屏幕。当选择与用户A的电话呼叫时，显示列表，以示出可以根据在电话呼叫有关信息相关存储单元13中存储并与内容相关的电话呼叫有关信息而创建的再现方法。在本示例中，可以选择与图9中所示的那些相同的再现方法。

如果用户选择摘要再现，则内容再现单元17创建并再现图10中所述的再现日程表。

在图7到14的示例中，描述了以下示例：通过使用图5所示的电话呼叫有关信息中包括的电话呼叫开始时间和对方，从电话呼叫历史中选择在与特定人(对方)的特定电话呼叫中查看的内容，并通过从使用对话和操作历史而创建的多种再现方法中选择任意再现方法，来再现内容；以及从内容列表中选择内容，以从使用在其中查看了该内容的电话呼叫、对话和操作历史而创建的多种再现方法中，选择任意再现方法。

对于图5中所述的其他信息，可以存储多种信息。通过使用多种信息，例如，可以使用内容查看开始时间和与内部电话的使用时间相关的信息，只再现在使用内部电话时所再现的部分，并查看可能未查看的部分。

例如，通过使用内容查看开始时间和电话呼叫期间的对话信息来再现在查看内容前后所进行的对话，用户可以知道内容的查看背景、所查看内容的印象等。

例如，通过使用在查看内容前后所查看的内容信息，可以在选择内容时选择相关联的内容。

例如，通过使用温度传感器或运动传感器信息，可以将带有升高的温度或活跃运动的部分确定为兴奋部分，并在再次查看内容时，可以向用户指示关于上一次电话呼叫中用户兴奋的部分。

(第二实施例)

在第一实施例中，描述了如下实施例：在电话呼叫期间查看内容时，以相关方式存储内容和电话呼叫有关信息，来在以后再次查看内容时，实现多种选择方式和再现方式。

以下将描述当用户通过电话交谈，同时与对方共享和查看内容时，应用本发明的实施例。

图16是用于描述根据本发明的信息处理设备的一个实施例(在电话呼叫期间，与对方共享并查看内容)的相关概略配置的方框图。在图16中，参考数字1是根据本发明的信息处理设备。信息处理设备1包括电话呼叫单元11、电话呼叫有关信息提取单元12、电话呼叫有关信息相关存储单元13、电话呼叫有关信息读取单元14、内容选择单元15、内容存储单元16、内容查看单元18、操作输入单元19、内容接收单元21、内容传输单元22、内容操作信息接收单元23、内容操作信息传输单元24、内容再现单元25等。

在共享和查看对方的内容时，内容接收单元21从对方接收内容。

在共享和查看自己的内容时，内容传输单元22向对方传输内容。

当在对方侧，针对与对方共享和查看的内容而输入操作时，内容操作信息接收单元23接收从对方通知的操作信息。

当在自己侧，针对与对方共享和查看的内容而输入操作时，内容操作信息传输单元24向对方传输操作信息。

内容接收单元21和内容传输单元22可以分别传输和接收与内容再现方法有关的信息。

操作信息可以包括例如再现和停止等与操作有关的命令信息，或其中反映命令信息和操作的内容位置信息。

如图2所述，内容再现单元25获取由内容选择单元15从内容存储单元16选择的内容，读取由内容选择单元15从电话呼叫有关信息读取单元14中获取的电话呼叫有关信息中选择的再现方法，并用内容查看单元18再现内容。

内容再现单元25从内容传输单元22，向对方通知(传输)由内容选择单元15选择的内容。

如果共享对方的内容，则再现由内容接收单元21接收的内容。

内容再现单元25根据内容再现位置信息，向电话呼叫有关信息提取单元12通知从操作输入单元19输入的、针对与对方共享和查看的内容的操作，并从内容操作信息传输单元24，向对方传输该操作。

内容再现单元25根据内容再现位置信息，向电话呼叫有关信息提取单元12通知由内容操作信息接收单元23接收的、针对与对方共享和查看的内容的操作，并将操作反映到内容的再现中。

操作输入单元19、内容选择单元15、内容查看单元18和电话呼叫有关信息提取单元12具有与图2所述的组件相同的功能。

图17是用于描述选择内容并在电话呼叫期间与对方共享所选内容的处理的流程图，图17示出了在接收侧共享发送侧的内容。

通过在电话呼叫期间，在发送侧执行与图4的步骤S11到步骤S13相同的处理，来在发送侧选择内容(步骤S21)。即，内容再现单元25根据由用户的内容选择操作而选择的内容及其再现方法，获取由用户选择的内容。

内容再现单元25从内容传输单元22向对方传输获取的内容(步骤S22)。也可以向对方传输在步骤S21选择的内容再现方法。

在接收侧，内容接收单元21接收共享的内容(步骤S23)。

当完成了接收，在发送侧和接收侧开始再现内容(步骤S24)。可以不在同一时钟时间再现内容，或者可以通过交换用于同时再现的信息，例如发送和接收侧的时间信息，在同一时间再现内容。将在图18中描述共享和再现处理的详细流程(处理过程)。

图18是用于描述在与对方共享和查看内容时，存储电话呼叫有关信息的处理的流程图。这一系列处理与在图17的步骤S24执行的处理的描述相对应。

首先，内容再现单元25根据从图4的步骤S14到步骤S17的处理流程，开始再现在图17的步骤S22或步骤S23传输或接收的内容(步骤S31)。

当以步骤S31的处理开始再现时，像图3步骤S3的处理的情况一样，在电话呼叫有关信息相关存储单元13中存储电话呼叫有关信息(步骤S33)。

像图3步骤S2的处理情况一样，内容查看单元18在屏幕上显示内容(步骤S32)。

当像图3步骤S4的情况一样操作与对方共享和查看的内容时(在步骤S34，是)，在电话呼叫有关信息相关存储单元13中存储(保存)操作历史(步骤S33)。

如果输入操作是由内容操作信息接收单元23接收的操作(信息)(步骤S35)，则像图3步骤S5的处理情况一样，内容再现单元25将操作信息反映到内容再现处理中，以便进行显示(步骤S38)。

如果输入操作是从操作输入单元19输入的操作(步骤S36)，则内容再现单元25从内容操作信息传输单元24向对方传输输入操作信息(步骤S37)。

在这个流程图(处理过程)中，当在电话呼叫有关信息相关存储单元13中存储操作历史时，可以区别地存储发送侧和接收侧的操作输入。因此，可以实现多种再现方法，例如，可以在再次查看内容时，只再现在接收侧执行的操作。

如上所述，因为可以在通过电话交谈的同时，与对方共享和查看内容，并且可以在共享和查看内容时，针对电话呼叫中与对方共享的操作来存储操作历史，所以在以后再次查看内容时，可以向用户提供多种内容选择方法和再现方法。

图19是用于描述从电话呼叫有关信息相关存储单元13中提取与对方共享的内容，以在选择屏幕上显示该内容的处理的流程图。

内容选择单元15使用电话呼叫有关信息读取单元14，来确定在电话呼叫有关信息相关存储单元13中存储的电话呼叫有关信息中，与有关对方相关的内容(数据)是否存在(步骤S41)。

如果与有关对方相关的内容存在(在步骤S41，是)，则电话呼叫有关信息读取单元14读取显示选择屏幕必需的信息，例如，内容名称、共享日期和时间、以及次数(步骤S42)。

内容选择单元15使用读取的电话呼叫有关信息，来显示选择屏幕(步骤S43)。

如果相关信息不存在(在步骤S41，否)，则屏幕上不显示内容选择屏幕。

图20、21和22示出了当在电话呼叫有关信息相关存储单元13中存储图23所示的信息(电话呼叫有关信息)时，从根据图19的流程图而显示的内容选择屏幕中选择内容的两个处理过程。

图23是用于描述在电话呼叫有关信息相关存储单元13中存储的电话呼叫有关信息的图，示出了电话呼叫有关信息存储单元13如何存储并将多种信息(即，对方(共享伙伴)(A，C，D)、电话呼叫日期和时间、对话、操作历史和其他信息)与内容相关。

在以对话日期和时间为文件名的wav文件中存储与对方的对话，在以对话日期和时间为文件名的xml文件中存储电话呼叫时针对内容而执行的多种操作(再现、暂停、快进等)的细节。

图20是在显示电话呼叫单元11中存储的伙伴(对方)详细信息(邮件地址、电话号码等)的地址簿屏幕中，显示与对方共享内容的列表的屏幕。

通过执行图19的步骤S41的处理，检索与对方A相关的内容。因为内容a.mpg、b.mpg和c.mpg作为检索结果，所以执行步骤S42来提取内容名称、内容的共享次数和最近的共享日期，并创建和显示图20的“共享内容”列表。

可以按照从最近或最早的共享日期顺序，或按照共享次数的升序或降序，对所显示的内容进行排序和显示。

图21示出了在图20中选择a.mpg时的选择屏幕的示例。用户可以从以下方法中选择再现方法：(1)“呼叫和复制上一次再现”，用于呼叫A来执行a.mpg的上一次查看的复制再现；(2)“呼叫和恢复上一次再现”，用于呼叫A来执行a.mpg的上一次查看的接续部分的恢复再现；以及(3)“选择电话呼叫”，用于在选择与A共享并查看a.mpg的电话呼叫之后，呼叫和查看内容。

如果如图21所示，选择“呼叫和恢复上一次再现”，则当电话呼叫单元11呼叫并连接到A时，从内容传输单元22向A传输a.mpg。根据xml文件200506011950.xml来创建和再现恢复再现的再现日程表，xml文件200506011950.xml是操作历史信息，其存储在2005年6月1日的电话呼叫中共享和查看内容(a.mpg)时针对内容执行的多种操作(再现、暂停、快进等)的历史。

内容操作信息传输单元24向A传输在再现日程表中执行的操作的信息。可以传输所创建的再现日程表，以在A侧根据再现日程表来执行再现，代替向A传输内容操作信息。

如果在图21中选择“呼叫和复制上一次再现”，则像恢复再现的情况一样，执行复制再现。

如果选择“选择电话呼叫”，对于图23所述的电话呼叫有关信息中的、在与A共享和查看a.mpg时的电话呼叫，按照日期的升序(或降序)等来排序和显示电话呼叫。当选择了电话呼叫时，显示再现方法。当选择了再现方法时，如上所述，用所选的再现方法来执行再现。

除了用于呼叫A的选项之外，选项还可以包括图11到14所示的、用于选择再现方法或删除内容的选项。

图22是用于描述根据图19的流程，选择用于选择内容的方法的示例的图，其示出了选择在与A电话呼叫期间共享和查看的内容的屏幕。

像提取在图20所示地址簿上显示的“共享内容”的情况一样，内容选择单元15使用与A相关联的内容的电话呼叫有关信息，来显示五项：(1)“复制上一次内容的再现”，用于执行在上一次与A电话呼叫中共享内容的复制再现；(2)“再现上一次再现的最后内容的接续部分”，用于执行在上一次与A电话呼叫中共享内容的接续部分的恢复再现；(3)“从先前共享内容中选择”，用于选择先前与A共享的内容；(4)“从频繁共享内容中选择”，用于选择电话呼叫期间频繁共享的内容；以及(5)“从内容列表中选择”。在屏幕的左侧显示当前电话呼叫中A的图像。

如图22所示，如果选择“再现上次再现的最后内容的接续部分”，则使用操作历史信息来执行恢复再现，操作历史信息存储了在2005年6月1日的电话呼叫中共享和查看内容(a.mpg)时针对内容执行的多种操作(再现、暂停、快进等)的历史。

如果选择“复制上一次内容的再现”，则根据在2005年6月1日的电话呼叫中共享和查看内容(a.mpg)时存储的操作历史信息，来执行复制再现。

如果选择“从先前共享内容中选择”，则将与A共享和查看的内容(即，a.mpg，b.mpg和c.mpg)显示为列表，并在选择了内容之后，选择再现方法。如果多次共享和查看了该内容，则选择电话呼叫，并最终选择再现方法。

如果选择“从频繁共享内容中选择”，则根据图23所示的信息，按照共享和查看的次数的次序显示内容。在本示例中，因为可以看到b.mpg、a.mpg、d.mpg和c.mpg分别被共享了四次、两次、两次和一次，所以按照上述顺序显示内容。当选择了内容时，选择再现方法或选择电话呼叫并选择再现方法，以根据所选方法再现内容。

虽然本示例中只用了四个内容，但是如果更多的内容存在，则可以按照从共享和查看的最大次数开始的顺序，例如，每次显示5个内容。

如果选择“从内容列表中选择”，则如图11到14所述，从“内容列表”中选择和再现所需内容。

如上所述，通过以相关方式存储电话呼叫期间所查看的内容和电话呼叫有关信息，并通过使用电话呼叫有关信息，可以实现多种选择方法和再现方法，来高效地选择和查看内容。用户可以在查看内容(电话呼叫期间所查看的内容)时，回忆起在电话呼叫中执行的对话的细节、与内容相关联的情节等。

虽然如上描述了本发明的实施例和示例，但是在所有方面，应该认为这里所公开的实施例和示例是示例性的而非限制性的。本发明的范围由权利要求表示，并包括在与权利要求等同的精神和范围之内的所有修改。

如上所述，根据本发明，通过在电话呼叫期间查看内容时，存储多种电话呼叫有关信息并将其与内容关联，可以在再次查看内容时，根据先前电话呼叫期间进行查看的形式，高效地选择或查看内容。

Claims (20)

1.一种信息处理设备，包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；电话呼叫有关信息相关存储单元，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及电话呼叫有关信息输出单元，在查看所存储的、与电话呼叫有关信息相关存储单元中存储的电话呼叫有关信息相关的内容时，输出与该内容相关的电话呼叫有关信息。

2.根据权利要求1所述的信息处理设备，其中电话呼叫有关信息是与对方有关的信息。

3.根据权利要求1所述的信息处理设备，其中电话呼叫有关信息是与电话呼叫的时钟时间有关的信息。

4.根据权利要求1所述的信息处理设备，其中电话呼叫有关信息是与电话呼叫的细节有关的信息。

5.一种信息处理设备，包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；操作信息相关存储单元，以相关方式存储电话呼叫时所查看的内容和描述针对电话呼叫时所查看的内容而执行的操作细节的操作信息；以及内容再现单元，在查看所存储的、与在操作信息相关存储单元中存储的操作信息相关的内容时，根据与内容相关的操作信息，来再现内容。

6.根据权利要求5所述的信息处理设备，其中描述针对内容而执行的操作细节的操作信息包括在电话呼叫时、针对内容而执行的操作的历史，以在查看所存储的、与在操作信息相关存储单元中存储的操作信息相关的内容时，根据操作历史，应用操作，来再现内容。

7.根据权利要求5或6所述的信息处理设备，其中描述在电话呼叫期间、针对内容而执行的操作细节的操作信息包括由信息处理设备的用户输入的操作，以将操作应用于内容，并将操作信息通知给对方。

8.根据权利要求5或6所述的信息处理设备，其中描述在电话呼叫期间、针对内容而执行的操作细节的操作信息包括从对方通知的操作信息。

9.一种信息处理设备，包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；相关存储单元，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取单元，根据电话呼叫有关信息，来提取与电话呼叫有关信息相对应的内容。

10.一种信息处理设备，其包括：电话呼叫单元，使用呼叫来执行电话呼叫；内容查看单元，用于查看内容；相关存储单元，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取单元，根据内容，来提取与内容相关的电话呼叫有关信息。

11.根据权利要求9所述的信息处理设备，包括：选择单元，选择由提取单元根据电话呼叫有关信息而提取的内容；以及再现单元，再现由选择单元选择的内容。

12.根据权利要求9到11之一所述的信息处理设备，其中电话呼叫有关信息是与对方有关的信息。

13.根据权利要求9到11之一所述的信息处理设备，其中电话呼叫有关信息是与电话呼叫的时钟时间有关的信息。

14.根据权利要求9到11之一所述的信息处理设备，其中电话呼叫有关信息是与电话呼叫的细节有关的信息。

15.一种信息处理方法，包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；电话呼叫有关信息相关存储步骤，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及电话呼叫有关信息输出步骤，在查看所存储的、与在电话呼叫有关信息相关存储步骤存储的电话呼叫有关信息相关的内容时，输出与内容相关的电话呼叫有关信息。

16.一种信息处理方法，包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；操作信息相关存储步骤，以相关方式存储电话呼叫时所查看的内容和描述针对电话呼叫时所查看的内容而执行的操作细节的操作信息；以及内容再现步骤，在查看所存储的、与在操作信息相关存储步骤存储的操作信息相关的内容时，根据与内容相关的操作信息，来再现内容。

17.一种信息处理方法，包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；相关存储步骤，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取步骤，根据电话呼叫有关信息，来提取与电话呼叫有关信息相对应的内容。

18.一种信息处理方法，包括：电话呼叫步骤，使用呼叫来执行电话呼叫；内容查看步骤，查看内容；相关存储步骤，以相关方式存储电话呼叫时所查看的内容和电话呼叫有关信息；以及提取步骤，根据内容，来提取与内容相关的电话呼叫有关信息。

19.根据权利要求17所述的信息处理方法，包括：选择步骤，选择在提取步骤根据电话呼叫有关信息而提取的内容；以及再现步骤，再现在选择步骤选择的内容。

20.一种程序，用于使用计算机来执行权利要求15到19之一所述的信息处理方法。

Images
