CN111212887A - 用于电化学装置的稳定运行的低易燃性电解质 - Google Patents
用于电化学装置的稳定运行的低易燃性电解质 Download PDFInfo
- Publication number
- CN111212887A CN111212887A CN201880066668.2A CN201880066668A CN111212887A CN 111212887 A CN111212887 A CN 111212887A CN 201880066668 A CN201880066668 A CN 201880066668A CN 111212887 A CN111212887 A CN 111212887A
- Authority
- CN
- China
- Prior art keywords
- solvent
- electrolyte
- lifsi
- btfe
- diluent
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 239000003792 electrolyte Substances 0.000 title claims abstract description 417
- 239000002904 solvent Substances 0.000 claims abstract description 278
- 150000003839 salts Chemical class 0.000 claims abstract description 187
- 239000003085 diluting agent Substances 0.000 claims abstract description 154
- -1 flame retardant compound Chemical class 0.000 claims abstract description 128
- 239000003063 flame retardant Substances 0.000 claims abstract description 83
- VDVLPSWVDYJFRW-UHFFFAOYSA-N lithium;bis(fluorosulfonyl)azanide Chemical compound [Li+].FS(=O)(=O)[N-]S(F)(=O)=O VDVLPSWVDYJFRW-UHFFFAOYSA-N 0.000 claims description 277
- IEJIGPNLZYLLBP-UHFFFAOYSA-N dimethyl carbonate Chemical compound COC(=O)OC IEJIGPNLZYLLBP-UHFFFAOYSA-N 0.000 claims description 148

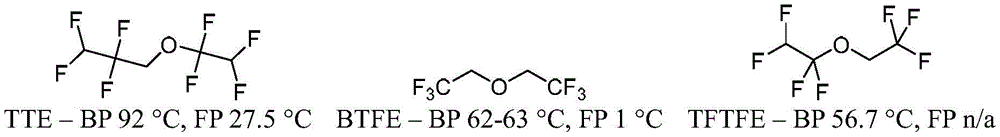

- KGPPDNUWZNWPSI-UHFFFAOYSA-N flurotyl Chemical compound FC(F)(F)COCC(F)(F)F KGPPDNUWZNWPSI-UHFFFAOYSA-N 0.000 claims description 138
- 239000000203 mixture Substances 0.000 claims description 80
- VCCATSJUUVERFU-UHFFFAOYSA-N sodium bis(fluorosulfonyl)azanide Chemical compound FS(=O)(=O)N([Na])S(F)(=O)=O VCCATSJUUVERFU-UHFFFAOYSA-N 0.000 claims description 78
- 229910021201 NaFSI Inorganic materials 0.000 claims description 75
- IAZDPXIOMUYVGZ-UHFFFAOYSA-N Dimethylsulphoxide Chemical compound CS(C)=O IAZDPXIOMUYVGZ-UHFFFAOYSA-N 0.000 claims description 73
- SPEUIVXLLWOEMJ-UHFFFAOYSA-N 1,1-dimethoxyethane Chemical compound COC(C)OC SPEUIVXLLWOEMJ-UHFFFAOYSA-N 0.000 claims description 70
- DQWPFSLDHJDLRL-UHFFFAOYSA-N triethyl phosphate Chemical compound CCOP(=O)(OCC)OCC DQWPFSLDHJDLRL-UHFFFAOYSA-N 0.000 claims description 67
- WEVYAHXRMPXWCK-UHFFFAOYSA-N Acetonitrile Chemical compound CC#N WEVYAHXRMPXWCK-UHFFFAOYSA-N 0.000 claims description 63
- 229910003473 lithium bis(trifluoromethanesulfonyl)imide Inorganic materials 0.000 claims description 62
- QSZMZKBZAYQGRS-UHFFFAOYSA-N lithium;bis(trifluoromethylsulfonyl)azanide Chemical compound [Li+].FC(F)(F)S(=O)(=O)[N-]S(=O)(=O)C(F)(F)F QSZMZKBZAYQGRS-UHFFFAOYSA-N 0.000 claims description 62
- 229910052744 lithium Inorganic materials 0.000 claims description 59
- WVLBCYQITXONBZ-UHFFFAOYSA-N trimethyl phosphate Chemical compound COP(=O)(OC)OC WVLBCYQITXONBZ-UHFFFAOYSA-N 0.000 claims description 48
- 239000006184 cosolvent Substances 0.000 claims description 45
- 239000011734 sodium Substances 0.000 claims description 42
- 229910052742 iron Inorganic materials 0.000 claims description 41
- 150000001768 cations Chemical class 0.000 claims description 34
- JBTWLSYIZRCDFO-UHFFFAOYSA-N ethyl methyl carbonate Chemical compound CCOC(=O)OC JBTWLSYIZRCDFO-UHFFFAOYSA-N 0.000 claims description 33
- RUOJZAUFBMNUDX-UHFFFAOYSA-N propylene carbonate Chemical compound CC1COC(=O)O1 RUOJZAUFBMNUDX-UHFFFAOYSA-N 0.000 claims description 33
- HVLLSGMXQDNUAL-UHFFFAOYSA-N triphenyl phosphite Chemical compound C=1C=CC=CC=1OP(OC=1C=CC=CC=1)OC1=CC=CC=C1 HVLLSGMXQDNUAL-UHFFFAOYSA-N 0.000 claims description 30
- 229910052804 chromium Inorganic materials 0.000 claims description 28
- 229910052748 manganese Inorganic materials 0.000 claims description 28
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 claims description 27
- 229910052782 aluminium Inorganic materials 0.000 claims description 24
- 239000011777 magnesium Substances 0.000 claims description 24
- YLKTWKVVQDCJFL-UHFFFAOYSA-N sodium;bis(trifluoromethylsulfonyl)azanide Chemical compound [Na+].FC(F)(F)S(=O)(=O)[N-]S(=O)(=O)C(F)(F)F YLKTWKVVQDCJFL-UHFFFAOYSA-N 0.000 claims description 23
- 229910052749 magnesium Inorganic materials 0.000 claims description 22
- 229910019142 PO4 Inorganic materials 0.000 claims description 21
- DFUYAWQUODQGFF-UHFFFAOYSA-N 1-ethoxy-1,1,2,2,3,3,4,4,4-nonafluorobutane Chemical compound CCOC(F)(F)C(F)(F)C(F)(F)C(F)(F)F DFUYAWQUODQGFF-UHFFFAOYSA-N 0.000 claims description 20
- OIFBSDVPJOWBCH-UHFFFAOYSA-N Diethyl carbonate Chemical compound CCOC(=O)OCC OIFBSDVPJOWBCH-UHFFFAOYSA-N 0.000 claims description 18
- KMTRUDSVKNLOMY-UHFFFAOYSA-N Ethylene carbonate Chemical compound O=C1OCCO1 KMTRUDSVKNLOMY-UHFFFAOYSA-N 0.000 claims description 18
- 229910003002 lithium salt Inorganic materials 0.000 claims description 18
- 159000000002 lithium salts Chemical class 0.000 claims description 18
- 229910052759 nickel Inorganic materials 0.000 claims description 18
- HHVIBTZHLRERCL-UHFFFAOYSA-N sulfonyldimethane Chemical compound CS(C)(=O)=O HHVIBTZHLRERCL-UHFFFAOYSA-N 0.000 claims description 18
- HXJUTPCZVOIRIF-UHFFFAOYSA-N sulfolane Chemical compound O=S1(=O)CCCC1 HXJUTPCZVOIRIF-UHFFFAOYSA-N 0.000 claims description 17
- CNQBXJDCTHCEFG-UHFFFAOYSA-N 2,2,4,4,6,6-hexamethoxy-1,3,5-triaza-2$l^{5},4$l^{5},6$l^{5}-triphosphacyclohexa-1,3,5-triene Chemical compound COP1(OC)=NP(OC)(OC)=NP(OC)(OC)=N1 CNQBXJDCTHCEFG-UHFFFAOYSA-N 0.000 claims description 16
- XTHFKEDIFFGKHM-UHFFFAOYSA-N Dimethoxyethane Chemical compound COCCOC XTHFKEDIFFGKHM-UHFFFAOYSA-N 0.000 claims description 16
- 229910001290 LiPF6 Inorganic materials 0.000 claims description 16
- GNOIPBMMFNIUFM-UHFFFAOYSA-N hexamethylphosphoric triamide Chemical compound CN(C)P(=O)(N(C)C)N(C)C GNOIPBMMFNIUFM-UHFFFAOYSA-N 0.000 claims description 15
- CYTQBVOFDCPGCX-UHFFFAOYSA-N trimethyl phosphite Chemical compound COP(OC)OC CYTQBVOFDCPGCX-UHFFFAOYSA-N 0.000 claims description 15
- YIUFTMLPQFZEFD-UHFFFAOYSA-N 1,1,1-trifluoro-2-[methyl(2,2,2-trifluoroethoxy)phosphoryl]oxyethane Chemical compound FC(F)(F)COP(=O)(C)OCC(F)(F)F YIUFTMLPQFZEFD-UHFFFAOYSA-N 0.000 claims description 14
- AATNZNJRDOVKDD-UHFFFAOYSA-N 1-[ethoxy(ethyl)phosphoryl]oxyethane Chemical compound CCOP(=O)(CC)OCC AATNZNJRDOVKDD-UHFFFAOYSA-N 0.000 claims description 14
- 229910052799 carbon Inorganic materials 0.000 claims description 14
- VZEGPPPCKHRYGO-UHFFFAOYSA-N diethoxyphosphorylbenzene Chemical compound CCOP(=O)(OCC)C1=CC=CC=C1 VZEGPPPCKHRYGO-UHFFFAOYSA-N 0.000 claims description 14
- SBZXBUIDTXKZTM-UHFFFAOYSA-N diglyme Chemical compound COCCOCCOC SBZXBUIDTXKZTM-UHFFFAOYSA-N 0.000 claims description 14
- VONWDASPFIQPDY-UHFFFAOYSA-N dimethyl methylphosphonate Chemical compound COP(C)(=O)OC VONWDASPFIQPDY-UHFFFAOYSA-N 0.000 claims description 14
- AMXOYNBUYSYVKV-UHFFFAOYSA-M lithium bromide Chemical compound [Li+].[Br-] AMXOYNBUYSYVKV-UHFFFAOYSA-M 0.000 claims description 14
- KWGKDLIKAYFUFQ-UHFFFAOYSA-M lithium chloride Chemical compound [Li+].[Cl-] KWGKDLIKAYFUFQ-UHFFFAOYSA-M 0.000 claims description 14
- IIPYXGDZVMZOAP-UHFFFAOYSA-N lithium nitrate Chemical compound [Li+].[O-][N+]([O-])=O IIPYXGDZVMZOAP-UHFFFAOYSA-N 0.000 claims description 14
- QPXDTULTYTZDQM-UHFFFAOYSA-N methyl bis(2,2,2-trifluoroethyl) phosphate Chemical compound FC(F)(F)COP(=O)(OC)OCC(F)(F)F QPXDTULTYTZDQM-UHFFFAOYSA-N 0.000 claims description 14
- ZUHZGEOKBKGPSW-UHFFFAOYSA-N tetraglyme Chemical compound COCCOCCOCCOCCOC ZUHZGEOKBKGPSW-UHFFFAOYSA-N 0.000 claims description 14
- ZMQDTYVODWKHNT-UHFFFAOYSA-N tris(2,2,2-trifluoroethyl) phosphate Chemical compound FC(F)(F)COP(=O)(OCC(F)(F)F)OCC(F)(F)F ZMQDTYVODWKHNT-UHFFFAOYSA-N 0.000 claims description 14
- CBIQXUBDNNXYJM-UHFFFAOYSA-N tris(2,2,2-trifluoroethyl) phosphite Chemical compound FC(F)(F)COP(OCC(F)(F)F)OCC(F)(F)F CBIQXUBDNNXYJM-UHFFFAOYSA-N 0.000 claims description 14
- YBJCDTIWNDBNTM-UHFFFAOYSA-N 1-methylsulfonylethane Chemical compound CCS(C)(=O)=O YBJCDTIWNDBNTM-UHFFFAOYSA-N 0.000 claims description 13
- XKTYXVDYIKIYJP-UHFFFAOYSA-N 3h-dioxole Chemical compound C1OOC=C1 XKTYXVDYIKIYJP-UHFFFAOYSA-N 0.000 claims description 13
- 229910052802 copper Inorganic materials 0.000 claims description 13
- STCOOQWBFONSKY-UHFFFAOYSA-N tributyl phosphate Chemical compound CCCCOP(=O)(OCCCC)OCCCC STCOOQWBFONSKY-UHFFFAOYSA-N 0.000 claims description 13
- YFNKIDBQEZZDLK-UHFFFAOYSA-N triglyme Chemical compound COCCOCCOCCOC YFNKIDBQEZZDLK-UHFFFAOYSA-N 0.000 claims description 13
- XZZNDPSIHUTMOC-UHFFFAOYSA-N triphenyl phosphate Chemical compound C=1C=CC=CC=1OP(OC=1C=CC=CC=1)(=O)OC1=CC=CC=C1 XZZNDPSIHUTMOC-UHFFFAOYSA-N 0.000 claims description 13
- 229910052719 titanium Inorganic materials 0.000 claims description 12
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 claims description 10
- KEAYESYHFKHZAL-UHFFFAOYSA-N Sodium Chemical group [Na] KEAYESYHFKHZAL-UHFFFAOYSA-N 0.000 claims description 10
- ACFSQHQYDZIPRL-UHFFFAOYSA-N lithium;bis(1,1,2,2,2-pentafluoroethylsulfonyl)azanide Chemical compound [Li+].FC(F)(F)C(F)(F)S(=O)(=O)[N-]S(=O)(=O)C(F)(F)C(F)(F)F ACFSQHQYDZIPRL-UHFFFAOYSA-N 0.000 claims description 10
- 229910052717 sulfur Inorganic materials 0.000 claims description 10
- BJEWLOAZFAGNPE-UHFFFAOYSA-N 1-ethenylsulfonylethane Chemical compound CCS(=O)(=O)C=C BJEWLOAZFAGNPE-UHFFFAOYSA-N 0.000 claims description 9
- SBLRHMKNNHXPHG-UHFFFAOYSA-N 4-fluoro-1,3-dioxolan-2-one Chemical compound FC1COC(=O)O1 SBLRHMKNNHXPHG-UHFFFAOYSA-N 0.000 claims description 9
- 229910001496 lithium tetrafluoroborate Inorganic materials 0.000 claims description 9
- NUJOXMJBOLGQSY-UHFFFAOYSA-N manganese dioxide Chemical compound O=[Mn]=O NUJOXMJBOLGQSY-UHFFFAOYSA-N 0.000 claims description 9
- 159000000000 sodium salts Chemical class 0.000 claims description 9
- WNXJIVFYUVYPPR-UHFFFAOYSA-N 1,3-dioxolane Chemical compound C1COCO1 WNXJIVFYUVYPPR-UHFFFAOYSA-N 0.000 claims description 8
- YEJRWHAVMIAJKC-UHFFFAOYSA-N 4-Butyrolactone Chemical compound O=C1CCCO1 YEJRWHAVMIAJKC-UHFFFAOYSA-N 0.000 claims description 8
- 229910009945 Li2M2 Inorganic materials 0.000 claims description 8
- FKRCODPIKNYEAC-UHFFFAOYSA-N ethyl propionate Chemical compound CCOC(=O)CC FKRCODPIKNYEAC-UHFFFAOYSA-N 0.000 claims description 8
- INHCSSUBVCNVSK-UHFFFAOYSA-L lithium sulfate Inorganic materials [Li+].[Li+].[O-]S([O-])(=O)=O INHCSSUBVCNVSK-UHFFFAOYSA-L 0.000 claims description 8
- 159000000003 magnesium salts Chemical class 0.000 claims description 8
- 229910052723 transition metal Inorganic materials 0.000 claims description 8
- 150000003624 transition metals Chemical group 0.000 claims description 8
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 claims description 7
- 229910001540 lithium hexafluoroarsenate(V) Inorganic materials 0.000 claims description 7
- HSZCZNFXUDYRKD-UHFFFAOYSA-M lithium iodide Inorganic materials [Li+].[I-] HSZCZNFXUDYRKD-UHFFFAOYSA-M 0.000 claims description 7
- 229910001486 lithium perchlorate Inorganic materials 0.000 claims description 7
- 239000011593 sulfur Substances 0.000 claims description 7
- HCBRSIIGBBDDCD-UHFFFAOYSA-N 1,1,2,2-tetrafluoro-3-(1,1,2,2-tetrafluoroethoxy)propane Chemical compound FC(F)C(F)(F)COC(F)(F)C(F)F HCBRSIIGBBDDCD-UHFFFAOYSA-N 0.000 claims description 6
- 229910000552 LiCF3SO3 Inorganic materials 0.000 claims description 6
- 229910020657 Na3V2(PO4)3 Inorganic materials 0.000 claims description 6
- 239000002131 composite material Substances 0.000 claims description 6
- 150000003949 imides Chemical class 0.000 claims description 6
- OKIYQFLILPKULA-UHFFFAOYSA-N 1,1,1,2,2,3,3,4,4-nonafluoro-4-methoxybutane Chemical compound COC(F)(F)C(F)(F)C(F)(F)C(F)(F)F OKIYQFLILPKULA-UHFFFAOYSA-N 0.000 claims description 5
- MHCFAGZWMAWTNR-UHFFFAOYSA-M lithium perchlorate Chemical compound [Li+].[O-]Cl(=O)(=O)=O MHCFAGZWMAWTNR-UHFFFAOYSA-M 0.000 claims description 5
- XAEFZNCEHLXOMS-UHFFFAOYSA-M potassium benzoate Chemical compound [K+].[O-]C(=O)C1=CC=CC=C1 XAEFZNCEHLXOMS-UHFFFAOYSA-M 0.000 claims description 5
- KOMNUTZXSVSERR-UHFFFAOYSA-N 1,3,5-tris(prop-2-enyl)-1,3,5-triazinane-2,4,6-trione Chemical compound C=CCN1C(=O)N(CC=C)C(=O)N(CC=C)C1=O KOMNUTZXSVSERR-UHFFFAOYSA-N 0.000 claims description 4
- BJELTSYBAHKXRW-UHFFFAOYSA-N 2,4,6-triallyloxy-1,3,5-triazine Chemical compound C=CCOC1=NC(OCC=C)=NC(OCC=C)=N1 BJELTSYBAHKXRW-UHFFFAOYSA-N 0.000 claims description 4
- ATVJXMYDOSMEPO-UHFFFAOYSA-N 3-prop-2-enoxyprop-1-ene Chemical compound C=CCOCC=C ATVJXMYDOSMEPO-UHFFFAOYSA-N 0.000 claims description 4
- BJWMSGRKJIOCNR-UHFFFAOYSA-N 4-ethenyl-1,3-dioxolan-2-one Chemical compound C=CC1COC(=O)O1 BJWMSGRKJIOCNR-UHFFFAOYSA-N 0.000 claims description 4
- JGFBQFKZKSSODQ-UHFFFAOYSA-N Isothiocyanatocyclopropane Chemical compound S=C=NC1CC1 JGFBQFKZKSSODQ-UHFFFAOYSA-N 0.000 claims description 4
- 229910011823 Li2-x(Fe1-yMny)P2O7 Inorganic materials 0.000 claims description 4
- 229910011675 Li4-xMxTi5O12 Inorganic materials 0.000 claims description 4
- 229910032387 LiCoO2 Inorganic materials 0.000 claims description 4
- 229910052493 LiFePO4 Inorganic materials 0.000 claims description 4
- 229910014192 LiMn2-y Inorganic materials 0.000 claims description 4
- 229910002099 LiNi0.5Mn1.5O4 Inorganic materials 0.000 claims description 4
- 229910002995 LiNi0.8Co0.15Al0.05O2 Inorganic materials 0.000 claims description 4
- 229910013710 LiNixMnyCozO2 Inorganic materials 0.000 claims description 4
- 229910012970 LiV3O8 Inorganic materials 0.000 claims description 4
- 229910001319 LiVPO4F Inorganic materials 0.000 claims description 4
- 229910002097 Lithium manganese(III,IV) oxide Inorganic materials 0.000 claims description 4
- 229910004341 Na1.5VOPO4F0.5 Inorganic materials 0.000 claims description 4
- 229910004838 Na2/3Ni1/3Mn2/3O2 Inorganic materials 0.000 claims description 4
- 229910004589 Na2FeP2O7 Inorganic materials 0.000 claims description 4
- 229910004591 Na2FePO4F Inorganic materials 0.000 claims description 4
- 229910001373 Na3V2(PO4)2F3 Inorganic materials 0.000 claims description 4
- 229910001222 NaVPO4F Inorganic materials 0.000 claims description 4
- 229910003932 NixMnyCozO2 Inorganic materials 0.000 claims description 4
- 229910006136 SO4F Inorganic materials 0.000 claims description 4
- 229910052788 barium Inorganic materials 0.000 claims description 4
- PWLNAUNEAKQYLH-UHFFFAOYSA-N butyric acid octyl ester Natural products CCCCCCCCOC(=O)CCC PWLNAUNEAKQYLH-UHFFFAOYSA-N 0.000 claims description 4
- 229910052909 inorganic silicate Inorganic materials 0.000 claims description 4
- DCYOBGZUOMKFPA-UHFFFAOYSA-N iron(2+);iron(3+);octadecacyanide Chemical compound [Fe+2].[Fe+2].[Fe+2].[Fe+3].[Fe+3].[Fe+3].[Fe+3].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-].N#[C-] DCYOBGZUOMKFPA-UHFFFAOYSA-N 0.000 claims description 4
- 229910000473 manganese(VI) oxide Inorganic materials 0.000 claims description 4
- GKTNLYAAZKKMTQ-UHFFFAOYSA-N n-[bis(dimethylamino)phosphinimyl]-n-methylmethanamine Chemical compound CN(C)P(=N)(N(C)C)N(C)C GKTNLYAAZKKMTQ-UHFFFAOYSA-N 0.000 claims description 4
- UUIQMZJEGPQKFD-UHFFFAOYSA-N n-butyric acid methyl ester Natural products CCCC(=O)OC UUIQMZJEGPQKFD-UHFFFAOYSA-N 0.000 claims description 4
- 229910052758 niobium Inorganic materials 0.000 claims description 4
- 150000008301 phosphite esters Chemical class 0.000 claims description 4
- 159000000001 potassium salts Chemical class 0.000 claims description 4
- 229910052596 spinel Inorganic materials 0.000 claims description 4
- 239000011029 spinel Substances 0.000 claims description 4
- 229910052712 strontium Inorganic materials 0.000 claims description 4
- IAHFWCOBPZCAEA-UHFFFAOYSA-N succinonitrile Chemical compound N#CCCC#N IAHFWCOBPZCAEA-UHFFFAOYSA-N 0.000 claims description 4
- 229910052715 tantalum Inorganic materials 0.000 claims description 4
- VPYJNCGUESNPMV-UHFFFAOYSA-N triallylamine Chemical compound C=CCN(CC=C)CC=C VPYJNCGUESNPMV-UHFFFAOYSA-N 0.000 claims description 4
- 229910052727 yttrium Inorganic materials 0.000 claims description 4
- 229910052725 zinc Inorganic materials 0.000 claims description 4
- YJPJOELHSKMFPG-UHFFFAOYSA-N 4,5-dimethylidene-1,3-dioxolan-2-one Chemical compound C=C1OC(=O)OC1=C YJPJOELHSKMFPG-UHFFFAOYSA-N 0.000 claims description 3
- KLSZDDTXTQEUSX-UHFFFAOYSA-N 4-methylidene-1,3-dioxolan-2-one Chemical compound C=C1COC(=O)O1 KLSZDDTXTQEUSX-UHFFFAOYSA-N 0.000 claims description 3
- 229910021311 NaFeO2 Inorganic materials 0.000 claims description 3
- 229910021312 NaFePO4 Inorganic materials 0.000 claims description 3
- QXZNUMVOKMLCEX-UHFFFAOYSA-N [Na].FC(F)(F)S(=O)(=O)NS(=O)(=O)C(F)(F)F Chemical compound [Na].FC(F)(F)S(=O)(=O)NS(=O)(=O)C(F)(F)F QXZNUMVOKMLCEX-UHFFFAOYSA-N 0.000 claims description 3
- 229960003351 prussian blue Drugs 0.000 claims description 3
- 239000013225 prussian blue Substances 0.000 claims description 3
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 claims description 2
- DEUISMFZZMAAOJ-UHFFFAOYSA-N lithium dihydrogen borate oxalic acid Chemical compound B([O-])(O)O.C(C(=O)O)(=O)O.C(C(=O)O)(=O)O.[Li+] DEUISMFZZMAAOJ-UHFFFAOYSA-N 0.000 claims description 2
- FJPWIJZUVYYHQE-UHFFFAOYSA-N sodium dihydrogen borate oxalic acid Chemical compound B([O-])(O)O.C(C(=O)O)(=O)O.C(C(=O)O)(=O)O.[Na+] FJPWIJZUVYYHQE-UHFFFAOYSA-N 0.000 claims description 2
- 229910020892 NaBOB Inorganic materials 0.000 claims 1
- 239000010949 copper Substances 0.000 description 54
- 230000001351 cycling effect Effects 0.000 description 54
- XEEYBQQBJWHFJM-UHFFFAOYSA-N iron Substances [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 42
- 229910052751 metal Inorganic materials 0.000 description 40
- 239000002184 metal Substances 0.000 description 40
- 238000007747 plating Methods 0.000 description 35
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 28
- 238000000151 deposition Methods 0.000 description 27
- 230000008021 deposition Effects 0.000 description 26
- 238000009472 formulation Methods 0.000 description 25
- 239000000243 solution Substances 0.000 description 25
- 230000015572 biosynthetic process Effects 0.000 description 22
- 238000000034 method Methods 0.000 description 20
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 19
- 229910001416 lithium ion Inorganic materials 0.000 description 19
- PXHVJJICTQNCMI-UHFFFAOYSA-N nickel Substances [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 19
- RNFJDJUURJAICM-UHFFFAOYSA-N 2,2,4,4,6,6-hexaphenoxy-1,3,5-triaza-2$l^{5},4$l^{5},6$l^{5}-triphosphacyclohexa-1,3,5-triene Chemical compound N=1P(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP(OC=2C=CC=CC=2)(OC=2C=CC=CC=2)=NP=1(OC=1C=CC=CC=1)OC1=CC=CC=C1 RNFJDJUURJAICM-UHFFFAOYSA-N 0.000 description 18
- 238000010790 dilution Methods 0.000 description 18
- 239000012895 dilution Substances 0.000 description 18
- 239000000463 material Substances 0.000 description 18
- 150000001450 anions Chemical class 0.000 description 17
- 238000006243 chemical reaction Methods 0.000 description 17
- 150000001875 compounds Chemical class 0.000 description 17
- 230000002829 reductive effect Effects 0.000 description 17
- 238000004088 simulation Methods 0.000 description 17
- 229910052708 sodium Inorganic materials 0.000 description 15
- 230000003993 interaction Effects 0.000 description 14
- 150000002500 ions Chemical class 0.000 description 14
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 13
- 229910006715 Li—O Inorganic materials 0.000 description 13
- 230000001965 increasing effect Effects 0.000 description 13
- 238000007614 solvation Methods 0.000 description 12
- 230000008569 process Effects 0.000 description 11
- 238000001069 Raman spectroscopy Methods 0.000 description 10
- 238000009792 diffusion process Methods 0.000 description 10
- 239000000126 substance Substances 0.000 description 10
- 239000000758 substrate Substances 0.000 description 10
- 238000012360 testing method Methods 0.000 description 10
- 229910013872 LiPF Inorganic materials 0.000 description 9
- 238000009830 intercalation Methods 0.000 description 9
- 230000002687 intercalation Effects 0.000 description 9
- 239000011833 salt mixture Substances 0.000 description 9
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 8
- 229910012820 LiCoO Inorganic materials 0.000 description 8
- 101150058243 Lipf gene Proteins 0.000 description 8
- HBBGRARXTFLTSG-UHFFFAOYSA-N Lithium ion Chemical compound [Li+] HBBGRARXTFLTSG-UHFFFAOYSA-N 0.000 description 8
- 125000000217 alkyl group Chemical group 0.000 description 8
- 238000009713 electroplating Methods 0.000 description 8
- 229910002804 graphite Inorganic materials 0.000 description 8
- 239000010439 graphite Substances 0.000 description 8
- 238000004768 lowest unoccupied molecular orbital Methods 0.000 description 8
- 239000011572 manganese Substances 0.000 description 8
- 230000003647 oxidation Effects 0.000 description 8
- 238000007254 oxidation reaction Methods 0.000 description 8
- 238000009736 wetting Methods 0.000 description 8
- VAYTZRYEBVHVLE-UHFFFAOYSA-N 1,3-dioxol-2-one Chemical compound O=C1OC=CO1 VAYTZRYEBVHVLE-UHFFFAOYSA-N 0.000 description 7
- 229910003003 Li-S Inorganic materials 0.000 description 7
- 238000005481 NMR spectroscopy Methods 0.000 description 7
- 239000004698 Polyethylene Substances 0.000 description 7
- 238000001237 Raman spectrum Methods 0.000 description 7
- 125000003118 aryl group Chemical group 0.000 description 7
- 230000007774 longterm Effects 0.000 description 7
- 229920000573 polyethylene Polymers 0.000 description 7
- 238000006722 reduction reaction Methods 0.000 description 7
- 229910001220 stainless steel Inorganic materials 0.000 description 7
- 239000010935 stainless steel Substances 0.000 description 7
- 238000003775 Density Functional Theory Methods 0.000 description 6
- 239000004743 Polypropylene Substances 0.000 description 6
- 125000004429 atom Chemical group 0.000 description 6
- 238000005315 distribution function Methods 0.000 description 6
- 238000000329 molecular dynamics simulation Methods 0.000 description 6
- 229920001155 polypropylene Polymers 0.000 description 6
- 230000009467 reduction Effects 0.000 description 6
- BTBUEUYNUDRHOZ-UHFFFAOYSA-N Borate Chemical compound [O-]B([O-])[O-] BTBUEUYNUDRHOZ-UHFFFAOYSA-N 0.000 description 5
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 5
- 239000002033 PVDF binder Substances 0.000 description 5
- 238000000354 decomposition reaction Methods 0.000 description 5
- 230000007423 decrease Effects 0.000 description 5
- 239000012528 membrane Substances 0.000 description 5
- 239000000523 sample Substances 0.000 description 5
- 229910020784 Co0.2O2 Inorganic materials 0.000 description 4
- 229910010941 LiFSI Inorganic materials 0.000 description 4
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 description 4
- ABLZXFCXXLZCGV-UHFFFAOYSA-N Phosphorous acid Chemical compound OP(O)=O ABLZXFCXXLZCGV-UHFFFAOYSA-N 0.000 description 4
- 229910021607 Silver chloride Inorganic materials 0.000 description 4
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 4
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 4
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 4
- 229910052786 argon Inorganic materials 0.000 description 4
- 230000009286 beneficial effect Effects 0.000 description 4
- 230000008901 benefit Effects 0.000 description 4
- 239000011230 binding agent Substances 0.000 description 4
- 238000002484 cyclic voltammetry Methods 0.000 description 4
- 238000010586 diagram Methods 0.000 description 4
- 238000007865 diluting Methods 0.000 description 4
- 239000011888 foil Substances 0.000 description 4
- 229910052739 hydrogen Inorganic materials 0.000 description 4
- 125000004435 hydrogen atom Chemical group [H]* 0.000 description 4
- PQXKHYXIUOZZFA-UHFFFAOYSA-M lithium fluoride Chemical compound [Li+].[F-] PQXKHYXIUOZZFA-UHFFFAOYSA-M 0.000 description 4
- 238000005259 measurement Methods 0.000 description 4
- 235000021317 phosphate Nutrition 0.000 description 4
- 229910052698 phosphorus Inorganic materials 0.000 description 4
- 229920001343 polytetrafluoroethylene Polymers 0.000 description 4
- 239000004810 polytetrafluoroethylene Substances 0.000 description 4
- 229920002981 polyvinylidene fluoride Polymers 0.000 description 4
- HKZLPVFGJNLROG-UHFFFAOYSA-M silver monochloride Chemical compound [Cl-].[Ag+] HKZLPVFGJNLROG-UHFFFAOYSA-M 0.000 description 4
- 239000007784 solid electrolyte Substances 0.000 description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 4
- JNQYNXFGVRUFNP-JGVFFNPUSA-N 4-amino-1-[(2r,5s)-5-(hydroxymethyl)oxolan-2-yl]-5-methylpyrimidin-2-one Chemical compound O=C1N=C(N)C(C)=CN1[C@@H]1O[C@H](CO)CC1 JNQYNXFGVRUFNP-JGVFFNPUSA-N 0.000 description 3
- 229910018632 Al0.05O2 Inorganic materials 0.000 description 3
- 229910013075 LiBF Inorganic materials 0.000 description 3
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 3
- QTJOIXXDCCFVFV-UHFFFAOYSA-N [Li].[O] Chemical compound [Li].[O] QTJOIXXDCCFVFV-UHFFFAOYSA-N 0.000 description 3
- JDZCKJOXGCMJGS-UHFFFAOYSA-N [Li].[S] Chemical compound [Li].[S] JDZCKJOXGCMJGS-UHFFFAOYSA-N 0.000 description 3
- 238000010521 absorption reaction Methods 0.000 description 3
- 238000004364 calculation method Methods 0.000 description 3
- 239000011651 chromium Substances 0.000 description 3
- 230000007797 corrosion Effects 0.000 description 3
- 238000005260 corrosion Methods 0.000 description 3
- 238000007599 discharging Methods 0.000 description 3
- 238000003487 electrochemical reaction Methods 0.000 description 3
- 238000011156 evaluation Methods 0.000 description 3
- 125000001153 fluoro group Chemical group F* 0.000 description 3
- 239000003365 glass fiber Substances 0.000 description 3
- 239000003273 ketjen black Substances 0.000 description 3
- 239000007788 liquid Substances 0.000 description 3
- FEDFHMISXKDOJI-UHFFFAOYSA-M lithium;1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulfonate Chemical compound [Li+].[O-]S(=O)(=O)C(F)(F)C(F)(F)C(F)(F)C(F)(F)F FEDFHMISXKDOJI-UHFFFAOYSA-M 0.000 description 3
- 238000002156 mixing Methods 0.000 description 3
- 229910052757 nitrogen Inorganic materials 0.000 description 3
- 125000004433 nitrogen atom Chemical group N* 0.000 description 3
- 239000002245 particle Substances 0.000 description 3
- AQSJGOWTSHOLKH-UHFFFAOYSA-N phosphite(3-) Chemical class [O-]P([O-])[O-] AQSJGOWTSHOLKH-UHFFFAOYSA-N 0.000 description 3
- 150000008039 phosphoramides Chemical class 0.000 description 3
- 239000011574 phosphorus Substances 0.000 description 3
- 230000010287 polarization Effects 0.000 description 3
- 229920000642 polymer Polymers 0.000 description 3
- 230000002441 reversible effect Effects 0.000 description 3
- 238000001878 scanning electron micrograph Methods 0.000 description 3
- 238000001179 sorption measurement Methods 0.000 description 3
- 125000001889 triflyl group Chemical group FC(F)(F)S(*)(=O)=O 0.000 description 3
- QPLDLSVMHZLSFG-UHFFFAOYSA-N Copper oxide Chemical compound [Cu]=O QPLDLSVMHZLSFG-UHFFFAOYSA-N 0.000 description 2
- 229910003004 Li-O2 Inorganic materials 0.000 description 2
- FYYHWMGAXLPEAU-UHFFFAOYSA-N Magnesium Chemical compound [Mg] FYYHWMGAXLPEAU-UHFFFAOYSA-N 0.000 description 2
- JLVVSXFLKOJNIY-UHFFFAOYSA-N Magnesium ion Chemical compound [Mg+2] JLVVSXFLKOJNIY-UHFFFAOYSA-N 0.000 description 2
- FKNQFGJONOIPTF-UHFFFAOYSA-N Sodium cation Chemical compound [Na+] FKNQFGJONOIPTF-UHFFFAOYSA-N 0.000 description 2
- BNOODXBBXFZASF-UHFFFAOYSA-N [Na].[S] Chemical compound [Na].[S] BNOODXBBXFZASF-UHFFFAOYSA-N 0.000 description 2
- IVAOQJNBYYIDSI-UHFFFAOYSA-N [O].[Na] Chemical compound [O].[Na] IVAOQJNBYYIDSI-UHFFFAOYSA-N 0.000 description 2
- 239000006230 acetylene black Substances 0.000 description 2
- 239000011149 active material Substances 0.000 description 2
- 229910052783 alkali metal Inorganic materials 0.000 description 2
- 150000001342 alkaline earth metals Chemical class 0.000 description 2
- 229910045601 alloy Inorganic materials 0.000 description 2
- 239000000956 alloy Substances 0.000 description 2
- 238000004458 analytical method Methods 0.000 description 2
- 125000004432 carbon atom Chemical group C* 0.000 description 2
- SVTMLGIQJHGGFK-UHFFFAOYSA-N carbonic acid;propa-1,2-diene Chemical compound C=C=C.OC(O)=O SVTMLGIQJHGGFK-UHFFFAOYSA-N 0.000 description 2
- 239000010406 cathode material Substances 0.000 description 2
- 230000008859 change Effects 0.000 description 2
- 238000012512 characterization method Methods 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 239000002482 conductive additive Substances 0.000 description 2
- 239000004020 conductor Substances 0.000 description 2
- 229910052955 covellite Inorganic materials 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 239000008151 electrolyte solution Substances 0.000 description 2
- 238000004299 exfoliation Methods 0.000 description 2
- SZVJSHCCFOBDDC-UHFFFAOYSA-N ferrosoferric oxide Chemical compound O=[Fe]O[Fe]O[Fe]=O SZVJSHCCFOBDDC-UHFFFAOYSA-N 0.000 description 2
- 230000005283 ground state Effects 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 238000010406 interfacial reaction Methods 0.000 description 2
- 238000004502 linear sweep voltammetry Methods 0.000 description 2
- MCVFFRWZNYZUIJ-UHFFFAOYSA-M lithium;trifluoromethanesulfonate Chemical compound [Li+].[O-]S(=O)(=O)C(F)(F)F MCVFFRWZNYZUIJ-UHFFFAOYSA-M 0.000 description 2
- 229910001425 magnesium ion Inorganic materials 0.000 description 2
- 238000001000 micrograph Methods 0.000 description 2
- 230000000877 morphologic effect Effects 0.000 description 2
- 230000007935 neutral effect Effects 0.000 description 2
- 239000003960 organic solvent Substances 0.000 description 2
- 150000002903 organophosphorus compounds Chemical class 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 125000004430 oxygen atom Chemical group O* 0.000 description 2
- 239000010452 phosphate Substances 0.000 description 2
- 229920002239 polyacrylonitrile Polymers 0.000 description 2
- 229920005597 polymer membrane Polymers 0.000 description 2
- MHEBVKPOSBNNAC-UHFFFAOYSA-N potassium;bis(fluorosulfonyl)azanide Chemical compound [K+].FS(=O)(=O)[N-]S(F)(=O)=O MHEBVKPOSBNNAC-UHFFFAOYSA-N 0.000 description 2
- 238000007789 sealing Methods 0.000 description 2
- 239000002002 slurry Substances 0.000 description 2
- 229910001415 sodium ion Inorganic materials 0.000 description 2
- 239000012453 solvate Substances 0.000 description 2
- 239000011877 solvent mixture Substances 0.000 description 2
- 125000004434 sulfur atom Chemical group 0.000 description 2
- 239000004094 surface-active agent Substances 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- NVMVJZJOQIFDNK-UHFFFAOYSA-N 1,1,1-trifluoro-3-methylsulfonylpropane Chemical compound CS(=O)(=O)CCC(F)(F)F NVMVJZJOQIFDNK-UHFFFAOYSA-N 0.000 description 1
- ZXMGHDIOOHOAAE-UHFFFAOYSA-N 1,1,1-trifluoro-n-(trifluoromethylsulfonyl)methanesulfonamide Chemical compound FC(F)(F)S(=O)(=O)NS(=O)(=O)C(F)(F)F ZXMGHDIOOHOAAE-UHFFFAOYSA-N 0.000 description 1
- WSLDOOZREJYCGB-UHFFFAOYSA-N 1,2-Dichloroethane Chemical compound ClCCCl WSLDOOZREJYCGB-UHFFFAOYSA-N 0.000 description 1
- 125000006091 1,3-dioxolane group Chemical class 0.000 description 1
- APIVKWBLJRMUDK-UHFFFAOYSA-N 1-(trifluoromethylsulfonyl)ethane Chemical compound CCS(=O)(=O)C(F)(F)F APIVKWBLJRMUDK-UHFFFAOYSA-N 0.000 description 1
- UPXMMKAMIKNCSS-UHFFFAOYSA-N 2-(trifluoromethylsulfonyl)propane Chemical compound CC(C)S(=O)(=O)C(F)(F)F UPXMMKAMIKNCSS-UHFFFAOYSA-N 0.000 description 1
- SDDGNMXIOGQCCH-UHFFFAOYSA-N 3-fluoro-n,n-dimethylaniline Chemical compound CN(C)C1=CC=CC(F)=C1 SDDGNMXIOGQCCH-UHFFFAOYSA-N 0.000 description 1
- 229910016312 BiSb Inorganic materials 0.000 description 1
- 229920000049 Carbon (fiber) Polymers 0.000 description 1
- 229910021591 Copper(I) chloride Inorganic materials 0.000 description 1
- 229910021592 Copper(II) chloride Inorganic materials 0.000 description 1
- 229910019573 CozO2 Inorganic materials 0.000 description 1
- 239000004593 Epoxy Substances 0.000 description 1
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical compound C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 description 1
- 229910016861 F9SO3 Inorganic materials 0.000 description 1
- VNIBTHCKBVEHRM-UHFFFAOYSA-N FP(N=P(F)(F)F)(NP)(F)F Chemical compound FP(N=P(F)(F)F)(NP)(F)F VNIBTHCKBVEHRM-UHFFFAOYSA-N 0.000 description 1
- 239000002879 Lewis base Substances 0.000 description 1
- FUJCRWPEOMXPAD-UHFFFAOYSA-N Li2O Inorganic materials [Li+].[Li+].[O-2] FUJCRWPEOMXPAD-UHFFFAOYSA-N 0.000 description 1
- 229910001323 Li2O2 Inorganic materials 0.000 description 1
- 229910001216 Li2S Inorganic materials 0.000 description 1
- 229910011981 Li4Mn5O12 Inorganic materials 0.000 description 1
- 229910002986 Li4Ti5O12 Inorganic materials 0.000 description 1
- 229910010710 LiFePO Inorganic materials 0.000 description 1
- 229910011322 LiNi0.6Mn0.2Co0.2O2 Inorganic materials 0.000 description 1
- 229910013706 LiNixMnyCozO2 (NMC) Inorganic materials 0.000 description 1
- 229910017896 MgMnSiO4 Inorganic materials 0.000 description 1
- 229910016483 Mn1/3Co1/3O2 Inorganic materials 0.000 description 1
- 229910004553 Na2Fe2 Inorganic materials 0.000 description 1
- 229910020293 Na2Ti3O7 Inorganic materials 0.000 description 1
- 229910020650 Na3V2 Inorganic materials 0.000 description 1
- 229910020532 Na4Ti5O12 Inorganic materials 0.000 description 1
- 229910021225 NaCoO2 Inorganic materials 0.000 description 1
- 229910021271 NaCrO2 Inorganic materials 0.000 description 1
- 229910019441 NaTi2(PO4)3 Inorganic materials 0.000 description 1
- 229910019850 NaxCoO2 Inorganic materials 0.000 description 1
- 229910003266 NiCo Inorganic materials 0.000 description 1
- 229910005949 NiCo2O4 Inorganic materials 0.000 description 1
- 239000004677 Nylon Substances 0.000 description 1
- 229920000265 Polyparaphenylene Polymers 0.000 description 1
- 239000004372 Polyvinyl alcohol Substances 0.000 description 1
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 description 1
- NPYPAHLBTDXSSS-UHFFFAOYSA-N Potassium ion Chemical compound [K+] NPYPAHLBTDXSSS-UHFFFAOYSA-N 0.000 description 1
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 1
- 229910006913 SnSb Inorganic materials 0.000 description 1
- 229910003092 TiS2 Inorganic materials 0.000 description 1
- 238000005411 Van der Waals force Methods 0.000 description 1
- 229910003090 WSe2 Inorganic materials 0.000 description 1
- VEGUWHDSQWYLLI-UHFFFAOYSA-N [O-2].[V+5].[Mo+4] Chemical compound [O-2].[V+5].[Mo+4] VEGUWHDSQWYLLI-UHFFFAOYSA-N 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- BTGRAWJCKBQKAO-UHFFFAOYSA-N adiponitrile Chemical compound N#CCCCCC#N BTGRAWJCKBQKAO-UHFFFAOYSA-N 0.000 description 1
- 125000001931 aliphatic group Chemical group 0.000 description 1
- 239000003513 alkali Substances 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- 125000003545 alkoxy group Chemical group 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910000411 antimony tetroxide Inorganic materials 0.000 description 1
- 239000012298 atmosphere Substances 0.000 description 1
- 239000002585 base Substances 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 239000004917 carbon fiber Substances 0.000 description 1
- 239000002134 carbon nanofiber Substances 0.000 description 1
- 239000003575 carbonaceous material Substances 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 238000005524 ceramic coating Methods 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- UBEWDCMIDFGDOO-UHFFFAOYSA-N cobalt(II,III) oxide Inorganic materials [O-2].[O-2].[O-2].[O-2].[Co+2].[Co+3].[Co+3] UBEWDCMIDFGDOO-UHFFFAOYSA-N 0.000 description 1
- LBFUKZWYPLNNJC-UHFFFAOYSA-N cobalt(ii,iii) oxide Chemical compound [Co]=O.O=[Co]O[Co]=O LBFUKZWYPLNNJC-UHFFFAOYSA-N 0.000 description 1
- 229920001940 conductive polymer Polymers 0.000 description 1
- OXBLHERUFWYNTN-UHFFFAOYSA-M copper(I) chloride Chemical compound [Cu]Cl OXBLHERUFWYNTN-UHFFFAOYSA-M 0.000 description 1
- ORTQZVOHEJQUHG-UHFFFAOYSA-L copper(II) chloride Chemical compound Cl[Cu]Cl ORTQZVOHEJQUHG-UHFFFAOYSA-L 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- DMSZORWOGDLWGN-UHFFFAOYSA-N ctk1a3526 Chemical compound NP(N)(N)=O DMSZORWOGDLWGN-UHFFFAOYSA-N 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 230000001419 dependent effect Effects 0.000 description 1
- 238000001514 detection method Methods 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- URSLCTBXQMKCFE-UHFFFAOYSA-N dihydrogenborate Chemical compound OB(O)[O-] URSLCTBXQMKCFE-UHFFFAOYSA-N 0.000 description 1
- SMBQBQBNOXIFSF-UHFFFAOYSA-N dilithium Chemical compound [Li][Li] SMBQBQBNOXIFSF-UHFFFAOYSA-N 0.000 description 1
- XUCJHNOBJLKZNU-UHFFFAOYSA-M dilithium;hydroxide Chemical compound [Li+].[Li+].[OH-] XUCJHNOBJLKZNU-UHFFFAOYSA-M 0.000 description 1
- GAYDGVKMRJRIBA-UHFFFAOYSA-N dioxolan-4-one Chemical compound O=C1COOC1 GAYDGVKMRJRIBA-UHFFFAOYSA-N 0.000 description 1
- 238000006073 displacement reaction Methods 0.000 description 1
- 238000002848 electrochemical method Methods 0.000 description 1
- 238000003411 electrode reaction Methods 0.000 description 1
- 230000002708 enhancing effect Effects 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 230000034964 establishment of cell polarity Effects 0.000 description 1
- 239000004210 ether based solvent Substances 0.000 description 1
- 238000004880 explosion Methods 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 238000011049 filling Methods 0.000 description 1
- 239000006260 foam Substances 0.000 description 1
- 239000000446 fuel Substances 0.000 description 1
- 229910021389 graphene Inorganic materials 0.000 description 1
- 239000008240 homogeneous mixture Substances 0.000 description 1
- 239000012456 homogeneous solution Substances 0.000 description 1
- VRLIPUYDFBXWCH-UHFFFAOYSA-N hydridocarbon(.) Chemical compound [CH] VRLIPUYDFBXWCH-UHFFFAOYSA-N 0.000 description 1
- 230000001939 inductive effect Effects 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 239000010954 inorganic particle Substances 0.000 description 1
- 238000003780 insertion Methods 0.000 description 1
- 230000037431 insertion Effects 0.000 description 1
- 230000037427 ion transport Effects 0.000 description 1
- 238000010884 ion-beam technique Methods 0.000 description 1
- 229910052741 iridium Inorganic materials 0.000 description 1
- WALCGGIJOOWJIN-UHFFFAOYSA-N iron(ii) selenide Chemical compound [Se]=[Fe] WALCGGIJOOWJIN-UHFFFAOYSA-N 0.000 description 1
- 150000007527 lewis bases Chemical class 0.000 description 1
- 239000011244 liquid electrolyte Substances 0.000 description 1
- 230000014759 maintenance of location Effects 0.000 description 1
- 229910052960 marcasite Inorganic materials 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 239000002808 molecular sieve Substances 0.000 description 1
- 238000012900 molecular simulation Methods 0.000 description 1
- 229910052961 molybdenite Inorganic materials 0.000 description 1
- CWQXQMHSOZUFJS-UHFFFAOYSA-N molybdenum disulfide Chemical compound S=[Mo]=S CWQXQMHSOZUFJS-UHFFFAOYSA-N 0.000 description 1
- 229910052982 molybdenum disulfide Inorganic materials 0.000 description 1
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 description 1
- 125000005151 nonafluorobutanesulfonyl group Chemical group FC(C(C(S(=O)(=O)*)(F)F)(F)F)(C(F)(F)F)F 0.000 description 1
- 229920001778 nylon Polymers 0.000 description 1
- 239000003921 oil Substances 0.000 description 1
- 238000005457 optimization Methods 0.000 description 1
- 150000005677 organic carbonates Chemical class 0.000 description 1
- 150000002894 organic compounds Chemical class 0.000 description 1
- 239000005486 organic electrolyte Substances 0.000 description 1
- 125000001477 organic nitrogen group Chemical group 0.000 description 1
- 238000013021 overheating Methods 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 230000035515 penetration Effects 0.000 description 1
- 238000011056 performance test Methods 0.000 description 1
- 230000000737 periodic effect Effects 0.000 description 1
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 1
- 150000003013 phosphoric acid derivatives Chemical class 0.000 description 1
- 125000004437 phosphorous atom Chemical group 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 229910052697 platinum Inorganic materials 0.000 description 1
- 229920006254 polymer film Polymers 0.000 description 1
- 229920000307 polymer substrate Polymers 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 239000005077 polysulfide Substances 0.000 description 1
- 229920001021 polysulfide Polymers 0.000 description 1
- 150000008117 polysulfides Polymers 0.000 description 1
- 229920002635 polyurethane Polymers 0.000 description 1
- 239000004814 polyurethane Substances 0.000 description 1
- 229920002451 polyvinyl alcohol Polymers 0.000 description 1
- 229920000915 polyvinyl chloride Polymers 0.000 description 1
- 239000004800 polyvinyl chloride Substances 0.000 description 1
- 229920002620 polyvinyl fluoride Polymers 0.000 description 1
- 229920000036 polyvinylpyrrolidone Polymers 0.000 description 1
- 239000001267 polyvinylpyrrolidone Substances 0.000 description 1
- 235000013855 polyvinylpyrrolidone Nutrition 0.000 description 1
- 229910001414 potassium ion Inorganic materials 0.000 description 1
- KVFIZLDWRFTUEM-UHFFFAOYSA-N potassium;bis(trifluoromethylsulfonyl)azanide Chemical compound [K+].FC(F)(F)S(=O)(=O)[N-]S(=O)(=O)C(F)(F)F KVFIZLDWRFTUEM-UHFFFAOYSA-N 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000001469 pulsed-field gradient nuclear magnetic spectroscopy Methods 0.000 description 1
- NIFIFKQPDTWWGU-UHFFFAOYSA-N pyrite Chemical compound [Fe+2].[S-][S-] NIFIFKQPDTWWGU-UHFFFAOYSA-N 0.000 description 1
- 229910052683 pyrite Inorganic materials 0.000 description 1
- 238000006479 redox reaction Methods 0.000 description 1
- 230000004044 response Effects 0.000 description 1
- 229910052707 ruthenium Inorganic materials 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 229910052710 silicon Inorganic materials 0.000 description 1
- 239000010703 silicon Substances 0.000 description 1
- 229910052709 silver Inorganic materials 0.000 description 1
- URGAHOPLAPQHLN-UHFFFAOYSA-N sodium aluminosilicate Chemical compound [Na+].[Al+3].[O-][Si]([O-])=O.[O-][Si]([O-])=O URGAHOPLAPQHLN-UHFFFAOYSA-N 0.000 description 1
- 230000003595 spectral effect Effects 0.000 description 1
- 238000001228 spectrum Methods 0.000 description 1
- 230000006641 stabilisation Effects 0.000 description 1
- 238000011105 stabilization Methods 0.000 description 1
- 230000000087 stabilizing effect Effects 0.000 description 1
- 239000012086 standard solution Substances 0.000 description 1
- 238000003860 storage Methods 0.000 description 1
- 229920003048 styrene butadiene rubber Polymers 0.000 description 1
- 150000003457 sulfones Chemical class 0.000 description 1
- 125000000472 sulfonyl group Chemical group *S(*)(=O)=O 0.000 description 1
- 150000003462 sulfoxides Chemical class 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- ZDCRNXMZSKCKRF-UHFFFAOYSA-N tert-butyl 4-(4-bromoanilino)piperidine-1-carboxylate Chemical compound C1CN(C(=O)OC(C)(C)C)CCC1NC1=CC=C(Br)C=C1 ZDCRNXMZSKCKRF-UHFFFAOYSA-N 0.000 description 1
- 230000000699 topical effect Effects 0.000 description 1
- 238000012546 transfer Methods 0.000 description 1
- 230000000007 visual effect Effects 0.000 description 1
- XWPGCGMKBKONAU-UHFFFAOYSA-N zirconium(4+);disulfide Chemical compound [S-2].[S-2].[Zr+4] XWPGCGMKBKONAU-UHFFFAOYSA-N 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K21/00—Fireproofing materials
- C09K21/06—Organic materials
- C09K21/12—Organic materials containing phosphorus
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/052—Li-accumulators
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
- H01M10/0566—Liquid materials
- H01M10/0567—Liquid materials characterised by the additives
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
- H01M10/0566—Liquid materials
- H01M10/0568—Liquid materials characterised by the solutes
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
- H01M10/0566—Liquid materials
- H01M10/0569—Liquid materials characterised by the solvents
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
- H01M10/4235—Safety or regulating additives or arrangements in electrodes, separators or electrolyte
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
- H01M4/381—Alkaline or alkaline earth metals elements
- H01M4/382—Lithium
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
- H01M4/40—Alloys based on alkali metals
- H01M4/405—Alloys based on lithium
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
- H01M4/5805—Phosphides
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/86—Inert electrodes with catalytic activity, e.g. for fuel cells
- H01M2004/8678—Inert electrodes with catalytic activity, e.g. for fuel cells characterised by the polarity
- H01M2004/8684—Negative electrodes
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/30—Hydrogen technology
- Y02E60/50—Fuel cells
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Manufacturing & Machinery (AREA)
- Inorganic Chemistry (AREA)
- Materials Engineering (AREA)
- Physics & Mathematics (AREA)
- Condensed Matter Physics & Semiconductors (AREA)
- General Physics & Mathematics (AREA)
- Organic Chemistry (AREA)
- Secondary Cells (AREA)
- Hybrid Cells (AREA)
- Battery Electrode And Active Subsutance (AREA)
Abstract
本申请公开了用于电化学装置例如可再充电电池、超级电容器和传感器的稳定运行的低易燃性和不易燃的局部超浓缩电解质(LSE)。本申请还公开了包括低易燃性和不易燃的LSE的电化学装置，例如可再充电电池、超级电容器和传感器。低易燃性和不易燃的LSE包括活性盐，包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中，以及所述活性盐在其中不可溶或难溶的稀释剂。在某些实施方案中，例如当溶剂和稀释剂不可混溶时，LSE还包括桥溶剂。
Description
致谢政府支持
本发明是在由美国能源部授予的合约编号DE-AC05-76RL01830和DE-AC02-05CH11231下，由政府支持进行的。政府拥有本发明中的某些权利。
技术领域
本发明涉及用于电化学装置的稳定运行的低易燃性和不易燃电解质，所述电解质的某些实施方案包括活性盐，包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中，以及所述活性盐在其中不溶或难溶的稀释剂。
发明内容
本申请公开了低易燃性和不易燃的局部超浓缩电解质(LSE，也称为局部高浓度电解质(LHCE))和包括低易燃性或不易燃LSE的电化学体系的实施方案。低易燃性或不易燃LSE包括活性盐，包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中，以及稀释剂，其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍。在一些实施方案中，LSE包含至少5重量％的阻燃化合物。在任何或所有前述实施方案中，所述阻燃化合物可以包含有机磷酸酯、有机亚磷酸酯、有机膦酸酯、有机磷酰胺、有机或无机磷腈，其他含磷化合物或其任意组合。在一些实施方案中，所述阻燃化合物包含磷酸三甲酯(TMPa)、磷酸三乙酯(TEPa)、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯(TMPi)、亚磷酸三苯酯(TEPi)、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
在任何或所有实施方案中，所述溶剂还可以包含助溶剂，其中所述活性盐可溶于所述助溶剂中。在一些实施方案中，所述助溶剂包含有机碳酸酯溶剂、醚溶剂、有机亚砜、砜、有机含氮溶剂或其任意组合。在某些实施方案中，所述助溶剂包含1,2-二甲氧基乙烷(DME)、1,3-二氧戊环(DOL)、四氢呋喃(THF)、烯丙基醚、二乙二醇二甲醚(diethyleneglycol dimethyl ether)(即二甘醇二甲醚(diglyme))、碳酸二甲酯(DMC)、碳酸甲乙酯(EMC)、碳酸二乙酯(DEC)、碳酸亚乙酯(EC)、碳酸亚丙酯(PC)、碳酸亚乙烯酯(VC)、氟代碳酸亚乙酯(FEC)、4-乙烯基-1,3-二氧戊环-2-酮(即碳酸乙烯亚乙酯，VEC)、4-亚甲基-1,3-二氧戊环-2-酮(即碳酸亚甲基亚乙酯，MEC)、4,5-二亚甲基-1,3-二氧戊环-2-酮、二甲基亚砜(DMSO)、二甲基砜(DMS)、乙基甲基砜(EMS)、乙基乙烯基砜(EVS)、四亚甲基砜(即环丁砜，TMS)、三氟甲基乙基砜(FMES)、三氟甲基异丙基砜(FMIS)、三氟丙基甲基砜(FPMS)、丁酸甲酯、丙酸乙酯、γ-丁内酯、乙腈(AN)、丁二腈(SN)、己二腈、三烯丙基胺、三烯丙基氰脲酸酯、三烯丙基异氰脲酸酯或其任意组合。
在任何或所有实施方案中，所述稀释剂可包含氟代烷基醚(也称为氢氟醚(HFE))。在一些实施方案中，所述稀释剂包含1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚(TTE)、双(2,2,2-三氟乙基)醚(BTFE)、1,1,2,2,-四氟乙基-2,2,2-三氟乙基醚(TFTFE)、甲氧基九氟丁烷(MOFB)、乙氧基九氟丁烷(EOFB)或其任意组合。在任何或所有实施方案中，所述溶剂与所述稀释剂可以是可混溶的。
在任何或所有实施方案中，(i)所述活性盐在所述电解质中的摩尔浓度在0.5M至2M的范围内；(ii)所述活性盐在所述溶剂中的摩尔浓度为每升所述溶剂大于3摩尔活性盐；(iii)所述活性盐在所述电解质(包括稀释剂)中的摩尔浓度比所述活性盐在不存在所述稀释剂的所述溶剂中的摩尔浓度小至少20％；或(iv)(i)、(ii)和(iii)的任意组合。在一些实施方案中，所述活性盐在所述电解质中的摩尔浓度比所述活性盐在不存在所述稀释剂的所述溶剂中的摩尔浓度小至少20％。
在任何或所有实施方案中，(i)所述活性盐与所述溶剂的摩尔比在0.33至1.5的范围内；(ii)所述溶剂与所述稀释剂的摩尔比在0.2至5的范围内；或(iii)同时满足(i)和(ii)。在任何或所有实施方案中，所述溶剂的至少90％的分子与所述活性盐的阳离子缔合。在任何或所有实施方案中，所述稀释剂的少于10％的分子与所述活性盐的阳离子缔合。
在任何或所有实施方案中，所述活性盐可以包括锂盐或锂盐混合物、钠盐或钠盐混合物、钾盐或钾盐混合物，或镁盐或镁盐混合物。在一些实施方案中，所述活性盐包含双(氟磺酰基)酰亚胺锂(LiFSI)、双(三氟甲烷磺酰基)酰亚胺锂(LiTFSI)、双(五氟乙烷磺酰基)酰亚胺锂(LiN(SO2CF2CF3)2,LiBETI)、(氟磺酰基三氟甲烷磺酰基)酰亚胺锂(LiN(SO2F)(SO2CF3),LiFTFSI)、(氟磺酰基五氟乙烷磺酰基)酰亚胺锂(LiN(SO2F)N(SO2CF2CF3),LiFBETI)、环(四氟乙烯二硫代)酰亚胺锂(LiN(SO2CF2CF2SO2),LiCTFSI)、(三氟甲烷磺酰基)(正九氟丁烷磺酰基)酰亚胺锂(LiN(SO2CF3)(SO2-n-C4F9),LiTNFSI)、双(氟磺酰基)酰亚胺钠(NaFSI)、双(三氟甲基磺酰基)酰亚胺钠(NaTFSI)、双(五氟乙烷磺酰基)酰亚胺钠(NaN(SO2CF2CF3)2,NaBETI)、(三氟甲烷磺酰基)(正九氟丁烷磺酰基)酰亚胺钠(NaN(SO2CF3)(SO2-n-C4F9),NaTNFSI)、双(草酸根)硼酸锂(LiBOB)、双(草酸根)硼酸钠(NaBOB)、二氟草酸硼酸锂阴离子(lithium difluoro oxalato borate anion)(LiDFOB)、LiPF6、LiAsF6、LiBF4、三氟甲磺酸锂(LiCF3SO3，或LiTf)、九氟丁烷磺酸锂(LiC4F9SO3,LiNFBS)、LiClO4、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO3、Li2SO4、LiRSO4(其R为烷基)或其任意组合。在某些前述实施方案中，所述活性盐为(i)LiFSI、LiTFSI或其组合，或(ii)NaFSI、NaTFSI或其组合；所述溶剂包含TMPa、TEPa或其组合；且所述活性盐在所述电解质中的摩尔浓度在0.75M至1.5M的范围内。
在一些实施方案中，低易燃性或不易燃LSE包括活性盐；包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中；稀释剂，其中所述溶剂与所述稀释剂不可混溶，并且其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍；以及与所述溶剂具有不同组成(即阻燃剂，以及如果存在的话，助溶剂)且与所述稀释剂具有不同组成的桥溶剂，其中所述桥溶剂与所述溶剂以及与所述稀释剂可混溶。示例性的桥溶剂包括AN、DMC、DEC、PC、DMSO、EMS、TMS、DOL、DME、二甘醇二甲醚、三甘醇二甲醚(三乙二醇二甲醚)、四甘醇二甲醚(四乙二醇二甲醚)或其任意组合。
本文所公开的电池的一些实施方案包括(i)电解质，其包含活性盐，包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中，以及稀释剂，其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍，所述活性盐在所述电解质中的浓度在0.75M至2M范围内，并且所述电解质包括至少5重量％的阻燃化合物；(ii)阳极；以及(iii)阴极，其中所述电池具有≥95％的库仑效率。示例性的阻燃化合物包括TMPa、TEPa、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
在电池的一个实施方案中，(i)所述阳极为锂金属；(ii)所述活性盐包含LiFSI、LiTFSI、LiBETI、LiPF6、LiAsF6、LiBF4、LiCF3SO3、LiClO4、LiBOB、LiDFOB、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO4或其任意组合；(iii)所述阻燃化合物包含TMPa、TEPa或其组合；(iv)所述稀释剂包含TTE、BTFE、TFTFE、MOFB、EOFB或其任意组合；且(v)所述阴极为Li1+ wNixMnyCozO2(x+y+z+w＝1，0≤w≤0.25)、LiNixMnyCozO2(x+y+z＝1)、LiCoO2、LiNi0.8Co0.15Al0.05O2、LiNi0.5Mn1.5O4尖晶石、LiMn2O4、LiFePO4、Li4-xMxTi5O12(M＝Mg、Al、Ba、Sr或Ta；0≤x≤1)、MnO2、V2O5、V6O13、LiV3O8、LiMC1 xMC2 1-xPO4(MC1或MC2＝Fe、Mn、Ni、Co、Cr或Ti；0≤x≤1)、Li3V2-xM1 x(PO4)3(M1＝Cr、Co、Fe、Mg、Y、Ti、Nb或Ce；0≤x≤1)、LiVPO4F、LiMC1 xMC2 1- xO2(MC1和MC2独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1)、LiMC1 xMC2 yMC3 1-x-yO2(MC1、MC2和MC3独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1；0≤y≤1)、LiMn2-yXyO4(X＝Cr、Al或Fe，0≤y≤1)、LiNi0.5-yXyMn1.5O4(X＝Fe、Cr、Zn、Al、Mg、Ga、V或Cu；0≤y<0.5)、xLi2MnO3·(1-x)LiMC1 yMC2 zMC3 1-y-zO2(MC1、MC2和MC3独立地为Mn、Ni、Co、Cr、Fe或其混合物；x＝0.3-0.5；y≤0.5；z≤0.5)、Li2M2SiO4(M2＝Mn、Fe或Co)、Li2M2SO4(M2＝Mn、Fe或Co)、LiM2SO4F(M2＝Fe、Mn或Co)、Li2-x(Fe1-yMny)P2O7(0≤y≤1)、Cr3O8、Cr2O5、碳/硫复合物或空气电极。在任何前述实施方案中，所述溶剂还包括助溶剂，所述助溶剂包含碳酸酯溶剂、醚溶剂、二甲基亚砜或其组合。
在电池的一个实施方案中，(i)所述阳极为钠金属；(ii)所述活性盐包含NaFSI、NaTFSI或其组合；(iii)所述阻燃化合物包含TMPa、TEPa或其组合；(iv)所述稀释剂包含BTFE、TTE、TFTFE、MOFB、EOFB或其任意组合；且(v)所述阴极为NaFePO4、Na2FePO4F、Na2FeP2O7、Na3V2(PO4)3、Na3V2(PO4)2F3、NaVPO4F、NaVPOPOF、Na1.5VOPO4F0.5、NaCo2O4、NaFeO2、NaxMO2，其中0.4<x≤1，且M为过渡金属或过渡金属的混合物、Na2/3Ni1/3Mn2/3O2、Na2/3Fe1/ 2Mn1/2O2、Na2/3Ni1/6Co1/6Mn2/3O2、NaNi1/3Fe1/3Mn1/3O2、NaNi1/3Fe1/3Co1/3O2、NaNi1/2Mn1/2O2、普鲁士白模拟阴极或普鲁士蓝模拟阴极。在任何前述实施方案中，所述溶剂还包括助溶剂，所述助溶剂包含碳酸酯溶剂、醚溶剂、二甲基亚砜或其组合。
在电池的一些实施方案中，所述溶剂与所述稀释剂不可混溶，所述电解质还包括与所述溶剂具有不同组成且与所述稀释剂具有不同组成的桥溶剂，其中所述桥溶剂与所述溶剂以及与所述稀释剂可混溶。示例性的桥溶剂包含AN、DMC、DEC、PC、DMSO、EMS、TMS、DOL、DME、二甘醇二甲醚、三甘醇二甲醚、四甘醇二甲醚或其任意组合。
本发明的上述以及其他目的、特征和优势从以下详细说明更明显，所述详细说明参考附图来进行。
附图说明
本专利或申请文件含有至少一个彩色绘制的附图。具有彩色附图的本专利或专利申请公布的副本将由专利局根据请求来提供，并需支付必要的费用。
图1为包含锂盐和溶剂的超浓缩电解质(SE)的示意图。
图2为示例性局部超浓缩电解质(LSE)的示意图，所述示例性局部超浓缩电解质包含锂盐、锂盐在其中可溶的溶剂，以及稀释剂，即与溶剂相比锂盐在其中不溶或难溶的组分。
图3为在阻燃溶剂分子与稀释剂分子之间的示例性“桥”溶剂分子的示意图。
图4为电池的示意图。
图5A和5B显示对于具有在碳酸酯溶剂中包含锂盐的各种浓缩电解质，在1mA cm-2下测试具有0.5mAh cm-2的锂面积沉积容量的Li||Cu电池单元，初始的锂沉积/剥离电压曲线(图5A)和库仑效率随循环数的变化(图5B)。
图6为对于具有在含和不含氟代烷基醚稀释剂的碳酸甲乙酯(EMC)中包含浓缩LiFSI的电解质而言，在0.5mA cm-2下测试具有1mAh cm-2的锂面积沉积容量的Li||Cu电池单元，库仑效率随循环数变化的曲线图。
图7的数码照片表明向LiFSI/EMC电解质中加入双(2,2,2-三氟乙基)醚(BTFE)改善电池隔膜的润湿。
图8A和8B的曲线图显示具有不含和含BTFE稀释剂的浓缩LiFSI/EMC电解质的Li||NMC761410(LiNi0.76Mn0.14Co0.10O2)电池单元在C/3(图8A)和1C倍率(图8B)下的循环稳定性(BTFE：双(2,2,2-三氟乙基)醚)。
图9A和9B显示对于具有包含7.5mol/kg LiBF4/PC和2.5mol/kg LiBF4/PC-TTE(PC:TTE＝2:1v:v)(TTE：1,1,2,2-四氟乙基2,2,3,3-四氟丙基醚)的电解质、0.5mAh/cm2的锂面积沉积容量的Cu||Li电池单元而言，初始的锂沉积/剥离电压曲线(图9A)和库仑效率随循环数的变化(图9B)。
图10A-10D为使用传统电解质(1.0M LiPF6/EC-EMC(4:6，w))(图10A)、1.2MLiFSI/DMC(图10B)、3.7M LiFSI/DMC(图10C)和5.5M LiFSI/DMC(图10D)的Li||Cu电池单元的Li电镀/剥离曲线。
图11A-11D为使用浓缩3.8M LiFSI/DMC-BTFE(1:0.5)(图11A)、2.5M LiFSI/DMC-BTFE(1:1)(图11B)、1.8M LiFSI/DMC-BTFE(1:1.5)(图11C)和1.2M LiFSI/DMC-BTFE(1:2)(图11D)的Li||Cu电池单元的Li电镀/剥离曲线。括号中的比率表示DMC:BTFE的摩尔比。
图12A-12D为由1.0M LiPF6/EC-EMC(图12A)、5.5M LiFSI/DMC(图12B)、3.7MLiFSI/DMC(图12C)和1.2M LiFSI/DMC-BTFE(1:2)(图12D)电解质向铜基板上镀的锂在100个循环(1mA/cm2至0.5mAh/cm2)后的扫描电子显微镜图像。
图13为对于传统电解质、稀LiFSI/DMC电解质、超浓缩LiFSI/DMC电解质和1.2MLiFSI/DMC-BTFE(1:2)的LSE而言，库仑效率相对于循环数的曲线图。
图14为对于传统电解质、稀LiFSI/DMC电解质、超浓缩LiFSI/DMC电解质和如本文公开的某些LSE而言，电导率相对于温度的曲线图。
图15A和15B为展示Li||Li对称电池单元在变化的电流密度下，在5.5M LiFSI/DMC的SE(图15A)和1.2M LiFSI/DMC-BTFE(1:2)的LSE(图15B)中的性能(电压相对于容量)的曲线图。
图16的电流相对电压曲线图说明5.5M LiFSI/DMC的SE和如本文公开的某些LSE的阳极稳定性。
图17A-17D为显示由1.2M LiFSI/DMC(图17A、17B)和3.7M LiFSI/DMC(图17C、17D)向铜基板上电镀的锂的SEM图像；图17A和17C为剖视图；图17B和17D为顶视图。
图18A-18D显示具有不同电解质的Li||NMC电池的电化学行为。图18A显示循环稳定性和库仑效率。图18B-18D显示在1.0M LiPF6/EC-EMC(图18B)、5.5M LiFSI/DMC(图18C)和1.2M LiFSI/DMC-BTFE(1:2)(图18D)中的典型电压曲线。
图19显示使用不同电解质的Li||NMC电池的倍率性能；电池以恒定的C/5倍率充电，但以递增的C倍率放电；1C＝2.0mA/cm2。
图20显示使用不同电解质的Li||NMC电池的倍率性能；电池以恒定的C/5倍率放电，但以递增的C倍率充电；1C＝2.0mA/cm2。
图21A-21F为显示在不同电解质中在Cu基板上电镀后Li金属的形态的SEM图像。图21A、21C和21E为剖视图；图21B、21D和21F为在Cu基板上电镀后Li金属的顶视图。电解质为1.0M LiPF6/EC-EMC(图21A、21B)、5.5M LiFSI/DMC(图21C、21D)和1.2M LiFSI/DMC-BTFE(1:2)(图21E、21F)。
图22A-22C为显示在2mA/cm2(图22A)、5mA/cm2(图22B)和10mA/cm2(图22C)的电流密度下，在1.2M LiFSI/DMC-BTFE(1:2)中在Cu基板上电镀后Li金属的形态的SEM图像。
图23显示在1mAh cm-2的Li沉积面积容量下，在0.5mA cm-2下测试的使用浓缩LiFSI/DME电解质和具有TTE或BTFE稀释剂的电解质的Li||Cu电池单元的库仑效率(CE)随循环数的变化。
图24显示在2.5～3.7V的电压范围内，在以C/10进行3次形成循环后，具有不含和含TTE或BTFE稀释剂的浓缩4M LiFSI/DME电解质的Li||LiFePO4(LFP)电池单元在1C倍率下的循环稳定性。
图25A和25B显示在1.3mAh cm-2的Na沉积面积容量下，在以0.26mA cm-2进行2次形成循环后，在0.65mA cm-2下测试的Na||Cu电池单元的初始Na沉积/剥离电压曲线(图25A)和CE随循环数的变化(图25B)。
图26A和26B显示在C/3下，含有超浓缩NaFSI/DME电解质和具有TTE稀释剂的LSE的Na||Na3V2(PO4)3电池单元的初始充电/放电电压曲线(图26A)和循环稳定性(图26B)。
图27A和27B显示含有5.2M NaFSI/DME(图27A)和2.3M NaFSI/DME-TTE(DME:TTE摩尔比为1:1)(图27B)电解质的Na||Na3V2(PO4)3电池单元的充电和放电容量。
图28A和28B显示对于5.2M NaFSI/DME、3.1M NaFSI/DME-BTFE(1:1)、2.1M NaFSI/DME-BTFE(1:2)和1.5M NaFSI/DME-BTFE(1:3)电解质，在以0.2mA cm-2进行2次形成循环后，在1mA cm-2下测试的Na||Cu电池单元的初始Na沉积/剥离电压曲线(图28A)和CE随循环数的变化(图28B)。括号中的比率表示在不同的经BTFE稀释的LSE中，DME:BTFE的摩尔比。
图29A-29C显示使用5.2M NaFSI/DME和经BTFE稀释的NaFSI/DME-BTFE电解质的Na||Na3V2(PO4)3电池单元的电化学性能。图29A显示初始Na电镀/剥离曲线；图29B显示经过100次循环的循环稳定性；
图29C显示NaFSI/DME-BTFE(1:1:2，以mol计)经过100次循环的充电和放电容量。
图30A和30B显示使用低浓度1M LiTFSI/DOL-DME、浓缩3.3M LiTFSI/DOL-DME电解质、1.06M LiTFSI/DOL-DME-TTE电解质的LSE，在1mAh cm-2的Li沉积面积容量下，在以0.2mAcm-2进行2次形成循环后，在1mA cm-2下测试的Li||Cu电池单元的初始Li沉积/剥离电压曲线(图30A)和CE随循环数的变化(图30B)。
图31A-31C显示含有低浓度1M LiTFSI/DOL-DME、浓缩3.3M LiTFSI/DOL-DME电解质和1.06M LiTFSI/DOL-DME-TTE电解质的LSE的Li-S电池单元的电化学性能；图31A为初始充电/放电电压曲线，图31B为循环性能，且图31C显示在0.1C(168mA g-1)下评估的Li-S电池单元的CE随循环数的变化。
图32显示在0.1mA cm-2的电流密度下，具有600mAh g-1的有限放电容量的使用LiTFSI-3DMSO(二甲基亚砜)(2.76M)和LiTFSI-3DMSO-3TTE(1.23M)电解质的Li-O2电池单元的充电/放电曲线。
图33显示在10mV s-1的扫描速率下，使用不锈钢工作电极和反电极，且以Ag/AgCl作为参比电极，在不同“桥”溶剂(乙腈(AN)、碳酸二甲酯(DMC)、碳酸亚丙酯(PC)和DMSO)的辅助下，在用TTE稀释之前和之后，浓缩水性电解质的循环伏安图。电势转化为相对于Li/Li+氧化还原电对的电势。
图34A和34B分别显示在PC的辅助下，用不同量的TTE稀释浓缩水性电解质的第一个循环和第二个循环的循环伏安图。不锈钢为工作电极和反电极，且Ag/AgCl为参比电极。扫描速率为10mV s-1。电势转化为相对于Li/Li+氧化还原电对的电势。
图35显示DMC和BTFE溶剂的分子、LiFSI盐以及DMC+LiFSI和BTFE+LiFSI溶剂-盐对的优化分子结构。Li、O、C、H、S、N和F原子分别为洋红色、红色、灰色、白色、黄色、蓝色和浅蓝色。
图36A-36F为显示溶剂的分子DMC(图36A)和BTFE(图36B)、LiFSI盐(图36C)以及DMC-LiFSI溶剂-盐对(图36D-36F)在锂(100)阳极表面上的吸收的分子模型。每一对中的上图和下图分别是顶视和侧视结构。
图37A-37C为在303K下来自AIMD模拟的电解质/盐混合物的分子模型：LiFSI-DMC(1:1.1)(图37A)；LiFSI-DMC-BTFE(0.94:1.1:0.55)(图37B)；LiFSI-DMC-BTFE(0.51:1.1:2.2)(图37C)；括号中的比率表示LiFSI:DMC:BTFE的摩尔比。
图38为由303K下的AIMD模拟轨道计算的Li-ODMC和Li-OBTFE对的径向分布函数曲线图。
图39A和39B为纯DMC溶剂、纯BTFE溶剂和DMC-BTFE溶剂混合物(2:1)的拉曼光谱；图39B为图39A在2000-200cm-1波数范围内的放大图。
图40A和40B为不同浓度的LiFSI/DMC溶液(图40A)和不同浓度的经BTFE稀释的LiFSI/DMC-BTFE溶液(图40B)的拉曼光谱。
图41显示在以粘度的倒数(η-1)绘图的样品之间，Li+、FSI-和溶剂的分子(DMC和BTFE)在30℃下的扩散系数(D)，用星形表示。条形图自左向右表示存在以下物质：BTFE、DMC、Li、FSI。
图42显示在30℃下，BTFE、Li和FSI在DMC中的扩散比：DBTFE/DDMC、DLi/DDMC和DFSI/DDMC。
图43A-43C的曲线图显示稀电解质(LiFSI/DMC，LiFSI:DMC的摩尔比为1:2)(图43A)、超浓缩电解质(5.5M LiFSI/DMC，LiFSI:DMC的摩尔比为1:1)(图43B)和经BTFE稀释的电解质(LiFSI/DMC-BTFE，LiFSI:DMC:BTFE的摩尔比为1:2:4)(图43C)在锂阳极表面上的投影态密度(PDOS)。
图44A-44D显示了纯磷酸三乙酯(TEPa)溶剂、3.2M LiFSI:TEPa(E37)和不同浓度的BTFE稀释的LiFSI:TEPa电解质(E38-E40)的拉曼光谱(图44A)；图44B-44C是来自全光谱的波数范围的放大图。
图45的曲线图显示对于3.8M LiFSL:TEPa(E37)、1.5M LiFSI:TEPa:BTFE(E39)和1.2M LiFSI:TEPa:BTFE(E40)，随循环数变化的库仑效率。在1mAh cm-2的Li沉积面积容量下，在0.5mA cm-2下进行循环。
图46的曲线图显示含有浓缩的LiFSI/TEPa电解质而不含(E37)和含BTFE稀释剂(E39和E40)的Li||NCA(LiNi0.6Mn0.2Co0.1O2，面积容量负荷为1.5mAh/cm2)电池单元在C/3倍率、4.4V充电截止电压下的循环稳定性。
图47的曲线图显示含有浓缩的LiFSI/TEPa电解质和BTFE稀释剂(E40)的Li||NCA(LiNi0.85Co0.1Al0.05O2，面积容量负荷为1.8mAh/cm2)电池单元在C/3倍率、4.4V充电截止电压下的循环稳定性。
图48的曲线图显示含有浓缩的LiFSI/TEPa电解质和BTFE稀释剂(E39和E40)的Li||LCO(LiCoO2，面积容量负荷为2.2mAh/cm2)电池单元在C/5充电倍率和1C放电倍率、4.35V充电截止电压下的循环稳定性。
图49的曲线图显示对于使用经TTE稀释的LiFSI/TEPa-TTE(E41-E43)的LSE的Li||Cu电池单元随循环数变化的库仑效率，在0.5mA cm-2下测试具有1mAh cm-2的锂面积沉积容量的Li||Cu电池单元。
图50的曲线图显示含有TTE稀释的浓缩的LiFSI/TEPa(E43)电解质的Li||NMC(LiNi0.6Mn0.2Co0.2O2，面积容量负荷为1.5mAh/cm2)电池单元在C/3倍率、4.4V充电截止电压下的循环稳定性。
图51A和51B显示使用浓缩的4.1M LiFSI/TMPa(E44)(51A)和1.8M LiFSI/TMPa-BTFE(1:2，以摩尔计)(E45)(51B)的Li||Cu电池单元的Li电镀/剥离曲线。
图52的曲线图显示含有BTFE稀释的浓缩LiFSI/TMPa(E45)电解质的Li||NMC(LiNi0.6Mn0.6Co0.2O2，面积容量负荷为1.5mAh/cm2)在C/3倍率、4.4V充电截止电压下的循环稳定性。
图53A和53B显示使用1.6M LiFSI/TMPa-DMC-BTFE(1:1:4，以摩尔计)(E46)(53A)和1.2M LiFSI/TMPa-DMC-BTFE(1:1:6，以摩尔计)(E47)(53B)的Li||Cu电池单元的锂电镀/剥离曲线。
图54的曲线图显示含有LiFSI/TMPa-DMC-BTFE(E46和E47)电解质的LSE的Li||NMC(LiNi0.6Co0.2O2，面积容量负荷为1.5mAh/cm2)电池单元在C/3倍率、4.4V充电截止电压下的循环稳定性。
图55的曲线图显示含有LiFSI-0.3TEPa-0.9DME的LSE的Li||NMC811电池单元在C/3倍率、2.8-4.4V电压下的循环稳定性。
图56的曲线图显示含有LiFSI-0.8TEPa-0.4DME-3TTE的LSE的Li||NMC811电池单元在C/3倍率、2.8-4.4V电压下的循环稳定性。
具体实施方式
锂离子电池的安全性一直以来都是人们高度关注的问题，因为它们含有高度易燃的有机电解质，在过度充电、过热、内部短路和/或机械损坏的情况下，可能会导致起火甚至爆炸。安全问题也适用于任何包括易燃电解质的电化学装置。
超浓缩电解质(也称为高浓度电解质)包括易燃溶剂，例如浓缩LiFSI/DME或浓缩LiFSI/DMC，可实现锂金属阳极的高库仑效率(CE)运行和/或锂离子可逆地插入到石墨阳极中，这是由于与更稀的电解质相比存在的游离溶剂分子减少和/或形成了稳定的SEI层。本文中所用的术语“超浓缩”(或高浓度)是指活性盐的浓度为至少3M。包括阻燃溶剂的超浓缩电解质可能是将这些化合物稳定在低电势并能在石墨阳极上形成稳定的SEI层的有效方法。然而，这些超浓缩电解质遭遇上述安全性风险、高成本、高粘度和/或对隔膜和厚阴极电极的润湿不良，阻碍其实际使用。然而，许多被建议用来改善安全性的阻燃溶剂在低电势下不稳定(例如它们与锂金属反应)和/或无法有效地在阳极上形成稳定的固体电解质界面(SEI)层(例如它们可以破坏石墨阳极的层状结构)，从而阻碍了它们的实际应用。
本申请公开了低易燃性和不易燃的局部超浓缩电解质(LSE)的实施方案。所公开的低易燃性和不易燃的LSE的某些实施方案在具有碱金属、碱土金属或碳基(例如，石墨)阳极和各种阴极材料的电化学电池中是稳定的。LSE包含活性盐，包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中，以及所述活性盐在其中不溶或难溶的稀释剂。有利地，在某些实施方案中，本文公开的包括低易燃性或不易燃电解质的电化学装置的性能与包括含有相同活性盐的易燃电解质的电化学装置相当。在某些实施方案中，通过加入稀释剂来降低活性盐的浓度，但不显著增加易燃性和/或降低包括低易燃性或不易燃LSE的电化学装置的性能。在某些实施方案中，与不包括阻燃化合物的类似LSE相比，包括低易燃性或不易燃LSE的电化学装置的性能得到增强。
I.定义和缩写
提供以下术语解释和缩写来更好地描述本发明并引导本领域技术人员实施本发明。如本文中所用，除非上下文另外明确表示，否则“包含”是指“包括”且单数形式的“一(a/an)”或“所述(the)”包括多个提及物。除非上下文另外明确表示，否则术语“或”是指所述可选要素的单个要素或两个或更多要素的组合。
除非另外解释，否则本文所用的所有技术和科学术语具有本公开所属领域的一般技术人员通常所理解的相同含义。尽管在实施或测试本公开中可使用与本文所述的方法和材料类似或等效的方法和材料，但下文中描述合适的方法和材料。所述材料、方法和实例只是说明性且并不打算限制。本公开的其他特征由下文的具体实施方式和权利要求书明显可知。
除非另外说明，否则说明书或权利要求书中使用的表达组分量、分子量、摩尔浓度、电压、容量等的所有数值都理解为由术语“约”来修饰。因此，除非另外隐含或明确表示，或除非本领域技术人员适当理解上下文具有更明确的解释，否则列举的数值参数为可取决于所寻求的理想特性的近似值和/或如本领域技术人员已知的在标准测试条件/方法下的检测极限值。在直接且明确区别于所述现有技术的实施方案中，实施方案数值并非近似值，除非引用词语“约”。
尽管本文列举的各种组分、参数、操作条件等存在替代物，但并不意味着所述替代物必然等效和/或具有同等好的功效。也不意味着所述替代物是以优选的顺序列举的，除非另外说明。
化学中常用术语的定义可见于由John Wiley&Sons,Inc.,1997(ISBN0-471-29205-2)出版的Richard J.Lewis,Sr.(ed.),Hawley’s Condensed Chemical Dictionary中。
为便于阅读本公开的各种实施方案，提供以下具体术语的解释：
活性盐：本文中所用的术语“活性盐”是指显著参与电化学装置的电化学过程的盐。在电池的情形下，是指有助于能量转化，最终使得电池能够传递/储存能量的充电和放电过程。本文中所用的术语“活性盐”是指在初始充电后，在电池循环期间占参与氧化还原反应的氧化还原活性材料的至少5％的盐。
AN：乙腈
阳极：电荷流入极化电子装置的电极。就电化学的观点而言，带负电荷的阴离子向阳极移动，和/或带正电荷的阳离子离开阳极移动以平衡通过外部电路离开的电子。在放电电池或原电池中，阳极为电子流出的负极端。如果阳极由金属组成，那么让给外部电路的电子伴随有离开电极移动且进入电解质中的金属阳离子。当对电池充电时，阳极成为电子流入且金属阳离子被还原的正极端。
缔合：本文所用的术语“缔合”是指配位或溶剂化。例如，与溶剂分子缔合的阳离子与溶剂分子配位或被溶剂分子溶剂化。溶剂化是溶剂分子与溶质的分子或离子的吸引。缔合可能是由于阳离子与溶剂分子之间的电子相互作用(例如，离子偶极相互作用和/或范德华力(van der Waals force))。配位是指阳离子与溶剂原子的孤对电子之间形成一个或多个配位键。在溶质的阳离子与阴离子之间也可形成配位键。
桥溶剂：具有带有极性端或部分和非极性端或部分的两性分子的溶剂。
BTFE：双(2,2,2-三氟乙基)醚
容量：电池的容量为电池可传递电荷的量。容量通常以mAh或Ah为单位来表示，并且表示电池在一小时时间内可产生的最大恒定电流。例如，容量为100mAh的电池可传递100mA的电流持续一小时或传递5mA的电流持续20小时。面积容量(areal capacity)或比面积容量为每单位面积的电极(或活性材料)表面的容量，且通常以mAh cm-2为单位来表示。
阴极：电荷流出极化电子装置的电极。就电化学的观点而言，带正电荷的阳离子向阴极移动，和/或带负电荷的阴离子离开阴极移动以平衡来自外部电路的电子。在放电电池或原电池中，阴极为朝向传统电流方向的正极端。这种向外的电荷在内部由从电解质向带正电的阴极移动的正离子携带，所述正离子在带正电的阴极处可被还原。当对电池充电时，阴极成为电子流出且金属原子(或阳离子)被氧化的负极端。
电池单元(cell)：如本文中所用，电池单元是指用于由化学反应产生电压或电流，或反过来由电流诱发化学反应的电化学装置。实例尤其包括伏打电池单元、电解质电池单元和燃料电池单元等。电池(battery)包括一个或多个电池单元。当是指只含有一个电池单元的电池时，术语“电池单元”和“电池”可互换使用。
纽扣电池(coin cell)：小的通常为圆形的电池。纽扣电池的特征在于其直径和厚度。
转化化合物：包含一个或多个阳离子的化合物，在电池放电时所述阳离子被另一种金属取代。例如，当使用硒化铁(II)(FeSe)作为阴极材料时，在Na电池放电期间Fe被Na取代：
助溶剂：与另一种溶剂一起溶解溶质的溶剂。
库仑效率(CE)：在促使电化学反应的系统中转移电荷的效率。CE可定义为在放电循环期间离开电池的电荷量除以在充电循环期间进入电池的电荷量。Li||Cu或Na||Cu电池单元的CE可定义为在剥离过程期间流出电池的电荷量除以在电镀过程期间进入电池的电荷量。
DEC：碳酸二乙酯
DMC：碳酸二甲酯
DME：1,2-二甲氧基乙烷
DMS：二甲基砜
DMSO：二甲基亚砜
DOL：1,3-二氧戊环
供体数：对Lewis碱度的定量测量，诸如溶剂溶剂化阳离子的能力。供体数定义为在具有0供体数的1,2-二氯乙烷稀溶液中，在Lewis碱和SbCl5之间形成1:1加合物的负焓值。供体数通常以kcal/mol为单位来报告。例如，乙腈具有14.1kcal/mol的供体数。另举一例，二甲基亚砜具有29.8kcal/mol的供体数。
EC：碳酸亚乙酯
电解质：充当导电介质的含有游离离子的物质。电解质通常包含溶液中的离子，但也已知熔融的电解质和固体电解质。
EMC：碳酸甲乙酯
EMS：乙基甲基砜
EOFB：乙氧基九氟丁烷
EVS：乙基乙烯基砜
FEC：氟代碳酸亚乙酯
阻燃剂：如本文所用，术语“阻燃剂”是指掺入电解质中以减少或消除在包括电解质的电化学装置的运行过程中电解质点燃倾向的试剂。
易燃：术语“易燃”是指易于点燃并迅速燃烧的材料。如本文所用，术语“不易燃的”是指电解质在包括电解质的电化学装置的运行期间将不会点燃或燃烧。如本文所用，术语“阻燃的”和“低易燃性”是可互换的，并且是指电解质的一部分可以在某些条件下点燃，但是任何产生的点燃都不会在整个电解质中传播。易燃性可以通过测定电解质的自熄时间(SET)来测量。SET由修改后的Underwriters Laboratories测试标准94HB测定。将电解质固定在惰性球形灯芯上，例如直径为约0.3-0.5cm的球形灯芯，它能够吸收0.05-0.10g的电解质。然后点燃灯芯，并记录火焰熄灭的时间。时间相对于样品重量归一化。如果电解质不着火，则SET为零，电解质不易燃。SET<6s/g(例如，火焰在约0.5s内熄灭)的电解质也被认为是不易燃的。如果SET>20s/g，则认为电解质是易燃的。当SET在6-20s/g之间时，认为电解质是阻燃的或具有低易燃性。
不可混溶：此术语描述无法均匀混合或共混的相同物质形态的两种物质。油和水是两种不可混溶液体的常见实例。
嵌入：此术语是指一种材料(例如，离子或分子)插入另一种材料的微结构中。例如，锂离子可插入或嵌入石墨(C)中以形成锂化石墨(LiC6)。
KFSI：双(氟磺酰基)酰亚胺钾
KTFSI：双(三氟甲烷磺酰基)酰亚胺钾
LiBETI：双(五氟乙烷磺酰基)酰亚胺锂
LiFSI：双(氟磺酰基)酰亚胺锂
LiTFSI：双(三氟甲烷磺酰基)酰亚胺锂
LiBOB：双(草酸根)硼酸锂
LiDFOB：二氟草酸硼酸锂阴离子
LSE：局部超浓缩电解质
MEC：碳酸亚甲基亚乙酯
MOFB：甲氧基九氟丁烷
NaFSI：双(氟磺酰基)酰亚胺钠
NaTFSI：双(三氟甲基磺酰基)酰亚胺钠
NaBOB：双(草酸根)硼酸钠
有机磷化合物：含有磷的有机化合物
PC：碳酸亚丙酯
磷酸酯：如本文所用，磷酸酯是指具有通式P(＝O)(OR)3的有机磷酸酯，其中每个R独立地为烷基(例如，C1-C10烷基)或芳基。每个烷基或芳基可以是取代的或未取代的。
亚磷酸酯：如本文所用，亚磷酸酯是指具有通式P(OR)3或HP(O)(OR)2的有机亚磷酸酯，其中每个R独立地为烷基(例如，C1-C10烷基)或芳基。每个烷基或芳基可以是取代的或未取代的。
膦酸酯：具有通式P(＝O)(OR)2(R')的化合物，其中每个R和R'独立地为烷基(例如，C1-C10烷基)或芳基。每个烷基或芳基可以是取代的或未取代的。
磷酰胺：具有通式P(＝O)(NR2)3的化合物，其中每个R独立地是氢、烷基(例如，C1-C10烷基)或烷氧基(例如，C1-C10烷氧基)。至少一个R不是氢。每个烷基或芳基可以是取代的或未取代的。
磷腈：一种化合物，其中磷原子通过双键与氮原子或含氮基团共价连接，并通过单键与三个其他原子或基团共价连接。
SEI：固体电解质界面(solid electrolyte interphase)
隔膜：电池隔膜是位于阳极和阴极之间的多孔片或膜。它防止阳极与阴极之间的物理接触，同时便于离子传输。
可溶：能够以分子或离子形式分散在溶剂中以形成均质溶液。本文中所用的术语“可溶”是指活性盐在给定溶剂中具有至少1mol/L(M，摩尔浓度)或至少1mol/kg(m，质量摩尔浓度)的溶解度。
溶液：由两种或更多种物质组成的均质混合物。溶质(微量组分)溶解于溶剂(主要组分)中。溶液中可存在多种溶质和/或多种溶剂。
超浓缩：本文中所用的术语“超浓缩电解质”是指盐浓度为至少3M的电解质。
TEPa：磷酸三乙酯
TFTFE：1,1,2,2,-四氟乙基-2,2,2-三氟乙基醚
TMPa：磷酸三甲酯
TMS：四亚甲基砜或环丁砜
TTE：1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚
VC：碳酸亚乙烯酯
VEC：4-乙烯基-1,3-二氧戊环-2-酮或碳酸乙烯亚乙酯
II.低易燃性或不易燃的局部超浓缩电解质
常规的超浓缩电解质包含溶剂和盐，其中盐浓度为至少3M。一些超浓缩电解质具有至少4M或至少5M的盐浓度。在某些情形下，盐的质量摩尔浓度可高达20m或更大，例如，水性LiTFSI。图1为包含溶剂和锂盐的传统超浓缩电解质的示意图。理想的是，全部或大部分溶剂的分子与超浓缩电解质中的锂阳离子缔合。存在的游离、未缔合溶剂的分子减少使锂金属阳极的库仑效率(CE)增加，促使形成稳定的SEI层，和/或增加包括电解质的电池的循环稳定性。然而，大多数有机基超浓缩电解质存在缺点，诸如易燃性、高材料成本、高粘度和/或电池隔膜和/或阴极的润湿不良。尽管用另一种溶剂稀释可解决一种或多种缺点，但稀释产生游离溶剂分子且常减小CE，阻止形成稳定的SEI层，和/或减小电池的循环稳定性。
所公开的低易燃性或不易燃的“局部超浓缩电解质”(LSE)的某些实施方案可解决上文论及的一些或全部问题，所述“局部超浓缩电解质”(LSE)包含盐，包含阻燃化合物的溶剂，其中所述盐可溶于所述溶剂中，以及盐在其中不溶或难溶的稀释剂。图2为一种示例性LSE示意图，所述示例性LSE包括锂盐、锂盐在其中可溶的溶剂以及锂盐在其中不溶或难溶的稀释剂。如图2中所示，在加入稀释剂之后，锂离子仍与溶剂的分子缔合。阴离子也接近锂离子或与锂离子缔合。因此，形成溶剂-阳离子-阴离子聚集体的局部区域。与此相反，锂离子和阴离子不与稀释剂的分子缔合，稀释剂的分子在溶液中保持游离。通过拉曼光谱(参见例如，实施例10，图39A-B、40A-B)、NMR表征和分子动力学(MD)模拟可见具有局部浓缩盐/溶剂区域和游离稀释剂的分子的这种电解质结构的证据。因此，尽管溶液整体而言不及图1的溶液浓，但在锂阳离子与溶剂的分子缔合时仍存在高浓度的局部区域。在稀释的电解质中存在极少或不存在游离的溶剂的分子，由此提供不存在相关缺点的超浓缩电解质的益处。
所公开的低易燃性或不易燃的局部超浓缩电解质(LSE)的实施方案包含、基本上由以下组成或由以下组成：活性盐，包含阻燃化合物的溶剂A，其中所述活性盐可溶于所述溶剂A中，以及稀释剂，其中所述活性盐在所述稀释剂中不溶或难溶。所述稀释剂具有与所述溶剂不同的化学组成。如本文中所用，“难溶”是指所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂A中的溶解度小至少10倍。如本文中所用，“基本上由……组成”是指电解质不包括任何会实质影响电解质性能的组分。例如，除了含量足以影响电解质性能的活性盐以外，LSE不包括任何电化学活性组分(即能够形成具有不同氧化和还原态的氧化还原对的组分(元素、离子或化合物)，例如具有不同氧化态的离子物质或金属阳离子及其相应的中性金属原子)，并且不包括活性盐在其中可溶的溶剂。
在一些实施方案中，溶剂A还包含助溶剂，例如易燃或不易燃的有机溶剂，其中该助溶剂具有与阻燃化合物不同的组成。溶剂A中阻燃化合物的量足以使电解质阻燃(低易燃性)或不易燃。在任何或所有实施方案中，低易燃性或不易燃LSE可包括至少5重量％的阻燃化合物。
活性盐在溶剂A(不存在稀释剂)中的溶解度可大于3M，诸如至少4M或至少5M。在一些实施方案中，活性盐在溶剂A中的溶解度和/或浓度在3M至10M，诸如3M至8M、4M至8M或5M至8M的范围内。在某些实施方案中，可根据质量摩尔浓度来表示浓度，且活性盐在溶剂A(不存在稀释剂)中的浓度可在3m至25m，诸如5m至21m或10M至21m的范围内。与此相反，活性盐在整个低易燃性或不易燃的电解质(盐、溶剂A和稀释剂)中的摩尔或摩尔浓度可比活性盐在溶剂A中的摩尔或摩尔浓度小至少20％，诸如比活性盐在溶剂A中的摩尔或摩尔浓度小至少30％、小至少40％、小至少50％、小至少60％或甚至小至少70％。例如，活性盐在电解质中的摩尔或摩尔浓度可比活性盐在溶剂A中的摩尔或摩尔浓度小20-80％、小20-70％、小30-70％或小30-50％。在一些实施方案中，活性盐在电解质中的摩尔浓度在0.5M至3M、0.5M至2M、0.75M至2M或0.75M至1.5M的范围内。
活性盐为参与包括低易燃性或不易燃的电解质的电池单元的充电和放电过程的盐或盐的组合。活性盐包含能形成具有不同氧化和还原态的氧化还原对的阳离子，诸如具有不同氧化态的离子物质或金属阳离子及其相应的中性金属原子。在一些实施方案中，活性盐为碱金属盐、碱土金属盐或其任意组合。活性盐例如可为锂盐、钠盐、钾盐、镁盐、锂盐混合物、钠盐混合物、钾盐混合物或镁盐混合物。有利的是，所述活性盐对于碱金属或碱土金属阳极而言是稳定的。示例性的盐包括但不限于LiFSI、LiTFSI、LiBETI、NaFSI、NaTFSI、LiBOB、双(草酸根)硼酸钠(NaBOB)、LiPF6、LiAsF6、LiBF4、LiCF3SO3、LiClO4、LiDFOB、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO4以及其组合。在一些实施方案中，盐为LiFSI、LiTFSI、LiBETI、NaFSI、NaTFSI或其任意组合。
低易燃性或不易燃溶剂A包含阻燃化合物、基本上由阻燃化合物组成或由阻燃化合物组成。在一些实施方案中，阻燃化合物在环境温度(例如20-25℃)下为液体。合适的阻燃化合物包括但不限于含磷化合物。在一些实施方案中，阻燃化合物包含一种或多种有机磷化合物(例如，有机磷酸酯、亚磷酸酯、膦酸酯、磷酰胺)、磷腈或其任意组合。有机磷酸酯、亚磷酸酯、膦酸酯、磷酰胺包括取代和未取代的脂族和芳基磷酸酯、亚磷酸酯、膦酸酯和磷酰胺。磷腈可以是有机或无机的。示例性的阻燃化合物包括，例如，TMPa、TEPa、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈(环三(二甲氧基磷腈)、六甲氧基环三磷腈、六氟磷腈(六氟环三磷腈)及其组合。在一个实施方案中，阻燃化合物包含磷酸三甲酯、磷酸三乙酯或其组合。在一个实施方案中，阻燃化合物包含磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
在任何或所有实施方案中，溶剂A可进一步包含助溶剂。有利地，助溶剂可与阻燃化合物混溶和/或活性盐可溶于阻燃化合物和助溶剂中。合适的助溶剂包括但不限于某些碳酸酯溶剂、醚溶剂、二甲基亚砜、水及其混合物。示例性助溶剂包括DME、DOL、烯丙基醚、DMC、EMC、DEC、EC、PC、VC、FEC、VEC、MEC、DMSO、DMS、EMS、EVS、TMS(也称为环丁砜)、FMES、FMIS、FPMS、丁酸甲酯、丙酸乙酯、γ-丁内酯、乙腈、三烯丙基胺、三烯丙基氰脲酸酯、三烯丙基异氰脲酸酯、水及其组合。在一些实施方案中，助溶剂是非水的。在某些实施方案中，助溶剂包含DME、DOL、DMC、EMC或其组合。在一个实施方案中，助溶剂为DMC、DME、DOL或其组合。在一个实施方案中，助溶剂是DMC。在另一个实施方案中，助溶剂是DME。在另一个实施方案中，助溶剂是DME和DOL的组合。在另一个实施方案中，助溶剂是EMC。当溶剂A进一步包含易燃助溶剂时，溶剂A中阻燃剂的量足以维持溶剂的低易燃性或不易燃性。这样的量可以由受益于阅读本公开内容的本领域普通技术人员确定，并且取决于所选择的助溶剂以及量。
在一些实施方案中，溶剂A包含阻燃化合物、基本上由阻燃化合物组成或由阻燃化合物组成。在一个实施方案中，溶剂A包含阻燃化合物和助溶剂、基本上由阻燃化合物和助溶剂组成或由阻燃化合物和助溶剂组成。如本文所用，“基本上由……组成”是指溶剂A不包括任何足以影响包括溶剂A的电解质的性能的电化学活性组分。
溶剂A与活性盐或盐混合物的阳离子缔合(例如，溶剂化或配位)。当制备为包含活性盐和溶剂A的超浓缩电解质时，形成溶剂-阳离子-阴离子聚集体。与包含阻燃化合物的常规电解质相反，所公开的低易燃性或不易燃超浓缩电解质的一些实施方案对阳极(例如，金属或碳基阳极或硅基阳极)、阴极(包括离子嵌入和转化化合物)、隔膜(例如聚烯烃)和集电器(例如Cu、Al)稳定，它们在使用较低浓度电解质和/或使用其他溶剂时不稳定。如本文所用，“稳定”是指电解质组分与阳极、阴极、隔膜和集电器的化学和电化学反应可忽略不计。在一些实施方案中，稳定性能够使电池运行实现高的库仑效率，例如，>98％。另外，与常规的低易燃性或不易燃电解质相反，所公开的LSE的一些实施方案在包括低易燃性或不易燃LSE的电化学装置的运行期间不会发生阻燃化合物的明显分解。如本文所用，阻燃化合物的显著分解是指阻燃剂在包括LSE的电化学装置运行期间在阳极或阴极分解，从而在重复循环中可测量地降低了电解质的性能和/或导致包括电解质的电化学装置失效。例如，已经发现，在某些电解质中，例如EC/EMC中的1M LiPF6，即使包含少量(5重量％)的TMPa，也会在石墨阳极表面导致TMPa的还原分解和将TMPa嵌入到石墨阳极中，导致容量衰减和/或电化学装置故障。
如前文所论述，在超浓缩电解质中，有利的是具有极少、基本上不含或不含游离的溶剂的分子，即未与活性盐或盐混合物的阳离子缔合的溶剂分子。可选择活性盐的浓度以使电解质中游离溶剂A分子的数量最少。由于每个活性盐的阳离子可缔合多于一个的溶剂的A分子和/或由于每个溶剂A的分子可缔合多于一个的活性盐的阳离子，因此活性盐与溶剂A的摩尔比可不为1:1。在一些实施方案中，活性盐与溶剂A的摩尔比(盐的摩尔数/溶剂A的摩尔数)在0.33至1.5的范围内，诸如在0.5至1.5、0.67至1.5、0.8至1.2或0.9至1.1的范围内。
稀释剂为活性盐在其中不溶或难溶的组分，即溶解度比活性盐在溶剂A中的溶解度小至少10倍。例如，如果盐在溶剂A中具有5M的溶解度，则选择稀释剂以使盐在稀释剂中具有小于0.5M的溶解度。在一些实施方案中，活性盐在溶剂A中的溶解度比活性盐在稀释剂中的溶解度大至少10倍、至少15倍、至少20倍、至少25倍、至少30倍、至少40倍或至少50倍。选择在低活性盐浓度(例如，≤3M)下或甚至在不含活性盐时与阳极、阴极和集电器稳定的稀释剂。在一些实施方案中，选择具有低介电常数(例如，相对介电常数≤7)和/或低供体数(例如，供体数≤10)的稀释剂。有利的是，稀释剂不破坏溶剂A-阳离子-阴离子聚集体的溶剂化结构，且因其不与活性盐相互作用而被认为是惰性的。换句话说，稀释剂分子与活性盐阳离子之间不存在显著的配位或缔合。活性盐阳离子仍与溶剂A分子缔合。因此，尽管电解质被稀释，在电解质中存在极少或不存在游离的溶剂A分子。
在一些实施方案中，稀释剂包含非质子性有机溶剂。在某些实施方案中，稀释剂为具有宽电化学稳定窗口(例如，>4.5V)的氟化溶剂，诸如氢氟醚(HFE)(也称作氟代烷基醚)。HFE有利地具有低介电常数、低供体数、与活性盐的金属(例如，锂、钠和/或镁)具有还原稳定性，和/或由于吸电子氟原子而对氧化具有高稳定性。示例性的氟化溶剂包括但不限于1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚(TTE)、双(2,2,2-三氟乙基)醚(BTFE)、1,1,2,2,-四氟乙基-2,2,2-三氟乙基醚(TFTFE)、甲氧基九氟丁烷(MOFB)、乙氧基九氟丁烷(EOFB)以及其组合。
易燃：
不易燃：
稀释剂可以易燃或不易燃。然而，电解质包含足够量的阻燃化合物，例如基于电解质的总质量的至少5重量％，以使电解质(活性盐、溶剂A(阻燃剂和任选存在的助溶剂)和稀释剂)阻燃或不易燃。
在公开的低易燃性或不易燃的LSE的一些实施方案中，至少90％、至少95％、至少96％、至少97％、至少98％或至少99％的溶剂A分子与活性盐的阳离子缔合(例如，溶剂化或配位)。在某些实施方案中，少于10％，诸如少于5％、少于4％、少于3％或少于2％的稀释剂的分子与活性盐的阳离子缔合。可通过任何合适的方式来量化缔合的程度，诸如通过拉曼光谱或通过使用NMR光谱计算与阳离子缔合的溶剂的分子与游离溶剂的峰值强度比。
选择溶剂A(阻燃化合物和任选存在的助溶剂)与稀释剂的相对量以减小电解质的易燃性、减少电解质的材料成本、减小电解质的粘度、维持电解质在高电压阴极处对氧化的稳定性、改善电解质的离子电导率、改善电解质的润湿能力、促使形成稳定的SEI层，或其任意组合。在一个实施方案中，低易燃性或不易燃的电解质中的溶剂A与稀释剂的摩尔比(溶剂A的摩尔数/稀释剂的摩尔数)在0.2至5的范围内，诸如在0.2至4、0.2至3或0.2至2的范围内。在一个实施方案中，低易燃性或不易燃的电解质中的溶剂A与稀释剂的体积比(L溶剂/L稀释剂)在0.2至5的范围内，诸如在0.25至4或0.33至3的范围内。在另一个实施方案中，低易燃性或不易燃的电解质中的溶剂A与稀释剂的质量比(g溶剂/g稀释剂)在0.2至5的范围内，诸如在0.25至4或0.33至3的范围内。
在一些实施方案中，低易燃性或不易燃LSE包含至少5重量％或至少10重量％的阻燃化合物。在某些实施方案中，低易燃性或不易燃LSE包含5-75重量％的阻燃化合物，例如5-60重量％、5-50重量％、5-40重量％或5-30重量％、10-60重量％、10-50重量％、10-40重量％或10-30重量％的阻燃化合物。
有利的是，所公开的低易燃性或不易燃的LSE的某些实施方案允许显著稀释活性盐而不牺牲电解质的性能。在一些实例中，与不包括稀释剂的相当的低易燃性或不易燃的超浓缩电解质相比，电解质的性能得以提高。由于活性盐的阳离子与溶剂A分子之间的相互作用，电解质的行为与溶剂A中的活性盐浓度更密切相关。然而由于存在稀释剂，活性盐在电解质中可具有比活性盐在溶剂A中的摩尔浓度小至少20％的摩尔浓度。在某些实施方案中，电解质中的活性盐的摩尔浓度比溶剂A中的活性盐摩尔浓度小至少25％、小至少30％、小至少40％、小至少50％、小至少60％、小至少70％或甚至小至少80％。
在一些实施方案中，阳离子-阴离子-溶剂聚集体的形成也减小了盐的阴离子(例如FSI-)的最低未占分子轨道(LUMO)能量，因此其可形成稳定的SEI。如实施例10中所述，当导带的LUMO位于溶剂的分子(例如DMC)处时，溶剂的分子首先在阳极处还原性分解，从而导致SEI层富含有机或聚合物组分，并且机械稳定性较差，因此导致循环时容量快速下降。与此相反，在公开的LSE的某些实施方案中，当盐的阴离子(例如FSI-)的最低能级导带低于溶剂(例如DMC)的最低能级导带时，表明盐的阴离子而不是溶剂分子被分解，形成稳定的SEI层，该层富含无机组分(例如LiF、Li2CO3、Li2O等)并且具有机械强度，因此可以防止阳极在后续循环过程中降解。
在一些实施方案中，稀释剂与溶剂A可混溶。在其他实施方案中，稀释剂与溶剂A即阻燃化合物和/或助溶剂(如果存在)不可混溶。当溶剂A与稀释剂不可混溶时，电解质可能无法用稀释剂有效稀释。
因此，在一些实施方案中，当稀释剂与溶剂A不可混溶时，低易燃性或不易燃的电解质还包含桥溶剂。桥溶剂与溶剂A或稀释剂具有不同的化学组成。桥溶剂选择与溶剂A(阻燃化合物和任选存在的助溶剂)和稀释剂可混溶，由此“桥接”溶剂A与稀释剂的不可混溶性并增强溶剂A和稀释剂的实际混溶性。在一些实施方案中，桥溶剂的分子是两亲性的，包括极性端或部分和非极性端或部分，以便桥溶剂的分子将如图3中所示与溶剂A的分子和稀释剂的分子都缔合，由此改善溶剂A和稀释剂之间的混溶性。示例性的桥溶剂包括但不限于乙腈、碳酸二甲酯、碳酸二乙酯、碳酸亚丙酯、二甲基亚砜、1,3-二氧戊环、1,2-二甲氧基乙烷、二甘醇二甲醚(双(2-甲氧基乙基)醚)、三甘醇二甲醚(三乙二醇二甲醚)、四甘醇二甲醚(四乙二醇二甲醚)以及其组合。
示例性的溶剂、稀释剂和(一些情形下)桥溶剂的组合包括TEPa-BTFE、TEPa-TTE、TMPa-BTFE、TMPa-TTE、TEPa-DMC-BTFE、TEPa-DMC-TTE、TMPa-DMC-BTFE、TEPa-DME、TEPa-DME-TTE、TEPa-EC-TTE、TMPa-DME、TMPa-DME-TTE、TMPa-EC-TTE、TMPa-DMC-TTE、EMC-BTFE、EMC-TTE、DMC-BTFE、DME-BTFE、DME-TTE、DOL-DME-TTE、DMSO-TTE、H2O DMC TTE、H2O PC-TTE、H2O-AN-TTE和H2O-DMSO-TTE。在一些实施方案中，活性盐为LiFSI、LiTFSI、NaFSI或NaTFSI。
在一些实例中，活性盐是LiFSI或NaFSI，溶剂是DMC、DME、EMC或EC，稀释剂是TTE或BTFE。在某些实例中，盐是LiTFSI或NaTFSI，溶剂是DMSO或DME和DOL的混合物，稀释剂是TTE。在另一个实施方案中，盐是LiTFSI或NaTFSI，溶剂是H2O，稀释剂是TTE，桥溶剂是DMC、碳酸亚丙酯(PC)、乙腈(AN)或DMSO。
示例性电解质包括但不限于，LiFSI/TEPa-BTFE、LiFSI/TEPa-TTE、LiFSI/TMPa-BTFE、LiFSI/TMPa-TTE、LiFSI/TEPa-DMC-BTFE、LiFSI/TEPa-DMC-TTE、LiFSI/TMPa-DMC-BTFE、LiFSI/TMPa-DMC-TTE、LiFSI/DMC-BTFE、LiFSI/DME-BTFE、LiFSI/DME-TTE、LiFSI/EMC-BTFE、LiFSI/EMC-TTE、LiFSI/TEPa-DME-TTE、LiFSI/TEPa-DME、NaFSI/TEPa-BTFE、NaFSI/TEPa-TTE、NaFSI/TMPa-BTFE、NaFSI/TMPa-TTE、NaFSI/TEPa-DMC-BTFE、NaFSI/TEPa-DMC-TTE、NaFSI/TMPa-DMC-BTFE、NaFSI/TMPa-DMC-TTE、NaFSI/DME-TTE、NaFSI/DME-BTFE、NaFSI/DMC-BTFE、NaFSI/EMC-BTFE、NaFSI/EMC-TTE、NaFSI/TEPa-EC-TTE、NaFSI/TEPa-DME-TTE、LiTFSI/DMSO-TTE、LiTFSI/DME-DOL-TTE、NaTFSI/DMSO-TTE、NaTFSI/DME-DOL-TTE、LiTFSI/H2O-DMC-TTE、LiTFSI/H2O-PC-TTE、LiTFSI/H2O-AN-TTE、LiTFSI/H2O-DMSO-TTE、NaTFSI/H2O-DMC-TTE、NaTFSI/H2O-PC-TTE、NaTFSI/H2O-AN-TTE、NaTFSI/H2O-DMSO-TTE。在一些实施方案中、电解质是LiFSI/TEPa-BTFE、LiFSI/TEPa-TTE、LiFSI/TMPa-BTFE、LiFSI/TMPa-TTE、LiFSI/TEPa-DMC-BTFE、LiFSI/TEPa-DMC-TTE、LiFSI/TMPa-DMC-BTFE、LiFSI/TMPa-DMC-TTE、NaFSI/TEPa-BTFE、NaFSI/TEPa-TTE、NaFSI/TMPa-BTFE、NaFSI/TMPa-TTE、NaFSI/TEPa-DME-TTE、NaFSI/TEPa-DMC-BTFE、NaFSI/TEPa-DMC-TTE、NaFSI/TMPa-DMC-BTFE或NaFSI/TMPa-DMC-TTE。
III.电池
所公开的低易燃性或不易燃的LSE的实施方案适用于电池(例如，可充电电池)、传感器和超级电容器中。合适的电池包括但不限于锂金属电池、锂离子电池、锂-硫电池、锂-氧电池、锂-空气电池、钠金属电池、钠离子电池、钠-硫电池、钠-氧电池、钠-空气电池、钾金属电池、钾离子电池和镁离子电池。
在一些实施方案中，可充电电池包含如本文公开的低易燃性或不易燃的LSE、阴极、阳极和任选存在的隔膜。图4为可充电电池100的一个示例性实施方案的示意图，所述可充电电池100包括阴极120、注入有电解质(即，低易燃性或不易燃的LSE)的隔膜130和阳极140。在一些实施方案中，电池100还包括阴极集电器110和/或阳极集电器150。
集电器可为金属或另一种导电材料，诸如但不限于镍(Ni)、铜(Cu)、铝(Al)、铁(Fe)、不锈钢或导电碳材料。集电器可为涂有导电材料的箔、泡沫或聚合物基板。有利的是，集电器在电池的运行电压窗口中与阳极或阴极和电解质接触时稳定(即，不腐蚀或反应)。如果阳极或阴极分别是自支撑的，例如当阳极为金属或包含嵌入材料或转化化合物的自支撑(free-standing)膜，和/或当阴极是自支撑膜时，可省略阳极和阴极集电器。“自支撑”是指膜本身具有足够的结构完整性，膜无需支撑材料即可安置在电池中。
在一些实施方案中，阳极为金属(例如，锂、钠)、嵌入材料(intercalationmaterial)或转化化合物。嵌入材料或转化化合物可沉积在基板(例如，集电器)上，或以通常包括一种或多种粘合剂和/或导电性添加剂的自支撑膜形式提供。合适的粘合剂包括但不限于聚乙烯醇、聚氯乙烯、聚氟乙烯、环氧乙烷聚合物、聚乙烯吡咯烷酮、聚氨酯、聚四氟乙烯、聚偏二氟乙烯、聚乙烯、聚丙烯、苯乙烯-丁二烯橡胶、环氧树脂、尼龙等。合适的导电性添加剂包括但不限于碳黑、乙炔黑、科琴黑(Ketjen black)、碳纤维(例如，气相生长碳纤维)、金属粉末或纤维(例如，Cu、Ni、Al)和导电性聚合物(例如，聚亚苯基衍生物)。用于锂电池的示例性阳极包括但不限于Mo6S8、TiO2、V2O5、Li4Mn5O12、Li4Ti5O12、C/S复合物和聚丙烯腈(PAN)–硫复合物。用于钠电池的示例性阳极包括但不限于NaTi2(PO4)3；TiS2、CuS、FeS2、NiCo2O4、Cu2Se和Li0.5Na0.5Ti2(PO4)3。
用于锂电池的示例性阴极包括但不限于富Li的Li1+wNixMnyCozO2(x+y+z+w＝1，0≤w≤0.25)、LiNixMnyCozO2(NMC，x+y+z＝1)、LiCoO2、LiNi0.8Co0.15Al0.05O2(NCA)、LiNi0.5Mn1.5O4尖晶石、LiMn2O4(LMO)、LiFePO4(LFP)、Li4-xMxTi5O12(M＝Mg、Al、Ba、Sr或Ta；0≤x≤1)、MnO2、V2O5、V6O13、LiV3O8、LiMC1 xMC2 1-xPO4(MC1或MC2＝Fe、Mn、Ni、Co、Cr或Ti；0≤x≤1)、Li3V2-xM1 x(PO4)3(M1＝Cr、Co、Fe、Mg、Y、Ti、Nb或Ce；0≤x≤1)、LiVPO4F、LiMC1 xMC2 1-xO2(MC1和MC2独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1)、LiMC1 xMC2 yMC3 1-x-yO2(MC1、MC2和MC3独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1；0≤y≤1)、LiMn2-yXyO4(X＝Cr、Al或Fe，0≤y≤1)、LiNi0.5- yXyMn1.5O4(X＝Fe、Cr、Zn、Al、Mg、Ga、V或Cu；0≤y<0.5)、xLi2MnO3·(1-x)LiMC1 yMC2 zMC3 1-y-zO2(MC1、MC2和MC3独立地为Mn、Ni、Co、Cr、Fe或其混合物；x＝0.3-0.5；y≤0.5；z≤0.5)、Li2M2SiO4(M2＝Mn、Fe或Co)、Li2M2SO4(M2＝Mn、Fe或Co)、LiM2SO4F(M2＝Fe、Mn或Co)、Li2-x(Fe1-yMny)P2O7(0≤y≤1)、Cr3O8、Cr2O5、碳/硫复合物或空气电极(例如，包含石墨碳且任选地包含诸如Ir、Ru、Pt、Ag或Ag/Pd的金属催化剂的碳基电极)。在一个实施方案中，阴极为锂转化化合物，诸如Li2O2、Li2S或LiF。
用于钠电池的示例性阴极包括但不限于NaFePO4、Na2FePO4F、Na2FeP2O7、Na3V2(PO4)3、Na3V2(PO4)2F3、NaVPO4F、NaVPOPOF、Na1.5VOPO4F0.5、NaCo2O4、Na2Ti3O7和NaxMO2，其中0.4<x≤1，且M为过渡金属或过渡金属的混合物(例如，NaCrO2、NaCoO2、NaxCoO2(0.4≤x≤0.9)、Na2/3Ni1/3Mn2/3O2、Na2/3Fe1/2Mn1/2O2、Na2/3Ni1/6Co1/6Mn2/3O2、NaNi1/3Fe1/3Mn1/3O2、NaNi1/ 3Fe1/3Co1/3O2、NaNi1/2Mn1/2O2、普鲁士白模拟阴极(例如，Na2MnFe(CN)6和Na2Fe2(CN)6)、普鲁士蓝模拟(PBA)阴极(Na2-xMa[Mb(CN)6]1-y·nH2O，其中Ma和Mb独立地为Fe、Co、Ni或Cu，x＝0至0.2、y＝0至0.2、n＝1至10)。其他钠嵌入材料包括Na4Ti5O12、Fe3O4、TiO2、Sb2O4、Sb/C复合物、SnSb/C复合物、BiSb/C复合物和无定形P/C复合物。在一个实施方案中，阴极为钠转化化合物，其中钠取代另一种阳离子，诸如FeSe、CuWO4、CuS、CuO、CuCl或CuCl 2。
用于镁电池的示例性阴极包括但不限于二硫化锆、氧化钴(II，III)、硒化钨、V2O5、钼-钒氧化物、不锈钢、Mo6S8、Mg2Mo6S8、MoS2、Mo6S8-ySey(其中y＝0、1或2)、MgxS3O4(其中0<x<1)、MgCoSiO4、MgFeSiO4、MgMnSiO4、V2O5、WSe2、硫、聚(2,2,6,6-四甲基哌啶氧基-4-基甲基丙烯酸酯)/石墨烯、MnO2/乙炔黑和多硫化碳炔。
隔膜可为玻璃纤维、具有或不具有陶瓷涂层的多孔聚合物膜(例如，聚乙烯基或聚丙烯基材料)或复合物(例如，无机颗粒和粘合剂的多孔膜)。一种示例性的聚合物隔膜为
K1640聚乙烯(PE)膜。另一种示例性的聚合物隔膜为2500聚丙烯膜。另一种示例性的聚合物隔膜为涂有
3501表面活性剂的聚丙烯膜。隔膜可注入有如本文公开的电解质。
在一些实施方案中，电池包括锂金属阳极、适合如上文公开的锂电池的阴极、隔膜以及低易燃性或不易燃的LSE，所述LSE包含(i)选自LiFSI、LiTFSI或其组合的活性盐，(ii)选自TMPa、TEPa、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合的阻燃化合物，和(iii)选自TTE、BTFE、TFTFE、MOFB、EOFB或其任意组合的稀释剂。在某些实施方案中，电池包括锂金属阳极、适用于如上所述的锂电池的阴极、隔膜和低易燃性或不易燃的LSE，所述LSE包含(i)选自LiFSI、LiTFSI或其组合的活性盐，(ii)选自磷酸三甲酯、磷酸三乙酯、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合的阻燃化合物，(iii)选自DMC、DME、DOL、DEC、EMC、DMSO、EMS、TMS或其任意组合的助溶剂，和(iv)选自TTE、BTFE、TFTFE、MOFB、EOFB或其任意组合的稀释剂。在某些实施方案中，所述阻燃化合物是磷酸三甲酯、磷酸三乙酯或其组合。在某些实施方案中，所述阻燃化合物是磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。当所述阻燃化合物(和/或任选存在的助溶剂)与稀释剂不可混溶时，低易燃性或不易燃的LSE可进一步包含与所述阻燃化合物和助溶剂(如果有)具有不同组成且与稀释剂具有不同组成的桥溶剂，其中桥溶剂与阻燃化合物、助溶剂(如果有)和稀释剂可混溶。桥溶剂可选自乙腈、碳酸二甲酯、碳酸二乙酯、碳酸亚丙酯、二甲基亚砜、1,3-二氧戊环、二甲氧基乙烷、二甘醇二甲醚(双(2-甲氧基乙基)醚)、三甘醇二甲醚(三乙二醇二甲醚)、四甘醇二甲醚(四乙二醇二甲醚)或其任意组合。在某些实施方案中，阴极包含LiNixMnyCozO2(NMC)、硫/碳或空气电极。
在一些实施方案中，电池包括钠金属阳极、适合如上文公开的钠电池的阴极、隔膜和低易燃性或不易燃的LSE，所述LSE包含(i)选自NaFSI、NaTFSI或其组合的活性盐，(ii)选自TMPa、TEPa、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合的阻燃化合物，和(iii)选自BTFE、TTE、TFTFE、MOFB、EOFB或其任意组合的稀释剂。在某些实施方案中，电池包括钠金属、适用于如上所述的锂电池的阴极、隔膜和低易燃性或不易燃的LSE，所述LSE包含(i)选自NaFSI、NaTFSI或其组合的活性盐，(ii)选自磷酸三甲酯、磷酸三乙酯、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合的阻燃化合物，(iii)选自DMC、DME、DOL、DEC、EMC、DMSO、EMS、TMS或其任意组合的助溶剂，和(iv)选自TTE、BTFE、TFTFE、MOFB、EOFB或其任意组合的稀释剂。在某些实施方案中，所述阻燃化合物是磷酸三甲酯、磷酸三乙酯或其组合。在某些实施方案中，所述阻燃化合物是磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。当所述阻燃化合物(和/或任选存在的助溶剂)与稀释剂不可混溶时，低易燃性或不易燃的LSE可进一步包含与所述阻燃化合物和助溶剂(如果有)具有不同组成且与稀释剂具有不同组成的桥溶剂，其中桥溶剂与阻燃化合物、助溶剂(如果有)和稀释剂可混溶。桥溶剂可选自乙腈、碳酸二甲酯、碳酸二乙酯、碳酸亚丙酯、二甲基亚砜、1,3-二氧戊环、二甲氧基乙烷、二甘醇二甲醚(双(2-甲氧基乙基)醚)、三甘醇二甲醚(三乙二醇二甲醚)、四甘醇二甲醚(四乙二醇二甲醚)或其任意组合。在一个实施方案中，阴极为Na3V2(PO4)3。
在一些实施方案中，包括如本文公开的低易燃性或不易燃的LSE的电池具有与包括含有阻燃化合物的超浓缩电解质的类似电池同等或甚至更佳的性能。例如，包括低易燃性或不易燃的LSE的电池可具有比包括低易燃性或不易燃的浓缩电解质的类似电池更大或同等的CE。在一些实施方案中，电池具有≥95％的CE，诸如≥96％、≥97％、≥98％、≥99％或甚至≥99.5％。电池还可具有与包括低易燃性或不易燃的超浓缩电解质的电池相比更大的放电容量和/或循环稳定性。在一些实施方案中，低易燃性或不易燃的LSE提供以高电流密度(例如，0.5-10mAcm-2)在阳极上无枝晶电镀，CE大于99％。包括如本文公开的低易燃性或不易燃的LSE的电池的实施方案经至少10个循环、至少25个循环、至少50个循环、至少75个循环、至少100个循环、至少200个循环或至少300个循环展示稳定的循环性能(例如，如稳定的CE和/或比容量所证实)。例如，电池可持续10-500个循环，诸如25-500个循环、50-500个循环、100-500个循环、200-500个循环或300-500个循环展示稳定的循环性能。另外，由所公开的低易燃性和不易燃的LSE的较低粘度和较高的电导率引起的协同效应也有助于电化学装置的优异的电化学性能，所述电化学装置包括所公开的低易燃性和不易燃的LSE的某些实施方案。
在一个实施例中，包括包含1.2-1.5M LiFSI:TEPa:BTFE的电解质的Li||Cu电池单元经证实具有与包含3.2M LiFSI/TEPa的电解质相当或更高的库仑效率(实施例11，图45)。与3.2M LiFSI/TEPa电解质相比，使用BTFE稀释的电解质的Li||NMC电池具有更高的放电容量和更好的循环稳定性(实施例11，图46)。用LiFSI:TEPa:TTE电解质发现了相似的结果(实施例12，图49，图50)。LiFSI:TMPa:BTFE电解质(99.2％)比4.1M LiFSI/TMPa电解质(98.5％)提供更高的库仑效率(实施例13，图51A-51B)，并且表现出高容量、良好的循环稳定性和高效率(实施例13，图52)。包含助溶剂(即LiFSI:TMPa:DMC:BTFE)的电解质在Li||Cu电池单元中提供的库仑效率>99.3％。
总之，所公开的低易燃性或不易燃的LSE的某些实施方案比常规的易燃电解质更安全，成本效益好，能够进行无枝晶电镀，提供高CE，和/或大大增强电池的快速充电和/或稳定循环。不希望被特定的操作理论所束缚，所公开的低易燃性和不易燃的LSE的某些实施方案的优点是由于氢氟醚稀释剂的“惰性”性质而不破坏局部的盐/溶剂高浓度溶剂化结构，但在改善金属阳极的界面稳定性方面起着重要作用。这种出色的性能甚至比低易燃性或不易燃超浓缩电解质(例如4.1M LiFSI:TEPa或4.1M LiFSI:TMPa)所能实现的性能还要优异。所公开的低易燃性和不易燃的LSE的实施方案可用于许多类型的电池，例如锂-锂嵌入化合物或锂嵌入化合物、锂-硫电池、锂-氧电池、锂-空气电池、钠金属电池、钠离子电池、钠空气电池、钠硫电池、钠氧电池和镁离子电池。
IV.实施例
材料
六氟磷酸锂(LiPF6)、碳酸二甲酯(DMC)、碳酸亚乙酯(EC)和碳酸甲乙酯(EMC)(全部为电池级的纯度)由BASF公司(Florham Park,NJ)获得。来自Sigma Aldrich的磷酸三甲酯(TMPa，≥99％)和磷酸三乙酯(TEPa，≥99％)，以及来自SynQuest Labs的双(2,2,2-三氟乙基)醚(BTFE，99％)和1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚(TTE，99％)在使用前用分子筛干燥。双(氟磺酰基)酰亚胺锂(LiFSI)由Nippon Shokubai(日本)获得并在120℃下真空中干燥24h后使用。通过将所需量的盐溶解在溶剂中来制备电解质。Li芯片购自MTI公司(Richmond,CA)。Cu和Al箔购自All Foils(Strongsville,OH)。NMC(LiNi1/3Mn1/3Co1/3O2和LiNi0.6Mn0.2Co0.2O2)阴极电极由位于Pacific Northwest National Laboratory的Advanced Battery Facility(ABF)通过在N-甲基-2-吡咯烷酮(NMP)中以96:2:2的质量比混合NMC、超级C碳、聚偏二氟乙烯(PVDF)粘合剂并将浆料涂到Al箔上来制备。NCA(LiNi0.85Co0.1Al0.05O2)和LCO(LiCoO2)阴极电极得自Argonne National Laboratory。在预先干燥并在约75℃下在真空下进一步干燥12h后，将电极层压板冲压成圆盘(1.27cm2)。在具有氩气氛(O2<0.1ppm且H2O<0.1ppm)的MBraun LABmaster手套箱(Stratham,NH)中储存并处理材料。
材料表征
在5.0kV下在FEI Quanta或Helios聚焦离子束扫描电子显微镜(SEM)(Hillsboro,OR)上对循环电极进行形态观察和EDS测量。为制备样品，将循环电极浸泡在纯DMC中10min，然后用纯DMC冲洗至少3次以清除剩余的电解质，且最后在真空下进行干燥。通过使用剃刀片(razor blade)切割电极获得横截面。使用配备有用于激发的单色Al KαX射线源(1,486.7eV)的Physical Electronics Quantera扫描X射线微探针(Chanhassen,MN)进行XPS。为避免副反应或环境氧气和水分污染电极，将来自循环电极的样品在氩气保护的密封容器中从手套箱输送到SEM和XPS仪器。所有样品密封在玻璃试管中，使用具有sub-1cm-1光谱分辨率的拉曼分光计(Horiba LabRAM HR)收集拉曼光谱。在5℃和30℃的温度下，在Brookfield DV-II+Pro粘度计(Middleboro,MA)上测量电解质的粘度(η)。
在装备有5mm液体NMR探针(Doty Scientific,Columbia,SC)的600MHz NMR分光计(Agilent Tech,Santa Clara,CA)上，以约31T m–1的最大梯度强度，在0～50℃的温度范围内，使用7Li、19F和1H脉冲梯度场(PFG)NMR分别测量Li+阳离子、FSI-阴离子和溶剂分子(DMC和BTFE)的扩散系数，表示为DLi、DFSI、DDMC/DBTFE。以对于1H、19F和7Li PFG-NMR而言分别为599.8MHz、564.3MHz和233.1MHz的拉莫尔频率(Larmor frequency)采用具有5.5μs、7μs和12μs的90度脉冲长度的双极性脉冲梯度刺激回波序列(VNMRJ中的Dbppste，供应商提供的序列)。将以梯度强度(g)函数获得的回波曲线S(g)用Stejskal-Tanner方程式拟合[1](Stejskal等人，J.Chem.Phys.1965,42:288-292)：
S(g)＝S(0)exp[-D(γδg)2(Δ-δ/3)] [1]
其中S(g)和S(0)分别为梯度强度为g和0时的峰值强度，D为扩散系数，γ为观察核的旋磁比，δ和Δ分别为梯度脉冲长度和两个梯度脉冲的持续时间。对于所有测量和变化的g值而言，δ和Δ固定在2ms和30ms以在回波曲线中获得足够的衰变。
电化学测量
在5℃至30℃的温度范围内，使用BioLogic MCS 10全集成的多通道电导率光谱仪，用由两个平行Pt电极制成的电池单元测量离子电导率。使用来自Okalon Inc.的电导率标准溶液预先确定电导池常数。
在30℃环境室中，在电池测试仪(Land BT2000和Arbin BT-2000,ArbinInstruments,College Station,TX)上使用具有双电极配置的CR2032型纽扣电池以恒流模式进行电化学循环测试。将纽扣电池(Li||Cu、Li||Li、Li||NMC、Li||NCA和Li||LCO)组装在手套箱中，以Li芯片作为反电极和参比电极。使用
2500聚丙烯膜作为隔膜，除了具有浓缩的LiFSI/DMC电解质的电池单元以外，由于
2500膜的润湿性问题，具有浓缩的LiFSI/DMC电解质的电池单元使用涂有
3501表面活性剂的聚丙烯膜以确保润湿良好。为了测试标准化，每个纽扣电池中加入200μL电解质(过量)，尽管在电池单元封口过程(cell crimping process)期间出现一些溢出。对于Li||Cu电池单元而言，用于Li沉积的Cu箔的有效面积为2.11cm2(直径为1.64cm)。在每个循环期间，在各种电流密度下在Cu基板上沉积所需量的Li金属且随后剥离直到电势相对于Li/Li+达到1.0V。使用Li金属作为工作电极和反电极组装Li|Li对称电池单元。对于阴极部分使用包铝的纽扣电池罐来组装所有的Li||NMC、Li||NCA和Li||LCO电池以消除对不锈钢罐的腐蚀和高电压下的副作用。对于Li||NMC333，在2.7至4.3V之间测试电池单元，对于Li||NMC622和Li||NCA，在2.8至4.4V之间测试电池单元，对于Li||LCO电池，在3.0至4.35V之间测试电池单元。1C等于160mAg-1的活性NMC333和LCO，180mA g-1的NMC622，和190mA g-1的NCA材料。
在CHI660C工作台(CH Instruments,Inc.,Austin,TX)上，以0.2mV/s的扫描速率从OCV(开路电压)至6V，使用2.11cm2的Al箔片作为工作电极在纽扣电池中进行电解质溶液的线性扫描伏安(LSV)研究。
库仑效率(CE)测量
使用以下方案，使用Li||Cu纽扣电池测量Li金属阳极的平均CE：1)一个初始的形成循环，以5mAh/cm2在Cu上电镀Li并剥离至1V；2)以5mAh/cm2在Cu上电镀Li作为Li储库；3)以1mAh/cm2重复剥离/电镀Li(或如果需要>1V的超电势来以1mAh/cm2剥离Li，则剥离至1V)持续9(n＝9)个循环；4)将所有Li剥离至1V。电流：0.5mA/cm2。基于下式，用总剥离容量除以总电镀容量来计算平均CE：
其中n为Q循环，剥离充电容量和Q循环，电镀放电容量时的循环数，Q剥离为最后剥离期间的充电容量且Q储库为步骤2期间沉积的锂的量。
MD模拟
使用第一性原理密度泛函理论(first-principles density functionaltheory)(DFT)和从头算分子动力学(ab initio molecular dynamics)(AIMD)模拟来表征局部超浓缩电解质中的DMC-LiFSI溶剂化结构。使用维也纳从头算模拟软件包(VASP)(Kresse等人，Phys.Rev.B 1996,54:11169-11186；Kresse等人，Phys.Rev.B 1993,47:558-563；Kresse等人，Phys.Rev.B 1994,49:14251-14269)进行所有计算。通过截止能为400eV的投影扩充波(PAW)赝势描述电子-离子相互作用(Blochl,Phys Rev B 1994,50:17953-17979；Kresse等人，Phys Rev B 1999,59:1758-1775)。使用Perdew-Burke-Ernzerhof广义梯度近似(GGA-PBE)表示交换关联泛函(exchange-correlation functional)(Perdew等人，Phys Rev Lett 1996,77:3865-3868)。使用高斯展开宽度项(Gaussian smearingwidth term)为0.05eV的交换关联泛函计算与Li金属阳极表面系统相互作用的电解质和LiFSI盐。使用Monkhorst-Pack k点网格栅方案(4×4×1)获得优化的Li阳极表面并吸收基态的电解质和盐分子。电子自洽迭代和离子弛豫的收敛准则分别设定为1×10-5eV和1×10-4eV。在303K下以正则(NVT)系综进行电解质-盐混合物的AIMD模拟。使用Nose质量参数为0.5的Nose恒温法控制AIMD模拟系统的恒定温度。所有AIMD模拟中使用0.5fs的时间步长。AIMD模拟中使用Monkhorst-Pack k点网格栅方案(2×2×2)。每种电解质/盐系统的总AIMD模拟时间为15ps。使用最后5ps的AIMD轨道获得Li-O对的径向分布函数。
实施例1
具有LiFSI/EMC-BTFE和LiFSI/EMC-TTE电解质的锂金属电池
评估在碳酸酯溶剂中使用不同超浓缩Li盐的Li||Cu电池单元的库仑效率(CE)。如图5A中所示的Li盐：溶剂摩尔比所反映，不同盐在碳酸酯溶剂中的溶解度(例如EMC)不同。例如，在饱和LiPF6/EMC溶液中的LiPF6:EMC比率为约1:2.35，而在饱和LiFSI/EMC溶液中的LiFSI:EMC比率可高达1:1.1。Li||Cu电池单元以1mA cm-2循环，每个循环中的锂沉积/剥离面积容量为0.5mAh cm-2。图5B中的CE数据表明只有基于LiFSI盐的浓缩电解质，例如LiFSI/EMC(摩尔比为1:1.1，8.73mol kg-1)可使得以约97％的稳定CE进行可逆的Li沉积/剥离。
使用氟代烷基醚稀释浓缩的LiFSI/EMC(摩尔比为1:1.1，8.73mol kg-1)电解质。证明LiFSI盐不溶于氟代烷基醚，例如TTE。另一方面，TTE与EMC混溶。因此，认为氟代烷基醚是电解质的‘惰性’稀释剂，不参与LiFSI的溶剂化。电解质配方和这些电解质的相应摩尔数展示在表1中。

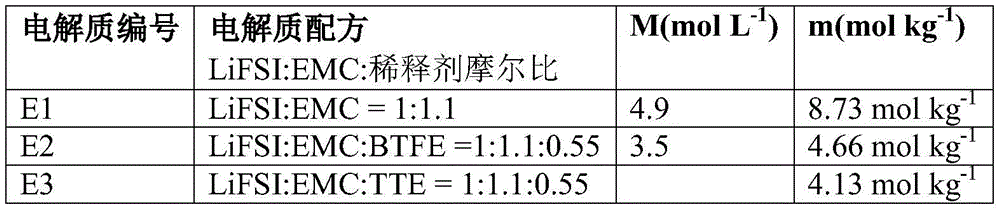

表1.电解质编号和配方
在E2和E3中，将局部超浓缩LiFSI/EMC(1:1.1)溶剂化阳离子-阴离子聚集体(AGG)良好保存，有益于达到更高的CE用于可逆的Li沉积/剥离。Li+-FSI---溶剂聚集体的形成也降低了FSI-阴离子的最低未占分子轨道(LUMO)能量，因此其可首先分解形成稳定的SEI。通过添加氟代烷基醚至EMC:氟代烷基醚的比率为2:1，大幅减小LiFSI/EMC-氟代烷基醚的浓度，经计算对于LiFSI/EMC-BTFE(2:1)而言浓度为4.66mol kg-1，且对于LiFSI/EMC-TTE(2:1)而言浓度为4.13mol kg-1。如图6中所示，通过添加氟代烷基醚(即，TTE、BTFE)作为稀释剂，Li||Cu电池单元自第3个至第86个循环的平均CE高达98.95％，这与母体超浓缩LiFSI/EMC电解质的CE(98.93％)相当。
研究具有含和不含BTFE稀释剂的浓缩LiFSI/EMC电解质的Li||NMC电池单元的循环性能。如图7中所示，在添加BTFE之后可视觉观察到
2500隔膜的润湿得到改善。在4.5V的充电截止电压下，使电池单元以C/3或1C循环。图8A显示添加BTFE作为稀释剂大幅缩短了润湿电极/隔膜所需的静止时间(rest time)。循环性能结果显示使用经BTFE稀释的LiFSI/EMC-BTFE(2:1)电解质的Li||NMC电池单元在如图8A和8B中所示分别以C/3和1C倍率循环期间展示相当的放电容量、循环稳定性和CE。结果表明添加BTFE或TTE作为稀释剂并不损害浓缩电解质的氧化稳定性。
并非所有的盐/溶剂组合都提供如此优异的结果。在碳酸亚丙酯(PC)中评估LiBF4。在具有0.5mAh/cm2的锂面积沉积容量的Li||Cu电池单元中比较PC中7.5mol/kgLiBF4和PC-TTE中2.5mol/kg LiBF4(2:1v:v)的循环性能。以0.2mA/cm2进行初始的两个循环，其他循环在1mA/cm2下进行。结果展示在图9A和9B中。LiBF4/PC电解质具有约50％的初始CE。在用TTE稀释时，电解质经过50个循环具有小于50％的平均CE。这与LiFSI/EMC、LiFSI/EMC-BTFE和LiFSI-EMC-TTE电解质形成鲜明对比，其CE值高达98.95％。LiTFSI-四甘醇二甲醚也产生不良的CE结果。
实施例2
锂金属电池中的LiFSI/DMC-BTFE电解质性能
在基于DMC溶剂的电解质中证明稀释和形成局部浓缩电解质溶液结构的概念。表2中列举各种浓度的LiFSI/DMC-BTFE溶液的电解质配方。通过添加BTFE，将5.5M LiFSI/DMC电解质的浓度稀释至低至1.2M。
表2电解质编号、配方和粘度
图10A-10D中分别展示使用1.0M LiPF6/EC-EMC(E4)、1.2M LiFSI/DMC(E5)、3.7MLiFSI/DMC(E6)和5.5M LiFSI/DMC(E7)的Li||Cu电池单元的Li电镀/剥离曲线。使用以下方案获得曲线：1)一个初始的形成循环，在0.5mA cm-2下在Cu上电镀5mAh cm-2Li；且随后在0.5mA cm-2下Li剥离至1V；2)在0.5mA cm-2下在Cu上电镀5mAh cm-2Li作为Li储库；3)在1mAhcm-2下以20％的深度剥离/电镀Li 9个循环；4)在0.5mA cm-2下剥离所有Li至1V。用总的Li剥离容量除以总的Li电镀容量来计算平均CE。使用1.0M的LiPF6/EC-EMC电解质以及1.2M的LiFSI/DMC电解质，Li金属循环效率低(<50％)至使得只在几个循环内产生显著的超电势用于剥离。对于3.7M和5.5M的LiFSI/DMC而言，CE可达到>99.0％。
也使用如图11A-11D中所示的相同方案测量经稀释的LiFSI/DMC-BTFE电解质的平均CE。经BTFE稀释的LSE展示比超浓缩5.5M LiFSI/DMC(CE 99.2％)甚至更高的CE，其CE在99.3％至99.5％的范围内。结果说明用BTFE稀释并未改变局部超浓缩结构且使存在的游离DMC溶剂分子减至最小，因此在重复的电镀/剥离过程期间保持电解质对于Li金属阳极的高稳定性。
通过在Li||Cu电池单元中的重复电镀/剥离循环检查在不同电解质中长期循环期间Li电镀/剥离曲线和CE的演化。电池单元以0.5mA·cm2的电流密度循环；Cu电极的工作面积为2.11cm2。图12A-12D为第100个循环(1mA/cm2至0.5mAh/cm2)自1.0M LiPF6/EC-EMC(4:6,w)(图12A)、5.5M LiFSI:DMC(1:1)(图12B)、3.7M LiFSI/DMC(1:2)(图12C)和1.2MLiFSI/DMC-BTFE(0.51:1.1:2.2)(图12D)电解质向铜基板上镀的锂的扫描电子显微镜图像。具有高度浓缩的5.5M LiFSI/DMC和高度稀释的1.2M LiFSI/DMC-BTFE(1:2)电解质的电池单元稳定循环>200个循环(图13)，其平均CE为约99％。由于导电性更佳且粘度更低(图14，表2)，因此在稀释的电解质中充电-放电期间的电池单元极化比在高度浓缩的电解质中小得多，而且这种差异随着电流密度增加而变得更明显(图15A，15B)。
实施例3
具有LiFSI/DMC-BTFE电解质的锂离子电池
首先在0.2mV/s的扫描速率下通过线性扫描伏安法(LSV)在以Al作为工作电极的电池单元中研究浓缩电解质和经BTFE稀释的电解质在高电压下的稳定性。结果显示，尽管在高电压下随着BTFE浓度增加稳定性减小，但经BTFE稀释的电解质在4.5V或更高电压时都展示阳极稳定性(图16)。图17A-17D为显示在LiFSI在DMC中的低浓度和中等浓度电解质–1.2M LiFSI/DMC(图17A、17B)和3.7M LiFSI/DMC(图17C、17D)中在Cu基板上电镀后锂金属的形态的显微照片。
接着，组装Li||NMC电池单元，通过使用具有约2.0mAh/cm2高面积容量的NMC电极来评估稀的1.2M LiFSI/DMC-BTFE电解质的性能。还组装具有浓缩的5.5M LiFSI/DMC和传统的1.0M LiPF6/EC-EMC的Li||NMC电池单元并测试进行比较。图18A-18D显示Li||NMC电池单元的长期循环性能和相应的电压曲线演化。在0.67mA/cm2(1/3小时倍率)下的3个形成循环后，对所有电池单元进行2.0mA/cm2(1小时倍率)高电流密度下的循环，以展现Li金属阳极在此严苛条件下这些电解质的稳定性。在形成循环期间，Li||NMC电池单元传递约160mAhg-1NMC的类似比放电容量，对应于2.0mAh/cm2的标称面积容量。当在2.0mA/cm2下循环时，具有1.0M LiPF6/EC-EMC电解质的Li||NMC电池单元在100个循环后展示电极极化剧烈增加和容量快速衰退，保留<30％(图18A、18B)，这归因于Li金属和电解质之间的严重腐蚀反应。当使用浓缩的5.5M LiFSI/DMC时，如Li金属本身高得多的CE所反映，Li金属的稳定性大大改善。然而，具有浓缩的5.5M LiFSI/DMC的Li||NMC电池单元仍显示容量继续衰退且电极极化继续增加，在100个循环后其容量剩余约70％(图18C)。浓缩的5.5M LiFSI/DMC不令人满意的循环性能归因于由超浓缩电解质的高粘度、低电导率和不良润湿能力而产生的缓慢电极反应动力学。与此形成鲜明对比的是，使用经BTFE稀释的1.2M LiFSI/DMC-BTFE电解质，可实现显著改善的长期循环稳定性和电极极化的有限增加(图18D)。在2.0mA/cm2高电流密度下300个循环之后，电池单元显示>95％的高容量保留，这是对于Li金属电池曾经报道过的最佳性能。此发现表明，具有低Li盐浓度的LSE可实现Li金属电池(LMB)的快速充电和稳定循环。
评估Li||NMC电池单元的倍率性能来确定经BTFE稀释的电解质的电化学反应动力学。使用两个充电/放电方案来测试倍率性能，即(i)以相同的C/5充电且以增加的倍率放电；(ii)以增加的倍率充电且以相同的C/5放电。如图19和20中所示，与浓缩的5.5M LiFSI/DMC电解质和基准的1M LiPF6稀电解质相比，具有经BTFE稀释的电解质(1.2M LiFSI/DMC-BTFE)的Li||NMC电池单元显示优越的充电和放电能力。具体来说，使用方案(i)，在以5C(即，10mA/cm2)放电时，使用1.2M LiFSI/DMC-BTFE电解质的电池单元传递141mAh/g的高放电容量，显著高于浓缩的5.5M LiFSI/DMC电解质的116mAh/g和1M LiPF6稀电解质的68mAh/g。与浓缩的5.5M LiFSI/DMC电解质相比，1.2M LiFSI/DMC-BTFE电解质的倍率性能增强归因于粘度减小、电导率增加、电极/隔膜润湿改善以及界面反应动力学改善。
实施例4
Li金属阳极上的无枝晶沉积
为深入了解LSE(1.2M LiFSI/DMC-BTFE)的优越电化学特性，评估沉积在不同电解质中的Li的形态特征。电流密度为1.0mA/cm2且沉积容量为1.5mAh/cm2。图21A-21F显示在1mA/cm2的电流密度下在不同电解质中沉积在Cu基板上的Li膜的横截面和表面形态。电解质如下：1.0M LiPF6/EC-EMC(图21A、21B)、5.5M LiFSI/DMC(图21C、21D)和1.2M LiFSI/DMC-BTFE(1:2)(图21E、21F)。由LiPF6电解质电镀Li金属产生具有大量枝晶Li的高度多孔/疏松结构(图21A、21B)。如图17A-17D中先前所示，在低(1.2M)和中等(3.7M)浓度的LiFSI/DMC电解质中也观察到枝晶的Li沉积。与此相反，在高浓缩的5.5M LiFSI/DMC和稀释的低浓度1.2M LiFSI/DMC-BTFE电解质(图21C-21F)中都获得无枝晶形成的结节状(nodule-like)Li沉积物。与在浓缩电解质中相比，在LSE电解质(1.2M LiFSI/DMC-BTFE)中发现更大的初级Li颗粒(平均约5μm)和更紧密的沉积层(约10μm，接近块状Li的1.5mAh cm-2(约7.2μm)的理论厚度)。此外，随着电流密度增加(2mA/cm2、5mA/cm2和10mA/cm2)，Li沉积物在1.2MLiFSI/DMC-BTFE电解质中维持结节状性质，尽管粒径略微减小(图22A-22C)。形成大粒径的结节状Li沉积物可显著减轻与电解质的界面反应，并减小Li渗透隔膜的风险，由此改善使用LSE(稀1.2M LiFSI/DMC-BTFE)的LMB的循环寿命和安全性。稀电解质也产生比高浓缩5.5M LiFSI/DMC更稳定的SEI层。另外，沉积高密度Li有益于减小LMB在充电/放电过程期间的体积变化，且高度有利于LMB的发展。
实施例5
具有LiFSI/DME-BTFE和LiFSI/DME-TTE电解质的锂金属电池
用醚基电解质(诸如DME)稀释浓缩电解质也适用。表3中显示示例性的电解质配方。通过添加BTFE或TTE，将4M LiFSI/DME电解质的浓度稀释至2M或1M。
表3.电解质编号和配方
| 电解质编号 | 电解质配方 | 浓度 |
| E12 | 4M LiFSI/DME(LiFSI:DME 1:1.4) | 4mol L<sup>-1</sup> |
| E13 | LiFSI/DME+BTFE(DME:BTFE＝3:5,v:v) | 2mol L<sup>-1</sup> |
| E14 | LiFSI/DME+TTE(DME:TTE＝3:5,v:v) | 2mol L<sup>-1</sup> |
| E15 | LiFSI/DME+BTFE(DME:BTFE＝3:8,v:v) | 1mol L<sup>-1</sup> |
| E16 | LiFSI/DME+TTE(DME:TTE＝3:8,v:v) | 1mol L<sup>-1</sup> |
图23显示使用浓缩LiFSI/DME电解质和具有TTE或BTFE稀释剂的LiFSI/DME电解质的Li||Cu电池单元的CE。所有电池单元在第一循环中且在长期循环期间展示极为类似的CE。当通过添加氟代烷基醚(即，TTE、BTFE)作为稀释剂将LiFSI/(DME+BTFE)和LiFSI/(DME+TTE)的浓度稀释至2M，经TTE和BTFE稀释的电解质的Li||Cu电池单元的平均CE为98.83％和98.94％，这与母体浓缩LiFSI/DME的CE(98.74％)相当或甚至更优。即使在通过添加TTE、BTFE作为稀释剂将LiFSI/(DME+BTFE)和LiFSI/(DME+TTE)的浓度稀释至1M时，经TTE和BTFE稀释的电解质的Li||Cu电池单元的平均CE为98.90％和98.94％和98.74％，这与母体浓缩LiFSI/DME的CE(98.74％)极为相当或甚至更优。
含有含和不含TTE或BTFE稀释剂的浓缩的4M LiFSI/DME电解质的Li||LFP电池单元的循环性能显示在图24中。使用LFP阴极(Hydro-Québec，1mAh cm-2)、锂金属阳极、一片聚乙烯(PE)隔膜和稀释之前和之后的浓缩醚基电解质组装Li||LFP纽扣电池。将浓缩LiFSI/DME电解质从4M稀释至2M，使用2M LiFSI/(DME+BTFE)电解质和2M LiFSI/(DME+TTE)电解质的Li||LFP电池单元显示与使用母体浓缩4M LiFSI/DME电解质的电池单元相比类似的长期循环稳定性。在2.5～3.7V的电压范围内，在C/10下进行3个形成循环后，在1C倍率下获得结果。
实施例6
具有NaFSI/DME-TTE和NaFSI-DME-BTFE电解质的钠金属电池
局部超浓缩电解质的概念在钠金属电池中也适用。所评估的电解质配方显示在表4中。通过添加TTE，将5.2M NaFSI/DME电解质的浓度稀释至1.5M。
表4.此实施例中使用的电解质编号和配方
| 电解质编号 | 电解质配方 | 浓度 |
| E17 | NaFSI/DME(NaFSI:DME，1:1，摩尔比) | 5.2mol L<sup>-1</sup> |
| E18 | NaFSI/DME+TTE(DME:TTE＝1:0.5，摩尔比) | 3.0mol L<sup>-1</sup> |
| E19 | NaFSI/DME+TTE(DME:TTE＝1:1，摩尔比) | 2.3mol L<sup>-1</sup> |
| E20 | NaFSI/DME+TTE(DME:TTE＝1:2，摩尔比) | 1.5mol L<sup>-1</sup> |
为进行充电/放电性能测试，在填充氩气的手套箱(MBraun，Inc.)中，使用Na3V2(PO4)3阴极、以Na金属作为阳极、以玻璃纤维作为隔膜以及含和不含TTE稀释剂的NaFSI/DME电解质构建Na||Na3V2(PO4)3纽扣电池。Na3V2(PO4)3阴极含有80％Na3V2(PO4)3、10％Super
碳黑(例如，可购自Fisher Scientific)和10％PVDF(聚偏二氟乙烯)。
图25A和25B显示具有1.3mAh cm-2的Na沉积面积容量的Na||Cu电池单元的初始Na电镀/剥离电压曲线(图25A)和CE相对于循环数(图25B)。在1.3mAh cm-2的Na沉积面积容量下，在以0.26mA cm-2进行两个形成循环后，在0.65mA cm-2下测试CE随循环数的变化。对于具有5.2M、3.0M、2.3M和1.5M NaFSI盐的NaFSI/DME和NaFSI/DME-TTE电解质的初始CE分别为94.3％、96.1％、94.8％和96.5％。在接下来的循环期间，稀释的电解质的CE与母体5.2MNaFSI/DME电解质的CE相比相当或更高。
图26A和26B显示使用浓缩5.2M NaFSI/DME电解质和经TTE稀释的NaFSI/DME-TTE电解质(2.3M和1.5M)的Na||Na3V2(PO4)3电池单元在C/3倍率下的电化学性能。使用经TTE稀释的NaFSI/DME-TTE电解质的电池单元与浓缩NaFSI/DME电解质相比显示约97mAh g-1的类似初始比放电容量(图26B)。图27A和27B分别显示使用5.2M NaFSI/DME电解质和2.3MNaFSI/DME-TTE电解质的电池单元的充电和放电容量。
图28A和28B显示在5.2M NaFSI/DME、3.1M NaFSI/DME-BTFE(1:1)、2.1M NaFSI/DME-BTFE(1:2)和1.5M NaFSI/DME-BTFE(1:3)下，具有1.0mAh cm-2的Na沉积面积容量的Na||Cu电池单元的初始Na电镀/剥离电压曲线(图28A)和CE相对于循环数(图28B)。括号中的比率为DME:BTFE的摩尔比。在以0.2mA cm-2进行两个形成循环后，评估随在1mA cm-2下测试的循环数而变化的CE。如图28B中所示，LSE，2.1M NaFSI/DME-BTFE(1:2)显示经200多个循环的稳定循环，CE接近100％。
图29A-29C显示使用5.2M NaFSI/DME和经BTFE稀释的NaFSI/DME-BTFE电解质-3.1M NAFSI/DME-BTFE(1:1)、2.1M NaFSI/DME-BTFE(1:2)和1.5M NaFSI/DME-BTFE(1:3)的Na||Na3V2(PO4)3电池单元的电化学性能。图29A显示初始Na电镀/剥离电压曲线。图29B显示在C/10和C/3倍率下经100个循环的循环稳定性。图29C显示2.1M NaFSI/DME-BTFE(1:2mol)在C/10和C/3倍率下经过100个循环的充电和放电容量。结果表明BTFE是用于浓缩NaFSI/DME电解质的优越稀释剂。
实施例7
具有LiTFSI/DOL-DME-TTE电解质的Li-S电池
局部超浓缩电解质的概念对于锂硫电池也适用。此实施例中评估的电解质配方显示在表5中。通过添加TTE，将3.3M LiTFSI在DOL-DME(1:1，v:v)电解质中的浓度稀释至1.06M。
表5.电解质编号和配方
| 电解质编号 | 电解质配方 | 浓度 |
| E21 | LiTFSI在DOL-DME中(1:1，v:v) | 1mol L<sup>-1</sup> |
| E22 | LiTFSI在DOL-DME中(1:1，v:v) | 3.3mol L<sup>-1</sup> |
| E23 | LiTFSI在DOL-DME-TTE中(1:1:9，v:v:v) | 1.06mol L<sup>-1</sup> |
为进行充电/放电性能测试，在填充氩气的手套箱(MBraun，Inc.)中，使用科琴黑导电碳(KB)/S阴极、以锂金属作为阳极、以一片聚乙烯作为隔膜以及含和不含TTE稀释剂的LiTFSI/DOL-DME电解质组装Li-S纽扣电池。通过涂覆含有80％KB/S复合物、10％PVDF和10％
导电碳的浆料来制备KB/S阴极。通过将80％S和20％KB混合、然后在155℃下热处理12hr来制备KB/S复合物。
图30A和30B显示具有1mAh cm-2的Li沉积面积容量的Li||Cu电池单元的初始Li电镀/剥离电压曲线(图30A)和CE相对于循环数(图30B)。在1mAh cm-2的Li沉积面积容量下，在以0.2mA cm-2进行2个形成循环后，在1mA cm-2下获得结果。超浓缩3.3M LiTFSI/DOL-DME电解质显示91.6％的初始CE，这比低浓度1M LiTFSI/DOL-DME电解质时的70.1％高得多。通过用TTE稀释3.3M的LiTFSI/DOL-DME电解质，保持局部超浓缩Li+溶剂化结构，且在DOL-DME-TTE(1:1:9，v:v:v)电解质中稀释的1.06M LiTFSI在初始的电镀/剥离过程期间显示96.4％的更高CE。
含有常规低浓度1M LiTFSI/DOL-DME、浓缩3.3M LiTFSI/DOL-DME电解质和在DOL-DME-TTE电解质中稀释的1.06M LiTFSI的Li-S电池单元的电化学性能显示在图31A-31C中。图31A显示初始充电/放电电压曲线。在图31A中，曲线A是由1.0M LiTFSI/DOL-DME获得的，曲线B是由3.3M LiTFSI/DOL-DME获得的，且曲线C是由1.06M LiTFSI/DOL-DME-TTE获得的。使电解质/硫比率为50mL/g的Li-S电池单元在C/10(168mA/g)的低电流倍率下循环。将浓缩LiTFSI/DOL-DME电解质从3.3M稀释至1.06M，Li-S电池单元与使用母体浓缩3.3M LiTFSI/DOL-DME电解质的电池单元相比显示甚至更佳的长期循环稳定性(图31B)和更高的CE(图31C)。
实施例8
具有LiTFSI/DMSO-TTE电解质的Li-O2电池
也在锂氧电池中研究局部超浓缩电解质的概念。所评估的电解质配方列举在表6中。通过添加TTE，将2.76M LiTFSI在DMSO(LiTFSI:DMSO摩尔比1:3)电解质中的浓度稀释至1.23M(LiTFSI:DMSO:TTE摩尔比为1:3:3)。
表6.电解质编号和配方
图32显示在0.1mA cm-2的电流密度下具有600mAh g-1的有限放电容量的使用LiTFSI-3DMSO(2.76M)和LiTFSI-3DMSO-3TTE(1.23M)电解质的Li-O2电池单元的充电/放电曲线。在将LiTFSI浓度从2.76M稀释至1.23M之后，Li-O2电池单元展示与在使用高浓度电解质的Li-O2电池单元中观测到的容量类似的容量。为进行充电/放电性能测试，在填充氩气的手套箱(MBraun，Inc.)中组装Li-O2纽扣电池。将用200μL含和不含TTE稀释剂的LiTFSI–DMSO电解质浸泡的一片隔膜(Whatman玻璃纤维B)放置在空气电极圆盘和Li金属芯片之间。封口后，将组装的电池单元转移到PTFE(聚四氟乙烯)容器中并移出手套箱。PTFE容器中填充超高纯度的O2。使这些Li-O2电池单元在O2气氛中静止至少6h，然后在室温下，在ArbinBT-2000电池测试仪(Arbin Instruments,College Stations,TX)上在0.1mA cm-2的电流密度下进行放电/充电评估。
实施例9
具有桥溶剂的水性电解质
据报道具有超浓缩锂盐LiTFSI的水基电解质(例如，1kg H2O中21mol LiTFSI)将其电化学稳定性窗口拓宽至约3.0V(即，1.9～4.9相对于Li/Li+)。如以上实施例中所示，稀释这种浓缩的水基电解质，同时保持宽的电化学稳定性窗口可为降低电解质成本的一种好的策略。然而，具有低介电常数和低供体数的氟代烷基醚与水不可混溶。因此，在‘桥’溶剂的辅助下用TTE稀释超浓缩的水性电解质(1kg H2O中21mol LiTFSI)。所评估的电解质配方显示在表7和8中。‘桥’溶剂包括DMC、PC、AN和DMSO。通过将H2O:TTE的比率固定为1:1，小心优化‘桥’溶剂的最佳含量。不同溶剂的最佳含量不同，取决于‘桥’溶剂与H2O和TTE稀释剂之间的相互作用强度。
表7.电解质编号和配方
| 电解质编号 | H<sub>2</sub>O-溶剂-TTE重量比 | m(mol/kg) | M(mol/L) | |
| E27 | H<sub>2</sub>O | 1 | 21 | 5.04 |
| E28 | H<sub>2</sub>O-DMC-TTE | 1:0.85:1 | 7.37 | 3.78 |
| E29 | H<sub>2</sub>O-PC-TTE | 1:1.05:1 | 6.89 | 3.69 |
| E30 | H<sub>2</sub>O-AN-TTE | 1:0.5:1 | 8.4 | 3.87 |
| E31 | H<sub>2</sub>O-DMSO-TTE | 1:1.15:1 | 6.67 | 3.69 |
图33显示在10mV s-1的扫描速率下，使用不锈钢工作电极和反电极，且以Ag/AgCl作为参比电极，在不同‘桥’溶剂(包括DMC、PC、AN和DMSO)的辅助下，在用TTE稀释之前和之后，浓缩水性电解质的循环伏安图。电势转化为相对于Li/Li+氧化还原电对的电势。相比之下，发现使用PC作为‘桥’溶剂，用TTE稀释不损害大多数的氧化和还原稳定性。然而，在1:1的H2O:TTE比率下，LiTFSI/H2O溶液的浓度只从5.04M稀释至3.69M。
为进一步稀释浓缩的LiTFSI/H2O溶液，随着添加增多的PC作为‘桥’溶剂，使用更多的TTE。稀释的电解质中PC:TTE之间的比率极为接近1:1。通过增加添加的PC和TTE，浓缩LiTFSI/H2O溶液的浓度从5.04M稀释至2.92M。
表8.电解质编号和配方
| 电解质编号 | H<sub>2</sub>O-溶剂-TTE重量比 | m(mol/kg) | M(mol/L) | |
| E32 | H<sub>2</sub>O | 1 | 21 | 5.04 |
| E33 | H<sub>2</sub>O-PC-TTE | 1:0.55:0.5 | 10.3 | 4.30 |
| E34 | H<sub>2</sub>O-PC-TTE | 1:1.05:1 | 6.89 | 3.69 |
| E35 | H<sub>2</sub>O-PC-TTE | 1:1.5:1.5 | 5.25 | 3.27 |
| E36 | H<sub>2</sub>O-PC-TTE | 1:2:2 | 4.29 | 2.92 |
图34A和34B分别显示在PC的辅助下用不同量的TTE稀释浓缩水性电解质的第一个循环和第二个循环的循环伏安图。不锈钢为工作电极和反电极，且Ag/AgCl为参比电极；扫描速率为10mV s-1。电势转化为相对于Li/Li+氧化还原电对的电势。在第一个循环中(图34A)，如负扫描期间更高的电流反应所反映，添加的PC-TTE增加导致在约2.35V下的还原不稳定性略微增加。然而，稀释适当量的PC-TTE改善还原稳定性和氧化稳定性，可能是由于在工作电极上形成了增强的SEI层(图34B)。浓缩电解质的最佳稀释确定为H2O:PC:TTE的比率为1:1.5:1.5。
实施例10
分子模拟
不希望受特定操作理论束缚，相信在经BTFE稀释的LiFSI/DMC-BTFE电解质中实现的LMB的优越电化学性能源于其独特的高度局部超浓缩Li盐溶剂化结构。使用第一性原理密度泛函理论(DFT)和从头算分子动力学(AIMD)模拟来表征局部超浓缩电解质中的DMC-LiFSI溶剂化结构。使用维也纳从头算模拟软件包(VASP)(Kresse等人，Phys.Rev.B 1996,54:11169-11186；Kresse等人，Phys.Rev.B 1993,47:558-561；Kresse等人，Phys.Rev.B1994,49:14251-14269)进行所有计算。通过截止能为400eV的投影扩充波(PAW)赝势描述电子-离子相互作用(Blochl,Phys Rev B 1994,50:17953-17979；Kresse等人，Phys Rev B1999,59:1758-1775)。使用Perdew-Burke-Ernzerhof广义梯度近似(GGA-PBE)表示交换关联泛函(Perdew等人，Phys Rev Lett 1996,77:3865-3868)。使用高斯展开宽度项为0.05eV的交换关联泛函计算与Li金属阳极表面系统相互作用的电解质和LiFSI盐。使用Monkhorst-Pack k点网格栅方案(4×4×1)获得优化的Li阳极表面并吸收基态的电解质和盐分子。电子自洽迭代和离子弛豫的收敛准则分别设定为1×10-5eV和1×10-4eV。在303K下以正则(NVT)系综进行电解质-盐混合物的AIMD模拟。使用Nose质量参数为0.5的Nose恒温法控制AIMD模拟系统的恒定温度。所有AIMD模拟中使用0.5fs的时间步长。AIMD模拟中使用Monkhorst-Pack k点网格栅方案(2×2×2)。每种电解质/盐系统的总AIMD模拟时间为15ps。使用最后5ps的AIMD轨道获得Li-O对的径向分布函数。
图35显示使用VASP，DMC、BTFE、LiFSI和DMC/LiFSI、BTFE/LiFSI对在真空中的优化几何结构。Li、O、C、H、S、N和F原子分别为洋红色、红色、灰色、白色、黄色、蓝色和浅蓝色。以上计算只使用Γ为中心的k点网格。使用具有PBE的Gaussian 09软件包和6-311++G(p,d)基组(Frisch等人，Gaussian 09,2009,Gaussian Inc.,Wallingford,CT)也获得类似的结果，表10。发现LiFSI盐优先通过Li-ODMC键与DMC配位，优化的Li-ODMC键长度为
且LiFSI与DMC之间存在强烈的相互作用(-88.7kJ/mol)。另一方面，如
的Li-OBTFE键距离(比优化的Li-ODMC键长得多)和LiFSI与BTFE之间-41.4kJ/mol的更弱的相互作用所反映，LiFSI与另一种电解质溶剂BTFE之间的相互作用相当弱。
如先前关于Li团块和表面的理论研究(Camacho-Forero等人，J Phys Chem C2015,119:26828-26839；Doll等人，J Phys Condens Matter 1999,11:5007-5019)所表明，使用三种低指数表面结构(即(100)、(110)和(111)晶面)中最稳定的(100)表面来模拟Li阳极表面。周期性的Li(100)表面具有p(4×4)超晶胞，其具有七个原子Li层。图36A-36F中显示Li(100)表面上的DMC、BTFE、LiFSI和DMC/LiFSI对的优化结构。

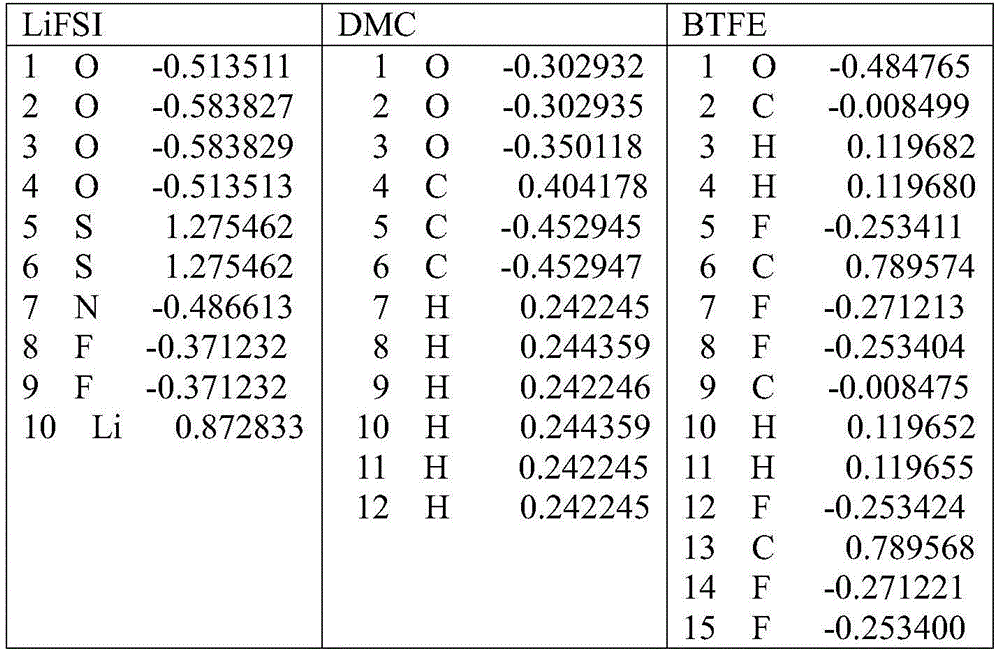

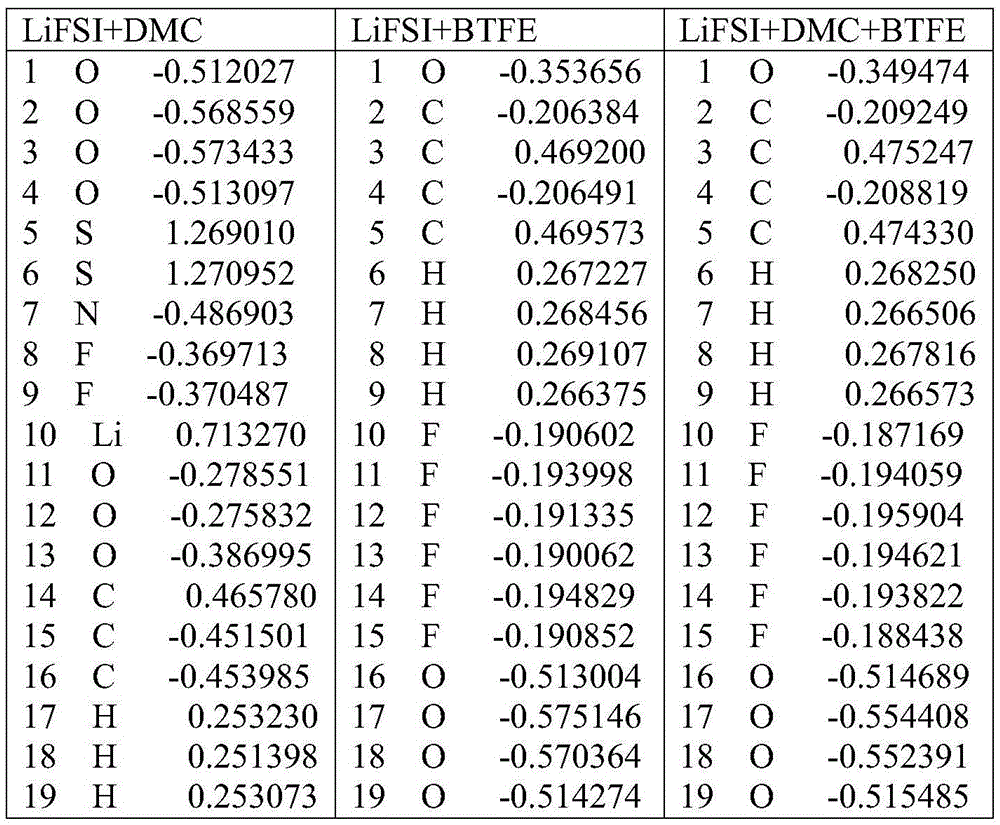

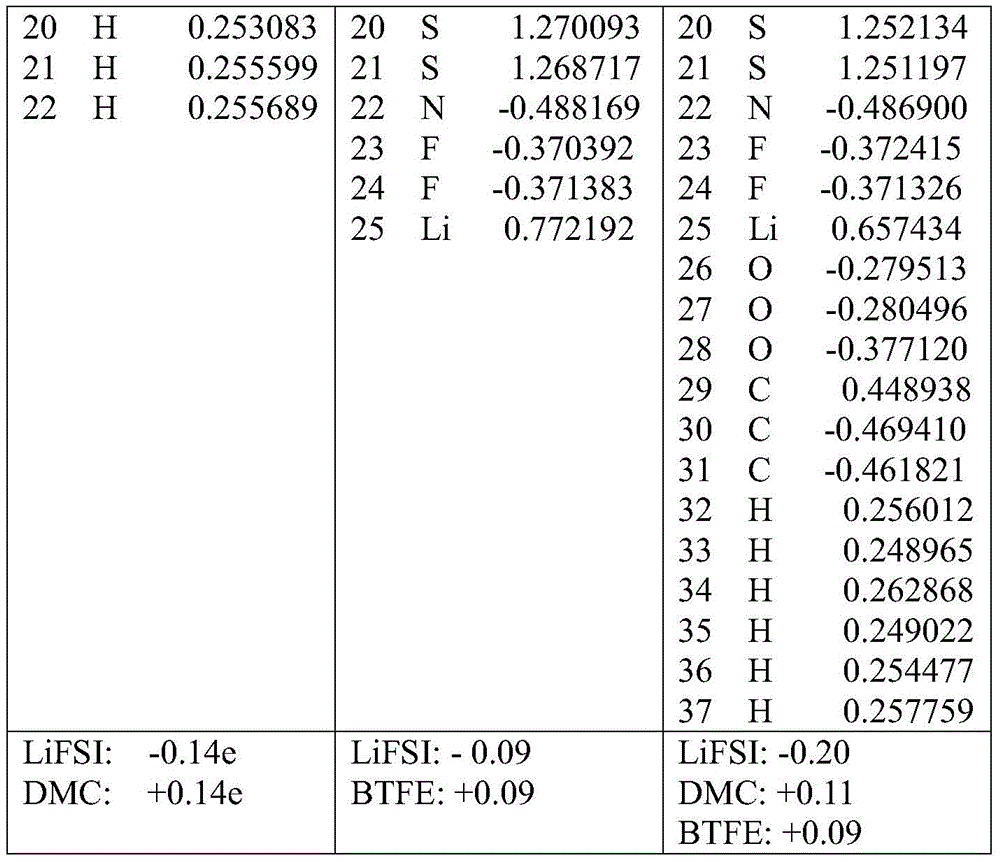

进行贝德电荷分析(Bader charge analysis，Henkelman等人，Comput Mater Sci2006,36:354-360)获得电解质和盐物质之间在吸附时可能的电荷转移。DFT计算的吸附能量和每种物质的贝德电荷总结在表9中。与DMC、LiFSI和DMC/LiFSI对相比，BTFE与Li阳极表面之间的相互作用极弱且几乎不具有还原性。这表明BTFE分子几乎为惰性的且几乎不被还原。而DMC和DMC/LiFSI对通过分别获得-0.19和-0.40|e|的分数电荷而被轻微还原，暗示两者都被还原，由此导致可能的分解。总而言之，发现BTFE比DMC和DMC/LiFSI对在Li阳极上更稳定。
为理解添加第二种电解质溶剂BTFE对DMC/LiFSI混合物的微观结构的影响，使用AIMD模拟研究三种电解质/盐混合物系统，即一种二元DMC/LiFSI混合物和具有两种不同摩尔比的两种三元DMC/BTFE/LiFSI混合物。通过在实验密度和摩尔比(浓度)的基础上随机放置DMC、BTFE和LiFSI分子的数量来建立每种液体电解质/盐混合物系统的初始结构。模拟系统的大小为
首先使用具有灵活力场的自制的经典分子动力学模拟方法使这些初始结构弛豫(Han等人，J Electrochem Soc 2014,161:A2042-2053；Soetens等人，J Phys Chem A 1998,102:1055-1061)。在系统准平衡后，对每种混合物系统进行总计15ps的AIMD模拟。三种电解质/盐混合物系统来自AIMD求和法的简况显示在图37A-37C中。图38显示由303K下的AIMD模拟轨道计算的Li-ODMC和Li-OBTFE对的径向分布函数。由三种电解质/盐混合物系统的简况(图37A-37C)以及Li-ODMC和Li-OBTFE对的径向分布函数(图38)显而易见，所有LiFSI盐分子都与DMC而非BTFE紧密配位。使用最后5ps的AIMD模拟轨道来计算Li-ODMC和Li-OBTFE对的径向分布函数。如图38中所示，对于所有三种研究的系统而言，都在
下识别Li-ODMC对的尖峰，表明所有LiFSI盐都被DMC溶剂的分子包围，作为第一配位壳层。这是由于DMC和LiFSI之间的强烈吸引相互作用。对于具有高和低BTFE浓度的两种三元混合物系统，发现Li-OBTFE对位于4.65和
处的两个小峰。这表明BTFE未与两种DMC/BTFE/LiFSI混合物中的LiFSI配位，明确表示存在局部超浓度的DMC/LiFSI对，而与BTFE稀释剂的分子的浓度无关。
采用拉曼光谱法和NMR光谱法来研究浓缩LiFSI/DMC电解质和经BTFE稀释的LiFSI/DMC-BTFE电解质的溶剂化结构。图39A和39B显示纯DMC、BTFE和DMC-BTFE(2:1)溶剂混合物的拉曼光谱。在DMC与BTFE混合物中DMC和BTFE的峰位置未观察到拉曼位移。此结果表明DMC与BTFE之间无显著的相互作用。
如图40A中所呈现，在不同浓度的LiFSI/DMC溶液的拉曼光谱中，稀LiFSI/DMC(1:9)溶液的特征在于游离DMC溶剂的分子在约920cm-1处的主要O-CH3伸缩振动带和Li+-配位DMC在约940cm-1处的次要振动带。随着LiFSI浓度增加(较高的LiFSI:DMC摩尔比)，游离DMC减少且消失以形成相接的离子对(CIP，与单一Li+离子配位的FSI-)和聚集体(AGG，与两个或更多Li+离子配位的FSI-)。通过FSI-拉曼带在710～780cm-1处的明显上移也证明了在浓缩的5.5M LiFSI/DMC中形成了CIP和AGG。图40B显示不同浓度的经BTFE稀释的LiFSI/DMC溶液的拉曼光谱。通过用BTFE稀释，发现Li+-配位的DMC溶剂化结构保存完好，未观察到约940cm-1处的振动带发生任何位移。此外，在不同LiFSI/DMC-BTFE溶液中，BTFE在830～840cm-1处的振动带无改变。结果表明稀释剂BTFE因其低介电常数和低供体数而未参与Li+阳离子的溶剂化，证实了LSE的溶剂化结构。值得注意的一种特征在于用BTFE稀释轻微减弱了Li+阳离子与FSI-阴离子之间的缔合，由FSI-拉曼带的下移(710～780cm-1)得以证实，这将有益于增强Li+离子扩散并改善LMB的动力学特性。
LSE溶剂化结构也通过NMR表征得以证实。NMR数据(图41)显示所有扩散系数(D)都与溶液粘度的倒数(η-1)全部成正比，而其变化略微不同，如Stokes-Einstein扩散理论所预测，取决于离子-离子以及离子-溶剂之间的相互作用(Pregosin等人，Chemical Reviews2005,105:2977-2998))。在纯DMC、BTFE溶剂及其混合物中发现DDMC>DBTFE，但随着LiFSI盐的引入，DDMC和DBTFE分别变得小于和大于η-1。这强烈表明主要由DMC分子发生Li+阳离子溶剂化，BTFE与其他电解质组分的相互作用相当弱。也表明通过添加BTFE增强Li+阳离子扩散(DLi≥DFSI)，这与拉曼观察相一致，而与LiFSI/DMC电解质中相反(DLi≤DFSI)。
稳定的扩散比DLi/DDMC和DFSI/DDMC表明由Li+阳离子、FSI-阴离子和DMC溶剂组成的LSE溶剂化结构对LiFSI/DMC-BTFE电解质中的BTFE群体不敏感(图42)。温度依赖性Ds似乎符合Stokes-Einstein扩散理论，D＝kBT/6πηrs，其中D为扩散系数，kB为波尔兹曼常数(Boltzmann constant)、T为绝对温度，η为粘度且rs为扩散分子的流体力学半径。DLi/DDMC和DFSI/DDMC值更接近统一值，且DBTFE/DDMC值比统一值大得多，这是由于DMC分子优先溶剂化Li+阳离子。DMC:BTFE电解质中相对恒定的DLi/DDMC和DFSI/DDMC值表明由Li+阳离子、FSI-阴离子和DMC组成的溶剂化结构对LiFSI的浓度和DMC:BTFE之间的比率较不敏感。可推断主要取决于Li盐浓度的离子-离子以及离子-溶剂之间的相互作用较不可能随DMC:BTFE二元电解质系统中的LiFSI浓度而变化。
为了解电解质组分与Li金属的稳定性，通过使用1LiFSI:2DMC、1LiFSI:1DMC和1LiFSI:2DMC:4BTFE的溶液作为最稳定Li(100)表面上的三种吸附配置类型来模拟适度稀释的3.7M LiFSI/DMC、SE(5.5M LiFSI/DMC)和LSE(1.2M LiFSI/DMC-BTFE(1:2))。对于适度稀释的溶液而言，在高浓度LiFSI的情形下，LiFSI吸附两个DMC分子(图36F)，而只有DMC-LiFSI对吸附Li(100)表面(图36D)。如先前的研究(Yamada等人，J Am Chem Soc 2014,136:5039-5046)所表明，使用最低未占分子轨道(LUMO)能量检查Li阳极LiFSI和DMC的减少。图43A-43C显示三种配置中，吸附的LiFSI和DMC分子中每个原子的投影态密度(PDOS)。显而易见，在稀LiFSI/DMC溶液中(图43A)，导带的LUMO位于DMC分子处。因此，DMC分子在Li阳极上还原性分解，导致对Li金属阳极的连续腐蚀以及LMB在循环时容量快速下降。与此相反，对于5.5M的LiFSI浓缩溶液而言(图43B)，出现与FSI-阴离子相关的新的LUMO峰。FSI-的导带最低能级低于DMC的导带最低能级，表明FSI-阴离子而非DMC溶剂将分解作为主要的还原反应，形成源自FSI的表面膜。重要的是，通过用惰性BTFE稀释至1.2M(图43C)，Li+-DMC-FSI-溶剂化结构得以良好保持，且导带的LUMO仍位于FSI-阴离子上，而非DMC或BTFE分子上。就此而言，FSI-阴离子仍优选被还原，在Li金属上形成牢固的源自FSI的表面膜，因此使得可改善LMB在如此低浓度的电解质(1.2M LiFSI/DMC-BTFE)中的稳定性。
表9.DFT计算的吸附能量以及DMC、BTFE和LiFSI
在Li(100)阳极表面上的贝德电荷
表10.使用Gaussian 09计算的LiFSI盐、DMC和BTFE电解质的Mullikan电荷
实施例11
具有LiFSI:TEPa:BTFE电解质的锂金属电池单元
在30℃的恒定温度下研究了使用不同电解质配方的Li||Cu和Li||LiNixMnyCozO2(其中x+y+z＝1，即Li||NMC)电池单元的性能。制备了磷酸三乙酯(TEPa)中的LiFSI的高浓度电解质(HCE)，3.8M LiFSI/TEPa，并用不同量的BTFE稀释。电解质配方和这些电解质的物理性质示于表11中。
表11.电解质编号和配方
通过将BTFE添加到3.8M HCE，即具有0.75:1的摩尔比的LiFSI:TEPa中，稀释的电解质的浓度降低至1.2M，LiFSI:TEPa:BTFE摩尔比为0.75:1:3。与原始的浓缩LiFSI/TEPa相比，稀释的LSE的粘度降低了2个数量级，离子电导率提高了>2倍。发现表11中所有电解质的自熄时间(SET)有效为零，这表明由于TEPa的质量含量较高(21-57重量％)，它们是不易燃的。
LiFSI盐不溶于BTFE溶剂。因此，BTFE被认为是电解质的“惰性”稀释剂，而不参与LiFSI的溶剂化。拉曼光谱法用于检测浓缩的LiFSI/TEPa电解质和BTFE稀释的LiFSI/TEPa-BTFE电解质的溶液配位结构。在BTFE稀释的电解质中，BTFE和Li+-TEPa溶剂化物的峰位置没有可观察到的拉曼位移(图44A-44D)。结果表明，用BTFE稀释不会改变局部的高浓度LiFSI-TEPa溶剂化结构，并使游离的TEPa溶剂分子的存在最小化，因此在重复的电镀/剥离过程中很好地保持了电解质对Li金属阳极的高稳定性。
图45示出了使用浓缩的LiFSI/TEPa电解质(E37)和那些含BTFE稀释剂的LSE，Li||Cu电池单元在长期循环中的CE。在0.5mA cm-2下进行循环，Li沉积面积容量为1mA cm-2。当添加BTFE作为稀释剂将LiFSI浓度降低至1.5M(E39)和1.2M(E40)时，经过140个循环的Li||Cu电池单元的平均CE分别为98.63％和98.82％，其与原始的浓缩LiFSI/TEPa(98.60％)类似甚至更优。
进一步研究了使用浓缩的LiFSI/TEPa电解质而不含(E1)和含BTFE稀释剂(E39和E40)的Li||NMC(LiNi0.6Mn0.2Co0.2O2，面积容量负荷为1.5mAh/cm2)电池单元。图46显示，与3.8M LiFSI/TEPa电解质相比，使用BTFE稀释的LSE的Li||NMC电池单元表现出更高的放电容量、更好的循环稳定性和循环效率。以C/3倍率进行循环稳定性，充电截至电压为4.4V。
BTFE稀释的LSE还提供了Li||NCA电池单元(LiNi0.85Co0.1Al0.05O2，面积容量负荷为1.8mAh/cm2，如图47所示)以及Li||LCO电池单元(LiCoO2，面积容量负荷为2.2mAh/cm2，如图48所示)的高放电容量和良好的循环稳定性。结果表明，不易燃的BTFE稀释的基于TEPa的LSE可以使LMB安全稳定地循环。以C/3倍率进行Li||NCA电池单元的循环稳定性，充电截止电压为4.4V。以C/5充电倍率和1C放电倍率进行Li||LCO电池单元的循环稳定性，充电截止电压为4.35V。
实施例12
具有LiFSI:TEPa:TTE电解质的锂金属电池单元
如表12所示，用LiFSI、TEPa和不同浓度的TTE以产生TTE稀释的LSE来制备电解质。使用TTE稀释剂，将LSE的浓度降低至1.9-1.0M，TEPa:TTE摩尔比为1:1至1:3。由于TEPa的质量含量较高(18-33重量％)，因此TTE稀释的LSE也不易燃。

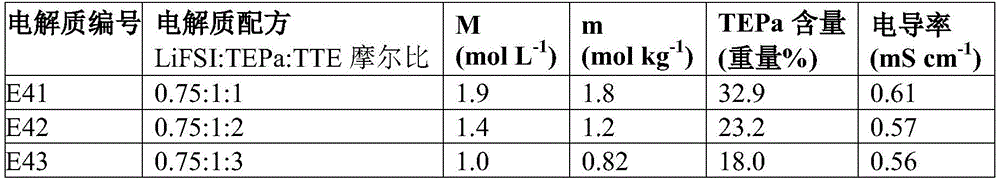

表12.电解质编号和配方
如图49所示，添加TTE作为稀释剂，Li||Cu电池单元在130个循环中的平均CE高达98.59-98.82％，与原始的浓缩LiFSI/TEPa电解质(98.60％)相当甚至更优。以0.5mAh cm-2进行循环，Li沉积面积容量为1mAh cm-2。类似地，经TTE稀释的基于TEPa的LSE还提供了Li||NMC电池单元的高容量、良好的循环稳定性和高效率(图50)。以C/3倍率进行循环，充电截止电压为4.4V。
实施例13
具有LiFSI:TMPa:BTFE电解质的锂金属电池单元
如表13所示，用LiFSI、磷酸三甲酯(TMPa)和不同浓度的BTFE制备电解质。通过添加BTFE，可以通过使用1：2摩尔比的TMPa/BTFE将4.1M LiFSI/TMPa电解质稀释至1.8M。由于TMPa的质量含量较高(22-43重量％)，因此基于TMPa的HCE和LSE不易燃。
表13.电解质编号和配方
使用浓缩的4.1M LiFSI/TMPa(E44)和1.8M LiFSI/TMPa-BTFE(摩尔比为1:2，E45)电解质的Li||Cu电池单元的Li电镀/剥离曲线分别显示在图51A和51B中。使用以下方案：1)一个形成循环，在0.5mA cm-2下在Cu上进行5mAh cm-2的初始Li电镀；然后在0.5mA cm-2下将Li剥离至1V；2)在0.5mA cm-2下在Cu上电镀5mAh cm-2Li作为Li储库；3)在1mAh cm-2下剥离/电镀Li，进行10个循环；4)在0.5mA cm-2下将所有的Li剥离至1V。通过在初始形成循环之后将总的Li剥离容量除以总的Li电镀容量来计算平均CE。两种电解质均显示出对锂金属的极高稳定性，分别为HCE和LSE提供了98.5％和99.2％的高CE。
BTFE稀释的基于TMPa的LSE在Li||NMC电池单元中也表现出高容量、良好的循环稳定性和高效率(图52)。以C/3倍率进行循环，充电截止电压为4.4V。
实施例14
具有LiFSI:TMPa:DMC:BTFE电解质的锂金属电池单元
可以通过用其他传统溶剂或添加剂替代部分阻燃剂(FR)和稀释剂来改性不易燃LSE，同时仍保留足够高的FR含量以保持不易燃特性并保留局部高浓度溶剂化结构，从而对锂金属阳极具有高稳定性。在DMC代替LiFSI:TMPa:BTFE LSE中的某些TMPa的情况下制备了电解质。电解质的配方和性能见表14。
表14.实施例4研究中使用的电解质编号和配方
电解质(E46和E47)在Li||Cu电池单元中均提供了99.34％的非常高的CE(分别见图53A和53B)。使用以下方案制备Li电镀/剥离曲线：1)一个形成循环，在0.5mA cm-2下在Cu上进行5mAh cm-2的初始Li电镀；然后在0.5mA cm-2下将Li剥离至1V；2)在0.5mA cm-2下在Cu上电镀5mAh cm-2Li作为Li储库；3)在1mAh cm-2下剥离/电镀Li，进行10个循环；4)在0.5mAcm-2下将所有的Li剥离至1V。通过在初始形成循环之后将总的Li剥离容量除以总的Li电镀容量来计算平均CE。
电解质在Li||NMC电池单元中也表现出高容量、良好的循环稳定性和高效率(图54)。以C/3倍率进行循环，充电截止电压为4.4V。
实施例15
具有LiFSI:TEPa:DME、LiFSI:TMS:TTE和LiFSI:TEPa:DME:TTE电解质的锂金属电池单元
如表15所示，评估了几种电解质的易燃性和电化学性能。图55和56分别显示了使用LiFSI-0.3TEPa-0.9DME和LiFSI-0.8TEPa-0.4DME-3TTE的Li||NMC811电池单元的循环稳定性。在C/3下进行循环，电压2.8-4.4V。LiFSI-0.3TEP-0.9DME电解质的SET值(54s/g)低于基准电解质(EC EMC中1M LiPF6(3/7按重量计)+2重量％VC(85s/g))。图56中的电池单元具有50μm的Li阳极，其锂面积沉积容量为0.5mAh cm-2，并且包括3g/Ah的电解质。结果表明，LiFSI-0.8TEPa-0.4DME-3TTE电解质的SET值(7.7s/g)低，适用于高负荷、稀电解质条件。

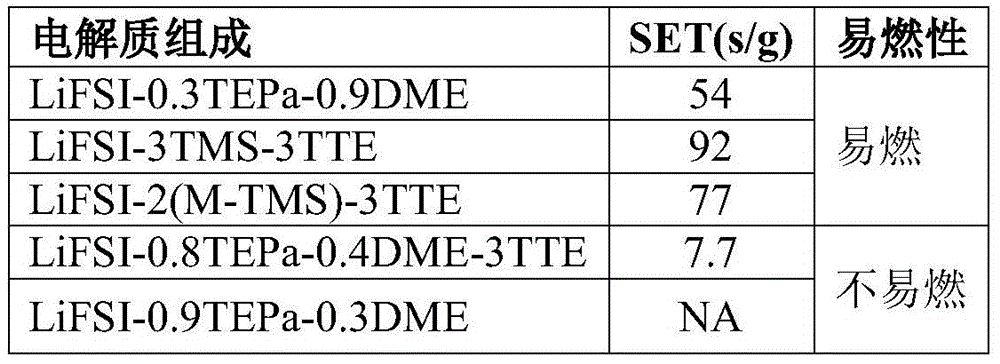

表15-所选的具有LiFSI盐的电解质的易燃性比较
在以下编号的项目中描述了所公开的电解质和电池的代表性实施例。
1、电解质，其包含：
活性盐；
包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中；和
稀释剂，其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍，并且其中所述电解质包含至少5重量％的阻燃化合物。
2、根据第1项所述的电解质，其中所述阻燃化合物包含有机磷酸酯、有机亚磷酸酯、有机膦酸酯、有机磷酰胺、磷腈或其任意组合。
3、根据第2项所述的电解质，其中所述阻燃化合物包含磷酸三乙酯、磷酸三甲酯、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
4、根据第1至3中任一项所述的电解质，其中所述溶剂还包含助溶剂，其中所述活性盐可溶于所述助溶剂中。
5、根据第4项所述的电解质，其中所述助溶剂包含醚溶剂、碳酸酯溶剂、二甲基亚砜或其任意组合。
6、根据第4项所述的电解质，其中所述助溶剂包含1,2-二甲氧基乙烷(DME)、1,3-二氧戊环(DOL)、烯丙基醚、二甘醇醚、碳酸二甲酯(DMC)、碳酸甲乙酯(EMC)、碳酸二乙酯(DEC)、碳酸亚乙酯(EC)、碳酸亚丙酯(PC)、碳酸亚乙烯酯(VC)、氟代碳酸亚乙酯(FEC)、4-乙烯基-1,3-二氧戊环-2-酮(VEC)、4-亚甲基-1,3-二氧戊环-2-酮(MEC)、4,5-二亚甲基-1,3-二氧戊环-2-酮、二甲基亚砜(DMSO)、二甲基砜(DMS)、乙基甲基砜(EMS)、乙基乙烯基砜(EVS)、四亚甲基砜(TMS)、丁酸甲酯、丙酸乙酯、γ-丁内酯、乙腈、丁二腈、三烯丙基胺、三烯丙基氰脲酸酯、三烯丙基异氰脲酸酯或其任意组合。
7、根据第1至6中任一项所述的电解质，其中：
(i)所述活性盐在所述电解质中的摩尔浓度在0.5M至2M的范围内；或
(ii)所述活性盐在所述溶剂中的摩尔浓度为每升所述溶剂大于3摩尔活性盐；或
(iii)所述活性盐在所述电解质中的摩尔浓度比所述活性盐在不存在所述稀释剂的所述溶剂中的摩尔浓度小至少20％；或
(iv)(i)、(ii)和(iii)的任意组合。
8、根据第1至7中任一项所述的电解质，其中：
(i)所述活性盐与所述溶剂的摩尔比在0.33至1.5的范围内；或
(ii)所述溶剂与所述稀释剂的摩尔比在0.2至5的范围内；或
(iii)同时满足(i)和(ii)。
9、根据第1至8中任一项所述的电解质，其中：
(i)所述溶剂的至少90％的分子与所述活性盐的阳离子缔合；或
(ii)所述稀释剂的少于10％的分子与所述活性盐的阳离子缔合；或
(iii)同时满足(i)和(ii)。
10、根据第1至9中任一项所述的电解质，其中所述活性盐包含锂盐或锂盐混合物、钠盐或钠盐混合物、钾盐或钾盐混合物，或镁盐或镁盐混合物。
11、根据第1至9中任一项所述的电解质，其中所述活性盐包含双(氟磺酰基)酰亚胺锂(LiFSI)、双(三氟甲烷磺酰基)酰亚胺锂(LiTFSI)、双(五氟乙烷磺酰基)酰亚胺锂(LiBETI)、双(氟磺酰基)酰亚胺钠(NaFSI)、双(三氟甲基磺酰基)酰亚胺钠(NaTFSI)、双(草酸根)硼酸锂(LiBOB)、双(草酸根)硼酸钠(NaBOB)、LiPF6、LiAsF6、LiBF4、LiCF3SO3、LiClO4、二氟草酸硼酸锂阴离子(LiDFOB)、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO4或其任意组合。
12、根据第1至9中任一项所述的电解质，其中：
所述活性盐为(i)LiFSI、LiTFSI或其组合，或(ii)NaFSI、NaTFSI或其组合；
所述溶剂包含磷酸三乙酯、磷酸三甲酯或其组合；且
所述活性盐在所述电解质中的摩尔浓度在0.75M至1.5M的范围内。
13、根据第1至12中任一项所述的电解质，其中所述稀释剂包含氟代烷基醚。
14、根据第1至12中任一项项所述的电解质，其中所述稀释剂包含1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚(TTE)、双(2,2,2-三氟乙基)醚(BTFE)、1,1,2,2,-四氟乙基-2,2,2-三氟乙基醚(TFTFE)、甲氧基九氟丁烷(MOFB)、乙氧基九氟丁烷(EOFB)或其任意组合。
15、根据第1至14项中任一项所述的电解质，其中所述溶剂与所述稀释剂不可混溶，所述电解质还包含与所述溶剂具有不同组成且与所述稀释剂具有不同组成的桥溶剂，其中所述桥溶剂与所述溶剂以及与所述稀释剂可混溶。
16、根据第15项所述的电解质，其中所述桥溶剂包含乙腈、碳酸二甲酯、碳酸二乙酯、碳酸亚丙酯、二甲基亚砜、1,3-二氧戊环、1,2-二甲氧基乙烷、二甘醇二甲醚(双(2-甲氧基乙基)醚)、三甘醇二甲醚(三乙二醇二甲醚)、四甘醇二甲醚(四乙二醇二甲醚)或其任意组合。
17、电池，其包含：
(i)电解质，其包含
活性盐；
包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中；和
稀释剂，其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍，所述活性盐在所述电解质中的浓度在0.75M至2M范围内，并且所述电解质包含至少5重量％的阻燃化合物；
(ii)阳极；以及
(iii)阴极，其中所述电池具有≥95％的库仑效率。
18、根据第17项所述的电池，其中所述阻燃化合物包含磷酸三甲酯、磷酸三乙酯、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
19、根据第17项或第18项所述的电池，其中：
所述阳极为锂金属；
所述活性盐包含LiFSI、LiTFSI、LiPF6、LiAsF6、LiBF4、LiCF3SO3、LiClO4、LiBOB、LiDFOB、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO4或其任意组合；
所述阻燃化合物包含磷酸三甲酯、磷酸三乙酯或其组合；
所述稀释剂包含TTE、BTFE、TFTFE、MOFB、EOFB或其任意组合；且
所述阴极为Li1+wNixMnyCozO2(x+y+z+w＝1，0≤w≤0.25)、LiNixMnyCozO2(x+y+z＝1)、LiCoO2、LiNi0.8Co0.15Al0.05O2、LiNi0.5Mn1.5O4尖晶石、LiMn2O4、LiFePO4、Li4-xMxTi5O12(M＝Mg、Al、Ba、Sr或Ta；0≤x≤1)、MnO2、V2O5、V6O13、LiV3O8、LiMC1 xMC2 1-xPO4(MC1或MC2＝Fe、Mn、Ni、Co、Cr或Ti；0≤x≤1)、Li3V2-xM1 x(PO4)3(M1＝Cr、Co、Fe、Mg、Y、Ti、Nb或Ce；0≤x≤1)、LiVPO4F、LiMC1 xMC2 1-xO2(MC1和MC2独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1)、LiMC1 xMC2 yMC3 1-x-yO2(MC1、MC2和MC3独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1；0≤y≤1)、LiMn2-yXyO4(X＝Cr、Al或Fe，0≤y≤1)、LiNi0.5-yXyMn1.5O4(X＝Fe、Cr、Zn、Al、Mg、Ga、V或Cu；0≤y<0.5)、xLi2MnO3·(1-x)LiMC1 yMC2 zMC3 1-y-zO2(MC1、MC2和MC3独立地为Mn、Ni、Co、Cr、Fe或其混合物；x＝0.3-0.5；y≤0.5；z≤0.5)、Li2M2SiO4(M2＝Mn、Fe或Co)、Li2M2SO4(M2＝Mn、Fe或Co)、LiM2SO4F(M2＝Fe、Mn或Co)、Li2-x(Fe1-yMny)P2O7(0≤y≤1)、Cr3O8、Cr2O5、碳/硫复合物或空气电极。
20、根据第17项或第18项所述的电池，其中：
所述阳极为钠金属；
所述活性盐包含NaFSI、NaTFSI或其组合；
所述阻燃化合物包含磷酸三甲酯、磷酸三乙酯或其组合；
所述稀释剂包含BTFE、TTE、TFTFE、MOFB、EOFB或其任意组合；且
所述阴极为NaFePO4、Na2FePO4F、Na2FeP2O7、Na3V2(PO4)3、Na3V2(PO4)2F3、NaVPO4F、NaVPOPOF、Na1.5VOPO4F0.5、NaCo2O4、NaFeO2、NaxMO2，其中0.4<x≤1，且M为过渡金属或过渡金属的混合物、Na2/3Ni1/3Mn2/3O2、Na2/3Fe1/2Mn1/2O2、Na2/3Ni1/6Co1/6Mn2/3O2、NaNi1/3Fe1/3Mn1/3O2、NaNi1/3Fe1/3Co1/3O2、NaNi1/2Mn1/2O2、普鲁士白模拟阴极或普鲁士蓝模拟阴极。
21、根据第17至20任一项所述的电池，其中所述溶剂还包含助溶剂，所述助溶剂包含碳酸酯溶剂、醚溶剂、二甲基亚砜或其组合。
22、根据第17至21项中任一项所述的电池，其中所述溶剂与所述稀释剂不可混溶，所述电解质还包含与所述溶剂具有不同组成且与所述稀释剂具有不同组成的桥溶剂，其中所述桥溶剂与所述溶剂以及与所述稀释剂可混溶。
鉴于多种可能的实施方案可适用于公开的本发明，因此应了解，说明的实施方案只是本发明的优选实施例，且不应认为限制本发明的范围。相反，本发明的范围由随附权利要求书来定义。因此我们要求所有落入这些权利要求书的范围和精神内的技术方案作为本发明。
Claims (22)
1.电解质，其包含：
活性盐；
包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中；和
稀释剂，其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍，并且
其中所述电解质包含至少5重量％的阻燃化合物。
2.根据权利要求1所述的电解质，其中所述阻燃化合物包含有机磷酸酯、有机亚磷酸酯、有机膦酸酯、有机磷酰胺、磷腈或其任意组合。
3.根据权利要求2所述的电解质，其中所述阻燃化合物包含磷酸三乙酯、磷酸三甲酯、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
4.根据权利要求1所述的电解质，其中所述溶剂还包含助溶剂，其中所述活性盐可溶于所述助溶剂中。
5.根据权利要求4所述的电解质，其中所述助溶剂包含醚溶剂、碳酸酯溶剂、二甲基亚砜或其任意组合。
6.根据权利要求4所述的电解质，其中所述助溶剂包含1,2-二甲氧基乙烷(DME)、1,3-二氧戊环(DOL)、烯丙基醚、二甘醇醚、碳酸二甲酯(DMC)、碳酸甲乙酯(EMC)、碳酸二乙酯(DEC)、碳酸亚乙酯(EC)、碳酸亚丙酯(PC)、碳酸亚乙烯酯(VC)、氟代碳酸亚乙酯(FEC)、4-乙烯基-1,3-二氧戊环-2-酮(VEC)、4-亚甲基-1,3-二氧戊环-2-酮(MEC)、4,5-二亚甲基-1,3-二氧戊环-2-酮、二甲基亚砜(DMSO)、二甲基砜(DMS)、乙基甲基砜(EMS)、乙基乙烯基砜(EVS)、四亚甲基砜(TMS)、丁酸甲酯、丙酸乙酯、γ-丁内酯、乙腈、丁二腈、三烯丙基胺、三烯丙基氰脲酸酯、三烯丙基异氰脲酸酯或其任意组合。
7.根据权利要求1所述的电解质，其中：
(i)所述活性盐在所述电解质中的摩尔浓度在0.5M至2M的范围内；或
(ii)所述活性盐在所述溶剂中的摩尔浓度为每升所述溶剂大于3摩尔活性盐；或
(iii)所述活性盐在所述电解质中的摩尔浓度比所述活性盐在不存在所述稀释剂的所述溶剂中的摩尔浓度小至少20％；或
(iv)(i)、(ii)和(iii)的任意组合。
8.根据权利要求1所述的电解质，其中：
(i)所述活性盐与所述溶剂的摩尔比在0.33至1.5的范围内；或
(ii)所述溶剂与所述稀释剂的摩尔比在0.2至5的范围内；或
(iii)同时满足(i)和(ii)。
9.根据权利要求1所述的电解质，其中：
(i)所述溶剂的至少90％的分子与所述活性盐的阳离子缔合；或
(ii)所述稀释剂的少于10％的分子与所述活性盐的阳离子缔合；或
(iii)同时满足(i)和(ii)。
10.根据权利要求1所述的电解质，其中所述活性盐包含锂盐或锂盐混合物、钠盐或钠盐混合物、钾盐或钾盐混合物，或镁盐或镁盐混合物。
11.根据权利要求1所述的电解质，其中所述活性盐包含双(氟磺酰基)酰亚胺锂(LiFSI)、双(三氟甲烷磺酰基)酰亚胺锂(LiTFSI)、双(五氟乙烷磺酰基)酰亚胺锂(LiBETI)、双(氟磺酰基)酰亚胺钠(NaFSI)、双(三氟甲基磺酰基)酰亚胺钠(NaTFSI)、双(草酸根)硼酸锂(LiBOB)、双(草酸根)硼酸钠(NaBOB)、LiPF6、LiAsF6、LiBF4、LiCF3SO3、LiClO4、二氟草酸硼酸锂阴离子(LiDFOB)、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO4或其任意组合。
12.根据权利要求1所述的电解质，其中：
所述活性盐为(i)LiFSI、LiTFSI或其组合，或(ii)NaFSI、NaTFSI或其组合；
所述溶剂包含磷酸三乙酯、磷酸三甲酯或其组合；且
所述活性盐在所述电解质中的摩尔浓度在0.75M至1.5M的范围内。
13.根据权利要求1所述的电解质，其中所述稀释剂包含氟代烷基醚。
14.根据权利要求1所述的电解质，其中所述稀释剂包含1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚(TTE)、双(2,2,2-三氟乙基)醚(BTFE)、1,1,2,2,-四氟乙基-2,2,2-三氟乙基醚(TFTFE)、甲氧基九氟丁烷(MOFB)、乙氧基九氟丁烷(EOFB)或其任意组合。
15.根据权利要求1至14中任一项所述的电解质，其中所述溶剂与所述稀释剂不可混溶，所述电解质还包含与所述溶剂具有不同组成且与所述稀释剂具有不同组成的桥溶剂，其中所述桥溶剂与所述溶剂以及与所述稀释剂可混溶。
16.根据权利要求15所述的电解质，其中所述桥溶剂包含乙腈、碳酸二甲酯、碳酸二乙酯、碳酸亚丙酯、二甲基亚砜、1,3-二氧戊环、1,2-二甲氧基乙烷、二甘醇二甲醚(双(2-甲氧基乙基)醚)、三甘醇二甲醚(三乙二醇二甲醚)、四甘醇二甲醚(四乙二醇二甲醚)或其任意组合。
17.电池，其包含：
电解质，其包含
活性盐；
包含阻燃化合物的溶剂，其中所述活性盐可溶于所述溶剂中；和
稀释剂，其中所述活性盐在所述稀释剂中的溶解度比所述活性盐在所述溶剂中的溶解度小至少10倍，所述活性盐在所述电解质中的浓度在0.75M至2M范围内，并且所述电解质包含至少5重量％的阻燃化合物；
阳极；以及
阴极，其中所述电池具有≥95％的库仑效率。
18.根据权利要求17所述的电池，其中所述阻燃化合物包含磷酸三甲酯、磷酸三乙酯、磷酸三丁酯、磷酸三苯酯、三(2,2,2-三氟乙基)磷酸酯、双(2,2,2-三氟乙基)甲基磷酸酯、亚磷酸三甲酯、亚磷酸三苯酯、三(2,2,2-三氟乙基)亚磷酸酯、甲基膦酸二甲酯、乙基膦酸二乙酯、苯基膦酸二乙酯、双(2,2,2-三氟乙基)甲基膦酸酯、六甲基磷酰胺、六甲氧基磷腈、六氟磷腈或其任意组合。
19.根据权利要求17所述的电池，其中：
所述阳极为锂金属；
所述活性盐包含LiFSI、LiTFSI、LiPF6、LiAsF6、LiBF4、LiCF3SO3、LiClO4、LiBOB、LiDFOB、LiI、LiBr、LiCl、LiSCN、LiNO3、Li2SO4或其任意组合；
所述阻燃化合物包含磷酸三甲酯、磷酸三乙酯或其组合；
所述稀释剂包含TTE、BTFE、TFTFE、MOFB、EOFB或其任意组合；且
所述阴极为Li1+wNixMnyCozO2(x+y+z+w＝1，0≤w≤0.25)、LiNixMnyCozO2(x+y+z＝1)、LiCoO2、LiNi0.8Co0.15Al0.05O2、LiNi0.5Mn1.5O4尖晶石、LiMn2O4、LiFePO4、Li4-xMxTi5O12(M＝Mg、Al、Ba、Sr或Ta；0≤x≤1)、MnO2、V2O5、V6O13、LiV3O8、LiMC1 xMC2 1-xPO4(MC1或MC2＝Fe、Mn、Ni、Co、Cr或Ti；0≤x≤1)、Li3V2-xM1 x(PO4)3(M1＝Cr、Co、Fe、Mg、Y、Ti、Nb或Ce；0≤x≤1)、LiVPO4F、LiMC1 xMC2 1-xO2(MC1和MC2独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1)、LiMC1 xMC2 yMC3 1-x-yO2(MC1、MC2和MC3独立地为Fe、Mn、Ni、Co、Cr、Ti、Mg或Al；0≤x≤1；0≤y≤1)、LiMn2-yXyO4(X＝Cr、Al或Fe，0≤y≤1)、LiNi0.5-yXyMn1.5O4(X＝Fe、Cr、Zn、Al、Mg、Ga、V或Cu；0≤y<0.5)、xLi2MnO3·(1-x)LiMC1 yMC2 zMC3 1-y-zO2(MC1、MC2和MC3独立地为Mn、Ni、Co、Cr、Fe或其混合物；x＝0.3-0.5；y≤0.5；z≤0.5)、Li2M2SiO4(M2＝Mn、Fe或Co)、Li2M2SO4(M2＝Mn、Fe或Co)、LiM2SO4F(M2＝Fe、Mn或Co)、Li2-x(Fe1-yMny)P2O7(0≤y≤1)、Cr3O8、Cr2O5、碳/硫复合物或空气电极。
20.根据权利要求17所述的电池，其中：
所述阳极为钠金属；
所述活性盐包含NaFSI、NaTFSI或其组合；
所述阻燃化合物包含磷酸三甲酯、磷酸三乙酯或其组合；
所述稀释剂包含BTFE、TTE、TFTFE、MOFB、EOFB或其任意组合；且
所述阴极为NaFePO4、Na2FePO4F、Na2FeP2O7、Na3V2(PO4)3、Na3V2(PO4)2F3、NaVPO4F、NaVPOPOF、Na1.5VOPO4F0.5、NaCo2O4、NaFeO2、NaxMO2，其中0.4<x≤1，且M为过渡金属或过渡金属的混合物、Na2/3Ni1/3Mn2/3O2、Na2/3Fe1/2Mn1/2O2、Na2/3Ni1/6Co1/6Mn2/3O2、NaNi1/3Fe1/3Mn1/3O2、NaNi1/3Fe1/3Co1/3O2、NaNi1/2Mn1/2O2、普鲁士白模拟阴极或普鲁士蓝模拟阴极。
21.根据权利要求17所述的电池，其中所述溶剂还包含助溶剂，所述助溶剂包含碳酸酯溶剂、醚溶剂、二甲基亚砜或其组合。
22.根据权利要求17至21中任一项所述的电池，其中所述溶剂与所述稀释剂不可混溶，所述电解质还包含与所述溶剂具有不同组成且与所述稀释剂具有不同组成的桥溶剂，其中所述桥溶剂与所述溶剂以及与所述稀释剂可混溶。
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US15/788,188 US10472571B2 (en) | 2017-03-02 | 2017-10-19 | Low flammability electrolytes for stable operation of electrochemical devices |
| US15/788,188 | 2017-10-19 | ||
| PCT/US2018/049141 WO2019078965A1 (en) | 2017-10-19 | 2018-08-31 | LOW FLAMMABLE ELECTROLYTES FOR THE STABLE OPERATION OF ELECTROCHEMICAL DEVICES |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| CN111212887A true CN111212887A (zh) | 2020-05-29 |
Family
ID=66174566
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN201880066668.2A Pending CN111212887A (zh) | 2017-10-19 | 2018-08-31 | 用于电化学装置的稳定运行的低易燃性电解质 |
Country Status (5)
| Country | Link |
|---|---|
| EP (1) | EP3697869A4 (zh) |
| JP (1) | JP2021500704A (zh) |
| KR (1) | KR20200059316A (zh) |
| CN (1) | CN111212887A (zh) |
| WO (1) | WO2019078965A1 (zh) |
Cited By (19)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN111668540A (zh) * | 2020-07-03 | 2020-09-15 | 深圳先进技术研究院 | 局部高浓度阻燃电解质、锂电池及其制备方法 |
| CN111769325A (zh) * | 2020-06-18 | 2020-10-13 | 合肥国轩高科动力能源有限公司 | 一种改善高低温循环性能的锂电子电池电解液及锂离子电池 |
| CN111834672A (zh) * | 2020-07-27 | 2020-10-27 | 深圳先进技术研究院 | 阻燃液态电解质、锂电池及其制备方法 |
| CN112467219A (zh) * | 2020-12-03 | 2021-03-09 | 珠海冠宇电池股份有限公司 | 一种电解液及包括该电解液的锂离子电池 |
| CN112687953A (zh) * | 2020-12-24 | 2021-04-20 | 中国电子新能源（武汉）研究院有限责任公司 | 二次电池电解液及其制备方法和电池 |
| CN113871716A (zh) * | 2020-06-30 | 2021-12-31 | 东营市海科新源化工有限责任公司 | 一种用于高镍锂离子电池的多功能电解液及锂离子电池 |
| CN114171794A (zh) * | 2021-04-30 | 2022-03-11 | 华中科技大学 | 一种高电压不燃稀释高浓电解液、其制备和应用 |
| CN114520372A (zh) * | 2022-02-21 | 2022-05-20 | 蜂巢能源科技股份有限公司 | 一种耐氧化电解液、锂离子电池及制备方法 |
| CN114985723A (zh) * | 2022-06-01 | 2022-09-02 | 江苏科技大学 | 锑铋合金材料及其制备方法和在钠二次电池负极中的应用 |
| CN115441060A (zh) * | 2022-10-15 | 2022-12-06 | 武汉科技大学 | 一种高安全的磷酸酯类金属锂高压电解液 |
| CN116315081A (zh) * | 2023-04-19 | 2023-06-23 | 南京信息工程大学 | 一种高比能高载量型一次锂硫电池电解液及其制备方法 |
| CN117154233A (zh) * | 2023-11-01 | 2023-12-01 | 英德市科恒新能源科技有限公司 | 一种锂离子电池倍率型电解液、制备方法、锂离子电池 |
| WO2024021019A1 (zh) * | 2022-07-29 | 2024-02-01 | 宁德时代新能源科技股份有限公司 | 钠离子电池电解液、二次电池、电池模块、电池包和用电装置 |
| CN117529829A (zh) * | 2021-12-28 | 2024-02-06 | 禄内西斯股份有限公司 | 正极活性物质、正极合剂以及二次电池 |
| CN118248941A (zh) * | 2024-03-22 | 2024-06-25 | 江门双碳实验室 | 磷酸基添加剂作为钠/钾离子电池局域高浓度电解液的金属负极枝晶抑制剂的应用 |
| CN118352609A (zh) * | 2023-01-16 | 2024-07-16 | 宁德时代新能源科技股份有限公司 | 钠二次电池用电解质、钠二次电池及用电装置 |
| WO2024152633A1 (zh) * | 2023-01-16 | 2024-07-25 | 宁德时代新能源科技股份有限公司 | 钠二次电池用电解液、钠二次电池及用电装置 |
| CN119354811A (zh) * | 2024-08-30 | 2025-01-24 | 南方科技大学 | 确定液流电池电解液浓度的方法及装置 |
| WO2025112185A1 (zh) * | 2023-11-27 | 2025-06-05 | 欣旺达动力科技股份有限公司 | 一种二次电池及用电装置 |
Families Citing this family (23)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP7243507B2 (ja) * | 2019-07-24 | 2023-03-22 | 株式会社豊田自動織機 | 電解液及びリチウムイオン二次電池 |
| JP7253861B2 (ja) * | 2019-09-30 | 2023-04-07 | サウス エイト テクノロジーズ インク． | 電気化学デバイス用電解質配合物 |
| JP7287251B2 (ja) * | 2019-11-20 | 2023-06-06 | 株式会社豊田自動織機 | 電解液及びリチウムイオン二次電池 |
| KR20210119144A (ko) * | 2020-03-24 | 2021-10-05 | 삼성에스디아이 주식회사 | 리튬 이차 전지 |
| CN115699394A (zh) * | 2020-05-22 | 2023-02-03 | 松下知识产权经营株式会社 | 非水电解质二次电池 |
| JP7700431B2 (ja) * | 2020-07-16 | 2025-07-01 | 株式会社Ｇｓユアサ | 非水電解質蓄電素子、その製造方法及び非水電解質 |
| KR102854274B1 (ko) * | 2020-09-29 | 2025-09-02 | 주식회사 엘지에너지솔루션 | 고 에너지 밀도를 갖는 리튬-황 전지 |
| EP4233118A1 (en) * | 2020-10-23 | 2023-08-30 | Umicore | Electrolyte for lithium secondary batteries |
| US11955624B2 (en) * | 2020-10-29 | 2024-04-09 | Saft America | Blended cathode materials for secondary batteries |
| JP7498308B2 (ja) * | 2021-03-31 | 2024-06-11 | エルジー エナジー ソリューション リミテッド | リチウム二次電池 |
| JP2023015589A (ja) * | 2021-07-20 | 2023-02-01 | 日産自動車株式会社 | 非水電解質二次電池 |
| JP7455094B2 (ja) * | 2021-09-21 | 2024-03-25 | 本田技研工業株式会社 | リチウム金属二次電池および電解液 |
| WO2023113897A2 (en) * | 2021-10-01 | 2023-06-22 | Battelle Memorial Institute | Electrolytes for lithium ion and lithium metal batteries |
| KR102835362B1 (ko) * | 2021-12-30 | 2025-07-17 | 한양대학교 산학협력단 | 리튬-황 전지용 양극 및 그의 제조방법 및 그를 포함하는 리튬-황 전지 |
| EP4459705A4 (en) * | 2021-12-30 | 2026-01-21 | Iucf Hyu | POSITIVE ELECTRODE FOR LITHIUM-SULPHUR BATTERIES, ITS MANUFACTURE PROCESS, AND LITHIUM-SULPHUR BATTERIES INCLUDING IT |
| JP2025517973A (ja) * | 2022-06-07 | 2025-06-12 | エルジー エナジー ソリューション リミテッド | リチウム二次電池およびその製造方法 |
| KR102772729B1 (ko) * | 2022-06-20 | 2025-02-25 | 국립군산대학교산학협력단 | 리튬 금속 전지용 전해액 조성물 및 이를 포함하는 리튬 금속 전지 |
| WO2024065254A1 (zh) * | 2022-09-28 | 2024-04-04 | 宁德时代新能源科技股份有限公司 | 电解液、钠离子电池、电池模块、电池包及用电装置 |
| KR102804106B1 (ko) * | 2022-12-29 | 2025-05-07 | 국립군산대학교산학협력단 | 리튬 금속 배터리용 불연성 전해질 및 이를 포함하는 리튬 금속 배터리 |
| CN118352623A (zh) * | 2023-01-16 | 2024-07-16 | 宁德时代新能源科技股份有限公司 | 钠二次电池用电解液、钠二次电池及用电装置 |
| KR102807494B1 (ko) * | 2023-05-04 | 2025-05-15 | 주식회사 엘지에너지솔루션 | 리튬 이차전지 |
| EP4672401A1 (en) * | 2023-05-04 | 2025-12-31 | LG Energy Solution, Ltd. | SECONDARY LITHIUM BATTERY |
| KR20250071058A (ko) * | 2023-11-14 | 2025-05-21 | 삼성에스디아이 주식회사 | 리튬 이차 전지용 전해액 및 이를 포함하는 리튬 이차 전지 |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US6040091A (en) * | 1997-07-10 | 2000-03-21 | Toyota Jidosha Kabushiki Kaisha | Lithium ion secondary cell solvent |
| US20070243470A1 (en) * | 2006-04-17 | 2007-10-18 | Denso Corporation | Nonaqueous electrolyte solution and secondary battery using the electrolyte solution |
| CN106299244A (zh) * | 2015-06-25 | 2017-01-04 | 三星电子株式会社 | 用于锂金属电池的负极和包括其的锂金属电池 |
| CN106876815A (zh) * | 2015-11-05 | 2017-06-20 | 锂能源和电力有限责任两合公司 | 电池组电池和电池组 |
Family Cites Families (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US9190698B2 (en) * | 2008-08-19 | 2015-11-17 | California Institute Of Technology | Lithium-ion electrolytes with improved safety tolerance to high voltage systems |
| US9099756B2 (en) * | 2009-02-17 | 2015-08-04 | Samsung Sdi Co., Ltd. | Flame retardant electrolyte for rechargeable lithium battery and rechargeable lithium battery including the same |
| KR102402928B1 (ko) * | 2014-04-17 | 2022-05-26 | 고션 인코포레이티드 | 다이카복시산의 에스터를 함유하는 전해질 조성물 |
| US10164291B2 (en) * | 2014-05-08 | 2018-12-25 | Lynntech, Inc. | Electrolyte for electrochemical energy storage devices |
-
2018
- 2018-08-31 CN CN201880066668.2A patent/CN111212887A/zh active Pending
- 2018-08-31 EP EP18869273.5A patent/EP3697869A4/en active Pending
- 2018-08-31 KR KR1020207014237A patent/KR20200059316A/ko not_active Withdrawn
- 2018-08-31 JP JP2020522068A patent/JP2021500704A/ja active Pending
- 2018-08-31 WO PCT/US2018/049141 patent/WO2019078965A1/en not_active Ceased
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US6040091A (en) * | 1997-07-10 | 2000-03-21 | Toyota Jidosha Kabushiki Kaisha | Lithium ion secondary cell solvent |
| US20070243470A1 (en) * | 2006-04-17 | 2007-10-18 | Denso Corporation | Nonaqueous electrolyte solution and secondary battery using the electrolyte solution |
| CN106299244A (zh) * | 2015-06-25 | 2017-01-04 | 三星电子株式会社 | 用于锂金属电池的负极和包括其的锂金属电池 |
| CN106876815A (zh) * | 2015-11-05 | 2017-06-20 | 锂能源和电力有限责任两合公司 | 电池组电池和电池组 |
Cited By (27)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN111769325A (zh) * | 2020-06-18 | 2020-10-13 | 合肥国轩高科动力能源有限公司 | 一种改善高低温循环性能的锂电子电池电解液及锂离子电池 |
| CN111769325B (zh) * | 2020-06-18 | 2022-06-07 | 合肥国轩高科动力能源有限公司 | 一种锂离子电池电解液及锂离子电池 |
| CN113871716A (zh) * | 2020-06-30 | 2021-12-31 | 东营市海科新源化工有限责任公司 | 一种用于高镍锂离子电池的多功能电解液及锂离子电池 |
| WO2022001036A1 (zh) * | 2020-07-03 | 2022-01-06 | 深圳先进技术研究院 | 局部高浓度阻燃电解质、锂电池及其制备方法 |
| CN111668540A (zh) * | 2020-07-03 | 2020-09-15 | 深圳先进技术研究院 | 局部高浓度阻燃电解质、锂电池及其制备方法 |
| CN111834672A (zh) * | 2020-07-27 | 2020-10-27 | 深圳先进技术研究院 | 阻燃液态电解质、锂电池及其制备方法 |
| CN112467219B (zh) * | 2020-12-03 | 2022-03-29 | 珠海冠宇电池股份有限公司 | 一种电解液及包括该电解液的锂离子电池 |
| CN112467219A (zh) * | 2020-12-03 | 2021-03-09 | 珠海冠宇电池股份有限公司 | 一种电解液及包括该电解液的锂离子电池 |
| CN112687953A (zh) * | 2020-12-24 | 2021-04-20 | 中国电子新能源（武汉）研究院有限责任公司 | 二次电池电解液及其制备方法和电池 |
| CN114171794A (zh) * | 2021-04-30 | 2022-03-11 | 华中科技大学 | 一种高电压不燃稀释高浓电解液、其制备和应用 |
| CN117529829A (zh) * | 2021-12-28 | 2024-02-06 | 禄内西斯股份有限公司 | 正极活性物质、正极合剂以及二次电池 |
| CN114520372A (zh) * | 2022-02-21 | 2022-05-20 | 蜂巢能源科技股份有限公司 | 一种耐氧化电解液、锂离子电池及制备方法 |
| CN114520372B (zh) * | 2022-02-21 | 2024-01-26 | 蜂巢能源科技股份有限公司 | 一种耐氧化电解液、锂离子电池及制备方法 |
| CN114985723A (zh) * | 2022-06-01 | 2022-09-02 | 江苏科技大学 | 锑铋合金材料及其制备方法和在钠二次电池负极中的应用 |
| CN114985723B (zh) * | 2022-06-01 | 2024-01-26 | 江苏科技大学 | 锑铋合金材料及其制备方法和在钠二次电池负极中的应用 |
| WO2024021019A1 (zh) * | 2022-07-29 | 2024-02-01 | 宁德时代新能源科技股份有限公司 | 钠离子电池电解液、二次电池、电池模块、电池包和用电装置 |
| CN118648134A (zh) * | 2022-07-29 | 2024-09-13 | 宁德时代新能源科技股份有限公司 | 钠离子电池电解液、二次电池、电池模块、电池包和用电装置 |
| CN115441060A (zh) * | 2022-10-15 | 2022-12-06 | 武汉科技大学 | 一种高安全的磷酸酯类金属锂高压电解液 |
| CN118352609A (zh) * | 2023-01-16 | 2024-07-16 | 宁德时代新能源科技股份有限公司 | 钠二次电池用电解质、钠二次电池及用电装置 |
| WO2024152633A1 (zh) * | 2023-01-16 | 2024-07-25 | 宁德时代新能源科技股份有限公司 | 钠二次电池用电解液、钠二次电池及用电装置 |
| WO2024152645A1 (zh) * | 2023-01-16 | 2024-07-25 | 宁德时代新能源科技股份有限公司 | 钠二次电池用电解质、钠二次电池及用电装置 |
| CN116315081A (zh) * | 2023-04-19 | 2023-06-23 | 南京信息工程大学 | 一种高比能高载量型一次锂硫电池电解液及其制备方法 |
| CN117154233B (zh) * | 2023-11-01 | 2024-02-02 | 英德市科恒新能源科技有限公司 | 一种锂离子电池倍率型电解液、制备方法、锂离子电池 |
| CN117154233A (zh) * | 2023-11-01 | 2023-12-01 | 英德市科恒新能源科技有限公司 | 一种锂离子电池倍率型电解液、制备方法、锂离子电池 |
| WO2025112185A1 (zh) * | 2023-11-27 | 2025-06-05 | 欣旺达动力科技股份有限公司 | 一种二次电池及用电装置 |
| CN118248941A (zh) * | 2024-03-22 | 2024-06-25 | 江门双碳实验室 | 磷酸基添加剂作为钠/钾离子电池局域高浓度电解液的金属负极枝晶抑制剂的应用 |
| CN119354811A (zh) * | 2024-08-30 | 2025-01-24 | 南方科技大学 | 确定液流电池电解液浓度的方法及装置 |
Also Published As
| Publication number | Publication date |
|---|---|
| EP3697869A4 (en) | 2021-08-04 |
| WO2019078965A1 (en) | 2019-04-25 |
| WO2019078965A9 (en) | 2019-12-19 |
| KR20200059316A (ko) | 2020-05-28 |
| JP2021500704A (ja) | 2021-01-07 |
| EP3697869A1 (en) | 2020-08-26 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US10854923B2 (en) | Low flammability electrolytes for stable operation of lithium and sodium ion batteries | |
| US10472571B2 (en) | Low flammability electrolytes for stable operation of electrochemical devices | |
| CN111212887A (zh) | 用于电化学装置的稳定运行的低易燃性电解质 | |
| CN110352528B (zh) | 用于电化学装置的稳定循环的局部超浓缩电解质 | |
| US20230187697A1 (en) | Electrolyte for stable cycling of rechargeable alkali metal and alkali ion batteries | |
| US11094966B2 (en) | High efficiency electrolytes for high voltage battery systems | |
| Von Aspern et al. | Fluorine and lithium: ideal partners for high‐performance rechargeable battery electrolytes | |
| US11127980B2 (en) | Localized superconcentrated electrolytes for silicon anodes | |
| US10297863B2 (en) | Electrolyte additive and metal included in composite electrode containing Mg, Al, Cu, and Cr for alkali metal storage system | |
| Ha et al. | Using a lithium bis (oxalato) borate additive to improve electrochemical performance of high-voltage spinel LiNi0. 5Mn1. 5O4 cathodes at 60° C | |
| JP7566754B2 (ja) | ケイ素アノード用の局在化超高濃度電解質 | |
| EP3900101B1 (en) | High efficiency electrolytes for high voltage battery systems | |
| NL2033704B1 (en) | High entropy liquid electrolytes for Li-ion or Na-ion batteries | |
| WO2023113897A2 (en) | Electrolytes for lithium ion and lithium metal batteries | |
| Swiderska-Mocek et al. | Preparation and electrochemical properties of polymer electrolyte containing lithium difluoro (oxalato) borate or lithium bis (oxalate) borate for Li-ion polymer batteries | |
| Quan et al. | Safe sodium‐ion battery using hybrid electrolytes of organic solvent/pyrrolidinium ionic liquid |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| WD01 | Invention patent application deemed withdrawn after publication |
Application publication date: 20200529 |
|
| WD01 | Invention patent application deemed withdrawn after publication |
