RU35979U1

RU35979U1 - Radiation treatment terminal

Info

Publication number: RU35979U1
Application number: RU2003131724/20U
Authority: RU
Inventors: А.Я. Грабовщинер; А.Г. Николаев; П.Д. Мельников
Priority date: 2003-11-05
Filing date: 2003-11-05
Publication date: 2004-02-20

Description

20031317242003131724

Излучающий лечебный терминалRadiation treatment terminal

Полезная модель относится к медицинской технике, aj именно к устройствам для комбинированного воздействия на биологические ткани магнитным нолем, облучением инфракрасным и видимым излучением, воздействием импульсным электрическим током.The utility model relates to medical equipment, aj specifically to devices for combined exposure to biological tissues by magnetic zero, irradiation with infrared and visible radiation, exposure to pulsed electric current.

Известен излучающий лечебный терминал, включающий электроды для воздействия импульсным электрическим током, которые установлены на корпусе терминала в плоскости его соприкосновения с обрабатываемой поверхностью (свид. РФ на полезную модель №18353, 1997 г).Known emitting medical terminal, including electrodes for exposure to pulsed electric current, which are installed on the terminal body in the plane of its contact with the treated surface (certificate. RF for utility model No. 18353, 1997).

К его недостаткам следует отнести невысокий терапевтический эффект и ограниченное применение в лечебной практике.Its disadvantages include a low therapeutic effect and limited use in medical practice.

Поставленная задача состояла в разработке излучающего лечебного терминала, позволяющего повысить эффективность лечения нри одновременном расширении спектра поддающихся лечению заболеваний.The task was to develop a radiating treatment terminal, which allows to increase the effectiveness of treatment while expanding the spectrum of treatable diseases.

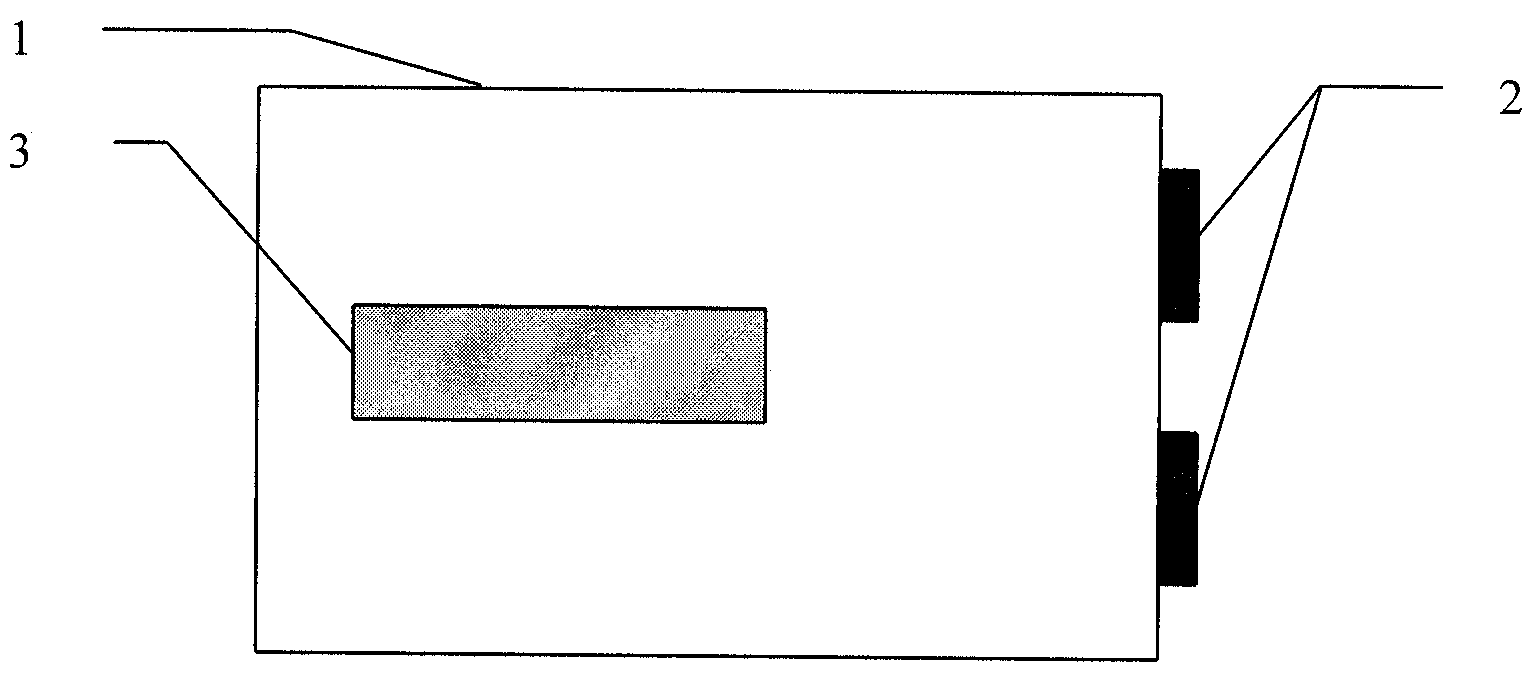

Технический результат достигается тем, что в излучающий лечебный терминал, содержащий корпус, на котором в плоскости соприкосновения терминала с облучаемой поверхностью установлены по меньшей мере два электрода для воздействия импульсным электрическим током, дополнительно введен источник постоянного или переменного магнитного поля. Полезная модель иллюстрируется чертежом, на котором приведена схема терминала. Излучающий лечебный терминал содержит корпус 1, электроды 2, источник постоянного или переменного магнитного поля 3.The technical result is achieved by the fact that at least two electrodes for exposure to a pulsed electric current are installed in a radiating treatment terminal containing a housing on which at least two electrodes are installed in the plane of contact of the terminal with the irradiated surface, and a source of a constant or alternating magnetic field is additionally introduced. The utility model is illustrated in the drawing, which shows a diagram of the terminal. The radiating treatment terminal comprises a housing 1, electrodes 2, a source of constant or alternating magnetic field 3.

Терминал работает следующим образом.The terminal operates as follows.

При ноступлении сигналов управления от внещнего источника, источник 3 преобразует из в постоянное или переменное магнитное поле. При этом при подаче электрических импульсов на электроды 2 происходит воздействие на биоткань импульсным электрическим током.Upon receipt of control signals from an external source, source 3 converts from a constant or alternating magnetic field. In this case, when applying electric pulses to the electrodes 2, an impact on the biological tissue by a pulsed electric current occurs.

Claims

A radiating treatment terminal comprising a housing on which at least two electrodes are installed in the plane of contact of the terminal with the surface to be treated for exposure to pulsed electric current, characterized in that a constant or alternating magnetic field source is introduced into it.
