Abstract
Description
Изобретение относится к текстильному материаловедению и предназначено для объективной оценки свойств трикотажных полотен для одежды в текстильной и легкой промышленности, а также может быть использовано для стандартизации, при проведении научно-исследовательских работ, периодических и сертификационных испытаний.The invention relates to textile materials science and is intended for an objective assessment of the properties of knitted fabrics for clothes in the textile and light industries, and can also be used for standardization, during research, periodic and certification tests.
Технической задачей изобретения является разработка способа количественной оценки изменения структуры трикотажного полотна при пространственном растяжении. В качестве критерия оценки используется изменение площади сквозных отверстий трикотажного полотна после пространственного растяжения в пределах эксплуатационных нагрузок. Способ базируется на применении принципов автоматизированного распознавания оптических изображений.An object of the invention is to develop a method for the quantitative assessment of changes in the structure of a knitted fabric with spatial tension. As an evaluation criterion, the change in the area of the through holes of the knitted fabric after spatial stretching within the operating load is used. The method is based on the application of the principles of automated recognition of optical images.
При пространственном растяжении деформация направлена перпендикулярно к поверхности и распределена на некоторую площадь, что вызывает растяжение изделия (образца) одновременно во многих направлениях. Подобный характер растяжения возникает в готовых изделиях из ткани или из трикотажа, например, там, где они облегают суставы человека (локти, колени, плечи и другие участки фигуры), а так же на опорных участках при использовании отрицательных величин конструктивных прибавок. В этом случае может наблюдаться изменение внешнего вида полотна, фактуры поверхности и рисунка переплетения. При значительных деформациях возможно видимое искажение рисунка переплетения, которое приводит к снижению эстетического уровня изделия и зрительно воспринимается как дефект.With spatial tension, the deformation is directed perpendicular to the surface and distributed over a certain area, which causes the product (sample) to stretch simultaneously in many directions. A similar character of stretching occurs in finished products from fabric or knitwear, for example, where they fit the joints of a person (elbows, knees, shoulders and other parts of the figure), as well as on supporting sites when using negative values of constructive increments. In this case, there may be a change in the appearance of the fabric, surface texture and weave pattern. With significant deformations, a visible distortion of the weave pattern is possible, which leads to a decrease in the aesthetic level of the product and is visually perceived as a defect.
Данные по изменению рисунка и рельефа поверхности могут быть использованы для оценки эстетических показателей трикотажных изделий. Эстетические показатели занимают особое место при оценке качества одежды как предмета личного потребления. Отсутствие соответствующих эстетических показателей превращает одежду по существу в бесполезную вещь, так как она перестает выполнять одну из основных целевых функций - удовлетворение специфически человеческих - эстетических потребностей [1].Data on changes in the pattern and surface topography can be used to assess the aesthetic indicators of knitwear. Aesthetic indicators occupy a special place in assessing the quality of clothing as a subject of personal consumption. The lack of appropriate aesthetic indicators makes clothes essentially a useless thing, since it ceases to fulfill one of the main target functions - the satisfaction of specifically human aesthetic needs [1].
В настоящее время отсутствует количественная характеристика для оценки изменения структуры трикотажного полотна при пространственном растяжении. Наиболее близким к предлагаемому способу являются исследования по оценке изменения рельефа поверхности полотна при растяжении [1], осуществляемые экспертным методом. В рассматриваемом способе в качестве критерия оценки изменения рисунка и рельефа поверхности при растяжении полотна в изделии используется описательное зрительное ощущение эксперта. В этом случае достоверность получаемых оценок качества в значительной степени зависит от того, насколько совершенны условия проведения процедуры опроса экспертов. Визуальная оценка достаточно субъективна и характеризуется не количественной, а описательной оценкой, что снижает объективность получаемых результатов.Currently, there is no quantitative characteristic for assessing changes in the structure of a knitted fabric under spatial tension. Closest to the proposed method are studies to assess changes in the relief of the surface of the web under tension [1], carried out by an expert method. In the method under consideration, a descriptive visual sensation of an expert is used as a criterion for assessing changes in the pattern and surface topography when the web is stretched in the product. In this case, the reliability of the obtained quality assessments largely depends on how perfect the conditions for conducting the expert survey are. Visual assessment is quite subjective and is not characterized by a quantitative, but a descriptive assessment, which reduces the objectivity of the results.
Существует способ определения деформационных свойств трикотажа при пространственном деформировании [2], по которому осуществляется цифровая фотосъемка рабочей зоны полотна до деформирования, затем осуществляется деформирование рабочего участка полотна с помощью съемной поверхности в форме полусферы, после деформирования полотна удаляется съемная сферическая поверхность и повторно выполняется цифровая фотосъемка рабочей зоны. Оценка деформационных свойств полотен при пространственном растяжении осуществляется в результате оптико-электронной обработки изображений.There is a method for determining the deformation properties of knitwear during spatial deformation [2], which digitally photographs the working area of the fabric before deformation, then deforms the working section of the fabric using a removable surface in the form of a hemisphere, after deformation of the fabric, the removable spherical surface is removed and digital photography is repeated working area. Assessment of the deformation properties of paintings in spatial tension is carried out as a result of optical-electronic image processing.
Отличительной особенностью данного способа [2] является то, что повторная фотосъемка рабочей зоны осуществляется после удаления груза, что не соответствует условиям реальной эксплуатации изделий, и не дает возможность исследовать свойства полотна под действием нагрузки. Данный способ [2] позволяет оценивать только деформационные свойства, к характеристикам которых относятся растяжимость и остаточная деформация после растяжения, но не дает информацию об изменении внешнего вида полотна при растяжении, необходимую для оценки эстетических свойств трикотажных изделий.A distinctive feature of this method [2] is that repeated photographing of the working area is carried out after removal of the load, which does not correspond to the conditions of the actual operation of the products, and does not make it possible to study the properties of the canvas under the action of the load. This method [2] allows you to evaluate only the deformation properties, the characteristics of which include elongation and residual deformation after stretching, but does not provide information about the change in the appearance of the fabric under tension, necessary to assess the aesthetic properties of knitted products.
Известна методика структурного анализа трикотажных полотен [3], при которой происходит обработка изображения с использованием программного обеспечения, с возможностью редактирования полученных изображений с целью определения изменения структуры трикотажных полотен в равновесном и/или напряженно-деформационном состоянии. Однако в рассматриваемом способе в качестве структурных характеристик трикотажных полотен используются такие как высота петельного ряда, петельный шаг, длина нити в петле и прочие известные характеристики, которые в дальнейшем учитываются при определении параметров конструкции высокоэластичной одежды. Особенностью данной методики является то, что характер деформации трикотажных полотен носит линейный характер, что не соответствует реальным условиям носки изделий. Кроме того, данные структурные характеристики не позволяют получить информацию для оценки эстетических свойств, а именно - видимого искажения рисунка переплетения и фактуры поверхности.A known method of structural analysis of knitted fabrics [3], in which the image is processed using software, with the ability to edit the images to determine changes in the structure of knitted fabrics in equilibrium and / or stress-strain state. However, in the considered method, the structural characteristics of knitted fabrics are used such as the height of the buttonhole row, the loop step, the length of the thread in the loop and other known characteristics, which are subsequently taken into account when determining the design parameters of highly elastic clothing. A feature of this technique is that the nature of the deformation of knitted fabrics is linear, which does not correspond to the actual conditions of wear of the products. In addition, these structural characteristics do not allow obtaining information for assessing aesthetic properties, namely, the apparent distortion of the weave pattern and surface texture.
Техническим результатом заявляемого изобретения является предлагаемый количественный показатель изменения структуры трикотажного полотна при пространственном растяжении, характеризующий реальный процесс деформации полотна на фигуре человека.The technical result of the claimed invention is the proposed quantitative indicator of changes in the structure of a knitted fabric with spatial tension, characterizing the actual process of deformation of the fabric on the figure of a person.
Способ определения изменения структуры трикотажного полотна при пространственном растяжении реализуется с помощью устройства представленного чертежами:The method for determining changes in the structure of a knitted fabric during spatial tension is implemented using the device represented by the drawings:
Фиг. 1 - Устройство для определения изменения структуры (внешнего вида) трикотажных полотен при пространственном растяжении;FIG. 1 - Device for determining changes in the structure (appearance) of knitted fabrics with spatial tension;
Фиг. 2 - Цифровое изображение образца (а - до нагружения; б - после нагружения);FIG. 2 - Digital image of the sample (a - before loading; b - after loading);
Фиг. 3 - Обработанное изображение с помощью пакета программ графического редактора CorelDRAW (а - до нагружения, б - после нагружения).FIG. 3 - The processed image using the software package graphics editor CorelDRAW (a - before loading, b - after loading).
Пример осуществления способа.An example implementation of the method.
Предлагаемый способ осуществляют на разработанном устройстве (фиг. 1) следующим образом. Образец 1 зажимается в кольцо для закрепления полотна 2 и помещается на площадке 3 стойки устройства 4. После этого осуществляется фотосъемка образца до нагружения веб-камерой 5, которая закреплена на подвижной платформе 6 под образцом. Подсветка образца осуществляется с помощью осветительных элементов 7, которые располагаются по обе стороны от веб-камеры. Затем на образец по направляющей 8 опускают нагружающий элемент с основанием полусферой 9, который подвергает его пространственному растяжению. Величина нагружения может регулироваться с помощью съемных нагружающих элементов 10. После этого осуществляется фотосъемка образца веб-камерой после нагружения.The proposed method is carried out on the developed device (Fig. 1) as follows.
Расстояние от образца до веб-камеры при съемке в обоих случаях остается одинаковым, так как нагружающий элемент 9 перемещается по направляющим 11 вместе с веб-камерой 5 - это обеспечивает объективность проведения испытаний. Данные с веб-камеры передаются ЭВМ, после этого осуществляется обработка полученных изображений с помощью пакета программ графического редактора CorelDRAW.The distance from the sample to the webcam during shooting in both cases remains the same, since the
Алгоритм обработки изображения с помощью пакета программ графического редактора CorelDRAW:Image processing algorithm using the CorelDRAW graphics editor software package:
1. Импорт изображений до и после нагружения в среду программы.1. Import images before and after loading into the program environment.
2. Приведение изображений к натуральным размерам, учитывая при этом параметры веб-камеры, с помощью которой осуществляется фотосъемка.2. Bringing the images to full size, taking into account the parameters of the webcam with which the photograph is taken.
3. Выделение центральной области у каждого изображения.3. Highlighting the central area of each image.
4. Преобразование центральных областей в черно-белые изображения.4. Convert central areas to black and white images.
5. Присвоение определенных значений яркости, контрастности и интенсивности черно-белых изображений, для создания наибольшей цветовой разницы между сквозными отверстиями и нитями полотна.5. Assigning certain values of brightness, contrast and intensity of black and white images to create the greatest color difference between through holes and canvas threads.
6. Нахождение значений площади сквозных отверстий в пикселях.6. Finding the values of the area of the through holes in pixels.
Изображения до и после нагружения получают при одинаковых внешних условиях. Масса груза составляет 6 Н, продолжительность нагружения 10 минут, согласно стандартной методике [4]. Параметры графических преобразований в процессе обработки изображений остаются постоянными.Images before and after loading are obtained under the same external conditions. The mass of the load is 6 N, the duration of loading is 10 minutes, according to the standard method [4]. Parameters of graphic transformations during image processing remain constant.
В качестве количественного показателя изменения структуры трикотажного полотна при пространственном растяжении используется коэффициент изменения структуры, определяемый по формуле:As a quantitative indicator of changes in the structure of a knitted fabric during spatial tension, the coefficient of change in structure is used, determined by the formula:
S0 - суммарная площадь сквозных отверстий полотна до нагружения;S 0 - the total area of the through holes of the canvas before loading;
S1 - суммарная площадь сквозных отверстий полотна после нагружения.S 1 - the total area of the through holes of the canvas after loading.
Проектные решения, положенные в основу способа количественной оценки изменения структуры трикотажного полотна при пространственном растяжении с использованием разработанного устройства позволяют достичь следующих технических результатов:Design solutions underlying the method of quantitative assessment of changes in the structure of a knitted fabric during spatial tension using the developed device can achieve the following technical results:
- определение количественного показателя изменения структуры трикотажного полотна при пространственном растяжении;- determination of a quantitative indicator of changes in the structure of a knitted fabric with spatial tension;
- приближение условий испытания к условиям реального процесса эксплуатации трикотажных изделий за счет пространственного растяжения образца;- approximation of the test conditions to the conditions of the actual operation of knitted products due to the spatial extension of the sample;
- повышение достоверности и точности полученных результатов за счет использования вычислительной техники при обработке цифровых изображений.- improving the reliability and accuracy of the results through the use of computer technology in the processing of digital images.

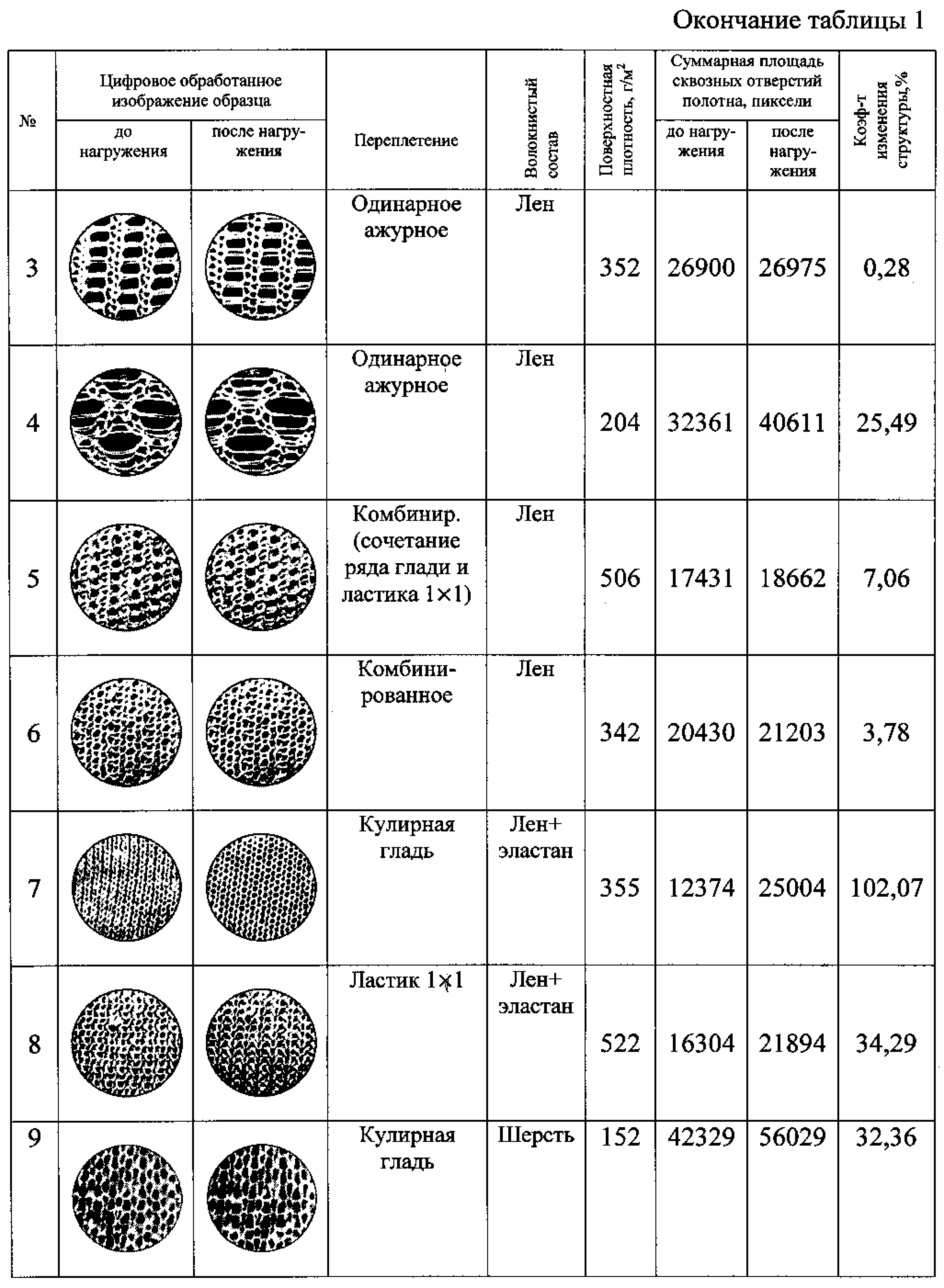

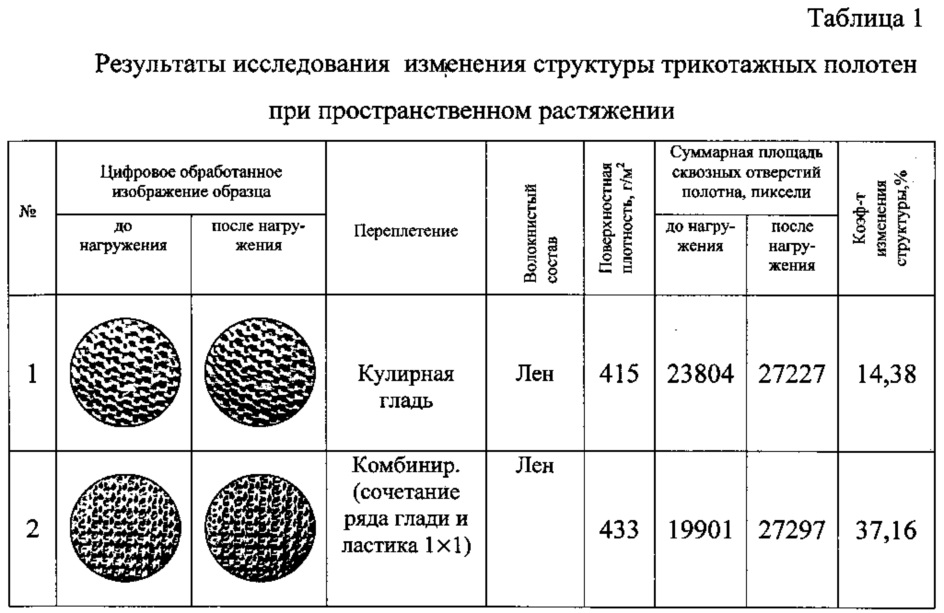

В качестве примера на фиг. 2 показаны цифровые изображения образцов льняного трикотажного полотна до и после нагружения. На фиг. 3 показаны изображения после компьютерной обработки. Для сравнительной оценки используется центральная область полученных при помощи устройства изображений, в которой определяется суммарная площадь всех сквозных отверстий в пикселях. В таблице 1 приведены результаты исследования структуры трикотажных полотен при пространственном растяжении, коэффициент изменения структуры вычислялся по формуле (1).As an example in FIG. 2 shows digital images of flax knitted fabric samples before and after loading. In FIG. 3 shows images after computer processing. For a comparative assessment, the central region of the images obtained using the device is used, in which the total area of all through holes in pixels is determined. Table 1 shows the results of a study of the structure of knitted fabrics with spatial tension, the coefficient of change in the structure was calculated by the formula (1).
Список используемых источниковList of sources used
1. Сайт цифровых учебно-методических материалов ВГУЭС /abc.vvsu.ru/ Конструирование одежды. Автор: Болдовкина О.С., редактор: Масленникова С.Г.1. The site of digital educational and methodological materials of VSUES /abc.vvsu.ru/ Designing clothes. Author: Boldovkina OS, editor: Maslennikova S.G.
2. Устройство для определения деформационных свойств трикотажных полотен при растяжении неразрушающим методом [Текст]: пат. №2456594 от 20.07.2012, Рос. Федерация: 7 G01N 33/36 / Чагина Л.Л., Смирнова Н.А., Воронова Е.М., Киселев A.M.; заявитель и патентообладатель Костромской гос. технол. ун-т.2. Device for determining the deformation properties of knitted fabrics under tension by a non-destructive method [Text]: US Pat. No. 2456594 dated July 20, 2012, Ros. Federation: 7 G01N 33/36 / Chagina L.L., Smirnova N.A., Voronova E.M., Kiselev A.M .; Applicant and patent holder of the Kostroma state. technol. un-t
3. №1 (282) ТЕХНОЛОГИЯ ТЕКСТИЛЬНОЙ ПРОМЫШЛЕННОСТИ 2005. Методика структурного анализа трикотажных полотен. Г.П. Старкова, И.А. Шеромрва. УДК 677.66.017.3. No. 1 (282) TEXTILE INDUSTRY TECHNOLOGY 2005. Methodology of structural analysis of knitted fabrics. G.P. Starkova, I.A. Sheromrva. UDC 677.66.017.
4. ГОСТ 8847-85. Полотна трикотажные. Методы определения разрывных характеристик и растяжимости при нагрузках меньше разрывных.4. GOST 8847-85. Knitted fabrics. Methods for determination of tensile characteristics and tensile properties at loads less than tensile.
