KR20200004607A - Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information - Google Patents

Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information Download PDF

Info

Publication number
KR20200004607A
KR20200004607A KR1020180077693A KR20180077693A KR20200004607A KR 20200004607 A KR20200004607 A KR 20200004607A KR 1020180077693 A KR1020180077693 A KR 1020180077693A KR 20180077693 A KR20180077693 A KR 20180077693A KR 20200004607 A KR20200004607 A KR 20200004607A
Authority
KR
South Korea
Prior art keywords
information
tag
signal
identification information
scanner
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020180077693A
Other languages
Korean (ko)
Other versions
KR102083356B1 (en
Inventor
유영기
박철수
박정환
진영균
김종배
이용승
이은영
Original Assignee
삼성물산 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 삼성물산 주식회사 filed Critical 삼성물산 주식회사
Priority to KR1020180077693A priority Critical patent/KR102083356B1/en
Publication of KR20200004607A publication Critical patent/KR20200004607A/en
Application granted granted Critical
Publication of KR102083356B1 publication Critical patent/KR102083356B1/en
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06Q—INFORMATION AND COMMUNICATION TECHNOLOGY [ICT] SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES; SYSTEMS OR METHODS SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES, NOT OTHERWISE PROVIDED FOR
    • G06Q50/00—Information and communication technology [ICT] specially adapted for implementation of business processes of specific business sectors, e.g. utilities or tourism
    • G06Q50/08—Construction
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06K—GRAPHICAL DATA READING; PRESENTATION OF DATA; RECORD CARRIERS; HANDLING RECORD CARRIERS
    • G06K17/00—Methods or arrangements for effecting co-operative working between equipments covered by two or more of main groups G06K1/00 - G06K15/00, e.g. automatic card files incorporating conveying and reading operations
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06Q—INFORMATION AND COMMUNICATION TECHNOLOGY [ICT] SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES; SYSTEMS OR METHODS SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES, NOT OTHERWISE PROVIDED FOR
    • G06Q10/00—Administration; Management
    • G06Q10/06—Resources, workflows, human or project management; Enterprise or organisation planning; Enterprise or organisation modelling
    • G06Q10/063—Operations research, analysis or management
    • G06Q10/0631—Resource planning, allocation, distributing or scheduling for enterprises or organisations
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06Q—INFORMATION AND COMMUNICATION TECHNOLOGY [ICT] SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES; SYSTEMS OR METHODS SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES, NOT OTHERWISE PROVIDED FOR
    • G06Q10/00—Administration; Management
    • G06Q10/08—Logistics, e.g. warehousing, loading or distribution; Inventory or stock management

Landscapes

  • Business, Economics & Management (AREA)
  • Engineering & Computer Science (AREA)
  • Human Resources & Organizations (AREA)
  • Economics (AREA)
  • Strategic Management (AREA)
  • General Physics & Mathematics (AREA)
  • Theoretical Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • General Business, Economics & Management (AREA)
  • Entrepreneurship & Innovation (AREA)
  • Marketing (AREA)
  • Tourism & Hospitality (AREA)
  • Operations Research (AREA)
  • Quality & Reliability (AREA)
  • Development Economics (AREA)
  • Health & Medical Sciences (AREA)
  • General Health & Medical Sciences (AREA)
  • Primary Health Care (AREA)
  • Educational Administration (AREA)
  • Game Theory and Decision Science (AREA)
  • Management, Administration, Business Operations System, And Electronic Commerce (AREA)

Abstract

본 발명은 실시간으로 거리 측정과 위치 추적을 통하여 자재 및 공정을 관리하는 시스템에 관한 것으로서, 각각 고유의 식별정보가 부여된 태그(100); 자재출고 명령 및 출고되는 자재의 자재정보를 전송받고, 출고되는 자재에 부착되는 태그(100)의 식별정보를 스캔하고, 출고되는 자재의 자재정보와 스캔한 태그(100)의 식별정보를 매핑(mapping)하고, 출고되는 차량정보를 입력받고, 출고되는 자재와 태그(100)의 매핑정보와 차량정보를 외부로 전송하는 출고작업자단말기(200); 자재가 시공되는 공사현장에 설치되어 자재에 부착된 태그(100)에서 발신되는 신호로부터 태그(100)의 식별정보와 신호정보를 감지하여 식별정보와 신호정보를 외부로 전송하는 공사현장 스캐너(500); 공사현장의 크레인에 설치되며, 자재에 부착된 태그(100)에서 발신되는 식별정보와 신호의 세기를 수신하여 외부로 전송하는 크레인 스캐너(600); 및, 입력된 생산계획에 따라 출고작업자단말기(200)로 자재출고 명령 및 출고되는 자재의 자재정보를 전송하고, 출고작업자단말기(200)로부터 전송받은 매핑정보와 차량정보, 공사현장 스캐너(500)로부터 전송받은 태그(100)의 식별정보와 신호정보 및 크레인 스캐너(600)로부터 전송받은 태그(100)의 식별정보와 신호정보를 바탕으로 자재의 출고시간, 자재의 현재 위치 및 상태를 결정하고 저장관리하는 관리서버(700);를 포함하여 구성되는 것을 특징으로 한다. The present invention relates to a system for managing materials and processes through distance measurement and location tracking in real time, each of which has a tag 100 having unique identification information; Receiving a material release command and material information of the released material, scans identification information of the tag 100 attached to the released material, maps the material information of the released material and the identification information of the scanned tag 100 ( a dispatcher terminal 200 for receiving the vehicle information to be shipped and receiving the vehicle information, and transmitting the mapping information and the vehicle information of the material and tag 100 to be released to the outside; The construction site scanner 500 that detects the identification information and the signal information of the tag 100 from the signal transmitted from the tag 100 attached to the material installed on the construction site where the material is constructed, and transmits the identification information and the signal information to the outside (500). ); A crane scanner 600 installed at a construction site crane and receiving the identification information and the signal strength transmitted from the tag 100 attached to the material and transmitting the received signal strength to the outside; And, according to the input production plan to the warehouse worker terminal 200 to send the material release order and material information of the material released, the mapping information and vehicle information received from the warehouse worker terminal 200, construction site scanner 500 Based on the identification information and the signal information of the tag 100 received from the tag and the identification information and signal information of the tag 100 received from the crane scanner 600 to determine the shipment time of the material, the current position and state of the material and save It characterized in that it comprises a; management server 700 for managing.

Figure P1020180077693
Figure P1020180077693

Description

태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템{Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information}Real time material and process management system using tag mapping and signal information

본 발명은 자재에 부착되는 태그(tag)의 매핑정보와 신호정보(신호의 세기)를 이용하여 실시간으로 자재 및 공정을 효율적으로 관리할 수 있는 시스템에 관한 것이다.The present invention relates to a system capable of efficiently managing materials and processes in real time using mapping information and signal information (signal strength) of tags attached to materials.

대규모 프로젝트를 수행할 경우 다수의 공구로 분할되고 다수의 협력사가 관여하게 되며, 생산공장도 증가하게 되어 자재출고 및 검수, 품질 및 공정관리, 공사현장의 재고관리 등에 어려움이 발생하게 된다.When carrying out a large-scale project, it is divided into a number of tools, a large number of partners are involved, and the production plant is also increased, which causes difficulties in material release and inspection, quality and process management, and inventory management at the construction site.

아울러 다수의 협력사가 존재할 경우 각 협력사 별로 관리역량에 따라 즉시 설치할 자재는 현장에 없고, 공종 간섭이 발생하여 자재 이동으로 인한 손실이 발생하게 된다.In addition, if there are a large number of suppliers, there will be no materials to be installed immediately according to the management capacity of each supplier.

아울러 각각의 공구별로 일일 실적 취합을 하는 것도 2~3일이 소요되어 현장 실적이 공정 관리에 반영될 즈음에는 이미 3~4일 정도의 시차가 발생되어 효율적인 공정 관리가 불가능한 문제가 있다.In addition, it takes two to three days to collect daily results for each tool, and by the time the on-site results are reflected in the process management, there is a problem that efficient process management is not possible because there is a time difference of three to four days.

즉, 종래에는 실적이 실시간으로 취합되지 못하고, 공정 관리 담당자가 시공 현장을 점검하여 그 결과를 기록한 후, 이들 자료를 직접 입력하여 실적을 취합하는 방식을 선택하여 업무시간이 과도하게 소요되는 문제점과 함께, 실적 반영이 실시간으로 이루어지지 못하여 효율적인 공정 관리가 사실상 불가능하고, 적기에 자재를 제공하지 못하여 공기가 불필요하게 지연되는 문제점이 있었다.That is, conventionally, the results are not collected in real time, and the process managers check the construction site and record the results, and then directly input these data and select the method of collecting the results. At the same time, it is impossible to reflect the results in real time, so that efficient process management is virtually impossible, and there is a problem in that air is unnecessarily delayed due to failure to provide materials in a timely manner.

[선행기술문헌][Preceding technical literature]

등록특허 제10-1754328호Patent Registration No. 10-1754328

공개특허 제10-2018-0070119호Patent Publication No. 10-2018-0070119

상기한 문제점을 해결하기 위하여 창작된 본 발명은 실적 반영을 위한 별도의 확인 작업이나 자료 취합 과정 없이 미리 입력된 생산계획(공정계획)에 따라 자재의 출고부터 설치가 완료되는 시점까지 모든 과정이 실시간으로 자동 반영되어 취합됨으로써 효율적인 공정관리가 가능하고, 필요한 자재를 적기에 현장에 공급하여 불필요한 자재의 조기 공급을 방지하고, 즉시 필요한 자재의 공급 지연에 따른 손실을 방지할 수 있는 새로운 시스템을 제공함을 본 발명의 목적으로 한다.In order to solve the above problems, the present invention is a real-time process from the release of materials to the completion of installation according to a production plan (process plan) input in advance without a separate verification work or data collection process for reflecting the results. It is automatically reflected and collected to enable efficient process management, supply necessary materials to the site in a timely manner, prevent early supply of unnecessary materials, and provide a new system that can prevent losses due to delays in supplying necessary materials immediately. It is an object of the present invention.

상기한 목적을 달성하기 위하여 창작된 본 발명의 기술적 구성은 다음과 같다.Technical composition of the present invention created to achieve the above object is as follows.

본 발명은 실시간으로 거리 측정과 위치 추적을 통하여 자재 및 공정을 관리하는 시스템에 관한 것으로서, 자재에 착탈식으로 부착되며, 각각 고유의 식별정보가 부여된 태그(100); 자재출고 명령 및 출고되는 자재의 자재정보를 전송받고, 출고되는 자재에 부착되는 상기 태그(100)의 식별정보를 스캔하고, 출고되는 자재의 자재정보와 스캔한 태그(100)의 식별정보를 매핑(mapping)하고, 출고되는 차량정보를 입력받고, 출고되는 자재와 상기 태그(100)의 매핑정보와 차량정보를 외부로 전송하는 출고작업자단말기(200); 자재가 시공되는 공사현장에 설치되어 공사현장을 다수의 구역(zone)으로 구획하며, 자재에 부착된 상기 태그(100)에서 발신되는 신호로부터 상기 태그(100)의 식별정보와 신호정보(신호의 세기)를 감지하며, 수신된 식별정보와 신호정보(신호의 세기)를 외부로 전송하는 다수의 공사현장 스캐너(500); 공사현장의 크레인에 설치되며, 자재에 부착된 상기 태그(100)에서 발신되는 식별정보와 신호정보(신호의 세기)를 감지하며, 수신된 식별정보와 신호정보를 외부로 전송하는 크레인 스캐너(600); 및, 미리 입력된 생산계획에 따라 상기 출고작업자단말기(200)로 자재출고 명령 및 출고되는 자재의 자재정보를 전송하고, 상기 출고작업자단말기(200)로부터 전송받은 매핑정보와 차량정보, 상기 공사현장 스캐너(500)로부터 전송받은 상기 태그(100)의 식별정보와 신호정보 및 상기 크레인 스캐너(600)로부터 전송받은 상기 태그(100)의 식별정보와 신호정보를 바탕으로 자재의 출고시간, 자재의 현재 위치 및 상태를 결정하고 저장관리하는 관리서버(700);를 포함하여 구성되는 것을 특징으로 한다.The present invention relates to a system for managing materials and processes through distance measurement and location tracking in real time. The tag 100 is detachably attached to materials, and each tag is provided with unique identification information; Receives a material release command and material information of the released material, scans the identification information of the tag 100 attached to the released material, and maps the material information of the released material and the identification information of the scanned tag 100. a dispatch worker terminal 200 for mapping the received vehicle information and receiving the released material and mapping information of the released material and the tag 100 and the vehicle information to the outside; It is installed at the construction site where the material is constructed and divides the construction site into a plurality of zones, and the identification information and the signal information of the tag 100 are transmitted from the signal transmitted from the tag 100 attached to the material. A plurality of construction site scanners 500 for detecting the intensity and transmitting the received identification information and the signal information (signal strength) to the outside; Installed on the crane of the construction site, the crane scanner 600 for detecting the identification information and signal information (signal strength) sent from the tag 100 attached to the material, and transmits the received identification information and signal information to the outside ); And, according to the production plan input in advance to the warehouse worker terminal 200, the material release command and the material information of the material released, and the mapping information and vehicle information received from the factory worker terminal 200, the construction site Based on the identification information and the signal information of the tag 100 received from the scanner 500 and the identification information and the signal information of the tag 100 received from the crane scanner 600, the shipment time of the material, the current of the material And a management server 700 that determines and stores and manages location and status.

본 발명의 구성에 따른 기술적 효과는 다음과 같다.Technical effects according to the configuration of the present invention are as follows.

첫째, 미리 입력된 생산계획에 따라 자재출고 명령 및 출고되는 자재의 자재정보가 출고작업자단말기(200)로 전송되고, 이에 따라 자재출고가 이루어짐과 동시에 출고되는 자재의 자재정보와 자재에 부착되는 태그(100)의 식별정보를 매핑함으로써 태그(100)의 식별정보만으로 자재의 현재 위치 및 상태를 자동 확인하고, 이러한 결과를 실시간으로 관리서버(700)에 저장 관리할 수 있다.First, the material release command and material information of the material released according to a pre-entered production plan are transmitted to the goods issuer terminal 200, and accordingly the material information of the material released and the tag attached to the material at the same time the material release is made. By mapping the identification information of (100), it is possible to automatically check the current position and state of the material only by the identification information of the tag 100, and to store and manage these results in the management server 700 in real time.

둘째, 공사현장의 크레인에 설치되는 크레인 스캐너(600)를 통하여 태그(100)의 식별정보와 신호정보(신호의 세기) 및 시간이 반영된 알고리즘을 통하여 해당 자재의 상태(대기, 설치시작, 설치완료)를 인식하고 그 결과를 실시간으로 관리서버(700)에 저장 관리할 수 있다.Second, through the crane scanner 600 installed in the crane of the construction site through the algorithm reflecting the identification information, signal information (signal strength) and time of the tag 100 (state, waiting, installation start, installation completion) ) And store the result in the management server 700 in real time.

셋째, 태그(100)에 동작감지센서가 구비되어 태그(100)의 움직임이 감지될 경우에만 신호를 발신하여 공사현장 스캐너(500)나 크레인 스캐너(600)가 태그(100)에 부여된 식별정보 및 신호정보(신호의 세기)를 감지할 수 있도록 함으로써 위치 변동이 없는 태그(100)들이 불필요하게 감지되어 혼란을 초래하거나 시스템의 효율을 저하시키는 것을 방지할 수 있다.Third, the motion detection sensor is provided in the tag 100 to transmit a signal only when the movement of the tag 100 is detected, so that the construction site scanner 500 or the crane scanner 600 is provided to the tag 100. And by enabling the signal information (signal strength) can be detected, tags 100 without position fluctuations can be detected unnecessarily, thereby causing confusion or reducing the efficiency of the system.

넷째, BIM(Building Information Modeling) 프로그램과 연동하여 실시간으로 반영된 실적을 2차원 또는 3차원 그래픽 화면으로 직접 확인할 수 있다.Fourth, the results reflected in real time by linking with BIM (Building Information Modeling) program can be directly confirmed in a two-dimensional or three-dimensional graphic screen.

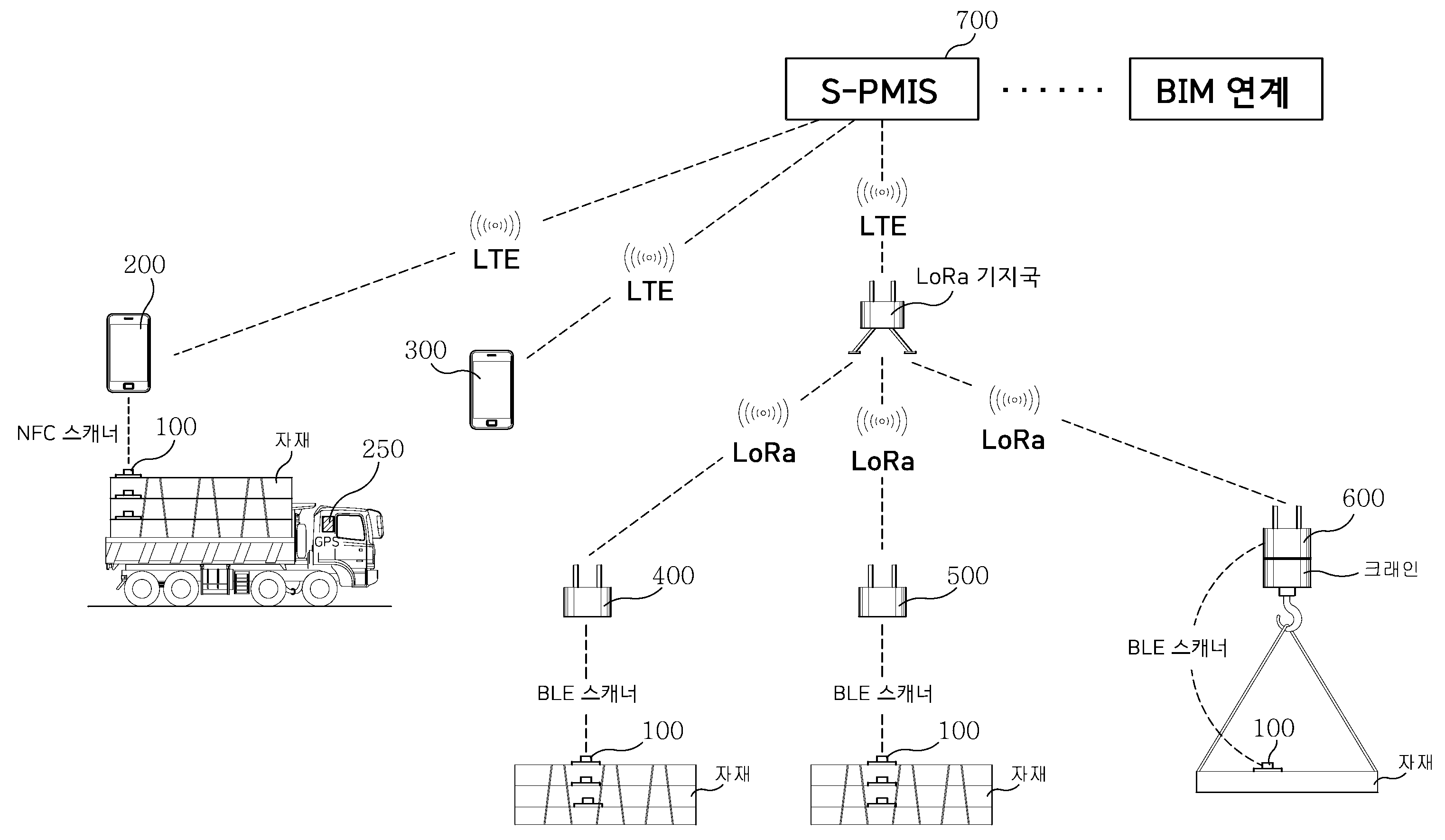

도1은 본 발명의 구체적 실시예에 의하여 구현되는 기술을 도시한다.
도2는 관리서버(700)에서 이루어지는 생산성 데이터 분석 화면을 예시적으로 도시한다.
도3은 BIM 기반으로 실적을 업데이트한 화면을 예시적으로 도시한다.1 illustrates a technique implemented by a specific embodiment of the present invention.
2 exemplarily shows a productivity data analysis screen made in the management server 700.
3 exemplarily shows a screen of updating performance based on BIM.

이하에서는 본 발명의 구체적 실시예를 첨부도면을 참조하여 보다 상세히 설명한다.Hereinafter, specific embodiments of the present invention will be described in detail with reference to the accompanying drawings.

본 발명의 구체적 실시예는 도1에 도시된 것처럼 실시간으로 거리 측정과 위치 추적을 통하여 자재 및 공정을 관리하는 시스템에 관한 것으로서, 출고작업자단말기(200)는 NFC 스캐너 기능이 구비되고, 공사현장 스캐너(500)와 크레인 스캐너(600)는 BLE 스캐너 기능이 구비되고, 출고작업자단말기(200), 공사현장 스캐너(500), 크레인 스캐너(600), 및 검품작업자단말기(300)는 LoRa기지국을 경유한 후 LTE망을 통하여 관리서버(700)와 연결되는 것으로 제시되어 있는데, 이와 동등한 기능을 수행할 수 있다면 현재 상용화된 다른 방식으로 대체될 수도 있다.A specific embodiment of the present invention relates to a system for managing materials and processes through distance measurement and location tracking in real time as shown in FIG. 1, the factory worker terminal 200 is provided with an NFC scanner function, construction site scanner The 500 and the crane scanner 600 is provided with a BLE scanner function, the factory worker terminal 200, the construction site scanner 500, the crane scanner 600, and the inspection worker terminal 300 via the LoRa base station. After the LTE network is shown to be connected to the management server 700, if it can perform the equivalent function may be replaced by other methods currently commercially available.

태그(100)는 자재에 착탈식으로 부착되는데, 이러한 태그(100)는 각각 고유의 식별정보가 부여되어 태그(100) 상호간 구별이 가능하다.The tag 100 is detachably attached to the material, and each of the tags 100 is provided with unique identification information so that the tags 100 can be distinguished from each other.

아울러 태그(100)에는 수평계나 가속도계와 같은 동작감지센서가 내장되고, 이러한 동작감지센서를 통하여 태그(100)의 움직임이 감지될 경우에만 식별정보가 포함된 신호를 외부로 발신하는 특징이 있다. In addition, the tag 100 has a built-in motion sensor such as a level or accelerometer, and has a feature that transmits a signal containing identification information to the outside only when the movement of the tag 100 is detected through such a motion sensor.

따라서 태그(100)에는 이러한 특징을 구현하기 위하여 동작감지센서, 제어모듈, 신호발신모듈, 전원 등이 구비되어야 한다.Therefore, the tag 100 should be provided with a motion detection sensor, a control module, a signal transmitting module, a power source, etc. to implement such a feature.

아울러 이러한 태그(100) NFC 스캐너나 BLE 스캐너가 수신할 수 있는 신호를 발신하게 된다.In addition, the tag 100 transmits a signal that the NFC scanner or the BLE scanner can receive.

출고작업자단말기(200)는 자재출고 명령 및 출고되는 자재의 자재정보를 관리서버(700)로부터 전송받아 출고작업자에게 알려주는 기능을 수행한다.The dispatch worker terminal 200 receives a material release command and material information of the released material from the management server 700 and performs a function of informing the release worker.

아울러, 출고작업자단말기(200)는 출고되는 자재에 부착되는 태그(100)의 식별정보를 스캔하여 인식할 수 있는 NFC 스캐너 기능이 구비되고, 관리서버(700)로부터 전송받은 자재정보와 스캔한 태그(100)의 식별정보를 매핑(mapping)하여 매핑정보를 생성한다. 또한, 출고작업자는 출고작업자단말기(200)를 통하여 출고되는 차량정보(차량번호 포함)를 입력할 수 있는데, 차량정보를 직접 입력할 수도 있고, 카메라로 촬영한 영상을 통하여 차량번호가 포함된 차량정보를 획득하는 방식이 적용될 수도 있다.In addition, the factory worker terminal 200 is provided with an NFC scanner function that can be recognized by scanning the identification information of the tag 100 attached to the material shipped, and the material information and the scanned tag transmitted from the management server 700 Mapping identification information of 100 generates mapping information. In addition, the dispatch worker can input the vehicle information (including the vehicle number) that is released through the dispatch worker terminal 200, the vehicle information may be directly input, the vehicle including the vehicle number through the image taken by the camera The manner of obtaining the information may be applied.

출고작업자단말기(200)는 이러한 매핑정보와 차량정보를 관리서버(700)로 전송한다.The factory worker terminal 200 transmits the mapping information and the vehicle information to the management server 700.

차량GPS(250)는 출고되는 자재가 적재된 차량에 설치되어 이동하는 차량의 GPS정보를 실시간으로 관리서버(700)로 전송할 수 있는데, 관리서버(700)는 차량GPS(250)가 전송한 GPS정보를 이용하여 출고되어 이동 중인 자재의 현재 위치를 수시로 확인할 수 있고, 출고된 자재가 검품장에 입고될 도착예정시간을 산정하여 자재정보와 함께 검품작업자단말기(300)로 전송할 수 있다.The vehicle GPS 250 may transmit GPS information of a moving vehicle installed in a vehicle loaded with materials to the management server 700 in real time, and the management server 700 may transmit the GPS transmitted by the vehicle GPS 250. Using the information, the current location of the material being shipped and moving can be checked at any time, and the estimated estimated arrival time of the released material to be received at the inspection center can be transmitted to the inspection worker terminal 300 together with the material information.

따라서 검품작업자는 이러한 정보를 이용하여 해당 자재의 검품을 위한 사전 준비를 할 수도 있다.Thus, the inspector may use this information to prepare for the inspection of the material.

검품장 스캐너(400)는 자재가 입고되는 검품장에 설치되는데, 자재에 부착된 태그(100)에서 발신되는 신호로부터 태그(100)의 식별정보와 신호정보(신호의 세기)를 감지할 수 있는 BLE 스캐너 기능이 구비되며, 수신된 식별정보와 신호정보를 관리서버(700)로 전송한다.The inspection center scanner 400 is installed in the inspection hall where the material is received, and can detect the identification information and the signal information (signal strength) of the tag 100 from the signal transmitted from the tag 100 attached to the material. BLE scanner function is provided, and transmits the received identification information and signal information to the management server 700.

관리서버(700)는 검품장 스캐너(400)가 전송한 태그(100)의 식별정보와 신호정보를 바탕으로 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재의 입고시간을 결정하여 저장하고, 자재의 입고시간을 검품작업자단말기(300)로 전송한다.The management server 700 determines the receipt time of the material corresponding to the identification information and the mapped material information of the tag 100 on the basis of the identification information and the signal information of the tag 100 transmitted from the inspection center scanner 400 Save and send the receipt time of the material to the inspection worker terminal (300).

따라서, 검품작업자는 검품장 입구에서 자재를 일일이 확인하지 않더라도 자재가 입고된 사실 및 입고시간을 실시간으로 확인할 수 있다.Therefore, the inspection worker can check the fact that the material is received and the receipt time in real time even without checking the material at the entrance of the inspection hall.

공사현장 스캐너(500)는 자재가 시공되는 공사현장에 적절히 분포되도록 설치되어 공사현장을 다수의 구역(zone)으로 구획한다.The construction site scanner 500 is installed so as to be properly distributed in the construction site where the material is constructed to partition the construction site into a plurality of zones.

공사현장 스캐너(500)는 BLE 스캐너 기능이 구비되며, 자재에 부착된 태그(100)에서 발신되는 신호로부터 태그(100)의 식별정보와 신호정보를 감지하며, 수신된 식별정보와 신호정보를 관리서버(700)로 전송한다.Construction site scanner 500 is equipped with a BLE scanner function, and detects the identification information and signal information of the tag 100 from the signal sent from the tag 100 attached to the material, and manages the received identification information and signal information Send to server 700.

관리서버(700)는 태그(100)의 식별정보 및 신호정보로부터 식별정보와 매핑된 자재정보에 해당하는 자재의 위치를 파악하게 된다. 즉, 각각의 공사현장 스캐너(500) 별로 설치 위치가 미리 관리서버(700)에 저장되어 있으며, 공사현장 스캐너(500) 가운데 어떤 것이 태그(100)의 식별정보를 감지한 것인지 여부와 신호정보를 이용하면 쉽게 해당 자재의 현재 위치를 파악할 수 있다.The management server 700 determines the location of the material corresponding to the identification information and the material information mapped from the identification information and the signal information of the tag 100. That is, the installation location for each construction site scanner 500 is stored in advance in the management server 700, and whether any of the construction site scanner 500 has detected the identification information of the tag 100 and the signal information This makes it easy to determine the current location of the material.

관리서버(700)는 공사현장 스캐너(500)로부터 전송받은 태그(100)의 식별정보와 신호정보로부터 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재의 현재 위치를 실시간으로 파악하다가, 미리 설정된 시간 이상으로 태그(100)의 움직임이 감지되지 않아 공사현장 스캐너(500)가 전송하던 태그(100)의 식별정보와 신호정보가 끊어질 경우 그 직전에 마지막으로 파악된 위치에 해당 자재가 "대기" 상태인 것으로 인식한다.The management server 700 grasps the current position of the material corresponding to the identification information of the tag 100 and the material information mapped from the identification information and the signal information of the tag 100 received from the construction site scanner 500 in real time. When the identification information and the signal information of the tag 100 transmitted by the construction site scanner 500 are disconnected because the movement of the tag 100 is not detected for more than a preset time, the corresponding material at the last identified position Recognizes that is in the "standby" state.

다시 말하면, 태그(100)는 동작감지센서와 연동하여 움직임이 있을 경우에만 신호를 외부로 발신하게 되는 바 태그(100)의 움직임이 멈추면 공사현장 스캐너(500)는 태그(100)를 인식할 수가 없고, 공사현장 스캐너(500)가 전송하던 태그(100)의 식별정보와 신호정보가 끊어지게 되는데, 이럴 경우에는 그 직전에 마지막으로 파악된 위치에 자재가 "대기" 상태로 머무는 것으로 인식하게 된다.In other words, the tag 100 transmits a signal to the outside only when there is a movement in conjunction with a motion detection sensor. When the movement of the tag 100 stops, the construction site scanner 500 recognizes the tag 100. And the identification information and the signal information of the tag 100 transmitted by the construction site scanner 500 are cut off. In this case, the material is recognized as staying in the "waiting" state at the last position identified immediately before. do.

크레인 스캐너(600)는 공사현장의 크레인에 설치되어 함께 움직이는데, BLE 스캐너 기능이 구비되어 자재에 부착된 태그(100)에서 발신되는 식별정보와 신호정보(신호의 세기)를 수신하고, 수신된 식별정보와 신호정보를 관리서버(700)로 전송한다.The crane scanner 600 is installed on the crane of the construction site and moves together, the BLE scanner function is provided to receive the identification information and signal information (signal strength) transmitted from the tag 100 attached to the material, and received the identification The information and signal information is transmitted to the management server 700.

관리서버(700)는 크레인 스캐너(600)로부터 전송받은 태그(100)의 신호정보가 미리 설정된 값 이상일 경우 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재가 크레인에 의하여 견인된 것으로 판단하여 해당 자재의 상태를 "설치시작"으로 인식한다.If the signal information of the tag 100 received from the crane scanner 600 is more than a preset value, the management server 700 is towed by the crane material corresponding to the identification information and the material information mapped to the tag 100 By judging, the status of the material is recognized as "installation start".

아울러, 관리서버(700)는 크레인 스캐너(600)로부터 전송받은 태그(100)의 신호정보가 미리 설정된 값이 이상으로 판단된 후, (1) 미리 설정된 시간이 경과하거나, 또는 (2) 미리 설정된 시간이 경과한 후 크레인 스캐너(600)로부터 전송받은 태그(100)의 신호정보가 미리 설정된 값 이하로 떨어질 경우, 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재의 상태를 "설치완료"로 인식한다.In addition, after the management server 700 determines that the signal information of the tag 100 received from the crane scanner 600 is a preset value, (1) a preset time elapses, or (2) a preset value When the signal information of the tag 100 received from the crane scanner 600 falls below a preset value after a lapse of time, the state of the material corresponding to the identification information of the tag 100 and the material information mapped is "installed." Complete ".

이와 같이 관리서버(700)는 미리 입력된 생산계획에 따라 출고작업자단말기(200)로 자재출고 명령 및 출고되는 자재의 자재정보를 전송하고, 출고작업자단말기(200)로부터 전송받은 매핑정보와 차량정보, 공사현장 스캐너(500)로부터 전송받은 태그(100)의 식별정보와 신호정보 및 크레인 스캐너(600)로부터 전송받은 태그(100)의 식별정보와 신호정보를 바탕으로 자재의 출고시간, 자재의 현재 위치(차량으로 이동 중인 경우도 포함) 및 상태(대기, 설치시작, 설치완료)를 결정하고 저장관리하게 된다.As such, the management server 700 transmits the material release command and the material information of the released material to the goods release worker terminal 200 according to the production plan input in advance, the mapping information and the vehicle information received from the goods release worker terminal 200. Based on the identification information and the signal information of the tag 100 received from the construction site scanner 500 and the identification information and the signal information of the tag 100 received from the crane scanner 600, the shipment time of the material and the current of the material The location (including when moving to a vehicle) and the status (waiting, installation start, installation completion) are determined and stored.

도2에는 관리서버(700)에서 이루어지는 생산성 데이터 분석 화면이 예시적으로 도시되어 있는데, 관리서버(700)는 미리 입력된 생산계획 대비 설치완료 실적을 시간별, 날짜별, 주간별, 월별로 산정하여 저장하여 도표로 제시하면서 관리할 수 있다.Figure 2 shows an example of the productivity data analysis screen made in the management server 700, the management server 700 is calculated by the hour, date, weekly, monthly by the installation completion results compared to the pre-input production plan Can be stored and presented as a chart and managed.

도3은 BIM 기반으로 실적을 업데이트한 화면을 예시적으로 도시하는데, 관리서버(700)는 BIM(Building Information Modeling) 프로그램을 통하여 미리 입력된 생산계획 대비 설치완료 실적을 2차원 또는 3차원 그래픽 화면으로 제공할 수 있다.Figure 3 shows a screen updated the results based on BIM by way of example, the management server 700 is a two-dimensional or three-dimensional graphic screen of the installation completion results compared to the production plan previously input through the BIM (Building Information Modeling) program Can be provided as

상기한 바와 같이 본 발명의 구체적 실시예를 첨부도면을 참조하여 설명하였으나 본 발명의 보호범위가 반드시 이러한 실시예에 한정되는 것은 아니며 본 발명의 기술적 요지를 변경하지 않는 범위 내에서 다양한 설계변경, 공지기술의 부가나 삭제, 단순한 수치한정 등의 경우에도 본 발명의 보호범위에 속함을 분명히 한다.As described above, specific embodiments of the present invention have been described with reference to the accompanying drawings, but the protection scope of the present invention is not necessarily limited to these embodiments, and various design changes and notifications are made without departing from the technical spirit of the present invention. In the case of addition or deletion of technology, and simple numerical limitations, it is obvious that the scope of the present invention is included.

100:태그(tag)
200:출고작업자단말기
250:차량GPS
300:검품작업자단말기
400:검품장 스캐너
500:공사현장 스캐너
600:크레인 스캐너
700:관리서버(S-PMIS)100: tag
200: factory worker terminal
250: Vehicle GPS
300: inspection worker terminal
400: inspection center scanner
500: construction site scanner
600: crane scanner
700: management server (S-PMIS)

Claims (10)

실시간으로 거리 측정과 위치 추적을 통하여 자재 및 공정을 관리하는 시스템에 관한 것으로서,
자재에 착탈식으로 부착되며, 각각 고유의 식별정보가 부여된 태그(100);
자재출고 명령 및 출고되는 자재의 자재정보를 전송받고, 출고되는 자재에 부착되는 상기 태그(100)의 식별정보를 스캔하고, 출고되는 자재의 자재정보와 스캔한 태그(100)의 식별정보를 매핑(mapping)하고, 출고되는 차량정보를 입력받고, 출고되는 자재와 상기 태그(100)의 매핑정보와 차량정보를 외부로 전송하는 출고작업자단말기(200);
자재가 시공되는 공사현장에 설치되어 공사현장을 다수의 구역(zone)으로 구획하며, 자재에 부착된 상기 태그(100)에서 발신되는 신호로부터 상기 태그(100)의 식별정보와 신호정보(신호의 세기)를 감지하며, 수신된 식별정보와 신호정보(신호의 세기)를 외부로 전송하는 다수의 공사현장 스캐너(500);
공사현장의 크레인에 설치되며, 자재에 부착된 상기 태그(100)에서 발신되는 식별정보와 신호정보(신호의 세기)를 감지하며, 수신된 식별정보와 신호정보를 외부로 전송하는 크레인 스캐너(600); 및,
미리 입력된 생산계획에 따라 상기 출고작업자단말기(200)로 자재출고 명령 및 출고되는 자재의 자재정보를 전송하고, 상기 출고작업자단말기(200)로부터 전송받은 매핑정보와 차량정보, 상기 공사현장 스캐너(500)로부터 전송받은 상기 태그(100)의 식별정보와 신호정보 및 상기 크레인 스캐너(600)로부터 전송받은 상기 태그(100)의 식별정보와 신호정보를 바탕으로 자재의 출고시간, 자재의 현재 위치 및 상태를 결정하고 저장관리하는 관리서버(700);
를 포함하여 구성되는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.Regarding a system for managing materials and processes through distance measurement and location tracking in real time,
Removably attached to the material, each tag 100 is given a unique identification information;
Receives a material release command and material information of the released material, scans the identification information of the tag 100 attached to the released material, and maps the material information of the released material and the identification information of the scanned tag 100 a dispatch worker terminal 200 for mapping the received vehicle information and receiving the released material and mapping information and vehicle information of the released material and the tag 100 to the outside;
It is installed at the construction site where the material is constructed and divides the construction site into a plurality of zones, and the identification information and the signal information of the tag 100 are transmitted from the signal transmitted from the tag 100 attached to the material. A plurality of construction site scanners 500 for detecting the intensity and transmitting the received identification information and the signal information (signal strength) to the outside;
Installed on the crane of the construction site, the crane scanner 600 for detecting the identification information and signal information (signal strength) sent from the tag 100 attached to the material, and transmits the received identification information and signal information to the outside ); And,
According to a production plan input in advance, the material dispatch command and the material information of the released material are sent to the dispatch worker terminal 200, mapping information and vehicle information received from the dispatch worker terminal 200, and the construction site scanner ( 500 based on the identification information and the signal information of the tag 100 received from the tag and the identification information and the signal information of the tag 100 received from the crane scanner 600, the shipment time of the material, the current position of the material and A management server 700 for determining and storing status;
Real-time material and process management system using the mapping information and signal information of the tag, characterized in that comprises a. 제1항에서,
상기 태그(100)는,
동작감지센서가 내장되어 상기 태그(100)의 움직임이 감지될 경우에만 식별정보가 포함된 신호를 외부로 발신하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.In claim 1,
The tag 100,
Real-time material and process management system using a mapping information and signal information of the tag, characterized in that the built-in motion sensor transmits a signal containing the identification information to the outside only when the movement of the tag 100 is detected. 제2항에서,
자재가 입고되는 검품장에 설치되며, 자재에 부착된 상기 태그(100)에서 발신되는 신호로부터 상기 태그(100)의 식별정보와 신호의 세기를 감지하며, 수신된 식별정보와 신호정보를 상기 관리서버(700)로 전송하는 검품장 스캐너(400);
가 더 포함되고,
상기 관리서버(700)는,
상기 검품장 스캐너(400)가 전송한 상기 태그(100)의 식별정보와 신호정보를 바탕으로 상기 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재의 입고시간을 결정하여 저장하고, 자재의 입고시간을 검품작업자단말기(300)로 전송하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.In claim 2,
It is installed in the inspection hall where the material is received, detects the identification information and the signal strength of the tag 100 from the signal sent from the tag 100 attached to the material, and manages the received identification information and signal information Inspection office scanner 400 for transmitting to the server 700;
More is included,
The management server 700,
Based on the identification information and the signal information of the tag 100 transmitted from the inspection center scanner 400 to determine and store the receipt time of the material corresponding to the identification information and the material information mapped to the tag 100, Real-time materials and process management system using the mapping information and signal information of the tag, characterized in that for transmitting the receipt time of the material to the inspection worker terminal (300). 제2항에서,
상기 관리서버(700)는,
상기 공사현장 스캐너(500)로부터 전송받은 상기 태그(100)의 식별정보와 신호정보로부터 상기 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재의 현재 위치를 실시간으로 파악하다가, 미리 설정된 시간 이상으로 상기 태그(100)의 움직임이 감지되지 않아 상기 공사현장 스캐너(500)가 전송하던 상기 태그(100)의 식별정보와 신호정보가 끊어질 경우 그 직전에 마지막으로 파악된 자재의 현재 위치에 해당 자재의 상태가 "대기"인 것으로 인식하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템. In claim 2,
The management server 700,
From the identification information and signal information of the tag 100 received from the construction site scanner 500 to grasp the current position of the material corresponding to the identification information of the tag 100 and the material information mapped in real time, If the movement of the tag 100 is not detected for more than a time, and the identification information and the signal information of the tag 100 transmitted by the construction site scanner 500 are disconnected, the current position of the last material identified immediately before Real-time material and process management system using the mapping information and the signal information of the tag, characterized in that the state of the material is "wait". 제2항에서,
상기 관리서버(700)는,
상기 크레인 스캐너(600)로부터 전송받은 상기 태그(100)의 신호정보가 미리 설정된 값 이상일 경우 상기 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재가 크레인에 의하여 견인된 것으로 판단하여 해당 자재의 상태를 "설치시작"으로 인식하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템. In claim 2,
The management server 700,
When the signal information of the tag 100 received from the crane scanner 600 is greater than or equal to a preset value, it is determined that the material corresponding to the identification information of the tag 100 and the material information mapped is towed by the crane. Real-time material and process management system using the mapping information and the signal information of the tag, characterized in that the state of the material is recognized as "installation start". 제5항에서,
상기 관리서버(700)는,
상기 크레인 스캐너(600)로부터 전송받은 상기 태그(100)의 신호정보가 미리 설정된 값이 이상으로 판단된 후,
(1) 미리 설정된 시간이 경과하거나, 또는
(2) 미리 설정된 시간이 경과한 후 상기 크레인 스캐너(600)로부터 전송받은 상기 태그(100)의 신호정보가 미리 설정된 값 이하로 떨어질 경우,
상기 태그(100)의 식별정보와 매핑된 자재정보에 해당하는 자재의 상태를 "설치완료"로 인식하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템. In claim 5,
The management server 700,
After the signal information of the tag 100 received from the crane scanner 600 is determined to be a preset value,
(1) the preset time has elapsed, or
(2) when the signal information of the tag 100 received from the crane scanner 600 falls below a preset value after a preset time elapses,
Real-time material and process management system using the mapping information and the signal information of the tag, characterized in that the state of the material corresponding to the identification information and the material information mapped to the tag (100) is installed. 제3항에서,
출고되는 자재가 적재된 차량에 설치되어 이동하는 차량의 GPS정보를 상기 관리서버(700)로 전송하는 차량GPS(250);
가 더 포함되고,
상기 관리서버(700)는,
상기 차량GPS(250)가 전송한 GPS정보를 이용하여 출고된 자재가 검품장에 입고될 도착예정시간을 상기 검품작업자단말기(300)로 전송하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.In claim 3,
A vehicle GPS 250 which transmits GPS information of a moving vehicle installed on a vehicle loaded with materials to be shipped to the management server 700;
More is included,
The management server 700,
By using the GPS information transmitted by the vehicle GPS 250, the estimated arrival time for the material to be received at the inspection center is transmitted to the inspection worker terminal 300 using the mapping information and the signal information of the tag. Real time material and process management system. 제6항에서,
상기 관리서버(700)는,
미리 입력된 생산계획 대비 설치완료 실적을 시간별, 날짜별, 주간별, 월별로 산정하여 저장하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.In claim 6,
The management server 700,
Real-time material and process management system using the mapping information and signal information of the tag, characterized in that to calculate and store the installation completion results compared to the pre-input production plan by hour, date, weekly, monthly. 제8항에서,
상기 관리서버(700)는,
BIM(Building Information Modeling) 프로그램을 통하여 미리 입력된 생산계획 대비 설치완료 실적을 그래픽 화면으로 제공하는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.In claim 8,
The management server 700,
Real-time material and process management system using the mapping information and signal information of the tag, characterized in that it provides a graphical display of the installation completion results compared to the production plan input in advance through the BIM (Building Information Modeling) program. 제1항 내지 제9항 가운데 어느 한 항에서,
상기 출고작업자단말기(200)는 NFC스캔 기능이 구비되고,
상기 공사현장 스캐너(500)와 상기 크레인 스캐너(600)는 BLE 스캐너가 사용되고,
상기 출고작업자단말기(200), 상기 공사현장 스캐너(500), 상기 크레인 스캐너(600), 및 상기 검품작업자단말기(300)는 LoRa기지국을 경유한 후 LTE망을 통하여 상기 관리서버(700)와 연결되는 것을 특징으로 하는 태그의 매핑정보와 신호정보를 이용한 실시간 자재 및 공정 관리 시스템.
The method according to any one of claims 1 to 9,
The factory worker terminal 200 is provided with an NFC scan function,
The construction site scanner 500 and the crane scanner 600 is a BLE scanner is used,
The factory worker terminal 200, the construction site scanner 500, the crane scanner 600, and the inspection worker terminal 300 is connected to the management server 700 via the LTE network via the LoRa base station. Real-time material and process management system using the mapping information and signal information of the tag, characterized in that.
KR1020180077693A 2018-07-04 2018-07-04 Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information Active KR102083356B1 (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020180077693A KR102083356B1 (en) 2018-07-04 2018-07-04 Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020180077693A KR102083356B1 (en) 2018-07-04 2018-07-04 Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information

Publications (2)

Publication Number Publication Date
KR20200004607A true KR20200004607A (en) 2020-01-14
KR102083356B1 KR102083356B1 (en) 2020-03-02

Family

ID=69152919

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180077693A Active KR102083356B1 (en) 2018-07-04 2018-07-04 Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information

Country Status (1)

Country Link
KR (1) KR102083356B1 (en)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113592229A (en) * 2021-06-29 2021-11-02 青岛海尔科技有限公司 Decoration material acceptance method and device

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102163975B1 (en) * 2020-02-28 2020-10-12 (주)투비시스템 Smart factory management system based on indoor location tracking

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006318107A (en) * 2005-05-11 2006-11-24 Toshiba Solutions Corp Production information providing method and production information providing system
KR20090001569A (en) * 2007-04-27 2009-01-09 성균관대학교산학협력단 Construction Logistics Automation System
KR20090099750A (en) * 2008-03-18 2009-09-23 주식회사 두올테크 Resource Integrated Management Device
KR101669975B1 (en) * 2016-02-22 2016-10-27 주식회사 비투텍 System and method for managing of vehicle operation

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006318107A (en) * 2005-05-11 2006-11-24 Toshiba Solutions Corp Production information providing method and production information providing system
KR20090001569A (en) * 2007-04-27 2009-01-09 성균관대학교산학협력단 Construction Logistics Automation System
KR20090099750A (en) * 2008-03-18 2009-09-23 주식회사 두올테크 Resource Integrated Management Device
KR101669975B1 (en) * 2016-02-22 2016-10-27 주식회사 비투텍 System and method for managing of vehicle operation

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113592229A (en) * 2021-06-29 2021-11-02 青岛海尔科技有限公司 Decoration material acceptance method and device
CN113592229B (en) * 2021-06-29 2023-08-22 青岛海尔科技有限公司 Method and device for inspection and acceptance of decoration materials

Also Published As

Publication number Publication date
KR102083356B1 (en) 2020-03-02

Similar Documents

Publication Publication Date Title
Zhai et al. An Internet of Things-enabled BIM platform for modular integrated construction: A case study in Hong Kong
US10423905B2 (en) Work information modelling
US10580276B2 (en) System and method for automatic tool tracking, monitoring, and inventory management
US20170032302A1 (en) Smart construction or operations site method and apparatus
JP6725063B2 (en) Equipment management system
JP5069936B2 (en) Material storage position management system and method
CN111183439B (en) Production facility and production control method for controlling production facility
JP2020532793A (en) How to support the allocation of work pieces to the movable unit of the indoor positioning system
US20090115609A1 (en) Transaction originating proximate position unattended tracking of asset movements with or without wireless communications coverage
JP2019537786A (en) Control Based on Internal Location of Manufacturing Process in Metal Processing Industry
JP2020532798A (en) How to assign processing plan images to mobile unit datasets of mobile units in indoor locating systems
JP2017045440A (en) System and method for discovering article and determining position
Costin et al. Passive RFID and BIM for real-time visualization and location tracking
WO2019062254A1 (en) Device management system and method
CN109242263A (en) A kind of assembled architecture BIM module management system
US20100250309A1 (en) Asset management system and method for an automotive vehicle
CN107065888A (en) One kind is based on magnetic navigation robot and navigation scheduling system and method
JP2018180662A (en) Material receiving inspection system
US20200097874A1 (en) Method and System for Managing and/or Monitoring a Project or a Process
CN113111144A (en) Room marking method and device and robot movement method
KR102083356B1 (en) Real Time Material and Process Managerment System using Tag Mapping Information and Signal Information
JP2021535511A (en) Methods and systems to digitally track and monitor the automotive refinish repair process
Zekavat et al. Holonic construction management: Unified framework for ICT-supported process control
TWM503610U (en) Patrol device
KR20090001683A (en) Vertical Lifting Manager's Method of Materials / Members Using Intelligent Hoist

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20180704

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20190729

Patent event code: PE09021S01D

PG1501 Laying open of application
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20200220

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20200225

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20200226

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20230207

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20240125

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20250122

Start annual number: 6

End annual number: 6
