Abstract

본 발명은 양단에 각각 폐기물 투입구와 배출구가 형성되고, 그 둘레면에는 복수의 선별구멍이 형성되며, 둘레의 중심부를 지나는 축선을 중심으로 회전되는 드럼 형상의 트로멜 스크린과; 상기 트로멜 스크린의 외측 일면과 일정간격 이격된 위치에 설치되어 상기 트로멜 스크린의 외면에 형성된 선별구멍으로 일정압 이상의 공기를 분사시키는 공기분사장치를 포함하는 트로멜 및 이 트로멜을 포함하는 폐기물 선별기를 제공하며, 이에 따라 폐기물이 선별구멍을 막고 있는 경우 공기압에 의해 이를 트로멜 스크린 내부로 인입시키고, 또한 폐기물이 선별구멍을 막는 것을 사전에 예방시키게 됨으로써, 결국 트로멜과 이 트로멜을 포함하는 폐기물 선별기의 작동이 원활히 이루어지게 되는 효과가 제공된다.The present invention includes a drum-shaped trommel screen having waste inlets and outlets formed at both ends thereof, and a plurality of sorting holes formed at its periphery and rotating around an axis passing through the center of the periphery thereof; Wastes containing trommel and trommel, which are installed at a position spaced apart from the outer surface of the trommel screen and include an air spraying device for injecting air of a predetermined pressure or more into a sorting hole formed on the outer surface of the trommel screen. It provides a sorting machine, whereby if the waste is blocking the sorting hole, it is introduced into the trommel screen by air pressure and also prevents the waste from blocking the sorting hole, thus eventually including trommel and etromel The effect of the waste sorting machine to be made smoothly is provided.

Figure P1020100062288
Figure P1020100062288

Description

트로멜 및 이 트로멜을 포함하는 폐기물 선별기{Trommel and machine for sorting with the same}Trommel and machine for sorting with the same

본 발명은 트로멜 및 이 트로멜을 포함하는 폐기물 선별기에 관한 것으로서, 보다 상세하게는 트로멜의 선별구멍이 막히는 것을 예방하여 보다 원활한 폐기물의 선별이 이루어지도록 한 트로멜 및 이 트로멜을 포함하는 폐기물 선별기에 관한 것이다.
The present invention relates to a waste sorting machine containing trommel and this trommel, and more particularly, to include a trommel and a trommel which prevents clogging of the trommel from clogging and thus facilitates the sorting of waste. To a waste sorter.

도 1은 종래의 폐기물 선별기를 도시한 것으로서, 도시된 바와 같이, 폐기물 선별기는 파봉장치(10)와, 이 파봉장치(10)로부터 공급되는 폐기물을 바이브레이터(vibrator)에 의한 기계적 진동에 의해 전개시키는 것과 동시에 이 폐기물에 혼합되어 있는 각종 이물질을 제거하는 진동식 호퍼 피더(20)와, 이 호퍼 피더(20)로부터 폐기물을 일정한 속도로 운반하는 이송 컨베이어(30)와, 이 이송 컨베이어(30)로부터 폐기물을 제공받아 폐기물 중 일정한 크기 이하의 것을 걸러 내는 트로멜(40) 및 이 트로멜(40)에 의해 걸러진 폐기물을 수거지로 운반하는 수거 컨베이어(50a,50b)들을 포함하여 구성된다.FIG. 1 shows a conventional waste sorting device, and as shown, the waste sorting device is configured to expand the scraping device 10 and the wastes supplied from the scraping device 10 by mechanical vibration by a vibrator. At the same time, a vibrating hopper feeder 20 for removing various foreign matters mixed in the waste, a transfer conveyor 30 for transporting the waste from the hopper feeder 20 at a constant speed, and the waste from the transfer conveyor 30. It comprises a trommel (40) for receiving less than a certain size of the waste to receive and the collection conveyor (50a, 50b) for transporting the waste filtered by the trommel 40 to the collection.

트로멜(40)은 도 2 내지 도 4에 도시된 바와 같이, 좌우로 길고 양 끝이 터진 드럼 형상으로 형성된 트로멜 스크린(42)을 포함하는데, 이 트로멜 스크린(42)은 그 터진 양쪽 끝이 각각 투입구(42a)와 배출구(42b)로 구성된다.The trommel 40 comprises a trommel screen 42 which is formed in a drum shape with long left and right ends at both ends, as shown in Figs. 2 to 4, which the trommel screen 42 has both popped ends thereof. Each of these is composed of an inlet 42a and an outlet 42b.

트로멜 스크린(42)은 둘레면에 다공구조를 가지도록 복수의 선별구멍(44,46)이 천공되어 있다. 이때, 트로멜 스크린(42)의 중앙 부분을 기준으로 투입구(42a) 측에 위치하는 선별구멍(44)은 그 크기가 배출구(42b) 측에 위치하는 선별구멍(46)에 비하여 작게 형성된다.The trommel screen 42 is perforated with a plurality of sorting holes 44 and 46 to have a porous structure on the circumferential surface. At this time, the sorting hole 44 located on the inlet 42a side with respect to the center portion of the trommel screen 42 is smaller in size than the sorting hole 46 located on the outlet 42b side.

참고로, 여기서 선별구멍(44,46)의 크기가 좌우 두 종의 크기로 나누어진 것을 설명하였으나, 선별구멍(44,46)은 그 크기가 모두 동일할 수도 있고, 실시 조건에 따라서는 세 종 이상으로 나누어진 것일 수도 있으며, 투입구(42a)쪽으로부터 배출구(42b)쪽으로 향할수록 점차적으로 커지는 구성인 것일 수도 있다.For reference, although the size of the sorting holes 44 and 46 is divided into two sizes, the sorting holes 44 and 46 may all have the same size, and three kinds of sorting holes 44 and 46 may be the same. It may be divided into the above, it may be a configuration that gradually increases toward the discharge port (42b) toward the inlet (42a) side.

이러한 구성으로 이루어진 트로멜 스크린(42)은 스크린 지지수단(48)에 의해 마운팅 프레임(미도시됨) 상에 설치된다. 스크린 지지수단(48)은 트로멜 스크린(42)을 회전 가능하도록 함과 동시에 투입구(42a)의 위치가 배출구(42b)에 비하여 높도록 수평에 대하여 일정한 기울기(바람직하게는, 1/8 내지 1/10)로 기울어져 있도록 지지하는 기능을 담당한다.The trommel screen 42 having this configuration is installed on a mounting frame (not shown) by the screen support means 48. The screen support means 48 allows the trommel screen 42 to be rotatable and at the same time has a constant inclination (preferably, 1/8 to 1) so that the position of the inlet 42a is higher than the outlet 42b. / 10) to support the tilted support.

이러한 스크린 지지수단(48)은, 트로멜 스크린(42)의 외주에 장착된 복수개의 타이어링(48a)과, 이 타이어링(48a)을 각각 양쪽으로 떠받치는 식으로 지지하는 롤러(48b)를 포함한다.The screen support means 48 supports a plurality of tire rings 48a mounted on the outer circumference of the trommel screen 42 and rollers 48b for supporting the tire rings 48a in such a manner as to support the tire rings 48a on both sides. Include.

트로멜 스크린(42)은 스크린 구동수단(미도시됨)에 의해 그 둘레의 중심부를 지나는 축선을 중심으로 회전한다. 여기서 스크린 구동수단(미도시됨)은 스크린 지지수단(48)의 롤러(48b) 중 적어도 하나의 롤러에 직결된 구동모터(미도시됨)를 포함한다. 또는 스크린 구동수단은 구동모터와 이 구동모터의 회전력을 적어도 하나의 롤러에 전달하는 기어 또는 체인구동방식의 동력전달기구를 포함하는 것일 수도 있다.
The trommel screen 42 is rotated about an axis passing through its central portion by screen drive means (not shown). The screen drive means (not shown) here includes a drive motor (not shown) directly connected to at least one of the rollers 48b of the screen support means 48. Alternatively, the screen drive means may include a drive motor and a gear or chain drive type power transmission mechanism for transmitting the rotational force of the drive motor to at least one roller.

그러나, 상기와 같은 구성으로 이루어진 폐기물 선별기의 경우, 파봉장치(10)와, 진동식 호퍼 피더(20) 및 이송 컨베이어(30)를 통해 트로멜(40)로 공급된 폐기물 중, 수분을 함유하고 있어 수축 또는 팽창이 이루어지는 폐기물이나 소정의 탄성을 갖는 폐기물들은 트로멜 스크린(42)의 선별구멍(44,46)을 통해 완전히 빠져나가 분리되지 않고, 트로멜 스크린(42)의 선별구멍(44,46)을 막게 되는 경우가 발생된다.However, in the case of the waste sorter having the above configuration, the waste is supplied to the trommer 40 through the bong device 10, the vibrating hopper feeder 20 and the conveying conveyor 30, it contains water Wastes with shrinkage or expansion or wastes with a predetermined elasticity are not completely separated through the sorting holes 44 and 46 of the trommel screen 42 and are not separated, and the sorting holes 44 and 46 of the trommel screen 42 are not separated. ) Will occur.

즉, 수분을 함유하고 있어 수축 또는 팽창이 이루어지는 폐기물이나 소정의 탄성을 갖는 폐기물의 경우, 회전되는 트로멜 스크린(42) 내부에서 원심력에 의해 동시에 회전을 이루면서 선별구멍(44,46)의 선단만을 일부만 통과한 후 후단을 완전히 통과하지 못하여 트로멜 스크린(42)의 선별구멍(44,46)을 막게 되는 경우가 발생된다.That is, in the case of waste containing moisture and shrinking or expanding, or waste having a predetermined elasticity, only the front ends of the sorting holes 44 and 46 are rotated simultaneously by centrifugal force inside the rotating trommel screen 42. After passing only a part, the rear end may not pass completely, thereby blocking the sorting holes 44 and 46 of the trommel screen 42.

따라서, 트로멜 스크린(42)의 선별구멍(44,46)을 통해 폐기물들이 그 크기에 따라 원활히 선별되지 못하게 되어 그 기능을 제대로 발휘하지 못하게 되는 문제점이 있었다.
Therefore, wastes are not sorted smoothly according to their size through the sorting holes 44 and 46 of the trommel screen 42, and thus there is a problem in that the functions are not properly exhibited.

본 발명은 상기와 같은 문제점을 해소하기 위하여 안출된 것으로서, 트로멜 스크린의 외면 둘레 일측으로부터 일정간격 이격된 위치에 공기를 일정압력 이상으로 분사해주는 공기분사장치를 제공함으로써, 선별구멍을 막고 있는 폐기물을 다시 트로멜 스크린 내부로 인입시키고, 또한 폐기물이 선별구멍을 막는 것을 예방하도록 하여 결국 그 작동이 원활히 이루어지도록 한 트로멜 및 이 트로멜을 포함하는 폐기물 선별기를 제공하는데 그 목적이 있다.
The present invention has been made in order to solve the above problems, by providing an air spraying device for injecting air at a predetermined pressure or more at a position spaced apart from one side around the outer surface of the trommel screen, waste blocking the sorting hole It is an object of the present invention to provide a waste sorter comprising trommel and trommel, which is introduced back into the trommel screen and also prevents the waste from clogging the sorting hole so that its operation is smoothly performed.

상기와 같은 목적을 달성하기 위한 본 발명에 따른 트로멜은, 양단에 각각 폐기물 투입구와 배출구가 형성되고, 그 둘레면에는 복수의 선별구멍이 형성되며, 둘레의 중심부를 지나는 축선을 중심으로 회전되는 드럼 형상의 트로멜 스크린과; 상기 트로멜 스크린의 외측 일면과 일정간격 이격된 위치에 설치되어 상기 트로멜 스크린의 외면에 형성된 선별구멍으로 일정압 이상의 공기를 분사시키는 공기분사장치를 포함하는 것을 특징으로 한다.Trommel according to the present invention for achieving the above object, the waste inlet and outlet are formed at each end, a plurality of sorting holes are formed on the circumferential surface, rotated about an axis passing through the center of the circumference A drum-shaped trommel screen; It is installed in a position spaced apart from the outer surface of the trommel screen by a predetermined interval characterized in that it comprises an air injection device for injecting air of a predetermined pressure or more to the sorting hole formed in the outer surface of the trommel screen.

여기서, 상기 공기분사장치는, 압축공기를 공급받아 분배하는 실린더 헤드와; 상기 실린더 헤드의 일면에 형성되어 고압의 공기를 트로멜 스크린의 외측 일면에 분사하는 복수의 노즐을 포함하는 것이 바람직하다.Here, the air injection unit, the cylinder head for receiving and distributing compressed air; It is preferable to include a plurality of nozzles formed on one surface of the cylinder head to inject high-pressure air to the outer surface of the trommel screen.

또한, 상기 공기분사장치는, 트로멜 스크린의 상부와 측부 중, 적어도 하나 이상의 위치에 설치되는 것이 바람직하다.In addition, the air spraying device is preferably installed at at least one of the upper and side portions of the trommel screen.

한편, 본 발명에 따른 트로멜을 포함하는 폐기물 선별기는, 파봉장치와; 상기 파봉장치로부터 공급되는 폐기물을 진동에 의해 전개시킴과 동시에 이 폐기물에 혼합되어 있는 각종 이물질을 제거하는 진동식 호퍼 피더와; 상기 호퍼 피더로부터 폐기물을 일정한 속도로 운반하는 이송 컨베이어 및; 상기 이송 컨베이어로부터 폐기물을 제공받아 폐기물 중 일정한 크기 이하의 것을 걸러 내는 상기 트로멜을 포함하는 것을 특징으로 한다.
On the other hand, the waste sorting device comprising a trommel according to the present invention, the breaking device; A vibrating hopper feeder which expands the wastes supplied from the wave breaking device by vibrating and removes various foreign substances mixed in the wastes; A transfer conveyor for conveying waste at a constant speed from the hopper feeder; Receiving a waste from the transfer conveyor characterized in that it comprises the trommel to filter out less than a certain size of the waste.

이상에서 설명한 바와 같이, 본 발명에 따른 트로멜 및 이 트로멜을 포함하는 폐기물 선별기에 의하면, 트로멜 스크린의 외면 둘레 일측으로부터 일정간격 이격된 위치에 공기를 일정압력 이상으로 분사해주는 공기분사장치가 제공됨으로써, 폐기물이 선별구멍을 막고 있는 경우 공기압에 의해 이를 트로멜 스크린 내부로 인입시키고, 또한 폐기물이 선별구멍을 막는 것을 사전에 예방시키게 됨으로써, 결국 트로멜과 이 트로멜을 포함하는 폐기물 선별기의 작동이 원활히 이루어지게 되는 효과가 제공된다.
As described above, according to the waste sorting apparatus including the trommel and the trommel according to the present invention, there is provided an air spraying apparatus for injecting air at a predetermined distance or more from a side of the outer circumference of the trommel screen to a predetermined pressure or more. By providing air into the trommel screen when the waste is blocking the sorting hole, and also preventing the waste from blocking the sorting hole in advance, resulting in a waste sorter containing trommel and etromel. The effect is that the operation is performed smoothly.

도 1은 종래의 폐기물 선별기를 도시한 전체 구성도.
도 2는 도 1에서 트로멜의 일부 절개 사시도.
도 3은 트로멜의 횡단면 구성도.
도 4는 트로멜의 종단면 구성도.
도 5는 본 발명에 따른 폐기물 선별기를 도시한 전체 구성도.
도 6은 도 5에서 트로멜의 일부 절개 사시도.
도 7은 본 발명에 따른 트로멜의 횡단면 구성도.

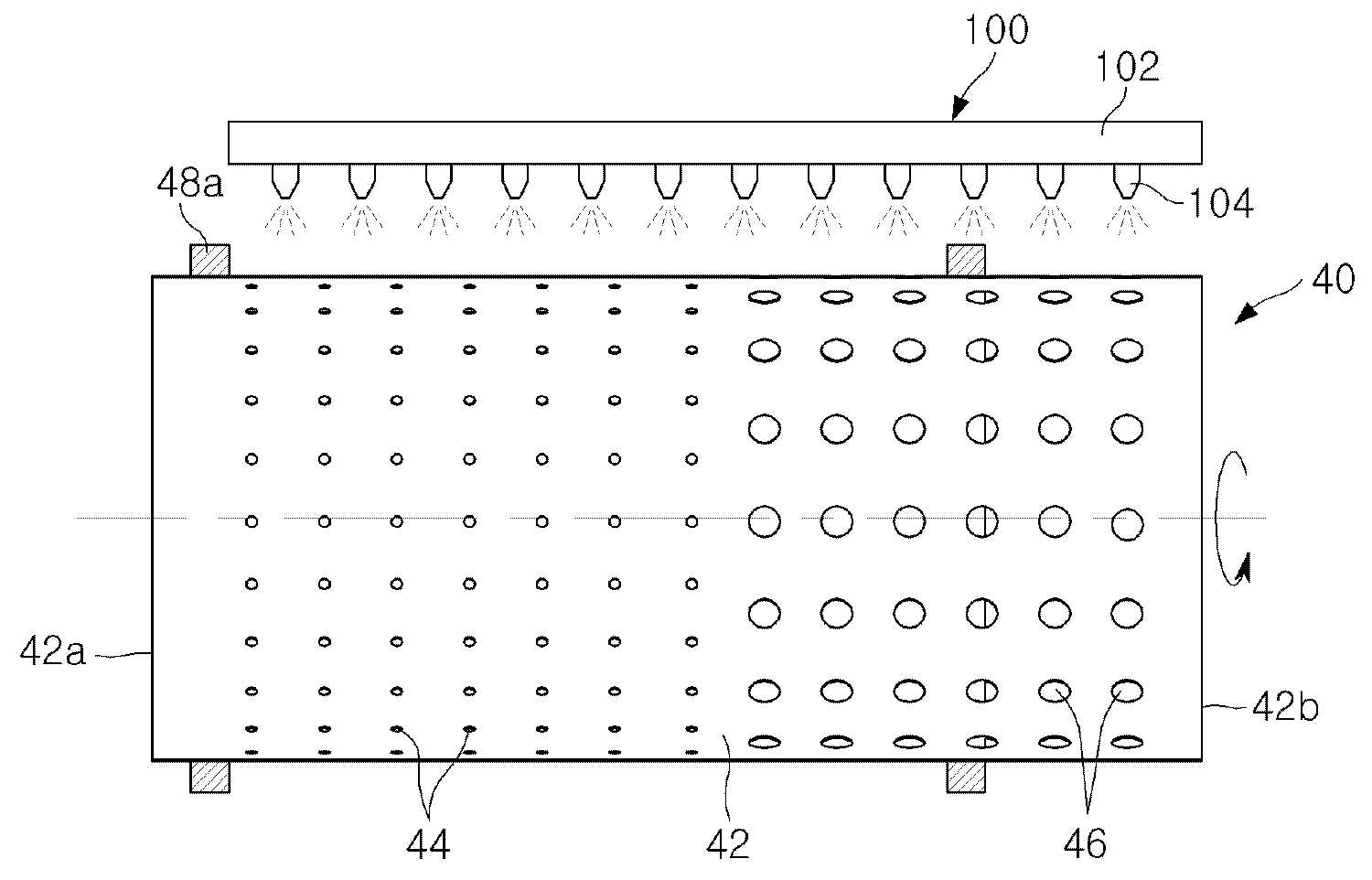

도 8은 본 발명에 따른 트로멜의 종단면 구성도.1 is an overall configuration diagram showing a conventional waste sorting machine.
FIG. 2 is a partial cutaway perspective view of the trommel from FIG. 1. FIG.
3 is a cross-sectional configuration of the trommel.
Figure 4 is a longitudinal cross-sectional view of the trommel.
5 is an overall configuration diagram showing a waste sorting machine according to the present invention.
FIG. 6 is a partial cutaway perspective view of the trommel from FIG. 5; FIG.
Figure 7 is a cross-sectional view of the trommel according to the present invention.
Figure 8 is a longitudinal cross-sectional view of the trommel according to the present invention.

이하, 본 발명의 바람직한 실시 예를 첨부된 예시도면에 의거하여 상세히 설명한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings.

도 5는 본 발명에 따른 폐기물 선별기를 도시한 전체 구성도이고, 도 6은 도 5에서 트로멜의 일부 절개 사시도이며, 도 7은 본 발명에 따른 트로멜의 횡단면 구성도이고, 도 8은 본 발명에 따른 트로멜의 종단면 구성도이다.5 is an overall configuration diagram showing a waste sorting apparatus according to the present invention, Figure 6 is a partial cutaway perspective view of the trommel in Figure 5, Figure 7 is a cross-sectional configuration diagram of the trommel in accordance with the present invention, Figure 8 It is a longitudinal cross-sectional view of the trommel according to the invention.

참고로, 본 발명의 실시 예를 설명함에 있어서, 종래에 있어서와 동일한 부분에 대해서는 동일부호를 부여하여 설명하기로 한다.For reference, in describing the embodiments of the present invention, the same parts as in the related art will be described with the same reference numerals.

도시된 바와 같이, 본 발명에 따른 폐기물 선별기는 파봉장치(10)와, 이 파봉장치(10)로부터 공급되는 폐기물을 바이브레이터(vibrator)에 의한 기계적 진동에 의해 전개시키는 것과 동시에 이 폐기물에 혼합되어 있는 각종 이물질을 제거하는 진동식 호퍼 피더(20)와, 이 호퍼 피더(20)로부터 폐기물을 일정한 속도로 운반하는 이송 컨베이어(30)와, 이 이송 컨베이어(30)로부터 폐기물을 제공받아 폐기물 중 일정한 크기 이하의 것을 걸러 내는 트로멜(40) 및 이 트로멜(40)에 의해 걸러진 폐기물을 수거지로 운반하는 수거 컨베이어(50a,50b)들을 포함하여 구성된다.As shown, the waste sorting device according to the present invention is developed by the excavation device 10 and the waste material supplied from the excavation device 10 by mechanical vibration by a vibrator, and mixed with the waste material. A vibrating hopper feeder 20 for removing various foreign matters, a transfer conveyor 30 for transporting wastes from the hopper feeder 20 at a constant speed, and receiving the wastes from the transfer conveyors 30 and below a certain size among the wastes. It comprises a trommel (40) for filtering out and the collection conveyors (50a, 50b) for transporting the waste filtered by the trommel (40) to the collection site.

트로멜(40)은 도 6 내지 도 9에 도시된 바와 같이, 좌우로 길고 양 끝이 터진 드럼 형상으로 형성된 트로멜 스크린(42)을 포함하는데, 이 트로멜 스크린(42)은 그 터진 양쪽 끝이 각각 투입구(42a)와 배출구(42b)로 구성된다.The trommel 40 comprises a trommel screen 42 which is formed in a drum shape with a long left and right ends at both ends, as shown in FIGS. 6 to 9, which have a trommel screen 42 at both ends thereof. Each of these is composed of an inlet 42a and an outlet 42b.

트로멜 스크린(42)은 둘레면에 다공구조를 가지도록 복수의 선별구멍(44,46)이 천공되어 있다. 이때, 트로멜 스크린(42)의 중앙 부분을 기준으로 투입구(42a) 측에 위치하는 선별구멍(44)은 그 크기가 배출구(42b) 측에 위치하는 선별구멍(46)에 비하여 작게 형성된다.The trommel screen 42 is perforated with a plurality of sorting holes 44 and 46 to have a porous structure on the circumferential surface. At this time, the sorting hole 44 located on the inlet 42a side with respect to the center portion of the trommel screen 42 is smaller in size than the sorting hole 46 located on the outlet 42b side.

참고로, 여기서 선별구멍(44,46)의 크기를 좌우 두 종의 크기로 나누었으나, 선별구멍(44,46)은 그 크기가 모두 동일할 수도 있고, 실시 조건에 따라서는 세 종 이상으로 나뉘어 질수도 있으며, 투입구(42a)쪽으로부터 배출구(42b)쪽으로 향할수록 점차적으로 커지는 구성일 수도 있다.For reference, the size of the sorting holes (44, 46) is divided into two sizes of left and right, but the sorting holes (44, 46) may be all the same size, depending on the implementation conditions are divided into three or more kinds In addition, it may be a configuration that gradually increases toward the discharge port 42b toward the discharge port 42a side.

이러한 구성으로 이루어진 트로멜 스크린(42)은 스크린 지지수단(48)에 의해 마운팅 프레임(미도시됨) 상에 설치된다. 스크린 지지수단(48)은 트로멜 스크린(42)을 회전 가능하도록 함과 동시에 투입구(42a)의 위치가 배출구(42b)에 비하여 높도록 수평에 대하여 일정한 기울기(바람직하게는, 1/8 내지 1/10)로 기울어져 있도록 지지하는 기능을 담당한다.The trommel screen 42 having this configuration is installed on a mounting frame (not shown) by the screen support means 48. The screen support means 48 allows the trommel screen 42 to be rotatable and at the same time has a constant inclination (preferably, 1/8 to 1) so that the position of the inlet 42a is higher than the outlet 42b. / 10) to support the tilted support.

이러한 스크린 지지수단(48)은, 트로멜 스크린(42)의 외주에 장착된 복수개의 타이어링(48a)과, 이 타이어링(48a)을 각각 양쪽으로 떠받치는 식으로 지지하는 롤러(48b)를 포함한다.The screen support means 48 supports a plurality of tire rings 48a mounted on the outer circumference of the trommel screen 42 and rollers 48b for supporting the tire rings 48a in such a manner as to support the tire rings 48a on both sides. Include.

트로멜 스크린(42)은 스크린 구동수단(미도시됨)에 의해 그 둘레의 중심부를 지나는 축선을 중심으로 회전한다. 여기서 스크린 구동수단은 스크린 지지수단(48)의 롤러 중 적어도 하나의 롤러에 직결된 구동모터를 포함한다. 또는 스크린 구동수단은 구동모터와 이 구동모터의 회전력을 적어도 하나의 롤러에 전달하는 기어 또는 체인구동방식의 동력전달기구를 포함하는 것일 수도 있다.The trommel screen 42 is rotated about an axis passing through its central portion by screen drive means (not shown). The screen drive means includes a drive motor directly connected to at least one of the rollers of the screen support means 48. Alternatively, the screen drive means may include a drive motor and a gear or chain drive type power transmission mechanism for transmitting the rotational force of the drive motor to at least one roller.

한편, 본 발명에 따른 트로멜(40)은, 트로멜 스크린(42)의 외측 일면과 일정간격 이격된 위치에 설치된 공기분사장치(100)를 포함한다.Meanwhile, the trommel 40 according to the present invention includes an air spraying device 100 installed at a position spaced apart from an outer surface of the trommel screen 42 by a predetermined distance.

상기 공기분사장치(100)는, 압축공기를 공급받아 분배하는 실린더 헤드(102)와, 이 실린더 헤드(102)의 일면에 형성되어 고압의 공기를 트로멜 스크린(42)의 외측 일면에 분사하는 복수의 노즐(104)을 포함하여 구성된다.The air injector 100 is provided with a cylinder head 102 that receives and distributes compressed air, and is formed on one surface of the cylinder head 102 to inject high-pressure air to an outer surface of the trommel screen 42. It comprises a plurality of nozzles (104).

본 발명의 일 실시 예에서 공기분사장치(100)는 트로멜 스크린(42)의 상부에 설치된 것을 일 예로 도시하였으나, 트로멜 스크린(42)의 저부 즉, 수거 컨베이어(50a,50b)가 위치하는 저부를 제외한 어느 위치에 설치될 수도 있다.
In one embodiment of the present invention, the air injection device 100 is shown as an example installed on the top of the trommel screen 42, but the bottom of the trommel screen 42, that is, the collection conveyor (50a, 50b) is located It may be installed at any position except the bottom.

상기와 같은 구성으로 이루어진 트로멜과, 이 트로멜을 포함하는 폐기물 선별기의 작동관계를 설명하면 다음과 같다.Referring to the operational relationship between the trommel made of the above configuration, and the waste sorter containing the trommel as follows.

먼저, 파봉장치(10)에 폐기물을 투입하면, 파봉장치(10)는 폐기물이 담긴 봉투(비닐봉지, 포대 등)를 찢어 폐기물을 봉투로부터 끄집어낸 상태로 배출한다.First, when the waste is put into the bagging device 10, the bagging device 10 tears the bag (plastic bag, bag, etc.) containing the waste and discharges the waste out of the bag.

파봉장치(10)로부터 배출된 폐기물은 호퍼 피더(20)에 공급되는데, 호퍼 피더(20)는 진동에 의해 폐기물의 뭉침, 엉킴 등을 해체하는 것과 동시에 폐기물에 혼합되어 있는 각종의 이물질(토사, 유리 등)을 제거한다.The waste discharged from the digging device 10 is supplied to the hopper feeder 20. The hopper feeder 20 disassembles the lumps, entangles, etc. of the wastes by vibration, and at the same time, various foreign substances (soil, Glass).

호퍼 피더(20)로부터 배출되는 폐기물은 이송 컨베이어(30)에 의해 운반되어 구동수단에 의해 회전하고 있는 트로멜(40)에 일정한 속도로 투입된다.Waste discharged from the hopper feeder 20 is introduced by the transfer conveyor 30 at a constant speed into the trommel 40 which is being rotated by the drive means.

트로멜(40)의 트로멜 스크린(42) 투입구(42a)로 투입되는 폐기물들은, 회전되는 트로멜 스크린(42) 내부에서 유동되고, 이때 비교적 크기가 작은 폐기물은 작은 크기의 선별구멍(44)을 통해 트로멜 스크린(42) 외부로 낙하되고, 비교적 크기가 큰 폐기물은 큰 크기의 선별구멍(46)을 통해 트로멜 스크린(42) 외부로 낙하되어 각각의 수거 컨베이어(50a,50b)에 의해 각각의 수거지로 운반된다.Wastes introduced into the trommel screen 42 inlet 42a of the trommel 40 are flowed inside the rotating trommel screen 42, where the relatively small waste is the small size sorting hole 44. Through the trommel screen 42, and the waste having a relatively large size is dropped out of the trommel screen 42 through the large-sized sorting hole 46, by the respective collection conveyors 50a and 50b. It is transported to each collection point.

상기 트로멜 스크린(42)의 선별구멍(44,46)을 통해 낙하되지 않은 큰 크기의 폐기물들은 트로멜 스크린(42)의 배출구(42b)를 통해 배출된 후 해당 수거지로 운반된다.Large-sized wastes that do not fall through the sorting holes 44 and 46 of the trommel screen 42 are discharged through the outlet 42b of the trommel screen 42 and then transported to a corresponding collection site.

여기서, 트로멜 스크린(42)의 투입구(42a)를 통해 트로멜 스크린(44) 내부로 투입된 폐기물들 중, 수분을 함유하여 수축과 팽창이 이루어지는 폐기물이나 또는 스티로폼, 고무 등과 같이 탄성을 갖는 폐기물 등은 선별구멍(44,46) 보다 직경이 크더라도 선별구멍(44,46)의 입구에 일부가 인입되면서 발생되는 수축과 다른 폐기물과의 충돌에 의한 밀림작용에 의해 어느 선별구멍(44,46)에 낀 상태가 되어 막힘을 유발할 수 있게 된다.Here, among wastes introduced into the trommel screen 44 through the inlet 42a of the trommel screen 42, waste containing elasticity, waste having elasticity such as styrofoam, rubber, etc. Although the diameter is larger than that of the sorting holes 44 and 46, some sorting holes 44 and 46 are caused by the sliding action caused by the contraction and the collision with other wastes caused by a part of entering into the inlet of the sorting holes 44 and 46. It can get caught and cause blockage.

이때, 트로멜 스크린(42)의 상부 또는 측부 중, 적어도 하나 이상의 위치에 설치된 공기분사장치(100)의 작동에 의해 막힘된 선별구멍(44,46)을 뚫어주게 됨과 동시에, 선별구멍(44,46)에 폐기물이 끼어 막힘을 유발하는 것을 예방하게 된다.At this time, the sorting holes 44 and 46 blocked by the operation of the air spraying device 100 installed at at least one of the upper or side portions of the trommel screen 42 are drilled, and the sorting holes 44, 46) prevents waste from being trapped and causing blockage.

즉, 공기분사장치(100)의 실린더 헤드(102)로 공급된 압축공기는, 실린더 헤드(102)에 의해 복수의 노즐(104)로 분배되고, 이와 같이 분배된 압축공기를 복수의 노즐(104)이 일정압 이상으로 분사하게 되는바, 분사되는 공기의 압력에 의해 트로멜 스크린(42)의 선별구멍(44,46)을 막고 있는 폐기물을 다시 트로멜 스크린(42) 내부로 인입시키게 된다.That is, the compressed air supplied to the cylinder head 102 of the air injector 100 is distributed to the plurality of nozzles 104 by the cylinder head 102, and the compressed air thus distributed is provided to the plurality of nozzles 104. ) Is injected above a predetermined pressure, and the wastes blocking the sorting holes 44 and 46 of the trommel screen 42 are introduced into the trommel screen 42 again by the pressure of the injected air.

또한, 상기 공기분사장치(100)의 노즐(104)을 통해 분사되는 일정압 이상의 공기에 의해 트로멜 스크린(42)의 선별구멍(44,46)에 폐기물이 끼게 되어 막힘을 유발시키는 것을 사전에 예방시키게 되는바, 트로멜(40)의 작동이 원활하게 이루어지되어 결국 폐기물 선별기의 작동이 원활하게 이루어지게 된다.
In addition, the waste is caught in the sorting holes 44 and 46 of the trommel screen 42 by the air of a predetermined pressure or more injected through the nozzle 104 of the air injector 100, thereby causing clogging in advance. It is to be prevented, the operation of the trommel 40 is made smoothly and eventually the operation of the waste sorter is made smoothly.

10 : 파봉장치 20 :진동식 호퍼 피더
30 : 이송 컨베이어 40 : 트로멜
42 : 트로멜 스크린 42a : 투입구
42b : 배출구 44,46 : 선별구멍
100 : 공기분사장치 102 : 실린더 헤드
104 : 노즐10: piercing device 20: vibration hopper feeder
30 transfer conveyor 40 trommel
42: trommel screen 42a: inlet
42b: outlet 44,46: sorting hole
100: air jet device 102: cylinder head
104: nozzle

Claims (4)

양단에 각각 폐기물 투입구와 배출구가 형성되고, 그 둘레면에는 복수의 선별구멍이 형성되며, 둘레의 중심부를 지나는 축선을 중심으로 회전되는 드럼 형상의 트로멜 스크린과;
상기 트로멜 스크린의 외측 일면과 일정간격 이격된 위치에 설치되어 상기 트로멜 스크린의 외면에 형성된 선별구멍으로 일정압 이상의 공기를 분사시키는 공기분사장치를 포함하는 것을 특징으로 하는 트로멜.
A waste inlet and an outlet are formed at both ends, and a plurality of sorting holes are formed at a circumferential surface thereof, and a drum-shaped trommel screen rotated about an axis passing through the center of the circumference;
The trommel, characterized in that it is installed at a position spaced apart from the outer surface of the trommel screen by an air injection unit for injecting air of a predetermined pressure or more to the sorting hole formed on the outer surface of the trommel screen.
제 1항에 있어서,
상기 공기분사장치는,
압축공기를 공급받아 분배하는 실린더 헤드와;
상기 실린더 헤드의 일면에 형성되어 고압의 공기를 트로멜 스크린의 외측 일면에 분사하는 복수의 노즐을 포함하는 것을 특징으로 하는 트로멜.
The method of claim 1,
The air spraying value,
A cylinder head which receives and distributes compressed air;
And a plurality of nozzles formed on one surface of the cylinder head and injecting high pressure air to the outer surface of the trommel screen.
제 1항에 있어서,
상기 공기분사장치는, 트로멜 스크린의 상부와 측부 중, 적어도 하나 이상의 위치에 설치되는 것을 특징으로 하는 트로멜.
The method of claim 1,
The air injection device is a trommel, characterized in that installed in at least one of the upper and side portions of the trommel screen.
파봉장치와;
상기 파봉장치로부터 공급되는 폐기물을 진동에 의해 전개시킴과 동시에 이 폐기물에 혼합되어 있는 각종 이물질을 제거하는 진동식 호퍼 피더와;
상기 호퍼 피더로부터 폐기물을 일정한 속도로 운반하는 이송 컨베이어 및;
상기 이송 컨베이어로부터 폐기물을 제공받아 폐기물 중 일정한 크기 이하의 것을 걸러 내는 청구항 1 내지 청구항 3 중, 어느 한 항의 트로멜을 포함하는 것을 특징으로 하는 폐기물 선별기.A breaking device;
A vibrating hopper feeder which expands the wastes supplied from the wave breaking device by vibrating and removes various foreign substances mixed in the wastes;
A transfer conveyor for conveying waste at a constant speed from the hopper feeder;
Claim 1 to 3 of the waste sorting, characterized in that it comprises a trommel of any one of claim 1 to receive the waste from the conveying conveyor to filter out less than a certain size of the waste.
