KR102210267B1

KR102210267B1 - 유기발광 화합물 및 이를 포함하는 유기발광소자

Info

Publication number: KR102210267B1
Application number: KR1020200062945A
Authority: KR
Inventors: 현서용; 윤석근
Original assignee: (주)피엔에이치테크
Priority date: 2020-05-26
Filing date: 2020-05-26
Publication date: 2021-02-01
Anticipated expiration: 2040-05-26

Abstract

본 발명은 유기발광소자에 구비되는 광효율 개선층에 채용되어 소자의 저전압 구동과 우수한 색순도, 발광 효율 등의 발광 특성을 구현할 수 있는 신규한 유기발광 화합물 및 이를 포함하는 유기발광소자에 관한 것이다.

Description

유기발광 화합물 및 이를 포함하는 유기발광소자 {An electroluminescent compound and an electroluminescent device comprising the same}

본 발명은 유기발광 화합물에 관한 것으로서, 더욱 상세하게는 유기발광소자 내의 정공 수송층 또는 전자수송층에, 그리고 소자에 구비되는 광효율개선층 (Capping layer) 재료로 채용되는 것을 특징으로 하는 유기발광 화합물과 이를 채용하여 소자의 저전압 구동과 우수한 발광 효율 등의 발광 특성이 현저히 향상된 유기발광소자에 관한 것이다.

유기발광소자는 투명 기판 위에도 소자를 형성할 수 있을 뿐 아니라, 플라즈마 디스플레이 패널 (Plasma Display Panel)이나 무기전계발광 (EL) 디스플레이에 비해 10 V 이하의 저전압 구동이 가능하고, 전력 소모가 비교적 적으며, 색감이 뛰어나다는 장점이 있고, 녹색, 청색, 적색의 3가지 색을 나타낼 수가 있어 최근에 차세대 디스플레이 소자로 많은 관심의 대상이 되고 있다.

다만, 이러한 유기발광소자가 상기와 같은 특징으로 발휘하기 위해서는 소자 내 유기물층을 이루는 물질인 정공주입 물질, 정공수송 물질, 발광물질, 전자수송 물질, 전자주입 물질 등이 안정하고 효율적인 재료에 의하여 뒷받침되는 것이 선행되어야 하나, 아직까지는 안정하고 효율적인 유기발광소자용 유기물층 재료의 개발이 충분히 이루어지지 않은 상태이다.

따라서, 더욱 안정적인 유기발광소자를 구현하고, 소자의 고효율, 장수명, 대형화 등을 위해서는 효율 및 수명 특성 측면에서 추가적인 개선이 요구되고 있는 상황이고, 특히 유기발광소자의 각 유기물층을 이루는 소재에 대한 개발이 절실히 필요한 실정이다.

이와 관련하여 최근에 상기 유기발광소자의 구조 중 정공수송층 소재에 대하여는 기존 유기 소재의 도전율 (mobility)을 향상시키기 위한 연구가 활발히 이루어지고 있다.

또한, 최근에는 각 유기물층 재료의 성능 변화를 주어 유기발광소자의 특성을 향상시키는 연구뿐만 아니라, 애노드 (anode)와 캐소드 (cathode) 사이에서 최적화된 광학 두께에 의한 색순도 향상 및 발광 효율 증대 기술이 소자 성능을 향상시키는데 중요한 요소 중의 하나로 착안되고 있으며, 이러한 방법의 일 예로 전극에 캡핑층 (capping layer)을 사용하여 광효율 증가와 우수한 색순도를 거두기도 한다.

따라서, 본 발명은 유기발광소자 내의 유기물층과 소자에 구비되는 광효율 개선층에 채용되어 소자의 저전압 구동과 향상된 발광 효율 등의 우수한 발광 특성을 구현할 수 있는 신규한 유기발광 화합물 및 이를 포함하는 유기발광소자를 제공하고자 한다.

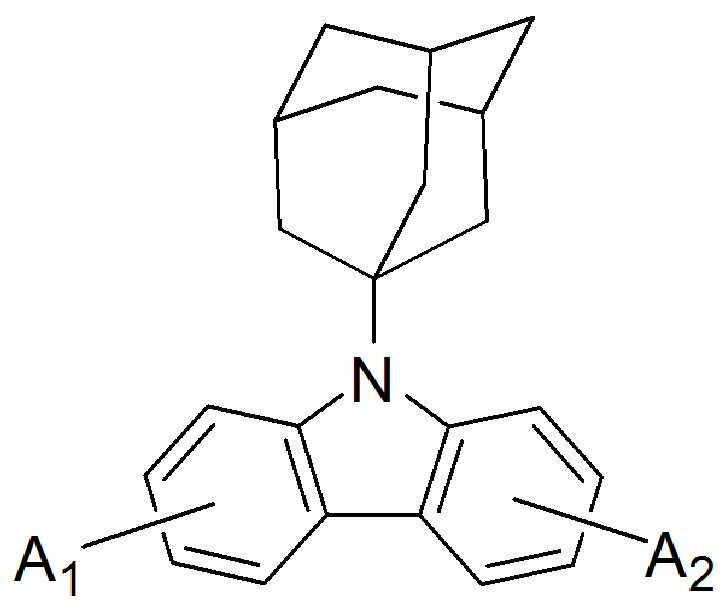

본 발명은 상기 과제를 해결하기 위하여, 하기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 화합물 중에서 선택된 어느 하나의 유기발광 화합물을 제공한다.

[화학식 Ⅰ] [화학식 Ⅱ]

상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]의 특징적인 구조와 A₁ 내지 A₂에 대해서는 후술하기로 한다.

또한, 본 발명은 제1 전극, 제2 전극, 및 상기 제1 전극과 제2 전극 사이에 배치된 1층 이상의 유기층을 포함하는 유기발광소자로서, 상기 제1 전극과 제2 전극의 상부 또는 하부 중에서 상기 유기층과 반대되는 적어도 일측에 형성되는 광효율 개선층 (Capping layer)을 더 포함하면서 상기 광효율 개선층에 상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 유기발광 화합물을 포함하는 것을 특징으로 하는 유기발광소자를 제공한다.

또한, 유기발광소자 내의 정공 수송층 또는 전자 수송층에 상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 화합물을 포함하는 유기발광소자를 제공한다.

본 발명에 따른 유기발광 화합물은 유기발광소자 내의 정공수송층 또는 전자 수송층, 그리고 소자에 구비되는 광효율 개선층의 재료로 채용할 경우에 소자의 저전압 구동과 우수한 발광 효율, 색순도 등의 향상된 발광 특성을 구현할 수 있어 다양한 디스플레이 소자에 유용하게 사용될 수 있다.

이하, 본 발명을 더욱 상세하게 설명한다.

본 발명은 유기발광소자 내의 정공수송층 또는 전자 수송층, 그리고 소자에 구비되는 광효율 개선층의 재료로 채용되어 소자의 저전압 구동과 우수한 발광 효율, 색순도 등의 발광 특성을 거둘 수 있는 하기 [화학식 Ⅰ]로 표시되는 유기발광 화합물에 관한 것이다.

[화학식 Ⅰ] [화학식 Ⅱ]

상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]에서,

A₁ 및 A₂는 서로 동일하거나 상이하며, 각각 독립적으로 하기 [구조식 1] 내지 [구조식 2] 중에서 선택되는 어느 하나이고, A₁ 및 A₂가 동시에 수소인 경우는 제외한다.

[구조식 1]

[구조식 2]

상기 [구조식 1] 내지 [구조식 2]에서,

L₁ 및 L₂는 서로 동일하거나 상이하고, 각각 독립적으로 단일결합이거나 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴렌기 중에서 선택되며, n 및 m은 각각 0 내지 3의 정수이다.

Ar₁ 내지 Ar₃은 서로 동일하거나 상이하고, 각각 독립적으로 수소, 중수소, 할로겐기, 시아노기, 치환 또는 비치환된 카르보닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알케닐기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로시클로알케닐기, 치환 또는 비치환된 탄소수 1 내기 20의 알콕시기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알콕시기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴기 중에서 선택되며, o, p 및 q는 1 내지 3의 정수이다.

l은 1 내지 2의 정수이다.

본 발명의 일 실시예에 의하면, 상기 [구조식 1]은 하기 [구조식 1-1]로 표시될 수 있다.

[구조식 1-1]

상기 [구조식 1-1]에서,

Ar₄는 시아노기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알케닐기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로시클로알케닐기, 치환 또는 비치환된 탄소수 1 내기 20의 알콕시기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알콕시기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴기 중에서 선택되며, L₁, Ar₂, p, q, n 및 l은 상기 [구조식 1]에서의 정의와 동일하다.

또한, 본 발명의 일 실시예에 의하면, 상기 Ar₁ 내지 Ar₄는 각각 아래와 같은 [구조식 A] 구조를 갖는 헤테로아릴기일 수 있다.

[구조식 A]

상기 [구조식 A]에서,

X는 O 또는 S이다.

R₁₁ 내지 R₁₅는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 중수소, 할로겐기, 시아노기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알킬기, 치환 또는 비치환된 탄소수 1 내기 20의 알콕시기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알콕시기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴기 중에서 선택된다.

상기 R₁₁ 내지 R₁₅ 중 어느 하나는 Ar₁ 내지 Ar₆ 위치에서 결합한다.

또한, 상기 R₁₁ 내지 R₁₄는 서로 결합하거나 인접한 치환기와 연결되어 적어도 하나 이상의 지환족, 방향족의 단일환 또는 다환 고리를 형성할 수 있고, 상기 형성된 지환족, 방향족의 단일환 또는 다환 고리의 탄소원자는 질소 원자 (N), 황 원자 (S) 및 산소 원자 (O) 중에서 선택되는 어느 하나 이상의 헤테로원자로 치환될 수 있다.

또한, 상기 L₁, L₂ 및 Ar₁ 내지 Ar₄의 정의에서 '치환 또는 비치환된'이라 함은 중수소, 할로겐기, 시아노기, 니트로기, 히드록시기, 실릴기, 알킬기, 시클로알킬기, 알콕시기, 알케닐기, 아릴기 및 헤테로고리기로 이루어진 군에서 선택된 1 또는 2 이상의 치환기로 치환되거나, 상기 치환기 중 2 이상의 치환기가 연결된 치환기로 치환되거나, 또는 어떠한 치환기도 갖지 않는 것을 의미한다.

구체적인 예를 들면, 치환된 아릴렌기라 함은, 페닐기, 비페닐기, 나프탈렌기, 플루오레닐기, 파이레닐기, 페난트레닐기, 페릴렌기, 테트라세닐기, 안트라센닐기 등이 다른 치환기로 치환된 것을 의미한다.

또한, 치환된 헤테로아릴렌기라 함은, 피리딜기, 티오페닐기, 트리아진기, 퀴놀린기, 페난트롤린기, 이미다졸기, 티아졸기, 옥사졸기, 카바졸기 및 이들의 축합헤테로고리기, 예컨대 벤즈퀴놀린기, 벤즈이미다졸기, 벤즈옥사졸기, 벤즈티아졸기, 벤즈카바졸기, 디벤조티오페닐기, 디벤조퓨란기 등이 다른 치환기로 치환된 것을 의미한다.

본 발명에 있어서, 상기 치환기들의 예시들에 대해서 아래에서 구체적으로 설명하나, 이에 한정되는 것은 아니다.

본 발명에 있어서, 상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 20인 것이 바람직하다. 구체적인 예로는 메틸기, 에틸기, 프로필기, n-프로필기, 이소프로필기, 부틸기, n-부틸기, 이소부틸기, tert-부틸기, sec-부틸기, 1-메틸-부틸기, 1-에틸-부틸기, 펜틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, tert-펜틸기, 헥실기, n-헥실기, 1-메틸펜틸기, 2-메틸펜틸기, 4-메틸-2-펜틸기, 3,3-디메틸부틸기, 2-에틸부틸기, 헵틸기, n-헵틸기, 1-메틸헥실기, 시클로펜틸메틸기, 시클로헥틸메틸기, 옥틸기, n-옥틸기, tert-옥틸기, 1-메틸헵틸기, 2-에틸헥실기, 2-프로필펜틸기, n-노닐기, 2,2-디메틸헵틸기, 1-에틸-프로필기, 1,1-디메틸-프로필기, 이소헥실기, 2-메틸펜틸기, 4-메틸헥실기, 5-메틸헥실기 등이 있으나, 이들에 한정되지 않는다.

본 발명에 있어서, 알콕시기는 직쇄 또는 분지쇄일 수 있다. 알콕시기의 탄소수는 특별히 한정되지 않으나, 입체적 방해를 주지 않는 범위인 1 내지 20개인 것이 바람직하다. 구체적으로, 메톡시기, 에톡시기, n-프로폭시기, 이소프로폭시기, i-프로필옥시기, n-부톡시기, 이소부톡시기, tert-부톡시기, sec-부톡시기, n-펜틸옥시기, 네오펜틸옥시기, 이소펜틸옥시기, n-헥실옥시기, 3,3-디메틸부틸옥시기, 2-에틸부틸옥시기, n-옥틸옥시기, n-노닐옥시기, n-데실옥시기, 벤질옥시기, p-메틸벤질옥시기 등이 될 수 있으나, 이에 한정되는 것은 아니다.

본 발명에 있어서, 아릴기는 단환식 또는 다환식일 수 있고, 탄소수는 특별히 한정되지 않으나 6 내지 30인 것이 바람직하다. 단환식 아릴기의 예로는 페닐기, 비페닐기, 터페닐기, 스틸벤기 등이 있고, 다환식 아릴기의 예로는 나프틸기, 안트라세닐기, 페난트레닐기, 파이레닐기, 페릴레닐기, 테트라세닐기, 크라이세닐기, 플루오레닐기, 아세나프타센닐기, 트리페닐렌기, 플루오안트렌(fluoranthrene)기 등이 있으나, 본 발명의 범위가 이들 예로만 한정되는 것은 아니다.

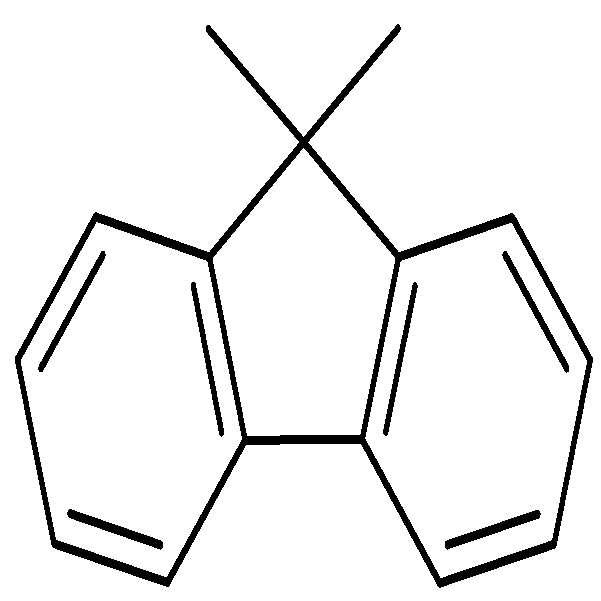

본 발명에 있어서, 플루오레닐기는 2개의 고리 유기화합물이 1개의 원자를 통하여 연결된 구조로서, 예로는

,

등이 있다.

본 발명에 있어서, 플루오레닐기는 열린 플루오레닐기의 구조를 포함하며, 여기서 열린 플루오레닐기는 2개의 고리 유기화합물이 1개의 원자를 통하여 연결된 구조에서 한쪽 고리 화합물의 연결이 끊어진 상태의 구조로서, 예로는

,

등이 있다.

본 발명에 있어서, 헤테로아릴기는 이종원자로 O, N 또는 S를 포함하는 헤테로고리기로서, 탄소수는 특별히 한정되지 않으나 탄소수 2 내지 30인 것이 바람직하며, 본 발명에서 이의 구체적인 예를 들면, 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, 벤조옥사졸기, 벤조이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 디벤조퓨라닐기, 페난트롤린기, 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기, 페녹사진기, 페노티아진기 등이 있으나, 이들에만 한정되는 것은 아니다.

본 발명에 있어서, 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나 이에 한정되지 않는다.

본 발명에서 사용되는 치환기인 할로겐기의 구체적인 예로는 플루오르(F), 클로린(Cl), 브롬(Br) 등을 들 수 있다.

본 발명에 있어서, 카르보닐기는 -COR로 표시되는 것이며, 여기서 R은 수소, 알킬기, 아릴기, 시클로알킬기, 시클로알케닐기, 헤테로시클로알킬기, 헤테로시클로알케닐기, 알켄일기, 알킨일기, 또는 이들의 조합인 것이다.

본 발명에 있어서, 시클로알킬기는 단환, 다환 및 스피로 알킬 라디칼을 지칭하고, 이를 포함하며, 바람직하게는 탄소수 3 내지 20의 고리 탄소 원자를 함유하는 것으로서, 시클로프로필, 시클로펜틸, 시클로헥실, 비시클로헵틸, 스피로데실, 스피로운데실, 아다만틸 등을 포함하며, 시클로알킬기는 임의로 치환될 수 있다.

본 발명에 있어서, 헤테로시클로알킬기는 하나 이상의 헤테로 원자를 함유하는 방향족 및 비방향족 시클릭 라디칼을 지칭하고, 이를 포함하며, 하나 이상의 헤테로원자는 O, S, N, P, B, Si, 및 Se, 바람직하게는 O, N 또는 S로부터 선택되며, 구체적으로 N을 포함하는 경우 아지리딘, 피롤리딘, 피페리딘, 아제판, 아조칸 등일 수 있다.

본 발명에 있어서 알케닐기는 직쇄 및 분지쇄 알켄 라디칼 모두를 지칭하고, 이를 포함하며, 알케닐기는 본질적으로 알킬 사슬에 하나 이상의 탄소-탄소 이중 결합을 포함하는 알킬기이다. 시클로알케닐기는 본질적으로 시클로알킬 고리 내에 하나 이상의 탄소-탄소 이중 결합을 포함하는 시클로알킬기이다.

또한, 본 발에서 사용되는 헤테로알케닐기는 헤테로원자에 의해 치환된 하나 이상의 탄소 원자를 갖는 알케닐 라디칼을 지칭하고, 하나 이상의 헤테로 원자는 O, S, N, P, B, Si, 및 Se, 바람직하게는, O, N 또는 S로부터 선택된다.

본 발명에 있어서, 바람직한 알케닐, 시클로알케닐, 또는 헤테로알케닐기는 탄소수 2 내지 20개의 탄소 원자를 함유한다.

또한, 본 발명에 있어서 알키닐기는 직쇄 및 분지쇄 알켄 라디칼 모두를 지칭하고, 이를 포함하며, 바람직한 알케닐기는 탄소수 2 내지 20개의 탄소 원자를 함유한다.

상기 [화학식 Ⅰ]로 표시되는 본 발명에 따른 유기발광 화합물은 그 구조적 특이성으로 인하여 유기발광소자 내의 발광층, 정공수송층 등 다양한 유기물층으로 사용될 수 있고, 특히 소자에 구비되는 광효율 개선층 재료로 사용될 수 있다.

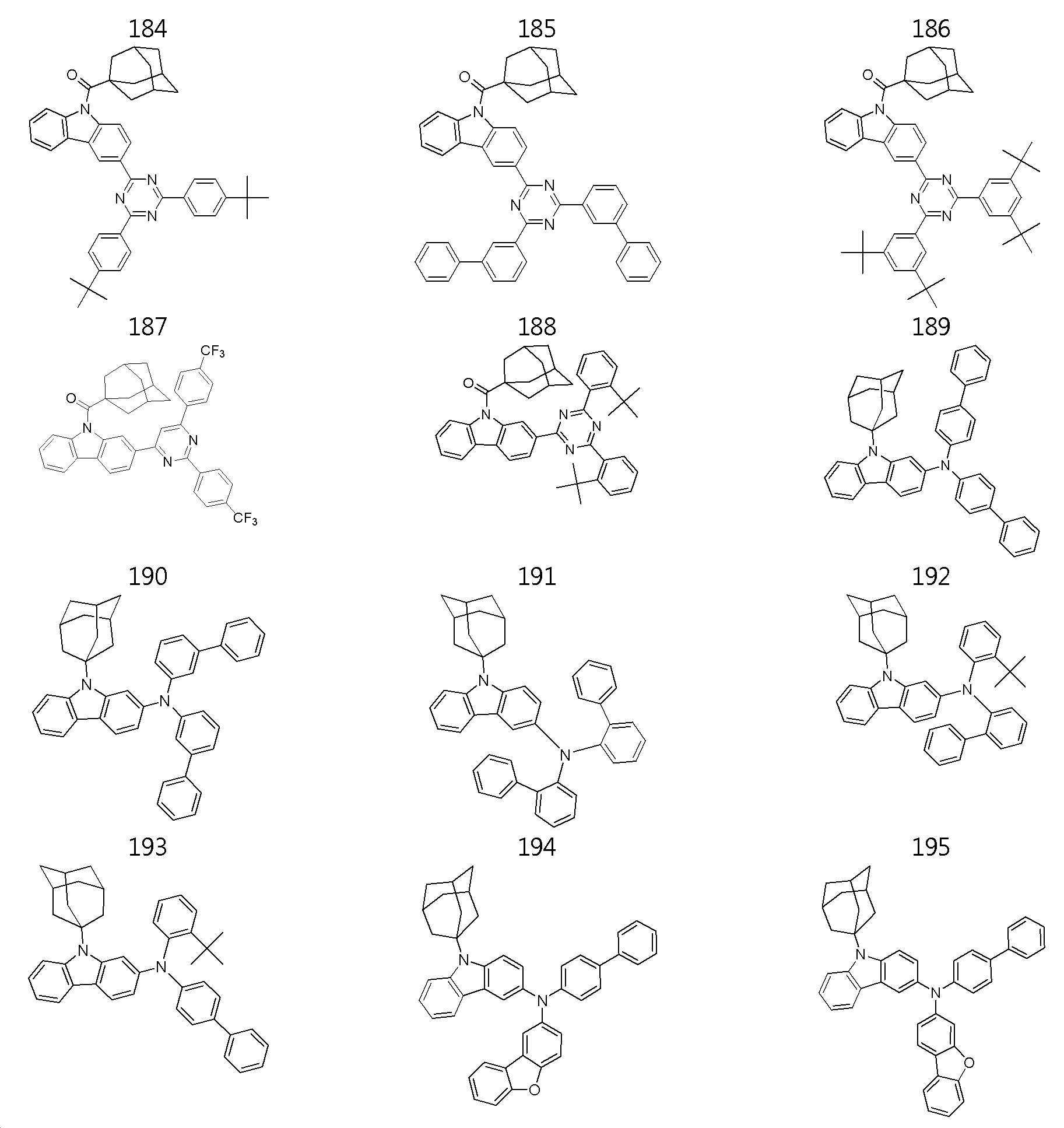

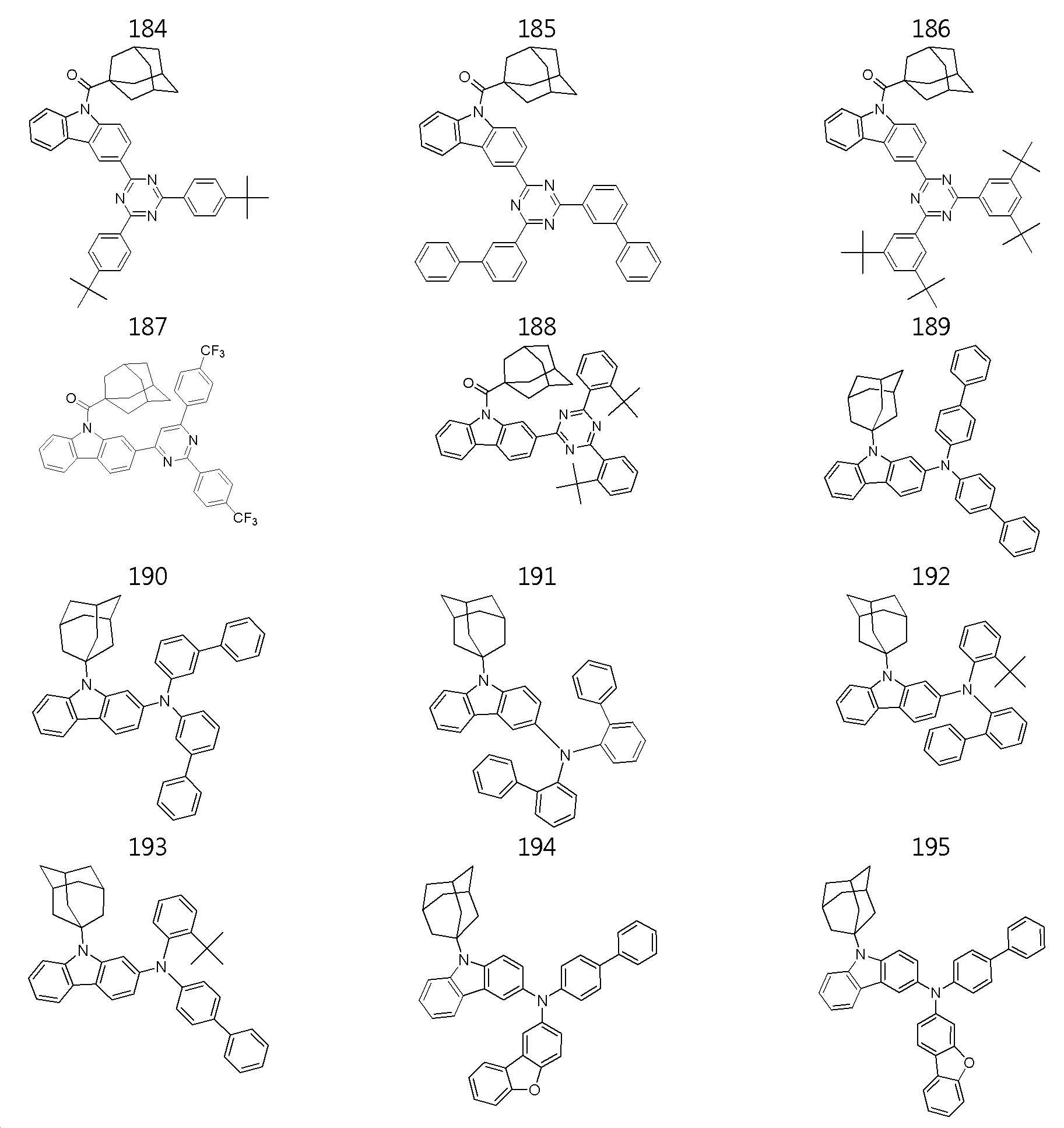

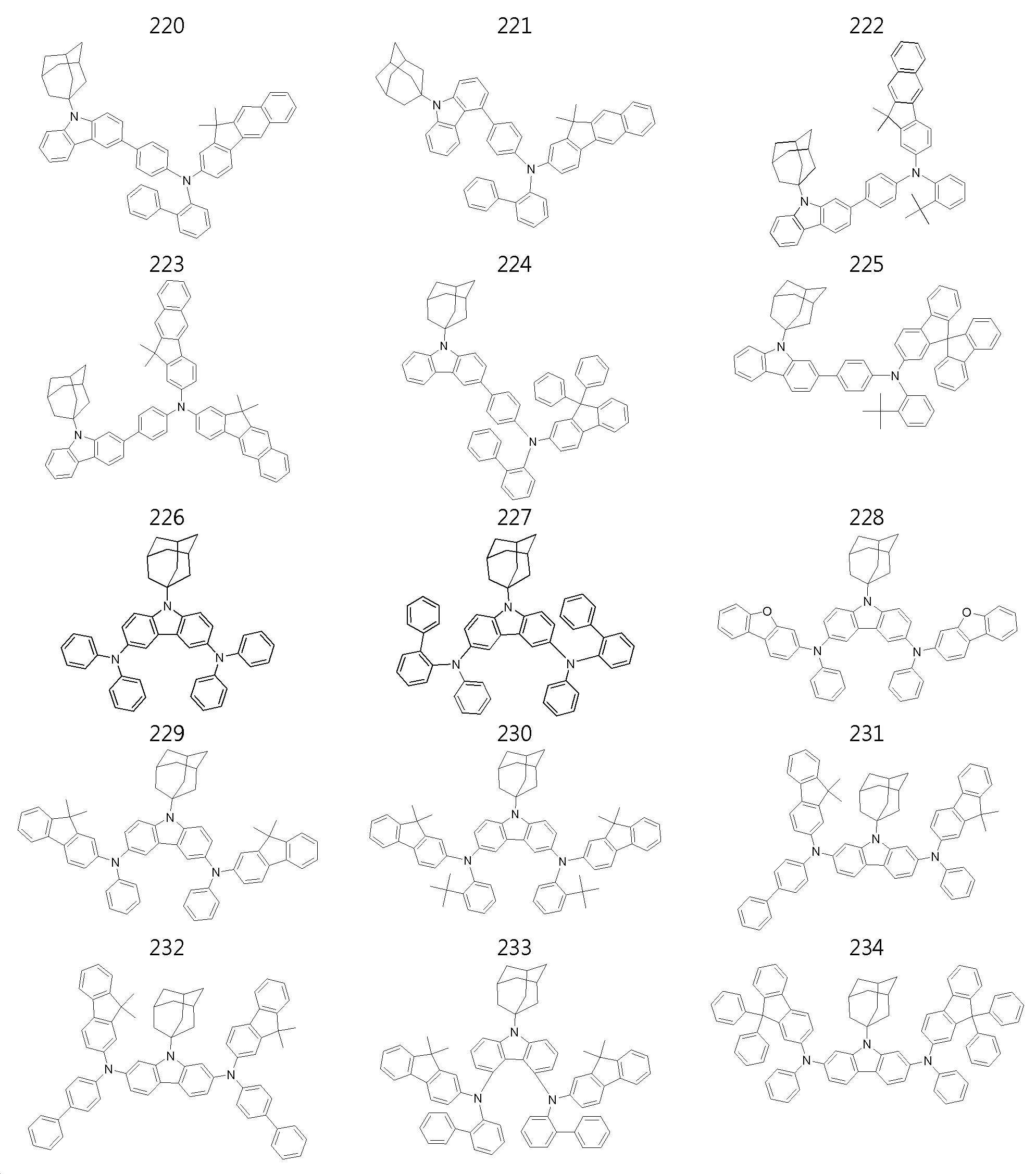

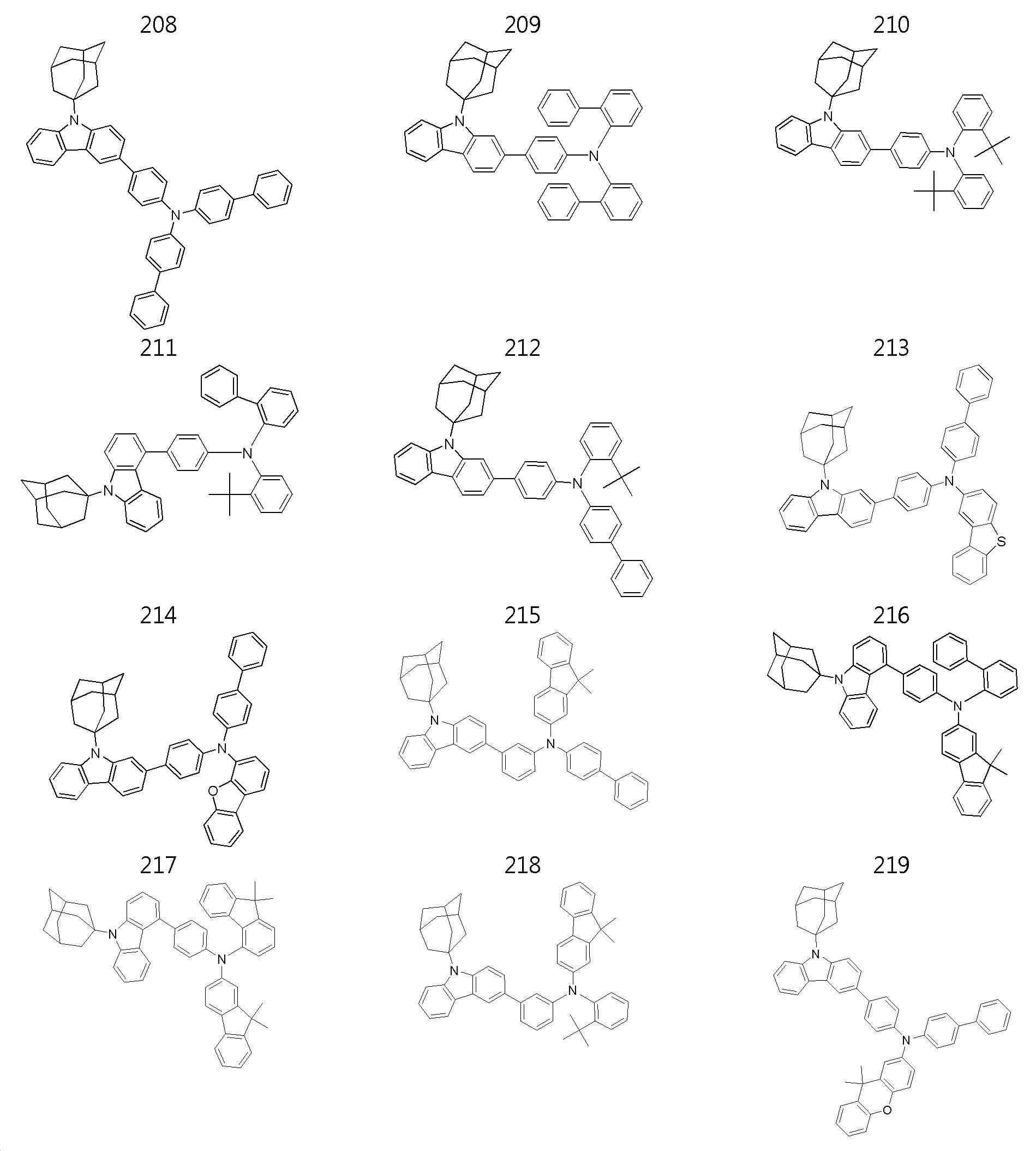

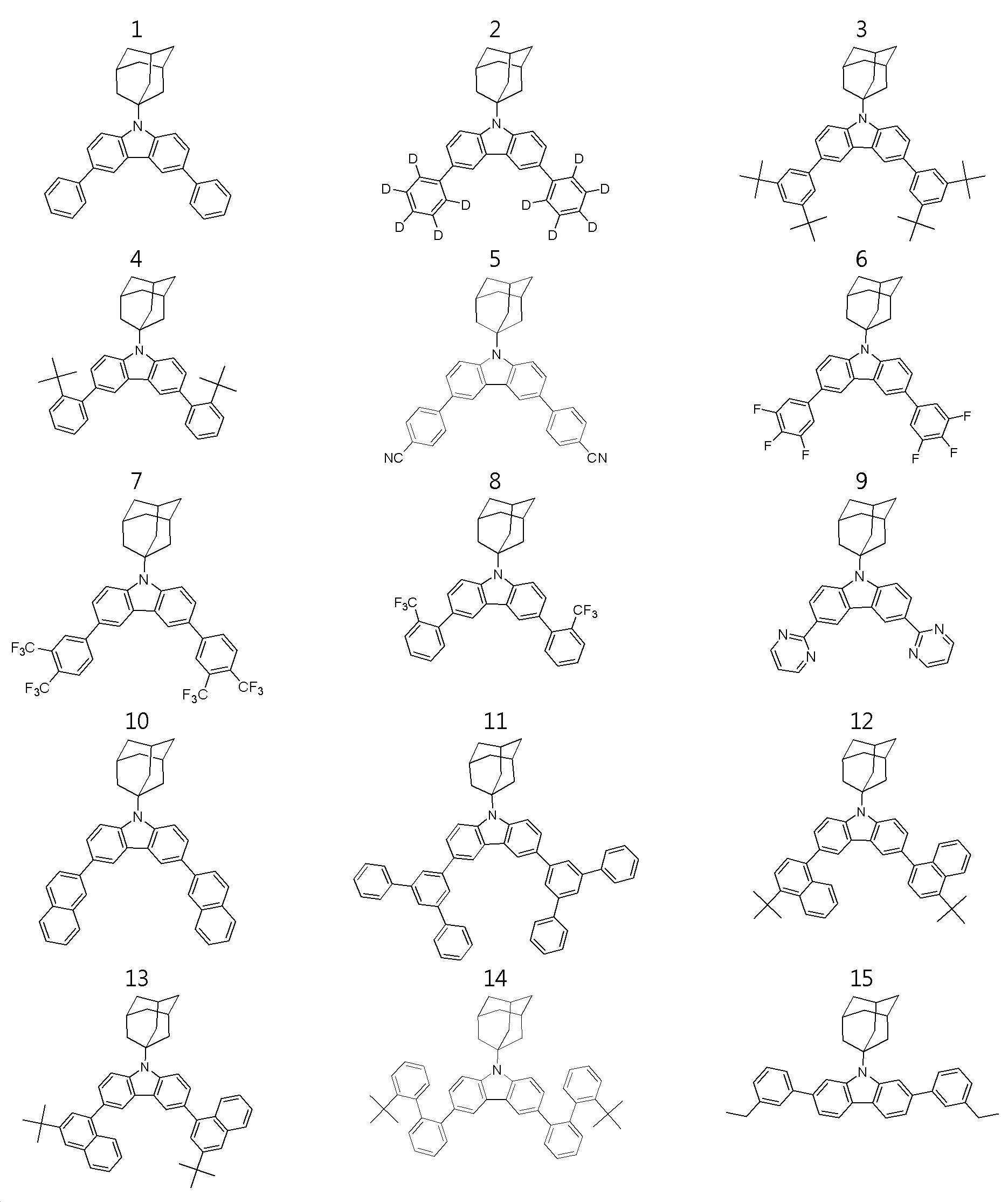

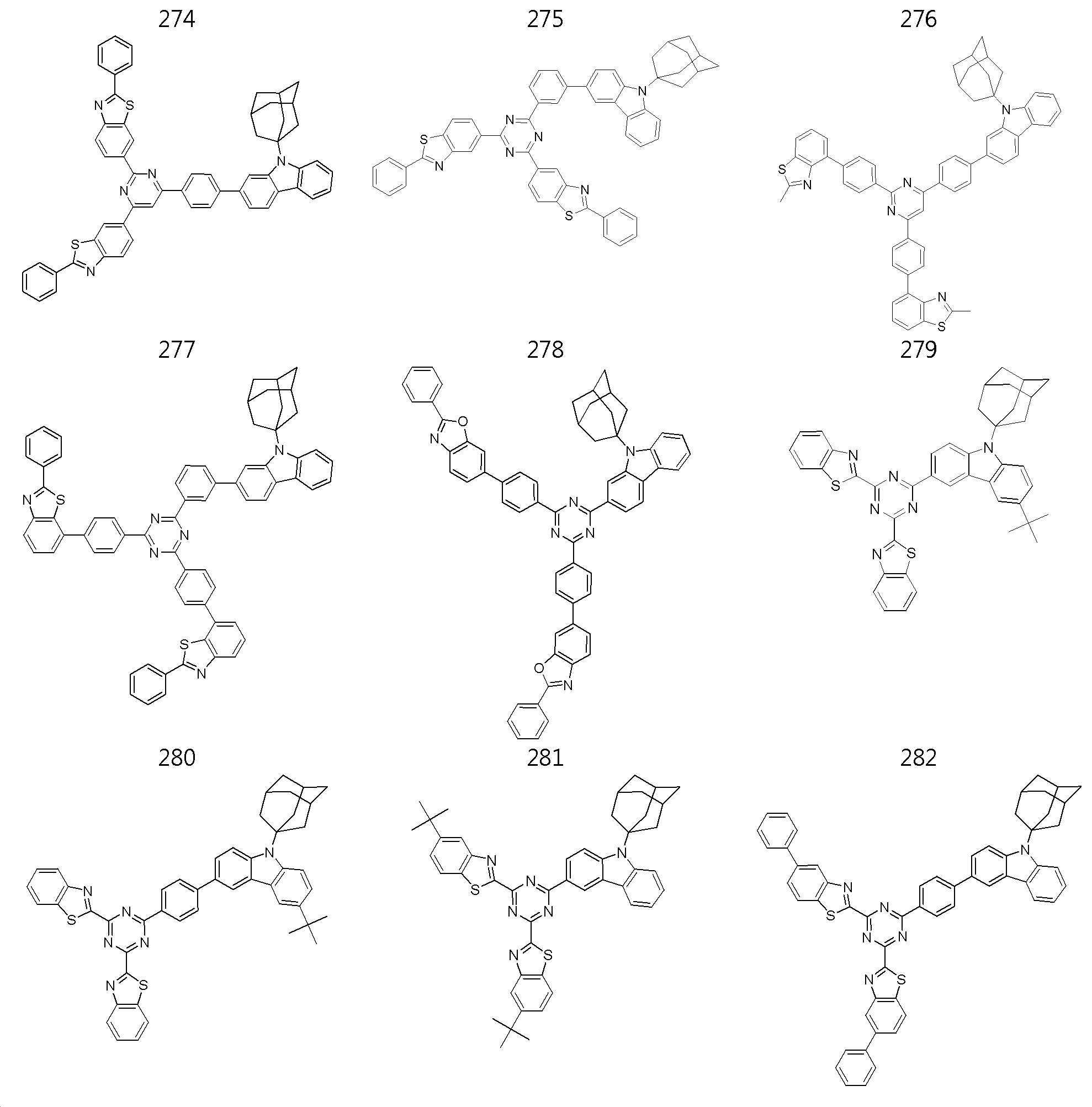

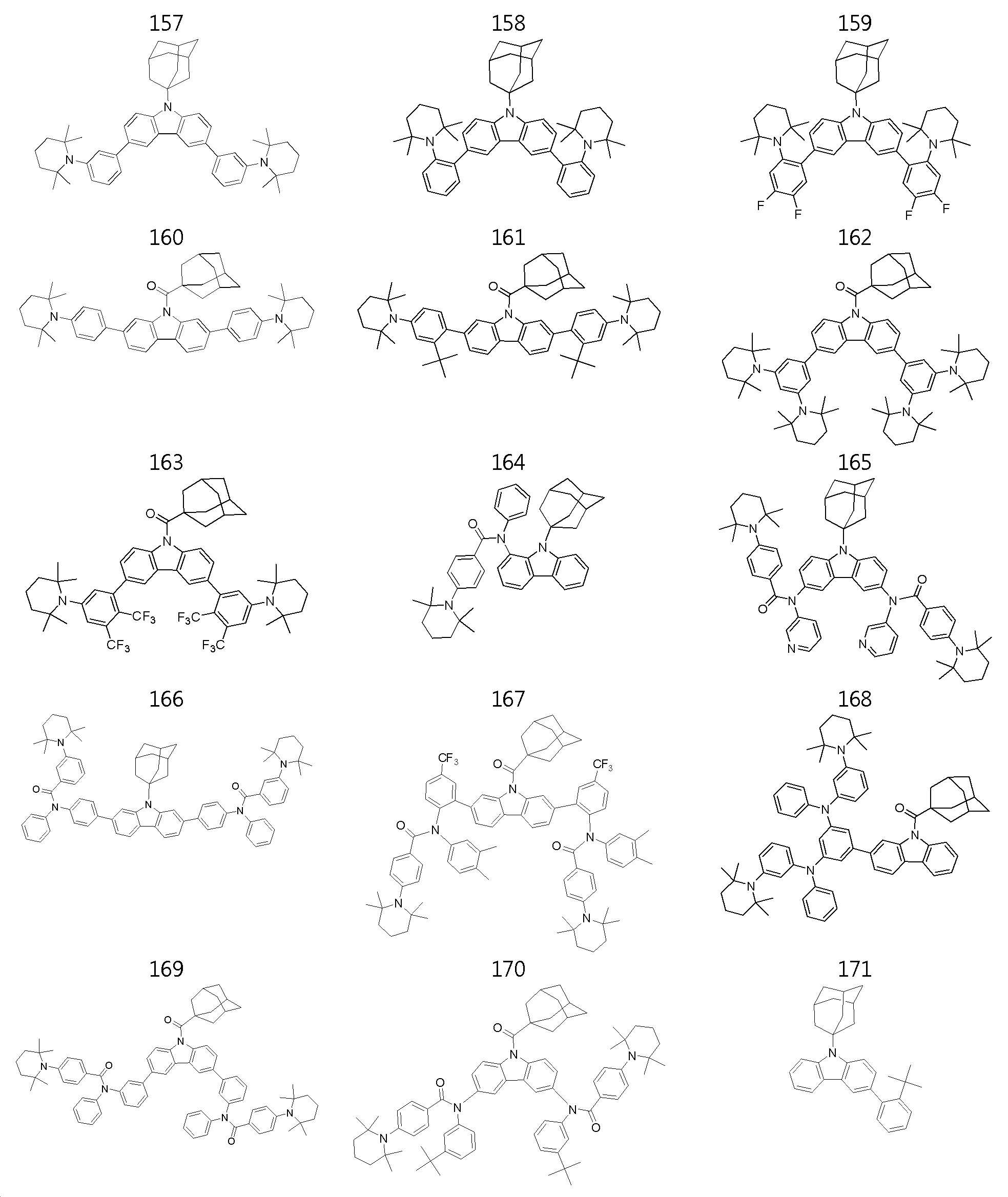

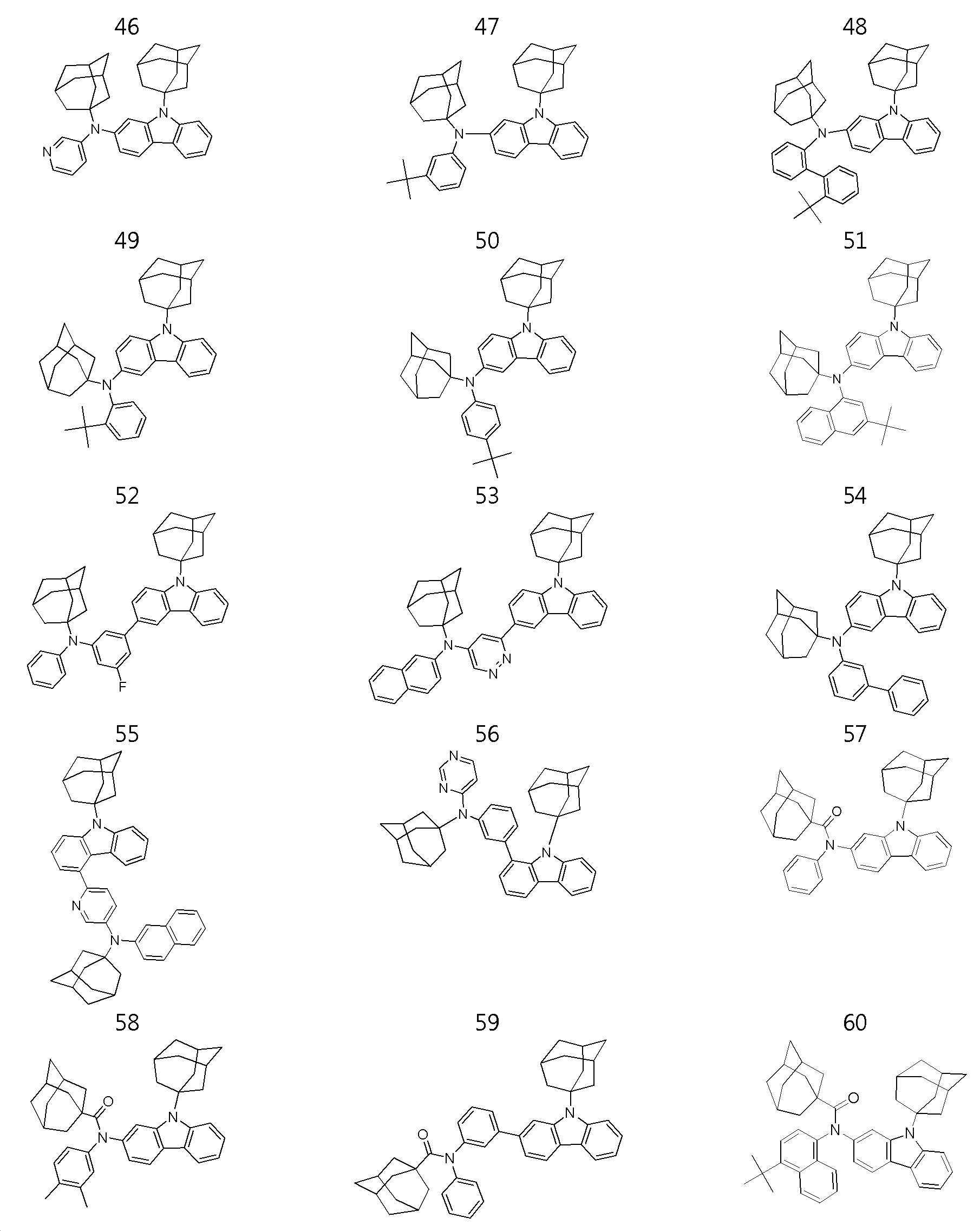

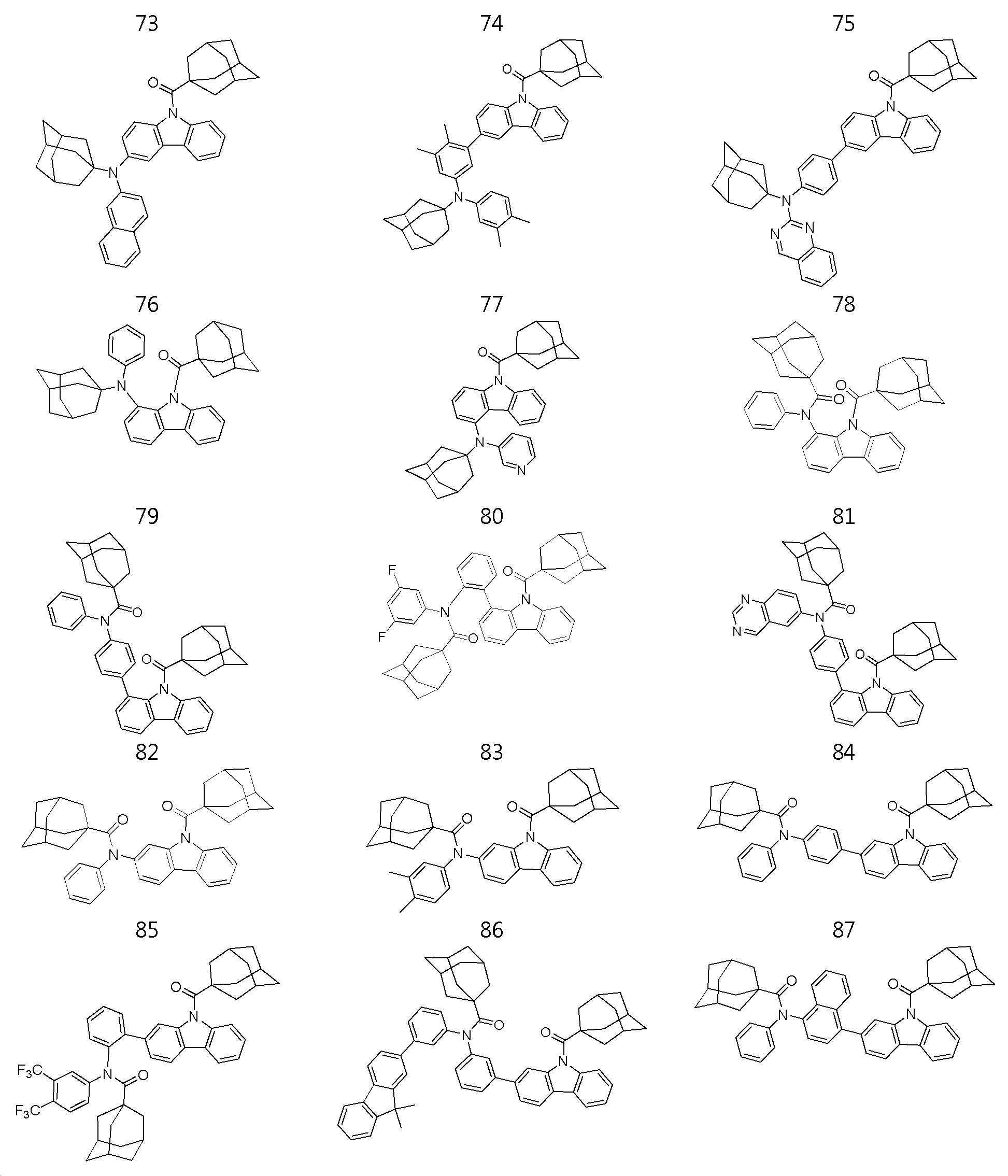

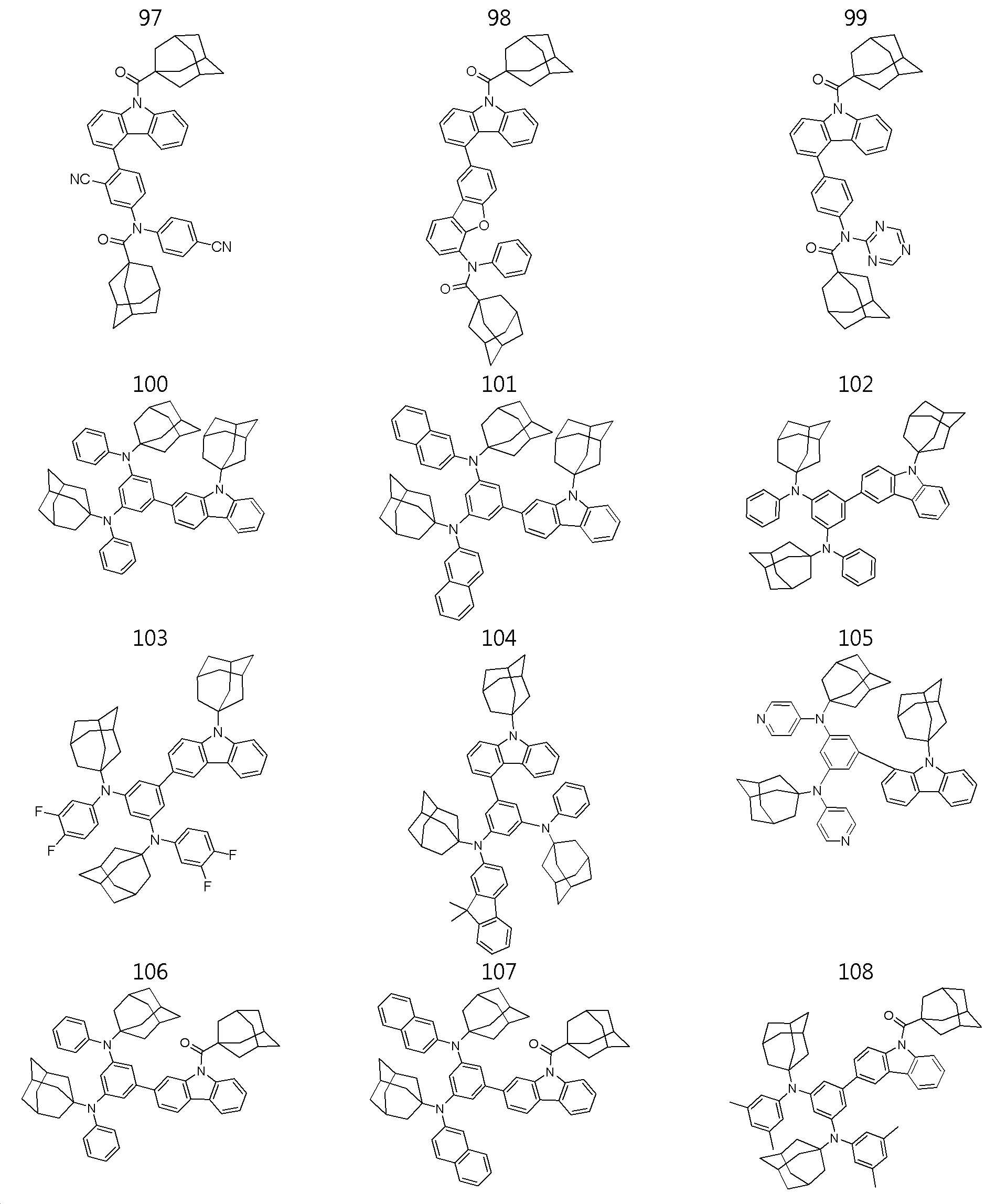

본 발명에 따른 [화학식 Ⅰ]로 표시되는 유기발광 화합물의 바람직한 구체예로는 하기 화합물들이 있으나, 이들에만 한정되는 것은 아니다.

이와 같이, 본 발명에 따른 유기발광 화합물은 고유의 특성을 발휘하는 특징적인 골격과 이에 도입되는 고유의 특성을 갖는 모이어티 (moiety)를 이용하여 다양한 특성을 갖는 유기발광 화합물을 합성할 수 있고, 그 결과 본 발명에 따른 유기발광 화합물을 발광층, 정공수송층, 전자수송층, 전자저지층, 정공저지층 등 다양한 유기물층 물질로 적용하거나, 특히 소자에 구비되는 광효율 개선층에 적용에 경우에 소자의 발광효율 등의 발광 특성을 더욱 향상시킬 수 있다.

또한, 본 발명의 화합물은 일반적인 유기발광소자 제조방법에 따라 소자에 적용할 수 있다.

본 발명의 일 실시예에 따른 유기발광소자는 제1 전극과 제2 전극 및 이 사이에 배치된 유기물층을 포함하는 구조로 이루어질 수 있으며, 본 발명에 따른 유기발광 화합물을 소자의 유기물층에 사용한다는 것을 제외하고는 통상의 소자 제조방법 및 재료를 사용하여 제조될 수 있다.

본 발명에 따른 유기발광소자의 유기물층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 주입층, 전자 저지층, 정공 저지층, 광효율 개선층(Cappinglayer) 등을 포함하는 구조를 가질 수 있다. 그러나, 이에 한정되지 않고 더 적은 수, 더 많은 수의 유기물층을 포함할 수도 있다.

또한, 본 발명의 일 실시예에 따른 유기전기발광소자는 기판, 제1전극(양극), 유기물층, 제2전극(음극) 및 광효율 개선층을 포함하며, 상기 광효율 개선층은 제1 전극 하부 (Bottom emission) 또는 제2 전극 상부(Top emission)에 형성될 수 있다.

제2 전극 상부(Top emission)에 형성되는 방식은 발광층에서 형성된 빛이 캐소드쪽으로 방출되는데 캐소드쪽으로 방출되는 빛이 굴절률이 상대적으로 높은 본 발명에 따른 화합물로 형성된 광효율 개선층(CPL)을 통과하면서 빛의 파장이 증폭되고 따라서 광효율이 상승하게 된다 또한, 제1 전극 하부 (Bottom emission)에 형성되는 방식 역시 마찬가지 원리에 의해 본 발명에 따른 화합물을 광효율 개선층에 채용하여 유기전기소자의 광효율이 향상된다.

본 발명에 따른 바람직한 유기발광소자의 유기물층 구조 등에 대해서는 후술하는 실시예에서 보다 상세하게 설명한다.

또한, 본 발명에 따른 유기발광소자는 스퍼터링 (sputtering)이나 전자빔 증발 (e-beam evaporation)과 같은 PVD (physical vapor deposition) 방법을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 양극을 형성하고, 그 위에 정공 주입층, 정공 수송층, 발광층, 전자 수송층을 포함하는 유기물층을 형성한 후, 그 위에 음극으로 사용할 수 있는 물질을 증착시킴으로써 제조될 수 있다.

이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물층, 양극 물질을 차례로 증착시켜 유기발광소자를 만들 수도 있다. 상기 유기물층은 정공 주입층, 정공 수송층, 발광층 및 전자 수송층 등을 포함하는 다층 구조일 수도 있으나, 이에 한정되지 않고 단층 구조일 수 있다. 또한, 상기 유기물층은 다양한 고분자 소재를 사용하여 증착법이 아닌 솔벤트 프로세스(solvent process), 예컨대 스핀 코팅, 딥 코팅, 닥터 블레이딩, 스크린 프린팅, 잉크젯 프린팅 또는 열 전사법 등의 방법에 의하여 더 적은 수의 층으로 제조할 수 있다.

상기 양극 물질로는 통상 유기물층으로 정공주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 본 발명에서 사용될 수 있는 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금, 아연 산화물, 인듐 산화물, 인듐 주석 산화물(ITO), 인듐 아연 산화물(IZO)과 같은 금속 산화물, ZnO:Al 또는 SnO₂:Sb와 같은 금속과 산화물의 조합, 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.

상기 음극 물질로는 통상 유기물층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 타이타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금, LiF/Al 또는 LiO₂/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.

정공 주입 물질로는 낮은 전압에서 양극으로부터 정공을 잘 주입받을 수 있는 물질로서, 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrine), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴 헥사아자트리페닐렌, 퀴나크리돈(quinacridone) 계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.

정공 수송 물질로는 양극이나 정공 주입층으로부터 정공을 수송 받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 본 발명에 따른 유기발광 화합물을 이용하여 소자의 저전압 구동 특성, 발광효율 및 수명 특성을 더욱 향상시킬 수 있다.

발광 물질로는 정공 수송층과 전자 수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자효율이 좋은 물질이 바람직하다. 구체적인 예로는 8-히드록시-퀴놀린 알루미늄 착물(Alq₃), 카르바졸 계열 화합물, 이량체화 스티릴(dimerized styryl) 화합물, BAlq, 10-히드록시벤조 퀴놀린-금속 화합물, 벤족사졸, 벤즈티아졸 및 벤즈이미다졸 계열의 화합물, 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자, 스피로(spiro) 화합물, 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.

전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al 착물, Alq₃를 포함한 착물, 유기 라디칼 화합물, 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다.

본 발명에 따른 유기발광소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.

또한, 본 발명에 따른 유기발광 화합물은 유기 태양 전지, 유기 감광체, 유기 트랜지스터 등을 비롯한 유기 전자 소자에서도 유기발광소자에 적용되는 것과 유사한 원리로 작용할 수 있다.

이하, 바람직한 실시예를 들어 본 발명을 더욱 상세하게 설명한다. 그러나, 이들 실시예는 본 발명을 보다 구체적으로 설명하기 위한 것으로, 본 발명의 범위가 이에 의하여 제한되지 않고, 본 발명의 범주 및 기술사상 범위 내에서 다양한 변경 및 수정이 가능함은 당업계의 통상의 지식을 가진 자에게 자명할 것이다.

합성예 1 : 화합물 1의 합성

(1) 제조예 1 : 중간체 1-1의 합성

9-tricyclo[3.3.1.13,7]dec-1-yl-9H-carbazole (10 g, 0.033 mol, mascot), N-Bromosuccinimide (14.2 g, 0.080 mol, sigma aldrich)를 DMF 200 mL에 넣고 상온에서 5시간 동안 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <중간체 1-1>를 9.7 g (수율 63.7%) 수득하였다.

(2) 제조예 2 : 화합물 1의 합성

중간체 1-1 (10 g, 0.022 mol), phenylboronic acid (6.37 g, 0.052 mol, sigma aldrich), potassium carbonate (18.1 g, 0.131 mol, sigma aldrich), Pd(PPh₃)₄ (0.50 g, 0.0004 mol, sigma aldrich), toluene 100 mL와 H₂O 30 mL, Ethanol 30 mL를 넣고 95 ℃에서 6시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <화합물 1>을 7.3 g (수율 73.9%) 수득하였다.

H-NMR (200MHz, CDCl3):δ ppm, 1H(8.22/d, 7.91/d, 7.88/d, 7.57/d) 2H(7.58/s, 7.41/m) 3H(2.02/m) 4H(7.52/d, 7.51/m) 6H(2.20/d, 1.71/m)

LC/MS: m/z=453[(M+1)⁺]

합성예 2 : 화합물 23의 합성

(1) 제조예 1 : 중간체 23-1의 합성

3,6-Dibromocarbazole (10 g, 0.031 mol, TCI)을 THF 100 mL에 용해시킨 후 sodium hydride (0.89 g, 0.037 mol, sigma aldrich)를 0 ℃에서 첨가하여 상온에서 30분간 교반하였다. 그 후 THF 150 mL에 용해시킨 1-Adamantanecarbonyl Chloride (6.72 g, 0.034 mol, TCI)를 0 ℃에서 투입한 후 상온에서 5시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 CH₂Cl₂로 추출하고 컬럼 정제하여 <중간체 23-1>을 9.4 g (수율 62.7%) 수득하였다.

(2) 제조예 2 : 화합물 23의 합성

중간체 23-1 (10 g, 0.021 mol), 2-tert-Butylphenylboronic acid (8.77 g, 0.050 mol, mascot), potassium carbonate (17.0 g, 0.123 mol, sigma aldrich), Pd(PPh₃)₄ (0.47 g, 0.0004 mol, sigma aldrich), toluene 100 mL와 H₂O 30 mL, Ethanol 30 mL를 넣고 95 ℃에서 6시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <화합물 23>을 8.3 g (수율 68.1%) 수득하였다.

H-NMR (200MHz, CDCl3):δ ppm, 1H(8.18/d, 8.00/d, 7.87/d, 7.69/d) 2H(7.77/s, 7.71/d, 7.52/d, 7.33/m, 7.31/m, 1.92/d) 3H(2.02/m) 4H(1.91/d) 6H(1.71/m) 18H(1.35/s)

LC/MS: m/z=593[(M+1)⁺]

합성예 3 : 화합물 79의 합성

(1) 제조예 1 : 중간체 79-1의 합성

1-bromocarbazole (10 g, 0.041 mol, TCI)을 THF 150 mL에 용해시킨 후 sodium hydride (1.17 g, 0.049 mol, sigma aldrich)를 0 ℃에서 첨가하여 상온에서 30분간 교반하였다. 그 후 THF 200 mL에 용해시킨 1-Adamantanecarbonyl Chloride (8.88 g, 0.045 mol, TCI)를 0 ℃에서 투입한 후 상온에서 5시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 CH₂Cl₂로 추출하고 컬럼 정제하여 <중간체 79-1>을 10.3 g (수율 62.1%) 수득하였다.

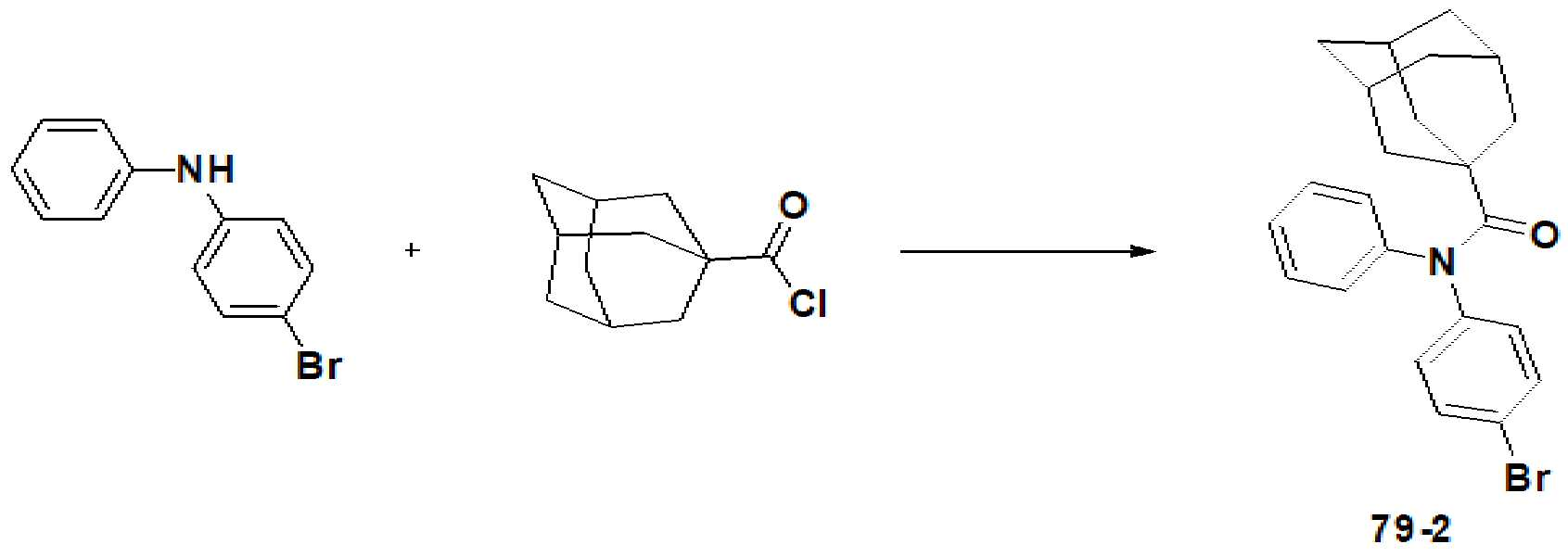

(2) 제조예 2 : 중간체 79-2의 합성

4-Bromodiphenylamine (13.7 g, 0.055 mol, TCI), Et3N (6.37 g, 0.063 mol, sigma aldrich)을 DCM 60 mL에 용해시킨 후 ice bath에서 식힌다. 그 후 1-Adamantanecarbonyl Chloride (10.0 g, 0.050 mol, sigma aldrich)를 drop wise로 첨가하여 상온에서 2시간 교반하였다. 반응 종료 후 추출하고 컬럼 정제하여 <중간체 79-2>를 13.8 g (수율 66.8%) 수득하였다.

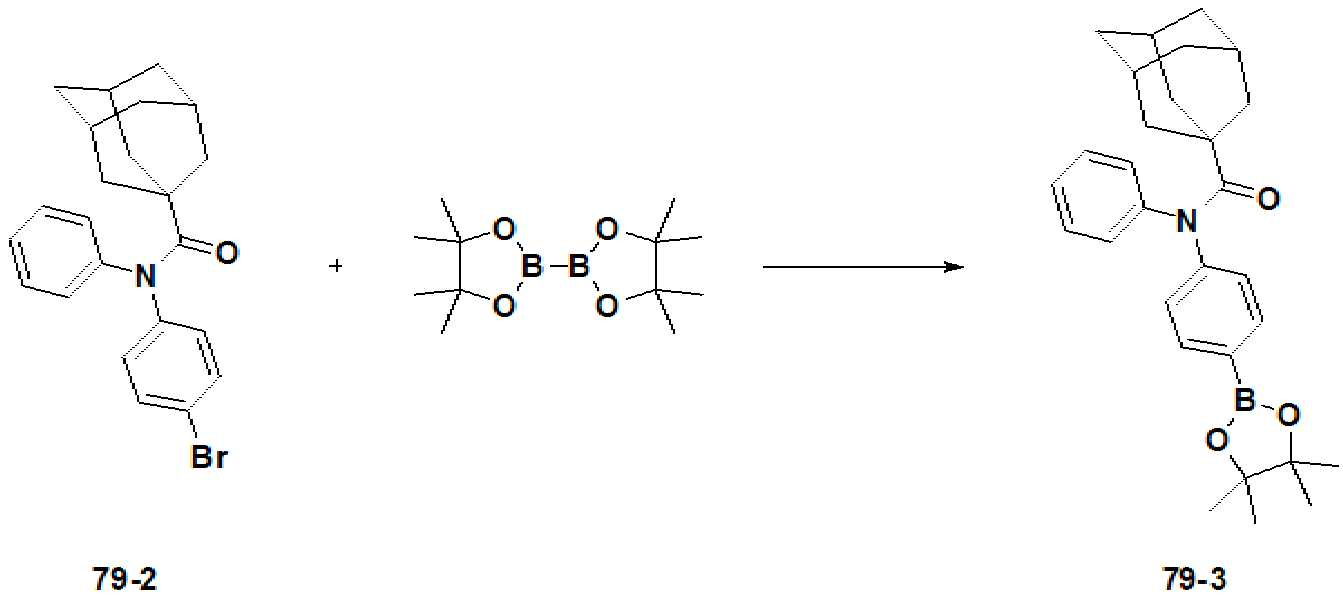

(3) 제조예 3 : 중간체 79-3의 합성

중간체 79-2 (10 g, 0.024 mol), bis(pinacolato)diboron (7.43 g, 0.029 mol, sigma aldrich), potassium acetate (4.78 g, 0.049 mol, sigma aldrich), Pd(dppf)Cl₂ (0.53 g, 0.001 mol, sigma aldrich)에 dioxane 200 mL 넣고 100 ℃에서 12시간 동안 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <중간체 79-3>을 8.6 g (수율 77.2%) 수득하였다.

(4) 제조예 4 : 화합물 79의 합성

중간체 79-1 (10 g, 0.025 mol), 중간체 79-3 (13.4 g, 0.029 mol), potassium carbonate (10.2 g, 0.074 mol, sigma aldrich), Pd(PPh₃)₄ (1.41 g, 0.001 mol, sigma aldrich), toluene 100 mL와 H₂O 30 mL, Ethanol 30 mL를 넣고 95 ℃에서 6시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <화합물 79>를 11.1 g (수율 68.8%) 수득하였다.

H-NMR (200MHz, CDCl3):δppm, 1H(8.55/d, 8.11/d, 8.08/d, 7.35/m, 7.33/m, 7.25/m, 7.19/m) 2H(7.77/d, 7.47/d, 7.43/m, 7.97/d, 1.92/d) 3H(7.87/d) 4H(1.96/d, 1.91/d) 6H(2.02/m) 12H(1.71/m)

LC/MS: m/z=658[(M+1)⁺]

합성예 4 : 화합물 92의 합성

(1) 제조예 1 : 중간체 92-1의 합성

3-bromocarbazole (10 g, 0.041 mol, sigma aldrich)을 THF 100 mL에 용해시킨 후 sodium hydride (1.17 g, 0.049 mol, sigma aldrich)를 0 ℃에서 첨가하여 상온에서 30분간 교반하였다. 그 후 THF 150 mL에 용해시킨 1-Adamantanecarbonyl Chloride (8.88 g, 0.045 mol, TCI)를 0 ℃에서 투입한 후 상온에서 5시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 CH₂Cl₂로 추출하고 컬럼 정제하여 <중간체 92-1>을 10.6 g (수율 63.9%) 수득하였다.

(2) 제조예 2 : 중간체 92-2의 합성

9,10-dibromoanthracene (10 g, 0.030 mol, TCI), aniline (4.16 g, 0.045 mol, sigma aldrich), sodium tert-butoxide (5.72 g, 0.060 mol, sigma aldrich), 촉매 Pd(dba)₂ (0.86 g, 0.002 mol, sigma aldrich), P(t-Bu)₃ (0.6 g, 0.003 mol, sigma aldrich)에 toluene 170 mL를 넣고 100 ℃에서 5시간 동안 교반하여 반응시켰다. 반응 종료 추출한 후 컬럼 정제하여 <중간체 92-2>를 7.7 g (수율 74.3%) 수득하였다.

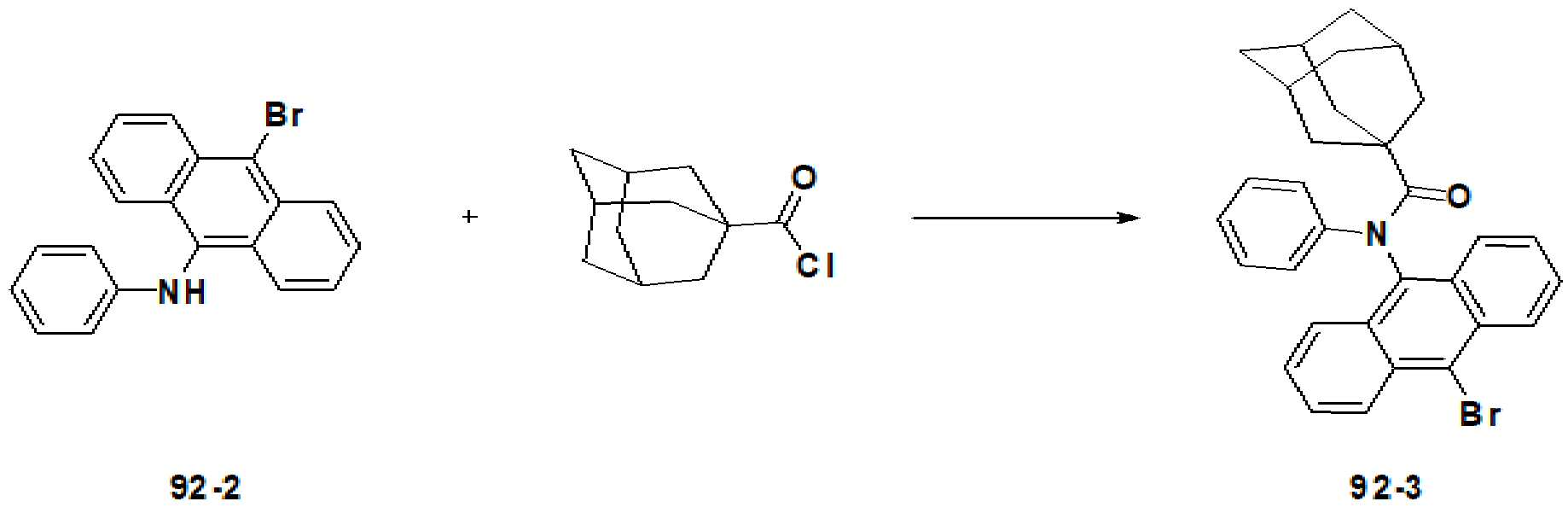

(3) 제조예 3 : 중간체 92-3의 합성

중간체 92-2 (19.3 g, 0.055 mol), Et₃N (6.37 g, 0.063 mol, sigma aldrich)을 DCM 60 mL에 용해시킨 후 ice bath에서 식힌다. 그 후 Adamantanecarbonyl Chloride (10 g, 0.050 mol, TCI)를 drop wise로 첨가하여 상온에서 2시간 교반하였다. 반응 종료 후 소량의 DCM으로 추출하고 컬럼 정제하여 <중간체 92-3>을 17.8 g (수율 69.3%) 수득하였다.

(4) 제조예 4 : 중간체 92-4의 합성

중간체 92-3 (10 g, 0.020 mol), bis(pinacolato)diboron (5.97 g, 0.024 mol, sigma aldrich), potassium acetate (3.85 g, 0.039 mol, sigma aldrich), Pd(dppf)Cl₂ (0.43 g, 0.001 mol, sigma aldrich)에 dioxane 200 mL 넣고 100 ℃에서 12시간 동안 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <중간체 92-4>를 8.2 g (수율 75.1%) 수득하였다.

(5) 제조예 5 : 화합물 92의 합성

중간체 92-1 (10 g, 0.025 mol), 중간체 92-4 (16.4 g, 0.029 mol) potassium carbonate (10.2 g, 0.074 mol, sigma aldrich), Pd(PPh₃)₄ (0.57 g, 0.0005 mol, sigma aldrich), toluene 100 mL, H₂O 30 mL와 Ethanol 30 mL를 넣고 95 ℃에서 6시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <화합물 92>를 13.3 g (수율 71.6%) 수득하였다.

H-NMR (200MHz, CDCl3):δppm, 1H(8.55/d, 8.11/d, 7.87/d, 7.77/s, 7.69/d, 7.33/m, 7.25/m, 7.19/m) 2H(7.90/d, 7.88/d, 7.47/d, 7.43/m, 1.97/d, 1.92/d) 4H(7.38/m, 1.96/d, 1.91/d) 6H(2.02/m) 12H(1.71/d)

LC/MS: m/z=758[(M+1)⁺]

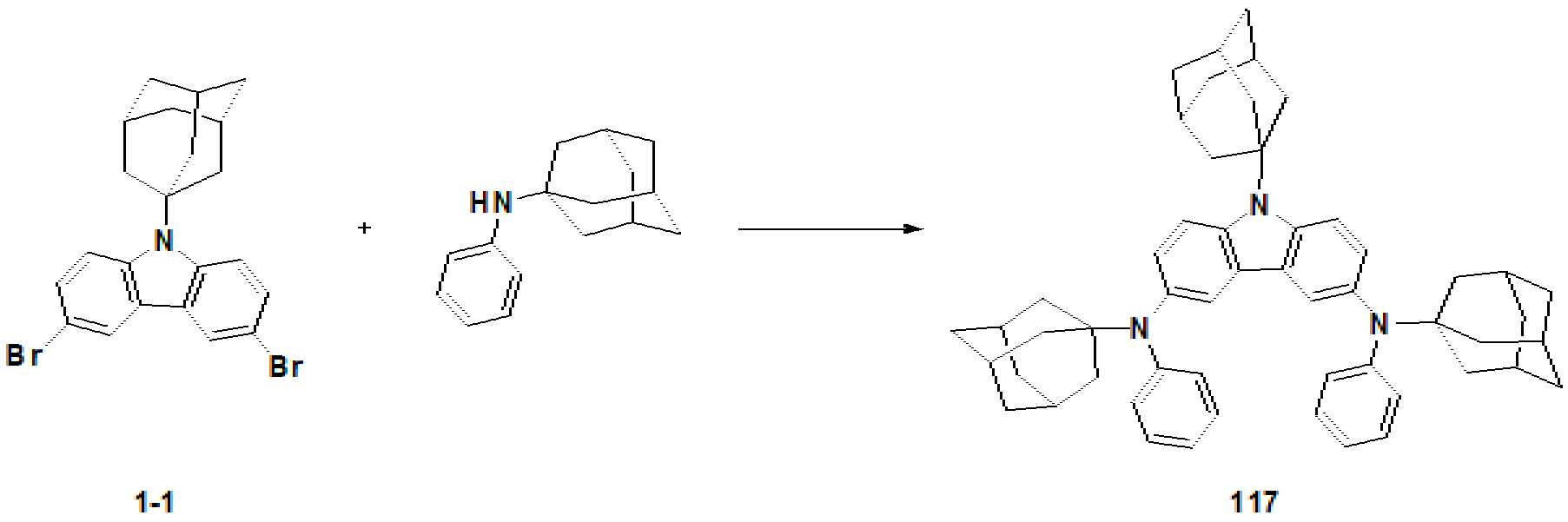

합성예 5 : 화합물 117의 합성

(1) 제조예 1 : 화합물 117의 합성

중간체 1-1 (10 g, 0.022 mol), N-(1-Adamantyl)aniline (14.9 g, 0.065 mol, mascot), sodium tert-butoxide (8.37 g, 0.087 mol, sigma aldrich), 촉매 Pd(dba)₂ (1.25 g, 0.002 mol, sigma aldrich), P(t-Bu)₃ (0.88 g, 0.004 mol, sigma aldrich)에 toluene 170 mL를 넣고 100 ℃에서 5시간 동안 교반하여 반응시켰다. 반응 종료 추출한 후 컬럼 정제하여 <화합물 117>을 11.4 g (수율 69.6%) 수득하였다.

H-NMR (200MHz, CDCl3):δppm, 1H(7.41/s, 7.37/d, 7.29/d, 6.78/d, 6.53/s, 5.94/d) 2H(6.77/m) 3H(2.02/m) 4H(7.33/d, 7.23/m) 6H(2.14/m, 2.20/d) 12H(2.18/d) 18H(1.17/m)

LC/MS: m/z=751[(M+1)⁺]

합성예 6 : 화합물 161의 합성

(1) 제조예 1 : 중간체 161-1의 합성

2,7-dibromo-9H-carbazole (10 g, 0.031 mol, sigma aldrich)을 THF 100 mL에 용해시킨 후 sodium hydride (0.89 g, 0.037 mol, sigma aldrich)를 0 ℃에서 첨가하여 상온에서 30분간 교반시켰다. 그 후 THF 100 mL에 용해시킨 1-Adamantanecarbonyl Chloride (6.7 g, 0.034 mol, TCI)를 0 ℃에서 투입한 후 상온에서 5시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 CH₂Cl₂로 추출하고 컬럼 정제하여 <중간체 161-1>을 9.3 g (수율 62.0%) 수득하였다.

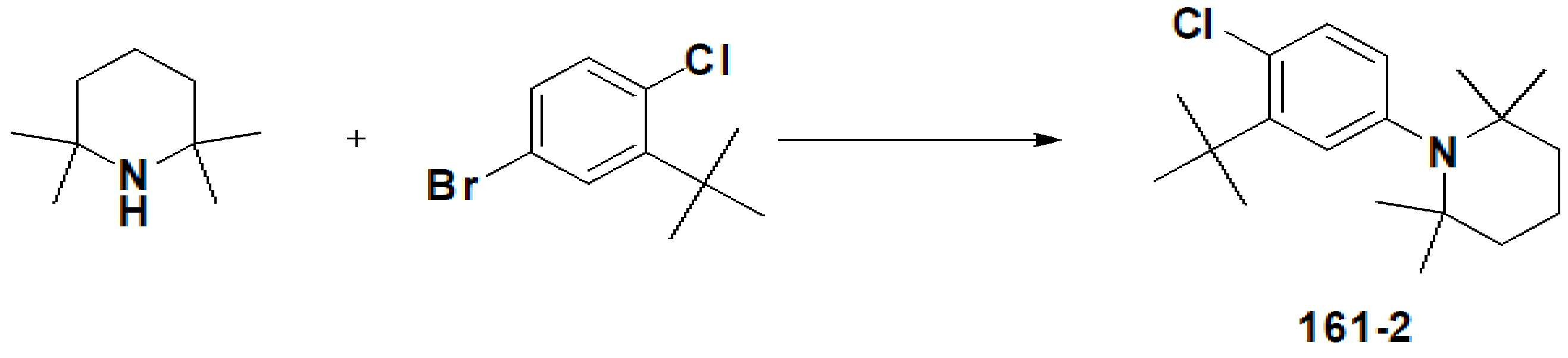

(2) 제조예 2 : 중간체 161-2의 합성

2,2,6,6-tetramethylpiperidine (10 g, 0.071 mol, sigma aldrich), 4-bromo-2-tert-butyl-1-chlorobenzene (21 g, 0.085 mol, mascot), PEG-400 (1.0 g, sigma aldrich), CuI (0.67 g, 0.004 mol, sigma aldrich), ethylenediamine (0.43 g, 0.007 mol, sigma aldrich), potassium carbonate (18.4 g, 0.142 mol, sigma aldrich)을 혼합한 뒤, 80 ℃에서 24시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <중간체 161-2>를 13.2 g (수율 60.6%) 수득하였다.

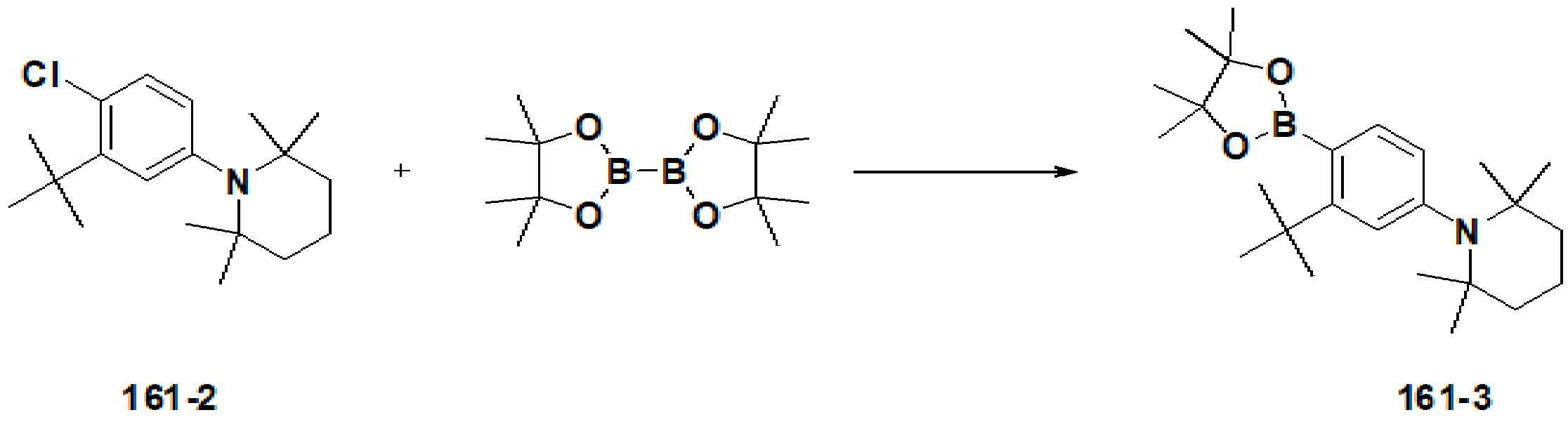

(3) 제조예 3 : 중간체 161-3의 합성

중간체 161-2 (10 g, 0.033 mol), bis(pinacolato)diboron (9.07 g, 0.036 mol, sigma aldrich), potassium acetate (15.9 g, 0.162 mol, sigma aldrich), Pd(dppf)Cl₂-CH₂Cl₂ (1.2 g, 0.002 mol, sigma aldrich)에 1,4-dioxane 250 mL 넣고 100 ℃에서 12시간 동안 질소 가스 하에 교반하여 반응시켰다. 반응 종료 후 EA로 추출한 후 컬럼 정제하여 <중간체 161-3>을 7.1 g (수율 54.7%) 수득하였다.

(4) 제조예 4 : 화합물 161의 합성

중간체 161-1 (10 g, 0.021 mol), 중간체 161-3 (19.7 g, 0.049 mol), potassium carbonate (17.0 g, 0.123 mol, sigma aldrich), Pd(PPh₃)₄ (0.47 g, 0.0004 mol, sigma aldrich), toluene 100 mL, H₂O 30 mL와 Ethanol 30 mL를 넣고 95 ℃에서 6시간 동안 환류 교반하여 반응시켰다. 반응 종료 후 추출한 후 컬럼 정제하여 <화합물 161>을 10.9 g (수율 60.9%) 수득하였다.

H-NMR (200MHz, CDCl3):δppm 1H(8.49/d, 8.18/d, 8.10/d, 7.79/d) 2H(7.62/s, 7.53/d, 6.97/s, 6.62/d, 1.92/d) 3H(2.02/m) 4H(1.91/d, 1.59/m) 6H(1.71/m) 8H(1.42/d) 18H(1.35/s) 24H(1.45/s)

LC/MS: m/z=871[(M+1)⁺]

소자 실시예 (capping layer)

본 발명에 따른 실시예에서, 양극은 25 mm × 25 mm × 0.7 mm의 Ag를 포함하는 ITO 유리 기판을 이용하여, 발광 면적이 2 mm × 2 mm 크기가 되도록 패터닝한 후 세정하였다. 패터닝된 ITO 기판을 진공 챔버에 장착한 후, 1 × 10^-6 torr 이상의 공정 압력에서 기판 위에 하기 구조로 유기물과 금속을 증착하였다.

소자 실시예 1 내지 10

본 발명에 따라 구현되는 화합물을 광효율 개선층에 채용하여 하기와 같은 소자 구조를 갖는 청색 유기발광소자를 제작한 후 본 발명에 따라 구현되는 화합물에 따른 발광 및 구동 특성을 측정하였다.

Ag/ITO / 정공주입층 (HAT-CN, 5 nm) / 정공수송층 (α-NPB, 100 nm) / 전자저지층 (TCTA, 10 nm) / 발광층 (20 nm) / 전자수송층 (201:Liq, 30 nm) / LiF (1 nm) / Mg:Ag (15nm) / 광효율 개선층 (70 nm)

유리 기판상에 Ag를 포함하는 ITO 투명 전극 상부에 [HAT-CN]을 5 nm 두께로 성막하여 정공주입층을 형성하였다, 그 후, [α-NPB]를 100 nm로 성막하여 정공수송층을 형성하였다. 이 후, [TCTA]를 10 nm 두께로 성막하여 전자저지층을 형성하였다. 이 후, 호스트 화합물로 [BH1], 도펀트 화합물로 [BD1]을 사용하여 20 nm로 공증착하여 발광층을 형성하였다. 이 후, 전자수송층 (하기 [201] 화합물 Liq 50% 도핑)을 30 nm 증착 후, LiF를 1 nm의 두께로 성막하여 전자주입층을 형성하였다. 그 후, Mg:Ag를 1:9의 비율로 15 nm의 두께로 성막하여 캐소드를 형성하였다. 그리고 광효율 개선층 (capping layer)은 본 발명에 따라 구현되는 화합물 1, 23, 47, 60, 79, 92, 117, 138, 154, 161을 70 nm의 두께로 성막하여 유기발광소자를 제작하였다.

소자 비교예 1

소자 비교예 1을 위한 유기발광소자는 상기 실시예 1 내지 10의 소자구조에서 광효율 개선층을 사용하지 않는 점을 제외하고 동일하게 제작하였다.

소자 비교예 2

소자 비교예 2를 위한 유기발광소자는 상기 실시예 1 내지 10의 소자구조에서 광효율 개선층 화합물로 본 발명의 화합물 대신 Alq₃를 사용한 것을 제외하고 동일하게 제작하였다.

실험예 1: 소자 실시예 1 내지 10의 발광 특성

상기 실시예 및 비교예에 따라 제조된 유기발광소자는 Source meter (Model 237, Keithley)와 휘도계 (PR-650, Photo Research)를 이용하여 구동 전압, 전류 효율 및 색좌표를 측정하였고, 1,000 nit 기준의 결과값은 하기 [표 1]과 같다.

구분	광효율 개선층	V	cd/A	CIEx	CIEy
실시예 1	화학식 1	4.1	7.9	0.140	0.056
실시예 2	화학식 23	4.2	7.6	0.141	0.057
실시예 3	화학식 47	4.1	7.8	0.142	0.055
실시예 4	화학식 60	4.2	7.8	0.142	0.058
실시예 5	화학식 79	4.2	7.8	0.140	0.055
실시예 6	화학식 92	4.1	7.7	0.142	0.056
실시예 7	화학식 117	4.2	7.6	0.141	0.058
실시예 8	화학식 138	4.1	7.7	0.143	0.057
실시예 9	화학식 154	4.2	7.6	0.140	0.056
실시예 10	화학식 161	4.1	7.7	0.143	0.055
비교예 1	사용 안 함	4.5	7.0	0.151	0.140
비교예 2	Alq₃	4.3	7.4	0.145	0.063

상기 [표 1]에 나타낸 결과를 살펴보면, 본 발명에 따른 화합물을 광효율 개선층으로 소자에 적용한 경우 종래 소자(비교예 1,2)에 비하여 구동 전압이 감소하고, 전류 효율이 향상되는 것을 확인할 수 있다.

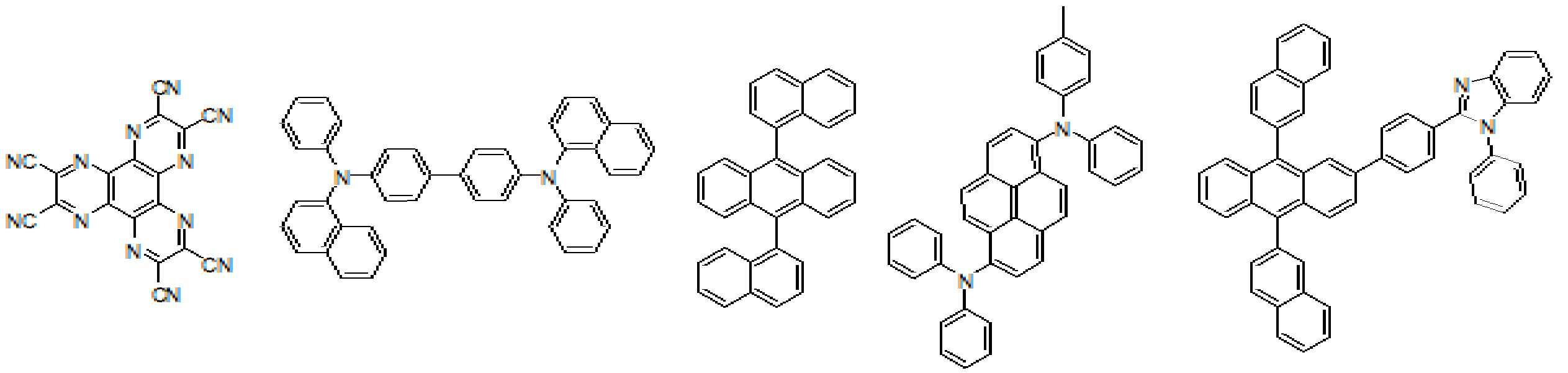

[HAT-CN] [α-NPB] [BH1] [BD1] [201]

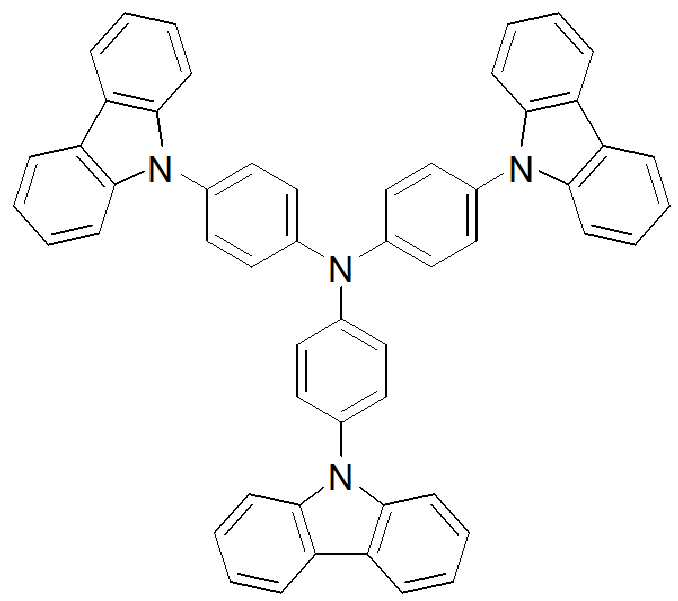

[TCTA]

Claims

하기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 유기발광 화합물:
[화학식 Ⅰ] [화학식 Ⅱ]

상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]에서,
A₁ 및 A₂는 서로 동일하거나 상이하며, 각각 독립적으로 하기 [구조식 1] 내지 [구조식 2] 중에서 선택되는 어느 하나이고 (단, A₁ 및 A₂가 동시에 수소인 경우는 제외함),
[구조식 1]

[구조식 2]

상기 [구조식 1] 내지 [구조식 2]에서,
L₁ 및 L₂는 서로 동일하거나 상이하고, 각각 독립적으로 단일결합이거나 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌기(단, 피렌일렌기 제외함) 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴렌기(단, 카바졸일렌기 제외함) 중에서 선택되며 (n 및 m은 각각 0 내지 3의 정수임),
Ar₁ 내지 Ar₂는 서로 동일하거나 상이하고, 각각 독립적으로 치환 또는 비치환된 카르보닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알케닐기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬기, 치환 또는 비치환된 탄소수 1 내기 20의 알콕시기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알콕시기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴기 중에서 선택되며 (p 및 q는 각각 1 내지 3의 정수임),
Ar₃은 치환 또는 비치환된 카르보닐기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알케닐기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬기, 치환 또는 비치환된 탄소수 1 내기 20의 알콕시기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알콕시기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기(단, 피렌일기 제외함) 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴기(단, 카바졸일기 제외함) 중에서 선택되며 (o는 1 내지 3의 정수임),
l은 1 내지 2의 정수이다.
제1항에 있어서,

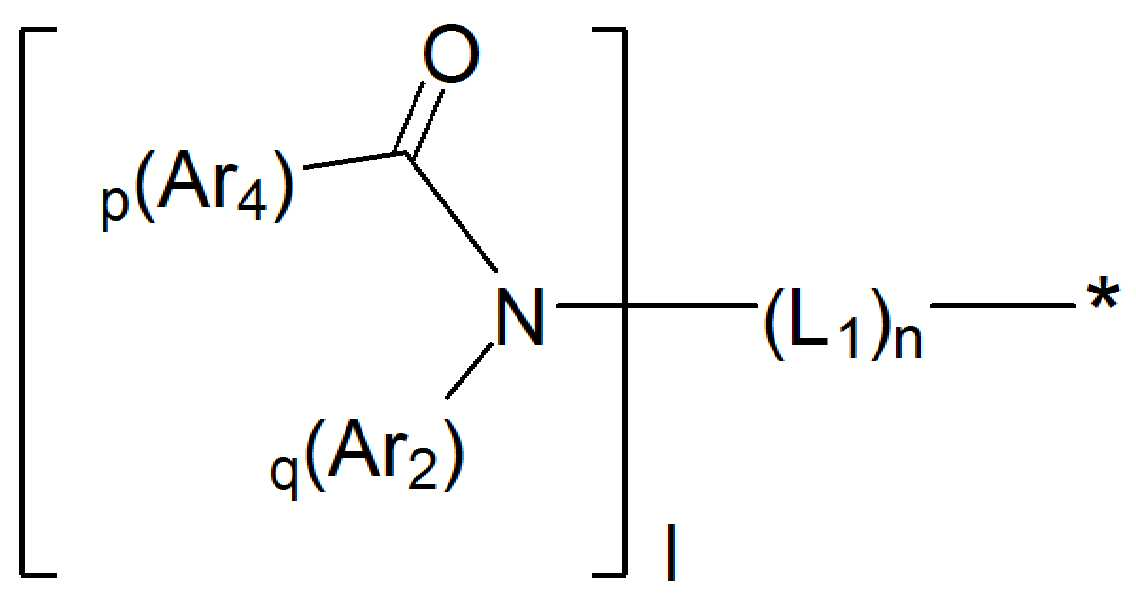

상기 [구조식 1]은 하기 [구조식 1-1]로 표시되는 것을 특징으로 하는 유기발광 화합물:
[구조식 1-1]

상기 [구조식 1-1]에서,
Ar₄는 시아노기, 치환 또는 비치환된 탄소수 1 내지 20의 알킬기, 치환 또는 비치환된 탄소수 2 내지 20의 알케닐기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알킬기, 치환 또는 비치환된 탄소수 3 내지 20의 시클로알케닐기, 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 헤테로시클로알케닐기, 치환 또는 비치환된 탄소수 1 내기 20의 알콕시기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알킬기, 치환 또는 비치환된 탄소수 1 내지 20의 할로겐화된 알콕시기, 치환 또는 비치환된 탄소수 6 내지 30의 아릴기 및 치환 또는 비치환된 탄소수 3 내지 30의 헤테로아릴기 중에서 선택되고,
L₁, Ar₂, p, q, n 및 l은 상기 [구조식 1]에서의 정의와 동일하다.
제1항 또는 제2항에 있어서,
상기 L₁, L₂ 및 Ar₁ 내지 Ar₄의 정의에서 '치환 또는 비치환된'이라 함은 중수소, 할로겐기, 시아노기, 니트로기, 히드록시기, 실릴기, 알킬기, 시클로알킬기, 알콕시기, 알케닐기, 아릴기 및 헤테로고리기로 이루어진 군에서 선택된 1 또는 2 이상의 치환기로 치환되거나, 상기 치환기 중 2 이상의 치환기가 연결된 치환기로 치환되거나, 또는 어떠한 치환기도 갖지 않는 것인 것을 특징으로 하는 유기발광 화합물.
제1항에 있어서,

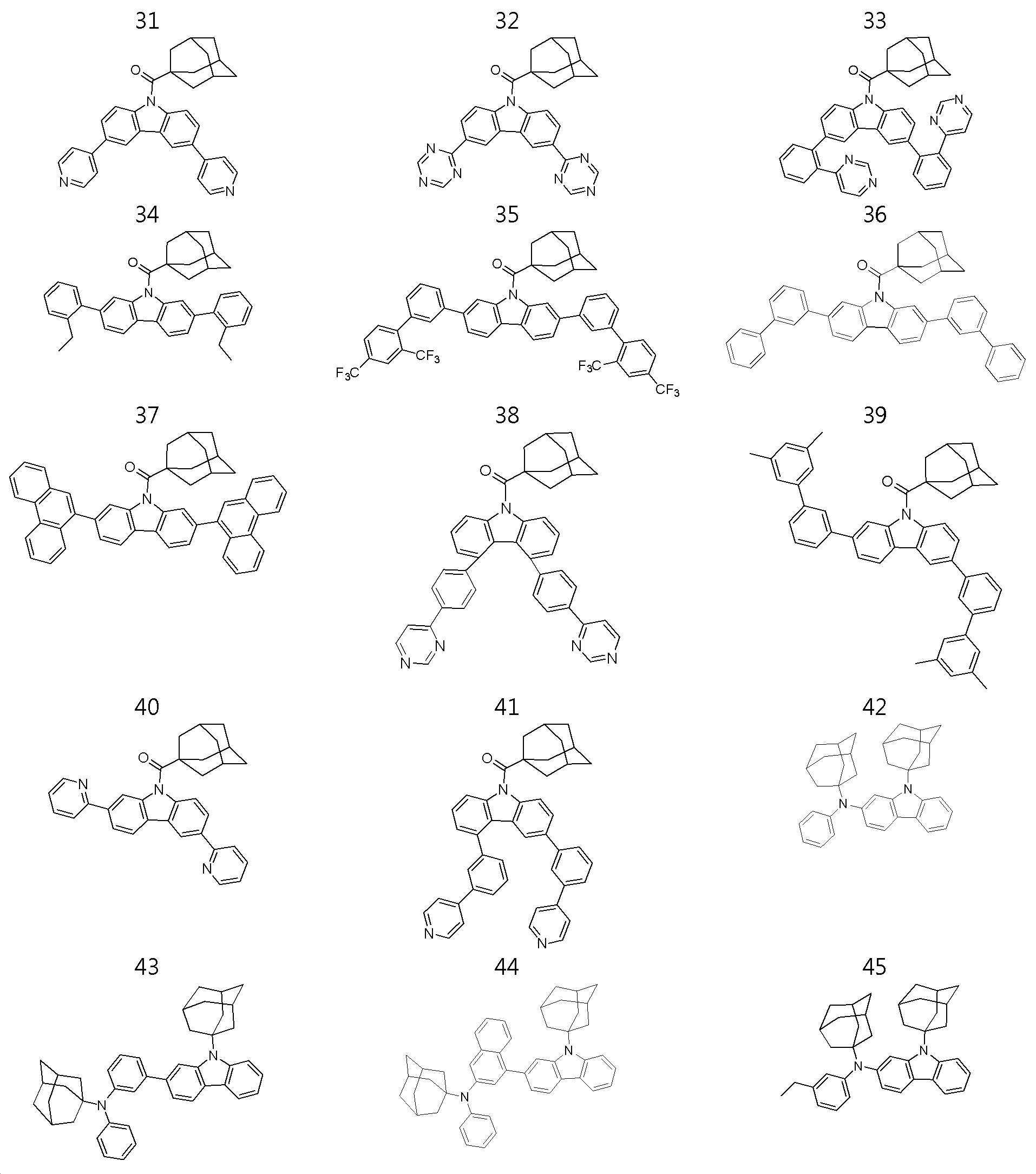

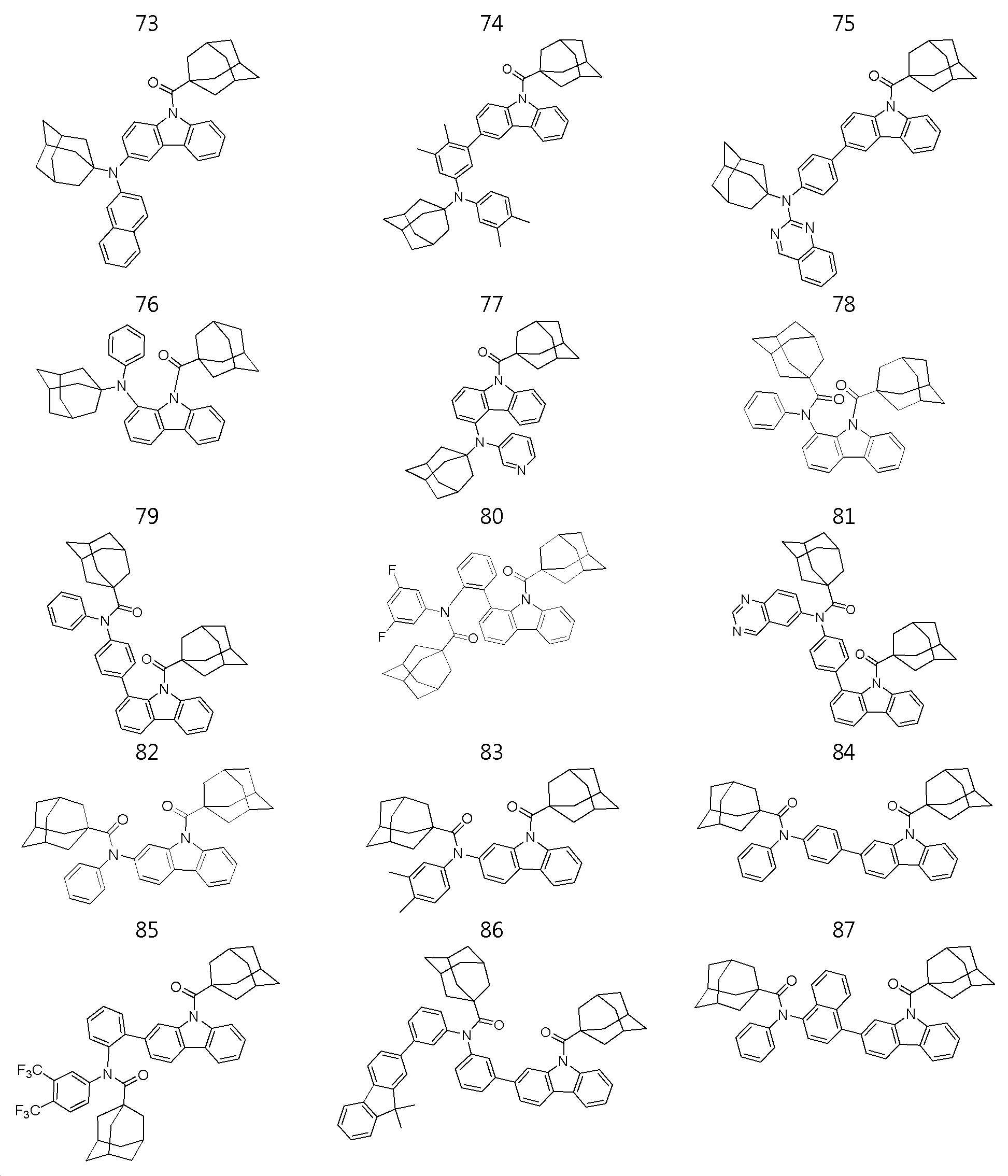

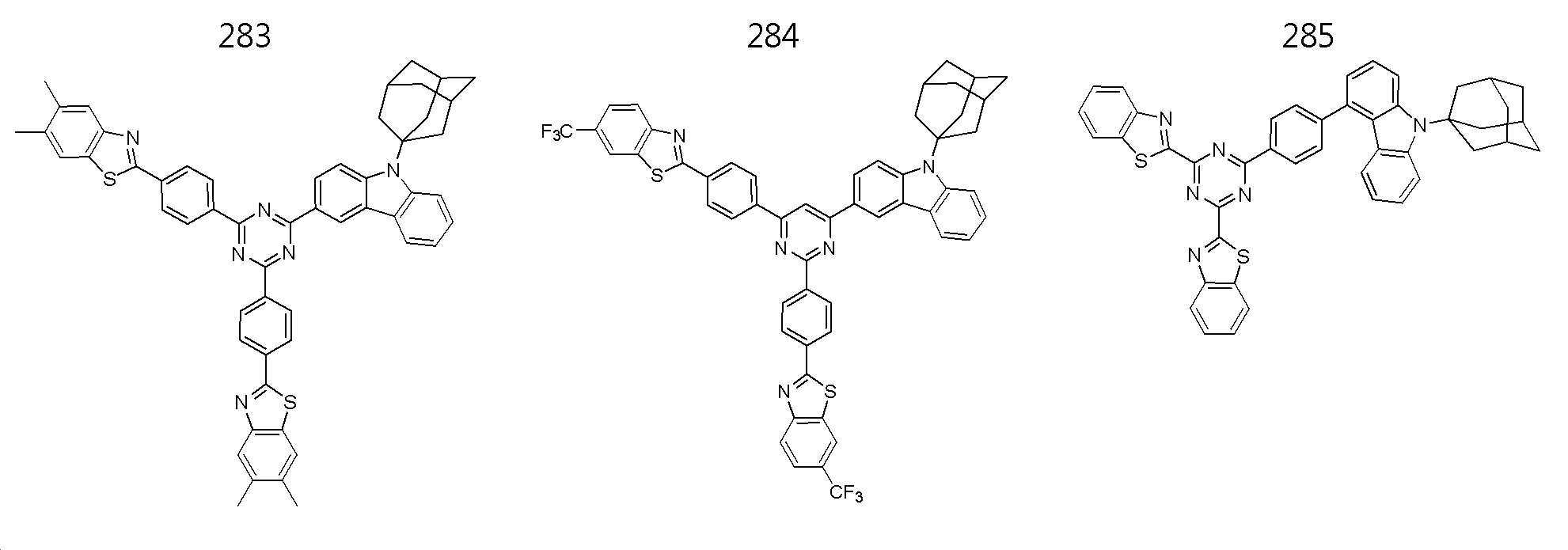

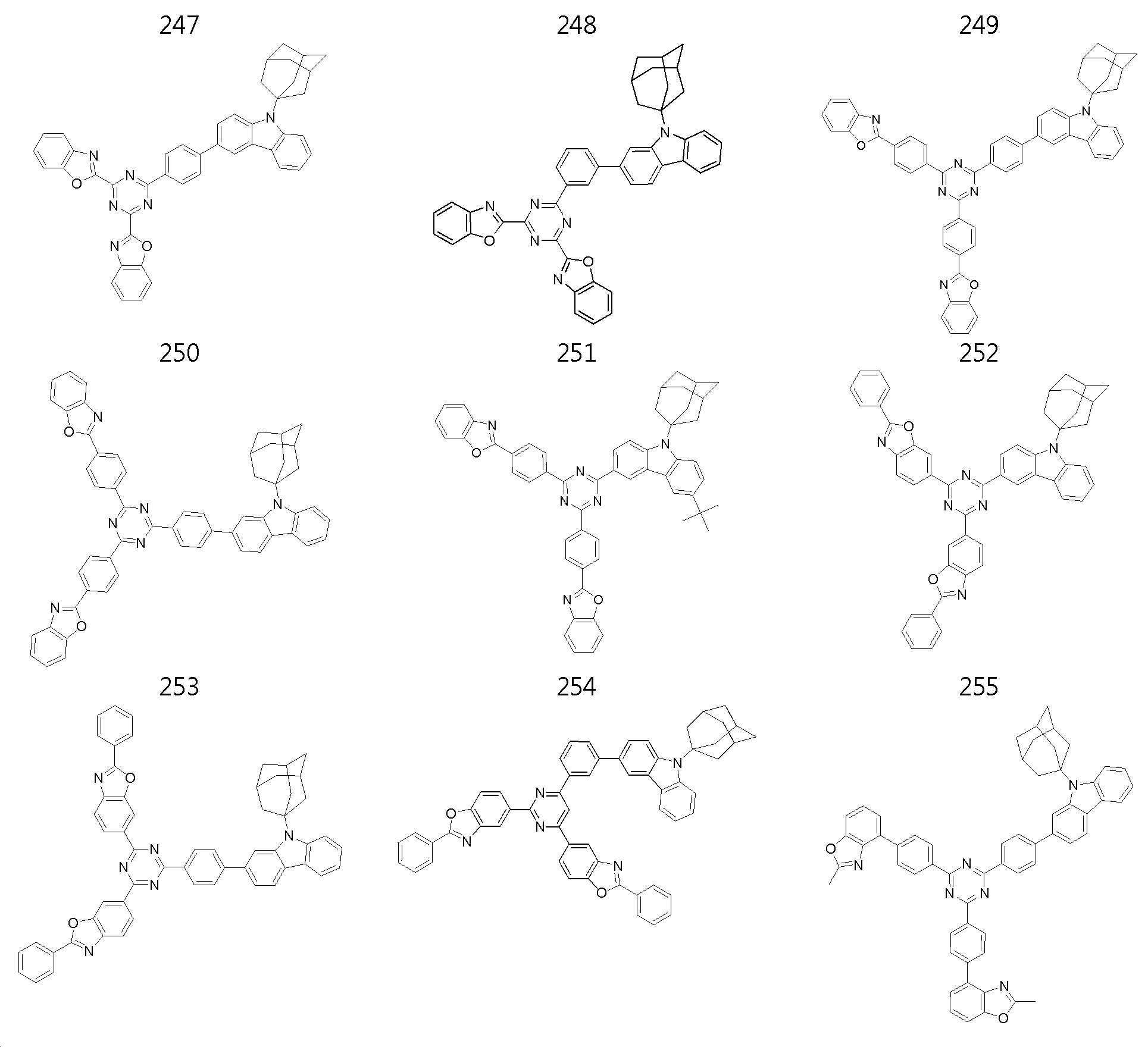

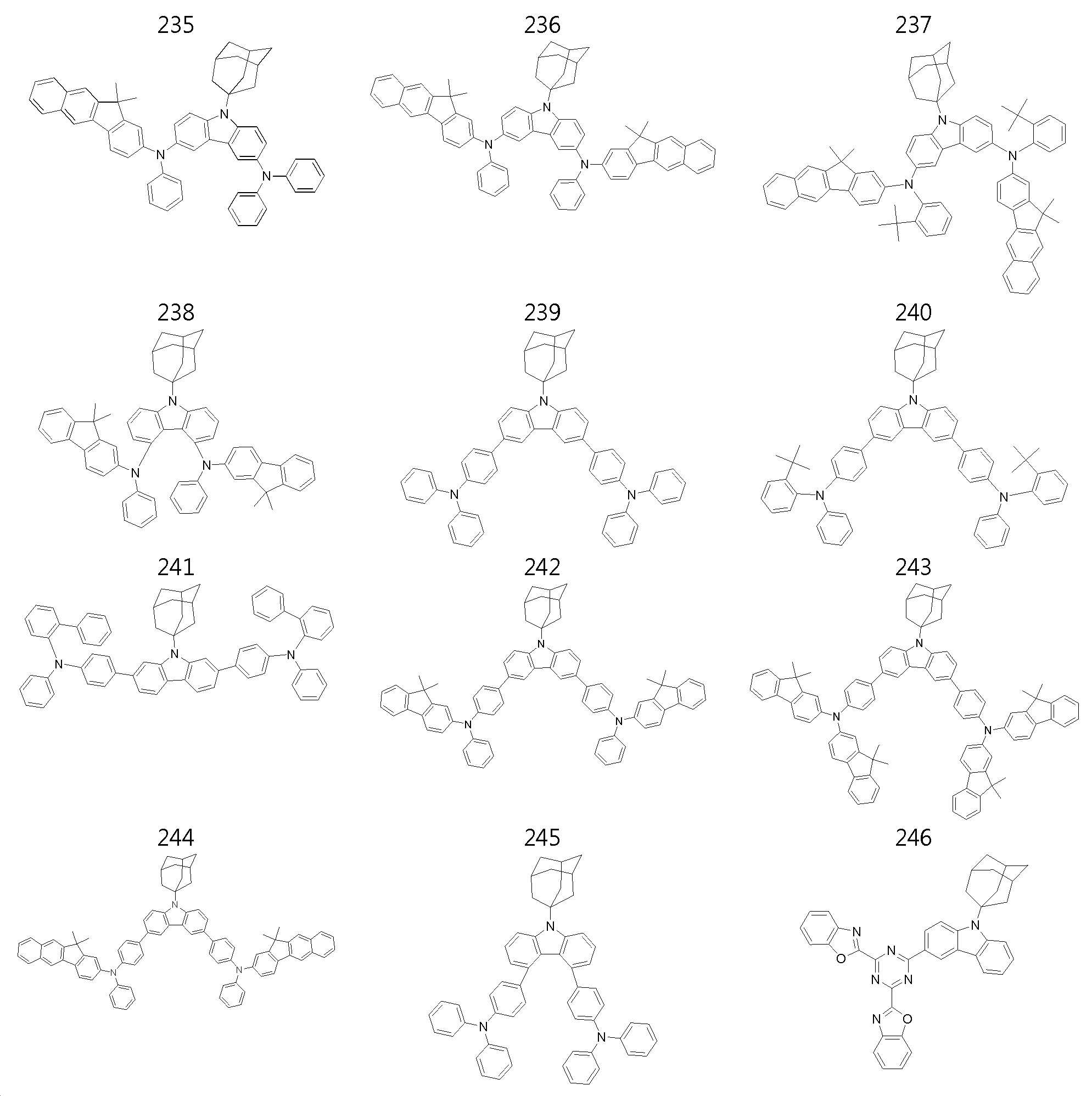

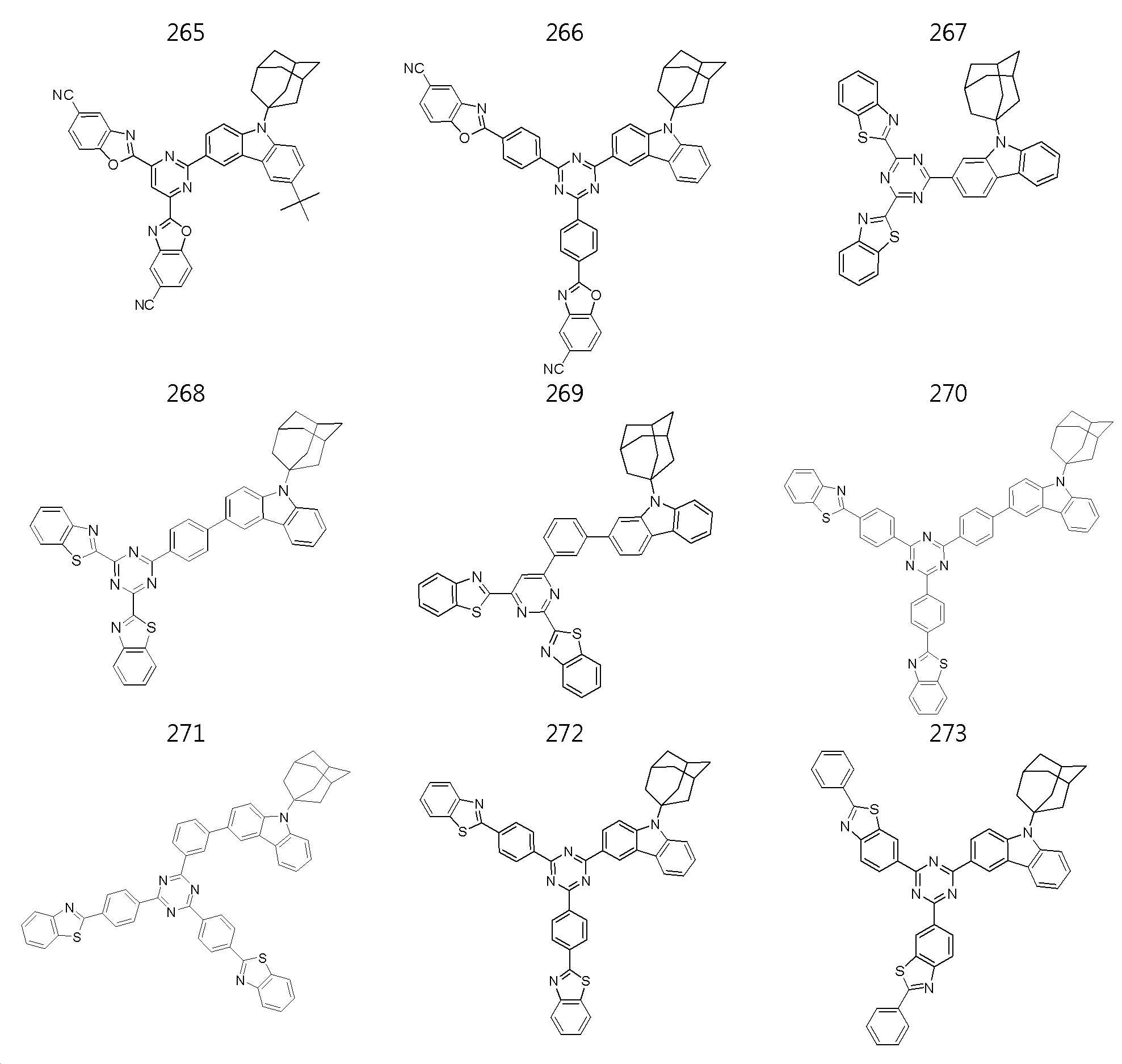

상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]는 하기 [화합물 1] 내지 [화합물 285] 중에서 선택되는 것을 특징으로 하는 유기발광 화합물:
제1 전극, 제2 전극, 및 상기 제1 전극과 제2 전극 사이에 배치된 1층 이상의 유기물층을 포함하는 유기발광소자로서,
상기 유기물층 중 1 층 이상은 제1항에 따른 [화학식 Ⅰ] 또는 [화학식 Ⅱ]의 유기발광 화합물을 포함하는 것인 유기발광소자.
제5항에 있어서,
상기 유기물층은 정공 주입층, 정공 수송층, 정공 주입과 정공 수송 기능을 동시에 하는 층, 전자 수송층, 전자 주입층, 전자 수송과 전자 주입 기능을 동시에 하는 층, 전자 저지층, 정공 저지층및 발광층 중에서 선택되는 1층 이상을 포함하고,
상기 층들 중 1층 이상이 상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 유기발광 화합물을 포함하는 것을 특징으로 하는 유기발광소자.
제6항에 있어서,
상기 전자 수송층 또는 전자 수송과 전자 주입 기능을 동시에 하는 층에 상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 유기발광 화합물을 포함하는 것을 특징으로 하는 유기발광소자.
제6항에 있어서,
상기 정공 수송층 또는 정공 주입과 정공 수송 기능을 동시에 하는 층에 상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 유기발광 화합물을 포함하는 것을 특징으로 하는 유기발광소자.
제5항에 있어서,
상기 제1 전극과 제2 전극의 상부 또는 하부 중에서 상기 유기물층과 반대되는 적어도 일측에 형성되는 광효율 개선층 (Capping layer)을 더 포함하고,
상기 광효율 개선층은 상기 [화학식 Ⅰ] 또는 [화학식 Ⅱ]로 표시되는 유기발광 화합물을 포함하는 것을 특징으로 하는 유기발광소자.
제9항에 있어서,
상기 광효율 개선층은 상기 제1 전극의 하부 또는 상기 제2 전극의 상부 중 적어도 하나에 형성되는 것을 특징으로 하는 유기발광소자.
