KR102198877B1 - Blue light cutting filter

Info

Publication number: KR102198877B1
Application number: KR1020190085913A
Authority: KR
Inventors: 정소영; 정성호
Original assignee: 정소영; 정성호
Priority date: 2019-07-16
Filing date: 2019-07-16
Publication date: 2021-01-05
Anticipated expiration: 2039-07-16

Abstract

이 발명은 별도의 거치대를 필요로 하지 않아 제조비용을 낮추면서 모니터에 간편하게 장착 분리할 수 있고 모니터에 장착 시 발산되는 청색광을 최대한 차단하여 눈의 피로감 유발이나 망막의 기능 저하 등을 방지할 수 있게, PMMA 99.90~99.96WT%에, UV BLOCK 0.02~0.05WT%와 PEDOT 0.02~0.05WT%를 혼합하여 2~5㎜ 두께의 판 형태로 성형하고, 상부에서 후측으로 소정 폭만큼 꺾어지게 형성시켜 모니터 상단에 걸쳐지게 하는 모니터 걸림부(110)와, 상기 모니터 걸림부(110)에 수직으로 하부를 향해 연결되어 상기 모니터 전면을 커버하는 모니터 전면 커버부(120)로 이루어지게 한 것을 특징으로 하는 블루 라이트 차단 필터(100)를 제공한다.This invention does not require a separate cradle, so it can be easily mounted and detached from the monitor while lowering the manufacturing cost, and blocks blue light emitted when mounted on the monitor as much as possible to prevent eye fatigue or deterioration of the retina function. , PMMA 99.90~99.96WT%, UV BLOCK 0.02~0.05WT% and PEDOT 0.02~0.05WT% are mixed and molded into a plate with a thickness of 2~5mm, and it is formed to be bent by a predetermined width from the top to the rear to monitor Blue, characterized in that it is made of a monitor locking portion 110 to hang over the top and a monitor front cover portion 120 connected to the monitor locking portion 110 toward the bottom vertically covering the front of the monitor A light cut filter 100 is provided.

Description

Blue light cutting filter

이 발명은 블루 라이트 차단 필터에 관한 것으로, 보다 상세하게는 제조 단가를 낮추면서 모니터에 간편하게 장착 분리할 수 있고 모니터에 장착 시 발산되는 블루 라이트를 최대한 차단하여 눈의 피로감 유발이나 망막의 기능 저하 등을 방지할 수 있는 블루 라이트 차단 필터에 관한 것이다.This invention relates to a blue light cut-off filter, and more specifically, it can be easily mounted and detached from the monitor while lowering the manufacturing cost, and blocks blue light emitted when mounted on the monitor as much as possible, causing eye fatigue or deterioration of the function of the retina. It relates to a blue light cut filter that can prevent.

빛은 전자기파의 일종으로 가시광선(380~700㎚)과 자외선 계열(380㎚ 이하) 및 적외선 계열(700㎚ 이상)을 포함한다.Light is a type of electromagnetic wave and includes visible light (380 to 700 nm), ultraviolet (380 nm or less), and infrared (700 nm or more).

여기서, 가시광선은 보라계열(380㎚)에서부터 적색계열(700㎚)까지의 빛으로서 우리가 사물을 보는 파장 범위를 말하는데, 특히 청색광은 380~500㎚로서 굴절력과 분산능이 크므로 색수차를 일으키게 되며, 망막 앞에 초점을 맺게 되므로 상의 선명도가 상대적으로 떨어져 눈의 피로를 유발한다.Here, visible light refers to the wavelength range in which we see objects as light from the purple series (380nm) to the red series (700nm). In particular, the blue light is 380~500nm and has high refractive power and dispersibility, which causes chromatic aberration. , Since the focus is in front of the retina, the image sharpness is relatively low, causing eye strain.

보다 구체적으로, 빛이 안구의 광수용체 세포에 의해 흡수되면 세포는 회복될 때까지 비감수성이 되는데 이러한 회복 과정은 대사 과정이다. 여기서 청색광의 흡수는 회복 과정을 조기에 역전시키는 것으로 나타났으며, 이러한 조기 역전은 산화 손상의 위험을 증가시키고, 망막 내 색소 리포푸신(lipofuscin)의 축적을 유발하게 된다.More specifically, when light is absorbed by the photoreceptor cells of the eye, the cells become insensitive until recovery, and this recovery process is a metabolic process. Here, absorption of blue light has been shown to reverse the recovery process early, and this early reversal increases the risk of oxidative damage and causes the accumulation of the pigment lipofuscin in the retina.

특히, 상기 리포푸신의 축적은 망막 색소 상피(RPE) 층에서 발생하는데, 세포외 물질인 드루젠(drusen)이 과도한 양의 리포푸신으로 인해 RPE 층 내에 응집되고, 상기 드루젠은 RPE 층이 광수용체에 영양물을 제공하는 것을 방해하거나 차단함에 따라 이들 세포의 손상 또는 사멸을 유발한다.In particular, the accumulation of lipofuscin occurs in the retinal pigment epithelium (RPE) layer, and extracellular substance drusen is aggregated in the RPE layer due to an excessive amount of lipofuscin, and the drusen is the RPE layer. Interfering with or blocking the supply of nutrients to the receptor causes damage or death of these cells.

더욱이, 청색광은 에너지가 크고 투과력도 높으므로 시신경에 자극을 강하게 주기 때문에 눈의 피로를 가중시키는데, TV, 컴퓨터 모니터, 스마트폰, 태블릿PC, 휴대용 게임기 등의 디스플레이에는 해상도를 높이기 위해 광원으로 사용하는 LED가 빛이 밝은 대신에 그 만큼 많은 청색광이 포함되어 예전에 비하여 시력이 급격히 저하될 수밖에 없는 실정이다.Moreover, because blue light has high energy and high transmittance, it increases eye fatigue because it strongly stimulates the optic nerve.It is used as a light source to increase resolution in displays such as TVs, computer monitors, smartphones, tablet PCs, and portable game consoles. Instead of being bright, LEDs contain that much blue light, so the eyesight is inevitably lowered compared to the past.

이로부터 자외선 일부를 포함하는 청색광의 투과를 막기 위한 필터가 제안되고 있다.From this, a filter for preventing transmission of blue light including a part of ultraviolet light has been proposed.

도 1은 종래 정보 보호 및 청색광 차단 필터가 표시 장치에 거치된 상태를 나타낸 도면이고, 도 2는 도 1의 필터를 표시장치에 거치하는 거치대의 측면을 나타낸 도면이고, 도 3은 도 1의 필터를 구성하는 청색광 차단 필름의 단면을 나타낸 도면이다.1 is a view showing a state in which a conventional information protection and blue light blocking filter is mounted on a display device, FIG. 2 is a view showing a side of a holder mounting the filter of FIG. 1 on a display device, and FIG. 3 is a filter of FIG. It is a figure showing the cross section of the blue light blocking film which comprises.

먼저, 도 1 및 도 2에 나타낸 바와 같이, 종래 정보 보호 및 청색광 차단 필터(10)는, 전자제품의 표시 장치(1)에 거치되기 위해 필터 거치대(400)를 포함한다.First, as shown in FIGS. 1 and 2, the conventional information protection and blue light blocking filter 10 includes a filter holder 400 to be mounted on a display device 1 of an electronic product.

상기 필터 거치대(400)는, 필터 몸통부(410), 필터 고정부(420) 및 회전 방지부(430)를 포함하고, 상호 접착된 정보 보호 필름(100) 및 청색광 차단 필름(300)이 표시 장치(1)의 정면에 위치하도록 표시 장치(1)의 상측에 거치된다.The filter holder 400 includes a filter body part 410, a filter fixing part 420, and a rotation preventing part 430, and an information protection film 100 and a blue light blocking film 300 bonded to each other are displayed. It is mounted on the upper side of the display device 1 so as to be positioned in front of the device 1.

이를 위해 필터 몸통부(410)는, 'ㄱ'자 형태의 절곡된 지지대 형태로 형성되어 표시 장치(1)의 상측에 거치되는 상호 접착된 정보 보호 필름(100) 및 청색광 차단 필름(300)의 하중을 지지할 수 있게 하고, 필터 고정부(420)는 필터 몸통부(410)의 일 측에 위치하고 상호 접착된 정보 보호 필름(100) 및 청색광 차단 필름(300)의 일 측을 관통하여 필름(100)(300)이 필터 거치대(400)에 고정되도록 볼트와 너트 체결 구조를 가지게 하며, 회전 방지부(430)는 필터 몸통부(410)의 타 측에 위치하고 하측으로 돌출되게 형성되어 상호 접착된 정보 보호필름(100) 및 청색광 차단 필름(300)의 하중에 의해 회전되는 것을 방지할 수 있게 한다.To this end, the filter body 410 is formed in the form of a bent support in the form of a'L' shape, and is formed of the mutually bonded information protection film 100 and the blue light blocking film 300 mounted on the upper side of the display device 1. The load can be supported, and the filter fixing part 420 is positioned on one side of the filter body 410 and penetrates through one side of the information protection film 100 and the blue light blocking film 300 which are mutually bonded to each other, 100) (300) has a bolt and nut fastening structure so that it is fixed to the filter holder 400, and the rotation preventing part 430 is formed to protrude downward and located on the other side of the filter body part 410 and adhered to each other. It is possible to prevent rotation by the load of the information protection film 100 and the blue light blocking film 300.

그리고 이러한 필터 거치대(400)는 표시 장치(1)의 상측에 안정적으로 거치되기 위해 적어도 2개 구비된다.In addition, at least two filter holders 400 are provided in order to be stably mounted on the upper side of the display device 1.

따라서 종래 필터(10)에는 별도의 필터 거치대(400)를 구비하여 표시 장치(1)에 거치시키기 때문에 제조 단가가 높아지게 될 뿐만 아니라 표시장치(1)에 장착 또는 분리에도 번거로운 문제점이 있었다.Therefore, the conventional filter 10 includes a separate filter holder 400 and mounts it on the display device 1, so that manufacturing cost increases, as well as troublesome mounting or detachment of the display device 1.

다음으로, 도 3에 나타낸 바와 같이, 종래 필터(10)의 상부의 청색광 차단 필름(300)은, 제 2 베이스층(310)과 청색광 차단층(320)이 적층된 형태로 형성된다.Next, as shown in FIG. 3, the blue light blocking film 300 on the top of the conventional filter 10 is formed in a form in which the second base layer 310 and the blue light blocking layer 320 are stacked.

그러나, 상기 청색광 차단층(320)이 미립자가 수지상에 고속으로 분산되어 코팅 형태로 제조되어, 제조 공정이 번거롭고 단가가 높아지며, 사용 도중에 박리, 스크래치 발생과 같은 문제점이 있었다.However, the blue light blocking layer 320 is manufactured in the form of a coating by dispersing fine particles on the resin at high speed, so that the manufacturing process is cumbersome and the cost is high, and there are problems such as peeling and scratching during use.

도 4는 종래 UV 및 청색광 차단 필터의 단면을 나타낸 도면이다.4 is a view showing a cross section of a conventional UV and blue light cut filter.

상기와 같은 문제점을 해결하면서 자외선 및 청색광 차단을 위해, 도 4에 나타낸 바와 같이, MMA 단량체를 주원료로 하는 아크릴 수지(acrylic resin) 재질의 PMMA에 UV BLOCK을 혼합하여 판 형태로 제조한다.In order to block UV and blue light while solving the above problems, as shown in FIG. 4, UV BLOCK is mixed with PMMA made of acrylic resin, which is made of an MMA monomer as a main material, and manufactured in a plate shape.

여기서, PMMA가 탄소와 수소로만 구성되어 있어 외곽에 결합하지 않은 자유전자가 없고 온도를 충분히 높게 올리지 못하므로 코팅 시 결합력이 낮을 뿐만 아니라 내부에 공간이 많이 있어 물 분자들이 내부에 쉽게 들어갈 수 있으므로 이들을 제거하고 코팅해야 코팅 막의 특성유지 및 수명연장을 기할 수 있는 것으로부터, PMMA에 UV BLOCK을 혼합 제조함으로써 공정을 간편하게 하면서 사용 도중에 발생하는 박리, 스크래치 등을 해결할 수 있게 된다.Here, since PMMA is composed of only carbon and hydrogen, there are no free electrons that are not bonded to the outside, and the temperature cannot be raised sufficiently. Therefore, the bonding strength is low during coating and there is a lot of space inside, so water molecules can easily enter the inside. Since the properties of the coating film must be removed and coated to extend the life of the coating film, it is possible to solve the peeling and scratches that occur during use while simplifying the process by mixing and manufacturing a UV block with PMMA.

상기와 같은 종래 필터(20)는, 표시장치로부터 발생되는 자외선 및 청색광을 차단하지만, 자외선과 달리 청색광의 차단은 충분하지 못한 문제점이 있었다.The conventional filter 20 as described above blocks ultraviolet rays and blue light generated from a display device, but unlike ultraviolet rays, blocking blue light is insufficient.

등록실용신안 제0486765호(고안의 명칭 : 정보 보호 및 청색광 차단 필터)Registered Utility Model No. 0486765 (name of the draft: information protection and blue light cut-off filter)

이 발명은 위의 문제점을 해결하기 위한 것으로서, 별도의 거치대를 필요로 하지 않아 제조비용을 낮추면서 모니터에 간편하게 장착 분리할 수 있고 모니터에 장착 시 발산되는 청색광을 최대한 차단하여 눈의 피로감 유발이나 망막의 기능 저하 등을 방지할 수 있는 블루 라이트 차단 필터의 제공을 과제로 한다.This invention is to solve the above problems, it does not require a separate cradle, so it can be easily mounted and detached from the monitor while lowering the manufacturing cost, and blocks blue light emitted when mounted on the monitor as much as possible to cause eye fatigue or It is an issue to provide a blue light cut-off filter that can prevent deterioration of the function of the device.

상기의 과제를 해결하기 위해 이 발명은, PMMA 99.90~99.96WT%에, UV BLOCK 0.02~0.05WT%와 PEDOT 0.02~0.05WT%를 혼합하여 2~5㎜ 두께의 판 형태로 성형하고, 상부에서 후측으로 소정 폭만큼 꺾어지게 형성시켜 모니터 상단에 걸쳐지게 하는 모니터 걸림부(110)와, 상기 모니터 걸림부(110)에 수직으로 하부를 향해 연결되어 상기 모니터 전면을 커버하는 모니터 전면 커버부(120)로 이루어지게 한 것을 특징으로 하는 블루 라이트 차단 필터(100)를 제공한다.In order to solve the above problems, this invention is a mixture of 0.02 to 0.05 WT% of UV BLOCK and 0.02 to 0.05 WT of PEDOT in PMMA 99.90 to 99.96 WT%, forming a plate with a thickness of 2 to 5 mm, and A monitor locking unit 110 that is formed to be bent rearward by a predetermined width so that it is over the top of the monitor, and a monitor front cover unit 120 that is connected vertically to the monitor locking unit 110 toward the bottom to cover the front of the monitor. It provides a blue light cut filter 100 characterized in that made of ).

상기의 해결 수단을 갖는 이 발명의 블루 라이트 차단 필터에 의하면, PMMA 99.90~99.96WT%에, UV BLOCK 0.02~0.05WT%와 PEDOT 0.02~0.05WT%를 혼합하여 2~5㎜ 두께의 판 형태로 성형함으로써, 모니터로부터 발산되는 자외선뿐만 아니라 미세한 카본 입자에 의해 블루 라이트를 고르게 흡수하여 보는데 거의 지장을 주지 않으면서 보다 균일하고 최대로 차단하여 눈의 피로감 유발이나 망막의 기능 저하 등을 방지할 수 있는 효과가 있게 된다.According to the blue light cut-off filter of this invention having the above solution, PMMA 99.90~99.96WT%, UV BLOCK 0.02~0.05WT% and PEDOT 0.02~0.05WT% are mixed to form a plate with a thickness of 2~5mm. By molding, blue light is evenly absorbed by fine carbon particles, as well as ultraviolet rays emitted from the monitor, and blocks more evenly and maximally without affecting the viewing, thereby preventing eye fatigue or deterioration of the retina function. It will work.

또한 이 발명의 블루 라이트 차단 필터에 의하면, 성형된 판 형태의 상부에서 후측으로 소정 폭만큼 꺾어지게 형성시켜 모니터 상단에 걸쳐지게 하는 모니터 걸림부와, 상기 모니터 걸림부에 수직으로 하부를 향해 연결되어 상기 모니터 전면을 커버하는 모니터 전면 커버부로 이루어지게 함으로써, 별도의 거치대를 필요로 하지 않아 제조 단가를 낮출 수 있고 모니터에 간편하게 장착 또는 분리할 수 있는 효과가 있게 된다.In addition, according to the blue light blocking filter of the present invention, a monitor locking part that is formed to be bent from the top of the molded plate to the rear by a predetermined width so as to hang over the top of the monitor, and the monitor locking part is connected to the bottom vertically. By forming a monitor front cover that covers the front of the monitor, a separate cradle is not required, thereby reducing the manufacturing cost and having the effect of being able to easily attach or detach from the monitor.

도 1은 종래 정보 보호 및 청색광 차단 필터가 표시 장치에 거치된 상태를 나타낸 도면이고,
도 2는 도 1의 필터를 표시장치에 거치하는 거치대의 측면을 나타낸 도면이고,
도 3은 도 1의 필터를 구성하는 청색광 차단 필름의 단면을 나타낸 도면이고,
도 4는 종래 UV 및 청색광 차단 필터의 단면을 나타낸 도면이고,
도 5는 이 발명의 실시 예에 따른 블루 라이트 차단 필터의 단면을 나타낸 도면이고,
도 6은 도 5의 필터와 도 4의 필터를 횐 종이 위에 동시에 놓아 둔 상태를 나타낸 도면이고,
도 7은 도 5의 필터와 도 4의 필터를 모니터에 동시에 위치시킨 상태를 나타낸 도면이고,
도 8은 이 발명의 실시 예에 따른 블루 라이트 차단 필터의 형태를 나타낸 도면이고,
도 9는 도 8의 필터가 모니터에 거치된 상태를 나타낸 도면이다.1 is a view showing a state in which a conventional information protection and blue light cut filter are mounted on a display device,
2 is a view showing a side of a holder for mounting the filter of FIG. 1 on a display device,
3 is a view showing a cross section of a blue light blocking film constituting the filter of FIG. 1,
4 is a view showing a cross section of a conventional UV and blue light cut filter,
5 is a view showing a cross section of a blue light cut filter according to an embodiment of the present invention,
6 is a view showing a state in which the filter of FIG. 5 and the filter of FIG. 4 are simultaneously placed on white paper,
FIG. 7 is a view showing a state in which the filter of FIG. 5 and the filter of FIG. 4 are simultaneously placed on a monitor,
8 is a view showing the form of a blue light cut filter according to an embodiment of the present invention,
9 is a diagram illustrating a state in which the filter of FIG. 8 is mounted on a monitor.

이하에서는, 이 발명의 바람직한 실시 예를 첨부하는 도면들을 참조하여 상세하게 설명하는데, 이는 이 발명이 속하는 기술 분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 상세하게 설명하기 위한 것이지, 이로 인해 이 발명의 기술적인 사상 및 범주가 한정되는 것을 의미하지는 않는다. 그리고 사용되는 전후, 좌우, 상하, 내외와 같은 상대적인 위치를 정의하는 용어는 첨부된 도면을 기준으로 한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings, which are intended to be described in detail so that those of ordinary skill in the art can easily implement the present invention. It does not mean that the technical spirit and scope of this invention are limited. And the terms used to define relative positions such as front and rear, left and right, up and down, and inside and outside are based on the attached drawings.

도 5는 이 발명의 실시 예에 따른 블루 라이트 차단 필터의 단면을 나타낸 도면이다.5 is a diagram illustrating a cross section of a blue light cut-off filter according to an embodiment of the present invention.

이 발명의 실시 예에 따른 블루 라이트 차단 필터(100)는, PMMA(Poly Methyl Meta Acrylate)에, 자외선을 차단하는 UV BLOCK과 전도성 고분자 중 하나인 PEDOT를 혼합하여 2~5㎜ 두께의 판 형태로 성형한 후, 장착하고자 하는 모니터를 상하좌우에서 충분하게 커버할 수 있으면서 상하로는 상기 모니터 상부에 걸쳐지게 할 정도의 폭만큼의 크기를 더하여 형성시킨다.The blue light blocking filter 100 according to an embodiment of the present invention is formed in a plate having a thickness of 2 to 5 mm by mixing a UV block that blocks ultraviolet rays and PEDOT, which is one of conductive polymers, in PMMA (Poly Methyl Meta Acrylate). After molding, the monitor to be mounted can be sufficiently covered from the top, bottom, left, and right, while the top and bottom are formed by adding a size equal to the width of the top of the monitor.

상기 PMMA는 MMA 단량체를 주원료로 하는 아크릴 수지(acrylic resin) 재질로서, 플라스틱 재료 중에서는 발군의 투명성과 균질성 그리고 내광성이 있으며 기계적 강도와 성형성의 밸런스가 좋으므로, 이 발명의 실시 예에서는 모니터의 내용을 볼 수 있도록 투명성을 가지면서 일정한 형태로 유지하도록 상기 PMMA를 99.90~99.96WT%의 비율을 가지게 하고 2~5㎜ 두께를 형성한다.The PMMA is an acrylic resin material mainly composed of MMA monomers. Among plastic materials, it has excellent transparency, homogeneity, and light resistance, and has a good balance of mechanical strength and moldability. The PMMA is made to have a ratio of 99.90 to 99.96 WT% and a thickness of 2 to 5 mm is formed so as to maintain a uniform shape while having transparency so that it can be seen.

상기 UV BLOCK는, 용매에 고형분 상태인 UV BLOCK을 적절한 함량 비율로 혼합하여 투명 상태의 용액으로 제조하는데, 이 발명의 실시 예에서는 일본의 TCI 케미컬에서 제조, 판매하는 제품을 적용할 수 있으며, 0.02~0.05WT%를 혼합하여 자외선 차단하고, 블루 라이트 차단도 할 수 있게 한다.The UV BLOCK is prepared as a transparent solution by mixing UV BLOCK in a solid state in a solvent at an appropriate content ratio.In the embodiment of this invention, a product manufactured and sold by TCI Chemical in Japan can be applied, and 0.02 Mix ~0.05WT% to block UV rays and block blue light.

이 발명의 실시 예에 따른 필터(100)에 적용 가능한 상기 UV BLOCK은, 0.02WT% 미만인 경우에는 자외선 차단 효과가 미비하며, 0.05WT% 초과인 경우에는 그에 따른 자외선 차단 효과가 크게 좋아지지 않고 제품 단가도 높아지게 된다.The UV block applicable to the filter 100 according to the embodiment of the present invention has insufficient UV blocking effect when it is less than 0.02WT%, and when it exceeds 0.05WT%, the resulting UV blocking effect is not greatly improved and the product The unit price will also increase.

상기 PEDOT는, 0.02~0.05WT%를 혼합하여, 380~500㎚ 영역의 청색광 차단을 보다 높일 수 있게 한다.The PEDOT is mixed with 0.02 to 0.05 WT% to further enhance blocking of blue light in the 380 to 500 nm region.

상기 PEDOT는 카본 가루를 액상화한 것으로, 일반적으로 원액이 아닌 용매에 희석하여 투명성을 확보하는데, 이 발명의 실시 예에서는 아그파와 바이엘에서 생산, 판매하는 제품을 적용할 수 있고, 고분자 흡수밴드가 적외선 영역(760~780㎚)에 존재하기 때문에 가시광선 영역에서 투명한 성질을 가지는 특성을 활용한다.The PEDOT is a liquefied carbon powder, and is generally diluted in a solvent other than an undiluted solution to ensure transparency.In the embodiment of this invention, products produced and sold by Agfa and Bayer can be applied, and the polymer absorption band is infrared. Since it exists in the region (760 ~ 780nm), it utilizes the property of having a transparent property in the visible light region.

이 발명의 실시 예에서는 카본 재질의 PEDOT가 블루 라이트 차단 효과가 있음을 인식하여 적용한 것이 종래와 차이가 있는 특징이라 할 것이다.In the embodiment of the present invention, it will be said that the PEDOT made of carbon material is applied after recognizing that it has a blue light blocking effect.

이 발명의 실시 예에 따른 필터(100)로서 적용 가능한 상기 PEDOT은, 0.02WT% 미만인 경우에는 블루 라이트 차단 효과를 기대할 수 없고, 0.05WT% 초과인 경우에는 그에 따른 블루 라이트 차단율이 높아지지만 투명도에 영향을 줄 수 있고 제품 단가도 높아지게 된다.The PEDOT applicable as the filter 100 according to the embodiment of the present invention cannot be expected to block blue light when it is less than 0.02WT%, and when it exceeds 0.05WT%, the blue light blocking rate is increased accordingly, but the transparency is It can have an impact and the cost of the product increases.

도 6은 도 5의 필터와 도 4의 필터를 횐 종이 위에 동시에 놓아 둔 상태를 나타낸 도면이다.6 is a view showing a state in which the filter of FIG. 5 and the filter of FIG. 4 are placed on a white paper at the same time.

도 6에 나타낸 바와 같이, PMMA 99.95WT%에 UV BLOCK 0.025WT%와 PEDOT 0.025WT%를 혼합하여 2~5㎜ 두께의 판 형태로 성형한 이 발명의 실시 예에 따른 필터(100)와, PMMA 99.975WT%에 UV BLOCK 0.025WT%만을 혼합하여 2~5㎜ 두께의 판 형태로 성형한 종래 필터(20)를 횐 종이 위에 좌우로 동시에 놓아 둔 상태를 대비해 보면, 이 발명의 실시 예에 따른 필터(100)가 상기 PEDOT에 의해 투명도에서는 종래 필터(20)보다 다소 검게 나타남을 알 수 있다.As shown in Fig. 6, a filter 100 according to an embodiment of the present invention formed by mixing 0.025WT% of UV BLOCK and 0.025WT% of PEDOT in PMMA 99.95WT% to form a plate having a thickness of 2 to 5 mm, and PMMA In contrast to the state in which the conventional filter 20, which was formed in the form of a plate having a thickness of 2 to 5 mm by mixing only 0.025 WT% of UV BLOCK with 99.975WT%, is placed on white paper at the same time, the filter according to an embodiment of the present invention It can be seen that (100) appears somewhat blacker than that of the conventional filter 20 in transparency by the PEDOT.

도 7은 도 5의 필터와 도 4의 필터를 모니터에 동시에 위치시킨 상태를 나타낸 도면이다.FIG. 7 is a view showing a state in which the filter of FIG. 5 and the filter of FIG. 4 are simultaneously positioned on a monitor.

도 7에 나타낸 바와 같이, PMMA 99.95WT%에 UV BLOCK 0.025WT%와 PEDOT 0.025WT%를 혼합하여 2~5㎜ 두께의 판 형태로 성형한 이 발명의 실시 예에 따른 필터(100)와, PMMA 99.975WT%에 UV BLOCK 0.025WT%만을 혼합하여 2~5㎜ 두께의 판 형태로 성형한 종래 필터(20)를 모니터에 좌우로 동시에 위치시킨 상태를 대비해 보면, 이 발명의 실시 예에 따른 필터(100)가 상기 PEDOT에 의해 투명도에서 종래 필터(20)와 크게 차이가 나타나지 않음을 알 수 있다.As shown in Fig. 7, a filter 100 according to an embodiment of the present invention formed in a plate shape having a thickness of 2 to 5 mm by mixing 0.025 WT% of UV BLOCK and 0.025 WT% of PEDOT in PMMA 99.95 WT%, and PMMA In contrast to the state in which the conventional filter 20, which was formed in a plate shape of 2 to 5 mm thick by mixing only 0.025 WT% of UV BLOCK with 99.975 WT%, is placed on the monitor at the same time, the filter according to the embodiment of the present invention ( It can be seen that 100) is not significantly different from the conventional filter 20 in terms of transparency due to the PEDOT.

그리고 상기 PMMA 99.95WT%에 UV BLOCK 0.025WT%와 PEDOT 0.025WT%를 혼합하여 2~5㎜ 두께의 판 형태로 성형한 이 발명의 실시 예에 따른 필터(100)와, PMMA 99.975WT%에 UV BLOCK 0.025WT%만을 혼합하여 2~5㎜ 두께의 판 형태로 성형한 종래 필터(20)의 파장별 차단율을 대비해 보면 다음과 같다.In addition, the filter 100 according to the embodiment of the present invention in which 0.025WT% of UV BLOCK and 0.025WT% of PEDOT are mixed with the PMMA 99.95WT% and molded into a plate having a thickness of 2 to 5 mm, and the UV BLOCK 100. The following is a comparison of the blocking rate for each wavelength of the conventional filter 20, which is formed into a plate of 2 to 5 mm thick by mixing only 0.025 WT% of BLOCK.

먼저 300~405㎚ 영역에서는 <표 1>과 같은 차단율 데이터를 얻을 수 있었다.First, in the region of 300 to 405 nm, blocking rate data as shown in Table 1 could be obtained.

<표 1>에서 알 수 있는 바와 같이, 이 발명의 실시 예에 따른 블루 라이트 차단 필터(100)와 종래 필터(20)는, 300~405㎚ 파장 영역의 광을 98% 이상으로 높은 차단율을 유지할 수 있어, 이 발명의 실시 예에 따른 PEDOT 첨가에 별다른 영향을 미치지 않게 된다.As can be seen from <Table 1>, the blue light blocking filter 100 and the conventional filter 20 according to an embodiment of the present invention maintain a high blocking rate of 98% or more of light in a wavelength region of 300 to 405 nm. As a result, there is no significant effect on the addition of PEDOT according to the embodiment of the present invention.

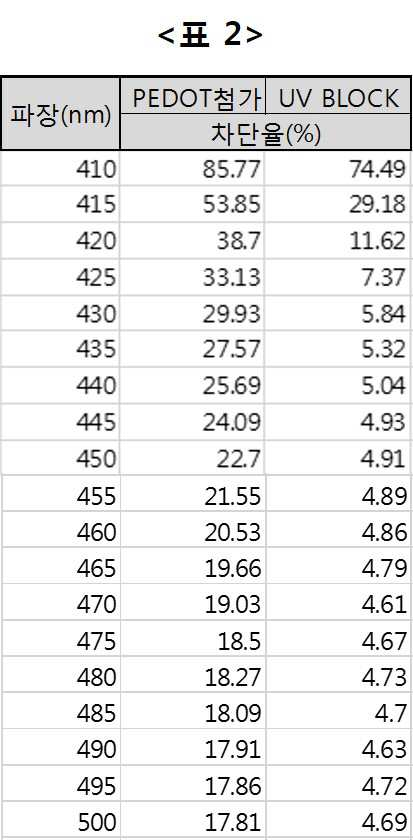

다음으로 410~500㎚ 영역에서는 <표 2>와 같은 차단율 데이터를 얻을 수 있었다.Next, in the region of 410 to 500 nm, blocking rate data as shown in Table 2 could be obtained.

<표 2>에서 알 수 있는 바와 같이, 410㎚ 이후의 차단율에서 PEDOT 첨가가 UV BLOCK 단독에 비해 매우 높아졌음을 알 수 있었고, 이로부터 종래 410㎚ 이후의 차단율이 낮던 것을 보완하게 된다.As can be seen from <Table 2>, it was found that the PEDOT addition was very high compared to UV BLOCK alone at the blocking rate after 410 nm, and from this, the blocking rate after 410 nm was previously lowered.

여기서, 가시광 영역 중 410~500㎚에 해당하는 청색광은 에너지가 가장 높고 각막이나 수정체에 흡수되지 않아 망막에 영향을 주는데, 장시간 노출 시에는 시력저하, 안구건조증, 망막손상을 비롯해 우울증, 수면장애 등의 정신건강에도 악영향을 미치는 것으로 알려져 있고, 실제로 미국국립보건원(NIH)에서는 '400~450㎚ 범위의 망막에 도달하는 청색광의 양을 줄이는 것이 망막 보호에 중요하다'고 밝힌 바 있듯이, 이 발명의 실시 예에 따른 필터(100)는, 블루 라이트가 눈에 미치는 영향에 관한 내용을 바탕으로, 종래 UV BLOCK만 첨가한 것보다 410㎚ 이후의 청색광을 대폭적으로 차단시킬 수 있음을 확인하였다.Here, blue light, which is 410 to 500 nm in the visible light region, has the highest energy and is not absorbed by the cornea or lens, so it affects the retina.When exposed for a long time, it affects the retina, including depression, sleep disorders, etc. It is known to have an adverse effect on the mental health of people, and in fact, the National Institutes of Health (NIH) stated that'reducing the amount of blue light reaching the retina in the range of 400 to 450 nm is important for retinal protection'. It was confirmed that the filter 100 according to the embodiment can significantly block blue light after 410 nm than the conventional UV block alone, based on the content of the blue light's effect on the eyes.

그리고 505~700㎚ 영역에서는 <표 3>과 같은 차단율 데이터를 얻을 수 있었다.And in the region of 505 to 700 nm, blocking rate data as shown in Table 3 could be obtained.

<표 3>에서 알 수 있는 바와 같이, 505~700㎚까지의 차단율도 종래 보다 매우 높아졌음을 알 수 있었다.As can be seen from <Table 3>, it was found that the blocking rate of 505 to 700 nm was also much higher than before.

정리하면, 종래 UV BLOCK 단독보다 PEDOT 첨가의 경우 블루 라이트 차단율은 300~405㎚까지는 대부분 차단되어 별 차이가 없으나, 410㎚ 이후에는 차이가 많은 것으로부터 종래 410㎚ 이후의 낮은 차단율을 것을 대폭적으로 보완하게 되었다. 더욱이 500~700㎚까지의 차단율도 종래보다 높아졌음을 알 수 있었다.In summary, compared to the conventional UV block alone, in the case of adding PEDOT, the blue light blocking rate is mostly blocked from 300 to 405 nm, so there is no significant difference, but after 410 nm there is a large difference, so the low blocking rate after 410 nm is significantly compensated. Was done. Moreover, it was found that the blocking rate of 500 to 700 nm was also higher than before.

이로부터 PEDOT의 첨가로 카본을 함유하면서 전체적으로 약간 어두어지기는 하였지만, 투명성에 크게 지장을 줄 정도는 아니며, 모니터로부터 발산되는 자외선과 블루 라이트를 최대한 차단하여 눈의 피로감 유발이나 망막의 기능 저하 등을 방지할 수 있을 뿐만 아니라 미세한 입자의 혼합을 통해 블루 라이트를 고르게 흡수하여 보다 균일하게 차단시킬 수 있었다.From this, the addition of PEDOT made it slightly darkened while containing carbon, but it did not significantly interfere with transparency, and it blocks ultraviolet rays and blue light emitted from the monitor as much as possible, causing eye fatigue or reducing retinal function. In addition, it was possible to prevent blue light evenly and block it more evenly through mixing of fine particles.

도 8은 이 발명의 실시 예에 따른 블루 라이트 차단 필터의 형태를 나타낸 도면이다.8 is a diagram illustrating a shape of a blue light cut filter according to an embodiment of the present invention.

이 발명의 실시 예에 따른 블루 라이트 차단 필터(100)는, 도 8에 나타낸 바와 같이, 2~5㎜의 두께로 성형된 판을, 장착하고자 하는 모니터를 상하좌우에서 충분하게 커버할 수 있으면서 상하로는 상기 모니터 상부에 걸쳐지게 할 정도의 폭만큼 연장 형성시킨 크기를 갖도록, 모니터 걸림부(110)와 모니터 전면 커버부(120)의 구조로 이루어진다.The blue light cut-off filter 100 according to an embodiment of the present invention, as shown in FIG. 8, can sufficiently cover the monitor to be mounted from the top, bottom, left, and right while a plate molded to a thickness of 2 to 5 mm is covered. The furnace has a structure of a monitor locking part 110 and a monitor front cover part 120 so as to have a size extended by a width enough to span the upper part of the monitor.

상기 모니터 걸림부(110)는, 상부에서 후측으로 소정 폭만큼 꺾어지게 형성시켜, 모니터 상단에 걸쳐지게 한다.The monitor locking part 110 is formed to be bent by a predetermined width from the upper side to the rear side, so that it is over the top of the monitor.

또한 상기 모니터 전면 커버부(120)는, 상기 모니터 걸림부(110)에 수직으로 하부를 향해 연결되어, 상기 모니터 전면을 커버한다.In addition, the monitor front cover unit 120 is connected to the monitor locking unit 110 vertically toward the lower side, and covers the front of the monitor.

도 9는 도 8의 필터가 모니터에 거치된 상태를 나타낸 도면이다.9 is a diagram illustrating a state in which the filter of FIG. 8 is mounted on a monitor.

이 발명의 실시 예에 따른 블루 라이트 차단 필터(100)는, 도 9에 나타낸 바와 같이, 별도의 거치대를 필요로 하지 않아 제조 단가를 낮출 수 있을 뿐만 아니라 사용자의 필요에 따라 모니터 걸림부를 모니터에 거치시켜 장착 또는 거치 상태로부터 분리 제거할 수 있어 매우 편리하게 된다.The blue light cut-off filter 100 according to an embodiment of the present invention, as shown in FIG. 9, does not require a separate cradle, so as to lower the manufacturing cost, as well as mount the monitor locking part on the monitor according to the needs of the user. It is very convenient because it can be separated and removed from the mounting or mounting state.

이 발명은 상기의 실시 예에 한정되지 않으며, 청구범위에 기재되는 발명의 범위 내에서 다양한 변형이 가능하고, 이러한 변형도 이 발명의 범위 내에 포함된다.The present invention is not limited to the above embodiments, and various modifications are possible within the scope of the invention described in the claims, and such modifications are also included within the scope of the present invention.

10 : 종래 정보 보호 및 청색광 차단 필터
20 : 종래 UV 및 청색광 차단 필터
100 : 이 발명의 실시 예에 따른 블루 라이트 차단 필터
110 : 모니터 걸림부
120 : 모니터 전면 커버부10: conventional information protection and blue light cut filter
20: Conventional UV and blue light blocking filter
100: blue light cut filter according to an embodiment of the present invention
110: monitor locking part
120: monitor front cover

Claims

PMMA 99.90~99.96WT%, UV BLOCK 0.02~0.05WT% and PEDOT 0.02~0.05WT% are mixed and molded into a plate with a thickness of 2~5mm,
A monitor locking part 110 that is formed to be bent from the top to the rear by a predetermined width so that it is over the top of the monitor, and a monitor front cover part that is connected to the monitor locking part 110 toward the bottom vertically to cover the front of the monitor To be made of 120,
Blue light blocking filter 100, characterized in that the light blocking rate of 410 ~ 700nm is increased.
