KR101929216B1

KR101929216B1 - Implant for male erection

Info

Publication number: KR101929216B1
Application number: KR1020180084230A
Authority: KR
Inventors: 김영조; 정경규
Original assignee: 렙메디케어(주); 김영조; 정경규
Priority date: 2018-07-19
Filing date: 2018-07-19
Publication date: 2018-12-14
Anticipated expiration: 2038-07-19

Abstract

본 발명은 발기불능 치료가 가능하며, 포경한 음경과 같은 형상을 구현할 수 있는 남성 발기용 임플란트를 제공하는 것을 목적으로 하는 발명이다.
본 발명에 따르는 남성 발기용 임플란트는, 남성의 음경 내에 이식되고, 몸체(12), 확장부(14) 및 귀두부(16)를 포함하는 제1유닛(10), 그리고 남성의 음경 근부에 이식되고, 몸체(22)를 포함하는 제2유닛(20), 그리고 상기 제1유닛(10)과 상기 제2유닛(20) 사이에 구비되며, 유체를 상기 제1유닛(10)과 상기 제2유닛(20) 사이에서 유동시키는 펌프부를 포함하는 것을 특징으로 한다.It is an object of the present invention to provide a male erectile implant capable of treating impotence and capable of realizing a shape like a whipped penis.
A male erectile implant according to the present invention comprises a first unit 10 implanted in a penis of a male and comprising a body 12, an extension 14 and a glans 16, A second unit 20 that includes a body 22 and a second unit 20 that is disposed between the first unit 10 and the second unit 20, And a pump unit (20) for flowing the fluid between the pump unit (20).

Description

IMPLANT FOR MALE ERECTION [0002]

본 발명은 남성 발기용 임플란트에 관한 것이다. 보다 상세하게는 포경한 음경과 같은 형상을 구현할 수 있는 남성 발기용 임플란트에 대한 것이다.The present invention relates to an implant for male erection. More particularly, the present invention relates to a male erectile implant capable of realizing a shape like a whipped penis.

남성의 성기인 음경에는 음경해면체와 요도해면체가 있는데, 그 해면체 내에 혈류가 증가하면 충혈이 일어나 음경 전체가 커지고 딱딱해지며, 귀두(龜頭)가 꼿꼿하게 뻗는다. 이 때 음경은 보통 때 길이의 몇 배로 커진다. 일반적으로 성욕과 관련된 성적 흥분에 의해서 일어나지만, 국소자극에 대한 반사로도 일어난다. 원래 대뇌 속에서 성충동이 일어나면 뇌교(腦橋), 대뇌각(大腦脚)을 거쳐 척수에 전해지고, 척수 아랫부분의 발기중추를 자극, 천수(薦髓) 아랫부분의 발기신경과 윗부분의 하복신경총(下腹神經叢)이 발기반사를 일으키는 것이다. 발기신경은 부교감신경에 속하며, 직장, 방광, 요도, 전립선, 정낭 등에 분포한다. 심신의 과로를 비롯하여 내분비장애나, 뇌척수질환으로 인하여 발기부전(勃起不全) 또는 발기불능이 되는 경우가 있다.The penis, which is the penis of the male penis, has the corpus cavernosum and the urethral cavernosum. When the blood flow increases in the cavernosum, the penis becomes hypertrophied, the whole penis becomes harder, and the penis grows straight. The penis is usually several times longer than normal. It is usually caused by sexual arousal associated with sexual desire, but it also occurs as a reflex to local stimuli. When the sexual activity in the cerebrum occurs, it is transmitted to the spinal cord via the pontine bridge, the cerebral cortex and the spinal cord, stimulates the erection center of the lower part of the spinal cord, the erectile nerves of the lower part and the upper pelvis Gingko plexus) causes erectile reflexes. The erectile nerves belong to parasympathetic nerves and are distributed in the rectum, bladder, urethra, prostate gland, seminal vesicles. There are cases of erectile dysfunction (erectile dysfunction) or impotence due to endocrine disorders or cerebrospinal diseases including physical and psychological disorders.

발기부전의 원인은 고령, 흡연, 음주, 당뇨, 고혈압, 뇌혈관질환 등이다. 그 외에 호르몬제제, 고혈압 치료제 중 일부, 향정신성 약물 등도 발기부전의 원인이 되며, 뇌와 척수, 골반의 수술 및 손상도 발기부전을 야기할 수 있다. 만성질환으로는 다발성경화증(뇌, 척수, 시신경을 포함하는 중추신경계에 발생하는 만성 신경면역계 질환), 기타 신경계 질환, 우울증, 만성 신부전 및 간부전증, 만성 폐쇄성 폐질환, 피부경화증(피부가 굳어져 탄력이 없어지는 질환) 등이 발기부전의 원인이 될 수 있다.The causes of erectile dysfunction are aging, smoking, drinking, diabetes, hypertension, and cerebrovascular disease. In addition, hormone preparations, some of hypertension medications, and psychotropic drugs cause erectile dysfunction, and surgery and damage to the brain, spinal cord, and pelvis can also cause erectile dysfunction. Chronic diseases include multiple sclerosis (chronic neuroimmune system diseases that occur in the central nervous system including brain, spinal cord, and optic nerve), other neurological diseases, depression, chronic renal failure and hepatic failure, chronic obstructive pulmonary disease, skin sclerosis ) Can cause erectile dysfunction.

이러한 신체적 원인 없이 정서적 스트레스, 우울증이나 불안장애 등 심리적 요인도 발기부전을 일으킬 수 있다. 또한 당뇨, 고혈압, 비만, 고콜레스테롤혈증과 같은 지질대사 이상, 흡연과 운동을 하지 않는 습관에 의한 심혈관계질환 등이 발기부전의 위험 인자로 작용할 수 있다.Without these physical causes, psychological factors such as emotional stress, depression or anxiety disorder can cause erectile dysfunction. In addition, lipid metabolism disorders such as diabetes, hypertension, obesity, hypercholesterolemia, and cardiovascular diseases caused by smoking and non-exercise habits may be risk factors for erectile dysfunction.

발기부전은 약물 치료도 가능하나 발기불능은 약물 치료도 불가능하여, 등록특허 제10-1634704호(2016년06월23일)등과 같은 임플란트를 통한 치료방법이 알려져 있다.Although erectile dysfunction can be treated with drugs, impotence can not be treated with drugs, and a treatment method using implants such as registered patent No. 10-1634704 (June 23, 2016) is known.

본 발명은 상기한 바와 같은 종래의 문제점을 해결하기 위한 것으로, 발기불능 치료가 가능하며, 포경한 음경과 같은 형상을 구현할 수 있는 남성 발기용 임플란트를 제공하는 것을 목적으로 한다.Disclosure of Invention Technical Problem [8] Accordingly, the present invention has been made keeping in mind the above problems occurring in the prior art, and an object of the present invention is to provide a male erectile implant which can perform erectile dysfunction and can achieve a shape like a whipped penis.

상기 목적을 달성하기 위한 본 발명은, 남성의 음경 내에 이식되고, 몸체, 확장부 및 귀두부를 포함하는 제1유닛, 그리고 남성의 음경 근부에 이식되고, 몸체를 포함하는 제2유닛, 그리고 상기 제1유닛과 상기 제2유닛 사이에 구비되며, 유체를 상기 제1유닛과 상기 제2유닛 사이에서 유동시키는 펌프부를 포함하는 것을 특징으로 한다.In order to achieve the above object, the present invention provides a medical device comprising a first unit implanted in a penis of a male and comprising a body, an extension and a glans, and a second unit implanted in a male penis root, And a pump unit provided between the first unit and the second unit, the pump unit causing fluid to flow between the first unit and the second unit.

본 발명에 따르는 남성 발기용 임플란트는 발기불능 치료가 가능하며, 포경한 음경과 같은 형상을 구현하는 효과를 제공한다.The male erectile implant according to the present invention is capable of treating impotence and provides an effect of realizing a shape like a whipped penis.

도 1은 본 발명에 따르는 남성 발기용 임플란트의 사진.
도 2는 도 1에서 제1유닛 부분을 도시한 도면.1 is a photograph of a male erectile implant according to the present invention.
Figure 2 shows the first unit part in figure 1;

본 발명은 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있는 바, 구현예(態樣, aspect)(또는 실시예)들을 본문에 상세하게 설명하고자 한다. 그러나 이는 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다. While the present invention has been described in connection with certain embodiments, it is obvious that the invention is not limited to the disclosed embodiments, but, on the contrary, is intended to cover various modifications and equivalent arrangements included within the spirit and scope of the invention. It is to be understood, however, that the invention is not intended to be limited to the particular forms disclosed, but on the contrary, is intended to cover all modifications, equivalents, and alternatives falling within the spirit and scope of the invention.

각 도면에서 동일한 참조부호, 특히 십의 자리 및 일의 자리 수, 또는 십의 자리, 일의 자리 및 알파벳이 동일한 참조부호는 동일 또는 유사한 기능을 갖는 부재를 나타내고, 특별한 언급이 없을 경우 도면의 각 참조부호가 지칭하는 부재는 이러한 기준에 준하는 부재로 파악하면 된다.In the drawings, the same reference numerals are used for the same reference numerals, and in particular, the numerals of the tens and the digits of the digits, the digits of the tens, the digits of the digits and the alphabets are the same, Members referred to by reference numerals can be identified as members corresponding to these standards.

또 각 도면에서 구성요소들은 이해의 편의 등을 고려하여 크기나 두께를 과장되게 크거나(또는 두껍게) 작게(또는 얇게) 표현하거나, 단순화하여 표현하고 있으나 이에 의하여 본 발명의 보호범위가 제한적으로 해석되어서는 안 된다.In the drawings, the components are expressed by exaggeratingly larger (or thicker) or smaller (or thinner) in size or thickness in consideration of the convenience of understanding, etc. However, It should not be.

본 명세서에서 사용한 용어는 단지 특정한 구현예(태양, 態樣, aspect)(또는 실시예)를 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도가 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 출원에서, ~포함하다~ 또는 ~이루어진다~ 등의 용어는 명세서 상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.The terminology used herein is for the purpose of describing particular embodiments only and is not intended to be limiting of the invention. The singular expressions include plural expressions unless the context clearly dictates otherwise. In the present application, the term " comprising " or " consisting of ", or the like, refers to the presence of a feature, a number, a step, an operation, an element, a component, But do not preclude the presence or addition of one or more other features, integers, steps, operations, components, parts, or combinations thereof.

다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가지고 있다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥 상 가지는 의미와 일치하는 의미를 가지는 것으로 해석되어야 하며, 본 출원에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.Unless defined otherwise, all terms used herein, including technical or scientific terms, have the same meaning as commonly understood by one of ordinary skill in the art to which this invention belongs. Terms such as those defined in commonly used dictionaries are to be interpreted as having a meaning consistent with the contextual meaning of the related art and are to be interpreted as either ideal or overly formal in the sense of the present application Do not.

이하 첨부된 도면을 참조하여 본 발명에 따른 남성 발기용 임플란트의 일실시예에 대해 상세히 설명하기로 한다.DETAILED DESCRIPTION OF THE PREFERRED EMBODIMENTS Hereinafter, an embodiment of a male erecting implant according to the present invention will be described in detail with reference to the accompanying drawings.

도 1은 본 발명에 따르는 남성 발기용 임플란트의 사진이다. 도 1을 참조하면, 본 발명에 따르는 남성 발기용 임플란트는 제1유닛(10)과 제2유닛(20) 및 펌프부(30)를 포함한다. 제1유닛(10)과 제2유닛(20)에는 유체가 채워져 있으며, 펌프부(30)를 통하여 서로 유체가 이동 가능하도록 설치된다. 제1유닛(10)은 남성의 음경 내에 이식되고, 제2유닛(20)은 남성의 음경 근부(根部)에 이식된다. 펌프부(30)는 제1유닛(10)과 제2유닛(20)의 사이로 음경 주변 어디에도 이식될 수 있으며, 바람직하게는 남성의 음낭(scrotum, 陰囊) 내에 이식될 수 있다.1 is a photograph of a male erectile implant according to the present invention. Referring to FIG. 1, a male erectile implant according to the present invention includes a first unit 10, a second unit 20, and a pump unit 30. The first unit (10) and the second unit (20) are filled with fluids and are installed so as to be able to move fluids through the pump unit (30). The first unit 10 is implanted into the male penis and the second unit 20 is implanted into the male penis root. The pump section 30 can be implanted anywhere around the penis between the first unit 10 and the second unit 20 and is preferably implanted into the scrotum of the male.

제1유닛(10)과 제2유닛(20)은 각각 몸체(12, 22)를 포함하며, 제1유닛(10)의 세부적인 구성은 후술한다. 펌프부(30)는 스위치(32) 및 연결호스(34)를 포함한다. 스위치(32)는 펌프부(30) 중앙에 위치하여, 사용자가 스위치(32)를 누르면 제2유닛(20)에 있던 유체를 제1유닛(10)으로 이동시켜 음경을 발기시키거나, 제1유닛(10)에 있던 유체를 제2유닛(20)으로 이동시켜 음경의 발기를 해제시키는 역할을 한다. 연결호스(34)는 두 개 구비되며, 하나는 제1유닛(10)과 펌프부(30)를 연결하고, 다른 하나는 제2유닛(20)과 펌프부(30)를 연결한다.The first unit 10 and the second unit 20 include bodies 12 and 22, respectively, and the detailed configuration of the first unit 10 will be described later. The pump section 30 includes a switch 32 and a connecting hose 34. [ The switch 32 is located at the center of the pump unit 30 so that when the user presses the switch 32, the fluid in the second unit 20 is moved to the first unit 10 to erect the penis, Moves the fluid in the unit (10) to the second unit (20) and releases the erection of the penis. Two connecting hoses 34 are provided, one connecting the first unit 10 and the pump unit 30, and the other connecting the second unit 20 and the pump unit 30.

도 2는 도 1에서 제1유닛(10) 부분을 도시한 도면이다. 도 2를 참조하면, 제1유닛(10)은 몸체(12)와 귀두부(16) 및 확장부(14)를 포함한다. 귀두부(16)는 음경의 귀두와 같은 형상으로 몸체(12)와 구분되어 몸체(12)의 최전방(도 2에서는 하부)에 위치한다. 확장부(14)는 몸체(12)와 귀두부(16) 사이에 구비되고, 제1유닛(10)에 유체 도입시 확장되면서, 포경수술을 한 남성의 음경과 같은 형상을 이루는 구성이다.Fig. 2 is a view showing a portion of the first unit 10 in Fig. 1. Fig. Referring to FIG. 2, the first unit 10 includes a body 12, a glans portion 16, and an extension portion 14. The glans portion 16 is separated from the body 12 in the same shape as the glans of the penis and is located at the forefront of the body 12 (lower portion in Fig. 2). The enlarged portion 14 is provided between the body 12 and the femoral head portion 16 and has a configuration similar to that of a male penis male who has undergone circumcision while being expanded when the fluid is introduced into the first unit 10.

이 확장부(14)가 제1유닛(10) 확장시(유체 도입시) 몸체(12)와 귀두부(16)보다 더 확장되도록, 확장부(14)는 몸체(12)와 귀두부(16)보다 더 얇은 두께로 형성된다. 제1유닛(10)과 제2유닛(20)은 유체가 도입되면 확장되고 유체가 유출되면 축소되도록, 고탄성 실리콘 재질을 포함하는 것이 바람직하다. 이 때 확장부(14)가 몸체(12) 및 귀두부(16)보다 얇은 두께로 형성되므로, 유체 도입 및 제1유닛(10) 팽창시, 압력이 확장부(14) 측에 집중되어 확장부(14)가 몸체(12) 및 귀두부(16)보다 더 팽창한다. 바람직하게 확장부(14)의 두께는 0.2 내지 0.5mm, 몸체(12) 및 귀두부(16)의 두께는 1.2mm 일 수 있다.The enlarged portion 14 is positioned between the body 12 and the glans portion 16 so that the enlarged portion 14 extends more than the body 12 and the glans portion 16 when the first unit 10 is expanded And is formed to have a thinner thickness. It is preferred that the first unit 10 and the second unit 20 include a highly elastic silicone material such that they expand when fluid is introduced and shrunk when the fluid exits. At this time, since the expanding portion 14 is formed to be thinner than the body 12 and the glans portion 16, when the fluid is introduced and the first unit 10 expands, the pressure is concentrated on the expanding portion 14 side, 14 expand more than the body 12 and the glans portion 16. Preferably, the thickness of the expanding portion 14 is 0.2 to 0.5 mm, and the thickness of the body 12 and the glans portion 16 is 1.2 mm.

제1유닛(10)의 길이에는 제한이 없으며 피시술자인 남성의 음경 크기에 따라 달라진다. 제1유닛(10)을 길이 100mm 및 직경 φ12로 설계한 경우, 제1유닛(10)이 확장되면 길이는 110mm, 직경은 φ20 정도로 팽창된다. 즉 길이가 약 10%, 직경은 60~70%까지 팽창하게 된다.The length of the first unit 10 is not limited and varies depending on the male penis size of the male surgeon. When the first unit 10 is designed to have a length of 100 mm and a diameter of 12, when the first unit 10 is expanded, the length is 110 mm and the diameter is expanded to about 20. That is, about 10% in length and 60 to 70% in diameter.

다시 도 1을 참조하면, 제2유닛(20)은 제1유닛(10)과 유사한 형태를 가지나, 몸체(22)만 있으면 족하다. 제2유닛(20)은 음경이 아닌 음경 근부에 이식되는 구성으로 외부에 노출되지 않기 때문에, 귀두부(16) 및 확장부(14) 구성을 구비할 필요가 없다.Referring again to FIG. 1, the second unit 20 has a similar form to the first unit 10, but only the body 22 is sufficient. The second unit 20 is not exposed to the outside in a configuration that is implanted in the root of the penis, not in the penis, so that it is not necessary to have the configuration of the femoral region 16 and the extension portion 14.

한편, 제1유닛(10) 또는 제2유닛(20) 또는 둘 모두(10)(20)는 사용 시에 체온 변화, 액체 유동에 따른 부피 변화, 외력에 의한 충격 등 기타 여러 요인들에 노출되기 때문에 적절하게 보호될 필요가 있다. On the other hand, when the first unit 10 or the second unit 20 or both 10 and 20 are exposed to various other factors such as body temperature change, volume change due to liquid flow, Therefore, it needs to be adequately protected.

본 발명은 상기 문제를 해결하기 위해, 제1유닛(10) 또는 제2유닛(20) 또는 둘 모두(10)(20)의 외면에 보호제의 도포 및 경화에 의하여 구비되는 보호막을 더 포함할 수 있음을 특징으로 한다.The present invention may further include a protective film provided on the outer surface of the first unit (10) or the second unit (20) or both (10) (20) by applying and curing a protective agent .

이러한 보호막은 그 구비가 간편하게 이루어져야 하고, 부착성이 우수하여야 하며, 나아가 향상된 방부성, 내화성, 방청성을 구비해야만 하고, 더하여 신속한 경화로 인한 향상된 제조성, 발수 처리를 통한 향상된 방수성을 구비할 필요성이 있다.Such a protective film must be easily provided, must be excellent in adhesion, further have improved anticorrosiveness, fire resistance, and rustproofing property, and further, it is required to have improved waterproof property through improved fabricating and water repellent treatment due to rapid curing .

상기 효과를 제공하는 본 발명의 보호막을 위한 보호제 조성물은 페녹시에틸아크릴레이트(Phenoxyethylacrylate) 100중량부, 폴리에스테르아크릴레이트(Polyesteracrylate) 150 ~ 250중량부, 2,4,6-트리메틸벤조일디페닐포스핀옥사이드(2,4,6-Trimethylbenzoyldiphenylphosphineoxide) 30 ~ 40중량부, 폴리비닐아세테이트(Polyvinylacetate) 50 ~ 100중량부, 2-메틸-4-이소티아졸린-3-온(2-Methyl-4-Isothiazoline-3-one) 1 ~ 5중량부, 실리카 에어로겔(Silica Aerogel) 25 ~ 35중량부, 3-글리시독시프로필메틸디메톡시실란(3-Glycidoxypropylmethyldimethoxysilane) 10 ~ 25중량부, 소디움실리케이트(Sodiumsilicate) 30 ~ 50중량부, 하이드록시에틸아크릴레이트(Hydroxyethylacrylate) 10 ~ 70중량부, 에틸실리코네이트(Ethylsiliconate) 30 ~ 60중량부, 에틸렌디아민테트라아세테이트(Ehtylenediaminetetracetate) 1 ~ 5중량부, 테트라에톡시실란(Tetraethoxysilane) 0.5 ~ 2.5중량부를 포함한다.The protective composition for the protective layer of the present invention, which provides the above effect, may contain 100 parts by weight of phenoxyethyl acrylate, 150 to 250 parts by weight of polyester acrylate, 2,4,6-trimethylbenzoyldiphenylsulfone 30 to 40 parts by weight of 2,4,6-trimethylbenzoyldiphenylphosphine oxide, 50 to 100 parts by weight of polyvinylacetate, 2-methyl-4-isothiazoline-3-one, 3-one, 25 to 35 parts by weight of silica airgel (Silica Aerogel), 10 to 25 parts by weight of 3-glycidoxypropylmethyldimethoxysilane, 30 to 30 parts by weight of sodium silicate 30 10 to 70 parts by weight of hydroxyethyl acrylate, 30 to 60 parts by weight of ethylsiliconate, 1 to 5 parts by weight of ethylenediaminetetracetate, 1 to 5 parts by weight of tetraethoxysilane ) 0.5 to 2.5 parts by weight.

각 구성 별로, 먼저 페녹시에틸아크릴레이트(Phenoxyethylacrylate)는 아크릴레이트계 모노머로서 사용되며, 적당한 흐름성 확보와 우수한 내열 특성을 갖기 때문에 다양한 아크릴레이트계 모노머 중에서 본 조성물에 가장 적합한 것으로 확인되었다. 후술하는 각 조성물들의 사용량은 이 페녹시에틸아크릴레이트 100중량부를 기준으로 서술하기로 한다.Phenoxyethylacrylate is firstly used as an acrylate monomer, and it has been confirmed that it is most suitable for the present composition among various acrylate monomers because it has appropriate flowability and excellent heat resistance. The amount of each composition to be described below will be described based on 100 parts by weight of the phenoxyethyl acrylate.

다음으로, 폴리에스테르아크릴레이트(Polyesteracrylate)는 아크릴레이트계 올리고머로서 사용되며, 적정 접착성, 강도 및 내구성을 갖기 때문에 다양한 아크릴레이트계 올리고머 중에서 본 조성물에 가장 적합한 것으로 확인되었다. 이러한 폴리에스테르아크릴레이트는 150 ~ 250중량부가 사용되는 것이 바람직한데, 상기 수치 범위를 벗어나 사용하는 경우 보호막의 접착, 강도 및 내구성이 현저하게 저하되는 것이 확인되었다. 반복 실험 결과, 가장 바람직한 사용량은 200중량부로 확인되었다.Next, polyester acrylate is used as an acrylate oligomer, and it has been confirmed that it is most suitable for the present composition among various acrylate oligomers due to its appropriate adhesiveness, strength and durability. It is preferable that such polyester acrylate is used in an amount of 150 to 250 parts by weight. It has been confirmed that adhesion, strength and durability of the protective film are remarkably lowered when the polyester acrylate is used out of the above range. As a result of repeated experiment, it was confirmed that the most preferable amount was 200 parts by weight.

다음으로, 2,4,6-트리메틸벤조일디페닐포스핀옥사이드는 개시제로서 사용되며, 다양한 개시제 중에서 상기한 페녹시에틸아크릴레이트와 폴리에스테르아크릴레이트와 함께 사용할 때 가장 우수한 물성을 확보할 수 있는 것으로 확인되었다. 이러한 2,4,6-트리메틸벤조일디페닐포스핀옥사이드는 30 ~ 40중량부가 사용되는 것이 바람직하며, 30중량부 미만으로 사용되는 경우 충분한 라디칼의 형성이 어렵고, 40중량부를 초과하여 사용되는 경우 물성이 현저하게 저하되며, 상기 조성 범위를 벗어나 사용하는 경우 특히 경화시간 및 흐름성에서 눈에 띄는 물성 저하가 관찰되었다. 반복 실험 결과, 가장 바람직한 사용량은 35중량부로 확인되었다.Next, 2,4,6-trimethylbenzoyldiphenylphosphine oxide is used as an initiator, and it is possible to obtain the most excellent physical properties when used together with phenoxyethyl acrylate and polyester acrylate among various initiators . It is preferable that 30 to 40 parts by weight of 2,4,6-trimethylbenzoyldiphenylphosphine oxide is used. When the amount of the 2,4,6-trimethylbenzoyldiphenylphosphine oxide is less than 30 parts by weight, it is difficult to form a sufficient radical. When the amount is more than 40 parts by weight, , And remarkable deterioration was observed in the curing time and the flowability when the composition was used out of the above range. As a result of repeated experiment, it was confirmed that the most preferable amount was 35 parts by weight.

다음으로, 폴리비닐아세테이트(Polyvinylacetate)는 보호제의 고착력을 향상시키는 고착제로서 사용되며, 그 사용량은 50 ~ 100중량부인 것이 바람직하다. 가령 50중량부 미만으로 사용되는 경우 도막의 유연성 하락으로 보호제가 잘 고착되지 못하는 문제가 있고, 100중량부를 초과하여 사용되는 경우 보호제의 건조성이 하락하는 문제가 있다. 반복 실험 결과 최적의 사용량은 70중량부인 것으로 확인되었다.Next, polyvinylacetate is used as a fixing agent for improving the fixing strength of the protective agent, and the amount thereof is preferably 50 to 100 parts by weight. If it is used in an amount of less than 50 parts by weight, there is a problem that the protective agent can not be adhered well due to a decrease in the flexibility of the coating film, and when it is used in excess of 100 parts by weight, the dryness of the protective agent deteriorates. As a result of repeated experiments, it was confirmed that the optimum amount of use was 70 parts by weight.

다음으로, 2-메틸-4-이소티아졸린-3-온(2-Methyl-4-Isothiazoline-3-one)은 방부제로서 사용되며, 그 사용량은 1 ~ 5중량부인 것이 바람직하다. 상기 조성 범위를 벗어나 사용되는 경우 뚜렷한 문제점이 나타난 것은 아니나, 반복 실험 결과 상기 조성 범위에서 가장 현저한 효과를 나타내었다.Next, 2-methyl-4-isothiazoline-3-one is used as an antiseptic agent, and the amount of the 2-methyl-4-isothiazoline-3-one is preferably 1 to 5 parts by weight. When used outside of the above-mentioned composition range, there are no obvious problems, but repeated experiments have shown the most remarkable effect in the composition range.

다음으로, 실리카 에어로겔(Silica Aerogel)은 확산된 기공을 바탕으로 내화 및 단열성을 증진시키는 역할을 하는 조성물로, 내화제 및 단열제로서 사용된다. 이러한 실리카 에어로겔은 80 ∼ 99.87%의 기공율과 1 ∼ 50nm의 기공 크기를 갖는 비표면적이 매우 큰 물질로, 투명 극저밀도 소재로, 높은 투광성과 낮은 열전도도를 특성으로 하기 때문에 투명 단열재로의 높은 잠재력을 가지고 있다. 이러한 실리카 에어로겔은 수분을 흡수하면 겔 구조 특성 및 물성이 저하되기 때문에 표면이 소수화 처리되는 것이 바람직하고, 그 사용량은 25 ~ 35중량부인 것이 바람직하다. 상기 조성 범위를 벗어나 사용되는 경우 최적의 물성을 확보할 수 없다는 문제가 있으며, 특히 35중량부를 초과하여 사용하는 경우 경제성 저하의 문제를 야기하게 된다. 반복 실험 결과, 가장 바람직한 사용량은 30중량부인 것으로 확인되었다.Next, silica airgel (Silica Aerogel) is used as a refractory agent and a thermal insulation agent to improve refractory and thermal insulation based on diffused pores. This silica airgel has a very high specific surface area with a porosity of 80 to 99.87% and a pore size of 1 to 50 nm. Since the silica airgel has high transparency and low thermal conductivity as a transparent low-density material, it has high potential as a transparent insulating material Lt; / RTI > Such a silica airgel is preferably subjected to hydrophobic treatment on its surface because its gel structure and physical properties are lowered when it absorbs water, and the amount thereof is preferably 25 to 35 parts by weight. There is a problem in that optimum physical properties can not be secured when the composition is used out of the above-mentioned composition range. In particular, when it is used in excess of 35 parts by weight, economical efficiency is lowered. As a result of repeated experiment, it was confirmed that the most preferable amount was 30 parts by weight.

다음으로, 3-글리시독시프로필메틸디메톡시실은 각 조성물 특히 고분자 조성물들의 계면 접착성을 높여 물성을 향상시키기 위한 커플링제로 사용되며, 그 사용량은 10 ~ 25중량부인 것이 바람직하다. 상기 조성비를 벗어나 사용되는 경우 조성물 간의 결합력이 효과적으로 발현되지 않는다. 반복 실험 결과, 가장 바람직한 사용량은 20중량부로 확인되었다.Next, 3-glycidoxypropylmethyldimethoxysil is used as a coupling agent for enhancing the interfacial adhesion of each composition, particularly the polymer composition, to improve physical properties, and the amount thereof is preferably 10 to 25 parts by weight. When used out of the composition ratio, the binding force between the compositions is not effectively expressed. As a result of repeated experiment, it was confirmed that the most preferable amount was 20 parts by weight.

다음으로, 소디움실리케이트(Sodiumsilicate)는 방청제로서 첨가되며, 다양한 방청제 조성물 중 비교적 경제성이 우수하다는 장점이 있다. 이러한 소디움실리케이트의 바람직한 사용량은 30 ~ 50중량부인데, 가령 30중량부 미만으로 사용되는 경우 방청 능력의 보장이 어렵고, 50중량부를 초과하여 사용되는 경우 경제성이 저하되는 문제가 있다. 경제성과 방청 능력 모두를 고려한 최적의 사용량은 40중량부이다.Next, sodium silicate is added as a rust inhibitor, which is advantageous in that it is relatively economical among various rust inhibitor compositions. The sodium silicate is preferably used in an amount of 30 to 50 parts by weight. If the sodium silicate is used in an amount less than 30 parts by weight, it is difficult to ensure anticorrosive performance. If the sodium silicate is used in an amount exceeding 50 parts by weight, economical efficiency is lowered. The optimum amount to be used is 40 parts by weight in consideration of both economy and rustproofing ability.

다음으로, 하이드록시에틸아크릴레이트(Hydroxyethylacrylate)는 부착증진제로서 첨가되며, 하이드록시에틸아크릴레이트는 특히 경화성이 뛰어나다는 장점이 있어 채용되었다. 바람직한 사용량은 10 ~ 70중량부인데, 가령 10중량부 미만으로 사용되는 경우 부착 증진 효과가 제대로 발현되지 않으며, 70중량부를 초과하여 사용되는 경우 휘발도가 높아져 독성이 강해지게 되는 문제점이 있다. 반복 실험 결과, 가장 바람직한 사용량은 40중량부인 것으로 확인되었다.Next, hydroxyethyl acrylate is added as an adhesion promoter, and hydroxyethyl acrylate is employed because it has an advantage of being particularly excellent in curability. The use amount of 10 to 70 parts by weight is less than 10 parts by weight. When the amount is more than 70 parts by weight, volatility increases and toxicity is increased. As a result of the repeated experiment, it was confirmed that the most preferable amount was 40 parts by weight.

다음으로, 에틸실리코네이트(Ethylsiliconate)는 보호막의 내식성, 내충격성, 내자상성(자상/스크래치에 견디는 정도) 및 표면 경도를 상승시키기 위한 강도강화제로서 첨가되며, 평균 입자 크기는 10 ~ 20 nm인 것이 바람직하고, 그 바람직한 사용량은 30 ~ 60중량부이다. 가령 30중량부 미만으로 사용되는 경우 충분한 강도를 얻을 수 없고, 60중량부를 초과하여 사용하는 경우 과도한 강성에 의해 시공 후 크랙 발생 가능성이 높아진다. 반복 실험 결과, 가장 바람직한 사용량은 40중량부인 것으로 확인되었다.Ethylsiliconate is then added as a strength enhancer to increase the corrosion resistance, impact resistance, resistance to magnetic (scratch / scratch resistance) and surface hardness of the protective film, and an average particle size of 10 to 20 nm And the amount thereof is preferably 30 to 60 parts by weight. If it is used in an amount less than 30 parts by weight, sufficient strength can not be obtained. When it is used in an amount exceeding 60 parts by weight, the possibility of cracking after application increases due to excessive rigidity. As a result of the repeated experiment, it was confirmed that the most preferable amount was 40 parts by weight.

다음으로, 에틸렌디아민테트라아세테이트(Ehtylenediaminetetracetate)는 흡착강화제로서 사용되며, 보호막의 초기 시공 시의 흡착력을 강화하여 결과적으로 부착력을 향상시킨다. 에틸렌디아민테트라아세테이트의 바람직한 사용량은 1 ~ 5중량부이며, 상기 조성 범위를 벗어나 사용되는 경우 흡착 강화 효과가 적절하게 발현되지 않는다.Next, ethylenediaminetetracetate is used as an adsorption enhancer and enhances the adsorption force at the time of initial application of the protective film, thereby improving the adhesion. The preferable amount of ethylenediamine tetraacetate to be used is 1 to 5 parts by weight, and when it is used out of the above-mentioned composition range, the adsorption strengthening effect is not adequately expressed.

다음으로, 테트라에톡시실란(Tetraethoxysilane)은 가수분해 축합되어 보호막의 방수성 및 발수성을 부여하고 방부성을 향상시키기 위해 첨가되며, 0.5 내지 2.5중량부가 사용되는 것이 바람직한데, 0.5중량부 미만으로 사용되는 경우 방수성, 발수성 및 방부성 향상 효과가 미미하며, 2.5중량부를 초과하여 사용되는 경우 시공성이 저하되는 문제가 있다. 반복 실험 결과, 가장 바람직한 사용량은 2중량부로 확인되었다.Next, tetraethoxysilane is added to enhance the water repellency and water repellency of the protective film by hydrolysis and condensation, and to improve the anticorrosive property, and it is preferable that 0.5 to 2.5 parts by weight is used, and when it is used less than 0.5 part by weight Water repellency, water repellency and anticorrosive property are insignificant, and when it is used in excess of 2.5 parts by weight, the workability is lowered. As a result of repeated experiment, the most preferable amount of use was confirmed to be 2 parts by weight.

상기 구성 및 조성 범위의 한정을 갖는 본 발명의 보호막은 건조 온도 한정이 별도로 필요 없고, 흐름성이 없이 경화가 빠르게 이루어지기 때문에 보호막의 구비가 간편하게 이루어지고, 나아가 우수한 부착성은 물론, 향상된 방부성, 내화성, 방청성을 구비하고, 더하여 방수성이 탁월하다는 장점을 갖는다.The protective film of the present invention having the above-described composition and composition range is not required to be limited in drying temperature, and can be easily cured because it is not flowable, and therefore it is easy to provide a protective film and furthermore has excellent anticorrosive properties , And has an anticorrosive property, and further has an advantage of being excellent in water resistance.

[실시예][Example]

이하 본 발명에 따른 보호제 조성물과 이에 의하여 형성된 보호막의 효과를 실험하기 위하여, 실시예1 내지 3 각각의 조성비로 혼합된 보호제(500g)를 시험용 블록에 각각 도포한 후, UV 경화를 거쳐 경화하여 시험용 블록(제1 및 제2유닛과 동일한 소재 사용) 외면에 보호막을 형성한 후, 각각의 시험용 블록을 이용하여 이하 실험예1 내지 4에 따라 실험을 실시하였다.(아래 성분표 참조)In order to test the effect of the protective composition according to the present invention and the protective layer formed thereon, 500 g of the protective agent (500 g) mixed in the composition ratio of each of Examples 1 to 3 was coated on the test block, After forming a protective film on the outer surface of the block (using the same materials as in the first and second units), the test was carried out in accordance with Experimental Examples 1 to 4 below using the respective test blocks (see the component table below).

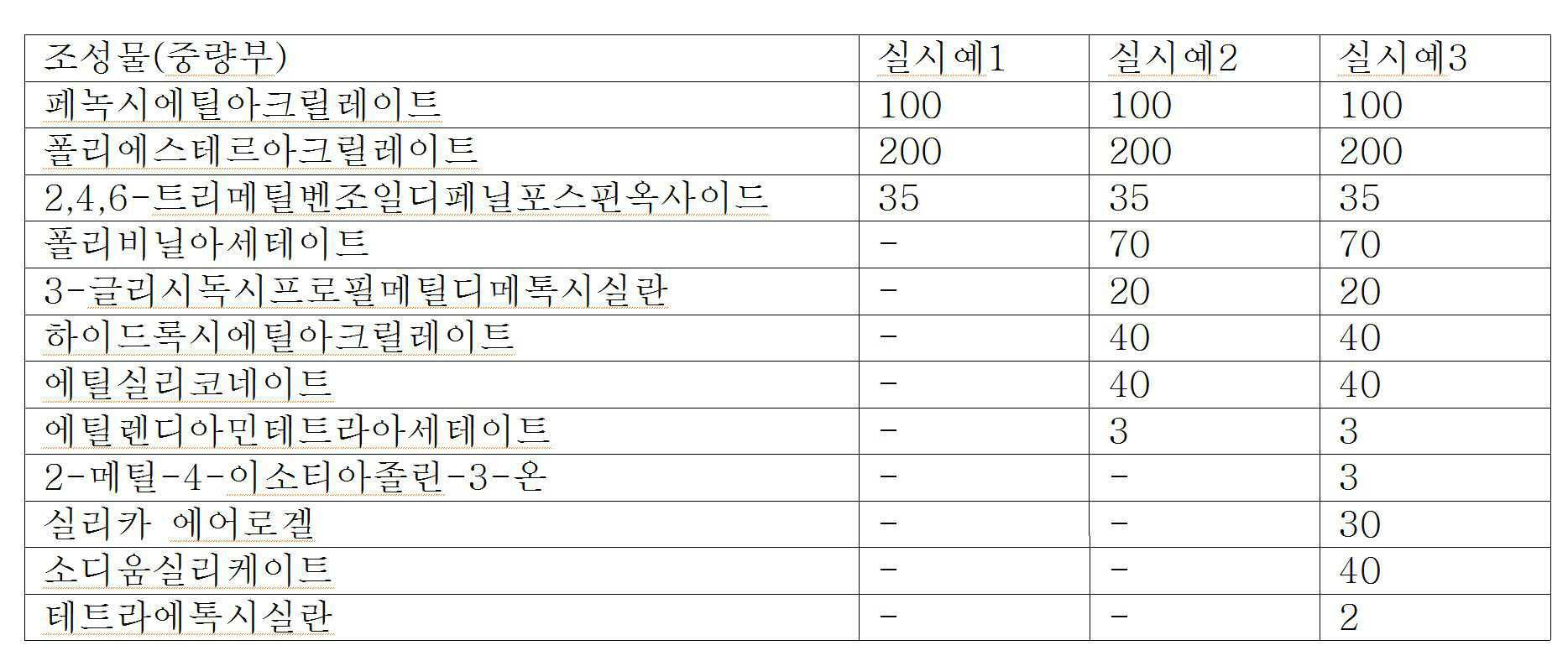

[성분표][Ingredient List]

[실험예1][Experimental Example 1]

실시예1 내지 3 각각의 시험용 블록의 UV 경화 시간을 측정한 결과, 실시예1은 약 1분, 실시예2는 약 1분 30초, 실시예3은 2분으로 측정되었다. 따라서 실시예1 내지 3 모두 전체적인 경화 시간은 짧은 편에 속하며, 특히 세 실시예 모두 흐름성 없이 신속한 경화가 진행되는 것을 확인할 수 있었다.As a result of measuring the UV curing time of each of the test blocks of Examples 1 to 3, it was measured as about 1 minute for Example 1, about 1 minute 30 seconds for Example 2, and 2 minutes for Example 3. [ Therefore, in all of Examples 1 to 3, the overall curing time was short, and in all the examples, rapid curing proceeded without flow.

[실험예2][Experimental Example 2]

실시예1 내지 3 각각의 시험용 블록에 크로스-컷(cross-cut) 시행 결과, 실시예 1 내지 3 모두 오차 범위 1% 내에서 전혀 박리가 일어나지 않았다.(박리율 1% 미만)As a result of performing a cross-cut test on each of the test blocks of Examples 1 to 3, no peeling occurred in the error range of 1% in all of Examples 1 to 3 (peel ratio <1%).

이 후, 실시예 1 내지 3 각각의 시험용 블록 외면에 불규칙한 돌출부위를 갖는 스크래처를 통해 긁는 실험을 수행한 결과, 실시예1은 보호막 대부분이 파손되었고, 실시예2 및 3에서는 오차 범위 5% 내에서 보호막의 파손이 전혀 일어나지 않았다.(파손율 5% 미만)Thereafter, scratching experiments were carried out through scratchers having irregular protruding portions on the outer surfaces of the test blocks of Examples 1 to 3, respectively. As a result, in Example 1, most of the protective film was broken. In Examples 2 and 3, The breakage of the protective film did not occur at all (breakage rate less than 5%).

따라서 실시예1에 비하여 실시예2 및 3이 보호막의 부착력과 강도가 우수한 것을 확인할 수 있었다.Therefore, it was confirmed that Examples 2 and 3 were superior to Example 1 in adhesion strength and strength of the protective film.

[실험예3][Experimental Example 3]

실시예1 내지 3 각각의 시험용 블록 외면에 토치를 통해 10분간 화염을 직접 분사하는 실험을 수행한 결과, 실시예1 및 2에서는 일부 연소 및 용융이 발생하였으나, 실시예3에서는 약간의 그을음이 발생할 뿐 보호막이 전혀 연소되지 않았다.Experiments were carried out on the outer surfaces of the test blocks of Examples 1 to 3 through a torch for 10 minutes to directly spray the flame. As a result, in Examples 1 and 2, some combustion and melting occurred. In Example 3, however, Only the protective film was not burned at all.

따라서 실시예1 및 2에 비하여 실시예3이 내화성 및 단열성이 우수한 것을 확인할 수 있었다.Therefore, it can be confirmed that Example 3 is superior in fire resistance and heat insulating property to Examples 1 and 2.

[실험예4][Experimental Example 4]

실시예1 내지 3 각각의 시험용 블록 외면에 6시간 동안 물을 분사한 후, 보호막을 제거하고 시험용 블록의 내부 침습도를 검사한 결과 실시예1 및 2에서는 소량의 습기가 검출되었고, 실시예3에서는 습기가 전혀 검출되지 않았다.Water was sprayed on the outer surface of each of the test blocks of Examples 1 to 3 for 6 hours. After removing the protective film and examining the degree of internal invasion of the test block, a small amount of moisture was detected in Examples 1 and 2, No moisture was detected at all.

따라서 실시예1 및 2에 비하여 실시예3이 방수성이 우수한 것을 확인할 수 있었다.Therefore, it was confirmed that Example 3 was superior in water resistance to Examples 1 and 2.

본 발명은 기재된 실시예에 한정하는 것이 아니고, 본 발명의 사상 및 범위를 벗어나지 않는 한 다양하게 수정 및 변형을 할 수 있음은 당업자에게 자명하다고 할 수 있는 바, 그러한 변형예 또는 수정예들은 본 발명의 청구범위에 속하는 것으로 해석되어야 한다.It will be apparent to those skilled in the art that various modifications and variations can be made in the present invention without departing from the spirit and scope of the invention as defined by the appended claims. And the scope of the claims.

10 : 제1유닛 12 : 몸체
14 : 확장부 16 : 귀두부
20 : 제2유닛 22 : 몸체
30 : 펌프부 32 : 스위치
34 : 연결호스10: first unit 12: body
14: extension part 16:
20: second unit 22: body
30: pump section 32: switch
34: Connection hose

Claims

A first unit (10) implanted in a penis of a male and comprising a body (12), an extension (14) and a glans portion (16);
A second unit (20) implanted in a male penis root and comprising a body (22); And
A pump unit provided between the first unit 10 and the second unit 20 for flowing fluid between the first unit 10 and the second unit 20;
Lt; / RTI >
Further comprising a protective film provided on the outer surface of the first unit (10), the second unit (20), or both (10) (20) by applying and curing a protective agent,
The protective agent may include 100 parts by weight of phenoxyethylacrylate, 150 to 250 parts by weight of polyester acrylate, 2,4,6-trimethylbenzoyldiphenylphosphine oxide (2,4,6-trimethylbenzoyldiphenylphosphine oxide) 30 to 40 parts by weight of polyvinyl acetate, 50 to 100 parts by weight of polyvinylacetate, 1 to 5 parts by weight of 2-methyl-4-isothiazoline-3-one 25 to 35 parts by weight of silica airgel (Silica Aerogel), 10 to 25 parts by weight of 3-glycidoxypropylmethyldimethoxysilane, 30 to 50 parts by weight of sodium silicate, 10 to 70 parts by weight of hydroxyethyl acrylate, 30 to 60 parts by weight of ethylsiliconate, 1 to 5 parts by weight of ethylenediaminetetracetate and 0.5 to 2.5 parts by weight of tetraethoxysilane. To Male erection implant.

delete
