Abstract

본 발명은 무선 스테레오 헤드셋을 제공하기 위한 방법, 시스템 및 비일시성의 컴퓨터 판독 가능한 기록 매체에 관한 것이다.
본 발명의 일 태양에 따르면, 무선 스테레오 헤드셋(headset)을 제공하기 위한 시스템으로서, RF(Radio Frequency) 통신 채널을 통하여 외부 시스템으로부터 음원 신호를 수신하는 제1 RF 송수신부, 상기 수신되는 음원 신호를 NFMI(Near Field Magnetic Induction; 근거리 자기 유도) 통신 채널을 통하여 송신하는 제1 NFMI 송수신부, 상기 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제1 오디오 데이터를 생성하는 제1 신호 처리부, 및 상기 생성되는 제1 오디오 데이터를 재생하는 제1 스피커부를 포함하는 제1 헤드셋 유닛, 및 NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신되는 음원 신호를 수신하는 제2 NFMI 송수신부, 상기 제2 NFMI 송수신부에 의하여 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제2 오디오 데이터를 생성하는 제2 신호 처리부, 및 상기 생성되는 제2 오디오 데이터를 재생하는 제2 스피커부를 포함하는 제2 헤드셋 유닛을 포함하고, NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신된 음원 신호가 상기 제2 헤드셋 유닛에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 상기 제1 오디오 데이터에 적용될 시간 지연(time delay)을 결정하는 시스템이 제공된다.The present invention relates to a method, system and non-transitory computer readable recording medium for providing a wireless stereo headset.
According to an aspect of the present invention, there is provided a system for providing a wireless stereo headset, comprising: a first RF transceiver for receiving a sound source signal from an external system via an RF (Radio Frequency) communication channel; A first NFMI transmitter and receiver for transmitting the audio signal through a Near Field Magnetic Induction (NFMI) communication channel, a first signal processor for generating first audio data by performing predetermined signal processing on the received sound source signal, And a first speaker unit for reproducing the generated first audio data, and a second NFMI transceiver for receiving a sound source signal transmitted from the first headset unit through an NFMI communication channel, By performing predetermined signal processing on the sound source signal received by the transmission / reception unit, the second audio data is generated And a second speaker unit for reproducing the generated second audio data, wherein the sound source signal transmitted from the first headset unit through the NFMI communication channel is transmitted to the second headset unit via the NFMI communication channel, A system is provided for determining a time delay to be applied to the first audio data with reference to the time required for reception by the second headset unit.

Figure R1020160077985
Figure R1020160077985

Description

무선 스테레오 헤드셋을 제공하기 위한 방법, 시스템 및 비일시성의 컴퓨터 판독 가능한 기록 매체{METHOD, SYSTEM AND NON-TRANSITORY COMPUTER-READABLE RECORDING MEDIUM FOR PROVIDNIG WIRELESS STEREO HEADSET}≪ Desc / Clms Page number 1 > METHOD, SYSTEM AND NON-TRANSITORY COMPUTER READABLE RECORDING MEDIUM FOR PROVIDNIG WIRELESS STEREO HEADSET,

본 발명은 무선 스테레오 헤드셋을 제공하기 위한 방법, 시스템 및 비일시성의 컴퓨터 판독 가능한 기록 매체에 관한 것이다.The present invention relates to a method, system and non-transitory computer readable recording medium for providing a wireless stereo headset.

근래에 들어, 유선 케이블로 연결된 외부 시스템(예를 들면, 스마트폰, PC 등)으로부터 음원 신호를 수신하여 재생하던 전통적인 개념의 헤드셋에서 벗어나, 블루투스(보다 구체적으로, Bluetooth Classic Audio, A2DP 프로토콜 또는 Bluetooth Low Energy Audio)와 같은 RF(Radio Frequency) 통신 채널을 통하여 무선으로 음원 신호를 수신하여 재생하는 무선 헤드셋이 널리 보급되고 있다.In recent years, Bluetooth (more specifically, Bluetooth Classic Audio, A2DP protocol, or Bluetooth (or Bluetooth) audio) has emerged from the conventional concept of receiving and playing back sound signals from external systems (e.g., smartphones, PCs, A wireless headset for receiving and reproducing a sound source signal wirelessly through an RF (Radio Frequency) communication channel such as a low energy audio is widely spread.

최근에는, 왼쪽 귀에 장착되는 헤드셋 유닛과 오른쪽 귀에 장착되는 헤드셋 유닛 사이의 신호 전송까지 무선 통신 채널을 통해 수행하는 완전한 의미의 무선 스테레오 헤드셋도 소개되고 있다.In recent years, a wireless stereo headset has been introduced which is a full-fledged wireless stereo headset for signal transmission between a headset unit mounted on the left ear and a headset unit mounted on the right ear.

이러한 종래 기술의 일 예로서, 블루투스 TWS(True Wireless Stereo)와 같은 근거리 RF(Radio Frequency) 통신 채널을 이용하여 왼쪽 헤드셋 유닛과 오른쪽 헤드셋 유닛 사이의 무선 연결을 구현하는 기술을 들 수 있다.As one example of such conventional technology, there is a technique of implementing a wireless connection between a left headset unit and a right headset unit using a short-range radio frequency (RF) communication channel such as Bluetooth TWS (True Wireless Stereo).

하지만, RF 통신 채널을 이용하여 좌우 헤드셋 유닛 사이의 무선 연결을 구현하는 종래 기술에 따르면, 다른 RF 신호와의 간섭이 발생할 수 있고, 신호 전송 거리가 길고 전송 범위가 넓어 보안에 취약하고, 인체(즉, 사용자의 머리 부위)에 의한 신호 흡수로 인해 고른 신호 품질을 얻기 어렵다는 한계가 있다.However, according to the conventional technique of implementing a wireless connection between the left and right headset units using the RF communication channel, interference with other RF signals may occur, the signal transmission distance is long, the transmission range is wide, That is, the head portion of the user), it is difficult to obtain an even signal quality.

이에, 본 발명자는, 근거리 자기 유도(NFMI; Near Field Magnetic Induction) 기술을 이용하여 좌우 헤드셋 유닛 사이의 통신을 수행하고, 좌우 헤드셋 유닛 각각에서 재생되는 오디오 데이터 사이에서 발생할 수 있는 타이밍 차이로 인한 불일치를 해결할 수 있는 기술을 제안하는 바이다.Accordingly, the present inventors have found that, by performing communication between the left and right headset units using Near Field Magnetic Induction (NFMI) technology, To solve the problem.

본 발명은 상술한 문제점을 모두 해결하는 것을 그 목적으로 한다.It is an object of the present invention to solve all the problems described above.

또한, 본 발명은, RF(Radio Frequency) 통신 채널을 통하여 외부 시스템으로부터 음원 신호를 수신하는 제1 RF 송수신부, 위의 수신되는 음원 신호를 NFMI(Near Field Magnetic Induction) 통신 채널을 통하여 제2 헤드셋 유닛에게 송신하는 제1 NFMI 송수신부, 위의 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제1 오디오 데이터를 생성하는 제1 신호 처리부, 및 위의 생성되는 제1 오디오 데이터를 재생하는 제1 스피커부를 포함하는 제1 헤드셋 유닛, 및 NFMI 통신 채널을 통하여 제1 헤드셋 유닛으로부터 송신되는 음원 신호를 수신하는 제2 NFMI 송수신부, 제2 NFMI 송수신부에 의하여 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제2 오디오 데이터를 생성하는 제2 신호 처리부, 및 위의 생성되는 제2 오디오 데이터를 재생하는 제2 스피커부를 포함하는 제2 헤드셋 유닛을 포함하고, NFMI 통신 채널을 통하여 제1 헤드셋 유닛으로부터 송신된 음원 신호가 제2 헤드셋 유닛에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 제1 오디오 데이터에 적용될 시간 지연(time delay)을 결정함으로써, NFMI 통신 채널을 이용하여 음원 신호 전송의 효율성과 품질을 높이면서도 좌우 헤드셋 유닛 각각에서 재생되는 오디오 데이터 사이에서 타이밍 차이로 인한 불일치가 발생하는 것을 방지할 수 있는 무선 스테레오 헤드셋을 제공하는 것을 다른 목적으로 한다.According to another aspect of the present invention, there is provided a wireless communication system including a first RF transmitting and receiving unit for receiving a sound source signal from an external system via an RF (Radio Frequency) communication channel, a second RF transmitting and receiving unit for receiving the sound source signal through a NFMI (Near Field Magnetic Induction) A first signal processing unit for generating first audio data by performing predetermined signal processing on the received sound source signal, and a second signal processing unit for reproducing the first generated audio data, A first headset unit including one speaker unit and a second NFMI transceiver for receiving a sound source signal transmitted from the first headset unit via the NFMI communication channel; A second signal processing unit for generating second audio data by performing processing on the first audio data, Wherein the first headset unit includes a second headset unit that includes a first headset unit and a second headset unit that includes a first headset unit and a second headset unit, It is possible to prevent the inconsistency due to the timing difference between the audio data reproduced in each of the left and right headset units while increasing the efficiency and quality of sound source signal transmission by using the NFMI communication channel by determining the time delay to be applied The other purpose is to provide a wireless stereo headset.

상기 목적을 달성하기 위한 본 발명의 대표적인 구성은 다음과 같다.In order to accomplish the above object, a representative structure of the present invention is as follows.

본 발명의 일 태양에 따르면, 무선 스테레오 헤드셋(headset)을 제공하기 위한 시스템으로서, RF(Radio Frequency) 통신 채널을 통하여 외부 시스템으로부터 음원 신호를 수신하는 제1 RF 송수신부, 상기 수신되는 음원 신호를 NFMI(Near Field Magnetic Induction; 근거리 자기 유도) 통신 채널을 통하여 송신하는 제1 NFMI 송수신부, 상기 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제1 오디오 데이터를 생성하는 제1 신호 처리부, 및 상기 생성되는 제1 오디오 데이터를 재생하는 제1 스피커부를 포함하는 제1 헤드셋 유닛, 및 NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신되는 음원 신호를 수신하는 제2 NFMI 송수신부, 상기 제2 NFMI 송수신부에 의하여 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제2 오디오 데이터를 생성하는 제2 신호 처리부, 및 상기 생성되는 제2 오디오 데이터를 재생하는 제2 스피커부를 포함하는 제2 헤드셋 유닛을 포함하고, NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신된 음원 신호가 상기 제2 헤드셋 유닛에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 상기 제1 오디오 데이터에 적용될 시간 지연(time delay)을 결정하는 시스템이 제공된다.According to an aspect of the present invention, there is provided a system for providing a wireless stereo headset, comprising: a first RF transceiver for receiving a sound source signal from an external system via an RF (Radio Frequency) communication channel; A first NFMI transmitter and receiver for transmitting the audio signal through a Near Field Magnetic Induction (NFMI) communication channel, a first signal processor for generating first audio data by performing predetermined signal processing on the received sound source signal, And a first speaker unit for reproducing the generated first audio data, and a second NFMI transceiver for receiving a sound source signal transmitted from the first headset unit through an NFMI communication channel, By performing predetermined signal processing on the sound source signal received by the transmission / reception unit, the second audio data is generated And a second speaker unit for reproducing the generated second audio data, wherein the sound source signal transmitted from the first headset unit through the NFMI communication channel is transmitted to the second headset unit via the NFMI communication channel, A system is provided for determining a time delay to be applied to the first audio data with reference to the time required for reception by the second headset unit.

본 발명의 다른 태양에 따르면, 무선 스테레오 헤드셋(headset)을 제공하기 위한 방법으로서, 제1 헤드셋 유닛이, RF(Radio Frequency) 통신 채널을 통하여 외부 시스템으로부터 음원 신호를 수신하는 단계, 상기 제1 헤드셋 유닛이, 상기 수신되는 음원 신호를 NFMI(Near Field Magnetic Induction; 근거리 자기 유도) 통신 채널을 통하여 송신하고, 상기 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 상기 제1 헤드셋 유닛에서 재생될 제1 오디오 데이터를 생성하고, 상기 생성되는 제1 오디오 데이터를 재생하는 단계, 및 상기 제2 헤드셋 유닛이, NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신되는 음원 신호를 수신하고, 상기 제2 헤드셋 유닛에 의하여 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 상기 제2 헤드셋 유닛에서 재생될 제2 오디오 데이터를 생성하고, 상기 생성되는 제2 오디오 데이터를 재생하는 단계를 포함하고, 상기 제1 헤드셋 유닛은, NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신된 음원 신호가 상기 제2 헤드셋 유닛에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 상기 제1 오디오 데이터에 적용될 시간 지연(time delay)을 결정하는 방법이 제공된다.According to another aspect of the present invention there is provided a method for providing a wireless stereo headset comprising the steps of: a first headset unit receiving a tone signal from an external system via an RF (Radio Frequency) communication channel; Unit transmits the received sound source signal through a NFMI (Near Field Magnetic Induction) communication channel, and performs predetermined signal processing on the received sound source signal to generate a sound signal to be reproduced in the first headset unit 1 audio data and reproducing the generated first audio data, and the second headset unit receives a sound source signal transmitted from the first headset unit via an NFMI communication channel, By performing predetermined signal processing on the sound source signal received by the second headset unit And generating the second audio data to be reproduced from the first headset unit via the NFMI communication channel, and reproducing the second audio data to be reproduced at the first headset unit, There is provided a method of determining a time delay to be applied to the first audio data with reference to a time required for reception by the second headset unit.

이 외에도, 본 발명을 구현하기 위한 다른 방법, 시스템 및 상기 방법을 실행하기 위한 컴퓨터 프로그램을 기록하기 위한 비일시성의 컴퓨터 판독 가능한 기록 매체가 더 제공된다.In addition, there is provided another method, system, and non-transitory computer readable recording medium for recording a computer program for carrying out the method for implementing the present invention.

본 발명에 의하면, RF 통신 채널을 이용하는 종래 기술에 비하여 근거리에서의 전력 효율이 향상되는 효과가 달성된다.According to the present invention, an effect of improving power efficiency in a short distance is achieved compared with the prior art using an RF communication channel.

또한, 본 발명에 의하면, RF 통신 채널을 이용하는 종래 기술에 비하여 전송 신호가 인체에 영향을 미치거나 인체에 의해 감쇄되는 정도를 줄일 수 있게 되는 효과가 달성된다.In addition, according to the present invention, compared to the prior art using an RF communication channel, the effect of reducing the degree of the transmission signal being affected by the human body or attenuated by the human body can be achieved.

또한, 본 발명에 의하면, 정해진 대역폭을 엄격하게 지켜야 하는 RF 통신 채널을 이용하는 종래 기술에 비하여 대역폭을 여유롭게 활용할 수 있게 되는 효과가 달성된다.In addition, according to the present invention, bandwidth can be utilized in a relaxed manner, compared with the prior art using an RF communication channel that strictly observe a predetermined bandwidth.

또한, 본 발명에 의하면, 거리가 증가함에 따라 NFMI 신호의 세기가 급격하게 작아지므로, 복수의 무선 스테레오 헤드셋 각각에서 생성되는 복수의 NFMI 신호 사이의 간섭을 획기적으로 줄일 수 있게 되고, 무선 스테레오 헤드셋에서 생성된 NFMI 신호가 먼 곳까지 퍼지는 것을 방지하여 보안성을 높일 수 있게 되는 효과가 달성된다.According to the present invention, as the distance increases, the intensity of the NFMI signal is drastically reduced, so that the interference between the plurality of NFMI signals generated in each of the plurality of wireless stereo headsets can be drastically reduced, The generated NFMI signal can be prevented from spreading to a remote place, thereby enhancing security.

또한, 본 발명에 의하면, 좌우 헤드셋 유닛 중 어느 하나에서 재생되는 오디오 데이터에 대하여 소정의 시간 지연을 적용시킬 수 있으므로, 좌우 헤드셋 유닛 각각에서 재생되는 오디오 데이터의 타이밍이 동기화될 수 있게 되는 효과가 달성된다.Further, according to the present invention, since a predetermined time delay can be applied to audio data reproduced in any one of the left and right headset units, the effect that the timings of the audio data reproduced in the left and right headset units can be synchronized can be achieved do.

도 1은 본 발명의 일 실시예에 따라 무선 스테레오 헤드셋 시스템의 외부 구성을 개략적으로 나타내는 도면이다.
도 2는 본 발명의 일 실시예에 따른 무선 스테레오 헤드셋 시스템의 내부 구성을 예시적으로 나타내는 도면이다.
도 3은 본 발명의 일 실시예에 따라 NFMI 송수신부의 내부 구성을 예시적으로 나타내는 도면이다.
도 4는 본 발명의 일 실시예에 따라 무선 스테레오 헤드셋 시스템의 타이밍 동기화를 위한 내부 구성을 예시적으로 나타내는 도면이다.
도 5는 본 발명의 일 실시예에 따라 제1 헤드셋 유닛과 제2 헤드셋 유닛 사이 각각에서 재생되는 오디오 데이터 사이의 타이밍 동기화를 수행한 결과를 개념적으로 나타내는 도면이다.1 is a diagram schematically illustrating an external configuration of a wireless stereo headset system according to an embodiment of the present invention.
2 is a diagram illustrating an exemplary internal configuration of a wireless stereo headset system according to an embodiment of the present invention.
3 is a diagram illustrating an exemplary internal configuration of an NFMI transceiver according to an embodiment of the present invention.
4 is an exemplary diagram illustrating an internal configuration for timing synchronization of a wireless stereo headset system in accordance with an embodiment of the present invention.
5 is a conceptual diagram illustrating a result of performing timing synchronization between audio data reproduced in each of a first headset unit and a second headset unit according to an embodiment of the present invention.

후술하는 본 발명에 대한 상세한 설명은, 본 발명이 실시될 수 있는 특정 실시예를 예시로서 도시하는 첨부 도면을 참조한다. 이들 실시예는 당업자가 본 발명을 실시할 수 있기에 충분하도록 상세히 설명된다. 본 발명의 다양한 실시예는 서로 다르지만 상호 배타적일 필요는 없음이 이해되어야 한다. 예를 들어, 여기에 기재되어 있는 특정 형상, 구조 및 특성은 일 실시예에 관련하여 본 발명의 정신 및 범위를 벗어나지 않으면서 다른 실시예로 구현될 수 있다. 또한, 각각의 개시된 실시예 내의 개별 구성요소의 위치 또는 배치는 본 발명의 정신 및 범위를 벗어나지 않으면서 변경될 수 있음이 이해되어야 한다. 따라서, 후술하는 상세한 설명은 한정적인 의미로서 취하려는 것이 아니며, 본 발명의 범위는, 적절하게 설명된다면, 그 청구항들이 주장하는 것과 균등한 모든 범위와 더불어 첨부된 청구항에 의해서만 한정된다. 도면에서 유사한 참조부호는 여러 측면에 걸쳐서 동일하거나 유사한 기능을 지칭한다.The following detailed description of the invention refers to the accompanying drawings, which illustrate, by way of illustration, specific embodiments in which the invention may be practiced. These embodiments are described in sufficient detail to enable those skilled in the art to practice the invention. It should be understood that the various embodiments of the present invention are different, but need not be mutually exclusive. For example, certain features, structures, and characteristics described herein may be implemented in other embodiments without departing from the spirit and scope of the invention in connection with an embodiment. It is also to be understood that the position or arrangement of the individual components within each disclosed embodiment may be varied without departing from the spirit and scope of the invention. The following detailed description is, therefore, not to be taken in a limiting sense, and the scope of the present invention is to be limited only by the appended claims, along with the full scope of equivalents to which such claims are entitled, if properly explained. In the drawings, like reference numerals refer to the same or similar functions throughout the several views.

이하에서는, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 본 발명을 용이하게 실시할 수 있도록 하기 위하여, 본 발명의 바람직한 실시예들에 관하여 첨부된 도면을 참조하여 상세히 설명하기로 한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings, so that those skilled in the art can easily carry out the present invention.

무선 스테레오 헤드셋 시스템의 구성Configuration of Wireless Stereo Headset System

이하에서는, 본 발명의 구현을 위하여 중요한 기능을 수행하는 무선 스테레오 헤드셋 시스템(200)의 내부 구성 및 각 구성요소의 기능에 대하여 살펴보기로 한다.Hereinafter, the internal configuration of the wireless stereo headset system 200 and the functions of the respective components will be described.

도 1은 본 발명의 일 실시예에 따라 무선 스테레오 헤드셋 시스템의 외부 구성을 개략적으로 나타내는 도면이다.1 is a diagram schematically illustrating an external configuration of a wireless stereo headset system according to an embodiment of the present invention.

도 1을 참조하면, 본 발명의 일 실시예에 따른 무선 스테레오 헤드셋 시스템(200)은, 사용자(10)의 왼쪽 귀와 오른쪽 귀에 각각 착용될 수 있는 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B)을 포함할 수 있다. 여기서, 본 발명의 일 실시예에 따르면, 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B) 각각은, 무선 통신 채널을 통하여만 서로 연결되거나 외부 시스템(100)과 연결될 수 있는 완전 무선(completely wireless) 장치로서 구성될 수 있다.1, a wireless stereo headset system 200 according to one embodiment of the present invention includes a first headset unit 200A and a second headset unit 200A that can be worn on the left ear and right ear, respectively, 200B. Here, according to an embodiment of the present invention, each of the first headset unit 200A and the second headset unit 200B may be connected to the external system 100 only through a wireless communication channel, completely wireless < / RTI > device.

구체적으로, 본 발명의 일 실시예에 따르면, 후술할 바와 같이, 제1 헤드셋 유닛(200A)은, 저전력 블루투스(BLE)와 같은 RF 통신 채널을 통하여 외부 시스템(100)(예를 들면, 스마트폰, 태블릿 등)으로부터 음원 신호를 수신할 수 있고, 위의 수신되는 음원 신호를 근거리 자기 유도(NFMI; Near Field Magnetic Induction) 통신 채널을 통하여 제2 헤드셋 유닛(200B)에게 송신하는 한편, 위의 수신되는 음원 신호에 따른 오디오 데이터에 대하여 소정의 시간 지연을 적용시킨 후에 해당 음원 신호를 제1 헤드셋 유닛(200A)에 포함된 스피커에서 재생할 수 있다.Specifically, according to one embodiment of the present invention, as will be described later, the first headset unit 200A is connected to the external system 100 (for example, a smart phone) via an RF communication channel such as low- , Tablet, etc.) and transmits the received sound source signal to the second headset unit 200B through a near field magnetic induction (NFMI) communication channel, while the above reception A predetermined time delay is applied to the audio data according to the sound source signal, and then the corresponding sound source signal is reproduced from the speaker included in the first headset unit 200A.

또한, 본 발명의 일 실시예에 따르면, 후술할 바와 같이, 제2 헤드셋 유닛(200B)은, 제1 헤드셋 유닛(200A)으로부터 송신되는 음원 신호를 수신할 수 있고, 위의 수신되는 음원 신호에 따른 오디오 데이터를 제2 헤드셋 유닛(200B)에 포함된 스피커에서 재생할 수 있다.In addition, according to an embodiment of the present invention, as described later, the second headset unit 200B can receive the sound source signal transmitted from the first headset unit 200A, Can be reproduced in the speaker included in the second headset unit 200B.

한편, 본 발명의 일 실시예에 따르면, 무선 스테레오 헤드셋 시스템(200)에 포함되는 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B)은, 그들 사이의 상대적인 관계에 따라 마스터(master) 헤드셋 유닛 및 슬레이브(slave) 헤드셋 유닛 중 어느 하나가 될 수 있다. 구체적으로, 본 발명의 일 실시예에 따르면, 외부 시스템(100)으로부터 음원 신호를 직접적으로 수신하는 헤드셋 유닛은 마스터(master) 헤드셋 유닛이 될 수 있고, 다른 헤드셋 유닛으로부터 음원 신호를 간접적으로 수신하는 헤드셋 유닛은 슬레이브(slave) 헤드셋 유닛이 될 수 있다.Meanwhile, according to one embodiment of the present invention, the first headset unit 200A and the second headset unit 200B included in the wireless stereo headset system 200 are connected to a master headset Unit and a slave headset unit. Specifically, in accordance with one embodiment of the present invention, a headset unit that directly receives a tone signal from the external system 100 may be a master headset unit, and may be configured to indirectly receive a tone signal from another headset unit The headset unit may be a slave headset unit.

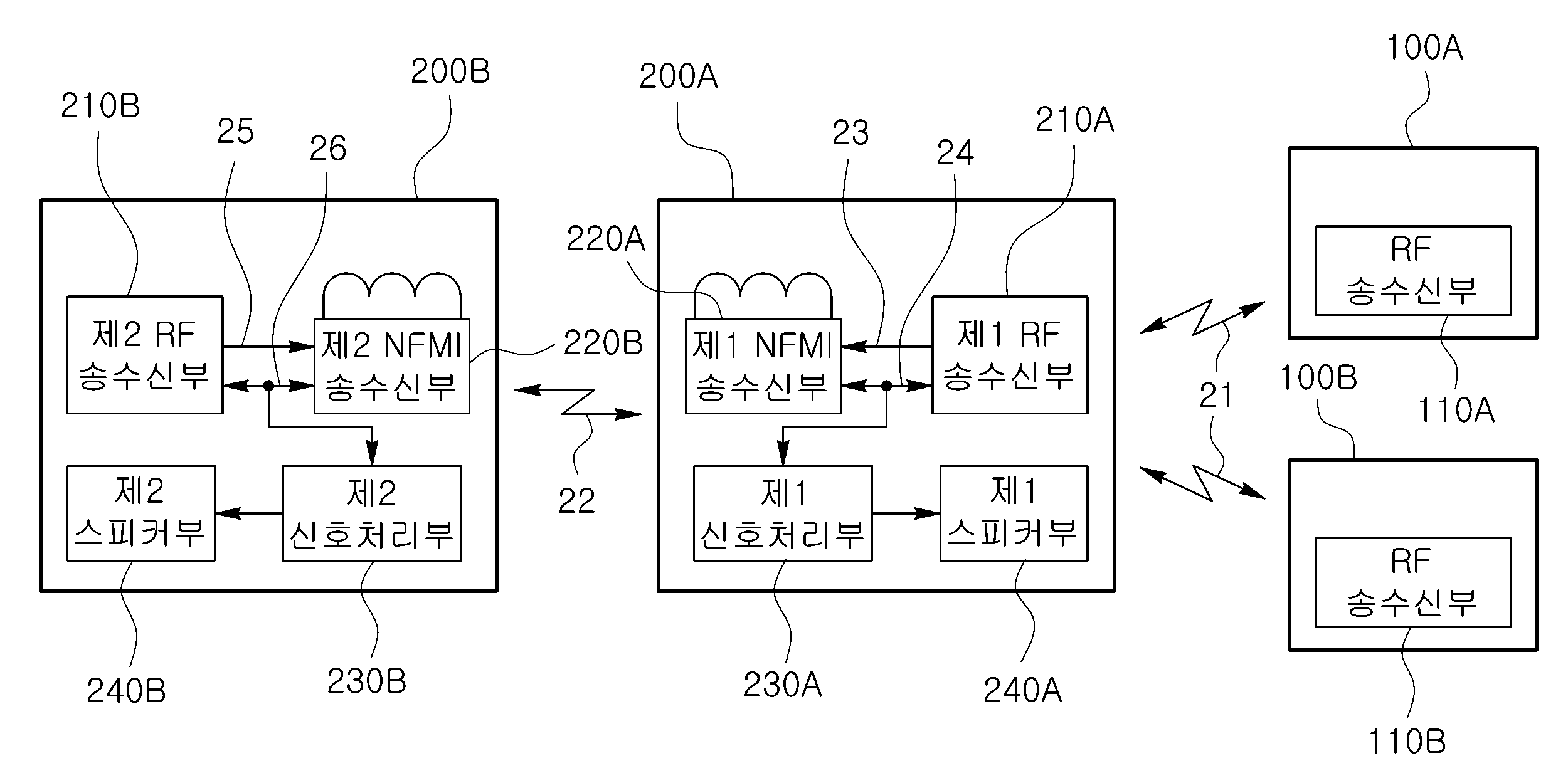

도 2는 본 발명의 일 실시예에 따른 무선 스테레오 헤드셋 시스템의 내부 구성을 예시적으로 나타내는 도면이다.2 is a diagram illustrating an exemplary internal configuration of a wireless stereo headset system according to an embodiment of the present invention.

도 2를 참조하면, 본 발명의 일 실시예에 따른 무선 스테레오 헤드셋 시스템(200)은, 사용자의 왼쪽 귀와 오른쪽 귀에 각각 착용될 수 있는 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B)을 포함할 수 있다. 또한, 본 발명의 일 실시예에 따르면, 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B)은 각각, RF(Radio Frequency) 송수신부(210A, 210B), NFMI 송수신부(220A, 220B), 신호 처리부(230A, 230B) 및 스피커부(240A, 240B)를 포함할 수 있다. 본 발명의 일 실시예에 따르면, RF 송수신부(210A, 210B), NFMI 송수신부(220A, 220B), 신호 처리부(230A, 230B) 및 스피커부(240A, 240B)는 그 중 적어도 일부가 외부 시스템(100) 또는 쌍이 되는 다른 헤드셋 유닛(200A, 200B)과 통신하는 프로그램 모듈들일 수 있다. 이러한 프로그램 모듈들은 운영 시스템, 응용 프로그램 모듈 및 기타 프로그램 모듈의 형태로 무선 스테레오 헤드셋 시스템(200)에 포함될 수 있으며, 물리적으로는 여러 가지 공지의 기억 장치 상에 저장될 수 있다. 또한, 이러한 프로그램 모듈들은 무선 스테레오 헤드셋 시스템(200)과 통신 가능한 원격 기억 장치에 저장될 수도 있다. 한편, 이러한 프로그램 모듈들은 본 발명에 따라 후술할 특정 업무를 수행하거나 특정 추상 데이터 유형을 실행하는 루틴, 서브루틴, 프로그램, 오브젝트, 컴포넌트, 데이터 구조 등을 포괄하지만, 이에 제한되지는 않는다.Referring to FIG. 2, a wireless stereo headset system 200 according to an embodiment of the present invention includes a first headset unit 200A and a second headset unit 200B, which can be worn on the left and right ears of a user, respectively . The first headset unit 200A and the second headset unit 200B may include RF (Radio Frequency) transceivers 210A and 210B, NFMI transceivers 220A and 220B, Signal processing units 230A and 230B, and speaker units 240A and 240B. According to an embodiment of the present invention, at least a part of the RF transmitting and receiving units 210A and 210B, the NFMI transmitting and receiving units 220A and 220B, the signal processing units 230A and 230B and the speaker units 240A and 240B, Or may be program modules that communicate with other headset units 200A, 200B that are paired with each other. Such program modules may be included in the wireless stereo headset system 200 in the form of an operating system, application program modules, and other program modules, and may be physically stored on various known memory devices. These program modules may also be stored in a remote storage device capable of communicating with the wireless stereo headset system 200. [ These program modules include, but are not limited to, routines, subroutines, programs, objects, components, data structures, etc. that perform particular tasks or implement particular abstract data types as described below in accordance with the present invention.

한편, 무선 스테레오 헤드셋 시스템(200)에 관하여 위와 같이 설명되었으나, 이러한 설명은 예시적인 것이고, 무선 스테레오 헤드셋 시스템(200)의 구성요소 또는 기능 중 적어도 일부가 필요에 따라 외부 시스템(100) 내에서 실현되거나 외부 시스템(100) 내에 포함될 수도 있음은 당업자에게 자명하다.Although described above with respect to wireless stereo headset system 200, this description is exemplary and at least some of the components or functions of wireless stereo headset system 200 may be implemented within external system 100 as needed Or may be included within the external system 100, as will be apparent to those skilled in the art.

먼저, 본 발명의 일 실시예에 따르면, 제1 헤드셋 유닛(200A)에 포함되는 제1 RF 송수신부(210A)는, RF 통신 채널(21)을 통하여 외부 시스템(100)(보다 구체적으로는, 외부 시스템(100A, 100B)에 포함되는 RF 송수신부(110A, 110B))으로부터 음원 신호를 수신하는 기능을 수행할 수 있다. 여기서, 본 발명의 일 실시예에 따르면, 외부 시스템(100)으로부터 음원 신호를 수신하는 데에 사용되는 RF 통신 채널에는, 저전력 블루투스(BLE; Bluetooth Low Energy) 통신 채널이 포함될 수 있다. 다만, 본 발명에서 사용될 수 있는 RF 통신 기술이 반드시 저전력 블루투스에 한정되는 것은 아니고, 본 발명의 목적을 달성할 수 있는 범위 내에서 얼마든지 다른 RF 통신 기술(예를 들면, 와이파이(Wi-Fi), 와이파이 다이렉트(Wi-Fi Direct), LTE 등)이 사용될 수 있음을 밝혀 둔다.The first RF transmitting and receiving unit 210A included in the first headset unit 200A may be connected to the external system 100 through the RF communication channel 21 (more specifically, And receiving sound source signals from the RF transceivers 110A and 110B included in the external systems 100A and 100B. Here, according to an embodiment of the present invention, a low-power Bluetooth (BLE) communication channel may be included in the RF communication channel used for receiving the sound source signal from the external system 100. [ However, the RF communication technology that can be used in the present invention is not necessarily limited to the low-power Bluetooth. Any other RF communication technology (for example, Wi-Fi) may be used within the scope of achieving the object of the present invention. , Wi-Fi Direct, LTE, etc.) can be used.

한편, 본 발명의 일 실시예에 따르면, RF 통신 채널을 통하여 외부 시스템(100)으로부터의 음원 신호가 제1 RF 송수신부(210A)에 의하여 수신되거나 제1 RF 송수신부(210A)가 외부 시스템(100)의 RF 송수신부(110)와 상호 연결(또는 블루투스 페어링)되는 경우에(즉, 제1 헤드셋 유닛(200A)이 마스터 헤드셋 유닛이 되는 경우에), 제1 RF 송수신부(210A)는 제어 라인(control line)(23)을 통하여 제1 NFMI 송수신부(220A)에게 소정의 제어 신호를 전달할 수 있으며, 이러한 제어 신호에 따라, 제1 NFMI 송수신부(220A)는 제2 NFMI 송수신부(220B)에게 음원 신호를 송신하는 송신기로서의 역할을 수행할 수 있게 된다. 또한, 본 발명의 일 실시예에 따르면, RF 통신 채널을 통하여 외부 시스템(100)으로부터의 음원 신호가 제1 RF 송수신부(210A)에 의하여 수신되거나 제1 RF 송수신부(210A)가 외부 시스템(100)의 RF 송수신부(110)와 연결(또는 블루투스 페어링)되는 경우에, 제1 RF 송수신부(210A)는 데이터 라인(data line)(24)을 통하여 제1 NFMI 송수신부(220A)에게 제2 헤드셋 유닛(200B)에 대하여 송신될 음원 신호를 전달(또는 릴레이(relay))할 수 있으며, 이에 따라, 제1 NFMI 송수신부(220A)는 해당 음원 신호를 제2 헤드셋 유닛(200B)에게 송신할 수 있게 된다.Meanwhile, according to an embodiment of the present invention, a sound source signal from the external system 100 is received by the first RF transmitting and receiving unit 210A through the RF communication channel, or the first RF transmitting and receiving unit 210A receives the sound signal from the external system When the first headset unit 200A is a master headset unit), the first RF transmitting / receiving unit 210A performs control (i.e., The first NFMI transceiver 220A may transmit a predetermined control signal to the first NFMI transceiver 220A through a control line 23. The first NFMI transceiver 220A may transmit the predetermined control signal to the second NFMI transceiver 220B And a transmitter for transmitting the sound source signal to the receiver. Also, according to an embodiment of the present invention, a sound source signal from the external system 100 is received by the first RF transmitting / receiving unit 210A via the RF communication channel, or the first RF transmitting / receiving unit 210A receives the sound signal from the external system The first RF transmitting and receiving unit 210A transmits data to the first NFMI transmitting and receiving unit 220A through the data line 24 when the first RF transmitting and receiving unit 210 is connected (or Bluetooth-paired) (Or relay) the sound source signal to be transmitted to the second headset unit 200B so that the first NFMI transmitter-receiver unit 220A transmits the sound source signal to the second headset unit 200B .

하지만, 본 발명의 일 실시예에 따르면, 반대로, RF 통신 채널을 통하여 외부 시스템(100)으로부터의 음원 신호가 제1 RF 송수신부(210A)에 의하여 수신되지 않거나 제1 RF 송수신부(210A)가 외부 시스템(100)의 RF 송수신부(110)와 연결(또는 블루투스 페어링)되지 않고 제1 NFMI 송수신부(220A)에 의하여 음원 신호가 수신되는 경우에, 제1 RF 송수신부(210A)는 제어 라인(control line)(23)을 통하여 제1 NFMI 송수신부(220A)에게 소정의 제어 신호를 전달할 수 있으며, 이러한 제어 신호에 따라, 제1 NFMI 송수신부(220A)는 제2 NFMI 송수신부(220B)로부터 음원 신호를 수신하는 수신기로서의 역할을 수행할 수 있게 될 수도 있다.However, according to an embodiment of the present invention, conversely, when a sound source signal from the external system 100 through the RF communication channel is not received by the first RF transmitting and receiving unit 210A or the first RF transmitting and receiving unit 210A When the sound source signal is received by the first NFMI transmitter-receiver 220A without being connected (or Bluetooth-paired) with the RF transmitter-receiver unit 110 of the external system 100, the first RF transmitter- the first NFMI transmission / reception unit 220A may transmit a predetermined control signal to the first NFMI transmission / reception unit 220A through a control line 23. The first NFMI transmission / As a receiver for receiving the sound source signal from the sound source.

다음으로, 본 발명의 일 실시예에 따르면, 제1 헤드셋 유닛(200A)에 포함되는 제1 NFMI 송수신부(220A)는, 위의 수신되는 음원 신호를 NFMI 통신 채널(22)을 통하여 제2 헤드셋 유닛(200B)(보다 구체적으로는, 제2 헤드셋 유닛(200B)에 포함되는 제2 NFMI 송수신부(220B))에게 송신하는 기능을 수행할 수 있다.The first NFMI transceiver 220A included in the first headset unit 200A transmits the received sound source signal to the second headset 200A through the NFMI communication channel 22, To the second NFMI transmitting / receiving unit 220B (more specifically, the second NFMI transmitting / receiving unit 220B included in the second headset unit 200B).

구체적으로, 본 발명의 일 실시예에 따르면, 제1 NFMI 송수신부(220A)는, 음원 신호에 포함되어 있는 다중(예를 들면, 스테레오(stereo), 5.1 채널 등) 신호 중 제2 헤드셋 유닛(200B)에 의하여 재생될 필요가 있는 일부 음원 신호만을 제2 헤드셋 유닛(200B)에게 송신할 수 있다. 예를 들면, 제1 헤드셋 유닛(200A)이 사용자의 왼쪽 귀에 착용되고 제2 헤드셋 유닛(200B)이 사용자의 오른쪽 귀에 착용되는 경우에, 제1 NFMI 송수신부(220A)는 외부 시스템(100)으로부터 수신되는 음원 신호 중 사용자의 오른쪽 귀에 대하여 재생되어야 하는 일부 음원 신호만을 제2 헤드셋 유닛(200B)에게 송신할 수 있다.In particular, according to an embodiment of the present invention, the first NFMI transmission / reception unit 220A may be configured to receive a plurality of (e.g., stereo, 5.1 channel, etc.) signals included in a sound source signal, 200B to the second headset unit 200B. For example, when the first headset unit 200A is worn on the left ear of the user and the second headset unit 200B is worn on the right ear of the user, the first NFMI transceiver 220A is connected to the external system 100 Only a part of the sound source signal to be reproduced with respect to the user's right ear can be transmitted to the second headset unit 200B.

다음으로, 본 발명의 일 실시예에 따르면, 제1 헤드셋 유닛(200A)에 포함되는 제1 신호 처리부(230A)는, 위의 수신되는 음원 신호에 대하여 인코딩, 디코딩, 증폭 등의 기설정된 신호 처리를 수행함으로써 제1 스피커부(240A)에서 재생될 제1 오디오 데이터를 생성하는 기능을 수행할 수 있다.Next, according to an embodiment of the present invention, the first signal processing unit 230A included in the first headset unit 200A performs predetermined signal processing such as encoding, decoding, and amplification on the received sound source signal So as to generate first audio data to be reproduced by the first speaker unit 240A.

다음으로, 본 발명의 일 실시예에 따르면, 제1 헤드셋 유닛(200A)에 포함되는 제1 스피커부(240A)는, 위의 생성되는 제1 오디오 데이터를 재생하는 기능을 수행할 수 있다.Next, according to an embodiment of the present invention, the first speaker unit 240A included in the first headset unit 200A can perform the function of reproducing the generated first audio data.

다음으로, 본 발명의 일 실시예에 따르면, 제2 헤드셋 유닛(200B)에 포함되는 제2 NFMI 송수신부(220B)는, NFMI 통신 채널을 통하여 제1 헤드셋 유닛(보다 구체적으로는, 제1 헤드셋 유닛(200A)에 포함되는 제1 NFMI 송수신부(220A))으로부터 송신되는 음원 신호를 수신하는 기능을 수행할 수 있다.Next, according to an embodiment of the present invention, the second NFMI transmission / reception section 220B included in the second headset unit 200B transmits / receives the first headset unit (more specifically, (The first NFMI transmitter-receiver 220A included in the unit 200A).

한편, 본 발명의 일 실시예에 따르면, RF 통신 채널을 통하여 외부 시스템(100)으로부터의 음원 신호가 제2 RF 송수신부(210B)에 의하여 수신되지 않거나 제2 RF 송수신부(210B)가 외부 시스템(100)의 RF 송수신부(110)와 연결(또는 블루투스 페어링)되지 않고 제2 NFMI 송수신부(220B)에 의하여 음원 신호가 수신되는 경우에(즉, 제2 헤드셋 유닛(200B)이 슬레이브 헤드셋 유닛이 되는 경우에), 제2 RF 송수신부(210B)는 제어 라인(control line)(25)을 통하여 제2 NFMI 송수신부(220B)에게 소정의 제어 신호를 전달할 수 있으며, 이러한 제어 신호에 따라, 제2 NFMI 송수신부(220B)는 제1 NFMI 송수신부(220A)로부터 음원 신호를 수신하는 수신기로서의 역할을 수행할 수 있게 된다. 또한, 본 발명의 일 실시예에 따르면, 제2 NFMI 송수신부(220B)에 의하여 음원 신호가 수신되는 경우에, 제2 RF 송수신부(210B)는 제2 NFMI 송수신부(220B)에 의하여 수신되는 음원 신호를 데이터 라인(data line)(26)을 통하여 제2 신호 처리부(230B)에게 전달(또는 릴레이(relay))할 수 있다.Meanwhile, according to an embodiment of the present invention, when the sound source signal from the external system 100 is not received by the second RF transmitting / receiving unit 210B through the RF communication channel, or the second RF transmitting / When the sound source signal is received by the second NFMI transmitting / receiving unit 220B (that is, when the second headset unit 200B is connected to the slave headset unit 200) without being connected (or Bluetooth-paired) with the RF transmitting / The second RF transmitting and receiving unit 210B may transmit a predetermined control signal to the second NFMI transmitting and receiving unit 220B through a control line 25. According to the control signal, The second NFMI transceiver 220B can serve as a receiver for receiving a tone signal from the first NFMI transceiver 220A. Also, according to an embodiment of the present invention, when a sound source signal is received by the second NFMI transmitting / receiving unit 220B, the second RF transmitting / receiving unit 210B may receive the sound signal from the second NFMI transmitting / (Or relay) the sound source signal to the second signal processing unit 230B through the data line 26. [

하지만, 본 발명의 일 실시예에 따르면, 반대로, RF 통신 채널을 통하여 외부 시스템(100)으로부터의 음원 신호가 제2 RF 송수신부(210B)에 의하여 수신되거나 제2 RF 송수신부(210B)가 외부 시스템(100)의 RF 송수신부(110)와 상호 연결(또는 블루투스 페어링)되는 경우에, 제2 RF 송수신부(210B)는 제어 라인(control line)(25)을 통하여 제2 NFMI 송수신부(220B)에게 소정의 제어 신호를 전달할 수 있으며, 이러한 제어 신호에 따라, 제2 NFMI 송수신부(220B)는 제1 NFMI 송수신부(220A)에게 음원 신호를 송신하는 송신기로서의 역할을 수행할 수 있게 될 수도 있다.However, according to an embodiment of the present invention, conversely, a sound source signal from the external system 100 is received by the second RF transmitting / receiving unit 210B via the RF communication channel, or the second RF transmitting / The second RF transmitting and receiving unit 210B is connected to the second NFMI transmitting and receiving unit 220B through a control line 25 when the RF transmitting and receiving unit 110 of the system 100 is interconnected (or Bluetooth-paired) The second NFMI transceiver 220B may be capable of serving as a transmitter for transmitting a tone signal to the first NFMI transceiver 220A in accordance with the control signal have.

다음으로, 본 발명의 일 실시예에 따르면, 제2 헤드셋 유닛(200B)에 포함되는 제2 신호 처리부(230B)는, 위의 수신되는 음원 신호에 대하여 인코딩, 디코딩, 증폭 등의 기설정된 신호 처리를 수행함으로써 제2 스피커부(240B)에서 재생될 제2 오디오 데이터를 생성하는 기능을 수행할 수 있다.Next, according to an embodiment of the present invention, the second signal processing unit 230B included in the second headset unit 200B performs predetermined signal processing such as encoding, decoding, and amplification on the received sound source signal So as to generate second audio data to be reproduced by the second speaker unit 240B.

다음으로, 본 발명의 일 실시예에 따르면, 제2 헤드셋 유닛(200B)에 포함되는 제2 스피커부(240B)는, 위의 생성되는 제2 오디오 데이터를 재생하는 기능을 수행할 수 있다.Next, according to an embodiment of the present invention, the second speaker unit 240B included in the second headset unit 200B can perform the function of reproducing the generated second audio data.

한편, 도 3은 본 발명의 일 실시예에 따라 NFMI 송수신부의 내부 구성을 예시적으로 나타내는 도면이다.3 is a diagram illustrating an exemplary internal configuration of an NFMI transceiver according to an embodiment of the present invention.

도 3을 참조하면, 본 발명의 일 실시예에 따른 NFMI 송수신부(220)(제1 NFMI 송수신부(220A) 및 제2 NFMI 송수신부(220B) 모두에 해당함)는, 자기 유도 송수신 안테나부(MI Transceiver Aerial)(221), 자기 유도 MAC 제어부(MI MAC Controller)(222), 오디오 샘플 레이트 변환부(Audio Sample Rate Converter)(223), 오디오 지연 제어부(Audio Latency Controller)(224), G.722/ADPCM 인코딩부(G.722/ADPCM Encoder)(225), I2S/PCM 제어부(I2S/PCM Controller)(226), 오디오 디지털 신호 처리부(Audio DSP)(227) 및 시스템 제어부(System Controller)(228)을 포함할 수 있다.3, the NFMI transmitting / receiving unit 220 (corresponding to both the first NFMI transmitting / receiving unit 220A and the second NFMI transmitting / receiving unit 220B) according to an embodiment of the present invention includes a magnetic induction transmitting / MI Transceiver Aerial 221, a MI MAC Controller 222, an Audio Sample Rate Converter 223, an Audio Latency Controller 224, A G.722 / ADPCM encoding unit 225, an I2S / PCM control unit 226, an audio digital signal processing unit (Audio DSP) 227, and a system controller 228).

계속하여, 도 3을 참조하면, 본 발명의 일 실시예에 따른 RF 송수신부(210)는, 제어 라인(31)을 통하여 NFMI 송수신부(220)에게 소정의 제어 신호를 전달함으로써, NFMI 송수신부(220)의 내부 구성요소의 설정값을 변경하거나 NFMI 송수신부(220)의 역할(송신기로서의 역할 또는 수신기로서의 역할) 변경할 수 있다. 또한, 도 3을 참조하면, 본 발명의 일 실시예에 따른 RF 송수신부(210)는, 데이터 라인(32)을 통하여 음원 신호를 전달하고, 오디오 데이터 값(I2S, PCM 등)에 따라 오디오 디지털 신호 처리부(227)에 대하여 음원 신호를 선택적으로 입력할 수 있다.3, the RF transceiver 210 according to an exemplary embodiment of the present invention transmits a predetermined control signal to the NFMI transmitter-receiver 220 through the control line 31, (The role of the transmitter or the role of the receiver) of the NFMI transceiver 220. In this case, 3, the RF transceiver 210 according to an exemplary embodiment of the present invention transmits a sound source signal through a data line 32 and outputs an audio digital signal according to an audio data value (I2S, PCM, etc.) It is possible to selectively input the sound source signal to the signal processing unit 227.

특히, 본 발명의 일 실시예에 따르면, RF 통신 채널을 통하여 외부 시스템(100)으로부터 음원 신호가 제1 RF 송수신부(210A)에 의하여 수신되거나 제1 RF 송수신부(210A)가 외부 시스템(100)의 RF 송수신부(110)와 연결(또는 블루투스 페어링)되는 경우에(즉, 제1 헤드셋 유닛(200A)이 마스터 헤드셋 유닛이 되는 경우에), 제1 RF 송수신부(210A) 또는 제1 신호 처리부(230A)는, NFMI 통신 채널을 통하여 제1 헤드셋 유닛(200A)으로부터 송신되는 음원 신호가 제2 헤드셋 유닛(200B)에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 제1 헤드셋 유닛(200A)에서 재생될 제1 오디오 데이터에 적용될 시간 지연(time delay)를 결정할 수 있다.Particularly, according to an embodiment of the present invention, a sound source signal is received from the external system 100 through the RF communication channel by the first RF transmitting and receiving unit 210A, or the first RF transmitting and receiving unit 210A receives the sound signal from the external system 100 (I.e., when the first headset unit 200A becomes a master headset unit) with the first RF transmitting / receiving unit 210A or the first RF transmitting / receiving unit 210A (or Bluetooth pairing) The processing unit 230A refers to the time required for the sound source signal transmitted from the first headset unit 200A through the NFMI communication channel to be received by the second headset unit 200B, 200A to determine the time delay to be applied to the first audio data to be reproduced.

도 4는 본 발명의 일 실시예에 따라 무선 스테레오 헤드셋 시스템의 타이밍 동기화를 위한 내부 구성을 예시적으로 나타내는 도면이다.4 is an exemplary diagram illustrating an internal configuration for timing synchronization of a wireless stereo headset system in accordance with an embodiment of the present invention.

도 5는 본 발명의 일 실시예에 따라 제1 헤드셋 유닛과 제2 헤드셋 유닛 사이 각각에서 재생되는 오디오 데이터 사이의 타이밍 동기화를 수행한 결과를 개념적으로 나타내는 도면이다.5 is a conceptual diagram illustrating a result of performing timing synchronization between audio data reproduced in each of a first headset unit and a second headset unit according to an embodiment of the present invention.

도 4 및 도 5를 참조하면, 제1 RF 송수신부(210A) 또는 제1 신호 처리부(230A)는, 음원 신호가 NFMI 통신 채널을 통하여 제1 헤드셋 유닛(200A)으로부터 제2 헤드셋 유닛(200B)에게 전송되는 데에 소요되는 시간(530)(즉, 제1 NFMI 송수신부(220A) 및 제2 NFMI 송수신부(220B)에서 수행되는 음원 신호 송수신 및 처리에 소요되는 시간)으로 인하여, 제2 헤드셋 유닛(200B)에서 재생되는 제2 오디오 데이터는 제1 헤드셋 유닛(200A)에서 재생되는 제1 오디오 데이터와 대비하여 소정의 시간(예를 들면, 수 ms) 만큼 늦게 재생되는 현상이 발생할 수 있다.4 and 5, the first RF transmitting / receiving unit 210A or the first signal processing unit 230A receives the sound source signal from the first headset unit 200A through the NFMI communication channel to the second headset unit 200B, (I.e., the time required for transmission and reception of sound source signals performed by the first NFMI transmitter-receiver unit 220A and the second NFMI transmitter-receiver unit 220B) 530 The second audio data reproduced in the unit 200B may be reproduced by a predetermined time (for example, several ms) later than the first audio data reproduced in the first headset unit 200A.

본 발명의 일 실시예에 따르면, 위와 같은 타이밍 차이를 보상하기 위하여, 제1 RF 송수신부(210A)에 포함되는 제1 시간 지연부(211A)가, 제1 RF 송수신부(210A)에 의하여 수신되는 음원 신호를 소정의 시간 동안 지연시킨 후에 제1 신호 처리부(230A)에게 전달할 수 있으며, 이로써 제1 헤드셋 유닛(200A)에서 재생되는 제1 오디오 데이터의 타이밍이 제2 헤드셋 유닛(200B)에서 재생되는 제2 오디오 데이터의 타이밍과 동기화될 수 있게 된다.According to an exemplary embodiment of the present invention, in order to compensate for the timing difference, the first time delay unit 211A included in the first RF transmitting and receiving unit 210A is received by the first RF transmitting and receiving unit 210A The first audio data is reproduced in the second headset unit 200B and the second audio data is reproduced in the first headset unit 200A. The second audio data can be synchronized with the timing of the second audio data.

구체적으로, 본 발명의 일 실시예에 따른 제1 시간 지연부(211A)는, 오디오 샘플링 레이트(audio sampling rate)에 기초하여 제1 오디오 데이터에 적용될 시간 지연의 길이(540)를 결정할 수 있다. 예를 들면, 오디오 샘플링 레이트가 48kHz인 경우에, 제1 오디오 데이터에 대하여 적용될 시간 지연의 길이는 3ms로 결정될 수 있다.In particular, the first time delay unit 211A according to an embodiment of the present invention can determine the length 540 of the time delay to be applied to the first audio data based on the audio sampling rate. For example, when the audio sampling rate is 48 kHz, the length of the time delay to be applied to the first audio data may be determined to be 3 ms.

이상의 실시예에서, 제1 오디오 데이터와 제2 오디오 데이터 사이의 타이밍 동기화를 위한 시간 지연 기능을 수행하는 시간 지연부가 RF 송수신부 내에 포함되는 실시예에 대하여 주로 설명되었지만, 본 발명에 따른 시간 지연부의 구성이 반드시 상기 열거된 바에 한정되는 것은 아니고, 본 발명의 목적 또는 효과를 달성할 수 있는 범위 내에서 시간 지연부는 NFMI 송수신부, 신호 처리부 등의 다른 구성요소 내에 포함될 수도 있음을 밝혀 둔다.In the above embodiment, although the time delay for performing the time delay function for timing synchronization between the first audio data and the second audio data is mainly described in the embodiment including the RF transceiver, The configuration is not necessarily limited to those listed above, and it should be noted that the time delay section may be included in other components such as the NFMI transceiver section, the signal processing section, and the like within the scope of achieving the object or effect of the present invention.

한편, 본 발명의 일 실시예에 따르면, 제1 NFMI 송수신부(220A) 및 제2 NFMI 송수신부(220B)는, 수 GHz의 주파수 대역을 사용하여 음원 신호를 전송하거나 MIMO(Multiple Input Multiple Output) 방식으로 음원 신호를 전송함으로써, NFMI 통신 채널의 대역폭을 증대시킬 수 있다.Meanwhile, according to an embodiment of the present invention, the first NFMI transmitter-receiver 220A and the second NFMI transmitter-receiver 220B may transmit a sound source signal using a frequency band of several GHz or a multiple input multiple output (MIMO) By transmitting the sound source signal in the manner of the method, the bandwidth of the NFMI communication channel can be increased.

또한, 본 발명의 일 실시예에 따르면, 무선 스테레오 헤드셋 시스템(200)은, 제1 NFMI 송수신부(220A)에 포함되는 안테나와 제2 NFMI 송수신부(220B)에 포함되는 안테나가 서로 동일한 축 상에(coaxial) 배치되도록 하거나 서로 동일한 평면 상에(coplanar) 배치되도록 함으로써, NFMI 통신 거리를 증대시킬 수 있다.Also, according to an embodiment of the present invention, the wireless stereo headset system 200 may be configured such that the antenna included in the first NFMI transmitter-receiver 220A and the antenna included in the second NFMI transmitter-receiver 220B are on the same axis The NFMI communication distance can be increased by coaxially or coplanarly arranging the coplanar waveguide.

한편, 본 발명의 다른 실시예에 따르면, 무선 스테레오 헤드셋 시스템(200)은, NFMI 통신 채널이 아닌 RF 통신 채널을 통하여 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B) 사이의 통신을 수행할 수 있다.Meanwhile, according to another embodiment of the present invention, the wireless stereo headset system 200 performs communication between the first headset unit 200A and the second headset unit 200B via the RF communication channel, not the NFMI communication channel can do.

이를 위하여, 본 발명의 다른 실시예에 따르면, 제1 헤드셋 유닛(200A) 및 제2 헤드셋 유닛(200B)이 각각 제1 NFMI 송수신부(220A) 및 제2 NFMI 송수신부(220B)를 포함하지 않거나, 제1 헤드셋 유닛(200A)에 포함되는 제1 RF 송수신부(210A) 및 제2 헤드셋 유닛(200B)에 포함되는 제2 RF 송수신부(210B)가 각각 제1 NFMI 송수신부(220A) 및 제2 NFMI 송수신부(220B)의 전원 또는 기능을 차단할 수 있다.To this end, according to another embodiment of the present invention, when the first headset unit 200A and the second headset unit 200B do not include the first NFMI transceiver 220A and the second NFMI transceiver 220B, respectively The first RF transmitting and receiving unit 210A included in the first headset unit 200A and the second RF transmitting and receiving unit 210B included in the second headset unit 200B are connected to the first NFMI transmitting and receiving unit 220A, 2 NFMI transmission / reception unit 220B.

구체적으로, 본 발명의 다른 실시예에 따르면, 제1 헤드셋 유닛(200A)에 포함되는 제1 RF 송수신부(210A)는, RF 통신 채널을 통하여 외부 시스템(100)으로부터 음원 신호를 수신할 수 있고, 위의 수신되는 음원 신호를 RF 통신 채널을 통하여 제2 헤드셋 유닛(200B)에 포함되는 제2 RF 송수신부(210B)에게 송신하는 한편, 위의 수신되는 음원 신호를 소정의 시간 동안 지연시킨 후에 제1 신호 처리부(230A)에게 전달할 수 있다. 또한, 본 발명의 일 실시예에 따르면, 제2 헤드셋 유닛(200B)에 포함되는 제2 RF 송수신부(210B)는, RF 통신 채널을 통하여 제1 RF 송수신부(210A)로부터 수신되는 음원 신호를 수신할 수 있고, 위의 수신되는 음원 신호를 제2 신호 처리부(230B)에게 전달할 수 있다. 이로써, 제1 헤드셋 유닛(200A)에서 재생되는 제1 오디오 데이터의 타이밍이 제2 헤드셋 유닛(200B)에서 재생되는 제2 오디오 데이터의 타이밍과 동기화될 수 있게 된다.Specifically, according to another embodiment of the present invention, the first RF transmitting and receiving unit 210A included in the first headset unit 200A can receive the sound source signal from the external system 100 through the RF communication channel , Transmits the received sound source signal to the second RF transmitting and receiving unit 210B included in the second headset unit 200B through the RF communication channel, and delays the received sound source signal for a predetermined time To the first signal processing unit 230A. In addition, according to an embodiment of the present invention, the second RF transceiver 210B included in the second headset unit 200B receives the sound source signal received from the first RF transceiver 210A through the RF communication channel And can transmit the received sound source signal to the second signal processing unit 230B. This makes it possible to synchronize the timing of the first audio data reproduced in the first headset unit 200A with the timing of the second audio data reproduced in the second headset unit 200B.

이상 설명된 본 발명에 따른 실시예들은 다양한 컴퓨터 구성요소를 통하여 수행될 수 있는 프로그램 명령어의 형태로 구현되어 비일시성의 컴퓨터 판독 가능한 기록 매체에 기록될 수 있다. 상기 비일시성의 컴퓨터 판독 가능한 기록 매체는 프로그램 명령어, 데이터 파일, 데이터 구조 등을 단독으로 또는 조합하여 포함할 수 있다. 상기 비일시성의 컴퓨터 판독 가능한 기록 매체에 기록되는 프로그램 명령어는 본 발명을 위하여 특별히 설계되고 구성된 것들이거나 컴퓨터 소프트웨어 분야의 당업자에게 공지되어 사용 가능한 것일 수도 있다. 비일시성의 컴퓨터 판독 가능한 기록 매체의 예에는, 하드 디스크, 플로피 디스크 및 자기 테이프와 같은 자기 매체, CD-ROM, DVD와 같은 광기록 매체, 플롭티컬 디스크(floptical disk)와 같은 자기-광 매체(magneto-optical media), 및 ROM, RAM, 플래시 메모리 등과 같은 프로그램 명령어를 저장하고 수행하도록 특별히 구성된 하드웨어 장치가 포함된다. 프로그램 명령어의 예에는, 컴파일러에 의해 만들어지는 것과 같은 기계어 코드뿐만 아니라 인터프리터 등을 사용해서 컴퓨터에 의해서 실행될 수 있는 고급 언어 코드도 포함된다. 상기 하드웨어 장치는 본 발명에 따른 처리를 수행하기 위해 하나 이상의 소프트웨어 모듈로서 작동하도록 구성될 수 있으며, 그 역도 마찬가지이다.The embodiments of the present invention described above can be implemented in the form of program instructions that can be executed through various computer components and recorded in a non-transitory computer readable recording medium. The non-transitory computer readable medium may include program instructions, data files, data structures, etc., either alone or in combination. The program instructions recorded on the non-transitory computer-readable recording medium may be those specially designed and constructed for the present invention or may be those known to those skilled in the computer software arts. Examples of non-transitory computer-readable media include magnetic media such as hard disks, floppy disks and magnetic tape, optical recording media such as CD-ROMs, DVDs, magneto-optical media such as floppy disks magneto-optical media), and hardware devices specifically configured to store and execute program instructions such as ROM, RAM, flash memory, and the like. Examples of program instructions include machine language code such as those generated by a compiler, as well as high-level language code that can be executed by a computer using an interpreter or the like. The hardware device may be configured to operate as one or more software modules for performing the processing according to the present invention, and vice versa.

이상에서 본 발명이 구체적인 구성요소 등과 같은 특정 사항들과 한정된 실시예 및 도면에 의해 설명되었으나, 이는 본 발명의 보다 전반적인 이해를 돕기 위해서 제공된 것일 뿐, 본 발명이 상기 실시예들에 한정되는 것은 아니며, 본 발명이 속하는 기술분야에서 통상적인 지식을 가진 자라면 이러한 기재로부터 다양한 수정 및 변형을 꾀할 수 있다.While the present invention has been particularly shown and described with reference to exemplary embodiments thereof, it is to be understood that the invention is not limited to the disclosed exemplary embodiments, but, on the contrary, Those skilled in the art will appreciate that various modifications, additions and substitutions are possible, without departing from the scope and spirit of the invention as disclosed in the accompanying claims.

따라서, 본 발명의 사상은 상기 설명된 실시예에 국한되어 정해져서는 아니 되며, 후술하는 특허청구범위뿐만 아니라 이 특허청구범위와 균등하게 또는 등가적으로 변형된 모든 것들은 본 발명의 사상의 범주에 속한다고 할 것이다.Therefore, the spirit of the present invention should not be construed as being limited to the above-described embodiments, and all of the equivalents or equivalents of the claims, as well as the following claims, I will say.

110A, 120A: 외부 시스템의 RF 송수신부
200: 무선 스테레오 헤드셋 시스템
200A: 제1 헤드셋 유닛
210A: 제1 RF 송수신부
220A: 제1 NFMI 송수신부
230A: 제1 신호 처리부
240A: 제1 스피커부
200B: 제2 헤드셋 유닛
210B: 제2 RF 송수신부
220B: 제2 NFMI 송수신부
230B: 제2 신호 처리부
240B: 제2 스피커부
21: RF 통신 채널
22: NFMI 통신 채널
23, 25, 31: 제어 라인
24, 26, 32: 데이터 라인110A, 120A: RF transmitting / receiving unit of the external system
200: Wireless stereo headset system
200A: first headset unit
210A: a first RF transmitting /
220A: first NFMI transmission /
230A: first signal processor
240A: first speaker section
200B: second headset unit
210B: the second RF transmitting /
220B: the second NFMI transmitting /
230B: a second signal processor
240B: second speaker unit
21: RF communication channel
22: NFMI communication channel
23, 25, 31: control line
24, 26, 32: data lines

Claims (10)

무선 스테레오 헤드셋(headset)을 제공하기 위한 시스템으로서,
RF(Radio Frequency) 통신 채널을 통하여 외부 시스템으로부터 음원 신호를 수신하는 제1 RF 송수신부, 상기 수신되는 음원 신호를 NFMI(Near Field Magnetic Induction; 근거리 자기 유도) 통신 채널을 통하여 송신하는 제1 NFMI 송수신부, 상기 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제1 오디오 데이터를 생성하는 제1 신호 처리부, 및 상기 생성되는 제1 오디오 데이터를 재생하는 제1 스피커부를 포함하는 제1 헤드셋 유닛, 및
NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신되는 음원 신호를 수신하는 제2 NFMI 송수신부, 상기 제2 NFMI 송수신부에 의하여 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 제2 오디오 데이터를 생성하는 제2 신호 처리부, 및 상기 생성되는 제2 오디오 데이터를 재생하는 제2 스피커부를 포함하는 제2 헤드셋 유닛
을 포함하고,
NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신된 음원 신호가 상기 제2 헤드셋 유닛에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 상기 제1 오디오 데이터에 적용될 시간 지연(time delay)을 결정하고,
상기 제1 헤드셋 유닛은, 상기 제1 RF 송수신부에 의하여 수신되는 음원 신호를 상기 결정되는 시간 지연만큼 지연시킨 후에 상기 제1 신호 처리부에게 전달함으로써, 상기 제1 헤드셋 유닛에서 재생되는 상기 제1 오디오 데이터의 타이밍과 상기 제2 헤드셋 유닛에서 재생되는 상기 제2 오디오 데이터의 타이밍을 동기화하고,
상기 시간 지연은, 상기 제2 헤드셋 유닛에 의해 수행되는 오디오 샘플링 레이트(audio sampling rate)에 기초하여 결정되고,
상기 외부 시스템으로부터의 음원 신호가 상기 제1 RF 송수신부에 의하여 수신되는 경우에, 상기 제1 NFMI 송수신부는 송신기로서의 역할을 수행하고 상기 제2 NFMI 송수신부는 수신기로서의 역할을 수행하도록 제어하고,
상기 제2 헤드셋 유닛은, 제2 RF 송수신부를 더 포함하고,
상기 외부 시스템으로부터의 음원 신호가 상기 제2 RF 송수신부에 의하여 수신되는 경우에, 상기 제2 NFMI 송수신부는 송신기로서의 역할을 수행하고 상기 제1 NFMI 송수신부는 수신기로서의 역할을 수행하도록 제어하고,
상기 NFMI 통신 채널에서, MIMO(Multiple Input Multiple Output) 방식에 기초하여 상기 제1 NFMI 송수신부 및 상기 제2 NFMI 송수신부가 음원 신호를 송수신하고,
NFMI 통신 거리를 증대시키기 위하여, 상기 제1 NFMI 송수신부에 포함되는 안테나 및 상기 제2 NFMI 송수신부에 포함되는 안테나는 서로 동일한 축 상에(coaxial) 배치되거나 서로 동일한 평면 상에(coplanar) 배치되는 시스템.A system for providing a wireless stereo headset,
A first RF transmitting and receiving unit for receiving a sound source signal from an external system through an RF (Radio Frequency) communication channel, a first RF transmitting and receiving unit for transmitting the received sound source signal through a NFMI (Near Field Magnetic Induction) A first headset unit including a first signal processing unit for generating first audio data by performing predetermined signal processing on the received sound source signal and a first speaker unit for reproducing the generated first audio data, And
A second NFMI transceiver for receiving a sound source signal transmitted from the first headset unit through an NFMI communication channel, a second NFMI transmitter for receiving the second audio data by performing predetermined signal processing on the sound source signal received by the second NFMI transmitter- And a second speaker unit for reproducing the second audio data to be generated,
/ RTI >
Determines a time delay to be applied to the first audio data with reference to a time required for the sound source signal transmitted from the first headset unit to be received by the second headset unit through the NFMI communication channel and,
The first headset unit may delay the sound source signal received by the first RF transmitting and receiving unit by the determined time delay and then transmit the delayed sound source signal to the first signal processing unit, Synchronizes the timing of the data with the timing of the second audio data reproduced in the second headset unit,
Wherein the time delay is determined based on an audio sampling rate performed by the second headset unit,
Wherein the first NFMI transceiver performs a role as a transmitter and the second NFMI transceiver controls a role as a receiver when a sound source signal from the external system is received by the first RF transceiver,
The second headset unit further comprises a second RF transceiver,
The second NFMI transceiver performs a role as a transmitter and the first NFMI transceiver controls a role as a receiver when a sound source signal from the external system is received by the second RF transceiver,
The first NFMI transceiver unit and the second NFMI transceiver unit send and receive tone signals on the NFMI communication channel based on a Multiple Input Multiple Output (MIMO) scheme,
In order to increase the NFMI communication distance, the antennas included in the first NFMI transmission / reception unit and the antennas included in the second NFMI transmission / reception unit are disposed coaxially on the same axis or coplanar with each other system. 제1항에 있어서,
상기 RF 통신 채널에는, 저전력 블루투스(BLE; Bluetooth Low Energy) 통신 채널이 포함되는 시스템.The method according to claim 1,
Wherein the RF communication channel includes a low-power Bluetooth (BLE) communication channel. 제1항에 있어서,
상기 제1 RF 송수신부 또는 상기 제1 신호 처리부는, 상기 시간 지연을 결정하는 기능을 수행하는 시간 지연부를 포함하는 시스템.The method according to claim 1,
Wherein the first RF transceiver or the first signal processor includes a time delay unit that performs a function of determining the time delay. 삭제delete 삭제delete 삭제delete 무선 스테레오 헤드셋(headset)을 제공하기 위한 방법으로서,
제1 헤드셋 유닛이, RF(Radio Frequency) 통신 채널을 통하여 외부 시스템으로부터 음원 신호를 수신하는 단계,
상기 제1 헤드셋 유닛이, 상기 수신되는 음원 신호를 NFMI(Near Field Magnetic Induction; 근거리 자기 유도) 통신 채널을 통하여 송신하고, 상기 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 상기 제1 헤드셋 유닛에서 재생될 제1 오디오 데이터를 생성하고, 상기 생성되는 제1 오디오 데이터를 재생하는 단계, 및
제2 헤드셋 유닛이, NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신되는 음원 신호를 수신하고, 상기 제2 헤드셋 유닛에 의하여 수신되는 음원 신호에 대하여 기설정된 신호 처리를 수행함으로써 상기 제2 헤드셋 유닛에서 재생될 제2 오디오 데이터를 생성하고, 상기 생성되는 제2 오디오 데이터를 재생하는 단계
를 포함하고,
상기 제1 헤드셋 유닛은, NFMI 통신 채널을 통하여 상기 제1 헤드셋 유닛으로부터 송신된 음원 신호가 상기 제2 헤드셋 유닛에 의하여 수신되는 데에 소요되는 시간을 참조로 하여, 상기 제1 오디오 데이터에 적용될 시간 지연(time delay)을 결정하고,
상기 제1 헤드셋 유닛은, 상기 수신되는 음원 신호를 상기 결정되는 시간 지연만큼 지연시킨 후에 상기 기설정된 신호 처리를 수행함으로써, 상기 제1 헤드셋 유닛에서 재생되는 상기 제1 오디오 데이터의 타이밍과 상기 제2 헤드셋 유닛에서 재생되는 상기 제2 오디오 데이터의 타이밍을 동기화하고,
상기 시간 지연은, 상기 제2 헤드셋 유닛에 의해 수행되는 오디오 샘플링 레이트(audio sampling rate)에 기초하여 결정되고,
상기 외부 시스템으로부터의 음원 신호가 상기 제1 헤드셋 유닛에 의하여 수신되는 경우에, 상기 제1 헤드셋 유닛은 송신기로서의 역할을 수행하고 상기 제2 헤드셋 유닛은 수신기로서의 역할을 수행하도록 제어하고,
상기 외부 시스템으로부터의 음원 신호가 상기 제2 헤드셋 유닛에 의하여 수신되는 경우에, 상기 제2 헤드셋 유닛은 송신기로서의 역할을 수행하고 상기 제1 헤드셋 유닛은 수신기로서의 역할을 수행하도록 제어하고,
상기 NFMI 통신 채널에서, MIMO(Multiple Input Multiple Output) 방식에 기초하여 상기 제1 헤드셋 유닛 및 상기 제2 헤드셋 유닛이 음원 신호를 송수신하고,
NFMI 통신 거리를 증대시키기 위하여, 상기 제1 헤드셋 유닛에 포함되는 안테나 및 상기 제2 헤드셋 유닛에 포함되는 안테나는 서로 동일한 축 상에(coaxial) 배치되거나 서로 동일한 평면 상에(coplanar) 배치되는 방법.CLAIMS 1. A method for providing a wireless stereo headset,
The first headset unit receiving a sound source signal from an external system via a radio frequency (RF) communication channel,
Wherein the first headset unit transmits the received sound source signal through a NFMI (Near Field Magnetic Induction) communication channel and performs predetermined signal processing on the received sound source signal, Generating first audio data to be reproduced in the first audio data and reproducing the generated first audio data, and
The second headset unit receives the sound source signal transmitted from the first headset unit via the NFMI communication channel and performs predetermined signal processing on the sound source signal received by the second headset unit, Generating second audio data to be reproduced in the second audio data, and reproducing the generated second audio data
Lt; / RTI >
The first headset unit may be configured to determine a time to be applied to the first audio data by referring to a time required for the sound source signal transmitted from the first headset unit to be received by the second headset unit via the NFMI communication channel, Determining a time delay,
Wherein the first headset unit performs the predetermined signal processing after delaying the received sound source signal by the determined time delay so that the timing of the first audio data reproduced in the first headset unit and the timing of the second Synchronizing timings of the second audio data reproduced in the headset unit,
Wherein the time delay is determined based on an audio sampling rate performed by the second headset unit,
When the sound source signal from the external system is received by the first headset unit, the first headset unit acts as a transmitter and the second headset unit acts as a receiver,
When the sound source signal from the external system is received by the second headset unit, the second headset unit acts as a transmitter and the first headset unit controls to act as a receiver,
In the NFMI communication channel, the first headset unit and the second headset unit transmit and receive sound source signals based on a Multiple Input Multiple Output (MIMO) scheme,
Wherein the antenna included in the first headset unit and the antenna included in the second headset unit are coaxially disposed or coplanar with each other in order to increase the NFMI communication distance. 제7항에 있어서,
상기 RF 통신 채널에는, 저전력 블루투스(BLE; Bluetooth Low Energy) 통신 채널이 포함되는 방법.8. The method of claim 7,
Wherein the RF communication channel includes a low-power Bluetooth (BLE) communication channel. 삭제delete 제7항에 따른 방법을 실행하기 위한 컴퓨터 프로그램을 기록한 비일시성의 컴퓨터 판독 가능한 기록 매체.A non-transitory computer readable recording medium having recorded thereon a computer program for carrying out the method according to claim 7.
KR1020160077985A 2016-06-22 2016-06-22 Method, system and non-transitory computer-readable recording medium for providnig wireless stereo headset Expired - Fee Related KR101843800B1 (en)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020160077985A KR101843800B1 (en) 2016-06-22 2016-06-22 Method, system and non-transitory computer-readable recording medium for providnig wireless stereo headset
PCT/KR2017/006092 WO2017222222A1 (en) 2016-06-22 2017-06-12 Method and system for providing wireless stereo headset, and non-transitory computer-readable recording medium

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160077985A KR101843800B1 (en) 2016-06-22 2016-06-22 Method, system and non-transitory computer-readable recording medium for providnig wireless stereo headset

Publications (2)

Publication Number Publication Date
KR20180000163A KR20180000163A (en) 2018-01-02
KR101843800B1 true KR101843800B1 (en) 2018-05-14

Family

ID=60783439

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160077985A Expired - Fee Related KR101843800B1 (en) 2016-06-22 2016-06-22 Method, system and non-transitory computer-readable recording medium for providnig wireless stereo headset

Country Status (2)

Country Link
KR (1) KR101843800B1 (en)
WO (1) WO2017222222A1 (en)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200055958A (en) 2018-11-14 2020-05-22 주식회사 오르페오사운드웍스 System and method for processing communication of wireless earset
KR20200056330A (en) 2018-11-14 2020-05-22 주식회사 오르페오사운드웍스 Method for providing application service by noise blocking head
US20220319553A1 (en) * 2020-08-04 2022-10-06 Samsung Electronics Co., Ltd. Electronic device for processing audio data and method for operating same

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2019163538A1 (en) * 2018-02-23 2021-03-04 ソニー株式会社 Methods in earphones, earphone systems, and earphone systems
CN112449260B (en) * 2019-09-02 2022-05-10 华为技术有限公司 earphone
KR102833072B1 (en) * 2020-01-17 2025-07-14 삼성전자 주식회사 Audio output device and method for controlling output speed of audio data thereof

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20090296967A1 (en) * 2008-05-30 2009-12-03 Matthias Mullenborn Hearing aid system with a low power wireless link between a hearing instrument and a telephone
US20130223631A1 (en) * 2012-02-29 2013-08-29 Nokia Corporation Engaging Terminal Devices
WO2014184395A2 (en) * 2014-09-15 2014-11-20 Phonak Ag Hearing assistance system and method

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100691994B1 (en) * 2005-08-08 2007-03-09 엘지전자 주식회사 Sound source playback system using a headset and its sound source playback method
KR20070032898A (en) * 2006-03-03 2007-03-23 (주)큐벡스 Wireless stereo headphones and wireless stereo audio transmitter with wired connection

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20090296967A1 (en) * 2008-05-30 2009-12-03 Matthias Mullenborn Hearing aid system with a low power wireless link between a hearing instrument and a telephone
US20130223631A1 (en) * 2012-02-29 2013-08-29 Nokia Corporation Engaging Terminal Devices
WO2014184395A2 (en) * 2014-09-15 2014-11-20 Phonak Ag Hearing assistance system and method

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200055958A (en) 2018-11-14 2020-05-22 주식회사 오르페오사운드웍스 System and method for processing communication of wireless earset
KR20200056330A (en) 2018-11-14 2020-05-22 주식회사 오르페오사운드웍스 Method for providing application service by noise blocking head
US20220319553A1 (en) * 2020-08-04 2022-10-06 Samsung Electronics Co., Ltd. Electronic device for processing audio data and method for operating same
US12198732B2 (en) * 2020-08-04 2025-01-14 Samsung Electronics Co., Ltd. Electronic device for processing audio data and method for operating same

Also Published As

Publication number Publication date
WO2017222222A1 (en) 2017-12-28
KR20180000163A (en) 2018-01-02

Similar Documents

Publication Publication Date Title
KR101843800B1 (en) Method, system and non-transitory computer-readable recording medium for providnig wireless stereo headset
US10263668B2 (en) Dual-band wireless headphones
KR101117058B1 (en) Headset having wirelessly linked earpieces
CN107205192B (en) Double-ear wireless earphone and audio playing method thereof
EP2498514B1 (en) A hearing device and method of operating a hearing device
CN108600897A (en) Realize the one drag two bluetooth headset and communication means of low frequency switching
WO2006031681A3 (en) Communication of audio control signals for wireless audio headphones
EP3343782B1 (en) A wireless communication device for communicating with multiple external devices via a wireless communicaiton unit
CN107333339A (en) Audio data transmission method and double wireless headsets between a kind of pair of wireless headset
US8358785B2 (en) Hearing system with wideband pulse transmitter
RU2010145146A (en) WIRELESS HEADPHONE MISSING BETWEEN WIRELESS NETWORKS
AU2020367092B2 (en) Audio devices and methods of operating an audio device
EP4250574A3 (en) Millimeter wave (mmwave) system and methods
MX2021008551A (en) User terminal and wireless communication method.
JP2016144214A (en) Hearing device for hearing of both ear and operation method thereof
CN112188344B (en) TWS earphone and control method thereof
CN114640740B (en) Communication processing method, device, electronic equipment and storage medium
KR101209126B1 (en) Active delay method, and improving wireless binaural hearing aid using this
EP4602838A1 (en) Physical layer improvements for short range wireless communications
JP4708390B2 (en) Listening system
EP3791604B1 (en) Apparatus comprising first and second earpieces using voice coil speakers as near field magnetic induction transducers. method for outputting audio signals therefor.
US11778074B2 (en) Operating more than one wireless communication protocol with a hearing device
US9179245B1 (en) Proximity-based audio sharing system
US12114123B2 (en) Sound input-output control apparatus, sound input-output control method, and non-transitory computer-readable medium
WO2017113301A1 (en) Beamforming method, receiver, transmitter and system

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PC1903 Unpaid annual fee

St.27 status event code: A-4-4-U10-U13-oth-PC1903

Not in force date: 20230327

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

PC1903 Unpaid annual fee

St.27 status event code: N-4-6-H10-H13-oth-PC1903

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20230327
