[go: up one dir, main page]

KR101753985B1 - 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지 - Google Patents

높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지 Download PDF

Info

Publication number
KR101753985B1
KR101753985B1 KR1020150135251A KR20150135251A KR101753985B1 KR 101753985 B1 KR101753985 B1 KR 101753985B1 KR 1020150135251 A KR1020150135251 A KR 1020150135251A KR 20150135251 A KR20150135251 A KR 20150135251A KR 101753985 B1 KR101753985 B1 KR 101753985B1
Authority
KR
South Korea
Prior art keywords
polyethylene resin
molecular weight
blow molding
escr
astm
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
KR1020150135251A
Other languages
English (en)
Other versions
KR20170036285A (ko
Inventor
구본환
이동훈
김송호
배송이
윤정주
Original Assignee
롯데케미칼 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 롯데케미칼 주식회사 filed Critical 롯데케미칼 주식회사
Priority to KR1020150135251A priority Critical patent/KR101753985B1/ko
Publication of KR20170036285A publication Critical patent/KR20170036285A/ko
Application granted granted Critical
Publication of KR101753985B1 publication Critical patent/KR101753985B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F10/00—Homopolymers and copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F10/02—Ethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/04—Homopolymers or copolymers of ethene
    • C08L23/06—Polyethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2314/00—Polymer mixtures characterised by way of preparation
    • C08L2314/02—Ziegler natta catalyst

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

중공성형용 폴리에틸렌 수지에 있어 특히 10~30ℓ의 중형 용기에 적용 시 우수한 ESCR성, 성형성 뿐만 아니라, 우수한 강성을 갖도록 하는 최적 물성 조건의 중공성형용 폴리에틸렌 수지가 개시된다. 본 발명은 지글러-나타 촉매 및 두 개 이상의 반응기를 사용하는 멀티모달 공정으로 제조된 중공성형용 폴리에틸렌 수지로서, 상기 폴리에틸렌 수지는 중량평균분자량이 350,000~400,000g/mol이고, 분자량 분포가 12~25인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 제공한다.

Description

높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지{THE POLYETHYLENE RESIN WITH EXCELLENT ESCR AND STIFFNESS FOR BLOW MOLDING}
본 발명은 중공성형용 폴리에틸렌 수지에 관한 것으로, 보다 상세하게는 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지에 관한 것이다.
중공성형 용기는 식품, 의약품, 세제, 화공약품 등의 액체용 용기로서 널리 이용되고 있다. 외부환경 요인에 의한 장기 내구성 부분으로 적재강도, 압축강도, 내환경응력균열저항성(ESCR) 등의 물성이 지속적으로 강조되고 있으며, 이를 해결하기 위한 수지 조성물 개발 및 금형 디자인 개선 등 다양한 연구들이 진행되고 있다.
한편, 중공성형용 폴리에틸렌 수지를 이용한 체적 20ℓ의 중형 용기를 제조할 경우 우수한 내환경응력균열저항성, 성형성 뿐 아니라 우수한 강성 등은 상반되는 물성 특성으로 모두 만족시키기는 쉽지 않으며, 아직까지 최종 제조되는 중형 용기에서 요구되는 물성을 만족시킬 수 있는 최적의 폴리에틸렌 수지의 물성에 대해서는 알려지지 않고 있다.
한국공개특허 제2012-0123675호는 분자량이 다른 각각의 중합물을 기계적으로 혼합하거나 연속 반응에 의한 중합으로 제조된 트리모달 분자량 분포를 가진 고밀도 폴리에틸렌에 관해 개시하고 있으나, 0.945~0.965g/cc 범위의 밀도, 0.05~25g/10min 범위의 용융지수 등 넓은 물성 범위의 특성으로 중공 제품보다는 사출 성형에 더 적합하며, 특히 10~30ℓ의 중형 용기의 성형 시 저분자 함량이 많아 핀치 오프(pinch off) 부위가 얇고, 강도 저하 등의 문제가 발생할 수 있다.
한국공개특허 제2010-0016232호는 고강성과 ESCR이 향상된 폴리에틸렌 제조에 관한 것으로, HLMI가 4~10dg/분, 밀도는 0.955~0.959g/cc 범위로 낮은 수치를 갖는다. 낮은 MI 특성으로 상대적으로 분자량이 높기 때문에 충격강도, ESCR성 등의 물성이 향상되었지만, 용기 성형 시 높은 분자량으로 인한 압출 부하, 흐름성 저하 등이 발생할 수 있다. 적용 분야로 중소형 용기 보다는 40ℓ 이상의 대형 용기에 적합할 것으로 보여진다.
한국공개특허 제2014-0040665호는 지글러-나타 촉매와 멀티모달 공정을 사용하여 우수한 ESCR성 및 용융장력(melt tension)을 가지고, 굴곡강도 및 충격강도 등의 기계적 물성도 유지하는 폴리에틸렌 수지 조성물을 개시하고 있으나, 0.940~0.959g/cc의 넓은 밀도 범위로, 10~30ℓ의 중형 용기에 적용 시 ESCR성은 우수하나, 강도가 저하될 수 있는 단점이 있다.
본 발명은 중공성형용 폴리에틸렌 수지에 있어 특히 10~30ℓ의 중형 용기에 적용 시 우수한 ESCR성, 성형성 뿐만 아니라, 우수한 강성을 갖도록 하는 최적 물성 조건의 중공성형용 폴리에틸렌 수지를 제시하고자 한다.
상기 과제를 해결하기 위하여 본 발명은, 지글러-나타 촉매 및 두 개 이상의 반응기를 사용하는 멀티모달 공정으로 제조된 중공성형용 폴리에틸렌 수지로서, 상기 폴리에틸렌 수지는 평균중량분자량이 350,000~400,000g/mol이고, 분자량 분포가 12~25인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 제공한다.
또한 상기 폴리에틸렌 수지는 밀도가 0.954~0.960g/㎤인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 제공한다.
또한 상기 폴리에틸렌 수지는 용융지수(ASTM D1238, 190℃, 2.16kgf)가 0.10~0.16g/10min인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 제공한다.
또한 상기 폴리에틸렌 수지는 인장강도(ASTM D638)가 250kgf/㎠ 이상이고, 굴곡탄성율(ASTM D790)이 10,000kgf/㎠ 이상이고, 아이조드 충격강도(ASTM D256, 23℃)가 20kgf·cm/cm 이상이고, 내환경응력균열저항성(ESCR)이 400시간 이상인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 제공한다.
또한 상기 폴리에틸렌 수지는 체적 10~30ℓ의 중형 용기 제조에 사용되는 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 제공한다.
본 발명에 따르면, 지글러-나타 촉매 및 두 개 이상의 반응기를 사용하는 멀티모달 공정으로 제조된 중공성형용 폴리에틸렌 수지로서, 최적의 분자량, 밀도 및 용융지수 관련 물성을 제시하여, 특히 10~30ℓ의 중형 용기에 적용 시 높은 내환경응력균열저항성(ESCR) 뿐만 아니라 우수한 압축강도, 적재강도 등 우수한 기계적 물성을 갖는 중공성형용 폴리에틸렌 수지을 제공할 수 있다.
이하에서는 본 발명의 바람직한 실시예를 상세하게 설명한다. 본 발명을 설명함에 있어서 관련된 공지 기술에 대한 구체적인 설명이 본 발명의 요지를 흐리게 할 수 있다고 판단되는 경우 그 상세한 설명을 생략하기로 한다. 명세서 전체에서, 어떤 부분이 어떤 구성요소를 "포함"한다고 할 때, 이는 특별히 반대되는 기재가 없는 한, 다른 구성요소를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있음을 의미한다.
본 발명자들은 중공성형용 폴리에틸렌 수지를 이용한 용기 제조에 있어 특히 체적 20ℓ 수준의 중형 용기를 제조할 경우에는 내환경응력균열저항성, 성형성 및 강성 면에서 모두 우수한 물성을 갖도록 하는 것이 용이하지 않은 사실에 직시하고 예의 연구를 거듭한 결과, 특정 공정으로 제조된 폴리에틸렌 수지로서 상기 요구되는 물성을 만족시키는 최적의 분자량 특성 범위를 비롯하여, 밀도 및 용융지수 범위가 있음을 발견하고 본 발명에 이르게 되었다.
이에, 본 발명은 지글러-나타 촉매 및 두 개 이상의 반응기를 사용하는 멀티모달 공정으로 제조된 중공성형용 폴리에틸렌 수지로서, 상기 폴리에틸렌 수지는 평균중량분자량이 350,000~400,000g/mol이고, 분자량 분포가 12~25인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지를 개시한다.
본 발명에서 중공성형용 폴리에틸렌 수지는 지글러-나타 촉매를 사용하여 두 개 이상의 반응기를 사용하는 멀티모달 공정에서 제조된다.
예컨대, 두 개 이상의 연속 교반 탱크 반응기(CSTR)에서 지글러-나타 촉매 시스템의 존재 하에서 폴리에틸렌을 제조하는 방법이 사용될 수 있으며, 구체적으로 수소 및 지글러-나타 중합 촉매의 존재 하에서 에틸렌으로부터의 제1 폴리에틸렌 생성물을 제1 반응기에서 중합하고, 제2 폴리에틸렌 생성물을 제2 반응기에서 호모중합 내지 약 0~5중량%의, 3~8의 탄소 원자를 갖는 α-올레핀 공단량체를 공중합하되, 상기의 제1 반응기와는 상이한 중합조건으로 중합될 수 있다. 또한, 제1 반응기에서 중합된 폴리에틸렌 생성물은 일렬로 연결된 제2 반응기에 흘려보내 제2 폴리에틸렌 생성물과 중합되는 단계를 통해 원하는 물성을 갖는 폴리에틸렌 수지를 제조할 수 있다.
상기 지글러-나타 촉매는 전이금속 화합물이 주성분인 주촉매, 유기금속 화합물인 조촉매, 그리고 전자공여체의 조합으로 이루어지는 촉매계를 말하며, 예컨대 티타늄, 마그네슘, 할로겐을 중심으로 한 고체 촉매 성분과 유기 알루미늄 화합물 시스템으로 이루어진 공지의 촉매계가 사용될 수 있다.
상기 공정을 거쳐 제조되는 본 발명에 따른 중공성형용 폴리에틸렌 수지는 350,000~400,000g/mol의 평균중량분자량 및 12~25의 분자량 분포(MWD)를 갖는다. 상기 폴리에틸렌 수지가 상기 분자량 특성을 가짐으로써 ESCR 및 강도 등의 물성을 향상시키게 되고, 중공 성형 뿐 아니라 압출 등의 성형 방법에 의해 제조되는 용기의 물성도 향상되는 효과를 나타낼 수 있다. 특히 10~30ℓ의 중형 용기에 적용 시 높은 내환경응력균열저항성(ESCR) 뿐만 아니라 우수한 압축강도, 적재강도 등 우수한 기계적 물성을 갖도록 하게 된다.
상기 평균중량분자량이 350,000g/mol 미만일 경우에는 강도가 저하되고, 400,000g/mol을 초과할 경우에는 물리적 성질은 향상되나, 중형용기 성형 시 압출 부하, 성형 온도 상승, 사이클 타임(Cycle time) 감소 등의 성형성 및 생산량 감소 등의 문제가 발생한다.
상기 분자량 분포의 경우 일반적으로 넓을수록 ESCR성이 향상된다. 본 발명에서는 폴리에틸렌 수지의 분자량 분포가 12 미만일 경우에는 ESCR성이 낮아 적합하지 않으며, 분자량 분포가 25를 초과하여 너무 넓으면 용기 성형 시 용기 금형이 맞닿는 핀치 오프(pinch-off) 부위가 얇게 성형되는 문제가 발생한다.
본 발명에 따른 중공성형용 폴리에틸렌 수지는 상기 분자량 특성에 더하여 밀도가 0.954~0.960g/㎤인 것이 바람직하다.
밀도는 단위체적당 수지의 중량을 의미하며, 폴리에틸렌에서 용융지수와 함께 기본적인 물성으로 물성과 가공 조건에 큰 영향을 미친다. 폴리에틸렌 수지의 밀도는 특히, 강도와 내환경응력균열저항성(ESCR)에 영향을 주며, 일반적으로 밀도가 낮을수록 ESCR성은 높아지나, 강도는 약해진다. 본 발명에서 폴리에틸렌 수지의 밀도가 0.954g/㎤ 미만일 경우에는 ESCR은 향상되나 강도가 약해질 수 있고, 밀도가 0.960g/㎤을 초과할 경우에는 ESCR이 현저히 떨어져 ESCR 특성이 요구되는 용기에 적합하지 않을 수 있다.
본 발명에 따른 중공성형용 폴리에틸렌 수지는 상기 분자량 특성 및 밀도 특성에 더하여 용융지수(ASTM D1238, 190℃, 2.16kgf)가 0.10~0.16g/10min인 것이 바람직하다.
폴리에틸렌 수지가 상기 용융지수의 범위와 같이 낮은 용융지수를 가짐으로써 특히 10~30ℓ의 중형 용기에 적용 시 높은 내환경응력균열저항성(ESCR) 뿐만 아니라 우수한 압축강도 및 적재강도를 갖도록 하게 된다.
본 발명에 따른 폴리에틸렌 수지가 상술한 최적의 분자량 특성, 밀도 및 용융지수 특성을 가질 경우, 인장강도(ASTM D638)가 250kgf/㎠ 이상, 굴곡탄성율(ASTM D790)이 10,000kgf/㎠ 이상, 아이조드 충격강도(ASTM D256, 23℃)가 20kgf·cm/cm 이상 및 내환경응력균열저항성(ESCR)이 400시간 이상으로서, 특히 10~30ℓ의 중형 용기에서 요구되는 물성을 만족시킬 수 있게 된다. 이때, 상기 ESCR의 경우 용기의 장기내구성에 대한 물성의 한 척도로 활용되고 있으며, 세제 및 화공약품 등의 용기의 주요 물성으로 여겨진다. ESCR성은 사용되는 계면활성제의 농도 및 종류에 따라 다를 수 있으며, 특히 온도가 많이 상승되는 여름철에 영향을 많이 받는다.
이하, 제조예, 실시예 및 비교예를 들어 본 발명을 보다 상세하게 설명한다.
제조예: 지글러-나타 촉매의 제조
교반기와 오일 순환 히터가 장착된 300㎖ 크기의 내압용 유리반응기를 질소로 충분히 환기시키고, 질소 분위기 하에서 반응기 내에 헥산 110㎖를 채웠다. 반응기에 무수 이염화마그네슘 5.71g을 투입하고 상온에서 교반하였다. 에탄올 21㎖를 1시간에 걸쳐 서서히 투입하고 무수 이염화마그네슘과 에탄올이 충분히 반응하도록 300rpm의 회전 속도로 1시간 이상 교반하였다. 이후, 디에틸알루미늄 클로라이드 20㎖에 헥산 20㎖를 혼합하여 50%로 희석한 알킬알루미늄 화합물을 상기 무수 이염화마그네슘과 에탄올의 혼합물에, 25℃에서 400rpm의 회전 속도로 교반하면서, 4시간에 걸쳐 서서히 투입하였다. 투입이 완료된 후에는 교반 속도를 500rpm으로 올려 2시간 동안 반응시켰다. 이후, 생성된 불균일 혼합액에 사염화티탄 20㎖를 25℃에서 서서히 투입하고, 30분간 유지해 준 뒤 서서히 가열하였다. 73℃에서 내부 전자공여체로 에틸벤조에이트 0.26㎖를 주입한 후 3시간 동안 반응시켰다. 반응이 완료되면 온도를 50℃로 낮추어 교반을 멈추고, 만들어진 촉매를 침전시켜 상층액을 제거하고 헥산 200㎖를 넣은 다음 충분히 헹구어 냈다. 이 과정을 6회 이상 반복하여 폴리에틸렌 합성용 촉매를 제조하였다.
실시예 및 비교예
두 개 이상의 연속 교반 탱크 반응기(CSTR)에서 지글러-나타 촉매 시스템의 존재 하에 폴리에틸렌을 제조하는 방법을 사용하였다. 상기 합성된 지글러-나타 촉매 및 수소의 존재 하에, 에틸렌으로부터의 제1 폴리에틸렌 생성물을 제1 반응기에서 중합하고, 제2 폴리에틸렌 생성물을 제1 반응기와 직렬로 연결된 제2 반응기에 투입하고, 지글러-나타 촉매 및 수소의 존재 하에 하기 표 1의 물성을 갖는 폴리에틸렌 수지를 각각 제조하였다. 물성 측정 방법은 다음과 같다.
[물성 측정 방법]
- 용융지수(MI, 2.16kg) : ASTM D1238을 기준으로 190℃에서 측정하였다.
- 분자량 분포(MWD) 및 평균중량분자량(Mw) : Polymer Laboratories사의 GPC로 측정하였다.
- 밀도(density) : ASTM D1505을 기준으로 측정하였다.
Figure 112015093161415-pat00001
시험예
상기 실시예 및 비교예에 따라 제조된 폴리에틸렌 수지로부터 얻어진 시험 평가용 압출 시편에 대해 하기와 같은 방법으로 물성을 평가하고 그 결과를 하기 표 2에 나타내었다. 또한 동일한 성형 조건(직압식 블로우 성형기, 성형온도: C1/C2/C3/C4/C5/A1/H1/D1/D2/LD1 = 155/156/157/158/159/160/159/158/159/156℃)에서 체적 20ℓ의 중공 용기를 성형하여 ESCR, 압축강도 및 적재강도를 하기와 같은 방법으로 평가하고 그 결과를 하기 표 3에 나타내었다.
[물성 평가 방법]
- 인장강도 : ASTM D638을 기준으로 측정하였다.
- 굴곡탄성율 : ASTM D790을 기준으로 측정하였다.
- IZOD 충격강도(23℃) : ASTM D256을 기준으로 측정하였다.
- 내환경응력균열저항성(ESCR) : ASTM D1693을 기준으로 측정하였다.
- 압축강도 : Instron 장비를 이용하여 10KN load cell로 20mm/min 조건 하에 측정하였다.
- 적재강도 : 용기 내부에 물(18ℓ) 충진 및 4단 적재하여, 30℃, 15일간 방치 후 용기의 적재 상태로 판정하되, 용기 크랙이 전혀 발생하지 않으며, 적재 용기 상태가 변화 없는 경우, '우수', 용기 크랙은 발생하지 않았으나. 적재 용기가 한쪽으로 기울어진 경우, '양호', 용기가 넘어지거나 크랙이 발생한 경우 '불량'으로 평가하였다.

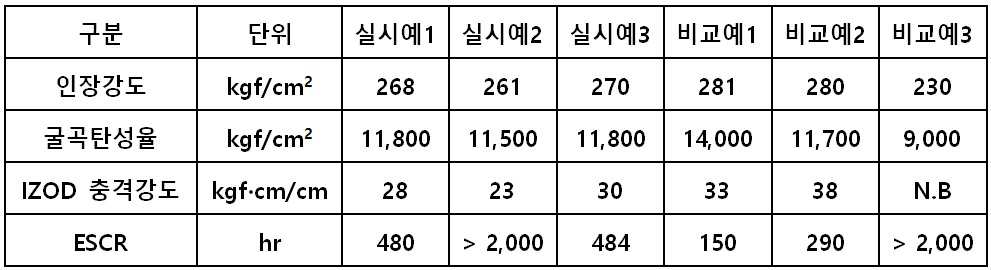

Figure 112015093161415-pat00002
Figure 112015093161415-pat00003
표 2 및 표 3을 참조하면, 본 발명에 따라 지글러-나타 촉매 및 멀티모달 공정으로 제조된 중공성형용 폴리에틸렌 수지로서, 최적의 분자량, 밀도 및 용융지수를 가질 경우(실시예 1 내지 3) 중형 용기에 적용 시 높은 내환경응력균열저항성(ESCR) 뿐만 아니라 우수한 압축강도, 적재강도 등 우수한 기계적 물성을 갖는 것을 확인할 수 있다.
이에 대하여, 최적 수준의 물성을 벗어날 경우(비교예 1 내지 3) 폴리에틸렌 수지의 강도나 ESCR이 낮고, 이로부터 제조된 성형 용기에 있어서는 특히 ESCR이 현저히 저하되고, 적재강도도 저하된 것을 알 수 있다. 한편, 비교예 3의 경우에는 동일한 성형 조건에서 성형 시 높은 분자량으로 인해 용기 성형이 불가하였다.
이상으로 본 발명의 바람직한 실시예를 상세하게 설명하였다. 본 발명의 설명은 예시를 위한 것이며, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태 쉽게 변형이 가능하다는 것을 이해할 수 있을 것이다.
따라서, 본 발명의 범위는 상기 상세한 설명보다는 후술하는 특허청구범위에 의하여 나타내어지며, 특허청구범위의 의미, 범위 및 그 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태가 본 발명의 범위에 포함되는 것으로 해석되어야 한다.

Claims (5)

  1. 삭제
  2. 삭제
  3. 삭제
  4. 지글러-나타 촉매 및 두 개 이상의 반응기를 사용하는 멀티모달 공정으로 제조된 중공성형용 폴리에틸렌 수지이고,
    상기 폴리에틸렌 수지는 중량평균분자량이 350,000~400,000g/mol이고, 분자량 분포가 12~25이고, 밀도가 0.954~0.960g/㎤이고, 용융지수(ASTM D1238, 190℃, 2.16kgf)가 0.10~0.16g/10min로서,
    상기 폴리에틸렌 수지는 인장강도(ASTM D638)가 250kgf/㎠ 이상이고, 굴곡탄성율(ASTM D790)이 10,000kgf/㎠ 이상이고, 아이조드 충격강도(ASTM D256, 23℃)가 20kgf·cm/cm 이상이고, 내환경응력균열저항성(ESCR)이 400시간 이상인 것을 특징으로 하는 중공성형용 폴리에틸렌 수지.
  5. 제4항에 있어서,
    상기 폴리에틸렌 수지는 체적 10~30ℓ의 중형 용기 제조에 사용되는 것을 특징으로 하는 중공성형용 폴리에틸렌 수지.
KR1020150135251A 2015-09-24 2015-09-24 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지 Active KR101753985B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020150135251A KR101753985B1 (ko) 2015-09-24 2015-09-24 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150135251A KR101753985B1 (ko) 2015-09-24 2015-09-24 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지

Publications (2)

Publication Number Publication Date
KR20170036285A KR20170036285A (ko) 2017-04-03
KR101753985B1 true KR101753985B1 (ko) 2017-07-04

Family

ID=58589115

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150135251A Active KR101753985B1 (ko) 2015-09-24 2015-09-24 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지

Country Status (1)

Country Link
KR (1) KR101753985B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102312662B1 (ko) 2021-03-25 2021-10-15 김대승 내환경응력균열저항성 및 내충격성을 갖는 친환경 부표용 사출성형 조성물

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102273761B1 (ko) * 2018-11-16 2021-07-06 롯데케미칼 주식회사 생산성이 향상된 중공성형용 폴리에틸렌수지

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100889220B1 (ko) * 2007-12-12 2009-03-17 삼성토탈 주식회사 화학용기용 고밀도 폴리에틸렌 수지 조성물
JP5054947B2 (ja) * 2006-08-30 2012-10-24 日本ポリエチレン株式会社 中空成形用ポリエチレン系樹脂成形材料及びそれからなる中空成形体

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5054947B2 (ja) * 2006-08-30 2012-10-24 日本ポリエチレン株式会社 中空成形用ポリエチレン系樹脂成形材料及びそれからなる中空成形体
KR100889220B1 (ko) * 2007-12-12 2009-03-17 삼성토탈 주식회사 화학용기용 고밀도 폴리에틸렌 수지 조성물

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102312662B1 (ko) 2021-03-25 2021-10-15 김대승 내환경응력균열저항성 및 내충격성을 갖는 친환경 부표용 사출성형 조성물

Also Published As

Publication number Publication date
KR20170036285A (ko) 2017-04-03

Similar Documents

Publication Publication Date Title
EP2824142B1 (en) Heterophasic copolymer
CN101048456B (zh) 用于注塑成型运输包装制品的聚乙烯组合物
EP2144955B1 (en) Bimodal polyethylene resins that have high stiffness and high escr
EP2891667B1 (en) Heterophasic polypropylene polymer
CN105143319B (zh) 经竹纤维增强的聚丙烯组合物
KR20080086439A (ko) 프로필렌 단일중합체 성분을 포함하는 폴리프로필렌 조성물
JP6872594B2 (ja) ポリプロピレン樹脂組成物、その調製方法およびそれにより製造された成形品
EP1922342B1 (en) Polymer composition
KR102670690B1 (ko) 우수한 충격강도 및 내화학성을 갖는 부표용 폴리에틸렌 수지
KR20080087082A (ko) 프로필렌 공중합체 성분을 포함하는 폴리프로필렌 조성물
CN101283036A (zh) 具有改进的应力开裂/刚度关系和抗冲击性的用于注塑的聚乙烯组合物
CN106459538A (zh) 乙烯聚合物组合物及其在聚烯烃组合物中的用途
KR101753985B1 (ko) 높은 내환경응력균열저항성 및 강성을 갖는 중공성형용 폴리에틸렌 수지
EP3994185B1 (en) Multimodal polyethylene
KR101840126B1 (ko) 내화학성이 우수한 중형 블로우용 폴리에틸렌 수지 조성물
KR102233352B1 (ko) 부력체용 폴리에틸렌 수지
KR102273761B1 (ko) 생산성이 향상된 중공성형용 폴리에틸렌수지
KR102457624B1 (ko) 기계적 물성 및 치수 안정성이 우수한 에틸렌-프로필렌 공중합체 수지 조성물, 이의 제조방법 및 이에 의해 제조된 성형품
KR101840125B1 (ko) 내환경응력균열저항성 및 충격강도가 우수한 강관코팅용 폴리에틸렌 수지
KR102825960B1 (ko) 우수한 충격강도 및 외관을 갖는 중공성형용 폴리에틸렌 수지
JP6878942B2 (ja) ポリエチレン樹脂組成物、並びにその成形体及び容器
KR20200062933A (ko) 높은 용융장력을 갖는 중공성형용 폴리에틸렌 수지 조성물
KR20190062035A (ko) 빠른 결정화 속도와 우수한 내충격성을 갖는 중공성형용 폴리에틸렌 수지
EP4267480B1 (en) Polymer composition for caps and closures
KR101099205B1 (ko) 폴리에틸렌 수지의 제조방법

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20150924

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20161201

Patent event code: PE09021S01D

PG1501 Laying open of application
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20170612

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20170628

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20170628

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20200601

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20220509

Start annual number: 6

End annual number: 6
