KR101092445B1 - How to prevent copying digital content - Google Patents
How to prevent copying digital contentInfo
- Publication number
- KR101092445B1 KR101092445B1 KR1020050015852A KR20050015852A KR101092445B1 KR 101092445 B1 KR101092445 B1 KR 101092445B1 KR 1020050015852 A KR1020050015852 A KR 1020050015852A KR 20050015852 A KR20050015852 A KR 20050015852A KR 101092445 B1 KR101092445 B1 KR 101092445B1
- Authority
- KR
- South Korea
- Prior art keywords
- copy protection
- infoframe
- information
- data packet
- digital
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Classifications
-
- A—HUMAN NECESSITIES
- A43—FOOTWEAR
- A43C—FASTENINGS OR ATTACHMENTS OF FOOTWEAR; LACES IN GENERAL
- A43C15/00—Non-skid devices or attachments
- A43C15/06—Ice-gripping devices or attachments, e.g. ice-spurs, ice-cleats, ice-creepers, crampons; Climbing devices or attachments, e.g. mountain climbing irons
- A43C15/068—Climbing devices or attachments, e.g. glacier crampons, mountain climbing irons
Landscapes
- Television Signal Processing For Recording (AREA)
- Signal Processing For Digital Recording And Reproducing (AREA)
Abstract
본 발명은 디지털 인터페이스인 HDMI에서 디지털 콘텐츠 복사방지를 위해 복사제어 정보 코드(Copy control information code) 정보를 전달하기 위한 디지털 콘텐츠 복사방지 방법에 관한 것이다.
본 발명은 인포프레임(infoFrame)이라는 데이터 패킷(data packet)으로 정보를 송/수신하는 디지털 인터페이스에 있어서, 인포프레임 데이터 패킷(infoFrame data packet)에 복사방지 정보를 삽입하는 단계와, 상기 복사방지 정보가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)이 송/수신되는 단계와, 상기 수신된 복사방지 정보가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)이 리시버에서 디코딩되어 복사방지되는 단계를 포함하여 이루어지는 것을 특징으로 하는 디지털 콘텐츠 복사방지 방법을 제공한다. 따라서 두 기기 디지털 전송 간의 복사방지 정보(copy protection information)를 주고 받음으로써 앞으로 콘텐츠(contents) 보호/강화에 크게 기여할 수 있다.
콘텐츠, 복사방지, 인포프레임, HDMI
The present invention relates to a digital content copy protection method for transmitting copy control information code information for copy protection of digital content in a digital interface HDMI.
According to the present invention, a method of inserting copy protection information into an infoFrame data packet in a digital interface for transmitting / receiving information in a data packet called an infoframe, and the copy protection information And transmitting / receiving an inserted infoFrame data packet and an infoFrame data packet into which the received copy protection information is inserted and decoded by a receiver. It provides a digital content copy protection method, characterized in that made. Therefore, by providing copy protection information between the digital transmission of the two devices can greatly contribute to the content protection / reinforcement in the future.
Content, Copy Protection, InfoFrame, HDMI
Description
도 1은 IEC61880의 비트 코드 할당(bit code assignment)을 설명하기 위한 도면1 is a diagram for explaining bit code assignment of IEC61880.
도 2는 인포프레임(infoFrame)의 헤더(header) 구조의 일실시 예를 설명하기 위한 도면2 is a view for explaining an embodiment of a header (header) structure of an infoframe (infoFrame)
도 3은 HDMI 스펙을 만족하도록 인포프레임(infoFrame)을 구성한 일실시 예를 설명하기 위한 도면FIG. 3 is a diagram illustrating an embodiment in which an infoframe is configured to satisfy an HDMI specification.
도 4는 본 발명에 따른 디지털 콘텐츠 복사방지 방법을 설명하기 위한 도면4 is a view for explaining a digital content copy protection method according to the present invention.
*도면의 주요부분에 대한 부호의 설명DESCRIPTION OF THE REFERENCE NUMERALS
10 : 인포프레임(infoFrame) 1 타입(type)10:
20 : 인포프레임(infoFrame) 1 버전(version)20:
30 : 인포프레임(infoFrame) 1 길이(length)30:
40 : 인포프레임(infoFrame) 1 페이로드(payload)40:
본 발명은 복사방지(copy protection)에 관한 것으로, 더욱 상세하게는 HDMI(High Definition Multimedia Interface)에서 CGMS-A(Analog Copy Generation Management System)를 이용한 디지털 콘텐츠 복사방지 방법에 관한 것이다.The present invention relates to copy protection, and more particularly, to a method for copy protection of digital content using an analog copy generation management system (CGMS-A) in a high definition multimedia interface (HDMI).
일반적으로 디지털 영상 표시 장치에서 채용하는 그래픽 인터페이스 표준으로서 DVI(Digital Visual Interface)와 함께 HDMI(High Definition Multimedia Interface)가 사용되고 있다. DVI는 DDWG(Digital Display Working Group)에서 정하여 발표한 것으로, 신호원이 디지털 비디오인 것만을 지원한다. 외부에서 주어 진 디지털 비디오 신호는 DVI 규격 커넥터를 통해 해당 디지털 영상 표시 장치로 입력된다. In general, a high definition multimedia interface (HDMI) is used together with a digital visual interface (DVI) as a graphic interface standard employed in a digital video display device. DVI has been announced by the Digital Display Working Group (DDWG) and only supports digital video sources. Externally supplied digital video signal is input to the corresponding digital video display device through the DVI standard connector.
또한, 커넥터 칩 제조업체와 OEM의 컨소시엄에 의해 발표된 새롭게 주목받고 있는 고선명 멀티미디어 인터페이스 표준(high-definition multimedia interface standard)이 HDMI(High Definition Multimedia Interface)이다. 디지털 엔터테인먼트 시대로의 인도를 위해 설계된 HDMI는 고선명(high-definition) 비디오와 다중채널 오디오를 5기가 bps 이상의 대역폭을 가진 단일 디지털 인터페이스로 결합시키는 것이다. 이 기술로 인한 이점들은 비 압축 디지털 화질(음질), 적은 케이블 및 작고 사용하기 편한 커넥터 등이다. 상기 HDMI는 또한 기존 그래픽 인터페이스의 주류이던 DVI(Digital Visual Interface) 표준과도 연동할 수 있도록 설계되었다.In addition, the emerging high-definition multimedia interface standard, announced by a consortium of connector chip manufacturers and OEMs, is HDMI (High Definition Multimedia Interface). Designed for delivery into the digital entertainment era, HDMI combines high-definition video and multichannel audio into a single digital interface with bandwidths of 5 gigabit or more. The benefits of this technology include uncompressed digital picture quality (sound quality), low cable and small, easy-to-use connectors. The HDMI is also designed to work with the DVI (Digital Visual Interface) standard, which is the mainstream of the existing graphic interface.
그런데, 디지털 콘텐츠(Digital contents)의 보급과 보호 및 저작권자의 필요에 따라 복사방지(copy protection)를 위해 아날로그 인터페이스에서는 macrovision이나 IEC61880의 복사 제어 정보 코드(copy control information code) 를 사용하여 소스에 따른 리시버의 복사(copy)를 방지하고 있다. 이러한 방식은 특정 라인의 싱크(sync) 구간에 신호를 변경해 줌으로써 구현이 가능하다. However, for the purpose of dissemination and protection of digital contents and copy protection according to the needs of the copyright holder, the analog interface uses the macrovision or the copy control information code of IEC61880 for the receiver according to the source. To prevent copying. This method can be implemented by changing a signal in a sync section of a specific line.
그러나, 상술한 종래의 HDMI와 같은 디지털 인터페이스는 싱크(sync) 구간에 인포프레임(infoFrame)이라는 패킷이 전송되어 특정 라인의 싱크(sync) 구간에 신호를 변경하는 방식으로의 정보 전달이 불가능하여 콘텐츠 소스의 리시버에서 복사를 방지하기 어려운 문제점이 있었다.However, in the above-described digital interface such as HDMI, the information frame cannot be transmitted by changing a signal in a sync section of a specific line by transmitting a packet called an infoframe in a sync section. There was a problem that it was difficult to prevent copying from the receiver of the source.
본 발명은 상기와 같은 문제점을 해결하기 위한 것으로서, 본 발명의 목적은 HDMI에서 디지털 콘텐츠 복사방지를 위해 복사제어 정보 코드(Copy control information code) 정보를 전달하기 위한 방법을 제공하는 것이다.SUMMARY OF THE INVENTION The present invention has been made to solve the above problems, and an object of the present invention is to provide a method for transferring copy control information code information for copy protection of digital content in HDMI.
상기 목적을 달성하기 위하여, 본 발명은 인포프레임(infoFrame)이라는 데이터 패킷(data packet)으로 정보를 송/수신하는 디지털 인터페이스에 있어서, 인포프레임 데이터 패킷(infoFrame data packet)에 복사방지 정보를 삽입하는 단계와, 상기 복사방지 정보가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)이 송/수신되는 단계와, 상기 수신된 복사방지 정보가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)이 리시버에서 디코딩되어 복사방지되는 단계를 포함하여 이루어지는 것을 특징으로 하는 디지털 콘텐츠 복사방지 방법을 제공한다.In order to achieve the above object, the present invention provides a method for inserting copy protection information into an infoframe data packet in a digital interface for transmitting / receiving information in a data packet called an infoframe. And transmitting / receiving an infoFrame data packet into which the copy protection information is inserted, and an infoFrame data packet into which the received copy protection information is inserted and decoded in a receiver. It provides a method for copy protection of digital content, comprising the step of copy protection.
그리고, 복사방지 정보는 인포프레임 데이터 패킷(infoFrame data packet) 중에서 아직 정의(define)되지 않은 패킷 타입(packet type)에 복사방지 정보를 삽 입하는 것이 바람직하다.In the copy protection information, it is preferable to insert the copy protection information into a packet type which is not yet defined in the infoFrame data packet.
또한, 인포프레임 데이터 패킷(infoFrame data packet)에 삽입하는 복사방지 정보는 IEC61880 에서 정의한 20비트 정보인 것이 바람직하다.In addition, the copy protection information inserted into the infoFrame data packet is preferably 20-bit information defined in IEC61880.
따라서, 본 발명에 의하면, 아날로그 인터페이스에서 소스/콘텐츠(source/contents)의 복사 방지 정보(copy protection information) 전달을 위해 사용된 스펙을 디지털 인터페이스 중 하나인 HDMI에서 적용함으로써 디지털 전송 간의 HDCP(High Definition Copy Protection)를 통한 복사방지(copy protection)는 물론,두 기기 간의 복사방지 정보(copy protection information)를 주고 받음으로써 앞으로 콘텐츠(contents) 보호/강화가 가능하다.Accordingly, according to the present invention, HDCP (High Definition) between digital transmissions is applied by applying a specification used for transmitting copy protection information of sources / contents in an analog interface to one of the digital interfaces, HDMI. In addition to copy protection through Copy Protection, content protection / enhancement is possible in the future by exchanging copy protection information between two devices.
이하 상기의 목적으로 구체적으로 실현할 수 있는 본 발명의 바람직한 실시예를 첨부한 도면을 참조하여 설명한다.Hereinafter, with reference to the accompanying drawings, preferred embodiments of the present invention that can be specifically realized for the above purpose.
도 1은 IEC61880의 비트 코드 할당(bit code assignment)을 설명하기 위한 도면이다.1 is a diagram for explaining bit code assignment of IEC61880.
먼저, IEC61880는 아날로그 인터페이스(Analog Interface)에서 소스/콘텐츠의 복사 방지를 위해 정해진 스펙으로써 상기 IEC61880에서는 싱크(sync)의 특정 라인에 APS(Analog Protection System) 정보를 넣어주어 송신을 하면, 리시버에서는 이를 디코딩 하여, 보내준 정보에 맞게 동작을 하도록 되어 있다. First, IEC61880 is a specification that is designed for copy protection of source / content in analog interface. In IEC61880, APS (Analog Protection System) information is inserted into a specific line of sync and transmitted. Decode and operate according to the information sent.
도 1을 참조하면, IEC61880에서 정의하기를 20비트(bit)의 정보를 삽입하도록 규정하고 있는데, 비트 코드 할당(bit code assignment)을 보면 비트 데이터(bit data) 1,2는 워드 0(WORD 0)으로 비디오 정보 신호를 위한 식별 데이터 (Identification data)로 할당되며, ID-1으로 나타낼 수 있다.Referring to FIG. 1, the IEC61880 defines 20-bit information to be inserted. Referring to bit code assignment,
그리고, 비트 데이터(bit data) 3 내지 6은 워드 1(WORD 1)로 나타내는데 이는 워드 2 (WORD 2)의 데이터 의미를 지시하는 역할을 하는 헤더 코드(header code)이며, 비트 데이터(bit data) 7 내지 14는 워드 2(WORD 2)로 비디오 레코더(recorder)나 플레이어(player)의 사용을 위한 아날로그 신호의 카피 제너레이션 매니저먼트 시스템(copy generation management system)을 위한 코드이다.
또한, 사이클형 리던던시 체크 코드(cyclic redundancy check code, 이하 'CRCC'라 한다.)는 송신측에서 보낸 데이터를 계산하여 정해진 값이 나오면 이에 따르고, 정해진 값이 나오지 않으면 에러가 발생하여 체크하는 방식을 위한 코드이다. 즉, 상기 CRCC는 프레임 수신장치가 프라임 바이너리 젯수(divisor)로 프레임 콘텐츠를 나누어 숫자를 계산한 다음, 그 계산된 나머지를 송신 노드가 프레임에 저장한 값과 비교하는 오류점검 기법의 코드이다.In addition, the cyclic redundancy check code (hereinafter referred to as 'CRCC') is calculated by calculating the data sent by the sender according to the specified value, if the specified value does not come out an error occurs to check the way. Is the code for That is, the CRCC is a code of an error checking technique in which a frame receiver divides frame contents by prime binary divisors, calculates a number, and compares the calculated remainder with a value stored in a frame by a transmitting node.
도 2는 인포프레임(infoFrame)의 헤더(header) 구조의 일실시 예를 설명하기 위한 도면이다.FIG. 2 is a diagram illustrating an embodiment of a header structure of an infoframe.
상기 인포프레임(infoFrame)의 헤더(header)는 인포프레임(infoFrame)의 타입(type)을 나타내는 인포프레임(infoFrame) 1 타입(type)(10)와, 인포프레임(infoFrame)의 버전을 나타내는 인포프레임(infoFrame) 1 버전(version)(20)와, 인포프레임(infoFrame)의 길이(length)를 나타내는 인포프레임(infoFrame) 1 길이(length)(30)와, 인포프레임(infoFrame)의 페이로드(payload)를 나타내는 인포프레임(infoFrame) 1 페이로드(payload)(40)으로 구성된다.The header of the infoframe (infoFrame) is an
관련하여, 상기 인포프레임(infoFrame) 1 타입(type)(10)은 타입 코드(type code)에 따라 인포프레임(infoFrame) 타입(type)이 다른바,상기 타입 코드(type code) 0*06 ~ 0*FF은 아직 정의(define)되지 않은 영역으로 즉, 장래를 위해 리저버드(reserved for future)된 영역으로 본 발명에 따른 IEC61880의 복사 제어 정보 코드(copy control information code)를 할당할 수 있는 영역이다.In this regard, the
여기서, 인포프레임(infoFrame)의 페이로드(payload)의 최대 길이는 헤더(header) 포함 28 바이트(byte)로 구성되어 있으므로 그 공간은 충분하며 인포프레임 리피트(infoFrame repeat) 기능이 지원되므로 IEC61880의 스펙(spec)을 만족 시킬 수 있다.In this case, the maximum length of the payload of the infoframe consists of 28 bytes including the header, so the space is sufficient and the infoframe repeat function is supported. can satisfy the spec.

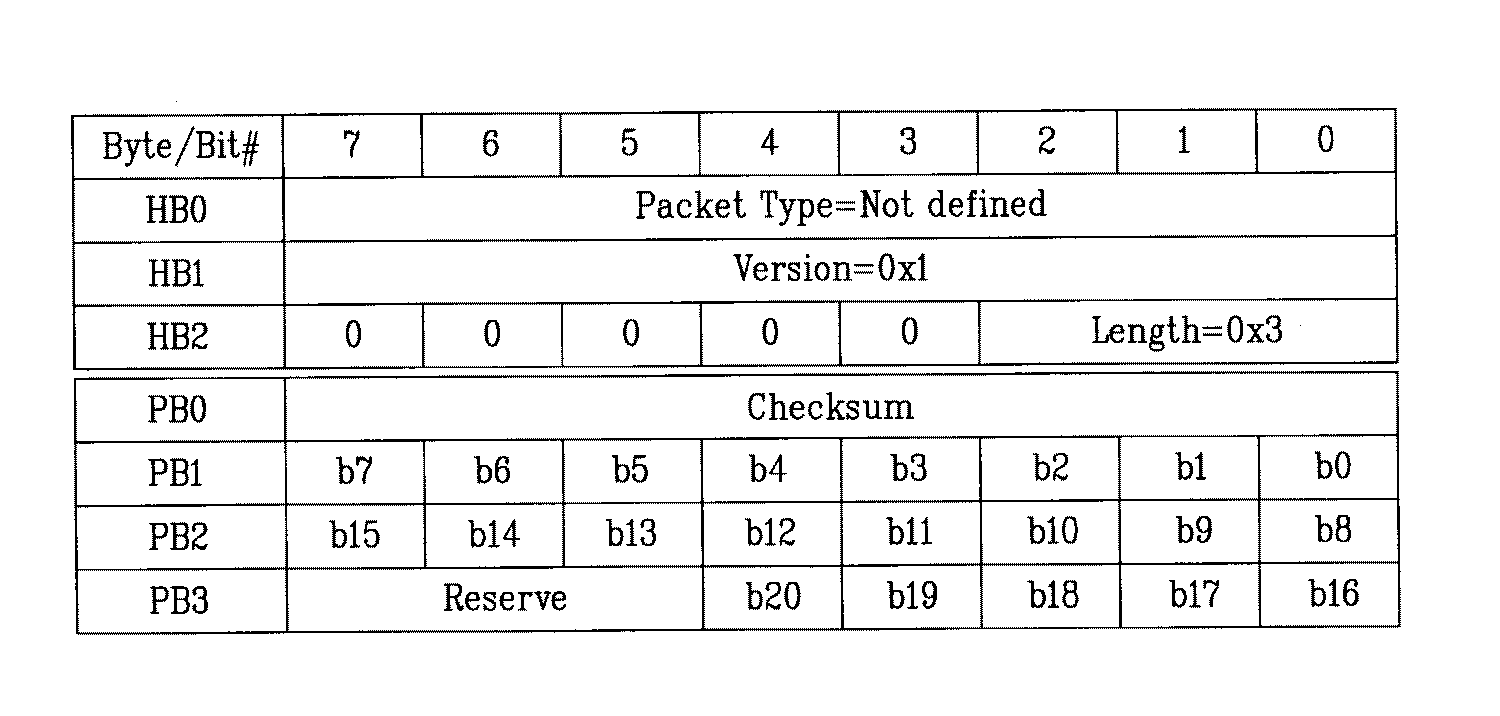

도 3은 HDMI 스펙을 만족하도록 인포프레임(infoFrame)을 구성한 일실시 예를 설명하기 위한 도면이다.FIG. 3 is a diagram for describing an embodiment in which an infoframe is configured to satisfy an HDMI specification.
도 3을 참조하면, 먼저 HB0에 인포프레임(infoFrame) 타입(type)의 패킷 타입(packet type)은 아직 정의하지 않았으며, HB1에 인포프레임(infoFrame) 버전(version)은 첫번째로 보아 버전(version) = 0*1로 두고, HB2에 인포프레임(infoFrame)의 길이(length)는 길이(length) = 0*3로 하였으며, PB0에는 체크섬(checksum)하는 부분이며, PB1 내지 PB3에 상기 도 1의 IEC61880의 20 비트 코드를 할당하고 나머지 부분은 리저브(reserve)영역으로 둔다.Referring to FIG. 3, a packet type of an infoframe type is not yet defined in HB0, and an infoframe version in HB1 is first viewed as a version. ) = 0 * 1, the length of the infoframe (infoFrame) in HB2 is length (length) = 0 * 3, the checksum (Psumsum) in PB0, PB1 to PB3 of FIG. The 20-bit code of IEC61880 is assigned and the rest is reserved.
도 4는 본 발명에 따른 디지털 콘텐츠 복사방지 방법을 설명하기 위한 도면이다.4 is a view for explaining a digital content copy protection method according to the present invention.
HDMI에서는 싱크(sync) 구간에 오디오(audio) 및 각종 다른 추가 정보들을 실어 보내기 위해 인포프레임(infoFrame)이라는 데이터 패킷(data packet)을 보내기 때문에 디지털 콘텐츠 복사방지(digital contents copy protection)을 위해 기존의 스펙(spec)을 적용하기가 곤란하다. 따라서, 인포프레임 데이터 패킷(infoFrame data packet) 중 아직 정의(define) 되어있지 않은 패킷 타입(packet type)을 통해 IEC61880에서 정의한 20비트(bit)의 정보를 삽입하도록 하여 리시버에서는 아날로그와 동일하게 디코딩하여 해당 정보에 맞게 동작을 하면 된다. In HDMI, a data packet called an infoframe is sent to carry audio and various other information in a sync section, so that digital content copy protection It is difficult to apply a spec. Therefore, the 20-bit information defined in IEC61880 is inserted through an undefined packet type of infoFrame data packets, and the receiver decodes the same as analog. You can operate according to the information.
이하, 도 4를 참조하여 디지털 인터페이스 중 하나인 HDMI에서 콘텐츠 복사방지 방법을 설명하면, 먼저 송신측의 인포프레임 데이터 패킷(infoFrame data packet) 중에서 아직 정의(define)되지 않은 패킷 타입(packet type)에 복사방지(copy protection)를 위해 아날로그 인터페이스에서 소스/콘텐츠(source/contents)의 복사방지 정보(copy protection information) 전달을 위해 사용된 IEC61880 스펙(spec)에서 정의한 20비트 정보를 디지털 인터페이스 중 하나인 HDMI에 삽입한다(S10). 따라서, 상기 복사방지 정보는 디지털 콘텐츠 정보 신호를 위한 식별 데이터, 헤더 코드(header code), 카피 제너레이션 매니지먼트 시스템 코드(copy generation management system code) 및 사이클형 리던던시 체크 코드(cyclic redundancy check code) 중 적어도 하나를 포함하는 20 비트(bit) 정보가 된다. Hereinafter, referring to FIG. 4, a method of preventing copying of content in HDMI, which is one of digital interfaces, will be described. HDMI, one of the digital interfaces, defines 20-bit information defined by the IEC61880 specification, which is used to convey copy protection information of sources / contents on an analog interface for copy protection. It is inserted into (S10). Accordingly, the copy protection information includes at least one of identification data for a digital content information signal, a header code, a copy generation management system code, and a cyclic redundancy check code. 20 bits including information.
상기 S10단계에서 복사방지 정보(copy protection information)가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)을 송신측에서 송신한다(S20).In step S10, an information frame data packet in which copy protection information is inserted is transmitted from the transmitting side (S20).
상기 송신된 복사방지 정보(copy protection information)가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)을 수신측의 리시버에서 수신한다(S30). In operation S30, the receiver on the receiving side receives an infoFrame data packet into which the transmitted copy protection information is inserted.
마지막으로, 상기 수신된 복사방지 정보(copy protection information)가 삽입된 인포프레임 데이터 패킷(infoFrame data packet)이 리시버에서 디코딩되어 복사방지되는데, 상기 리시버에서는 아날로그와 동일하게 디코딩하여 복사방지 정 보에 맞게 동작하는 것이다(S40).Finally, an infoFrame data packet in which the received copy protection information is inserted is decoded in a receiver and copied. The receiver decodes in the same manner as analog to fit the copy protection information. It is operating (S40).
이리하여 디지털 전송 간의 HDCP(High Definition Copy Protection)를 통한 복사방지(copy protection) 뿐만 아니라, 두 기기 간의 복사방지 정보(copy protection information)를 주고 받음으로써 불법 복제를 방지하여 콘텐츠(contents)를 보호할 수 있다.Thus, not only copy protection through HDCP (High Definition Copy Protection) between digital transmissions, but also copy protection information between two devices can be used to protect content by preventing illegal copying. Can be.
본 발명을 상술한 실시예에 한정되지 않으며, 첨부된 청구범위에서 알 수 있는 바와 같이 본 발명이 속한 분야의 통상의 지식을 가진 자에 의해 변형이 가능하고 이러한 변형은 본 발명의 범위에 속한다. The present invention is not limited to the above-described embodiments, and as can be seen in the appended claims, modifications can be made by those skilled in the art to which the invention pertains, and such modifications are within the scope of the present invention.
상기에서 설명한 본 발명에 따른 디지털 콘텐츠 복사방지 방법의 효과를 설명하면 다음과 같다. The effects of the digital content copy protection method according to the present invention described above are as follows.
아날로그 인터페이스에서 소스/콘텐츠(source/contents)의 복사 방지 정보(copy protection information) 전달을 위해 사용된 스펙을 디지털 인터페이스 중 하나인 HDMI에서 적용함으로써 디지털 전송 간의 HDCP(High Definition Copy Protection)를 통한 복사방지(copy protection)는 물론,두 기기 간의 복사방지 정보(copy protection information)를 주고 받음으로써 앞으로 콘텐츠(contents) 보호/강화에 크게 기여할 수 있다.Copy protection via HDCP (High Definition Copy Protection) between digital transmissions by applying the specification used for the transmission of copy protection information of sources / contents in the analog interface to HDMI, one of the digital interfaces. In addition to (copy protection), by providing copy protection information (copy protection information) between the two devices can greatly contribute to the content protection / enhancement in the future.
Claims (4)
