本発明は、照明用非接触給電システムに関するものである。   The present invention relates to a non-contact power feeding system for illumination.

従来から、非接触給電式の電気器具に関するものが提案されている（例えば、特許文献１）。特許文献１には、非接触給電式の各種の電気器具を収納する浴室カウンター構造が記載されている。また、特許文献１には、図１２に示すような、浴室カウンター構造における照明器具７０の設置状態が記載されている。   Conventionally, the thing regarding a non-contact electric supply type electric appliance is proposed (for example, patent documents 1). Patent Document 1 describes a bathroom counter structure that houses various electric appliances of non-contact power feeding type. Moreover, in patent document 1, the installation state of the lighting fixture 70 in a bathroom counter structure as shown in FIG. 12 is described.

浴室カウンター構造の底板８０には、非接触給電のための給電部材８１が埋設されている。また、底板８０は、給電部材８１の周囲に、照明器具７０が覆い被せられる凸部８２が配設されている。   A power supply member 81 for non-contact power supply is embedded in the bottom plate 80 of the bathroom counter structure. Further, the bottom plate 80 is provided with a convex portion 82 around the power supply member 81 so as to cover the lighting fixture 70.

照明器具７０の一面側（図１２では、下面側）は、給電部材８１と対向する部位に、受電部材７１が設けられている。   On one surface side of the lighting fixture 70 (on the lower surface side in FIG. 12), a power receiving member 71 is provided at a portion facing the power supply member 81.

上述の照明器具７０では、受電部材７１と給電部材８１とが完全に対向する場合に、最大の照度が得られる。また、上述の照明器具７０では、この照明器具７０をいずれかの方向（図１２中の矢印方向）にスライドさせて受電部材７１と給電部材８１との対向範囲を狭めると、照度が低下する。   In the luminaire 70 described above, the maximum illuminance can be obtained when the power receiving member 71 and the power feeding member 81 completely face each other. Moreover, in the above-described lighting fixture 70, when the lighting fixture 70 is slid in any direction (arrow direction in FIG. 12) to narrow the facing range between the power receiving member 71 and the power feeding member 81, the illuminance decreases.

特開平９−３２２４３６号公報Japanese Patent Laid-Open No. 9-322436

ところで、上述の照明器具７０では、この照明器具７０をいずれかの上記方向にスライドさせることによって、所望の照度を得ることが可能となる。   By the way, in the above-mentioned lighting fixture 70, it becomes possible to obtain desired illuminance by sliding the lighting fixture 70 in any of the above directions.

しかしながら、上述の照明器具７０では、図示されていない光源の光出力を変化させるために、光源を有する灯具部７２（図１２参照）に触れて照明器具７０をスライドさせる必要がある。   However, in the above-mentioned lighting fixture 70, in order to change the light output of the light source which is not illustrated, it is necessary to touch the lamp part 72 (refer FIG. 12) which has a light source, and to slide the lighting fixture 70. FIG.

本発明は上記事由に鑑みて為されたものであり、その目的は、灯具部に触れることなく調光可能な照明用非接触給電システムを提供することにある。   This invention is made | formed in view of the said reason, The objective is to provide the non-contact electric power feeding system for illumination which can be dimmed without touching a lamp part.

本発明の照明用非接触給電システムは、光源を有する灯具部と、前記灯具部に一端部が接続されたアーム部と、前記アーム部の他端部を保持する基台部とを備え、前記基台部は、前記アーム部を前記アーム部の周方向に回動自在に保持しており、前記基台部に、電流が流れる送電コイルが設けられ、前記アーム部の前記他端部に、前記送電コイルで発生する磁界による電磁誘導にて前記送電コイルから非接触で受電可能な受電コイルが設けられて、前記受電コイルは、前記光源を点灯させる点灯装置を介して前記光源に電気的に接続されてなり、前記送電コイルおよび前記受電コイルの形状は、前記アーム部を前記周方向に回動させた時に、前記受電コイルと交鎖する磁束量が変化するように形成されてなることを特徴とする。   A non-contact power feeding system for illumination according to the present invention includes a lamp unit having a light source, an arm unit having one end connected to the lamp unit, and a base unit holding the other end of the arm unit, The base part holds the arm part rotatably in the circumferential direction of the arm part, the power transmission coil through which current flows is provided in the base part, and the other end part of the arm part is provided with A power receiving coil capable of receiving power from the power transmitting coil in a non-contact manner by electromagnetic induction caused by a magnetic field generated in the power transmitting coil is provided, and the power receiving coil is electrically connected to the light source via a lighting device that lights the light source. The shapes of the power transmission coil and the power reception coil are formed such that when the arm portion is rotated in the circumferential direction, the amount of magnetic flux interlinked with the power reception coil is changed. Features.

この照明用非接触給電システムにおいて、前記送電コイルと前記受電コイルとの少なくとも一方が、前記アーム部の回動軸からずらして配置されてなることが好ましい。   In this non-contact power supply system for illumination, it is preferable that at least one of the power transmission coil and the power reception coil is arranged so as to be shifted from the rotation axis of the arm portion.

この照明用非接触給電システムにおいて、前記基台部には、前記アーム部側へ突出する第１の軸部が設けられ、前記アーム部の前記他端部に、前記第１の軸部を軸受けする第１の軸受け部が設けられてなることが好ましい。   In this illumination non-contact power feeding system, the base portion is provided with a first shaft portion protruding toward the arm portion side, and the first shaft portion is supported by the other end portion of the arm portion. It is preferable that a first bearing portion is provided.

この照明用非接触給電システムにおいて、前記アーム部が筒状に形成されてなり、前記第１の軸受け部が、前記アーム部の中心軸からずらして配置されてなることが好ましい。   In this illumination non-contact power feeding system, it is preferable that the arm portion is formed in a cylindrical shape, and the first bearing portion is arranged so as to be shifted from a central axis of the arm portion.

この照明用非接触給電システムにおいて、前記基台部には、前記アーム部の前記他端部もしくは前記他端部に設けられた第２の軸部を軸受けする第２の軸受け部が設けられてなることが好ましい。   In this non-contact power supply system for illumination, the base portion is provided with a second bearing portion for bearing the second shaft portion provided at the other end portion or the other end portion of the arm portion. It is preferable to become.

この照明用非接触給電システムにおいて、前記基台部と前記アーム部との一方には、他方の少なくとも一部を軸受けする凹形状の第３の軸受け部が設けられており、前記一部の外周部に螺旋状の第１の突起が設けられ、前記第３の軸受け部の内周部に螺旋状の第２の突起が設けられて、前記第１の突起と前記第２の突起とが、前記アーム部の回動軸に沿った方向に重ねて配置されてなり、前記アーム部を前記周方向に回動させると、前記送電コイルと前記受電コイルとの間の距離が変化することが好ましい。   In this non-contact power supply system for illumination, one of the base part and the arm part is provided with a concave third bearing part for bearing at least a part of the other part, and the outer periphery of the part. A spiral first protrusion is provided on the portion, a spiral second protrusion is provided on the inner periphery of the third bearing portion, and the first protrusion and the second protrusion are It is preferable that the distance between the power transmission coil and the power reception coil changes when the arm portion is arranged in a direction along the rotation axis of the arm portion and the arm portion is rotated in the circumferential direction. .

本発明の照明用非接触給電システムにおいては、灯具部に触れることなく調光可能となる。   In the non-contact electric power feeding system for illumination according to the present invention, dimming can be performed without touching the lamp unit.

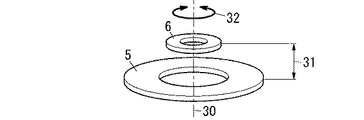

実施形態１の照明用非接触給電システムに関し、（ａ）は概略分解斜視図、（ｂ）は（ａ）の断面図である。(A) is a schematic exploded perspective view, (b) is sectional drawing of (a) regarding the non-contact electric power feeding system for illumination of Embodiment 1. FIG. 同上の照明用非接触給電システムにおいて、送電コイルと受電コイルとの位置関係の説明図である。It is explanatory drawing of the positional relationship of a power transmission coil and a receiving coil in the non-contact electric power feeding system for illumination same as the above. 同上の照明用非接触給電システムにおいて、送電コイルおよび受電コイルの形状の説明図である。It is explanatory drawing of the shape of a power transmission coil and a receiving coil in the non-contact electric power feeding system for illumination same as the above. 同上の照明用非接触給電システムにおいて、送電コイルおよび受電コイルの他の形状の説明図である。It is explanatory drawing of the other shape of a power transmission coil and a receiving coil in the non-contact electric power feeding system for illumination same as the above. 実施形態２の照明用非接触給電システムに関し、（ａ）は概略分解斜視図、（ｂ）は（ａ）の断面図である。(A) is a schematic exploded perspective view, (b) is sectional drawing of (a) regarding the non-contact electric power feeding system for illumination of Embodiment 2. FIG. 同上の照明用非接触給電システムにおいて、送電コイルと受電コイルとの位置関係の説明図である。It is explanatory drawing of the positional relationship of a power transmission coil and a receiving coil in the non-contact electric power feeding system for illumination same as the above. 実施形態３の照明用非接触給電システムに関し、（ａ）は概略分解斜視図、（ｂ）は（ａ）の断面図である。(A) is a schematic exploded perspective view, (b) is sectional drawing of (a) regarding the non-contact electric power feeding system for illumination of Embodiment 3. FIG. 同上の照明用非接触給電システムにおいて、送電コイルと受電コイルとの位置関係の説明図である。It is explanatory drawing of the positional relationship of a power transmission coil and a receiving coil in the non-contact electric power feeding system for illumination same as the above. 実施形態４の照明用非接触給電システムに関し、（ａ）は概略分解斜視図、（ｂ）は（ａ）の断面図である。(A) is a schematic exploded perspective view, (b) is sectional drawing of (a) regarding the non-contact electric power feeding system for illumination of Embodiment 4. FIG. 同上の照明用非接触給電システムにおいて、送電コイルと受電コイルとの位置関係の説明図である。It is explanatory drawing of the positional relationship of a power transmission coil and a receiving coil in the non-contact electric power feeding system for illumination same as the above. 実施形態５の照明用非接触給電システムに関し、（ａ）は概略分解斜視図、（ｂ）は断面図である。(A) is a schematic exploded perspective view, (b) is sectional drawing regarding the non-contact electric power feeding system for illumination of Embodiment 5. FIG. 従来例の浴室カウンター構造における照明器具の設置状態を示す説明図である。It is explanatory drawing which shows the installation state of the lighting fixture in the bathroom counter structure of a prior art example.

（実施形態１）
以下、本実施形態の照明用非接触給電システムについて、図１〜図３を参照しながら説明する。 (Embodiment 1)
Hereinafter, the non-contact power supply system for illumination according to the present embodiment will be described with reference to FIGS.

本実施形態の照明用非接触給電システム１は、例えば、電気スタンドなどの照明器具である。この照明用非接触給電システム１は、光源９を有する灯具部４と、灯具部４に一端部が接続されたアーム部３と、アーム部３の他端部３ａを保持する基台部２とを備えている。また、照明用非接触給電システム１は、非接触給電のために、送電コイル５と受電コイル６とを備えている。   The non-contact electric power feeding system 1 for illumination of this embodiment is lighting fixtures, such as a desk lamp, for example. The illumination non-contact power feeding system 1 includes a lamp unit 4 having a light source 9, an arm unit 3 having one end connected to the lamp unit 4, and a base unit 2 that holds the other end 3 a of the arm unit 3. It has. Moreover, the non-contact electric power feeding system 1 for illumination is provided with the power transmission coil 5 and the receiving coil 6 for non-contact electric power feeding.

灯具部４は、例えば、傘状に形成されている。本実施形態では、灯具部４の材料として、例えば、金属材料や樹脂材料などを使用することができる。   The lamp unit 4 is formed in an umbrella shape, for example. In this embodiment, for example, a metal material or a resin material can be used as the material of the lamp unit 4.

また、灯具部４の開口部には、板状（本実施形態では、円板状）のパネル１７が配置されている。パネル１７は、透光性を有する材料（例えば、乳白色のアクリル樹脂、ガラスなど）により形成されている。   A plate-like (disc-like in this embodiment) panel 17 is disposed in the opening of the lamp unit 4. The panel 17 is formed of a translucent material (for example, milky white acrylic resin, glass, or the like).

パネル１７の一表面側（図１では、上面側）の周部には、複数（本実施形態では、４つ）の光源９が配置されている。本実施形態では、各光源９が、パネル１７の外周に沿った仮想円の円周上において等間隔で配置されている。一方、灯具部４の内部には、各光源９を点灯させる点灯装置（図示せず）が配置されている。   A plurality (four in the present embodiment) of light sources 9 are arranged on a peripheral portion on one surface side of the panel 17 (upper surface side in FIG. 1). In the present embodiment, the light sources 9 are arranged at equal intervals on the circumference of a virtual circle along the outer periphery of the panel 17. On the other hand, a lighting device (not shown) for lighting each light source 9 is disposed inside the lamp unit 4.

各光源９としては、ＬＥＤ（Light Emitting Diode）を採用している。各光源９の電気的な接続関係は、直列接続または並列接続であってもよいし、直列接続と並列接続とを組み合わせた接続であってもよい。ここにおいて、上記点灯装置は、図示しない第１の配線を介して複数の光源９と電気的に接続されている。なお、本実施形態では、光源９の数を、複数としているが、１つであってもよい。また、本実施形態では、各光源９としてＬＥＤを採用しているが、これに限らず、例えば、有機エレクトロルミネッセンス素子などを採用することもできる。   Each light source 9 employs an LED (Light Emitting Diode). The electrical connection relationship of each light source 9 may be a series connection or a parallel connection, or a combination of a series connection and a parallel connection. Here, the lighting device is electrically connected to a plurality of light sources 9 via a first wiring (not shown). In the present embodiment, the number of the light sources 9 is plural, but may be one. Moreover, in this embodiment, although LED is employ | adopted as each light source 9, it is not restricted to this, For example, an organic electroluminescent element etc. can also be employ | adopted.

アーム部３は、例えば、筒状（本実施形態では、有底円筒状）に形成されている。本実施形態では、アーム部３の材料として、例えば、樹脂材料などを使用することができる。   The arm part 3 is formed, for example, in a cylindrical shape (in this embodiment, a bottomed cylindrical shape). In the present embodiment, for example, a resin material or the like can be used as the material of the arm portion 3.

アーム部３の上記一端部（図１では、上端部）は、パネル１７の中央部に着脱自在に接続される。ここにおいて、パネル１７の中央部には、灯具部４の内部とアーム部３の内部とを連通するための貫通孔１７ａが設けられている。また、アーム部３は、パネル１７の貫通孔１７ａを覆うようにして、パネル１７の中央部に接続されている。なお、本実施形態の照明用非接触給電システム１では、アーム部３をパネル１７の中央部に接続しているが、アーム部３とパネル１７との接続はこれに限るものではない。また、本実施形態では、アーム部３の形状を、有底円筒状としているが、これに限らず、例えば、円筒状、角筒状などであってもよい。   The one end portion (upper end portion in FIG. 1) of the arm portion 3 is detachably connected to the central portion of the panel 17. Here, a through-hole 17 a for communicating the inside of the lamp unit 4 and the inside of the arm unit 3 is provided at the center of the panel 17. The arm portion 3 is connected to the central portion of the panel 17 so as to cover the through hole 17a of the panel 17. In addition, in the non-contact electric power feeding system 1 for illumination of this embodiment, although the arm part 3 is connected to the center part of the panel 17, the connection of the arm part 3 and the panel 17 is not restricted to this. Moreover, in this embodiment, although the shape of the arm part 3 is made into the bottomed cylindrical shape, it is not restricted to this, For example, a cylindrical shape, a rectangular tube shape, etc. may be sufficient.

基台部２は、扁平な箱状に形成されている。本実施形態では、基台部２の材料として、例えば、樹脂材料などを使用することができる。なお、本実施形態では、基台部２の平面視形状を、円形状としているが、この形状を特に限定するものではない。   The base part 2 is formed in a flat box shape. In the present embodiment, for example, a resin material or the like can be used as the material of the base unit 2. In addition, in this embodiment, although the planar view shape of the base part 2 is made into circular shape, this shape is not specifically limited.

基台部２の一面側（図１では、上面側）の中央部には、アーム部３側へ突出する第１の軸部７が設けられている。本実施形態では、第１の軸部７の形状を、例えば、円柱状としている。ここにおいて、アーム部３の他端部３ａには、第１の軸部７を軸受けする第１の軸受け部８が設けられている。本実施形態では、第１の軸受け部８の形状を、例えば、円筒状としている。第１の軸受け部８の内径寸法は、第１の軸部７の外径寸法よりも若干大きく設定されている。これにより、基台部２は、アーム部３の他端部３ａを保持することが可能となる。また、基台部２は、アーム部３をこのアーム部３の周方向（図２中の矢印３２の方向）に回動自在に保持することが可能となる。なお、本実施形態の照明用非接触給電システム１では、第１の軸部７の中心軸を、アーム部３の中心軸と一致させている。また、本実施形態では、第１の軸受け部８の中心軸を、アーム部３の中心軸と一致させている。つまり、本実施形態の照明用非接触給電システム１では、第１の軸部７の中心軸が、アーム部３の回動軸３０となる。   A first shaft portion 7 that protrudes toward the arm portion 3 is provided at a central portion on one surface side (the upper surface side in FIG. 1) of the base portion 2. In this embodiment, the shape of the 1st axial part 7 is made into the column shape, for example. Here, the other end portion 3 a of the arm portion 3 is provided with a first bearing portion 8 for bearing the first shaft portion 7. In the present embodiment, the shape of the first bearing portion 8 is, for example, a cylindrical shape. The inner diameter dimension of the first bearing portion 8 is set slightly larger than the outer diameter dimension of the first shaft portion 7. As a result, the base 2 can hold the other end 3 a of the arm 3. Moreover, the base part 2 can hold | maintain the arm part 3 so that rotation in the circumferential direction (direction of the arrow 32 in FIG. 2) of this arm part 3 is possible. In the illumination non-contact power feeding system 1 of the present embodiment, the central axis of the first shaft portion 7 is matched with the central axis of the arm portion 3. In the present embodiment, the central axis of the first bearing portion 8 is matched with the central axis of the arm portion 3. That is, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the first shaft portion 7 becomes the rotation shaft 30 of the arm portion 3.

基台部２の内部には、電流（高周波電流）が流れる送電コイル５が配置されている。また、基台部２の内部には、送電コイル５へ電流（高周波電流）を出力する電源装置（図示せず）が配置されている。この電源装置は、図示しない第２の配線を介して送電コイル５と電気的に接続されている。また、電源装置は、電源コード１０と電気的に接続されている。この電源コード１０は、基台部２の側部から導出されている。また、電源コード１０には、コンセント用のプラグ１９が接続されている。また、電源コード１０には、電源装置への給電をオンオフするためのスイッチ（図示せず）が設けられている。   Inside the base part 2, a power transmission coil 5 through which a current (high-frequency current) flows is arranged. In addition, a power supply device (not shown) that outputs a current (high-frequency current) to the power transmission coil 5 is disposed inside the base unit 2. This power supply device is electrically connected to the power transmission coil 5 via a second wiring (not shown). Further, the power supply device is electrically connected to the power cord 10. The power cord 10 is led out from the side part of the base part 2. The power cord 10 is connected to an outlet plug 19. Further, the power cord 10 is provided with a switch (not shown) for turning on / off the power supply to the power supply device.

送電コイル５としては、例えば、平面視が円形状で巻軸方向が基台部２の厚み方向に沿った方向であるコイルなどを使用することができる（図２および図３参照）。なお、本実施形態では、送電コイル５の巻き数を特に限定しない。   As the power transmission coil 5, for example, a coil having a circular shape in plan view and a winding axis direction along the thickness direction of the base portion 2 can be used (see FIGS. 2 and 3). In the present embodiment, the number of turns of the power transmission coil 5 is not particularly limited.

また、送電コイル５は、第１の軸部７の中心軸からずらして配置されている。要するに、送電コイル５は、アーム部３の回動軸３０からずらして配置されている。ここにおいて、アーム部３の他端部３ａには、送電コイル５で発生する磁界による電磁誘導にて送電コイル５から非接触で受電可能な受電コイル６が設けられている。   Further, the power transmission coil 5 is arranged so as to be shifted from the central axis of the first shaft portion 7. In short, the power transmission coil 5 is arranged so as to be shifted from the rotation shaft 30 of the arm portion 3. Here, the other end 3 a of the arm 3 is provided with a power receiving coil 6 that can receive power from the power transmitting coil 5 in a non-contact manner by electromagnetic induction caused by a magnetic field generated in the power transmitting coil 5.

受電コイル６としては、例えば、平面視が円形状で巻軸方向が基台部２の厚み方向に沿った方向であるコイルなどを使用することができる（図２および図３参照）。なお、本実施形態では、受電コイル６の巻き数を特に限定しない。   As the power receiving coil 6, for example, a coil having a circular shape in a plan view and a winding axis direction along the thickness direction of the base portion 2 can be used (see FIGS. 2 and 3). In the present embodiment, the number of turns of the power receiving coil 6 is not particularly limited.

受電コイル６の外径寸法は、送電コイル５の外径寸法よりも小さく設定されている。また、受電コイル６の内径寸法は、送電コイル５の内径寸法よりも小さく設定されている。つまり、本実施形態の照明用非接触給電システム１では、受電コイル６の平面サイズが、送電コイル５の平面サイズよりも小さく設定されている。   The outer diameter dimension of the power reception coil 6 is set smaller than the outer diameter dimension of the power transmission coil 5. Further, the inner diameter dimension of the power receiving coil 6 is set smaller than the inner diameter dimension of the power transmission coil 5. That is, in the non-contact power feeding system 1 for illumination according to the present embodiment, the planar size of the power receiving coil 6 is set smaller than the planar size of the power transmitting coil 5.

また、受電コイル６は、第１の軸部７の中心軸からずらして配置されている。要するに、受電コイル６は、アーム部３の回動軸３０からずらして配置されている。   Further, the power receiving coil 6 is arranged so as to be shifted from the central axis of the first shaft portion 7. In short, the power receiving coil 6 is arranged so as to be shifted from the rotation shaft 30 of the arm portion 3.

また、受電コイル６は、図示しない第３の配線を介して、灯具部４の内部に配置された上記点灯装置と電気的に接続されている。要するに、受電コイル６は、上記点灯装置を介して光源９に電気的に接続されている。なお、本実施形態の照明用非接触給電システム１では、上記点灯装置を、灯具部４の内部に配置しているが、これに限らず、例えば、アーム部３の内部に配置してもよい。また、本実施形態では、送電コイル５と受電コイル６との両方を、アーム部３の回動軸３０からずらして配置しているが、これに限らず、送電コイル５と受電コイル６との一方を、アーム部３の回動軸３０からずらして配置してもよい。   The power receiving coil 6 is electrically connected to the lighting device disposed inside the lamp unit 4 through a third wiring (not shown). In short, the power receiving coil 6 is electrically connected to the light source 9 through the lighting device. In addition, in the non-contact electric power feeding system 1 for illumination of this embodiment, although the said lighting device is arrange | positioned inside the lamp part 4, you may arrange | position not only to this but inside the arm part 3, for example. . Moreover, in this embodiment, although both the power transmission coil 5 and the receiving coil 6 are arrange | positioned and shifted from the rotating shaft 30 of the arm part 3, it is not restricted to this, The power transmission coil 5 and the receiving coil 6 One may be arranged so as to be shifted from the rotation shaft 30 of the arm portion 3.

ところで、送電コイル５および受電コイル６の形状は、アーム部３をこのアーム部３の回動軸３０を中心線として上記周方向に回動させた時に、受電コイル６と交鎖する磁束量が変化するように形成されている（図２および図３参照）。具体的に説明すると、送電コイル５および受電コイル６の平面視形状は、送電コイル５と受電コイル６とが対向する位置に配置されたとき、送電コイル５で発生する磁界による電磁誘導に応じて受電コイル６に誘起電流が流れるように形成されている。ここにおいて、上記点灯装置は、受電コイル６に流れる誘起電流を整流する整流部（図示せず）と、この整流部により整流された電流を平滑して各光源９へ出力する平滑用のコンデンサ（図示せず）とを有している。   By the way, the shapes of the power transmission coil 5 and the power reception coil 6 are such that when the arm portion 3 is rotated in the circumferential direction about the rotation axis 30 of the arm portion 3 as a center line, It is formed so as to change (see FIGS. 2 and 3). If it demonstrates concretely, the planar view shape of the power transmission coil 5 and the receiving coil 6 will respond | correspond to the electromagnetic induction by the magnetic field which generate | occur | produces in the power transmission coil 5, when the power transmission coil 5 and the power receiving coil 6 are arrange | positioned in the position which opposes. The receiving coil 6 is formed so that an induced current flows. Here, the lighting device includes a rectifier (not shown) that rectifies the induced current flowing in the power receiving coil 6, and a smoothing capacitor that smoothes the current rectified by the rectifier and outputs it to each light source 9 ( (Not shown).

本実施形態の照明用非接触給電システム１では、送電コイル５と受電コイル６とが、図３に示すように、アーム部３の回動軸３０に沿った方向をｚ軸方向とし、アーム部３の回動軸３０に直交する面内で互いに直交する方向をｘ軸方向、ｙ軸方向と規定した直交座標系のｚ軸方向に離間して配置されている。また、本実施形態では、送電コイル５が、図３中の直交座標系のｘｙ平面内に配置されている。また、本実施形態では、受電コイル６が、図３中の直交座標系のｘｙ平面と平行な面内で上記周方向に回動する。なお、図３では、基台部２およびアーム部３の図示を省略している。また、図３中の矢印３２は、アーム部３の上記周方向を表している。   In the non-contact electric power feeding system 1 for illumination according to the present embodiment, the power transmission coil 5 and the power receiving coil 6 have the z-axis direction as the direction along the rotation axis 30 of the arm unit 3 as shown in FIG. 3 are arranged apart from each other in the z-axis direction of the orthogonal coordinate system in which the directions orthogonal to each other in the plane orthogonal to the rotation axis 30 are defined as the x-axis direction and the y-axis direction. Moreover, in this embodiment, the power transmission coil 5 is arrange | positioned in xy plane of the orthogonal coordinate system in FIG. Moreover, in this embodiment, the receiving coil 6 rotates in the said circumferential direction within the surface parallel to xy plane of the orthogonal coordinate system in FIG. In addition, in FIG. 3, illustration of the base part 2 and the arm part 3 is abbreviate | omitted. Further, an arrow 32 in FIG. 3 represents the circumferential direction of the arm portion 3.

また、本実施形態の照明用非接触給電システム１では、送電コイル５と受電コイル６との少なくとも一方が、図３に示すように、アーム部３の回動軸３０からずらして配置されているので、アーム部３を上記周方向に回動させるだけで、受電コイル６に流れる誘起電流の電流量を変化させることが可能となる。   Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, as shown in FIG. 3, at least one of the power transmission coil 5 and the power receiving coil 6 is arrange | positioned offset from the rotating shaft 30 of the arm part 3. As shown in FIG. Therefore, it is possible to change the amount of induced current flowing in the power receiving coil 6 simply by rotating the arm portion 3 in the circumferential direction.

本実施形態の照明用非接触給電システム１では、プラグ１９が図示しないコンセントに接続された状態で、送電コイル５と受電コイル６とが対向する位置に配置されたとき、受電コイル６に誘起電流が流れるので、上記点灯装置により各光源９を点灯させることが可能となる。また、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させた時に、受電コイル６と交鎖する磁束量が変化するので、受電コイル６に流れる誘起電流の電流量を変化させることが可能となる。また、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させた時に、受電コイル６に流れる誘起電流の電流量を変化させることができるので、上記点灯装置が各光源９の光出力の大きさを変化させることが可能となる。つまり、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させるだけで、各光源９を調光することが可能となる。これにより、本実施形態の照明用非接触給電システム１では、例えば、各光源９を調光するための別体の調光用ボリュームなどが不要となる。   In the contactless power supply system 1 for illumination according to the present embodiment, when the power transmission coil 5 and the power reception coil 6 are arranged at positions facing each other with the plug 19 connected to an outlet (not shown), an induced current is generated in the power reception coil 6. Therefore, each light source 9 can be turned on by the lighting device. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, when the arm part 3 is rotated in the said circumferential direction, since the magnetic flux amount which crosses with the receiving coil 6 changes, the induced current which flows into the receiving coil 6 is changed. The amount of current can be changed. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, when the arm part 3 is rotated in the said circumferential direction, since the electric current amount of the induced current which flows into the receiving coil 6 can be changed, the said lighting device However, the magnitude of the light output of each light source 9 can be changed. That is, in the non-contact electric power feeding system 1 for illumination of this embodiment, it becomes possible to light-control each light source 9 only by rotating the arm part 3 to the said circumferential direction. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, the separate dimming volume etc. for dimming each light source 9 are unnecessary, for example.

また、本実施形態の照明用非接触給電システム１では、利用者がアーム部３を持ってこのアーム部３を上記周方向に回動させることにより、上記点灯装置が各光源９の光出力の大きさを変化させることができるので、灯具部４に触れることなく調光が可能となる。また、本実施形態の照明用非接触給電システム１では、各光源９を調光するときに、図１２に示した構成の従来例の照明器具７０に比べて、灯具部４の位置が変わるのを抑制することが可能となる。また、本実施形態の照明用非接触給電システム１では、各光源９を調光するときに、図１２に示した構成の従来例の照明器具７０のような、照明器具７０をスライドさせるためのスペースが不要となる。   Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, when the user holds the arm part 3 and rotates the arm part 3 in the circumferential direction, the lighting device outputs the light output of each light source 9. Since the size can be changed, the light can be adjusted without touching the lamp unit 4. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, when each light source 9 is light-modulated, the position of the lamp part 4 changes compared with the lighting fixture 70 of the conventional example of the structure shown in FIG. Can be suppressed. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, when dimming each light source 9, it is for sliding the lighting fixture 70 like the lighting fixture 70 of the prior art example of the structure shown in FIG. Space is not required.

なお、本実施形態の照明用非接触給電システム１では、照明用非接触給電システム１の一例として、電気スタンドを例示しているが、この照明器具を特に限定するものではない。   In addition, in the non-contact electric power feeding system 1 for illumination of this embodiment, although the desk lamp is illustrated as an example of the non-contact electric power feeding system 1 for illumination, this lighting fixture is not specifically limited.

以上説明した本実施形態の照明用非接触給電システム１では、光源９を有する灯具部４と、灯具部４に一端部が接続されたアーム部３と、アーム部３の他端部３ａを保持する基台部２とを備えている。また、本実施形態の照明用非接触給電システム１では、基台部２が、アーム部３をこのアーム部３の上記周方向に回動自在に保持している。さらに、本実施形態の照明用非接触給電システム１では、基台部２に、電流が流れる送電コイル５が設けられ、アーム部３の他端部３ａに、送電コイル５で発生する磁界による電磁誘導にて送電コイル５から非接触で受電可能な受電コイル６が設けられている。また、本実施形態の照明用非接触給電システム１では、受電コイル６が、光源９を点灯させる上記点灯装置を介して光源９に電気的に接続されている。そして、本実施形態の照明用非接触給電システム１では、送電コイル５および受電コイル６の形状が、アーム部３を上記周方向に回動させた時に、受電コイル６と交鎖する磁束量が変化するように形成されている。これにより、本実施形態の照明用非接触給電システム１では、利用者がアーム部３を持ってこのアーム部３を上記周方向に回動させることにより、上記点灯装置が光源９の光出力の大きさを変化させることができるので、灯具部４に触れることなく調光が可能となる。   In the non-contact electric power feeding system 1 for illumination according to the present embodiment described above, the lamp unit 4 having the light source 9, the arm unit 3 having one end connected to the lamp unit 4, and the other end 3 a of the arm unit 3 are held. The base part 2 to be provided. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, the base part 2 hold | maintains the arm part 3 so that rotation in the said circumferential direction of this arm part 3 is possible. Furthermore, in the non-contact electric power feeding system 1 for illumination according to the present embodiment, the base portion 2 is provided with a power transmission coil 5 through which a current flows. A power receiving coil 6 is provided that can receive power from the power transmitting coil 5 in a non-contact manner by induction. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, the receiving coil 6 is electrically connected to the light source 9 through the said lighting device which makes the light source 9 light. And in the non-contact electric power feeding system 1 for illumination of this embodiment, when the shape of the power transmission coil 5 and the power receiving coil 6 rotates the arm part 3 in the said circumferential direction, the magnetic flux amount which crosses with the power receiving coil 6 is. It is formed to change. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, when the user holds the arm part 3 and rotates this arm part 3 in the said circumferential direction, the said lighting device is the light output of the light source 9. Since the size can be changed, the light can be adjusted without touching the lamp unit 4.

また、本実施形態の照明用非接触給電システム１では、送電コイル５と受電コイル６との少なくとも一方を、アーム部３の回動軸３０からずらして配置しているので、アーム部３を上記周方向に回動させるだけで、調光が可能となる。   Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, since at least one of the power transmission coil 5 and the power receiving coil 6 is shifted from the rotation shaft 30 of the arm unit 3, the arm unit 3 is arranged as described above. Dimming is possible only by rotating in the circumferential direction.

また、本実施形態の照明用非接触給電システム１では、基台部２にアーム部３側へ突出する第１の軸部７を設け、アーム部３の他端部３ａに第１の軸部７を軸受けする第１の軸受け部８を設けているので、簡単な構成でアーム部３を上記周方向に回動させることが可能となる。   Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, the 1st axial part 7 which protrudes to the arm part 3 side is provided in the base part 2, and the 1st axial part is provided in the other end part 3a of the arm part 3. Since the first bearing portion 8 for bearing 7 is provided, the arm portion 3 can be rotated in the circumferential direction with a simple configuration.

上述の送電コイル５および受電コイル６は、平面視が円形状で巻軸方向が基台部２の厚み方向に沿った方向であるコイルを使用しているが、これに限らず、例えば、平面視が矩形状で巻軸方向が基台部２の厚み方向に沿った方向であるコイルなどを使用してもよい（図４参照）。この場合には、受電コイル６の平面サイズを、送電コイル５の平面サイズと同じ大きさに設定してもよい（図４参照）。これにより、照明用非接触給電システム１では、アーム部３を上記周方向に回動させるだけで、各光源９の光出力の大きさを連続的に変化させることが可能となる。   The power transmission coil 5 and the power reception coil 6 described above are coils that have a circular shape in plan view and a winding direction that is a direction along the thickness direction of the base portion 2. A coil having a rectangular shape and a winding axis direction along the thickness direction of the base portion 2 may be used (see FIG. 4). In this case, you may set the plane size of the receiving coil 6 to the same magnitude | size as the plane size of the power transmission coil 5 (refer FIG. 4). Thereby, in the non-contact electric power feeding system 1 for illumination, the magnitude | size of the light output of each light source 9 can be changed continuously only by rotating the arm part 3 to the said circumferential direction.

（実施形態２）
本実施形態の照明用非接触給電システム１は、基本構成が実施形態１と略同じであり、図５および図６に示すように、第１の軸受け部８の位置などが実施形態１と相違する。なお、実施形態１と同様の構成要素には同一の符号を付して説明を適宜省略する。 (Embodiment 2)
The non-contact power feeding system 1 for illumination according to the present embodiment has substantially the same basic configuration as that of the first embodiment. As shown in FIGS. 5 and 6, the position of the first bearing portion 8 is different from that of the first embodiment. To do. In addition, the same code | symbol is attached | subjected to the component similar to Embodiment 1, and description is abbreviate | omitted suitably.

本実施形態の照明用非接触給電システム１では、第１の軸受け部８が、アーム部３の中心軸からずらして配置されている。これにより、本実施形態の照明用非接触給電システム１では、実施形態１に比べて、受電コイル６を配置するためのスペースが大きくなり、受電コイル６の平面サイズを大きくすることが可能となる。   In the non-contact power feeding system 1 for illumination according to the present embodiment, the first bearing portion 8 is arranged so as to be shifted from the central axis of the arm portion 3. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, compared with Embodiment 1, the space for arrange | positioning the receiving coil 6 becomes large, and it becomes possible to enlarge the planar size of the receiving coil 6. FIG. .

以上説明した本実施形態の照明用非接触給電システム１では、第１の軸受け部８をアーム部３の中心軸からずらして配置しているので、受電コイル６の平面サイズを大きくすることが可能となり、受電コイル６で発生する熱を減少することが可能となる。   In the non-contact electric power feeding system 1 for illumination according to the present embodiment described above, the first bearing portion 8 is shifted from the central axis of the arm portion 3, so that the planar size of the power receiving coil 6 can be increased. Thus, the heat generated in the power receiving coil 6 can be reduced.

（実施形態３）
本実施形態の照明用非接触給電システム１は、基本構成が実施形態１と略同じであり、図７および図８に示すように、基台部２に、アーム部３の他端部３ａを軸受けする第２の軸受け部１１が設けられる点などが実施形態１と相違する。なお、実施形態１と同様の構成要素には同一の符号を付して説明を適宜省略する。 (Embodiment 3)
The non-contact power feeding system 1 for illumination according to this embodiment has a basic configuration substantially the same as that of the first embodiment. As shown in FIGS. 7 and 8, the other end 3 a of the arm 3 is attached to the base 2. The second embodiment is different from the first embodiment in that a second bearing portion 11 for bearing is provided. In addition, the same code | symbol is attached | subjected to the component similar to Embodiment 1, and description is abbreviate | omitted suitably.

本実施形態の照明用非接触給電システム１では、基台部２の上記一面側（図７では、上面側）の中央部に、上述の第２の軸受け部１１が配置されている。本実施形態では、第２の軸受け部１１の形状を、例えば、有底円筒状としている。また、第２の軸受け部１１の内径寸法は、アーム部３の外径寸法よりも若干大きく設定されている。これにより、基台部２は、アーム部３の他端部３ａを保持することが可能となる。また、基台部２は、アーム部３を上記周方向に回動自在に保持することが可能となる。よって、本実施形態の照明用非接触給電システム１では、実施形態１に比べて、簡単な構成でアーム部３を上記周方向に回動させることが可能となる。なお、本実施形態の照明用非接触給電システム１では、第２の軸受け部１１の中心軸を、アーム部３の中心軸と一致させている。つまり、本実施形態の照明用非接触給電システム１では、第２の軸受け部１１の中心軸が、アーム部３の回動軸３０となる。また、図８中の矢印３２は、アーム部３の上記周方向を表している。   In the non-contact power feeding system 1 for illumination according to the present embodiment, the above-described second bearing portion 11 is disposed at the center portion on the one surface side (the upper surface side in FIG. 7) of the base portion 2. In the present embodiment, the shape of the second bearing portion 11 is, for example, a bottomed cylindrical shape. Further, the inner diameter dimension of the second bearing portion 11 is set slightly larger than the outer diameter dimension of the arm portion 3. As a result, the base 2 can hold the other end 3 a of the arm 3. Moreover, the base part 2 can hold | maintain the arm part 3 rotatably in the said circumferential direction. Therefore, in the non-contact electric power feeding system 1 for illumination of this embodiment, compared with Embodiment 1, it becomes possible to rotate the arm part 3 to the said circumferential direction with a simple structure. In the illumination non-contact power feeding system 1 of the present embodiment, the central axis of the second bearing portion 11 is made coincident with the central axis of the arm portion 3. That is, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the second bearing portion 11 becomes the rotation shaft 30 of the arm portion 3. Further, an arrow 32 in FIG. 8 represents the circumferential direction of the arm portion 3.

送電コイル５は、第２の軸受け部１１の中心軸からずらして配置されている。要するに、送電コイル５は、アーム部３の回動軸３０からずらして配置されている。   The power transmission coil 5 is arranged so as to be shifted from the central axis of the second bearing portion 11. In short, the power transmission coil 5 is arranged so as to be shifted from the rotation shaft 30 of the arm portion 3.

本実施形態の照明用非接触給電システム１では、第２の軸受け部１１が、アーム部３の他端部３ａを軸受けするようにしているが、これに限らず、例えば、アーム部３の他端部３ａに設けられた円柱状の第２の軸部（図示せず）を軸受けするようにしてもよい。この場合には、第２の軸受け部１１の内径寸法を、第２の軸部の外径寸法よりも若干大きく設定すればよい。   In the non-contact electric power feeding system 1 for illumination according to the present embodiment, the second bearing portion 11 is configured to support the other end portion 3a of the arm portion 3, but the present invention is not limited thereto. A cylindrical second shaft portion (not shown) provided at the end 3a may be supported. In this case, the inner diameter dimension of the second bearing portion 11 may be set slightly larger than the outer diameter dimension of the second shaft portion.

以上説明した本実施形態の照明用非接触給電システム１では、基台部２に、アーム部３の他端部３ａもしくは他端部３ａに設けられた上記第２の軸部を軸受けする第２の軸受け部１１を設けているので、実施形態１および実施形態２に比べて、受電コイル６を配置するためのスペースが大きくなり、受電コイル６の平面サイズを大きくすることが可能となる。また、本実施形態の照明用非接触給電システム１では、実施形態１および実施形態２に比べて、受電コイル６の平面サイズを大きくすることが可能となるので、受電コイル６で発生する熱をさらに減少することが可能となる。   In the non-contact electric power feeding system 1 for illumination according to the present embodiment described above, the second end portion 3a of the arm portion 3 or the second shaft portion provided on the other end portion 3a is supported on the base portion 2 in the second manner. Since the bearing portion 11 is provided, a space for arranging the power receiving coil 6 is increased as compared with the first and second embodiments, and the planar size of the power receiving coil 6 can be increased. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, since it becomes possible to enlarge the planar size of the receiving coil 6 compared with Embodiment 1 and Embodiment 2, the heat | fever which generate | occur | produces in the receiving coil 6 is made. Further reduction is possible.

（実施形態４）
本実施形態の照明用非接触給電システム１は、基本構成が実施形態３と略同じであり、図９に示すように、アーム部３の他端部３ａに設けられた上述の第２の軸部１２の外周部に螺旋状の第１の突起１３が設けられる点などが実施形態３と相違する。なお、実施形態３と同様の構成要素には同一の符号を付して説明を適宜省略する。 (Embodiment 4)
The illumination non-contact power feeding system 1 of the present embodiment has substantially the same basic configuration as that of the third embodiment. As shown in FIG. 9, the above-described second shaft provided at the other end 3 a of the arm portion 3. The point etc. which are provided with the helical 1st protrusion 13 in the outer peripheral part of the part 12 differ from Embodiment 3. FIG. In addition, the same code | symbol is attached | subjected to the component similar to Embodiment 3, and description is abbreviate | omitted suitably.

基台部２の上記一面側（図９では、上面側）の中央部には、アーム部３の第２の軸部１２を軸受けする凹形状の第３の軸受け部１４が設けられている。本実施形態では、第３の軸受け部１４の形状を、例えば、円筒状としている。第３の軸受け部１４の内径寸法は、第２の軸部１２の外径寸法よりも若干大きく設定されている。これにより、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させることが可能となる。   A concave third bearing portion 14 for bearing the second shaft portion 12 of the arm portion 3 is provided at the central portion on the one surface side (the upper surface side in FIG. 9) of the base portion 2. In the present embodiment, the shape of the third bearing portion 14 is, for example, a cylindrical shape. The inner diameter dimension of the third bearing portion 14 is set slightly larger than the outer diameter dimension of the second shaft portion 12. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, it becomes possible to rotate the arm part 3 to the said circumferential direction.

本実施形態の照明用非接触給電システム１では、送電コイル５の中心軸を、第２の軸部１２の中心軸および第３の軸受け部１４の中心軸と一致させている。つまり、本実施形態の照明用非接触給電システム１では、第３の軸受け部１４の中心軸が、アーム部３の回動軸３０となる。要するに、本実施形態の照明用非接触給電システム１では、送電コイル５の中心軸を、アーム部３の回動軸３０と一致させている。   In the illumination non-contact power feeding system 1 of the present embodiment, the central axis of the power transmission coil 5 is made to coincide with the central axis of the second shaft portion 12 and the central axis of the third bearing portion 14. That is, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the third bearing portion 14 becomes the rotation shaft 30 of the arm portion 3. In short, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the power transmission coil 5 is made to coincide with the rotating shaft 30 of the arm unit 3.

受電コイル６は、第２の軸部１２に設けられている。本実施形態の照明用非接触給電システム１では、受電コイル６の中心軸を、第２の軸部１２の中心軸および第３の軸受け部１４の中心軸と一致させている。要するに、本実施形態の照明用非接触給電システム１では、受電コイル６の中心軸を、アーム部３の回動軸３０と一致させている。   The power receiving coil 6 is provided on the second shaft portion 12. In the illumination non-contact power feeding system 1 of the present embodiment, the central axis of the power receiving coil 6 is made to coincide with the central axis of the second shaft portion 12 and the central axis of the third bearing portion 14. In short, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the power receiving coil 6 is made to coincide with the rotating shaft 30 of the arm unit 3.

第３の軸受け部１４の内周部には、螺旋状の第２の突起１５が設けられている。本実施形態の照明用非接触給電システム１では、第１の突起１３と第２の突起１５とが、基台部２の厚み方向（図９（ｂ）では、上下方向）に重ねて配置されている。また、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させると、送電コイル５と受電コイル６との間の距離３１（図１０参照）が変化する。これにより、本実施形態の照明用非接触給電システム１では、受電コイル６と交鎖する磁束量が変化するので、各光源９を調光することが可能となる。つまり、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させるだけで、調光が可能となる。なお、本実施形態では、基台部２の上記厚み方向が、アーム部３の回動軸３０に沿った方向と一致している。また、図１０中の矢印３２は、アーム部３の上記周方向を表している。また、図１０では、基台部２およびアーム部３の図示を省略している。   A spiral second protrusion 15 is provided on the inner peripheral portion of the third bearing portion 14. In the illumination non-contact power feeding system 1 of the present embodiment, the first protrusion 13 and the second protrusion 15 are arranged so as to overlap in the thickness direction of the base portion 2 (vertical direction in FIG. 9B). ing. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, if the arm part 3 is rotated in the said circumferential direction, the distance 31 (refer FIG. 10) between the power transmission coil 5 and the receiving coil 6 will change. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, since the magnetic flux amount which crosses with the receiving coil 6 changes, it becomes possible to light-control each light source 9. FIG. That is, in the non-contact electric power feeding system 1 for illumination according to the present embodiment, dimming is possible only by rotating the arm portion 3 in the circumferential direction. In the present embodiment, the thickness direction of the base portion 2 coincides with the direction along the rotation shaft 30 of the arm portion 3. Further, an arrow 32 in FIG. 10 represents the circumferential direction of the arm portion 3. Further, in FIG. 10, illustration of the base unit 2 and the arm unit 3 is omitted.

以上説明した本実施形態の照明用非接触給電システム１では、基台部２に、アーム部３の少なくとも一部（第２の軸部１２）を軸受けする凹形状の第３の軸受け部１４が設けられている。また、本実施形態の照明用非接触給電システム１では、アーム部３の一部（第２の軸部１２）の外周部に螺旋状の第１の突起１３が設けられ、第３の軸受け部１４の内周部に螺旋状の第２の突起１５が設けられている。また、本実施形態の照明用非接触給電システム１では、第１の突起１３と第２の突起１５とが、アーム部３の回動軸３０に沿った方向に重ねて配置されている。そして、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させると、送電コイル５と受電コイル６との間の距離３１が変化するので、調光が可能となる。また、本実施形態の照明用非接触給電システム１では、実施形態３に比べて、受電コイル６を配置するためのスペースが大きくなり、受電コイル６の平面サイズをさらに大きくすることが可能となる。これにより、本実施形態の照明用非接触給電システム１では、実施形態３に比べて、受電コイル６で発生する熱をさらに減少することが可能となる。   In the non-contact power feeding system 1 for illumination according to the present embodiment described above, the base portion 2 has the concave third bearing portion 14 for bearing at least a part of the arm portion 3 (second shaft portion 12). Is provided. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, the helical 1st protrusion 13 is provided in the outer peripheral part of a part (2nd axial part 12) of the arm part 3, and a 3rd bearing part. A spiral second protrusion 15 is provided on the inner peripheral portion of 14. In the illumination non-contact power feeding system 1 of the present embodiment, the first protrusion 13 and the second protrusion 15 are arranged so as to overlap in the direction along the rotation axis 30 of the arm portion 3. And in the non-contact electric power feeding system 1 for illumination of this embodiment, when the arm part 3 is rotated in the said circumferential direction, since the distance 31 between the power transmission coil 5 and the power receiving coil 6 changes, it can adjust light. It becomes. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, compared with Embodiment 3, the space for arrange | positioning the receiving coil 6 becomes large, and it becomes possible to further enlarge the planar size of the receiving coil 6. FIG. . Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, compared with Embodiment 3, it becomes possible to further reduce the heat which generate | occur | produces in the receiving coil 6. FIG.

（実施形態５）
本実施形態の照明用非接触給電システム１は、基本構成が実施形態３と略同じであり、図１１に示すように、アーム部３の他端部３ａに、基台部２に設けられた第３の軸部１６を軸受けする凹形状の第３の軸受け部１８が設けられる点などが実施形態３と相違する。なお、実施形態３と同様の構成要素には同一の符号を付して説明を適宜省略する。 (Embodiment 5)
The non-contact power feeding system 1 for illumination according to the present embodiment has a basic configuration substantially the same as that of the third embodiment, and is provided on the base 2 at the other end 3a of the arm 3 as shown in FIG. The third embodiment is different from the third embodiment in that a third bearing portion 18 having a concave shape for bearing the third shaft portion 16 is provided. In addition, the same code | symbol is attached | subjected to the component similar to Embodiment 3, and description is abbreviate | omitted suitably.

基台部２の上記一面側（図１１では、上面側）の中央部には、アーム部３側へ突出する上述の第３の軸部１６が設けられている。本実施形態では、第３の軸部１６の形状を、例えば、円柱状としている。第３の軸部１６の外周部には、螺旋状の第１の突起１３が設けられている。   The above-described third shaft portion 16 that protrudes toward the arm portion 3 side is provided at the central portion on the one surface side (the upper surface side in FIG. 11) of the base portion 2. In the present embodiment, the shape of the third shaft portion 16 is, for example, a cylindrical shape. A spiral first protrusion 13 is provided on the outer periphery of the third shaft portion 16.

本実施形態の照明用非接触給電システム１では、第３の軸受け部１８の形状を、例えば、円筒状としている。第３の軸受け部１８の内径寸法は、第３の軸部１６の外径寸法よりも若干大きく設定されている。これにより、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させることが可能となる。   In the non-contact electric power feeding system 1 for illumination of this embodiment, the shape of the 3rd bearing part 18 is made into the cylindrical shape, for example. The inner diameter dimension of the third bearing portion 18 is set slightly larger than the outer diameter dimension of the third shaft portion 16. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, it becomes possible to rotate the arm part 3 to the said circumferential direction.

本実施形態の照明用非接触給電システム１では、送電コイル５の中心軸を、第３の軸部１６の中心軸および第３の軸受け部１８の中心軸と一致させている。つまり、本実施形態の照明用非接触給電システム１では、第３の軸部１６の中心軸が、アーム部３の回動軸３０となる。要するに、本実施形態の照明用非接触給電システム１では、送電コイル５の中心軸を、アーム部３の回動軸３０と一致させている。また、本実施形態の照明用非接触給電システム１では、受電コイル６の中心軸を、第３の軸部１６の中心軸と一致させている。要するに、本実施形態の照明用非接触給電システム１では、受電コイル６の中心軸を、アーム部３の回動軸３０と一致させている。   In the illumination non-contact power feeding system 1 of the present embodiment, the central axis of the power transmission coil 5 is matched with the central axis of the third shaft portion 16 and the central axis of the third bearing portion 18. That is, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the third shaft portion 16 becomes the rotation shaft 30 of the arm portion 3. In short, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the power transmission coil 5 is made to coincide with the rotating shaft 30 of the arm unit 3. In the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the power receiving coil 6 is matched with the central axis of the third shaft portion 16. In short, in the non-contact power feeding system 1 for illumination according to the present embodiment, the central axis of the power receiving coil 6 is made to coincide with the rotating shaft 30 of the arm unit 3.

第３の軸受け部１８の内周部には、螺旋状の第２の突起１５が設けられている。本実施形態の照明用非接触給電システム１では、第１の突起１３と第２の突起１５とが、基台部２の厚み方向（図１１（ｂ）では、上下方向）に重ねて配置されている。また、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させると、送電コイル５と受電コイル６との間の距離３１（図１０参照）が変化する。これにより、本実施形態の照明用非接触給電システム１では、受電コイル６と交鎖する磁束量が変化するので、各光源９を調光することが可能となる。つまり、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させるだけで、調光が可能となる。なお、本実施形態では、基台部２の上記厚み方向が、アーム部３の回動軸３０に沿った方向と一致している。   A spiral second protrusion 15 is provided on the inner peripheral portion of the third bearing portion 18. In the illumination non-contact power feeding system 1 of the present embodiment, the first protrusion 13 and the second protrusion 15 are arranged so as to overlap in the thickness direction of the base portion 2 (vertical direction in FIG. 11B). ing. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, if the arm part 3 is rotated in the said circumferential direction, the distance 31 (refer FIG. 10) between the power transmission coil 5 and the receiving coil 6 will change. Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, since the magnetic flux amount which crosses with the receiving coil 6 changes, it becomes possible to light-control each light source 9. FIG. That is, in the non-contact electric power feeding system 1 for illumination according to the present embodiment, dimming is possible only by rotating the arm portion 3 in the circumferential direction. In the present embodiment, the thickness direction of the base portion 2 coincides with the direction along the rotation shaft 30 of the arm portion 3.

以上説明した本実施形態の照明用非接触給電システム１では、アーム部３に、基台部２の少なくとも一部（第３の軸部１６）を軸受けする凹形状の第３の軸受け部１８が設けられている。また、本実施形態の照明用非接触給電システム１では、基台部２の一部（第３の軸部１６）の外周部に螺旋状の第１の突起１３が設けられ、第３の軸受け部１８の内周部に螺旋状の第２の突起１５が設けられている。また、本実施形態の照明用非接触給電システム１では、第１の突起１３と第２の突起１５とが、アーム部３の回動軸３０に沿った方向に重ねて配置されている。そして、本実施形態の照明用非接触給電システム１では、アーム部３を上記周方向に回動させると、送電コイル５と受電コイル６との間の距離３１が変化するので、調光が可能となる。また、本実施形態の照明用非接触給電システム１では、実施形態３に比べて、受電コイル６を配置するためのスペースが大きくなり、受電コイル６の平面サイズをさらに大きくすることが可能となる。これにより、本実施形態の照明用非接触給電システム１では、実施形態３に比べて、受電コイル６で発生する熱をさらに減少することが可能となる。   In the non-contact power feeding system 1 for illumination according to the present embodiment described above, the arm portion 3 has the concave third bearing portion 18 for bearing at least a part of the base portion 2 (the third shaft portion 16). Is provided. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, the helical 1st processus | protrusion 13 is provided in the outer peripheral part of a part (3rd axial part 16) of the base part 2, and a 3rd bearing A spiral second protrusion 15 is provided on the inner periphery of the portion 18. In the illumination non-contact power feeding system 1 of the present embodiment, the first protrusion 13 and the second protrusion 15 are arranged so as to overlap in the direction along the rotation axis 30 of the arm portion 3. And in the non-contact electric power feeding system 1 for illumination of this embodiment, when the arm part 3 is rotated in the said circumferential direction, since the distance 31 between the power transmission coil 5 and the power receiving coil 6 changes, it can adjust light. It becomes. Moreover, in the non-contact electric power feeding system 1 for illumination of this embodiment, compared with Embodiment 3, the space for arrange | positioning the receiving coil 6 becomes large, and it becomes possible to further enlarge the planar size of the receiving coil 6. FIG. . Thereby, in the non-contact electric power feeding system 1 for illumination of this embodiment, compared with Embodiment 3, it becomes possible to further reduce the heat which generate | occur | produces in the receiving coil 6. FIG.

１ 照明用非接触給電システム
２ 基台部
３ アーム部
３ａ 他端部
４ 灯具部
５ 送電コイル
６ 受電コイル
７ 第１の軸部
８ 第１の軸受け部
９ 光源
１１ 第２の軸受け部
１２ 第２の軸部
１３ 第１の突起
１４ 第３の軸受け部
１５ 第２の突起
１８ 第３の軸受け部
３０ 回動軸
３１ 距離 DESCRIPTION OF SYMBOLS 1 Non-contact electric power feeding system for illumination 2 Base part 3 Arm part 3a Other end part 4 Lamp part 5 Power transmission coil 6 Power receiving coil 7 1st shaft part 8 1st bearing part 9 Light source 11 2nd bearing part 12 2nd Shaft portion 13 first protrusion 14 third bearing portion 15 second protrusion 18 third bearing portion 30 rotating shaft 31 distance
