JP2023164333A - 樹脂組成物およびそれに用いるアルミナ粉末 - Google Patents

Abstract

【課題】アルミナ粉末の含有量を増加させずに、放熱特性を向上できる樹脂組成物を提供する。【解決手段】樹脂と、アルミナ粉末とを含む樹脂組成物であって、前記アルミナ粉末は、粒径Ｄ５０が１００μｍ超で、クリプトン吸着法により測定されたＢＥＴ比表面積が、０．０８５ｍ２/ｇ超の第１のアルミナ粒子と、粒径Ｄ５０が０．１μｍ以上１．０μｍ以下の第２のアルミナ粒子と、を含む、樹脂組成物。【選択図】なし

Description

本開示は、樹脂組成物およびそれに用いるアルミナ粉末に関する。

電子部品に通電することにより発生する熱は、ヒートシンクを介して放熱される。放熱効率を向上する目的で、電子部品とヒートシンクとの間を放熱材料で充填する技術が知られている。
放熱部材の１つとして、樹脂と無機粉末とを含む放熱性の樹脂組成物があり、無機粉末としては、アルミナ粉末が利用できることが知られている（例えば特許文献１～３）。

特許文献１には、樹脂中に高充填したときの流動性を改善することができるアルミナ粉末として、α相含有率が４０％以下であり、平均円形度が０．９５以上であり、平均粒径が１００μｍ以下のアルミナ粉末が開示されている。アルミナ粉末をエポキシ樹脂に含有させた半導体封止材の用途では、アルミナ粉末の含有量を、樹脂組成物１００体積％に対して４０体積％以上とするのが好ましく、６５～９０体積％がより好ましいとされている。また、アルミナ粉末をシリコーン樹脂又はシリコーンゴムに含有させた放熱部材の用途では、アルミナ粉末の含有率を、樹脂組成物１００体積％に対して６５体積％以上にすることが好ましく、７０～８０体積％にするのがより好ましいとされている。

特許文献２には、樹脂等に配合したときの組成物の粘性と流動性を改善することができるアルミナ粉末として、平均球形度が０．９３以上でかつアルミナのα率が９５％以上であるアルミナ粉末が開示されている。アルミナ粉末を配合した熱伝導性組成物では、アルミナ粉末が５０～９５質量％、特に７０～９３質量％の量で配合されることが好適とされている。

特許文献３には、電融アルミナをジェットミルを用いて破砕し、その電融アルミナ粒子のエッジを取り除くことで平均粒径が５～４０００μｍの丸味状電融アルミナ粒子を得る方法が開示されている。丸味状電融アルミナ粒子を含む高熱伝導性樹脂では、丸味状電融アルミナ粒子の含有量は８０質量％以上が好ましいとされており、実施例では、シリコーン樹脂５０ｇに対して丸味状電融アルミナ粒子２００ｇ（８０質量％）を配合している。

国際公開第２００９/１３３９０４号 国際公開第２００８/０５３５３６号 特開２００６－１６９０９０号公報

樹脂組成物の放熱特性をさらに向上するためには、例えば、樹脂組成物中のアルミナ粉末の含有量を更に増加することが考えられる。しかしながら、アルミナ粉末の含有量が多すぎると、以下の理由から、所望形状の樹脂組成物を形成することが困難になる。
樹脂組成物の一般的な製造方法では、アルミナ粉末と（未硬化の）樹脂とを混合し、得られた混合物を所望形状に成形し、成形体中の樹脂を硬化して、所望形状の樹脂組成物を得ている。樹脂組成物中のアルミナ粉末の含有量を増加するためには、その前駆体である混合物においても、アルミナ粉末の含有量を増加する必要があり、その結果、混合物中の樹脂の含有量が減少する。混合物中において、アルミナ粉末中の複数のアルミナ粒子は、樹脂を介して互いに結合しているために所望形状に成形可能であるが、樹脂の含有量が減少すると、アルミナ粒子同士を十分に結合することができず、その結果、混合物を所望形状に成形できないことがあった。

そのため、樹脂組成物中のアルミナ粉末の含有量を増加する代わりに、他の方法で放熱特性を向上することが望まれている。

そこで、本発明の一実施形態は、アルミナ粉末の含有量を増加させずに、放熱特性を向上できる樹脂組成物を提供することを目的とする。
本発明の別の実施形態は、一実施形態に係る樹脂組成物の製造に適したアルミナ粉末を提供することを目的とする。

本発明の態様１は、
樹脂と、アルミナ粉末とを含む樹脂組成物であって、
前記アルミナ粉末は、
粒径Ｄ５０が１００μｍ超で、クリプトン吸着法により測定されたＢＥＴ比表面積が、０．０８５ｍ^２/ｇ超の第１のアルミナ粒子と、
粒径Ｄ５０が０．１μｍ以上１．０μｍ以下の第２のアルミナ粒子と、を含む、樹脂組成物である。

本発明の態様２は、
前記アルミナ粉末が以下の式（１）を満たす、態様１に記載の樹脂組成物である。

Ａ＞Ｂ （１）

ここで、
ＡおよびＢは、それぞれ、前記アルミナ粉末の全量を１００質量％としたときの、前記第１のアルミナ粒子および前記第２のアルミナ粒子の含有量（質量％）である。

本発明の態様３は、
前記第１のアルミナ粒子が以下の式（２）を満たす、態様１または２に記載の樹脂組成物である。

Ｌ２／Ｌ１×１００＞１００．０（％） （２）

ここで、
Ｌ１は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子の外縁の長さであり、
Ｌ２は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子内部に含まれる境界線の合計長さである。

本発明の態様４は、
前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積が０．００００５ｃｍ^３/ｇ以上である、態様１～３のいずれか１つに記載の樹脂組成物である。

本発明の態様５は、
前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積分布において、細孔径２～１０ｎｍの間にあるピーク高さが０．００００５５ｃｍ^３／ｇ超である、態様１～４のいずれか１つに記載の樹脂組成物である。

本発明の態様６は、
前記アルミナ粉末が、さらに、粒径Ｄ５０が３μｍ以上８０μｍ以下の第３のアルミナ粒子を含む、態様１～５のいずれか１つに記載の樹脂組成物である。

本発明の態様７は、
粒径Ｄ５０が１００μｍ超で、クリプトン吸着法により測定されたＢＥＴ比表面積が、０．０８５ｍ^２/ｇ超の第１のアルミナ粒子と、
粒径Ｄ５０が０．１μｍ以上１．０μｍ以下の第２のアルミナ粒子と、を含むアルミナ粉末である。

本発明の態様８は、
以下の式（１）を満たす、態様７に記載のアルミナ粉末である。

Ａ＞Ｂ （１）

ここで、
ＡおよびＢは、それぞれ、前記アルミナ粉末の全量を１００質量％としたときの、前記第１のアルミナ粒子および前記第２のアルミナ粒子の含有量（質量％）である。

本発明の態様９は、
前記第１のアルミナ粒子が以下の式（２）を満たす、態様７または８に記載のアルミナ粉末である。

Ｌ２／Ｌ１×１００＞１００．０（％） （２）

ここで、
Ｌ１は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子の外縁の長さであり、
Ｌ２は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子内部に含まれる境界線の合計長さである。

本発明の態様１０は、
前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積が０．００００５ｃｍ^３/ｇ以上である、態様７～９のいずれか１つに記載のアルミナ粉末である。

本発明の態様１１は、
前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積分布において、細孔径２～１０ｎｍの間にあるピーク高さが０．００００５５ｃｍ^３／ｇ超である、態様７～１０のいずれか１つに記載のアルミナ粉末である。

本発明の態様１２は、
さらに、粒径Ｄ５０が３μｍ以上８０μｍ以下の第３のアルミナ粒子を含む、態様７～１１のいずれか１つに記載のアルミナ粉末である。

本発明の一実施形態によれば、アルミナ粉末の含有量を増加させずに、放熱特性を向上できる樹脂組成物を提供することができる。
本発明の別の実施形態は、一実施形態に係る樹脂組成物の製造に適したアルミナ粉末を提供することができる。

図１は、アルミナ粒子を火炎溶融法で製造するための装置を示す概略図である。

本発明者らは、アルミナ粉末と（未硬化の）樹脂とを含む混合物の成形性が低下する問題により、アルミナ粉末の含有量を増加できない、という問題を解決するために鋭意検討をした。その結果、粒径の異なる２種以上のアルミナ粒子（Ｄ５０が大きい第１のアルミナ粒子と、Ｄ５０が小さい第２のアルミナ粒子）を含むアルミナ粉末を用い、かつ、第１のアルミナ粒子のＫｒ－ＢＥＴ比表面積を所定値よりも高くすることにより、アルミナ粉末の含有量を増加することなく、放熱特性を向上できることを見出して、本発明を完成するに至った。
以下に、実施形態に係る樹脂組成物について説明する。

［樹脂組成物］
実施形態に係る樹脂組成物は、樹脂と、アルミナ粉末とを含む。樹脂組成物を構成するのに好適なアルミナ粉末と、好適な樹脂とについて順次説明する。

［アルミナ粉末］
本明細書における「アルミナ粉末」は、樹脂と混合する前のアルミナ粉末と、樹脂と混合した後のアルミナ粉末（例えば、樹脂組成物中に混合された状態のアルミナ粉末）の両方を意図している。

アルミナ粉末は、第１のアルミナ粒子と第２のアルミナ粒子とを含む。
第１のアルミナ粒子は、粒径Ｄ５０が１００μｍ超であり、第２のアルミナ粒子は、粒径Ｄ５０が０．１μｍ以上１．０μｍ以下である。なお、「粒径Ｄ５０」とは、累積粒度分布の微粒側から累積５０％の粒径のことである。本明細書では、粒径Ｄ５０を単に「Ｄ５０」と記載することもある。

第１のアルミナ粒子は、クリプトン吸着法により測定されたＢＥＴ比表面積（以下「Ｋｒ-ＢＥＴ比表面積」と記載することがある）が、０．０８５ｍ^２/ｇ超である。ＢＥＴ比表面積は、アルミナ粒子の表面の凹凸の程度を知る指標となるため、第１のアルミナ粒子は、粒子表面に凹凸が存在することが分かる。

このような第１のアルミナ粒子を含むアルミナ粉末を用いると、アルミナ粉末と樹脂とを含む混合物の熱伝導性が良好になる。その理由は定かではないが、以下のようなメカニズムであると推測される。

樹脂組成物の内部を熱が通過するときの放熱経路上に、熱伝導率の低い樹脂が存在しないか、あるいは、存在する樹脂が薄いと、樹脂組成物の熱伝導率が高くなる（放熱特性が向上する）。第１のアルミナ粒子は粒子表面に凹凸が存在するため、凹部内に樹脂が吸収されて、アルミナ粒子間に存在する樹脂の量が減少する。そのため、隣接するアルミナ粒子間に存在する樹脂が薄くなり、樹脂組成物の放熱特性を向上することができる。

なお、隣接するアルミナ粒子間の樹脂の量が減少するため、通常であれば、アルミナ粒子同士を結合する力が低下することになる。しかしながら、樹脂が、第１のアルミナ粒子の粒子表面の凹部に吸収されたことにより、樹脂と第１のアルミナ粒子との結合力が上昇する。その結果、隣接するアルミナ粒子間の樹脂の量が減っても、アルミナ粒子同士を結合する力は低下しにくくなっていると考えられる。

このような理由から、Ｋｒ-ＢＥＴ比表面積が、０．０８５ｍ^２/ｇ超の第１のアルミナ粒子を含むアルミナ粉末を用いることにより、樹脂組成物の放熱特性を向上できると考えられる。
なお、本実施形態では、アルミナ粉末に含まれる第１のアルミナ粒子と第２のアルミナ粒子のうち、特に、第１のアルミナ粒子のＫｒ-ＢＥＴ比表面積について規定しているのは、Ｄ５０が大きい第１のアルミナ粒子の方が、樹脂との接触面積が広いため、樹脂を吸収する量に対する影響が大きいためである。

第１のアルミナ粒子のＫｒ-ＢＥＴ比表面積は、０．０８５ｍ^２／ｇ超であることが好ましく、０．１００ｍ^２／ｇ超であることがより好ましい。Ｋｒ-ＢＥＴ比表面積の上限は特に限定されないが、例えば１．０００ｍ^２／ｇ以下であってもよく、さらには０．２００ｍ^２／ｇ以下であってもよい。

なお、実施形態では、第１のアルミナ粒子のＢＥＴ比表面積を測定する際に、吸着ガスとして、窒素ガスではなく、クリプトンガスを用いている。これにより、第１のアルミナ粒子のＢＥＴ比表面積をより正確に測定できる。

第１のアルミナ粒子のＫｒ-ＢＥＴ比表面積に対する第２のアルミナ粒子のＫｒ-ＢＥＴ比表面積の割合は、１０超であることが好ましく、２５以上であることがより好ましく、２００以下であることが好ましく、７５以下であることがより好ましい。第１のアルミナ粒子のＫｒ-ＢＥＴ比表面積に対する第３のアルミナ粒子のＫｒ-ＢＥＴ比表面積の割合は、１．０以上であることが好ましく、２．５以上であることがより好ましく、２０以下であることが好ましく、７．５以下であることがより好ましい。

第１のアルミナ粒子の粒径Ｄ５０は、上述した通り１００μｍ超であり、１０５μｍ以上であることが好ましく、１１０μｍ以上であることがより好ましく、１１５μｍ以上であることが特に好ましい。また、第１のアルミナ粒子の粒径Ｄ５０の上限は特に限定されないが、樹脂との混錬性を良好にする観点から、１６０μｍ以下であることが好ましく、１５５μｍ以下であることがより好ましく、１５０μｍ以下であることがより好ましく、１４０μｍ以下であることがさらに好ましく、１３５μｍ以下であることが特に好ましくい。

第２のアルミナ粒子の粒径Ｄ５０は、上述した通り０．１μｍ以上１．０μｍ以下であり、０．２μｍ以上であることが好ましく、０．３μｍ以上であることがより好ましく、０．９μｍ以下であることが好ましく、０．６μｍ以下であることがより好ましい。

アルミナ粉末は、さらに、粒径Ｄ５０が３μｍ以上８０μｍ以下の第３のアルミナ粒子を含んでいてもよい。
第３のアルミナ粒子の粒径Ｄ５０は、４μｍ以上であることが好ましく、８μｍ以上であることがより好ましく、７０μｍ以下であることが好ましく、５０μｍ以下であることがより好ましく、２０μｍ以下であることがさらに好ましい。

第１のアルミナ粒子、第２のアルミナ粒子および第３のアルミナのＤ５０については、ＩＳＯ １３３２２－２に準拠した動的画像解析の原理に基づいて各々のアルミナ粒子の粒度分布を測定し、測定結果から得た累積粒度分布を用いて、微粒側から累積５０％の粒径（Ｄ５０）を求める。測定装置としては、例えば、ＣＡＭＳＩＺＥＲ（ＶＥＲＤＥＲ Ｓｃｉｅｎｔｉｆｉｃ製）を用い、装置内に試料を順次投入して、ドライエアーにより凝集粒子を分散させながらカメラ前を通過する粒子を測定する。また、レーザー粒度分布 測定装置〔日機装（株）製「マイクロトラック：ＭＴ－３３００」〕を用いて、レーザー 回折法により粒度分布を測定することもできる。

アルミナ粉末が第１のアルミナ粒子および第２のアルミナ粒子を含む場合は、アルミナ粉末の粒度分布には、第１のアルミナ粒子に由来する第１のピークと、第２のアルミナ粒子に由来する第２のピークの、少なくとも２つのピークが存在し得る。第１のピークの位置は、第１のアルミナ粒子のＤ５０に近い値となり得、第２のピーク位置は、第２のアルミナ粒子のＤ５０に近い値となり得る。

アルミナ粉末が、第１のアルミナ粒子および第２のアルミナ粒子に加えて、第３のアルミナ粒子を含む場合は、アルミナ粉末の粒度分布には、第１のアルミナ粒子に由来する第１のピークと、第２のアルミナ粒子に由来する第２のピークと、第３のアルミナ粒子に由来する第３のピークと、の３つのピークが存在し得る。第１のピークの位置は、第１のアルミナ粒子のＤ５０に近い値となり得、第２のピークの位置は、第２のアルミナ粒子のＤ５０に近い値となり得、第３のピークの位置は、第３のアルミナ粒子のＤ５０に近い値となり得る。

このように、アルミナ粉末に第１のアルミナ粒子、第２のアルミナ粒子、および第３のアルミナ粒子を含むことは、アルミナ粉末の粒度分布から確認し得る。

後述するように、アルミナ粉末は、第１のアルミナ粒子と、第２のアルミナ粒子と、任意で第３のアルミナ粒子とを混合して調製される。そのため、混合前の各アルミナ粒子の粒径Ｄ５０を測定することにより、混合後のアルミナ粉末に含まれる各アルミナ粒子の粒径Ｄ５０を知ることができる。

一方、混合後のアルミナ粉末からは、各アルミナ粒子の粒径Ｄ５０を特定する方法としては、一例として、目開き１００μｍの第１のメッシュと、目開き５μｍの第２のメッシュとを用いた湿式篩法によって、簡易的に、各アルミナ粒子に篩別し、篩別後の各アルミナ粒子のＤ５０を測定することができる。
アルミナ粉末を目開き１００μｍの第１のメッシュで篩別すると、第１のアルミナ粒子が篩上物、第３のアルミナ粒子および第２のアルミナ粒子が篩下物となる。そして、篩下物を、目開き５μｍの第２のメッシュで篩別することにより、第３のアルミナ粒子が篩上物、第２のアルミナ粒子が篩下物となる。このようにして篩別した３つのアルミナ粒子について、それぞれＤ５０および各種の物性値を測定することができる。また、アルミナ粉末に含まれる各アルミナ粒子の含有量も測定することができる。

樹脂組成物に含まれるアルミナ粉末の場合は、樹脂組成物から樹脂を取り除いてアルミナ粉末を得て、そのアルミナ粉末の粒度分布を測定し、または篩別することにより、アルミナ粉末中の各アルミナ粒子を確認、または分離することができる。この時、粒度分布のピーク位置からアルミナ粒子のＤ５０を確認し、複数のアルミナ粒子が含まれていれば、それぞれのＤ５０の値に応じて上述の目開きの大きさを適宜選択することで、アルミナ粒子を篩別、分離することもできる。
樹脂と混合する前のアルミナ粉末の場合は、そのまま粒度分布を測定し、または篩別できる。

アルミナ粉末の全量を１００質量％としたときの、第１のアルミナ粒子、第２のアルミナ粒子、および第３のアルミナ粒子の各々の好ましい含有量は以下の通りである。
第１のアルミナ粒子の含有量は、５０．０質量％以上９９．０質量％以下が好ましく、５０．０質量％以上７０．０質量％以下がより好ましい。
第２のアルミナ粒子の含有量は、５．０質量％以上４９．９質量％以下が好ましく、８．０質量％以上３５．０質量％以下がより好ましい。
第３のアルミナ粒子の含有量は、０質量％以上４９．９質量％以下が好ましく、５．０質量％以上４０．０質量％以下がより好ましく、５．０質量％以上３５．０質量％以下が特に好ましい。

第２のアルミナ粒子は、多面体球状であることが好ましい。「多面体球状」とは、多面体で、かつ、平均球形度（または真円度であっても良い）が０．７０以上での形状である。多面体球状であると、樹脂と混ぜた際の増粘が抑制でき、樹脂組成物中で粒子同士が面接触するため、熱伝導率が向上する。

アルミナ粉末中の第１のアルミナ粒子の含有量（質量％）は、第２のアルミナ粒子の含有量（質量％）よりも多いことが好ましい。つまり、アルミナ粉末が以下の式（１）を満たすことが好ましい。

Ａ＞Ｂ （１）

ここで、
ＡおよびＢは、それぞれ、前記アルミナ粉末の全量を１００質量％としたときの、前記第１のアルミナ粒子および前記第２のアルミナ粒子の含有量（質量％）である。

アルミナ粉末中の第１のアルミナ粒子の含有量が、第２のアルミナ粒子の含有量よりも多いことにより、樹脂組成物の放熱特性をさらに向上し得る。

第１のアルミナ粒子の外縁の長さＬ１に対する粒子内部の境界線の合計長さＬ２の比（百分率（％）表記）が１００．０％超であることが好ましい。つまり、第１のアルミナ粒子が以下の式（２）を満たすことが好ましい。なお、「Ｌ２／Ｌ１（％）」と表記した場合は、式（２）の左辺（Ｌ２／Ｌ１×１００）で求めたことを意味する。

Ｌ２／Ｌ１×１００＞１００．０（％） （２）

ここで、
Ｌ１は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子の外縁の長さであり、
Ｌ２は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子内部に含まれる境界線の合計長さである。

「境界線の合計長さＬ２」は、第１のアルミナ粒子の内部に含まれる境界線の総和であり、第１のアルミナ粒子の外縁を含まない。境界線の合計長さＬ２は、第１のアルミナ粒子のＳＥＭ－ＥＢＳＤ像において、結晶粒界の境界線の合計長さＬ３と、（第１のアルミナ粒子の内部に空洞がある場合は）その空洞の内壁の合計長さＬ４とを加算したものとする（つまり、Ｌ２＝Ｌ３＋Ｌ４）。
との合計のことである。

Ｌ２／Ｌ１は、０．８超（つまり８０．０％超）であることがより好ましく、１．０以上（つまり１００．０％以上）であることがさらに好ましく、１．５以上（つまり１５０．０％以上）であることが特に好ましい。

第２のアルミナ粒子のＬ２／Ｌ１（％）は、５０．０％以下が好ましく、２０．０％以下であることがより好ましく、１０．０％以下であることがさらに好ましい。
第３のアルミナ粒子のＬ２／Ｌ１は、２００．０％以下が好ましく、１５０．０％以下であることがより好ましく、５０．０％以下であることがさらに好ましく、１０．０％以下であることが特に好ましい。
本実施形態に係るアルミナ粒子である第１のアルミナ粒子と、第２のアルミナ粒子と、第３のアルミナ粒子の全てのＬ２／Ｌ１（％）が、１５０．０％以下が好ましく、１００．０％以下であることがより好ましく、７５．０％以下であることがさらに好ましく、５０％以下であることが特に好ましい。

第１のアルミナ粒子の細孔体積をクリプトン吸着法により測定したとき、細孔体積が０．００００５ｃｍ^３/ｇ以上であることが好ましい。
細孔体積は、Ｋｒ-ＢＥＴ比表面積と同様に、粒子表面の凹凸の程度を知る指標となる。第１のアルミナ粒子の細孔体積を上記範囲に制御することにより、樹脂組成物の放熱特性をさらに向上することができる。

上記細孔体積は、０．００００９ｃｍ^３/ｇ超であることが好ましく、０．０００１ｃｍ^３/ｇ以上であることがより好ましい。上記細孔体積の上限は特に限定されないが、例えば１０ｃｍ^３/ｇ以下であってもよく、さらには１ｃｍ^３/ｇ以下であってもよい。

第２のアルミナ粒子の細孔体積は、０．００１ｃｍ^３/ｇ以上であることが好ましく、０．００４ｃｍ^３/ｇ以下であることが好ましい。
第３のアルミナ粒子の細孔体積は、０．０００１ｃｍ^３/ｇ以上であることが好ましく、０．００１ｃｍ^３/ｇ未満であることが好ましい。
また、第１のアルミナ粒子の細孔体積に対する第２のアルミナ粒子の細孔体積の割合は、１０超であることが好ましく、１５以上であることがより好ましく、３５以下であることが好ましく、２５以下であることがより好ましい。また、第１のアルミナ粒子の細孔体積に対する第３のアルミナ粒子の細孔体積の割合は、１．０以上であることが好ましく、２．０以上であることがより好ましく、１０以下であることが好ましく、７以下であることがより好ましい。このようにすることで放熱特性を向上できる樹脂組成物を提供することができる。

第１のアルミナ粒子の細孔体積分布を、クリプトン吸着法により測定したとき、細孔体積分布の細孔径２～１０ｎｍの間にあるピーク高さが０．００００５５ｃｍ^３／ｇ超であることが好ましい。
細孔径２～１０ｎｍの間にあるピークは、樹脂の染み込みのしやすさを知る指標となり得る。よって、ピークを上記範囲に制御することにより、樹脂組成物の放熱特性さらに向上することができる。
上記ピーク高さは、０．００００５５ｃｍ^３/ｇ超であることが好ましい。上記細孔体積の上限は特に限定されないが、例えば０．０００１２ｃｍ^３/ｇ以下であってもよく、さらには０．０００１０ｃｍ^３/ｇ以下であってもよい。

第２のアルミナ粒子の上記ピーク高さは、０．０００３ｃｍ^３/ｇ以上であることが好ましく、０．００３ｃｍ^３/ｇ以下であることが好ましい。
第３のアルミナ粒子の上記ピーク高さは、０．００００６ｃｍ^３/ｇ以上であることが好ましく、０．０００３ｃｍ^３/ｇ以下であることが好ましい。
また、第１のアルミナ粒子の上記ピーク高さに対する第２のアルミナ粒子の上記ピーク高さの割合は、５超であることが好ましく、１５以上であることがより好ましく、４５以下であることが好ましく、３０以下であることがより好ましい。第１のアルミナ粒子の上記ピーク高さに対する第３のアルミナ粒子の上記ピーク高さの割合は、１．０以上であることが好ましく、１．５以上であることがより好ましく、５以下であることが好ましく、３．５以下であることがより好ましい。このようにすることで放熱特性を向上できる樹脂組成物を提供することができる。なお、これらのピーク高さとは細孔径２～１０ｎｍの間にある最も高いピークの高さを表す。

アルミナ粉末は、α－アルミナの含有率が高いことが望ましい。α－アルミナは熱伝導率が高いため、アルミナ粉末中のα－アルミナの含有量を高くすることにより、アルミナ粉末の熱伝導率を高くすることができる。本発明の実施形態に係るアルミナ粉末では、第１のアルミナ粒子、第２のアルミナ粒子、および第３のアルミナ粒子の各々について、α－アルミナの含有量の指標であるα化率が以下の範囲にあることが好ましい。

第１のアルミナ粒子のα化率は、９０％以上であることが好ましく、９２％以上であることがより好ましく、９４％以上であることが特に好ましい。
第２のアルミナ粒子のα化率は、９０％以上であることが好ましく、９２％以上であることがより好ましく、９４％以上であることが特に好ましい。
第３のアルミナ粒子のα化率は、９０％以上であることが好ましく、９２％以上であることがより好ましく、９４％以上であることが特に好ましい。

本明細書において「α化率」とは、アルミナ粒子に含まれる全てのアルミナに対するα－アルミナの含有率（体積％）である。
α化率は、アルミナ粒子を粉末Ｘ線回折法により測定し、得られた回折スペクトルから、２θ＝２５．６°の位置に現れるα相（０１２面）のピーク高さ（Ｉ_25.6）と、２θ＝４６°の位置に現れるγ相、η相、χ相、κ相、θ相およびδ相のピーク高さ（Ｉ₄₆）を求め、以下の式（３）により算出する。

α化率（％）＝Ｉ_25.6／（Ｉ_25.6＋Ｉ₄₆）×１００ （３）

アルミナ粒子は、α－アルミナ以外のアルミナ（δ－アルミナ、θ－アルミナ等）を含んでいてもよい。α－アルミナ以外のアルミナは、どのような態様で含まれていてもよい。例えば、１粒のアルミナ粒子の内部に、α－アルミナと、α－アルミナ以外のアルミナとが共に含まれていてもよい。また、とある粒のアルミナ粒子はα－アルミナのみからなり、別の粒のアルミナ粒子はα－アルミナ以外のアルミナのみからなり、それらのアルミナ粒子が混在していてもよい。

アルミナ粒子の真円度は０．７０以上であることが好ましく、樹脂との混錬性を良好にでき、コンポジットの粘度上昇を抑制できる。さらにアルミナ粒子による他の部材の摩耗を低減することもできる。本実施形態に係るアルミナ粒子である第１のアルミナ粒子と、第２のアルミナ粒子と、第３のアルミナ粒子とが全て真円度が０．７０以上であることが好ましく、０．７５以上がより好ましく０．８０以上が特に好ましく、０．８５以上が特により好ましい。

アルミナ粒子の真円度は、ＩＳＯ １３３２２－２に準拠した動的画像解析の原理に基づく測定装置（例えば、ＣＡＭＳＩＺＥＲ Ｘ２（ＶＥＲＤＥＲ Ｓｃｉｅｎｔｉｆｉｃ製））により、粒度分布と同時に測定することができ、真円度（ＳＰＨＴ）はＩＳＯ ９２７６－６に準拠して解析され、ＳＰＨＴ＝４πＡ／Ｐ^２から求められる。式中のＡは投影粒子画像の面積の測定値であり、Ｐは粒子投影画像の外周長の測定値である。粒子のＳＥＭ観察により真円度を求めても良い。また樹脂組成物のＳＥＭ断面観察から求めても良い。

このようなアルミナ粉末を樹脂組成物に使用することにより、放熱特性が向上した樹脂組成物を製造することができる。

上述したアルミナ粉末の各種物性の測定は、樹脂と混合する前のアルミナ粉末であれば、そのまま測定することができ、また、樹脂と混合した後（例えば、樹脂とアルミナ粉末との混合物の状態、または当該混合物を硬化させて得られた樹脂組成物の状態）は、樹脂を取り除いた後のアルミナ粉末を測定することができる。

［アルミナ粉末の製造方法］
アルミナ粉末の製造方法は、第１のアルミナ粒子と、第２のアルミナ粒子と、任意で第３のアルミナ粒子と、を混合することを含む。
混合方法は特に限定されず、乳鉢混合や、真空下の自転公転式混合などの混合方法を用いることができる。
２種のアルミナ粒子を混合する場合は、それぞれの所定量を秤量し、混合容器に入れて混合する。３種のアルミナ粒子を混合する場合は、それぞれの所定量を秤量し、混合容器に全て同時に入れて混合してもよく、順次投入して混合してもよい。

［アルミナ粒子の製造方法］
アルミナ粉末を構成するアルミナ粒子（第１のアルミナ粒子と第２のアルミナ粒子、および任意で第３のアルミナ粒子）を製造する方法は特に限定されず、各アルミナ粒子に求められる物性を達成できればどのような製造方法で製造してもよい。
また、各々のアルミナ粒子として、市販のアルミナ粒子を用いてもよい。

なお、第１のアルミナ粒子を製造する場合は、微粒のαアルミナが凝集した粒子を原料に用いて火炎溶融法で製造することが好ましい。そのようにして得られたアルミナ粒子は、表面に微細な凹凸を有しているので、Ｋｒ-ＢＥＴ比表面積が０．０８５ｍ^２/ｇ超のアルミナ粒子を製造することが可能である。
火炎溶融法による第１のアルミナ粒子の製造には、例えば、図１に示すような装置を用いる。
火炎溶融法でＤ５０が１００μｍ超の第１のアルミナ粒子を製造するためには、まず、Ｄ５０が、７０μｍ以上のアルミナ粒子を原料に用いる。好ましくは、９０μｍ以上である。さらに火炎溶融後に１００μｍの篩で篩別し、篩上の粒子を回収する。
アルミナ原料粒子のＤ５０は、上述のアルミナ粒子のＤ５０の測定方法と同じ方法で測定できる。

火炎溶融時に用いる燃料ガス（例えばＬＰＧガス）の供給量は、２０Ｎｍ^３／時間以上であることが好ましい。燃料ガスの供給量により、火炎長を変えることができ、燃料ガスの供給量が多くなるほど、火炎長が長くなり、粒子の火炎中の滞留時間が長くなる。燃料ガスの供給量が小さくなるほど、火炎長が短くなり、粒子の火炎中の滞留時間が短くできる。すなわち、アルミナ原料粒子の火炎中の滞留時間を変えることができ、アルミナ原料粒子の火炎中の溶融度合い（時間）を変化させることができる。また、アルミナ原料粒子の原料粒子の結晶構造を維持したままアルミナ粒子表面の凹凸を存在させることができ、Ｋｒ-ＢＥＴ比表面積が０．０８５ｍ^２/ｇ超のアルミナ粒子を製造することが可能である。

［樹脂］
樹脂組成物に使用する樹脂としては、熱可塑性樹脂、熱可塑性エラストマー、熱硬化性樹脂の中から選択することができる。なお、樹脂は、１種単独で用いてもよいし、２種以上を併用してもよい。

熱可塑性樹脂としては、ポリエチレン、ポリプロピレン、エチレン－プロピレン共重合体等のポリオレフィン系樹脂、ポリメチルペンテン、ポリ塩化ビニル、ポリ塩化ビニリデン、ポリ酢酸ビニル、エチレン－酢酸ビニル共重合体、ポリビニルアルコール、ポリビニルアセタール、ポリフッ化ビニリデン及びポリテトラフルオロエチレン等のフッ素系重合体、ポリエチレンテレフタレート、ポリブチレンテレフタレート、ポリエチレンナフタレート、ポリスチレン、ポリアクリロニトリル、スチレン－アクリロニトリル共重合体、アクリロニトリル－ブタジエン－スチレン共重合体（ＡＢＳ）樹脂、ポリフェニレン－エーテル共重合体（ＰＰＥ）樹脂、変性ＰＰＥ樹脂、脂肪族ポリアミド類、芳香族ポリアミド類、ポリイミド、ポリアミドイミド、ポリメタクリル酸、ポリメタクリル酸メチルエステル等のポリメタクリル酸エステル類、ポリアクリル酸類、ポリカーボネート、ポリフェニレンスルフィド、ポリサルホン、ポリエーテルサルホン、ポリエーテルニトリル、ポリエーテルケトン、ポリケトン、液晶ポリマー、シリコーン樹脂、アイオノマー等が挙げられる。

熱可塑性エラストマーとしては、スチレン－ブタジエンブロック共重合体又はその水添化物、スチレン－イソプレンブロック共重合体又はその水添化物、スチレン系熱可塑性エラストマー、オレフィン系熱可塑性エラストマー、塩化ビニル系熱可塑性エラストマー、ポリエステル系熱可塑性エラストマー、ポリウレタン系熱可塑性エラストマー、ポリアミド系熱可塑性エラストマー等が挙げられる。

熱硬化性樹脂としては、架橋ゴム、エポキシ樹脂、フェノール樹脂、ポリイミド樹脂、不飽和ポリエステル樹脂、ジアリルフタレート樹脂等が挙げられる。架橋ゴムの具体例としては、天然ゴム、アクリルゴム、ブタジエンゴム、イソプレンゴム、スチレン－ブタジエン共重合ゴム、ニトリルゴム、水添ニトリルゴム、クロロプレンゴム、エチレン－プロピレン共重合ゴム、塩素化ポリエチレンゴム、クロロスルホン化ポリエチレンゴム、ブチルゴム、ハロゲン化ブチルゴム、フッ素ゴム、ウレタンゴム、及びシリコーンゴムが挙げられる。

加工性や特性の観点から、ポリオレフィン系樹脂、アクリル系樹脂、ポリイミド系樹脂、ポリアミド系樹脂、ポリアミドイミド系樹脂、エポキシ系樹脂、フェノール系樹脂、シリコーン樹脂が好ましく用いられる。

さらに、これらの樹脂組成物には、必要に応じて、発明の効果を損なわない範囲で可塑剤、硬化促進剤、カップリング剤、充填剤、顔料、難燃剤、酸化防止剤、界面活性剤、相溶化剤、耐候剤、抗ブロッキング剤、帯電防止剤、レベリング剤、離型剤などの公知の添加剤を単独または二種以上を適宜配合しても良い。

樹脂組成物を１００質量％としたとき、樹脂の含有量が４質量％～１５質量％であることが好ましく、６質量％～１０質量％であることがより好ましい。この範囲であると、表面に凹凸を有する第１のアルミナ粒子を用いることによる放熱特性の向上効果が顕著である。

樹脂組成物に含まれる樹脂の含有量は、あらかじめ測定した樹脂組成物の質量と、樹脂組成物から樹脂を取り除いて得られるアルミナ粉末の質量とから求めることができる。樹脂組成物から樹脂を取り除く具体的な方法としては、溶剤で樹脂を溶解して除去する方法、樹脂組成物を灰化して樹脂を除去する方法などが挙げられる。

［樹脂組成物の製造方法］
樹脂組成物の製造方法は、アルミナ粉末と樹脂とを混合する混合工程を含む。
混合工程は、一般的に用いられる公知の方法を使用でき、樹脂とアルミナ粉末とを混合して樹脂組成物を得る。
例えば、樹脂が液状の場合（例えば液状エポキシ樹脂など）は、液状樹脂とアルミナ粒子と硬化剤とを混合した後、熱または紫外線などで硬化させることにより樹脂組成物を得ることができる。硬化剤や混合方法、硬化方法は公知のものおよび方法を用いることができる。
一方、樹脂が固体状の場合（例えばポリオレフィン樹脂やアクリル樹脂など）は、樹脂とアルミナ粒子とを混合した後に、溶融混練などの公知の方法により混練することで目的とする樹脂組成物を得ることができる。

樹脂組成物に用いられるアルミナ粉末は、粒径Ｄ５０が１００μｍ超で、クリプトン吸着法により測定されたＢＥＴ比表面積が、０．０８５ｍ^２/ｇ超の第１のアルミナ粒子と、粒径Ｄ５０が０．１μｍ以上１．０μｍ以下の第２のアルミナ粒子と、を混合することで得られる。
アルミナ粉末と樹脂と混合する混合工程より前または混合工程と同時に、第１のアルミナ粒子と、第２のアルミナ粒子とを混合することができる。
例えば、混合工程より前に、第１のアルミナ粒子と第２のアルミナ粒子とを事前に混合してアルミナ粉末を調製し、その後に、樹脂とアルミナ粉末とを混合する混合工程を行ってもよい。
別の例では、樹脂とアルミナ粉末との混合工程の際に、樹脂と、第１のアルミナ粒子と、第２のアルミナ粒子とを混合容器内に入れて混合してもよい。これにより、実質的に、樹脂と、第１のアルミナ粒子と第２のアルミナ粒子とを含むアルミナ粉末と、を混合することができる。

アルミナ粉末が、第１のアルミナ粒子と第２のアルミナ粒子とに加えて、さらに第３のアルミナ粒子を含む場合は、それら３種のアルミナ粒子を混合する順番、および混合するタイミングは任意に選択できる。
３種のアルミナ粒子を混合する順番については、例えば、第１のアルミナ粒子、第２のアルミナ粒子、および第３のアルミナ粒子を同時に混合してアルミナ粉末を調製してもよい。
別の例では、いずれか１種のアルミナ粒子に、その他の２種のアルミナ粒子を順次加えて混合してアルミナ粉末を調製してもよい。

３種のアルミナ粒子を混合するタイミングは、アルミナ粉末と樹脂と混合する混合工程より前、および／または混合工程と同時であってもよい。
例えば、混合工程より前に、３種のアルミナ粒子を事前に混合してアルミナ粉末を調製し、その後に、樹脂とアルミナ粉末とを混合する混合工程を行ってもよい。
別の例では、２種のアルミナ粒子を事前に混合した２種混合アルミナ粒子を調製し、其の後に、２種混合アルミナ粒子と、残りの１種のアルミナ粒子と、樹脂とを混合容器内に入れて混合してもよい。
さらに別の例では、樹脂と、３種のアルミナ粒子とを混合容器内に入れて混合してもよい。

１．測定用試料の作製
１）アルミナ粒子の準備
表１に示す特性を有するアルミナ粒子Ｎｏ．１ａ、１ｂ、２ａ、および３ａを準備した。なお、アルミナ粒子Ｎｏ．１ａは以下の手順で作製し、その他のアルミナ粒子は市販されたものを用いた。

２）アルミナ粒子Ｎｏ．１ａの作製
アルミナ粒子Ｎｏ．１ａは、火炎溶融法で作製した。
まず、単結晶のアルミナからなる原料粒子を準備した。アルミナ原料粒子は角ばった形状をしていた。
このアルミナ原料粒子を、目開き１３２μｍの篩で篩別し、篩上分のアルミナ原料粒子を、アルミナ粒子Ｎｏ．１ａの原料として用いた。

図１に示すような装置を用いて、原料からアルミナ粒子Ｎｏ．１ａを作製した。図１の装置では、酸素ガス供給システム１０からの酸素ガスを分岐して、一方（キャリア酸素ガス１１）をフィーダ３０に、他方（燃焼酸素ガス１２）を火炎溶融炉４０のバーナー４１に供給した。フィーダ３０に供給された原料は、キャリア酸素ガス１１によって火炎溶融炉４０のバーナー４１まで運搬された。また、ガス供給システム２０から２０Ｎｍ^３／時間未満で燃料ガス（ＬＰＧ）をバーナー４１に供給した。バーナー４１では、燃料ガスと燃焼酸素ガス１２によって２１５０℃以上の高温火炎が形成され、そこに、キャリア酸素ガス１１中に分散させた原料を供給した。これにより、火炎溶融炉４０内において、原料を溶融して球状化した。その後、球状化したアルミナ粒子をサイクロン５０にて分級を行い、サイクロン５０にアルミナ粒子Ｎｏ．１ａを補足した。

３）アルミナ粒子Ｎｏ．１ｂの作製
アルミナ粒子Ｎｏ．１ｂは、原料にバイヤー法で作製した多結晶状アルミナ粒子（Ｄ５０：９５μｍ）を用いたこと、燃料ガス（ＬＰＧ）の流量を４０Ｎｍ^３／時間にしたこと以外は、Ｎｏ．１ａと同じ条件にて火炎溶融法で球状化した。球状化したアルミナ粒子をサイクロン５０に捕捉し、回収したアルミナ粒子を目開き１００μｍの篩で篩別した。篩上分のアルミナ原料粒子をアルミナ粒子Ｎｏ．１ｂとした。

４）アルミナ粉末の準備
第１のアルミナ粒子（アルミナ粒子Ｎｏ．１ａまたは１ｂ；いずれも球状）と、第２のアルミナ粒子（アルミナ粒子Ｎｏ．２ａ；多面体球状）と、第３のアルミナ粒子（アルミナ粒子Ｎｏ．３ａ；球状）とを、表２に示す配合率（各アルミナ粒子の含有量の比率）で混合し、アルミナ粉末（実施例１～２および参考例１）を準備した。

５）アルミナ粉末と樹脂との混合物（混合試料）の作製

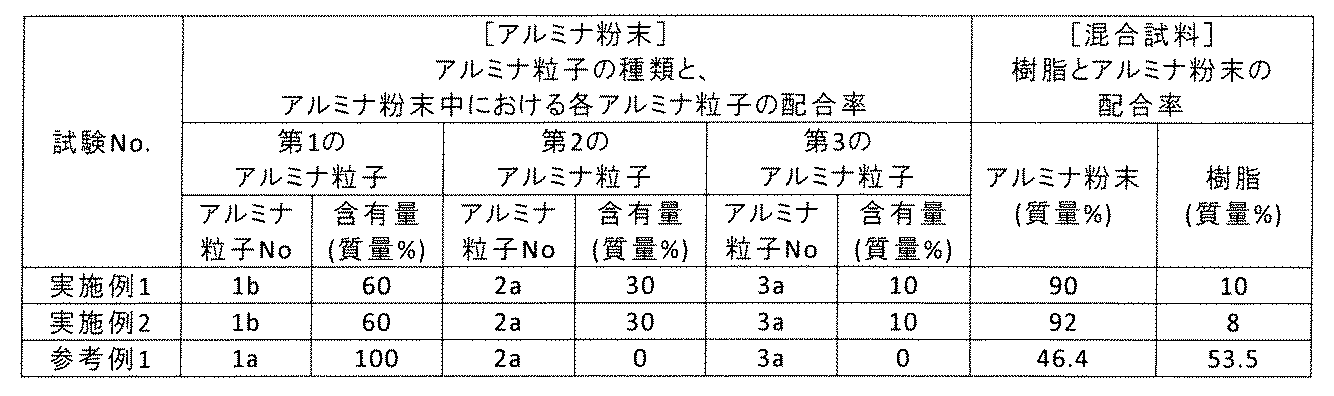

アルミナ粉末と樹脂とを、表２に示す配合率（アルミナ粉末と樹脂の含有量の比率）となるように配合し、株式会社シンキー製 自転・公転ミキサー（ＡＲＶ－３１０）を用いて混練し、アルミナ粉末と樹脂との混合物（実施例１～２および参考例１の混合試料）を得た。
樹脂は、常温硬化埋込樹脂 ５３型エポキシ樹脂（（株）三啓製）を用いた。

２．アルミナ粒子の粒径Ｄ５０の測定

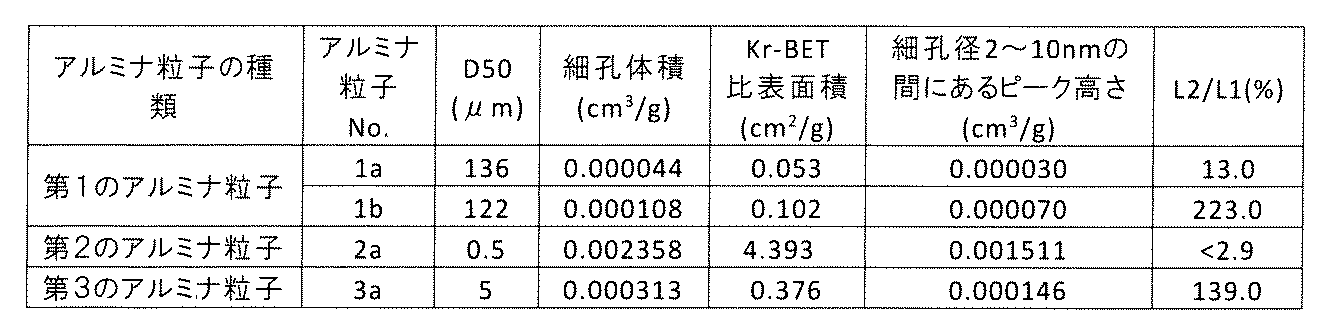

アルミナ粒子Ｎｏ．１ａ、１ｂ、２ａ、および３ａの粒度分布を測定し、粒径Ｄ５０を求めた。測定結果を表１に示す。
アルミナ粒子の粒度分布は、ＩＳＯ １３３２２－２に準拠した動的画像解析の原理に基づく装置ＣＡＭＳＩＺＥＲ Ｘ２（ＶＥＲＤＥＲ Ｓｃｉｅｎｔｉｆｉｃ製）により測定した。測定は乾式とし、装置内に試料を順次投入して、５０ｋＰａのドライエアーにより凝集粒子を分散させながらカメラ前を通過する粒子を測定した。測定試料は３ｇ秤量し、１回測定とした。同じ測定を３回繰返し行い、これらの結果の積算平均から粒度分布を解析した。粒子径は円相当粒子径とした。円相当粒子径とは投影粒子画像と同じ面積となる真円の粒子径のことである。また、粒子径の基準は体積とした。

３．アルミナ粒子のＫｒ-ＢＥＴ比表面積、細孔体積分布、および細孔体積の測定
アルミナ粒子Ｎｏ．１ａ、１ｂ、２ａ、および３ａの細孔体積分布、Ｋｒ-ＢＥＴ比表面積、および細孔体積を測定した。
ガス吸着による粉体（固体）の比表面積測定法はＪＩＳ Ｚ ８８３０：２０１３に準拠し、吸着ガスとしてＫｒを用いた。測定に際し、１ｇのアルミナ粒子をサンプル管にいれて、吸脱着等温線を取得し、多点プロット法により、Ｋｒ-ＢＥＴ比表面積（ｍ^２/ｇ）解析、および細孔体積分布解析を行い、Ｋｒ-ＢＥＴ比表面積および細孔体積を求めた。また、細孔体積分布から、細孔径２～１０ｎｍの間にあるピーク高さを求めた。それぞれの測定結果を表１に示す。

４．アルミナ粒子の外縁の長さＬ１と粒子内部の境界線の合計長さＬ２の測定
アルミナ粒子Ｎｏ．１ａ、１ｂ、２ａ、３ａを用いて断面観察用試料を作製した。断面観察用試料の作製では、アルミナ粒子を樹脂包埋後、樹脂とアルミナ粒子をダイヤモンドカッターにて切断した。その後、断面に保護膜としてＰｔを蒸着し、Ａｒイオンミリングにて断面調製を行い、ＳＥＭ試料台にＣｕ両面テープにて固定し、無蒸着にてＳＥＭ－ＥＢＳＤ測定を行った。観察領域内に２粒以上のアルミナ粒子が完全に入るように（つまり、２粒以上のアルミナ粒子が、観察領域の枠と接触しないように）、観察位置を決定した。

サンプルの前処理およびＥＢＳＤ測定には、以下の機器を使用した。
・使用機器
イオンミリング装置：ＩＭ－４０００（株式会社日立製作所製）
イオンスパッタ装置：Ｅ－１０３０（株式会社日立製作所製）
超高分解能電界放出形走査電子顕微鏡：ＪＳＭ－７８００Ｆ Ｐｒｉｍｅ（日本電子株式会社製）
後方散乱電子回折装置：Ｄｉｇｉｖｉｅｗ Ｖ （ＴＳＬ製）

ＥＢＳＤ測定の条件は以下の通りとした。
・測定領域：５００．０μｍ×４００．０μｍ
・加速電圧：２０．０ｋＶ
・倍率：×５００
・低真空度：３０Ｐａ

得られたＥＢＳＤ像において、観察領域の枠と接触していないアルミナ粒子を２粒以上選択した。各々のアルミナ粒子の外縁の長さＬ１を、画像処理ソフトＩｍａｇｅ Ｊ（Ｎａｔｉｏｎａｌ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｈｅａｌｔｈ製）で求め、その平均を算出した。また各々のアルミナ粒子の境界線の合計長さＬ２についても、同じ画像処理ソフトを用いて求め、それらの平均値を算出した。「境界線の合計長さＬ２」は、アルミナ粒子の内部に含まれる境界線の総和であり、アルミナ粒子の外縁を含まないものとした。境界線の合計長さＬ２は、アルミナ粒子内部の粒界の合計長さと、（アルミナ粒子の内部に空洞がある場合は）その空洞の内壁の合計長さとを加算して求めた。

外縁の長さＬ１（平均値）に対する境界線の合計長さＬ２（平均値）の比Ｌ２／Ｌ１（％）（つまり、Ｌ２／Ｌ１×１００）を求めた。測定結果を表１に示す。

５．熱伝導率の測定
表２に示した実施例１～２および参考例１の混合試料から、熱伝導率の測定用試料片を作製した。直径２０ｍｍの金型に混合試料を２ｇ入れ、３０ＭＰａの圧力をかけて成型し、室温で２４時間置いて樹脂を硬化させた。
硬化した成型体を１０ｍｍ角×厚さ２ｍｍのサイズに加工し、表面研磨したものを試験片とした。この試験片の厚み方向の熱伝導率について、キセノンフラッシュアナライザー（ＮＥＴＺＳＣＨ社製、ＬＦＡ４６７）を用い、レーザーフラッシュ法により板状の試験片の厚み方向の熱伝導率を測定した。測定は、大気雰囲気下、２５℃の条件下で行った。

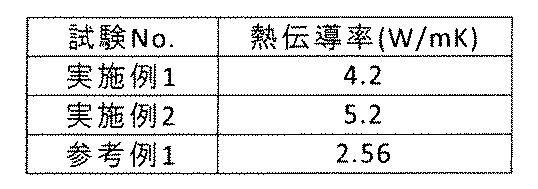

実施例１～２は、本実施形態の条件を満たすアルミナ粉末を用いることにより、樹脂組成物の熱伝導率が高かった。
参考例１で作成した樹脂組成物の熱伝導率も、放熱部材として使用することに問題がない程度に高いが、実施例１～２は、参考例１に比べても、熱伝導率が著しく高いことが分かる。このことから、第１のアルミナ粒子のＫｒ-ＢＥＴ比表面積を制御する効果が高いことが確認された。

１０ 酸素ガス供給システム
１１ キャリア酸素ガス
１２ 燃焼酸素ガス
２０ 燃料ガス供給システム
３０ フィーダ
４０ 火炎溶融炉
５０ サイクロン

Claims (12)

1. 樹脂と、アルミナ粉末とを含む樹脂組成物であって、
   前記アルミナ粉末は、
   粒径Ｄ５０が１００μｍ超で、クリプトン吸着法により測定されたＢＥＴ比表面積が、０．０８５ｍ^２/ｇ超の第１のアルミナ粒子と、
   粒径Ｄ５０が０．１μｍ以上１．０μｍ以下の第２のアルミナ粒子と、を含む、樹脂組成物。
2. 前記アルミナ粉末が以下の式（１）を満たす、請求項１に記載の樹脂組成物。

   Ａ＞Ｂ （１）

   ここで、
   ＡおよびＢは、それぞれ、前記アルミナ粉末の全量を１００質量％としたときの、前記第１のアルミナ粒子および前記第２のアルミナ粒子の含有量（質量％）である。
3. 前記第１のアルミナ粒子が以下の式（２）を満たす、請求項１または２に記載の樹脂組成物。

   Ｌ２／Ｌ１×１００＞１００．０（％） （２）

   ここで、
   Ｌ１は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子の外縁の長さであり、
   Ｌ２は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子内部に含まれる境界線の合計長さである。
4. 前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積が０．００００５ｃｍ^３/ｇ以上である、請求項１または２に記載の樹脂組成物。
5. 前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積分布において、細孔径２～１０ｎｍの間にあるピーク高さが０．００００５５ｃｍ^３／ｇ超である、請求項１または２に記載の樹脂組成物。
6. 前記アルミナ粉末が、さらに、粒径Ｄ５０が３μｍ以上８０μｍ以下の第３のアルミナ粒子を含む、請求項１または２に記載の樹脂組成物。
7. 粒径Ｄ５０が１００μｍ超で、クリプトン吸着法により測定されたＢＥＴ比表面積が、０．０８５ｍ^２/ｇ超の第１のアルミナ粒子と、
   粒径Ｄ５０が０．１μｍ以上１．０μｍ以下の第２のアルミナ粒子と、を含むアルミナ粉末。
8. 以下の式（１）を満たす、請求項７に記載のアルミナ粉末。

   Ａ＞Ｂ （１）

   ここで、
   ＡおよびＢは、それぞれ、前記アルミナ粉末の全量を１００質量％としたときの、前記第１のアルミナ粒子および前記第２のアルミナ粒子の含有量（質量％）である。
9. 前記第１のアルミナ粒子が以下の式（２）を満たす、請求項７または８に記載のアルミナ粉末。

   Ｌ２／Ｌ１×１００＞１００．０（％） （２）

   ここで、
   Ｌ１は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子の外縁の長さであり、
   Ｌ２は、ＳＥＭ－ＥＢＳＤ像から求めた前記第１のアルミナ粒子内部に含まれる境界線の合計長さである。
10. 前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積が０．００００５ｃｍ^３/ｇ以上である、請求項７または８に記載のアルミナ粉末。
11. 前記第１のアルミナ粒子のクリプトン吸着法により測定された細孔体積分布において、細孔径２～１０ｎｍの間にあるピーク高さが０．００００５５ｃｍ^３／ｇ超である、請求項７または８に記載のアルミナ粉末。
12. さらに、粒径Ｄ５０が３μｍ以上８０μｍ以下の第３のアルミナ粒子を含む、請求項７または８に記載のアルミナ粉末。

Images
