DE102010041695A1

DE102010041695A1 - In-the-ear (ITE) hearing instrument e.g. low ear channel hearing instrument of ear piece, has recordable receiver manufactured by deep-drawing that is provided with collar

Info

Publication number: DE102010041695A1
Application number: DE102010041695A
Authority: DE
Inventors: Erwin 90542 Singer; Benjamin 90419 Schmidt; Christian 91091 Schmitt
Original assignee: Siemens Medical Instruments Pte Ltd
Current assignee: Sivantos Pte Ltd
Priority date: 2010-09-30
Filing date: 2010-09-30
Publication date: 2011-08-25

Abstract

Die Erfindung betrifft ein Im-Ohr-Hörinstrument zum Tragen im Ohrkanal eines Benutzers, beispielsweise ein ITE Hörinstrument, ein CIC Hörinstrument, insbesondere ein Tief-Ohrkanal-Hörinstrument Deep Fit), sowie ein ein Ohrstück zum Tragen im Ohrkanal und außerdem ein Herstellungsverfahren zum Herstellen eines solchen Im-Ohr-Hörinstruments bzw. Ohrstücks. Das Hörinstrument 71) bzw. das 9. Ohrstück 32, 52) umfasst ein Gehäuse 72) und eine Receiveraufnahme 4, 61, 81), in die ein Receiver 37, 57, 77) einsetzbar ist, wobei die Receiveraufnahme 4, 61, 81) durch Tiefziehen gefertigt ist. Das Herstellungsverfahren umfasst die folgenden Schritte a) Herstellen eines Gehäuses 72), b) Tiefziehen einer Receiveraufnahme 4, 61, 81), c) Montieren der Receiveraufnahme 4, 61, 81) in das Gehäuse 72) und d) Einsetzen eines Receivers 37, 57, 77) in die Receiveraufnahme 4, 61, 81). Vorteilhafterweise ist Tiefziehen ein unaufwändiger Fertigungsprozess. Weiter vorteilhafterweise weisen Tiefziehteile je nach verwendetem Werkstoff geringe Materialstärken und damit auch geringe Abmessungen auf. Weiter vorteilhafterweise ermöglicht die eigens vorgesehene Receiveraufnahme eine unaufwändige Montage bzw. Wartung durch leichtes einsetzen oder entnehmen eines Receivers aus der Receiveraufnahme. Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme aus einem elektromagnetische Strahlung dämpfenden oder abschirmenden Werkstoff gefertigt ist.The invention relates to an in-ear hearing instrument for wearing in the ear canal of a user, for example an ITE hearing instrument, a CIC hearing instrument, in particular a deep-ear canal hearing instrument deep fit), as well as an earpiece for wearing in the ear canal and also a manufacturing method for manufacturing of such an in-ear hearing instrument or earpiece. The hearing instrument 71) or the 9th ear piece 32, 52) comprises a housing 72) and a receiver receiver 4, 61, 81), into which a receiver 37, 57, 77) can be inserted, the receiver receiver 4, 61, 81 ) is made by deep drawing. The manufacturing method comprises the following steps: a) producing a housing 72), b) deep-drawing a receiver receptacle 4, 61, 81), c) mounting the receiver receptacle 4, 61, 81) into the housing 72) and d) inserting a receiver 37, 57, 77) in the receiver receptacle 4, 61, 81). Advantageously, thermoforming is an inexpensive production process. Further advantageously, thermoformed parts, depending on the material used low material thicknesses and thus also small dimensions. Further advantageously, the specially provided receiver receptacle allows an unobtrusive installation or maintenance by easily inserting or removing a receiver from the receiver receptacle. A further advantageous embodiment provides that the receiver receptacle is made of a material that attenuates or shields electromagnetic radiation.

Description

Die Erfindung betrifft ein Im-Ohr-Hörinstrument zum Tragen im Ohrkanal eines Benutzers, beispielsweise ein In-dem-Ohr Hörinstrument (IDO, auch In-the-Ear oder ITE) oder ein CIC Hörinstrument (Completely-In-Canal), insbesondere ein Tief-Ohrkanal-Hörinstrument (Deep Fit), zum Tragen tief im Ohrkanal eines Benutzers. Die Erfindung betrifft weiter ein Ohrstück zum Tragen im Ohrkanal eines Benutzers. Die Erfindung betrifft außerdem ein Herstellungsverfahren zum Herstellen eines solchen Im-Ohr-Hörinstruments bzw. Ohrstücks.The invention relates to an in-ear hearing instrument for wearing in the ear canal of a user, for example an in-the-ear hearing instrument (IDO, also in-the-ear or ITE) or a CIC hearing instrument (Completely-In-Canal), in particular Deep-ear canal hearing aid (deep-fit), for carrying deep in the ear canal of a user. The invention further relates to an earpiece for wearing in the ear canal of a user. The invention also relates to a manufacturing method for producing such an in-ear hearing instrument or earpiece.

Hörinstrumente können beispielsweise als Hörgeräte ausgeführt sein. Ein Hörgerät dient der Versorgung einer hörgeschädigten Person mit akustischen Umgebungssignalen, die zur Kompensation bzw. Therapie der jeweiligen Hörschädigung verarbeitet und verstärkt sind. Es besteht prinzipiell aus einem oder mehreren Eingangswandlern, aus einer Signalverarbeitungseinrichtung, einer Verstärkungseinrichtung, und aus einem Ausgangswandler. Der Eingangswandler ist in der Regel ein Schallempfänger, z. B. ein Mikrofon, und/oder ein elektromagnetischer Empfänger, z. B. eine Induktionsspule. Der Ausgangssignalerzeuger ist in der Regel als elektroakustischer Wandler, z. B. Miniaturlautsprecher, oder als elektromechanischer Wandler, z. B. Knochenleitungshörer, realisiert. Er wird auch als Hörer oder Receiver bezeichnet. Der Ausgangssignalerzeuger erzeugt Ausgangssignale, die zum Gehör des Patienten geleitet werden und beim Patienten eine Hörwahrnehmung erzeugen sollen. Der Verstärker ist in der Regel in die Signalverarbeitungseinrichtung integriert. Die Stromversorgung des Hörgeräts erfolgt durch eine ins Hörgerätegehäuse integrierte Batterie. Die wesentlichen Komponenten eines Hörgeräts sind in der Regel auf einer gedruckten Leiterplatine als Schaltungsträger angeordnet bzw. damit verbunden.Hearing instruments can be designed for example as hearing aids. A hearing aid is used to supply a hearing-impaired person with acoustic ambient signals that are processed and amplified for compensation or therapy of the respective hearing impairment. It consists in principle of one or more input transducers, of a signal processing device, of an amplification device, and of an output transducer. The input transducer is usually a sound receiver, z. As a microphone, and / or an electromagnetic receiver, for. B. an induction coil. The output signal generator is usually as an electroacoustic transducer, z. As miniature speaker, or as an electromechanical transducer, z. B. bone conduction, realized. He is also referred to as a handset or receiver. The output signal generator generates output signals that are routed to the patient's ear and are intended to produce a hearing perception in the patient. The amplifier is usually integrated in the signal processing device. The hearing aid is powered by a battery integrated into the hearing aid housing. The essential components of a hearing aid are usually arranged on a printed circuit board as a circuit carrier or connected thereto.

Hörinstrumente können weiter auch als Hörgeräte, welche der Kompensation eines geschwächten Hörvermögens, üblicherweise als Schwerhörigkeit bezeichnet, dienen, können Hörinstrumente auch als sogenannte Tinnitus-Masker ausgeführt sein. Tinnitus-Masker werden zu Therapie von Tinnitus-Patienten eingesetzt. Sie erzeugen von der jeweiligen Hörbeeinträchtigung und je nach Wirkprinzip auch von Umgebungsgeräuschen abhängige akustische Ausgangssignale, die zur Verringerung der Wahrnehmung störender Tinnitus- oder sonstiger Ohrgeräusche beitragen können.Hearing instruments can also be used as hearing aids, which are the compensation of a weakened hearing, commonly referred to as deafness, hearing aids can also be designed as a so-called tinnitus masker. Tinnitus maskers are used to treat tinnitus patients. They produce from the respective hearing impairment and depending on the principle of action also dependent on ambient noise acoustic output signals that can contribute to reducing the perception of annoying tinnitus or other ear noises.

Im folgenden sollen unter dem Begriff Hörinstrument sowohl Hörgeräte, als auch Tinnitus-Masker, als auch sonstige derartige Geräte verstanden werden.In the following, the term hearing instrument is understood to mean both hearing aids and tinnitus maskers, as well as other such devices.

Hörgeräte sind in verschiedenen grundlegenden Gehäuse-Konfigurationen bekannt. Bei IDO-Hörgeräten (In-dem-Ohr, auch ITE oder In-the-Ear) wird ein Gehäuse, das sämtliche funktionalen Komponenten einschließlich Mikrophon und Receiver enthält, größtenteils im Gehörgang getragen. CIC-Hörgeräte (Completely-in-Canal) sind den IDO-Hörgeräten ähnlich, werden jedoch vollständig im Gehörgang getragen. Bei HDO-Hörgeräten (Hinter-dem-Ohr, auch BTE oder Behind-the-Ear) wird ein Gehäuse mit Komponenten wie Batterie und Signalverarbeitungseinrichtung hinter dem Ohr getragen und ein flexibler Schallschlauch, auch als Tube bezeichnet, leitet die akustischen Ausgangssignale eines Receivers vom Gehäuse zum Gehörgang, wo häufig ein Ohrstück zur zuverlässigen Positionierung vorgesehen ist. RIC-BTE-Hörgeräte (Receiver-in-Canal Behind-the-Ear) gleichen den HDO-Hörgeräten, jedoch wird der Receiver im Gehörgang getragen und statt eines Schallschlauchs leitet ein flexibler Hörerschlauch elektrische Signale anstelle akustischer Signale zum Receiver, welcher vorne am Hörerschlauch angebracht ist, meist in einem der zuverlässigen Positionierung dienenden Ohrstück. Allen Gehäuse-Konfigurationen ist gemein, dass möglichst kleine Gehäuse angestrebt werden, um den Tragekomfort zu erhöhen und die Sichtbarkeit des Hörgeräts aus kosmetischen Gründen zu reduzieren.Hearing aids are known in various basic housing configurations. For IDO hearing aids (in-the-ear, including ITE or in-the-ear), a case containing all the functional components, including the microphone and receiver, is mostly worn in the ear canal. Completely-in-Canal (CIC) hearing aids are similar to IDO hearing aids, but are worn fully in the ear canal. In HDO hearing aids (behind-the-ear, also BTE or behind-the-ear), a housing with components such as battery and signal processing device is worn behind the ear and a flexible sound tube, also referred to as tube, directs the acoustic output signals of a receiver from Housing to the ear canal, where often an ear piece is provided for reliable positioning. RIC-BTE hearing aids (receiver-in-canal behind-the-ear) are similar to HDO hearing aids, but the receiver is carried in the ear canal and instead of a sound tube, a flexible earpiece tube conducts electrical signals instead of acoustic signals to the receiver, which is on the front of the earpiece attached, usually in a reliable positioning ear piece. All housing configurations have in common is that as small a housing as possible be sought in order to increase the comfort and to reduce the visibility of the hearing aid for cosmetic reasons.

Tief-Ohrkanal-Hörgeräte gleichen den CIC-Hörgeräten. Während CIC-Hörgeräte jedoch in der Regel im außenliegenden Teil des äußeren Gehörgangs getragen werden, werden Tief-Ohrkanal-Hörgeräte weiter zum Trommelfell hin vorgeschoben und mindestens teilweise im innenliegenden Teil des äußeren Gehörgangs getragen. Der äußere Gehörgang ist ein mit Haut ausgekleideter Kanal und verbindet die Ohrmuschel mit dem Trommelfell. Im äußeren, distalen Teil des Gehörgangs, der sich direkt an die Ohrmuschel anschließt, ist dieser Kanal aus elastischem Knorpel gebildet. Im inneren, proximalen Teil wird der Kanal vom Schläfenbein gebildet und besteht somit aus Knochen. Der knorpelige und der knöcherne Teil des Gehörgangs sind gegeneinander etwas abgeknickt, so dass sie einen von Person zu Person unterschiedlichen Winkel einschließen. Insbesondere der knöcherne Teil des Gehörgangs ist verhältnismäßig empfindlich gegen Druck und Berührungen. Tief-Ohrkanal-Hörgeräte werden zumindest teilweise im empfindlichen knöchernen Teil des Gehörgangs getragen. Beim Vorschieben in den knöchernen Teil des Gehörgangs müssen sie außerdem den erwähnten Knick passieren, was je nach Winkel des Knicks schwierig sein kann. Zudem können kleine Durchmesser und gewundene Formen des Gehörgangs das Vorschieben weiter erschweren.Deep-ear canal hearing aids are similar to the CIC hearing aids. However, while CIC hearing aids are typically worn in the outer portion of the external ear canal, deep ear canal hearing aids are advanced further toward the eardrum and at least partially supported in the inward portion of the external ear canal. The outer ear canal is a skin-lined canal connecting the pinna to the eardrum. In the outer, distal part of the ear canal, which connects directly to the auricle, this channel is formed of elastic cartilage. In the inner, proximal part of the channel is formed by the temporal bone and thus consists of bone. The cartilaginous and bony parts of the ear canal are slightly bent towards each other so that they enclose a different angle from person to person. In particular, the bony part of the ear canal is relatively sensitive to pressure and contact. Deep-ear canal hearing aids are at least partially worn in the delicate bony part of the ear canal. When advancing into the bony part of the ear canal, they must also pass the mentioned kink, which can be difficult depending on the angle of the kink. In addition, small diameter and tortuous shapes of the ear canal can further complicate advancement.

Die Aufgabe der Erfindung besteht darin, ein Im-Ohr-Hörinstrument sowie ein Ohrstück anzugeben, dass unaufwändig in Herstellung und Wartung ist und kleine Abmessungen aufweist.The object of the invention is an in-ear hearing instrument and an ear piece indicate that it is inexpensive to manufacture and maintain and has small dimensions.

Die Erfindung löst diese Aufgabe durch ein Hörinstrument sowie durch ein Ohrstück und durch ein Herstellungsverfahren mit den Merkmalen der unabhängigen Patentansprüche.The invention solves this problem by a hearing instrument and by an ear piece and by a manufacturing method with the features of the independent claims.

Ein Grundgedanke der Erfindung besteht in einem Hörinstrument zum Tragen im Ohr, umfassend ein Gehäuse und eine Receiveraufnahme, in die ein Receiver einsetzbar ist, wobei die Receiveraufnahme durch Tiefziehen gefertigt ist. Vorteilhafterweise ist Tiefziehen ein unaufwändiger Fertigungsprozess.A basic idea of the invention consists in a hearing instrument for wearing in the ear, comprising a housing and a receiver receptacle into which a receiver can be inserted, wherein the receiver receptacle is manufactured by deep drawing. Advantageously, thermoforming is an inexpensive production process.

Weiter vorteilhafterweise weisen Tiefziehteile je nach verwendetem Werkstoff geringe Materialstärken und damit auch geringe Abmessungen auf. Weiter vorteilhafterweise ermöglicht die eigens vorgesehene Receiveraufnahme eine unaufwändige Montage bzw. Wartung durch leichtes einsetzen oder entnehmen eines Receivers aus der Receiveraufnahme.Further advantageously, thermoformed parts, depending on the material used low material thicknesses and thus also small dimensions. Further advantageously, the specially provided receiver receptacle allows an unobtrusive installation or maintenance by easily inserting or removing a receiver from the receiver receptacle.

Eine vorteilhafte Weiterbildung sieht vor, dass das Gehäuse des Hörinstruments eine Öffnung aufweist, durch die die Receiveraufnahme teilweise hindurchgeführt ist. Dadurch ergibt sich eine unaufwändige Montage der Receiveraufnahme im Gehäuse.An advantageous development provides that the housing of the hearing instrument has an opening through which the receiver receptacle is partially passed. This results in an unobtrusive mounting of the receiver receptacle in the housing.

Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme einen Kragen aufweist, der dazu ausgebildet ist, ein vollständiges Hindurchführen der Receiveraufnahme durch die Öffnung zu verhindern. Dadurch ergibt sich eine besonders unaufwändige Montage der Receiveraufnahme im Gehäuse, da der Kragen als Anschlag bzw. Begrenzung wirkt, der bzw. die eine Positionierungshilfe beim Einsetzen der Receiveraufnahme bildet.A further advantageous development provides that the receiver receptacle has a collar which is designed to prevent complete passage of the receiver receptacle through the opening. This results in a particularly uncomplicated installation of the receiver receptacle in the housing, since the collar acts as a stop or limit, which forms a positioning aid when inserting the receiver receiver.

Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme aus einem metallischen Werkstoff gefertigt ist. Metallische Werkstoffe sind wegen ihrer hohen Duktilität gut zur Verwendung in Tiefziehverfahren geeignet. Zudem erlauben sie die Fertigung von Tiefziehteilen geringer Wandstärken, was zu einer Reduzierung der Abmessungen der Receiveraufnahme und damit auch des Hörinstruments beiträgt.A further advantageous embodiment provides that the receiver receptacle is made of a metallic material. Metallic materials are well suited for use in deep drawing because of their high ductility. In addition, they allow the production of deep-drawn parts of low wall thickness, which contributes to a reduction in the dimensions of the receiver receptacle and thus also of the hearing instrument.

Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme aus einem elektromagnetische Strahlung dämpfenden oder abschirmenden Werkstoff gefertigt ist. Eine solche Dämpfung oder Abschirmung ist zum einen vorteilhaft, falls der Receiver auf einem elektromagnetischen Wirkprinzip basiert, um Störungen anderer elektronischer Komponenten durch dessen elektromagnetische Abstrahlung zu reduzieren. Zum anderen ist sie vorteilhaft, um Störungen des Receivers durch elektromagnetische Einstrahlung von weiteren elektronischen Komponenten oder von außerhalb zu reduzieren. Gegebenenfalls kann durch die in die Receiveraufnahme integrierte Dämpfung oder Abschirmung auf weitere, zusätzlich vorzusehende diesbezügliche Vorrichtungsbestandteile verzichtet werden, was zu einer Reduzierung der Abmessungen beiträgt.A further advantageous embodiment provides that the receiver receptacle is made of a material that attenuates or shields electromagnetic radiation. Such attenuation or shielding is advantageous, on the one hand, if the receiver is based on an electromagnetic operating principle in order to reduce interference of other electronic components by its electromagnetic radiation. On the other hand, it is advantageous to reduce interference of the receiver by electromagnetic radiation from other electronic components or from outside. Optionally, can be dispensed with by the integrated in the receiver receptacle damping or shielding on additional, additional to be provided in this respect device components, which contributes to a reduction of the dimensions.

Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme eine Schallöffnung aufweist, die dazu ausgebildet ist, einen Receiverstutzen aufzunehmen. Der Receiverstutzen dient dem gerichteten Abgeben des vom Receiver erzeugten akustischen Nutzsignals. Beispielsweise kann auf den Receiverstutzen ein Schallschlauch aufgesteckt bzw. angeschlossen werden. Die für den Receiverstutzen vorgesehene Schallöffnung in der Receiveraufnahme erleichtert das Einsetzen des Receivers. Zudem kann eine Fixierung des Receivers in der Receiveraufnahme dadurch erreicht werden, dass am Receiverstutzen ein Schallschlauch oder ein Dome oder ein Eartip angeschlossen wird, dessen Abmessungen größer als die der Schallöffnung sind, da der Receiver dann an einem Herausgleiten aus der Receiveraufnahme gehindert ist.A further advantageous development provides that the receiver receptacle has a sound opening, which is designed to receive a receiver neck. The receiver neck is used for directional output of the receiver generated by the useful acoustic signal. For example, a sound tube can be plugged or connected to the receiver neck. The provided for the receiver neck sound hole in the receiver recording facilitates the insertion of the receiver. In addition, a fixation of the receiver in the receiver receptacle can be achieved by connecting a sound tube or a dome or an Eartip to the receiver socket whose dimensions are larger than those of the sound opening, since the receiver is then prevented from sliding out of the receiver receptacle.

Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme einen Schallstutzen aufweist. Dies ermöglicht es, einen Schallschlauch aufzustecken oder anzuschließen und den Receiver unabhängig vom Schallschlauch einzusetzen oder auszuwechseln.A further advantageous embodiment provides that the receiver receptacle has a sound pipe. This makes it possible to connect or connect a sound tube and to insert or replace the receiver independently of the sound tube.

Ein weiterer Grundgedanke der Erfindung besteht in einem Ohrstück zum Tragen im Ohr, umfassend ein Gehäuse und eine Receiveraufnahme, in die ein Receiver einsetzbar ist, wobei die Receiveraufnahme durch Tiefziehen gefertigt ist. Vorteilhafterweise ist Tiefziehen ein unaufwändiger Fertigungsprozess. Weiter vorteilhafterweise weisen Tiefziehteile je nach verwendetem Werkstoff geringe Materialstärken und damit auch geringe Abmessungen auf. Weiter vorteilhafterweise ermöglicht die eigens vorgesehene Receiveraufnahme eine unaufwändige Montage bzw. Wartung durch leichtes einsetzen oder entnehmen eines Receivers aus der Receiveraufnahme.Another basic idea of the invention consists in an earpiece for wearing in the ear, comprising a housing and a receiver receptacle into which a receiver can be inserted, wherein the receiver receptacle is made by deep drawing. Advantageously, thermoforming is an inexpensive production process. Further advantageously, thermoformed parts, depending on the material used low material thicknesses and thus also small dimensions. Further advantageously, the specially provided receiver receptacle allows an unobtrusive installation or maintenance by easily inserting or removing a receiver from the receiver receptacle.

Bezüglich vorteilhafter Weiterbildungen und deren Vorteile werden die vorangehenden Ausführungen zum Hörinstrument in Bezug genommen, die sinngemäß auch auf das Ohrstück übertragen werden können.With regard to advantageous developments and their advantages, the foregoing explanations regarding the hearing instrument are referred to, which can also be applied analogously to the earpiece.

Ein weiterer Grundgedanke der Erfindung besteht in einem Herstellungsverfahren zum Herstellen eines wie vorangehend erläutert ausgeführten Hörinstruments oder eines wie vorangehend erläutert ausgeführten Ohrstücks mit den folgenden Schritten, die nicht notwendigerweise in der folgenden Reihenfolge erfolgen müssen:

(a) Herstellen eines Gehäuses
(b) Tiefziehen einer Receiveraufnahme
(c) Montieren der Receiveraufnahme in das Gehäuse
(d) Einsetzen eines Receivers in die Receiveraufnahme.

A further basic idea of the invention consists in a production method for producing a hearing instrument designed as described above or an ear piece configured as described above with the following steps, which not necessarily in the following order:

(a) making a case
(b) deep drawing a receiver receiver
(c) Mount the receiver receptacle in the housing
(d) Inserting a receiver into the receiver receptacle.

Vorteilhafterweise ist Tiefziehen ein unaufwändiger Fertigungsprozess. Weiter vorteilhafterweise weisen Tiefziehteile je nach verwendetem Werkstoff geringe Materialstärken und damit auch geringe Abmessungen auf. Weiter vorteilhafterweise ermöglicht die eigens vorgesehene Receiveraufnahme eine unaufwändige Montage bzw. Wartung durch leichtes einsetzen oder entnehmen eines Receivers aus der Receiveraufnahme. Bezüglich weiterer vorteilhafter Aspekte und Vorteile werden die vorangehenden Ausführungen zum Hörinstrument in Bezug genommen, die sinngemäß übertragen werden können.Advantageously, thermoforming is an inexpensive production process. Further advantageously, thermoformed parts, depending on the material used low material thicknesses and thus also small dimensions. Further advantageously, the specially provided receiver receptacle allows an unobtrusive installation or maintenance by easily inserting or removing a receiver from the receiver receptacle. With regard to further advantageous aspects and advantages, the foregoing statements relating to the hearing instrument are referred to, which can be transmitted analogously.

Weitere vorteilhafte Weiterbildungen und Vorteile ergeben sich aus den abhängigen Patentansprüchen sowie aus der nachfolgenden Beschreibung von Ausführungsbeispielen anhand von Figuren. Es zeigen:Further advantageous developments and advantages will become apparent from the dependent claims and from the following description of exemplary embodiments with reference to FIGS. Show it:

1 RIC-BTE Hörinstrument 1 RIC-BTE hearing instrument

2 IDO Hörinstrument 2 IDO hearing instrument

3 Ohrstück mit Receiveraufnahme 3 Earpiece with receiver receiver

4 Ohrstück mit Receiveraufnahme 4 Earpiece with receiver receiver

5 Tief-Ohrkanal Hörinstrument 5 Deep-ear canal hearing instrument

In 1 ist ein herkömmliches RIC-BTE Hörinstrument 1 schematisch dargestellt. In einem hinter dem Ohr zu tragenden Gehäuse 2 sind eine Batterie 4, ein Mikrofon 5 oder eine Mikrofonanordnung sowie eine Signalverarbeitungseinrichtung 6 angeordnet.In 1 is a conventional RIC-BTE hearing instrument 1 shown schematically. In a housing to be worn behind the ear 2 are a battery 4 , a microphone 5 or a microphone arrangement and a signal processing device 6 arranged.

Das Gehäuse 2 ist durch einen Hörerschlauch mit einem Ohrstück 3, nämlich einer individuell an einen Gehörgang eines Hörinstrument-Trägers angepassten Otoplastik, verbunden. Eine durch den Hörerschlauch verlaufende elektrische Verbindung, in der Abbildung strichliert dargestellt, verbindet die Signalverarbeitungseinrichtung mit einem im Ohrstück 3 angeordneten Receiver 7. Die akustischen Ausgangssignale der Receivers 7 werden durch eine Schallöffnung 8 des Ohrstücks 3 gerichtet in den Ohrkanal des Hörinstrument-Trägers hinein abgegeben.The housing 2 is through a tube with an earpiece 3 , namely an earmold individually adapted to an ear canal of a hearing instrument wearer. An electrical connection running through the receiver hose, shown by dashed lines in the figure, connects the signal processing device to one in the earpiece 3 arranged receiver 7 , The acoustic output signals of the receivers 7 be through a sound opening 8th of the ear piece 3 directed into the ear canal of the hearing instrument wearer inside.

Der Receiver 7 ist in das Ohrstück 3 eingesetzt. Zur Verbesserung von Passung und Sitz kann er einen in der Abbildung nicht dargestellten Receiverstutzen aufweisen, mit dem er in die Schallöffnung 8 eingesteckt oder eingesetzt sein kann. Der Receiver 7 kann in dem Ohrstück 3 eingeklebt, verschraubt, formschlüssig, kraftschlüssig oder anderweitig fixiert sein.The receiver 7 is in the ear piece 3 used. To improve the fit and fit, he may have a receiver neck, not shown in the figure, with which he into the sound opening 8th can be inserted or inserted. The receiver 7 can in the ear piece 3 glued, screwed, positive, non-positive or otherwise fixed.

In 2 ist ein ebenfalls herkömmliches IDO-Hörinstrument 21 schematisch dargestellt. Es umfasst ein mindestens teilweise in einem Ohr eines Hörinstrument-Trägers zu tragendes Gehäuse 22. In dem Gehäuse 22 sind eine Batterie 24, ein Mikrofon 25 oder eine Mikrofonanordnung, eine Signalverarbeitungseinrichtung 26 sowie ein Receiver 27 angeordnet.In 2 is a likewise conventional IDO hearing instrument 21 shown schematically. It comprises a housing to be supported at least partially in an ear of a hearing aid wearer 22 , In the case 22 are a battery 24 , a microphone 25 or a microphone arrangement, a signal processing device 26 as well as a receiver 27 arranged.

Die akustischen Ausgangssignale der Receivers 27 werden durch eine Schallöffnung 28 in dem Gehäuse 22 gerichtet in den Ohrkanal des Hörinstrument-Trägers hinein abgegeben. Der Receiver 27 ist in dem Gehäuse 22 montiert. Zur Verbesserung von Passung und Sitz kann er einen in der Abbildung nicht dargestellten Receiverstutzen aufweisen, mit dem er in die Schallöffnung 28 eingesteckt oder eingesetzt sein kann. Der Receiver 27 kann in dem Gehäuse 22 eingeklebt, verschraubt, formschlüssig, kraftschlüssig oder anderweitig fixiert sein.The acoustic output signals of the receivers 27 be through a sound opening 28 in the case 22 directed into the ear canal of the hearing instrument wearer inside. The receiver 27 is in the case 22 assembled. To improve the fit and fit, he may have a receiver neck, not shown in the figure, with which he into the sound opening 28 can be inserted or inserted. The receiver 27 can in the case 22 glued, screwed, positive, non-positive or otherwise fixed.

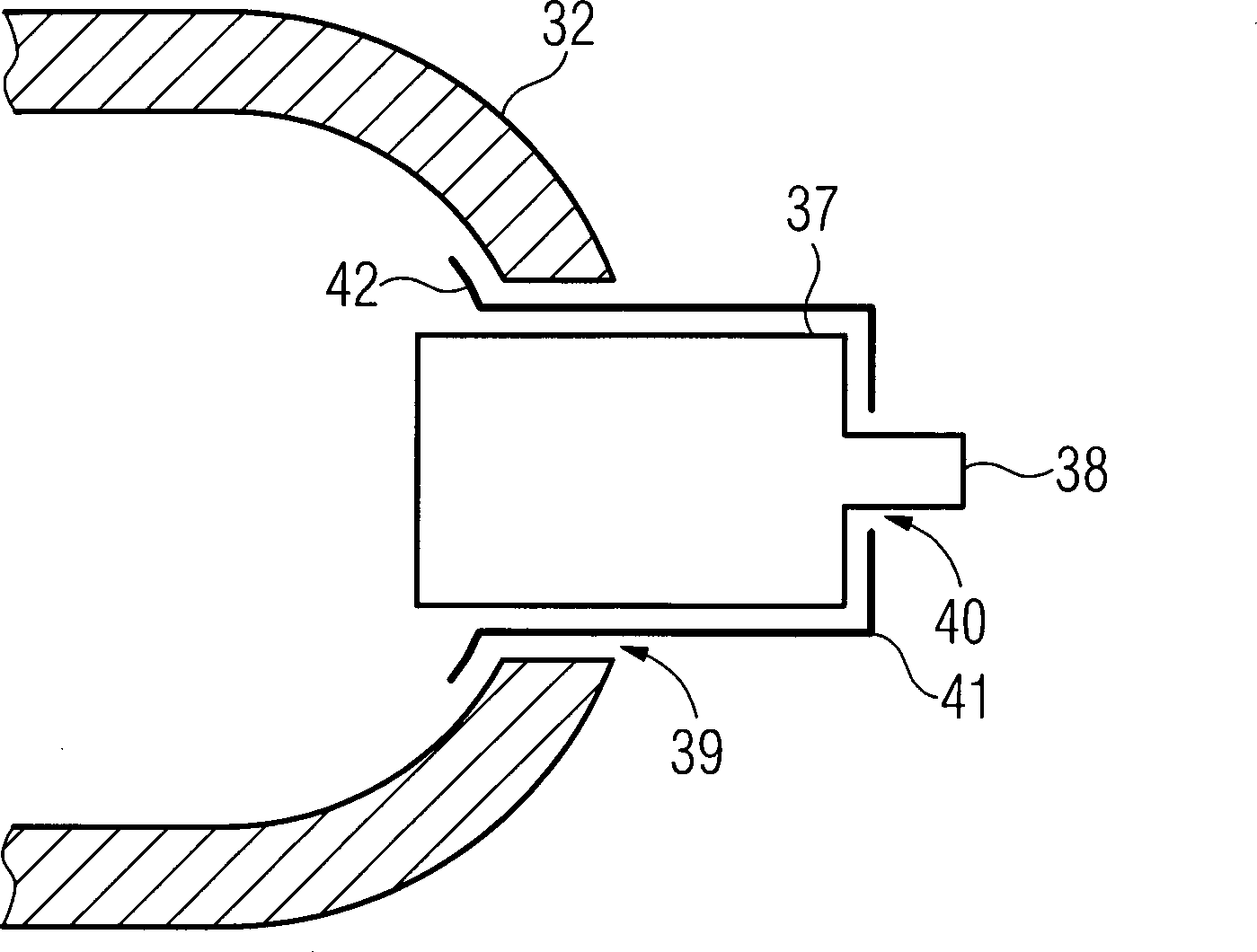

In 3 ist ein Ohrstück 32 teilweise schematisch dargestellt. Bei dem Ohrstück 32 kann es sich beispielsweise um eine Otoplastik handeln, es kann sich jedoch auch um den zum Trommelfell eines Hörinstrument-Trägers in orientierten (proximalen) Abschnitt des Gehäuses eines IDO Hörinstruments oder eines Tief-Ohrkanal Hörinstruments handeln.In 3 is an ear piece 32 partially shown schematically. At the ear piece 32 For example, it may be an earmold, but it may also be the eardrum of a hearing aid wearer in an oriented (proximal) portion of the housing of an IDO hearing instrument or a deep ear canal hearing instrument.

Das Ohrstück 32 weist eine Öffnung 39 auf. In die Öffnung 39 ist eine Receiveraufnahme 41 durch Einführen und teilweises Durchführen eingesetzt. Die Receiveraufnahme 41 weist einen Kragen 42 auf, dessen Abmessungen größer als die Weite der Öffnung 39 sind, so dass ein Hindurchführen der Receiveraufnahme 41 durch die Öffnung 39 hindurch vermieden ist. Durch den Kragen ergibt sich also bezüglich des Durchführens der Receiveraufnahme 41 durch die Öffnung 39 ein Anschlag, der das Einsetzen erleichtert und der gleichzeitig als Positionierhilfe dient. Die Form der Receiveraufnahme 41 kann sich nach der Kontur eines einzusetzenden Receivers oder nach den durch das Ohrstück 32 vorgegebenen Rahmenbedingungen richten. Ihr Querschnitt kann beispielsweise kreisrund sein, was die Montage wegen der Rotationsinvarianz erleichtert, elliptisch, rechteckig, quadratisch oder andersartig.The ear piece 32 has an opening 39 on. In the opening 39 is a receiver receiver 41 inserted by insertion and partial execution. The receiver recording 41 has a collar 42 on, whose dimensions are greater than the width of the opening 39 are, allowing a passage of the receiver 41 through the opening 39 is avoided. The collar thus results in respect of the implementation of the receiver receiver 41 through the opening 39 a stop that facilitates insertion and also serves as a positioning aid. The shape of the receiver receptacle 41 may vary according to the contour of a receiver to be inserted or the one through the earpiece 32 set the framework conditions. Their cross section may be circular, for example, which facilitates the assembly because of rotational invariance, elliptical, rectangular, square or otherwise.

Anstelle eines die Receiveraufnahme 41 umlaufenden Kragens 42 oder zusätzlich können auch Anschlagstifte, ein Gewinde, ein Bajonettverschluss, Rastnasen, Klickverschlüsse oder sonstige Fixierungs- und Positionierungskonstruktionen vorgesehen sein.Instead of a receiver recording 41 circumferential collar 42 or in addition, stop pins, a thread, a bayonet lock, locking lugs, click fasteners or other fixation and positioning constructions may be provided.

Die Receiveraufnahme 41 ist durch Tiefziehen hergestellt. Sie wird aus einem zum Tiefziehen geeigneten Werkstoff hergestellt. Hierfür können sich beispielsweise Kunststoffe, insbesondere Thermoplaste, oder metallische Werkstoffe eignen. Metallische Werkstoffe können hinsichtlich ihrer Verformungseigenschaften, geringer Wandstärken und hoher Stabilität vorteilhaft sein. The receiver recording 41 is made by deep drawing. It is made of a suitable material for deep drawing. For this purpose, for example, plastics, in particular thermoplastics, or metallic materials may be suitable. Metallic materials may be advantageous in terms of their deformation properties, low wall thickness and high stability.

Die Receiveraufnahme 41 kann zudem aus einem Werkstoff gefertigt sein, der elektromagnetische Strahlung dämpft oder abschirmt. Hierfür können beispielsweise mit leitfähigen Werkstoffen gefüllte oder durchwirkte Kunststoffe verwendet werden. Hinsichtlich Dämpfungseigenschaften können metallische Werkstoffe vorteilhaft sein. Beispielsweise können gut leitfähige Metalle, z. B. Kupfer oder kupferhaltige, oder sogenannte mu-Metalle eingesetzt werden.The receiver recording 41 can also be made of a material that attenuates or shields electromagnetic radiation. For this purpose, for example, filled with conductive materials or durchwirkte plastics can be used. With regard to damping properties, metallic materials can be advantageous. For example, highly conductive metals, eg. As copper or copper-containing, or so-called mu-metals are used.

In die Receiveraufnahme 41 ist ein Receiver 37 eingesetzt. Die Receiveraufnahme 41 weist eine Schallöffnung 40 auf, durch die hindurch vom Receiver 37 erzeugter Schall in Richtung des Gehörgangs eines Hörinstrument-Trägers gerichtet abgegeben werden kann. Der Receiver 37 weist eine Receiverstutzen 38 auf, der zu diesem Zweck durch die Schallöffnung 40 hindurchgeführt ist. Auf den Receiverstutzen 38 kann gegebenenfalls ein in der Abbildung nicht dargestelltes Dämpfungselement, ein Cerumenschutz, ein Filter, ein Silikonohrstück (auch als Eartipp oder Dome bezeichnet) oder ähnliches aufgesteckt werden.In the receiver recording 41 is a receiver 37 used. The receiver recording 41 has a sound opening 40 on, through the receiver 37 emitted sound directed towards the ear canal of a hearing aid wearer can be delivered. The receiver 37 has a receiver neck 38 on, for this purpose through the sound opening 40 passed through. On the receiver neck 38 Optionally, a damping element (not shown in the figure), a cerumen protection, a filter, a silicone earpiece (also referred to as an Eartipp or dome) or the like can be attached.

In 4 ist ebenfalls ein Ohrstück 52 teilweise schematisch dargestellt. Bei dem Ohrstück 52 kann es sich wie vorangehend erläutert beispielsweise um eine Otoplastik handeln, es kann sich jedoch auch um den zum Trommelfell eines Hörinstrument-Trägers in orientierten (proximalen) Abschnitt des Gehäuses eines IDO Hörinstruments oder eines Tief-Ohrkanal Hörinstruments handeln.In 4 is also an ear piece 52 partially shown schematically. At the ear piece 52 For example, as explained above, it may be an otoplastic, but it may also be the portion of the housing of an IDO hearing instrument or a deep-ear canal hearing instrument that is oriented towards the eardrum of a hearing instrument wearer.

Das Ohrstück 52 weist eine Öffnung 59 auf. In die Öffnung 59 ist eine Receiveraufnahme 61 durch Einführen und teilweises Durchführen eingesetzt. Die Receiveraufnahme 61 weist wie vorangehend erläutert einen Kragen 62 auf oder könnte zusätzlich oder stattdessen auch Anschlagstifte, ein Gewinde, ein Bajonettverschluss, Rastnasen, Klickverschlüsse oder sonstige Fixierungs- und Positionierungskonstruktionen vorgesehen sein.The ear piece 52 has an opening 59 on. In the opening 59 is a receiver receiver 61 inserted by insertion and partial execution. The receiver recording 61 has a collar as explained above 62 or could additionally or instead also stop pins, a thread, a bayonet lock, locking lugs, click fasteners or other fixation and positioning structures may be provided.

Die Receiveraufnahme 61 ist durch Tiefziehen hergestellt und kann wie vorangehend erläutert ausgeführt sein.The receiver recording 61 is made by deep drawing and can be carried out as previously explained.

In die Receiveraufnahme 61 ist ein Receiver 57 eingesetzt. Im Unterschied zur vorangehend erläuterten Ausführungsform weist die Receiveraufnahme 61 zusätzlich einen Schallstutzen 62 auf, durch den hindurch vom Receiver 57 erzeugter Schall in Richtung des Gehörgangs eines Hörinstrument-Trägers gerichtet abgegeben werden kann. Der Receiver 57 ist in geeigneter Weise zum Schallstutzen 62 hin orientiert. Er kann einen in der Abbildung nicht dargestellten Receiverstutzen aufweisen, mit dem er in den Schallstutzen 62 zur besseren Positionierung und Fixierung eingesetzt sein kann. Auf den Schallstutzen 62 kann gegebenenfalls ein in der Abbildung nicht dargestelltes Dämpfungselement, ein Cerumenschutz, ein Filter, ein Silikonohrstück (auch als Eartip oder Dome bezeichnet) oder ähnliches aufgesteckt werden.In the receiver recording 61 is a receiver 57 used. In contrast to the previously explained embodiment, the receiver receptacle 61 in addition a sound tube 62 through, through the receiver 57 emitted sound directed towards the ear canal of a hearing aid wearer can be delivered. The receiver 57 is suitable for sounding 62 oriented. He may have a receiver neck, not shown in the figure, with which he in the sound pipe 62 can be used for better positioning and fixation. On the sound pipe 62 Optionally, a damping element (not shown in the figure), a cerumen protection, a filter, a silicone earpiece (also referred to as an ear tip or dome) or the like can be attached.

In 5 ist ein Tief-Ohrkanal Hörinstrument 71 schematisch dargestellt. Es weist ein Gehäuse 72 auf, in dem eine Batterie 74, ein Mikrofon 75 oder eine Mikrofonanordnung, eine Signalverarbeitungseinrichtung 76 sowie ein Receiver 77 angeordnet sind. Der Receiver 77 ist in eine Receiveraufnahme 81 eingesetzt. Die Receiveraufnahme 81 weist einen Kragen 88 auf und ist in eine Öffnung des Gehäuses eingesetzt. Bezüglich Ausführungsdetails der Receiveraufnahme 81 wird auf die vorangehenden Erläuterungen verwiesen, die sinngemäß übertragbar sind.In 5 is a low-ear canal hearing instrument 71 shown schematically. It has a housing 72 in which a battery 74 , a microphone 75 or a microphone arrangement, a signal processing device 76 as well as a receiver 77 are arranged. The receiver 77 is in a receiver receptacle 81 used. The receiver recording 81 has a collar 88 on and is inserted into an opening of the housing. Regarding execution details of the receiver receiver 81 Reference is made to the preceding explanations, which are mutatis mutandis transferable.

Der Receiver 77 weist einen Receiverstutzen 78 auf, für den sinngemäß ebenfalls die vorangehenden Erläuterungen gelten. Auf den Receiverstutzen 78 ist ein Dome 83 aufgesteckt. Der Dome 83 besteht aus einem flexiblen und weichen Material, z. B. auf Silikonbasis, und hat die Gestalt eines Doms oder einer Halbkugel oder eines vergleichbaren rotationssymmetrischen Körpers. Er ist im proximalen Abschnitt des Tief-Ohrkanal Hörinstruments 71 angeordnet und wird daher bei bestimmungsgemäßem Einsatz tief in einen äußeren Gehörgang eines Hörinstrument-Trägers vorgeschoben, wo er sich möglichst komfortabel an die Gehörgangwand anschmiegen soll.The receiver 77 has a receiver neck 78 for which the preceding explanations also apply mutatis mutandis. On the receiver neck 78 is a dome 83 attached. The dome 83 consists of a flexible and soft material, eg. As silicone-based, and has the shape of a dome or a hemisphere or a comparable rotationally symmetrical body. He is in the proximal section of the deep-ear canal hearing instrument 71 arranged and is therefore advanced under normal use deep into an external auditory canal of a hearing instrument wearer, where he should nestle comfortable as possible to the ear canal wall.

Ein Grundgedanke der Erfindung lässt sich wie folgt zusammenfassen: Die Erfindung betrifft ein Im-Ohr-Hörinstrument zum Tragen im Ohrkanal eines Benutzers, beispielsweise ein ITE Hörinstrument, ein CIC Hörinstrument, insbesondere ein Tiefohrkanal-Hörinstrument (Deep Fit), sowie ein Ohrstück zum Tragen im Ohrkanal und außerdem ein Herstellungsverfahren zum Herstellen eines solchen Im-Ohr-Hörinstruments bzw. Ohrstücks. Das Hörinstrument 71 bzw. das 9. Ohrstück 32, 52 umfasst ein Gehäuse 72 und eine Receiveraufnahme 4, 61, 81, in die ein Receiver 37, 57, 77 einsetzbar ist, wobei die Receiveraufnahme 4, 61, 81 durch Tiefziehen gefertigt ist. Das Herstellungsverfahren umfasst die folgenden Schritte (a) Herstellen eines Gehäuses 72, (b) Tiefziehen einer Receiveraufnahme 4, 61, 81, (c) Montieren der Receiveraufnahme 4, 61, 81 in das Gehäuse 72 und (d) Einsetzen eines Receivers 37, 57, 77 in die Receiveraufnahme 4, 61, 81. Vorteilhafterweise ist Tiefziehen ein unaufwändiger Fertigungsprozess. Weiter vorteilhafterweise weisen Tiefziehteile je nach verwendetem Werkstoff geringe Materialstärken und damit auch geringe Abmessungen auf. Weiter vorteilhafterweise ermöglicht die eigens vorgesehene Receiveraufnahme eine unaufwändige Montage bzw. Wartung durch leichtes einsetzen oder entnehmen eines Receivers aus der Receiveraufnahme. Eine weitere vorteilhafte Weiterbildung sieht vor, dass die Receiveraufnahme aus einem elektromagnetische Strahlung dämpfenden oder abschirmenden Werkstoff gefertigt ist.A basic idea of the invention can be summarized as follows: The invention relates to an in-the-ear hearing aid for wearing in a user's ear canal, for example an ITE hearing instrument, a CIC hearing instrument, in particular a deep-ear canal hearing instrument (deep fit), and an earpiece for carrying In the ear canal and also a manufacturing method for producing such an in-ear hearing instrument or ear piece. The hearing instrument 71 or the 9th ear piece 32 . 52 includes a housing 72 and a receiver receiver 4 . 61 . 81 into which a receiver 37 . 57 . 77 can be used, wherein the receiver receptacle 4 . 61 . 81 is made by deep drawing. The manufacturing method comprises the following steps of (a) manufacturing a housing 72 , (b) thermoforming a receiver receiver 4 . 61 . 81 , (c) mounting the receiver receiver 4 . 61 . 81 in the case 72 and (d) inserting a receiver 37 . 57 . 77 in the receiver recording 4 . 61 . 81 , Advantageously, thermoforming is an inexpensive production process. Further advantageously, thermoformed parts, depending on the material used low material thicknesses and thus also small dimensions. Further advantageously, the specially provided receiver receptacle allows an unobtrusive installation or maintenance by easily inserting or removing a receiver from the receiver receptacle. A further advantageous embodiment provides that the receiver receptacle is made of a material that attenuates or shields electromagnetic radiation.

Claims

The hearing instrument 71 ) for wearing in the ear, comprising a housing 72 ) and a receiver recording 4 . 61 . 81 ) into which a receiver 37 . 57 . 77 ), characterized in that the receiver receptacle 4 . 61 . 81 ) is made by deep drawing.

The hearing instrument 71 ) according to claim 1, characterized in that the housing 72 ) has an opening through which the receiver receptacle 4 . 61 . 81 ) is partially passed.

The hearing instrument 71 ) according to claim 2, characterized in that the receiver receptacle 4 . 61 . 81 ) a collar 42 . 62 . 82 ), which is adapted to complete passage of the receiver receiver 4 . 61 . 81 ) through the opening.

The hearing instrument 71 ) according to one of the preceding claims, characterized in that the receiver receptacle 4 . 61 . 81 ) is made of a metallic material.

The hearing instrument 71 ) according to one of the preceding claims, characterized in that the receiver receptacle 4 . 61 . 81 ) is made of an electromagnetic radiation attenuating or shielding material.

The hearing instrument 71 ) according to one of claims 1 to 5, characterized in that the receiver receptacle 4 . 61 . 81 ) a sound opening 40 ), which is adapted to a receiver neck 38 . 78 ).

The hearing instrument 71 ) according to one of claims 1 to 6, characterized in that the receiver receptacle 4 . 61 . 81 ) a sound socket 62 ) having.

The hearing instrument 71 ) according to one of the preceding claims, characterized in that in the receiver receptacle 4 . 61 . 81 ) a receiver 37 . 57 . 77 ) is used.

earpiece 32 . 52 ) for wearing in the ear, comprising a housing 32 . 52 ) and a receiver recording 4 . 61 . 81 ) into which a receiver 37 . 57 . 77 ), characterized in that the housing 32 . 52 ) A manufactured as a deep-drawn part receiver receptacle 4 . 61 . 81 ), in which the receiver 37 . 57 . 77 ) is recorded.

earpiece 32 . 52 ) according to claim 9, characterized in that the housing 32 . 52 ) an opening 39 . 59 ), through which the receiver receptacle 4 . 61 . 81 ) is partially passed.

earpiece 32 . 52 ) according to claim 10, characterized in that the receiver receptacle 4 . 61 . 81 ) a collar 42 . 62 . 82 ), which is adapted to a complete passage of the receiver receiver 4 . 61 . 81 ) through the opening 39 . 59 ) to prevent.

earpiece 32 . 52 ) according to one of claims 9 to 11, characterized in that the receiver receptacle 4 . 61 . 81 ) is made of a metallic material.

earpiece 32 . 52 ) according to one of claims 9 to 12, characterized in that the receiver receptacle 4 . 61 . 81 ) is made of an electromagnetic radiation attenuating or shielding material.

earpiece 32 . 52 ) according to one of claims 9 to 13, characterized in that the receiver receptacle 4 . 61 . 81 ) a sound opening 40 ), which is adapted to receive a receiver neck.

earpiece 32 . 52 ) according to one of claims 9 to 14, characterized in that the receiver receptacle 4 . 61 . 81 ) a sound socket 62 ) having.

earpiece 32 . 52 ) according to one of claims 9 to 15, characterized in that in the receiver receptacle 4 . 61 . 81 ) a receiver 37 . 57 . 77 ) is used.

Manufacturing method for producing a hearing instrument 71 ) according to one of claims 1 to 8 or an ear piece 32 . 52 ) according to one of claims 9 to 16, comprising the following steps not necessarily in the following order: a) producing a housing 72 b) Deep drawing a receiver receiver 4 . 61 . 81 ) c) Mount the receiver receiver 4 . 61 . 81 ) in the housing 72 ) d) Inserting a receiver 37 . 57 . 77 ) in the receiver recording 4 . 61 . 81 ).
