DE102006055693A1 - Coating of balloon catheters for uniform delivery of drugs - Google Patents
Coating of balloon catheters for uniform delivery of drugs Download PDFInfo
- Publication number
- DE102006055693A1 DE102006055693A1 DE200610055693 DE102006055693A DE102006055693A1 DE 102006055693 A1 DE102006055693 A1 DE 102006055693A1 DE 200610055693 DE200610055693 DE 200610055693 DE 102006055693 A DE102006055693 A DE 102006055693A DE 102006055693 A1 DE102006055693 A1 DE 102006055693A1
- Authority
- DE
- Germany
- Prior art keywords
- groups
- active ingredient
- balloon
- water
- polymer
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- 239000003814 drug Substances 0.000 title claims abstract description 23
- 229940079593 drug Drugs 0.000 title claims abstract description 22
- 238000000576 coating method Methods 0.000 title claims abstract description 11
- 239000011248 coating agent Substances 0.000 title claims abstract description 10
- 239000004480 active ingredient Substances 0.000 claims abstract description 28
- 229920000642 polymer Polymers 0.000 claims abstract description 21
- 239000013543 active substance Substances 0.000 claims abstract description 16
- SHGAZHPCJJPHSC-YCNIQYBTSA-N all-trans-retinoic acid Chemical compound OC(=O)\C=C(/C)\C=C\C=C(/C)\C=C\C1=C(C)CCCC1(C)C SHGAZHPCJJPHSC-YCNIQYBTSA-N 0.000 claims abstract description 8
- 229960001727 tretinoin Drugs 0.000 claims abstract description 8
- 238000000151 deposition Methods 0.000 claims abstract description 4
- 238000000034 method Methods 0.000 claims description 24
- ZMXDDKWLCZADIW-UHFFFAOYSA-N N,N-Dimethylformamide Chemical compound CN(C)C=O ZMXDDKWLCZADIW-UHFFFAOYSA-N 0.000 claims description 18
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 18
- IAZDPXIOMUYVGZ-UHFFFAOYSA-N Dimethylsulphoxide Chemical compound CS(C)=O IAZDPXIOMUYVGZ-UHFFFAOYSA-N 0.000 claims description 16
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 claims description 12
- 239000000126 substance Substances 0.000 claims description 11
- 230000002209 hydrophobic effect Effects 0.000 claims description 7
- 229930012538 Paclitaxel Natural products 0.000 claims description 6
- 229960001592 paclitaxel Drugs 0.000 claims description 6
- 150000004508 retinoic acid derivatives Chemical class 0.000 claims description 6
- RCINICONZNJXQF-MZXODVADSA-N taxol Chemical compound O([C@@H]1[C@@]2(C[C@@H](C(C)=C(C2(C)C)[C@H](C([C@]2(C)[C@@H](O)C[C@H]3OC[C@]3([C@H]21)OC(C)=O)=O)OC(=O)C)OC(=O)[C@H](O)[C@@H](NC(=O)C=1C=CC=CC=1)C=1C=CC=CC=1)O)C(=O)C1=CC=CC=C1 RCINICONZNJXQF-MZXODVADSA-N 0.000 claims description 6
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 claims description 6
- VOXZDWNPVJITMN-ZBRFXRBCSA-N 17β-estradiol Chemical compound OC1=CC=C2[C@H]3CC[C@](C)([C@H](CC4)O)[C@@H]4[C@@H]3CCC2=C1 VOXZDWNPVJITMN-ZBRFXRBCSA-N 0.000 claims description 5
- VHRSUDSXCMQTMA-PJHHCJLFSA-N 6alpha-methylprednisolone Chemical compound C([C@@]12C)=CC(=O)C=C1[C@@H](C)C[C@@H]1[C@@H]2[C@@H](O)C[C@]2(C)[C@@](O)(C(=O)CO)CC[C@H]21 VHRSUDSXCMQTMA-PJHHCJLFSA-N 0.000 claims description 5
- 102000016978 Orphan receptors Human genes 0.000 claims description 5
- 108070000031 Orphan receptors Proteins 0.000 claims description 5
- QJJXYPPXXYFBGM-LFZNUXCKSA-N Tacrolimus Chemical compound C1C[C@@H](O)[C@H](OC)C[C@@H]1\C=C(/C)[C@@H]1[C@H](C)[C@@H](O)CC(=O)[C@H](CC=C)/C=C(C)/C[C@H](C)C[C@H](OC)[C@H]([C@H](C[C@H]2C)OC)O[C@@]2(O)C(=O)C(=O)N2CCCC[C@H]2C(=O)O1 QJJXYPPXXYFBGM-LFZNUXCKSA-N 0.000 claims description 5
- 239000003246 corticosteroid Substances 0.000 claims description 5
- 229960001334 corticosteroids Drugs 0.000 claims description 5
- UREBDLICKHMUKA-CXSFZGCWSA-N dexamethasone Chemical compound C1CC2=CC(=O)C=C[C@]2(C)[C@]2(F)[C@@H]1[C@@H]1C[C@@H](C)[C@@](C(=O)CO)(O)[C@@]1(C)C[C@@H]2O UREBDLICKHMUKA-CXSFZGCWSA-N 0.000 claims description 5
- 229960003957 dexamethasone Drugs 0.000 claims description 5
- MDCUNMLZLNGCQA-HWOAGHQOSA-N elafin Chemical class N([C@H](C(=O)N[C@@H](CCCCN)C(=O)NCC(=O)N1CCC[C@H]1C(=O)N[C@H](C(=O)N[C@@H](CO)C(=O)N[C@H](C(=O)N[C@@H](CCCCN)C(=O)N1CCC[C@H]1C(=O)NCC(=O)N[C@@H](CO)C(=O)N[C@@H]1C(=O)N2CCC[C@H]2C(=O)N[C@H](C(=O)N[C@H](C(=O)N[C@@H](CC(C)C)C(=O)N[C@H](C(=O)N[C@@H](CCCNC(N)=N)C(=O)N[C@H]2CSSC[C@H]3C(=O)NCC(=O)N[C@@H](CCSC)C(=O)N[C@@H](C)C(=O)N[C@@H](CSSC[C@H]4C(=O)N5CCC[C@H]5C(=O)NCC(=O)N[C@H](C(N[C@@H](CCCCN)C(=O)N[C@@H](CCCCN)C(=O)N[C@@H](CSSC[C@H](NC(=O)[C@H](CCCNC(N)=N)NC(=O)[C@H](CC(N)=O)NC(=O)[C@H]5N(CCC5)C(=O)[C@H]5N(CCC5)C(=O)[C@H](CC(N)=O)NC(=O)[C@H](CC(C)C)NC(=O)[C@H](CCSC)NC(=O)[C@H](C)NC2=O)C(=O)N[C@@H](CC(C)C)C(=O)N[C@@H](CCCCN)C(=O)N[C@@H](CC(O)=O)C(=O)N[C@@H]([C@@H](C)O)C(=O)N[C@@H](CC(O)=O)C(=O)N4)C(=O)N[C@@H](CSSC1)C(=O)N[C@@H](CCC(O)=O)C(=O)NCC(=O)N[C@@H](CO)C(=O)N3)=O)[C@@H](C)CC)C(=O)N[C@@H](CC=1C=CC=CC=1)C(=O)N[C@@H](C(C)C)C(=O)N1[C@@H](CCC1)C(=O)N[C@@H](CCC(N)=O)C(O)=O)[C@@H](C)CC)[C@@H](C)CC)[C@@H](C)CC)[C@@H](C)O)C(C)C)C(C)C)C(=O)[C@@H]1CCCN1C(=O)[C@H](CCC(O)=O)NC(=O)[C@H](CCC(N)=O)NC(=O)[C@H](C)N MDCUNMLZLNGCQA-HWOAGHQOSA-N 0.000 claims description 5
- 229960005309 estradiol Drugs 0.000 claims description 5
- 229930182833 estradiol Natural products 0.000 claims description 5
- 229960004584 methylprednisolone Drugs 0.000 claims description 5
- 102000004169 proteins and genes Human genes 0.000 claims description 5
- 108090000623 proteins and genes Proteins 0.000 claims description 5
- 229940099538 rapamune Drugs 0.000 claims description 5
- 239000000018 receptor agonist Substances 0.000 claims description 5
- 229940044601 receptor agonist Drugs 0.000 claims description 5
- QFJCIRLUMZQUOT-HPLJOQBZSA-N sirolimus Chemical compound C1C[C@@H](O)[C@H](OC)C[C@@H]1C[C@@H](C)[C@H]1OC(=O)[C@@H]2CCCCN2C(=O)C(=O)[C@](O)(O2)[C@H](C)CC[C@H]2C[C@H](OC)/C(C)=C/C=C/C=C/[C@@H](C)C[C@@H](C)C(=O)[C@H](OC)[C@H](O)/C(C)=C/[C@@H](C)C(=O)C1 QFJCIRLUMZQUOT-HPLJOQBZSA-N 0.000 claims description 5
- 239000003270 steroid hormone Substances 0.000 claims description 5
- 229960001967 tacrolimus Drugs 0.000 claims description 5
- QJJXYPPXXYFBGM-SHYZHZOCSA-N tacrolimus Natural products CO[C@H]1C[C@H](CC[C@@H]1O)C=C(C)[C@H]2OC(=O)[C@H]3CCCCN3C(=O)C(=O)[C@@]4(O)O[C@@H]([C@H](C[C@H]4C)OC)[C@@H](C[C@H](C)CC(=C[C@@H](CC=C)C(=O)C[C@H](O)[C@H]2C)C)OC QJJXYPPXXYFBGM-SHYZHZOCSA-N 0.000 claims description 5
- 150000004579 taxol derivatives Chemical class 0.000 claims description 5
- 239000000178 monomer Substances 0.000 claims description 4
- 239000002904 solvent Substances 0.000 claims description 4
- RYHBNJHYFVUHQT-UHFFFAOYSA-N 1,4-Dioxane Chemical compound C1COCCO1 RYHBNJHYFVUHQT-UHFFFAOYSA-N 0.000 claims description 3
- 230000000975 bioactive effect Effects 0.000 claims description 3
- 238000004519 manufacturing process Methods 0.000 claims description 3
- 238000000926 separation method Methods 0.000 claims description 3
- 229920001002 functional polymer Polymers 0.000 claims 6
- 230000002792 vascular Effects 0.000 claims 3
- 239000004215 Carbon black (E152) Substances 0.000 claims 2
- 239000012736 aqueous medium Substances 0.000 claims 2
- 125000003118 aryl group Chemical group 0.000 claims 2
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 claims 2
- 230000009881 electrostatic interaction Effects 0.000 claims 2
- 125000000524 functional group Chemical group 0.000 claims 2
- 229930195733 hydrocarbon Natural products 0.000 claims 2
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims 2
- 238000001727 in vivo Methods 0.000 claims 2
- 239000002609 medium Substances 0.000 claims 2
- 125000006850 spacer group Chemical group 0.000 claims 2
- 239000007858 starting material Substances 0.000 claims 2
- BCLPJYCPKQFYQZ-UHFFFAOYSA-N 4-methylpenta-1,2,3-triene Chemical group CC(C)=C=C=C BCLPJYCPKQFYQZ-UHFFFAOYSA-N 0.000 claims 1
- LSNNMFCWUKXFEE-UHFFFAOYSA-M Bisulfite Chemical compound OS([O-])=O LSNNMFCWUKXFEE-UHFFFAOYSA-M 0.000 claims 1
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 claims 1
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 claims 1
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 claims 1
- 239000002253 acid Substances 0.000 claims 1
- 125000001931 aliphatic group Chemical group 0.000 claims 1
- 125000000217 alkyl group Chemical group 0.000 claims 1
- 150000001408 amides Chemical class 0.000 claims 1
- 125000003277 amino group Chemical group 0.000 claims 1
- 238000001816 cooling Methods 0.000 claims 1
- 230000008021 deposition Effects 0.000 claims 1
- 239000000539 dimer Substances 0.000 claims 1
- 125000004185 ester group Chemical group 0.000 claims 1
- 125000001033 ether group Chemical group 0.000 claims 1
- 239000007789 gas Substances 0.000 claims 1
- 150000004820 halides Chemical group 0.000 claims 1
- 125000005843 halogen group Chemical group 0.000 claims 1
- 229910052739 hydrogen Inorganic materials 0.000 claims 1
- 239000001257 hydrogen Substances 0.000 claims 1
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 claims 1
- 239000002184 metal Substances 0.000 claims 1
- 150000002825 nitriles Chemical class 0.000 claims 1
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 claims 1
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 claims 1
- UEZVMMHDMIWARA-UHFFFAOYSA-M phosphonate Chemical compound [O-]P(=O)=O UEZVMMHDMIWARA-UHFFFAOYSA-M 0.000 claims 1
- 229910052698 phosphorus Inorganic materials 0.000 claims 1
- 239000011574 phosphorus Substances 0.000 claims 1
- 238000006116 polymerization reaction Methods 0.000 claims 1
- 239000002244 precipitate Substances 0.000 claims 1
- 238000002360 preparation method Methods 0.000 claims 1
- 238000003825 pressing Methods 0.000 claims 1
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 claims 1
- 229910052710 silicon Inorganic materials 0.000 claims 1
- 239000010703 silicon Substances 0.000 claims 1
- 125000004469 siloxy group Chemical group [SiH3]O* 0.000 claims 1
- 125000003808 silyl group Chemical group [H][Si]([H])([H])[*] 0.000 claims 1
- 125000000547 substituted alkyl group Chemical group 0.000 claims 1
- 125000003107 substituted aryl group Chemical group 0.000 claims 1
- 229910052717 sulfur Inorganic materials 0.000 claims 1
- 239000011593 sulfur Substances 0.000 claims 1
- QAOWNCQODCNURD-UHFFFAOYSA-N sulfuric acid group Chemical group S(O)(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 claims 1
- 150000003568 thioethers Chemical class 0.000 claims 1
- 238000005137 deposition process Methods 0.000 abstract description 3
- 230000006378 damage Effects 0.000 abstract description 2
- 239000012153 distilled water Substances 0.000 description 4
- 238000012377 drug delivery Methods 0.000 description 2
- 230000004663 cell proliferation Effects 0.000 description 1
- 238000007598 dipping method Methods 0.000 description 1
- 238000002697 interventional radiology Methods 0.000 description 1
- 238000002324 minimally invasive surgery Methods 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- 230000008719 thickening Effects 0.000 description 1
Classifications
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L29/00—Materials for catheters, medical tubing, cannulae, or endoscopes or for coating catheters
- A61L29/08—Materials for coatings
- A61L29/085—Macromolecular materials
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L29/00—Materials for catheters, medical tubing, cannulae, or endoscopes or for coating catheters
- A61L29/14—Materials characterised by their function or physical properties, e.g. lubricating compositions
- A61L29/16—Biologically active materials, e.g. therapeutic substances
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L2300/00—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices
- A61L2300/60—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices characterised by a special physical form
- A61L2300/606—Coatings
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L2420/00—Materials or methods for coatings medical devices
- A61L2420/02—Methods for coating medical devices
Landscapes
- Health & Medical Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Veterinary Medicine (AREA)
- Animal Behavior & Ethology (AREA)
- General Health & Medical Sciences (AREA)
- Public Health (AREA)
- Epidemiology (AREA)
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Biomedical Technology (AREA)
- Medicinal Chemistry (AREA)
- Molecular Biology (AREA)
- Materials For Medical Uses (AREA)
- Media Introduction/Drainage Providing Device (AREA)
Abstract
Die Erfindung beschreibt ein Abscheidungsverfahren zum Aufbringen eines Wirkstoffes auf einen Ballon eines Ballonkatheters. Mit Hilfe des erfinderischen, technisch einfach durchführbaren Abscheidungsverfahrens gelingt es, eine konstante Wirkstoffabgabe zu ermöglichen. Da weitere Verarbeitungsschritte nach dem Aufbringen des oder der Wirkstoffe nicht notwendig sind, muss keine Zerstörung des Wirkstoffes wie zum Beispiel durch das Aufbringen einer zweiten Polymerbeschichtung befürchtet werden. Somit können auch relative instabile Wirkstoffe, wie zum Beispiel Tretinoin, problemlos auf die Ballonoberfläche aufgebracht werden.The invention describes a deposition method for applying a drug to a balloon of a balloon catheter. With the help of the inventive, technically easy to carry out deposition process, it is possible to enable a constant release of active ingredient. Since further processing steps after the application of the active substance (s) are not necessary, no destruction of the active substance, for example by applying a second polymer coating, has to be feared. Thus, relatively unstable drugs, such as tretinoin, can be easily applied to the balloon surface.
Description
Gegenstand der ErfindungSubject of the invention
Die Erfindung betrifft ein Verfahren zur Erzeugung von Ballonkathetern mit gleichmäßiger Wirkstoffabgabe, die durch die Löslichkeit des Wirkstoffs im Gewebe bedingt ist.The The invention relates to a method for the production of balloon catheters with even release of active ingredient, by the solubility of the active ingredient in the tissue is conditional.
Hintergrund der ErfindungBackground of the invention
Die so genannten "minimalinvasiven Verfahren" nehmen in der Medizin einen immer größeren Stellenwert ein. Im Rahmen der Radiologie ist hierbei die interventionelle Radiologie anzusprechen, die wesentlich zur Entwicklung minimalinvasiver Techniken und hierfür notwendiger Geräte beigetragen hat. So werden heute Ballon-Katheter, sowohl von Kardiologen als auch von Radiologen in Gefäße eingesetzt, um diese zu öffnen. Bei herkömmlichen Eingriffen kommt es jedoch häufig zu einer Verdickung der Gefäßwand mit konsekutiver Lumeneinengung im Bereich der Aufdehnung durch eine Zellproliferation.The so-called "minimally invasive Procedure "take in medicine an ever greater importance one. Radiology includes interventional radiology essential for the development of minimally invasive techniques and for this necessary devices contributed. So today are balloon catheters, both of cardiologists as well as used by radiologists in vessels, to open them. at usual However, interventions often occur to a thickening of the vessel wall with Consecutive lumen narrowing in the area of expansion by a Cell proliferation.
Durch Medikamentenabgabe von der Ballonoberfläche, die zur Verbesserung der Medikamentenbeladung und Medikamentenabgabe strukturiert und/oder mit einer geeigneten polymeren Beschichtung versehen sein kann, kann diesem Problem entgegengewirkt werden.By Drug delivery from the balloon surface, which helps to improve the Drug loading and drug delivery structured and / or may be provided with a suitable polymeric coating, this problem can be counteracted.
Beschreibung der Erfindung:Description of the invention:
Der Erfindung liegt die Aufgabe zugrunde, ein Verfahren zu entwickeln, eine Ballonoberfläche mit einer Schicht nicht kovalent gebundener Wirkstoffmoleküle zu versehen. Die Wirkstoffabgabe wird hierbei nicht durch das Polymer beeinflusst, sondern hängt im wesentlichen von der Löslichkeit der Wirkstoffmoleküle im Gewebe ab. Bei den abzuscheidenden Wirkstoffen handelt es sich um im wesentlichen wasserunlösliche (Löslichkeit von weniger als 0,1 mg/ml in destilliertem Wasser bei 25°C) oder in Wasser nur schwer lösliche Substanzen (Löslichkeit von 0,1 bis 0,9 mg/ml destilliertem Wasser), wie z.B. Tretinoin und Tretinoinderivate, Orphanrezeptoragonisten, Elafinderivate, Corticosteroide und Steroidhormone (wie z.B. Methylprednisolon, Dexamethason, Östradiol), Paclitaxel, Taxol, Taxolderivate, Rapamune, Tacrolimus, hydrophobe Proteine oder zellproliferationsverändernde Substanzen.Of the Invention has for its object to develop a method a balloon surface to provide a layer of non-covalently bound drug molecules. The release of active ingredient is not influenced by the polymer, but hangs essentially of solubility the drug molecules in the tissue. The active substances to be separated are essentially water-insoluble (Solubility less than 0.1 mg / ml in distilled water at 25 ° C) or in Water only slightly soluble Substances (solubility from 0.1 to 0.9 mg / ml of distilled water), e.g. tretinoin and tretinoin derivatives, orphan receptor agonists, elafin derivatives, Corticosteroids and steroid hormones (such as methylprednisolone, Dexamethasone, estradiol), Paclitaxel, taxol, taxol derivatives, rapamune, tacrolimus, hydrophobic Proteins or cell proliferation-altering substances.
Auf der Ballonoberfläche des Katheters lassen sich bioaktive wasserunlösliche oder in Wasser nur schwer lösliche Wirkstoffe abscheiden. Wasserunlöslich beschreibt in diesem Zusammenhang Substanzen mit einer Löslichkeit von weniger als 0,1 mg/ml in destilliertem Wasser bei 25°C und schwer lösliche Wirkstoffe umfassen Substanzen mit einer Löslichkeit von 0,1 bis 0,9 mg/ml destilliertem Wasser. Als Substanzen kommen hierbei in Betracht: Tretinoin und Tretinoinderivate, Orphanrezeptoragonisten, Elafinderivaten, Corticosteroide und Steroidhormone (wie z.B. Methylprednisolon, Dexamethason, Östradiol), Taxol, Taxolderivate, Rapamune, Tacrolimus, hydrophobe Proteine oder zellproliferationsverändernde Substanzen oder andere in Wasser nicht oder schwer lösliche zellproliferationsverändernde Substanzen. Die Ballonoberfläche wird zunächst mit einer Lösung des Wirkstoffes in einem mit Wasser mischbaren Lösungsmittel, wie z.B. Dimethylsulfoxid (DMSO), Dioxan, Dimethylformamid (DMF) oder Tetrahydrofuran (THF) durch Eintauchen, Besprühen oder Pipettieren benetzt. Anschließend wird der Ballon des Ballonkatheters in Wasser getaucht, wobei der in Wasser unlösliche Wirkstoff ausfällt, sich teilweise auf der Oberfläche abscheidet und sich partiell in die Polymerschicht des Ballons einlagert. Das Lösungsmittel wird während des Abscheidungsvorgangs abgelöst. Im Rahmen des beschriebenen Verfahren kann sowohl ein einzelner Wirkstoff als auch eine Kombination an Wirkstoffen auf die Ballonoberfläche abgeschieden werden. Die der Erfindung eigene Abscheidungsmethode unterscheidet sich von anderen Substanzbeschichtungen zum einen durch das Ergebnis der langsamen und gleichmäßigen Wirkstoffabgabe. Bei diesen Verfahren hängt die aufgebracht Wirkstoffmenge von der Konzentration des Wirkstoffes in der Lösung ab.On the balloon surface The catheter can be bioactive water insoluble or difficult in water soluble Separate active ingredients. insoluble in water describes in this connection substances with a solubility of less than 0.1 mg / ml in distilled water at 25 ° C and heavy soluble Active substances include substances with a solubility of 0.1 to 0.9 mg / ml distilled water. Suitable substances are: Tretinoin and tretinoin derivatives, orphan receptor agonists, elafin derivatives, Corticosteroids and steroid hormones (such as methylprednisolone, Dexamethasone, estradiol), Taxol, taxol derivatives, rapamune, tacrolimus, hydrophobic proteins or cell proliferation-altering Substances or other non-water or difficult to dissolve cell proliferation-altering Substances. The balloon surface will be first with a solution of the active ingredient in a water-miscible solvent, e.g. dimethyl sulfoxide (DMSO), dioxane, dimethylformamide (DMF) or tetrahydrofuran (THF) by dipping, spraying or Pipetting wetted. Subsequently the balloon of the balloon catheter is immersed in water, the insoluble in water Active substance fails, partially on the surface separates and partially embedded in the polymer layer of the balloon. The solvent is during detached from the deposition process. In the context of the described method, both an individual Active substance as well as a combination of active ingredients deposited on the balloon surface become. The deposition method of the invention distinguishes from other substance coatings on the one hand by the result the slow and even release of active ingredient. In these methods depends the applied drug amount of the concentration of the active ingredient in the solution from.
Außerdem besteht die Möglichkeit zur Auftragung einer Polymerschicht auf die Ballonoberfläche.There is also the possibility for applying a polymer layer to the balloon surface.
Zur verbesserten Haftung und zur Vergrößerung der Oberfläche können die Außenseite des Ballons eine Oberflächenstrukturierung bzw. -profilierung aufweisen. Diese Strukturierung kann aus kleinen Vertiefungen oder Profilierungen bestehen, die die Haftung bzw. Aufnahmefähigkeit der Wirkstoffe verbessern. Eine Strukturierung kann mechanisch, thermisch oder chemisch erreicht werden.to improved adhesion and to increase the surface, the outside of the balloon a surface structuring or profiling have. This structuring can be small Deepening or profiling, the liability or receptivity improve the active ingredients. A structuring can be mechanical, can be achieved thermally or chemically.
Hierbei handelt es sich zum Beispiel um kleine Vertiefungen mit einer Tiefe von 5-50 μm und einer Breite von 5-50 μm.in this connection For example, they are small depressions with a depth from 5-50 μm and a width of 5-50 μm.
Hinsichtlich des Auftragens eines oder mehrer der oben genannten Wirkstoffe auf der Ballonfläche bieten sich hierzu folgende Verfahren an:
- a) Die Wirkstoffabscheidung findet direkt auf der Ballonoberfläche statt.
- b) Die Wirkstoffabscheidung findet auf einer glatten bzw. strukturierten Ballonoberfläche statt, die mit einem Polymer – wie z.B. Polyamino-p-xylylen-copolyxylylen – funktionell beschichtet ist.
- a) The drug separation takes place directly on the balloon surface.
- b) The drug separation takes place on a smooth or textured balloon surface, which is functionally coated with a polymer such as polyamino-p-xylylene-copolyxylylene.

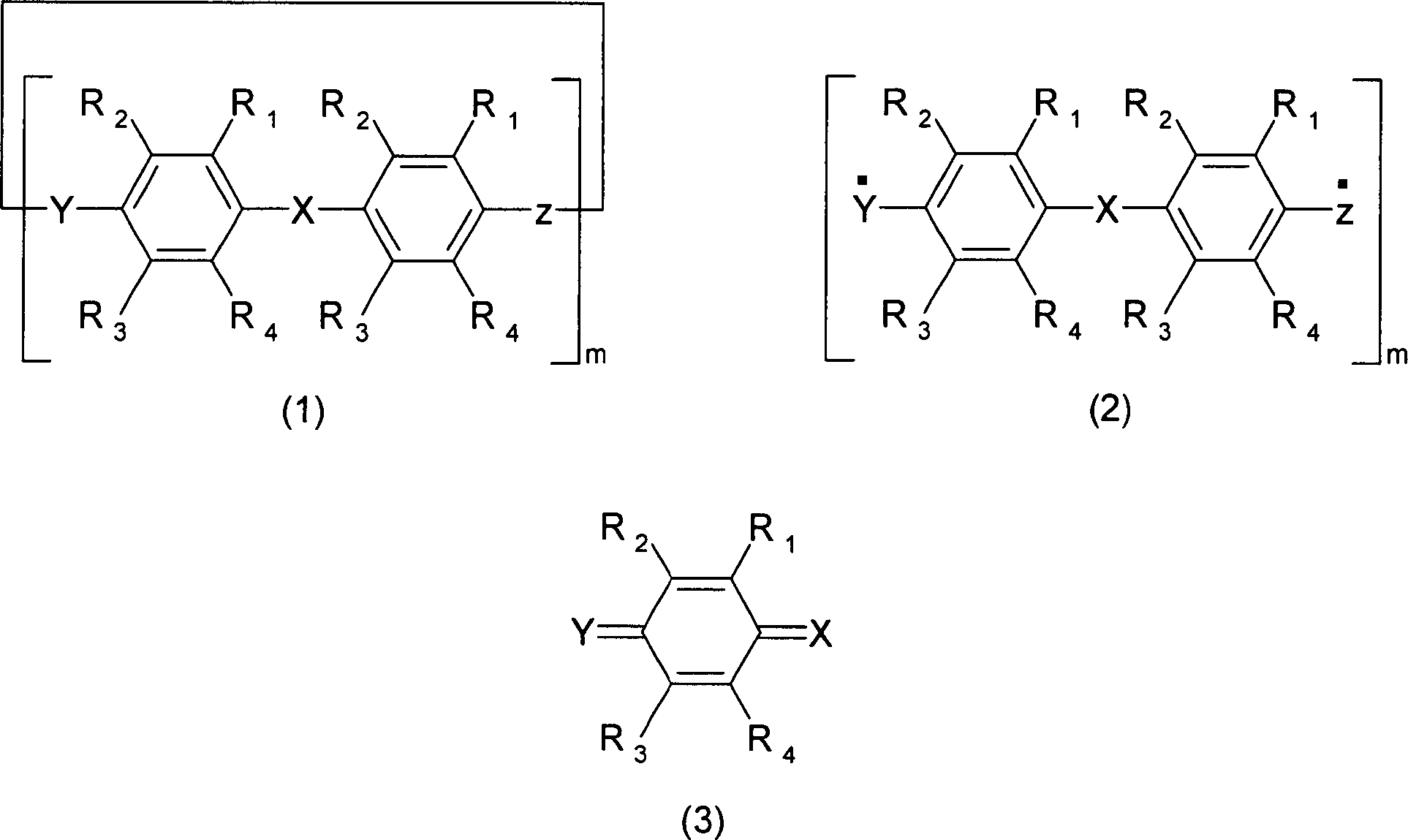

Auf den Ballon des Ballonkatheters wird das dimere 4-Amino-[2,2]-paracyclophan bei 700°C und 20 Pa in reaktive Monomere gespalten und polymerisiert anschließend auf der auf etwa 20°C gekühlten Stentoberfläche. Die angestrebte Dicke der Polymerbeschichtung beträgt vorteilhaft 10 bis 1000 μm, noch vorteilhafter 200 bis 400 μm. Die nachfolgende nicht kovalente biologische Beschichtung der Oberfläche erfolgt mit Tretinoin oder Tretinoinderivaten. Der mit einer Lösung des Wirkstoffes in Dimethylsulfoxid (DMSO) benetzte polymer-beschichtete Ballonkatheter wird in Wasser getaucht, wobei der in Wasser unlösliche Wirkstoff ausfällt, sich teilweise auf der Oberfläche abscheidet und sich partiell in die Polymerschicht einlagert.On the balloon of the balloon catheter becomes the dimeric 4-amino- [2,2] -paracyclophane at 700 ° C and 20 Pa are split into reactive monomers and then polymerized at about 20 ° C cooled Stent surface. The desired thickness of the polymer coating is advantageous 10 to 1000 μm, even more advantageous 200 to 400 microns. The subsequent non-covalent biological coating of the surface takes place with tretinoin or tretinoin derivatives. The one with a solution of Active ingredient in dimethyl sulfoxide (DMSO) wetted polymer-coated Balloon catheter is immersed in water, wherein the water-insoluble drug turns out, itself partly on the surface separates and partially embedded in the polymer layer.
ZUSAMMENFASSUNGSUMMARY
Die Erfindung beschreibt ein Abscheidungsverfahren zum Aufbringen eines Wirkstoffes auf einen Ballon eines Ballonkatheters. Mit Hilfe des erfinderischen, technisch einfach durchführbaren Abscheidungsverfahrens gelingt es, eine konstante Wirkstoffabgabe zu ermöglichen.The Invention describes a deposition method for applying a Active ingredient on a balloon of a balloon catheter. With the help of inventive, technically easy to carry out deposition process succeeds in enabling a constant release of active ingredient.
Da weitere Verarbeitungsschritte nach dem Aufbringen des oder der Wirkstoffe nicht notwendig sind, muss keine Zerstörung des Wirkstoffes wie zum Beispiel durch das Aufbringen einer zweiten Polymerbeschichtung befürchtet werden. Somit können auch relative instabile Wirkstoffe, wie zum Beispiel Tretinoin, problemlos auf die Ballonoberfläche aufgebracht werden.There further processing steps after the application of the active substance (s) are not necessary, no destruction of the active substance such as Example by the application of a second polymer coating feared become. Thus, you can also relative unstable drugs, such as tretinoin, easily on the balloon surface be applied.
Claims (18)
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE200610055693 DE102006055693A1 (en) | 2006-11-23 | 2006-11-23 | Coating of balloon catheters for uniform delivery of drugs |
| PCT/EP2007/009725 WO2008061642A2 (en) | 2006-11-23 | 2007-11-06 | Method for the creation of a bioactive surface on the balloon of a balloon catheter |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE200610055693 DE102006055693A1 (en) | 2006-11-23 | 2006-11-23 | Coating of balloon catheters for uniform delivery of drugs |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| DE102006055693A1 true DE102006055693A1 (en) | 2008-05-29 |
Family
ID=39027255
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| DE200610055693 Withdrawn DE102006055693A1 (en) | 2006-11-23 | 2006-11-23 | Coating of balloon catheters for uniform delivery of drugs |
Country Status (2)
| Country | Link |
|---|---|
| DE (1) | DE102006055693A1 (en) |
| WO (1) | WO2008061642A2 (en) |
Families Citing this family (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE102007003184A1 (en) * | 2007-01-22 | 2008-07-24 | Orlowski, Michael, Dr. | Method for loading structured surfaces |
| DE102008034826A1 (en) * | 2008-07-22 | 2010-01-28 | Alexander Rübben | A method of creating a bioactive surface on the balloon of a balloon catheter |
| DE112011104252A5 (en) | 2010-12-04 | 2013-10-17 | Alexander Rübben | Coating and coating method for the balloon of a balloon catheter and balloon catheter with coated balloon |
| DE102011000340A1 (en) | 2010-12-04 | 2012-06-06 | Alexander Rübben | Coating for balloon of balloon catheter, has active substance and medium for modifying drug delivery at vessel that surrounds balloon |
Family Cites Families (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US5102402A (en) * | 1991-01-04 | 1992-04-07 | Medtronic, Inc. | Releasable coatings on balloon catheters |
| US6555157B1 (en) * | 2000-07-25 | 2003-04-29 | Advanced Cardiovascular Systems, Inc. | Method for coating an implantable device and system for performing the method |
| DE20204258U1 (en) * | 2002-03-16 | 2003-07-31 | Rübben, Alexander, Dr.med., 52074 Aachen | Stent with coating (Vitastent 2) |
| DE10244847A1 (en) * | 2002-09-20 | 2004-04-01 | Ulrich Prof. Dr. Speck | Medical device for drug delivery |
-
2006
- 2006-11-23 DE DE200610055693 patent/DE102006055693A1/en not_active Withdrawn
-
2007
- 2007-11-06 WO PCT/EP2007/009725 patent/WO2008061642A2/en not_active Ceased
Also Published As
| Publication number | Publication date |
|---|---|
| WO2008061642A2 (en) | 2008-05-29 |
| WO2008061642A3 (en) | 2009-05-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| WO2009124570A1 (en) | Method for producing a bioactive surface on an endoprosthesis or on the balloon of a balloon catheter | |
| CA2786763C (en) | Medical device with a coating containing a molecular-disperse distributed anti-restenotic active substance, a carrier and a crystallization inhibitor | |
| US9731017B2 (en) | Polytetrafluoroethylene co-polymer emulsions | |
| DE102006055693A1 (en) | Coating of balloon catheters for uniform delivery of drugs | |
| EP2248541B1 (en) | Medication-coated balloon catheter and method for manufacturing the same | |
| EP1487514B1 (en) | Deposition method for endoprostheses provided for constantly administering medicaments | |
| DE19849464A1 (en) | Stent with polymeric coating having pockets, preferably cyclodextrin stuctures, containing active agent for prophylaxis of restenosis | |
| EP2252340B1 (en) | Method for producing a bioactive surface on an endoprosthesis or on the balloon of a balloon catheter | |
| CN102166377A (en) | Composition, preparation method and use method of lubricating hydrophilic coating for medical catheter | |
| Verbrugghe et al. | An electro-responsive hydrogel for intravascular applications: an in vitro and in vivo evaluation | |
| EP3287152B1 (en) | Coating of balloon catheters | |
| JP6008213B2 (en) | Method for producing bioactive surface on endoprosthesis or balloon of balloon catheter | |
| CH714779B1 (en) | Polysaccharide coating. | |
| US20220002571A1 (en) | Hydrophilic coating composition for double-layer coating and hydrophilic coating method using same | |
| Phillips et al. | The preparation of PLGA coating on nitinol wire for vascular stent applications | |
| DE60019766T2 (en) | TRIFLUSAL OR HTB CARRYING BIOKOMPATIBLE POLYMER SYSTEMS | |
| WO2012084228A1 (en) | Biodegradable contrast agents | |
| CH715398B1 (en) | Coating of active substances for balloons of balloon catheters. |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 8127 | New person/name/address of the applicant |
Owner name: RUEBBEN, ALEXANDER, DR., MONACO, MC |
|
| R082 | Change of representative |
Representative=s name: SCHNEIDERS & BEHRENDT RECHTS- UND PATENTANWAEL, DE Representative=s name: SCHNEIDERS & BEHRENDT PARTMBB, RECHTS- UND PAT, DE |
|
| R005 | Application deemed withdrawn due to failure to request examination |
Effective date: 20131126 |
