Abstract

本发明公开了一种显示装置及其显示方法。其中，显示装置包括寄存器值确定模块、偏移量确定模块和补偿模块，寄存器值确定模块配置为根据图像数据，获取待显示灰阶，根据待显示灰阶，确定伽马寄存器值；偏移量确定模块配置为根据待显示灰阶或伽马寄存器值或伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量；偏移量的档位为多个，不同档位对应的偏移量的绝对值不同；补偿模块配置为根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。本发明能够解决显示装置显示时的横纹、竖纹、斜纹等问题。

Description

显示装置及其显示方法

技术领域

本发明涉及显示技术领域，尤其涉及一种显示装置及其显示方法。

背景技术

显示装置在现代社会中有着重要的应用，相应的对显示装置的研究也越来越广泛。

然而，现有的显示装置在显示时会出现横纹斜纹等问题，严重影响显示效果。

发明内容

本发明提供了一种显示装置及其显示方法，以解决显示装置显示时的横纹、竖纹、斜纹等问题。

根据本发明的一方面，提供了一种显示装置，显示装置包括：

寄存器值确定模块，配置为根据图像数据，获取待显示灰阶，根据待显示灰阶，确定伽马寄存器值；

偏移量确定模块，配置为根据待显示灰阶或伽马寄存器值或伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量；偏移量的档位为多个，不同档位对应的偏移量的绝对值不同；

补偿模块，配置为根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。

可选地，显示装置具有多种亮度等级模式和/或多种工作频率，偏移量确定模块配置为根据当前的亮度等级模式和/或当前工作频率，以及待显示灰阶或伽马寄存器值或伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量。

可选地，显示装置还包括最大显示亮度调整模块，最大显示亮度调整模块用于调整显示装置的显示灰阶对应的显示亮度；

可选地，多个偏移量档位中，对应电压最大的偏移量档位所对应的电压值，为最大显示亮度调整模块开启之前最大灰阶对应的电压值与最大显示亮度调整模块开启之后最大灰阶对应的电压值的差的绝对值；

可选地，任意相邻两个偏移量的档位对应的电压的电压差相同；

可选地，每个偏移量档位对应的电压值，均为最大显示亮度调整模块开启之前预设灰阶对应的电压值，与最大显示亮度调整模块开启之后最大灰阶对应的电压值的差的绝对值。

可选地，偏移量确定模块配置为存储数字形式的偏移量；

补偿模块配置为根据伽马寄存器值，以及偏移量，得到补偿后的伽马寄存器值，显示装置还包括伽马电压产生器，伽马电压产生器配置为将补偿后的伽马寄存器值转换成补偿后的数据电压。

可选地，偏移量确定模块配置为存储数字形式的偏移量；

显示装置还包括数模转换电路，数模转换电路用于将数字形式的偏移量转换为模拟形式的偏移量；

补偿模块配置为根据伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。

可选地，显示装置包括反相电路，用于对偏移量进行极性反转；

优选地，数模转换电路的输出端通过反相电路与补偿模块连接；

显示装置还包括伽马电压产生器，伽马电压产生器配置为将伽马寄存器值转换成原始数据电压；

补偿模块为加法运算电路或减法运算电路。

可选地，反相电路包括：

第一电阻、第二电阻和运算放大器；

第一电阻的第一端作为反相电路的输入端，第一电阻的第二端与运算放大器的反相输入端电连接；

第二电阻的第一端与运算放大器的输出端电连接，第二电阻的第二端与运算放大器的反相输入端电连接；

运算放大器的正相输入端接地，运算放大器的输出端作为反相电路的输出端。

可选地，相邻两帧的偏移量的极性相反；

和/或，显示装置包括显示面板，显示面板包括阵列排布的多个像素单元，每间隔第一预设数量列像素单元对应的偏移量的极性相反，或，每间隔第二预设数量行像素单元对应的偏移量的极性相反，或，同一行每间隔第三预设数量的像素单元对应的偏移量的极性相反，且，同一列每间隔第四预设数量的像素单元对应的偏移量的极性相反。

根据本发明的另一方面，提供了一种显示装置的显示方法，显示方法包括：

根据图像数据，获取待显示灰阶；

根据待显示灰阶，确定伽马寄存器值；

根据待显示灰阶或伽马寄存器值或伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量；偏移量的档位为多个，不同档位对应的偏移量的绝对值不同；

根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。

可选地，相邻两帧的偏移量的极性相反；

和/或，显示装置包括显示面板，显示面板包括阵列排布的多个像素单元，每间隔第一预设数量列像素单元对应的偏移量的极性相反，或，每间隔第二预设数量行像素单元对应的偏移量的极性相反，或，同一行每间隔第三预设数量的像素单元对应的偏移量的极性相反，且，同一列每间隔第四预设数量的像素单元对应的偏移量的极性相反。

本发明实施例的技术方案，采用的显示装置包括寄存器值确定模块、偏移量确定模块和补偿模块，寄存器值确定模块可以根据输入图像数据确定待显示灰阶，根据待显示灰阶确定伽马寄存器值；偏移量确定模块根据待显示灰阶或伽马寄存器值或者伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量，显示装置具有多个档位的偏移量；补偿模块可以根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压；通过设置多个偏移量档位，可以更灵活地对数据进行补偿，使得补偿后的数据电压更接近预期值，并能够打乱固有的显示效果，使横纹、竖纹和斜纹问题在视觉感受上减弱，从而可以改善显示装置在显示时出现的横纹、竖纹和斜纹等问题。

应当理解，本部分所描述的内容并非旨在标识本发明的实施例的关键或重要特征，也不用于限制本发明的范围。本发明的其它特征将通过以下的说明书而变得容易理解。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

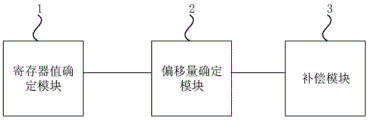

图1为本发明实施例提供的一种显示装置的结构示意图；

图2为本发明实施例提供的又一种显示装置的结构示意图；

图3为本发明实施例提供的又一种显示装置的结构示意图

图4为本发明实施例提供的一种补偿后的数据电压的波形示意图；

图5为第一极性的偏移量施加至补偿模块时的示意图；

图6为第二极性的偏移量施加至补偿模块时的示意图；

图7为本发明实施例提供的一种反相电路的电路结构示意图；

图8为本发明实施例提供的一种显示方法的流程图。

具体实施方式

为了使本技术领域的人员更好地理解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分的实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本发明保护的范围。

需要说明的是，本发明的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本发明的实施例能够以除了在这里图示或描述的那些以外的顺序实施。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

正如背景技术中提到的现有的显示装置在显示时容易出现横纹、竖纹、斜纹的问题，申请人经过仔细研究发现，产生此技术问题的原因在于：现有的显示装置，尤其是采用LTPO(Low Temperature Polycrystalline Oxide，低温多晶氧化物)的显示装置，在低频时因为要共用伽马曲线的问题，伽马电压实际值与预期值可能不同，极其容易出现横纹、竖纹、斜纹等显示问题。

针对上述技术问题，本发明提出如下解决方案：

图1为本发明实施例提供的一种显示装置的结构示意图，参考图1，显示装置包括：寄存器值确定模块1、偏移量确定模块2和补偿模块3。

寄存器值确定模块1配置为根据图像数据，获取待显示灰阶，根据待显示灰阶，确定伽马寄存器值。

偏移量确定模块2配置为根据待显示灰阶或伽马寄存器值或伽马寄存器值对应的数据电压的大小，确定所需档位的偏移量，例如可以是确定显示装置的各像素单元的所需档位的偏移量，至少部分像素单元对应的档位不同；偏移量的档位为多个，不同档位对应的偏移量的绝对值不同。偏移量可随档位的增大而增大，或，偏移量可随档位的增大而减小。

补偿模块3配置为根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。

具体地，显示装置可以是手机、笔记本、智能手表、MP3、MP4、智能头盔或者其它可穿戴设备等。如图2所示，图2为本发明实施例提供的又一种显示装置的结构示意图，显示装置设置有驱动芯片101、伽马电压产生器102、数据驱动器103以及显示面板104。寄存器值确定模块1、偏移量确定模块2以及补偿模块3可通过软件和/或硬件实现。寄存器值确定模块1、偏移量确定模块2以及补偿模块3中的部分或全部可以集成于驱动芯片101中。显示装置可包括主动发光显示装置，例如有机发光二极管显示装置等。图像数据例如是包括红色图像数据、绿色图像数据和蓝色图像数据的RGB图像数据。图像数据可为纯灰阶画面。显示面板通过显示相应的待显示灰阶从而显示图像数据对应的内容。可预先通过伽马调试等得到显示灰阶与原始伽马寄存器值的对应关系，以便后续寄存器值确定模块1可以根据待显示灰阶和显示灰阶与原始伽马寄存器值的对应关系，可以确定原始伽马寄存器值。将伽马寄存器值传输至伽马电压产生器102，伽马电压产生器102根据接收到数字形式的伽马寄存器值产生模拟形式的伽马电压。伽马电压产生器102可相当于数模转换器。示例性的，伽马电压产生器102可将原始伽马寄存器值转换成原始数据电压，补偿模块1021可根据原始数据电压和偏移量，得到补偿后的数据电压。或者，补偿模块1021可根据原始伽马寄存器值和偏移量，得到补偿后的伽马寄存器值，进而通过伽马电压产生器将补偿后的伽马寄存器值转换成补偿后的数据电压。将补偿后的数据电压发送至驱动能力较大的数据驱动器103，以便将补偿后的数据电压经数据驱动器103传输至显示面板。

显示面板104可以包括位于显示区的像素单元PX和位于非显示区的栅极驱动器1041；像素单元PX和栅极驱动器1041的具体电路结构为本领域技术人员所熟知，在此不再赘述。典型的，像素单元PX中可以包括氧化物晶体管和低温多晶硅晶体管。

偏移量确定模块2根据待显示灰阶或原始伽马寄存器值或者原始伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量，例如若待显示图像灰阶为255灰阶，此时偏移量为第一偏移量时对显示效果的改善最佳，则此时的偏移量的档位为第一偏移量对应的档位；若待显示图像灰阶为64灰阶，此时偏移量为第二偏移量时对显示效果的改善最佳，则此时的偏移量的档位为第二偏移量对应的档位。第一偏移量与第二偏移量可以相同，也可以不同。

另外，需要说明的是，本实施例中，偏移量的值根据图像数据的不同可能会有不同的值，从而可以更加灵活地对数据电压进行补偿，能够打乱固有的显示效果，使得横纹、竖纹和斜纹问题在视觉感受上减弱。可预先通过试验等，建立不同灰阶画面与各像素单元的偏移量档位的对应关系，以便后续根据待显示灰阶或伽马寄存器值或伽马寄存器值对应的数据电压的大小，确定所需档位的偏移量。显示同一纯灰阶画面时，至少部分像素单元对应的偏移量的档位不同。

本实施例的技术方案，采用的显示装置，根据输入图像数据确定待显示灰阶，根据待显示灰阶确定伽马寄存器值，并根据待显示灰阶或伽马寄存器值或者伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量，显示装置具有多个档位的偏移量，根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压，至少部分像素单元的偏移量可不同，从而可以打乱固有的显示效果，使横纹、竖纹和斜纹问题在视觉感受上减弱，因而可以改善显示装置在显示时出现的横纹、竖纹和斜纹等问题。

可选地，显示装置具有多种亮度等级模式和/或多种工作频率，偏移量确定模块2配置为根据当前的亮度等级模式和/或当前工作频率，以及待显示灰阶或伽马寄存器值或伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量。

具体地，不同亮度等级模式下，相同待显示灰阶对应的亮度不同。不同亮度等级模式下，相同待显示灰阶对应的原始伽马寄存器值也不同，相应的偏移量也可能不同。显示装置的工作频率也即刷新率，典型的如1Hz、30Hz、60Hz以及120Hz等刷新率；显示装置在不同刷新频率下，相同显示灰阶对应的伽马寄存器值可相同，也可不同，相应的偏移量可能不同。本实施例中设置偏移量确定模块2在确定偏移量时，将亮度等级模式和/或工作频率也作为变量，能够使得显示装置在多种工作模式(工作频率不同、亮度等级模式不同等)下均能对原始数据电压进行补偿，使得显示装置在多种工作模式下均能改善横纹、竖纹、斜纹等问题。

可选地，偏移量确定模块2内存储有多个偏移量的档位。

具体地，每个档位对应一个偏移量，需要说明的是，档位可不区分极性，确定档位之后再根据前一帧的偏移量的极性确定当前帧的偏移量的极性。偏移量确定模块2中可以预先存储多个档位，并且也存储伽马寄存器值与档位的对应关系，当接收到图像数据，并确定对应的伽马寄存器值之后，可以直接调用对应的档位，可以极大地提高偏移量确定模块2的处理速度。

可选地，在显示装置出厂前，可以通过调试确定档位与伽马寄存器值之间的对应关系。例如可以在预设亮度等级模式、预设工作频率下的预设显示灰阶下，通过对不同像素单元采用不同档位下显示画面的对比，显示效果最佳的档位作为各像素单元在该预设显示灰阶对应的档位。

可选地，显示装置还包括最大显示亮度调整模块，最大显示亮度调整模块用于调整显示装置的显示灰阶对应的显示亮度；多个偏移量的档位中，对应电压最大的偏移量的档位所对应的电压值，为最大显示亮度调整模块开启之前最大灰阶对应的电压值与最大显示亮度调整模块开启之后最大灰阶对应的电压值的差的绝对值。

具体地，最大显示亮度调整模块可以集成于驱动芯片101内，最大显示亮度调整模块配置有最大显示亮度调整功能，例如最大显示亮度调整模块开启前255灰阶对应的显示亮度为第一亮度，开启之后255灰阶对应为第二亮度，第一亮度可以高于第二亮度。那么在最大显示亮度调整功能开启之后255灰阶实际显示亮度与开启之前预设灰阶(如239灰阶)对应的显示亮度相同。本实施例中，将最大偏移量的档位对应的值设定为最大显示亮度调整功能开启之前最大灰阶对应的电压值与最大显示亮度调整功能开启之后最大灰阶对应的电压值的差的绝对值，叠加偏移量之后的数据电压以及伽马电压均未超出显示装置能够输出的电压范围，因而也不用更改显示装置内部的电路设置。

可选地，任意相邻两个偏移量的档位对应的电压的电压差相同。

具体地，将相邻偏移量的档位对应的电压差设置为相同，可以简化内部电路设计，设置多个电阻值相同的分压电阻串联即可实现。

可选地，每个偏移量的档位对应的电压值，均为最大显示亮度调整模块开启之前预设灰阶对应的电压值，与最大显示亮度调整模块开启之后最大灰阶对应的电压值的差的绝对值。

具体地，本实施例中以最大显示亮度调整功能调整之后，255灰阶实际显示亮度与开启之前预设灰阶(如239)灰阶对应的显示亮度相同为例，则此时驱动芯片中可以预留出239灰阶至255灰阶共16个灰阶对应的灰阶电压，每个灰阶电压与最大显示亮度调整功能开启之后255灰阶对应的电压之差，均可以作为一级档位，因此共有16个档位可调，从而可以极大地提高显示装置显示效果的可调性。

可选的，显示装置还包括灰阶压低处理模块。灰阶压低处理模块可用于将待显示灰阶调低，以使寄存器值确定模块根据待显示灰阶被调低后得到的灰阶，确定伽马寄存器值。通过灰阶压低处理，可避免后续伽马寄存器值或伽马寄存器值对应的原始数据电压叠加偏移量后超出显示装置正常工作的范围。同理，还可预先将原始伽马寄存器值或原始数据电压进行调整，调整之后再与偏移量相加或相减，以避免后续伽马寄存器值或伽马寄存器值对应的原始数据电压叠加偏移量后超出显示装置正常工作的范围。

可选的，多个偏移量档位中，最大的偏移量档位所对应的电压值，为灰阶压低处理模块开启之前最大灰阶对应的原始数据电压值与灰阶压低处理模块开启之后最大灰阶对应的原始数据电压值的差的绝对值。

可选地，任意相邻两个偏移量的档位对应的电压的电压差相同。相邻两个偏移量的档位对应的电压的电压差可等于最大的偏移量档位所对应的电压值除以档位数量。

可选地，每个偏移量档位对应的电压值，均为灰阶压低处理模块开启之前预设灰阶对应的原始数据电压值，与灰阶压低处理模块开启之后最大灰阶对应的原始数据电压值的差。

可选地，在上述实施例中，偏移量确定模块配置为存储数字形式的偏移量；补偿模块3配置为根据伽马寄存器值，以及偏移量，得到补偿后的伽马寄存器值，显示装置还包括伽马电压产生器，伽马电压产生器配置为将补偿后的伽马寄存器值转换成补偿后的数据电压。伽马寄存器值为数字形式。

具体地，如图3所示，图3为本发明实施例提供的又一种显示装置的结构示意图，在本实施例中，补偿模块可以直接生成补偿后的伽马寄存器值，随后经伽马电压产生器102生成补偿后的数据电压，并送入数据驱动器中。寄存器值确定模块1、偏移量确定模块2以及补偿模块可集成于驱动芯片101内。驱动芯片101由于本身便需要向伽马电压产生器传输伽马寄存器值，直接将补偿后的伽马寄存器值传输给伽马电压产生器102，不需要改变显示装置内部既有的电连接关系，不会增加显示装置的成本。

可选地，继续参考图2，偏移量确定模块配置为存储数字形式的偏移量，显示装置还包括数模转换电路301，数模转换电路301用于将数字形式的偏移量转换为模拟形式的偏移量；补偿模块配置为根据伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。

具体地，本实施例中，伽马放大器可作为补偿模块1021，即可以在伽马放大器端进行补偿，从而最终得到补偿后的数据电压。偏移量确定模块计算出数字形式的偏移量后，通过数模转换电路301转换为模拟量，并施加至补偿模块1021的一端；而驱动芯片101产生的原始伽马寄存器值发送至伽马电压产生器102，伽马电压产生器102根据原始伽马寄存器值产生的原始数据电压发送至补偿模块1021的另一端，补偿模块将偏移量和原始数据电压叠加后形成补偿后的数据电压，并发送至数据驱动器103。图2仅示例性的画出一条数据线对应的数模转换电路301和补偿模块1021的连接关系，其余数据线对应的数模转换电路301和补偿模块1021的连接关系与此相同或类似。

可选地，继续参考图2，显示装置包括反相电路302，用于对偏移量进行极性反转。可根据需要使能反相电路302，以对偏移量进行反转与否。反相电路302可与一开关并联，在需要极性反转时，使开关关断，以使反相电路302起作用；在不需要极性反转时，使开关导通，以使反相电路302不起作用。通过对偏移量进行极性反转，有利于增大偏移量的变化范围。

可选地，如图2所示，数模转换电路301的输出端经过反相电路302与补偿模块连接。显示装置还包括伽马电压产生器102，伽马电压产生器配置为将伽马寄存器值转换为原始数据电压。补偿模块为加法运算电路或减法运算电路。可选的，补偿模块3可以根据伽马寄存器值对应的原始数据电压与偏移量的和或差，得到最终补偿后的数据电压。

在本实施例中，可以将显示装置配置为至少部分相邻两帧的偏移量的极性相反。如图4所示，图4为本发明实施例提供的一种补偿后的数据电压的波形示意图，TE可为帧触发信号，Source为补偿后的数据电压。具体地，对于同一个像素单元来说，相邻两帧对应的偏移量中，其中一帧偏移量的极性为正，另一帧偏移量的极性为负，从而可以打乱固有的显示效果，进而可以改善显示时出现的横纹斜纹等问题。可选的，至少部分像素单元的相邻两帧的偏移量的极性相反，且相邻两帧的偏移量的绝对值可相等或不等，可根据需要进行设置。

如图5和图6所示，图5为第一极性的偏移量施加至补偿模块时的示意图，图6为第二极性的偏移量施加至补偿模块时的示意图；第一极性可以是正极性，第二极性可以是负极性，当然，也可以是第一极性为负极性，第二极性为正极性。第N帧对应的偏移量为ΔV，则此时伽马电压产生器102最终输入给数据驱动器103的数据电压为V1+ΔV；第N+1帧偏移量为-ΔV，则此时伽马电压产生器102最终输入给数据驱动器103的数据电压为V1-ΔV；基于此，第N帧和第N+1帧的数据电压实际值更接近于预期的数据电压，也即V1，从而可以改善因数据电压的实际值与预期值相差过大而引起的横纹、竖纹、斜纹等显示问题。

当然，若第N帧偏移量的极性为正，则第N+1帧偏移量的极性为负，以偏移量的绝对值仍为ΔV为例，第N帧对应的偏移量为ΔV，第N+1帧的偏移量具体值为-ΔV，基于此，相邻两帧的数据电压分别为V1+ΔV，V1-ΔV，两帧数据信号的电压差为2ΔV，基于此，相邻两帧的数据电压偏移方向被打乱，使得固有的显示效果被打乱，因而可以改善横纹、竖纹、斜纹的显示不良现象。

可选地，图7为本发明实施例提供的一种反相电路的电路结构示意图，参考图7，反相电路包括：第一电阻201、第二电阻202和运算放大器203；第一电阻201的第一端作为反相电路的输入端，201第一电阻的第二端与203运算放大器的反相输入端电连接；第二电阻202的第一端与运算放大器203的输出端电连接，第二电阻202的第二端与运算放大器203的反相输入端电连接；运算放大器203的正相输入端接地，运算放大器203的输出端作为反相电路的输出端。

具体地，第一电阻201可以用于限流，第二电阻202作为负反馈电阻。反相电路的输入端与输出端的电压之比为-R2/R1，其中，R2为第二电阻202的阻值，R1为第一电阻201的阻值，通过上述公式可知，只要设置R1与R2相等，即可实现反相电路的输入端与输出端的电压绝对值相等，极性相反。当然，反相电路也可以采用其它电路形式，只要能够将偏移电压进行反相即可。

可选地，显示装置包括显示面板，显示面板包括阵列排布的多个像素单元。可选的，每间隔第一预设数量列像素单元对应的偏移量的极性相反。有利于改善竖纹的问题。可选的，每间隔第二预设数量行像素单元对应的偏移量的极性相反，有利于改善横纹的问题。

可选的，同一行每间隔第三预设数量的像素单元对应的偏移量的极性相反，且，同一列每间隔第四预设数量的像素单元对应的偏移量的极性相反，有利于改善斜纹的问题。可选的，沿与行方向和列方向均相交的第一方向，每间隔预设距离，像素单元对应的偏移量的极性相反，有利于改善斜纹的问题。显示面板可包括多条沿行方向延伸且沿列方向排列的扫描线和多条沿列方向延伸且沿行方向排列的数据线。行方向可与扫描线的延伸方向平行，列方向可与数据线的延伸方向平行。

具体地，在本实施例中，第一预设数量、第二预设数量、第三预设数量以及第四预设数量均可以为一，当然也可以是其它数值，例如可以是2、4和8等。在同一帧内，各个像素单元对应的偏移量的极性不完全相同，会以间隔第一预设数量的行为单位进行翻转，或者以间隔第二预设数量的列为单位进行翻转，或者，以间隔第三预设数量的行以及第四预设数量的列为单位进行翻转，这样设置，可以在空间上对数据电压进行补偿，从而打乱固有的显示效果，改善横纹、竖纹和斜纹等问题。

本发明实施例还提供了一种显示方法，可由本发明任意实施例提供的显示装置执行，如图8所示，图8为本发明实施例提供的一种显示方法的流程图，显示方法包括：

步骤S110，根据图像数据，获取待显示灰阶；

步骤S120，根据待显示灰阶，确定伽马寄存器值；

步骤S130，根据待显示灰阶或伽马寄存器值或伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量；偏移量的档位为多个，不同档位对应的偏移量的绝对值不同；

步骤S140，根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压。

具体地，根据待显示的图像数据确定待显示灰阶，并进一步确定偏移量，例如若待显示灰阶为255灰阶，此时偏移量为第一偏移量时对显示效果的改善最佳，则此时的偏移量为第一偏移值；若待显示灰阶为64灰阶，此时偏移量为第二偏移量时对显示效果的改善最佳，则此时的偏移量为第二偏移量。第一偏移量与第二偏移量可以相同，也可以不同。

另外，需要说明的是，本实施例中，偏移量的值根据图像数据的不同可能会有不同的值，从而可以更加灵活地对数据电压进行补偿，使得补偿后的数据电压更加接近预期值，并能够打乱固有的显示效果，使得横纹和斜纹问题在视觉感受上减弱。

本实施例的技术方案，采用的显示方法，根据输入图像数据确定待显示灰阶，根据待显示灰阶确定伽马寄存器值，并根据待显示灰阶或伽马寄存器值或者伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量，显示装置具有多个档位的偏移量，根据伽马寄存器值或伽马寄存器值对应的原始数据电压，以及偏移量，得到补偿后的数据电压，从而可以打乱固有的显示效果，使横纹、竖纹和斜纹问题在视觉感受上减弱，因而可以改善显示装置在显示时出现的横纹、竖纹和斜纹等问题。

可选地，相邻两帧的偏移量的极性相反；

和/或，显示装置包括显示面板，显示面板包括阵列排布的多个像素单元，每间隔第一预设数量列像素单元对应的偏移量的极性相反，或，每间隔第二预设数量行像素单元对应的偏移量的极性相反，或，同一行每间隔第三预设数量的像素单元对应的偏移量的极性相反，且，同一列每间隔第四预设数量的像素单元对应的偏移量的极性相反。

具体地，可以将显示装置配置为相邻两帧的偏移量的极性相反。对于同一个像素点来说，相邻两帧对应的偏移量中，其中一帧偏移量的极性为正，另一帧偏移量的极性为负，从而使得相邻两帧经过补偿后的数据电压的平均值更加接近于预期的数据电压，进而可以改善显示时出现的横纹、竖纹和斜纹等问题。可选的，相邻两帧的偏移量的极性相反，相邻两帧的偏移量的绝对值可相等或不等，可根据需要进行设置。

另外，在同一帧内，各个像素单元对应的偏移量的极性不完全相同，会以间隔第一预设数量的行为单位进行翻转，或者以间隔第二预设数量的列为单位进行翻转，或者，以间隔第三预设数量的行以及第四预设数量的列为单位进行翻转，这样设置，可以在空间上对数据电压进行补偿，从而打乱固有的显示效果，改善横纹、竖纹和斜纹等问题。

应该理解，可以使用上面所示的各种形式的流程，重新排序、增加或删除步骤。例如，本发明中记载的各步骤可以并行地执行也可以顺序地执行也可以不同的次序执行，只要能够实现本发明的技术方案所期望的结果，本文在此不进行限制。

上述具体实施方式，并不构成对本发明保护范围的限制。本领域技术人员应该明白的是，根据设计要求和其他因素，可以进行各种修改、组合、子组合和替代。任何在本发明的精神和原则之内所作的修改、等同替换和改进等，均应包含在本发明保护范围之内。

Claims (10)

1.一种显示装置，其特征在于，包括：

寄存器值确定模块，配置为根据图像数据，获取待显示灰阶，根据所述待显示灰阶，确定伽马寄存器值；

偏移量确定模块，配置为根据所述待显示灰阶或所述伽马寄存器值或所述伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量；所述偏移量的档位为多个，不同档位对应的偏移量的绝对值不同；

补偿模块，配置为根据所述伽马寄存器值或所述伽马寄存器值对应的原始数据电压，以及所述偏移量，得到补偿后的数据电压。

2.根据权利要求1所述的显示装置，其特征在于，

所述显示装置具有多种亮度等级模式和/或多种工作频率，所述偏移量确定模块配置为根据当前的亮度等级模式和/或当前工作频率，以及所述待显示灰阶或所述伽马寄存器值或所述伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量。

3.根据权利要求1所述的显示装置，其特征在于，所述显示装置还包括最大显示亮度调整模块，所述最大显示亮度调整模块用于调整所述显示装置的显示灰阶对应的显示亮度；

所述多个偏移量档位中，对应电压最大的偏移量档位所对应的电压值，为所述最大显示亮度调整模块开启之前最大灰阶对应的电压值与所述最大显示亮度调整模块开启之后最大灰阶对应的电压值的差的绝对值；

优选地，任意相邻两个偏移量的档位对应的电压的电压差相同；

优选地，每个所述偏移量档位对应的电压值，均为所述最大显示亮度调整模块开启之前预设灰阶对应的电压值，与所述最大显示亮度调整模块开启之后最大灰阶对应的电压值的差的绝对值。

4.根据权利要求1所述的显示装置，其特征在于，所述偏移量确定模块配置为存储数字形式的偏移量；

所述补偿模块配置为根据所述伽马寄存器值，以及所述偏移量，得到补偿后的伽马寄存器值，所述显示装置还包括伽马电压产生器，所述伽马电压产生器配置为将所述补偿后的伽马寄存器值转换成补偿后的所述数据电压。

5.根据权利要求1所述的显示装置，其特征在于，所述偏移量确定模块配置为存储数字形式的偏移量；

所述显示装置还包括数模转换电路，所述数模转换电路用于将所述数字形式的偏移量转换为模拟形式的偏移量；

所述补偿模块配置为根据所述伽马寄存器值对应的原始数据电压，以及所述偏移量，得到补偿后的数据电压。

6.根据权利要求5所述的显示装置，其特征在于，所述显示装置包括反相电路，用于对所述偏移量进行极性反转；

优选地，所述数模转换电路的输出端通过所述反相电路与所述补偿模块连接；

所述显示装置还包括伽马电压产生器，所述伽马电压产生器配置为将所述伽马寄存器值转换成所述原始数据电压；

所述补偿模块为加法运算电路或减法运算电路。

7.根据权利要求6所述的显示装置，其特征在于，所述反相电路包括：

第一电阻、第二电阻和运算放大器；

所述第一电阻的第一端作为所述反相电路的输入端，所述第一电阻的第二端与所述运算放大器的反相输入端电连接；

所述第二电阻的第一端与所述运算放大器的输出端电连接，所述第二电阻的第二端与所述运算放大器的反相输入端电连接；

所述运算放大器的正相输入端接地，所述运算放大器的输出端作为所述反相电路的输出端。

8.根据权利要求1或6所述的显示装置，其特征在于，相邻两帧的偏移量的极性相反；

和/或，所述显示装置包括显示面板，所述显示面板包括阵列排布的多个像素单元，每间隔第一预设数量列像素单元对应的偏移量的极性相反，或，每间隔第二预设数量行像素单元对应的偏移量的极性相反，或，同一行每间隔第三预设数量的像素单元对应的偏移量的极性相反，且，同一列每间隔第四预设数量的像素单元对应的偏移量的极性相反。

9.一种显示装置的显示方法，其特征在于，包括：

根据图像数据，获取待显示灰阶；

根据所述待显示灰阶，确定伽马寄存器值；

根据所述待显示灰阶或所述伽马寄存器值或所述伽马寄存器值对应的原始数据电压的大小，确定所需档位的偏移量；所述偏移量的档位为多个，不同档位对应的偏移量的绝对值不同；

根据所述伽马寄存器值或所述伽马寄存器值对应的原始数据电压，以及所述偏移量，得到补偿后的数据电压。

10.根据权利要求9所述的显示方法，其特征在于，相邻两帧的偏移量的极性相反；

和/或，所述显示装置包括显示面板，所述显示面板包括阵列排布的多个像素单元，每间隔第一预设数量列像素单元对应的偏移量的极性相反，或，每间隔第二预设数量行像素单元对应的偏移量的极性相反，或，同一行每间隔第三预设数量的像素单元对应的偏移量的极性相反，且，同一列每间隔第四预设数量的像素单元对应的偏移量的极性相反。
