CN112469014A

CN112469014A - 配置蓝牙连接参数的方法和电子设备

Info

Publication number: CN112469014A
Application number: CN201910844329.9A
Authority: CN
Inventors: 倪观军; 苏炯金; 朱宇洪; 张小强
Original assignee: Huawei Technologies Co Ltd
Current assignee: Huawei Technologies Co Ltd
Priority date: 2019-09-06
Filing date: 2019-09-06
Publication date: 2021-03-09
Also published as: WO2021043277A1

Abstract

本申请提供了一种配置蓝牙连接参数的方法和电子设备，以手机被蓝牙耳机连接为例，当手机检测到来电事件时，用户会立刻打开耳机盒，希望蓝牙耳机尽快连接上手机接听电话。此时手机可以配置较高的占空比，以提高蓝牙耳机连接上手机的速度，减小蓝牙耳机连接上手机的时延。在手机和蓝牙耳机建立蓝牙连接后，手机可以配置较低的占空比，从而可以节省手机的功耗。本申请实施例，可以提高手机配置蓝牙连接参数的灵活度，可以提升用户的体验。

Description

配置蓝牙连接参数的方法和电子设备

技术领域

本申请涉及通信领域，并且更具体地，涉及一种配置蓝牙连接参数的方法和电子设备。

背景技术

蓝牙(Bluetooth，BT)连接过程中，连接时延是一个重要的关键性能指标(keyperformance indicator，KPI)。蓝牙连接包括发起设备发送寻呼消息(page)，被连接设备在特定的扫描窗口中进行寻呼扫描(page scan)。通常发起设备是主动连接设备，有明确的指向性，所以寻呼消息会连续发送，直到超时。

目前，在不同场景下扫描蓝牙设备的速度一致，对于一些特殊场景，蓝牙连接时延过长会导致用户体验不佳。

发明内容

本申请提供一种配置占空比的方法，有助于提高占空比配置的灵活度，有助于提升用户的体验。

第一方面，提供了一种配置占空比的方法，该方法应用于电子设备，该方法包括：当该电子设备检测到第一场景在预设场景内时，该电子设备确定第一寻呼扫描间隔和第一寻呼扫描窗口；该电子设备按照第一占空比进行寻呼扫描，该第一占空比由该第一寻呼扫描间隔和该第一寻呼扫描窗口确定；当该电子设备检测到第二场景不在该预设场景内时，该电子设备确定第二寻呼扫描间隔和第二寻呼扫描窗口；该电子设备按照第二占空比进行寻呼扫描，该第二占空比由该第二寻呼扫描间隔和该第二寻呼扫描窗口确定；其中，该第一占空比高于该第二占空比。

本申请实施例中，电子设备通过不同的场景配置不同的蓝牙连接参数，在某些特殊场景下，有助于提高被连接设备与连接设备建立蓝牙连接的速度，降低蓝牙连接的时延，从而提升用户体验。

在一些可能的实现方式中，当该电子设备为手机、平板等被连接设备时，该预设场景包括但不限于来电事件发生、检测到进入蓝牙功能设置界面或者检测到用户打开蓝牙功能等等。

结合第一方面，在第一方面的某些实现方式中，该第一场景为该电子设备检测到来电事件，该第二场景为该电子设备和配件设备建立蓝牙连接。

本申请实施例中，在电子设备检测到来电事件时，电子设备其实希望配件设备尽快连接上自己，从而用户可以通过配件设备接听电话，此时电子设备可以配置较高的占空比，从而提升电子设备被配件设备连接上的速度，较少用户等待的时延。在电子设备被配件设备连接上后，电子设备可以配置较低的占空比，这样可以节省电子设备的功耗。

结合第一方面，在第一方面的某些实现方式中，该第一场景为该电子设备检测到进入蓝牙功能设置界面或者该第一场景为该电子设备检测到用户打开蓝牙功能，该第二场景为该电子设备和配件设备建立蓝牙连接。

本申请实施例中，在电子设备检测到进入蓝牙功能设置界面或者检测到用户打开蓝牙功能时，电子设备其实希望配件设备尽快连接上自己，此时电子设备可以配置较高的占空比，从而提升电子设备被配件设备连接上的速度，较少用户等待的时延。在电子设备被配件设备连接上后，电子设备可以配置较低的占空比，这样可以节省电子设备的功耗。

结合第一方面，在第一方面的某些实现方式中，该第一场景为该电子设备处于蓝牙功能开启和亮屏状态，该第二场景为该电子设备处于蓝牙功能开启和灭屏状态。

本申请实施例中，在电子设备检测到蓝牙功能开启且处于亮屏状态时，电子设备其实希望配件设备尽快连接上自己，此时电子设备可以配置较高的占空比，从而提升电子设备被配件设备连接上的速度，较少用户等待的时延。在电子设备被配件设备连接上后，电子设备可以配置较低的占空比，这样可以节省电子设备的功耗。

结合第一方面，在第一方面的某些实现方式中，该电子设备为蓝牙耳机，该预设场景包括但不限于检测到用户打开耳机盒的操作，蓝牙耳机进入可配对模式以及蓝牙耳机的双耳建立连接后断开。

结合第一方面，在第一方面的某些实现方式中，该第一场景为该蓝牙耳机检测到用户打开耳机盒的操作，该第二场景为该蓝牙耳机的双耳建立连接或者该第二场景为该蓝牙耳机与另一电子设备建立蓝牙连接。

本申请实施例中，在蓝牙耳机检测到用户打开耳机盒的操作后，蓝牙耳机希望尽快完成双耳的连接，或者蓝牙耳机希望其他设备尽快连接上蓝牙耳机，此时蓝牙耳机可以配置较高的占空比，从而可以提升双耳连接的速度，同时也可以提升其他设备连接蓝牙耳机的速度，减少了其他设备和蓝牙耳机建立蓝牙连接的时延。当蓝牙耳机和其他设备建立蓝牙连接后，可以配置较低的占空比，这样可以节省蓝牙耳机的功耗。

结合第一方面，在第一方面的某些实现方式中，该电子设备为蓝牙耳机，该第一场景为该蓝牙耳机进入可配对状态，该第二场景为该蓝牙耳机与另一电子设备建立蓝牙连接。

本申请实施例中，在蓝牙耳机进入可配对模式后，蓝牙耳机希望其他设备尽快连接上蓝牙耳机，此时蓝牙耳机可以配置较高的占空比，从而可以提升其他设备连接蓝牙耳机的速度，减少了其他设备和蓝牙耳机建立蓝牙连接的时延。当蓝牙耳机和其他设备建立蓝牙连接后，可以配置较低的占空比，这样可以节省蓝牙耳机的功耗。

结合第一方面，在第一方面的某些实现方式中，该电子设备为蓝牙耳机，该第一场景为该蓝牙耳机的双耳连接后断开，该第二场景为该蓝牙耳机的双耳重新建立连接。

第二方面，提供了一种装置，该装置包含在电子设备中，该装置具有实现上述方面及上述方面的可能实现方式中电子设备行为的功能。功能可以通过硬件实现，也可以通过硬件执行相应的软件实现。硬件或软件包括一个或多个与上述功能相对应的模块或单元。

第三方面，提供了一种电子设备，包括：蓝牙芯片；一个或多个处理器；存储器；以及一个或多个计算机程序。一个或多个计算机程序被存储在存储器中，一个或多个计算机程序包括指令。当指令被电子设备执行时，使得电子设备执行上述第一方面可能的实现中的蓝牙连接的方法。

第四方面，提供了一种芯片系统，设置于电子设备中，该芯片系统包括：蓝牙芯片和处理器。其中，该处理器用于确定电子设备当前的场景在预设场景内时，确定第一寻呼扫描间隔和第一寻呼扫描窗口；该蓝牙芯片用于按照第一占空比进行寻呼扫描，该第一占空比由该第一寻呼扫描间隔和该第一寻呼扫描窗口确定；该处理器用于确定电子设备当前的场景不在预设场景内时，确定第二寻呼扫描间隔和第二寻呼扫描窗口；该蓝牙芯片用于按照第二占空比进行寻呼扫描，该第二占空比由该第二寻呼扫描间隔和该第二寻呼扫描窗口确定；其中，该第一占空比大于该第二占空比。

第五方面，本技术方案提供了一种计算机可读存储介质，包括计算机指令，当计算机指令在电子设备上运行时，使得电子设备执行上述任一方面任一项可能的实现中的配置蓝牙连接参数的方法。

第六方面，本技术方案提供了一种计算机程序产品，当计算机程序产品在电子设备上运行时，使得电子设备执行上述任一方面任一项可能的设计中的配置蓝牙连接参数的方法。

附图说明

图1是本申请实施例提供的电子设备的结构示意图。

图2是本申请实施例提供的蓝牙协议框架的示意图。

图3是本申请实施例提供的配件设备的结构示意图。

图4是本申请实施例提供的一种被连接设备中配置的扫描参数的示意图。

图5是本申请实施例提供的被连接设备确定蓝牙连接参数配置等级的过程。

图6是本申请实施例提供的蓝牙连接方法的示意性流程图。

图7是本申请实施例提供的蓝牙连接方法的另一示意性流程图。

图8是本申请实施例提供的蓝牙连接方法的另一示意性流程图。

图9是本申请实施例提供的蓝牙连接方法的另一示意性流程图。

图10是本申请实施例提供的蓝牙连接方法的另一示意性流程图。

图11是本申请实施例提供的一种系统架构的示意图。

具体实施方式

以下实施例中所使用的术语只是为了描述特定实施例的目的，而并非旨在作为对本申请的限制。如在本申请的说明书和所附权利要求书中所使用的那样，单数表达形式“一个”、“一种”、“所述”、“上述”、“该”和“这一”旨在也包括例如“一个或多个”这种表达形式，除非其上下文中明确地有相反指示。还应当理解，在本申请以下各实施例中，“至少一个”、“一个或多个”是指一个、两个或两个以上。术语“和/或”，用于描述关联对象的关联关系，表示可以存在三种关系；例如，A和/或B，可以表示：单独存在A，同时存在A和B，单独存在B的情况，其中A、B可以是单数或者复数。字符“/”一般表示前后关联对象是一种“或”的关系。

在本说明书中描述的参考“一个实施例”或“一些实施例”等意味着在本申请的一个或多个实施例中包括结合该实施例描述的特定特征、结构或特点。由此，在本说明书中的不同之处出现的语句“在一个实施例中”、“在一些实施例中”、“在其他一些实施例中”、“在另外一些实施例中”等不是必然都参考相同的实施例，而是意味着“一个或多个但不是所有的实施例”，除非是以其他方式另外特别强调。术语“包括”、“包含”、“具有”及它们的变形都意味着“包括但不限于”，除非是以其他方式另外特别强调。

以下介绍电子设备、用于这样的电子设备的用户界面、和用于使用这样的电子设备的实施例。在一些实施例中，电子设备可以是还包含其它功能诸如个人数字助理和/或音乐播放器功能的便携式电子设备，诸如手机、平板电脑、具备无线通讯功能的可穿戴电子设备(如智能手表)等。便携式电子设备的示例性实施例包括但不限于搭载

或者其它操作系统的便携式电子设备。上述便携式电子设备也可以是其它便携式电子设备，诸如膝上型计算机(Laptop)等。还应当理解的是，在其他一些实施例中，上述电子设备也可以不是便携式电子设备，而是台式计算机。

示例性的，图1示出了电子设备100的结构示意图。电子设备100可以包括处理器110、外部存储器接口120、内部存储器121、通用串行总线(universal serial bus，USB)接口130、充电管理模块140、电源管理模块141、电池142、天线1、天线2、移动通信模块150、无线通信模块160、音频模块170、扬声器170A、受话器170B、麦克风170C、耳机接口170D、传感器模块180、指南针190、马达191、指示器192、摄像头193、显示屏194以及用户标识模块(subscriber identification module，SIM)卡接口195等。

可以理解的是，本申请实施例示意的结构并不构成对电子设备100的具体限定。在本申请另一些实施例中，电子设备100可以包括比图示更多或更少的部件，或者组合某些部件，或者拆分某些部件，或者不同的部件布置。图示的部件可以以硬件，软件或软件和硬件的组合实现。

处理器110可以包括一个或多个处理单元，例如：处理器110可以包括应用处理器(application processor，AP)，调制解调处理器，图形处理器(graphics processingunit，GPU)，图像信号处理器(image signal processor，ISP)，控制器，视频编解码器，数字信号处理器(digital signal processor，DSP)，基带处理器，和/或神经网络处理器(neural-network processing unit，NPU)等。其中，不同的处理单元可以是独立的部件，也可以集成在一个或多个处理器中。在一些实施例中，电子设备101也可以包括一个或多个处理器110。其中，控制器可以根据指令操作码和时序信号，产生操作控制信号，完成取指令和执行指令的控制。在其他一些实施例中，处理器110中还可以设置存储器，用于存储指令和数据。示例性地，处理器110中的存储器可以为高速缓冲存储器。该存储器可以保存处理器110刚用过或循环使用的指令或数据。如果处理器110需要再次使用该指令或数据，可从所述存储器中直接调用。这样就避免了重复存取，减少了处理器110的等待时间，因而提高了电子设备101处理数据或执行指令的效率。

在一些实施例中，处理器110可以包括一个或多个接口。接口可以包括集成电路间(inter-integrated circuit，I2C)接口、集成电路间音频(inter-integrated circuitsound，I2S)接口、脉冲编码调制(pulse code modulation，PCM)接口、通用异步收发传输器(universal asynchronous receiver/transmitter，UART)接口、移动产业处理器接口(mobile industry processor interface，MIPI)、用输入输出(general-purpose input/output，GPIO)接口、SIM卡接口和/或USB接口等。其中，USB接口130是符合USB标准规范的接口，具体可以是Mini USB接口、Micro USB接口、USB Type C接口等。USB接口130可以用于连接充电器为电子设备101充电，也可以用于电子设备101与外围设备之间传输数据。该USB接口130也可以用于连接耳机，通过耳机播放音频。

可以理解的是，本申请实施例示意的各模块间的接口连接关系，只是示意性说明，并不构成对电子设备100的结构限定。在本申请另一些实施例中，电子设备100也可以采用上述实施例中不同的接口连接方式，或多种接口连接方式的组合。

充电管理模块140用于从充电器接收充电输入。其中，充电器可以是无线充电器，也可以是有线充电器。在一些有线充电的实施例中，充电管理模块140可以通过USB接口130接收有线充电器的充电输入。在一些无线充电的实施例中，充电管理模块140可以通过电子设备100的无线充电线圈接收无线充电输入。充电管理模块140为电池142充电的同时，还可以通过电源管理模块141为电子设备供电。

电源管理模块141用于连接电池142，充电管理模块140与处理器110。电源管理模块141接收电池142和/或充电管理模块140的输入，为处理器110、内部存储器121、外部存储器、显示屏194、摄像头193和无线通信模块160等供电。电源管理模块141还可以用于监测电池容量、电池循环次数、电池健康状态(漏电，阻抗)等参数。在其他一些实施例中，电源管理模块141也可以设置于处理器110中。在另一些实施例中，电源管理模块141和充电管理模块140也可以设置于同一个器件中。

电子设备100的无线通信功能可以通过天线1、天线2、移动通信模块150、无线通信模块160、调制解调处理器以及基带处理器等实现。

天线1和天线2用于发射和接收电磁波信号。电子设备100中的每个天线可用于覆盖单个或多个通信频带。不同的天线还可以复用，以提高天线的利用率。例如：可以将天线1复用为无线局域网的分集天线。在另外一些实施例中，天线可以和调谐开关结合使用。

移动通信模块150可以提供应用在电子设备100上的包括2G/3G/4G/5G等无线通信的解决方案。移动通信模块150可以包括至少一个滤波器，开关，功率放大器，低噪声放大器(low noise amplifier，LNA)等。移动通信模块150可以由天线1接收电磁波，并对接收的电磁波进行滤波，放大等处理，传送至调制解调处理器进行解调。移动通信模块150还可以对经调制解调处理器调制后的信号放大，经天线1转为电磁波辐射出去。在一些实施例中，移动通信模块150的至少部分功能模块可以被设置于处理器110中。在一些实施例中，移动通信模块150的至少部分功能模块可以与处理器110的至少部分模块被设置在同一个器件中。

无线通信模块160可以提供应用在电子设备100上的包括无线局域网(wirelesslocal area networks，WLAN)(如无线保真(wireless fidelity，Wi-Fi)网络)、蓝牙(bluetooth，BT)，全球导航卫星系统(global navigation satellite system，GNSS)、调频(frequency modulation，FM)、近距离无线通信技术(near field communication，NFC)、红外技术(infrared，IR)等无线通信的解决方案。无线通信模块160可以是集成至少一个通信处理模块的一个或多个器件。无线通信模块160经由天线2接收电磁波，将电磁波信号调频以及滤波处理，将处理后的信号发送到处理器110。无线通信模块160还可以从处理器110接收待发送的信号，对其进行调频，放大，经天线2转为电磁波辐射出去。

外部存储器接口120可以用于连接外部存储卡，例如Micro SD卡，实现扩展电子设备100的存储能力。外部存储卡通过外部存储器接口120与处理器110通信，实现数据存储功能。例如将音乐，视频等文件保存在外部存储卡中。

内部存储器121可以用于存储一个或多个计算机程序，该一个或多个计算机程序包括指令。处理器110可以通过运行存储在内部存储器121的上述指令，从而使得电子设备101执行本申请一些实施例中所提供的蓝牙配对连接的方法，以及各种应用以及数据处理等。内部存储器121可以包括存储程序区和存储数据区。其中，存储程序区可存储操作系统；该存储程序区还可以存储一个或多个应用(比如图库、联系人等)等。存储数据区可存储电子设备101使用过程中所创建的数据(比如照片，联系人等)等。此外，内部存储器121可以包括高速随机存取存储器，还可以包括非易失性存储器，例如一个或多个磁盘存储部件，闪存部件，通用闪存存储器(universal flash storage，UFS)等。在一些实施例中，处理器110可以通过运行存储在内部存储器121的指令，和/或存储在设置于处理器110中的存储器的指令，来使得电子设备101执行本申请实施例中所提供的蓝牙配对连接的方法，以及其他应用及数据处理。电子设备100可以通过音频模块170、扬声器170A、受话器170B、麦克风170C、耳机接口170D、以及应用处理器等实现音频功能。例如音乐播放、录音等。

传感器模块180可以包括压力传感器180A、陀螺仪传感器180B、气压传感器180C、磁传感器180D、加速度传感器180E、距离传感器180F、接近光传感器180G、指纹传感器180H、温度传感器180J、触摸传感器180K、环境光传感器180L、骨传导传感器180M等。

如图2所示，本申请实施例提供一种蓝牙协议框架，包括但不限于主机(host)协议栈、主机控制接口(host controller interface，HCI)、控制器(controller)。

其中，Host协议栈定义了蓝牙框架中的多个应用(profile)和核心协议(protocol)，每个profile定义了各自相应的消息格式与应用规则，profile是蓝牙服务(application)。为了实现不同平台下的不同设备的互联互通，蓝牙协议为各种可能的、有通用意义的应用场景，都制定的了规范，如蓝牙音频传输模型协定(advanced audiodistribution profile，A2DP)、蓝牙免提协议(hands-free profile，HFP)等等。

核心协议包括但不限于蓝牙基本的服务协议(service discover protocol，SDP)、逻辑链路控制和适配协议(logical link control and adaptation protocol，L2CAP)等。核心协议是蓝牙协议栈中必不可少的。

其中，HCI为上层协议提供了进入链路管理器的统一接口和进入基带的统一方式,在主机核心协议栈和控制器之间会存在若干传输层,这些传输层是透明的，完成传输数据的任务，蓝牙技术联盟(Bluetooth special interest group，SIG)规定了四种与硬件连接的物理总线方式,即四种HCI传输层:USB，RS232，UART和PC卡。

其中，controller定义了底层硬件部分，包括无线射频(RF)、基带(BB)和链路管理(LM)，RF层通过2.4GHz无需授权的ISM频段的微波，实现数据位流的过滤和传输，主要定义了蓝牙收发器在此频带正常工作所需要满足的条件。基带负责跳频以及蓝牙数据和信息帧的传输。链路管理负责连接、建立和拆除链路并进行安全控制。链路管理(link manager，LM)层是蓝牙协议栈的链路管理层协议,负责将上层HCI命令翻译成基带能接受的操作,建立异步链路(asynchronous connection-oriented link，ACL)和同步链路(synchronousconnection-oriented/extended，SCO)以及使蓝牙设备进入节能状态的工作模式等。链路控制(link control，LC)层负责在一批数据包传送期间，响应上层LM命令(如执行建立数据包的传输链路,维持链路等功能的LM命令)。

本申请实施例所述的方法由图1所示的电子设备100的无线通信模块160来实现的部分内容，具体可以是蓝牙模块或者是蓝牙芯片来执行。

图3示例性的示出了本申请实施例提供的蓝牙设备200的结构示意图。

下面以蓝牙设备200为例对实施例进行具体说明。应该理解的是，图3所示蓝牙设备200仅是一个范例，并且蓝牙设备200可以具有比图3中所示的更多或更少的部件，可以组合两个或多个的部件，或者可以具有不同的部件配置。图中所示出的各种部件可以在包括一个或多个信号处理和/或专用集成电路在内的硬件、软件、或硬件和软件的组合中实现，

如图3所示，蓝牙设备200可以包括：处理器201，存储器202，蓝牙通信模块203，天线204，电源开关205，USB通信处理模块206，音频模块207。其中：

处理器201可用于读取和执行计算机可读指令。具体实现中，处理器201可主要包括控制器、运算器和寄存器。其中，控制器主要负责指令译码，并为指令对应的操作发出控制信号。运算器主要负责保存指令执行过程中临时存放的寄存器操作数和中间操作结果等。具体实现中，处理器201的硬件架构可以是专用集成电路(ASIC)架构、MIPS架构、ARM架构或者NP架构等等。

在一些实施例中，处理器201可以用于解析蓝牙通信处理模块203接收到的信号，如电子设备100发送的配对模式修改请求，等等。处理201可以用于根据解析结果进行相应的处理操作，如生成配对模式修改响应，等等。

存储器202与处理器201耦合，用于存储各种软件程序和/或多组指令。具体实现中，存储器202可包括高速随机存取的存储器，并且也可包括非易失性存储器，例如一个或多个磁盘存储设备、闪存设备或其他非易失性固态存储设备。存储器202可以存储操作系统，例如uCOS，VxWorks、RTLinux等嵌入式操作系统。存储器202还可以存储通信程序，该通信程序可用于与电子设备100，一个或多个服务器，或其他设备进行通信。

蓝牙通信模块203可以包括经典蓝牙(BT)模块和低功耗蓝牙(Bluetooth lowenergy，BLE)模块，

在一些实施例中，蓝牙通信模块203、可以监听到其他设备(如电子设备100)发射的信号，如探测请求、扫描信号等等，并可以发送响应信号、扫描响应等，使得其他设备(如电子设备100)可以发现蓝牙设备200，并去其他设备(如电子设备100)建立无线通信连接，通过蓝牙与其他设备(如电子设备100)进行通信。

在另一些实施例中，蓝牙通信模块203也可以发射信号，如广播BLE信号，使得其他设备(如电子设备100)可以发现蓝牙设备200，并与其他设备(如电子设备100)建立无线通信连接，通过蓝牙与其他设备(如电子设备100)进行通信。

蓝牙设备200的无线通信功能可以通过天线204，蓝牙通信模块203，调制解调处理器等实现。

天线204可用于发射和接收电磁波信号。蓝牙设备200中的每个天线可用于覆盖单个或多个通信频带。

在一些实施例中蓝牙通信模块203的天线可以有一个或多个。

电源开关205可用于控制电源向蓝牙设备200的供电。

USB通信处理模块206可用于通过USB接口(未示出)与其他设备进行通信。

音频模块26可用于通过音频输出接口输出音频信号，这样可使得蓝牙设备200支持音频播放。音频模块还可用于通过音频输入接口接收音频数据。蓝牙设备200可以为蓝牙耳机等媒体播放设备。

在一些实施例中，蓝牙设备200还可以包括显示屏(未示出)，其中，该显示屏可用于显示图像，提示信息等。显示屏可以采用LCD显示屏，OLED显示屏，AMOLED显示屏，FLED显示屏，QLED显示屏等等。

在一些实施例中，蓝牙设备200还可以包括RS-232接口等串行接口。该串行接口可连接至其他设备，如音箱等音频外放设备，使得蓝牙设备200和音频外放设备协作播放音视频。

可以理解的是图3示意的结构并不构成对蓝牙设备200的具体限定。在本申请另一些实施例中，蓝牙设备200可以包括比图示更多或更少的部件，或组合某些部件，或者拆分某些部件，或者不同的部件布置。图示的部件可以以硬件，软件或软件和硬件的组合实现。

本申请实施例所述的方法中，蓝牙设备使用的蓝牙协议框架可以参考上述图2所示，在此不再赘述。

为了便于理解，本申请以下实施例将以具有图1和图2所示结构的手机，以及图3所示的蓝牙耳机为例，结合附图对本申请实施例提供的蓝牙配对连接的方法进行具体阐述。

图4示出了一种被连接设备中配置的扫描参数的示意图。被连接设备通常不知道何时有设备来连接，所以一般会被配置成典型的扫描参数。其中，寻呼扫描间隔(page scaninterval)和寻呼扫描窗口(page scan window)为2个扫描参数，被连接设备在进行扫描搜索时的占空比如公式(1)所示：

占空比其实表示在一个寻呼扫描间隔内被连接设备进行寻呼扫描的时间占比。这个比例越大，则被连接设备越容易被扫描到；但是这个比例越大，被连接设备的功耗也会同时相应的增加。

目前，被连接设备的占空比配置不灵活，对于所有的场景都配置一样的占空比，不能满足不同场景下用户的需求。

本申请实施例中，被连接设备通过场景识别，可以改变蓝牙连接参数(例如，pagescan interval和/或page scan window)，达到灵活配置占空比的目的。示例性的，对于手机灭屏状态，手机可以配置较低的占空比，这样可以达到节省功耗的目的；对于手机来电等用户希望尽快连接蓝牙耳机的场景，可以配置较高的占空比，从而可以降低手机和蓝牙耳机之间进行蓝牙连接的时延。

下面以被连接设备为手机为例进行说明。手机在处于某一个场景(例如，手机来电)下时，手机等待蓝牙耳机连接。现有的蓝牙耳机连接手机时，需要用户打开耳机盒，耳机针对手机的MAC地址发起寻呼消息，从而和手机相连。现有的连接方式中，手机进行寻呼扫描(page scan)时，其占空比是固定不变的。但是在某些场景下，用户其实希望蓝牙耳机尽快连接上手机，占空比固定不变可能会造成蓝牙耳机连接手机的速度过慢，从而影响用户的体验。本申请实施例中，对于不同的场景可以配置不同的占空比，有助于提高配件设备连接手机的速度。

示例性的，表1示出了一种场景与扫描参数的映射关系。

表1场景与扫描参数的映射关系

场景	page scan window	page scan interval
			手机来电	45ms	1280ms
手机检测到用户打开蓝牙开关	45ms	1280ms
			手机检测到进入蓝牙设置界面	45ms	1280ms
手机亮屏	22.5ms	1280ms
			已连接蓝牙设备工作中	11.25ms	1280ms
手机灭屏	11.25ms	1280ms
			…	…	…

本申请实施例中，可以通过固定page scan interval而改变page scan window的方式配置不同场景下的占空比。

应理解，表1和下文中的表格中有关page scan interval和page scan window的值仅仅是示意性的，本申请实施例对此并不作任何限定。

还应理解，上述场景中的手机亮屏和手机灭屏指的是手机在打开蓝牙功能的前提下的手机亮屏和手机灭屏。

示例性的，表2示出了另一种场景与扫描参数的映射关系。

表2场景与扫描参数的映射关系

场景	page scan window	page scan interval
			手机来电	11.25ms	320ms
手机检测到到用户打开蓝牙开关	11.25ms	320ms
			手机检测到进入蓝牙设置界面	11.25ms	320ms
手机亮屏	11.25ms	640ms
			已连接蓝牙设备工作中	11.25ms	1280ms
手机灭屏	11.25ms	1280ms
			…	…	…

本申请实施例中，可以通过固定page scan window而改变page scan interval的方式配置不同场景下的占空比。

示例性的，表3示出了另一种场景与扫描参数的映射关系。

表3场景与扫描参数的映射关系

场景	page scan window	page scan interval
			手机来电	22.5ms	640ms
手机检测到到用户打开蓝牙开关	22.5ms	640ms
			手机检测到进入蓝牙设置界面	22.5ms	640ms
手机亮屏	11.25ms	640ms
			已连接蓝牙设备工作中	11.25ms	1280ms
手机灭屏	11.25ms	1280ms
			…	…	…

本申请实施例中，还可以通过同时改变page scan interval和page scan window的方式配置不同场景下的占空比。

一个实施例中，手机也可以配置不同的蓝牙连接参数配置等级。

示例性的，表4示出了一种场景与蓝牙连接参数配置等级的映射关系。

表4场景与蓝牙连接参数配置等级的映射关系

应理解，表4所示的配置等级和page scan interval、page scan window的映射关系可以如表4所示，也可以参考上述表2和表3中的配置情况。

图5是本申请实施例提供的被连接设备确定蓝牙连接参数配置等级的过程。如图5所示，该过程可以包括：

S501，生成不同的蓝牙连接参数配置等级。

其中，不同的蓝牙连接参数配置等级可以对应不同的page scan interval和/或page scan window。例如，配置等级和page scan interval、page scan window的映射关系可以如表4所示。

S502，将场景与蓝牙连接参数配置等级进行映射。

S503，当前场景超时或者当场景发生变化时，变更蓝牙连接参数配置等级。

应理解，本申请实施例中，蓝牙连接参数配置等级中的扫描参数可以由主机(host)协议栈发送给控制器(controller)，并由控制器执行寻呼扫描(page scan)。

本申请实施例中，手机可以配置不同场景与不同参数配置等级的映射关系，同时，不同的配置等级又可以对应不同蓝牙连接参数，这样可以提高占空比配置的灵活度，可以满足不同场景下用户的需求。

下面结合具体场景对本申请实施例中的蓝牙连接的方法进行说明。

图6示出了本申请实施例中的蓝牙连接方法600的示意性流程图。如图6所示，该方法600包括：

S601，手机检测到来电事件。

S602，手机根据映射关系查找对应的扫描参数，其中，扫描参数包括page scaninterval和page scan window。

示例性的，如表1所示，当手机检测到来电事件时，可以确定扫描参数中page scaninterval为640ms，page scan window为22.5mss。

S603，蓝牙耳机检测到用户打开耳机盒的操作。

S604，响应于该操作，蓝牙耳机针对手机的MAC地址发起寻呼(page)。

应理解，方法600中假设蓝牙耳机上一次连接的设备为手机，那么蓝牙耳机在检测到用户开盒后，就可以针对手机的MAC地址发起page。

S605，手机和蓝牙耳机进行标准蓝牙配对过程。

S606，手机和蓝牙耳机之间建立HFP连接。

示例性的，当手机通过蓝牙耳机接听电话时，手机和蓝牙耳机之间可以进行HFP连接。

S607，当手机和蓝牙耳机建立了蓝牙连接时，手机可以根据该映射关系查找对应的扫描参数。

示例性的，如表1所示，当手机已连接蓝牙设备工作时，可以确定扫描参数中pagescan interval为1280ms，page scan window为11.25ms。

应理解，手机还可以为不同的场景设置不同的定时时长。例如，对于手机检测到来电事件，手机可以配置较高的占空比；但是如果在该来电事件对应的定时时长内，手机没有与任何蓝牙设备建立蓝牙连接，那么手机可以配置较低的占空比。

示例性的，当手机检测到来电事件时，可以确定扫描参数中page scan interval为640ms，page scan window为11.25ms；若从手机检测到来电事件起10s内手机没有检测到与任何蓝牙设备建立蓝牙连接，那么手机可以调整扫描参数，例如，手机可以确定扫描参数为page scan interval为1280ms，page scan window为11.25ms。

本申请实施例中，当手机检测到来电事件时，用户希望蓝牙耳机尽快和手机建立蓝牙连接以接听电话，那么手机可以配置较高的占空比，从而降低蓝牙耳机与手机连接的时延；在手机和蓝牙耳机建立了蓝牙连接后，手机可以配置较低的占空比，这样可以节省手机的功耗。

图7示出了本申请实施例中的蓝牙连接方法700的示意性流程图。如图7所示，该方法700包括：

S701，手机检测到用户打开蓝牙开关或者进入蓝牙设置界面。

S702，手机根据映射关系查找对应的扫描参数，其中，扫描参数包括page scaninterval和page scan window。

示例性的，如表1所示，当手机检测到用户打开蓝牙开关或者进入蓝牙设置界面时，可以确定扫描参数中page scan interval为640ms，page scan window为22.5ms。

手机在确定用户打开蓝牙开关或者进入蓝牙设备界面时，可以判断用户希望经蓝牙设备与手机相连，那么手机可以配置较高的占空比，从而降低蓝牙耳机与手机建立蓝牙连接的时延。

S703，手机从检测到用户打开蓝牙开关或者进入蓝牙设置界面开始的预设时间段内，手机没有和任何蓝牙设备建立蓝牙连接，此时手机可以变更扫描参数。

示例性的，从手机检测到用户打开蓝牙开关起10s内，手机没有检测到用户连接任何蓝牙设备且手机还处于亮屏状态时，此时手机可以确定扫描参数中page scan interval为640ms，page scan window为11.25ms。

示例性的，从手机检测到用户打开蓝牙开关起10s内，手机没有检测到用户连接任何蓝牙设备且手机已经处于灭屏状态时，此时手机可以确定扫描参数中page scaninterval为1280ms，page scan window为11.25ms。

本申请实施例中，当手机预判用户希望手机和蓝牙耳机建立连接时，可以配置较高的占空比，从而降低手机和蓝牙耳机的连接的时延；但是当在预设时间内，手机预判的事件并没有发生，那么此时手机可以将占空比调低，从而避免浪费手机的功耗。

本申请实施例中，被连接设备通过场景识别，可以改变蓝牙连接参数(例如，pagescan interval和/或page scan window)，达到灵活配置占空比的目的。这样在一些特殊场景(例如，手机来电时)下，可以提升被连接设备和蓝牙设备的连接速度；同时在一些普通场景下(例如，手机灭屏或者手机已经和蓝牙耳机建立蓝牙连接)，可以节省被连接设备的功耗。

以上以手机为例，手机作为被连接设备时，可以配置不同场景下不同的扫描参数。下面以配件设备(例如，蓝牙耳机)为例进行说明。蓝牙耳机也可以根据不同的场景配置不同的扫描参数。蓝牙耳机在处于某一个场景(例如，手机来电)下时，希望提高双耳连接的速度。现有的蓝牙耳机连接手机时，需要用户打开耳机盒，一只耳机可以向另一只耳机发起寻呼。现有的连接方式中，另一只耳机进行寻呼扫描(page scan)时，其占空比是固定不变的。但是在某些场景下，用户其实希望双耳连接的速度，占空比固定不变可能会造成双耳连接的速度过慢，从而影响用户的体验。本申请实施例中，对于不同的场景可以配置不同的占空比，有助于提高双耳连接的速度以及其他设备连接配件设备的速度。

示例性的，表5示出了另一种场景与扫描参数的映射关系。

表5场景与扫描参数的映射关系

应理解，蓝牙耳机作为被连接设备时，蓝牙耳机配置不同的扫描参数的方式也可以参考上述表1至表4，即蓝牙耳机可以调整page scan interval和page scan window中的一个或者两个参数来调整占空比，这里为了简洁不在赘述。

应理解，表4中有关page scan interval和page scan window的值仅仅是示意性的，本申请实施例对此并不作任何限定。

图8示出了本申请实施例中的蓝牙连接方法800的示意性流程图。如图8所示，该方法800包括：

S801，蓝牙耳机检测到用户打开耳机盒，且此时耳机盒中包括双耳。

S802，蓝牙耳机根据映射关系查找对应的扫描参数，其中，扫描参数包括pagescan interval和page scan window。

示例性的，如表5所示，当蓝牙耳机检测到双耳开盒时，如果双耳未连接，为达到快速实现双耳连接，可以确定page scan interval为48ms，page scan window为11.25ms。

应理解，此时蓝牙耳机配置较高占空比的目的可以是提高其他设备扫描到蓝牙耳机的速度，以及提高双耳连接的速度。同时，此时蓝牙耳机配置较高占空比可以使得其他设备(除上次连接的设备以外的设备)扫描到蓝牙耳机的速度。

还应理解，在提高双耳连接的速度时，可以是主耳配置较高的占空比，副耳正常发送寻呼(page)，从而提高双耳连接的速度。

S803，当双耳连接后，蓝牙耳机可以根据映射关系变更到对应的扫描参数。

示例性的，如表5所示，当双耳已经连接时，蓝牙耳机可以确定page scaninterval为640ms，page scan window为11.25ms。

S804，蓝牙耳机可以针对手机的MAC地址发起寻呼(page)。

S805，手机和蓝牙耳机进行标准蓝牙配对过程。

S806，当手机和蓝牙耳机建立蓝牙连接后，蓝牙耳机根据映射关系变更扫描参数。

示例性的，手机和蓝牙耳机建立蓝牙连接后，蓝牙耳机可以确定page scaninterval为1280ms，page scan window为11.25ms。此时，较低的占空比有助于节省手机的功耗。

一个实施例中，蓝牙耳机还可以配置不同场景下的定时时长。例如，蓝牙耳机检测到双耳开盒的操作后，可以确定page scan interval为48ms，page scan window为11.25ms。当双耳连接上后，蓝牙耳机可以确定page scan interval为640ms，page scanwindow为11.25ms。若从双耳连接上开始的定时时长内，蓝牙耳机没有和上一次连接的设备建立蓝牙连接，那么蓝牙耳机可以调整扫描参数，例如，蓝牙耳机从双耳连接上5s内没有和上一次连接的手机建立蓝牙连接，那么手机可以确定page scan interval为1280ms，pagescan window为11.25ms。

一个实施例中，若蓝牙耳机检测到单耳开盒时，可以根据映射关系确定page scaninterval为320ms，page scan window为11.25ms，此时蓝牙耳机可以认为另一个耳机正在进行工作，用户可能想拿出来另一支耳机听歌或者接听电话。

一个实施例中，若双耳连接过程中发生中断，例如，左耳和右耳之间的距离过远导致双耳发生中断。此时蓝牙耳机可以确定page scan interval为320ms，page scan window为11.25ms。此时配置较高占空比的目的是为了提升双耳重新建立连接的速度。

图9示出了本申请实施例中的蓝牙连接方法900的示意性流程图。如图9所示，该方法900包括：

S901，蓝牙耳机检测到用户打开耳机盒，并按压耳机盒上的功能键。

S902，响应于该操作，蓝牙耳机进入可配对状态。

S903，蓝牙耳机可以根据映射关系确定扫描参数。

示例性的，如表5所示，蓝牙耳机在确定进入可配对状态(或者，强制配对状态)时，可以确定page scan interval为160ms，page scan window为11.25ms。

一个实施例中，蓝牙耳机也可以配置查询扫描(page scan)过程中的占空比。

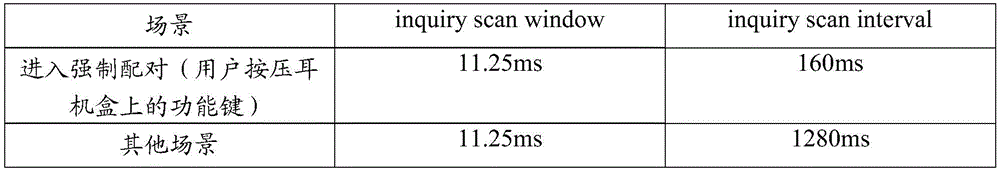

示例性的，表6示出了另一种场景与扫描参数的映射关系。

表6场景与扫描参数的映射关系

本申请实施例中，蓝牙耳机确定用户按压耳机盒上的功能键进入强制配对状态时，可以提升查询扫描(page scan)过程中的占空比,这样可以提升其他设备查询到蓝牙耳机的速度，从而可以使得蓝牙耳机和其他设备尽快建立蓝牙连接。

S904，蓝牙耳机与其他设备进行标准蓝牙配对过程。

S905，当蓝牙耳机和其他设备建立蓝牙连接后，蓝牙耳机根据映射关系变更扫描参数。

示例性的，蓝牙耳机和其他设备建立蓝牙连接后，蓝牙耳机可以确定page scaninterval为1280ms，page scan window为11.25ms。此时，较低的占空比有助于节省手机的功耗。

本申请实施例中，蓝牙耳机除了可以根据自身确定的场景确定扫描参数以外，蓝牙耳机还可以根据其他设备的指示来变更扫描参数。

图10示出了本申请实施例中的蓝牙连接方法1000的示意性流程图。如图10所示，该方法1000包括：

S1001，蓝牙耳机检测到用户打开耳机盒的操作。

S1002，蓝牙耳机回连上一次连接过的手机A。

S1003，手机B检测到来电事件。

示例性的，用户有手机A和手机B，蓝牙耳机上一次连接的是手机A，那么在蓝牙耳机检测到用户打开耳机盒的操作后，蓝牙耳机可以通过上述方法800先配置较高的占空比，目的是为了提高双耳连接的速度；当双耳连接上后，蓝牙耳机可以配置中等的占空比，目的是为了其他设备寻呼到蓝牙耳机；当蓝牙耳机和手机A建立蓝牙连接后，蓝牙耳机可以配置较低的占空比，目的是为了节省蓝牙耳机的功耗。

在蓝牙耳机和手机A建立蓝牙连接后，蓝牙耳机配置了较低的占空比。那么当手机B检测到来电事件时，用户其实希望手机B尽快和蓝牙耳机相连，但是蓝牙耳机此时又处于一个较低占空比的状态，会影响手机B和蓝牙耳机连接的速度。那么手机B此时可以通过手机A通知蓝牙耳机提升占空比。

S1004，手机B向手机A发送第一指示消息，该第一指示消息指示手机B有一个来电事件。

一个实施例中，触发手机B向手机A发送第一指示消息的事件可以是手机B检测到用户打开蓝牙开关并点击连接蓝牙耳机。

S1005，手机A根据该第一指示消息，向蓝牙耳机发送第二指示消息，该第二指示消息用于指示蓝牙耳机提高占空比。

S1006，蓝牙耳机根据该第二指示消息，确定扫描参数。

示例性的，蓝牙耳机可以根据接收到的第二指示消息，配置当前的扫描参数，例如，age scan interval为320ms，page scan window为11.25ms。这样有助于蓝牙耳机和手机B快速建立蓝牙连接。

S1007，蓝牙耳机和手机A断开蓝牙连接。

示例性的，当蓝牙耳机接收到该第二指示消息后，可以获知有其他设备希望连接蓝牙耳机，则蓝牙耳机可以断开与手机A的蓝牙连接。

S1008，手机B使用蓝牙耳机的MAC地址向蓝牙耳机发起寻呼(page)。

S1009，蓝牙耳机与手机B进行标准蓝牙配对过程。

一个实施例中，蓝牙耳机与手机B进行标准蓝牙配对过程可以包括：手机B针对蓝牙耳机的MAC地址发起寻呼；此时蓝牙耳机配置较高的寻呼扫描(page scan)的占空比，可以使得蓝牙耳机和手机B快速建立蓝牙连接。

示例性的，蓝牙耳机和手机B建立蓝牙连接后，蓝牙耳机可以确定page scaninterval为1280ms，page scan window为11.25ms。

S1010，手机B和蓝牙耳机之间进行数据传输。

示例性的，当手机B通过蓝牙耳机接听电话时，手机B和蓝牙耳机之间可以进行HFP连接。

图11示出了本申请实施例提供的一种系统架构1100的示意图。如图11所示，该系统1100可包括：电子设备1101和配件设备1102。

其中，电子设备1101可以为上述实施例中的手机，该配件设备1102可以为上述实施例中的蓝牙耳机。

示例性的，电子设备1101还可以是智能手机、平板电脑、个人电脑等。配件设备1102还可以是蓝牙耳机、蓝牙音箱、智能手表等支持蓝牙功能的设备。

本领域普通技术人员可以意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，能够以电子硬件、或者计算机软件和电子硬件的结合来实现。这些功能究竟以硬件还是软件方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用来使用不同方法来实现所描述的功能，但是这种实现不应认为超出本申请的范围。

所属领域的技术人员可以清楚地了解到，为描述的方便和简洁，上述描述的系统、装置和单元的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。

在本申请所提供的几个实施例中，应该理解到，所揭露的系统、装置和方法，可以通过其它的方式实现。例如，以上所描述的装置实施例仅仅是示意性的，例如，所述单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通信连接可以是通过一些接口，装置或单元的间接耦合或通信连接，可以是电性，机械或其它的形式。

所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本申请各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。

所述功能如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本申请的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)执行本申请各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：U盘、移动硬盘、只读存储器(Read-Only Memory，ROM)、随机存取存储器(Random Access Memory，RAM)、磁碟或者光盘等各种可以存储程序代码的介质。

以上所述，仅为本申请的具体实施方式，但本申请的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本申请揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本申请的保护范围之内。因此，本申请的保护范围应以所述权利要求的保护范围为准。

Claims

1.一种配置蓝牙连接参数的方法，所述方法应用于电子设备，其特征在于，包括：

当所述电子设备检测到第一场景在预设场景内时，所述电子设备确定第一寻呼扫描间隔和第一寻呼扫描窗口；

所述电子设备按照第一占空比进行寻呼扫描，所述第一占空比由所述第一寻呼扫描间隔和所述第一寻呼扫描窗口确定；

当所述电子设备检测到第二场景不在所述预设场景内时，所述电子设备确定第二寻呼扫描间隔和第二寻呼扫描窗口；

所述电子设备按照第二占空比进行寻呼扫描，所述第二占空比由所述第二寻呼扫描间隔和所述第二寻呼扫描窗口确定；

其中，所述第一占空比高于所述第二占空比。

2.根据权利要求1所述的方法，其特征在于，所述第一场景为所述电子设备检测到来电事件，所述第二场景为所述电子设备和配件设备建立蓝牙连接。

3.根据权利要求1所述的方法，其特征在于，所述第一场景为所述电子设备检测到进入蓝牙功能设置界面或者所述第一场景为所述电子设备检测到用户打开蓝牙功能，所述第二场景为所述电子设备和配件设备建立蓝牙连接。

4.根据权利要求1所述的方法，其特征在于，所述第一场景为所述电子设备处于蓝牙功能开启和亮屏状态，所述第二场景为所述电子设备处于蓝牙功能开启和灭屏状态。

5.根据权利要求1所述的方法，其特征在于，所述电子设备为蓝牙耳机，所述第一场景为所述蓝牙耳机检测到用户打开耳机盒的操作，所述第二场景为所述蓝牙耳机的双耳建立连接或者所述第二场景为所述蓝牙耳机与另一电子设备建立蓝牙连接。

6.根据权利要求1所述的方法，其特征在于，所述电子设备为蓝牙耳机，所述第一场景为所述蓝牙耳机进入可配对状态，所述第二场景为所述蓝牙耳机与另一电子设备建立蓝牙连接。

7.根据权利要求1所述的方法，其特征在于，所述电子设备为蓝牙耳机，所述第一场景为所述蓝牙耳机的双耳连接后断开，所述第二场景为所述蓝牙耳机的双耳重新建立连接。

8.一种电子设备，其特征在于，包括：

一个或多个处理器；

一个或多个存储器；

所述一个或多个存储器存储有一个或多个计算机程序，所述一个或多个计算机程序包括指令，当所述指令被所述一个或多个处理器执行时，使得所述电子设备执行以下步骤：

当检测到第一场景在预设场景内时，确定第一寻呼扫描间隔和第一寻呼扫描窗口；

按照第一占空比进行寻呼扫描，所述第一占空比由所述第一寻呼扫描间隔和所述第一寻呼扫描窗口确定；

当检测到第二场景不在所述预设场景内时，确定第二寻呼扫描间隔和第二寻呼扫描窗口；

按照第二占空比进行寻呼扫描，所述第二占空比由所述第二寻呼扫描间隔和所述第二寻呼扫描窗口确定；

其中，所述第一占空比高于所述第二占空比。

9.根据权利要求8所述的电子设备，其特征在于，所述第一场景为所述电子设备检测到来电事件，所述第二场景为所述电子设备和配件设备建立蓝牙连接。

10.根据权利要求8所述的电子设备，其特征在于，所述第一场景为所述电子设备检测到进入蓝牙功能设置界面或者所述第一场景为所述电子设备检测到用户打开蓝牙功能，所述第二场景为所述电子设备和配件设备建立蓝牙连接。

11.根据权利要求8所述的电子设备，其特征在于，所述第一场景为所述电子设备处于蓝牙功能开启和亮屏状态，所述第二场景为所述电子设备处于蓝牙功能开启和灭屏状态。

12.根据权利要求8所述的电子设备，其特征在于，所述电子设备为蓝牙耳机，所述第一场景为所述蓝牙耳机检测到用户打开耳机盒的操作，所述第二场景为所述蓝牙耳机的双耳建立连接或者所述第二场景为所述蓝牙耳机与另一电子设备建立蓝牙连接。

13.根据权利要求8所述的电子设备，其特征在于，所述电子设备为蓝牙耳机，所述第一场景为所述蓝牙耳机进入可配对状态，所述第二场景为所述蓝牙耳机与另一电子设备建立蓝牙连接。

14.根据权利要求8所述的电子设备，其特征在于，所述电子设备为蓝牙耳机，所述第一场景为所述蓝牙耳机的双耳连接后断开，所述第二场景为所述蓝牙耳机的双耳重新建立连接。

15.一种芯片系统，其特征在于，所述芯片系统包括至少一个处理器，当程序指令在所述至少一个处理器中执行时，使得如权利要求1-7中任一所述的方法在所述电子设备上的功能得以实现。

16.一种计算机存储介质，其特征在于，包括计算机指令，当所述计算机指令在电子设备上运行时，使得所述电子设备执行如权利要求1-7中任一项所述的配置占空比的方法。

17.一种计算机程序产品，其特征在于，当所述计算机程序产品在计算机上运行时，使得所述计算机执行如权利要求1-7中任一项所述的配置占空比的方法。
