CN112457743A - 一种水性防水涂料及其制备方法 - Google Patents
一种水性防水涂料及其制备方法 Download PDFInfo
- Publication number
- CN112457743A CN112457743A CN202011359379.7A CN202011359379A CN112457743A CN 112457743 A CN112457743 A CN 112457743A CN 202011359379 A CN202011359379 A CN 202011359379A CN 112457743 A CN112457743 A CN 112457743A
- Authority
- CN
- China
- Prior art keywords
- parts
- water
- agent
- waterproof coating
- powder
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 title claims abstract description 53
- 238000000576 coating method Methods 0.000 title claims abstract description 41
- 239000011248 coating agent Substances 0.000 title claims abstract description 39
- 238000002360 preparation method Methods 0.000 title claims description 11
- 239000000843 powder Substances 0.000 claims abstract description 27
- 239000000463 material Substances 0.000 claims abstract description 24
- 229920005989 resin Polymers 0.000 claims abstract description 7
- 239000011347 resin Substances 0.000 claims abstract description 7
- 239000012752 auxiliary agent Substances 0.000 claims abstract description 5
- 239000003795 chemical substances by application Substances 0.000 claims description 29
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 26
- 229920002635 polyurethane Polymers 0.000 claims description 15
- 239000004814 polyurethane Substances 0.000 claims description 15
- 238000003756 stirring Methods 0.000 claims description 14
- 239000004925 Acrylic resin Substances 0.000 claims description 13
- 239000003822 epoxy resin Substances 0.000 claims description 13
- 229920000647 polyepoxide Polymers 0.000 claims description 13
- 239000000377 silicon dioxide Substances 0.000 claims description 13
- 229920000178 Acrylic resin Polymers 0.000 claims description 12
- 239000002318 adhesion promoter Substances 0.000 claims description 12
- 230000000844 anti-bacterial effect Effects 0.000 claims description 12
- 239000002518 antifoaming agent Substances 0.000 claims description 12
- 239000003899 bactericide agent Substances 0.000 claims description 12
- 239000012188 paraffin wax Substances 0.000 claims description 12
- 235000012239 silicon dioxide Nutrition 0.000 claims description 12
- 239000002562 thickening agent Substances 0.000 claims description 12
- 239000002216 antistatic agent Substances 0.000 claims description 10
- 238000002156 mixing Methods 0.000 claims description 10
- 239000003381 stabilizer Substances 0.000 claims description 10
- 238000001914 filtration Methods 0.000 claims description 8
- 238000000227 grinding Methods 0.000 claims description 7
- 239000003973 paint Substances 0.000 claims description 7
- 239000002994 raw material Substances 0.000 claims description 7
- 238000000034 method Methods 0.000 claims 3
- 238000010276 construction Methods 0.000 abstract description 8
- 239000004568 cement Substances 0.000 abstract description 4
- 230000007797 corrosion Effects 0.000 abstract description 3
- 238000005260 corrosion Methods 0.000 abstract description 3
- 229920003023 plastic Polymers 0.000 abstract description 3
- 239000004033 plastic Substances 0.000 abstract description 3
- 229910000831 Steel Inorganic materials 0.000 abstract description 2
- 239000000853 adhesive Substances 0.000 abstract description 2
- 230000001070 adhesive effect Effects 0.000 abstract description 2
- 239000000919 ceramic Substances 0.000 abstract description 2
- 239000010959 steel Substances 0.000 abstract description 2
- 239000012780 transparent material Substances 0.000 abstract description 2
- 230000003678 scratch resistant effect Effects 0.000 abstract 1
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 238000004806 packaging method and process Methods 0.000 description 3
- 239000011280 coal tar Substances 0.000 description 2
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- 239000004743 Polypropylene Substances 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 239000010426 asphalt Substances 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000000903 blocking effect Effects 0.000 description 1
- 239000000805 composite resin Substances 0.000 description 1
- 238000004132 cross linking Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 239000000839 emulsion Substances 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 231100000086 high toxicity Toxicity 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 231100000252 nontoxic Toxicity 0.000 description 1
- 230000003000 nontoxic effect Effects 0.000 description 1
- 239000003960 organic solvent Substances 0.000 description 1
- 238000011056 performance test Methods 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000011414 polymer cement Substances 0.000 description 1
- 239000002952 polymeric resin Substances 0.000 description 1
- -1 polypropylene Polymers 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 229920005749 polyurethane resin Polymers 0.000 description 1
- 230000008439 repair process Effects 0.000 description 1
- 229920003002 synthetic resin Polymers 0.000 description 1
- 239000011269 tar Substances 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- 231100000419 toxicity Toxicity 0.000 description 1
- 230000001988 toxicity Effects 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D163/00—Coating compositions based on epoxy resins; Coating compositions based on derivatives of epoxy resins
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
- C09D133/04—Homopolymers or copolymers of esters
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
- C09D5/08—Anti-corrosive paints
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
- C09D7/40—Additives
- C09D7/60—Additives non-macromolecular
- C09D7/61—Additives non-macromolecular inorganic
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
- C09D7/40—Additives
- C09D7/65—Additives macromolecular
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L2205/00—Polymer mixtures characterised by other features
- C08L2205/03—Polymer mixtures characterised by other features containing three or more polymers in a blend
- C08L2205/035—Polymer mixtures characterised by other features containing three or more polymers in a blend containing four or more polymers in a blend
Landscapes
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Organic Chemistry (AREA)
- Inorganic Chemistry (AREA)
- Paints Or Removers (AREA)
Abstract
本发明公开了一种水性防水涂料，所述水性防水涂料由如下重量份的组分组成：组合树脂50‑90份，功能粉剂8‑20份，助剂1‑10份。本发明中，采用适当的比例，相互协同作为连接料的到的涂层防水防腐、耐划耐磨、硬度极高；并加入适当的助剂之间相互协调，使得制得的该水性防水涂料的性能优越，本涂料所采用的为无色或浅色透明材料，后期堵漏施工不会影响原本施工对象的风格；应用涂装基材种类多，水泥、瓷砖、钢铁、塑料均有很好的附着力，耐候耐腐蚀性强。
Description
技术领域
本发明属于涂料技术领域，具体为一种水性防水涂料及其制备方法。
背景技术
目前市场上的防水涂料有两大类:一是聚氨酯类防水涂料，这类材料一般是由聚氨脂与煤焦油作为原材料制成，它所挥发的焦油气毒性大，且不容易清除，因此在中国被禁止使用，尚在销售的聚氨脂防水涂料，是用沥青代替煤焦油作为原料，但在使用这种涂料时，一般采用含有甲苯、二甲苯等有机溶剂来稀释，因而也含有毒性；另一类为聚合物水泥基防水涂料，它由多种水性聚合物合成的乳液与掺有各种添加剂的优质水泥组成，聚合物树脂的柔性与水泥的刚性结为一体，需呈现一定的颜色，使得其在使用范围上存在局限性，因此市场急需一种施工简单应用广泛安全环保且不影响原被涂设施风格的防水涂料。
发明内容
本发明的目的在于：为了解决现实存在的技术问题，提供一种水性防水涂料及其制备方法。
本发明采用的技术方案如下：
所述水性防水涂料由如下重量份的组分组成：组合树脂50-90份，功能粉剂8-20份，助剂1-10份。
其中，所述组合树脂由如下质量份的组分组成：水性环氧树脂18-26份，改性水性丙烯酸树脂20-35份，水性聚氨酯15-28份，活性二氧化硅16-25份。
其中，所述功能粉剂由如下质量份的组分组成：石蜡粉3-12份，增稠剂1-3份。
其中，所述助剂由如下质量份的组分组成：防沉剂1-20份、流平剂8-15份、消泡剂1-3份、杀菌剂1-2份和附着力促进剂5-11份。
其中，所述水性防水涂料由下述质量百分比的原料组成：水性环氧树脂27％、改性水性丙烯酸树脂24.5％、水性聚氨酯18％、活性二氧化硅23％、石蜡粉2.5％、增稠剂1.4％、流平剂1.1％、消泡剂0.3％、抗静电剂0.8％、附着力促进剂0.8％、PH稳定剂0.3％、杀菌剂0.2％、防尘剂0.1％。
一种水性防水涂料制备方法，包括以下步骤：
a、预混：将水性环氧树脂、改性水性丙烯酸树脂、水性聚氨酯、活性二氧化硅、石蜡粉、增稠剂、流平剂、杀菌剂、防尘剂按上述比例混合形成组合混料；
b、分散：将组合混料搅拌分散，然后经研磨得到组合粉料；
c、制剂：将组合粉料按上述比例再加入的消泡剂、抗静电剂、PH稳定剂、防尘剂和附着力促进剂，搅拌混匀过滤，即得水性防水涂料。
其中，步骤b所述的物料研磨至细度达到25μm以下。
其中，步骤c所述的搅拌转速为1000r/min-2000r/min，搅拌时间为10min-30min。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明中，合理搭配几种优质树脂：其中，改性水性聚丙烯酸树脂、水性环氧树脂按一定比例结合使用安全无毒、质地紧密有很好的防水防腐效果；水性聚氨酯树脂有优越的可塑延展性，对细微的裂痕封堵效果奇佳且由于树脂的特殊交联反应条件能实现在湿度条件较大的环境施工；活性二氧化硅树脂不但透明透气可实现对涂刷物本色风格的保护；采用适当的比例，相互协同作为连接料的到的涂层防水防腐、耐划耐磨、硬度极高；并加入适当的助剂之间相互协调，使得制得的该水性防水涂料的性能优越，可以基本解决上述问题。
2、本发明中，涂料完全采用纯水性材料，无刺激性气味施工环境好，在空气流动差的环境地下室防水补漏施工优势明显；流动好可调整粘度范围大可喷雾器喷涂也可浸涂或刷涂；抗拉伸强度好，对涂装平整度基本无要求，无需配合涤纶丙纶等材料可直接使用；本涂料所采用的为无色或浅色透明材料，后期堵漏施工不会影响原本施工对象的风格；应用涂装基材种类多，水泥、瓷砖、钢铁、塑料均有很好的附着力，耐候耐腐蚀性强。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。
实施例一，一种水性防水涂料，由下述质量百分比的原料组成：水性环氧树脂26.9％、改性水性丙烯酸树脂24.5％、水性聚氨酯20％、活性二氧化硅20％、石蜡粉3.5％、增稠剂(GN-1-20)1.3％、流平剂(AKN-2280)1.0％、消泡剂(Z-5189)0.3％、抗静电剂(Silok8141F)0.8％、附着力促进剂(F4190)1.1％、PH稳定剂(AMP-95)0.3％、杀菌剂(VK320)0.2％、防尘剂0.1％；
其制备方法为：将水性环氧树脂、改性水性丙烯酸树脂、水性聚氨酯、活性二氧化硅、石蜡粉、增稠剂、流平剂、杀菌剂、防尘剂按上述比例混合形成组合混料；将组合混料搅拌分散，然后经研磨得到组合粉料；将组合粉料按上述比例再加入的消泡剂、抗静电剂、PH稳定剂、防尘剂和附着力促进剂，搅拌混匀过滤，其粘度达到涂4#杯40-150秒，过滤包装即得“产品A”。
实施例二，一种水性防水涂料，由下述质量百分比的原料组成：水性环氧树脂24％、改性水性丙烯酸树脂26.4％、水性聚氨酯19.3％、活性二氧化硅22％、石蜡粉2.5％、增稠剂(GN-1-20)1.8％、流平剂(AKN-2280)1.5％、消泡剂(Z-5189)0.3％、抗静电剂(Silok8141F)0.6％、附着力促进剂(F4190)1.0％、PH稳定剂(AMP-95)0.3％、杀菌剂(VK320)0.2％、防尘剂0.1％；
其制备方法为：将水性环氧树脂、改性水性丙烯酸树脂、水性聚氨酯、活性二氧化硅、石蜡粉、增稠剂、流平剂、杀菌剂、防尘剂按上述比例混合形成组合混料；将组合混料搅拌分散，然后经研磨得到组合粉料；将组合粉料按上述比例再加入的消泡剂、抗静电剂、PH稳定剂、防尘剂和附着力促进剂，搅拌混匀过滤，其粘度达到涂4#杯40-150秒，过滤包装即得“产品B”。
实施例三，一种水性防水涂料，由下述质量百分比的原料组成：水性环氧树脂27％、改性水性丙烯酸树脂24.5％、水性聚氨酯18％、活性二氧化硅23％、石蜡粉2.5％、增稠剂(GN-1-20)1.4％、流平剂(AKN-2280)1.1％、消泡剂(Z-5189)0.3％、抗静电剂(Silok8141F)0.8％、附着力促进剂(F4190)0.8％、PH稳定剂(AMP-95)0.3％、杀菌剂(VK320)0.2％、防尘剂0.1％；
其制备方法为：将水性环氧树脂、改性水性丙烯酸树脂、水性聚氨酯、活性二氧化硅、石蜡粉、增稠剂、流平剂、杀菌剂、防尘剂按上述比例混合形成组合混料；将组合混料搅拌分散，然后经研磨得到组合粉料；将组合粉料按上述比例再加入的消泡剂、抗静电剂、PH稳定剂、防尘剂和附着力促进剂，搅拌混匀过滤，其粘度达到涂4#杯40-150秒，过滤包装即得“产品C”。
试验例，将上述实施例所制得的产品，进行相关性能测试，其测试方法均按照相关标准，其测试结果见表1。

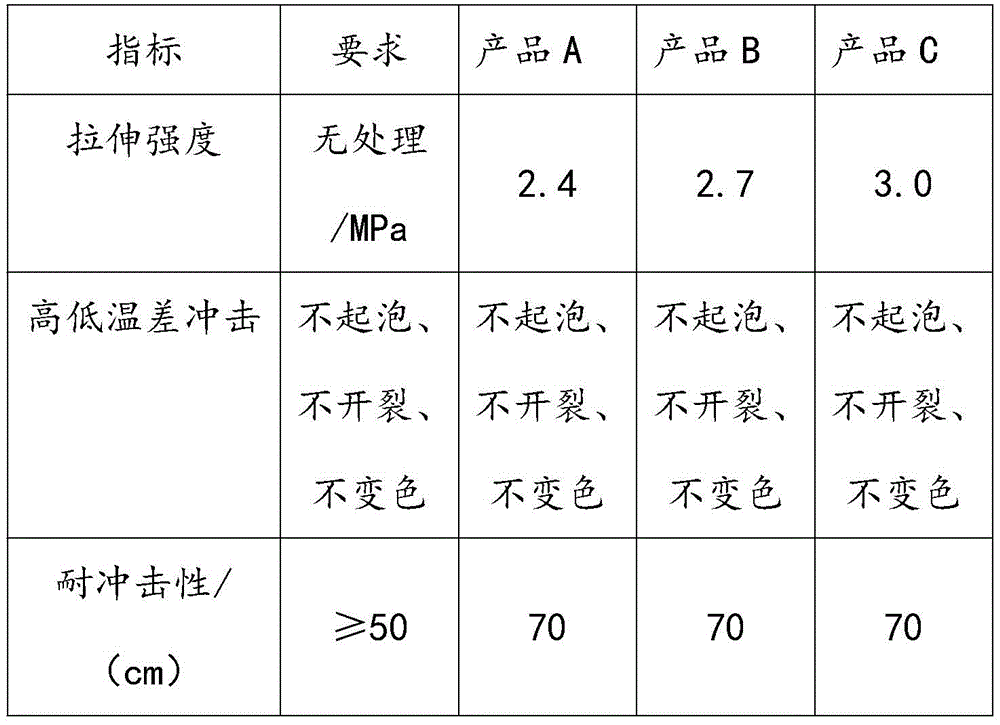

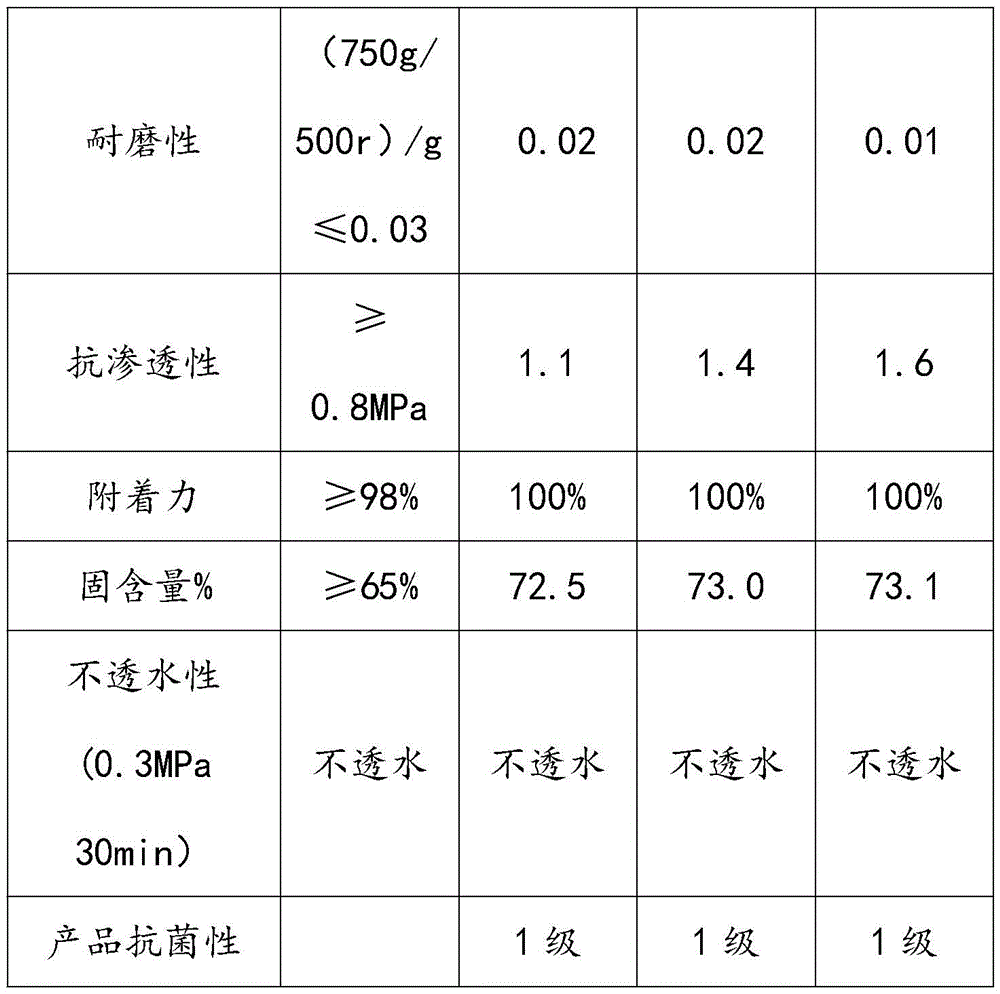

表1产品性能测试结果
以上所述仅为本发明的产品C较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
Claims (8)
1.一种水性防水涂料，其特征在于：所述水性防水涂料由如下重量份的组分组成：组合树脂50-90份，功能粉剂8-20份，助剂1-10份。
2.如权利要求1所述的一种水性防水涂料，其特征在于：所述组合树脂由如下质量份的组分组成：水性环氧树脂18-26份，改性水性丙烯酸树脂20-35份，水性聚氨酯15-28份，活性二氧化硅16-25份。
3.如权利要求2所述的一种水性防水涂料，其特征在于：所述功能粉剂由如下质量份的组分组成：石蜡粉3-12份，增稠剂1-3份。
4.如权利要求3所述的一种水性防水涂料，其特征在于：所述助剂由如下质量份的组分组成：防沉剂1-20份、流平剂8-15份、消泡剂1-3份、杀菌剂1-2份和附着力促进剂5-11份。
5.如权利要求4所述的一种水性防水涂料，其特征在于：所述水性防水涂料由下述质量百分比的原料组成：水性环氧树脂27％、改性水性丙烯酸树脂24.5％、水性聚氨酯18％、活性二氧化硅23％、石蜡粉2.5％、增稠剂1.4％、流平剂1.1％、消泡剂0.3％、抗静电剂0.8％、附着力促进剂0.8％、PH稳定剂0.3％、杀菌剂0.2％、防尘剂0.1％。
6.一种水性防水涂料制备方法，其特征在于：包括以下步骤：
a、预混：将水性环氧树脂、改性水性丙烯酸树脂、水性聚氨酯、活性二氧化硅、石蜡粉、增稠剂、流平剂、杀菌剂、防尘剂按上述比例混合形成组合混料；
b、分散：将组合混料搅拌分散，然后经研磨得到组合粉料；
c、制剂：将组合粉料按上述比例再加入的消泡剂、抗静电剂、PH稳定剂、防尘剂和附着力促进剂，搅拌混匀过滤，即得水性防水涂料。
7.如权利要求6所述的一种水性防水涂料制备方法，其特征在于：步骤b所述的物料研磨至细度达到25μm以下。
8.如权利要求6所述的一种水性防水涂料制备方法，其特征在于：步骤c所述的搅拌转速为1000r/min-2000r/min，搅拌时间为10min-30min。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202011359379.7A CN112457743A (zh) | 2020-11-27 | 2020-11-27 | 一种水性防水涂料及其制备方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202011359379.7A CN112457743A (zh) | 2020-11-27 | 2020-11-27 | 一种水性防水涂料及其制备方法 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| CN112457743A true CN112457743A (zh) | 2021-03-09 |
Family
ID=74808073
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN202011359379.7A Pending CN112457743A (zh) | 2020-11-27 | 2020-11-27 | 一种水性防水涂料及其制备方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN112457743A (zh) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN113621296A (zh) * | 2021-08-12 | 2021-11-09 | 上海涂固安高科技有限公司 | 一种水性聚氨酯防水涂料制备工艺 |
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN101148573A (zh) * | 2006-09-21 | 2008-03-26 | 漪丽科技(深圳)有限公司 | 一种用于地板的防水封边剂 |
| CN104087079A (zh) * | 2014-07-15 | 2014-10-08 | 沈彩英 | 一种防水杀菌涂料 |
| CN104945997A (zh) * | 2015-06-17 | 2015-09-30 | 杭州正博新型建筑材料有限公司 | 一种外墙柔性防水腻子粉及其制备方法 |
| CN105838212A (zh) * | 2016-04-11 | 2016-08-10 | 江苏建筑职业技术学院 | 一种防水防腐涂料 |
| CN106221450A (zh) * | 2016-08-12 | 2016-12-14 | 成都市嘉洲新型防水材料有限公司 | 一种喷涂屋面专用防水材料 |
| CN112521814A (zh) * | 2019-09-17 | 2021-03-19 | 湖北茉娜芬科技开发有限公司 | 一种高透明玻璃节能恒温纳米涂料 |
-
2020
- 2020-11-27 CN CN202011359379.7A patent/CN112457743A/zh active Pending
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN101148573A (zh) * | 2006-09-21 | 2008-03-26 | 漪丽科技(深圳)有限公司 | 一种用于地板的防水封边剂 |
| CN104087079A (zh) * | 2014-07-15 | 2014-10-08 | 沈彩英 | 一种防水杀菌涂料 |
| CN104945997A (zh) * | 2015-06-17 | 2015-09-30 | 杭州正博新型建筑材料有限公司 | 一种外墙柔性防水腻子粉及其制备方法 |
| CN105838212A (zh) * | 2016-04-11 | 2016-08-10 | 江苏建筑职业技术学院 | 一种防水防腐涂料 |
| CN106221450A (zh) * | 2016-08-12 | 2016-12-14 | 成都市嘉洲新型防水材料有限公司 | 一种喷涂屋面专用防水材料 |
| CN112521814A (zh) * | 2019-09-17 | 2021-03-19 | 湖北茉娜芬科技开发有限公司 | 一种高透明玻璃节能恒温纳米涂料 |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN113621296A (zh) * | 2021-08-12 | 2021-11-09 | 上海涂固安高科技有限公司 | 一种水性聚氨酯防水涂料制备工艺 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN101525519B (zh) | 聚硅氧烷涂料组合物 | |
| CA2630584A1 (en) | Two-part waterborne epoxy coating composition and method | |
| CN111849326B (zh) | 双重固化水性涂料及其制备方法和施工工艺 | |
| CN102732131B (zh) | 一种水性环氧厚浆中涂漆及其制备方法 | |
| CN102796430A (zh) | 一种底漆涂料 | |
| CN111978820A (zh) | 一种水性环氧防护涂层体系及其制备方法 | |
| CN113045972A (zh) | 聚脲涂料 | |
| CN113717599B (zh) | 一种基础漆及麻彩石涂料 | |
| CN105419599B (zh) | 一种高固体分脂肪族丙烯酸聚氨酯涂料及制备方法 | |
| CN100390240C (zh) | 纳米改性防锈底漆 | |
| CN111320917A (zh) | 汽车板簧涂装的水性单组分环氧防腐涂料及其制备方法 | |
| CN108285730A (zh) | 适用于户外的高性能聚氨酯地坪水漆 | |
| CN101343498B (zh) | 高级木器工艺品涂料及其制备方法 | |
| CN110551451A (zh) | 一种水性双组分环氧沥青涂料及其制备方法 | |
| CN115124898A (zh) | 一种麻砂石涂料及其制备方法 | |
| AU2017271530A1 (en) | 1K 100% solids dry-erase coating composition | |
| CN110698936A (zh) | 纯水性自洁涂料及其制备方法 | |
| CN112457743A (zh) | 一种水性防水涂料及其制备方法 | |
| CN102010645B (zh) | 核电站专用水性环氧涂料及其配制方法 | |
| CN113025147A (zh) | 一种水性墙面手喷漆及其制备方法 | |
| CN113045973A (zh) | 净味聚脲涂料及其制备方法 | |
| CN106752827B (zh) | 一种在低表面能基材上的高附着力涂料 | |
| CN111995291A (zh) | 一种水性环氧丙烯酸改性的双组分路面防滑涂料及其制备方法 | |
| CN106967317A (zh) | 一种环保型水性涂料 | |
| CN108300126A (zh) | 一种水性环氧自流平抗划伤地坪涂料及其制备工艺 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| RJ01 | Rejection of invention patent application after publication |
Application publication date: 20210309 |
|
| RJ01 | Rejection of invention patent application after publication |
