Abstract

本发明涉及光学镜头领域，公开了一种摄像光学镜头，该摄像光学镜头自物侧至像侧依序包含：第一透镜，第二透镜，第三透镜，第四透镜，第五透镜，以及第六透镜；所述第二透镜具有正屈折力，所述第三透镜具有正屈折力；且满足下列关系式：5.00≤f1/f≤8.50；10.00≤R3/d3≤15.00。该摄像光学镜头能获得高成像性能的同时，获得低TTL。

Description

摄像光学镜头

技术领域

本发明涉及光学镜头领域，特别涉及一种适用于智能手机、数码相机等手提终端设备，以及监视器、PC镜头等摄像装置的摄像光学镜头。

背景技术

近年来，随着智能手机的兴起，小型化摄影镜头的需求日渐提高，而一般摄影镜头的感光器件不外乎是感光耦合器件(Charge Coupled Device,CCD)或互补性氧化金属半导体器件(Complementary Metal-OxideSemicondctor Sensor,CMOS Sensor)两种，且由于半导体制造工艺技术的精进，使得感光器件的像素尺寸缩小，再加上现今电子产品以功能佳且轻薄短小的外型为发展趋势，因此，具备良好成像品质的小型化摄像镜头俨然成为目前市场上的主流。为获得较佳的成像品质，传统搭载于手机相机的镜头多采用三片式或四片式透镜结构。并且，随着技术的发展以及用户多样化需求的增多，在感光器件的像素面积不断缩小，且系统对成像品质的要求不断提高的情况下，五片式、六片式、七片式透镜结构逐渐出现在镜头设计当中。迫切需求具有优秀的光学特征、超薄且色像差充分补正的广角摄像镜头。

发明内容

针对上述问题，本发明的目的在于提供一种摄像光学镜头，能在获得高成像性能的同时，满足超薄化和广角化的要求。

为解决上述技术问题，本发明的实施方式提供了一种摄像光学镜头，所述摄像光学镜头，自物侧至像侧依序包含：第一透镜，第二透镜，第三透镜，第四透镜，第五透镜，以及第六透镜；所述第二透镜具有正屈折力，所述第三透镜具有正屈折力；

所述摄像光学镜头的焦距为f，所述第一透镜的焦距为f1，所述第二透镜的轴上厚度为d3，第二透镜的物侧面的曲率半径为R3，满足下列关系式：

5.00≤f1/f≤8.50；

10.00≤R3/d3≤15.00。

所述摄像光学镜头的光学总长为TTL。

本发明实施方式相对于现有技术而言，通过上述透镜的配置方式，利用在焦距、折射率、摄像光学镜头的光学总长、轴上厚度和曲率半径的数据上有特定关系的透镜的共同配合，使摄像光学镜头能在获得高成像性能的同时，满足超薄化和广角化的要求。

优选的，所述摄像光学镜头满足下列关系式：5.00≤f1/f≤8.30；10.01≤R3/d3≤14.59。

优选的，所述第一透镜具有正屈折力，其物侧面于近轴为凸面，其像侧面于近轴为凹面；所述第一透镜物侧面的曲率半径为R1，所述第一透镜像侧面的曲率半径为R2，以及所述第一透镜的轴上厚度为d1，且满足下列关系式：-18.57≤(R1+R2)/(R1-R2)≤-4.34；0.02≤d1/TTL≤0.07。

优选的，所述摄像光学镜头满足下列关系式：-11.61≤(R1+R2)/(R1-R2)≤-5.42；0.04≤d1/TTL≤0.06。

优选的，所述第二透镜物侧面于近轴为凸面，其像侧面于近轴为凸面；所述摄像光学镜头的焦距为f，所述第二透镜的焦距为f2，所述第二透镜物侧面的曲率半径为R3，所述第二透镜像侧面的曲率半径为R4，所述第二透镜的轴上厚度为d3，且满足下列关系式：0.97≤f2/f≤2.98；-1.46≤(R3+R4)/(R3-R4)≤-0.29；0.04≤d3/TTL≤0.13。

优选的，所述摄像光学镜头满足下列关系式：1.56≤f2/f≤2.38；-0.91≤(R3+R4)/(R3-R4)≤-0.36；0.06≤d3/TTL≤0.10。

优选的，所述第三透镜物侧面于近轴为凸面，其像侧面于近轴为凹面；所述摄像光学镜头的焦距为f，所述第三透镜的焦距为f3，所述第三透镜物侧面的曲率半径为R5，所述第三透镜像侧面的曲率半径为R6，所述第三透镜的轴上厚度为d5，且满足下列关系式：11.58≤f3/f≤128.11；-222.31≤(R5+R6)/(R5-R6)≤154.80；0.03≤d5/TTL≤0.08。

优选的，所述摄像光学镜头满足下列关系式：18.52≤f3/f≤102.49；-138.95≤(R5+R6)/(R5-R6)≤123.84；0.04≤d5/TTL≤0.06。

优选的，所述第四透镜具有正屈折力，其物侧面于近轴为凹面，其像侧面于近轴为凸面；所述摄像光学镜头的焦距为f，所述第四透镜的焦距为f4，所述第四透镜物侧面的曲率半径为R7，所述第四透镜像侧面的曲率半径为R8，所述第四透镜的轴上厚度为d7，且满足下列关系式：0.79≤f4/f≤2.67；1.02≤(R7+R8)/(R7-R8)≤3.58；0.05≤d7/TTL≤0.16。

优选的，所述摄像光学镜头满足下列关系式：1.27≤f4/f≤2.14；1.63≤(R7+R8)/(R7-R8)≤2.87；0.08≤d7/TTL≤0.13。

优选的，所述第五透镜具有负屈折力，其物侧面于近轴为凹面，其像侧面于近轴为凸面；所述摄像光学镜头的焦距为f，所述第五透镜的焦距为f5，所述第五透镜物侧面的曲率半径为R9，所述第五透镜像侧面的曲率半径为R10，所述第五透镜的轴上厚度为d9，且满足下列关系式：-2.77≤f5/f≤-0.92；-8.80≤(R9+R10)/(R9-R10)≤-2.83；0.04≤d9/TTL≤0.11。

优选的，所述摄像光学镜头满足下列关系式：-1.73≤f5/f≤-1.14；-5.50≤(R9+R10)/(R9-R10)≤-3.54；0.06≤d9/TTL≤0.09。

优选的，所述第六透镜具有正屈折力，其物侧面于近轴为凸面，其像侧面于近轴为凹面；所述摄像光学镜头的焦距为f，所述第六透镜的焦距为f6，所述第六透镜物侧面的曲率半径为R11，所述第六透镜像侧面的曲率半径为R12，所述第六透镜的轴上厚度为d11，且满足下列关系式：0.91≤f6/f≤2.84；-79.02≤(R11+R12)/(R11-R12)≤-22.29；0.10≤d11/TTL≤0.29。

优选的，所述摄像光学镜头满足下列关系式：1.45≤f6/f≤2.27；-49.39≤(R11+R12)/(R11-R12)≤-27.86；0.15≤d11/TTL≤0.23。

优选的，所述摄像光学镜头的焦距为f，所述第一透镜与所述第二透镜的组合焦距为f12，且满足下列关系式：0.73≤f12/f≤2.45。

优选的，所述摄像光学镜头满足下列关系式：1.17≤f12/f≤1.96。

优选的，所述摄像光学镜头的光学总长TTL小于或等于4.95毫米。

优选的，所述摄像光学镜头的光学总长TTL小于或等于4.73毫米。

优选的，所述摄像光学镜头的光圈F数小于或等于2.27。

优选的，所述摄像光学镜头的光圈F数小于或等于2.22。

本发明的有益效果在于:根据本发明的摄像光学镜头具有优秀的光学特性,超薄,广角且色像差充分补正，尤其适用于由高像素用的CCD、CMOS等摄像元件构成的手机摄像镜头组件和WEB摄像镜头。

附图说明

图1是本发明第一实施方式的摄像光学镜头的结构示意图；

图2是图1所示摄像光学镜头的轴向像差示意图；

图3是图1所示摄像光学镜头的倍率色差示意图；

图4是图1所示摄像光学镜头的场曲及畸变示意图；

图5是本发明第二实施方式的摄像光学镜头的结构示意图；

图6是图5所示摄像光学镜头的轴向像差示意图；

图7是图5所示摄像光学镜头的倍率色差示意图；

图8是图5所示摄像光学镜头的场曲及畸变示意图；

图9是本发明第三实施方式的摄像光学镜头的结构示意图；

图10是图9所示摄像光学镜头的轴向像差示意图；

图11是图9所示摄像光学镜头的倍率色差示意图；

图12是图9所示摄像光学镜头的场曲及畸变示意图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本发明各实施方式中，为了使读者更好地理解本发明而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本发明所要求保护的技术方案。

(第一实施方式)

参考附图，本发明提供了一种摄像光学镜头10。图1所示为本发明第一实施方式的摄像光学镜头10，该摄像光学镜头10包括六个透镜。具体的，所述摄像光学镜头10，由物侧至像侧依序包括：光圈S1、第一透镜L1、第二透镜L2、第三透镜L3、第四透镜L4、第五透镜L5以及第六透镜L6。第六透镜L6和像面Si之间可设置有光学过滤片(filter)GF等光学元件。

所述第一透镜L1、所述第二透镜L2、所述第三透镜L3、所述第四透镜L4、所述第五透镜L5以及所述第六透镜L6均为塑料材质。

所述第二透镜L2具有正屈折力，所述第三透镜L3具有正屈折力；

在此，定义整体摄像光学镜头10的焦距为f，所述第一透镜L1的焦距为f1，5.00≤f1/f≤8.50，规定了第一透镜L1的正屈折力。超过下限规定值时，虽然有利于镜头向超薄化发展，但是第一透镜L1的正屈折力会过强，难以补正像差等问题，同时不利于镜头向广角化发展。相反，超过上限规定值时，第一透镜的正屈折力会变过弱，镜头难以向超薄化发展。优选的，满足5.00≤f1/f≤8.30。

定义所述第二透镜L2的轴上厚度为d3，第二透镜L2的物侧面的曲率半径为R3，10.00≤R3/d3≤15.00，规定了第二透镜L2的物侧面的曲率半径与第二透镜L2的轴上厚度的比值，将第二透镜L2的光焦度控制在合理范围，有利于矫正光学系统的像差。优选的，满足10.01≤R3/d3≤14.59。

定义所述摄像光学镜头的光学总长为TTL。

当本发明所述摄像光学镜头10的焦距、各透镜的焦距、相关透镜的折射率、摄像光学镜头的光学总长、轴上厚度和曲率半径满足上述关系式时，可以使摄像光学镜头10具有高性能，且满足低TTL的设计需求。

本实施方式中，第一透镜L1的物侧面于近轴处为凸面，像侧面于近轴处为凹面，具有正屈折力。

第一透镜L1物侧面的曲率半径为R1，第一透镜L1像侧面的曲率半径为R2，满足下列关系式：-18.57≤(R1+R2)/(R1-R2)≤-4.34，合理控制第一透镜的形状，使得第一透镜能够有效地校正系统球差；优选的，-11.61≤(R1+R2)/(R1-R2)≤-5.42。

第一透镜L1的轴上厚度为d1，满足下列关系式：0.02≤d1/TTL≤0.07，有利于实现超薄化。优选的，0.04≤d1/TTL≤0.06。

本实施方式中，第二透镜L2的物侧面于近轴处为凸面，像侧面于近轴处为凸面。

整体摄像光学镜头10的焦距为f，第二透镜L2焦距为f2，满足下列关系式：0.97≤f2/f≤2.98，通过将第二透镜L2的正光焦度控制在合理范围，有利于矫正光学系统的像差。优选的，1.56≤f2/f≤2.38。

第二透镜L2物侧面的曲率半径为R3，第二透镜L2像侧面的曲率半径为R4，满足下列关系式：-1.46≤(R3+R4)/(R3-R4)≤-0.29，规定了第二透镜L2的形状，在范围外时，随着镜头向超薄广角化发展，难以补正像差问题。优选的，-0.91≤(R3+R4)/(R3-R4)≤-0.36。

第二透镜L2的轴上厚度为d3，满足下列关系式：0.04≤d3/TTL≤0.13，有利于实现超薄化。优选的，0.06≤d3/TTL≤0.10。

本实施方式中，第三透镜L3的物侧面于近轴为凸面，其像侧面于近轴为凹面；

整体摄像光学镜头10的焦距为f，第三透镜L3焦距f3，满足下列关系式：11.58≤f3/f≤128.11，通过光焦度的合理分配，使得系统具有较佳的成像品质和较低的敏感性。优选的，18.52≤f3/f≤102.49。

第三透镜L3物侧面的曲率半径R5，第三透镜L3像侧面的曲率半径R6，满足下列关系式：-222.31≤(R5+R6)/(R5-R6)≤154.80，规定的是第三透镜L3的形状，在范围外时，随着超薄广角化的发展，很难补正轴外画角的像差等问题。优选的，-138.95≤(R5+R6)/(R5-R6)≤123.84。

第三透镜L3的轴上厚度为d5，满足下列关系式：0.03≤d5/TTL≤0.08，有利于实现超薄化。优选的，0.04≤d5/TTL≤0.06。

本实施方式中，第四透镜L4的物侧面于近轴处为凹面，像侧面于近轴处为凸面，具有正屈折力。

整体摄像光学镜头10的焦距为f，第四透镜L4焦距f4，满足下列关系式：0.79≤f4/f≤2.67，通过光焦度的合理分配，使得系统具有较佳的成像品质和较低的敏感性。优选的，1.27≤f4/f≤2.14。

第四透镜L4物侧面的曲率半径R7，第四透镜L4像侧面的曲率半径R8，满足下列关系式：1.02≤(R7+R8)/(R7-R8)≤3.58，规定的是第四透镜L4的形状，在范围外时，随着超薄广角化的发展，很难补正轴外画角的像差等问题。优选的，1.63≤(R7+R8)/(R7-R8)≤2.87。

第四透镜L4的轴上厚度为d7，满足下列关系式：0.05≤d7/TTL≤0.16，有利于实现超薄化。优选的，0.08≤d7/TTL≤0.13。

本实施方式中，第五透镜L5的物侧面于近轴处为凹面，像侧面于近轴处为凸面，其具有负屈折力。

整体摄像光学镜头10的焦距为f，第五透镜L5焦距为f5，满足下列关系式：-2.77≤f5/f≤-0.92，对第五透镜L5的限定可有效的使得摄像镜头的光线角度平缓，降低公差敏感度。优选的，-1.73≤f5/f≤-1.14。

第五透镜L5物侧面的曲率半径为R9，第五透镜L5像侧面的曲率半径为R10，满足下列关系式：-8.80≤(R9+R10)/(R9-R10)≤-2.83，规定的是第五透镜L5的形状，在条件范围外时，随着超薄广角化发展，很难补正轴外画角的像差等问题。优选的，-5.50≤(R9+R10)/(R9-R10)≤-3.54。

第五透镜L5的轴上厚度为d9，满足下列关系式：0.04≤d9/TTL≤0.11，有利于实现超薄化。优选的，0.06≤d9/TTL≤0.09。

本实施方式中，第六透镜L6的物侧面于近轴处为凸面，像侧面于近轴处为凹面，其具有正屈折力。

整体摄像光学镜头10的焦距为f，第六透镜L6焦距f6，满足下列关系式：0.91≤f6/f≤2.84，通过光焦度的合理分配，使得系统具有较佳的成像品质和较低的敏感性。优选的，1.45≤f6/f≤2.27。

第六透镜L6物侧面的曲率半径为R11，第六透镜L6像侧面的曲率半径为R12，满足下列关系式：-79.02≤(R11+R12)/(R11-R12)≤-22.29，规定的是第六透镜L6的形状，在条件范围外时，随着超薄广角化发展，很难补正轴外画角的像差等问题。优选的，-49.39≤(R11+R12)/(R11-R12)≤-27.86。

第六透镜L6的轴上厚度为d11，满足下列关系式：0.10≤d11/TTL≤0.29，有利于实现超薄化。优选的，0.15≤d11/TTL≤0.23。

本实施例中，所述摄像光学镜头的焦距为f，所述第一透镜与所述第二透镜的组合焦距为f12，且满足下列关系式：0.73≤f12/f≤2.45。借此，可消除摄像光学镜头的像差与歪曲，且可压制摄像光学镜头后焦距，维持影像镜片系统组小型化。优选的，1.17≤f12/f≤1.96。

本实施方式中，摄像光学镜头10的光学总长TTL小于或等于4.95毫米，有利于实现超薄化。优选的，摄像光学镜头10的光学总长TTL小于或等于4.73毫米。

本实施方式中，摄像光学镜头10为大光圈，其光圈F数小于或等于2.27，成像性能好。优选的，摄像光学镜头10的光圈F数小于或等于2.22。

如此设计，能够使得整体摄像光学镜头10的光学总长TTL尽量变短，维持小型化的特性。

下面将用实例进行说明本发明的摄像光学镜头10。各实例中所记载的符号如下所示。焦距、轴上距离、曲率半径、轴上厚度、反曲点位置、驻点位置的单位为mm。

TTL:光学长度(第1透镜L1的物侧面到成像面的轴上距离)，单位为mm；

优选的，所述透镜的物侧面和/或像侧面上还可以设置有反曲点和/或驻点，以满足高品质的成像需求，具体的可实施方案，参下所述。

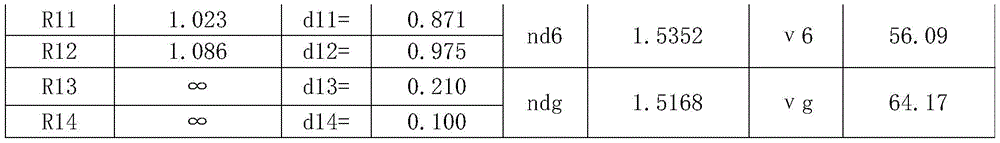

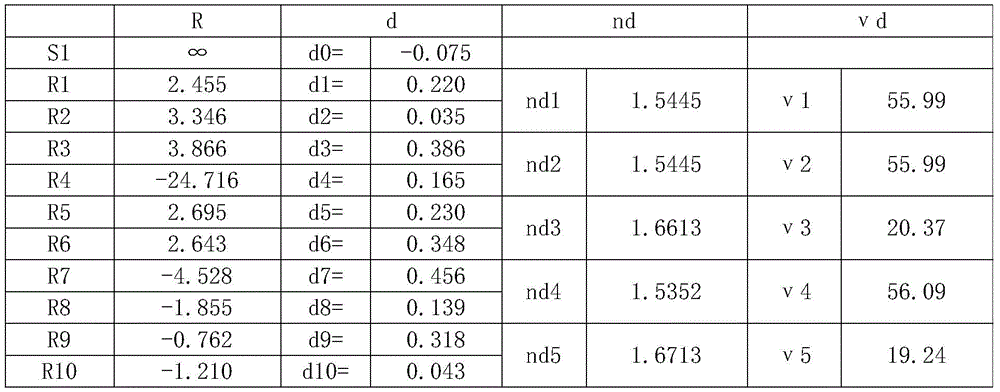

表1、表2示出了本发明第一实施方式的摄像光学镜头10的设计数据。

【表1】

其中，各符号的含义如下。

S1:光圈；

R:光学面的曲率半径、透镜时为中心曲率半径；

R1:第一透镜L1的物侧面的曲率半径；

R2:第一透镜L1的像侧面的曲率半径；

R3:第二透镜L2的物侧面的曲率半径；

R4:第二透镜L2的像侧面的曲率半径；

R5:第三透镜L3的物侧面的曲率半径；

R6:第三透镜L3的像侧面的曲率半径；

R7:第四透镜L4的物侧面的曲率半径；

R8:第四透镜L4的像侧面的曲率半径；

R9:第五透镜L5的物侧面的曲率半径；

R10:第五透镜L5的像侧面的曲率半径；

R11:第六透镜L6的物侧面的曲率半径；

R12:第六透镜L6的像侧面的曲率半径；

R13:光学过滤片GF的物侧面的曲率半径；

R14:光学过滤片GF的像侧面的曲率半径；

d:透镜的轴上厚度与透镜之间的轴上距离；

d0：光圈S1到第一透镜L1的物侧面的轴上距离；

d1：第一透镜L1的轴上厚度；

d2：第一透镜L1的像侧面到第二透镜L2的物侧面的轴上距离；

d3：第二透镜L2的轴上厚度；

d4：第二透镜L2的像侧面到第三透镜L3的物侧面的轴上距离；

d5：第三透镜L3的轴上厚度；

d6：第三透镜L3的像侧面到第四透镜L4的物侧面的轴上距离；

d7：第四透镜L4的轴上厚度；

d8：第四透镜L4的像侧面到第五透镜L5的物侧面的轴上距离；

d9：第五透镜L5的轴上厚度；

d10：第五透镜L5的像侧面到第六透镜L6的物侧面的轴上距离；

d11：第六透镜L6的轴上厚度；

d12：第六透镜L6的像侧面到光学过滤片GF的物侧面的轴上距离；

d13：光学过滤片GF的轴上厚度；

d14：光学过滤片GF的像侧面到像面的轴上距离；

nd:d线的折射率；

nd1:第一透镜L1的d线的折射率；

nd2:第二透镜L2的d线的折射率；

nd3:第三透镜L3的d线的折射率；

nd4:第四透镜L4的d线的折射率；

nd5:第五透镜L5的d线的折射率；

nd6：第六透镜L6的d线的折射率；

ndg:光学过滤片GF的d线的折射率；

vd:阿贝数；

v1：第一透镜L1的阿贝数；

v2：第二透镜L2的阿贝数；

v3：第三透镜L3的阿贝数；

v4：第四透镜L4的阿贝数；

v5：第五透镜L5的阿贝数；

v6：第六透镜L6的阿贝数；

vg：光学过滤片GF的阿贝数。

表2示出了本发明第一实施方式的摄像光学镜头10中各透镜的非球面数据。

【表2】

其中,k是圆锥系数,A4、A6、A8、A10、A12、A14、A16是非球面系数。

IH:像高

y＝(x²/R)/[1+{1-(k+1)(x²/R²)}^1/2]+A4x⁴+A6x⁶+A8x⁸+A10x¹⁰+A12x¹²+A14x¹⁴+A16x¹⁶ (1)

为方便起见,各个透镜面的非球面使用上述公式(1)中所示的非球面。但是,本发明不限于该公式(1)表示的非球面多项式形式。

表3、表4示出本发明第一实施方式的摄像光学镜头10中各透镜的反曲点以及驻点设计数据。其中，P1R1、P1R2分别代表第一透镜P1的物侧面和像侧面，P2R1、P2R2分别代表第二透镜L2的物侧面和像侧面，P3R1、P3R2分别代表第三透镜L3的物侧面和像侧面，P4R1、P4R2分别代表第四透镜L4的物侧面和像侧面，P5R1、P5R2分别代表第五透镜L5的物侧面和像侧面，P6R1、P6R2分别代表第六透镜L6的物侧面和像侧面。“反曲点位置”栏位对应数据为各透镜表面所设置的反曲点到摄像光学镜头10光轴的垂直距离。“驻点位置”栏位对应数据为各透镜表面所设置的驻点到摄像光学镜头10光轴的垂直距离。

【表3】

	反曲点个数	反曲点位置1	反曲点位置2
				P1R1	1	0.575
P1R2	2	0.565	0.805
				P2R1	2	0.585	0.785
P2R2	1	0.815
				P3R1	2	0.425	0.785
P3R2	1	0.575
				P4R1	0
P4R2	1	0.905
				P5R1	0
P5R2	1	1.325
				P6R1	2	0.555	1.805
P6R2	1	0.775
				P6R2	1	0.765

【表4】

图2、图3分别示出了波长为470nm、555nm和650nm的光经过第一实施方式的摄像光学镜头10后的轴向像差以及倍率色差示意图。图4则示出了，波长为555nm的光经过第一实施方式的摄像光学镜头10后的场曲及畸变示意图，图4的场曲S是弧矢方向的场曲,T是子午方向的场曲。

后出现的表13示出了各实例1、2、3中各种数值与条件式中已规定的参数所对应的值。

如表13所示,第一实施方式满足各条件式。

在本实施方式中，所述摄像光学镜头的入瞳直径为1.5502mm，全视场像高为3.284mm，对角线方向的视场角为92.29°，广角、超薄，其轴上、轴外色像差充分补正,且具有优秀的光学特征。

(第二实施方式)

第二实施方式与第一实施方式基本相同，符号含义与第一实施方式相同，以下只列出不同点。

表5、表6示出本发明第二实施方式的摄像光学镜头20的设计数据。

【表5】

表6示出本发明第二实施方式的摄像光学镜头20中各透镜的非球面数据。

【表6】

表7、表8示出本发明第二实施方式的摄像光学镜头20中各透镜的反曲点以及驻点设计数据。

【表7】

【表8】

	驻点个数	驻点位置1
			P1R1	0
P1R2	1	0.735
			P2R1	1	0.745
P2R2	0
			P3R1	0
P3R2	0
			P4R1	0
P4R2	0
			P5R1	0
P5R2	0
			P6R1	1	1.315
P6R2	1	1.885

图6、图7分别示出了波长为470nm、555nm和650nm的光经过第二实施方式的摄像光学镜头20后的轴向像差以及倍率色差示意图。图8则示出了，波长为555nm的光经过第二实施方式的摄像光学镜头20后的场曲及畸变示意图。

如表13所示,第二实施方式满足各条件式。

在本实施方式中，所述摄像光学镜头的入瞳直径为1.4565mm，全视场像高为3.284mm，对角线方向的视场角为93.42°，广角、超薄，其轴上、轴外色像差充分补正,且具有优秀的光学特征。

(第三实施方式)

第三实施方式与第一实施方式基本相同，符号含义与第一实施方式相同，以下只列出不同点。

表9、表10示出本发明第三实施方式的摄像光学镜头30的设计数据。

【表9】

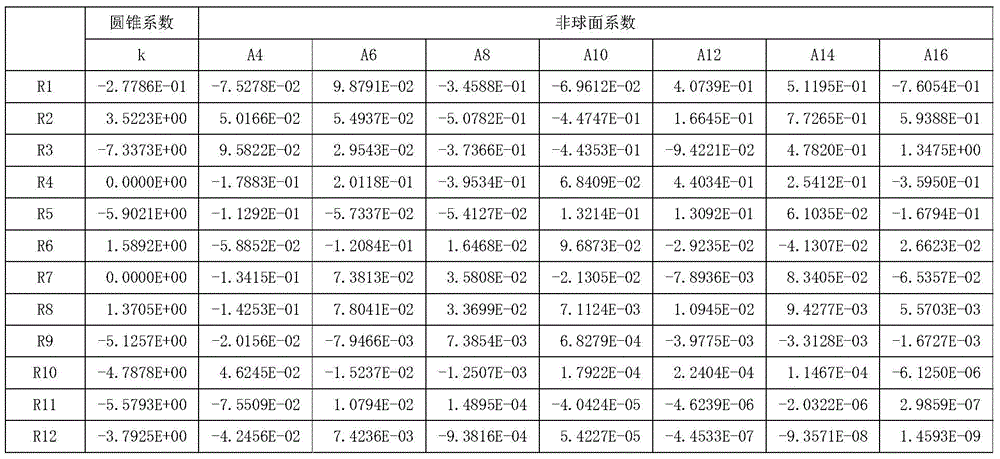

表10示出本发明第三实施方式的摄像光学镜头30中各透镜的非球面数据。

【表10】

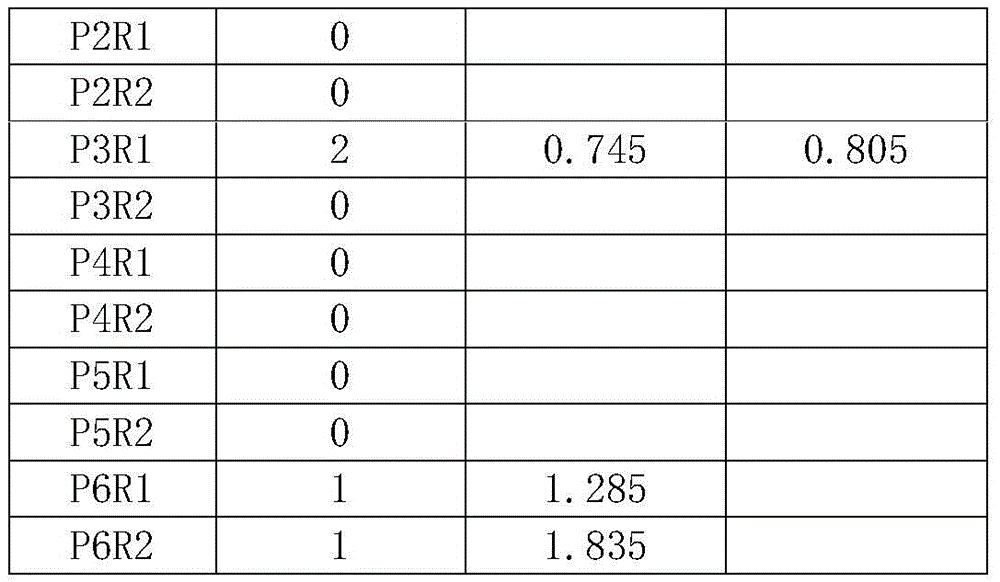

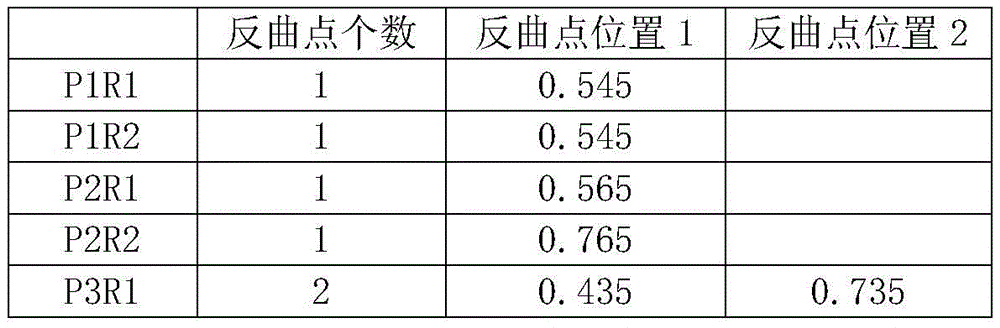

表11、表12示出本发明第三实施方式的摄像光学镜头30中各透镜的反曲点以及驻点设计数据。

【表11】

【表12】

	驻点个数	驻点位置1
			P1R1	0
P1R2	1	0.715
			P2R1	0
P2R2	0
			P3R1	0
P3R2	0
			P4R1	0
P4R2	0
			P5R1	0
P5R2	0
			P6R1	1	1.335
P6R2	1	1.895

图10、图11分别示出了波长为470nm、555nm和650nm的光经过第三实施方式的摄像光学镜头30后的轴向像差以及倍率色差示意图。图12则示出了，波长为555nm的光经过第三实施方式的摄像光学镜头30后的场曲及畸变示意图。

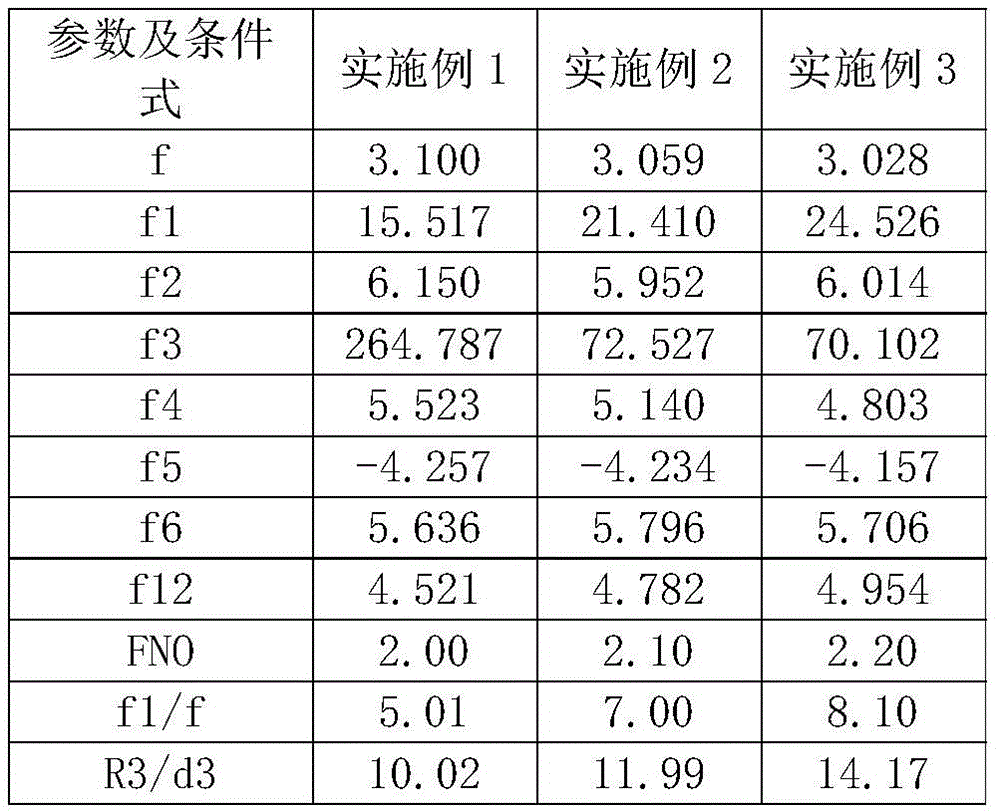

以下表13按照上述条件式列出了本实施方式中对应各条件式的数值。显然，本实施方式的摄像光学系统满足上述的条件式。

在本实施方式中，所述摄像光学镜头的入瞳直径为1.3763mm，全视场像高为3.284mm，对角线方向的视场角为94.05°，广角、超薄，其轴上、轴外色像差充分补正,且具有优秀的光学特征。

【表13】

本领域的普通技术人员可以理解，上述各实施方式是实现本发明的具体实施方式，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本发明的精神和范围。

Claims

1.一种摄像光学镜头，其特征在于，所述摄像光学镜头，自物侧至像侧依序包含：第一透镜，第二透镜，第三透镜，第四透镜，第五透镜，以及第六透镜；所述第二透镜具有正屈折力，所述第三透镜具有正屈折力；

所述摄像光学镜头的焦距为f，所述第一透镜的焦距为f1，所述第三透镜的焦距为f3，所述第二透镜的轴上厚度为d3，第二透镜的物侧面的曲率半径为R3，满足下列关系式：

5.00≤f1/f≤8.50；

10.00≤R3/d3≤15.00；

11.58≤f3/f≤128.11。

2.根据权利要求1所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

5.00≤f1/f≤8.30；

10.01≤R3/d3≤14.59。

3.根据权利要求1所述的摄像光学镜头，其特征在于，所述第一透镜具有正屈折力，其物侧面于近轴为凸面，其像侧面于近轴为凹面；

所述第一透镜物侧面的曲率半径为R1，所述第一透镜像侧面的曲率半径为R2，以及所述第一透镜的轴上厚度为d1，所述摄像光学镜头的光学总长为TTL，且满足下列关系式：

-18.57≤(R1+R2)/(R1-R2)≤-4.34；

0.02≤d1/TTL≤0.07。

4.根据权利要求3所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

-11.61≤(R1+R2)/(R1-R2)≤-5.42；

0.04≤d1/TTL≤0.06。

5.根据权利要求1所述的摄像光学镜头，其特征在于，所述第二透镜物侧面于近轴为凸面，其像侧面于近轴为凸面；

所述摄像光学镜头的焦距为f，所述第二透镜的焦距为f2，所述第二透镜物侧面的曲率半径为R3，所述第二透镜像侧面的曲率半径为R4，所述第二透镜的轴上厚度为d3，所述摄像光学镜头的光学总长为TTL，且满足下列关系式：

0.97≤f2/f≤2.98；

-1.46≤(R3+R4)/(R3-R4)≤-0.29；

0.04≤d3/TTL≤0.13。

6.根据权利要求5所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

1.56≤f2/f≤2.38；

-0.91≤(R3+R4)/(R3-R4)≤-0.36；

0.06≤d3/TTL≤0.10。

7.根据权利要求1所述的摄像光学镜头，其特征在于，所述第三透镜物侧面于近轴为凸面，其像侧面于近轴为凹面；

所述第三透镜物侧面的曲率半径为R5，所述第三透镜像侧面的曲率半径为R6，所述第三透镜的轴上厚度为d5，所述摄像光学镜头的光学总长为TTL，且满足下列关系式：

-222.31≤(R5+R6)/(R5-R6)≤154.80；

0.03≤d5/TTL≤0.08。

8.根据权利要求7所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

18.52≤f3/f≤102.49；

-138.95≤(R5+R6)/(R5-R6)≤123.84；

0.04≤d5/TTL≤0.06。

9.根据权利要求1所述的摄像光学镜头，其特征在于，所述第四透镜具有正屈折力，其物侧面于近轴为凹面，其像侧面于近轴为凸面；

所述摄像光学镜头的焦距为f，所述第四透镜的焦距为f4，所述第四透镜物侧面的曲率半径为R7，所述第四透镜像侧面的曲率半径为R8，所述第四透镜的轴上厚度为d7，所述摄像光学镜头的光学总长为TTL，且满足下列关系式：

0.79≤f4/f≤2.67；

1.02≤(R7+R8)/(R7-R8)≤3.58；

0.05≤d7/TTL≤0.16。

10.根据权利要求9所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

1.27≤f4/f≤2.14；

1.63≤(R7+R8)/(R7-R8)≤2.87；

0.08≤d7/TTL≤0.13。

11.根据权利要求1所述的摄像光学镜头，其特征在于，所述第五透镜具有负屈折力，其物侧面于近轴为凹面，其像侧面于近轴为凸面；

所述摄像光学镜头的焦距为f，所述第五透镜的焦距为f5，所述第五透镜物侧面的曲率半径为R9，所述第五透镜像侧面的曲率半径为R10，所述第五透镜的轴上厚度为d9，所述摄像光学镜头的光学总长为TTL，且满足下列关系式：

-2.77≤f5/f≤-0.92；

-8.80≤(R9+R10)/(R9-R10)≤-2.83；

0.04≤d9/TTL≤0.11。

12.根据权利要求11所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

-1.73≤f5/f≤-1.14；

-5.50≤(R9+R10)/(R9-R10)≤-3.54；

0.06≤d9/TTL≤0.09。

13.根据权利要求1所述的摄像光学镜头，其特征在于，所述第六透镜具有正屈折力，其物侧面于近轴为凸面，其像侧面于近轴为凹面；

所述摄像光学镜头的焦距为f，所述第六透镜的焦距为f6，所述第六透镜物侧面的曲率半径为R11，所述第六透镜像侧面的曲率半径为R12，所述第六透镜的轴上厚度为d11，所述摄像光学镜头的光学总长为TTL，且满足下列关系式：

0.91≤f6/f≤2.84；

-79.02≤(R11+R12)/(R11-R12)≤-22.29；

0.10≤d11/TTL≤0.29。

14.根据权利要求13所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

1.45≤f6/f≤2.27；

-49.39≤(R11+R12)/(R11-R12)≤-27.86；

0.15≤d11/TTL≤0.23。

15.根据权利要求1所述的摄像光学镜头，其特征在于，所述摄像光学镜头的焦距为f，所述第一透镜与所述第二透镜的组合焦距为f12，且满足下列关系式：

0.73≤f12/f≤2.45。

16.根据权利要求15所述的摄像光学镜头，其特征在于，所述摄像光学镜头满足下列关系式：

1.17≤f12/f≤1.96。

17.根据权利要求1所述的摄像光学镜头，其特征在于，所述摄像光学镜头的光学总长TTL小于或等于4.95毫米。

18.根据权利要求17所述的摄像光学镜头，其特征在于，所述摄像光学镜头的光学总长TTL小于或等于4.73毫米。

19.根据权利要求1所述的摄像光学镜头，其特征在于，所述摄像光学镜头的光圈F数小于或等于2.27。

20.根据权利要求19所述的摄像光学镜头，其特征在于，所述摄像光学镜头的光圈F数小于或等于2.22。
