本公开的实施例涉及用于解调参考信号增强的方法和设备。例如，本公开的实施例提供一种通信方法。该方法包括：在网络设备处，确定是否启用交织频分多址(IFDMA)以用于上行链路解调参考信号(DMRS)的传输；生成IFDMA是否被启用的指示；以及向终端设备发送指示。还公开了在终端设备处实施的相应的方法以及能够实现上述方法的网络设备和终端设备。

Description

用于解调参考信号增强的方法和设备

技术领域

本公开的实施例总体上涉及通信技术，更具体地，涉及用于解调参考信号增强的方法和设备。

背景技术

目前，针对长期演进(LTE)系统，在当前的3GPP标准化工作中已经同意增强上行链路DMRS(解调参考信号)传输，以便支持两个以上的正交DMRS用于具有部分叠加带宽分配的MU-MIMO(多用户多入多出)传输方式。

在LET规范中，网络设备(如eNB)通过使用DCI(下行链路控制信息)来向UE发送DMRS配置信息。现有的DCI format(DCI格式)0和4用于对物理上行共享信道(PUSCH)进行调度。然而，DCIformat 0和4中的DCI消息不能支持两个以上的正交DMRS用于具有部分叠加带宽分配的MU-MIMO传输。原因在于，现有的DCI format0和4具有3个比特用于DMRS的CS(循环移位)/OCC(正交覆盖码)配置，其仅能够支持最多两个正交DMRS。因此，亟需一种用于DMRS增强的网络设备和终端设备。

IFDMA(交织频分多址)技术在复用两个以上终端设备(UE)用于上行链路MU-MIMO传输方面具有很好的前景。IFDMA最初由Uli Sorger等人在1998年提出，在IFDMA系统中通过为每个用户分配不同的子载波(例如，奇、偶子载波)来实现多址接入。由于不同用户的子载波之间是完全正交的，因此在一定条件下可以完全避免多用户干扰(MUI)。然而，目前并没有任何机制将IFDMA技术用于上行链路DMRS。

发明内容

总体上，本公开的实施例提出用于解调参考信号增强的通信方法以及相应的方法和设备。

在第一方面，本公开的实施例提供一种通信方法。该方法包括：在网络设备处，确定是否启用交织频分多址(IFDMA)以用于上行链路解调参考信号(DMRS)的传输；生成IFDMA是否被启用的指示；以及向终端设备发送指示。

在第二方面，本公开的实施例提供一种通信方法。该方法包括：在终端设备处，从网络设备接收交织频分多址(IFDMA)是否被启用的指示；以及解析指示以确定上行链路解调参考信号(DMRS)的传输模式。

在第三方面，本公开的实施例提供一种网络设备。网络设备包括：控制器，被配置为确定是否启用交织频分多址(IFDMA)以用于上行链路解调参考信号(DMRS)的传输，并且生成IFDMA是否被启用的指示；以及收发器，被配置为向终端设备发送指示。

在第四方面，本公开的实施例提供一种终端设备。终端设备包括：收发器，被配置为从网络设备接收交织频分多址(IFDMA)是否被启用的指示；以及控制器，被配置为解析指示，以确定上行链路解调参考信号(DMRS)的传输模式。

通过下文描述将会理解，根据本公开的实施例，通过将IFDMA技术用于上行链路DMRS，网络设备可以向终端设备发送IFDMA是否被启用的指示，使接收到指示的各终端设备采取相应的策略(例如，利用或不利用IFDMA)在被分配的载波上传输上行链路DMRS，继而实现更多个终端设备的复用用于上行链路MU-MIMO传输，从而提高系统性能。

应当理解，发明内容部分中所描述的内容并非旨在限定本公开实施例的关键或重要特征，亦非用于限制本公开的范围。本公开的其它特征将通过以下的描述变得容易理解。

附图说明

结合附图并参考以下详细说明，本公开各实施例的上述和其他特征、优点及方面将变得更加明显。在附图中，相同或相似的附图标记表示相同或相似的元素，其中：

图1示出了本公开的实施例可以在其中实施的示例通信网络；

图2示出了根据本公开的某些实施例的网络设备与一个终端设备进行信令交互用于DMRS传输的高级别管道图；

图3示出了根据本公开的某些实施例的示例通信方法的流程图；

图4A和图4B示出了根据本公开的某些实施例的不使用循环移位域中的扩展位来分配子载波的示意图，以及图4C和图4D示出了根据本公开的改进实施例的不使用循环移位域中的扩展位来分配子载波的示意图；

图5A和图5B示出了根据本公开的某些实施例的使用循环移位域中的扩展位分配子载波的示意图；

图6示出了根据本公开的某些其他实施例的示例通信方法的流程图；

图7示出了根据本公开的某些实施例的装置的框图；

图8示出了根据本公开的某些实施例的装置的框图；以及

图9示出了根据本公开的某些实施例的设备的框图。

在所有附图中，相同或相似参考数字表示相同或相似元素。

具体实施方式

下面将参照附图更详细地描述本公开的实施例。虽然附图中显示了本公开的某些实施例，然而应当理解的是，本公开可以通过各种形式来实现，而且不应该被解释为限于这里阐述的实施例，相反提供这些实施例是为了更加透彻和完整地理解本公开。应当理解的是，本公开的附图及实施例仅用于示例性作用，并非用于限制本公开的保护范围。

在此使用的术语“网络设备”是指在基站或者通信网络中具有特定功能的其他实体或节点。“基站”(BS)可以表示节点B(NodeB或者NB)、演进节点B(eNodeB或者eNB)、远程无线电单元(RRU)、射频头(RH)、远程无线电头端(RRH)、中继器、或者诸如微微基站、毫微微基站等的低功率节点等等。在本公开的上下文中，为讨论方便之目的，术语“网络设备”和“基站”可以互换使用，并且可能主要以eNB作为网络设备的示例。

在此使用的术语“终端设备”或“用户设备”(UE)是指能够与基站之间或者彼此之间进行无线通信的任何终端设备。作为示例，终端设备可以包括移动终端(MT)、订户台(SS)、便携式订户台(PSS)、移动台(MS)或者接入终端(AT)，以及车载的上述设备。在本公开的上下文中，为讨论方便之目的，术语“终端设备”和“用户设备”可以互换使用。

在此使用的术语“包括”及其变形是开放性包括，即“包括但不限于”。术语“基于”是“至少部分地基于”。术语“一个实施例”表示“至少一个实施例”；术语“另一实施例”表示“至少一个另外的实施例”。其他术语的相关定义将在下文描述中给出。

虽然，在3GPP标准中已经提出了支持被配对用于MU-MIMO的两个UE的正交DMRS，然而UE的个数根据需求很可能被扩展。现有的DCI format 0和4支持两个UE的正交DMRS，即两个UE被分配以不同的OCC。作为潜在的备选方案，如果结合IFDMA技术，则能够至少使支持的UE个数翻倍。例如，在三个UE被配对在一起用于上行链路MU-MIMO时，其中两个UE被分配以相同的OCC码，而另一个UE被分配以另一个不同的OCC码。对于分配有相同OCC码的两个UE而言，可以使用IFDMA来保持正交的DMRS，例如，这两个UE可以分别在奇数子载波和偶数子载波上进行上行链路DMRS传输。然而，现有的DCI format 0和4并不能提供必要的信息用于为UE分配子载波。

因此，需要一种行之有效的方式使UE能够及时获知IFDMA是否被启用。进而，在IFDMA被启用的情况下，UE需要获知上行链路DMRS传输所使用的子载波，例如，在重复因数(RPF)为2时是奇数子载波还是偶数子载波。

为了至少部分地解决这些以及其它潜在问题，本公开的实施例提供了全新的通信方法和相应的设备。根据本公开的实施例，网络设备可以确定是否启用IFDMA以用于上行链路DMRS的传输。之后，该网络设备可以生成IFDMA是否被启用的指示，并且向终端设备发送该指示。需要说明的是，向各终端设备发送的IFDMA是否被启用的指示可以不同，即，可以向其中的一个或多个终端设备发送IFDMA被启用的指示，并且向其他终端设备发送IFDMA不被启用的指示。

以此方式，网络设备可以向终端设备发送IFDMA是否被启用的指示，使接收到指示的各终端设备采取相应的策略在被分配的载波上传输上行链路DMRS，继而实现更多个终端设备的复用用于上行链路MU-MIMO传输，从而提高系统性能。

图1示出了本公开的实施例可以在其中实施的示例通信网络100。通信网络100包括网络设备150以及多个个终端设备，即，第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140。这些终端设备110至140可以与网络设备150通信，并试图利用相同的资源快。

应当理解，图1所示的网络设备和终端设备的数目仅仅是出于说明之目的而无意于限制。网络100可以包括任意适当数目的网络设备和终端设备。特别地，将在下文描述的本公开的实施例完全可以适用于单个用户设备。

根据本公开的实施例，网络设备150可以将第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140配对在一起，以进行上行链路MU-MIMO。应当理解，除了将第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140配对之外，网络设备150还可以进行其他方式的配对。作为示例，可以如上文所述，可以将三个UE被配对在一起，即，将第一终端设备110、第二终端设备120和第三终端设备130配对在一起，用于上行链路MU-MIMO。

网络100中的通信可以根据任何适当的通信协议来实施，包括但不限于，第一代(1G)、第二代(2G)、第三代(3G)、第四代(4G)和第五代(5G)等蜂窝通信协议、诸如电气与电子工程师协会(IEEE)802.11等的无线局域网通信协议、和/或目前已知或者将来开发的任何其他协议。而且，该通信使用任意适当无线通信技术，包括但不限于，码分多址(CDMA)、频分多址(FDMA)、时分多址(TDMA)、频分双工(FDD)、时分双工(TDD)、多输入多输出(MIMO)、正交频分多址(OFDM)、和/或目前已知或者将来开发的任何其他技术。

根据本公开的实施例，网络设备150可以确定是否启用IFDMA以用于上行链路DMRS的传输。之后，网络设备150可以生成IFDMA是否被启用的指示，并且向第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140发送该指示。如上文所述，向第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140发送的IFDMA是否被启用的指示可以不同。也即，可以向第一终端设备110和第二终端设备120发送IFDMA被启用的指示，并且向第三终端设备130和第四终端设备140发送IFDMA被启用的指示。第一终端设备110和第二终端设备120被分配以相同的OCC码，而第三终端设备130和第四终端设备140被分配以另一个OCC码。

对于分配有相同OCC码的两个UE而言，可以使用IFDMA来保持正交的DMRS，例如，这两个UE可以分别在奇数子载波和偶数子载波上进行上行链路DMRS传输。由于网络设备150向第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140发送了IFDMA是否被启用的指示，使接收到指示的各终端设备采取相应的策略在被分配的载波上传输上行链路DMRS，继而实现第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140的复用用于上行链路MU-MIMO传输，从而提高系统性能。

图2示出了根据本公开的某些实施例的网络设备150与其中一个终端设备110进行信令交互用于DMRS传输的高级别管道图。如图2所示，在进行上行链路DMRS之前，网络设备150会向配对的多个终端设备发送IFDMA是否被启用的指示。图2仅示意性地示出了多个终端设备中的一个终端设备，即，第一终端设备110对该指示进行解析，并根据该指示所分配的子载波传输上行链路DMRS。向各终端设备发送的IFDMA是否被启用的指示可以不同。

下面将结合图3至图6分别从网络设备150和第一终端设备110的角度，对本公开的原理和具体实施例进行详细说明。首先参考图3，其示出了根据本公开的某些实施例的示例通信方法300的流程图。可以理解，方法300可以例如在如图1和图2所示的网络设备150处实施。为描述方便，下面结合图1和图2对方法300进行描述。

如图所示，在305，网络设备150确定是否启用IFDMA以用于上行链路DMRS的传输。在310，网络设备150生成IFDMA是否被启用的指示。在315，网络设备150向第一终端设备110发送该指示。

以此方式，网络设备150可以向第一终端设备110发送IFDMA是否被启用的指示，使接收到指示的第一终端设备110采取相应的策略在被分配的载波上传输上行链路DMRS，从而使IFDMA技术结合用于上行链路DMRS传输，增强上行链路DMRS。终端侧的处理将在后文结合图6详细说明。

在某些实施例中，310中可以包括网络设备150创建更高层的参数以指示IFDMA是否被启用，例如，在无线资源控制(RRC)层创建一个或多个参数来指示IFDMA是否被启用。当更高层的参数指示IFDMA被启用时，可以使用如下表1来为终端设备分配子载波用于传输上行链路DMRS。

表1

当更高层的参数指示IFDMA不被启用时，可以使用现有表格(例如，Release 10)。在表1中，IFDMA梳(comb)的comb1和comb2可以用于表示奇数子载波和偶数子载波，反之亦然。作为示例，comb1表示奇数子载波，comb2表示偶数子载波。示例性的分配方法将在下文中结合表2以及图4A和图4B进行详细描述。应当理解，存在多种分配IFDMA子载波的方式，因此，本领域技术人员可以在本公开所描述的分配方式的教导下进行其他变化和改进。

以此方式，在实现增强上行链路DMRS的同时，可以较为方便的对现有系统进行改变，尤其是不改变传统的DCI配置。

在某些实施例中，310中还可以包括网络设备150生成指示IFDMA是否被启用的DCI。以此方式，虽然需要对DCI进行改变，但是由于是对较低层进行调整，在实现增强上行链路DMRS的同时，可以响应于系统的变化更为灵活的进行配置，从而使子载波的分配更为优化。

在某些实施例中，响应于IFDMA被启用，网络设备150可以生成DCI以指示用于第一终端设备110执行上行链路DMRS传输的子载波。具体地，指示所分配的子载波的方案可以分为两类：第一类，不增加DCI的位，即，不使用循环移位域中的扩展位，但需要利用当前的循环移位域对子载波进行重新分配；第二类，增加DCI的位，即，使用循环移位域中的扩展位，也可以利用DCI中的其他位，使用该位来指示IFDMA是否被启用，以对子载波进行分配。

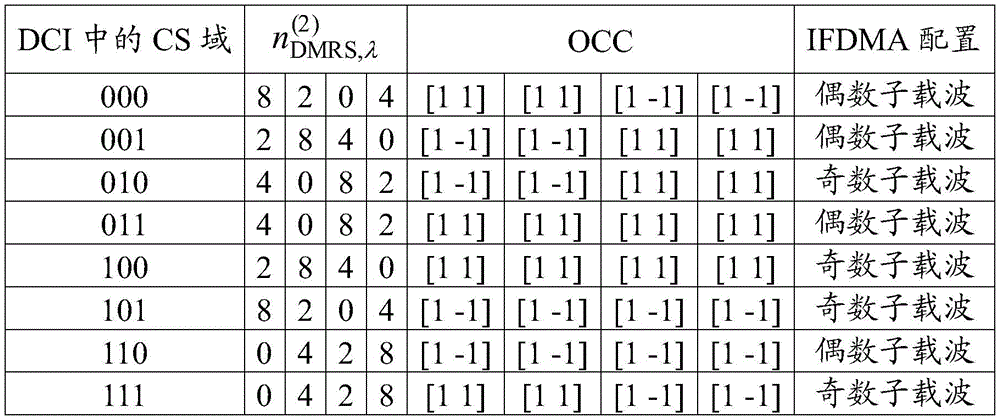

下文先对第一类子载波分配方案进行讨论，即，不增加DCI的位，不改变CS/OCC配置，仅在CS域下增加隐含的IFDMA梳(comb)指示。下面的表2示出了子载波的具体分配。

表2

在表2中，

表示循环移位(CS)的具体值，四列值分别代表四层，OCC栏中的四列也代表了这四层。应当理解，此处描述的层数是可变且可扩展的。生成DCI以分配IFDMA子载波具体包括：在DCI中创建CS域，CS域中的信息用于指定第一终端设备110被分配以序号为奇数的子载波并且第二终端设备120被分配以序号为偶数的子载波，或者第一终端设备110被分配以序号为偶数的子载波并且第二终端设备120被分配以序号为奇数的子载波，并且为第一终端设备110和第二终端设备120分配相同的OCC(表2中可见每对奇偶子载波均具有第1、2层相同的OCC)。如上所述，CS/OCC配置不改变。而表格最后一列示出了IFDMA梳的指示，即，在重复因数为2时的奇数或偶数子载波的指示。下文将参照图4A和图4B来描述分配IFDMA子载波的方法。

图4A和图4B示出了根据本公开的某些实施例的不使用循环移位域中的扩展位来分配子载波的示意图。作为示例，首先，在表2中选择OCC第一、二层为[1 1]的行，从而在这四行中找到CS具体值中第一列的对应值，即，0、4、2、9。之后，如图4A所示，9相对于0、4、2具有最大的间隔距离(separation)，因此，可以将9选择为奇数子载波。又由于2和4到9的间隔距离相同且大于0到9的间隔距离，故任选其中一个为偶数子载波，这里选择2作为偶数子载波。剩余的0和4选为无IFDMA。接下来在表2中选择OCC第一、二层为[1-1]的行，找到CS具体值中第一列的对应值，即，6、3、8、10。之后，如图4B所示，3相对于6、8、10具有最大的间隔距离，因此，可以将3选择为奇数子载波。又由于8和10到3的间隔距离相同且大于6到3的间隔距离，故任选其中一个为偶数子载波，这里选择8作为偶数子载波。剩余的6和10选为无IFDMA。由此就完成了IFDMA子载波的分配。应当理解，存在多种分配IFDMA子载波的方式，因此，本领域技术人员可以在本公开所描述的分配方式的教导下进行其他变化和改进。

作为另一示例，图4C和图4D示出了根据本公开的改进实施例的不使用循环移位域中的扩展位来分配子载波的示意图。如图4C和图4D所示，将图中2和3的位置对调，则如图4C所示，9和3具有最大的间隔距离，如图4D所示，8和2具有最大的间隔距离。因此，由此实施例为配对的终端设备分配的子载波具有更好的相关性。下面的表3示出了改进的子载波的具体分配，可以看到，表3中第3行和第5行的CS值进行了对调。

表3

作为另一示例，还可以选择CS值

在第一层中为0、6、3、9的四行用于IFDMA子载波分配，如下表4所示。可以看到，表4与表2的区别在于四个CS域被选择用于IFDMA配置。

表4

此外，R13(Release 13)中的窄带物联网(NB-loT)中的长度为6的DMRS也可以进行子载波分配。由于如表1-4所示的循环移位存在12个不同的值，而NB-loT中的长度为6的DMRS仅具有4个不同的循环移位值0、1、2、4，可以将这4个值映射为0、2、4、8。具体分配方式可参照图4A和图4B的描述。具体的IFDMA子载波分配结果如表5所示。此外，本领域技术人员还可以对此表进行改变，例如，参照表3的改进方式对表5进行改进。此外，表5可以分别与表1、表2、表3或表4合并，具体细节不再赘述。

表5

下面将对第二类子载波分配方案进行讨论，即，增加DCI的位。例如，可以使用循环移位域中的扩展位，也可以利用DCI中的其他位，使用该位来指示IFDMA是否被启用，以对子载波进行分配。图5A和图5B示出了根据本公开的某些实施例的使用循环移位域中的扩展位来分配子载波的示意图，具体分配方式可参照关于图4A和图4B的描述。下面的表6以在CS域中原有的三位之前加入一个扩展位为例示出了子载波的具体分配。该扩展位为0时可以表示无IFDMA用于DMRS，该扩展位为1时可以表示有IFDMA用于DMRS。此外，表6可以与表5合并，具体细节不再赘述。

表6

由于有8个新的条目用于IFDMA，允许IFDMA的重复因数为4且有两个OCC码。一个资源快中的12个子载波可以分为4个梳(comb)组。如果使用的重复因数仅为2，则comb 1和comb 3退回为奇数子载波，comb 2和comb 4退回为偶数子载波。此外，本领域技术人员还可以对此表进行改变，例如，参照表3的改进方式对表6进行改进。

本领域技术人员应注意，物理混合自动重传指示信道(PHICH)由指数对

表示，其中

是PHICH组数，而

是组中的正交序列指数，由下式限定：

其中n_DMRS映射为最新的物理下行控制信道(PDCCH)中具有上行链路DCI format 4的DMRS域(参见表7，即标准中的表9.1.2-2)的循环移位。

表7

由于在上文表7中，DMRS域的循环移位被改为4位，为了继续使用现有的表7，故仅使用循环移位域的后三位来得到n_DMRS，使扩展位被忽略，从而避免PHICH指数冲突。

图6示出了根据本公开的某些实施例的示例通信方法600的流程图。可以理解，方法600可以例如在如图1和图2所示的第一终端设备110处实施。为描述方便，下面结合图1和图2对方法600进行说明。

如图所示，在605，第一终端设备110从网络设备140接收IFDMA是否被启用的指示。在610，第一终端设备110解析该指示以确定上行链路DMRS的传输模式。

如上所述，在某些实施例中，610中可以包括第一终端设备110解析由更高层创建的参数以指示IFDMA是否被启用，例如，解析由无线资源控制(RRC)层创建的参数来指示IFDMA是否被启用。以此方式，在实现增强上行链路DMRS的同时，可以较为方便的对现有系统进行改变，尤其是不改变传统的下行链路DCI配置。

在某些实施例中，610中还可以包括第一终端设备110解析指示IFDMA是否被启用的下行链路DCI。以此方式，虽然需要对DCI进行改变，但是由于是对较低层进行调整，在实现增强上行链路DMRS的同时，可以响应于系统的变化更为灵活的进行配置，从而使子载波的分配更为优化。

在某些实施例中，响应于IFDMA被启用，第一终端设备110可以解析DCI以确定用于第一终端设备110执行上行链路DMRS传输的子载波。如上所示，指示所分配的子载波的方案可以分为两类。

在某些实施例中，第一终端设备110解析DCI以确定子载波可以包括：在DCI中解析出循环移位域，该循环移位域中的信息用于指定第一终端设备110被分配以序号为奇数的子载波并且第二终端设备120被分配以序号为偶数的子载波，或者第一终端设备110被分配以序号为偶数的子载波并且第二终端设备120被分配以序号为奇数的子载波。

在某些实施例中，响应于IFDMA被启用，第一终端设备110可以解析DCI的循环移位域的扩展位以确定IFDMA是否被启用。

应当理解，上文结合图3至图5的示意图描述的网络设备150所执行的操作和相关的特征同样适用于第一终端设备110所执行的方法600，并且具有同样的效果，具体细节不再赘述。

图7示出了根据本公开的某些实施例的装置700的框图。可以理解，装置700可以实施在图1和图2所示的网络设备150侧。如图7所示，装置700(例如网络设备150)包括：确定单元705，被配置为确定是否启用IFDMA以用于上行链路DMRS的传输；生成单元710，被配置为生成IFDMA是否被启用的指示；以及发送单元715，被配置为向第一终端设备110、第二终端设备120、第三终端设备130和第四终端设备140中的至少一个终端设备(例如，第一终端设备110)发送指示。

在某些实施例中，生成单元710进一步包括创建RRC层的参数以指示IFDMA是否被启用。

在某些实施例中，生成单元710进一步包括生成指示IFDMA是否被启用的DCI。在某些实施例中，生成DCI包括响应于IFDMA被启用，生成DCI以指示用于第一终端设备110执行上行链路DMRS传输的子载波。在某些实施例中，生成DCI以指示子载波包括：在DCI中创建循环移位域，循环移位域中的信息用于指定第一终端设备110被分配以序号为奇数的子载波并且第二终端设备120被分配以序号为偶数的子载波，或者第一终端设备110被分配以序号为偶数的子载波并且第二终端设备120被分配以序号为奇数的子载波；以及为第一终端设备110和第二终端设备120分配相同的正交覆盖码(OCC)。

在某些实施例中，生成DCI包括：使用DCI的循环移位域的扩展位来指示IFDMA是否被启用。在某些实施例中，响应于DCI被发送，该扩展位被忽略。

图8示出了根据本公开的某些实施例的装置800的框图。可以理解，装置800可以实施在图1和图2所示的第一终端设备110一侧。如图所示，装置800(例如第一终端设备110，也可以是图1中所示的第二终端设备120、第三终端设备130和第四终端设备140)包括：指示接收单元805，被配置为从网络设备150接收IFDMA是否被启用的指示；信号解析单元810，被配置为解析该指示，以确定上行链路DMRS的传输模式。

在某些实施例中，指示解析单元810进一步包括解析由RRC层创建的参数以指示IFDMA是否被启用。

在某些实施例中，指示解析单元810进一步包括解析指示IFDMA是否被启用的DCI。在某些实施例中，解析DCI包括响应于IFDMA被启用，解析DCI以确定用于第一终端设备110执行上行链路DMRS传输的子载波。在某些实施例中，解析DCI以确定子载波包括：在DCI中解析出循环移位域，循环移位域中的信息用于指定第一终端设备110被分配以序号为奇数的子载波并且第二终端设备120被分配以序号为偶数的子载波，或者第一终端设备110被分配以序号为偶数的子载波并且第二终端设备120被分配以序号为奇数的子载波，其中第一终端设备110和第二终端设备120分配有相同的正交覆盖码(OCC)。

在某些实施例中，解析DCI包括：解析DCI的循环移位域的扩展位以确定IFDMA是否被启用。在某些实施例中，响应于DCI被解析，该扩展位被忽略。

应当理解，装置700和装置800中记载的每个单元分别与参考图1至图6描述的方法300和600中的每个步骤相对应。因此，上文结合图1至图6描述的操作和特征同样适用于装置700和装置800及其中包含的单元，并且具有同样的效果，具体细节不再赘述。

装置700和装置800中所包括的单元可以利用各种方式来实现，包括软件、硬件、固件或其任意组合。在一个实施例中，一个或多个单元可以使用软件和/或固件来实现，例如存储在存储介质上的机器可执行指令。除了机器可执行指令之外或者作为替代，装置700和装置800中的部分或者全部单元可以至少部分地由一个或多个硬件逻辑组件来实现。作为示例而非限制，可以使用的示范类型的硬件逻辑组件包括现场可编程门阵列(FPGA)、专用集成电路(ASIC)、专用标准品(ASSP)、片上系统(SOC)、复杂可编程逻辑器件(CPLD)，等等。

图7和图8中所示的这些单元可以部分或者全部地实现为硬件模块、软件模块、固件模块或者其任意组合。特别地，在某些实施例中，上文描述的流程、方法或过程可以由基站或者终端设备中的硬件来实现。例如，基站或者终端设备可以利用其发射器、接收器、收发器和/或处理器或控制器来实现方法300和600。

图9示出了适合实现本公开的实施例的设备900的方框图。设备900可以用来实现网络设备，例如图1和图2中所示的网络设备150；和/或用来实现终端设备，例如图1和图2中所示的第一终端设备110。

如图所示，设备900包括控制器910。控制器910控制设备900的操作和功能。例如，在某些实施例中，控制器910可以借助于与其耦合的存储器920中所存储的指令930来执行各种操作。存储器920可以是适用于本地技术环境的任何合适的类型，并且可以利用任何合适的数据存储技术来实现，包括但不限于基于半导体的存储器件、磁存储器件和系统、光存储器件和系统。尽管图9中仅仅示出了一个存储器单元，但是在设备900中可以有多个物理不同的存储器单元。

控制器910可以是适用于本地技术环境的任何合适的类型，并且可以包括但不限于通用计算机、专用计算机、微控制器、数字信号控制器(DSP)以及基于控制器的多核控制器架构中的一个或多个多个。设备900也可以包括多个控制器910。控制器910与收发器940耦合，收发器940可以借助于一个或多个天线950和/或其他部件来实现信息的接收和发送。

当设备900充当网络设备150时，控制器910和收发器940可以配合操作，以实现上文参考图3描述的方法300。当设备900充当第一终端设备110时，控制器910和收发器940可以配合操作，以实现上文参考图6描述的方法600。例如，在某些实施例中，上文描述的所有涉及数据/信息收发的动作可由收发器940来执行，而其他动作可由控制器910来执行。上文参考图3和图6所描述的所有特征均适用于设备900，在此不再赘述。

一般而言，本公开的各种示例实施例可以在硬件或专用电路、软件、逻辑，或其任何组合中实施。某些方面可以在硬件中实施，而其他方面可以在可以由控制器、微处理器或其他计算设备执行的固件或软件中实施。当本公开的实施例的各方面被图示或描述为框图、流程图或使用某些其他图形表示时，将理解此处描述的方框、装置、系统、技术或方法可以作为非限制性的示例在硬件、软件、固件、专用电路或逻辑、通用硬件或控制器或其他计算设备，或其某些组合中实施。

作为示例，本公开的实施林可以在机器可执行指令的上下文中被描述，机器可执行指令诸如包括在目标的真实或者虚拟处理器上的器件中执行的程序模块中。一般而言，程序模块包括例程、程序、库、对象、类、组件、数据结构等，其执行特定的任务或者实现特定的抽象数据结构。在各实施例中，程序模块的功能可以在所描述的程序模块之间合并或者分割。用于程序模块的机器可执行指令可以在本地或者分布式设备内执行。在分布式设备中，程序模块可以位于本地和远程存储介质二者中。

用于实现本公开的方法的计算机程序代码可以用一种或多种编程语言编写。这些计算机程序代码可以提供给通用计算机、专用计算机或其他可编程的数据处理装置的处理器，使得程序代码在被计算机或其他可编程的数据处理装置执行的时候，引起在流程图和/或框图中规定的功能/操作被实施。程序代码可以完全在计算机上、部分在计算机上、作为独立的软件包、部分在计算机上且部分在远程计算机上或完全在远程计算机或服务器上执行。

在本公开的上下文中，机器可读介质可以是包含或存储用于或有关于指令执行系统、装置或设备的程序的任何有形介质。机器可读介质可以是机器可读信号介质或机器可读存储介质。机器可读介质可以包括但不限于电子的、磁的、光学的、电磁的、红外的或半导体系统、装置或设备，或其任意合适的组合。机器可读存储介质的更详细示例包括带有一根或多根导线的电气连接、便携式计算机磁盘、硬盘、随机存储存取器(RAM)、只读存储器(ROM)、可擦除可编程只读存储器(EPROM或闪存)、光存储设备、磁存储设备，或其任意合适的组合。

另外，尽管操作以特定顺序被描绘，但这并不应该理解为要求此类操作以示出的特定顺序或以相继顺序完成，或者执行所有图示的操作以获取期望结果。在某些情况下，多任务或并行处理会是有益的。同样地，尽管上述讨论包含了某些特定的实施细节，但这并不应解释为限制任何发明或权利要求的范围，而应解释为对可以针对特定发明的特定实施例的描述。本说明书中在分开的实施例的上下文中描述的某些特征也可以整合实施在单个实施例中。反之，在单个实施例的上下文中描述的各种特征也可以分离地在多个实施例或在任意合适的子组合中实施。

尽管已经以特定于结构特征和/或方法动作的语言描述了主题，但是应当理解，所附权利要求中限定的主题并不限于上文描述的特定特征或动作。相反，上文描述的特定特征和动作是作为实现权利要求的示例形式而被公开的。

Claims (28)

1.一种通信方法，包括：

在网络设备处，确定是否启用交织频分多址(IFDMA)以用于上行链路解调参考信号(DMRS)的传输；

生成所述IFDMA是否被启用的指示；以及

向终端设备发送所述指示，

其中响应于所述指示表示所述IFDMA被启用，分配有相同的正交覆盖码(OCC)的所述终端设备和另一终端设备被配置为分别在序号为偶数的子载波和序号为奇数的子载波上进行上行链路解调参考信号(DMRS)的传输。

2.根据权利要求1所述的方法，其中生成所述IFDMA是否被启用的指示包括：

创建无线资源控制(RRC)层的参数以指示IFDMA是否被启用。

3.根据权利要求1所述的方法，其中生成所述IFDMA是否被启用的指示包括：

生成指示所述IFDMA是否被启用的下行链路控制信息(DCI)。

4.根据权利要求3所述的方法，其中生成所述DCI包括：

响应于所述IFDMA被启用，生成所述DCI以指示用于所述终端设备执行所述上行链路DMRS传输的子载波。

5.根据权利要求4所述的方法，其中生成所述DCI以指示所述子载波包括：

在所述DCI中创建循环移位域，所述循环移位域中的信息用于指定所述终端设备被分配以序号为奇数的子载波并且另一终端设备被分配以序号为偶数的子载波，或者所述终端设备被分配以序号为偶数的子载波并且所述另一终端设备被分配以序号为奇数的子载波；以及

为所述终端设备和所述另一终端设备分配相同的所述正交覆盖码(OCC)。

6.根据权利要求3所述的方法，其中生成所述DCI包括：

使用所述DCI的循环移位域的扩展位来指示所述IFDMA是否被启用。

7.根据权利要求6所述的方法，其中响应于所述DCI被发送，所述扩展位被忽略。

8.一种通信方法，包括：

在终端设备处，从网络设备接收交织频分多址(IFDMA)是否被启用的指示；以及

解析所述指示以确定上行链路解调参考信号(DMRS)的传输模式，

其中响应于所述指示表示所述IFDMA被启用，分配有相同的正交覆盖码(OCC)的所述终端设备和另一终端设备被配置为分别在序号为偶数的子载波和序号为奇数的子载波上进行上行链路解调参考信号(DMRS)的传输。

9.根据权利要求8所述的方法，其中解析所述指示包括：

解析由无线资源控制(RRC)层创建的参数以指示IFDMA是否被启用。

10.根据权利要求8所述的方法，其中解析所述指示包括：

解析指示所述IFDMA是否被启用的下行链路控制信息(DCI)。

11.根据权利要求10所述的方法，其中解析所述DCI包括：

响应于所述IFDMA被启用，解析所述DCI以确定用于所述终端设备执行所述上行链路DMRS传输的子载波。

12.根据权利要求11所述的方法，其中解析所述DCI以确定所述子载波包括：

在所述DCI中解析出循环移位域，所述循环移位域中的信息用于指定所述终端设备被分配以序号为奇数的子载波并且所述另一终端设备被分配以序号为偶数的子载波，或者所述终端设备被分配以序号为偶数的子载波并且另一终端设备被分配以序号为奇数的子载波。

13.根据权利要求10所述的方法，其中解析所述DCI包括：

解析所述DCI的循环移位域的扩展位以确定所述IFDMA是否被启用。

14.根据权利要求13所述的方法，其中响应于所述DCI被解析，所述扩展位被忽略。

15.一种网络设备，包括：

控制器，被配置为确定是否启用交织频分多址(IFDMA)以用于上行链路解调参考信号(DMRS)的传输，并且生成所述IFDMA是否被启用的指示；以及

收发器，被配置为向终端设备发送所述指示，

其中响应于所述指示表示所述IFDMA被启用，分配有相同的正交覆盖码(OCC)的所述终端设备和另一终端设备被配置为分别在序号为偶数的子载波和序号为奇数的子载波上进行上行链路解调参考信号(DMRS)的传输。

16.根据权利要求15所述的网络设备，其中生成所述IFDMA是否被启用的指示包括：

创建无线资源控制(RRC)层的参数以指示IFDMA是否被启用。

17.根据权利要求15所述的网络设备，其中生成所述IFDMA是否被启用的指示包括：

生成指示所述IFDMA是否被启用的下行链路控制信息(DCI)。

18.根据权利要求17所述的网络设备，其中生成所述DCI包括：

响应于所述IFDMA被启用，生成所述DCI以指示用于所述终端设备执行所述上行链路DMRS传输的子载波。

19.根据权利要求18所述的网络设备，其中生成所述DCI以指示所述子载波包括：

在所述DCI中创建循环移位域，所述循环移位域中的信息用于指定所述终端设备被分配以序号为奇数的子载波并且所述另一终端设备被分配以序号为偶数的子载波，或者所述终端设备被分配以序号为偶数的子载波并且另一终端设备被分配以序号为奇数的子载波；以及

为所述终端设备和所述另一终端设备分配相同的所述正交覆盖码(OCC)。

20.根据权利要求17所述的网络设备，其中生成所述DCI包括：

使用所述DCI的循环移位域的扩展位来指示所述IFDMA是否被启用。

21.根据权利要求20所述的网络设备，其中响应于所述DCI被发送，所述扩展位被忽略。

22.一种终端设备，包括：

收发器，被配置为从网络设备接收交织频分多址(IFDMA)是否被启用的指示；以及

控制器，被配置为解析所述指示，以确定上行链路解调参考信号(DMRS)的传输模式，

其中响应于所述指示表示所述IFDMA被启用，分配有相同的正交覆盖码(OCC)的所述终端设备和另一终端设备被配置为分别在序号为偶数的子载波和序号为奇数的子载波上进行上行链路解调参考信号(DMRS)的传输。

23.根据权利要求22所述的终端设备，其中解析所述指示包括：

解析由无线资源控制(RRC)层创建的参数以指示IFDMA是否被启用。

24.根据权利要求22所述的终端设备，其中解析所述指示包括：

解析指示所述IFDMA是否被启用的下行链路控制信息(DCI)。

25.根据权利要求24所述的终端设备，其中解析所述DCI包括：

响应于所述IFDMA被启用，解析所述DCI以确定用于所述终端设备执行所述上行链路DMRS传输的子载波。

26.根据权利要求25所述的终端设备，其中解析所述DCI以确定所述子载波包括：

在所述DCI中解析出循环移位域，所述循环移位域中的信息用于指定所述终端设备被分配以序号为奇数的子载波并且所述另一终端设备被分配以序号为偶数的子载波，或者所述终端设备被分配以序号为偶数的子载波并且另一终端设备被分配以序号为奇数的子载波。

27.根据权利要求24所述的终端设备，其中解析所述DCI包括：

解析所述DCI的循环移位域的扩展位以确定所述IFDMA是否被启用。

28.根据权利要求27所述的终端设备，其中响应于所述DCI被解析，所述扩展位被忽略。
